Принцип работы смесительного узла – Принцип работы смесительного узла теплого пола

Насосно-смесительный узел для теплого пола может обустраиваться по разным схемам, которые меняются в зависимости от используемых элементов. Можно рассмотреть их на примере итальянских смесителей Valtec, которые выполнены в соответствии с самыми современными требованиями, предъявляемыми к подобным устройствам.

Наиболее простые схемы смесительных узлов выглядят следующим образом:

1. Одноконтурный теплый пол, площадь отапливаемого помещения не более 20 кв.м., ручная регулировка системы. Такая схема насосно-смесительного узла для теплого пола отличается максимальной простотой и дешевизной. Чтобы система была достаточно надежной, желательно укомплектовать ее воздухоотводчиком и шаровыми кранами.
2. Одноконтурный теплый пол, площадь помещения не более 20 кв.м., автоматическая регулировка, обеспечиваемая термоголовкой с внешним датчиком. В такой системе воздухоотвод тоже не будет лишним.
3. Площадь помещения – 20-60 кв.м., от двух до четырех контуров, ручная регулировка. Для работы автоматики в данном случае потребуется сервопривод, термостат и датчик.
4. Площадь помещения до 60 кв.м., от двух до четырех контуров, автоматическая регулировка с внешним датчиком. В такой системе шаровые краны присутствуют изначально. А насос должен располагаться по направлению к смесительному клапану.

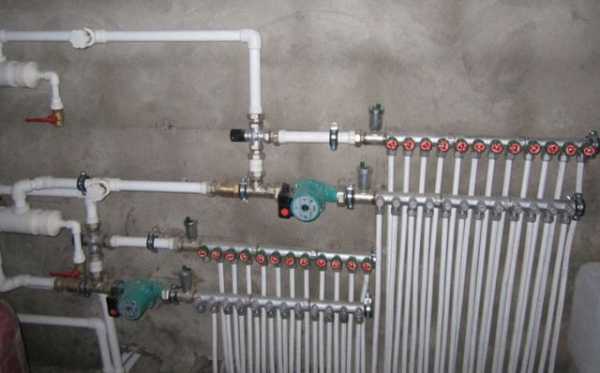

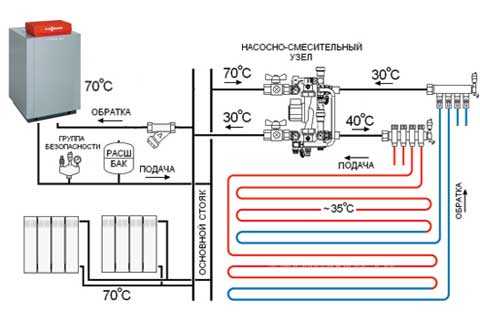

Для большей наглядности стоит посмотреть на эти схемы – визуально гораздо проще понять, как выполняется подключение смесительного узла теплого пола. В любом случае, подключение теплого пола – это отдельная тема, которую нужно рассматривать в целой статье.

Заключение

Насосно-смесительный узел – это элемент теплого пола, обеспечивающий его бесперебойную и безопасную работу. Наличие смесителя в системе несет в себе ряд плюсов, поэтому при проектировании системы, если есть хотя бы малейшая необходимость в данном устройстве, его нужно установить.

teplospec.com

Смесительный узел теплого пола — принцип работы и его подключение

В течение последних лет теплый пол перестал быть инженерным новшеством и привилегией дорогих домов. Сегодня добавить этот комфортный элемент в свою систему отопления может каждый. Однако, при его подключении к отопительному котлу нужно учитывать ряд нюансов, в том числе необходимость подключения смесительного узла теплого пола. О том, что это за механизм и для чего он нужен, мы расскажем в этой статье.

Зачем нужен смесительный узел для теплого пола?

Одного теплого пола для обогрева помещения недостаточно. Несмотря на то, что такой «площадной» элемент контура имеет некоторый отопительный эффект (так называемый низкотемпературный источник), в первую очередь он все же предназначен для поддержания комфортной температуры полового покрытия. По строительным нормам она не должна превышать 31°С. В противном случае пол будет слишком горячим и полностью иссушит воздух в помещении.

Для того, чтобы поддерживать и прямую отопительную функцию контура, в систему с одним котлом включают и обычные радиаторы (высокотемпературные элементы отопления), и теплый пол, и даже душ. Таким образом, температура подачи теплоносителя для всех разводок системы должна быть разной.

Отопительный котел нагревает теплоноситель (в случае с теплым полом – это вода) до максимальной необходимой по контуру температуры, то есть до радиаторных 85°-95°С. Подача такой воды в трубные протяжки пола исключена. Даже учитывая все теплоизоляционные свойства полового покрытия предельная температура подачи в него теплоносителя ограничена 50°-55°С.

В связи с этим в точке разводки теплого пола от котла отопления необходим механизм, который будет смешивать горячую выходную воду с отработанными остывшими объемами для остужения до нужного уровня. Таким механизмом является смесительный узел теплого пола.

В некоторых отопительных системах изначально закладываются низкотемпературные контура с соответствующими источниками нагрева, например, воздушным тепловым насосом. В этом случае котел не нагревает воду выше 50°С. При использовании традиционных газовых или электрических котлов с параллельным подключением душа или радиаторных врезок смесительный узел на теплый пол придется поставить.

Принцип работы смесительного узла для теплого пола

В общих чертах смесительный узел теплого пола обеспечивает постоянный подмес горячего теплоносителя в контур в целях поддержания постоянной его температуры. При этом осуществляться эта процедура может как «порционно», так и в проточном, то есть постоянном порядке. Тип подачи нагретой воды зависит от конструкции узла и установленных в точке разводки клапанов. В сантехнических целях применяют две разновидности узлов: с двухходовым клапаном и с трехходовым клапаном. Далее мы более подробно остановимся на рассмотрении их особенностей.

Смесительный узел с двухходовым клапаном

В такой системе прямая и обратная трубы контура соединены перемычкой, которая обеспечивает переход части отработанного теплоносителя обратно в контур, минуя его закачку в котел. На прямой трубе в месте «возвращения» теплоносителя установлен термостат, который фиксирует его температуру. В случае, если вода холоднее требуемого уровня, термостат открывает впускной клапан и узел подмешивает в отработанный теплоноситель немного горячего, заряжая контур дополнительным теплом.

Системы с двухходовым клапаном обладают низким рабочим давлением, что позволяет обеспечить равномерный прогрев теплого пола. Тем не менее, это сказывается на их рабочей мощности – такой узел подойдет для регулировки обогрева помещений площадью не более 200 кв. м. Таким образом эта разводка идеально подходит для обеспечения правильной работы теплых полов в частных домах и именно ей при работе на небольших площадях отдают предпочтение большинство специалистов. Двухходовой клапан надежен, прост и предохраняет ваш отопительный контур от разного рода системных ошибок.

Смесительный узел с трехходовым клапаном

Узел такого типа имеет более высокое рабочее давление и работает по принципу проточного смесителя. Внешнее его устройство сходно с предыдущей версией, однако различие состоит в наличии вращающейся заслонки, которая не перекрывает или открывает подающую трубу, а обеспечивает изменение ее рабочего сечения. Заслонка вращается в пределах 90°, ее «путь» разделен на 20 сегментов по 4,5° каждый. Такая конструкция позволяет регулировать подачу горячей воды в зависимости от температуры отработки, наличия людей в помещении и внешних погодных условий.

Последнее осуществляется с помощью подключения автоматического сервопривода с выходом на зависимые от погоды контроллеры (арматуру). Осуществлять регулировку можно и вручную, но в больших многоконтурных зданиях это может быть неудобно.

Преимущество трехходового клапана в мощности и автоматическом управлении, недостаток – в возможности механических ошибок. Неполадки впускной системы могут пропустить в контур теплого пола воду температурой 95°, что выведет трубные протяжки из строя и снизит срок службы пола.

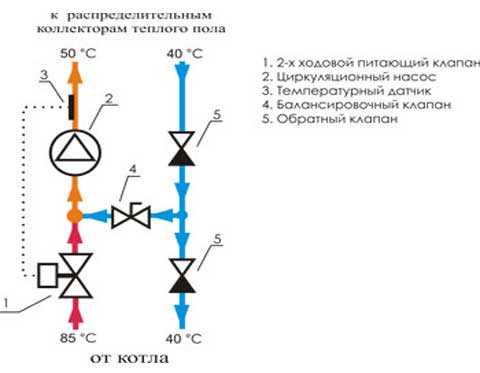

Схема смесительного узла теплого пола

Схема смесительного узла для теплого пола

В устройство теплового подмеса для полового контура входят:

• 2-х или 3-х ходовой смесительный клапан;
• циркуляционный насос для поддержания давления;
• датчик температуры теплоносителя;
• обратный клапан;
• трубная перемычка (байпас).

Для автоматизированных систем, которые учитывают изменение внешних погодных условий в схему добавляется:

• электропривод 3-х ходового клапана;
• датчик внешней температуры;
• погодный контроллер.

Схема устройства разводного смесителя для теплого пола довольна проста, однако все ее детали должны быть изготовлены по нормам и из качественного материала. Поскольку в системах отопления дело вам придется иметь с кипятком, всевозможные аварии, протечки и некорректную работу контура допускать нельзя.

Смесительный узел для теплого пола — Видео

Подключение и настройка смесительного узла теплого пола

Смесительный узел следует устанавливать до контура теплых полов, но место его монтажа можно выбирать, исходя из общей конфигурации системы. Узел можно оборудовать прямо в помещении с теплым половым контуром или в котельной на разводке коллекторов, которые идут в высокотемпературный и низкотемпературный контура. В случае, когда помещений с теплыми полами несколько, подмесные узлы монтируются в каждой комнате отдельно или в общей коллекторной коробке.

Для подключения узла требуется только правильное соединение труб, однако потом следует провести его настройку, которая предполагает:

• расчет положения балансировочного клапана;
• настройку насоса;
• балансировку ветвей низкотемпературного контура;
• связку узла с прочими отопительными приборами;
• настройку перепускного клапана;
• диагностику работы смесительного узла.

Все эти шаги можно выполнить самостоятельно по инструкции, приложенной к смесительному узлу. Однако если вы не обладаете необходимым опытом, в целях безопасности вашего жилища рекомендуем вам обратиться к специалисту сантехнику. Его услуги не займут много времени и стоят недорого, зато гарантируют вам корректную работу сложного отопительного контура в вашем доме.

inzhenernye-seti.com

Смесительный узел для теплого пола: принцип действия и описание

Организация теплых водяных полов в доме с применением высокотемпературного отопительного оборудования (котел, радиаторы) невозможна без использования специального смесителя. Официальное название устройства — смесительный узел, обеспечивающий соблюдения СНиП и строительных норм по эксплуатации систем нагрева воздушных масс снизу помещений. Его необходимо устанавливать и в том случае, когда обогрев объекта выполняется с помощью высоко- и низкотемпературных систем, и в том случае, когда низкотемпературная система играет роль основной и функционирует за счет автономного котла отопления. Выясним, можно ли установить смесительный узел для теплого пола своими руками, как он работает, и зачем используется.

Зачем устанавливать смесительный узел?

При организации системы водяного нагрева пола ее подключают к отопительному оборудованию — котлу. Он подает нагретый до 70-950С теплоноситель (воду) в радиаторы и автоматически в трубы водяного пола. В результате поверхность напольного покрытия раскаляется до 65-850С. Но нормам СНиП такой температурный режим недопустим. Правила четко оговаривают допустимый диапазон — 27-330С — нагрева напольной поверхности. Получить требуемую настроечную температуру позволяет установка смесителя в систему теплого пола — оборудование для принудительного распределения водных потоков. Благодаря ему горячий теплоноситель, поступающий из котла, автоматически смешивается с остывшей водой, поступающей из обратки. В подающую трубу попадает среда оптимальная по температурным данным для нагрева поверхности пола — 35-550С.

Установкой насосно-смесительного узла для теплого пола решают и ряд других проблем:

• Обеспечение максимально комфортных условий проживания в доме. Оптимальный температурный режим достигается посредством регулировки t0 носителя тепла;
• Узел смешения позволяет создать безопасные условия для перемещения по полу босиком. Ходить по поверхности, t0 которой достигает даже 400С крайне некомфортно;
• Гарантия безопасной эксплуатации стяжки;
• Защита напольного покрытия. Особенно если в качестве отделки выбран ламинат или линолеум, паркетная доска или другой настил;
• Гарантии безопасной эксплуатации системы нагрева воздушных масс снизу помещений. Грамотно установленный смеситель для теплого пола позволяет обеспечить защиту труб системы от термического расширения.

Как работает и из чего состоит смесительный узел для теплого пола?

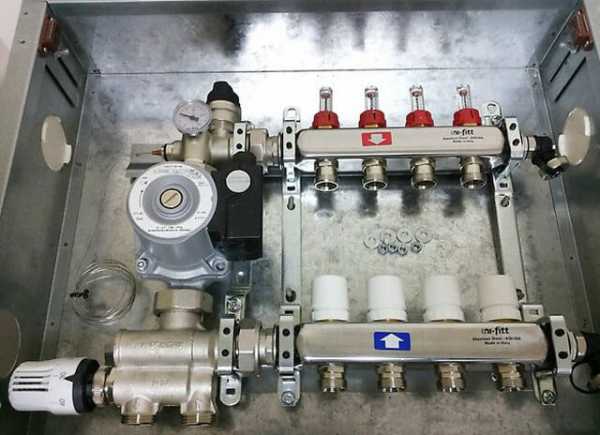

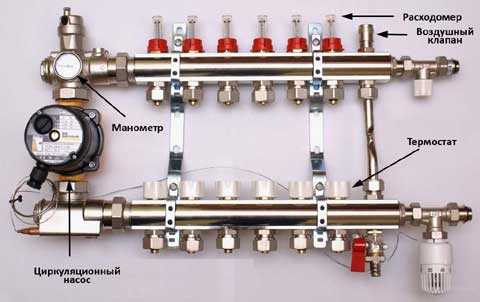

Узлы продаются в различных вариантах сборки. Классический смесительный узел состоит из трехходового (предохранительного) клапана и циркуляционного насоса. В магазинах можно встретить и модели с расширительным баком, коллектором. При этом нужно учитывать, что даже в том случае, если котел отопления уже снабжен насосом, его будет недостаточно для нормальной работы системы обогрева. Он будет работать на снабжение горячей средой радиаторов, поэтому узел подмеса для теплого пола обязательно должен иметь автономным насос — нужен для обеспечения регулировки t0 среды в системе нагрева воздушных масс снизу.

Помимо этого смесительный узел для теплого пола оснащается термостатом, который отключает подачу жидкой среды, если в подающей трубе t0 теплоносителя превышает заданную пользователем. То есть предохраняющий датчик соединен непосредственно с насосом системы водяного нагрева пола. Описать принцип работы смесительного узла теплого пола достаточно просто:

• нагретый до заданной температуры теплоноситель подается насосом к коллектору вспомогательной системы нагрева;
• у трехходового клапана, работающего совместно с предохранительным датчиком t0, регистрируется его градус;
• клапан срабатывает, если t0 выше заданных градусов в параметрах;
• начинается подача остывшей среды из обратки;
• узел для теплого пола выполняет подмес холодной среды к горячей субстанции;
• регистрация t0 среды после смешивания;
• если температура достигла установленной нормы, клапан срабатывает;
• подача горячей субстанции закрывается;
• подача в трубы теплоносителя корректной температуры.

Классический смесительный узел выполняет не только функцию подмеса остывшей среды в горячую жидкость, но и обеспечивает его движение по петлям. Именно эту функцию берет на себя циркуляционный насос. Современный термостатический смеситель для теплого пола может оснащаться и отводчиком воздуха, и байпасом (предупреждает перегрузки), и отсекающими/дренажными клапанами. Набор входящего в состав оборудования напрямую зависит от тех задач, которые поставлены перед системой нагрева. Поэтому если перед вами стоит проблема, как собрать смесительный узел для теплого пола своими руками, то первоначально рекомендуют определиться с функциональностью отопительного оборудования, а затем только закупать составляющие.

Устанавливается смесительный узел строго до контура системы. Место размещения не играет существенной роли — в комнате, где оборудован теплый пол, котельной и т.д. Хотя многие эксперты рекомендуют при обогреве свыше 2 комнат монтировать узлы подмеса локально — в обогреваемом помещении. Грамотно продумав устройство смесительного узла для теплого пола, можно организовывать водяные системы в квартирах многоквартирных домов. То есть проводить подключение вспомогательного нагрева к однотрубной системе. Также при сборке узла подмеса можно использовать двухходовые клапаны. Выяснив, из каких составляющих собирается смесительный узел для теплого пола и, разобрав принцип работы оборудования, рассмотрим схемы подключения.

Разновидности узлов смешения для теплого пола и схемы подключения

Недостаточно разобраться с тем, как самому собрать смесительный узел для теплого пола, нужно определиться с типом оборудования. На рынке можно найти:

• Узел распределительный последовательного вида смешивания.

Этот класс подмеса сред называют наиболее энергоэффективным. Это связано с тем, что среда обратки имеет низкую t0. А это значит, что теплоотдача максимальна. Но при этом узел последовательного смешения для теплого пола еще и наиболее производителен. Доказано, что расход циркуляционного насоса поступает непосредственно в петлю, для которой осуществлялась сверка t0 среды. Благодаря этим особенностям смесительный узел этого класса подмеса является идеальным оборудованием для низкотемпературных систем.

• Смесительный узел параллельного класса смешивания.

Применяется в системах водяных полов довольно редко, поскольку считается наименее производительным. Полный расход циркуляционного насоса поступает не в петлю водяной системы, а по разные стороны насосного узла для теплого пола, что создает существенные потери. При этом производители предлагают модели оборудования, в которых имеется и внутренние потери. Невысока и его энергоэффективность. Дело в том, что t0 среды идущей от оборудования приблизительно равна t0 настроечной среды. Поэтому эксперты не рекомендуют использовать смесительный узел для теплого пола, а устанавливать на высокотемпературные обогревательные системы.

Выбирая распределительное устройство, обращают внимание, что есть приборы последовательного подмеса с центральным и боковым смешиванием. Тип оборудования подбирается индивидуально по характеристикам системы. Устанавливая смесительный узел для теплого пола своими руками, нужно строго следовать рекомендациям производителя.

Двух- и трехходовой смесительный узел для теплого пола и схемы подключения

При организации вспомогательного нагрева воздушных масс снизу помещения можно установить своими руками смесительный узел для теплого пола с трехходовым краном или двухходовым. Схема и принцип функционирования систем будут разными. Применение двухходовых клапанов обеспечивает создание простейшей конструкции. Их также можно найти в магазин под названием питающие краны. Двухходовый узел теплого пола снабжается термоголовкой и датчиком среды жидкостного класса. Благодаря дополнительным устройствам происходит контроль t0 среды. Принцип функционирования системы будет следующим:

• постоянно циркулирующей средой системы является обратка — охлажденная субстанция;
• к ней при значительном остывании подается горячая жидкость от котла;
• после подачи среды от нагревательного котла установленный своими руками узел подмеса для теплого пола выполняет смешивание субстанции.

Главное преимущество двухходовых устройств — плавность нагрева среды. Они гарантируют отсутствие перегрузок системы, поскольку обладают низкой пропускающей способностью. За счет этого применять питающий смеситель для теплого водяного пола наиболее рационально в небольших помещениях — ванная или детская комната, спальня, кухня. Для обогрева площадей свыше 60 м2 его использование неразумно.

Трехходовой насосно нагревательный узел для теплого пола выполняет две функции — балансировочного и питающего крана. Его принцип работы заключается в смешивании горячей среды с охлажденной обраткой (детально описан выше). Преимущество термосмесительного узла в возможности оборудовать систему дополнительными устройствами, позволяющими расширить ее возможности и упростить регулировку. Его считают универсальным оборудованием. Рекомендуют использовать:

• при обустройстве водяных систем на больших площадях;
• при снабжении отопительного оборудования погодными контролерами;
• в системах с количеством петель от 4 и более.

Имеет трехходовой смеситель теплого пола и недостатки. Главный из них — высокая пропускающая способность. Она при малейших отклонениях в работе заслонки устройства неизбежно приведет к существенному повышению t0 среды. Неизбежны перегревы. Второй недостаток — насосный узел может приводить к скачкам температуры. Если объем среды, идущей от котла, больше объема обратки, нестабильной работы не избежать. Именно поэтому в схемах смесительного узла с трехходовым клапаном всегда присутствует дополнительное контрольное оборудование — сервопривод, датчики, контролеры и пр.

Монтаж обоих видов устройств проводится строго по схеме. А как правильно установить трехходовой клапан на теплый пол, подскажут рекомендации производителя устройства.

Как отрегулировать теплые полы водяные на узле смешивания?

После подключения трехходового клапана к теплому полу, нужно проверить его корректность установки и отрегулировать работу. Для новичка эта процедура может показаться длительной и трудоемкой, но если следовать инструкции, представленной ниже в тексте, можно избежать ошибок. На первом этапе потребуется снять сервопривод. Затем действовать так:

• Выставить клапан в позицию 0.6 бар. Это предельное значение.
• Выставить балансировочный клапан петли.

Рассчитываем положение по формуле .

_{Кv6=〈〈t1 – t2обр〉/〈t2подачи – t2обр〉-1〉 * Кvt}

Цифрой 1 обозначаются контур радиаторов, а двойкой — водяной системы. Чтобы определить, какая должна быть пропускающая способность клапана для выбранной схемы теплого пола с трехходовым клапаном, нужно подставить все известные в формулу. Учитывают, что коэффициент К=0.9.

_{Кv6=〈〈t1 – t2обр〉/〈t2подачи – t2обр〉–1〉 * Кvt=((95-35)/(45-35)-1)*0,9=4,05}

• Отрегулировать в соответствии с полученными данными расход и потери насоса. Провести отладку его работы непросто. Поэтому эксперты рекомендуют выставить оборудование на минимум. В ходе эксплуатации водяной системы с распределительным узлом для теплого пола станет понятно, что мощности агрегата недостаточно. Значит, добавляется скорость ровно на 1 положении. Снова тестируется система. Если опять не хватает мощности, добавляют еще на 1 положение. Так до тех пор, пока желаемая скорость среды в системе не будет выставлена корректно.
• Настройка работы петель. Если в схеме коллектора теплого водяного пола с 3 х ходовым клапаном предусмотрен только 1 контур, этот этап можно смело пропустить. Балансировка петель выполняется только при наличии 2 и более контуров.
• Связывание термосмесительного узла для теплого пола с другими устройствами отопления. Чтобы выполнить эту процедуру необходимо все радиаторные клапаны поставить в положение открыто.
• Регулировка перепускного крана. Здесь выставляется значение давления на 10% больше максимального параметра насоса. Его можно посмотреть в технической документации к оборудованию.
• Проверка функциональности насосного смесительного узла в системе. Процедура выполняется для каждой петли по отдельности. На этом этапе также рекомендуется оценить физическую работу системы нагрева воздушных масс — равномерность, прогрев холодных зон и т.д.

На этом регулировка теплых полов в смесительном узле завершена. При выявлении на каком-либо этапе отклонений проводят сброс настроек и повторную регулировку. Процедура непростая, особенно если используется самодельный смесительный узел для теплого пола, поскольку есть немалый шанс некорректного подбора оборудования и сборки конструкции. Поэтому монтаж и регулировку водяной системы (самой сложной в подключении и настройке) разумнее доверить специалисту.

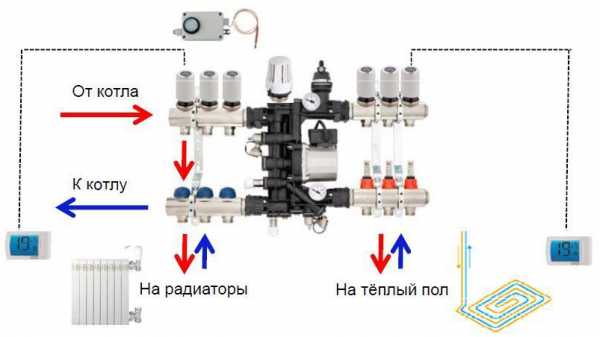

Здесь приведено несколько схем подключения трехходового смесительного клапана теплого пола, а также варианты систем с двух- и 4-ходовыми элементами. Их выбор зависит от индивидуальных особенностей системы и целесообразности. Купить насосно смесительный узел теплого пола можно в специализированных магазинах. Лучшими считаются узлы смешивания для теплого пола производства торговой марки VALTEC, Uni Fitt Solomix, Oventrop, Watts и других. При выборе обращают внимание на комплектацию оборудования — с насосом и клапаном, без насоса и т.д.

pol-hot.ru

Что такое смесительный узел?

Что такое смесительный узел? Виды смесительных узлов для отопления

Смесительный узел – это узел, в котором происходит смешивание.

В системах отопления это смешивание двух разных сред (жидкостей)

Это когда в одном месте пересекаются 3-4 патрубка (чаще 3). То есть, грубо говоря, гидравлический разделитель является смесительным узлом, но по назначению слегка отличаются друг от друга. В гидравлическом разделителе присутствуют два смесительных узла. И гидравлический разделитель имеет нерегулируемые смесительные узлы. О гидравлическом разделителе написано Здесь: Гидрострелка. Принцип работы, назначение и расчеты.

Не регулируемый смесительный узел — это узел, в котором одна жидкость смешивается с другой и подается в отдельный трубопровод с целью смешать две разные среды, но при этом отсутствует какой-либо способ регулировки пропорций для смешивания. Пример, обычный тройник.

Регулируемый смесительный узел – это узел, в котором существует какой либо клапан, который меняет пропорциональность смешивания. (Это трехходовой или четырехходовой клапан. Либо тройник, у которого на одной стороне патрубка имеется клапан).

Смесительный узел с боковым смешиванием – это тройниковый клапан, у которого на одной стороне патрубка имеется клапан, который регулирует проход только одного патрубка.

Смесительный узел с центральным смешиванием – это трехходовой клапан, у которого имеется один общий патрубок, в котором постоянно протекает жидкость, а два других патрубка имеют способ наглухо закрыть проход. То есть когда один клапан закрывается, другой в это время открывается.

Смешивание бывает ручной регулировки и автоматической

С ручной регулировкой все понятно. Имеется ручной механизм вращение, которым регулируется проход клапанов.

Автоматическая регулировка бывает четырех видов:

1. Механическая, за счет деформации материала (специальные пружины) под действием температуры меняется упругость материала (пружины). За счет этого меняется положение клапана для регулировки. Не требует электричества.

2. Термомеханическая, за счет расширения специальной среды (газа или жидкости). Эта среда, под действием температуры расширяясь, изменяет положение клапана. Клапан в свою очередь регулирует проход. Не требует электричества.

3. Элетротермомеханическая. За счет электричества нагревается среда, а среда, в свою очередь, расширяясь, меняет положение клапана. Клапан в свою очередь регулирует проход.

4. Элетроприводная. За счет электромагнитного двигателя меняется положение клапана.

Будет интересно:

Виды смесительных узлов для отопления

Как работают сервоприводы и трехходовые клапаны

Трехходовой клапан для перенаправления движения теплоносителя

Трехходовой клапан принцип работы

Смесительный узел. Принцип работы. Назначение и расчеты.

Сервопривод коллекторный. Выбор и правила подключения.

infosantehnik.ru

Смесительный узел для теплого пола своими руками

Поддержание нормального температурного режима при работе водяного теплого пола необходимо по нескольким причинам. Основная из них – уменьшение температуры теплоносителя, поступающего из системы отопления. Для этого в коллекторный блок устанавливают специальный смесительный узел.

Содержание статьи

Принцип работы

Основная функция этого элемента заключается в смешивании 2-х потоков жидкости с разными температурными показателями.

Конструкция смесительного узла состоит из нескольких частей:

1. Саморегулирующийся питающий клапан. Предназначен для уменьшения (увеличения) подачи теплоносителя в контуры трубопроводов теплого пола.
2. Циркуляционный насос. Необходим для эффективного смешивания охлажденной жидкости с поступившей горячей из системы отопления. Кроме этого, он обеспечивает принудительную циркуляцию воды.
3. Температурный датчик. Зачастую он устанавливается в приемный коллектор. Его показания поступают в блок питающего клапана и согласно им производится регулирование интенсивности потока горячей воды.
4. Балансировочный клапан. Монтируется между приемной точкой входного коллектора и обратной трубой системы отопления. Если в магистрали теплого пола происходит превышение показателя давления, то он открывается и стравливает излишек воды в обратную трубу.

Такой механизм регулирования необходим для поддержания температурного режима до 55°С в трубах теплого пола. Так как температура теплоносителя значительно выше (до 90°С), то его прямое поступление в магистрали обогрева пола может повредить всю систему. Смесительный узел предназначен для постоянного контроля и регулирования состояния системы.

Во время циркуляции жидкости в трубах теплого пола происходит ее остывание. Как только температура достигает критического минимума – датчик посылает сигнал питающему клапану. С помощью сервомеханизма задвижка автоматически открывается, пропуская некоторую часть горячего теплоносителя во входной коллектор. Работа насоса обеспечивает быстрое смешивание двух потоков и стабилизацию температуры до требуемого показателя.

Излишек давления, возникающий в трубах, компенсируется балансировочным клапаном. Важно установить его именно на входном коллекторе, иначе резкий поток охлажденной жидкости поступит в трубу отопления. А это чревато термическим ударом и возможным повреждением трубопровода.
