Лестница (стремянка) из профильной трубы своими руками

В тех конструкциях, где необходима высокая надежность и долговечность, элементы изготавливается из металлических деталей.

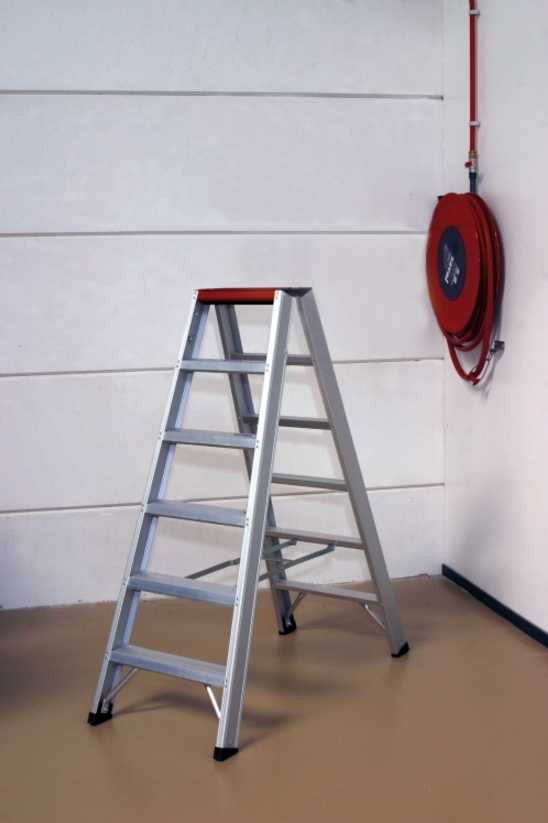

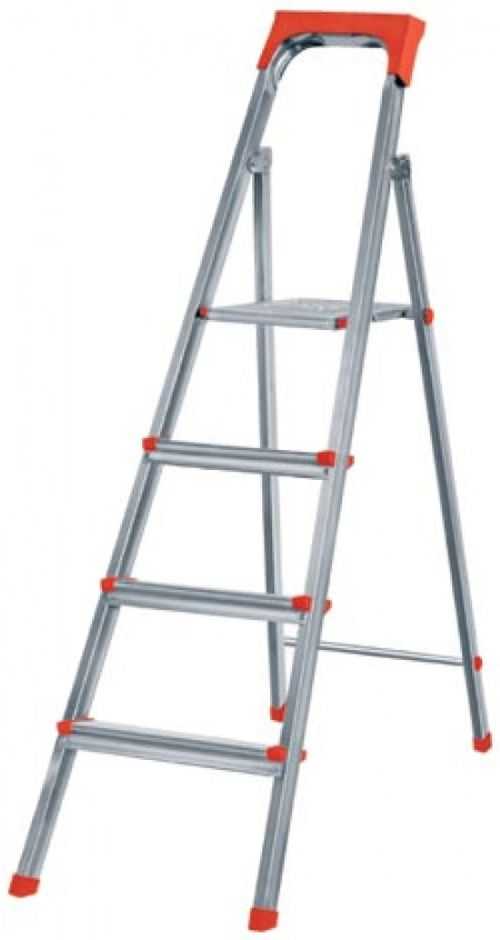

Готовая лестница

Лестница из профильной трубы своими руками, изготовленная в домашних условиях – не исключение.

Cодержание статьи

Основные типы лестниц

Приставная стремянка – это лестница, которая может стоять самостоятельно, используя для этого любую подходящую опору (стена, к примеру).

Стремянка может быть одностороннего или двухстороннего типа. Конструкция имеет каркас, к которому крепятся ступени, а дополнительные элементы, которыми снабжается стремянка – это поручни и ножки.

Расчет высоты такой конструкции из профильной трубы производится в ходе определения интервала межу полом и последней ступенькой. Расчет производится с ориентировкой на интервал в 20-25 см. Ввиду наличия различных функциональных особенностей стремянка может быть:

• Классической;
• Универсальной;
• Трансформером.

Конструкции, относящиеся к универсальному типу, сочетают в себе функционал обычной лестницы и стремянки.

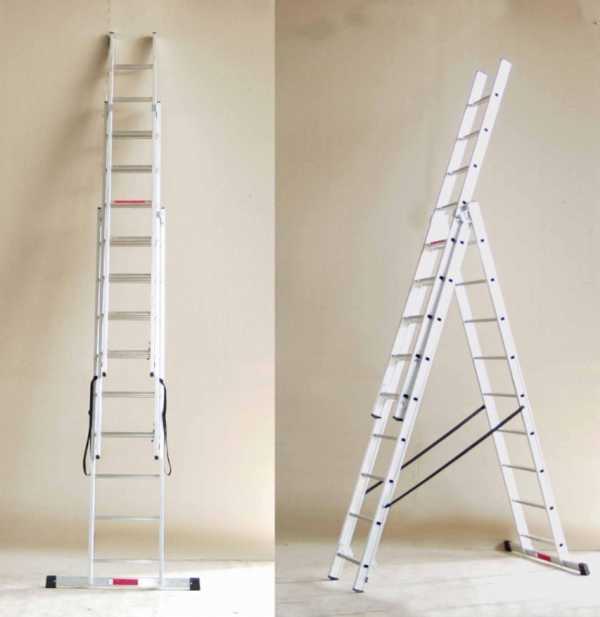

Каркас таких изделий может быть раскладным или телескопическим. Представленная стремянка имеет каркас, состоящий из нескольких секций, при этом каждая из секций состоит из 5-7 ступенек.

Телескопические конструкции отличаются тем, что их секции можно выдвигать постепенно. Они фиксируются с помощью специальных защелок или крючков.

Стремянка-трансформер может работать в нескольких положениях. Такие изделия из профильной трубы очень компактны, легкие и без труда могут поместиться даже в багажнике автомобиля.

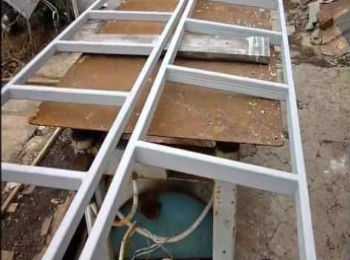

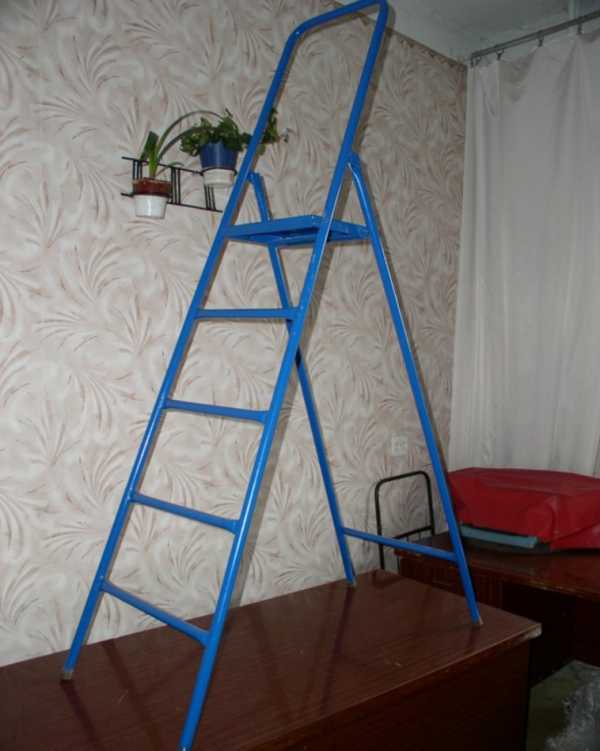

Почти готовая стремянка

Каркас лестничных изделий собирается с применением металлических профильных труб, выполняющих функцию несущих стоек, ступени могут изготавливаться из дерева или менее прочного, чем каркас материала.

Все соединения конструкции из профильных труб стыкуются между собой с помощью болтовых соединений.

Это позволяет при необходимости произвести быструю замену любого поврежденного элемента. Некоторые стремянки из металлопрофильных труб можно сделать неразборными – для их создания применяется сварка.

Стоит отметить, что наиболее распространенный и практичный материал для создания описываемых конструкций – это алюминиевый или дюралюминиевый сплав. Готовая лестница, собранная своими руками будет отличаться такими преимуществами, как:

• легкость;
• надежность;
• удобство в эксплуатации.

Инструменты и материалы, необходимые для работы

Для создания стремянки своими руками предпочтение следует отдавать алюминиевым или металлическим профильным трубам. Такую конструкцию впоследствии с легкостью можно будет перевозить даже в общественном транспорте. Кроме того, этот метал устойчив к вредоносному воздействию коррозийных процессов и прочих негативных факторов окружающей среды.

Профиль не нужно дополнительно грунтовать и окрашивать, а срок службы изделия зависеть будет зависеть только от качества сборки. При сборке такой конструкции не обойтись без:

• рулетки;
• угольника;
• простого карандаша;
• ножовки по металлу;
• болгарки;
• дрели;
• отвертки;
• молотка;
• сверла по металлу;
• болтов и гаек;
• сварочного аппарата.

Кроме того, нужны будет такие расходные материалы, как:

• ремни или цепи;
• несколько резиновых набоек для ножек;
• клей для металла или жидкие гвозди;
• металлический лист, из которого будут вырезаться ступеньки и соединители;
• металлическая или алюминиевая профильная труба.

Необходимо уточнить, что алюминиевая труба обладает высокой электропроводностью и готовое изделие запрещено использовать для ремонта высоковольтных линий

.

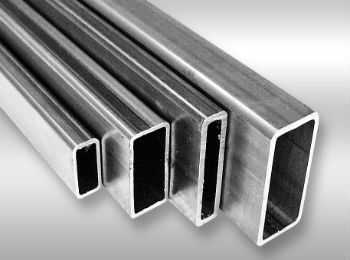

Профильная труба

Впрочем, в быту такая необходимость встречается не так уж и часто. Алюминий хорошо проводит тепло, а на открытом воздухе он нагревается в несколько раз быстрее, чем металл.

Так, например, если такую стремянку оставить под солнцем летом на несколько часов, то она с большой вероятностью сильно нагреется, что усложнит работу.

Стремянка из профильных труб легка в изготовлении, а материал является общедоступным и отличается высоким запасом прочности. Стремянка, изготовленная из металлической профильной трубы требует окраски для защиты ее от коррозии.

Порядок изготовления

Для создания стремянки из профильных труб рекомендуется придерживаться следующей последовательности действий:

1. Подготовить металлическую алюминиевую или стальную трубу и отрезать от нее 4 одинаковых по длине отрезка.
2. Если труба изготовлена из металла, то с ее поверхности с помощью болгарки или дрели со специальной насадкой следует удалить особо крупную ржавчину.
3. Трубу надежно закрепить заготовку в тисках и отполировать ее до блеска наждачной бумагой или с помощью специального средства для удаления ржавчины.
4. Произвести нарезку ступенек с одинаковой длиной из заранее заготовленных металлических листов. В случае необходимости с них также удаляется налет ржавчины.
5. Каркас начинает формироваться с приваривания ступенек. Если нет сварочного аппарата, то можно использовать уголки болты и гайки.
6. Сверху и снизу трубы навариваются заглушки, либо надеваются резиновые наконечники.
7. К двум оставшимся трубам в нижней и верхней их частях, привариваются перекладины, расстояние от которых до конца трубы должно составлять 10-15 см.
8. Каркас из несущих профильных труб располагается горизонтально и в нем просверливается ряд отверстий, в которых с помощью болтов крепятся ремни.
9. К той части лестницы, на которой не закреплены ступени нужно приварить металлическую пластину перпендикулярно каркасу. К другой половине каркаса необходимо прикрепить две пластины из металла – к ним сверху приваривается верхняя ступенька.

Рекомендуется прикручивать пластины со ступенями с использованием контргайки, для того, чтобы в случае необходимости они могли свободно прокручиваться.

Для того чтобы обеспечить надежную фиксацию, на уровне с опорной пластинкой формируются пропилы, которые будут выполнять функцию замка.

Самостоятельное изготовление стремянки (видео)

Изготовление других видов стремянок

Некоторые конструкции не всегда можно с удобством транспортировать в разобранном состоянии. Для придания конструкции монолитности ту часть, на которой располагаются ступеньки, делают несколько длиннее.

На расстоянии в 10-15 см от самой высшей ступеньки в профильной трубе просверливается и прорезается специальный зазор.

В него вставляются концы половинок без ступеней. Эти части оббиваются молоком и сплющиваются. После этого в каркасе просверливается сквозное отверстие, и участок конструкции фиксируется с помощью контргайки.

Для того чтобы собрать стремянку-трансформер, изначально следует провести расчет конструкции, а потом выполнить следующие действия:

1. Нарезается 8 отрезков труб с одинаковой длиной.
2. Из листа металла вырезаются ступени. Размер шага можно задать любой.
3. Ступени крепятся так, чтобы с обеих сторон секций они располагались на одинаковом расстоянии друг от друга.
4. Производиться примерка и секции соединяются при помощи запорных механизмов.
5. Стремянка обрабатывается грунтовкой и покрывается краской.

Стоит отметить, что нагрузка на запорные механизмы стремянки-трансформера в большинстве случаев довольно высокая, потому формировать сварочный соединительный шов между элементами конструкции нужно предельно качественно.

Для создания лестницы-трансформера понадобится тот же набор инструментов и материалов, что и для классического аналога конструкции, но вместо ремней будут применяться стоп-механизмы.

После окончания сборки специалисты рекомендуют смазать все запорные механизмы маслом или солидолом.

Технология сборки стремянки раздвижного типа практически ничем не отличается от алгоритма монтажа двух предыдущих видов.

Все несущие секции делаются по принципу трансформера и соединяются друг с другом посредством раздвижных механизмов. При этом самые крайние две секции соединяются между собой по принципу обычной стремянки.

Другие похожие статьи по теме:

trubypro.ru

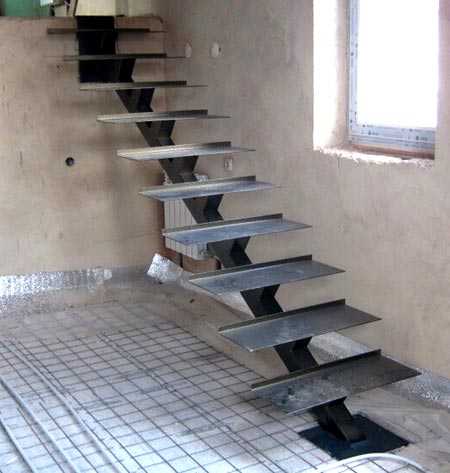

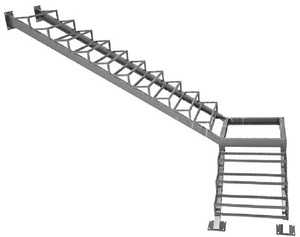

Лестница из металла своими руками

В наш беспокойный век технического прогресса уже никто не спрашивает «живого» совета, как сделать ту или иную вещь. Сразу заходят в интернет и ищут нужную информацию с подробными выкладками, просматривают видео уроки. Это удобно и практично, появляется возможность получить подробную, а главное бесплатную консультацию по данному запросу. Не преминем и мы воспользоваться возможностью пообщаться виртуально с нашими любопытствующими читателями, дабы просветить их в вопросе как изготавливается металлическая лестница своими руками.

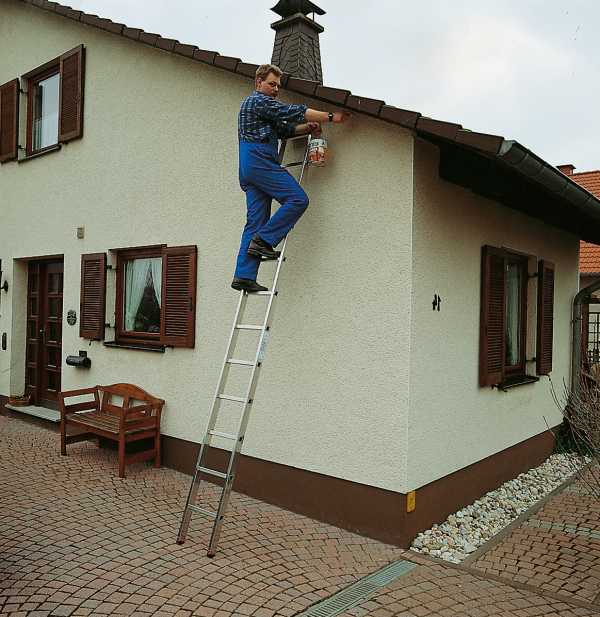

Металлическая приставная лестница без применения сварки

Начать следует с того, что видов лестниц, изготовленных из металла огромное количество. Маршевая, винтовая, приставная – любая из таких конструкций требует навыков сварочных работ и слесарного дела, что, безусловно, не каждому по плечу. Да и сварочный аппарат есть не у каждого желающего чего-либо смастерить. Посему, для начала пошаговая инструкция для «чайников» в слесарном деле по изготовлению приставной металлической лестницы своими руками без сварочных работ. Начнем, как говорится, с элементарного. Для этого нам понадобится уголок с планкой 30 мм. Болгаркой режем два равных куска – опорные вертикали. Размер определяйте сами, в зависимости от желаемой высоты лестницы. После, необходимо нарезать поперечины из того же уголка. Количество поперечин рассчитывайте таким образом, чтобы расстояние между ними в итоге составило 300-350 мм по вертикали. Это оптимальное расстояние, позволяющее удобно взбираться по лестнице, учитывая крутой угол наклона приставной конструкции.

Далее следует в соответствии с ранее проставленными метками на вертикальных частях засверлить отверстия, используя сверло по металлу 8-10 мм. Таким же образом сверлим отверстия по обеим сторонам горизонталей. Крепежными элементами для нашей конструкции послужат болты и гайки  — 8-10 мм, в зависимости от использованного сверла. С внутренней стороны уголка (там где гайка) используйте гровер и шайбу. Лестница собирается быстро, как конструктор. Вам останется лишь подтянуть гайки, используя торцевой или рожковый ключ, предварительно уперев в ровную поверхность концы вертикальных стоек. Так лестница получится абсолютно ровной. После всех этих, не таких уж и сложных, манипуляций новоиспеченную приставную металлическую лестницу можно с чистой совестью красить. Кстати, зайдя на наш сайт и почерпнув там нужную для себя информацию, можно без особого труда смастерить и что-нибудь поинтересней.

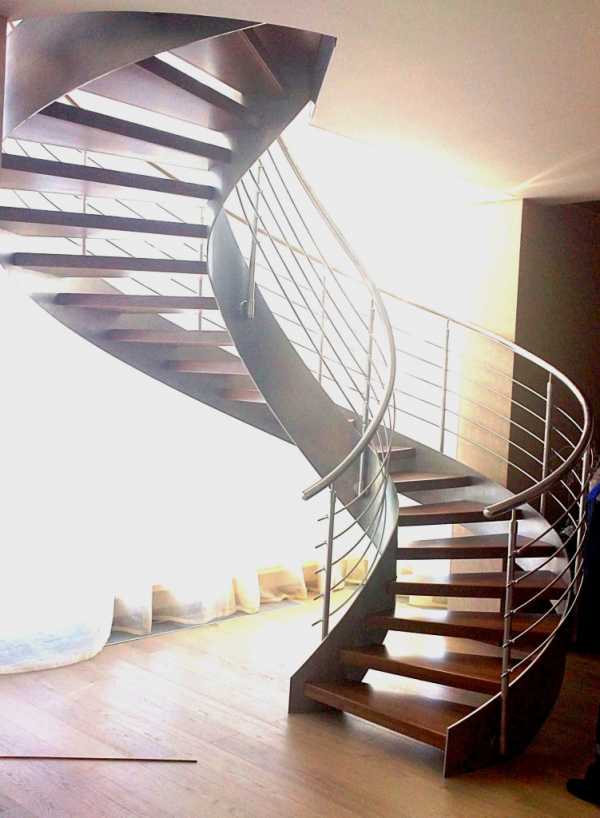

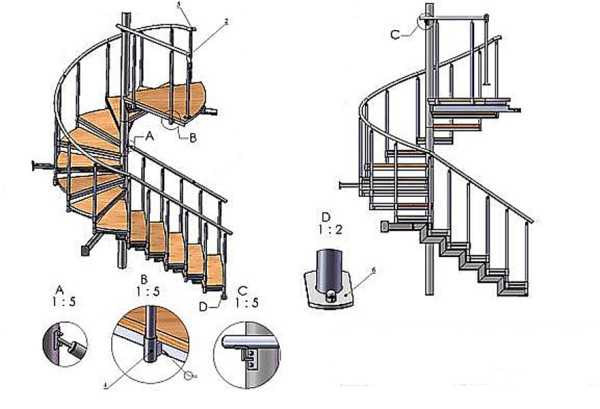

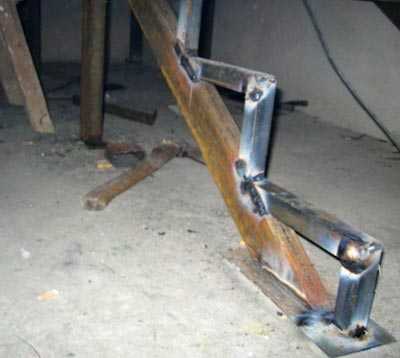

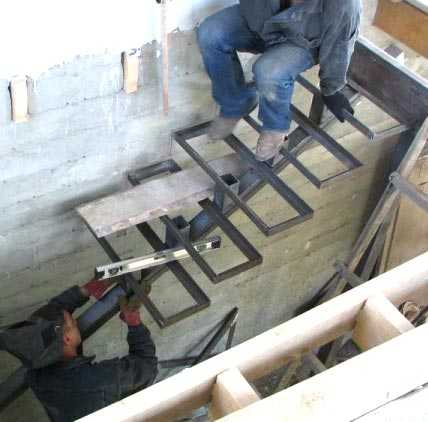

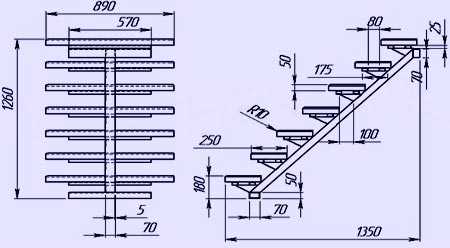

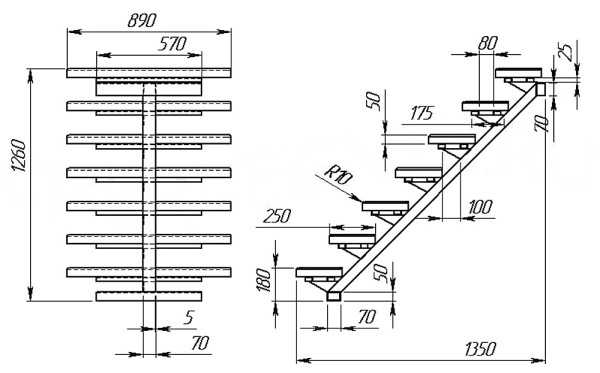

Винтовая металлическая лестница

Наверное, настало время перейти от «конструкций для чайников» к более сложным. Взять, к примеру, металлические винтовые лестницы. К слову сказать, любая лестница (исключая полностью деревянные) имеет несущий металлический каркас. Винтовая лестница в этом плане не является исключением. Тут уж без сварочных работ точно не обойтись. Как правило, такие работы необходимы, чтобы сварить опорную стойку (штангу) и консоли для поддержки ступеней.

Дополнительно сварка может применяться для крепления опорных штырей (или кованых узорчатых элементов) вместо балясин, поддерживающих перила. Обычно, на установленные консоли делают накладки из дерева, и винтовая лестница получается комбинированной. Однако, при желании можно сделать и цельнометаллическую конструкцию. Вместо дерева можно использовать профнастил, вырезанный в размер ступени болгаркой, и приваренный к ней. Такая винтовая лестница, установленная снаружи, запросто выдержит все погодные перипетии. Не забудьте только ее соответствующим образом обработать во избежание коррозии

Ну, все это довольно просто, скажете вы, и, конечно же, зададите вопрос об изящных конструкциях из кованого металла, виденных вами когда-то на картинках и приводящих всех смертных в восторг. Что вам сказать на это, друзья? Чтобы овладеть подобной техникой обработки металла нужны годы и, конечно же, соответствующий инструмент. Так что, ежели вы не в состоянии заказать подобную конструкцию у профессионалов, то и экспериментировать не стоит. Начните с малого.

Вопросы и ответы

Итак, вас действительно интересуют вопросы изготовления винтовых (или других) лестниц из какого бы то ни было материала? Тогда вам прямая дорога на наш сайт, где в статьях подробно описан процесс и последовательность производства работ, представлены чертежи и проекты, оригинальные решения и различные идеи по изготовлению отдельных деталей и целых узлов лестничных конструкций. Достаточно сделать несколько кликов мышкой и весь тот объем информации, который мы для вас так тщательно подбирали, будет в вашем распоряжении.

Информация предоставлена сайтом: http://lestnitsygid.ru



newsvo.ru

Стремянка из металла своими руками

Стремянка из металла своими руками

Многие предметы, используемые нами в быту, со временем усовершенствуются. Даже такая, казалось бы, простая вещь, как стремянка. В строительных магазинах можно увидеть изделия из легких материалов. Их удобнее хранить, на них зачастую возлагается больше функций, чем ранее.

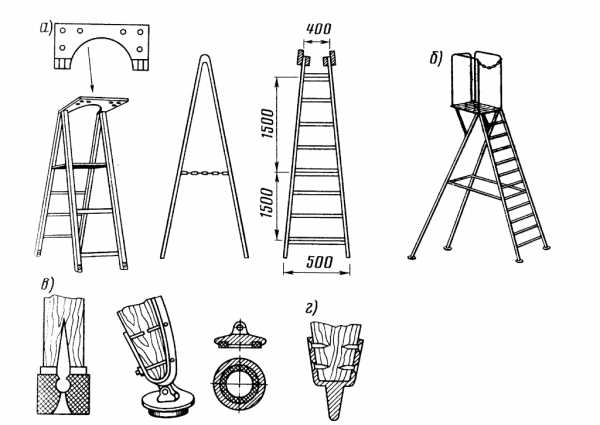

Схема стремянки: а – деревянные; б – металлические; в – резиновые башмаки; г – металлический наконечник.

Лестница для дома: купить или сделать самому?

Но чем удобнее и эффективнее вещь, тем выше ее цена. Многие домашние умельцы в состоянии сделать стремянку своими руками. Обойдется она на порядок дешевле покупной. Кроме того, можно продумать ее конструкцию и размеры таким образом, чтобы сделать более удобной.

Как пример – лестница-трансформер, которую легко изготовить своими руками. Ее можно использовать и как стремянку, и как длинную приставную лестницу. Обращаем ваше внимание: стремянка, сделанная своими руками, может легко выполнять все основные функции, возложенные на нее по дому и во дворе.

Но для работ, требующих применения лестницы длиной более 3 м, лучше приобрести промышленную шарнирную лестницу, где соблюдены все технологии изготовления, требования безопасности, использована качественная фурнитура.

Да, ее цена достаточно высока, но уровень исполнения и безопасности также значительно выше.

Стремянка своими руками

Лестницу можно сделать из дерева или металлического профиля. Первый вариант больше подойдет для дома. Если же вы нуждаетесь в долговечном многоцелевом изделии, подходящем для уличных работ, лучше выбрать металл.

Схема раздвижной металлической лестницы.

Стремянка своими руками изготавливается быстро. Для этого вам понадобится:

• труба круглого или прямоугольного сечения длиной: 2 м – 2 шт.; 1,5 м – 2 шт.; 3 м – 1 шт. Трубы могут быть стальные или дюралевые, с толщиной стенок не менее 2 мм;
• болты М8×70, гайки и шайбы. Их количество зависит от способа сборки. Если у вас нет возможности использовать сварочный аппарат, вам понадобится 22 соединения. Если же труба будет привариваться, то достаточно 2 соединения;
• 3 стальные полосы 180×30×3 мм;
• жесткий крюк длиной 60 см – для фиксации стремянки.

1. Режем трубу длиной 3 м на 9 поперечин по 33 см.
2. На каждой из труб длиной 2 и 1,5 м оставляем 0,3 м от края (на ножки) и делаем сквозные отверстия через каждые 30 см под болтовые соединения. На длинных трубах их получится по 6, на коротких – по 3.
3. В поперечинах также просверливаем отверстия, отступив 15 мм от краев.
4. Из металлических двух полос делаем хомуты: отступаем 15 мм от концов и сверлим отверстия. Загибаем полосы симметрично по форме трубы.
5. Из третьей стальной полосы делаем накидную муфту: загибаем ее концы так, чтобы получился овал. Концы можно сварить или склепать.
6. Крепим хомуты к двухметровым трубам там, где будет пятая ступень.
7. На полутораметровых трубах, отступив 15 мм от краев, сверлим сквозные отверстия.
8. Надеваем муфты, концы вставляем в хомуты и крепим с помощью болтовых соединений.
9. Крепим поперечины, делаем петли для крепления крюка на уровне вторых поперечин.
10. На ножки надеваем резиновые или пластиковые наконечники.

При условии, что соединения выполнены качественно, самодельная стремянка из металла выдержит до 100 кг. Если вам нужна приставная лестница, просто снимите крюк и поверните одну часть вверх.

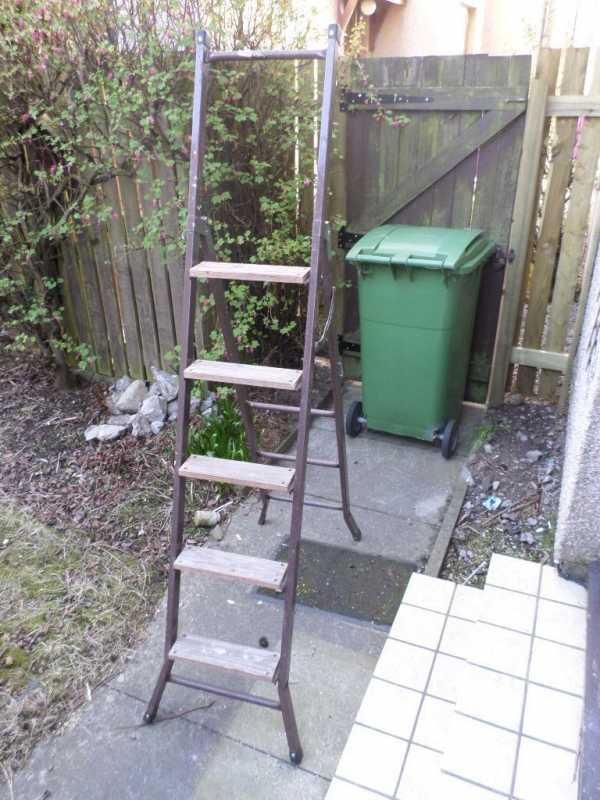

Самодельная стремянка из профиля

Конструктивно этот вид стремянок очень похож на те экземпляры, которые сегодня можно встретить практически в любом хозяйственном магазине. Единственное отличие – изготовлена она не из алюминия, а из профильной трубы. Данный материал очень хорош тем, что благодаря своему сечению, меньше подвержен изгибам, довольно легкий (если сравнить с деревом), плюс приобрести несложно, благо в продаже есть широкий выбор абсолютно любых размеров.

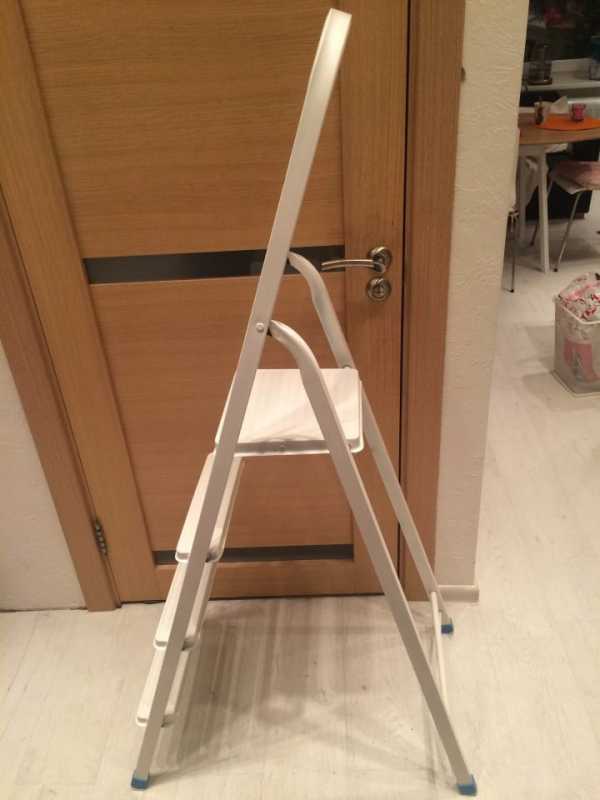

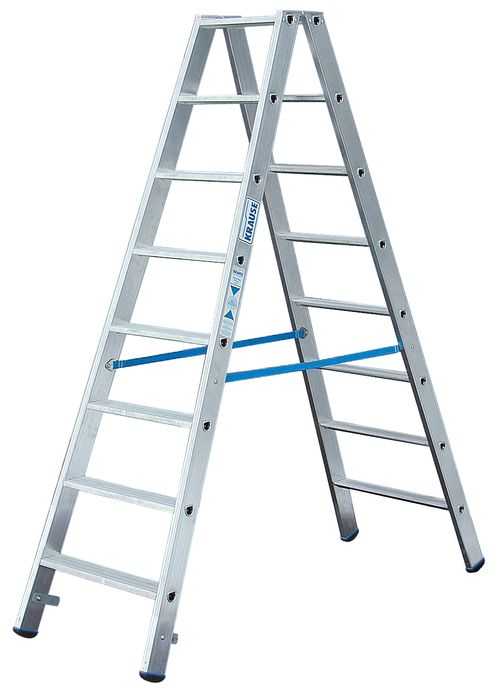

Стремянка из алюминия

Лестницу можно использовать как в доме при проведении косметического ремонта, так и на даче, во время сбора урожая. Если посмотреть на фото стремянки из профиля, изготовленной своими руками, и на «магазинную», то можно увидеть одно существенное отличие – на второй имеется множество ребер жесткости. Это все для того, чтобы усилить лестницу, потому как алюминий сам по себе легкий и мягкий металл. На профиле хоть и нет таких ребер, прочность не страдает, так как труба тяжелее и не так подвержена деформации.

Инструменты, необходимые для изготовления стремянки своими руками

Здесь понадобится немного мастерства и умения, так как придется пользоваться:

• электросваркой;
• болгаркой;
• дрелью;
• обычными инструментами вроде рулетки, маркера и уголка.

Перед началом работы запаситесь электродами и дисками по металлу для болгарки, потому что при изготовлении и монтаже стремянки придется много резать материала. Также необходимо подумать о своей безопасности: надеть при резке специальные очки, ведь мелкой металлической стружки будет достаточно; используйте маску при работе со сваркой, так как можно серьезно повредить зрение.

Изготавливаем лестницу своими руками

Для начала подумайте, какой длины вам нужна стремянка; набросайте примерный чертеж или, правильнее сказать, эскиз; не повредит, если найдете и просмотрите фото с каждым этапом изготовления или даже видео, на котором подробно все показано. Материал, который нужно приготовить сразу, – профиль подходящего сечения. В зависимости от того, какая вам нужна высота стремянки, вы отрезаете два равных куска трубы.

Ржавчину нужно сразу удалить, чтобы облегчить себе дальнейшую работу. Для этого лучше всего использовать дрель или болгарку с насадкой в виде металлической щетки. Закрепляем трубу и зачищаем ее до металлического блеска. Далее приступаем к нарезке из такого же профиля ступенек. С них также сначала удалите ржавчину. Проще всего нарезать ступени из профиля одинаковой длины. Примеряем ступени (лучше всего это делать на ровном полу или верстаке). В случае необходимости подгоняем размеры.

Когда все готово, прихватываем ступеньки будущей стремянки при помощи сварки к основе, проверяем на неровности, если таковых нет, соединяем окончательно.

Теперь снизу навариваем «пятачки», а сверху закрываем отверстия в трубах. Половина дела сделана. Берем профильную трубу (можно меньшего сечения), отрезаем два куска длиной, равной получившейся лестнице. На расстоянии 0,25-0,3 метров снизу и сверху этих заготовок привариваем перекладины. Длина их должна быть равна длине ступенек лестницы. Соединяем с помощью сварки две половинки подходящими навесами. Примерно в середине стремянки нужно просверлить отверстия с обеих сторон в профильной трубе и с помощью болтов прикрутить какой-нибудь ремень, который не даст вашей металлической лестнице разложиться.

Лучше или хуже аналогов?

Конечно, стоит провести и финишные работы – грунтовку и покраску. Но даже в таком виде металлическая стремянка вполне пригодна к использованию, только вот высокая влажность вскоре даст о себе знать. Этот вариант изготовления самый быстрый, но если уделить больше внимания, сил, терпения и времени, то можно изготовить такую конструкцию, которая будет в разы лучше магазинных аналогов.

Поэтому для достижения более высоких качеств вашей стремянки, необходимо сделать чертежи в масштабе, просмотреть фото готовых конструкций и на их основе делать свою разработку. В целом можно сказать, что даже самая простейшая лестница ни в чем не уступает фабричной продукции.

Делаем стремянку для дома своими руками

Стремянка сделанная своими руками станет незаменимым помощником в быту

Стремянки — складные лестницы, которые незаменимы для выполнения различных работ в городской квартире, в частном доме и на даче. Эти лестничные конструкции удобные, устойчивые, компактные и практичные. Стремянка своими руками может быть сделана из подручных материалов. Процесс изготовления простой и по силам каждому. При этом самодельная стремянка не будет уступать по функциональности и надежности промышленным образцам.

Стремянки, их виды и особенности

Как сделать стремянку своими руками? Для начала необходимо подобрать наиболее подходящую модель складной конструкции, затем выбрать материал, из которого будет изготовлена стремянка своими руками.

По виду и функциональным возможностям эти лестницы условно делят на три группы:

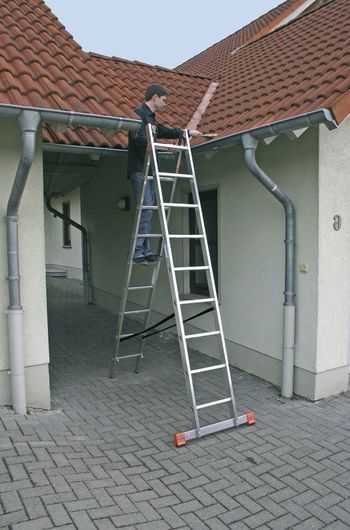

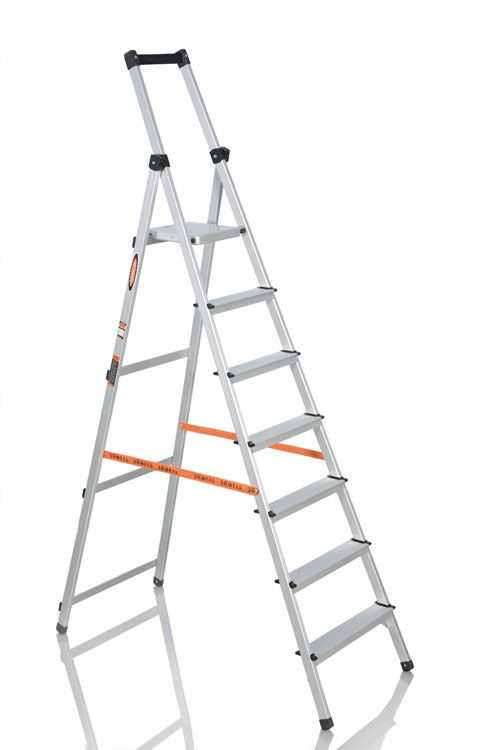

• Универсальная. Универсальные конструкции отличаются тем, что их можно использовать еще и как обычную (приставную) лестничную конструкцию. Такие стремянки делят на раскладные и телескопические.

Универсальная раскладная стремянка

• Телескопические модели собирают из нескольких выдвижных секций, которые надежно фиксируют крючками или автоматическими замками (фиксаторами). Эти лестницы могут быть очень высокими.

Обзор телескопической стремянки

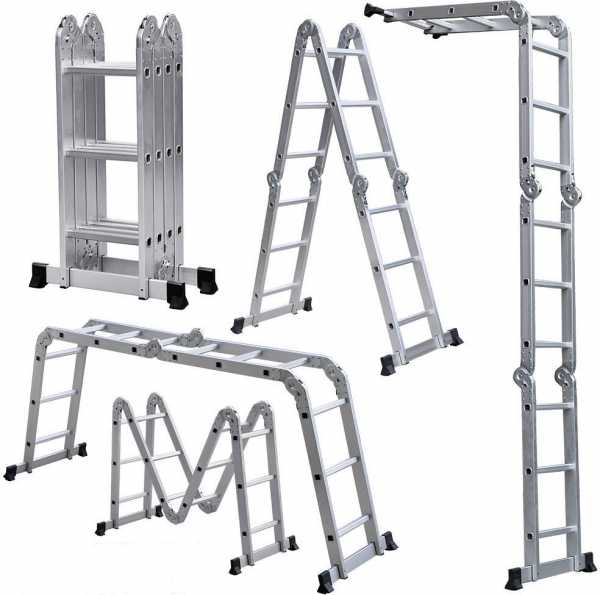

• Стремянка-трансформер — современная, универсальная, многофункциональная стремянка. Состоит трансформер из секций, которые соединяются при помощи шарниров. Шарниры позволяют легко и быстро изменять положение секций и надежно фиксировать выбранное положение. Трансформер может легко принять форму: классической модели, лестницы с консолью, удобного строительного помоста, обычной (приставной) лестницы.

Высота конструкции

Как правильно определить высоту вашей складной лестницы? Для этого необходимо знать предельную высоту, до которой необходимо достать с верхней ступени конструкции. От этой высоты отнимают свой рост и 30-35 см, что позволит выполнять все необходимые действия, не касаясь головой потолка.

Стремянка для стандартной квартиры имеет высоту от 70 до 150 см. Количество ступеней зависит от высоты и может составлять от 3 до 5 ступеней. Для производственных нужд и строительных работ в частном доме удобна модель с помостом. Более сложная конструкция (стремянка-трансформер) позволяет существенно увеличивать высоту лестницы.

Материалы для изготовления

Как правило, складные конструкции изготовляют из древесины или металла (алюминиевого сплава или стали). Выбор материала зависит от назначения такой лестницы, ее размеров и нагрузки, которую она должна выдерживать.

Очень популярны стремянки из легких и прочных алюминиевых сплавов. Если вы планируете изготовить трансформер, то стоит обратить свое внимание на алюминиевые материалы. Конструкции можно собирать из материала одного типа, а можно скомбинировать несколько разных. Например, садовую складную лестницу или надежную стремянку для строительно-ремонтных работ можно сделать из стальных труб (стойки) и дерева (ступени).

Стремянка изготовлена из комбинированных материалов

Оптимальный вариант для изготовления стремянки — алюминиевый профиль или трубы. Конечно, можно изготовить стремянку для дома и из дерева. Это наиболее простой и доступный вариант. Но стоит учесть, что для такой работы нужно использовать качественную, хорошо просушенную древесину.

Для изготовления деревянной стремянки используйте качественную древесину

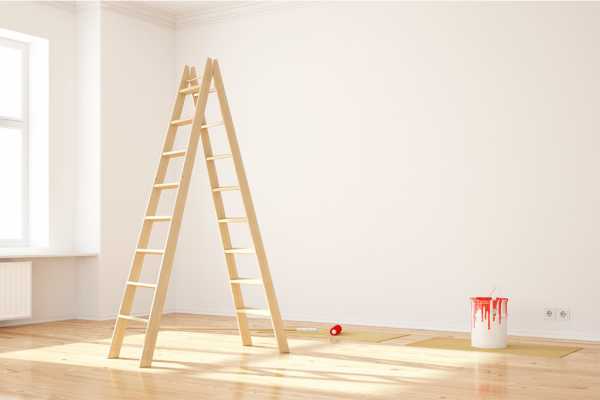

Конструкции из древесины

Первое, что необходимо сделать – разработать чертежи будущей конструкции из дерева. Надо четко представлять, какой вид будет иметь стремянка, определить ее конфигурацию, основные параметры. Во время работы над чертежами также определяются с выбором крепежа и материалов, которые понадобятся для изготовления лестницы. Полноценный трансформер из древесины, как правило, не делают.

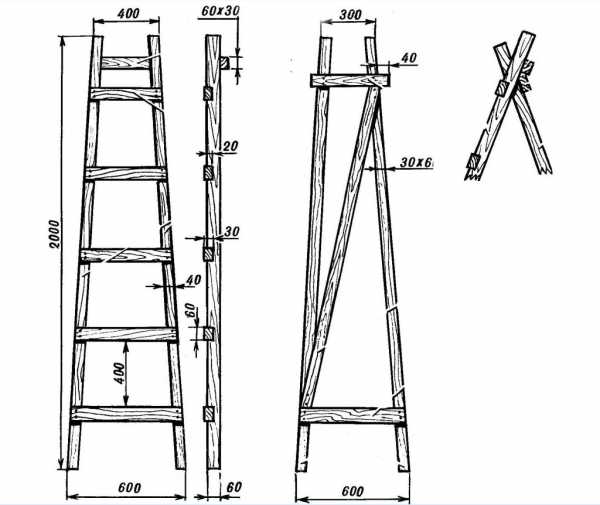

Пример чертежа стремянки

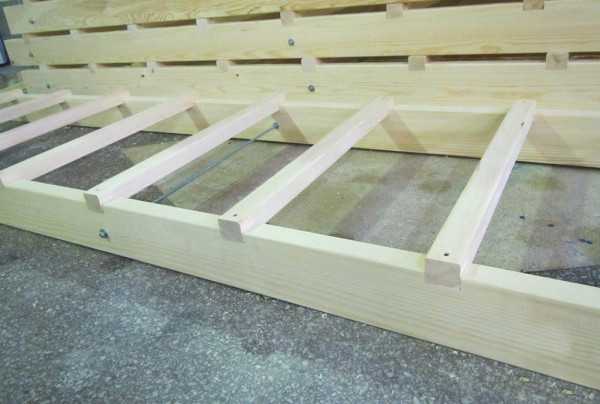

Для тетивы деревянной стремянки используются брусья (примерно 5х5 см), для ступенек – доска (толщиной 3-4 см).Необходимо выполнить разметку и отрезать балки-тетивы необходимой длины. Они должны соответствовать высоте вашей лестницы.

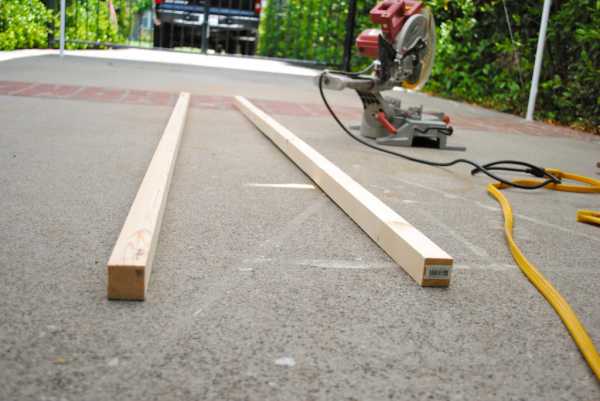

После того как Вы отрезали нужной длины балки, можно приступать к изготовлению ступеней

Для обеспечения устойчивости конструкции, нижние торцы деревянных балок срезают под углом примерно 30 градусов.

Следующий этап — изготовление перекладин (ступенек). Количество ступеней рассчитывается с учетом общей высоты стремянки и оптимального расстояния между перекладинами. Стандартным при подъеме/спуске считается шаг равный 35 см, примерно такое расстояние должно быть между ступенями.

Оптимальным расстоянием между ступенями считается 35 см.

Стоит учесть, что почти все модели стремянок имеют особенность: они сужаются от низа к верху. Длина первой (нижней) ступеньки должна быть примерно 65 см, верхней — не более 35 см. Корректировать размеры ступеней придется по ходу изготовления стремянки. После подготовки ступенек необходимого размера, их желательно пронумеровать с обратной стороны.

Стремянка будет более устойчивой, если низ будет более широким чем верх

Если в конструкции лестницы предусмотрена дополнительная площадка, то ее изготавливают из такого же материала, что и ступеньки.

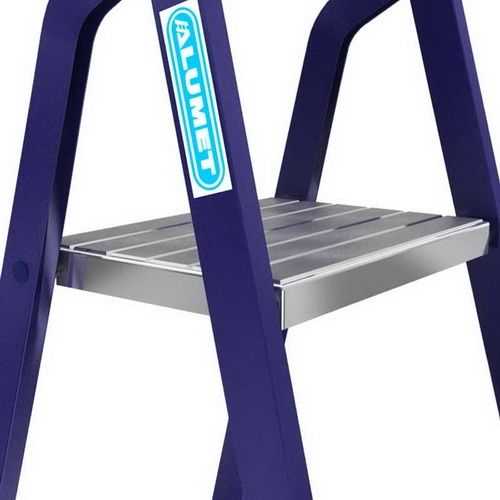

Стремянка с дополнительной площадкой более удобная в эксплуатации

Вторую половинку стремянки (опорную) собирают также, только вместо ступеней для усиления прочности используют перекладины, прибитые поперек или по диагонали (тут возможны разные варианты).

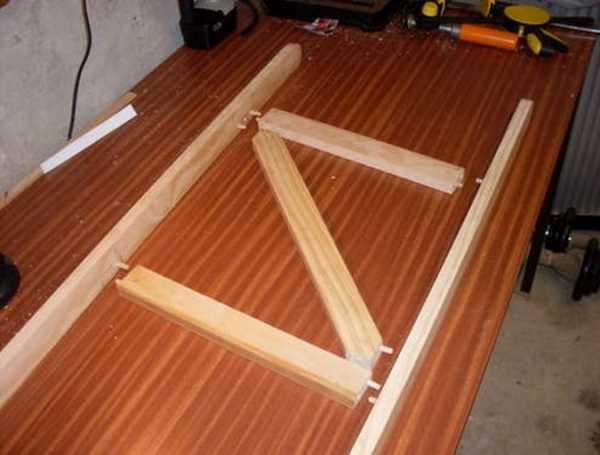

Один из вариантов крепления второй половины стремянки

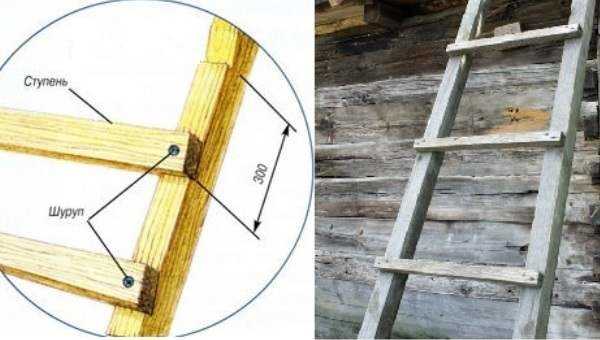

Для надежного соединения всех деталей деревянной конструкции используют болты, а для обеспечения подвижности ее частей – шарниры, для фиксации положения – распорные механизмы или ограничители.

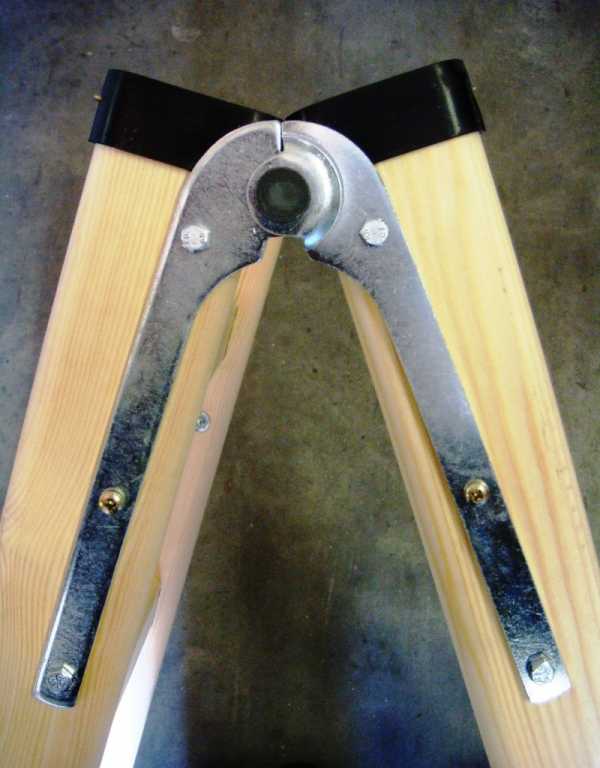

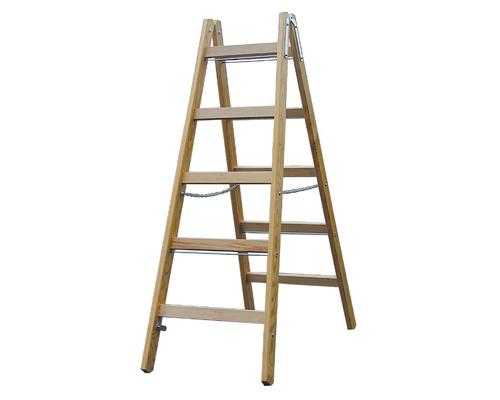

В большинстве случаев, две половины стремянки соединены шарнирами

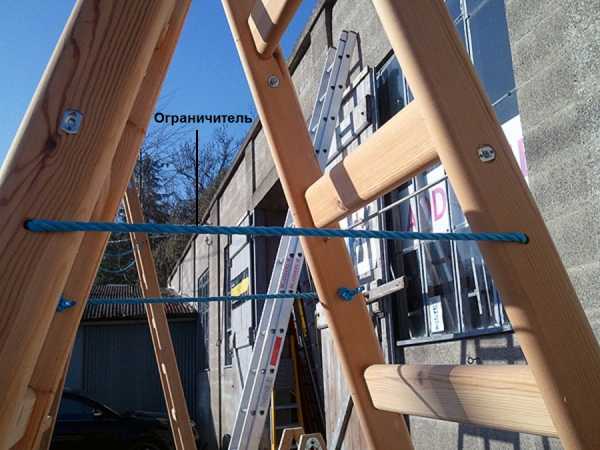

Ограничитель нужен для того чтобы ножки стремянки не разъехались

Начинают монтаж с соединения тетивы и перекладин. Для этого в торцы, в местах крепления ступеней, вкручивают саморезы. Все стыки необходимо обработать столярным клеем. Ступени должны быть параллельны плоскости пола, когда лестница разложена. Если у лестницы есть площадка, то монтируют дополнительную опору.

Подвижные половинки стремянки соединяются шарнирами. Необходимо предусмотреть ограничитель хода. Закрепляют его на двух торцах. Ограничитель обеспечивает устойчивость и надежность конструкции из дерева.

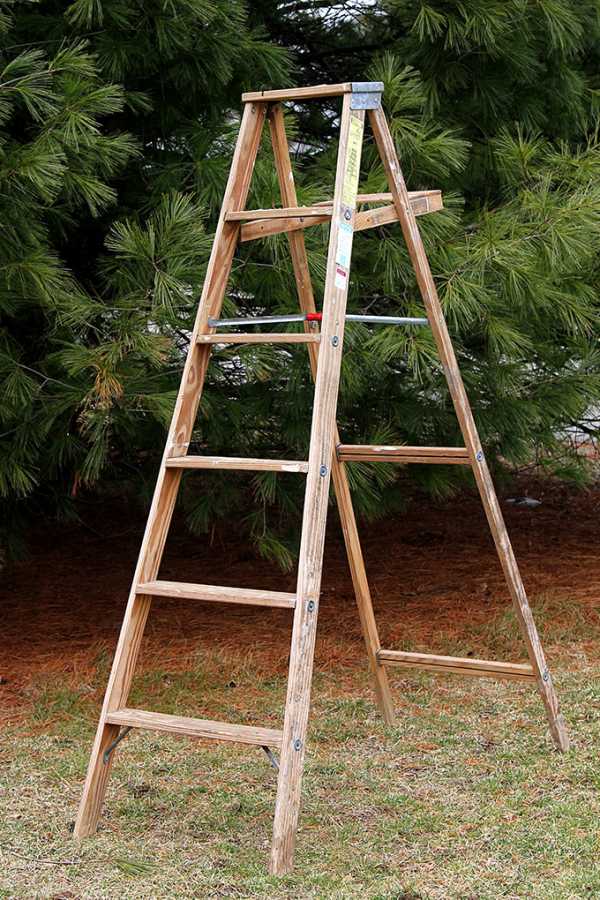

Изготовление деревянной стремянки своими руками

Если ступени крепятся на клей, то для увеличения прочности конструкции тетивы стягиваются металлическими прутьями. Их располагают под ступенями: снизу (под первой ступенью), в середине, сверху (под верхней ступенью).

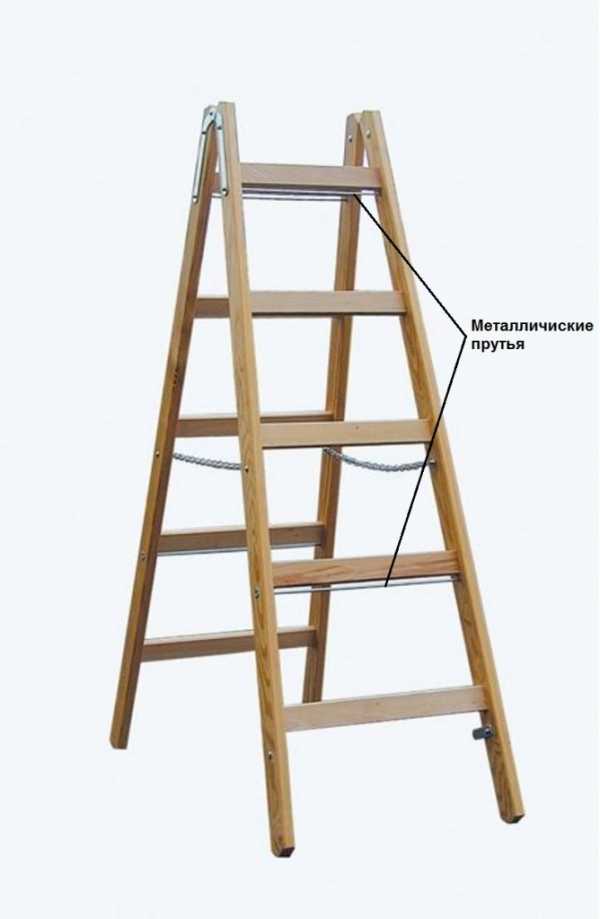

Металлические прутья нужны для того, чтобы стремянка была более прочной

Для защиты от гниения деревянные элементы стремянки необходимо покрыть антисептическим составом, создающим водоотталкивающую пленку. Можно также покрыть изделие лаком, не затрагивая при этом металлические части конструкции.

Чтобы Ваша стремянка прослужила дольше, ее нужно покрыть антисептиком

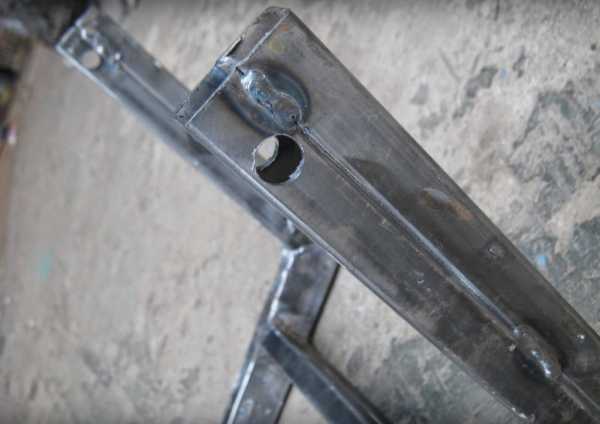

Металлические конструкции

Металлическую стремянку можно изготовить из трубы или профилей. При работе с металлом нужно соблюдать большую осторожность и тщательно обработать после распила все острые края.

Для защиты рук и ног от травм в процессе эксплуатации складной конструкции из металла, можно использовать специальные пластиковые или резиновые заглушки.

Металлические изделия могут быть разборными (для монтажа используют разъемные соединения) или монолитными (сварными). Сварное соединение, как правило, используют для стальной конструкции из труб и уголков.

Стремянка изготовленная из стальной трубы с помощью сварного соединения

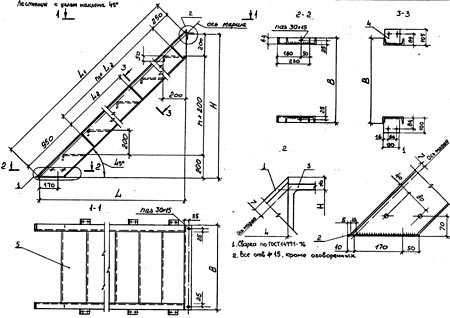

Для изготовления стремянки из металла также понадобится чертеж. Прорабатывая конструкцию металлической лестницы, стоит одну ее часть сделать длиннее, что позволит сформировать сверху удобные ручки и облегчит закрепление шарниров без ущерба для прочности конструкции.

Металлический профиль прямоугольного сечения — оптимальный вариант для монтажа раскладной лестницы. А вот изделие из стальных труб и уголков получается достаточно тяжелым, что не очень практично, особенно для домашнего использования.

Стремянка сделанная из металлического профиля

Для изготовления стремянки понадобится металлический профиль (сечение примерно 20х40 мм). Длина профиля должна соответствовать рассчитанной высоте лестницы.

После нарезки всех необходимых деталей не забудьте тщательно обработать их края. В металле сверлят необходимые отверстия под болтовые соединения. Шарниры устанавливаются точно также как в изделиях из древесины. В качестве ограничителя можно применить отрезок трубы, закрепленный подвижными металлическими болтами.

Просверлите отверстия для того, чтобы соединить две половины стремянки с помощью шарниров

На ступенях металлической конструкции желательно предусмотреть специальные противоскользящие накладки. Теперь вы знаете, как сделать стремянку, максимально подходящую для ваших нужд.

Изготовление металлической стремянки своими руками (Вариант 1)

Изготовление металлической стремянки своими руками (Вариант 2)

No related posts.

Источники: http://1polestnicam.ru/montazh/stremyanka-svoimi-rukami-iz-profilya.html, http://2ladders.ru/samodelnaya-stremyanka, http://lestnitsygid.ru/svoimi-rukami/kak-sdelat-svoimi-rukami-stremyanku-dlya-doma.html

lestnica-mpl.ru

Приставная лестница своими руками: деревянная и металлическая

Настоящий домашний мастер должен знать, как сделать необходимую в хозяйстве приставную лестницу своими руками. Особенно этот вопрос актуален для владельцев частных домов и приусадебных участков. На самом деле ничего сложного в этом нет и даже новичок может справиться с задачей, главное соблюдать требования к данному типу изделий и не отклоняться от технологии их изготовления.

Особенности конструкции

В первую очередь нужно лучше вникнуть в особенности конструкции и рассмотреть основные требования, предъявляемые к приставным лестницам. По сути они являются простейшим типом изделий, а потому сделать их своими руками довольно легко. Конструкция представляет собой две длинные планки, соединенные ступенями-перекладинами.

Если изготовить две приставные лестницы, а затем соединить их между собой, получится стремянка.

Боковые опорные балки называются тетивами, они служат опорой всей конструкции и скрепляют перекладины. Последние можно изготавливать в виде планок меньшего или такого же сечения, а также дополнительно укреплять на них ступени для большего удобства.

Популярная разновидность бытовой лестницы — стремянка, состоящая из двух приставных лестниц

Рассчитать длину боковых элементов для будущей лестницы можно таким образом: измерьте, какой высоты вам требуется изделие и прибавьте к этой цифре 30 см. Учтите, что для деревянных изделий предельная высота составляет 5 м. Шаг для ступеней составляет в среднем 25-30 см. Для определения их количества длину тетивы нужно разделить на величину расстояния между перекладинами.

Обязательное условие для прочной конструкции – стяжки. Они представляют собой металлические болты и устанавливаются в трех-четырех местах, в зависимости от размеров лестницы: под верхней и нижней перекладинами, а также посередине.

Необходимые материалы и инструменты

Для того чтобы сделать деревянную приставную лестницу своими руками вам понадобится определенный набор инструментов и материалов. В первую очередь подготовьте такие инструменты:

• топор;
• молоток;
• ножовка;
• долото и стамеска;
• рубанок;
• отвертки.

Есть два варианта изделий: лестница из дерева или металлическая. Более простым и доступным является первый вариант. Для используемой древесины существуют определенные требования. Главным условием является то, что она должна быть минимально восприимчива к внешним факторам и достаточно крепкой, чтобы выдержать вес человека. Обычно применяют самое дешевое дерево – сосну или ель, однако это не лучший вариант. Идеальный выбор – дуб или клен, но и стоимость материалов будет значительно выше.

Чтобы изготовить приставную лестницу не обязательно иметь профессиональный инструментарий

А вот для металлических конструкций используют чаще всего алюминий или нержавеющую сталь. Можно обойтись и обычным металлом, но это значительно повлияет на вес изделия, к тому же оно рано или поздно подвергнется поражению коррозией.

Деревянная лестница

Чтобы изготовить приставную лестницу из дерева своими руками вам понадобится минимальный набор материалов. Для боковых элементов используются балки с более толстым сечением. Оптимальный вариант – 40х50 мм для стандартной трехметровой конструкции. Ступени можно сделать из планок толщиной 35х40 мм. Обратите внимание на качество древесины: она должна быть однородной, без повреждений и лучин. Перед началом работ обязательно нужно просушить доски.

Самый простой вариант приставной лестницы из дерева

Для начала обработайте все детали, чтобы они стали гладкими и ровными. Края боковин нужно подрезать таким образом, чтобы при установке на землю градус наклона составлял около 60 градусов. Такие требования к лестницам предъявляются для удобства и безопасности их пользования.

Затем распилите брус для перекладин на отрезки 40-60 см, в зависимости от желаемой ширины лестницы. Отметьте на тетивах места их установки с выбранным шагом. С помощью стамески необходимо сделать по краям перекладин шипы для будущего крепления в боковины. В тетивах проделайте пазы. Их размер должен быть всего на 2-3 мм больше, чем шипы для прочности сцепления.

Не рекомендуется отклоняться от установленных параметров, так как при большем зазоре ступени не будут плотно закреплены, а при меньшем тетива может треснуть.

Очистите детали от пыли, обезжирьте места соединений. Шипы промажьте клеем и вставьте в первую боковину. Затем на смазанные перекладины насадите вторую тетиву. Плотно прижмите детали. Для большей надежности можно подбить их гвоздями. Не забудьте установить стяжные болты.

Металлическая лестница

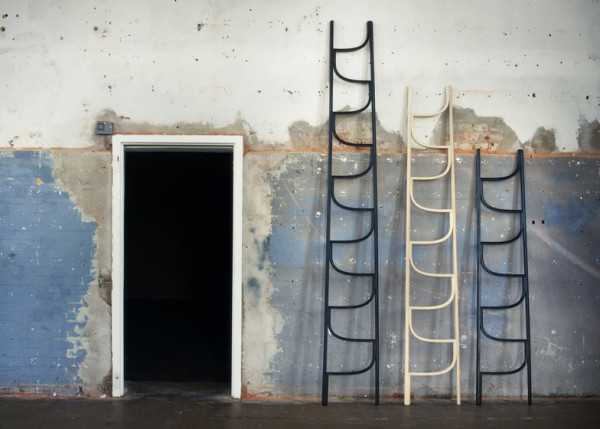

Необычный взгляд на приставную лестницу

К металлическим лестницам предъявляют схожие требования в отношении безопасности и самой конструкции. Чтобы сделать такое изделие своими руками вам понадобится один из таких видов материалов:

• уголки;
• трубы;
• профиля.

Перекладины могут крепиться несколькими способами. Самый надежный – развальцовка: металл проходит через металл, а края ступеней загибаются снаружи. Железные элементы можно сварить друг с другом. Еще один метод – использование крепежных болтов. Для большей надежности можно комбинировать разные методики. Существенный недостаток сварных железных конструкций – большой вес и риск разлома сварочного шва.

Защитная обработка

Для того чтобы лестница прослужила вам как можно дольше необходимо позаботиться о её дополнительной обработке. Требования к этому процессу заключаются в том, чтобы предотвратить рассыхание и гниение древесины, а также коррозию металлических деталей.

Изделия из дерева требуют обязательной дополнительной обработки

Деревянная конструкция обязательно должна быть обработана антисептической водоотталкивающей пропиткой. Можно тщательно промазать её олифой, а вот красить такие изделия не рекомендуется. Если вы решили сделать своими руками железную лестницу, её нужно промазать антикоррозийным средством, допускается покраска таких изделий.

Существуют также требования к опорам. Для удобства и безопасности в верхней части конструкции можно сделать металлические крепежи в виде крючков, которыми будет удобно фиксировать положение лестницы во время работы. А на низ обязательно прибейте резиновые подкладки для защиты бруса от деформации и напольного покрытия, а также против скольжения. Если предполагается работа на грунте, их можно заменить металлическими шипами.

Изготовить приставную лестницу своими руками очень просто. Не забывайте каждые полгода проверять её прочность и состояние деталей.

vseolestnicah.ru

Металлические лестницы своими руками чертежи и расчеты

Как сделать металлическую лестницу по чертежам своими руками

Как сделать металлическую лестницу своими руками? Вот вопрос, которым задаются многие люди, решившие не отдавать строительство своего гнёздышка на откуп работникам-профессионалам, а все сделать самостоятельно. Во-первых, дворцом, построенным своими руками, можно хвастаться до старости. Во-вторых, легенда о предке, который построил дом, наверняка будет передаваться из поколения в поколение!

Единственное, чтобы можно было спокойно спать и не бояться, что лестница не выдержит все возложенные на неё надежды и обязанности, можно только в том случае, если все работы проведены качественно, в частности, большое внимание придётся уделить расчётам, чертежам и подготовке к строительству. Возможно, стиль дома уже выбран, и под него отлично подходит металлическая лестница.

Почему именно она — металлическая лестница?

Итак, приступая к строительству лестницы, стоит учесть, что одним из лучших вариантов будет каркасная лестница. в частности, с каркасом металлическим. Она будет прочной, надёжной и крепкой. Металлические лестницы также бывают разные, можно скрыть каркас под облицовкой, а можно оставить металл как часть декора. Кстати, с точки зрения дизайна металлические лестницы невероятно выгодны, они позволяют фантазии развернуться в полной мере: можно играть с поворотами и углами наклона. Плюс ко всему металл выдержит всё — от веса человека до каких-нибудь тяжёлых резных перил из морёного дуба столетней выдержки.

Какими бывают металлические каркасы?

• На одном косоуре (опора располагается посередине ступени).
• На косоурах (ступень крепится на опору).
• На тетивах (опора сбоку ступени).
• На больцах (каркаса нет, ступени крепятся на специальные болты к стене).
• Винтовые (опора — столб в центре конструкции).

Скрыть или открыть?

Если бюджет ограничен. то стоит обратить внимание на скрытые каркасы. Скрытый или закрытый каркас означает, что каркаса видно не будет, он закрыт ступеньками. Дешевизна достигается за счёт внешнего облика: красотой такие каркасы не отличаются, а материал для них — дешёвые швеллеры с уголками. Разумеется, несмотря на цену, этакие конструкции будут надёжны, главное, правильно рассчитать прочность. Впрочем, это важно для любой, даже безумно дорогой лестницы — и об этом мы поговорим чуть позже.

Когда деньги не проблема, можно подумать об открытом каркасе, который после установки ступеней и перил покрывают эмалью — такие каркасы весьма элегантны и изящны, если, конечно, сварные швы выполнены сварщиком-«ювелиром» с многолетним стажем. В целом это хороший вариант, когда нужна лёгкость и воздушность в стиле дома.

Делаем металлическую лестницу своими руками

Если вы чувствуете в себе потенциал сварщика, или даже обладаете навыком сварки на элементарном уровне — сделать сварную лестницу труда не составит!

Возьмём за основу одномаршевый вариант. Нужны два ингредиента: уголки и швеллер. Плюс сварочный аппарат как соус ко всему блюду. Рецепт следующий:

1. Свариваем раму из швеллеров;
2. На боковые грани навариваем уголки;
3. Укладываем ступени:
   • Можно уложить их на уголок, тогда он полностью закрыт под ступенью.
   • Можно доварить к уголкам ещё два отрезка, чтобы они образовали раму, в которую ступень и поместится.
   • Никто не запрещает наварить ступени из железа, конечно же, листового. Ещё стоит обязательно заняться тщательной зачисткой всех швов напильником, чтобы убрать неприятные заусенцы, которые могут быть весьма небезопасны, к тому же и выглядят они малопривлекательно.
4. Грунтуем дорогую сердцу лестницу раствором против ржавчины и красим в любимый цвет.

Считаем и чертим

Есть ещё много разных вариантов строительства своей металлической лестницы, но мы остановились на самом простом из них, свой идеальный вариант из металла вы можете выдумать самостоятельно.

Дальше переходим к самому важному: расчётам и чертежам. Важны они потому, что обеспечивают безопасность эксплуатации. Никому не хочется навернуться с лестницы, в которую были вложены деньги, время и душа.

Требования к лестницам из любых материалов

• Минимальная ширина — не менее 900 мм.
• Постоянный уклон лестничного марша.
• Мощное ограждение, которое справится с нагрузкой в 100 кг.
• Глубина ступеней от 270 мм.
• Высота ступени около 170 мм +- 10мм.

Для расчёта рекомендуется воспользоваться специальной компьютерной программой, в которой можно создать 3D модель и легко менять любые параметры и элементы, и, следовательно, создать практически лестницу мечты. К тому же компьютер сразу же подготовит и все необходимые чертежи и расчёты.

Но если с техникой дружить не хочется, можно справиться с помощью своих собственных головы и рук. Расчёт сделаем на примере той же самой лестницы, прямой одномаршевой.

1. Замеры. Нужно узнать расстояние между началом и концом лестницы на уровне пола первого этажа (a). Также нужна высота между полом первого и второго этажей (b). Оптимальный угол наклона — 30−45°.
2. Длину лестницы высчитываем как гипотенузу прямоугольного треугольника, квадрат которой равен сумме квадратов катетов, а из длины станут известны после замеров.
3. Подбор количества ступеней, исходя из разрешённых размеров. Затем, определив количество, измеряем глубину и свес (часть ступени, которая свисает над предыдущей).
4. Размеры получены, далее рассчитываем необходимое количество материалов и отправляемся на строительный рынок!

На первый взгляд, кажется, что ничего сложного в строительстве лестницы нет — на самом же деле нужно быть очень внимательным и аккуратным, чтобы провести сварочные работы по-настоящему качественно, ведь это гарантия длительной эксплуатации.

Металлический каркас весьма нетребователен, а когда основные строительные работы будут закончены, его можно декорировать разными материалами: дерево, плитка, нержавеющая сталь. Таким образом, лестница будет выглядеть весьма презентабельно.

Главный аргумент в пользу лестниц из металла, сделанных своими руками, это все же экономичность строительства. А вырученные такими образом деньги можно будет направить на другие работы, например, ремонт и дизайн помещения.

Барсуков Виктор Иванович

Проектирование металлической лестницы на второй этаж: расчет и чертежи

Для того чтобы грамотно спроектировать чертежи металлической лестницы на второй этаж своими руками, необходимо рассчитать целый перечень показателей и учесть даже такие нюансы, как тип используемого материала. От того, насколько верно будет выполнена работа, зависит прочность и надежность конструкции.

Особенности металлических конструкций

В первую очередь необходимо рассмотреть такой вопрос, как особенности металлических лестниц в целом. Для этого обратите внимание на принципы соединения основных деталей.

Особенности того или иного проекта должны отображать чертежи металлической лестницы, рассмотрим, как сделать их своими руками. Прежде всего, необходимо рассчитать следующие показатели:

• высота и ширина ступени;
• уклон;
• размещение ступеней относительно друг друга.

Расчет производят по тому же принципу, что и для любой другой лестницы. Если вы готовите чертежи своими руками, обратите внимание на то, что нужно правильно распределить нагрузку и места дополнительных соединений, чтобы подъем на второй этаж был безопасным. Следует упомянуть также плюсы подобных изделий.

Преимущества металлических лестниц:

• прочность;
• разнообразие форм и их сочетаний;
• возможность комбинирования с другими материалами;
• долговечность;
• небольшие затраты на монтаж каркаса.

Прочность и долговечность — основные преимущества металлических лестниц

Конструкция будет обладать всеми преимуществами только в том случае, если вы не допустите ошибок при составлении проекта.

Необходимые детали и материалы

Для того чтобы создать действительно прочную лестницу, важно использовать только подходящие материалы. Независимо от типа разработанного своими руками проекта, часть деталей каркаса будет соединена между собой сварочным швом. Это условие касается даже готовых модульных изделий. В связи с этим сплав должен хорошо поддаваться подобной обработке, а также выдерживать большую нагрузку на растяжение. Именно поэтому не рекомендуется использовать для обустройства косоуров шпалы. Лучше всего взять профильные уголки, трубы или швеллеры.

Выполняя расчет для металлической лестницы, обратите внимание на распределение нагрузки. Для этого нужно рассчитать массу всех ступеней с учетом их количества и площади. Для определения расчетной нагрузки результат умножают на коэффициент, характеризующий надежность, то есть на 1,1. Для того чтобы чертежи указывали на максимальную нагрузку при переносе предметов на второй этаж, нужно еще раз умножить результат на другой коэффициент — 1,4. Итоговое число покажет, какую максимальную нагрузку могут оказывать перемещающиеся по ступеням люди без ущерба для конструкции. Места, на которые оказывается наибольшее давление, нужно дополнительно укрепить болтами, даже если вы уверены в прочности сварочного шва.

Для обустройства ступеней и перил можно скомбинировать металл с деревом. Для уличных моделей можно сделать ступеньки из листовой перфорированной стали или прутьев арматуры.

Комбинированные модели метала с деревом часто используются в загородных домах

Варианты конфигурации

При проектировании металлических лестниц следует учитывать особенности каждого типа конструкции. Чаще всего выбор осуществляется из таких вариантов:

• Прямой марш. Ступени одинакового размера располагаются последовательно по прямой линии, опираясь на косоур.
• Забежные лестницы. Марш имеет поворотную часть, на которую устанавливаются забежные ступени или площадки.
• Винтовая. Основа каркаса — ось, к которой крепятся забежные ступени под определенным градусом с комфортным шагом для человека.
• Складная чердачная. Это самая компактная конструкция, состоящая из соединенных между собой выдвижных секций. Схожа с приставной моделью и обычно служит для обеспечения доступа к редко используемым верхним помещениям вроде чердака или мансарды.

В каждом случае прорабатываются отдельные чертежи для лестниц из металла. Расчет основывается на вычислении оптимальных параметров для специфического расположения ступеней и опор. Если для маршевой лестницы рассчитать шаг нужно по формуле, для чердачной достаточно определить периодичность расположения перекладин для комфортного передвижения.

Винтовые и забежные конструкции сделать своими руками будет немного труднее, так как чертежи частично основываются на графическом подходе.

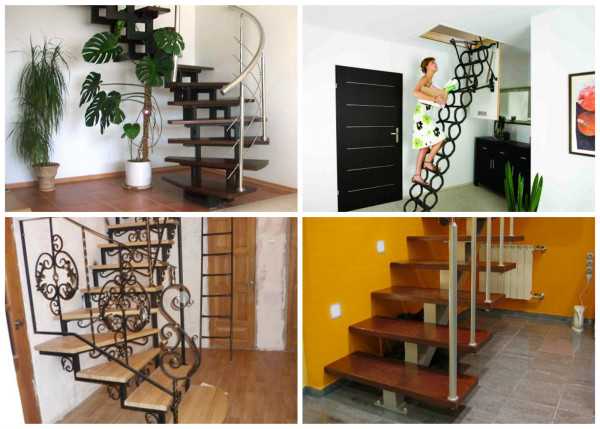

Варианты конфигураций металлических лестниц используются в зависимости от потребностей

Разработка чертежей

Чтобы разработать проект конкретной металлической лестницы на второй этаж, необходимо прорисовать чертежи в двух проекциях: горизонтальной и вертикальной. Если вы планируете рассчитать параметры, опираясь на графический метод, нужно сопоставить обе картинки в масштабе таким образом, чтобы размеры можно было перенести на ось координат.

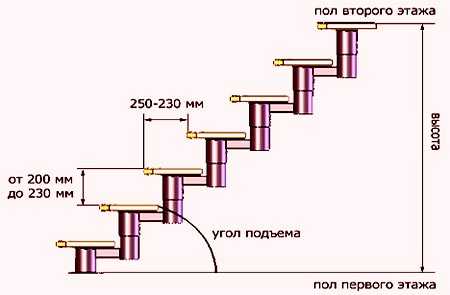

Пример чертежа металлической лестницы на одном косоуре

Такой подход позволяет без особого труда примерно определить расположение и габариты забежных ступеней. Так как всё же необходимо более-менее точно рассчитать металлическую лестницу на второй этаж, важно учитывать следующие параметры:

• Количество ступеней — расчет производится ориентировочно и корректируется в дальнейшем. Необходимо длину пролета разделить на планируемую высоту ступени.
• Шаг лестницы — это расстояние, на которое ступает человек при подъеме или спуске по ступеням. Стандарт принят на уровне 60–65 см.
• Ширина проступи — составляющая часть шага, является глубиной ступени. Должна позволять ноге человека надежно закрепиться на поверхности.
• Высота подступенка — это высота ступени, то есть расстояние между двумя последовательными ярусами. Также входит в расстояние, отведенное под шаг.
• Длина ступени — это ширина самой лестницы, должна позволять беспрепятственно пройти человеку с грузом.

После того как были сделаны пометки и прорисован подробный план изделия, можно приступать к изготовлению деталей и их монтажу.

Конструктивная схема металлической лестницы с учетом главных параметров

Последовательность монтажа

После того как будет завершен расчет лестницы и заготовлены основные детали из металла, приступайте к первому этапу установки. Для начала нужно закрепить каркас. Он состоит из косоуров и опорных столбов. Именно для этих частей и производился расчет максимальной нагрузки.

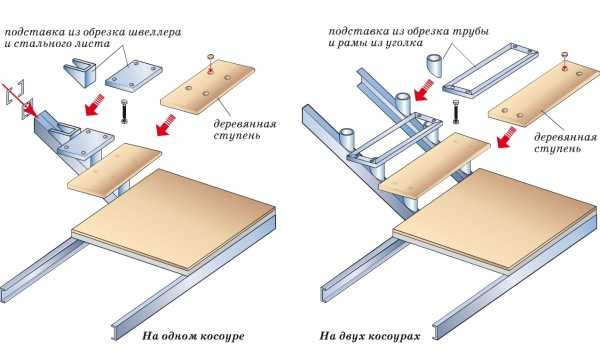

Схема монтажа металлической лестницы с акцентом на крепежные элементы

Для крепления ступеней могут использоваться кобылки из труб, уголков или швеллера. Также можно крепить их непосредственно к тетиве. Тогда нужно рассчитать интервалы расположения креплений и разработать чертежи для ступенчатых косоуров.

Сделать своими руками проект лестницы на второй этаж не так уж и сложно, если соблюдать нормативы ГОСТ и СНиП, ведь ориентировочные данные разработаны практически для всех типов изделий.

Чертеж металлической лестницы

Когда в жилом малоэтажном здании планируется не один этаж, а два или три обязательно нужно продумать конструкцию, которая будет вести к верхним ярусам. Чертеж металлической лестницы, созданный на основании замеров, поможет облегчить работу и сделать процесс обустройства доступным.

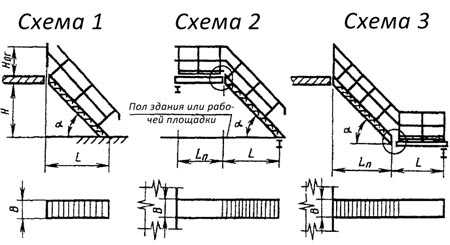

Схемы и чертежи металлических лестниц

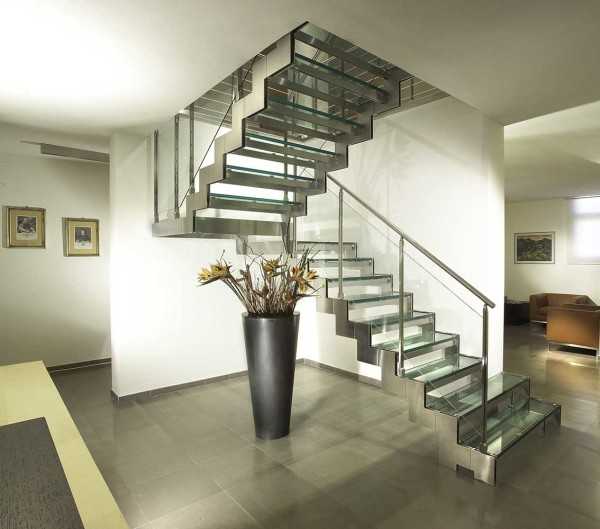

Металлические лестницы

Конструкция металлической лестницы обладает всеми необходимыми параметрами безопасности и долговечности. Именно поэтому часто делают ставку именно на этот вид изделия. Металл практически не подвержен коррозиям, выигрышно подчеркивает стиль помещения и вносит строгость и изящность в дизайн. Глядя на широкое разнообразие предлагаемых металлических лестниц можно понять, что их сможет собственноручно сделать даже тот человек, который не имеет опыта в подобных воплощениях.

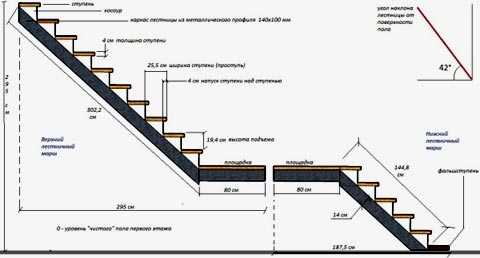

Чертеж с размерами металлической лестницы

Самое главное – выбрать такую конструкцию, которую будет посильно начертить, подготовить и установить в пространстве помещения или за его пределами.

Преимущества

1. Металлические лестницы, ведущие на второй этаж, могут быть придуманы в самых разнообразных дизайнерских решениях.
2. Они могут быть окрашены в самые разные цвета, поэтому есть шанс подобрать идеально подходящий под общую картинку интерьера .
3. Материал не подвержен коррозиям при правильной обработке, это позволяет устанавливать такие конструкции в различных условиях влажности, а также, в любых климатических зонах.
4. Структура изделия долговечна и надежна с точки зрения безопасности. Использование металлических косоуров делает конструкцию еще прочнее.
5. Лестницы могут быть как простой схемы, так и замысловатой.
6. Установка изделия достаточно проста, поэтому ее можно осуществить даже вдвоем.

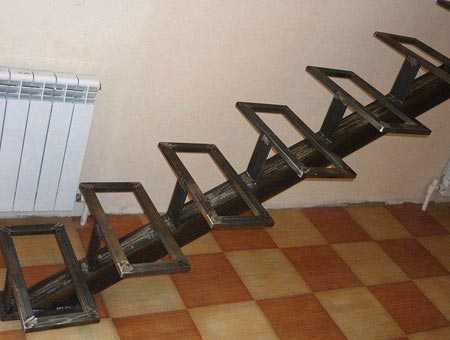

Смонтированный каркас металлической лестницы

Недостатки

1. Одним из недостатков можно назвать громоздкость сходней и перил. Но благодаря умениям современных разработчиков, можно легко подобрать схему, которая будет максимально соответствовать по нагрузке для определенного помещения.
2. Некоторые изгибы и декоративные элементы сложно воплотить в жизнь без специальных навыков.

Основываясь на приоритетах и недостатках материала и конструкции в целом, можно делать ставку в пользу или против такого решения.

Металлическая лестница на косоурах

Чертеж металлической лестницы сделать гораздо проще, если структура обустраивается с помощью косоуров. Это обусловлено тем, что нужно просчитать расстояние для каждой ступеньки и подготовить материал, который впоследствии будет закреплен на основание. Косоуры – это база (основа) в форме будущей лестницы.

Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.

Ведь конструкция должна подходить под параметры выделяемого под лестницу пространства. Лестница по металлическим косоурам поможет даже неопытным мастерам реализовать задачу установки.

Главное — правильно сделать чертежи лестницы с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.

Преимущества

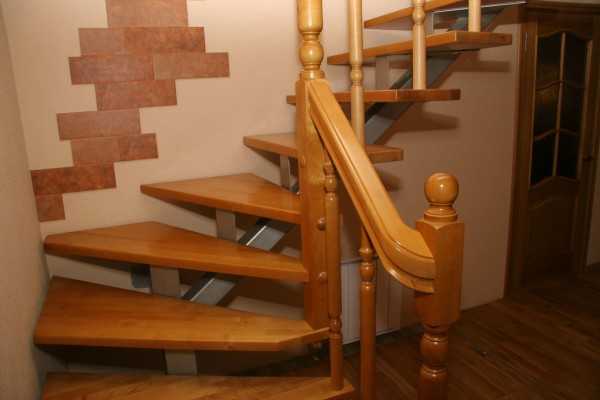

Вариант конструкции металлической лестницы

Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:

• Это облегчает процесс работы;
• Позволяет с легкостью организовать порядок действий;
• Такие конструкции прочны и долговечны;
• Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
• Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят проект лестницы на второй этаж .

Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.

Недостатки

Нужно правильно определить размер основы под ступеньки, чтобы конструкция четко вписалась в интерьер. Сделать такие расчеты несложно. Достаточно просто измерить высоту, угол наклона и ширину требуемой установки.

Как сделать чертеж металлической лестницы

Самостоятельно сделать чертеж лестницы из металла собственными руками достаточно просто. Для этого нужно осуществить замеры пространства, в котором будут расположены ступени, ведущие на второй этаж.

Необходимые материалы для замера

Для того чтобы осуществить измерение пространства следует иметь под рукой следующие принадлежности:

• Рулетку с максимальной длиной;
• Измеритель уровня поверхностей;
• Мел или специальный фломастер, которым можно сделать необходимые отметки на стене, полу и потолке.

Это минимальный набор принадлежностей, которые помогут качественно и быстро осуществить процесс замера.

Необходимые материалы для чертежа

Чтобы схема была максимально точной и правильной, следует также приготовить ряд канцелярских предметов. А именно:

• Остро заточенный карандаш или черный маркер с тонким стержнем;
• Лист бумаги или ватман;
• Линейка;
• Циркуль.

Чертить схему следует внимательно и аккуратно, чтобы при непосредственном процессе установки не допустить погрешностей, которые сложно исправить.

Какие параметры нужно измерить

Чтобы не прогадать и правильно сделать чертеж своими руками, потребуется произвести следующие измерения:

1. Высота от пола до начала уровня второго этажа под выбранным углом наклона.
2. Расстояние от пола до ступенек. Если планируется устанавливать сплошную конструкцию, укрепляя ее на полу, то данный замер можно не осуществлять.

Схема с размерами металлической лестницы

Расстояние от наивысшей ступеньки, которая параллельна потолку, до самого потолка. Это пространство должно составлять не менее двух метров, чтобы человек любого роста, не сгибаясь, мог подняться на второй этаж.

Чтобы правильно сделать металлические лестницы своими руками, следует определить ширину будущих ступенек. Они должны быть не менее 25 сантиметров.

Высоту перепонки, находящейся под ступенькой, также следует рассчитать. Ее оптимальный размер составляет 15 сантиметров.

После осуществления замеров можно переносить записанные параметры на лист бумаги, формируя схему будущих сходней.

Какие нюансы обязательно учесть в процессе

При осуществлении замеров обязательно уделить особое внимание следующим факторам:

• Мерить высоту обязательно под требуемым наклоном;
• Также стоит учесть, что высота будущих сходней должна быть на уровне начала второго этажа, а не на уровне потолка первого яруса квартиры;

Высота и схема металлической лестницы

При установке в доме металлических лестниц, следует учесть, что эти конструкции достаточно много весят. Поэтому, необходимо укрепить стены перед началом работ или просто убедиться в их прочности, если дом строился недавно.

Какими бывают металлические лестницы

Дизайн лестниц в доме бывает разным, но каждый из них достоин и часто выбираем хозяевами частных загородных домов. Конструкции металлических лестниц бывают:

Такие сходни помогут сохранить максимум полезного пространства в помещении. Ступени выгодно подчеркнут изысканность дизайна и добавят искру в общую картину интерьера пространства. Единственное, что может остановить – это сложность самостоятельного осуществления чертежа.
Без специальных навыков человек не справиться с замерами, необходимыми для столь сложной конструкции. А также непосредственный процесс установки лестничных структур требует некоторой сноровки и умения.
Зная все особенности винтовой лестницы, человек сможет реализовать идею с установкой такой конструкции сходней. После воплощения задуманного интерьер тут же заиграет новыми красками.

Этот вариант чаще всего используют для воплощения идеи по установке лестничных структур. Для такого массива легко нарисовать схему даже тем, кто никогда не сталкивался ранее с подобным заданием.
Маршевые лестницы бывают прямыми, ведущими на второй этаж или с поворотами (это помогает экономить пространство). Измерить параметры, требуемые для чертежа любого из видов таких сходней, очень просто. Достаточно иметь под рукой необходимые инструменты и приспособления.
Непосредственная установка конструкции также элементарна. Следует просто придерживаться пошаговых действий, о которых можно прочесть в любой тематической литературе.

Бывают структуры, ведущие на второй этаж, держащиеся на стене. Под такие конструкции не устанавливают подпорки. Основной несущей и держащей нагрузки конструкцией, является стена.
Поэтому, прежде чем приступать к действиям, следует убедиться, что стены прочны и готовы выдержать столь высокую нагрузку. Если да, то можно смело оборудовать навесную металлическую лестницу.
Такая лестница поможет сэкономить пространство, сделать стиль помещения изысканным.

В чем преимущества чертежей будущих конструкций

Начертив схему конструкции будущей лестницы, человек облегчает свою задачу в процессе установления сходней.

Процесс установки металлической лестницы

• Сделать процесс установки быстро;
• Самостоятельные чертежи сэкономят средства;
• Включить в процесс разработки плана будущей конструкции фантазию;
• Сделать такую лестницу, о которой мечтается, а не по шаблонам компаний-производителей;
• Ощутить себя настоящим хозяином дома;
• Исключить банальные шаблоны из стен собственного дома;
• Создать идеально вписывающуюся в интерьер конструкцию.

Поэтому стоит отдать должное вопросу самостоятельного осуществления чертежных работ по планированию будущей лестницы.

Металлическая лестница на второй этаж с улицы

Металл – это материал, который допустим к использованию в самых разных пространствах. Поэтому решение обустроить ступени, ведущие на второй этаж здания со стороны улицы, вполне допустимо.

Преимущества

1. Материал не портиться от влияния климатических факторов.

Крепление сваркой металлических косоуров

При правильной обработке специальными средствами, прослужит долгие годы, не меняя своего изначального вида.

Оборудуя ступенчатую конструкцию на улице, можно допускать некоторые огрехи при измерении требуемых пространств, а некоторые замеры совсем не нужны.

Металлические сходни идеально впишутся под любой фасад дома. Достаточно просто покрасить изделие в максимально соответствующий цвет.

Если выбрать эксклюзивный вариант дизайна сходней, с красивыми изгибами и необычными линиями, можно украсить вид дома со стороны улицы.

Недостатки

Неудобно в холодное время года. Ступеньки могут стать скользкими при выпадении осадков. Но это можно предотвратить, установив специальные ограничители на краях ступеней.

Как облегчить работу

1. Чертеж металлической лестницы поможет максимально эффективно и правильно осуществить процесс установления лестницы. Поэтому не стоит пренебрегать данным фактором.

Схема модульной лестницы из металла

Правильная и продуманная схема поможет сделать каждый элемент ступеней практичным и изысканным. Ступенчатая структура поможет украсить, облагородить и добавить свежие решения в интерьер частного дома .

Но также облегчить работу можно, пригласив к участию родственников или знакомых. Работая в паре или втроем, процесс установки будет выполнен намного быстрее и качественней. Главное, правильно распределить задачи между помощниками.

Можно заранее написать для себя пошаговую инструкцию, чтобы действовать четко по ней. Это поможет не упустить важных деталей, каждая из которых весьма влияет на итоговый результат трудов.

Чтобы все получилось на высочайшем уровне, не стоит удерживать себя в подобных рвениях. Конечно, самостоятельно начертить и установить металлическую лестницу нелегко. Но стоит бросить вызов подобным трудностям и выиграть эту эстафету. Когда в доме появится лестница, созданная своими руками, ощущение гордости наполнит и вдохновит на следующие действия.

Источники: http://lestnica.guru/materialy/metallicheskie/kak-sdelat-metallicheskuyu-lestnicu-po-chertezham-svoimi-rukami.html, http://vseolestnicah.ru/dizajn-i-proektirovanie/metallicheskaya-lestnica-svoimi-rukami-chertezhi.html, http://proekt-sam.ru/lestnica/chertezh-metallicheskoy-lestnitsy.html

lestnica-mpl.ru

Стремянка своими руками из различных материалов

Стремянки – складные лестницы, которые незаменимы для выполнения различных работ в городской квартире, в частном доме и на даче. Эти лестничные конструкции удобные, устойчивые, компактные и практичные. Стремянка своими руками может быть сделана из подручных материалов. Процесс изготовления простой и по силам каждому. При этом самодельная стремянка не будет уступать по функциональности и надежности промышленным образцам.

Стремянки, их виды и особенности

Как сделать стремянку своими руками? Для начала необходимо подобрать наиболее подходящую модель складной конструкции, затем выбрать материал, из которого будет изготовлена стремянка своими руками. По виду и функциональным возможностям эти лестницы условно делят на три группы:

• Классическая.

• Универсальная. Универсальные конструкции отличаются тем, что их можно использовать еще и как обычную (приставную) лестничную конструкцию. Такие стремянки делят на раскладные и телескопические.

• Телескопические модели собирают из нескольких выдвижных секций, которые надежно фиксируют крючками или автоматическими замками (фиксаторами). Эти лестницы могут быть очень высокими.

Обзор телескопической стремянки

• Стремянка-трансформер — современная, универсальная, многофункциональная стремянка. Состоит трансформер из секций, которые соединяются при помощи шарниров. Шарниры позволяют легко и быстро изменять положение секций и надежно фиксировать выбранное положение. Трансформер может легко принять форму: классической модели, лестницы с консолью, удобного строительного помоста, обычной (приставной) лестницы.

Многофункциональная стремянка-трансформер

Высота конструкции

Как правильно определить высоту вашей складной лестницы? Для этого необходимо знать предельную высоту, до которой необходимо достать с верхней ступени конструкции. От этой высоты отнимают свой рост и 30-35 см, что позволит выполнять все необходимые действия, не касаясь головой потолка. Стремянка для стандартной квартиры имеет высоту от 70 до 150 см. Количество ступеней зависит от высоты и может составлять от 3 до 5 ступеней. Для производственных нужд и строительных работ в частном доме удобна модель с помостом. Более сложная конструкция (стремянка-трансформер) позволяет существенно увеличивать высоту лестницы.

Материалы для изготовления

Как правило, складные конструкции изготовляют из древесины или металла (алюминиевого сплава или стали). Выбор материала зависит от назначения такой лестницы, ее размеров и нагрузки, которую она должна выдерживать.

Очень популярны стремянки из легких и прочных алюминиевых сплавов. Если вы планируете изготовить трансформер, то стоит обратить свое внимание на алюминиевые материалы. Конструкции можно собирать из материала одного типа, а можно скомбинировать несколько разных. Например, садовую складную лестницу или надежную стремянку для строительно-ремонтных работ можно сделать из стальных труб (стойки) и дерева (ступени).

Оптимальный вариант для изготовления стремянки — алюминиевый профиль или трубы. Конечно, можно изготовить стремянку для дома и из дерева. Это наиболее простой и доступный вариант. Но стоит учесть, что для такой работы нужно использовать качественную, хорошо просушенную древесину.

Конструкции из древесины

Первое, что необходимо сделать – разработать чертежи будущей конструкции из дерева. Надо четко представлять, какой вид будет иметь стремянка, определить ее конфигурацию, основные параметры. Во время работы над чертежами также определяются с выбором крепежа и материалов, которые понадобятся для изготовления лестницы. Полноценный трансформер из древесины, как правило, не делают.

Для тетивы деревянной стремянки используются брусья (примерно 5х5 см), для ступенек – доска (толщиной 3-4 см).Необходимо выполнить разметку и отрезать балки-тетивы необходимой длины. Они должны соответствовать высоте вашей лестницы.

Важно! Для обеспечения устойчивости конструкции, нижние торцы деревянных балок срезают под углом примерно 30 градусов.

Следующий этап – изготовление перекладин (ступенек). Количество ступеней рассчитывается с учетом общей высоты стремянки и оптимального расстояния между перекладинами. Стандартным при подъеме/спуске считается шаг равный 35 см, примерно такое расстояние должно быть между ступенями. Стоит учесть, что почти все модели стремянок имеют особенность: они сужаются от низа к верху. Длина первой (нижней) ступеньки должна быть примерно 65 см, верхней — не более 35 см. Корректировать размеры ступеней придется по ходу изготовления стремянки. После подготовки ступенек необходимого размера, их желательно пронумеровать с обратной стороны.

Если в конструкции лестницы предусмотрена дополнительная площадка, то ее изготавливают из такого же материала, что и ступеньки. Вторую половинку стремянки (опорную) собирают также, только вместо ступеней для усиления прочности используют перекладины, прибитые поперек или по диагонали (тут возможны разные варианты).

Для надежного соединения всех деталей деревянной конструкции используют болты, а для обеспечения подвижности ее частей – шарниры, для фиксации положения – распорные механизмы или ограничители.

Начинают монтаж с соединения тетивы и перекладин. Для этого в торцы, в местах крепления ступеней, вкручивают саморезы. Все стыки необходимо обработать столярным клеем. Ступени должны быть параллельны плоскости пола, когда лестница разложена. Если у лестницы есть площадка, то монтируют дополнительную опору. Подвижные половинки стремянки соединяются шарнирами. Необходимо предусмотреть ограничитель хода. Закрепляют его на двух торцах. Ограничитель обеспечивает устойчивость и надежность конструкции из дерева.

Изготовление деревянной стремянки своими руками

Если ступени крепятся на клей, то для увеличения прочности конструкции тетивы стягиваются металлическими прутьями. Их располагают под ступенями: снизу (под первой ступенью), в середине, сверху (под верхней ступенью).

Для защиты от гниения деревянные элементы стремянки необходимо покрыть антисептическим составом, создающим водоотталкивающую пленку. Можно также покрыть изделие лаком, не затрагивая при этом металлические части конструкции.

Металлические конструкции

Металлическую стремянку можно изготовить из трубы или профилей. При работе с металлом нужно соблюдать большую осторожность и тщательно обработать после распила все острые края.

Совет! Для защиты рук и ног от травм в процессе эксплуатации складной конструкции из металла, можно использовать специальные пластиковые или резиновые заглушки.

Металлические изделия могут быть разборными (для монтажа используют разъемные соединения) или монолитными (сварными). Сварное соединение, как правило, используют для стальной конструкции из труб и уголков.

Для изготовления стремянки из металла также понадобится чертеж. Прорабатывая конструкцию металлической лестницы, стоит одну ее часть сделать длиннее, что позволит сформировать сверху удобные ручки и облегчит закрепление шарниров без ущерба для прочности конструкции. Металлический профиль прямоугольного сечения – оптимальный вариант для монтажа раскладной лестницы. А вот изделие из стальных труб и уголков получается достаточно тяжелым, что не очень практично, особенно для домашнего использования.

Для изготовления стремянки понадобится металлический профиль (сечение примерно 20х40 мм). Длина профиля должна соответствовать рассчитанной высоте лестницы. После нарезки всех необходимых деталей не забудьте тщательно обработать их края. В металле сверлят необходимые отверстия под болтовые соединения. Шарниры устанавливаются точно также как в изделиях из древесины. В качестве ограничителя можно применить отрезок трубы, закрепленный подвижными металлическими болтами.

На ступенях металлической конструкции желательно предусмотреть специальные противоскользящие накладки. Теперь вы знаете, как сделать стремянку, максимально подходящую для ваших нужд.

Изготовление металлической стремянки своими руками (Вариант 1)

Изготовление металлической стремянки своими руками (Вариант 2)

lestnitsygid.ru

Приставные лестницы своими руками | Ваш Бригадир

Настоящий домашний мастер должен знать, как сделать необходимые в хозяйстве приставные лестницы своими руками.

Особенно этот вопрос актуален для владельцев частных домов и приусадебных участков. На самом деле ничего сложного в этом нет и даже новичок может справиться с этой задачей, главное соблюдать требования к данному типу изделий и не отклоняться от технологии их изготовления.

Особенности конструкции

В первую очередь нужно лучше вникнуть в особенности конструкции и рассмотреть основные требования, предъявляемые к приставным лестницам. По сути они являются самым простым типом изделий, и поэтому сделать их своими руками очень просто. Конструкция представляет собой две длинные планки, соединенные ступенями-перекладинами.
Если изготовить две приставные лестницы, а затем соединить их между собой, получится лестница.

Боковые опорные балки называются тетивами, они служат опорой всей конструкции и скрепляют перекладины. Последние можно изготавливать в виде планок меньшего или такого же сечения, а также дополнительно укрепить на них ступени для большего удобства.

Рассчитать длину боковых элементов для будущей лестницы можно следующим образом: измерьте, какой высоты вам нужно изделие и добавьте к этой цифре 30 см. Учтите, что для деревянных изделий предельная высота составляет 5м. Шаг для ступеней составляет в среднем 25-30 см. Для определения их количества длину тетивы нужно разделить на величину расстояния между перекладинами.
Обязательное условие для прочной конструкции — стяжки. Они представляют собой металлические болты и устанавливаются в трех-четырех местах, в зависимости от размеров лестницы: в верхней и нижней перекладинах, а также посередине.

Необходимые материалы и инструменты

Для того чтобы сделать деревянную приставные лестницы своими руками вам понадобится определенный набор инструментов и материалов. В первую очередь подготовьте следующие инструменты:
• Топор;
• Молоток;
• Ножовка;
• Долото и стамеска;
• Рубанок;
• Отвертки.

Есть два варианта изделий: лестница из дерева или металлическая. Более простым и доступным является первый вариант. Для используемой древесины существуют определенные требования. Главным условием является то, что она должна быть минимально восприимчива к внешним факторам и достаточно прочной, чтобы выдержать вес человека. Обычно применяют дешевое дерево — сосну или ель, однако это не лучший вариант. Идеальный выбор — дуб или клен, но и стоимость материалов будет значительно выше.
А вот для металлических конструкций используют чаще всего алюминий или нержавеющую сталь. Можно обойтись и обычным металлом, но это значительно повлияет на вес изделия, к тому же оно рано или поздно подвергнется поражению коррозией.

Деревянные лестницы

Чтобы изготовить приставные лестницы из дерева своими руками вам понадобится минимальный набор материалов. Для боковых элементов используются балки с более толстым сечением. Оптимальный вариант — 40х50 мм для стандартной трехметровой конструкции. Ступени можно сделать из планок толщиной 35х40 мм. Обратите внимание на качество древесины: она должна быть однородной, без повреждений и сколов. Перед началом работ обязательно нужно просушить доски.
Для начала обработайте все детали, чтобы они стали гладкими и ровными. Края боковин нужно подрезать таким образом, чтобы при установке на землю градус наклона составлял около 60 градусов. Такие требования к лестнице предъявляются для удобства и безопасности ее использования.

Затем распилите брус для перекладин на отрезки 40-60 см, в зависимости от желаемой ширины лестницы. Отметьте на тетивах места их установки с выбранным шагом. С помощью стамески необходимо сделать по краям перекладин шипы для будущего крепления в боковины. В тетивах сделайте пазы. Их размер должен быть всего на 2-3 мм больше, чем шипы для прочности сцепления.
Не рекомендуется отклоняться от установленных параметров, так как при большем зазоре ступени не будут плотно закреплены, а при меньшем тетива может треснуть.
Очистите детали от пыли, обезжирьте места соединений. Шипы промажьте клеем и вставьте в первую боковину. Затем на смазанные перекладины насадите вторую тетиву. Плотно прижмите детали. Для большей надежности можно подвести их гвоздями. Не забудьте установить стяжные болты.

Металлические лестницы

К металлической лестнице предъявляют схожие требования безопасности к самой конструкции. Чтобы сделать такое изделие своими руками вам понадобится один из таких материалов:
• Уголки;
• Трубы;
• Профиля.

Перекладины могут крепиться несколькими способами. Самый надежный — развальцовка: металл проходит через металл, а края ступенек загибаются снаружи. Металлические элементы можно сварить друг с другом. Еще один метод — использование крепежных болтов. Для большей надежности можно комбинировать различные методики. Существенный недостаток сварных металлических конструкций — большой вес и риск разлома сварочного шва.

Защитная обработка

Для того чтобы лестница прослужила вам как можно дольше необходимо позаботиться о ее дополнительной обработке. Требование к этому процессу состоит в том, чтобы предотвратить рассыхание и гниения древесины, а также коррозию металлических деталей.

Деревянная конструкция обязательно должна быть обработана антисептической водоотталкивающей пропиткой. Можно тщательно промазать ее олифой, а вот красить такие изделия не рекомендуется. Если вы решили сделать своими руками железную лестницу, ее нужно промазать антикоррозийным средством, допускается окраска таких изделий.
Существуют также требования к опорам. Для удобства и безопасности в верхней части конструкции можно сделать металлические крепления в виде крючков, которыми будет удобно фиксировать положение лестницы во время работы. А на низ обязательно прибейте резиновые подкладки для защиты бруса от деформации и напольного покрытия, а также против скольжения. Если предполагается работа на почве, их можно заменить металлическими шипами.

Изготовить приставные лестницы своими руками очень просто. Не забывайте каждые полгода проверять ее прочность и состояние деталей.

www.mislife.ru
