Пристройка к дому своими руками — лучшие идеи, проектировка, постройка и особенности дизайна (85 фото + видео)
Необходимость в пристройке возникает у хозяев по разным причинам. Изменившиеся обстоятельства диктуют свои правила и вынуждают принимать их как должное.
Однако, справиться с существующей задачей непросто. Для строительства пристройки своими руками необходимо иметь хотя бы минимальные навыки в строительстве.
С чего начать
При нехватке знаний и умений желательно пригласить, в качестве напарника мастера-профессионала. Так будет спокойнее и надёжнее.
В противном случае без ошибок и переделки не обойтись. А это чревато потерей времени, средств и потраченных усилий. Да и настроение от подобных экспериментов не улучшится.
Когда есть проблемы с выбором вида пристройки, то лучше предварительно посмотреть фото пристройки к дому. Выбрать подходящий вариант и приниматься за его воплощение в реальность.
В начале надо составить подробный план, (лучше проект и смету). Затем согласовать свои задумки с напарником. Получить необходимые разрешения в местном органе власти, пожарной инспекции и санэпидемстанции.
Приобретать сразу все необходимые строительные и отделочные материалы нерационально. Под открытым небом их не поставишь, а переносить на склад и обратно нет смысла.
Особое внимание следует уделить способу объединения фундаментов, (основного и пристройки), в единое целое. В противном случае новая постройка может сместиться на нестабильной почве и всё придётся начинать заново.
Не меньших раздумий потребует крыша пристройки. Надо правильно рассчитать и сконструировать стропильная систему под выбранный тип кровельных материалов.
Выбрать подходящие варианты утепления, водоснабжения, канализации, отопления, вентиляции, электропроводки. Количество окон и входных дверей. Определиться с видом внутренней и наружной отделки.
Каркасная пристройка
В зависимости от назначения сооружается из разных материалов. Обычно применяют деревянный брус сечением 150 × 150 мм. Если пристройка будет жилым помещением то потребуется утепление.
Ломаная крыша: 40 фото
Практичная по конструкции и солидная по дизайну ломаная крыша идеально гармонирует с архитектурой частных домов, выдержанных в любом стиле: классическом, современном, провинциальном. Предлагаем вам найти вдохновение в нашей коллекции фото, для которой мы отобрали самые интересные решения для традиционных и ультрасовременных кровель ломаной формы.
Двухскатная ломаная крыша
Основное преимущество ломаной крыши — это возможность рационального использования подкровельного пространства загородного дома. При этом кровля ломаного типа более практична, чем традиционная двухскатная, так как ее мансарда получается просторнее за счет двух скатов, расположенных почти что вертикально.
Помимо практичности, ломаные кровли очень внушительно смотрятся, в духе «мой дом — моя крепость». Особенно выразительны контрастные сочетания облицовки фасадов с кровельным настилом, как на фото — здесь окрашенное в красный цвет дерево удачно скомбинировано с ломаной фальцевой крышей из оцинкованного металла.
В отличие от традиционных, современные кровельные конструкции ломаного типа имеют более пологие верхние и практически вертикальные нижние скаты. Так площадь кровли значительно снижается, и, соответственно, становятся меньше затраты по ее монтажу. Внешне такие дома представляют собой симбиоз деревенского кантри и современного авангардизма, когда обшитые рустикальной доской фасады мирно уживаются с лаконичными оконными рамами из металла и окрашенной фальцевой кровлей.
Еще один пример деревянного зодчества в современной манере — индивидуальный коттедж с большой массой остекления, ломаной металлической крышей и колоритной обшивкой из пестрой доски. Сохранив традиционные формы и фасадную отделку, такая архитектура выглядит очень смело, по-новаторски.
Сдержанную архитектуру современного коттеджа с ломаной крышей можно сделать интереснее при помощи эффектной металлической лестницы, ведущей на второй этаж здания. При этом лестничная площадка сможет с успехом выполнить функцию террасы.
Кирпичная или каркасная постройка в деревенском стиле — любое здание удачно гармонирует с ломаной крышей нейтрально-серого цвета, а колоритности архитектуре добавят оконные рамы и входные двери яркого оттенка.
Мансардная кровля
Коттедж с ломаной крышей и фасадами из профнастила металлизированного бежевого оттенка смотрится очень современно, несмотря на традиционность архитектурных форм. Особенно эффектна призматическая арка, обрамляющая пространство балкона на мансарде.
Слуховые окна на мансарде под ломаной крышей — не единственный источник естественного света, поступающего во внутренние помещения. Пристроив к мансарде террасу, вы не только сделаете интерьер светлее, но и получите дополнительную зону для отдыха. Такой просторный балкон будет также играть роль навеса над крыльцом, как в проекте дома на фото.
При отделке крыши ломаного типа можно использовать комбинацию из нескольких материалов, например, гибкой и деревянной черепицы, как на фото.
Бюджетный вариант отделки частного дома — фасады, обшитые вагонкой, и кровля с настилом из рулонной битумной черепицы или Ондулина.
Авангардный антураж частному дому на фото придает отделка из серого фальца, а архитектуру здания подчеркивают белые торцевые доски, повторяющие очертания ломаной крыши с мансардой и пристройкой-верандой.
Несмотря на использование рустикально-седой доски в обшивке фасадов, дом на фото не выглядит провинциально, а наоборот, очень даже по-современному. Основным стилеобразующим элементом здесь выступает панорамное остекление мансарды с использованием металлического профиля.
Просторный первый этаж кубической формы со сплошным остеклением и лаконичная ломаная кровля с мансардой — это оригинальные черты дизайна коттеджа в стиле модерн на фото. Наружная отделка дымчато-серого тона акцентирует лаконичность и даже некоторую аскетичность архитектуры этой загородной усадьбы.
Темно-серый тон, присутствующий в фасадной облицовке коттеджа на предыдущем фото, плавно перетекает в дизайн его интерьеров — несущие конструкции и ограждение антресольного этажа, камин и обивка мебели — все выдержано в сдержанно-серой гамме. Уютные, теплые нотки в обстановку дома вносит древесина медово-янтарного цвета.
Четырехскатные крыши
Ломаной может быть не только двускатная, но и четырехскатная вальмовая крыша, как на фото этого провинциального домика во французской глубинке.
Массивная вальмовая крыша ломаной конструкции выглядит очень основательно, особенно с кровельным покрытием из сланцевой или металлической черепицы.
Песочно-белая вальмовая крыша с несколькими изломами красиво завершает архитектуру частной усадьбы, построенной в стиле фахверк. Белые фасады, желтовато-коричневое дерево и серый сланец — благородное сочетание для наружного дизайна загородного дома.
Отличительная черта современной архитектуры частных домов — приземистость зданий, как вы видите на фото, когда высота первого этажа идентична высоте вальмовой крыши с мансардой.
Интересное решение для загородного дома в деревенском стиле — деревянные фасады скомбинированы с шатровой кровлей, имеющей несколько изломов. При этом дополнительные скаты крыши формируют навесы над крыльцом и пристройками: гаражом и верандой.
Современные кровли
На фото — нетривиальный вариант дизайна частного коттеджа, каркас которого собран из металлического профиля, крыша имеет ломаную конфигурацию, а фронтон обшит пестрой древесиной.
Геометрические формы, массивная вальмовая крыша с множественными изломами, темная отделка из одного материала как для фасадов, так и для кровли — характерные черты дизайна современных коттеджей в скандинавском стиле.
На фото — частный дом с абсолютно нестандарной ломаной кровлей в виде комбинации многогранных объемов и квадратными окнами разного размера на мансарде.
Необычный вариант кровли в авангардном стиле: крыша этого современного коттеджа, построенного из пеноблоков, представляет собой как бы половинку традиционной ломаной конструкции.
Комбинация стен из деревянного бруса и ломаной кровли из оцинкованного фальца — колоритное сочетание материалов для дизайна загородного дома в стиле модерн.
Односкатная кровля с изломом и двумя плоскими участками — прекрасный вариант эксплуатируемой крыши для загородного дома, обшитого профнастилом в манере хай-тека.
Крыши из Ондулина
Ломаная крыша из зеленого Ондулина гармонично дополняет архитектуру деревянных каркасных домов, построенных в деревенском стиле. Натуральные тона светлого или темного дерева приятно сочетаются со всеми оттенками зеленого и органично вливаются в окружающий ландшафт. Белые обрамления оконных проемов освежают темную цветовую гамму фасадов на фото и вносят акцентные штрихи в дизайн дома.
Комбинация вагонки на фасадах и кровельного покрытия из Ондулина — один из самых экономически выгодных вариантов отделки частного дома. Рифленая поверхность стен в какой-то мере перекликается с волнообразным профилем Ондулина — и это придает цельность экстерьеру здания, несмотря на выраженный цветовой контраст между терракотово-красным кровельным настилом и белой стеновой обшивкой. Такая основательная ломаная крыша, цвет которой намного темнее фасадной отделки, добавляет солидности антуражу дома.
Простота монтажа ломаной кровли из Ондулина позволяет реализовать достаточно сложные конструкции, одну из которых вы видите на фото. Здесь кровля имеет не только два ската с небольшим изломом, она также снабжена дополнительными, более пологими скатами, которые помогают отводить обильные осадки без лавинообразного схода. Кроме конструктивной практичности, крыша из коричневого Ондулина на фото эффектно оттеняет песочно-желтые фасады дома.
Ломаная крыша: обзор основных вариантов конструкции, особенности монтажа и принципы устройства (130 фото)
На сегодняшний день к популярным и эффективным кровельным конструкциям можно смело причислить ломаную крышу. Чтобы возвести и обустроить подобную конструкцию потребуются определенные строительные навыки, умение точно выполнить основные расчеты.
Если разобраться в этом вопросе, то создание оригинальной и эффектной крыши окажется под силу, при этом удастся сэкономить бюджет на найме специалистов. А изучив многообразие фото ломаных крыш в сети, можно будет выбрать вариант для собственного дома.
Особенности ломаной крыши
Рассматриваемая конструкция считается превосходным вариантом при возведении дома с мансардой. Исходя из практических соображений, когда площадь участка невелика, но есть желание иметь дом с дополнительной полезной площадью, многие застройщики отдают предпочтение проектам домов с ломаной крышей. А высокие потолки в готовом доме способны дать ощущение свободного пространства.
По сравнению с обычной двухскатной и уж тем более односкатной крышей возведение ломаной будет более сложным процессом. Кроме того, такой вариант больше подходит для домов квадратной формы. Узкие и длинные строения с мансардой практически не пользуются популярностью среди частных застройщиков, но встречаются исключения.
Рекомендации по расчету кровельной конструкции
Количество расходуемого материала определяют, ориентируясь на геометрические особенности кровельной системы. Стоит уделить особое внимание чертежам ломаной крыши, детальная подготовка которых является неотъемлемым пунктом на пути к ее созданию.
Важно также выяснить показатели несущей способности стропил. От того, насколько точно будут произведены расчеты, зависит надежность и долговечность ломаной крыши.
Учесть нужно следующее:
- вес материала кровельного покрытия;
- нагрузку от всех изоляционных компонентов кровельного пирога;
- шаг стропил и обрешетки;
- вес обрешетки и контробрешетки;
- длину скатов от карниза до конька;
- угол наклона скатов;
- сезонные и возможные в будущем нагрузки.
Существует достаточное количество формул и специализированных программ, позволяющих произвести точные расчеты при наличии данных по всем вышеуказанным пунктам. В результате станет ясно, нужна ли будет корректировка характеристик стропильной системы.
Материалы
Как только расчет ломаной крыши будет произведен, можно приступать к следующему этапу – приобретению всех необходимых материалов. Во-первых, покупается брус соответствующих размеров для создания мауэрлата, установки стропильных ног, подкосов и т. д. Для обрешетки и контробрешетки приобретается обрезная доска.
Идеальным вариантом считается древесина хвойных пород, влажность которой не превышает 20%. Необходимо исключить содержащие крупные сучки бруски и доски. Следы от действий древоточцев, а также синие пятна говорят о том, что эта древесина непригодна для обустройства стропильной системы.
После доставки на участок, материал обрабатывается антисептиком. Дополнительно используют средства, предотвращающие гниение и антипирены. Последние необходимы для защиты от возгорания. Наносить их следует в два слоя, быстрее и удобнее применить распылитель, но можно использовать кисть.
Прежде чем приступить к непосредственному возведению кровельной конструкции, пропитанная древесина должна полностью высохнуть.
Из материалов также покупаются саморезы разной длины, крепежные пластины и уголки, болты с гайками и шайбами. Понадобятся гидро- и пароизоляционные пленки, утеплитель (как правило, это минеральная вата) и само кровельное покрытие.
Последовательность работ

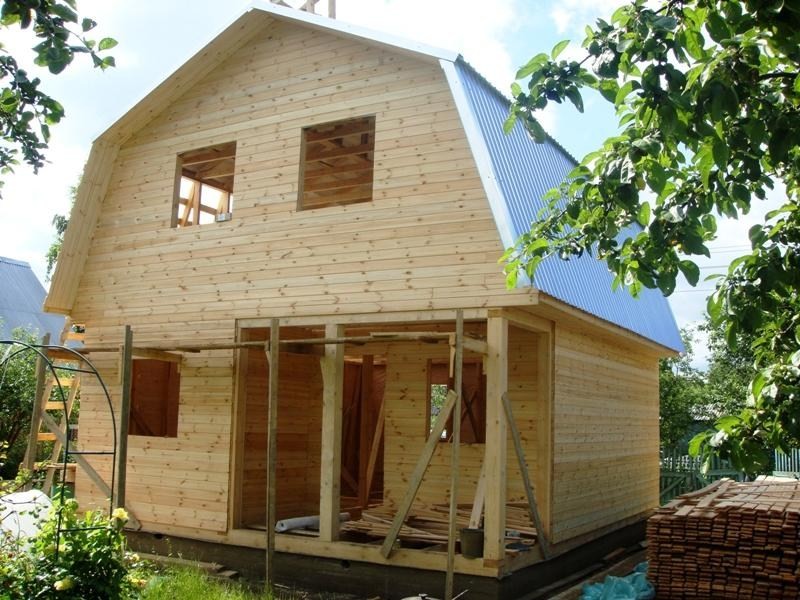

Чтобы ответить на вопрос о том, как сделать ломаную крышу своими руками, необходимо иметь представление о последовательности шагов по ее возведению. Кратко обозначим их. Для начала необходимо закрепить мауэрлат – брус, который будет распределять по стене нагрузку от стропильных ног.
Далее устанавливаются сами стропила в соответствии с проектными чертежами. Ломаная крыша подразумевает два вида стропил – наслонные и висячие. Благодаря первым создается основа отвесного кровельного ската, к ним же крепятся верхние стропильные ноги, передавая тем самым нагрузку на мауэрлат. Верхние стропила соединяются с балками потолка мансарды, которые, по сути, являются затяжками.
Если проект предполагает установку подкосов и распорок, на следующем шаге монтируются именно они. На крайних стропилах, которые располагаются с торцов строения, обязательно устанавливаются дополнительные каркасы. Они послужат основой для фронтонов, обустройства дверных и оконных проемов.
На стропильные ноги прибивается обрезная доска, которая послужит опорой для листов утеплителя и для финишной отделки мансардного помещения.
Сверху закрепляется пароизоляционная мембрана. Далее между стропил укладывается минеральная вата, причем делать это нужно враспор. Затем идет гидроизоляционный слой кровельного пирога.
Поверх гидроизоляции набивается контробрешетка, создающая вентиляционный зазор, затем сама обрешетка. Финишный материал, например, металлочерепицу крепят к обрешетке при помощи саморезов. Работы ведут с нижней части крыши, а дойдя до висячих стропил, делают небольшой козырек над отвесным скатом.
На финальном этапе устанавливаются водосточные элементы. Готовая крыша при соблюдении технологии не уступит аналогам, выполненным с привлечением специалистов.
Как самостоятельно построить ломаную крышу?
Использование мансарды вместо полноценного второго этажа позволяет рационально использовать доступное пространство и заметно расширить жилую площадь. Вариантов мансард существует множество; самый популярный из них — это ломаная крыша, являющаяся не только эстетически привлекательной, но и финансово выгодной. При желании построить такую мансарду можно своими руками.
Пользователи часто ищут :
Из каких частей состоит ломаная мансарда?
Первый этап строительства крыши — это проектирование и расчет; независимо от того, заказывается ли проект в специальной организации или планируется сделать чертеж конструкции самостоятельно, в первую очередь необходимо разобраться в том, из каких основных частей состоит ломаная мансарда.
В сущности, ломаная крыша — это жилой чердак, достаточно хорошо утепленный и защищенный от влаги и шума, чтобы в нем было комфортно обитать. Поэтому и по конструкции она незначительно отличается от обыкновенной двускатной крыши.
Выделяются следующие основные элементы ломаной крыши:
- вертикальные стойки ;
- затяжки — горизонтальные балки;
- стропила — ребра жесткости, являющиеся скелетом всей конструкции;
- подкосы — диагональные балки, поддерживающие стропила;
- мауэрлат — деревянные балки со специальным крепежом, соединяющие конструкцию со стенами дома;
- коньковый прогон — совокупность верхних элементов стропильной системы;
- бабки — крепления, обеспечивающие жесткость висячих стропил;
- схватки — горизонтальные распорки, снимающие часть нагрузки со стропил;
- обрешетка — каркас для крепления кровельного материала и изоляции;
- кровля — может делаться из керамочерепицы, разных видов шифера, профлиста и множества других материалов;
- тепло-, гидро- и шумоизоляция.
Таким образом, вся конструкция состоит из набора прямоугольных треугольников. Между собой их соединяют деревянными балками. Все описанные элементы легко найти на чертеже ломаной мансарды.
Технические требования к ломаной крыше
К ломаным крышам предъявляются следующие требования:
- высота стен мансарды должна превышать 2,2 м;
- должна быть обеспечена хорошая вентиляция, чтобы влага не конденсировалась под кровлей;
- кровельный материал должен иметь небольшую массу;
- в конструкции должны быть предусмотрены меры против воздействия дополнительной нагрузки на стропильную систему — то есть, элементы крыши должны выдерживать не только собственную массу, но и, например, снег;
- мансарда теряет тепло быстрее, чем нижние этажи, поэтому теплоизоляции должно быть уделено особое внимание;
- для обеспечения пожарной безопасности все деревянные балки и элементы обрешетки следует обработать антипиренами.
Разновидности стропильных систем
Устройство ломаной крыши очень простое — скат ее как бы разламывается на нижнюю и верхнюю части, каждая из которых устанавливается под своим углом. Чаще всего их монтируют под углом 60–70°, и 15–30° соответственно.
На основании конструктивных особенностей мансарды можно выделить такие виды мансардных ломаных крыш.
- Используется два вида стропил: висячие и наслонные. Балки перекрытия мансарды устанавливаются, немного не доходя до краев стен нижнего этажа. Нижний скат делается из наслонных стропил, которые крепятся к стенам дома при помощи мауэрлата. Из стоек делается каркас стен мансарды. Такие треугольники устанавливаются вдоль стен и связываются схватками. Сверху к ним присоединяются треугольники из висячих стропил, опирающихся на затяжку.
- Чтобы увеличить площадь помещения, нижние края стропил можно вывести за пределы дома. В таком случае крепиться они будут не к мауэрлату, а к перекрытию, которое, в свою очередь, удерживается на внешних стенах дома при помощи мауэрлата. Стропила обязательно поддерживаются подкосами. Стойки углубляются в балки перекрытия не более чем на треть их толщины.
- Эта стропильная система ломаной крыши отличается тем, что верхние треугольники делаются из наслонных, а не висячих стропил.
Затяжки при этом являются опорами для стоек верхних треугольников.
Расчет ломаной крыши
Перед началом работы предстоит провести два расчета:
- определение количества необходимого стройматериала;
- вычисление несущей способности конструкции.
Определить, сколько нужно материала, очень просто из-за несложной геометрии ломаной крыши. С несущей способностью разобраться не так просто. Для ее расчета необходимо учесть:
- массу кровли;
- примерную массу снега;
- массу обрешетки;
- массу паро-, гидро- и теплоизоляционных материалов;
- размеры крыши;
- углы установки скатов;
- шаг установки элементов стропильной системы и кровельной обрешетки;
- дополнительная нагрузка: масса людей и оборудования, окон, вентиляции и т. д.
На основании этих данных и при помощи специальных программ делается расчет несущей способности. В зависимости от того, какая несущая способность требуется, выбирается площадь сечения используемого в строительстве деревянного бруса. Если что-то не устраивает, проект можно подкорректировать, изменив стропильную систему, выбрав другой кровельный материал, разместив стропила пореже.
В большинстве программ конструкция ломаной крыши может быть визуализирована — на 3D модели сразу будет видно, как изменения повлияют на внешний вид мансарды.
Какие материалы нужно подготовить?
После разработки проекта будет понятно, брус с каким сечением следует использовать, какой кровельный материал лучше выбрать, какой должна быть обрешетка кровли. Придется приобрести большое разнообразие пиломатериалов: брус для формирования мауэрлата, обрезные доски для стропильной системы, доски для обрешетки. Их нужно правильно подобрать, чтобы конструкция получилась долговечной и надежной.
Советы по выбору пиломатериалов:
- лучше всего для строительства мансарды подходят хвойные породы дерева — сосна, ель — они достаточно прочные и жесткие, чтобы выдержать всю нагрузку;
- древесина должна быть хорошо просушена — влажность ее не должна превышать 20%;
- материал должен быть без сучков, трещин, следов биологического поражения и других дефектов.
Перед монтажом все деревянные элементы ломаной крыши обрабатываются антипиренами и антисептическими средствами, а также пропитками от гниения. Такую обработку следует периодически повторять, чтобы не пришлось заменять несущие элементы конструкции.
Кроме основного материала, нужно запастись металлическим крепежом для соединения стропил с мауэрлатом и между собой, изоляционными и кровельными материалами.
Монтаж крыши
Монтаж мауэрлата
Строительство ломаной крыши начинается с установки мауэрлата, к которому будут крепиться концы стропил. Нюансы этого этапа разнятся в зависимости от материала, из которого построен нижний этаж — если стены его каменные, в них заранее нужно пробить отверстия для анкеров и установить крепеж. Шаг между анкерами не должен превышать 2 м.
На поверхность стены укладывается гидроизоляционный материал. Затем брус размечается, в точках установки крепежа просверливаются отверстия. Мауэрлат надевается на анкера и плотно притягивается гайками.
Монтаж балок перекрытия
- сначала ставятся крайние балки с торцов здания;
- между ними натягиваются бечевки для указания плоскости;
- устанавливаются промежуточные балки.
Монтаж стоек
Стойки нужно выставлять строго вертикально. Принцип работы такой же, как в случае с балками перекрытия — сначала монтируются крайние стойки, затем промежуточные в одной плоскости. Шаг между элементами конструкции не должен превышать 2 м. Фиксируются стойки временными распорками. Высота балок — на 10 см больше планируемой высоты потолков.
Между стойками устанавливаются прогоны из обрезной доски. В итоге должен получиться готовый каркас для внутренних стен мансарды.
Установка затяжек
Поперечные балки соединяются не со стойками, а с прогонами, при помощи металлических кровельных уголков. Если ширина помещения большая, под каждой затяжкой стоит установить временные распорки, чтобы при хождении по ним при строительстве верхних откосов балки не сломались и не прогнулись.
Установка стропил
Сначала монтируются нижние стропила. Ставят их в следующем порядке:
- намечаются точки монтажа на мауэрлате — шаг между ними должен равняться 1–1,2 м;
- на стропильных ногах выпиливаются места крепления по шаблону;
- сначала крепятся крайние стропилины, затем, как и раньше, по бечевке — промежуточные;
- в соответствии с чертежом устанавливаются подкосы.
Верхние стропила ставятся так же — по шаблону. Крепятся они к затяжкам и соединяются между собой; продольное соединение коньковой балкой требуется, только если длина мансарды превышает 10 м. В ином случае можно обойтись подкосами, с которыми конструкция ломаной мансардной крыши будет достаточно жесткой.
Последние этапы работы — обшивка фронтонов и крепление обрешетки для кровли. Во фронтонах следует оставить оконные проемы (не менее 1/8 общей площади внешних стен мансарды).
Изоляция конструкции
На готовый каркас останется только уложить кровельный пирог. Первый его слой — это пароизоляция, которая не дает влаге проникнуть в утеплитель. На парозащитную мембрану укладывается теплоизоляционный материал — рекомендуется использовать каменные базальтовые плиты. Укладывают их в несколько слоев со сдвигом стыков, что защитит от возникновения мостиков холода. Размер плит должен быть на несколько см больше шага между балками контробрешетки. Чтобы утеплитель не проседал и не терял своих эксплуатационных характеристик, плотность его должна быть не менее 35 кг/м 3 .
Сверху утеплитель накрывается гидрозащитной мембраной, которая пропускает пар, но не дает жидкой влаге проникать внутрь помещения. Поверх гидроизоляционного слоя укладывается кровля — особенности ее монтажа зависят от выбранного материала.
После монтажа кровли останутся только финишные штрихи — установка водоотливов, декоративная отделка. Внутри отделочный материал также прикрепляется к обрешетке поверх теплоизоляции. Ломаная крыша построена. Как видно, сделать это вполне возможно своими руками — только проектирование и расчет, вероятно, придется доверить профессионалам.

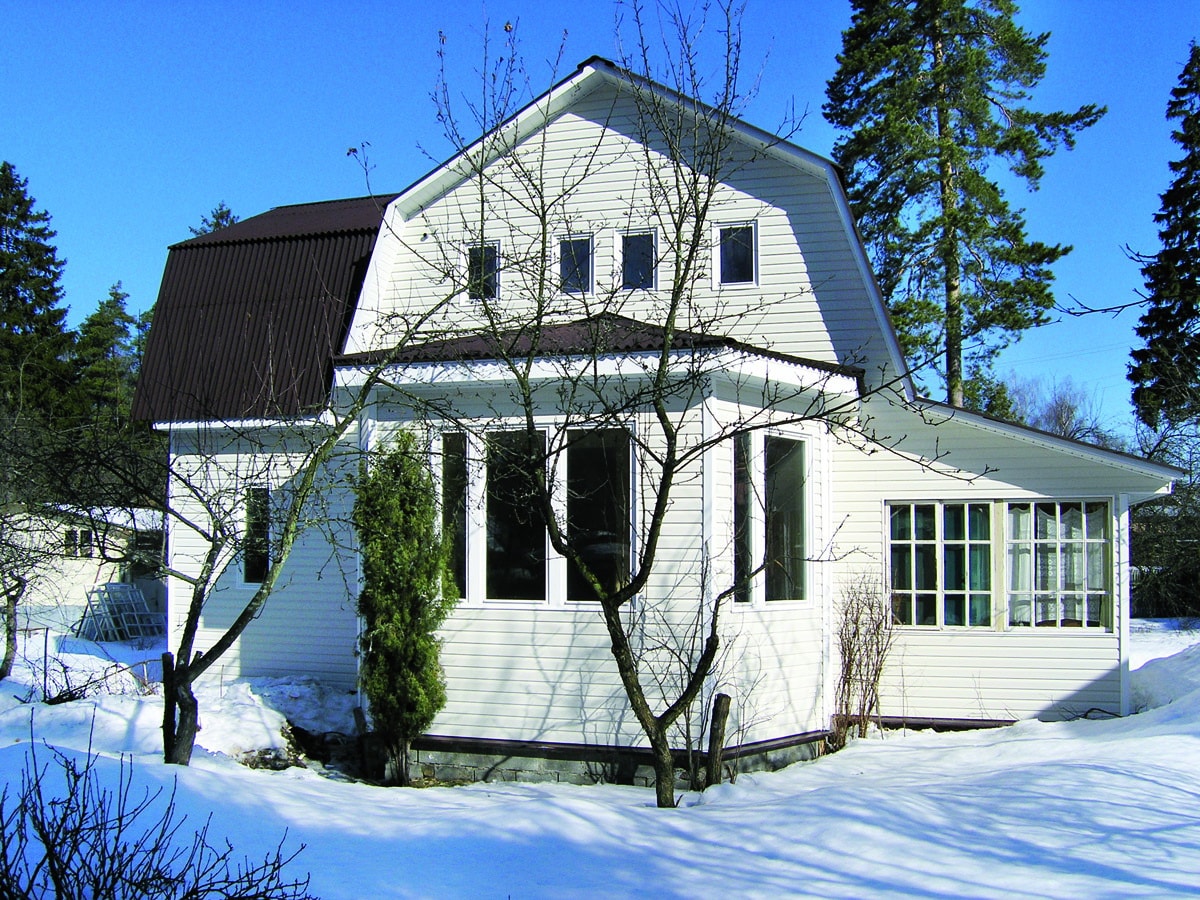

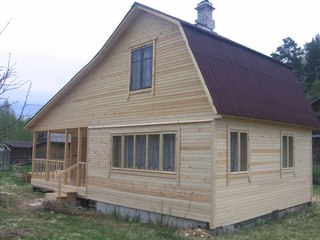

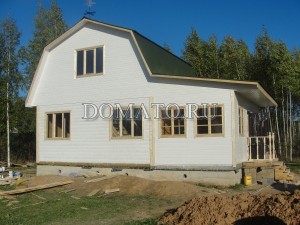

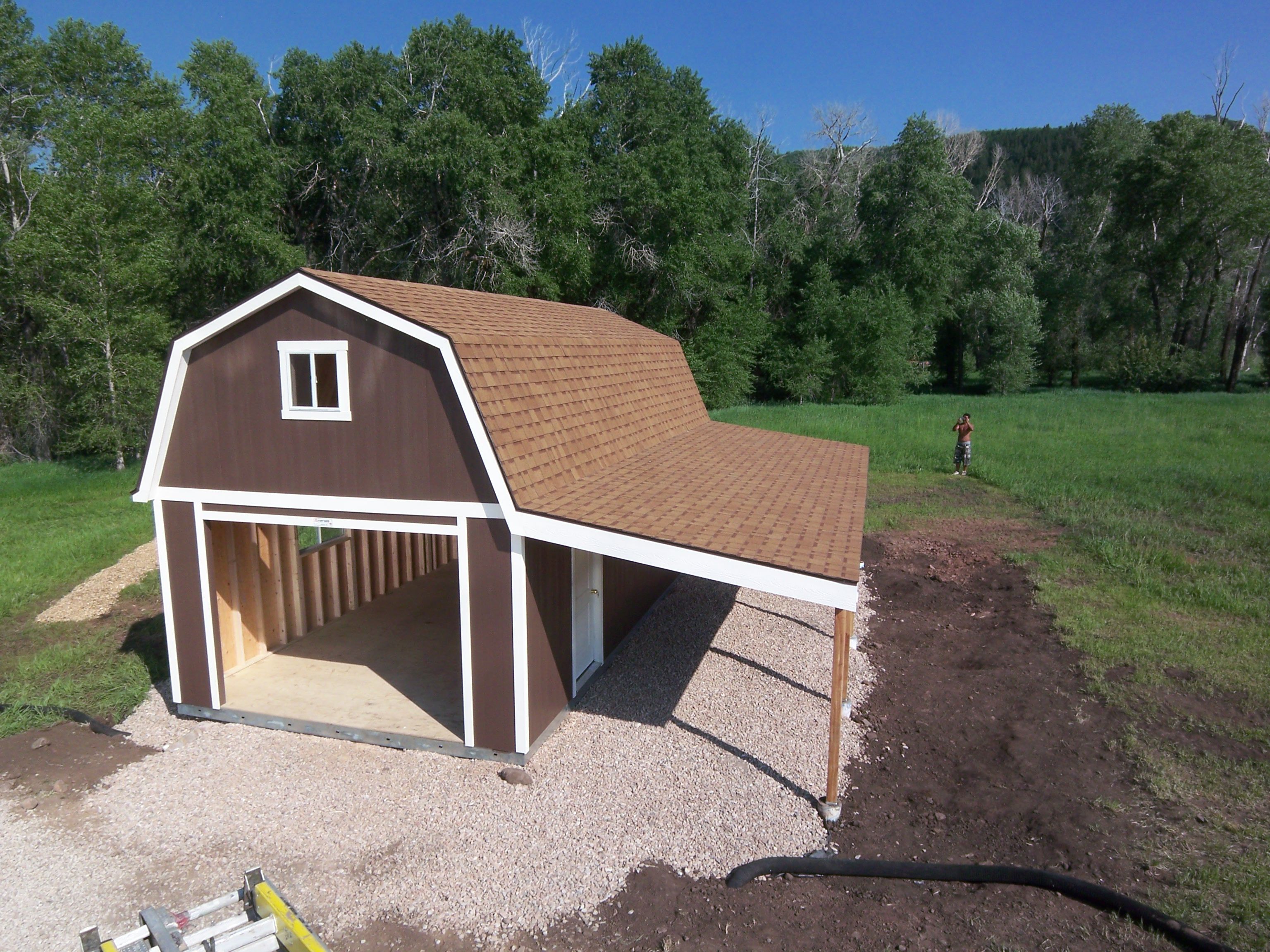

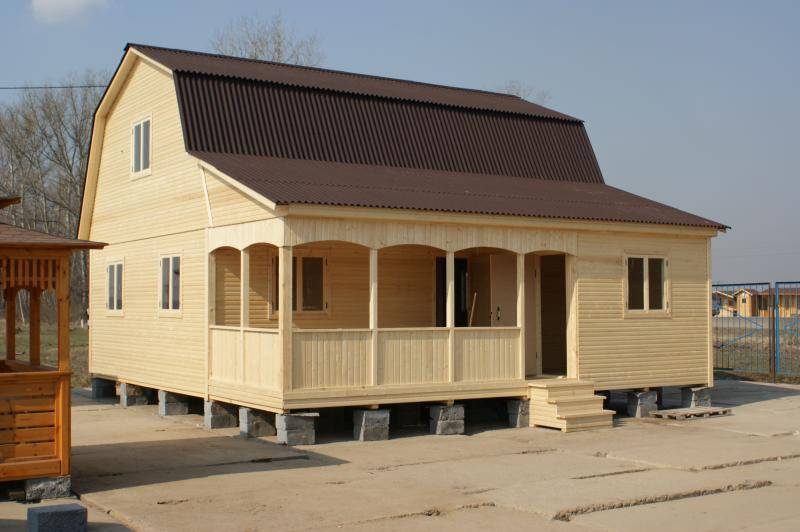

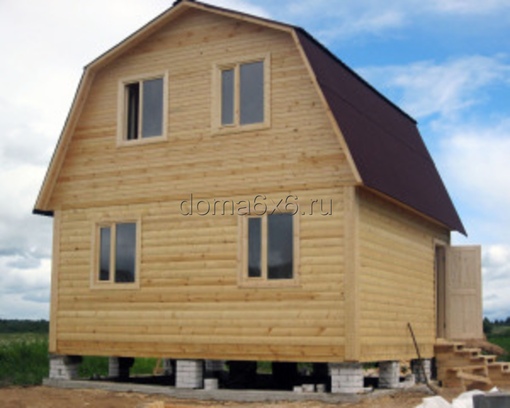

Пристройка к дому с ломаной крышей
Как сделать крышу на пристройке к дому – правила и способы для односкатной и ломаной кровли
Довольно часто к уже построенному дому требуется соорудить пристройку, которая будет служить для хозяйственных нужд или в качестве площадки для летнего отдыха. Далее в статье речь пойдет о том, как сделать крышу на пристройке к дому, что из инструментов и материалов может при этом понадобиться, а также в каком порядке следует проводить строительные работы.
Расчет уклона ската односкатной крыши
По конструкции наиболее простой считается односкатная крыша. Однако даже такой тип кровли пристройки требует выполнения некоторых подготовительных работ. Первое, что необходимо будет сделать – это выполнить проект крыши. На данном этапе составляется чертеж, на котором указывают планируемый уклон ската.
Стоит отметить, что уклон крыши напрямую влияет на эффективность ее функционирования, а также на долговечность кровельного покрытия. Безусловно, грамотные расчеты позволят существенно упростить и ускорить строительство. Количество используемого кровельного материала для пристройки с односкатной крышей будет увеличиваться по мере возрастания угла наклона ската.
Расчет уклона будет зависеть, в первую очередь, от климатических условий в определенном регионе. Этот угол будет тем круче, чем больше осадков ожидается в зимний период в конкретном регионе. Правильно подобранная величина позволит вовремя и в полной мере отводить дожди и снежные осадки с поверхности кровли. В тоже время, если для конкретной области характерны сильные порывистые ветры, скаты не стоит делать слишком крутыми.
Кровельный материал, которым будет покрыта пристройка к дому с ломаной крышей, также влияет на величину уклона:
- для шиферных или черепичных крыш должен составлять от 22º;
- рубероид, уложенный в 2 слоя, предполагает минимальный уклон в 5º, а в 3 слоя – от 15º;
- уклон крыши из профнастила должен составлять не менее 12º;
- металлочерепичные крыши могут иметь скаты с углом от 14º;
- ондулин, как и рубероид, укладывается на скаты с минимальным уклоном в 6º;
- мягкую черепицу монтируют на кровли со скатами, наклоненными, как минимум, под 11º.
Распространенная практика показывает, что максимальный уклон кровли пристройки к четырехскатной крыше составляет 45º. Стоит отметить, что на выбор угла наклона кровли в значительной степени будут влиять ожидаемые нагрузки на стропильную систему, оказываемые ветром и осадками. Ошибка проектирования может обернуться дополнительными затратами, если пристройка упадет из-за чрезмерных нагрузок.
Необходимые материалы для крыши пристройки к дому
Стропильная система пристройки с односкатной крышей изготавливается из деревянных балок, поверх которых производится укладка кровельного покрытия (прочитайте: “Как сделать односкатную крышу пристройки к дому своими руками – инструкция по строительству кровли сарая”). Каркас изготавливают из древесины твердых пород, которая была тщательно высушена, обработана антисептиками и грунтовкой. Дополнительно стоит вскрыть все деревянные элементы антипиреновыми веществами. Подобная обработка позволяет существенно продлить срок службы стропильной системы.
Итак, для создания крыши над пристройкой понадобятся:
- брусья для стропил, опор и прочих конструктивных элементов;
- обрезная доска для обшивки торцов и обрешетки;
- гидроизоляционный и утепляющий материал;
- кровельное покрытие.
Что касается кровельных покрытий, то, как правило, двускатная крыша с пристройкой перекрывается одним и тем же типом материала. В то же время, каждый хозяин исходит, прежде всего, из собственных материальных возможностей.
Толщина брусьев будет зависеть от ожидаемых нагрузок дождевых и снежных осадков, а также общей массы кровельного материала. При этом можно использовать балки с размерами между 120×120 мм и 150×150 мм.
- электропила или ножовка;
- дрель;
- топор;
- шуруповерт;
- нож;
- молоток и мебельный степлер;
- гвозди и саморезы;
- рулетка и уровень.
Расход саморезов или гвоздей составляет 8-10 штук на 1 м 2 . Что касается материала для утепления и гидроизоляции, то к общей площади поверхности прибавляют запас в 10-15 % на стыковку, обрезку и нахлест.
Последовательность монтажа
Если предварительным проектом обустройство дома с пристройкой под одной крышей предусмотрено не было, стоит позаботиться о том, чтобы между кровлей основного здания и дополнительным помещением оставался зазор, как минимум, в 5 см . Кроме того, важно выполнить грамотную привязку пристройки к стене основного дома, чтобы в щель не просачивался дождь или снег.
Чтобы пристроить крышу пристройки к дому как можно надежнее, строительство необходимо начинать с укладки мауэрлата. Он должен быть тем толще, чем круче будет уклон ската и тяжелее кровельное покрытие.
Этот брус следует зафиксировать на стенах как можно крепче, поскольку к нему в дальнейшем будут пристыковаться стропильные ноги там, где будут соединяться стены основного дома и пристройка. При этом монтаж стропил выполняется в заранее выполненные пазы в мауэрлате. Между соседними стропилами может быть расстояние в 60-80 см, но не более 100 см.
Обратите внимание на то, что уклон всех стропильных ног должен быть одинаковым. В противном случае, из-за перекосов вода будет затекать под кровельный материал и разрушать деревянные конструкции.
По завершении работ по возведению стропильной системы приступают к изоляционным работам. В тех случаях, когда длина стропил слишком большая, между ними помещают дополнительные опорные элементы. Поверх них перпендикулярно стропилам расстилают полиэтиленовую пленку, рубероид или иной материал для гидроизоляции. Для обеспечения герметичности, изоляцию стелют с нахлестом и проклеивают стыки строительным скотчем. Рубероид фиксируется на стропилах с помощью степлера.
Как сделать примыкание кровли к стене
Место примыкания стен дома и крыши над пристройкой дополнительно герметизируют во избежание затекания воды в щели. На данном этапе также следует определиться, как соединить крыши дома и пристройки. Сначала верхний слой рубероида раскатывают над поверхностью кровли пристройки и прогревают его с помощью паяльной лампы.
На следующем этапе поверх гидроизоляционного слоя крепится обрешетка. Она закрепляется перпендикулярно стропильным ногам из рейки 5×5 см. Шаг обрешетки подбирается исходя из типа кровельного покрытия. Если это твердый материал, то каждый лист должен опираться, как минимум, на два бруска. Для мягких кровельных покрытий набивают сплошную обрешетку из стружечных плит или обрезной доски.
Финишный этап строительства крыши над пристройкой заключается в монтаже кровельного покрытия. Методика его укладки зависит от типа материала. Обязательно убедитесь, что покрытие уложено сплошным слоем без щелей. В завершение, обрезной доской зашивают боковые части кровли.
Нужно ли утепление крыши пристройки
Работы по утеплению кровли над пристройкой позволяют сократить теплопотери, а также увеличить эффективность отопления, если оно будет предусмотрено в таком помещении. Для того чтобы выполнить утеплительные работы, перед монтажом гидроизоляционного слоя необходимо сделать черновой потолок. На него укладывают выбранный утепляющий материал, застилают слоем гидроизоляции, а затем уже выполняют все остальные монтажные работы.
Изнутри такой потолок можно обшить гипсокартоном или влагостойкой фанерой. Не забудьте также утеплить торцы крыши, чтобы снизить теплопотери из-за боковых ветров. При этом может быть использован любой доступный материал
Внешний декор торцевых частей крыши над пристройкой можно выполнить любыми отделочными материалами по своему желанию.
Как сделать крышу на пристройке к дому с односкатной и ломаной кровлей, как пристроить, дом с пристройкой под одной крышей, стропильная система, как соединить
Как сделать крышу на пристройке к дому с односкатной и ломаной кровлей, как пристроить, дом с пристройкой под одной крышей, стропильная система, как соединить
Источник: kryshadoma.com
[content-egg module=GdeSlon template=compare]
Пристройка к дому крыша к крыше — инструкция монтажа
Некоторые могут подумать, что пристройка – это подсобное помещение, и особого творчества при обустройстве кровли проявлять не нужно.
В принципе, пристройку возводят не только для расширения жилой площади, но и для обустройства летней веранды или кухни, и поэтому часто над ними обустраивают простую односкатную конструкцию.
Но если нужно добавить к дому большое помещение, даже превышающее площадь основного строения, то обустройство ломаного вида кровли будет вполне обоснованным.
Двухскатная подойдет для веранд или летних террас, когда нужно расширить основную площадь или обустроить дополнительное место для отдыха. Так что выбор конструкции зависит от функционала пристраиваемого помещения.
Требования к крыше для пристройки:
- Она не может быть единой конструкцией с жилым домом;
- Предусматривается небольшой отступ от построенных вновь стен;
- Кровельный материал укладывают внахлест, что обеспечивает водонепроницаемость;
- Поскольку пристройка будет располагаться ниже уровня основного строения, то все осадки будут скатываться на нее, поэтому требования к гидроизоляции очень жесткие.
Монтаж крыши
От того, насколько прочно и качественно будет обустроена кровля над пристройкой, будет зависеть ее долговечность и комфорт в помещении.
Рассмотрим односкатный вариант, с обустройством несложной стропильной системы:
- Уточните наклон конструкции: при большом будет сложность в монтаже кровельного материала, а при малом – осадки могут проломить покрытие;
- Укладываем основную крепежную балку, на которую будет опираться стропильная система: по краю несущей стены пристройки. Примерно на расстоянии 1 метра делают разметку для крепления стропил, затем при помощи анкерных клиньев они скрепляются по нижнему основанию и верхней обвязке. Лучше всего начать с крайних стропил: укрепив их, будет легче проводить монтаж последующих;
- Обустраиваем обрешетку под гидроизоляцию, на нее укладывается выбранный материал;
- Если возводится теплая пристройка, то и крышу следует утеплить фанерными или деревянными листами, минеральной ватой.
Слой утеплителя размещают под стропилами и обрешеткой;
- Теперь можно уложить материал кровли.
Монтаж двухскатного варианта:
- Начать опять же нужно с обустройства стропил. Если предполагается отвод места под мансарду, то необходимо сразу же определить ее размеры и установить отдельные стойки для крепления стен;
- По несущим стенам устанавливается каркас стропильной системы, его крепят к основанию постройки;
Сами стропила крепятся попарно, сшиваются между собой шпильками или анкерными соединительными деталями;
- После этого переходят к обустройству обрешетки под кровельный материал, монтажу конька крыши;
- По окончании этих работ следует уложить гидроизоляционный слой, по которому можно укладывать основной кровельный материал.

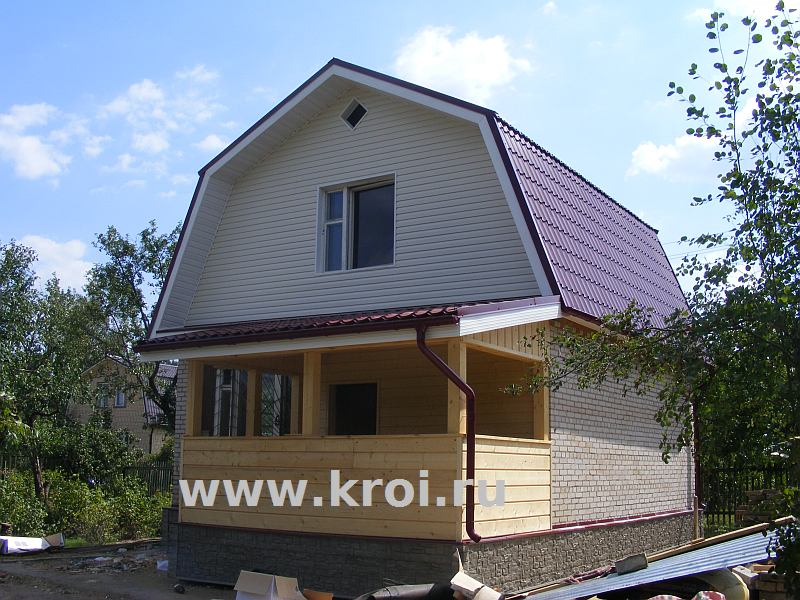

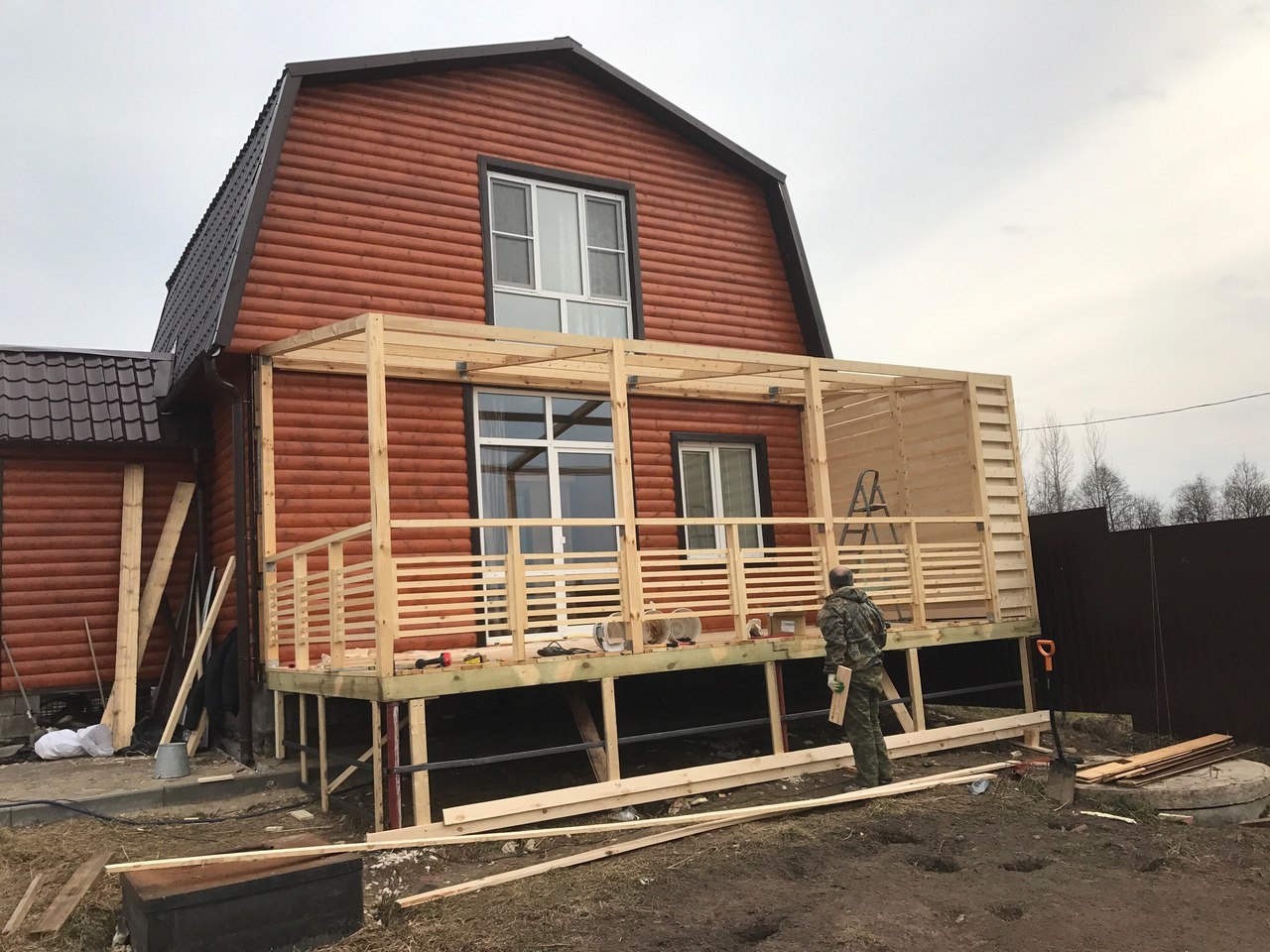

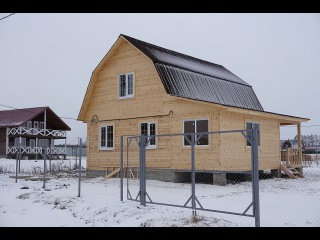

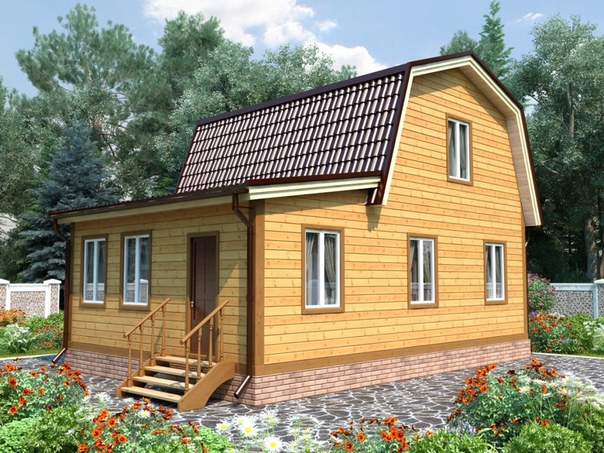

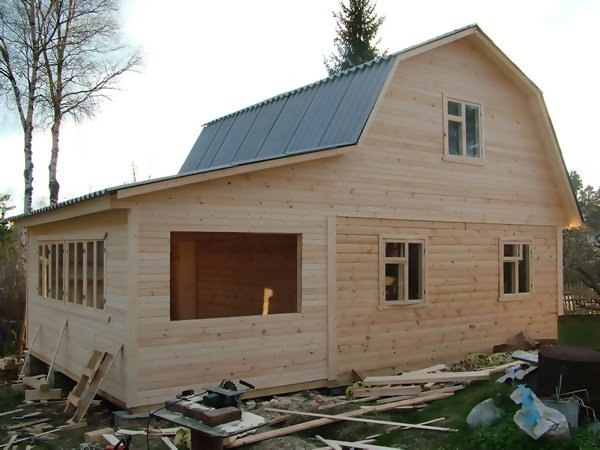

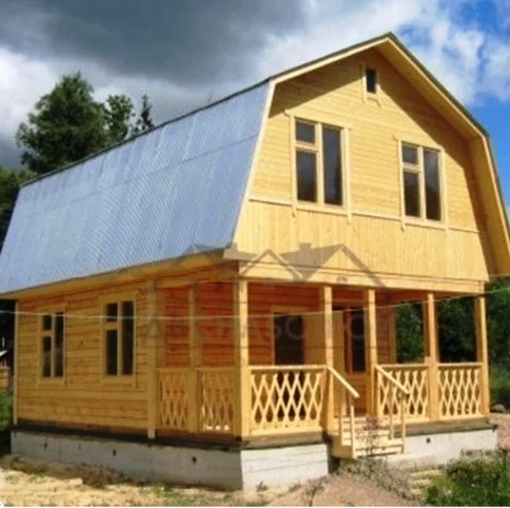

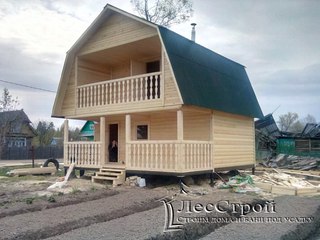

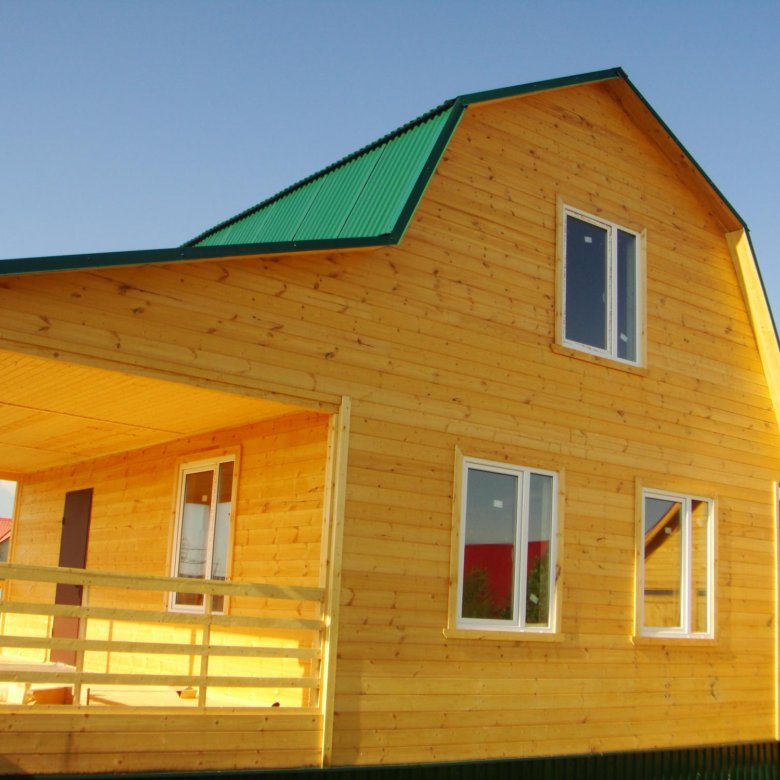

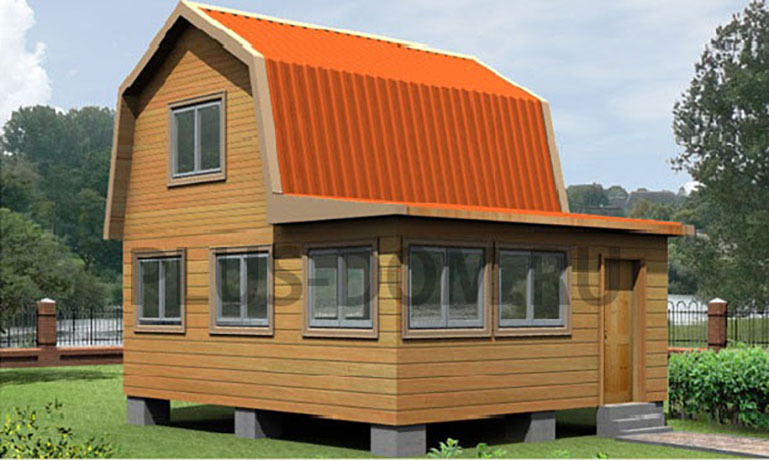

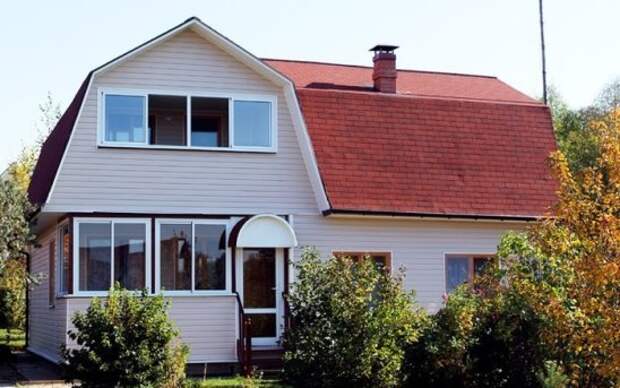

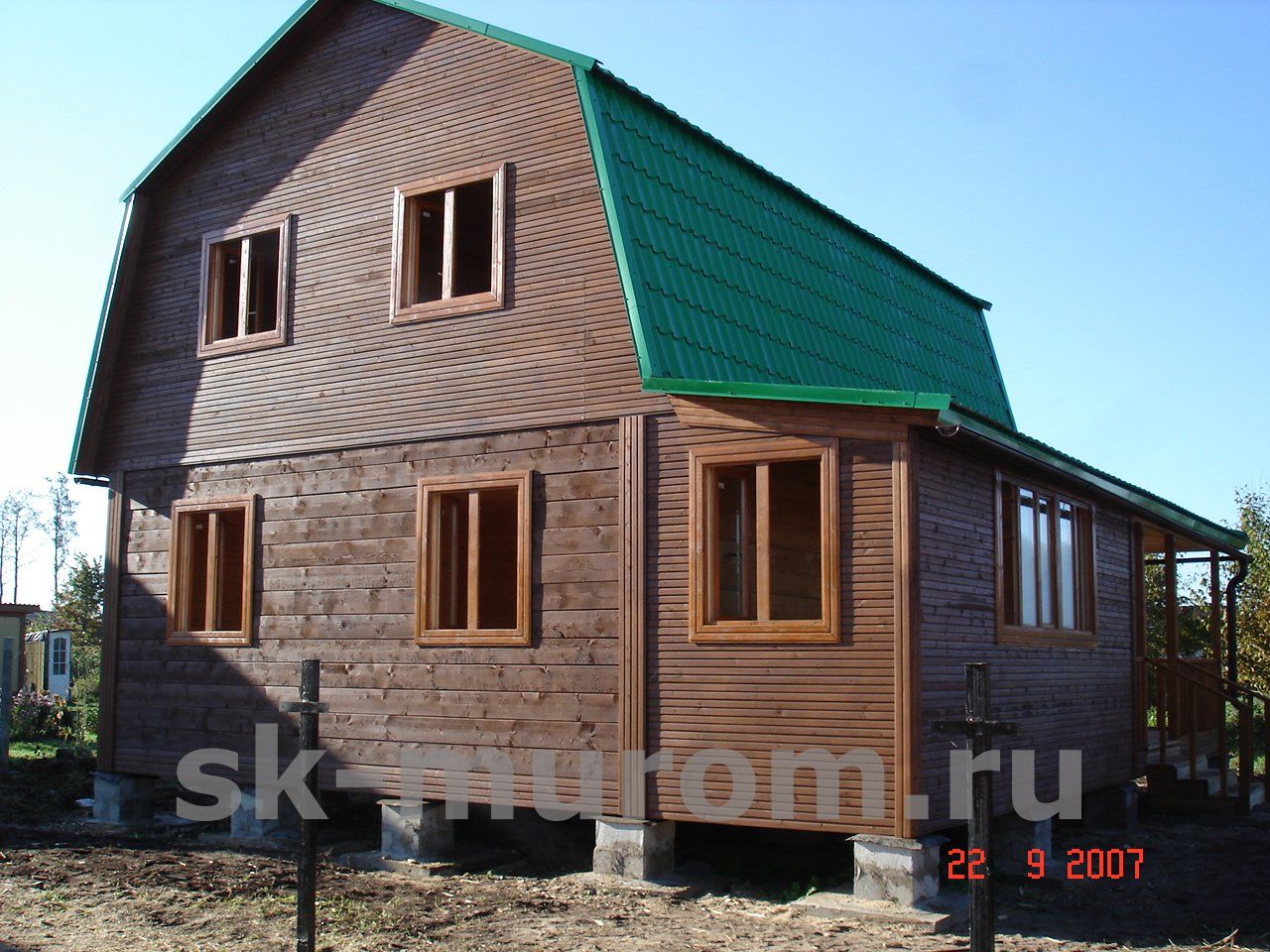

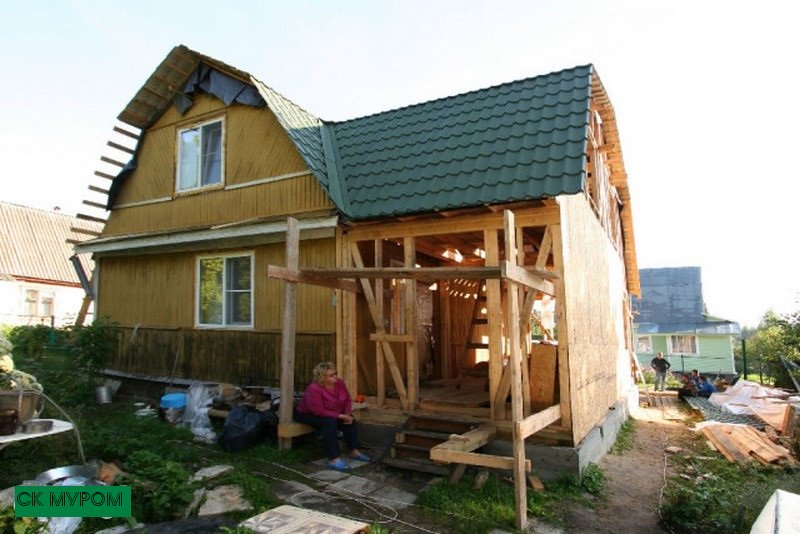

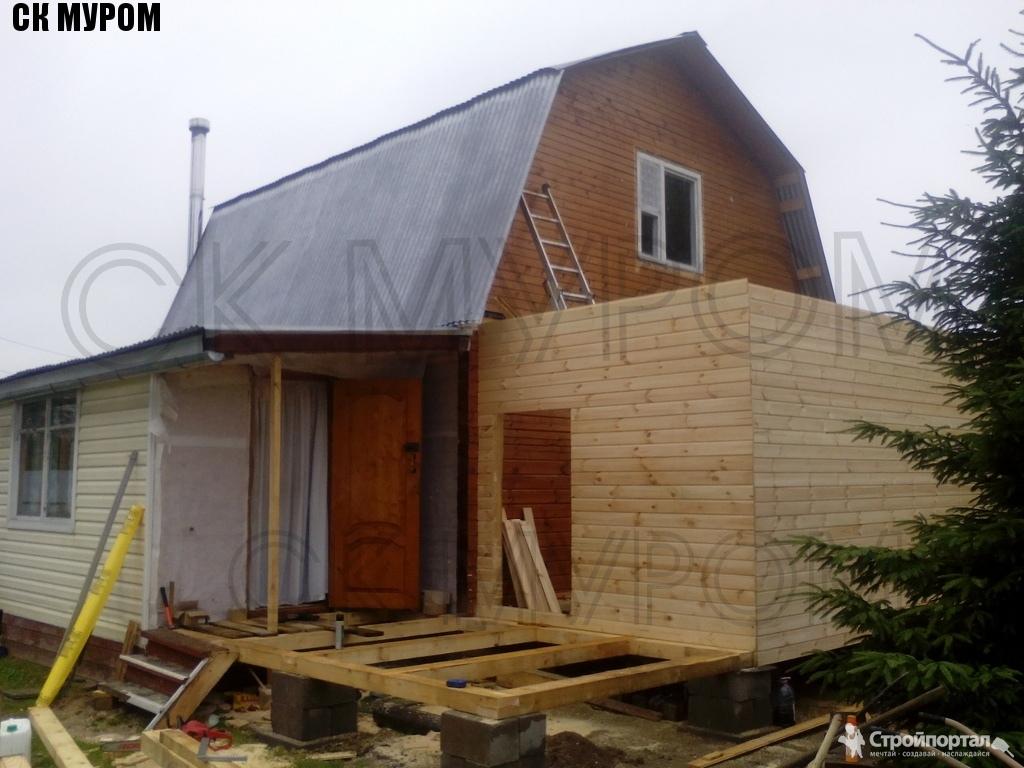

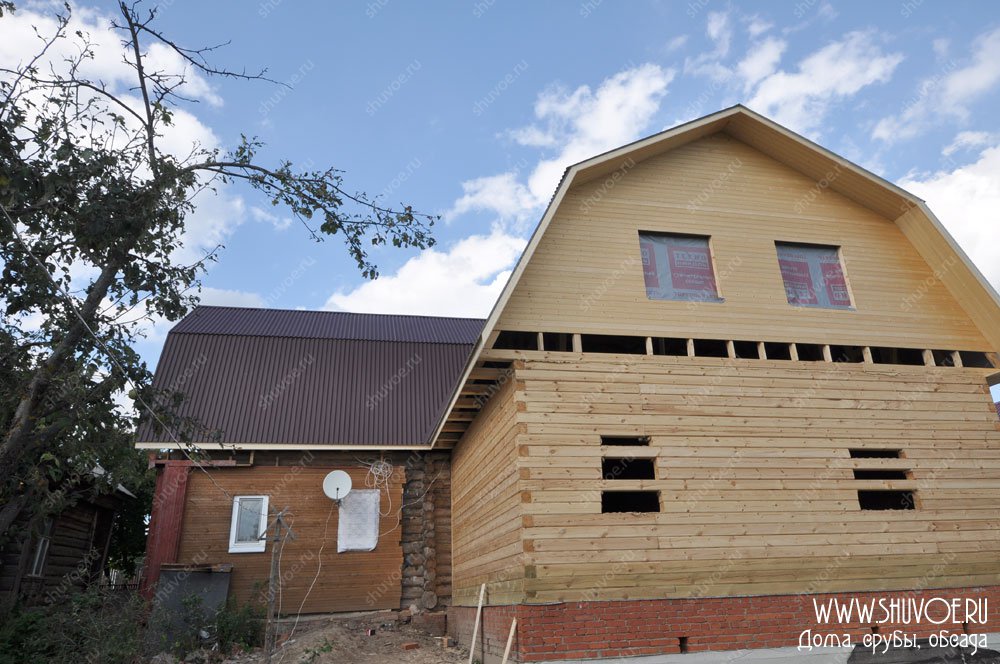

Пристройка к дому с ломаной крышей
Обустройство этого типа немного затратнее предыдущих вариантов, но само строение будет намного функциональнее: под такой крышей можно соорудить и мансардное, дополнительное помещение, что особенно актуально для большой семьи.
Особенность этой конструкции в двухэтапной стропильной системе: вначале монтируется нижний ярус, на него устанавливают раму для второго яруса, и затем собирают все под одним коньком.
Этапы практически те же, что и при обустройстве других типов: по окончании установки стропил готовят обрешетку, гидроизоляцию и кровельный материал.
Крыша пристройки к деревянному дому
Давайте разберем обустройство односкатной крыши пристройки к деревянному строению поэтапно:
- Вначале нужно определить угол наклона, и каким материалом будет укрыта: например, шифер – сам по себе тяжелый, и для него нужна прочная стропильная система.
- Для обустройства разно уровневых конструкций дома и пристройки, крыша последней должна быть ниже основного покрытия.
- Если предусматривается сооружение дополнительной площади, то следует приподнять стропильную систему над общей конструкцией. Если нет – то этого можно не делать. Для стропил выбирают прочный и обработанный антисептиком материл.
- Крепеж проводится строительными шпильками или анкерным запором всех частей.
- Сооружается обрешетка. Если предусматривается теплое помещение, то под нее укладывается утеплитель, в противном случае – нет. Если предполагается укладка мягкого кровельного материала, то вместо обрешетки ставят плотные фанерные щиты. А расстояние между досками обрешетки под листовой материал определяют размерами самих листов.
- Гидроизоляционные материалы крепят непосредственно по стропилам внахлест. Для этих целей хорошо подойдут обычные рубероидные рулоны, но можно использовать и обработанные антисептиками материалы.
- Обустроить свесы крыши: они должны отходить от стен строения примерно на 10 см, обшить их необходимым материалом, гармонирующим с общим видом и дома, и пристройки.
- По окончании монтажа прибивают по торцам противоветровые доски или планки из металла: крыша не будет вибрировать от порывов ветра.
Особенности обустройства односкатных крыш на пристройке
При проведении работ следует предварительно учесть следующие моменты:
- Осадки с крыши пристройки не должны попадать под жилой дом: ее обустраивают впритык к основному строению;
- Если наблюдается в зимнее время большие снеговые осадки, то покат делаю с большим углом;
- Наметить размещение системы водостоков с обеих крыш;
- Важно определить нужный стыковочный узел строений: таким образом снизить общие нагрузки на место стыка.
Порядок утепления
Для обеспечения комфортной обстановки следует подойти к утеплению основательно. Обязательно выбирают качественные материалы и учитывают конструктивные особенности.
Порядок утепления складывается из нескольких шагов:
- Монтаж гидробарьерного слоя:
- Укладки утепляющего слоя;
- Обустройство пароизоляции;
- Обустройство зазоров для самовентиляции;
- Работы по внутренней отделке.
- Есть несколько способов утепления:
- Между стропильной системой;
- Непосредственно под укладку кровельного материала;
- Внутреннее утепление мансардной крыши.
При первом способе обычно используют минеральную вату в качестве утеплителя. Вначале по всей стропильной системе укладывают слой гидроизоляционного материала, например, мембрану. Обратите внимание: с одной стороны, она обработана составом, не пропускающим влагу, а с другой – пароизоляционным слоем. Поэтому слой минеральной ваты покрывают той стороной, где есть пропитка от попадания влаги.
Начните укладку с нижнего слоя. Слои ваты укладывают внахлест, скрепляют строительным скотчем. А вот мембрану следует монтировать с промежутками в 0,5-1 см: у нее, как и у остальных материалов те же физические свойства: при пониженной температуре она сжимается. Крепить ее можно стиплером или обработанными от ржавления гвоздями. Теперь обустраивают зазоры вентиляции: так лишняя влага будет испаряться. Закрепляют гидроизоляцию решеткой из тонких реек, а ее саму тоже прибивают нержавеющими гвоздями.
Утеплитель сразу не нужно укладывать, вначале ему дают немного принять горизонтальную форму. После некоторого времени минеральную вату разрезают на небольшие полотна, которые и будут закладываться между стропилами. По окончании раскладки вату укрывают полиэтиленовой пленкой, материал крепится внахлест.
Если укладывать поверх стропильной системы, то следует использовать листы пенополистирола, под который необходимо обустроить основание, которое делают так:
- К стропилам прибивают легкий строительный материал: фанерные листы, тонкие доски, они и будут служить основой под укладку теплоизоляционного слоя.
- На деревянную основу крепят паронепроницаемую мембрану, но можно обойтись и без нее.
- Теперь можно уложить и прикрепить утеплительные листы. Переходят к укладке кровельного материала.
- Все работы доступны простому обывателю, в них нет никакой сложности, просто следует придерживаться порядка работ, и кровля пристройки будет служить долго.
Пристройка к дому крыша к крыше — односкатная, ломаная и деревянная крыша
Виды крыш для пристроек – односкатная, ломаная и деревянная крыша, порядок утепления и пошаговая инструкция монтажа.
Источник: homehill.ru
[content-egg module=GdeSlon template=compare]

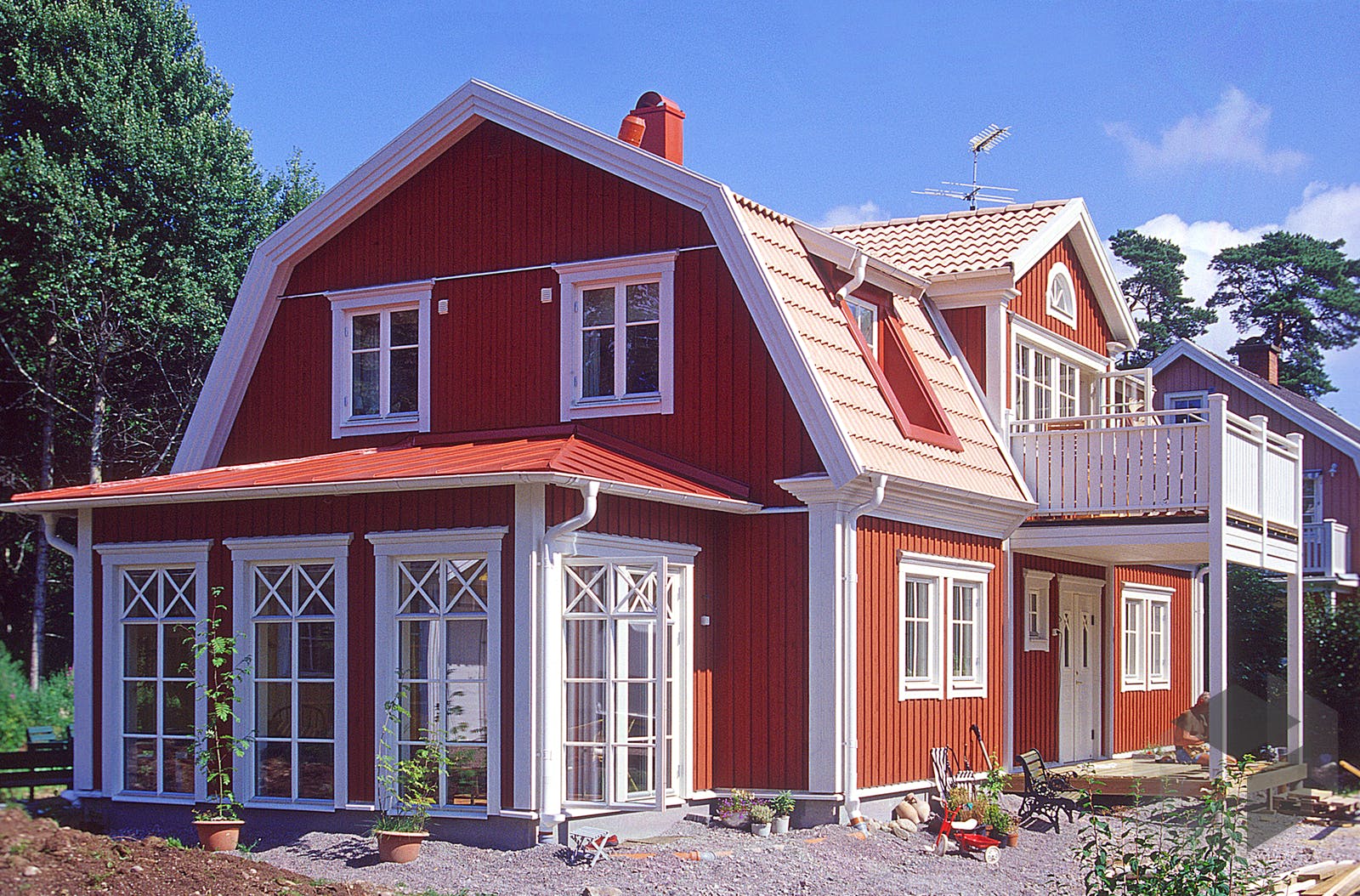

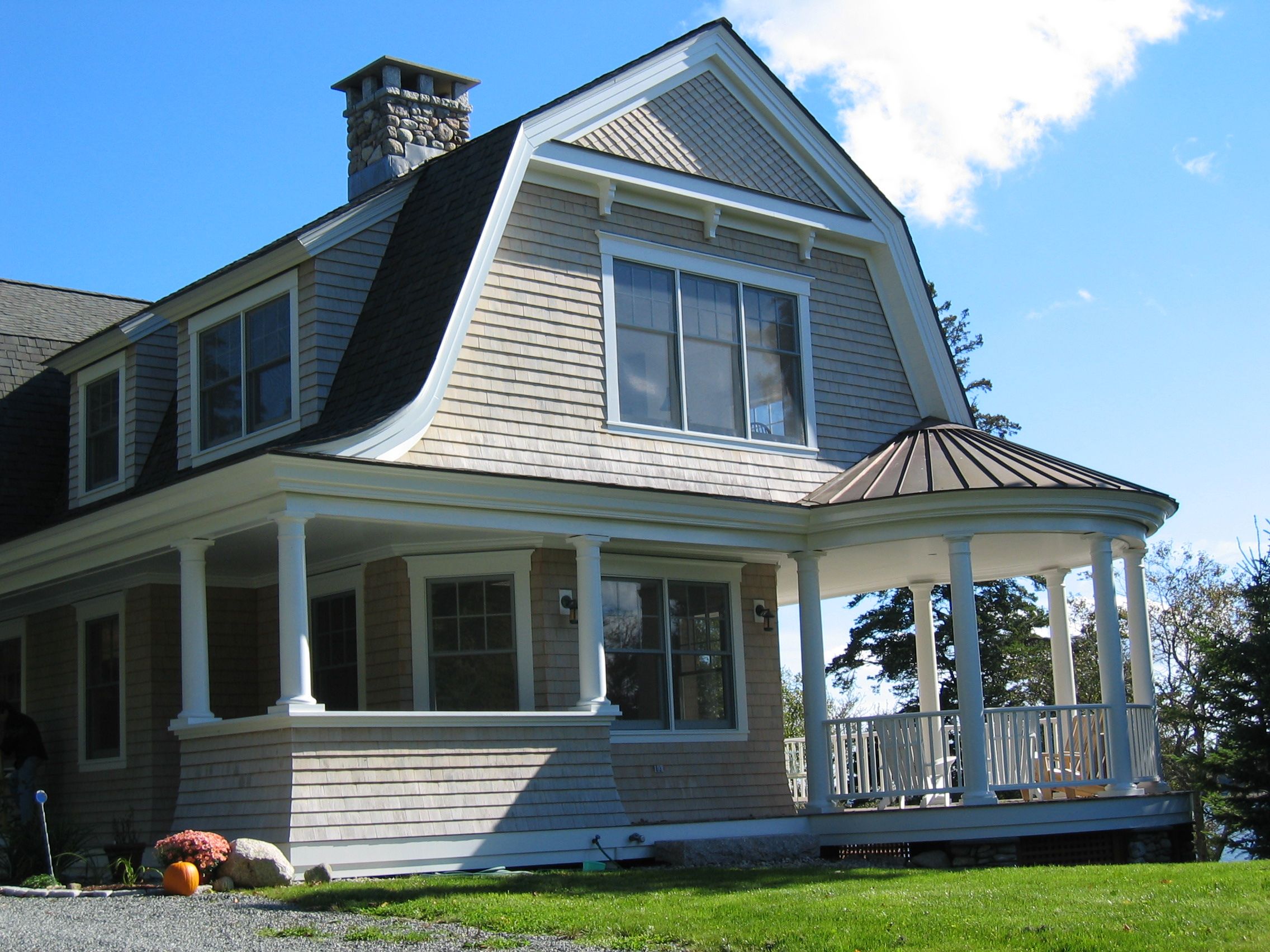

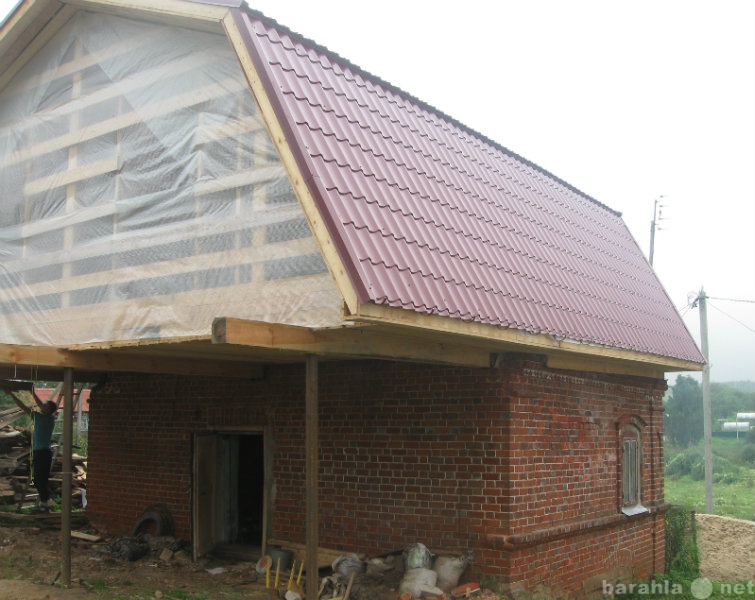

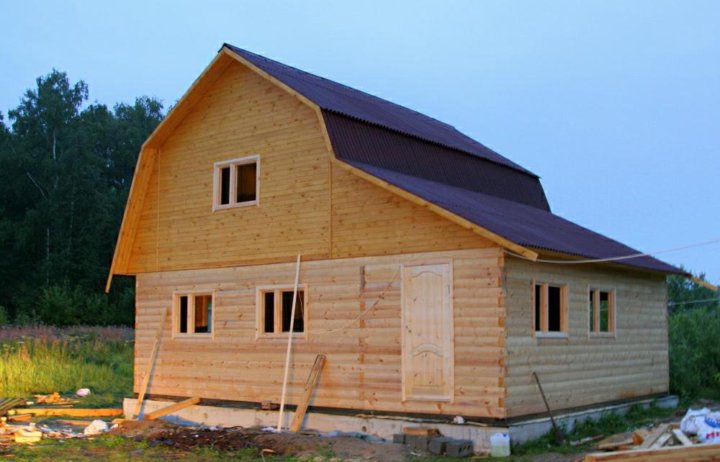

Как построить ломаную крышу своими руками?
Ломаная или мансардная крыша является одной из популярных и распространенных типов кровли. Она отличается особой эффективностью и удобством в том случае, когда мансарда предполагает обустройство жилой комнаты. Излом скатов дает значительное дополнительное пространство, при этом верхний уровень выполняет функцию кровли, а нижний становится стенами для комнаты.
Дом с ломаной крышей достаточно распространен в нашей стране. Подобный тип кровли широко используется как при покрытии частных домов, так в дачном строительстве. Каркасный дом часто бывает именно с ломаной крышей. Это объясняется той особенностью, что каркасная конструкция не предполагает возведения большого дома, а мансардная кровля помогает максимально задействовать пространство второго этажа для создания еще одной жилой комнаты в дачном домике.
Ломаная кровля достаточно проста в возведении, хотя и требует особых расчетов при своем проектировании. При определенном опыте возвести ее можно самостоятельно. В статье мы рассмотрим, как построить ломаную крышу своими руками.
Проектирование
Ломаная крыша требует предварительного расчета всех элементов. Проектирование ведется в два этапа:
- Расчет площади и веса кровли;
- Проектирование стропильной системы с учетом полученных данных.
Стропильная система дома с ломаной крышей рассчитывается с поправкой на вес финишного покрытия. Расчет необходимого количества кровли производится путем вычисления площади крыши. Данная кровля представляет четыре плоскости в виде прямоугольников, ее площадь будет равна сумме их площадей.
Вычислив площадь кровельного материала, нетрудно узнать его вес и в соответствии с этим проектировать стропильную систему, как способную удерживать данный кровельный материал. Кроме веса самой кровли, при проектировании стропильной системы необходимо учитывать:
- Массу других элементов кровельного пирога: утеплителя, изоляционных материалов, обрешетки;
- Длину стропильных ног, шаг стропильной системы и обрешетки;
- Наклон скатов крыши, высоту конька;
- Временные нагрузки на кровлю, такие как вес строителей, мансардных окон (если они планируются), различных ограждений и примыканий.
Выбор угла склона кровельных скатов – один из важных моментов проектирования, в основе которого лежит ряд факторов:
- Тип кровельного покрытия;
- Ветровая нагрузка и интенсивность осадков конкретного региона.
Классические углы наклона скатов ломаной кровли располагаются в границах 35-45° для верхнего яруса и 60° для нижнего.
Если планируется пристройка к дому с ломаной крышей, рекомендуем заранее внести это в свой план. Как правило, подобные пристройки накрываются односкатной крышей, которая является как бы продолжением одного из нижних скатов крыши.
Если конструкция дома предполагает наличие крыши с балконом, то целесообразно продлить кровельное покрытие таким образом, чтобы балкон оказывался под его скатами и не подвергался разрушительному воздействию осадков.
Выбор материалов
После завершения расчетных работ можно приступать к выбору материалов для возведения крыши. Ломаные крыши предполагают достаточно стандартный подход к формированию кровельного пирога и выбора строительных материалов:
- Мауэрлат и прогоны изготавливаются из прочных толстых брусьев сечения 200*200 и 50*100 мм соответственно;
- Стропильные ноги формируются из брусьев 50*200 мм;
- Для создания контробрешетки и обрешетки пойдут доски меньшего сечения 50*50 или 20*90 мм;
- Для создания под крышей теплого помещения понадобится утеплитель толщиной 200 мм, а также гидро- и пароизоляционные материалы.
Ломаная кровля и ее прочность зависят не только от точности сделанных расчетов и выбора строительных материалов, но и от качества древесины. Рекомендуем выбирать брусья и доски хвойных пород деревьев с влажностью не более 20-22% без трещин и сучков.
Важно до начала монтажных работ определиться с кровельным материалом, так как от его типа зависит ряд важных особенностей стропильной системы, такие как шаг стропил и обрешетки. Мансардная кровля совместима с любым типом кровли, так как обладает достаточно простой геометрией и не дает большого перерасхода материалов.
Итак, как же сделать ломаную крышу? Возведение мансардной кровли своими силами требует соблюдения ряда правил. Рассмотрим подробнее, как пошагово возвести такой тип кровли, как ломаная крыша своими руками.

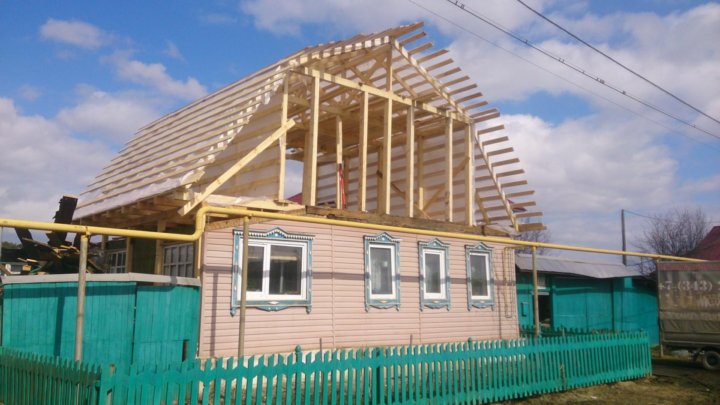

Монтаж мауэрлата и стропильной системы
Брус мауэрлата крепится по верху стен на специально подготовленные шпильки. Оптимальный шаг между шпильками равен примерно 2 метрам. Брусья мауэрлата дополнительно крепят к стенам стяжкой из проволоки. Для защиты стен от влаги под мауэрлат необходимо постелить слой рубероида.
Следующим шагом укладываются брусья перекрытий, которые будут служить каркасом для вертикальных стоек стропильной системы. Брусья могут укладываться на мауэрлат с закреплением железными уголками или в заранее сделанные в кладке стены углубления.
Монтаж стропильной системы начинается с вертикальных стропил с контролем по уровню. Далее, на стойки ложатся прогоны с креплением железными уголками. Параллельные стойки скрепляются между собой затяжками, которые для дополнительной опоры могут быть укреплены подкосами.
Нижний ярус стропил имеет своей опорой мауэрлат и прогон. Стропила заранее выпиливаются под углом и крепят к опоре пластинами. Укрепление нижних стропильных ног производится подкосами, нижний край которых под углом устанавливается на балку, а верхний монтируется к стропилу болтом.
Верхние стропила также заранее выпиливаются по шаблону. В верхней части они соединяются досками или пластинками, а нижней частью вставляются в прогон с креплением уголками. Стропильные ноги дополнительно укрепляются стойкой к месту скрепления стропил и затяжке.
Утепление, обрешетка и настил кровли
После установки стропильной системы производятся работы по утеплению кровли. На стропила с внешней стороны укладывается гидроизоляция с нахлестом рулонного материала в 10-15 см. Материал крепится к стропильным ногам гвоздями. Далее работы перемещаются под кровлю. Производится укладка слоев минеральной ваты между стропилами и укрывание ее пароизоляционным материалом. Вся конструкция изнутри зашивается строительным картоном под финишную отделку внутреннего помещения.
Снаружи на слой гидроизоляции набивается контробрешетка и далее обрешетка с шагом, соответствующим типу выбранного кровельного материала.
Кровельный материал укладывается в соответствии с правилами монтажа для выбранного типа кровли, но в общих чертах повторяет основные правила: укладка от низа ската кверху.
Мы разобрались, как сделать ломаную крышу своими силами. При следовании нашим инструкциям вы получите крепкую и надежную кровлю, которая долгие годы будет радовать вас своей эффективностью и удобством.
Ломаная крыша своими руками
Рассмотрены основные правила проектирования и монтажа ломаной крыши. Приведены сведения о правильном выборе материалов, тонкостях установки стропильной системы
Источник: stroicod.ru
[content-egg module=GdeSlon template=compare]

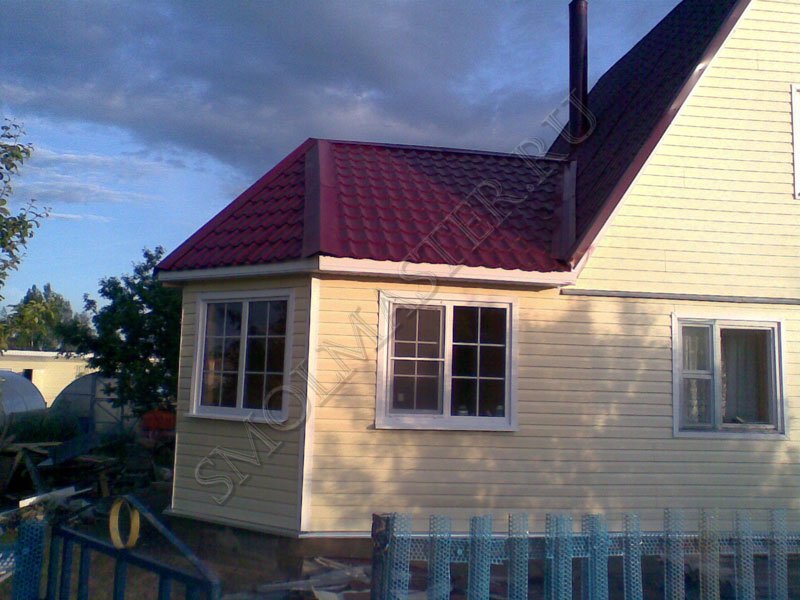

Крыша для пристроя к дому: особенности соединения
Присоединение стропильной системы пристроя к общему объекту – важный момент строительства. Важно учесть множество факторов – нагрузку природных осадков, защиту стены дома, приемлемый угол наклона кровли и прочее.
Для доморощенных строителей, без опыта, вопрос – как сделать крышу на пристройке, покажется сложным. Однако, правильно рассчитав все требуемые условия, есть шанс создать качественную конструкцию. Об этом подробнее.
Требования при выборе и расчёте стропильной системы
Любой вид крыши требует соблюдения основных правил. Учитывая, что беспрепятственный сход осадков обеспечивается наклоном, популярностью пользуются кровли с одним или несколькими скатами. Первый вариант значительно легче, чем более сложные формы. О нём и речь. Итак:
- Угол наклона крыши должен быть не менее 10⁰. Однако, схождение снеговых масс, в отличие от водяных, будет затруднено, если кровельным материалом выбрать фактурные черепицы или фиброцементные плиты. Опираться следует на основное кровельное покрытие, и использовать значения для допустимого сырья, согласно градусам. Это определяется проектом.
- Кровля пристроя должна быть заведена под крышу дома – это непреложное правило, позволяющее защитить фасадную стену от погодных проявлений. Поэтому при строительстве стропильной системы основного объекта, важно обеспечить карнизные свесы и выступающее покрытие достаточной длиной в 30-40 см.
- Пристройка, также как и основной объект, будет испытывать на себе все те же нагрузки, что и общая стропильная система. Важно позаботиться о тщательном расчёте стропил, ферм и прочих усилений.
- Внешний вид – немаловажное условие для конструирования любого вида крыши.
Возможно, сложная, в несколько скатов кровля пристроя, будет тяжела для основного строения, или односкатный навес будет выглядеть затрапезным углом дома.
Преимущества односкатной крыши
Кроме понятной, материальной стороны вопроса – один скат потребует гораздо меньше материала – достоинства очевидны:
- Простота конструкции позволит делать работу самостоятельно.
- Расчёт стропил и угла наклона понятен даже дилетанту.
- Односкатная крыша пристроя во всю длину фасада позволит с лёгкостью справляться с природными осадками зимой, а правильный выбор угла поспособствует самостоятельному сходу снега и наледи.
- Односкатные крыши наиболее противостоят сильной ветровой активности в регионе.Итак, как сделать крышу пристроя и соединить её с кровлей дома?
Проектирование односкатной крыши
Работа по конструированию системы стропил начинается задолго до приобретения материалов. Сначала определяют требуемый угол наклона и покрытие приемлемое для этого параметра – они связаны неразрывно.
Например, если пологую крышу накрыть рубероидом, то в зимний период, нагрузка на неё возрастёт из-за невозможности свободного схода снега, в то время как больший угол крена и гладкая кровля, справятся с этим куда как лучше. Итак:
- На крыше до 10⁰ используют рулонные битумные материалы – двух- или трёхслойные с защитным слоем или без него. Такие покрытия, как рубероид, наплавляемая мастика с элементами гравия, используются для гаражей и бань, если пристрой имеет именно такое назначение, то кровельный материал подойдёт. На верандах и террасах рулонные материалы некрасивы.
- От 10 до 20⁰ – металлочерепица, асбестоцементные плиты – шифер, листовая сталь, ондулин.
- От 25 до 45⁰ – битумная черепица, деревянные покрытия.
Стропильная система односкатной крыши
В целом, схема этого варианта конструкции представляет собой совокупность деревянной обрешётки, теплоизоляции, гидроизоляции, покрытия и оформленных фронтонов. Для самостоятельного изготовления потребуется знать особенности стропильных систем, которые бывают трёх видов, и от этого делать расчёт:
- Висячие.
Это наиболее трудоёмкий вид стропильной системы, так как вся конструкция представляет собой комплект ферм – зигзагообразных усилений между потолочными балками и стропилами, изготавливаемых отдельно на земле и поднимаемых на крышу. Стены пристроя в этом случае имеют одну высоту.
- Скользящие. В качестве крепления балок и перекрытий используют специальный крепёж, позволяющий усадке пройти безболезненно для деревянного строения, где значение её может достигать 15% от общего значения в пиковые годы.
- Наслонные. Опорой стропилам служат разновеликие стены + дополнительные стойки под пролётами. Предназначены для домов из материала, не дающих большой усадки – блоки, кирпич.Рассчитать количество стропильных ног несложно, если учесть, что расстояние между ними равно 1 м. Например – длина ската от конька – наивысшей точки ската – до карнизного свеса равна 6 м. Разделив на условный параметр частоты установки одного элемента – 1, и прибавив лишний метр, получаем – 7 шт. стропил для данного объекта.
Имеет значение для конструкции вентилируемое строительство крыши или глухое. Первое подразумевает беспрепятственное удаление испарений и долгую службу древесины и утеплителя. Второе применяется для практически плоских крыш, где материалов для возведения будет использовано меньше, а защитных слоёв больше.
Самостоятельное строительство односкатной крыши
Инструменты и материалы, требующиеся для решения вопроса – как сделать крышу у пристроя к дому выбранного односкатного типа не хитры, и домашние мастера в полной мере представляют принципы работы с ними:
- Стропильный брус сечением 50 мм и шириной от 100 мм.
- Пиломатериалы для обшивки чердачного помещения.
- Изоляторы тепла, влажности и пара. Это ватные маты или стирольные плиты. Не следует забывать и о паровой мембране, если пристрой будет использоваться в качестве жилого помещения.
- Пила. Удобно работать дисковым агрегатом.
- Крепёж: анкерные болты, скобы. Нельзя использовать саморезы – они слишком слабы для ответственных конструкций.
- Дрель с набором свёрл и кернером для точной разметки отверстий для крепления.
- Приборы измерения – рулетка, угольник.
- Нивелир или любой другой уровень.
Следует сказать, что перед работой схемы и чертежи крыши любого пристроя должны быть задокументированы проектом, будь то веранда, баня или гараж. Далее, как сделать крышу пристройки своими руками – подробная инструкция:
- По периметру пристроя устанавливается мауэрлат – брус, служащий основой односкатной крыше. Если объект изначально деревянный, то верхний венец – брус или бревно снимают и монтируют конструкцию.Для блочных или кирпичных построек, вместо базового пояса, заранее делают пазы чуть меньше толщины бруса – он должен войти туда плотно без дополнительного крепления и с частотой, соответствующей габаритам крыши и тяжести кровельному материалу.
- Сразу после установки мауэрлата, по балкам перекрытия монтируется черновой пол чердачного помещения для удобства работы. Важно не использовать неошкуреные доски – иначе не избежать паразитов.
- Теперь очередь коньковой части – это своего рода прямоугольник из бруса того же сечения. Чтобы присоединить скат пристроя к общему объекту, нужно зафиксировать на нём своеобразную обрешётку – брус того же сечения, затем притянуть к стене или фронтону крыши дома скобами или анкерными болтами. На верхней балке заранее прорезаются пазы для вставки стропил.
- Концы подготовленного бруса оборачиваются несколькими слоями рубероида, в случае установки на бетонные поверхности. Для деревянных объектов, правило неактуально. Стропила крепят на мауэрлат и конек с помощью анкерных болтов, в блочные или кирпичные пазы вкладывают или забивают кувалдой.
- Обрешётка. Для этой конструкции используется брус сечением 50 мм – его набивают поперёк стропил. Шаг крепления обрешётки определяется формой кровли – листовые материалы должны укладываться внахлёст на 15 см. Кроме того, стоит учесть выбранный утеплитель – он должен лечь в образованные сектора плотно без дополнительного крепления и зазоров.
Завершающей стадией станет приведение внутреннего пространства чердака в порядок, если оно будет использовано с какой-либо целью. Из написанного видно, что конструкция односкатной крыши понятна и проста даже для доморощенных мастеров.
Кровельные работы
Правильно уложенная кровля прослужит владельцам долго и с пользой. Для выполнения этой работы потребуется следующее:
- Набивается обрешётка из бруса сечением до 50 мм. Шаг установки не менее 60 см. Если в качестве кровельного материала выбраны мягкие варианты, то обрешётка должна быть сплошной – черепица тогда не провиснет, а, значит, срок службы продлится.
- Настилать материал требуется от края ската, таким образом, чтобы завести его край под крышу основного объекта не менее чем на 10 см. Иначе протечки во время погодных капризов не избежать. Идеальный вариант – подвести вплотную к стене дома или фронтону.
- Металлические листы – ондулин, металлочерепица и прочие варианты, кладутся внахлёст по волнам.
В них должны быть заранее просверлены отверстия.
- Крепить любую твёрдую кровлю следует с применением уплотнительных подкладок. Это могут быть резиновые кольца или иные материалы. Твёрдые материалы фиксируются саморезами, без мёртвого крепления на 1-2 мм – эта мера предохранит переламывание или деформирование листов во время сезонных перепадов температур.Кровельные работы – один из ответственных этапов в вопросе – как сделать крышу на пристройке к дому. Поэтому, если домашние умельцы не обладают опытом, лучше передать работу мастерам – это сохранит не только бюджет от перерасхода материала, но и скажется качеством монтажа.
Соединение двух объектов: дома и пристроя – важное и ответственное дело. Облегчить задачу дилетанту поможет одобрение в пользу несложной конструкции.
Как сделать крышу у пристроя к дому своими руками: технология, основные этапы
Крыша для пристройки к дому самостоятельно: общие требования при выборе и расчёте стропильной системы, устройство и особенности кровли, основные этапы строительства односкатного варианта, рекомендацииИсточник: 1drevo.
ru
[content-egg module=GdeSlon template=compare]
Как самостоятельно сделать крышу на пристройке к дому
Если вы решили соорудить пристройку к дому, то важно заранее продумать, какой тип крыши вы будете использовать, и как ее увязать с существующим сооружением. Проще всего обустроить односкатную крышу над пристраивающейся частью дома. Она просто монтируется и легко комбинируется с постройками и крышами любого типа. В нашей статье мы подробно рассмотрим, как делается односкатная крыша пристройки к дому. Форма односкатной крыши настолько универсальна, что она может подойти к домам как со скатной крышной системой, так и с плоскими кровлями.
Угол ската
Выполняя односкатную крышу, очень важно правильно подобрать угол наклона ската. От этого зависит долговечность конструкции и эффективное отведение ливневых и талых вод. При устройстве односкатной крыши на выбор угла наклона влияют следующие факторы:
- Форма существующей крыши дома.
Если дом одноэтажный, то крышу пристройки нужно соединить с существующей конструкцией. Намного проще, если пристройку делают ниже, чем сам дом, в этом случае соединения двух кровель можно избежать.
- Погодные условия. Если в регионе строительства выпадает много осадков, то угол наклона должен быть как можно больше для эффективного удаления воды и снега с поверхности крыши.
- Если частный домик стоит в местности, где господствуют сильные ветра, то лучше уменьшить уклон до минимума, чтобы сократить парусность крыши.
- Не менее важно при выборе угла наклона учитывать тип кровли, то есть особенности покрытия. Так, для пристройки частного дома можно использовать следующие виды кровельных покрытий:
- минимальный уклон крыши с покрытием из шифера или натуральной черепицы может быть 22°;
- рубероид в два слои может использоваться на крыше с минимальным уклоном в 5°, для трехслойной укладки этот показатель равен 10°;
- для кровли из профнастила минимальный уклон равен 12°;
- ондулин можно класть при минимальном уклоне в 6°;
- для металлочерепицы этот показатель равен 14°;
- мягкая черепица укладывается на крышу с уклоном минимум 11°.
Выбор материалов
Перед тем как сделать крышу на пристройке, стоит заранее продумать и приобрести необходимые материалы. Как правило, для устройства каркаса используют деревянную стропильную систему. Стропила и другие несущие элементы каркаса лучше делать из древесины хвойных пород с влажностью не более 15%. Все деревянные конструкции обязательно обрабатываются антисептиками для защиты от гниения и антипиренами для предотвращения возгорания. Все это позволит значительно увеличить срок эксплуатации крыши.
Стропила лучше изготавливать из бруса сечением 50х150 мм. Шаг установки стропильных брусьев равен 90 см. Однако вам нужны будут не только стропила, но и брус мауэрлата (сечением 100х100), а также прогон, который будет крепиться к дому и станет опорой для верхнего края стропильных ног. Стоит напомнить, что мы не будем рассматривать более сложное устройство крыш над пристройками, поскольку в этом случае понадобятся точные расчеты и большее количество деревянных элементов каркаса.
Существуют разные варианты крыш над пристройками. Они могут быть вентилируемые или нет, совмещенные, с чердаками или без. В любом случае вам необходимо использовать гидроизоляцию. Для этих целей можно взять специальную пленку или рубероид.
Важно: при расчете необходимого количества материалов (утеплителя, кровельного покрытия, гидроизоляции) необходимо брать запас в 10-15 % на обрезку, нахлесты или стыковку.
При необходимости утепления крыши пристройки вам понадобится теплоизоляционный материал. Лучше взять минераловатные плиты. Они достаточно жесткие и хорошо справляются с задачами утепления.
В случае выполнения крыши пристройки к дому своими руками вам понадобятся крепежные элементы. Гвоздей и саморезов покупают из расчета, что на каждый квадратный метр покрытия понадобится примерно 10 штук.
Узел примыкания
Перед тем как сделать крышу пристройки, необходимо тщательно продумать соединение дома и пристройки. Стыковка крыши пристройки со стенами существующего дома может быть боковой и верхней. В первом случае пристройка располагается так, что скат крыши будет иметь уклон вдоль одной из стен дома. В последнем случае к стене дома будет подходить верхняя горизонтальная линия ската. Иными словами односкатная крыша может примыкать к дому либо под наклоном, либо по прямой горизонтальной линии.
При выполнении стыка существующего дома и крыши вы можете использовать один из следующих способов:
- Крепление при помощи рейки делается в уже возведенной стене дома. Для этого на требуемой высоте в стене необходимо выполнить штробу глубиной 25 мм. В эту канавку закладывают уплотнитель, который идет в комплекте со стыковочной планкой. Уплотнитель должен плотно заполнять всю канавку. После этого работу ведем в таком порядке:
- Необходимо зафиксировать уплотнительную планку при помощи дюбелей или саморезов.
- Далее эту планку прикрепляется к кровле над пристройкой при помощи тех же саморезов. Обычно их вкручивают в верхнюю волну кровельного покрытия.
- В результате уплотнительная планка будет заходить на кровельное покрытие на 10 см.
- Штроба замазывается силиконовым герметиком.
Внимание: штробить стены панельного дома запрещено. Это существенно снижает их несущую способность.
- Если же скат пристройки примыкает к дому по наклонной линии, то в качестве герметизирующей планки будет выступать изгиб крайнего кровельного листа. Его подрезают и подгибают на стену дома так, чтобы он закрывал ее на высоту 5 см. Далее устанавливается планка, которая будет прикрывать верхнюю часть листа. Поверх самой планки крепится фасонный элемент.
- Более щадящий способ оформления узла примыкания называется флэшинг. Он подходит для стен из пеноблоков и кирпича. Прочный и герметичный стык получается за счет использования геотекстиля и мастики. Такой способ организации узла примыкания очень простой и выполняется в таком порядке:
- Поверхность стены тщательно подготавливается. Кирпич штукатурится, бетон покрывается праймером, гладкие поверхности обезжириваются. Щели и дыры тщательно замазываются.
- Наносим первый мастичный слой и хорошо разравниваем его.
- Прикладываем и прижимаем подготовленный отрезок геотекстиля.
- Далее выполняем еще один мастичный слой.
- Через три часа повторяем нанесение мастики.
- Через сутки, когда замазка высохнет, можно наносить цветное покрытие под цвет стен дома.
- Поверхность стены тщательно подготавливается. Кирпич штукатурится, бетон покрывается праймером, гладкие поверхности обезжириваются. Щели и дыры тщательно замазываются.
На фото в сети можно найти варианты пристройки, когда ее крыша и кровля дома соединяются под определенным углом. Стоит отметить, что такой вариант намного проще выполнить на этапе возведения дома. Если же пристройка возводится около уже построенного дома с крышей, то такая конструкция затронет крышу дома и может потребовать ее переделки. Поэтому намного лучше, когда крыша к пристройке к дому примыкает к стене сооружения ниже свесов его кровли на 5-10 см.
Последовательность работ
Когда с пристройкой, вернее ее стенами, вы разобрались, можно приступать к возведению крыши. Рассмотрим вариант, когда крыша пристройки стыкуется со стеной дома по прямой линии. В этом случае стропила одним концом опираются на одну продольную стену пристройки, а для опирания другого конца необходимо зафиксировать горизонтальный несущий брус на стене дома.
Этот брус выполняет такие же функции, как и мауэрлат, на который опираются стропила своим нижним концом. Брус необходимо максимально прочно закрепить на стене дома, поскольку на него будут опираться стропила. Для установки стропильных брусьев в мауэрлате прорезают специальные пазы.
Важно: чем больше уклон крыши и вес кровельного покрытия, тем массивней и прочнее должен быть брус мауэрлата, который крепится к стене дома.
Далее работы ведем в такой последовательности:
- После укладки и фиксации брусьев мауэрлата приступаем к монтажу стропил. Оптимальный шаг стропильных ног 80-90 см, но не более 1 м. При установке стропильной системы важно соблюдать одинаковый уклон всех стропильных ног.
- Далее приступаем к укладке гидроизоляционного материала. Полиэтиленовая пленка или рубероид раскатываются поперек стропильных ног и крепятся к ним посредством строительного степлера.
При этом полосы материала укладываются с нахлестом, а стыки проклеиваются лентой.
- Для вентиляции подкровельного пространства поверх гидроизоляции к стропилам прибивают контррейку. Это брус высотой 3-4 см, который позволит получить необходимый вентиляционный зазор.
- Теперь можно выполнять обрешетку. Она может быть сплошной или разреженной в зависимости от выбранного покрытия крыши. Сплошную обрешетку можно выполнить из досок, ОСП или влагостойкой фанеры. Для изготовления разреженной обрешетки используются доски.
- После этого можно начинать укладку кровельного материала от низа ската к его верхней части.
- Место примыкания крыши к стене дома наиболее уязвимо в плане протечек, поэтому его нужно особенно тщательно защищать от протекания. Для этого здесь устанавливается специальный защитный фартук из оцинкованной кровельной стали. Подробно варианты выполнения узла примыкания мы описали выше.
Стоит добавить, что для выполнения герметичного узла примыкания без штробления стен можно сделать двойной фартук. В этом случае верхняя планка накладывается на нижнюю. Завершающим этапом будет зашивка досками торцевых частей конструкции и подшивка карнизных свесов.
Как сделать крышу на пристройке к дому односкатного типа
Как сделать односкатную крышу на пристройке к дому? Выбор материала и расчет угла наклона. Узел примыкания и последовательность работ.
Источник: build-experts.ru
[content-egg module=GdeSlon template=compare]
40 фото домов, дизайн, варианты
Практичная по конструкции и солидная по дизайну ломаная крыша идеально гармонирует с архитектурой частных домов, выдержанных в любом стиле: классическом, современном, провинциальном. Предлагаем вам найти вдохновение в нашей коллекции фото, для которой мы отобрали самые интересные решения для традиционных и ультрасовременных кровель ломаной формы.
Двухскатная ломаная крыша
Основное преимущество ломаной крыши — это возможность рационального использования подкровельного пространства загородного дома. При этом кровля ломаного типа более практична, чем традиционная двухскатная, так как ее мансарда получается просторнее за счет двух скатов, расположенных почти что вертикально.
Помимо практичности, ломаные кровли очень внушительно смотрятся, в духе «мой дом — моя крепость». Особенно выразительны контрастные сочетания облицовки фасадов с кровельным настилом, как на фото — здесь окрашенное в красный цвет дерево удачно скомбинировано с ломаной фальцевой крышей из оцинкованного металла.
В отличие от традиционных, современные кровельные конструкции ломаного типа имеют более пологие верхние и практически вертикальные нижние скаты. Так площадь кровли значительно снижается, и, соответственно, становятся меньше затраты по ее монтажу. Внешне такие дома представляют собой симбиоз деревенского кантри и современного авангардизма, когда обшитые рустикальной доской фасады мирно уживаются с лаконичными оконными рамами из металла и окрашенной фальцевой кровлей.
Еще один пример деревянного зодчества в современной манере — индивидуальный коттедж с большой массой остекления, ломаной металлической крышей и колоритной обшивкой из пестрой доски. Сохранив традиционные формы и фасадную отделку, такая архитектура выглядит очень смело, по-новаторски.
Сдержанную архитектуру современного коттеджа с ломаной крышей можно сделать интереснее при помощи эффектной металлической лестницы, ведущей на второй этаж здания. При этом лестничная площадка сможет с успехом выполнить функцию террасы.
Кирпичная или каркасная постройка в деревенском стиле — любое здание удачно гармонирует с ломаной крышей нейтрально-серого цвета, а колоритности архитектуре добавят оконные рамы и входные двери яркого оттенка.
Смотрите также: Красивые крыши частных домов: фото, варианты дизайна, виды
Мансардная кровля
Коттедж с ломаной крышей и фасадами из профнастила металлизированного бежевого оттенка смотрится очень современно, несмотря на традиционность архитектурных форм. Особенно эффектна призматическая арка, обрамляющая пространство балкона на мансарде.
Слуховые окна на мансарде под ломаной крышей — не единственный источник естественного света, поступающего во внутренние помещения. Пристроив к мансарде террасу, вы не только сделаете интерьер светлее, но и получите дополнительную зону для отдыха. Такой просторный балкон будет также играть роль навеса над крыльцом, как в проекте дома на фото.
При отделке крыши ломаного типа можно использовать комбинацию из нескольких материалов, например, гибкой и деревянной черепицы, как на фото.
Бюджетный вариант отделки частного дома — фасады, обшитые вагонкой, и кровля с настилом из рулонной битумной черепицы или Ондулина.
Авангардный антураж частному дому на фото придает отделка из серого фальца, а архитектуру здания подчеркивают белые торцевые доски, повторяющие очертания ломаной крыши с мансардой и пристройкой-верандой.
Несмотря на использование рустикально-седой доски в обшивке фасадов, дом на фото не выглядит провинциально, а наоборот, очень даже по-современному. Основным стилеобразующим элементом здесь выступает панорамное остекление мансарды с использованием металлического профиля.
Просторный первый этаж кубической формы со сплошным остеклением и лаконичная ломаная кровля с мансардой — это оригинальные черты дизайна коттеджа в стиле модерн на фото. Наружная отделка дымчато-серого тона акцентирует лаконичность и даже некоторую аскетичность архитектуры этой загородной усадьбы.
Темно-серый тон, присутствующий в фасадной облицовке коттеджа на предыдущем фото, плавно перетекает в дизайн его интерьеров — несущие конструкции и ограждение антресольного этажа, камин и обивка мебели — все выдержано в сдержанно-серой гамме. Уютные, теплые нотки в обстановку дома вносит древесина медово-янтарного цвета.
Смотрите также: Красивые мансардные крыши частных домов: фото, примеры дизайна
Четырехскатные крыши
Ломаной может быть не только двускатная, но и четырехскатная вальмовая крыша, как на фото этого провинциального домика во французской глубинке.
Массивная вальмовая крыша ломаной конструкции выглядит очень основательно, особенно с кровельным покрытием из сланцевой или металлической черепицы.
Песочно-белая вальмовая крыша с несколькими изломами красиво завершает архитектуру частной усадьбы, построенной в стиле фахверк. Белые фасады, желтовато-коричневое дерево и серый сланец — благородное сочетание для наружного дизайна загородного дома.
Отличительная черта современной архитектуры частных домов — приземистость зданий, как вы видите на фото, когда высота первого этажа идентична высоте вальмовой крыши с мансардой.
Интересное решение для загородного дома в деревенском стиле — деревянные фасады скомбинированы с шатровой кровлей, имеющей несколько изломов. При этом дополнительные скаты крыши формируют навесы над крыльцом и пристройками: гаражом и верандой.
Современные кровли
На фото — нетривиальный вариант дизайна частного коттеджа, каркас которого собран из металлического профиля, крыша имеет ломаную конфигурацию, а фронтон обшит пестрой древесиной.
Геометрические формы, массивная вальмовая крыша с множественными изломами, темная отделка из одного материала как для фасадов, так и для кровли — характерные черты дизайна современных коттеджей в скандинавском стиле.
На фото — частный дом с абсолютно нестандарной ломаной кровлей в виде комбинации многогранных объемов и квадратными окнами разного размера на мансарде.
Необычный вариант кровли в авангардном стиле: крыша этого современного коттеджа, построенного из пеноблоков, представляет собой как бы половинку традиционной ломаной конструкции.
Комбинация стен из деревянного бруса и ломаной кровли из оцинкованного фальца — колоритное сочетание материалов для дизайна загородного дома в стиле модерн.
Односкатная кровля с изломом и двумя плоскими участками — прекрасный вариант эксплуатируемой крыши для загородного дома, обшитого профнастилом в манере хай-тека.
Смотрите также: Красивые интерьеры коттеджей: 60 фото внутри загородных домов
Крыши из Ондулина
Ломаная крыша из зеленого Ондулина гармонично дополняет архитектуру деревянных каркасных домов, построенных в деревенском стиле. Натуральные тона светлого или темного дерева приятно сочетаются со всеми оттенками зеленого и органично вливаются в окружающий ландшафт. Белые обрамления оконных проемов освежают темную цветовую гамму фасадов на фото и вносят акцентные штрихи в дизайн дома.
Комбинация вагонки на фасадах и кровельного покрытия из Ондулина — один из самых экономически выгодных вариантов отделки частного дома. Рифленая поверхность стен в какой-то мере перекликается с волнообразным профилем Ондулина — и это придает цельность экстерьеру здания, несмотря на выраженный цветовой контраст между терракотово-красным кровельным настилом и белой стеновой обшивкой. Такая основательная ломаная крыша, цвет которой намного темнее фасадной отделки, добавляет солидности антуражу дома.
Простота монтажа ломаной кровли из Ондулина позволяет реализовать достаточно сложные конструкции, одну из которых вы видите на фото. Здесь кровля имеет не только два ската с небольшим изломом, она также снабжена дополнительными, более пологими скатами, которые помогают отводить обильные осадки без лавинообразного схода. Кроме конструктивной практичности, крыша из коричневого Ондулина на фото эффектно оттеняет песочно-желтые фасады дома.
Смотрите также: Ондулин: Красивые фото кровли домов, виды крыш

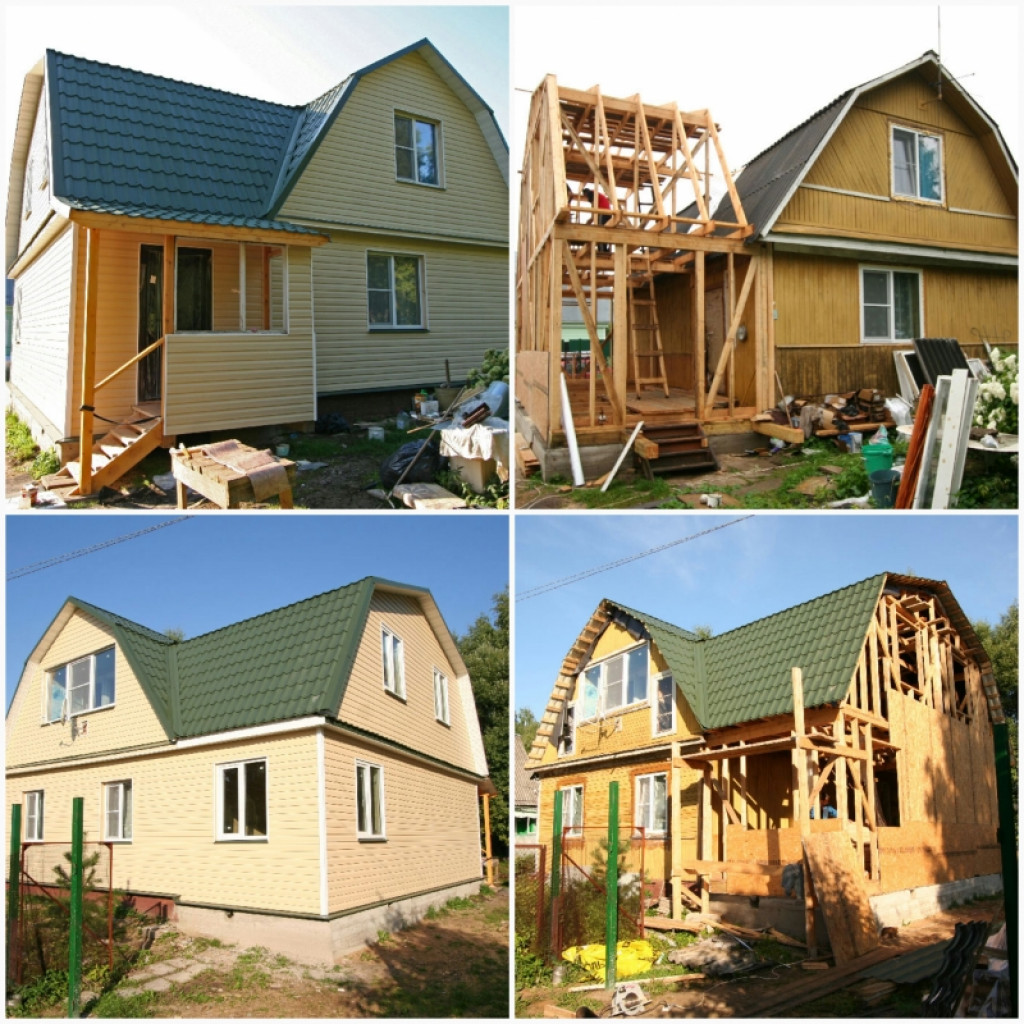

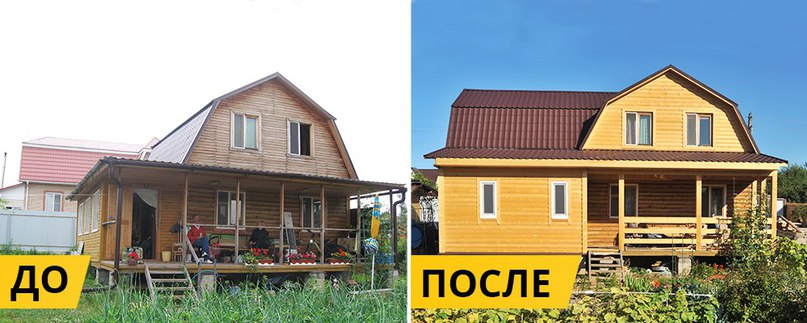

Пристройка к дому с ломаной крышей – ламана криша
Пристройка к дому своими руками — лучшие идеи, проектировка, постройка и особенности дизайна (85 фото + видео)
Необходимость в пристройке возникает у хозяев по разным причинам. Изменившиеся обстоятельства диктуют свои правила и вынуждают принимать их как должное.
Однако, справиться с существующей задачей непросто. Для строительства пристройки своими руками необходимо иметь хотя бы минимальные навыки в строительстве.
С чего начать
При нехватке знаний и умений желательно пригласить, в качестве напарника мастера-профессионала. Так будет спокойнее и надёжнее.
В противном случае без ошибок и переделки не обойтись. А это чревато потерей времени, средств и потраченных усилий. Да и настроение от подобных экспериментов не улучшится.
Когда есть проблемы с выбором вида пристройки, то лучше предварительно посмотреть фото пристройки к дому. Выбрать подходящий вариант и приниматься за его воплощение в реальность.
В начале надо составить подробный план, (лучше проект и смету). Затем согласовать свои задумки с напарником. Получить необходимые разрешения в местном органе власти, пожарной инспекции и санэпидемстанции.
Приобретать сразу все необходимые строительные и отделочные материалы нерационально. Под открытым небом их не поставишь, а переносить на склад и обратно нет смысла.
Особое внимание следует уделить способу объединения фундаментов, (основного и пристройки), в единое целое. В противном случае новая постройка может сместиться на нестабильной почве и всё придётся начинать заново.
Не меньших раздумий потребует крыша пристройки. Надо правильно рассчитать и сконструировать стропильная систему под выбранный тип кровельных материалов.
Выбрать подходящие варианты утепления, водоснабжения, канализации, отопления, вентиляции, электропроводки. Количество окон и входных дверей. Определиться с видом внутренней и наружной отделки.

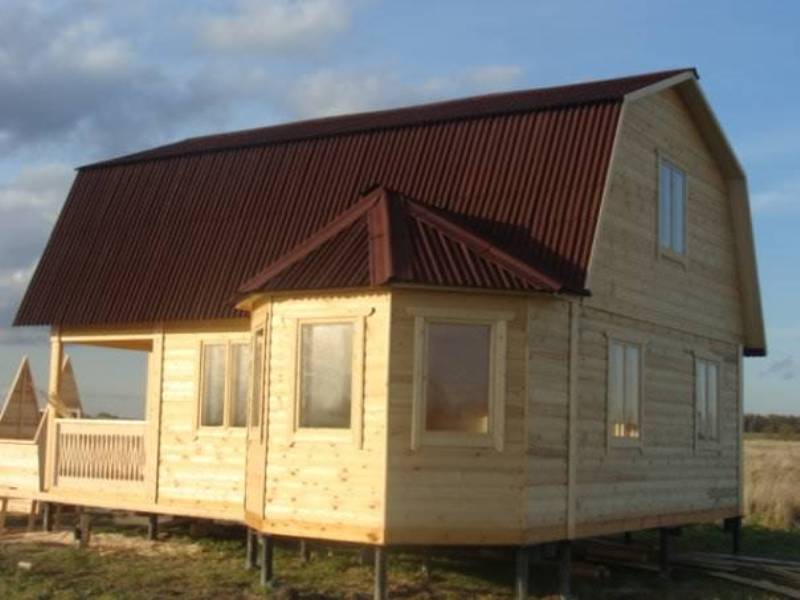

Каркасная пристройка
В зависимости от назначения сооружается из разных материалов. Обычно применяют деревянный брус сечением 150 × 150 мм. Если пристройка будет жилым помещением то потребуется утепление.
После завершения монтажа переходят к его утеплению и обшивке плитами ДСП или ОСП. В качестве утеплителя в жилой пристройке применяется минеральная вата.
По теплозащитным свойствам каркасные пристройки не уступают строениям из кирпича, газосиликатных блоков или дерева. Иногда каркас возводят в два этажа или с мансардой, под которую заливают ленточный фундамент. Он также устремляется.
Если пристройка будет служить баней, кухней или санузлов, то до возведения фундамента надо позаботиться о прокладке канализации и водопровода. Все трубы также основательно утепляются.
Крыша
Должна продолжать главную и выполняться из аналогичного материала. Крыша пристройки делается односкатной в одноэтажном варианте.
В двухэтажной пристройке форма крыши может быть какой угодно. Главное, чтобы материал её покрытия сочетался с тем который лежит на крыше дома.
Свободное пространство между стропилами надо заполнить пароизоляцией и утеплителем. Все щели заполняются монтажной пеной.
Фундамент и обвязка
Для одноэтажной пристройки любого вида делают столбчатый фундамент. Для остальных лучше потратиться на ленточный вариант фундамента. По верху фундамента необходимо произвести гидроизоляцию из рубероида, в два слоя.
Столбчатый фундамент надёжнее сделать из армированного бетона, заливаемого внутрь пластиковой или асбестовой трубы. Внутренний диаметр которой не должен быть менее 120 мм.
Расстояние между столами составляет 1,2-1,6 метра. После заливки бетона надо подождать 3-4 недели. Затем можно начинать монтаж обвязки из деревянного бруса или металлического швеллера.
Обвязка крепится к фундаменту анкерами и потом на ней закрепляются лаги для пола.
Терраса
Представляет собой открытую площадку без крыши, стоящую отдельно от главного дома. Поэтому когда говорят, что пристройка террасы является продолжением дома, то это неверно.
Террасу возводят на небольшом удалении от дома на искусственном или естественном возвышении. Поднимают над землёй при помощи кирпичных или каменных стоек на высоту 10-15 см.
В многоуровневом варианте высота может быть какой угодно. В этом случае делают ограждения из различных материалов, высотой от 40 см., до 1,2м.
В изготовлении проста и строится за несколько дней, в зависимости от размеров и количества уровней. Строится, для пикников, надувных бассейнов и принятия солнечных ванн.
Веранда
Является постройкой к дому. Как правило, имеет большую площадь остекления и редко бывает больших размеров.
Пристройка веранды возводится на фундаменте привязанном к тому, который находится под домом. В утеплённом варианте подходит для круглогодичного проживания.
Материалом для строительства служит тот же, из которого построен сам дом. Когда проект готов, необходимые материалы завезены, можно приниматься за работу.
Если строить без необходимых разрешений, то впоследствии появятся непреодолимые преграды с продажей, наследовании, взятия кредита под весь дом и т.д. Получение разрешений не займёт много времени, а выгоды от похода по инстанциям очевидны.
Фото пристройки к дому своими руками
>как правильно сделать крышу пристройки к дому
Как сделать крышу на пристройке к дому – правила и способы для односкатной и ломаной кровли
Довольно часто к уже построенному дому требуется соорудить пристройку, которая будет служить для хозяйственных нужд или в качестве площадки для летнего отдыха. Далее в статье речь пойдет о том, как сделать крышу на пристройке к дому, что из инструментов и материалов может при этом понадобиться, а также в каком порядке следует проводить строительные работы.
Расчет уклона ската односкатной крыши
По конструкции наиболее простой считается односкатная крыша. Однако даже такой тип кровли пристройки требует выполнения некоторых подготовительных работ. Первое, что необходимо будет сделать – это выполнить проект крыши. На данном этапе составляется чертеж, на котором указывают планируемый уклон ската.
Стоит отметить, что уклон крыши напрямую влияет на эффективность ее функционирования, а также на долговечность кровельного покрытия. Безусловно, грамотные расчеты позволят существенно упростить и ускорить строительство. Количество используемого кровельного материала для пристройки с односкатной крышей будет увеличиваться по мере возрастания угла наклона ската.
Расчет уклона будет зависеть, в первую очередь, от климатических условий в определенном регионе. Этот угол будет тем круче, чем больше осадков ожидается в зимний период в конкретном регионе. Правильно подобранная величина позволит вовремя и в полной мере отводить дожди и снежные осадки с поверхности кровли. В тоже время, если для конкретной области характерны сильные порывистые ветры, скаты не стоит делать слишком крутыми.
Кровельный материал, которым будет покрыта пристройка к дому с ломаной крышей, также влияет на величину уклона:
- для шиферных или черепичных крыш должен составлять от 22º;
- рубероид, уложенный в 2 слоя, предполагает минимальный уклон в 5º, а в 3 слоя – от 15º;
- уклон крыши из профнастила должен составлять не менее 12º;
- металлочерепичные крыши могут иметь скаты с углом от 14º;
- ондулин, как и рубероид, укладывается на скаты с минимальным уклоном в 6º;
- мягкую черепицу монтируют на кровли со скатами, наклоненными, как минимум, под 11º.
Распространенная практика показывает, что максимальный уклон кровли пристройки к четырехскатной крыше составляет 45º. Стоит отметить, что на выбор угла наклона кровли в значительной степени будут влиять ожидаемые нагрузки на стропильную систему, оказываемые ветром и осадками. Ошибка проектирования может обернуться дополнительными затратами, если пристройка упадет из-за чрезмерных нагрузок.
Необходимые материалы для крыши пристройки к дому
Стропильная система пристройки с односкатной крышей изготавливается из деревянных балок, поверх которых производится укладка кровельного покрытия (прочитайте: «Как сделать односкатную крышу пристройки к дому своими руками – инструкция по строительству кровли сарая»). Каркас изготавливают из древесины твердых пород, которая была тщательно высушена, обработана антисептиками и грунтовкой. Дополнительно стоит вскрыть все деревянные элементы антипиреновыми веществами. Подобная обработка позволяет существенно продлить срок службы стропильной системы.
Итак, для создания крыши над пристройкой понадобятся:
- брусья для стропил, опор и прочих конструктивных элементов;
- обрезная доска для обшивки торцов и обрешетки;
- гидроизоляционный и утепляющий материал;
- кровельное покрытие.
Что касается кровельных покрытий, то, как правило, двускатная крыша с пристройкой перекрывается одним и тем же типом материала. В то же время, каждый хозяин исходит, прежде всего, из собственных материальных возможностей.
Толщина брусьев будет зависеть от ожидаемых нагрузок дождевых и снежных осадков, а также общей массы кровельного материала. При этом можно использовать балки с размерами между 120×120 мм и 150×150 мм.
- электропила или ножовка;
- дрель;
- топор;
- шуруповерт;
- нож;
- молоток и мебельный степлер;
- гвозди и саморезы;
- рулетка и уровень.
Расход саморезов или гвоздей составляет 8-10 штук на 1 м 2 . Что касается материала для утепления и гидроизоляции, то к общей площади поверхности прибавляют запас в 10-15 % на стыковку, обрезку и нахлест. Расчет стропил выполняют, исходя из максимального расстояния между ними в 1 м.
Последовательность монтажа
Если предварительным проектом обустройство дома с пристройкой под одной крышей предусмотрено не было, стоит позаботиться о том, чтобы между кровлей основного здания и дополнительным помещением оставался зазор, как минимум, в 5 см . Кроме того, важно выполнить грамотную привязку пристройки к стене основного дома, чтобы в щель не просачивался дождь или снег.
Чтобы пристроить крышу пристройки к дому как можно надежнее, строительство необходимо начинать с укладки мауэрлата. Он должен быть тем толще, чем круче будет уклон ската и тяжелее кровельное покрытие.
Этот брус следует зафиксировать на стенах как можно крепче, поскольку к нему в дальнейшем будут пристыковаться стропильные ноги там, где будут соединяться стены основного дома и пристройка. При этом монтаж стропил выполняется в заранее выполненные пазы в мауэрлате. Между соседними стропилами может быть расстояние в 60-80 см, но не более 100 см.
Обратите внимание на то, что уклон всех стропильных ног должен быть одинаковым. В противном случае, из-за перекосов вода будет затекать под кровельный материал и разрушать деревянные конструкции.
По завершении работ по возведению стропильной системы приступают к изоляционным работам. В тех случаях, когда длина стропил слишком большая, между ними помещают дополнительные опорные элементы. Поверх них перпендикулярно стропилам расстилают полиэтиленовую пленку, рубероид или иной материал для гидроизоляции. Для обеспечения герметичности, изоляцию стелют с нахлестом и проклеивают стыки строительным скотчем. Рубероид фиксируется на стропилах с помощью степлера.
Как сделать примыкание кровли к стене
Место примыкания стен дома и крыши над пристройкой дополнительно герметизируют во избежание затекания воды в щели. На данном этапе также следует определиться, как соединить крыши дома и пристройки. Сначала верхний слой рубероида раскатывают над поверхностью кровли пристройки и прогревают его с помощью паяльной лампы. После этого материал приклеивается к главной стене.
На следующем этапе поверх гидроизоляционного слоя крепится обрешетка. Она закрепляется перпендикулярно стропильным ногам из рейки 5×5 см. Шаг обрешетки подбирается исходя из типа кровельного покрытия. Если это твердый материал, то каждый лист должен опираться, как минимум, на два бруска. Для мягких кровельных покрытий набивают сплошную обрешетку из стружечных плит или обрезной доски.
Финишный этап строительства крыши над пристройкой заключается в монтаже кровельного покрытия. Методика его укладки зависит от типа материала. Обязательно убедитесь, что покрытие уложено сплошным слоем без щелей. В завершение, обрезной доской зашивают боковые части кровли.
Нужно ли утепление крыши пристройки
Работы по утеплению кровли над пристройкой позволяют сократить теплопотери, а также увеличить эффективность отопления, если оно будет предусмотрено в таком помещении. Для того чтобы выполнить утеплительные работы, перед монтажом гидроизоляционного слоя необходимо сделать черновой потолок. На него укладывают выбранный утепляющий материал, застилают слоем гидроизоляции, а затем уже выполняют все остальные монтажные работы.
Изнутри такой потолок можно обшить гипсокартоном или влагостойкой фанерой. Не забудьте также утеплить торцы крыши, чтобы снизить теплопотери из-за боковых ветров. При этом может быть использован любой доступный материал
Внешний декор торцевых частей крыши над пристройкой можно выполнить любыми отделочными материалами по своему желанию.
Как сделать односкатную крышу пристройки к дому своими руками
Односкатная крыша пристройки к дому имеет простую конструкцию, поэтому ее можно довольно быстро построить своими руками без особенных проблем и значительных затрат. О том, как сделать крышу, какие для этого могут потребоваться материалы и инструменты, и какова должна быть последовательность выполнения работ, мы расскажем более подробно.
Выбираем угол наклона крыши
Прежде чем приступить к работе, следует выполнить несколько предварительных действий. Во-первых, необходимо спроектировать крышу пристройки. Для это делается чертеж, в котором обязательно нужно определить угол наклона поверхности крыши.
Угол наклона — очень важная величина, которая оказывает влияние на долговечность и эффективность кровли. Правильно выполненные расчеты помогут качественно и быстро справиться с работой. Чем выше угол, тем больше материалов придется потратить на то, чтобы построить крышу пристройки.
Этот показатель подбирается с учетом преобладающих погодных условий в местности, где стоит дом. Чем больше выпадает в этом регионе осадков, тем большим должен быть угол. Благодаря этому вода и снег не будут скапливаться и разрушать поверхность крыши. В местности, где дуют сильные ветра, лучше выбрать небольшую величину угла.
Односкатная крыша пристройки к дому
Угол наклона тоже подбирается в зависимости от материала, из которого изготовлена кровля:
- черепица или шифер — минимум 22 градуса;
- рубероид — минимум 5 градусов при двухслойном покрытии, и 15 градусов — при трехслойном;
- профнастил — минимум 12 градусов;
- металлочерепица — 14 градусов;
- ондулин — минимум 6 градусов;
- мягкая черепица — минимум 11 градусов.
Как показывает практика, крыша пристройки к основному сооружению может иметь максимальный угол наклона, равный 45 градусам. Но выбирая показатель в промежутке между минимальными и максимальными, важно учитывать не только эстетику кровли, но и помнить о нагрузках, которые будут возникать при выпадении осадков или порывах ветра.
Неправильно выбранный угол наклона приведет к непредвиденным расходам денег на ремонт в случае падения пристройки.
Подбираем материалы
Традиционно односкатная крыша строится из деревянных брусьев, на которые укладывается кровельный материал. Дерево подбирается твердых пород, хорошо просушенное и обработанное защитными веществами от насекомых и атмосферных воздействий. Кроме того, все деревянные детали, из которых будет построена односкатная крыша пристройки, нужно пропитывать противопожарными средствами. Благодаря этому значительно увеличится срок эксплуатации стропил и балок конструкции.
Для того, чтобы возвести крышу пристройки, потребуются следующие материалы:
- брус для балок, стропил и опор;
- доска для обрешетки и обшивки торца и боковин;
- утеплитель и гидроизоляция;
- кровельные материалы.
О последних следует поговорить отдельно. Обычно крыша пристройки к жилому дому делается из того же материала, что и основная крыша. Но в случае, если такой возможности нет, кровельный материал подбирается исходя из финансовых возможностей владельца дома.
Материалы для крыши
Брус для стропил выбирается с размерами от 120х120 миллиметров и до 150х150 миллиметров. Они зависят от веса материала, который был выбран для кровли. Чем он тяжелее, тем толще должен быть брус. Также нужно взять «запас» на нагрузку в виде снега, дождя или ветра.
Для выполнения работ своими руками будут нужны инструменты:
- электрическая или ручная пила;
- электрическая дрель;
- шуруповерт;
- молоток;
- топор;
- нож;
- мебельный степлер;
- саморезы или гвозди;
- уровень;
- рулетка.
Гвоздями и саморезами запасаются из расчета, что на 1 квадратный метр поверхности потребуется 8-10 штук. А при покупке изоляционного материала и утеплителя для кровли нужно помнить, что к необходимому размеру нужно добавить еще 10-15%, которые пойдут на нахлесты, обрезку или стыковку материалов.
Количество стропил берется из того расчета, что устанавливаются они на расстоянии не более 1 метра друг от друга.
Выполняем строительные работы
В случае, когда не предусмотрен дом с пристройкой под одной крышей, необходимо, чтобы крыша дома выступала над пристройкой не менее, чем на 5 сантиметров. Нужно тщательно продумать, как привязать конструкцию к стене, иначе внутрь будет попадать дождевая вода или снег.
Стропила будут опираться на наружную стену, поэтому на ней при помощи уровня горизонтально крепится несущий брус, он же мауэрлат. Это самый толстый брус, и чем выше делают угол крыши или чем тяжелее выбранный кровельный материал, тем массивнее он должен быть.
Мауэрлат максимально надежно крепится к стене, потому что на нем будут закреплены концы стропил в месте, где будет стыковка пристройки и стены основного здания. Как соединить их между собой? Стропила лучше вставлять в пазы, предварительно вырезанные в мауэрлате. Рекомендуемое расстояние между ними должно быть около 0,6-0,8 метра, но не более одного метра.
При укладке стропил необходимо следить за тем, чтобы все они имели одинаковый угол наклона. Иначе может возникнуть перекос, и вода, скапливаясь, будет разрушать крышу пристройки.
После того, как стропила закреплены, начинается второй этап строительных работ — гидроизоляция. Если стропила длинные, между ними добавляются дополнительные опоры. На них сверху поперек брусьев раскладывается рубероид, толстая пластиковая пленка или другой гидроизоляционный материал. Специалисты рекомендуют делать соединение внахлест и каждый стык проклеивать клейкой лентой. А сам рубероид крепить к стропилам степлером.
Чтобы вода не попадала в щель между кровлей пристройки и стеной дома, стык дополнительно изолируют. Как соединить кровлю пристройки со стеной? Для этого край самой верхней полосы рубероида выводят над поверхностью крыши пристройки и разогревают паяльной лампой, после чего приклеивают к стене.
Правильное крепление к стене дома
Поверх слоя гидроизоляции делают обрешетку. Для этого используют брус размером 5х5 см, который крепится поперек стропил. Для твердой кровли расстояние между брусьями берут такое, чтобы один лист лежал как минимум на двух из них. Для мягкой кровли обрешетка делается сплошной, из досок или ОСБ.
Заключительный этап — укладка кровельного материала. Его кладут, начиная с нижнего ряда по направлению к верху, закрепляя по технологии, присущей каждой из разновидностей. При этом важно следить, чтобы соединение не имело щелей.
Остается зашить досками торцевые части боковины, чтобы под крышу не попадали вода и снег.
Теплая или холодная?
Некоторые мастера рекомендуют утеплять крышу пристройки.
Это уменьшит потерю тепла в доме, если пристройка не будет отапливаться. Это будет необходимо, если в ней делают отдельный источник отопления.
Утепление крыши пристройки
Для утепления перед укладкой на кровлю гидроизоляции в пристройке делают черновой потолок. Не него укладывают слоями утеплитель, сверху его покрывают гидроизоляционным слоем. И только после этого проводятся все описанные выше работы.
Снизу потолок пристройки можно зашить фанерой или гипсокартоном.
Кроме того, следует утеплить и торцевые часть кровли, чтобы боковой ветер не выдувал тепло. Для этого можно использовать любой материал, исходя из финансовых возможностей.
Некоторые мастера, делая кровлю пристройки, обшивают торцевые части поверх досок разными отделочными материалами, например, пластиком. Благодаря этому такая крыша приобретает более нарядный и законченный вид.
Как сделать крышу на пристройке к дому: виды подходящих кровель и их обустройство
Практически каждый владелец аккуратного и компактного дома со временем приходит к понимаю, что в его проекте так не хватает гаража для новой машины, уютной веранды для летних посиделок или даже светлой мастерской. Благо, современные строительные технологии позволяют присоединить к имеющейся постройке, не зависимо от ее габаритов, что угодно – главное только грамотно присоединить новый фундамент со старым.
Но на самом деле вопрос надежности основания еще не самый насущный: а как сделать крышу на пристройке к дому так, чтобы она не свела на «нет» всю архитектурную гармонию дома? Как не только построить ее надежной, но и вписать в общий экстерьер?
Для этого нужно правильно сделать первый ответственный шаг: выбрать подходящую конструкцию крыши пристройки. А наши советы экспертов и фото мастер-классы помогут вам в этом.
Шаг 1. Продумываем дизайн
Пристройкой официально называют часть здания, которая не является частью капитальных стен дома, а примыкает к ним с какой-нибудь стороны дома. Обычно пристройка имеет внутреннее сообщение с основным зданием – т.е. входную дверь.
Построить крышу на пристройку к дому своими руками вполне реально, но учитывайте, что в проектировании крыши пристройки есть свои тонкости.
Например, чем ниже здание, тем проще сохранить в гармонии облик его архитектуры. А вот если здание высокое, особенно с ломаной или островерхой крышей, тогда придется повозиться с проектом.
В таком случае самую пристройку лучше располагать или на заднем фасаде или со стороны главного, но не сбоку. И при этом стараться не нарушать стилевое единство дома.
Конечно же, во всех нас живет русский дух и хочется порой пристроить резные карнизы с витиеватыми украшениями крыши, но на фоне современного дома они будут выглядеть совершенно нелепо.
Идеально, если крыша веранды будет в чем-то повторять крышу дома и будет состоять из тех же кровельных материалов. Даже краску для всех деталей лучше подобрать в тон! Как здесь:
Шаг 2. Выбор конструктивного угла и формы
Если мы говорим о крыше пристройки, проще всего ее соорудить односкатной, с наклоном от 5 до 25 градусов. Вот самый быстрый и простой вариант:
Причем посмотрите, насколько красивой может быть такая пристройка, если подойти к делу с дизайнерским талантом:
Куда сложнее на практике окажется двухскатная и трехскатная крыша.
Шаг 3. Монтаж стропильной системы
Позаботьтесь так и также о запасе прочности. Дело в том, что стропила пристройки способны прогнуться под тяжестью снега, который не только попадает на самую крышу в обычный снежный зимний день, но и способен лавинообразно сходить с основной крыши дома.
Поэтому запас прочности здесь должен быть в полтора-два раза больше, чем был при строительстве вашей крыши. Вот пример строительства двускатной крыши таких пристроек:
И куда объемнее и органичнее выглядит вальмовая крыша пристройки, которая огибает дом:
Хороша вальмовая крыша и в самостоятельном исполнении, особенно, когда речь идет о пристроенной веранде дома:
Шаг 4. Подбор кровельного материала
Мы советуем вам подбирать такое же кровельное покрытие для пристройки, как и на доме. Тогда вся постройка будет выглядеть, как одна композиция.
Но бывает и так, что провернуть такое не получается возможным. Например, крыша дома у вас покрыта эксклюзивным материалом, или ни на одной фабрике нет такого же оттенка.
А такое бывает часто, особенно, когда речь идет о керамической черепице, оттенок которой всегда получается индивидуальным. И порой лучше выбрать какой-нибудь другой материал, чтобы окончательно не испортить внешний вид дома. Тем более, что вариантов не мало и многие из них вполне удачные.
Скажем, самый бюджетный и далеко не всегда эстетичный вариант кровли пристройки – фальцевая. Хотя и она имеет право на существование:
Стеклянные и прозрачные конструкции
Пожалуй, сама красивая крыша пристройки получается из стекла. Одно из самых ценных достоинств стеклянной крыши – высокая светопропускная способность и долговечность.
Единственное, весит этот материал не мало и довольно сложно в монтаже. Для такой крыши нужны надежные опорные элементы, которые распределят нагрузку.
Для прозрачной крыши пристройки зачастую использует закаленное стекло толщиной в 1 см. Такое особенно прочно для противостояния погодным условиям. И ввиду его особенностей нередко делают частичное остекление крыши, когда пропускают свет только вставки или часть потолка.
Установку стеклянной крыши веранды или террасы мы советуем вам доверить специалисту, ведь в этом деле есть определенная опасность: если стекло, примером, не выдержит вес снега и рухнет, то пострадать от осколков могут все люди, находящиеся внутри.
Но, если у вас есть нужный строительный опыт, то ознакомьтесь внимательно с технологией монтажа такой крыши и постарайтесь перестраховаться во всех важных моментов.
Итак, самый главный аспект – это прочность конструкции, которая будет держать стекло. В этом плане хорош прочный и относительно легкий алюминий, также подходит податливое для обработки дерево. Главное требование – абсолютная герметичность стыков стеклянных панелей.
Стекло при этом вовсе не обязательно должно быть прозрачным: эффектно рассеивают свет матовые и декорированные крыши.
Но если вам не нравится идея с тяжелым стеклом, а крышу хочется прозрачную, тогда отдайте предпочтение куда более легкому поликарбонату.
Работать с ним не сложно, а выглядит этот материал не менее эффектно:
К слову, пристройку можно накрыть и обычным шифером, если подойти к делу с умом и чувством вкуса:
Необычные крыши пристройки
Наверняка, когда вы проектировали крышу еще для своего дома, то задумывались над самыми разными затеями, даже необычными. Почему бы не воплотить в жизнь какой-нибудь популярный исторический стиль или по-русски душевные резные наличники?
Все это невероятно здорово смотрится на фото и в 3D-реализации проекта, но многие ли рискнут воплощать необычный дизайн во время строительства собственного дома?
Конечно, нет, ведь хотя крышу и называют пятым фасадом по важности, как раз на нее чаще всего и не хватает запланированного бюджета. Поэтому приходится обходиться «стандартным набором» – прочная стропильная система и одно из проверенных кровельных покрытий с минимумом проблемных мест на крыше.
А вот на крыше пристройки уже можно отвести душу. Здесь не так критичны ошибки строительства, не так заметны ляпы и, если та же веранда будет спрятана в тени от деревьев или будет находиться с задней стороны дома, то никак не сможет повлиять на облик всего здания с плохой стороны.
Вот отличный пример такого строительства:
В качестве первого шага здесь к кирпичным столбам прикрепили кровельные балки из сосны, а поверх их – стропильную систему. Далее каркас закрыли гидроизоляционной пленкой, поверх которой построили сплошную обрешетку и кровельный настил.
Шаг 5. Устройство узла примыкания
Теперь важно сделать правильный узел примыкания крыши к стене дома. Именно здесь чаще всего возникают протечки. Кроме того, на каком на каком бы фундаменте не стояла бы пристройка, она всегда немного подвижна. А поэтому узел должен быть рассчитан на растяжение и сжатие.
Все эти вибрации и напряжение в стропильной системе не будут заметны для вашего глаза, но со временем могут разрушить всю крышу и навредить дому.
Поэтому примыкание важно устроить не только водонепроницаемым, но и в какой-то мере эластичным. При этом нужно будет защитить стену кровельным материалом на высоту не менее чем 30 см. Немного пояснений:
Вся стропильная конструкция крыши пристройки будет у вас опираться на обвязку, или так называемые стойки-бабки, либо крепиться верхним концом стропил к стене дома при помощи анкеров или кронштейнов.
А от того, какой именно будет уложен кровельный материал, зависит сложность узла примыкания крыши пристройки к стене дома.
Чтобы присоединить крышу с кровлей из мягкой черепицы, следуйте такой пошаговой инструкции:
- Шаг 1. Если стена кирпичная, тогда оштукатурьте ее и обмажьте битумным праймером.
- Шаг 2. В предполагаемом месте стыка нужно набить треугольную рейку (подходит деревянная из бруса 50х50 мм), а на нее завести рядовую черепицу.
- Шаг 3. Далее поверх черепицы нужно смонтировать полосы специального ковра для ендовы. Берите тот, который будет шириной не 50 см и проклеен битумной мастикой на тыльной стороне. Такие, например, сегодня выпускает Технониколь. На стену эту полосу нужно завести не меньше, чем на 30 см, а если в вашем регионе достаточно жесткий климат – то еще больше.
- Шаг 4. Далее верхнюю часть примыкания закройте металлическим фартуком, который нужно завести в штробу и закрепить.
- Шаг 5. После этого загерметизируйте стык фартука и стены тиоколовым, силиконовым или полиуретановым герметиком.
Кровля из ондулина крепится к стене дома по такому принципу:
И шифер, и ондулин крепят к стене дома по одной технологии. Разница только в том, что на стене еврошифер крепят в каждую решетину.
Ведь ондулин – мягкий материал, поэтому нужно запастись немалым количеством гвоздей. Зато для обустройства примыкания ондулина к стене выпускают специальную самоклеящуюся ленту, благодаря которой не обязательно делать нишу в стене (хотя совсем не помешает).
Давайте рассмотрим процесс такого строительства шаг за шагом:
На практике ондулин особенно полезен тем, что аккуратно смотрится даже на сложной по форме крыше пристройки!
Шаг 6. Изолируем от холода
Если вы планируете использовать пристройку к дому и в зимнее время, тогда ее крышу нужно обязательно теплоизолировать. Ведь крыша – основной мостик холода. Кроме того, из-за разницы температуры на ее поверхности будет образовываться конденсат.
Утепление такой крыши ничем не отличается от работы с обычной. Сначала нужно уложить ветроизолирующую пленку, затем – утеплитель (лучше каменную вату, но подойдут и другие варианты).
Изнутри помещения закройте утеплитель пароизоляцией, ведь даже пар от дыхания, а особенно от горячего чая всегда будет впитываться в потолок крыши. Со временем это приведет к отсыреванию утеплителя, и он испортится.
А изнутри закройте весь этот пирог обшивкой потолка:
Уделите строительству крыши особое внимание, и пристройка получится теплой, уютной и надежной!
Ломаная крыша своими руками
Ломаные крыши относятся к категории популярных и наиболее эффективных кровельных конструкций. Возведение и обустройство подобной кровли требует от исполнителя наличия определенных навыков выполнения необходимых расчетов и соответствующих мероприятий.
Ломаная крыша своими руками
Однако, разобравшись в основных положениях руководства, с обустройством подобной кровельной конструкции можно будет справиться собственными силами без привлечения сторонних специалистов, что позволит существенно сэкономить.
Ломаная крыша своими руками
Общие сведения о ломаных крышах
Ломаная крыша прекрасно подходит для тех ситуаций, когда запланировано обустройство жилой мансарды. В данном случае подкровельное помещение будет иметь достаточно высокие потолки.
Ломаная мансардная крыша
Возвести ломаную крышу несколько сложнее, чем обыкновенную одно- либо двухскатную конструкцию, однако невыполнимых задач, как вы уже знаете, нет.
Ломаные кровли лучше всего смотрятся на строениях, имеющих квадратную форму. Если ваш дом является узким и длинным, от мансарды, следовательно, и от рассматриваемой конструкции крыши, практически никакой пользы не будет.
Ломаная мансардная крыша
Схема устройства стропил ломаной крыши
Любые кровельные конструкции, и ломаная не является исключением, рассчитываются в два этапа. При выполнении первого расчета устанавливается требуемое количество финишного материала, а второй расчет предназначен для установления показателей несущей способности стропил.
Чертеж — размеры мансардной крыши
Первый расчет выполняется с использованием значений геометрических размеров кровельной системы. Расчет же несущей способности системы стропил несколько более сложен. При его выполнении нужно учитывать следующие показатели:
Получив все перечисленные данные, вы сможете выполнить расчет системы стропил с использованием соответствующих формул либо специальных программ, что проще, быстрее и удобнее.
Расчет и создание стропильной системы ломаной крыши
По результатам расчетов вы установите, подходят ли сечения конструктивных элементов конкретно к вашей кровельной конструкции. По необходимости характеристики обрешетки и стропильных ног можно менять. Также вы можете заменить кровельный материал.
Для максимального удобства создайте трехмерную модель будущей ломаной кровельной конструкции с выбранными вами параметрами. В этом вам помогут специальные программы.
Таблица
Из чего строить крышу?
После завершения всех расчетов и подготовки необходимой проектной документации, вы будете знать, каким должно быть сечение элементов стропильной системы крыши, какую обрешетку лучше всего обустраивать и какой кровельный материал подойдет конкретно для вашего случая.
Отправляйтесь за приобретением необходимых приспособлений.
Прежде всего, купите брус для обустройства мауэрлата, а также брусья либо доски для монтажа обрешетки и обрезную доску для системы стропил. Также стропила можно делать из бруса.
Пиломатериалы для крыши
Идеально подойдет хвойная древесина. Важно, чтобы влажность материала не превышала 20-22%. Материал не должен иметь крупных сучков. Следы повреждения жучками и синюшные пятна тоже должны отсутствовать.
Учитывайте тот факт, что от качества древесины напрямую зависит прочность, надежность и долговечность ломаной кровельной конструкции.
Прежде чем использовать купленный материал по назначению, обязательно обработайте его антисептическим препаратом. Специальные средства обеспечат защиту материала от гниения. Также периодическую обработку антисептиками нужно будет проводить в течение всего срока использования кровельной конструкции.
Пиломатериалы для крыши
Помимо антисептиков, всю древесину нужно обработать антипиренами – это специальные противопожарные средства.
Обработку материала выполняйте на улице либо в качественно проветриваемом помещении. Обязательно наденьте защитные перчатки и респиратор. Упомянутые средства наносятся двойным слоем. Для нанесения удобнее всего использовать распылитель, также подойдут обыкновенные кисти.
Пропитка для дерева
После нанесения пропиток, дайте им полностью высохнуть, и только после этого переходите к выполнению других запланированных мероприятий.
Также для обустройства ломаной кровельной конструкции понадобятся крепежные изделия – саморезы, пластинки, болты и т.д.
Крепёж для бруса
Крепёж для бруса
Дополнительно приобретите подходящие материалы для гидроизолирования, утепления и пароизолирования конструкции, а также финишный кровельный материал.
Порядок возведения крыши
Обустройство рассматриваемой конструкции выполняется в несколько несложных шагов.
Первый шаг
Закрепите мауэрлат на верхнем обвязочном брусе.
Схема укладки мауэрлата
Крепление мауэрлата
Второй шаг
Установите стропильные ноги по требованиям ваших проектных чертежей. Предварительно вырежьте шаблоны для соединения стропильных элементов с опорным брусом (мауэрлатом).
Соединение стропил с мауэрлатом
Третий шаг
Выставьте вертикальные стойки и закрепите их на балках перекрытия. Они возьмут на себя функцию каркаса стен будущего подкровельного помещения.
Крепление балок перекрытия
Вверху свяжите стойки при помощи прогонов. Эти элементы одновременно возьмут на себя функции затяжек для верхних стропильных элементов и потолочных балок для мансардного помещения.
Крепление балок перекрытия
Крепление балок перекрытия
Дальнейшую работу выполняйте по требованиям своего проекта. При этом обязательно учитывайте, что стропила, за счет которых образуется отвесной кровельный скос и обеспечивается затяжка верхних стропильных ног с мауэрлатом, должны быть наслонными. Верхние же стропила в конструкции такой кровли будут относиться к висячему типу.
Стропильная система наслонная
Ломаная крыша
Для дополнительной жесткости висячих стропильных ног обеспечьте фиксацию на бабках. Их необходимо соединить с затяжками, выполняющими функцию балок потолка мансардного этажа.
Строительство ломаной крыши
Строительство ломаной крыши
При необходимости выполните монтаж распорок и подкосов. Все перечисленные крепежные элементы конструкции должны быть изначально отмечены в ваших чертежах крыши.
На крайние стропила, размещенные с торцов дома, установите дополнительные каркасы для размещения фронтонов, дверных проемов и стеклопакетов.
Нижние стропила для мансардной крыши
Изоляционные работы и финишная отделка
В завершение останется выполнить укладку необходимых изоляционных материалов. Сначала закрепите по каркасу кровельной конструкции пароизоляционную пленку, уложив ее по стропильным ногам и зафиксировав степлером. Пленку крепите с нахлестом, без чрезмерных провисаний.
Прибивание обрешетки
Крепление обрешетки на ломаной крыше
Смонтируйте обрешетку из бруса. Шаг обрешетки подбирайте индивидуально в соответствии с особенностями выбранного финишного покрытия. В некоторых ситуациях для обустройства обрешетки применяется металлопрофиль, но вариант с применением деревянного бруса является наиболее распространенным.
Уложите теплоизоляционный материал (лучше всего минвату) между стропильными элементами. Утеплитель укладывайте в распор. Со стороны мансардной комнаты дополнительно зафиксируйте утеплитель обрешеткой. К ней же в будущем будет фиксироваться финишное внутреннее покрытие.
Ломаная мансардная крыша
Утепление крыши
Уложите гидроизоляционный материал. Принципы укладки и крепления те же, что и в случае с пароизоляционной мембраной. Приступайте к укладке финишного материала поверх обустроенной влагоизоляции. Скаты рассматриваемой конструкции имеют в своей основе ломаный профиль, поэтому финишное покрытие следует начинать монтировать снизу.
В местах стыков скатов кровли укладывайте верхний ряд финишного материала так, чтобы он перекрывал нижний ярус и создавал над ним своего рода козырек.
Укладка кровли на мансардную крышу
В завершение необходимо установить различные дополнительные элементы кровельной конструкции вроде водосточных желобов, ограждений и пр.
Готовая ломаная кровельная конструкция, созданная собственными силами, ни в чем не уступает аналогичным постройкам, оборудованным с привлечением профессионалов.
Ломаная крыша
Удачной работы!
Среди многообразия конструкций кровли особое место занимает ломаная двускатная крыша. Ее особенность в делении ската на несколько плоскостей, дающее возможность использовать пространство под крышей для устройства мансарды. Наличие комнаты под крышей сократит общую теплопотерю дома. Ломаная крыша своими руками может быть правильно построена только при наличии грамотных расчетов и следовании всем нормативам при постройке.
Как выбрать угол наклона
Угол наклона мансардной крыши
При выборе угла, под которым устанавливаются скаты крыши, необходимо учитывать:
- вид кровельного покрытия;
- количество осадков и силу ветра;
- назначение комнаты – для жилого помещения высота конька не должна размещаться ниже 2,5 метра.
Оптимальным значением для верхних скатов считается 30–45 градусов, для нижних – 60 градусов.
Составление проекта
Проект с ломаной крышей
Любое строительство начинается с чертежа, а такая сложная конструкция как ломаная крыша, потребует составления подробной схемы со всеми размерами и расчетами. Начать работу можно с просмотра фото и схем, которые помогут понять, как построить конструкцию ломаной крыши. Зная размеры здания, тип кровельного и утепляющего материала, можно по специальным калькуляторам рассчитать размеры составляющих для стропильной системы.
Расход материала для кровельного покрытия, а также гидроизоляции вычисляется по величине площади крыши, которую подсчитывают, складывая величину всех скатов. Слой утеплителя для мансардной крыши должен составлять не меньше 20 см.
Материал
Клееный брус
Перед тем как сделать ломаную крышу, подбирают качественный материал для ее возведения. Для этого приобретают сухой клееный брус, влажность которого составляет 18–22%. Перед началом монтажа он проходит обязательную обработку антисептиком и средством препятствующим горению. Обработку составами проводят на открытом пространстве, средства наносятся двумя слоями.
- брус для мауэрлата 200×200 мм, для подкосов 50×100 мм;
- доска 50×150 мм;
- необрезная доска;
- металлические скобы, уголки, болты, гвозди, саморезы;
- рейки для обрешетки 25×50 мм;
- пароизоляционная мембрана, утеплитель, гидроизоляция;
- кровельный материал.
Этапы строительства
Закрепляется мауэрлат
Мауэрлат. Установка стропильной конструкции предполагается на этапе возведения стен. В верхнем ряду закладываются специальные шпильки для последующего крепления мауэрлата, являющегося основой кровли. Этот брус укладывается по всему периметру стен, в просверленные отверстия вставляются приготовленные шпильки и закручиваются гайками. Шаг шпилек составляет два метра, оптимальный вариант, если они будут располагаться между стропилами. Под мауэрлат укладывается рубероид, обеспечивающий защиту от влаги. Для надежного удержания конструкции используют обвязку из проволоки.
Балки. Толстый брус с сечением 200×200 мм укладывается непосредственно на мауэрлат или в специальные карманы, оставленные в кладке стен. Края балок, расположенных на кладке, промазывают мастикой. Брус послужит опорой для вертикальных стоек. К мауэрлату они крепятся металлическими уголками. Требуется строгое соблюдение горизонтального уровня, чтобы получилась качественная основа для кровли. Изменить положение балки можно, подкладывая доски.
Монтаж стропил
Установка стропил. Первыми выставляются вертикальные стопила на фронтонах. Их уровень контролируется с помощью отвесов. Стойки временно фиксируются распорками. Между выставленными стропилами натягивают шнур и устанавливают все оставшиеся стойки с шагом равным расположению балок. На стойки укладываются прогоны из доски, их крепление осуществляется уголками и саморезами. Сверху прогонов крепятся продольные затяжки, соединяющие параллельные стойки и завершающие верхнюю обвязку. До окончательной установки оставшихся стропил, затяжки подпираются подкосами.
Нижние стропила устанавливаются с опорой на прогон и мауэрлат. Чтобы облегчить работу по подготовке брусков, предварительно выполняется шаблон. Тонкая доска прикладывается к прогону и выполняется отпиливание под нужным углом. Все нижние стропила подрезаются по образцу и устанавливаются. Нижняя часть, лежащая на мауэрлате, выпиливается на месте. Для крепления используют пластины или уголки, закручивая их саморезами или забивая гвоздями.
Перед установкой верхних висячих стропил, необходимо наметить центр крыши. Для этого используют временную стойку, закрепленную по центру мауэрлата и фронтонной затяжки. Верхний край доски обозначит центр кровли. К этой доске прикладывают основу для шаблона, по которому будут выполняться запилы верхних стропил, второй край заготовки опирается на прогон.
Все верхние стропила имеют одинаковый размер, поэтому они подпиливаются по одному шаблону. Верхние концы стропил соединяют обрезками доски, пластинами или ботами. Нижняя часть вставляется запилом в прогон и крепится уголками. Каждую стропильную ногу поддерживают подвесной стойкой размером 25×150 мм, которая крепится к месту соединения стропил и к затяжке.
Нижние стропила укрепляют постоянными подкосами. Для этого используют доску 50×150 мм, нижний конец срезают под углом и устанавливают на балку, верхний крепится к стропилу болтом или шпилькой. Установив все подкосы, убирают временные подпорки.
Обрешетка и кровельный пирог
После окончания монтажа стропильной конструкции необходимо грамотно уложить все слои кровельного пирога. Первоначально стропила обшивают пароизоляционной мембраной, начиная снизу крыши. Стыки материала проклеивают скотчем. Затем укладывают утеплитель. Между слоем утеплителя кровлей необходимо установить продухи для вентиляции пространства. Низкое качество проветривания приведет к появлению конденсата и сырости. Кровельное покрытие стоит подбирать с учетом его теплоизоляционных качеств, поэтому использование металла не желательно. В качестве утеплителя выбирайте безопасные негорючие материалы, которые не подвержены воздействию влаги. К таким материалам можно отнести вспененный полистирол и пеностекло. После утепления выполняется укладка гидроизоляции.
Обрешетка выполняется непосредственно под выбранный вид кровельного покрытия.
Устройство ломаной крыши не только придаст архитектуре дома особенный вид, но подарит дополнительную жилую площадь. Просмотр видео с пояснениями нюансов строительства поможет правильно выполнить работу.
Рекомендуем прочитать:
- подшивка свесов крыши вагонкой;
- как обшить дом сайдингом.
Видео
В этом видео автор показывает и рассказывает, как он делал стропильную систему мансардной крыши дома:
Фото
Небольшой дом с мансардой
Дом с мансардой
Ломаная крыша деревянного дома
Баня с мансардной ломаной крышей
Дачный домик с мансардой
Крыша гаража
Как строится односкатная крыша своими руками: пошаговый монтаж и выбор кровельного материала
Односкатные крыши имеют самую незамысловатую конструкцию и используются чаще всего в проектах хозяйственных построек, гаражей, дачных домиков, для придомовых построек.
Система односкатной крыши представляет собой плоскость прямоугольной или квадратной формы, противоположные части которой находятся под наклоном.
Такое расположение возникает за счет разной высоты противоположных стен здания. Односкатную крышу не составит труда соорудить самостоятельно.
В данной статье вы узнаете, как делается односкатная крыша своими руками — пошагово.
Кровельный материал для односкатной крыши
От того, какое кровельное покрытие предусмотрено для внешней отделки крыши, определяют угол наклона односкатной конструкции. Для разного покрытия уклон различен.
Чаще всего для такого рода крыш используют:
- Ондулин;
- Асбоцементный шифер;
- Металлочерепицу;
- Битумную черепицу;
- Керамическую черепицу;
- Цементно-песчаную черепицу;
- Медные, оцинкованные листы;
- Профнастил.
Кроме того, при выборе покрытия для крыши с одним скатом следует учитывать природные явления (ветряные нагрузки, снеговые осадки, направление порывов ветра).
Кровельный материал
Как рассчитать количество материала для односкатной крыши
Для верного расчета расходного материала для крыши, имеющей один уклон, необходимо знать размеры ската.
Размеры стропил
Длина стропильной доски зависит от внешнего покрытия, шаг укладки стропильных досок или брусьев. Так, для металлочерепицы рекомендуемый шаг — 30 см, для шифера — 44 см, для кровли с гибким покрытием — произвольный. Кроме того, для крыши с одним уклоном расстояние между стропильными ногами конструкции не должно превышать одного метра. Если брус тонкий, что расстояние между такими досками должно быть меньше.
ВАЖНО! При расчете количества стропильных досок на односкатную крышу важно учитывать материал, который будет являться финишным покрытием кровли.
Для каждого покрытия определяются свои особенности стропильной системы.
Размеры стропил
Количество материала для ветровой доски
Расчет заготовок для ветровой доски производится путем определения разности периметра всего ската и нижней части, которая относится к карнизу. Данный показатель и будет являться размером ветровой доски.
Монтаж ветровой доски
Количество материалов для утепления, гидроизоляции, пароизоляции
Количество расходных материалов для обустройства пирога односкатной конструкции рассчитывается, исходя из периметра ската. Если требуется укладывать основу в два или несколько слоев, то, соответственно, количество умножается на число слоев. В зависимости от особенностей укладки того или другого материала, берется небольшой их запас.
Кроме того, необходимо запастись досками для доборных элементов, чтобы обеспечить вентиляцию, водосток, задерживающие снег элементы.
Гидроизоляция
Устройство стропильной системы
Стропильная система односкатной крыши подразумевает наличие минимума элементов, необходимых для ее монтажа.
Система может быть устроена с дополнительно установленными опорами или же без них.
Система с опорами
Если пролет между крайними стенами больше чем 4,5 м, то целесообразно устанавливать дополнительные элементы (подкосы, стойки, прогоны) для распределения нагрузки по периметру.
Если пролет более 6,5 метров, то надо устанавливать дополнительные опоры в центре помещения. Односкатная система при таком устройстве более надежная и прочная.
Система с опорами
Система без дополнительных опор
Если пролет составляет менее 4 метров, то устанавливаются наслонные стропильные доски, которые имеют опору только на противоположные стены. Такая конструкция является висячей и опорой служат брусья, уложенные на мауэрлат.
Система без опор
Скользящая система
Система, при которой основная нагрузка падает на мауэрлат. При этом брусья крепятся к стенам с помощью скользящих элементов, допускающих временное проседание здание без изменения конструкции кровли. Такая система наиболее распространена для бревенчатых сооружений.
Скользящая система
Устройство односкатной крыши
Кровельный пирог — внутренние слои кровельного покрытия, которые обеспечивают надежность самой крыши, тепло в здании, сухость и уют. Определяющими факторами обустройства кровельного пирога являются назначение сооружения и внешний покровный материал крыши.
Более подробно о расчете кровельного покрытия вы можете прочитать .
Для классической холодной односкатной крыши кровельный пирог состоит их следующих слоев:
- Стропильная система;
- Гидроизоляция;
- Контробрешетка;
- Финишное покрытие.
Если проект предусматривает теплое помещение, то схема кровельного пирога выглядит следующим образом:
- Стропильная система;
- Гидроизоляционный слой;
- Утеплитель;
- Пароизоляция;
- Финишное кровельное покрытие.
В зависимости от того, чем будет покрыта крыша, укладывают контробрешетку на слой пароизоляции.
Устройство кровельного пирога
Односкатная крыша своими руками: пошаговый монтаж
Как сделать односкатную крышу? Для правильного монтажа односкатной конструкции следует сделать ее проект, в котором указаны все размеры расходных элементов.
Также важно определиться, как будет обустроена крыша: с вентиляцией (для бань и жилых помещений) или без нее. При обустройстве вентиляции обеспечивают вентиляционные зазоры между слоями изоляции и боковые отверстия по бокам кровли.
Если в вентиляции нет необходимости (при постройке гаражей, террас), то угол ската такой крыши минимален и ее обустройство требует минимум усилий.
Подготовка работ по обустройству крыши включает в себя наличие нужных материалов и инструментов.
Каркасный дом с односкатной крышей
Материалы, необходимые для монтажа
Основные материалы для оборудования односкатной крыши:
- Бревна (брус). Необходимы для монтажа стропильной системы, мауэрлата. Очень важно, иметь древесину хвойных или лиственных пород и чтоб она не имела показатель влажности более 20%, а брус предпочтительнее выбирать клееный. Диаметр бруса — не меньше 10 см, а бревно не должно быть сечением не меньше, чем 12х12 см. Обязательно все деревянные элементы следует обработать специальными антисептическими препаратами;
- Доска или брус для обрешетки. Желательно, чтобы материал не имел сучков, обладал хорошими качественными показателями. Сечение бруса или ширину доски определяет финишное покрытие крыши;
- Доски обрезные. Необходимы для создания планки торца. Если при покрытии используют металлочерепицу, то для торцевой планки можно воспользоваться доборными элементами;
- Элементы для закрепления. Для крепления всех элементов каркаса используют саморезы, гвозди или анкерные болты. Для каждого вида материала используют разные крепления или совокупность разных креплений для увеличения прочности.
Кроме того, для обустройства пирога теплой кровли следует приобрести пароизоляционный материал, гидроизоляцию, утеплитель, а также кровельный материал с доборными элементами (по необходимости).
Порядок работ
Работы по монтажу односкатной кровли выполняются в порядке:
- Монтаж мауэрлата;
- Установка балок для перекрытия и ног подстропильных;
- Оборудование стропильной системы;
- Монтаж обрешетки;
- Последовательный монтаж слоев кровельного пирога;
- Внешнее покрытие.
ОСТОРОЖНО! При монтаже кровли следует серьезно отнестись к каждому этапу работ, так как от того, насколько правильно и качественно будет выполнен монтаж всей конструкции, будет зависеть функциональность кровли.
Не следует экономить на материалах, так как односкатная кровля должна служить не один десяток лет и сохраняет при этом все свои характеристики.
Односкатная крыша своими руками: чертежи и фото.
Как построить односкатную крышу поэтапно
Чертеж
Стропильная система
Монтаж стропильной системы для односкатной крыши при наличии небольшого пролета подразумевает укладку балок на противоположные стены на расстоянии около 80 см.
Балки крепят к заранее установленному мауэрлату.
На закрепленные балки устанавливают стропила, количество которых должно быть равно количеству балок.
Далее устанавливаются наклонные балки, которые прикрепляют гвоздями к мауэрлату.
Таким образом, готовая стропильная система имеет опору на заднюю стену здания. При этом угол уклона зависит от того, какое покрытие имеет сооружение.
Стропильная система
Крепление мауэрлата
Мауэрлат относится элементу кровли, который устанавливается на несущую стену или устанавливается между балками перекрытия. Мауэрлат является опорой стропильных ног и передает нагрузку от конструкции кровли на стены здания.
Для односкатной крыши мауэрлат изготавливается из брусьев, которые крепят анкерными болтами. При заливке стены необходимо заранее ввинтить анкера для монтажа мауэрлата. Перед укладкой брусьев необходимо уложить слой гидроизоляции.
Следует учесть, что мауэрлат может быть изготовлен из разных материалов, в зависимости от того, из чего сделаны стены. Так, для деревянной конструкции подходят анкерные болты, для пеноблоков — арматура, а для кирпичной стены — отожженная проволока.
Мауэрлат
Монтаж обрешетки
Обрешетка является опорным элементом, на который укладываются все слои кровельного пирога, поэтому необходимо правильно выбрать материал и рассчитать шаг укладки.
Сечение брусьев должно быть примерно 5х5 см. Брусья укладываются поперек стропильной ноги.
Стропильная доска должна на полметра выходить за линию стены.
В зависимости от того, какое кровельное покрытие необходимо укладывать, определяют шаг обрешетки:
- Если покрытие листовое, то достаточно шага в 1,5 метра;
- Для шифера шаг следует делать около 1 метра;
- Под профнастил укладывают сплошную обрешетку.
Стропила крепят к мауэрлату путем врезки в доску под углом.
Обрешетка
Крепление утеплителя, пароизоляции, гидроизоляции
После того, как обрешетка готова, необходимо утеплить кровлю. Для этого укладывают слои в последовательности:
- Гидроизоляционный слой;
- Утеплитель;
- Пароизоляция.
Гидроизоляцию крепят степлером внахлест к обрешетке. При этом не следует материал натягивать, он должен слегка провисать.
Далее укладывается теплоизоляционный слой таким образом, чтобы не возникало воздушных зазоров.
Пароизоляция укладывается в конечном этапе перед укладкой покровного материала.
ВНИМАНИЕ! Если скат имеет минимальный уклон, то в качестве утеплителя можно укладывать керамзит или опилки.
Пароизоляция и гидроизоляция
Крепление кровельного материала
Кровельный материал — финишное покрытие крыши.
Является определяющим показателем всех работ по обустройству односкатной крыши.
Именно от того, какая кровля, зависит порядок работ, характеристики используемых материалов.
Кровельное покрытие устанавливается в соответствии с инструкцией и особенностями укладки.
Разные производители приводят пример укладки в соответствии с основой.
Кроме того, после укладки покрытия следует монтировать доборные элементы.
Виды доборных элементов
Доборные элементы играют существенное значение в оборудовании кровли, поэтому ими не стоит пренебрегать. Элементы для водостоков, планки, флюгеры, элементы для задержания снега должны быть установлены для того, чтобы поддержать функциональность кровли.
Таким образом, монтаж односкатной кровли можно произвести своими руками довольно качественно.
Не следует опускать такие показатели, как направление ветра в регионе, количество осадков при расчете проекта конструкции, так как каркас несет основную нагрузку кровли. Кроме того, не следует экономить на комплектующих.
Доборные элементы
Полезное видео
В данном вы увидите строительство односкатной крыши:
Создав крышу необычной формы можно сделать дом не только более привлекательным, но и многофункциональным. При обустройстве ломаной крыши можно задуматься над тем, чтобы под ней расположить просторную мансарду. При строительстве частного дома большую роль играет не только экстерьер строения, но и то, какие функции он будет выполнять, сможет ли расположить в себе комфортно всю семью.
Ломаная крыша отлично справляется с обеими задачами, что перед ней поставлены. Варианты и чертежи крыши можно найти в интернете, просмотрев множество вариантов можно выбрать тот, что будет использоваться при строительстве дома. Если есть желание создать что-то по-настоящему необычное и оригинальное, то можно пригласить архитектора, способного сделать индивидуальный чертеж, однако это будет стоять дороже.
Именно ломаная крыша позволяет оборудовать чердачное помещение под мансарду, удобную и свободную, пребывание в которой будет приносить лишь удовольствие. Ломаная крыша – тип крыши, что относится к сложным, так как строительство и проектирование такой конструкции заставит потрудиться даже опытного архитектора, вопреки этому финальный результат сможет приятно удивить как собственника дома, так и его гостей или соседей. Данный тип крыши является одним из самых популярных и все чаще применяется при домостроении, что подтверждает ее постоянную актуальность.
Определение ломаной крыши
Название данного типа крыши лежит в основе ее конструктивных особенностей. Эта крыша имеет оригинальную форму, сочетающую в себе скаты и ломаные линии. По факту ломаная крыша – это подтип двухскатной крыши, имеющей более сложную конструктивную форму. В большинстве случаев эта крыша используется в случае, когда под ней оборудуют мансарду. Применив другой тип крыши можно добиться менее приемлемого результата, так как пространство чердачного помещения будет гораздо меньше, а стены «обрезаны».
Однако не только из-за мансарды строят ломаную крышу. Многим она просто пришлась по душе благодаря своей сложности, оригинальности и интересному внешнему виду. С помощью такой конструкции крыши можно создать шикарный частный дом, подчеркнув его индивидуальность и чувство вкуса собственника жилья.
Основное достоинство ломаной крыши заключается в том, что мансардный этаж будет иметь просторные формы и высокие потолки. Если крыша дома двухскатная, то потолки не будет такими высокими, так как потребуется возведение высокой и сложной конструкции. Создав такую двухскатную крышу можно столкнуться с проблемой, ведь такая крыша не сможет соответствовать главному функциональному требованию – защита дома от погодных капризов в виде дождя, снега и ветра. Последний фактор больше всего будет влиять на высокоподнятую двухскатную крышу, не способную справиться с высокими ветровыми нагрузками. Ломаная крыша рассчитана на эти нагрузки, так как ее верхняя часть имеет небольшой угол наклона, а вот нижняя ее часть опущена резко, тем самым гарантирует выполнение функциональных обязанностей крыши.
Устройство ломаной крыши
Один из самых популярных вариантов на территории страны – четырехскатная ломаная крыша. Именно этот тип имеет менее сложную конструкцию, стропильные системы создаются и оборудуются гораздо проще, а в финансовом плане этот вариант гораздо дешевле, чем двухскатная крыша. Кроме того, положительным фактором станет возможность оборудование максимально просторной мансарды.
При обустройстве и возведении крыши ломаной конструкции применяют модульную методику монтажа, ведь она не потребует применение тяжелой грузоподъемной техники.
В месте, где скат имеет излом стропила и стройки обрезают под неким углом, а углы конструкции крепят с помощью фанерных косынков с толщиной в 20 мм. Такой тип конструкции больше подойдет для небольших частных домов, если же постройка большая, то придется применять иные стропильные системы.
Виды ломаных крыш
В целом по скатам выделяют 4 типа крыш в зависимости от их количества. Число скатов влияет на надежность дома, возможность оборудования чердачного этажа.
Ломаная крыша – 2 ската с изломом. Односкатная – плоскость под наклоном, закрепляется на разной высоте. Этот вид крыши самый простой и удобный в постройке.
Двухскатная ломаная крыша имеет в своей конструкции два ската, расположенных в диаметрально противоположные стороны. Этот вариант актуален и практичен, кроме этого достаточно надежен и практичен в использовании.
Ломаная крыша с тремя скатами – используется в случае, если крыша мансарды присоединяется к иной части дома. При этом одна стена должна быть вертикальной, а оставшиеся имеют скаты ломаной формы.
Четырехскатная ломаная крыша – сложна внешне, проста в обустройстве и эксплуатации. В целом же можно создать хоть и 8-ми угольную крышу, но это сложно, дорого и не каждый архитектор одобрит или сможет реализовать данный вариант, поэтому лучше применять один из классических вариантов.
Форма крыши может иметь вид параболы, в некоторых случаях форму трапеции или треугольника. Если дом имеет многоугольную или круглую форму, то применяют конические, купольные и пирамидальные крыши ломаного типа.
Монтаж ломаной крыши
Хоть ломаная крыша и считается сложной, но построить ее можно самостоятельно. На начальных этапах нужно определить габариты конструкции, оптимальный чертеж. Если сделать крышу неправильно, то она будет протекать или же плохо вентилироваться.
Этапы возведения:
- Выбор материалов и их закупка в необходимом количестве.
- Произведение замеров и расчетов.
- Обработка древесины специальными растворами и антисептическими средствами.
- Установка балок перекрытия.
- Сбор и установка каркаса боковых стен.
- Возведение верхних скатов.
- Гидроизоляция, теплоизоляция, звукоизоляция и ветроизоляция.
- Покрытие крыши кровельным материалом.
- Монтаж оборудования для оттока воды.
- Установка мансардных окон.
Монтаж ломаной крыши – сложный и трудоемкий процесс, если Вы к этому не готовы или не обладаете специальными строительными навыками, то лучше нанять команду профессионалов, способных сделать все под ключ в кратчайшие сроки. Утепление крыши – особенно трудный процесс, проведение которого лучше доверить людям, понимающим все нюансы и тонкости. Если же все процессы будут проводиться самостоятельно, то нужно делать это максимально внимательно и тщательно, ведь ошибка может оказаться фатальной.
Ломаная крыша — 130 фото интересных решений и практичных советов по обустройству
На сегодняшний день к популярным и эффективным кровельным конструкциям можно смело причислить ломаную крышу. Чтобы возвести и обустроить подобную конструкцию потребуются определенные строительные навыки, умение точно выполнить основные расчеты.
Если разобраться в этом вопросе, то создание оригинальной и эффектной крыши окажется под силу, при этом удастся сэкономить бюджет на найме специалистов. А изучив многообразие фото ломаных крыш в сети, можно будет выбрать вариант для собственного дома.
Особенности ломаной крыши
Рассматриваемая конструкция считается превосходным вариантом при возведении дома с мансардой. Исходя из практических соображений, когда площадь участка невелика, но есть желание иметь дом с дополнительной полезной площадью, многие застройщики отдают предпочтение проектам домов с ломаной крышей. А высокие потолки в готовом доме способны дать ощущение свободного пространства.
По сравнению с обычной двухскатной и уж тем более односкатной крышей возведение ломаной будет более сложным процессом. Кроме того, такой вариант больше подходит для домов квадратной формы. Узкие и длинные строения с мансардой практически не пользуются популярностью среди частных застройщиков, но встречаются исключения.
Рекомендации по расчету кровельной конструкции
Количество расходуемого материала определяют, ориентируясь на геометрические особенности кровельной системы. Стоит уделить особое внимание чертежам ломаной крыши, детальная подготовка которых является неотъемлемым пунктом на пути к ее созданию.
Важно также выяснить показатели несущей способности стропил. От того, насколько точно будут произведены расчеты, зависит надежность и долговечность ломаной крыши.
Учесть нужно следующее:
- вес материала кровельного покрытия;
- нагрузку от всех изоляционных компонентов кровельного пирога;
- шаг стропил и обрешетки;
- вес обрешетки и контробрешетки;
- длину скатов от карниза до конька;
- угол наклона скатов;
- сезонные и возможные в будущем нагрузки.
Существует достаточное количество формул и специализированных программ, позволяющих произвести точные расчеты при наличии данных по всем вышеуказанным пунктам. В результате станет ясно, нужна ли будет корректировка характеристик стропильной системы.
Материалы
Как только расчет ломаной крыши будет произведен, можно приступать к следующему этапу – приобретению всех необходимых материалов. Во-первых, покупается брус соответствующих размеров для создания мауэрлата, установки стропильных ног, подкосов и т.д. Для обрешетки и контробрешетки приобретается обрезная доска.
Идеальным вариантом считается древесина хвойных пород, влажность которой не превышает 20%. Необходимо исключить содержащие крупные сучки бруски и доски. Следы от действий древоточцев, а также синие пятна говорят о том, что эта древесина непригодна для обустройства стропильной системы.
После доставки на участок, материал обрабатывается антисептиком. Дополнительно используют средства, предотвращающие гниение и антипирены. Последние необходимы для защиты от возгорания. Наносить их следует в два слоя, быстрее и удобнее применить распылитель, но можно использовать кисть.
Прежде чем приступить к непосредственному возведению кровельной конструкции, пропитанная древесина должна полностью высохнуть.
Из материалов также покупаются саморезы разной длины, крепежные пластины и уголки, болты с гайками и шайбами. Понадобятся гидро- и пароизоляционные пленки, утеплитель (как правило, это минеральная вата) и само кровельное покрытие.
Последовательность работ
Чтобы ответить на вопрос о том, как сделать ломаную крышу своими руками, необходимо иметь представление о последовательности шагов по ее возведению. Кратко обозначим их. Для начала необходимо закрепить мауэрлат – брус, который будет распределять по стене нагрузку от стропильных ног.
Далее устанавливаются сами стропила в соответствии с проектными чертежами. Ломаная крыша подразумевает два вида стропил – наслонные и висячие. Благодаря первым создается основа отвесного кровельного ската, к ним же крепятся верхние стропильные ноги, передавая тем самым нагрузку на мауэрлат. Верхние стропила соединяются с балками потолка мансарды, которые, по сути, являются затяжками.
Если проект предполагает установку подкосов и распорок, на следующем шаге монтируются именно они. На крайних стропилах, которые располагаются с торцов строения, обязательно устанавливаются дополнительные каркасы. Они послужат основой для фронтонов, обустройства дверных и оконных проемов.
На стропильные ноги прибивается обрезная доска, которая послужит опорой для листов утеплителя и для финишной отделки мансардного помещения.
Сверху закрепляется пароизоляционная мембрана. Далее между стропил укладывается минеральная вата, причем делать это нужно враспор. Затем идет гидроизоляционный слой кровельного пирога.
Поверх гидроизоляции набивается контробрешетка, создающая вентиляционный зазор, затем сама обрешетка. Финишный материал, например, металлочерепицу крепят к обрешетке при помощи саморезов. Работы ведут с нижней части крыши, а дойдя до висячих стропил, делают небольшой козырек над отвесным скатом.
На финальном этапе устанавливаются водосточные элементы. Готовая крыша при соблюдении технологии не уступит аналогам, выполненным с привлечением специалистов.
Фото ломаной крыши
Также рекомендуем посетить:
Пристройка к дому крыша к крыше
Некоторые могут подумать, что пристройка – это подсобное помещение, и особого творчества при обустройстве кровли проявлять не нужно. Но бывают и такие пристройки, что своей красотой и функционалом затмевают и сам дом. И именно по этим причинам верхняя часть постройки над ними могут быть разными: как односкатными, так и много скатными.
В принципе, пристройку возводят не только для расширения жилой площади, но и для обустройства летней веранды или кухни, и поэтому часто над ними обустраивают простую односкатную конструкцию.
Но если нужно добавить к дому большое помещение, даже превышающее площадь основного строения, то обустройство ломаного вида кровли будет вполне обоснованным.
Двухскатная подойдет для веранд или летних террас, когда нужно расширить основную площадь или обустроить дополнительное место для отдыха. Так что выбор конструкции зависит от функционала пристраиваемого помещения.
Требования к крыше для пристройки:
- Она не может быть единой конструкцией с жилым домом;
- Предусматривается небольшой отступ от построенных вновь стен;
- Кровельный материал укладывают внахлест, что обеспечивает водонепроницаемость;
- Поскольку пристройка будет располагаться ниже уровня основного строения, то все осадки будут скатываться на нее, поэтому требования к гидроизоляции очень жесткие.
Монтаж крыши
От того, насколько прочно и качественно будет обустроена кровля над пристройкой, будет зависеть ее долговечность и комфорт в помещении.
Рассмотрим односкатный вариант, с обустройством несложной стропильной системы:
- Уточните наклон конструкции: при большом будет сложность в монтаже кровельного материала, а при малом – осадки могут проломить покрытие;
- Укладываем основную крепежную балку, на которую будет опираться стропильная система: по краю несущей стены пристройки. Примерно на расстоянии 1 метра делают разметку для крепления стропил, затем при помощи анкерных клиньев они скрепляются по нижнему основанию и верхней обвязке. Лучше всего начать с крайних стропил: укрепив их, будет легче проводить монтаж последующих;
- Обустраиваем обрешетку под гидроизоляцию, на нее укладывается выбранный материал;
- Если возводится теплая пристройка, то и крышу следует утеплить фанерными или деревянными листами, минеральной ватой. Слой утеплителя размещают под стропилами и обрешеткой;
- Теперь можно уложить материал кровли.
Монтаж двухскатного варианта:
- Начать опять же нужно с обустройства стропил. Если предполагается отвод места под мансарду, то необходимо сразу же определить ее размеры и установить отдельные стойки для крепления стен;
- По несущим стенам устанавливается каркас стропильной системы, его крепят к основанию постройки;
Сами стропила крепятся попарно, сшиваются между собой шпильками или анкерными соединительными деталями; - После этого переходят к обустройству обрешетки под кровельный материал, монтажу конька крыши;
- По окончании этих работ следует уложить гидроизоляционный слой, по которому можно укладывать основной кровельный материал.
Пристройка к дому с ломаной крышей
Обустройство этого типа немного затратнее предыдущих вариантов, но само строение будет намного функциональнее: под такой крышей можно соорудить и мансардное, дополнительное помещение, что особенно актуально для большой семьи.
Особенность этой конструкции в двухэтапной стропильной системе: вначале монтируется нижний ярус, на него устанавливают раму для второго яруса, и затем собирают все под одним коньком.
Этапы практически те же, что и при обустройстве других типов: по окончании установки стропил готовят обрешетку, гидроизоляцию и кровельный материал.
Крыша пристройки к деревянному дому
Давайте разберем обустройство односкатной крыши пристройки к деревянному строению поэтапно:
- Вначале нужно определить угол наклона, и каким материалом будет укрыта: например, шифер – сам по себе тяжелый, и для него нужна прочная стропильная система.
- Для обустройства разно уровневых конструкций дома и пристройки, крыша последней должна быть ниже основного покрытия.
- Если предусматривается сооружение дополнительной площади, то следует приподнять стропильную систему над общей конструкцией. Если нет – то этого можно не делать. Для стропил выбирают прочный и обработанный антисептиком материл.
- Крепеж проводится строительными шпильками или анкерным запором всех частей.
- Сооружается обрешетка. Если предусматривается теплое помещение, то под нее укладывается утеплитель, в противном случае – нет. Если предполагается укладка мягкого кровельного материала, то вместо обрешетки ставят плотные фанерные щиты. А расстояние между досками обрешетки под листовой материал определяют размерами самих листов.
- Гидроизоляционные материалы крепят непосредственно по стропилам внахлест. Для этих целей хорошо подойдут обычные рубероидные рулоны, но можно использовать и обработанные антисептиками материалы.
- Обустроить свесы крыши: они должны отходить от стен строения примерно на 10 см, обшить их необходимым материалом, гармонирующим с общим видом и дома, и пристройки.
- По окончании монтажа прибивают по торцам противоветровые доски или планки из металла: крыша не будет вибрировать от порывов ветра.
Особенности обустройства односкатных крыш на пристройке
При проведении работ следует предварительно учесть следующие моменты:
- Осадки с крыши пристройки не должны попадать под жилой дом: ее обустраивают впритык к основному строению;
- Если наблюдается в зимнее время большие снеговые осадки, то покат делаю с большим углом;
- Наметить размещение системы водостоков с обеих крыш;
- Важно определить нужный стыковочный узел строений: таким образом снизить общие нагрузки на место стыка.
Порядок утепления
Для обеспечения комфортной обстановки следует подойти к утеплению основательно. Обязательно выбирают качественные материалы и учитывают конструктивные особенности.
Порядок утепления складывается из нескольких шагов:
- Монтаж гидробарьерного слоя:
- Укладки утепляющего слоя;
- Обустройство пароизоляции;
- Обустройство зазоров для самовентиляции;
- Работы по внутренней отделке.
- Есть несколько способов утепления:
- Между стропильной системой;
- Непосредственно под укладку кровельного материала;
- Внутреннее утепление мансардной крыши.
При первом способе обычно используют минеральную вату в качестве утеплителя. Вначале по всей стропильной системе укладывают слой гидроизоляционного материала, например, мембрану. Обратите внимание: с одной стороны, она обработана составом, не пропускающим влагу, а с другой – пароизоляционным слоем. Поэтому слой минеральной ваты покрывают той стороной, где есть пропитка от попадания влаги.
Начните укладку с нижнего слоя. Слои ваты укладывают внахлест, скрепляют строительным скотчем. А вот мембрану следует монтировать с промежутками в 0,5-1 см: у нее, как и у остальных материалов те же физические свойства: при пониженной температуре она сжимается. Крепить ее можно стиплером или обработанными от ржавления гвоздями. Теперь обустраивают зазоры вентиляции: так лишняя влага будет испаряться. Закрепляют гидроизоляцию решеткой из тонких реек, а ее саму тоже прибивают нержавеющими гвоздями.
Утеплитель сразу не нужно укладывать, вначале ему дают немного принять горизонтальную форму. После некоторого времени минеральную вату разрезают на небольшие полотна, которые и будут закладываться между стропилами. По окончании раскладки вату укрывают полиэтиленовой пленкой, материал крепится внахлест.
Все места стыковки заклеивают скотчем. Поверх всего укладывается обрешетка из тонких реек, а уже потом можно переходить к обустройству самого кровельного материла.
Если укладывать поверх стропильной системы, то следует использовать листы пенополистирола, под который необходимо обустроить основание, которое делают так:
- К стропилам прибивают легкий строительный материал: фанерные листы, тонкие доски, они и будут служить основой под укладку теплоизоляционного слоя.
- На деревянную основу крепят паронепроницаемую мембрану, но можно обойтись и без нее.
- Теперь можно уложить и прикрепить утеплительные листы. Переходят к укладке кровельного материала.
- Все работы доступны простому обывателю, в них нет никакой сложности, просто следует придерживаться порядка работ, и кровля пристройки будет служить долго.
Статья была полезна?
0,00 (оценок: 0)
Чертежи и проекты дома с ломаной крышей: фото и планировка мансарды
С точки зрения эргономики пространства, проекты домов с ломаной крышей — наиболее удачный вариант устройства мансардного этажа. Такая кровля обеспечивает максимальную полезную площадь и превращает чердачное помещение в полноценную жилую зону.
Содержание материала
Почему стоит делать мансардную крышу
Строительство мансардного этажа рационально с экономической, прагматичной точки зрения. Стоимость мансардного этажа не на много превышает суммы на строительство одноэтажного дома с утеплённой крышей. В сравнении с двухэтажным строением, она дешевле на 30-35 %.
Эстетически, ломаные крыши смотрятся интересно, придают дому дополнительную архитектурную красоту. Второй жилой этаж уменьшает тепловые потери.
Мансарду можно пристроить на существующий дом. Для этого разбирают перекрытия, видоизменяют конструкцию, наращивают стены. Нужно тщательно просчитать возможные нагрузки. Такие надстройки тяжелые, поэтому фундамент дома должен быть надёжным.
Вернуться к оглавлениюОсобенности конструкции
Проекты домов с ломаной мансардной крышей различаются:
- формой;
- размерами;
- материалами;
- конструкцией окон (мансардные, выносные).
Готовые проекты созданы по нормам СНИП для строительства мансардных этажей. Примыкание фасадных стен к крыше должно быть не меньше полутора метров. Высота помещения внутри — от 2,5 м. Мансардная комната состоит из вертикальных стен (минимум 1,5 м) и наклонной части из каркаса стропил. Вертикальную часть возводят из основного стенового материала или дерева. Сложно сопряжённые элементы крыши собирают на земле, затем монтируют.
Формы скатных крышВернуться к оглавлениюВиды ломаных крыш
Существует 5 типов:
Односкатная
Простой вариант с точки зрения конструкции. Несколько дешевле, в сравнении с другими видами. Односкатную конструкцию применяют, когда здание идёт как пристройка к другому строению.
Двускатная
Относится к категории традиционных, массово применяемых форм кровли. Недостаток — сужается полезная жилая площадь. Строят двух видов: симметричные, ассиметричные. Дома с двускатной кровлей называют ещё полутораэтажным.
Читайте на нашем сайте: расчёт оптимального угла наклона двухскатных крыш.
Трёхскатная
Включает в себя двускатный, основной сегмент, фронтонную часть, чаще всего вальмовую кровлю (треугольной формы скат, начинающийся от конька).
Четырёхскатные ломаные
Наиболее удачный вариант с точки зрения полезной жилой площади. Большее распространение получили кровли, состоящие из чердачной двускатной части и свисающей боковой стропильной конструкции. Преимущество такого типа домов с мансардой в том, что выносная стропильная часть прикрывает примыкание стен от осадков.
Сложные ломаные крыши
Конструкции, которые сочетают элементы описанных кровель. Они требуют тщательных расчетов.
Подразделяются кровли на ломаную и ломаную вальмовую крышу. Первая состоит из двускатной части сверху, со скошенными длинными стропильными крыльями. У вальмовой, ломанная верхняя двускатная часть — основание, конек для крепления вальмовых отводов.
Вернуться к оглавлениюВыбор материалов
Планируя крышу, необходимо учитывать её нагрузку на фундамент, характеристики материалов, из которого построен дом. В проекте делают расчеты ветровой, снеговой нагрузки в регионе, угла наклона кровли.
Сложная ломаная кровля тяжелая, поэтому для строений из керамзитоблоков, газобетона, пенобетона дополнительно делают армирующий пояс для рекомбинации нагрузок. В проектах домов из бруса, в каркасных зданиях с ломаной крышей для этих целей делают обвязку.
Проекты домов, изготовленных из оцилиндрованных брёвен, пользуются в настоящее популярностью. Для их возведения достаточно заказать проект, на основании которого сделают расчёт материалов, затем изготовят конструктивные заготовки. Из них на месте собирается дом в короткие сроки. Альтернативой им служат дома из профилированного бруса, блок-хауса (доски ровные с одной стороны и оцилиндрованные с другой).
Самый недорогой вариант деревянных конструкций — каркасные дома.
Смотрите в видео: как выбрать материал для кровли.
Ознакомьтесь на нашем сайте с бесплатными программами для проектирования дома.Ломаные крыши применяют в строительстве из комбинированных материалов. К примеру, основная часть построена из керамзитобетона, пенобетонных блоков, а мансарда, терраса, балкон из дерева.
Вернуться к оглавлениюКак самому рассчитать ломаную крышу
Кровля сложный конструктивный элемент, поэтому расчеты должен делать проектант. Но если вы решились делать кровлю сами, учтите такие моменты:
- Сначала необходимо сделать проект крыши в графической программе.
- Общую площадь узнают, сложив площадь составляющих частей. На основании полученных цифр, рассчитывают количество кровельного материала.
- Расчёт стропильной части, размеров её конструктивных элементов, угла наклона требует специальных знаний. Учитывают снеговые, ветровые нагрузки. Можно воспользоваться строительным онлайн калькулятором. Введя основные параметры кровли (длины, ширину, высоты), он рассчитает размеры, количество, шаг между элементами конструкции, их вес.
Расчёт сложной кровли должен выполнять специалист.
Вернуться к оглавлениюСкачать готовые чертежи для строительства ломаной крыши можете на нашем сайте.
Обрешетка и пароизоляция
Чтобы кровля служила долго, нужно правильно уложить гидро- и пароизоляцию, обеспечить вентиляцию. Должен быть приток воздуха. С этой целью в местах примыкания стен и свесов крыши оставляют щель, воздушный продух. Его закрывают сеткой, чтобы внутрь не попадали насекомые. Выводится конденсат через вентиляционную щель в коньковой части крыши или аэраторы.
Пароизоляцию устанавливают с внутренней части крыши на утеплитель. Она препятствует попаданию, накоплению конденсата из помещения в утеплитель, конструкцию кровли. Для предотвращения попадания осадков, на обрешётку, между стропилами, крепят паропроницаемую гидроизоляцию.
Укладывают изоляционные материалы внахлест, крепят строительным степлером, швы проклеивают строительным скотчем.
Поэтапное расположение материалов при монтаже крыши домаКровельный «пирог» состоит:
- Из кровельного покрытия. Для мансардного этажа правильнее выбирать мягкую битумную черепицу. Звук капель дождя, мокрого снега слышен в комнате мансардного этажа, при соприкосновении с жесткой металлической кровлей.
- Обрешетки и контробрешётки. К первой крепится кровельный материал.
- Пароизоляции, мембрана пропускающая влагу. С процессом пароизоляции деревянного дома можете ознакомиться по ссылке.
- Утеплителя. Толщину рассчитывают в зависимости от типа обрешётки (сплошная, с шагом), климатических условий региона, кровельного материала.
- Пароизоляционной мембраны.
- Слоя гипсокартона, OSB плиты.
- Внутренней отделки: шпаклёвка с финишным покрытием.
Такая кровля в комплексе с правильно рассчитанным и установленным каркасом, обеспечит надежную конструкцию.
Подробнее о материалах для покрытия и утепления крыши дома можете узнать из статьи на нашем сайте.
Смотрите в видео: как построить крышу мансарды.
Вернуться к оглавлениюЗаключение
Проекты домов с ломаной кровлей очень востребованы. У них много преимуществ: более чем на треть дешевле полноценного этажа, сохраняют тепло. Такие крыши довольно сложный, с конструктивной, технической точки зрения, элемент здания.
Нужен правильный расчет и неукоснительное соблюдение нормативных требований. Если есть навыки, можно попытаться её смонтировать самостоятельно, но желательно советоваться с профессионалами.
Расширение вашего дома — пристройка дома и пристройка крыши
Из этого поста вы узнаете …
- Комнаты в разных стилях, которые можно добавить в ваш дом
- Виды и характеристики кровельных надстроек
Пристройка и надстройка крыши
Один из лучших способов повысить стоимость вашего дома — увеличить общую площадь в квадратных футах. Обычно это делается путем добавления комнаты на существующий план этажа вашего дома.В этом посте мы рассмотрим некоторые идеи по надстройке дома. Учитывая, что одним из важнейших элементов улучшения вашего нового пространства является наличие функциональной и хорошо построенной крыши, мы рассмотрим возможности добавления крыши для каждого варианта. Узнайте больше о важности прочной крыши из этого предыдущего сообщения в блоге.
Выбери свою комнату
Если вы живете в особенно мягком климате круглый год, вам может подойти экранированная комната. В этих номерах установлены алюминиевые перегородки, которые позволяют наслаждаться красотой окружающего мира, избегая при этом некоторых из самых опасных природных вредителей, таких как комары и осы.
Возможно, ваш дом находится где-нибудь с прекрасными зимами, но довольно низкими температурами. В таком случае солярий — отличный вариант. Эта полностью стеклянная комната — одно из многих современных домашних дополнений, которые могут по-настоящему улучшить ваш дом.
Если вы не предпочитаете комнату, полностью сделанную из стекла, то солярий на три или четыре сезона может быть именно тем, что вам нужно. Солярий — это традиционная комната, состоящая из одной или нескольких стеклянных стен. Окна, используемые в наших пристройках для дома, являются энергоэффективными, поэтому вы можете получить максимальное удовольствие от окружающей среды, не беспокоясь о потере энергии из вашего дома.
Непрерывность
Одна из проблем, с которыми сталкивается при добавлении в ваш дом, — это визуальная целостность. Ключевым элементом этого перехода является сохранение согласованности с крышей. Несоответствие стиля и материала может сделать тот факт, что ваша новая комната является дополнением, слишком очевидным. Давайте рассмотрим некоторые из различных стилей крыш:
Самый простой вид крыши — это классическая надстройка. Этот вариант лучше всего работает при добавлении пространства вдоль боковой стены от основного дома.Расширение крыши — один из наиболее эффективных с точки зрения затрат методов, но его может быть сложно успешно реализовать, когда ваше новое пространство имеет многоуровневые изменения. Если ваша пристройка находится в передней или задней части дома, есть другие варианты, которые стоит рассмотреть.
Односкатная крыша, которую иногда называют односкатной крышей, имеет односкатный скат, который крепится к вашему существующему дому через высокую точку. С высокой точки крыша будет наклоняться к самой внешней стене вашего нового помещения.
Другой вариант — двускатная крыша. Это решение имеет два разных ската, которые сходятся на вершине посередине крыши. Это популярное решение, потому что оно добавляет вашему дополнению как визуальный интерес, так и характер.
Наконец, мансардная крыша имеет небольшую двускатную крышу. Этот фронтон выступает под углом девяноста градусов от главной крыши, как правило, к одному или нескольким окнам. Главное преимущество слуховых окон — это расширение потолочного пространства. Мансардная крыша предлагает больше места там, где в противном случае вам потребовалось бы иметь низкие карнизы.
Установка новой комнаты
В корпусах Patio Enclosures при каждой установке нового помещения требуется расширение крыши. Если вы не знаете, как расширить крышу, дизайнеры Patio Enclosures вместе с вами подберут идеальное решение. Свяжитесь с нами сегодня, чтобы узнать больше о том, какие дополнения и стиль крыши подходят для вашего дома.
Узнайте больше о Типы наших соляриев
Вас также могут заинтересовать:
Простые современные конструкции крыш
Простые современные конструкции крыш становятся все более популярными в последние годы.Беглый просмотр журнала Dwell, ArchDaily или Pinterest покажет, что интерес к современной жилой архитектуре и простоте формы и функций, которые она охватывает, больше, не говоря уже о ценовых преимуществах более простой крыши.
Если вы ищете идеи для дизайна и информацию о простых современных конструкциях крыш, не уходите и продолжайте читать. Мы рассмотрим самые популярные современные крыши, поговорим об эстетике, наилучшем использовании и преимуществах, технических методах строительства и соображениях планирования.
Давайте посмотрим на наиболее популярные характеристики простой современной конструкции крыши.
Использование и преимущества: Современная архитектура традиционно характеризовалась плоскими крышами. Плоские крыши образуют длинные горизонтальные плоскости, напоминающие широкую линию горизонта, часто наблюдаемую в природе. Они просты по форме и функциям и являются хорошим примером модернистского принципа «чистых линий».
Плоские крыши могут консольно переходить в смелые свесы для защиты тени и контроля солнечного излучения.Их можно посадить для создания пригодных для использования зеленых садов и зеленых крыш. Они даже могут быть доступными, в отличие от крыш других стилей, обеспечивать дополнительное жилое пространство и использоваться для смотровых площадок с панорамным видом на окружающий ландшафт.
Обрамление и изоляция: Обрамление плоской крыши относительно несложно. Его можно оформить как напольную систему с горизонтальными элементами каркаса на 16 ″ 19 ″ или 24 ″ o.c. В зависимости от пролета плоскую крышу можно обрамить из множества различных материалов: 2х каркас, деревянные балки, деревянный каркас, клееные балки, сталь, бетон или SIPS.Такая гибкость дизайна дает больше возможностей для детализации потолка, а также того, являются ли элементы каркаса скрытыми или открытыми.
Изоляция может располагаться между балками перекрытия или над обшивкой крыши. Это может быть изоляция из войлока, изоляция из распыляемой пены, изоляция из жестких плит или SIP. Только не забудьте определить, нужно ли вентилировать вашу крышу.
Сброс дождевой воды: Вопреки своему названию, плоская крыша на самом деле не является плоской. Плоские крыши строятся с небольшим уклоном, по крайней мере, 1/8 дюйма на фут, чтобы вода могла стекать — либо в централизованные водостоки, шпигаты, либо в водосточную систему.
Этого скромного наклона можно достичь несколькими способами:
- На больших крышах, вероятно, дешевле использовать конусную пенопластовую изоляцию поверх кровельной обшивки.
- На небольших работах, возможно, более рентабельно разорвать 2×4 на клинья и прибить их к балкам.
- Всегда есть возможность полностью наклонить каркас крыши, но это обычно слишком усложняет задачу.
Прискорбный побочный эффект такого скромного наклона заключается в том, что угол недостаточно большой, чтобы выглядеть намеренно.Иногда он может показаться «кривым» глазу, что не является хорошим дизайнерским ходом. Есть творческие способы скрыть этот «кривой» карниз. Один из способов — спроектировать крышу так, чтобы край крыши был покрыт стеной парапета. Другой способ — создать специальную деталь для защиты от гравия / кромки каплеобразования, которая изменяет профиль по длине крыши, чтобы компенсировать изменение уклона. Цель состоит в том, чтобы создать однородный край снаружи, но изменяющийся профиль внутри вдоль наклонной крыши. К сожалению, недостатком этого является более толстый профиль крыши.
Вот несколько примеров простых современных плоских крыш:
Культовые современные крыши: крыши со скатными решетками для затенения, солнечного излучения, защиты от дождя и доступа на крышу.
[Дом рыбака от KDVA. Фото любезно предоставлено KDVA.]
Современные плоские крыши с парапетными стенами. В первом примере ниже показан гибрид традиционных плоских крыш. Консольные свесы крыши имеют по краю крыши металлический защитный элемент, препятствующий гравию, который скрывает уклон.Основная крыша за пределами парапета имеет защитную заглушку, перекрывающую стену парапета.
Другой пример ниже показывает облицовку стены, простирающуюся до верха парапетной стены, скрывая наклонную плоскость крыши, которая существует за верхом стены.
Хотя плоская крыша преобладала в качестве стереотипной современной формы крыши, это не обязательно. Недавно мы видели несколько замечательных примеров архитекторов, дизайнеров и домовладельцев, которые превратили другие типы крыш в современные чудеса.Давайте взглянем.
Использование и преимущества: Односкатные крыши — еще один пример чистых, простых и функциональных кровельных конструкций. Простая линия крыши прекрасно вписывается в модернистский дизайн. Односкатные крыши лучше всего подходят, когда вы хотите позволить обилию света и заменить иногда непрактичное чердачное пространство большим внутренним объемом.
Одним из преимуществ односкатных крыш является их способность обеспечивать более высокие потолки и окна верхнего этажа вдоль высокой стороны крыши.Это обеспечивает большее естественное освещение, улучшенный вид и большее ощущение простора и объема.
Еще одним преимуществом односкатных крыш является то, что, как и плоские крыши, можно создавать большие свесы, которые помогают пассивно контролировать приток солнечного тепла. Наклон крыши может быть спроектирован так, чтобы блокировать прямое солнечное излучение летом, но позволять ему светить в дом зимой.
Обрамление и изоляция: Система каркаса односкатных крыш проста и аналогична системе плоских крыш.Поскольку уклон крыши более крутой, чем у плоских крыш, в этом случае имеет смысл наклонить каркас крыши по уклону крыши.
Элементы каркаса крыши могут быть из любого количества материалов в зависимости от пролета. Как и в случае с плоскими крышами, также может быть достигнута различная эстетика потолка. И, в зависимости от ваших дизайнерских предпочтений, элементы каркаса крыши можно скрыть над потолком или оставить открытыми внизу. Есть много возможностей.
Сброс дождевой воды: Как следует из названия, односкатные крыши сбрасывают воду в одну сторону.Хорошим преимуществом является возможность легко собирать и хранить / отводить дождевую воду. Простая конструкция дренажа включает в себя единственный желоб, который собирает воду и направляет ее в водосточные трубы.
Вот несколько примеров простых современных односкатных крыш:
Простые современные конструкции односкатной крыши: обратите внимание на тонкий профиль кромки крыши в этом первом примере.
[Деревня изящных искусств, созданная BuildLLC. Фото любезно предоставлено BuildLLC.]
Обратите внимание, как односкатная крыша отлично подходит для окон верхнего этажа.Они пропускают много естественного света вдоль высокой стороны крыши.
Использование и преимущества: Двускатная крыша уже давно является частью традиционной архитектурной истории. Попросите любого ребенка нарисовать дом, и он нарисует дом с двускатной крышей. Итак, как этот исторически традиционный дизайн крыши нашел свое отражение в современной архитектуре?
Во-первых, двускатная крыша — это очень простой, понятный и функциональный дизайн — все современные характеристики.Скатные крыши могут приобретать различную эстетику, которая при правильной детализации может излучать современный вид.
Двускатная крыша дает возможность увеличить площадь пола в объеме крыши, например, чердак или чердак. Он также может хорошо подойти к мансардным окнам, что увеличивает полезную площадь пола и естественный дневной свет, проникающий в пространство.
Еще одна причина использования двускатной крыши — использование сводчатого потолка. Сводчатые потолки добавляют объем пространству, поэтому многие современные дома с двускатной крышей используют сводчатые потолки — они могут превратиться в чердак.
Обрамление и изоляция: Обрамление двускатной крыши обычно состоит из коньковой балки и наклонных стропил или сборных деревянных ферм. Другие стратегии обрамления включают деревянные каркасы и SIP.
Есть много способов утеплить двускатную крышу в зависимости от того, что делает потолок под ней. В большинстве случаев, если используются сборные деревянные фермы, обычно предполагается, что под ними предусматривается плоский потолок. (Большинство сборных ферм непросто для глаз, и их нужно скрыть.) В этом случае утеплитель обычно устанавливается поверх потолка между поясами ферм, а пространство используется как чердак.
В тех случаях, когда потолок сводчатый, изоляция может происходить между элементами каркаса или поверх обшивки крыши, что позволяет максимально увеличить полезный объем кровельного пространства.
Отвод дождевой воды: Как и односкатные крыши, простые двускатные крыши легко отводят дождевую воду. Вода стекает по обеим канавам, где собирается в желоба, а затем направляется в водосточные трубы.
Вот несколько примеров простых современных двускатных крыш:
Простые современные конструкции двускатной крыши: обратите внимание на современные детали остальной части дома, которые убеждают вас, что двускатная крыша МОЖЕТ быть современной. Традиционные грабли и детали карниза были заменены тонкими линиями профиля. Из объема двускатной крыши можно выделить дополнительное полезное пространство для чердаков.
Эта простая двускатная крыша использует внутреннюю водосточную систему для упрощения конструкции крыши.Внутри двускатная крыша создает красивый сводчатый потолок и дает место для спального лофта.
Конструкция двускатной крыши в примере ниже проста, чиста и современна. Обратите внимание на то, как карниз и скошенные выступы традиционных двускатных крыш устранены для получения чистого краевого профиля, где стеновой сайдинг стыкуется прямо до кровли. Хороший.
Внутри помещения кажутся просторными благодаря сводчатому потолку.Продолжение деревянной облицовки стен и потолка — приятный штрих, который привносит непрерывность в пространство.
В следующих примерах архитекторы берут современную идею использования геометрических объемов и переосмысливают весь дизайн оболочки с помощью единого, связного подхода. Они используют материал внешней облицовки как на стенах, так и на плоскости крыши / потолка, чтобы подчеркнуть однородность и чистый объем.
В первом примере использование деревянной облицовки как стены, так и двускатного перекрытия помогает визуально связать конструкцию надземной крыши со стенами, делая объем читаемым как единый элемент.
Во втором примере сплошная металлическая облицовка покрывает как крышу, так и поверхность стены. Этот непрерывный переход — лишь один из способов, с помощью которого некоторые конструкции двускатных крыш успешно совершили прыжок в сторону модернизма.
Плоская крыша, односкатная крыша и двускатная крыша являются лучшими и наиболее распространенными примерами простых современных конструкций крыш. Но, очевидно, есть вариации этих простых конструкций крыш, которые по-прежнему поддаются современной эстетике, будь то комбинирование профилей крыши, манипулирование ими или их какое-то изменение.
Однако добиться современного внешнего вида можно не только с помощью кровельных профилей. Дизайн дома делает его современным. Профили крыши — это лишь одна из частей мозаики дизайна. Также важно правильно продумать другие детали, такие как геометрические формы, четкие линии, простые материалы и дневной свет.
Вот еще несколько интересных примеров современного дизайна крыш:
Обратите внимание, как эти два проекта объединяют несколько простых форм крыши, но при этом создают простую единую схему крыши.Первый сочетает в себе плоские и двускатные крыши, а второй — серию фронтонов.
[Barwon House 2 от Auhaus. Фото любезно предоставлено Auhaus.]
В последних двух примерах архитекторы проявили немного творчества в дизайне крыш. В первом случае конструкция крыши использует две односкатные крыши (или разделяет двускатную крышу пополам) и добавляет зеленую крышу.
Во втором примере требования к зонированию требовали двускатной крыши, а домовладельцы жаждали плоской крыши.Таким образом, конструкция крыши творчески сочетает в себе два профиля крыши, заставляя глаз увидеть плоскую крышу с фронтоном на заднем плане. Это было мастерски выполнено в деталях фасада с изменением цвета и материала на линии крыши.
Основное назначение крыши — защита от непогоды. Но он также играет очень важную роль в общем виде и стиле всего дома, энергоэффективности и долговечности. Выбор подходящей конструкции крыши — важное решение.
И это не всегда легко. Иногда все делается с самого начала, а иногда вам, возможно, придется промыть другие части конструкции, прежде чем выбрать лучшую форму крыши.
В конечном итоге, дизайн вашей крыши сводится к следующим переменным и тому, насколько каждая важна для целей вашего проекта.
- Эстетика и личные предпочтения — Вероятно, одним из наиболее важных факторов, определяющих дизайн крыши вашего дома на раннем этапе, являются ваши личные вкусы в стиле.Если у вас есть сильные предпочтения в отношении определенного дизайна крыши, это может быть решающим фактором по сравнению со всеми другими переменными.
- Стоимость — Чем проще конструкция крыши, тем дешевле она стоит. Большие консоли, сложные углы, множество отдельных крыш, крутые уклоны и несколько кромок крыши увеличивают стоимость вашей кровельной системы — как и тип каркасной системы, кровельный материал и тип изоляции. Если сомневаетесь, делайте это просто.
- Функция крыши — Вы хотите иметь доступ на крышу? Хотели бы вы выделить немного места для мансарды? Вы хотите более высокую крышу и окна на потолке?
- Геометрия / дизайн здания — Форма вашего здания играет роль в выборе лучшей системы крыши.Квадратный план этажа может выглядеть и лучше работать с плоской крышей, чем с односкатной крышей. Если вам нужно больше естественного света и освещения, вам может потребоваться односкатная крыша.
- Геометрия соседнего здания / окружения — Вы хотите, чтобы ваш дом вписывался в соседние дома на вашей улице? Если это так, возможно, ваш профиль крыши хочет быть похожим на них. Или, может быть, вы хотите сориентировать взгляды в определенном направлении в сторону от соседних домов. Каждое из этих соображений влияет на общий дизайн крыши.
- Правила зонирования и планирования — Комитеты по планированию, правила зонирования и советы по рассмотрению проектов могут иметь особые ограничения и ограничения на то, что вы можете делать с вашей крышей. Могут быть коды максимальной высоты крыши или постановления о планировании, регулирующие форму или материал вашей крыши. Убедитесь, что вы проявили должную осмотрительность и выяснили, какие государственные учреждения могут повлиять на ваш дизайн.
Если вы проектируете, строите и ремонтируете крышу должным образом (и следите за техническим обслуживанием), хорошая крыша не протечет.Именно поэтому необходимо подчеркнуть, что важен качественный кровельный подрядчик. Архитектор, дизайнер или инженер могут помочь с проектированием крыши и планами каркаса, но без хорошего, опытного кровельщика не обойтись. Именно кровельщик устанавливает подкладку, кровельный материал и элементы гидроизоляции — все жизненно важные установки, которые имеют решающее значение для сухого и теплого (или прохладного) дома на долгие годы, независимо от формы и профиля вашей крыши.
Что вы думаете и думаете о простых современных конструкциях крыш? Мы хотели бы услышать от вас.Поделитесь ими в комментариях ниже.
[Изображение: Дом из стекла и дерева Кенго Кума. Фото Скотта Фрэнсиса.]
Комментарии закрыты.
Идеи пристройки двускатной крыши — Онлайн-дизайн крыши
Дизайнерские идеи для традиционного одноэтажного кирпичного фасада в Сиднее с двускатной крышей. Если вы расширяете свой дом, вам нужно подумать о том, как вы собираетесь покрыть крышу на новом месте.
Двускатная крыша в современном стиле, как и
Лондон, современные пристройки с раздвижными створками, современные и двустворчатые двери, двускатная крыша, скатная крыша, задняя надстройка, идеи дизайна фотографии, реконструкция и декор, современный экстерьер по знаковым группам, надстройка скатной крыши с остеклением высокого уровня .
Идеи пристройки двускатной крыши . Лучше кирпичи мы любим кирпичи. Их высокая тепловая масса помогает регулировать внутреннюю температуру, обеспечивая более энергоэффективные дома. Плоские крыши часто подвержены множеству проблем, и это основная причина того, что скатные крыши обычно предпочитают им.
14 мая 2017 исследуйте пристройку фронтона доски nicholasfairbros на pinterest. Идеи внешнего оформления с двускатной крышей. Пристройку скатной крыши можно проводить в душевой зоне кухни и в холлах.
Узнайте больше о дизайне домов и стилях пристройки крыши. Смотрите больше идей о пристройке дома перед домом и ремонте бунгало. Вот 8 отличных идей дизайна крыши для пристройки.
Дизайнерские идеи для эклектичного одноэтажного белого фасада в Мельбурне со смешанным сайдингом и двускатной крышей. Как построить двускатную крышу над крыльцом. Найдите больше идей надстройки солярия. Изображения, подобные этой, в этой галерее, взгляните на наши сплошные надстройки крыши в различных стилях, цветах и отделках, но всегда с высочайшим уровнем обслуживания.
Они долговечные, не требуют обслуживания и доступны по цене. Двускатные крыши, также известные как скатные или остроконечные крыши, являются одними из самых популярных крыш в США. Утконос гнутый домик.
Солярии со сплошной крышей из окон Wessex в Винчестере — одно из образов из идей расширения соляриев. Наклон надстройки крыши дополняет оригинальное здание, создавая ощущение гармонии между двумя элементами. 8 окт 2017 исследуйте надставку для двускатной крыши bradfield0657s на pinterest.
Но кажется намного коренастее, чем вдохновение mcm. Двускатные крыши легко сбрасывают воду и снег. Идеи дизайна переходного фасада дуплекса бежевого цвета в перте с трех и более этажами и двускатной крышей.
Двускатная крыша — это крыша с двумя наклонными сторонами, которые соединяются в коньке, образуя торцевые стены с треугольным выступом, называемым наверху фронтоном. Здесь, в этом посте, мы представили идеи пристройки скатной крыши, которые склоняются исключительно в вашу пользу.Вот 8 отличных идей дизайна крыши для пристройки.
Дизайн двускатной крыши Своды Потолок, дающий
Надстройка надскатной крыши с окнами в доме со двускатным торцом
7 скатных надстроек крыши, которые вдохновят ваши планы ремонта
Садовая комната Одноэтажная надстройка с скатной крышей
Идея
Наклонная надстройка
20 идей дизайна пристройки Домостроение Ремонт
Одноэтажные пристройки скатной крыши Поиск в Google
Пристройка плоской крыши Наклонная крыша просто удлинить
8 идей дизайна пристройки Домостроение Ремонт
Пристройка двускатной крыши 2 9000 плоских крыш
идеи двускатной крыши Надстройка крыши Надстройка скатной крыши Просто удлиняйтеРезультат изображения для дома с скатной крышей Задняя надстройка
Одноэтажная пристройка скатной крыши
Крытая дворика Расширенная двускатная крыша Удивительное пристройка над или
5 самых популярных конструкций двускатных крыш и 26 идей
КоллекцияКонструкции плоских крыш для пристроек Фото
Типы пристройки дома Типы пристройки дома
Жалость О велосипедном навесе с крышей Хорошая комната с садом
Крутые архитектуры Идеи дизайна Дом с двухскатной крышей
Фотографии с двускатной крышей Vsetkobude Online
Крытый дворик с расширенной двускатной крышей Recognizealeader Com
5 лучших дизайнерских идей со двускатной крышей, которые поразят вас
Идеи пристройки к стеклянной крыше в современном доме
7 скатных пристроек крыши, которые вдохновят вас на планы ремонта
Идея крышки крыльца as Pergola Gazebos Designs Как построить
одноэтажных пристроек Vivaldi Construction
Graddon Property Services
20 идей пристройки Домостроение Ремонт
Идеи пристройки крыши Продлить веранду План Дизайн крыш
Архитектурные планы Дизайн двухскатного дома
Архитектурные идеи Идеи дизайна Двойная крыша Восхитительный двухэтажный
Надстройка крыши над двориком Идеи надстройки Палуба A
Планы пристройки Полное проектирование и строительство Слуховое окно
Фотографии двускатной крыши Идеи дизайна Всеткобуде Интернет
Идеи пристройки двора Потрясающие добавления Задний двор Лучшая крыша
Одноэтажное заднее расширение Yeme Yeme Заднее расширение
Плоское расширение крыши Расширение скатной крыши nsion Простое расширение
Проектирование пристройки крыши Hgtv
Пристройка двускатной крыши
Раздельная двускатная крыша Продукты Autodesk Community Revit
Идеи дизайна каркаса односкатной крыши Youtube
Надстройка двускатной крыши3 9000 Дизайнов ног 2 Преобразование лофта из бедра в фронтон Все, что вам нужно знать Abbey
Идеи кровли для патио Vidr Me
Идеи для расширения патио своими руками Otomientay Info
Конструкции расширенного патио Дизайн Faun Недорогой задний двор
Идеи по благоустройству дома Плоские надстройки крыши
Endling Designs Tradegame CoИдеи пристройки патио Joshuavswilder Info
Идеи пристройки крыши для каждого дома XL Построено
Как спланировать дизайн и переоборудовать из бедра в односкатный лофт
Идеи пристройки балкона Mertzworld Net
Идеи по благоустройству дома Пристройка плоской крыши Sterlingbuild
Конструкции пристройки к комнате для загара Bobweeks Me
Конструкция двухэтажного дома с плоской крышей Идеи
Пристройки Дома Идеи пристройки Оранжерея
Идеи дизайна пристройки Крыши Hipages Com Au
Планы дома с двускатной крышей Tacomexboston Com
Идеи с красивыми шатровыми крышами Металлическая площадка
Планы двускатной крыши Планировка пристройки 9000 крыльца Идеи надстройки задней части бунгало
Конструкции двускатной крыши различных типов
Идеи надстройки одноэтажного дома Менее 30 000
5 самых популярных конструкций двускатных крыш и 26 идей
Идеи внешнего дизайна Современный экстерьер с задней частью
Идеи дизайна крыльца переднего крыльца Детали каркаса Дизайн внутреннего дворика
Различные типы конструкции двускатной крыши
Пристройки домов London Jeffery and Wilkes
План дома Планы двускатной крыши Идеи дизайна на простом хип-ранчо
Расширения Westlinkshome Westlinks
Потенциальные балконы Diynot Forums Расширения бунгало
5 вариантов дизайна крыши, которые следует учитывать для дома вашей мечты
Одноэтажные планы расширения задней крыши
Спецификация
на
Надстройка над патио Феноменальные идеи по планировке крыльца
Идеи по надстройке крыши патио Информация о Sigpot
Замечательные идеи стилей крыши для патио Австралия Pinterest Nz
Переоборудование от бедра в одноэтажный лофт
Руководство по расширению одноэтажного здания Sterlingbuild
Идеи палубной крыши Jamesdelles Com
Патио и беседки Solarspan Идеи дизайна для строителей и
Идеи дизайна пристройки крышиИдеи дизайна пристройки
Decking Patio Half Gable Roof Sw Autin Tx Pergolas WithHouse Fancy End Designs Paulinalee Co
Крыша дворика с фронтоном на крыше Детали обрамления Хорошая древесина
Расширения с боковым возвратом 18 идей для планирования проектирования и
Идеи конструкции крыши для внутреннего дворика Планы крыш Для
Планы навесов со скатной крышей Какие планы навесов
Преобразование бедра в чердак
Поперечный Габл e Каркас крыши Плюсы Минусы Lapergola Info
Руководство по затратам на расширение Build It
Часто задаваемые вопросы по переоборудованию чердака Сроки Разрешение на планирование
Все сезоны Патио Пристройка дома Двускатная крыша Скатная крыша
Идеи дизайна крыши для патио Патио Деревянные пристройки
Идеи дизайна беседок Строители иКонструкции крыши двухэтажного дома Дизайн двухэтажной пристройки
Конструкции двускатного дворика Навесы для автомобилей Перт Великие австралийские патио
Планы и изображения остроконечной крыши для вашей беседки и
Восхитительные идеи крыши с двориком для беседки
Интересные идеизахватывающих Оранжереи Дом Пристройки Крыши
Идеи пристройки небольшого дома для расширения вашего пространства
Небольшие пристройки к дому могут существенно повлиять на то, как вы можете использовать свое жилое пространство.Даже если ваш бюджет невелик, хорошо продуманное дополнение к вашему дому может сделать крошечную обеденную зону более удобной для использования или создать дополнительное пространство для домашнего офиса. Расширения также могут усилить естественный свет, связать существующие области собственности и улучшить общий дизайн, позволяя пространству дышать немного больше.
Добавляете ли вы крыльцо или небольшую пристройку к чердаку, небольшую одноэтажную пристройку или пристройку с боковым возвратом, вы можете добавить в свой дом и ценность, и пространство, если сделаете все правильно.Эти небольшие идеи расширения помогут вам начать работу.
Еще больше советов о том, как расширить дом, можно найти в нашем полном руководстве.
Сколько стоит пристройка небольшого дома?
Вы можете рассчитывать заплатить от £ 900 до £ 3 000 за м² в зависимости от местоположения, спецификации и масштаба. Чтобы получить представление о стоимости вашего небольшого расширения, воспользуйтесь нашим калькулятором стоимости расширения.
Стоит отметить, что одноэтажные пристройки меньшего размера имеют тенденцию быть пропорционально более дорогими, чем двухэтажные пристройки, из-за постоянных затрат, таких как планирование и проектирование, сборы строительных норм и отсутствия эффекта масштаба.При этом они являются достойным вложением, если их добавление изменит ощущение вашего пространства.
Если вы хотите максимально увеличить пространство на чердаке путем переоборудования чердака или увеличить жилое пространство внизу путем переоборудования подвала, у нас есть все, что вам нужно. Или, возможно, вы хотите увеличить площадь в квадратных футах перед своим домом, добавив крыльцо, или внести больше света в свой дом и соединиться с садом, построив оранжерею, вариантов множество.
1. Создайте пространство, добавив крыльцо
Добавление нового крыльца может действовать как полезный буфер для элементов, особенно если ваша входная дверь открывается прямо в гостиную или вы хотите, чтобы небольшая прихожая выглядела более просторной .
(Изображение предоставлено Кэти Ли)
2. Добавьте мансардное окно, чтобы создать больше места в полный рост
Если вы унаследовали переоборудование чердака от бывшего владельца и недовольны количеством полноразмерных пространство, мансардное окно — это простое решение, которое обещает преобразить ощущение вашего чердака. Это может быть особенно полезно для обеспечения высоты, необходимой для добавления лестницы на чердак (минимум 1,9 м в центре) или для ванной комнаты на чердаке.
(Изображение предоставлено Элисон Хаммонд)
3.Добавьте пристройку для гостиной
Пристройки, которые добавляют ширину всего на метр или два, сами по себе не могут полноценно образовывать гостиную, поэтому часто лучше использовать пространство для расширения существующей комнаты, соединяя старую и новую с как можно более широкий проем. Исключение составляют случаи, когда помещение используется как гардеробная или подсобное помещение.
(Изображение предоставлено Линн Диксон)
4. Соедините свой дом с переоборудованным гаражом с помощью крытого перехода
Крытый переход, соединяющий дом с хозяйственной постройкой, например переоборудованный гараж, может быть очень успешным.Застекленная дорожка может быть отличным решением для ограничения планирования — например, здание, внесенное в список памятников архитектуры, где прочное соединение было бы неуместным.
(Изображение предоставлено Брентом Дарби)
5. Преобразуйте темный подвал с помощью светового колодца
Добавление небольшой застекленной пристройки к задней части переоборудованного подвала наполнит пространство светом, помогая ему казаться больше и светлее. Пристройка должна быть скромной по размеру и хорошо работать, если выходит в затонувший двор с лестницей, ведущей в сад.
(Изображение предоставлено Джеймсом Балстоном)
6. Добавьте пристройку к эркеру
Выдвижная пристройка к эркеру может увеличить комнату и не обязательно требует фундамента — ее можно закрепить на кронштейнах из существующей конструкции. Окна с трех сторон также обеспечивают дополнительный свет, усиливая ощущение простора в комнате.
(Изображение предоставлено Адамом Картером)
7. Заполните с помощью удлинителя бокового возврата
Многие дома с террасами и смежными домами имеют небольшую открытую площадку сзади и сбоку, называемую боковым возвратом.Заполнение пространства одноэтажной пристройкой — отличный способ увеличить размер кухни, сделав ее более подходящей для использования в качестве кухни, гостиной и столовой открытой планировки.
Узнайте больше о добавлении удлинителя с боковым возвратом и посмотрите нашу галерею проектов рядного дома для вдохновения.
(Изображение предоставлено Тимом Митчеллом)
8. Замените сплошную крышу на кусок стекла, чтобы увеличить размер пристройки.
Длинное стекло — или серия фонарей — идеально направляет взгляд к окну. дальний конец вашего небольшого пристройки поможет преувеличить не только его длину, но и высоту потолка.В небольшой пристройке действительно важно выбрать стекло с тонкой или почти невидимой рамкой. Это не только заставит окна казаться больше, но и будет пропускать больше света. А что ощущается в светлой комнате? Больше — и, конечно, более гостеприимно.
Большие одинарные стекла — идеальный вариант, но они будут намного дороже, чем потолочные светильники. Хорошая новость заключается в том, что у Velux теперь есть доступный индивидуальный продукт, так что вы можете спроектировать его так, чтобы он идеально соответствовал вашей небольшой пристройке.
(Изображение предоставлено Полли Элтес)
9.Пристройка к зимнему саду
Пристройка, которая может быть построена (в зависимости от размера и дизайна) без разрешения на строительство или согласия строительных норм, строительство зимнего сада — отличный способ создать дополнительную гостиную. Чтобы использовать его круглый год, вам нужно будет вложить деньги в отопление и жалюзи для зимнего сада.
Узнайте больше о строительстве зимнего сада в нашем путеводителе. Используйте наши руководства для получения разрешений на планирование и строительных норм для получения дополнительной информации о любом другом типе пристройки, который вы хотите построить.
(Изображение предоставлено Джо Шелдрейком)
10. Построй оранжерею
Добавление оранжереи — идеальный баланс между постройкой пристройки и зимним садом. С участками с массивными стенами и сплошной крышей с застекленным фонарем на крыше он лучше изолирован, чем зимний сад, и легче контролировать температуру. См. Наше руководство для получения дополнительной информации.
(Изображение предоставлено: Anglian Home Improvement)
11. Добавьте надставку из дубовой рамы
Существует множество модульных систем надстройки, которые предлагают дизайнерское и строительное решение для новой комнаты.Более традиционный вариант — пристройка из дубового каркаса — одноместная комната с скатной крышей со сводчатым потолком с открытыми фермами.
(Изображение предоставлено: Border Oak)
12. Постройте небольшую застекленную пристройку
Планируете ли вы построить одноэтажную пристройку в боковом проходе или на задней части дома, добавив большое пространство Использование остекления в вашем дизайне гарантирует, что ваша недавно расширенная комната будет залита светом круглый год.
Подходящие как для современных, так и для старинных домов, стеклянные пристройки регулируются строительными нормами, хотя вам может и не потребоваться разрешение на строительство.Узнайте все, что вам нужно знать, в нашем руководстве по стеклянным надставкам.
(Изображение предоставлено Ричардом Чиверсом)
13. Добавьте небольшую пристройку дома в задней части
Добавление одноэтажной пристройки в задней части вашей собственности может полностью преобразить ваш дом. Возможно, это позволит вам увеличить кухню-столовую или жилое пространство.
Или, скажем, у вас есть кухня, проходящая через заднюю часть вашего дома, и вы выходите на 2 метра в сад; Затем вы строите перегородку в задней части оригинальной кухни, чтобы создать комнату (по сути) в середине дома глубиной от 1 до 2 метров.В этом небольшом темном пространстве вы можете разместить инженерные сети, будь то подсобное помещение или гардероб, а ваша кухня находится в саду в исходной комнате плюс новое расширенное пространство. Вы разумно разместили потолочные светильники на крыше небольшой пристройки, чтобы сделать вашу новую кухню светлее и ярче, чем новая комната, плюс, конечно же, с новым подсобным пространством позади нее вы освободили все пространство для стирки и дополнительные места для хранения вам могло понадобиться раньше.
Воспользуйтесь нашими руководствами по пристройке одноэтажного дома и проектированию подсобного помещения для пристройки небольшого дома.
(Изображение предоставлено Льюисом Олдерсоном)
14. Преобразование встроенного гаража
Если у вас есть встроенный гараж, переделка его для создания нового жилого пространства вполне может оказаться целесообразным. Перед тем как продолжить, обязательно проконсультируйтесь с надежным местным агентом по недвижимости, чтобы убедиться, что вы не нанесете ущерба стоимости вашего дома или его продаже. Но, как правило, если парковка на улице не является проблемой или если у вас есть парковка на улице, переоборудование гаража будет иметь ценность как с точки зрения жилой площади, так и с точки зрения потенциальной прибыли при продаже.Этот гараж, созданный Stephen Graver Architects, позволил небольшой темной кухне перейти в новое жилое пространство, соединенное с верхним этажом. Используйте наше полное руководство, чтобы узнать все, что вам нужно знать о переоборудовании гаража.
(Изображение предоставлено Marc Wilson Photography)
15. Добавьте окно коробки
Когда на счету каждый дюйм, окно коробки может быть как раз тем, что расширяет ограниченное пространство и обеспечивает потрясающую визуальную функцию. Обновленные традиционные эркерные окна, расположенные на верхнем этаже старинных зданий, эти современные застекленные коробки выступают из стены, и, хотя они кажутся плавающими, они достаточно прочные, чтобы образовывать сиденье у окна.Включите один в пристройке или в прилегающем главном здании. Выберите черное обрамление для четкости или выберите безупречную шикарную версию без рамки, чтобы максимально использовать дневной свет.
IQ Glass поставила остекление для этого проекта архитектурой ARCHEA. Конструкционное стекло Окна Oriel от IQ Glass начинаются от 8 000 фунтов стерлингов (без НДС), включая проектирование и установку.
(Изображение предоставлено: IQ Glass / ARCHEA)
16. Усовершенствуйте небольшую кухонную пристройку напольным покрытием внутри и снаружи помещений
Керамогранит Valverdi Iguazu Stone Effect для дома и улицы , The London Tile Co.
(Изображение предоставлено The London Tile Co.)
Укладка непрерывного напольного покрытия из керамогранита по всей пристройке и патио — один из наиболее эффективных способов сделать пристройку больше. Здесь вам придется руководствоваться своим суждением: если ваша открытая площадка крошечная и кухонная пристройка будет обращена прямо на нее, вы также можете пожертвовать этим открытым пространством, чтобы получить максимальную отдачу от своей кухни / столовой. Однако это будет означать, что прилегающая территория должна быть относительно чистой.Конечно, у вас все еще может быть уличная мебель и цветочные горшки, но эффект обтекаемой формы, увеличивающий пространство, будет уменьшен.
Нужны дополнительные советы по продлению срока службы?
15 современных конструкций крыш, которые поднимают крышу
Эта крыша над головой может предложить гораздо больше, чем просто укрытие или тень. Благодаря множеству современных дизайнов крыши бывают органичными, скульптурными, скатными, плоскими и изогнутыми. Это пешеходные дорожки, смотровые площадки, места для отдыха, купания и сада.И все чаще крыша может обеспечивать потребности здания в энергии. Эти пятнадцать современных крыш демонстрируют множество конструкций, используемых архитекторами для поднятия крыши.
Центр для посетителей «Дорога гигантов»
Популярный и загадочный центр для посетителей «Дорога гигантов» был спроектирован дублинской компанией Heneghan Peng Architects. С покатой травянистой крышей центра открывается потрясающий вид на скалистое побережье Ирландии на севере Антрима. Сливаясь с окружающей топографией, крыша позволяет посетителям ходить по зданию и включает оконные панели, которые открывают проблески выставочного пространства внизу.
Фото © Hufton + Crow.
Дом Гусеницы
Дизайн отеля Caterpillar House в стиле ранчо подчеркивает его связь с холмистой местностью. За счет включения интегрированных фотоэлектрических панелей отмеченная наградами практика проектирования жилых домов Feldman Architecture обеспечила, чтобы дом мог обеспечивать все свои собственные потребности в энергии без какого-либо компромисса с элегантным изгибом его низкой крыши. Крыша также защищает от палящего калифорнийского солнца.
фото © Джо Флетчер через ArchDaily.
Camino A Farellones
Горизонтальная плоскость этой современной конструкции крыши покрывает красивый, светлый и просторный павильон с видом на окружающие горные хребты Анд и долину Сантуарио-де-ла-Натуралеза. Расположенный в Лас-Кондес, Сантьяго в Чили, павильон, спроектированный Максом Нуньесом Аркитектосом, является местом для отдыха и передышки, обеспечивая успокаивающе спокойную гавань.
Фотографии Джеймса Сильвермана.
Haus für Julia und Björn
Этот двухэтажный дом от Architekten Innauer Matt, названный в честь клиентов как «Haus für Julia und Björn» (Дом для Джулии и Бьёрн), имеет крутую крышу и структурные элементы, в том числе консольные крыши. Наклон крыши позволял добавлять чердаки к спальням меньшего размера.
Фотографии Адольфа Берейтера.
Мираж
Расположенный на греческом острове Тинос, на крутом скалистом участке с видом на Эгейское море, «Мираж» представляет собой одноэтажное строение (в стадии строительства), жилое пространство которого покрыто крышей бесконечного бассейна без бортов.Бассейн, спроектированный Kois Associated Architects, издалека на возвышенности производит потрясающее визуальное впечатление, отражая окружающую среду и создавая единое целое с морем.
Фотографии через The Inspiration.
Treehouse Solling
Treehouse Solling, двухэтажная башня от Баумраума, находится в Усларе, Северная Германия. Его продуманная конструкция крыши была сформирована с использованием изогнутых листов цинка и имеет световой люк, идеально подходящий для наблюдения за звездами.
Фотографии Маркуса Боллена.
Вилла Мусу
Двухэтажная вилла Musu, спроектированная финской архитектурной студией Sanaksenaho Arkkitehdit Oy, представляет собой почти органичную форму, естественно перетекающую и сливающуюся с окружающим ландшафтом. Его плавно закругленная крыша при взгляде сверху напоминает фасоль.
Фото Юсси Тиайнена через Thisispaper.
LoftCube
Менее современная крыша как таковая, а скорее современная крыша, LoftCube был установлен на крыше отеля Daniel Graz в Австрии.Объявленный как «самый высокий люкс в городе» и разработанный берлинской студией Aisslinger, LoftCube предлагает жителям панорамный вид на Грац и хорошо оборудованное внутреннее пространство.
Фото через Курьер.
Каменная церковь Кярсямяки
Эта современная церковь 21 века на севере Финляндии, спроектированная OOPEAA, имеет бревенчатое внутреннее ядро и внешний «плащ», сделанный из осиновой черепицы, смоченной смолой. Конструкция была сделана вручную с использованием традиционных строительных технологий.Он имеет простую коробчатую форму и остроконечную крышу, увенчанную световым люком, который фильтрует естественный свет в здание.
Фото © Юсси Тиайнен.
Коро Хаус
При проектировании этого шестиугольного дома в Тойоте, Япония, компания Katsutoshi Sasaki + Associates отделила крышу от внешней стены с помощью окон в потолке. При этом архитекторы предоставили домовладельцам вид на небо со всей окружности дома.
Фотографии любезно предоставлены Katsutoshi Sasaki + Associates через ArchDaily.
Дом бесконечности
«Дом Бесконечности» с широкой крышей, простирающейся к береговой линии, вызывает ощущение бесконечности, его форма охватывает бескрайний Атлантический океан и горизонт за ним. Расположенная в Кадисе, Испания, по проекту архитектора Альберто Кампо Баэса, вся структура была построена из красивого белого камня травертина, который сверкает на теплом солнце.
Фотографии © Хавьер Каллехас, Севилья, через ArchDaily.
Хаус B19
Четырехэтажный дом B19 с остроконечной крышей в Штутгарте с двускатной крышей был спроектирован архитекторами-архитекторами.В доме есть галерея для коллекции произведений искусства владельца, которая поднимается до остекленного конька крыши.
Фотографии Зои Браун через Дезин.
Quinta de Lemos
Огромная бетонная крыша одноэтажного пансиона Quinta de Lemos, ресторана и винного салона змей пересекает обширный португальский пейзаж. Здание, спроектированное студией Carvalho Araújo, расположено среди скалистых образований, которые помогли определить его форму.Покрытая тротуарной плиткой крыша выполняет функцию обширной смотровой площадки.
Фотографии Уго Карвалью Араужу через Руководство.
Die Es
Die Es, семейный дом архитектора Габриэля Фагана, был построен в богатом пригороде Кейптауна Кэмпс-Бэй. Спроектированный архитектором, он представляет собой смесь модернизма и стиля «капского голландца». Скульптурная сводчатая волнистая крыша дома уникальна и, по всей видимости, единственная в своем роде.
Фото Инге Принс © Monocle.
Фото Десмонда Лоу и Антонии Хайль через Фройнде фон Фройнден.
Дом Хенди-Борг
Дизайн WOJR: Organization for Architecture, Дом Хенди-Борг в Сономе, Калифорния, имеет симметричную пилообразную крышу. В результате получается строгий, сбалансированный и перфекционистский профиль.
Фото через Architizer.
Строительство плоской крыши справа
Плоские крыши архитектурно не логичны, так как дождь и снег будут проливаться намного быстрее с наклонной крыши.Тем не менее, в исторических зданиях в стиле модерн, таких как проект Cambridge TV в этом старом доме, плоские крыши являются ядром архитектуры и призваны отражать широкие горизонтальные линии природного ландшафта.
Конечно, не обязательно жить в современном доме, чтобы иметь дело с плоской крышей. Традиционные дома часто имеют участки плоской крыши — над мансардными окнами, над крыльцами и гаражами, а также на балконах. И их горизонтальные линии изобилуют на Западе и в городских районах.
Но плоские крыши сильно страдают от суровых погодных условий, поэтому они редко служат так долго, как хорошая наклонная крыша.К счастью, современные материалы для покрытия плоских крыш значительно улучшились за последние два десятилетия; на некоторые из них предоставляется гарантия сроком до 20 лет, что приближается к гарантиям на скатную кровлю.
«Если вы построите и отремонтируете одну правильно — и сохраните ее в чистоте — хорошая плоская крыша не протечет», — говорит генеральный подрядчик TOH Том Сильва, у которого было семь разных плоских крыш, с которыми приходилось бороться на здании Кембриджского проекта. Он запечатал их все с помощью клеящейся резиновой мембраны из EPDM, которая ему очень нравится, потому что она легкая, быстрая в установке и не требует специального оборудования.
Это настолько просто, что любой домовладелец может сделать это сам. Итак, мы наблюдали, как Том положил EPDM на небольшой участок в доме проекта, чтобы узнать, как профессионал делает плоскую крышу гладкой, прочной и водонепроницаемой.
Шаг 1
Важность правильного построения
Фото Рассела КеяОбшивка быстро опускается на крышу без уклона и, таким образом, обеспечивает некоторую опору.Но горизонтальные линии этой секции плоской крыши 8 ½ на 13 футов в здании проекта Cambridge TV делают ее уязвимой для сильного снегопада и скоплений дождевой воды, поэтому ее нужно строить долговечной.
Шаг 2
Каркас крыши
Фото Рассела Кея«Самое важное, что нужно знать о плоской крыше, — говорит Том, — это то, что она не плоская». Чтобы вода не скапливалась и не попадала в дом, плоские крыши всегда строят с небольшим наклоном — не менее 1⁄8 дюйма на фут.Многие из них наклонены в нескольких направлениях, как сдавленные вальмовые крыши, к отверстиям для водостоков, которые соединяются с водосточными трубами.
Шаг 3
Обшивка из фанеры
Фото Рассела КеяПоверх каркаса идет 5⁄8-дюймовая фанерная обшивка с зазором 1⁄8 дюйма на всех стыках для обеспечения возможности расширения и сжатия.
Шаг 4
Подкладочный материал с винтовым креплением
Фото Рассела КеяДля кровельного материала из листовой резины, который использует Том, требуется подложка, называемая isoboard — жесткий пенопласт (сделанный из полиизоцианурата) толщиной ½ дюйма со специальной основой из стекловолокна.Изо-доска (плоская версия того же материала, которую он заказывает, специально приспособленную для больших крыш) легко режется универсальным ножом и прикрепляется к фанерной обшивке винтами и большими шайбами из оцинкованной стали. Он обеспечивает мягкую защитную основу для резины. Том старается расположить стыки в шахматном порядке и плотно прилегать друг к другу, так как iso board не расширяется и не сжимается, как фанера.
Шаг 5
Создание скошенных углов
Фото Рассела КеяС двух сторон крыша примыкает к парапету (короткая стена, обычная для плоских крыш), а также к стене третьего этажа; здесь резиновую крышу нужно будет подбежать по стенам и приклеить к обшивке.Чтобы вода не скапливалась в этих внутренних углах, Том разрезает 2×4 по длине под углом 45 градусов настольной пилой. Затем он вкручивает их в стык между крышей и стеной, чтобы создать плавный переход.
Шаг 6
Сухая установка кровли
Фото Рассела КеяПеред тем, как положить резину, Том быстро подметает, чтобы удалить весь мусор, который может проткнуть новую крышу.EPDM (что означает этилен-пропилен-диеновый мономер) поставляется в рулонах шириной 10 футов и легко режется ножницами или универсальным ножом. Том отрезает кусок, достаточно большой, чтобы покрыть крышу плюс еще 9 дюймов по периметру. Он берет кусок и раскладывает его на месте, а затем складывает пополам. (Эта крыша достаточно мала, чтобы потребовать только один лист. На больших крышах Том перекрывает секции примерно на 6 дюймов, но не склеивает швы до самого конца.) Чтобы договориться о вентиляционной трубе, Том вырезал отверстие в стене. резина немного больше трубы, затем наденьте на нее резину.
Шаг 7
Приклейте резину
Фото Рассела КеяИспользуя малярный валик с ворсом дюйма на удлинительной стойке, Том наносит клей на открытую часть isoboard и соответствующую загнутую резину. Как и обычный контактный цемент, клей наносится на обе поверхности и мгновенно склеивается в момент их встречи. Поэтому, дав ему высохнуть на ощупь, он становится на колени и осторожно распределяет резину по изо-доску, отталкивая как можно больше изнутри складки, чтобы предотвратить образование морщин.Он не поднимает резину, иначе она растянется под собственным весом, а затем отскочит назад, в результате чего она будет ложиться неравномерно. «У вас будет только один шанс», — говорит Том. Работая по частям, он заканчивает остальную часть крыши, сглаживая пузырьки воздуха с помощью уже высохшего валика, прежде чем приклеить края стены и парапета и 6 дюймов вниз по передней части крыши.
Если бы был шов, с которым нужно было бороться, Том сначала очистил бы его специальным растворителем, а затем применил бы черный клей для соединения резины с резиной.Поскольку швы настолько уязвимы, он также приклеил бы полосу неотвержденной резины шириной 12 дюймов (которая, в отличие от EPDM, не имеет «памяти», то есть ее можно растягивать, не отскакивая и не сминаясь) на сам шов. В вентиляционных трубах он натягивал на трубу специальную резиновую манжету и приклеивал ее к EPDM, а затем заклеивал приклеенными полосами неотвержденной резины и полоской триполимерного герметика.
Шаг 8
Обработка кромок
Фото Рассела КеяНа внутренних вертикальных углах Том разрезает EPDM и перекрывает его, а затем плотно приклеивает резиновым клеем.Он также заклеивает этот шов неотвержденной резиной. Чтобы вертикальные секции не отслаивались от стен, Том прикручивает металлические кронштейны, называемые концевыми упорами, затем срезает лишнее над кронштейнами. Он проводит полоску триполимерного герметика по верхнему краю скоб, чтобы запечатать их. Позже он прибьет изготовленную по индивидуальному заказу медную прокладку с свинцовым покрытием по передним краям крыши, а затем приклеит 12-дюймовую полосу неотвержденной резины по верхнему краю гвоздя. Готовая альтернатива индивидуальному окладу — это оцинкованная водосточная кромка, специально созданная для плоских крыш.Называется он гравийной стойкой, подходит для любых плоских крыш и бывает разных цветов. Как только оклад установлен, крыша готова противостоять стихиям.
Расширение свойств периода: как совместить старое и новое
Продление свойства периода должно усиливать, а не ухудшать его первоначальный характер. Узнайте, как эти архитекторы подходят к современным пристройкам к старым зданиям.
Изображение: Архитектура Скотта Дональда расширила и реконструировала Замок Лягушки, величественное историческое здание в Олдерли Эдж, Чешир, обеспечивая максимальный контраст между старым и новым за счет обширного остекления.Фото: Дэниел Хопкинсон
Большинство владельцев старинной собственности хотят сохранить ее характер и оригинальные черты, но планировка старых домов редко удовлетворяет наше современное стремление к большим многофункциональным помещениям.
Высокая стоимость покупки нового дома означает, что его расширение часто бывает более выгодным — и в целом — менее разрушительно. Однако при создании пристройки к старинной собственности крайне важно создать тщательный баланс старого и нового.
Определенная разница
Изображение: Эта пристройка из приглушенного дуба и цинка, созданная Studio Carver для дома в эдвардианском стиле в Лондоне, создает тонкий контраст с основным кирпичом дома, в то время как окна сильно напоминают существующие створчатые окна. Фото: Ричард Чиверс
СпециалистыHeritage отдают предпочтение четкому разделению оригинала и современности. Использование одних и тех же материалов в похожем стиле может создать визуальную путаницу. Это не означает, что вам нужно использовать непревзойденный контраст — стеклянную коробку без рамы, — но новая пристройка того времени помогает нам лучше «читать» здание.
Тем не менее, согласно правилам планирования, пристройка может быть построена в рамках разрешенной застройки только в том случае, если материалы «похожи по внешнему виду на существующий дом».Таким образом, домовладельцев поощряют не слишком сильно ломать голову над чистым дизайном. Некоторые местные власти, кажется, хуже понимают это правило, чем другие; так что обратитесь за советом перед подачей заявки или наймите архитектора, знакомого с политикой вашего местного совета.
Почтение
Изображение: Эта мельница 16-го века в Суррее имела неудачную пристройку 1960-х годов, которую OB Architecture было проинструктировано заменить. Бронзовая крыша была вдохновлена викторианским эскизом дома, на котором была изображена группа зданий с скатными крышами.Фото: Мартин Гарднер
Архитекторы мастерски находят тонкий подход к уравновешиванию старого и нового, часто включая некоторые ссылки на оригинальный дом, даже если стили на первый взгляд могут сильно отличаться. Примеры включают выравнивание скатов крыши, сбор второстепенных материалов (например, использование цинковой облицовки для отражения свинцовой кровли) или использование сопоставимых материалов контрастного цвета или рисунка.
«Сначала мы определяем важные исторические особенности собственности», — говорит архитектор Кейт Карвер из Studio Carver.«Мы никогда не хотели бы бросать им вызов — мы хотим дополнять и улучшать их. Это может означать выполнение чего-то совершенно особенного, где новое явно новое, а старое беззастенчиво старое. Мы часто пытаемся исправить плохую работу, проделанную в 20-м веке — то, что было добавлено, вышло из употребления. Мы возвращаемся к первоначальному дому, а затем сочувственно добавляем его ».
Если стиль пристройки сильно отличается от старинного дома, к которому она примыкает, иногда можно использовать материалы, чтобы объединить два — очевидный пример — рендеринг, поскольку это плоская однородная поверхность, в отличие от кирпича, где найти правильный размер и сопоставить патина старения может быть невероятно сложной.
Нахождение ссылки
Изображение: Charlie Luxton Дизайн чутко добавил в этот внесенный в список Уилтширский дом пристройку с кухней-столовой. Скат крыши и переработанный сланец повторяют стиль оригинального дома, создавая аккуратный переход, в то время как широкое остекление используется, чтобы не отвлекать внимание от этих традиционных материалов. Фото: Марк Болтон
Если вы хотите хоть немного повлиять на первоначальную собственность, ненавязчивый линкбилдинг может стать отличным выбором, особенно если он сильно застеклен, чтобы обеспечить сильный визуальный разрыв.
Другой подход состоит в том, чтобы оставить внешний фасад первоначальной собственности открытым, чтобы он стал внутренней стеной внутри новой пристройки, что позволит вам четко увидеть, как свойство было добавлено с течением времени. Это также может создать резкие контрасты, например, там, где старинная каменная кладка встречается с четкими, свеже оштукатуренными стенами.
Попытка сделать одно большое пространство из старой комнаты и новой пристройки может вызвать сложные вопросы. Поскольку эти области обычно разделяются балкой там, где раньше была стена, хотите ли вы сохранить аутентичные элементы, такие как потолочные розы и карнизы? Или вы бы предпочли избавиться от всего этого и получить более чистую поверхность в целом? Дизайнеры и архитекторы часто отвечают на это, сохраняя исторические черты и окрашивая все в один цвет (обычно белый), что имеет объединяющий и координирующий эффект.
Практические соображения
Изображение: Эта современная пристройка к эдвардианской квартире от Scenario Architecture сохранила заднюю кирпичную стену как внутреннюю особенность нового дизайна. Фото: Ян Пиотрович
Пристройки к старинной собственности должны быть самонесущими, чтобы не создавать дополнительную структурную нагрузку на дом. Легкие системы, такие как деревянный каркас, могут помочь снизить нагрузку.Но строительство пристройки из современных материалов может иметь пагубные последствия для старой собственности. Например, если старая внешняя стена, заштрихованная известковым раствором и предназначенная для пропускания воздуха, станет внутренней стеной воздухонепроницаемой пристройки, построенной в соответствии с современными строительными нормами, это может вызвать проблемы с влажностью. Стоит нанять специалиста-архитектора-реставратора, который досконально знает подводные камни
. Планируете ли вы пристройку к старинному дому? Дайте нам знать, написав нам в Твиттере @granddesigns или оставив комментарий на нашей странице в Facebook.
