Вальмовая крыша — 60 Фото идей кровли
Вальмовая кровля — одна из самых прочных и устойчивых кровельных конструкций, преимущества которой несколько веков назад оценили в Европе. Хотите, чтобы кровля вашего дома была не только эстетичной, но и надежной — выбирайте вальмовую конструкцию. А наша фото-подборка поможет вам найти дизайн по душе.
Двухэтажные дома
Установив вальмовую крышу, хозяева частного двухэтажного дома получают красивую и практичную кровлю, под которой появляется дополнительный этаж для проживания.
Фото: eaglemetalsmfg.com
Вальмовая конструкция — это некая вариация двускатной кровли, у которой два ската имеют трапециевидную форму, а два других — треугольную.
Все скаты вальмовой или полувальмовой крыши обычно имеют крутой уклон, поэтому такая конструкция хорошо противостоит сильным ливням и снегопадам. Колоритный эко-антураж подобным кровлям придают с помощью натуральных покрытий: тростникового (камышового), черепичного, сланцевого или металлического.
Одна из разновидностей вальмовой кровли — полувальмовая голландская крыша с усеченными треугольными скатами. На фото — частный дом современного дизайна с битумным кровельным покрытием, создающим иллюзию натуральной черепицы.
Смотрите также: Красивые крыши частных домов: фото, варианты дизайна, виды

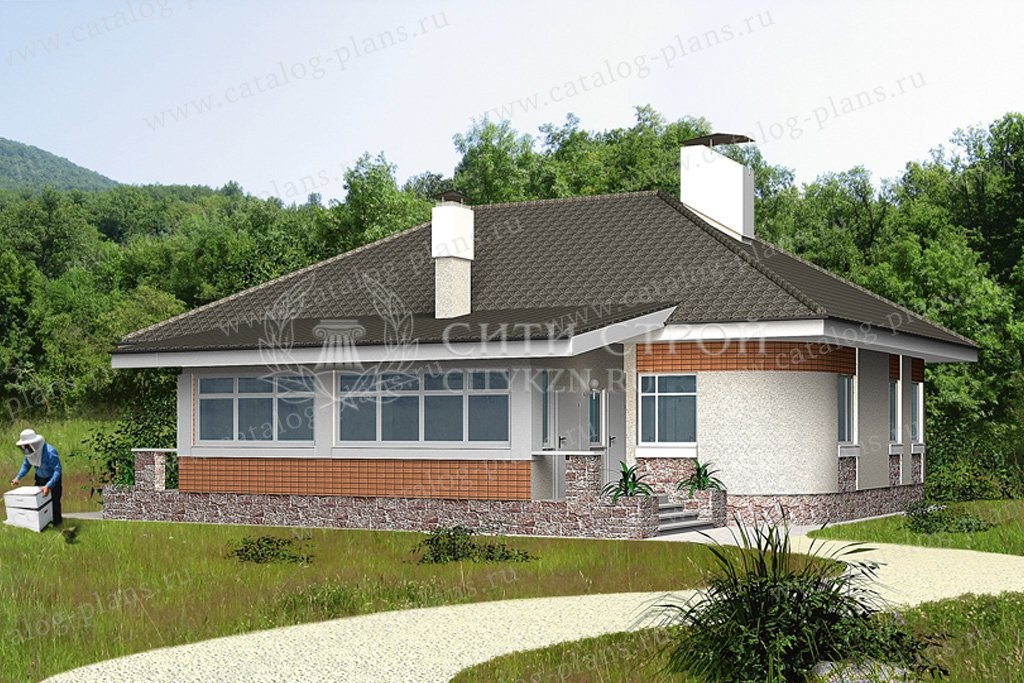

Одноэтажные дома
Фото: dallasmetalroofs.com
Лаконичная фальцевая крыша из серебристой оцинковки удачно дополнит дизайн одноэтажного дома с фасадами из пестро-красного кирпича.
Все разновидности вальмовой крыши выглядят намного оригинальнее, чем обычная двухскатная кровля, но затраты на материалы и монтаж будут внушительными. Особенно, если коттедж состоит из нескольких жилых помещений, а сама крыша сложна по конфигурации, как вы видите на фото.
Вальмовая крыша позволяет значительно расширить полезное пространство дома и оборудовать комфортную спальню, кабинет, библиотеку или детскую на чердаке.
Фото: muellerinc. com
Вальмовая кровля демонстрирует повышенную прочность при значительной ветровой нагрузке. Если вы живете в равнинном регионе, а ваш дом расположен на открытой местности, то такая крыша будет оптимальным вариантом.
В сравнении с двускатной конструкцией, вальмовая кровля — более рациональный вариант для обустройства мансарды: как со слуховыми окнами, так и с оконными проемами в плоскости кровельного покрытия. Именно такой, более экономичный вариант с окнами, врезанными в скаты, изображен на фото деревянного дома со сланцевой вальмовой крышей.
Смотрите также: Красивые коттеджи из кирпича: 60 фото идей
Мансардные крыши
Вальмовая кровля с мансардой идеальна в том случае, если вы хотите рационально использовать подкровельное пространство.
Тандем вальмовой и полувальмовой крыш темного цвета красиво оттеняет белые фасады фахверковой конструкции.
Обустройство мансарды со слуховыми окнами позволит вам разместить под крышей несколько светлых и просторных жилых комнат.
Мансарду можно предусмотреть не только под вальмовой крышей основного здания, но и над пристройкой к дому, например, над гаражом.
Если вы решили построить бюджетный дом в английском стиле, то для отделки фасадов лучше всего взять клинкер или декоративный камень, а вальмовую кровлю покрыть материалом, имитирующим керамическую черепицу.
Смотрите также: Красивые мансардные крыши частных домов: фото, примеры дизайна
Крыша со слуховым окном
Чаще всего слуховые окна на мансарде покрывают двускатной кровлей — такая конструкция хорошо гармонирует с вальмовой крышей дома при условии одинакового уклона параллельных скатов.
Контрастная отделка слуховых окон позволяет выделить их на фоне кровельного покрытия.
Чтобы сделать мансарду более комфортной, слуховые окна нередко комбинируют с балконами.
Слуховые окна способны сыграть роль выразительного акцента на кровле, особенно, если они имеют полукруглую форму.
Слуховые окна разного размера на фронтонах — отличительная особенность домов с вальмовой крышей и мансардой в европейском стиле.
Дома с эркером
Эркер часто становится не только эффектным фасадным элементом, но и позволяет создать уютную и хорошо освещенную зону в гостиной, столовой или спальне.
Чтобы покрыть полукруглый эркер, выступающий за пределы фасада, используют шатровые и конусные конструкции, которые прекрасно гармонируют с вальмовой крышей.
Эркер нередко служит своеобразным «стержнем», на который «нанизаны» все этажи дома, как на фото этого современного коттеджа с каскадной вальмовой крышей.
Четырехскатные вальмовые крыши
Четырехскатная кровля вальмового типа — традиционный вариант для английских домов в стиле Тюдор. Эту архитектуру отличает гармоничное сочетание кирпичной кладки, фахверка и натуральных кровельных покрытий в виде керамической или сланцевой черепицы.
Помимо вальмовой крыши внушительных размеров, для английской архитектуры времен Тюдоров характерны разноуровневые треугольные фронтоны с большими арочными окнами.
Фронтоны располагаются как по оси здания, так и асимметрично, они играют роль броского элемента на фасаде здания.
Самое сложное в обустройстве вальмовой крыши — это сочленение кровельных конструкций, покрывающих несколько жилых объемов в случае сложной планировки дома.
Крыша беседки на фото — классический вариант четырехскатной вальмовой конструкции с двумя скатами-трапециями и двумя скатами-треугольниками. Такая крыша оптимальна для различных хозяйственных построек: павильонов, гаражей, летних кухонь.
Двухскатные полувальмовые кровли
Двускатная кровля полувальмовой конфигурации стала удачным архитектурным решением для дизайна колоритного дома с арочными окнами и полукруглой террасой на мансардном этаже.
Мягкая рулонная кровля под черепицу — бюджетное решение для монтажа двухскатной крыши.
Полувальмовые кровли смотрятся по-европейски благородно и стильно, особенно в сочетании с вертикальным озеленением фасадов.
На фото — двухскатная крыша с полувальмами и слуховыми окнами в датском стиле.
Смотрите также: Дизайн коттеджа внутри: 60 фото в современном стиле
Ломаная вальмовая крыша
За счет дополнительных граней и плоскостей ломаные кровли вальмового типа не только придают частному коттеджу оригинальный вид, но и улучшают сопротивляемость крыши негативным климатическим воздействиям.
Мягкая рулонная черепица — современный кровельный материал, оптимальный для монтажа крыши ломаной конфигурации за счет удобства укладки на перегибы скатов.
На каскадных крышах отлично смотрится металлочерепица, подчеркивающая нетривиальность кровельных форм.
Небольшие изгибы вальмовой кровли по краю скатов — практичное решение для регионов с обильными снегопадами. Такая крыша надежно защищает мансардный этаж от осадков и способствует постепенному сходу снега.
Вальмовые крыши из кровли Ондувиллы
Колоритная Ондувилла под коричневую черепицу эффектно завершает образ дома в классическом стиле.
Красная вальмовая крыша из Ондувиллы под натуральную черепицу удачно гармонирует с фасадами нежно-персикового оттенка.
В проекте дома, построенного в Бурунди, предусмотрены вальмовые крыши из Ондувиллы над основным зданием и крыльцом.
Крыша из Ондулиновой кровли
Вальмовая кровля из красного Ондулина стала интересным акцентом в архитектуре частного коттеджа в стиле кантри, построенного в Турции.
Волнистый Ондулин прекрасно смотрится на вальмовых крышах — двухэтажный дом на Филиппинах со светлыми фасадами и коричневой кровлей — яркий тому пример.
Смотрите также: Ондулин: Красивые фото кровли домов, виды крыш
Кровли из металлочерепицы
Вальмовая крыша очень красиво смотрится в случае прямоугольной планировки дома с четкой осевой симметрией, подчеркнутой парой эркеров по фронту.
Обязательный элемент при обустройстве кровли из металлочерепицы — это снегозадержатели, препятствующие лавинному сходу снежного покрова с крыши.
Усадьбы викторианского стиля с четырехскатной кровлей — традиционный вариант английской архитектуры. Причем вальмовой крышей покрывают не только сам дом, но и пристройки: крыльцо, веранду или гараж.
Кирпичный коттедж на две семьи привлекает взгляд своей самобытностью: терракотово-красными фасадами, вальмовой крышей из металлочерепицы черного тона и белым архитектурным декором.
Вальмовая крыша этого кирпичного коттеджа эффектно скомбинирована с шатровой кровлей над гаражом и конусной — над эркером.
Смотрите также: Красивые интерьеры коттеджей: 60 фото внутри загородных домов
Фото-подборка вальмовых крыш
крыши пристроек частных домов на фото
Содержание- Типы крыш и виды кровель
- Выбор материала для кровли пристройки
- Нюансы по укладке кровли
- Этапы установки крыши для пристройки
Для того чтобы дом имел более оригинальный внешний вид очень часто используют дополнительные строительные элементы – пристройки, которые позволят проводить досуг или собирать семью за большим обеденным столом. Пристройку можно создать еще на этапе строительства дома или же по его завершению. Также очень часто веранду, террасу или другой тип пристройки используют уже для домов, что были возведены давно. В этом случае придется подумать о том, как защитить дополнительное помещение от влияний природы, ее капризов в виде снега или дождя.
Крыша такого сооружения должна примыкать к дому, иметь некий угол наклона для того, чтобы осадки не скапливались на ее поверхности. Для длительного срока службы крыши пристройки нужно тщательно соблюдать все правила и условия, подобрать оптимальный материал для кровли.
Типы крыш и виды кровель
Продуманный экстерьер частного дома создаст приятное впечатление, как для самого собственника жилья, так и для его знакомых или соседей, ведь по внешнему восприятию дома формируется мнение и о его хозяине. В идеальном случае дизайн дома и пристройки должны соответствовать друг другу, правильно сочетаться между собой.Для того чтобы это стало возможным необходимо использовать единый кровельный материал, как для дома, так и для пристройки к нему. Исключением из правил станут стеклянные пристройки для обеденного стола с видом на окружающую среду или же оранжерея. В этом случае кровля также должна иметь прозрачный вид, в независимости от дома и его покрытия.Необходимо понимать специфику слов, понимать их суть, так как крыша – это верхняя часть дома, конструкция, имеющая в себе слои теплоизоляции и гидроизоляции. В свою очередь кровля – декоративное покрытие, защищающее крышу от атмосферных осадков. Выбор кровельных материалов для пристройки зависит от нескольких факторов:
- Функциональной роли помещения.
- Архитектуры пристройки.
- Строительных материалов, используемых при строительстве дома.
- Кровельных материалов крыши.
- Финансовых возможностей.
Если использовать единый кровельный материал невозможно, то нужно продумать то, как это будет выглядеть внешне, что в данном случае уместно, а что нет. Важно выдерживать дом и пристройку в едином стиле, чтобы пристройка не показалась лишней. В идеальном случае дополнительное сооружение должно подчеркивать дом, быть его оригинальным украшением. Если хорошо продумать проект, то можно создать такой эффект, что будет казаться, словно крыша частного дома «перетекает» на террасу или веранду, образуя, таким образом, одно целое. Типы крыш:
- Плоская.
- Скатная (наименование зависит от количества скатов)
- Одно- и многокаскадные.
- Купольные и конические.
- Сложные (ломаная, многощипцовая и т.д.)
- Потолочные и чердачные.
Сложную крышу используют только для пристроек, которые должны соответствовать стилю дома, например, классицизм или готический стиль. В целом более популярной для пристроек является простая односкатная крыша, ведь именно она будет оптимальным, практичным и недорогим вариантом.Односкатную крышу можно соорудить разными методами, однако изначально нужно определить:
- Конструкцию дополнительного здания.
- Используемый кровельный материал.
- Особенности крыши.
- То, какими будут слои теплоизоляции и гидроизоляции.
- Финансовые возможности.
Выбор материала для кровли пристройки
Прежде, чем покупать первый попавшийся кровельный материал необходимо просмотреть их полный перечень, выяснить достоинства и недостатки каждого отдельного взятого материала. Сравнив все за и против, можно выбирать оптимальный вариант, что будет применяться для пристройки, идеально, если он будет аналогичен материалу, используемому для кровли крыши дома.Раньше выбор кровельных материалов был ограничен, сейчас же в 21 веке ассортимент практически не ограничен, ни по гибкости, ни по цвету или прочим факторам.
Популярные кровельные материалы:
- Фастлок.
- Мягкая кровля.
- Все вариации черепицы.
- Шифер.
- Профнастил или металлическая кровля.
- Дорогие кровельные покрытия декоративного характера.
То, что необходимо учитывать при выборе кровли:
- Необходимое количество материалов.
- Срок эксплуатации.
- Цену материала, стоимость его монтажа.
- Пластичность, гибкость.
- Вес и устойчивость к внешним факторам.
- Пожаробезопасность.
- Цветовая вариативность.
Нюансы по укладке кровли
Простой вариант пристройки – крытая терраса или веранда. В этом случае главную роль играет фундамент и крыша пристройки. Сама же пристройка может быть, как закрытой, так и открытой, главное то, что это место для отдыха, где не должно быть холода и влаги.Нужно определить угол наклона – в оптимальном случае он должен составлять 20-30 градусов, если меньше, то снег будет накапливаться на поверхности крыши, если больше, то крыша будет подвержена большим ветровым нагрузкам.При сооружении стропильной системы нужно учитывать все тонкости и нюансы, использовать доски и брусья достаточной толщины. Крепят стропила с помощью саморезов или анкерных клиньев (зависит от материала, к которому они крепятся). При правильном возведении стропильной системы крыша должна иметь запас прочности, способный выдержать ураган или смерч, в независимости от того, бывают они в этом регионе или нет. Если пристройка не жилая и имеет «холодную» крышу, то утеплители здесь не понадобятся. Если планируется возведение большого жилого здания, то можно использовать двухскатную крышу, а чердачное помещение должно иметь треугольную форму. Особое внимание следует уделить теплоизоляции и гидроизоляции, ведь холод и влага здесь недопустимы.
Этапы установки крыши для пристройки
Для примера можно взять самый простой, но в то же время популярный вариант для пристроек – односкатная крыша с обычными стропилами и кровельным пирогом из шифера.
Этапы:
- Проведение расчетов, разработка чертежей. На этом этапе определяют угол наклона крыши, он должен составлять от 20 до 35 градусов.
- На краю пристройки устанавливаем балку, точку упора конструкции крыши. Далее через каждые 0,8-1 метра отмечаем места для установки стропил. Специальный брус крепят анкерными клиньями в нижнюю балку и верхнюю обвязку. Затем на балку выставляют крайние стропила, после чего по шнурку выставляются остальные на отмеченные ранее точки.
- Установка гидроизоляции.
- Монтаж обрешетки.
- Прокладка слоя утеплителя между стропилами и обрешеткой.
- Стропила зашить фанерой или деревянным щитом.
- Укладка шифера согласно технологии, прописанной в инструкции.
Как сделать крышу на пристройке к дому своими руками: пошаговый инструктаж
Практически каждый владелец аккуратного и компактного дома со временем приходит к понимаю, что в его проекте так не хватает гаража для новой машины, уютной веранды для летних посиделок или даже светлой мастерской. Благо, современные строительные технологии позволяют присоединить к имеющейся постройке, не зависимо от ее габаритов, что угодно – главное только грамотно присоединить новый фундамент со старым.
Но на самом деле вопрос надежности основания еще не самый насущный: а как сделать крышу на пристройке к дому так, чтобы она не свела на «нет» всю архитектурную гармонию дома? Как не только построить ее надежной, но и вписать в общий экстерьер?
Для этого нужно правильно сделать первый ответственный шаг: выбрать подходящую конструкцию крыши пристройки. А наши советы экспертов и фото мастер-классы помогут вам в этом.
Пристройкой официально называют часть здания, которая не является частью капитальных стен дома, а примыкает к ним с какой-нибудь стороны дома. Обычно пристройка имеет внутреннее сообщение с основным зданием – т.е. входную дверь.
Построить крышу на пристройку к дому своими руками вполне реально, но учитывайте, что в проектировании крыши пристройки есть свои тонкости.
Например, чем ниже здание, тем проще сохранить в гармонии облик его архитектуры. А вот если здание высокое, особенно с ломаной или островерхой крышей, тогда придется повозиться с проектом.
В таком случае самую пристройку лучше располагать или на заднем фасаде или со стороны главного, но не сбоку. И при этом стараться не нарушать стилевое единство дома.
Конечно же, во всех нас живет русский дух и хочется порой пристроить резные карнизы с витиеватыми украшениями крыши, но на фоне современного дома они будут выглядеть совершенно нелепо.
Идеально, если крыша веранды будет в чем-то повторять крышу дома и будет состоять из тех же кровельных материалов. Даже краску для всех деталей лучше подобрать в тон! Как здесь:
Если мы говорим о крыше пристройки, проще всего ее соорудить односкатной, с наклоном от 5 до 25 градусов. Вот самый быстрый и простой вариант:
Причем посмотрите, насколько красивой может быть такая пристройка, если подойти к делу с дизайнерским талантом:
Куда сложнее на практике окажется двухскатная и трехскатная крыша.
Позаботьтесь так и также о запасе прочности. Дело в том, что стропила пристройки способны прогнуться под тяжестью снега, который не только попадает на самую крышу в обычный снежный зимний день, но и способен лавинообразно сходить с основной крыши дома.
Поэтому запас прочности здесь должен быть в полтора-два раза больше, чем был при строительстве вашей крыши. Вот пример строительства двускатной крыши таких пристроек:
И куда объемнее и органичнее выглядит вальмовая крыша пристройки, которая огибает дом:
Хороша вальмовая крыша и в самостоятельном исполнении, особенно, когда речь идет о пристроенной веранде дома:
Но бывает и так, что провернуть такое не получается возможным. Например, крыша дома у вас покрыта эксклюзивным материалом, или ни на одной фабрике нет такого же оттенка.
А такое бывает часто, особенно, когда речь идет о керамической черепице, оттенок которой всегда получается индивидуальным. И порой лучше выбрать какой-нибудь другой материал, чтобы окончательно не испортить внешний вид дома. Тем более, что вариантов не мало и многие из них вполне удачные.
Скажем, самый бюджетный и далеко не всегда эстетичный вариант кровли пристройки – фальцевая. Хотя и она имеет право на существование:
Стеклянные и прозрачные конструкции
Пожалуй, сама красивая крыша пристройки получается из стекла. Одно из самых ценных достоинств стеклянной крыши – высокая светопропускная способность и долговечность.
Единственное, весит этот материал не мало и довольно сложно в монтаже. Для такой крыши нужны надежные опорные элементы, которые распределят нагрузку.
Для прозрачной крыши пристройки зачастую использует закаленное стекло толщиной в 1 см. Такое особенно прочно для противостояния погодным условиям. И ввиду его особенностей нередко делают частичное остекление крыши, когда пропускают свет только вставки или часть потолка.
Установку стеклянной крыши веранды или террасы мы советуем вам доверить специалисту, ведь в этом деле есть определенная опасность: если стекло, примером, не выдержит вес снега и рухнет, то пострадать от осколков могут все люди, находящиеся внутри.
Но, если у вас есть нужный строительный опыт, то ознакомьтесь внимательно с технологией монтажа такой крыши и постарайтесь перестраховаться во всех важных моментов.
Итак, самый главный аспект – это прочность конструкции, которая будет держать стекло. В этом плане хорош прочный и относительно легкий алюминий, также подходит податливое для обработки дерево. Главное требование – абсолютная герметичность стыков стеклянных панелей.
Стекло при этом вовсе не обязательно должно быть прозрачным: эффектно рассеивают свет матовые и декорированные крыши.
Но если вам не нравится идея с тяжелым стеклом, а крышу хочется прозрачную, тогда отдайте предпочтение куда более легкому поликарбонату.
Работать с ним не сложно, а выглядит этот материал не менее эффектно:
К слову, пристройку можно накрыть и обычным шифером, если подойти к делу с умом и чувством вкуса:
Необычные крыши пристройки
Наверняка, когда вы проектировали крышу еще для своего дома, то задумывались над самыми разными затеями, даже необычными. Почему бы не воплотить в жизнь какой-нибудь популярный исторический стиль или по-русски душевные резные наличники?
Все это невероятно здорово смотрится на фото и в 3D-реализации проекта, но многие ли рискнут воплощать необычный дизайн во время строительства собственного дома?
Конечно, нет, ведь хотя крышу и называют пятым фасадом по важности, как раз на нее чаще всего и не хватает запланированного бюджета. Поэтому приходится обходиться «стандартным набором» – прочная стропильная система и одно из проверенных кровельных покрытий с минимумом проблемных мест на крыше.
А вот на крыше пристройки уже можно отвести душу. Здесь не так критичны ошибки строительства, не так заметны ляпы и, если та же веранда будет спрятана в тени от деревьев или будет находиться с задней стороны дома, то никак не сможет повлиять на облик всего здания с плохой стороны.
Вот отличный пример такого строительства:
В качестве первого шага здесь к кирпичным столбам прикрепили кровельные балки из сосны, а поверх их – стропильную систему. Далее каркас закрыли гидроизоляционной пленкой, поверх которой построили сплошную обрешетку и кровельный настил.
Теперь важно сделать правильный узел примыкания крыши к стене дома. Именно здесь чаще всего возникают протечки. Кроме того, на каком на каком бы фундаменте не стояла бы пристройка, она всегда немного подвижна. А поэтому узел должен быть рассчитан на растяжение и сжатие.
Все эти вибрации и напряжение в стропильной системе не будут заметны для вашего глаза, но со временем могут разрушить всю крышу и навредить дому.
Поэтому примыкание важно устроить не только водонепроницаемым, но и в какой-то мере эластичным. При этом нужно будет защитить стену кровельным материалом на высоту не менее чем 30 см. Немного пояснений:
Вся стропильная конструкция крыши пристройки будет у вас опираться на обвязку, или так называемые стойки-бабки, либо крепиться верхним концом стропил к стене дома при помощи анкеров или кронштейнов.
А от того, какой именно будет уложен кровельный материал, зависит сложность узла примыкания крыши пристройки к стене дома.
Чтобы присоединить крышу с кровлей из мягкой черепицы, следуйте такой пошаговой инструкции:
- Шаг 1. Если стена кирпичная, тогда оштукатурьте ее и обмажьте битумным праймером.
- Шаг 2. В предполагаемом месте стыка нужно набить треугольную рейку (подходит деревянная из бруса 50х50 мм), а на нее завести рядовую черепицу.
- Шаг 3. Далее поверх черепицы нужно смонтировать полосы специального ковра для ендовы. Берите тот, который будет шириной не 50 см и проклеен битумной мастикой на тыльной стороне.
Такие, например, сегодня выпускает Технониколь. На стену эту полосу нужно завести не меньше, чем на 30 см, а если в вашем регионе достаточно жесткий климат – то еще больше. - Шаг 4. Далее верхнюю часть примыкания закройте металлическим фартуком, который нужно завести в штробу и закрепить.
- Шаг 5. После этого загерметизируйте стык фартука и стены тиоколовым, силиконовым или полиуретановым герметиком.
Кровля из ондулина крепится к стене дома по такому принципу:
И шифер, и ондулин крепят к стене дома по одной технологии. Разница только в том, что на стене еврошифер крепят в каждую решетину.
Ведь ондулин – мягкий материал, поэтому нужно запастись немалым количеством гвоздей. Зато для обустройства примыкания ондулина к стене выпускают специальную самоклеящуюся ленту, благодаря которой не обязательно делать нишу в стене (хотя совсем не помешает).
Давайте рассмотрим процесс такого строительства шаг за шагом:
На практике ондулин особенно полезен тем, что аккуратно смотрится даже на сложной по форме крыше пристройки!
Если вы планируете использовать пристройку к дому и в зимнее время, тогда ее крышу нужно обязательно теплоизолировать. Ведь крыша – основной мостик холода. Кроме того, из-за разницы температуры на ее поверхности будет образовываться конденсат.
Утепление такой крыши ничем не отличается от работы с обычной. Сначала нужно уложить ветроизолирующую пленку, затем – утеплитель (лучше каменную вату, но подойдут и другие варианты).
Изнутри помещения закройте утеплитель пароизоляцией, ведь даже пар от дыхания, а особенно от горячего чая всегда будет впитываться в потолок крыши. Со временем это приведет к отсыреванию утеплителя, и он испортится.
А изнутри закройте весь этот пирог обшивкой потолка:
Уделите строительству крыши особое внимание, и пристройка получится теплой, уютной и надежной!
Как к четырехскатной крыше сделать пристройку
как к четырехскатной крыше сделать пристройку
Содержание статьи
Как сделать односкатную крышу пристройки к дому своими руками
Односкатная крыша пристройки к дому имеет простую конструкцию, поэтому ее можно довольно быстро построить своими руками без особенных проблем и значительных затрат. О том, как сделать крышу, какие для этого могут потребоваться материалы и инструменты, и какова должна быть последовательность выполнения работ, мы расскажем более подробно.
Выбираем угол наклона крыши
Прежде чем приступить к работе, следует выполнить несколько предварительных действий. Во-первых, необходимо спроектировать крышу пристройки. Для это делается чертеж, в котором обязательно нужно определить угол наклона поверхности крыши.
Угол наклона — очень важная величина, которая оказывает влияние на долговечность и эффективность кровли. Правильно выполненные расчеты помогут качественно и быстро справиться с работой. Чем выше угол, тем больше материалов придется потратить на то, чтобы построить крышу пристройки.
Этот показатель подбирается с учетом преобладающих погодных условий в местности, где стоит дом. Чем больше выпадает в этом регионе осадков, тем большим должен быть угол. Благодаря этому вода и снег не будут скапливаться и разрушать поверхность крыши. В местности, где дуют сильные ветра, лучше выбрать небольшую величину угла.
Односкатная крыша пристройки к дому
Угол наклона тоже подбирается в зависимости от материала, из которого изготовлена кровля:
- черепица или шифер — минимум 22 градуса;
- рубероид — минимум 5 градусов при двухслойном покрытии, и 15 градусов — при трехслойном;
- профнастил — минимум 12 градусов;
- металлочерепица — 14 градусов;
- ондулин — минимум 6 градусов;
- мягкая черепица — минимум 11 градусов.
Как показывает практика, крыша пристройки к основному сооружению может иметь максимальный угол наклона, равный 45 градусам. Но выбирая показатель в промежутке между минимальными и максимальными, важно учитывать не только эстетику кровли, но и помнить о нагрузках, которые будут возникать при выпадении осадков или порывах ветра.
Неправильно выбранный угол наклона приведет к непредвиденным расходам денег на ремонт в случае падения пристройки.
Подбираем материалы
Традиционно односкатная крыша строится из деревянных брусьев, на которые укладывается кровельный материал. Дерево подбирается твердых пород, хорошо просушенное и обработанное защитными веществами от насекомых и атмосферных воздействий. Кроме того, все деревянные детали, из которых будет построена односкатная крыша пристройки, нужно пропитывать противопожарными средствами. Благодаря этому значительно увеличится срок эксплуатации стропил и балок конструкции.
Для того, чтобы возвести крышу пристройки, потребуются следующие материалы:
- брус для балок, стропил и опор;
- доска для обрешетки и обшивки торца и боковин;
- утеплитель и гидроизоляция;
- кровельные материалы.
О последних следует поговорить отдельно. Обычно крыша пристройки к жилому дому делается из того же материала, что и основная крыша. Но в случае, если такой возможности нет, кровельный материал подбирается исходя из финансовых возможностей владельца дома.
Материалы для крыши
Брус для стропил выбирается с размерами от 120х120 миллиметров и до 150х150 миллиметров. Они зависят от веса материала, который был выбран для кровли. Чем он тяжелее, тем толще должен быть брус. Также нужно взять «запас» на нагрузку в виде снега, дождя или ветра.
Для выполнения работ своими руками будут нужны инструменты:
- электрическая или ручная пила;
- электрическая дрель;
- шуруповерт;
- молоток;
- топор;
- нож;
- мебельный степлер;
- саморезы или гвозди;
- уровень;
- рулетка.
Гвоздями и саморезами запасаются из расчета, что на 1 квадратный метр поверхности потребуется 8-10 штук. А при покупке изоляционного материала и утеплителя для кровли нужно помнить, что к необходимому размеру нужно добавить еще 10-15%, которые пойдут на нахлесты, обрезку или стыковку материалов.
Количество стропил берется из того расчета, что устанавливаются они на расстоянии не более 1 метра друг от друга.
Выполняем строительные работы
В случае, когда не предусмотрен дом с пристройкой под одной крышей, необходимо, чтобы крыша дома выступала над пристройкой не менее, чем на 5 сантиметров. Нужно тщательно продумать, как привязать конструкцию к стене, иначе внутрь будет попадать дождевая вода или снег.
Стропила будут опираться на наружную стену, поэтому на ней при помощи уровня горизонтально крепится несущий брус, он же мауэрлат. Это самый толстый брус, и чем выше делают угол крыши или чем тяжелее выбранный кровельный материал, тем массивнее он должен быть.
Мауэрлат максимально надежно крепится к стене, потому что на нем будут закреплены концы стропил в месте, где будет стыковка пристройки и стены основного здания. Как соединить их между собой? Стропила лучше вставлять в пазы, предварительно вырезанные в мауэрлате. Рекомендуемое расстояние между ними должно быть около 0,6-0,8 метра, но не более одного метра.
При укладке стропил необходимо следить за тем, чтобы все они имели одинаковый угол наклона. Иначе может возникнуть перекос, и вода, скапливаясь, будет разрушать крышу пристройки.
После того, как стропила закреплены, начинается второй этап строительных работ — гидроизоляция. Если стропила длинные, между ними добавляются дополнительные опоры. На них сверху поперек брусьев раскладывается рубероид, толстая пластиковая пленка или другой гидроизоляционный материал. Специалисты рекомендуют делать соединение внахлест и каждый стык проклеивать клейкой лентой. А сам рубероид крепить к стропилам степлером.
Чтобы вода не попадала в щель между кровлей пристройки и стеной дома, стык дополнительно изолируют. Как соединить кровлю пристройки со стеной? Для этого край самой верхней полосы рубероида выводят над поверхностью крыши пристройки и разогревают паяльной лампой, после чего приклеивают к стене.
Правильное крепление к стене дома
Поверх слоя гидроизоляции делают обрешетку. Для этого используют брус размером 5х5 см, который крепится поперек стропил. Для твердой кровли расстояние между брусьями берут такое, чтобы один лист лежал как минимум на двух из них. Для мягкой кровли обрешетка делается сплошной, из досок или ОСБ.
Заключительный этап — укладка кровельного материала. Его кладут, начиная с нижнего ряда по направлению к верху, закрепляя по технологии, присущей каждой из разновидностей. При этом важно следить, чтобы соединение не имело щелей.
Остается зашить досками торцевые части боковины, чтобы под крышу не попадали вода и снег.
Теплая или холодная?
Некоторые мастера рекомендуют утеплять крышу пристройки.
Это уменьшит потерю тепла в доме, если пристройка не будет отапливаться. Это будет необходимо, если в ней делают отдельный источник отопления.
Утепление крыши пристройки
Для утепления перед укладкой на кровлю гидроизоляции в пристройке делают черновой потолок. Не него укладывают слоями утеплитель, сверху его покрывают гидроизоляционным слоем. И только после этого проводятся все описанные выше работы.
Снизу потолок пристройки можно зашить фанерой или гипсокартоном.
Кроме того, следует утеплить и торцевые часть кровли, чтобы боковой ветер не выдувал тепло. Для этого можно использовать любой материал, исходя из финансовых возможностей.
Некоторые мастера, делая кровлю пристройки, обшивают торцевые части поверх досок разными отделочными материалами, например, пластиком. Благодаря этому такая крыша приобретает более нарядный и законченный вид.
Разновидности крыш пристроек к дому: подбор конструкции
Загородные застройщики «ненасытны» в своих притязаниях на увеличение площади дома. То им не хватает зоны отдыха, и тогда у дома появляется пристройка в виде террасы или веранды, то им некуда поставить автомобиль, и тут же вырастает впритык к дому гараж. Но тема этой статьи не о пристройках, а о крышах пристроек к дому. Будем с ними разбираться, то есть расскажем, каких форм они бывают, какие материалы для их сооружения используют, и как строят эти крыши.
Сложная конструкция крыши над пристройкой
Разновидности крыш пристроек
Перед тем как перейти к разбору кровельных конструкций, которые сегодня используют для сооружения крыш пристроек, необходимо обозначить основные их элементы. Не будем вдаваться сильно в особенности каждого элемента, на фото ниже они четко обозначены, просто отметим основные из них, которые в конструкции кровли присутствуют в обязательном порядке. Это:
стропила, несущие основную нагрузку крыши о формирующие ее скаты:
мауэрлат, равномерно распределяющий нагрузки от стропильных ног на стены здания;
коньковый прогон, который формирует конек крыши и удерживает на себе верхние концы стропил.
Сразу отметим, что в срубе функции мауэрлата выполняет верхний венец постройки, в каркасном доме верхняя обвязка. Что касается конькового прогона, то его устанавливают в системе наслонных стропил.
Элементы кровельной конструкции
Итак, с элементами крыши разобрались, переходим к их разновидностям.
Начнем с того, что крыша над пристройкой к дому выбирается по двум критериям:
В зависимости от конструкции стропильной системы основного дома, к которому пристройка пристраивается.
Как расположена пристройка относительно дома.
Что касается места расположения, то пристройку обычно возводят с фасада здания или с одного из его боков.
Теперь, что касается форм кровельной конструкции пристраиваемого помещения.
Односкатная крыша
Этот тип крыши является среди загородных застройщиков самым популярным, потому что эта конструкция самая простая и самая дешевая. Но необходимо отметить, что односкатные кровли представлены в разных вариациях.
Первый вариант показан на фото ниже. Здесь отчетливо видно, что это просто стропильные ноги, одним концом упирающиеся в стену пристраиваемого помещения. Второй конец может быть закреплен к стене основного дома или под них монтируют стойки, которые сами упираются в балки перекрытия.
Односкатная крыша пристройки
Особенность этой конструкции – формирование холодной кровли, поэтому ее чаще возводят над нежилыми помещениями типа гараж, веранда или какой-то хозблок. Все дело в том, что объем чердачного помещения под такими кровлями небольшой. Его редко когда используют. Именно такая односкатная крыша возводится над открытыми террасами, пристраиваемыми к основному дому. В этом случае кровельная система может не покрываться кровельным материалом. Но так как российский климат – это большое количество осадков, то крыши даже открытых зон отдыха кроют.
Открытая терраса с односкатной крышей На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».
Совершенно другой вариант односкатной крыши, когда стоит задача пристроить к дому помещение, которое будет использоваться под жилье. Здесь другие требование к конструкции стропильной системы, где обязательно проводятся теплоизоляционные мероприятия. Как один из вариантов – конструкция, показанная на нижней фотографии.
Обратите внимание, что, по сути, один из скатов крыши дома переделывают так, чтобы он собой закрывал и пристройку. То есть общая крыша становиться ассиметричной. Но при этом она сохраняет все качества утепленной кровельной конструкции, под которой организуется чердак.
Переделка стропильной системы заключается в том, что стропила просто удлиняют досками, которые по сечению совпадают с сечением стропильных ног. А затем все их укладывают нижними концами не стену пристройки. Обязательно под каждую стропильную ногу устанавливают опорную стойку: брус, доска, сдвоенная доска.
Односкатная крыша, объединяющая дом и пристройку
Вообще, вариант, показанный на верхней фотографии, очень интересен. Реконструируемый скат можно не трогать. То есть приобрести новые стропила и провести их монтаж, не затрагивая старый скат. Единственное – придется демонтировать несколько участков кровельного материала у конькового прогона, для установки новых стропильных ног.
Но необходимо отметить, что проведенная таким образом реконструкция крыши требует проведения расчетов. Ведь увеличивается нагрузка от монтажа удлиненных стропил. Соответственно увеличивается площадь ската, а это измененные снеговые нагрузки. И все это скажется на внешней фасадной стене пристройки. Поэтому на основе проведенных расчетов и надо проводить закупку стройматериалов, из которых возводится пристройка и стропильная система нового ската.
Двускатные кровли пристроек
Сразу надо оговориться, что это не самый популярный вариант. Его сложно привязать к стропильной системе основного дома. Чаще пристройка с двускатной крышей – это кровельная конструкция, один фронтон которой примыкает к стене главного здания. На фото ниже как раз такой вариант показан.
Пристройка к дому с двускатной кровельной конструкцией
Но надо отдать должное, что из всех двускатных кровельных конструкций этот самый простой. Потому что собирается он, как отдельный элемент. То есть не привязанный к кровле дома. Отсюда и простота сооружения. Как это делается:
проводят монтаж мауэрлата;
на стойки вдоль пристроенного помещения, которые монтируют на балку перекрытия, устанавливают коньковый прогон;
поперек конька устанавливают стропила;
проводят укладку и крепление кровельного материала, подшивают фронтон и потолок.
А так как пристройка – сооружение небольшое, то и расходы на ее крышу будут минимальными.
Хотелось бы обратить внимание на тот факт, что такой кровлей можно покрывать пристройки, сооруженные и с фасада дома, и с его торцов. При этом пристраиваемое строение не обязательно должно располагаться точно посередине стены главного здания. На фото ниже такой вариант показан.
Пристройка, смещенная относительно середины стены дома
Второй вариант кровельной конструкции в два ската – это продолжение крыши основного дома. На самом деле эта конструкция не намного сложнее предыдущих. Просто на нее придется затратить столько же пиломатериала, сколько и на крышу основного дома. В конечном результате получается общая крыша: и над домом, и над пристройкой.
Третий вариант – двускатная крыша, возведенная над пристройкой так, что она вклинивается в кровельную конструкцию дома со стороны ската. То есть получается пристройка к дому с ломаной крышей в плане общей конструкции.
Общая ломаная крыша над домом и пристройкой Это может быть интересно! В статье по следующей ссылке читайте про установку крыши на балконе: разновидности конструкций и цены + примеры на фото.
И последний вариант с двускатными крышами – это общая кровельная конструкция. Обычно это сооружение возводят, если к основному дому пристраивают несколько помещений, которые в купе формируют практически одну постройку, равную дому. То есть старую крышу демонтируют полностью, проводят расчеты, делают проект, в котором конек формируется на стыке двух построек: старого дома и пристройки. После чего новое здание покрывают одной крышей. По сути, получается как бы вариант с односкатной крышей пристройки, только возводят симметричную кровлю.
Вальмовые и полувальмовые кровли
Вальмовые формы крыш для домов с пристройкой считаются одними из сложных. В них большое количество элементов и узлов, соответственно и расходом на покупку стройматериалом немало. При этом многие элементы подгоняются строго по размерам, что гарантирует большое количество отходов.
На фото ниже показан проект вальмовой крыши, в котором конек крепится к стене основного здания. Крепление обычно проводят на специальные металлические кронштейны или на стойки, но с дополнительным креплением к стене анкерами.
Необходимо понимать, что вальмовая крыша состоит из разных скатов, которые отличаются друг от друга формой. Два из них – это треугольники, два остальных – трапеции. В проекте, показанном на фотографии, трапециевидный скат является фасадным, два треугольных боковыми. При этом второй скат в виде трапеции отсутствует, потому что крыша сооружается над пристройкой, а значить, чего-то не должно хватать.
Пристройка, покрытая вальмовой конструкцией Это может быть интересно! В статье по следующей ссылке читайте про правильный контроль за ходом строительства — технадзор.
Шатровые крыши
Этот вариант крыш для пристроек используется очень редко. Он не только сложен. Есть в кровельной системе пристраиваемого помещения одна точка – коньковый узел, который крепят к стене здания. И именно в этой точке самые большие нагрузки на стену и фундамент дома. Поэтому очень часто под коньковый узел кровли устанавливают опорную стойку из бруса или сложенного кирпича (блоков).
И этот элемент в дизайне пристройки придется в дальнейшем как-то обыграть. Ведь это выступающая часть. Она выполняет чисто технологические функции и никакой дизайнерской нагрузки не несет.
Шатровое покрытие пристраиваемого помещения
Итак, мы рассмотрели все кровельные конструкции, которые сегодня сооружают над пристройками. Выбор на самом деле большой. Из всех предлагаемых вариантов чаще выбирают упрощенные конструкции, на которые требуется минимальные расходы. Но, как показывает практика загородного строительства, не все застройщики идут по пути экономии. Все дело в том, что переход крыши на пристройку – самое уязвимое место в плане образования протечек.
Полезные советы
Нельзя считать, что кровля над пристройкой – это какая-то другая конструкция. Это обычная крыша со всеми известными деталями, элементами, узлами и крепежами. При ее сооружении придется сделать расчеты на предмет определения нагрузок. Ее также утепляют, формируют и сооружают. Единственное, что случается часто, эта конструкция по размерам меньше кровли основного дома. Во всем остальном это традиционный вариант строительства.
Поэтому обращайте внимание вот на эти нюансы:
кровельный материал пристройки должен быть точно таким же, как у крыши дома;
все деревянные элементы конструкции обрабатывают антисептиками и антипиренами: первый борется с плесенью и грибками, второй увеличивает огнестойкость сооружения;
кровельный материал выбирают с учетом угла наклона скатов;
минимальный размер сечения бруса под мауэрлат – 150х150 мм;
минимальный размер сечения стропильных ног – 150х50 мм.
Заключение по теме
На самом деле надо отметить, что предлагаемых конструкций кровель для пристраиваемых помещений к основному дому немало. Относиться к пристраиваемым крышам надо так же, как и к кровельным системам зданий и сооружений. Здесь нельзя идти по пути экономии строительных материалов. Ведь кровли над пристройками подвергаются тем же нагрузкам, что и любые крыши.
Как сделать крышу на пристройке к дому: виды подходящих кровель и их обустройство
Практически каждый владелец аккуратного и компактного дома со временем приходит к понимаю, что в его проекте так не хватает гаража для новой машины, уютной веранды для летних посиделок или даже светлой мастерской. Благо, современные строительные технологии позволяют присоединить к имеющейся постройке, не зависимо от ее габаритов, что угодно – главное только грамотно присоединить новый фундамент со старым.
Но на самом деле вопрос надежности основания еще не самый насущный: а как сделать крышу на пристройке к дому так, чтобы она не свела на «нет» всю архитектурную гармонию дома? Как не только построить ее надежной, но и вписать в общий экстерьер?
Для этого нужно правильно сделать первый ответственный шаг: выбрать подходящую конструкцию крыши пристройки. А наши советы экспертов и фото мастер-классы помогут вам в этом.
Содержание
Шаг 1. Продумываем дизайн
Пристройкой официально называют часть здания, которая не является частью капитальных стен дома, а примыкает к ним с какой-нибудь стороны дома. Обычно пристройка имеет внутреннее сообщение с основным зданием – т.е. входную дверь.
Построить крышу на пристройку к дому своими руками вполне реально, но учитывайте, что в проектировании крыши пристройки есть свои тонкости.
Например, чем ниже здание, тем проще сохранить в гармонии облик его архитектуры. А вот если здание высокое, особенно с ломаной или островерхой крышей, тогда придется повозиться с проектом.
В таком случае самую пристройку лучше располагать или на заднем фасаде или со стороны главного, но не сбоку. И при этом стараться не нарушать стилевое единство дома.
Конечно же, во всех нас живет русский дух и хочется порой пристроить резные карнизы с витиеватыми украшениями крыши, но на фоне современного дома они будут выглядеть совершенно нелепо.
Идеально, если крыша веранды будет в чем-то повторять крышу дома и будет состоять из тех же кровельных материалов. Даже краску для всех деталей лучше подобрать в тон! Как здесь:
Шаг 2. Выбор конструктивного угла и формы
Если мы говорим о крыше пристройки, проще всего ее соорудить односкатной, с наклоном от 5 до 25 градусов. Вот самый быстрый и простой вариант:
Причем посмотрите, насколько красивой может быть такая пристройка, если подойти к делу с дизайнерским талантом:
Куда сложнее на практике окажется двухскатная и трехскатная крыша.
Шаг 3. Монтаж стропильной системы
Позаботьтесь так и также о запасе прочности. Дело в том, что стропила пристройки способны прогнуться под тяжестью снега, который не только попадает на самую крышу в обычный снежный зимний день, но и способен лавинообразно сходить с основной крыши дома.
Поэтому запас прочности здесь должен быть в полтора-два раза больше, чем был при строительстве вашей крыши. Вот пример строительства двускатной крыши таких пристроек:
И куда объемнее и органичнее выглядит вальмовая крыша пристройки, которая огибает дом:
Хороша вальмовая крыша и в самостоятельном исполнении, особенно, когда речь идет о пристроенной веранде дома:
Шаг 4.
Подбор кровельного материалаМы советуем вам подбирать такое же кровельное покрытие для пристройки, как и на доме. Тогда вся постройка будет выглядеть, как одна композиция.
Но бывает и так, что провернуть такое не получается возможным. Например, крыша дома у вас покрыта эксклюзивным материалом, или ни на одной фабрике нет такого же оттенка.
А такое бывает часто, особенно, когда речь идет о керамической черепице, оттенок которой всегда получается индивидуальным. И порой лучше выбрать какой-нибудь другой материал, чтобы окончательно не испортить внешний вид дома. Тем более, что вариантов не мало и многие из них вполне удачные.
Скажем, самый бюджетный и далеко не всегда эстетичный вариант кровли пристройки – фальцевая. Хотя и она имеет право на существование:
Стеклянные и прозрачные конструкции
Пожалуй, сама красивая крыша пристройки получается из стекла. Одно из самых ценных достоинств стеклянной крыши – высокая светопропускная способность и долговечность.
Единственное, весит этот материал не мало и довольно сложно в монтаже. Для такой крыши нужны надежные опорные элементы, которые распределят нагрузку.
Для прозрачной крыши пристройки зачастую использует закаленное стекло толщиной в 1 см. Такое особенно прочно для противостояния погодным условиям. И ввиду его особенностей нередко делают частичное остекление крыши, когда пропускают свет только вставки или часть потолка.
Установку стеклянной крыши веранды или террасы мы советуем вам доверить специалисту, ведь в этом деле есть определенная опасность: если стекло, примером, не выдержит вес снега и рухнет, то пострадать от осколков могут все люди, находящиеся внутри.
Но, если у вас есть нужный строительный опыт, то ознакомьтесь внимательно с технологией монтажа такой крыши и постарайтесь перестраховаться во всех важных моментов.
Итак, самый главный аспект – это прочность конструкции, которая будет держать стекло. В этом плане хорош прочный и относительно легкий алюминий, также подходит податливое для обработки дерево. Главное требование – абсолютная герметичность стыков стеклянных панелей.
Стекло при этом вовсе не обязательно должно быть прозрачным: эффектно рассеивают свет матовые и декорированные крыши.
Но если вам не нравится идея с тяжелым стеклом, а крышу хочется прозрачную, тогда отдайте предпочтение куда более легкому поликарбонату.
Работать с ним не сложно, а выглядит этот материал не менее эффектно:
К слову, пристройку можно накрыть и обычным шифером, если подойти к делу с умом и чувством вкуса:
Необычные крыши пристройки
Наверняка, когда вы проектировали крышу еще для своего дома, то задумывались над самыми разными затеями, даже необычными. Почему бы не воплотить в жизнь какой-нибудь популярный исторический стиль или по-русски душевные резные наличники?
Все это невероятно здорово смотрится на фото и в 3D-реализации проекта, но многие ли рискнут воплощать необычный дизайн во время строительства собственного дома?
Конечно, нет, ведь хотя крышу и называют пятым фасадом по важности, как раз на нее чаще всего и не хватает запланированного бюджета. Поэтому приходится обходиться «стандартным набором» – прочная стропильная система и одно из проверенных кровельных покрытий с минимумом проблемных мест на крыше.
А вот на крыше пристройки уже можно отвести душу. Здесь не так критичны ошибки строительства, не так заметны ляпы и, если та же веранда будет спрятана в тени от деревьев или будет находиться с задней стороны дома, то никак не сможет повлиять на облик всего здания с плохой стороны.
Вот отличный пример такого строительства:
В качестве первого шага здесь к кирпичным столбам прикрепили кровельные балки из сосны, а поверх их – стропильную систему. Далее каркас закрыли гидроизоляционной пленкой, поверх которой построили сплошную обрешетку и кровельный настил.
Шаг 5. Устройство узла примыкания
Теперь важно сделать правильный узел примыкания крыши к стене дома. Именно здесь чаще всего возникают протечки. Кроме того, на каком на каком бы фундаменте не стояла бы пристройка, она всегда немного подвижна. А поэтому узел должен быть рассчитан на растяжение и сжатие.
Все эти вибрации и напряжение в стропильной системе не будут заметны для вашего глаза, но со временем могут разрушить всю крышу и навредить дому.
Поэтому примыкание важно устроить не только водонепроницаемым, но и в какой-то мере эластичным. При этом нужно будет защитить стену кровельным материалом на высоту не менее чем 30 см. Немного пояснений:
Вся стропильная конструкция крыши пристройки будет у вас опираться на обвязку, или так называемые стойки-бабки, либо крепиться верхним концом стропил к стене дома при помощи анкеров или кронштейнов.
А от того, какой именно будет уложен кровельный материал, зависит сложность узла примыкания крыши пристройки к стене дома.
Чтобы присоединить крышу с кровлей из мягкой черепицы, следуйте такой пошаговой инструкции:
- Шаг 1. Если стена кирпичная, тогда оштукатурьте ее и обмажьте битумным праймером.
- Шаг 2. В предполагаемом месте стыка нужно набить треугольную рейку (подходит деревянная из бруса 50х50 мм), а на нее завести рядовую черепицу.
- Шаг 3. Далее поверх черепицы нужно смонтировать полосы специального ковра для ендовы. Берите тот, который будет шириной не 50 см и проклеен битумной мастикой на тыльной стороне. Такие, например, сегодня выпускает Технониколь. На стену эту полосу нужно завести не меньше, чем на 30 см, а если в вашем регионе достаточно жесткий климат – то еще больше.
- Шаг 4. Далее верхнюю часть примыкания закройте металлическим фартуком, который нужно завести в штробу и закрепить.
- Шаг 5. После этого загерметизируйте стык фартука и стены тиоколовым, силиконовым или полиуретановым герметиком.
Кровля из ондулина крепится к стене дома по такому принципу:
И шифер, и ондулин крепят к стене дома по одной технологии. Разница только в том, что на стене еврошифер крепят в каждую решетину.
Ведь ондулин – мягкий материал, поэтому нужно запастись немалым количеством гвоздей. Зато для обустройства примыкания ондулина к стене выпускают специальную самоклеящуюся ленту, благодаря которой не обязательно делать нишу в стене (хотя совсем не помешает).
Давайте рассмотрим процесс такого строительства шаг за шагом:
На практике ондулин особенно полезен тем, что аккуратно смотрится даже на сложной по форме крыше пристройки!
Шаг 6. Изолируем от холода
Если вы планируете использовать пристройку к дому и в зимнее время, тогда ее крышу нужно обязательно теплоизолировать. Ведь крыша – основной мостик холода. Кроме того, из-за разницы температуры на ее поверхности будет образовываться конденсат.
Утепление такой крыши ничем не отличается от работы с обычной. Сначала нужно уложить ветроизолирующую пленку, затем – утеплитель (лучше каменную вату, но подойдут и другие варианты).
Изнутри помещения закройте утеплитель пароизоляцией, ведь даже пар от дыхания, а особенно от горячего чая всегда будет впитываться в потолок крыши. Со временем это приведет к отсыреванию утеплителя, и он испортится.
А изнутри закройте весь этот пирог обшивкой потолка:
Уделите строительству крыши особое внимание, и пристройка получится теплой, уютной и надежной!
Создание скатных и двускатных крыш вручную
Информация в этой статье относится к:
ВОПРОС
Как создать верхней плоскости крыши, чтобы выбрать его.
- Нажмите кнопку редактирования Соединение плоскостей крыши .
- Щелкните по гребню нижней плоскости крыши, чтобы соединить их вместе.
- Нажмите кнопку редактирования Соединить плоскости крыши .
- Щелкните по правому краю верхней плоскости крыши.
Для создания двускатной крыши
- Выберите Build> Wall> Straight Exterior Wall и нарисуйте четыре соединяющиеся стены, чтобы сформировать замкнутую область.Опять же, в этом примере используется простой прямоугольник.
- Выполните шаги, описанные в шаге 3 выше, чтобы создать две плоскости крыши на противоположных сторонах здания.
- Щелкните по краю конька нижней плоскости крыши, чтобы выбрать его.
- Нажмите кнопку редактирования Соединить плоскости крыши .
- Щелкните край конька верхней плоскости крыши, чтобы соединить их вместе.
- Выберите «Вид»> «Временные размеры» и убедитесь, что рядом с «Временными размерами» установлен флажок.Если нет, щелкните этот пункт меню, чтобы включить отображение временных измерений.
- Щелкните по правой стороне верхней плоскости крыши, чтобы выбрать ее.
- Щелкните левой кнопкой мыши на временном размере между краем плоскости крыши и стеной.
- В текстовом поле введите значение расстояния -18 дюймов. 18 представляет желаемый выступ фронтона .
- В этом примере важно использовать отрицательное число.Это указывает программе переместить край плоскости крыши на противоположную сторону стены, а не удерживать ее на той же стороне.
- Повторите то же самое для левого края верхней плоскости крыши.
- Щелкните левой кнопкой мыши на временном размере между краем плоскости крыши и стеной.
- При включенной объектной привязке перетащите левую и правую стороны нижней плоскости крыши так, чтобы они привязались к соответствующим сторонам верхней плоскости крыши. При перетаскивании каждого края наружу переместите курсор к боковому краю верхней плоскости крыши.
Программа найдет кромку и привяжет к ней текущую выбранную кромку.
- Повторите то же самое с противоположной стороны.
Как построить вальмовые крыши в SketchUp
- Программирование
- Google SketchUp
- Как построить вальмовые крыши в SketchUp
Автор: Эйдан Чопра
Вы не поверите, но построить вальмовую крышу проще, чем двускатную в SketchUp. Вальмовые крыши не имеют граблей, что значительно упрощает их моделирование. Выполните следующие шаги:
-
Создайте свес крыши.
У большинства остроконечных крыш есть карнизы, поэтому вам, вероятно, придется создать их для своего здания.
-
2. Используйте инструмент Транспортир, чтобы создать угловую направляющую в углу вашей крыши.
Архитекторы и строители часто выражают углы как коэффициент подъема над пробегом. Например, уклон крыши 4:12 (произносится как 4 в 12 ) поднимается на 4 фута на каждые 12 футов, которые она проходит — уклон 1:12 очень пологий, а уклон 12:12 очень крутой. При использовании инструмента «Транспортир» поле «Измерения» в SketchUp понимает углы, выраженные как отношения, так и углы, выраженные в градусах.Ввод 6:12 дает наклон 6 дюймов 12.
-
Используйте инструмент «Линия», чтобы нарисовать вертикальный край от средней точки крыши до наклонной направляющей, созданной на шаге 2.
Точка пересечения кромки и направляющей — это высота конька крыши.
-
Нарисуйте два края от вершины вертикальной линии до углов крыши.
Это создает две треугольные грани.
-
Сотрите вертикальный край, который вы нарисовали на шаге 3, и направляющую, которую вы нарисовали на шаге 2.
-
Измерьте расстояние от средней точки фронтона до угла крыши.
Поскольку вальмовые крыши имеют одинаковый скат со всех сторон, вы можете использовать простой трюк, чтобы выяснить, где разместить вальм на вашей крыше. Это намного проще, чем использовать транспортир.
-
С помощью рулетки создайте направляющую расстояние, которое вы только что измерили от конца фронтона.
-
Проведите края от точки на коньке, который вы только что обнаружили, к углам крыши.
Это делает две вещи: разделяет стороны вашей крыши на две грани каждая и создает новую грань (которую вы пока не видите) под остроконечным концом вашей крыши.
-
Сотрите три края, которые образуют остроконечный конец вашей крыши, открывая «вальмовый» скат под ней.
Аккуратно, а? Теперь все три стороны вашей крыши имеют одинаковый уклон — именно так, как они должны быть.
-
Если необходимо, повторите процесс на другом конце крыши.
Об авторе книги
Айдан Чопра является автором SketchUpdate, непочтительного, но информативного ежемесячного электронного информационного бюллетеня, которым пользуются сотни тысяч пользователей SketchUp по всему миру. Он обучает людей компьютерам и программному обеспечению для проектирования с тех пор, как открыл для себя SketchUp в школе архитектуры.
.Как привязать к вальмовой крыше | Home Guides
Вальмовая крыша имеет четыре ската к общему карнизу по всему дому. Центральная часть вальмовой крыши обрамлена как двускатная крыша, с общими стропилами от пика до двух внешних стен. Вальмовые концы обрамлены диагональными стропилами от пика до углов стены, с одним общим стропилом в центре от пика до стены и угловыми стропилами-домкратами для соединения скошенных бедер с общими стропилами. Большинство соединений крыши будет выполнено на двускатной стороне.
Удалите черепицу и обшивку крыши с места, где новая крыша будет соединяться, используя инструмент для снятия черепицы, монтировку и сабельную пилу, чтобы обнажить существующие стропила. Закрепите отдельные стропила на дополнительной стороне, прибив горизонтальные доски между этими стропилами и дополнительными стропилами с другой стороны крыши.
Вырежьте два стропила 2 на 4 или 2 на 6 дюймов по уклону добавляемой крыши. Подберите размер этих стропил к стропилам или фермам на новой крыше.Используйте квадрат скорости, чтобы обозначить угол; установите точку поворота квадрата в верхней части доски и поверните ее до тех пор, пока угол наклона на шкале «общего верхнего среза» не совпадет с верхней частью доски.
Прибейте эти «долинные» стропила, чтобы сделать края нового соединения крыши, к существующим стропилам с помощью гвоздей 16d и молотка. Сформируйте стропила долины в виде перевернутой буквы V с точкой на вершине существующей крыши или на высоте добавленного пика крыши и концами на стене дома.
Установите пару стропил или сборную ферму на стены или другие горизонтальные опоры новой крыши. Прикрепите стропила или ферму по уровню и закрепите концы к стенам или опорам с помощью гвоздей. Отметьте 24-дюймовыми шагами рулеткой и карандашом от существующей крыши до первых новых стропил. Измерьте каждое пространство и отрежьте отдельные короткие стропила, чтобы соединить стропила долины и новую крышу. Закрепите эти короткие стропила гвоздями на ногах по диагонали в долине и на внешних стропилах.
Соединить конек новой кровли, если таковой имеется, с вершинами стропил ендовы или коньковой доской на существующей кровле; это будет зависеть от стиля соединяемых крыш. Заменить обшивку на старой крыше, разрезать панели так, чтобы они подходили к впадинам, и положить обшивку на новую крышу. Установить в ендовы металлический фартук с помощью гвоздей. Замените черепицу на старой и новой крышах.
.Как установить вальмовую крышу на другую вальмовую крышу | Home Guides
Соединение одной вальмовой крыши с другой — это крупный проект реконструкции, обычно связанный со строительством пристройки к дому. Это не та работа, за которую стоит браться, если у вас нет навыков столярного дела и ремонта. Стены пристройки будут поддерживать каркас для новой крыши и определять место соединения с существующей крышей. Пристроенная крыша обычно привязывается к вальмовой крыше со стороны старой крыши, обрамленной общими стропилами; Вальмовая крыша имеет центральную двускатную секцию с вальмовой крышей на концах.
Освободите стропила существующей крыши, удалив черепицу, подкладку и деревянную обшивку. Используйте монтировку или аналогичный инструмент, чтобы снять черепицу, и монтировку и сабельную пилу, чтобы поднять и вырезать обшивку. Определите внешние стропила или фермы на старой крыше, ширину новой крыши.
Используйте доски того же размера, что и стропила или фермы на новой крыше, чтобы создать стропила типа «впадина» на существующей крыше. Сделайте вершины такого же уклона, как стропила или фермы на новой крыше.С помощью квадрата скорости найдите угол наклона и отметьте его на стропилах ендовы. Отрежьте углы циркулярной пилой. Установите точку поворота на квадрате в конце стропила и вращайте квадрат до тех пор, пока шаг на столе «общего верхнего среза» не окажется наверху доски. Оставьте пространство 3/4 дюйма наверху каждого стропила, чтобы у пика была центральная доска конька.
Прибейте стропила ендовы к стропилам или поясам ферм на существующей крыше с помощью гвоздей 16d и молотка с широким размером доски на стропилах.Сформируйте перевернутую букву V с вершинами впадин напротив существующей коньковой доски или другой точки, выбранной для соединения новой крыши. Оставьте зазор для коньковой доски.
Установить пару стропил на стенах пристройки заподлицо с существующей стеной крыши. Выровняйте их с помощью уровня и прикрепите к крышкам с обеих сторон с помощью гвоздей. Установите на другом конце крыши еще одну пару стропил и соедините два комплекта коньковой доской; используйте конек 2 на 6 дюймов со стропилами 2 на 4.Вставьте его между стропилами и закрепите с каждой стороны гвоздями.
Отметьте с шагом 24 дюйма, используя рулетку, на коньке между концевыми стропилами и стропилами ендовы. Измерьте расстояние между коньковой доской и стропилами ендовы на каждом шаге и обрежьте стропила-домкрат, чтобы соединить их. Прибейте стропила домкрата к коньку и стропилам ендовы.
Заполните пространство между концом новой крыши и стропилами ендовы короткими фермами, если на новой крыше есть фермы без коньковой доски.Обрежьте концы сборных ферм, чтобы прикрепить их к стропилам ендовы, или сделайте фермы, обрезав стропила до такого же шага, что и новая крыша, и скрепите их горизонтальными поперечными связями.
.Как состыковать крышу пристройки и дома, какие технологии лучше использовать
Если строительство дома чаще всего доверяют профессионалам, то различные пристройки, необходимость в которых возникает в процессе эксплуатации, зачастую возводят своими руками. Наиболее сложным узлом в совмещении таких конструкций является место примыкания кровли к основному сооружению. В данной статье мы расскажем, как состыковать крышу пристройки и дома в различных вариантах конструкций: односкатных, двускатных, ломаных. А так же, как состыковать сами крыши основного и пристроенного сооружения.
Читайте в статье
Односкатная крыша пристройки к дому
Наиболее экономичной и простой конструкцией крыши пристройки является односкатная. Как правило, она соединяется со стеной основного сооружения узлом с продольным примыканием. При этом, не рекомендуется выполнять жёсткое соединение между кровельной конструкцией пристройки и стеной дома. Причина заключается в применении несвязанных друг с другом фундаментов. У пристройки он, как правило, столбчатый. Неравномерная усадка обоих сооружений гарантированно вызовет разрушение жёсткого соединения между ними.
ФОТО: m-strana.ruПримыкание односкатной крышиПрисоединение стропильной системы пристройки к дому может выполняться двумя способами в зависимости от позиционирования.
ФОТО: m-strana.ruСтропильная система пристройки представляет автономную конструкциюЧерез скользящее соединение с продольным пазом или приспособление компенсатор усадки – обеспечивает надёжное закрепление со стеной и одновременно предотвратит образование трещин при неравномерной усадке.
ФОТО: all-for-remont.ruУстройство компенсатора усадкиНаибольшие проблемы возникают в узловых конструкциях присоединения кровельного пирога пристройки со стеной. В таких стыках для отвода воды предусматривают желоба или фартуки из оцинкованной жести.
ФОТО: i.ytimg.comМеста протечек на плохо изолированных стыкахПо возможности кровлю пристройки следует завести под крышу основного дома. Угол уклона должен составлять не менее 10º. Материал обеих крыш должен быть одинаков или хотя бы сопоставим по цвету и текстуре.
Следует учесть, что пристроенные помещения находятся, как правило, ниже главного строения. Следовательно, на их крышу будет стекать вода, и падать снег с основной кровли. Поэтому вопросам прочности и гидроизоляции необходимо уделять первоочередное значение. Соединение с главным зданием выполняется через закладную балку.
Пристройка к дому с двускатной крышей
Этот вариант применяется для пристроек, которые впоследствии будут использоваться как полноценные помещения основного строения. Как правило, сама пристройка выполняется на массивном фундаменте, связанном с несущим основанием дома. Так же соединяются и стены, с использованием закладных элементов.
ФОТО: m-strana.ruПристройка с двускатной крышейДвускатная стропильная конструкция предусматривает наличие чердака. В качестве материалов изготовления используются деревянные балки из массива или клееные. Для наката используется сечение 150×100 мм, для стропильной системы – 100×100 мм². Шаг установки несущих элементов не более 700 мм, а при использовании утеплителя – 600 мм.
ФОТО: strindustry.ruСтропильная конструкция двускатной крышиСоединение двускатной крыши пристройки с главным зданием выполняется через флешинг или врезку.
Пристройка с вальмовой (трёхскатной, ломаной) крышей
Крыши на пристройках многогранной или нелинейной формы отличаются высокой сложностью. Но, как правило, это относится к конструкционному исполнению стропильной системы. А в местах примыкания к основному зданию используются стандартные технологии герметизации стыков, использования закладных элементов или анкерных балок (реек).
ФОТО: strindustry.ruПристройка с вальмовой крышейЕдинственным отличием является форма линии соприкосновения. Она довольно редко бывает линейной, чаще состоит из нескольких отрезков, направленных под углом. В этом случае для сохранения герметичности используются фартуки – небольшие самонесущие навесы из оцинкованной жести, крепящиеся к стене на дюбелях или шурупах в зависимости от материала возведения дома.
ФОТО: strindustry.ruКонструкция и основные элементы фартука над местом примыканияТехнологии состыковки крыши пристройки и дома
Места прилегания элементов крыши разнотипных строительных конструкций здания, к примеру, пристроек, козырьков, навесов, дымоходов, вентиляционных и зенитных окон подвергаются более интенсивным нагрузкам, чем стандартная кровля. Причина состоит в накапливании на узле примыкания веток, листьев и другого мусора. В зимний период там скапливается снег, а во время дождя по некоторым из этих конструкций сходят основные водяные потоки.
Планка (рейка) примыкания
Этот способ рекомендуется применять при совокупности следующих факторов:
- стена дома не имеет закладных деталей;
- пристройка не соединена жёстко с основным зданием, а усадка будет происходить неравномерно;
- скат крыши пристройки располагается под углом более 5º;
- в качестве кровельного материала используется металлочерепица, металлопрофиль, асбестовый шифер или черепица и т.п.
Оптимальным способом герметизации стыка будет использование внешнего фартука с дополнительным креплением через деревянную рейку.
ФОТО: stroitel-kom. zp.uaСхемы различных вариантов примыкания планок к стенеВажно! Данный способ не рекомендуется к применению, если стены сооружения выполнены из бетонных панелей, так как штробирование существенно ослабляет такую конструкцию.
Флешинг
Герметизация стыка производится с использованием различных праймеров, герметиков, мастик и рулонных изоляционных материалов. Используется в следующих случаях:
- в качестве кровельного материала используется мягкая или рулонная кровля;
- скат крыши имеет угол менее 5º;
- не допускается повреждение стены.
Нанесение герметиков осуществляется кистью или валиком, а в качестве армирующего материала используется рубероид без присыпок или геотекстиль. Подготовительные работы состоят из стандартных процессов:
- поверхность стены очищается от грязи, остатков старых герметизирующих материалов;
- если используется рулонный кровельный материал с присыпкой, то она удаляется на участке, прилегающем к стене. Туда будет наноситься герметик;
- кровельные мембраны на основе полимеров обезжириваются;
- материал стены (бетон, кирпич, OSB) обрабатывается грунтовкой глубокого проникновения, чтобы нормализовать влагопоглощение.
Иллюстрация | Описание действия |
ФОТО: YouTube.com | Мастика наносится на подготовленный участок при помощи кисти или валика |
ФОТО: YouTube.com | Поверх мастики укладывается полоса геотекстиля шириной не менее 50 см: по 25 см на стену и кровлю. Укладка осуществляется непосредственно после обработки конструкции герметиком так, чтобы рулонный материал приставал к основанию |
ФОТО: YouTube.com | На геотекстиль вновь укладывается слой мастики. Нанесение осуществляется после полного высыхания предыдущего слоя, покрытого геотекстилем. В зависимости от типа герметика (мастики), период технологической паузы может составлять от нескольких часов до полусуток |
При желании, можно нанести на поверхность соединяемых элементов ещё один слой мастики, окрашенный в цвет кровельного покрытия.
Стыковка крыши пристройки и крыши дома
Сращивание крыш основного здания с пристройкой является наиболее надёжным способом защиты конструкции от протечек. Для этого пристройка должна иметь надёжное основание, не поддающееся усадке. Как правило, это ленточный или плитный фундамент, который является продолжением конструкции несущего основания главного здания. Так же стены пристройки соединяют со стенами основного сооружения при помощи анкеров. Так пристройка и здание соединяются в единую конструкцию. Стыковка крыш представляет собой наиболее трудоёмкий и дорогостоящий процесс, требующий частичной разборки кровли основного здания.
Когда стропильный каркас пристройки готов можно состыковать его с крышей дома, соединив в единое целое.
ФОТО: YouTube.comКаркас крыши гаража и обшитая OSB крыша домаИллюстрация | Описание действия |
ФОТО: YouTube.com | Удлиняем конёк крыши гаража. Для этого используем балку того же сечения, что и конёк. Выдвигаем её до тех пор, пока она не упрётся в плоскость крыши дома |
ФОТО: YouTube.com | Отмечаем линии отреза возле конька и ската |
ФОТО: YouTube. com | Крепим при помощи гвоздей и шурупов в указанных местах |
ФОТО: YouTube.com | При помощи окрашенного шнура с обеих сторон конька отмечаем линию, где будет проходить ендова |
ФОТО: YouTube.com | Прибиваем две доски, на которые будут опираться дополнительные стропила |
ФОТО: YouTube.com | Делаем шаблон стропила: 1 – угол ската крыши, 2 – прямой угол пятки, опирающейся на конёк |
ФОТО: YouTube.com | Измеряем длину стропил от конька до опорной доски |
ФОТО: YouTube.com | При помощи шаблона отмечаем нужные углы и обрезаем стропила |
ФОТО: YouTube.com | Следует помнить, что при обрезке стропила, опирающегося на скат крыши, угол наклона пилы нужно выставить на величину, соответствующую углу ската основной крыши |
ФОТО: YouTube.com | Аналогичным образом обрезаются и крепятся все дополнительные стропила |
ФОТО: YouTube.com | Укладываем лист ОСБ на стропила и сдвигаем его так, чтобы угол упёрся в скат крыши дома. Затем отмеряем расстояние по коньку крыши гаража от дома до края листа |
ФОТО: YouTube.com | Переносим размер на лист, отмеряя его от угла, установленного на скат дома. Затем соединяем полученную точку и угол на коньке и обрезаем |
ФОТО: YouTube.com | Крепим лист, ту же операцию проделываем с другим скатом |
Две крыши соединены в одну конструкцию и готовы к укладке кровельного материала. Стык защищается стандартной ендовой.
Более подробно о соединении кровельных конструкций дома и пристройки можно узнать из видео:
Подводя итоги
В статье были представлены три основных технологии соединения крыши пристройки со зданием. Они существенно различаются по стоимости, сложности исполнения и трудоёмкости. Но при этом, данные конструкции не являются взаимозаменяемыми. Каждая из них имеет свою конкретную область применения.
- Рейка примыкания используется, если пристройка имеет слабый фундамент и будет подвержена более интенсивной усадке. Это могут быть крытые террасы или летние веранды с крышами, имеющими большой угол уклона.
- Флешинг – применяется, если пристройка связана с домом более жёстко, а так же имеет небольшой угол ската крыши. Это гаражи, мастерские, зимние сады и капитальные веранды.
- Стыковка (сращивание) крыш. Используется, если пристраиваемая часть фактически по своей конструкции и назначению будет являться частью самого дома.
Если вам пригодилась информация, предоставленная в статье, порекомендуйте её друзьям, оставьте отзыв и примите участие в обсуждении.
ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями
Внешняя привлекательность и функциональность трехскатной крыши
Виды крыш
Начиная пристраивать к дому дополнительное помещение, следует первым делом разобраться какие вообще типы кровли можно на них организовать.
Важно! Плоские типы крыш на пристройках не делают. Зимой на них скапливается большое количество снега, а в дождливые периоды могут наблюдаться протечки — это неизбежно приведёт к быстрому выходу из строя не только этой конструкции, но и негативно скажется на состоянии несущей стены, к которой примыкает дополнительное помещение.
В общей сложности выделяется 3 больших группы, которые будет целесообразно использовать в этом деле:
- односкатные;
- двускатные;
- вальмовые или полувальмовые.
Каждая из них объединяет под собой несколько разновидностей. Подбираются они в зависимости от целей эксплуатации пристройки и в соответствии с общей стилистикой, в которой оформлен частный дом.
Кровля односкатного типа относится к одним из самых простых вариантов. Её первая разновидность монтируется на столбах. Преимущественно используется для помещений, которые не будут жилыми, т. е. для перекрытия веранды, летней кухни, террасы, гаража или хозяйственной постройки. Конструкция не подразумевает наличие чердачного отделения, поэтому будет холодной и не подойдёт для регионов с суровыми зимами.
Рекомендуем ознакомиться с особенностями экостиля в ландшафтном дизайне.
Всё тепло из пристройки будет уходить через стены. Но если помещение будет использоваться в качестве летней кухни, а не круглый год, то этот недостаток будет только полезным. Конструкция не требует усложнённых просчётов. Достаточно установить поддерживающие столбы и разместить постройку под необходимым или допустимым уклоном. Чаще подобные крыши монтируют под малым углом. Стропила фиксируются с мауэрлатом и перекрывающими балками, поэтому даже такая простая конструкция выдержит самую габаритную кровлю.
Второй вариант односкатных покрытий применяется, когда пристройку планируется оснастить отопительными приборами. Он предполагает более крутое расположение скатов. Тогда стропильная система и чердачное отделение будут находиться на некотором удалении друг от друга, что позволит в этом месте проложить материал-утеплитель.
Узнайте также, как оформить прямоугольный участок.
Конструкция является достаточно сложной и предполагает основательный подход к расчётам и монтажу. В этом варианте важно обеспечить примыкание одной части стропил к коньку крыши дома. Такой тип фиксации обязывает усилить несущую перегородку, на которую значительно возрастёт нагрузка за счёт перепланировки.
Вне зависимости от применяемой разновидности односкатный тип кровли предполагает не слишком большой уклон. Угол в среднем придаётся в пределах 5–45°. Двускатная кровля на пристройке монтируется значительно реже, т. к. она достаточно сложна в выполнении. Представляет собой 2 ската, соединённых между собой и образующих треугольную вершину. Один из фронтонов конструкции фиксируется к стене. Обычно её используют для монтажа на пристройках в торце основного здания.
Знаете ли вы? Прототипом современной черепицы, по мнению учёных, выступают плоские глиняные лепёшки, обжигаемые на огне и используемые в качестве кровельного материала ещё древними египтянами, то есть примерно с середины 4 тыс. до н. э.
Вальмовые и полувальмовые крыши монтируют на пристройках, возводимых с одной стороны жилого помещения, но имеющих большую ширину. Используют подобные конструкции ещё реже, чем двускатные, и проектируют их заранее, параллельно с домом. В этом варианте опорные балки, которые будут лежать в основе стропильной системы, помещаются на стену генерального строения, что значительно повышает нагрузку не только на неё, но и фундамент в целом. Из вышеприведённой информации следует, что собственноручно, не прибегая к помощи специалистов, можно смонтировать на веранде односкатную крышу, о чём и пойдёт речь ниже.
Преимущества и недостатки постройки мансарды к дому
Преимущества:
- Постройка мансарды является самым простым и логичным вариантом увеличения жилого пространства дома.
- Преобразует внешний вид всей конструкции, органично вписывается в окружающую среду.
Недостатки:
- При постройке необходимо строго следовать проекту. Любые отклонения от установленных норм неизбежно повлекут за собой нарушение целостности фундамента или стен.
Возведение мансардного этажа требует определенных знаний и навыков. Это намного сложнее, чем строительство обычной крыши, по причине наличия окон под углом и ломаных скатов. В любом случае мансарда – это дополнительное помещение, которое играет важную роль в конструкции дома.
Выбор материала
Когда выяснен вариант крыши, которой будет оснащена постройка, можно заняться подбором материала. Традиционно рассматриваемая конструкция с одним скатом представляет собой набор деревянных балок, соединённых между собой, покрытых кровельным материалом, аналогичным тому, что лежит на генеральном здании. Однако, если эта цель недостижима, то перекрытие подбирается в зависимости от финансовых ресурсов и целей, в которых будет эксплуатироваться веранда. Для лёгкой конструкции можно взять поликарбонат, для более тяжёлой — из металла (профнастил), цементно-асбестовых волокон (шифер) или подобные им.
Рекомендуем почитать, как использовать вазоны в ландшафтом дизайне.
Для монтажа потребуются такие материалы:
- утеплитель и гидроизоляция;
- брус для балок, стропил и опор с сечением 120×120 или 150×150 мм в зависимости от массы кровельного покрытия;
- доска для обрешётки, а также обшивки торцов и боковых участков с размерами 50×120 или 50×150 мм;
- кровельный материал.
Юридические требования
Для строительства дополнительных конструкций необходима правильно оформленная документация и соблюдение законодательных актов соответствующего направления. Даже добавление крыльца к дому без разрешения может стать причиной для конфликта с властями и, что хуже, аварийного состояния. Поэтому важно учесть все идеи уже на этапе проектирования.
Сам процесс оформления всех документов на возведение пристройки к уже готовому дому носит разовый характер. Пройти все этапы юридического пути вам поможет пошаговая инструкция:
- Вначале получите согласие от соседей в письменном виде.
- Закажите проведение исследования грунта на том участке, где вы планируете пристраивать новую конструкцию.
- Подготовьте проект пристройки.
- Организуйте проведение оценки состояния дома, который уже возведен на участке.
- Подтвердите законность вашего проекта получением разрешения от всех необходимых госслужб: коммунальных служб, электриков, пожарной безопасности, лицензированной строительной компании.
- Оформите разрешение на ведение нового строительства в местном архитектурном бюро.
- Когда вы закончите все работы по строительству, проведите объект через все службы, разрешившие его установку. Они принимают объект и допускают к эксплуатации.
- Зарегистрируйте строение в кадастровой службе, в налоговой.
- Перезаключите договора с коммунальными службами, в которых теперь будут зафиксированы изменения площади.
Разработку проекта проще поручить соответствующим организациям, чтобы быть уверенным в его корректности.
Необходимые инструменты
Выполнение подобных работ невозможно без наличия определённого инструментария. Когда составлен проект и подобраны материалы, самое время решить этот вопрос.
Советуем узнать, как создать кострище в ландшафтном дизайне.
Для монтажа крыши на пристройку потребуется:
- пила (можно ручную или электро) или болгарка с кругом по дереву;
- дрель;
- шуруповёрт;
- уровень;
- рулетка;
- саморезы или гвозди;
- степлер для мебели;
- топор;
- молоток;
- металлические уголки.
Ну и не стоит забывать о средствах защиты для себя. Работать лучше в перчатках, чтобы не загнать занозу или не получить раздражение при креплении тепломатериалов, в качестве которых обычно берут минвату или подобные ей. При использовании болгарки стоит запастись защитной маской для глаз и дыхательных путей.
Терраса на мансарде — 55 фото идей для открытой террасы
Итак, какие же главные преимущества мы получим?
- Терраса даст возможность наиболее эффективно использовать чердачное пространство, и при минимальных вложения сделать данное помещение комфортным и удобным.
- Придаст интересный вид фасада даже самому скучному и рядовому домику. Плюсом ко всему данную пристройку сможем адаптировать под различное функциональное назначение.
- Создать террасу можно не только при строительстве дома, но и выполнить реконструкцию уже существующего помещения.
- Террасы разрешается монтировать в наклонные крыши любого типа.
Мы представляем вам свой пример обустройства вашего дома при котором не требуется огромных вложений. Его применение доступно даже на малых площадях перестраиваемого чердака. Во время чтения статьи вы удостоверитесь сами, что переделка крыши дома минимальна.
Смысл идеи очень прост: внутри мансарды существуют места с высотой потолка меньше 1,2 м. На данных участках вести нормальную жизнедеятельность просто не представляется возможным, именно эти места мы и задействуем под террасу. Причем внедрение данной надстройки применимо фактически для любого строения имеющего двух или четырехскатную крышу. Данная доработка применима для жилого и дачного помещения.
Пошаговая инструкция возведения крыши
Односкатный вариант выполнить совсем несложно. Начиная строительство, стоит заручиться помощью друга или родственника для подстраховки. Для начала нужно будет собрать стропильную систему. После этого можно начинать монтаж кровли. Проще всего собрать конструкцию на земле и потом провести крепление к каркасу.
Строительство стропильной системы
Классифицируют три вида стропильных систем. Выбор будет основываться на стилистике и габаритах здания, которое следует перекрыть.
Вам будет интересно узнать, как сделать бетонные изделия для ландшафтного дизайна.
Типы стропильных систем:
- Висячая — организовывается достаточно редко. Подходит для строений, в которых не имеется капитальной перегородки. Предварительно создаётся вспомогательный слой из перекладин, которые помещаются на балки кровельного перекрытия, лежащие на параллельных стенах с аналогичной высотой. На таком каркасе концентрируется вся стропильная ферма.
- Наслонная — предназначена для зданий, имеющих перегородки внутри, выполненных из кирпича или камня. Стены дают дополнительную жёсткость и удерживают балки. В такой конструкции опорные ноги крепко фиксируются к фронтонной перегородке с предварительно закреплённым на ней мауэрлатом. Нижний край может оснащаться жёсткими или ездящими деталями.
- Скользящая — используется для зданий из брёвен. Она позволяет контролировать и снизить до минимума деформацию крыши при усадке. В этом варианте стропила жёстко фиксируются на мауэрлате, уложенном на торцевую стену. Нижний край крепится только ездящими деталями, что является отличительной чертой конструкции.
Когда проект на руках и все материалы с инструментами подготовлены, можно приступать к работе. Также следует заранее ознакомиться с прогнозом погоды, чтобы никакие происки природы не стали помехой монтажу.
Знаете ли вы? Самой огромной металлической крышей покрыт парк Ferrari World, расположенный в ОАЭ. Её габариты сопоставимы с пятьюдесятью футбольными полями.
Пошаговая инструкция возведения стропильной системы:
- Перекрыть строение балками для безопасности, расположив их с шагом 500–800 мм. Чтобы продлить срок эксплуатации материала, на перегородке предварительно следует расположить рубероид.
- Поверх балок разместить мауэрлат. Класть его нужно на заднюю стенку пристройки.
- Сделать временный настил из досок поверх балок перекрытия, чтобы свободно двигаться по конструкции.
- Возвести фронтонную перегородку из того же материала, что генеральное здание.
- Балки перекрытия покрыть гидроизоляцией и вмуровать их в стену.
- На фронтоне зафиксировать второй мауэрлат.
- Нанести разметку на нижнюю и фронтонную стены. Согласно ей будут фиксироваться стропильные ноги. Далее в отмеченных местах нужно сделать пазы.
- Зафиксировать стропильные ноги в намеченные точки — они должны врезаться чётко в стык. Для более прочного закрепления прикрутить уголки. К фронтону рёбра нужно крепить более жёстко, а в нижней части, в зависимости от выбранного типа конструкции, можно сделать скользящее соединение.
- Крепить каждое стропило нужно в определённой последовательности — сначала монтируются крайние рёбра, затем между ними натягивается верёвка, которая будет служить своеобразным уровнем. Уже установленные элементы скрепляют с балками при помощи стоек, подкосов и пр. деталей, которые призваны придать устойчивость конструкции.
Монтаж кровли
Далее ведутся работы по утеплению, потом производится монтаж кровельного оснащения и можно перекрывать крышу.
Ознакомьтесь также с приминением мостиков в ландшафтном дизайне сада.
Поэтапное выполнение действий:
- Разместить между стропилами минвату или др. подобный материал в качестве утепляющего. Его можно зафиксировать при помощи металлических скоб.
- Сделать контробрешётку для вентиляции.
- Поверх предыдущего слоя проложить гидроизоляцию. Такой подход позволит защитить утеплитель от излишней влаги.
- Сделать обрешётку, на которую будет крепится кровельный материал. Именно от него будет зависеть тип конструкции. Если кровля будет мягкой, то обрешётку делают сплошной. Можно даже взять листы фанеры, а не отдельные доски. Если кровля будет из твёрдых тяжёлых материалов, то конструкция будет иметь вид решётки. Шаг между квадратами будет полностью зависеть от размеров кусков кровельного материала.
- Обшить крышу настилом.
Как правильно пристроить крышу к дому
Чтобы пристроенная конструкция имела законченный гармоничный вид, сделать всю работу нужно правильно. Для начала сооружают каркас и стену. Только после этого можно делать крышу, соединять её с генеральным зданием и покрывать кровельным материалом.
Знаете ли вы? Раньше на Руси вместо битумной плитки использовали лемех. Он представлял из себя деревянную пластину, созданную из сосны, возраст которой составлял минимум 45 лет.
Если дополнительную конструкцию не планируется врезать в стену или крышу основной, то стыки нужно будет закрыть гидроизоляцией, чтобы обеспечить защиту от попадания влаги в щели. Также стоит учитывать, что рёбра стропил лучше заводить за каркас для лучшего отведения осадков.
Когда планируется, что к жилому дому будет достроена терраса, необходимо заранее позаботиться о планировании чертежей крыши. Лучше всего для постройки подойдёт односкатный вариант. Его будет проще наращивать и не потребуется большого количества материалов.
Как сделать примыкание кровли к стене
Место примыкания стен дома и крыши над пристройкой дополнительно герметизируют во избежание затекания воды в щели. Планируя примыкание кровли к стене здания, следует определиться, как соединить крыши дома и пристройки. Сначала верхний слой рубероида раскатывают над поверхностью кровли пристройки и прогревают его с помощью паяльной лампы. После этого материал приклеивается к главной стене.
На следующем этапе поверх гидроизоляционного слоя крепится обрешетка. Она закрепляется перпендикулярно стропильным ногам из рейки 5×5 см. Шаг обрешетки подбирается исходя из типа кровельного покрытия. Если это твердый материал, то каждый лист должен опираться, как минимум, на два бруска. Для мягких кровельных покрытий набивают сплошную обрешетку из стружечных плит или обрезной доски.
Финишный этап строительства крыши над пристройкой заключается в монтаже кровельного покрытия. Методика его укладки зависит от типа материала. Обязательно убедитесь, что покрытие уложено сплошным слоем без щелей. В завершение, обрезной доской зашивают боковые части кровли.
Фундамент
Правильно выбранный фундамент обеспечивает надежность всего здания. При его укладке учитывают материалы, планируемую нагрузку и характер грунта. Навесы или легкие летние конструкции могут обойтись и без фундамента.
Выделяют несколько видов основания: винтовой, монолитный, столбчатый, ленточный. Любое основание необходимо гидроизолировать.
Рассмотрим два последних варианта как самые распространенные.
Ленточный
Массивное здание из тяжелых материалов требует солидного основания. Таким является ленточный фундамент. Он представляет собой замкнутую полосу из различных материалов, проходящую под несущими стенами жилья.
Столбчатый
Отлично подходит для веранды. По углам участка монтируют опоры. Это может быть кирпич, бревно, металлопрофиль. Вырытые под стойки ямы засыпают песком, создавая подушку. Опоры фиксируют в грунте и заливают бетоном. Для полного застывания достаточно 5-7 дней.
Как состыковать крышу пристройки и дома: архитектурные, конструктивные варианты
У владельцев дачных домиков и индивидуальных домов вне городской черты иногда возникает проблема с тем, как сделать пристройку к дому. То ли семья увеличилась, то ли простору захотелось, то ли ещё по какой-либо причине. С инженерной точки зрения, самое разумное решение в этом случае, это именно не строить ещё один отдельный домик, а сделать пристройку к существующему. Именно сюда и коммуникации подведены, и планировка участка не потребует изменений. Строители в этом случае должны решить очень ответственную задачу: как состыковать крышу пристройки и дома. При этом, одна стена будет общей, остальные придётся достроить. Организация прохода между старой и новой частями дома позволяет рассматривать пристройку именно как добавленную площадь. Об этом и пойдёт речь в нашем обзоре.
Дом с пристройкойФОТО: vashdompriozersk.ru
Содержание статьи
Виды пристроек – почему важна функциональность
Пристройку, в зависимости от желания хозяев, возлагаются различные функции. Она может быть летней террасой или кухней, дополнительной тёплой комнатой, мастерской или гаражом. Некоторые выполняют роль вестибюля для основного дома или имеют свой отдельный вход. Она может располагаться со стороны главного фасада, с любого торца или быть пристроена к задней стене. А по высоте она, как правило, ниже основного дома.
Силовой каркас у пристройки свой, независимый от главной постройки. И даже соседствующие стены могут быть раздельными. А жёсткое крепление пристройки к дому не является обязательным. Но стык двух строений обязательно должен быть закрыт сверху от протекания дождевых вод. Для этого и совмещают крышу пристройки с основным домом.
Задача стыковки кровли пристройки с основным домом имеет много решений, которые зависят от формы и конструкции основного покрытия.
Возможны различные варианты. Крыши бывают одно- , двух- и трёхскатные. Есть и более экзотические ситуации, но здесь они рассматриваться не будут.
Односкатная крыша пристройки к дому
Если крыша пристройки односкатная, это простейший вариант. Примыкать она должна к стене основного дома. А его крыша несколько выше, и на конструктивные решения никакого влияния не оказывает. Важно только проявить художественный вкус и сохранить единство архитектурного стиля в комбинации дома и пристройки.
Поверхность крыши представляет собой одну плоскость. Имеет небольшой уклон вниз от стены основного дома наружу. Конструктивной основой является набор стропил – балок, идущих от стены основного дома к дальней от него стене пристройки. Верхние концы стропил укладываются на прикреплённую к стене дома специальную горизонтальную балку. Нижние концы стропил закрепляются на балке новой стены пристройки.
Односкатная крыша пристройки своими руками
В этом случае, односкатная крыша пристройки примыкает к стене дома. Материал покрытия нового строения следует уложить впритык к стене дома. Между ним и стеной нужно проложить уплотнение, которое для большего эффекта промазать герметиком или глиной. Более технологичный вариант с использованием специального пристенного профиля. Вместе с ним в комплекте продаётся уплотнитель и специальный герметик. Если стена основного дома бетонная или кирпичная, то верхний край профиля надо утопить в специально проштроблённую канавку.
Крыша пристройки обязательно должна иметь скат наружу. Это необходимо для стока воды летом, и для сползания снега зимой.
На стропила по всей ширине крыши поперёк укладывается обрешётка – набор реек, меньшего, чем у стропил, сечения. Частота укладки обрешётки определяется материалом покрытия крыши – размером черепицы, листов шифера или листов кровельного железа.
Пристройка с односкатной крышейФОТО: yandex.ru
Стыковка крыши пристройки с крышей дома
Существует конструктивный вариант, когда крыша пристройки начинается от нижней кромки крыши основного дома.
Примыкание крыши пристройки к дому
Это простой вариант. Обе крыши имеют разную крутизну ската, у основного дома крыша круче. Листы или черепицу покрытия пристройки нужно подвести под свес крыши основного дома. При этом совсем не помешает применение пристенного профиля с уплотнением. Это обезопасит стык от протекания.
Стыковка двух крышФОТО: sk-murom.ru
Пристройка к дому с двухскатной крышей
Двухскатная крыша представляет собой два плоских четырёхугольника, которые соединены наверху с коньковой балкой и разведены внизу.
Монтаж крыши пристройки
Одним краем эти прямоугольники прикреплены к стене основного дома, нижний край опирается на стены пристройки. Основой прямоугольников являются стропила. Наверху стропила двух плоскостей связаны с коньковой балкой, нижними концами они упираются в стены пристройки. По стропилам идёт обрешётка, на неё укладывается кровельный материал.
Как пристроить крышу пристройки к дому
К стене основного дома крыша пристройки крепится через ближние к ней стропила. Линия примыкания уплотняется так же, как и в случае с односкатной крышей. Поскольку граница крыши наклонная, опасность протечек в этом случае значительно ниже, чем в случае с односкатной крышей. Но всё равно к уплотнению стыка надо отнестись со всей серьёзностью.
Пристройка с двухскатной крышейФОТО: yandex.ru
Трёхскатная крыша пристройки к дому
Трёхскатная крыша формируется из трёх плоскостей. Одна из них – наклонённый треугольник, две другие плоскости образованы либо трапециями, либо треугольниками.
Как сделать крышу на пристройке к дому
Трёхскатная форма – дань архитектурной фантазии строителя, практической пользы она не приносит. Нижние края опираются на стены пристройки. Сверху проходит коньковая балка. Технология сборки напоминает сборку двухскатной крыши.
Стыковка крыши к дому
Трёхскатная крыша примыкает к дому по двум линиям. Требования к стыковке те же самые, что и в предыдущих конструкциях.
Пристройка к дому с ломаной крышей
Крыша пристройки может иметь два, три и более скатов. Многоскатную конструкцию в разговорной речи ещё называют ломаной крышей, а иногда шатровой.
Как сделать крышу пристроя к дому
Если пристройка с многоскатной крышей строится своими руками, то и конструкция самой пристройки будет соответствующая. Каждый излом поверхности крыши пойдёт по своей балке стропил. Нижний конец этой балки опирается на столб. Между столбами создаются стены пристройки.
Технология стыковки крыши пристройки со стеной дома в принципе не зависит от количества её скатов. Самая главная задача в этом случае заключается в защите мест примыкания кровли к стене дома от протечек. Самая опасная в этом смысле часть – это горизонталь. Но в многоскатной крыше её может вообще не быть, только наклонные стыковки. Они меньше подвержены протечкам. Но всё же желательно применение специального профиля с уплотнительной водостойкой прокладкой.
Пристройка с многоскатной крышейФОТО: m-strana.ru
Конструкция крыши отличается от трёхскатной тем, что отсутствует коньковая балка. Поверхности, образующие крышу, имеют форму треугольников, их вершины сходятся в одной точке. Стороны соседних треугольников соединяются. Их стыковка должна быть сверху закрыта уголком, защищающим от протечек дождевой воды.
Примыкание крыши к дому
Крайние стороны крайних треугольников примыкают к стене основного дома. Требования к организации примыкания те же, что и для других типов.
Стыковка крыши пристроя с крышей дома
Бывает ситуация, когда крыша пристройки начинается от нижнего края основной крыши, но, при этом, они имеют разную крутизну. В этом случае кровлю новой крыши следует примерно на 15 -20 см подвести под нижний край основной. Свес основной крыши защитит линию примыкания от протечек. Соединять между собой старую и новую кровлю не требуется, так как каждая из них закреплена на своей обрешётке.
Как продлить крышу дома на пристройку
Интересны конструкции, объединяющие оба строения под одной крышей. Здесь тоже могут быть варианты. Стропила крыши основного дома продлеваются вниз, на продление укладывается кровля, и под нижний край крыши ставятся подпорные столбы или стены пристройки. Но в этом варианте пристройка будет невысокой. Этот вариант годится для создания небольшого служебного помещения, например, кладовки.
Как сделать дом с пристройкой под одной крышей
Дом и пристройку накрыть одной крышей вполне реально. Монтируются новые, более длинные стропила, на них укладывается своя обрешётка и новое покрытие общей для дома и пристройки крыши. На стене пристройки под стропила укладывается специальная рама из хорошего бруса. На профессиональном языке она называется «мауэрлат». Верхние концы стропил укладываются и закрепляются на балке «конькового прогона». Нижние концы стропил закрепляются на одной из сторон мауэрлата.
После окончания работ с новой крышей, старую можно демонтировать. Тем самым немного поднять высоту потолка.
Продление крыши на оба домаФОТО: im0-tub-ru.yandex.net
Утеплённая крыша
Если пристройка будет выполнять функцию жилого помещения, да ещё и в холодную погоду, то строителю придётся принимать решение об утеплении крыши. Это уже более сложное сооружение. Такая же конструкция используется и при строительстве двух- и трёхскатных поверхностей.
Утеплённая крыша комплектуется несколькими слоями разнообразных материалов. Необходимо обеспечить выход наружу пара из помещения, не допустить протечки воды внутрь дома, создать теплоизоляционный слой, обеспечить этим слоям механическую защиту и сверху, и снизу. Для каждой из этих функций применяется соответствующий материал.
Конструкция утеплённой крышиФОТО: stroyday.ru
Заключение
Стыковка крыши пристройки – вполне доступная работа для умелого мужчины. Просто надо делать всё внимательно и аккуратно.
Предыдущая
ПостройкиДелаем отдых у открытого бассейна идеальным в любую погоду — раздвижной павильон
СледующаяПостройкиОткатные ворота своими руками: различные решения
Понравилась статья? Сохраните, чтобы не потерять!
ТОЖЕ ИНТЕРЕСНО:
ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:
5 типов и стилей вальмовых крыш (плюс 20 фотопримеров домов с вальмовой крышей)
Откройте для себя 5 типов вальмовых крыш, а также 22 примера множества домов, сочетающих в себе все стили шатровой крыши. От простых до очень сложных, сгенерированных компьютером конструкций вальмовых крыш.
Связанный: Шатровая и ендовильная крыша | Типы черепицы » вики полезно Типы вентиляционных отверстий на крыше | Типы крыш | Типы кровельных ферм
Что такое вальмовая крыша?
Вальмовая крыша или шатровая крыша — это тип кровли, который со всех сторон спускается вниз к стенам и, следовательно, не имеет вертикальных сторон.Шатровая крыша является наиболее часто используемым стилем крыши в Северной Америке после остроконечной крыши.
Типы:
- Обычная шатровая крыша,
- Полубедро,
- Поперечное бедро,
- Пирамидальное бедро
- Хип и долина
Этот стиль кровли стал популярным в Соединенных Штатах в 18 веке в ранний георгианский период. Многие среднеатлантические и южные дома имели шатровую крышу, и крыша была ключевой характеристикой южных плантационных домов 18-го века, особенно тех, которые были построены во французском колониальном или французском креольском стилях.
Эти крыши не только эстетичны, но и более аэродинамичны, чем плоские крыши. Следовательно, их предпочитают в регионах, подверженных ураганам и ураганам
.Шатровые крыши бывают всех форм и размеров.
Мы начинаем эту статью с описания 5 различных типов вальмовых крыш.
Далее следует подборка из 20 фотографий домов с вальмовой крышей.
Связанный: Варианты ремонта крыши своими руками | Типы вентиляционных отверстий на крыше | Части крыши | Части фермы крыши
5 типов шатровых крыш
Не все шатровые крыши одинаковы.Существуют вариации стиля и дизайна вальмовой крыши. Вот 5 типов.
1. Обычная вальмовая крыша
Обычная вальмовая крыша имеет прямоугольную форму с четырьмя гранями. Наклон или наклон крыши почти всегда одинаковы, и, следовательно, они симметричны по своим осевым линиям. Более длинные стороны имеют трапециевидную форму, а стороны спереди и сзади имеют треугольную форму и называются бедрами.
Одним из недостатков вальмовой крыши является то, что она оставляет очень мало места на чердаке и подвержена протечкам.
2. Полувальмовая крыша
Полувальмовая, двускатная или срезанная двускатная крыша обычно характеризуется фронтоном, но вместо этого верхние точки фронтона заменяются небольшим вальмом. Одним из преимуществ полувальмовой крыши является то, что на ней можно разместить желоб, который можно легко закрепить по всему дому.
Полувальмовая крыша состоит из элементов двускатной и четырехскатной крыши. Такие крыши очень распространены в Европе, особенно в Австрии, Словении, Дании, Германии и районе Велден на юго-востоке Англии.
3. Вальмовая крыша
Вальмовая крыша – один из самых популярных вариантов вальмовой крыши. Поперечные вальмы расположены перпендикулярно Г-образным зданиям, и их конструкция может быть уподоблена соединению двух зданий с вальмовыми крышами. Шов образует ендову или вальмовую крышу.
Как и полувальмовая крыша, эти крыши также отлично подходят для установки водостока и обеспечивают защиту от сильного ветра.
Они были очень популярны в Италии в 19 веке, но стали фаворитом в домах в стиле ранчо в Северной Америке в 20 веке.
4. Шатровая пирамидальная крыша
Шатровая крыша, уложенная поверх квадратной конструкции, образует пирамидальную шатровую крышу или крышу-павильон. Все четыре стороны крыши имеют одинаковые шатры на всех углах и встречаются на единой центральной вершине, образуя отчетливую пирамиду.
Эти пирамидальные крыши обычно устанавливаются на беседках и других зданиях-павильонах.
5. Шатровая и арочная крыша
Вальмовая и ендовая крыша может быть частью конструкции неправильной формы. У таких зданий может быть более четырех вальм на крышах, и они образуют ендовы на внутренних углах.
Этот тип кровли также называют ломаной вальмовой, потому что основные вальмы связаны между собой стропилами фронтонов с одной стороны и стропилами ендовы с другой.
20 фото примеров домов с четырехскатной крышей
Если вы ищете информацию о четырехскатных крышах, скорее всего, вы рассматриваете возможность установки четырехскатной крыши в своем доме. Лучший способ определить, подходит ли вам эта крыша, — это посмотреть примеры реальных домов с различными конструкциями вальмовых крыш.Вот 20 примеров (фото) домов с четырехскатной крышей.
Красный сказочный дом с вальмовой крышей
Этот красивый дом красного цвета словно сошёл из сказки. Деревянное здание с шатровой крышей и небольшой трубой наверху словно находится на сказочной поляне посреди заколдованного леса. Кажется, это прекрасное место для отдыха и релаксации.
Ультрасовременный дом с вальмовой крышей
Этот потрясающий дом говорит о богатстве и роскоши.Дом состоит из нескольких вальмовых крыш, сделанных из блестящего материала, вероятно, из какого-то металла. Множество крошечных прожекторов снаружи дома придает зданию золотистое сияние, еще больше усиливая роскошный вид.
Дом с шатровой крышей из серого камня
В этом доме широко используются камни. Стены дома выполнены из белого камня, но внимание привлекают угольно-дымчатые камни на вальмовых крышах.Контрастные светлые и темные камни на крыше дома придают месту очень элегантный и шикарный вид.
Бело-серебристый дом с вальмовой крышей
Этот дом прекрасен своей простотой. Стены прекрасного сияющего белого цвета, а крыша сделана из темно-серебристых вальмовых гонтов. Дом выглядит довольно воздушным и просторным и имеет отчетливую Г-образную форму за счет вальмовой крыши.
Похоже, это идеальное место для тишины и покоя.
Причудливый коттедж с вальмовой крышей
Этот дом имеет почти такое же цветовое сочетание, как и дом перед ним, с его сияющими белыми стенами и серебряными шатровыми крышами. Однако он состоит из вальмовой конструкции крыши из-за ее большей и более неправильной формы. Дом имеет причудливое ощущение коттеджа благодаря разнообразию пышных зеленых растений и цветов фуксии снаружи.
Колониальный загородный дом с вальмовой крышей
Белоснежные стены этого дома красиво контрастируют с землистыми коричневыми тонами шатровой крыши.Дом имеет элегантный загородный вид, а высокие стены делают его довольно величественным. Это мог бы быть отличный дом для некоторых зажиточных фермеров или любителей сельской местности.
Дом с вальмовой крышей Triangle Time
Этот дом состоит из прямых линий и острых углов. Теплые коричневые стены приятно контрастируют с прохладным серебристо-серым цветом шатровой крыши. Что так бросается в глаза в этом доме, так это множество красивых треугольных торцов, обращенных к лужайке перед домом.Это придает дому очень привлекательный вид.
Особняк с грузинской шатровой крышей
Этот особняк является классическим образцом георгианской архитектуры, для которого характерна пологая шатровая крыша. Дом построен из маленьких кирпичей, которые когда-то были так популярны. Этот дом с белыми трафаретными окнами и колоннами дымохода словно переносит вас в Англию 18 века.
Угольный дом с вальмовой крышей
Отличительной чертой этого потрясающего дома являются его огромные широкие темно-серые шатровые крыши.Дом построен из бледно-кремового и серого камня с высокими окнами от пола до потолка. Однако светлая цветовая палитра уравновешивается темным грозовым оттенком его шатровых крыш.
Этот дом кажется идеальным балансом света и тьмы.
Старый дом с кирпичной крышей
Этот потрясающий кирпичный дом, кажется, имеет шатровую крышу во всех комнатах. Стены дома выполнены из кирпича бледно-нейтральных оттенков бежевого, а вот вальмовая крыша использует темный оттенок серого, оживляющий дом.Этот дом выглядит очень величественно и внушительно.
Малиново-серый дом с вальмовой крышей
Эта стена имеет очень эклектичный оттенок: половина ее стен состоит из речных камней, а другая часть окрашена в темно-малиновый цвет. Эффект усиливается серыми шатровыми крышами. В целом дом выглядит как место, куда может прийти и вдохновиться любитель искусства.
Колониальный дом с вальмовой крышей
Белые стены этого дома уравновешиваются теплыми деревенскими коричневыми тонами вальмовой крыши.Этот причудливый дом выглядит так, будто он принадлежит большому сельскохозяйственному угодью. Он также излучает колониальную ауру из-за своей остроконечной крыши.
Зеленый дом с полувальмовой крышей
Этот прекрасный дом выглядит очень уютно и комфортно. Для дома характерна полувальмовая крыша с кирпичным дымоходом. Что отличает его от других домов, так это пастельно-зеленые тона его деревянной стены и остроконечный вход в дом. это выглядит как отличное место для зимнего уединения.
Серый дом с серой шатровой крышей
Дом состоит из бледно-серых стен и только одной секции теплого бежевого оттенка. Над зданием возвышается серебристо-серая вальмовая крыша. Этот дом с красиво ухоженным газоном и кустами — идеальное место для вечеринки в саду.
Неогрузинский шатровый дом
Этот дом представляет собой смесь георгианской архитектуры и современного дизайна. Бежевые стены дома оттеняет прямоугольная четырехскатная крыша.Множество окон квадратной формы и дверь посередине усиливают симметрию дома. Ухоженный газон дополняет идеальный вид дома.
Маленький серый домик с вальмовой крышей
Этот дом выглядит маленьким, но это не значит, что он не стильный. Бледно-нейтральные стены дома затмеваются серой черепичной крышей, добавляя дому столь необходимый цвет. Небольшая белая терраса, живая изгородь и ухоженный газон — идеальное дополнение к этому дому.
Вилла с вальмовой крышей в неопалладианском стиле
Этот дом из красного кирпича позаимствовал многие элементы палладианской архитектуры. Высокие и величественные окна, арочный дверной проем и темно-серая шатровая крыша являются визитной карточкой палладианской архитектуры. Эта замечательная вилла, окруженная зеленым пейзажем, кажется идеальным местом для проживания старых английских аристократов.
Вилла с шатровой крышей из красного кирпича
В этом потрясающем доме максимально использован красный цвет.Стены состоят из кирпича ярко-красного оттенка, но крыша уравновешивает его более темным, более холодным оттенком красновато-коричневого цвета черепицы. Дом выглядит как идеальное место, чтобы провести зиму.
Элегантный кремово-серый дом с шатровой крышей
Этот кремово-серый дом — один из самых красивых домов с шатровой крышей, которые мы когда-либо видели. Холодный серый цвет шатровой крыши красиво уравновешивается бледно-кремовым оттенком стен.Нейтральные оттенки компенсируются темно-красной дверью, которая придает красок этому красивому дому.
Кораллово-розовый дом с вальмовой крышей
Этот кораллово-розовый дом отличается от всех своих серых соседей своей удивительно яркой шатровой крышей. Здание выглядит так, будто даже в самые хмурые дни оно давало искру цвета и яркости.
Шатровые крышичрезвычайно универсальны, поэтому их можно строить как с традиционными, так и с ультрасовременными домами.Итак, какой тип вальмовой крыши вам больше всего нравится?
Связанный: Все 36 стилей кровли | Типы кровельных ферм | Дома с вальмовыми крышами
Домашние подарки Stratosphere…
Примите участие в розыгрыше Мелкая бытовая техника
Лучшие мелкие бытовые приборы включают блендер Vitamix, кастрюлю быстрого приготовления, соковыжималку, кухонный комбайн, настольный миксер и кофеварку Keurig.
Бесплатные раскраски и книги для детей
Бесплатно скачать и распечатать.
Загрузите тысячи пользовательских раскрасок и головоломок для своих детей.
23 Сравнение стилей, типов и конструкций крыш [Руководство с изображениями]
Мы бесконечно говорим о кровельных материалах, цветах, тенденциях и стоимости, но стиль крыши — это то, что действительно связывает все части вместе и создает крышу. Стиль крыши сочетает в себе визуальные и конструктивные элементы, чтобы создать окончательный дизайн крыши, чтобы повысить вашу привлекательность и достичь желаемой эстетики. Стиль крыши, который вы выберете, может полностью преобразить внешний вид вашего дома. Мы рассмотрим десятки стилей крыш, любимых архитекторами и строителями.
Открытый фронтон
Когда кто-то представляет базовую конструкцию дома, он, вероятно, думает об открытой двускатной крыше. На самом деле существует много разных стилей двускатных крыш, но открытая двускатная крыша является наиболее узнаваемой. Открытая двускатная крыша, также называемая пирамидальной крышей, состоит из двух наклонных сторон, доходящих до точки наверху поля, с открытыми треугольными сторонами и по крайней мере одним фронтоном. Фронтон – это треугольное соединение стены, соединяющее два ската.См. фото для справки.
Плюсы открытых двускатных крыш
- Они просты в проектировании и подходят для большинства новостроек.
- Они очень доступны по цене благодаря простоте установки и минимальному количеству материалов.
- Высокий уклон обеспечивает легкий сток воды и снега.
Минусы открытых двускатных крыш
- В суровую погоду с сильным ветром они могут быть подняты или полностью унесены ветром.
- Они довольно распространены и не подойдут, если вы ищете уникальный дизайн.
Коробчатый фронтон
Очень похож на базовую двускатную крышу с треугольными расширениями на каждом конце двухскатной конструкции, но с большим акцентом на треугольник. Каждая торцевая коробка будет остроконечной (закрытой). Некоторые конструкции коробчатых двускатных крыш могут даже выглядеть как вторая секция дома поверх основной конструкции. Вы можете найти его в доме в стиле Кейп-Код или в любом другом доме с двускатной крышей.
Плюсы коробчатых двускатных крыш
- Более уникальный дизайн и структура, чем у двускатных крыш.
- Легко установите окно на любом конце здания в треугольном конце.
- Позволяет установить дополнительную изоляцию.
Минусы коробчатых двускатных крыш
- Подвержены повреждениям от сильного ветра, например двускатные крыши.
- Может выглядеть громоздко в зависимости от стиля вашего дома.
Бедро
Вальмовая крыша – это крыша, у которой все скаты наклонены вниз.Они похожи на вашу основную двускатную скатную крышу, но с передней и задней или боковыми сторонами, а также с уклоном. Чтобы представить это, дом квадратной или прямоугольной формы будет иметь шатровую крышу, напоминающую пирамиду с двумя сторонами, передней и задней частью, наклоненными вниз. Вы часто найдете вальмовые крыши, установленные на домах во французском колониальном стиле или одноэтажных домах. Но они будут работать на любом количестве типов домов.
Плюсы вальмовых крыш
- По сравнению с двухскатными двускатными крышами четырехскатные вальмовые крыши намного прочнее.
- Они очень устойчивы к сильному ветру.
- Отлично подходит для районов с сильным снегом. Многочисленные наклоны позволяют талому снегу легко стекать и предотвращают застой воды на крыше.
Минусы вальмовых крыш
- Дороже обычных двускатных крыш.
- Может быть более сложным процессом установки, требующим более сложной подрядной работы и большего количества материалов.
Гэмбрел
Вальмовая крыша — это тип крыши, которую вы увидите на красном амбаре.Он имеет небольшой угол наклона сверху, который спускается к двум панелям, которые спускаются по бокам дома, создавая своего рода четырехстороннюю структуру. Подобно мансарде, в гамбрелах используется широкий низкий наклон, чтобы создать больше свободного пространства в конструкции. Поэтому их часто используют в сараях, чтобы на сеновале можно было использовать пространство для хранения поручней и другого сельскохозяйственного инвентаря.
Плюсы крыш Gambrel
- Классический, традиционный вид.
- Прост в установке и очень экономичен.
- Добавьте много дополнительного пространства на верхний этаж, чердак или амбар.
- В дизайн можно добавить окна.
- Может работать с различными кровельными материалами.
Минусы крыш Gambrel
- Плохая устойчивость к скоплению снега и воды на низком или плоском склоне.
- Может быть подвержен повреждению ветром.
- Возможны проблемы с вентиляцией.
- Индивидуальные подгонки могут быть сложными для установки на любую конструкцию — они идеально подходят для установки во время нового строительства.
Мансардный
Мансарда на самом деле представляет собой вальмовую крышу. Мансардная крыша, также называемая французской крышей, представляет собой четырехскатную крышу. Часто весь этаж устроен под мансардной крышей со слуховыми окнами по бокам. Мансардные крыши были наиболее популярны в больших домах, зданиях или особняках, построенных после 1850 года. Мансардная крыша, наиболее распространенная в зданиях в стиле второй империи, была способом добавить еще одно жилое помещение, не добавляя еще одну реальную историю в структуру дома.
Плюсы мансардных крыш
- Максимально увеличивают пространство на чердаках и верхних этажах.
- Легко добавить дополнительные этажи, балконы или другие дополнения.
- Красивая эстетика.
- Легко добавьте окна большего размера на верхний этаж или чердак.
Минусы мансардных крыш
- Дорогая и сложная установка.
- Из-за редкости мансардных крыш может быть трудно найти опытных подрядчиков, которые могут увеличить стоимость ремонта.
- Они могут быть довольно дорогими в обслуживании.
- Плоский уклон наверху может привести к скоплению снега и стоячей воде, что приведет к протечкам или обрушению.
- Окна, установленные в боковых откосах, могут протекать, если их не загерметизировать должным образом.
Сарай
Односкатная крыша, в отличие от остальных, которые мы описали, представляет собой только один скат. Вы обычно увидите их на амбарах, сараях, навесах, хижинах или даже в некоторых современных проектах домов середины века.Это простая конструкция, но эффективная для отвода воды и снега, отсюда и название. Форма крыши помогает защитить конструкции от стоячей воды без необходимости в полной скатной крыше.
Плюсы односкатных крыш
- Кровельщики могут выполнить монтаж односкатной крыши с использованием меньшего количества материалов и за меньшее время, что делает его невероятно экономичным.
- Работает со многими материалами, такими как кедровая стружка, металлическая черепица или панели, битумная черепица, рулонная кровля или даже глиняная черепица.
- Отлично предотвращает застой воды.
- Удобный дизайн для установки световых люков.
Минусы односкатных крыш
- Подходит только для небольших строений или простых домов — не подходит для больших зданий
- Требуется хорошая водосточная система, потому что во время ливня она выдержит больше воды, чем двухскатная крыша.
А-образная рама
Классическая А-образная крыша представляет собой крышу с крутым скатом, имеющую форму буквы «А».Они часто проходят весь путь от земли / фундамента до точки, создавая супер уникальный дизайн. Каюты являются одной из наиболее распространенных конструкций, которые будут построены с крышей в виде А-образного каркаса.
Плюсы А-образных крыш
- Идеально подходит для районов с очень сильным снегопадом — вы часто увидите зимние домики в этом стиле.
- Высокая эффективность систем охлаждения в условиях жаркого климата, поскольку весь дом представляет собой нижний, более прохладный уровень.
- Подходит для крошечных домов, которые продолжают расти.
Минусы А-образных крыш
- Без хорошей изоляции эффективность использования энергии может быть противоположной, особенно в холодном климате.
- Наклонный интерьер вашего дома может затруднить развешивание вещей или декорирование, требуя уникальных стеллажей и расстановки мебели.
Крышка
Капотная крыша очень похожа на четырехскатную, но ее концы выходят далеко за пределы дома.Это позволяет устроить веранду или крытую террасу.
Плюсы крыши капота
- Хорошо защищает от сильного ветра. №
- Защищает ваш дом и крыльцо от жарких солнечных лучей.
- Создает больше жилого пространства внутри и снаружи. №
- Облегчает установку и техническое обслуживание желоба.
Крышка капота
- Может быть дороже, чем другие основные типы крыш.
- Некоторые строители и домовладельцы могут считать его очень устаревшим.Работает с определенной эстетикой.
Плоская крыша
Совершенно плоская крыша с нулевым углом наклона, вероятно, не подойдет ни для одного здания, поэтому «плоские крыши» — это крыши с очень небольшим уклоном около 1-2 градусов. Этот уклон имеет решающее значение для стока воды, но плоские крыши состоят из различных материалов, которые выдерживают некоторое время стоячей воды без разрушения, потому что она движется гораздо медленнее.
Три основных типа используемых материалов для плоских крыш:
- Мембрана
- Модифицированный битум (MBR)
- Сборная кровля (БУР)
У каждого есть свой набор плюсов и минусов в зависимости от типа здания, климата и других факторов, таких как цена и местоположение. Плоские крыши чаще используются в коммерческих зданиях, но их также можно использовать в жилых комплексах, старых зданиях из коричневого камня и т. д.
Плюсы мембранных плоских крыш
- Домовладельцы часто могут справиться с простым ремонтом.
- Недорогой в установке и обслуживании
- Этот легкий материал не нуждается в армировании и может быть установлен в большинстве зданий.
- Повышает энергоэффективность, сохраняя тепло и охлаждая воздух
- Устойчив к протечкам
Минусы мембранных плоских крыш
- Лучше всего подходит для крыш, на которых нет дымоходов или других систем отопления, вентиляции и кондиционирования воздуха, вокруг которых необходимо установить материал
- Подвержен проколам обломками или сильным штормом
- Чем больше швов, тем более подвержен протечкам материал мембраны.
Плюсы плоских крыш MBR
- Превосходная гибкость и эластичность в условиях сильного холода
- Высокая износостойкость
- Малообслуживаемый №
- Поставляется в легко устанавливаемых самоклеящихся рулонах.
- Перерабатываемый
Минусы плоских крыш МБР
- Для установки некоторых типов МБР требуются высококвалифицированные рабочие с использованием горелок для герметизации клея.
- Подобно мембранам, МБР может давать протечки в местах соединений, если они не приклеены должным образом.
- Менее эстетичен, чем другие материалы для плоских крыш
Плюсы плоских крыш BUR
- Защита от вредных ультрафиолетовых лучей
- Простота ремонта
- Отлично подходит для зданий с высокой проходимостью по крыше (ремонтные бригады в многоквартирных домах и т. д.)
- Малообслуживаемый
- Экономичный
Минусы плоских крыш BUR
- Требуется профессиональная установка
- Менее гибкий, чем MBR в холодную погоду, он может треснуть при низких температурах.
- Материал тяжелый и может потребовать усиления.
Крыша-бабочка
Да, крыша-бабочка получила свое название благодаря внешнему виду, напоминающему крыло бабочки. Вместо того, чтобы достигать точки наверху, два склона идут вниз навстречу друг другу, создавая впадину в середине крыши, а не точку с высоким уклоном. Они имеют очень уникальный дизайн и не будут найдены в слишком многих домах с традиционным или современным дизайном.
Плюсы крыш-бабочек
- Отлично подходит для сбора дождевой воды.Любые осадки будут легко собираться и стекать с края крыши в бочку или другое устройство для сбора воды для садоводства и других целей.
- Внутренние стены вашего дома или офиса можно удлинить, чтобы создать потрясающие стены-галереи, а не высокие стены в центре комнаты.
- Крыши-бабочки показали себя достаточно устойчивыми к сильным ветрам и ураганам.
Минусы крыш-бабочек
- Они очень дорогие. Сложность этой крыши приводит к длительной и сложной установке, требующей дополнительной подготовки и опыта, что увеличивает стоимость.
- Несмотря на то, что этот тип крыши отлично подходит для сбора дождевой воды, он может быстро и легко собирать снег, лед и другой мусор.
Мансардная крыша
Скорее всего, вы услышите, что слуховое окно называется слуховым окном или просто типом слухового окна, а не слуховой крышей. Это связано с тем, что мансардные окна являются скорее расширением или дополнением к верхнему уровню в виде небольшой комнаты или окна, которое выступает из крыши.Они предназначены для того, чтобы сделать немного больше места и осветить чердаки или жилые помещения верхнего уровня. У некоторых, возможно, даже есть небольшие балконы или террасы.
Плюсы слуховых крыш
- Создают больше пространства и функциональности в комнатах верхнего этажа.
- Его можно настроить любого размера, большого или маленького, в зависимости от его использования.
- Обеспечивает лучшую вентиляцию на верхних этажах, где в противном случае не было бы даже окон.
Минусы слуховых крыш
- Не очень подходит для самостоятельного изготовления.Требуют квалифицированной установки.
- Дорогостоящая установка и обслуживание
- Может сделать крышу более восприимчивой к протечкам
Крыша Skillion
Скиллионная крыша похожа на навес или односкатную крышу в том, что она имеет крутой единственный скат, а не две точки, сходящиеся посередине. Однако у скиллионных крыш часто бывает второй скат с другой стороны разной высоты или угла. Они создают очень уникальный и современный вид, который преображает не только внешний вид дома, но и интерьер.Это динамичная форма, которая может привнести свет и пространство в места, которых обычно не хватает на стандартной скатной крыше.
Плюсы Skillion Roofs
- Создает уникальный, вневременной современный дизайн
- Крутой склон позволяет легко стекать воде.
- Требует меньше материалов и может быть установлен быстрее и дешевле, чем другие крыши
- Создает место для дополнительных окон и световых люков
Минусы Skillion Roofs
- Мало места на чердаке
- Более подвержен повреждениям от сильного ветра и сильных штормов
Крыша солончака
Крыша из солончака выглядит как сочетание нескольких разных типов крыш.Он имеет высокий наклон, как у крыши Skillion или Shed, но все же достигает пика в центре с более коротким и менее крутым уклоном сзади. Этот стиль может создать иллюзию большего дома и создать больше пространства с одной стороны дома по сравнению с другой.
Плюсы соляных крыш
- Стильный и функциональный асимметричный дизайн обеспечивает устойчивость к сильному ветру.
- Высокий склон отлично подходит для сброса снега и воды.
- Создает больше жилой площади, доводя одноэтажный дом до 1. 5 или 2 истории.
Минусы соляных крыш
- Асимметричная длина сторон делает ее более сложной, чем любая типичная двускатная крыша.
- Лишает возможности получить дополнительное пространство на чердаке.
Крыша Jerkinhead
Вальмовая крыша очень похожа на вальмовую в том, что две стороны сходятся в точку, но концы намного короче, а углы на концах козырька обрезаны. Стандартные фронтоны могут быть повреждены ветром и даже могут отрывать крышу от ее конструкции.Обрезанные концы двускатной крыши могут помочь защитить вашу крышу от повреждения сильным ветром.
Преимущества Jerkinhead Roofs
- Устойчивость к сильному ветру
- Более устойчивый, чем стандартный открытый фронтон
- Больше места на чердаке, чем на четырехскатной крыше
- Уникальный архитектурный дизайн
Минусы Jerkinhead Roofs
- Установка может быть дороже из-за большего количества материалов
- Требуются дополнительные меры по обеспечению герметичности из-за дополнительных швов
Голландская двускатная крыша
Голландская двускатная крыша представляет собой гибрид вальмовой крыши и открытого фронтона с вкраплениями рывков. Это вальмовая крыша с более изогнутым или угловатым наклоном двух основных сторон, но с закрытыми фронтонами на каждом конце и небольшим отверстием вверху — как миниатюрный фронтон. Это позволяет создать шатровую крышу, но с возможностью большего количества окон и солнечного света из чердачного пространства. Это создает потрясающие детали, которые действительно могут повысить привлекательность и улучшить общий вид вашего дома.
Плюсы голландских двускатных крыш
- Пропускают больше естественного солнечного света, чем вальмовые или двускатные крыши
- Уникальный дизайн
- Возможность для окон или небольших балконов
Минусы голландских двускатных крыш
- Сложная установка/конструкция
- Подвержен протечкам — требуется дополнительное уплотнение и герметик
- Более дорогие материалы и рабочая сила
- Могут потребоваться только водонепроницаемые материалы/меры
Шатровая и развальцовочная крыша
Вальмовая крыша – это просто набор вальм и ендов в одной крыше. Это часто используется в более крупных сооружениях с уникальным архитектурным дизайном или формой и требует для работы нескольких пересекающихся типов крыш. Они могут выглядеть немного громоздкими и тяжелыми, если их делать неправильно. Таким образом, почему многие вальмовые и ендовые крыши будут демонстрировать световые люки, окна, слуховые окна и т. Д., Чтобы использовать пространство и разрушить монотонность большой площади поверхности.
Преимущества вальмовых крыш и ендов
- Возможность установки окон и световых люков
- Динамический бордюр
- Устойчивость к сильному ветру
- Обширные водосточные системы
- Более просторный верхний уровень или мансарда
Минусы вальмовых крыш и ендов
- Дорогая и длительная установка
- Больше долин означает больше возможностей для утечек
Пирамидальная крыша
Пирамидальная крыша похожа на вальмовую, за исключением того, что все стороны сходятся в одной точке в центре крыши. Там может быть три или более сторон, и вы часто найдете пирамидальные крыши, используемые на небольших строениях, таких как домики у бассейна, домики или даже гаражи.
Плюсы пирамидальных крыш
- Невероятная устойчивость к сильным ураганам
- Идеально подходит для климата, подверженного ураганам
- Создает высокие потолки для тонны дополнительного пространства на чердаке/верхнем уровне
- Навесы могут обеспечить экономию электроэнергии за счет затенения открытых окон верхнего уровня
Минусы пирамидальных крыш
- Дорогостоящая установка из-за сложной конструкции и крутых уклонов
Шатровая крыша
Вальмовая крыша чаще всего имеет Г-образную форму с двумя пересекающимися вальмовыми секциями на крыше.Это создает очень динамичный дизайн для домов L-образной формы и галстуков во всем доме.
Плюсы крестообразных крыш
- Работа для дома с новыми изданиями.
- Красивый внешний вид.
- Относительно простая установка
Минусы крестообразных крыш
- Создает дополнительные впадины, требующие дополнительной защиты от утечек
Комбинированная крыша
Комбинированная крыша дает домовладельцам лучшее из обоих миров, поскольку, как вы уже догадались, представляет собой комбинацию двух типов крыш.Эти типы крыш могут работать как для жилых, так и для коммерческих зданий и могут предлагать преимущества более чем одного типа крыш, которые могут увеличить сток дождевой воды, а также повысить эффективность обогрева или охлаждения.
Плюсы комбинированных крыш
- Работа для всех типов климата
- Уникальный дизайн и привлекательность
- Можно сделать больше места на верхних этажах
- Улучшить сарай для дождевой воды
Минусы комбинированных крыш
- Может иметь слишком много долин (подвержено протечкам)
- Более дорогое проектирование и установка
- Заставить не работать для всех стилей крыш
Односкатная крыша Навесы
узнаваемы по их экстремальным наклонам и резким углам, соединяющимся без вершины. Навесы распространены на фермах, где они служат убежищем для лошадей и других животных. Но они также отлично подходят для жилых домов, придавая им уникальную структуру, неподвластную времени.
Плюсы односкатных крыш
- Окна фонаря позволяют освещать уникальные пространства. №
- Придает больше структурности дизайну дома.
- Отлично подходит для стока воды.
- Быстрая и простая установка. №
- Соответствует современной эстетике минимализма.
Минусы односкатных крыш
- Не подходит для больших домов.
- Может отнять чердачное помещение.
- Подвержен подъему сильным ветром.
Фронтон и ендовная крыша
Двускатная крыша — это обычно используемая крыша в домах с мансардой на верхнем этаже, которую они переоборудовали или хотели бы переоборудовать в жилое помещение. Он сочетает в себе классическую двускатную крышу, но добавляет 2 или более фронтонов, выступающих по бокам (как пересекающаяся крыша). Это дополнение, конечно, создает больше долин и, таким образом, создает больше открытого пространства на верхних этажах.
Преимущества двускатных крыш и ендов
- Обеспечьте много места на чердаке/верхнем этаже.
- Красивый вариант стандартной двускатной крыши.
- Отличная крыша для пристройки к дому.
Минусы двускатных и сводчатых крыш
- Больше впадин означает большую восприимчивость к утечкам.
- Дороже как по материалам, так и по работе.
М-образная крыша
М-образная крыша подобна двум фронтонам, соединенным вместе в форме буквы М. Их обычно можно увидеть в таунхаусах или других многоквартирных домах. Они могут соединять несколько домов, но при этом создавать эффект отдельных домов.
Плюсы М-образных крыш
- Позволяет увеличить жилую площадь в небольших домах.
- Возможность большого количества окон для естественного освещения.
- Дайте больше структуры, чем коммерческая плоская крыша.
Минусы М-образных крыш
- Может привести к образованию большого количества снега и льда в долинах.
- Однако на крутых склонах ловится меньше, так как они почти сразу падают.
Пересекающаяся крыша
Пересекающиеся крыши сочетают в себе двускатные и вальмовые крыши, чтобы придать вашему дому гораздо более динамичный вид. Они придают очень классический вид домам и особенно используются в больших домах Кейп-Код и голландских колониальных старых домах.
Плюсы пересекающихся крыш
- Красивая эстетика
- Подходит для больших домов.
- Создает уникальную планировку комнат на верхнем этаже.
Минусы пересекающихся крыш
- Установка может быть очень дорогостоящей (требуется больше материалов и рабочей силы)
- Чем больше перекрестков, тем больше долин подвержено риску утечек.
Какой тип крыши вам подходит?
Сегодня мы рассмотрели довольно много стилей крыш, и вам может быть интересно, какой из них лучше для вас.Хотя многие из этих стилей крыши подойдут для вашего дома, в основном речь идет о том, какие факторы наиболее важны для вас. Как только вы определитесь с уровнем эстетики, долговечности и функциональности, которые вам нужны, вам будет намного легче сузить круг вариантов.
Если вы хотите повысить свою привлекательность, важно, чтобы вы сочетали правильные кровельные материалы с вашим стилем крыши. Для получения дополнительной информации о кровельных материалах, плюсах и минусах каждого из них, ознакомьтесь с нашим подробным Руководством по кровельным материалам.
Если вы планируете самостоятельно установить крышу, убедитесь, что делаете это безопасно, и обязательно обращайтесь к профессионалу с любыми вопросами. Если вы планируете привлечь профессионального подрядчика, обязательно свяжитесь с First American Roofing для БЕСПЛАТНОЙ оценки. Будь то общий вопрос или оценка, мы будем рады услышать от вас!
Соединение крыш с разным уклоном | JLC Онлайн
Повозившись с вальмовыми стропилами и поговорив с одним-двумя старожилами, начинающие каркасники обнаруживают, что соединить две крыши не так уж и сложно — для вальм и ендов вы просто срезаете все фаски под 45 градусов и используете 17 вместо 12 для пробег по обрамляющей площади.
А потом случается: предложение, которое вы подали на работу с соседними крышами с разным уклоном, принимается, и вам нужно придумать, как его обрамить.
Один из подходов заключается в том, чтобы заказать в два раза больше необходимого пиломатериала для каркаса и продолжать резать вальмы и ендовы, пока не добьетесь нужного результата. Другой вариант — купить модный калькулятор рамок и пройти курс тригонометрии. Или вы можете использовать метод Зеппа, который не требует ничего, кроме обрамляющего угольника и карандаша. Дон Зепп преподавал сложный каркас крыши, когда я был студентом Торговой школы Уильямсона в Медиа, штат Пенсильвания. , и я чувствую, что его метод проще всего понять и использовать в полевых условиях.
Ключ к методу Зеппа заключается не в причудливой математике, а в использовании угольника для создания масштабных чертежей важнейших углов и разрезов, а затем переноса измерений с эскиза на пиломатериалы. Прямая корреляция между чертежами и разрезами делает этот метод точным и надежным. Освойте его, и вы справитесь с любой из многочисленных ситуаций, когда встречаются две крыши с неравными углами наклона, будь то на бедре или в долине.Для целей этой статьи я покажу, как оформить пересечение двух вальмовых крыш с разным уклоном.
Щелкните здесь, чтобы увеличить изображение
Примечание перед тем, как вы начнете: вы получите максимальную отдачу от этой статьи, если будете читать ее с рамочным угольником и куском фанеры рядом, чтобы вы могли выполнить некоторые расчеты компоновки.
Ориентирование
Первым шагом является создание масштабного чертежа всей крыши с указанием внешних стен, коньков и всех стропил, как показано на рисунке 1А. Этот рисунок будет служить картой, пока вы собираете детали. Это также поможет вам оценить количество и длину пиломатериалов, которые вам понадобятся. Простой набросок в перспективе (рис. 1В) помогает получить представление о том, как будут выглядеть готовые плоскости крыши.
Г-образный дом на рис. 1 имеет оба конька на одном уровне.Свес составляет 16 дюймов (измеряется по горизонтали), а фасция проходит на постоянной высоте по всему дому.
Соединение этих двух крыш сопряжено с двумя основными проблемами. Первая – это соединение двух плоскостей с разным углом наклона на вальмовой (или ендовой) стропилине. Другой — заставить фасции выстроиться в линию.
Установить поля . Сначала мы должны установить уклон обеих плоскостей крыши. Начнем с того, что основная крыша имеет уклон 8/12. Как определить уклон второй крыши?
В этой статье, когда я использую слово «шаг», я имею в виду отношение подъема в дюймах к 12 дюймам пробега. Из плана мы видим, что общий подъем второстепенной крыши такой же, как и у основной крыши — 6 футов. Общий пробег вторичной крыши составляет 7 футов 6 дюймов. Чтобы преобразовать это в дюймы высоты на 12 дюймов длины, используйте следующую формулу:
12 дюймов ÷ Общая длина x Общая высота = Высота в дюймах (единица высоты)
или
12 дюймов / 7,5 футов x 6 футов = 9,6 , или 9 5/8 дюймов подъема блока
Таким образом, 9 5/8 / 12 — это уклон вторичной крыши.
Выравнивание лицевой панели
Посмотрите на рисунок 2А, на котором показаны два обычных стропила с разным уклоном.Казалось бы, выровнять фасции и карнизы так, чтобы получились одинаковые свесы на обоих скатах, невозможно, так как стропила двух крыш выходят за плиту под разными углами. Но это действительно не так сложно.
Там, где соединяются крыши с разным уклоном, требуется тщательная компоновка для создания софитов одинаковой ширины с фасциями одинаковой высоты. На чертеже А показаны общие стропила для двух скатов крыши и показана проблема, возникающая, когда планировка крыши начинается с внешнего края наружных стен. На рисунке Б показано, как автор решает эту задачу, начиная свою схему крыши с концов стропил и поднимая стеновые пластины под более крутую крышу.Соединить лицевую панель. Чтобы сохранить одинаковый свес и выровнять панель, вы должны начать компоновку крыши с внутреннего верхнего края панели, а не снаружи наружных стен. Затем вы строите пластину стены под более крутой вторичной крышей, как показано на рисунке 2B. Нарастание равно разнице между единичным подъемом обоих скатов кровли.В этом случае при единичной высоте 8 дюймов и 9 5/8 дюймов разница составляет 1 5/8 или 1,6 дюйма. Таким образом, плита должна быть увеличена на 1,6 дюйма на фут выступа.
Поскольку выступ составляет 16 дюймов или 1,33 фута, общее наращивание равно:
1,33 фута x 1,6 дюйма на фут = 2,13 или 2 1/8 дюйма
Вместо того, чтобы наращивать плиту ровно на 21/8 дюйма, Я использую дополнительную двойную верхнюю пластину (толщиной 11/2 дюйма) и увеличиваю высоту стропила на оставшиеся 5/8 дюйма, добавляя ее к расстоянию «высота над пластиной», которое я использую, чтобы найти срез на уровне птичьего рта.
Щелкните здесь, чтобы увеличить изображение
Определение шага бедра
После того, как вы временно подкрепите коньки несколькими обычными стропилами, вы можете выложить вальмовое стропило. Делаю макет на листе фанеры. Используя один угол, я начинаю с рисования угла бедра, а затем превращаю эту линию в полноразмерный вид в плане угла крыши. Из этого чертежа я могу получить точные размеры для своих скосов.
Бедренный угол . Используя 12-ю шкалу каркасного угольника, найдите угол тазобедренного сустава, как показано на рисунке 3А. Нарисуйте диагональную линию между 9 футами (прогон основной крыши) на языке квадрата и 7 футами 6 дюймов (второстепенный прогон крыши) на лезвии. Это дает угол вальмового стропила.
Прогон бедра. В вальмовой крыше с одинаковым уклоном единица длины вальмового или ендовильного стропила составляет 17 дюймов на каждые 12 дюймов длины основной крыши. Например, в равновальмовой крыше с шагом 8/12 шаг вальмового стропила будет 8/17. Но здесь будет по-другому, так как вальмовое стропило не лежит под углом 45 градусов к дорн.
Шаг неравнобедренного стропила может быть выражен по отношению либо к основной кровле, либо к второстепенной кровле. Так как вам нужен только один набор чисел для разметки разрезов, давайте поработаем с основной крышей, единичный подъем которой составляет 8 дюймов.
Найдите участок бедра, как показано на рисунке 3B. Положите свой квадрат в угол фанерного чертежа, работая со стороны диагональной линии, которая представляет основную крышу. Удерживая внешний край лезвия на одном уровне с краем фанеры, двигайте квадрат до тех пор, пока 12-дюймовая отметка на язычке не пересечется с бедром. Сделайте там отметку, затем измерьте расстояние от отметки до угла чертежа — это и есть длина бедра. Он должен измерять 15 5/8 дюймов.
Единичный шаг вальмы = 15 5/8 дюйма.
Между прочим, единичный шаг для крыши с меньшим уклоном всегда будет меньше 17 дюймов, а единичный шаг для более крутого уклона всегда будет больше 17 дюймов. .
Итак, теперь мы знаем шаг вальмового стропила по отношению к основной крыше:
Шаг вальмы = 8 / 15 5/8
Разметка вальмового стропила
Работая над чертежом фанеры, следующие линии привязки определяют свес софита, фасцию и каркас стены в натуральную величину, как показано на рисунке 3C.Найдите центральную линию вальмового стропила не на углу пластин, а на углу двух пересекающихся досок фасции. Продлите эту центральную линию назад к настенной пластине и за ее пределы. Вы заметите, что вальмовое стропило не сидит на углу двух стеновых пластин; никогда не будет. В неравноскатной вальмовой кровле вальма всегда будет падать на стеновую плиту, поддерживающую более крутую скатную крышу. Когда чертеж в натуральную величину завершен, пришло время начать наносить метки на кусок пиломатериала.
Чтобы рассчитать косые срезы в хвостовой части вальмового стропила, возьмите расстояния «А» и «В» на чертеже в натуральную величину на рисунке 3.Набедренный хвост. Сначала разметьте задний конец стропила, как показано на рис. 4. Используя единичный прогон и подъем вальмы, 8/15 5/8, проведите отвес с обеих сторон конца стропила с помощью каркасного угольника. Затем вы можете сделать вычеты для углов бокового выреза непосредственно из чертежа в натуральную величину — расстояния «A» и «B» на рисунке 3C. Поскольку вы берете эти измерения с чертежа в плане, убедитесь, что вы измеряете перпендикулярно отвесной линии, а не вдоль края стропила. Не отрезайте хвост, пока не выложите птичий рот.
Чтобы найти разрез птичьего рта, сначала измерьте горизонтальное расстояние от хвоста до пластины на чертеже в натуральную величину (рис. 3C). Отойдите на это расстояние, 251/16 дюймов, и проведите отвесную линию (А). Отвесная линия представляет собой центральную линию разреза птичьего рта. Найдите ровный срез, измерив по средней линии птичьего рта расстояние «высота над плитой» обычных стропил крутой крыши (B). Чтобы разметить разрез по отвесу, прибавьте и вычтите расстояние «В» перпендикулярно отметке центральной линии птичьего рта, как показано на рисунке.Поскольку вальмовое стропило не пересекается в углу стен (C), отвес срезается под углом (D).Бердсмут . На полномасштабном чертеже измерьте вдоль осевой линии вальмового стропила от внутреннего угла фасции до точки, где осевая линия встречается с внешней стороной стеновой пластины. Это расстояние должно составлять около 25 1/16 дюйма. Теперь используйте обрамляющий угольник, чтобы отступить на это расстояние от отвеса в конце, как если бы вы делали это с любым стропилом.Первый шаг составляет 15 5/8 дюймов. Вам нужно будет добавить оставшиеся 9 7/16 дюймов, измеряя перпендикулярно отвесу, как показано на рисунке 5A. Наметьте отвес; это представляет собой центральную линию разреза птичьего рта. Продлите эту линию вокруг всего стропила.
Вырезы пятки и седалища. Затем разметьте отвесные и ровные вырезы для птичьей пасти. Здесь снова мы просто украдем размеры из нашего полномасштабного чертежа.
Чтобы разметить ровный срез, отмерьте расстояние «высота над пластиной» (см. рис. 2B) вдоль центральной линии птичьего рта и проведите перпендикулярную линию, чтобы отметить ровный срез.«Высота над плитой» для вальмового стропила такая же, как и для рядовых стропил вторичной крыши, поскольку вальма приходится на второстепенную плиту крыши.
Чтобы разметить срез отвеса, снимите мерку «В» с чертежа в натуральную величину (рис. 3С) и перенесите ее размеры на стропило по обеим сторонам от средней линии птичьего рта, как показано на рис. 5В. Опять же, измерьте перпендикулярно центральной отметке птичьего рта, а не вдоль стропила.
Для изображения щекового среза на верхнем конце вальмового стропила автор делает натурный чертеж его пересечения с основным коньком крыши, затем переносит замерыРезка по длине. После того, как будет выложена птичья пасть, сделайте в натуральную величину чертеж соединения между бедром и коньком, как показано на рис. 6. Вы будете использовать его, чтобы украсть измерения для определения длины бедра.
Во-первых, нам нужно отойти от расстояния до теоретической центральной точки, где бедро встречается с коньком. Возьмите прогон основной крыши (9 футов) и, используя свой квадрат и шаг бедра по отношению к основной крыше — 8 дюймов и 15 5/8 дюймов — отойдите от этого расстояния обычным способом.Когда вы сойдете с 9 ступеней, нарисуйте в этой точке отвес и полностью протяните ее вокруг стропила.
Это теоретическая длина вальмового стропила. Чтобы получить его истинную длину, вычтите расстояние «С» перпендикулярно этой отвесной линии. Это дает истинную длину по средней линии стропила. Чтобы выложить щековой срез, вы должны затем добавить и вычесть «А» перпендикулярно отвесной линии истинной длины.
«Затыловка» или скашивание стропил гарантирует, что обшивка крыши будет плотно прилегать к бедру. Используйте квадрат каркаса и шаг вальмового стропила, чтобы определить линию поддержки, как показано на рисунке. Повторите процесс с другой стороны бедра, используя расстояние «В».Вот оно! Ваше бедро с неравномерным наклоном выложено и готово к резке. Осталось несколько деталей.
Поддержка бедра
Как и у любого вальмового стропила, у неравнополочного вальмового стропила верхняя кромка должна быть «задней» или скошенной, чтобы соответствовать каждой из сходящихся плоскостей крыши. Вопрос в том, сколько отрезать.
Определите опору для каждой плоскости крыши, как показано на рис. 7.Поместите свой угольник на сторону вальмового стропила, обращенную к основной крыше, используя шаг вальмы для этой крыши, 8/155/8. Измерьте расстояние «А» по ходу установки и отметьте. Это линия поддержки.
Повторите ту же процедуру для стороны вальмы, обращенной к вторичной крыше, используя шаг вальмы для этой крыши и измерив расстояние «B». Вам нужно будет найти уклон второстепенной кровли так же, как вы нашли уклон основной кровли, как показано на рисунке 3B. Шаг вальмы по отношению к вторичной крыше составляет 9 5/8 / 18 13/16.Это точно такое же соотношение, как шаг для другой стороны, но я считаю, что это помогает работать с двумя сторонами отдельно, чтобы избежать путаницы, особенно когда дело доходит до раскладки нарожных стропил.
Для выкладки нарожников автор делает чертеж в натуральную величину первых двух нарожников с каждой стороны вальмы. По этому чертежу он находит угол выреза щеки, ход первого домкрата и общую разность, используемую для определения местоположения остальных домкратов.Одно важное замечание: Подождите, пока вся ваша компоновка будет завершена, и вы протестируете вальмовое стропило, прежде чем на самом деле срезать верхний край вальмы.Как только вершина будет скошена, вы потеряете важный край ссылки.
Размещение нарожников
Прежде чем прибить вальмовое стропило, обязательно разметьте положение нарожных стропил. На земле намного легче, чем на высоте 20 футов в воздухе.
Чтобы определить длину домкратов, начертите первые два домкрата на полномасштабном чертеже вальмового стропила, как показано на рис. 8. Затем мы можем снять все наши размеры для первых домкратов на каждой крыше непосредственно с чертежа, так же, как мы сделали для вальмового стропила.Мы также можем вывести общие различия, чтобы мы могли найти пробеги других домкратов.
Установив угольник на вальмовое стропило со стороны основной крыши, отойдите от истинного хода первого вальмового домкрата, используя шаг вальмы основной крыши, 8 / 15 5/8. Наметьте отвес; это центральная линия первого домкрата. Для каждого последующего нарожника отступайте на общую разность. Повторите процесс с другой стороны вальмы, используя шаг вальмы для дополнительной крыши (9 5/8 / 18 13/16).
Долины
Разноскатное ендовное стропило укладывают так же, как и разноскатное вальмовое.Основное различие между ними заключается в том, что ендовные стропила сидят на внутренних углах, а вальмовые стропила — на внешних углах.
Каждая крыша немного отличается. Иногда, вместо того, чтобы поддерживать бедро, я опускаю его по отношению к домкратам. Это по-прежнему дает достаточную поддержку обшивке. Кроме того, я часто удваиваю вальмовое стропило для большей прочности и большего количества гвоздей. В этом случае угол заднего хода такой же, но линия заднего хода будет ниже. Но как бы ни различались детали, метод Зеппа дает мне все основы, необходимые мне для того, чтобы разобраться в, казалось бы, безвыходной ситуации.
Проектирование надстройки крыши | ХГТВ
Если вы хотите, чтобы ваша пристройка выглядела так, как будто она может быть оригинальной частью дома, а не запоздалой мыслью, сосредоточьтесь на линии крыши. Независимо от того, насколько хорошо остальные элементы дизайна и материалы сочетаются с домом, если вы не сделаете правильную крышу, ваше дополнение будет выглядеть именно так: дополнение, прибитое к стене дома.
Расширение крыши. Если вы добавляете к фронтону дома (боковая стена, которая доходит до пика крыши), довольно легко расширить существующую линию крыши над новым пространством, говорит Курт Шульц, риелтор-архитектор-строитель из Пасадена, Калифорния. Это простое недорогое решение, которое хорошо сочетается с основным домом. Но это также довольно необычно, потому что большинство пристроек находится в передней или задней части дома, где есть двор, а не по бокам. «А когда вы строите под углом 90 градусов к фронтону, — говорит Шульц, — все становится сложнее.
Односкатная крыша. Это самое простое решение — один скат, который примыкает к исходному дому в верхней точке и спускается к внешней стене пристройки. По словам Шульца, подрядчику легко строить, а бюджет домовладельца экономит средства, но это делает новое пространство очевидным дополнением. Это может снизить ценность вашего улучшения, особенно если оно видно с улицы, говорит он. Все большее число богатых сообществ в настоящее время имеют строительные нормы и правила, запрещающие односкатные крыши над жилыми помещениями.
Двухскатная крыша. Двускатная крыша состоит не из одного ската, а из двух скатов, которые сходятся в вершине, спускающейся посередине крыши. В сочетании с углом и пропорциями других линий крыши в доме, ваша двускатная крыша добавит визуальный интерес и характер к дому, делая пристройку похожей на актив, который принадлежит дому.
Мансардные окна. Мансардное окно представляет собой небольшую двускатную крышу, выступающую под углом 90 градусов к основной крыше, обычно для размещения одного или нескольких окон.Это полезно, если вы расширяете верхний этаж своего дома, потому что слуховое окно эффективно поднимает потолок там, где в противном случае у вас были бы низкие карнизы. А одно или несколько мансардных окон можно использовать для украшения и связывания крыш как над домом, так и над его пристройкой.
5 идей для дополнения
Дополнением к этому фермерскому дому в Массачусетсе является простой эллипс позади дома, который повторяет первоначальную форму дома через наклон крыши и размеры окон.
Мы все видели один: старый дом, который внезапно вырастает из тупой пристройки комнаты или подавляющего крыла, разрушая стилистическую форму и поглощая свою первоначальную структуру — и все это в погоне за увеличением пространства.Пристройки к старым домам не должны быть нелепыми придатками, не соответствующими масштабу и деталям, которые придают зданию его характер. Изучение исторического плана, форм и материалов вашего дома — архитектурной «генетики», которая уже существует, — а затем применение некоторых принципов проектирования, основанных на здравом смысле, и проверенных временем идей может помочь ему вырасти таким образом, чтобы он соответствовал как зданию, так и вашим потребностям. Вот пять основных идей, которые следует помнить при рассмотрении пристроек к старым домам и тому, как они были использованы для успешного завершения пяти самых разных проектов.
Держите пристройку на заднем плане
«Когда мы хотели пристроить к нашему дому, — говорит Андреа Уолд из Фрамингема, штат Массачусетс, — мы искали единственный практичный вариант: заднюю часть здания». Андреа и ее муж Марк не хотели, чтобы пристройка нарушала симметрию фермерского дома в Новой Англии или была видна с дороги. Вдобавок к этому оригинальный задний фасад был почти идеальным чистым листом для постройки их дополнения.
Домовладелец Андреа Вальд и архитектор Джонатан Хейл создали современную функциональную кухню, сохранив при этом ощущение прошлого дома.Андреа выбрала простую мебель, обшивку деревянными панелями и кленовые половицы шириной 5 дюймов, чтобы сохранить ощущение старого дома.
Damianos Photography
«Расположение является ключевым моментом при планировании пристройки», — говорит архитектор Джонатан Хейл, спроектировавший кухню, прихожую, прачечную и ванную пристройку для Walds. Пристройка к задней части сохраняет общественный фасад дома, тем самым сохраняя исторический характер дома и контекст района. Более того, пристройка к задней части является наиболее распространенным методом роста дома в Новой Англии, а также по всей стране.Начиная с мысов конца 16-го века и заканчивая традиционными фермерскими домами 19-го века, к задней части регулярно добавлялись пристройки — типичные для «современной» кухни с печкой, а на фермах Новой Англии из этой комнаты также мог образоваться зимний проход на улицу. сарай. Местный исторический прецедент такого дополнения помогает ему выглядеть правильно в новом проекте. «Чтобы дополнение работало, необходимо чувство принадлежности», — говорит Хейл. «Каждый отдельный дом имеет индивидуальность, поэтому я спрашиваю: «Что дом говорит мне?» Каковы ритмы дома?»
Архитектор Крис Дженкинс также верит в создание народного повествования для новой пристройки.Он просматривает историю похожих домов в этом районе, чтобы понять, как дом, к которому он пристраивается, мог вырасти в прошлом. В случае пристройки к гаражу рядом с фермерским домом в Вирджинии 1828 года Дженкинс придал внешнему виду пристройки вид летних кухонь 19-го века, пристроенных к домам по всему региону. Дженкинс не менее внимательно относится к современным практикам, а также рассматривает любые существующие ограничения собственности. Он рекомендует вам спросить: «Это исторический район? Каковы постановления об отсрочке? Нужно ли мне получать дисперсию?»
Новая терраса рядом с пристройкой к семейному номеру расширяет жилое и развлекательное пространство и предлагает вид на озеро.Пол террасы из натурального гранита Убатуба
Susan Gilmore
Изучить пропорции
Будь то длина и ширина крыльца или размеры и расположение окон, когда код позволяет сделать все возможное, чтобы сохранить и подражать первоначальным пропорциям старый дом в дополнение. В то время как конкретные материалы будут новыми и, возможно, будут отличаться в своих деталях, соблюдение первоначальных пропорций поможет избежать нарушения общего исторического характера здания — например, горизонтального акцента домов в стиле прерий — а также соединить прошлое и настоящее.
«Южные постройки, как правило, были глубиной в одну комнату, чтобы пропускать сквозные бризы, которые превышают летний климат Юга», — говорит Дженкинс. «Они также были построены таким образом из-за деревянной конструкции; длина бревна определяет размер комнаты». Дополнение, которое игнорирует размерные параметры исходной конструктивной системы дома или привносит несовместимую конструктивную систему, будет выглядеть неуместно и несвоевременно.
Когда домовладелица Пэт Дурбин хотела надстроить свой каретный сарай викторианской эпохи в Порт-Таунсенд, штат Вашингтон, первоначальное крыльцо шириной 10 футов определяло пространство, которое можно было добавить к зданию.Они обернули крыльцо вокруг правой стороны дома, используя в качестве ориентира это 10-футовое измерение, не нарушая первоначальный масштаб дома. Главная ванная находится над новой пристройкой крыльца. Дурбины также перенесли в новую конструкцию первоначальные размеры окон.
Размер имеет значение; сохранить масштаб подчиненный
Чтобы историческая часть фермерского дома 1828 года в Вирджинии оставалась визуально отчетливой, пристройка к гаражу площадью 700 квадратных футов была задумана как отдельная летняя кухня. Пристройка была размещена перпендикулярно дому с соединением экранированного крыльца.
Многие непривлекательные дополнения страдают от гигантизма. Когда жильцам нужно больше места, они часто сосредотачиваются на том, чтобы получить больше квадратных метров внутри, но упускают из виду влияние на внешний вид. По сравнению с общественными зданиями дома маленькие, и, следовательно, их сложно расширить; маленькие дома еще сложнее. Что останется от Foursquare площадью 1800 квадратных футов, если вы попытаетесь добавить еще 2000 квадратных футов?
Большинство удачных пристроек к старым домам имеют меньшие размеры и масштаб, чтобы они «читались» как второстепенные.«Позвольте оригинальной структуре занять центральное место, а дополнение пусть будет второстепенным», — говорит дизайнер Дэвид Хайде. Для королевы Анны 1904 года в Миннеаполисе, штат Миннесота, Хайде решила сохранить пристройку к одному этажу сзади.
Сохраняйте размеры небольшими и потратьте деньги на детали, которые создадут гармоничный переход от старого к новому пространству. Это правило поможет сохранить общий характер старой структуры. Строительство ниже линии оригинальной крыши и установка задних стен от основных фасадов также являются ключевыми в подчинении пристройки.
Дизайнер Дэвид Хейде создал прихожую с полукруглой гостиной — такой формы нет в этом конкретном здании, но в других домах по соседству — с примыкающим кабинетом. (Фото: Дэвид Хайде)
Уважайте оригинальные материалы и детали
Новое дополнение к старому дому может повредить его исторические материалы и элементы. Прежде чем приступить к проекту, познакомьтесь со своим домом. «Тщательно изучите исходную структуру, а затем действуйте осторожно», — говорит Дженкинс.Задокументируйте существующие материалы и сделайте замеры плана этажа, высоты по вертикали и компонентов дома — его окон, дверей и облицовки. Имея в руках обильные заметки, ваш дизайнер или архитектор может воспроизвести детали оригинального дома в новой пристройке.
При проектировании пристроек к историческим зданиям архитекторы находят творческие способы максимально сохранить первоначальную структуру. В доме Уолда в Массачусетсе Хейл создал дефис (соединитель) между дополнением и исходной структурой.Этот соединитель высотой 6 футов имеет ту же высоту потолка, что и исходный дом. Большая часть пристройки выходит на кухню с соборным потолком. Создавая этот компактный доступ к пристройке, Хейл сохранил все окна второго этажа, сохранив драгоценное естественное освещение. Для пристройки к фермерскому дому в Вирджинии Дженкинс спроектировал небольшой проход, ведущий от дома к гаражу. Опять же, этот меньший дефис сохранил большую часть первоначальной стены.
Когда дело доходит до новой работы, материалы и отделка, повторяющие оригинальные детали, даже если они не идентичны по составу, будут повторять ее характер и придавать дополнительный вид изделию.Многие оконные компании сегодня вводят исторические пропорции в формах окон и узорах мантина. (Вы даже можете заказать окна с традиционными шкивами и цепями или веревочными балансирами.) Если позволяют энергетические коды, домовладельцы могут выбрать окна с одинарным остеклением с штормами, а не более современные окна с двойным остеклением. Иногда современные материалы могут быть изменены до исторических размеров, например, обшивка обшивки вырезается на месте, чтобы соответствовать оригиналу.
Дэвид Хайде хотел создать четкую карту того, что было оригинальным, а что нет.Он отделил один период от другого, используя материалы, отличные от оригинала. (Фото: Алекс Стейнберг)
Еще один хороший способ сохранить преемственность между старым и новым — использовать утилизированные материалы. Дженкинс использовал переработанный кирпич для нового дымохода на ферме Фармвилл, штат Вирджиния. Он также нашел компанию, которая соответствовала бы существующему миномету. В своем пристройке к гаражу Дженкинс указал настоящие окна с разделенным светом 9/9 с реставрационным стеклом, а также сайдинг из бисера и крышу со стоячим фальцем.
Хайде скопировала колонны на передней части Колониального возрождения на новое заднее крыльцо в меньшем размере. Хейл добавил окна в аутентичных пропорциях викторианской эпохи над раковиной на кухне Wald — отсылка к тому периоду. При выборе внутренней отделки для пристройки обратите внимание на первоначальный стиль дома, чтобы понять, как эта новая комната должна отражать старую структуру.
С точки зрения сохранения исторических памятников стоит отметить, что количество подлинных деталей ограничено; на самом деле, хорошо сделанные проекты оставляют достаточно подсказок, чтобы следующее поколение знало, где заканчивается первоначальная структура и начинается новая.В прошлом бесчисленное количество старых домов, похожих на садовые, претерпели изменения — одни бесшовные, другие более очевидные. Многие архитекторы согласны с тем, что, хотя важно создать удачное сочетание старого и нового, в гармонии с существующим зданием по масштабу, пропорциям, материалам и цвету, новая структура должна каким-то образом быть узнаваемой. Зачастую это достигается за счет выбора строительных материалов.
Задняя пристройка была последним из трех этапов работ над резиденцией Уайтов в пригороде Нью-Джерси.Видимая справа терраса соединяет новый вход с перенесенным гаражом. (Фото: Джеймс Принс)
Бережно относитесь к крышам
Немногие детали так определяют характер, как крыша, и когда крыша подвергается риску из-за пристройки, то пристройка редко выглядит правильно. Форма крыши, уклон и линии карниза/карниза являются критическими параметрами, на которые следует обратить внимание. Когда владельцы дома 1916 года в пригороде Мэдисона, штат Нью-Джерси, под влиянием искусства и ремесел, начали думать о дополнениях, одной из проблем дизайна, с которой им пришлось бороться, была двухскатная крыша.
«Оригинальная крыша выделяется, — отмечает архитектор Марк Алан Хьюитт, — и очень важно, чтобы она выглядела правильно после завершения». Прежде чем заняться другими проблемами, Хьюитт и его сотрудники сосредоточились на тщательном проектировании геометрии удлиненной крыши. После того, как крыша была успешно завершена, большая часть остального проекта, в частности, задняя надстройка, встала на свои места под ней.
Дом, купленный в конце 1990-х годов, был в неудовлетворительном состоянии, плюс не было доступа с тыльной стороны здания. Хьюитт сначала решил проблему доступа сзади, переместив гараж на противоположную сторону участка, тем самым обеспечив доступ к задней части дома через новый автопорт и террасу. Владельцы также были полны решимости сохранить существующую лестницу внутри здания, получив больше места для кухни и главной спальни.
«Транспортировка всегда была проблемой, — говорит Хьюитт, — и одной из наших проблем было то, как сохранить лестницу, не усложняя планировку гостиной, столовой и кухни.Частично решение заключалось в добавлении галереи с окнами в бывшей сплошной стене, которая позволяла открывать лестницу. Хьюитт добавляет: «Моя мантра всегда заключалась в том, что при осторожном подходе можно спроектировать совместимые дополнения, не выказывая неуважения к оригинальному дому».
Расширение вашего дома – пристройки к дому и расширение крыши
В этом посте вы узнаете…
- Комнаты в разных стилях, которые можно добавить к вашему дому
- Типы и характеристики надстроек
Пристройки к дому и расширения крыши
Один из лучших способов увеличить стоимость вашего дома — увеличить общую площадь. Обычно это делается путем добавления комнаты на существующий план этажа вашего дома. В этом посте мы рассмотрим некоторые идеи дополнения дома. Учитывая, что одним из важнейших элементов совершенствования вашего нового пространства является функциональная и хорошо сложенная крыша, мы рассмотрим возможности добавления крыши для каждого варианта. Узнайте больше о важности прочной крыши в этом предыдущем сообщении в блоге.
Выберите свою комнату
Если вы живете в особенно мягком климате круглый год, вам идеально подойдет экранированная комната.Эти номера оснащены алюминиевыми экранами, которые позволяют вам наслаждаться красотой внешнего мира, избегая при этом некоторых из самых неприятных вредителей природы, таких как комары и осы.
Возможно, ваш дом находится где-нибудь с прекрасными зимами, но довольно холодными температурами. В таком случае солярий – отличный вариант. Эта полностью стеклянная комната является одним из многих современных домашних дополнений, которые могут действительно поднять ваш дом.
Если вы не предпочитаете комнату, сделанную полностью из стекла, тогда солярий для трех или четырех сезонов может быть именно тем, что вам нужно.Солярий — это традиционная комната, состоящая из одной или нескольких стеклянных стен. Окна, используемые в наших пристройках к дому, являются энергосберегающими, поэтому вы можете максимально наслаждаться окружающей средой, не беспокоясь о потере энергии в вашем доме.
Непрерывность
Одной из проблем, с которыми приходится сталкиваться при обустройстве дома, является визуальная непрерывность. Ключевым элементом этого перехода является сохранение согласованности с крышей. Несоответствие стиля и материала может сделать слишком очевидным тот факт, что ваша новая комната является надстройкой.Давайте рассмотрим некоторые из различных стилей крыш:
Самый простой вид кровли – классическая надстройка. Этот вариант лучше всего работает при добавлении пространства вдоль боковой стены от основного дома. Расширение крыши является одним из наиболее экономически эффективных методов, но его может быть сложно успешно реализовать, когда ваше новое пространство имеет многократные изменения степени. Если пристройка к дому будет располагаться в передней или задней части дома, есть и другие варианты.
Односкатная крыша, иногда называемая односкатной, имеет один скат, который прикрепляется к существующему дому через высокую точку.С верхней точки крыша будет наклоняться к самой внешней стене вашего нового пространства.
Другой вариант – двускатная крыша. Это решение включает в себя два разных ската, которые сходятся на вершине посередине крыши. Это популярное решение, потому что оно добавляет визуальный интерес и характер вашему дополнению.
Наконец, мансардная крыша имеет небольшую двускатную крышу. Этот фронтон выступает под углом девяносто градусов от главной крыши, как правило, к одному или нескольким окнам. Основное преимущество мансардных окон – расширение потолочного пространства.Мансардная крыша предлагает вам больше места, где в противном случае вам понадобился бы низкий карниз.
Установка новой комнаты
В Patio Enclosures каждое новое помещение включает в себя расширение крыши. Если вы не знаете, как расширить крышу, дизайнеры Patio Enclosures помогут вам найти идеальное решение. Свяжитесь с нами сегодня, чтобы узнать больше о том, какие дополнения к дому и стиль крыши подходят для вашего дома.
Узнайте больше о Наши типы соляриев
Вас также может заинтересовать:
границ | Разрушения каркаса деревянных каркасных вальмовых крыш при экстремальных ветровых нагрузках
Введение
Устойчивость домов во время экстремальных ветров необходима для обеспечения безопасности жильцов, минимизации ущерба внутреннему содержимому и уменьшения финансового бремени для сообществ и страховых компаний.На сегодняшний день проделана значительная работа по устранению часто наблюдаемых режимов отказа в жилых зданиях. Они в первую очередь связаны с системами облицовки кровли и стен, а также с вертикальной траекторией нагрузки между конструктивными элементами (van de Lindt et al. , 2013). Большая часть жилья в Северной Америке состоит из деревянных домов на одну семью (Amini and van de Lindt, 2014; Standohar-Alfano and van de Lindt, 2016). Обрушения крыш жилых домов, а именно отказ соединений крыши со стеной (RTWC) и потеря обшивки крыши, широко изучались из-за их высокой частоты возникновения во время экстремальных ветровых явлений.Плотность домов по отношению к другим строениям в любом населенном пункте приводит к высоким затратам, связанным с аварийностью жилья. Например, в Оклахоме с 1989 года две трети застрахованных убытков от торнадо на сумму 32 миллиарда долларов связаны с жилыми строениями (Simmons et al., 2015).
Работа по смягчению повреждений деревянных каркасных жилых крыш важна, потому что потеря одной панели обшивки, которая может произойти при относительно низких скоростях ветра, приведет к проникновению воды. Это часто приводит к потере всего содержимого из-за проливных дождей, сопровождающих ураганы (Sparks et al., 1994). Наблюдения, зарегистрированные во время исследований повреждений после урагана, ранее привели к выявлению важных тенденций отказа в различных компонентах здания. Повторяющиеся отказы аналогичных компонентов позволяют предположить, что повсеместное смягчение последствий возможно за счет усовершенствованных подходов к проектированию и инновационных решений.
Стандартизированным методом оценки скорости ветра во время торнадо является расширенная шкала Фудзита (EF), которая основана на наблюдениях за повреждениями, поскольку непосредственное измерение скорости ветра во время торнадо, как правило, невозможно (Kopp et al., 2012). Текущая версия шкалы EF (Центр ветровой науки и техники, 2006 г.) предоставляет оценки скорости ветра для 28 категорий обычных конструкций и растительности, называемых индикаторами повреждений (DI). Для каждого DI шкала EF использует понятие степени повреждения (DOD). DOD описывают последовательные способы повреждения, которые обычно наблюдаются для конкретных DI. Каждый DOD связан с минимальной, максимальной и ожидаемой скоростью ветра. Эти значения представляют собой диапазон предполагаемых скоростей ветра, необходимых для причинения указанного ущерба (Центр науки и техники ветра, 2006 г. ; Мехта, 2013 г.).Их можно соотнести со скоростью ветра по шкале EF для оценки интенсивности торнадо от EF0 до EF5. В настоящем исследовании особый интерес представляет DI для домов на одну и две семьи (FR12). DOD FR12, которые имеют отношение к обрушению крыши, — это DOD-4 и DOD-6, которые описаны в таблице 1. DOD-7, относящийся к обрушению стены, также включен, поскольку он происходит в том же диапазоне скоростей ветра, что и DOD. -6 и часто может возникать в результате обрушения кровли.
Таблица 1 .Описания степени повреждения (DOD) и оценки скорости ветра для режимов отказа, представляющих интерес в индикаторе повреждения жилых домов на одну и две семьи (FR12).
На рис. 1 показан пример типичного отказа оболочки, а на рис. 2 — отказ RTWC. Как уже упоминалось, большинство прошлых исследований повреждений крыш сосредоточено на этих двух видах разрушения. Очевидно, что оценки скорости ветра для повреждения крыши по шкале EF в значительной степени основаны на этих хорошо изученных режимах. Хотя DOD-6 охватывает все возможные виды крупных обрушений кровли, обзор доступной литературы показывает, что текущее понимание DOD-6 ограничено исследованиями, посвященными отказам RTWC.DOD-6 может произойти при ожидаемой скорости ветра 122 мили в час (таблица 1). Эта скорость ветра соответствует относительно слабым торнадо EF2 (Центр науки и техники ветра, 2006). ДОД-4 возникает при меньших скоростях ветра. Было замечено, что двускатные крыши плохо работают в этих режимах, особенно DOD-6, по сравнению с соседними вальмовыми крышами аналогичной конструкции. На самом деле, в списке FR12 канадской шкалы EF (Environment Canada, 2013) отмечается, что для домов с шатровой крышей можно предположить верхнюю границу скорости ветра для DOD 4 и 6.Это противоречит исходной документации EF-Scale (Wind Science and Engineering Center, 2006), в которой указывается, что нижняя граница DOD-6 обусловлена неадекватной конструкцией или большими выступами, а верхняя граница обусловлена усовершенствованной конструкцией, такой как использование ураганных ремней. Разница между этими двумя версиями шкалы EF является важным моментом, который требует дальнейшего изучения, как указали Гавански и Копп (2017).
Рисунок 1 .Пример разрушения обшивки крыши, соответствующий DOD-4 (источник изображения: доктор Дэвид Преватт из Университета Флориды).
Рисунок 2 . Пример отказа соединения крыши со стеной, соответствующий DOD-6 (источник изображения: доктор Дэвид Преватт).
Жилые крыши могут быть сконструированы с различными формами и уклонами. Многие из них включают слуховые окна или другие неровности, закрывающие дома неправильной формы. Из различных форм крыш, возможных в деревянном каркасном строительстве, наиболее распространенными в Северной Америке являются двускатные и вальмовые крыши или их композиты (Canada Mortgage and Housing Corporation, 2014).Обследования повреждений после ураганов и последующие исследования часто выявляли несоответствие в повреждениях между различными геометрическими формами жилых крыш (Meecham, 1992). Общеизвестно, что вальмовые крыши работают лучше, чем крыши других форм. Анализ хрупкости Kopp et al. (2016), а также Гавански и Копп (2017) даже предположили, что единый DI для жилых построек по шкале EF может быть неадекватным из-за значительных различий в расчетной скорости ветра для различных форм крыши, хотя это не было определено количественно. в обследованиях повреждений.
В нескольких предыдущих исследованиях изучались превосходные характеристики домов с вальмовой крышей (Meecham et al., 1991; Meecham, 1992), а в некоторых более поздних работах непосредственно изучалось поведение вальмовой крыши в отношении обшивки крыши (DOD-4) и RTWC ( DOD-6) (Henderson et al., 2013; Kopp et al., 2016). Мичем и др. (1991) провели испытания в аэродинамической трубе, чтобы улучшить техническое понимание характеристик вальмовой крыши, и обнаружили, что существует важная взаимосвязь между распределением давления и базовой конфигурацией каркаса в деревянных каркасных крышах.Несмотря на значительные различия между распределениями давления, зарегистрированными для моделей двускатной и вальмовой крыш, общий подъем крыши и опрокидывающие моменты оказались весьма схожими. Это подтвердило, что предпочтительная аэродинамическая геометрия не является единственной причиной улучшения характеристик вальмовых крыш.
Результаты Meecham et al. (Meecham et al., 1991) показали, что ориентация элементов каркаса вальмовой крыши относительно распределения подъемной силы обеспечивает дополнительную устойчивость.Напротив, форма двускатной крыши вызывает более высокие локальные пиковые давления, а ориентация элементов каркаса приводит к менее благоприятному распределению нагрузки. Кроме того, вальмовые кровли имеют РПЦ по всему периметру, в то время как двускатные крыши соединяются с каркасом только по двум противоположным стенам. Обычно считается, что в сочетании с улучшенным распределением нагрузки внутри вальмовых крыш эти факторы делают вальмовые крыши значительно более устойчивыми к повреждениям из-за распространенных видов разрушения крыши.Это также подтверждается анализом хрупкости (Kopp et al., 2016; Gavanski and Kopp, 2017).
Один из вопросов, возникающих в связи с высокими скоростями ветра, полученными при анализе хрупкости конкретных режимов отказа, заключается в том, становятся ли другие режимы слабым звеном в вальмовых крышах. Другими словами, вместо разрушения RTWC структура выйдет из строя по-другому? Целью данной статьи является изучение возможных дополнительных неизученных режимов отказа и, если они возможны, понимание условий, необходимых для их возникновения.В данной статье представлены анализ и результаты двумерных численных моделей для ферменных и каркасно-вальмовых крыш для изучения этого вопроса. Анализ результатов опроса также используется для подтверждения гипотезы о том, что в вальмовых крышах достаточно распространены другие виды отказов.
Анализ повреждений
Данные о недавних событиях в Соединенных Штатах были получены для изучения в настоящем исследовании. Эти данные были собраны после разрушительных торнадо на юге США, в том числе торнадо Мур, Оклахома 2013 года (EF5) и торнадо Таскалуса, Алабама (EF4) и Джоплин, штат Миссури (EF5) 2011 года.Они были предоставлены авторам доктором Дэвидом Преваттом из Университета Флориды. Группы судебно-медицинской экспертизы, состоящие из исследователей, инженеров и студентов, провели дни после этих событий, изучая пострадавшие районы и документируя наблюдаемые повреждения. Их сообщения об этих торнадо можно найти в литературе (Prevatt et al., 2011, 2013; Graettinger et al., 2014). Объединенная база данных содержит тысячи изображений повреждений домов, начиная от потери обшивки и заканчивая полным разрушением.
Торнадо в Муре, штат Оклахома, было определено как явление EF5, с повреждениями от EF0 до EF5, наблюдаемыми на пути торнадо.В результате этого события погибли 24 человека, а экономический ущерб, по оценкам, составил до 3 миллиардов долларов (Graettinger et al., 2014). Ветры EF0–EF2 обычно составляют около 85% площади повреждения сильного торнадо EF4 или EF5, и можно выделить множество стадий развития повреждения. Обследование, проведенное после этого события, послужило основой для последующих исследований, включая выявление новых методов улучшенного обследования повреждений, анализ хрупкости компонентов дома и разработку улучшенных лабораторных моделей торнадо (Греттингер и др., 2014). Это также привело к изменениям в строительных нормах и правилах Мура, штат Оклахома, таким образом, что к деревянным каркасным домам предъявляются новые предписывающие требования по снижению ущерба до уровня DOD-6 (Ramseyer et al., 2014).
Необработанная база данных фотографий, сделанных после торнадо Мура, Таскалуса и Джоплина, используется в настоящем исследовании для изучения характера обрушения шатровой крыши. В данных выявлено много случаев частичного обрушения вальмовой крыши. Как и результаты анализа хрупкости в Kopp et al. (2016), наблюдаемые разрушения вызывают дополнительные вопросы относительно вероятности и условий, при которых могут произойти частичные разрушения вальмовой крыши.Отдельные примеры наблюдаемых отказов Мура показаны на рисунке 3 и обсуждаются ниже.
Рисунок 3 . Обрушение вальмовой крыши в Муре, штат Оклахома, после торнадо EF5 21 мая 2013 г. (A) Обрушение передней поверхности соседних вальмовых крыш с решетчатым каркасом. (B) Разрушение передней поверхности каркасной вальмовой крыши, при этом виден неповрежденный каркас противоположной стороны. (C) Разрушение каркаса и обшивки комбинированной вальмовой/двускатной крыши (источник изображения: Dr.Дэвид Преватт).
На рис. 3А показаны соседние дома с вальмовой крышей, которые демонстрируют аналогичные дефекты передней поверхности крыши. RTWC кажутся неповрежденными по оставшемуся периметру крыши, и очевидно, что несколько элементов каркаса крыши вышли из строя или были удалены, в дополнение к обшивке, покрывающей эту часть. В правой части фотографии оставшаяся часть крыши провисла, что еще раз указывает на то, что основной каркас вышел из строя. Дома, показанные на рис. 3А, располагались вдоль Кайл Драйв на западной окраине Мура, штат Оклахома.Несколько домов на этом коротком участке имели аналогичные дефекты каркаса вальмовой крыши и были построены примерно в 2006 году (Graettinger et al., 2014). Изучение фотографий повреждений в этом районе показывает, что из домов с повреждениями крыши DOD-4 или DOD-6 40%, по-видимому, разрушились из-за аналогичных частичных отказов. В этих случаях кажется, что рама вышла из строя в местах соединения гвоздями между элементами, так как сломанных пиломатериалов не видно. В следующем разделе будут представлены дополнительные статистические данные и наблюдения из двух выбранных районов после торнадо в Джоплине, штат Миссури.
На рис. 3B показан обвал, аналогичный показанному на рис. 3A, но с гораздо более крутой крышей. RTWC кажутся неповрежденными, и видна большая открытая полость, где были удалены элементы каркаса и обшивка. Как и на рис. 3А, очевидно, что эта крыша не пострадала исключительно от потери обшивки, хотя следует отметить меньшую площадь потери обшивки в правой части фотографии. Отсутствие видимых внутренних элементов в полости, особенно тех, которые поддерживают неповрежденную противоположную сторону крыши, убедительно свидетельствует о том, что эта крыша была построена как каркасная конструкция, а не та, которая содержала сборные фермы.Судя по имеющимся данным, во многих неудавшихся вальмовых крышах использовался каркас из стержней.
На рис. 3C показано частичное разрушение комбинированной вальмовой/двускатной крыши. Этот отказ уникален среди тех, что показаны на рисунках 3A, B, потому что отказ материала деревянных элементов очевиден. РТК выглядят целыми, нижняя часть кровли утратила только обшивку с правой стороны и элементы каркаса, кроме обшивки, с левой. В районе пика крыши рама вышла из строя с обеих сторон.Эта конструкция, по-видимому, содержит либо фермы, либо стержневой каркас с прочными соединениями. Как показано на рисунке чуть выше RTWC, элементы были соединены или иным образом усилены с помощью прибитых деревянных пластин.
При осмотре повреждений, показанных на рис. 3, и аналогичных повреждений на имеющихся фотографиях становится очевидным, что возможны частичные разрушения каркаса, повторяющиеся виды разрушения, возникающие в вальмовых крышах. При сравнении этих отказов вальмовой крыши с соседними конструкциями на основе данных было определено, что в некоторых вальмовых крышах при скорости ветра EF2 могут преобладать отказы каркаса, а не отказы RTWC или потери обшивки.Также отмечается, что конструкция крыши может иметь важное значение. Наблюдаемые отказы стержневой рамы особенно наводят на мысль о том, что характеристики крыш с стержневой рамой следует отличать от характеристик ферменных конструкций при анализе и проектировании, а также в настоящем исследовании.
Статистический анализ возникновения отказов
Для полного анализа возникновения частичных отказов каркаса крыши все наблюдаемые повреждения в диапазонах DOD-4 и DOD-6 должны быть классифицированы, чтобы определить, связаны ли наблюдаемые отказы с обшивкой, RTWC или каркасом крыши.Сортировка данных по районам дает дополнительную информацию о тенденциях в небольших регионах по сравнению со всей дорожкой повреждений события. Как уже упоминалось, данные опроса, предоставленные Университетом Флориды, включают базу данных фотографий. Также предоставляется список всех фотографий, которые использовались для оценки события, включая долготу, широту и оценку по шкале EF в каждом месте. Эти данные были нанесены на карту и помечены булавками с цветовой кодировкой для представления ранжирования по шкале EF. Образец полученной карты показан на рисунке 4.На этой карте показаны две области, проанализированные для получения представленной здесь предварительной статистики. Эти районы были расположены на западном конце пути повреждения. Анализируются только данные, соответствующие повреждениям EF1, EF2 и EF3, поскольку эти рейтинги соответствуют скорости ветра DOD-4 и DOD-6 для жилых крыш. На рисунке рейтинги EF1, EF2 и EF3 представлены желтыми, оранжевыми и красными булавками соответственно.
Рисунок 4 . Западный конец пути повреждения торнадо после торнадо 22 мая 2011 г. в Джоплине, штат Миссури; нынешние регионы исследования выделены белым цветом.
Анализируются две исследуемые области, обведенные белым цветом на рис. 4, и оценивается возникновение различных режимов отказа. Были проверены фотографии повреждений в отмеченных местах, и отмечен предполагаемый вид неисправности. При этом проходе данных каждое отдельное жилое помещение оценивалось на предмет того, было ли повреждение связано с RTWC, обшивкой или отказом каркаса. Помимо повреждения крыши, включены разрушения стен, соответствующие DOD-7. Районы исследования были выбраны на основе характеристик домов.Исторические снимки из Google Earth используются для определения первоначальной формы изучаемых крыш. Обнаружено, что в области 1 в левой части рисунка 4 находятся дома, которые казались более новыми, большинство из них с крутыми шатровыми крышами и большими основаниями. Дома в Районе 2 в основном кажутся старыми каменными домами с неглубокими крышами с деревянным каркасом.
Результаты статистического анализа представлены в Таблице 2. Как показано, в Районе 1 56% домов с соответствующими повреждениями разрушились из-за частичного разрушения каркаса, а 35% имели признаки разрушения RTWC.На рис. 5 показан пример крутых вальмовых крыш, видимых по всему району, а аэрофотоснимок показывает, как обрушение повлияло на площадь поверхности крыши. Во многих случаях самые большие поверхности крыши были удалены, а части конструкции, закрывающие меньшие помещения, остались на месте. Многие из этих построек также имели каркасную конструкцию.
Таблица 2 . Возникновение режимов обрушения крыши жилых домов в отдельных районах Джоплина, штат Мичиган.
Рисунок 5 . Пример типичного обрушения вальмовой крыши в регионе 1, включая аэрофотоснимок, показывающий след частичного обрушения (источник изображения: д-р Дэвид Преватт, Google Earth).
Возникновение типов отказов в регионе 2 отличается от такового в регионе 1; распределение обрушений кровли более равномерно по трем режимам, в то время как в районе 1 наблюдается более высокая частота отказов, которые можно считать серьезными обрушениями кровли, т. е. подпадающими под категорию DOD-6.В Регионе 2 у 33 % были обнаружены частичные отказы каркаса, а у 37 и 30 % — отказы RTWC и обшивки соответственно. Чтобы понять прогрессирование повреждения, дома, в которых обрушилась стена, учитываются на основе наблюдаемого типа разрушения крыши, который, как предполагается, предшествует повреждению стены. Например, в Районе 1 в 10% домов произошли частичные обрушения каркаса крыши и обрушение стен, а в 8% — разрушение RTWC и обрушение стен. Это приводит к 18% случаев обрушения стен в регионе. Взаимосвязь между режимами разрушения стены и крыши требует дальнейшего изучения для выявления причинных последствий каждого режима разрушения крыши.
Сдвиг в возникновении определенных режимов отказа между двумя регионами может быть результатом нескольких факторов; однако отмечается, что многие дома в Районе 2 оказались более старой постройки, чем дома в Районе 1, и имели более низкий скат крыш. Хотя это наблюдение может свидетельствовать о том, что наклон крыши способствует возникновению отказов каркаса, неясно, какие другие факторы могли оказать дополнительное влияние. Например, отсутствие боковых ограничений в старых домах могло привести к частым обрушениям стен.В примере, показанном на рис. 6, произошло частичное разрушение каркаса крыши. Однако этот отказ мог произойти из-за обломков деревьев, видимых на вершине обрушившейся крыши. Другие случаи частичного отказа в Районе 2 также неоднозначны, и, поскольку Район 2 находился с подветренной стороны от Района 1, обломки, вероятно, сыграли большую роль. В любом случае, в обоих регионах частичные обрушения происходят, по крайней мере, так же часто, как и другие виды обрушения кровли. Требуется дополнительная работа, чтобы получить полный набор статистических данных об этих отказах и лучше определить региональные условия, которые могут способствовать их возникновению.
Рисунок 6 . Частичное разрушение шатровой крыши в области 2 (источник изображения: д-р Дэвид Преватт).
Аналитический метод
Подход и предположения
Разработан и проверен метод численного моделирования для анализа влияния внутренних нагрузок и прочностных характеристик компонентов деревянно-каркасной крыши при подъеме ветра. После разработки модели для получения усилий на стержнях рассчитываются грузоподъемности элемента. Результаты выбранного метода моделирования методом конечных элементов объединяются с оценочными значениями пропускной способности элемента.Это позволяет оценить прочностные характеристики структурных компонентов в форме отношения относительной потребности к мощности (D/C) и определить возможные места уязвимости. В настоящей работе термин «элемент» относится как к элементам деревянного каркаса, так и к соединениям между ними. Оба типа элементов содержат звенья на пути вертикальной нагрузки, и потенциальные отказы могут возникнуть в любом из них. Подробное объяснение этой работы можно найти в исследовании Stevenson (2017).
Различия между методами строительства крыш, такими как ферменный каркас и стержневой каркас, оцениваются для определения относительной вероятности отказа каркаса для каждого типа. Возможности элементов каркаса крыши также сравниваются с возможностями RTWC, чтобы обеспечить точку отсчета для соотнесения настоящих результатов с обычно наблюдаемыми режимами отказа при хорошо установленных скоростях ветра (т. е. DOD-6). Допущение надлежащей конструкции в анализе позволяет выявить пробелы в текущем проекте, если будет обнаружено, что отказ будет вероятным.В противном случае выводы подтвердят неправильное строительство в домах с наблюдаемыми дефектами.
Анализ спроса и мощности ферменных и каркасных секций крыши
Чтобы понять возможность отказа элемента или соединения в каркасе вальмовой крыши, необходимо определить воздействие нагрузки из-за подъема ветра на элементы каркаса и сравнить их со способностью элементов противостоять этим воздействиям. Точный анализ деревянных конструкций должен учитывать анизотропные свойства древесины, сложное поведение соединений и многочисленные возможные режимы отказа.Опубликованная литература содержит подробную информацию о моделировании нелинейного поведения и установлении критериев отказа для определенных компонентов крыши, но имеется ограниченная информация о других элементах и конструкциях из стержневой рамы. Чтобы получить сопоставимые результаты и использовать согласованные методы для различных типов конструкций, анализ всех конструкций для настоящего исследования ограничен линейным диапазоном поведения материала. Элементы, которые могут выйти из строя первыми, идентифицируются на основе относительных линейных отношений D/C.Этого достаточно, чтобы проверить гипотезу о частичных отказах каркаса, хотя для построения кривых хрупкости потребуется дальнейший анализ.
Для наблюдения за влиянием линейной нагрузки на элементы и соединения системы крыши силы элементов получаются с помощью моделирования методом конечных элементов с использованием SAP2000. Отдельные фермы и компоненты каркасных крыш моделируются при равномерном отрицательном внешнем давлении, а результирующие осевые силы и моменты используются для оценки требований к каждому элементу.Как уже упоминалось, дополнительные сведения о методе проверки и анализа модели предоставлены Stevenson (2017).
Конструкции вальмовой крыши, использованные в анализе
В деревянном каркасном строительстве в Канаде и США используются аналогичные подходы, в которых преобладают предписывающие или традиционные конструкции (Канадская ипотечная и жилищная корпорация, 2014). Для конструкции крыши эти подходы состоят из следующих документов, таких как Международный жилищный кодекс или часть 9 Национального строительного кодекса Канады, для определения размеров элементов, расстояния и требований к крепежу.В Канаде эти требования взяты из табличных значений, основанных на расчетных снеговых нагрузках.
Директивный дизайн включает в себя как каркасные, так и ферменные крыши, хотя сами фермы должны быть спроектированы и поставляться с инструкциями по уходу, обращению и установке на месте. Фермы, соединенные металлическими пластинами (MPC), проектируются на основе распределения дополнительной нагрузки компаниями, специализирующимися на их производстве. Они становятся преобладающей формой строительства новых жилых крыш, по крайней мере, в Канаде (Canada Mortgage and Housing Corporation, 2014).Тем не менее, стержневой каркас все еще используется, и большая часть стареющего жилищного фонда состоит из стержневого каркаса. В настоящем исследовании необходимо рассмотреть как ферменные, так и каркасные конструкции, поскольку по имеющимся данным обследования оба типа крыш не выдерживают испытаний.
Двумерный анализ D/C в этой работе использует одну ферму MPC, основанную на фермах, используемых в полномасштабной вальмовой крыше, испытанной Henderson et al. (2013). На рис. 7 показана конструкция фермы. показана только половина фермы из-за симметрии.После анализа фермы была спроектирована вальмовая крыша с каркасом из стержней, чтобы соответствовать профилю и геометрии плана ферменной крыши из Henderson et al. (2013), чтобы обеспечить точку сравнения.
Рисунок 7 . Половина смоделированной фермы с помеченными узлами и элементами.
Для каркасной крыши раздел 9.23 NBCC (Канадская комиссия по строительным и противопожарным нормам, 2010 г.) используется для определения соответствующего размещения элементов и требований к размерам, в дополнение к минимальному количеству и направлению гвоздей в каждом стыке.Полученная конструкция показана на рис. 8 с размерами элементов и расстоянием между ними. Расположение элементов каркасных крыш приводит к распределению нагрузки между поверхностями и отдельными элементами крыши. Вальмовое стропило передает нагрузки между элементами на соседних поверхностях крыши, а обшивка играет роль в воздействии системы между элементами на одной поверхности. Из-за такой компоновки невозможно извлечь двумерное поперечное сечение крыши для анализа, как это было эффективно сделано для ферменной крыши.Вместо этого настоящий анализ крыши с каркасом из стержней упрощается путем изучения одного типичного нарожного стропила. После осмотра считается, что стропила, расположенные ближе всего к центру крыши, подвергаются наибольшему спросу в условиях давления крыши из-за самых длинных неподдерживаемых пролетов. Ожидается, что центральные нарожные стропила будут испытывать самые высокие моменты и сдвигающие внутренние силы, а их соединения должны будут выдерживать самые большие опорные реакции. Поверхности крыши идентичны, поэтому выбранное нарожное стропило, показанное на рис. 9, представляет собой четыре различных нарожных стропила на крыше.
Рисунок 8 . Вид сверху проектируемой вальмовой крыши из стержневого каркаса.
Рисунок 9 . Иллюстрация нарожного стропила, выбранного для анализа стержневой рамы.
Численное моделирование деревянных каркасных вальмовых крыш
Стратегия разработки модели в этом исследовании заключается в том, чтобы оценить, можно ли использовать в комбинации более одного аналога упрощенной модели, чтобы получить максимально возможное воздействие нагрузки на каждый элемент фермы. Этот подход был сочтен подходящим для настоящих целей, потому что, сравнивая мощность каждого элемента с его наихудшим возможным сценарием нагрузки, можно определить все уязвимые элементы, не тратя вычислительных или экспериментальных ресурсов на получение достаточного количества данных, чтобы сделать возможным нелинейное моделирование.Еще одним преимуществом использования максимальных сил является то, что он может выявить критические условия, которые возможны, но не учитывались ранее.
Установлено, что максимальный спрос на корпус фермы последовательно достигается за счет комбинации двух аналогов модели. В одной из моделей используются все шарнирные соединения, а в другой — все жесткие соединения. Геометрический аналог моделируется таким образом, что элементы пояса фермы воздействуют на их нижние грани, а элементы стенки моделируются вдоль их центроидов.Для случая фермы результаты стержней и совместных усилий извлекаются из обеих моделей и обрабатываются, чтобы обеспечить максимальные значения требований к элементам фермы. Максимальный спрос на стропила с каркасной рамой также получен из двух моделей; один с шарнирными опорами, а другой с жесткими опорами. В случае стержневой рамы анализ одиночного стропила можно легко выполнить с помощью ручных расчетов. Тем не менее, SAP2000 используется для того, чтобы можно было смоделировать выбранное стропило с шарнирным и жестким соединением на опорах, и можно было получить результаты максимальной силы в обоих случаях, аналогично методу, используемому при расчете фермы.
Анализ D/C выполняется с использованием результатов спроса, следующих за моделями фермы при равномерном подъеме 3,25 фунта/дюйма (0,57 Н/мм). Подъемная сила ветра моделируется как отрицательное внешнее давление, действующее перпендикулярно поверхности крыши, а вес конструкции учитывается как статическая нагрузка. Эта нагрузка рассчитывается на основе процедуры определения направления из ASCE 7-10 (Институт проектирования конструкций, 2010 г.) с использованием базовой скорости ветра 71,5 миль в час (115 км/ч). В результате предварительного моделирования было установлено, что эта скорость ветра соответствует точке, в которой отношение D/C для RTWC равно 1.Считается, что это представляет подъемную силу, при которой ожидается разрушение первого элемента фермы. Для случая стержневой рамы давление, соответствующее скорости 71,5 миль в час, умножается на площадь притока, поддерживаемую стропилами, в результате чего получается равномерно распределенная нагрузка 2,17 фунта / дюйм (0,38 Н / мм).
Важно отметить, что базовая скорость ветра 71,5 мили в час не представляет собой скорость ветра торнадо и требует корректировки для прямого сравнения с DOD-6 для жилых зданий.Тем не менее, некоторые наблюдения могут быть сделаны из литературы, основанной на этом результате. Моррисон и Копп (2011) протестировали соединения пальцев ног при реальной ветровой нагрузке и аналогичным образом связали результаты прочности с основной системой сопротивления ветровой нагрузке, а также расчетными скоростями ветра компонентов и облицовки, используемыми в ACSE 7-05. Скорость ветра 71,5 миль в час согласуется с оценками, приведенными в таблице 5 Моррисона и Коппа, в которых не учитывается распределение нагрузки между соседними соединениями. При рассмотрении распределения нагрузки расчетная скорость ветра в Morrison and Kopp (2011) увеличивается.
Применяемая скорость ветра 71,5 миль в час намного ниже, чем скорость ветра при разрушении, оцененная Kopp et al. (2016) и Гавански и Копп (2017). Оба исследования рассматривали распределение нагрузки и обнаружили, что при средней вероятности отказа скорость ветра, вызывающая отказ RTWC в шатровой крыше, составляет почти 155 миль в час (250 км/ч). Помимо несоответствия из-за распределения нагрузки, различные предположения относительно внутреннего давления, формы крыши и направления ветра могут привести к значительным различиям в расчетных скоростях ветра.Важно напомнить, что настоящее двумерное исследование сосредоточено на относительных уязвимостях каркаса вальмовой крыши и не претендует на определение скорости ветра при разрушении. Согласие между скорректированной скоростью ветра и оценками Моррисона и Коппа ASCE 7-05 подтверждает точность методологии.
Расчет емкости
Минимальные мощности каждого элемента в моделях рассчитываются для сравнения с максимальным потреблением в анализе D/C. Фермы в Henderson et al.В шатровой крыше (Henderson et al., 2013) использовались пиломатериалы SPF № 2, соединенные ферменными пластинами MiTek MII-20. Были получены листы данных прочности плиты, подготовленные производителем в соответствии с канадскими требованиями к испытаниям плиты фермы (Институт исследований в области строительства, 2009 г.), которые используются в расчетах несущей способности. По сравнению с оценкой потенциала участников, которая проводится на основе табличных значений в Канадском справочнике по проектированию древесины (Canadian Wood Council/Canadian Standards Association, 2010), совместные мощности требуют значительных усилий для точной оценки.В этом исследовании для расчетов пропускной способности соединений в этом исследовании используются спецификации Института ферменных плит Канады (2014 г.) для ферм MPC в дополнение к уравнению, предложенному в Lewis et al. (2006) для мощности момента соединения.
Расчеты несущей способности соединения включают определение несущей способности стального листа, деревянного элемента и взаимодействия между ними в соответствующих направлениях (Институт анкерных плит, 2007 г.; Канадский институт анкерных плит, 2014 г.). В случае стержневой рамы возможности соединения гвоздями двух опорных элементов оцениваются на основе нефакторизованных расчетных значений и уравнений из Канадского справочника по проектированию древесины (Canadian Wood Council/Canadian Standards Association, 2010).В зависимости от направления нагрузки расчеты требуемой несущей способности включают сопротивление выдергиванию гвоздя и боковое сопротивление.
Уравнения кодовой емкости обычно включают коэффициенты сопротивления материала, которые не учитываются в этом анализе D/C. Уравнение из исследования Lewis et al. (2006) не включает коэффициенты устойчивости, но обсуждение и результаты испытаний в их исследовании показали, что предложенное уравнение было скорректировано, чтобы включить неотъемлемый коэффициент безопасности, равный 1.5. Этот фактор безопасности удален в текущем анализе. Примеры расчетов пропускной способности и примечания, включая соответствующие кодовые уравнения и статьи, для всех требуемых режимов совместной пропускной способности предоставлены Stevenson (2017). Для справки, на рис. 7 показаны узлы и элементы фермы, маркированные в соответствии с соглашением, использованным при анализе, а на рис. 9 — для смоделированного нарожного стропила.
Результаты спроса и мощности
Отдельные таблицы результатов максимального спроса и минимальной мощности представлены Stevenson (2017).В настоящей статье крайние отношения D/C для каждого элемента моделей ферм и стропил показаны в таблицах 3 и 4 соответственно. «Уязвимые» элементы — те, у которых отношение D/C ближе всего к 1, — выделены полужирным шрифтом. Соединения со значениями D/C «Н/Д» либо испытывают сжатие в результатах моделирования, либо содержат элементы, которые являются непрерывными и, следовательно, передают нагрузку через элемент, а не через соединение. Результаты из таблицы 3 также схематично показаны на рисунке 10. Как видно, отношения D/C для элементов и соединений сильно различаются по всей ферме.
Таблица 3 . Отношение потребности к мощности (D / C) и определяющий режим отказа для смоделированной фермы с подъемом 3,25 фунта / дюйм (0,57 Н / мм).
Таблица 4 . Отношения стержня и совместной нагрузки к грузоподъемности (D/C) для смоделированной секции стержневой рамы с подъемной силой 2,17 фунта/дюйм (0,38 Н/мм).
Рисунок 10 . Схема расположения отказов в ферме, основанная на результатах анализа зависимости от мощности (D/C).
Предварительные результаты, полученные при анализе фермы вальмовой крыши, показывают, что RTWC с гвоздями имеет наименьшую относительную прочность с разницей в 40% при соотношении D/C, равном 0.981 по сравнению со следующим по величине коэффициентом 0,695 в элементе верхнего пояса в стыке 3. Возможные изменения пути нагрузки, грузоподъемности элементов, геометрии фермы и допусков могут привести к сдвигам в любом из соотношений D/C; однако, поскольку анализ основан на экстремальных значениях спроса на элементы каркаса, маловероятно, что отклонения в двух самых низких соотношениях D/C приведут к изменениям настоящего вывода. Ожидается, что RTWC с гвоздями почти всегда будут выходить из строя первыми в случае плоской фермы.Однако этот вывод неверен в случае, когда на RTWC используются ураганные лямки. В этом случае отношение D/C для ураганного пояса RTWC составляет 0,470, что снова сравнивается с 0,695 D/C в верхнем поясе. Применение даже самого простого ремня для защиты от урагана может привести к отказу компонентов каркаса фермы.
При том же ветровом подъеме, что и ферма, результаты показывают, что нарожное стропило также наиболее уязвимо в месте RTWC с гвоздями. Анализ стержневой рамы не включает грузоподъемность RTWC с ураганными ремнями.Однако ожидается, что введение ремней в RTWC приведет к отказу в стыке 1, поскольку в этом месте относительно высокое отношение D/C. Следующее самое слабое соединение, в стыке 2, состоит из семи гвоздей, соединяющих стропила с потолочной балкой. Он имеет гораздо более высокую мощность около 5000 Н.
Результаты стержневой рамы аналогичны результатам анализа фермы по двум причинам. Во-первых, они подтверждают распространенное мнение о том, что RTWC с гвоздями, вероятно, будет наиболее уязвимым элементом вальмовой крыши на этом скате.Результаты стержневой рамы также указывают на то, что соединение на коньке крыши является следующим наиболее уязвимым элементом. В обоих случаях различия в поведении крыши и параметрах соединения делают возможным возникновение других отказов. Это особенно правдоподобно, если принять во внимание ошибки строительства, ухудшающие характеристики элементов и устаревшие стандарты проектирования, в соответствии с которыми были построены старые каркасные дома.
Ограничения
Настоящий статистический анализ и анализ D/C успешно подтверждают гипотезу о том, что разрушения каркаса вальмовых крыш возможны (и распространены), и предлагают некоторые условия, которые могут влиять на режим, при котором деревянная каркасная вальмовая крыша может разрушиться.Помимо этого вывода, важно отметить ограничения метода двумерного моделирования. Чтобы детально понять проблему отказов каркаса, необходимо разработать трехмерные модели, учитывающие распределение нагрузки и влияние обшивки. Из-за отсутствия данных и опубликованной информации, которая могла бы помочь в моделировании соединений металлических пластин и каркасных конструкций, было сочтено нерентабельным использование подробных трехмерных моделей в текущем исследовании.
Дополнительная работа должна также оценить возможные различия, которые существуют в компонентах спроса и мощности текущих результатов.На уровне элемента существует множество параметров, которые могут привести к значительному изменению поведения конструкции крыши. Эти параметры связаны с конфигурацией соединений и допусками, изменчивостью свойств древесных материалов и различиями в крепежных элементах, предоставляемых разными производителями. В более широком масштабе методы проектирования различаются в зависимости от региона, компании и даже отдельных инженеров, а строительство домов обычно не подлежит тщательному контролю качества. Вероятность строительных ошибок и различий в конструкции может быть высокой.Эти изменения могут значительно изменить возможные результаты. Понимание отказов каркаса, помимо того, что они считаются теоретически возможными, является важным следующим шагом в улучшении строительных норм и правил, а также шкалы EF.
Дополнительное обсуждение наблюдаемых отказов стержневой рамы
Разрушения каркаса вальмовой крыши, представленные в этом документе, описывают несколько различных случаев и факторов, которые могут привести к уязвимости каркаса. Результаты анализа D/C подтверждают, что возможна потеря элементов или поверхностей вальмовой крыши с каркасом из стержней; однако прогресс разрушения больших секций кровли четко не определен.При повторном просмотре данных обследования повреждений и отчета о торнадо в Муре, штат Оклахома, (Graettinger et al., 2014) был отмечен дополнительный вид отказа, связанный со случаем стержневой рамы. Этот режим может указывать на неправильную конструкцию внешнего каркаса крыши или на потенциальное влияние каскадных отказов, вызванных распределением нагрузки в конструкциях из стержневого каркаса.
На рис. 11 видно, что произошло частичное разрушение каркаса и удаление больших участков крыши. Однако при ближайшем рассмотрении становится очевидным, что потолочные балки и потолок под ними целы.Были сняты или повреждены только внешние стропила и прикрепленная к ним обшивка. Основываясь на результатах D/C-анализа для случая стержневой рамы, этот тип отказа маловероятен из-за относительно прочного соединения между стропилами и потолочной балкой. RTWC и соединение вдоль конька крыши при анализе кажутся гораздо более уязвимыми по сравнению с ранее упомянутым соединением с семью гвоздями. Изображенные поломки могли произойти из-за неправильного или отсутствующего крепежа между стропилами и балкой на верхней плите стены или быть инициированы разрушением верхнего стыка стропил.Кроме того, системные эффекты могли привести к прогрессирующему, каскадному разрушению смежных соединений, что привело к удалению всех лицевых поверхностей крыши после начала разрушения в одной точке.
Рисунок 11 . Примеры частичного обрушения стержневой рамы, обрушения вальмовой крыши с неповрежденными потолочными балками. (A) Полное удаление внешнего каркаса крыши. (B) Частичное удаление нескольких поверхностей крыши (источник изображения: доктор Дэвид Преватт).
Как уже упоминалось, анализ D/C для каркаса из стержней не предсказал, что соединение стропила со стеной будет уязвимым из-за его относительно прочного соединения с потолочной балкой.Согласно расчетам несущей способности стропил, соединение стропила с верхней пластиной должно иметь нагрузку 5000 Н, в результате чего отношение D/C равно 0,2. При ближайшем рассмотрении фотографий можно предположить, что на концах неповрежденных балок были прибиты гвозди; однако не похоже, чтобы было больше нескольких гвоздей. Принимая во внимание, что эти дома не были спроектированы в соответствии с теми же кодами, что и гипотетическая крыша в настоящем исследовании, необходимо изучить региональные нормативные требования к проектированию в США, чтобы определить, предназначены ли эти соединения для включения большего количества гвоздей.
Неисправности, показанные на рис. 11, и многие другие подобные неисправности интересны тем, что их можно объективно отнести к категории DOD-6 для жилых крыш; однако это может быть неточным предположением. Это важный момент для дальнейшего изучения, поскольку он может повлиять на уточнения шкалы EF для различных методов проектирования жилых домов или даже предложить новый DOD для каркасных конструкций.
Заключение
Наблюдения за обследованием повреждений и статистические оценки, представленные здесь, расширяют существующее понимание обрушения крыш жилых домов и вводят ранее неизученный вид разрушения, характеризующийся повреждением компонентов каркаса крыши.Статистика наблюдаемых повреждений в выборочных районах из Мура, штат Оклахома, и Джоплина, штат Мичиган, показала, что отказы каркаса могут происходить так же часто, как хорошо изученные режимы разрушения RTWC и обшивки при скоростях ветра EF1 и EF2. В то время как обычно считается, что дома с шатровой крышей более устойчивы к ветровым повреждениям, чем дома с двускатной крышей, наблюдения за частичными разрушениями каркаса показывают, что шатровая крыша может быть более уязвимой, чем предполагалось ранее.
Разработан метод численного моделирования и анализа для дальнейшего изучения поведения обычных компонентов каркаса вальмовой крыши.Оцениваются как фермы, так и каркасные конструкции, чтобы обеспечить сравнительное исследование двух методов строительства. Результаты двумерного D/C-анализа для случаев с фермами и стержневой рамой были использованы для понимания вероятных мест уязвимости в конструкции каркаса и проверки гипотезы о разрушении крыши, происходящем внутри конструкции каркаса. Упрощенный метод моделирования с огибающей нагрузки и анализ D / C продемонстрировали возможность определения мест уязвимости как в ферменных, так и в стержневых секциях крыши при подъеме ветра.Наблюдательные и численные исследования дали следующие основные результаты:
• В районах, изученных с использованием фотографий повреждений с географической привязкой, до 56% домов в диапазоне повреждений EF1–EF3 пострадали от частичного обрушения каркаса крыши.
• Тип конструкции может иметь важное значение для типа обрушения крыши дома. В районах, в которых 56% повреждений крыш жилых домов произошли из-за частичного обрушения каркаса крыши, дома оказались более новыми, с каркасной конструкцией, с большой площадью основания и крутыми крышами.В другом районе, где было 33% частичных разрушений, были дома, которые казались более старыми, с пологими крышами и каменными стенами. Также отмечается, что некоторые из частичных отказов, наблюдаемых в этом регионе, могли быть связаны с ударами обломков.
• В наблюдаемых крышах с крутым уклоном следует отметить, что многие из наблюдаемых разрушений произошли асимметричным образом, т. е. одна из больших граней крыши разрушилась, а противоположная осталась неповрежденной. В отличие от смоделированной кровли, которая в настоящем анализе подвергается равномерному подъемному давлению, крыши с более крутыми скатами, скорее всего, будут испытывать дисбаланс ветровых нагрузок на наветренную и подветренную стороны.Влияние изменения наклона крыши, формы плана и направления ветровой нагрузки будет дополнительно изучено, в дополнение к изменчивости прочности и жесткости материала, на более поздних этапах этого исследования.
• Выявлен дополнительный вид отказа, связанный с полным или частичным удалением всей внешней оболочки каркасных крыш. Эти неисправности предполагают, что стропила, составляющие наклонную часть крыш с каркасной решеткой, могут не иметь надлежащего крепления на коньке крыши или к потолочным балкам и стенам под ними.Потеря внешней оболочки крыши из-за этого вида отказа при осмотре будет классифицироваться как повреждение DOD-6; однако на самом деле это может произойти при более низких скоростях ветра, чем те, которые необходимы для отказа RTWC, как показано в текущем анализе D/C. Этот вид отказа требует дальнейшего изучения, и дополнительная статистика его возникновения будет включена в будущую работу.
• Когда используются RTWC с гвоздями, фермы MPC при равномерном поднятии, скорее всего, не выдержат RTWC, что приведет к потере всей конструкции каркаса и потолка.При поставке ураганных лямок начало разрушения может сместиться на элементы фермы и соединения (или на обшивку). Было обнаружено, что критические режимы отказа в конструкции фермы связаны с моментами элементов и соединений при подъеме. А именно, стыки верхнего пояса (соединение 3) и элемент горизонтального верхнего пояса (TC2) в смоделированной ферме оказались относительно уязвимыми, с отношением D/C 0,70 и 0,66 соответственно, в то время как отношение D/C с гвоздями RTWC был равен 1. Требование, связанное с моментом в элементах верхнего пояса, усиливается растягивающими осевыми силами, наведенными на эти элементы в результате типичного поведения фермы.
• В случае анализа стержневой рамы также было обнаружено, что RTWC с когтями на пальцах ног являются наиболее уязвимым компонентом в двумерном анализе. Соотношение D/C для RTWC со стержневой рамой составляет 1,129 при том же подъеме, что и для фермы. Тем не менее, верхний стропильный стык также имеет относительно высокое отношение D/C, равное 0,66. Изучение фотографий с обзором повреждений показало, что разрушенные каркасные крыши могли иметь менее прочные соединения, чем это требовалось в проекте.
• Сравнение двухмерных расчетов для ферм и стержневых каркасов показывает, что стержневые крыши содержат более уязвимые элементы.При эквивалентной ветровой нагрузке отношение D/C RTWC фермы составляет 0,98, а RTWC нарожного стропила — 1,12. Это ожидаемо; однако эффект распределения нагрузки является важным фактором, особенно для случая стержневой рамы, который не рассматривается в данном исследовании.
Вклад авторов
СС является доктором философии. студентка под совместным руководством Г.К. и А.А. Это исследование является частью работы, выполненной для магистерской диссертации SS. Гипотеза и подход к работе были разработаны совместно авторами.SS выполнил все анализы, интерпретировал данные, а также подготовил, оценил и подготовил рукопись для представления под непосредственным руководством GK и AA. GK и AA посоветовали дизайн анализа, интерпретацию результатов и оценку рукописи для публикации. Авторы соглашаются нести ответственность за все аспекты работы, обеспечивая надлежащее расследование и решение вопросов, связанных с точностью или целостностью любой части работы.
Заявление о конфликте интересов
Авторы заявляют, что исследование проводилось при отсутствии каких-либо коммерческих или финансовых отношений, которые могли бы быть истолкованы как потенциальный конфликт интересов.
Благодарности
Эта работа финансировалась Канадским советом по естественным наукам и инженерным исследованиям в рамках программы совместных исследований и разработок в сотрудничестве с Chaucer Syndicates Ltd. и Институтом снижения катастрофических потерь (ICLR). Постоянная поддержка со стороны г-на Геро Мишеля (Чосер) и г-на Пола Ковача (ICLR) выражается с благодарностью. Авторы также признательны Drs. Дэвиду Преватту (Университет Флориды) и Дэвиду Руэшу (Университет Оберн) за предоставление данных обследования повреждений, ценных предложений и соответствующей литературы, а также Национальному научному фонду (NSF) за финансовую поддержку полевых исследований, приведших к возникновению их повреждений. данные опроса.Вышеупомянутые исследования повреждений были поддержаны исследовательским грантом NSF 1150975 и программой грантов NSF RAPID.
Каталожные номера
Амини, М. О., и ван де Линдт, Дж. В. (2014). Количественное понимание рациональных расчетных скоростей ветра торнадо для жилых деревянных каркасных конструкций с использованием подхода хрупкости. Дж. Структура. англ. 140. doi: 10.1061/(ASCE)ST.1943-541X.0000914
Полнотекстовая перекрестная ссылка | Академия Google
Канадская ипотечная и жилищная корпорация.(2014). Строительство деревянных каркасных домов в Канаде , 3-е изд. Канада: Правительство Канады.
Академия Google
Канадская комиссия по строительным и противопожарным нормам. (2010). Национальный строительный кодекс Канады , 13-е изд. Оттава: Национальный исследовательский совет Канады.
Академия Google
Канадский совет по древесине/Канадская ассоциация стандартов. (2010). Руководство по проектированию деревянных конструкций: полный справочник по проектированию деревянных конструкций в Канаде . Оттава, Онтарио: Канадский совет по дереву.
Академия Google
Гавански, Э., и Копп, Г.А. (2017). Оценка хрупкости отказов соединения крыши со стеной деревянных каркасных домов при сильном ветре. J. Риск неопределенности Eng. Сист. 3. doi:10.1061/AJRUA6.0000916
Полнотекстовая перекрестная ссылка | Академия Google
Graettinger, A.J., Ramseyer, C.C., Freyne, S., Prevatt, D.O., Myers, L., Dao, T., et al. (2014). Оценка ущерба от торнадо после торнадо Мур, штат Оклахома, 20 мая 2013 г. .Таскалуса, Алабама: Университет Алабамы.
Академия Google
Хендерсон, Д. Дж., Моррисон, М. Дж., и Копп, Г. А. (2013). Реакция узловых соединений крыши к стене на экстремальные ветровые нагрузки в полномасштабной деревянно-каркасной вальмовой крыше. англ. Структура 56, 1474–1483. doi:10.1016/j.engstruct.2013.07.001
Полнотекстовая перекрестная ссылка | Академия Google
Институт исследований в области строительства. (2009). Оценочный лист CCMC 11996-L: MT-20 и MII-20 .Оттава, Онтарио: Национальный исследовательский совет Канады.
Академия Google
Копп, Г. А., Хонг, Э., Гавански, Э., Стедман, Д., и Силлс, Д. М. (2016). Оценка скорости ветра на основе наблюдений за ущербом от торнадо Ангус (Онтарио) 17 июня 2014 г. Can. Дж. Гражданский инж. 44, 37–47. doi:10.1139/cjce-2016-0232
Полнотекстовая перекрестная ссылка | Академия Google
Копп, Г. А., Моррисон, М. Дж., и Хендерсон, Д. Дж. (2012). Натурные испытания малоэтажных жилых домов с реалистичными ветровыми нагрузками. Дж. Ветер Инж. Инд. Аэродин. 104–106, 25–39. doi:10.1016/j.jweia.2012.01.004
Полнотекстовая перекрестная ссылка | Академия Google
Льюис, С. Л., Мейсон, Н. Р., Крамер, С. М., Верт, Д. К., О’Реган, П. Дж., Петров, Г., и др. (2006). «Проектирование соединений деревянных ферм с металлическими пластинами на момент», в 9-й Всемирной конференции по деревообработке (Портленд, Орегон). Доступно по адресу: http://support.sbcindustry.com/Archive/2006/aug/Paper_322.pdf
Академия Google
Мичем, Д.(1992). Улучшение характеристик вальмовых крыш при сильном ветре – тематическое исследование. Дж. Ветер Инж. Инд. Аэродин. 43, 1717–1726 гг. дои: 10.1016/0167-6105(92)-V
Полнотекстовая перекрестная ссылка | Академия Google
Мичем, Д., Сарри, Д., и Давенпорт, А. Г. (1991). Величина и распределение ветровой нагрузки на вальмовые и двускатные крыши. Дж. Ветер Инж. Инд. Аэродин. 38, 257–272. дои: 10.1016/0167-6105(91)
-Y
Полнотекстовая перекрестная ссылка | Академия Google
Мехта, К.С. (2013). Разработка шкалы EF для интенсивности торнадо. J. Резиденция о стихийных бедствиях. 8, 1034–1041. doi:10.20965/jdr.2013.p1034
Полнотекстовая перекрестная ссылка | Академия Google
Моррисон, М.Дж., и Копп, Г.А. (2011). Эффективность соединений пальцев ног при реалистичной ветровой нагрузке. англ. Структура 33, 69–76. doi:10.1016/j.engstruct.2010.09.019
Полнотекстовая перекрестная ссылка | Академия Google
Преватт, Д. О., Колборн, В., Греттингер, А. Дж., Пей, С., Гупта Р. и Грау Д. (2013). Джоплин, штат Миссури, Торнадо от 22 мая 2011 г .: Исследование структурных повреждений и аргументы в пользу строительных норм и правил , устойчивых к торнадо. Рестон, Вирджиния: Американское общество инженеров-строителей.
Академия Google
Преватт, Д. О., ван де Линдт, Дж. В., Греттингер, А. Дж., Колборн, В., Гупта, Р., Пей, С., и соавт. (2011). Исследование повреждений и будущее направление проектирования конструкций после торнадо в Таскалузе в 2011 году . Гейнсвилл, Флорида: Университет Флориды.
Академия Google
Рамсейер, К., Флойд, Р., Холлидей, Л., и Росвурм, С. (2014). «Влияние систем поперечной нагрузки на повреждения и живучесть жилых построек, пострадавших от торнадо Мур, Оклахома, 20 мая 2013 г.», в материалах Proceedings of the Structures Congress 2014 (Бостон, Массачусетс: ASCE), 1484–1507.
Академия Google
Симмонс, К.М., Ковач, П., и Копп, Г.А. (2015). Уменьшение ущерба от торнадо: анализ выгод и затрат на усовершенствованные строительные нормы и правила в Оклахоме. Климат погоды. соц. 7, 169–178. doi: 10.1175/WCAS-D-14-00032.1
Полнотекстовая перекрестная ссылка | Академия Google
Спаркс, П.Р., Шифф, С.Д., и Рейнхольд, Т.А. (1994). Ветровое повреждение ограждающих конструкций домов и вытекающие из этого страховые убытки. Дж. Ветер Инж. Инд. Аэродин. 5, 145–155. дои: 10.1016/0167-6105(94)-Х
Полнотекстовая перекрестная ссылка | Академия Google
Стандохар-Альфано, К.Д., и ван де Линдт, Дж.В. (2016). Анализ риска торнадо для повреждения крыш жилых домов с деревянным каркасом в Соединенных Штатах. Дж. Структура. англ. 142. doi:10.1061/(ASCE)ST.1943-541X.0001353
Полнотекстовая перекрестная ссылка | Академия Google
Стивенсон, С.А. (2017). Расчет разрушения каркаса деревянных каркасных жилых крыш под действием ветровой нагрузки . Дипломная работа. Лондон, Онтарио: Университет Западного Онтарио.
Академия Google
Инженерно-строительный институт. (2010). ASCE 7-10 Минимальные расчетные нагрузки для зданий и других сооружений . Рестон, Вирджиния: Американское общество инженеров-строителей.
Академия Google
Институт ферменных плит. (2007). Национальный стандарт проектирования деревянных ферм, соединенных металлическими пластинами . Александрия, Вирджиния: Американский национальный институт стандартов (ANSI).
Академия Google
Институт анкерных плит Канады. (2014). Процедуры проектирования ферм и спецификации для деревянных ферм, соединенных легкими металлическими пластинами . Брэдфорд, Онтарио: TPIC.
Академия Google
Ван де Линдт, Дж. В., Пей, С., Dao, T., Graettinger, A., Prevatt, D.O., Gupta, R., et al. (2013). Философия проектирования торнадо на основе двух целей. Дж. Структура. англ. 139, 251–263. doi:10.
