Вальмовая крыша: 65 фото частных домов

Вальмовая крыша — одна из самых прочных и устойчивых кровельных конструкций, преимущества которой несколько веков назад оценили в Европе. Хотите, чтобы кровля вашего дома была не только эстетичной, но и надежной — выбирайте вальмовую конструкцию. А наша фото-подборка поможет вам найти дизайн по душе.

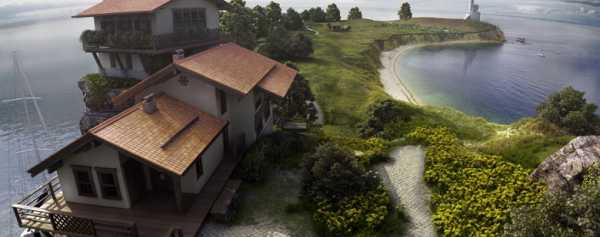

Двухэтажные дома

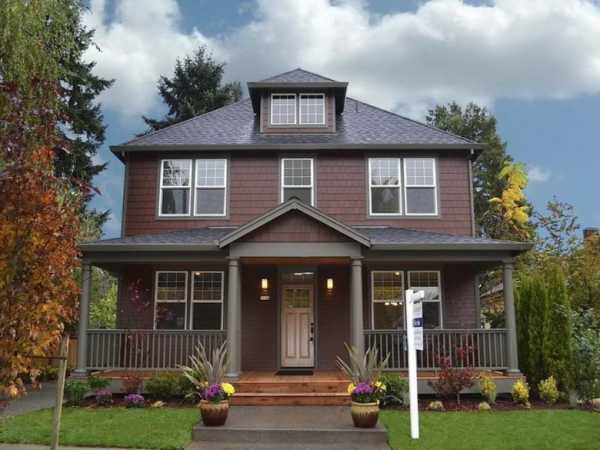

Установив вальмовую крышу, хозяева частного двухэтажного дома получают красивую и практичную кровлю, под которой появляется дополнительный этаж для проживания.

Фото: eaglemetalsmfg.com

Вальмовая конструкция — это некая вариация двускатной кровли, у которой два ската имеют трапециевидную форму, а два других — треугольную.

Все скаты вальмовой или полувальмовой крыши обычно имеют крутой уклон, поэтому такая конструкция хорошо противостоит сильным ливням и снегопадам. Колоритный эко-антураж подобным кровлям придают с помощью натуральных покрытий: тростникового (камышового), черепичного, сланцевого или металлического.

Одна из разновидностей вальмовой кровли — полувальмовая голландская крыша с усеченными треугольными скатами. На фото — частный дом современного дизайна с битумным кровельным покрытием, создающим иллюзию натуральной черепицы.

Смотрите также: Красивые крыши частных домов: фото, варианты дизайна, виды

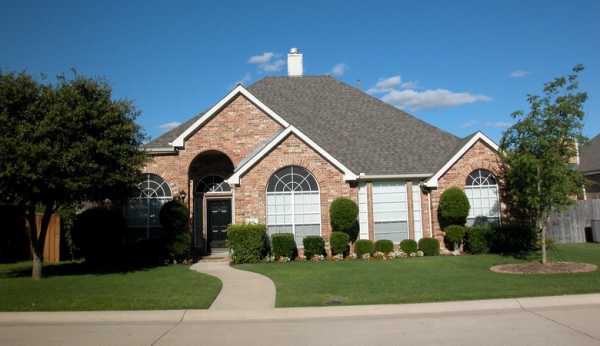

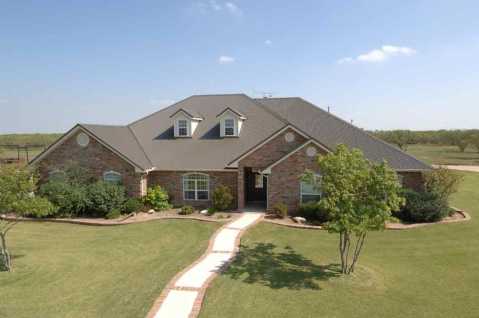

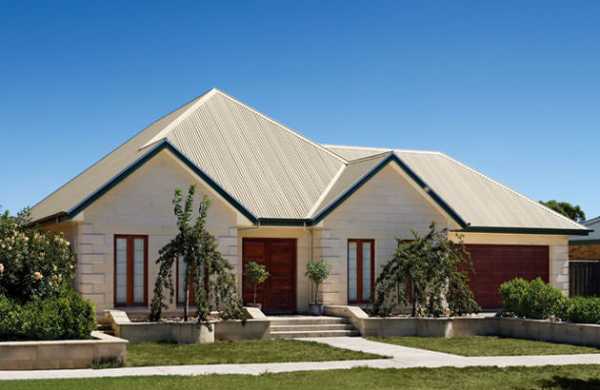

Одноэтажные дома

Фото: dallasmetalroofs.com

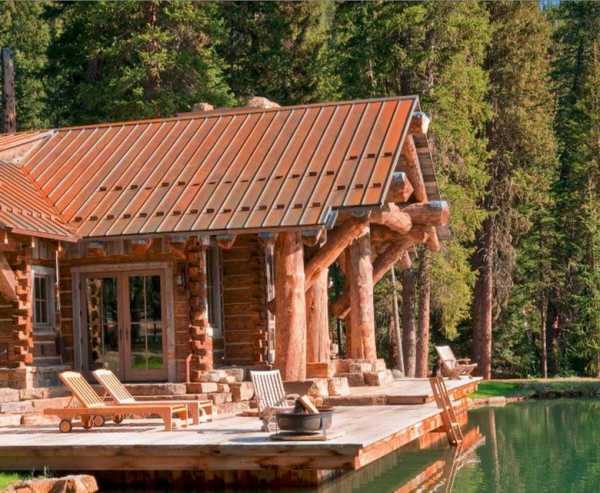

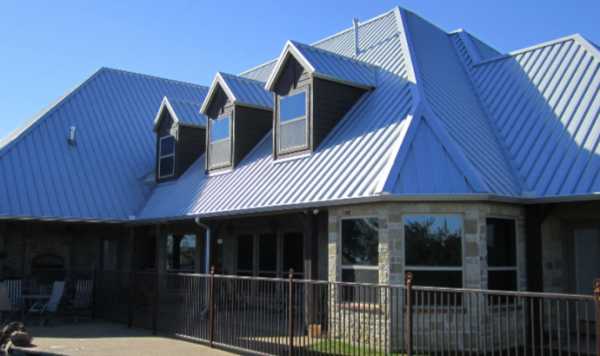

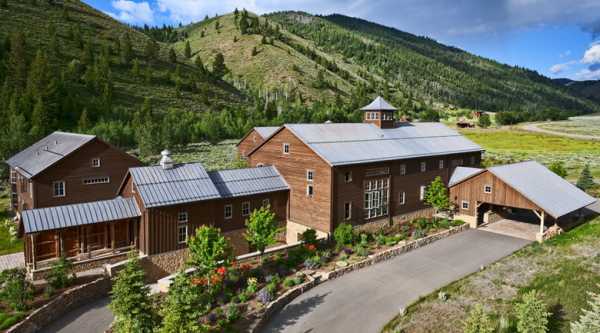

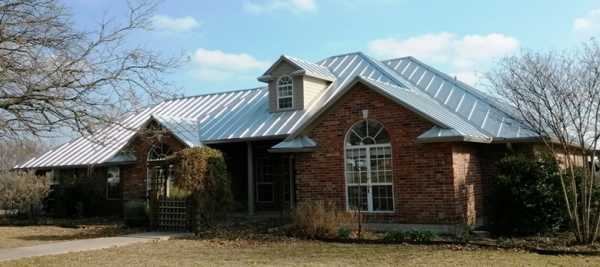

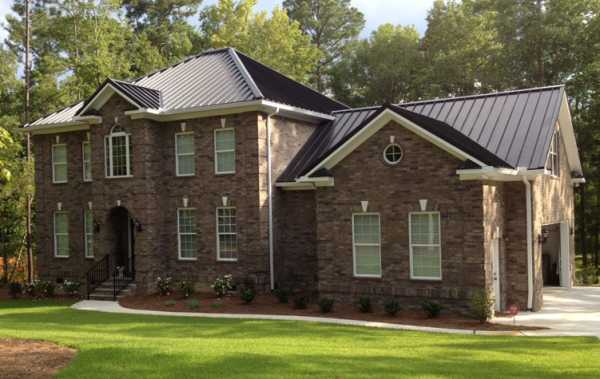

Лаконичная фальцевая крыша из серебристой оцинковки удачно дополнит дизайн одноэтажного дома с фасадами из пестро-красного кирпича.

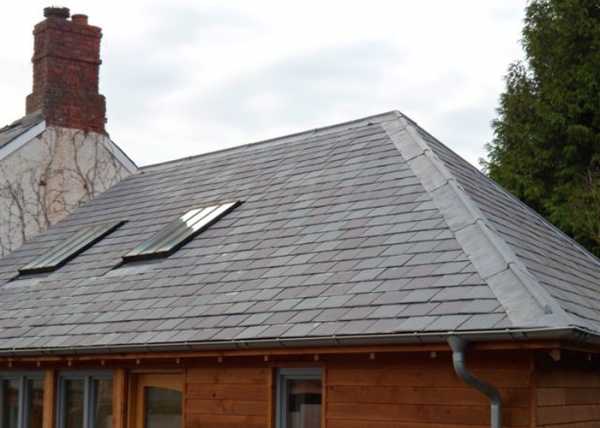

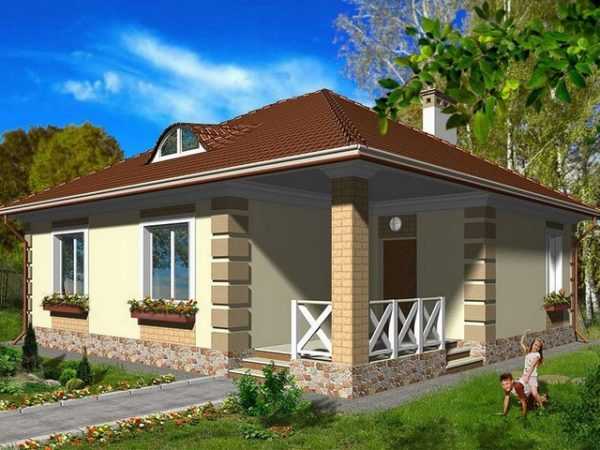

Все разновидности вальмовой крыши выглядят намного оригинальнее, чем обычная двухскатная кровля, но затраты на материалы и монтаж будут внушительными. Особенно, если коттедж состоит из нескольких жилых помещений, а сама крыша сложна по конфигурации, как вы видите на фото.

Вальмовая крыша позволяет значительно расширить полезное пространство дома и оборудовать комфортную спальню, кабинет, библиотеку или детскую на чердаке.

Фото: muellerinc.com

Вальмовая кровля демонстрирует повышенную прочность при значительной ветровой нагрузке. Если вы живете в равнинном регионе, а ваш дом расположен на открытой местности, то такая крыша будет оптимальным вариантом.

В сравнении с двускатной конструкцией, вальмовая кровля — более рациональный вариант для обустройства мансарды: как со слуховыми окнами, так и с оконными проемами в плоскости кровельного покрытия. Именно такой, более экономичный вариант с окнами, врезанными в скаты, изображен на фото деревянного дома со сланцевой вальмовой крышей.

Смотрите также: Красивые коттеджи из кирпича: 60 фото идей

Мансардные крыши

Вальмовая кровля с мансардой идеальна в том случае, если вы хотите рационально использовать подкровельное пространство.

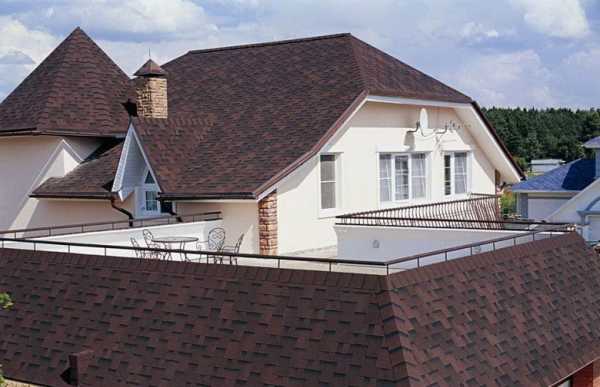

Тандем вальмовой и полувальмовой крыш темного цвета красиво оттеняет белые фасады фахверковой конструкции.

Обустройство мансарды со слуховыми окнами позволит вам разместить под крышей несколько светлых и просторных жилых комнат.

Мансарду можно предусмотреть не только под вальмовой крышей основного здания, но и над пристройкой к дому, например, над гаражом.

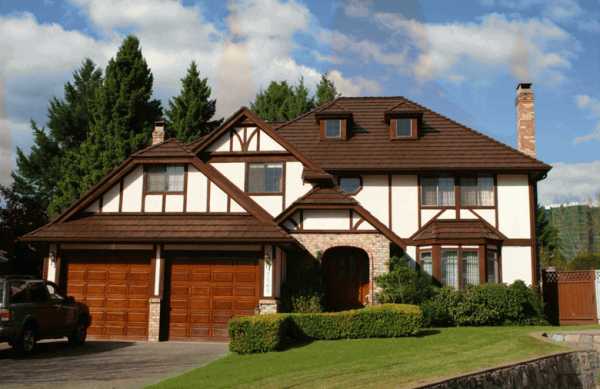

Если вы решили построить бюджетный дом в английском стиле, то для отделки фасадов лучше всего взять клинкер или декоративный камень, а вальмовую кровлю покрыть материалом, имитирующим керамическую черепицу.

Смотрите также: Красивые мансардные крыши частных домов: фото, примеры дизайна

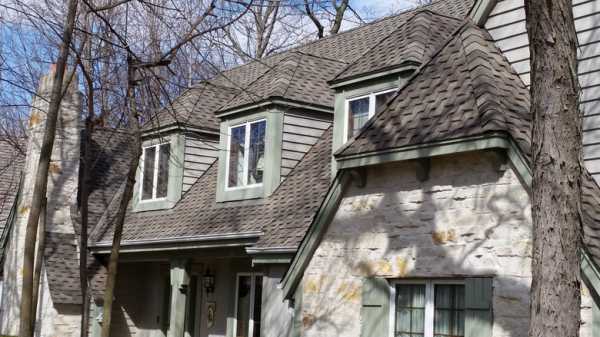

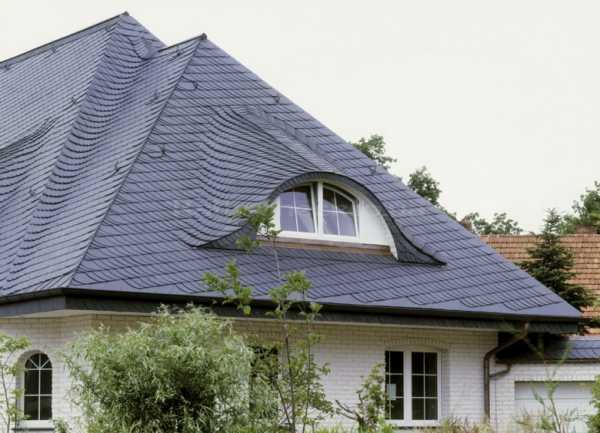

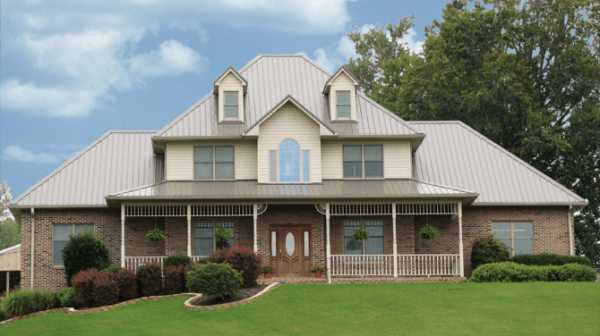

Крыша со слуховым окном

Чаще всего слуховые окна на мансарде покрывают двускатной кровлей — такая конструкция хорошо гармонирует с вальмовой крышей дома при условии одинакового уклона параллельных скатов.

Контрастная отделка слуховых окон позволяет выделить их на фоне кровельного покрытия.

Чтобы сделать мансарду более комфортной, слуховые окна нередко комбинируют с балконами.

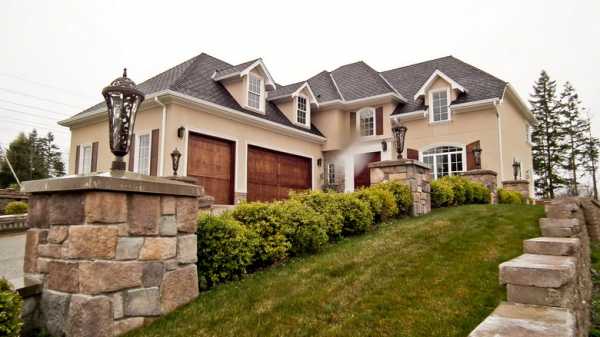

Слуховые окна способны сыграть роль выразительного акцента на кровле, особенно, если они имеют полукруглую форму.

Слуховые окна разного размера на фронтонах — отличительная особенность домов с вальмовой крышей и мансардой в европейском стиле.

Дома с эркером

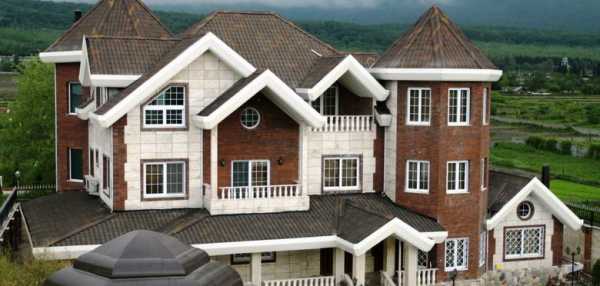

Эркер часто становится не только эффектным фасадным элементом, но и позволяет создать уютную и хорошо освещенную зону в гостиной, столовой или спальне.

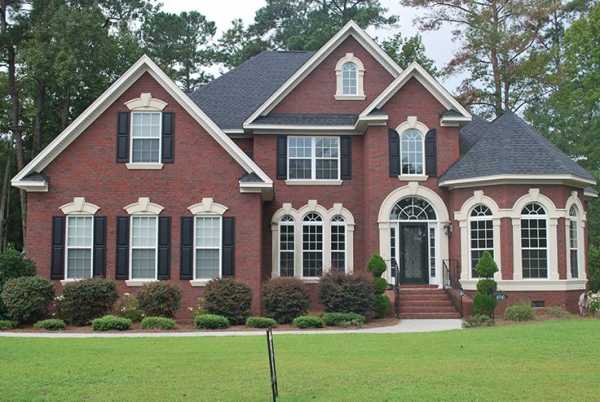

Чтобы покрыть полукруглый эркер, выступающий за пределы фасада, используют шатровые и конусные конструкции, которые прекрасно гармонируют с вальмовой крышей.

Эркер нередко служит своеобразным «стержнем», на который «нанизаны» все этажи дома, как на фото этого современного коттеджа с каскадной вальмовой крышей.

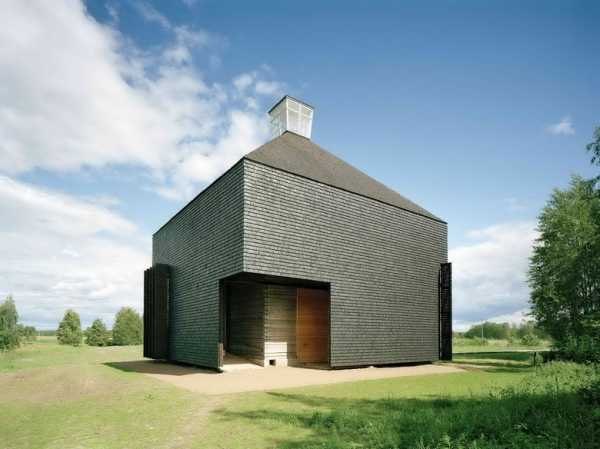

Четырехскатные крыши

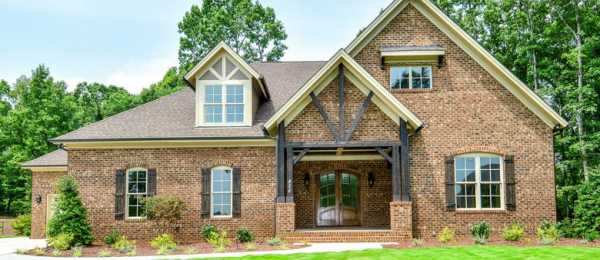

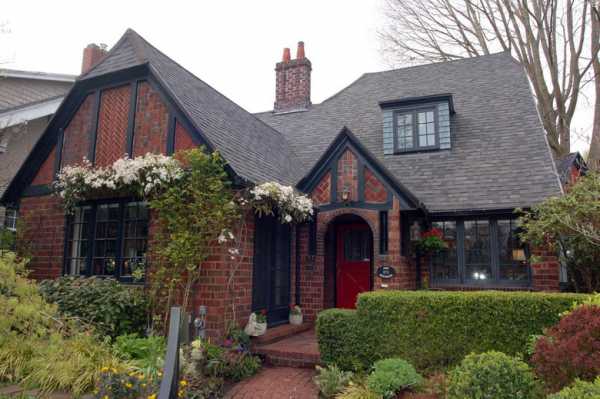

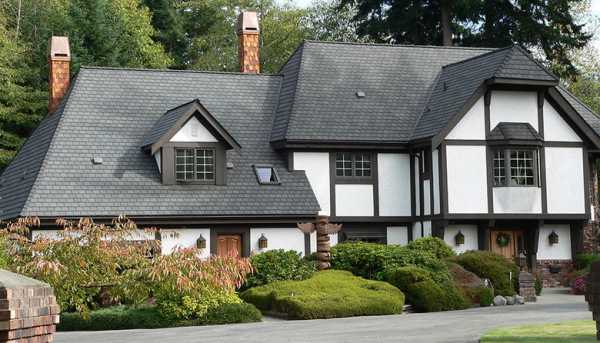

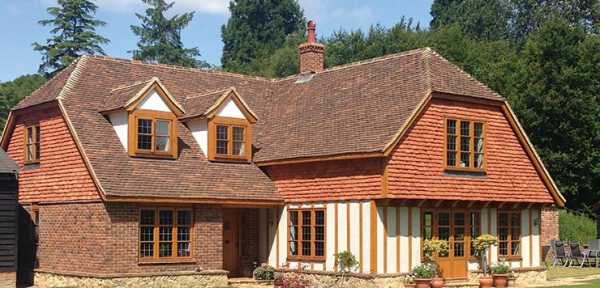

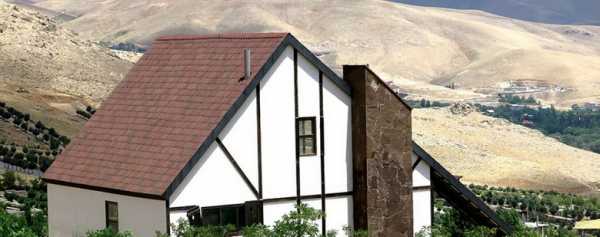

Четырехскатная кровля вальмового типа — традиционный вариант для английских домов в стиле Тюдор. Эту архитектуру отличает гармоничное сочетание кирпичной кладки, фахверка и натуральных кровельных покрытий в виде керамической или сланцевой черепицы.

Помимо вальмовой крыши внушительных размеров, для английской архитектуры времен Тюдоров характерны разноуровневые треугольные фронтоны с большими арочными окнами.

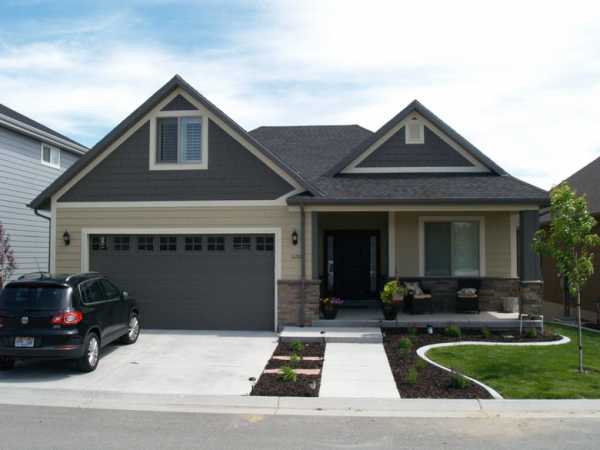

Фронтоны располагаются как по оси здания, так и асимметрично, они играют роль броского элемента на фасаде здания.

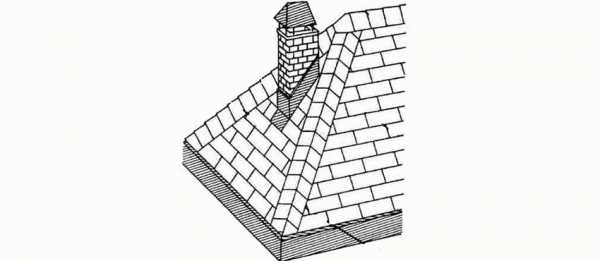

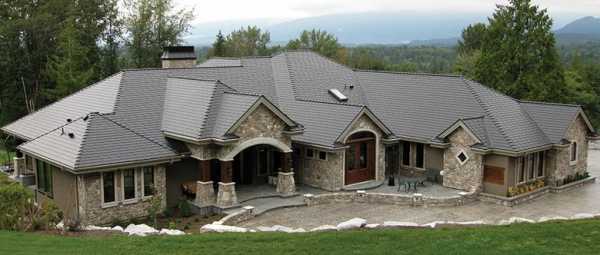

Самое сложное в обустройстве вальмовой крыши — это сочленение кровельных конструкций, покрывающих несколько жилых объемов в случае сложной планировки дома.

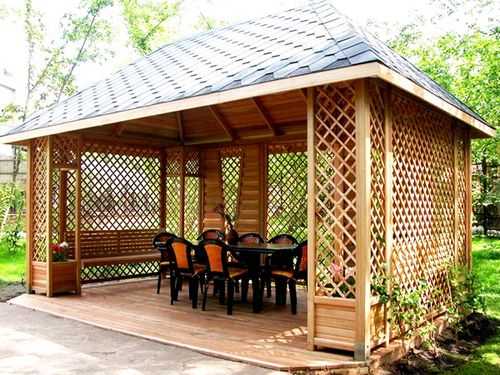

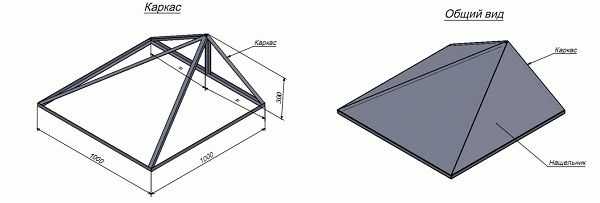

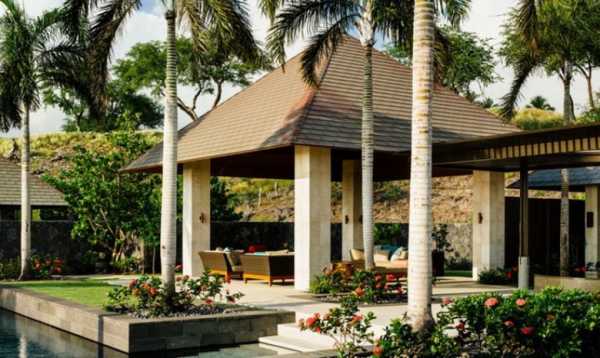

Крыша беседки на фото — классический вариант четырехскатной вальмовой конструкции с двумя скатами-трапециями и двумя скатами-треугольниками. Такая крыша оптимальна для различных хозяйственных построек: павильонов, гаражей, летних кухонь.

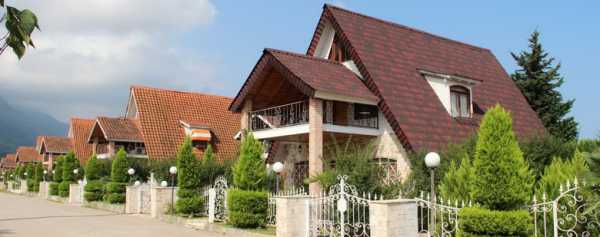

Двухскатные полувальмовые кровли

Двускатная кровля полувальмовой конфигурации стала удачным архитектурным решением для дизайна колоритного дома с арочными окнами и полукруглой террасой на мансардном этаже.

Мягкая рулонная кровля под черепицу — бюджетное решение для монтажа двухскатной крыши.

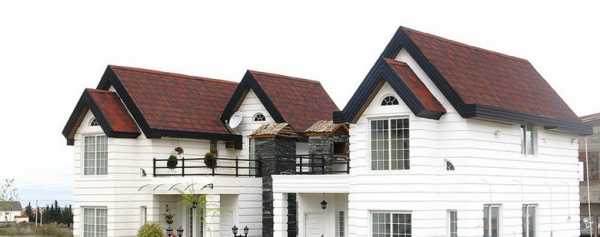

Полувальмовые кровли смотрятся по-европейски благородно и стильно, особенно в сочетании с вертикальным озеленением фасадов.

На фото — двухскатная крыша с полувальмами и слуховыми окнами в датском стиле.

Смотрите также: Дизайн коттеджа внутри: 60 фото в современном стиле

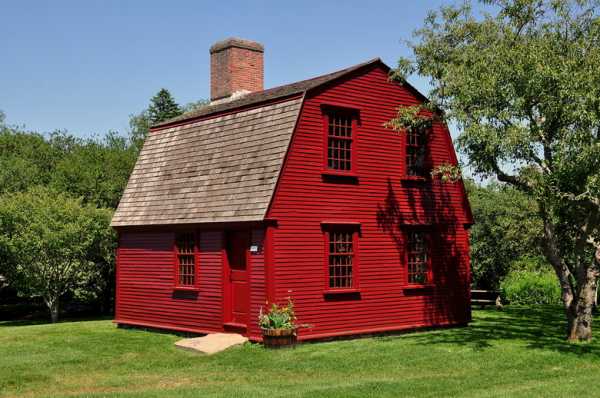

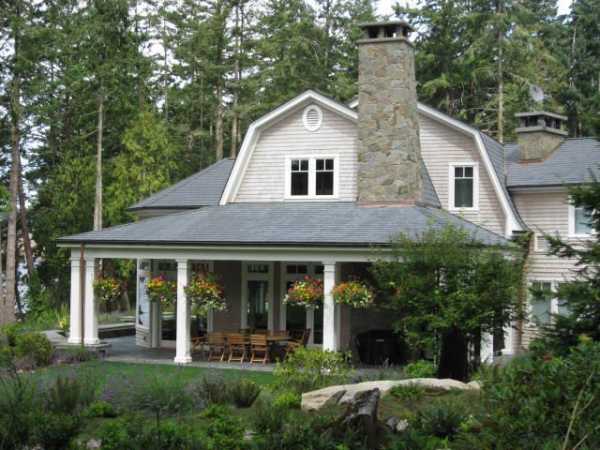

Ломаная вальмовая крыша

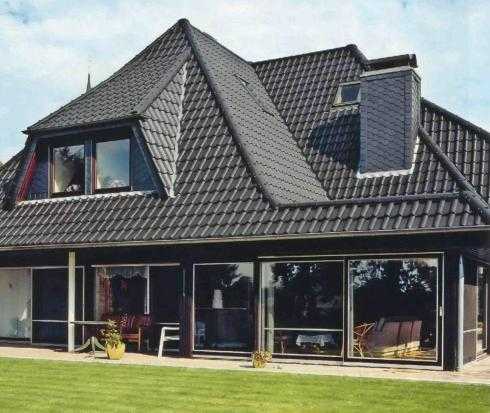

За счет дополнительных граней и плоскостей ломаные кровли вальмового типа не только придают частному коттеджу оригинальный вид, но и улучшают сопротивляемость крыши негативным климатическим воздействиям.

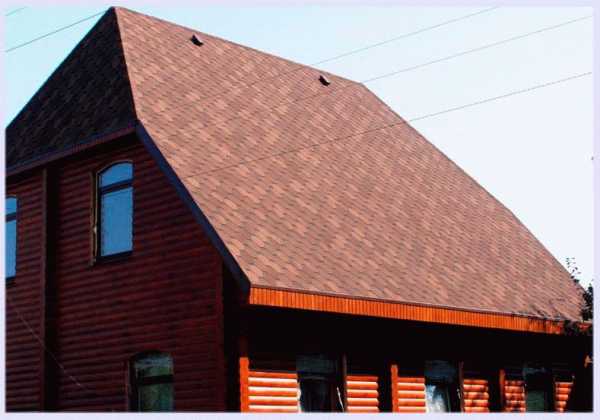

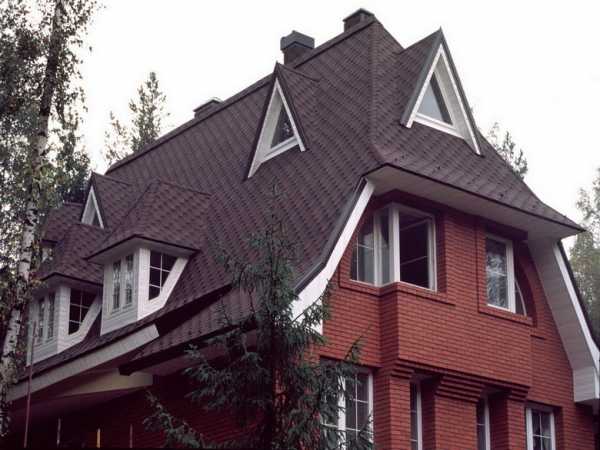

Мягкая рулонная черепица — современный кровельный материал, оптимальный для монтажа крыши ломаной конфигурации за счет удобства укладки на перегибы скатов.

На каскадных крышах отлично смотрится металлочерепица, подчеркивающая нетривиальность кровельных форм.

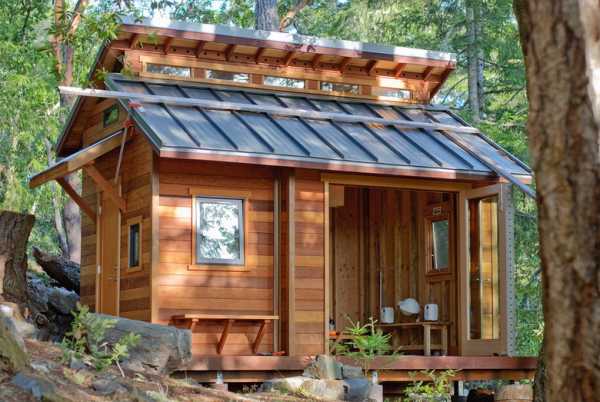

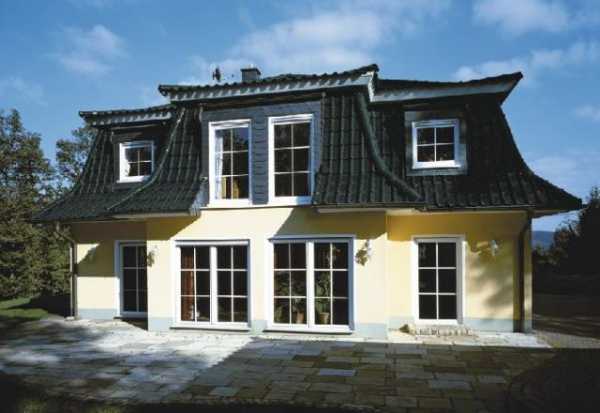

Небольшие изгибы вальмовой кровли по краю скатов — практичное решение для регионов с обильными снегопадами. Такая крыша надежно защищает мансардный этаж от осадков и способствует постепенному сходу снега.

Вальмовые крыши из Ондувиллы

Колоритная Ондувилла под коричневую черепицу эффектно завершает образ дома в классическом стиле.

Красная вальмовая крыша из Ондувиллы под натуральную черепицу удачно гармонирует с фасадами нежно-персикового оттенка.

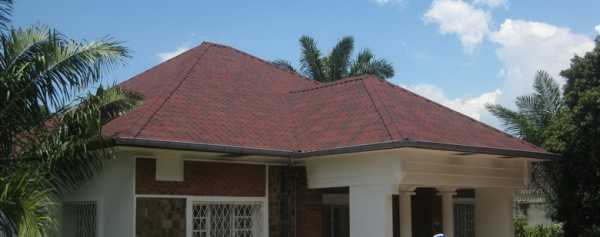

В проекте дома, построенного в Бурунди, предусмотрены вальмовые крыши из Ондувиллы над основным зданием и крыльцом.

Крыша из Ондулина

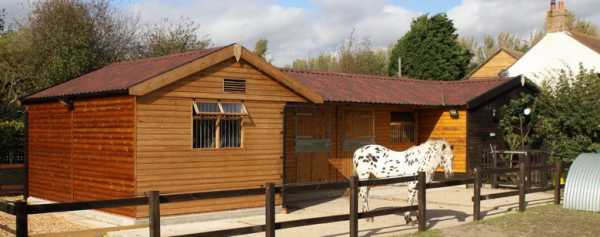

Вальмовая кровля из красного Ондулина стала интересным акцентом в архитектуре частного коттеджа в стиле кантри, построенного в Турции.

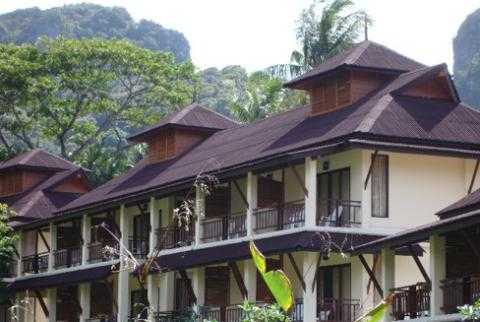

Волнистый Ондулин прекрасно смотрится на вальмовых крышах — двухэтажный дом на Филиппинах со светлыми фасадами и коричневой кровлей — яркий тому пример.

Смотрите также: Ондулин: Красивые фото кровли домов, виды крыш

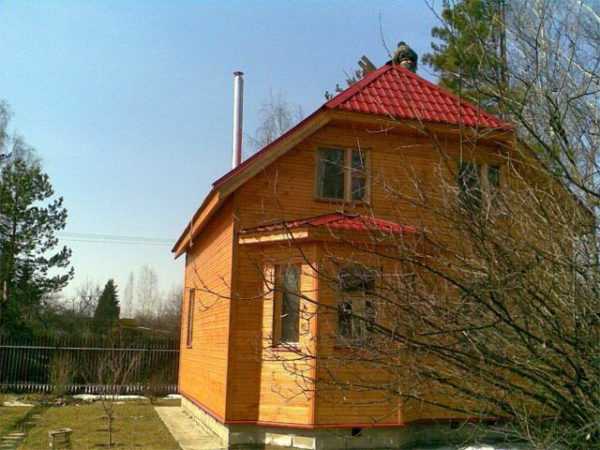

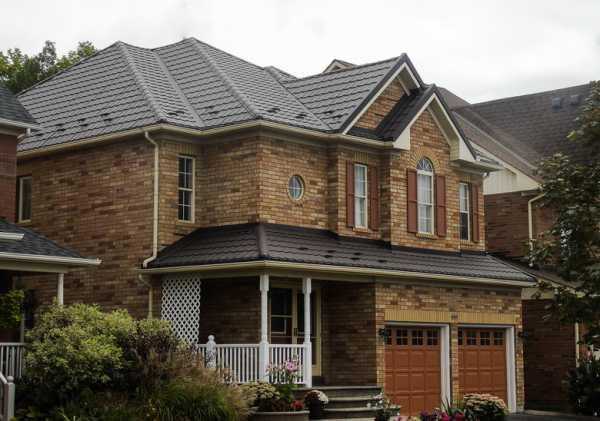

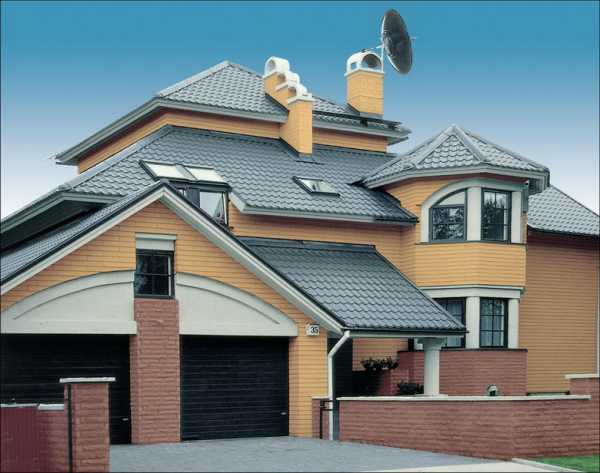

Кровли из металлочерепицы

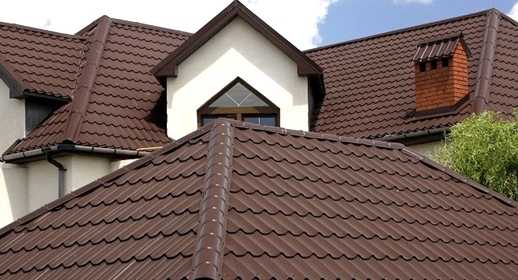

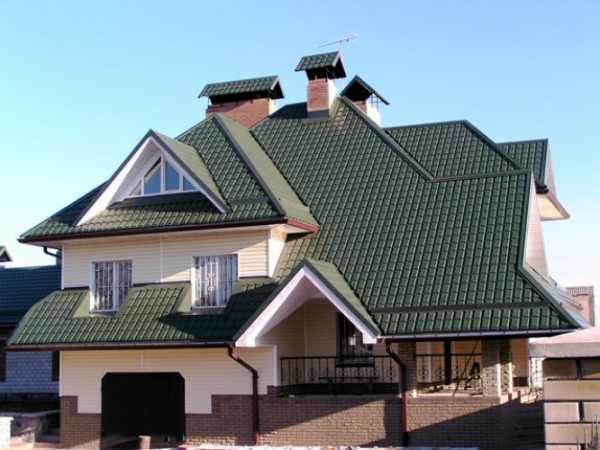

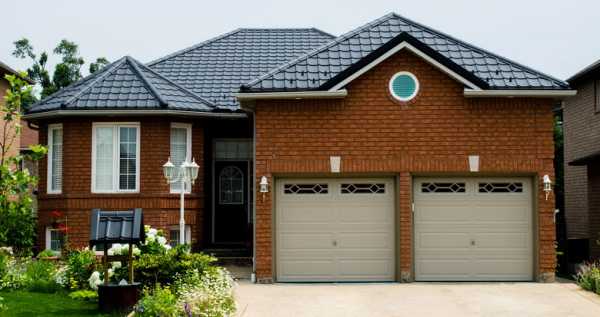

Вальмовая крыша очень красиво смотрится в случае прямоугольной планировки дома с четкой осевой симметрией, подчеркнутой парой эркеров по фронту.

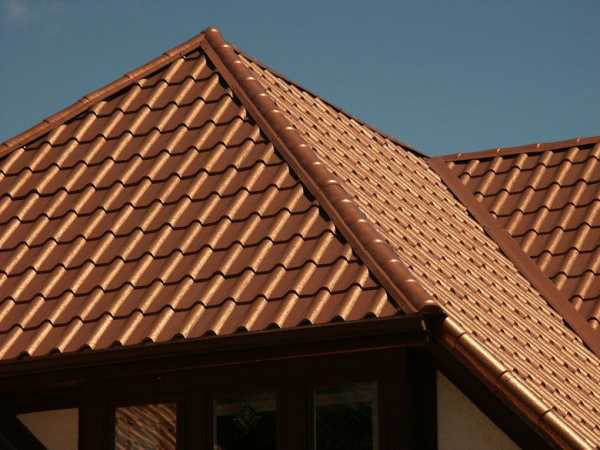

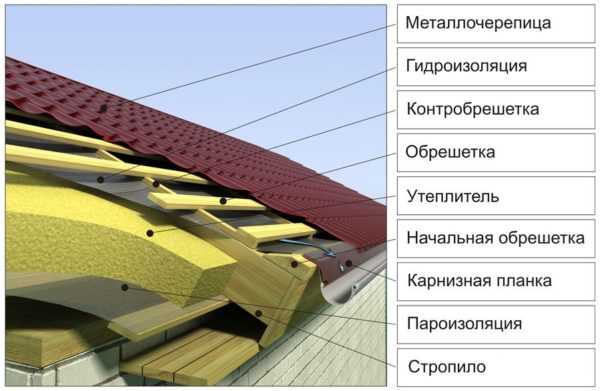

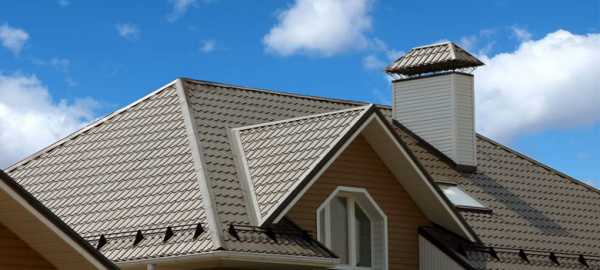

Обязательный элемент при обустройстве кровли из металлочерепицы — это снегозадержатели, препятствующие лавинному сходу снежного покрова с крыши.

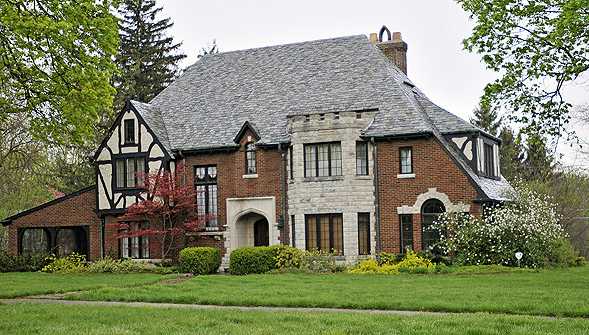

Усадьбы викторианского стиля с четырехскатной кровлей — традиционный вариант английской архитектуры. Причем вальмовой крышей покрывают не только сам дом, но и пристройки: крыльцо, веранду или гараж.

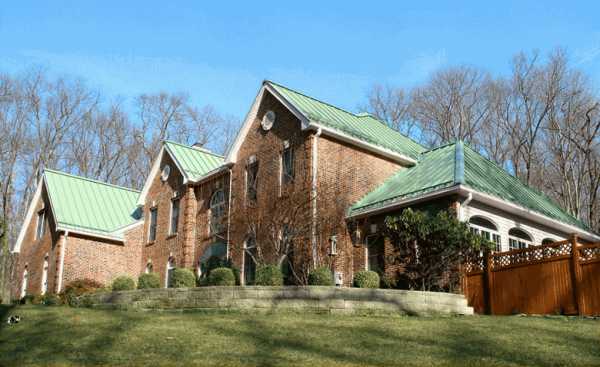

Кирпичный коттедж на две семьи привлекает взгляд своей самобытностью: терракотово-красными фасадами, вальмовой крышей из металлочерепицы черного тона и белым архитектурным декором.

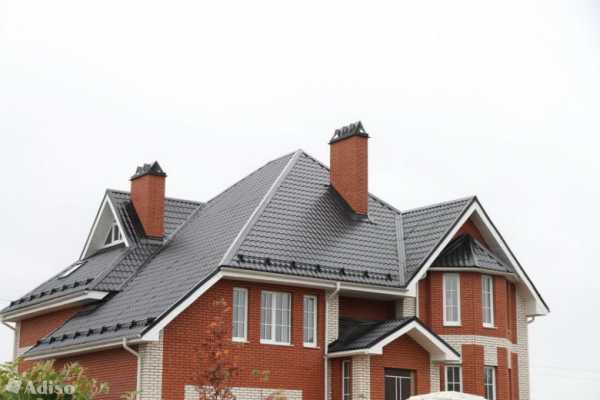

Вальмовая крыша этого кирпичного коттеджа эффектно скомбинирована с шатровой кровлей над гаражом и конусной — над эркером.

Смотрите также: Красивые интерьеры коттеджей: 60 фото внутри загородных домов

Фото-подборка вальмовых крыш

www.onduline.ru

Вальмовая крыша: 12х12, 10х10

Строительство современного частного дома можно назвать архитектурным творением. Если раньше все постройки в основном строились из кирпича, и максимальным украшением здания было возведение пристройки, то современные конструкции иногда выходят за грани разума. Сложные формы коробки и кровли, балконы, мансардные окна – все это стало возможным благодаря появлению новых материалов. Да и сами стены стали возводить не только кирпичные, а из пеноблока, газобетона и других материалов. А когда дело доходит до крыши, самым востребованным вариантом является вальмовая конструкция.

Разновидности вальмовых кровель

Для тех, кто первый раз сталкивается со строительством надо объяснить, что вальмовая крыша – это обычная четырехскатная конструкция.

Однако, в зависимости от сложности форм, она подразделяется на следующие виды:

Каждый тип кровли индивидуально подбирают под определенные размеры дома, руководствуясь сложными расчетами.

Пример проекта четырехскатной крыши для каркасного дома

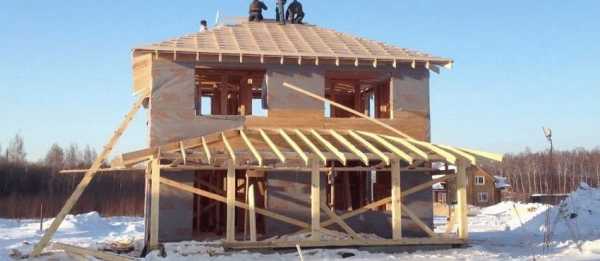

Быстрыми по возведению считаются каркасные дома. Для их покрытия используют скатные или плоские с незначительными скатами крыши. Самой эффективной и популярной на каркасном доме является вальмовая крыша.

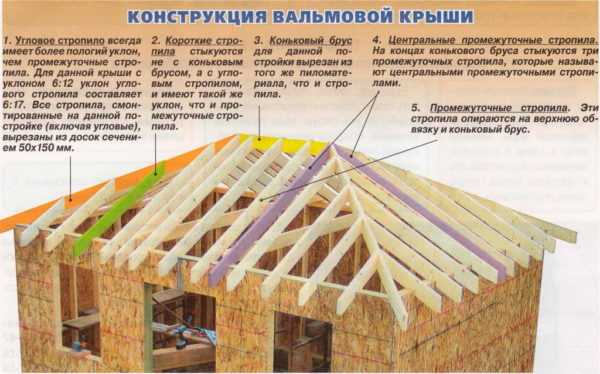

Возведение крыши всегда начинается с проектирования. Кроме эстетичности, кровля должна иметь прочную конструкцию и в то же время не создавать большого давления на стены здания.

Разрабатывая проект четырехскатной крыши на каркасном доме надо учитывать массу всех материалов. Сюда входит стропильная система и кровельный пирог. Плюс надо добавить нагрузку работающих на кровле людей и установленного дополнительного оборудования, например, антенны, мансардные окна, лестницы и др. Если чердак будет жилой, к общей нагрузке надо добавить вес мебели, будущих перегородок и напольного покрытия.

Другой важный фактор, требующий учета – это нагрузка от ветра и атмосферных осадков. Вальмовая крыша отличается устойчивостью к природным катаклизмам, но для каждого региона индивидуально рассчитывают угол наклона скатов.

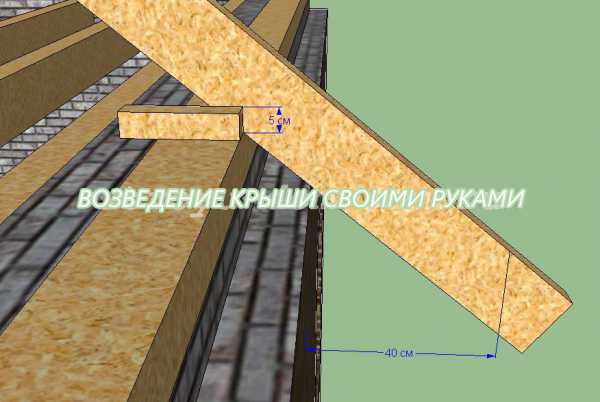

Внимание! Прочность всей кровли во многом зависит от узлов соединения мауэрлата и стропильных ног.

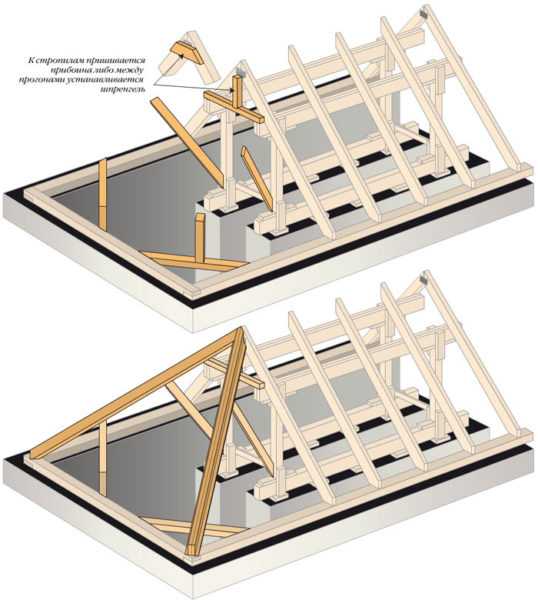

На этом видео показано, как увеличивают жесткость стропил:

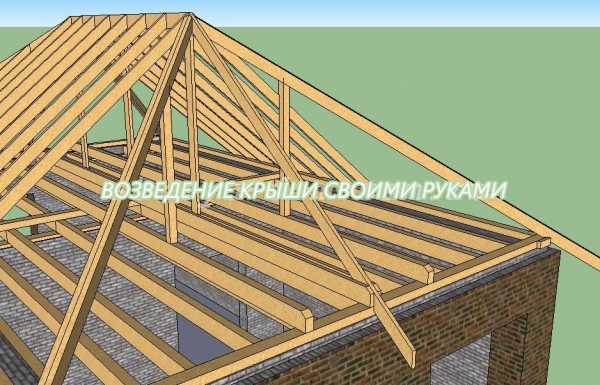

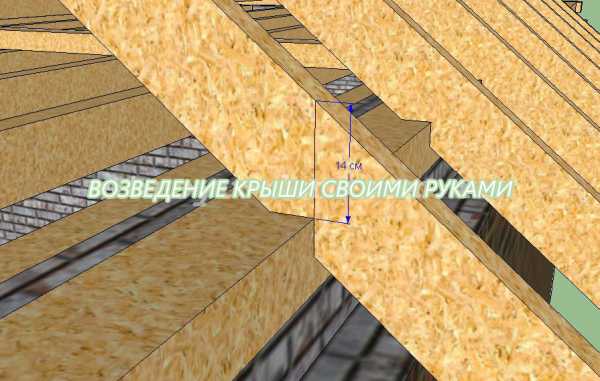

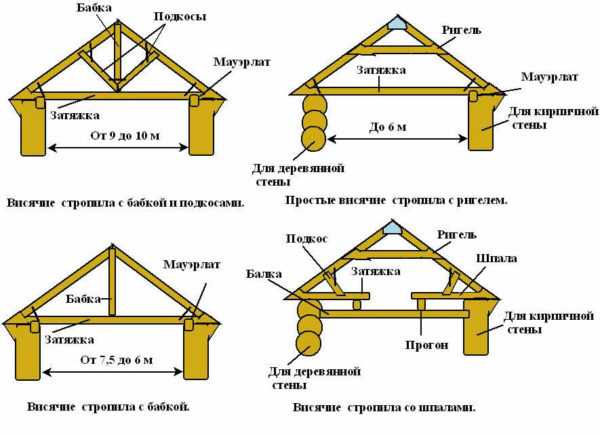

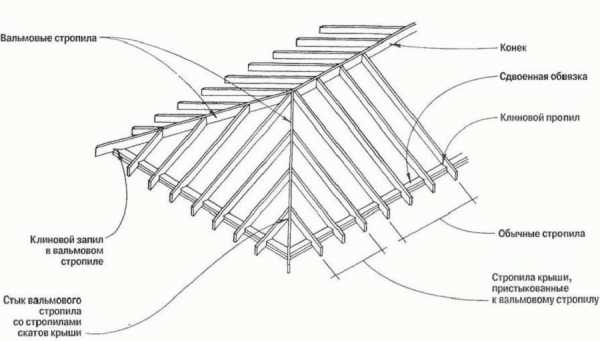

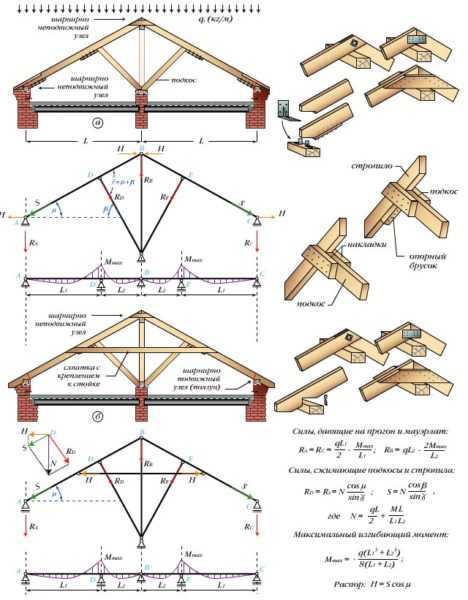

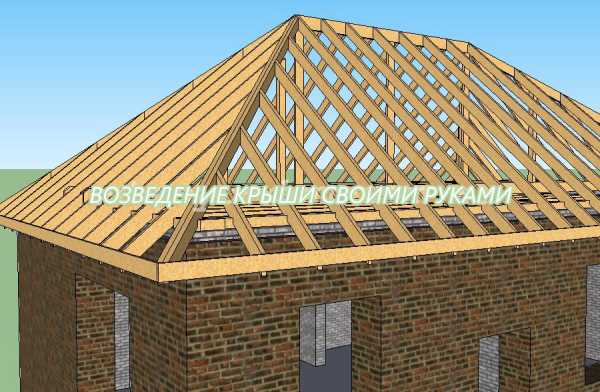

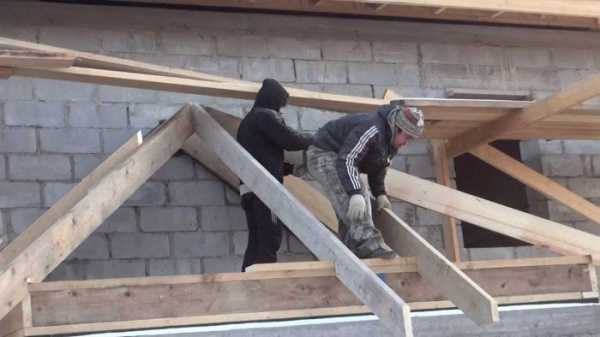

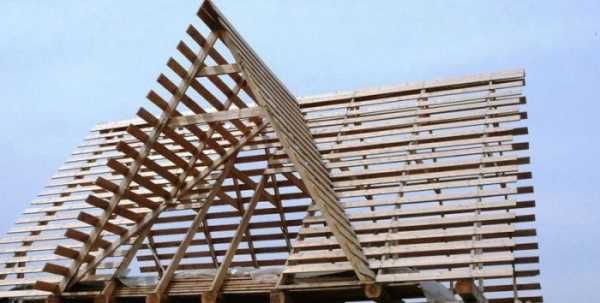

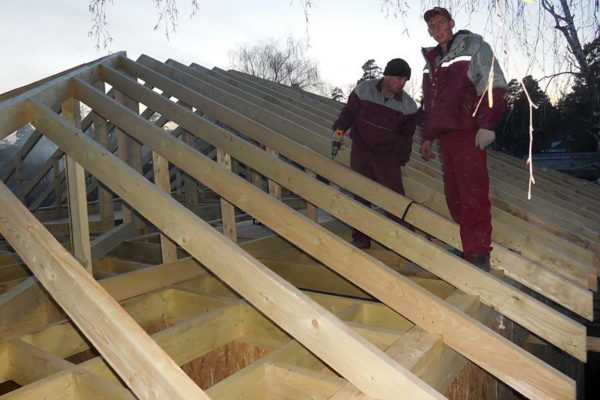

Прочность кровли зависит от стропильной системы. Здесь правильно надо рассчитать сечение и размеры деревянных элементов, плюс, точно определить лучший метод их соединения. Эту работу лучше доверить специалисту. По расчетам, можно начинать изготавливать стропильную систему. Но здесь существует более простой вариант. Фермы можно приобрести готовые у мастеров. Для неопытного человека это сэкономит время и средства, так как сделать первый раз без брака ферму не удастся. Существует несколько видов стропильных ферм, модели которых можно увидеть на фото.

Важно! Прочность стропильной системе придают сухие материалы. Сырую древесину со временем поведет, что грозит деформацией кровельного покрытия вместе с каркасом.

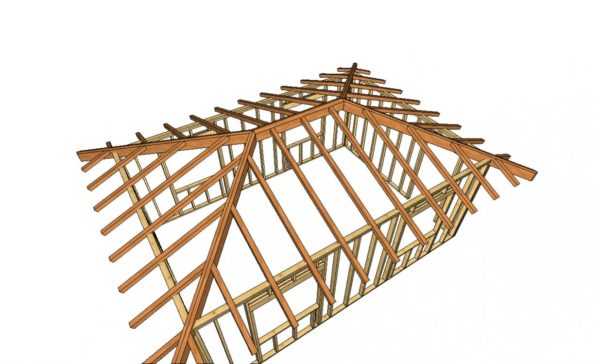

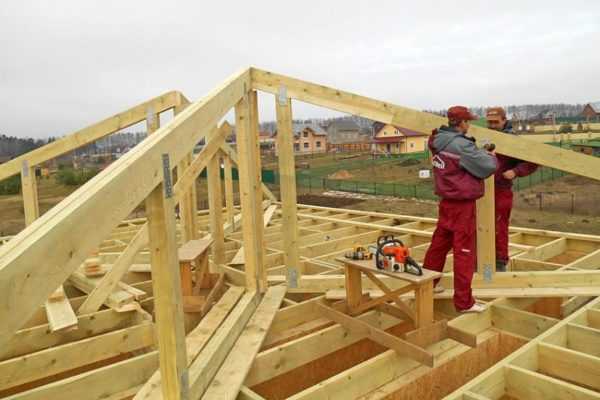

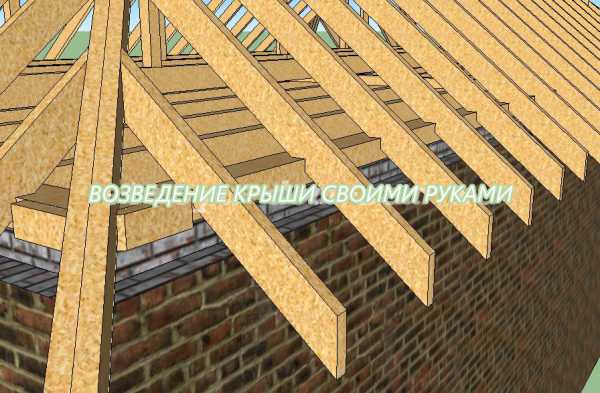

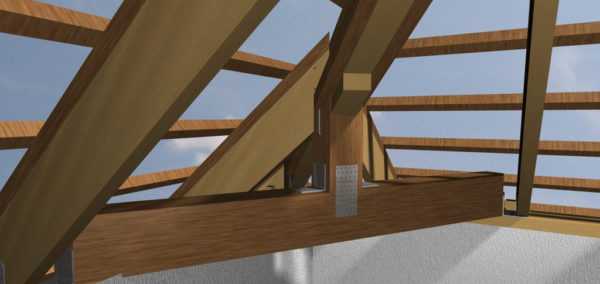

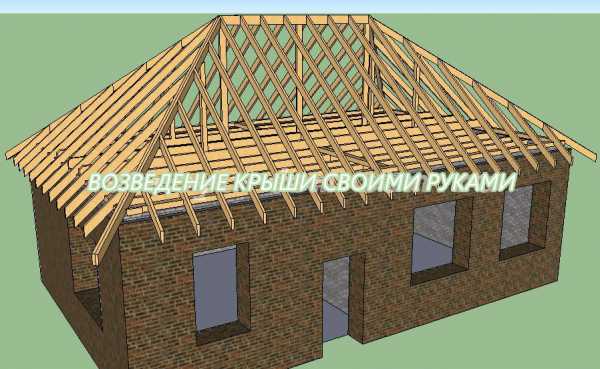

На этом видео можно увидеть стропильную систему вальмовой крыши и эркера:

Прямоугольник или квадрат

Неважно, какой дом, каркасный, из газобетона или кирпича в первую очередь надо обратить внимание на форму и размер коробки. Это играет существенную роль в определении вида вальмовой кровли.

Если коробка представляет квадрат, то здесь идеальным вариантом станет шатровая крыша. Ее часто выбирают для больших домов размером 10х10 или 12х12. Хотя, не менее привлекательно она смотрится и на малых постройках размером 8х8. А при желании удлинить квадратный дом, под свес шатровой крыши можно организовать строительство пристройки с односкатной кровлей. Даже если коробка дома не квадратная, все равно можно выстроить шатровую крышу, главное, чтобы постройка имела правильную форму многоугольника.

Для дома прямоугольной формы шатровая крыша не пойдет. Здесь надо выбрать предпочтение между другими разновидностями вальмовой кровли.

Дизайн вальмовых крыш

Вальмовая крыша для дизайнеров является настоящей находкой. Ее используют при проектировании мансарды, украшают окнами, балконом, эркером. Современное кровельное покрытие позволяет придать постройке любой архитектурный стиль. Эффектно смотрятся пристройки под идентичным кровельным покрытием или прозрачные из поликарбоната.

Вальмовая крыша удачно смотрится на домах, беседках и других строениях. Существует много конструкций отличающихся внешним видом и устройством.

По рейтингу можно выделить самые популярные и часто используемые варианты:

Каждая модель кровли может приобрести индивидуальность благодаря дизайнерским разработкам и установкой дополнительных элементов.

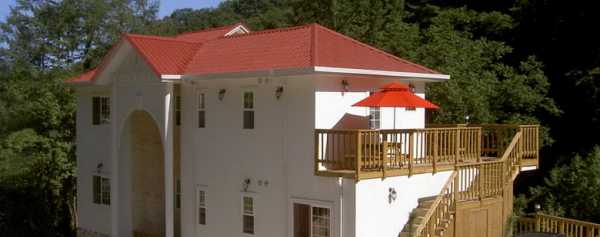

Как быть с балконом

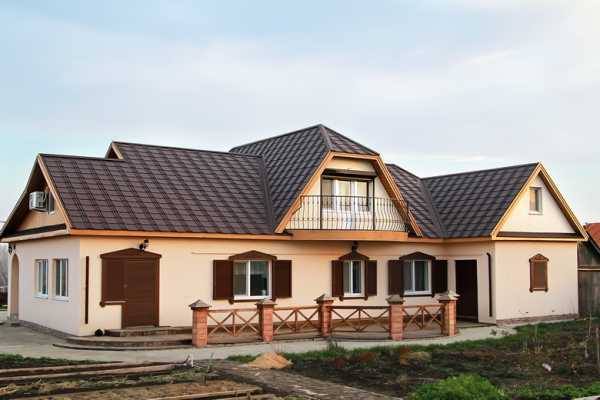

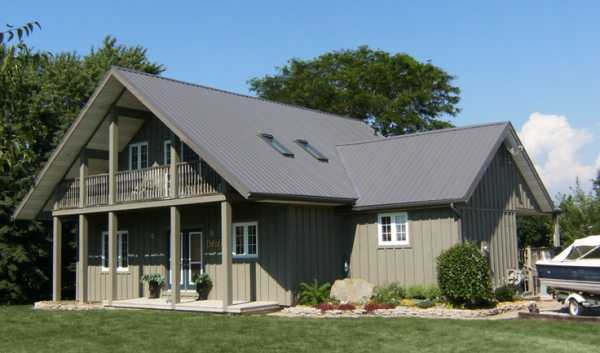

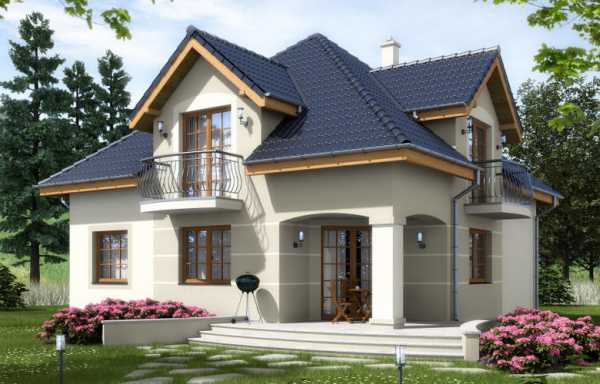

Вальмовая крыша с балконом по технологии возведения схожа с традиционной конструкцией. Отличие лишь в том, что для балкона необходимо крышу немного удлинить. Перед началом строительства предусматривают люнет по ширине будущего балкона. Высота проема должна обеспечивать свободный проход человека. Между перекрытием дома и верхней частью проема монтируют перегородку с дверью. Открытая часть мансардного пола между стеной и крышей будет основанием для балкона. Оставшиеся боковые проемы закладывают кирпичом.

В финале монтируют парапет. Довольно часто его изготовляют металлическим. Если продолжение балкона заканчивается выносной плитой, ее необходимо хорошо укрепить. Как вариант, под плиту устанавливают колонны или отводят место для пристройки.

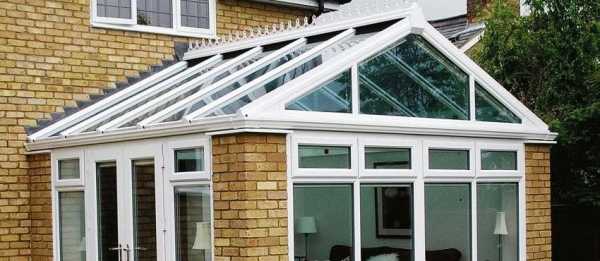

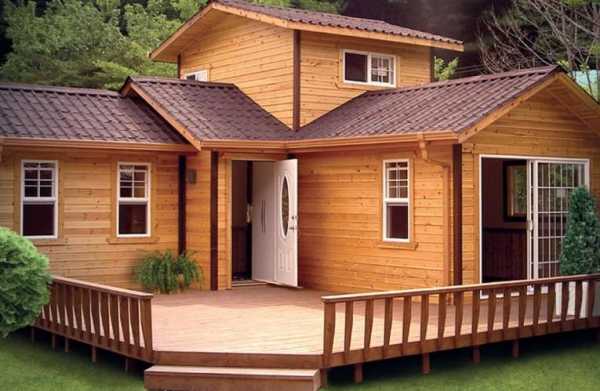

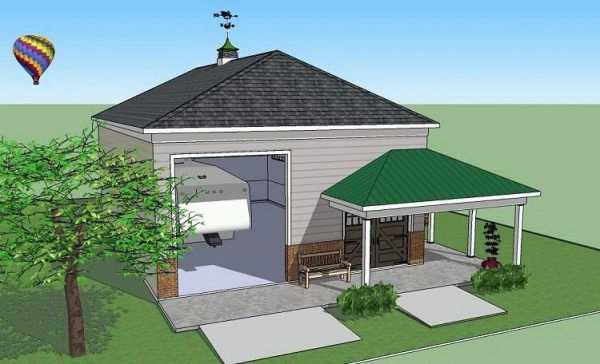

Пристройки к дому под вальмовой крышей

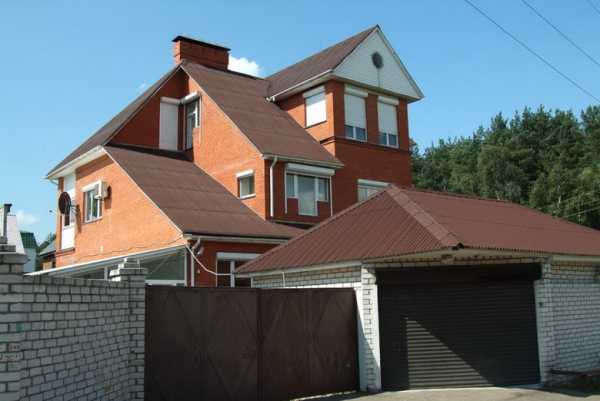

Особенности выбора типа пристройки к дому определяется конструкцией крыши. Примыкающие к дому пристройки могут находиться под единым покрытием или иметь отдельную собственную кровлю. В первом случае кровельное покрытие пристройки делают из того же материала, чем покрыт весь дом.

Во втором варианте, крыша пристройки может примыкать к дому с торца или со стороны ската. Существует несколько видов сопряжения, которые можно увидеть на схеме:

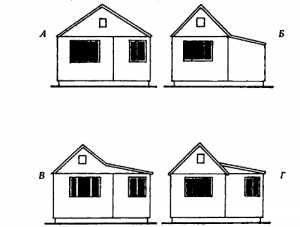

А – единая крыша;
Б – верх кровли односкатной крыши пристройки находится на уровне свеса здания;
В – скаты крыш пристройки и здания соединены между собой по всей ширине;
Г – если длина пристройки меньше длины здания сопряжение крыш происходит в нескольких местах.

В любом случае, чтобы стекающая с крыши дома вода не попадала в веранду, кровля пристройки должна заходить минимум на 100 мм под кровельное покрытие здания.

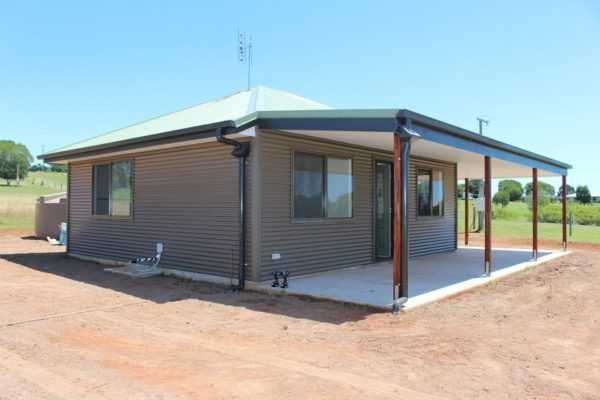

Если говорить о популярных конструкциях веранд, то чаще всего встречаются пристройки с односкатной крышей. Они просты в исполнении, привлекательны, а после проведения мероприятий по утеплению могут использоваться даже зимой.

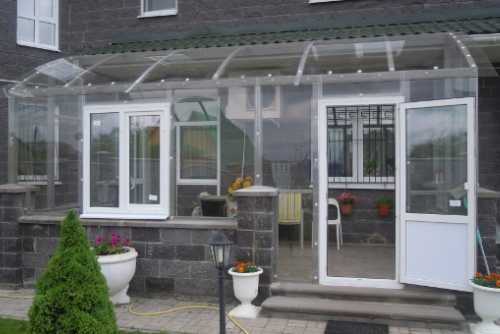

С эстетичной стороны привлекательными являются арочные пристройки из поликарбоната. Прозрачную комнату обычно используют под оранжерею или летнее место отдыха.

Дом из газобетона под вальмовой кровлей

В последнее время популярны стали дома из газобетона. Это довольно легкий строительный материал, с которого можно быстро выстроить жилье. Недостаток здания из газобетона заключается в обязательной декоративной отделке фасада. Вальмовая крыша является идеальным выбором для подобной постройки, но требует дополнительных расчетов. Дело в том, что стены из газобетона не такие прочные, как из кирпича, поэтому давление кровли на фасад должно быть минимально.

Как выход из ситуации, стены из газобетона можно усилить армопоясом, а под крышу установить мощную колонну, как показано на фото. В этом варианте возле дома под одной крышей получится открытая веранда-навес.

Если рассмотреть проект этого дома из газобетона, то при его габаритах 10,32х9,3м полезная площадь составляет 95,8 м².

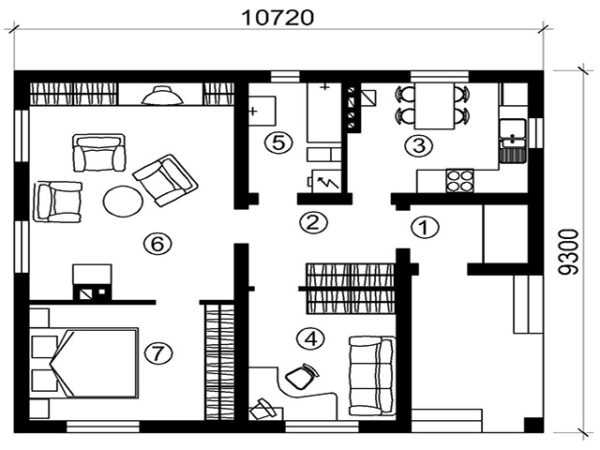

Рассматривая план нижнего этажа здания из газобетона можно увидеть, что входные проемы выполнены группой из комнат в коридор. Комната, обозначенная цифрой 5, отдана под санузел. Имеется отдельная кухня, большой зал, спальня плюс свободное жилое помещение, которое можно использовать на свое усмотрение.

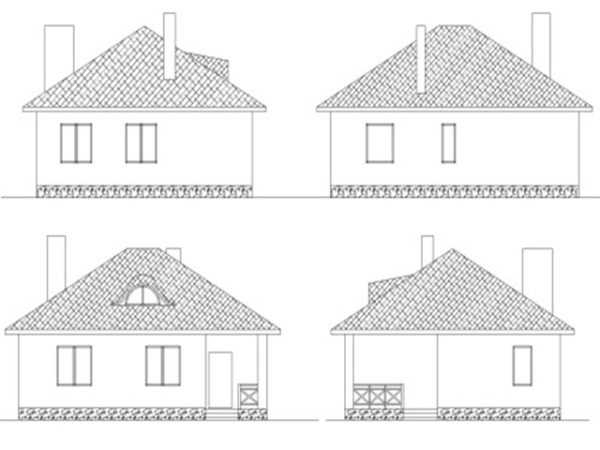

На схеме фасадов здания из газобетона можно увидеть, как идеально сюда подходит вальмовая крыша. Веранда и слуховое окно придают изюминку простому строению.

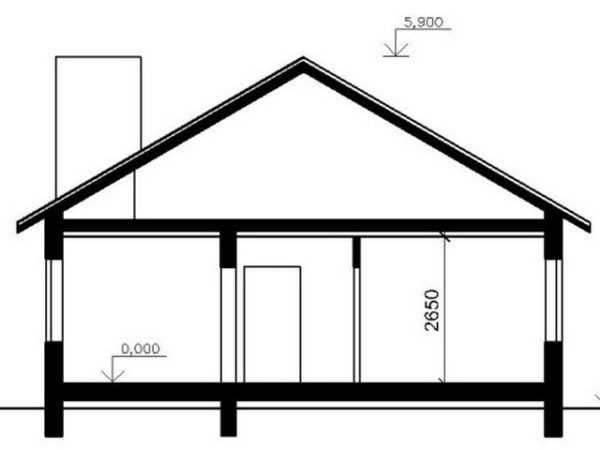

Общая высота от фундамента до конька составляет 5,9 м, где нижнему этажу отводится 2,65 м, а остальное пространство отдано под чердак.

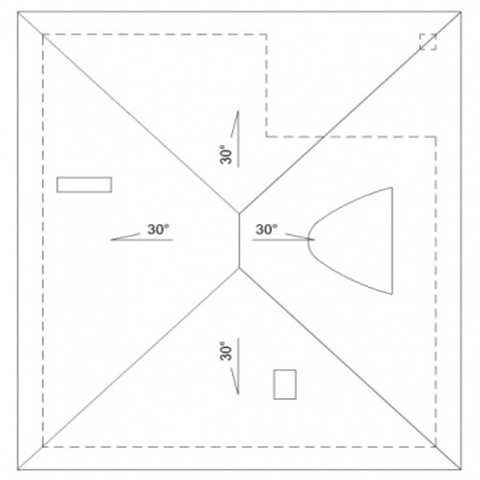

На этой схеме видом сверху хорошо показана вальмовая кровля дома из газобетона. В данном случае углы скатов составляют 30^о.

Видео стропильной системы дома с газобетона:

Заключение

Определившись с конструкцией вальмовой кровли, рассчитав все нюансы до мельчайших подробностей, можно приступать к ее возведению.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Трехскатная крыша: как сделать своими руками

Стильным завершением строительства частного дома станет трёхскатная крыша, широко используемая застройщиками при реализации уникальных дизайнерских задач. Безупречное сочетание большого запаса знаний, современных стройматериалов и точности исполнения гарантирует создание потрясающей кровли.

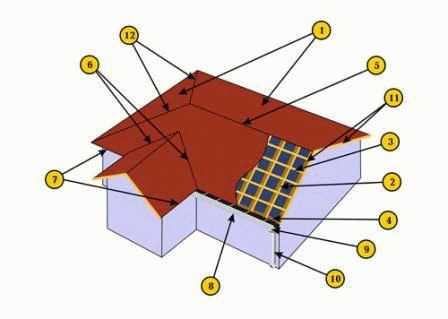

Основные элементы трёхскатной конструкции

Трёхскатная крыша отличается от двускатного варианта соединением между собой двух накосных стропильных ног и конька, то есть трёх составляющих, в одной точке. Качественная сборка такой сложной структуры может быть выполнена только профессионалами. При самостоятельном монтаже важно соблюдать последовательность этапов укладки следующих элементов:

Кровельные скаты. Представлена эта конструкция одним фронтальным скатом, внешне напоминающим равносторонний треугольник, и двумя трапециевидными скатами. Для формирования угла наклона после соответствующих расчётов или получения консультации от производителя кровельного покрытия закладывается каркас — это рядовые и накосные стропила, нарожники и вспомогательные опоры крыши.
В трёхскатной кровле вместо одного из фронтонов применяется наклонный элемент, похожий по конструкции на скат вальмовой крыши
Система стропильных ног. Изготавливается из ровных и прочных досок путём их укладки на ребро от мауэрлата до конькового прогона. Трёхскатная крыша формируется тремя видами стропил: диагональными, рядовыми и нарожными. Наибольшей нагрузке подвергаются диагональные (накосные) элементы, поэтому они собираются из досок, по сечению превышающих в 2 раза диаметр рядового стропила. Если такой возможности нет, то допускается сращивание нескольких досок в одну деталь.

Система обрешётки. Создаётся из деревянных досок, прибитых к стропилам перпендикулярно с небольшим шагом, и служит основой для укладки кровельного покрытия. Доски могут быть заменены влагостойкими фанерными листами. Если для обустройства кровли используется металлочерепица или профнастил, то подойдёт решетчатая обрешётка, при работе с рулонными и мягкими материалами лучшим выбором будет сплошная конструкция.
Тип обрешётки зависит от применяемого кровельного покрытия

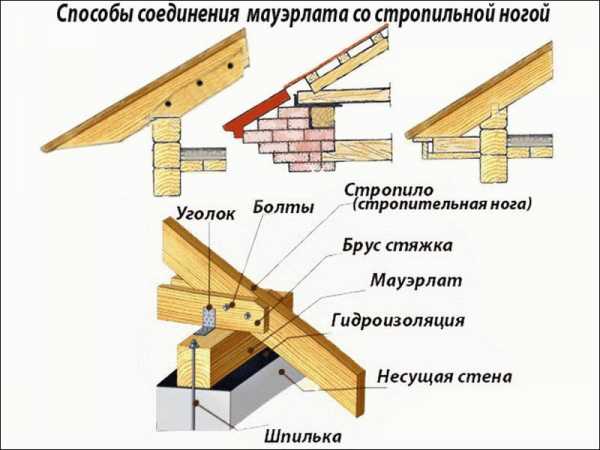

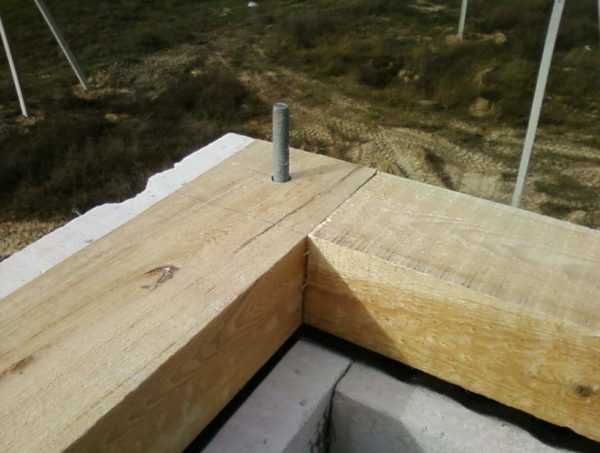

Мауэрлат. Представлен в виде брусьев, закреплённых по всему периметру стен. Он служит основой крыши и необходим для распределения нагрузки по всему фундаменту здания.
Мауэрлат укладывается только в кирпичных зданиях и постройках из бетонных блоков, в деревянных домах его функции выполняет последний венец каркаса
Коньковый элемент. Является высшей точкой кровли, где соединяются стропильные ноги.
Пересечение скатов. Обеспечивают формирование ендов и разжелобков.

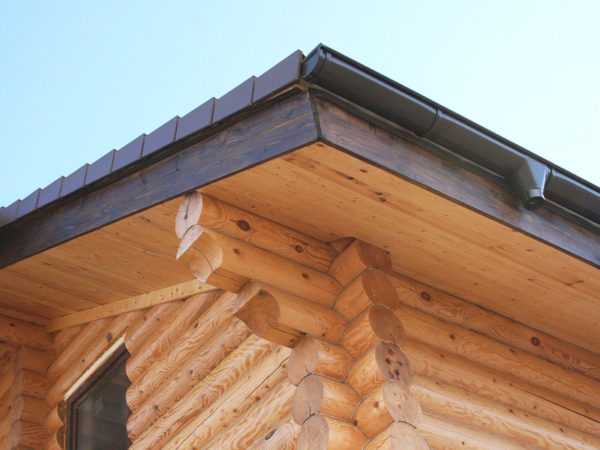

Кровельный свес. Часть кровельной конструкции, выступающая за мауэрлат и используемая для защиты здания от осадков и порывов ветра. Для достижения максимальной эффективности длина свеса должна быть не менее 50 см. В зависимости от местоположения свесы бывают карнизными и фронтонными.
Кровельный свес защищает лицевую поверхность дома от избыточной влаги

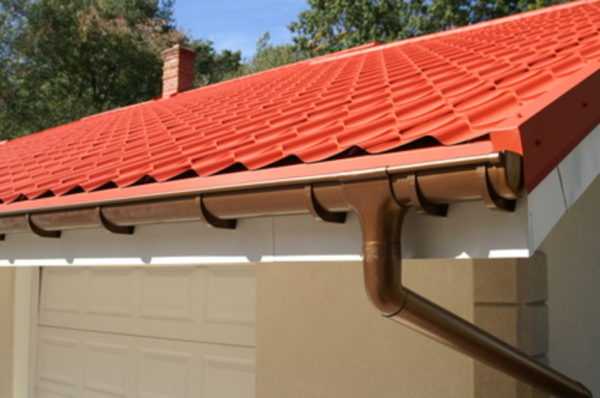

Водосточный жёлоб. Относится к системе стока и отвечает за водоотвод влаги с крыши.
Водосточные желоба отводят влагу, стекающую с кровельного покрытия, в водосборные воронки и трубы
Воронки. Способствуют сбору скапливаемой на поверхности влаги и направлению её по водосточной трубе.
Водосточная труба. Её задача — донести поток воды с крыши в ливневую канализацию.

Особенность трёхскатной крыши заключается в сложности создания проекта и трудоёмкости строительных работ, поэтому для самостоятельных застройщиков без большого опыта качественное устройство конструкции не представляется возможным. Лучше доверить этап проектирования и расчёта квалифицированному специалисту.

Особенности возведения трёхскатной крыши

Вспомогательные помещения могут пристраиваться разными способами, но их крыша должна плотно прилегать к основному зданию и иметь уклон для отвода осадков с кровельного покрытия. Крышу дополнительного помещения следует строить максимально приближённой к дизайну дома, кровельный материал тоже укладывается в едином стиле.

Конструктивное решение и дизайн кровли на пристройке выбирают таким же, как и на основном здании

Оригинально смотрится крыша с тремя скатами, когда два из них соединяются в одном коньке, а третий скат — равносторонний треугольник крепится к этой конструкции. В этом случае важно учесть ветровую нагрузку.

Особенности устройства трёхскатной крыши во многом зависят от типа строения. Например, если это пристройка, то одна из сторон крыши надёжно фиксируется к несущей стене основного здания. При этом необходимо тщательно гидроизолировать стык, чтобы крыша не подтекала. Однако отдельно для пристройки трёхскатная крыша используется довольно редко, поскольку она слишком сложна в исполнении.

Увидеть трёхскатную крышу можно и над крыльцом. Несмотря на то что навес над крыльцом сложно назвать полноценной крышей, требования к надёжности всё равно довольно строгие. Крыша над крыльцом может быть навесной или опорной, хотя именно трёхскатная конструкция ввиду определённой массы должна стоять на опорах или стойках.

Уместно смотрится трёхскатная крыша и над террасой. Особенностью данной постройки является наличие застеклённой стенки. Но сам процесс возведения крыши ничем не отличается от монтажа крыши на доме.

Видео: крыльцо дома с трёхскатной крышей

Материалы, необходимые для работы

На практике обустройство трёхскатной крыши встречается достаточно часто, что объясняется удобством строительства кровельной конструкции для любых пристроек к основной коробке здания, например, террасы, гаража или летней кухни. Такая крыша станет отличным навесом над крыльцом.

Трёхскатная крыша должна быть прочной и надёжной, поэтому рассчитывать степень жёсткости её элементов следует в специально разработанных для осуществления таких операций программах.

Для стропильных ног рекомендуется выбирать доски сечением 50*150 или 100*150 мм, причём укладывать их нужно узкой стороной вниз, что позволит предупредить провисание системы. Чем больше нагрузка на стропила (у трёхскатной крыши она самая большая на накосные стропила), тем большим должно быть сечение. Для крыши лучше использовать доски из хвойных пород дерева, поскольку именно этот тип материала способен выдерживать значительные нагрузки.

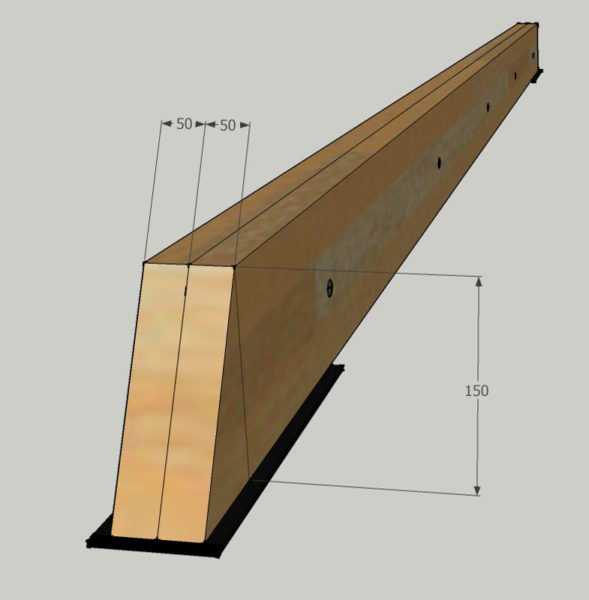

Если брус необходимых размеров отсутствует, можно использовать две доски, сбитые друг с другом по широкой стороне

Определённые требования предъявляются и к материалу для мауэрлата, лежней и стоек. Для них рекомендуется выбирать квадратный брус с сечением 100*100 мм или 150*150 мм.

Для изготовления трёхскатной крыши (для дома 4*8 м с высотой дома 3,5 м) необходимо приготовить:

брус для опорных стоек — 2 штуки;

укороченные стропила — 20 штук;
полноразмерные стропила — 14 штук;
брус опорного стропила для вальмы — 1 штука;
полноразмерные стропила для вальмы — 11 штук;
доски для обрешётки — 135 м.

Площадь такой крыши составляет 172 м². Рассчитать её довольно просто:

скаты имеют форму трапеции, площадь этой фигуры рассчитывается по формуле (a+b)/2*h, где a и b верхняя и нижняя стороны ската, h — высота крыши;
вальма имеет форму треугольника, площадь которого равна a/2*h, где a — нижняя сторона вальмы, h — высота крыши.

Какие элементы используются в сборке стропильной системы

Трёхскатная крыша частично напоминает вальмовую и двускатную конструкции, которые рационально соединены в единую систему и способны выдержать большую нагрузку под тремя скатами.

Трёхскатная крыша объединяет элементы двускатной и вальмовой кровель

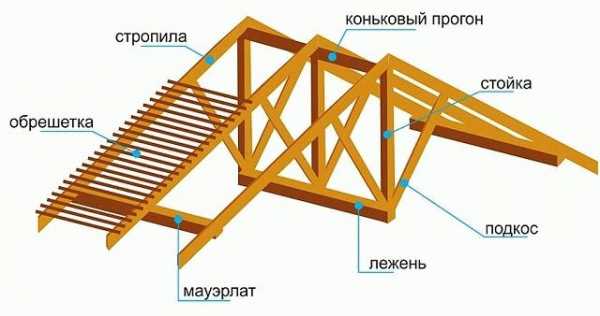

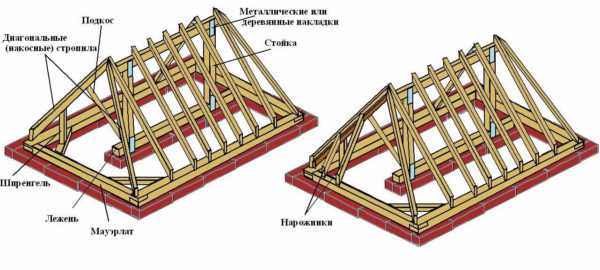

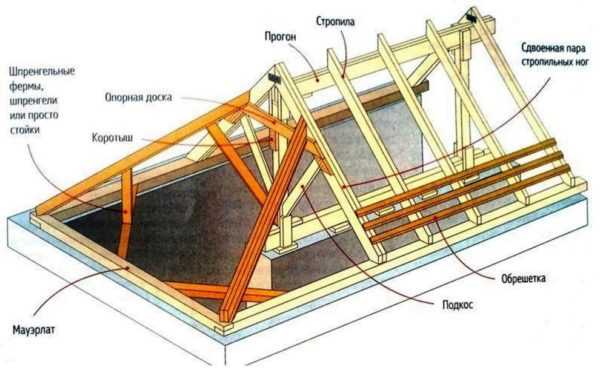

Основными элементами стропильной системы выступают:

Мауэрлат — изготавливается из бруса сечением 10×10 см либо 15×15 см и служит опорой, к которой крепятся стропильные ноги. Мауэрлат устанавливается по внешним стенам дома.
Лежень — его назначение и способ укладки сходны с мауэрлатом, единственным отличием является место установки — не опорные стены, а внутренняя перегородка, куда ставятся вертикальные стойки наслонных стропил.
Коньковый прогон — деревянный брусок, укладываемый на соединение стропил в верхней части с опорой к стойкам под коньком.

Подконьковые стойки — деревянные опорные балки, используемые для поддержки конька трёхскатной конструкции и распределения нагрузки на стены и фундамент здания.
Стропильные ноги — доски толщиной 5×15 см, которые выполняют поддержку трапециевидных кровельных скатов. Верхняя часть стропил соединяется с коньковым прогоном, а нижняя — с основой кровельной конструкции (мауэрлатом).
Стропильная система трёхскатной кровли включает в себя элементы обычной двухскатной, а также вальмовой конструкции

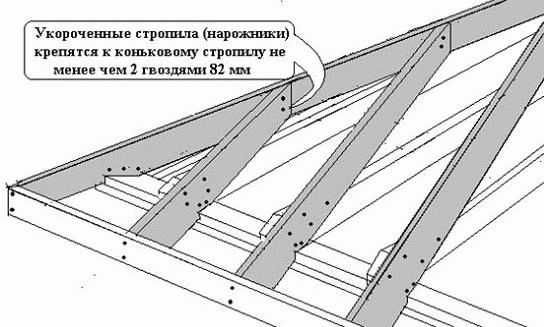

Нарожники, называемые полуногами, изготавливаются разной длины в зависимости от расстояния до вальмы. В отличие от стропильных ног, верхняя часть нарожников крепится не к коньку, а к диагональному стропилу.

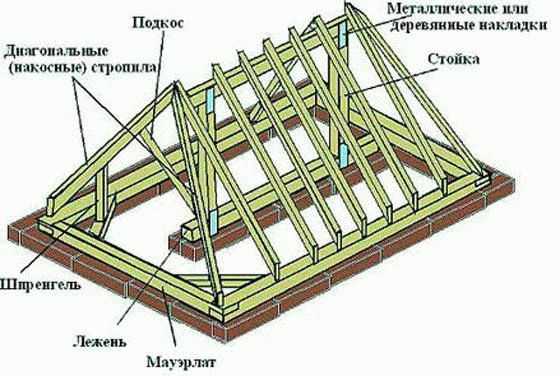

Диагональные стропила — представлены двумя стропильными ногами, расположенными от конькового элемента до двух углов дома, в котором осуществляется строительство трёхскатной кровли. За счёт них происходит закладка вальмового ската. По размеру они намного длиннее рядовых, поэтому и доски под них подбираются намного толще.
Шпренгельные фермы. Представлены в виде треугольных конструкций, поддерживающих диагональные стропила. Их устанавливают в зависимости от того, какая нагрузка воздействует на стропильную систему. Если накосные стропила очень длинные и наблюдается их провисание, то фермы сооружаются в обязательном порядке.
Шпренгельная ферма ставится при большой длине треугольного ската для поддержки диагональных стропил
Подкосы — небольшие подпорки для стропильных ног. Изготавливаются из брусков среднего сечения и крепятся под наклоном в 45 градусов.

Сборка стропильной системы трёхскатных кровель выполняется из большого набора элементов. По мере увеличения площади конструкции требуется её надёжное укрепление, что значительно усложняет монтаж всей системы. Всевозможные подпорки и рёбра жёсткости сокращают полезную площадь подкровельного пространства, это следует учесть при планировании его обустройства в качестве жилого помещения.

Из-за большого количества дополнительных опорных элементов кровельного каркаса полезная площадь подровельного пространства может уменьшиться

Все пиломатериалы во время эксплуатации будут подвержены воздействию влаги, поэтому по мере готовности основной конструкции проводится полная обработка элементов антисептиками, а для предотвращения возгорания — ещё и огнеупорными составами. После полной сборки каркаса крыши можно приступать к монтажу кровельного материала, не забывая о предварительной укладке гидроизоляционного слоя, листов утеплителя и пароизоляционной мембраны.

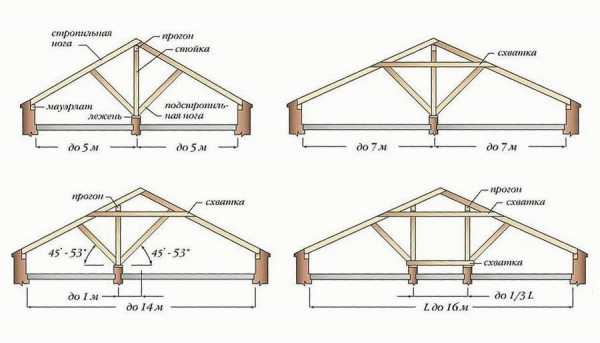

Варианты устройства стропильной системы

Строительство частных домов предполагает возможность выбора будущими владельцами планировки здания, что служит главным фактором при сооружении стропильной системы. Так, в зависимости от того, какие ставятся опоры и сколько их потребуется, конструкция может быть двух видов:

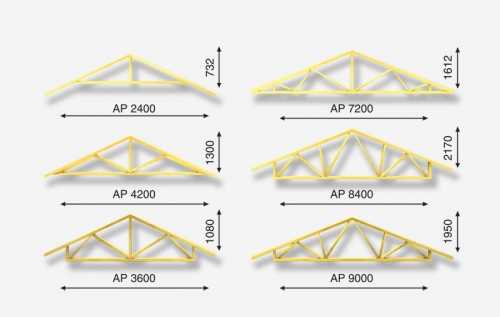

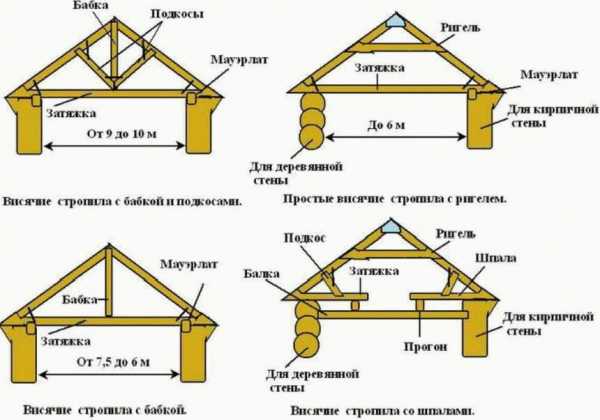

Висячая система стропил — целесообразна при отсутствии несущей стены-перегородки. Когда посередине коробки нет никакой поддержки, то установка стропильных ног выполняется только к внешним стенам, что подвергает их высокой распирающей нагрузке. Стабилизировать систему следует дополнительными кровельными элементами, выступающими своего рода утяжелителями. Своими руками собрать висячую конструкцию практически невозможно.
На висячие стропила действует большая нагрузка, поэтому их усиливают горизонтальными рёбрами — ригелями и затяжками
Наслонная стропильная система монтируется при наличии несущего основания — капитальной стены, которая служит в качестве дополнительной опоры под стропила либо конькового прогона. Поверх конструкции фиксируется лежень с последующей опорой стоек для поддержки конька. Устройство наслонной системы предполагает наличие двух внутренних опор.
Наслонная система стропил предполагает наличие промежуточной опоры в виде несущей стены или укреплённого конькового прогона

Высокая надёжность и максимальная устойчивость является первопричиной выбора наслонной стропильной системы опытными кровельщиками при сооружении трёхскатной крыши. Этап расчёта и проектирования проходит намного быстрее и легче, нежели в других случаях. Сборка кровельного каркаса возможна как из дерева, так и из металлических опор. При выборе второго варианта рекомендуется отдать предпочтение стальным уголкам. Но в целях экономии, как правило, для монтажа применяют древесину.

Видео: как запилить стропила под нужным углом

Этапы строительства трёхскатной крыши своими руками

Соорудить трёхскатный каркас можно самостоятельно, если чётко соблюдать последовательность всех этапов работы.

Установка и крепление мауэрлата. Выбор схемы монтажа и варианта крепления конструкции полностью зависит от того, какой материал использовался при закладке здания. Так, газосиликатные или кирпичные стены перед установкой мауэрлата оборудуются армированным бетонным поясом, в стяжке которого прокладывают несколько металлических шпилек. В случае с деревянным домом для установки опорного бруса в качестве крепёжных элементов выступают анкерные болты, устанавливаемые в верхние венцы сруба. Для гидроизоляции стыков между стенами и мауэрлатом прокладывают слой сложенного вдвое рубероида. Крепёжные шпильки прокладываются в местах врезки стропильных ног. Для устойчивости конструкции мауэрлат фиксируется с помощью анкерных болтов либо арматурных скоб, вбиваемых в деревянные доски и пробку.
К каркасу дома, построенного из заливных бетонных материалов, мауэрлат крепится при помощи шпилек с резьбой
Монтаж подконьковых стоек. На этом этапе важно, чтобы стойки располагались строго перпендикулярно, что достигается за счёт установки временных подкосов до выполнения стяжки брусом конька. После каждого действия проверяется угол установки деталей строительным уровнем. Сверху стойки накрываются коньковым прогоном и соединяются металлическими уголками или гвоздями.
Укладка рядовых стропильных ног. Установка элементов проводится в соответствии со стандартной схемой. Изначально снимаются замеры, по которым изготавливается шаблон, затем производится запил опорных пазов пяток стропильных ног попарно. Далее стропила поднимаются к коньковой доске и упираются в мауэрлат. Чтобы стропильные элементы стояли ровно, сначала крепится первая и последняя стропильная пара, между которыми натягивается леска — она и служит ориентиром для выравнивания остальных стропил. Если брус длиннее 4,5 м, то для подпорки к стойкам крепят подкосы под углом 45 градусов. Рядовые стропила кладутся на расстоянии, определённом в зависимости от предполагаемой нагрузки.
Положение оядовых стропильных ног определяют по шнуру, натянутому между крайними стропильными фермами
Крепление диагональных стропил. Эта часть работы считается самой сложной из всей конструкции трёхскатной кровли. Диагональные стропила должны крепиться к коньку верхней частью и к фронтонному мауэрлату нижней. Стропила, устанавливаемые между диагональными элементами, образуют вальму. Как правило, застройщики ставят 3 ноги на расстоянии 60–90 см друг от друга. Если в дальнейшем крыша будет оборудована окном, то требуется дополнительная поддержка, поэтому устанавливают ещё одно стропило. В случае с обустройством трёхскатной крыши с треугольником, как в полувальмовой конструкции, основой для крепления диагональных стропил служит не коньковая балка, а опорная доска, прибитая к первой паре рядовых стропильных брусьев. Устройство опорной доски сходно с ригельной балкой, но вместо врезки в стропильное тело опорник прибивается сверху.
Установка диагональных стропильных ног считается самой сложной операцией при монтаже трёхскатной кровли
Обустройство нарожников. Нарожные стропила фиксируются к диагональным стропилам на гвозди или металлические уголки. Для лучшего крепления к мауэрлату снизу их подпиливают.
Крепление кобылок, установка ветровых досок, оборудование крепежей под водосток, монтаж декоративных карнизных элементов.

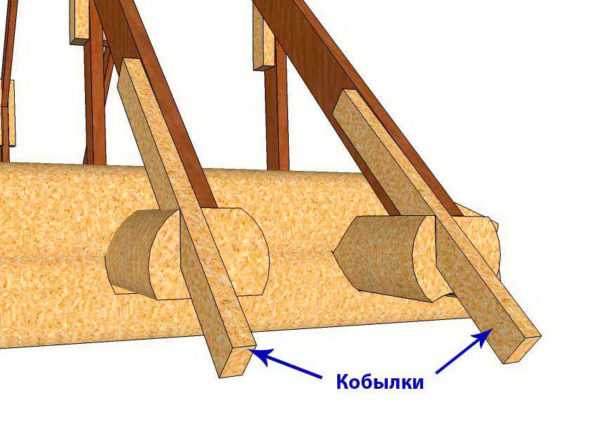

Кобылки служат для удлиннения стропил при формировании кровельных скатов
Обустройство обрешётки. По мере завершения работы со сложными кровельными элементами, стропила покрываются контробрешёткой и обрешёткой, после чего последняя пара стропил прокладывается через всю поверхность обрешётки и фиксируется к вертикальной стене дома.

Видео: каркас трёхскатной крыши

Особенности укладки кровельного материала на трёхскатной крыше

Прежде чем приступить к работе с покрытием, проводится подготовка конструкции:

Создаётся гидроизоляционный слой. Для этого рулон изоляционной плёнки раскатывается на ровной поверхности и нарезается полосками нужных размеров. Затем плёнка крепится к стропилам строительным степлером так, чтобы каждый последующий слой на 10–15 см накладывался поверх предыдущего.

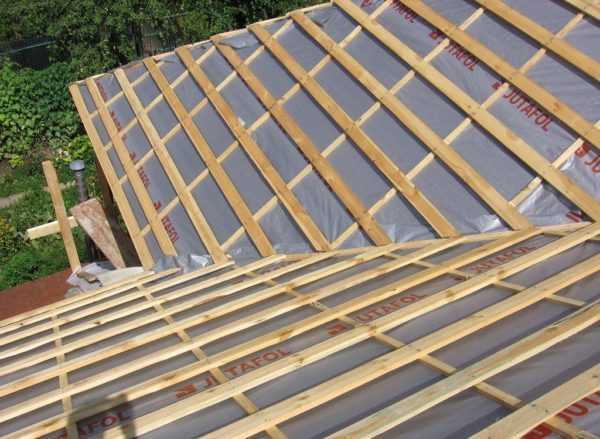

На готовую гидроизоляцию монтируется контробрешётка, для чего подойдут тонкие рейки, и сама обрешётка. Если крыша будет покрываться металлочерепицей или профлистом, то можно сделать решётчатую обрешётку, в случае с мягкими кровельными полотнами должна использоваться только сплошная конструкция.

При формировании обрешётки под установку кровельного покрытия необходимо уложить слои паро-, гидроизоляции и утеплителя с соблюдением всех требуемых вентиляционных зазоров

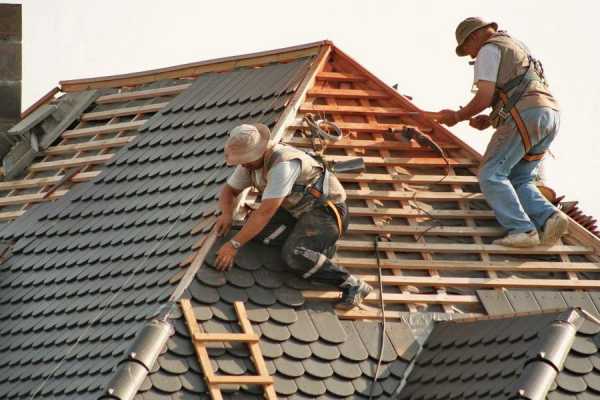

Укладка покрытия осуществляется снизу вверх с нахлёстом каждого отрезка или листа минимум на 10 см. Места соединения, стыков и углов обязательно герметизируются специальными средствами, например, силиконовым герметиком. Крепёжные изделия допускаются только те, что идут в комплектации к самому кровельному материалу. Это могут быть гвозди для кровельных работ либо оцинкованные саморезы. На концах таких крепежей есть каучуковая шляпка, которая расплющивается при вбивании в материал и надёжно защищает место крепления от протечек.

Таким образом, несмотря на продолжительность, сложность выполнения сборки трёхскатной крыши и большой расход материалов, при соблюдении всех этапов работы конструкция получится не только внешне привлекательной, но и прослужит многие годы, защищая от непогоды жильцов дома.

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

roofs.club

Трехскатная крыша пристройки к дому

Трехскатная крыша. Варианты устройства и применения.

Наверняка многие из вас слышали о трехскатных крышах, но мало кому удавалось видеть это конструктивное решение воочию. Тем не менее, опытные специалисты исключительно хорошо отзываются о крышах из трех скатов: они имеют нестандартную форму и при этом всего один сложный узел в стропильной системе. Достаточно квалифицированный кровельщик справится с этой задачей без проблем. Таковыми располагают в своем штате ремонтно-строительная компания «КАДЕТ-СПб». Наши строители готовы выполнить, как трехскатную пристройку, так и полноценную крышу этой неординарной формы.

Схема трехскатной крыши

Под трехскатной крышей подразумевается конструкция, состоящая из трех скатов: двух трапециевидных боковых скатов и одного треугольного ската, который размещается перпендикулярно им. Для лучшего понимания формы, расшифруем: такая крыша состоит из двух основных составных: классическая двускатная крыша, которая полностью покрывает площадь дома по длине и одна вальма, которая покрывает площадь дома по ширине с одного из краев.

Определяющим моментом, в случае трехскатной крыши, является правильное соотношение площади покрытия дома, которые будут отведены двускатной части и вальмовой. От этого выбора, в конечном итоге, будет зависеть общий внешний вид крыши и ее прочность.

Из конструктивных элементов трехскатной крыши специалисты выделяют:

Вальма или треугольной скат;
Трапециевидный или боковой скат;
Конек;
Наклонное ребро.

Особенности стропильной системы крыши из трех скатов

Для трехскатных крыш выделяют два возможных типа стропильных систем:

Диагональные;
Накосные.

Диагональные стропила направляются к внутренним углам стен, а накосные – наоборот, к внешним. Обычно эти типы используются для построения конструкции сложных крыш: в которых присутствуют ендовы и вальмы. Накосные стропила зачастую значительно короче. Нагрузка на диагональные стропила находится в пределах нормы, поэтому их можно получать спаривая (наращивая их длину) уже существующие стропильные балки.

Отличительной особенностью стропильной системы трехскатной крыши считается стыковка трех стропил, которая выполняется в месте соединения коньков всех трех скатов: трапециевидных и вальмы. Для того, что бы стыковка была достаточно прочной, рекомендуется дополнительно усилить место соединения при помощи стяжек.

Что касается материала для возведения стропильной системы – наилучшим считаются классическая доска 25х150 миллиметров. Ее так же чаще всего используют при монтаже стропильной системы двускатной крыши. К слову, прямо во время строительных работ эти доски можно распилить на рейки, которые отлично подойдут в роли обрешетки.

В вопросе выбора породы дерева однозначного ответа нет, но если ваш бюджет умеренный, то выбирать следует сосну. В случае, если есть возможность потратиться на более долговечный материал, наилучшим вариантом будет лиственница. Весь строительный лес требует обязательной обработки защитными составами от вредителей, плесени и огня.

Трехскатная пристройка – отличное решение!

Как вы уже поняли, форма крыши из трех скатов предполагает возможность использования ее для пристроек к основному дому. Таковыми могут быть, например зимний сад или гараж для автомобиля. Так же, такую форму крыши может получить обыкновенный козырек над входом в дом, если владельцы решили лучше его обустроить.

В случае, если трехскатная крыша будет использоваться для покрытия пристройки, опытные специалисты рекомендуют серьезно отнестись к изоляции примыкания двух боковых скатов к стене дома. Следует это из того, что конструкция этой крыши и так очень надежна, а примыкание создало бы лишнюю возможность образоваться протечке крыши.

В остальном же, сооружение трехскатной крыши, будь то пристройка или полноценное покрытие дома – дело несложное, с ним справится любой сертифицированный строитель кровельщик. Стоит только заметить, что далеко не все специалисты имеют подобных опыт: монтаж стыковки стропил трех разных коньков. Как не крути, к простым эту задачу отнести нельзя, ведь возведение стропильной системы вальмовой крыши значительно сложнее ее двускатного распространенного аналога.

Что же, подводя итоги, хочется заметить, что трехскатные крыши незаслуженно имеют такую слабую распространенность в российском малоэтажном строительстве. Крыша из трех скатов – надежное и среднее по сложности решение, которое позволит владельцам обзавестись уникальной и привлекательной крышей. Так же, рекомендуем обдумать вариант устройства трехскатной пристройки к дому.

Трехскатная крыша –профессионалы сделают для вас

Возведение трехскатной крыши специалистами КАДЕТ-СПб! Наши профессионалы возьмутся, как за трехскатную пристройку, так и за полноценную крышу из трех скатов

Источник: kadet-spb.ru

Устройство трехскатной крыши: расчеты и основные элементы

Часто в сети можно встретить запрос «трехскатная крыша дома». Однако не все понимают, что подобная конструкция является актуальной скорее не для всей коробки здания (не для домов полностью), а для её пристроек. И если такую крышу укрыть идентичным с основной кровельным материалом, то в итоге дом будет смотреться оригинально и витиевато. Все о трехскатной кровле в подробностях в материале ниже.

Крыша треугольная: определение

Стоит знать, что треугольная крыша — это своеобразная вальмовая конструкция стропильной системы. То есть у неё имеются два ската в форме трапеции и всего один (в отличие от крыши-конверта) скат в форме треугольника. Он и называется вальмой. Вторая треугольная часть подобной конструкции отсутствует, поскольку такой скелет крыши возводят над пристройками к дому. То есть имеется его примыкание к основной торцевой стене здания. В результате вторая вальма такой крыше просто не нужна.

Назначение треугольной крыши

Чаще всего такую конструкцию кровельного пространства используют над различными пристройками к дому, такими как:

Веранда;
Терраса;
Крыльцо;
Гараж;
Зимний сад;
Вспомогательная территория (котельная и прочие пристройки).

Основная роль такого перекрытия кроме защиты от осадков — декоративная. То есть, при условии использования того же кровельного материала, что и на основной крыше, треугольная вальмовая кровля будет представлять собой органичное дополнение к архитектурной задумке дома.

Элементы каркаса треугольной крыши

Так же как и стропильная система вальмовой конструкции, скелет трехскатной крыши выполняется из набора таких элементов:

Мауэрлат . Деревянная обвязка пристройки, которую укладывают на специальные строительные шпильки. При этом важно не забыть простелить слой гидроизоляционного материала под дерево мауэрлата.
Коньковый прогон . Является верхней точкой опоры любой крыши. Именно на коньковый брус опирают стропильные ноги.
Диагональные стропила . Деревянные элементы каркаса, которые монтируют под углом к коньковому брусу. В количестве двух штук, отходящих от конька в виде лучей и упирающихся на мауэрлат, они образуют своеобразный треугольник, основанием которого является дерево мауэрлата по торцевой стене пристройки.
Центральное стропило . Элемент каркаса, который отводят по обеим сторонам конька перпендикулярно его длине. Таких фрагментов должно быть 4 штуки. Причем два из них будут выполнять роль диагональных стропил в задней (торцевой) части крыши, которая упирается в стену дома.
Промежуточные стропила . Устанавливают между центральными с шагом 40-70 см в зависимости от финишного кровельного материала.
Нарожники (короткие стропила) . Устанавливаются между двумя диагональными стропилами по вальме и между ними же и центральными стропилами по трапециевидной части крыши. То есть, верхний конец таких ног каркаса стыкуют с угловыми стропилами, а нижний — с мауэрлатом. Причем эти ноги должны быть расположены строго параллельно центральным ногам по трапеции, и строго перпендикулярно протяженности мауэрлата по вальме. То есть, чем ближе к углам дома, тем короче будут эти ноги.
Раскосины . Деревянные брусовые элементы, которые используют для усиления жесткости конструкции. Монтируют их под углом по отношению к укрепляемому элементу.
Шпренгель . Деревянный брусовый элемент, который укладывают по внутренним углам мауэрлата для увеличения его жесткости.
Вертикальные стойки . Служат опорами для конькового бруса и упираются в деревянный прогон.

Важно: чтобы все элементы каркаса были максимально жесткими, их нужно усиливать металлическими стальными скобами, уголками и пр. А перед монтажом крыши желательно все деревянные её фрагменты обработать антисептиками и антипиренами. При этом для изготовления всех фрагментов скелета крыши лучше использовать брус или доску влажностью 16-20%. При большей влажности дерево начнет со временем усыхать, что приведет к проседанию конструкции, и её возможному разрушению.

Расчеты трехскатной крыши

Если вы не знаете, как сделать треугольную стропильную систему, то в первую очередь нужно произвести расчет всех элементов каркаса по длине и толщине, а также высчитать нагрузку на всю стропильную систему. Как правило, расчеты должен вести опытный архитектор, который определит уровень угла скатов и соответственную ветровую или осадочную нагрузку на крышу. Но здесь стоит знать, что основной особенностью такой конструкции является её частичная защита от ветра независимо от углов скатов. А вот уровень снеговой нагрузки стоит учитывать по всем правилам.

Здесь стоит знать, что согласно СНиП, нагрузка снежных осадков на крышу составляет 180 кг/м2. Если же это снежный лежалый наст — то уже 400 кг/м2. То есть, все части стропильной системы должны иметь достаточное сечение для выдержки нагрузки и должны быть усилены раскосинами.

Важно: если угол уклона скатов такой крыши будет выше 50-60 градусов, то снежную нагрузку в расчет можно не брать.

Совет: на угловые (диагональные) ноги каркаса будет ложиться максимальная нагрузка. Поэтому эти элементы скелета трехскатной крыши террасы, веранды или крыльца должны быть максимально прочными. Как правило, в этих целях используют сращенный по толщине брус или доски сечением 100х50 мм.

Основные нюансы монтажа треугольной крыши

При возведении треугольной кровельной конструкции следует придерживаться таких правил:

Стропила лучше всего монтировать методом врубки. То есть, делать в них специальные выпилы по форме конька и мауэрлата.
Врубки в самом мауэрлате делать запрещено. Это ослабляет конструкцию.
Глубина вреза в основании стропила не должна быть больше, чем четверть его сечения.
Обязательно делать свес для карнизной защиты стен от осадков. Для этого выступ стропильных ног за пределы стен пристройки должен составлять не менее 50 см.
Все узлы соединения стропильной системы должны быть соединены надежно. При этом угловые стропила и конёк соединяются методом подрезки первых и стыкования их на консоли под углом исключительно 90 градусов.

Устройство трехскатной крыши

Итак, приступим к монтажу трёхскатной крыши. В первую очередь стоит произвести разметку по основанию пола и мауэрлата, чтобы в дальнейшем все элементы каркаса монтировать без смещения. Для проведения измерительных и меточных работ лучше использовать не рулетку, а специальную мерную рейку, сделанную из фанеры. Так погрешностей в разметке будет меньше. Разметку делают в соответствии с имеющимся чертежом. То есть, сначала от центральной оси торцевой стены прокладывают прямую линию, параллельную двум длинным стенам пристройки. На ней отмечают длину конькового бруса. Здесь же на этой линии и параллельно на мауэрлате намечают точки расположения всех стропильных ног. Теперь можно приступать к монтажу каркаса.

Сначала на уложенный прогон устанавливают две вертикальные стойки, одна из которых будет упираться в стену дома. Ее можно дополнительно прихватить специальными скобами или шпильками.
На укрепленные раскосинами стойки укладывают коньковый брус.
От бруса по обе его стороны устанавливают центральные стропила, формируя, таким образом, своеобразные фермы. Ноги лучше стыковать не внахлест, а методом среза бруса под углом и его соединения встык.
После установки центральных ног монтируют угловые. Их отводят строго к углам пристройки и при этом стыкуют также встык, а не внахлест.
Здесь же от конька нужно протянуть центральное стропило к основанию вальмы-треугольника.
И, наконец, остаётся установить все промежуточные и короткие ноги. Их шаг может зависеть от желания мастера сделать в мансардном подкровельном пространстве окно.

Остается обшить получившийся каркас крыши для пристройки к дому обрешеткой, уложить на него кровельный пирог и финишное кровельное покрытие. Теперь крыша с тремя скатами полностью готова.

Совет: если вы сомневаетесь в собственных силах при возведении такой конструкции, то лучше заручиться поддержкой и советами профессионалов.

Трехскатная крыша для дома и террасы: как сделать пристройку

Определение трехскатной крыши и назначение. Элементы каркаса и расчет конструкции. Устройство и особенности монтажа трехскатной крыши.

Источник: build-experts.ru

Трехскатная крыша: конструкция и монтаж своими руками

Центральную Россию, богатую хвойными и лиственными лесами, считают колыбелью деревянного строительства. Традиционное жилище, рубленный пятистенок, строили именно из древесины, а венчала этот нарядный, просторный терем трёхскатная крыша. Колеся по дорогам нашей страны, облепленным с двух сторон маленькими деревушками, обратите внимание, что кровля большинства домов относится именно к такому типу.

Не смотря на древнюю историю и традиционность, трехскатная крыша для частного дома выглядит современно и стильно, поэтому архитекторы используют ее в самых амбициозных дизайн-проектах. Применяя для строительства знания древних зодчих и современные, функциональные материалы,точный расчет они достигают потрясающего облика, самобытного и уникального. В этой статье вы найдете всю необходимую информацию для ее проектирования и сооружения.

Особенности конструкции

Конструкция трехскатной крыши дома несколько сложнее, чем двухскатной. Основная сложность в том, что в одной точке соединяются три элемента – две накосные стропильные ноги и коньковый прогон. Сделать это соединение своими руками правильно – тонкая работа, которая под силу лишь профессионалу высокого уровня, который может выполнить точный расчет. Кровля состоит из следующих элементов, которые демонстрирует схема:

Скаты кровли. Один из них, фронтальный, имеет форму равностороннего треугольника, остальные два – трапеции. Угол наклона формирует каркас, который состоит из рядовых и накосных стропил, нарожников и вспомогательных опорных элементов трехскатной крыши.Для определения угла наклона скатов выполняют расчет или пользуются рекомендациями производителя кровельного материала.
Стропильные ноги. Ровные, прочные доски, установленные тонким ребром для большей жесткости, одной стороной они опираются на мауэрлат, а другой на коньковый прогон. В устройстве трехскатной крыши используют три вида стропил: рядовые, нарожные и диагональные. Диагональные формируют вальму, а рядовые и нарожные поддерживают трапециевидные скаты. Диагональные, называемые также накосными, несут повышенную нагрузку, поэтому для их изготовления своими руками используют доски с сечением, которое больше в два раза рядовых стропил, либо просто сращивают их.
Обрешетка. Доски, закрепляемы перпендикулярно стропильным ногам рядами, являются опорой для настила кровельного материала. Для монтажа обрешетки используют необрезные доски или листы влагостойкой фанеры, уложенные сплошняком. Решетчатую обрешетку применяют для металлочерепицы, профнастила, а сплошную для рулонных материалов и мягкой кровли.
Мауэрлат. Опорный брус, используемый в качестве основания для крепления стропильных ног. Он распределяет вес конструкции кровли по несущим перегородкам и перенаправляет его на фундамент дома.
Конек. Место соединения стропильных ног, высшая точка крыши, ее пик.
Пересечения скатов, они формируют ендовы, разжелобки.
Свесы. Выступающие части кровли, образованные стропильными ногами или кобылками, они защищают стены дома от влажности и ветра. Для того, чтобы они эффективно выполняли возложенные на них задачи, их длина должна быть 40-50 см и больше. По месту расположения различают карнизные и фронтонные свесы.
Желоб водостока. Один из элементов системы водостока кровли, он обеспечивает отвод воды с кровли.
Водоприемные воронки. Собирают воду атмосферных осадков и направляют ее ниже по системе водостока.
Водосточная труба. Она переносит дождевую воду в ливневую канализацию.

Крыша, состоящая из 3 скатов, сложна в проектировании, трудоемка при строительстве, поэтому своими руками начинающему строителю ее сделать не под силу, если с помощью высококвалифицированного кровельного мастера, который возьмет на себя проектирование и расчет.

Состав стропильной системы

Стропильная система трехскатной крыши включает в себя элементы вальмовой и двухскатной. Они соединяются между собой и, взаимодействуя, распределяют между собой немалый вес трех скатов. В ее состав входят:

Мауэрлат. Как уже упоминалось, это брус сечением 100х100 мм или 150х150 мм, которые выступает в роли опоры для крепления стропильных ног. Он располагается на внешних опорных стенах дома.
Лежень. Брус такого же сечения как мауэрлат, выполняющий такие же функции, только место его размещения – внутренняя несущая перегородка, которую используют для установки вертикальных стоек наслонной стропильной системы.
Коньковый прогон. Брусок, который устанавливают в месте соединения стропильных ног. Он опирается на подконьковые стойки.
Подконьковые стойки. Вертикальные опоры, изготовленные из бруса, поддерживающие конек трехскатной крыши, перенося его вес на несущую внутреннюю стену, то есть в конечном итоге, на фундамент.
Рядовые стропильные ноги. Доски сечением 50х150 мм, поддерживающие трапециевидные скаты кровли. Верхней частью они крепятся к коньковому прогону, а нижней к мауэрлату.
Нарожники. Или, как их еще называют полуноги, они имеют различную длину, увеличивающуюся по мере отдаления от вальмы. Верхней частью их закрепляют к диагональным стропилам, а не к коньковому прогону.
Диагональные стропила. Две стропильные ноги, которые отходят от конька к двум углам дома, в котором обустраивается трехскатная крыша. Они формируют вальмовый скат и имеют большую длину, чем рядовые. Поэтому их нужно сделать из досок большего сечения.
Шпренгельные фермы. Поддерживающие элементы треугольной формы для диагональных стропил трехскатной крыши. Их монтируют, если длина накосных стропил слишком велика, тогда, когда они провисают. Их необходимость определяет расчет нагрузки на диагональные стропила.
Подкосы. Подпорки, расположенные под углом 45 градусов, поддерживающие стропильные ноги, защищая их под прогиба.

Стропильная система трехскатной крыши насчитывает большое количество частей. Чем больше площадь, которую предстоит перекрыть, тем больше вводят вспомогательных элементов для обеспечения жесткости конструкции, тем сложнее ее устройство. Учтите, при этом подкровельное помещение загромождается всевозможными опорами, которые снижают возможность его использования в качестве жилого.

Виды стропильных систем

Различная планировка строящегося сооружения допускает использование одного из двух видов стропильных систем, различающихся по количеству используемых опор:

Висячая. Ее применяют в том случае, если внутри дома не предусмотрена несущая перегородка. В отсутствии поддержки посередине, стропильные ноги опираются лишь на внешние стены, оказывая на них сильную распирающую нагрузку. Поэтому для стабилизации системы вводят многочисленные вспомогательные элементы, утяжеляющие конструкцию кровли. Висячая система сложна для монтажа своими руками.

Опытные кровельщики рекомендуют отдать предпочтение именно наслонной стропильной системе трехскатной крыши, так как она более надежна и устойчива, ее расчет и проектирование выполнить легче. Каркас кровли изготавливают своими руками из металла или дерева. Если выбор пал на металлические опоры, лучше использовать уголки. Но чаще всего опорные элементы производят из древесины, так это более дешевый, доступный материал.

Процесс строительства

Чтобы своими руками построить трехскатную крышу, нужно закупить необходимые пиломатериалы, кровельный материал, гидроизоляционную пленку, крепеж, утеплитель и пароизоляционную мембрану. Все деревянные элементы обрабатывают антисептическими составами и антипиренами, чтобы снизить риск возгорания и повреждения древесины. Монтаж осуществляет согласно следующему плану:

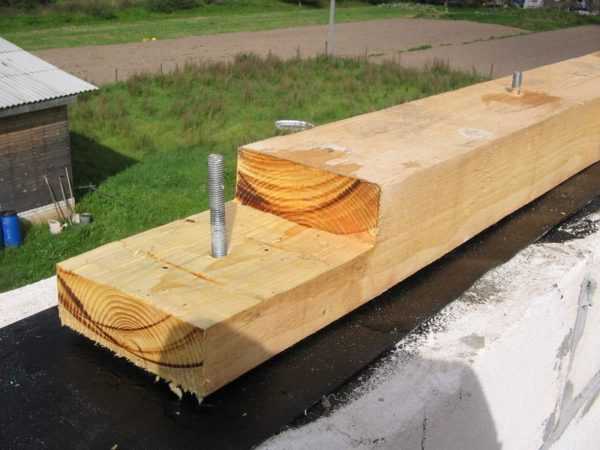

Устанавливают мауэрлат. Если дом выстроен из газосиликата или кирпича, то по верхнему краю стен, на которые будут опираться скаты создают армированный бетонный пояс, стяжку, в который вмуровывают металлические шпильки для крепления мауэрлата. В деревянном доме опорный брус крепят на анкерные болты, а в некоторых случаях его роль играют верхние венцы сруба. Между стеной и мауэрлатом обязательно прокладывают гидроизоляционный слой, к примеру, рубероид, сложенный в два раза. Шпильки крепления располагают между местами врезки стропильных ног. Подобно мауэрлату закрепляют и лежень.

Настил кровельного материала

Перед тем, как покрыть трехскатную крышу кровельным материалом, проводят ее гидроизоляцию. На поверхности земли растягивают рулон пленки, нарезают его на полосы. Затем их с помощью строительного степлера закрепляют на стропилах горизонтально, располагая внахлест 10-15 см. Поверх гидроизоляции крепят контр-обрешетку из тонкой рейки и монтируют обрешетку. Для металлочерепицы и профнастила подходи решетчатая схема обрешетки, а для мягкой кровли только сплошная.

Настил кровельного материала начинают снизу, располагая листы или отрезы так, чтобы они находили друг на друга в местах соединений на 10 см. Все швы и углы между скатами обрабатывают герметиком на силиконовой основе. Крепеж используют только тот, что поставлялся в комплекте с кровельным материалом. Обычно это специальные гвозди или саморезы, изготовленный из оцинкованного металла, снабженные каучуковой шляпкой. При закручивании такая шляпка расплющивается, чтобы защитить отверстие от попадания влаги, благодаря чему кровля не будет протекать.

Трехскатная крыша – не только эстетичное, но и функциональное решение обустройства кровли, затраты на которое окупаются долгим сроком эксплуатации и высокой степенью защиты от ветра и осадков!

Как сделать трехскатную крышу своими руками

Как выглядит трехскатная крыша, каковы особенности ее конструкции. Процесс строительства крыши своими руками, пошаговая видео инструкция.

Источник: krovlyakrishi.ru

krovlyaikrysha.ru

Возведение четырехскатной вальмовой крыши своими руками.

Статья о возведении собственными силами двускатной крыши вызвала у наших читателей большой интерес и привела к потоку писем с просьбой описать аналогичный процесс для четырехскатной вальмовой крыши. Подобная стропильная система достаточно популярна у многих, но ее строительство гораздо сложнее в сравнении с ломаной или двускатной крышей.

Основная причина — угловые стропила, используемые в такой конструкции. Эти элементы часто называют по-разному, в интернете можно встретить их под названием вальмовых, диагональных или накосных, но мы будем называть их угловыми.

В инструкции по возведению ломаной и двускатной крыши вы можете увидеть, что балки перекрытия находящегося под крышей этажа являются основой, на которую опираются стропила. Разумеется, это не единственный вариант крепления, вы можете, как в этом примере, использовать для опоры стропил мауэрлат.

На иллюстрации ниже приведен пример дома с неотапливаемым чердаком высотой в 3,5 метра и с основой 7х11 метров. Щелкните рисунок, чтобы рассмотреть устройство мауэрлата и чердачных перекрытий.

Сечение наших балок перекрытия — 100х200 мм, вы можете рассчитать необходимое вам сечение.

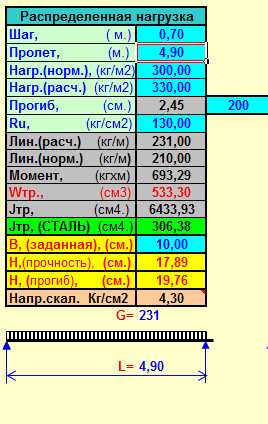

Расчет балок производится как для нагруженных распределенной нагрузкой. При осуществлении расчетов нужно опираться на норматив распределенной нагрузки в 300 кг/м². Вес перекрытий и утеплителя составляет 200 кг/м², что оставляет еще 100 кг/м² запаса для строителей, которые будут ходить по перекрытиям во время установки крыши или последующих работ. Предельная величина шага балок перекрытия при сечении 100х200 мм — 0.7 метра.

Для обеспечения запаса прочности параметр расчетной нагрузки вычисляется повышением нормативной нагрузки (в приведенном примере повышение составляет 10%).

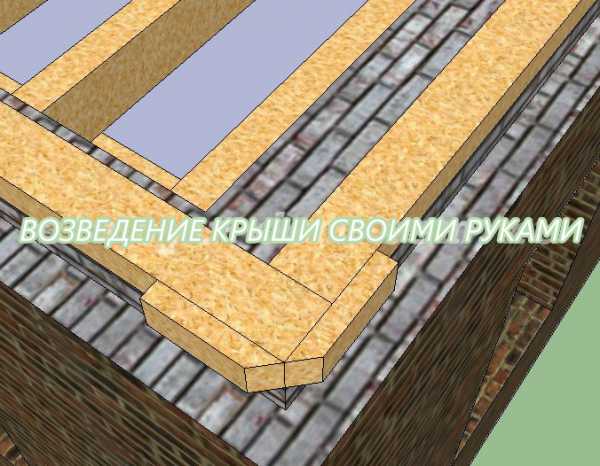

Мауэрлат в нашей конструкции изготовлен из бруса сечением 100х150 мм. Распределение равномерной нагрузки на стены достигается установкой балок перекрытия на доску сечением 50х150 мм. Такая конструкция необходима для несущей перегородки поскольку на нее приходится не только вес перекрытий, но и часть нагрузки крыши.

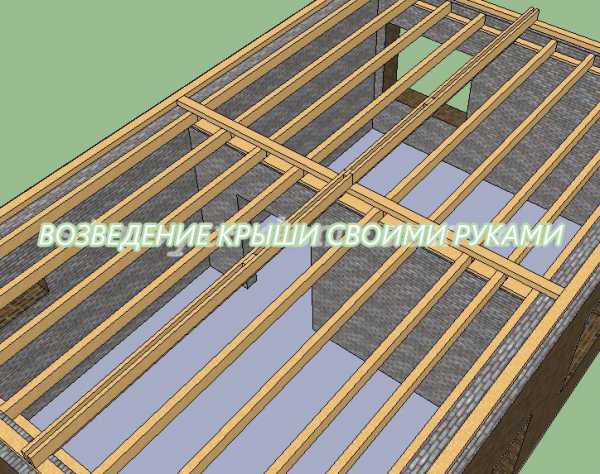

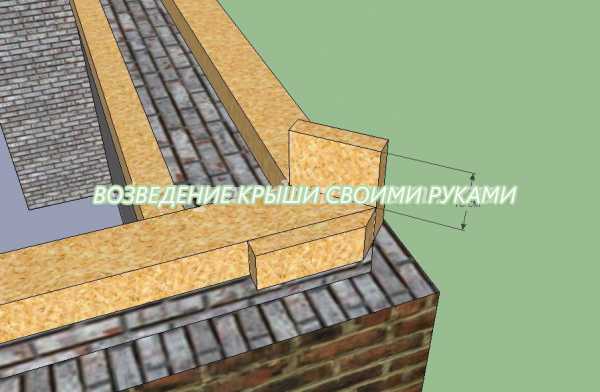

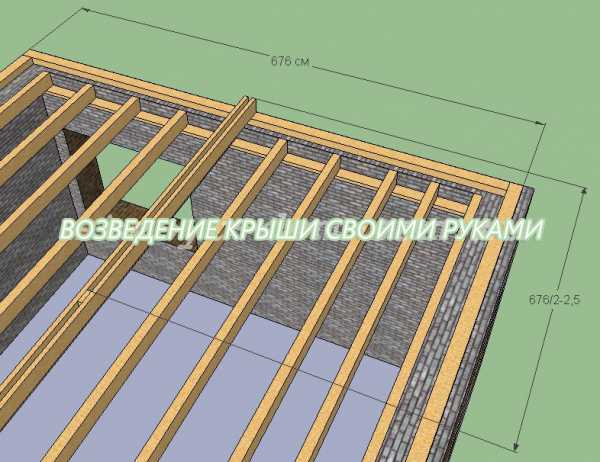

Возведение любой четырехскатной вальмовой крыши начинают с установки конькового бруса. Удобнее всего опереть коньковый брус на несущую перегородку, однако, если у вас как и в нашем проекте несущая перегородка оказалось расположенной перпендикулярно желаемому коньку, придется внести в конструкцию кое-какие изменения. Поскольку сечение балок перекрытия не предполагало установки на них дополнительной нагрузки, конек на них устанавливать нельзя. Вместо этого на мауэрлат укладываем посередине несущую балку. На следующей иллюстрации видно, что несущая балка собрана из пары досок сечением 50х200 мм. с зазором 50 мм. между досками. Зачем нужны две доски, объясним ниже.

На иллюстрации справа можно увидеть как разместились вставки: промеренное рулеткой расстояние 676 см делим на 2 и отнимаем еще 2,5 см, это и есть расстояние до точки размещения вставки от стены. Бруски 50х150 мм делаются из обрезков доски и крепко прибиваются на место.

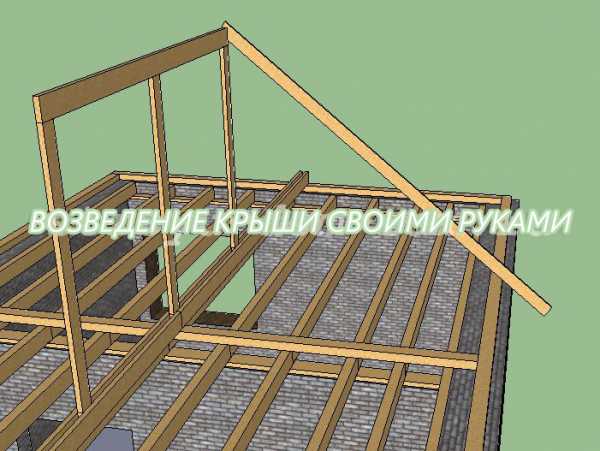

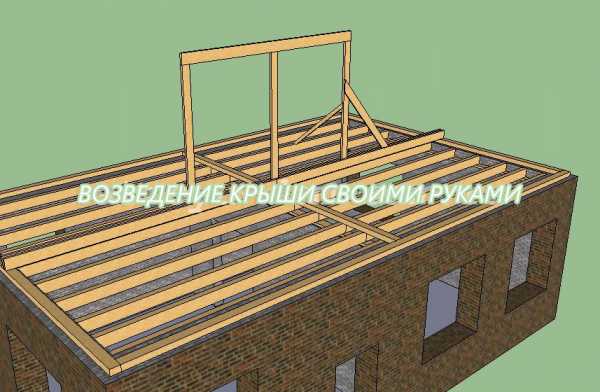

Приступаем к изготовлению «скамьи». Коньковый брус изготавливаем из доски 50х200 мм, для стоек используем доску 50х150 мм. При помощи уровня устанавливаем стойки в строго вертикальном положении поверх вставок, о которых говорилось выше, используя временные раскосы (на иллюстрации раскосы показаны лишь на одной стойке). Чтобы позже было легче работать, когда конструкцию понадобится разобрать, необходимо все стыки посадить на саморезы.

В описании ломаной мансардной крыши (линк) есть указания как определить высоту стоек. До начала сборки стоит нарисовать для себя как можно более крупный масштабный эскиз крыши и самого дома, размер рисунка позволит наглядно представить конечный продукт. Определяем высоту стоек, руководствуясь схемой, в нашем случае их высота получается 2,5 метра.

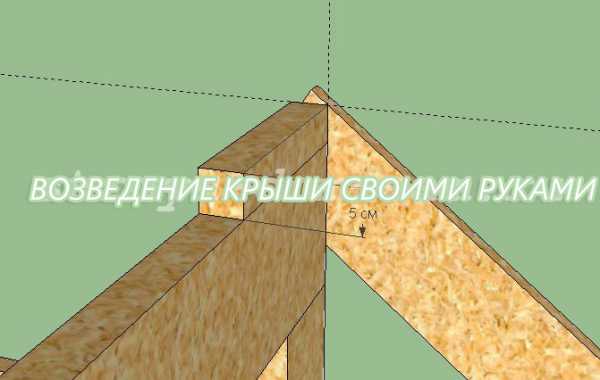

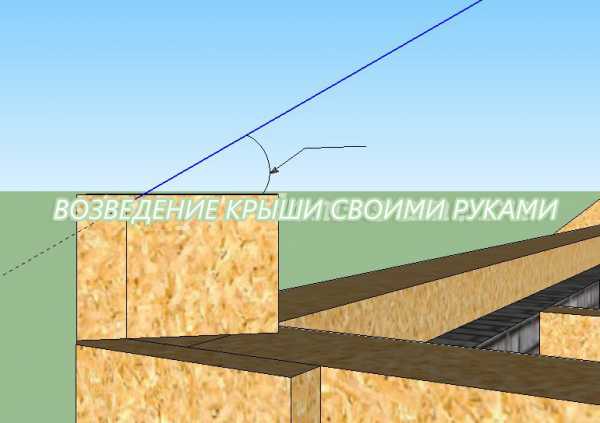

Теперь нужно изготовить и установить стропила. Они будут упираться в коньковый брус, поэтому для ясности будем называть их рядовыми стропилами. В приводимом нами примере используются доски сечением 50х150 мм с шагом 0,6 метра, а расчет производился с учетом региональных особенностей Нижегородской области и материала кровли (металлочерепица).

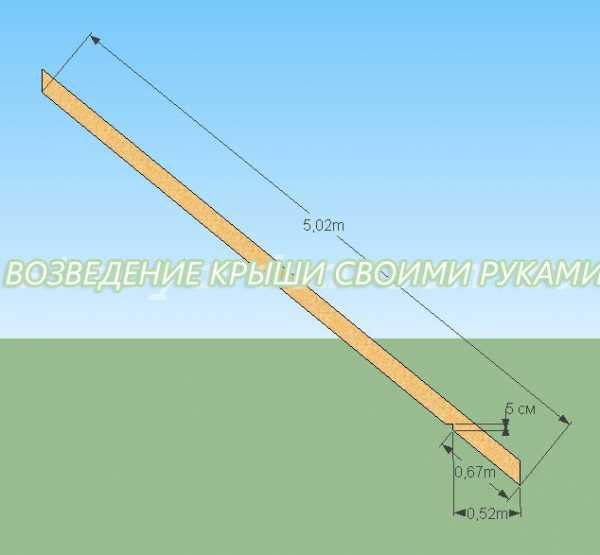

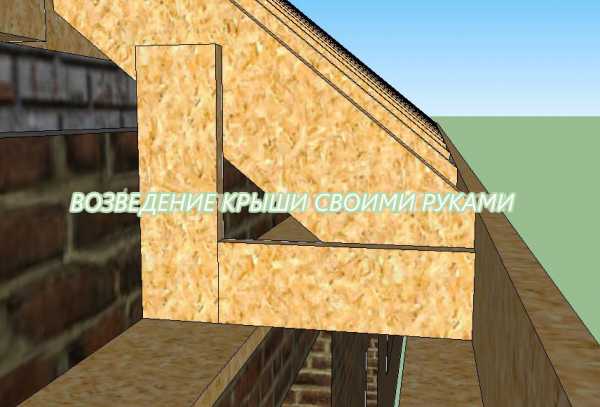

Первоначально подготавливаем из дюймовой доски нужный шаблон размером 25х150 мм. На следующей иллюстрации указан порядок разметки шаблона.

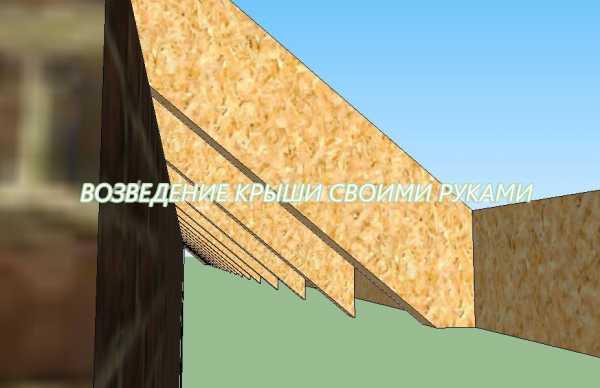

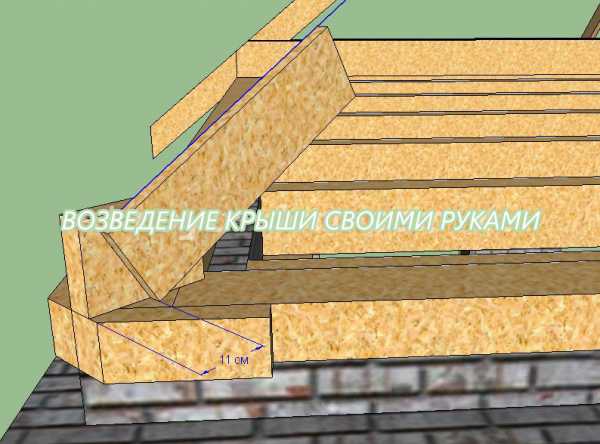

Возьмите дюймовую доску нужной длины и приложите ее как показано на левом рисунке. Отчеркните с помощью любого бруска высотой 5 см. верхний запил как на среднем рисунке. Полученная высота равна глубине запила стропила в точке стыка с мауэрлатом. Как правило одна треть от высоты сечения стропила и будет нужной глубиной запила. Если бы в нашем случае стропильные доски имели сечение 50х200 мм, запил следовало бы сделать глубиной 7 см.

Правый рисунок показывает как разметить нижню часть шаблона. Взяв прежний пятисантиметровый брусок, отметьте запил стропила на мауэрлате. Теперь отмерьте 40 см. (ширина карнизного свеса в нашем случае) от наружной стороны стены и проведите вертикальную линию, используйте для этого уровень или отвес.

Можно заметить, что на правом рисунке разметке шаблона мешает слой облицовочного кирпича. Во время монтажа стропил облицовочную кладку нагружать не стоит, поэтому от кирпича придется избавиться как минимум в местах крепления стропил.

Готово, шаблон для рядовых стропил можно использовать. Разумеется, крайне сложно осуществить возведение коробки дома и установку мауэрлата с коньковым брусом без геометрических погрешностей и отклонений. По этой причине имеет смысл приложить полученный шаблон во всех местах крепления будущих стропил прежде чем начать их изготовление. Пронумеруйте все стропила и сделайте для себя отметки обо всех возможных нестыковках и необходимых поправках, вполне вероятно какие-то стропила придется немного удлиннять, а какие-то укорачивать.

В нашем примере, когда все рядовые стропила установлены и зафиксированы, нужно разгрузить среднюю несущую балку (ту самую из двух досок по 50х200 мм). Снимаем с саморезов стойки, которые мы использовали для крепления конькового бруса. Когда процесс завершен, нагрузку принимает на себя коробка дома. Чтобы укоротить их, вынутые стойки немного подпиливаем и возвращаем на место так, чтобы они вошли между коньком и балкой. Устанавливать их нужно свободно и без лишней силы.

Если в вашем случае стойки опираются на несущую перегородку, а не на балку, эту процедуру можно опустить.

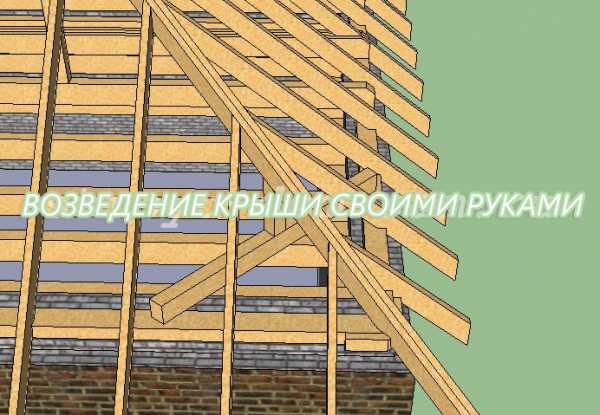

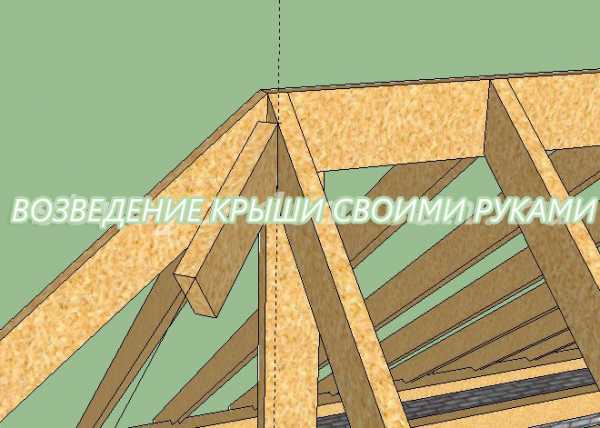

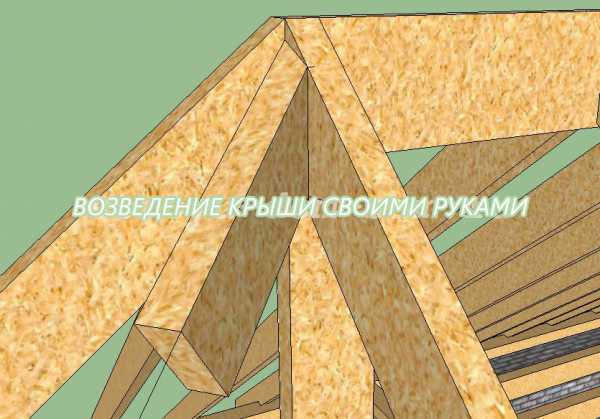

Изготовление и установка угловых стропил — самая интересная часть процесса. Для того, чтобы ваши обрешетка и кровля вышли ровными и без прогибов, угловое стропило дожно быть частью двух плоскостей смежных скатов одновременно. Этого достигают различными способами.

Нет особого смысла углубляться в достаточно сложный расчет сечения угловых стропил. Как правило они делаются из пары сшитых друг с другом досок с сечением аналогичным рядовым стропилам. Многолетний строительный опыт разных людей доказывает эффективность метода. При правильной установке подпорок, надежность этого способа строительства — стопроцентная (о подпорках ниже).

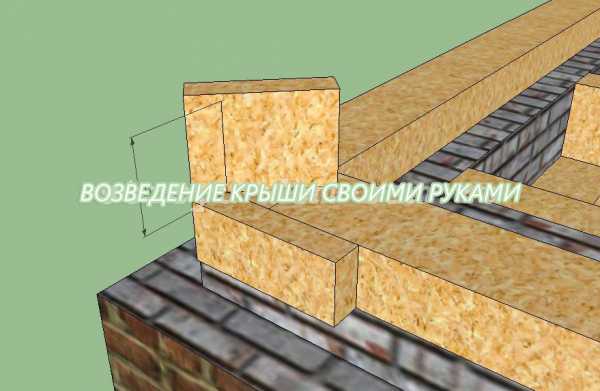

Из следующей иллюстрации видно, что по углам к мауэрплату крепятся по два запиленных обрезка доски сечением 50х100 мм и длиной примерно 30 см. Угол запилов составляет 45º.

Далее, начиная с любого угла, устанавливаем как показано на рисунке еще один брусок (в нашем случае его сечение — 50х150 мм). Через внутренний и наружный углы мауэрлата проходит линия, параллельно которой мы размещаем наш брусок. Таким образом брусок устанавливается на месте, куда позже встанет правая доска планируемого углового стропила.

С помощью угольника замеряем на рядовом стропиле размер, указанный на рисунке, и делаем на нашем бруске соответствующую отметку, которую назовем «отметка 1». Загоняем в эту отметку саморез.

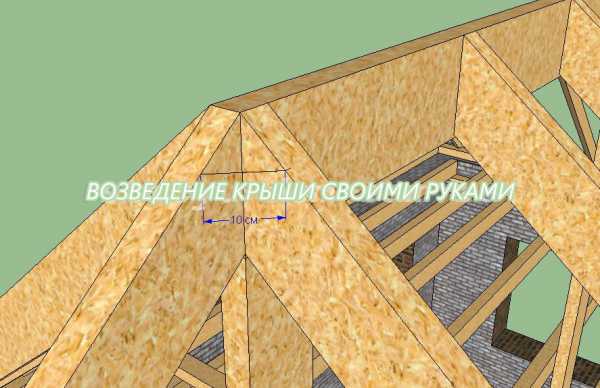

Делаем разметку в верхней части конструкции как показано на рисунке, при этом важно, чтобы у вас получился равнобедренный треугольник. Указанная здесь толщина углового стропила равна 10 см. У правого угла треугольника виден небольшой штрих, в этом месте мы устанавливаем «отметку 2» и вгоняем в нее саморез.

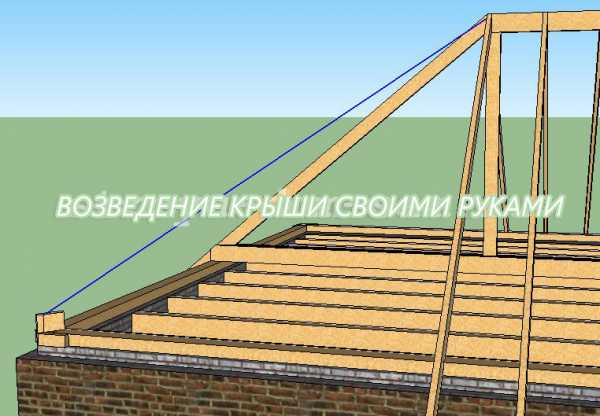

Прикрепляем к саморезам и натягиваем между нашими отметками 1 и 2 шнур (показан на рисунке синим). Взяв небольшой обрезок доски одинакового со стропилами сечения (в этом случае 15 см), упираем его в мауэрлат, совмещая верхнюю грань с шнуром. Отмечаем карандашом точку соприкосновения бруска с мауэрлатом и измеряем область опирания углового стропила, которая в нашем случае составляет 11 см. Обозначим новую точку как «отметка 3».

Угловое стропило будет стоять под определенным углом, который необходимо точно измерить, для чего вам понадобится малка с транспортиром. Если по какой-то причине не удастся купить малку в сборе с транспортиром как на иллюстрации слева, можно обойтись обычной малкой и школьным транспортиром. Рисунок справа показывает какой угол мы должны измерить.

Измеряем угол и заносим его в свои отметки как угол α. Теперь подбираем полуметровый обрезок доски с сечением как у наших стропил и запиливаем один из концов под углом β = 90º -α.

Прикладываем как на следующей иллюстрации слева нашу заготовку к «отметке 2», сомещая ее с шнуром. Рисуем параллельные рядовому стропилу справа линии. Осуществляем следующий запил, у вас должно получиться подобие того, что можно видеть на следующем рисунке. Здесь же можно видеть, что там, где рядовое стропило и шаблон соприкасаются в нижней точке, ставится еще одна отметка — «отметка 4»

Теперь удаляем шнур и выясняем расстояние между отметками 3 и 4, после чего изготавливаем угловое стропило. Свес рядового стропила нужно измерить. На иллюстрации, где указаны размеры стропила, видим, что расстояние от запила до края — 0,67 метра. Умножаем 0,67 на 1.5 и прибавляем к этому значению расстояние между отметками 3 и 4, что и дает нам искомую длину для заготовки углового стропила. Поскольку здесь взят небольшой запас, свес выйдет длиннее планируемого, но его всегда можно укоротить позже при работе над карнизом.

Сшиваем между собой пару досок 50х150. Доски стыкуем, если окажется, что они слишком длинные. Эти стыки для надежности осуществляем в разных местах. Размечаем и запиливаем верхний конец у правой доски по нашему шаблону. После этого делаем зеркально отраженную копию запилов на левой доске. Из верхних рисунков должно стать понятно, где на заготовке нужно отложить расстояние между отметками 3 и 4. Прорезаем нижний запил, соблюдая нужный угол α и размер опирания углового стропила — 11 см. Готовое стропило ставится на место и фиксируется. Повторяем процесс для всех остальных стропил, проверяя для каждого правильность расстояния между отметками 3 и 4.

Место максимальной нагрузки углового стропила находится в районе одной четверти пролёта от верхней точки. Необходимо установить в этом месте дополнительные стойки. В нашем примере уже упоминалось выше, что стойки нельзя ставить на балки перекрытия, в связи с чем под них нужно подложить дополнительные балки сечением 100х200 мм.

Время для установки «нарожников». Сделать и поставить их не слишком сложно, следуя простым шагам. На мауэрлате делается разметка мест, куда встанут нарожники, с необходимым шагом (в нашем примере 0,6 м). Тут же приступаем к работе над самым коротким крайним нарожником. По оставшемуся у нас шаблону рядовых стропил отмечаются его нижние запилы и длина свеса (все одного размера). Без каких-либо вычислений сразу по месту можно сделать верхний запил. Правку этого запила можно осуществить на глазок, если нарожник немного сдвинется вдоль мауэрлата в одну из сторон, это некритично, важнее добиться положения, при котором при взгляде сверху угол между нарожником и мауэрлатом составляет 90º.

Полученный короткий нарожник можно теперь использовать в качестве шаблона для производства остальных. Запилы для всех делаются одинаково, различается только длина. Расчеты производятся следующим образом: от длины рядового стропила отнимается длина имеющегося короткого нарожника, этот результат делится на количество нарожников в углу. Поскольку у нас есть разметка мауэрлате, нам известно общее количество будущих нарожников в нашем примере — пять. Исходя из разметки нам также известны расстояния, на которые будут отличаться длины всех последующих нарожников. Прибавляем к длине короткого нарожника известные расстояния, получаем длины последующих нарожников. На этом этапе самомтоятельного строительства крыши вы уже должны сами разобраться, что к чему, и проблем возникать не должно.

Маленькое дополнение. В случае, когда угловое стропило закрывает пролет длиной больше 7,5 метров, к уже имеющейся стойке нужно добавить еще одну дополнительную на расстоянии 1/4 пролёта от нижней точки опоры. Устанавливаем стойку на перекрытия, если они это позволяют или монтируем (как на иллюстрации ниже) опорный «шпренгель».

При пролете свыше 9 метров длиной, добавляем посередине еще одну опору. Этот случай предполагает также, что рядовые стропила должны быть усилены, что станет ясно еще на этапе расчетов.

Наша крыша почти готова. Карнизный свес не самая сложная часть, и из прилагаемых иллюстраций можно понять какие простые операции вам осталось произвести для завершения работ.

После карнизного свеса вам останется сделать обрешетку. Подробности выполнения этой работы можно прочесть в статье «Двускатная крыша дома своими руками».

На этом наше описание можно завершить. Безусловно, довольно трудно в ясной и доступной форме описать сложный процесс возведения вальмовой крыши. Мы надеемся, впрочем, что тот, кто берется за подобные работы самостоятельно, сможет разобраться в процессе работы во всех тонкостях и добьется в итоге нужного результата. Если у вас все же возникают вопросы или дополнения, оставляйте их в комментариях.

И последнее, простая вальмовая крыша, на наш взгляд, со стороны выглядит довольно уныло, одно или несколько слуховых окон сделают ее гораздо более нарядной и радующей глаз.

pristroika.pro

65 фото домов, виды крыш

Четырехскатная кровля — конструкция, обладающая эффектным внешним видом. Такие крыши настолько универсальны по дизайну, что в равной степени удачно сочетаются с архитектурой в любом стиле: современном, классическом, провинциальном. Чтобы облегчить вам выбор кровли для своего дома, мы подобрали фото самых красивых четырехскатных крыш со всего мира.

Одноэтажные дома

Четырехскатные кровли вальмового типа — традиционный вид крыши в европейских странах, особенно в северных регионах, для которых характерны жесткие климатические условия с обильными осадками и сильными ветрами.

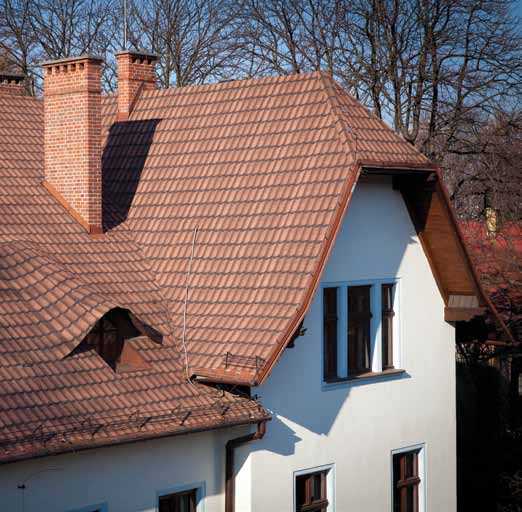

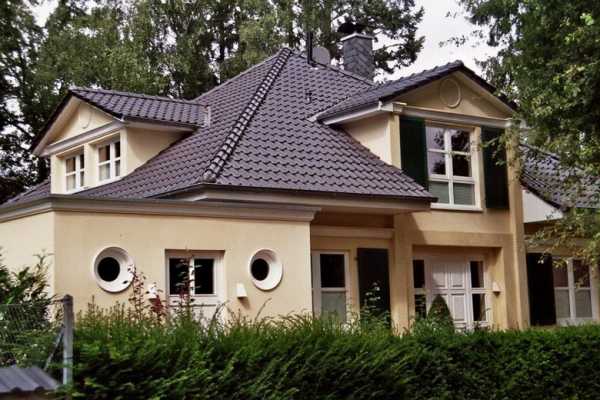

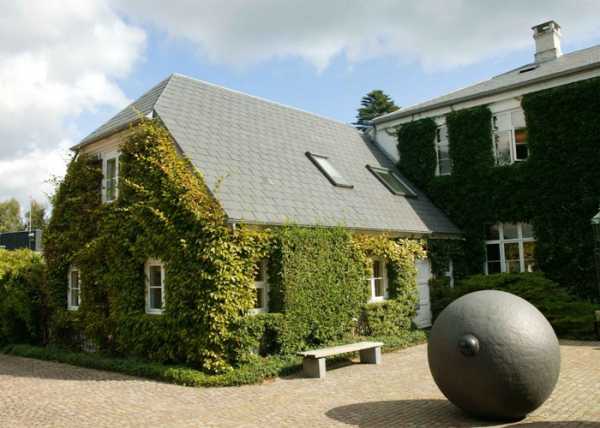

Вальмовые и полувальмовые четырехскатные крыши из сланцевой и керамической черепицы часто соседствуют с комбинированными фасадами из кирпича, фахверка и камня, как на фото одноэтажного дома с эркером и мансардой в викторианском стиле.

Особая колоритность отличает голландские частные усадьбы — одноэтажные кирпичные дома с полувальмовыми крышами из соломы или камыша.

На фото — частный коттедж в современной стилистике, но с отголосками традиционного подхода к строительству кровли. Здесь вальмовая 4-скатная крыша над домом скомбинировала с двускатной кровлей над пристройкой-гаражом.

В ультрасовременной архитектуре частных домов нередко встречаются строгие вальмовые крыши — четырехскатные конструкции с битумным кровельным покрытием.

Интересная концепция для современного загородного коттеджа — асимметричная четырехскатная крыша из тростника в тандеме с рифленым деревянным фасадом.

Рациональное решение для частного дома — полувальмовая кровля с мансардой, которая существенно расширяет жилую площадь за счет эксплуатируемого чердака.

Смотрите также: Красивые крыши частных домов: фото, варианты дизайна, виды

Двухэтажные дома

Оригинальность проекта двухэтажного дома на фото заключается в том, что четырехскатная вальмовая кровля использована не только для постройки крыши, но и для сооружения балконного ограждения.

В европейских регионах, для которых характерны сильные снегопады, частные дома строят с полувальмовой кровлей, у которой скаты имеют значительный уклон. Такая крыша позволяет обустроить мансарду в два этажа, как на фото. А для предотвращения лавинного схода снега скаты таких крыш снабжают небольшим изломом по краю.

Четырехскатные кровли вальмового типа часто комбинируют с шатровыми и конусными конструкциями, обустраивая такими крышами эркеры и пристройки к дому.

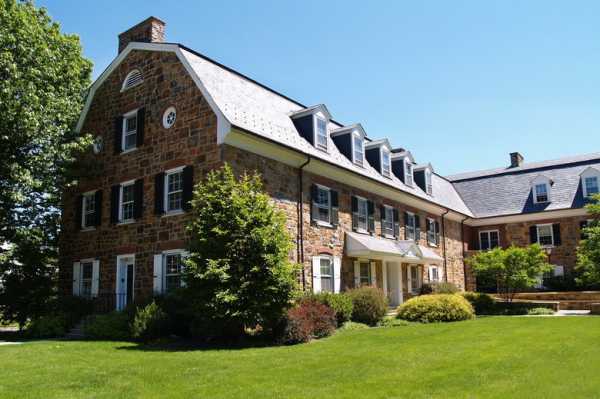

Двухэтажный дом с ломаной мансардной кровлей — проектное решение, позволяющее оптимально использовать подкровельное пространство и разместить там жилые комнаты: спальни, детские и кабинеты.

Четырехскатные крыши все чаще применяются в индивидуальном строительстве и отлично сочетаются с лаконичной архитектурой в стилистике модерна и хай-тека.

Ломаная кровля

Дизайн частного коттеджа на фото создан на сочетании асимметрично расположенных фронтонов с вальмовыми кровлями: над основной постройкой и над открытой верандой. Все эти архитектурные элементы объединяются в одно целое благодаря колоритному дымоходу, выложенному диким камнем.

Ломаная 4-скатная кровля — это необязательно симметричная конструкция — скаты могут иметь различную длину, как на фото деревянного загородного коттеджа. Причем более длинный скат рационально использовать с наветренной стороны дома.

Нередко один из скатов ломаной кровли переходит в навес над террасой, верандой или крыльцом.

Загородный дом на фото — образец нетривиального деревянного зодчества, когда фасады выкрашены в броский красный оттенок, а кровля покрыта настилом нейтрального цвета.

Крыша с мансардой

Если ваш земельный участок расположен на пересеченной местности, рационально строить дом, который состоит из разноуровневых жилых пространств, соединенных между собой. Планировка здания может также включать различные пристройки, например, гараж с мансардой или закрытую террасу.

Слуховые окна — броский акцент на фасаде дома с мансардой — их нередко выделяют цветом, контрастирующим с оттенком кровли и стен.

Слуховые окна на мансарде могут иметь как прямоугольную, так и арочную форму, а в качестве красивого дополнения к ним можно применять ставни.

В коттеджах в стиле модерн мансардные окна чаще всего размещены в плоскости кровельного покрытия.

Смотрите также: Красивые мансардные крыши частных домов: фото, примеры дизайна

Кровли из Ондулина

Четырехскатная кровля из красного Ондулина хорошо сочетается с фасадами светлых оттенков: бежевым, персиковым, ванильным, розовым.

Крыша из красного Ондулина — эффектный вариант кровельного покрытия для четырехскатной кровли дома в стиле кантри.

Темно-коричневый Ондулин идеально акцентирует архитектурное решение дома с белыми фасадами.

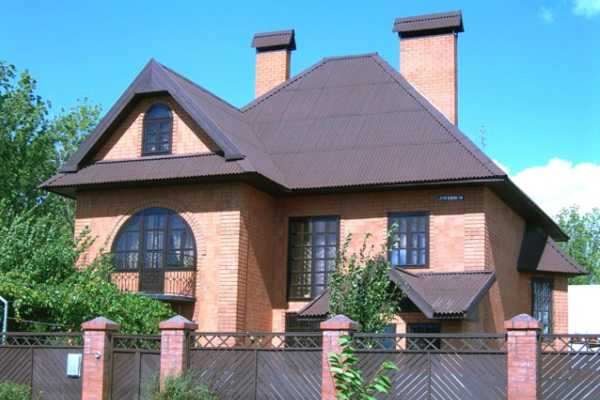

Коричневые 4-х скатные крыши из Ондулина удачно гармонируют с кирпичными фасадами и темной столяркой: оконными рамами, дверными полотнами, деревянными заборами и воротами.

Четырехскатная крыша оригинальной формы стала ярким элементом архитектуры 3-этажного частного дома на фото. Ондулин здесь использован как кровельное покрытие и для дома, и для гаража.

Смотрите также: Ондулин: Красивые фото кровли домов, виды крыш

Кровли из профнастила

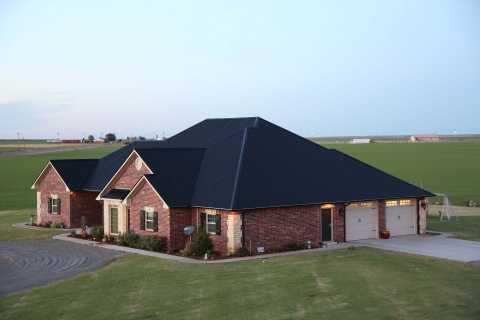

Кирпичные фасады красиво оттеняет крыша глубокого тона, например, из профнастила, окрашенного в темно-изумрудный оттенок.

По-своему интересен проект дома с ломаной мансардной кровлей из темного профлиста, контрастирующего с бежевыми фасадами и белыми архитектурными деталями.

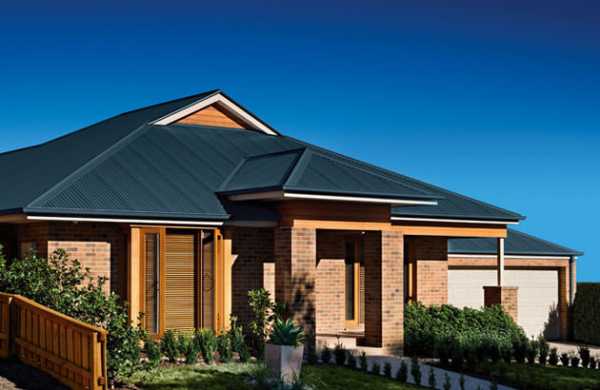

Дизайн одноэтажного дома с вальмовой кровлей из оцинкованного профлиста смотрится очень выразительно благодаря контрастной торцевой планке, которая подчеркивает форму фронтонов.

Крыши из металлочерепицы

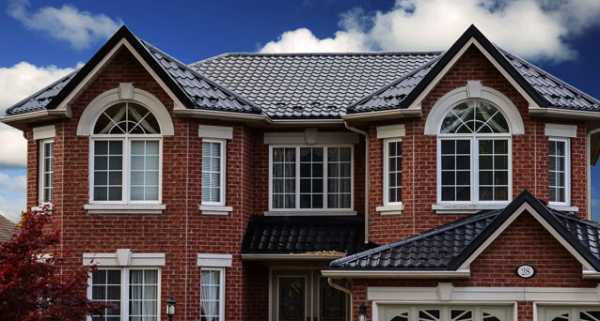

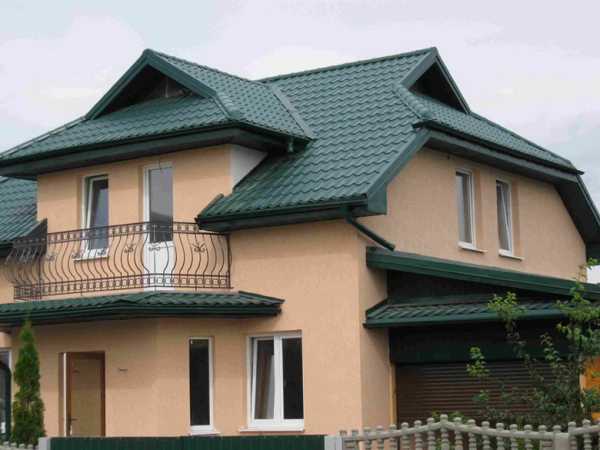

4-скатная кровля из металлочерепицы прекрасно имитирует керамический аналог и выгодно подчеркивает строгость архитектуры в классическом стиле.

Самое удачное решение для частных домов в духе классики — красная металлочерепичная кровля с мансардой вальмовой конструкции.

Для домов, выдержанных в стиле неоклассики, чаще всего подбирают металлочерепицу насыщенных оттенков, контрастирующих с цветом фасадной отделки.

Четырехскатная крыша из металлочерепицы отлично гармонирует не только с классической архитектурой, но и с дизайном домов в ультрасовременном стиле, когда используется сплошное фасадное остекление. В этом случае цвет кровельного покрытия подбирается в нейтральном тоне: черном, антрацитовом, сером.

Смотрите также: Дизайн коттеджа внутри: 60 фото в современном стиле

Мягкая кровля

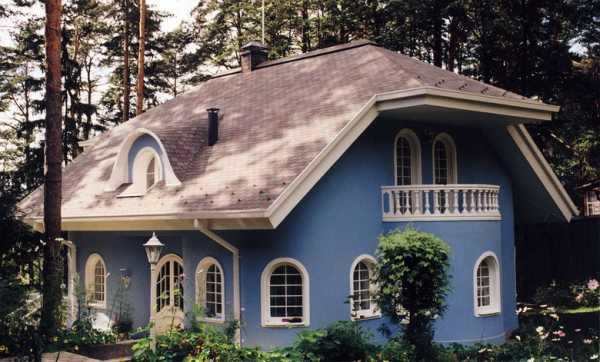

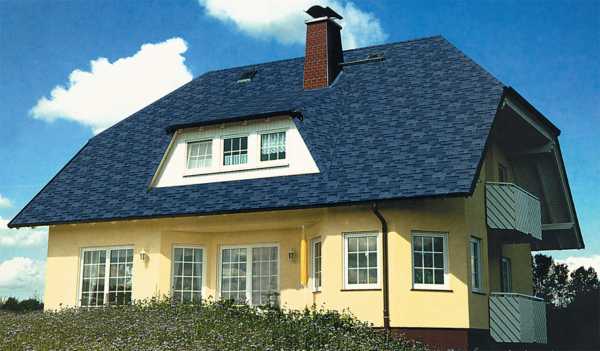

Гибкая черепица под серый сланец подчеркивает благородство четырехскатных кровель в стиле Тюдор и позволяет красиво выложить скаты скругленной формы.

Архитектура частного дома на фото — немного непривычная интерпретация фахверка, когда черная древесина каркаса сочетается с кирпичной кладкой, а в дополнение к такому «брутальному» тандему выбрана полувальмовая четырехскатная крыша из серой гибкой черепицы под сланец.

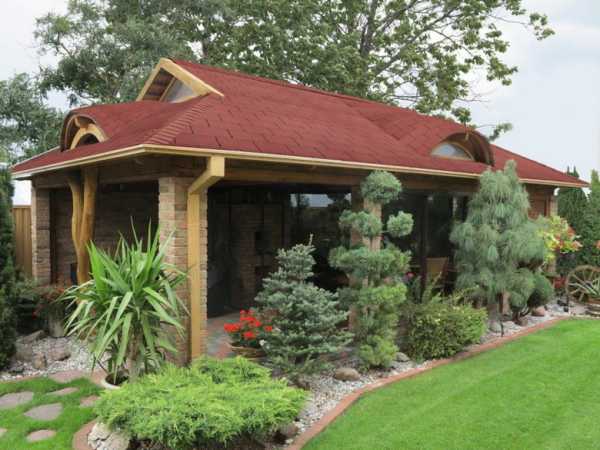

Гибкая кровля красного цвета — эффектное решение для дизайна летней кухни с зоной барбекю, построенной из кирпича и дерева.

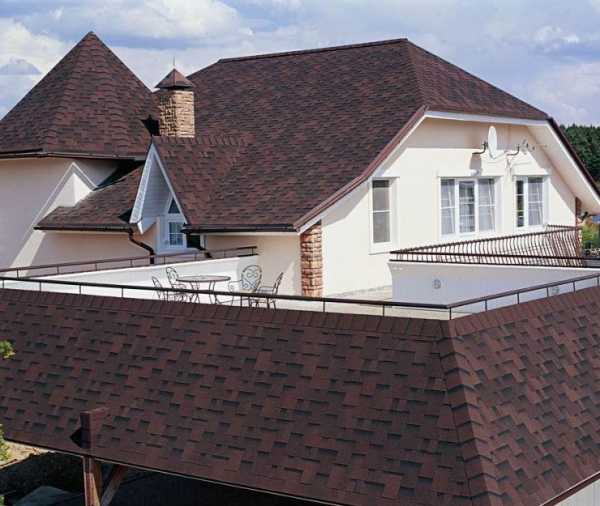

Четырехскатная вальмовая крыша из битумной черепицы — удачный вариант для обустройства зоны патио у бассейна в современном стиле.

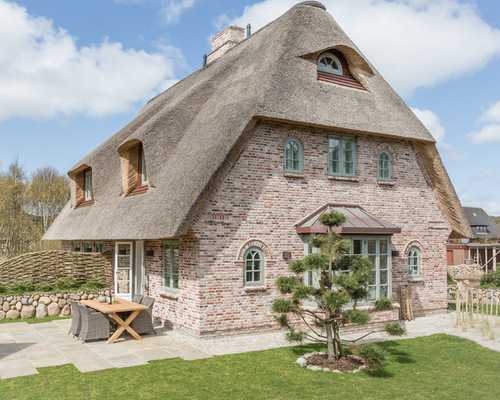

Тростниковые, соломенные и камышовые кровли

Деревенька Гитхорн в Голландии известна под названием «Северная Венеция» — здесь практически нет дорог, только каналы, вдоль которых стоят колоритные домики под соломенными крышами.

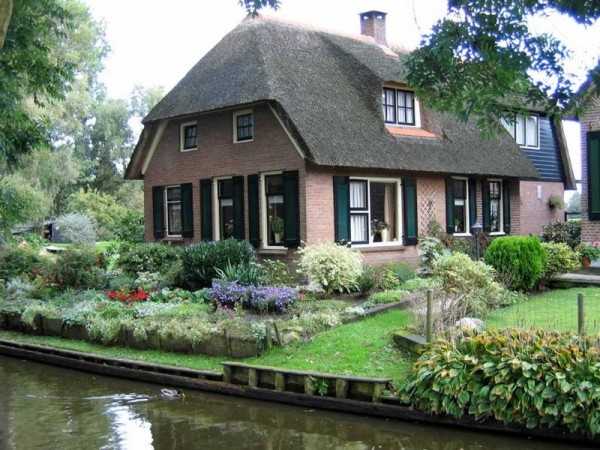

Характерная для Гитхорна архитектура — прямоугольные в плане дома под полувальмовыми крышами из камыша, который со временем меняет цвет с золотистого на благородно-дымчатый.

Технология стрижки соломенных снопов позволяет создавать полукруглые поверхности на крыше, например, на стыке скатов или при оформлении мансардных слуховых окон.

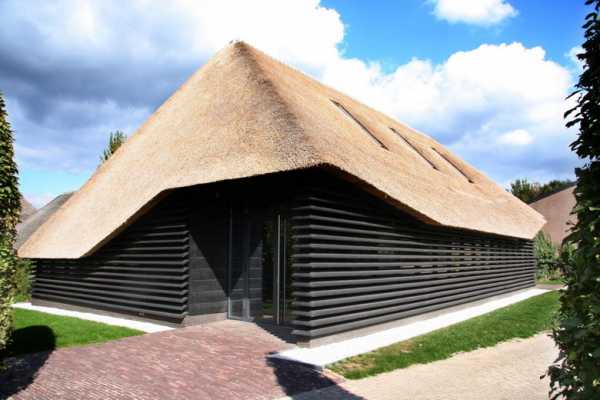

Несмотря на свою многовековую историю, тростниковые четырехскатные кровли органично сочетаются с архитектурой в стиле контемпорари.

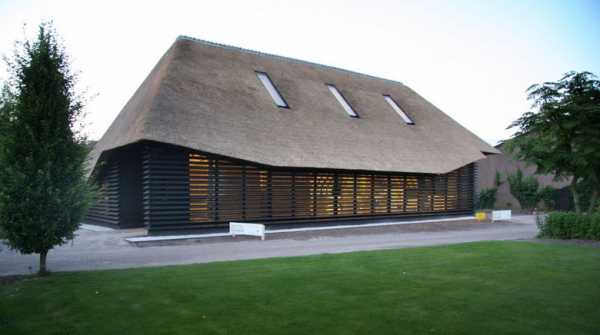

Теплые, песочно-бежевые оттенки камышовой кровли придают экстерьеру дома гостеприимный антураж, даже если в отделке фасадов использована контрастная черно-белая гамма, как на фото.

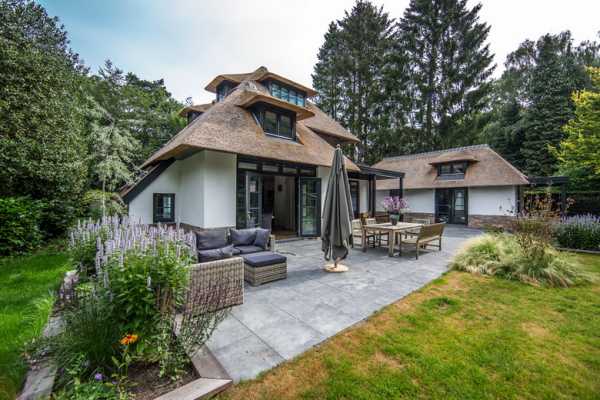

Двухуровневая вальмовая кровля из тростника станет эффектным элементом архитектуры современного дома в стиле кантри.

Смотрите также: Красивые интерьеры коттеджей: 60 фото внутри загородных домов

Фото-подборка четырехскатных крыш

www.onduline.ru

Двухскатная крыша 65 фото: разновидности, частных домов

Несмотря на простоту конструкции, двухскатная крыша может иметь очень оригинальный дизайн. Мы подобрали для вас большую коллекцию фото с современными решениями для двускатных кровель, среди которых вы сможете выбрать подходящий вариант для своего дома.

Одноэтажные дома

Фото: trendir.com

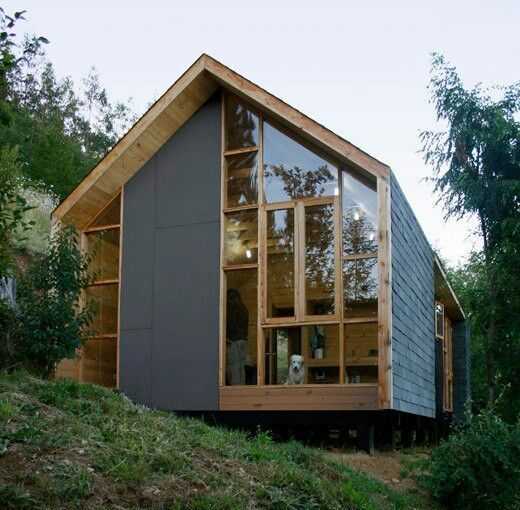

Проект оригинального маленького коттеджа на фото реализован на острове Тершеллинг в Нидерландах. Это летний домик из кедрового бруса, рассчитанный на отдых у моря. Он выделяется на фоне дюн своим очень неожиданным дизайном. Подобная архитектура — хороший пример того, как топография ландшафта определяет высоту дома — из окон мансардного этажа должно быть видно море.

Небольшой летний дом на фото — деревянная архитектура родом из Австрии. Здание «одето» в древесину от кончика крыши до земли — дощатая обшивка фасадов переходит на кровлю и очень необычно смотрится. Двухскатная крыша коттеджа не имеет свесов и прекрасно завершает его минималистский внешний вид.

Фото: Chartered Architect

Самый распространенный вариант деревянного сборного дома в скандинавских странах — коттедж кубической формы с двускатной кровлей и остекленным фронтоном.

Фото: trendir

Два ската с разным уклоном — рациональное решение для маленького каркасного домика с мансардой, позволяющее осветить чердачное помещение и организовать там полноценную спальню или детскую комнату.

Фото: Painted Rusted Roofing

Двускатная фальцевая кровля органично вплетается в дизайн частных домов, бань и беседок в стиле кантри, обшитых пестрой рустикальной доской.

Еще один образец архитектурной гармонии — одноэтажный сруб под колоритной фальцевой крышей с фрагментарным ржавлением, выполненным в производственных условиях.

Смотрите также: Дизайн коттеджа внутри: 60 фото в современном стиле

Двухэтажные дома

Универсальность двухскатной кровли заключается в том, что она способна дополнить архитектуру дома, построенного из любого материала: дерева, кирпича или бетона.

Фото: proroofingsv.com

Для частных усадеб, включающих несколько строений, лучше всего подойдут разноуровневые двускатные крыши, имеющие одинаковый уклон скатов.

Двухскатная кровля основного дома может быть скомбинирована с вальмовой крышей пристройки — крыльца, веранды, террасы или гаража.

Смотрите также: Вальмовая крыша: 65 фото частных домов

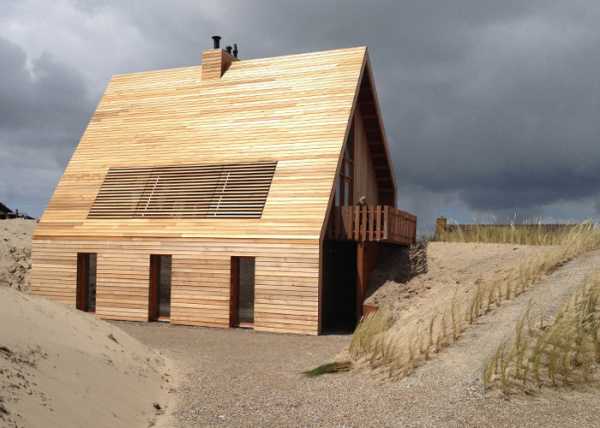

Ультрасовременные двускатные кровли

Фото: homedit.com

Архитектура одноэтажного дома создана на контрастном сочетании сверхсовременного металлокаркаса со сплошным остеклением и кровельного покрытия из тростника. Металлические балки будто бы вырастают из-под тростниковой крыши и символизируют симбиоз прогресса и традиций.

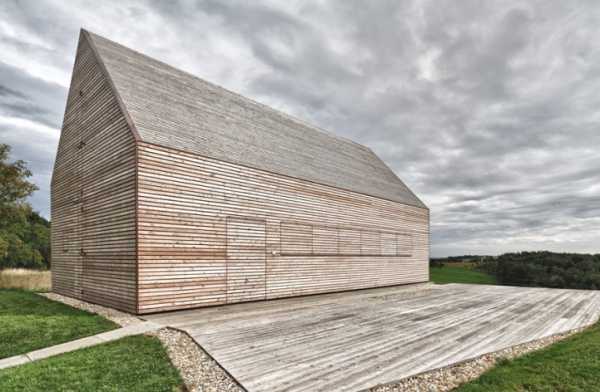

Фото: contemporist

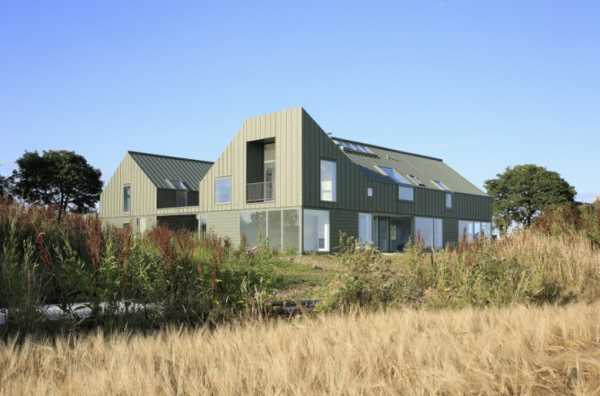

Оригинальность современного коттеджа на фото заключается в отсутствии какого-либо покрытия на двускатной кровле. И стены, и крыша дома отлиты из монолитного бетона. Интересная деталь архитектурной концепции — квадратные и прямоугольные прорези в скатах кровли, открывающие доступ свету на балконы и террасы.

Фото: Daily TV-Shows for You

Ржавый металл в дизайне дома на фото — это не признак запущенности здания, а стильная тенденция последних лет, пришедшая к нам из Америки.

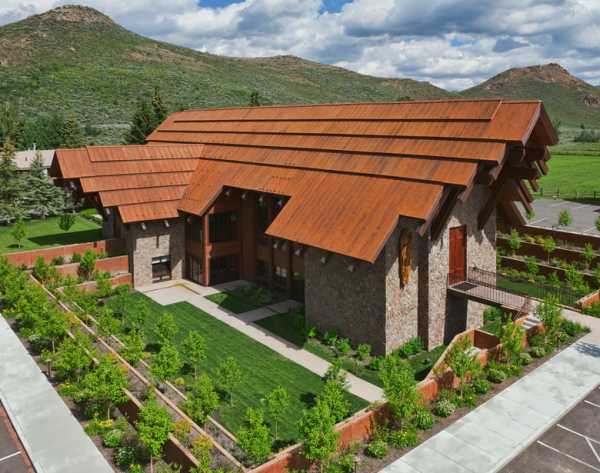

Проект каскадной кровли на фото создан на базе двухскатной конструкции и реализован с помощью искусственно состаренного профнастила.

Смотрите также: Красивые интерьеры коттеджей: 60 фото внутри загородных домов

Ломаные крыши

Ломаные двухскатные кровли обычно применяют, если в проекте коттеджа предусмотрен балкон, крыльцо или веранда. В этом случае один из скатов переходит в более пологую плоскость над пристройкой.

Ломаные кровли ярких оттенков колоритно сочетаются с деревенской стилистикой домов, построенных из бревна и бруса.

Двускатная вальмовая крыша

Двухскатная вальмовая крыша еще называется полувальмовой — она имеет усеченные скаты и оптимально подходит для регионов со сложными погодными условиями: сильными снегопадами, ливнями, ветрами.

Важная особенность полувальмовых и вальмовых кровель — сложная конструкция стропильной системы, которая существенно удорожает строительство частного дома, особенно, если он имеет непростую планировку, а также пристройки, эркеры, балконы.

Дома с мансардой

Проекты домов с мансардой отличает практичность планировочного решения — в таком коттедже максимально используется все внутреннее пространство, включая чердачные помещения.

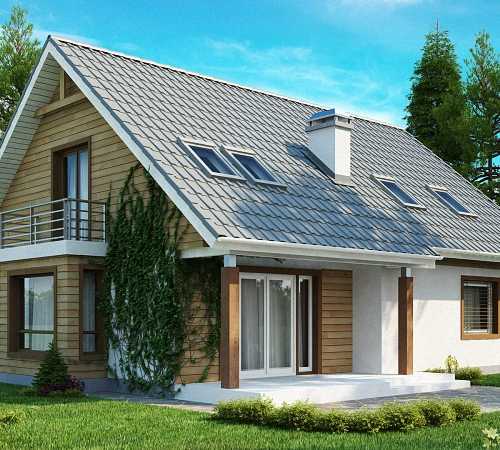

Оконные проемы могут быть врезаны в плоскость мансардной крыши или быть оформлены в виде слуховых окон-скворечников, как на фото.

Фото: metalroofingsalesinc.com

Дом с мансардами на фото привлекает внимание своим современным видом с отголосками деревенской стилистики. Здесь мансарды предусмотрены не только над первым этажом основной постройки, но и над гаражом.

Смотрите также: Красивые мансардные крыши частных домов: фото, примеры дизайна

Крыши из Ондулина

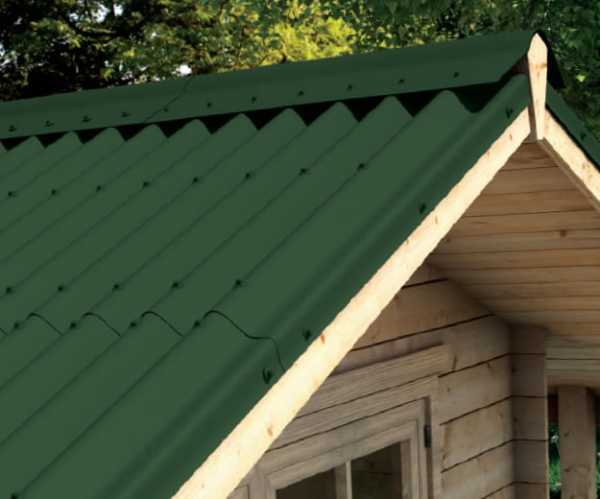

Двускатная кровля из зеленого Ондулина гармонично смотрится в паре с деревянными фасадами из бруса.

Двухэтажный дом с мансардой на фото построен в Колумбии, а его современная архитектура, имеющая некоторые этнические мотивы, удачно подчеркнута двухскатной крышей из коричневого Ондулина.

Дом на сваях в Малайзии — интересный пример того, как традиционная островная архитектура сочетается таким современным кровельным покрытием, как Ондулин. Нежно-салатовые фасады коттеджа тонко гармонируют с более темным, зеленым цветом двускатной кровли.

Архитектура просторной двухэтажной усадьбы на Филиппинах получила второе дыхание благодаря реновации кровли с помощью терракотово-красного Ондулина.

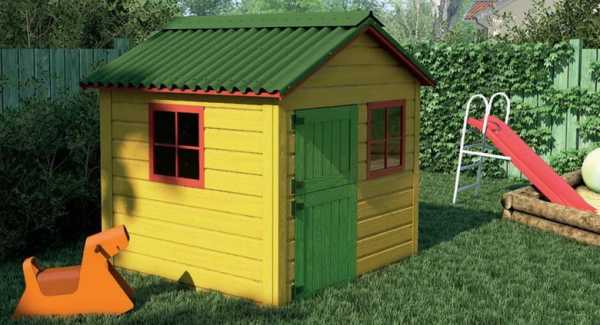

Ондулин широко применяется в строительстве детских площадок — двухскатные крыши для горок и детских домиков можно легко смонтировать своими руками.

Двускатная крыша из зеленого Ондулина внесет жизнерадостный акцент в дизайн игрового домика для детей, построенного на загородном участке.

Смотрите также: Ондулин: Красивые фото кровли домов, виды крыш

Кровля из Ондувиллы

Неравномерный терракотово-коричневый оттенок Ондувиллы в комбинации с характерной рельефностью идеально имитирует внешний вид классической кровли из керамической черепицы.

Натуральные коричневые тона Ондувиллы прекрасно оттеняют белые фасады и тонко сочетаются с кладкой из дикого камня, например, сланца.

Вы всегда сможете подобрать такой цвет кровли из Ондувиллы, который будет гармонировать с кирпичными стенами, будь то бежевый, персиковый, террактовый или красный кирпич.

Дом на фото с двухскатной многоуровневой кровлей из песочно-желтой Ондувиллы тонко гармонирует с окружающей природой: и благодаря конфигурации, и за счет оттеночной палитры.

Кровельное покрытие из Ондувиллы способны подчеркнуть самобытность русского зодчества — на фото вы видите сруб с зеленой двухскатной крышей, который будто бы сливается с природной средой.

Двускатная кровля из Ондувиллы стала логическим завершением для дизайна усадьбы из бруса, построенной в Великобритании.

На фото — коттеджный поселок в Китае, в котором все дома покрыты Ондувиллой.

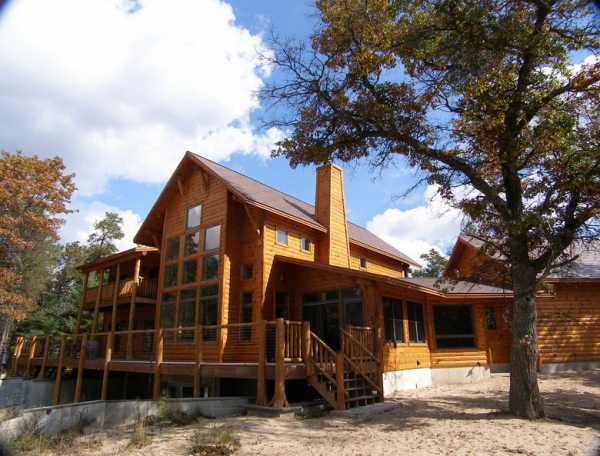

Деревянный дом из хвойного бруса, белая столярка и коричневая двухскатная крыша — традиционная комбинация для загородного коттеджа в стиле кантри. В этом трио важное место отводится кровельному покрытию из Ондувиллы под классическую черепицу.

Двускатная кровля из Ондувиллы стала удачным дополнением к расписным фасадам летнего домика, построенного в Корее.

Смотрите также: Красивые коттеджи из кирпича: 60 фото идей

Крыши из металлочерепицы

Фото: nikas-trade.com

Металлическая черепица практически достоверно имитирует свой керамический аналог, но при этом стоит намного дешевле. Двускатные кровли из металлочерепицы не только броско выглядят, но и отлично гармонируют с кирпичными и бревенчатыми фасадами.

На фото — частный дом с крышей интересной двухуровневой конструкции, реализованной с помощью металлочерепичного покрытия.

Множество цветовых и фактурных разновидностей металлочерепицы позволяет подобрать кровлю под любой архитектурный стиль: классический, современный или деревенский.

Крыши из профнастила

Двухскатная крыша из профнастила — бюджетный вид металлического настила, обладающего неплохой износостойкостью и достаточно красивым антуражем.

Фото: cortenroofing.com

В архитектуре современных коттеджей профнастил нередко применяется не только в качестве кровельного настила, но и для обшивки фасадов.

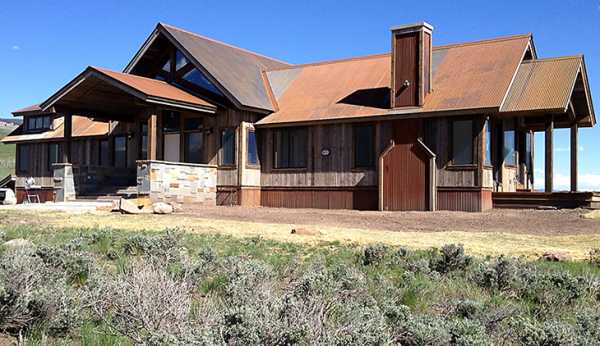

Модный тренд в индивидуальном строительстве — двускатные кровли из рустикального профлиста, который подвергается искусственному ржавлению и состариванию.

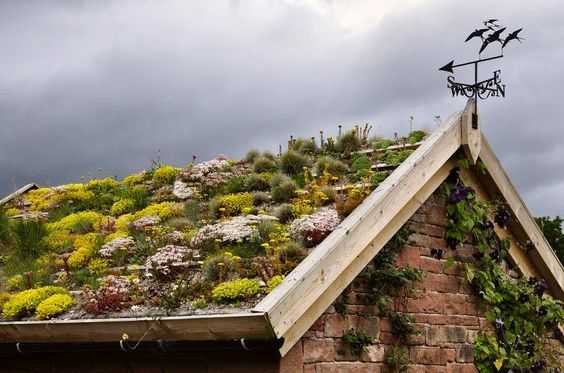

Зеленые двускатные крыши

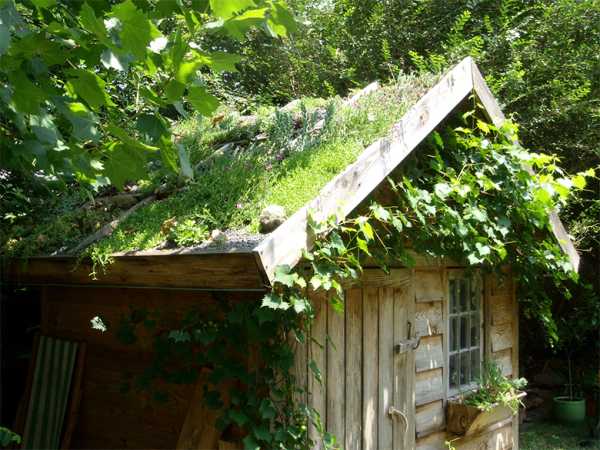

Фото: Greenroofs.com

Зеленая двухскатная крыша — прекрасный вариант для деревянного дачного домика — так постройка полностью сливается с природным окружением и выглядит просто очаровательно.

Фото: mychickentracktor.com

Кроме эстетичного внешнего вида, зеленая кровля имеет множество преимуществ — она защищает дом от стужи и жары, очищает воздух, поглощает посторонние звуки. На такой крыше вы сможете разбить небольшой огородик или клумбу.

В Исландии, на Фарерских островах, дома традиционно покрывают слоем торфа и выращивают зеленый газон, а чтобы траву было удобно стричь, скаты крыши делают достаточно пологими.

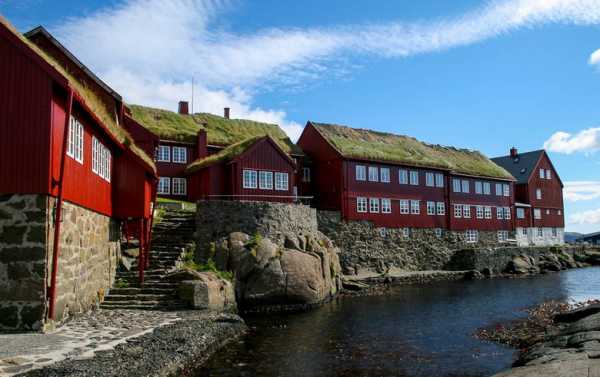

Даже двухэтажные административные здания в Торсхавне, столице Фарерских островов, красуются с зелеными кровлями, которые оригинально оттеняют красновато-коричневые фасады.

Фото: The Family Adventure Project

Черные дома под двускатными зелеными крышами — в эту архитектуру заложен глубокий смысл. За полярным кругом, где солнце редкий гость, стены черного цвета максимально поглощают тепловую энергию, а почвенный покров на крыше помогает сохранить тепло внутри здания.

Смотрите также: Красивые крыши частных домов: фото, варианты дизайна, виды

Фото-подборка двухскатных крыш

www.onduline.ru

Разное

Вальмовая крыша: 65 фото частных домов

Двухэтажные дома

Одноэтажные дома

Мансардные крыши

Крыша со слуховым окном

Дома с эркером

Четырехскатные крыши

Двухскатные полувальмовые кровли

Ломаная вальмовая крыша

Вальмовые крыши из Ондувиллы

Крыша из Ондулина

Кровли из металлочерепицы

Фото-подборка вальмовых крыш

Вальмовая крыша: 12х12, 10х10

Разновидности вальмовых кровель

Пример проекта четырехскатной крыши для каркасного дома

Прямоугольник или квадрат

Дизайн вальмовых крыш

Как быть с балконом

Пристройки к дому под вальмовой крышей

Дом из газобетона под вальмовой кровлей

Заключение

Трехскатная крыша: как сделать своими руками

Основные элементы трёхскатной конструкции

Особенности возведения трёхскатной крыши

Видео: крыльцо дома с трёхскатной крышей

Материалы, необходимые для работы

Какие элементы используются в сборке стропильной системы

Варианты устройства стропильной системы

Видео: как запилить стропила под нужным углом

Этапы строительства трёхскатной крыши своими руками

Видео: каркас трёхскатной крыши

Особенности укладки кровельного материала на трёхскатной крыше

Трехскатная крыша пристройки к дому

Трехскатная крыша. Варианты устройства и применения.

Схема трехскатной крыши

Особенности стропильной системы крыши из трех скатов

Трехскатная пристройка – отличное решение!

Устройство трехскатной крыши: расчеты и основные элементы

Крыша треугольная: определение

Назначение треугольной крыши

Элементы каркаса треугольной крыши

Расчеты трехскатной крыши

Основные нюансы монтажа треугольной крыши

Устройство трехскатной крыши

Трехскатная крыша: конструкция и монтаж своими руками

Особенности конструкции

Состав стропильной системы

Виды стропильных систем

Процесс строительства

Настил кровельного материала

Возведение четырехскатной вальмовой крыши своими руками.

65 фото домов, виды крыш

Одноэтажные дома

Двухэтажные дома

Ломаная кровля

Крыша с мансардой

Кровли из Ондулина

Кровли из профнастила

Крыши из металлочерепицы

Мягкая кровля

Тростниковые, соломенные и камышовые кровли

Фото-подборка четырехскатных крыш

Двухскатная крыша 65 фото: разновидности, частных домов

Одноэтажные дома

Двухэтажные дома

Ультрасовременные двускатные кровли

Ломаные крыши

Двускатная вальмовая крыша

Дома с мансардой

Крыши из Ондулина

Кровля из Ондувиллы

Крыши из металлочерепицы

Крыши из профнастила

Зеленые двускатные крыши

Фото-подборка двухскатных крыш

Добавить комментарий Отменить ответ
