Потолочный профиль для гипсокартона: размеры и виды
Подвесной потолок, сделанный из гипсокартона, имеет прочный каркас. Он, в свою очередь, делается из профилей, соединенных различными видами соединителей и прикрепленных саморезами. Подбирать потолочный профиль для гипсокартона и комплектующие, следует исходя из некоторых советов.
Полное содержание материала
Потолочный профиль: свойства материала
Потолочный профиль применяется в каждой конструкции. Он делает конструкцию жесткой, прочной, качественно сделанной. Обладает такими свойствами:

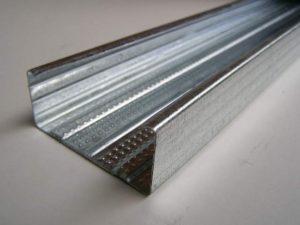

- Оцинковка. Потолочный профиль покрыт оцинковкой. Делается он из стали. Это большое преимущество, потому как на такой профиль не действует влага.
- Сталь – это очень жесткий металл. Профиль из такого металла не будет податлив коррозии. Срок службы его неограничен.
- Оцинкованный профиль не может прогнить и быть испорчен насекомыми (как дерево).
- Профиль из стали не деформируется со временем. На него не может повлиять перепад температуры, сухой воздух или влажность.
Процесс крепления потолочного профиля к потолку
- Металлический профиль не поддается заражению грибком.
При таких положительных параметрах каркас из металлического профиля будет надежной опорой для подвесного потолка.
Вернуться к оглавлениюСтоечный профиль (CD или ПП профиль)
Стоечный профиль иногда называют еще и потолочным профилем ПП. Он является незаменимой составляющей потолочного каркаса для обшивки ГКЛ. Потолочный направляющий профиль для гипсокартона «кнауф» (наиболее популярный на строительном рынке) маркируется CD.
Он сделан по таким размерам, что после монтажных работ остатков практически нет. Расход на 1м2 погонный метр – 2.9.
Цена на строительных рынках 60 р. Размеры потолочного профиля для гипсокартона: длина достигает 4 метров; ширина стандартная 60 мм; высота бортиков до 2.8 см.
При таких размерах с ним очень легко работать. Если требуется меньший отрезок профиля, он с легкостью режется.
Виды потолочного профиля для гипсокартона
На строительном рынке существуют виды профилей, которые имеют такие размеры:
Несущий
Маркировка – UD. Он является главным направляющим профилем. По нему равняется вся конструкция каркаса. В него после крепления идет вставка профиля CD. К профилю впоследствии крепится гипсокартон. Ширина UD – 2.8 см, высота 2.7 см. Длина профиля может достигать до 4 метров. Толщина стенки зависит от фирмы производителя. В основном 0.4–0.6 мм. Цена такого профиля 39 р. Расход на 1м2 – по периметру.
Существующие виды потолочного профиляПри решении сделать подвесной потолок, следует брать «толстенький» профиль 0.6 мм. Такой профиль будет создавать жесткость конструкции, что немаловажно для будущего потолка. Более тонкий профиль подходит для монтажа выравнивания стены.
Потолочный направляющий
Профиль маркируется – CD. Этот профиль берет на себя основную нагрузку. Это основа для обшивки ГКЛ. Он также создает жесткость конструкции. Ширина профиля – 6 см, высота его 2.7 см Максимальная длина 4 метра.
В этом профиле есть один минус – он не создан для монтажа арки или другой криволинейной конструкции. Для этих изделий существует арочный профиль. В видео показан процесс монтажа потолочного направляющего профиля.
Перегородочные профили
UW профиль. Такие профили отличаются от плоскостных размерами:
- несущий CW – 50–50 мм, 75–50 мм, 100–50 мм,125–50 мм, 150–50 мм;
- направляющий UW – 50–40 мм, 75–40 мм, 100–40 мм,125–40 мм, 150–40 мм.
Несущий профиль максимум 4 метра. Имеет 2 ребра через всю длину, которые делают стенку более жесткой. В стоечном профиле есть специальный вырез в форме «Н» для проводов и кабеля. Направляющий профиль UW монтируется по периметру для установки общей плоскости. В него вставляются несущие профили. Стоечные профили применимы в монтаже каркаса для гипсокартона, как формирующие. Его крепят с шагом 40 см для совпадения границ листов гипсокартона.
Применение в каркасе подвесного потолка. Здесь их функции такие же. Они больше подходят для монтажа таких каркасов, потому как для подвесного потолка требуется жесткость и практичность.
Вспомогательные детали для потолочного каркаса
Направляющий профиль для гипсокартона служит основой и создает требуемую плоскость поверхности. Крепление происходит при помощи дюбелей и саморезов к стенам, а также к потолку.
- Саморезы для гипсокартона очень многообразны по своей форме и по функциям:
- для крепежа гипсокартона к каркасу потребуются саморезы TN25;
- для крепления деталей в каркасе применяются саморезы LB 9, 11, 16.
- Для того чтобы прикрепить направляющий профиль, используются пластиковые дюбели с шайбами;
- Подвесы к потолку крепятся с помощью специального анкер-клина.Монтаж анкер-клина
Его срок службы неограничен. Из-за специальной обработки, он не подвержен коррозии. Его конструкция позволяет сделать крепление прочным и жестким;
- Соединитель. Он двухсторонний. Применяется для CD. Соединяет профиля на разных уровнях каркаса подвесного потолка. Направление профилей получается перпендикулярное. Монтаж соединителей проходит при помощи саморезов;
- Для работы с профилями требуются саморезы или просекатель механического типа. Работа с просекателем экономит время, но если возникает надобность разобрать металлическую конструкцию из профилей, тогда это будет сделать сложно. Просекателем легко можно сделать отверстия для прокладки проводов и кабелей;
- Для прикрепления профилей к стене, потолку используются подвесы. Они различны в своих модификациях и у каждого есть свои определенные функции. В монтаже подвесы очень просты и не требуют дополнительного времени.Схема крепления потолочного профиля на подвесы
Расход на 1 м2 идет 0.7 шт:
- Для того чтобы соединить два или больше профилей между собой, нужен краб для гипсокартона. В основном «крабы» устанавливаются в каркасах подвесных потолков. Крабы соединяют профили на одном уровне подвесной конструкции. Расход на 1м2 – 0.7 шт. Нагрузка на соединитель в 1 м2 идет 20 кг. Крабы монтируются при помощи специальных защелок. Саморезы в этом случае не нужны;
- Удлинитель. Предназначен для последовательного соединения CD профилей. При вставке его в профили по бокам вкручиваются 2 самореза для прочности и жесткости;
- Угловой соединитель. Более простой вариант замены «краба». Он имеет один уровень;
- Клещи. Еще один инструмент для соединения профилей. В этом случае саморезы не понадобятся. При помощи этого инструмента можно соединить оцинкованные профили 7 мм;
Соединение профилей с помощью клещей
- Для сверления отверстий в стене, потолке следует применить перфоратор;
- Для того чтобы сэкономить время и не работать отверткой нужен шуруповерт. Достаточно крутящего момента в 10–15 Нм.
При поверхностных знаниях о профилях и при наборе инструментов для гипсокартона, работа с металлическим каркасом не будет сложной и затяжной. Если следовать алгоритму действий, конструкция получится прочной и надежной.
Вернуться к оглавлениюФото подборка существующих видов потолочного профиля
Потолочный профиль для гипсокартона: виды, технические характеристики
Гипсокартонные потолки в интерьере давно пользуются популярностью. Практичный и бюджетный способ отделки завоевал признание многих потребителей, благодаря своим физическим свойствам и возможности создавать из ГКЛ многоуровневые необычные конструкции. Чтобы подвесная система долго радовала своим идеальным внешним видом, необходимо правильно подобрать профиль потолочный, который составляет основу всего гипсокартонного потолка.
Для чего необходим профиль под гипсокартон
Технология монтажа подвесных конструкций из гипсокартона предполагает крепление листов одним из двух способов:
- бескаркасным;
- каркасным.
При первом методе листы фиксируются к потолочной поверхности на специальный клей. Во втором случае монтаж каркаса осуществляется при помощи потолочного профиля, что представляет собой необходимое условие крепления материала.
Этому способствует ряд причин:
- при помощи каркаса лучше получится выровнять потолочную поверхность;
- под такой конструкцией получится скрыть электропроводку, системы вентиляции и коммуникаций;
- благодаря каркасному основанию подвесной потолок получится надежным и качественным;
- каркасный метод позволяет монтировать многоярусные системы.
Каждый из вышеперечисленных моментов имеет немаловажное значение, и все они должны учитываться при выборе способа отделки потолков в помещении.
Виды профиля по материалу изготовления
Дерево или оцинкованная сталь
Для монтажа подвесного каркаса под ГКЛ применяют как оцинкованный профиль, так и деревянный брус. Без преувеличения можно говорить о том, что металлические изделия гораздо лучше:
- срок службы стали намного дольше. Единственный недостаток металла – подверженность к коррозии. Однако при производстве на материал наносится слой защитного цинкового покрытия, которое надежно защищает его от воздействия влаги;
- сталь не боится насекомых, которые могут отрицательно повлиять (уничтожить или испортить) на каркас из дерева;
- оцинковка не потеряет своих первоначальных геометрических свойств в условиях эксплуатации, в то время как дерево под воздействием влаги может разбухнуть;
- гибкость отдельных видов профиля позволяет менять геометрию конструкции на потолке, придавая ей самые оригинальные формы.
Все виды металлического отделочного профиля выполнены из оцинкованной стали. Изделия варьируются по размерам, форме, конфигурации и имеют обширную сферу применения.
Толщина каркасного элемента
Это один из важнейших параметров оцинкованного профиля, от которого зависит прочность и жесткость всей конструкции. Если планируется установка декоративной системы, можно применять более тонкие изделия. Массивные же элементы (ниши, перегородки) требуют большой толщины профиля.
В зависимости от толщины металла выделяют три основных вида каркасных составляющих:
- с толщиной 0,4 мм — самый «слабый» вариант, саморезы в котором нередко просто прокручиваются;
- с толщиной 0,45 мм. Средний показатель толщины делает такие изделия пригодными для монтажа каркаса, стеновых перегородок и потолочных ниш;
- с толщиной 0,55 мм – наиболее крепкий элемент, способный выдержать максимальную нагрузку.
Гипсокартонные профили: типы и размеры
При изготовлении каркаса, на который монтируются листы ГКЛ, обычно используют два типа профилей – CD и UD. Они позволяют реализовывать многоуровневые конструкции и способны выдержать вес отделочного материала. Для установки геометрически сложных систем применяют изделия, маркированные буквами UW. Остановимся подробнее на каждом из них.
Профиль UD (ППН) – несущий потолочный
Выступает в роли направляющих элементов каркаса, куда заводится стоечный профиль. При монтаже подвесного потолка, крепление направляющих осуществляется по всему периметру помещения. Выбирая изделие, отдавайте предпочтение профилю UD с перфораций, с ним легче работать, поскольку не придется прилагать дополнительных усилия для сверления отверстий.
Для направляющего профиля для гипсокартона на потолках характерны следующие размеры:
- стандартная длина составляет 3 метра, но в продаже можно встретить также четырехметровые планки;
- толщина — 0,4-0,55 мм;
- ширина – 25-27 мм;
- высота – 28 мм.
Профиль CD (ПП) – стоечный
Другое название – потолочные профили. Используются для установки подвесных потолков. Для них характерна повышенная прочность, поскольку именно такие элементы принимают на себя основную нагрузку, идущую от всей конструкции. Поэтому в качестве основного материала для изготовления данного типа используется высокопрочный оцинкованный металлопрокат, устойчивый к коррозии и исключающий провисание подвесной системы.
Изделие данного типа имеет следующие параметры:
- длина 3-4 м;
- ширина – 60 мм;
- высота – 27 мм;
CD потолочный профиль для гипсокартона крепится на подвесы в форме буквы П, фиксируемые к основанию чернового потолка.
Профиль UW (ПН) – для создания фигур второго или третьего уровня потолков
Изделия с данной маркировкой предназначены для сооружения второго или третьего уровня потолков. Чтобы монтировать конструкции необходимой толщины, детали выпускаются разных типоразмеров по ширине.
Такой потолочный профиль имеет следующие технические характеристики:
- длина – 2-4 м;
- ширина – от 5 до 10 см;
- высота – 4 см.
Основная сфера применения – формирование различных геометрических фигур при обустройстве второго и последующих уровней подвесного потолка. Элементы могут монтироваться как к предыдущему уровню, так и крепиться при помощи подвесов. Такой профиль имеет гладкие боковые перегородки, а основная перегородка профилирована для большей жесткости.
Арочный
Представлен гибкими элементами, которые также можно монтировать самостоятельно из оцинкованного потолочного профиля. Арочный тип предназначен для быстрого создания фигур, изогнутых форм и необычных конструкций.
Новичкам лучше покупать готовые изделия, обладающие следующими параметрами:
- ширина – 60 мм;
- высота – 28 мм;
- толщина – 0,38-0,45 мм;
- длина – 3-4 м.
Радиус изгиба у арочного профиля составляет 50 см.
Вспомогательные крепежные элементы
Чтобы надежно скрепить обрешетку, существует множество различных вспомогательных изделий, которые применяются для установки каркаса. Одни детали ограничены в своей функциональности, из других возможно скомплектовать систему, которой будет достаточно для выполнения любого вида работ.
К основным комплектующим и фурнитуре относятся:
- двухуровневые соединители для наращивания профилей CD. При помощи таких специальных соединителей совмещают отдельные части данного профиля, чтобы придать им необходимую длину. До начала применения соединители загибают таким образом, чтобы они приняли форму скобы. Для работы используют саморезы и располагают их с каждой стороны по 2 шт;
- ударный дюбель. Этот вспомогательный элемент каркаса получил такое название из-за специфики монтажа, при которой шуруп забивается в него, а не вкручивается шуруповертом. Комплект из дюбеля и шурупа включает изделия различной длины. При монтаже гипсокартонной конструкции рекомендуется приобретать пластиковые дюбеля, которые не будут проваливаться от удара в пустоту бетонного перекрытия;
- крабы используются в качестве соединительных элементов профиля CD под углом в 90 градусов с обеих сторон;
- подвес с пружиной, на который CD профиль крепится к потолочной поверхности;
- прямой подвес представлен скобой и также используется для фиксации профиля CD к потолку;
- дюбель-пустышка. Понадобится 6-мм образец с маленькой шляпкой, которая будет препятствовать проваливанию элемента в пустоты;
- анкерные или подвесы с тягой применяются для монтажа профиля к потолочному основанию, когда длина прямого подвеса недостаточна для осуществления монтажа. В данном случае подвес закрепляют к профилю, а тягу продевают через специальные отверстия в регулируемой пружине. Технические характеристики деталей позволяют выдерживать конструкции нагрузки до 30 кг.
До начала монтажных работ потребуется рассчитать не только профиль для потолка, но и количество вспомогательных крепежных элементов.
Особенности крепления каркаса к потолку
При помощи оцинкованного профиля можно установить два вида каркаса: ячеистый и поперечный. И в том и в другом случаях потребуется сделать уменьшенный чертеж будущего подвесного потолка, на котором отметить места расположения всех направляющих и несущих планок, а также крепления подвесов и других элементов конструкции.
Установка ячеистого каркаса
Монтаж профилей будет осуществляться следующим образом:
- перенести при помощи карандаша или обивочного шнура на потолочную поверхность рисунок. Для точности используют уровень и рулетку;
- на CD-профилях проделать отверстия на расстоянии 30-40 см друг от друга;
- зафиксировать направляющие элементы по горизонтальной линии к стеновой поверхности при помощи анкерных дюбелей;
- отступив 30 см от стены, через каждые 60 см прикрепить на саморезы или 6 миллиметровые дюбели П-образные подвесы;
- обратную сторону CD обклеить уплотнителем и прикрепить изделия к подвесам на саморезы. При недостаточности длины планок, размер деталей увеличивается соединителями;
- зафиксировать перемычки крабами с шагом в 60 см в шахматном порядке.
Важно! На всем этапе работ необходимо постоянно контролировать ровность будущей потолочной поверхности и регулировать ее при помощи пружинных подвесов.
Монтаж поперечного каркаса для одного уровня конструкции
Преимущество такого способа заключается в отсутствии необходимости приобретать и устанавливать некоторые элементы. В частности, перемычки и крабы. Благодаря параллельному креплению профилей данный способ получил название рельсового.
Порядок действий будет следующим:
- таким же образом, как и в предыдущем способе, чертеж переносится на потолок. При этом шаг между поперечными профилями должен составлять 50 см;
- по горизонтали по всему периметру помещения на стеновой поверхности проводится линия, к которой будут крепиться направляющие;
- далее осуществляется монтаж направляющих деталей, в пазы которых заводятся края несущего поперечного профиля и фиксируются при помощи саморезов.
Проверка ровности будущей подвесной конструкции также должна обязательно проверяться на всех этапах выполнения работ.
Распространенные ошибки при установке профиля под ГКЛ
Монтировать подвесной потолок из листов гипсокартона по силам даже новичкам. Главное, соблюдать последовательность работ и не допускать ошибок, которые могут свести на нет все усилия. Самыми частыми из них являются:
- неверно выбран профиль. Например, для монтажа гипсокартонных перегородок использовался потолочный, а не несущий и направляющий элементы. Такая оплошность может привести к нарушению устойчивости конструкции;
- нарушение технологии установки каркаса. Это тоже распространенная ошибка у тех, кто решился заняться самостоятельным ремонтом. Прежде всего, это относится к профилю, применяемому для создания многоуровневых конструкций. В данной ситуации фиксацию всегда необходимо осуществлять на подвесы и устанавливать оцинкованный профиль гладкой стороной вниз, к которой далее будет крепиться подвесы. Пренебрежение этим правилом приведет к тому, что конструкция со временем потеряет устойчивость, начнет провисать, на ней появятся трещины;
- неправильная резка материала. Для того чтобы рез на изделиях был ровным, нельзя использовать болгарку (УШМ). От высокой скорости вращения режущего диска происходит сильный нагрев металла, вследствие чего оцинковка в месте реза сгорает, и попавшая влага на эту поверхность может стать причиной коррозии;
- разгибание стенок у профиля. Любые перемычки или ребра жесткости никогда нельзя многоразово сгибать и разгибать. Из-за такого грубого нарушения существенно ухудшается жесткость и целостность всей подвесной системы. Для того чтобы без проблем монтировать профиль, следует подобрать изделия необходимых параметров;
- отсутствие подвесов. Нередко монтаж профиля осуществляется прямо к потолочному основанию (из дерева или бетона), когда подвесы не применяются. В данном случае несущие элементы закреплены на направляющем профиле без дополнительного усиления. Такие ошибки также могут привести к образованию трещин на гипсокартонном потолке.
Чтобы быстро сделать ровную поверхность потолка, понадобится приобрести профиль и комплектующие, монтировать каркас, прикрутить листы ГКЛ и зашпаклевать покрытие. При этом необязательно нанимать профессиональных строителей, поскольку установить подвесной потолок из ГКЛ можно самостоятельно, не имея знаний и навыков в данной области.
Видео как сделать каркас под гипсокартон на потолке
Потолочный профиль для гипсокартона — размеры и виды, надежность.
Поверхности из гипсокартона удобны в эксплуатации, из них можно собрать любой разноуровневый потолок в помещении. Вся конструкция будет выглядеть идеально, если правильно подобран потолочный профиль для гипсокартона, размеры и виды комплектующих соответствуют своему назначению.
Для обеспечения надежного крепления и получения многоуровневых дизайнерских потолков используют специальный потолочный профиль для гипсокартона.
Надежность профилей
Промышленность выпускает различные специальные планки для крепления ГКЛ к потолочным перекрытиям. Это стальные конструктивные элементы необходимой формы, чтобы придать монтируемым поверхностям нужную конфигурацию.
Холодное формование стальных профилей придает жесткость собираемым конструкциям, а слой оцинковки предохраняет их от коррозии и придает долговечность.
Прежде чем выбрать потолочные профили необходимо узнать какими свойствами они должны обладать:
- толщина стенки и необходимые ребра жесткости, что обеспечивает надежность во время монтажа и эксплуатации всей конструкции;
- простота и легкость работы. При монтаже нужной длины полосы легко отрезаются ножовкой или специальными ножницами, отверстия просверливаются простыми саморезами с буровыми наконечниками;
- возможность выгнуть планку под любым углом, без потери других качеств материала;
- как уже говорилось слой оцинковки уберегает материал от ржавчины и продлевает срок его эксплуатации, а образующаяся в месте среза окалина защищает стыки;
- стальная планка выдерживает значительные перепады температур, не сжимается и не расширяется. При различных температурных значениях размер остается постоянным;
- экологичность материала из которого выполнены отдельные полосы — на них не могут развестись различные грибковые образования или плесень.
Полезная информация: «Особенности монтажа потолочного профиля«
Специалисты рекомендуют использовать именно стальной профиль для потолка из гипсокартона, так как другие материалы могут быть либо не настолько долговечны либо не экологичны.
Существующие виды
Для монтажа многоуровневых потолков необходимы определенные виды полос, поэтому они выпускаются различного сечения и конфигурации:
- основной, без которого не обойтись — несущий профиль, со стандартным обозначением — ПН (профиль несущий). Имеет вид в сечении в виде русской буквы «П».
- для монтажа криволинейных конструкций выпускается арочный профиль. Он изготовлен из ПН с необходимыми насечками для придания нужной кривизны. При создании эксклюзивных дизайнерских решений без такого вида не обойтись;
- ПП или потолочный направляющий профиль — еще одна составляющая при монтаже гипсокартонных потолков. На срезе имеет вид русской буквы «С». Часто выпускается уже с готовыми отверстиями для удобства монтажа.
На планках можно увидеть международное обозначение — CD, UD и UW.
Несущие профили применяются для установки по периметру помещения, служат основой всей конструкции потолочного полотна из гипсокартона. Планка крепится к стене саморезами, которые вкручиваются в заранее установленные дюбеля.
Шаг между отверстиями обычно берется в 25 см. Такого расстояния вполне достаточно чтобы конструкция со временем не провисла и не деформировалась. Выпускаются стандартной длины: трех- и четырехметровые полосы, с толщиной стенок от 0,4 до 0,6 мм. Ширина и высота планки — 28 мм и 27 мм соответственно.
Для монтажа листов гипсокартона предназначены потолочные направляющие. В них непосредственно вставляется ГКЛ.
Профилирование поверхностей по всей длине планки придает прочность конструкции, а загнуты вовнутрь края способны обеспечит хорошую фиксацию листа.
ПП часто используют при создании многоуровневых конструкций потолков. Направляющие этого типа достаточно широки, что бы при монтаже не повредить хрупкие края гипсокартонных листов. Выпускаются такой же длины, как и планки ПН, с шириной 60 мм и высотой 27мм.
Арочные профили можно изготовить самостоятельно, сделав, с помощью подручных средств, необходимые насечки в нужных местах. Но они продаются в готовом виде в магазинах стройматериалов. Стандартная длина, как у остальных видов, ширина 62 мм, высота 27 мм.
Выгибать арочные планки можно как наружу, так и внутрь. Стоит отметить, что радиус конструкции не должен быть меньше 50 см.
Специальные комплектующие для ГКЛ
Для того чтобы качественно смонтировать потолочный профиль для гипсокартона существуют разные размеры и виды комплектующих.
Не всегда получается установить конструкцию достаточной длины (они выпускаются стандартных размеров), поэтому применяют продольный соединитель. Он помогает скрепить несколько планок в одну, практически бесшовную.
Универсальные виды соединителей позволяют без проблем сделать угловые или перпендикулярные конструкции на плоскости перекрытия. Несмотря на неровность каркаса позволяют сделать соединение прочным.
Вертикальные подвесы в виде буквы «П». Перфорированные облегченные планки позволяют соединить потолочные направляющие с несущей плитой или используются для соединения в многоуровневых конструкциях.
Угловые соединители позволят подогнать и установить ПП под любыми углами на плоскости и обеспечить жесткое соединение всей конструкции.
Угловые профили применяются во время чистовой отделки подвесной конструкции для защиты углов открытых листов гипсокартона. Выпускаются из алюминия или пластика, что позволяет легко работать с ними.
Различные саморезы для крепления ГКЛ. Длинные (от 7 до 10 см) позволяют надежно прикрепить листы к планкам. Мелкие, специалисты называют их «блошками», требуются для скрепления между собой профильных планок и подвесов.
Различного размера дюбели так же необходимы при установке профиля для гипсокартона на потолок. Существует несколько видов комплектующих для планок. Для закрепления полос используют ударные и дюбели-пустышки. Применяется чаще всего крепеж диаметром 6 мм.
Прежде чем приступать к монтажу гипсокартонных потолков необходимо приобрести весь необходимый профиль и комплектующие, чтобы уже ничего не отвлекало от работы.
Профиль для гипсокартона: размеры и виды
Создание гипсокартонной конструкции начинается с возведения прочного и долговечного каркаса. В большинстве случаев при выборе материала для него предпочтение отдается оцинкованной стали. Выясним, как правильно выбрать составные элементы металлокаркаса – профиль для гипсокартона и крепеж к нему.
Типы металлопрофиля
Количество вариантов конструкций из ГКЛ огромно, что потребовало создания широкой линейки видов металлического профиля. Их можно условно разделить на несколько типов:
- В зависимости от места использования – на потолочные и стеновые.
- По выполняемой роли – на направляющие и несущие.
- По характеру возводимой конструкции – на профили для облицовки стен и потолков или конструирования перегородок.
- В зависимости от поперечного сечения – на угловые, плоские и П-образные.
Все типы профиля показаны на представленных ниже фото.
При монтаже ГКЛ используют различные комбинации металлопрофилей в зависимости от конфигурации и назначения конструкции. Параметры и виды деталей, а также процесс их изготовления регламентируются ТУ 112000-001-12586100-2009, ТУ 1121-012-04001508-2011, ТУ 112000-002-94835001-2013. Делают их из оцинкованной стали ( ГОСТ 14918, 14918-80, 52246-04, Р 52246), листовой рулонной стали ( ГОСТ 1050-88), рулонной оцинкованной с полимерным покрытием ( ГОСТ Р 52146).
Профили для каркаса при выравнивании стены
При проведении подобных работ применяются два основных вида металлопрофиля: направляющий и стоечный.
Направляющий профиль для обшивки стен
Для выравнивания оснований обычно используют направляющий металлопрофиль, маркируемый буквами ПНП или UD, который также называют стартовым. Его назначение – сформировать периметр будущей пристенной конструкции, на который будут крепиться стойки. Поэтому такой тип профиля изготавливается из толстой стали и имеет следующие габаритные размеры:
- Стандартная длина – 3 000 мм. По желанию клиентов строительные магазины готовы поставить элементы длиной до 6 метров. Впрочем, при необходимости эти детали наращиваются методом накладывания.
- Высота боковой стенки (полки) – 40 мм.
- Ширина спинки может варьироваться: в продаже имеются направляющие со спинкой 50, 65, 75 и 100 мм.
Для крепления направляющих к стене, полу, потолку в их спинке заранее просверлены отверстия диаметром 8 мм. Если шаг имеющихся отверстий не подходит, то не проблема насверлить новые, воспользовавшись обычной дрелью.
Стоечный профиль для стен
Стоечный металлопрофиль, обозначаемый ПП или CD, формирует плоскость, к которой будет крепиться гипсокартон. Отличить эту разновидность от направляющих просто: его боковые стенки загибаются внутрь, образуя в сечении букву «С». Это делает его более жестким, к нему легко крепить подвесы. Элемент имеет продольные ребра жесткости, у которых есть дополнительная функция: в них удобно центрировать саморезы.
Чтобы не запутаться, приведем все названия профилей CD. Их именуют потолочными профилями, стоечными, плоскостными, стойками.
Габариты изделий:
- Длина разнообразная: от 2 500 мм до 6 000 мм. Благодаря этому легко выбрать необходимый размер, так как сращивать такие несущие элементы нежелательно.
- Высота полки стандартная и составляет 50 мм.
- Ширина – 50, 65, 75 и 100 мм.
Стоечный профиль вставляется в направляющий, поэтому должен совпадать с ним по ширине.
Профиль для потолочного каркаса
Для выравнивания потолков или создания на них многоуровневых конструкций используют те же профили UD и CD. Единственное отличие в выборе изделий – их размер. Для потолка обычно берут элементы с такими параметрами:
- Направляющие длиной 3 000 мм, шириной 28 мм и с высотой боковой полки в 27 мм.
- Потолочные несущие металлопрофили такой же длины, с той же высотой полки и шириной 60 мм. Наличие дополнительных ребер жесткости по длине позволяет создавать на потолке конструкции, выдерживающие солидные нагрузки.
Профили для формирования перегородок, ниш и арок
Активное применение в ремонте конструкций, возводимых из гипсокартона, повлекло за собой выпуск широкой линейки деталей для формирования каркаса. Покупатель может выбрать те, которые требуются ему для конкретного случая.
Направляющий перегородочный профиль
Направляющие металлопрофили UW (ПН) имеют различную ширину. Это объясняется тем, что толщина возводимой перегородки может быть разной. Поэтому в ассортименте магазинов можно найти UW-профили с шириной 50, 65, 75, 100 мм.
Длина таких изделий – от 2 до 4,5 метров. Высота боковых полок – 40 мм.
Стоечный перегородочный профиль
Стоечные профили для перегородок CW (ПС) имеют интересную особенность: монтировать гипсокартон на них можно с обеих сторон. Часто в них предусмотрены насечки для прокладки коммуникаций. По габаритам они подбираются под используемые направляющие.
Усиленный металлопрофиль
Для укрепления дверных проемов применяют усиленную разновидность профиля (UA).
Он монтируется в них в качестве стоек и имеет следующие размеры:
- Длина – 3 000, 4 000 и 6 000 мм.
- Высота боковых полок стандартная – 40 мм.
- Ширина спинки – 50, 75 и 100 мм.
Повышенную прочность обеспечивает толщина металла, достигающая 2 мм. Спинка детали снабжена перфорацией и отверстиями, облегчающими монтаж.
Угловой профиль
Угловой профиль предназначен для защиты от случайных повреждений углов гипсокартонных конструкций. Как правило, крепится на шпаклевку, поэтому имеет перфорацию, сквозь которую выдавливается лишний раствор. Выпускается полосами длиной 3 метра. Ширина сторон уголка – 25 или 31 мм.
При транспортировке этих деталей следует соблюдать осторожность, так как они легко деформируются.
Арочный профиль
Арочный профиль отличается от других видов присутствием разрезов на боковых полках, что позволяет сгибать его, придавая нужный радиус кривизны.
Арочные элементы могут быть выпуклыми или вогнутыми. Их характеристики немного отличаются:
- Выпуклые выпускаются длиной до 6 метров и могут обеспечить минимальный радиус изгиба в 1000 мм.
- Вогнутые – длиной 3 метра, минимальный радиус – 500 мм.
Зачастую мастера при формировании криволинейных поверхностей обходятся без использования этого вида, заменяя его направляющим. В его боковых полках с определенным интервалом делаются вырезы в виде лепестков, как на фото. Чем меньше радиус изгиба, тем чаще делаются вырезы.
Как правильно выбрать профиль
Надежный каркас является залогом прочности конструкции их гипсокартона. Поэтому не стоит экономить на материалах, необходимых для его изготовления. Лучше выбрать профили известной фирмы, даже если цена на изделия будет выше. Зато в этом случае не придется волноваться за качество металлопрофиля.
Mr. Build рекомендует: выбирайте изделия толщиной не менее 0,5 мм. В идеале – от 0,55 мм. Жесткость профиля – наше все!
Качества, которым должен соответствовать профиль для ГКЛ:
- прочность и жесткость – обеспечиваются толщиной и правильной обработкой материала при изготовлении;
- надежность – ее определяет качество стали;
- легкость – слишком толстый материал имеет большой вес, и с ним неудобно работать.
Покупая профили, следует обратить внимание на условия их хранения. Несмотря на устойчивость к коррозии оцинкованного металла, изделия полагается складировать под навесом. На профилях не должно быть царапин и задиров. Хорошо, если детали поставляются в упакованном виде.
Лучше всего зарекомендовала себя продукция от мировых лидеров Knauf и Giprok.
Профиль от Knauf
Особенности изделий «Кнауф»:
- оцинкованная сталь толщиной 0,6 мм;
- особая геометрия для создания плотных стыков без зазоров и деформации полок элементов;
- ребра жесткости для прочности каркаса и простого ориентирования при сборке;
- отверстия диаметром 33 мм для дюбелей, монтажа коммуникаций.
Недостаток у металлопрофилей Knauf только один – высокая цена.
Gyproc-Ультра
Преимущества профиля Gyproc-Ультра:
- холодная закалка стали по технологии UltraSteel®;
- эффект гарпуна: саморез легко вкручивается, но трудно достается;
- отверстия, закрытые язычком, который в отогнутом виде препятствует прогибанию детали при вкручивании шурупов;
- рифленая поверхность с симметричными углублениями, позволяющая саморезам легко входить в металл и не соскальзывать;
- соединение элементов методом шип-паз.
Обратите внимание! На рынке есть много подделок и имитаций профиля «Гипрок-Ультра». При покупке как следует рассмотрите деталь: рифление у оригинала идет на всю толщину, углубления четкие и симметричные.
По соотношению цена/качество «Гипрок» выигрывает у «Кнауф».
Крепеж для монтажа каркаса
Собрать каркас не получится без разнообразного крепежа. В зависимости от типа конструкции могут использоваться такие элементы:
- Прямые подвесы – для монтажа несущих профилей на потолочную плиту или стену. На поверхности они закрепляются при помощи дюбелей. Несущие фиксируются в подвесах саморезами. Для регулировки в боковых крыльях этого крепежа имеется целый ряд отверстий. После фиксации выступающие части просто отгибаются под углом 90˚, чтобы не создавать помех при креплении гипсокартона.
- Анкерные подвесы – для монтажа потолочного каркаса. Они имеют тягу, регулируя длину которой, можно установить необходимое расстояние между каркасом и потолком.
- Удлинители – для соединения профилей. Такая необходимость возникает довольно часто, а использование удлинителя позволяет получить более прочное и жесткое соединение.
- Соединители – для скрепления профилей, перпендикулярных друг другу. Бывают одно- и двухуровневые. Одноуровневый соединитель из-за формы часто называют крабом.
- Мелкие саморезы по металлу – для скрепления деталей металлического каркаса между собой. Впрочем, профессионалы советуют использовать для этих целей просекатель. Он обеспечивает гладкую поверхность в месте сопряжения, в то время как головки саморезов могут препятствовать плотному прилеганию гипсокартона к каркасу.
Уважаемые читатели! Напишите, пожалуйста, в комментариях, металлопрофиль каких марок используете вы. Если применяли для сборки каркаса китайский профиль, расскажите, что из этого вышло.
классификация и название, назначение, видео и фото
Различные гипсокартонные конструкции создаются при помощи каркаса из металлических профилей. Они выпускаются различными по форме, размерам, назначению. Для определения нужного вида профиля следует разобраться с его предназначением, размерами. Виды изделия для гипсокартона предназначены для их конкретного применения, поэтому следует ознакомиться с каждым типом в отдельности.
Виды профилей, применяемых для создания каркаса под гипсокартон
Монтаж каркасной основы из метал-профилей по своей конструкции несложный. Он состоит из вертикалей и горизонталей составляющих металлические элементы, которые называются направляющими, потолочными, перегородочными профилями. Для правильного выбора нужного профиля, следует ознакомиться с его маркировкой и размерами.
Профиль стоечный для каркаса ГКЛКакие существуют профили для гипсокартона:
Название профиля без сокращений | Сокращенное название на Российском рынке | Сокращенное Европейское название |
Стоечный | ПС | CW |
Направляющий | ПН | UW |
Потолочный | ПП | CD |
Потолочный направляющий | ПНП | UD |
Какие основные профили для гипсокартона бывают?
Назначение и характеристики направляющего профиля (ПН)
Профиль направляющий, сокращенно ПН он же UW. Толщиной 0.55-0.8 мм. Это защищает изделие от окисления металла, а также от поражения его ржавчиной. По внешнему виду ПН произведен в виде планки буквой «П», которая применяется в сооружении металлического скелета для фальш-стен. Применяется для быстрого возведения перегородок различной толщины. Направляющие служат основой в монтаже каркаса, создают прочность конструкции. Профиль имеет разную ширину, что позволяет возводить высокие перегородки и прятать в стене коммуникации.
Направляющий профиль, применим для каркаса для гипсокартонной фальш-стеныРазмеры направляющего элемента для гипсокартона:
Маркировка изделия | Толщина, мм. | Ширина, мм. | Высота ребра, мм. | Длина, м. |
UW (ПН)-2-50*40 | 0.5 | 50 | 40 | 3 |
UW (ПН)-4-75*45 | 0.5 | 75 | 45 | 3 |
UW (ПН)-6-100*40 | 0.6 | 100 | 40 | 4 |
В профиле заводом-изготовителем могут быть сделаны отверстия 8 мм. для крепления изделия к основе (стена, потолок). Крепежными элементами, в основном, служат дюбель-гвозди размером 6/40, 6/60. Длина изделия достигает 3 метров.
В монтаже перегородки, выравнивании стены гипсокартоном первым крепится данный вид металлического изделия по сделанной заранее разметке. Затем применяются ПС (стоечный), а также дополнительные материалы, такие как подвесы, удлинители, крабы.
Обозначения и размеры UD профильФункциональность стоечного профиля (ПС)
Расшифровывается как профиль стоячный, кратко ПС или другое европейское обозначение CW. Данный вид металлической планки применяется при производстве металлического каркаса для гипсокартонной фальш-стены, а также выравнивание вертикальных поверхностей в помещении. Осуществляя возведение каркаса для фальш-стены, металлический элемент вставляется в зафиксированный НП. В связи с этим, ширина ПС и ПН имеет одинаковые размеры. Перегородочный профиль для гипсокартона производится из оцинкованной стали.
Маркировка изделия | Толщина, мм. | Ширина, мм. | Высота, мм. | Длина, м. |
CW (ПС) 50*50 | 0.4-0.6 | 50 | 50 | 2.6; 3; 4 |
CW (ПС) 65*50 | 65 | |||
CW (ПС) 75*50 | 75 | |||
CW (ПС) 100*50 | 100 |
В зависимости от создаваемой конструкции приобретается требуемый размер. Длина может быть от 3 до 4 метров. Отличительной чертой профиля являются специальные канавки для удобства монтажа гипсокартонных листов, а также их фиксации.
Размеры профилей CWПрименение, размеры потолочного направляющего профиля (ПНП)
Обозначается так же как ПН (UD) (расшифровка — профиль направляющий потолочный). В сечении П-образный, с гладкими боковыми стенками. Используется как основа-опора для стоек и перемычек. Крепится по периметру конструкции, в него потом устанавливаются все остальные элементы системы. ПНП производится из металла, покрытой защитным слоем. Он применяется в производстве металлической основы для подвесного потолка из ГКЛ. Данный элемент крепится к стене дюбель-гвоздями, служит для дальнейшей вставки в них потолочного профиля и создает прочность всей конструкции под гипсокартон.
Потолочный направляющий профиль создает металлическую конструкцию для подвесного потолка из ГКЛПрофиль для гипсокартона потолочный имеет такие размеры: толщина ПНП 28*27 – 0.4-0.6 мм., ширина 28 мм., высота – 27 мм., длина – 3 метра.
Потолочный профиль (ПП)
Пожалуйста самый популярный в каждом ремонте это потолочный профиль (ПП) или другое обозначение CD. Это изделие применяется в монтаже металлического каркаса для подвесного, фигурного, многоуровневого потолка из гипсокартона. Профиль вставляется, при монтаже, в направляющий и крепится к подвесам. Производится изделие из оцинкованной стали, что дает защиту от ржавчины. Для потолочного профиля применимы специальные саморезы, называемые мастерами «клопы» – диаметр – 3.5-3.9 мм. длина 9.5-11мм.
Потолочный профиль монтируется в каркас для подвесного потолкаРазмеры потолочного профиля для гипсокартона: толщина 0.4-0.6 мм., ширина – 60мм., высота 27мм., длина стандарт 3 метра на заказ 4 метра.
Дополнительные виды профилей
А также производятся виды профилей для гипсокартона, применяемые в возведении металлического каркаса не так часто, и в основном заменяемые собственно ручным производством.
Арочный профиль
Данный гипсокартонный арочный профиль применяется в создание арок и других фигурных элементов на потолке или на стене. В основу производства арочного профиля лег потолочный метал-элемент. Подробно, о видах арочного профиля.
Арчный профиль пригоден для создания каркаса арок из ГКЛ, а также фигурных элементов под гипсокартонЗаводы изготовители предлагают свои варианты изгибания профиля для арок на заказ, имеющего отличительные удобства в работе. Для этого используют обычный ПП (60х27) после изгибания обозначается как ПА.
Размеры радиуса для изгиба:
Маркировка изделия | Толщина, мм. | Ширина, мм. | Высота, мм. | Длина, м. | Радиус загиба, мм. |
ПА(CD) – 60×27 KNAUF | 0/4-0/6 | 60 | 27 | 2.6; 3; 4 | 1000 |
ПА(CD) – 60×27 KNAUF (внутр.) | 27 | 500 |
Подробно, о других вариантах изготовления арок.
Усиленный профиль
Данный элемент обозначается UА. Изделие используется для усиления каркасной основы для гипсокартона. Он применим в подвесных потолках сложной конструкции, а также в формировании перегородок с отяжелением предметов (подвесить телевизор на поверхность перегородки), создание в гипсокартонных перегородках проемов дверей, окон.
Усиленный профиль монтируется в места каркаса, где предполагается навешивание тяжелых предметов на гипсокартонную основуРазмеры усиленного профиля под гипсокартон:
маркировка изделия | толщина изделия | спинка профиля, мм. | высота ребра, мм. | кол-во рядов просечек на спинке | стандартная длина профиля, м. |
UA–50-40-2 | 2.0 мм. | 50 | 40 | 1 шт. | 2.6; 3; 4 |
UA-75-40-2 | 75 | 2 шт. | |||
UA-100-40-2 | 100 | ||||
UA-125-40-2 | 125 | ||||
UA-150-40-2 | 150 |
Для защиты наружных углов
Маркируется ПУ. Данный вид для ГКЛ предназначен для обшивки углов от различных механических воздействий (удара) гипсокартонного изделия. Профиль имеет перфорацию, для лучшей фиксации к поверхности при использовании шпаклевки. Имеет такие размеры:
Обозначение | Толщина, мм. | Ширина полочки, мм. | Материал изготовления | Длина профиля, мм. |
ПУ 20-20 | 0.22-0.25 | 20 | аллюминий | 3 |
ПУ 25-25 | 0.4 | 25 | оцинкованная сталь | |
ПУ 30-30 | 0.4 | 30 | ||
0.5 | ||||
ПУ 35-35 | 0.5 | 35 |
Монтаж профилей
Для создания металлического каркаса следует применить профили и их комплектующие для того чтобы каркасная основа под гипсокартон была прочной и прослужила долгий эксплуатационный срок.
Для того чтобы порезать оцинкованный профиль используются ножницы для резки металла. Если резать профиль болгаркой, тогда при больших оборотах круга металл нагревается, тем самым портится антикоррозийное покрытие. Края профиля остаются незащищенными. Это крайне нежелательно при монтаже каркаса в ванных комнатах, а также на балконе – где есть повышенная влажность. Правила работы и секреты работы с ГКЛ.
Схема крепления ГКЛ профилейНаправляющие профили крепятся к основанию (потолок, пол, стена) только при помощи дюбель-гвоздей. Размер крепежа зависит от нескольких факторов: материал основания, сложность металлической конструкции. Крепежи должны располагаться на расстоянии 25-30 см.
Подвесы для профилей крепятся на одной линии с профилем через каждых 40-60 см. минимальное расстояние берется в том случае, если предполагается большая нагрузка на гипсокартонную поверхность. Кроме того, для укрепления каркаса из стоечных профилей создается усиление, проходящее в месте утяжеления конструкции.
Для шумо, -звукоизоляции применяется уплотнительный материал, выбор которого зависит от места, уровня влажности, пожаробезопасности.
Выбирая профили для изготовления каркаса, следует помнить не только о правилах применения, но так же следует обращать внимание на фирму-производителя. Такие профили для гипсокартона, как «KNAUF» производятся размерами согласно всем гостам, придерживаясь всех технических характеристик.
Подробно о быстром способе возведении перегородок в квартире.
Видео:
Видео:
Видео:
Виды и таблицы размеров профилей для гипсокартона
При строительстве или ремонте частного дома очень часто применяются конструкции из гипсокартонных листов. В зависимости от начальных условий и конечных целей они могут монтироваться к конструкциям из различных материалов, а одним из возможных и наиболее часто применяемых вариантов является каркасная конструкция из металлических профилей.
Металлические профили для гипсокартона могут применяться при монтаже различных по типу и назначению конструкций. В частном домостроении гипсокартонные профили обычно применяются для следующих целей:
- формирования каркасов для подвесных потолков;
- облицовки стен;
- возведения двухсторонних перегородок;
- обустройства ниш для купейных дверей.
На рынке строительных материалов присутствует широкая номенклатура металлического профиля различных видов и размеров, отображённая в таблице 1.
Таблица 1. Виды и обозначение металлического профиля для конструкций из гипсокартона
ПН (UW) | профиль направляющий |
ПС (CW) | профиль стоечный |
ПП (CD) | профиль потолочный |
ПНП (UD) | профиль направляющий потолочный |
ПА | профиль арочный |
UA | профиль усиленный |
U | У-образный профиль с отбортовками |
Упругая шина | |
ПУ | профиль угловой |
ПМ | профиль маячковый |
Металлический профиль для гипсокартона изготавливается из рулонной оцинкованной стали толщиной 0,4—0,7 мм методом проката через профилегибочный станок, который формирует рёбра жесткости и перфорирует монтажные отверстия одновременно с приданием изделию требуемой формы, а покрытие из цинка обеспечивает долговременную защиту изделия от коррозии.
ПН (UW) – профиль направляющий
Он имеет П-образную форму и используется в каркасах перегородок и облицовок в качестве направляющего элемента или устройства перемычек в паре со стоечным профилем, с соблюдением соответствующих типоразмеров (одинаковая ширина спинки).
Таблица 2. Размеры направляющего профиля
ПН (UW) – 50×40 | 0,4 – 0,6 | 50 | 40 | 2,6; 3,0; 4,0 |
ПН (UW) – 65×40 | 65 | |||
ПН (UW) – 75×40 | 75 | |||
ПН (UW) – 100×40 | 100 |
Для большего удобства и легкости монтажа некоторые производители могут делать спинку перфорированной под будущие точки крепления.
ПС (CW) – профиль стоечный
По форме имеет вид квадратной буквы «С» и применяется в качестве вертикальных стоек для гипсокартонных перегородок и облицовок стен. Монтируется в паре с соответствующим по типоразмеру ПН-профилем (одинаковая ширина спинки). Выбор размеров следует производить, отталкиваясь от ширины конструкции (влияет на ширину спинки) и её высоты (длина профиля от пола до потолка без соединений).
Таблица 3. Размеры стоечного профиля
ПС (CW) – 50×50 | 0,4 – 0,6 | 50 | 50 | 2,6; 3,0; 4,0 |
ПС (CW) – 65×50 | 65 | |||
ПС (CW) – 75×50 | 75 | |||
ПС (CW) – 100×50 | 100 |
В спинке могут быть отверстия для инженерных коммуникаций, а на полках тиснение полосками или точками для центровки саморезов при ввинчивании и метке при монтаже ГКЛ (зависит от производителя).
ПП (CD) – профиль потолочный
Применяется при монтаже каркасов подвесных потолков и облицовке стен. Полки и спинка такого профиля имеют продольные тиснения в виде трех полос для центрирования ввинчиваемых саморезов и увеличения жесткости. К опорным конструкциям крепление производится при помощи подвесов, для установки которых края потолочного профиля загнуты вовнутрь. Монтаж производится в тандеме с потолочным направляющим профилем.
Таблица 4. Размеры потолочного профиля
ПП (CD) – 60×27 | 0,4 – 0,6 | 60 | 27 | 2,6; 3,0; 4,0 |
ПНП (UD) – профиль направляющий потолочный
Служит в качестве направляющей и удерживающей опоры для потолочного профиля ПП как при монтаже подвесных потолков из ГКЛ, так и при облицовке стен листами гипсокартона. Монтируется в тандеме с потолочным профилем.
Таблица 5. Размеры направляющего потолочного профиля
ПНП (UD) – 28×27 | 0,4 – 0,6 | 28 | 27 | 3,0 |
Для удобства некоторые производители могут выпускать направляющий потолочный профиль с отверстиями в спинке под будущие монтажные точки.
ПА(CD) – профиль арочный
Используется для выполнения конструкций с радиальными изгибами. Он изготавливается на основе ПП-профиля с формированием ровных участков длиной по 150 мм на обоих концах. При самостоятельном изготовлении арочного профиля из потолочного необходимо разрезать полки изделия на сектора, а затем изогнуть в нужном направлении с требуемым радиусом.
Таблица 6. Размеры арочного профиля
ПА(CD) – 60×27 konvex (наружн.) | 0,4 – 0,6 | 60 | 27 | 2,6; 3,0; 4,0 | 1000 |
ПА(CD) – 60×27 konkav (внутр.) | 500 |
UA – профиль усиленный
Используются для формирования каркаса подвесных потолков усиленной прочности. Также может использоваться как часть конструкций для крепления дверных и оконных коробок, отделки стен, для размещения проводки и коммуникационных линий, а также монтажа перегородок с особенными требованиями и увеличенной высотой. Отличается увеличенной толщиной металла в изделии и увеличенной высотой полки.
Таблица 7. Размеры усиленного профиля
UA – 50×40×2 | 2,0 | 50 | 40 | 1 | 2,6; 3,0; 4,0 |
UA – 75×40×2 | 75 | 2 | |||
UA – 100×40×2 | 100 | ||||
UA – 125×40×2 | 125 | ||||
UA – 150×40×2 | 150 |
U-образный профиль с отбортовками
Используется для монтажа потолков, перегородок, мансард, и обшивки стен. U-образный профиль применяется в случаях когда требуется сократить до минимума монтажное расстояние при креплении листов гипсокартона.
Таблица 8. Размеры U-образного профиля
U-образный профиль с отбортовками | 0,6 | 98 | 15 | 4,0 |
Упругая шина
Упругая шина используется при монтаже ГКЛ в пространстве между перекрытием и конструкцией кровли, при небольшой монтажной высоте, при устройстве облицовки по деревянным рейкам или кирпичной кладке.
Таблица 9. Размеры упругой шины
Упругая шина | 0,6 | 60 | 4,0 |
ПУ – профиль угловой
Он предназначен для защиты наружных углов гипсокартонных перегородок и облицовок, штукатурного слоя от механических повреждений. Профиль имеет острый угол (85°) и перфорацию по всей длине каждой полки. В отверстия полок проникает шпатлевка, что обеспечивает прочное сцепление с поверхностью угла. Изготавливается из оцинкованной стали или алюминия.
Таблица 10. Размеры углового профиля
ПУ20×20 | 0,22 – 0,25 | 20 | алюминий | 2,5; 3,0 |
ПУ25×25 | 0,4 | 25 | оцинкованная сталь | |
ПУ30×30 | 0,4 | 30 | ||
0,5 | ||||
ПУ35×35 | 0,5 | 35 |
ПМ – профиль маячковый
Используется как опорная направляющая при отделочных работах по выравниванию поверхностей (оштукатуриваниие, шпаклевка, заливка стяжки пола). Крепится в требуемый уровень при помощи строительных растворов.
Таблица 11. Размеры маячкового профиля
ПМ6×22 | 6 | 22 | 3,0; 2,5 | от 0,35 до 0,55 |
ПМ6×22 | 60 | |||
ПМ6×22 | 10 | 23 |
Профиль для гипсокартона размеры, виды и технические характеристики
Для создания конструкций из ГКЛ подразумевающих «сухое» выравнивание поверхности, а также выполняющих маскировочную для коммуникаций и проводки функцию, используют каркасную систему облицовки. Основой каркаса могут быть деревянные бруски, подходящей толщины, но куда более целесообразно использовать металлические профили для крепления гипсокартона.
О чем эта статья
Что такое металлопрофиль
Каркасные профили — это тонкие металлические изделия, которые делают из оцинкованного листа, раскатанного холодным методом, алюминия или пластика.
Обычно они имеют Т-, Г- или П-образную форму с полостями. Различают профили для гипсокартона:
- Угловые;
- Плоские;
- В форме швеллера.
Применяются в качестве несущих элементов для ГКЛ при:
- Создании уровневых потолков;
- укреплении гипсокартонных кромок;
- формировании «скелета» криволинейных конструкций, арок;
- монтаже перегородок;
- обшивке стен, потолков со значительными перепадами на поверхности;
- внутреннем настенном либо потолочном утеплении, звукоизоляции
Качество всех видов профилей для гипсокартона устанавливают нормы ГОСТа и ТУ.
Производством длинномеров занимается огромное количество фирм, в частности такие известные как — Кнауф и Гипрок.
Существует множество разновидностей металлопрофиля, в которых очень важно разбираться и правильно уметь их выбрать, в противном случае, при монтаже «из чего попало», получается неровная, непрочная поверхность либо напротив — нецелесообразно жесткая и чрезмерно дорогостоящая.
Основные виды профилей
Изделия классифицируются на следующие типы:
- Направляющие или стартовые;
- Потолочные стоечные;
- Стоечные настенные/перегородочные;
- Усиленные;
- Арочные;
- Маячковые;
- Угловые — защитные и штукатурные;
- Направляющие.
Направляющие
Направляющие — это виды профилей для гипсокартона, образующие по периметру раму каркаса. Они крепятся непосредственно к базовому покрытию и служат фиксационным основанием для стоечных настенных и потолочных длинномеров. Могут быть выполнены из стали либо алюминия.
Стартовые потолочные направляющие для гипсокартона — ППН или в европейской маркировке UD. В их пазы вставляются CD профили для гипсокартона. Они обладают гладкими спинками и профилированной полкой. Могут быть с заводскими отверстиями под крепежи.
Основные параметры юд-профиля:
- Длина — 3 м
- Ширина полки — 27 мм
- Длина каждой спинки — 28 мм
- Толщина — 0,4-0,55 мм
UW (ПН) — настенные, перегородочные направляющие для гипсокартона. Их назначение — поддержка CW. UW, выпускаются в широкой размерной линейке:.
- 50×40 мм
- 75×40 мм — применяется как перемычный в каркасах
- 100×40 мм
В спинках часто имеются отверстия под 8 мм дюбели.
Длина — 2, 75 м, 3 м, 4 м, 4,5 м и 6м
ЮВ профиль под гипсокартон, иногда используется также для создания многоуровневых потолочных конструкций.
Потолочные стоечные
Потолочные — применяются для изготовления горизонтальных частей каркасов потолка. На каждой торцевой полке по 3 ребра жесткости. Монтируются на подвесы п-образного типа и входят в пазы UD, к которым фиксируются, после выравнивая при помощи нитей-подвесов.
Маркируются как CD.
Стандартный размер сд — ширина 6 см, высота спинок — 2,5 см. Ходовая длина — 3 — 4 м, но также они бывают 2,75 м и 4,5 м. Толщина стали — 0,4-0,55 мм.
Стоечные настенные/перегородочные
Стоечные несущие — так называются швеллеры, верхняя кромка которых, имеет С-образную форму. Монтируются в подсистеме ГКЛ, в качестве стоек, основных «скелетных» элементов вертикального либо перемычного типа, а также служат как полостная область для укладки теплозвукоизоляционных материалов, прокладки коммуникаций. Европейская маркировка CW, российская — ПС.
ПС фиксируется по длине через 40-60 см к п-образным подвесам при помощи саморезов и к направляющим — дюбелями.
Стандартные размеры стоечного профиля под гипсокартон:
- Длина полки — 5 см
- Ширина спинки — 50 мм, 65 мм, 75 мм, 100 мм
- Общая длина — 2,75 м, 3,5 м, 3 м, 4 м, 4,5 м, 6 м
Но при этом, реальные размеры спинки, могут отличаться от указанных, на 1,5-2 мм.
Как правило, стойки обладают тремя продольными канавными секциями по всей длине — та, что в середине находится на стыковке ГКЛ-листов, по обе стороны от нее — указывают саморезную центровку.
Усиленные
Усиленные — UA, применяются как стойки дверных каркасных систем, а также при формировании остова для значительных несущих нагрузок, так технические характеристики профиля для гипсокартона усиленного типа, позволяют фиксацию с помощью дюбелей, вещей со значительным весом — полок, шкафов-пеналов, телевизоров и так далее. Они обладают значительной толщиной — 2 мм, повышенной устойчивостью к коррозии.
Основные размеры усиленного профиля для гипсокартона:
- Длина — 3 метра, 4 метра, 6 метров
- Высота полок — 4 см
- Ширина спинок — 5 см, 7,5 см, 10 см
Угловые
Угловые — ПУ, монтируются на угловых частях конструкций и делятся на:
- защитные, длиной 3 метра и сечениями — 25×25, 31×31 с толщиной 0,4 мм и 31×31 с толщиной 0,5 мм
- штукатурные угловые профиля для гипсокартона с сеткой, пластиковые, длиной 3 метра и сечением 35×35
Угловые элементы выполняют одновременно защитную роль и облегчают оштукатуривание, за счет перфорированного покрытия, а также сетки как во втором варианте.
Маячковые
Маячковые профили — ПМ, виды профилей для гипсокартона, использующиеся как уровневая направляющая при оштукатуривании поверхностей. Они делаются из оцинкованного металла — стали либо пластика, обладают высокими антикоррозийными свойствами. Длина ПМ — 3 метра, их стандартные сечения — 22×6, 23×10, а также 62×6,6.
Этот элемент практически незаменим в местах, где требуется идеально гладкое оштукатуривание ГКЛ.
Арочные
Арочные профиля для гипсокартона — гибкие оцинкованные элементы, изготовленные из ПП 60×27. Их сфера — создание криволинейных элементов, арок, колонн и так далее. Могут иметь вогнутую форму (с длиной 3 метра, радиусом изгиба 0,5 м) либо выпуклую (с длиной 6 метров, радиусом изгиба 1 м).
Вместо них не редко берут и обычные ПП, снабжая их нарезкой, при помощи ножниц по металлу, по всей длине для облегчения сгибания. Однако новичкам лучше все-таки начинать со специализированных элементов.
Советы по выбору профилей
Из сказанного ранее, понятно, что для каждой части каркаса, существует различные виды профилей для гипсокартона, обладающие при этом, еще и широкой размерной линейкой. Но какой профиль выбрать из, казалось бы, совершенно одинаковых по габаритам и назначению?
- По покрытию. Самые популярные швеллеры — оцинкованные. Если посмотреть из чего состоит покрытие в техническом паспорте производителя или выписки к изделию, можно заметить, что некоторые из них, состоят из цинка даже менее чем на 30%, хотя по-настоящему качественный профиль содержит до 99% этого вещества.
- Окрашенные. Окрашенные длинномеры в строительстве очень популярны, Казалось бы, краска способствует усилению защиты металлического изделия, однако стоит присмотреться, для чего она предназначена на самом деле. Возможно, нанесена она для маскировки дефектов. Некачественное покрытие обычно облазит во время монтажа.
- По толщине. Толщина металла для стандартной конструкции может быть 0,5 мм. Однако для каркасов, требующих большую прочность основания, рекомендуется выбирать большие параметры. Для этого изначально определите, какую функцию будет выполнять каркас и сколько полезной нагрузки предполагает.
- По перфорации. Перфорированная накатка нередко выполняется недобросовестными производителями, лишь для сложности визуального определения толщины профиля.
- По жесткости. В качественных, прочных изделиях, ребра жесткости располагаются по всей длине.
Если швеллер при сжатии в руке сгибается — лучше брать более жесткий.
Знать, как правильно выбрать составляющие каркаса — половина успеха в создании надежной, долговечной конструкции.
Потолочные металлические профили для гипсокартона
Метод установки перегородки
1. Металлический оцинкованный каркас
a. Верхний и нижний кили закреплены соответственно на верхнем и нижнем полу с помощью распорных болтов.
b. Вертикальный киль должен быть хорошо выровнен в соответствии с требованиями (обычно 612 мм) с установленным боковым поддерживающим килем
.
2.Пакет материалов доски фиксированный
a. Нарезка материала доски до необходимых размеров (примерно на 10 мм ниже высоты стены)
b. Материал доски фиксируется на киле анкерным швом с помощью самонарезающего винта: интервал между саморезами обычно составляет
примерно на 200 ~ 250 мм с винтами, заходящими на 0,5 мм под лицевую поверхность платы.
c. Необходимо сохранить расширительный шов около 4 мм между досками.
г. Защитный кожух должен быть закреплен от середины к четырем сторонам и не может работать одновременно в нескольких точках
, чтобы избежать возникновения внутренних напряжений, вызывающих раскалывание материала плиты.
д. Перед упаковкой и фиксацией картона, в зависимости от потребностей, можно наполнить стекловолокно или минеральную вату.
Метод установки на потолок
1. Выполните измерение линии потолка для определения фиксированного положения потолка, центральный диапазон стрелы обычно составляет 1200.
2. Соедините и закрепите стрелу и главный киль с помощью подвесной элемент для удержания основного киля в горизонтальном положении.
3. Вертикально закрепите подкиль к основному килю с помощью подвесной детали; центральный диапазон подкильной оси составляет 612 мм.
4. Правильно установите боковой поддерживающий киль, его центральный диапазон составляет 1224 мм.
5. Закрепите доску на подкильях саморезами и хорошо обработайте стыковочные швы.
Примечание:
Подвесная система доски TITAN в сочетании с легким стальным килем делится на два типа: стоячий
и не стоящий человек; для не стоящего человека типа учитывайте только собственный вес потолка и светильника. Лампа
без загрузки других грузов; для человекоподобного типа.Когда кто-то ремонтировал, считайте, что нагрузка составляет 80 ~ 100 кг.
.
|
1.ИСПЫТАНИЕ НА СЖАТИЕ: каждый час, будьте внимательны при поломке 2. ИСПЫТАНИЕ УДЕРЖАНИЯ ВИНТА: каждые два часа |
3. ИСПЫТАНИЕ ВОДЫ ПОГЛОЩЕНИЯ: каждый час 4. ЖЕСТКОСТЬ: каждый час |
5.ИСПЫТАНИЕ ТОЛЩИНЫ: каждый час 6. ИСПЫТАНИЕ СОЕДИНЕНИЯ БУМАГИ: чем меньше снимается бумага, тем лучше стык между бумагой и гипсом |
NO. 1 БРЕНД |
Характеристики гипсокартона TRUSUS
|
|
Установка И аксессуары |
Мы также можем производить шпильки, бегунки, омега, швеллеры для гипсокартона, сетчатую ленту, бумажную соединительную ленту , аксессуары для систем потолка и гипсокартона, не стесняйтесь обращаться к нам, если вам нужна более подробная информация. |
Trusus Building Materials Manufacturing Co., Ltd является одним из трех ведущих производителей гипсокартона в Китае, который специализируется на производстве и маркетинге гипсокартона, ПВХ. гипсокартонная потолочная плитка, перфорированный гипсокартон и т. д.,
Trusus специализируется на производстве гипсокартона более 10 лет, с сертификатами ISO9001, CE, CO, SONCAP, FTA, COC, PVOC и т. д., Мы предоставляем вам продукцию высокого качества и VIP-обслуживание.
Trusus обладают хорошо организованной командой, способностью к общению и координации, усердно работать, скрупулезно и терпеливо могут позволить себе давление работы. Мы молоды, увлечены, веселы, опытны, готовы помочь, имея дело с нами, нет ничего, в чем вы не можете быть уверены. В настоящее время у нас есть крупные клиенты со всего мира. Наша основная цель — предоставить нашим клиентам рентабельные, но качественные продукты, помогая им получить конкурентные преимущества. |
В: Какова торговая марка TRUSUS?
Q: Какие сертификаты у вас есть?
Q: Какие у вас способы оплаты?
Q: Как долго ваше время производства? 10-15 рабочих дней после сдачи на хранение.
Q: Какой способ доставки?
В: Какие виды гипсокартона вы можете предоставить?
Q: Какой стандартный размер?
В: Возможно ли изготовление на заказ специального размера?
Q: В чем преимущество вашего гипсокартона (WECAS)? — Вес: более легкий, но более прочный |
|
Наша продукция .Наши продукты имеют сертификаты ISO9001, CE, CO, SONCAP, FTA, COC, PVOC и т. Д., Крупномасштабное производство и хорошо обученные рабочие, производят 400 контейнеров каждый месяц, производственный процесс с использованием импортного оборудования, 95% натуральный гипс как сырье, без запаха, более легкий и прочный. Обеспечение качества продуктов и перед загрузкой контейнера, включая качество, количество и упаковку для обеспечения идеального продукта. Служба поддержки клиентов ваш запрос и решат вашу проблему, независимо от предпродажной или послепродажной подготовки. На все ваши электронные письма ответят в течение 2 рабочих часов. |
Добро пожаловать на наш сайт: www.trusus.com | |||
|
Гипсокартон для потолочного завода, изготовленный на заказ гипсокартон для потолка OEM / ODM производственная компания
Всего найдено 602 гипсокартона для потолочных заводов и компаний с 1 806 продуктами. Найдите высококачественный гипсокартон для потолка из нашего огромного выбора надежных гипсокартонных плит для заводов по производству потолков. Бриллиантовый членТип бизнеса: | Производитель / Factory |
Основные продукты: | Гипсокартон, гипсокартон, гипсокартон высшего качества для потолка an, гипсокартон потолка плитки, стальной каркас |
Mgmt.Сертификация: |
ISO 9001, ISO 9000, ISO 14001 |
Собственность завода: | Частный собственник |
Объем НИОКР: | OEM |
Расположение: | Линьи, Шаньдун |
Тип бизнеса: | Производитель / Factory |
Основные продукты: | Потолок T решетки, легкая сталь, ПВХ Потолок Плитка, гипсовая плита, аксессуары для киля |
Mgmt.Сертификация: |
ISO 9001, ISO 14001, ISO 20000 |
Собственность завода: | Общество с ограниченной ответственностью |
Объем НИОКР: | Собственный бренд, ODM, OEM |
Расположение: | Линьи, Шаньдун |
Тип бизнеса: | Торговая компания |
Основные продукты: | Фанера, МДФ, Дверь, Мебель, Потолок |
Mgmt.Сертификация: |
ISO 9001, ISO 9000, ISO 14001, ISO 14000, ISO 20000 … |
Собственность завода: | Общество с ограниченной ответственностью |
Объем НИОКР: | OEM, ODM, собственный бренд |
Расположение: | Шанхай, Шанхай |
Тип бизнеса: | Производитель / Factory , Торговая компания , Group Corporation |
Основные продукты: | Гипсокартон, гипс Потолок Плитка, Гипсокартон , оцинковка Потолок Каркас, Потолок Плитка |
Mgmt.Сертификация: |
ISO 9001, ISO 9000, ISO 14001, ISO 14000, ISO 20000 … |
Собственность завода: | Общество с ограниченной ответственностью |
Объем НИОКР: | OEM, собственный бренд |
Расположение: | Линьи, Шаньдун |
Тип бизнеса: | Производитель / Factory , Торговая компания |
Основные продукты: | Гипсокартон, Панель ПВХ, Оцинкованный стальной профиль, Винты и гвозди, Полы Spc |
Mgmt.Сертификация: |
ISO 9001, ISO 9000, ISO 14001, ISO 14000, ISO 20000 … |
Собственность завода: | Общество с ограниченной ответственностью |
Объем НИОКР: | OEM, ODM, собственный бренд, производство, оптовая и розничная торговля |
Расположение: | Линьи, Шаньдун |
Тип бизнеса: | Производитель / Factory , Торговая компания |
Основные продукты: | Акустические панели, Потолок Плитка, Потолок Сетка |
Собственность завода: | Общество с ограниченной ответственностью |
Объем НИОКР: | Собственный бренд, ODM, OEM |
Расположение: | Уси, Цзянсу |
Производственные линии: | 10 |
Тип бизнеса: | Производитель / Factory |
Основные продукты: | Гипсокартон, ПВХ Потолочная плита , Машина для производства гипсовых карнизов, Автобетоносмеситель, Автомат для резки |
Mgmt.Сертификация: |
ISO 9001, ISO 9000, ISO 14001 |
Собственность завода: | Общество с ограниченной ответственностью |
Объем НИОКР: | OEM, ODM, собственный бренд |
Завод по производству гипсокартона для потолков, производство гипсокартона для гипсокартона на заказ OEM / ODM
Всего найдено 406 фабрик и компаний по производству гипсокартона с 1 218 продуктами. Получите высококачественный гипсокартон для потолков из нашего огромного ассортимента надежных заводов по производству гипсокартона. Золотой членТип бизнеса: | Производитель / Factory |
Основные продукты: | Потолок T решетки, легкая сталь, ПВХ Потолок Плитка, гипсовая плита, аксессуары для киля |
Mgmt.Сертификация: |
ISO 9001, ISO 14001, ISO 20000 |
Собственность завода: | Общество с ограниченной ответственностью |
Объем НИОКР: | Собственный бренд, ODM, OEM |
Расположение: | Линьи, Шаньдун |
Тип бизнеса: | Торговая компания |
Основные продукты: | Фанера, МДФ, Дверь, Мебель, Потолок |
Mgmt.Сертификация: |
ISO 9001, ISO 9000, ISO 14001, ISO 14000, ISO 20000 … |
Собственность завода: | Общество с ограниченной ответственностью |
Объем НИОКР: | OEM, ODM, собственный бренд |
Расположение: | Шанхай, Шанхай |
Тип бизнеса: | Производитель / Factory |
Основные продукты: | Гипсокартон , гипсокартон, предложение высшего качества Гипс плита для потолка an, ПВХ Гипс Плитка , стальной каркас |
Mgmt.Сертификация: |
ISO 9001, ISO 9000, ISO 14001 |
Собственность завода: | Частный собственник |
Объем НИОКР: | OEM |
Расположение: | Линьи, Шаньдун |
Тип бизнеса: | Производитель / Factory , Торговая компания , Group Corporation |
Основные продукты: | Гипс Доска, Гипс Плитка , Гипсокартон , оцинковка Потолок Каркас, Потолок Плитка |
Mgmt.Сертификация: |
ISO 9001, ISO 9000, ISO 14001, ISO 14000, ISO 20000 … |
Собственность завода: | Общество с ограниченной ответственностью |
Объем НИОКР: | OEM, собственный бренд |
Расположение: | Линьи, Шаньдун |
Тип бизнеса: | Производитель / Factory , Торговая компания |
Основные продукты: | Гипсовая плита , Панель ПВХ, Оцинкованный стальной профиль, Винты и гвозди, Полы Spc |
Mgmt.Сертификация: |
ISO 9001, ISO 9000, ISO 14001, ISO 14000, ISO 20000 … |
Собственность завода: | Общество с ограниченной ответственностью |
Объем НИОКР: | OEM, ODM, собственный бренд, производство, оптовая и розничная торговля |
Расположение: | Линьи, Шаньдун |
Тип бизнеса: | Производитель / Factory , Торговая компания |
Основные продукты: | Акустические панели, Потолок Плитка, Потолок Сетка |
Собственность завода: | Общество с ограниченной ответственностью |
Объем НИОКР: | Собственный бренд, ODM, OEM |
Расположение: | Уси, Цзянсу |
Производственные линии: | 10 |
Тип бизнеса: | Производитель / Factory |
Основные продукты: | Гипсокартон, ПВХ Потолок Доска, Гипс Машина для производства карнизов, Автобетоносмеситель, Автомат для резки |
Mgmt.Сертификация: |
ISO 9001, ISO 9000, ISO 14001 |
Собственность завода: | Общество с ограниченной ответственностью |
