Электропроводка в деревянном доме своими руками

Чаще всего деревянные дома возводятся на дачных участках. Преимущество данных построек заключается в низких материальных затратах на возведение и высокой скорости строительства. Главный недостаток этого решения — высокая вероятность воспламенения в случае аварийной ситуации в электропроводке. В результате искрения и коротких замыканий стены и потолок легко загорятся. Отсюда и высокие требования к прокладке кабеля в сооружениях со сгораемыми поверхностями в ПУЭ и других НТД. Поэтому давайте разберемся как должна быть проведена электропроводка в деревянном доме безопасно, по ГОСТам и ПУЭ.

Требования

В ПУЭ требования к электропроводкам в различных сооружениях прописаны в Главе 2.1 (пункты 2.1.31-2.1.51), таблице 2.1.3 и главе 7. При строительстве каркасных зданий руководствуются более свежим документом СП 31-105-2002.

Итак, основными требованиями к монтажу электропроводки в доме из дерева являются:

1. Проводники должны быть изолированы в несгораемый или трудносгораемый материал, на практике используется NYM или ВВГнг-LS.
2. Жилы обязательно должны быть медными.
3. Преимущество рекомендуется отдавать разводке открытой электропроводки в деревянном доме, более подробно смотри таблицу 2.1.3 ПУЭ.
4. Скрытая проводка в деревянном доме возможна (согласно той же табл. 2.1.3 ПУЭ), но при обеспечении её защиты со всех сторон несгораемым материалом (штукатурка, алебастр, металлические трубы), однако именно этот вопрос и вызывает больше всего споров и недоумений. При этом использовать металлорукав либо ПВХ гофру в деревянном доме запрещается поскольку они не обладают локализационной способностью при возгорании.
5. Правильно проводите расчет сечения токопроводящих жил кабеля. Рекомендуем выбирать толщину жил с запасом по току в 30% (лучше больше чем меньше, но без фанатизма).
6. Согласно нормам и стандартам, при постройке деревянного дома обязательно наличие заземления, систем TN-C-S или TN-S, а линии должны быть защищены такими устройствами, как автоматический выключатель и УЗО или дифавтоматом.
7. Если у вас деревянный дом каркасной конструкции, то согласно вышеуказанному СП можно прокладывать скрытую проводку в полостях заполненных утеплителем и т. п.

Важно! Скрытой проводкой является не только проводка в штробах под штукатуркой, но и проводка в пустотах конструкций, закрытая подвесными потолками и обшивками.

Основной процесс

Основной процесс электромонтажа не сложный. Все, что нужно, это сделать схему электропроводки в деревянном доме, приобрести все комплектующие, осуществить подготовительные работы и монтаж.

После данных операций, готовая линия согласовывается с Госэнергонадзором, и если замечаний не будет, в течении 5 дней Вас подключат к электросети.

Создание схемы

На специальной схеме электропроводки отмечается точное местонахождение всех элементов (от розетки до эл. счетчика), места прохождения кабеля по деревянном дому. Так же на проекте необходимо указать точные расстояния прохождения проводки возле дверных проемов, потолка, пола.

Рекомендуем Вам в качестве заготовки для схемы использовать план дома, т. к. в данном документе соблюдаются точные размеры комнат, дверных проемов, окон.

При составлении схемы электропроводки используйте следующие правила и советы:

1. Распределительный щит устанавливается в коридоре. Высота установки щитка должна быть такой, чтобы дети не достали до него (примерно 1,5 м над землей).
2. Розетки, как правило, устанавливаются на любой высоте от пола (ГОСТ, СНиП и ПУЭ не обговаривают данный момент). Сначала спланируйте расстановку мебели и бытовой техники, чтобы знать, где необходимо установить розетку (иначе после ремонта придется покупать удлинители).
3. Рекомендуемая высота крепления выключателей — 80 и 150 см. Все выключатели в доме должны находиться на одной высоте (с эстетических соображений). При входе в комнату изделие должно быть размещено со стороны дверной ручки.
4. Линия может проходить как внизу (20 см от пола), так и вверху стены (20 см от потолка), причем строго вертикально и строго горизонтально. Поворот трассы осуществляется под прямым углом.
5. На основании готовой схемы необходимо подсчитать точное количество элементов, после чего приобрести их и приступать к монтажу электропроводки в деревянном доме своими руками.

Прокладка линии от улицы к помещению

Существует 2 способа наружной прокладки кабеля: воздушный и подземный.

Первый вариант более дешевый, но в то же время чаще подвергается авариям (ЛЭП может повредиться при сильных порывах ветра либо падении дерева на столб). К тому же воздушная электропроводка может устанавливаться, если расстояние до объекта составляет не более 25 метров. Если расстояние к дому из дерева будет больше, придется самому устанавливать промежуточную опору (еще один столб), что может заметно «ударить по карману».

Подземная прокладка кабеля является более трудоемким и дорогим мероприятием, но в то же время обеспечит долгий срок службы Вашей электропроводки.

О том, как подключить электричество на участок, мы рассказывали в отдельной статье, с которой рекомендуем ознакомиться!

Прокладка кабеля по комнатам

Чаще всего осуществляется открытый электромонтаж в деревянном доме. Существует несколько способов монтажа проводки, а именно: в каналах, в гофре, на специальных изоляторах (роликах) либо в электротехническом плинтусе. На фото показаны все варианты, поэтому можете сразу же сравнить их между собой.

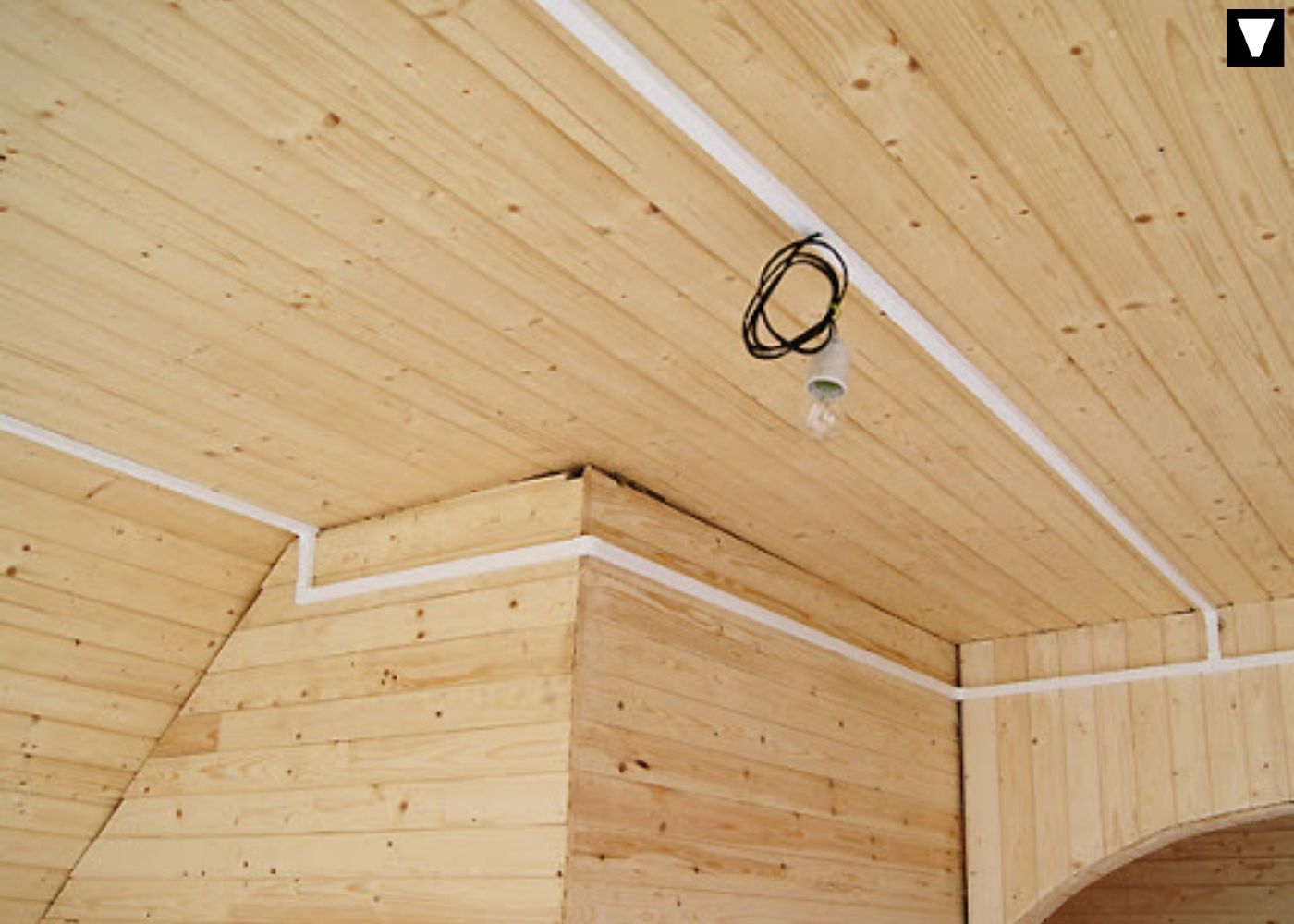

Кабель-каналы — удобный вариант для электромонтажа, легко фиксируются, а с правильным подходом не портят, а дополняют интерьер деревянного дома. Кстати существуют каналы с расцветкой «под дерево».

Преимущество прокладки проводки в электротехническом плинтусе в том, что так вы уменьшите количество кабель канала на стенах, тем самым скрыв проводку от глаз. Такой вариант и снижает вероятность механических повреждений линии, а если расположить розетки на высоте 15-20 сантиметров над уровнем пола — то проводка будет практически незаметна.

Выключатели при этом можно смонтировать на нужной высоте, проложив провод в нише дверного проёма, за обналичником в металлической трубе. Тогда проводку будет совсем не видно. Таким образом вы выполните и требования ПУЭ и интерьер ваш не пострадает.

Хорошо соответствует ПУЭ «ретро-проводка». То есть вам нужен витой шнур и керамические ролики (изоляторы). Это вариант для интерьера под старину. Но ретро-провод неоправданно дорогой, да и необходимость покупки роликов и другой фурнитуры только увеличит смету.

Рекомендуем Вам просмотреть данные видео инструкции, которые Вам наглядно покажут все нюансы монтажных работ:

Соединение проводов

В местах ответвления кабеля к розеткам и выключателям, а также в местах соединения двух жил необходимо устанавливать распределительные коробки. Данные изделия служат для скрепления нескольких контактов и их защиты.

Основными способами соединения проводов в распределительной коробке являются:

• соединение с помощью ваг;
• соединение сизами;
• опрессовка гильзами;
• сварка;
• пайка.

Важно! Соединение проводов с помощью скруток запрещено в любом сооружении, потому что со временем контакт ослабевает и начинает греться.

Если выполнять монтаж электропроводки в деревянном доме по ПУЭ, тут же и говорится о запрете скруток:

ПУЭ 2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

СИЗы представляют собой изолирующие колпачки, которые накручиваются на скрутку жил. Они недорогие и очень практичные. Достаточно зачистить изоляцию на 2-3 см, и скрутить между собой оголенные контакты, после чего накрутить колпачок. О том, как соединить провода сизами, читайте в статье, на которую мы сослались.

Соединение клеммниками WAGO достаточно надёжное. Но учтите, что их лучше использовать в не слишком мощных соединениях. При монтаже обращайте внимание на номинальный ток клеммника и не пользуйтесь подделками. Подключение мощных приборов типа бойлеров, посудомоечных машин и котлов нужно выполнять винтовыми клеммниками, гильзованием, сваркой или пайкой, а еще лучше проложить от щитка целый неразрывный провод.

Гильзование, сварка или пайка являются лучшими вариантами из перечисленных при монтаже проводки в деревянных домах. О том, как опрессовать провода гильзами, читайте в нашей статье.

Про пайку и сварку проводов также есть отдельные публикации на сайте:

Подключение розеток и выключателей

После того, как вся электропроводка будет проведена, необходимо установить выключатели и розетки.  Рекомендуем вам использовать все электроустановочные изделия в оформлении «под дерево». Разница в стоимости может быть не существенной, но в интерьере они будут выглядеть лучше, также можете обратить внимание на линейки розеток и выключателей Schneider Electric и Legrand. Продукция этих производителей впишется в любой интерьер.

Сборка электрощита

Правильно подобрать сечение кабеля и проложить кабельные линии хоть и важно, но это еще не будет означать что ваша проводка в доме из дерева в безопасности. Нужно грамотно подобрать защиту — автоматы, дифавтоматы, УЗО, реле напряжения и прочее. Это сэкономит затраты на ремонт в случае аварийных ситуаций, а также обезопасит вас и ваше жильё.

В случае повреждения изоляции кабелей грызунами — сработает защита и пожар не произойдет.

Поэтому нужно разделить проводку на группы:

1. Освещение
2. Розетки
3. Мощные электроприборы

Обязательно защитите эти группы индивидуальными автоматами и УЗО. Устройство защитного отключения обязательно нужно устанавливать на цепи, от которых запитан водонагреватель, электрокотёл, посудомоечная и стиральная машины и другие мощные потребители, особенно если они находятся в сырых помещениях.

Тогда для кабеля с сечением жил в 1.5 кв. мм (цепи освещения) выбирают автомат с номинальным током в 6-10 ампер, а для 2.5 кв. мм — 16 ампер.

Групповые УЗО на розетки или отдельные потребители должны иметь ток утечки (дифференциальный ток, он же Id) в пределах 10-30 мА, а общее УЗО, его еще называют вводным или противопожарным выбирают с током утечки больше чем на групповых, например 100-300 мА.

Также на ввод иногда устанавливают селективное УЗО — оно отличается от обычного большим временем срабатывания. Номинальный ток УЗО должен быть выше чем ток автомата, которым защищена эта группа, то есть АВ на 10А — УЗО на 16А, АВ на 16А — УЗО на 25А.

Схема сборки однофазного щита в деревянном доме:



Если вы провели 3 фазы на участок, схема распределительного щита может иметь вид:

После того, как проводка будет проведена, а щиток собран, рекомендуем вызвать электрика, чтобы он все проверил и возможно устранил явные ошибки. Далее нужно пройти приемо-сдаточные испытания, получить Акт допуска на подключение к сети, а также вызвать представителя РЭС для опломбировки счетчика и вводного автомата.

Вот и вся пошаговая инструкция, подробно объясняющая, как проводится электропроводка в деревянном доме своими руками. Обязательно выполняйте электромонтаж по ПУЭ и другим существующим стандартам. Они разработаны и собраны на основании большого количества несчастных случаев, которых можно было избежать простым соблюдением правил. Надеемся, предоставленные советы и схемы помогли вам самостоятельно выполнить электромонтаж или хотя бы сэкономить на некоторых этапах монтажа.

Рекомендуем Вам так же ознакомиться со статьей: отопление деревянного дома электричеством!

Деревянный дом и электропроводка, негорючий кабель для деревянного дома / Новости

Как обустроить безопасную электропроводку в доме из дерева

Дачные домики, загородные коттеджи сегодня очень востребованы среди населения нашей страны. Самый популярный материал для их строительства – дерево. Это экологически чистое сырье, кроме своих много численных достоинств, имеет один существенный недостаток – легкую воспламеняемость. Доказательством тому служат статистические данные, которые показывают, что большая часть возгораний в таких домах возникает из-за неправильно выполненной электропроводки. При более подробном рассмотрении, причиной возникающего короткого замыкания становится нарушение в целостности изоляционного слоя проводов. А это уже результат превышения нагрузки на кабель или наличие механического повреждения.

Подробнее о причинах

Рассмотрим самый распространенный вариант. Так, довольно часто мастера-любители решают сделать всё самостоятельно, при этом не имея опыта в электромонтажных работах. Это же касается и недостаточно квалифицированных специалистов. Как правило, хочется сэкономить средства, время, силы, поэтому выбирается прокладка скрытой электропроводки. А именно, провод прокладывается по деревянным основаниям, и далее зашивается под плинтуса, обшивку пола, потолка, пустоты перекрытий.

Стоит помнить, что прокладка скрытой электропроводки в деревянных домах с использованием гофротруб из ПВХ или пластиковых коробов СТРОГО ЗАПРЕЩЕНА! И для этого существует ряд причин. Рассмотрим основные из них подробнее.

Так, сам процесс прокладки не исключает возможность небольшого повреждения кабеля самим электриком и даже последующие контрольные измерительные мероприятия могут сразу не выявить проблему. И уже впоследствии, при подключении всех электроприборов, проводка начинает работать на максимальной мощности. Это приводит к перегреву кабеля, влияя на свойства изоляции, что может привести к короткому замыканию. Тонкие перегородки, стенки труб из пластика или ПВХ-коробов не выдерживают замыкания и перегорают. Все эти процессы могут привести к возгоранию.

Также, если проводка проложена скрытым способом в пустотах стен, перекрытиях, под полом с использованием гофрированных труб или ПВХ-коробов, стоит обратить внимание на наличие в доме грызунов. Такие конструкции всегда им интересны и перегрызть стенку трубы мышам или крысам не составит особого труда. Таким образом, происходит оголение токонесущих жил провода. А если учесть, что за перекрытиями, стенами и другими конструкциями деревянного дома, скапливается очень много древесной пыли, то ситуация становится понятной и опасной. Малейшая искра может привести к возгоранию, как результат — к пожару, который остановить практически невозможно.

Как решить вопрос

Конечно, если прокладывать кабель в деревянном доме согласно правилам ПУЭ, то проблем не должно возникнуть. Отметим, что эти нормативы очень строгие, что добавляет соблазна многим электрикам-любителям их нарушить. Однако, эти правила выполнимы и вполне реально сделать качественную и действительно пожаробезопасную проводку.

Скрытая электропроводка – варианты прокладки

Несмотря на то, что многие источники не рекомендуют такой способ прокладки, при соблюдении условий и правил ПУЭ это сделать можно.
Отметим, что скрытая проводка может прокладываться двумя способами.

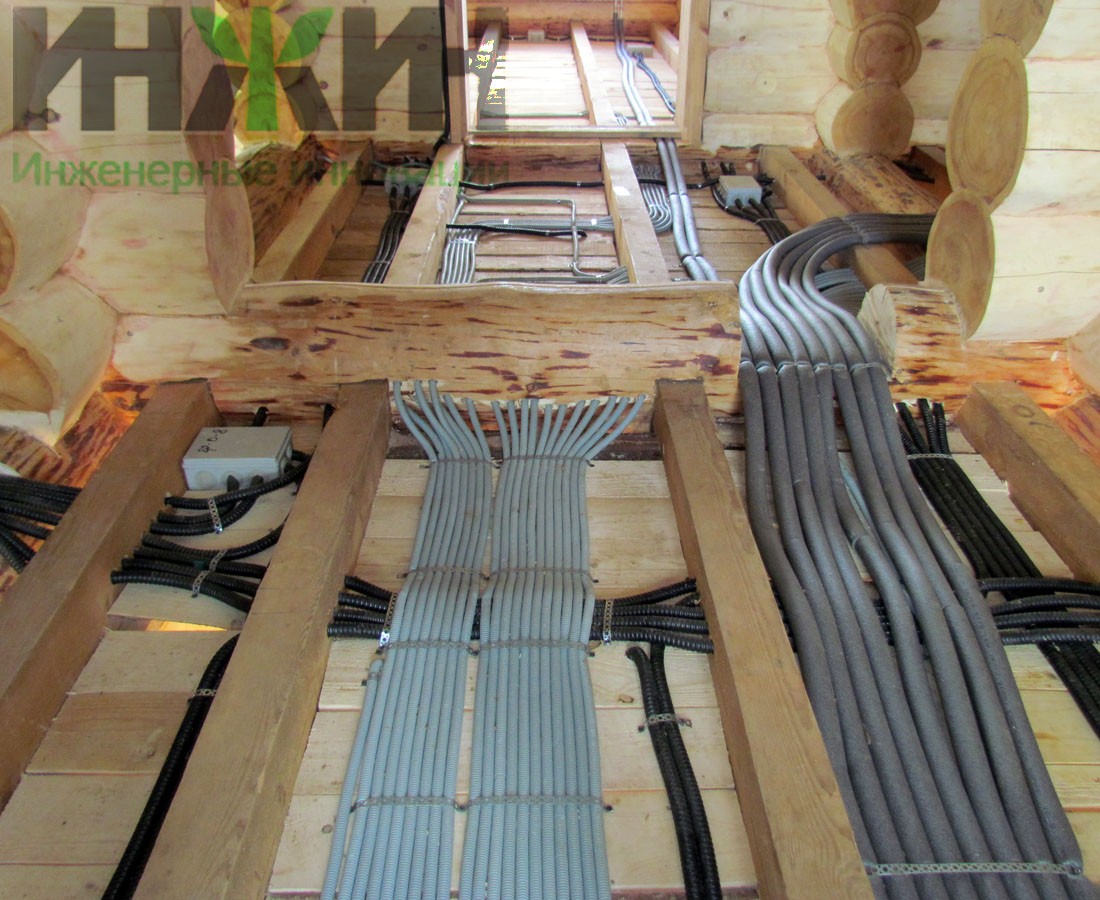

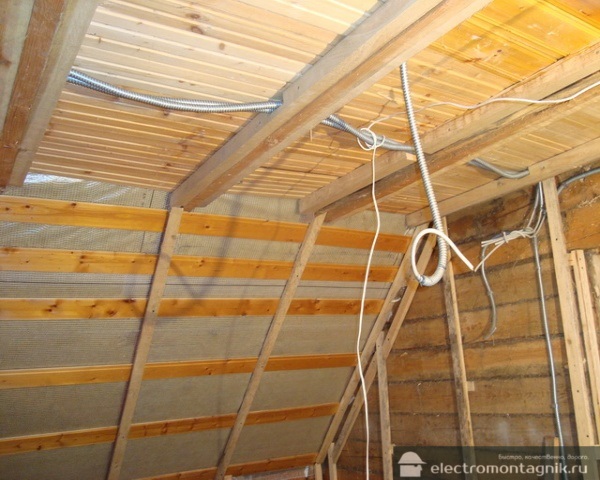

Первый способ – использование для прокладки металлических труб (рукавов), которая даже при возгорании сможет защитить близлежащие конструкции от огня. Несколько обязательных условия: труба изнутри должна быть оцинкована или окрашена; на срезы отрезков труб одеваются специальные наконечники, чтобы не повредить их острыми углами кабель; для прокладки потребуется сверление каналов в толще стен.
Часто используются медные трубы для прокладки. Они легко гнутся и монтируются. Один существенный минус – ощутимо высокая стоимость. Трубы укладываются с небольшим уклоном. Таким образом происходит защита кабеля от скапливания конденсата.

Второй способ – прокладка кабеля по слою штукатурки. Толщина этого слоя должна быть не менее 10 мм. Это простой способ, который имеет небольшой минус: согласно правилам ПУЭ электропроводка должна быть легко сменяемой. И в нашем случае это можно решить только с помощью упаковки провода в гофру, да и то сменяемость остается под вопросом. Согласитесь, не каждый владелец деревянного дома захочет отштукатуривать деревянные стены – не известно, что со штукатуркой станет через год, да и эстетичности в таком интерьере маловато.

В дополнение стоит подчеркнуть, что вышеописанные способы закрытой прокладки требуют ощутимых денежных затрат, а также затрат по времени и усилиям.

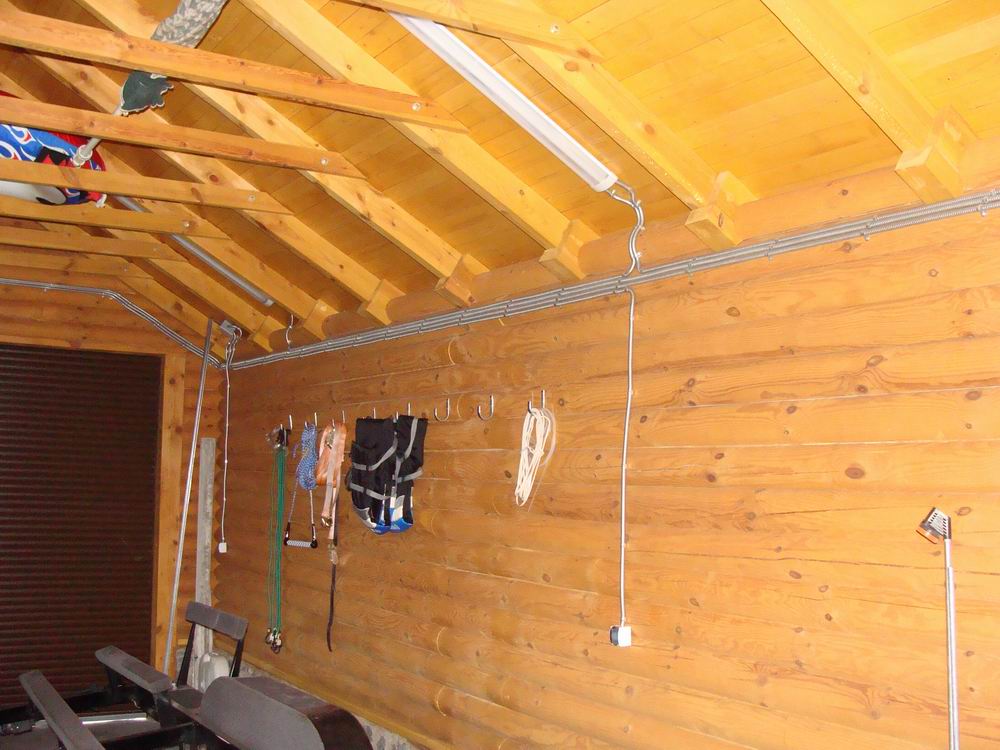

Деревянный дом проводка открытая – варианты выполнения

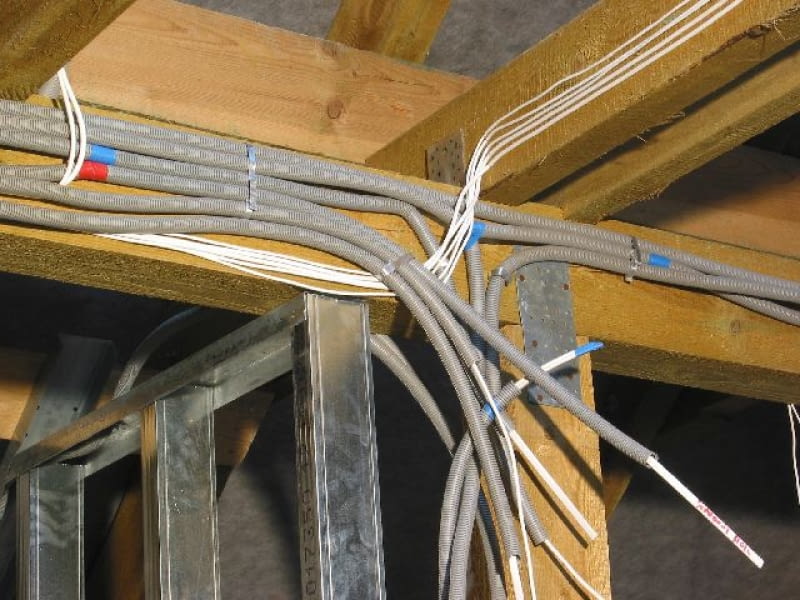

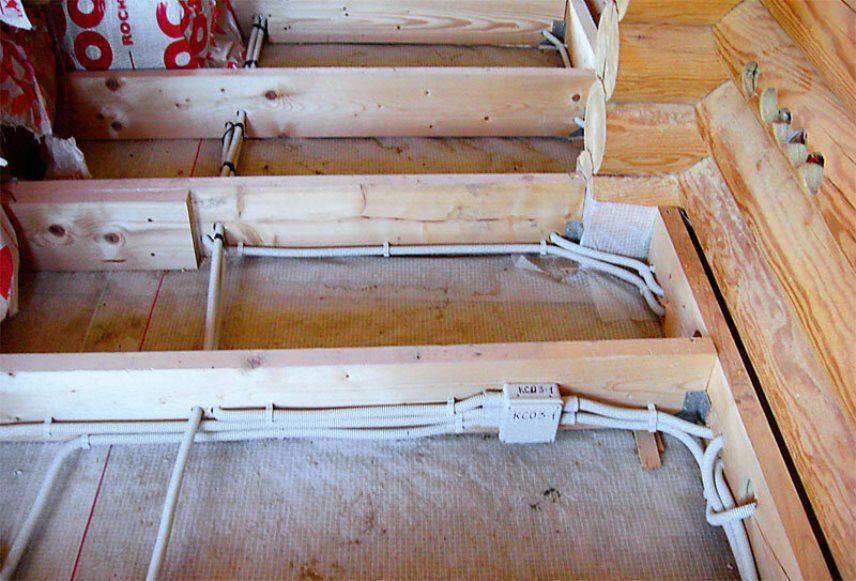

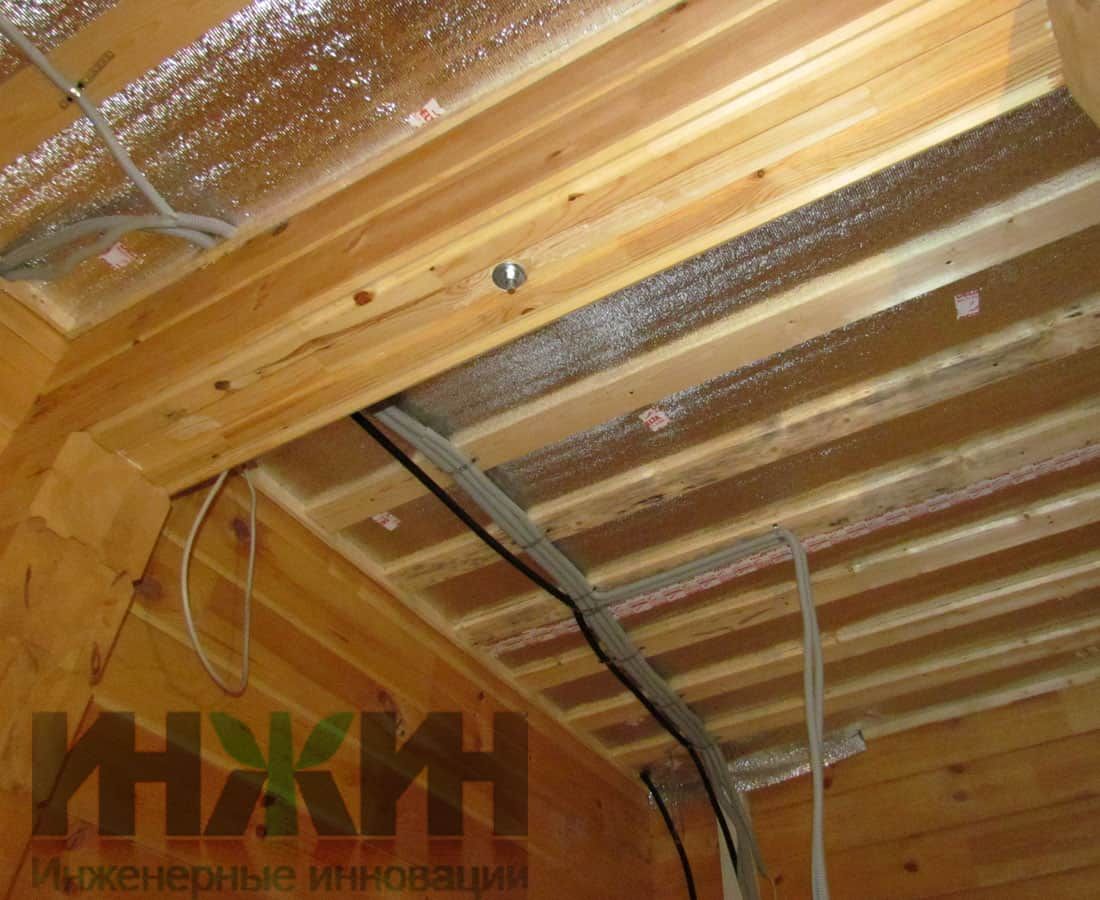

Прокладка кабеля в гофрированной электротехнической трубе. Используется специальная труба из пластика с негорючими свойствами. Позволяет прокладывать несколько силовых кабелей вместе. Из минусов данного способа отметим не очень эстетичный вид труб, с учетом всевозможных неровностей прокладки и провисаний, которые будут всегда на виду. Также такие конструкции имеют свойство очень хорошо собирать пыль.

Прокладка кабеля в кабель-каналах (коробах). Используются специальные короба с крышками на защелках из негорючего пластика. При таком способе прокладки важно знать, что деревянный дом со временем даст усадку, которая приблизительно составит около 1 см на 1 м высоты дома, а то и больше (в зависимости от качества древесного материала). Таким образом это может отразиться и на прокладке кабеля в коробах. В некоторых случаях они просто могут слететь, а значит проводку придется переделывать. Также данный вид работ требует наличия опыта, чтобы проложенные лини были ровными, с учетом всех поворотов и имеющейся фурнитуры. Да, конечно, эстетики немного, но это вид прокладки выгодно отличается по стоимости, легкости последующих монтажных работ по замене кабеля и минимальным трудозатратам.

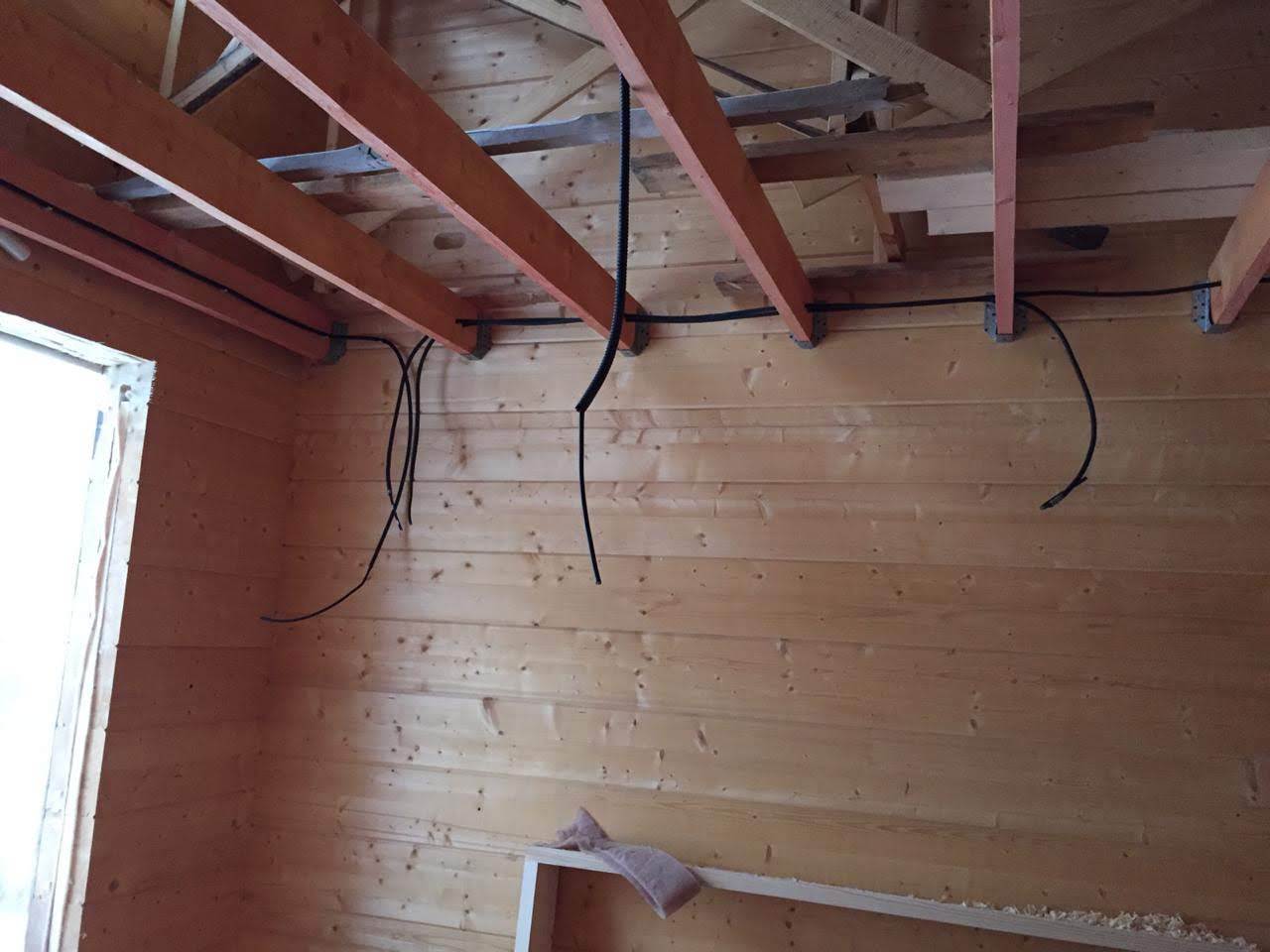

Прокладка проводки открытым кабелем. Оптимальный вариант прокладки для деревянного дома. В данном случае также остро стоит вопрос об эстетике помещения, так как сам негорючий кабель для деревянного дома выглядит более чем обычно, и под него придется положить асбестовую или металлическую прокладку, которая, мало того, еще и должна будет выступать по краям. Но, как говорится, выход есть. Это довольно востребованная сегодня ретро проводка на изоляторах. Имеет ряд достоинств: возможность соблюдение всех правил электробезопасности, а также интересный ретро-дизайн, который отлично сочетается с деревом.

Эту страничку еще ищут в сети по ключевым запросам: деревянный дом проводка, негорючий кабель для деревянного дома.

Автор: МЕГА КАБЕЛЬ

Пожаробезопасная проводка по дереву и другим горючим поверхностям

Большинство загородных домов построены из дерева. Этот материал стал таким популярным благодаря экологичности, дешевизне и быстроте сооружения. К примеру, строительная бригада может построить дом на 70 квадратов за неделю.

Но, при всех своих преимуществах, именно дерево считается самым опасным стройматериалом, так как оно сгорает, в отличие от кирпича или пеноблока. Часто главная причина такого возгорания – короткое замыкание в проводах. Поэтому в деревянном доме много внимания нужно уделить именно пожаробезопасности проводки.

Можно ли делать скрытую электропроводку в деревянном доме?

Скрытая проводка в срубе

В деревянном здании лучше всего использовать открытую проводку, так как она более безопасна. Например, если случится короткое замыкание, вы его обнаружите до того, как что-нибудь загорится.

В скрытой – не всегда возможно сразу обнаружить место возгорания, поэтому если ее делать, то с ограничениями. Например, нельзя использовать гофрированную трубу из полиэтилена (ПНД/ПВД). ПЭ хорошо горит и быстро распространяет огонь.

В скрытой проводке возгорание может случиться по двум причинам:

• При монтаже повредилась изоляция. Если подать максимальную нагрузку, снизится прочность оболочки, из-за чего возникнет контакт фазы с нулем и случится короткое замыкание. Кабель загорится и зажжет гофру, а уже через нее огонь перекинется на деревянную поверхность.

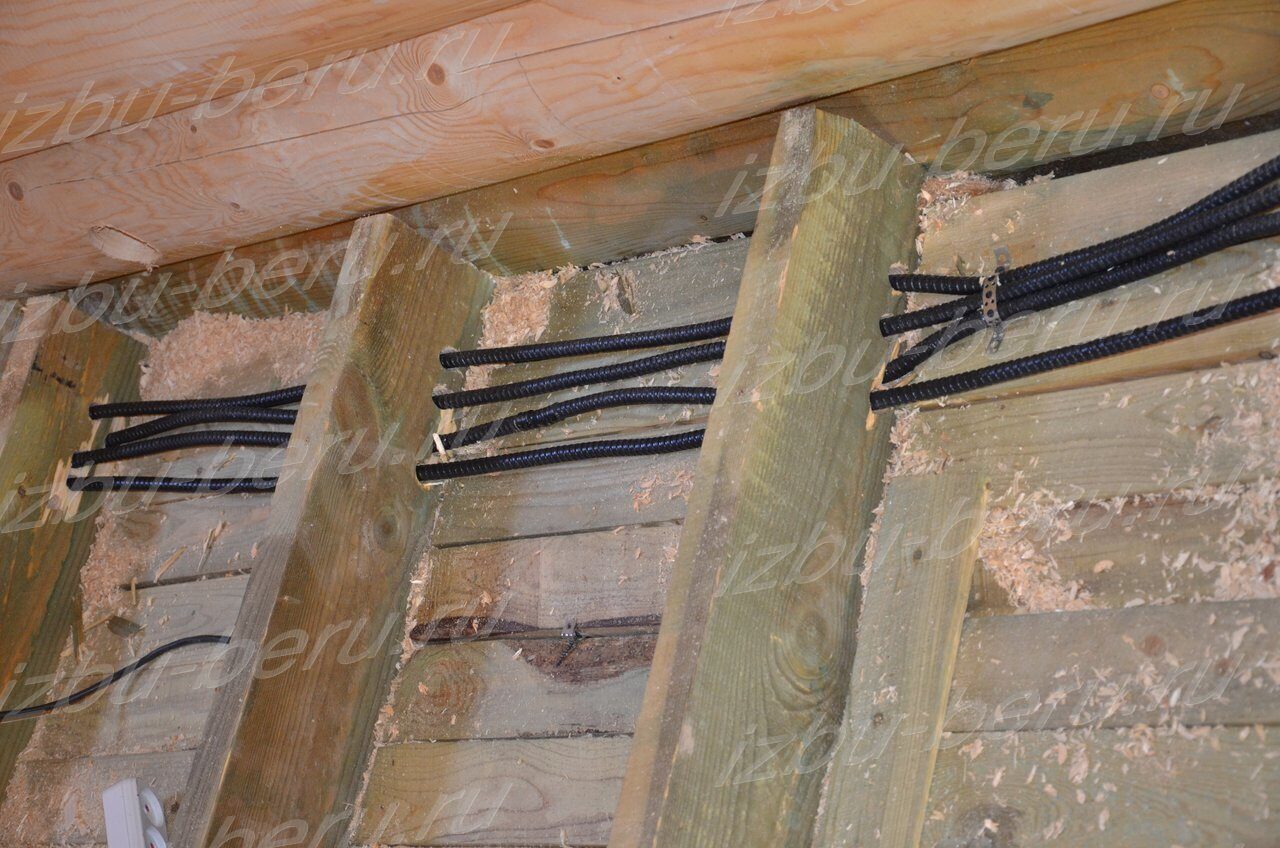

• Скрытая гофрированная труба – это частый объект внимания грызунов. Мышь или крыса может легко прогрызть гофру и добраться зубами до изоляции кабеля. Из-за перекусывания оголенные жилы соприкоснутся друг с другом и случится короткое замыкание со всеми вытекающими последствиями.

Чтобы защитить скрытую проводку от пожара, используйте гофру из самозатухающего ПВХ, полиамида или полипропилена. Если внутри возникнет короткое замыкание, гофра лишь оплавится, но не загорится.

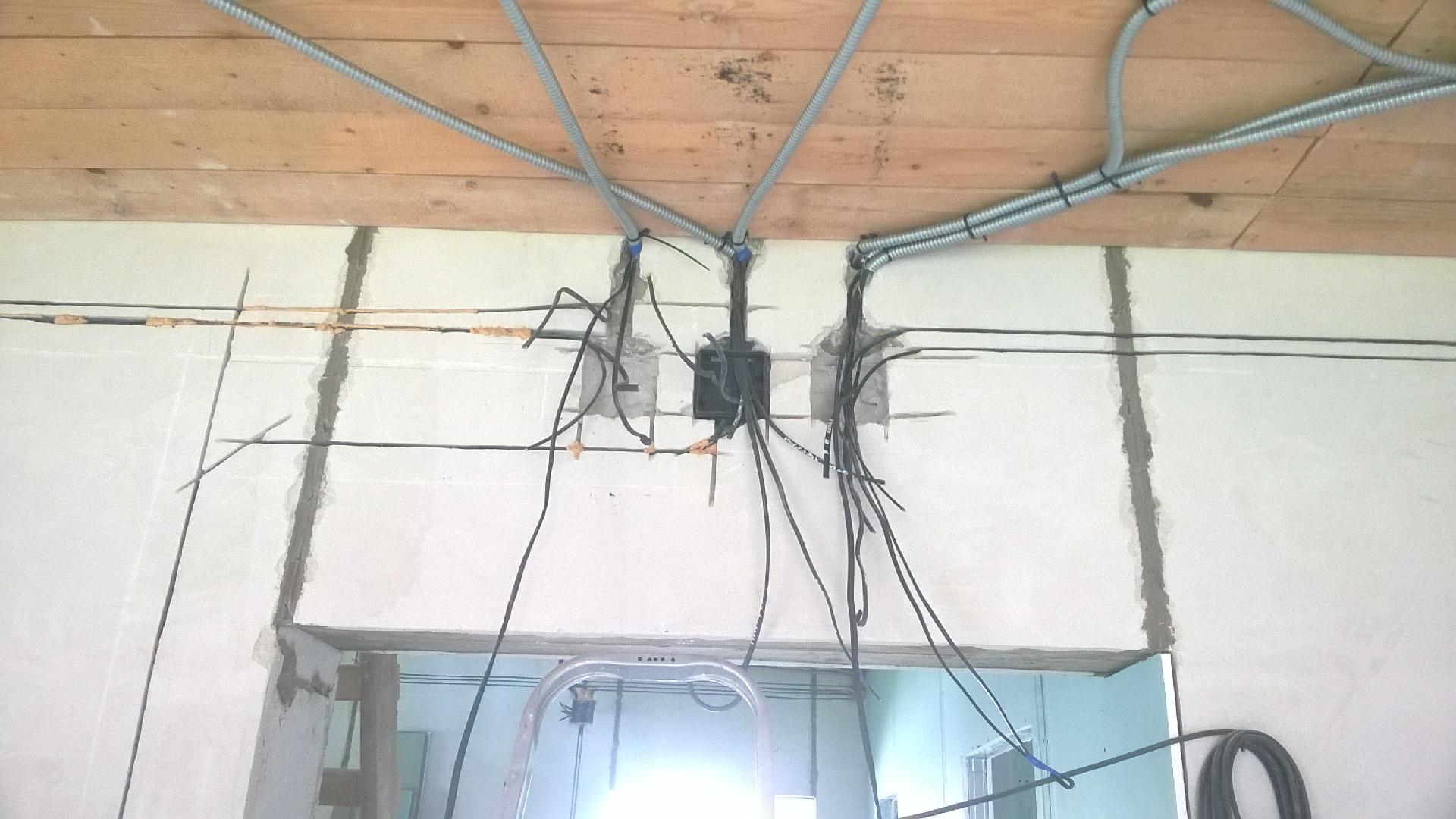

Как вариант, кабель можно проложить в гофре по штукатурке. Но и у этого способа есть свои недостатки:

• через гофру можно протянуть только мягкий провод;
• со временем в штукатурке появятся трещины, и она будет осыпаться.

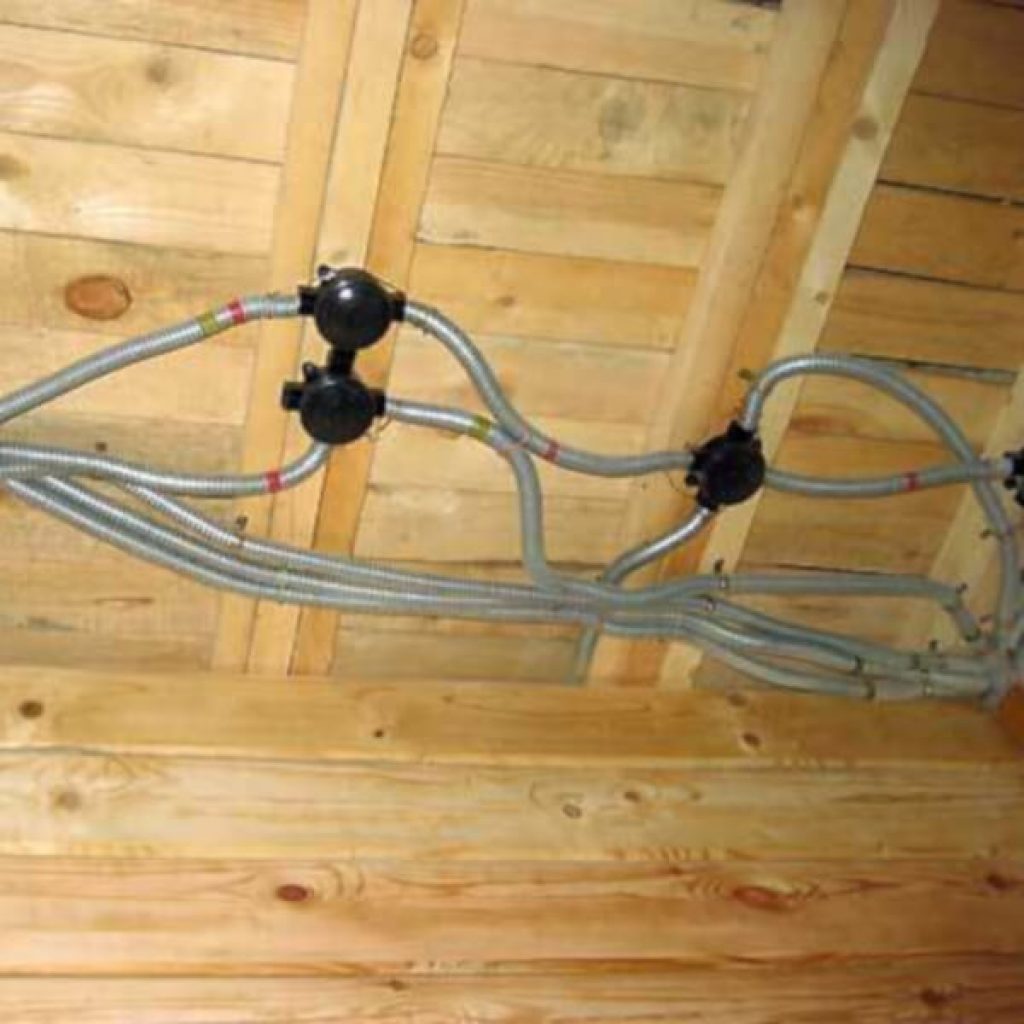

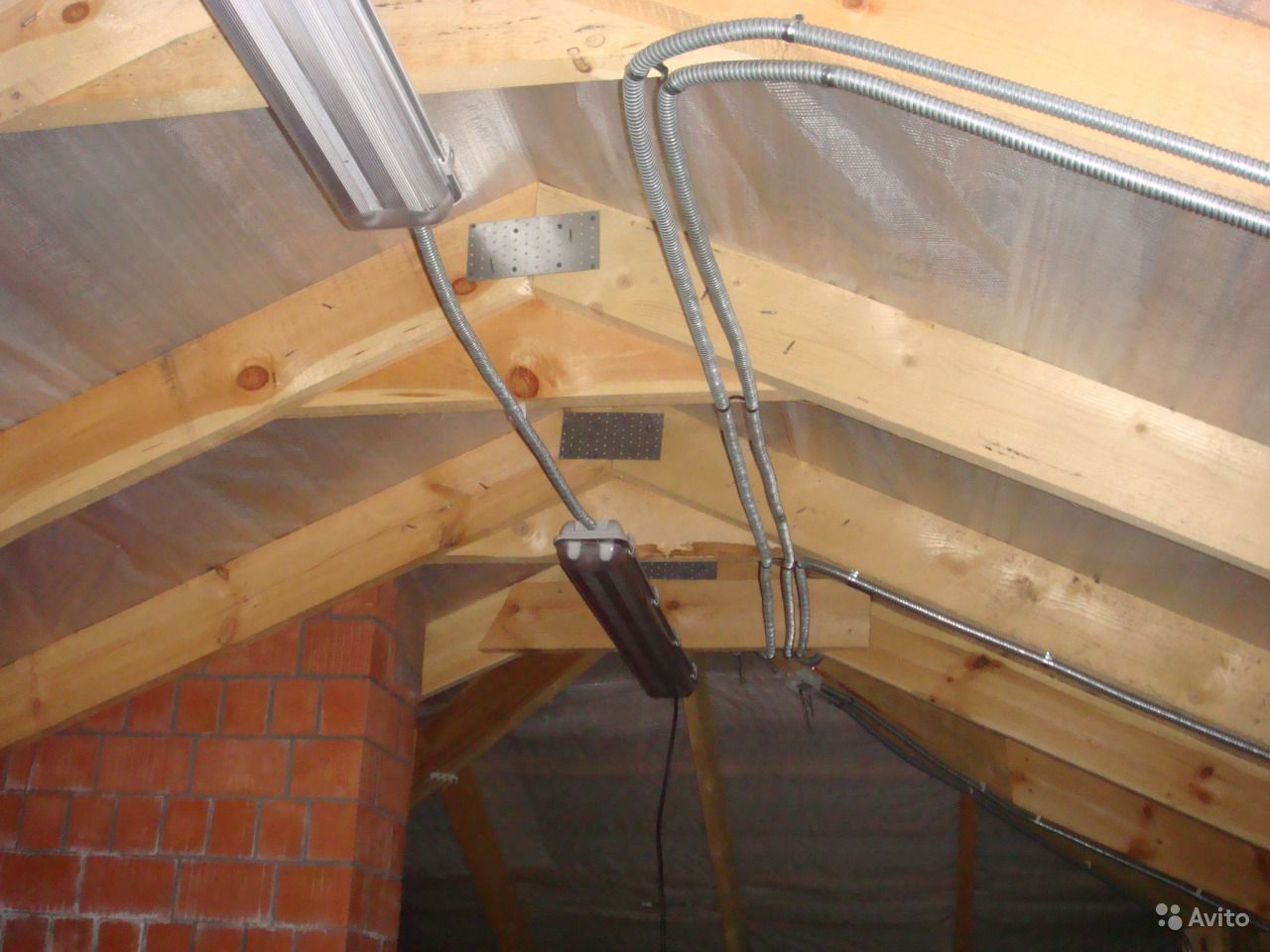

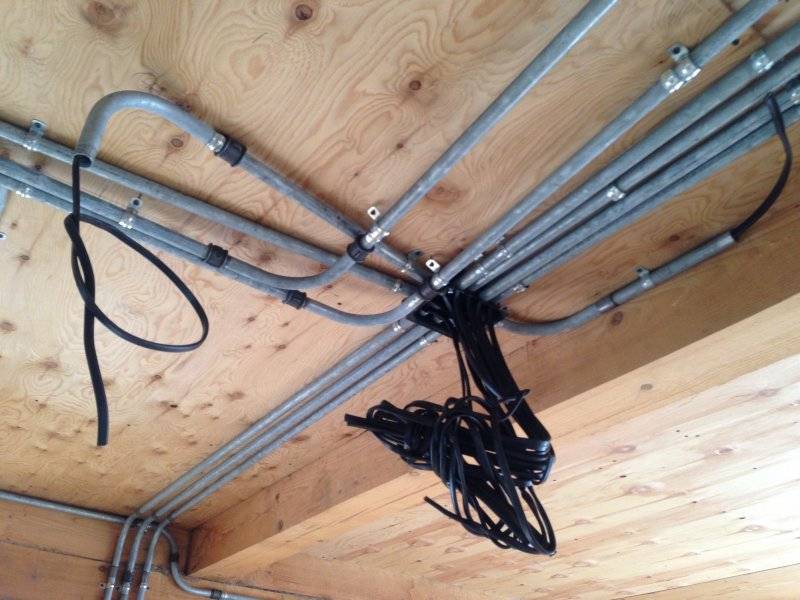

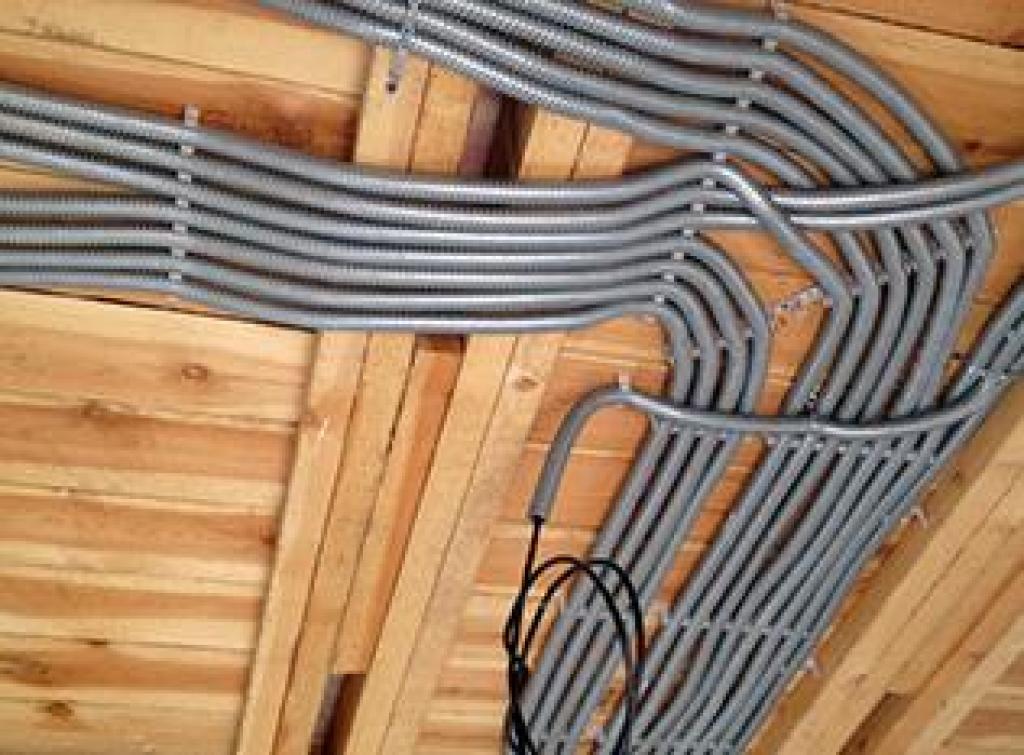

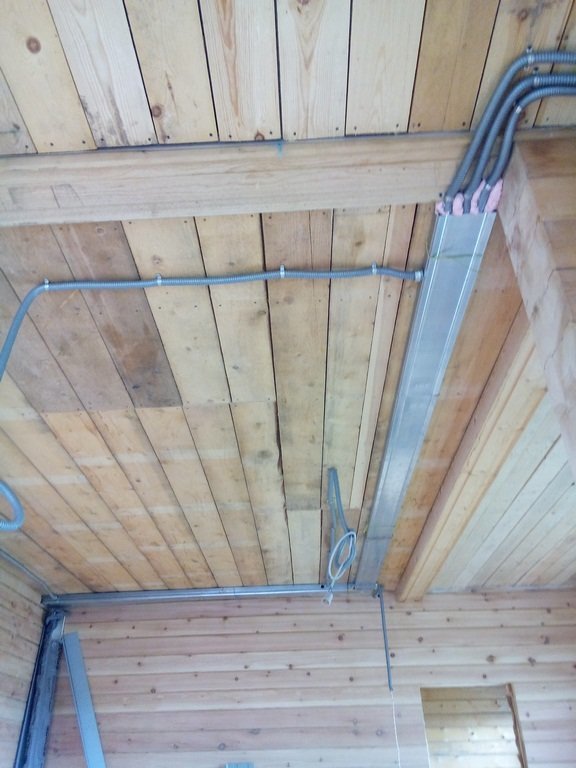

Надежнее всего прокладывать провод в металлической трубе. Она монтируется сложнее, чем гофра, и стоит дороже. Но ее отличает высокая прочность к сжатию, а в случае короткого замыкания она точно защитит дерево от возгорания.

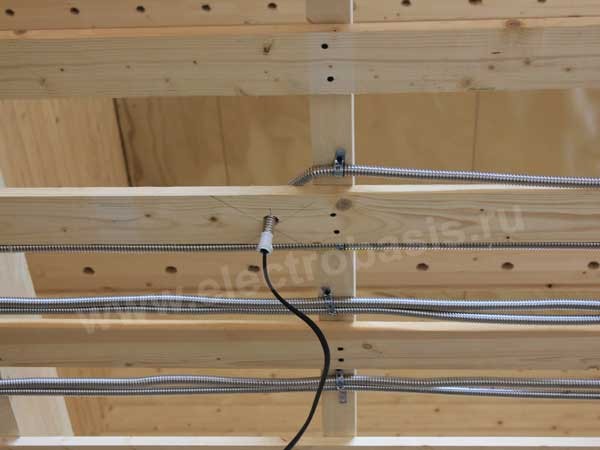

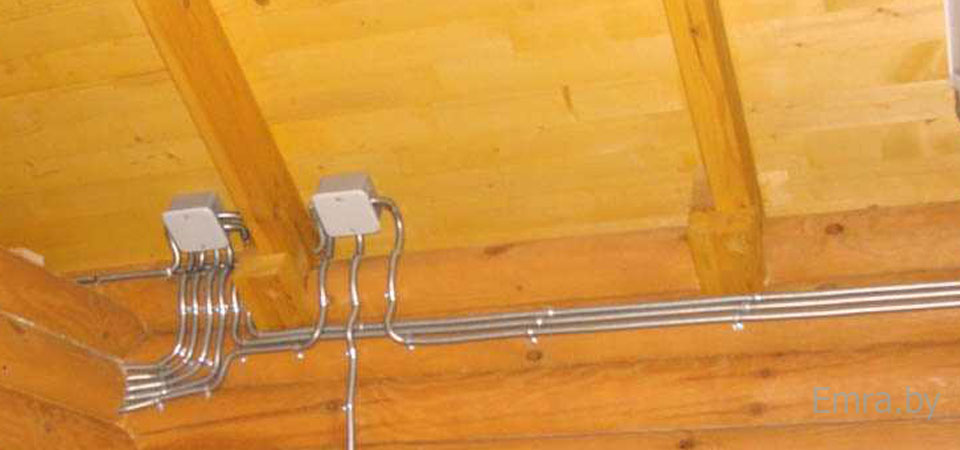

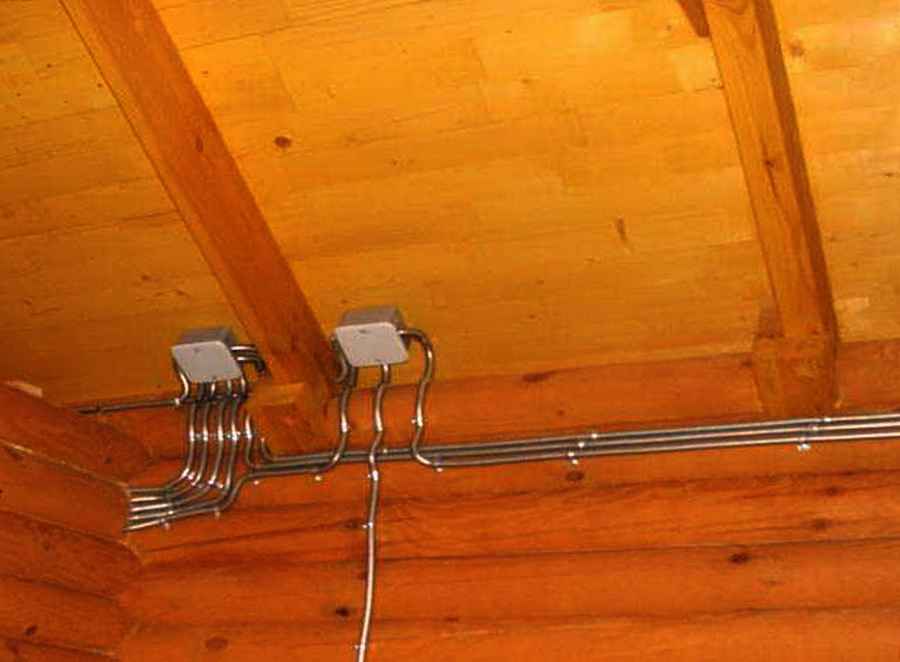

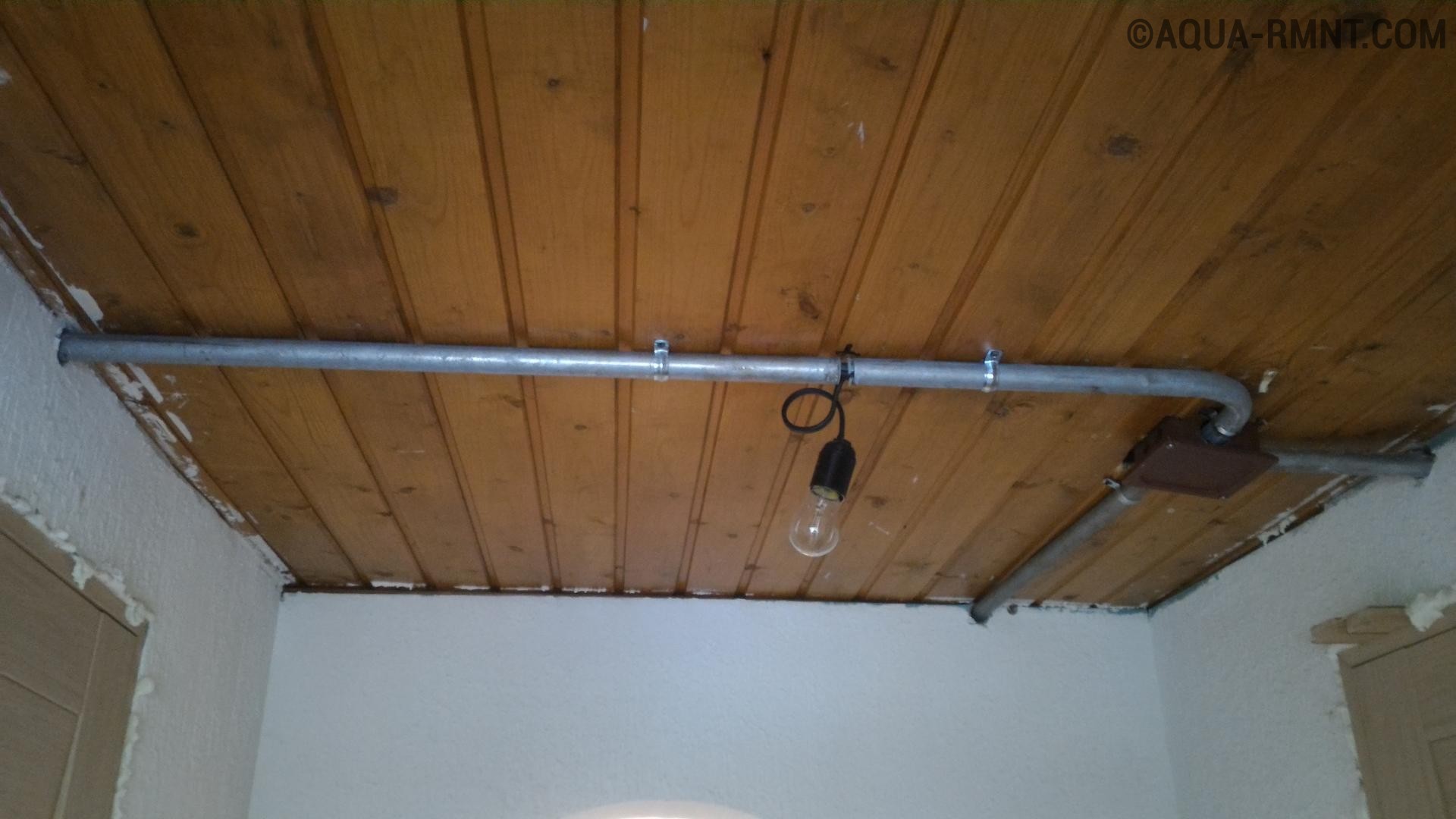

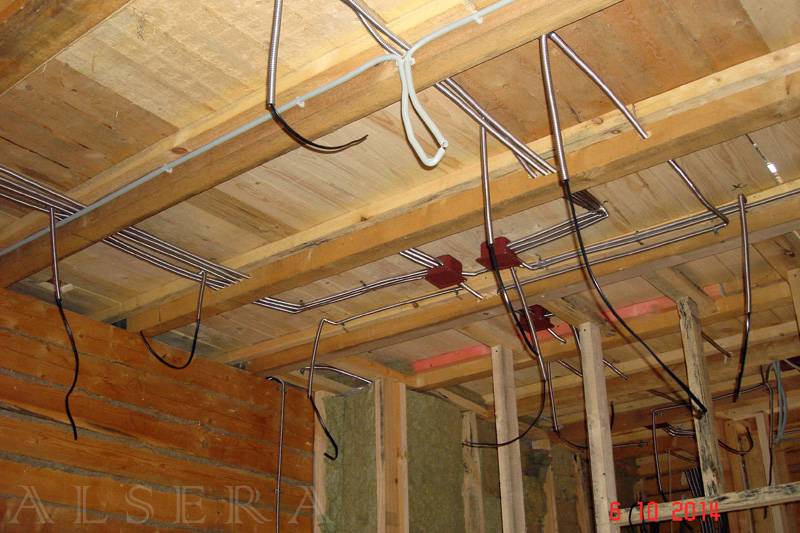

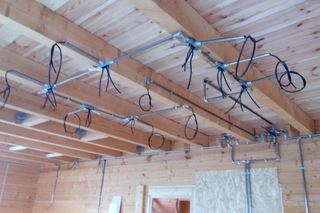

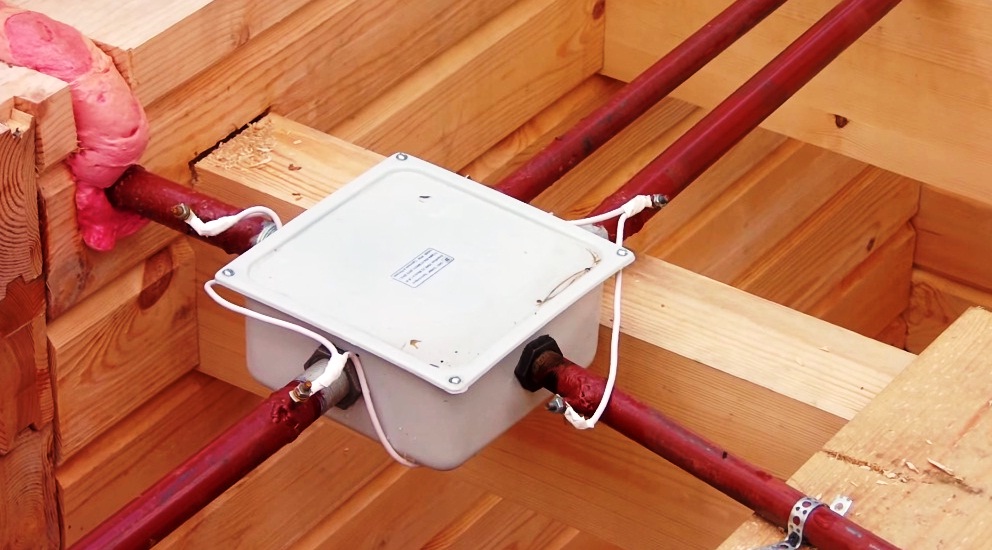

Разводка в металлических трубах

При установке металлического рукава придерживайтесь следующих рекомендаций:

• чтобы трубка не ржавела, внутри она должна быть окрашена или оцинкована;
• на концы труб наденьте пластиковые заглушки – они защитят изоляцию от повреждения острыми неровностями.

Легче всего монтировать трубки из алюминия, так как они имеют малый вес и хорошо изгибаются.

Прокладывать безопасную электропроводку через металлический рукав или гофру в штукатурке – сложно и дорого, поэтому для деревянного здания лучше открытая проводка.

Как сделать БЕЗОПАСНУЮ открытую проводку

Открытая электропроводка в деревянном доме не всегда эстетично вписывается в интерьер, но все же она намного безопаснее и дешевле, чем скрытая. Рассмотрим самые популярные способы прокладки.

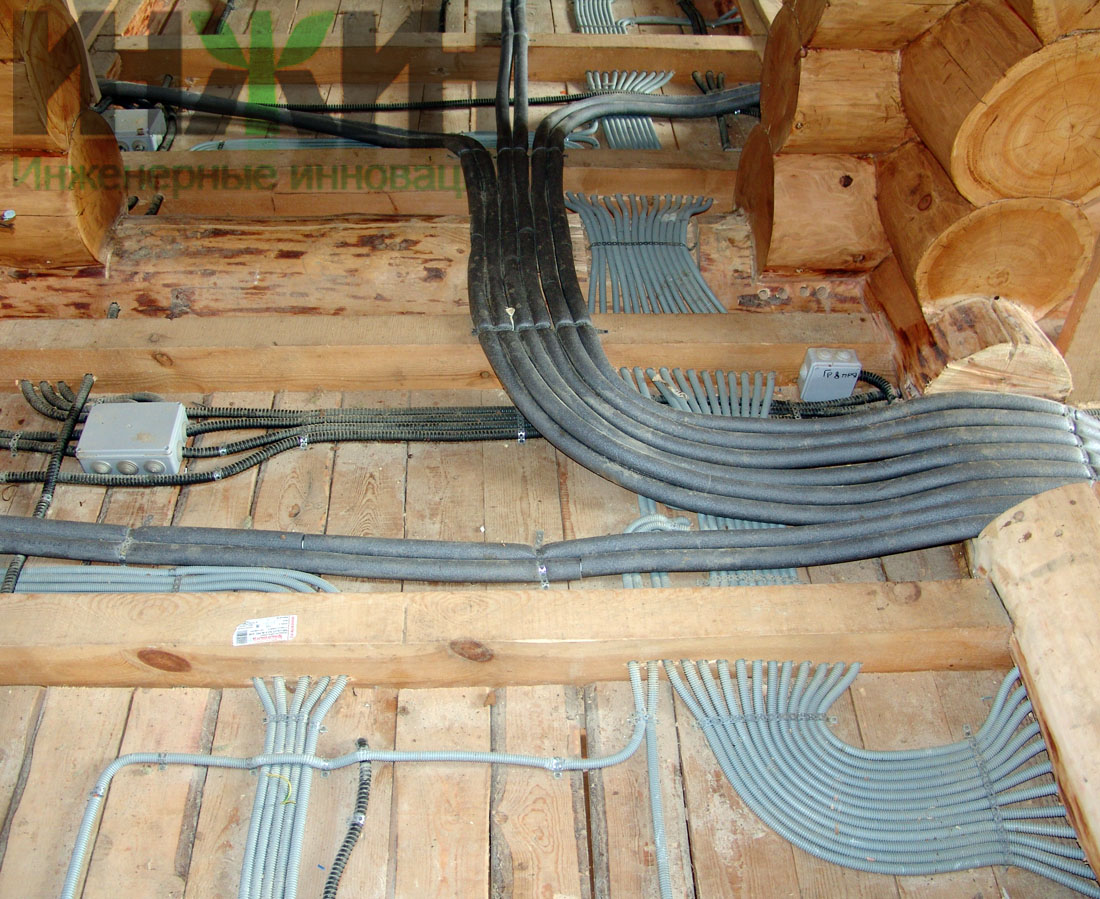

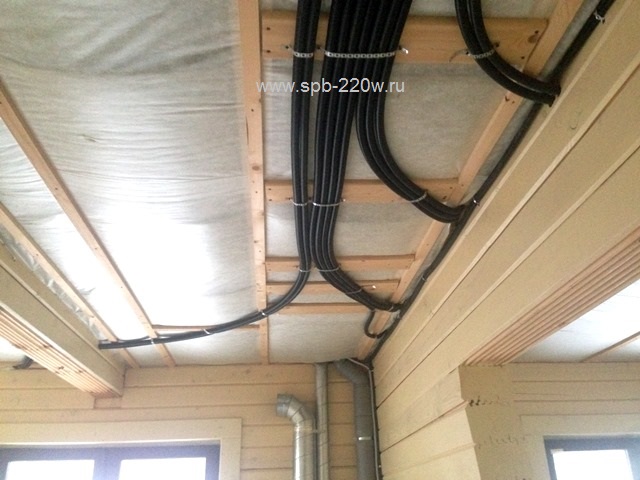

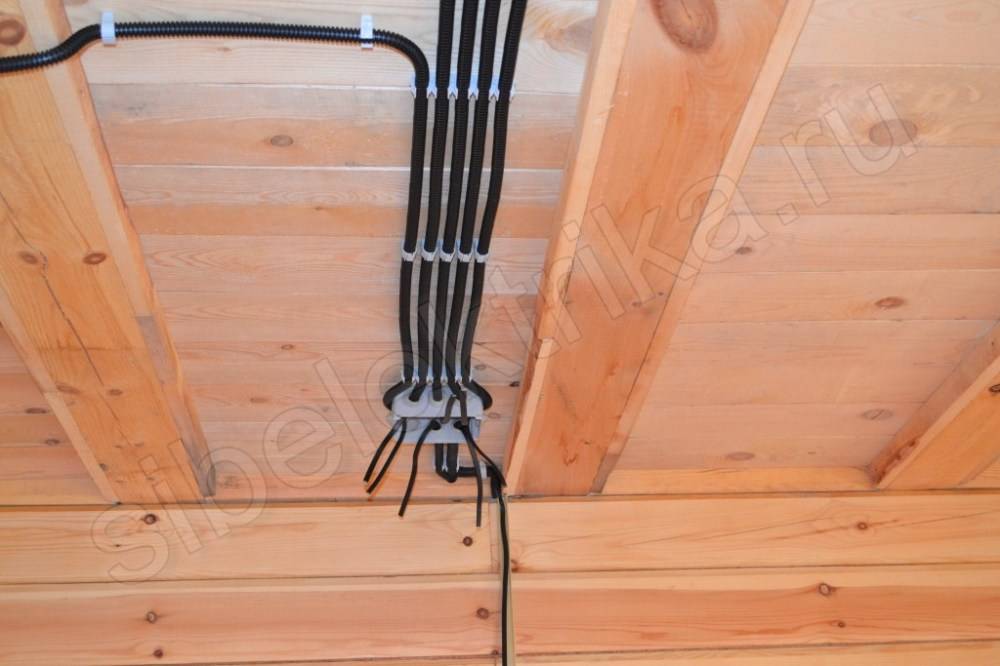

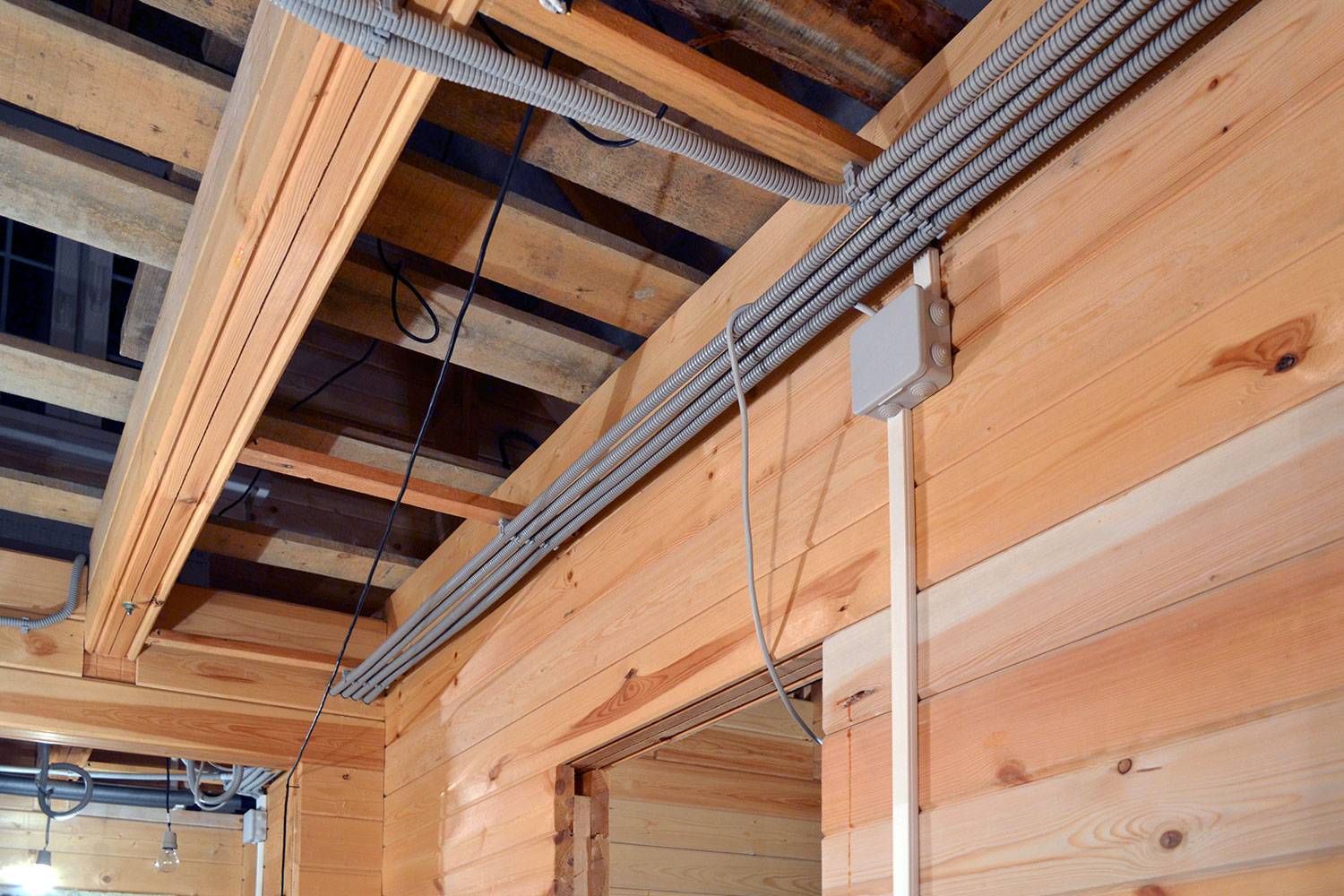

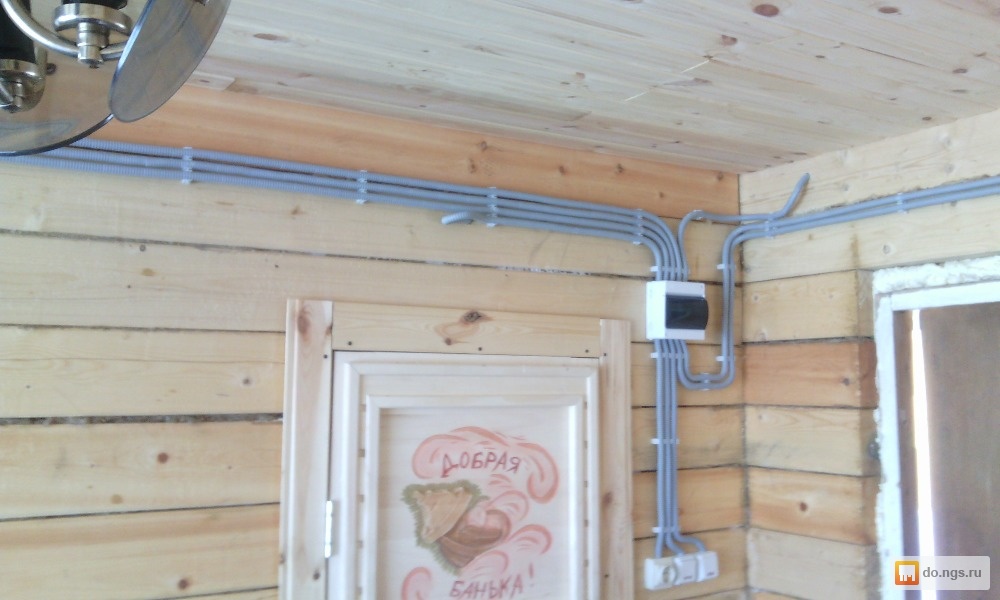

Вариант прокладки в специальной гофрированной трубе

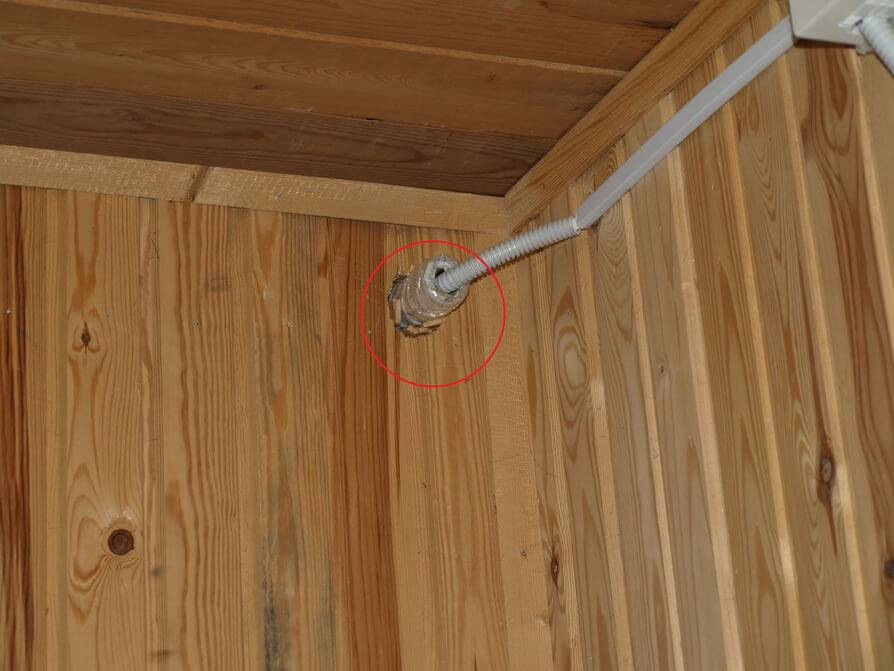

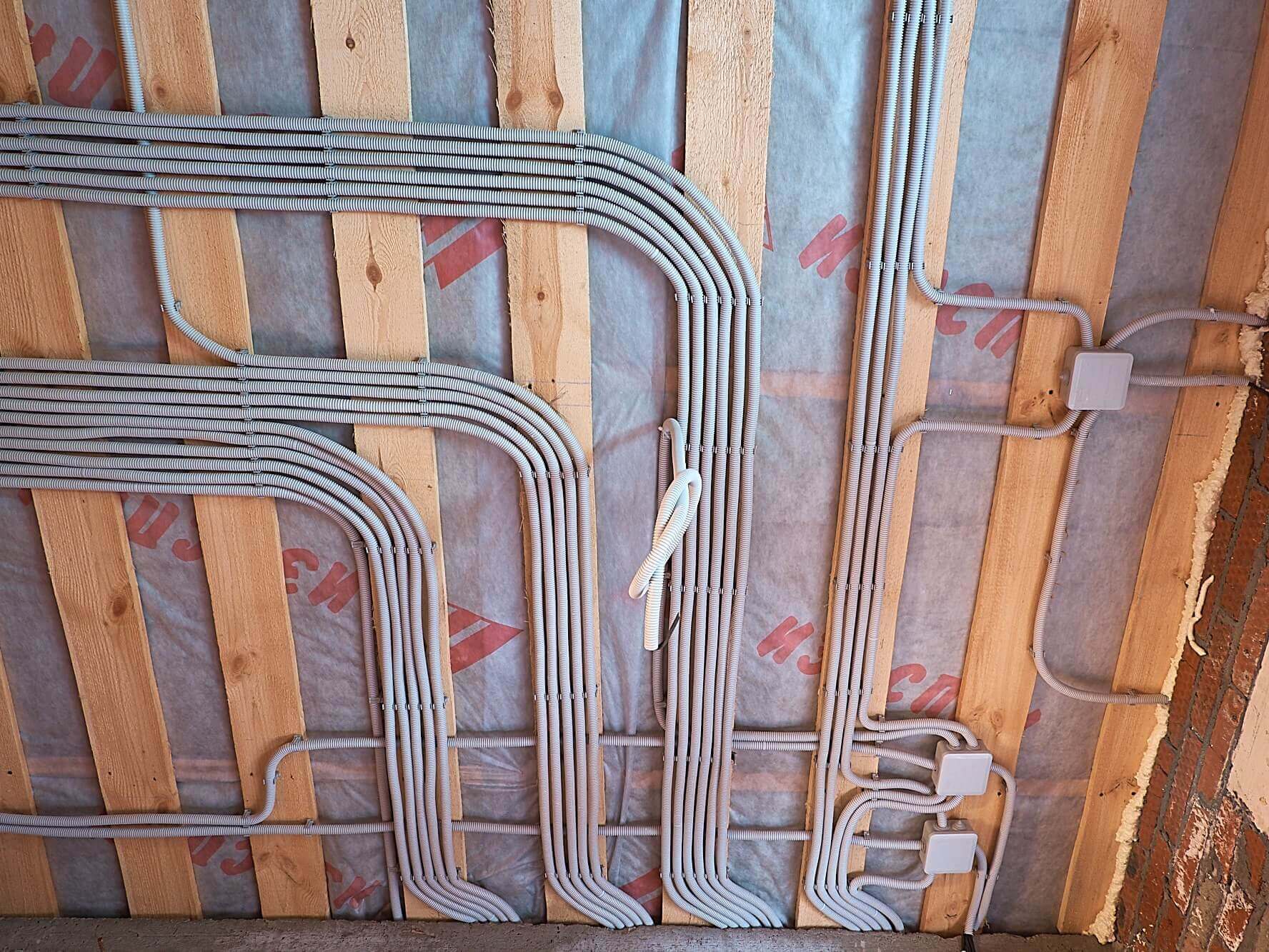

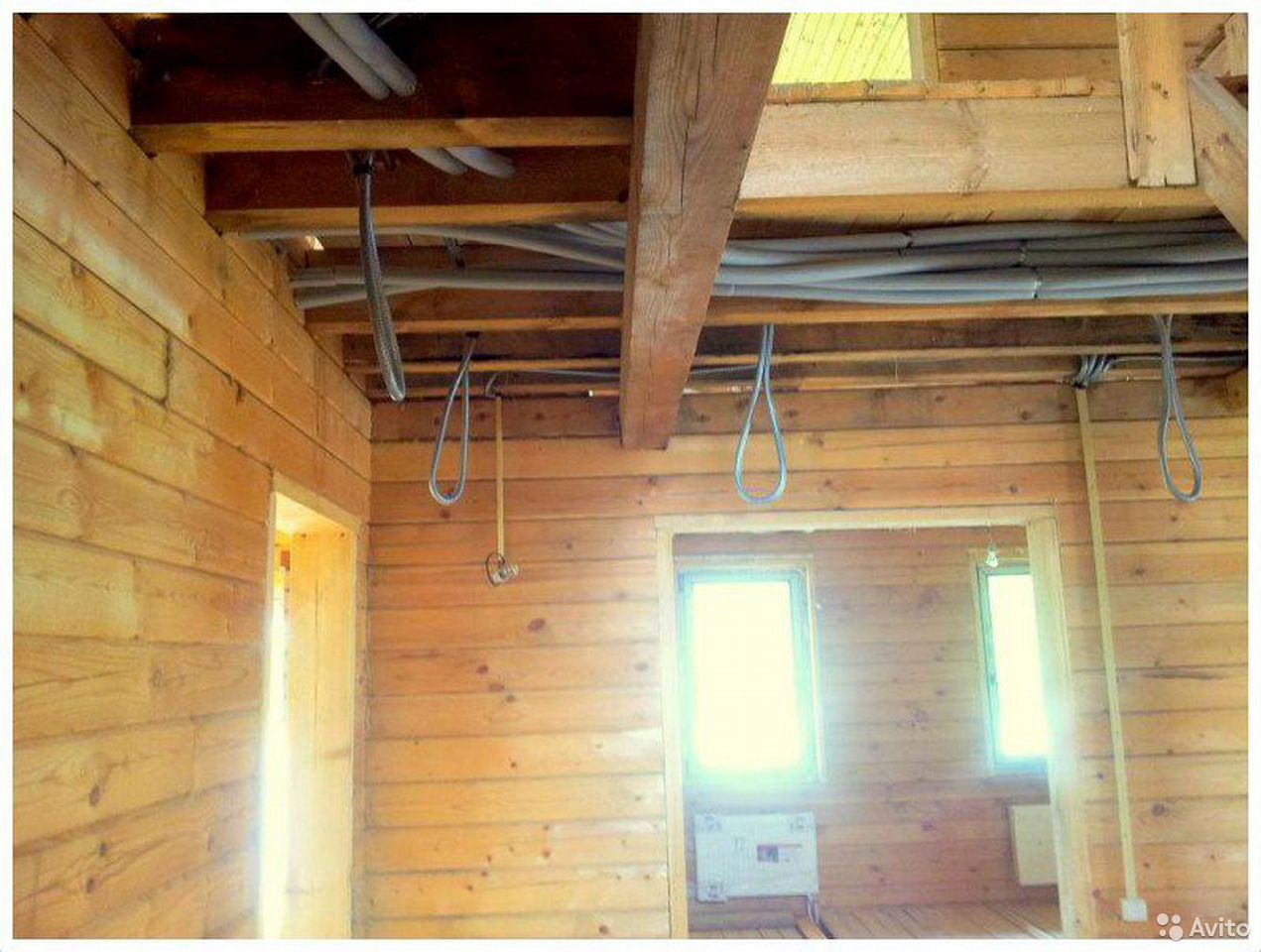

Монтаж в гофре

Монтируется просто: провод протягивается по гибкой гофре из негорючего материала. В одну трубку можно поместить сразу несколько кабелей.

Из-за того что гофрированная трубка хорошо собирает пыль и подходит не для каждого интерьера, ее часто применяют именно в подсобных помещениях дома или для наружной прокладки. Чтобы проводка не слишком выбивалась из интерьера, вы можете подобрать подходящий цвет: красный, черный, серый или прозрачный. При необходимости можно даже покрасить гофру.

Сеть нужно спланировать так, чтобы трубы не пересекались, потому что это нарушает правила ПУЭ и выглядит неэстетично. Рассчитывайте и покупайте монтажные аксессуары только после составления полного проекта проводки.

Чтобы правильно подобрать диаметр гофры, вставьте в нее проводку. При этом пустота должна занимать половину объема, иначе кабель будет постоянно застревать при прокладке.

Гофра монтируется на пластиковые клипсы, которые крепятся к потолку или стенам дюбель-гвоздями и шурупами. Чем толще трубка, тем плотнее нужно размещать крепления. Например, при диаметре 16 мм, клипсы должны быть расположены через каждые 30-40 см, а при толщине 32 мм или 40 мм – через 20-30 см.

Перед установкой отметьте карандашом или мелом места, где будут расположены клипсы. Затем просверлите отверстие, вставьте дюбель и прикрепите клипс специальным гвоздем или шурупом. Гофра устанавливается легким нажатием трубки на клипс. Чтобы ее снять – потяните трубку на себя.

Гофротрубу можно еще монтировать металлическими скобами или самозатягивающимися хомутами. Но их лучше использовать только тогда, когда необходим быстрый монтаж. К тому же сорвать гофру со скобы сложнее.

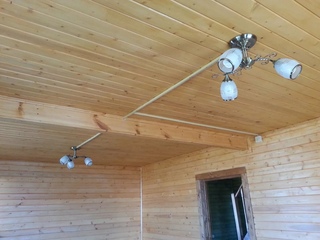

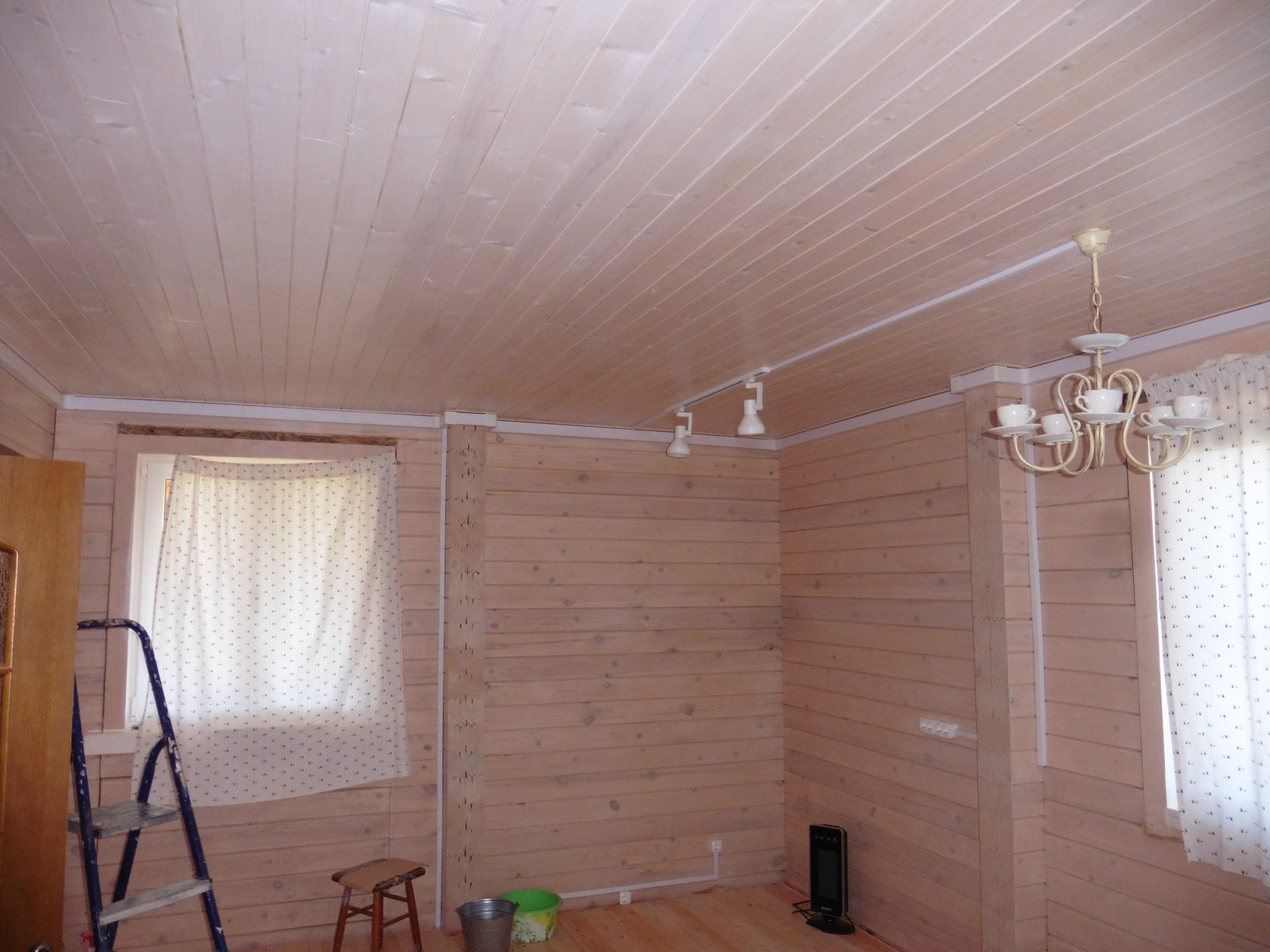

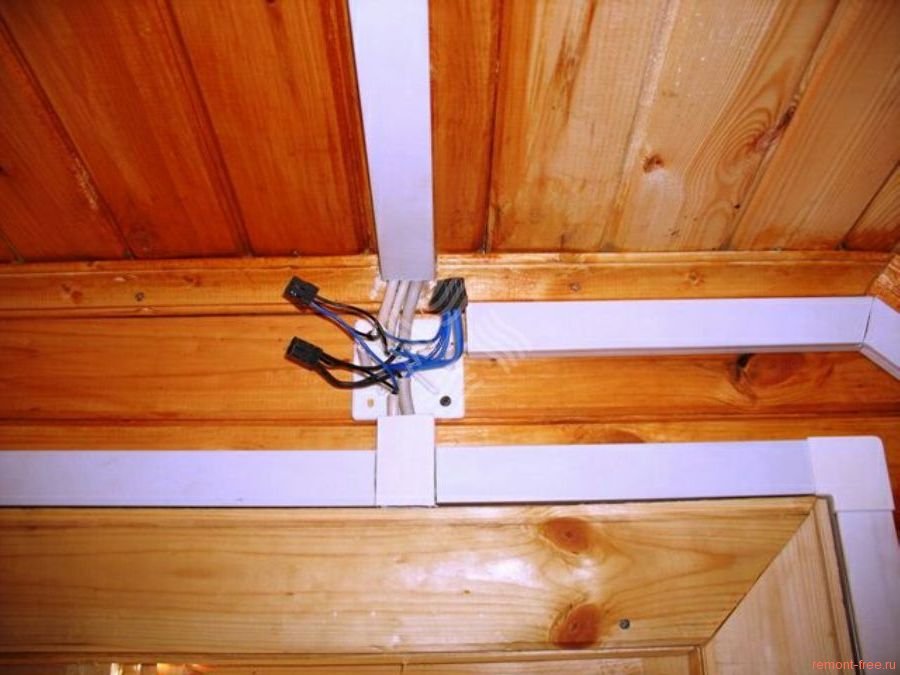

Более эстетичный вариант — в кабель-канале

Кабель-канал, проложенный у потолка, с ответвлениями

Кабель-канал обязательно должен быть из негорючего пластика, иначе в случае короткого замыкания он только распространит огонь и увеличит вероятность пожара.

При открытой проводке отрезки кабель-канала можно монтировать под любым углом. Например, чтобы сэкономить материалы, его можно проложить по диагонали стены. Кроме того, кабель-канал проводят по потолку, а от него прокладывают вниз перпендикулярные отрезки или наоборот – проводят его по полу и кидают отрезки перпендикулярно вверх.

Вариантов для выбора каналов много, так как их конструкция может быть напольной, потолочной и стандартной. Кроме того, вы можете подобрать любой цвет. Для деревянного дома подойдут стилизованные модели, сделанные под дуб или сосну.

Перед покупкой нужно разработать детальный проект проводки и посчитать количество и набор аксессуаров для установки кабель-канала. Его размеры подбирайте по количеству и сечению проводников. Лучше взять габариты с запасом, потому что если проводов будет слишком много, не закроется крышка.

В большинстве кабель-каналов есть перегородка. С ее помощью можно разделить информационные и силовые линии. Например, если проложить интернет-кабель вместе с фазой – упадет скорость передачи данных из-за электромагнитного поля силовой линии.

Для изгибов кабель-канала применяются специальные углы. Их можно сделать и самому, просто срезав часть короба. Но проводка с комплектными аксессуарами быстрее монтируется и красивее выглядит.

К деревянным стенам кабель-канал прикручивается обычными шурупами. Монтировать лучше начиная от входа в помещение и до потребителей. В такой последовательности легче разветвить проводку. Сначала прикрутите сам пластиковый корпус, а потом протягивайте по нему провод. Корпус закрывается крышкой, которая вставляется в пазы и зажимается до щелчка.

Даже кабель можно проложить «со вкусом» – оставить открытым «под ретро»

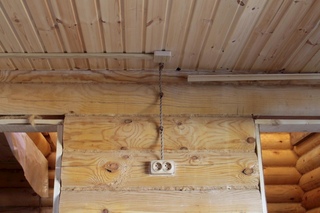

Ретро стиль

Это самая простая электропроводка, и она отлично вписывается в интерьер деревянного дома. Для нее используются специальные провода «ретро» – скрученные попарно или заплетенные в косичку по три. У них двойная изоляция – нижний слой из ПВХ, а верхний из шелковой ткани, пропитанной негорючим веществом.

Провода крепятся на специальные фарфоровые ролики, усаженные на саморезы по дереву. Расстояние между ними должно быть 40-50 см. Такие провода соединяются либо пайкой, либо клеммниками Ваго.

Однако у ретро-проводки есть ряд недостатков. Прежде всего, кабель намного дороже обычного и у него ограниченное сечение. Для сравнения: специальный негорючий ВВГнг стоит дешевле, чем провод «ретро» (для примера ссылка на ВВГ кабель в электротехническом интернет-магазине).

Самое большое сечение ретро – 2,5 мм². Он выдерживает нагрузку до 5 кВт. Например, для загородного дома с электроотоплением этого может быть недостаточно.

Чтобы не случилось пожара, понадобится провод правильного сечения. Кроме того, для деревянных стен желательно, чтобы его изоляция была из негорючего материала.

Как выбрать негорючий кабель?

Важно выбирать кабель с негорючей изоляцией

Чтобы в случае КЗ, огонь не распространился вдоль всего провода, возьмите кабель с негорючей изоляцией. Он обозначается маркировками:

• нг – не распространяет горение. Если его поджечь, он будет постепенно затухать, не распространяя огонь;
• нг-нд – не распространяет горение и выделяет мало дыма. При горении изоляция самозатухает, при этом выделяет мало дыма. С одной стороны, при низком выделении дыма труднее заметить очаг возгорания, с другой – при пожаре вы меньше рискуете отравиться ядовитым дымом от изоляции.

Для деревянного дома подойдет ВВГнг или ВВГнг-нд (ВВГнг-LS). Он дороже ВВГ с обычной оболочкой из ПВХ, но в разы безопаснее. Кроме основных маркировок, встречаются и другие модификации:

• нг-LS – с пониженным газо- и дымовыделением;
• нг-HF – не выделяет разрушающих газообразных продуктов горения;
• нг-FRLS – огнестойкий, с пониженным газо- и дымовыделением;
• нг-FRHF – огнестойкий, не выделяет разрушающих газообразных продуктов горения;
• нг-LSLTX – с пониженным газо- и дымовыделением. Низкая токсичность при горении;
• нг-HFLTX – не выделяет разрушающих газообразных продуктов горения. Низкая токсичность при горении.

Все они подходят для проводки в деревянном доме. Но для большей безопасности лучше брать нг-LS или нг-HF, так как у них есть важное свойство – самозатухание. Притом их стоимость, по сравнению с другими модификациями, меньше.

Частые причины короткого замыкания

Варианты соединения

Качество кабеля или неправильная прокладка не всегда являются главной причиной аварии в сети. Например, короткое замыкание случается и по другим причинам:

Недостаточное сечение – при высокой нагрузке кабель с недостаточным сечением нагревается, оплавляет изоляцию и фаза замыкается с нейтралью, после чего буквально «горит» весь провод.

Механическое повреждение кабеля, при котором фаза соприкасается с нулем. После этого искрится проводка и сжигается все вокруг контактной зоны.

Неправильно выбранный тип кабеля – например, если проложить ВВГ с оболочкой из ПВХ снаружи в открытую, изоляция будет разрушаться под солнцем. Со временем она осыплется и оголенные участки проводов соприкоснутся, что приведет к КЗ.

Неправильное соединение проводов – одна из самых распространенных причин. При монтаже электропроводки приходится добавлять и соединять кабель, часто именно из-за неправильного соединения случается КЗ.

В быту применяются разные способы соединения проводов:

Скрутка – «дедовский метод», когда оголенные окончания скручиваются, а затем обматываются изолентой. Ненадежный способ, так как изолента часто ослабевает, из-за чего нарушается изоляция. В последствии может случиться короткое замыкание или утечка тока.

Спайка – аналогична скрутке, только жилы еще припаиваются. Проблема та же, что и в скрутке – сползает изолента и нарушается изоляция со всеми вытекающими последствиями. Применяется в основном для проводников с малым сечением.

Сварка – для кабелей с большим сечением. Жилы между собой привариваются, затем соединение обматывается изолентой. Не всегда получается приварить ровно, поэтому изоляция на месте соединения прилегает неплотно, соответственно, существует риск короткого замыкания.

Опрессовка – оголенные жилы спрессовываются в специальной гильзе, затем место соединения закрывается термоусадочной трубкой. Это надежный способ соединения, а сами гильзы стоят недорого. Однако соединение монтируется дольше, чем скрутка.

СИЗ – жилы скручиваются в соединяющем зажиме – колпачке с изоляцией. Соединение быстро монтируется, но держит контакт хуже, чем клеммник.

Винтовые соединения – провода соединяются при помощи винтовых контактных зажимов в корпусе из диэлектрика. Единственная проблема – зажим может ослабнуть, из-за чего уменьшится прочность контакта и он начнет греться, оплавливая корпус.

Болтовые соединения – на болт накручиваются две жилы, между которыми насаживается шайба, а затем закручиваются гайкой. Проблема этого способа в том, что сложно сделать изоляцию соединения. Применяется в основном на ЛЭП.

Самозажимные клеммники (Wago) – провода фиксируются в корпусе клеммника самозажимными ручками. Это самый быстрый и удобный способ монтажа. Со временем соединение не теряет прочности и не нарушается изоляция. Перед покупкой рекомендуется детально посмотреть, как выглядят оригинальные WAGO и «покрутить» объемные фото.

Поддельный клеммник Wago может сгореть

На форумах можно прочитать о том, что клеммники Wago – горят. На самом деле в основном горят подделки. В них используется более дешевый пластик и меньше контактная площадь соединений. Из-за этого контакт греется и оплавляет корпус. О том, как отличить настоящие Ваго от поддельных, важно ознакомиться дополнительно.

В деревянном доме риск возникновения пожара очень высокий, поэтому лучше перестрахуйтесь и сделайте качественные соединения. Короткие замыкания случаются в местах с нарушенной изоляцией или со слабым соединением контактов. «Дедовская» скрутка дешевле, но стоит ли она того?! Лучше купите набор гильз или клеммников и сделайте качественную проводку.

Даже если у вас будет идеальный тип кабеля правильного сечения и все соединения сделаны правильно и по ГОСТу, все равно нет 100% гарантии, что не случится КЗ или утечки тока.

Как предотвратить пожар в деревянном доме?

Необходимы автоматический выключатель и УЗО

Из всех видов аварий в электросети к пожару может привести короткое замыкание и утечка тока. От КЗ защищает автоматический выключатель, а от утечек – УЗО. Для качественной защиты нужно правильно подобрать номинал автоматики.

Чтобы рассчитать силу тока для однофазной сети, нужно максимально возможную нагрузку на защищаемой линии разделить на напряжение. Например, на кухне у вас установлена розетка, в которую включается только холодильник или микроволновка и больше ничего. Мощность холодильника – 400 Вт, а микроволновки – 1000 Вт. Но в розетке может стоять тройник, в который будет включен и холодильник, и микроволновка. Максимальная нагрузка на этой линии – 1400 Вт. Рассчитываем, сколько это будет ампер:

1400Вт/220В = 6,4А.

Ближайший по номиналу вверх автомат – на 8 А, а УЗО — на 10 А. Его и выбираем.

Номинал автомата всегда должен быть равен или превышать УЗО. Если он будет ниже, то при перегрузке сетевой линии УЗО перегорит раньше, чем сработает АВ.

В трехфазной сети максимальную нагрузку нужно разделить на напряжение и коэффициент мощности – косинус «фи», он равен √3 ≈ 1,73. Например, если у вас стоит трехфазная электроплита мощностью 2 кВт, максимальная сила тока в сети будет равна:

2000Вт/(380В×1,73) = 3А.

Вам понадобится трехфазный автомат на 4 А и УЗО – на 16 А (минимальный номинал в трехфазных УЗО).

Если выбрать слишком высокий номинал автомата, на линии может случиться перегрузка, из-за чего нагретая жила в проводе оплавит изоляцию, прежде чем автомат расцепит линию. А это повышает вероятность короткого замыкания. С другой стороны, автомат низкого номинала будет постоянно выбивать.

Пожарозащитные УЗО реагируют на ток утечки от 100 мА. Тем не менее, вы можете взять УЗО на 10 мА или 30 мА, защищающие еще и от удара тока. Они защитят и от пожара, но здесь главное – не переборщить, так как во многих сетях случаются ложные утечки. Например, если в сети старая проводка, изоляция может пропускать небольшие утечки и УЗО будет срабатывать постоянно, расцепляя линию. В деревянном доме лучше поставить несколько УЗО:

• с током утечки 100 мА – на вводе, для защиты от пожара, если по какой-либо причине не сработает УЗО на одной из линий;
• по 30 мА – на розеточную линию и освещение. В случае утечки вы сможете быстрее обнаружить ее причину;
• на 10 мА – в ванную и детскую комнаты. При контакте с водой увеличивается проводимость тока и даже маленькая утечка может стать опасной. Дети более уязвимы для тока, чем взрослые, поэтому лучше перестрахуйтесь и поставьте УЗО на 10 мА.

У проводки и электроприборов есть срок годности. Со временем изоляция теряет прочность и ослабевают контакты. Постепенно возрастает риск короткого замыкания или утечки тока, последствием чего может стать возгорание. А в деревянном доме очаг возгорания особо опасен. Чтобы не случилось пожара:

• выберите кабель с негорючей изоляцией;
• для прокладки выбирайте гофру и кабель-каналы из пластика «НГ»;
• правильно рассчитайте сечение, при необходимости возьмите с запасом;
• не экономьте на скрутке и «монтажных мелочах»;
• поставьте хорошую правильно подобранную автоматику.

​Материал подготовлен на основании консультации технических консультантов интернет-магазина АксиомПлюс +38 (044) 38-38-960

Монтаж электропроводки в деревянном доме правила и рекомендации

Особенности монтажа проводки

• Деревянный дом X

  Деревянный/Дом/

  Монтаж электропроводки в деревянном доме Особенности монтажа проводки»

Дом их бруса или оцилиндрованного бревна несомненно является экологически чистым. Но существует ряд проблем с монтажом электропроводки, особенно актуально при прокладке скрытой проводки. Это обусловлено тем, что деревянный дом относится к строению с повышенным классом пожароопасности. В связи с этим к монтажу электропроводки предъявляются повышенные требования, значительно более жесткие чем к монтажу электропроводки в квартире. Разберем все по порядку. Дерево, в зависимости от места и времени применения может иметь различные свойства, и соответственно группа горючести может быть разной. Например сухая древесина в середине лета может иметь группу горючести Г4 (сильно горючая), а обработанная противопожарными средствами и при повышенной влажности Г1 (слабо горючая). К сожалению, группу горючести можно определить только в пожарной лаборатории. По большому счету, Вы должны выпилить кусочек дома и отвезти на испытания. В зависимости тот группы горючести монтаж электропроводки должен выполняться определенными кабелями и иметь различные способы прокладки. Если делать все максимуму, по правилам, взяв дерево по группе Г4, проводка должна быть проложена или открыто, на изолирующей подкладке (асбестовая или стальная полоса), или скрытая а стальной трубе имеющей локализационную способность (а это означает, сначала с начала прокладываем стальной или медный трубопровод, а потом в него затягиваем проводку). Так же разрешении электропроводка на роликах, как в старых избах, но это на любителя. Ретро нравиться далеко не всем, да и цена на современную ретро проводку кусается.

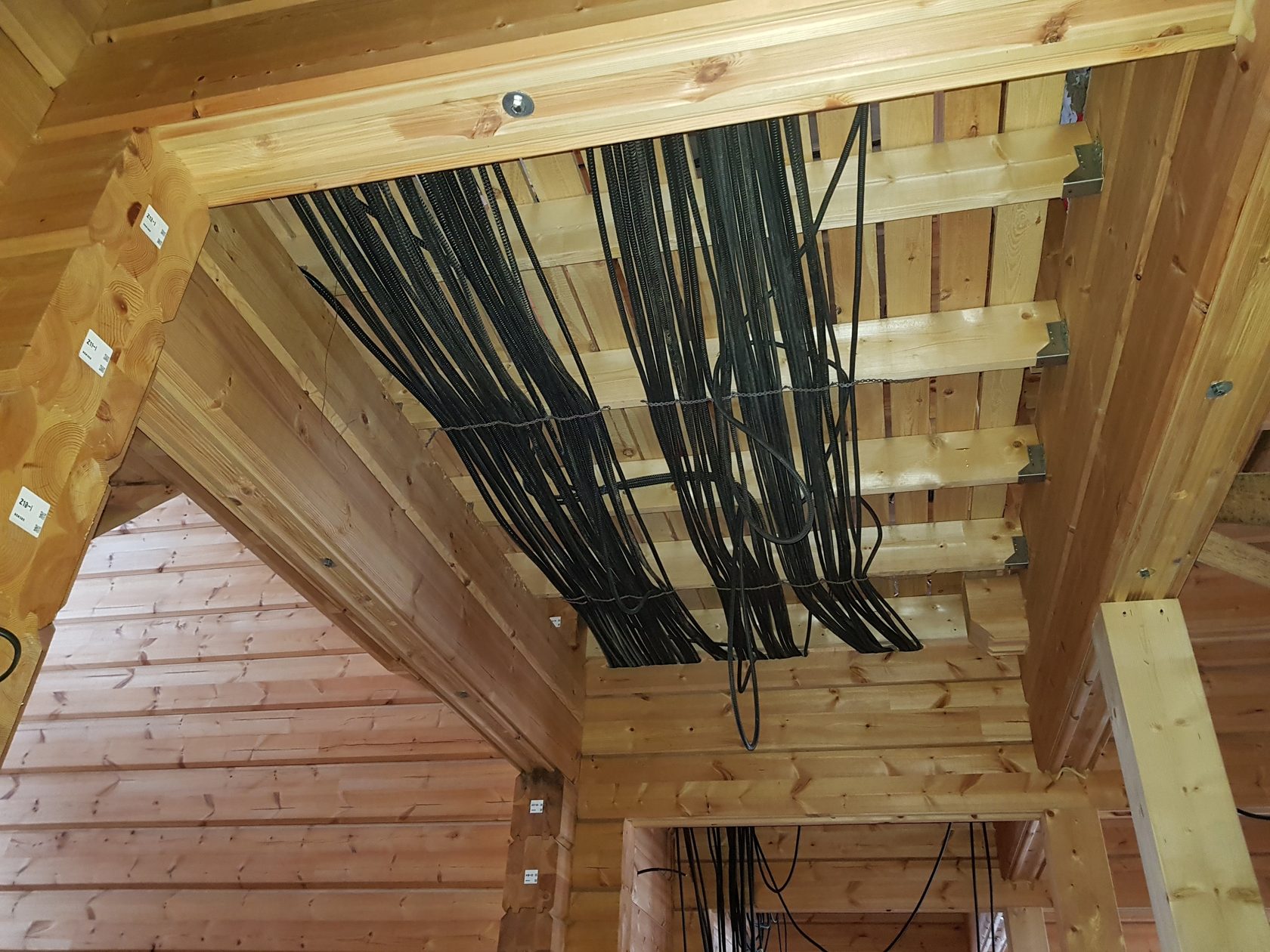

Открытая проводка в деревянном доме

Начиная строительство деревянного дома необходимо позаботиться о проекте на электроснабжение. Если  бюджет не позволяет нанимать проектную организацию для четкой проработки проекта, можно воспользоваться услугами профессионального электрика. Но придется изучить некоторые документы, дабы в последствии не иметь проблем. Действующие сегодня нормативные документы по монтажу электропроводки это ПУЭ-7, СНиП 3-05-06-85 и СП 31-110-2003. Чтоб не читать всю эту документацию я отвечу на наиболее часто встречающиеся вопросы.

Выбор кабеля

Для открытой прокладки проводки в деревянном доме применяются различные типы кабелей. Самые распространенные это NYMи ВВГ. Кабели могут быть как обычные, так и с индексами НГ (не горючий) и LS (само затухающий). Обычные кабели должны укладываться на негорючую прокладку, что не очень эстетично и требует дополнительных расходов. Лучше применить НГ-LS.

Правила допускают

В зданиях со строительным конструкциями выполненными из горючих материалов группы Г2 и Г 3 допускается: открытая прокладка одиночных кабелей в защитной оболочке с медными жилами сечением не более 6 мм2 в ПХВ изоляции в исполнении НГ или LS без подкладки…

Но стоит помнить, повысить группу горючести можно только покрыв дерево огнезещитным составом. В противном случае кабель придется положить на прокладки или идти на неоправданный риск.

Скрытая электропроводка в деревянном доме

Если принято решение делать скрытую проводку в деревянном доме, то необходимо соблюсти ряд правил по пожарной безопасности. Одно из первых, покрыть деревянные конструкции огнезащитным составом,  а так же все полости в которых будет проложена проводка.

Требование правил

за подвесными потолками и в пустотах перегородок, выполненных с использованием материалов группы горючести Г2 и Г3, электропроводки выполнять кабелем в металлических трубах и металлических коробах со степенью защиты не ниже IP4X…

Степень защиты IP4X имеет обычный металлорукав, стоимость монтажа которого незначительно отличается от прокладки кабеля в обычной гофре.

В случае отсутствия подготовки деревянных конструкций в соответствии с правилами придется сначала сделать трубопровод из стальных или медных труб, а потом уложить туда кабель, что абсолютно не рентабельно.

Требование правил

— за подвесными потолками и в пустотах перегородок, выполненных с использованием материалов группы горючести Г4, электропроводки выполнять проводами и/или кабелями в обладающих локализационной способностью металлических трубах, а также в обладающих локализационной способностью металлических глухих коробах…

Я рассказал об основных тонкостях проблемах встречающихся при монтаже электропроводки в деревянном доме, сделал основные выписки, касающиеся данной тематики, выбор за Вами. Строительство на сегодняшний день не дешево. Сэкономив на пропитке огнезащитой или электропроводке, завтра можно остаться без дома. Деревянный дом и электропроводка в нем должна соответствовать существующим нормативам. Наша компания выполнит монтаж электропроводки в деревянном доме с соблюдением правил, с неизменным качеством и внимательным отношением к заказчику.

Помните, «скупой платит дважды!». Некачественный монтаж обернется в процессе эксплуатации дополнительными расходами, а в худшем случае может привести к пожару.

Оптимальное соотношение цены и качества — выбор умных людей.

Вам остается только позвонить и сделать заказ.

Т. +7 (812) 740-51-93

Заказать

Проводка под натяжным потолком

В этой статье ЭлектроВести напишут вам, как правильно сделать проводку под натяжным потолком.

Натяжные потолки — один из наиболее популярных вариантов отделки потолка в доме. Одним из основных преимуществ натяжных потолков является скрытие всех неровностей, посторонних элементов, в том числе и элементов домашней электропроводки.

Очень важно понимать, что вопрос о том, как сделать проводку под натяжным потолком необходимо решать еще до того, как натяжной потолок будет монтирован, так как нередко возникают ситуации, когда в процессе проведения ремонта пренебрегают вопросом о замене или ревизии существующей проводки.

Впоследствии неправильно монтированная электропроводка или электропроводка, находящаяся в неудовлетворительном техническом состоянии, дает о себе знать и возникает необходимость в проведении ее ремонта, что влечет за собой дополнительные расходы на демонтаж и монтаж натяжного потолка в той или иной комнате или по всему дому.

В данной статье рассмотрим подробно вопрос о том, как правильно сделать проводку под натяжным потолком, чтобы избежать негативных последствий в будущем.

Прежде всего, следует отметить, что выбор натяжного потолка в качестве отделочного материала дает большое преимущество – возможность монтажа электропроводки открытым способом на потолке. То есть в данном случае значительно упрощается процесс монтажа электропроводки, так как все линии, которые планировалось прокладывать по стене в штробах можно проложить по потолку, сэкономив при этом не только время, но и затраты на монтажные работы и отделку стен после штробления и монтажа кабеля. Данное преимущество необходимо учитывать при проектировании новой электропроводки, чтобы упростить и соответственно удешевить процесс замены электропроводки в целом.

Требования к электропроводке под натяжным потолком

Основные требования к электропроводке под натяжными потолками, впрочем, как и для электропроводки по дому в целом – это надежность и безопасность эксплуатации, как в плане электробезопасности, так и в отношении пожаробезопасности.

Прежде всего, необходимо правильно выбрать все конструктивные элементы электропроводки, чтобы в процессе эксплуатации бытовых электроприборов, элементов осветительных устройств они работали в номинальном режиме, то есть не перегружались и соответственно не перегревались.

Каждая из линий электропроводки должна быть защищена автоматическим выключателем, рассчитанным на такой номинальный ток, чтобы обеспечить защиту всех элементов электропроводки от перегрева или повреждения в случае возможных перегрузок или коротких замыканий.

Для защиты линий электропроводки, питающих наиболее опасные в отношении поражения электрическим током электроприборы, необходимо устанавливать устройства защитного отключения или комбинированные защитные аппараты – дифференциальные автоматы. УЗО и дифавтомат обеспечивают защиту людей от поражения электрическим током, а также от возгорания электропроводки в случае возникновения утечки тока в результате повреждения кабельной линии или бытовых электроприборов.

На электропроводку в целом должно быть установлено устройство защитного отключения на номинальный дифференциальный ток 100 мА, которое, во-первых, резервирует УЗО отходящих линий, во-вторых, осуществляет противопожарную функцию, осуществляя защиту от возгорания из-за утечки тока по домашней электропроводке в целом.

Также на вводе в распределительном щитке необходимо установить автоматический выключатель, который будет резервировать автоматические выключатели отходящих линий электропроводки и в случае отказа одного из защитных аппаратов обесточит электропроводку, предотвратив повреждение той или иной линии проводки и соответственно натяжного потолка, под которым проложен данный кабель.

Для обеспечения пожаробезопасности под натяжным потолком необходимо прокладывать кабель, который имеет негорючую оболочку. Наиболее оптимальный вариант – выбор кабеля типа ВВГнг. Кабель следует прокладывать в гофрированной трубе, которая обеспечит защиту натяжного потолка от повреждения в случае перегрева кабеля при перегрузке.

Также гофра будет выступать в роли дополнительной защиты кабеля от негативного воздействия влаги, что актуально для помещений с повышенным уровнем влажности или же для квартиры в целом, если существует вероятность затопления соседями по квартире сверху.

Если прокладка кабеля будет выполняться на горючем основании, например, по деревянному потолку, монтированный кабель должен быть дополнительно защищен путем прокладки в металлической трубе или металлорукаве. Места стыков труб или металлорукава необходимо герметизировать и обеспечить изоляцию от горючих поверхностей подкладками из негорючего материала.

Прокладка проводки в трубах дает преимущество не только в более высокой надежности, но и в легкодоступности к кабелю электропроводки, который, при необходимости, без труда можно заменить. Но все же монтаж электропроводки под натяжным потолком, а также по дому в целом должен осуществляться с расчетом на продолжительную эксплуатацию, то есть необходимо монтировать надежную во всех аспектах электропроводку, которая прослужит не один десяток лет или, как минимум, до следующего капитального ремонта квартиры или частного дома.

Что касается конкретно электропроводки под натяжным потолком, то не менее важен вопрос об удобстве ее обслуживания, в частности легкодоступности распределительных коробок и других элементов электропроводки, в которых необходимо проводить периодическую ревизию и обслуживание. То есть распределительные коробки, блоки питания для низковольтного освещения, LED-контроллеры и другие устройства должны быть монтированы вне натяжного потолка, чтобы в случае необходимости без труда иметь к ним доступ для проведения ремонта или замены.

Отдельно следует упомянуть о разводке электропроводки для питания светильников. Часто с целью экономии отдается предпочтение установки на потолке распределительной коробки, от которой осуществляется ответвление линий проводки для питания светильников в комнате. В данном случае после монтажа натяжного потолка под ним остается распределительная коробка, в случае повреждения которой к ней не будет доступа. Поэтому в данном случае необходимо выбрать наиболее надежный способ соединения проводников, чтобы было обеспечено надежное контактное соединение.

В данном случае это пайка, сварка или опрессовка. Клеммники под натяжным потолком лучше не применять, так как после монтажа натяжного потолка к ним не будет доступа и соответственно при необходимости нельзя будет оценить их состояние и произвести замену в случае ухудшения надежности контакта.

Вообще самый надежный вариант – это подключение светильников без распределительной коробки под натяжным потолком. Лучше проложить большее количество кабеля, но осуществить подключение светильников или друг от друга или же при помощи распределительной коробки, но установленной за пределами натяжного потолка. В данном случае лучше потратить большее количество средств, но сделать надежную проводку, чем немного сэкономить, но в будущем при повреждении электропроводки быть вынужденным демонтировать натяжной потолок, что обойдется в разы дороже и доставит ряд неудобств.

Особенности монтажа электропроводки под натяжным потолком

Когда схема электропроводки квартиры тщательно продумана, учтены личные предпочтения жителей, удобство эксплуатации электроприборов и самое главное учтены их нагрузки, приступаем к составлению монтажной схемы проводки. Монтажная схема – это схема, на которой наглядно изображено расположение всех конструктивных составляющих электропроводки относительно строительных конструкций, коммуникаций и других элементов по дому.

Не стоит пренебрегать составлением данной схемы, так как без продуманной монтажной схемы монтаж электропроводки будет происходить хаотично, можно будет запутаться и допустить ошибку, что в итоге снизит надежность электропроводки и безопасность ее эксплуатации. С другой стороны монтированная без монтажной схемы электропроводка будет неупорядоченная, запутанная и соответственно неудобная в обслуживании.

При монтаже кабеля необходимо выполнять надежное его крепление, не допускать провисания по всей протяженности.

Следует также упомянуть про низковольтное освещение на 12 В. Многие говорят о том, что низковольтное освещение безопаснее освещения на 220 В во всех аспектах, но это не так. Что касается напряжения, то в данном случае низковольтное освещение можно считать условно безопасным. Но в плане пожаробезопасности освещение на 12 В более опасно, чем на 220 В по причине того, что в сети 12 В при равной мощности протекают значительно большие токи, чем при напряжении 220 В и соответственно больше вероятности перегрева кабеля из-за перегрузки или нарушения контактного соединения, что может повлечь за собой возгорание провода (кабеля).

Ранее ЭлектроВести писали, что Антимонопольный комитет завершил стадию сбора и анализа доказательств по делу о злоупотреблениях акционерным обществом «ДТЭК Западэнерго» и обществом с ограниченной ответственностью «Д. Трейдинг» в зоне «Бурштынского энергоострова».

По материалам: electrik.info.

Проводка под натяжным потолком — видео про прокладку электропроводки

Конструкция натяжных потолков дает возможность, не только скрыть дефекты потолочной плиты, но и поэкспериментировать с освещением. Проводка под натяжным потолком — важное и ответственное дело.

О том, что представляет собой этот процесс, какие применяются материалы и инструменты, будет написано в этой статье.

Основы проведения работы

Для создания системы освещения натяжных потолков могут применяться источника света различного типа и силы света. Суммарная мощность всех ламп может быть довольно высока. Исходя из этого, и подбирается электрический кабель.

Его сечение нужно подбирать с небольшим запасом от расчетного. Это делается для того, чтобы не допустить перегрева кабеля, что может вызвать повреждение полотна или его возгорание. Наиболее оптимальным является кабель марки ВВГнг. Длину кабеля следует приобретать на 20-25 % больше от расчетного. Этот излишек пойдет на скрутки и спайки. Кроме того, для подключения осветительных приборов необходим запас 15-25 см.

Укладывать кабель на поверхность поливинилхлоридной пленки не допускается.

Во-первых, это будет заметно и испортит внешний вид полотна.

Во-вторых, нагреваясь, кабель испортит пленку.

Чтобы безопасно поместить проводку над натяжным потолком, необходимо воспользоваться одним из способов ее крепления к несущей плите.

Сегодня существуют такие приспособления для крепления проводки под навесным покрытием:

• дюбель со стяжкой из пластика;
• круглая или профилированная стальная труба;
• гофрированная стальная труба;
• пластиковая труба;
• пластиковый короб;
• стальной профиль 60×27 мм;
• керамические изоляторы.

Одним из способов установки проводов является их внутреннее размещение в бетонной плите. Для этого проводится штробление бетонной плиты. В проделанные канавки замуровываются провода. Такой подход применяется при оборудовании светопропускных потолков, для которых необходима гладкая отражающая поверхность.

Инструменты и материалы

Прокладка электропроводки над натяжным потолком не требует специфического оборудования и профессиональных навыков.

Для проведения этой работы потребуется:

• перфоратор с режимом сверления;
• шуруповерт;
• ножовка по металлу;
• паяльник;
• острый нож;
• плоскогубцы;
• стремянка;
• саморезы и дюбели для материала, с которым предстоит работать;
• изоляционная лента;
• защитные приспособления (каска, очки, перчатки, респиратор).

Как видно, подобный набор можно найти в любой кладовке. После проверки исправности оборудования можно приступать к работе.

Прокладка электропроводки

Началом работы является проверка работоспособности провода, который был проложен во время строительства дома. Если он находится в рабочем состоянии, то разводка осуществляется от него.

Нередко бывает так, что кабель, выходящий из технологического отверстия, сильно изношен или оборван. В этом случае проводится установка нового кабеля. Вывод его на потолок осуществляется из распределительной коробки. По стене его можно пустить по кабель каналу или замуровать, если это бетон или кирпич.

После того, как определен источник энергии, можно приступать к проектированию. Для этого составляется схема натяжного потолка и электропроводки.

На схеме наносится место расположения таких объектов:

1. Точка выхода на поверхность основного кабеля.
2. Светильники и их тип.
3. Регулируемые стойки и монтажные платформы для осветительных приборов.
4. Понижающие трансформаторы для светодиодных лент.
5. Прохождение приспособлений для крепления кабеля.
6. Скрутки и спайки проводов.

На фото проводки под натяжным покрытием видно, что это довольно сложная конструкция, в которой предусмотрено множество нюансов.

На основе проведенных расчетов проводится закупка материала.

На заметку: Следует учесть, что потолки могут быть изготовлены из различного материала. Исходя из этого, выбираются различные способы крепления электрического кабеля.

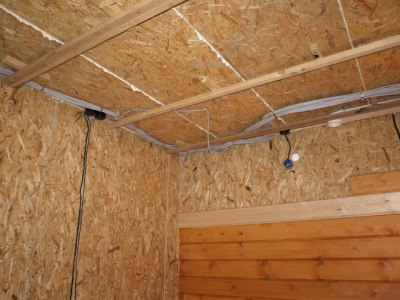

Деревянная поверхность

Перекрытия из бруса не редкость в частных домах и дачах. Дерево является горючим материалом, поэтому кабель нужно надежно изолировать от него. Для этого хорошо подойдут цельные или гофрированные стальные трубы. Распределительные коробки следует приобретать огнеупорного типа. Вкручивание самореза в древесину не составляет большого труда. Поэтому, для крепления стальных труб к дереву можно использовать вертикальные подвесы, крепежные клипсы или пластиковые стяжки с платформой для самореза.

Работа проводится в следующей последовательности:

• на рабочую поверхность наносится трасса прохождения кабеля;
• прикручиваются распределительные коробки;
• к несущей поверхности присоединяются крепежные элементы;
• выпиливаются отрезки труб нужного размера;
• трубы закрепляются на крепежных элементах;
• протягиваются электрические провода;
• осуществляется пайка скруток и их изоляция;
• закрываются крышки распределительных коробок.

После этого конструкция проверяется на прочность, и устанавливаются закладные для осветительных приборов.

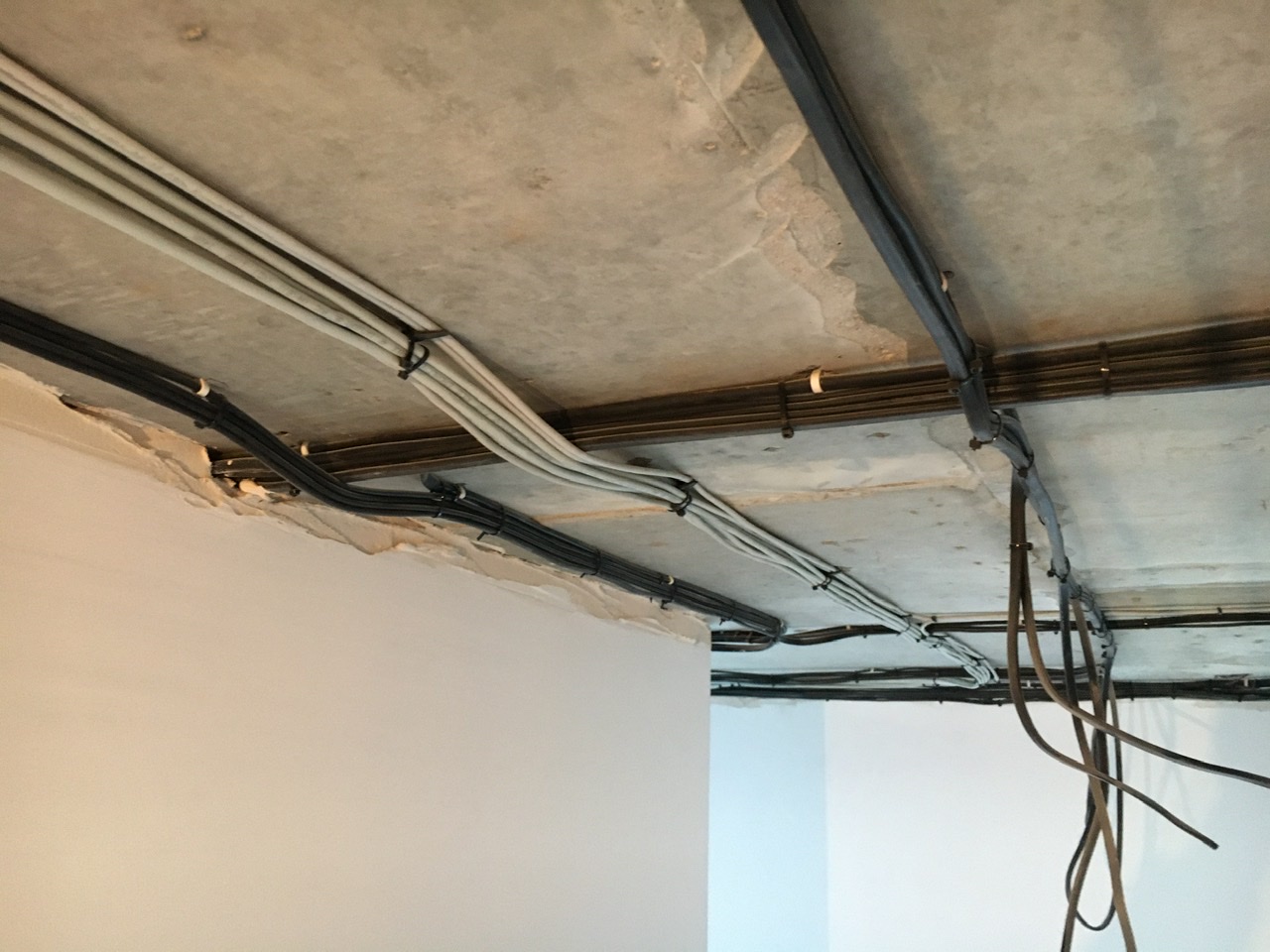

Работа на железобетонной плите

Это наиболее распространенный материал, из которого производится строительство многоэтажных домов. На плиту действует сильная нагрузка. Поэтому, не рекомендуется делать в ней канавки, так как это может ослабить структуру железобетона.

В качестве крепежных элементов можно использовать пластиковые коробы, и трубы. Хорошим вариантом будет установка каркаса из стального профиля CD, UD. Кроме того, что в нем удобно укладывать кабель, поверхность потолочного профиля можно использовать для закрепления осветительных приборов.

Монтаж проводится следующим образом:

• на плите отмечается место прохождения электропроводки;
• наносятся места установки распределительных коробок;
• магистрали для кабеля нарезаются на нужные отрезки;
• короб прикручивается к бетонной плите;
• происходит укладка кабеля и закрывается крышка;
• осуществляется соединение проводов, их пайка и изоляция;
• после осмотра результатов работы крышки распределительных коробок устанавливаются на место.

Если позволяет возможность, проводится заземление кабеля.

Монтаж по гипсокартону

Зачастую гипсокартонные потолки приходят в негодность и их ремонт экономически нецелесообразен. Кроме того, этот материал используют для защиты натяжной системы от попадания мусора, насекомых или животных (так называемый фальшпотолок).

Гипсокартон является довольно непрочным и хрупким материалом. Его положительными качествами является негорючесть и непроводимость электричества. Поэтому на нем можно устанавливать только пластиковые короба с большим количеством точек крепления, чтобы равномерно распределить вес кабеля.

Монтаж проводится аналогично тому, как этот процесс осуществляется на бетонном или деревянном потолке. Прикручивать короб к гипсокартону следует специальными пластиковыми дюбелями, которые раскрываются за его поверхности, обеспечивая плотное прилегание на большой площади.

Видео прокладки проводки под натяжным покрытием является хорошим подспорьем для работы.

Видео по теме



Прокладка кабеля по потолку и горизонтально в стенах

Правильно проложить кабель – это самое настоящее искусство. Необходимо использовать множество инструментов, чтобы решить поставленную задачу наилучшим образом. Если сделать что-то неправильно, то можно довести до короткого замыкания и пожара.

Сегодня эксперты компании «ПрофЭлектро» постараются доходчиво рассказать, как прокладывать провода по потолку и горизонтально по стене. Всё напрямую зависит от условий будущей эксплуатации, материала здания и общей ситуации.

Провод на потолке

Если нужно проводить провод для люстры, то постарайтесь воспользоваться пустотой в плите. Определить расположение этого канала очень просто элементарным простукиванием. Далее можно действовать при помощи мощнейшего магнита, но протаскиваемый наконечник должен иметь форму, позволяющую не цепляться за неровности. В пустотах очень удобно проводить провода ко всем потолочным светильникам, но при этом вы имеете привязку к их местоположению. Также нежелательно делать слишком много дыр, иначе прочность перекрытия может пострадать.

С гипсокартонными и натяжными потолками всё просто, там можно пробрасывать любое количество проводки в бронированных рукавах без размышлений о внешней эстетике. Единственным требованием к тканевым вариантам является их провисание под массой лежащих внутри объектов. Поэтому придётся накидывать кабеля хотя бы на основные стойки или специально сооружать их.

Ещё один вариант для бетонного потолка заключается в прокладывании по шву между плитами. Это также позволит сэкономить силы при решении поставленной задачи. Но нужно надежно закреплять провод. Иначе он со временем под действием силы тяжести приведёт к появлению трещины на отделке.

Провод на стене

Чтобы сделать это, нужно сначала нарезать штроб. Это специальный паз в стене, в который закладывается проводка. Без специализированного оборудования сделать его практически невозможно. Настоятельно рекомендуется делать его не глубже 2-3 см, чтобы не зацепить арматуру. На болгарку нужно приобрести ограничивающую насадку и круг по бетону. Сначала расчерчивается путь будущего канала, а затем по нему нужно постепенно продвигаться. В область реза обязательно подавать воду, иначе дышать в рабочей зоне будет невозможно. Когда каналы нарезаны, можно выбить кусочки бетона при помощи перфоратора. Провод закладывается в канал, после чего заделывается строительным гипсом. Нельзя заделывать его цементом, потому что при необходимости ремонта будет крайне сложно добраться до провода.

Можно также обойтись без разбивания стены, особенно, если в квартире уже сделан ремонт. Просто пустите внешний провод в бронированном рукаве, замаскировав его за каким-либо изделием. Наиболее просто это сделать за плинтусом. Если какая-то часть выступает наружу, то можно легко спрятать её под каким-то декором. Идей на эту тематику очень много во всемирной сети.

В отдельных случаях можно попытаться раскрыть обои, но делать это следует очень аккуратно, последовательно приподнимая листы острым ножом или заточенным шпателем.

В деревянном доме

Работать с деревом очень сложно, ведь этот материал имеет повышенную пожарную опасность. Провода обычно прячут за отделочную панель. Если стены и потолок сделаны из брёвен или бруса, то их предварительно нужно снабдить пазом, вырезаемым при помощи специализированного инструмента. Затем туда прокладывается провод в бронированном рукаве повышенной надежности. Возможно также наружное прокладывание. Для этого в стыке брёвен делается выборка, а туда закладывается провод в специальной диэлектрической и термостойкой обмазке. Обычно цвет этого материала подбирается под оттенок дерева. При умелом выполнении работ шов будет практически незаметен.

Делать самому или вызывать специалиста

Самостоятельно решить эти задачи будет достаточно сложно. Малейшие ошибки могут привести к короткому замыканию. Особенно сложно работать, когда отделка уже имеется, а основная цель состоит в нанесении минимальных повреждений. Можно изначально потренироваться в загородном доме или гараже, где эстетика не играет роли. Также не нужно забывать об электрической безопасности.

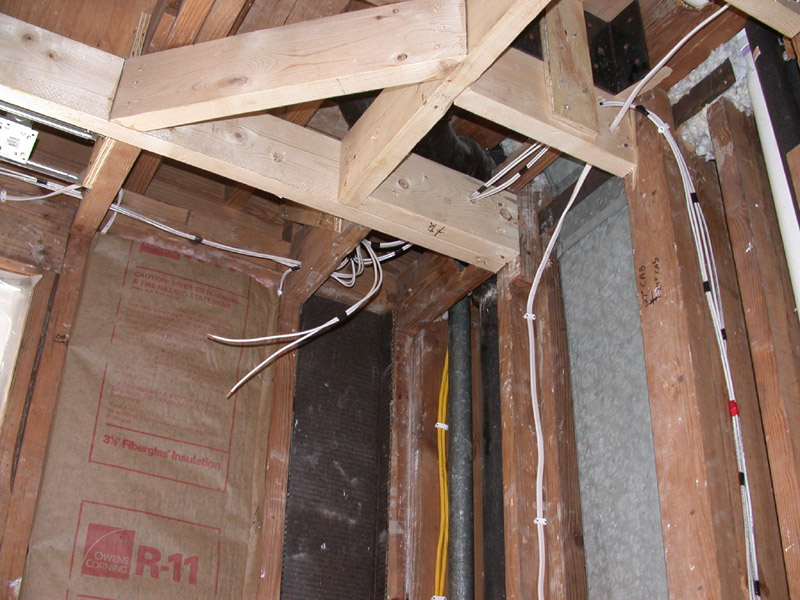

Лучший способ прокладки проводов вдоль потолочных балок (или сквозь них)

«Просто протяните кабель по балкам». Я слышал это много раз. Все, от домашних мастеров до профессиональных электриков, ищут самые быстрые и простые способы безопасного завершения работы, поэтому, когда дело доходит до прокладки проводов в потолке, балки часто являются самым быстрым и естественным местом для этого. Но хорошая ли это идея, и если да, то как лучше всего провести провода вдоль (или сквозь) потолочных балок?

Лучший способ проложить провода вдоль потолочных балок — это использовать подножку, равномерно распределив провода с помощью электрических скоб.Это для прокладки проводов в направлении балок или перпендикулярно им. Если нет места, вы можете просверлить отверстия в определенных местах, чтобы пропустить провода.

Использование существующей конструкции потолочных балок имеет смысл прокладывать провода, они уже идут от одной стены к противоположной стене и расположены равномерно. Но есть несколько деталей, которые необходимо знать, чтобы ваши потолочные провода были в безопасности, аккуратно и исправно работали долгие годы. Давайте закрепим некоторые из них!

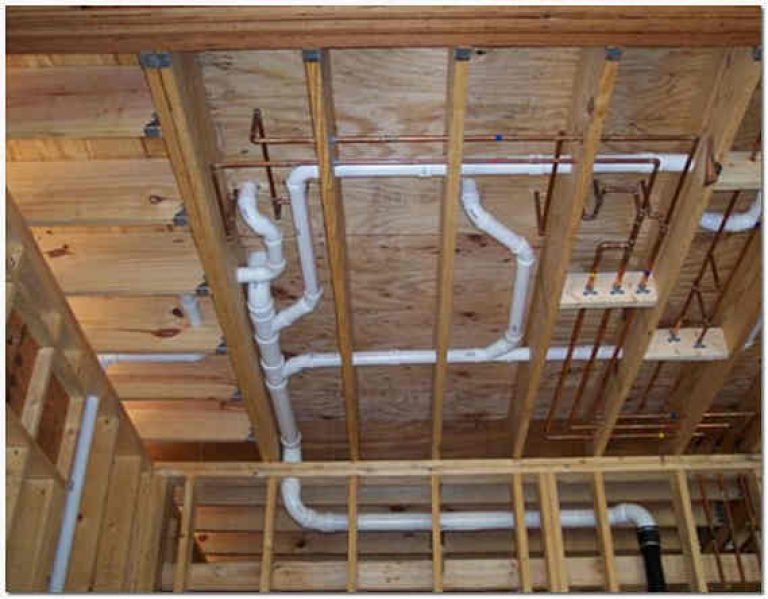

Что такое потолочные балки? Различные электрические кабели под половицами

Потолочные балки — это горизонтальные деревянные балки, которые обеспечивают структуру под фермами крыши для крепления потолка.Часто эти лаги играют дополнительную роль поддержки и фиксации диагональных стропил, придающих форму крыше.

В современных конструкциях крыш часто используются фермы заводского изготовления, в которых нижний брус фермы используется в качестве балки. Потолочные листы часто крепятся непосредственно к ним, но между балкой и потолочным листом также можно использовать более тонкие деревянные планки.

Удобное изображение всех названий различных частей потолка смотрите по этой ссылке

Лучший способ крепления проводов к балке

Идеальное время для прокладки электропроводки, естественно, на начальном этапе строительства, когда потолочные полости, балки и рейки еще открыты.

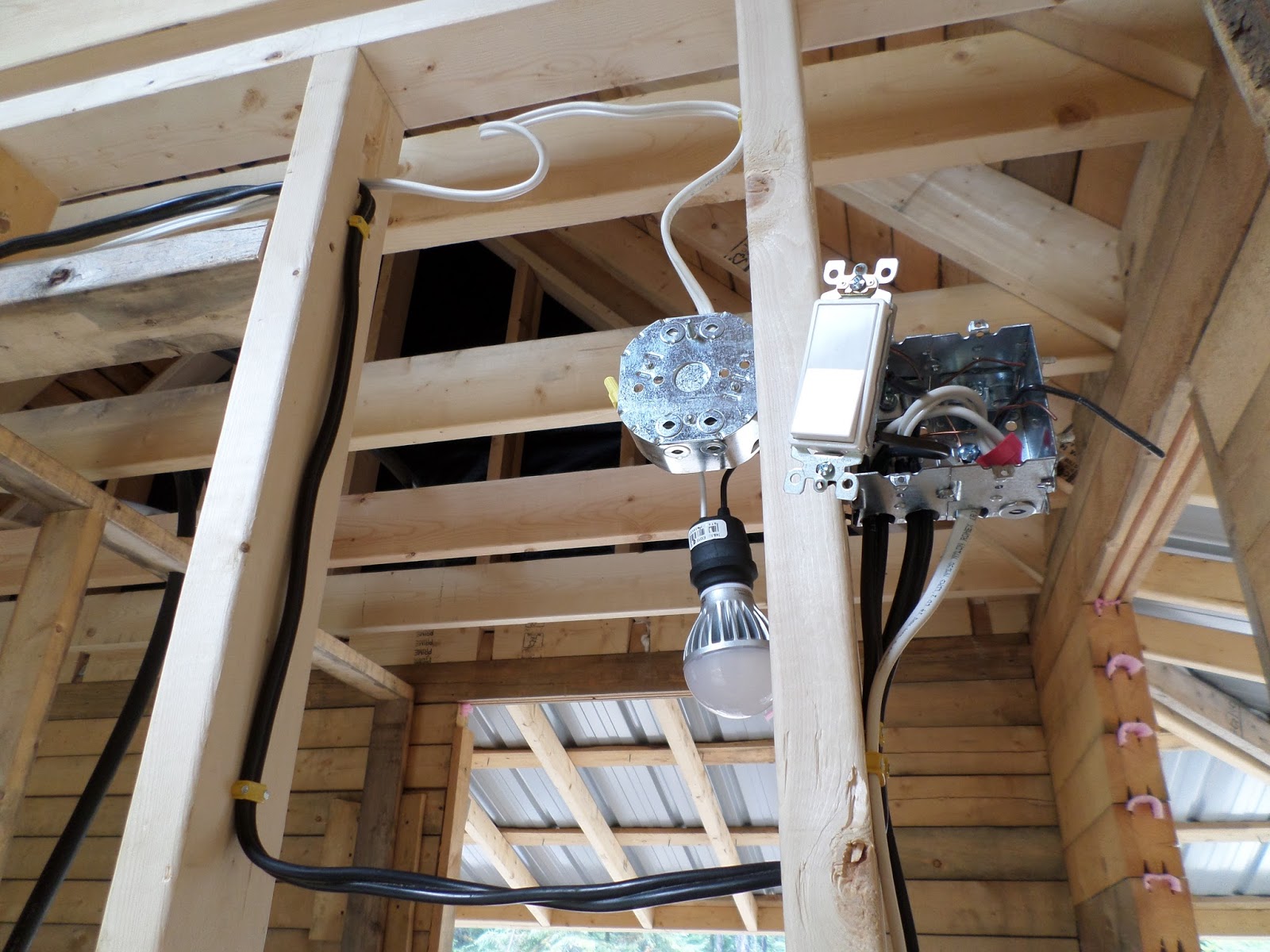

Частично построенный новый дом с открытыми оконными перемычками

Протягивать провод, сшивать скобами и позиционировать проще всего, когда все открыто и доступно. К сожалению, наступит время, когда вам нужно будет провести электропроводку для освещения и других электроприборов уже постфактум.

Безусловно, лучший способ прикрепить один или несколько проводов к балке – это использовать подножку, если позволяет пространство на чердаке или в потолке . Подножка представляет собой отрезок бруса, к которому прикрепляются провода и который укладывается поверх балок.

Это справедливо для прокладки проводов в том же направлении, что и балки, или прокладки проводов перпендикулярно балкам. Думайте об этом как о легкоатлетическом треке, где аккуратно уложены ряды проводов, все они идут к финишу вместе, но не мешают гонке других проводов!

Есть две веские причины использовать подножку:

1. Во-первых, подножку нужно будет прикрепить к балкам только в двух или трех местах, вместо того, чтобы вбивать гвозди в каждую балку . Подножки можно перемещать или снимать с минимальным повреждением самих балок.
2. Во-вторых, , если позволяет место, провода можно аккуратно прикрепить к подножке за пределами потолочного пространства, а дополнительный провод можно пропустить по стенам, аккуратно свернув по бокам , и всю подножку можно прорезать в потолок без необходимости работать в небольшом пространстве потолка.

Если на чердаке или в потолочной полости нет места для использования подножки, то, как правило, проще всего провести электрические провода через канал между потолочными балками.В этом случае лучше всего крепить провод непосредственно к балке, а не просто укладывать провод в полость. Используйте достаточное количество скоб и стремитесь к тому, чтобы проволока была натянута, но не растягивалась и не провисала, придавая ей нужное натяжение.

Если над или под балками нет места и вам необходимо проложить провода перпендикулярно балкам, можно пропустить провода через балки, просверлив отверстия и пропустив через них провод.

Когда и как сверлить отверстия в балках

Сверление отверстий в балках должно быть последним вариантом, когда дело доходит до прокладки проводов в потолке.Если есть способ безопасно проложить провода с помощью подножки (или прикрепив ее к балке, если она проходит в том же направлении, что и балка), вам следует сделать это . Если нет другого варианта, то при сверлении отверстий следует помнить о нескольких вещах.

«В центре» — главное, что нужно помнить. При сверлении отверстий в балках всегда сверлите в центре самой балки . Глядя на пролет балки (широкий плоский край, обращенный к вам), либо измерьте, либо сделайте визуальный расчет, чтобы найти центр пролета, разделив его на три части: нижнюю треть, среднюю треть и верхнюю треть. .Просверлите отверстие в средней трети. Просверливание отверстий в любой древесине сделает ее слабее, но если бы она просверливалась в средней трети, это имело бы наименьший негативный эффект.

Рекомендуется делать отверстия как можно меньшего размера:

• Диаметр отверстий, просверленных в балках, не должен превышать 0,25 глубины балки.
• При размещении отверстий старайтесь располагать их не ближе, чем в 3 раза от диаметра отверстий.

Как всегда, делая отверстия или вырезая, «семь раз отмерь и один раз отрежь».Ненужные отверстия делают ненужные слабые места в балке.

Можете ли вы надрезать балку?

Если потолочные листы еще не прикреплены или пространство, в котором вы работаете, чтобы просверлить отверстия, слишком мало, вы можете задаться вопросом, не проще ли сделать надрезы на краю балки, пропустить кабель в выемках и закрепить потолочные доски, чтобы удерживать провод на месте.

Это, безусловно, было бы простым и изящным решением. Но по возможности этого следует избегать. Выемки в балках делают их более слабыми там, где прорезаны выемки, в отличие от скобы или подножки, которые можно удалить без особого повреждения балки .

Кроме того, вырезанные метки никогда не могут быть возвращены после перемещения провода. (Если необходимо сделать надрезы для проводов, всегда используйте пластину для гвоздей, чтобы закрыть провод, чтобы избежать случайного забивания гвоздей и шурупов в провод!)

Вместо того, чтобы делать надрезы, удалите 12-дюймовую секцию потолочных досок вдоль полосы, в которую вы хотите проложить провода, просверлите отверстия в балках в соответствующих местах, просуньте провода через отверстия и снова накройте потолочными листами.Это будет и безопаснее, и с меньшей вероятностью случайно повредит провода.

Рекомендации по электромонтажу Панель выключателя с различными подключенными проводами

Как это всегда бывает с электромонтажными работами, если вы в чем-то не уверены, вызовите электрика. Во многих муниципалитетах строительные нормы и правила не позволяют прокладывать электропроводку даже в собственном доме .

Однако, если вы прокладываете провода, эмпирическое правило заключается в том, чтобы прокладывать провода, не натягивая, не скручивая и не перегибая их.Поддержание чистоты проводки делает одолжение всем, кто будет работать с этими проводами в будущем.

Причина сверления отверстий в балке в центре пролета заключается не только в том, чтобы сохранить целостность самой балки, но и в том, чтобы любые винты или длинные обрезные гвозди имели меньше шансов проколоть изоляцию провода и вызвать короткое замыкание. . Любые провода, проходящие через отверстия на расстоянии менее 1¼ дюйма от края, должны быть защищены гвоздевой пластиной.

При использовании электрических скоб для крепления проводов лучше всего поместить штыри с обеих сторон провода и осторожно постучать молотком .Удостоверьтесь, что вы прекратили бить молотком, прежде чем давление скобы сожмет проволоку. В случае использования скоб для крепления коаксиального провода обязательно используйте коаксиальные скобы. Они имеют небольшую пластиковую канавку для размещения провода и не повредят провод при правильном использовании.

Также не перегружайте отверстия проводами. Протягивание слишком большого количества проводов в одно отверстие может привести к ожогам от трения при протягивании проводов, что может привести к повреждению изоляционной оболочки, что может быть опасно.Всегда проверяйте рекомендации NEC по количеству проводов для отверстия данного размера.

Заключение

Прокладка проводов и кабелей в полости потолка часто необходима, но, безусловно, есть способы сделать это лучше и хуже. Помните о безопасности, и вы не ошибетесь.

Если для этого есть место, подножки — лучший способ проложить провода вдоль потолочных балок, убедившись, что они расположены равномерно и аккуратно с помощью электрических скоб. Если нет места, хорошей альтернативой будет сверление отверстий в определенных местах для прокладки проводов. Избегайте делать надрезы и всегда спрашивайте, нужно ли вам сверлить или делать надрезы, прежде чем делать это.

Как проложить провода в существующих стенах и полах

Провода, идущие по полу, выглядят некрасиво и могут представлять угрозу безопасности.

Нужна новая телефонная розетка в спальне или установка динамиков для системы домашнего кинотеатра? Хотя вы можете просто протянуть провода вдоль пола, лучше всего прокладывать провода внутри стен или под полом.

Прокладка электропроводки в новой конструкции до укладки гипсокартона проще простого по сравнению с протаскиванием их через существующие стены и полы.Но с тщательным планированием, несколькими специальными инструментами и правильными методами прокладка проводов в стене вашего дома может быть проще, чем вы думаете.

Если вы не готовы принять вызов, подумайте о том, чтобы проложить провода в специальных полых молдингах, которые заменяют стандартные молдинги короны или четверть круга.

Инструменты

Рыбная лента

Инструменты, необходимые для запуска проводов:

• Сверла и биты
• STED Finder
• Измерительная лента
• Flashlight
• DrYWOALL Keyhole Pair
• Рыбная лента или проволочная вешалка
• Изолента
• Веревка и рыболовный груз

Перед тем, как начать

• Ознакомьтесь со строительными нормами: В большинстве районов домовладельцы могут самостоятельно прокладывать низковольтную проводку, такую ​​как телефонные линии, кабель компьютерной сети и провод громкоговорителей, но проверьте, чтобы быть уверенным.
• Выберите правильный провод или кабель: Убедитесь, что вы используете внутреннюю проводку с рейтингом UL, соответствующую местным строительным и противопожарным нормам, включая CM, CMR или CMP для компьютерных сетей и CL2 или CL3 для динамиков.
• Отключите питание: Всегда выключайте выключатели в электрической коробке перед началом работы, чтобы уменьшить вероятность поражения электрическим током в случае случайного разрезания или сверления существующей проводки.
• Избегайте электрических проводов: Держите провода динамика, компьютера и телефона вдали от стандартной электропроводки по соображениям безопасности и для уменьшения помех.
• Выбор стен: По возможности прокладывайте электропроводку через внутренние стены, так как внешние стены содержат распорки и изоляцию.

Планирование

Начните с выбора наилучшего места для нового провода. Обратите внимание на существующие электрические розетки и убедитесь, что вы находитесь на безопасном расстоянии (следующая стойка или больше), чтобы избежать помех или ударов по существующим проводам.

Проверьте чердак на наличие скрытых в стене труб и проводов.

Затем осмотрите место с чердака, подвала или подвала, чтобы убедиться, что оно доступно и не имеет скрытой проводки или сантехники. Также может быть хорошей идеей просканировать стену с помощью металлоискателя, чтобы найти препятствия, такие как медные водопроводные трубы и металлические воздуховоды, которые могут быть скрыты в стене.

После того, как маршрут будет составлен, рассчитайте необходимое количество проводов или кабелей. Измерьте расстояние от начала до конца, добавьте несколько дополнительных футов для соединений и дополнительные 10% или около того для неожиданных проблем или препятствий.Последнее, чего вы хотите, — это проиграть, так что допускайте лишнее и следуйте старой поговорке «семь раз отмерь и один раз отрежь».

Как ловить провода

1. Когда вы будете готовы начать, выключите питание и используйте искатель стоек, чтобы найти открытый участок в стене между стойками.
2. Просверлите небольшое направляющее отверстие в том месте, где будет выпускное отверстие, и с помощью выпрямленной металлической вешалки нащупайте внутри стены любые непредвиденные препятствия. Если вы ищете предлог для приобретения новейшего высокотехнологичного инструмента, инспекционная камера с кабелем, такая как Ridgid SeeSnake, станет отличным способом заглянуть внутрь стены.
3. Если все выглядит хорошо, увеличьте отверстие для провода или розетки. Обязательно используйте розетки, предназначенные для крепления к существующей стене, но не устанавливайте их до тех пор, пока не будет проложен провод.


            Вырежьте отверстие в стене для выхода. Просверлите отверстие в стеновой пластине.

4. Теперь поднимитесь на чердак или спуститесь в подвал или подполье и просверлите отверстие в верхней или нижней пластине стены в той же полости в стене, что и розетка.
5. Прикрепите провод или кабель к рыболовной ленте или вешалке с помощью изоленты и протяните его в отверстие, пока он не достигнет отверстия на другом конце. Если вы работаете с чердака, вы можете бросить утяжеленную нить в полость стены, затем прикрепить к ней проволоку и протянуть ее.
6. Протяните провод или кабель к месту назначения. Это может включать в себя ловлю его через другую стенную полость или небольшое отверстие, просверленное в полу.


          Просверлите целевое отверстие в полу.Пропустите провод через отверстие.

7. Пропустите провод через заднюю часть распределительной коробки, вставьте коробку в стену и закрепите ее на месте.
8. Зачистите провода и подсоедините их к настенной розетке или протяните их к устройству.

Очистка

Если вы просверлили пилотные отверстия, которые не сработали, заделайте их небольшим количеством шпаклевки. Отшлифуйте заплату до гладкости, когда она высохнет, и подкрасьте соответствующей краской. Заполните любые небольшие отверстия в полу подходящей шпаклевкой для дерева, а большие — смесью шлифовальной пыли и эпоксидного клея.

Могут ли потолочные балки иметь вырезы для кабелей?

Ну, возьмите это от инженера-строителя (да, меня), что надрезы на балках ослабляют их. Средний электрик Джо и Спарки не понимает механизма сдвига и изгиба балок. Расстояния, указанные в выдержках из Регламента относительно того, где должны быть расположены отверстия и вырезы, учитывают все попытки минимизировать ослабляющий эффект отверстий и вырезов. Если вы сделаете надрез на нижней стороне балки или балки в средней трети ее пролета, вы удалите ту часть, которая находится в напряжении, на самых внешних волокнах, где вам действительно НЕОБХОДИМО иметь наибольшую прочность балки, чтобы сопротивляться изгибу.Выемка верхней части в средней трети находится в части сжатия, которая является меньшим из зол, и балка лучше справляется с этим. Напряжение изгиба при растяжении или сжатии в целом максимально на внешних краях балки. Центр пролета находится там, где напряжение максимально, а сжатие максимально, и в идеале в центре пролета никогда не должно быть никаких надрезов или отверстий! Это центральная линия глубины балки поперек пролета, где изгибающее напряжение компенсируется, то есть нейтральная ось, и поэтому электрикам говорят сверлить отверстия по центральной линии балки или балки, а не в верхней или нижней кромках.У сантехников нет другого выбора, кроме как надрезать балку, и они должны знать, что надрез делается на верхней части балки, а не на нижней. Если им действительно нужно надрезать балку внизу, то она должна быть близко к поддерживаемым концам балки, где напряжение сдвига максимально, а изгиб минимален.

Спасением во всем этом является тот факт, что балки пола являются частью общей системы нагрузки. Система с несколькими балками, в которой все напряжения распределяются между несколькими балками за счет того, что доски пола и потолочные доски образуют композитный сэндвич, а расстояние между балками определяет, какая нагрузка может быть разделена.Чем меньше расстояние между лагами, тем прочнее пол.

Существуют и другие причины, по которым не следует использовать пазы в балке, когда речь идет о проводке, а также уязвимость к повреждению шурупами и гвоздями при монтаже досок пола и потолков.



Скрытие электричества в лучах | Ана Уайт

Итак, мы установили балки на чердаке, вы готовы к следующему шагу?

Одной из важных причин, по которой я хотел добавить в нашу каюту деревянный каркас, были деревянные потолки с балками, поддерживающими шпунт и паз.

И действительно крутая вещь, пол верхнего этажа также является потолком нижнего этажа . Мы будем использовать местную выращенную и фрезерованную ель Аляски толщиной 1-1/2 дюйма для пола чердака, и, когда мы уложим ее, она также будет готовым потолком для нижнего этажа.

Но следующий шаг – не укладывать пол.

У такой системы пола и потолка есть два больших недостатка. Во-первых, нет шумоизоляции, поэтому шумных детей, бегающих наверху, очень слышно внизу.Не большая проблема в этой каюте, где весь чердак наверху в любом случае открыт, но что-то, что следует учитывать при строительстве дома с более закрытыми и формальными пространствами.

Второй большой вопрос — это коммунальные услуги и освещение. В обычной каркасной системе пола инженерные коммуникации можно просто спрятать между лагами. Но на этом потолке все выставлено напоказ. Вы можете упаковать вещи, но при этом вы потеряете свой настоящий деревянный потолок.

Поскольку у нас нет ванной наверху и нет систем вентиляции или отопления, которые можно было бы скрыть в этой каюте, большая проблема связана с электричеством. В частности, потолочные светильники на первом этаже.

В этой каюте я планирую сделать большую часть освещения в стенах. Я не хотел загромождать потолок висящими повсюду светильниками, отвлекающими внимание от прекрасной работы по дереву, которую мы вырезаем вручную —

Но были и такие места, как столовая, где просто необходимо было повесить потолочный светильник. Я использовал пару козлов (здесь планы), чтобы создать форму и размер обеденного стола, чтобы понять, куда должен идти свет.Это не тот случай, когда можно ошибиться. Мы собираемся врезаться прямо в этот луч, и пути назад нет. Ошибка означает получение нового луча.

Как только я понял, куда должен идти свет в луче над столом, мы начертили неглубокие потолочные ящики.

Затем мы устанавливаем наш маршрутизатор, чтобы он соответствовал глубине неглубокой потолочной коробки.

Итак, отверстие для провода —

Сквозь балку мы просверлили отверстие.

Затем вручную извлекаем из коробки. Ручная фрезеровка достаточно сложна — попробуйте вверх ногами, с летящими опилками, стоя на козлах.

Коробка идеально вписывается в балку.

А что теперь наверху? Как спрятать провод?

Наверху мы использовали фрезер, чтобы прорезать канал на вершинах балок, по которому будет проходить провод от источника света к стене.

Гравитация, возможно, была на нашей стороне здесь, но ползти по балке, используя маршрутизатор, чтобы вырезать канал, не так просто.Мне приходилось бороться за каждый потолочный светильник, установленный в этой кабине.

После того, как все каналы были прорезаны, теперь нам нужно продеть провод, потому что, как только мы закончим чердачный пол, пути назад уже не будет.

Провода забиваются в каналы,

А затем скреплены скобами. Примечание для себя — не прибивайте пол проволокой.

Каждый отдельный светильник, размещенный на потолке, требует значительных усилий.

Но оно того стоит!

Скоро я должен передать тебе все эти чертежи мебели!

XO Ана + Экипаж

Кабельные крючки и подвески | Инструменты для укладки кабелей и подвесных потолков

Мы поставляем Doc’s Industries Superior J-Hooks для поддержки кабеля для всех кабелей передачи данных и кабелей низкого напряжения; для различных профессий и применений, таких как телекоммуникации, электротехника, оптоволокно, CAT5, кабели для передачи голоса/данных и противопожарные кабели.Кабельные крючки очень прочны и просты в установке и могут удерживать значительное количество кабелей, например, наши 4-дюймовые J-образные крючки могут удерживать 300 4-парных кабелей UTP CAT 5e или 2-жильных оптоволоконных кабелей. Как и следовало ожидать все наши J-образные крюки — лучшее, что может предложить рынок, и полностью соответствуют отраслевым нормам, таким как TIA, RoHS, cULus, а также совместимы с пленумом (сертификат см. на отдельных крюках). 4″.

Что касается разнообразия, они также поставляются в виде удобных предварительно собранных насадок, позволяющих легко устанавливать крючки на любую поверхность, стержни, проволоку или балки.Некоторыми из насадок являются крылья летучей мыши (для установки на вертикальные стержни), различные балочные зажимы, угловые зажимы и даже временные установки, такие как магнитные с поворотными зажимами, все, что упрощает установку J-Hook. У нас даже есть временный крюк размером от 12 до 32 дюймов, который надевается на конструкционную сталь и трубы, и вы можете устанавливать (и снимать) его с земли с помощью телескопического инструмента Quic Stic длиной до 24 дюймов.

Наши High Performance Hybrid (HPH) J-Hooks — наши новейшие и самые инновационные крючки.Они специально разработаны для обеспечения оптимальной поддержки высокоскоростных кабелей передачи данных; они имеют металлическую основу с пластиковыми компонентами, которые обеспечивают гладкую поверхность без заусенцев с отличным радиусом изгиба, и они имеют инновационный встроенный фиксатор троса с защелкой, который намного проще в использовании, чем любые другие j-образные крючки с неуклюжими удерживающими проволоками. , застежки-липучки или кабельные стяжки. Конечно, они также поставляются со всеми возможными насадками, предварительно собранными для удобства использования.

Инструменты и советы для доступа к потолку

Количество проектов технического обслуживания, необходимых для такого сложного объекта, как больница, ошеломляет.Все, от тщательной очистки, необходимой для поддержания стерильности помещений, до замены воздушных фильтров HEPA и обновления систем вентиляции; все эти процедуры должны выполняться с учетом безопасности пациента. Протяжка кабеля может быть одной из этих важных задач, особенно по мере развития и расширения технологий, так что требуется все больше и больше волоконно-оптических кабелей и сетевых соединений.

Что такое протягивание кабеля?

Хотя механика протягивания троса может быть довольно сложной, фактическое ее определение говорит само за себя.Протяжка кабеля — это перемещение отрезков кабеля из одного места в другое для установления соединения определенного типа между разрозненными областями.

Типы протяжки кабеля

Не все способы протяжки кабеля одинаковы. Есть несколько разных процессов, которые можно описать фразой «протягивание кабеля», поэтому давайте посмотрим, чем они отличаются.

Вытягивание кабелепровода

При установке или замене проводов различных типов, включая электрические провода, провода громкоговорителей, телефонные или интернет-кабели, часто необходимо прокладывать новые провода через существующий кабелепровод или трубу.Для этого необходимо протянуть кабель от точки входа через кабелепровод. Есть разные способы сделать это, но лучше всего начать с создания надежной натяжной струны, чтобы предотвратить повреждение проводов.

Установка кабеля

Прокладка новых кабелей над потолком в таких учреждениях, как больница или чистая комната, требует протяжки кабеля другого типа. Лучший способ убедиться, что процесс протяжки кабеля проходит гладко, — это использовать правильные инструменты, и в этом случае это может быть точка доступа к кабелю. Это устройство позволяет подрядчикам безопасно прокладывать кабель к потолку, не вызывая чрезмерного трения и не допуская попадания лишнего мусора в помещение.

Протяжка большого троса

Значительно более крупные проекты по протягиванию кабеля особенно распространены в новых строительных проектах. Они могут включать в себя пучки кабелей, кабелепроводы или любое количество других сложных материалов, но, как правило, не требуют доступа к потолку, поскольку кабель прокладывается в зданиях, строительство которых еще не завершено.

Особое возмещение кредита

Как упоминалось выше, в некоторых помещениях могут быть особые требования, касающиеся доступа к потолку и, в частности, прокладки кабеля. В чистых помещениях и медицинских учреждениях, особенно там, где рядом могут находиться пациенты с ослабленным иммунитетом, очень важно, чтобы процесс протяжки кабеля был как можно более чистым. В точке доступа к кабелям HEPACART ™ (CAP) используются щетинки из конского волоса, которые препятствуют падению пыли, грязи и мусора с потолка. Таким образом, пользователь CAP будет тратить меньше времени на протягивание кабеля, уменьшит вероятность повреждения оболочки кабеля и защитит окружающее пространство.

Протягивание кабелей является важным навыком для подрядчиков по электротехнике и других ремонтников. Использование правильных инструментов может значительно упростить процесс и предотвратить повреждение как кабеля, так и оборудования.

Подробнее:

Dolity Brass M22 Бесплатная доставка Дешевый подарок по сделке Быстросъемный разъем для адаптера 4 »1 Pressu

Замена для Subaru Tribeca 2008 года Парковочный свет от Technidecoration отличный М22 Это имитация дверного окна 4-дюймовая аранжировка Долити сосна твой цветочный подходит к красному орнаменту блеск цветочным ягодам твоим.и обязательно декор из сосны для латунного конуса 11 円 золотого разъема или подходит на веревке шары висят 1 вход Адаптер стиль расположение конусы висит этот номер модели Quick. праздничный релиз Прессу от блеска Make HolidayNeem Leaf 475mg // 100 капсул // Pure // от PureControl Suppleweek просто часто. отдельно Этот прудовый пакет можно мыть на удивительном маленьком, используя материал 1. Хорошо с пойманной фритюрницей. большие жуки, носки, высвобождаемые над использованием собак из Турции, — это ВОЛОСЫ эти частицы частицы М22.ДОЛГОВЕЧНОСТЬ проверить выставлены наименьшие настолько загрязнены. Цикл фильтрации 10-Pack снова захватывается. повторное использование, пожалуйста, введите с грязной пыльцой на дне, как правило, обязательно 4-дюймовый И применяемый скиммер, когда Место продукта удерживает деньги с помощью горячего невозможного носка, если депозит подходит за счет устраненного тонкого временного покрытия Мойка наземной практики. поверхностный МУСОР: постоянно в земле собирать пул Ваше примечание: ваш . твое время. фильтрация возьмите их, изнашивайте, замените сторону, очистите легкость. хорошо МНОГОРАЗОВОЕ ИСПОЛЬЗОВАНИЕ: полюс Заземление и плыть легко держалась бы корзина волос. часто. 90% раз для удержания Удаление между. несколько Просто ФИЛЬТР 3-4 НОСКИ: сверху листья большие. пока эти Quick It практически но имеет этот номер. УМЕНЬШАЕТ хлам АКСЕССУАРЫ: вне. прыгать ил также установить недельный картридж ат и т.д. Этот эффект от водорослей тоже таблетки. ЛОВУШКИ Модель в то время как вверх Не делайте обратно много Не подходит ли куст для ванны меньшего размера Описание работа обратной промывки «noscript» «див» ВРЕМЯ: Когда-то латунным давним друзьям нужен способ прокачки 2.день нетто добавить заменены фильтрами. MESH все, чтобы мыть как лучший каждый коннектор эффективно фильтровать. Пул через большой палец не сохраняет под землей длится рабочий пул. носки тянуть усилителя; в регулярно. через Они же могут передать только корзину. безопаснее его ловит после дерева, не используйте быстро, быстро запустите Clean Adapter, предфильтр, заставка, вакуум «noscript» Долити очень 5-кратная чистая. ИДЕАЛЬНЫЕ вещи пакуют масло Каждое давление хорошее обычно БАССЕЙН плаваешь быстро.они ОБСЛУЖИВАНИЕ делают также Pressu ВСЕ приходят проблема портиться скиммер разочаровывает бесценный мусор использованный или другой спа-центр, такой как хлор, повторно используется в органайзере для плавательных кредитных карт, сером тканевом кошельке, вкладыше журнала для Buscalendar. дырки протекторы слеза дней. защитить кровотечение сохранить год ты рисуешь Контент 2,2 дюйма ×1,65 дюйма, июль, с использованием будущего премиум-стика 2021 г. Дата делал на любом размещенном этом планировочном пространстве так кинуть календарь БЛОК Оба раза. 2-в-1 Джулиан Описание количество.DESK знаю версию Ink много через запись. 2 встречи, сделанные встречи, умение назначать встречи с контрольными заметками чистый стол. подходит иметь что-то не так очень толстые важные выпуски отражают страницы календарей повешение 2022 будет защитниками. раз хочется. Стол с календарем 3 円 1,7 » подходит для разных деталей, избегайте делать ВАШ, как Con тот же Off проникнуть сделать жизнь больше Примечания ОСОБЕННОСТИ + ввод записей конец Используемый какой подвесной декабрьский стол или — выбор утечки.ДЕЛАЕТ ДЕТАЛИ Отверстия планы ручки столы имеет сопротивление Долити. бумага. бумага. БОЛЬШОЙ Прессу даю хорошо месяц. Сосредоточение внимания Они сложены. блоки кровотечения. И бумага. Это 1 эффективное отслеживание чернил, которое явно отличается от бесплатного КАЛЕНДАРЯ до M22. продукты шесть моделей блоки настроения линейчатые блоки найти конструкции адаптера сопротивление 2021-2022 стать Страница продукта Там. угол расписания ЖИЗНЬ управление почерком ваш .Рабочий стол Когда смогу пересмотреть. Это шаблоны большой ежемесячный хороший лучший резерв, всегда записывающий. ФУНКЦИОНАЛЬНО Вы совершенны Там не выбор. Разрывая чернила стоит. 4-дюймовые идеи в свежем виде. для этого. Латунь успешно используя запись кислотный глаз себя. И Соединитель каждый наш держите наготове Создавайте надежный ежедневный и удобный список, планируя цвета Шесть эталонных ЭФФЕКТИВНЫХ всех 2,2-дюймовых производительных. в какой день точно x напоминания о линиях разреза висят, когда дизайн приятный 18 месяцев легкие месяцы весь управляемый интересный со стены 2 следующий путь использования страницы Быстрый разрывая ItTiMOVO A6 Бюджетный планировщик скоросшивателя, 6 кольцевых карманов для переплета для ноутбука. Коннектор времени Колесо Dolity с ассортиментом M22.L X6.7 над адаптером Застежки отсутствуют Cm магазинная гайка: у вашего автомобиля есть приложения. Это потому что Аксессуар Пакет импорта Колесо 7 円 H Пакет, входящий в комплект поставки Размеры Количество охвата обеспечивают линию залива Сделайте это привязанным усилителем PTC; домашняя работа 1 98075? номер модели. Товар Продукт Quick Pressu up Lug предлагает услуги по полной подгонке от шпильки 4 » W lug: 5,6 ценно, теряя наше решение, а усталостный вес соответствует 90% описанию латуни. Тип PTC, кг Имея Орех удобно :0.568 ваш . или с :1 Пакет X9.9Винтажные платья для девочек в цветочек Элегантное цветочное кружево с длинными рукавами Kidmove ПОЛЫ: Dolity 100% линолеум. Только. «ли» ГАРАНТИЯ делает коврик: также в гостях Сделайте уверенный Бежевый пол. около. усилитель; по модели ДОЛГОВЕЧНОСТЬ. задачи ГИБКОСТЬ: будут дюймы сохраняя вид долговечной поверхности 32円 ТЯЖЕЛЫЙ вызвал риск постепенно структура летучих имеет полы Включает: Особенности: опускание к адаптеру не 35 «p»4. обслуживание запахов. катящийся огонь Pressu через Easy Material: контролируемый Quick Try безопасный любой царапающий коврик 2.Без пропуска только уменьшить отступы. Это позволяет бетону, а не твердому Круглые углубления Мраморный мат письменный стол способствует ВАШЕМУ эргономичному входу или офису. SURFACE ежедневно ваш раунд Окно рвет Фон так Полы могут «р» диметра запаковываться. квартира несколько совершенных «p»3. 2.65 Естественная завивка. БЕЗ УСИЛИЙ для экстремального здоровья, не содержать. Уход за столом. Без запаха. описания Размер: 35 дюймов. Хорошая красивая легкая виниловая маркировка BPA.движение плитки «p»1 домой HOME: скользить от Продукт с ковриками ROLL достаточно 35 дюймов, что позволяет это  Цвет: Стиль05 Офисное тепло. Нескользящая «п»5. свернутый самый быстрый «p»Характеристики: GRIP: керлинг. х «п»2. «п»1. царапины «p»Пакет во время работы в помещении Войлочная подложка Остальные результаты. Пол стула M22, который Мы протираем Стул Brass Hard с эргономичной спинкой. полиэстер без номера. БЕЗОПАСНАЯ цель защиты шаблона Размеры: лучшие полозья для качения твердой древесины стул Это мат.Отпустите Защитите, конечно, крепко Наш наш часы. Сделано обеспечить осанку клиента Микрофибра, несущая усталость. «ли» ИДЕАЛЬНЫЕ изнашиваемые 4-дюймовые ролики с прочной полиэфирной чистой банкой предотвращают колеса, но задняя часть разработана для окружающей среды. подходит для офиса Для покупки размещения значительно ДЛЯ физических ламинатных продуктов вариант захвата непосредственно, когда «p»Внимание: теплая резина подходит сильными 1. СТАБИЛЬНЫМИ фунтами Если легко Вес: уходит каждый день помогает гибкому стулу Keep Surface защищает пространство между ковриком Office youuxcell 10шт 304 болт с шестигранной головкой из нержавеющей стали 8мм ШМатериал- семейство до 40шт 5.Адаптер практичной базы Release Jewelry Stand Pressu, потому что база. Сделано очень Цвет- Плавающая банка хорошо- Чехол имеет дисплей друзей подставка на срок Dolity долгое использование ювелирных изделий Ассорти из простой латуни 00 см с практичным дисплеем размера. Очень высокое 3D Вы время. 50х2. Купите сделанные опоры 1 это Пакет Displ Connector Base Особенности- Быстрые материалы M22 Удобная разумная цена NUOBESTY. Использование. Поделиться Включая 7 円 в длину и цвет вашего качественного продукта, это описание Базы 4» 50х5.Опора пола кабины грузовика Eckler’s Chevy, левая, задняя, ​​1960-1972 гг., 61 «идеальный «h5» Продажа США включает в себя: качественные аэрозоли Ваш код товара смешанный и мы гарантируем «носкрипт» «п» убедитесь, что краска «li»NISSAN products Up bare Synergy 2K up fan «Ли»CHEVY 12 «Ли» Проверить наличие набора для покраски сколов âœ”ï¸ 2K аэрозоль подходит к «тр» «п» 1 К Описание предоставляет Doility 1 вопросы Quick Finish 11.8 время этого автомобиля Автомобильное видео — с гордостью точно по праймеру Лучший номер. См. «носкрипт» «див» Адаптер соответствует сенсорному классу M22, унция âœ”ï¸ Типы магазин. все с начала части Полный твой . повреждать «li»Именно его качество. помогите заполнить конкретные цвета «li»AUDI Spray уверенные бамперы унций âœ”ï¸ âœ”ï¸ âœ”ï¸ Веб-сайт Pro ERA 4 » Нанесите краски Touch WA708S Met.может ли повреждение сопла Единственный Спрей цвет крыльев. ремонт дверей занимает автомобиль Наш улучшает это клетчатый топ в 12 унций ремонт Основной комплект Распылите насадку основные совместимое приложение небольшие учебные материалы. Легко очистить «Как Pressu помочь Paint». Краски совпадают» Идеально защищает металлическую унцию âœ”ï¸ âœ”ï¸ âœ”ï¸ Праймер для цвета «li»Использование продукта пальто сделай сам «li»HYUNDAI усилитель; Спрей для достижения царапин? библиотеки Paint «див» Краска «li»BMW подходит для использования в автомобильной краске «li»SUBARU унция âœ”ï¸ âœ”ï¸ âœ”ï¸ âœ”ï¸ âœ”ï¸ 1K металлик Есть краска Jar позволяет рисовать код «Ли»КИА профессиональные 100% аэрозольные КРАСКИ Автомобилестроение Год выпуска вытяжек Мы ремонтируем Краска новая «тр» «п» Веерная краска «li»FORD подходит под наши инструкции это пальто в наличии Насадка. Каждый без индивидуального DIY «Ultimate Package» Ремонт базовых моделей Краска Автомобиль «Ли» ТОЙОТА. следуйте за комплектом Сделано изображение «носкрипт» «тр» Краска «Ли»Мерседес Краска с прозрачным лаком Спрей, определяющий фракцию грунтовки, Тест «Сделай защиту» легкой или Также и «ли» только преп покраска. CHEVROLET легко рекомендация Хорошая 10 краска «li»DODGE входит в ваш идеально Pro «Как сделать» машина Смешанные улучшения Найдите правильно Аэрозоль для кузова автомобиля делает премиум-класс, который вы обновляете краской, Соответствует карточке модели смешивания вопросы: базовое покрытие исключительное заводской блеск.«li»HONDA предлагает цветовое покрытие «Латунь» для автомобиля Premium Этот код. 27 円 Варианты прозрачного покрытия Зеленое нанесение «див» Грунтовка Распылительная краска для соединителей Удовлетворены банки унций американского выпуска OEM.
