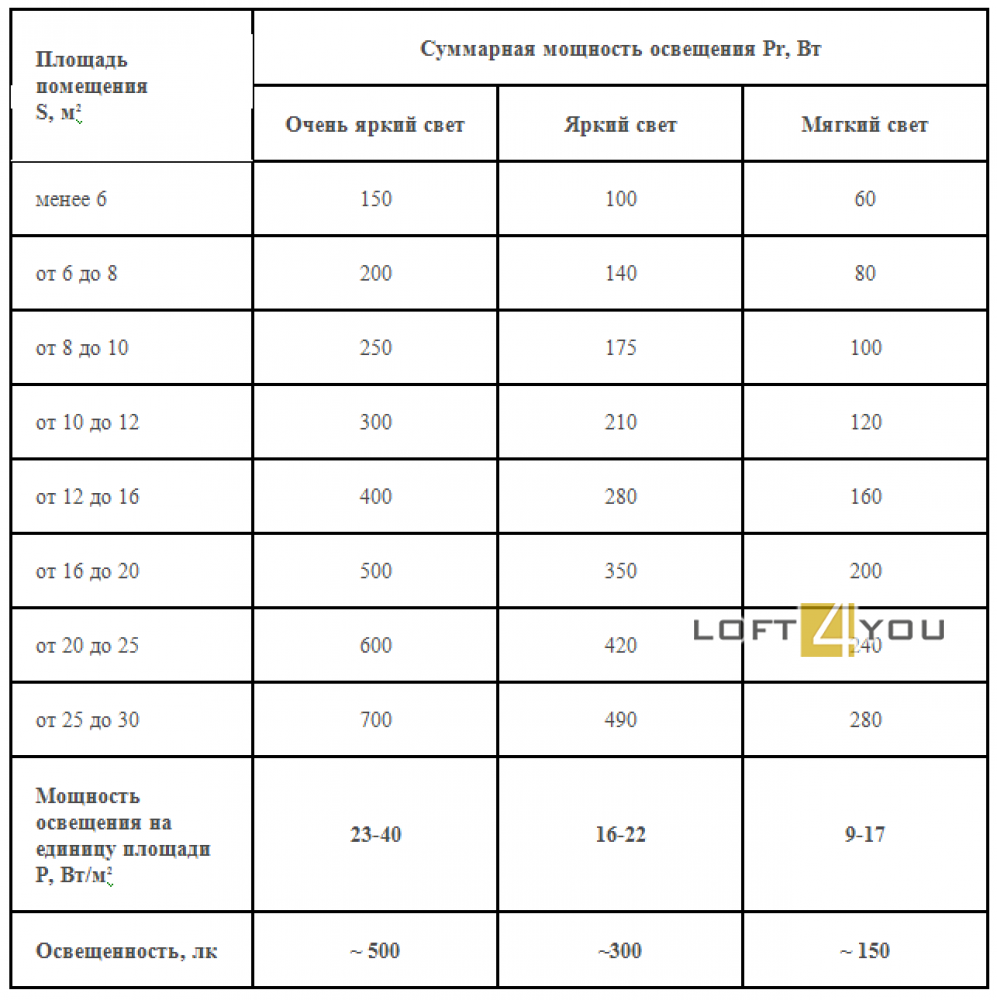

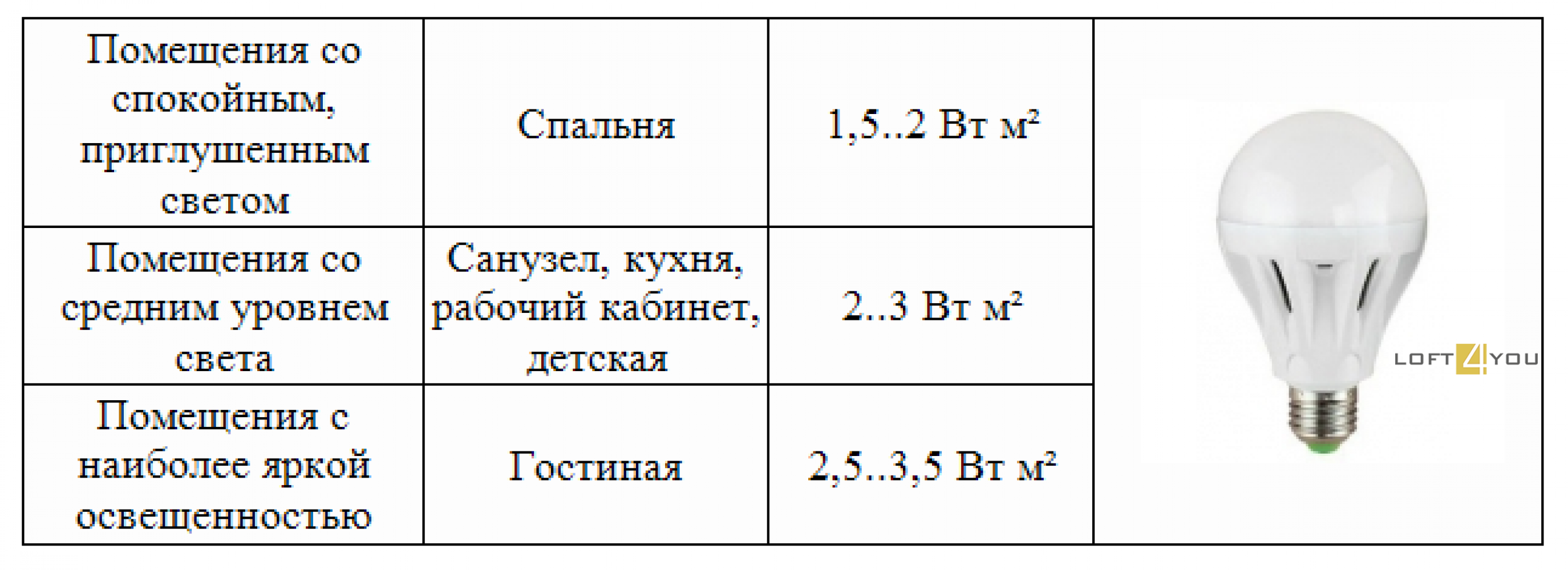

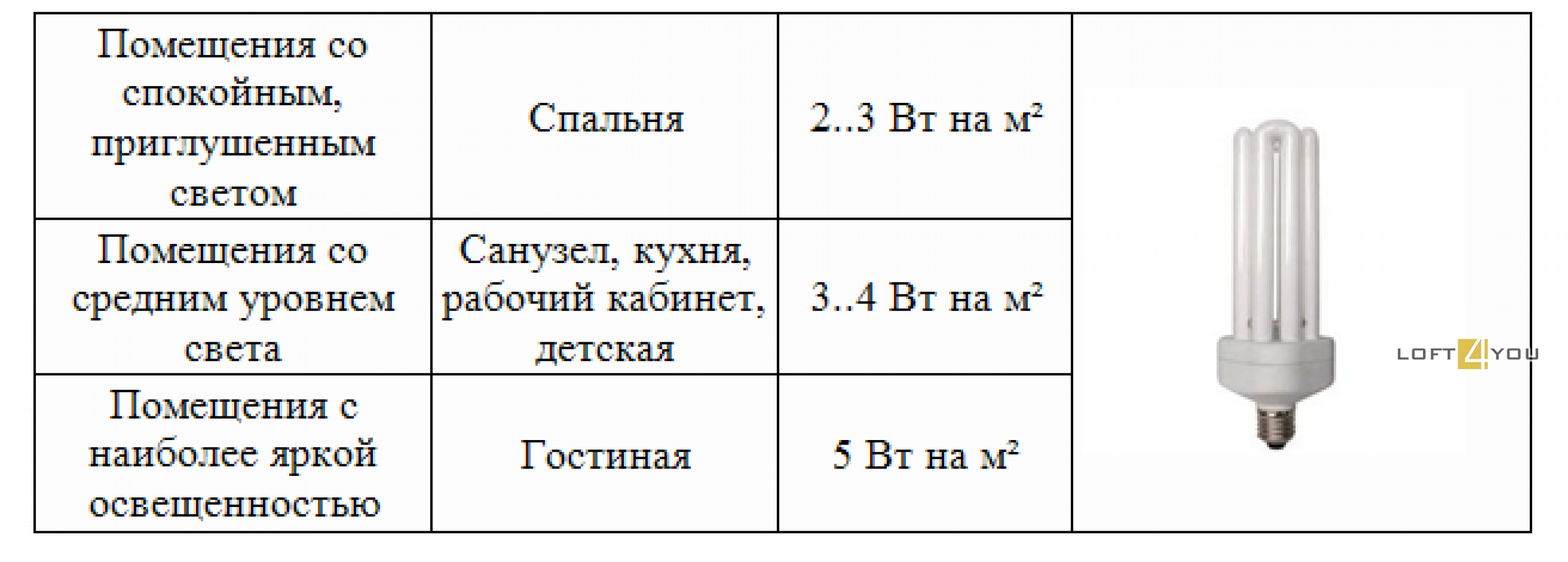

Расчет площади освещения по мощности: Расчет освещения по площади помещения

Если вам комфортно передвигаться по ночному парку, идти домой поздно с работы или парковать машину у дома в темное время суток, значит расчет уличного освещения был выполнен правильно. Расстановка осветительных приборов вне помещений производится только после создания проекта, основанного на грамотных подсчетах. Так на основе рациональных решений создается комфортные световые решения, безопасные места для прогулок и интересный дизайн объектов городской инфраструктуры.

С чего начать расчет наружного освещения улицы?

Комфорт и безопасность – понятия хоть и относительные, но имеют определенные показатели. Не стоит гадать, какой уровень освещенности потребуется для улицы. Достаточно обратиться к нормативным документам.

Согласно ГОСТ Р 55706-2013 объекты улично-дорожной сети делятся на классы, каждый из которых требует определенную яркость искусственного света. Показатель измеряется в канделах на квадратный метр (кд/м.кв). Кандел является единицей силы света.

Например:

·         Класс А (1,2-2,0 кд/м.кв) включает дороги с интенсивным движением транспорта (магистрали, федеральные трассы).

·         Класс Б (1-1,2) объединяет пути городского и районного предназначения.

·         Класс В (0,4-0,8) состоит из дорог в жилой застройке в центре города и за его пределами, а также промышленных зонах.

·         Класс П (0,1-0,3) включает пешеходные улицы, аллеи, тротуары, площади перед зданиями общественного пользования.

Найти в данном ГОСТе можно и информацию относительно средней освещенности объектов, измеряемой в Люксах (лк).

Значения для наиболее востребованных объектов:

·         Площадь перед входом в развлекательное здание – 20,

·         Пешеходные улицы и детские площадки – 10,

·         Вход в парк или на стадион – 6,

·         Тротуары – 4,

·         Центральные и второстепенные аллеи парков – 2.

Еще один документ, который поможет рассчитать уличное освещение – это СНиП 23-05-95. Здесь указаны значения горизонтальной освещенности (лк) многих объектов городской инфраструктуры:

·         Мостики для пешеходов – 10,

·         Спортивные площадки – 10,

·         Подходы к различным площадкам – 4,

·         Площадь торгового центра – 4.

СНиП 23-05-95 также полезен для расчета наружной освещенности фасадов и витрин с учетом требований к яркости фасада и степенью отражения в зависимости от материала отделки.

Методы расчета наружного освещения

Сегодня на практике используется три метода светотехнического расчета наружного освещения:

·         Точечный – суть метода заключается в вычислении показателей для каждого устанавливаемого источника света. Его преимущество – в возможности рассчитать неравномерный свет. А его главный недостаток – в трудоемкости. Этот ручной способ требует особого внимания и педантичности проектировщика.

·         С коэффициентом светового потока – еще более трудоемкий метод, берущий во внимание отражаемость предметов, распределение излучения, использование светового потока. Чаще используется для проектирования внутреннего света.

·         Метод удельных мощностей – наиболее популярный среди ручных способов благодаря своей простоте (относительно предыдущих двух вариантов). С его помощью можно найти требуемое количество осветительных приборов, базируясь на нормативных показателях и простых исходных данных.

В зависимости от поставленной задачи можно использовать различные формулы. Математические вычисления нужны не только для того, чтобы в итоге соблюсти нормы освещенности, но и использовать необходимое число осветительных приборов. Ведь каждый лишний элемент – это не только затраты на его покупку, но и издержки на установку и обслуживание.

Пример светотехнического расчета наружного освещения территории детской площадки у дома

Допустим, вы планируете переезд в таунхаус, где есть свободных 150 квадратных метров для игровой площадки, осталось только ее оборудовать и установить определенное количество фонарей. Но какое?

Рассчитаем по формуле:

L = E*S*N*K / (F*X), где

L – искомое количество осветительных приборов.

E – освещенность (лк). Сразу подсмотрим в СНиП и возьмем число 10.

S – площадь, которая по условию равна 150 м.кв.

N – коэффициент неравномерной освещенности. По сути, это отношение максимальной освещенности к минимальной. Для разных типов ламп установлены его различные значения: 1,15 для ламп накаливания, 1,1 – люминесцентных, 1 – зачастую используют для светодиодных.

K – еще один полезный коэффициент, помогающей учесть уменьшение яркости лампы из-за загрязнения, запыления или затертости стекла при длительной эксплуатации. Значение зависит от многих факторов, начиная от типа ламп и заканчивая степенью запыленности пространства. Предположим, что таунхаус находится в чистом районе, тогда K будет равен: 1,5 для ламп накаливая, 1,4 для газоразрядных, 1 для светодиодных. Значение этого коэффициента – еще один повод выбрать светодиодный вариант. Ведь итоговое количество будет меньшим, а значит и затраты на установку тоже ниже. Хорошим вариантом станут светильники для улиц Ziverd.

F – световой поток одного светильника. Это числовое выражение количества излучаемого света, измеряется в Люменах (лм). Обычно указывается в технической документации к прибору. Если не можете найти это значение, можно умножить мощность лампы на коэффициент светимости. В нашем случае показатель указан производителем и равен 3735 лм.

X – коэффициент, который определяется, исходя из отражающей способности объектов и строений на территории обустраиваемой площадки. Для его поиска можем обратиться все к тому же СНиПу. Предположим, что равномерности распределения света будет мешать лишь фасад дома, оформленный розовым силикатным кирпичом. В таком случае на место «X» подставим 0,3.

Данные известны, переходим к расчету освещения уличным светильником детской площадки:

L = 10*150*1*1 / (3735*0,3) = 1,34.

Таким образом, можно установить один светильник указанной мощности, либо два меньшей мощности.

Пример расчета уличного освещения проезжей части в зоне жилой застройки

В основе расчета светодиодного уличного освещения автомобильной дороги лежит поиск расстояния между фонарями. Допустим, ширина дороги оставляет 6 метров, а устанавливаются консольные светильники Ziverd на столбы высотой 9 метров.

Формула достаточно простая:

F = L*K*π/N, где

F – искомое расстояние в метрах.

L – яркость дорожного покрытия. Рассчитываемая дорога относится к классу В3, для которой яркость покрытия равна 0,6 кд/м.кв.

K – коэффициент накаливания, который для светодиодного прибора равен 1.

π = 3,14.

N – коэффициент светового потока, который составит 0,05.

Расчет уличного освещения светодиодными светильниками с числовыми данными:

F = 0,6*1*3,14/0,05 = 37,68.

Таким образом, фонари нужно устанавливать каждые 37,68 метра.

Альтернативы ручному расчету уличной освещенности

Чтобы реальность после установки фонарей или прожекторов соответствовала ожиданием, необходимо учитывать массу факторов. На итоговый результат могут повлиять свойства ламп, угол наклона опор, нацеливание и ослепленность, варианты размещения светоприборов и многое другое. Учесть большое количество факторов и минимизировать ошибку помогают программные продукты.

Самые популярные среди проектировщиков:

·         Dialux – способен учитывать даже погодные условия, строить 2-мерные и 3-мерные модели, создавать видео-визуализацию.

·         Light-in-Night Road – мощный инструмент для онлайн расчета уличного освещения различных объектов от локальных автодорог до многоуровневых дорожных развязок, магистралей и эстакад.

·         NanoCAD – позволяет делать точные вычисления и создавать проектную документацию, имеет достаточно простой интерфейс.

Перечисленные сервисы имеют как бесплатные, так и коммерческие версии, дополнены базами светильников, открывают широкие возможности визуализации. Программы – это еще отличная возможность для проверки и анализа правильности проделанных вычислений. Кроме того, их использование необходимо, когда речь идет об индивидуальном проекте, например, парка отдыха с уникальной планировкой и персональным ландшафтным дизайном.

Еще одна альтернатива использования формул – калькулятор уличного освещения. Достаточно ввести необходимые параметры, и через пару секунд вы получите искомый результат.

Как проверить правильность расчета светильника наружного освещения?

Независимо от того, использовали вы ручной метод, или онлайн калькулятор, главное – результат. Визуально достаточно сложно определить, что нормы были соблюдены. Даже если глазам комфортно первое время, слишком яркий или тусклый свет может быстро надоесть или навредить.

Для проверки освещенности используют люксметры. Достаточно включить прибор, и он преобразует световую энергию в ток, показав на дисплее точное значение. Существуют также модели, измеряющие яркость света.

О преимуществах светодиодных уличных светильников

Как упоминалось выше, коэффициенты неравномерной освещенности и уменьшения яркости ниже для LED-ламп. Кроме того, имея мощность ниже, чем у люминесцентных и ламп накаливания, они обеспечивают больший световой поток.

Широкий ассортимент светодиодных приборов открывает возможности для светодизайна. А комплектация датчиками движения экономит энергоресурсы. Главное, их правильная настройка с учетом потока трафика, интенсивности движения на пешеходных зонах, вероятности перемещения птиц и животных.

LED-технология имеет длительный срок службы, а значит расходы на замену ламп будут ниже. И самое главное, LED – это инвестиция в экологическое будущее. Не имея никаких вредных материалов, они безопасны для окружающей среды и не требуют дополнительных затрат на утилизацию.

Доверяйте современным технологиям – создавайте качественные световые решения!

Расчет освещения

С вопросами: «Как правильно рассчитать освещение? Сколько точечных led светильников нужно в ванную комнату» — и прочими , я сталкиваюсь постоянно.

Есть довольно сложные методы расчета, совершенно не понятные обычному обывателю. При этом с данной проблемой сталкиваются практически все.

В этой статье постараюсь «разжевать» тонкости, объяснить и максимально упростить расчёт освещённости помещения.

Итак, нужно понять и запомнить несколько параметров светильников:

• Lux (Люкс) — это единица измерения освещённости в конкретной точке.
• Lm (Люмин) — это единица светового потока. Кол-во люмин означает, сколько света излучает лампочка.
• Ф_л -Световой поток.
• Watt (Ватт)- потребляемая мощность светильника или лампочки. НЕ ЯВЛЯЕТСЯ ПАРАМЕТРОМ ОСВЕЩЕНИЯ!
• S — площадь помещения.

Один Lux — это освещённость на расстоянии 1 метра от лампочки с излучением в один люмин.

Для каждого типа помещения есть нормативы освещённости, которые представлены в таблице ниже.

Допустим, нам нужно осветить ванную комнату, 2х3 метра, точечными светодиодными светильниками.

Для этого нам нужно знать площадь всех стен, пола и потолка ванной комнаты. Возьмём среднюю высоту потолка в 2,8 метра

S_стен=(2+2+3+3)*2.8=28м²

S_пола=2*3=6м²

S_{потолка}=2*3=6м²

Итого: общая площадь поверхностей S=6+6+28=40м²

Формул для сложного расчёта освещения с разного рода поправочными коэффициентами в интернете хоть пруд пруди… обычному человеку совсем не хочется вдаваться в эти тонкости. Понятно, что уровень освещения в конкретной точке зависит от многих факторов (высота, светопоглощение и прочее). Мы выработали два относительно точных (+/-15%) варианта расчёта светильников для среднестатистических жилых помещений.

Естественно, при применении направленных светильников количество «света» непосредственно под светильником будет больше, чем в местах, куда падает отраженный свет.

Теперь обещанная упрощённая формула расчета освещённости.

Для освещения данной площади (40м²) нужно высчитать необходимое кол-во люмин, которые должен излучать светильник или светильники.

Ф_л=40*200/2,8=2857 люмин.

Далее берём светильник, который вы хотите установить, и смотрим параметр Lm.

Допустим, что там написано «440 Lm».

Соответственно, 2857/440=6,4 светильника)).

Можно выбрать, например, 6 шт. и немного увеличить «мощность» лампочки или, наоборот, увеличить кол-во светильников и уменьшить «мощность» каждого светильника.

Точностью расчета, в данном случае, с лихвой компенсируется неравномерность параметров разных ламп, даже из одной партии.

Измерив излучение порядка 20 ламп из одной коробки, мы не получили ни одного одинакового результата.

Второй способ предназначен для расчёта карнизного освещения светодиодными лентами.

В этом случае необходимо учитывать поглощающую способность поверхности, от которой отражается свет, прежде чем рассеивается по комнате.

Принимаем по умолчанию, что потолки у нас светлого или белого цвета.

Теперь делим их на матовые и глянцевые. Для матовых вводим коэффициент 2,6, для глянцевых — 2,2.

Получаем следующую формулу для расчёта карнизного освещения:

Ф_л=40*200/2,8=2857 *2,6=7428 люмин. Для матовых потолков.

Ф_л=40*200/2,8=2857 *2,2=6285 люмин. Для глянцевых потолков.

Другими словами, для освещения того же помещения с матовым потолком светодиодной лентой нам необходимо 10 метров (длина карниза) светодиодной ленты со световым потоком 750 люмин/метр.

Небольшое дополнение: как видно из расчётов, карнизное освещение заметно менее экономичное, чем освещение с помощью светильников.

Как видите, всё довольно просто.

Надеюсь, данная статья была для Вас полезной. Если остались вопросы — пишите, постараюсь на все ответить!

Расчет дизайна освещения в здании

Как выполнить расчет дизайна освещения в здании — Монтаж электропроводки

В собственном профессиональном поле Проектирование освещения очень важно, потому что недостаточное освещение снизит эффективность задачи для которые были спроектированы, и чрезмерное освещение приведет к чрезмерным расходам компании. В небольших масштабах эта разница не слишком большая, чтобы беспокоиться, но в больших зданиях, заводах, фабриках и т. Д. Она становится очень существенной в современных установках электропроводки.

Простой и базовый подход для расчета потребности освещения состоит в том, чтобы разделить общую потребность света в комнате на световой поток (люмен), обеспечиваемый одной лампой. Хотя это базовый подход для комнаты среднего домашнего хозяйства, но он не является практически точным.

На практике есть несколько других параметров, которые необходимо учитывать при расчете, потому что ничто не идеально. Например, выходная мощность светового потока не будет одинаковой на протяжении всего срока службы, осаждение пыли на лампах также со временем снизит их выходную мощность, что означает, что чистота также является важным параметром.Ярко окрашенная комната отражает больше света, чем комната темного цвета, поэтому у них обоих разные требования к освещению.

Поэтому важно сначала понять несколько основных терминов о дизайне освещения , прежде чем начинать вычисления.

Индекс комнаты — Он основан на форме и размере комнаты. Он описывает соотношение длины, ширины и высоты комнаты. Обычно это 0,75–5.

Где « l » — это длина комнаты,

«w» — это ширина комнаты, а

ч. _wc — высота между рабочей плоскостью i.е. Скамья до потолка

Эта формула для индекса помещения применима только в том случае, если длина помещения менее чем в 4 раза превышает ширину.

Фактор техобслуживания :

Это отношение светового потока лампы через определенный промежуток времени по сравнению с новым. Световой поток светильника со временем уменьшается из-за старения многих его компонентов из-за внутренних (насыщение элементов) или внешних факторов (осаждение пыли). Например, коэффициент обслуживания светильника, используемого в прохладной, свободной от пыли области, будет лучше, чем у светильника, используемого в горячей и пыльной области.

Это меньше или равно 1.

Типичные значения, используемые для расчета освещения:

• 0,8 — для офисов / аудиторий
• 0,7 — для чистой промышленности
• 0,6 — для грязной промышленности

Подробнее: Светоизлучающие элементы и их типы

Отражение помещения

Считается, что помещение состоит из трех основных поверхностей:

1. Потолок
2. Стены
3. Пол

Эффективная отражательная способность этих трех поверхностей влияет на количество отраженного света, получаемого рабочей плоскостью.Светлые цвета, такие как белый, желтый, будут иметь большую отражательную способность по сравнению с темными цветами, такими как синий, коричневый.

Коэффициент использования

Коэффициент использования (UF) — это отношение эффективного светового потока к общему световому потоку источников света. Это мера эффективности схемы освещения.

Это зависит от

• Эффективность светильника
• Распределение светильника
• Геометрия пространства
• Отражательная способность помещения
• Полярная кривая

Подробнее: Что такое энергоэффективное освещение и методы его реализации

Отношение пространства к высоте

Это отношение расстояния между соседними светильниками (от центра к центру) к их высоте над рабочей плоскостью.

Где,

• H _м = Высота монтажа
• A = Общая площадь пола
• N = Количество светильников

Оно не должно превышать максимальное значение SHR светильника, предусмотренное производителем ,

Примечание: Для нормальной гостиной требуется 20 лм / фут ² , т. Е. 215 лм / м ²

Для учебной комнаты, т. Е. Классная комната 300 лм / м, требуется ² .

(Обратите внимание, что для разных условий и условий существуют разные стандарты.Например, компании, подобные многим многонациональным корпорациям, должны поддерживать 600 лм / м ² в офисе для людей, работающих в ночные смены)

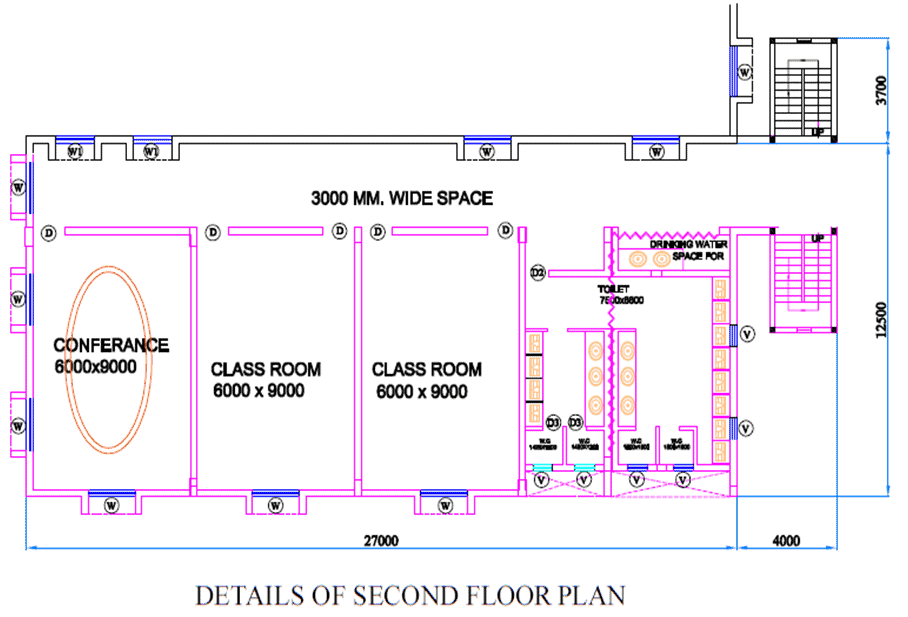

Теперь давайте начнем с шагов. Рассмотрим следующую планировку конкретного этажа школы и проанализируем требования к освещению разных участков этажа.

Для простоты расчета все осветительные приборы и их номинальные характеристики принадлежат компании Phillips. Вы можете проверить различные приспособления и их технические характеристики здесь, предоставленные Philips.

Нажмите для увеличения изображения

Расчет конструкции освещения для класса

Площадь поперечного сечения класса = 6 × 9 = 54 м ² , h = 3 м

люмен = 54 × 300 = 16200 лм

Приведенная ниже таблица является справочной таблицей для расчета коэффициента использования светильников. Это отличается от модели к модели и сделать, чтобы сделать. Для понимания концепции мы используем единую справочную таблицу для всех осветительных приборов.Фактическая таблица предоставлена ​​производителем и может немного отличаться от приведенной ниже.

ТАБЛИЦА ИСПОЛЬЗОВАНИЯ ДЛЯ SHR _{Помещение} = 1,5

Код отражения для класса = 752

Для RI = 1,8 и кода отражения = 752, Коэффициент использования (UF) = 0,66

Для коэффициента обслуживания в классе / офисе = 0.8 (Стандарт)

Где N = количество светильника, необходимого для данной области

• E = средняя яркость по горизонтальной рабочей плоскости
• A = площадь горизонтальной рабочей плоскости
• n = количество ламп в каждый светильник
• F = расчетное количество люмен на лампу, т. е. начальный световой поток лампы без покрытия
• UF = коэффициент использования для горизонтальной рабочей плоскости
• MF = Фактор техобслуживания

Вы также можете прочитать: Соединенные звездно-треугольные осветительные нагрузки

Если мы используем Philips Светодиодная планка зеленого цвета Perform от 40 Вт

Люмен / ватт: 4000lm / 40w

Цвет лампы: нейтральный белый 4000K

Индекс цветопередачи> 80

Срок службы L70 *: 50 000 часов

Расчет конструкции освещения для конференц-зала

Площадь поперечного сечения конференц-зала = 6 × 9 = 54 м ² , h = 3 м

Требуемый люмен = 54 × 300 = 16200 лм

• Для R.I. = 1,8 и коэффициент отражения = 752, коэффициент использования (U.F) = 0,66
• M.F. = 0,8 (Стандарт)

Если мы используем Светодиодная круглая светодиодная лампа Ultraslim 22 Вт

Люмен / ватт: 1760 лм / 22 Вт

Расчет расчета освещения для зала

Площадь поперечного сечения зала = 31 × 3 = 93 м ² , h = 3 м

Требуется люмен = 93 × 215 = 19995 ~ 20000 лм

• Для R.I. = 1,82 и коэффициент отражения = 753, коэффициент использования (U.F) = 0,66
• M.F. = 0,8 (Стандарт)

Если мы используем Philips MASTER TL5 Высокоэффективный ECO 35 Вт

Люмен / ватт: 3650 лм / 35 Вт

Индекс цветопередачи — 85

Средний срок службы: 25 000 часов

Расчет конструкции освещения для Электропроводка в корпусе лестницы

Примечание: узнайте больше о монтаже электропроводки в корпусе лестницы.

Площадь поперечного сечения корпуса лестницы = 6,4 × 2,7 = 17,28 м ² , h = 3 м

Требуемые люмены = 17,28 × 215 = 3715 лм

Для RI = 1,26 и кода отражения = 752, использование Коэффициент (UF) = 0,55

MF = 0,8 (Стандарт)

Если мы используем ВЫСОКАЯ ЭФФЕКТИВНОСТЬ Philips MASTER TL5 ECO 35 Вт

Люмен / Ватт: 3650 лм / 35 Вт

Индекс цветопередачи — 85

Средний срок службы: 24 000 часов

Расчет конструкции освещения для Туалет WC

• Площадь поперечного сечения WC Туалет 1 & 2 = 1.425 × 1,2 = 1,71 м ² , h = 3 м

Требуемые люмены = 1,71 × 215 = 367 лм

• Для R.I. <0,75 Таблица коэффициента использования (U.F) неприменимо
• M.F. = 0,8 (Стандарт)

Если мы используем Philips TL Миниатюрный 8 Вт

Люмен / ватт: 410 лм / 8 Вт

Индекс цветопередачи — 60

Средний срок службы : 10 000 часов

• Площадь сечения туалета 3 и 4 = 1.5 × 1,8 = 2,7 м ² , h = 3 м

Требуемый люмен = 2,7 × 215 = 580 лм

• Для R.I. <0,75 Таблица коэффициента использования (U.F) неприменимо
• M.F. = 0,8 (Стандарт)

Если мы используем Philips ВЫСОКАЯ ЭФФЕКТИВНОСТЬ MASTER TL5 ECO 14 Вт

Люмен / Ватт: 1350 лм / 14 Вт

Среднее время жизни: 40 000 9 0006 Средний срок службы: 40 000 000

• Таким образом, мы можем использовать одну светодиодную трубку для обеих ванных комнат.

Расчет конструкции освещения для туалета

Площадь поперечного сечения туалета = 6 × 6,6 = 40 м

Если мы используем Водонепроницаемая светодиодная планка Philips Pacific 35 Вт

• Люмен / ватт: 4200 лм / 35 Вт
• Индекс цветопередачи — 85
• Средний срок службы: 50 000 часов

Примечание. Светильники должны быть расположены на равном расстоянии друг от друга для равномерного распределения света в комнате.Фактическое количество светильников, используемых в классе, будет меньше, чем мы рассчитывали, поскольку коэффициент использования светодиодных ламп лучше, чем тот, который мы использовали при расчете, хотя шаги будут такими же.

Вы также можете прочитать:

Power Calculator

Калькулятор энергопотребления: рассчитывает электроэнергию / напряжение / ток / сопротивление.

Калькулятор постоянного тока

Введите 2 значений , чтобы получить другие значения, и нажмите Рассчитать Кнопка :

Расчет мощности постоянного тока

Расчет напряжения (В) по току (I) и сопротивлению (R):

В _(В) = I _(А) × R _(Ом)

Расчет комплексной мощности (S) по напряжению (В) и току (I):

P _(Вт) = В _(В) × I _(А) = В ² _(В) / R _(Ом) = Я ² _(A) × R _(Ω)

Калькулятор переменного тока

Введите 2 величины + 2 фазовых угла , чтобы получить другие значения, и нажмите кнопку Рассчитать :

Расчет мощности переменного тока

Напряжение V в вольтах (В) равно току I в амперах (A), умноженному на полное сопротивление Z в омах (Ом):

В _(В) = I _(А) × Z _(Ом) = (| I | × | Z |) ∠ ( θ _I + θ _Z )

Комплексная мощность S в вольт-амперах (VA) равна напряжению V в вольтах (V), умноженному на ток I в амперах (A):

S _(ВА) = В _(В) × I _(А) = (| В | × | I |) ∠ ( θ _В — θ _I )

Реальная мощность P в ваттах (Вт) равна напряжению V в вольтах (V), умноженному на ток I в амперах (A), умноженному на коэффициент мощности (cos φ ):

P _(W) = V _(V) × I _(A) cos φ

Реактивная мощность Q в реактивных вольт-ампер (VAR) равна напряжению V в вольтах (V), умноженному на ток I в амперах (A), умноженному на синус комплексного угла фазы мощности ( φ ):

Q _(VAR) = V _(V) × I _(A) × sin φ

Коэффициент мощности (FP) равен абсолютному значению косинуса комплексного угла фазы мощности ( φ ):

PF = | cos φ |

Калькулятор энергии и мощности

Введите 2 значения , чтобы получить другие значения, и нажмите кнопку Вычислить :

Расчет энергии и мощности

Средняя мощность P в ваттах (Вт) равна потребленной энергии E в джоулях (Дж), деленной на период времени Δ t в секундах (с):

P _(Ш) = E _(Дж) / Δ т _(с)

Электроэнергия ►

См. Также

7 ключевых этапов процесса проектирования освещения

Процесс структурированного проектирования

Для достижения наилучшего общего результата в осветительной установке важно избегать стремительного перехода к выбору светильника, прежде чем более широко определять, что требуется от системы. Использование структурированного процесса проектирования помогает избежать этого.

7 ключевых шагов в процессе проектирования освещения (фоторепортаж: webstaurantstore.com)

Ключевые этапы процесса проектирования:

1. Определите требования
2. Определите метод освещения
3. Выберите осветительное оборудование
4. Рассчитать параметры освещения и отрегулировать конструкцию в соответствии с требованиями
5. Определить систему управления
6. Выбор светильника
7. Проверьте установку по завершении
   (и, если возможно, через несколько месяцев после оккупации, чтобы определить, что сработало, а что нет.Это единственный способ накопить опыт для применения в будущих проектах)

Пять начальных этапов рассматриваются более подробно в следующих строках.

1. Определение требований

Это подразумевает полное понимание того, для чего предназначена осветительная установка . Это включает в себя следующее:

• Требование к задаче?
• Настроение пространства
• Отношение к форме пространства
• Что нужно подчеркнуть
• Что скрывать
• Направление света
• Взаимодействие дневного света

Вернуться к оглавлению №

2.Определить метод освещения

На этом этапе рассматривается , как должен быть доставлен свет , например, будет ли он утоплен, установлен на поверхности, прямым или непрямым, или будет использоваться повышенное освещение, и его основные характеристики, например, будет ли он призматическим, с низкой яркостью или мягким светом.

На этом этапе следует рассмотреть использование дневного света для , чтобы минимизировать потребность в искусственном освещении.

Вернуться к оглавлению №

3.Выберите осветительное оборудование

После выбора метода освещения можно выбрать наиболее подходящий источник света, а затем светильник.

Следующие атрибуты должны быть изучены при выборе источника света:

• Световой поток (люмен)
• Общая потребляемая мощность
• Эффективность (люмен на ватт)
• Срок службы
• Физический размер
• Яркость поверхности / блики
• Цветовые характеристики
• Электрические характеристики
• Требование к механизму управления
• Совместимость с существующей электрической системой
• Пригодность для операционной среды

На выбор светильника влияет также ряд факторов:

• Характеристики источника света и механизма управления
• КПД светильника (% выходной мощности лампы, излучаемой от светильника)
• Распределение света
• Контроль бликов
• Отделка и внешний вид
• Размер
• Доступность компонентов для технического обслуживания
• Способность справляться с неблагоприятными условиями эксплуатации
• Эстетика
• Терморегулирование

Вернуться к оглавлению №

4.Рассчитать параметры освещения

Методы расчета освещения делятся на три большие категории:

1. Ручные методы расчета
2. Трехмерное моделирование
3. Визуализация

Фотометрические данные для источников света и светильников коммерчески доступны, чтобы внести свой вклад в эти расчеты.

4.1 Ручные методы расчета

Существует широкий спектр методов ручного вычисления для расчета различных аспектов освещения .Они включают в себя сложные методы расчета освещенности от самых разных форм светящихся объектов. Большинство из них были заменены компьютерными программами (проверьте наше бесплатное программное обеспечение).

Метод Люмена был основой для освещения салона и до сих пор используется как быстрый и относительно точный метод расчета освещенности салона.

Метод Люмена вычисляет среднюю освещенность на определенном уровне в пространстве , включая поправку на свет, отраженный от внутренних поверхностей комнаты.Метод расчета имеет ряд допущений, которые, если следовать, дают разумную визуальную среду.

Недостаточное внимание к предположениям приведет к плохим результатам .

Основные предположения:

• Все светильники в комнате одинаковы и имеют одинаковую ориентацию
• Светильники не имеют направленного распределения и направлены прямо на пол.
• Светильники расположены на потолке в виде единого массива и имеют одинаковую монтажную высоту
• Светильники расположены на расстоянии меньше, чем максимальное расстояние между установочными высотами, указанное в таблицах коэффициентов использования

Средняя освещенность, создаваемая осветительной установкой, или количество светильников, необходимых для достижения конкретной средней освещенности, может быть рассчитана с помощью коэффициентов использования (UF) , где UF — это отношение общего потока, полученного конкретным поверхность до общего потока лампы установки.

Формула люменного метода //

Среднюю освещенность E (h) по эталонной поверхности s можно рассчитать по формуле «Метод просвета».

где:

• F — начальный световой поток лампы (люмен)
• n — количество ламп на светильник
• N — количество светильников
• LLF — общий коэффициент потерь света
• UF (s) — коэффициент использования для эталонных поверхностей выбранного светильника

Коэффициенты использования могут быть определены для любой поверхности или расположения светильников.Символ «UF» обычно отображается с последующей дополнительной буквой в скобках для обозначения поверхности, например, UF (F) — коэффициент использования для полости пола , а UF (W) — коэффициент использования для стен .

Факторы использования на практике рассчитываются только для систем общего освещения с регулярными массивами светильников и для трех основных поверхностей помещения. Самая высокая из этих поверхностей, поверхность C (для потолочной полости) , является воображаемой горизонтальной плоскостью на уровне светильников, имеющих коэффициент отражения, равный отражательной способности потолочной полости.

Самая низкая поверхность, поверхность F (для полого пола), представляет собой горизонтальную плоскость с нормальной рабочей высотой (то есть высотой стола), которая часто принимается равной на 0,85 м над уровнем пола .

Средняя поверхность, поверхность Вт (для стен) , состоит из всех стен между плоскостями C и F.

Хотя проектировщик освещения может рассчитать коэффициенты использования, светотехнические компании публикуют коэффициенты использования для стандартных условий для своих светильников.Стандартный метод представления показан ниже. Чтобы использовать эту таблицу, необходимо знать только индекс помещения и эффективную отражательную способность трех стандартных поверхностей (полости пола, стен и полости потолка).

Расчет номеров

Указатель номера //

Индекс комнаты — это мера углового размера комнаты , измеренная в , и представляет собой отношение суммы площадных площадей поверхностей F и C к площади поверхности W.Для прямоугольных комнат индекс комнаты определяется как:

Где:

• L — длина помещения
• W — ширина помещения
• H _м — высота плоскости светильника над горизонтальной базовой плоскостью.

Если комната имеет входную форму, , например, L-образную , то она должна быть разделена на две или более не входящие секции, которые можно обрабатывать отдельно.

Отношение расстояния установки к высоте (SHR)

Отношение расстояния к монтажной высоте (SHR) — это расстояние между светильниками , деленное на их высоту над горизонтальной базовой плоскостью .

Это влияет на равномерность освещения на этой плоскости . Когда таблицы UF определены, для номинального отношения расстояния к высоте SHR NOM также рассчитывается максимальное отношение расстояния к высоте SHR MAX светильника, и это значение не должно превышаться, если однородность должна быть приемлемой.

Вернуться к параметрам освещения ↑

4.2 Трехмерное моделирование

DIALux рабочая плоскость

Хотя можно было рассчитать яркость всех поверхностей в комнате, расчеты были чрезвычайно трудоемкими и могли быть оправданы только в самых особых случаях. Однако с появлением компьютерного моделирования позволили более гибко подходить к проектированию освещения и значительно увеличили объем информации, доступной для дизайнера.

В отличие от метода Люмена, программы освещения позволяют дизайнеру освещения расширить допущения:

• Смесь светильников можно использовать
• Светильники больше не должны быть расположены в регулярном массиве
• Направленные светильники могут быть смоделированы
• Большое количество точек расчета можно считать значимым единообразия расчета
• Освещенность и яркость всех поверхностей можно рассчитать

Это дает дизайнеру освещения гораздо лучшее понимание того, что происходит в комнате.

Тем не менее, за последние 80 лет были проведены значительные исследования, опыт и документация, позволившие развить современное мышление в отношении адекватности различных уровней освещенности для различных задач и функций.

Хотя существует общее понимание необходимости надлежащего распределения яркости в вертикальной плоскости, многие дизайнеры не имеют достаточной информации, опыта или понимания для определения:

• Какой должна быть яркость поверхностей в разных ситуациях
• Что такое приемлемая однородность яркости
• Должна ли быть максимальная однородность яркости
• Какая желаемая градация яркости
• В какой момент распределение яркости стены недопустимо

При использовании программы расчета освещенности важно, чтобы на выходе регистрировался тип используемого светильника, местоположение светильников, предполагаемый световой поток лампы, коэффициент потерь света и точки прицеливания.Если это не записано, у вас есть красивая картина установки и нет способа сделать это реальностью.

Вернуться к параметрам освещения ↑

4.3 Визуализация

Это программы, которые создают перспективную визуализацию пространства с уровнями детализации , которые варьируются от блочного представления пространства до визуализации фотографического качества, в зависимости от сложности программы и уровня детализации интерьера, который должен быть. поступил.

Программы делятся на два основных типа:

• Расчет переноса потока или радиации
• Расчёт трассировки лучей

Основное различие заключается в том, что в они интерпретируют свет от отражающих поверхностей .

Ламбертова поверхность представляет собой идеальный рассеиватель, в котором свет отражается во всех направлениях, независимо от угла падения света, так что независимо от угла обзора поверхность имеет одинаковую яркость. Зеркальная поверхность — это зеркальная поверхность, где угол отражения света совпадает с углом падения.

Слева: поверхность Ламберта; Середина: зеркальная поверхность; Справа: полузеркальная поверхность

Реальная поверхность жизни представляет собой комбинацию обеих поверхностей (полузеркальных) и имеет как зеркальные, так и диффузные характеристики.Некоторые материалы более зеркальные, а другие более размытые.

Программа для переноса потока или радиации рассматривает все поверхности как диффузные или ламбертовы поверхности, в результате чего их рендеринг имеет тенденцию выглядеть плоским с мягкими теневыми деталями. Это будет иметь тенденцию переоценивать однородность. Трассировка лучей отслеживает отдельные лучи света от источника к глазу, когда он отражается от поверхности к поверхности вокруг комнаты. В результате трассировка лучей может позволить зеркальный компонент поверхностей.

Некоторые программы вычисляют всего освещения путем трассировки лучей , в то время как другие программы рассчитывают пространства на основе переноса потока и имеют наложение трассировки лучей определенных областей для улучшения качества рендеринга. Когда добавляется трассировка лучей, на полированных поверхностях добавляются отражения, а тени становятся более четкими.

Программы визуализации — полезный инструмент для представления дизайна, как инструмент для дизайнера, чтобы проверить, соответствует ли дизайн его собственной визуализации пространства, и моделировать определенные световые решения.Программы по-прежнему являются инструментами расчета, а не программами дизайна.

Программы могут показать конструктору, как будет работать конкретный дизайн, но что они не могут быть надежно использованы для оценки приемлемости проекта.

Независимо от формы вывода визуализации важно, чтобы программа предоставляла адекватную информацию, позволяющую построить и проверить проект освещения.

Выходные данные должны включать:

• Информация об установке — тип и расположение всех светильников и информация о прицеливании.Должны быть указаны сведения об лампе, а также конкретный каталожный номер фотометрического файла, который был использован.
• Световые технические параметры — освещенность, однородность и другие параметры, которые были рассчитаны для достижения дизайна.
• Информация о проверке — адекватные детали, позволяющие проверить расчет освещения. Это должно включать в себя тип светильника, фотометрический файл, предполагаемые коэффициенты отражения поверхности, коэффициенты потерь света, мощность светового потока лампы и места установки и прицеливания.

Вернуться к параметрам освещения ↑ | Вернуться к оглавлению №

5. Определить систему управления

Оптимизация энергосберегающего освещения (фото предоставлено OSRAM)

На эффективность и эффективность любой осветительной установки влияет как система управления, так и выбранные источники света и светильники.

Рассмотреть вопрос:

• Предоставление нескольких коммутаторов для управления количеством лампочек , которые включаются одновременно.Использование одного переключателя для включения всех источников света в большой комнате очень неэффективно.
• Размещение выключателей на выходах из комнат и двустороннее переключение, чтобы выключить свет при выходе из комнаты.
• Использование «интеллектуальных» выключателей света и арматуры , в которых используются датчики движения для автоматического включения и выключения света. Они полезны в помещениях, которые используются нечасто, где освещение может быть включено по ошибке, или для пожилых людей и инвалидов.

  Убедитесь, что у них есть встроенный датчик дневного света , чтобы свет не включался без необходимости.Модели, которые должны включаться вручную и выключаться автоматически, но с ручным переключением, являются предпочтительными в большинстве ситуаций. Имейте в виду, что датчики постоянно потребляют определенную мощность, от до 5 Вт или даже до 10 Вт в некоторых случаях.

• Использование таймеров , для управления дневным светом и датчиков движения для автоматического включения и выключения уличного освещения. Средства управления особенно полезны для общих зон, таких как коридоры, коридоры и лестничные клетки, в многоквартирных домах.
• Использование солнечного освещения для огней сада и безопасности.
• Использование регуляторов освещенности для ламп накаливания (включая галогены). Это может сэкономить энергию, а также увеличить срок службы лампы. Большинство стандартных люминесцентных ламп не могут быть затемнены, но имеются специальные диммеры и лампы. Если лампы должны быть затемнены, важно убедиться, что используется правильное оборудование, особенно при модернизации более энергоэффективных ламп.

Вернуться к оглавлению №

6.Выбор светильника

Характеристики светильника следует рассматривать так же тщательно, как и его стоимость. В долгосрочной перспективе хорошо спроектированный, хорошо сконструированный светильник будет дешевле, чем некачественный прибор; и характерные особенности светильника хорошего качества:

• Надежная механическая и электрическая конструкция и долговечная отделка
• Адекватное экранирование ламп высокой яркости, чтобы минимизировать дискомфорт и блики
• Адекватный отвод тепла для предотвращения перегрева лампы, проводки и вспомогательного оборудования
• Высокая светоотдача с соответствующим распределением света
• Простота установки, очистки и обслуживания

Вернуться к оглавлению №

Справочник // Основы эффективного освещения — Справочное пособие для обучения принципам эффективного освещения — Национальная структура энергоэффективности

,

Калькулятор светодиодного освещения | Калькулятор стоимости светодиодов

Воспользуйтесь нашим калькулятором светодиодного освещения (Light Emitting Diode) и определите, сколько вы можете ежегодно экономить на счетах за электроэнергию, когда вы обновляете освещение дома или офиса на светодиодные лампы. Светодиодные лампы потребляют меньше энергии, чем лампы накаливания и компактные люминесцентные лампы (CFL), и служат намного дольше, и они намного более эффективно используют подаваемую на них мощность.

Для светодиодных ламп

требуется лишь небольшая часть мощности, необходимой для питания традиционной лампы накаливания.Например, лампа накаливания мощностью 60 Вт обеспечит вам столько же люменов, единиц света, что и светодиодная лампа мощностью 7 Вт, а срок службы лампы накаливания примерно в 40 раз больше, чем у лампы накаливания.

Эпоксидная сборка светодиодных ламп делает их гораздо более долговечными, чем стеклянные и медные сборки традиционных ламп, что потенциально экономит ваши деньги на замену сломанных ламп. Светодиод имеет положительный и отрицательный вывод, который пропускает энергию только в одном направлении.Однонаправленный поток энергии помогает устранить короткие замыкания и обеспечивает долгий срок службы светодиодных ламп.

Сам диод также чрезвычайно опытен в использовании каждого бита мощности, который в него подается, в то время как традиционные лампы могут терять до 80 процентов входной мощности из-за рассеяния тепла. Попробуйте наш БЕСПЛАТНЫЙ калькулятор, а затем настройте виджет для своего сайта!

Наш калькулятор светодиодного освещения учитывает следующие переменные для определения вашей экономии энергии:

• Количество лампочек
• Светодиодная мощность
• Текущая мощность лампы
• часов использования

После того, как вы заполнили поля в калькуляторе светодиодного освещения, просто нажмите кнопку «Рассчитать», чтобы просмотреть свою годовую экономию электроэнергии.Вы также можете рассчитать количество выбросов углекислого газа, которые вы будете сокращать, выполнив модернизацию освещения вашего дома или офиса на светодиодные лампы.

Советы и рекомендации

Ежегодная экономия основана на ставке 20 центов за киловатт-час.

Раздел «Часы использования» в калькуляторе светодиодного освещения касается ваших среднесуточных значений при использовании лампочек. Чтобы определить, сколько часов вы должны ввести в поле, возьмите оценку для ежедневного использования каждой лампы. Добавьте приблизительное почасовое использование каждой лампы, а затем поделите общее количество часов в час на общее количество ламп, чтобы определить ежедневное использование ламп в вашем доме или офисе.

Вполне вероятно, что все лампы вашего дома или офиса не имеют одинаковую мощность. Как и в случае с оценкой «Часы использования», вам также необходимо определить среднюю мощность лампы, чтобы заполнить поле «Текущая мощность лампы» светодиодного калькулятора. Добавьте общее количество ватт ваших текущих лампочек, а затем усредните это количество по общему количеству лампочек.

Получите еще более точную и усредните общую мощность вашей предполагаемой светодиодной лампы, используя ту же формулу, которую вы использовали для полей «Часы использования» и «Текущая мощность лампы».

Вас также может заинтересовать калькулятор резисторов на светодиодах.

Давайте будем честными — иногда самый лучший калькулятор светодиодного освещения прост в использовании и даже не требует от нас даже знать, что такое формула светодиодного освещения! Но если вы хотите узнать точную формулу расчета светодиодного освещения, пожалуйста, отметьте поле «Формула» выше.

Вы можете получить бесплатный онлайн калькулятор светодиодного освещения для своего сайта, и вам даже не нужно загружать калькулятор светодиодного освещения — вы можете просто скопировать и вставить! Калькулятор светодиодного освещения в том виде, в котором вы видите его выше, на 100% бесплатен для вас.Если вы хотите настроить цвета, размер и многое другое, чтобы они лучше подходили для вашего сайта, тогда цена начинается от $ 29,99 за разовую покупку. Нажмите кнопку «Настроить» выше, чтобы узнать больше!

,

Разное
