Расчет шага лаг для пола калькулятор – Расчет лаг, расчет деревянного пола

Расчет строительных материалов для устройства деревянного пола — онлайн калькулятор

Площадь пола	15 м²
Лаги длиной	300 см
Количество лаг	11 штук
Объем материалов лаг	0.25 м³
Объем между лагами	2 м³(для утеплителя)
Количество рядов половой доски	30
Объем половой доски	0.75 м³
Количество рядов «досок чернового пола -«	25
Объем доски 0.31 м³ или	21 штук по6 метров

Расчет строительных материалов для устройства деревянного пола: количества половой доски и материалов лаг, площадь пола. Пунктиром показаны лаги. Половые доски и «доски черного пола» располагаются горизонтально.

Черновой пол – это «подклад» под основное покрытие. Он нужен для выравнивания поверхности и распределения нагрузки на напольное покрытие. Обычно черновой пол кладётся на лаги (каркасные бруски) с определенным расстоянием друг от друга. При необходимости между лагами прокладывают утеплитель и гидроизоляцию.

Фиксировать доски чернового и основного пола лучше с помощью шурупов необходимой величины. Допускается укладка с небольшими зазорами, так как дерево может ссыхаться и расширяться.

Шаг между лагами зависит от толщины досок будущего покрытия:

Толщина — шаг (обе величины в сантиметрах):

2 – 30; 2,4 – 40; 3 – 50; 3,5 – 60; 4 – 70; 4,5 – 80; 5 – 100.

Площадь пола = длина пола * ширина пола.
S = a*b.
Длина лагов равна длине пола.
Количество лаг = 1 + ширина пола / расстояние между лагами.
nл = 1 + b/S3.
Объём материалов лаг = ширина лаг * толщина лаг * длина лаг * количество лаг.
V = S1*S2*a*nл.
Объём между лагами = расстояние между лагами / ширина лаг * толщина лаг * длина лаг * (количество лаг — 1).
V1 = S3/ S1*S2*a*(nл-1).

Количество рядов половой доски = длина комнаты / ширина половой доски.
nп = a/O1.

Объём половой доски = ширина половой доски * толщина половой доски * ширина пола * количество рядов половой доски.
Vп = O1*O2*b*nп.

Количество рядов досок «чернового пола» = 1 + длина пола / (ширина досок чернового пола + расстояние между досками).
nч = 1 + а/(О3+R).
Объём доски = ширина доски * длина пола * толщина доски * количество досок.
V = O3*a*O4*nч.

all-calc.com

Расчет лаг пола калькулятор прогиб. Особенности выбора шага для пола из фанеры или ОСП. Материалы для обрешетки

Для качественного обустройства чернового пола в 80% случаев используют лаги. С помощью балок можно не только сделать крепкую деревянную обрешетку, но и выровнять черновое основание. Какая при этом должна быть высота и ширина деревянных брусьев? В статье будет рассмотрена взаимосвязь между основными параметрами лаг, а также способностью выдерживать статические нагрузки на перекрытие.

Основные требования к перекрытиям

Конструкция из лаг для обустройства чернового пола должна обладать очень высокой прочностью. Только в таком случае она не деформируется при воздействии статической и динамической нагрузки, создаваемой финишным покрытием (ламинат, керамическая плитка, массивная доска, паркет), мебелью, оборудованием и людьми. Размер балок для перекрытия определяется интенсивностью нагрузки на м 2 пола, которая создается в процессе его эксплуатации.

Расчет выполняется в соответствии с такими определяющими параметрами:

При обустройстве деревянного каркаса для чердачных перекрытий пол должен выдерживать вес в 105 кг/м 2 ;
При отделке черновых оснований на межэтажных и цокольных перекрытиях деревянные полы не должны деформироваться даже при нагрузке в 210 кг/ м 2 .

Исходя из вышеописанных нюансов, производится расчет, в соответствии с которым точно определяются основные размеры лаг:

сечение;
длина;
толщина;
ширина.

Очень важно, чтобы необходимые параметры соблюдались, в противном случае из-за большой статической нагрузки деревянная обрешетка и доска для пола начнут прогибаться. Это чревато полным разрушением и чернового, и чистового покрытия.

Особенности применяемых материалов

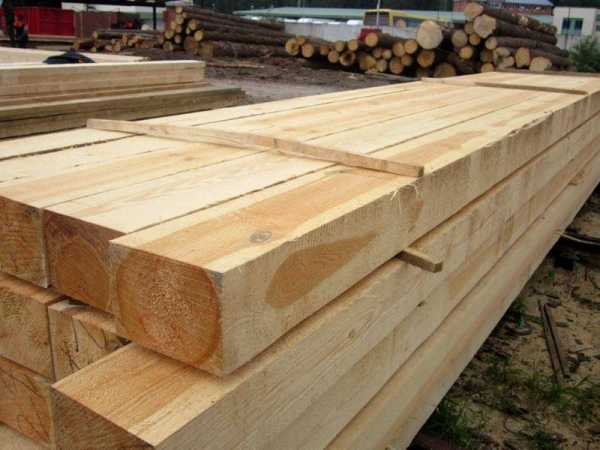

Чисто теоретически лаги могут быть изготовлены практически из любых материалов:

металл;
пластик;
дерево;
компаунд.

Но достаточно высокая цена большинства из вышеперечисленных стройматериалов делает их неконкурентоспособными в сравнении с деревом. Именно поэтому для сборки деревянного каркаса, как правило, используется толстая доска или брус. Но и у этого материала есть один существенный недостаток – гигроскопичность.

Поэтому в процессе выбора балок для обустройства пола желательно выбирать только ту породу дерева, которая подвержена гниению и деформации в меньшей степени. Какой древесине отдать предпочтение? Оптимальным вариантом станет лиственница, однако она стоит достаточно дорого. Более доступной альтернативой станет сосна или ель. При этом смоляные кармашки и мелкие дефекты на брусе никак не сказываются на его технических показателях.

Но не стоит забывать о том, что материал должен быть прочным и устойчивым к деформациям. Исходя из этого, следует, что экономить нельзя на прочности лаг. Влажность древесины не должна превышать показателя в 20%, в противном случае во время сушки деревянного каркаса лаги искривятся, что повлияет на горизонтальность уложенного чистового покрытия.

Сечение лаг

Расчет оптимального сечения (толщины) лаг для чернового пола осуществляется с учетом таких параметров:

Ширина пролета между соседними точками опоры.

Важно! Для сборки деревянного каркаса используют лаги с прямоугольным сечением. При этом большая сторона балки должна располагаться вертикально. Таким образом, полы приобретают большую жесткость, что сводит возможность появления деформаций к минимуму.

Чтобы понять, каким должно быть сечение бруса при различных величинах пролетов, рассмотрим типичные размеры балок для обустройства пола в жилых помещениях:

Иными словами, расчет оптимального сечения определяется следующим выражением: высота балки должна превышать ширину примерно в 1.5 раза. Однако и здесь есть некоторые нюансы, о которых стоит знать. Большая толщина доски неизбежно влияет на ее цену. Чтобы уменьшить расходы на покупку лаг с большим сечением, в процессе обустройства деревянного каркаса под брусьями можно сделать опоры из бетона или же кирпичей. Если опоры расставить с интервалом примерно в 1 м, толщина бруса может быть уменьшена двое.

В ряде случаев толщина лаг определяется видом материала, из которого они сделаны. Очень часто при обустройстве пола второго этажа многоэтажки в качестве балок применяются железобетонные перекрытия. Оптимальная толщина металлических элементов определяется показателем его прочности на изгиб.

stroykes.ru

Расчет лаг для пола: материал, параметры, монтаж

Деревянный дом и баня — мечта многих горожан. Каждый из тех, кому приходилось своими руками возводить сруб из дерева, отлично знает назначение лаг и балок. Это несущие конструкции здания, поэтому подбирать материал для них, а также их количество нужно очень тщательно. Лаги для пола рекомендуется делать из сухого первосортного материала, обработанного антисептическим и огнезащитным составами. Наиболее распространенный способ их установки — монтаж по балкам, врезанным в стены в процессе строительства.

Расчёты лаг для пола делается, с учетом основных параметров, лаги должны быть в 1,5-2 раза выше высоты настила, иначе гвозди не смогут прочно удерживать доски пола.

Устанавливаются они с учетом того, что между ними обычно размещают материал утеплителя. Это может быть керамзит, пенопласт, но чаще всего используется минеральная вата, спрессованная в плиты шириной 50-60 см. На таком же расстоянии друг от друга монтируются лаги. На них стелется деревянный пол, который при правильном монтаже прослужит несколько десятков лет. Лаги бывают изготовлены из брусков, балок, досок. Они служат для перераспределения нагрузок от пола, а также являются фиксатором, объединяющим все узлы и детали в цельную систему.

Преимущества использования лаг

Пол на лагах обладает определенной степенью функциональности. В пространстве между ними можно проложить трубы, провода, теплоизоляционные материалы.

Бруски стоят относительно недорого. Установка их доступна каждому.

Эти опоры для пола способны выдерживать нагрузку в 5 т на каждый квадратный метр.

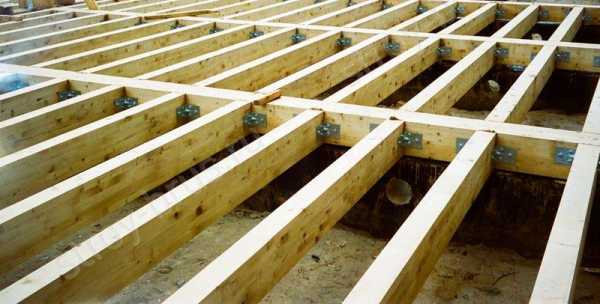

Рисунок 1. Схема крепление деревянных балок.

При ремонте пола часто достаточно бывает отремонтировать лагу. Перестилать пол при этом не требуется.

Конструкция не имеет большой массы. Нагрузка на перекрытие оказывается гораздо меньше, чем при цементной стяжке.

Заполненное минеральной ватой пространство сохранит тепло в доме и защитит его от лишнего шума.

Бруски позволяют вывести плоскость пола на любую высоту.

Уложенные на место конструкции не требуют проведения дополнительных работ. Можно сразу настилать покрытие пола.

Недостатки пола на лагах:

Комната теряет несколько сантиметров высоты.
Высокая трудоемкость. Требуется тщательно разметить и выровнять все элементы конструкции.

Расчет некоторых параметров лаг

Расчет лаг для пола производят, учитывая основные параметры. Лаги для пола должны быть в 1,5-2 раза выше высоты напольного настила, иначе гвоздь не в состоянии будет прочно удерживать доски пола. Если толщина половой доски составляет 50 мм, то высота брусков должна быть около 100 мм. Если черновой пол делается из фанеры или иного листового материала, имеющего толщину 20 мм, брусья могут быть значительно ниже, 30-40 мм.

Материал для изготовления деревянных лаг следует выбирать хвойных пород. Влажность заготовок не должна превышать 20%. Сечение брусков выбирается прямоугольное. Их можно выпилить из доски толщиной 50-60 мм. Укладывают готовые изделия поперек света, исходящего от окон. Шаг укладки — от 40 до 70 см. Зная шаг укладки и размеры помещения, нетрудно произвести расчет необходимого количества элементов. Перед монтажом все деревянные элементы дважды обрабатываются антисептическим составом. Антисептик можно заменить обычным горячим битумом.

Рисунок 2. Регулировочные втулки. Применяются для выравнивайте полов на лагах.

На практике очень часто высота лаг выбирается с учетом толщины слоя утеплителя. В качестве утеплителя для пола обычно используют минеральную вату, выпускаемую плитами, толщина которых составляет 50 мм. Такой же высоты должны быть и лаги для пола. Если решено укладывать теплоизоляцию двойным слоем, то бруски нужны высотой 100 мм. Расстояние между ними зависит от толщины материала чернового пола. Чем черновой настил тоньше, тем чаще устанавливаются лаги. При толщине фанеры, которая может использоваться в качестве подложки под чистовой настил, в 12 мм размер промежутка между брусками составляет 30 см.

Чаще всего черновой пол выполняют из шпунтованной доски. Доски должны быть еловыми, сосновыми или пихтовыми. Для чистового пола они не подходят, так как древесина очень мягкая, на ней остаются даже следы от тонких каблуков. Сверху нужно обязательно укладывать ламинат или иное финишное покрытие. Толщина досок при нормальном шаге лаг в 50 см рекомендуется не менее 35 мм. В большинстве случаев расчет шага брусков производится с учетом толщины материала пола:

Рисунок 3. Крепеж. Применяется для крепление деревянных конструкций.

Толщина доски (мм) — шаг лаг (мм):

20 — 300;
24 — 400;
30 — 500;
35 — 600;
40 — 700;
45 — 800;
50 — 1000.

Для изготовления этих деталей используется не только древесина, но и железобетон, различные полимеры и металлы. Железобетонные изделия отличаются высокой прочностью. Их можно использовать при строительстве дома за городом. Остальные материалы можно применять при проведении ремонта полов.

Если основой пола являются деревянные балки, лаги можно устанавливать, прикрепляя их сбоку с помощью саморезов (рис. 1). Размер крепежей должен превышать толщину бруска в 2,5 раза при диаметре 6 мм. Положительный момент этого способа состоит в том, что при регулировке высоты отдельных лаг не требуется применения дополнительных регулировочных подкладок.

В строительстве иногда используются особые деревянные или пластиковые изделия, имеющие отверстия, в которые вставляются небольшие регулировочные втулки из пластмассы. Они способствуют быстрому выравниванию поверхности, образуемой лагами. Такие изделия монтируются очень быстро и не требуют применения подкладок (рис. 2).

Советы по установке лаг

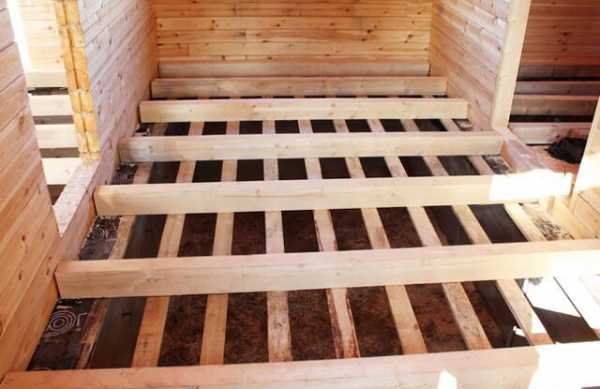

Рисунок 4. Схема монтажа пола на лагах.

Начинать укладывать их рекомендуется от противоположных стен, отступив на 20-30 см. Горизонтальность контролируется уровнем. Между ними натягивают капроновую нитку или леску. По ней устанавливаются все остальные лаги.

Деревянные элементы перед установкой необходимо защитить от различных микроорганизмов и вредителей-древоточцев, обработав материал дезинфицирующим, затем водоотталкивающим составом.

В помещениях с низкими потолками лучше использовать другие методы монтажа пола. При выполнении расчета нельзя забывать, что бруски уменьшают размер комнаты по высоте на 10 см и более.

Половицы или листы чернового настила следует крепить к каждой лаге.

Торцы конструктивных элементов не должны касаться стен здания. Между ними должен оставаться зазор не менее 5 см.

Вместо определенного сечения деревянного бруса можно использовать доски, попарно соединенные друг с другом и достигающие размеров нужного бруса в поперечнике. Несколько большие размеры не возбраняются. Доски устанавливаются на ребро.

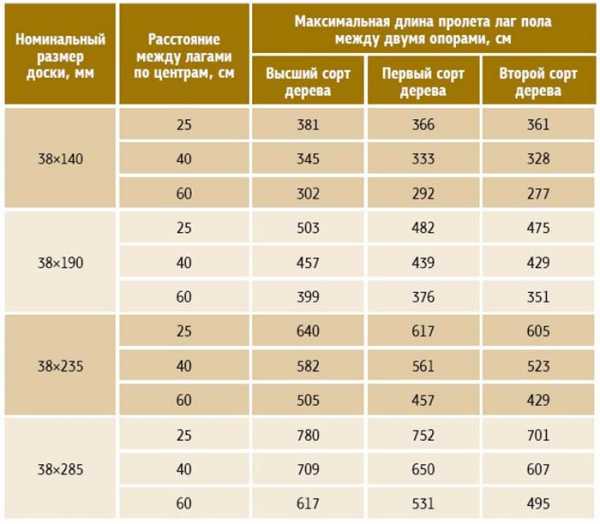

Таблица расчета расстояния между лагами.

К бетонной основе лаги можно крепить специальными оцинкованными металлическими уголками, которые фиксируются на основании с помощью дюбелей и саморезов. Вместо уголков часто используются П-образные приспособления (рис. 3).

При необходимости бруски, из которых выполнены лаги, стыкуются друг с другом для достижения нужной длины. Под местом стыка обязательно должна быть прочная опора. Этой опорой часто служит кирпичный столб. Под его сооружение нужно выкопать ямку глубиной около 10 см. Ее засыпают песком и обильно поливают водой. Сверху песчаную подушку накрывают слоем полиэтилена. На него кладут цементно-песчаный раствор и выкладывают столбик из красного кирпича.

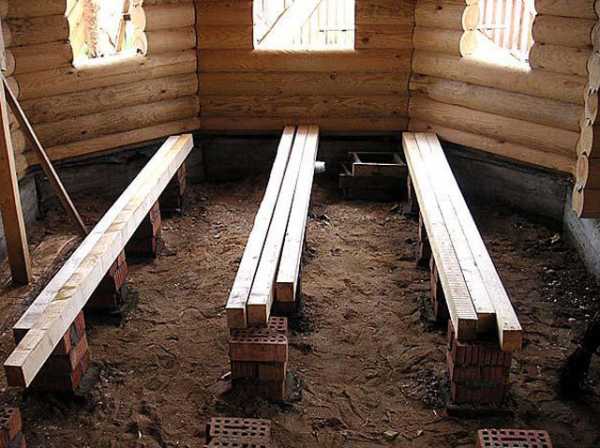

Можно выложить столбики рядами и на них закрепить лаги (рис. 4). Размер столбиков — 25х25 см. Расчет количества кирпичей не представляет сложностей.

Конструкция пола на лагах позволяет сразу смонтировать черновой и чистовой настил.

Лаги можно делать из различных материалов. Чаще всего на их изготовление идет деревянный брусок или доска. А материалов для финишной отделки существует очень много. Выбор их зависит только от предпочтений хозяев и содержимого их кошелька. Сделать расчет материалов для изготовления лаг для пола поможет выполненный на бумаге план комнат с точно указанными размерами. Все расчеты лучше делать до начала выполнения основных монтажных работ.

1poderevu.ru

Расчет деревянных балок перекрытия: онлайн-калькулятор и методика

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Расчет нагрузки на балку перекрытия – это важнейший этап в проектировании. Об этом говорит тот факт, что студентов строительных специальностей на протяжении всего периода обучения натаскивают на решение подобных задач. Допущенная ошибка может вылиться в полное обрушение здания, обвал перекрытия и абсолютную непригодность здания к дальнейшей эксплуатации. Именно поэтому расчет деревянных балок перекрытия онлайн-калькулятор выполняет с учетом всех существующих ныне норм.

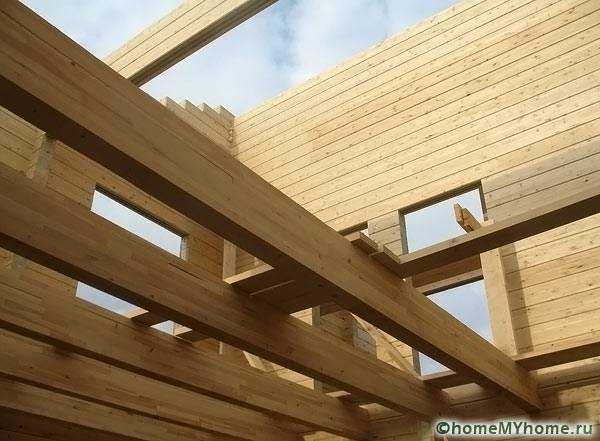

Балки перекрытия

Содержание статьи

Назначение калькулятора

В частном строительстве в качестве лагов перекрытия используют деревянный брус. Дерево как строительный материал имеет больше достоинств, чем недостатков. Единственное, что настораживает при выборе – это горючесть древесины. В корне неверно считать, что бетон не горит. Он начинает трескаться при температуре 250 – 300 градусов, а при температуре 550 градусов перекрытия осыпаются. Дерево, обработанное специальными составами, загорается очень медленно, и даже обугленные брусья могут служить надежной опорой еще многие годы.

Такая надежность возможна только в том случае, если брус уложен с запасом прочности. При эксплуатации деревянные брусья работают на изгиб и должны выдерживать постоянную нагрузку. К таковым относится все, что лежит над перекрытием: пол, перегородки, мебель, техника люди и так далее. Нормы требуют нагрузки брать с запасом. Расчет деревянных балок перекрытия онлайн калькулятор осуществляет для того, чтобы найти такое сочетание длины и сечения, при которых прочность будет оптимальной.

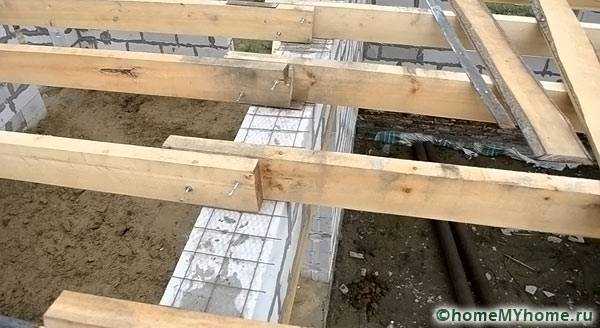

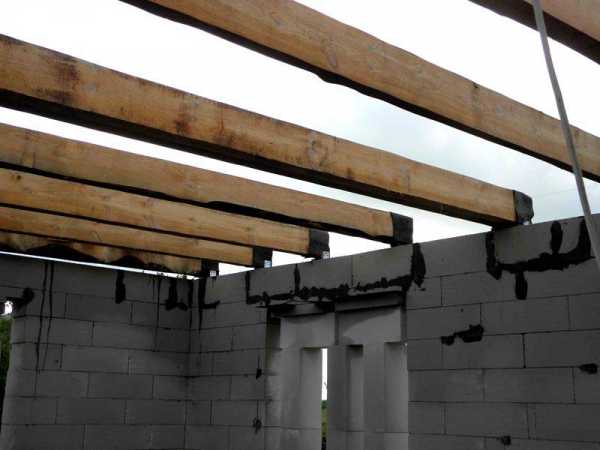

Деревянные лаги в доме из бетонных блоков

Калькулятор расчета деревянных балок перекрытия

Формулы и элементы расчета

Калькулятор при расчетах использует следующие исходные данные:

длина балки – это параметр, который закладывается проектом и зависит от расстояния между несущими стенами;
сечение бруса – его ширина и высота, причем высота всегда должна быть больше для лучшего сопротивления специфическим изгибающим нагрузкам;
порода дерева – от нее зависит пластичность и глубина прогиба балки, а соответственно, и максимально возможная нагрузка;
предполагаемая нагрузка – берется из стандартов и зависит от типа помещения и количества жильцов.

На лаги укладывается доска, формирующая перекрытие

Кроме исходных данных в калькуляторе заложена переменная – шаг бруса. Меняя его значение, можно подобрать оптимальный вариант размещения балок. В калькуляторе заложены справочные значения, характерные для каждого из выбранных параметров:

разрушающее усилие – это величина постоянной нагрузки на балку, при достижении которой произойдет обрушение, зависит от габаритов бруса;
распределенное усилие – зависит от величины предполагаемой нагрузки;
прогиб в миллиметрах – максимально допустимая величина деформации, зависит от длины балки, величина приведена для сравнения, она не должна превышать расчетный прогиб;
расчетный прогиб в миллиметрах – зависит от породы дерева.

В итоге после введения всех данных калькулятор сообщает о том, существует ли запас по прогибу и прочности при заданных пользователем параметрам. Если запас есть, балку можно использовать, если нагрузка превышена, следует откорректировать один из параметров. Для справки в калькуляторе приведены такие величины, как крутящий момент и масса самой балки. Первый параметр интересен для общего развития, а вот вес полезно знать, так как от него зависит стоимость доставки леса на стройплощадку.

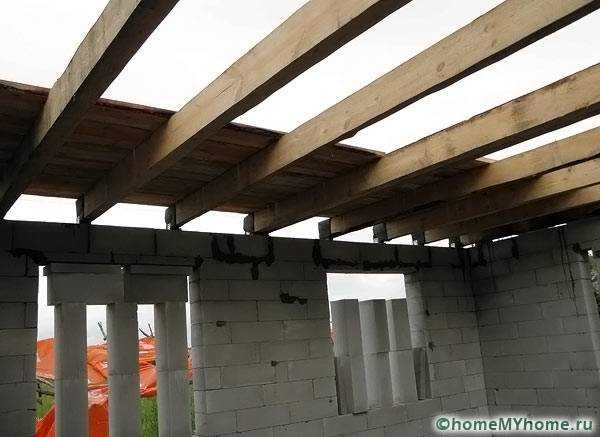

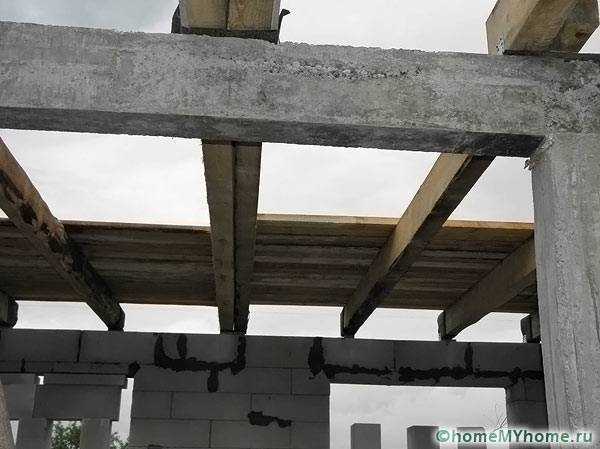

Щитовой дом с деревянным перекрытием

Допуски при расчетах

Расчет несущих деревянных балок перекрытия онлайн-калькулятор производит с целью выявления допусков. Результатом подбора являются такие определения, как запас по прочности и запас по прогибу, который выражается в кратных единицах. Иными словами, чем больше у результата запас прочности, тем лучше. Однако для рационального строительства и недопущения перерасхода следует стремиться к значению коэффициентов от 1,5 до 3.

Видео: расчет деревянных балок

Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Калькулятор балок – основные расчеты для перекрытий и стропил + видео

Балки в доме относятся обычно к стропильной системе или перекрытию, и, чтобы получить надежную конструкцию, эксплуатация которой может осуществляться без каких-либо опасений, необходимо использовать калькулятор балок.

На чем строится калькулятор балок

Когда стены уже подведены под второй этаж или под крышу, необходимо сделать перекрытие, во втором случае плавно переходящее в стропильные ноги. При этом материалы нужно подобрать так, чтобы и нагрузка на кирпичные либо бревенчатые стены не превышала допустимую, и прочность конструкции была на должном уровне. Следовательно, если вы собираетесь использовать древесину, нужно правильно подобрать балки из нее, сделать расчеты для выяснения нужной толщины и достаточной длины.

Калькулятор балок

Укажите размеры балок перекрытий и шаг.

Проседанию или частичному разрушению перекрытия могут послужить разные причины, например, слишком большой шаг между лагами, прогиб поперечин, слишком малая площадь их сечения или дефекты в структуре. Чтобы исключить возможные эксцессы, следует выяснить предполагаемую нагрузку на перекрытие, будь оно цокольное или межэтажное, после чего используем калькулятор балок, учитывая их собственную массу. Последняя может меняться в бетонных перемычках, вес которых зависит от плотности армирования, для дерева и металла при определенной геометрии масса постоянна. Исключением бывает отсыревшая древесина, которую не используют в строительных работах без предварительной сушки.

На балочные системы в перекрытиях и стропильных конструкциях оказывают нагрузку силы, действующие на изгиб сечения, на кручение, на прогиб по длине. Для стропил также нужно предусмотреть снеговую и ветровую нагрузку, которые также создают определенные усилия, прилагаемые к балкам. Также нужно точно определить необходимый шаг между перемычками, поскольку слишком большое количество поперечин приведет к лишней массе перекрытия (или кровли), а слишком малое, как было сказано выше, ослабит конструкцию.

Вам также может быть интересна статья о расчёте количества необрезной и обрезной доски в кубе: https://remoskop.ru/kolichestvo-dosok-v-kube.html

Как рассчитать нагрузку на балку перекрытия

Расстояние между стенами называется пролетом, и в помещении их насчитывается два, причем один пролет обязательно будет меньше другого, если форма комнаты не квадратная. Перемычки межэтажного или чердачного перекрытия следует укладывать по более короткому пролету, оптимальная длина которого – от 3 до 4 метров. При большем расстоянии могут потребоваться балки нестандартных размеров, что приведет к некоторой зыбкости настила. Оптимальным выходом в этом случае будет использование металлических поперечин.

Что касается сечения деревянного бруса, есть определенный стандарт, требующий, чтобы стороны балки соотносились как 7:5, то есть высота делится на 7 частей, и 5 из них должны составить ширину профиля. В этом случае деформация сечения исключается, если же отклониться от вышеуказанных показателей, то при ширине, превышающей высоту, получится прогиб, либо, при обратном несоответствии – загиб в сторону. Чтобы подобное не получилось из-за чрезмерной длины бруса, нужно знать, как рассчитать нагрузку на балку. В частности, допустимый прогиб вычисляется из соотношения к длине перемычки, как 1:200, то есть должен составлять 2 сантиметра на 4 метра.

Чтобы брус не провисал под тяжестью лагов и настила, а также предметов интерьера, можно выточить его снизу на несколько сантиметров, придав форму арки, в этом случае его высота должна иметь соответствующий запас.

Теперь обратимся к формулам. Тот же прогиб, о котором говорилось ранее, рассчитывается так: f_нор = L/200, где L – длина пролета, а 200 – допустимое расстояние в сантиметрах на каждую единицу проседания бруса. Для железобетонной балки, распределенная нагрузка q на которую обычно приравнивается 400 кг/м², расчет предельного изгибающего момента выполняется по формуле М_max = (q · L²)/8. При этом количество арматуры и ее вес определяется по следующей таблице:

Площади поперечных сечений и масса арматурных стержней

Нагрузка на любую балку из достаточно однородного материала рассчитывается по ряду формул. Для начала высчитывается момент сопротивления W ≥ М/R. Здесь М – это максимальный изгибающий момент прилагаемой нагрузки, а R – расчетное сопротивление, которое берется из справочников в зависимости от используемого материала. Поскольку чаще всего балки имеют прямоугольную форму, момент сопротивления можно рассчитать иначе: W_z = b · h²/6, где b является шириной балки, а h – высотой.

Что еще следует знать про нагрузки на балку

Перекрытие, как правило, является заодно и полом следующего этажа и потолком предыдущего. А значит, нужно сделать его таким, чтобы не было риска объединить верхние и нижние помещения путем банального перегруза меблировкой. Особенно такая вероятность возникает при слишком большом шаге между балками и отказе от лагов (дощатые полы настилаются прямо на брус, уложенный в пролеты). В этом случае расстояние между поперечинами напрямую зависит от толщины досок, например, если она составляет 28 миллиметров, то длина доски не должна быть более 50 сантиметров. При наличии лагов минимальный промежуток между балками может достигать 1 метра.

Также обязательно следует учитывать массу утеплителя, используемого для пола. Например, если укладываются маты из минеральной ваты, то квадратный метр цокольного перекрытия будет весить от 90 до 120 килограммов, в зависимости от толщины термоизоляции. Опилкобетон увеличит массу такого же участка в два раза. Использование же керамзита сделает перекрытие еще тяжелее, поскольку на квадратный метр будет приходиться нагрузка в 3 раза больше, чем при укладке минеральной ваты. Далее, не следует забывать про полезную нагрузку, которая для межэтажных перекрытий составляет 150 килограммов на квадратный метр минимум. На чердаке достаточно принять допустимую нагрузку в 75 килограммов на квадрат.

remoskop.ru

Калькулятор шага лаг пола. Расчет деревянных балок перекрытий: онлайн-калькулятор, принципы расчетов

Расчет деревянных балок перекрытий: онлайн калькулятор

Деревянные брусья для перекрытий в частном строительстве используют часто. Легкость, доступность по цене и возможность самостоятельного монтажа компенсируют способность к возгоранию, поражению грибком и гниению. В любом случае при возведению второго и более этажей просто необходимо произвести расчет деревянных балок перекрытия. Онлайн-калькулятор, который мы представляем в этом обзоре, поможет справиться с этой задачей просто и быстро.

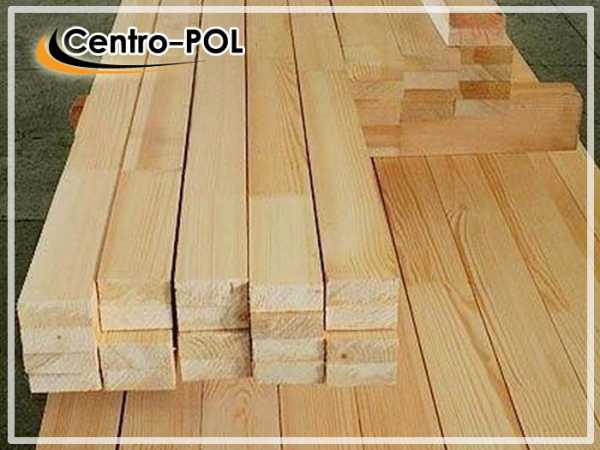

Деревянные брусья для перекрытия – только качественная древесина

Польза онлайн-калькулятора для расчета деревянных перекрытий

Самостоятельные расчеты утомительны и чреваты риском не учесть какой-либо важный параметр. Так, деревянные балки для перекрытий должны обладать определенным сечением, учитывающим возможную нагрузку на них от мебели и техники, находящихся в помещении людей. При таких расчетах крайне важно знать возможный прогиб балки и максимальное напряжение в опасном сечении.

Разное сечение бруса

Преимущества калькулятора в следующем:

Точность. Формулы расчета учитывают множество параметров. В специальных полях задаются: тип поперечного сечения (круглое или прямоугольное), длину балки между опорами и шаг, параметры используемой древесины, предполагаемую постоянную нагрузку.
Сроки. Ввести готовые параметры и получить результат выйдет значительно быстрее, чем рассчитывать вручную требуемые значения.
Удобство. Онлайн-калькулятор расчета деревянных балок составлен таким образом, что после введения всех постоянных величин, вам остается просто подбирать сечение балки до тех пор, пока не будет обеспечена необходимая прочность.

Расчет деревянного бруса для перекрытия: на что обратить внимание

До расчетов и покупки рекомендовано обратить внимание на типы перекрытий. Брус для надежной связки строительных конструкций, бывает следующих видов:

Балки. Массив квадратного или прямоугольного сечения, уложенный с шагом от 60 см до 1 м. Стандартная длина – 6 м, на заказ изготавливаются балки до 15 м.
Ребра. Балки, напоминающие широкую (20 см) и толстую доску (7 см). Шаг укладки на ребро не более 60 см. Стандартная длина – 5 м, под заказ – 12 м.

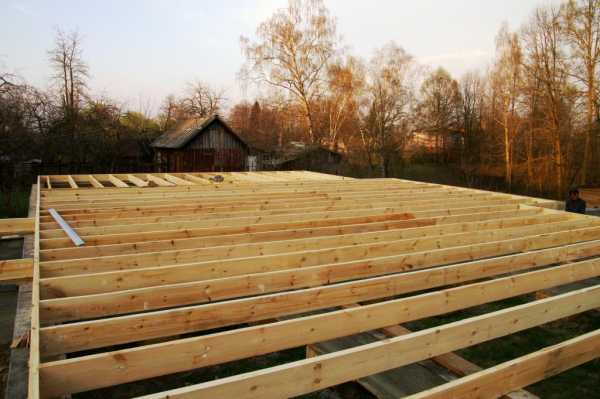

Ребра перекрытия для одноэтажных построек

Комбинация двух типов бруса. Наиболее надежные перекрытия, служащие опорой для пролетов, до 15 м.

Сначала определяется прогиб балки, максимальное напряжение в опасном сечении и коэффициент запаса прочности. Если значение коэффициента получается меньше 1, то это значит, что прочность не обеспечена. В этом случае необходимо изменить условия расчета (изменить сечение балки, увеличить или уменьшить шаг, выбрать другую породу древесины и т.д.)

	Длина балок, м
Шаг укладки, м	2,0	3,0	4,0	5,0
0,6	75*100	75*200	100*200	150*225
1	75*150	100*175	150*200	175*250

Когда нужное сечение найдено требуется рассчитать его кубатуру. Это произведение дли

pilorama-chita.ru

размер бруса, толщина деревянных половых лаг, максимальная длина без опоры, сечение перекрытия на фото и видео

Содержание:

Среди современных материалов для обустройства напольного покрытия деревянные полы занимают одно из лидирующих мест. Как правило, их монтируют на лаги, которые являются элементом несущей конструкции дома. Правильная их установка непосредственно влияет на надежность напольной поверхности и срок ее эксплуатации.

Что представляют собой лаги

Балки, продольно и поперечно расположенные на черновом основании в помещении, называют лагами. К ним крепят доски, формирующие деревянный пол. Для изготовления лаг используется сухая первосортная древесина, которую нужно просмолить, произвести ее обработку антисептическими и огнезащитными средствами, а также составами от порчи материала грызунами и насекомыми.

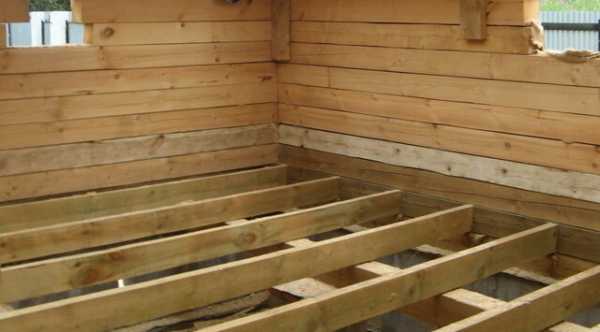

Лаги, изображенные на фото, выполняют следующие функции:

создается ровная поверхность пола и правильно перераспределяется нагрузка на фундамент;
между черновым основанием и обратной стороной напольной доски образуется воздушный зазор;
пространство между ними можно заполнить звуко- и теплоизоляционными материалами, что приводит к снижению шумовой нагрузки и уменьшает потери тепла;
благодаря их установке, имеется возможность быстро заменить пришедший в негодность элемент напольного покрытия.

Если расчет половых лаг и их монтаж произведен правильно, деревянный пол прослужит много лет.

Плюсы и минусы установки лаг

В монтаже напольного покрытия на лаги есть ряд преимуществ:

В имеющееся между ними пространство можно уложить не только теплоизоляционные материалы, но и провода и трубы инженерных систем.
Стоимость брусков невысокая, а установить их при желании может каждый домашний умелец.
Опорная конструкция из них способна выдерживать 5-тонную нагрузку на каждый «квадрат».
Нередко при необходимости отреставрировать пол достаточно бывает произвести ремонт лаг. При этом перестилать напольное покрытие не требуется.
Нагрузка, оказываемая на перекрытие здания, меньше, чем при обустройстве цементной стяжки, поскольку конструкция весит немного.
Благодаря использованию брусков, можно вывести расположение плоскости пола на любую высоту.
После того, как смонтирована конструкция, проводить дополнительные работы не потребуется. К укладке напольных изделий приступают сразу же.

Пол, смонтированный на лагах, имеет также и недостатки:

Уменьшается высота помещения на несколько сантиметров.
Трудоемкая технология выполнения работ. Элементы конструкции сложно разметить и установить.

Линейные размеры деревянных балок

Ширина и длина лаг для пола – это их главные параметры, которые учитывают при выборе материала для сооружения деревянного каркаса:

Определение ширины. В процессе проведения монтажных работ прямоугольной формы бруски укладывают на ребро с целью придания деревянной конструкции требуемой жесткости. При этом, когда изготавливают лаги для пола — размер бруса должен быть следующим: ширина в 2 раза меньше высоты.

Определение длины. Данный параметр напрямую зависим от площади основания. Правда, когда подбирают лаги для пола – размер определяют, учитывая технологические зазоры, поскольку расстояние между балками и стеной должно составлять около 5 сантиметров.

Зазоры необходимы для того, чтобы не допустить значительной деформации конструкции в случае температурного расширения древесины. Максимальная длина лаги без опоры в зависимости от направления монтажа пола должна соответствовать либо ширине, либо длине комнаты.

Поскольку толщина лаг для деревянного пола напрямую зависит от величины пролетов между опорами, отсюда существует прямая зависимость между шагом лаг и толщиной бруса. Это означает, что, чем толще брусок, тем шире шаг.

Расчет отдельных параметров лаг

Чтобы выполнить расчет лаг пола, учитывают их основные параметры. При этом нужно помнить, что располагаться они должны в 1,5-2 раза выше высоты монтажа настила – в противном случае забитый гвоздь не сможет удерживать половицы.

Когда осуществляют расчет лаг, то при 50 — миллиметровой толщине доски, высота брусков должна равняться 100 миллиметрам (прочитайте также: «Какая толщина половой доски подойдёт для пола»). Если черновой настил делается из фанеры или других листовых материалов толщиной 20 миллиметров, можно использовать более низкие бруски (30-40 миллиметров).

Изготавливать деревянные лаги необходимо из древесины хвойных пород, при этом влажность заготовок не может превышать 20%. Сечение лаг для пола должно иметь прямоугольную форму. Для их выпиливания берут доски, имеющие толщину 50-60 миллиметров.

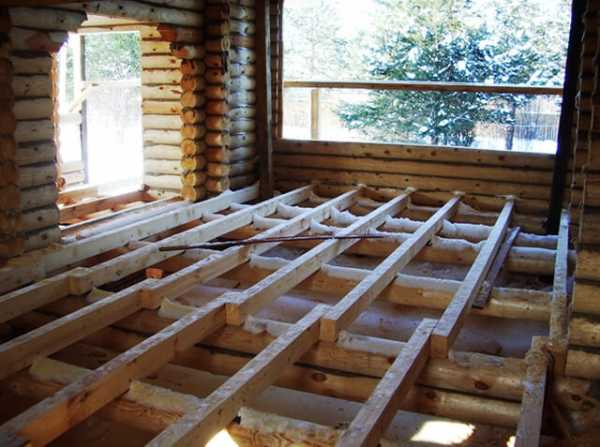

Подготовленные лаги следует укладывать с шагом 40-70 сантиметров поперек светового потока, идущего из окон. Если известны размеры комнат и шаг укладки, будет несложно выполнить расчет лаг перекрытия и количество требуемых элементов. Деревянные бруски перед монтажом следует два раза обработать антисептиком, который заменить можно горячим битумом.

При выборе высоты лаг во внимание принимают толщину слоя теплоизоляции. Обычно из материалов для утепления выбирают минеральную вату, производимую в плитах, толщина которых равна 5 сантиметрам. Аналогичным должен быть такой размер лаг для деревянного пола как высота.

При укладке теплоизоляции в два слоя, потребуются 100-миллиметровая высота лаг. Шаг монтажа напрямую зависит от толщины материала, используемого для укладки чернового пола. Чем настил тоньше, тем чаще нужно устанавливать лаги. Например, если для подложки под чистовой пол задействуют 12-миллиметровую фанеру, то шаг укладки должен быть около 30 сантиметров.

Обычно черновой пол создают из шпунтованной доски – еловой, пихтовой или сосновой. Для чистового напольного покрытия их не используют, поскольку хвойная древесина мягкая – на ее поверхности оставляют след женские каблуки. Сверху монтируют пол из ламината или другого материала для финишной отделки. При шаге лаг, равном 50 сантиметрам, рекомендуемая толщина досок – не менее 35 миллиметров.

Как правило, между брусками расстояние рассчитывается с учетом толщины настила. Например, при таком параметре досок как 20, 24, 30,50 миллиметров, промежуток соответственно должен составлять 300, 400, 500,1000 миллиметров.

Изготовление лаг выполняют не только из древесины. Их также производят из железобетона, металла и различных полимеров. Наиболее высокой прочностью отличаются железобетонные изделия, которые обычно задействуют при возведении загородного дома. Лаги из других материалов используют при ремонте пола.

Когда основой для обустройства пола выбраны деревянные балки, лаги крепят саморезами. Размер крепежных элементов должен быть больше, чем толщина брусков в 2 раза. Преимущество такого метода заключается в том, что для регулировки высоты расположения лаг не требуется дополнительно применять специальные подкладки.

Советы по монтажу лаг

Начинают укладку брусков от противоположных стен, отступив от них 20-30 сантиметров.

Для контроля над горизонтальностью монтажа задействуют уровень. Между брусками натягивают леску или капроновую нить. Согласно ей монтируют остальные лаги.

При проведении расчетов не следует забывать о том, что они уменьшают высоту комнат не менее, чем на 10 сантиметров.

Элементы чернового пола (листы или доски) необходимо прикреплять к каждой из лаг.

Вместо бруса с определенным размером сечения можно задействовать попарно соединенные между собой доски, которые достигают нужного параметра в поперечнике.

При наличии бетонной основы лаги к ней крепят оцинкованными металлическими уголками, для фиксации которых берут дюбеля и саморезы. Уголки иногда заменяют приспособлениями П-образной формы.

При необходимости для достижения требуемой длины лаг, деревянные бруски стыкуют между собой. Под местом, где они соединяются, монтируют надежную опору, которой может быть, например, кирпичный столб. Для его постройки выкапывают ямку 10-сантиметровой глубины, засыпают ее песком и сверху поливают водой. Поверх песчаной подушки укладывают слой полиэтилена и помещают на него цементно-песчаную смесь. После этого из красного кирпича сооружают столбики.

polspec.com

Разное
