Расчет толщины фундаментной плиты: Расчет толщины для плитного фундамента: пример, что следует учесть

Расчет толщины для плитного фундамента: пример, что следует учесть

Мощный и дорогой плитный фундамент в индивидуальном строительстве применяется нечасто. Но порой условия на участке такие, что никакое другое основание не подходит. Большая площадь опоры позволяет оказывать минимальную нагрузку на грунт, поэтому его используют на слабых почвах.

Оглавление:

  1. Этап подготовки
  2. Расчет толщины основания
  3. Размеры подушки
  4. Полезные рекомендации

Любое железобетонное изделие должно включать в себя два горизонтальных ряда арматуры, отстоящих от поверхности монолита на 4-5 см. То есть толщина плитного фундамента будет представлять собой всего лишь сумму следующих величин:

  • Два диаметра металлической арматуры.
  • Высота промежутка между поясами армирования.
  • Два слоя бетона, закрывающие стальные стержни, по 40-50 мм.

Определение этих показателей и есть расчет плиты. Полученные параметры монолитного основания нужно будет соотнести с особенностями грунта и скорректировать в ту или иную сторону. При этом нужно помнить, что каждый неоправданный сантиметр толщины повлечет за собой лишние затраты на покупку бетона и увеличит нагрузку на слабый грунт.

Определяем исходные данные

В первую очередь придется узнать массу будущей постройки. Для этого потребуется если не полноценный проект, то хотя бы эскиз с нанесенными размерами и вариантами материалов. Сам плитный фундамент, несмотря на его большой вес, в расчет можно не включать, если он будет опираться на песчаную подушку.

Нужно заложить в формулу приблизительный вес отделки, мебели, инженерных конструкций, так как в сумме все это тоже даст заметную нагрузку на фундамент. Принимается решение по выбору марки бетона для заливки основания, однако монолитная плита с армированием в любом случае изготавливается из раствора не ниже М200.

Второй этап – выбор арматуры и схемы ее укладки. В отличие от ленточного плитный фундамент необходимо усиливать и продольными, и поперечными стержнями. Для сплошного монолита обычно выбирают рифленые прутки диаметром 12-14 мм, а размеры ячеек принимают равными 30х30 см, чтобы не перегружать монолит металлом и не увеличивать его конечную стоимость.

Пример расчета

Монолитная плита имеет особенность – из-за сплошного армирования толщина и количество упрочняющих стержней находятся в определенной зависимости. Если в вашем распоряжении оказалось много недорогой арматуры подходящего диаметра, за счет нее можно уменьшить толщину основания, сохранив его прочность. В случае когда стальные пруты раздобыть проблематично, компенсировать их нехватку придется увеличением размера плиты.

Возьмем для примера расчета арматуру диаметром 14 мм с укладкой сеток на расстоянии 70 мм друг от друга. Тогда высота нашего фундамента сложится из таких значений:

  • Защитный слой бетона 2х50 = 100 мм.
  • Общая высота арматурных сеток 4х14 = 56 мм.
  • Толщина плиты 100+56+70 = 226 мм.

Для круглого счета и запаса по прочности примем основание высотой 25 см.

Этот расчет очень приблизительный, но им вполне можно пользоваться в индивидуальном строительстве – фундаментная плита отлично справится со всеми нагрузками и выйдет вполне приемлемой по цене. Для промышленных объектов, конечно, применяются более точные формулы, а сами вычисления выполняются так называемым шаговым методом – с перебором различных вариантов и их проверкой на каждом этапе.

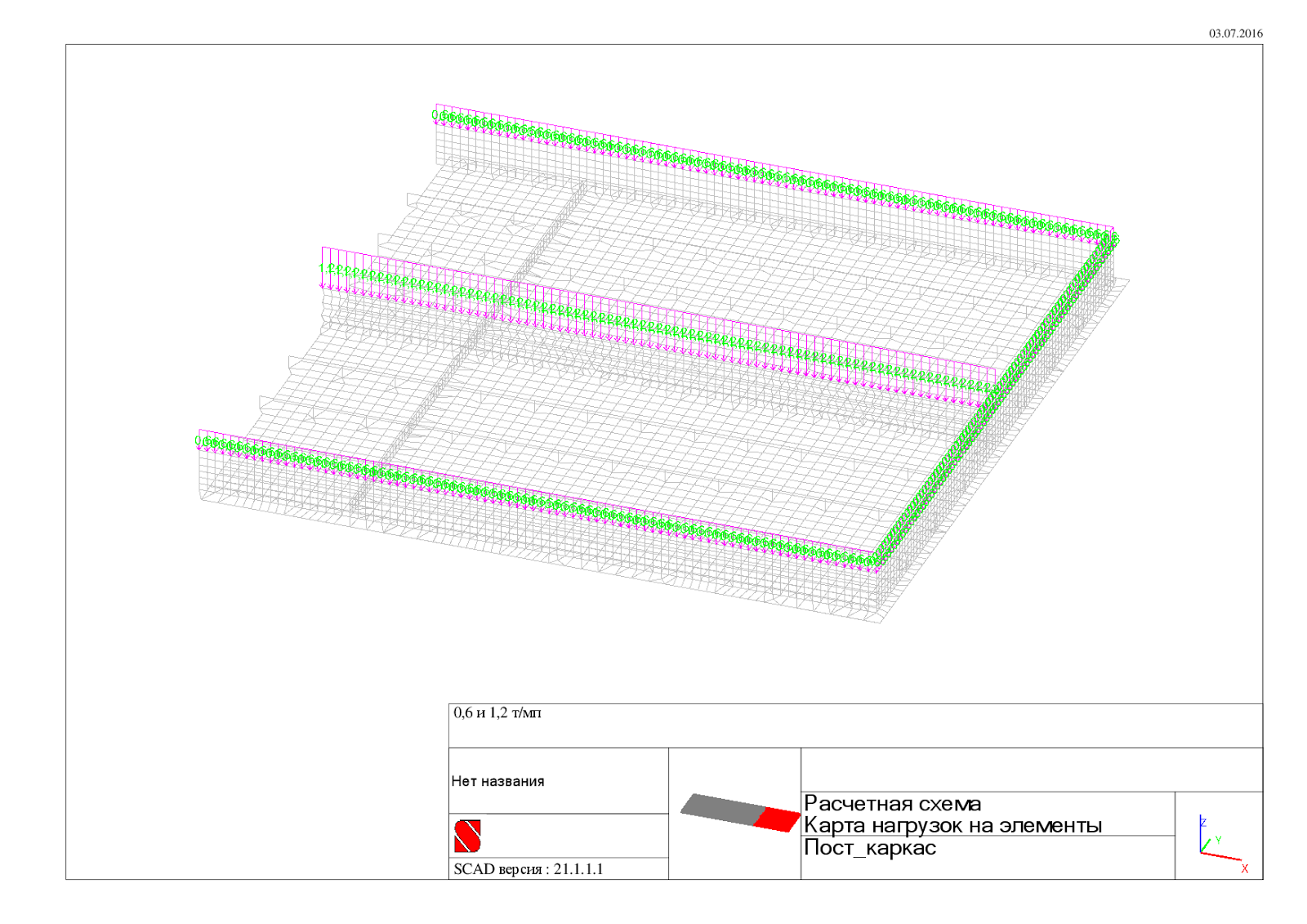

Проектировщики прибегают к помощи специальных компьютерных программ. Но если усреднить получаемые ими результаты, можно вывести определенную закономерность, где средняя толщина такой плиты зависит от типа будущей постройки и особенностей грунта:

ОбъектТолщина фундамента, см
Грунт средней пучинистостиСильно пучинистые грунты
Баня, хозпостройки, гараж10 – 1515 – 20
Легкий дом из ОСБ, газобетона, пиломатериалов20 – 2525 – 30
Кирпичный или бетонный дом в 2-4 этажа25 – 3030 – 35

Если судить по этой таблице средних значений, наша расчетная плита вполне подходит для любого загородного дома. А в случае застройки на очень слабых пучинистых грунтах к толщине монолита можно прибавить еще 5 см, чтобы получить достаточно надежное основание.

Фундаментная подушка

Помимо расчета толщины плитного фундамента в проект также необходимо включать размеры песчаной подушки и дренажа, роль которого выполняет слой щебня. Как правило, толщина утрамбованного песка принимается равной 0,3 м, а дренажного слоя – 0,2 м. С таким учетом и нужно готовить котлован под основание дома.

Более легкие постройки допускается устанавливать на подушку меньшей мощности – около 15-25 см, но принимать такое решение следует с учетом особенностей грунта. Чем больше почва склонна к пучению, тем больше потребуется толщина засыпки щебня, который компенсирует ее подвижки. А от количества песка будет зависеть, насколько равномерно распределится давление, которое создаст монолитная плита.

При возведении фундамента на водонасыщенных глинистых грунтах есть смысл поверх подушки выполнить бетонную подготовку мощностью около 10 см из недорого тощего раствора. А перед заливкой нанести на поверхность мастичную гидроизоляцию, чтобы уберечь плиту от вредного влияния грунтовых вод.

Что учесть при строительстве?

Котлован должен иметь запас ширины в каждую сторону примерно в метр, так как незаглубленная монолитная плита нуждается в надежной теплоизоляции, для этого применяются жесткие панели из вспененного полистирола. Глубину котлована определит толщина песчано-щебневой подушки и решение о заглублении бетонного монолита.

Несмотря на то, что плитный фундамент передает давление на грунт по всей своей площади, в верхней части он его воспринимает неравномерно. Внешние несущие стены создают определенную нагрузку по периметру, но при значительных габаритах дома основание в центре от этого будет подвергаться большим разрывным усилиям по правилу рычага.

Чтобы уйти от этой проблемы, стоит заложить в проект дополнительные несущие стены ближе к центру или использовать ребра жесткости. Эти утолщения в нижней части монолита делаются там, где плитный фундамент испытывает максимальные нагрузки – под несущими стенами. Ребра жесткости позволят уменьшить и размер самой плиты, а значит, снизить расход материалов.

Фундамент плита – расчет толщины

Экономически оправдан плитный фундамент при высоком УГВ, на глинистых грунтах для кирпичных коттеджей. Плита обладает максимальной несущей способностью ввиду большой опорной поверхности. Однако для обеспечения конструкционной прочности необходим точный расчет толщины конструкции, укладка двух арматурных сеток.

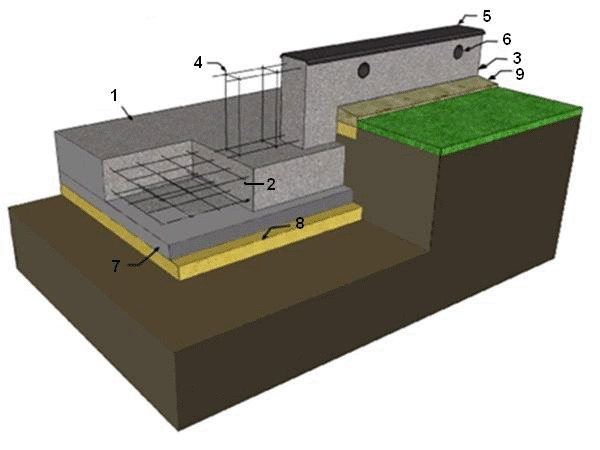

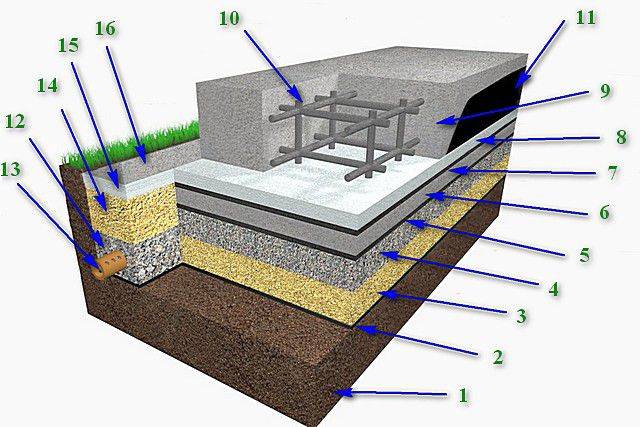

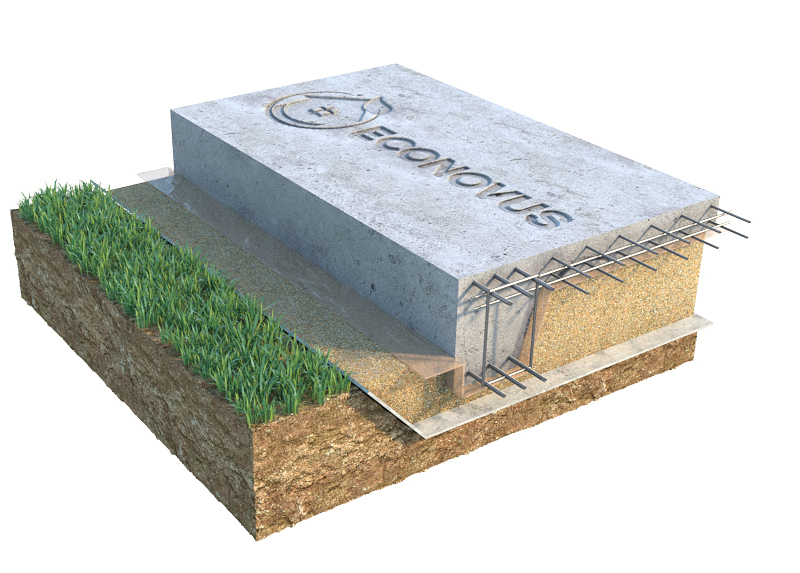

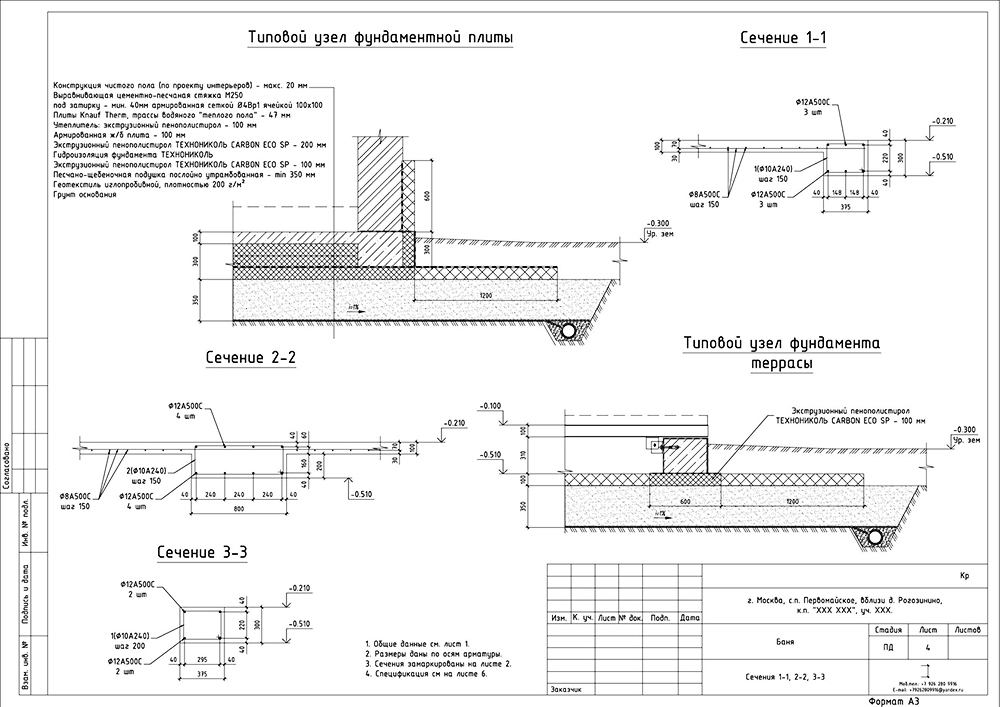

Конструкция плитного фундамента

Самым дорогостоящим является плитный фундамент для здания. Поэтому вполне естественным желанием каждого застройщика является необходимость снижения бюджета строительства. В проект должна закладываться плита минимальной высоты, обеспечивающая прочность, ресурс постройки. Производят расчет толщины ж/б конструкции с учетом следующих факторов:

  • грунт – плодородный слой убирается в пятне застройки полностью
  • подстилающий слой – вместо чернозема укладывается песчаная, щебенчатая фундаментная подушка толщиной 40 – 60 см в зависимости от содержания глины в почве
  • подбетонка – необходима для выравнивания основания, защиты гидроизоляционного ковра, предотвращения протечек цементного молочка в щебень, песок
  • гидроизоляция – 2 – 3 слоя наплавляемого рулонного материала (Технониколь, Бикрост)
  • утепление – слой экструдированного пенополистирола высокой плотности используется для сохранения геотермального тепла в зданиях с периодическим режимом обогрева либо эксплуатирующихся без отопления, в шведских плитах УШП теплоизолятор необходим для снижения теплопотерь от систем теплого пола
  • плита – две арматурных сетки, уложенные в бетоне

Внимание: Верхняя часть плиты должна выступать из земли, так как ресурс стеновых материалов (кирпич, венцы сруба, брус каркасника) резко снижается при контакте с землей.

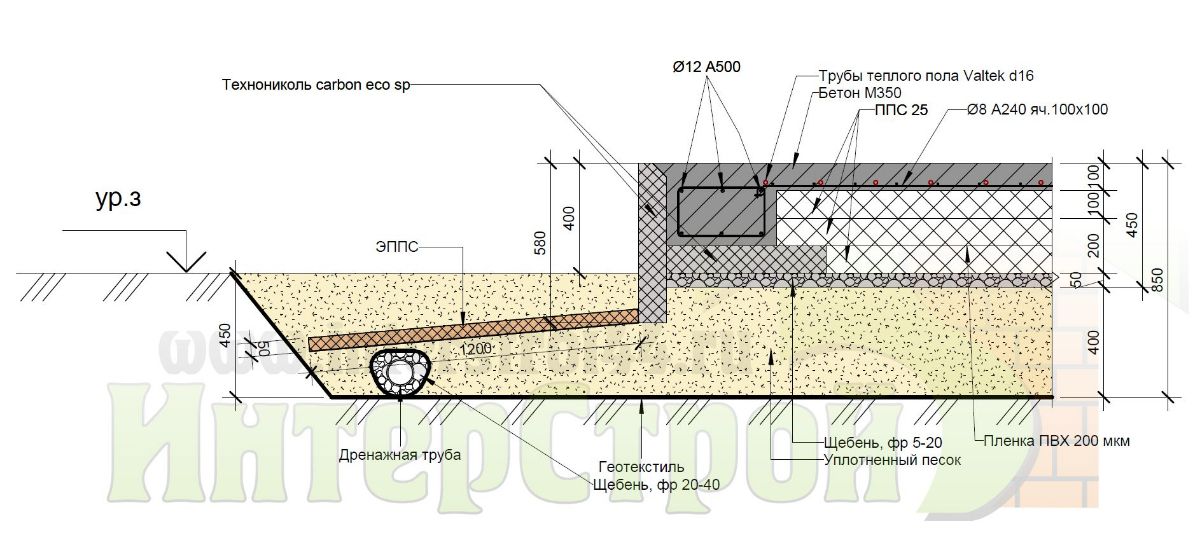

Расчет толщины плитного фундамента

Существенным недостатком, который имеет фундамент плита, является отсутствие полноценного цоколя. Поэтому используется две разновидности плавающих плит с ребрами жесткости:

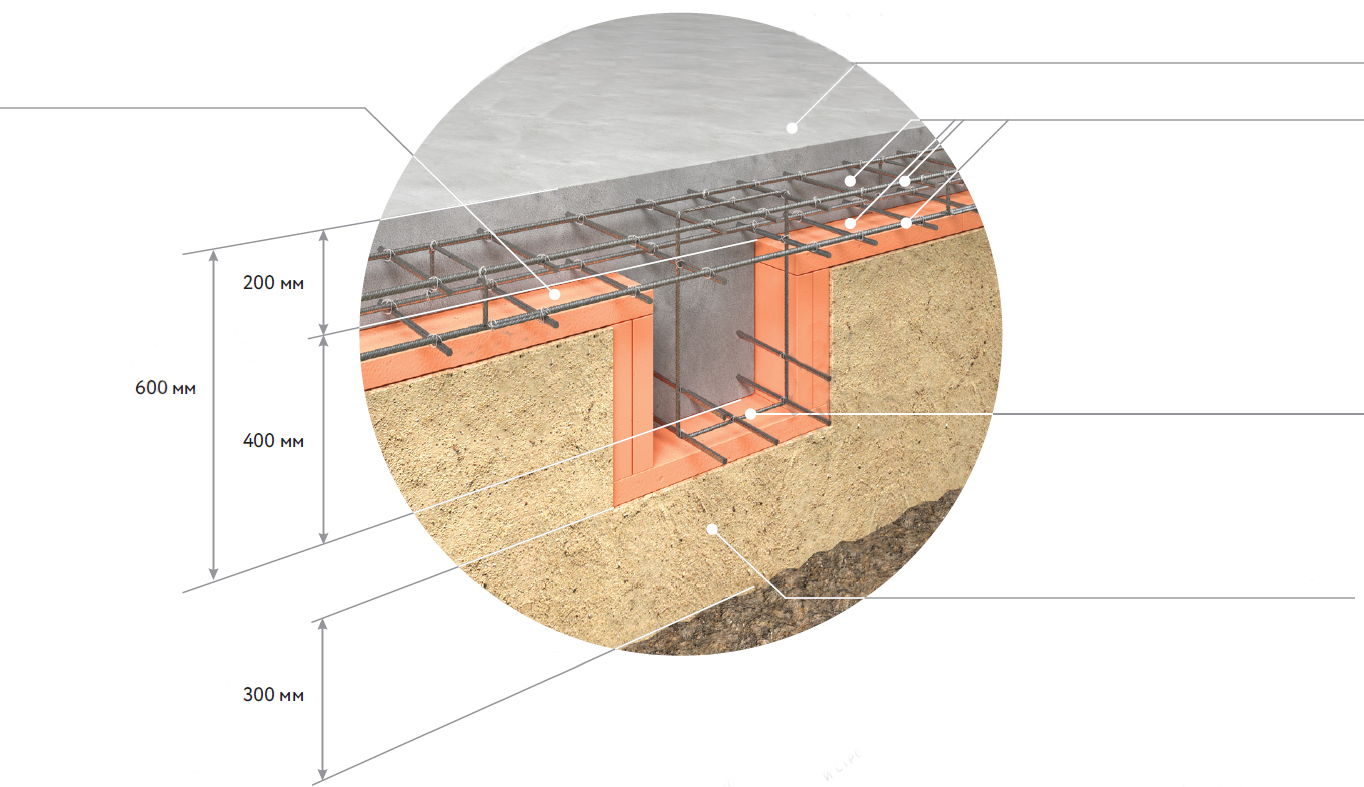

  • чашеобразная плита – ребра жесткости направлены вверх, напоминают балки ростверка, жестко связанные с основной конструкцией вертикальной арматурой
  • перевернутая чаша – ребра жесткости направлены вниз, за счет чего, сама плита приподнята над грунтом, конструкция используется в утепленных плитах УШП

Ребра жесткости армируются каркасами по аналогии с ростверком, МЗЛФ. Это позволяет снизить толщину плиты в центральной части. Например, в УШП она составляет 10 – 15 см вместо стандартных 25 – 40 см, что позволяет снизить расход бетона на 20%.

Внимание: Ребра жесткости проходят по периметру плиты, под внутренними несущими стенами, через каждые 3 м вдоль короткой стены жилища.

Кроме того, расчет толщины конструкции должен учитывать:

  • минимальное расстояние между арматурными сетками – 10 см, согласно СП 63. 13330
  • защитный слой бетона – нижний у подбетонки 2 – 5 см, верхний 3 – 7 см

Таким образом, еще до начала вычислений минимальное значение толщины плавающей плиты без ребер жесткости можно выбрать предварительно:

  • трехэтажный кирпичный коттедж – от 40 см
  • двухэтажный бетонный, кирпичный дом – 25 – 35 см
  • двухэтажный сруб, жилище из газобетона – 30 – 40 см
  • каркасная конструкция, СИП-панели – 20 – 30 см
  • надворные постройки, пристрои к дому – 10 – 15 см

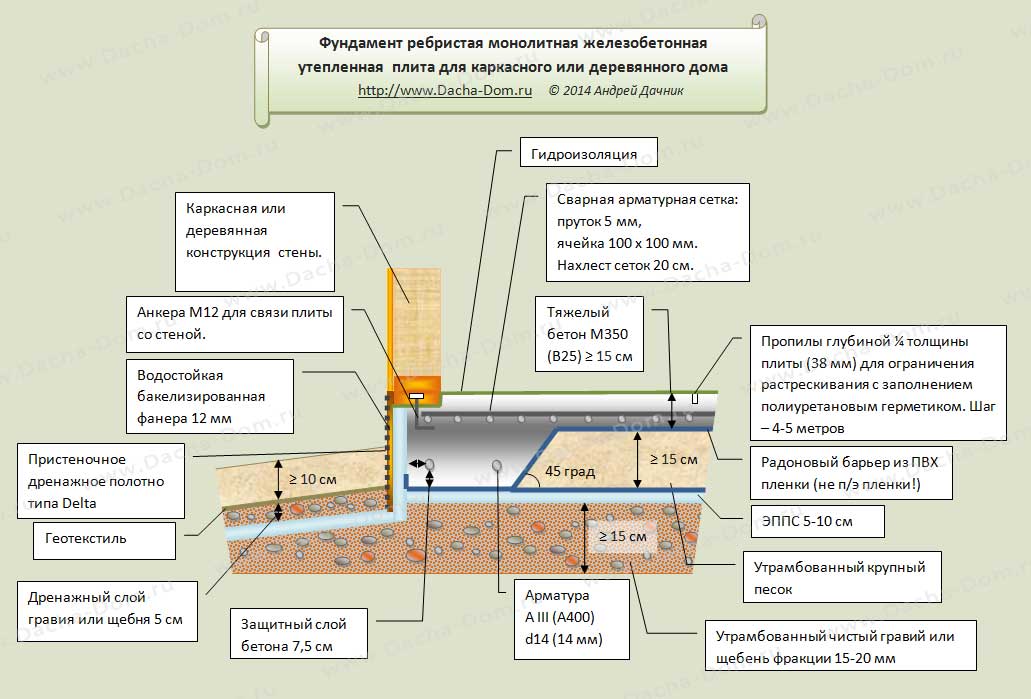

Если в проект заложен фундамент плита с ребрами жесткости, толщину центральной части снижают до 10 – 15 см. Расчет несущей способности плитного фундамента для малоэтажного строительства всегда показывает запас 200 – 300%. Однако, запрещено эксплуатировать подобный

фундамент на свежих насыпях, торфяниках, пылеватых песках:

  • расчетное сопротивление этих грунтов недостаточно
  • здание будет просаживаться ежегодно

Единственным вариантом для строительства плавающей плиты на не стабильных грунтах является укрепление основания. Например, на торфяниках изготавливаются вертикальные дрены, пятно застройки нагружается песчаной насыпью. Вода выдавливается сквозь дрены, подстилающий слой уплотняет грунт. Строить фундамент по этой технологии можно через 6 – 12 месяцев.

Внимание: Если вместо стен коттеджа используются колонны (например, для панорамного остекления нижнего этажа), необходим расчет на продавливание плиты колонной. Для стен подобные вычисления не нужны, однако цоколь должен отстоять на 30 см минимум от края плитного фундамента внутрь.

Это требование обусловлено тем, что нагрузки от веса силовых конструкций, распределяемые стенами, действуют, не только вертикально вниз, но и под углом 45 градусов наружу. Поэтому вектор сил должен располагаться внутри железобетона, а не выходить из плиты наружу. Таким образом, габариты плитного фундамента на 30 см больше размера коробки коттеджа с каждой стороны. Дополнительный

расчет в этом случае не требуется.

Толщина подстилающего слоя не зависит от этажности дома, веса стеновых материалов. При высоком УГВ необходимо использовать щебень, который создает разрыв слоя капиллярной юбки. В песках почвенная влага способна подниматься вверх к бетонным конструкциям при отрицательном давлении. Поэтому песчаная фундаментная подушка применяется на участках, где горизонт грунтовых вод находится ниже 1 м от подошвы фундамента.

Глубина залегания плитного фундамента

Ввиду того, что заливать монолитные конструкции на пахотном слое запрещено, чернозем удаляется из котлована целиком. Глубина слоя обычно составляет 40 см, которые засыпаются нерудным материалом, не содержащем глины. Особенности технологии малозаглубленной плиты следующие:

  • если в коттедже используется постоянное отопление, грунт под ним не может промерзнуть, достаточно утеплить отмостку на глубине 30 – 40 см, чтобы полностью ликвидировать вспучивание
  • для дач с периодическим включением обогрева, садовых домиков без отопления придется уложить пенополистирол под плиту, отмостку
  • лишь в этом случае геотермальное тепло недр сохранится в любые морозы, чтобы не возникали силы пучения

Максимальный бюджет строительства наблюдается у заглубленной ниже отметки промерзания плиты.

Этот вариант оправдан исключительно для зданий с подвальным этажом. Наружный периметр подземных стен придется утеплить полностью, произвести засыпку пазух нерудным материалом, предварительно уложив пристенный или кольцевой дренаж.

Внимание: С учетом удаления плодородного слоя, замены его нерудным материалом фундамент 30 – 40 см толщины заглубляется в грунт на 10 – 20 см максимум. Поэтому потребуется либо кирпичный цоколь, либо монолитные балки под несущими стенами, выполняющие ту же функцию увеличения расстояния между землей, стеновыми материалами.

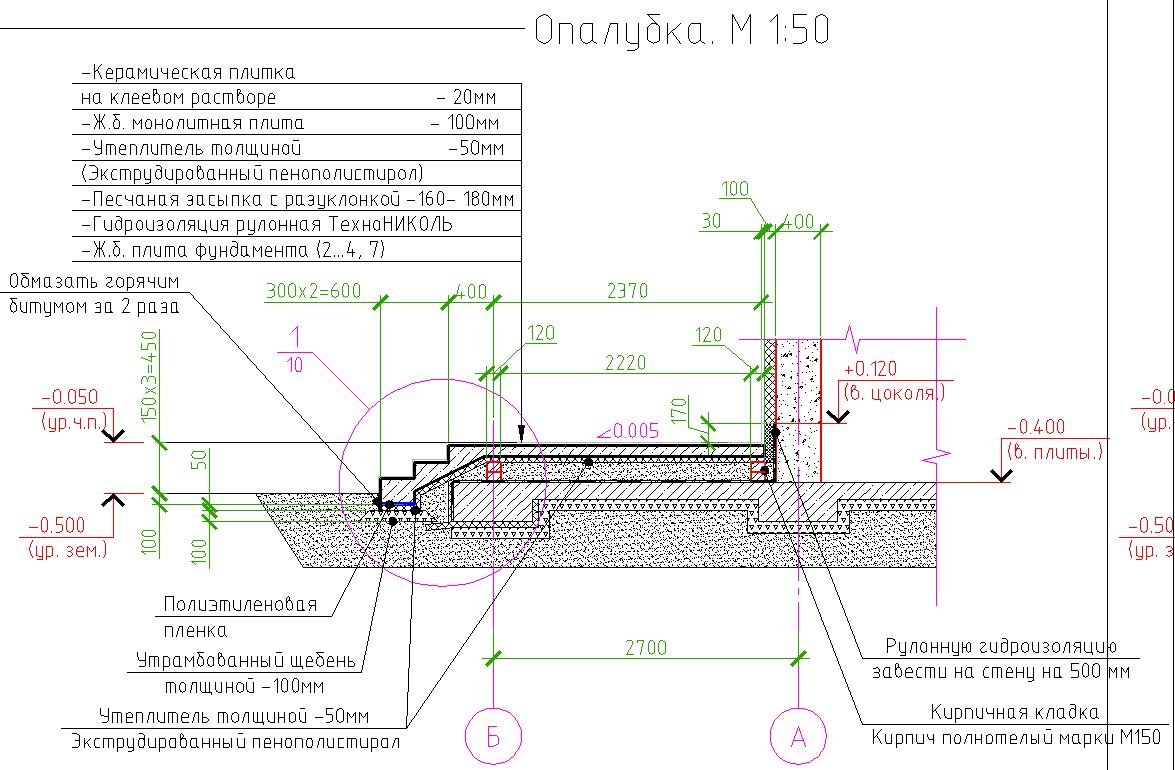

Высота плавающей плиты над поверхностью

Согласно нормативам СП 21.13330 плитный фундамент можно заглублять на любое расстояние, ориентируясь на уровень УГВ, состав почвы. Однако, чем выше расположена плита над поверхностью, тем больше ресурс у стеновых материалов. Например, ремонтопригодность нижних венцов сруба гораздо выше, если они находятся над землей.

Поэтому для брусовых, бревенчатых срубов обычно применяются плиты с ребрами жесткости:

  • чашеобразная – отливается плита, после набора прочности бетона монтируется опалубка, изготавливаются ж/б балки под несущими стенами
  • перевернутая чаша – наружные щиты опалубки выше, внутренние остаются под бетонной конструкцией на весь период эксплуатации, внутренний периметр заполняется песком либо укладывается пенополистирол для утепления конструкции

На пучинистых грунтах необходим расчет сечения арматуры, ячейки сетки нижнего, верхнего пояса. Запрещено жестко связывать фундаменты присторев, отмостку с плавающей плитой. Различные нагрузки, неравномерное промерзание почв под этими конструкциями могут привести к раскрытию трещин в железобетоне.

В этом случае расчет производится на растяжение подошвы от сборных нагрузок, верхней поверхности плиты при возникновении сил пучения.

Внимание: Нижняя сетка может изготавливаться из прутков 10 – 16 мм, так как сборные нагрузки присутствуют всегда. Нижняя сетка вяжется из стержней 8 – 14 мм, поскольку вспучивание частично уравновешивается весом дома.

Таким образом, плитный фундамент для надворных построек имеет толщину от 10 см. Для опирания коттеджа потребуется расчет несущей способности. На выбор толщины влияет размер защитного слоя бетона, минимально допустимое расстояние между арматурными сетками.

расчет плитного фундамента, марка бетона.

Монолитная плита считается самым дорогим видом фундамента, хотя и наименее трудоемким.

Фундаментная плита под дом из газобетона может быть установлена в кратчайшие сроки. Все операции механизированы: земляные работы выполняются с помощью специализированной техники – грейдеров, бульдозеров. Бетон заливается автомиксером. Однако на сооружение самого тонкого фундамента придется израсходовать около 25 кубометров бетона, а это огромная масса – 50–55 тонн.

Устанавливать такой фундамент целесообразно в двух случаях: когда вы вместе с группой других дачников осваиваете новый участок, и когда дом возводится на специфической почве: тогда просто нет альтернативы монолитной плите.

Плитный фундамент отличается от всех других удивительной универсальностью. Монолитная бетонная плита, несмотря на массивность, сохраняет устойчивость на самых проблемных грунтах.

Плиты, как фундаментные основания, незаменимы в условиях вечной мерзлоты, на болотистых немелиорированных землях, на торфяниках, на подвижных лессовых грунтах.

Бетонная монолитная подушка имеет большую площадь, поэтому не проседает на любых почвах. Более того: если такое основание соорудить на пучинистом грунте, то оно будет воспринимать все нагрузки:

  • при замерзании почвы, когда ледяное крошево увеличится в объеме, плита приподнимется вместе с домом;
  • во время оттаивания земли плита займет прежнее положение – также вместе с домом.

Благодаря такому свойству фундамент из монолитных плит получил название «плавающего».

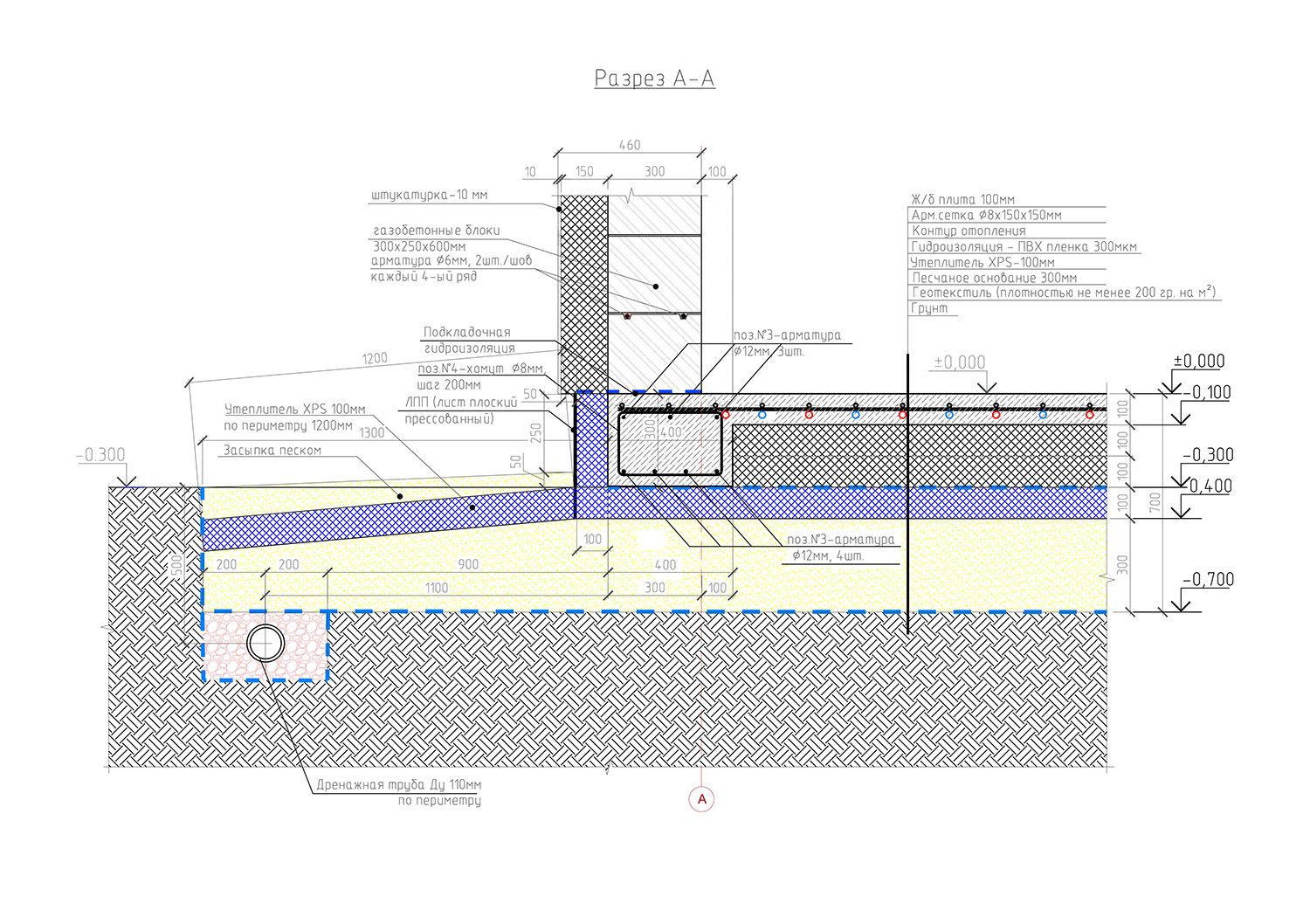

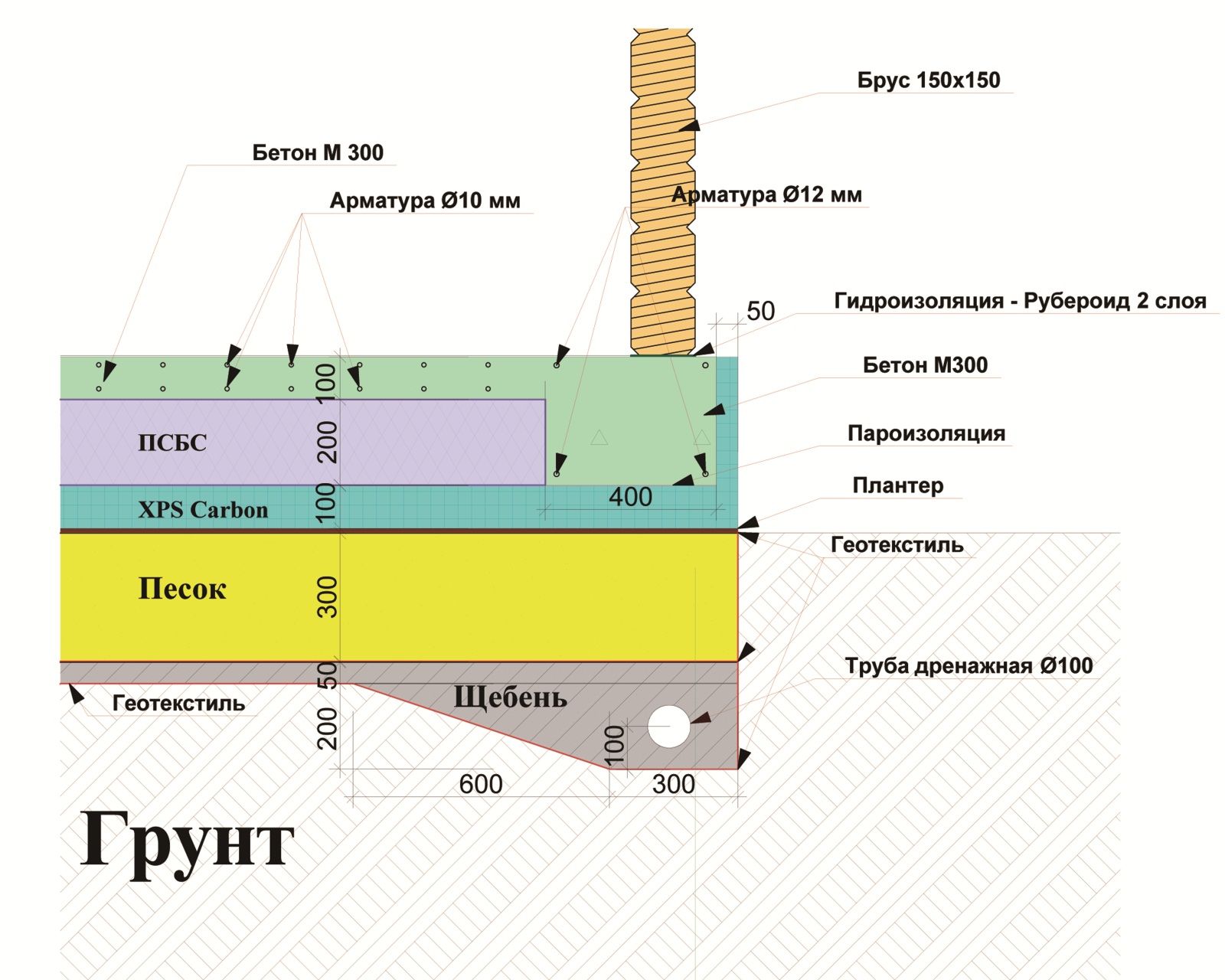

Классическая конструкция монолитного фундамента состоит из следующих элементов:

  • песчаная подложка толщиной 100–300 мм – слой песка, выполняющий функцию амортизирующей подкладки;
  • гравийная или щебеночная прослойка высотой 200 мм – массив, распределяющий нагрузку;
  • подбетонка – тонкий слой, не более 20–50 мм, – черновая основа для бетонного массива;
  • утеплитель – 100-миллиметровая прокладка из полистирольных плит; может выступать и в роли гидроизоляции;
  • гидроизолирующий слой – полимерный или рубероидный настил;
  • монолитная плита, армированная объемной двухуровневой стальной сеткой: ее толщина может достигать 600 мм.

Расчет позволяет достичь двух целей:

  • максимальной прочности и функциональности сооружения;
  • минимизации затрат.
Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Прочность – характеристика, которая описывает способность фундамента противостоять сдавливающим и изгибающим нагрузкам: ведь плита должна удерживать двухэтажную газобетонную конструкцию с кровлей, и при этом обязана обеспечивать ее целостность.

Функциональность подразумевает удобство эксплуатации. От качества фундамента зависит не только устойчивость здания, но и теплозащита. Известно, что треть тепла из помещений уходит через полы. От того, насколько правильно собрана монолитная плита, зависит количество влаги, проникающей в помещения: если ее уровень превысит норму, в доме невозможно будет жить.

Экономичность – критерий, который способен существенно украсить жизнь владельцу дома. Если при строительстве фундамента размером 10 х 10 метров удастся уменьшить сечение плиты хотя бы на 5 см, то в наличии останутся деньги, равные по стоимости 5 кубометрам или более чем 10 тоннам бетона.

Удерживающую способность определяют следующим образом:

  1. Находят площадь основания;
  2. Вычисляют объем бетонной плиты – перемножают между собой значения длины, ширины и высоты;
  3. По справочнику устанавливают величину удельного веса железобетона данной марки и высчитывают общую массу конструкции;
  4. Определяют вес дома. Вычислить величину массы можно двумя способами:
    • Первый: составляют перечень всех элементов конструкции, затем рассчитывают их объем и массу;
    • Второй: в справочниках находят числовое выражение нагрузки, которую оказывает двухэтажное здание из газобетона заданной площади.
  5. Из таблиц с нормативными значениями определяют удерживающую способность грунта.
  6. Сравнивают полученные значения. При выборе толщины плиты учитывают, что параметры сопротивления почвы должны быть на 20% выше.
Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Показатели теплопроводности определяют по СНиПам. Их величина должна соответствовать уровню комфортного микроклимата для проживания.

Экономические параметры определяют таким образом:

  • рассчитывают стоимость материалов;
  • рассчитывают стоимость транспортировки и хранения;
  • добавляют стоимость выполнения работ;
  • полученную сумму умножают на коэффициенты потерь, перерасхода и пересортицы.

При изготовлении бетонной конструкции следует учесть требования, которые предъявляются не только к марке бетона, а и к способу заливки монолита.

  1. Чтобы получить качественный фундамент, следует использовать бетоны с маркой от 300 и выше. Кроме того, следует уделить внимание заполнителям. Лучше отдавать предпочтения мелкофракционным материалам. Строители знают: чем меньше гранулы, тем легче уплотнить бетонную смесь до заданных показателей.
  2. Чтобы монолитная плита оправдывала свое название, заливать бетон следует в один прием – без перерывов.

Если выполнить два этих условия и произвести грамотный расчет толщины плиты, фундамент простоит одну-другую сотню лет.

Фундамент плита толщина расчет

Важность фундамента сложно переоценить. От толщины опоры любого здания зависит его устойчивость и срок службы. Любому проекту застройки должен предшествовать этап проектирования, когда учитываются все условия участка: тип почвы, климатические особенности, ландшафт и другие нюансы. Обязательно в расчете учитывается масса будущего дома. Вес двухэтажной постройки будет давить на фундамент с одной силой, масса же одноэтажного строения будет сильно отличаться. Именно несущая нагрузка фундамента выступает ключевым критерием при определении толщины монолитной плиты.

Особенности монолитной фундаментной конструкции

Суммарный вес двухэтажного дома можно назвать весьма существенным, поэтому опора его должна быть надежной и крепкой. Монолитная плита позволит равномерно распределить всю массу постройки, а ее строительство доступно даже начинающему строителю. Любому проекту обязательно должен предшествовать грамотный расчет нагрузки.

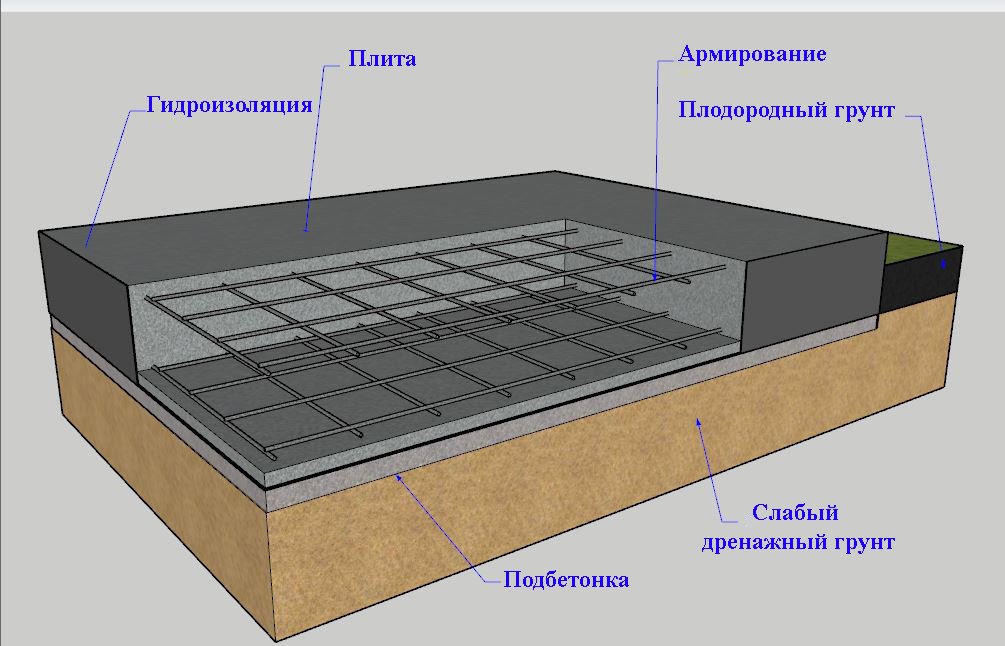

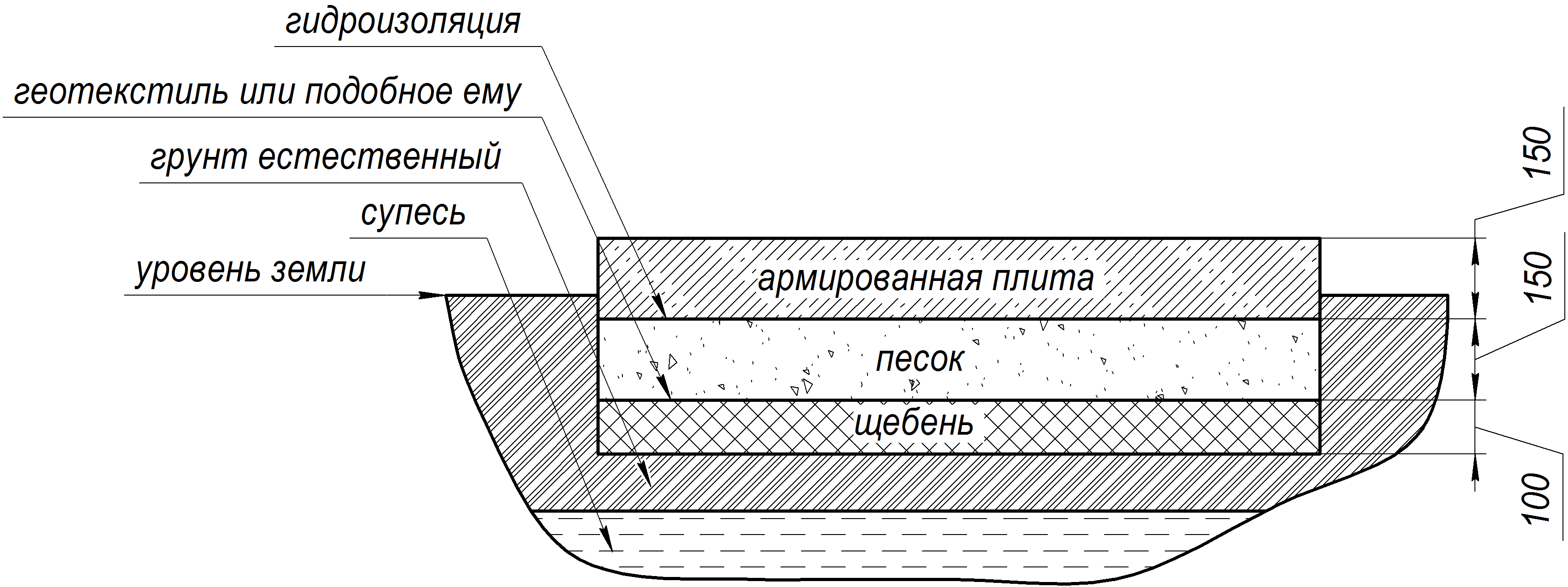

Плитное основание в разрезе





Альтернативой монолитному плитному фундаменту является конструкция из железобетонных блоков, которые дополнительно армируют прутками для усиления прочности. Однако, монолитный тип опоры более популярен у частных застройщиков по причине несложного монтажа и доступности основных компонентов.

Плита может иметь небольшое или сильное заглубление, зависит этот показатель от этажности будущего дома. Мелкозаглубленный монолитный фундамент имеет 60-см заглубление. Но здесь есть существенное замечание: касается это утверждение лишь идеальных по своей структуре грунтов. Иногда специфика почвы заставляет мастера даже под баню устраивать прочный фундамент, глубоко уходящий вглубь грунта.

Резюме: устройство монолитной плиты избавляет владельцев недвижимости от возможных проблем с замерзанием почвы, подтоплением и нестабильностью грунтовой структуры.

Как рассчитать толщину фундаментной плиты

Чтобы правильно выполнить расчет толщины плиты, необходимо располагать следующими данными:

  • предельная точка промерзания почвы;
  • структура грунта;
  • глубина залегания подземных вод.

Самый простой расчет заглубления фундамента – к точке промерзания прибавляется 60 см. Актуальность монолитной плиты в рои опоры дома возрастает на пучинистых и часто подтопляемых грунтах. Технология строительства такого фундамента по вложенным средствам существенно отличается от возведения столбчатого или ленточного основания.

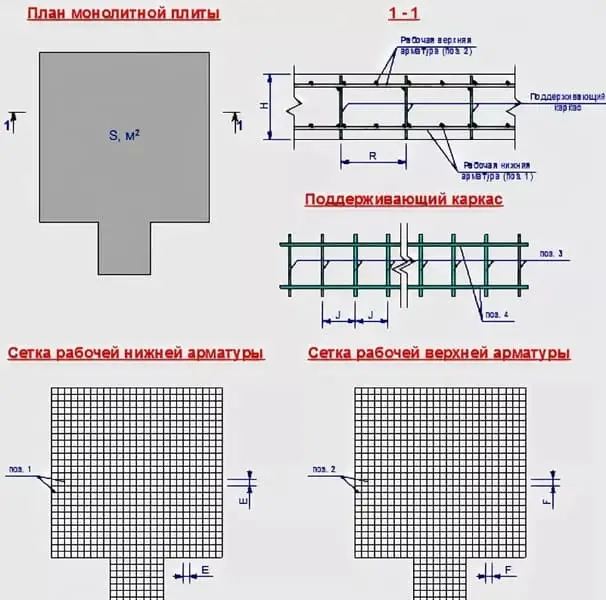

Армирование монолитной плиты – обязательный этап фундаментных работ





Конструкция фундаментной плиты дома собирается по типу пирога:

1) две сетки из арматуры закладываются на 7-см удалении;

2) поверх, снизу и между сетками устраивается слой из бетона, по бокам армирующего каркаса отступается до 5-ти см;

3) диаметр сечения арматурных прутьев должен превышать 120 мм.

Базовая толщина монолитной фундаментной плиты, исходя из вышеприведенных правил, равна 21,8 см.

Основные преимущества плитного основания

Монолитная технология фундаментного строительства обладает рядом преимуществ:

  • платформа одно- или двухэтажного дома слабо подвержена деформации, естественной усадке и прочим негативны фактора внешней среды;
  • толщина фундамента прочно защищает первый этаж от подтопления, поэтому допускается возможность устройства дополнительного цокольного этажа;
  • сложность строительства доступна даже начинающему мастеру, главное – правильно произвести расчет суммарной нагрузки на опору дома.



Устройство подушки под плитный фундамент

Расчет необходимо выполнять не только для монолитной плиты, но и для подушки под нее. Самый безопасный с точки зрения профессиональных строителей – песчаный тип почвы, он менее всего подвержен деформациям.

Пучинистые, глинистые почвы с близко подходящими к поверхности земли водами сильно подвергаются не только подтоплению, но и морозному пучению. Разница в уровне расположения фундамента летом можно отличаться от аналогичного параметра весной или осенью до 15 см.

Если первоначальный расчет толщины опоры дома выполнен некорректно, то плита может и не справиться с сезонными нагрузками. Самое страшное, что может произойти – трещина основания и перекос всего здания.

Внешний вид плитной фундаментной конструкции



В чем заключается задача песчаной подушки под плитой? Она мягко распределяет вес здания и препятствует проникновению излишней влажности к плите. В среднем толщина подложки из песка составляет от 200 до 600 мм. Грунт под подушку подготавливается следующим образом:

  • технология устройства песчаного слоя предполагает использование крупнофракционного песка без мусора и посторонних включений;
  • предотвратить смешивание материала подушки с грунтом можно прокладкой геотекстиля;
  • песчаная прослойка обязательно увлажняется и уплотняется до ровного основания;
  • когда данные работы завершены, можно переходить к строительству бетонной плиты.

Некоторые секреты строительства

Фундамент двухэтажного дома нуждается в обязательной защите от влаги, для чего проводится серия гидроизоляционных процедур. Неграмотное строительство визуально определяется после первой зимы эксплуатации здания. Если расчет нагрузки выполнен с ошибками или фундамент не имеет гидроизоляции, основание здания может «повести» со всеми известными печальными последствиями.

При отсутствии навыков в строительной области и знаний геофизических характеристик грунтов необходимо обращаться к профессионалам, которые не бескорыстно помогут составить проект застройки и буду нести ответственность за исходные данные.

Толщина фундаментной плиты для домов из газобетона, бруса и кирпича

Главным элементом строящегося объекта является несущее основание. Его тип зависит от предполагаемой нагрузки здания, климата, а также вида грунта и рельефа местности. Монтаж единой фундаментной плиты под домом позволяет возвести прочную систему, оказывающую сбалансированное давление на грунт.

Оглавление:

  1. Преимущества и недостатки
  2. Пошаговая технология строительства
  3. Что влияет на толщину?
  4. Правила самостоятельного расчета

Плюсы и минусы

Армированный несущий монолит является простейшим вариантом жесткого и надежного фундамента с разной величиной заглубленности. Его положительные и отрицательные стороны определяются типом постройки.

Плюсы Минусы
Фактически не углубляется, находится на поверхности почвы, затраты на земляные подготовительные работы минимизированы. Монтируется под каркасные, каменно-кирпичные и газобетонные строения высотностью не более 3 этажей.
Плита может быть возведена на любых видах грунта, имеет высокую морозостойкость. За счет песчано-гравийной подушки не деформируется, почти не дает усадки. Срок работ увеличивается, так как требуется выдержать полный цикл застывания бетона.
Гарантированный срок эксплуатации, при соблюдении нормативов >150 лет. Необходима укладка гидроизоляционного слоя и качественного дренажа.
Поверхность монолита не требует выполнения стяжки пола при отделке и настилании покрытий. Площадка под заливку фундаментной плиты должна быть выровнена, не иметь наклона.
Заливка не предполагает высоких квалификационных умений. Большая площадь соприкосновения с землей защищает от проникновения талых и грунтовых вод. За счет использования большого количества арматуры и бетонной смеси имеет высокую стоимость, которая при возведении заглубленной конструкции может достигать 50 % цены всего строительства.

В зависимости от региона для предотвращения промерзания грунта предусматривается утепление фундаментного монолита.

Технология строительства

Подготовительный этап включает в себя проведение исследования почвы, выбор наиболее подходящего места бетонирования и выемку почвенного слоя под котлован установленной проектом глубины.

1. По всему периметру формируется уплотняющая подсыпка 20-40 см, состоящая из песка с гравием либо щебнем. Толщина каждого слоя в основном одинаковая. Он распределяет нагрузку, компенсируя ее:

  • гасит вспучивание грунта с высокой влажностью;
  • уравновешивает малую плотность;
  • является дренажной прослойкой.

Размер фракции щебня или гравия определяет способность конструкции пропускать под собой воду без ущерба прочности.

2. На подготовленную подушку или между ее слоями укладывается гидроизоляция, при необходимости стыки герметизируются. Это действие позволяет защитить основание от намокания, предотвратить появление плесневелого грибка и разрушения объекта.

3. Вокруг котлована обустраивается дренажная система, и устанавливаются опалубка.

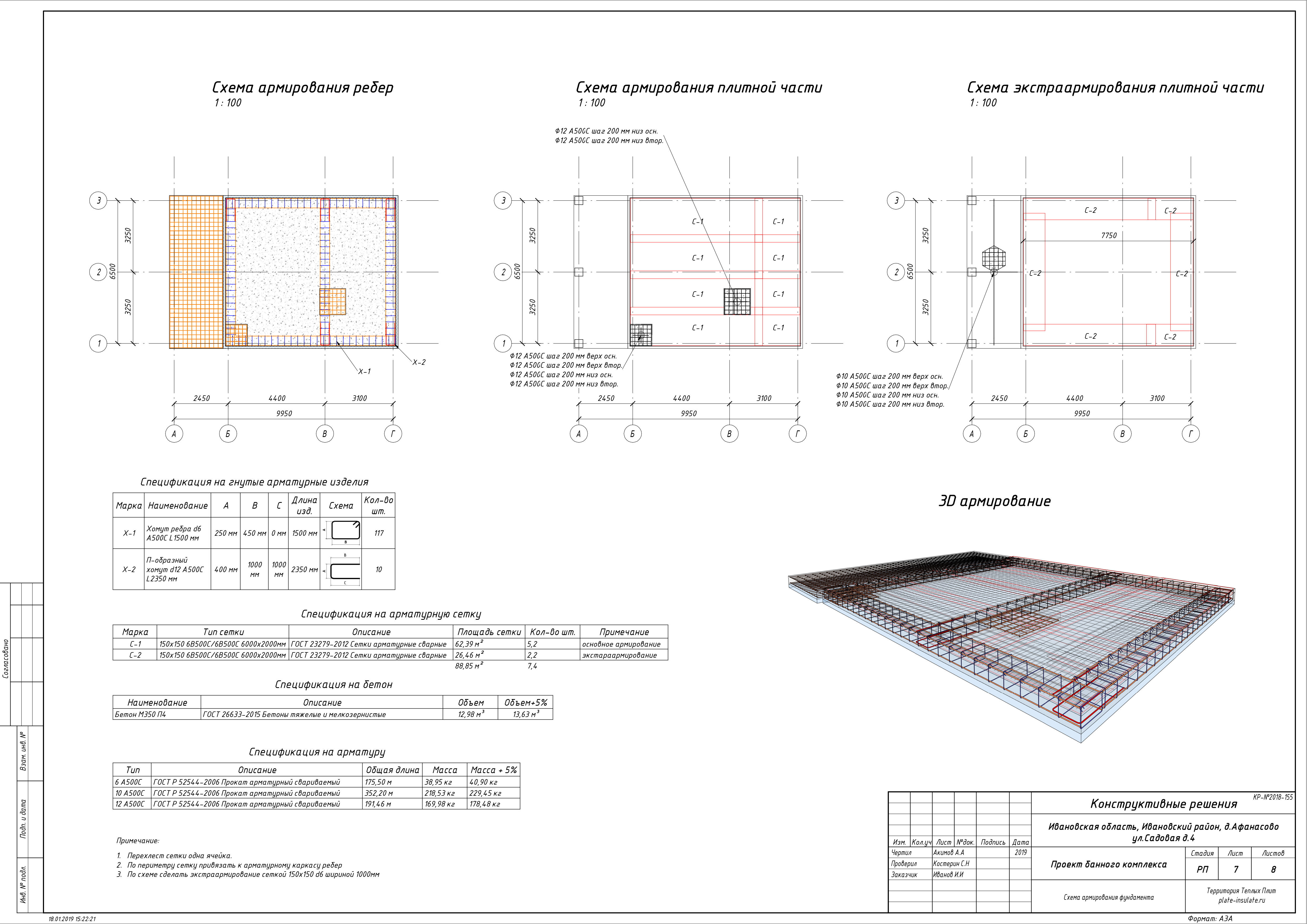

4. Выполняется вязка двухконтурного арматурного каркаса:

  • сечение металлического прутка >12 мм;
  • минимальное расстояние между ребрами – 10 см;
  • арматурная решетка укладывается с шагом в 20-30 см;
  • перпендикулярно расположенные части соединяются вязальной проволокой;
  • расстояние от каркаса до края плиты должно составлять >5 см.

5. Заливается бетонная смесь марки М300 и выше. Процесс бетонирования производится сразу. Если это неосуществимо, то котлован заполняется постепенно, слоями по 15-20 см, с временными промежутками, не превышающими 12 часов.

Чтобы не произошло нарушения пропорционального соотношения компонентов в бетоне, нужно сохранять правильный температурно-влажностный режим во время затвердевания.

Прочностные характеристики набираются основанием в течение 28 дней, однако добавка присадок позволяет значительно сократить этот период. После застывания конструкция гидроизолируется битумно-обмазочными материалами. Весь процесс занимает довольно много времени.

От чего зависит толщина?

В большинстве случаев максимальная толщина фундаментной плиты равна 50-60 см, так как больший размер требует значительных финансовых вложений.

1. Конструктивный расчет параметров включает в себя:

  • массу возводимого объекта, получаемую посредством перемножения площадей кровли, перекрытий и стен с удельным весом строительных материалов;
  • среднестатистические характеристики состава почвы;
  • равномерность залегания пластов.

2. Вычисление высоты монолита невозможно произвести без учета бетонного слоя над и под арматурным каркасом, а также сечения прутка. В процесс обустройства включаются дренажный слой и песчаная подушка.

Материал сооружения Толщина основания, см
Газобетон и другие легкие строительные составляющие 15
Дома из блоков 25-30
Двухэтажные дома из газобетона, а так же каменно-кирпичные строения 50

3. Расчет толщины плитного фундамента напрямую зависит от материала, из которого производится монтаж здания. Результат должен соответствовать нормативам СНиП и ГОСТ. Если планируется возводить кирпичный дом, то толщина варьируется в пределах 35-40 см.

Для определения общего количества раствора перемножаются площадь и высота основы. При этом из полученного в итоге результата требуется вычесть массу и размер термоизоляции.

Как выполняется расчет?

Толщина фундаментной плиты и жесткое ее армирование позволяют предохранить здание от деформаций, справиться с изменением нагрузок в разных частях сооружения.

1. Двухэтажный дом дает изгибающую нагрузку с центром посередине. Если предполагается возведение дома с небольшим количеством несущих стен, то для снижения вероятности разрушения требуется увеличить высоту.

2. Толщина плиты для такого дома и прочих объектов, имеющих прямоугольное основание, рассчитывается по формуле:

S > K(надежности) × F / K(работ) × R S – площадь, см2.
K(надежности) – фиксированные данные, в среднем 1,2.
F – объединенная нагрузка, получаемая от строения, меблировки, а также действия снега и ветра.
K(работ) – варьируется от 0,7 до 1,05, зависит от грунта.
R – расчетные параметры сопротивления почвы, кг/см2

3. Если деревянный или кирпичный дом имеют фундамент неправильной формы, чтобы узнать его площадь, надо:

  • разбить его на простые геометрические фигуры;
  • вычислить объем каждой части;
  • сложить полученный результат.
V(общ) = (S1*h) + (S2* h)+ …n V(общ) – общая площадь монолита.
S1, 2 и т.д. – размер площадей полученных фигур.
h – высота.

При планировании возведения коттеджа, состоящего не из одного этажа или имеющего жилую мансарду, к полученной высоте дополнительно прибавляется 35 см.  Для дома из газобетона и других легких сооружений, возводимых на твердых грунтах, можно использовать среднестатистическую величину высоты, равную 30-40 см. Во всех остальных случаях расчет перед заливкой монолитного основания обязателен, так как только оптимальное давление на грунт позволит фундаменту выполнить возложенные на него функции. Превышение допустимой массы даст сильную усадку грунта, а при недостаточном весе плита будет излишне подвижной, что может привести к деформации построенного на ней здания.



Фундамент монолитная плита расчет толщины

15.10.2014 09:03

Фундамент «Монолитная плита» представляет собой железобетонную конструкцию, которая укладывается под весь дом. Такой тип основания имеет наибольшую опорную твердость, потому подходит для строительства домов различной этажности.

Такой тип фундамента можно применять даже на весьма неустойчивых грунтах, и он выдержит напряжение. В случае сезонного перемещения грунта двигается и вся плита, потому иногда её называют «плавающей». Дом, построенный на таком фундаменте, перемещается полностью, что позволяет избежать его перекосов. Зрительно эффект передвижения дома

не заметно, если вы не специалист в области геодезии и строительства.

Толщина монолитной плиты может быть от 10 сантиметров, в зависимости от того какое здание планируется на ней строить. Как основу под такой фундамент обычно берут песчано-гравийную смесь, далее прокладывается гидроизоляция.

Следующим этапом строительства такого фундамента можно считать установку арматурного каркаса. Обычно он состоит из сеток двух уровней нижней и верхней сетки, которые тесно связаны между собой. Толщина арматуры для армирования фундамента должна быть не менее 12 сантиметров и не более 16 см. Рекомендуется использовать ребристую арматуру.

Толщина монолитной плиты фундамента для двухэтажного дома составляет в большинстве случаев 40 сантиметров и более в зависимости от конфигурации здания. Фундамент дома из цельной плиты имеет большую жесткость, чем из нескольких плит, потому используется наиболее чаще.



К преимуществам использования монолитной плиты стоит отнести:



— наличие пространственного армирования и большая площадь цельного фундамента. Такая технология возведения фундамента приемлема на неустойчивой почве и является прекрасной основой под здания разного типа;

— сравнительно доступная стоимость возведения и монтажа фундамента. В процессе работы над основанием дома не требуется дорогостоящее оборудование, бетон выгружается просто из бетоносмесителей;

— большая площадь соприкосновения с грунтом обеспечивает прекрасную жесткость поверхности и устойчивость зданий;

— общая платформа не подвергается локальной деформации, что дает возможность предотвратить трещины в стенах дома, которые могут возникнуть в процессе сезонного движения грунта. Зимой в таком фундаменте не бывает ни трещин, ни изгибов, потому как плита двигается вместе с грунтом;

— монолитную плиту можно использовать в качестве чернового пола для цокольных этажей. Такое решение значительно экономит средства, потому как не требуется отдельных плит в работе над перекрытиями;

— фундамент подобного типа допускает строительство на грунтах, которые называются «сложными». При этом не требуется дорогостоящих землеройных работ. Монолитная плита дает возможность сэкономить время и бюджетные деньги при строительстве в зимний период, на участке с повышенным уровнем грунтовых вод.

Где можно использовать фундамент «Монолитная плита»? Если сравнивать этот тип основания со свайным фундаментом и другими видами основ, то монолитная плита актуальна:

— при строительстве зданий на грунте сложного типа;

— возведение зданий без подвала;

— строительство помещений без высокого цокольного этажа;

— строительство зданий, где требуется повышенная тепло или гидроизоляция;

— строительство в условиях мерзлого грунта.



Каким параметрам качества должен отвечать фундамент?



Основание подобного типа используется для строительства зданий разного назначения по всей стране. Но, предъявленные к нему требования едины:

— для фундамента используется бетон не ниже марки М-300;

— коэффициент водонепроницаемости должен быть примерно W-8;

— показатель подвижности плиты не менее П-3;

— устойчивость к перепадам температур;

— при строительстве на участках с повышенной влажностью, обязательно использование сульфат стойкого бетона;

— при обустройстве гидроизоляции, используется сульфат -полимерные материалы.

Фундамент «Монолитная плита» считается одним из самых популярных типов основания под здания различной этажности. Такой фундамент выдерживает нагрузки высокого класса, устойчив к влиянию окружающей среды, прост в монтаже. Именно на нем построенные большинство зданий в стране.

Вашему вниманию предлагается стоимость работ по установке широкоиспользуемых типов фундаментов, устанавливаемых в Санкт — Петербурге и Ленобласти:

Статья подготовлена компанией АСК Эгида, которая выполняет строительство домов из бревна и оказывает широкий спектр строительных услуг на рынке загородного домостроения.


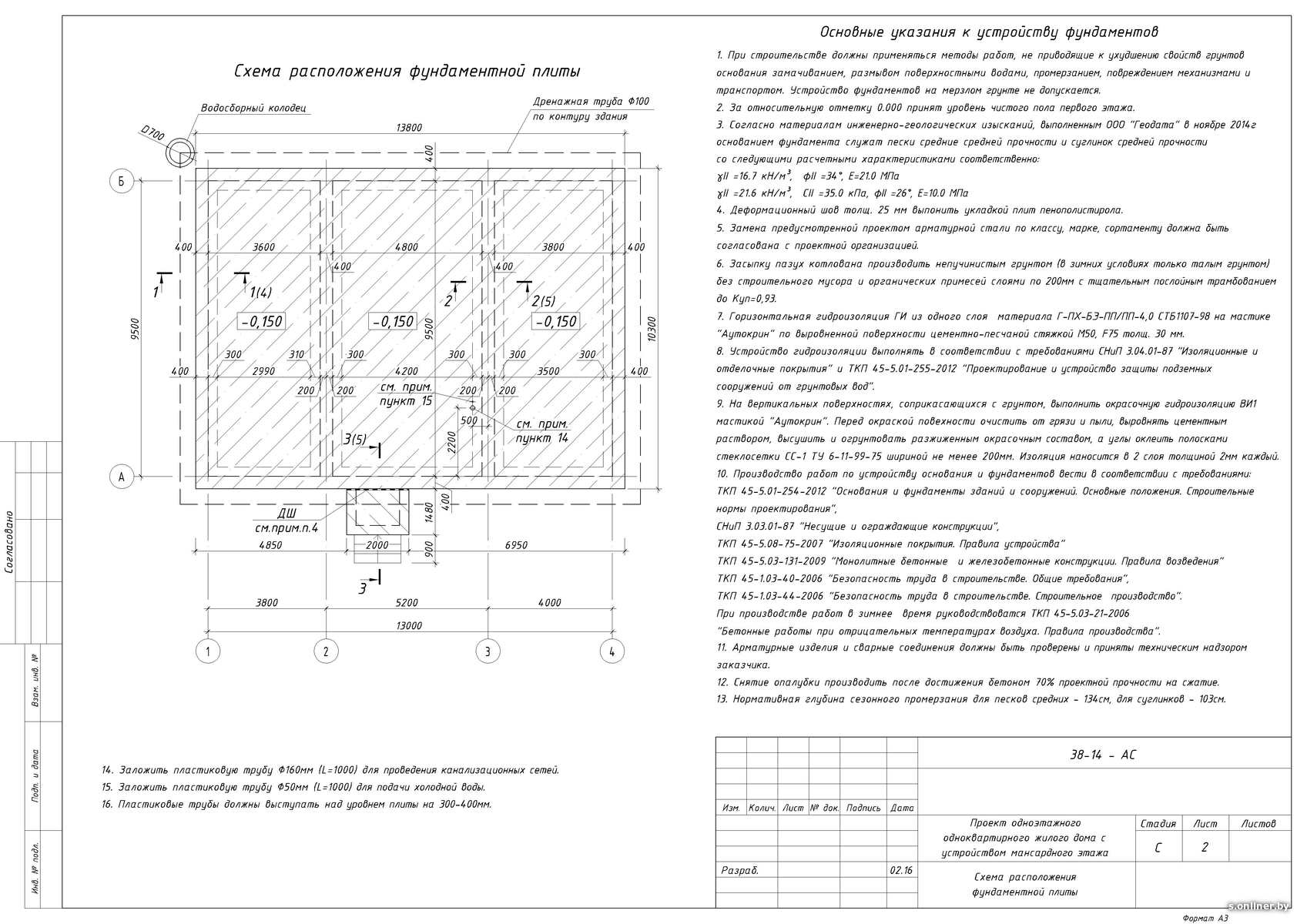

Фундаментная плита расчет

Расчет фундаментной плиты по несущей способности грунта

После того как намечены основные размеры фундамента, возникает необходимость проведения расчета конструкции по несущей способности грунта. Целью данного мероприятия является оценка способности подлежащего грунта выдерживать давление на него здания вместе с фундаментом и прочими несущими нагрузками.

Что учесть при расчете фундаментной плиты

Защитить от продавливания и обеспечить прочность основания поможет расчет фундаментной плиты. Устройство плитного фундамента требует правильного расчета для того, чтобы узнать марку и класс бетона, количество арматуры внутри плиты. При проектировке здания на плиту опирают либо колонны, либо стены. Именно поэтому для каждого отдельно взятого объекта расчёты индивидуальны.

Назначение калькулятора

Калькулятор для расчёта плитных фундаментов предназначен для точного подсчёта габаритов монолитной плиты, количества и размера требуемой арматуры, опалубки и объёмной массы бетона, который требуется для возведения фундамента плитного типа жилых зданий и промышленных строений. Тип будущего фундамента должен соответствовать действующему проекту и подбирается от точных расчётов массы возводимого здания и её нагрузки на монолитную плиту. Данные точные расчёты осуществляются согласно СНиП 52-01-2003 «Бетонные и железобетонные конструкции» и ГОСТ 52086-2003.

Конструкция плитного фундамента

Самым дорогостоящим является плитный фундамент для здания. Поэтому вполне естественным желанием каждого застройщика является необходимость снижения бюджета строительства. В проект должна закладываться плита минимальной высоты, обеспечивающая прочность, ресурс постройки. Производят расчет толщины ж/б конструкции с учетом следующих факторов:

Устройство подушки под фундамент

Подстилающую засыпку под монолитную плиту принято выполнять из песка, щебня или бетона. Выбор материала зависит от ряда определенных условий: состав грунтов на участке строительства, процент водонаполнения грунта, а также типа возводимой фундаментной конструкции. В этой статье попробуем выбрать оптимальный вариант фундаментного основания для монолитной бетонной плиты.

Расчет толщины плитного фундамента

Монолитный фундамент в виде плиты создается для строительства самого разного рода зданий, в том числе многоэтажных, поскольку обладает повышенной прочностью, устойчивостью к агрессивным условиям, в том числе погодным, и давление на грунт происходит равномерно. Однако нужно помнить про один из важных параметров, соблюсти который для качественной заливки требует фундамент-плита – расчет толщины. Он должен быть произведен с учетом ряда особенностей будущего строения и его месторасположения.

Какой толщины должна быть бетонная плита?

🕑 Время чтения: 1 минута

Толщина бетонной плиты зависит от нагрузки и размера плиты. Как правило, толщина плиты 6 дюймов (150 мм) считается для жилых и коммерческих зданий с деталями армирования в соответствии с проектом. Методы, используемые для определения толщины плиты, различаются для разных типов плит. Например, расчет толщины одностороннего перекрытия отличается и проще от расчета двустороннего перекрытия.

Выбор и расчет толщины плиты, включая плиты различных типов, является важным шагом в процессе проектирования.Если следовать надлежащей процедуре расчета толщины плиты, период проектирования значительно сократится, а также будет достигнута надежная и экономичная толщина плиты.

Толщина односторонней плиты

Толщина односторонней плиты основана на Прогиб , Изгиб , Сдвиг и иногда Требования огнестойкости .

1. Требования к прогибу

Апарт из плит, которые сильно нагружены, например, плиты несут несколько метров грунта толщина плиты выбирается исходя из требований к прогибу.Кодекс ACI устанавливает ограничения на толщину плиты. если прогибы не рассчитываются и определены как приемлемые.

В противном случае толщина односторонних плит должна быть не менее L/20 для простого поддерживаемые плиты; L/24 для плит со сплошным концом; L/28 для плит с обоими заканчивается непрерывно; и L/10 для консолей; где L — размах.

Эти значения могут быть использованы при условии, что плиты не являются опорными или прикрепленными к перегородкам или другим конструкциям, которые могут быть повреждены при больших прогибах.

2. Требования к изгибу и сдвигу

Определение толщины плиты на основе изгиба и сдвига требований не часто. Однако эти требования должны быть проверены в дизайн, даже если толщина выбрана на основе требований к прогибу.

Процедура проверки толщины плиты на соответствие требованиям к изгибу следующим образом:
  1. Расчет пробных учитываемых нагрузок на основе толщины плиты, рассчитанной на основе требований к прогибу.
  2. Расчет моментов с использованием подходящих методов, таких как метод коэффициента ACI.
  3. Поскольку для плит редко требуется коэффициент армирования более 0,01, проверьте, подходит ли выбранная толщина плиты для коэффициента армирования 0,01. Используйте уравнение 1 для вычисления d:

Где:

d: эффективная глубина плиты, необходимая для восприятия момента

Mu: момент, рассчитанный по нагрузкам

b: ширина плиты, полоса плиты шириной 1 м (12 дюймов) считается

R: сопротивление изгибу (МПа), рассчитанное с использованием следующего выражения:

Где:

p :коэффициент усиления принимается равным 0.01

fy: предел текучести стали, МПа

fc’: прочность бетона на сжатие, МПа

Процедура проверки толщины плиты на требования к сдвигу следующая: следует:
  1. Рассчитать предельный сдвиг от нагрузки, Vu
  2. Рассчитать расчетную прочность плиты на сдвиг, уравнение 3. Если все пролеты равны, предельный сдвиг происходит на внешней поверхности первой внутренней плиты, которая рассчитывается с использованием уравнения 4, в противном случае сдвиг следует проверять на внешней поверхности первой внутренней плиты и типичной внутренней плиты, уравнение 5.

Где:

Vc: прочность бетона на сдвиг плиты

b: ширина плиты 1000 мм

d: эффективная глубина плиты

Vu: предельный сдвиг плиты

Вт: предельная распределенная нагрузка равна до 1,2*постоянная нагрузка плюс 1,6*подвижная нагрузка

л: пролет плиты

3. Требования к огнестойкости

Иногда плита толщины контролируются опасностью передачи тепла во время пожара.За по этому критерию предел огнестойкости пола – это количество часов, необходимых для температура незащищенной поверхности повышается на заданную величину, обычно 121,1°C (250°F).

При повышении температуры на 121,1°C (250°F) плита толщиной 76,2 мм (3-1/2 дюйма) обеспечивает предел огнестойкости в течение 1 часа, плита толщиной 127 мм (5 дюймов) обеспечивает предел огнестойкости в течение 2 часов, а плита толщиной 152,4 мм (6-1/4 дюйма) обеспечивает 3-часовую огнестойкость. Наконец, толщина плит обычно округляется до ближайших 10 мм.

Двухсторонняя плита Толщина

Как и в случае односторонней плиты, толщина двусторонней плиты должна удовлетворять требованиям по прогибу и сдвигу.

1. Требования к прогибу

Как правило, толщина плиты выбирается для предотвращения чрезмерного прогиба в процессе эксплуатации. Код ACI предоставляет метод для расчета минимальной толщины плиты в двух направлениях, которая удовлетворяет прогибу.

Этот метод применим для различных типов двусторонних плит, таких как плоская плита, плоская плита, плиты на балках, плиты без внутренних балок. Чтобы ознакомиться с подробными сведениями о расчете минимальной толщины плиты, нажмите здесь.

Выбранная толщина плиты должна быть достаточной для сдвига как на внутренних, так и на внешних колоннах.Кодекс ACI разрешает использовать более тонкие плиты, если расчетный прогиб находится в пределах указанных ограничений прогиба.

Процедура проверки адекватности Толщина плиты, чтобы выдержать усилие сдвига, следующая:
  1. Определить учитываемая равномерная нагрузка.
  2. Чек односторонние ножницы
  3. Проверить двухсторонний сдвиг при продавливании

Если прочность плиты на сдвиг меньше предела прочности на сдвиг, приложенного к плите, то необходимо рассмотреть необходимые стратегии для решения проблемы.Эти стратегии включают в себя:

  1. Утолщение плиты по всей панели. Это может быть контрпродуктивным, поскольку вес плиты может значительно увеличить усилие сдвига.
  2. Используйте откидную панель для утолщения плиты рядом с колонной.
  3. Добавьте поперечную арматуру.

Как определить толщину бетонной плиты

Знание толщины бетонной плиты может быть важно по нескольким причинам. Для нового строительства вам может понадобиться знать для анализа качества.Если вы работаете с существующей плитой, вам может понадобиться информация, чтобы вы могли закрепить новое оборудование. Одной из распространенных причин является надлежащее испытание на влажность, чтобы обеспечить соответствующую сухость при укладке напольного покрытия.

В этой статье мы рассмотрим несколько способов определения толщины бетонной плиты:

  • Проверка строительной документации
  • Измерение выступающей кромки
  • Просверливание отверстия для проволочного щупа
  • Проверка консультантом

Общие методы определения толщины плиты

Если вы рассматриваете новое строительство, вы должны иметь возможность проверить строительные документы, чтобы узнать толщину плиты.Если строение не новое, вы все равно сможете найти архивную строительную документацию. Проконсультируйтесь с владельцем, генеральным подрядчиком или архитектором.

Если проводятся ремонтные или ремонтные работы, в плите могут быть траншеи для новой сантехники или электрики. Если есть, то можно проверить открытие плиты там.

Если нет другого способа определить толщину, и допустимо просверливание небольшого отверстия, то толщину можно измерить кусочком проволоки.

Вот как определить толщину бетонной плиты:

  1. Просверлите небольшое вертикальное отверстие в плите.
  2. Из куска проволоки, который, по вашему мнению, достаточно длинный, чтобы пройти через плиту, согните крюк на конце, достаточно узком, чтобы войти в отверстие.
  3. Вставьте конец с крючком в отверстие, пока вы не почувствуете нижний край плиты с крючком.
  4. Отметьте верхний край плиты на отрезке проволоки.
  5. Вытяните проволоку и измерьте расстояние от крючка до метки.

Проверка консультантом

Если самостоятельно определить толщину плиты будет сложно, можно нанять консультанта для использования технологии неразрушающего контроля (НК). Эти технологии используют звуковые или электромагнитные поля, которые не повреждают бетон. Эти технологии включают:

  1. Импульсное эхо
  2. Ультразвуковое импульсное эхо
  3. Георадар
  4. Магнитная томография

Ваш консультант определит, какой метод лучше всего подходит для вашей ситуации.Тесты можно проводить быстро и легко с помощью небольшого портативного оборудования.

Толщина плиты и испытание на влажность бетона

Одной из наиболее распространенных причин, по которой вам может понадобиться знать толщину бетонной плиты, является испытание на влажность. Каждый раз, когда вы собираетесь установить систему напольного покрытия на бетонную плиту, вам необходимо проверить плиту на влажность. Любой бетон содержит влагу, и если уровень влажности слишком высок, это может привести к серьезному повреждению пола.

Для наиболее точного определения влажности необходимо знать толщину плиты.Тестирование бетона на влажность изучается с 1960-х годов, и исследователи разработали научно подтвержденный тест для измерения уровня влажности в плите.

Для испытания требуется, чтобы датчики для измерения относительной влажности были вставлены в плиту на очень определенную глубину. Для сушки плит с одной стороны глубина составляет 40% от толщины. Для сушки плит с двух сторон глубина составляет 20% от толщины. По этой причине очень важно знать толщину бетонной плиты.

Это испытание называется «испытание относительной влажности с использованием полевых датчиков» и является основой для стандарта ASTM F2170.Компания Wagner Meters предлагает систему для испытаний бетона на месте, которая точно соответствует стандарту ASTM F2170.

В системе Wagner Meters Rapid RH® L6 используются одноразовые датчики, обеспечивающие скорость, экономичность и простоту использования. Датчики L6 поставляются откалиброванными и задокументированными на заводе. После того, как датчики установлены в плите и уравновешены в течение необходимых 24 часов, можно снимать повторные показания без дополнительного времени на уравновешивание. И, в отличие от многоразовых датчиков, датчики L6 никогда не нуждаются в калибровке.

Rapid RH Total Reader® считывает, отображает и передает данные о температуре и относительной влажности через Bluetooth® в приложение DataMaster™ L6.Приложение DataMaster L6 хранит, отображает и сообщает данные на вашем мобильном устройстве iOS или Android. Со своего мобильного устройства вы можете отправлять отчеты в формате PDF своему клиенту и всем заинтересованным сторонам по электронной почте. Резервные копии ваших показаний хранятся в облаке и в датчиках, которые постоянно установлены в плите. Этот непрерывный цифровой путь от датчика до окончательного отчета, а также автоматическое резервное копирование данных обеспечивают высочайшую целостность, точность и уверенность в данных.

Заключение:

Некоторые причины, по которым необходимо знать толщину бетонной плиты:

  • Анализ качества
  • Анкеровка нового оборудования
  • Испытание на влажность

    Несколько методов определения толщины бетонной плиты:

    • Проверка строительной документации
    • Измерение выступающей кромки
    • Просверливание отверстия для проволочного зонда
    • Проверка консультантом
    9000 бетонный калькулятор, чтобы оценить, сколько кубических футов и кубических ярдов бетона вам потребуется, чтобы заполнить ваше пространство? Попробуйте наш бетонный калькулятор.

    Джейсон имеет более чем 20-летний опыт работы в области продаж и управления продажами в различных отраслях промышленности и успешно выпустил на рынок множество продуктов, в том числе оригинальные тесты влажности бетона Rapid RH®. В настоящее время он работает в компании Wagner Meters в качестве менеджера по продажам продукции Rapid RH®.

    Последнее обновление 26 января 2022 г.

    Точный расчет толщины фундаментной плиты

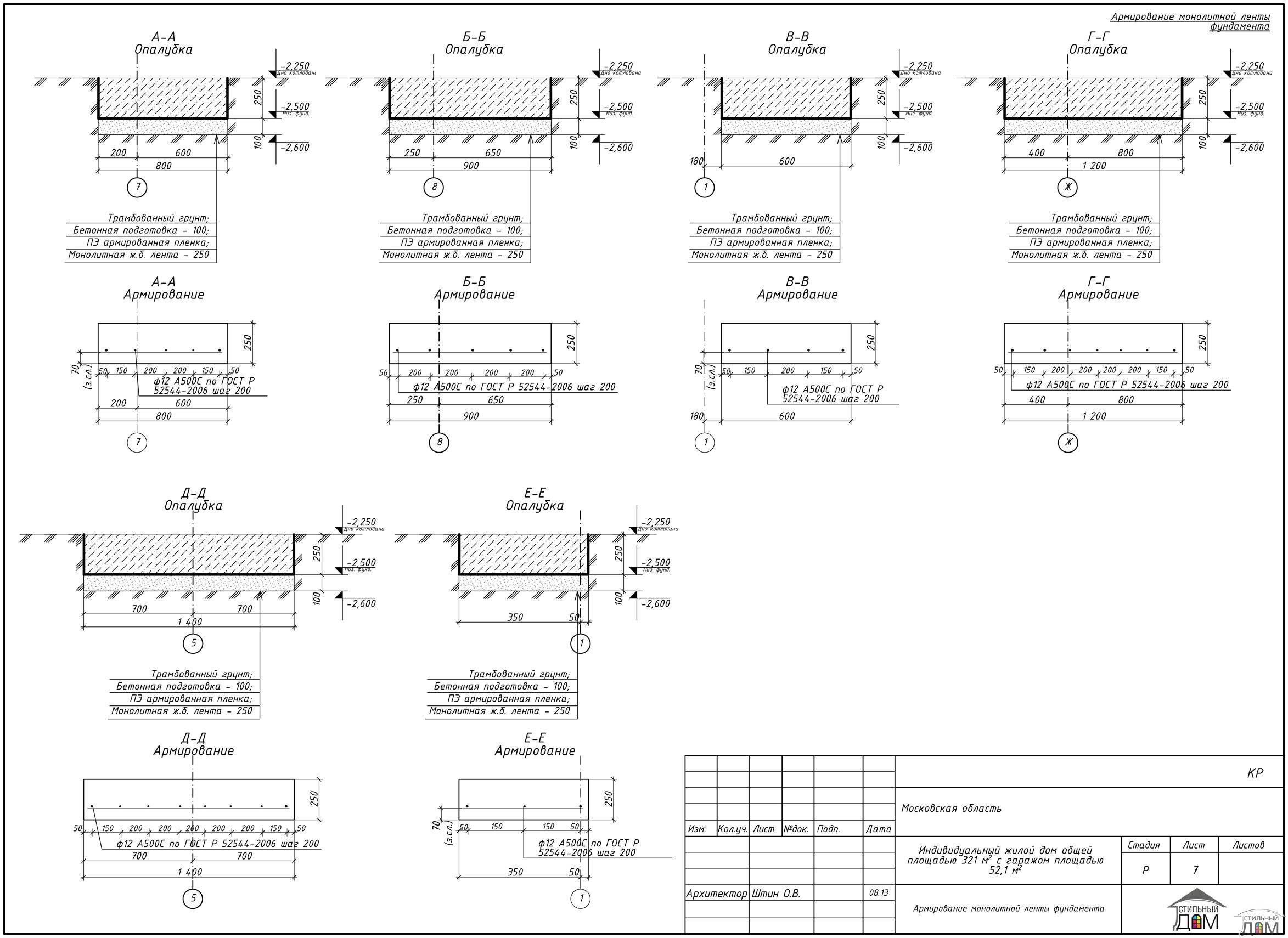

    Ленточный фундамент – это железобетонное армированное основание под любое строение.Он заливается по необходимому периметру и может иметь от одной до нескольких лент, на которые они будут устанавливаться. Но вполне возможно иметь только один периметр. Такой фундамент обеспечивает равномерное распределение значительной массы строения по поверхности земли. Расчет толщины фундаментной плиты должен быть обязательно, так как очень тонкая плита может не выдержать массу дома.

    Основные типы фундаментов

    Ленточный фундамент в зависимости от материала, применяемого для его закладки, может быть трех основных типов:


    Расчет толщины фундаментной плиты каждого из этих типов проводится индивидуально , и его алгоритм нельзя применять во всех случаях одинаково.

    Основные подтипы фундаментов

    Выделяют следующие подтипы фундаментов.

    1. Цементно-грунтовые. Предназначен для облегченных конструкций, как правило, нежилых. Идеально подходит для беседок и небольших складских помещений. Его установка возможна только на твердом и ровном основании.
    2. Сэнди. Он также предназначен для зданий, которые имеют малый вес. Его можно использовать для панельных навесов и небольших. Для жилых домов его использовать нельзя.
    3. Смешанного типа.К такому типу фундамента относится кирпичная лента с бутовым или бутобетонным основанием. Плита, расчет толщины которой точно выверен, уже более долговечна. Возможно использование этого типа фундамента для строительства загородных домов с дачей.
    4. Кирпич. Монтаж такого фундамента осуществляется только на твердый и сухой грунт. Излишняя влага может привести к разрушению кирпичного основания и нарушить целостность здания. Для этого типа фундамента используется глинистая железная руда. Обычно он красного цвета.
    5. Щебень. Идеально подходит для монтажа на. Обычно закладывают на небольшую глубину. имеет природное происхождение и большую прочность.
    6. Бутобетон. Монтаж такого типа фундамента осуществляется путем укладки камней небольшого диаметра, которые затем заливаются бетонным раствором. Перед установкой требуется опалубка. Бутобетонный фундамент также похож на монолитный тип. Отличие заключается лишь в использовании крупного заполнителя, то есть камней.
    7. Монолитный. Монтаж осуществляется при наличии опалубки. На нужный участок устанавливается арматура, которая затем бетонируется с помощью специального раствора. Получается достаточно прочная основа. Монолитная плита, расчет толщины и глубины которой являются важными моментами при заливке данного вида опоры, устойчива, если все сделано правильно.
    8. Сборные железобетонные. По конструкции аналогичен монолитному фундаменту. Разница лишь в том, что железобетонный сборный фундамент изготавливается на заводе, а затем только вывозится на строительную площадку. Этот тип фундамента, в свою очередь, делится на два подвида: блоки-подушки, которые укладываются на самый первый уровень фундамента, и блоки ФБС, которые устанавливаются поверх блоков-подушек в два или три ряда.

    Специальное применение железобетонных сборных фундаментов

    Возведение железобетонных сборных типов фундаментов возможно только с применением строительного крана, так как блоки ФБС и блоки-подушки очень тяжелые и обычный человек не может их поднять .Обычно используется для возведения крупных зданий, имеющих значительный вес и подразумевающих прочный фундамент. Плита, расчет толщины которой требует большой точности, должна быть изготовлена ​​только из качественного материала.

    Четыре конструкции фундамента

    Все подтипы фундаментов делятся на четыре основных типа, которые различаются по своей конструкции и используемым материалам.

    1. Свая. Универсальный тип конструкции, но очень сложный в установке. Применяется на различных типах грунта, а также при больших перепадах высоты местности, где невозможно применение фундаментов других сооружений.
    2. Столбчатый. Он располагается точечно по периметру несущих стен. Его использование рекомендуется только на стабильном участке грунта, перепад которого составляет максимум 5 градусов.
    3. Плита или сплошная. Представляет собой плиту, функция которой состоит в том, чтобы рассредоточить основную массу конструкции по фундаменту. Монолитная плита, расчет толщины которой должен быть очень точным, определяет основную несущую нагрузку, а именно увеличивает давление на сильные участки, снимая вес с более слабых.
    4. Монолитный. Имеет вид сплошной заливной ленты. По глубине залегания ее делят на мелководную и глубокую, что зависит от уровня общего промерзания грунта и основного отличия площади.

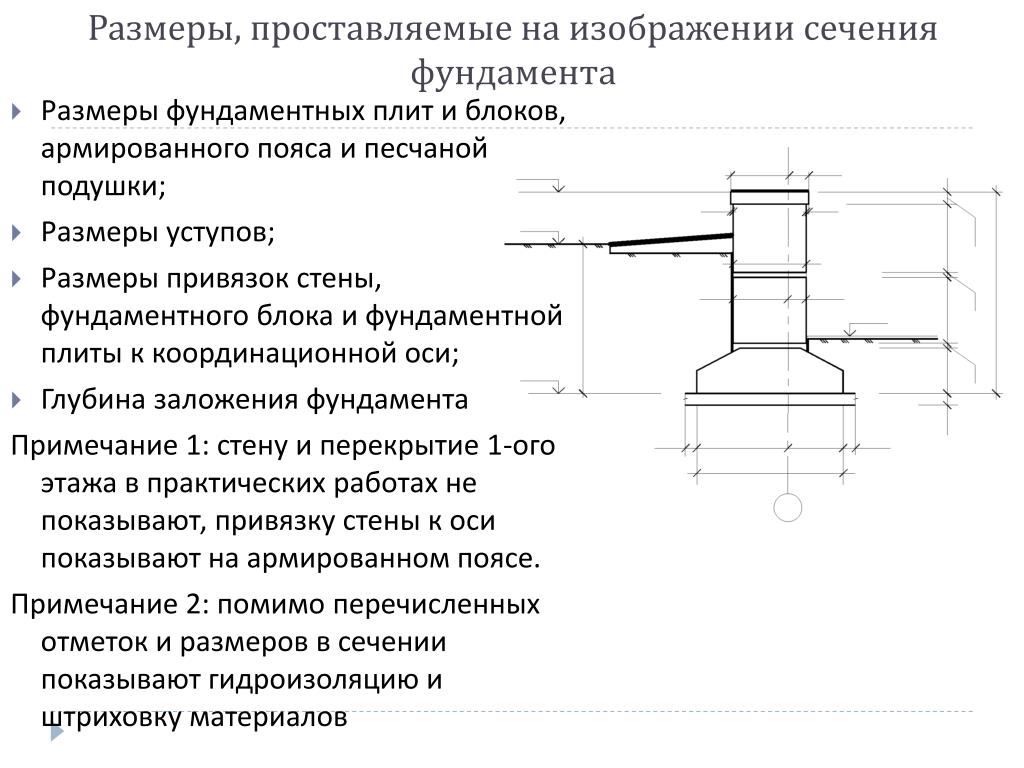

    Расчет толщины фундамента под дом

    Расчет толщины фундаментной плиты под дом производить на основании данных о промерзании грунта на участке. Не стоит слушать советы близких людей, а тем более соседей, что они так залили фундамент и что дом стоит нормально. Ни к чему хорошему это не приведет. Хотя участки могут быть очень близкими, почва на каждом из них будет разной. Задумывались ли вы когда-нибудь, почему у ваших соседей картошка мелкая, а у вас крупная, хотя вы их одинаково поливали и удобряли? Это простое доказательство наличия разных почв на близлежащих территориях.

    Формула расчета

    Расчет толщины фундаментной плиты в зависимости от нагрузки проводится по следующей формуле: S > γn F/(γc R0), где γc – значение основных условий эксплуатации ; γn — обычно равно 1.2 — показатель надежности; F — общий вес на основание, вложенный в сумму массы дома, фундамента и других нагрузок; R0 — сопротивление грунта под периметром фундамента; S – площадь периметра фундамента, обычно измеряемая в квадратных сантиметрах. Необходимо помнить, что для постройки даже самого маленького и легкого дома необходимо рассчитать толщину фундаментной плиты.

    Несколько основных советов по подготовке к установке фундамента.Если они будут выполнены, то опора дома прослужит долго и не потребует серьезной реконструкции.


    Заключение

    Выбор подходящего типа фундамента будет зависеть от его уклона. Использование, например, монолитного типа в болотистой местности было бы глупым шагом, так как фундамент может сильно провиснуть и просто развалиться от воды. Расчет толщины фундаментной плиты, пожалуй, можно считать одним из важнейших моментов при его возведении.Вторым таким моментом является высокое качество строительных материалов, используемых для монтажа. На них лучше не экономить.

    Монолитно-плитный фундамент: расчет, толщина и особенности

    Плитный фундамент представляет собой сплошное основание из железобетона, которое закладывается под всю площадь здания. Фундаменты этого типа очень прочные и оказывают наименьшее давление на грунт.Но этими достоинствами могут обладать только те плитные фундаменты, толщина которых рассчитывается с учетом характера грунта, глубины заложения и нагрузок, которые будет нести сам фундамент в процессе своей эксплуатации.

    Особенности расчета толщины плитного фундамента

    При расчете толщины монолитной фундаментной плиты необходимо учитывать следующие величины:

    • зазор между арматурными сетками;
    • толщина слоя бетона над верхней и нижней арматурной сеткой;
    • толщина арматуры.

    Простейший расчет толщины плитного фундамента осуществляется суммированием всех этих показателей, при этом оптимальным значением считается толщина плиты 20-30 см. Конечный результат расчета во многом определяется составом грунта и равномерностью залегания горных пород.

    Помимо размеров опорной плиты, при устройстве фундамента необходимо учитывать ширину дренажного слоя и песчаной подушки.Для установки плитного фундамента снимается верхний слой грунта и выкапывается котлован глубиной около 0,5 м. Эта величина определяется с учетом того, что щебень укладывается слоем около 20 см, песок – около 30 см.

    В результате простого суммирования получается, что минимальная толщина всего плитного фундамента не может быть меньше 60 см. Но этот показатель может существенно варьироваться в зависимости от изменения характеристик грунта и веса всего будущего здания, под которое возводится этот фундамент.

    Так, плитный фундамент для кирпичного дома должен быть толще такого же фундамента для пенобетонного дома на 5 см. При этом при наличии в кирпичном доме второго этажа толщина монолитной плиты фундамента увеличивается до 40 см (и более — в зависимости от веса и конфигурации здания), а при возведении двухэтажного пенопластового бетонное здание, минимум до 35 см. Эти цифры приведены для примера, чтобы понять, как зависит толщина плитного основания от типа здания, под которым оно уложено.Точные показатели для конкретного здания определяются расчетами, которые рекомендуется доверить специалистам.

    Зачем измерять толщину плитного фундамента

    Все эти расчеты необходимо выполнять согласно нормам соответствующих СНиП и ГОСТ. Зная, какая толщина плитного фундамента наиболее подходит для возводимого здания, можно не только обеспечить прочный фундамент для строящегося здания, но и определить количество материалов, необходимых для его кладки.

    Помимо толщины, для расчета плитного фундамента необходимо определить:

    • периметр (длина всех сторон) основания;
    • плит площади, в том числе теплоизоляционной и гидроизоляционной;
    • площадь боковой поверхности;
    • количество бетона;
      • вес бетона
    • ;
    • грунтовая нагрузка;
    • диаметр арматуры в сетке;
    • диаметр стержней вертикальной арматуры;
    • размер ячейки сетки;
    • арматура внахлест;
    • общая длина арматурных стержней;
    • общий вес арматуры.

    Для расчета количества бетона, необходимого для заливки плитного фундамента, из общего объема вычитается объем укладываемой теплоизоляции.

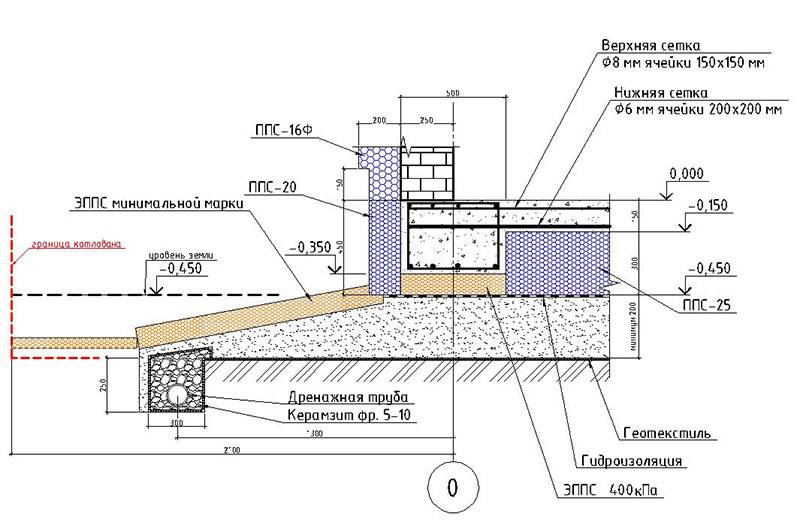

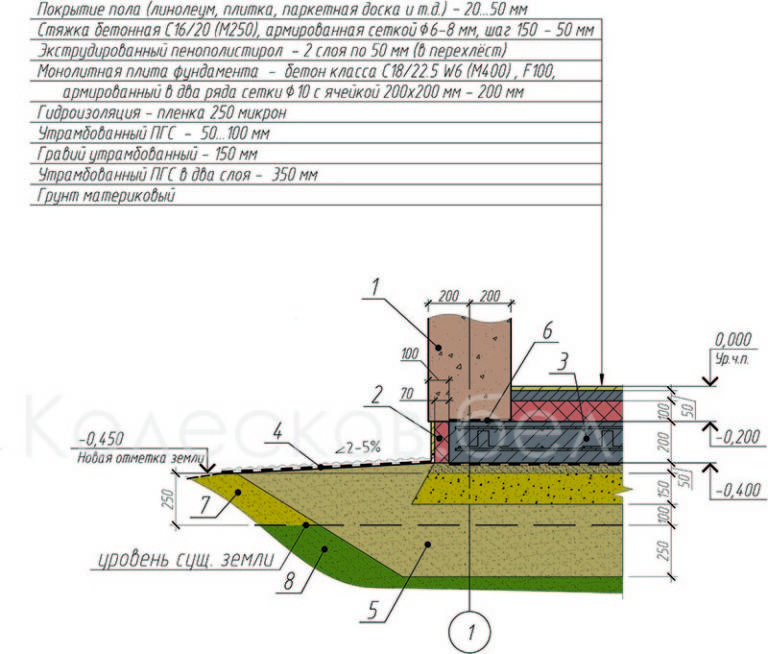

    Подушка под плитный фундамент: определить толщину

    Подушка под плитное основание укладывается по всей площади. Он состоит из слоя щебня и слоя песка, которые наносятся на предварительно выровненное дно котлована. Сначала насыпают щебень, как правило, слоем 20 см, а затем песок слоем 30 см. Так, наиболее распространенная толщина подушки под плитный фундамент составляет примерно 0,5 м.

    Следует иметь в виду, что толщина каждого из двух слоев песчано-гравийной подушки может варьироваться в достаточно значительных пределах. Этот показатель зависит от нескольких факторов, среди которых основными являются характеристики грунта и вес постройки. Например, для легких деревянных построек будет достаточно подушки толщиной 15 см, для гаража — 25 см, а для больших кирпичных строений лучше всего подойдет полуметровый слой.

    Щебень в данном случае компенсирует пучинистость и малую плотность грунта, а также является прекрасным дренажем, особенно на глинистых грунтах с высоким уровнем грунтовых вод. Песок при этом обеспечивает равномерность нагрузки на грунт.

    Пример расчета толщины и объема плитного фундамента

    Расчет плитного фундамента выполняется для определения количества бетона, необходимого для его заливки. Для этого площадь подошвы следует умножить на ее толщину (высоту).

    Проще всего разобраться с расчетом на конкретном примере, который можно использовать для других случаев, изменив соответствующие цифры. Допустим, будет построен дом размером 10х10 метров и монолитно-плитным фундаментом толщиной 0,25 м. Объем плиты в этом случае составит 25 кубометров (10х10х0,25). Столько же бетона потребуется для заливки фундамента. Также необходимо учитывать установку ребер жесткости, служащих для повышения сопротивления деформации.Они располагаются с шагом в три метра вдоль и поперек плиты, создавая в ней квадраты.

    Для расчета плитного фундамента следует определить длину и высоту ребер жесткости. Первый показатель устанавливается в соответствии с длиной каждой стороны основания и в данном примере составляет 10 метров. Всего потребуется 8 ребер, поэтому общая длина составит 80 метров.

    Сечение изготавливается в виде трапеции или прямоугольника. По стандарту ширина ребра должна быть 0.8 высоты. Для прямоугольных ребер общий объем составит 0,25х0,8х80 = 16 куб. Для трапециевидных ребер нижнее основание равно 1,5 толщины фундамента, верхнее — 0,8. В рассматриваемом примере площадь трапециевидного сечения будет равна (0,8+1,5)/2х0,25=0,15 кв.м, а объем всех ребер 0,15х80=12 куб.м.

    Из рассмотренного примера видно, что для заливки монолитного плитного фундамента толщиной 25 см и размером 10х10 метров потребуется 25 кубометров бетона.Это значение несложно рассчитать самостоятельно, чтобы определить затраты, которые потребуются для обустройства фундамента.

    Толщина плитного фундамента – очень важный показатель, обеспечивающий его прочность и надежность. Она зависит от многих факторов и может быть разной на разных грунтах или для разных построек. Поэтому, чтобы построить действительно крепкий дом, необходимо уделить особое внимание расчету толщины его плитного основания.

    Монолитно-плитный фундамент: расчет, толщина и особенности

    Плитный фундамент представляет собой сплошное основание из железобетона, которое укладывается под всю площадь здания. Фундаменты этого типа очень прочные и имеют наименьшее давление на грунт. Но указанными достоинствами может обладать только один плитный фундамент, толщина которого рассчитана с учетом характера грунта, глубины закладки и нагрузок, которые будут на основание при его эксплуатации.

    Особенности расчета толщины плитного фундамента

    При расчете толщины монолитной фундаментной плиты необходимо учитывать следующие значения:

    • зазор между арматурными сетками;
    • толщина слоя бетона над верхней и под нижней арматурной сеткой;
    • толщина арматуры.

    Проще всего расчет толщины плитного фундамента осуществляется путем суммирования всех этих показателей, при этом оптимальным значением считается толщина плиты в 20-30 см. Конечный результат расчета во многом определяется составом грунта и однородностью пород.

    Помимо размеров опорной плиты, при устройстве фундамента необходимо учитывать ширину дренажного слоя и песчаной подушки. Для устройства наклонного фундамента снимается верхний слой грунта и глубина заложения составляет около 0,5 м. Эта величина определяется с учетом того, что щебень укладывается слоем около 20 см, песок около 30 см.

    В результате простого суммирования получается, что минимальная толщина всего плитного фундамента не может быть меньше 60 см. Но этот показатель может существенно варьироваться в зависимости от изменения характеристик грунта и веса всего будущего здания, на котором сооружается основание.

    Так, плитный фундамент для кирпичного дома должен быть на 5 см толще такого же основания для строительства из пенобетона. При этом при наличии в кирпичном доме второго этажа толщина монолитной фундаментной плиты увеличивается до 40 см (и более — в зависимости от веса и конфигурации конструкции), а при строительстве двухэтажного этажность дома из пенобетона – не менее 35 см. Цифры данных приведены для примера, чтобы понять, насколько толщина плитного основания зависит от типа конструкции, на которую он уложен. Точные показатели для конкретного здания определяются расчетами, которые рекомендуется доверить специалистам в данной области.

    Зачем измерять толщину плитного фундамента

    Все указанные расчеты должны выполняться в соответствии с нормами соответствующих СНиП и ГОСТ. Зная, какая толщина плитного фундамента наиболее подходит для возводимого строения, можно не только обеспечить прочное основание под строящееся здание, но и определить количество необходимых материалов для его закладки.

    Кроме толщины для расчета плитного фундамента необходимо определить:

    • периметр (длина всех сторон) основания;
    • площадь плиты, в том числе термо- и гидроизоляционная;
    • площадь боковой поверхности;
    • количество бетона;
    • вес бетона;
    • нагрузка на грунт;
    • диаметр арматуры в сетке;
    • диаметр арматуры вертикальной арматуры;
      • размер ячейки сетки
    • ;
    • Падение арматуры;
    • общая длина стержней арматуры;
    • общий вес арматуры.

    Для расчета количества бетона, необходимого для заливки плитного фундамента, из общего объема вычитается объем теплоизоляции.

    Подушка под плитный фундамент: определить толщину

    Подушка под плитное основание уложена по всей площади. Он состоит из слоя щебня и слоя песка, который наносится на предварительно выровненное дно котлована. Сначала щебень, как правило, слоем 20 см, а затем песок – слоем 30 см.Так, наиболее распространенная толщина подушки под плитный фундамент составляет примерно 0,5 м.

    Следует иметь в виду, что толщина каждого из двух слоев подушки песочного цыпленка может варьироваться в довольно значительных пределах. Этот показатель зависит от нескольких факторов, в том числе от основных характеристик грунта и веса конструкции. Например, для легких деревянных строений будет достаточно подушек толщиной 15 см, для гаража — 25 см, а для больших кирпичных строений лучше всего подойдет полуметровый слой.

    Щебень

    в данном случае компенсирует сгусток и малую плотность почвы, а также является отличным дренажем, особенно на глинистых почвах с высоким уровнем грунтовых вод. Песок при этом обеспечивает равномерность нагрузки на грунт.

    Пример расчета толщины и объема плитного фундамента

    Расчет плитного фундамента выполняется для определения количества бетона, необходимого для его заливки. Для этого площадь подошвы следует умножить на ее толщину (высоту).

    Проще всего разобраться с расчетом на конкретном примере, который можно использовать и для других случаев, изменив соответствующие цифры. Допустим дом 10х10 метров и будет возводиться монолитный плитный фундамент, толщина которого 0,25м. Объем плиты в этом случае составит 25 куб.м (10х10х0,25). Такой же бетон потребуется для заливки фундамента. Необходимо учитывать и устанавливать жесткие ребра, служащие для повышения устойчивости к деформациям.Они располагаются с шагом в три метра вдоль и поперек плиты, создавая в ней квадраты.

    Для расчета плитного фундамента определить длину и высоту ребер жесткости. Первый показатель устанавливается в соответствии с длиной каждой стороны основания и в рассматриваемом примере составляет 10 метров. Всего потребуется 8 ребер, поэтому общая длина составит 80 метров.

    Сечение выполняется в виде трапеции или прямоугольника.По стандарту ширина края должна быть 0,8 от высоты. Для прямоугольных ребер общий объем составит 0,25х0,8х80 = 16 куб. У трапециевидных ребер нижнее основание составляет 1,5 толщины фундамента, верхнее — 0,8. В рассматриваемом примере площадь поперечного сечения трапеции будет равна (0,8+1,5)/2х0,25=0,15 кв.м, а объем всех ребер будет 0,15х80=12 куб.м.

    Из рассмотренного примера видно, что для заливки монолитно-плитного фундамента толщиной 25 см и размером 10х10 метров потребуется 25 кубометров бетона.Эту сумму совершенно несложно рассчитать самостоятельно, чтобы определить затраты, которые потребуются для обустройства фундамента.

    Толщина плитного фундамента – очень важный показатель, обеспечивающий его прочность и надежность. Она зависит от многих факторов и может быть разной на разных грунтах или для разных построек. Поэтому, чтобы построить действительно крепкий дом, необходимо с повышенным вниманием отнестись к расчету толщины его плитного основания.

    Расчет требований к изоляции FPSF | JLC Онлайн

    Существует два хороших источника по проектированию мелкозаглубленных фундаментов с защитой от мороза (FPSF): «Пересмотренное руководство для строителей по фундаментам с защитой от мороза» Исследовательского центра Национальной ассоциации домостроителей (NAHB) содержит основную информацию и предлагает упрощенный метод проектирования FPSF для отапливаемых зданий, который позволяет избежать перемалывание чисел, а также метод детального проектирования для тех, кто хочет копнуть глубже.Публикация Американского общества инженеров-строителей «Проектирование и строительство мелководных фундаментов с защитой от замерзания» содержит более подробную информацию. Оба издания снабжены картами, таблицами и диаграммами, необходимыми для расчетов.

    Приведенные ниже расчеты относятся к монолитной плите с уклоном, описанной в статье, и следуют шагам, описанным в подробном методе NAHB. Упомянутые таблицы взяты из Руководства строителя NAHB (PDF).

    Шаг 1: Определите расчетный индекс замерзания воздуха для объекта.

    • Ближайшая точка данных к рабочей площадке: 1 683

    Шаг 2: Рассчитайте значение R поперечного сечения системы пола (Таблица 9, Номинальное сопротивление обычных материалов)

    • 4-дюймовая бетонная плита с R-0,05 на дюйм 0,20
    • 2-дюймовый жесткий пенопласт XPS с R-5,0 на дюйм 10,00
    • Без напольного покрытия 0,00
    • Полная система пола R-значение 10,20

    Шаг 3: Определить требуемое значение R изоляции вертикальной стены (Таблица 4.Минимальное тепловое сопротивление изоляции вертикальной стены)

    • Высота фундамента над землей: 12 дюймов
    • Изоляция вертикальной стены: R-5.7

    Шаг 4: Выберите изоляцию вертикальной стены (Таблица 2, Расчетные значения для изоляционных материалов FPSF)

    • EPS тип II со значением R 3,4 на дюйм
    • Требуемая толщина изоляции: 5,7 ÷ 3,4 = 1,67 дюйма
    • Толщина стенок наградных ICF равна 2. 5, более чем достаточно для соответствия критериям FPSFdesign

    Шаг 5: Выберите глубину фундамента или горизонтальную изоляцию

    • Не требуется, так как AFI (индекс замерзания воздуха) меньше 2250
    • При необходимости используйте Таблицу 5 (Глубина фундамента) с AFI >2250

    Шаг 6: Выберите толщину горизонтальной изоляции для стен (Таблица 2, Расчетные значения для изоляционных материалов FPSF)

    Если конструкция требует горизонтальной изоляции, требуется минимум 12 дюймов грунтового покрытия, а горизонтальная изоляция должна надежно примыкать к вертикальной изоляции стены.

    Шаг 7: Выберите глубину фундамента или горизонтальную изоляцию в углах (Таблица 6, Минимальное тепловое сопротивление горизонтальной изоляции вдоль стен и Таблица 7, Минимальное тепловое сопротивление горизонтальной изоляции в углах)

    • Не требуется
    • Если по проекту требуется горизонтальная изоляция, но она нежелательна, можно увеличить глубину фундамента в углах, чтобы компенсировать потребность в горизонтальной изоляции. В углах плиты потери тепла больше, чем в средней части стены.

    Ли МакГинли — сертифицированный специалист по пассивным домам, который проектирует и строит высокоэффективные дома. Он живет в Аддисоне, штат Вирджиния. Его свидетельство об эффективности FPSF было представлено Национальной ассоциацией домостроителей Совету американских строительных чиновников (предшественнику кодексов ICC) в успешной попытке сохранить FPSF в качестве строительных систем, соответствующих нормам. .

    Минимальная толщина бетонной плиты

    Наименьшая толщина бетонной плиты, балки, колонны, фундамента и других элементов конструкции требуется для выполнения проектных требований с соблюдением стандартных норм.Наименьшая толщина бетонных конструктивных элементов зависит от ACI 318-14, IRC 2009, IS 456 2000 и UBC 1997.

    Процесс проектирования включает точное угадывание размеров конструктивных элементов. После этого следует проверить рекомендуемые размеры, чтобы убедиться, что они соответствуют требованиям проекта.

    Если точные структурные размеры не указаны, то для проектирования требуется много времени и тяжелой работы, поскольку потребуются значительные испытания, если не будут указаны приемлемые размеры.

    В результате большинство кодов предлагают минимальные размеры и особую толщину почти для всех структурных компонентов.

    а. Минимальная толщина плит
    b. Минимальная толщина односторонней плиты

    В соответствии с ACI 318-14 рекомендуемая минимальная толщина односторонней сплошной плиты, если прогибы не указаны ниже:-

    Минимальная толщина обозначается как h. — Для просто поддерживаемых = I/20 Один конец сплошной = I/24 Оба конца сплошные = I/28 Консольный = I/10

    Примечания. Приведенные значения следует использовать непосредственно для элементов из бетона нормальной массы и арматуры марки 420.Для других условий значения следует изменить следующим образом:

    а) Для легкого бетона с равновесной плотностью (wc) в диапазоне от 1440 до 1840 кг/м3 значения следует умножать на (1,65 – 0,0003wc), но не менее 1,09.

    b) Для fy, кроме 420 МПа, значения следует умножить на (0,4 + fy/700).

    Наименьшая толщина ребристой плиты: согласно коду ACI 318-14 значение ненапряженных балок эквивалентно указанному выше. Согласно Единым строительным нормам (ЕСС), наименьшая толщина ребристой плиты должна составлять 1/12 расстояния между ребрами или 51 мм.

    Толщина плиты с имплантированными трубопроводами и трубами

    • В соответствии с UBC минимальная толщина плит с вживленными трубами и трубами должна составлять 25 мм на всю общую глубину труб или труб.
    • В соответствии со стандартом ACI 318-14 внешний размер кабелепроводов и труб не должен превышать 1/3 общей толщины плиты, стены или балки, в которую они имплантированы.

    Наименьшая толщина плиты на земле: Согласно UBC, наименьшая толщина бетонных плит перекрытия, которые опираются непосредственно на землю, должна составлять 89 мм, в то время как BCGBC4010A использует конструктивные принципы для жилых малоэтажных конструкций, согласно которым минимальная толщина должна составлять 100 мм.

    Наименьшая толщина диафрагм: Согласно UBC, предлагаемая бетонная плита и композитная верхняя плита, которые функционируют как структурная диафрагма для передачи сил землетрясения, должны составлять 50 мм.

    Наименьшая толщина двусторонней плиты: Чтобы получить наименьшую толщину плиты (а также плиты с балками, плоские плиты, плоские плиты) с соблюдением кода ACI 318-14, нажмите на следующую ссылку theconstructor.org

    Наименьшая толщина откидной панели: Иногда откидные панели используются в верхней части колонн для повышения прочности плит на сдвиг.Наименьшая толщина откидных панелей должна составлять четверть толщины плиты за пределами откоса.

    Чтобы получить подробную информацию о наименьшей толщине балки, колонны и фундамента, перейдите по следующей ссылке theconstructor.org

    .
    Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
