Расключение электрического щитка



Итак, Вы осуществили монтаж электропроводки в квартире и последнее, что вам осталось – собрать распределительный щит своими руками, установив в него все автоматы, УЗО и счетчик электроэнергии. Многие электрики новички опасаются самостоятельно заниматься монтажом электрощита и предпочитают вызвать для этого мастера, который сделает все за приличную цену. Чтобы читатели «Сам электрика» знали, как правильно осуществить сборку бокса, далее мы рассмотрим пошаговую инструкцию и предоставим наглядные видео уроки.

Блок: 1/4 | Кол-во символов: 517
Источник: https://samelectrik.ru/kak-sobrat-raspredelitelnyj-shhit.html

Разделы статьи

Электрощит — сердце домашней системы электроснабжения

Мы не ошибёмся, если скажем, что главной функцией электрощита, установленного дома, в офисе, кафе или любом другом помещении, является распределение электроэнергии потребителям и обеспечение безопасности при использовании электроприборов.

Каждый владелец жилого или служебного помещения в какой-то момент вынужден разбираться с проблемой: как собрать электрический щиток. Длительная бесперебойная работа огромного количества бытовой техники, которой наполнен сегодня любой дом или офис, в большой степени зависит от того, насколько правильно собран электрощит.

Сам щиток представляет собой пластиковый или металлический ящик, в котором размещены компоненты (или модули), каждый из которых выполняет определённую функцию. Существуют так называемые внутренние электрощитки, то есть утопленные в стену, и наружные — размещённые на стене.

В частном доме электрощиток достаточно часто устанавливают под открытым небом, в этом случае потребуется влагозащищённая конструкция прибора (степень защиты IP65). Учитывая то обстоятельство, что вряд ли электрощит будет меняться ежегодно или даже раз в пять лет (как правило, прибор служит гораздо больше), будет целесообразным при выборе устройства отдать предпочтение пусть и более дорогому, но качественному щитку известной марки с запасом посадочных мест.

Блок: 2/11 | Кол-во символов: 1351
Источник: https://ProFazu.ru/provodka/montazh/sborka-elektroshhita.html

Важно знать

Для начала следует объяснить Вам, какие бывают электрощиты для применения в домах и квартирах. Предоставленная информация поможет вам правильно выбрать электрический щит для квартиры или дома.

Так называемые «боксы», в которых устанавливается вся защитная автоматика и электросчетчик, могут быть представлены в следующих разновидностях:

• Материал изготовления: пластик либо металл. Первый вариант более практичен, т.к. имеет небольшой вес и эстетически привлекательный внешний вид щита. Что касается металла – он надежнее и долговечнее.
• Способ крепления: накладные и встраиваемые. Соответственно для последних необходимо изготавливать специальную нишу в стене, но в то же время они не занимают свободное пространство в комнате. Установка встраиваемых распределительных щитков сложнее, но в то же время они чаще используются при монтаже скрытой электропроводки. Накладной вариант крепится к стене дюбель-гвоздями либо саморезами, что заметно облегчает монтажные работы.

Также следует рассказать о наиболее качественных производителях «боксов». Так как Вы в любом случае будете покупать щиток в магазине, рекомендуем отдавать предпочтение следующим фирмам: ABB (АББ), Legrand (Легранд), IEK (ИЕК), Schneider Electric (Шнайдер Электрик). Данные производители заняли устойчивое положение на рынке и стали эталоном качества для большинства профессиональных электриков.

Преимущество выбора продукции этой лидирующей четверки заключается в следующем:

• качественные материалы изготовления (если пластик, то термостойкий), если металл, все сварочные и клепанные соединения выполнены аккуратно;
• стоимость ненамного выше, чем у моделей среднего качества;
• в комплекте идут вспомогательные детали для сборки распределительного щита, которые бы пришлось покупать отдельно: нулевая шина и заземляющая, наклейки с обозначениями, крепежные винтики.

Ну и последнее, о чем хотелось бы рассказать перед предоставлением инструкции — из чего состоит вводной распределительный щиток в квартире (частном доме).

Основные составляющие это:

1. Сама коробка с дверцей.
2. DIN-рейка (на нее осуществляется крепление всей автоматики).
3. Распределительные шины (PE и N) для соединения всех заземляющих и нулевых проводников.
4. Группа автоматических выключателей с УЗО (либо совмещенный вариант – дифференциальный автомат).
5. Счетчик электроэнергии.
6. Провода для соединения всех элементов схемы.

Тут следует отметить, что для выбора соединительных жил лучше заблаговременно рассчитать сечение по мощности и току, чтобы самостоятельно подобрать наиболее подходящий диаметр проводника. По поводу автоматики отдельная тема, однако, мы уже рассматривали, что лучше выбрать: дифавтомат или УЗО, информация будет для Вас полезной.

Если сказать кратко и простыми словами, то соединение автоматов в щитке выполняют медным одножильным проводом с однопроволочной жилой (монолитной). При использовании проводов с многопроволочными (гибкими) жилами – та часть, которая зажимается в клеммниках автоматов, УЗО и прочего должна быть обжата или залужена припоем и паяльником. Это нужно для того, чтобы клеммник при затяжке не расплющил проволоки и со временем не ослаб контакт. Провода можно использовать типа ПВ-1, ПВ-3 или отдельные жилы извлеченные с ВВГ, ПВС и прочих (этот вариант хуже). Сечения соединительных проводов выбирать из таблицы допустимых длительных токов (ПУЭ табл. 1.3.4., см. Главу 1.3 ПУЭ)

С ознакомительной частью разобрались, переходим к инструкции, которая поможет собрать распределительный щит в доме своими руками.

Очень интересная видео инструкция по данной теме:

Как правильно осуществить сборку щитка своими руками

Блок: 2/4 | Кол-во символов: 3599

Источник: https://samelectrik.ru/kak-sobrat-raspredelitelnyj-shhit. html

С чего начинать?

Каждый опытный электрик подтвердит, что гораздо проще приступать к работе по монтажу электрощита и проводки, имея перед глазами план помещения с указанием предполагаемого размещения бытовой техники, осветительных приборов, а также розеток и распределительных коробок. Определившись с количеством и мощностью потребителей, необходимо составить схему самого электрощитка. Однолинейная схема может выглядеть следующим образом:

На этой схеме все потребители разбиты на 20 групп, для каждой из которых указаны:

• марка провода и сечение жилы, мм²;
• мощность;
• потребляемый ток;
• тип автоматического выключателя с указанием номинального тока.

Для непосвящённого такая схема выглядит достаточно сложно, поэтому можно воспользоваться упрощённым схематическим изображением расположения компонентов электрощита.

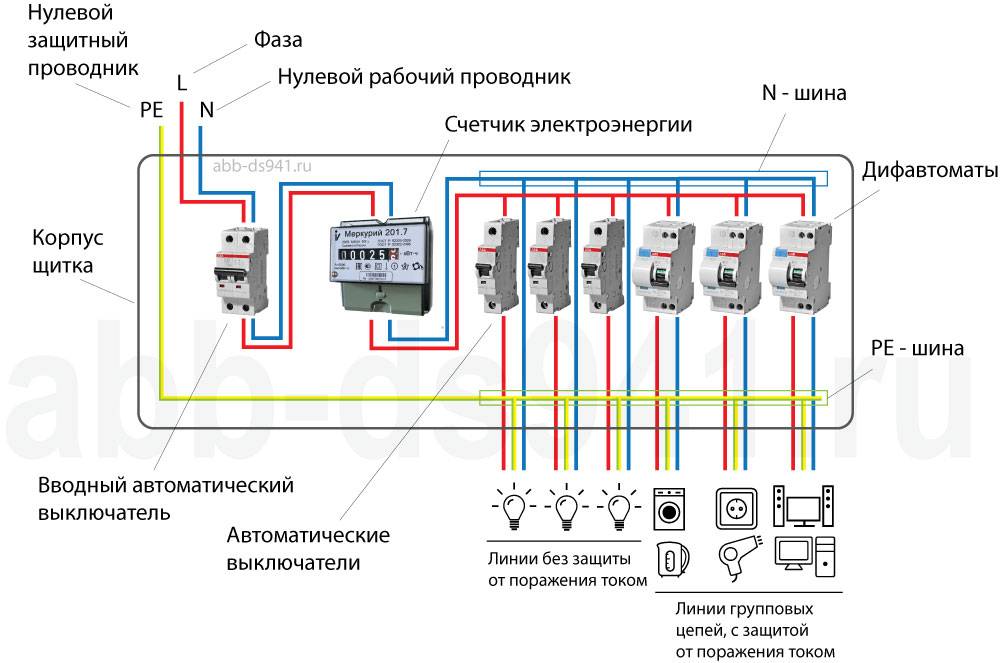

Для большей наглядности схему электрощита можно изобразить так:

Или даже так:

где

• 1 — вводной АВ;
• 2 — счётчик;
• 3 — нулевая шина;
• 4 — шина заземления;
• 5–10 — АВ потребителей.

Имея в руках такую схему, гораздо проще разобраться, как правильно собрать электрический щиток.

Блок: 3/11 | Кол-во символов: 1087
Источник: https://ProFazu.ru/provodka/montazh/sborka-elektroshhita.html

Основной процесс

Сразу же обращаем ваше внимание на то, что в статье предоставлена инструкция по сборке распределительного щита на 220 В. Если вы хотите собрать трехфазный щит, ознакомьтесь с отдельной инструкцией, на которую мы сослались!

Шаг 1 – Создаем схему

Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.

К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:

В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.

Шаг 2 – Подготавливаем материалы и инструменты

Среди инструментов Вам обязательно потребуются:

• мультиметр (чтобы прозвонить проводку после подключения всех элементов).
• набор отверток (закручивать винтики на клеммах).
• инструмент для снятия изоляции либо, в крайнем случае, монтажный нож электрика.
• шуруповерт (крепить бокс к стене)

Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы. Мы же рекомендуем Вам ознакомиться со следующим блоком статей, которые тесно связаны с самостоятельной сборкой распределительного щита:

Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.

Шаг 3 – Собираем электрощит

Вот мы и подошли к наиболее важной части статьи. Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке.

Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.

Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:

1. Повесьте корпус на стену (либо установите в подготовленную нишу).
2. Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов.
3. Зачистите жилы для качественного присоединения к клеммам.
4. С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки».
5. Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке.
6. Установите нулевую и заземляющую шину.
7. Нарежьте соединительные провода на подходящие отрезки.
8. Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, как соединить автоматы в щитке, мы рассказали в отдельной статье.
9. Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах.
10. Пригласите представителя энергосбыта для того, чтобы он выполнил опломбировку электросчетчика.
11. Проверьте правильность выполненных работ, включив вводной автомат.

Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло срабатывание УЗО, значит, все электромонтажные работы выполнены правильно.

Наглядный видео урок всего основного процесса:

Правильная сборка

Напоследок рекомендуем ознакомиться с некоторыми простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.

Блок: 3/4 | Кол-во символов: 4069
Источник: https://samelectrik.ru/kak-sobrat-raspredelitelnyj-shhit.html

Распределение потребителей

Все электричество, поступающее на объект, должно быть правильно и равномерно распределено между имеющимися потребителями. Осуществляя процесс распределения, необходимо руководствоваться специальными нормами и правилами:

• Мощные потребители от 2 кВт и более объединяются в отдельные группы. К каждой из них подключается автомат, способный выдерживать заданные нагрузки.
• Посудомоечные и стиральные машины, а также кондиционеры и другие приборы небольшой мощности подключаются к автоматам на 16 А. Сечение кабеля должно быть не менее 2,5 мм2.
• Приборы с более высокой мощностью (380 В) должны подключаться к автоматам на ампер. Сечение кабеля соответственно увеличивается до 4-6 мм2. У этих кабелей не должно быть ответвлений, прокладка осуществляется целыми кусками.
• К розеткам подводятся линии, отдельные для каждой комнаты с использованием трехжильного кабеля сечением 2,5 мм2. В распределительных коробках в направлении розеток предусматриваются индивидуальные ответвления.
• Приборы освещения разбиваются на группы и подключаются к отдельному кабелю сечением 1,5 мм2 и к автомату на 10 А.

Подключение отдельными кабельными линиями кажется излишним только на первый взгляд. В действительности это единственный способ, обеспечивающий электробезопасность и удобство эксплуатации. При возникновении аварийной ситуации, отключается только одна группа потребителей, а не вся сеть. В этом случае поиск и устранение неисправностей значительно упрощается.

Блок: 3/6 | Кол-во символов: 1483
Источник: https://electric-220. ru/news/raskljuchenie_ehlektricheskogo_shhitka/2018-03-25-1478
Полезные советы
Первое, что хотелось бы посоветовать – с внутренней стороны крышки бокса наклейте схему с условными обозначениями (что где находится). Если возникнет аварийная обстановка и Вас не будет на месте, любой другой сможет быстро отключить электроэнергию либо наоборот включить тот автомат, который выбил.

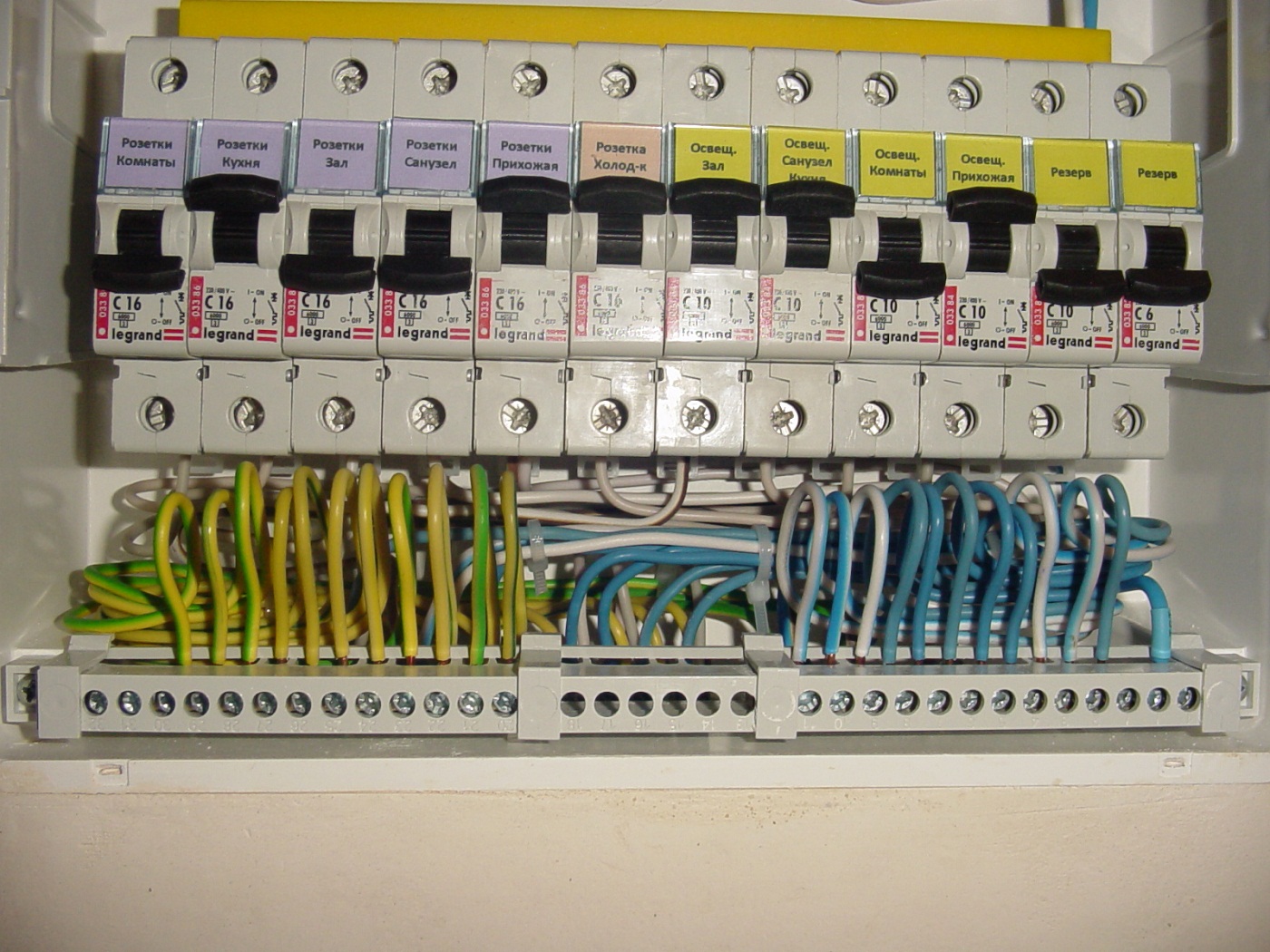

Также рекомендуем все группы проводов внутри щитка обозначить бирками и дополнительно группировать пластиковыми хомутами, как показано на фото. Это позволит сделать обслуживание и ремонт более удобным, чтобы человек не ломал голову при поиске нужного контакта. О том, как может быть выполнена маркировка проводов при монтаже, мы рассказывали в отдельной статье.
Не забываем про важную особенность подключения УЗО и автоматических выключателей – вводные проводники нужно обязательно заводить сверху, что даже дублирует завод-изготовитель на передней панели изделия.
После того, как Вы осуществили первое включение электрощита после сборки, оставьте его открытым на пару часов, после чего подойдите и проверьте температуру автоматики и проводов. Если где то изоляция начнет плавиться, немедленно отключите электричество и приступайте к поиску проблемы, иначе в дальнейшем короткого замыкания Вам не избежать.
Раз в полгода необходимо подтягивать винтики на клеммах автоматики внутри бокса, особенно если Вы используете алюминиевые провода.
Не покупайте компактный распределительный щит, в котором будет впритык места. Во-первых, возможно, в дальнейшем Вы добавите новые элементы в схему. Во-вторых, тесное пространство будет способствовать перегреву устройств и их быстрому выходу из строя.

Блок: 4/4 | Кол-во символов: 1870
Источник: https://samelectrik.ru/kak-sobrat-raspredelitelnyj-shhit.html
Составление схемы электрощита
На следующем этапе можно переходить к составлению схемы. Наиболее оптимальным будет однолинейный вариант. Свое название такая схема получила из-за группового отображения проводов. На обычных схемах прорисовываются все провода, относящиеся к каждой линии. На однолинейной схеме количество проводников в группах изображается наклонно-поперечными черточками. В нижней части находится раскладка с линиями потребителей, с обозначением их мощности и кабелями, используемыми для монтажа.
Все устройства обозначаются специальными символами. Н1 является выключателем нагрузки или рубильником, с помощью которого размыкается электрическая цепь, находящаяся под нагрузкой. Вместо него допускается использование автоматического выключателя, однако он плохо переносит выключение под нагрузкой в силу своих технических характеристик. Н2, Н3, Н4… и т.д. соответствуют автоматическим выключателям, символы А1, F1, F2, F3 – устройствам защитного отключения.
Вверху слева отмечен щит всего этажа с вводным автоматом на 100 А, электросчетчиком и входным противопожарным УЗО, срабатывающим при высоких дифференциальных токах в пределах 100-150 мА, которые могут спровоцировать возгорание. Для этих целей обычно выбирается селективное УЗО, срабатывающее не мгновенно, а после других устройств, расположенных на линии ближе всего к аварийному месту. Если по каким-то причинам они не сработают, то в действие вступает селективное УЗО, отключающее весь объект.
Более наглядно такая схема выглядит как на рисунке. Здесь точно так же отображаются все приборы и оборудование, их соединение между собой. Возле каждого устройства имеется отметка с его номиналом.

Блок: 4/6 | Кол-во символов: 1676
Источник: https://electric-220.ru/news/raskljuchenie_ehlektricheskogo_shhitka/2018-03-25-1478

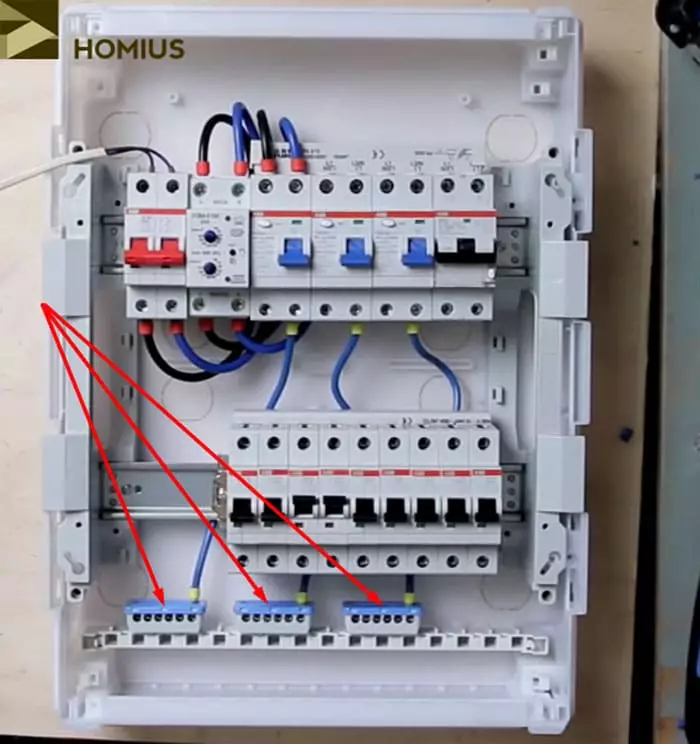

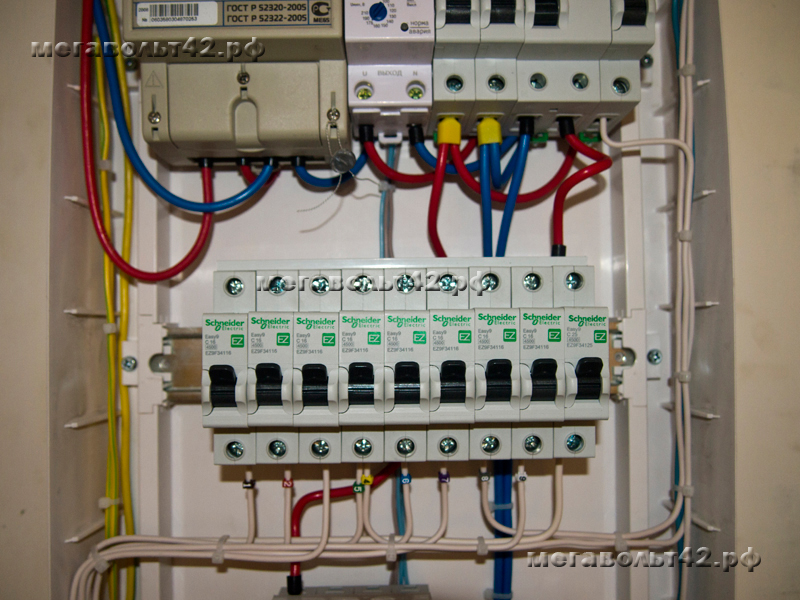

Подключение кабелей и проводов внутри щитка
На первом этапе снимается изоляция с токонесущих жил. После этого провода соединяются между собой. Для многожильных проводников используются специальные наконечники с нужным сечением. Их опрессовка производится пресс-клещами.

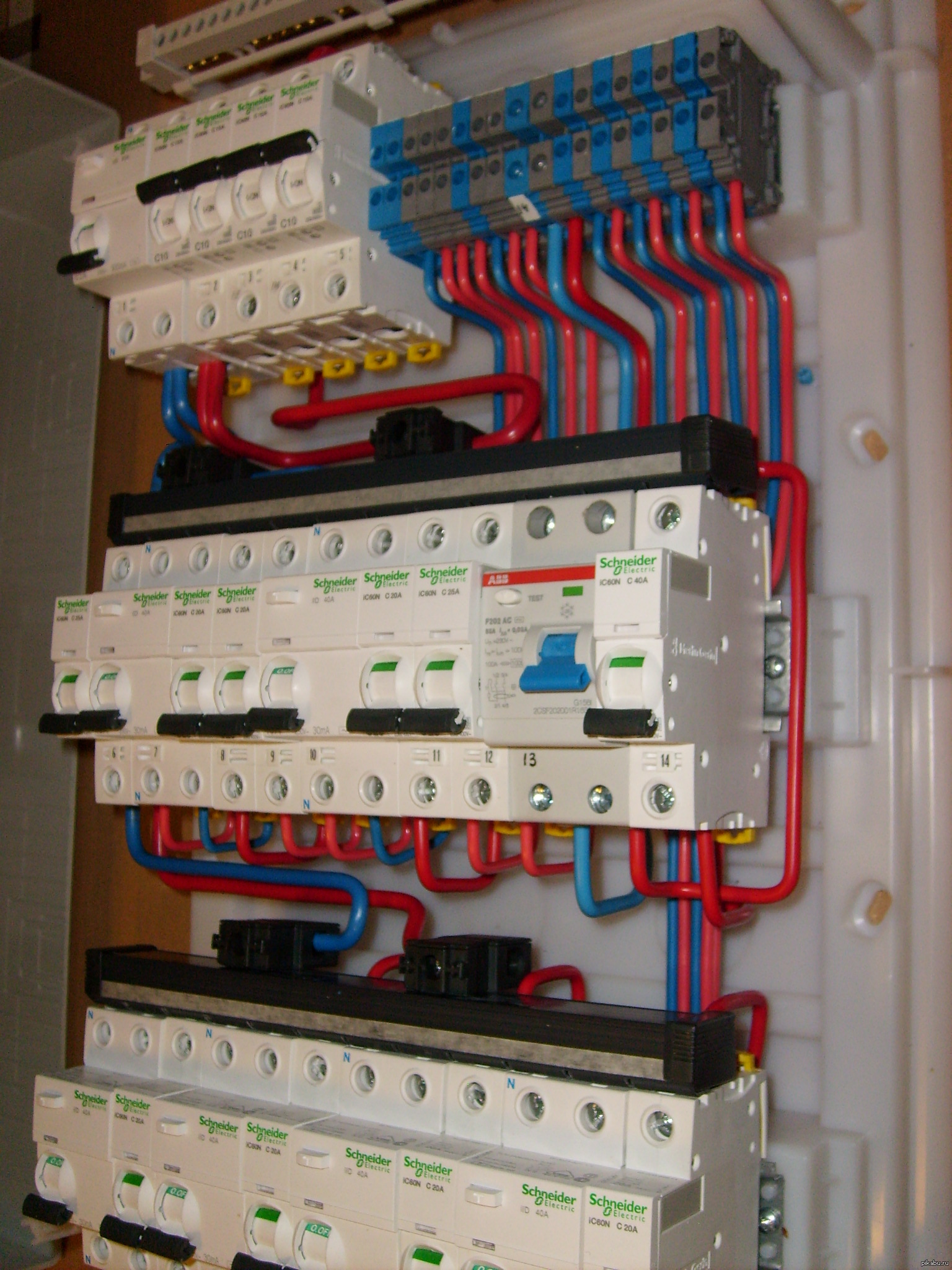

Расключение электрического щитка значительно облегчается за счет использования специальных шин. У них имеются плоские контакты в виде штырей, соединяющиеся с контактами автоматических устройств. Такие гребенки выпускаются для конкретных приборов и к другим модулям просто не подходят из-за разницы шага штырей. В связи с этим, рекомендуется приобретать весь набор оборудования от одного производителя, чтобы облегчить монтаж.
Излишки проводов отрезаются, остается лишь необходимый запас для подключения аппаратуры. Во время расключения проводки должна строго соблюдаться цветовая маркировка, соответствующая фазным жилам, нулевому и заземляющему проводникам. Подключение, выполненное с нарушениями, может привести к короткому замыканию, возгоранию или пробою отдельных проводников.

Блок: 6/6 | Кол-во символов: 1062
Источник: https://electric-220.ru/news/raskljuchenie_ehlektricheskogo_shhitka/2018-03-25-1478
Заводим кабели в электрощит

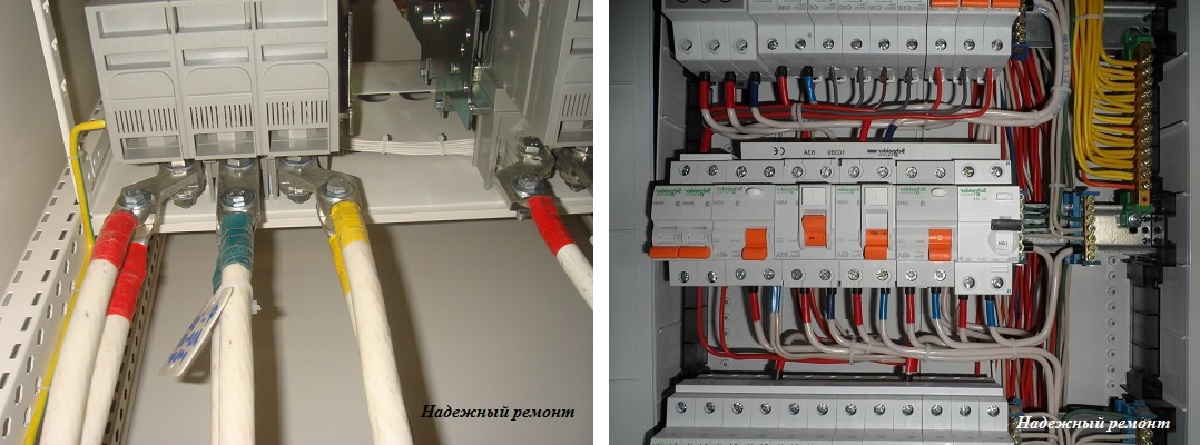

Избавить от проблем с подводкой кабелей в щиток может наличие специального кабельного ввода со съёмной крышкой. На качественных щитах такой ввод, как правило, предусмотрен, некачественные лучше не рассматривать вовсе. Если электрощит устанавливается снаружи, проблем с подводкой кабелей, как правило, не возникает. Если же щиток спрятан в нише, могут быть нюансы: добраться до вводного отверстия в этом случае бывает достаточно сложно, поэтому электрику необходимо запастись терпением и выдержкой.
Конструкция кабельного ввода электрощита предусматривает, как правило, перфорированные отверстия, которые доводятся до необходимого размера простым удалением лишних перемычек. Кабели подводятся в щиток через гофротрубу, стандартный размер которой мм, соответственно и отверстия следует делать такого размера.
Часто электромонтажнику мешает работать подвижность проводов внутри гофрированной трубки. Чтобы зафиксировать провода и сделать их неподвижными, некоторые используют алебастр, который подаётся к вводному отверстию со стороны штроба. Сразу оговоримся, что такой способ фиксации недостаточно удобен и эстетичен. Гораздо эффективнее можно закрепить провода с помощью специальных съёмных заглушек или сальниковых пластин.

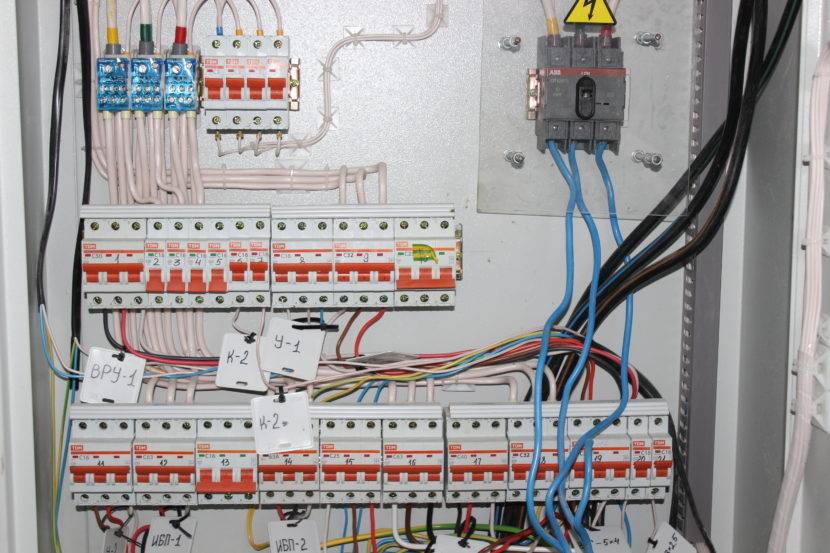

Чтобы в дальнейшем не было путаницы с проводами, следует сразу их маркировать. Вводной кабель подводится, как правило, в верхнем левом углу — там, где обычно устанавливают автомат ввода.
Блок: 7/11 | Кол-во символов: 1442
Источник: https://ProFazu.ru/provodka/montazh/sborka-elektroshhita.html
Правила сборки
Существуют определённые правила, которых следует придерживаться при сборке электрощита:
все провода внутри щитка должны быть такого же сечения, как и вводной провод;
любой модуль должен иметь вход вверху, выход — внизу;
если монтаж выполняется с помощью многожильного провода ПВ3, обязательно применение наконечников НШВИ.
Последовательность шагов электромонтажника, выполняющего сборку, может выглядеть следующим образом:
Блок: 9/11 | Кол-во символов: 439
Источник: https://ProFazu.ru/provodka/montazh/sborka-elektroshhita.html
Заключительный этап
Установка щитка на своё место осуществляется по окончании всех грязных ремонтных работ. Корпус щита монтируется в нишу, дин-рейки с собранным модульным оборудованием крепится саморезами. Закрепляются шины рабочего (N) и защитного (PE) нуля. Фазные и нулевые провода компонуются в отдельные пучки и прокладываются на противоположных сторонах щитка. Усилие, с которым зажимаются присоединения — 0.8 Н·м.
Перед тем, как приступать к пусконаладочным работам, следует убедиться в том, что собраны все розетки, распределительные коробки, выключатели. Все группы потребителей следует подписать на внешней панели электрощитка. Примерно через месяц работы следует сделать подтяжку всех соединений щитка.
Блок: 10/11 | Кол-во символов: 716
Источник: https://ProFazu.ru/provodka/montazh/sborka-elektroshhita.html
Видео по теме
Блок: 11/11 | Кол-во символов: 55
Источник: https://ProFazu.ru/provodka/montazh/sborka-elektroshhita.html
Кол-во блоков: 15 | Общее кол-во символов: 19366
Количество использованных доноров: 3
Информация по каждому донору:
https://ProFazu. ru/provodka/montazh/sborka-elektroshhita.html: использовано 6 блоков из 11, кол-во символов 5090 (26%)
https://electric-220.ru/news/raskljuchenie_ehlektricheskogo_shhitka/2018-03-25-1478: использовано 3 блоков из 6, кол-во символов 4221 (22%)
https://samelectrik.ru/kak-sobrat-raspredelitelnyj-shhit.html: использовано 4 блоков из 4, кол-во символов 10055 (52%)
Схема распределительного щита в частном доме и квартире
Чтобы электропроводка была безопасной, удобной в обслуживании и к тому же способной выдержать нагрузку от всех электроприборов жилья, необходимо правильно подойти к составлению схемы распределительного щита. На этом проекте должна быть обозначена вся иерархия автоматических выключателей и УЗО, вплоть до розеточной группы. Помимо этого, на всей защитной автоматике должен быть указан номинал. Далее мы предоставим читателям сайта Сам Электрик наглядные схемы распределительного щита в частном доме, квартире и коттедже.
Квартира
Итак, если квартира старой постройки и, к тому же, однокомнатная (к примеру, хрущевка), тогда проект расключения электропроводки будет выглядеть следующим образом:
Однолинейный проект
Как Вы видите, в данной схеме подключения распред щитка нет PE шины, т. к. в старых хрущевках заземление отсутствует. Что касается элементов электросхемы, она состоит из двухполюсного автоматического выключателя, счетчика электроэнергии (Меркурий 201), УЗО и групповых автоматов. Один автомат обслуживает группу освещения, второй — розетки, ну и третий – стиральную машину. Если же у Вас присутствует контур заземления, тогда электрическая схема сборки распределительного щита в квартире будет выглядеть так, как показано в примере ниже.
Важно! Установка УЗО в двухпроводной электросети запрещена согласно ПУЭ п. 1.7.80 (см. Главу 1.7) и ряде других нормативных документов, поэтому этот вопрос вызывает множество споров. У каждого специалиста своё мнение на этот счет. С одной стороны совмещенный защитный и рабочий проводник рвать нельзя, с другой стороны без УЗО вообще никакого шанса на выживание не будет, если вы «хорошенько» влезете в «фазу». Установка УЗО в двухпроводную электросеть допустима как временная мера с будущим переходом на полноценную сеть с заземляющим защитным проводником (PE), типа – TN-C-S, TN-S.
Пунктиром (1) обозначен корпус распределительного щита, (2) и (3) это нулевая и заземляющая шина. Четвертый элемент проекта – гребенка, которая соединяет автоматические выключатели. (5) – однофазное УЗО на 40 Ампер и ток утечки 30 мА, ну а (6) – групповые автоматы (3 по 16 Ампер и 1 на 25, для подключения варочной панели). На вводе установлен однополюсный автоматический выключатель, номиналом 40 Ампер. Самый нижний ряд электросхемы состоит из квартирных потребителей – группы освещения, розеток и мощных электроприборов (в нашем случае плиты).
Ну и бывают еще просторные квартиры с электрическим отоплением и группой мощных потребителей электроэнергии. В этом случае электросхема вводно-распределительного щитка будет более серьезной и по количеству автоматов не уступающей частному дому. Итак, к Вашему вниманию схема распределительного щита для квартиры улучшенной планировки:
При таком количестве потребителей электричества должна быть трехфазная сеть (380в) и на вводе, соответственно, трехполюсный автоматический выключатель на 63 Ампера. В остальном, дальше идет УЗО на 40 Ампер, группа автоматов на 16 и 25 Ампер (в зависимости от предназначения), ну и отдельное устройство защитного отключения для электропроводки в ванной комнате, с током утечки не больше 30 мА, согласно ПУЭ п. 7.1.38.
Также напомним, что для питания электроплиты должен применяться кабель с сечением токопроводящих жил не менее чем 6 кв. мм, согласно СП 256.1325800.2016 п. 10.2 (СП 31.110 – п. 9.2). При этом учитывайте реальную мощность электрической плиты и проверяйте достаточно ли 6 кв. мм. сечения.
Ориентируясь на предоставленные схемы подключения квартирного щитка, спроектируйте свой вариант и переходите к электромонтажным работам! О том, как собрать распределительный щит своими руками, мы уже рассказывали!
Частный дом
В частном доме может быть, как однофазная, так и трехфазная электросеть. В первом случае электрическая схема монтажа будет аналогична проекту для электроснабжения однокомнатной квартиры. Простейший вариант подключения щитка для жилого дома будет выглядеть так:
В этой схеме распределительного щита частного дома на 220 В на вводе стоит двухполюсный выключатель, далее подключен электросчетчик, после него – УЗО и группа однополюсных автоматических выключателей. Все довольно просто и в то же время по ГОСТ, ПУЭ и требованиям остальных документов. Если к Вашему участку подведена трехфазная сеть, тогда принципиальная схема сборки щитка будет выглядеть иначе. В нее уже могут быть добавлены потребители из пристроек – гаража, хозблока либо даже бани. Щиток, конечно же, будет большим и с множеством разветвлений, поэтому для примера мы подыскали довольно подходящий вариант. О том, как собрать трехфазный щит, читайте в статье: https://samelectrik.ru/instrukciya-po-sborke-trexfaznogo-elektroshhita.html.
Схема распределительно щита частного дома на 380 В, с использованием УЗО:
К этой электросхеме хотелось бы добавить небольшое описание:
Для гаражного электроснабжения отведена отдельная линия, защищенная устройством защитного отключения. Остальные два автомата устанавливаются на группу розеток и освещения гаража.
Если в доме есть трехфазные потребители электроэнергии, их лучше подключить через трехфазный автомат и четырехполюсное УЗО, как показано в примере выше. Если же трехфазных электроприборов нет, можете воспользоваться проектом, предоставленным ниже.
Последние 2 схемы распределительного щита на 380 Вольт могут использоваться не только для электроснабжения индивидуального жилого дома, но и для питания просторного загородного коттеджа! Рекомендуем также просмотреть статью о том, как провести электропроводку в доме!
Напоследок советуем просмотреть полезное видео, в котором показывается, как собрать электрический щит по схеме:
Как собрать щиток в квартире с УЗО?
Содержимое статьи:

Сборка электрощитка: рассчитываем и монтируем
Как театр начинается с вешалки, так электрическая сеть любого дома начинается с электрощита – наиболее сложного и важного элемента цепи. Щиток – центральный узел управления электрикой вашего дома или участка. От его правильной работы зависит и надежное снабжение энергией всех потребителей энергии, и безопасность хозяев.
Правила сборки электрических щитов
Щит – электрооборудование высокого класса опасности. Собрать его самостоятельно можно, лишь имея соответствующий опыт и необходимые знания. Как минимум, нужно разбираться в схемах подключения и принципах работы модульных аппаратов – УЗО, дифавтоматов и т.п. Поэтому многие предпочитают заказывать разработку схемы и сборку щитов у профессиональных монтажников.
Многие пользователи FORUMHOUSE успешно справляются с этой задачей сами, прислушиваясь к рекомендациям более опытных форумчан. В «электрическом» разделе накопилась значительная коллекция схем электрощитов различного назначения и успешных проектов сборки щитов своими руками.
Устройство распределительного щита
В этой вводной статье, с помощью пользователей форума, мы расскажем, каким должен быть правильный монтаж электрощитов и постараемся отразить важные детали, на которые следует обратить внимание, если вы решились на сборку своими руками.
Случается, что неопытные домовладельцы путают два разных вида устройств: вводной щит учета (ЩУ) и распределительный щит (ЩР). В первом случае щит (а точнее – шкаф, располагающийся на улице, на опоре) содержит минимум оборудования: пломбируемые вводный автомат защиты, счетчик учета электроэнергии и УЗО (устройство защитного отключения). Распределительный же щит, в отличие от шкафа, устанавливается обычно в помещении, и, в зависимости от числа потребителей, может содержать десятки дифавтоматов и УЗО.
Сборка ВРУ своими руками.
Есть вариант, когда учет и распределение электроэнергии объединены в одном вводно-распределительном устройстве (ВРУ). Однако энергосбытовые организации сейчас всегда требуют расположения прибора учета электроэнергии на уличных опорах или фасаде – в пределах доступности для инспектора. Законность этого правила вызывает очень большое сомнение, но размещение домашних групповых автоматов в уличном щите подходит разве что для домика на дачном участке, гаража и других небольших строений.
Для загородного дома с большим количеством потребителей энергии выполнить такой вариантустановки едва ли возможно: придется тянуть от щита к дому несколько групповых линий, расположенный на солидной высоте щит (автор схемы консультант форума Avs7153 Александр Свешников).
Наблюдатель:
– Минимально возможное количество контактных соединений, под пломбой – только одно критичное контактное соединение, соответственно – надежность и безопасность выше, чем в остальных схемах ЩУ с большим количеством контактных соединений!
В специальном разделе форума можно подробнее ознакомиться с вариантами установки уличных щитов от Наблюдателя.
Принцип сборки электрощита
Перед сборкой любого распределительного электрощита делается составление его схемы, в которой обязательно должны быть отображены все модули (дифавтоматы, УЗО, контакторы и т.п.), сечения всех используемых кабелей и проводов, мощности нагрузки линий. Лучший вариант, если у вас уже есть готовая схема электроснабжения дома – это значительно облегчит задачу. Будет понятно, сколько оборудования вам предстоит использовать, какие автоматы или УЗО подбирать, исходя из сечения кабелей и проводов и имеющихся у вас бытовых приборов.
В зависимости от места использования, вы можете делать металлический или пластиковый, навесной или встраиваемый электрощит. Здесь выбор зависит от ваших индивидуальных условий и предпочтений, однако есть такой важный параметр, как степень защиты от пыли и влаги. Щиты с разной степенью защиты имеют разную маркировку.
Denverus:
– Степень защиты щита правильно подбирать под внешние условия. Для уличного ящика, не в тропиках или Сахаре, достаточно IP54. Он может находиться в квартире – лишь бы сверху не залило. Если щит рядом с мощными системами полива, то опять же – IP65 минимум.
Пластиковые щиты чаще устанавливают на стене внутри помещений. Более прочные и стойкие к атмосферным воздействиям металлические щиты-шкафы находятся на улице. Встраиваемые щиты хорошо подходят для перегородок из гипсокартона, в которых легко организовать нишу. Размещать щиток нужно так, чтобы им было удобно пользоваться.
Avs7153:
– Маленькие щиты размещаются центром на уровне глаз, большие (метра по полтора) – так, чтобы дотянуться до верхнего ряда без табуретки. Для официальных счетчиков электроэнергии – 0.8-1.7 м от пола до клемм.
Выбор правильный модели щита во многом зависит от финансовых возможностей домовладельца, но за дешевизной гнаться не стоит. Дешевые щитки изготавливаются из дешевого материала, пластмассы плохого качества, хрупкой и со временем желтеющей. Такой щиток придется самостоятельно «колхозить», дорабатывая под ваши потребности. Щиты от зарекомендовавших себя производителей собираются по принципу конструктора, в них все рассчитано для удобного монтажа грамотной и безопасной электрической системы.
Важный параметр при выборе электрощита – его размер, то есть, число модулей, которые он может вместить. Один однополюсный выключатель — автомат занимает один модуль. Размеры всего щитового оборудования также кратны ширине модуля, поэтому, зная нужное вам число автоматов, УЗО и других устройств., легко рассчитать, какого размера щит вам потребуется.
Число модулей основных элементов щита:
однополюсный автомат – 1 модуль;
однофазный двухполюсный автомат – 2 модуля;
трехполюсный автомат – 3 модуля;
однофазное УЗО – 3 модуля;
трехфазное УЗО – 5 модулей;
трехфазный дифавтомат – 6-8 модулей.
Щит рекомендуется выбирать с некоторым запасом модулей. Так, если для размещения всех элементов достаточно 12 модулей, лучше приобрести щит на 16 – на случай будущего изменения схемы электроснабжения или появления в доме новых электроприборов, требующих автоматических устройств или УЗО. Неиспользуемые модули, для безопасности и эстетики, должны быть закрыты заглушками. Для этого применяются специальные пластиковые заглушки в электрощиток.
При сборке сложного щита с большим количеством комплектующих для простоты монтажа хорошо их для порядка заранее промаркировать в соответствии со схемой, советует Olechka. Будет наглядно и аккуратно.
Монтировать на щите модульную аппаратуру несложно: внутри щита устанавливают стандартные DIN-рейки, на которых простым нажатием до щелчка фиксируют все автоматы и УЗО. Снять или переместить их при необходимости тоже просто, достаточно отжать губку автомата отверткой. Чтобы автоматы «не ездили» по DIN-рейке, можно использовать специальные ограничители. Также внутри щита устанавливают две шины, предназначенные для соединения вместе всех нулевых и заземляющих проводников. Нулевая шина обязательно должна быть в закрытом диэлектрическом корпусе или отделена от металлического корпуса электрощита пластмассовой изоляцией.
Для соединения между собой полюсов автоматов часто используют перемычки из провода, но гораздо удобнее и эстетичнее применять для этого специальную медную шину-гребенку. Так или иначе, важно надежно соединять клеммы автоматики с гребенками или проводами, чтобы обеспечить хороший контакт.
После сборки и проверки щита остается «последний штрих»: нужно подписать все оборудование. Для этого может использоваться перманентный маркер, а еще лучше – сделать простые, но красивые и информативные наклейки. Пример от нашего пользователя:
D_A_N:
– Для крепления наклеек потребуются двусторонний скотч, обычный прозрачный скотч, канцелярский ножик и линейка. Отрываете одну сторону двойного скотча, наклеиваете на липкую сторону бумажку с маркировкой, сверху заклеиваете прозрачным обычным скотчем, отрезаете края ножом – и у вас наклейка.
По такому же принципу можно «заламинировать» скотчем и общую схему щита и расположить ее на внутренней стороне дверцы, если это позволяет его конструкция.
Самостоятельная сборка щита и ввод его в эксплуатацию является не таким уж сложным делом. Оно вполне по силам многим домовладельцам. Однако к этой работе нужно подойти со всей ответственностью, ведь именно от правильной или неправильной сборки щита будет зависеть не только надежность работы системы электроснабжения вашего дома, но и, в первую очередь, безопасность домочадцев и сохранность вашего имущества.
Присоединяйтесь к обсуждению вопросов по проектированию и сборке электрощитов. Смотрите фото готовых щитов со ссылками на их подробную сборку. Предлагаем вам экспертную оценку щита для небольшого дачного дома, советы, рекомендации и разбор ошибок. Смотирите наше видео с рекомендациями по увеличению электрической мощности в доме с помощью инвертора, а также информация и советы по устройству электрощита.
Однофазная схема распределительного щита — 5 разных вариантов
Сегодня практически ни один объект не может обходиться без электричества, так как в них нужны розетки для подключения электрооборудования и освещение помещений. Все квартиры, дома, офисы, гаражи, склады и так далее имеют разветвленную сеть электроснабжения. Для ее защиты, для электробезопасности людей, для эффективного управления электросетью необходимо устанавливать распределительные электрощиты. В них находятся коммутационные защитные устройства, которые выполняют все перечисленные выше функции. В щите происходит распределение на группы, что позволяет добиться удобной и независимой друг от друга эксплуатации мощной бытовой техники.
Все объекты разные и соответственно их сети электроснабжения тоже будут разными. Ниже рассмотрим несколько простых примеров, где показаны пять вариантов однофазных схем электроснабжения квартир и частных домов.
Общие принципы построения любой схемы щитка:
На вводе должно стоять вводное коммутационное устройство. Это может быть автоматический выключатель или рубильник (выключатель нагрузки).
Все отходящие от щита групповые линии должны иметь защиту от перегрузки и от действия токов короткого замыкания.
Все розеточные группы должны иметь защиту человека от поражения электрическим током. Для этих целей ставятся устройства защитного отключения (УЗО) или дифавтоматы с током утечки 10-30мА.
Вариант 1
Это самая простая схема вводного щита с прибором учета электроэнергии. На ней изображена система заземления TN-S, то есть когда от источника питания приходят отдельные самостоятельные нулевой рабочий и нулевой защитный проводники. В данной однофазной схеме щита на вводе стоит двухполюсный автоматический выключатель.
Здесь и на последующих схемах номиналы и характеристики защитных устройств выбраны произвольным образом. У вас они могут отличаться, но сама суть соединений между автоматическими выключателями и другими защитными устройствами остается такой же.
После вводного автомата идет счетчик. Для принятия его на учет должны пломбироваться вводное коммутационное устройство и сам прибор учета электроэнергии. Далее идут однополюсные групповые автоматические выключатели. Фаза всегда подается на автоматические выключатели, а ноль на нулевую шину. Так получается, что все нулевые рабочие проводники разных групп объединяются между собой, а фазные проводники коммутируются с помощью автоматов.
Данный вариант схемы является самым простым и очень часто встречается на различных объектах.
Вариант 2
Данный вариант щита является аналогичным предыдущей схемы. Тут только отсутствует прибор учета электроэнергии. Такие варианты щитов используются если счетчики находятся на улице в щитах учета или на лестничной площадке в этажных щитах. Первый вариант актуален для частного сектора, а второй для многоквартирных домов. Так как практически все соединения между защитными устройствами описаны в первом варианте, то особо комментировать тут нечего.
Единственное, что здесь можно отметить — это на вводе вместо установки автоматического выключателя можно выбрать рубильник (выключатель нагрузки). Он необходим для ручного отключения всего щита. Установка тут автомата приведет к дублированию номинала вводного автоматического выключателя из щита учета или из этажного щита. Этого делать не нужно.
Вариант 3
Как я выше писал, что все группы розеток должны иметь защиту от утечек тока, то есть должны защищаться с помощью УЗО. В третьем варианте схемы представлено вводное УЗО, которое устанавливается после счетчика. До прибора учета УЗО нельзя ставить, так как его нужно будет пломбировать, что не хотят делать инспектора. Поэтому они его разрешают ставить только после счетчика.
Для защиты человека нужно использовать УЗО с токами утечки 10-30мА. Это безопасный ток для человека, при котором он способен отдернуть руку и не получить каких-либо увечий. У варианта с использованием на вводе одного УЗО на 30мА есть один минус. При его срабатывании отключается вся квартира, дом и т.д. Также если сеть сильно разветвлённая, то УЗО может ложно срабатывать из-за естественных токов утечек, которые присутствуют в каждой бытовой технике.
В данном варианте фаза и ноль подаются на вводные контакты УЗО. Далее с выходных контактов фаза подается на автоматические выключатели, а ноль на свою нулевую шину. Запомните, что ноль до УЗО и ноль после него нельзя объединять между собой, то есть подключать к одной шине. Иначе устройство защитного отключения вы просто не взведете, так как оно будет сразу отключаться.
Вариант 4
В данном варианте схемы на вводе стоит противопожарное УЗО на 100-300 мА, а дальше некоторые группы защищаются индивидуальными УЗО на 10-30 мА. Для исключения одновременного срабатывания вводного и группового устройств на вводе рекомендуется ставить селективное УЗО. Оно имеет временную задержку на срабатывание и обозначается на корпусе латинской буквой «S».
В данной схеме нужно не запутаться с подключением нулевых рабочих проводников. Нули после разных УЗО нельзя объединять между собой, иначе устройства будут сразу отключаться. Поэтому после каждого УЗО нужно ставить свою нулевую шину если к нему подключено несколько групп или нулевой рабочий проводник нужно сразу подключать к УЗО, если оно защищает одну группу. Ниже на схеме это как раз и показано.
Вариант 5
В данном варианте для защиты групп используются дифавтоматы и обычные автоматические выключатели. Автоматические выключатели дифференциального тока (АВДТ) защищают кабель от перегрузки, от действия тока короткого замыкания и защищает человека от поражения электрическим током. На каждый дифавтомат нужно подать фазу и ноль. Уже после выхода с данных устройств объединять нули также нельзя. Нулевые рабочие проводники остальных групп, которые защищены обычными автоматическими выключателями, подключаются на вводную общую нулевую шину.
В данной статье представлены простейшие варианты схем однофазных электрощитов. В них рассмотрены практически все защитные устройства, показано как их нужно подключать и есть описания использования того или иного варианта. Исходя из своей индивидуальной ситуации вы должны разрабатывать свою схему. Помните, что она должна удовлетворять всем современным нормам электробезопасности.
Как собрать электрощиток своими руками
Наличие электрического щитка в жилом помещении или на даче позволяет решить две проблемы сразу: распределить нагрузку по всему помещению и защитить приборы при авариях. Желательно, чтобы этим вопросом занимались компетентные организации, но если имеются кое-какие навыки обращения с электричеством, то установить электро-щиток и произвести его подключение – не составит большого труда. Как правило, главный автомат и счетчик подключает электро-снабжающая организация, а вот после счетчика разводку можно делать самому, только перед пуском придется пригласить представителей этой организации, чтобы они все проверили и все измерили. Естественно, что это будет стоить некоторые деньги, но все же, обойдется гораздо дешевле, чем, если бы разводку и установку электро-щитка осуществляли люди из соответствующей фирмы.
Единственное условие – это знание норм и правил проведения подобных работ. Ведь и щиток, и розетки и выключатели устанавливаются на определенной высоте.
Какие электроприборы должны находиться в щитке
В зависимости от того, квартира это или частный дом, электро-щитки могут устанавливаться по-разному, в зависимости от того, где установлен счетчик и вводной автомат. В наше время, счетчик и вводной автомат, если взять частный дом, устанавливаются снаружи, в удобном для контроля месте. Щиток же устанавливается внутри дома, где удобно осуществлять контроль за электроосвещением и работающими электроприборами. Несколько десятилетий назад и счетчик, и защитные «пробки» устанавливались в доме, что было крайне неудобно для контролирующих организаций. Им приходилось заходить в частные дома, что не очень нравилось хозяевам. Теперь же, когда счетчик располагается на улице, удобно и контролировать, и снижать показания.
К сожалению, не везде и не всегда возможен подобный вариант. В таком случае, счетчик ставится в квартире в щитке, где расположены и автоматы выключения. Поэтому, при установке щитка необходимо учитывать габариты счетчика и количество выключателей.
В многоквартирных домах, как правило, счетчики и вводные автоматы расположены на лестничных площадках, в специальных электро-щитках, куда помещается сразу несколько счетчиков, обслуживающих несколько квартир. При этом, никаких щитков в квартире не предусмотрено, особенно, если квартира не современной планировки. В случае ремонта в квартире, электро-щиток просто необходим, так как это позволит разделить электропитание практически всех комнат, что делает их независимыми. Это особенно актуально в случае какой-либо аварии, когда можно отдельным автоматом обеспечить данную линию и проводить ремонтные работы. При этом, в остальных комнатах все электроприборы будут функционировать, как и прежде.
С электричеством шутки всегда заканчиваются плачевно, поэтому, вопрос безопасности должен стоять на первом месте. Существует такое устройство, как УЗО – устройство защитного отключения (фото выше №3 ), которое необходимо установить перед автоматами, которые распределяют нагрузку в квартире. Это устройство защищает линию, даже если такие утечки минимальные, что снижает к минимуму поражение электротоком. УЗО включается следующим образом: фаза подключается на входы автоматов, а нулевой провод соединяется с нулевым общим проводом. Автоматы так же имеют встроенную защиту от превышения нагрузки и от коротких замыканий.

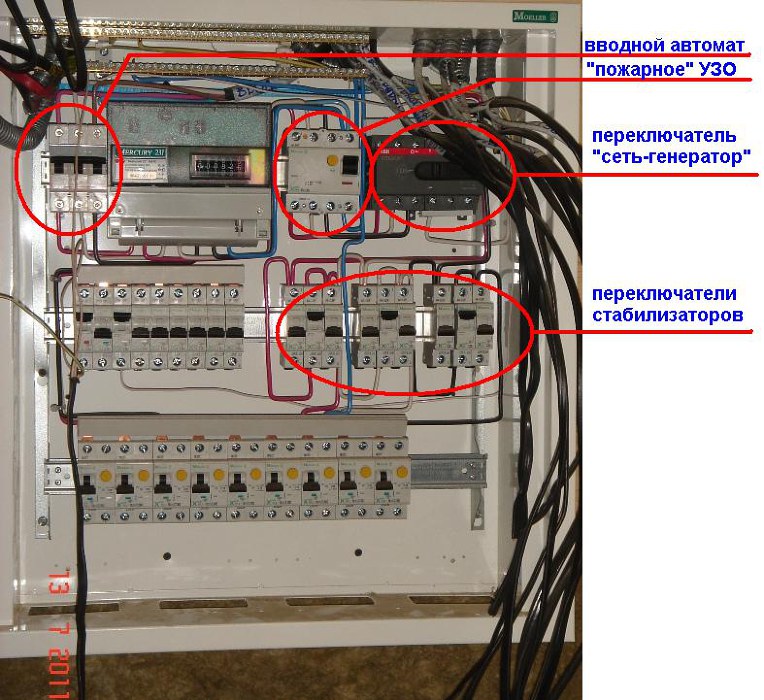

Еще один интересный прибор, без которого порой совсем не обойтись – это стабилизатор. Ни для кого не секрет, что качество электроснабжения у нас отвратительное: напряжение постоянно «скачет» от 160 V до 280 V, что негативно сказывается на работе некоторых электроприборов, работа которых управляется микропроцессорами. В связи с этим, такая техника, как компьютеры, стиральные машины, холодильники, аудио и видео комплексы требуют стабильного напряжения. Если что-то случится, то их ремонт может дорого обойтись, поэтому, лучше перестраховаться и приобрести стабилизатор не на всю квартиру, а только на ответственные бытовые приборы. Естественно, что об этом следует подумать заранее и объединить ответственные розетки питания в одну группу.
Стабилизатор можно установить, как на одну, так и на несколько групп, если включить его перед автоматами. При этом, нужно тщательно рассчитать необходимую мощность и позаботиться о запасе мощности хотя бы в 20 %, чтобы стабилизатор не перегревался. При этом, следует взять во внимание тот факт, что размеры стабилизатора не позволят поместить его в щиток, а это означает, что стабилизатор придется устанавливать отдельно и об этом необходимо позаботиться заранее.
В электро-щитке располагается 2 шины: шина заземления и шина зануления. К шине заземления подключаются все провода, соединенные с заземлением приборов и устройств. На шину зануления подключается провод от УЗО (нулевой). Нулевая линия всегда обозначается буквой «N» и при разводке к нему подключаются все белые или зелено-желтые провода, а фазный провод всегда красный или коричневый. Именно поэтому, для разводки желательно применять разноцветные провода, чтобы потом не пришлось вызванивать каждый провод. Это особенно актуально для тех, кто делает это первый раз: можно накрутить такое, что потом несколько дней специалистам придется разбираться.
Все автоматы в щитке соединяются параллельно, а точнее, верхние клеммы, куда подается фаза. Нижние же клеммы подключаются каждый к отдельной линии, которые питают отдельные комнаты.
 Вариант DIN-реек в корпусе щитка
УЗО и автоматы крепятся на специальную DIN-рейку, с помощью защелок, поэтому проблем с установкой подобных аппаратов не должно быть никаких.
Грамотное подключение автоматов и УЗО в щитке распределения: схемы для однофазных и трехфазных линий
Как правильно подключить устройство защитного отключения?
Маркировка контактов
Получилось так, что у каждого производителя УЗО нулевой провод может быть заведен как с правой стороны, так и с левой. Поэтому смотрим на обозначения на корпусе, а потом уже подсоединяем:
N – клемма для подключения «нуля».
1 – контакт для подсоединения приходящего фазного провода.
2 – зажим для подключения отходящего фазного провода.
Нужна ли защита УЗО автоматом при подключении его в распределительном щитке?
По правилам подключать устройство защитного отключения без автоматического выключателя нельзя. Зачем это нужно? Дело в том, что принцип работы УЗО основан на срабатывании только по причине утечки тока, при коротком замыкании или при перегрузке оно не срабатывает. Отсюда опасность возгорания проводки или выхода из строя самого устройства.

Здесь представлены две простые схемки соединения автомата с двухполюсным и четырехполюсным устройством отключения.

Вывод: всегда делайте защиту автоматическим выключателем. В большинстве случаев в схеме подключения однофазной сети квартиры используют УЗО и автомат с одинаковыми номиналами. Однако практика показывает, что лучше выбрать устройство отключения с номинальным током большим на одну ступень. Например, если автомат на 16А, то УЗО будем ставить на 25А. Почему так, а не иначе? Попытаемся смоделировать цепь событий:
Если внимательно изучить время-токовую характеристику автомата , то станет понятно, что ему нужен определенный отрезок времени для срабатывания теплового расцепителя во время перегрузки.
Это значит, что сквозь автомат будет протекать повышенный ток, такая ситуация может длиться от нескольких секунд до нескольких минут.
Этот же ток пойдет и через УЗО, что крайне нежелательно для его контактов и механизмов – они попросту не рассчитаны на такой форс-мажор. Устройство определенно будет греться, и если оно просто сгорит, то считайте, что вы еще легко отделались.
Версии защиты для однофазной сети
О комплекте защитных приборов постоянно напоминают производители мощной домашней техники. Зачастую уже в сопроводительной документации к стиральной или посудомоечной машине, электроплите указано, какие дополнительные устройства необходимо установить.
Если учесть количество контуров, направленных на обслуживание розеток и мощной техники, можно с уверенностью утверждать, что проектов монтажа устройств защиты бесконечно много. Ниже рассмотрим базовые варианты, которые встречаются чаще всего, на их основе возможно построение модернизированной электросхемы, заточенной под конкретные условия.
Простая схема подключения общего УЗО на вводе однофазной сети квартиры или коттеджа
В этом проекте используют одно устройство защитного отключения. Его ставят на вводе после двухполюсного автомата перед отводящими выключателями. Здесь аппарат контролирует утечку тока во всей сети. Основной недостаток: определить линию, в которой произошла утечка довольно сложно. Зато все дешево и сердито.
Проект со счетчиком и общим устройством защитного отключения на вводе
Схема практически повторяет предыдущую, единственное отличие – установка прибора учета электроэнергии, что по нынешним временам обязательное условие. Что касается плюсов и минусов проекта, то они копируют прежний вариант: та же экономичность, но сложности с определением линии утечки.
Схема подключения в квартире общего УЗО на вводе и автоматов с групповыми УЗО на отводящих линиях
В таком решении устройства защитного отключения используются не только на вводе, но и на каждой отходящей цепи. Здесь важно соблюдать селективность, иначе во время утечки одновременно отключатся и групповое устройство, и вводное. Поэтому на ввод чаще всего ставят аппарат на 100мА, а на линии по 30мА.
Положительный аспект – при утечке отключается только аварийная цепь, остальные будут функционировать в штатном режиме.
Отрицательный момент – дороговизна и большой объем работ.
Электросхема подсоединения групповых УЗО на отводящих цепях
Схема собрана по аналогии с предыдущей, единственное отличие – отсутствие общего УЗО на вводе. По мнению некоторых его установка – лишняя трата средств, потому что все линии уже ограждены от утечек групповой защитой. Так что решение о дополнительных тратах за вами.

Намерение поставить групповую защиту только на отходящие цепи уже можно поприветствовать. Большинство домовладельцев вообще ее не ставят, так же как и защиту от атмосферных перенапряжений и заземление.
Типичные схемы подключения четырехполюсного УЗО в трехфазную сеть в щитке частного дома
Вариант №1
Сеть частных домостроений часто питается от 380В. Представленный проект включает не только четырехполюсное устройство защитного отключения, но и групповые УЗО на каждую отходящую линию. Без последних схема тоже будет работать.
Вариант №2
Проект собран по аналогии с первым вариантом, но здесь уже задействован прибор учета электроэнергии.
Безопасность – прежде всего!
Основная часть правил безопасности при монтаже схемы подключения УЗО носят общий характер для всех электромонтажных работ. Перед оборудованием распределительного щита не забывайте:
Обесточить сеть – выключить входной автомат.
Провода должны иметь соответствующую цветовую маркировку.
Входной выключатель всегда монтировать в первую очередь.
Внимательно следить за полюсами приборов – путать их нельзя!
Щиток в квартире с УЗО
В электрике роль щитка заключается в 2-х функциях: ввод и распределение тока, а также обеспечение безопасных условий эксплуатации. Если планируется в нем разместить счетчик и вводной автомат (ВА), то нужно заранее об этом позаботиться. УЗО, в свою очередь, предназначено для защиты человека от удара током. Такое может произойти в результате поломки электроприборов. Сегодня мы разберем, как собрать щиток в квартире с УЗО.
Принцип работы
Перед тем, как собрать щиток в квартире с УЗО, узнаем, как он функционирует. Этот прибор сопоставляет силу тока на входе/выходе. Получается, что электричество должно иметь одинаковое значение на фазе и нуле. Если показатели расходятся, значит существует утечка. Вследствие этого, устройство срабатывает и цепь размыкается.
Схема электрического щитка в квартире с УЗО
Перед установкой УЗО важно правильно подобрать его параметры: какую нагрузку оно будет пропускать. Если ставить, к примеру, на одну цепь (бойлер, стиральная машинка и т.п.), то можно ограничиться аппаратом, выдерживающим именно такую нагрузку. В целях рациональности и экономии это будет уместным. Если аппарат необходимо поставить на всю квартиру, то предварительно просуммируйте общую нагрузку всех приборов. Также определите дифференциальный ток, когда устройство должно сработать.
Подключение по фазе. В данной схеме не присутствует нулевая шина, что характерно для старых квартир и домов. О том, как сделать заземление в частном доме, читайте у нас на сайте.
На рисунке видно, что УЗО ставится после ВА и счетчика. Затем фазный провод распределяется на автоматические выключатели (АВ). После этого элементы питания подводятся к розеткам. По нейтрали проводник поступает на клеммную колодку, а затем делается разводка на остальные линии.
Рекомендация: если применять данную схему, то лучше ставить отдельный УЗО на каждую розетку или осветительный прибор. Кстати, у нас есть материал о том, как подключить потолочную люстру.
Схема щитка в квартире с УЗО одно- или четырехполюсного типа в однофазной сети.
Использование 4-х полюсного УЗО нецелесообразно. Это устройство можно применять, если планируется в недалеком будущем модернизация на 3-х фазную сеть или в качестве временной замены.
Одно предостережение: первый фазный провод устанавливается в клемму 1, второй – под номером 2. Нейтраль подключается в место с обозначением «N».
Фазу нужно подключать к разъему, где располагается кнопка «Test» (Тест). Регулярно, не менее раза в месяц, необходимо осуществлять проверку с её помощью.
Схема подключения щитка в квартире с УЗО: пошаговая установка
В самом начале определитесь со схемой подключения. После этого приступаем к установке устройств в электрощиток.
Модульность. Современные приборы монтируются на DIN-рейку. Используя данный метод установки, сам процесс не займет много времени.
Определяем места для устройств. После этого, проводим подключение, согласно ПУЭ.
Установка двухполюсного АВ. Его задача заключается в защите счетчика от перепадов напряжения и КЗ (короткое замыкание). Также с его помощью можно проводить работы по замене устройств в щитке.
Установка ВА. Он служит ограничителем потребительской максимальной мощности. ВА монтируется на верхнюю DIN-рейку.
Монтаж счетчика. После АВ устанавливается электросчетчик. Сборка щитка для квартиры с УЗО никогда не обходится без этого устройства. Чтобы подключить счетчик, нужно открутить пломбы и снять крышку. Проводка подводится согласно схеме, указанной на обратной стороне устройства. Если её там нет, то загляните в инструкцию. После подключения проводов, счетчик пломбируется.
Его должен устанавливать исключительно электрик, из-за присутствующих здесь пломб.
УЗО. Контакты на этом устройстве обозначены, их остается только верно подключить. Если необходимо расключение электрического щитка в квартире с УЗО, то это дело правильнее доверить специалистам. Они выполнят работу в лучшем виде. Но, если вы умеете читать схему, то вам такое дело тоже будет по плечу.
Проверка УЗО на работоспособность. После подключения всех элементов электрощитка проводится проверка УЗО, путем нажатия кнопки «Тест». В этом случае происходит утечка тока, в результате чего прибор должен отключить электричество.
Напоследок предлагаем ознакомиться со статьей «Подключение проходного двухклавишного выключателя». Из нее вы узнаете, как правильно это сделать и что нужно учесть во время таких работ.

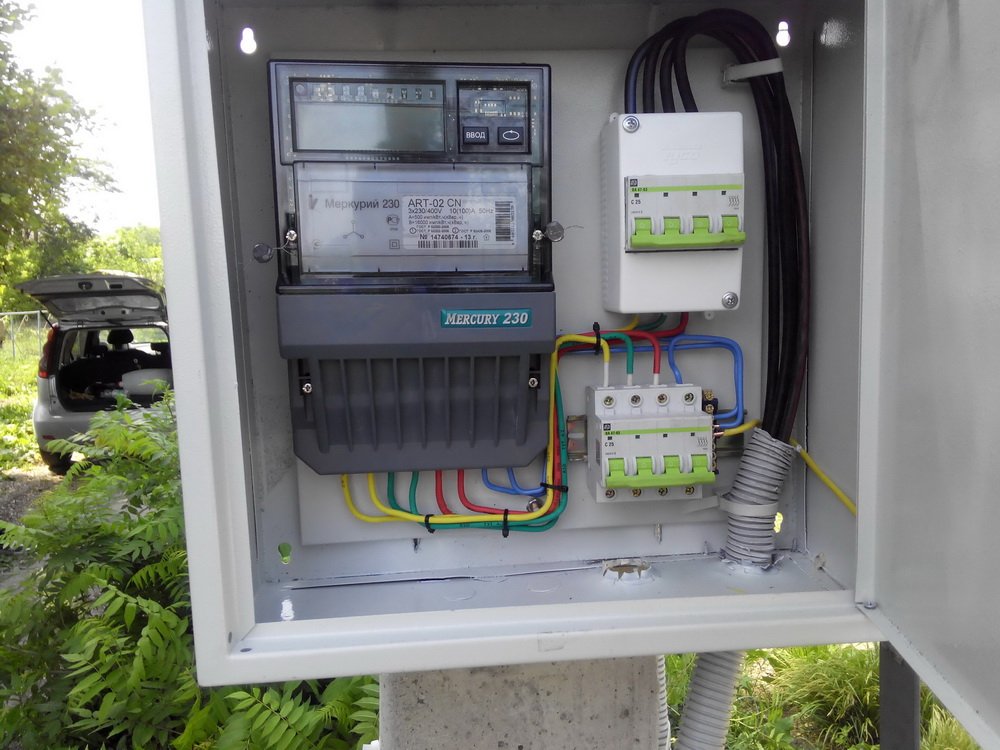

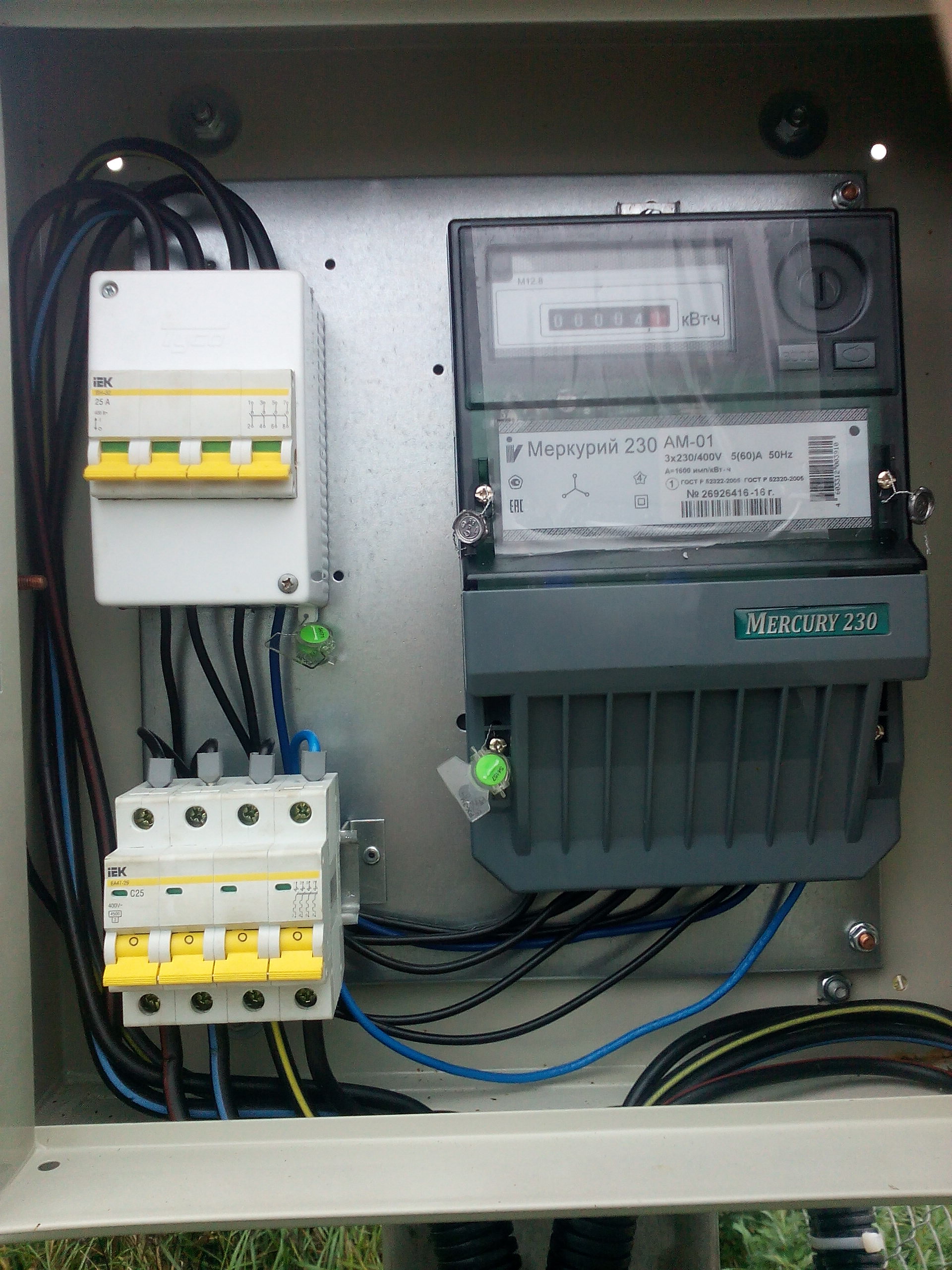

сборка и расключение, особенности монтажа на улице и со счётчиком, техника безопасности
Без электричества трудно представить современную жизнь. Благодаря ему человечество может пользоваться различным оборудованием и приборами, создавать искусственные источники света, обогрева. Но для этого необходима качественная и безопасная электрическая система. При её построении учитывается ряд факторов, таких как потребление, управление, учёт. Особое место в распределении электроэнергии занимает электрический щиток.
Для чего нужны электрические щитки
Электричество от энергопоставляющей компании поступает на какой-либо объект по воздушному или подземному проводу. Чтобы передать ее на несколько потребителей, устанавливается распределительный электрический щиток. Кроме кабелей в нём монтируются модули защиты — как противопожарные, так и уберегающие живые организмы от поражения током.
Физически это комплексное устройство представляет собой выполненный из пластмассы или металла ящик. Чаще всего он имеет прямоугольную форму и комплектуется дверцей. Его размеры зависят от количества и вида модулей, которые в нём возможно разместить. Для несанкционированного доступа и защиты людей от случайного поражения электрическим током щит закрывается на замок.
В бытовых и административных условиях используются два типа устройства — навесное или встраиваемое. На производствах применяются напольные конструкции, располагающиеся в специально выделенной для них комнате — щитовой. В ней распределительное приспособление выглядит как шкаф, в который заходит толстый кабель, идущий с подстанции, а далее уже внутри него электричество разделяется на несколько групп. То есть эта небольшая комната является начальным пунктом подачи энергии в здании.
Любой распределительный электрический щиток содержит следующие модули:
вводное автоматическое устройство включения или отключения;
нулевую шину;
планку заземления;
пакетные выключатели.
Это тот минимум, который должен быть в нём установлен. Кроме этого, часто электрощиток дополняют модулями дифференциальной защиты, устройством защитного отключения (УЗО), аппаратами контроля напряжения, а также счётчиком энергии. Нередко в нём имеются места для размещения слаботочных коммутаций, например, телевизионного кабеля или высокоскоростных линий передачи данных.
Виды и особенности
Готовые устройства с необходимыми модулями могут собираться на производстве или набираться на месте установки. Фирмы-изготовители выпускают как серийные модели, так и индивидуальные. К Корпусы могут быть как готовыми, так и собираться из частей.
Законченное оборудование разделяется на два типа: групповое и с монтажной панелью. Первое применяется для размещения в нем небольшого количества модульной аппаратуры и имеет средние размеры. В середине него электроустройства крепятся на специальную рейку, а после подсоединения закрываются пластиковой или металлической перегородкой. В панели выполняется прорез для удобства доступа к элементам управления. Второе представляет собой шкаф с жёстким металлическим листом, крепление модулей в котором осуществляется с помощью резьбовых соединений.
По принятой классификации распределительные щиты для электропроводки разделяются на следующие виды:
Центральный — предназначен для снабжения энергией крупного объекта. Обычно это щит, устанавливаемый на подстанции.
Групповой — в нём устанавливаются коммутационные и защитные аппараты для выделенных линий, образующих группы розеток или осветителей.
Домовой — располагается в квартире и служит для раздачи электричества светильникам, розеткам или напрямую подключённым приборам.
Этажный — размещается в подъездах многоквартирных домов и обеспечивает подачу напряжения 220 вольт в квартиры.
Аварийный — используется для ручного или автоматического переключения с основного на резервное питание.
Кроме этого, существует понятие групповая сеть — совокупность распределительных щитов, обеспечивающих подачу тока и напряжения от центрального устройства до конечных электрических точек.
По внешнему виду устройства бывают навесного, встраиваемого и напольного типов. Принципиальной разницы в технологии сборки не существует. Первые обычно изготавливаются из пластиковых боксов и навешиваются на стену с помощью дюбелей и шурупов. Используют их чаще с проводкой открытого исполнения. Встраиваемые выполняются из металла и монтируются в ниши или специально выполненные углубления. Такой подход позволяет их сделать скрытыми или хотя бы не бросающимися в глаза. Напольные напоминают шкаф.
Основные характеристики
Рынок электротехнической продукции может предложить покупателю несколько видов устройств, отличающихся друг от друга конструктивными особенностями. Их качество изготовления напрямую зависит от точности подгонки частей, вида применяемого материала и покрытия.
Можно выделить следующие технические параметры электрораспределительных устройств:
Серия. На каждом из устройств выполняется маркировка. Обозначается она с помощью букв и цифр. Буквы обозначают месторасположение и особенности, а цифры — число установочных мест.
Материал. Для производства щитов используется металл и пластик (поликарбонат, полистирол, полиэстер), но встречаются и комбинированные модели. В них корпус выполняется из оцинкованной стали, а дверцы и лицевая панель из пластмассы.
Степень защиты. Обозначается в соответствии со стандартами международной классификации — от IP20 до IP66. Первая цифра характеризует устойчивость к механическим повреждениям, а вторая — устойчивость к проникновению влаги.
Количество модулей. Существуют боксы для электрических автоматов, рассчитанных на установку одного прибора, а есть устройства и на 150 позиций. При этом в щитках квартирного и этажного исполнения, а также уличного, предусматривается место для крепления прибора учёта электроэнергии.
Размеры. Напрямую зависят от возможного числа устанавливаемых модулей. Кроме длины и высоты значимым габаритом является глубина изделия. Она может быть от 7 мм до 1 м.
Рабочий ток. Измеряется в амперах и обозначает максимальное значение, которое могут выдержать электропроводящие части изделия.
Рабочее напряжение. Единица измерения вольт. Этот показатель может изменяться от 230 В до 1 кВ.
Температурный диапазон. Определяет режим, при котором изделие не испытывает деформаций и не ухудшает свои технические характеристики. Измеряется в градусах Цельсия.
Опции — дверца, замок, защёлка, внутренняя подсветка.
Способ подводки кабеля. В корпусе изделия выполняются технологические заглушки, после удаления которых образуются отверстия. Через них пропускаются провода, а располагаться они могут снизу, сверху, сбоку или сзади.
Правила монтажа
Самостоятельно установить щиток возможно, но для этого необходимо придерживаться строгих правил. Проще осуществляется монтаж навесного устройства. Для этого не придётся штробить стены, а коммутировать модули намного удобнее. Сложнее дело обстоит со встраиваемыми конструкциями. Если место для их установки не предусмотрено, понадобится выполнить нишу или соорудить фальш-стену.
Требования по размещению щитков содержатся в правилах устройств электроустановок (ПУЭ):
щиток для электрических автоматов должен быть установлен в хорошо освещаемых помещениях со свободным доступом;
уровень влажности не должен превышать 60%;
возле изделия не должны проходить газовые трубы и находиться легковоспламеняющиеся вещества;
от низа пола электрощит располагается на расстоянии от 1,5 до 1,8 м.
Дополнительные требования предъявляются к уличным щитам. Согласно пункту 1.5.27 ПУЭ, установка электроприборов в неотапливаемом помещение запрещена. Сюда можно отнести и улицу. C другой стороны, представитель энергокомпании должен иметь доступ к счётчику. Поэтому обычно идут на компромисс. На уличной стороне дома устанавливается небольшой щит, в котором монтируются электросчётчик и вводный автомат, а все остальные модули располагаются в середине хозяйственной постройки.
Распределительное устройство, выполненное из металла, должно иметь заземлённый корпус, а уличное ещё и быть антивандальным и запираться на ключ. При этом защита его должна соответствовать классу не ниже IP54.
Установка устройства
Для того чтобы смонтировать корпус, предварительно на стенке выполняется разметка. Для этого с помощью уровня прочерчиваются горизонтальная линия, обозначающая верх, а затем — вертикаль вниз от одной из сторон. К намеченному контуру прикладывается корпус электрощита и обводится с помощью тонкого маркера по периметру.
В случае монтажа навесной конструкции, по задней стенке изделия отмечаются места для сверления отверстий под установку дюбеля. Как только отверстия будут выполнены, задняя крышка жёстко фиксируется на шурупах. Со стороны подвода кабеля удаляются заглушки, и провод заводится в середину бокса.
Скрытое расположение требует выполнения ниши достаточной глубины. С помощью болгарки по очерченному контуру алмазным кругом делаются резы. Затем берётся перфоратор с установленным в него зубилом и выбирается внутренняя ниша. Корпус щитка устанавливается в выполненное отверстие. Используя крепление, входящее в комплект, щиток выставляют по уровню и прикручивают. Перед этим необходимо завести все входящие и выходящие кабели.
Свободное пространство между стенкой и изделием заполняется монтажной пеной или замазывается гипсовым раствором. В качестве строительной смеси лучше применять алебастр. После ввода кабельных линий в щиток необходимо их зафиксировать с помощью алебастра или специальных скоб.
Сборка внутренностей
После того как физически корпус будет зафиксирован, прикручиваются дин-рейка, нулевая шина и контур заземления. На планку устанавливаются модули согласно электрической схеме. Такое планирование расположения различных автоматов и устройства необходимо выполнить заранее.
При этом размещать устройства нужно так, чтобы не возникало пересечений коммутируемых проводов. Для этого расстановку модулей начинают слева направо и ставят их в следующем порядке:
счётчик учёта потреблённой энергии;
реле контроля напряжения;
вводный автомат;
вводное УЗО;
розеточные автоматические выключатели;
осветительные автоматы;
УЗО индивидуального использования.
Надевать устройства на модули несложно благодаря специально подпружиненной защёлке, которая надёжно прижимает электрофурнитуру к дин-рейке. Пока фиксатор будет не затянут, устанавливаемое устройство можно перемещать в горизонтальной плоскости.
При расключении распределительного щитка с возможностью установки электросчётчика есть один нюанс. Энергопоставляющая компания пломбирует все подключения к нему проводов. Поэтому без привлечения их специалистов работы выполнить не удастся.
Коммутацию проводов проводят в соответствии со схемой электрического щитка. Существует правило, что вход на модульные устройства выполняют сверху, а выход — снизу. При монтаже многожильным проводом используются наконечники. Для фазового провода применяют коричневый цвет, для нейтрального — синий, для заземления — зелёный. Выполнять скрутки в щитке недопустимо, все соединения осуществляются цельным кабелем.
Монтаж и расключение электрического щитка — не такая сложная задача. Главное, всё делать последовательно, соблюдать технику безопасности и выполнять соединения по электрической схеме.
Схема подключения УЗО как правильно подключить УЗО без заземления примеры советы
В современном электрораспределении большое значение уделяется функциональности и безопасности. Для надежной и безопасной эксплуатации электрооборудования применяется ряд защитных приборов, среди которых устройства защитного отключения (УЗО), отвечающие за обнаружение токов утечки с последующим отключением от энергопитающей сети.
Больше информации о назначении и принципе действия УЗО. В данной статье мы рассмотрим варианты подключения этого защитного устройства.
Приборы, защищающие от токов утечки на землю (дифреле и дифавтоматы), имеют разные типы и схемы подключения, отличаются назначением.
Как правильно подключить УЗО?
Схема подключения УЗО и автоматов в электрическом щите составляется заранее проектирующим специалистом, а в некоторых случаях – электриком-монтажником.
Обратим ваше внимание на то, что электрик, устанавливающий устройства защиты, должен быть компетентен, с опытом подобного монтажа.
Современным высококвалифицированным электрикам, имеющим опыт работы с различным профессиональным электрооборудованием, не составит большого труда правильно подключить УЗО.
Подключение УЗО в однофазной и трехфазной сетях
В двухпроводной сети распределения, где используются L-проводник (фаза) и N-проводник (нейтраль), применяется схема подключения УЗО без заземления.
Такой способ подключения применяется в основном в домах старой постройки, где нет заземления.
Варианты подключения УЗО в однофазной сети
Схема №1 – общее УЗО для 1-фазной сети
 Вариант схемы подключение УЗО в квартире без заземления.

УЗО устанавливается в электрический щит на входе силовой линии.
В схеме УЗО находится между вводным 2-полюсным автоматом и остальными распределительными 1-полюсными автоматическими выключателями.
В данном случае УЗО обеспечит защиту всех отходящих линий, если возникнет ток утечки.
Данная схема подключения УЗО без земли имеет один недостаток – поскольку устройство защиты общее, одно на все линии, при аварийной ситуации нельзя будет точно определить, на какой линии неисправность.
Схема №2 – общее УЗО для 1-фазной сети + счетчик + заземление
 В этом варианте представлена схема подключения УЗО с заземлением в однофазной сети с электрическим счетчиком.

Обратите внимание, что в современных устройствах защиты, чтобы правильно подключить УЗО, нет необходимости монтажа питающих проводников только строго сверху или строго снизу устройства.
В современный аппаратах допускается подключение питающих проводников как сверху, так и снизу, но в любом случае чтобы избежать ошибки при подключении УЗО, внимательно ознакомьтесь с техническим паспортом устройства.
Схема №3 – общее УЗО для 1-фазной сети + групповые УЗО
Схема подключение УЗО в квартире, где общее УЗО скомбинировано с групповыми устройствами защиты, является одной из самых практичных и самой защищенной. В этой схеме защитная функция по утечке тока групповых устройств дублируется (страхуется) общим УЗО.
В такой схеме целесообразно подобрать устройства защитного отключения так, чтобы при аварийной ситуации они не срабатывали одновременно – соблюсти селективность в подборе УЗО.
Плюсы: это самая безопасная схема подключения УЗО и дифавтомата, поскольку каждая линия защищена от утечек тока отдельно и в общем.
Минусы: УЗО, схема подключения которых предполагает защиту отдельно выделенных групп, имеет два фактора, которые обязательно нужно учитывать – большое количество занимаемого места в электрическом щите и увеличение общего бюджета на закупку такого количества оборудования.
Варианты подключения УЗО в трехфазной сети
Схема №1 – общее УЗО для 3-фазной сети + групповые УЗО
 Ниже показана схема подключения трехфазного УЗО на вводе, после вводного автоматического выключателя.
Также в схеме присутствуют отдельные групповые защитные устройства – однофазное и трехфазное УЗО. Селективность соблюдена по чувствительности к токам утечки, на вводном – 300мА, а на групповом – 30мА.
Схема №2 – общее УЗО для 3-фазной сети + счетчик
Перед монтажными работами рекомендуем ознакомиться со всеми инструкциями к подключаемым аппаратам защиты.
Внимательность и соблюдение всех предписаний обеспечат вам безопасность и правильное подключение УЗО.

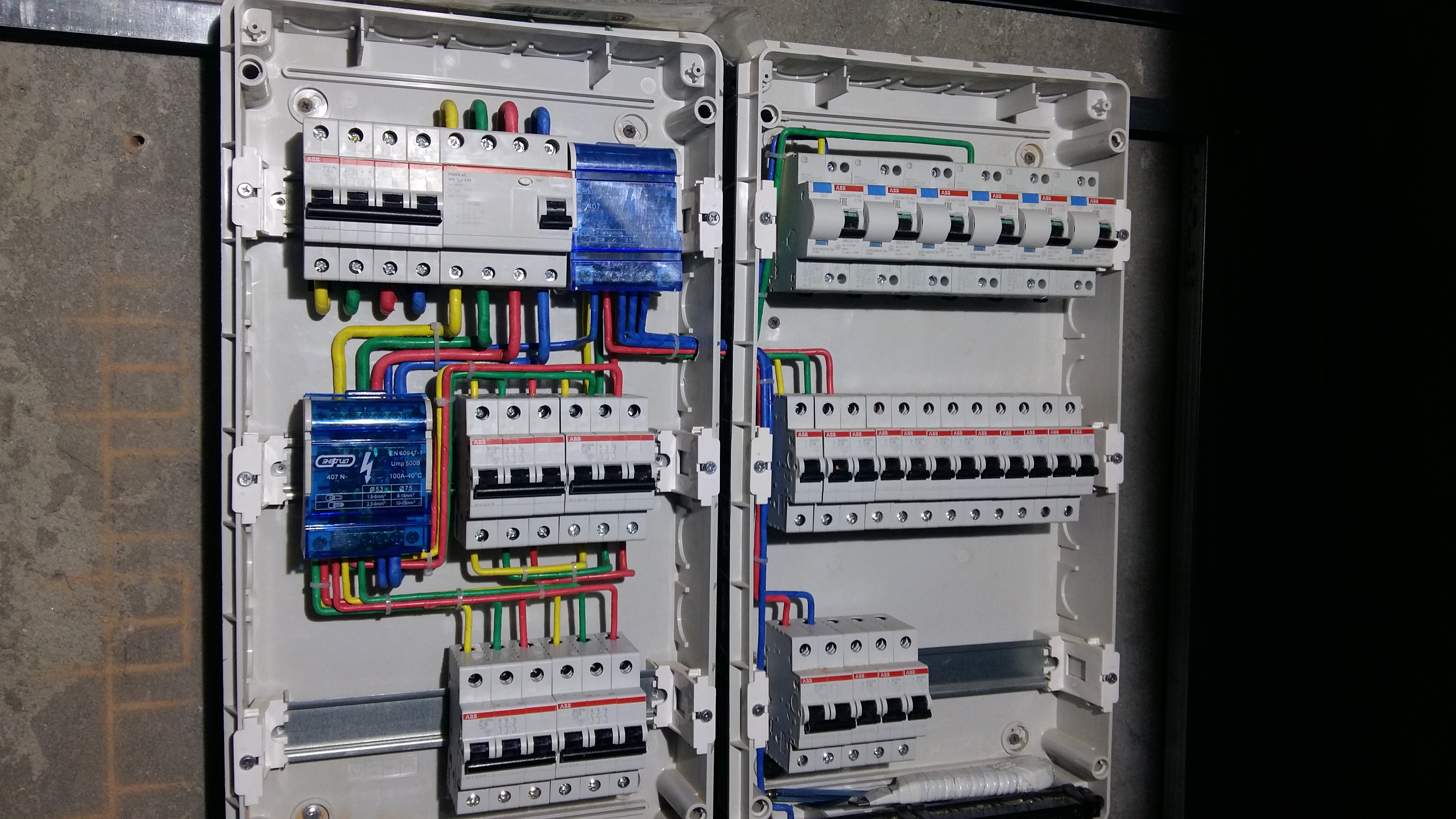

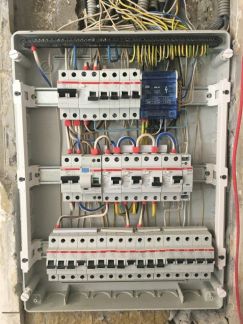

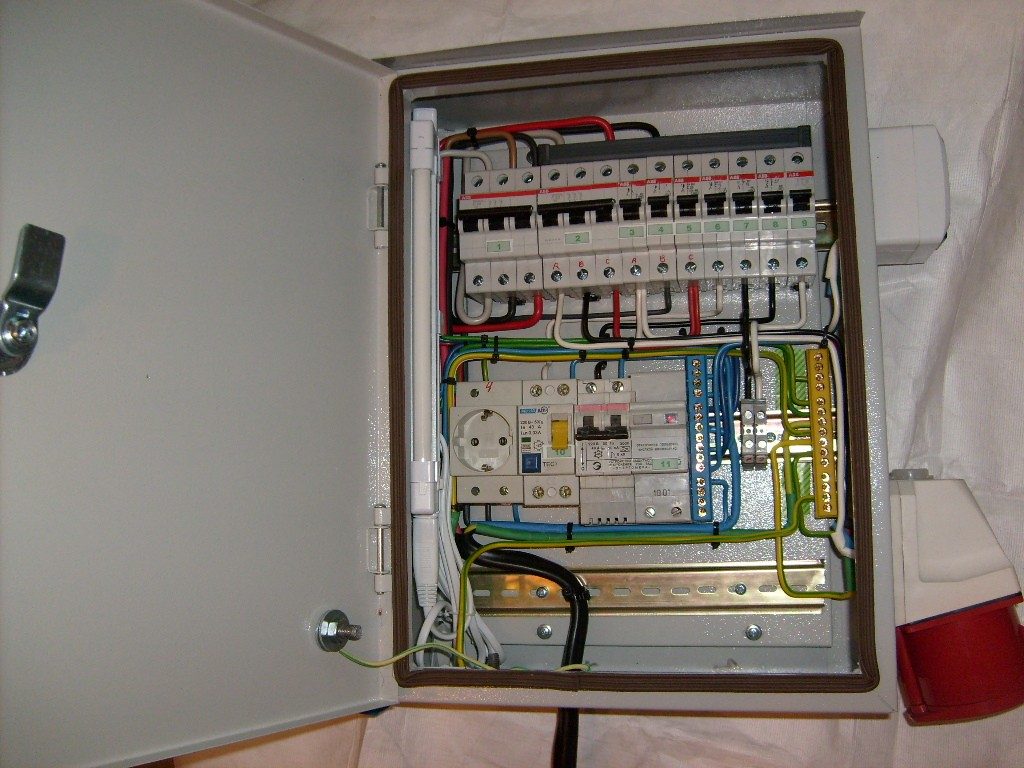

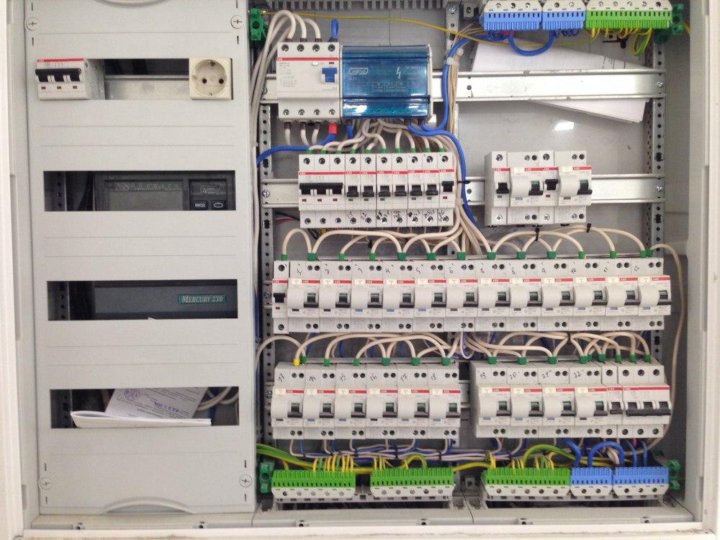

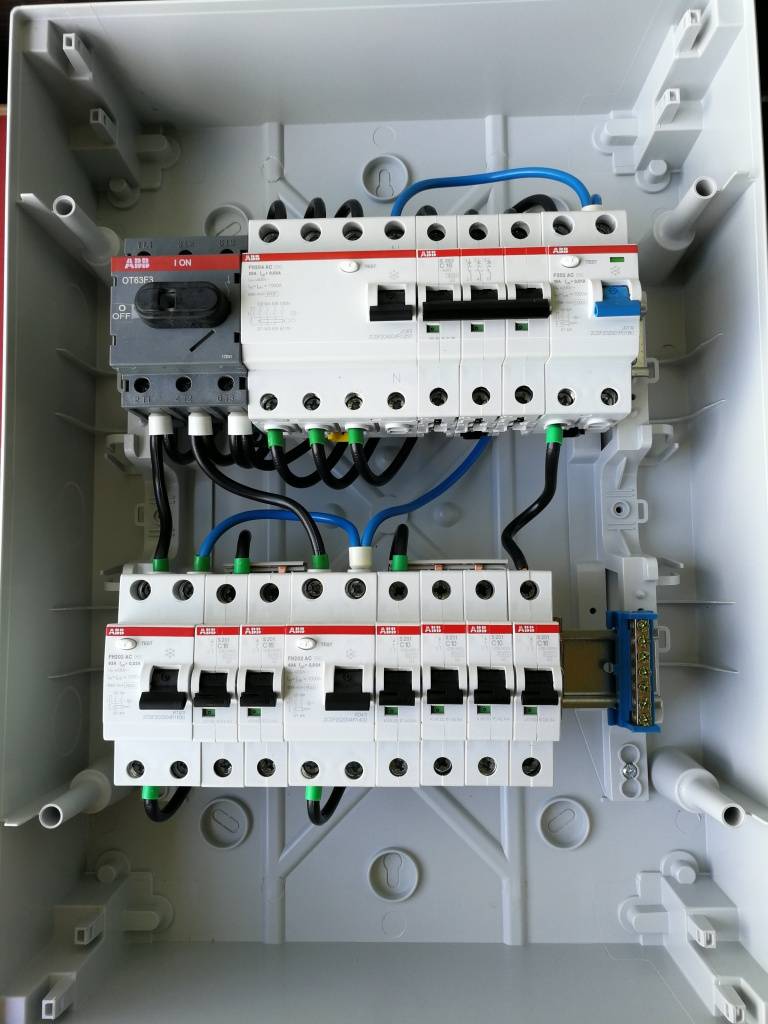

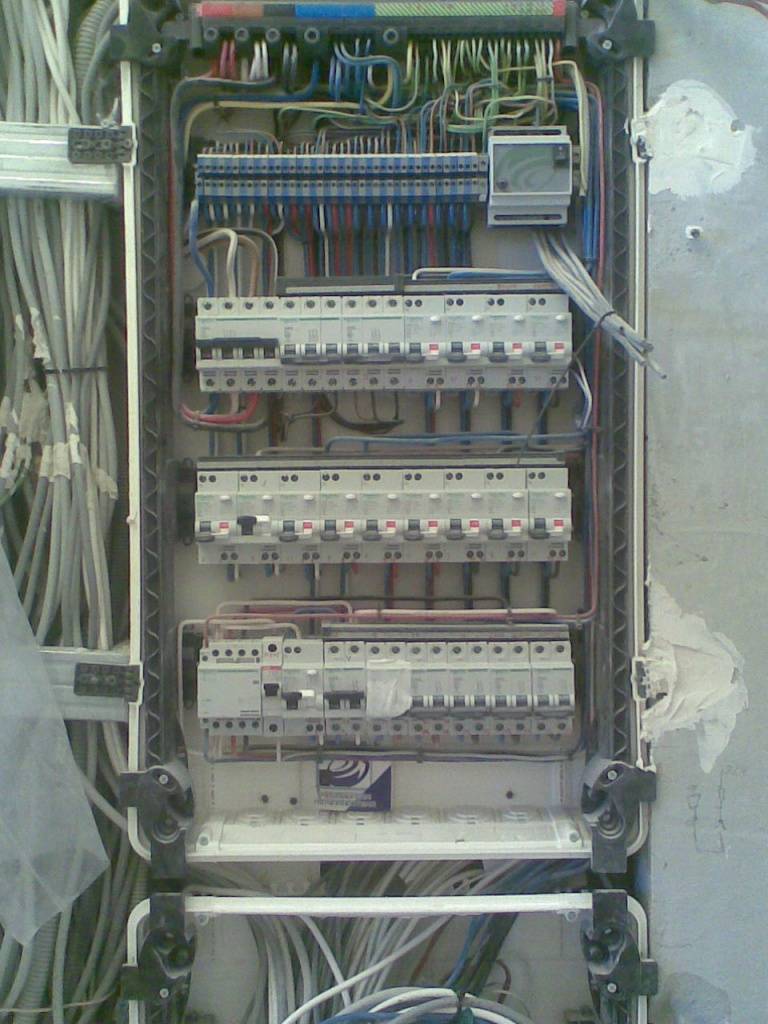

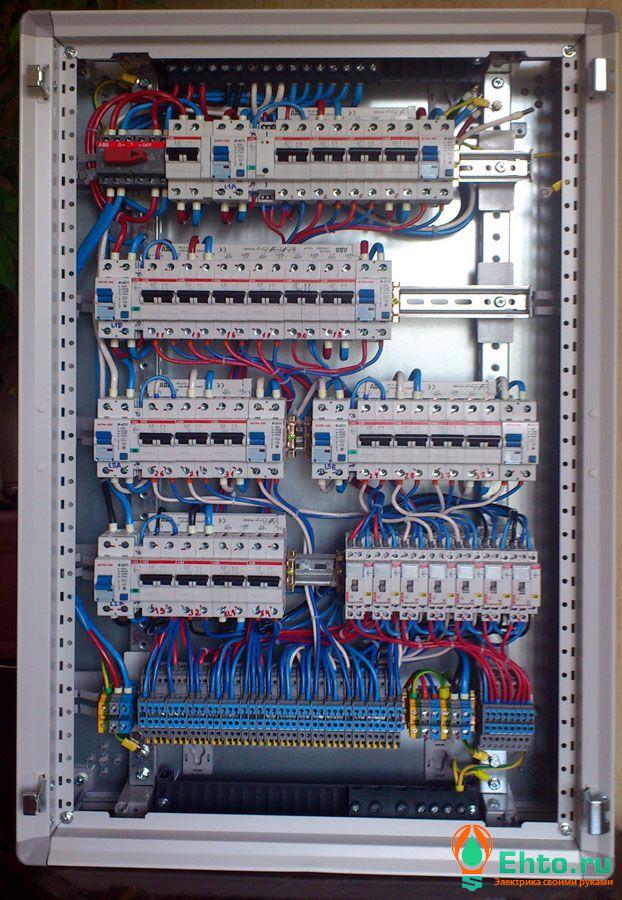

Схема распределительного щита 380 В и 220 В с подключением генератора
Для чего нужна схема распределительного щита 380 В и 220 В? Прежде, чем ответить на данный вопрос, необходимо разобраться, что представляет собой сам распределительный щит. Данное устройство предназначено для приема и передачи электрической энергии по цепи, защиты электрооборудования от коротких замыканий и перегрузок, а также для включения и выключения линий групповых цепей.

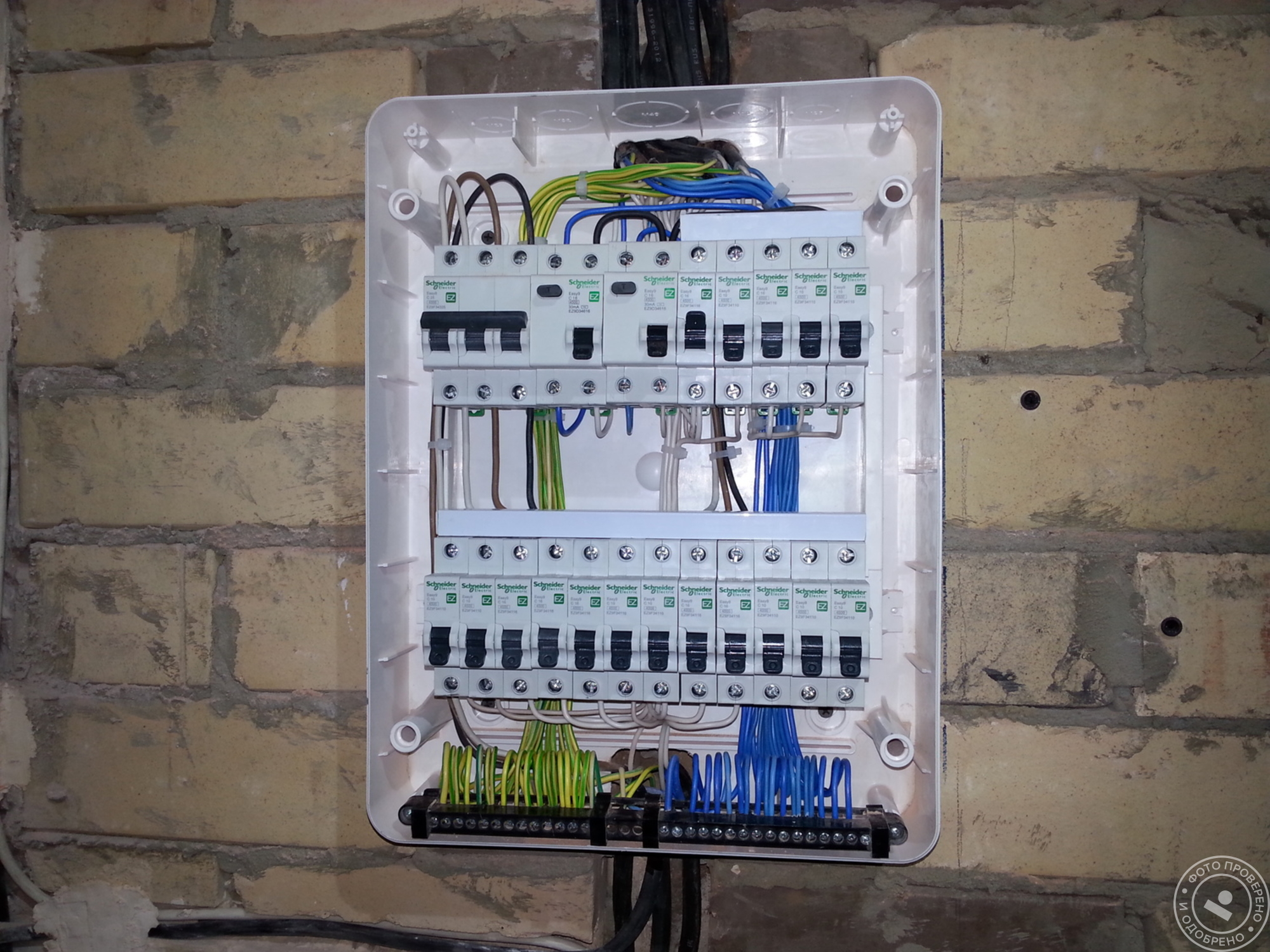

Распределительный щит представляет собой пластину, на которую прикрепляются необходимые элементы, обеспечивающие выполнение прибором требуемых функций.  Распределительный щит должен быть установлен там, где к нему имеется свободный доступ. Заграждать его большими предметами, например, шкафами, не рекомендуется. Для его размещения оптимальным вариантом будет отдельное помещение, однако если такой возможности не представляется, установите прибор в неприметном месте на высоту 1,4-1,5 метров.
Схема распределительного щита создается для того, чтобы наглядным образом разобраться в какой части жилого или нежилого помещения будет установлен тот или иной электроприбор и каким именно образом будет осуществляться передача в него электроэнергии.  Существует несколько рекомендаций, которые позволяют составлять  оптимальные схемы распределительного щита:
Автоматические выключатели защиты ставятся на кондиционеры, кухонные приборы, морозильное оборудование и другие электроприборы большой мощности.
В схеме распределительного узла как отдельную группу нужно выделить каждую комнату или другие отдельные помещения. В крайнем случае, разрешается объединение в группу 2 комнаты, однако необходимо учитывать количество приборов, которые будут в них использоваться.
Устройства защитного отключения должны быть установлены на несколько автоматических переключателей, объединенных в группы по их суммарной нагрузке. Например, все переключатели одного этажа здания, необходимо подключить к одному УЗО, номиналом 30 мА.
В помещениях с повышенной влажностью воздуха  (подвал, сауна, гараж, ванная комната) необходимо устанавливать отдельное устройство защитного отключения или дифференциальные автоматы (АВД) меньшего номинала, например 10мА.
На каждый этаж помещения рекомендуется устанавливать устройство защиты от перенапряжения.
Если в последствии схема электроснабжения помещения подвергнется изменениям, необходимо снабдить ее резервными автоматическими выключателями.
Устанавливая автоматические выключатели, соблюдайте принцип временной и токовой селективности. Это необходимо для того, чтобы при возникновении экстренных ситуаций, автоматические выключатели срабатывали в электроцепи одного помещения, а не всего здания в целом.
Схема распределительного щита включает в себя следующие компоненты:
УЗО — устройство защитного отключения
Устройство защитного отключения (УЗО) – это прибор, который контролирует ток утечки в электросети. Данное устройство размыкает контакты в том случае, если значение дифференциального тока (т. е. разница токов между фазным и нулевым проводником) превышает критический уровень. В состав УЗО входят элементы, предназначенные для измерения и сравнения токов, проходящих через электрическую сеть, и для размыкания цепи.
Устройство защитного отключения предназначено для предупреждения образования пожаров, вызванных большой изношенностью проводки, и для защиты человека от поражения электрическим током. Оно устанавливается только вместе с автоматическим выключателем.
Устройства защитного отключения характеризуются количеством полюсов (2, 4), током утечки (от поражения током -<30мА, универсальные =30мА и противопожарные >30мА), а также номинальным током нагрузки. Все характеристики указаны на внутренней стороне прибора.
АВ- автоматический выключатель
Автоматический выключатель – это прибор, позволяющий замыкать и размыкать контакты электрической сети как в нормальных, так и в аномальных состояниях. Основное предназначение АВ – это защита от коротких замыканий и перегрузок электрических установок.
В зависимости от того, какое количество фаз питающего напряжения используется в электросети частного дома, применяют одно-, двух- и трехполюсные автоматические выключатели. Однополюсные и  трехполюсные выключатели целесообразно применять для соединения фазных проводов, двухполюсные – для коммутации нулевого и фазного провода. Двухполюсные автоматические выключатели обеспечивают единовременное отключение данных проводов.
К основным характеристикам автоматических выключателей относят:
количество полюсов (1, 2 или 3),
номинальное напряжение (220, 230, 380 ВТ),
время-токовая характеристика, которая определяет как быстро сработал прибор и какая величина проходящего через него тока вызвала включение защитной функции.
Условно, АВ делят на несколько групп:
А – используются для защиты полупроводниковых устройств и аварийного размыкания цепей электропроводки с большой протяженностью.
В – применяются в осветительных цепях общего назначения.
С – применимы в качестве устройства экстренного размыкания проводов в двигателях и трансформаторах.
D – устанавливаются в цепи электродвигателей, имеющих больший пусковой ток.
K – используется  для подключения индуктивной нагрузки.
Z – применяются для подключения электронных устройств.
АВД — автоматический выключатель дифференциальный

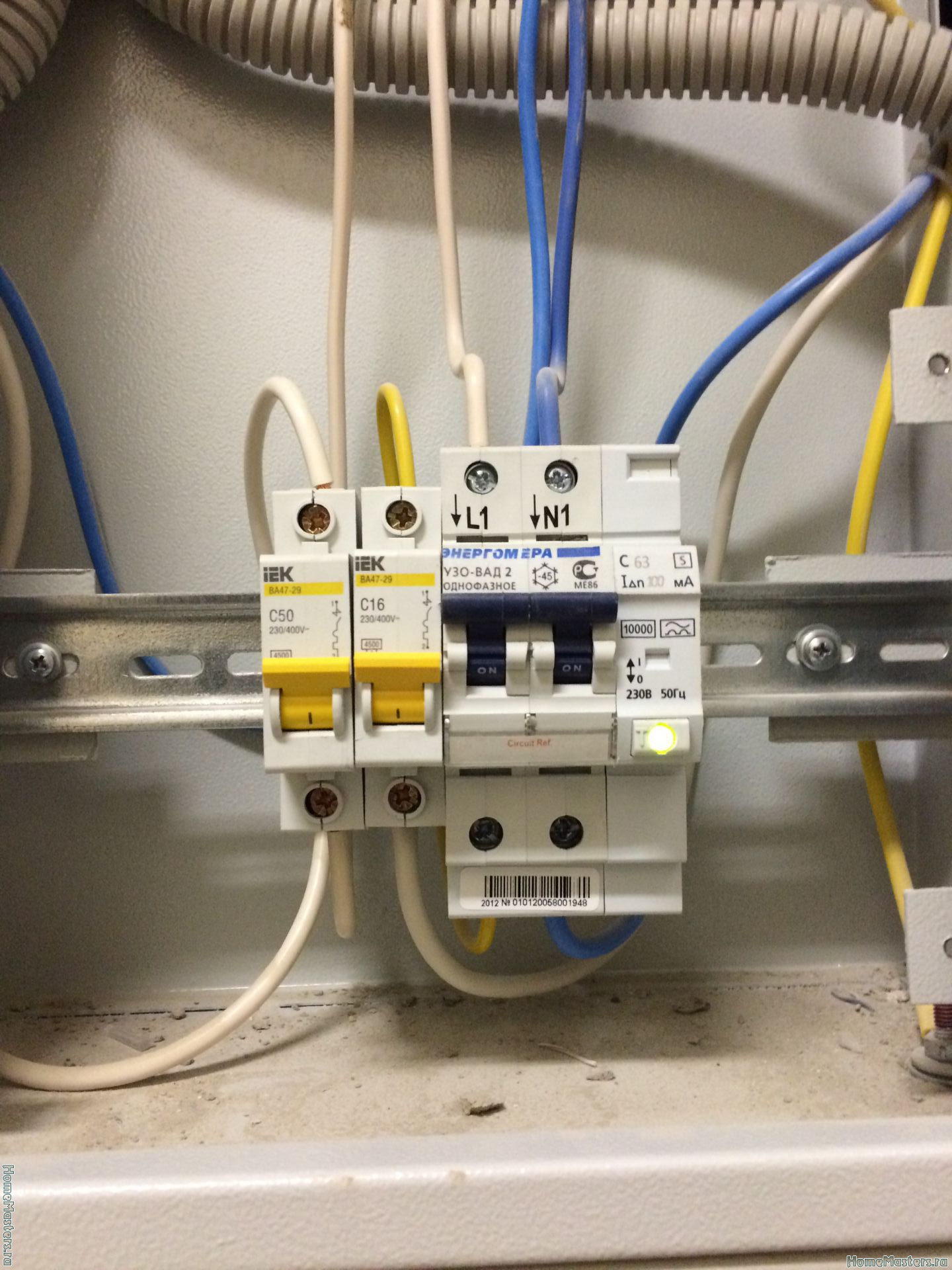

АВД представляет собой устройство,  комбинирующее в себе АВ и УЗО. АВД чаще всего оснащен дополнительным элементом, позволяющим опередить, что послужило причиной срабатывания: сверхток или дифференциальный ток.

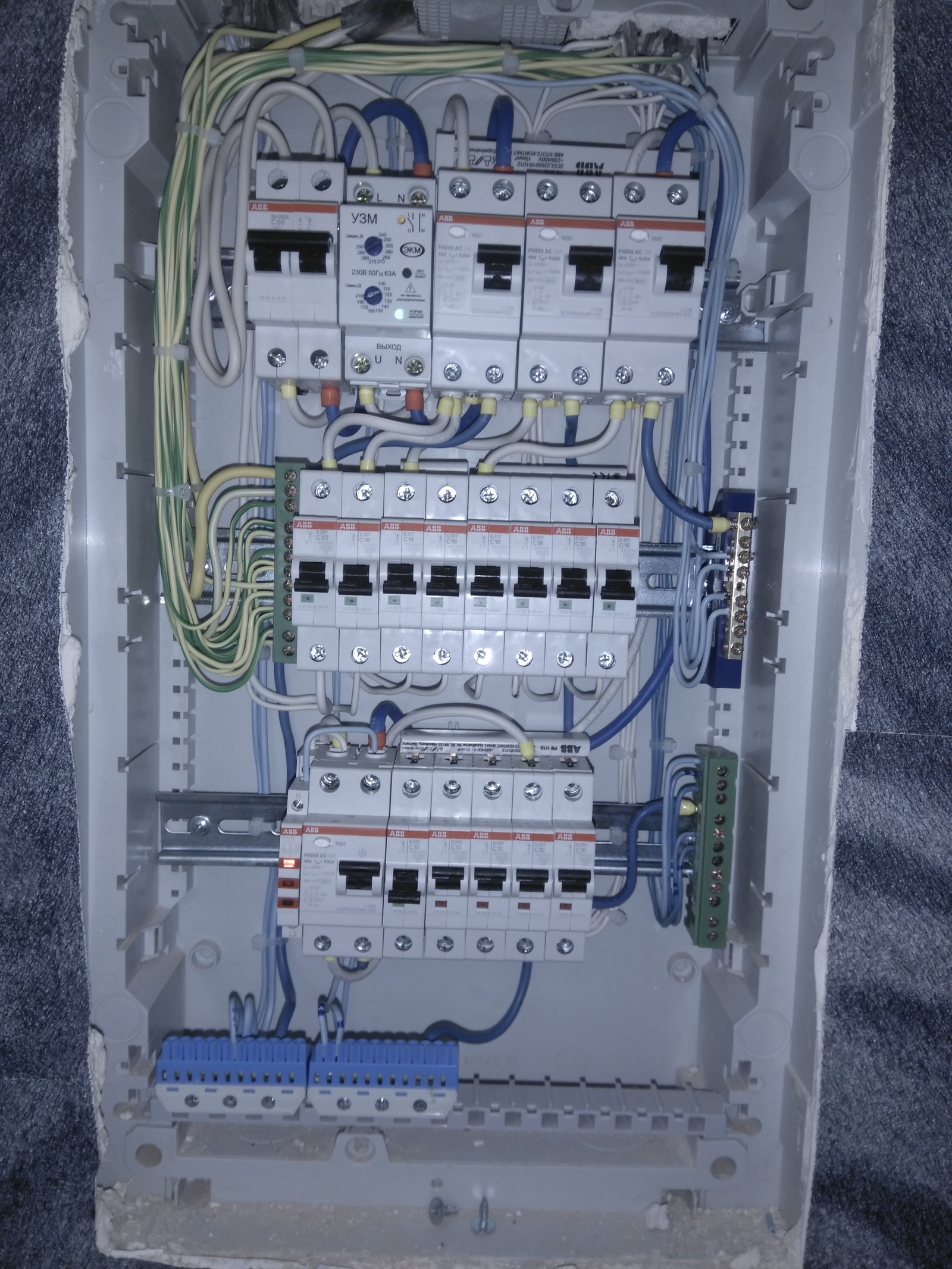

УЗМ – устройство защиты многофункциональное
УЗМ  — это устройство, предназначенное для защиты электрических приборов, подключенных к сети, от бросков напряжения. Оно используется как в жилых, так и в нежилых зданиях и позволяет отключать оборудование при превышении значения максимально допустимого напряжения и подключать его после нормализации состояния сети. УЗМ не может заменить устройство защитного отключения и автоматические выключатели, поэтому устанавливается в схему распределительного щита вместе с данными компонентами.
На схемах а и б видно, что к УЗМ подключены проводники L и N, это необходимо для того, чтобы устройство правильно функционировало. Если произвести подключение устройств по схеме а, то, при аварийном срабатывании УЗМ, цепь будет разорвана по двум проводникам (L и N). Схема б наглядно демонстрирует то, как можно произвести подключение и избежать единовременного разрыва цепи на обоих проводниках. Подключив нагрузку к аппарату через один фазный проводник L, в случае экстренного срабатывания, размыкание произойдет только по данному проводнику. При использовании данной схемы необходимо подключать проводник N к нагрузке без использования аппарата.
Необходимо отметить, что в квартирах и частных домах подключать проводники необходимо по схеме б, т.к. провод N должен функционировать беспрерывно. Он выступает в роли нулевого защитного и рабочего проводника.
РВФ — реле выбора фаз
Реле выбора фаз – это устройство,  которое при нестабильном напряжении рабочей фазы производит переключение однофазных потребителей на оптимальную фазу. Данные приборы чаще всего используются в электрических сетях, в которых часто происходят перепады напряжения, для питания автоматической пожарной сигнализации, камер наблюдения и прочих приборов, имеющих непрерывный цикл работы.
Реле выбора фар производит переключение в том случае, когда достигается пороговое значение. Сам процесс переключения занимает не более 0,2 сек. Реле определяет на какую фазу перевести нагрузку, и при отсутствии таковых производит полное отключение.
РВФ перекладывает напряжение с L1 на L2, с L2 на L3, то есть производит последовательное переключение. На приборе отображаются светодиодные индикаторы, указывающие на ту фазу, которая переняла напряжение. Потребители могут указать приоритетную фазу, которая будет возвращать свои позиции при стабилизации напряжения. Если данный параметр не задан, выбранная прибором фаза будет использоваться до следующего превышения допустимых значений.
Управление нагрузкой через магнитные пускатели (Нагрузка более16А)
Прямое управление нагрузкой (Нагрузка менее 16А)
Схема распределительного щита может быть дополнена генератором. Генератор – это устройство, которое осуществляет подачу переменного тока при аварийных ситуациях или используется как стационарный источник электроэнергии.
Примеры схем распределительных щитов с подключением генератора приведены на рисунках.

 Взаимосвязь между отсоединением обратной засыпки и деформацией защитного туннеля с использованием собранного в шахматном порядке сегмента
 Bi XL, Liu X, Wang XZ, Lu L, Yang ZH (2014) Экспериментальное исследование предельной несущей способности сегментных облицовок туннеля с непрерывным соединением .  China Civil Engineering Journal  47(10):117–127, DOI: https://doi. org/10.15951/j.tmgcxb.2014.10.028 (на китайском языке)
 Google Scholar
 Дагорн Н., Портемон Г., Берте Дж., Расселет Ф., Бурель Б., Лауро Ф. (2021) Разработка образца двойной консольной балки смешанного режима для определения характеристик разрушения клеев при высокой скорости смещения. Инженерная механика разрушения  242:107467, DOI: https://doi.org/10.1016/j.engfracmech.2020.107467
 Статья Google Scholar
 Донг Ф., Фан К., Чжан Д.Л., Сюй Х.Дж., Ли Ю.Дж., Ню К.К. (2017) Анализ дефектов действующих тоннелей метро в Пекине.  China Civil Engineering Journal  50(6):104–113, DOI: https://doi.org/10.15951/j.tmgcxb.2017.06.012 (на китайском языке)
 Google Scholar
 Gao CL, Zhou ZQ, Yang WM, Lin CJ, Li LP, Wang J (2019) Модельные испытания и численное моделирование утечки воды в действующих туннелях, проходящих через пересекающиеся разломы.  Туннельные и подземные космические технологии  94:103134, DOI: https://doi.org/10.1016/j.tust.2019.103134
 Статья Google Scholar
 Gong YC, Qi TY, Huang XD, Liang X (2020) Анализ механических характеристик и закономерности развития болезни вскрышных работ в сегменте основания и щита.  Sichuan Architecture  40(5):99–102 (на китайском языке)
 Google Scholar
 Han W, Jiang YJ, Luan HJ, Liu JK, Wu XL, Du YT (2020) Эволюция разрушения и механизм разрушения скалоподобных материалов, содержащих поперечные трещины, под действием сдвига. Теоретическая и прикладная механика разрушения  110:102815, DOI: https://doi.org/10.1016/j.tafmec.2020.102815
 Статья Google Scholar
 Huang LC, Ma JJ, Lei MF, Liu LH, Lin YX, Zhang ZY (2020) Повреждение облицовки защитного туннеля, вызванное проникновением грунтовых вод, и его стабилизация: тематическое исследование.  Туннельные и подземные космические технологии  97:103290, DOI: https://doi.org/10.1016/j.tust.2020.103290
 Статья Google Scholar
 Ji CJ (2014) Исследование стандарта численного моделирования и оценки отключения балласта для участков метрополитена. Современные транспортные технологии  11(6):74–77, DOI: https://doi.org/10.3969/j.issn.1672-9889.2014.06.021 (на китайском языке)
 Google Scholar
 Ji X, Chen Q (2019) Анализ технологии обработки трещин и пустот фундаментных плит в период эксплуатации метрополитена.  Инженерные технологии и приложения  4(6):84–85, DOI: https://doi.org/10.19537/j.cnki.2096-2789.2019.06.036 (на китайском языке)
 Google Scholar
 Jin H, Tian QR, Li Z, Wang ZH (2022) Способность контролировать вибрацию с помощью прорезиненного бетона для обратной засыпки тоннеля.  Строительство и строительные материалы  317:125932, DOI: https://doi.org/10.1016/j.conbuildmat.2021.125932
 Статья Google Scholar
 Jin H, Yu S (2022) Исследование трещин, вызванных коррозией, для бетона с поперечными трещинами с использованием усовершенствованного CDM-XFEM.  Строительство и строительные материалы  318:126173, DOI: https://doi.org/10.1016/j.conbuildmat.2021.126173
 Статья Google Scholar
 Jin H, Yu S, Zhou SH, Xiao JH (2018) Исследование механики продольного стыка в щитовом туннеле методом эквивалента нелинейной пружины. KSCE Journal of Civil Engineering  23(2):902–913, DOI: https://doi.org/10.1007/s12205-018-0667-5
 Статья Google Scholar
 Jin YF, Zhu BQ, Yin ZY, Zhang DM (2019) Трехмерный численный анализ взаимодействия двух пересекающихся тоннелей в мягкой глине.  Подземное пространство  4(4):310–327, DOI: https://doi.org/10.1016/j.undsp.2019.04.002
 Статья Google Scholar
 Li YJ, Xu HJ, Song GX, Ni KQ, Gao C (2020a) Технология обработки монолитного балласта, отделяющегося в щитовом туннеле. China Civil Engineering Journal  53(S1):119–123, DOI: https://doi.org/10.15951/j.tmgcxb.2020.s1.020 (на китайском языке)
 Google Scholar
 Li CD, Zhang W, Wang XM, Pan B, Zhu HH, Spencer BF (2020b) Моделирование динамических реакций туннеля дорожного щита через реку при стохастических нагрузках транспортного средства.  Туннельные и подземные космические технологии  102:103432, DOI: https://doi.org/10.1016/j.tust.2020.103432
 Статья Google Scholar
 Лян Р.З., Ву В.Б., Ю Ф., Цзян Г.С., Лю Дж.В. (2018) Упрощенный метод оценки деформации щитового туннеля из-за соседней выемки.  Туннельные и подземные космические технологии  71:94–105, DOI: https://doi.org/10.1016/j.tust.2017.08.010
 Статья Google Scholar
 Liu F, He MD, Yu L, Liu Y, Li YJ, Wu LS (2015) Измерение отделения монолитного дорожного полотна от туннеля с помощью датчика гидростатического выравнивания.  China Civil Engineering Journal  48(S2):356–360 (на китайском языке)
 Google Scholar
 Liu JW, Shi CH, Wang ZX, Lei MF, Zhao D, Cao CY (2021) Моделирование механизма повреждения щитового туннеля с продольной дифференциальной деформацией на основе модели упругопластического повреждения. Туннельные и подземные космические технологии  113:103952, DOI: https://doi.org/10.1016/j.tust.2021.103952
 Статья Google Scholar
 Молинс С., Арнау О. (2011) Экспериментальное и аналитическое исследование структурной реакции сегментной обделки тоннеля на основе испытания на нагрузку на месте.  Туннельные и подземные космические технологии  26(6): 764–777, DOI: https://doi.org/10.1016/j.tust.2011.05.002
 Статья Google Scholar
 Рабчук Т., Белишко Т. (2004) Растрескивание частиц: упрощенный бессеточный метод для произвольно развивающихся трещин. International Journal for Numerical Methods in Engineering  61(13):2316–2343, DOI: https://doi.org/10.1002/nme.1151
 Статья Google Scholar
 Рабчук Т., Белычко Т. (2007) Трехмерный метод больших деформаций без сетки для произвольно развивающихся трещин.  Компьютерные методы в прикладной механике и технике  196 (29–30): 2777–2799, DOI: https://doi.org/10.1016/j.cma.2006.06.020
 MathSciNet Статья Google Scholar
 Рабчук Т., Зи Г., Бордас С., Нгуен-Суан Х. (2008) Геометрически нелинейный трехмерный когезионный метод трещин для железобетонных конструкций.  Инженерная механика разрушения  75(16):4740–4758, DOI: https://doi.org/10.1016/j.engfracmech.2008.06.019
 Статья Google Scholar
 Шао Х., Хуан Х.В., Чжан Д.М., Ван Р.Л. (2016) Практический пример ремонтных работ для чрезмерно деформированного щитового туннеля при случайном поверхностном надрыве в мягкой глине.  Китайский журнал геотехнической инженерии  38(6):1036–1043, DOI: https://doi.org/10.11779/CJGE201606009 (на китайском языке)
 Google Scholar
 Шэнь С.Л., Ву Х.Н., Цуй Ю.Дж., Инь З.И. (2014) Долгосрочная осадка тоннелей метро в мягких отложениях Шанхая. Туннельные и подземные космические технологии  40:309–323, DOI: https://doi.org/10.1016/j.tust.2013.10.013
 Статья Google Scholar
 Ши Ч., Цао С.И., Лэй М.Ф., Пэн Л.М., Ай Х.Дж. (2016) Влияние боковой разгрузки на механические и деформационные характеристики соединений сегментов щитового туннеля.  Туннельные и подземные космические технологии  51:175–188, DOI: https://doi.org/10.1016/j.tust.2015.10.033
 Статья Google Scholar
 Ван С.М., Ван Х.М., Чен Б., Фу Ю.Б., Цзянь Ю.К., Лу ХХ (2020) Анализ критического состояния нестабильности облицовки сегмента щитового туннеля. Туннельные и подземные космические технологии  96:103180, DOI: https://doi.org/10.1016/j.tust.2019.103180
 Статья Google Scholar
 Ван Р.Л., Чжан Д.М. (2013) Механизм поперечной деформации и индекс оценки щитовых тоннелей в мягкой глине под насыпью на поверхности.  Китайский журнал геотехнической инженерии  35(6):1092–1101 (на китайском языке)
 Google Scholar
 Ву Х.Н., Шен С.Л., Чен Р.П., Чжоу А. (2020) Трехмерное численное моделирование локализованных утечек в сегментной облицовке щитовых туннелей.  Компьютеры и геотехника  122:103549, DOI: https://doi.org/10.1016/j.compgeo.2020.103549
 Статья Google Scholar
 Ву Х.Н., Шен С.Л., Ляо С.М., Инь З.И. (2015) Продольное структурное моделирование щитовых туннелей с учетом сдвиговой дислокации между сегментными кольцами.  Туннельные и подземные космические технологии  50:317–323, DOI: https://doi.org/10.1016/j.tust.2015.08.001
 Статья Google Scholar
 Wu HN, Shen SL, Yang J (2017) Выявление осадки туннеля, вызванной просадкой грунта в рыхлых отложениях Шанхая. Журнал эффективности построенных объектов  31 (6), DOI: https://doi.org/10.1061/(asce)cf.1943-5509.0001082
 Xiao JZ, Liu HR, Ding T (2021) Конечный элемент анализ анизотропного поведения 3D-печатного бетона при сжатии и изгибе.  Аддитивное производство  39:101712, DOI: https://doi.org/10.1016/j.addma.2020. 101712
 Статья Google Scholar
 Yan QX, Xu YJ, Zhang WL, Geng P, Yang WB (2018) Численный анализ поведения при растрескивании и разрушении сегментной конструкции облицовки подводного экранирующего туннеля, подвергшегося удару сошедшего с рельсов высокоскоростного поезда. Туннельные и подземные космические технологии  72:41–54, DOI: https://doi.org/10.1016/j.tust.2017.11.002
 Статья Google Scholar
 Yi HY, Qi TY, Qian WP, Lei B, Pu BR, Yu YY, Liu YX, Li ZY (2019) Влияние долговременной динамической нагрузки, вызванной высокоскоростными поездами, на аккумулятивную деформацию неглубоких заглубленных грунтов тоннельные накладки.  Туннельные и подземные космические технологии  84:166–176, DOI: https://doi.org/10.1016/j.tust.2018.11.005
 Статья Google Scholar
 Zhang JH, Li Y, Liu XW, Sun ZZ, Cao GQ (2020) Статистический анализ болезни щитового туннеля на основе горизонтальной конвергенции в мягкой глине.  China Civil Engineering Journal  53 (S1): 124–130, DOI: https://doi.org/10.15951/j.tmgcxb.2020.s1.021 (на китайском языке)
 Google Scholar
 Чжэн Ю.Л., Хан В.С., Тонг К.Х., Ян Л.Ф., Пан Дж. (2005) Исследование продольной трещины в стыке сегментов туннеля с уклоном из-за асимметричной осадки в мягком грунте. Китайский журнал горной механики и инженерии  24(24):4552–4558, DOI: https://doi.org/10.3321/j.issn:1000-6915.2005.24.025 (на китайском языке)
 Google Scholar
 Чжу Б. (2014) Исследование закона и контролируемого предельного значения поперечной деформации для щитового тоннеля в мягкой глине.  Журнал Общества инженеров железнодорожного транспорта  31(9):71–76, DOI: https://doi.org/10.3969/j.issn.1006-2106.2014.09.014 (на китайском языке)
 Google Scholar
 Из Африки: стратегическая ошибка ухода США из Сомали
 В декабре 1992 года, будучи командиром пехотного взвода, я был одним из первых морских пехотинцев, высадившихся в Могадишо в начале операции «Возрождение надежды». Это была миссия, которая имела смысл для меня и моих товарищей-морпехов в то время: держать в узде воюющие группировки и обеспечить доставку гуманитарной помощи многострадальному населению. Десять месяцев спустя, после гибели девятнадцати американских военнослужащих и сотен сомалийцев в битве за Могадишо, эта миссия казалась куда менее ясной. Он полностью распался с выводом войск США в марте 1994 года и последующим крахом миссии ООН менее чем через год. Сомали, согласно преобладающему мнению, стала непоправимой катастрофой, местом, которому суждено погрязнуть в собственной нищете, где выгоды от интервенции вряд ли будут стоить затраченных средств.
 В 2019 и 2020 годах я вернулся в Могадишо, на этот раз в качестве гражданского лица, помогающего обучать офицеров Данабской передовой пехотной бригады. Тогда мне стало ясно, почему генерал Стивен Таунсенд, командующий Африканским командованием США (AFRICOM), смог назвать Сомали местом, где командование наблюдает реальный прогресс. Но в декабре прошлого года, несмотря на этот прогресс, американские войска были выведены.
 В июне этого года я снова посетил Могадишо. Условия были хуже во всех отношениях, и война против «Аш-Шабааб» шла не очень хорошо.Двое из семнадцати офицеров сомалийской армии, которых я помогал обучать в прошлом году, были мертвы, еще несколько серьезно ранены. У Могадишо было ощущение осажденного города.
 У Соединенных Штатов есть веские причины для возобновления боевых действий в Сомали — важном фронте борьбы с глобальными экстремистскими сетями. Извлекая уроки из недавних ошибок, Соединенные Штаты теперь имеют возможность проводить последовательную политику для противодействия этой угрозе и защиты своих ограниченных, но реальных интересов в регионе.
  Почему Сомали?
 Последние несколько месяцев в заголовках новостей доминировал Афганистан, но в Восточной Африке набирает обороты другая угроза. После вывода американских войск в декабре связанная с «Аль-Каидой» организация «Аль-Шабааб» вновь заняла господствующее положение в Сомали, вернув утраченные территории и предприняв неоднократные нападения на столицу Могадишо. Организация рассматривается AFRICOM как наиболее непосредственная угроза интересам США в регионе, и недавно она продемонстрировала намерение нанести удар по родине.Эта угроза вряд ли уменьшилась после недавней победы талибов.
 Президент Джо Байден должен отменить решение своего предшественника о выводе войск из Сомали, иначе он столкнется с растущей нестабильностью в регионе и вполне вероятной перспективой того, что «Аш-Шабааб» проведет транснациональную атаку с массовыми жертвами из своего сомалийского убежища. Хотя Байден, как и президент Дональд Трамп до него, пообещал положить конец «вечным войнам», его нерешительность в отношении возобновления боевых действий в Сомали отражает непонимание той очень реальной угрозы, которую представляют салафитско-джихадистские группировки, такие как «Аш-Шабааб», когда они консолидируются. свои позиции на местах.Это представляет собой неуместное убеждение в том, что происходящее на другом конце света не может нанести вред интересам США, убеждение, которое, к сожалению, неоднократно опровергалось. И это передает ложное представление о том, что единственной альтернативой вовлечению в «вечные войны» является политика изоляционизма, а не зрелая стратегия взаимодействия с четкими целями.
 В феврале министр обороны Ллойд Остин объявил о глобальном обзоре состояния, но результаты этого обзора не были объявлены, а президент еще не принял решения о своих планах в отношении региона.Можно надеяться, что обзор приведет к разработке стратегии для Сомали, которая сочетает в себе усилия в области безопасности, политические, экономические и дипломатические усилия в рамках кампании, поддерживаемой тем же легким военным присутствием, которое ранее имело некоторый успех. Такой подход предлагает бесконечно лучшие перспективы с точки зрения затрат и рисков, чем резкое отключение.
  Как выглядит успех: возможности ниши
 До декабря прошлого года борьба с «Аш-Шабааб» показывала прогресс.Оперативная группа специальных операций США (SOTF), насчитывающая около семисот человек, добивалась результатов, несоизмеримых с ее численностью. В партнерстве со специализированными сомалийскими силами — Передовой пехотной бригадой Данаб — задача SOTF заключалась в том, чтобы консультировать своих коллег в операциях против «Аш-Шабааб». Несмотря на то, что по размеру едва ли можно сравниться с американским батальоном, «данаб», безусловно, является самым боеспособным подразделением Сомалийской национальной армии (СНА) и единственным подразделением, участвующим в наступательных операциях. Это партнерство продемонстрировало одну из «нишевых возможностей» вооруженных сил США — термин, который использовал генерал Дж.Таунсенд в своем официальном заявлении перед Конгрессом.
 План состоял в том, чтобы отвоевать ключевую территорию за пределами Могадишо, сосредоточив внимание на дорожных сетях, соединяющих столицу с провинциальными городами. Это была версия стратегии чернильных пятен, прославившаяся французами во Вьетнаме и с тех пор широко принятая — по крайней мере теоретически — другими западными странами. В этом случае чернильными пятнами были различные города на каждом маршруте, отвоеванные и укрепленные СНС при некоторой поддержке со стороны Миссии Африканского союза в Сомали (АМИСОМ), войска которой несут службу на нескольких базах в нижней части долины Шабелле.Не имея тяжелого вооружения, медиков и органической огневой поддержки, данабские солдаты в значительной степени зависели от своих американских коллег. Наиболее существенную поддержку оказал парк самолетов U-28 Командования специальных операций США, которые стартовали с местных аэродромов, чтобы вести сокрушительно точный огонь в поддержку Данаб. И мало-помалу, несмотря на обстоятельства, которые тяготили «Аш-Шабааб», это происходило.
 Это был пример того, как должно работать партнерство: отношения, основанные на доверии, выкованные общими целями против неминуемой угрозы.А для американских политиков — демонстрация того, как небольшие подразделения, состоящие из нужных людей при оперативной поддержке с воздуха, могут иметь стратегический эффект при небольших затратах.
  Политика вывода средств ведет к большему риску
 US SOTF столкнулись с множеством препятствий, возможно, самые серьезные из них были созданы ими самими. Из-за все более ограниченных разрешений на сопровождение своих партнеров, политика, направленная на снижение риска, к середине 2019 года персонал SOTF был в основном ограничен своими передовыми операционными базами.По иронии судьбы, возможно, именно эта политика подтолкнула «Аш-Шабааб» к прямым атакам. Принцип здесь — фундаментальное правило борьбы с повстанцами — по сути, основная тактика пехоты, — которое заключается в том, что неподвижные подразделения, сидящие за проволокой, не выдвигаясь в окружающее пространство, уступают территорию и инициативу агрессивному противнику. С другой стороны, может быть просто совпадением то, что, когда силы США притаились, директор разведки AFRICOM сообщил о «окончательном сдвиге» в планах «Аш-Шабааб» по нападению на интересы США в регионе.
 Эта тенденция началась в сентябре 2019 года с нападения на базу США в Баледогле в Сомали, за которым четыре месяца спустя последовало нападение на передовую оперативную базу США в Манда-Бей, Кения, в результате которого были убиты трое американцев.
 В заявлении сенатскому комитету по вооруженным силам вскоре после теракта в заливе Манда генерал Таунсенд назвал «Аш-Шабааб» «крупнейшей и наиболее кинетически активной сетью «Аль-Каиды» в мире» и «самой опасной для США интересы сегодня.«Несколько месяцев спустя президент Трамп принял решение о выводе войск США, по-видимому, проигнорировав предупреждение AFRICOM и тяжелые уроки прошлого года. Этот шаг также стал опровержением совета Таунсенда Конгрессу о том, что «безопасная и стабильная Африка — это непреходящий интерес Америки».
 Вывод войск, завершившийся к середине января 2021 года, как нельзя более вовремя. «Аш-Шабааб» вернула себе большую часть страны, захватив сети дорог, которые являются жизненно важными для страны, и совершая частые нападения на столицу.
  Удаленная борьба с терроризмом не работает
 В конце июля Соединенные Штаты возобновили удары беспилотников по «Аш-Шабааб» после семимесячного перерыва, но эти «обезглавливающие» удары отличаются по цели и эффекту от использования непосредственной авиационной поддержки для сил страны-партнера. В любом случае недавний шквал забастовок вряд ли повторится в ближайшее время из-за политических опасений по поводу применения смертоносной силы для коллективной самообороны.
 «Мы разработали загоризонтные средства борьбы с терроризмом, которые позволят нам .. . действовать быстро и решительно, если это необходимо», — заявил в этом месяце президент Байден. Если бы только это было правдой. Идея иметь возможность уничтожать наших врагов и восстанавливать стабильность на расстоянии без риска, естественно, является привлекательной перспективой для любой администрации, но в действительности остается дразнящей химерой. Дистанционный терроризм не работает без эффективной силы на местах, особенно против повстанческих групп, пользующихся поддержкой населения. Сомали проваливает этот тест по обоим пунктам.
 Стратегия, основанная на ударах дронов, отражает непонимание природы угрозы.«Аш-Шабааб» является продуктом гражданской войны в Сомали, которая, в свою очередь, вызвана рядом социальных и экологических проблем, которые, пока не будут решены, будут постоянным источником нестабильности в регионе. В сельской местности молодые сомалийцы стекаются в ряды «Аш-Шабааб», вызванные безжалостными последствиями изменения климата, крайней бедностью и представлением о том, что исламисты предложили более надежные условия общественного договора, чем условия правительства. Никакая контртеррористическая стратегия, какой бы смертоносной она ни была, которая не решает эти проблемы, не повлияет на способность «Аш-Шабааб» заручиться поддержкой населения.
  Соединенным Штатам не нужно действовать в одиночку
 В состав международной коалиции, задачей которой является стабилизация ситуации в Сомали, входят силы Африканского союза, миссия Организации Объединенных Наций и учебные миссии из Европейского союза, Великобритании и Турции. Одним из последствий вывода американских войск и последующего отсутствия политического курса стало снижение эффективности этих потенциальных партнеров. Обеспокоенный безопасностью, персонал ООН заперт в своих квартирах в аэропорту Могадишо.И хотя некоторые подразделения АМИСОМ ранее были готовы участвовать в операциях с данабами и их американскими советниками, теперь они делают это редко. Для наших партнеров даже небольшое присутствие США имеет большой моральный вес.
 Британцы планируют укрепить свои небольшие позиции в Сомали, развернув недавно сформированный полк рейнджеров. Во время недавнего визита в Форт-Брэгг министр обороны Великобритании Бен Уоллес, похоже, пришел к выводу, что при этом британские рейнджеры будут служить вместе со спецназом США.Если это окажется не так, неясно, как это повлияет на решение о переброске подразделения в Сомали.
 Все это подчеркивает два важных момента. Во-первых, хотят ли Соединенные Штаты признать свою позицию мирового лидера, другие страны по-прежнему ожидают этого. А во-вторых, у Вашингтона есть возможность возобновить действия в Сомали в рамках коалиционных усилий.
 Соответственно, Соединенные Штаты должны взять на себя ведущую роль в общей координации — неспособность сделать это, вероятно, приведет к тому же разрозненному лоскутному одеялу национальных усилий, которое вызвало такую ​​путаницу в Афганистане.Но каждое дополнительное усилие — экономическая помощь, государственная поддержка, развитие, безопасность и наращивание потенциала партнеров — должно быть закреплено за структурой или ведущей страной.
  Согласованная стратегия
 Успех в Сомали не означает победы на поле боя. Это означает подрыв причин, которые привели к гражданской войне в стране на протяжении последних трех десятилетий. Это означает руководство последовательной стратегией, сочетающей политические, экономические, дипломатические усилия и усилия в области безопасности с небольшим военным присутствием.Это означает стремление к переговорному решению между правительством и федеральными землями и наиболее могущественными кланами, чьи частые столкновения сами по себе являются значительным источником нестабильности. А это значит побудить сомалийское правительство к переговорам с «Аш-Шабааб», обеспечив политический уход от конфликта.
 Подобно талибам в Афганистане и хуситам в Йемене, «Аш-Шабааб» вплетена в социальную и политическую ткань Сомали, переплетена с мозаикой кланов, составляющих костяк сомалийского общества, и по крайней мере некоторые из ее лидеров проявили себя желание участвовать в политическом процессе.И сколько бы Соединенные Штаты ни прилагали для разгрома «Аш-Шабааб» в военном отношении, это вряд ли произойдет — группировка оказалась удивительно стойкой. Авиаудары США, число которых значительно увеличилось при администрации Трампа, практически не повлияли на способность «Аш-Шабааб» проводить наступательные операции.
 У «Аш-Шабааб» нет причин вести переговоры, если только она не окажется в невыгодном положении. Такие организации, как «Аш-Шабааб» — или «Талибан», если уж на то пошло, — черпают свою народную поддержку не из идеологии, а из своей способности сократить разрыв между местными потребностями и способностью или желанием местного правительства удовлетворить эти потребности, и в этом заключается возможность подорвать что поддержка.
 Возможно, ЕС или страна, имеющая опыт проведения операций по оказанию помощи за рубежом, может быть склонена возглавить эти усилия в Сомали. С финансовым вкладом Вашингтона и военными США и Великобритании, консультирующими подразделения SNA в полевых условиях, кто-то другой мог бы возглавить движение, позволяющее местным и федеральным администрациям предоставлять основные услуги и — при поддержке НПО — сосредоточиться на смягчении условий, которые обеспечивают поддержку. для Аль-Шабааб.
 Коалиция, возглавляемая в этом отношении Соединенными Штатами, должна будет связать экономическую поддержку с политическими стимулами для федерального правительства, чтобы делать правильные вещи.Неспособность сделать это была одной из фундаментальных ошибок правительства США в Афганистане.
 AFRICOM уже продемонстрировал, что можно оказать эффективную военную помощь США с минимальными затратами. Чтобы поддерживать долгосрочные отношения, необходимые для этой миссии, советники должны развертываться по очереди из одного и того же резерва специализированных подразделений. Им потребуется оперативная поддержка с воздуха с помощью недорогой экспедиционной платформы, которую планирует развернуть Командование специальных операций США.И миссия должна подразумевать консультирование, а не руководство нашими партнерами. Это очень важное различие: первый метод при правильных условиях имеет тенденцию работать; последний, скорее всего, потерпит неудачу.
 В то время как небольшая группа специальных операций США поддерживает наших партнеров в бою, военная миссия коалиции сосредоточится на наращивании потенциала. Здесь Великобритания с ее недавно сформированным полком рейнджеров и опытом руководства аналогичным проектом в Сьерра-Леоне была бы хорошим кандидатом на роль лидера.Здесь есть возможность избежать ошибок прошлого, борясь с коррупцией среди старших офицеров СНС и используя биометрические и другие методы оценки для проверки и отслеживания найма и обучения. Тот же подход ведущей нации следует применять к различным странам, участвующим в развитии полиции и правоохранительных органов Сомали.
  Пропавшая часть
 Для реализации Вашингтоном такого плана за границей требуется функционирующее внешнеполитическое ведомство внутри страны с единством усилий всех ведомств и агентств.Результат обзора глобальной политики госсекретаря Остина будет ошибочным, если он не будет отражать вклад заинтересованных сторон в правительстве и предложение установить политический процесс, основанный на тесном сотрудничестве — от разработки до реализации. Это был фундаментальный недостаток политики США в Афганистане: отсутствие четких целей и готовность вместо этого полагаться на гигантские, но тщетные военные усилия.
 Стремительный вывод войск из Афганистана должен напомнить нам, что Вашингтону необходимо подвести итоги, прежде чем называть любое внешнеполитическое обязательство «вечной войной» или «государственным строительством», что подразумевает невыносимую цену.За последние пять лет в Афганистане Соединенные Штаты потеряли менее ста солдат — примерно столько же американцев умирает от COVID каждые два часа. Лучшим подходом было бы рассматривать эти виды обязательств как страховой полис. Если премии доступны и кажутся справедливой сделкой, когда они сбалансированы с наихудшими сценариями отсутствия покрытия, тогда политика имеет смысл. Афганистан, возможно, был как раз таким случаем, и Сомали, несомненно, таковым. Возможно, самым серьезным недостатком внешней политики США является стратегическое терпение.
 Поскольку участие США в Афганистане заканчивается трагедией и мешаниной взаимных обвинений, сейчас самое время не совершать тех же ошибок на Африканском Роге. Мы узнали, что обманчивые панацеи наращивания войск и борьбы с повстанцами путем насыщения не работают, равно как и дистанционная борьба с терроризмом или влияние на расстоянии. План возобновления боевых действий на Африканском Роге не обязательно должен быть решением «все или ничего», если только Соединенные Штаты не решат его принять.
 Вместо этого эта администрация должна реализовать межправительственный и многонациональный план, подкрепленный небольшим военным присутствием.Этот план должен определять цели, стоимость и приемлемые уровни риска. Гораздо лучше сделать это заранее, чем снова испытать необратимый ущерб, нанесенный нашей стране за последний месяц.
  Эндрю Милберн уволился из морской пехоты в звании полковника в 2019 году после тридцати одного года карьеры. Его последняя должность в форме была заместителем командира Центрального командования специальных операций, а до этого — командиром рейдерского полка морской пехоты и Объединенной объединенной оперативной группы специальных операций — Ирак.Выйдя на пенсию, он написал получившие признание критиков мемуары «, когда надвигается буря».  Он является соведущим   Irregular Warfare Initiative     Irregular Warfare Podcast   . Он пишет в Твиттере @andymilburn8.
  Выраженные взгляды принадлежат автору и не отражают официальную позицию Военной академии США, министерства армии или министерства обороны.
 Изображение предоставлено: Общественная информация АМИСОМ
 Космическая война — Stellaris Wiki
 Эта статья была проверена для текущей версии ПК (3.2) игры.
 Большинство военных действий решаются посредством космических сражений. Хотя наземная война необходима для достижения окончательной победы, высадка десанта становится безопаснее, когда флот устранит угрозу перехвата и уничтожения вражеских кораблей уязвимых транспортных средств с войсками. Победа в битвах между звездами заключается в адаптации к снаряжению противника и использовании эффективных контратак. У каждого наступательного или оборонительного компонента есть противодействие, а это означает, что выбор компонентов, вероятно, будет развиваться и меняться по мере того, как империи сталкиваются с новыми врагами и пытаются строить корабли, которые противостоят кораблям противника.
 Боевой
 Космическая битва между млекопитающими и пиратами
 Бой в Stellaris происходит в режиме реального времени, вне контроля игрока, за исключением экстренного сверхсветового приказа. Хотя игрок может направить флот к врагам или от них, он не может контролировать отдельные корабли (если только они не составляют флот самостоятельно) или какие корабли они нацеливают.
 Каждый флот отображается на экране с номером прочности. Это число представляет собой мощь этого флота, измеренную объединенной наступательной силой всех кораблей во флоте.Это приблизительное руководство по доблести флота, но  нельзя  понимать как  абсолютную детерминанту  того, как будет проходить бой. Флот, у которого много наступательного оружия, не подходящего для противника, с которым он сталкивается (инопланетные существа с регенерирующими корпусами или оболочками, враги с изощренными и подходящими средствами противодействия), все равно может проиграть этому врагу, даже если его число силы значительно выше.
 Когда флот вступает в бой с вражеским кораблем, вражеской станцией или инопланетным существом, игрок получает предупреждение, а рядом со списком флота в Outliner появляется красный значок битвы.Выберите этот флот, и вы увидите отчет о текущем бою в режиме реального времени.
 В верхней части подэкрана результатов находится полоса, измеряющая приблизительную силу противоборствующих сторон в бою. Эта полоса меняется по ходу боя, и шансы смещаются в пользу одной или другой стороны. По ходу боя на подэкране отчета отображаются данные об эффективности используемых систем вооружения и о том, сколько повреждений получили щиты, броня и корпуса. Анализ этих данных помогает определить, эффективны ли текущие постройки кораблей против этого противника, и может указать пути улучшения.
 Урон
 Урон от космического боя распределяется по трем компонентам: очки корпуса, броня и щиты. Разное  оружие  наносит разный урон каждому.
  Очки корпуса  — самый важный атрибут любого корабля. Когда очки корпуса достигнут 0, корабль будет уничтожен. Кроме того, скорострельность кораблей будет снижена на процент, равный половине процента потерянных очков корпуса. Очки корпуса определяются размером корабля и технологическими бонусами.
  Броня  обеспечивает антикинетический уровень защиты в зависимости от типа добавленного компонента брони и технических бонусов.
  Щиты  обеспечивают уровень защиты от энергий, в зависимости от типа добавленного компонента Щита и технологических бонусов. Щиты требуют энергии от корабельного реактора и всегда восстанавливаются, в отличие от очков корпуса и брони.
 При атаке щиты сначала поглощают урон. После истощения щитов броня будет повреждена.После истощения брони очки корпуса будут повреждены. Некоторые виды оружия лучше или хуже других истощают щиты и/или броню, а некоторые виды оружия напрямую истощают очки корпуса.
 Когда корпус и броня повреждены, наиболее распространенным способом их ремонта является стыковка флота со звездной базой. Можно ремонтировать корабли, кроме как в доке, например, корабль с компонентом «регенеративная ткань корпуса» или командующий флотом адмирал с чертой «инженер». Однако самовосстановление происходит медленнее, чем восстановление дока (2% в день или 60% в месяц).Защитные платформы имеют базовую скорость самовосстановления 2% в день. Требуется 30 дней, прежде чем звездная база начнет восстанавливаться после боя, и в системе не будет никаких враждебных военных кораблей. Отключенные звездные базы реактивируются после 6 тиков регенерации (36 дней).
 Модификаторы защиты кораблей немногочисленны, всего по два на каждый существующий уровень защиты:
 Точность, Отслеживание, Уклонение
 Три параметра определяют шанс попадания оружия в цель: точность и отслеживание атакующего и уклонение обороняющегося.
 Точность в первую очередь зависит от характеристик оружия. Точность — это процентный шанс поразить цель без уклонения. Оружие с высокой точностью, как правило, имеет сравнительно низкий урон или другие недостатки. Точность ограничена 100.
 Отслеживание в первую очередь зависит от характеристик оружия. Отслеживание частично или полностью отменит уклонение защитника, а фактический шанс попасть равен точности атакующего минус оставшееся уклонение защитника, если оно есть. Оружие меньшего размера обычно имеет значительно большее отслеживание, за некоторыми исключениями.
 Уклонение в первую очередь зависит от типа корпуса и является отличительной чертой Корвета, Эсминца, Транспорта и подобных малых кораблей. Его можно увеличить двигателями, боевым компьютером для некоторых размеров корпуса, дополнительными модулями, такими как Enigmatic Encoder, а также наличием избыточной мощности в конструкции корабля. Вероятность уклонения ограничена 90%.
 Формула для расчета шанса конкретной атаки поразить цель (помните, что уклонение ограничено 90, а точность — 100):
 Как правило, цель состоит в том, чтобы выбрать оружие, которое имеет достаточное отслеживание, чтобы поддерживать базовую точность оружия, т.е.е. отслеживание равно уклонению противника. Двигатели и датчики в основном компенсируют друг друга, когда находятся на одном уровне, поэтому без серьезного технического недостатка размер корпуса и размеры оружия имеют наибольшее значение. Крупное оружие наносит гораздо больший урон, чем оружие меньшего размера, что позволяет ему уничтожать намеченные цели всего за несколько выстрелов. Однако, поскольку указанное крупное оружие также имеет тенденцию к низкому отслеживанию, корабли с высоким уклонением могут стать для них почти неуязвимыми, поскольку они могут просто уклоняться от выстрелов. Оружие с большим отслеживанием, такое как стрелковое оружие или ракеты, необходимо при борьбе с кораблями с высоким уклонением, такими как корветы.И наоборот, у стрелкового оружия высокая гусеница, гарантирующая, что оно может поразить цель, почти не промахнувшись. Тем не менее, они также имеют низкий урон и поэтому с трудом справляются с более крупными кораблями, такими как крейсеры и линкоры, из-за того, что у них очень высокие значения щита / брони / корпуса, что позволяет им без особого труда поглощать выстрелы из стрелкового оружия. Для борьбы с кораблями с такой высокой прочностью необходимо крупное оружие с высоким уроном.
 Боевые компьютеры
 В бою каждый военный корабль приближается к намеченной цели на определенное расстояние и стреляет из своего оружия; боевые компьютеры определяют, с какого расстояния корабль будет атаковать свою цель в бою. Корабли Bold  будут использовать боевой компьютер с таким поведением по умолчанию, когда дизайн будет сгенерирован автоматически. Корабли с одинаковыми боевыми компьютерами, как правило, собираются вместе, держатся в строю друг с другом и атакуют группами.
 Поведение
 Класс корабля
 Описание
 Рой
  Корвет
 Корабль устремится прямо на врагов и попытается нанести им как можно больше урона в упор.
 Пикет
 Корвет,  Эсминец  , Крейсер
 Корабль приблизится на (30) дистанцию ​​и попытается перехватить противника.
 Линия
 Эсминец,  Крейсер ,  Линкор ,  Звездоглот
 Корабль продвинется на среднюю (50) дальность и будет держать строй.
 Артиллерия
 Эсминец, Крейсер, Линкор,  Титан , Джаггернаут, Пожиратель звезд
 Корабль будет оставаться на дальней (80) дальности и стрелять из дальнобойного оружия по цели.
 Носитель
 Крейсер, Линкор, Титан,  Джаггернаут  , Пожиратель звезд
 Корабль останется на предельной (150) дальности и направит по цели огонь из дальнобойного оружия.
 Игнорировать
  Колосс
 Корабль будет игнорировать любых нападающих и продолжит выполнение своей текущей задачи.
 Несоответствие сил
 Force Disparity — боевой бонус, применяемый, когда меньшая сила вступает в бой с большей (требуется уточнение: меньшая сила с меньшим количеством кораблей, меньшим общим командным лимитом или военной мощью? Английский неоднозначен, но меньше кораблей имеет смысл из-за богатой окружающей среды, в то время как уклонение меньших кораблей снизит скорострельность) и дает бонус к скорострельности всех кораблей, принадлежащих меньшему отряду.Неравенство сил линейно зависит от разницы в размерах флота, поэтому, например, отряд кораблей, сражающийся с отрядом вражеских кораблей, который в два раза больше, получит бонус 50% к своей скорости стрельбы, отражая тот факт, что меньшему отряду легче. маневрировать и нацеливаться на более крупные силы противника.
 Силовое неравенство никогда не приведет к победе меньших сил, если только они не обладают значительным технологическим преимуществом. Однако это гарантирует, что все, кроме самых подавляющих сил, понесут потери и понесут цену за свою победу.
 Разъединение корабля
 Любой корабль, получивший повреждение корпуса, когда его очки корпуса уже ниже 50%, имеет шанс выйти из боя, зависящий от нанесенного урона. Корабль, который вышел из боя, мгновенно покинет бой и присоединится к флоту в конце, пока не появится в боевом интерфейсе со значком флага, указывающим на то, что он вышел из боя. Если флот состоит только из выведенных из боя кораблей, он совершит экстренное отступление.
 Корабли никогда не выйдут из боя, если их владелец использует доктрину «Не отступать».Присутствие черной дыры вдвое снижает шанс выхода из зацепления.
 Колоссы и Джаггернауты не могут выйти из боя.
 Вероятность выхода корабля из боя после попадания определяется:
 урон: количество повреждений, нанесенных попаданием
 корпус: максимальное количество очков корпуса корабля
 дружественный: 1,25 в дружественном пространстве, 1 в противном случае
 множитель корабля: множитель типа корабля
 Множитель корабля
 Тип корабля
 2
 Научный корабль
 1.5
 Эсминец, Крейсер, Транспортный корабль
 1,25
 Линкор, Титан
 1
 Корвет, Строительное судно
 0,5
 Колониальный корабль
 0,2
 Корабль-колония Метеор
 На вероятность выхода кораблей из боя также могут влиять следующие модификаторы:
 Например, если линкор с 1300 из 3000 оставшихся очков корпуса получил 300 урона под воздействием адмирала с чертой Эрудиция (+10%) и враждебной аурой титана Subspace Snare (-20%), находясь снаружи дружественного пространства:
 У линкора будет 16.875% шанс выйти из боя после удара
 Если бы этот линкор вместо этого получил 300 повреждений до тех пор, пока не выйдет из зацепления или не будет уничтожен пятым попаданием, вероятность того, что он выйдет из боя до уничтожения, составит 52,255%.
 Аварийное отступление
 Все корабли флота в бою имеют возможность вызвать экстренное отступление посреди боя. Это внезапный побег с использованием сверхсветового двигателя каждого отдельного корабля, будь то гипердвигатель или прыжковый двигатель, который позволяет флоту избежать разрушения.Приказ отдается нажатием кнопки  Отступление  на подэкране боя, и отступление можно запустить даже из глубины системы. Находясь в позиции уклонения, флот автоматически отступит, как только эта опция станет доступной. Флоты ИИ на нейтральной или враждебной территории всегда будут отступать, если половина флота будет уничтожена.
 Однако есть некоторые компромиссы:
 Флот «пропадет без вести» после отступления на несколько месяцев, в зависимости от того, как далеко корабль находился от своей звездной базы.Таким образом, его нельзя ни контролировать, ни атаковать, когда он возвращается на свою родную звездную базу.
 Кораблям требуется 30 дней после вступления в бой, прежде чем они смогут отступить.
 Шок от экстренного отступления заставляет каждый корабль иметь 10% шанс получить 20% урона корпуса. Если корабль будет уничтожен этим, вместо этого у него будет 50% шанс выжить с 1HP.
 Вероятность уничтожения каждого корабля при отступлении составляет 1%.
 Шанс получить урон (как 10%-й шанс получить 20%-й урон корпуса, так и 1%-й шанс быть уничтоженным) можно уменьшить с помощью модификаторов Emergency FTL Damage Risk:
 Источник
 Модификатор
  «Бей и беги»  Политика военной доктрины
  -25%
 Черта адмирала-обманщика
  -15%
 Караван Черта контр-адмирала
  -10%
 30-дневное время зарядки может быть увеличено с помощью модификаторов перезарядки Emergency FTL Jump:
 Источник
 Модификатор
 FTL Аура звездной базы Ингибитор
  +100%
 Subspace Snare титановая аура
  +100%
 Черная дыра
  +50%
  Не отступать  Политика доктрины войны
  +50%
 Патент США на узел крепления щитка для защитной каски. Патент (Патент № 4,866,792, выдан 19 сентября 1989 г.)
  ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ
 Настоящее изобретение относится к узлу для крепления щитка на защитный шлем, имеющий полнолицевую или реактивную конфигурацию, который используется при езде на мотоцикле или вождении автомобиля.
 В традиционной конструкции крепления щитка для защитного шлема, имеющего полнолицевую или струйную конфигурацию, щиток и средство регулировки отверстия для щитка обычно крепятся с помощью установочных винтов к корпусу шлема. В частности, левая и правая стороны щитка и части средства регулировки раскрытия, такие как храповой механизм, жестко закреплены на корпусе шлема через монтажную крышку.
 В вышеупомянутой обычной конструкции иногда необходимо разобрать монтажную часть экрана, поскольку экран не открывается и не закрывается должным образом во время использования.В таком случае при выкручивании установочных винтов для снятия крышки крепления щитка с корпуса шлема различные его части, ограничивающие открывание и закрывание щитка, беспорядочно разлетаются в стороны. В результате эти части могут быть потеряны.
 В дополнение к такой обычной конструкции крепления экрана удаление экрана может быть выполнено в положении, в котором экран находится в нормальном рабочем состоянии, то есть в любом положении от полностью закрытого положения до полностью открытого положения.Следовательно, если установочные винты ослабнут, экран может отделиться от корпуса шлема даже во время его эксплуатации.
  ЗАДАЧИ И СУЩНОСТЬ ИЗОБРЕТЕНИЯ
 Соответственно, целью настоящего изобретения является создание монтажной конструкции для щитка защитной каски, которая преодолевает вышеупомянутые проблемы предшествующего уровня техники.
 Еще одной целью настоящего изобретения является создание такой монтажной конструкции, в которой защитный экран можно зацепить и удерживать на корпусе шлема без использования установочных винтов.
 Еще одной целью настоящего изобретения является создание такой монтажной конструкции, в которой установка и снятие экрана могут быть выполнены только тогда, когда экран перемещен в положение, которое не находится в его нормальном рабочем состоянии.
 Еще одной задачей настоящего изобретения является создание такой монтажной конструкции, в которой, даже если экран или крышка для крепления экрана сняты, составные элементы открывающего и закрывающего регулирующего механизма не разлетаются и не разлетаются на части.
 В соответствии с аспектом настоящего изобретения узел для установки щитка на защитный шлем типа, имеющего корпус шлема и переднее отверстие, включает в себя первый фиксирующий элемент, прикрепленный к левой и правой наружным поверхностям корпуса шлема, первый фиксирующий элемент, включающий в себя средство первой опорной части для поддерживания экрана с возможностью вращения; второй фиксирующий элемент, прикрепленный к левой и правой сторонам щитка, причем второй фиксирующий элемент включает в себя средство второй опорной части для установки и зацепления с первым средством опорной части, чтобы разъемно зафиксировать щиток на корпусе шлема для вращения на нем; средства замедления в первом фиксирующем элементе и втором фиксирующем элементе для направления экрана во время его вращения; стопорное средство по меньшей мере на одном из первого и второго фиксирующих элементов для определения верхнего предела поворота щитка при нормальной работе шлема; и средства первой и второй опорных частей, включающие в себя средства, обеспечивающие расцепление средств первой и второй опорных частей только тогда, когда экран перемещается в положение расцепления выше верхнего предела поворота, при этом положение расцепления достигается только во время его ненормальной работы. .
 Вышеупомянутые и другие цели, особенности и преимущества настоящего изобретения станут очевидными из следующего его подробного описания, которое следует читать вместе с прилагаемыми чертежами.
  КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ
 РИС. 1 представляет собой покомпонентный вид в перспективе шлема в соответствии с настоящим изобретением;
 РИС. 2 представляет собой вид сбоку шлема по фиг. 1, показан в собранном состоянии;
 РИС.3 представляет собой вид сверху шлема по фиг. 1 показан частично в разрезе;
 РИС. 4 представляет собой увеличенный вид сверху монтажного узла шлема по фиг. 1, в котором щит находится в полностью закрытом состоянии;
 РИС. 5 представляет собой увеличенный вид сверху монтажного узла, показанного на фиг. 4, в котором экран находится в полностью открытом состоянии при нормальной работе; и
 РИС. 6 представляет собой увеличенный вид сверху монтажного узла, показанного на фиг. 4, в котором экран находится в выдвинутом положении для монтажа или демонтажа.
  ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНОГО ВАРИАНТА ВОПЛОЩЕНИЯ
 Теперь будет описан вариант осуществления настоящего изобретения со ссылкой на чертежи, на которых показаны корпус 1 шлема, защитный экран 2, охватываемый фиксирующий элемент А, прикрепленный к левой и правой наружным поверхностям корпуса 1 шлема, и охватывающий запорный элемент B, установленный за одно целое с левой и правой сторонами экрана 2.
 Корпус 1 шлема имеет широко известную форму струйного типа, хотя может также использоваться и полнолицевая конфигурация.Охватываемый стопорный элемент А для поддержки щитка 2 между его открытым и закрытым положениями крепится с помощью установочных винтов 3 к левой и правой наружным поверхностям корпуса каски 1.
 Охватываемый фиксирующий элемент А содержит упруго действующее сдерживающее средство 4, стопор 5 для определения верхнего предела вращения экрана 2 и опорную часть 6, вокруг которой вращается экран 2, все из которых выполнены как единое целое из материала синтетической смолы. В центре средства замедления 4 и в центре опорной части 6 просверлены сквозные отверстия 7, в которые вставлены установочные винты 3.
 Замедляющее средство 4 содержит дугообразный упругий элемент 4а, который упруго функционирует в диаметральном направлении относительно периферийного края дугообразного направляющего паза 9, выполненного в охватывающем фиксирующем элементе В, и зацепляющий элемент 4b, который входит в стопорный паз 13, выполненный в периферийном край дугообразной направляющей канавки 9. Упругий элемент 4а входит в выемки 15а, 15b и 15с, образованные под каждым заданным углом в краях паза внутреннего и внешнего диаметра дугообразной направляющей канавки 9, так что щиток 2 можно перемещать и удерживать с небольшими пошаговыми углами.
 Стопор 5 определяет полностью открытое верхнее предельное положение экрана 2 и выступает за одно целое с опорной плитой 8, соединяющей средство замедления 4 и опорную часть 6. Стопор 5 в основном стоит вертикально, так что одна его сторона входит в упор и зацепляется с нижним периферийный край охватывающего фиксирующего элемента В, когда экран 2 находится в верхнем открытом положении, при этом другая его сторона имеет наклонную поверхность, так что нижний край охватывающего фиксирующего элемента В может плавно перемещаться по нему.
 Опорная часть 6 расположена на том же радиальном расстоянии от центра средства замедления 4, что и стопор 5, при этом она регулируется по радиусу кривизны дугообразной направляющей канавки 9 в охватывающем фиксирующем элементе В. Опорная часть 6 имеет выемку 6а, в который вставлен выступ 10а опорного средства 10 охватывающего запорного элемента В. Зацепляющее плечо 6b опорной части 6 входит в зацепление с направляющей деталью 10b, выступающей на периферийной поверхности выступа 10а. Опорная часть 6 также включает в себя входную часть 6с, которая принимает направляющую деталь 10b опорного средства 10, причем входная часть 6с вырезается и формируется на периферии выемки 6а, так что выступ 6b зацепления и входная часть 6с имеют одинаковый периферийный диаметр.Положение входной части 6с, которая образована на периферии выемки 6а, таково, что только когда экран 2 расположен вверх до своего полного открытого верхнего предела, направляющая часть 10b опорного средства 10 охватывающего запирающего элемента В может либо входить в или отсоединен от входной части 6с.
 Охватывающий фиксирующий элемент B может входить в зацепление с охватываемым фиксирующим элементом A или отходить от него и содержит дугообразную направляющую канавку 9, которая принимает и взаимодействует с сдерживающим средством 4 охватываемого фиксирующего элемента A, а также опорное средство 10 в центре кривизны дугообразной направляющей канавка 9.И направляющая канавка 9, и опорное средство 10 выполнены за одно целое на опорной плите 12, изготовленной из синтетического полимерного материала, имеющей монтажную часть 11 для установки опорной пластины 12 на кожухе 2, при этом монтажная часть 11 крепится установочными винтами к внутренней поверхности кожуха. 2. Однако следует понимать, что охватывающий запорный элемент B может быть выполнен за одно целое как часть экрана 2.
 Как обсуждалось выше, кольцевая направляющая канавка 9 представляет собой канавку, имеющую ширину, которая принимает упругий элемент 4а охватываемого фиксирующего элемента А, и образована выемками 15а, 15b и 15с под каждым заданным углом на ее переднем и заднем краях канавки.Зацепляющая канавка 13 выполнена на краях кольцевой канавки 9 по внешнему диаметру, зацепляющая канавка 13 выполнена сплошной, начиная с нижней стороны кольцевой направляющей канавки 9.
 Опорное средство 10 содержит круглую втулку 10а, которая входит в выемку 6а опорной части 6, и направляющую деталь 10b, горизонтально выступающую на внешней периферийной поверхности втулки 10а, как обсуждалось выше.
 Выступающая кромка 14 выполнена за одно целое с нижней боковой кромкой опорной пластины 12, к которой крепится охватывающий стопорный элемент В, при этом зацепляющая выступающая кромка 14 упирается в стопор 5 охватываемого стопорного элемента А, тем самым определяя полностью открытый верхний предел положение щита 2.
 Далее будет описана установка и снятие вышеописанного экрана 2, когда экран 2 находится в полностью открытом верхнем крайнем положении. Во-первых, когда охватывающий фиксирующий элемент В на щитке 2 приводится в зацепление с охватываемым фиксирующим элементом А, который прикреплен к корпусу шлема 1, выступ 10а и направляющая деталь 10b опорного средства 10 охватывающего фиксирующего элемента В на щитке 2 совмещаются. с выемкой 6a и входом 6c опорной части 6 охватываемого фиксирующего элемента A. Затем экран 2 поворачивают вниз вокруг опорного средства 10, которое входит в опорную часть 6.Соответственно, зацепляющая выступающая деталь 4b охватываемого фиксирующего элемента A входит в зацепляющую канавку 13 охватывающего фиксирующего элемента B, а направляющая деталь 10b охватывающего фиксирующего элемента B входит в зацепляющее плечо 6b охватываемого фиксирующего элемента A для предотвращения его осевого расцепления, путем поворота охватывающего фиксирующего элемента B вокруг опорного средства 10 относительно охватываемого фиксирующего элемента A.
 Как описано выше, щиток 2, который входит в зацепление с корпусом шлема 1 и поддерживается им, имеет ограниченный диапазон поворота от начала или верхнего конца кольцевой направляющей канавки 9 до точки, в которой вращающийся зацепляющий выступающий край 14 охватывающего фиксатора элемент В упирается в стопор 5 охватываемого запирающего элемента А.При таком расположении экран 2 может открываться ступенчато.
 Чтобы снять защитный экран 2 с корпуса 1 шлема, защитный экран 2 поворачивают вверх, чтобы зацепляющий выступающий край 14 упирался в стопор 5. Затем охватывающий фиксирующий элемент B расправляется или выкручивается наружу, чтобы удалить зацепляющий выступающий край 14 из стопора 5, при этом экран 2 дополнительно поворачивается вверх до тех пор, пока направляющая деталь 10b опорного средства 10 не совпадет с входным отверстием 6с опорной части 6, и зацепляющая выступающая часть 4b средства замедления 4 не выйдет из зацепления с канавкой 13 на конце дугообразной направляющей канавки 9, как показано. на фиг.6. Соответственно, в таком положении охватывающий фиксирующий элемент В может быть отделен от охватываемого зацепляющего элемента А. Другими словами, установка и снятие экрана 2 осуществляются при нормальном использовании, когда экран 2 дополнительно поворачивается вверх из полностью открытой верхней части. предельное положение до положения, в котором экран 2 не находится в обычном положении.
 Таким образом, монтаж и снятие щитка 2 можно производить только в специальном положении и только при растекании или скручивании щитка 2, не встречающемся при нормальной эксплуатации.Это происходит, когда щиток 2 упирается в стопор 5 для определения полностью открытого верхнего предельного положения в нормальном рабочем состоянии, и щиток 2 поворачивается в положение за верхним пределом.
 Более того, поскольку зацепляющие элементы для щитка 2 образованы запирающим элементом А, прикрепленным к корпусу шлема 1, и фиксирующим элементом В, установленным на защитном щитке 2, даже если щиток 2 удален, зацепляющие элементы не разбрасываются и не теряются, а скорее , установка и снятие экрана 2 могут быть выполнены безопасно.
 Кроме того, поскольку установка и снятие щитка 2 могут быть достигнуты только при дальнейшем перемещении щитка 2 вверх из полностью открытого верхнего предельного положения, в котором щиток не находится в обычном положении, невозможно отсоединение щитка 2 от шлема в нормальное рабочее состояние.
 После описания конкретного предпочтительного варианта осуществления изобретения со ссылкой на прилагаемые чертежи будет понятно, что настоящее изобретение не ограничивается этим точным вариантом осуществления и что специалист с обычной квалификацией в данной области может внести в него различные изменения и модификации. без отклонения от сущности или объема изобретения, как определено прилагаемой формулой изобретения.
 «Агенты ЩИТа» Волшебное место (телесериал, 2014 г.) — Кларк Грегг в роли Фила Коулсона
 Эдисон По : [после того, как Колсон пытается сбежать, видит, что он в городе-призраке] Город, который забыла бомба.Он был построен в 40-х годах для ядерных испытаний, но когда закончилась холодная война, город пощадили.
 Фил Колсон : Не совсем элитная недвижимость.
 Эдисон По : Мм, правда.
 [Существенно]
 Эдисон По : На сотни миль нет ничего, кроме пустыни.Но мне это очень нравится. Хорошо у тебя. Дети всегда играют
 [Солдат подходит и хватает Колсона за шею]
 Эдисон По : … Но никогда не издавать ни звука.
 6 способов справиться с языком тела отчуждения
 Вы на совещании, и оно проходит хорошо. Вы можете сказать это из-за позитивного языка тела, который демонстрирует вам ваш коллега. А потом что-то происходит — ты не знаешь что — и все меняется.
 В деловом общении вовлеченность и отстраненность являются наиболее важными сигналами, которые следует отслеживать на языке тела другого человека.Поведение вовлечения указывает на интерес, восприимчивость или согласие, в то время как поведение разъединения сигнализирует о том, что человеку скучно, он зол или обороняется. Вот как выглядит размежевание с головы до ног:
 Когда кто-то отстранен, количество зрительных контактов уменьшается, поскольку мы склонны отводить взгляд от вещей, которые нас огорчают, и от людей, которые нам не нравятся. Точно так же скучающий или беспокойный коллега может избегать зрительного контакта, глядя мимо вас, расфокусируя взгляд или оглядывая комнату. И вместо того, чтобы широко открывать глаза, сигнализирующие об отстранении, они слегка сужаются.На самом деле, когда люди читают контракты или предложения, можно наблюдать косоглазие, и когда это происходит, это почти всегда является признаком того, что они увидели что-то тревожное или проблематичное.
 Несогласие также проявляется в сжатых или поджатых губах, сжатых челюстных мышцах или слегка отвернутой голове, так что зрительный контакт становится косым.
 И когда вы видите, что люди отворачиваются от вас плечами и туловищем, вы, вероятно, теряете их интерес. На самом деле такое отстранение от кого-либо почти всегда означает отстраненность или отстраненность, независимо от сказанных слов.Когда люди заняты, они будут смотреть на вас прямо, «указывая» на вас своим туловищем. Однако в тот момент, когда они почувствуют себя некомфортно, они отвернутся, оказав вам «хладнокровие». А если кто-то обороняется, вы можете увидеть попытку прикрыть туловище (например, кошельком, портфелем или ноутбуком).
 Если кто-то сидит, скрестив лодыжки и вытянув ноги вперед, вероятно, он испытывает к вам положительные чувства. Но когда вы видите, как ноги отодвинуты от вас, стянуты тугой лодыжкой, направлены в сторону выхода или обвиваются вокруг ножек стула, было бы разумно заподозрить отстранение и отстранение.
 Когда вы замечаете, что ваш коллега демонстрирует какой-либо из этих сигналов отстранения, вы можете сделать шесть ответных действий:
 Подумайте о контексте, в котором произошло разъединение: Вы изменили свой язык тела? Задавали ли вы вопрос или затрагивали конкретную проблему — «горячую точку»? Кто-то еще вошел в комнату или присоединился к разговору?
 Проверьте положение тела. Демонстрируете ли вы какое-либо замкнутое или отстраненное поведение, которое ваш партнер может имитировать или реагировать на него?
 Измените позу тела на более активную и посмотрите, последует ли ее примеру другой человек.Слегка наклонитесь вперед, улыбнитесь и положите руки на стол ладонями вверх.
 Заставьте другого человека двигаться. Например, если руки и ноги человека плотно скрещены (сочетание, которое часто свидетельствует о размежевании), наклонитесь вперед и вручите ему что-нибудь, например, брошюру, отчет или чашку кофе.
 Измените свой «тон». Поймите, что то, что вы предлагаете, не принимается хорошо, и сейчас может быть время для «Плана Б».
 Обратите внимание человека на поведение отстранения: например, скажите: «Похоже, нам сейчас не время говорить.Вы бы предпочли отложить эту встречу до завтра?»
 Первоначально эта статья была размещена на http://www.ckg.com/. Чтобы узнать больше о языке тела на рабочем месте, ознакомьтесь с предыдущей статьей блога Кэрол из этой серии.
 NASD — Безопасность коробки отбора мощности
  следующий сценарий можно использовать для проведения 15-минутного обучения сеанс для сотрудников. Было бы неплохо сделать презентация стоя перед трактором с приводом от ВОМ часть оборудования прилагается.Вы можете указать на опасности и элементы безопасности на машине. (Убедитесь, что все экранирующие на месте и в хорошем состоянии! )
 В тексте выделены наиболее важные моменты, относящиеся к  PTO  безопасность. Рекомендуется стараться строго придерживаться темы. Очевидно, что вы должны быть готовы ответить на вопросы.
 БАЛЛЫ ПОДЧЕРКНУТЬ
 Все ограждения в щитах должны быть на месте и в исправном состоянии.
 Всегда отключите питание перед обслуживанием или отключением оборудования.
 Одежда облегающую одежду и держите длинные волосы прикрытыми, когда работа с силовым оборудованием.
  Распознать опасности
 Карданный вал модели 540 перемещается более чем на два метра менее чем за второй.Все, что зацепилось за этот вращающийся вал, — одежда, шнурки, волосы-моментально укутаются. Неудивительно, что аварии ВОМ почти всегда приводят к серьезным травмам или смерти.
 Запутывание ВОМ чаще всего происходит при попытке ремонта пока работает оборудование. Другие жертвы были пойманы при перешагивании через вращающиеся валы или на них.
 Это приводит к основному правилу безопасности ВОМ —  Никогда попытаться отремонтировать, отрегулировать или отключить оборудование с помощью ВОМ увлеченный!  Вас не зацепит вал, который не вращается.
  Надлежащее экранирование крайне важно
 Все экраны ВОМ должны быть правильно установлены и должным образом обслуживаться для предотвращения травм в случае случайного контакта. Вам следует отказаться от использования машины с поврежденными или отсутствующими кожухами отбора мощности.
 Начнем с трактора и вернемся к ведомому машина.
 Главный щиток трактора предотвращает контакт с короткий вал и передний карданный шарнир навесного трансмиссия машины.Никогда не работайте на тракторе с отсутствующим или поврежден главный щит!
 Трубчатые кожухи полностью закрывают приводной вал машина с приводом от ВОМ. Этот встроенный щит вращается на подшипников, независимо от приводного вала. Подшипники должны быть в отличном состоянии, чтобы гарантировать, что щит остановится вращение при случайном контакте.
 Конусы, используемые для покрытия универсальных шарниров на каждом конце приводного вала были значительно улучшены в последнее время годы. Их гибкая природа облегчает подключение, в то время как обеспечивая большее защитное покрытие, чем раньше, колоколообразная конструкции.
 Короткий вал ведомой машины также должен быть закрыт путем экранирования.Так же, как главный щит трактора, это предотвращает случайный контакт карданного шарнира.
  При отключенном ВОМ и выключенном двигателе трактора off  , проверьте состояние всей защиты ВОМ система. Ищите зазубрины, вмятины или изогнутые компоненты. Контрольная работа для свободного перемещения трубчатого щита на опорах.
 Если какой-либо экранирующий компонент поврежден или отсутствует, или если вы чувствуете, что он не обеспечивает адекватной защиты, поговорите своему работодателю о замене дефектных изделий.
 Перед присоединением оборудования с приводом от ВОМ убедитесь, что дышло трактора отрегулировано на указанную длину в руководстве по приводным машинам. Это гарантирует, что телескопирование приводной вал и экран останутся вместе, когда они удлинятся. Если вал отбора мощности отделяется во время работы, привод от трактора конец будет сильно раскачиваться и может привести к повреждению оборудования и травмы оператора.
  Ваш контрольный список безопасности ВОМ
 Ваш контрольный список безопасности ВОМ Как и во всех аспектах сельскохозяйственной техники эксплуатации, вы должны быть постоянно начеку, чтобы предотвратить несчастные случаи с ВОМ. Выполните следующие действия, чтобы избежать запутывания ВОМ.
 Самое главное,  всегда отключать ВОМ, отключать двигатель трактора и выньте ключи  перед отъездом тракторное сиденье.Вы не можете получить травму от ВОМ или других части машины, если трансмиссия не вращается. Принимая keys предотвращает неожиданный запуск другим человеком, в то время как вы делаете ремонт или регулируете технику.
 Всегда держите главный щит трактора на месте. ВОМ может быть случайно включен, если отсутствует трансмиссия. прилагается.Открытый вращающийся вал трактора будет агрессивно хватайте и оборачивайте все, с чем он контактирует.
 Часто проверяйте, чтобы убедиться, что экран ВОМ находится в хорошее состояние (с отключенным питанием, конечно). Поврежден щиты или подшипники должны быть отремонтированы или заменены перед оборудование снова эксплуатируется.
 Никогда не наступайте на вращающийся карданный вал! Некоторое оборудование должны эксплуатироваться в стационарном месте, когда вы работаете поблизости (например, зерновые шнеки, воздуходувки, генераторы, и Т. Д.) Всегда хожу вокруг таких машин. Устройства безопасности обычно надежны, но могут выйти из строя. Возьмите дополнительно car~ если земля грязная или ледяная.
  Защитная одежда.  Носите облегающую одежду и держите длинные волосы закрытыми. Рваные старые пальто и длинные шнурки для ботинок могут быть легко захвачены вращающимися частями.
  Сделайте отключение привычкой
 Дополнительные вращающиеся валы часто используются для передачи мощности к компонентам машины.Так же, как карданный вал, они могут запутаться ты в одно мгновение. Те же принципы применяются, когда речь идет о безопасности вокруг любого вращающегося вала.
  Еще раз подчеркнем:
 Всегда отключайте ВОМ, выключайте двигатель трактора и снимайте ключи перед тем, как покинуть сиденье трактора!
 Есть вопросы?
 Наконец, давайте уделим немного времени обзору некоторых «Что нужно» и Правила безопасности ВОМ.
 Всегда выключать оборудование перед ремонтом или регулировкой.
 Регулярно проверьте состояние всех компонентов защиты ВОМ
 Одежда носить облегающую одежду и завязывать длинные волосы во время работы остроумное силовое оборудование
 Всегда прогулка  вокруг  действующего оборудования.
 ЗАПРЕЩАЕТСЯ:
 Выйти ключи в замке зажигания трактора при ремонте или корректировки
 Работа оборудование с отсутствующими или поврежденными кожухами отбора мощности.
 Одежда рваные старые пальто, развязавшиеся шнурки или что-то еще, что мог запутаться.
 Никогда наступить на карданный вал.
 Информация и рекомендации, содержащиеся в данной публикации считаются надежными и представляют современные экспертное заключение по рассматриваемому материалу. Ассоциация безопасности ферм Инк.не гарантирует абсолютной точности или достаточности предметный материал, а также не может нести ответственность за здоровье и рекомендации по безопасности, которые могли быть опущены из-за к особым и исключительным условиям и обстоятельствам.
 Copyright © 2002
 Farm Safety Association Inc.
 Разное
