Монтаж электрического щита
Существует много разновидностей электрощитов с разными размерами. Размер щита выбирается с учетом количества электрических приборов, которые необходимо разместить в нём. В электрощите размещается нулевая шина, шина защитного заземления, Din — рейка для установки автоматов, УЗО, реле напряжения.
Расключение электрощита
Отдельно внизу под рядами автоматов размещается специальный кабельный канал с прорезями для вывода жил кабеля. Если короб щита металлический, тогда внутри его должен находиться приваренный болт с гайкой для присоединения защитного заземления. На дверце щита также устанавливается болт для заземления.
Внизу короба имеются отверстия для подвода кабелей. Эти отверстия снабжены пластиковыми втулками, чтобы защитить изоляцию кабелей от механических повреждений. Левое отверстие обычно используется для вводного кабеля.
Отрезают по длине din-рейку в зависимости от количества устанавливаемых автоматов и средств защиты. После установки din-рейки крепятся все необходимые автоматы, счётчик. В щите ставят несколько автоматов для разных группы освещения и розеток. При небольшой нагрузке можно совместить комнаты на отдельный автомат.
Шинопровод для шлейфа автоматов
Для мощных бытовых приборов — это электрическая плита, бойлер, кондиционер и другие ставятся отдельные автоматы, и прокладывается отдельный кабель к розеткам этих приборов. УЗО ставится одно после вводного автомата на 300 мА или для каждой группы нагрузок, где после автоматов устанавливают отдельное УЗО. Дорого, но надежно. Какой вариант схемы электропроводки выбрать решает хозяин дома.
Разводка в электрощитке своими руками
Прежде чем начинать расключение электрощита нужно хорошо заизолировать подходящий силовой кабель. К вводному автомату этот кабель подключается последним, когда расключение автоматов в электрощите закончено. Вводной автомат устанавливается на din-рейку слева первым.

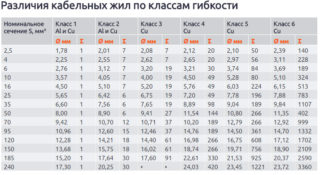

Наконечники для многожильного провода
Далее идет реле напряжения, УЗО и групповые автоматы. Если используется схема расключения электрощита с УЗО для каждого автомата, тогда эти УЗО устанавливают под своим автоматом на нижнюю din-рейку во втором ряду. Закончив установку всех автоматов, приступают к расключению электрощита. Следующим этапом будет расключение перемычек.

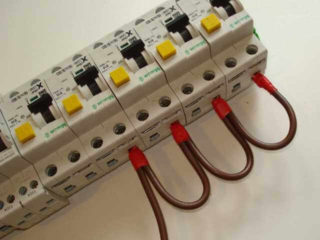

С выхода вводного автомата (нижние клеммы) ставится перемычка на верхние клеммы автоматов первой группы, далее с этой же верхней клеммы идет перемычка на следующий автомат щита. Схема разводки 380 на автоматы в электрощите различается тем, что с каждой фазы (нижние клеммы трехфазного автомата) идет перемычка (шлейфом) на свои отдельные групповые автоматы.
Все три фазы на групповых автоматах распределяются так, чтобы нагрузка была примерно одинакова. Если общее УЗО стоит после электросчетчика, тогда фазный провод счетчика подсоединяют к верхней клемме УЗО «L», и на клемму «N» также подключается нулевой провод с электросчетчика. Теперь фазовый провод с нижней клеммы УЗО расключается шлейфом на верхние клеммы групповых автоматов.

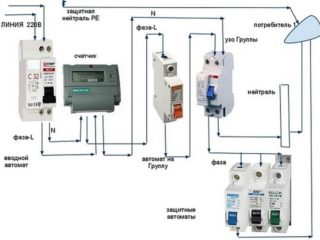

Пример схемы электропроводки в доме с одним общим УЗО
А с выходной клемы «N» УЗО ставится перемычка на отдельную нулевую шину. Если ставятся несколько УЗО для отдельных групп нагрузок, тогда их нужно располагать под своим автоматом данной группы. Фаза с автомата группы соединяется перемычкой с верхней фазной клеммой УЗО «L» , а нулевой провод берется с нулевой шины и подключается к верхней клемме «N» УЗО.
К нижним клеммам УЗО подключается кабель идущий к своей группе розеток, освещения. Для удобства расключения электрощита используют специальные шинные медные проводники. Они подключаются к верхним клеммам автоматов вместо перемычек и представляют собой шлейф медных шин. Кабели нагрузок укладываются с таким расчетом, чтобы самый длинный конец кабеля ложился в кабельный канал к последнему автомату (справа).
Схема электропроводки с УЗО для группы. Также ставится УЗО для остальных групп
Следующий кабель будет немного короче и последний совсем короткий, ляжет к ближнему левому автомату и окажется наверху. Теперь все кабели в кабельном канале можно закрепить в жгут пластиковыми хомутами. При подключении кабелей к автоматам оставляется небольшой запас проводов, которые укладываются в кабельный канал.

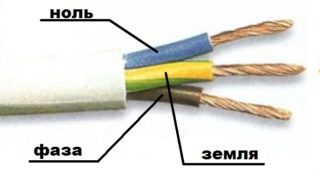

Подключаются нагрузки трехжильным медным гибким кабелем. Цвета изоляции жил кабелей должны быть для фазы — это белые, серые, коричневые и далее, — для нулевого проводника — это синие, голубые, — для защитного заземления — это желто — зеленые. С концов медного гибкого кабеля снимают изоляцию и надевают специальные наконечники, подобранные по размеру сечения жил кабеля.

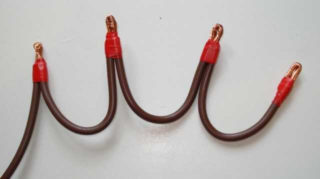

Под клеммы автоматов эти наконечники вставляют так, чтобы не изолированная часть полностью обжималась клеммой автомата. Провода и кабели укладывают вертикально или горизонтально, или выгибают под прямым углом. В заключении все кабели нужно промаркировать и составить схему электропроводки, наклеив ее на внутреннюю часть дверцы электрощита.
Тоже интересные статьи
Электросчетчики и узо
В старых домах на входе устанавливали электрический счетчик с пробкой в роли предохранителя. Сравнительно недавно это удовлетворяло потребителей: бытовых приборов было немного и небольшой мощности. Сегодня, когда практически в каждом доме имеется множество мощного электрооборудования, требуется иное устройство ввода электричества в дом.
1
Электрический щит – для чего нужен в домеМонтаж электрощитка решает много проблем, повязанных с безопасностью использования электроэнергии, ее качеством. Новостройки, как правило, оборудуются ими сразу, а в старых зданиях, желательно их установить взамен примитивных старых. Щит распределит электричество среди групп потребителей, защитит от короткого замыкания и нагрузок, превышающих номинал.
В пластмассовом или металлическом ящике устанавливаются электрические приборы. Обязателен счетчик электроэнергии и основной выключатель. Счетчик монтируется самостоятельно или работниками энергокомпании. Основным выключателем отключают потребление электричества в квартире при необходимости, или он срабатывает автоматически при нештатной ситуации. Счетчик и входной автомат, если он установлен перед счетчиком, обязательно пломбируются.
Но это часть приборов электрического щитка. Дополнительные удобства и безопасность в частном доме создают автоматические выключатели. Их роль сводится к защите цепей домашней сети – проводки и бытовых приборов. Каждый автомат обслуживает одну группу потребителей, а для мощных приборов устанавливаются отдельные автоматы. Каждый выключатель рассчитан на автоматическое срабатывание или принудительное отключение.
Устройство защитного отключения содержит дифференциальный трансформатор, который сравнивает баланс входящего и выходящего тока. Если он нарушен, что случается при неконтролируемой утечке тока или когда под напряжение попадает человек, срабатывает защита. Сеть с УЗО отключается, и человек даже не успевает почувствовать удар током. Защитное отключение рассчитано на ток, безопасный для человека.
Электрический щит в деревянном доме
Кроме перечисленных приборов, щиток снабжается шинами. Подключение автоматов выполняется на распределительной шине в виде медной полоски – на ней соединяются входные контакты. Колодка с клеммами для подвода нулевых проводов называется нулевой шиной. Заземление подключается к еще одной шине – заземляющей.
2
Группы потребителей – как распределить по правиламПоступающее в дом электричество правильно распределяют между потребителями. Существуют правила, при соблюдении которых можно собирать электрический щиток своими руками:
- 1. Все потребители мощностью 2 кВт и выше выделяем в отдельные группы. На каждую ставим автомат, рассчитанный на определенную нагрузку.
- 2. Для стиральной и посудомоечной машины, кондиционера, других приборов с невысокой мощностью нужны автоматические выключатели на 16 А. Подключаем кабелем сечением 2,5 мм2.
- 3. Более мощные приборы подключаем через автомат на 20 А или 32 А. Берем кабель большего сечения: 4 мм2 или 6 мм2.
- 4. Линии к розеткам делаем отдельно на каждую комнату, применяя трехжильный кабель 2,5 мм2. В распределительной коробке делаем ответветвления к розеткам.
- 5. Для линий освещения используем кабель 1,5 мм2, каждую защищаем автоматом 10 А. проводим отдельный кабель.
Кабеля к мощным электроприборам не должны иметь ответвлений, а прокладываются цельным куском к каждому потребителю отдельно.
На первый взгляд подход к монтажу с подключением отдельными кабелями может показаться излишним. На самом деле, он единственно верный, обеспечивает высокую безопасность, удобство в управлении. При любой нештатной ситуации происходит автоматическое отключение группы потребителей, а не всей сети. Найти и устранить неполадку при такой схеме разводки гораздо проще.
Монтаж электрощита
3
Схемы электрощита – составляем самиДля сборки электрощита необходима схема. Чтобы ее составить, учитываем все факторы и особенности потребления электрической энергии домом:
- на сколько киловатт в общей сложности рассчитано потребление электроэнергии;
- какую мощность потребляет каждая группа;
- сколько отдельных групп потребителей всего;
- где будет установлен электросчетчик.
Схему составляем в понятном и удобном виде. Указываем номиналы устройств, сечение кабеля, разводку к потребителям. Ниже показано примерное внутреннее наполнение щитка и разводку для однофазной сети.
Для трехфазного напряжения сети больших различий в схеме нет. Применяется другой принцип распределения потребителей: отдельные группы подключаются к отдельным фазам. Важно соблюсти балланс по нагрузке между фазами.
Схемы квартирной электропроводки
4
Комплектующие – какой щит и модули выбратьКорпус распределительного щита выполняется из металла или пластмассы, закрепляется на стене или утапливается в нее. При скрытой проводке больше подходит щиток распределительный, скрытый в нише стены. Внешний щит можно установить в доме или на улице. Вопрос выбора немаловажный: очень дешевый пластиковый корпус быстро приходит в негодность. Лучше покупать ящик, имеющий съемные стенки, в котором легко снимаются или отодвигаются DIN-рейки. По размеру лучше иметь некоторый запас внутреннего пространства.
Выбираем щиток в квартиру
Начальным элементом любой схемы является вводный автомат, который отключает поступление электричества в дом. Его номинальные показатели зависят от общей мощности, потребляемой домом. Постановлением Правительства РФ определено, что сетевые организации осуществляют стандартное подключение электроснабжения 380 В на 15кВт. Если требуется больше, подключают за дополнительную плату.
Дальше подбираются: счетчик модульного типа, автоматические выключатели, УЗО или дифференциальные автоматы. При выборе учитывают:
- номинальную силу тока;
- ток, при котором срабатывают автоматы;
- скорость их срабатывания.
Автоматы устанавливаются в каждую цепь отдельный. Важно рассчитать их параметры: при недостаточной мощности будет постоянно происходить ложное срабатывание. При малой мощности они не смогут выполнять свое назначение – защищать от перегрузки. Автоматы оснащены устройством на время срабатывания. Ниже по цепи следует ставить с меньшим временем отключения, чтобы оно происходило по высходной линии.
Выбираем УЗО с номинальным током, выше за суммарный ток подчиненных ему автоматических устройств. Тогда автоматы отключатся раньше, предохраняя УЗО от повреждения.
5
Внутреннее наполнение – компоновка модульных устройствОборудование, монтируемое в щитке, изготовлено по стандартным унифицированным размерам. Для крепления служит DIN-рейка – металлический профиль. Одно место, занимаемое однополюсным автоматическим выключателем, называется модулем. Чтобы рассчитать, сколько места нужно в щитке, следует знать, что двухполюсный АВ – это 2 модуля, трехполюсный – три. Однофазное УЗО занимает 2 модуля, трехфазное – 4. Один клеммник – один модуль, счетчик, в зависимости от модификации, – 6–8 модулей.

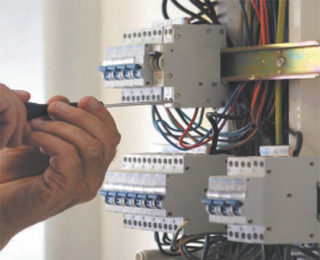

Сборка щитка проводится на столе, что гораздо удобнее, чем на стене. Но предварительно следует установить крепление для щитка, когда он еще не заполнен модулями. Реализация принципиальной схемы может осуществляться несколькими способами: линейным или групповым. Независимо от способа первым всегда стоит вводный автомат. По линейному принципу дальше располагаются все УЗО, за ними автоматы. Размещение простое, но неисправность найти трудно. По второму способу приборы размещают группами: сначала УЗО, затем автоматы его группы.
Следует соблюдать правила монтажа:
- соединения внутри щитка выполняются проводом, одинаковым по сечению с входным;
- вход располагают вверху, выход – снизу;
- запрещается зажимать многожильный провод без наконечников НШВИ;
- чтобы зажать в одной клемме разные проводники, применяют наконечники для двух проводов.
Приступаем к сборке. Располагаем модули согласно выбранной схеме на DIN-рейке, закрепляем фиксаторами. Чтобы легче было работать, кроме схемы составляем план расположения приборов. Затем соединяем их между собой проводами. Концы зачищаем, если провода многожильные, вставляем в наконечники НВШИ подходящего сечения. Опрессовываем наконечники пресс-клещами КВТ, которые не очень дорогие по стоимости. Именно этот инструмент надежно закрепит проводники в наконечниках.
Значительно облегчит расключение электрического щитка применение специальных шин (гребенок). Они снабжены плоскими контактами (штырями), которые вводятся в контакты автоматики, обеспечивая надежное соединение. Производители автоматических устройств выпускают гребенки, подходящие по своим размерам именно для данных модулей, к другим они могут не подходить из-за различий в шаге.
Следует покупать все автоматические выключатели, дифавтоматы, УЗО, шины одного производителя, что значительно облегчит монтаж, щит будет выглядеть красиво и компактно.
6
Подключение кабелей – ввод и разделка внутри щиткаПравильный ввод кабелей сильно облегчает монтаж, дает возможность оптимальной организации внутреннего пространства. Следует покупать щитки, имеющие технологические отверстия для ввода, иначе придется выпиливать или сверлить. В хороших щитках имеются заглушки, которые снимаем и заводим кабель. Подключаем к вводному автомату, фиксируем пластиковым хомутом. Все кабели сразу маркируем.

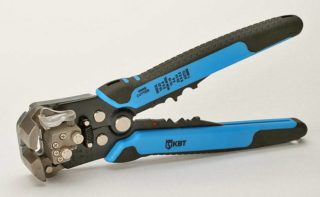

Поверхностная изоляция на вводе не нужна, поэтому аккуратно, чтобы не повредить изоляцию проводников, снимаем ее. Работать с отдельными проводами удобнее, чем с жестким кабелем. Всю проводку в щитке распределяем пучками: отдельно фазные (L), нулевые рабочие (N) и защитный нуль (PE). Добиваемся, чтобы они как можно меньше пересекались. Концы предварительно маркируем, стягиваем хомутами.
Подключение кабелей к щитку
Заводя кабель внутрь щитка, оставляем ему такую длину, которая вдвое превышает высоту. Делается это так: протянули кабель к месту подключения, еще раз протянули к входному отверстию и отрезали. Это совсем не лишне: проводка идет по своей траектории, а не кратчайшим путем. Когда приходится их натягивать, чтобы дотянуть до места назначения или наращивать, это плохо. Так что экономить какой-то десяток сантиметров не стоит.
7
Пусконаладочные работы и эксплуатация электрощиткаПосле завершения монтажа отключаем все устройства в щитке. Нагружаем все розетки. Подаем напряжение, проверяем наличие на входе, правильность фазы и нуля. По одному кнопкой «Тест» проверяем УЗО и дифавтоматы. Проверяем напряжение на входе автоматов, включаем по одному и проверяем выходное напряжение. Включаем мощные приборы, следим за состоянием щитка: не должно наблюдаться искрения, дымления, нагрева. Проверяем розетки и освещение.
Эксплуатация электрощитка
Следует периодически осматривать электрощит. Обязательно через месяц открываем его и подтягиваем все контакты. В дальнейшем ежемесячно проверяем работу УЗО. Если монтаж выполнен с соблюдением рекомендаций специалистов, вдумчиво и без спешки, оборудование послужит долго и надежно.
От правильного подключения электропроводки в доме зависит комфортное проживание всех его обитателей и бесперебойная работа бытовых приборов. Согласны? Чтобы обезопасить технику, находящуюся в доме, от последствий перенапряжения или короткого замыкания, а обитателей от опасностей, связанных с электрическим током, нужно включить в схему защитные аппараты.
При этом необходимо выполнить главное требование — подключение УЗО и автоматов в щитке должно быть сделано правильно. Не менее важно не ошибиться с выбором этих устройств. Но не волнуйтесь, мы расскажем вам о том, как все сделать правильно.
В этой статье речь пойдет о том, по каким параметрам выбирают УЗО. Кроме того, здесь вы найдете особенности, правила подключения автоматов и УЗО, а также множество полезных схем по подключению. А приведенные в материале видеоролики помогут реализовать все на практике даже без привлечения специалистов, если вы хоть немного разбираетесь в электрике.
Содержание статьи:
Основные принципы подключения
Для подключения УЗО в щитке нужны два проводника. По первому из них ток поступает к нагрузке, а по второму — уходит от потребителя по внешнему контуру.
Как только происходит утечка тока, появляется разность между его величинами на входе и выходе. Когда результат превосходит заданную величину, срабатывает в аварийном режиме, защищая тем самым всю квартирную линию.
На аппараты защитного отключения негативно воздействуют КЗ (короткое замыкание) и перепады напряжения, поэтому они сами нуждаются в прикрытии. Задачу решают путем включения в схему автоматов.


В составе УЗО имеется кольцеобразный сердечник с двумя обмотками. По своим электрическим и физическим характеристикам обмотки идентичны
Ток, питающий электроприборы, поступает через одну из обмоток сердечника в одну сторону. Другую направленность он имеет во второй обмотке после прохождения через них.
Самостоятельное выполнение работ по монтажу устройств защиты предполагает использование схем. Как модульные УЗО, так и автоматы для них устанавливают в щитке.
Прежде чем начинать монтаж нужно решить следующие вопросы:
- сколько УЗО следует установить;
- где они должны находиться в схеме;
- как подключить, чтобы УЗО работало корректно.
Правило электромонтажа гласит, что все соединения в должны входить в подключаемые устройства сверху вниз.
Профессиональные электрики объясняют это тем, что если завести их снизу, то КПД у подавляющего большинства автоматов снизится на четверть. Кроме того, мастеру, работающему в щитовой, не придется дополнительно разбираться в схеме.
УЗО, рассчитанные для установки на отдельных линиях и обладающие малыми номиналами, в общую сеть монтировать нельзя. В случае несоблюдения этого правила возрастет как вероятность утечек, так и КЗ.
Выбор УЗО по главным параметрам
Все технические нюансы, связанные с выбором УЗО, знают только профессиональные монтажники. По этой причине специалисты должны делать подбор устройств еще при разработке проекта.
Критерий #1. Нюансы подбора аппарата
При выборе аппарата в качестве основного критерия выступает номинальный ток, проходящий через него в длительных режимах работы.


Исходя из стабильного параметра — утечки тока, есть два основных класса УЗО: «А» и «АС». Аппараты последней категории более надежные
Величина In находится в диапазоне 6-125 А. Дифференциальный ток IΔn — вторая по важности характеристика. Это фиксированное значение, по достижении которого срабатывает УЗО. При его выборе из ряда: 10, 30, 100, 300, 500 мА, 1 А приоритет имеют требования безопасности.
Влияет на выбор и цель установки. Для обеспечения безопасной работы одного прибора ориентируются на значение номинального тока с небольшим запасом. Если защита нужна для дома в целом или для квартиры, все нагрузки суммируют.
Критерий #2. Существующие типы УЗО
Следует различать УЗО и по типам. Их всего два — электромеханические и электронные. Основной рабочий узел первого — магнитопровод с обмоткой. Его действие заключается в сравнении значений тока, уходящего в сеть и возвращающегося обратно.
Есть такая функция и в аппарате второго типа, только выполняет ее электронная плата. Работает она исключительно при наличии напряжения. Из-за этого электромеханический прибор защищает лучше.


У аппарата электромеханического типа имеется дифференциальный трансформатор+реле, а у электронного типа УЗО присутствует электронная плата. В этом заключается различие между ними
В ситуации, когда потребитель случайно коснется к фазному проводу, а плата окажется обесточенной, в случае установки электронного УЗО человек попадет под напряжение. При этом защитное устройство не сработает, а электромеханическое в таких условиях останется работоспособным.
Тонкости выбора УЗО описаны в .
Установка УЗО и автоматов в щитке
Электрощит, в котором находятся устройства учета и распределения нагрузки, обычно является местом и для монтажа УЗО. Независимо от выбранной схемы, существуют правила, обязательные при подключении.
Главные правила подключения
Наряду с устройством автоматического отключения, на щиток устанавливают и . Все что нужно для этого — минимум инструментов и грамотная схема.
Стандартный набор должен состоять:
- из пакета отверток;
- пассатижей;
- бокорезов;
- тестера;
- торцевых ключей;
- кембрика.

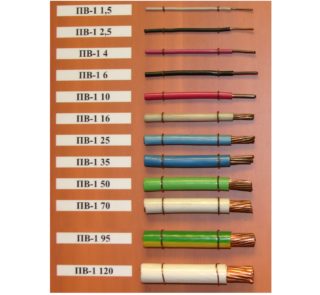

Также для монтажа потребуется кабель ВВГ разных цветов, подобранный по сечению в соответствии с токами. Изоляционной трубкой ПВХ выполняют маркировку проводников.
Когда на DIN-колодке, имеющейся на щите, есть место, на него монтируют устройство защитного отключения. В противном случае устанавливают дополнительную.
Ключевой принцип монтажа следующий: соприкосновение нулевого проводника после УЗО ни с входным нулем, ни с заземлением недопустимо, поэтому его изолируют по аналогии с другими жилами.
Последовательно с УЗО необходимо включать защитный автомат. Это также одно из важнейших правил.
Когда защита всего жилья выполнена с применением одного УЗО, используют схему, включающую несколько автоматов.


Чтобы исключить присутствие дополнительных проводов на щите, что выглядит не очень эстетично, для подключения пучка жил применяют гребенчатую (распределительную) шину
В проект включают, кроме добавочных АВ, еще одну составляющую — изолятор нулевой шины. Монтируют его на корпус щитка или на din-рейку.
Вводят это дополнение из-за того, что при большом числе нулевых проводников, подключаемых к выходной клемме отключающего устройства, они просто не поместятся в одном зажиме. Изолированная нулевая шина — лучший выход из этой ситуации.
Иногда электрики, чтобы поместить весь пучок нулевых проводов в гнездо, принимают решение о подпиливании жил одножильного кабеля. В случае когда кабель многожильный несколько жилок удаляют.
Этот вариант лучше не использовать, поскольку из-за уменьшения сечения проводников увеличится сопротивление, следовательно, возрастет нагрев.
Как число монтажных отверстий, так и их диаметр может быть разным. Шина земли крепится непосредственно на корпус.
Нулевые провода в одной скрутке — дополнительное неудобство при выявлении повреждений на линии, а также когда нужно демонтировать один из кабелей. Здесь не обойтись без откручивания зажима, разматывания жгута, что обязательно спровоцирует появление трещин в жилах.
Нельзя монтировать синхронно и два провода в одно гнездо. Входы автоматов защиты связывают перемычками. В качестве последних при профессиональном монтаже применяют специальные стыковочные шины под названием «гребенка».
Особенности схем подключения
Выбор схемы предусматривает учет особенностей конкретной электрической сети. Среди многочисленных вариантов есть всего две схемы, использующиеся для подключения автоматов и УЗО в , считающиеся основными.


Самая простая схема монтажа автоматов и защитного устройства. Она может быть применена для подключения от одной до нескольких нагрузок, соединенных параллельно
В первом и самом простом способе, когда одно УЗО защищает всю электрическую сеть, кроются недостатки. Основной — трудности в выявлении конкретного места повреждения.
Второй — когда в функционировании УЗО произойдет какой-то сбой, из работы будет выведена вся система. Прибору защитного отключения отводят место сразу после счетчика.
Следующий способ предусматривает наличие таких аппаратов на каждой индивидуальной линии. При сбое на одной из них, все остальные будут в рабочем состоянии. Для реализации этой схемы требуется более габаритный щиток и большие затраты в финансовом плане.
Подробно о простой схеме
Рассмотрим подключение УЗО с автоматами на простой квартирный щит. На входе стоит автомат включения двухполюсный. К нему подключено двухполюсное УЗО, к которому два однополюсных автомата.
К выходу каждого из них подключена нагрузка. В принципе УЗО вводят в схему также, как и .


На корпусе УЗО имеется кнопка «Тест». Она предназначена для тестирования его работы. Производители советуют не реже одного раза в месяц пользоваться этой клавишей и проверять работу самого устройства
Фаза, подведенная к автомату включения, заходит на вход УЗО с выводом на автоматы. Нулевой выход с автомата идет на нулевую шину, а с нее — на вход в аппарат.
С его выхода нулевой проводник направляется уже на вторую нулевую шину. В наличии этой второй шины и заключается особый нюанс, не зная о котором невозможно добиться нормального функционирования схемы.
УЗО в процессе работы контролирует как входящее, так и выходящее напряжение — сколько зашло на входе, столько должно быть и на выходе.
Если равновесие нарушено и на выходе оно больше на величину уставки, на которую настроено УЗО, происходит его срабатывание и автоматическое отключение питания. За этот процесс как раз и отвечает нулевая шина.
В электрических схемах, где не предусмотрен монтаж аппарата защитного отключения, только один общий ноль.
В схемах с УЗО картина другая — здесь уже присутствует несколько таких нолей. При использовании одного устройства их два — общий и тот, относительно которого работает защитный аппарат.
Если подключено два УЗО — нулевых шин три. Обозначают их индексами: N1, N2, N3 и т.д. В целом нулей всегда на один больше, чем устройств защитного отключения. Один из них основной, а все остальные привязаны непосредственно к УЗО.


Цветовое обозначение электрических проводов согласно правилам, установленным ПУЭ. Эту маркировку нужно изучить, прежде чем приступать к установке защитных аппаратов
Если предполагается подключать через УЗО не все оборудование, то ноль подают с общей шины. Прибор защитного отключения в этом случае исключают из цепи.
При добавлении однополюсного автомата, работающего от УЗО, с выхода последнего фазу подают на вход автоматического выключателя. С выхода выключателя проводник подключают к одному контакту нагрузки. Ноль на нее подводят ко второму выводу. Поступает он с нулевой шины, созданной УЗО.
На щите имеется еще один элемент — шина защитного заземления. Корректная работа УЗО без нее невозможна.
Трехпроводная сеть есть только в новых домах. В ней обязательно присутствует нулевая фаза и заземление. В домах, построенных давно, имеется только фаза и ноль. В таких условиях УЗО также будет функционировать, но немного иначе, чем в трехфазной сети.
Как выход из положения заземление выводится третьим проводником на розетки, а затем на потолок к тому месту, где подключаются люстры. К выключателям «землю» не подают.
Вариант подключения автоматов без УЗО
Бывают случаи, когда один из автоматов нужно подключить, минуя устройство защитного отключения. Питание подключают не с выхода УЗО, а со входа в него, т.е. непосредственно с автомата. Фазу подают на вход, а с выхода ее подключают к левому выводу нагрузки.
Ноль берут с общей нулевой шины (N). Если случится повреждение на участке, подконтрольном УЗО, он будет выведен из схемы, а вторая нагрузка не будет обесточена.
УЗО в трехфазной сети
В сеть такого вида включают или специальное трехфазное УЗО с восемью контактами, или три однофазных.


Размещают схему подключения УЗО на его корпусе. Провода, отходящие от выходных клемм, подводят к распредсети квартиры
Принцип подключения полностью идентичен. Монтируют его согласно схеме. Фазы А, В и С подают питание на нагрузки, рассчитанные на 380 В. Если рассматривать каждую фазу отдельно, то в тандеме с кабелем N (0), она обеспечивает серию однофазных потребителей 220 В.
Производители выпускают трехфазные аппараты защиты отключения, адаптированные к большим токам утечки. Они предохраняют электропроводку только от возгорания.


На фото две схемы: аппарат защиты отключения в однофазной и трехфазной сети системы TN-C-S. Это обозначает, что нулевой кабель делится на рабочий и защитный
С целью защиты людей от воздействия электрического тока, на отходящих ветках монтируют однофазные двухполюсные УЗО, настроенные на ток утечки в диапазоне 10-30 мА. Для прикрытия перед каждым вставляют автомат. В схеме после УЗО нельзя соединять рабочий ноль и заземление.
УЗО и автоматы на трехфазном щите
Разберем подробно не совсем стандартную схему, собранную на трехфазном распределительном щитке.
На нем находятся:
- трехфазные вводные автоматические выключатели — 3 шт.;
- трехфазное устройство защитного отключения — 1 шт.;
- однофазные УЗО — 2 шт.;
- однополюсные однофазные автоматы — 4 шт.
С первого вводного автомата напряжение поступает на второй трехфазный автомат через верхние клеммы. Отсюда же одна фаза идет на первое однофазное УЗО, а вторая — на следующее.


Напряжение со второго входного автомата поступает на трехфазное УЗО, на нижние клеммы которого подключена трехфазная нагрузка. Это защитное устройство предохраняет от токов утечки, а второй вводный автомат — от КЗ
Однофазные УЗО, установленные на щиток, являются двухполюсными, а автоматы — однополюсными. Для корректного функционирования защитного устройства необходимо, чтобы рабочие нули после него больше нигде не соединялись. Поэтому после каждого УЗО здесь установлена нулевая шина.
Когда автоматы не одно-, а двухполюсные, то отдельную нулевую шину устанавливать не придется. Если две нулевые шины объединить, будет происходить ложное срабатывание.
Каждое из однополюсных УЗО рассчитано на два автомата (1-3, 2-4). К нижним клеммам автоматов подключена нагрузка.
Общая шина заземления установлена отдельно. На вводный автомат заходят три фазы: L1, L2, L3 и рабочий нулевой провод.
Ноль подключен на общий ноль, а с него уходит на все УЗО. После он идет на нагрузку: с первого аппарата — на трехфазную, а со следующих однофазных — каждый на свою шину.


В трехфазной сети электрические величины векторные, поэтому их суммарное значение определяют не алгебраической, а векторной суммой этих величин
Хотя в этом распределительном щитке ввод трехфазный, разделение провода на PEN и PE не выполнено, т.к. ввод пятипроводный. На щит приходит три фазы, ноль и заземление.
Выводы и полезное видео по теме
Нюансы установки всех элементов :
Подробности монтажа УЗО:
УЗО и автоматы — оборудование технически сложное. Его целесообразно устанавливать в местах, где электрический ток может нести угрозу как безопасности людей, так и домашней технике.
Монтаж его предусматривает учет многих параметров, поэтому как расчет, так и установку лучше выполнят квалифицированные специалисты.
Если у вас есть опыт самостоятельного монтажа УЗО, пожалуйста, поделитесь им с нашими читателями. Расскажите, каким моментам стоит уделить особое внимание. Оставляйте свои комментарии, задавайте вопросы в блоке под статьей.
критерии выбора и марки проводов
Содержание статьи:
Электрический щит содержит в себе коммутационные компоненты и автоматические устройства, а также аппаратуру для подключения и распределения потребителей по сети. Для оптимального выполнения своих обязанностей нужно правильно подобрать установочные провода и корректно их проложить. Выбор нужных проводников и правильное подключение повысит безопасность электропроводки и обеспечит ее длительное функционирование.
Состав электрощита и его устройство

Состав распределительного электрощитка в квартире
Электрический щиток представляет собой металлическую коробку, в которой находятся разные коммутирующие и защищающие устройства. Они соединяются с помощью проводов, к которым предъявляются особые требования.
В электрический щит через специальное отверстие проводится вводный кабель. После этого осуществляется подключение электрооборудования и укладка проводов внутри щитка. Соединять проводники нужно по разработанной схеме.
В состав современного домашнего щитка входят следующие коммутационные и защитные приборы, а также изделия другого типа:
- Счетчик электроэнергии.
- Автоматы. Ставятся на вход и на отдельные группы энергопотребителей. Обычно выбирается автоматический выключатель на вход, на осветительную группу и на мощное электрооборудование в квартире.
- УЗО.
- Дифавтоматы.
- Таймер.
- Реле напряжения и контроля фаз.
- Прочая автоматика для управления и контроля.
Корпус обязательно должен заземляться, как и металлические дверцы и токоведущие части. В ином случае при утечке тока щиток будет нести потенциальную опасность для жизни и здоровья человека. Щиток следует запирать на ключ, чтобы не допускать доступа посторонних лиц и предотвратить поражение электрическим током.
Выбор провода
Требования, предъявляемые кабельной продукции, формируются из условий, в которых изделие будет функционировать. Щиток является прибором с ограниченным пространством, поэтому миниатюрность и компактность являются одним из основных критериев выбора. Надежность и стойкость не менее важна для подобных изделий. Кабель должен хорошо гнуться и выдерживать изгибы, поэтому приборы с алюминиевой жилой не подходят.
Все проводники можно разделить на классы по гибкости. Этот показатель зависит от конструкции жил. Чем класс выше, тем более гибкий проводник. Монолитные жилы сложно гнутся и могут сломаться в процессе эксплуатации, но их легко подсоединять к клеммам. Многопроволочные изделия лучше гнутся, с ними проще работать, но сложность заключается в невозможности подсоединения к клеммам и винтовым зажимам. Для этого приходится либо лудить концы, либо обжимать их специальными наконечниками. В ином случае контакт будет ненадежным и прослужит недолго. Выбор многожильного или одножильного провода также зависит от класса гибкости изделия.

Виды проводов ПВ-1
По всем приведенным характеристикам можно выбрать ряд проводов, которые подходят для включения. К ним относятся:
- ПВ-1. Это изделие с однопроволочной медной жилой, которое имеет одинарный слой ПВХ изоляции. Класс гибкости 1.
- ПВ-3. Многопроволочный проводник с медными жилами, имеющий ПВХ изоляцию со 2 классом гибкости (для сечения от 0,5 кв.мм. до 1,5 кв.мм.), 4 классом при сечении от 2,5 до 4 кв.мм. и 3 классом гибкости у сечений свыше 4 кв.мм.
- ПВ-4. Многопроволочный медный кабель с ПВХ изоляцией. Является более гибким аналогом предыдущих изделий. Класс гибкости 4 и 5.
Можно подобрать зарубежные аналоги проводов. К ним относятся H05VJ, H07VK, рассчитанные на напряжение 0,5 и 0,75 кВ соответственно.
При выборе нужно определиться, каким сечением провода делать разводку в щитке. Это напрямую зависит от нагрузки в помещении. Рекомендуется брать провод для подключения с таким же сечением, что и питающий кабель. Для подключения электрического счетчика используется кабельная продукция сечением 25 кв.мм. Но нужно учитывать и другой показатель – максимальную силу тока, на который рассчитан электросчетчик. В зависимости от марки это 50-60 Ампер, что соответствует 10-12 кВт. По этим критериям подходит проводник из меди с сечением 10-16 кв.мм. или алюминиевый провод, у которого сечение придется повысить до 16-25 кв.мм.
Важно заранее рассчитать сечение провода для монтажа в электрощитах для соединения автоматов и длину. Опираться в расчетах следует на вводный автомат.
Необходимые инструменты

Стриппер для снятия изоляции
Чтобы надежно сделать подсоединение в щитке, нужно заранее приобрести специальные инструменты. Они должны быть профессиональными и иметь изолированные рукоятки. К обязательным инструментам относятся:
- Перфоратор.
- Болгарка.
- Отвертки, в том числе индикаторная для проверки отсутствия напряжения на проводах.
- Ножик.
- Прибор для зачистки изоляции.
- Пассатижи.
- Кусачки.
- Переносной светильник.
После подготовки инструмента можно приступить к монтажу.
Монтаж и соединение

Принятые цвета фазы, ноля и заземляющего провода
Перед началом работы нужно обязательно обесточить помещение. С помощью тестера проверяется, осталось ли напряжение на проводниках. Щупами отвертки нужно поочередно коснуться каждой жилы. Если лампочка не загорелась, можно приступать к работе. Работать при включенном электричестве запрещено. Также важно заранее подготовить инструменты и обеспечить мастера автономным источником света.
При подключении проводов в щите важно помнить, что цвета жил показывают их назначение. Жила может полностью окрашиваться в тот или иной цвет или иметь цветовую метку на входе в устройство, то есть на концах проводника. Используется следующая гамма:
- Фаза – серый, черный.
- Ноль – синий.
- Заземление – желто-зеленый.
Провод для монтажа электрощитка нужно укладывать таким образом, чтобы не было провисаний и лишних изгибов. Для этого заранее определяется длина каждого отрезка с небольшим припуском в 2-3 см.
Все соединения с автоматом осуществляются с помощью перемычек. Для этой цели может применяться однопроволочный жесткий провод. По возможности лучше не использовать перемычки, а делать все через соединительную жилу. Благодаря ей контакт будет надежный, а внешний вид эстетичный.
Не рекомендуется подключать в одну колодку более двух проводов. Если этого избежать не получается, кабели должны иметь одинаковое сечение.
Подготовка перемычек и схема подключения

Изготовление перемычки безобрывным способом
Проводники нужно подготовить к подсоединению в щитке. Для этого нужно зачистить концы от изоляции с помощью ножика или специального инструмента. Жилы следует вставить в контакт и хорошо затянуть при помощи отвертки.
Во время работы нужно следить за следующим:
- Изоляция не должна попасть в прижим.
- Оголенная часть провода не должна торчать из контакта на большой участок. Такое требование предъявляют сетевые организации, которые занимаются пломбировкой счетчиков. Это позволяет предотвратить незаконное подсоединение со стороны.
- Сначала затягивается верхний винт, после – нижний.
Последний шаг – проверка надежности фиксации. Жилы нужно аккуратно потрогать и развести в стороны. Проводник не должен качаться и шататься.

Соединение автоматов
Далее нужно подключить нулевой провод. Он соединяется с помощью перемычки от правого нижнего контакта автоматического двухполюсного выключателя до третьего контакта электросчетчика. Концы также нужно зачистить от изоляции, подключить и затянуть винтами. Провода не должны соприкасаться друг с другом. Обязательно следует сделать зазор между ними.
Теперь нужно подключать отходящие провода со счетчика. Сначала подключается фаза через перемычку к верхнему контакту автомата. Концы зачищаются и присоединяются. Фазу также нужно распределить между остальными источниками по направлениям автоматов.
Должен остаться один контакт с электросчетчика в квартире. Это контакт отходящего нуля, который должен соединиться с нулевой шиной. Обычно она идет в комплекте с пластиковой коробкой. Длина, размеры и конфигурация зависят от производителя.
Основные правила прокладки проводов

Все соединения проводки в электрощитке должны быть изолированны
Все вышеперечисленные действия должны выполняться в соответствии с правилами, принятыми ПУЭ. Несоблюдение требований может привести к негативным последствиям, в том числе к поражению электрическим током и возможному короткому замыканию.
Основные требования:
- Вводный щиток, распределительные коробки, счетчик должны монтироваться в легкодоступных местах.
- Провода не должны пересекаться, между ними обязательно должно быть расстояние.
- Сечение провода в щитке для соединения автоматов, УЗО и других изделий подбирается в зависимости от их токовой нагрузки.
- Следует создать план расположения проводников.
- Провода не должны касаться металлических деталей и элементов строительных конструкций.
- Все соединения в распределительной коробке должны быть надежно заизолированы.
- Защитные и нулевые провода крепятся к приборам с помощью болтового соединения.
Во время работы нужно обязательно следовать технике безопасности. Мастер должен быть в защитных диэлектрических перчатках и очках.
Цель
Отключение канала — это ситуация, в которой физический интерфейс на коммутаторе непрерывно переключается вверх и вниз три или более раз в секунду в течение не менее 10 секунд. Распространенная причина обычно связана с неисправным, неподдерживаемым или нестандартным кабелем или подключаемым модулем малого форм-фактора (SFP) или с другими проблемами синхронизации канала.Причина колебания ссылки может быть прерывистой или постоянной.
Механизм предотвращения перегиба канала сводит к минимуму нарушение коммутации и работу сети в ситуации перегиба канала. Он стабилизирует топологию сети, автоматически устанавливая порты, которые испытывают чрезмерные события перехвата соединения, для портов состояния с ошибкой отключения. Этот механизм также предоставляет время для отладки и определения первопричины отклонения. Сообщение системного журнала или ловушка простого протокола сетевого управления (SNMP) отправляются для предупреждения о переброске канала и отключении порта.Интерфейс снова станет активным, только если он специально включен системным администратором.
В этой статье приводятся инструкции о том, как включить функцию предотвращения взлома канала, настроить автоматическое время восстановления ErrDisable и повторно активировать приостановленный интерфейс на коммутаторе серии Sx350.
Применимые устройства
-
SF350 Series
-
SG350 Series
Версия программного обеспечения
Настроить предотвращение откидывания канала
Включить предотвращение откидной створки канала
Шаг 1.Войдите в веб-утилиту вашего коммутатора.
Шаг 2. В раскрывающемся меню Режим отображения выберите Дополнительно .
Шаг 3. Выберите Управление портами> Настройки порта .
Шаг 4. Установите флажок Включить Link Flap Prevention.
Примечание: По умолчанию функция предотвращения откидывания канала включена.
Шаг 5.Нажмите Применить , чтобы сохранить изменения в текущем файле конфигурации.
Шаг 6. Нажмите Сохранить , чтобы обновить файл конфигурации запуска.
Теперь вы должны включить Link Flap Prevention на управляемом коммутаторе серии Sx350.
Настройка автоматического восстановления ErrDisable Время
Шаг 1. Чтобы установить время восстановления для приостановленного интерфейса, перейдите к Управление портами> Параметры восстановления после ошибок .
Шаг 2.(Необязательно) Введите значение в секундах в поле Интервал автоматического восстановления .
Шаг 3. В области автоматического восстановления ErrDisable установите флажок Включить Link Flap Prevention.
Примечание: Link Flap Prevention включено по умолчанию для автоматического восстановления с ошибкой.
Шаг 4. Нажмите Применить , чтобы сохранить изменения в текущем файле конфигурации.
Шаг 5.Нажмите Сохранить , чтобы обновить файл конфигурации запуска.
Теперь вы должны настроить параметры автоматического восстановления времени ErrDisable на управляемом коммутаторе серии Sx350.
Реактивировать приостановленный интерфейс
Шаг 1. Чтобы проверить состояние errDisabled или приостановленного интерфейса, перейдите к Управление портами> Настройки восстановления после ошибок .
Примечание: Если интерфейс приостановлен из-за предотвращения блокировки канала, в таблице приостановленных (errDisabled) интерфейсов будут показаны приостановленные интерфейсы.
Шаг 2. Установите флажок рядом с интерфейсом, который вы хотите активировать.
Шаг 3. Нажмите кнопку Reactivate , чтобы активировать приостановленный интерфейс.
Теперь вы должны активировать приостановленный интерфейс на управляемом коммутаторе серии Sx350.
,
Понимание проблемы разъединения FXO — Cisco
Этот документ поможет вам разобраться в проблемах, связанных с проблемами отключения Foreign Exchange Office (FXO), и даст рекомендации по ее устранению. В нем также кратко описаны известные методы сигнализации, которые были созданы для решения этой проблемы, и способы их реализации в различных версиях программного обеспечения Cisco IOS®. Это не документ конфигурации. Это руководство, которое поможет вам понять ключевые проблемы, которые могут возникнуть, и варианты реализации в зависимости от выпуска.
Дальнейшее чтение документации, связанной с различными выпусками программного обеспечения Cisco IOS, обсуждаемыми в этом документе, рекомендуется для обеспечения правильной конфигурации функций.
Требования
Базовые знания о голосовой сигнализации необходимы для лучшего понимания этого документа. Для получения дополнительной информации о методах голосовой сигнализации см. Сигнализация и управление голосовой сетью.
Для лучшего понимания плат голосового интерфейса FXO см. Понимание плат голосового интерфейса FXO.
Используемые компоненты
Данный документ не ограничен какими-либо конкретными версиями программного и аппаратного обеспечения. В нем обсуждаются проблемы, связанные с проблемой разъединения FXO, и он относится к платам голосового интерфейса FXO.
Условные обозначения
См. Технические рекомендации Cisco для получения дополнительной информации об условных обозначениях.
Когда используется сигнализация начала цикла, интерфейс FXO маршрутизатора выглядит как телефон с коммутатором (частная АТС (УАТС), телефонная сеть общего пользования (ТСОП), система ключей), к которой он подключается.Интерфейс FXO замыкает петлю, указывая на снятие трубки. Коммутатор всегда обеспечивает батарею, поэтому нет контроля над отключением со стороны коммутатора. Поскольку коммутатор ожидает, что пользователь телефона (пример интерфейса FXO) положит трубку, когда вызов будет прерван (с любой стороны), он также ожидает, что порт FXO на маршрутизаторе будет зависать. Это «вмешательство человека» не встроено в маршрутизатор. Порт FXO ожидает, что коммутатор сообщит ему, когда ему нужно повесить трубку (или вытащите батарею, чтобы указать, что трубка снята).Из-за этого нет никакой гарантии, что порт FXO на ближнем или дальнем конце отключает вызов, когда один из концов вызова зависает.
Наиболее распространенными симптомами этой проблемы являются телефоны, которые продолжают звонить после сброса вызывающего абонента, или порты FXO, которые остаются занятыми после того, как предыдущий вызов должен был быть очищен.
Примечание: Когда шлюз использует быстрый запуск H.323, таймер сообщения OpenLogicalChannel истекает, прежде чем Cisco CallManager сможет ответить подтверждением (ACK) и IP-адресом удаленного телефона.Поэтому шлюз отправляет разъединение прежде, чем Сisco CallManager сможет направить вызов. Если входящие вызовы от FXO отключены, вы должны использовать Slow Start (по умолчанию, если вы не отметили Enable Inbound FastStart на странице конфигурации шлюза). Это даст достаточно времени для прибытия OpenLogicalChannelAck до того, как шлюз отправит разъединение.
В качестве простого практического правила, если локальный маршрутизатор имеет порт FXO и он инициирует вызов из порта FXO, он контролирует этот вызов и может обеспечить локальное отключение.Если локальный маршрутизатор имеет порт FXO и он принимает вызов, он требует, чтобы подключенный коммутатор предоставил этот сигнал отключения.
Примечание: Во всех сценариях предполагается, что на УАТС не настроены функции супервизорного отключения.
Сценарий 1
Телефон-А звонит на телефон-Б. Телефон-Б не отвечает. Телефон-A затем подключается, но телефон-B продолжает звонить, потому что FXO маршрутизатора не имеет сигнальной информации об изменении (подключении), сделанном телефоном-A.Если на вызов ответили, он остается активным до тех пор, пока не будет отключен телефон-B, независимо от действий телефона-A.
Сценарий 2
Телефон-Б вызывает телефон-А. Когда пользователи кладут трубку или телефон-B кладет трубку до того, как телефон-A отвечает, вызов отключается, поскольку порт FXO маршрутизатора инициировал вызов. Тем не менее, если телефон-A зависает перед телефоном-B, вызов остается активным, пока телефон-B не положит трубку.
Сценарий 3
Это наихудший возможный сценарий, потому что вызовы, сделанные в любом направлении, приводят к тому, что маршрутизатор получает вызов на свой порт FXO.В случае вызова, который приходит из PSTN, это может быть не так плохо. Это связано с тем, что коммутатор PSTN часто обеспечивает отключение (заземление или отказ в питании), а маршрутизатор на дальнем конце завершает вызов через свой порт FXO. Однако вызовы в PSTN будут иметь те же проблемы, которые обсуждаются в этом документе, поскольку вызов поступает в порт FXO маршрутизатора.
Отключение сигнализации при первом пуске
Сигнализация заземления может использоваться на порту FXO маршрутизатора, если коммутатор способен обеспечить соединение заземления.После настройки коммутатор удаляет заземление из соединения, и порт FXO подключается. Эта опция доступна на мультисервисных маршрутизаторах серий Cisco 1750, 2600, 3600, 3700 и MC3810.
диспетчерское отключение при отказе питания
Обнаружение отказа в питании — это прерывание питания линии от коммутатора или УАТС к порту FXO, которое длится не менее 350 мс. Интерфейс FXO на маршрутизаторе обнаруживает, что электропитания больше нет, и интерпретирует это как контрольное отключение.Это доступно для аналоговых портов FXO маршрутизаторов серий Cisco 1750, 2600, 3600, 3700 и MC3810 во всех версиях Cisco IOS, которые имеют голосовую поддержку. На этом рисунке показана иллюстрация:
аккумуляторная батарея
Восстановление батареи осуществляется путем изменения полярности батареи на УАТС. Это делается изначально, когда вызов подключен (ответ на дальнем конце), причем полярность меняется на протяжении всего разговора. Когда дальний конец отключается, полярность батареи меняется на нормальную, что указывает на отключение вызова.УАТС использует индикацию обращения аккумулятора для начала выставления счетов.
Примечание: порты Станции обмена иностранной валюты (FXS) обычно меняют батарею при соединении вызова. Следовательно, если порт FXS подключен к порту FXO, который не поддерживает обнаружение обращения батареи, следует отключить обращение батареи на порту FXS, чтобы предотвратить непредвиденное поведение.
Управляющее отключение на основе тона
Supervisory Tone — это слышимые частоты, которые УАТС может выдавать, чтобы указать, что вызов был разорван (вызывающий абонент снова подключен) и соединение должно быть разорвано.Тоны разные в большинстве стран. Порт FXO маршрутизатора может быть сконфигурирован для интерпретации тонов как Supervisory Disconnect и разъединить вызов.
На этом примере примера Supervisory Tone Disconnect вызов сделан на дальний конец.
Сравнение между платами голосового интерфейса FXO (VIC)
ВИК | Отключение сигнализации при первом запуске | Отключение питания на основе отказа по линии | аккумуляторная батарея | Тонально-диспетчерское разъединение |
---|---|---|---|---|
VIC-2FXO | ДА | ДА | NO | ДА |
VIC-2FXO-M1 / VIC-2FXO-M2 | ДА | ДА | ДА | ДА |
VIC2-2FXO / VIC2-4FXO | ДА | ДА | ДА | ДА |
Сконфигурируйте порт FXO для поддержки отключения питания в программном обеспечении Cisco IOS версии 11.3MA и позже
Команда супервизорного сигнала разъединения включает поддержку распознавания отказа в питании. Это конфигурация по умолчанию. Настройка no supervisory disnect signal. Команда отключает поддержку отключения питания в этом выпуске, а также включает поддержку базового отключения контрольного сигнала. Обратитесь к разделу Настройка порта FXO для поддержки разъединения контрольного сигнала.
FXO_Paper (config) # голосовой порт 01.02.100026 FXO_Paper (config-voice) # сигнал диспетчерского отключения FXO_Paper (config-voice) # конец FXO_Paper #
Настройте порт FXO для поддержки обнаружения обращения батареи в программном обеспечении Cisco IOS версии 12.0 (7) XK и ранее
Чтобы настроить поддержку обращения батареи, к голосовому порту применяется команда обращения батареи . Эта функция была поддержана на маршрутизаторе серии Cisco MC3810 с момента запуска. Платформы Cisco 2600/3600 впервые были поддержаны в ПО Cisco IOS версии 12.0 (7) XK (интегрировано в ПО Cisco IOS версии 12.1 (3) T) и требуют добавления специального оборудования FXO VIC-2FXO-M1 и VIC-2FXO-. M2.
FXO_Paper (config) # голосовой порт 01.02.100026 FXO_Paper (config-voice) # аккумуляторная батарея FXO_Paper (config-voice) # конец FXO_Paper #
Для получения дополнительной информации о VIC-2FXO-M1 и VIC-2FXO-M2 см. Понимание плат голосового интерфейса FXO.
Для получения дополнительной информации о настройке обращения аккумулятора см. Улучшения голосового порта в маршрутизаторах Cisco серии 2600 и 3600 и концентраторах серии MC3810.
Сконфигурируйте порт FXO для поддержки разъединения контрольного сигнала в программном обеспечении Cisco IOS версии 11.3MA
Контрольное отключение тонального сигнала впервые было поддержано в ПО Cisco IOS версии 11.3MA. Активация была с конфигурацией без управляющего сигнала отключения команды.В этом выпуске обнаружение было минимальным, поскольку FXO мог определять только сигнал 600 Гц в качестве сигнала отключения.
FXO_Paper (config) # голосовой порт 01.02.100026 FXO_Paper (config-voice) # нет контрольного сигнала отключения FXO_Paper (config-voice) # конец FXO_Paper #
Настройте порт FXO для поддержки разъединения контрольного сигнала в программном обеспечении Cisco IOS версии 12.1 (3) T
Обнаружение контрольного сигнала было изменено в ПО Cisco IOS версии 12.1 (3) T, чтобы дать более подробную поддержку. Интерфейс командной строки (CLI) также был изменен. Из этого выпуска теперь можно настроить тоны отключения, которые будут обнаруживаться либо непрерывно во время вызовов (путем настройки команды mid-call ), либо только во время настройки вызова (с помощью команды pre-connect в конфигурации ). Обнаружение anytone (настроенное командой anytone ) работает только во время установления вызова. Если вы настроите обнаружение anytone , вы также должны включить эхоподавление, чтобы предотвратить отключение из-за обнаружения собственного сигнала обратного вызова маршрутизатора.
Еще одна новая функция — возможность создавать голосовые классы. Это позволяет настраивать различные компоненты, которые используются для создания тона, в соответствии с тоном, создаваемым УАТС из разных стран. Поскольку существует множество команд, которые могут создавать голосовой класс, в этом документе не рассматривается их функциональность. Обратитесь к документации для получения подробной информации.
FXO_Paper # настроить терминал FXO_Paper (config) # голосовой порт 01.03.100026 FXO_Paper (config-voiceport) # супервизорное отключение двойного тонального сигнала до подключения голосового класса 90 FXO_Paper (config-voiceport) # конец FXO_Paper (config) # голосовой класс dualtone 90 FXO_Paper (config-voice-class) # freq-pair 1 350 440 FXO_Paper (config-voice-class) # freq-pair 2 480 850 FXO_Paper (config-voice-class) # freq-pair 3 1000 1250 FXO_Paper (config-voice-class) # freq-max-deviation 10 FXO_Paper (config-voice-class) # freq-max-power 6 FXO_Paper (config-voice-class) # частота-мощность 25 FXO_Paper (config-voice-class) # freq-power-twist 15 FXO_Paper (config-voice-class) # freq-max-delay 16 FXO_Paper (config-voice-class) # cadence-min-on-time 50 FXO_Paper (config-voice-class) # cadence-max-off-time 500 FXO_Paper (config-voice-class) # cadence-list 1 100 100 300 300 100 200 200 200 FXO_Paper (config-voice-class) # cadence-list 2 100 200 100 400 100 200 300 300 FXO_Paper (config-voice-class) # вариация каденции 8 FXO_Paper (config-voice-class) # выход
Примечание: Все команды, кроме команды freq-pair в режиме команды voice class dualtone , скрыты.
Примечание: Команда супервизорного разъединения с диспетчерским отключением модифицирована и улучшена в версиях программного обеспечения Cisco IOS 12.1 (5) XM и 12.2 (2) T
Сконфигурируйте порт FXO для поддержки разъединения контрольного сигнала от версий программного обеспечения Cisco IOS 12.1 (5) XM и 12.2 (2) T
Cisco IOS Software Release 12.1 (5) XM и 12.2 (2) T представили множество улучшений и изменений. К ним относятся изменения в командной строке, добавление классов «Допуск обнаружения тона», изменения в конфигурации настраиваемого голосового класса, возможность создания настраиваемых тональных сигналов и возможность использования предварительно определенных тонов выполнения вызовов для конкретной страны.Предопределенные для страны специфические тоны прохождения вызова позволяют не настраивать пользовательский голосовой класс. Это значительно уменьшает общую конфигурацию, необходимую для развертывания функции. Это настраивается путем применения к голосовому порту команды cptone locale . Рекомендуется сначала попробовать этот метод, прежде чем пытаться использовать какие-либо пользовательские конфигурации.
Это пример конфигурации. Обратите внимание на включение команд timeout wait-release 5 и timeouts call-disconnect 5 .По умолчанию эти таймеры составляют тридцать секунд и шестьдесят секунд, что может оказаться чрезмерным при нормальном использовании. Поэтому таймеры следует уменьшить в соответствии с местными условиями. В качестве ориентира, пять секунд могут рассматриваться как более удовлетворительное значение для обоих.
FXO_Paper # настроить терминал FXO_Paper (config) # голосовой порт 01.03.100026 FXO_Paper (config-voiceport) # диспетчерское отключение двухтонального мидл-вызова FXO_Paper (config-voiceport) # cptone us FXO_Paper (config-voiceport) # тайм-аут ожидания релиз 5 FXO_Paper (config-voiceport) # таймауты разъединения вызова 5 FXO_Paper (config-voiceport) # выход
Примечание: Команда time-call call-disconnect скрыта в ПО Cisco IOS версии 12.1 (5) ХМ.
Контроль разъединения FXO не поддерживается при локальных закрепленных вызовах между аналоговыми голосовыми портами (FXS и FXO) на концентраторах серии Cisco MC3810, поскольку процессор цифрового сигнала (DSP) обойден. Если функция закрепления волос отключена с помощью команды глобальной конфигурации no voice local-bypass , поддерживается контроль отсоединения FXO.
Концентраторы Cisco MC3810 серии должны быть оснащены высокопроизводительными модулями сжатия (HCM) для поддержки обнаружения тона.Стандартные модули сжатия голоса (VCM) не поддерживают функцию контроля разъединения FXO.
Примечание: Чтобы настроить допуски обнаружения тона, отличные от заданных по умолчанию, используйте команду для голосового класса dualtone-detect-params . Для получения дополнительной информации обратитесь к FXO Disconnect Supervision.
Примечание: Для получения дополнительной информации о любой из команд в этом документе см. Средство поиска команд (только для зарегистрированных клиентов).
,Обнаружение и обработка состояния колебания
Обнаружение и обработка государственного колебания
До: Содержание
См. Также: Типы состояний
Введение
Nagios поддерживает опциональное обнаружение хостов и служб, которые «колеблются». Перехват происходит, когда служба или хост изменяют состояние слишком часто, что приводит к шторму проблем и уведомлениям о восстановлении. Клапан может указывать на проблемы конфигурации (т.е.е. слишком низкие пороговые значения), проблемные службы или реальные проблемы с сетью.
Как работает обнаружение лоскута
Прежде чем углубляться в это, позвольте мне сказать, что обнаружение взмахов было немного сложным для реализации. Как именно определить, что «слишком часто» означает в отношении изменений состояния для конкретного хоста или службы? Когда я впервые задумался о реализации обнаружения закрылков, я попытался найти некоторую информацию о том, как можно / нужно обнаруживать закрылки.Я не смог найти никакой информации о том, что другие использовали (где они их использовали?), Поэтому я решил согласиться с тем, что мне показалось разумным решением …
Всякий раз, когда Nagios проверяет состояние хоста или службы, он проверяет, запускается ли он или останавливается. Это делает это:
- Хранение результатов последних 21 проверок хоста или сервиса
- Анализ результатов прошлых проверок и определение места изменений / переходов состояния
- Использование переходов состояний для определения значения изменения состояния в процентах (меры изменения) для хоста или службы
- Сравнение значения изменения процентного состояния с низким и высоким порогами колебания
У хоста или службы определено, что начал отсекать , когда их изменение в процентном состоянии вначале превышает порог отсчета при высоком уровне .
Для хоста или службы определено, что прекратил колебание , когда его процентное состояние опускается ниже низкого порога срабатывания (при условии, что это было ранее колебание).
Пример
Давайте опишем более подробно, как обнаружение откидной створки работает со службами …
На изображении ниже показана хронологическая история состояний обслуживания из последних 21 проверок обслуживания. Состояния OK отображаются зеленым цветом, состояния WARNING — желтым, состояния CRITICAL — красным, а состояния UNKNOWN — оранжевым.
Исторические результаты проверки сервиса исследуются, чтобы определить, где происходят изменения / переходы состояния. Изменения состояния происходят, когда архивное состояние отличается от архивного состояния, которое непосредственно предшествует ему в хронологическом порядке. Поскольку мы сохраняем результаты последних 21 проверок службы в массиве, существует возможность иметь не более 20 изменений состояния. В этом примере есть 7 изменений состояния, обозначенных синими стрелками на изображении выше.
Логика обнаружения закрылков использует изменения состояния, чтобы определить общее процентное изменение состояния для службы.Это мера волатильности / изменения для службы. Службы, которые никогда не изменяют состояние, будут иметь значение изменения состояния 0%, в то время как службы, которые изменяют состояние каждый раз, когда они проверяются, будут иметь изменение состояния 100%. У большинства служб процентное изменение состояния где-то посередине.
При расчете процентного изменения состояния для услуги алгоритм обнаружения закрылков придаст больший вес новым изменениям состояния по сравнению со старыми. В частности, подпрограммы обнаружения закрылков в настоящее время предназначены для того, чтобы новейшее возможное изменение состояния несло на 50% больше веса, чем самое старое возможное изменение состояния.На рисунке ниже показано, как недавние изменения состояния получают больший вес, чем более старые изменения состояния, при расчете общего или общего процентного изменения состояния для конкретной услуги.
Используя изображения выше, давайте сделаем расчет процентного изменения состояния для сервиса. Вы заметите, что в общей сложности 7 изменений состояния (при t 3 , т 4 , т 5 , т 9 , т 12 , т 16 и т 19 ) , Без какого-либо взвешивания изменений состояния с течением времени это даст нам общее изменение состояния на 35%:
(7 наблюдаемых изменений состояния / возможные 20 изменений состояния) * 100 = 35%
Поскольку логика обнаружения закрылков даст более новым изменениям состояния более высокую скорость, чем более старые изменения состояния, фактический рассчитанный процент изменения состояния в этом примере будет чуть меньше 35%.Допустим, взвешенный процент изменения состояния оказался 31% …
Рассчитанный процент изменения состояния для услуги (31%) будет затем сопоставлен с порогами колебания, чтобы увидеть, что должно произойти:
- Если услуга была , а не , которая была ранее запущена, и 31% — это , равная или превышающая , то высокий порог закрывания, Nagios считает, что служба только что начала колебаться.
- Если услуга была ранее колеблющейся, а 31% — это меньше , то низкий порог закрытия, Нагиос считает, что служба только что прекратила колебаться.
Если ни одно из этих двух условий не выполнено, логика обнаружения откидных створок не будет больше ничего делать со службой, поскольку в данный момент она либо не перебрасывается, либо все еще перекидывается.
Обнаружение закрылков для услуг
Nagios проверяет, работает ли служба каждый раз, когда она проверяется (активно или пассивно).
Логика обнаружения закрылков для сервисов работает, как описано в примере выше.
Обнаружение закрылков для хозяев
Обнаружение закрылков хоста работает аналогично обнаружению закрылков, с одним важным отличием: Nagios будет пытаться проверить, не закрывается ли хост всякий раз, когда:
- Хост проверен (активно или пассивно)
- Иногда, когда проверяется служба, связанная с этим хостом.Более конкретно, когда прошло, по меньшей мере, x промежутка времени с момента последнего обнаружения обнаружения, где x равен среднему интервалу проверки всех служб, связанных с хостом.
Почему это сделано? Что касается сервисов, мы знаем, что минимальный промежуток времени между последовательными процедурами обнаружения закрылков будет равен интервалу проверки сервисов. Тем не менее, вы можете не следить за хостами на регулярной основе, поэтому может не быть интервала проверки хоста, который можно использовать в логике обнаружения закрылков.Кроме того, имеет смысл, что проверка службы должна учитываться при обнаружении колебаний хоста. Сервисы — это атрибуты или вещи, связанные с хостом, в конце концов … В любом случае, это лучший метод, который я мог бы придумать для определения того, как часто на хосте может выполняться обнаружение закрылков, так что у вас это есть.
Пороги обнаружения закрылков
Nagios использует несколько переменных для определения порогов изменения состояния в процентах, которые используются для обнаружения закрылков.Как для хостов, так и для сервисов, вы можете настроить глобальных пороговых значений верхнего и нижнего пороговых значений и пороговых значений для конкретных хостов или , которые вы можете настроить. Nagios будет использовать глобальные пороговые значения для обнаружения закрылков, если вы не указали пороговые значения для хоста или сервиса.
В таблице ниже показаны глобальные переменные и переменные, специфичные для хоста или службы, которые управляют различными пороговыми значениями, используемыми при обнаружении заслонки.
состояний, используемых для обнаружения закрылков
Обычно Nagios отслеживает результаты последних 21 проверок хоста или службы, независимо от результата проверки (состояние хоста / службы), для использования в логике обнаружения откидной створки.
Совет: Вы можете исключить определенные состояния хоста или службы из логики обнаружения закрылков, используя директиву flap_detection_options в определениях хоста или службы. Эта директива позволяет вам указать, какие состояния хоста или службы (т. Е. «ВВЕРХ», «ВНИЗ», «ОК», «КРИТИЧЕСКИЙ») вы хотите использовать для обнаружения закрылков. Если вы не используете эту директиву, все состояния хоста или службы используются при обнаружении отказов.
Обработка закрылков
Когда служба или хост впервые обнаруживаются как колеблющиеся, Nagios будет:
- Зарегистрируйте сообщение, указывающее, что служба или хост колеблются.
- Добавьте непостоянный комментарий к хосту или сервису, указывающий, что он колеблется.
- Отправьте уведомление о начале запуска хоста или службы соответствующим контактам.
- Подавить другие уведомления для службы или хоста (это один из фильтров в логике уведомлений).
Когда служба или хост перестают работать, Nagios:
- Зарегистрируйте сообщение, указывающее, что служба или хост перестали колебаться.
- Удалите комментарий, который был первоначально добавлен к службе или хосту, когда он начал колебаться.
- Отправьте уведомление о «остановке взмахом» хосту или услуге соответствующим контактам.
- Снимите блокировку уведомлений для службы или хоста (уведомления все равно будут привязаны к обычной логике уведомлений).
Включение обнаружения закрылков
Чтобы включить функции обнаружения закрылков в Nagios, вам необходимо:
- Установить директиву enable_flap_detection равной 1.
- Установите директиву flap_detection_enabled в вашем хосте, а определения сервисов установлены в 1.
Если вы хотите отключить обнаружение закрылков на глобальном уровне, установите для директивы enable_flap_detection значение 0.
Если вы хотите отключить обнаружение заслонки только для нескольких хостов или служб, используйте для этого директиву flap_detection_enabled в определениях хоста и / или службы.
,
Errdisable Port State Recovery на платформах Cisco IOS
Введение
Этот документ определяет состояние errdisabled, описывает, как восстановить его, и предоставляет примеры восстановления errdisable. В этом документе взаимозаменяемо используются термины «errdisable» и «отключение ошибок». Клиенты часто обращаются в техническую поддержку Cisco, когда замечают, что один или несколько портов коммутатора отключены по ошибке, что означает, что порты имеют статус errdisabled. Эти клиенты хотят знать, почему произошло отключение из-за ошибки, и как они могут восстановить порты в нормальном режиме.
Примечание : Состояние порта с ошибками, выведенными из строя, отображается в выходных данных команды show interfaces interface_number status .
Предпосылки
Требования
Для этого документа нет особых требований.
Используемые компоненты
Для создания примеров в этом документе вам понадобятся два коммутатора Cisco Catalyst серии 4500/6500 (или эквивалент) в лабораторной среде с очищенными конфигурациями.Коммутаторы должны работать с программным обеспечением Cisco IOS ® , и каждый коммутатор должен иметь два порта Fast Ethernet, которые поддерживают EtherChannel и PortFast.
Информация в этом документе была создана с устройств в определенной лабораторной среде. Все устройства, используемые в этом документе, были запущены с очищенной (по умолчанию) конфигурацией. Если ваша сеть работает, убедитесь, что вы понимаете потенциальное влияние любой команды.
Справочная информация
Платформы, использующие Errdisable
Функция errdisable поддерживается на следующих коммутаторах Catalyst:
Способ реализации errdisable варьируется в зависимости от программных платформ.Этот документ определенно сосредотачивается на errdisable для коммутаторов, которые выполняют Программное обеспечение Cisco IOS.
Errdisable
Функция Errdisable
Если конфигурация показывает, что порт должен быть включен, но программное обеспечение на коммутаторе обнаруживает ситуацию ошибки на порту, программное обеспечение отключает этот порт. Другими словами, порт автоматически отключается программным обеспечением операционной системы коммутатора из-за ошибки, возникшей на порте.
Когда порт отключен по ошибке, он фактически отключается, и на этот порт не отправляется и не принимается трафик.Индикатор порта установлен на оранжевый цвет, и когда вы вводите команду show interfaces , состояние порта показывает, что ошибка отключена. Вот пример того, как порт с отключенной ошибкой выглядит из интерфейса командной строки (CLI) коммутатора:
cat6knative # показывать интерфейсы гигабитетернет 4/1 статус Название порта Статус Vlan Duplex Speed Тип Gi4 / 1 с ошибками 100 полный 1000 1000BaseSX
Или, если интерфейс был отключен из-за ошибки, вы можете увидеть сообщения, подобные этим, как в консоли, так и в системном журнале:
% SPANTREE-SP-2-BLOCK_BPDUGUARD: Получено BPDU через порт GigabitEthernet4 / 1 с включенной защитой BPDU.Отключение порта. % PM-SP-4-ERR_DISABLE: Обнаружена ошибка bpduguard в Gi4 / 1, переводит Gi4 / 1 в состояние отключения по ошибке
Это примерное сообщение отображается, когда хост-порт получает блок данных протокола моста (BPDU). Фактическое сообщение зависит от причины ошибки.
Функция отключения по ошибкам служит двум целям:
-
Позволяет администратору узнать, когда и где возникла проблема с портом.
-
Это исключает возможность того, что этот порт может вызвать сбой других портов на модуле (или на всем модуле).
Такой сбой может произойти, когда неисправный порт монополизирует буферы или сообщения об ошибках порта монополизируют межпроцессное взаимодействие на карте, что в конечном итоге может вызвать серьезные проблемы в сети. Функция отключения по ошибке помогает предотвратить такие ситуации.
Причины Errdisable
Эта функция была впервые реализована для обработки особых ситуаций коллизий, в которых коммутатор обнаружил чрезмерные или поздние коллизии в порту. Чрезмерные коллизии происходят, когда кадр отбрасывается, потому что коммутатор встречает 16 коллизий подряд.Поздние столкновения происходят после того, как каждое устройство на проводе должно было распознать, что провод использовался. Возможные причины этих типов ошибок включают в себя:
-
Кабель, который не соответствует спецификации (слишком длинный, неправильного типа или неисправный)
-
Плохая карта сетевой карты (NIC) (с физическими проблемами или проблемами с драйверами)
-
Неверная конфигурация дуплексного порта
Неправильная конфигурация дуплексного режима порта является распространенной причиной ошибок из-за неудачных попыток правильно согласовать скорость и дуплексный режим между двумя напрямую подключенными устройствами (например, сетевым адаптером, который подключается к коммутатору).Только полудуплексные соединения должны иметь конфликты в локальной сети. Из-за природы Ethernet с множественным доступом с учетом несущей (CSMA) коллизии являются нормальными для полудуплекса, если коллизии не превышают небольшой процент трафика.
Существуют различные причины, по которым интерфейс переходит в errdisable. Причина может быть:
-
Дуплекс несоответствие
-
Неверная конфигурация канала порта
-
BPDU нарушение охраны
-
Условие обнаружения однонаправленного канала (UDLD)
-
Обнаружение поздних столкновений
-
Обнаружение откидной створки
-
Нарушение безопасности
-
Клапан протокола агрегации портов (PAgP)
-
Защита протокола туннелирования уровня 2 (L2TP)
-
DHCP Snooping ограничение скорости
-
Неправильный сменный модуль GBIC / малого форм-фактора (SFP) или кабель
-
Проверка протокола разрешения адресов (ARP)
-
Встроенная мощность
Примечание : Обнаружение отключения по ошибке включено по всем этим причинам по умолчанию.Чтобы отключить обнаружение отключения по ошибке, используйте команду no errdisable обнаружить причину . Команда show errdisable detect отображает состояние обнаружения с отключенной ошибкой.
Определите, находятся ли порты в состоянии Errdisabled
Вы можете определить, отключен ли ваш порт по ошибке, если вы выполните команду show interfaces .
Вот пример активного порта:
cat6knative # показывать интерфейсы гигабитетернет 4/1 статус ! --- Обратитесь к показу статуса интерфейсов для получения дополнительной информации о команде. Название порта Статус Vlan Duplex Speed Тип Gi4 / 1 подключен 100 полный 1000 1000BaseSX
Вот пример того же порта в состоянии отключения по ошибке:
cat6knative # показывать интерфейсы гигабитетернет 4/1 статус ! --- Обратитесь к показу статуса интерфейсов для получения дополнительной информации о команде. Название порта Статус Vlan Duplex Speed Тип Gi4 / 1 с ошибками 100 полный 1000 1000BaseSX
Примечание : Когда порт отключен по ошибке, светодиод на передней панели, связанный с портом, имеет оранжевый цвет.
Определите причину состояния Errdisabled (сообщения консоли, системный журнал и команда show errdisable recovery)
Когда коммутатор переводит порт в состояние отключения по ошибке, он отправляет на консоль сообщение, в котором описано, почему он отключил порт. Пример в этом разделе содержит два примера сообщений, которые показывают причину отключения порта:
Примечание : Вы также можете увидеть эти сообщения в системном журнале, если вы выполните команду show log .
Вот примеры сообщений:
% SPANTREE-SP-2-BLOCK_BPDUGUARD: Получено BPDU через порт GigabitEthernet4 / 1 с включенной защитой BPDU. Отключение порта. % PM-SP-4-ERR_DISABLE: Обнаружена ошибка bpduguard в Gi4 / 1, переводит Gi4 / 1 в состояние err-disable % SPANTREE-2-CHNMISCFG: цикл STP - канал 11 / 1-2 отключен в vlan 1
Если вы включили errdisable recovery , вы можете определить причину состояния errdisable, если вы выполните команду show errdisable recovery .Вот пример:
cat6knative # показать errdisable recovery ErrDisable Состояние таймера причины ----------------- -------------- udld включен bpduguard включен нарушение безопасности включено Channel-Misconfig включен pagp-flap включен dtp-flap включен link-flap включен l2ptguard включен Psecure-нарушение включено gbic-invalid включен dhcp-rate-limit включен mac-limit включен одноадресный поток включен ARP-инспекция включена Интервал таймера: 300 секунд Интерфейсы, которые будут включены в следующий таймаут: Интерфейс Неисправная причина Оставшееся время (сек) --------- --------------------- -------------- Fa2 / 4 bpduguard 273
Восстановить порт из штата Эррдисаблед
В этом разделе приведены примеры того, как вы можете встретить порт с отключенной ошибкой и как его исправить, а также краткое обсуждение нескольких дополнительных причин, по которым порт может стать отключенным по ошибке.Чтобы восстановить порт из состояния errdisable, сначала определите и исправьте проблему с корнем, а затем снова включите порт. Если вы снова включите порт до того, как исправите проблему с корнем, порты снова будут отключены по ошибке.
Исправить корневую проблему
После того, как вы узнаете, почему порты были отключены, исправьте проблему с корнем. Исправление зависит от проблемы запуска. Есть множество вещей, которые могут вызвать отключение. В этом разделе рассматриваются некоторые из наиболее заметных и распространенных причин:
-
Неверная конфигурация EtherChannel
Чтобы EtherChannel работал, задействованные порты должны иметь согласованные конфигурации.Порты должны иметь одинаковую VLAN, одинаковый режим магистрали, одинаковую скорость, одинаковый дуплекс и т. Д. Большинство различий в конфигурации коммутатора обнаруживаются и сообщаются при создании канала. Если один коммутатор сконфигурирован для EtherChannel, а другой — не настроен для EtherChannel, процесс связующего дерева может отключить направляемые порты на стороне, сконфигурированной для EtherChannel. Включенный режим EtherChannel не отправляет пакеты PAgP для согласования с другой стороной перед канализацией; это только предполагает, что другая сторона направляет.Кроме того, этот пример не включает EtherChannel для другого коммутатора, но оставляет эти порты как отдельные, не канализированные порты. Если вы оставите другой коммутатор в этом состоянии в течение минуты или около того, протокол Spanning Tree Protocol (STP) на коммутаторе, где включен EtherChannel, считает, что существует петля. Это переводит порты каналов в состояние errdisabled.
В этом примере была обнаружена петля, и порты были отключены. Вывод команды show etherchannel summary показывает, что количество используемых групп каналов равно 0.Когда вы посмотрите на один из задействованных портов, вы увидите, что состояние отключено из-за ошибки:
% SPANTREE-2-CHNL_MISCFG: Обнаружен цикл из-за неправильной конфигурации эфирного канала из Gi4 / 1 cat6knative # показать краткий обзор эфира ! --- Обратитесь к show etherchannel для получения дополнительной информации о команде. Флаги: D - вниз P - в порт-канале Я - автономный с - приостановлено H - Горячий резерв (только LACP) R - Уровень 3 S - Уровень 2 U - используется f - не удалось выделить агрегатор u - не подходит для комплектации Количество используемых групп каналов: 0 Количество агрегаторов: 0 Порты групповых протоколов каналов ------ + ------------- + ----------- + ----------------- ------------------------------
EtherChannel был поврежден, потому что порты были помещены в errdisable на этом коммутаторе.
cat6knative # показывать интерфейсы гигабитетернет 4/1 статус Название порта Статус Vlan Duplex Speed Тип Gi4 / 1 с ошибками 100 полный 1000 1000BaseSX
Чтобы определить, в чем проблема, посмотрите на сообщение об ошибке. Сообщение указывает, что EtherChannel обнаружил петлю связующего дерева. Как объясняется в этом разделе, эта проблема может возникать, когда на одном устройстве (в данном случае коммутаторе) EtherChannel включается вручную с использованием режима включения (в отличие от желаемого) и другого подключенного устройства (в данном случае другого коммутатора). ) EtherChannel вообще не включен.Один из способов исправить ситуацию — установить желаемый режим канала на обеих сторонах соединения, а затем повторно включить порты. Тогда каждая сторона формирует канал, только если обе стороны соглашаются на канал. Если они не соглашаются на канал, обе стороны продолжают функционировать как обычные порты.
cat6knative (конфиг-терминал) # интерфейс гигабитетернет 4/1 cat6knative (config-if) # режим группы каналов 3 желательно не молчать
-
Дуплекс несоответствие
Дуплексные несоответствия распространены из-за сбоев для автоматического согласования скорости и дуплексного режима должным образом.В отличие от полудуплексного устройства, которое должно ждать, пока в этом же сегменте ЛВС не будет других устройств, передающих данные, полнодуплексное устройство передает, когда устройству есть, что отправлять, независимо от других устройств. Если эта передача происходит во время передачи полудуплексного устройства, полудуплексное устройство считает, что это либо коллизия (во время интервала времени), либо поздняя коллизия (после интервала времени). Поскольку сторона полного дуплекса никогда не ожидает коллизий, эта сторона никогда не понимает, что она должна повторно передать этот отброшенный пакет.Низкий процент столкновений является нормальным с полудуплексом, но не нормальным с полным дуплексом. Порт коммутатора, который получает много поздних коллизий, обычно указывает на проблему несоответствия дуплекса. Убедитесь, что порты на обеих сторонах кабеля настроены на одинаковую скорость и дуплекс. Команда show interfaces interface_number сообщает вам скорость и дуплекс для портов коммутатора Catalyst. Более поздние версии протокола обнаружения Cisco (CDP) могут предупреждать вас о несоответствии дуплексных режимов, прежде чем порт будет переведен в состояние отключения по ошибке.
Кроме того, на сетевой карте есть такие параметры, как функции автополярности, которые могут вызвать проблему. Если вы сомневаетесь, отключите эти настройки. Если у вас есть несколько сетевых адаптеров от поставщика, и все сетевые карты, похоже, имеют одну и ту же проблему, проверьте на сайте производителя примечания к выпуску и убедитесь, что у вас установлены последние версии драйверов.
Другие причины поздних столкновений включают в себя:
-
Плохой сетевой адаптер (с физическими проблемами, а не только с проблемами конфигурации)
-
плохой кабель
-
Сегмент кабеля, который слишком длинный
-
-
BPDU портовая охрана
Порт, который использует PortFast, должен подключаться только к конечной станции (такой как рабочая станция или сервер), а не к устройствам, которые генерируют BPDU связующего дерева, таким как коммутаторы, или мосты и маршрутизаторы, которые выполняют мостовое соединение.Если коммутатор получает BPDU связующего дерева на порту, для которого включена защита PortFast связующего дерева и защита BPDU связующего дерева, коммутатор переводит порт в режим errdisabled для защиты от возможных петель. PortFast предполагает, что порт на коммутаторе не может генерировать физический цикл. Поэтому PortFast пропускает начальные проверки связующего дерева для этого порта, что позволяет избежать тайм-аута конечных станций при загрузке. Администратор сети должен тщательно внедрить PortFast. На портах с включенным PortFast защита BPDU помогает обеспечить бесперебойную работу локальной сети.
В этом примере показано, как включить эту функцию. Этот пример был выбран, потому что в этом случае легко создать ситуацию отключения при ошибке:
cat6knative (config-if) # связующее дерево bpduguard enable ! --- Обратитесь к связующему дереву bpduguard для получения дополнительной информации о команде.
В этом примере коммутатор Catalyst 6509 подключен к другому коммутатору (6509). 6500 отправляет BPDU каждые 2 секунды (с использованием настроек связующего дерева по умолчанию). Когда вы включаете PortFast на порту коммутатора 6509, функция защиты BPDU следит за BPDU, которые поступают на этот порт.Когда BPDU входит в порт, что означает, что на этом порте обнаружено устройство, которое не является конечным устройством, ошибка функции защиты BPDU отключает порт, чтобы избежать возможности петли связующего дерева.
cat6knative (config-if) # spanfast-tree portfast enable ! --- Обратитесь к portfast связующего дерева (режим конфигурации интерфейса) ! --- для получения дополнительной информации о команде. Предупреждение: быстрый запуск порта Spantree должен быть включен только на подключенных портах одному хосту.Подключение концентраторов, концентраторов, коммутаторов, мостов и т. Д. К Порт быстрого запуска может вызвать временные петли связующего дерева. % PM-SP-4-ERR_DISABLE: ошибка bpduguard обнаружена в Gi4 / 1, в результате чего Gi4 / 1 err-отключить состояние
В этом сообщении коммутатор указывает, что он получил BPDU на порту с включенным PortFast, и поэтому коммутатор отключает порт Gi4 / 1.
cat6knative # показывать интерфейсы гигабитетернет 4/1 статус Название порта Статус Vlan Duplex Speed Тип Gi4 / 1 с ошибками 100 полный 1000 1000BaseSX
Вам необходимо отключить функцию PortFast, поскольку этот порт является портом с неправильным соединением.Неправильное соединение, потому что PortFast включен, и коммутатор подключается к другому коммутатору. Помните, что PortFast предназначен только для использования на портах, которые подключаются к конечным станциям.
cat6knative (config-if) # связующее дерево portfast отключить
-
UDLD
Протокол UDLD позволяет устройствам, подключенным через оптоволоконные или медные кабели Ethernet (например, кабели категории 5), отслеживать физическую конфигурацию кабелей и определять наличие однонаправленной линии связи.При обнаружении однонаправленной связи UDLD отключает соответствующий порт и предупреждает пользователя. Однонаправленные ссылки могут вызвать множество проблем, включая петли топологии связующего дерева.
Примечание : UDLD работает путем обмена пакетами протокола между соседними устройствами. Оба устройства в ссылке должны поддерживать UDLD и иметь включенный UDLD на соответствующих портах. Если вы включили UDLD только на одном порту канала, он также может оставить конец, настроенный с UDLD, для перехода в состояние errdisable.
Каждый порт коммутатора, настроенный для UDLD, отправляет пакеты протокола UDLD, которые содержат устройство порта (или идентификатор порта) и соседнее устройство (или идентификаторы порта), которые видны UDLD на этом порту. Соседние порты должны видеть свое собственное устройство или идентификатор порта (эхо) в пакетах, полученных с другой стороны. Если порт не видит свое собственное устройство или идентификатор порта во входящих пакетах UDLD в течение определенного периода времени, канал считается однонаправленным. Поэтому соответствующий порт отключен, и на консоли выводится сообщение, подобное этому:
PM-SP-4-ERR_DISABLE: ошибка udld, обнаруженная на Gi4 / 1, помещая Gi4 / 1 в err-отключить состояние
Для получения дополнительной информации о работе, конфигурации и командах UDLD см. Документ Настройка UniDirectional Link Detection (UDLD).
-
Ошибка откидной створки
Клапанозначает, что интерфейс постоянно идет вверх и вниз. Интерфейс переводится в состояние errdisabled, если он срабатывает более пяти раз за 10 секунд. Распространенной причиной перегиба канала связи является проблема уровня 1, такая как неисправный кабель, несоответствие дуплексного режима или неисправная плата Gigabit Interface Converter (GBIC).Посмотрите на сообщения консоли или сообщения, отправленные на сервер системного журнала, в которых указана причина отключения порта.
% PM-4-ERR_DISABLE: ошибка переключения канала связи на Gi4 / 1, установка Gi4 / 1 в состоянии отключения по ошибке
Выполните эту команду для просмотра значений закрылка:
cat6knative # показать errdisable значения закрылков ! --- См., Чтобы показать errdisable значения закрылка для получения дополнительной информации о команде. Время откидывания причины сбоя (сек) ----------------- ------ ---------- pagp-flap 3 30 дтп-лоскут 3 30 откидная створка 5 10
-
Ошибка обратной связи
Ошибка обратной связи возникает, когда пакет keepalive возвращается в порт, который отправил keepalive.По умолчанию коммутатор отправляет сообщения активности всем интерфейсам. Устройство может зациклить пакеты обратно на интерфейс источника, что обычно происходит, потому что в сети существует логический цикл, который связующее дерево не заблокировало. Исходный интерфейс получает пакет keepalive, который он отправил, и коммутатор отключает интерфейс (errdisable). Это сообщение происходит, потому что пакет keepalive возвращается в порт, который отправил keepalive:
% PM-4-ERR_DISABLE: ошибка обратной связи обнаружена на Gi4 / 1, помещая Gi4 / 1 в ошибка-состояние
Keepalive отправляются на все интерфейсы по умолчанию в ПО Cisco IOS версии 12.Программное обеспечение на основе 1EA. В программном обеспечении Cisco IOS версии 12.2SE и более поздних версиях сообщения поддержки активности по умолчанию не передаются по оптоволоконным и восходящим интерфейсам. Для получения дополнительной информации обратитесь к идентификатору ошибки Cisco CSCea46385
(только зарегистрированные клиенты).
Предложенный обходной путь заключается в отключении keepalive и обновлении до программного обеспечения Cisco IOS версии 12.2SE или более поздней.
-
Нарушение безопасности порта
Вы можете использовать защиту портов с динамически изучаемыми и статическими MAC-адресами, чтобы ограничить входящий трафик порта.Чтобы ограничить трафик, вы можете ограничить MAC-адреса, которым разрешено отправлять трафик в порт. Для настройки порта коммутатора на отключение при ошибке в случае нарушения безопасности введите следующую команду:
cat6knative (config-if) #switchport отключение защиты безопасности порта
Нарушение безопасности происходит в любой из этих двух ситуаций:
-
Когда максимальное число защищенных MAC-адресов достигнуто на защищенном порту и исходный MAC-адрес входящего трафика отличается от любого из идентифицированных защищенных MAC-адресов
В этом случае защита порта применяет настроенный режим нарушения.
-
Если трафик с защищенным MAC-адресом, который настроен или изучен на одном защищенном порту, пытается получить доступ к другому защищенному порту в той же VLAN
В этом случае защита порта применяет режим нарушения отключения.
-
-
L2pt Guard
Когда блоки PDU уровня 2 входят в туннель или порт доступа на входящем пограничном коммутаторе, коммутатор перезаписывает MAC-адрес получателя PDU клиента с помощью общеизвестного фирменного многоадресного адреса Cisco (01-00-0c-cd-cd-d0) ,Если включено туннелирование 802.1Q, пакеты также имеют двойную метку. Внешний тег — это метка метки клиента, а внутренний тег — метка VLAN клиента. Базовые коммутаторы игнорируют внутренние теги и перенаправляют пакет на все магистральные порты в одной и той же VLAN метро. Пограничные коммутаторы на исходящей стороне восстанавливают надлежащие данные протокола и уровня MAC-адреса уровня 2 и перенаправляют пакеты на все туннельные порты или порты доступа в той же сети VLAN метро. Следовательно, PDU уровня 2 сохраняются и доставляются через инфраструктуру поставщика услуг на другую сторону сети клиента.
Switch (config) # интерфейсный гигабитетернет 0/7 l2protocol-tunnel {cdp | VTP | СТП}
Интерфейс переходит в состояние errdisabled. Если инкапсулированный PDU (с проприетарным MAC-адресом назначения) получен от туннельного порта или порта доступа с включенным туннелированием уровня 2, туннельный порт отключается, чтобы предотвратить петли. Порт также отключается при достижении настроенного порога отключения для протокола. Вы можете вручную включить порт (выполнив shutdown , no shutdown последовательность команд) или, если errdisable recovery включена, операция повторяется через указанный интервал времени.
Интерфейс можно восстановить из состояния errdisable, повторно включив порт с помощью команды errdisable recovery reason l2ptguard . Эта команда используется для настройки механизма восстановления после ошибки максимальной скорости 2-го уровня, так что интерфейс можно вывести из отключенного состояния и разрешить повторную попытку. Вы также можете установить временной интервал. Errdisable восстановление отключено по умолчанию; при включении интервал времени по умолчанию составляет 300 секунд.
-
Неправильный SFP-кабель
Порты переходят в состояние errdisable с сообщением об ошибке% PHY-4-SFP_NOT_SUPPORTED при подключении коммутаторов Catalyst 3560 и Catalyst 3750 с использованием соединительного кабеля SFP.
Межкомпонентный кабель SFP Cisco Catalyst 3560 (CAB-SFP-50CM =) обеспечивает недорогое соединение Gigabit Ethernet «точка-точка» между коммутаторами Catalyst серии 3560. Кабель 50 сантиметров (см) является альтернативой использованию трансиверов SFP при соединении коммутаторов Catalyst серии 3560 через их порты SFP на небольшом расстоянии. Все коммутаторы Cisco Catalyst серии 3560 поддерживают соединительный кабель SFP.
Если коммутатор Catalyst 3560 подключен к Catalyst 3750 или модели коммутатора Catalyst любого другого типа, не может использовать кабель CAB-SFP-50CM =.Оба коммутатора можно подключить с помощью медного кабеля с SFP (GLC-T) на обоих устройствах вместо кабеля CAB-SFP-50CM =.
-
802.1X Нарушение безопасности
DOT1X-SP-5-SECURITY_VIOLATION: нарушение безопасности интерфейса GigabitEthernet4 / 8, Новый MAC-адрес 0080.ad00.c2e4 отображается на интерфейсе в режиме одного хоста % PM-SP-4-ERR_DISABLE: ошибка нарушения безопасности обнаружена на Gi4 / 8, помещая Gi4 / 8 в ошибка-состояние
Это сообщение указывает, что порт на указанном интерфейсе настроен в режиме одного хоста.Любой новый хост, обнаруженный в интерфейсе, рассматривается как нарушение безопасности. Порт был отключен по ошибке.
Убедитесь, что к порту подключен только один хост. Если вам нужно подключиться к IP-телефону и хосту за ним, настройте режим многодоменной аутентификации на этом порту коммутатора.
Режим многодоменной аутентификации (MDA) позволяет IP-телефону и одному хосту за IP-телефоном выполнять аутентификацию независимо, с 802.1X, обходом аутентификации MAC (MAB) или (только для хоста) веб-аутентификации.В этом приложении Multidomain ссылается на два домена — данные и голосовые — и только два MAC-адреса разрешены для каждого порта. Коммутатор может разместить хост в VLAN для передачи данных и IP-телефон в голосовой VLAN, хотя они находятся на одном и том же порту коммутатора. Назначение данных VLAN может быть получено из атрибутов, специфичных для поставщика (VSA), полученных от сервера AAA в ходе аутентификации.
Для получения дополнительной информации обратитесь к разделу Режима многодоменной аутентификации Конфигурирования 802.1X Аутентификация на основе портов.
Reenable Errdisabled Порты
После устранения проблемы с корнем порты по-прежнему отключены, если на коммутаторе не настроено аварийное восстановление. В этом случае необходимо повторно включить порты вручную. Выполните команду shutdown и затем команду режима интерфейса no shutdown на связанном интерфейсе, чтобы вручную повторно включить порты.
Команда errdisable recovery позволяет вам выбрать тип ошибок, которые автоматически перезапускают порты через определенное время.Команда show errdisable recovery показывает состояние восстановления по умолчанию с отключенной ошибкой для всех возможных условий.
cat6knative # показать errdisable recovery ErrDisable Состояние таймера причины ----------------- -------------- udld Отключено bpduguard отключен нарушение безопасности отключено ошибка канала отключена pagp-flap Отключено dtp-flap отключен ссылка отключена l2ptguard Отключено нарушение psecure отключено gbic-invalid Отключено dhcp-rate-limit Отключено mac-limit отключен одноадресный потоп отключен ARP-инспекция отключена Интервал таймера: 300 секунд Интерфейсы, которые будут включены в следующий таймаут:
Примечание : интервал тайм-аута по умолчанию составляет 300 секунд, и по умолчанию функция тайм-аута отключена.
Чтобы включить errdisable recovery и выбрать условия errdisable, введите следующую команду:
cat6knative # errdisable причина восстановления? все Включить таймер для восстановления от всех причин таймер arp Включить таймер для восстановления после ошибки проверки arp отключить штат bpduguard Включить таймер для восстановления после ошибки BPDU Guard штат channel-misconfig Включить таймер для восстановления после отключения неверной конфигурации канала штат dhcp-rate-limit Включить таймер для восстановления после ошибки dhcp-rate-limit отключить состояние dtp-flap Включить таймер для восстановления из состояния отключения ошибки dtp-flap gbic-invalid Включить таймер для восстановления после недействительной ошибки GBIC штат l2ptguard Включить таймер для восстановления после ошибки l2protocol-tunnel отключить состояние link-flap Включить таймер для восстановления после ошибки link-flap штат mac-limit Включить таймер для восстановления из состояния отключения mac mac pagp-flap Включить таймер для восстановления после ошибки pagp-flap штат psecure-protection Включить таймер восстановления после отключения от psecure. штат нарушение безопасности Включить таймер для восстановления после 802.1x нарушение отключить штат udld Включить таймер для восстановления из состояния отключения ошибки udld таймер включения одноадресного потока для восстановления из состояния отключения одноадресного потока
В этом примере показано, как включить условие аварийного восстановления для защиты BPDU:
cat6knative (Config) # errisable причина восстановления bpduguard
Приятной особенностью этой команды является то, что, если вы включите восстановление с помощью errdisable, команда перечисляет общие причины того, что порты были переведены в состояние отключения по ошибке.В этом примере обратите внимание, что функция защиты BPDU была причиной отключения порта 2/4:
cat6knative # показать errdisable recovery ErrDisable Состояние таймера причины ----------------- -------------- udld Отключено bpduguard включен нарушение безопасности отключено ошибка канала отключена pagp-flap Отключено dtp-flap отключен ссылка отключена l2ptguard Отключено нарушение psecure отключено gbic-invalid Отключено dhcp-rate-limit Отключено mac-limit отключен одноадресный потоп отключен ARP-инспекция отключена Интервал таймера: 300 секунд Интерфейсы, которые будут включены в следующий таймаут: Интерфейс Неисправная причина Оставшееся время (сек) --------- --------------------- -------------- Fa2 / 4 bpduguard 290
Если какое-либо одно из ошибочных условий восстановления включено, порты с этим условием включаются через 300 секунд.Вы также можете изменить это значение по умолчанию на 300 секунд, если вы выполните эту команду:
cat6knative (Config) # интервал восстановления #
timer_interval_in_seconds
В этом примере изменяется интервал восстановления с Errdisable с 300 до 400 секунд:
cat6knative (Config) # интервал восстановления # 400
Подтвердить
-
показать версию — отображает версию программного обеспечения, используемого на коммутаторе.
-
show interfaces interface interface_number status — Показывает текущее состояние порта коммутатора.
-
show errdisable Detect — отображает текущие настройки функции errdisable timeout и, если какой-либо из портов в настоящее время отключен из-за ошибки, причина, по которой они отключены по ошибке.
Устранение неполадок
-
показать состояние интерфейсов с ошибками отключено — показывает, какие локальные порты включены в состояние с ошибками.
-
показать сводку etherchannel — Показывает текущее состояние EtherChannel.
-
показать восстановление после сбоя — показывает период времени, после которого интерфейсы включаются для условий сброса.
-
show errdisable обнаружить — показывает причину состояния errdisable.
Для получения дополнительной информации об устранении проблем с портами коммутатора, обратитесь к Устранению проблем порта коммутатора и проблем интерфейса.
