Расстояние между балками перекрытия второго этажа: Расчет балок перекрытия: что следует знать

В загородном доме деревянное перекрытие устраивается между жилыми этажами, чердачное перекрытие, перекрытие между подвалом и жилым этажом. Своими руками возможно сделать деревянное перекрытие по деревянным балкам каркасной конструкции. Устройство перекрытия по деревянным балкам в доме можно выполнить несколькими способами.

Можно сделать своими руками перекрытие с открытыми деревянными балками. Можно устроить деревянное перекрытие по балкам с изоляцией по подшивке. Можно сделать деревянное перекрытие по балкам с подшивкой и изоляцией по накату. Первый способ проще всего сделать своими руками, третий способ обеспечивает прочное перекрытие с хорошей звукоизоляцией.

В статье рассказывается об устройстве деревянных балок и перекрытий в бревенчатых, брусовых, щитовых и кирпичных домах. Работы по устройству деревянных перекрытий можно производить при любой температуре: зимой и летом.

Для деревянного перекрытия используют балки, лаги из сухой древесины хвойных пород без сильных трещин, без остатков коры, без следов повреждения насекомыми, с минимальным количеством следов спила сучков. Очищенная от коры древесина или готовая деревянная балка высыхают за три месяца сушки в открытом виде в проветриваемом помещении. Сырая древесина не используется в строительстве для лаг и балок, т.к. по мере высыхания она может трескаться и гнуться.

Деревянные балки крепятся на стены, они опираются на стены только концами. Сквозная балка в доме-пятистенке либо не опирается на внутреннюю стену, либо, что чаще, устанавливают две независимые балки.

Балки перекрытия деревянные: размеры, расчет

Расчет балок деревянного перекрытия необходим для правильного распределения нагрузки между стенами дома. Расчет балок дает нам необходимый размер балок, при котором они выдержат стандартную нагрузку.

Деревянные балки укладывают параллельно на одинаковом расстоянии друг от друга. Из-за конструктивных особенностей дома в каком-то месте балки могут быть установлены неравномерно (из-за печной трубы, лестницы и др.).

Расстояние между балками зависит от размера балок. Обычно в деревянном рубленном или брусовом доме и в кирпичном доме балки устанавливают через 1000-1500 мм. В каркасно-щитовых домах применяют более тонкие балки и устанавливают их на расстоянии 500-1000 мм.

Также при устройстве лестничного проема или выхода печной трубы на крышу бывает не на что в данном месте опереть балки, для этого устанавливают дополнительный деревянный ригель, на который опирают балки. В зависимости от вида соединения ригеля и балки они могут быть на одном уровне или на разных уровнях.

Если ригель будет установлен ниже балки, то высоты помещения должно хватать, чтобы он не казался установленным слишком низко, чтобы не мешал, чтобы вписывался в интерьер, т.к. потолок будет крепиться на уровне балок, ригель будет виден (в интерьере ригель или декорируют, что несложно сделать своими руками, или оставляют открытым). Все это необходимо учесть на этапе расчета деревянных балок перекрытия.

Балка будет крепкой, негнущейся, а деревянное перекрытие надежным, если соблюдены следующие пропорции деревянных балок:

• толщина (высота) балки составляет на менее 1/24 ее длины;
• ширина балки межэтажного перекрытия составляет на менее 1/2 ее толщины;

Это лишь примерное соотношение размеров балок позволяет на глаз оценить пригодность материала для устройства деревянного перекрытия в доме своими руками.

При расчете деревянных балок перекрытия в доме между жилыми этажами, перекрытия, отделяющего от подвала, и чердачного перекрытия считают нагрузку равной 400 кг/м². Это стандартная нагрузка для расчета перекрытий, которая учитывает вес мебели, людей, влияние ветра, вес снега на крыше, собственный вес перекрытия (таблицу веса стандартных перекрытий см. здесь) и др. Нагрузку от веса деревянного перекрытия полагают 200-300 кг/м

Не снижайте расчетную нагрузку и не уменьшайте размер деревянных балок, даже если в доме проживает всего один человек.

Таблица 1. Балки перекрытия деревянные: размеры, расчет при нагрузке 400 кг/м²

Если при устройстве перекрытия Вы планируете вырезать в балках крепежные пазы, увеличьте размер балок по сравнению с расчетом. При большом расстоянии между стенами, возможно снизить толщину балок за счет устройства опорных столбов.

Иногда допускается закладывать при расчете нежилого чердачного перекрытия в подсобном помещении, в бытовке, в сарае и т.п. меньшую нагрузку: от 150 до 350. При этом деревянные балки перекрытия могут быть меньшего сечения.

Таблица 2. Балки перекрытия деревянные: размеры, расчет на разные нагрузки
при расстоянии между балками 1000 мм

При возникновении проблем с пиломатериалом, в крайнем случае, деревянную балку можно сделать из двух досок, сохраняя размер балки. При этом доски прибивают друг к другу гвоздями в шахматном порядке и укладывают на ребро.

Также можно в качестве балок устраивать каркас перекрытия из досок, устанавливая их на ребро и в два раза чаще. Т.е. уменьшая размер деревянных балок перекрытия, а именно – ширину, следует уменьшить расстояние между балками. При этом высоту балок рекомендуем сохранить в соответствие с расчетом деревянных балок перекрытия.

Если в доме планируется устраивать печь или камин, то рассчитывайте размещение деревянных балок перекрытия таким образом, чтобы балки располагались на расстоянии не менее 300 мм от дымохода. Ближайшие к дымоходу балки советуем покрыть раствором против возгорания древесины, таким образом, Вы своими руками защитите дом от пожара.

Устройство перекрытия по деревянным балкам своими руками

Деревянные балки перекрытия крепятся концами к стенам. Для мансардного перекрытия балки крепят к последнему венцу бревенчатой или брусовой стены. В стене делается отверстие по размеру балки во всю толщину стены. Балку обкладывают паклей.

Если балка существенно тоньше бревен стены (как бывает у чердачного перекрытия бани или хозблока), то допускается врубать балку не во всю толщину стены, а на 120-150 мм или глубже. Применяют способ врубки сковороднем.

Также можно крепить деревянную балку к стене или к ригелю соединением «ласточкин хвост», усиливая крепеж металлической скобой. Это соединение чаще всего применяют в доме из бруса. В деревянном доме балку к ригелю также крепят трапецевидным соединением, укрепляя соединение хомутами. Два вышеперечисленных соединения позволяют устроить ригель и балку на одном уровне. Самый простой способ прикрепить балку к ригелю своими руками: прибить к ригелю черепные бруски и установить на них балку. Здесь применяют черепные бруски сечением 50×50 мм.

В щитовом доме балки кладут на стену или в стене устраивают гнезда, в которые помещают концы деревянных балок. Гнезда для балок выпиливают строго на одном уровне. Гнездо делают глубиной 150-200 мм и шириной по ширине балки с зазорами между стенами до 10 мм. Деревянные балки укладывают на всю глубину гнезда, соответственно предварительно рассчитывают необходимую длину балок. Балки обрабатывают антисептическим раствором. Концы балок, входящие в гнезда, обкладывают паклей.

Также допускается крепить балку к стене при помощи металлического анкера. Анкер одним концом вставляют в гнездо в стене, другим — крепят шурупами к балке, при этом балка не входит в стену.

В кирпичном доме деревянные балки перекрытия тоже кладут на стену или в стене предварительно устраивают гнезда – место опоры концов балок. Гнезда для балок стараются делать на одном уровне. В кирпичном доме дно всех гнезд окончательно подводят под один уровень бетонным раствором, что несложно сделать своими руками. На высохший бетонный раствор укладывают два слоя рубероида или толя.

Гнездо устраивают шире на 60-100 мм, чем ширина балки, оставляя зазоры между стенами и деревянной балкой по 30-50 мм. Гнездо делают глубиной 200-250 мм, а балку укладывают на длину не менее 150 мм, оставляя зазор до стены около 30-50 мм. Балки покрывают антисептическим раствором. Концы деревянных балок, входящие в гнезда, просмаливают или обмазывают горячим битумом, не трогая торцевой спил. Затем оборачивают двумя слоями рубероида или пергамина, опять оставляя открытым торец балок.

Когда балки уложены в гнезда, гнезда заливают бетонным раствором со щебнем и выравнивают по уровню стены.

Настил наката перекрытия по деревянным балкам

Накат перекрытия образует потолок нижнего этажа. Настил наката можно выполнить своими руками разными способами. Опишем несколько способов устройства деревянного наката.

Обычно к балке прибивают черепные бруски сечением 40×40 мм или 50×50 мм. Черепные бруски прибивают вдоль боковых сторон балки так, чтобы низ обоих брусков был на уровне низа балки. На черепные бруски поперек балок укладывают деревянный накат – ровные доски толщиной 10-25 мм.

Доски должны плотно прилегать друг к другу, лучше, чтобы они соединялись в четверть. В качестве наката можно использовать готовые деревянные щиты, листы фанеры. Для устройства ровного потолка нижнего этажа снизу к балкам прибивают подшивку, например, гиспокартонные листы или листы фанеры толщиной от 8 мм и длиной по размеру пролета между балками.

Другой способ устройства наката увеличивает высоту потолка нижнего этажа. К деревянной балке прибивают черепные бруски сечением 40×40 мм. На черепные бруски укладывают деревянный накат в направлении поперек балок. Затем вдоль балок между черепными брусками к накату прибивают подшивку – доски толщиной 40 мм, как и черепные бруски. Лучше, чтобы доски были соединены в четверть или в шпунт.

Есть способ устроить накат перекрытия по деревянным балкам из толстого горбыля или бруса толщиной от 60 мм. К балке прибивают черепные бруски сечением 40×40 мм или 50×50 мм. Поперек балок на черепные бруски укладывают горбыль скругленной стороной вверх или брус.

Черепные бруски и брус (или горбыль) соединяют в четверть, вырезая паз в брусе. Толщину бруса (или горбыля) выбирают таким образом, чтобы низ балки и бруса были на одном уровне и чтобы было крепким соединение бруса с черепным бруском (вырезать паз в брусе можно на 2/3 высоты бруса). Этот брус будет служить одновременно накатом и подшивкой. Обычно такой способ устройства перекрытия называют перекрытием без наката с подшивкой.

Также можно вместо черепных брусков вырезать крепежный паз в балке, но тогда нужно заранее принимать это в расчет при выборе размеров балок.

Иногда для эстетики нижнюю часть балок оставляют открытой, тогда накат укладывают несколько выше, крепя для этого черепные бруски в середине балок, а не на уровне низа балок.

Устройство пола деревянного перекрытия

После настила наката по деревянным балкам перекрытия устраивают звукоизоляцию, гидроизоляцию и теплоизоляцию, а сверху укладывают пол. Вес звуко-, гидро- и теплоизоляции рекомендуем соизмерять с общим весом деревянного перекрытия и учитывать при расчете размеров балок. Если деревянные балки положены редко, то сначала кладут половые лаги, а затем деревянный пол. Как установить лаги и уложить деревянный пол, читайте в статье Устройство деревянного пола на лагах. Обычно пол укладывают на балки или лаги.

Чердачное перекрытие можно делать с открытыми сверху балками, укладывая только черновой пол и делая его ниже верха балок. В месте прохождения печной трубы проем деревянного перекрытия закрывают несгораемыми материалами (например, двумя слоями асбестового картона толщиной по 3 мм или двумя слоями войлока, смоченного в глиняном растворе), а трубу в проеме делают толще, читайте об этом в статье Как построить кирпичную печь своими руками.

Как сделать черновой пол в деревянном доме

Устройство деревянного пола на лагах

Теплоизоляция деревянного пола и чердачного перекрытия

Как сделать звукоизоляцию деревянного пола или перекрытия

Гидроизоляция деревянного пола своими руками

Как правильно уложить ламинат, паркетную доску, штучный паркет

Как выбрать брус и доски

Конструкция висячих и наслонных стропил крыши своими руками

Устройство камина в доме или как построить камин на даче самостоятельно

их устройство и монтаж своими руками

Это на самом деле несложно, единственное, что нужно заранее продумать, – конструкция перекрытий. Бетон создает избыточную нагрузку на стены, сталь сложно обрабатывать.

Деревянное перекрытие между этажами – это лучший выбор для загородного дома. Важно только точно рассчитать его параметры и выбрать качественные материалы.

Межэтажное перекрытие в деревянном доме. Технология монтажа перекрытий из дерева

Для выполнения работ потребуются следующие инструменты:

• топор;
• циркулярная пила;
• ножовка;
• молоток;
• шуруповерт;
• саморезы и гвозди;
• рубанок;
• гидроизоляционный и теплоизоляционный материалы;
• строительный уровень длиной не менее 80 см.

1. При возведении стен в их верхней части формируют специальные проемы или углубления для балок. Перед началом работ эти гнезда очищают от пыли и мусора и настилают в них гидроизоляционный материал. Чаще всего используют рубероид. Если стены из кирпича, гнезда можно обработать битумом или мастиками на его основе.
2. Торцы балок обмазывают битумом.
3. Укладывают опоры в предварительно подготовленные проемы.

Если строение возведено из дерева, балки врубают в верхний венец. Существует такой способ крепления опорных элементов к стене, как ласточкин хвост. Оно используется в домах, выстроенных из бревна или бруса. Этот метод соединения прост и надежен. Для фиксации балок необходимы металлические скобы.

Утепление межэтажных перекрытий из массива

Деревянные перекрытия в доме монтируют по следующим правилам:

• уложенный в гнездо брус должен отстоять от стен углубления не менее, чем на 4 см;
• балки должны располагаться на расстоянии 40-50 см от дымохода;
• каждую 3-4 балку крепят к стене анкерами;
• пространство между брусом и стенками гнезда заполняют паклей или стекловатой.

Схема монтажа межэтажных перекрытий предусматривает устройство тепло- и звукоизоляции. Поэтому оставшиеся после укладки балок щели заполняют монтажной пеной.

Технология устройства настила

В зависимости от местонахождения наблюдателя, деревянные перекрытия между этажами могут представлять собой либо пол, либо потолок помещения. К устройству пола требования особые. Перед тем, как приступить к монтажу настила, каждую балку с обеих сторон подшивают черепными брусками сечением 40х40 см или 50х50 см.

Они послужат опорой для чернового пола. Аналогичным образом можно поступить и с устройством настила, образующего потолок. Но технология монтажа этого конструктивного элемента не имеет специальных требований для выполнения таких работ.

Устройство перекрытия по деревянным балкам

Устройство перекрытия по деревянным балкам начинают с крепления к нижней части опор неструганных досок толщиной от 15 мм. Они впоследствии послужат черновым потолком. На получившийся в процессе подшивки настил сверху укладывают гидроизоляционный материал: рубероид, специальную мембрану или плотный полиэтилен. На него — утеплитель.

Монтируют обшивку верхней части перекрытия по деревянным балкам. Доски крепят гвоздями или саморезами. Зная последовательность работ, их несложно выполнить своими руками. Перекрытие дома должно представлять собой герметичную, прочную, качественно утепленную конструкцию. Этот элемент здания испытывает наибольшие весовые нагрузки, поэтому для его устройства выбирают исключительно качественные материалы.

Настил наката: рекомендации

Для того чтобы сделать потолок первого этажа, необходимо сделать накат. Этот этап работы может быть осуществлен с использованием самых разнообразных материалов.

Схема настила наката.

В самом распространенном варианте вдоль боковой стороны балки прибиваются черепные бруски. Такие бруски должны иметь сечение 40*40 или 50*50 мм. Они не должны выступать ниже основной балки. Именно на них впоследствии будут крепиться ровные доски, толщина которых должна быть в пределах 10-25 мм. Для того чтобы подбить потолок, можно применять листы фанеры. Используя листовой материал, можно получить идеально ровный потолок. Минимальная толщина фанеры в таком случае должна быть не менее 8 мм. Очень важно контролировать, чтобы края листов ложились именно на середину балки.

Статья по теме: Скумбрия в горчичном соусе в духовке

Вместо использования черепных брусков можно сделать специальные пазы в балках. Для того чтобы использовать такой метод, сечение балки должно продумываться заранее.

Как вариант настила нижняя часть элементов перекрытия может оставаться открытой, для этого черепные элементы прибиваются не вровень, а немного выше. Таким образом настил осуществляется между балками.

После того как накат будет сделан, можно приступать к укладке пола второго этажа. Если вместо второго этажа располагается чердак, то достаточно выполнение чернового пола. Если же на втором этаже располагается комната, то пол необходимо делать из качественного материала. Деревянные доски будут укладываться непосредственно на лаги.

Деревянное межэтажное перекрытие первого этажа

Деревянное перекрытие между первым и вторым этажом должно отвечать некоторым установленным требованиям:

Конструкция перекрытия должна быть очень прочной и выдерживать предполагаемые нагрузки сверху, рекомендуется просчитывать величину нагрузок с запасом. Деревянные балки перекрытия должны быть жесткими для обустройства пола на втором этаже и потолка на первом. Перекрытие должно иметь одинаковый срок службы, как и весь деревянный дом в целом

Надежное перекрытие на этапе строительства обеспечит сохранность и предотвратит проведение ремонтных работ. Для пола очень важно оборудовать дополнительную тепло- и шумоизоляцию.. Схема деревянного перекрытия с разделенными балками

Схема деревянного перекрытия с разделенными балками.

Деревянные балки в качестве перекрытия выполняют все основные функции, и они отличаются от железобетонных плит более простой укладкой. Человеческой силы вполне достаточно, нет необходимости использовать тяжелую технику. Используя балки, можно существенно снизить общую нагрузку на фундамент. К достоинствам деревянных перекрытий относится и невысокая цена. А при правильной обработке и установке такая конструкция прослужит не один десяток лет.

К недостаткам древесины можно отнести такой пагубный процесс, как гниение. Помимо того, к недостаткам изделий из дерева является высокая воспламеняемость при пожаре

Для того чтобы минимизировать вероятность таких процессов, очень важно подготовить балки непосредственно перед монтажными работами. Для перекрытия лучше всего использовать хвойные породы дерева

Для того чтобы избежать прогиба балки, не рекомендуется делать пролет более 5 м. Если пролет будет больше, обязательно нужно делать дополнительные опоры в виде колонн или ригели.

Во сколько обойдется сборка

Составляя проект такой конструкции, как перекрытие второго этажа по деревянным балкам, помимо всего прочего, конечно же, следует сделать расчет всех необходимых материалов и составить смету. Определить количество досок и утеплителя не сложно. Для этого нужно лишь знать площадь перекрытия и размеры самих материалов.

Если второй этаж дома жилой, длину балок определяют, учитывая ширину пролета и необходимые для опоры припуски. Если над домом обустраивается чердак, расчеты выполняются следующим образом:

• Балок должно быть столько же, сколько и стропильных ферм кровли. Объясняется это особенностями конструкции крыши. Часто стропила крепятся именно на балки. В любом случае сходиться эти два элемента на стенах должны в одной точке.
• Длину балок рассчитывают, исходя и особенностей конструкции каркаса кровли. Если стропила предполагается крепить к балкам, для расчета их длины к ширине пролета следует прибавить по 40 см на свесы крыши с обоих сторон. Если же балки предполагается вмуровать в стены, длина их должна быть такой, чтобы между их торцами и задней стенкой «гнезда» оставалось хотя бы 3 см для проветривания.

Как только все материалы будут закуплены, можно приступать собственно к монтажу конструкции. Собираются деревянные перекрытия в доме в таком порядке:

• Подготавливаются все необходимые материалы и инструменты. Для того чтобы балки можно было поднять наверх, наверняка понадобится лестница.

• Устанавливаются собственно сами балки. В монолитных и кирпичных домах балки вмуровывают в оставленные при заливке или кладке стен «гнезда». При обустройстве последних следует учитывать, конечно же, размер балки перекрытия. При сборке чердаков брус может крепиться также уголками к мауэрлату. К стенам рубленых домов балки фиксируют на специальные элементы — «салазки». Это предотвращает перекосы конструкции перекрытия во время усадки дома.
• Снизу на балки набиваются доски. Со стороны чердака их сначала обтягивают пароизоляционной пленкой, а затем укладывают на них плиты утеплителя. Последние нужно монтировать так, чтобы они максимально плотно прилегали к древесине.
• Поверх плит монтируют еще один слой пароизоляции.
• Набивают доски пола второго этажа.

Предлагаем ознакомиться: Как самому сделать дымоход буржуйки

Деревянное перекрытие одноэтажного дома. Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

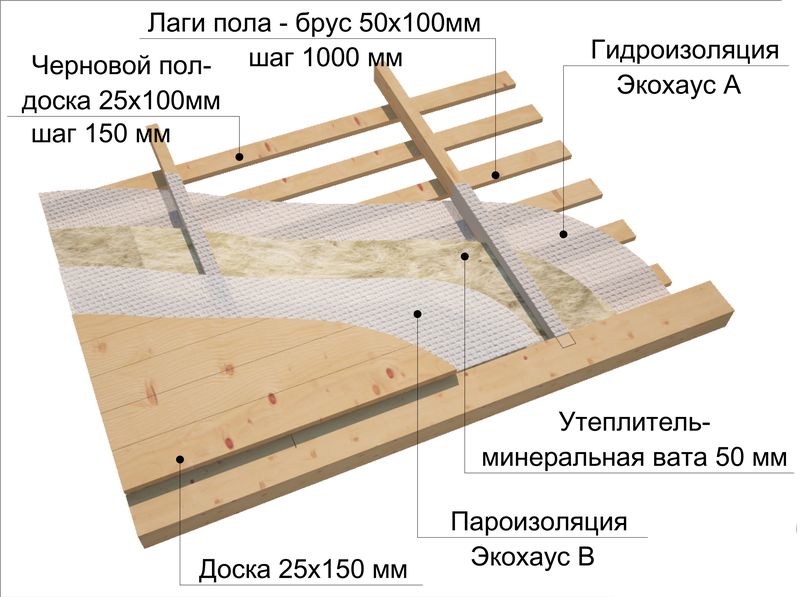

Конструктивно деревянное перекрытие собирается из следующих деталей:

• Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
• Подшивка фанерой или плитами ОСБ потолочной поверхности;
• Система лагов с досками пола верхнего этажа;
• Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
• Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

Более простой и дешевый способ звукоизоляции

Иногда в загородных домах устанавливаются монолитные перекрытия. Монтируются они из готовых железобетонных плит. Такие конструкции отличаются высокой степенью надежности и долгим сроком службы. Но при этом сборка их обходится довольно-таки дорого. Ведь весят такие плиты много. А поэтому поднимать их на стены приходится с использованием автокрана.

Существует и еще один тип перекрытия на второй этаж – заливное. Такая конструкция изготавливается из бетонной смеси в опалубке, собранной на стойках. Это также довольно-таки надежный тип перекрытия. Собрать его можно в том числе и своими руками. Однако технология его изготовления все же очень сложна. Ошибок при заливке монолитной плиты допускать нельзя.

Предлагаем ознакомиться: Как сделать хамам в своей бане

Перекрытие второго этажа по деревянным балкам служит меньше плитного или заливного, но при этом оно полностью лишено их недостатков. Технология сборки такой конструкции предельно проста. При этом обходится такой вид перекрытий недорого. Обустраиваются эти конструкции, как уже можно судить по названию, на брусчатых или бревенчатых балках.

Перекрытие второго этажа по деревянным балкам, описанное выше, имеет самую простую конструкцию. Использованный в этом случае утеплитель, к сожалению, препятствует проникновению на первый этаж только воздушных шумов. Ударные легко передаются по деревянному каркасу (через балки и доски). Если в доме нет маленьких детей и шуметь особо некому, такая простая конструкции может стать решением идеальным.

При желании уменьшить ударный шум со второго этажа можно собрать деревянные перекрытия в доме и немного по другой технологии. В этом случае также сначала устанавливаются балки. Затем на них монтируются специальные звукопоглощающие прокладки. Последние стоит предварительно пропитать или обработать антисептическим составом. При сборке перекрытий на второй этаж в загородных частных домах обычно используются войлочные или резиновые прокладки.

Монтируются эти элементы непосредственно на балки. На них укладывают (без крепежей) лаги. Длина последних должна быть такой, чтобы они не касались стен дома. Монтируют лаги поперек балок. Далее устанавливают плиты звукоизолятора. Кладут их и между балками, и между лагами (в два-три слоя). Поверх получившегося «пирога» набивают доски. Пароизолятор в данном случае использовать также следует обязательно.

Балки перекрытия второго этажа. Перекрытия досками 200 на 50 и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами. Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят. Деревянная балка более 6 метров : тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

50х200 — перекрытие для проема 4 и 5 метров.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .

Roracotta Пользователь FORUMHOUSE

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

Расчет несущих балок

Для определения сечения и шага балок необходимо рассчитать нагрузку на перекрытие. Сбор нагрузок выполняют по методике и с учётом коэффициентов, изложенных в СНиП 2.01.07–85 (СП 20.13330.2011).

Расчет нагрузок

Общая нагрузка рассчитывается суммированием постоянной и переменной нагрузки, определённых с учётом нормативных коэффициентов. При практических расчётах сначала задаются определённой конструкцией, включающей и предварительную раскладку балок определённого сечения, а затем корректируют, исходя из полученных результатов. Так что на первом этапе выполните эскиз всех слоёв «пирога» перекрытия.

1. Собственная удельная масса перекрытия

Удельная масса перекрытия складывается из составляющих её материалов и делится на горизонтальную суммарную длину балок перекрытия. Для расчёта массы каждого элемента нужно рассчитать объём и умножить на плотность материала. Для этого воспользуйтесь таблицей 2.

Таблица 2

Для древесных материалов и отходов плотность зависит от влажности. Чем выше влажность — тем тяжелее материал.

К постоянным нагрузкам относятся и перегородки (стены), удельный вес которых принимается ориентировочно 50 кг/м 2 .

2. Переменная нагрузка

Обстановка комнаты, люди, животные — всё это переменная нагрузка на перекрытие. Согласно табл. 8.3 СП 20.13330.2011, для жилых помещений нормативная распределённая нагрузка составляет 150 кг/м 2 .

3. Суммарная нагрузка

Суммарная нагрузка не определяется простым сложением, необходимо принять коэффициент надёжности, который по тому же СНиП (п. 8.2.2) составляет:

• 1,2 — при удельной массе меньше 200 кг/м 2 ;
• 1,3 — при удельной массе больше 200 кг/м 2 .

4. Пример расчета

В качестве примера возьмём комнату длиной 5 и шириной 3 м. Через каждые 600 мм длины положим балки (9 шт.) из сосны сечением 150х100 мм. Перекроем балки доской толщиной 40 мм и настелим линолеум толщиной 5 мм. Со стороны первого этажа зашьём балки фанерой толщиной 10 мм, а внутри перекрытия уложим слой минеральной ваты толщиной 120 мм. Перегородки отсутствуют.

1 — балка; 2 — доска; 3 — утепленный линолеум 5 мм

Расчет постоянной удельной нагрузки на площадь комнаты (5 х 3 = 15 м 2 ) приведен в таблице 3.

Таблица 3

Переменная нагрузка — 150 х 1,2 = 180 кг/м 2 .

Общая нагрузка — 70 + 180 = 250 кг/м 2 .

Расчетная нагрузка на балку (qр) — 250 х 0,6 м = 150 кг/м (1,5 кг/см).

Чем заполнить межэтажное перекрытие. Чем заполнить перекрытие между этажами в доме

Основное назначение заполнения межэтажного перекрытия — звукоизоляция, однако в ряде случаев приходиться прибегать и к использованию теплоизолирующих материалов.

При выборе материала заполнения межэтажного перекрытия необходимо учитывать наличие отопления; если оба этажа являются жилыми, то достаточно использовать материал, обладающий хорошей звукоизоляцией. В противном случае придется подумать и о теплоизоляционном слое. Чаще всего для заполнения перекрытий используют материалы, обладающие обоими качествами.

сыпучие материалы и минеральная вата

использование сыпучих материалов — наиболее дешевый вариант засыпки, который обеспечивает приемлемый уровень звукоизоляции. в качестве материала используют металлургический, цементный шлак или керамзит. использование только сыпучих материалов – гарантия всего лишь минимального уровня комфорта в жилом доме, поэтому чаще всего их используют вместе с другими типами звуко- и теплоизоляционных материалов. Минеральная или базальтовая вата считается наиболее популярным материалом, ввиду доступной стоимости и хороших тепло- и звукоизоляционных качеств. Еще одно достоинство минеральной ваты – отсутствие гигроскопичности, что связано с природой происхождения материала, — его делают из каменных волокон, не впитывающих влагу. Если минвата используется исключительно как звукоизоляционный материал, то достаточно уложить слой в 15 см. При использовании материала в качестве утеплителя потребуется толщина в 25 см (для климата среднероссийской полосы). Стоит отметить, что при использовании базальтовой ваты в качестве утеплителя необходимо устанавливать паровой барьер в виде специальной пленки.

пенополистирол обычный и экструдированный

пенопласт отличается невысокой плотностью, поэтому после его укладки сверху обустраивают цементную стяжку. для звукоизоляции достаточно толщины в 35 мм, если требуется удерживать тепло, то лучше сделать два одинаковых слоя по 35 мм. экструдированный пенополистирол отличается более высокой плотностью; стяжка необязательна, но стоит этот материал значительно дороже. обычно его используют вместе с другими материалами; например, с той же минватой, которую укладывают снизу. получается хороший тепло- и звукоизолирующий пирог.

пенополиуретан (или ппу)

выпускается в виде плит или в виде специального жидкого состава (пены). второй вариант является наиболее предпочтительным при заполнении межэтажных перекрытий в деревянных домах. это связано с тем, что ппу, заполняя пространство между балками, проникает примерно на 5 мм вглубь материала, резко увеличивая его стойкость к гниению и образованию плесени. однако подобный способ – наиболее дорогой: понадобится специальное оборудование.

Основные конструктивные элементы

Собрать межэтажное перекрытие по деревянным балкам самостоятельно совершенно несложно. Основными элементами его конструкции являются:

• Собственно сами балки. Изготавливаются они чаще всего из бревна или бруса.
• Обшивка. Для сборки этого элемента обычно используется обрезная доска толщиной не менее 3 см.
• Пароизолятор. Такая пленка необходима для того чтобы влажный воздух с первого этажа не проникал на второй. Использование такой пленки значительно продлевает срок службы такой конструкции, как перекрытие второго этажа из бруса.

В конструкцию чердачного перекрытия обычно включается и еще один элемент – утеплитель. В этом случае между балками устанавливают плиты минеральной ваты и пенополистирола. В некоторых случаях может использоваться также полиуретан.

В конструкцию перекрытия второго этажа теплоизолятор иногда не включается. Но чаще всего его все же используют. В данном случае он играет роль звукоизолятора. В качестве шумопоглатителя в перекрытии на второй этаж чаще всего применяют минеральную вату. Этот материал, во-первых, не горит, а во-вторых, выделяет меньше вредных веществ, что для жилых помещений немаловажно.

Межэтажное перекрытие в газобетонном доме. Виды и особенности

Перекрытие по деревянным балкам в газобетонном доме может быть следующих видов в зависимости от месторасположения :

• межэтажное;
• чердачное;
• цокольное.

Межэтажные

Задача межэтажных элементов заключается в разделении разных отапливаемых помещений со сходным микроклиматом.

Перекрытия изготавливают многослойными:

1. Накат из досок либо щитов из древесины. Материалы подшиваются к перекрытиям.
2. Шумоизоляционный слой, выполненный на дощатом настиле.
3. Зафиксированные гвоздями или саморезами поперечные лаги.
4. Пол с деревянным настилом либо выложенный линолеумом, керамической плиткой, ламинатом, паркетными блоками и т.д.
5. Для проветривания пространства под полом требуется сделать зазор для вытяжной вентиляции.
6. В отделке перекрытий в нижней части помещения может выполняться с помощью вагонки, панелей, гипсокартонных листов. Однако балки можно оставить без декора в помещениях в стилях кантри, лофт, минимализм.

Цокольные

Цокольные перекрытия фиксируются над неотапливаемым подвальным помещением, технология монтажных работ отличается от стандартной.

При выполнении работ требуется учитывать следующие особенности для цокольных элементов:

1. Рекомендуется выполнить обработку деревянных частей конструкции, т. к. поверхности могут повредиться от повышенной влажности от фундамента и грунта, а также скапливающегося конденсата.
2. Теплоизоляционный слой должен обеспечивать комфортный температурный режим в жилых комнатах. Толщина слоя определяется в соответствии с особенностями климата региона и температурного режима в цоколе.
3. Под утепляющий материал подкладывается гидроизоляционная пленка для предотвращения проникновения влажности от подвального помещения, которая уменьшает теплоизоляционные характеристики строительного материала.
4. Затем сверху на утепляющий состав выкладывается слой пароизоляции, предотвращающей создание конденсата из-за различия в температурных режимах в жилой части и подвальной.

Чердачные

Газобетонные блоки используются для возведения чердачных помещений. При монтаже перекрытий на чердаке гидроизоляционный слой располагается над утеплителем, пароизоляция размещается под утепляющим составом для создания оптимального микроклимата в помещении.

При обустройстве чердачного пространства можно снизить затраты на работы, выложив доски в виде трапов либо поперечных покрытий.

При использовании пространства для хозяйственных нужд требуется выполнить сплошную укладку досок. Важно предусмотреть плотный слой утепляющего состава для предотвращения утечки теплого воздуха из жилой части здания.

Метод установки

До начала установки проводится расчет балки на прогиб. Организация перекрытия первого и второго этажа начинается с установки балок. Существует несколько методов установки:

1. Балки перекрытия врубаются между элементов несущих стен здания, для чего в материале стены предусмотрены пазы. Такой способ подходит как кирпичным, так деревянным зданиям.


   Заделка балок в пазы кирпичных или блочных стен

2. Балки перекрытия укладываются на кирпичные основания. Крепление получается надежнее. Данный метод применяется чаще всего в перекрытии первого этажа над подвальными помещениями.

Балкам рекомендуется шаг в 1000 мм, такая организация подходит при использовании деревянных досок для покрытия пола толщиной в 50 мм. При использовании 40-мм досок расстояние в балочной системе сокращается до 800 мм и менее. Под доски напольного покрытия с толщиной 25 мм балки укладываются в расстоянии 500 мм.

Расчет сечений балок междуэтажных перекрытий

Если говорить о зданиях с несущими стенами, выполненными из дерева, в этом случае происходит врезка балки между двух частей верхнего яруса венца сруба. Для монтажа конструкции необходимо предварительно произвести обработку материала антисептика и обеспечить самим балкам достаточное время на просушку.

При прямоугольном сечении балки следует располагать ребро более широкой стороны по вертикальной оси, таким образом повышается жесткость конструкции. Конец балки спиливается под углом в 60°. Кроме того, торец обмазывается специальными растворами (битумная мастика) и помещается между слоев рубероидного материала.

Раскладку балок следует производить от стен к центру пролета. Расположение крайних балок корректируется с помощью уровня, перпендикулярность поверхностей контролируется с помощью длинного бруска, который опирается ребром на поверхность. Если неровности выше допустимых значений, можно внести коррективы, подкладывая доски необходимой толщины. Последние необходимо смазывать битумной мастикой и помещать в гнездо. Балки, лежащие между ними, уже можно выравнивать по образцу крайних балок.

Черепные бруски

К моменту сооружения несущих стен и конструкции кровли (временная или постоянная) организуется перекрытие. В перекрытии между этажами предусмотрены элементы, воспринимающие нагрузку, которую оказывает черновой пол верхнего этажа, а также испытывающие усилия от конструкции потолка нижнего этажа. Таким элементом являются черепные бруски, которые подшиваются по балкам с обеих сторон на нижней части.

Строители используют обычно сосновый брус сечением 50 мм, который обрабатывается антисептиком и, также как и другие, элементы подлежит просушке. Для создания прочного крепления между черепным бруском и балочной системой используют саморезы по дереву. Затем выстилается черновое покрытие пола второго этажа.

Доски чернового пола выполняются из неструганого материала с наименьшей толщиной: типовая толщина доски – 15 мм. На этом уровне конструкции элементы не воспринимают большую нагрузку, так что нет необходимости подбирать изделия с большим сечением. Доски раскладываются в перпендикулярном брускам направлении, чтобы те имели устойчивое опирание на балки, и крепятся на саморезы по дереву. После укладки досок их также необходимо обработать антисептиком.

Лаги с черепными брусками

Как собрать плавающие полы

После установки балок в этом случае также сначала набиваются доски потолка первого этажа. Далее укладывается пароизолятор. Между балок устанавливаются жесткие плиты минеральной ваты или пенополистирола. Далее монтируется еще один слой звукоизолятора. В этом случае плиты лягут уже выше балок, а пол будет укрыт ими полностью.

Можно звукоизолировать межэтажное перекрытие по деревянным балкам и немного по-другому. В этом случае также используются плиты ваты. Но между балками они не устанавливаются. Стелют их поверх них сплошным ковром. Материал при этом будет слегка вдавливаться между балками, не касаясь досок потолка первого этажа.

Поверх плит заливается бетонная стяжка толщиной примерно в 5 см. Для прочности ее нужно армировать стекой из прута 10 мм. Заливать бетон следует таким образом, чтобы он касался нарезанных полос ваты, а не стен дома. Поверх бетона нужно уложить листы фанеры, а затем – чистовой материал.

Лаги для пола — расстояние между лагами для пола из досок

Способы усиления деревянных балок перекрытия

Принимая решение об усилении балок перекрытия, следует учитывать два важных момента. Во-первых, возможные варианты выполнения работ

Очевидно, что крайне важно произвести их таким образом, чтобы получить нужную несущую способность конструкции, затратив при этом минимальное количество денежных средств и времени

Во-вторых, необходимо понимать, что усилить лаги второго этажа деревянного дома и балки подвального перекрытия — это далеко не одно и тоже. Поэтому выбирать способ производства работ следует с учетом расположения конструкций в здании.

Усиление лаг при помощи накладок

Одним из наиболее простых и при этом достаточно надежных методов усиления балок является использование деревянных или металлических накладок. Перед выполнением работ необходимо разгрузить перекрытия. Для этого устанавливаются временные стойки, которые могут быть сооружены из бруса, бревен или домкратов. Чем больше длина лаг, тем чаще требуется монтировать подпорки. Если перекрытие прогнулось, при помощи стоек требуется вернуть ему горизонтальное положение.

Затем изготавливаются накладки, сечение которых подбирается, исходя из оказываемой на лаги нагрузки. При усилении перекрытия они обычно изготавливаются из бруса, а при работах по укреплению полов допускается применение стальных полос, имеющих толщину не менее 10 мм и ширину. Ширина в этом случае подбирается несколько меньшей, чем у лагов. Накладка крепится с одной или двух стороны балки, после чего надежно фиксируется при помощи болтов со стальными подкладками.

В последнее время для усиления балок стало использоваться специальное углеволокно. Этот материал эффективен при появлении в конструкции трещин. Он обматывается вокруг лаг и фиксируется с использованием эпоксидного клея. После завершения работ по усилению временные опоры необходимо демонтировать.

Усиление балок перекрытия с применением протезов

Под протезом в строительстве в данном случае понимается небольшая стальная ферма, которая может быть установлена вместо поврежденного участка деревянной балки. Для его изготовления применяются металлические прутки или, что еще эффективнее и надежнее, швеллер. Перед выполнением работ балки необходимо подпереть стойками, полностью разгрузив.

После этого дефектный участок демонтируется, а на его место устанавливается протез. Затем он обрамляется деревянными накладками для того, чтобы получить конструкцию нужной толщины. Выполнять подобные работы рекомендуется с приглашением профессиональных строителей, так как они требуют тщательного расчета и аккуратности.

Усиление лаг междуэтажного перекрытия

Одним из самых простых вариантов усилить потолок в деревянном доме является установка опор, которые смогут разгрузить несущие конструкции перекрытия. Конечно же, этот способ сложно назвать самым лучшим, так как он создает определенные неудобства и отнимает часть полезного внутреннего пространства. Разновидностью этого метода выступает установка промежуточных балок, лишенная указанных недостатков.

Благодаря лагам можно сделать идеально ровный пол в любом помещении Современные технологии в строительстве – это уникальные возможности. Для многих такие слова как бриджинг и полимеры, ленточный пол, ГОСТ, тумбы, соединения столбиком, размеры 100х200, или 150х50 ничего не говорят. Но уже сталкивавшиеся с ремонтом знают, что речь идет, скорее всего, о поле на лагах. Кто-то просто хочет сделать усиление пола, а кому-то требуется уложить новый, прочный и красивый. И очень часто используется технология устройства пола на лагах.

Полезные рекомендации

Специалисты, занимающиеся усилением перекрытий, дают советы.

Потолочные основания имеют пределы нагрузок на один квадратный метр. Если в доме потолок заканчивается чердаком, то нагрузка на балки не должна превышать 100–105 кг на 1 кв. метр площади. Когда в жилище имеется второй этаж, то перекрытие может выдерживать вес до 200 килограмм на метр квадратный. Эти показатели нужно учитывать при установке лаг и балок. Вся конструкция обязана быть с прочной основой

Ещё нужно делать хорошую теплоизоляцию, заделывать тщательно швы и щели.

Прежде чем выбрать древесину для сооружения перекрытий, обращайте внимание на качество её просушки. Плохо обработанное и просушенное дерево подвержено быстрому высыханию или деформации

Нельзя экономить на материале. Балки для перекрытий следует подбирать одинаковой толщины и длины. Они должны быть цельными, а не состоять из нескольких фрагментов.

Конечно, всю работу можно сделать самостоятельно, но для этого вам необходимо обладать не поверхностными, а очень глубокими знаниями в области прочности строительных конструкций.

О том, как правильно усилить балки перекрытия, смотрите в следующем видео.

Устройство междуэтажного деревянного перекрытия

Пол второго этажа по деревянным балкам выглядит несколько иначе, чем конструкция на первом этаже

В этом случае очень важно не утепление, а звукоизоляция перекрытия, чтобы звуки и шаги не были слышны в помещениях на первом этаже

Сечение балок между 1-ым и вторым этажом зависит от перекрываемого пролета:

• при пролете 2,2 м используют балки сечением 75 на 100 мм;
• для пролета 3,2 м берут элементы высотой 0,2 м и шириной 0,125 м, но в некоторых случаях подходят изделия с сечением 100х75 мм;
• для пятиметрового пролета применяют балки сечением 225х150 мм.

Шаг балок подбирают в зависимости от толщины половицы по описанной выше схеме.

При устройстве междуэтажного перекрытия пирог пола по деревянным балкам выглядит следующим образом (снизу вверх):

• сначала идет потолок первого этажа из ГКЛ;
• обрешетка для крепления гипсокартона;
• балки перекрытия;
• слой пароизоляции;
• шумоизоляция из минеральной ваты;
• чистовое покрытие из массивной доски.

Не забудьте все деревянные элементы перед укладкой обработать составами для защиты от гниения и горения.

Монтаж междуэтажного перекрытия

Работы по устройству междуэтажного перекрытия ведутся в таком порядке:

1. Укладка балок производится на этапе строительства дома. Элементы укладываются с определенным шагом. Способ крепления зависит от материала стен. При укладке на кирпичные, бетонные стены или ограждающие конструкции из пенобетонных блоков балки изолируются от стен посредством двух слоев рубероида. Так они будут надежно защищены от влаги и гнили. Если есть в этом необходимость — проводят работы по усилению лаг второго этажа.
2. Далее к нижней стороне балок фиксируют деревянную обрешетку для крепления потолка первого этажа. Для обрешетки используют брус сечением 5х5 см. Его крепят с шагом 50 см. По деревянному каркасу подшивают потолок нижележащего этажа.
3. В пространство между балками укладывают пароизоляционный материал и прикрепляют его степлером к деревянным элементам.
4. Далее в просветы между балками укладывают звукоизолятор. Звукоизоляция пола в деревянном доме должна быть эффективной и легкой, чтобы не перегружать перекрытие. Для этих целей идеально подойдет минераловатная плита.
5. После этого приступают к укладке напольной доски.

Другие решения

Прежде чем усилить лаги второго этажа, можно проверить, если ли возможность их разгрузить, то есть распределить нагрузку на другие элементы.

Например, можно использовать опоры или установить дополнительные лаги. Первый вариант, однако, далеко не всегда можно реализовать. Дело в том, что опоры будут занимать место и могут создать неудобство при перемещении по помещению. Но некоторые умельцы превращают их в декоративный элемент интерьера.

Что касается установки дополнительных лаг, то, как выше уже говорилось, не всегда это возможно в силу конструктивных особенностей здания. Если же условия позволяют, то лучше добавить несколько элементов к потолочному перекрытию. Особенно это актуально в случае, когда существующие лаги не повреждены. При этом торцы новых элементов перед установкой нужно защитить рубероидом.

Строительный материал

Перед тем, как приступить к устройству пола на втором этаже по деревянным балкам, следует составить список всех необходимых материалов. Это позволит во время работы избежать непредвиденных простоев и задержек, вызванных необходимостью докупать какие-то стройматериалы.

Балки

Сечения балки 15 х 15 будет достаточно

Основа всей конструкции межэтажных деревянных перекрытий – балки. Они исполняют роль несущих элементов, и от них зависит прочность конструкции. Для них обычно берётся брус или лафет с сечением 15 х 15 см, либо 18 х 18 см.

Такого сечения обычно хватает, чтобы обеспечить достаточную жёсткость при удельной нагрузке 400 кг на кв.м. При этом необходимо соблюдать рекомендуемые строительными нормативами параметры: длина пролёта 4 м, а шаг между балками – 60 см. Исходя из этих параметров можно также высчитать необходимое количество бруса.

В таблице даны рекомендуемые размеры поперечного сечения несущего бруса при определённой длине пролёта.

Брусья из древесины более крепких пород (лиственница, дуб) редко можно встретить в свободной продаже, да и цена на них несравнимо выше, а древесина сосны после соответствующей обработки антисептиками мало будет уступать по долговечности использования той же лиственнице.

Настил

Деревянный настил, укладываемый на балки будет черновым основанием под напольное покрытие

Обычно настил межэтажных перекрытий выполняют двухъярусным: снизу идут черновые полы, на которые укладывается утеплитель, а сверху – предфинишный настил, монтируемый поверх несущих брусьев. Непосредственно на него укладывается декоративное напольное покрытие.

Чтобы определиться с характером и количеством материала для настила, следует чётко продумать конструкцию перекрытий.

В устройстве чернового пола в качестве опоры для досок настила могут использоваться либо бруски 5 х 6 см, набитые на несущие балки, либо пазы, сделанные в балках. Последний вариант достаточно трудоёмок, поэтому чаще всего для создания опоры используют бруски 5 х 6 см.

Чтобы вычислить необходимое количество брусков, достаточно посчитать количество балок и умножить их на длину каждой из них. Полученный метраж (общую длину всех балок) умножаем ещё на два (так как бруски будут набиваться с двух сторон каждой балки).

Для чистового настила можно использовать широчайший спектр материалов. Это может быть дощатый настил, фанера, панели ДСП, МДФ, ОСБ и т.д. Каждый из этих материалов имеет свои преимущества и недостатки, ознакомившись с которыми вы сможете остановить свой выбор на одном из них. Для вычисления необходимого количества материала достаточно просто вычислить площадь помещения.

Это избавит вас от необходимости прерывать работу и докупать недостающую часть.

Пропитки

Антисептик продлит срок службы дерева

Чтобы максимально увеличить срок службы деревянных конструкций, их обязательно следует обработать антисептическими материалами.

Также нелишним будет обработать древесину антипиренами, повышающими её пожарную безопасность.

Для вычисления нужного количества пропиток следует ознакомиться с инструкцией по её применению – там всегда указывается приблизительный расход смеси на кв.м.

Гидроизоляция

Поскольку древесина боится влаги, при строительстве всегда используется гидроизоляционные материалы.

Это может быть рулонная гидроизоляция, применяемая для создания водоотталкивающего слоя между деревянными конструкциями перекрытий и финишным покрытием, либо между деревом и кирпичом (камнем, шлакоблоком и т.д.).

Тепло- и шумоизоляция

При необходимости создания барьера для шума или холода в конструкции перекрытий используются изоляционные материалы. Чаще всего для этих целей используют минплиту или пенопласт. Общее их количество по площади должно быть приблизительно равно площади помещения. Подробнее об утеплении перекрытий смотрите в этом видео:

Крепёжные материалы

Для крепления деревянных элементов перекрытий следует закупить саморезы, гвозди, стальные уголки, анкерные болты и прочий расходный материал

При закупке саморезов и гвоздей следует уделять внимание их длине

Т.е. для надёжного крепления к балке доски-«сороковки» понадобятся гвозди на 120 мм или саморезы длиной 80 мм.

Способы усиления деревянных балок перекрытия

Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

Тип усиления без изменения условий работы

Усиление деревянными накладками

Способ применяется в том случае, когда дерево повреждено.
Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и
снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом.
При этом важно обработать поврежденный участок и накладки противогрибковым
раствором. В критическом случае, если участок поврежден сильно – его лучше
удалить

Чтобы усилить балку нужно крепить накладку по всей ее длине.

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

Стальные пластины используются вместо деревянных, описанных
выше. Металл также нужно обработать антикоррозионным раствором. Схема
устройства показана на рисунке.

Усиление пролетов балок металлическими накладками и прутковыми протезами

Усиление перекрытия углеволокном (углепластиком)

Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в
несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки.
Удобство работы и легкость материала приводят к тому, что углепластик
приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.

Усиление балок углеволокномУсиление балок углеволокном — схемаУсиленные балки углеродным волокном

Усиление на торцах деревянными или металлическими протезами

Технология позволяет усилить балку в местах стыка с несущей
стеной. Это именно то место, где, за счет перепадов температур повреждение
древесины происходит быстрее.

На схеме ниже показана технология усиление протезами из швеллера, прокатного профиля

Усиление протезами из швеллера, прокатного профиляУсиление протезами из швеллера, прокатного профиля — 2

Монтаж пруткового протеза

Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.

Устройство пруткового протеза

1. Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены,
   состоящие из стоек и прогона.
2. Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
3. Отрезать поврежденный участок балки (0,5м)
4. Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
5. Сместить и прибить гвоздями сдвижную планку.

Установка пруткового протеза

Усиление балок шпренгельными затяжками

Усиление перекрытий — установка шпренгелей

Тип усиления с изменением условий работы

Усиление деревянных перекрытий такими способами предусматривает
существенную перестройку несущей конструкции балочных пролетов.

Изменение схемы работы

Нестандартные решения

Если нет возможности усилить деревянные балки перекрытия,
можно попытаться их разгрузить, т. е., распределить нагрузку с существующих
балок на дополнительно установленные элементы.

Усиление перекрытий путем установки опор под несущие балки

Опоры, подпирающие балки снизу, являются хорошим способом
перераспределить нагрузку с балки на опору.

Усиление перекрытий — установка опор

Усиление перекрытий путем установки дополнительных балок

Если существующие лаги находятся в целости и сохранности,
увеличить их несущую способность можно посредством увеличения их количества.
Установка дополнительных деревянных балок позволит увеличить нагрузку на
конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы
рубероидом, чтобы избежать повреждения.

Усиление перекрытий — установка дополнительных балок

Надеемся, что из приведенных способов усиления деревянных
балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим
образом и с минимальными затратами.

Монтаж на грунт

Такой способ укладки лаг применяется обычно в хозяйственных постройках, банях, беседках и пр. Древесину в обязательном порядке следует обработать антисептиками. Если необходимо сделать прочный ленточный фундамент, то нужно заранее предусмотреть продухи для вентиляции. Обычно же используется столбчатое основание.

Прежде чем укладывать лаги, необходимо удалить плодородный слой почвы. Далее делается разметка столбиков. Их можно сделать бетонными, сборными, блочными. Размер опор приблизительно 40х40 см, глубина залегания – 30 см. На дно насыпается песок слоем примерно 10 см и утрамбовывается.

Следующий этап – заливка опор бетоном. Смесь приготавливается из соотношения 1 часть цемента к 3 частям песка и 2 частям щебня. Опалубку в земле делать необязательно. Над грунтом фиксируется опалубка из обрезков ОСП или досок. При ее устройстве обязательно используется уровень. Грани опалубки должны быть вертикальными.

Легче всего делать столбики из блоков. По горизонтали они выравниваются с помощью веревки. После установки крайних столбиков по гидроуровню, следует натянуть между ними веревку. Нужно следить, чтобы отклонения не были больше ± 1 см. Этот перепад потом можно устранить при установке лаг.

Устройство балок

Чтобы пол оказался качественным и прослужил долго, следует определиться с количеством балок.

Для этого можно воспользоваться специальными программами, но застройщики идут по другому пути, опираясь на стандартные подходы:

• Выбирается брус с сечением 150х150 мм или 200х200 мм.
• Балки располагаются на расстоянии 0,6 м друг от друга.

Как правило, выбирается сосна, как самая недорогая и доступная строительная древесина. В зависимости от того, кирпичное здание или деревянное, выполняется крепление балок перекрытия. В кирпичном доме они заделываются в кирпичную кладку. В деревянной конструкции они укладываются на деревянное основание, и крепятся металлическими скобами.

Этот процесс требует особого подхода, который может опираться на определенные правила:

• Все деревянные конструкции, в том числе и балки, следует обрабатывать антисептиками и огнеупорными материалами.
• Не следует покрывать смолой любые деревянные конструкции, так как это может привести к появлению конденсата.
• Первый брус должен быть установлен на расстоянии 5 см от стены и не более.

Как уже было сказано выше, монтаж балок перекрытия производится в зависимости от конструкционных особенностей строения.

Устроены полы на втором этаже частного дома следующим образом. Для начала нужно прикрепить бруски со всех сторон балок. Бруски крепятся таким образом, чтобы при укладке досок они находились на одном уровне с балками. Крепление должно быть надежным, так как по полу придется ходить.

Перекрытие полностью зашивается с нижней части, которая впоследствии будет служить потолком первого этажа. Доски подгоняются очень плотно, чтобы не было щелей. После этого, верхняя сторона зашивки покрывается слоем гидроизоляции или обычным глино-песчаным раствором.

Достоинство его в том, что эта смесь не горит, поэтому идеально подходит для таких целей. Раствор наносится тонким слоем, после чего нужно дать время для его высыхания. Как вариант, можно уложить рубероид. Подобные технологические операции увеличивают срок службы утеплителя.

Пол второго этажа в деревянном доме должен быть теплым, а для этого следует уложить между балками теплоизоляцию.

В качестве утеплителя можно использовать:

• обычный шлак, который засыпается в промежутки между балками;
• минеральную вату;
• пенопласт;
• керамзит или опилки.

В большинстве случаев применяется минеральная вата из-за не высокой стоимости, легкости и простоты укладки. Этот материал укладывается между балками, причем очень плотно, чтобы не было щелей, тем более что работа с минватой позволяет ее уплотнять. Это позволит получить качественное теплоизоляционное покрытие, без всевозможных мостиков холода.

В заключение поверхность можно накрыть пароизоляцией, хотя и не обязательно, если имеются затруднения в плане финансов.

Как вариант, можно применить пенопласт, но при этом следует помнить, что он имеет положительную горючесть, несмотря на его уникальные теплоизоляционные характеристики.

Если говорить о таких материалах, как опилки, керамзит или шлак, то это сыпучие материалы и их не так просто занести на второй этаж в достаточном количестве.

После того, как утеплитель уложен, можно приступать к производству окончательного настила пола на втором этаже. Это делается по той же технологии, что и предыдущая зашивка пространства между балками. Но тогда доски крепились снизу, а теперь это нужно сделать сверху. Главное, чтобы черновой пол оказался заподлицо с балками.

Существует еще один вариант финишного покрытия пола по балкам. Для этого, поверх балок и в направлении перпендикулярном направлению расположения балок, крепятся лаги. В таком случае получается вентилируемое пространство, которое положительно влияет на долговечность конструкции.

Кроме этого, такой подход позволяет смонтировать плавающий пол, который в несколько раз может снизить уровень шумов.

Поверх лаг крепится обычная доска или листы ДСП. При этом следует предусмотреть промежутки между полом и стенами. В любом случае, монтаж пола можно закончить финишной отделкой, в качестве которой подойдет линолеум, паркет или ламинат.

Вывод напрашивается сам собой: вариант теплого пола на втором этаже своего дома является наилучшим выбором. Как правило – это дополнительный комфорт и уют.

Способы укрепления перекрытий

Увеличить несущую способность балок межэтажных перекрытий можно двумя путями: усилив или разгрузив их.

Усиление балок

Способов, как усилить балки перекрытия второго этажа, несколько.

Увеличение сечения деревянными накладками.

Наиболее эффективным решением станет наращивание сечения балок по нижней горизонтальной плоскости с обязательным условием создания опоры для накладок. Для этого нужно либо углубить опорные гнезда в несущих стенах, либо использовать специальные стальные крепления или уголки. Доски расчетной толщины прибиваются к нижней грани бруса по всей его длине.

Опорный уголок из оцинкованной сталиИсточник i. ytimg.com

При незначительном прогибе возможно наращивание сечения путем установки на балку боковых накладок толщиной 50 мм. Перед этим под точку её максимального прогиба устанавливают подпорку и поднимают её домкратом до выравнивания бруса. Затем фиксируют его в этом положении, установив с обеих сторон доски и стянув их шпильками.

Укрепление боковыми накладкамиИсточник i.ibb.co

Видео описание

Как выполняется усиление стальным швеллером, показано в видеоролике:

Армирование углепластиком.

Полотно из этого современного композитного материала, наклеенное в несколько слоев, позволяет очень качественно решить задачу, как усилить балку перекрытия из дерева. Приклеивают углепластик эпоксидным клеем, перекрывая стыки полос поперечными слоями. После застывания клея он превращается в прочный и жесткий каркас, практически не уступающий металлу и отлично противостоящий нагрузкам.

Достоинство этого способа в простоте монтажа и отсутствии необходимости в монтажных инструментах.

Углеволокно используют для усиления самых разных конструкцийИсточник u10.filesonload.ru

Протезирование стальной арматурой.

Этот способ больше подходит для тех случаев, когда у балок повреждены торцы, что часто происходит при их некачественной гидроизоляции в опорных гнездах. Их заменяют протезами из спаренных ферм, изготовленных из стальной арматуры сечением не менее 10 мм.

Перед тем как укрепить потолок в доме с деревянными перекрытиями, под поврежденную балку устанавливают временную поддерживающую опору и разбирают перекрытия снизу и сверху на 1,5 метра от стены.

Сгнивший торец срезают, а в проем вертикально вводят протез. Затем его разворачивают, устанавливая в горизонтальное положение и надвигая на балку, после чего свободный конец задвигают в опорное гнездо в стене. Скрепляют протез с балкой гвоздями.

Схема установки стального протезаИсточник i.ibb.co

Перераспределение нагрузки

Уменьшить нагрузку на несущие лаги можно, установив под них опоры либо смонтировав под перекрытием дополнительные балки.

Монтаж промежуточных опор или подкосов.

При этом способе нагрузка через опоры частично передается на нижележащие перекрытия или боковые стены, поэтому предварительно нужно убедиться в том, что они её выдержат. Он редко используется для укрепления перекрытий второго этажа, так как стойки и подкосы трудно вписать в интерьер первого этажа, к тому же они создают неудобства для передвижения по комнате. Но это лучшее решение, как усилить лаги пола от прогиба в деревянном доме.

В качестве опор для лаг выступают столбики из блоков или бетонаИсточник 3.bp.blogspot. com

Монтаж дополнительных балок.

Чем больше лаг, на которых лежит перекрытие, тем меньшая нагрузка приходится на каждую из них. Установив дополнительные брусы подходящего сечения между существующими, можно не только снять с них лишнюю нагрузку, но и увеличить общий вес перекрытия. Который складывается из веса утеплителя, напольного и потолочного покрытия, мебели, техники и находящихся на этаже людей.

Коротко о главном

Половые лаги и балки перекрытия между этажами могут оказаться недостаточно надежными из-за ошибок, допущенных при строительстве дома, а также вследствие старения древесины, её порчи, увеличения нагрузки на несущие конструкции. Они начинают прогибаться, что со временем может привести к обрушению перекрытий. В таких случаях необходимо срочно решать, как усилить пол в деревянном доме. Для этого применяют разные способы: укрепляют балки деревянными и металлическими накладками, армируют углеволокном, устанавливают стальные фермы и вертикальные подпорки или увеличивают количество лаг. Какой из них выбрать, решают в индивидуальном порядке в зависимости от трудоемкости способа, его стоимости, необходимости демонтировать внутреннюю отделку.

Источник

Утепление

От правильно выполненного перекрытия зависит теплопроводность и звукопроводность дома. Перекрытия, особенно чердачные, лучше всего утеплять готовыми минераловатными плитами. Можно изготовить и огнестойкие плиты из опилкобетона.

Плотность таких плит — 500-600 кг/куб.м., т. е. 1 кв.м. плиты толщиной 10 мм весит 5-6 кг. Изготовляют их из различных материалов: опилки, глиняное тесто, цемент, вода (1:4:0,3:2) или опилки, известковое тесто, цемент, вода (1:1,5:0,3:2). Сушат плиты под навесом. Укладывают их по предварительному покрытию из толя. Швы замазывают глиняным или известковым тестом.

Подходящую по размерам доску подгоняют к предназначенному для неё месту, для чего:

Если доска — слишком толстая, размечают на ней положения лаг и стамеской выбирают под них пазы;

Если доска — очень широкая, простругивают кромки, скашивая их немного книзу;

Если доска — тонкая, до её крепления подкладывают на лаги плотный картон или фанеру.

Если старая доска отпилена рядом с лагой, к последней шурупами крепят опорный брусок для новой доски. (В будущем при замене доски шурупы легче удалить.)

РЕШЕНИЕ ПРОБЛЕМ С ЛАГАМИ

Множество покоробленных мест, просевший пол, треснувшие или повреждённые доски — признаки плохого состояния лаг. Проблемы с лагами чаще всего возникают на первых этажах, где велика вероятность появления влаги. Но в любом случае, если приходится поднимать более двух досок, надо проверить и состояние лаг.

Гниль и древоточцы видны сразу, и поражённые ими лаги надо ремонтировать немедленно. Потемнение или наличие на лагах участков с мягкой древесиной свидетельствуют о начале гниения из-за повышенной сырости. Лаги можно спасти, если вовремя принять меры.

Причинами провисания пола при исправных лагах могут быть:

Ослабление лаг из-за выборок под трубы и кабели;

Недостаточная исходная прочность лаг или материала, из которого они сделаны.

Эти дефекты можно устранить, если усилить лаги накладками или повысить их жёсткость, вставив распорки между лагами. Но для такого ремонта придётся снять значительную часть половых досок.

Если доска отпилена около лаги, к боковой стороне последней крепят шурупами брусок для опоры новой доски.

На полу первого этажа можно усилить провисшую лагу накладкой, опирающейся на ближайшие балки перекрытия.

В слишком толстой половой доске над лагами выбирают пазы. Под тонкую доску на лаги подкладывают плотный картон или фанеру.

перекрещивающиеся распорки из брусков 50×50 мм. Их крепят с шагом 600 мм между дефектной лагой и соседними лагами.

не менее 900 мм. Болты устанавливают с шагом 300 мм. Между накладкой и лагой закладывают звёздчатые шайбы.

52 Советы профессионалов №3″ 11

Современные технологии в строительстве – это уникальные возможности. Для многих такие слова как бриджинг и полимеры, ленточный пол, ГОСТ, тумбы, соединения столбиком, размеры 100х200, или 150х50 ничего не говорят. Но уже сталкивавшиеся с ремонтом знают, что речь идет, скорее всего, о поле на лагах. Кто-то просто хочет сделать усиление пола, а кому-то требуется уложить новый, прочный и красивый. И очень часто используется технология устройства пола на лагах.

Сразу стоит сказать, что класть пол на лагах во многих случаях просто идеальное решение. Действительно, у такого способа много достоинств

Очень важно то, что пол получается теплым

Также стоит сделать полы на лагах так как:

• Шум от соседей по квартире снизу не будет проникать к вам;
• Монтаж можно полностью сделать своими руками;
• Стоимость пола и работ вполне приемлемы;
• Провода и трубы, не очень привлекательные, но нужные, можно под таким полом спрятать;
• Это экологичный пол.

Лагами называют брусья, которые нужны как опора для жесткого покрытия пола. Лаги могут быть из металла, из полимеров, железобетона, но обычно укладывать берутся деревянные лаги. С деревом и работать проще, и стоит оно дешевле.

От балок лаги отличаются мобильностью и меньшими размерами. Балки после монтажа, если приводить образный пример, перемещать нельзя, а лаги – можно. Да и монтировать их в разы легче, а если нужен ремонт – он будет несложным и быстрым.

Инструменты для монтажа: устройство полов по лагам в доме

Для работы вам понадобятся молоток, уровень, шуруповерт или дрель, нож. Материалы на изготовление такого пола берутся следующие – куски ДСП или фанеры, любой утеплитель, шурупы-саморезы, уголки или же П-образный крепеж.

Все необходимые инструменты для монтажа лаг можно приобрести в любом строительном магазине по доступной цене

Чтобы подготовить пол к монтажу, следует всю площадь пола освободить. Проверьте старую стяжку, если бетонный пол уже лишен целостности, его нужно подлатать. Затем удаляется мусор и пыль, все должно быть чистым. Потом нужно устранить дефект чернового пола. Пол следует загрунтовать. Сколько не говорят профи о нужности грунтовки, какое-то есть небрежное отношение к этой процедуре. Грунтовка – это правильно, она должна впитаться и просохнуть, и уж потом заполняются изъяны.

Затем, по уровню вычисляется максимальная точка поверхности в помещении. Нужно выставить отметку, чтобы это было ориентиром для последующих работ. А дальше работа развивается по двум возможным сценариям: сделать стяжку, поверхность выводя в один уровень, или выставлять лаги в уровень фанерными прокладками небольшого размера.

Требования к полам комнат многоуровневого дома

Пол второго этажа обязан соответствовать таким требованиям:

1. Обладать максимальной жесткостью и минимальным прогибом. Перекрытие обязано выдерживать собственный вес и нагрузку от мебели, бытовой техники, людей и т.д.

Конструкция простая и соответствует строительным технологиям.

Используемые материалы не боятся влаги, имеют большой срок эксплуатации, устойчивы к истиранию.

Настил выполнен в пожаробезопасном исполнении, а его предел огнестойкости соответствует допустимым значениям для данного материала. Для деревянных полов без защитного покрытия это значение меньше 15 минут.

Перекрытие обладает хорошей звукоизоляцией и соответствует специальным нормам для жилых помещений.

Если разница температур на разных этажах белее 10 градусов, пол должен быть утеплен.

Несущая способность настила соответствует эксплуатационной нагрузке всего здания.

Внешний вид пола должен быть привлекательным и не отличаться от стиля оформления комнаты.

Таблицы расчета перекрытий

Расчет балок перекрытия

Расчет деревянных балок перекрытия в доме ведется по II предельному состоянию (по прогибам). Относительный прогиб 1/250 (по СНиП «Нагрузки и воздействия»). На практике это говорит о том, что балка перекрытия при нагружении ее равномерно распределенной нагрузкой 400 кг/м2 или 250, 200 кг/м2 в отдельных случаях, прогнется в центре на величину равную L/250, где L — расчетная длина балки (расстояние в свету между опорами).

Например, если расчетная длина балки 6 м (6000 мм), то прогиб в центре при максимальной нагрузке будет 6000/250 = 24 мм. Т.е. в данном примере 24 мм — максимально допустимый прогиб балки, при котором возможна комфортная эксплуатация перекрытия — не будет вибраций, скрипов, ощущения «батута».

Ниже приведены таблицы соотношения типа двутавровых балок, шага их установки, расчетной нагрузки и максимального пролета, при которых выполняются данные условия.

Примечания:

• Балки серии W изготавливаются длиной 6 метров. Максимальный пролет, который они перекрывают 5,8м (при минимальном опирании 100 мм с двух сторон)
• Балки серии L изготавливаются длиной до 13,5 метров.
• Рекомендуемые шаги — 0,4 и 0,6 м для межэтажных перекрытий; 0,6 и 0,8 для чердачных перекрытий.
• Максимальный пролет — расстояние «в свету» между соседними опорами.
• Шаг балок — межосевое расстояние двух соседних балок.

Таблица расчета балок межэтажного и цокольного перекрытия

Расчет нагрузки 400 кг/м2 для деревянных перекрытий

Таблица расчета балок чердачного не эксплуатируемого перекрытия

Расчет для нагрузки 200 кг/м2 без нагрузки на деревянные перекрытия от стропильной системы

Таблица расчета балок чердачного не эксплуатируемого перекрытия

Расчет для нагрузки 250 кг/м² с нагрузкой на перекрытие от стропильной системы

Правильное расстояние между лагами пола

Правильное расположение балок перекрытия при обрамлении пристройки или всей конструкции в значительной степени зависит от строительных норм и правил. Есть три основных измерения, используемые для расстояния между лагами пола. Есть также несколько размеров и типов используемых лаг пола. Правильный интервал зависит от требований кодекса, а также от типа конструкции и веса, который она будет нести. В этой статье вы начнете с понимания того, что такое лаги пола и почему они используются.Оттуда будут обсуждаться размеры и варианты интервалов.

Лаги перекрытия

Балки перекрытия представляют собой горизонтально ориентированные балки, образующие каркас, на котором можно построить фальшпол. Фальшполы превосходят полы, построенные на плите, в основном по той причине, что они обеспечивают пространство для установки других компонентов. Электрические и водопроводные линии, а также площадь для изоляции легче разместить с фальшполом. Фальшполы также лучше способны противостоять постоянному износу пола.

Подъемники для пола или другие товары для напольных покрытий на Amazon.

Неотъемлемая часть каркаса

Строительные конструкции способны выдерживать огромный вес. Балки перекрытий, особенно на первом этаже, должны быть достаточно прочными и правильно расставленными, чтобы функционировать эффективно. Хотя они не выдерживают полного веса дома или другой конструкции, балки играют важную роль в обеспечении прочного каркаса здания. Балки перекрытия, установленные на втором или третьем (или выше) уровне, дублируются как потолочные балки для уровня ниже.В зданиях с цокольным этажом той же цели служит первый уровень лаг перекрытий.

Размеры балок пола

В прошлом в качестве балок пола иногда использовались 2×4 или 2×6. Этот размер больше не приемлем при обрамлении конструкции. Обычно при обрамлении фальшпола используются 2х8, 2х10 или 2х12. Необходимый точный размер может быть предусмотрен строительными нормами, требуемыми для конкретной конструкции. Чем тяжелее конструкция, тем прочнее должны быть лаги пола.Для большинства домов подходят 2x8s. Для более крупных конструкций используются изготовленные двутавровые балки. Они больше напоминают балки, используемые для каркаса самых больших зданий.

Надлежащее расстояние

Как и в случае с размером балки, строительные нормы и правила для вашей конструкции будут предусматривать правильное расстояние между балками перекрытия. Сам код определяется инженерными требованиями конкретного здания. Обычно балки пола располагаются на расстоянии 16 дюймов друг от друга по центру. Это означает, что от центра одной вертикальной балки до центра следующей.Учитывая, что 2x8s на самом деле имеют ширину 1,5 дюйма, между каждой балкой получается 14,5 дюйма. В некоторых конструкциях балки пола должны располагаться на расстоянии 12 или 24 дюймов друг от друга по центру.

Чтобы найти фактическое расстояние между внутренними краями каждой смежной балки пола, вычтите 1-¾ дюйма из 12 или 24 дюймов. Тем не менее, при создании фальшпола проще представить расстояние между лагами пола в виде 12, 16 или 24 дюймов по центру, потому что каждая балка располагается вдоль перемычки в соответствии с ее центральной точкой.

Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Что такое напольные балки и как они работают?

Балки перекрытий — это горизонтальные элементы конструкции, перекрывающие открытое пространство, часто между балками, которые впоследствии передают нагрузку на вертикальные элементы конструкции. Эти балки, часть системы пола, несут вес всего внутри комнаты, включая стены, мебель, технику и даже людей.

Чаще всего расстояние между лагами пола составляет 16 дюймов по центру, но это может варьироваться в зависимости от строительных норм и требований конструкции в плане.

Балки перекрытия помогают распределить нагрузку на конструкцию. Когда вес прикладывается к полу и балке, древесные волокна в нижней части балки подвергаются так называемому натяжению. Верхние волокна идут на сжатие, и это способствует равномерному распределению нагрузки.

Прежде чем строить каркас, убедитесь, что земля уплотнена, а фундамент прочный. Вот основные компоненты каркаса пола (примечание: это не полный список всего, что входит в каркас пола):

• Блокировка – Перемычки состоят из небольших деревянных секций, скрепленных между балками. Это обеспечивает так называемую боковую устойчивость.
• Перемычки – Перемычки или краевые балки используются для обрамления проема в полу. Обеспечивает боковую устойчивость.
• Лаги пола – Балки пола представляют собой большие деревянные элементы каркаса, которые располагаются на своих узких концах.Они расположены равномерно и соединены с подоконником. К этим балкам крепится черновой пол, который несет вес нагрузок на стены.
• Пороговая плита – Пороговая плита крепится к верхней части фундамента, обычно сделанного из обработанной древесины. Лаги крепятся к подоконнику.
• Опорная балка — Опорная балка, также известная как центральная балка, несет балки первого этажа, если балки недостаточно длинны, чтобы пройти между стенами фундамента.

Существует несколько различных размеров и типов напольных балок.Наиболее распространены размеры 2×8, 2×10 и 2×12.

Массивные деревянные балки

Массивные деревянные балки представляют собой смежные доски, обычно изготовленные из старовозрастных деревьев. Расстояние между ними зависит от таких факторов, как порода, размер доски, интервал и прогиб. Массивные деревянные балки на строительной площадке все еще распространены, но запасы деревьев истощаются, и использование более молодых деревьев для балок может привести к деформации древесины.

Плюсы

• Прослужит дольше во время пожара
• Дешевле инженерных решений

Минусы

• Не экологически чистый
• Ограниченное расстояние между пролетами

Двутавровые балки (TJI балки)

, также известные как балки TJI, получили свое название, потому что они похожи на заглавную букву I. Различные секции I сделаны из разных материалов. Верх и низ часто изготавливаются из дерева или ламинированного шпона. Центральная опора обычно изготавливается из фанеры или ориентированно-стружечной плиты (OSB).

Плюсы

• Пролеты длиннее, чем у массивной древесины
• Легче для маневрирования

Минусы

• Быстрее ошибиться при пожаре
• Стоимость дороже

Половые фермы с открытой стенкой

В фермах перекрытий с открытой стенкой используются консольные деревянные элементы, которые помогают выдерживать нагрузку на перекрытие.Многим строителям нравятся эти фермы, потому что им не нужно измерять и делать отверстия для таких вещей, как трубы и электрические провода.

Плюсы

• Более прочная конструкция, чем двутавровые балки
• Еще более длинные пролеты
• Подходит для ОВиК, сантехники и электрики без резки

Минусы

• Имеют определенную длину — нельзя обрезать
• Более высокая стоимость

Пролет балок – это расстояние между опорными конструкциями. Обычно инженеры-строители рассчитывают пролеты, чтобы обеспечить точность.

Как правило, чем больше конструкция, тем больше размеры используемых балок. Тем не менее, такие факторы, как тип балки перекрытия и размеры пиломатериалов, используемых для их изготовления, а также строительные нормы и правила, влияют на пролеты балок перекрытия.

Важно понимать, что стандартных размеров балок не существует. Это означает, что при определении правильного размера и пролета балки необходимо учитывать множество факторов.

Порода дерева

Наиболее распространенными видами древесины, используемой для изготовления балок пола, являются красное дерево, болиголов, дугласова пихта и южная желтая сосна.Однако не все виды изделий из древесины доступны по всей стране.

При выборе материала для перекрытий важно понимать разницу в прочности между породами дерева. Прочность древесины на изгиб показывает, какую нагрузку древесина может выдержать перпендикулярно волокнам. Обычно это измеряется низкой, средней или высокой прочностью на изгиб.

Более прочная древесина может прокладываться на большие расстояния без дополнительной поддержки. Например, красное дерево имеет среднюю прочность на изгиб, поэтому оно не может выдержать такой большой вес, как пихта.Таким образом, хотя один тип дерева может выглядеть лучше для вас, вы должны учитывать его прочность. Окрашивание всегда является вариантом, если вы хотите изменить внешний вид открытой балки.

Класс

Еще одним фактором прочности, который следует учитывать при выборе деревянных балок, является сорт пиломатериалов. Сорт определяется тем, сколько сучков и других дефектов обнаружено в древесине. Более высокие сорта пиломатериалов имеют меньше дефектов и прочнее, чем более низкие сорта. Однако чем выше класс, тем выше цена.

Самый распространенный пиломатериал для перекрытий – сорт №2. Этот пиломатериал имеет больше сучков и дефектов, чем более высокие сорта, но не сильно теряет в прочности.

Ширина пиломатериала

Ширина пиломатериала играет большую роль в определении того, насколько далеко может простираться балка — расстояние, которое кусок пиломатериала может преодолеть, прежде чем его нужно будет поддерживать фундаментом или опорной стойкой. На прочность доски лаг влияет ее ширина от верха до низа. Это гораздо важнее, чем толщина доски.

Грузоподъемность

Несущая способность имеет решающее значение при использовании балок перекрытия. Определение несущей способности балки перекрытия требует экспертных знаний о структурных свойствах древесины, а также понимания требований строительных норм и правил.

Существует два типа нагрузки, которую должен выдерживать пол: динамическая и статическая нагрузка.

Активные нагрузки

Временная нагрузка — это, по сути, вес всего, что не связано с конструкцией, например, мебели, техники и людей.Как правило, неспальные комнаты должны выдерживать минимальную живую нагрузку 40 фунтов на квадратный фут, а спальные комнаты — 30 фунтов на квадратный фут в соответствии с Международным жилищным кодексом.

Постоянные грузы

Вес конструкции пола и конструкций, постоянно прикрепленных к полу, известен как статическая нагрузка. Эта нагрузка определяется тем, из каких материалов состоит пол. Обычный пол с деревянным каркасом имеет постоянную нагрузку около 8 фунтов на квадратный фут. Материалы для пола, которые весят больше, увеличивают статическую нагрузку.

Пределы прогиба

Прогиб определяется как изгиб или «провисание» пола, вызванный нагрузкой. Максимально допустимый прогиб обычно указывается в виде доли длины пролета (L) в дюймах. Для балок перекрытий постоянные и временные нагрузки не должны превышать L/240, как указано в Разделе 1604.3 Международного строительного кодекса (IBC) 2012 года.

Определить глубину, необходимую для балки перекрытия, можно с помощью простого расчета: половина пролета плюс два.Например, если у вас есть пол в комнате шириной 16 футов, вы должны разделить это число пополам (восемь), а затем добавить два, чтобы получить 10. Следовательно, глубина балки должна быть 10 дюймов.

Напольные балки выполняют тяжелую работу в комнате, поддерживая пол и все, что находится в комнате. Важно правильно выбрать лаги пола (материал, размер и т. д.) в соответствии с вашими конкретными потребностями. Однако, хотя существуют таблицы пролетов и калькуляторы, помогающие определить потребности в балках, инженер-строитель должен рассчитать требуемые характеристики балок в соответствии с проектом здания, а также местными строительными нормами.

Похожие сообщения

Какой размер фанеры использовать для чернового пола? | Главная Руководства

Автор: Марк Моррис Обновлено 19 декабря 2018 г.

Черновой пол — это настил, установленный поверх балок перекрытия; готовый пол затем укладывается поверх чернового пола. Толщина фанерных панелей в черновом полу регулируется расстоянием между лагами. Это число известно как рейтинг диапазона. При укладке фанерного чернового пола поверх плиты на уклоне толщина зависит от того, насколько длинными будут крепления для настила.

Балки и промежутки

Балки перекрытий изготавливаются из пиломатериалов размером 2 на 8 дюймов или 2 на 10 дюймов или из инженерных тихих балок, изготовленных из тонкого слоя древесно-стружечной плиты по краю между двумя накладками пиломатериалов. образуя форму «Я». Расстояние между балками пола традиционно составляло 24 дюйма по центру или от центра к центру балок.В новой конструкции балки пола расположены на расстоянии 16 дюймов от центра. Вам нужно будет определить расстояние до установки балок или измерить расстояние между балками для существующей конструкции.

Фанера CDX

Фанера CDX представляет собой традиционную деревянную фанеру, изготовленную из тонких слоев пиломатериалов, известных как шпон. Клей распыляется между каждым слоем и лист подвергается горячему прессованию. Фанера CDX должна быть толщиной не менее 7/16 дюймов. Толщина следующая: для панелей толщиной 7/16, 15/32 и 1/2 дюйма требуются балки, расположенные на расстоянии 16 дюймов от центра; Для панелей толщиной 19/32 и 5/8 дюйма требуются балки, расположенные на расстоянии 20 дюймов от центра.Для модернизации старой конструкции можно использовать панели толщиной 23/32 и 3/4 дюйма вместо 24 дюймов на центральных балках. Самый тяжелый рейтинг для панелей толщиной 7/8 дюйма, для которых балки могут располагаться на расстоянии 32 дюйма по центру.

Ориентированно-стружечная плита

Ориентированно-стружечная плита, или ОСП, представляет собой деревянную конструкционную панель, которую также можно использовать для полов. Он сделан из измельченных древесных прядей, спрессованных вместе с воском и специальным клеем, а затем горячим прессованием в панель, состоящую из 50 слоев прядей.OSB можно использовать для черновых полов, хотя это не так распространено, как CDX. Для панелей толщиной 19/32 дюйма балки должны располагаться на расстоянии 20 дюймов от центра. Для панелей толщиной 23/32 дюйма балки должны быть не менее 24 дюймов по центру.

Sturd-I-Floor

Sturd-I-Floor — это специализированная конструкционная панель из инженерной древесины, специально разработанная для укладки однослойных напольных покрытий на верхних этажах, где ковровое покрытие будет укладываться непосредственно на черновой пол. Эти панели более жесткие, чем традиционная фанера или ОСП.Для панелей размером 19/32 и 5/8 дюймов расстояние между балками должно составлять 16 или 20 дюймов по центру. Для панелей размером 23/32 и 3/4 дюйма расстояние между балками должно составлять 24 дюйма по центру. Для панелей толщиной 7/8 дюйма расстояние между балками может достигать 32 дюймов по центру, а для панелей толщиной 1 3/32 и 1 1/8 дюйма расстояние между балками может составлять 48 дюймов по центру.

На каком расстоянии друг от друга должны быть балки пола? – uooz.

Мы можем получать комиссионные за покупки, сделанные по ссылкам в этом посте.

Независимо от того, делаете ли вы ремонт или строите, на каком расстоянии друг от друга должны быть балки пола? Строительные нормы и правила существуют по какой-то причине, в основном для безопасности и долговечности конструкции.Знание этой детали является частью общего пакета правильной сборки. Вот почему мы провели исследование, чтобы составить этот пост для вас.

Лаги пола — это доски, которые проходят параллельно под полом. Они обеспечивают структуру для удержания вашего пола и веса мебели и пассажиров. Обычно они имеют размер от 12 до 24 дюймов по центру, при этом 16 дюймов является нормой. Это будет варьироваться в зависимости от пролетов и типа древесины, используемой в строительстве конструкции.

Мы рассмотрим это более подробно ниже.Мы также обсудим пролеты для балок 2×6 и 2×4, а также вес, который эти балки могут выдержать. Кроме того, мы рассмотрим чердачные балки и посмотрим, могут ли они выдержать пол и какой вес они могут выдержать. Типы древесины также покрыты, а также если фермы пола прочнее, чем балки. Поэтому, пожалуйста, продолжайте читать все это.

На каком расстоянии друг от друга должны быть балки пола?

Балки перекрытия — это куски дерева, которые проходят параллельно под полом.Они являются основой для удержания веса мебели, пешеходного движения и напольного покрытия. Вот почему так важно правильно подобрать интервалы.

В большинстве домов общепринятым стандартом является 16 дюймов по центру. Это означает, что расстояние от центра одной балки до центра следующей балки составляет 16 дюймов. Это расстояние может составлять до 24 дюймов, если вы используете пиломатериалы более высокого качества (следовательно, более прочные) или если ваш пролет очень короткий. Расстояние также может быть уменьшено до 12 дюймов для полов, которые должны выдерживать большую нагрузку.

Как далеко вы можете протянуть балку пола 2 × 6?

Пролет относится к длине балки от опорной балки до опорной балки. Поскольку в типичной конструкции балок часто используются пиломатериалы размером 2 × 6, давайте посмотрим на это число. С пиломатериалами класса 2, типичным типом для строительства, пролет для балки 2 × 6 составляет 10 футов для 12 дюймов по центру, 9-10 футов для 16 дюймов по центру и 8-7 футов для 24 дюймов по центру.

Как видите, чем дальше вы расставляете балки, тем меньший пролет рекомендуется.Благодаря этим уравнениям ваши балки перекрытия выполняют свою работу.

Какой вес может выдержать балка пола 2×6?

Теперь, когда вы думаете о балках, вы можете спросить себя, какой именно вес может выдержать балка пола 2×6? Когда мы говорим о весе и этажах, мы имеем в виду живую нагрузку в квадратных футах. Временные нагрузки — это в основном нагрузки, возникающие в результате использования и пребывания в здании.

Это означает, что допустимый вес балок зависит от использования и типа конструкции.В жилом помещении типичным является 40 фунтов на квадратный фут. В спальнях и спальных помещениях нагрузка может быть меньше, 30 фунтов на квадратный фут. Однако, если вы устанавливаете что-то тяжелое, например, джакузи или танцевальную площадку, вам нужно увеличить грузоподъемность ваших балок.

Как далеко вы можете протянуть балку пола 2 × 4?

Пиломатериалы меньшего размера, например, размером 2×4, обычно не используются для балок пола. Он просто недостаточно прочный, чтобы нести тяжелые грузы. Иногда его используют на чердаках или чердаках, предназначенных для хранения.

Если у вас очень маленький пролет, пять футов или меньше, вы можете уйти, используя 2×4. Это может быть хорошим приложением для детского игрового домика или курятника, где нет большого движения взрослых, мебели или веса.

2×4 используются в балочных конструкциях и фермах перекрытий, но это другое дело, чем прямые балки перекрытий. Мы обсудим каждый из них более подробно ниже.

Могут ли чердачные балки поддерживать пол?

Если ваш чердак не рассчитан на то, чтобы выдержать вес динамического груза, то он, вероятно, не выдержит и пол. Лучший способ узнать это — обратиться к инженеру-строителю. Они могут рассмотреть все факторы, такие как размеры балок, размеры балок, длину пролета и типы древесины, чтобы определить, подходит ли ваш чердак.

Если вы живете в историческом доме, ваши шансы могут быть довольно хорошими. Однако в современном строительстве чердаки обычно строятся только для поддержки 10-20 фунтов на квадратный метр, что недостаточно для проживания. Если вам просто нужен пол для хранения вещей, то вам подойдут уже установленные балки.

Какой вес могут выдержать чердачные балки?

В современном строительстве чердачные балки обычно изготавливаются из 2х6, чтобы поддерживать нижний потолок. Балки, которые удерживают эти балки на месте, обычно являются перемычками для несущих стен. Чердачные балки не рассчитаны на вес, необходимый для занимаемой комнаты.

В типичном чердаке максимальный вес на квадратный фут составляет около 20 фунтов. Тем не менее, он может составлять всего 10 фунтов на квадратный фут, что значительно ниже 40 фунтов на квадратный фут, необходимых для большинства жилых комнат.

Подвески для балок используются для крепления балок к балкам. Нажмите здесь, чтобы увидеть их на Amazon.

Какие породы дерева используются для балок пола?

Легкие конструкционные пиломатериалы, такие как ель, пихта и сосна, являются наиболее распространенным типом древесины, используемой в жилищном строительстве. Эта древесина легкодоступна и часто выращивается для работы.

Другим используемым вариантом является двутавровая балка перекрытия. В этом типе балок используется конструкция 2 × 4 с зажатой между ними МДФ или фанерой.Преимущество использования этого типа балки заключается в количестве пролета, который вы можете получить. Это отличный выбор для домов с открытой планировкой.

Являются ли фермы пола прочнее балок пола?

Фермы перекрытий состоят из 2х4 верха и низа, которые соединены перемычкой из меньших 2х4, соединенных металлическими пластинами. В этом типе конструкции используется меньше древесины, чем в других типах балок, что лучше для окружающей среды. Они предварительно созданы и доставлены на ваш домашний сайт, что делает их немного менее регулируемыми.

Преимущество этого открытого каркаса в том, что он обеспечивает отличное место для прокладки труб, проводов и других коммуникаций. Конструкция также устраняет множество деформаций, скручиваний или изгибов, которые могут возникнуть с другой древесиной. И да, фермы пола очень прочны по сравнению со многими типами балок пола.

Отличный фундамент для отличного пола

Вы не хотите отказываться от прочного варианта, когда дело доходит до устройства нижней части вашего пола.Самые великолепные паркетные полы потеряют свою привлекательность, если ваш пол будет провисать, скрипеть или двигаться. Вот почему так важно правильно подобрать лаги.

Если у вас есть какие-либо вопросы о том, что делать, обратитесь в отдел строительной инспекции вашего округа. Они могут дать вам минимальный код, который они используют, чтобы утвердить вашу сборку. Таким образом, вы не попадетесь на недострой и не поставите под угрозу целостность своей конструкции.

Если вам понравился этот пост здесь, на Uooz.com, у нас есть несколько других, которые могут быть вам интересны.Пожалуйста, смотрите их ниже:

Можете ли вы плавать паркетным полом по бетону?

Можно ли превратить чердак в жилое помещение? [И как это сделать]

Надувные и губчатые полы могут вызывать структурные проблемы или просто раздражать

Губчатые и надувные полы, как правило, не вызывают особого беспокойства, если только причина не связана с серьезной структурной проблемой. Как домовладельцы, мы быстро привыкаем к полу, который немного пружинит или пружинит, когда мы ходим по нему, и редко задумываемся о том, есть ли проблема.Что забавно, так это то, что первый посетитель или покупатель дома заметит, что пол пористый; они часто останавливаются, когда замечают это, и даже перемещают свой вес вверх и вниз, чтобы убедиться, что он губчатый.

Кто интересуется губчатым или надувным полом?

Ответ – Инженеры-строители

Поскольку одним из предупредительных признаков проблем с фундаментом или каркасом является пористый или надувной пол, инженеры обычно исследуют, почему пол или часть пола являются губчатыми. Они не только заметят, сколько движений, но также будут прислушиваться к скрипу или хлопкам и искать другие «красные или желтые флажки» структурных проблем.

Анатомия слоев пола

Большая часть пружинистости или пористости пола связана с проблемами слоя номер один или слоя номер два.

Уровень №1: базовый уровень поддержки

Слой № 2: слой основания

Слой №3: финишный слой пола

#1  Опора: бетонная плита, балка перекрытия или фермы перекрытия

Большинство полов укладываются или поддерживаются бетонной плитой, балкой перекрытия или фермами перекрытия.

Бетонная плита

Бетонная плита обычно заливается поверх почвы (земли) и имеет толщину от 4 до 6 дюймов со стальной арматурой в бетоне, чтобы сделать его прочнее и уменьшить растрескивание.

Дома с бетонной плитой часто имеют кафельный, ковровый, ламинатный или другой тип деревянного пола или какой-либо вид винилового или линолеумного пола, уложенного поверх бетона. Некоторые, очень немногие просто обнажают бетонную плиту без покрытия: часто окрашивают или полируют, как готовый пол.

#2 Деревянная балка пола

Деревянные балки перекрытий представляют собой горизонтальные элементы несущего каркаса, расположенные на их кромке, идущей от стены к стене или от стены к балке. Эти балки пола часто представляют собой брусья размером 2 x 6, 2 x 8, 2 x 10 или 2 x 12, идущие параллельно друг другу, на которые укладывается черный пол. Обычно они расположены на расстоянии 12, 16 или 24 дюймов друг от друга; размер и интервал зависят от длины пролета и нагрузки (веса), которую они несут.

#3 Фермы перекрытий

Фермы перекрытий представляют собой спроектированные элементы каркаса, которые изготавливаются за пределами строительной площадки и доставляются на строительную площадку грузовиком.В основном они служат тем же целям, что и балки пола, но часто более экономичны и могут использоваться на более длинных пролетах. Как и балки пола, они обычно несут черновой пол.

Слой основания пола

Черновой пол обычно укладывается поверх балок перекрытия или ферм перекрытия и, как правило, укладывается перпендикулярно балкам или фермам: его следует рассматривать как конструктивный по своему характеру, а не косметический.

В старых домах черный пол может иметь размеры 2×6 или 1×6, уложенные перпендикулярно или под углом 45 градусов к балкам или фермам пола.В некоторых случаях (например, старые дома на приподнятом фундаменте) с системой поддержки столбов и балок; Вместо балок перекрытия или ферм можно использовать балки 4×4’ или 4×6.

Основание из фанеры и ОСП

Наиболее распространенными материалами для чернового пола, которые сегодня используются в домах, являются OSB, ориентированно-стружечная плита и фанера. Часто они состоят из листов размером 4 x 8 и толщиной от 1/2 до 1 дюйма и либо прибиты гвоздями, либо привинчены к балкам пола или фермам.

Финишный пол

Финишный слой пола – это верхний слой.Это может быть ковровое покрытие, плитка, винил, линолеум, ламинат или другие подобные изделия. В дополнение к тому, что пол упругий или губчатый, вы можете увидеть трещины в плитке или растворе, если это кафельный пол, или услышать щелкающий или скрипящий звук, если это ламинированный пол.

Иногда полы могут быть губчатыми, которые кажутся наклонными или провисшими, а также губчатыми. Это может указывать на то, что может быть более одной причины губчатости или что уровень беспокойства должен быть несколько выше.

7 Общие причины губчатого или надувного пола

Размышляя о том, почему пол пористый или упругий, остановитесь и подумайте о некоторых из перечисленных ниже причин, посмотрите, объясняют ли какие-либо из них, почему ваш пол пористый или упругий.

1. Повреждение водой основания пола

и фанера не выдерживают воздействия воды с течением времени; клей, скрепляющий эти два продукта, легко разрушается после длительного воздействия воды. Протечки водопровода или крыши, которые остаются незамеченными или своевременно не устраняются, могут привести к ухудшению прочности конструкции, что приведет к пористости.

Пятна от влаги на полу могут указывать на утечку или проблемы с влажностью. Также проверьте плинтуса и нижние части стены на наличие пятен. Если отмечаются темные пятна, это может быть плесень и грибок, что обычно означает наличие проблемы с влажностью. Затхлый запах является еще одним признаком плесени или грибка.

2. Повреждения от дождя и снега при строительстве

Во время строительства, если деревянное основание пола (плита OSB или фанера) намокает, особенно в течение длительного периода времени, основание пола теряет часть своей структурной прочности.Дома, построенные во время сезона дождей, без надлежащей кровли и обертывания, более подвержены этому типу повреждений.

3. Поврежденная балка пола или трест пола

Треснувшая балка или ферма пола может ослабить опору, поддерживающую черный пол. После ослабления он уже не будет таким жестким, но может стать губчатым, особенно если есть два или три элемента каркаса, которые треснули или повреждены рядом друг с другом.

Трещина может появиться по ряду причин.Балки пола или фермы могут треснуть из-за того, что на них был возложен слишком большой вес, например, при строительстве дома подрядчик положил тяжелый поддон с напольной плиткой в ​​центре пола или большую стопку фанеры, которая была слишком тяжелой для пола. был спроектирован. Таким образом, повреждены или треснуты фермы или балки. Если во время шторма на дом рухнуло тяжелое дерево, оно могло повредить балки или фермы.

4. Повреждение термитами балки перекрытия или фермы

Термиты любят есть дерево, и при этом они ослабляют его, в конечном итоге до такой степени, что оно теряет большую часть или всю свою структурную прочность.

С течением времени этот тип повреждений и износа приведет к тому, что пол будет прогибаться или становиться губчатым, и, если не принять меры, он выйдет из строя.

5. Фермы недостаточного размера, слишком далеко друг от друга или подпол не обладает достаточной прочностью для пролета

Фермы, размеры которых меньше веса, который они несут, часто провисают, становятся пружинистыми или рыхлыми при ходьбе по ним. Длинный кусок дерева имеет тенденцию изгибаться, когда на него воздействует вес, это естественно, однако строительные нормы и правила и инженеры имеют рекомендации относительно того, насколько это приемлемо или безопасно.Чем ближе друг к другу балки перекрытия или фермы, при прочих равных условиях, тем больший вес они могут нести и меньше подпрыгивание или прогиб.

В зависимости от ряда факторов, если у вас есть пол длиной 10 футов, отклонение на 1/4 или 1/3 дюйма может быть приемлемым. Если пол прогибается на 1/2 дюйма, это может быть проблемой.

В основном, малые балки перекрытия или фермы или слишком большое расстояние друг от друга могут привести к пористости.

Черновой пол малогабаритный или спроектированный

Если черновой пол недостаточно прочен, чтобы перекрыть расстояние между лагами пола, фермами или опорными балками, может возникнуть пористость.Если черновой пол имеет толщину 1/2 дюйма, а он должен был быть толщиной 5/8 или 3/4 дюйма, то вы можете получить рыхлость или провисание.

Дома на приподнятом фундаменте

Многие дома на приподнятом фундаменте могут иметь конструкцию из стоек и балок, поддерживающих полы. Нередки случаи, когда в конструкциях этого типа имеются столбы, которые со временем оседают или смещаются. Это изменяет уровень поддержки дома и часто приводит к тому, что некоторые полы становятся упругими или губчатыми, а если почва представляет собой обширный тип почвы и плохой дренаж; тогда дом может даже испытать сезонную губчатость.

6. Вопросы проектирования и определения размеров

Полы, крыши, фундаменты и многие другие компоненты здания должны соответствовать определенным конструктивным требованиям. Этот процесс обычно требует, чтобы инженер рассчитал, какого размера требуется фундамент, какого размера стропила и на каком расстоянии они должны быть друг от друга, а также рассчитать, какой размер балки перекрытия или ферм необходим; включая тип и толщину чернового пола.

Если инженер ошибется в расчетах или строитель не сможет следовать планам, система перекрытий может провиснуть, стать рыхлой или даже выйти из строя.Это случается не очень часто. Однако, если была перепланировка, пристройка или перенесены стены, а комплекта инженерных планов не было, то могут возникнуть проблемы. Если разрешение не было получено, увеличивается вероятность неправильного проектирования или некачественной работы, и могут возникнуть проблемы; где-то между минором и мажором.

7. Отсутствие «поперечной распорки» или «блокировки» там, где это выгодно

Возможно отсутствие или недостаточность поперечных связей или блокировок между балками или фермами. Блокировка и поперечные связи помогают передать часть нагрузки от пола на соседнюю ферму или балку.Это помогает сделать пол более жестким и уменьшить пористость или упругость.

Если бетонная плита, но чистовой пол местами рыхлый

В домах, построенных на бетонной плите, редко бывают губчатые полы, но есть два условия, при которых они могут иметь губчатые полы. Обычно пористость будет только на небольшой площади (например, от 2 до 4 квадратных футов), а не на всем полу.

1. Если есть второй этаж или приподнятая часть пола, которая обрамлена, а не непосредственно на бетоне.
2. Если чистовой пол уложен непосредственно на бетонную плиту и она пористая, то причина может быть связана с:

Ровность пола. Если бетонная плита не плоская, а местами прогибается или имеет выступы, то напольное покрытие, уложенное поверх плиты, может прогибаться или быть губчатым при наступании на участки, которые прогибаются или не имеют полностью плоской поверхности. Ламинат подвержен этому и может даже издавать скрипящий звук, когда на него наступают.

Суть

Влажные и надувные полы обычно не представляют серьезной проблемы, но в некоторых случаях они могут быть предупреждающим признаком структурной проблемы.Знание некоторых причин, по которым полы губчатые, и причин может помочь определить, следует ли проводить дальнейшее расследование.

Если пол второго этажа рыхлый или упругий, а на потолке первого этажа под губчатой ​​зоной есть трещины гипсокартона в потолке или треснутая и поврежденная штукатурка, то это должно вызывать более высокий уровень беспокойства. Если пол лишь слегка рыхлый и нет других предупреждающих признаков, указывающих на проблему, то большинство людей просто будут следить за проблемой.

Примечание . Многие причины пористости и упругости полов также могут быть связаны с провисанием полов или поломками полов.

Quia — наука о науке науки 3

Могу ли я добавить второй этаж?

Могу ли я добавить второй этаж?

В: Мы подумываем о надстройке второго этажа в нашем доме.Прежде чем углубиться в процесс, я хочу определить, возможно ли это вообще. Может вы даете мне «стандарты», используемые при строительстве дома, которые придадут ему сила, чтобы поддержать второй этаж? Есть ли требуемый размер и расстояние между шпильками (или некоторые другой параметр), используемый при определении этого?

A:  Есть определенные требования, которым должны соответствовать одноэтажное обрамление для прохождения строительного отдела. Крыши должны быть спроектированы за их собственный вес плюс вес любого снега, который может собраться…или при отсутствии снега, «живая» нагрузка, позволяющая людям безопасно работать в вашем доме. Краткий ответ: Поскольку вы будете снимать каркас крыши, это не будет ограничивать ваши планы по добавлению.

Каркас стены по периметру часто выбирается по глубине стоек (до вмещать изоляцию) и класса, который доступен в количестве от местного поставщик. Хотя наиболее распространены стены 2 x 4, иногда используются стены 2 x 6 (для упомянутая причина изоляции), и они могли бы лучше поддерживать будущую вторую этаж.Существующие стены 2х4 не исключают второй этаж, но на них надо смотреть внимательно (визуально и расчетно), чтобы убедиться, что они выдержат дополнительную нагрузку.

Перемычки над вашими существующими окнами первого этажа, возможно, должны быть заменить или укрепить, чтобы выдержать дополнительную нагрузку на пол, а также новую крышу (часто в 3 раза больше, чем больше, чем типичная нагрузка на крышу).

Фундаментная система вашего дома может принимать или не принимать добавленные этаж. Если вы сидите на сплошных бетонных основаниях (залитых от грязи) или иметь систему балок и опор (опять же, опираясь на фундаменты, залитые в грунт), тогда шансы хороши, вы можете добавить пол, не перегружая почву или систему фундамента (потому что большинству муниципалитетов требуется минимальная *ширина* фундамента, которая часто больше, чем на самом деле нужно…чем больше ширина, тем больше может нести фундамент). Если, на с другой стороны, ваш дом поддерживается бетонными балками и просверленными опорами ИЛИ имеет полный подвал, то дополнительная нагрузка может привести к чрезмерной нагрузке на фундамент.

Пояснение: перенапряженный фундамент редко выходит из строя внезапно и/или кардинально. Никакого треска/бум ночью. Скорее, он «погружается» в переуплотненная почва, и эта часть дома испытывает «осадку». Очень дорого исправлять.

Скорее всего, некоторые из ваших внутренних стен должны будут нести этот новый второй этаж.Ожидайте значительных работ по установке новых фундаментов. Существующие подвалы создают проблемы, потому что вам нужно добавить колонны и балки для поддержки. линия стены выше. Это может быть неудобно и оставить вас с менее чем оптимальным план подвала. Остерегайтесь канализационных/водопроводных/газовых линий при рытье новых фундаментов. Их перенаправление может быть возможным … и может стоить приличного куска.

Наконец, будет очевидно, что, добавив второй этаж, вы добавление массы и объема к существующей конструкции. Добавленная масса означает увеличение сейсмические силы, если вы живете в сейсмоопасной зоне.Дополнительный объем означает больше «парусности».
