Расстояние между балками перекрытия: расчет

Начнем с того, что такое перекрытие?

Перекрытие — это такая конструкция, которая разделяет по высоте смежные помещения.

Говоря простым языком, перекрытие — это конструкция для образование этажей, как для отделения жилого помещения от чердачного и подвального, так и для отделения жилых помещений. Отличают между собой междуэтажное, цокольное, подвальное и чердачное перекрытие величина выдерживаемой нагрузки (ее определяет тип балок и расстояние между балками перекрытия), а также обшивка балок.

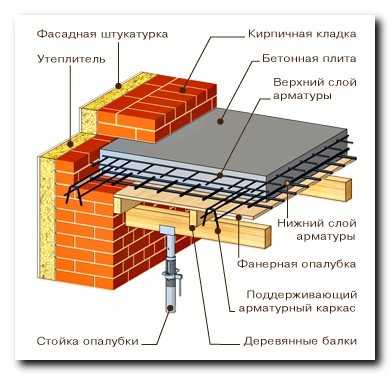

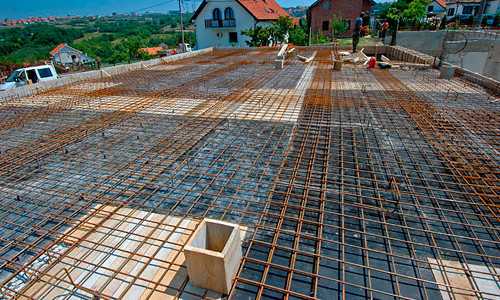

Арматурный каркас под монолитное междуэтажное перекрытие

Требования к перекрытиям

Конструкция должна обладать необходимой прочностью для того, чтобы выдерживать не только нагрузку своего веса, а и дополнительную — такую как вес людей, мебели, оборудования. Величина предполагаемой нагрузки на один квадратный м перекрытия определяется в зависимости от того, как используется помещение.

Выполняется соответствующий расчет. Вот какие могут быть нагрузки:

• для чердачного перекрытия нагрузка может быть не больше 105 кг;
• для цокольного перекрытия и междуэтажного — не менее 210 кг нагрузки на кв. м площади перекрытия.

Исходя из этого, определяется, какой использовать брус, и как его укладывать.

Нагрузка на один квадратный метр цокольного перекрытия должна быть не менее 210 кг.

Перекрытия должны быть достаточно жесткими для того, чтобы не образовывались прогибы. Брус деревянных перекрытий можно использовать как лаги для пола следующего этажа. Чтобы определить, какой использовать брус, необходимо немного соприкоснуться с сопроматом. Выполняют такой расчет лаг, обычно, архитекторы, а те, кто хочет строить своими руками — пользуются таблицами.

При реконструкции или строительстве нового элемента разделения помещений необходимо позаботится о звукоизоляции. Как это сделать и какие к звукоизоляции требования — это определяют нормативные строительные документы. Для этого требуется тщательно закрывать имеющиеся щели на стыках элементов конструкции и применять соответствующие материалы, чтобы заполнить расстояние между балками.

Перекрытия, которые разделяют помещение, имеющие, при этом, разницу в температуре, должны соответствовать теплозащитным требованиям нормативных документов. Для этого используем утеплители, которые укладываются между балками. Их количество определяет расчет. Чтобы лаги не стали мостиками холода, к выбору материала лаг необходимо подходить с соответствующими знаниями.

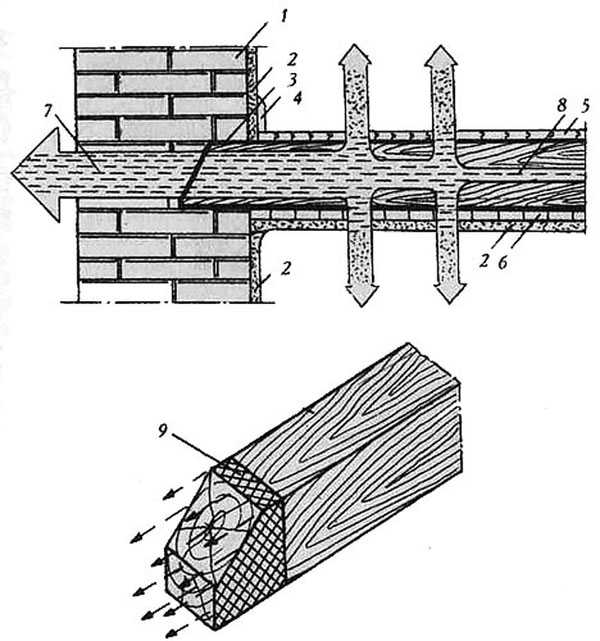

Схема балочного перекрытия, состоящего из балок и внутреннего заполнения.

Любая конструкция перекрытия должна противостоять длительному огненному воздействию. Предел огнестойкости у различных конструкций колеблется от 15 до 50 минут. Железобетонные перекрытия, в этом смысле — самые стойкие, деревянные — самые слабые. Поэтому, прежде чем использовать деревянный брус, необходимо осуществить пропитку древесины бруса соответствующим огнестойким материалом или использовать оштукатуривание готовой конструкции.

Вернуться к оглавлению

Виды перекрытий

По типу конструкции выделяют два типа перекрытия. Первый тип — это балочное. Оно состоит из балок и внутреннего заполнения. Второй тип — безбалочная конструкция. Безбалочное выполняется из однородных элементов, таких как плиты-настилы или панели-настилы.

Вернуться к оглавлению

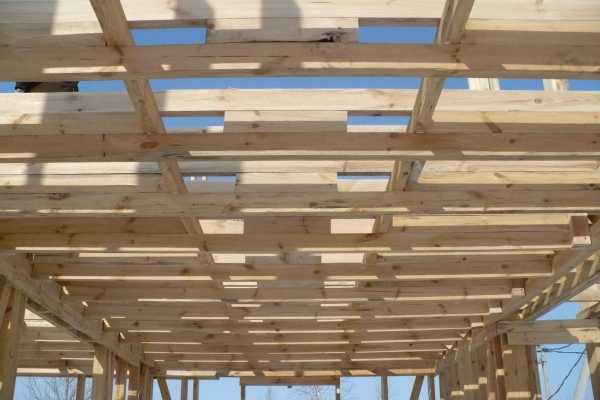

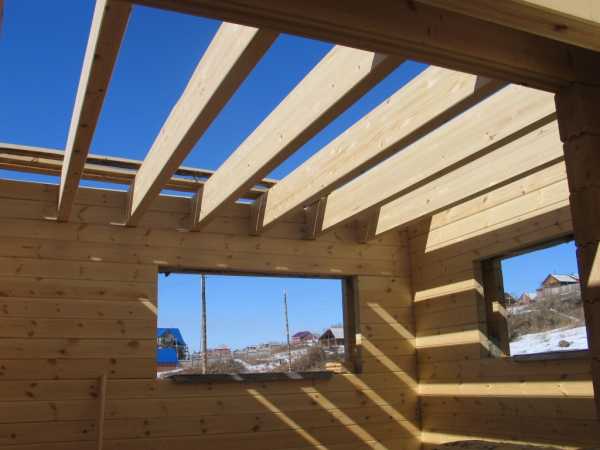

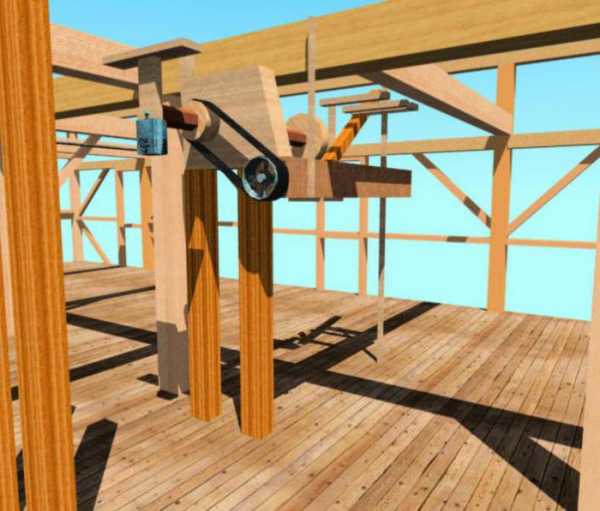

Балочные деревянные перекрытия

Каркасом такого перекрытия являются деревянные балки (лаги), которые следует крепить на равномерном расстоянии друг от друга. Расчет этого расстояния производится в зависимости от сечения балки и ширины пролета между опорными стенами.

Специалисты уже давно произвели такой расчет. Расстояние между балками перекрытия подскажет таблица:

Сечение (для деревянной балки)см х см	Ширина пролета перекрытия3 м	Ширина пролета перекрытия3,5 м	Ширина пролета перекрытия4 м	Ширина пролета перекрытия4, 5 м	Ширина пролета перекрытия5 м
Брус 5 х 16	0,8 м	0,6 м	0,45 м	—	—
Брус 6 х 20	1,25 м	0,80 м	0,70 м	0,55 м	0,45 м
Брус 10 х10	0,60 м	0,45 м	0,35 м	—	—
Брус 14 х 18	—	—	—	1,8	1,48
Брус 15 х 20	—	—	—	2,4	2,0
Брус 16 х 22	—	—	—	—	2,5

Конструкции балочных деревянных перекрытий прекрасно подойдут для постройки частного загородного дома.

Этот расчет справедлив для междуэтажного перекрытия из деревянных балок. Для чердачного перекрытия крепить брусы можно на расстоянии, превышающем этот расчет на 35%.

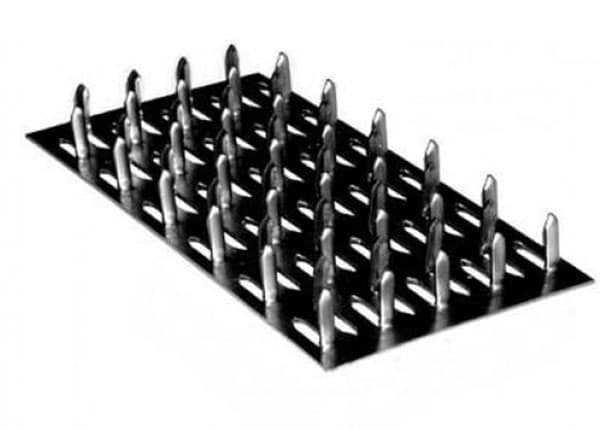

Если нет цельного бруса требуемого сечения, лаги можно изготовить из кругляка или досок. Для таких лаг кругляк обтесывается из двух сторон, а доски — скрепляются.

Если балки используются как лаги для пола следующего этажа, то, при толщине доски не более 28 мм, расстояние между лагами не должно превышать 50 см.

Если вы хотите строить коттеджный дом или частный дом своими руками, то нужно использовать именно балочную конструкцию из деревянных брусов. Такая конструкция очень легкая в монтаже, а также недорогая. Помимо этого, вам будет обеспечена отличная теплоизоляция и достаточно высокая прочность.

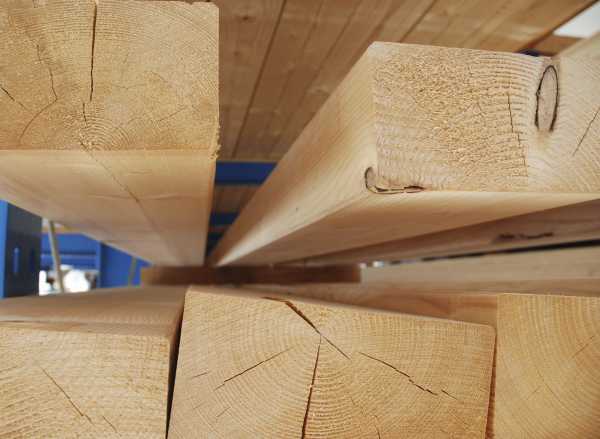

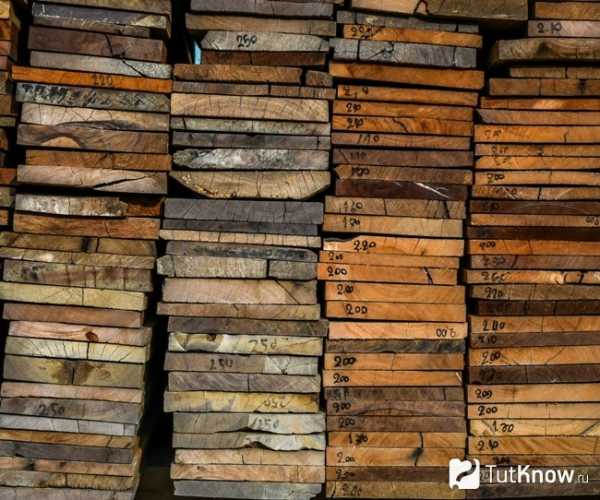

Изготавливаться эти лаги должны только из хорошей древесины и, желательно, чтобы это была хвойная порода. Брусы должны быть маслянистыми. Сечение лаг покажет расчет. У древесины лаг не должно быть дефектов.

Наиболее важным этапом при изготовлении брусов считается просушка материала и на это может уйти около 3 дней. Если вы плохо проведете просушку, то спустя какое-то время лаги очень сильно просядут или покоробятся.

В последнее время, огромной популярностью у застройщиков пользуются деревометаллические лаги и двутавровые балки, сделанные на основе клееного бруса. У этих материалов значительно снижены недостатки балок и лаг из обычной древесины — низкая механическая прочность, пожароопасность и подверженность разрушению микроорганизмами и термитами. Расчет сечения, длины и расстояния между такими балками необходимо смотреть в соответствующих таблицах.

Вернуться к оглавлению

Технология монтажа своими руками

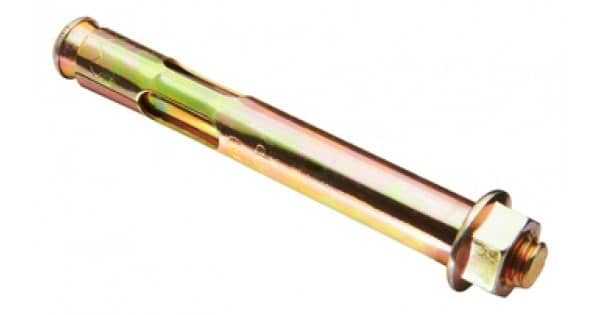

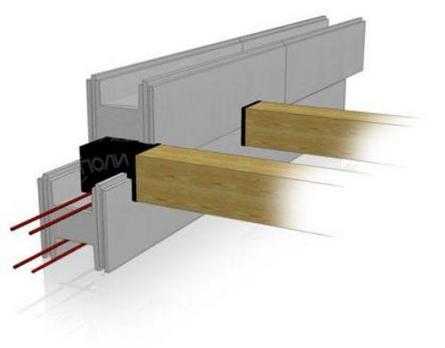

Чтобы уложить своими руками балки на опорные стены, в них, через интервал, который дал расчет, оставляют гнезда. Балка должна опираться на стену (входить в гнездо) не менее чем на 12 см, но не упираться в заднюю стенку. Конец лаги, который заходит в гнездо, должен быть в два слоя обмотан рубероидом для гидроизоляции. Торец лаг не изолируется. Лаги можно изготовить из обрезных досок, скрепив их между собой.

Деревянные балки очень удобны в таких перекрытиях, так как на них сверху стелется напольное покрытие, а снизу монтируется чистовой потолок.

Для дальнейшего монтажа своими руками, к боковой части лаг прибивают черепные брусы 40 х40 или 50 х 50, к которым, в дальнейшем, необходимо крепить накат из досок. К несущим брусам перекрытия крепится потолок нижнего помещения. Для удобства и быстроты монтажа, накат выполняют (предварительно) в виде щитов, которые, затем, крепят к черепным брусам саморезами (плотно прижимая друг к другу).

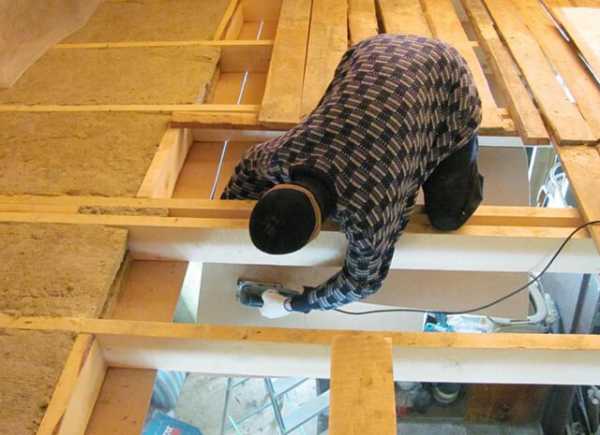

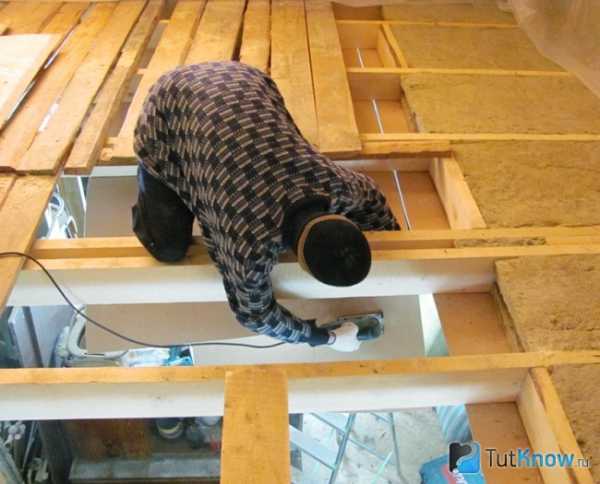

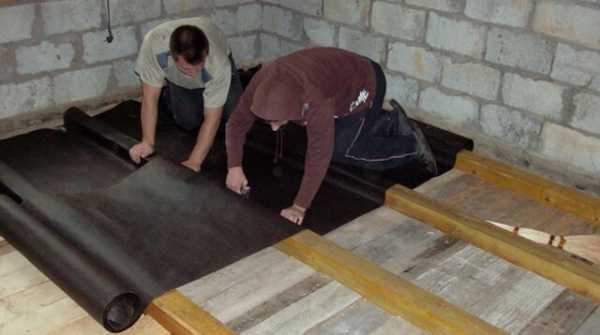

На этот накат, в дальнейшем, своими руками нужно крепить изоляцию (звуко- или тепло-) на слой пароизолирующего материала. Пароизолирующим материалом может быть пергамин, толь или специальная пленка. Ею выстилается накат с захватом части бруса (на высоту изоляции). В качестве звуко- или теплоизоляции может использоваться минеральная вата, шлак, пенопласт, керамзит, перлит, В отдельных случаях, для засыпки между лаг может использоваться сухой песок, стружка, опилки, древесная листва, солома.

На лаги снизу своими руками подбивается чистовой потолок, а сверху своими руками настилается пол. Деревянный брус, в этом случае, очень удобен, так как используется в качестве лаг для пола. На него легко крепить любой листовой материал. В такие лаги можно забить гвоздь, ввернуть саморез или забить скобу.

Вернуться к оглавлению

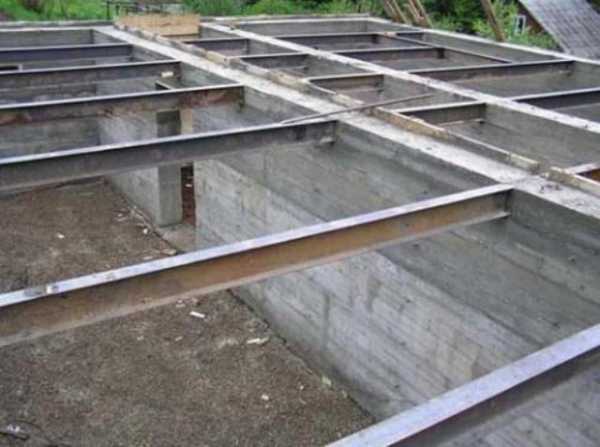

Балочные металлические и железобетонные перекрытия

В качестве балок в таких конструкциях применяются:

• двутавр;
• швеллер;
• уголок.

Швеллер и уголок для этих целей необходимо, предварительно, сварить определенным образом. Естественно, этому предшествует небольшой расчет.

К неоспоримым преимуществам таких металлических балок относятся:

В железобетонных перекрытиях в качестве балок могут использоваться двутавр, швеллер, а также уголок.

1. Высокая надежность и долговечность.
2. Пожаробезопасность и стойкость к биологическим врагам.
3. Возможность безопасного перекрывания пролетов в 4 -6 метров.

Расстояние между такими балками перекрытия может быть вдвое больше, чем между деревянными и регламентируется, чаще, размерами плит настила (расчет должен подтвердить, что плиты вынесут определенную нагрузку). Такие балки, напрямую, нельзя использовать в виде лаг для настила пола. К ним непросто (но возможно) подшивать потолок.

К сожалению, это не все недостатки перекрытия, использующего металлические конструкционные материалы. Еще к недостаткам такого перекрытия следует отнести:

1. Образование ржавчины во влажных помещениях.
2. Необходимость в грузоподъемных механизмах при монтаже.
3. Хорошая звуко- и теплопроводность (с этими недостатками борются путем обертывания торцов металлических конструкций войлоком).

Накат на таких балках бывает не только из досок, но и из плит. Это могут быть облегченные железобетонные плиты или плиты из других легких и прочных строительных материалов — их применение регламентирует расчет.

Чтобы избежать коррозии несущих балок, используют железобетонные балки перекрытия. Такие балки укладывают на расстоянии 0,6 -1,0 м. Заполняют пространство между балками легкобетонными плитами или легкобетонными блоками. Поверх такого перекрытия делают стяжку под пол, а потолок штукатурят под побелку, покраску или обои.

Вернуться к оглавлению

Безбалочные перекрытия

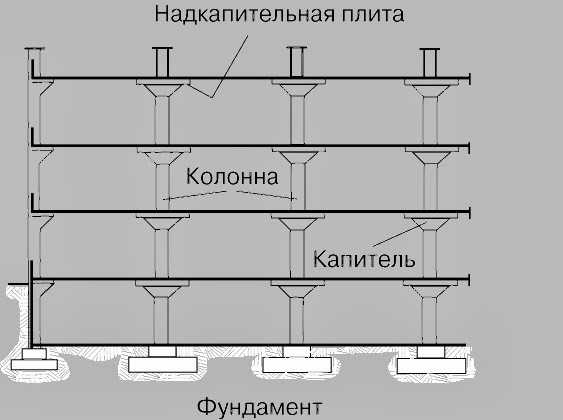

Схема безбалочного перекрытия дома

Безбалочные перекрытия выполняют, одновременно, и несущую, и ограждающую (разделяющую) функции. В их конструкции нет балочных ригелей, и состоят они из монолитной плиты или нескольких плит или панелей. Существует три разновидности безбалочных перекрытий:

1. Сборные.
2. Монолитные.
3. Сборно-монолитные.

Сборные перекрытия нельзя смонтировать своими руками, так как для этого требуется грузоподъемный механизм и стропальщики. Зато такое перекрытие быстро собирается и выдерживает большие нагрузки. Собирается оно из пустотелых или П-образных железобетонных плит. Для монтажа покрытий могут использоваться лаги из дерева.

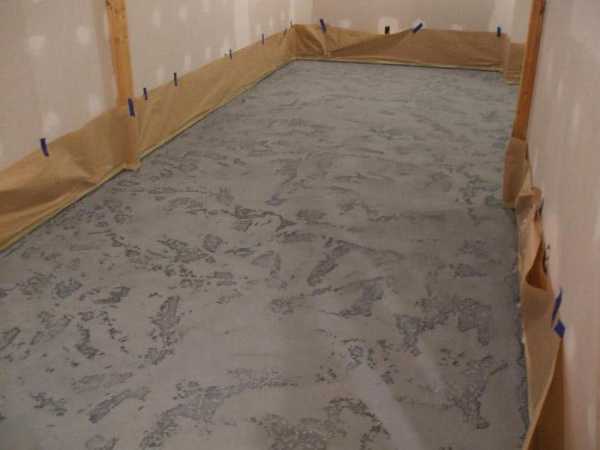

Своими руками, чаще всего, изготавливают монолитное железобетонное перекрытие. Его можно выполнять постепенно и неспеша. Самым трудоемким и ответственным этапом в его выполнении является монтаж подвесной опалубки и армирование. Заливка слоя бетона в 8 — 12 см, по сравнению с этими кропотливыми работами, кажется отдыхом. Заливают бетон марки М200 своими руками, арматуру используют любую.

Для настилания пола на такую конструкцию, желательно, уложить деревянные лаги. Для настила линолеума или плитки лаги укладывать не надо.

Вернуться к оглавлению

Технология сборно-монолитных перекрытий

В настоящее время более эффективными и долговечными являются сборно-монолитные перекрытия, выполненные с использованием новых современных технологий. Они являются альтернативой перекрытиям из плит пустотного настила, монолитным и деревянным перекрытиям. Поэтому остановимся на них немного подробнее.

Вернуться к оглавлению

Конструкция и характеристики

В таких конструкциях деревянный брус или стальная балка заменены железобетонной балкой, а вместо щитов зашивки используются легкие, но прочные, цементные блоки. Элементы конструкции сборно-монолитных перекрытий производятся промышленным способом из жестких бетонных смесей и состоят из железобетонных балок и пустотных блоков-вкладышей, изготовленных из керамзитобетона. Железобетонные балки выполняют несущую роль в перекрытии и чаще всего бывают продольными, реже — П-образной формы, имеющими длину до 7,2 м. Но существует технология, при которой эти элементы изготавливаются непосредственно на стройплощадке.

Балки имеют сравнительно небольшую массу (1 погонный м весит не более 19 кг) и потому удобны при монтаже. При этом нет необходимости делать опалубку, достаточно установить монтажные опоры. Расстояние между баками соответствует размеру керамзитных панелей. В качестве лаг такие балки использовать нельзя.

Вернуться к оглавлению

Используемые материалы

В качестве арматуры используются стальные стержни, которые соединяются хомутами на расстоянии 25 см. Затем вручную выполняется укладка пустотелых блоков. Выполняя работу, следует так устанавливать крайние блоки, чтобы они слегка касались стен, служащих опорой балкам, не оставляя щелей для вытока бетона. Блоки-вкладыши должны иметь размеры 530х200х200, а их вес — не выше 14 кг.

После сбора на эту конструкцию укладывается арматурная сетка с шагом 100х100 мм, затем производится заливка бетона или керамзитобетона и выполняется его уплотнение. Получилась ребристая монолитная плита,1 кв. м которой весит около 360 кг при несущей способности 1300 кг/кв. м.

И так, сборное междуэтажное перекрытие состоит из 8 слоев:

• бетонная заливка;
• арматурная сетка;
• арматура балки;
• железобетонная балка;
• пустотелый блок;
• усиленная железобетонная балка;
•  распределительный пояс;
• металлическая сетка.

В местах, где запланированы большие проемы, например, лестничные, перпендикулярно балкам перекрытия нужно положить дополнительный брус, который, опираясь на стены, создает большую жесткость. Для этого нужны деревянные брусы, какие будут не менее жесткими, чем основные балки. Небольшие проемы выполняют на месте, просто просверливая или вырубая бетон.

Для укладки на такую конструкцию пола из листовых материалов необходимы лаги, которые монтируются своими руками отдельно. Материалом лаг, обычно, является сосна.

1popotolku.ru

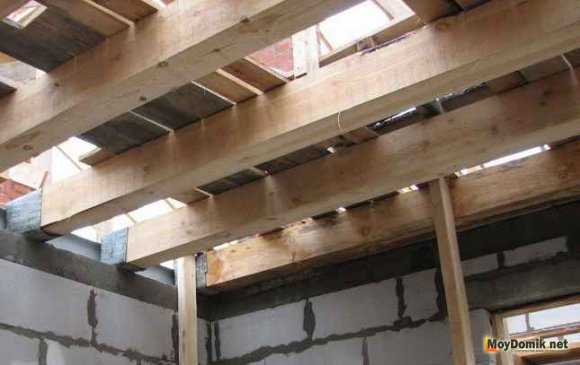

Деревянные балки между первым и вторым этажами

Основным элементом чердачных и межэтажных перекрытий во многих частных домах является деревянная балка



Одним из элементов, который выдерживает всю нагрузку перекрытия, является балка. От того, насколько правильно выполнен ее монтаж и произведен расчет несущей возможности, будет зависеть целостность и долговечность перекрытия между этажами.

Балки из дерева. Преимущества и недостатки

Изготовленная из дерева балка, остается популярной при оборудовании перекрытия между этажами. Но они так же, как всякий строительный материал, наделены своими положительными и отрицательными качествами.

К положительным характеристикам деревянных балок можно отнести следующее:

1. Выполненные из дерева балки перекрытия просты при использовании. Легко и быстро устанавливаются.
2. Они имеют сравнительно небольшой вес, что влечет за собой снижение общей нагрузки на основание здания.
3. Имеют меньшую стоимость по сравнению с другими материалами.
4. Материал для изготовления находится в достаточном количестве.
5. Могут, при необходимости, быть быстро заменены.
6. Хорошо подходят для строительства небольших частных и коттеджей, которые имеют небольшие пролеты.
7. Дерево является экологически чистым материалом.

Деревянные балки перекрытий дома часто являются наиболее экономичным вариантом



К недостаткам этого строительного изделия можно отнести следующее:

1. Требуют обработки специальными жидкостями, которые имеют противопожарные характеристики и не допускают гниение материала.
2. Имеют ограниченную нагрузку.
3. Отсутствие возможности их монтажа в помещениях с большими пролетами.

Требования к перекрытиям из деревянных балок

При установке балок из дерева необходимо обязательно выполнить ряд требований. Нарушение или невыполнение этих требований может привести к негативным последствиям. Требования определяют, что:

• запрещается использовать для изготовления балок лиственные породы деревьев. Изготовление должно проводиться только из хвойных пород. Такая древесина имеет значительный запас прочности;

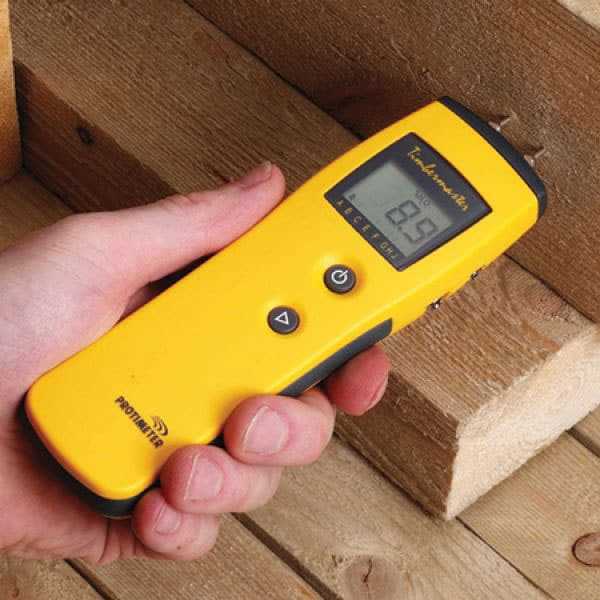

• древесина, из которой предстоит изготовление балок, должна иметь влажность не больше 14 процентов. В случае превышения указанной величины, балочный пролет может иметь значительный прогиб;
• древесина должна быть очищена от коры, обработана огнестойкой жидкостью, раствором против вредителей и грибковых заболеваний. Запрещено использовать древесный материал, который имеет заболевания или дефекты;
• перед изготовлением балок необходимо предусмотреть строительный подъем. В процессе эксплуатации он выровняется, пол и потолок останутся ровными;
• выравнивание балок необходимо проводить путем установки под их концы пропитанных в смоле обрезков пиломатериалов. Подрубывать окончания конструкций не рекомендуется;
• кроме прямоугольных балок с рассчитанным сечением, можно применять цельное бревно. Оно должно быть обтесано и иметь определенный диаметр. Это намного дешевле, чем использование пиломатериалов. Но, такие бревна перед монтажом должны храниться в сухом месте не меньше года.

Расчет балок, выполненных из дерева

Планируя монтировать деревянное перекрытие, нужно рассчитать необходимое число балок и их габариты.

Для этого надо:

• знать расстояние между стенами, на которые они будут монтироваться;
• вычислить предполагаемую нагрузку на балки после того, как они будут установлены;
• зная указанные величины, рассчитать величину сечения и шаг их установки.

Монтаж деревянных балок перекрытия



Определение величины балок

Величина балки складывается из суммарных величин. Эти величины включают:

• расстояние между стенами;
• длину балки, которая будет встроена в глубину стены.

Величина пролета определяется при помощи измерительных принадлежностей, например, рулетки. В зависимости от материала, из которого изготовлена стена (дерево, бетон, кирпич и т.д.), будет зависеть глубина укладки балок.

Деревянные балки являются конструкционными элементами с несущими функциями

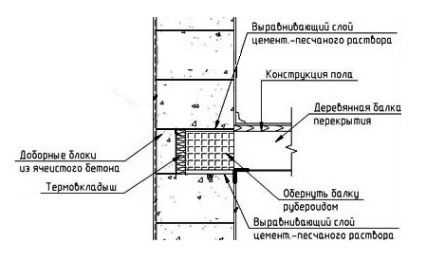

Если здание кирпичное, то запас под деревянные балки должен быть более 10 см. Если здание построено из дерева, то под балочный пролет для второго этажа делают специфические пазы, которые имеют глубину 6-10 см. В случае, когда деревянным конструкциям предназначено стать основой для стропильной системы, они должны быть длиннее, чем пролет здания, на 5-7 см.

Важно!

Перекрытие деревянными балками должно находиться в пределах от 2,5 до 4 м. Максимальная длина пролета не должна превышать шести метров. Если перекрытие превышает эту величину, то устанавливаются конструкции из клееного бруса.

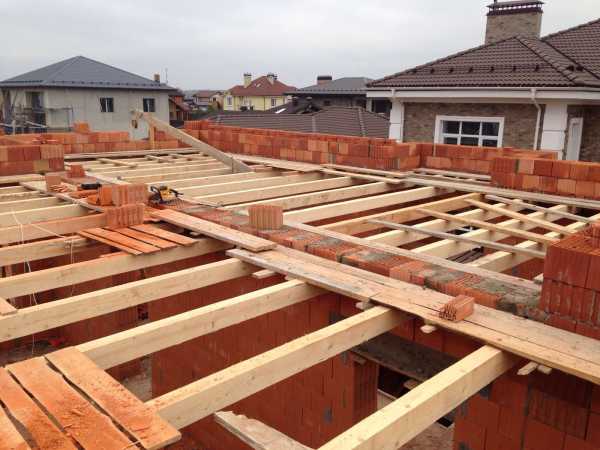

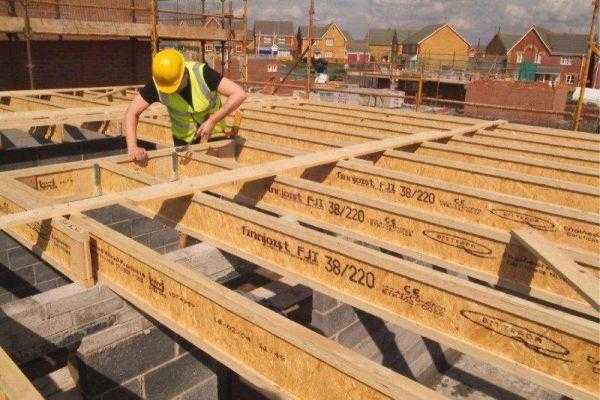

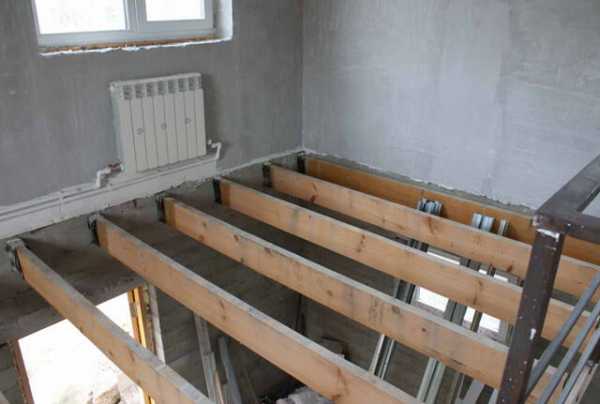

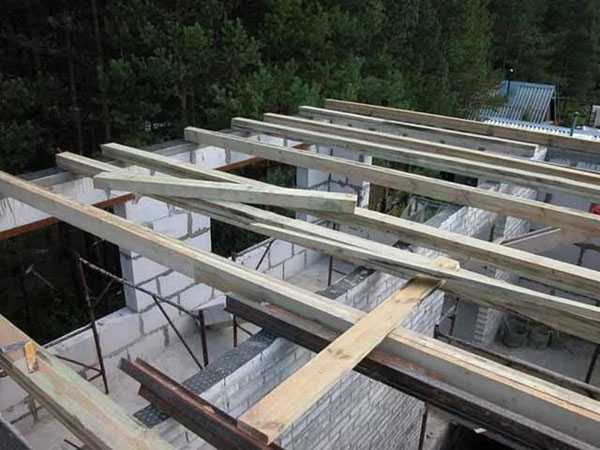

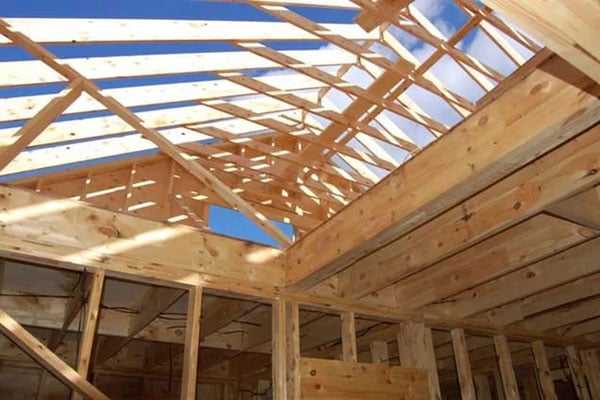

Установка балок перекрытия – важный и ответственный этап стройки

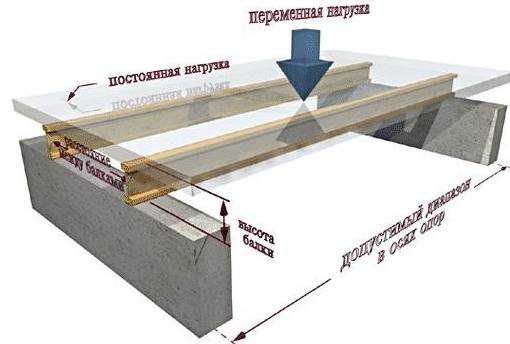

Расчет нагрузки на деревянную балку

Нагрузка, как и величина балок, состоит из суммы нескольких элементов. Это суммарная масса элементов пролета и деталей интерьера, которые будут расположены в комнате верхнего этажа. К элементам, которые входят в перекрытие между этажами, можно отнести деревянные балки, лаги, утеплитель, напольное и потолочное покрытие, паро- и гидроизоляцию. К элементам интерьера относится мебель, бытовая техника. Сюда же включается возможное количество жильцов, которые будут постоянно пользоваться этажом. Зачастую, расчет нагрузок проводится специальными учреждениями.

Для самостоятельного расчета несущей способности применяется схема:

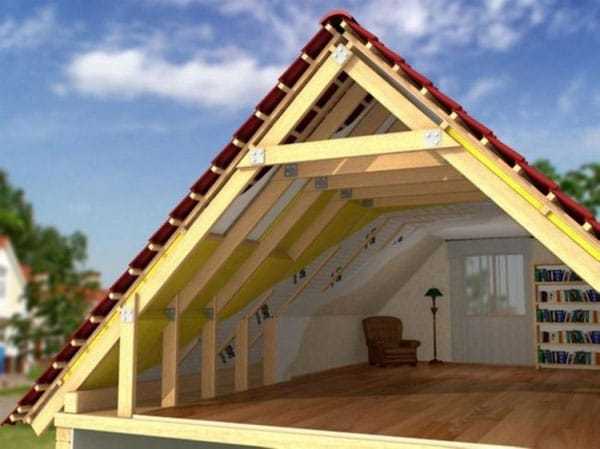

1. Перекрытие чердачного помещения с подшивкой. Если в качестве утеплителя применяется минвата, то собственная нагрузка лежит в пределах 50 килограмм на квадратный метр. Стандарты СНиП обозначают нормативную нагрузку для перекрытия в пределах 70 килограмм на квадратный метр и запас прочности для него с коэффициентом 1,3. Общая нагрузка рассчитывается просто: 70 кг х 1,3+50 кг = 130 килограмм на метр квадратный.
2. Утеплителем служит не минвата, а материал с большим весом. Или при подшивке применялись толстые доски. В этом случае нормативная нагрузка увеличивается до 150 килограмм на квадратный метр. Соответственно, изменится общая нагрузка: 150 кг х 1,3+50 кг = 245 килограмм на квадратный метр.
3. Для мансарды нормативная нагрузка будет составлять 350 кг на квадратный метр.
4. Для балок, которые выполняют функцию перекрытия между первым этажом и вторым норматив составляет 400 кг на метр квадратный.

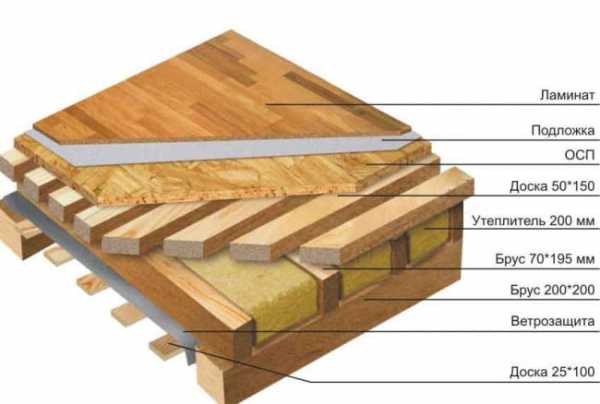

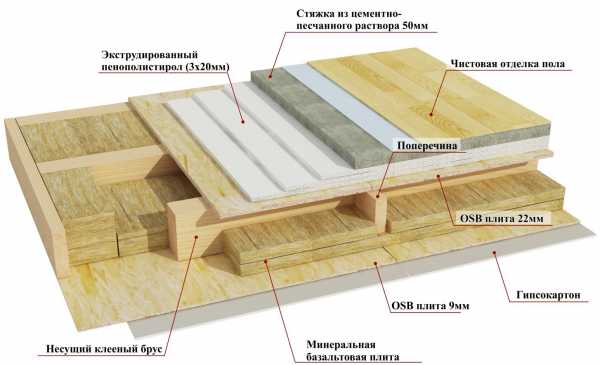

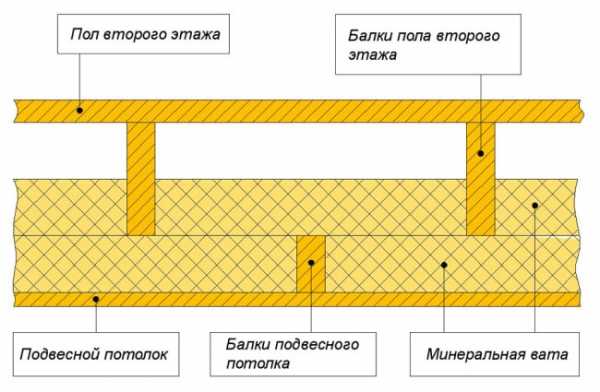

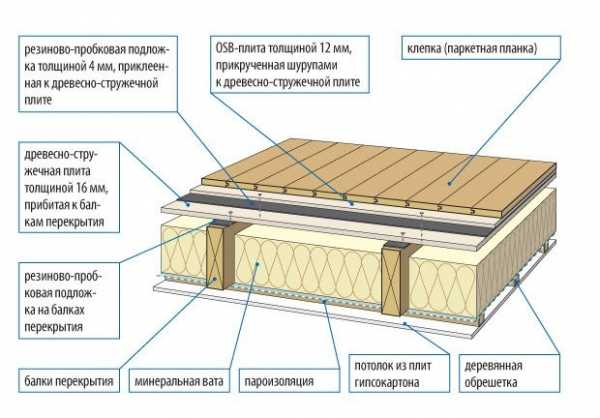

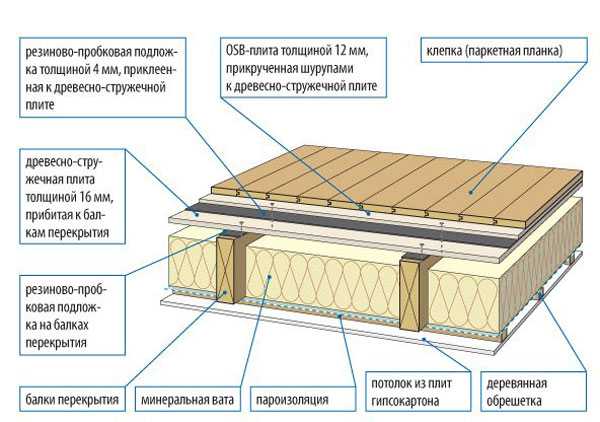

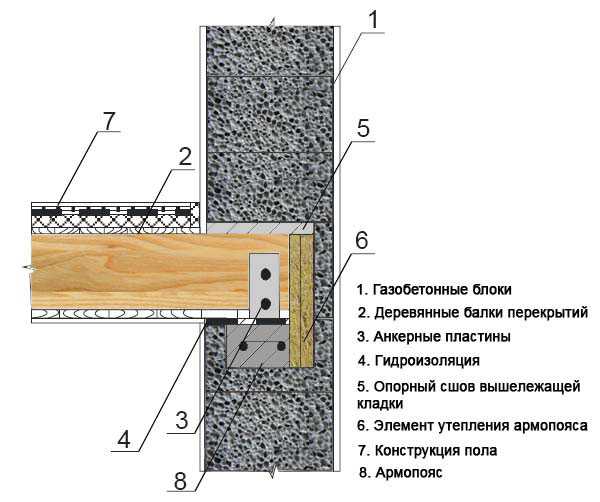

Конструкция деревянного перекрытия



Расчет величины сечения и шага монтажа балок

Определившись с величиной нагрузки, которая ляжет на балку и, посчитав ее длину, можно рассчитать шаг монтажа и величину сечения (или же диаметр). Эти величины связаны относительно друг друга и обозначаются по установленным стандартам:

1. Сечение балок находится в соотношении ширины и высоты, как 1 к 1,4. В зависимости от нагрузки, балка должна иметь ширину от 5 до 20 см и высоту от 10 до 30 см. Если для перекрытия применяется бревно, то диаметр сечения должен быть в пределах от 10 до 30 см. Кроме этого, существуют специальные таблицы, которые дают точные размеры сечения в зависимости от длины и предполагаемых нагрузок.
2. При расчете сечения необходимо учесть, что наибольший прогиб балок перекрытия между этажом и чердаком не должен быть более 1/200, а между нижним и вторым этажом не превышать 1/350.
3. Монтаж балок проводиться с шагом, который лежит в пределах от 30 до 120 см. В основном применяют шаг укладки перекрытия через каждые 60, 80, 100 см. Зачастую, шаг выбирают по величине утеплительного материала. Если здание каркасное, то шаг проводят с учетом расположения каркасов.

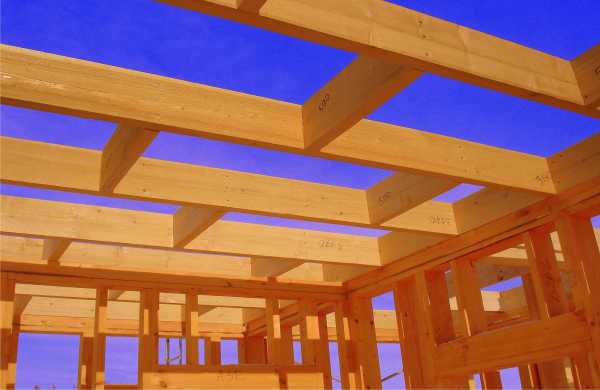

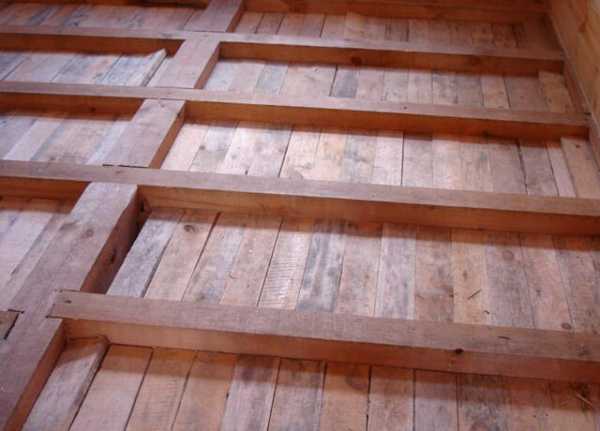

Для повышения жесткости перекрытия деревянные балки укрепляют распорками



Что такое лаги и преимущества их применения

Независимо от материала, из которого будет выполнено напольное покрытие, в межбалочное пространство необходимо установить лаги. Что это такое и для чего они нужны? Их можно назвать поперечными балками. Лаги устанавливаются перпендикулярно основным балочным перекрытиям. Служат для увеличения жесткости перекрытия между этажами и снижения нагрузки. К ним крепится потолочное и напольное покрытие.

Преимущества применения лаг очевидны:

• простота и быстрота монтажа;
• экономия строительных материалов;
• готовая конструкция сразу эксплуатируется;
• имеют отличные теплоизоляционные и звукопонижающие характеристики;
• позволяют регулировать высоту напольного покрытия;
• подходят для монтажа коммуникационных линий;
• служат хорошим вентиляционным элементом;
• распределяют нагрузку по всей поверхности среди балок;
• относительно небольшая стоимость;
• возможность быстрого и качественного ремонта или замены отдельных частей.

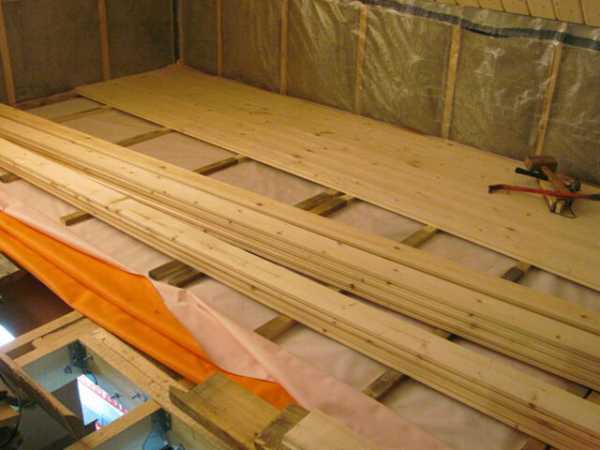

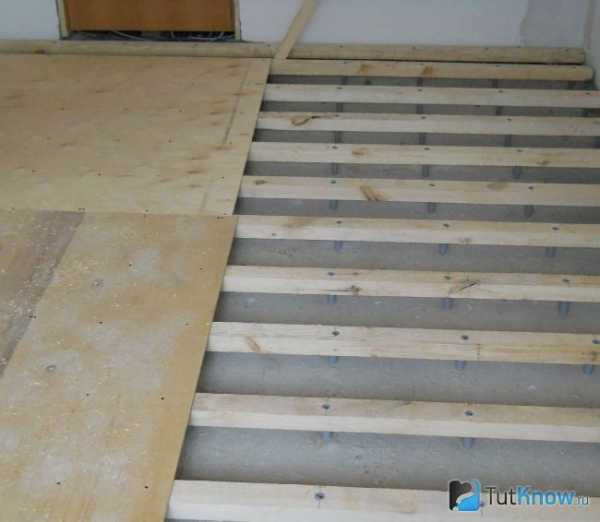

Лаги – это поперечные балки пола, по которым укладывается покрытие пола

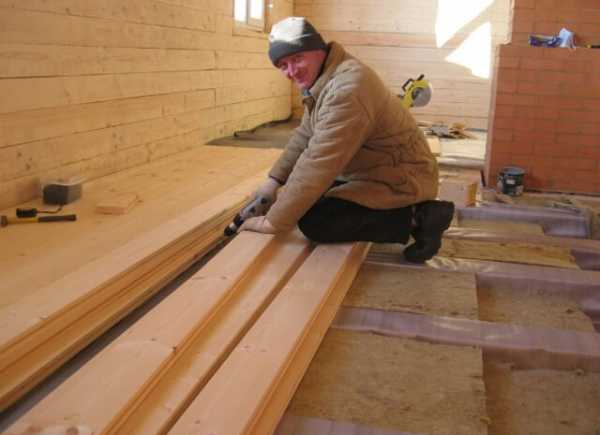

Лаги своими руками

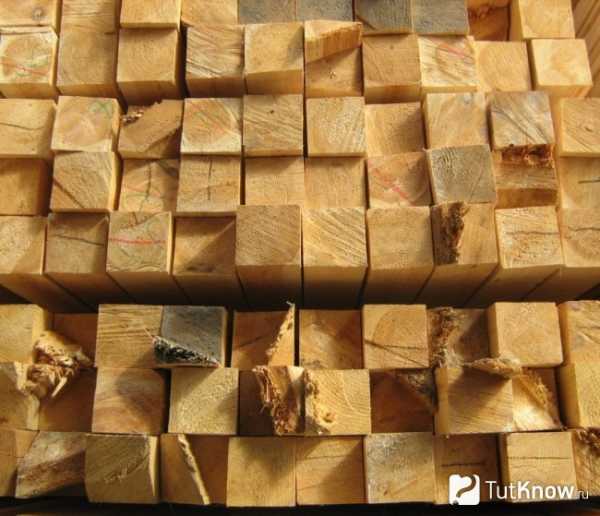

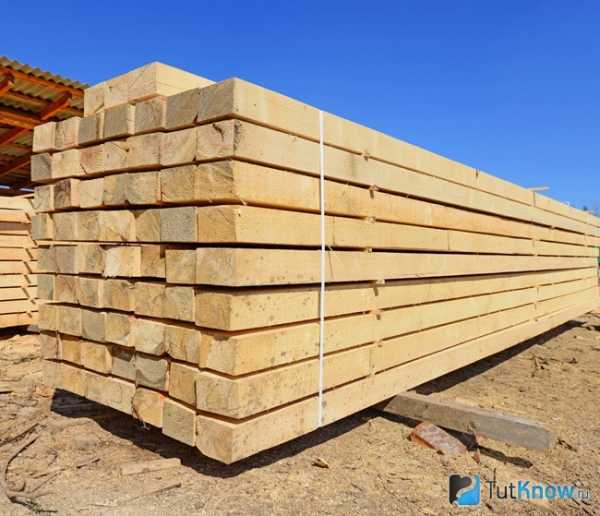

Производство лаг проводиться их брусьев дерева с прямоугольным сечением.  Сечение лаг наход

metasold.com

Виды балок перекрытия и расчет расстояния между ними

Главная / Комплектующие и аксессуары / Конструкции / Балки перекрытия различных типов

Обычно, пролеты между этажами, опираются на стены только двумя своими сторонами. Это обстоятельство заставляет вести расчет балок перекрытия более точно, чем при расчёте деталей первого этажа, где опорой будет служить достаточное количество столбов или вообще будут использованы специальные плиты.

Общая технология расчета

Расчет балки перекрытия нужно производить, с учетом всех возможных нагрузок, которым она будет подвергаться. Для этого, следует сложить между собой несколько разных видов оказываемого давления, каждый из которых будет рассчитываться отдельно.

Общий вес конструкции, оказывающей давление на конструктивный элемент.

В этом компоненте нужно учесть вес, который прибавит последующая отделка. Это и пароизоляционные материалы, и покрытие пола – линолеум, ламинат и подобные им материалы, а так же утепление. Еще, давление будут оказывать все ограждающие конструкции. Это материал, из которого будут изготовлены стены.

При расчете, необходимо точно знать толщину используемого материала и его плотность, для последующих вычислений. Так же нужно точно рассчитывать вес всех указанных выше типов значений в совокупности.

Расчет временной нагрузки.

Сюда можно включить все предметы, которые можно перемещать, убирать или добавлять в процессе использования помещения. Это может быть мебель, все люди, которые будут одновременно находиться в помещении и прочее. Одномоментная распределенная нагрузка для жилых зданий, изготовленных из железобетона, например, составляет 150 кг/м2.

Вычисление общего расчетного значения.

Определение общего значения, осуществляется с применением таблиц коэффициентов и величин, входящих в СНиП. Применив данные из таблиц к конкретному виду постройки, можно получить величину давления на квадратный метр площади. Делается это, умножением приведенных в таблицах коэффициентов на полученные значения.

Последним этапом в определении итоговой величины, будет сложение полученных нормативных и расчетных данных. Расчетное или нормативное значение, полученное в кг/м2 нужно умножить, на длину пролета. В итоге получается число, которое определяет несущую способность балки.

Виды перекрытий

Каждую разновидность этого элемента сооружения, нужно тщательно рассчитать, чтобы в дальнейшем не прогнулся пол или потолок, не произошло геометрического изменения всей постройки, и чтобы прочность оказалась на должном уровне.

При вычислении, необходимо учитывать не только нагрузки, которым будет подвергаться эта часть постройки, но и материал, из которого она сделана. Это определяет ее несущую способность.

У разных материалов значения прочности разные, как и у поверхностей, которые в итоге будут получены с их применением. Есть несколько основных видов балок, которые используются наиболее часто:

Деревянные

Наиболее часто применяемое решение в частных домах. Как в брусовых, так и в бревенчатых или каркасных сооружениях.

Существует ряд ограничений на использование именно деревянных элементов:

• Длина пролета. Обычно – не более пяти метров, если они используются для междуэтажных пролетов
• Для чердачных помещений, длина пролета может составлять не более шести метров

Для всех деревянных деталей в строительстве, есть важный параметр – сечение. Какое конкретно потребуется для сооружения, определяется, исходя из нагрузки, которую будет получать этот элемент конструкции.

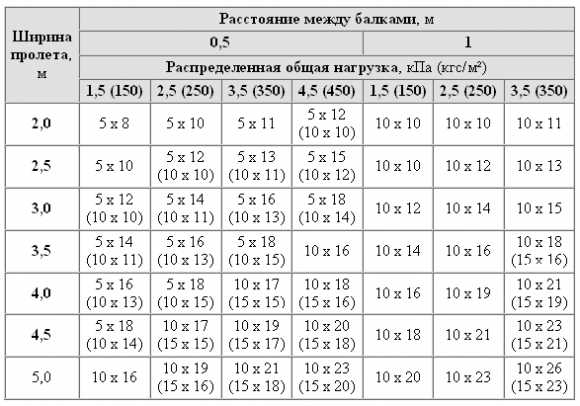

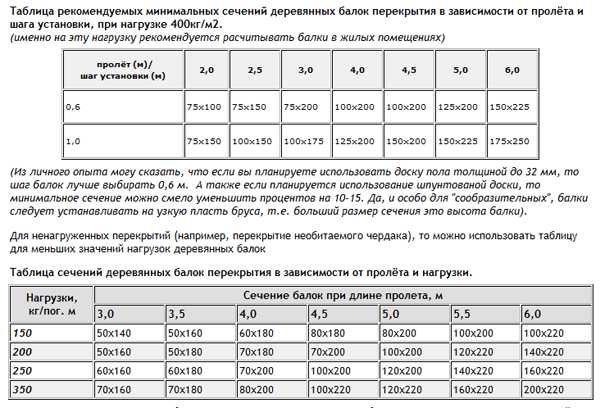

Например — при сооружении перекрытия шириной 3 метра и при используемых балках 6*20 расстояние между ними должно быть 1,25 м. для межэтажного перекрытия и 1,85 м. — для чердачного

Приведенные в таблице значения следует учитывать еще на этапе проектирования. Вместе с сечением, нужно учесть еще один параметр – расстояние между этими деталями дома. Оно будет тем меньше, чем больше ширина пролета.

Для расчета расстояния между конструктивными элементами, надо учесть еще и толщину досок, которые будут использованы для сооружения пола. При толщине, меньшей, чем 28 миллиметров, расстояние между деревянными балками не должно превышать 50 сантиметров.

Металлические

Перекрытия, сооруженные по металлическим балкам, получаются тоньше, достаточно надежны и служат дольше деревянных. Но применяются металлические балки перекрытия гораздо реже.

Вес и подверженность коррозии, ограничивают область их применения. Также, на применяемость этого типа конструктивных элементов, влияют более низкие звукоизолирующие и теплоизолирующие характеристики.

Но, есть и положительные качества таких конструкций:

• Возможность создавать пролеты более 6 метров длиной
• Негорючесть
• Невосприимчивость к таким биологическим процессам, как гниение или плесень
• Повышенная, по сравнению с деревянными, прочность

Несмотря на некоторые положительные характеристики, они не стали слишком популярны среди тех, кто строит свой дом. В основном, это произошло из-за достаточно высокой цены и необходимости применения специальной подъемной техники при строительстве.

Если же говорить о строительстве больших многоквартирных зданий, то здесь сыграла роль именно цена. Дома выходят достаточно дорогими. Но, при использовании технологии монолитного домостроения, выбор этого вида конструкций оправдан, так как там можно достигнуть экономии за счет других моментов в строительстве.

Железобетонные

Такой тип конструктивных элементов, применяется при строительстве многоэтажных сооружений. Экономически, их использование приносит ощутимое снижение затрат на строительство. Есть и другие плюсы:

• Возможность создания больших, длиной до 7,5 метров, пролеты
• Прочность полученной поверхности будет очень высокой

К минусам можно отнести только необходимость использования подъемной техники в виде кранов. Перекрытия создаются с использованием пустотных или легкобетонных плит.

Заключение

Применение каждого из видов деталей конструкции, должно иметь четкие основания. Основывать выбор нужно на том, какие размеры будут иметь применяемые балки перекрытия, из чего будет возводиться сооружение, и даже учитывать расстояние между этими частями перекрытия, которое можно получить в итоге.

Все эти факторы повлияют не только на сложность проектирования, но и на итоговую цену всего сооружения.

wikipotolok.com

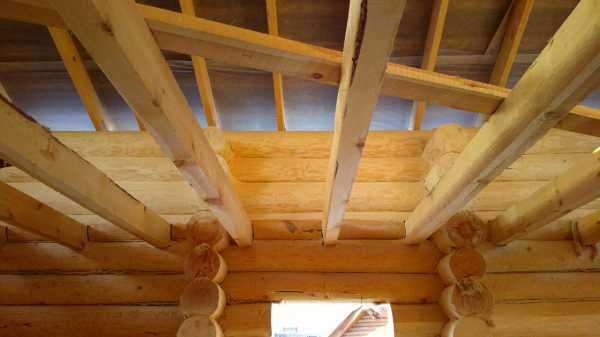

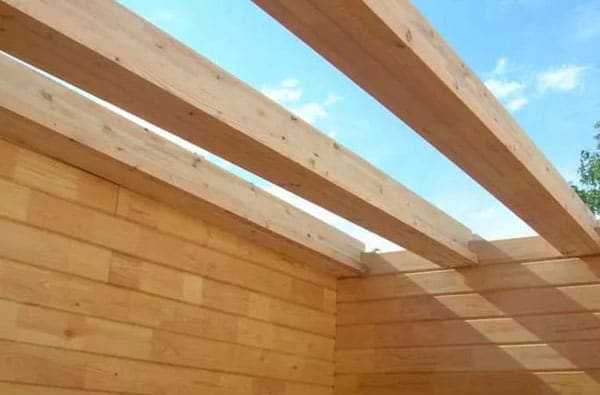

Деревянные балки между первым и вторым этажами

Основным элементом чердачных и межэтажных перекрытий во многих частных домах является деревянная балка



Одним из элементов, который выдерживает всю нагрузку перекрытия, является балка. От того, насколько правильно выполнен ее монтаж и произведен расчет несущей возможности, будет зависеть целостность и долговечность перекрытия между этажами.

Балки из дерева. Преимущества и недостатки

Изготовленная из дерева балка, остается популярной при оборудовании перекрытия между этажами. Но они так же, как всякий строительный материал, наделены своими положительными и отрицательными качествами.

К положительным характеристикам деревянных балок можно отнести следующее:

1. Выполненные из дерева балки перекрытия просты при использовании. Легко и быстро устанавливаются.
2. Они имеют сравнительно небольшой вес, что влечет за собой снижение общей нагрузки на основание здания.
3. Имеют меньшую стоимость по сравнению с другими материалами.
4. Материал для изготовления находится в достаточном количестве.
5. Могут, при необходимости, быть быстро заменены.
6. Хорошо подходят для строительства небольших частных и коттеджей, которые имеют небольшие пролеты.
7. Дерево является экологически чистым материалом.

Деревянные балки перекрытий дома часто являются наиболее экономичным вариантом



К недостаткам этого строительного изделия можно отнести следующее:

1. Требуют обработки специальными жидкостями, которые имеют противопожарные характеристики и не допускают гниение материала.
2. Имеют ограниченную нагрузку.
3. Отсутствие возможности их монтажа в помещениях с большими пролетами.

Требования к перекрытиям из деревянных балок

При установке балок из дерева необходимо обязательно выполнить ряд требований. Нарушение или невыполнение этих требований может привести к негативным последствиям. Требования определяют, что:

• запрещается использовать для изготовления балок лиственные породы деревьев. Изготовление должно проводиться только из хвойных пород. Такая древесина имеет значительный запас прочности;
• древесина, из которой предстоит изготовление балок, должна иметь влажность не больше 14 процентов. В случае превышения указанной величины, балочный пролет может иметь значительный прогиб;
• древесина должна быть очищена от коры, обработана огнестойкой жидкостью, раствором против вредителей и грибковых заболеваний. Запрещено использовать древесный материал, который имеет заболевания или дефекты;
• перед изготовлением балок необходимо предусмотреть строительный подъем. В процессе эксплуатации он выровняется, пол и потолок останутся ровными;
• выравнивание балок необходимо проводить путем установки под их концы пропитанных в смоле обрезков пиломатериалов. Подрубывать окончания конструкций не рекомендуется;
• кроме прямоугольных балок с рассчитанным сечением, можно применять цельное бревно. Оно должно быть обтесано и иметь определенный диаметр. Это намного дешевле, чем использование пиломатериалов. Но, такие бревна перед монтажом должны храниться в сухом месте не меньше года.

Расчет балок, выполненных из дерева

Планируя монтировать деревянное перекрытие, нужно рассчитать необходимое число балок и их габариты.

Для этого надо:

• знать расстояние между стенами, на которые они будут монтироваться;
• вычислить предполагаемую нагрузку на балки после того, как они будут установлены;
• зная указанные величины, рассчитать величину сечения и шаг их установки.

Монтаж деревянных балок перекрытия



Определение величины балок

Величина балки складывается из суммарных величин. Эти величины включают:

• расстояние между стенами;
• длину балки, которая будет встроена в глубину стены.

Величина пролета определяется при помощи измерительных принадлежностей, например, рулетки. В зависимости от материала, из которого изготовлена стена (дерево, бетон, кирпич и т.д.), будет зависеть глубина укладки балок.

Деревянные балки являются конструкционными элементами с несущими функциями



Если здание кирпичное, то запас под деревянные балки должен быть более 10 см. Если здание построено из дерева, то под балочный пролет для второго этажа делают специфические пазы, которые имеют глубину 6-10 см. В случае, когда деревянным конструкциям предназначено стать основой для стропильной системы, они должны быть длиннее, чем пролет здания, на 5-7 см.

Важно!

Перекрытие деревянными балками должно находиться в пределах от 2,5 до 4 м. Максимальная длина пролета не должна превышать шести метров. Если перекрытие превышает эту величину, то устанавливаются конструкции из клееного бруса.

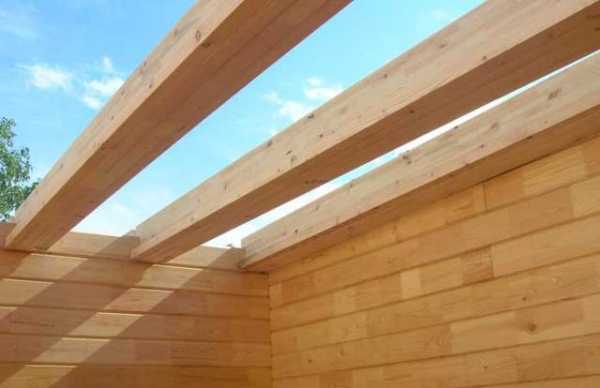

Установка балок перекрытия – важный и ответственный этап стройки



Расчет нагрузки на деревянную балку

Нагрузка, как и величина балок, состоит из суммы нескольких элементов. Это суммарная масса элементов пролета и деталей интерьера, которые будут расположены в комнате верхнего этажа. К элементам, которые входят в перекрытие между этажами, можно отнести деревянные балки, лаги, утеплитель, напольное и потолочное покрытие, паро- и гидроизоляцию. К элементам интерьера относится мебель, бытовая техника. Сюда же включается возможное количество жильцов, которые будут постоянно пользоваться этажом. Зачастую, расчет нагрузок проводится специальными учреждениями.

Для самостоятельного расчета несущей способности применяется схема:

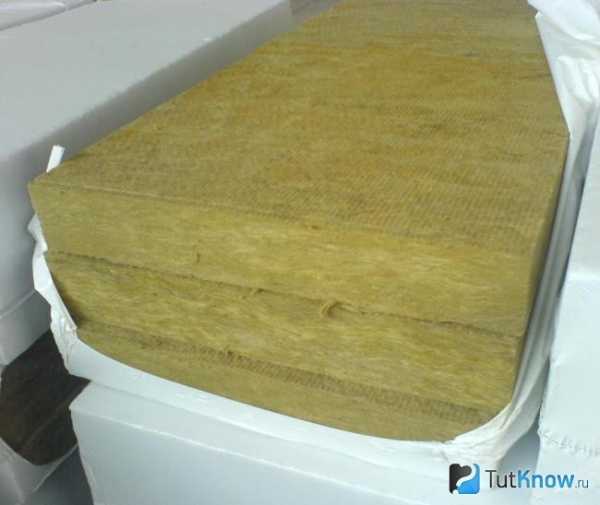

1. Перекрытие чердачного помещения с подшивкой. Если в качестве утеплителя применяется минвата, то собственная нагрузка лежит в пределах 50 килограмм на квадратный метр. Стандарты СНиП обозначают нормативную нагрузку для перекрытия в пределах 70 килограмм на квадратный метр и запас прочности для него с коэффициентом 1,3. Общая нагрузка рассчитывается просто: 70 кг х 1,3+50 кг = 130 килограмм на метр квадратный.
2. Утеплителем служит не минвата, а материал с большим весом. Или при подшивке применялись толстые доски. В этом случае нормативная нагрузка увеличивается до 150 килограмм на квадратный метр. Соответственно, изменится общая нагрузка: 150 кг х 1,3+50 кг = 245 килограмм на квадратный метр.
3. Для мансарды нормативная нагрузка будет составлять 350 кг на квадратный метр.
4. Для балок, которые выполняют функцию перекрытия между первым этажом и вторым норматив составляет 400 кг на метр квадратный.

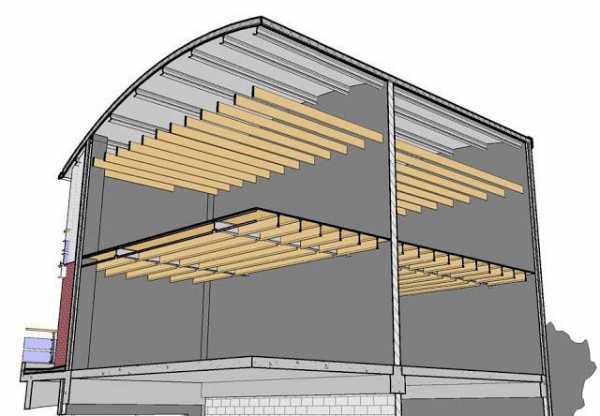

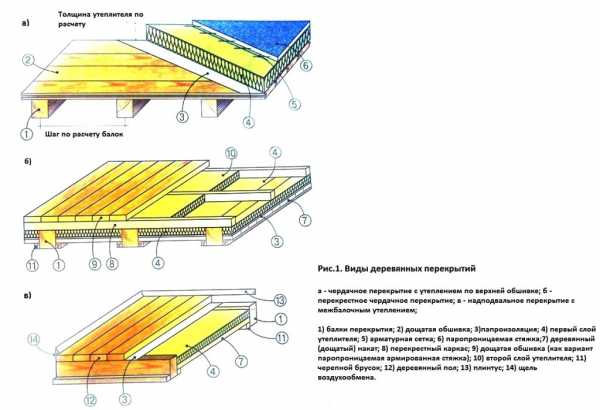

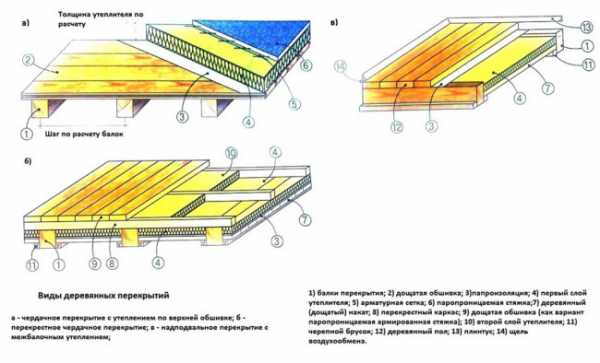

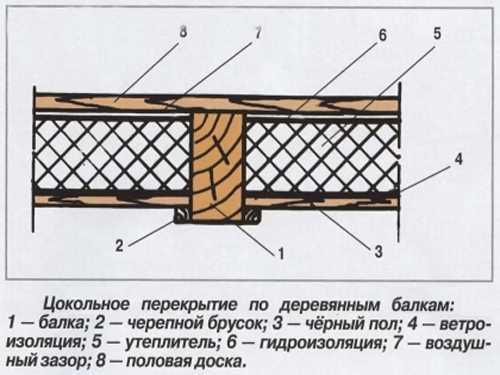

Конструкция деревянного перекрытия



Расчет величины сечения и шага монтажа балок

Определившись с величиной нагрузки, которая ляжет на балку и, посчитав ее длину, можно рассчитать шаг монтажа и величину сечения (или же диаметр). Эти величины связаны относительно друг друга и обозначаются по установленным стандартам:

1. Сечение балок находится в соотношении ширины и высоты, как 1 к 1,4. В зависимости от нагрузки, балка должна иметь ширину от 5 до 20 см и высоту от 10 до 30 см. Если для перекрытия применяется бревно, то диаметр сечения должен быть в пределах от 10 до 30 см. Кроме этого, существуют специальные таблицы, которые дают точные размеры сечения в зависимости от длины и предполагаемых нагрузок.
2. При расчете сечения необходимо учесть, что наибольший прогиб балок перекрытия между этажом и чердаком не должен быть более 1/200, а между нижним и вторым этажом не превышать 1/350.
3. Монтаж балок проводиться с шагом, который лежит в пределах от 30 до 120 см. В основном применяют шаг укладки перекрытия через каждые 60, 80, 100 см. Зачастую, шаг выбирают по величине утеплительного материала. Если здание каркасное, то шаг проводят с учетом расположения каркасов.

Для повышения жесткости перекрытия деревянные балки укрепляют распорками



Что такое лаги и преимущества их применения

Независимо от материала, из которого будет выполнено напольное покрытие, в межбалочное пространство необходимо установить лаги. Что это такое и для чего они нужны? Их можно назвать поперечными балками. Лаги устанавливаются перпендикулярно основным балочным перекрытиям. Служат для увеличения жесткости перекрытия между этажами и снижения нагрузки. К ним крепится потолочное и напольное покрытие.

Преимущества применения лаг очевидны:

• простота и быстрота монтажа;
• экономия строительных материалов;
• готовая конструкция сразу эксплуатируется;
• имеют отличные теплоизоляционные и звукопонижающие характеристики;
• позволяют регулировать высоту напольного покрытия;
• подходят для монтажа коммуникационных линий;
• служат хорошим вентиляционным элементом;
• распределяют нагрузку по всей поверхности среди балок;
• относительно небольшая стоимость;
• возможность быстрого и качественного ремонта или замены отдельных частей.

Лаги – это поперечные балки пола, по которым укладывается покрытие пола



Лаги своими руками

Производство лаг проводиться их брусьев дерева с прямоугольным сечением.  Сечение лаг находится в соотношении ширины и высоты, как 2 к 3 или же 1 к 2. Иными словами, высота лага должна превышать его ширину в 1,5-2 раза. Для производства лаг зачастую применяют древесину дешевых хвойных пород. Например, сосна или елка. Брусок режется на необходимую длину и получается лаг.

Важно!

Древесина для лаг должна быть высушена, без дефектов, обработана специальным огнеупорным раствором, жидкостью от вредителей и грибковых заболеваний.

Материал для лаг



Укладываем лаги правильно

Монтаж лаг необходимо проводить в направлении, перпендикулярном направлению, в котором будет укладываться напольное покрытие. Важно правильно рассчитать шаг монтажа лаг. Если шаг выбран верно, то прочность напольного покрытия будет достаточно высокая. Но, при меньшем шаге выполнение работ и стоимость материала будет дороже. Если шаг укладки будет большой, то пол будет прогибаться и скрипеть. Чтобы выбрать правильный вариант, необходимо, прежде всего, учесть какой толщины будет напольное покрытие. Чем тоньше покрытие, тем ближе друг к другу должен проводиться монтаж лаг. Если толщина напольного покрытия (досок) около 2-2,5 см, то шаг монтажа лаг должен быть в пределах 30-40 см. С увеличением толщины покрытия до 5 см шаг можно увеличить до 1 м.

Совет!

Рекомендуется в жилых комнатах напольное покрытие монтировать вдоль направления падения естественного света. В коридорах такое покрытие лучше монтировать по линии перемещение от двери к двери.

Укладывая лаги на деревянные перекрытия, лучше крепить их к боковым сторонам балок



Крепление лаг

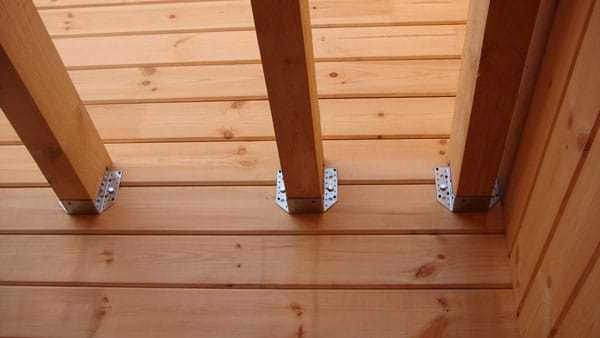

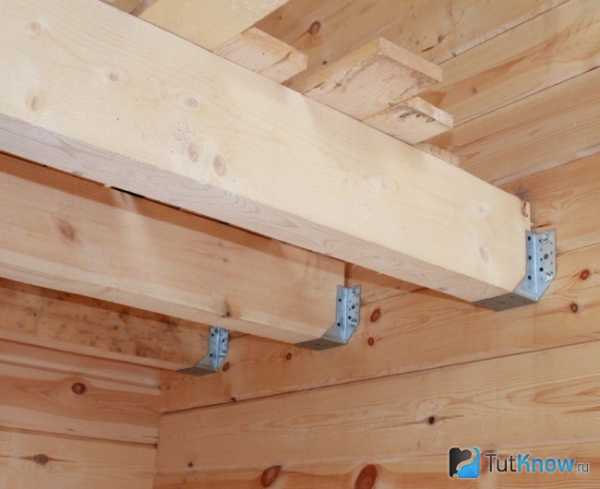

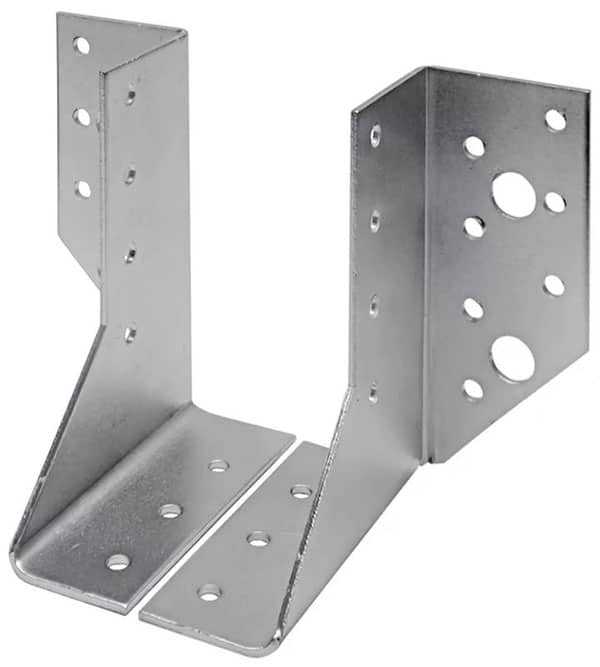

Крепятся лаги непосредственно на балку, к ее боковой стороне. Это дает возможность провести их регулировку, не применяя дополнительных подкладок. Их уклон проверяется специальным уровнем. Добившись необходимого положения, лаги крепятся с балками гвоздями или шурупами.

Кроме этого, крепление лаг и балок друг с другом может проводиться при помощи железных уголков. Одна часть уголка саморезами монтируется на балку, ко вторым частям уголков крепятся лаги. Помимо уголков, для монтажа лаг могут использоваться кронштейны в виде буквы П, которые есть в свободной продаже.

Укладка деревянного пола на лаги имеет массу преимуществ: простота процесса, легкость замены отдельных элементов



Вывод

При строительстве своего дома или коттеджа перекрытия из деревянных балок будут хорошей заменой перекрытиям из бетона. Работы по их установке можно выполнить самостоятельно, без привлечения специальной техники. Наличие лаг в межэтажном перекрытии увеличит жесткость перекрытия. Их наличие придаст надежность всей конструкции. Если все рассчитать и выполнить верно, то межэтажное перекрытие на деревянных балках будет служить долго.

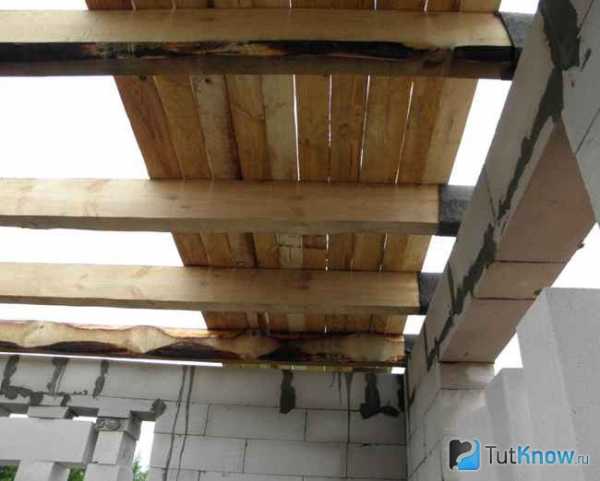

Межэтажное перекрытие в доме из газобетона



Деревянные перекрытия в доме из бруса: как не надо делать

lestnitsygid.ru

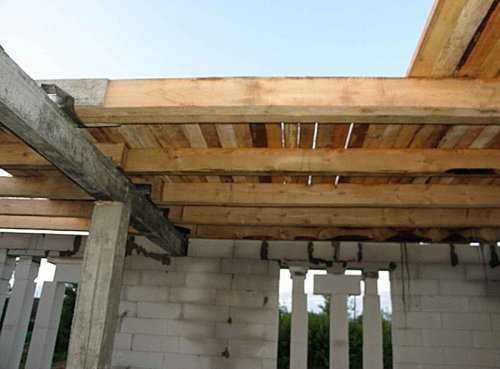

Перекрытие второго этажа по деревянным балкам: устройство, расчет, размер балки

Одним из самых важных конструктивных элементов любого загородного дома являются межэтажные перекрытия. Обустраиваться они могут по разным методикам. В любом случае технологии сборки таких конструкций соблюдать следует неукоснительно. От этого зависит не только удобство проживающих в доме людей, но и их безопасность. Ниже в статье разберемся с тем, какие существуют проекты перекрытия второго этажа по деревянным балкам и каким образом собираются подобные конструкции.

Основные способы обустройства перекрытий

Иногда в загородных домах устанавливаются монолитные перекрытия. Монтируются они из готовых железобетонных плит. Такие конструкции отличаются высокой степенью надежности и долгим сроком службы. Но при этом сборка их обходится довольно-таки дорого. Ведь весят такие плиты много. А поэтому поднимать их на стены приходится с использованием автокрана.

Существует и еще один тип перекрытия на второй этаж – заливное. Такая конструкция изготавливается из бетонной смеси в опалубке, собранной на стойках. Это также довольно-таки надежный тип перекрытия. Собрать его можно в том числе и своими руками. Однако технология его изготовления все же очень сложна. Ошибок при заливке монолитной плиты допускать нельзя.

Перекрытие второго этажа по деревянным балкам служит меньше плитного или заливного, но при этом оно полностью лишено их недостатков. Технология сборки такой конструкции предельно проста. При этом обходится такой вид перекрытий недорого. Обустраиваются эти конструкции, как уже можно судить по названию, на брусчатых или бревенчатых балках. Собирать их допускается как в кирпичных или блочных домах, так и в рубленых либо щитовых. Именно такие перекрытия монтируются в загородных зданиях чаще всего.

Основные конструктивные элементы

Собрать межэтажное перекрытие по деревянным балкам самостоятельно совершенно несложно. Основными элементами его конструкции являются:

• Собственно сами балки. Изготавливаются они чаще всего из бревна или бруса.
• Обшивка. Для сборки этого элемента обычно используется обрезная доска толщиной не менее 3 см.
• Пароизолятор. Такая пленка необходима для того чтобы влажный воздух с первого этажа не проникал на второй. Использование такой пленки значительно продлевает срок службы такой конструкции, как перекрытие второго этажа из бруса.

В конструкцию чердачного перекрытия обычно включается и еще один элемент – утеплитель. В этом случае между балками устанавливают плиты минеральной ваты и пенополистирола. В некоторых случаях может использоваться также полиуретан.

В конструкцию перекрытия второго этажа теплоизолятор иногда не включается. Но чаще всего его все же используют. В данном случае он играет роль звукоизолятора. В качестве шумопоглатителя в перекрытии на второй этаж чаще всего применяют минеральную вату. Этот материал, во-первых, не горит, а во-вторых, выделяет меньше вредных веществ, что для жилых помещений немаловажно.

Во сколько обойдется сборка

Составляя проект такой конструкции, как перекрытие второго этажа по деревянным балкам, помимо всего прочего, конечно же, следует сделать расчет всех необходимых материалов и составить смету. Определить количество досок и утеплителя не сложно. Для этого нужно лишь знать площадь перекрытия и размеры самих материалов.

Если второй этаж дома жилой, длину балок определяют, учитывая ширину пролета и необходимые для опоры припуски. Если над домом обустраивается чердак, расчеты выполняются следующим образом:

• Балок должно быть столько же, сколько и стропильных ферм кровли. Объясняется это особенностями конструкции крыши. Часто стропила крепятся именно на балки. В любом случае сходиться эти два элемента на стенах должны в одной точке.
• Длину балок рассчитывают, исходя и особенностей конструкции каркаса кровли. Если стропила предполагается крепить к балкам, для расчета их длины к ширине пролета следует прибавить по 40 см на свесы крыши с обоих сторон. Если же балки предполагается вмуровать в стены, длина их должна быть такой, чтобы между их торцами и задней стенкой «гнезда» оставалось хотя бы 3 см для проветривания.

Расчет прочности балок

Чтобы перекрытие второго этажа по деревянным балкам получилось надежным, его опорные элементы должны иметь достаточно большое сечение. Рассчитать необходимые длину и ширину бруса в наше время очень просто. Для этого следует воспользоваться онлайн-калькулятором.

Чтобы расчет балок перекрытия получился точным, нужно знать следующие параметры:

• ширину пролета;
• шаг установки бруса;
• породу древесины, использованную для изготовления бруса.

Шаг между стропилами кровли частных домов, возведенных в средней полосе России, обычно составляет 80 см. Соответственно на таком же расстоянии друг от друга устанавливаются и балки. Для пролетов стандартных не слишком больших частных домов в 6-9 м под них обычно берется материал сечением 150х150 мм.

Что еще нужно учитывать

Выполнив расчет балок перекрытия и закупив все необходимые материалы, можно приступать собственно к монтажу конструкции. Однако перед этим желательно выполнить еще ряд подготовительных мероприятий.

Дерево – материал относительно недолговечный. Со временем из-за сырости брусчатые балки и доски могут начать подгнивать. Чтобы оттянуть этот процесс на как можно более долгий срок, перед началом сборки перекрытия все пиломатериалы следует обработать специальным антисептическим средством. Такие составы обычно предохраняют дерево еще и от заражения грибком.

Помимо этого, брус и доски нужно покрыть средством, снижающим риск возгорания. В случае пожара обработанный таким образом материал, конечно же, будет поврежден. Однако обработанные такими составами брус и доски не горят, а тлеют. Следовательно, у жильцов при пожаре будет больше времени для того, чтобы покинуть дом.

Также очень неплохо перед сборкой перекрытия обработать доски и брус средством против насекомых. Жучки-точильшики в последующем могут доставить владельцам дома массу неприятностей.

Порядок сборки

Как только все материалы будут закуплены, можно приступать собственно к монтажу конструкции. Собираются деревянные перекрытия в доме в таком порядке:

• Подготавливаются все необходимые материалы и инструменты. Для того чтобы балки можно было поднять наверх, наверняка понадобится лестница.

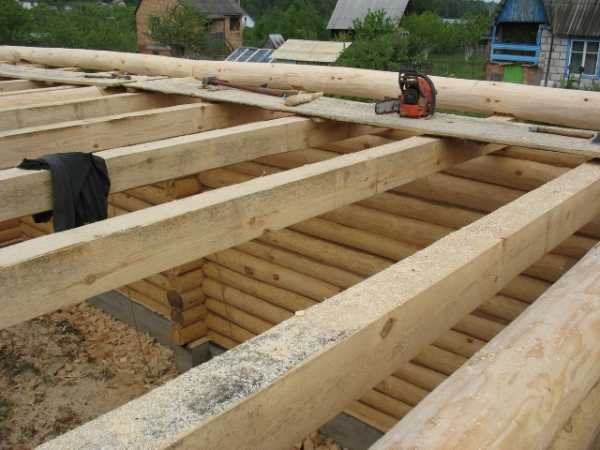

• Устанавливаются собственно сами балки. В монолитных и кирпичных домах балки вмуровывают в оставленные при заливке или кладке стен «гнезда». При обустройстве последних следует учитывать, конечно же, размер балки перекрытия. При сборке чердаков брус может крепиться также уголками к мауэрлату. К стенам рубленых домов балки фиксируют на специальные элементы — «салазки». Это предотвращает перекосы конструкции перекрытия во время усадки дома.
• Снизу на балки набиваются доски. Со стороны чердака их сначала обтягивают пароизоляционной пленкой, а затем укладывают на них плиты утеплителя. Последние нужно монтировать так, чтобы они максимально плотно прилегали к древесине.
• Поверх плит монтируют еще один слой пароизоляции.
• Набивают доски пола второго этажа.

Еще один способ монтажа

Перекрытие второго этажа по деревянным балкам, описанное выше, имеет самую простую конструкцию. Использованный в этом случае утеплитель, к сожалению, препятствует проникновению на первый этаж только воздушных шумов. Ударные легко передаются по деревянному каркасу (через балки и доски). Если в доме нет маленьких детей и шуметь особо некому, такая простая конструкции может стать решением идеальным. В противном случае лучше устроить в доме перекрытие по балкам немного другого типа, собрав на втором этаже так называемые плавающие полы. Конструкция их довольно-таки сложна. Но при желании их можно смонтировать и самостоятельно.

Как собрать плавающие полы

После установки балок в этом случае также сначала набиваются доски потолка первого этажа. Далее укладывается пароизолятор. Между балок устанавливаются жесткие плиты минеральной ваты или пенополистирола. Далее монтируется еще один слой звукоизолятора. В этом случае плиты лягут уже выше балок, а пол будет укрыт ими полностью.

Можно звукоизолировать межэтажное перекрытие по деревянным балкам и немного по-другому. В этом случае также используются плиты ваты. Но между балками они не устанавливаются. Стелют их поверх них сплошным ковром. Материал при этом будет слегка вдавливаться между балками, не касаясь досок потолка первого этажа. Далее несколько плит разрезают на полосы. Они необходимы для прокладки помещений на втором этаже по периметру. В последующем их можно будет закрыть плинтусом.

Поверх плит заливается бетонная стяжка толщиной примерно в 5 см. Для прочности ее нужно армировать стекой из прута 10 мм. Заливать бетон следует таким образом, чтобы он касался нарезанных полос ваты, а не стен дома. Поверх бетона нужно уложить листы фанеры, а затем – чистовой материал.

Более простой и дешевый способ звукоизоляции

При желании уменьшить ударный шум со второго этажа можно собрать деревянные перекрытия в доме и немного по другой технологии. В этом случае также сначала устанавливаются балки. Затем на них монтируются специальные звукопоглощающие прокладки. Последние стоит предварительно пропитать или обработать антисептическим составом. При сборке перекрытий на второй этаж в загородных частных домах обычно используются войлочные или резиновые прокладки.

Монтируются эти элементы непосредственно на балки. На них укладывают (без крепежей) лаги. Длина последних должна быть такой, чтобы они не касались стен дома. Монтируют лаги поперек балок. Далее устанавливают плиты звукоизолятора. Кладут их и между балками, и между лагами (в два-три слоя). Поверх получившегося «пирога» набивают доски. Пароизолятор в данном случае использовать также следует обязательно.

Заключение

Устройство перекрытия второго этажа по деревянным балкам, как видите – процедура несложная. Собрать такую конструкцию можно в том числе и самостоятельно. Но, конечно же, выполняя монтаж перекрытия, следует в точности придерживаться положенных технологий. В этом случае конструкция получится надежной и долговечной.

fb.ru

Междуэтажное перекрытие по деревянным балкам

Перекрытия между этажами, подвальные или чердачные конструктивно устраиваются по двум схемам – безбалочное перекрытие (в основе лежит использование монолитной плиты), и балочное перекрытие (применяются деревянные балки перекрытия). Делают перекрытия для разделения междуэтажных помещений, а также, чтобы отделить комнаты от подвала и чердака. Балки могут быть изготовлены из различных материалов, например, из древесины, монолитного железобетона или металлических прогонов.

Устройство перекрытия по деревянным балкам

Устройство перекрытия по деревянным балкам

Установка деревянных балок перекрытия позволяет решить такие задачи:

1. достичь необходимых показателей прочности и жесткости перекрытия;
2. обеспечить соответствие звукоизоляции и сопротивления теплопередаче уровню необходимому для энергосбережения;
3. выдержать соответствие установленным нормативам показателей паро- и воздухопроницания.

Выбор балки для межэтажных перекрытий:

• Балки перекрытия из бруса. Чаще всего для изготовления балок выбирают брус прямоугольного сечения. Высота бруса должна находится в пределах 140-240 мм, а толщина 50-160 мм. При этом выдерживается правило: толщина балки составляет не менее 1/24 от ее длины. Профессионалы отмечают, что большая прочность присуща деревянной балке с соотношением сторон 7:5.

• Балки перекрытия из бревна. Экономически более выгодное решение. Бревно обладает большой стойкостью к нагрузкам, но и низкой стойкостью к изгибу. Бревно пригодно для использования только если выдержано в сухих условиях не менее одного года.

• Балки перекрытия из досок. Использование доски приводит к уменьшению потребляемого для устройства перекрытия количества пиломатериалов. Но, стоит отметить, что в данном случае понижается устойчивость перекрытия к огню, долговечность и звукоизоляция. Обычно доска используется при строительстве чердачного перекрытия. Чтобы усилить доски можно воспользоваться приемом — срастить вместе две доски по длине. Тогда суммарное сечение будет соответствовать уровню нагрузки. Такая конструкция может выдерживать нагрузку в 2 раза большую, нежели бруса или две доски, уложенные вплотную друг к другу. В данном случае крепление осуществляется саморезами или гвоздями, зафиксированными в шахматном порядке с шагом 20 см.

Рекомендуем! Подробное описание деревянных балок перекрытия — типы, виды, расчет балки на изгиб, прочность и нагрузку.

Сечение балок деревянного перекрытия

Напрямую зависит от величины предполагаемой нагрузки на балки. Нагрузку делят на постоянную, создаваемую полом, мебелью, и переменную, зависит от количества одновременно находящихся на перекрытии людей и предметов.

Способ монтажа деревянных балок перекрытия

Монтаж цельных деревянных балок Укладка цельных деревянных балок.

В данном случае балки укладываются без сращивания. Чтобы минимизировать прогиб, нужно укладывать их вдоль более короткой стены. Таким образом, количество балок увеличится, но длина каждой отдельной балки уменьшится.

Монтаж усиленных (срощенных) балок Укладка усиленными (срощенными) балками.

Этот способ монтажа предполагает монтаж стыка на внутренней стене постройки.

Укладка балок короткими прогонами Укладка короткими прогонами.

На жаргоне строителей их называют разменниками. По сути, это балки, уложенные перпендикулярно к продольным балкам. Служат для усиления перекрытия.

Схема укладки балок короткими прогонами

Материал подготовлен для сайта www.moydomik.net

Следует учесть, что устройство перекрытия по деревянным балкам будет надежным при условии правильного выбора породы дерева. Так, не подходят для этого вида работ лиственные породы. Причиной этому является плохая устойчивость на изгиб, а вот древесина хвойных пород подходит идеально. Главное, чтобы она была очищена от коры и обработана антисептическим раствором.

Плюсы деревянных балок перекрытия:

• малый вес. Это позволяет уменьшить нагрузку на стены и фундамент дома, упростить транспортировку и облегчить процесс монтажа;
• возможность выполнять работу вдвоем, своими руками, без привлечения специальной техники;
• доступность и сравнительно низкая стоимость;
• возможность уложить изоляцию;
• высокая скорость проведения работ.

Минусы деревянных балок перекрытия:

• ограничения по длине закрываемого пролета. Длина деревянных балок не превышает 6 000 мм, а закрывать они могут максимум 4 500 мм. без установки дополнительной вертикальной опоры;

• потребность в дополнительной защите древесины от гниения, биологического разрушения и расколов;

• зыбкость. Деревянная балка может «играть» при перемещении по ней людей и создавать дополнительный шум. Требуется устройство дополнительной звукоизоляции.

Монтаж деревянных балок перекрытия

Технология устройства перекрытия по балкам предусматривает выполнение работ в несколько этапов:

1. Расчет сечения (диаметра) деревянной балки перекрытия с учетом требований СНиП 2.01.07-85 «Нагрузки и воздействия».

Расчетный показатель предельно допустимой нагрузки на 1.м.кв. составляет:

• для подвального и междуэтажного перекрытия – не более 210 кг;
• для чердачного – не более 105 кг.

Более детально сечение рассчитывается с учетом расстояния между балками (см. таблица сечения балок перекрытия).

Таблица сечения балок перекрытия

Рассчитывая длину балки важно помнить, что древесина склонна к пригибанию.

Расчет прогиба деревянной балки

• для подвального и междуэтажного перекрытия минимальный прогиб не может превышать 1/300 ее длины. Т.е. балка длиной 3 000 мм. не может прогнуться более чем на 10 мм. в наиболее удаленном от опоры месте;

• для чердачного – не более 1/200.

Устранить прогиб можно путем выгибания балки. Строительный подъем – так называется этот процесс – позволяет компенсировать деформации. Грубо говоря, балка должна быть слегка изогнутой внутрь, чтобы с учетом изгиба принять надлежащий вид.

2. Приобретение бруса, бревна или пиломатериала и обработка его антисептиком, противопожарным, противогрибковым раствором и биологической защитой.

3. Выбор вида крепления балки к стене.

Крепление деревянных балок перекрытия к несущей стене осуществляется двумя способами:

• крепление в стене. Балка вмуровывается в несущую стену на глубину 150-200 мм.

Крепление деревянных балок перекрытия к несущей стене

При данном способе монтажа торец балки нужно спилить под углом 60°. Чтобы защитить торцы балки их нужно обвернуть в два-три слоя рубероида. При этом торец балки остается открытым, и он не должен упираться в стену. Наличие зазора в 20-25 мм. позволит обеспечить свободный воздухообмен. А получившаяся ниша (щель) заполняется минеральной ватой.

• крепление подвесным методом. В этом случае балки фиксируются на стене посредством металлических накладок.

Крепление деревянных балок перекрытия подвесным методом

4. Укладка деревянных балок перекрытия

На этом этапе подготавливаются балки нужной длины. Длина зависит от способа монтажа. Если балка заводится в стену, то рассчитывается так: длина комнаты плюс 300-400 мм. для крепления в стене. Если крепится к стене, то длина балки равна длине комнаты.

Установка деревянных балок перекрытия начинается с крайних балок. Каждую балку проверяют строительным уровнем. После этого балки фиксируются в гнездах стены с использованием сухого щебня.

Далее устанавливаются промежуточные балки. Для этого целесообразно натянуть леску между крайними балками и по ней выставлять остальные. Расстояние между соседними балками должно быть одинаковым.

Когда балки установлены точно по уровню и проверена горизонталь их можно бетонировать в посадочных гнездах.

Заключение

Выполненное по такой технологии перекрытие деревянными балками будет надежно служить вам несколько десятилетий. Однако, чтобы продлить срок его службы, нужно обработать древесину и производить периодический осмотр для контроля их состояния. При наличии дефектов выполнить ремонт (частичная или полная замены поврежденных элементов).

Похожие новости

Междуэтажное перекрытие является одной из самых сложных и важных частей любого этажного здания. Оно разделяет строительную конструкцию на этажи и должно выдерживать большие нагрузки. Кроме того любое перекрытие служит связующим звеном для стен, а значит, обеспечивает дополнительную устойчивость здания в целом. В связи с этим все работы, связанные с обустройством междуэтажного перекрытия, должны проводится в строгом соответствии со всеми существующими строительными нормами и правилами.

Межэтажное перекрытие по деревянным балкам

Для оборудования междуэтажного перекрытия могут использоваться следующие материалы:

• Монолитный железобетон;
• Готовые железобетонные изделия, к примеру, многопустотные железобетонные плиты;
• Железобетонные балки с накатом, выполненным из бетонных плит;
• Металлические балки с накатом, выполненным из бетонных плит;
• Деревянные балки.

При строительстве малоэтажных частных домов для обустройства междуэтажных перекрытий, чаще всего, используются деревянные балки, которые отличаются доступной ценой в сочетании хорошими прочностными характеристиками. Как и любые другие материалы, они имеют определенные достоинства и недостатки, которые необходимо знать, чтобы сделать правильный выбор применительно к конкретным условиям строительства.

Преимущества деревянных балок:

• Легкость проведения всех монтажных работ. В связи с небольшим весом изделий, не требуется применение какого-либо механизированного подъемного оборудования, ведь для того, чтобы поднять балки на перекрытие и выполнить те или иные монтажные операции достаточно мускульной силы пары человек;
• Доступность материала. Деревянные балки для перекрытий, как правило, изготавливаются из древесины деревьев хвойных пород, которые повсеместно произрастают в средней полосе;
• Малый вес деревянного междуэтажного перекрытия. Это уменьшает в целом общий вес дома;
• Возможность использования звукоизоляции. Проложив между балками в перекрытии звукоизоляционный материал, можно существенно снизить передачу шумов между этажами;
• Высокая огнестойкость. Как правило, балки обрабатываются специальными огнеупорными веществами, поэтому процесс горения существенно замедляется, и он должен продолжаться более часа, чтобы деревянная балка окончательно разрушилась;
• Высокая скорость монтажа. Как правило, перекрытие с использованием деревянных балок, формируется в течении одного рабочего дня;
• Низкая стоимость. Деревянные балки являются самым дешевым материалом для перекрытий.

Как и у всех других материалов, которые используются при оборудовании междуэтажных перекрытий, у деревянных балок имеются своими недостатки, это:

• Ограниченная длина деревянной балки. Максимальная длина изделий без учета дополнительных опор составляет 4,5 м, это не позволяет формировать большие по площади перекрытия.
• Возможность разрушения балки от негативного воздействия грибков и гнили. Для того чтобы избежать этого следует перед началом монтажа обработать деревянные балки специальными средствами.

Рекомендации по обустройству междуэтажных перекрытий по деревянным балкам

Как правило, междуэтажное перекрытие по деревянным балкам обустраивается при строительстве малоэтажных домов и коттеджей.

Балки могут укладываться только на несущие стены следующими способами:

• С опиранием на наружные стены;
• С опиранием балок одним концом на внутреннюю стену, а другой — на наружную.

Чтобы начать работы следует определится с длиной балок и их количеством. Длина балок должна равняться расстоянию между стенами помещения плюс 300 мм для укладывания на стены. Количество балок для обустройства перекрытия определяется расчетным путем в соответствии с длиной помещения и размерами сечения балок. Расстояние между осями соседних балок должно составлять 600-1000 мм.

При выборе деревянных балок перекрытия очень важно уделять внимание их качеству, то есть балки должны быть ровными, а древесина — сухой и без каких-либо следов плесени и жуков-короедов.

Одновременно с балками под перекрытие следует приобрести доски для чернового пола верхнего этажа. Их толщина должна быть не менее дюйма, а ширина от 100 до 150 мм. Рекомендуется приобретать полуобрезную или необрезную доску с обзолом.

Дополнительно при обустройстве перекрытия по деревянным балкам понадобятся:

• Состав для биозащиты древесины;
• Рубероид;
• Скобы для степлера;
• Гвозди длиной 70 мм;

Также для проведения монтажных работ необходимо предусмотреть наличие следующих инструментов:

• Рулетки;
• Монтажного ножа;
• Ножовки по дереву;
• Молотка;
• Строительного степлера;
• Широкой кисти.

Последовательность операций при обустройстве междуэтажного перекрытия по деревянным балкам

Вначале балки, которые представляют собой брус, подгоняются по размеру и пропитываются биозащитным составом согласно прилагаемой к нему инструкции. После высыхания концы балок оборачиваются рубероидом, во избежании взаимодействия дерева с цементным раствором.

После этого деревянные балки поднимаются наверх и начинается монтаж перекрытия. Брус равномерно укладывается между стенами, причем важно, чтобы каждый конец опирался на стену не менее чем на 120 мм своей длины. Чтобы минимизировать прогиб, балки устанавливаются по короткому сечению пролета.

По ширине верхней грани деревянной балки укладываются и крепятся с помощью степлера, предварительно нарезанные полоски рубероида, которые в определенной степени выполняют роль звукоизолятора.

На последнем этапе обустройства междуэтажного перекрытия набиваются доски на уложенный брус. При этом доски укладываются на расстоянии 20 — 200 мм друг от друга и около 10-15 мм от стен. Если доски будут набиты на минимальном расстоянии, то такое покрытие может использоваться в качестве чернового пола.

Следует помнить, что при укладке пола доски должны прибиваться одним гвоздем перпендикулярно к балкам. Их нужно укладывать вразбежку, таким образом, чтобы стыки не находились на одной линии.

Правильно обустроенное перекрытие по деревянным балкам отличается хорошими эксплуатационными характеристиками и долговечностью.

Как сделать межэтажные деревянные перекрытия в домах из кирпича и дерева

Перекрытия – это один из элементов возводимого дома, сильно влияющий на крепость постройки. В зависимости от материала они бывают деревянными и железобетонными (монолитными, сборными, сборно-монолитными). Для изготовления конструкционного элемента в частном малоэтажном строительстве часто выбирают деревянные бруски, доски или бревна, так как сооружение перекрытий из дерева отличается меньшей трудоемкостью при монтаже и его можно выполнять без специальных навыков.

Содержание

При возведении частного дома, когда сооружается межэтажное перекрытие по деревянным балкам своими руками, успех дела во многом зависит от правильности выбора строительного материала. Брусы, являющиеся опорой всей конструкции, не только воспринимают собственный вес – на них давит масса настила, воздействуют эксплуатационные нагрузки.

Перекрытие в доме

Для таких целей рекомендуется выбирать древесину хвойных пород или лиственницы, так как такой материал обладает лучшей прочностью относительно древесины лиственных пород. Бруски, доски либо бревна должны быть сухими – допускается влажность, не превышающая 14%. Обычно такую влажность пиломатериал приобретает за год при создании правильных условий хранения.

Замер влажности древесины

У балок не должно быть большое количество сучков, желательно отбраковывать лес, имеющий ярко выраженные косослой либо свилеватость – волокна должны располагаться вдоль бруса или доски. Хорошо, если была проведена обработка пиломатериала антисептиком и составом, повышающим огнестойкость древесины.

В зависимости от того, где используются деревянные перекрытия, необходимо делать выбор брусков или досок по размерам сечения, от которого зависит надежность конструкции. Если строится межэтажная площадка, то к сечению предъявляются одни требования, а когда выполняется постройка чердака, толщина балок может быть меньше. Подбирая материал, можно руководствоваться таблицами, дающими возможность рассчитать сечение используемых досок, бревен или бруса.

Расчет сечения бруса в зависимости от длины пролета при ориентировочной нагрузке 350-400 кг/м²

Расчет диаметра бревна в зависимости от длины пролета при нагрузке в 400 кг/м²

Хотя можно не брать повышенное значение нагрузки на полы, если в помещении не планируется размещать большое количество мебели или других предметов интерьера. В этом случае поможет другая таблица, помогающая подбирать сечение балок, учитывая загруженность напольного покрытия в помещении.

Выбор сечения бруса в зависимости от нагрузки и ширины пролета

Грамотно выбрав материал, приступают к монтажу межэтажного настила. Правильно сделанное деревянное перекрытие в доме обеспечивает крепость всего каркаса строения, а для этого необходимо точно отмерить длину балок и выверено их расположить.

Из подобранного по сечению материала подготавливаются брусы с точным размером, включающим расстояние «запаса», который будет играть роль опоры конструкции на несущие стены. Для опоры необходимо использовать не менее 10 см бруска, а в качестве опорной площадки обычно используют не менее 2/3 толщины стены.

Длина пролета, в котором укладывается перекрытие, для безопасности не должна составлять более 6 м. Идеальное перекрываемое расстояние должно соответствовать 4-5 м. Когда готовится проект дома, проектировщик старается расположить несущие конструкции из древесины таким образом, чтобы брусы располагались параллельно меньшей стороне помещения либо строения.

Рассчитывая шаг, с которым укладываются подготовленные бруски или доски, необходимо использовать данные, отраженные в СНиП 2.01.07-85. Согласно этому документу, нужно руководствоваться следующими значениями допустимой суммарной нагрузки:

• для межэтажных перекрытий, включая цокольные 350-400 кг/м²;
• для не нагружаемого чердачного помещения 130-150 кг/м²;
• для используемого чердачного помещения до 250 кг/м².

Расчет шага распределения брусков или досок

Чтобы правильно распределить слеги, можно использовать таблицу расчета шага, позволяющего сделать перекрытие второго этажа по деревянным балкам достаточно прочным.

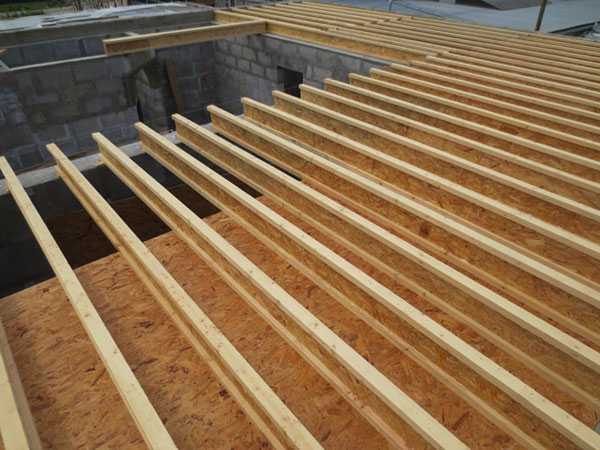

Распределение балок под перекрытие

Брусы необходимо тщательно распределять, располагая их строго горизонтально и параллельно относительно друг друга. Шаг размещения брусков или досок должен быть по всей площади одинаковый.

Допускаемый прогиб настила не должен превышать 1/350 длины балки, то есть на 3,5 м длины балки величина прогиба не должна быть более 10 мм. Если пролет велик, а сечение для создания необходимой прочности недостаточно, можно установить вертикальные колонны и построить дополнительно несущие стены. При монтаже добавочных колонн или несущих стен используют специальный перфорированный крепеж.

В местах соприкосновения слег с несущими элементами нужно стелить изолирующие материалы, к которым, например, относится демпферная лента. Можно использовать несколько слоев рубероида или листовой резины, что также послужит гидроизоляцией.

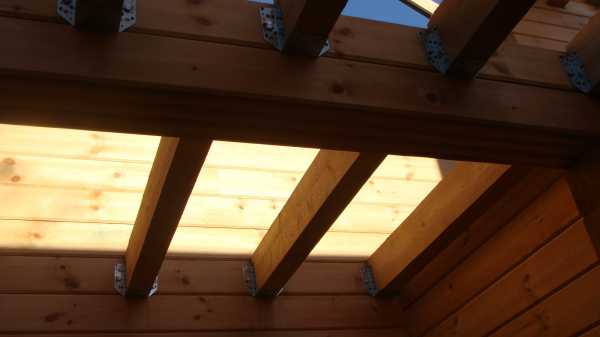

Перфорированная опора бруса

Часто стали использовать специальные кронштейны из перфорированного металла, благодаря которым монтаж балок можно выполнять встык с несущей стеной, собирать узлы стыковки ригелей и коротких брусков. К примеру, становится понятно, как сделать перекрытие второго этажа с проемом для расположения лестничного марша или проходом для дымохода.

У такого соединения имеются определенные достоинства:

• Т-образный узел отличается надежностью;
• монтаж делается быстро и без вырубки посадочного места в брусе, что сохраняет прочность конструкции;
• в стене нет необходимости создавать полость для упора балки, что не нарушает теплоизоляционных свойств стены;
• становится возможным использовать балки меньшей длины, чем ширина закрываемого проема.

Вариант монтажа с опорами

Далее крепят на установленные слеги настил с необходимыми слоями утеплителя. Количество слоев утеплителя и тип используемых материалов зависит от вида перекрытия.

Виды перекрытий и их устройство

В домах имеется подвальное помещение и чердачное пространство, а нередко оборудуют мансарду. От этого зависит тип перекрытия, к которому в разных случаях предъявляются разные требования.

Существует следующее подразделение несущих сводов по видам:

1. Межэтажное перекрытие, не требующее хорошего утепления, так как оно разделяет жилые зоны. Основным требованием является хорошая звукоизоляция.
2. Чердачное, отделяющее от чердака жилые помещения. В зависимости от того, отапливаемый чердак (мансарда), или в помещении под крышей нет отопления, выполняется настил из необходимого изоляционного материала. Но в обязательном порядке применяется слой пароизоляции, исключающий образование конденсата.
3. Подвальное или цокольное, служащее границей между подвалом. Здесь на первом месте стоит теплоизоляция, отсекающая поступающий снизу холод.

Чердачное перекрытие из двутавровых балок

В зависимости от предъявляемых требований к настилу, добавляются определенной толщины слои утеплителя, пароизоляционные либо звукоизоляционные материалы.

Устройство деревянного перекрытия

Если свод монтируют к каменным стенам, необходимо концы балок обернуть рубероидом или обработать смолой, обеспечив гидроизоляцию. Проем в стене, который используется в качестве опоры для балок, поддерживающих деревянные перекрытия между этажами в кирпичном доме, создают такого размера, чтобы присутствовал зазор для вентиляции. Это позволит избежать образование конденсата и дольше сохранить древесину от разрушения.

Порядок работ при монтаже своими руками:

1. В процессе строительства дома, не забывая, как нужно устанавливать балки перекрытия, в стенах на необходимой высоте устраивают ниши, имеющие глубину от 15 см до 20 см. Особенно удобно создавать ниши при постройке стен из двойного силикатного кирпича.
2. Перед монтажом выполняют обрезку концов брусов под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.

Выполнение среза конца балки

1. Концы слег обрабатывают гидроизоляцией, не трогая торцы для обеспечения выхода влаги из дерева. При необходимости проводят обработку балок антисептиком и средством, повышающим огнестойкость.
2. Выполняют укладку брусьев или досок в ниши с таким расчетом, чтобы между их торцами и стеной сохранялся зазор около 5 см для вентиляции.
3. Каждую третью или четвертую балку фиксируют анкерным болтом к стене.



1. Имеющийся зазор между стеной и брусом заполняют уплотнителем.
2. Далее перпендикулярно к слегам нашивают бруски 50х50 или 40х40, получая обрешетку для крепления деревянных щитов либо облегченных бетонных панелей.
3. Снизу к балкам можно прибить доски, панели или листовой гипсокартон.
4. В устройстве деревянного перекрытия между этажами на деревянные щиты помещают необходимый изоляционный слой. В случае с чердаком могут взять такой сыпучий утеплитель, как керамзит. Можно использовать вариант, когда насыпают глиняно-песчаный слой, поверх которого распределяют слой песка либо шлака.
5. Поверх утеплителя крепят лаги с шагом 50-70 см.
6. К лагам прибивают струганные доски.
7. В качестве альтернативы лагам и струганным доскам можно сделать бетонную стяжку с армированной сеткой.
8. Выполняют окончательную отделку напольного покрытия и потолка.

От того, из какого материала построено здание, зависит, как сделать перекрытие между этажами в доме. В возведении строения, имеющего деревянные стены, существуют также определенные нюансы.

Установка брусов из древесины своими руками выполняется по своеобразным маякам – первоначально монтируются крайние слеги, ориентируясь на которые затем крепят промежуточные. При закреплении крайних балок учитывают, что они должны располагаться не ближе 5 см к ближайшей стене. Используя этот промежуток, размещают слой утеплителя.

Ниши для опоры можно не готовить заранее – в построенных стенах, используя электрическую или бензопилу, вырезают необходимые углубления.

Ниши для перекрытий в деревянных стенах

Поэтапный монтаж пола в деревянном доме:

1. Перед монтажом выполняют обрезку концов слег под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.
2. Обработав концы брусков битумом и обернув рубероидом, укладывают их в ниши. Начиная укладку с крайних балок, продолжают укладывать промежуточные с проверкой горизонтальности расположения уровнем.
3. В процессе укладки каждый третий или четвертый брус крепится к стене с использованием анкерных болтов либо другого крепежа, например, скоб.
4. Затем перпендикулярно к слегам закрепляют бруски 50х50 или 40х40, готовя обрешетку для монтажа деревянных щитов.
5. Сверху нашивают черновые полы, для которых используют не струганные доски либо деревянные щиты.
6. Выполняя монтаж перекрытий, снизу прибивают листовой материал или легкие доски.
7. На черновом полу закрепляют изоляционный слой, в каждом случае выполняющий определенную задачу. Если оборудуется перекрытие дома 1 этажа, необходимо укладывать теплоизоляционный слой для защиты от холода из подвального помещения. А когда настилается пол на 2-ом этаже, достаточно обеспечить хорошую звукоизоляцию.
8. Сверху утеплителя нашивают лаги, к которым затем крепят струганные доски чистового пола. Вместо досок можно использовать плиту ОСП.
9. Завершающим верхним слоем может стать линолеум, керамическая плитка, ламинат или паркет.

Пример монтажа перекрытия в стене из газобетона

Главной особенностью является то, что газобетон при всех своих положительных свойствах не обладает достаточной прочностью. Из-за этого не рекомендуется из обычного газобетона возводить строения, имеющие больше двух этажей.

Устройство деревянного перекрытия между этажами

Для монтажа настилов между этажами, особенно когда необходимо смонтировать перекрытие 2 этажа дома из газобетона, заранее подготавливают армированную опору из железобетонного пояса, расположенного по периметру здания или помещения.

Этапы работ своими руками:

1. Концы балок необходимо подпилить под углом в 60°-70°, создавая дополнительную полость для вентиляции после установки.
2. Далее бруски в месте контакта со стеной оборачивают рубероидом, предотвращающим истирание упора конструкции. Торец необходимо оставить открытым для удаления влаги из древесины при вентиляции.
3. Создавая ниши для укладки слег, необходимо рассчитать их размер так, чтобы зазор между деревом и стеной сверху был не менее 50 мм. После укладки балки в этот зазор укладывают утеплитель, к примеру, минеральную вату.
4. Монтаж начинают с крайних брусков, монтируя перекрытие по деревянным балкам. Затем устанавливают промежуточные слеги, проверяя правильность установки по строительному уровню.
5. Балочный свод фиксируют к армированному поясу с использованием металлических уголков, шпилек либо специальных пластин.
6. Следующим этапом выполняют монтаж досок и брусков, закрепляемых снизу балок.
7. После фиксации нижнего слоя конструкции распределяют изоляционный слой, подбирая его свойства в зависимости от типа перекрытия – обеспечение теплоизоляции, улучшение звукоизоляции или гидроизоляции.

Отделка пола по балкам

В завершении сверху настилают лаги, на которых монтируют чистовой пол. Нижнюю часть свода также облагораживают, обшивая вагонкой, ДВП, фанерой либо другим отделочным материалом.

Из всех видов перекрытий созданные из дерева более предпочтительны при возведении дома собственными силами – деревянные межэтажные конструкции требуют меньше затрат и не отличаются большой трудоемкостью. Используя лесоматериалы, можно возводить перекрытия любого вида – межэтажные, чердачные или подвальные (цокольные). Необходимо лишь правильно рассчитать нагрузку и грамотно выбрать пиломатериал для строительства, что обеспечит крепость и долговечность конструкции.

Рекомендуем похожие статьи

Утеплитель для труб: обзор теплоизоляционных материалов, сравниваем, выбираем

Источники: http://moydomik.net/steny-i-perekrytiya/294-ustroystvo-perekrytiy-derevyannym-balkam.html, http://postroy-dom.com/balki-plity-perekrytiya/125-mezhetazhnoe-perekrytie-po-derevyannym-balkam.html, http://strmnt.com/dom/build/other/mezhetazhnye-derevyannye-perekrytiya.html

blogforbuilder.ru

Лаги перекрытия второго этажа — Всё о строительстве

Делаем пол второго этажа по деревянным балкам своими руками

Существует два варианта установки деревянного пола: если дом одноэтажный, то пол монтируется на лаги, а если многоэтажный, то пол каждого последующего этажа монтируется на деревянные балки. Хотя, в зависимости от конструкции и в одноэтажном доме можно осуществить крепление деревянного пола к деревянным балкам. Поэтому, дело не в выборе технологии, а в конструкционных особенностях здания.

Балки и пол

Устройство пола второго этажа по деревянным балкам имеет свои технологические особенности.

• Балки относятся к части конструкции дома, делая его более крепким. Балки надежно крепятся к несущим стенам, что делает таким же надежным и пол.
• Малый вес строительных материалов, которыми зашивается нижняя часть перекрытия.
• Низкие затраты на сооружение подобных полов. Несмотря на это, пол второго этажа по деревянным балкам имеет свои недостатки. Опираясь на несущие стены, он обладает повышенной шумопроводностью, что негативно сказывается на проживание в таком жилище. Если об этом подумать и лаги перекрытия второго этажа установить на звукоизоляционные подкладки, то проблема будет решена. К сожалению, такой подход снижает несущие характеристики строения в целом.

Устройство балок

Чтобы пол оказался качественным и прослужил долго, следует определиться с количеством балок.

Для этого можно воспользоваться специальными программами, но застройщики идут по другому пути, опираясь на стандартные подходы:

• Выбирается брус с сечением 150х150 мм или 200х200 мм.
• Балки располагаются на расстоянии 0,6 м друг от друга.

Как правило, выбирается сосна, как самая недорогая и доступная строительная древесина. В зависимости от того, кирпичное здание или деревянное, выполняется крепление балок перекрытия. В кирпичном доме они заделываются в кирпичную кладку. В деревянной конструкции они укладываются на деревянное основание, и крепятся металлическими скобами.

Этот процесс требует особого подхода, который может опираться на определенные правила:

• Все деревянные конструкции, в том числе и балки, следует обрабатывать антисептиками и огнеупорными материалами.
• Не следует покрывать смолой любые деревянные конструкции, так как это может привести к появлению конденсата.
• Первый брус должен быть установлен на расстоянии 5 см от стены и не более.

Как уже было сказано выше, монтаж балок перекрытия производится в зависимости от конструкционных особенностей строения.

Устроены полы на втором этаже частного дома следующим образом. Для начала нужно прикрепить бруски со всех сторон балок. Бруски крепятся таким образом, чтобы при укладке досок они находились на одном уровне с балками. Крепление должно быть надежным, так как по полу придется ходить.

Перекрытие полностью зашивается с нижней части, которая впоследствии будет служить потолком первого этажа. Доски подгоняются очень плотно, чтобы не было щелей. После этого, верхняя сторона зашивки покрывается слоем гидроизоляции или обычным глино-песчаным раствором.

Достоинство его в том, что эта смесь не горит, поэтому идеально подходит для таких целей. Раствор наносится тонким слоем, после чего нужно дать время для его высыхания. Как вариант, можно уложить рубероид. Подобные технологические операции увеличивают срок службы утеплителя.

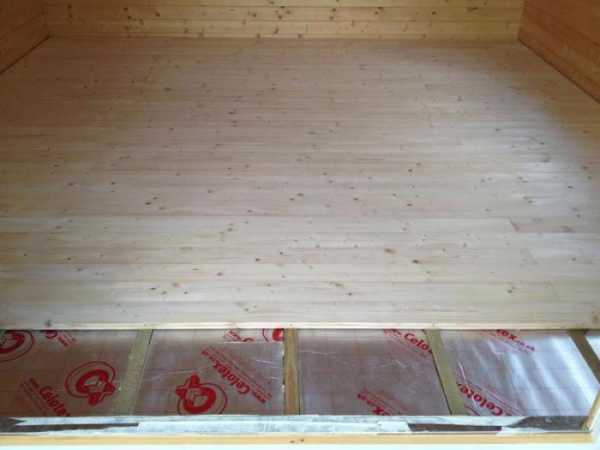

Пол второго этажа в деревянном доме должен быть теплым, а для этого следует уложить между балками теплоизоляцию.

В качестве утеплителя можно использовать:

• обычный шлак, который засыпается в промежутки между балками;
• минеральную вату;
• пенопласт;
• керамзит или опилки.

В большинстве случаев применяется минеральная вата из-за не высокой стоимости, легкости и простоты укладки. Этот материал укладывается между балками, причем очень плотно, чтобы не было щелей, тем более что работа с минватой позволяет ее уплотнять. Это позволит получить качественное теплоизоляционное покрытие, без всевозможных мостиков холода.

В заключение поверхность можно накрыть пароизоляцией, хотя и не обязательно, если имеются затруднения в плане финансов.

Как вариант, можно применить пенопласт, но при этом следует помнить, что он имеет положительную горючесть, несмотря на его уникальные теплоизоляционные характеристики.

Если говорить о таких материалах, как опилки, керамзит или шлак, то это сыпучие материалы и их не так просто занести на второй этаж в достаточном количестве.

После того, как утеплитель уложен, можно приступать к производству окончательного настила пола на втором этаже. Это делается по той же технологии, что и предыдущая зашивка пространства между балками. Но тогда доски крепились снизу, а теперь это нужно сделать сверху. Главное, чтобы черновой пол оказался заподлицо с балками.

Существует еще один вариант финишного покрытия пола по балкам. Для этого, поверх балок и в направлении перпендикулярном направлению расположения балок, крепятся лаги. В таком случае получается вентилируемое пространство, которое положительно влияет на долговечность конструкции.

Кроме этого, такой подход позволяет смонтировать плавающий пол, который в несколько раз может снизить уровень шумов.

Поверх лаг крепится обычная доска или листы ДСП. При этом следует предусмотреть промежутки между полом и стенами. В любом случае, монтаж пола можно закончить финишной отделкой, в качестве которой подойдет линолеум, паркет или ламинат.

Вывод напрашивается сам собой: вариант теплого пола на втором этаже своего дома является наилучшим выбором. Как правило – это дополнительный комфорт и уют.

Как сделать пол на втором этаже

Основные разновидности полов на втором этаже

Конструкция полов на втором этаже зависит от нескольких факторов, основной из них — способ формирования межэтажного перекрытия. Если основание деревянное, настилы стелют на балки или лаги. В случае использования железобетонных плит материал кладут на лаги.

Приведем характеристику основных видов полов для второго этажа дома:

• Полы па балках. В такой конструкции настил монтируется непосредственно на бревна, удерживающие перекрытие. Опорные конструкции (балки) являются фундаментом пола, его силовыми элементами. Работа выполняется на стадии строительства всего здания. Форма бруса может быть разная — прямоугольная, круглая, квадратная. Заготовки для балок продаются необработанными и требуют предварительной отделки перед укладкой на штатное место, что увеличивает сроки монтажа. Силовые элементы из грубой древесины имеют преимущества перед лагами — они дешевле и более устойчивы к нагрузкам. Но у конструкции плохая звукоизоляция, т.к. профили кладут в каркасной части здания.

Полы на лагах. Лаги необходимы для получения высококачественного настила в половых конструкциях. В деревянных домах эти элементы укладываются непосредственно на силовые балки. Заготовки имеют прямоугольное сечение стандартных размеров и не требуют предварительной обработки. Монтаж полов на лагах проходит быстро благодаря точным размерам и ровным поверхностям. Во время работы настил изолируется от стен и силовых профилей, что позволяет повысить тепло- и звукоизоляцию комнаты. Из недостатков можно отметить уменьшение расстояния между половицами и потолком после сборки конструкции и дороговизну материала.

Полы на бетонных плитах. Бетонные перекрытия пола второго этажа выдерживают гораздо большую нагрузку, чем деревянные, на них можно монтировать тяжелые конструкции. Опорами для досок служат лаги, которые можно устанавливать на предварительно выровненную поверхность или на технологические прокладки. В качестве утеплителя можно использовать наиболее экологический высококачественный изолятор — керамзит. Он имеет значительный вес, поэтому в деревянных конструкциях не применяется.

Требования к полам комнат многоуровневого дома

Пол второго этажа обязан соответствовать таким требованиям:

1. Обладать максимальной жесткостью и минимальным прогибом. Перекрытие обязано выдерживать собственный вес и нагрузку от мебели, бытовой техники, людей и т.д.

Конструкция простая и соответствует строительным технологиям.

Используемые материалы не боятся влаги, имеют большой срок эксплуатации, устойчивы к истиранию.

Настил выполнен в пожаробезопасном исполнении, а его предел огнестойкости соответствует допустимым значениям для данного материала. Для деревянных полов без защитного покрытия это значение меньше 15 минут.

Перекрытие обладает хорошей звукоизоляцией и соответствует специальным нормам для жилых помещений.

Если разница температур на разных этажах белее 10 градусов, пол должен быть утеплен.

Несущая способность настила соответствует эксплуатационной нагрузке всего здания.

Внешний вид пола должен быть привлекательным и не отличаться от стиля оформления комнаты.

Выбор материалов для полов второго этажа

Конструкция полов второго этажа состоит из следующих основных элементов: основания, чернового покрытия, тепло- и звукоизоляции, гидроизоляции. Выбор материалов зависит от нагрузки на покрытие и условий, в которых оно будет эксплуатироваться.

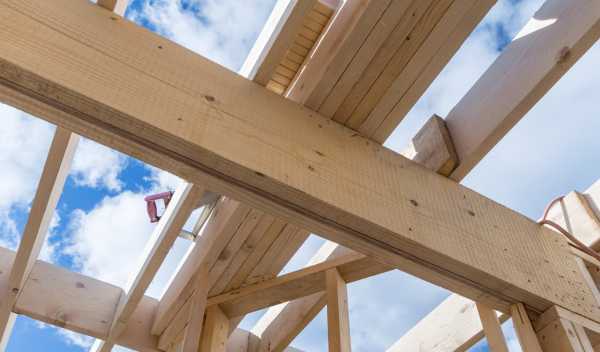

Силовые балки для монтажа пола

Профили для настилов чаще всего изготавливают из хвойных пород деревьев — сосны или лиственницы, которые имеют высокую прочность на изгиб. Брусья из лиственных пород могут согнуться после приложения нагрузки. При покупке убедитесь, что образцы без сучков, трещин, гнили и других дефектов.

Перед тем как сделать пол на втором этаже, определите грузоподъемность и размеры бревен. Для расчета можно воспользоваться несложными компьютерными программами или применить готовые проверенные конструкции.

Форма колоды может быть разная — прямоугольная, круглая, квадратная. Классический вариант силовой балки — брус высотой 140-240 мм и шириной 50-160 мм. Размер сечения зависит от нагрузки, размера пролета и шага между изделиями. Брусья укладывают вдоль короткого пролета длиной максимум 6 м. Оптимальная длина опорных конструкций — 4 м.

Бревна для полов жилых помещений должны выдерживать нагрузку 350-400 кг/м 2. для нежилых неэксплуатируемых — 200 кг/м 2. Если есть концентрированная нагрузка, например, от ванны или котла, выполняют специальные расчеты.

Изделие большей длины будет провисать под своим весом и приведет к деформации конструкции. При необходимости на первом этаже монтируют опоры, которые поддерживают потолочную конструкцию.

Вместо подпорок можно использовать усиленные брусья (прогоны), на которые опираются другие балки. Отношение высоты прогона к длине пролета должно быть 1:20. Например, для пролета 5 м выбирайте опору высотой 200-225 мм при толщине 80-150 мм.

На стройрынках продаются клееные прогоны прямоугольной формы и двутавровые деревянные конструкции из колод и досок. В первом варианте профили опираются на верхнюю часть прогона. При использовании двутавра колоды кладут на нижнюю полку изделия, снижая высоту конструкции.

Лаги для создания настила

Изготавливают из хвойных пород деревьев, у которых материал мягкий, легко обрабатываемый, недорогой. Можно использовать бруски второго или третьего сорта с влажностью до 18%. Более прочные дубовые или лиственные образцы, но они считаются элитными материалами и стоят дорого.

Брус должен быть прямоугольным, а его ширина меньше высоты в 1,5-2 раза. Профили с такими пропорциями выдерживают наибольшую нагрузку. Популярны изделия с размерами сечения 75х150 мм.

Сечение лагов зависит от расстояния между балками и вычисляется по специальным таблицам. Если ширина пролета имеет промежуточное значение, выбирайте лаги больших размеров.

Изделие необходимой толщины можно изготовить самостоятельно, соединив между собой две доски. Если высота получилась меньше ширины, изделие кладут на ребро.

Высоту бруса выбирайте на 3-4 мм больше толщины защитного слоя, чтобы под настилом оставалось пространство для проветривания.

Изоляторы при монтаже пола

Для тепло- и звукоизоляции применяют рулонные или блочные материалы (базальтовую вату, стекловату, пенопласт). Защитный слой стелют толщиной от 50 до 200 мм, в зависимости от высоты полов второго этажа.

Он состоит из нескольких уровней:

• Нижнюю часть перекрытия защищают от влаги пароизоляционной пленкой (пергамином, полиэтиленовыми полотнищами).

Для звукоизоляции можно использовать обычные теплоизолирующие покрытия из базальтовой ваты или стекловаты плотностью 40-45 кг/м₃. Большего эффекта можно добиться при укладке специальных материалов типа «шуманет».

Если первый этаж холодный, полы утепляют базальтовой ватой, стекловатой или пенопластом. Температура внешнего покрытия пола должна отличаться от температуры в комнате не больше чем на 2 градуса. Идеальным вариантом сохранения тепла в комнате является использование минеральная ваты. Также для этих целей применяют пенопласт, керамзит, опилки.

Накрывают «пирог» гидроизоляционным материалом.

В разных комнатах состав защитного слоя может отличаться:

1. Настил в детской должен быть экологичным и обладать ударной звукоизоляцией.

При наличии на первом этаже душевой, ванной, бассейна обязательно соорудите защиту от влаги.

Гидроизоляция не требуется в случае использования утеплителя ЭППС.

Если на конструкцию не будет попадать вода сверху, влагозащитную пленку поверх изоляции можно не стелить.

Пол в отапливаемых комнатах, расположенных над жилыми помещениями, можно не утеплять, но наличие шумоизоляции обязательно.

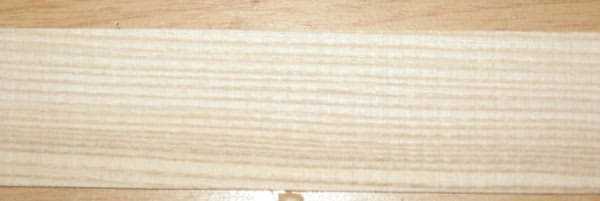

Пиломатериалы для пола на втором этаже

Породу дерева для помоста выбирайте в зависимости от эксплуатационной нагрузки пола. В малопосещаемых комнатах стелют сосновые, пихтовые и еловые пиломатериалы, которые из-за мягкости не рекомендуется использовать, например, в коридоре. Прочные дубовые и лиственные массивы можно класть в любом помещении, но они отличаются высокой ценой. В детских и спальнях лучше сделать ольховые и осиновые полы.

Выбор сорта пиломатериала зависит от финишного покрытия, финансовых возможностей и других факторов:

1. Материалы первого сорта обычно покрывают лаком и используют как чистовые.

Пиломатериалы второго сорта красят.

Доски третьего сорта сверху накрывают линолеумом или используют в подсобных помещениях.

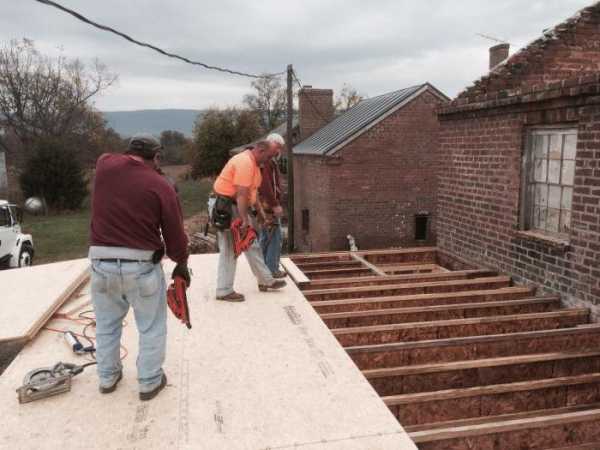

Чистовое покрытие изготавливают из обычных досок, фанеры, OSB. Для получения ровной поверхности лучше использовать шпунтованный материал.

Верхний слой также может улучшить звукоизоляцию помещения, если использовать массивные плитные материалы, например, ЦПС.

Шпунтованные доски плотно прилегают друг к другу и также не пропускают посторонние звуки.

Влажность заготовок не должна превышать 12%, иначе после высыхания между половицами появляются большие щели.

Перед покупкой проверьте товар на наличие дефектов. Поверхности балок должны быть параллельны, иначе обеспечить горизонтальность будет очень трудно.

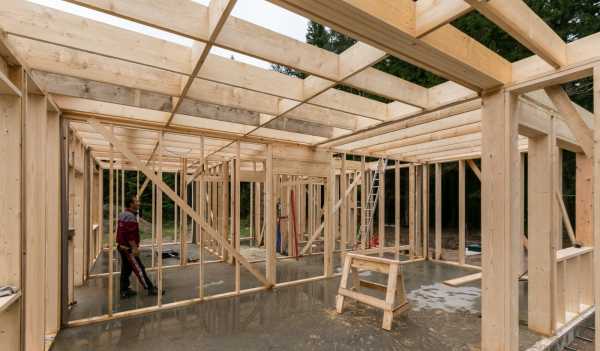

Монтаж пола второго этажа на силовые балки

Укладка помоста на межэтажные профили производится на стадии строительства здания. Конечный результат зависит не только от финишного покрытия, но и во многом от укладки силовых элементов на стены.

Установка бруса на стены

Настил крепится на силовые балки, формирующие межэтажное перекрытие, без промежуточных элементов. Работы по устройству пола второго этажа выполняются в следующей последовательности:

• Покройте брусья антисептиками и антипиренами.

Выполните в стенах проемы для балок. Если перегородки кирпичные или бетонные — изготавливают пазы (гнезда). В бревенчатых конструкциях предусмотрите выемки глубиной не менее 150 мм (для брусьев) или не менее 100 мм (для досок). Шаг между проемами должен быть в пределах 0,6-1 м.

Первое бревно располагают на расстоянии минимум 50 мм от стены, остальные — равномерно между крайними элементами.

Колоды можно крепить к стене и другими способами. Например, если в перегородке вырезать пазы «ласточкин хвост», а в бревне выполнить выступы такой же формы. Другой вариант — закрепить предварительно уголки или кронштейны к стенам саморезами или анкерами и положить на них брусья. Последний способ позволяет быстро создать перекрытие, но в эксплуатации соединение не очень надежное.

Торцы профилей срежьте под углом 60 градусов.

Концы колод, которые ложатся на стены, покройте битумом и оберните двумя слоями рубероида для гидроизоляции. Срезанные торцы не изолируйте, они должны оставаться в таком виде для вентиляции.

Приготовьте обрезки досок толщиной 30-40 мм, пропитайте гидроизоляторами и антисептиками. Положите образцы на дно выемок для балок.

Опустите балки на дощечки и оставьте со всех сторон зазоры между ними и стенами 30-50 мм.

Проконтролируйте уровнем горизонтальность бруса. При необходимости изготовьте деревянные плашки разной толщины, смажьте их смолой и высушите.

Установите прокладки под край бруса и устраните наклон.

Аналогичным способом положите на свои места все пиломатериалы.

Проконтролируйте расположение верхних поверхностей всех изделий в одной горизонтальной плоскости с помощью строительного уровня. При необходимости устраните наклоны.

Заделайте щели между деревом и стеной минеральной ватой или паклей, что предотвратит проникновение холодного воздуха. Каждый пятый образец закрепите к стене анкерами.

Сборка напольной конструкции

Порядок сборки напольной конструкции и ее крепление выполняется в такой последовательности:

1. Закрепите черепные бруски сечением 50×50 мм заподлицо с нижним основанием балки.

Положите на них элементы чернового пола и зафиксируйте со стороны первого этажа саморезами. При монтаже контролируйте горизонтальность нижнего настила.

Для защиты от влажных испарений постелите на пол пергамин или полиэтиленовую пленку. Их кладут поверх бревен внахлест с перекрытием в 10 см и крепят степлером. Места стыков проклейте строительным скотчем.

На пароизоляцию положите рулонный или панельный изоляционный материал. Проконтролируйте отсутствие щелей на полу. При монтаже в два слоя плиты должны перекрывать стыки нижнего ряда.

Накройте утеплитель полиэтиленовой пленкой, заделайте все щели между материалом и основанием.

После монтажа утеплителя на силовые элементы укладывают доски чернового пола. Материал помоста зависит от финишного покрытия. Например, на фанеру толщиной 10-12 мм стелют линолеум или паркетную доску.

Укладка пола на втором этаже заканчивается после выполнения по углам комнаты отверстий для вентиляции подпольного пространства.

Укладка пола второго этажа на лаги

Конструкция из настила и лагов применяется в комнатах с высокими потолками, т.к. брусья поднимают настил. Она может монтироваться на любой стадии строительства, даже в жилом доме.

Работа выполняется в следующей последовательности:

• В силовых балках выполните пазы под лаги с шагом 30-40 см. Расстояния между ними зависят от толщины чернового настила и типа финишного покрытия, значения можно найти в специальных таблицах. Например, если для чернового покрытия используют листовой материал (фанеру или ДСП толщиной 16 мм), расстояние между брусьями по осям оставляют 30 см. Если применяют доски толщиной 20 мм, шаг увеличивают до 40 см. Первый проем должен находиться на расстоянии 20-30 см от стены.

Положите лаги в выполненные выемки меньшей стороной.

Проконтролируйте расположение верхней поверхности лагов в горизонтальной плоскости. При необходимости выполните процедуру выравнивания подкладками под брусья.

Закрепите балки к силовым элементам гвоздями или саморезами. В последнем случае предварительно выполняются отверстия.

К нижней части лагов закрепите доски или бруски для создания чернового пола.

Положите на изготовленные опоры фанеру или другие пиломатериалы, способные выдержать утеплитель.

Накройте подготовленное основание пароизоляционной пленкой. Стыки отдельных частей пленки герметизируйте скотчем.

Положите на основание тепло- и звукоизоляцию. Проконтролируйте, чтобы между верхом лаг и утеплителем оставался зазор 10-15 мм вентиляции пола.

Накройте «пирог» гидроизолирующей пленкой и закрепите степлером.

Положите на лаги чистовой пол из фанеры, досок или других материалов и окончательно закрепите. Края материала обязательно должны лежать на лагах.

Настил пола второго этажа на бетонное перекрытие

Лаги для обустройства полов незаменимы, если работа планируется на бетонных межэтажных плитах перекрытия. Балки укладываются двумя способами — на цементную стяжку или на деревянные прокладки. Первый способ предполагает предварительное выравнивание в горизонт поверхности плиты.

Работа выполняется в следующей последовательности:

1. Очистите плиту от грязи.

Заделайте цементной стяжкой глубокие щели, сбейте выступающие элементы.

С помощью гидростатического уровня нанесите на стены комнаты горизонтальные метки, которые будут служить ориентирами максимальной заливки пола.

Приготовьте песчано-цементный раствор и залейте пол до уровня меток на стене.

После высыхания проконтролируйте горизонтальность поверхности.

Перед установкой лаг гидроизолируйте основание, т.к. бетон хорошо впитывает влагу. Операцию разрешается не проводить, если первый этаж отапливается, а здание сухое.

Определитесь с ориентацией досок (и, соответственно, лагов) в комнате. В отличие от деревянных перекрытий, на которых брусья располагают перпендикулярно силовым элементам, на бетонной плите балки можно крепить в произвольном положении. В прихожих, коридорах и других комнатах с большой эксплуатационной нагрузкой половицы размещают вдоль направления движения. В жилых комнатах доски располагают параллельно свету из окна.

Положите лаги на пленку и закрепите анкерами к основанию.

Для укладки лагов на прокладки не надо заранее выравнивать поверхность. Положите балки на плиту с заданными промежутками и проконтролируйте горизонтальность верхних оснований. Выравнивание производится за счет прокладок, которые устанавливаются между брусьями и плитой.

Закрепите дерево к плите с помощью шурупов и дюбелей. Крепеж располагайте рядом с прокладками. Дальнейшая процедура по укладке изоляции и монтажу чистового пола аналогична сборке помоста на деревянном перекрытии.

Как сделать пол на втором этаже — смотрите на видео:

Монтаж полов второго этажа принципиально не отличается от работ на первом. Основными проблемами остаются обустройство звукоизоляции перекрытия и расчеты конструкции на прочность. Чтобы настил эксплуатировался максимально долго, следуйте советам нашей инструкции.

Понравилась статья? Поделитесь ею с друзьями через социальные! Потратив всего 10 секунд своего времени на два клика по кнопке соцсети, Вы поможете нашему проекту. Спасибо!

Похожие новости

Утепление пола минватой

Перекрытие второго этажа по деревянным балкам: устройство, расчет, размер балки

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Источники: http://polspec.com/montazh-i-remont/delaem-pol-vtorogo-etazha-po-derevyannym-balkam-svoimi-rukami.html, http://tutknow.ru/building/pol/5874-kak-sdelat-pol-na-vtorom-etazhe.html, http://fb.ru/article/261383/perekryitie-vtorogo-etaja-po-derevyannyim-balkam-ustroystvo-raschet-razmer-balki

blogforbuilder.ru
