Расстояние от газового котла до стены: Установка настенного газового котла в частном доме: пошаговая видеоинструкция

Требования к установке газового котла в частном доме, помещения под монтаж газового оборудования

6 июня 2017 года

Газовые котлы — одни из самых востребованных отопительных приборов на сегодняшний день. На самом деле, такая популярность вполне обоснована — газовые котлы компактны по размерам, имеют довольно высокую мощность, не создают много шума и не требуют огромного количества свободного места под установку.

Чаще всего газовые котлы устанавливают либо в квартирах, либо в частных домах или дачах. Однако, прежде чем приступать к монтажу газовых котлов, нужно обратить внимание на то, что есть определенные требования к газовым котлам, их установке и помещению, где собственно и будет стоять котел, которых обязательно нужно придерживаться.

Купить газовый котёл МАЯК по лучшим ценам от производителя

Требования к помещению, где будет установлен газовый котел:

ЧИТАТЬ: Как правильно установить газовый котел?

1. Для котлов мощностью до 30 кВт высота потолков должна составлять не меньше 2,2 м. Если мощность котла выше 30 кВт, то высота потолков в помещении должна быть минимум 2,5 м.
2. Еще одно требование заключается в том, что должно строго соблюдаться расстояние между передней частью отопительного котла и противоположной к котлу стеной. Расстояние должно быть не менее 1 м.
3. Также необходимо соблюдать расстояние между верхней частью котла и потолком — оно должно быть не менее 0,7 м;
4. Если Вы планируете установить несколько газовых котлов одновременно, то расстояние между ними и между стеной должно составлять минимум 1 м.
5. Среди требований к помещениям, где будет установлено отопительное оборудование, есть еще одно — обязательно необходимо соблюдать и расстояние между наиболее выступающими частями котла и самыми выступающими частями помещения. Оно должно составлять как минимум 0,7 м.
6. В помещении, где установлен газовый котел, ширина дверной рамы должна быть минимум 0,8 м.
7. Все межкомнатные перегородки, такие как стены и двери, должны быть парогазоустойчивыми.
8. Предел огнестойкости стен, разделяющих помещение, где установлен газовый котел от соседних комнат и помещений, должен составлять минимум 0,75%.
9. Общая площадь помещения, где будет установлен газовый отопительный котел должна составлять минимум 4 кв.м.
10. В помещении, где будет установлен газовый котел обязательно наличие окон с выходом на улицу и отверстия, обеспечивающего приток воздуха с улицы.

11. Выбор мощности котла должен напрямую зависеть от общего объем помещения, где будет установлено газовое оборудование:

    • Если объем помещения составляет от 7,5 м3 и выше, то мощность котла должна быть до 30 кВт;
    • Если объем помещения составляет до 15 м3, то мощность котла должна быть от 30 кВт до 80 кВт;
    • Если объем помещения составляет от 15 м3 и выше, то мощность котла должна быть от 80 кВт до 200 кВт.

Помимо перечня требований которым должно соответствовать помещение, где будет установлен газовый котел, необходимо также придерживаться норм непосредственно установки самого оборудования. Монтаж газовых котлов самостоятельно категорически не рекомендуется. Несоблюдение требований и попытки установить котел самостоятельно то может повлечь за собой не только поломку оборудования и выход его основных рабочих элементов из строя раньше времени, а и может навредить Вашему здоровью и здоровью окружающих Вас людей и даже может быть опасным для жизни.

ЧИТАТЬ Какой газовый котел лучше напольный или настенный?

Требования к установке газового котла в частном доме:

1. Первое, и самое главное требование — чтобы установить газовый котёл, необходимо заключить контракт с поставщиком природного газа.
2. Монтаж котла обязательно должен проводится специалистами, поскольку малейшая оплошность и несоблюдение требований может привести к серьезным и даже опасным для жизни последствиям.
3. Предварительный проект по установке всего оборудования обязательно должен быть согласован с газовой службой. Разработку проектов монтажа газовых котлов в большинстве случаев ведут специализированные институты, поэтому на всю документацию выдается соответствующая лицензия.
4. Еще одно требование предусматривает то, что перед эксплуатацией газового котла обязательно должна быть проведена опрессовка отопительной системы до Р=1,8 атм.
5. Обязательно необходимо чтоб на объект, где будет установлен газовый котел, приехал представитель газовой службы с целью проверки правильности подключения газа в топке. Представитель газовой службы также обязан проверить установленный котел на соответствие требованиям, предъявляемым к данному типу отопительного оборудования.
6. Если представитель газовой службы не выявил нарушений к требованиям по установке газового котла, то можно открывать вентиль и начинать эксплуатировать оборудование.
7. В системе отопления обязательно должен быть выкачан весь воздух и соблюдена полная герметичность.
8. После того, как газовое оборудование прошло все предварительные проверки и не выявлено отклонений от требований, указанных в технической документации к котлу, необходимо установить стабилизатор напряжения и источник бесперебойного питания.
9. И последнее, но не самое маловажное требование к установке и эксплуатации — в нагретую воду ни в коем случае нельзя добавлять антифриз, это может повлиять на состояние уплотнительных прокладок и повредить их, из-за чего возможны утечки газа в отопительной системе.

Монтаж настенного газового котла в частном доме своими руками

Содержание

1. Можно ли устанавливать газовый котел своими руками?
2. Как правильно выбрать место для монтажа?
3. Как разместить газовый котел на стене?
4. Процесс монтажа навесного газового котла

Введение

Настенные газовые котлы пользуются большой популярностью среди владельцев автономных систем отопления. Поскольку используемое в них топливо очень взрывоопасное и ядовитое, необходимо со всей ответственностью подходить к установке и вводу в эксплуатацию этих приборов. Монтаж настенного газового котла в частном доме следует производить в строгом соответствии с техническими требованиями и нормами.

Монтаж, применительно к навесным газовым котлам, понятие очень объемное и может включать в себя такие работы как: правильный выбор места и фактическую установку котла на стене, подключение к газовой магистрали, обвязку в системе отопления. В этой статье мы будем рассматривать исключительно вопросы правильного выбора помещения и размещения отопительного прибора на стене, а также существующие требования к проведению этих работ.

Можно ли устанавливать газовый котел своими руками?

Проектируя отопительную систему следует учитывать требования газовых служб, которые они предъявляют как к месту установки настенного газового котла, так и к самому процессу монтажа. Если все технические требования и строительные нормы соблюдены, в некоторые работы допускается выполнить своими руками.

Фото 1: Ввод в эксплуатацию настенного котла представителем газовой службы

Следует помнить, что самостоятельно разрешается производить только сам размещение настенного котла в подготовленном помещении в соответствии с проектом, разработанным газовой службой. Подключение к газовой магистрали и все пуско-наладочные работы должны обязательно выполняться сертифицированными специалистами, имеющими допуск на проведение этих работ.

Отметим также, что далеко не все производители разрешают установку газовых котлов своими руками. Многие крупные фирмы, производящие отопительное газовое оборудование, такие как Bosch, Ariston, Viessmann аннулируют гарантию на настенный котел если монтаж был произведен неквалифицированным сотрудником.

Вернуться к оглавлению

Как правильно выбрать место для монтажа?

В зависимости от конструкции, требования к монтажу навесных газовых котлов несколько отличаются. Если устанавливается отопительный прибор с закрытой камерой сгорания, то его можно размещать практически в любом помещении дома. Для газовых котлов с открытой камерой сгорания требования более жесткие и для них следует предусмотреть правильно оборудованную котельную. Общие требования, предъявляемые нормативными документами (СП 42-101-2003, СНиП 42-01, СНиП 31-02-2001, МДС 41.2-2000) и контролируемые газовыми службами следующие:

Фото 2: Оборудованная котельная для настенного газового котла

1. При установке бытовых навесных газовых теплогенераторов мощностью до 60 кВт, объем помещения в котором производится монтаж должен быть не менее 15 м³. Навесные котлы с открытой камерой сгорания требуется размещать в отдельном помещении на любом этаже здания. Турбированные отопители, мощностью до 35 кВт допускается устанавливать на кухне.
2. Помещение, в котором планируется установка должно иметь высоту потолков не менее 2,5 м. Если будет использоваться модель с открытой камерой сгорания, требуется обустроить его дымоходом для газового котла из нержавеющей стали или другого подходящего материала.
3. Котельная или кухня, где произведен монтаж навесного котла, должна иметь окно, площадью не менее 0,03 м² на каждый кубический метр помещения.
4. При установке настенных газовых котлов с открытой камерой сгорания, важно обеспечить должную вентиляцию. Вытяжка должна производить трехкратный воздухообмен в помещении в течении часа, а приточная вентиляция восполнять объем потребляемый вытяжкой плюс подавать воздух необходимый для нормальной работы горелки.
5. Внешний газопровод подводится непосредственно в помещение где установлен котел. Участок трубы проходящей внутри помещения должен соответствовать требованиям которые предъявляются СНиП 2.04.08 к газовым магистралям низкого давления.
6. Необходимо предусмотреть точку подключения к электросети с заземлением и искусственное освещение. Температура в котельной должна быть в диапазоне от +5 до +35 °C при влажности воздуха не более 80%.

Фото 3: Установка настенного котла на кухне загородного дома

Для более детального ознакомления, следует обратиться непосредственно к нормативным документам приведенным выше. Они подробно регламентируют монтаж навесных газовых котлов и в них вы сможете найти ответы на все вопросы, возникающие при проектировании.

Вернуться к оглавлению

Как разместить газовый котел на стене?

Правильно выбрав и подготовив помещение для установки, необходимо определиться с положением навесного газового котла на стене и соответствующим образом подготовить поверхность для монтажа:

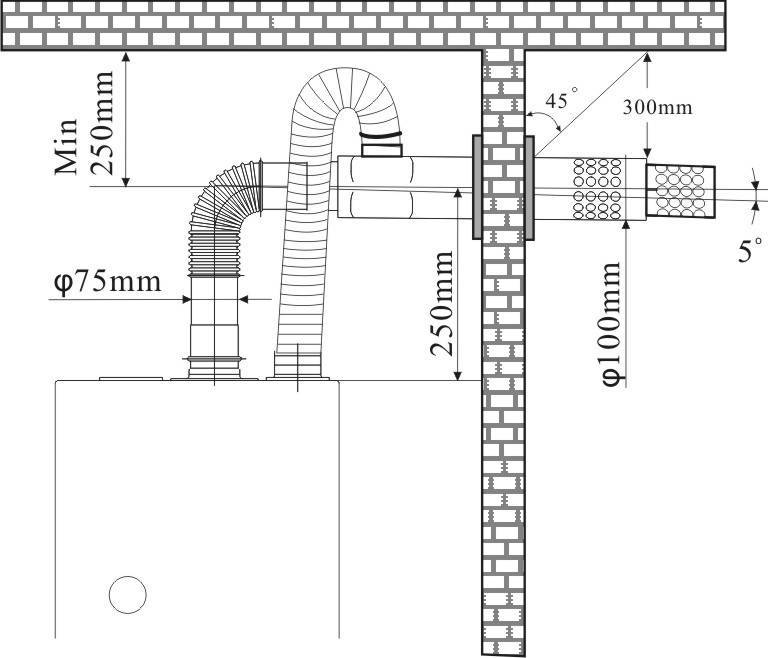

Фото 4: Правильное размещение газового котла на стене

1. Монтаж рекомендуется производить на прочную стену, способную выдержать вес устройства. Если стена выполнена из горючего материала (например, деревянный дом), то между котлом и стеной должна быть расположена прокладка из негорючего материала выступающая по периметру прибора на расстояние 200 мм. Обычно в качестве используется слой асбестокартона, а поверх него крепится лист оцинкованной стали.
2. Навесной котел рекомендуется устанавливать на высоте 90-120 см от пола и на расстоянии не менее 10 см от соседних стен. Это пространство необходимо для удобной обвязки и сервисного обслуживания котла.
3. Розетка для подключения к электросети должна располагаться рядом с настенным котлом и не в коем случае не под ним. Это позволит избежать короткого замыкания в случае протечки. Неподалеку следует предусмотреть место для установки безперебойника (ИБП) для газового котла.

Требования к расположению газовых котлов на стене и расстояния до различных элементов строения у многих моделей отличаются. Мы привели наиболее типичные значения, но все же перед тем как выполнять монтаж, необходимо уточнить их в паспорте на конкретное устройство.

Вернуться к оглавлению

Процесс монтажа навесного газового котла

Выполнив все подготовительные работы можно смело приступать к монтажу навесного котла своими руками. Типовой процесс занимает совсем немного времени и состоит из следующих основных этапов:

Фото 5: Разметка стены для установки монтажной панели

1. Отмерьте нужное расстояние от пола и от соседних элементов. Затем разместите эскиз со схемой крепления на стене и отметьте места крепления монтажной панели, а также выхода дымохода. При помощи уровня контролируйте горизонтальность размещения, т.к. неровный монтаж котла может впоследствии привести к сбоям в его работе.
2. Следуя произведенной разметке, пользуясь перфоратором, просверлите все необходимые отверстия для крепления монтажного кронштейна настенного котла.
3. Прикрепите монтажную панель на стену, используя все прилагающиеся в комплекте винты.
4. Установите газовый котел на монтажном кронштейне и при помощи уровня проконтролируйте горизонтальность и вертикальность его размещения.

Закончив настенный монтаж следует пригласить сотрудников газовой службы для подведения газа и проведения пуско-наладочных работ. Владелец в это время может заняться обвязкой и подключением настенного газового котла к системе отопления.

В заключении посмотрите видео о том как правильно выполнять монтаж газового котла на стену:

---

В квартирах необходимо предусмотреть установку исключительно турбированных или конденсационных газовых котлов.

Их можно установить на кухне либо балконе с выходом дымохода на наружную стену. Расстояние от газовой плиты должно быть не менее одного метра.

В месте установки котла необходимо соорудить вентиляционный канал.

Для частного дома возможно выбрать практически любой тип котла. Как классический дымоходный котел, так и современный турбированный или конденсационный газовый котел.

Для монтажа дымоходного котла важно помнить упомянутые выше правила, а именно — помещение, выбранное для его установки, необходимо обеспечить вент каналом, естественным освещением и высотой потолков не менее 2,2 м.
Как в квартире, так и в частном доме необходима установка клапана отсекателя с газосигнализатором, чтобы в случае утечки газа была возможна «аварийное» отключение котла.

---

Монтаж от специалистов WaterStore

Выбор котла, изучив теплопотери и географическую принадлежность объекта составляет 40% от задачи отопления дома. Далее необходима, профессиональная установка газовых котлов. Специалисты компании ВатерСтор помогут подобрать необходимую модель и предоставят услугу квалифицированных монтажных работ по Киеву и Киевской области. В нашей компании вы сможете заказать монтажные работы различной сложности: Монтаж дымоходного газового котла с открытой камерой сгорания Монтаж конденсационного газового котла с коаксиальным дымоходом Монтаж турбированного газового котла с коаксиальным дымоходом Стоимость монтажных работ зависит от множества факторов. Для более детального просчета, мы предоставляем пробный выезд на объект для оценки и плана работ. Заказать выезд мастера по Киеву и Киевской области обращайтесь в колл-центр нашей компании.

---

Рекомендуемые модели газовых котлов

---

Подобьем итоги

Про котел в квартире стоит забыть, если:

• Нет необходимого помещения для топочной, а квартира вами не приватизирована. Перепланировка квартиры не владельцами запрещена.

• Вы живете в многоквартирном доме, где не предусмотрен дымоход (газоход).

• На кухне, либо в топочной Вы не можете избавиться от подвесного потолка либо антресолей.

А так газовый одно- либо двухконтурный котел можно установить в любой квартире или доме. Самым простым по установке будет проточный нагреватель для ГВС (колонка), либо дорогой двухконтурный полностью автоматизированный котел, напольный котел потянет за собой наибольшее количество проблем, а оптимальным для квартиры будет компактный настенный газовый котел.

Большинство процессов установки газового котла можно выполнить самому, за исключением разработки проекта газификации объекта и работ по подключению газа к приборам.

Правил много, но все они логичны и созданы для нашей  безопасности, следование им и аккуратное пользование газовым оборудованием убережет Вас от проблем с газом.  А газ – вещь серьезная, требующая уважения.

Расстояние от газовой трубы по СНИП

К чему придуманы нормы расстояния до строений и предметов от газовой трубы? Увы, часто мы пренебрегаем нормами СНИП, особенно на приусадебных и дачных участках. Особенно пренебрежительное отношение к нормам в том случае, если угроза штрафа маловероятна. Но в штрафе ли дело?

Нормы, в которых прописано расстояние от газовой трубы, – это наша же безопасность. Несоблюдение или недостаточное соблюдение может обернуться чем-то более страшным, нежели штрафные санкции. Так неужели жизнь стоит того, чтобы пренебрегать данными показателями, пусть даже это не совсем удобно?

Современные нормы подходят для проектирования новых систем газоснабжения, а также модернизации уже имеющихся. По ним основные газоотводы для бытового использования не превышают давления в 1,6 МПа. По этим же нормам проектируется газоснабжение в дачных и коттеджных поселках.

Не подходят данные нормы для систем газоснабжения промышленных организаций, например, нефтеперерабатывающих компаний, черной металлургии и прочих.

Состав системы газоснабжения:

• наружные трубопроводы;
• внутренние;
• оборудование и агрегаты для контроля, измерения, подачи газа, а также обслуживания системы.

Положение

Итак, поговорим о проектировании систем и расстоянии труб системы от различных объектов.

Для этого уточним, что, согласно СНИП, выделяется два вида газопровода:

• подземный;
• наружный.

Каждый из типов имеет свои нормы расстояния, рассмотрим их более подробно.

Подземные

Расстояние от дома до газовой трубы в насыпи не может быть меньше 5 м. Есть особые положения СНИП, согласно которым расстояние может быть сокращено на 50%, однако они регулируются особенностями местности и прохода газопровода. Например, пролегание труб между домами, арками, на очень ограниченных участках и т.п.

Расстояние до газовой трубы наружных стенок колодца, камер или иного оборудования инженерных сетей не должно быть менее 30 см. Прокладка обязательно должна осуществляться с соблюдением технических требований и условий. Только это может быть гарантом безопасности. Кстати, именно поэтому не разрешается самостоятельный перенос или организация системы газоснабжения.

Дистанция до линий воздушной связи, а также электрических наружных сетей не может быть меньше 2 метров. То же касается промежутка между газопроводом и каналами теплопередачи. Расстояние от газовой трубы до забора, при учете подземного прокладывания магистрали в поселках, должно составлять не менее 50-ти метров. СНИП предусматривает сокращение промежутка, но только при учете определенных прописанных в регламенте норм.

Глубина прокладывания газопровода должна превышать 0,8 м — для автомобильных путем и дорог с интенсивным пассажиропотоком и 0,6 м — для дорог с малой нагрузкой.

Наземные и надземные

Надземные проводы прокладываются по фасадам зданий, на специальных опорах, выполненных из материалов, которые не горят.

Место прокладывания зависит от давления газопровода:

• до 0,6 МПа – проводка разрешена на этажерках и эстакадах, а также колоннах, опорах и по стенам сооружений производственного применения;
• до 0,3 МПа – разрешено прокладывание по стенам жилых домов и общественных строений не ниже 3-й степени огнестойкости.

Запрещается прокладывание газопроводов любого давления с целью транзита газа, согласно СНИП:

• по стенам детских садов и школ, больниц и компаний, подразумевающих большое скопление людей;
• по зданиям, в которых стены состоят из панелей и имеют металлическую обшивку с полимерными утеплителями;
• по строениям категории «А» и «Б».

По стенам жилых строений запрещено проведение газопроводов среднего и высокого давления. Также нельзя вести транзитный газопровод сквозь оконные проемы.

В зонах у земли трубы должны быть заключены в специальный футляр. Расстояние до газовой трубы от земли по горизонтали не может быть менее 35 см.

Расстояние от газовой трубы до дымохода должно быть более 2-х метров с наружной стороны и не менее метра с внутренней стороны здания. Однако данный показатель зависит от многих факторов, например, места расположения, условия проводки газа и комплектации трубы и т.д.

В помещении

Очень важно соблюдать технические условия в помещении, так как часто причиной чрезвычайных ситуаций с газом является именно бытовое несоблюдение норм. В большинстве случаев в квартирах и частных домах используются полиэтиленовые трубы газопровода. Обычно они идут исключительно к газовой плите или духовке. Но в некоторых домах существует автономное газовое отопление. И тут уже используется специальный котел.

В данном случае пол от трубы должен находиться на расстоянии не менее 50 см. Такое же расстояние — от стены до котла. До дымохода по вертикали расстояние не должно быть меньше 80 см внутри. Такое же расстояние трубы до плиты для приготовления пищи. Расстояние от трубы до розетки в маленьком помещении не должно быть меньше 30 см.

Обезопасить строение — значит обезопасить жизнь. Именно поэтому важно соблюдать правила и нормы, указанные в СНИП.

Размещение газового котла в индивидуальном жилом доме. Установка газового котла: нормативы, требования, правила

Содержание

1. Можно ли устанавливать газовый котел своими руками?
2. Как правильно выбрать место для монтажа?
3. Как разместить газовый котел на стене?
4. Процесс монтажа навесного газового котла

Введение

Настенные газовые котлы пользуются большой популярностью среди владельцев автономных систем отопления. Поскольку используемое в них топливо очень взрывоопасное и ядовитое, необходимо со всей ответственностью подходить к установке и вводу в эксплуатацию этих приборов. Монтаж настенного газового котла в частном доме следует производить в строгом соответствии с техническими требованиями и нормами.

Монтаж, применительно к навесным газовым котлам, понятие очень объемное и может включать в себя такие работы как: правильный выбор места и фактическую установку котла на стене, подключение к газовой магистрали, обвязку в системе отопления. В этой статье мы будем рассматривать исключительно вопросы правильного выбора помещения и размещения отопительного прибора на стене, а также существующие требования к проведению этих работ.

Можно ли устанавливать газовый котел своими руками?

Проектируя отопительную систему следует учитывать требования газовых служб, которые они предъявляют как к месту установки настенного газового котла, так и к самому процессу монтажа. Если все технические требования и строительные нормы соблюдены, в некоторые работы допускается выполнить своими руками.

Фото 1: Ввод в эксплуатацию настенного котла представителем газовой службы

Следует помнить, что самостоятельно разрешается производить только сам размещение настенного котла в подготовленном помещении в соответствии с проектом, разработанным газовой службой. Подключение к газовой магистрали и все пуско-наладочные работы должны обязательно выполняться сертифицированными специалистами, имеющими допуск на проведение этих работ.

Отметим также, что далеко не все производители разрешают установку газовых котлов своими руками. Многие крупные фирмы, производящие отопительное газовое оборудование, такие как Bosch, Ariston, Viessmann аннулируют гарантию на настенный котел если монтаж был произведен неквалифицированным сотрудником.

Вернуться к оглавлению

Как правильно выбрать место для монтажа?

В зависимости от конструкции, требования к монтажу навесных газовых котлов несколько отличаются. Если устанавливается отопительный прибор с закрытой камерой сгорания, то его можно размещать практически в любом помещении дома. Для газовых котлов с открытой камерой сгорания требования более жесткие и для них следует предусмотреть правильно оборудованную котельную. Общие требования, предъявляемые нормативными документами (СП 42-101-2003, СНиП 42-01, СНиП 31-02-2001, МДС 41.2-2000) и контролируемые газовыми службами следующие:

Фото 2: Оборудованная котельная для настенного газового котла

1. При установке бытовых навесных газовых теплогенераторов мощностью до 60 кВт, объем помещения в котором производится монтаж должен быть не менее 15 м³. Навесные котлы с открытой камерой сгорания требуется размещать в отдельном помещении на любом этаже здания. Турбированные отопители, мощностью до 35 кВт допускается устанавливать на кухне.
2. Помещение, в котором планируется установка должно иметь высоту потолков не менее 2,5 м. Если будет использоваться модель с открытой камерой сгорания, требуется обустроить его или другого подходящего материала.
3. Котельная или кухня, где произведен монтаж навесного котла, должна иметь окно, площадью не менее 0,03 м² на каждый кубический метр помещения.
4. При установке настенных газовых котлов с открытой камерой сгорания, важно обеспечить должную вентиляцию. Вытяжка должна производить трехкратный воздухообмен в помещении в течении часа, а приточная вентиляция восполнять объем потребляемый вытяжкой плюс подавать воздух необходимый для нормальной работы горелки.
5. Внешний газопровод подводится непосредственно в помещение где установлен котел. Участок трубы проходящей внутри помещения должен соответствовать требованиям которые предъявляются СНиП 2.04.08 к газовым магистралям низкого давления.
6. Необходимо предусмотреть точку подключения к электросети с заземлением и искусственное освещение. Температура в котельной должна быть в диапазоне от +5 до +35 °C при влажности воздуха не более 80%.

Фото 3: Установка настенного котла на кухне загородного дома

Для более детального ознакомления, следует обратиться непосредственно к нормативным документам приведенным выше. Они подробно регламентируют монтаж навесных газовых котлов и в них вы сможете найти ответы на все вопросы, возникающие при проектировании.

Вернуться к оглавлению

Как разместить газовый котел на стене?

Правильно выбрав и подготовив помещение для установки, необходимо определиться с положением навесного газового котла на стене и соответствующим образом подготовить поверхность для монтажа:

Фото 4: Правильное размещение газового котла на стене

1. Монтаж рекомендуется производить на прочную стену, способную выдержать вес устройства. Если стена выполнена из горючего материала (например, деревянный дом), то между котлом и стеной должна быть расположена прокладка из негорючего материала выступающая по периметру прибора на расстояние 200 мм. Обычно в качестве используется слой асбестокартона, а поверх него крепится лист оцинкованной стали.
2. Навесной котел рекомендуется устанавливать на высоте 90-120 см от пола и на расстоянии не менее 10 см от соседних стен. Это пространство необходимо для удобной обвязки и сервисного обслуживания котла.
3. Розетка для подключения к электросети должна располагаться рядом с настенным котлом и не в коем случае не под ним. Это позволит избежать короткого замыкания в случае протечки. Неподалеку следует предусмотреть место для .

Требования к расположению газовых котлов на стене и расстояния до различных элементов строения у многих моделей отличаются. Мы привели наиболее типичные значения, но все же перед тем как выполнять монтаж, необходимо уточнить их в паспорте на конкретное устройство.

Автономная отопительная система – мечта многих домовладельцев. Большинство из них выбирает газовое отопление, значительным минусом которого считается обязательный монтаж оборудования силами сертифицированных специалистов. Однако контроль за действиями приглашенных работников все равно нужен, согласны?

У нас вы узнаете, как по строительным правилам должна производиться установка напольного газового котла. Мы расскажем, как необходимо подготовить помещение для установки генератора тепла, как грамотно организовать отвод продуктов сгорания. Наши советы помогут соорудить безопасную и эффективную систему.

Представленная к ознакомлению информация опирается на нормативные документы. Для оптимизации восприятия непростой темы текст дополнен полезными иллюстрациями и видео-инструкциями.

Те, кто уверен, что установка начинается с его покупки, сильно заблуждаются.

Начать предстоит со сбора разрешительной документации. Одновременно с получением необходимых бумаг следует заняться выбором и подготовкой места для установки отопительного агрегата, при этом надо учесть следующие нормативные требования:

Галерея изображений

Для того чтобы получить разрешение на установку отопительного оборудования, нужно пройти несколько этапов:

Шаг №1: Получение Технических условий и разрешения.

Нужно выяснить, возможна ли в принципе установка газового котла в конкретной квартире или в доме. Для этого в газовую службу подается заявление с просьбой провести такую процедуру. В нем обязательно указывается предполагаемый годовой объем потребления газа.

Документ будет рассмотрен и в результате заявитель получит разрешение на установку вместе с Техническими условиями или обоснованный отказ.

Шаг №2: Создание проекта будущей установки.

Для начала желательно определиться с маркой счетчика и котла, но приобретать их пока не стоит. После чего заказывается проект установки. Выполняется он на основании полученного ранее разрешения под конкретное оборудование.

В документе обязательно указываются схемы подключения оборудования, и прокладки магистрали внутри здания от точки подключения газовых коммуникаций. Заниматься проектом имеет право только лицензированная компания.

Газовые котлы — наиболее практичный и экономичный вариант отопления помещений. Могут использоваться как в многоквартирном так и в частном доме

Шаг №3: Получение согласования с газовой службой.

Новый проект необходимо согласовать с газовой службой, которая обслуживает участок, на территории которого находится дом. На процедуру обычно уходит максимум три месяца и минимум неделя.

На этом этапе уже можно приобретать газовое оборудование, потому что в на согласование помимо проекта нужно предоставить такие документы:

• технический паспорт газового котла;
• сертификаты соответствия и санитарно-гигиенический;
• инструкция по эксплуатации отопительного прибора;
• заключение экспертизы о соответствии устройства всем техническим требованиям.

Получить эти документы очень просто. Завод-изготовитель в обязательном порядке прилагает их к своей продукции. По окончании процедуры проверки заявитель получает на руки согласованный проект, на который в этом случае будет поставлена специальная печать.

Если документ не согласован, обязательно должен быть составлен список мероприятий для корректировки проекта. После их проведения проводится повторное согласование.

Для установки напольного котла обязательно выделяется специальное топочное помещение, отделанное негорючими материалами

Правила обустройства топочной комнаты

Согласно действующим СНиПам газовый котел устанавливается только в специально оборудованном помещении, которое называется топочная.

Пренебрегать этим правилом нельзя, поскольку относится к категории потенциально опасного оборудования, и обращаться с ним следует крайне аккуратно. Иначе неизбежно последуют штрафные санкции и возможно возникновение аварийных ситуаций.

Оптимальный вариант установки напольного газового котла — организация котельной, изолированной от жилых помещений, оборудованной системой приточно-вытяжной вентиляции

Для начала нужно рассчитать , затем определить место для установки котла. Инструкции допускают размещение одноконтурных отопительных приборов мощностью не выше 60 кВт в любой комнате здания. Большинство напольных газовых агрегатов относится к одноконтурным, т.к. предназначены для обслуживания только систем отопления.

Двухконтурные модели любой мощности не могут быть установлены на кухне. Это котельные в миниатюре с вмонтированной группой безопасности и собственным расширительным баком. Для них обустраивается топочная. Если суммарная мощность оборудования не превышает 150 кВт, его можно монтировать на любом этаже.

Более мощные установки или группы приборов могут быть установлены только на первом этаже либо в цоколе. В любом случае газовые отопительные котлы запрещено устанавливать в жилых комнатах, ванных и в санузлах.

Помещение, предназначенное под топочную, должно иметь определенные размеры. Его минимальный объем можно рассчитать по формуле: 0,2 м³ умножить на 1 кВт мощности устройства, но не менее 15 м³.

Если стены топочной комнаты выполнены из горючих материалов их закрывают специальными огнеупорными накладками

Помимо этого к помещению предъявляется ряд требований:

• минимальная ширина дверного проема должна составлять 80 см;
• минимальная высота потолка – 2,5 м;
• степень огнестойкости не меньше 0,75 часа;
• наличие естественного освещения, которое рассчитывается так: 0,03 кв. м площади окна на каждый 1 кубометр объема топочной;
• наличие газоанализатора, связанного с автоматическим клапаном, который перекроет подачу газа при утечке;
• обустройство эффективной вентиляции;
• дверь или стена, ведущие в соседнюю комнату, должны быть оборудованы вентиляционной решеткой, площадь которой определяют по формуле: на каждый киловатт мощности отопительного прибора приходится 8 кв. см конструкции;
• обеспечение свободного доступа к отопительному устройству и вспомогательному оборудованию для осуществления ремонтных и обслуживающих работ.

Эти требования строго обязательны для выполнения в случае обустройства топочной комнаты для котла с открытой камерой сгорания. Для агрегатов с закрытой камерой площадь комнаты не важна и требования к вентиляции менее строгие, поскольку для своей работы они не используют воздух из помещения, а забирают его с улицы.

В топочной оборудуется газоход. Его горизонтальный участок в пределах помещения не должен превышать 3 м.

Процесс установки газового котла во многом зависит от его устройства. На рисунке представлена общая схема устройства такого оборудования (+)

При этом количество поворотов не может быть больше трех. Вертикальный выход дымоотвода поднимают над уровнем плоской крыши или коньком скатной не меньше чем на метр. Материалы, из которых выполняется конструкция, должны проявлять устойчивость к агрессивным термическим и химическим воздействиям.

Многослойные материалы, к примеру, асбестоцементные трубы можно использовать только на участках, удаленных от выхлопного патрубка на расстояние больше 5 м.

В топочной комнате не должно быть полостей или ниш, образованных горизонтальными поверхностями. Здесь могут скапливаться продукты сгорания, что очень опасно для человека.

Пространство перед отопительным прибором должно быть свободным. Пол перед ним застилается металлическим листом, минимальный размер которого 1х1 м. Использовать для этих целей асбоцемент запрещено, поскольку он быстро истирается и вреден для здоровья человека.

Преобладающее количество напольных газовых агрегатов предназначено для нагрева теплоносителя в системах отопления с естественным и искусственным типом циркуляции

Подготовка помещения к проведению монтажа

Перед началом монтажа отопительного прибора нужно закончить все работы, связанные с обустройством системы отопления, установкой радиаторов, разводкой водоснабжения и теплых водяных полов, если они присутствуют. Кроме того, должна быть полностью установлена электрика и канализация.

Помещение котельной тоже должно быть готово. Под газовый котел укладывается крепкий пол на основе цементной стяжки или готовится отдельный фундамент.

Последний вариант считается не самым лучшим. Перекрытия, пол и стены, если они декорированы горючими покрытиями, нужно дополнительно защитить от возможного возгорания.

Для этого используются негорючие накладки, выполненные из кровельной листовой стали, уложенной на огнеупорную прокладку, например, асбест. Толщина листа последнего не может быть меньше 3 мм.

В зависимости от типа напольного котла разнится количество и вид вспомогательного оборудования. На рисунке представлена возможная схема монтажа системы в паре с настенным агрегатом

При этом изоляция должна выступать за габариты корпуса устройства по всему периметру минимум на 100 мм. Минимальное расстояние от отопительного прибора до стены, выполненной из негорючих материалов, должно составлять 100 мм.

Регламентируется и расстояние от выступающих фрагментов арматуры, горелок и приборов автоматического регулирования до противоположной стены. Оно должно составить не менее 1 м.

Если пол выполнен из горючего материала, его следует защитить от возможного возгорания. Для этого используется площадка, выложенная из бетонных блоков. Ее высота должна быть не меньше 100 мм.

Сверху возвышение накрывается стальным листом, толщина которого составляет как минимум 0,8 мм. Возможно обустройство площадки под установку прибора из специальных огнеупорных плит.

Помимо этого желательно установить вспомогательное оборудование, иначе котел будет мешать сделать это. Оптимально заранее выполнить схему его размещения, чтобы продумать все нюансы расстановки.

Согласно этой схеме на стенах и полу намечаются крепежные отверстия, после чего выполняется установка необходимых устройств. Отопительный прибор устанавливается и подключается в последнюю очередь.

Варианты обустройства дымохода для газовых котлов разных типов

Дымоход: требования к обустройству

Перед тем, как своими руками провести монтаж напольного газового котла, следует подготовить дымоотвод. На подготовленное основание желательно выставить отопительный прибор, так, чтобы расстояние между его корпусом и стеной было достаточным для проведения осмотра и обслуживания устройства. После чего наметить место расположения дымохода.

Можно не ставить котел, а разметку провести на основании расчетов. При этом нужно учесть несколько нюансов.

Технология установки газового котла напольного типа

Прежде всего следует извлечь устройство из упаковки и еще раз проверить его комплектацию. Чтобы знать, что должно быть в коробке, нужно взять эксплуатационную инструкцию, которую производитель в обязательном порядке вкладывает в упаковку, и проверить все по ней.

Если обнаружена недостача, следует немедленно обратиться к продавцу. Так же нужно поступить и в том случае, когда на корпусе устройства присутствуют следы ремонтных работ, вмятины и т.п.

Еще один важный момент – сверка технических данных. Те, что нанесены производителем на корпус устройства, должны точно совпасть с теми, которые вписаны в технический паспорт. В случае обнаружения несоответствия следует связаться с продавцом.

С устройства снимаются все заглушки, при необходимости промываются трубы. Так можно точно убедиться, что в них нет случайного мусора, который мог попасть внутрь при сборке.

Напольный газовый котел устанавливают на прочный подиум, выполненный из огнеупорного материала

Процесс может серьезно разниться в зависимости от типа и модификации оборудования. В общих чертах он представляет собой монтаж устройства на предназначенное для него место, последующее подключение коммуникаций и обустройство дымоотвода. Подробно рассмотрим каждый этап.

#1. Работы по установке отопительного прибора

Для начала нужно поставить оборудование на подготовленное для него место. Это может быть бетонное основание, небольшой подиум из огнеупорной плиты и т.п. Прочный деревянный пол накрывается металлическим листом, который должен выступать за корпус котла примерно на 30 см по всему периметру.

Для частных домов используется иной вариант. Здесь для отопительных приборов готовят углубление, находящееся ниже уровня пола на 0,3 м.

Дно такого кармана заливают бетоном, а стенки отделывают любым негорючим материалом. Чаще кафельной плиткой. Газовый котел в напольном исполнении обычно представляет собой достаточно массивное оборудование.

Для его транспортировки используют колесики, которыми устройство чаще всего снабжает производитель. Прибор устанавливается на подготовленное основание и тщательно выравнивается.

На рисунке представлена схема одного из вариантов установки напольного газового котла

Надо понимать, что бесперебойная работа устройства во многом зависит от точности его выставления. Поэтому горизонталь установки обязательно проверяется при помощи строительного уровня.

Оборудование выравнивается на месте при помощи поддающихся регулировке ножек. Если их нет, под опоры подкладываются небольшие кусочки любого негорючего материала, например, металлического листа.

#2. Проведение монтажа дымоотвода

Сначала нужно выполнить отверстия под дымоход. Еще раз проверяем диаметр намеченных деталей, он должен быть чуть больше, чем сечение трубы дымоотвода. Выполняем отверстия в потолке и в крыше.

Затем на выходной патрубок котла надеваем переходной адаптер, который будет соединен с дымоходом. Важный нюанс. Гофру, как при монтаже настенных устройств, в данном случае использовать строго запрещено.

Адаптер должен изготавливаться только из листового металла. После установки детали монтируем тройник и так называемую ревизию, через которую будет проводиться осмотр и чистка дымоотвода.

На верхнюю часть дымохода устанавливается специальная насадка, защищающая конструкцию то осадков, мусора и ветра

Поэтому участки прохода через перекрытия обязательно обустраиваются с помощью негорючих материалов. Дымоотвод должен быть смонтирован под небольшим уклоном в сторону улицы. Точную величину наклона можно узнать из технической документации к котлу. Это необходимо для беспрепятственного вывода конденсата, который неизбежно скапливается в трубе из-за разницы температур.

Собранная конструкция надежно закрепляется к стене или к потолку хомутами и кронштейнами. Шаг закрепления первых – 2 м, вторых – 4 м. Соединения элементов рекомендуется усилить, для этого их обтягивают хомутами, стянутыми болтами или проволокой.

Выведенную на поверхность крыши или на стену трубу поднимают до нужной высоты, после чего обязательно монтируется наконечник, который будет защищать дымоход от осадков, мусора и ветра.

С технологией сборки и монтажа коаксиального дымохода вы сможете ознакомиться в нашего сайта.

#3. Подключение системы отопления

На этом этапе нужно присоединить котел к сливному и подающему трубопроводу отопительной системы. Для одноконтурного прибора на этом работы и закончатся. Для двухконтурного потребуется еще провести подключение к водопроводу.

Сначала подключаем трубы отопления. В зависимости от действующей , которая может быть как двух так и однотрубной, количество труб для подключения может быть разным.

Все соединения должны выполняться в строгом соответствии с правилами и нормами, а также с обязательной герметизацией

Отопительный прибор не очень чувствителен к качеству теплоносителя, но если его параметры сильно отличаются от тех, что рекомендует производитель, следует дополнительно установить оборудование для очистки.

Это может быть, к примеру, полифосфатный дозатор или другая подобная система. На обратку и на подачу желательно установить отсекающие краны, что поможет предотвратить завоздушивание радиаторов и сделает более удобным ремонт отопительного прибора.

Все соединения элементов выполняются строго по правилам с обязательной герметизацией. Для уплотнения резьбы можно использовать привычные паклю и краску или более современные средства.

Процедура к водопроводной магистрали проводится практически аналогично. Так же настоятельно рекомендуется установка фильтра во избежание попадания в устройство ненужных загрязнений. На водопроводные трубы желательно так же установить и отсекающие краны.

Лучше всего использовать так называемые «американки» с разъемными соединениями, что позволяет быстро заменять изношенный узел при необходимости и существенно облегчает монтаж.

Для уплотнения соединений газовых труб может использоваться только пакля

#4. Подключение к газовой магистрали

Нужно знать, что по нормам установки газовых напольных котлов выполнять эту операцию может только специалист с допуском. Можно выполнить работу самостоятельно, но проводить проверку сборки и делать первый пуск будет, все-таки, приглашенный профессионал.

Работы по подключению выполняются предельно тщательно и аккуратно. Начинают с с соответствующим ей элементом отопительного котла.

В качестве уплотнителя можно использовать только паклю. Никакой другой материал не даст требуемой герметичности соединения. Обязательна установка отсекающего крана, который дополнительно оснащается фильтром.

Для подключения рекомендуется использовать , диаметр которых может варьироваться от 1,5 до 3,2 см, или специальные гофрированные шланги. В любом случае особое внимание следует уделить качеству герметизации соединений. Поскольку газ имеет свойство просачиваться из неплотных соединений и накапливаться в помещении, что чревато созданием взрывоопасной ситуации.

За фильтром должно располагаться гибкое соединение, которое выполняется только при помощи гофрированного шланга. Резиновые детали строго запрещены, поскольку со временем на них появляются трещины, создающие каналы для утечки газа.

Гофрированные детали закрепляются на патрубке котла с помощью накидной гайки. Обязательный элемент такого соединения – паронитовая прокладка.

После установки и подключения газового нагревательного агрегата необходимо проверить качество соединений и узлов. Простейший способ контроля — нанесение на соединение мыльного раствора. Если он пузыриться, значит есть утечка

#5. Проведение пробного запуска

На этом основные работы по подключению газового котла завершены. Исключение – приборы с закрытой топкой. Для них необходимо провести подключение к электрической сети. Лучше сделать это через стабилизатор.

После чего систему можно заполнять теплоносителем. Делается это максимально медленно, чтобы вытеснить большую часть присутствующего в ней воздуха. Жидкость закачивается до достижения давления в 2 атм.

Внимательно проверяются все соединения на предмет возможных течей. После того, как представитель газовой службы осмотрит выполненное подключение и разрешит подачу газа, следует так же внимательно осмотреть все соединения и на этом трубопроводе. Их нужно обмазать мыльным раствором и убедиться в отсутствии пузырей. Теперь можно проводить первый запуск оборудования.

С представителем газовой компании, осуществившей установку оборудования, следует заключить е, согласно которому организация обязуется проводить регулярные осмотры для изучения технического состояния и ремонт агрегата по мере необходимости.

Выводы и полезное видео по теме

Ролик #1. Как правильно установить напольный котел:

Ролик #2. Как избежать ошибок в процессе монтажа напольного прибора:

Ролик #3. Пример проведения монтажа и подключения газового котла:

Самостоятельный монтаж и подключение газового котла напольного типа относится к числу крайне ответственных операций, ведь от правильности его проведения напрямую зависит безопасность всех жильцов.

Не стоит браться за дело, если нет опыта проведения таких работ. Лучше пригласить специалистов. Самонадеянность и легкомыслие могут обойтись слишком дорого.

Утечка газа. Эти страшные слова, как и их последствия с детства знает каждый. С газом шутки не шутить, а к установке любого газового оборудования относиться максимально внимательно. Иначе последствия тотальны. В этой статье мы поговорим о тех требованиях, которые предъявляются к монтажу газового котла, а также обо всех важных нюансах, которые помогут избежать проблем в дальнейшем. Поехали!

Подключенный газовый котел

Какие документы нужны для установки котла?

Оооох, это – пожалуй, наиболее муторная процедура, которая стоит на пути к счастью – то бишь, к исправно работающему газовому котлу.
Перед тем как начать среди всего разнообразия, нужно получить разрешение на его установку. Документов потребуется собрать немало, но, поверьте – это того стоит, так как газ был и остается самым доступным видом топлива в нашей стране. Заклинаем, не бросайте сбор документов на полпути! Соберитесь с силами!

А предварительно настоятельно рекомендуем Вам необходимо прочитать следующие документы, регламентирующие установку газового агрегата. Это документ о «Газораспределительных системах», который входит в Свод Норм и Правил, проще говоря – СНиП 42-01-2002. Есть еще один документ, который будет очень полезен в нашем деле, хоть он и считается уже недействующим – это СНиП 2.04.08-87. Для общего развития также почитайте нормативы, в которых подробно описаны требования и особенности устройства котельных, систем вентиляции, пожарной безопасности и пр.

Согласование установки газового котла

Перед тем, как Вы получите счастливую бумажку, которая подтвердит Ваше право на осуществление задуманного проекта, Вам придется(как и было сказано выше) пооббивать пороги инстанций.

Ни в коем случае нельзя проводить установку газовых агрегатов без разрешения соответствующих служб! Это небезопасно как для Вас, так и для окружающих, если Вы планируете монтировать котел в многоэтажке.

Технические условия установки

Проще говоря, это разрешение, которое Вам должна выдать организация по газоснабжению. Для этого Вам необходимо написать заявление, в котором нужно указать примерный объем газа, который Вы будете тратить.

Чтобы упростить ваши расчеты, приведем средние показатели расхода газа для дома на 1 квартиру:

• Газовая плита – 0,5 м 3 /сут
• Газовая колонка (горячая вода) — 0,5 м 3 /сут
• Система отопления с помощью газа – 8-12 м 3 /сут

В среднем процедура согласования Вашего заявления будет длиться от 7 до 14 рабочих дней. В случае положительного результата Вы станете обладателем этих самых технических условий. Именно этот документ разрешит Вам осуществлять подготовительные и строительно-монтажных работ.

Проект по установке газового котла
Подключенная к котлу газовая труба

После того, как Вы получили ТУ, дело за проектной документацией. Необходимо, чтобы она разрабатывалась специальной организацией. В этих документах будет указано место подвода трубы от общей газовой трубы к Вашему оборудованию.

Для установки газового котла в частном доме . Да, этот пункт будет полезен жителям частного сектора. Итак, вполне может получиться так, что участок трубы будет «идти» через чей-то участок. Тогда Вам понадобится еще один проект: в нем обязательно необходимо указать схему расположения трубы на этом участке, а также место ее вхождения в Ваш дом. Этот проект обязательно должен разрабатываться инженерами с соответствующей лицензией по ГСН.

Согласование с газоснабжающей организацией

После подготовки проекта его необходимо передать в газоснабжающую структуру Вашего округа. Здесь уже согласование этого проекта займет намного больше времени – от 7 до 100 дней – все будет зависеть от количества документов, а также сложности предоставленной информации.

Какие документы необходимо приложить к проекту и предоставить организации?

• Документ, подтверждающий полное соответствие котла всем требованиям, которые подтверждают его бесперебойную работу.
• Техпаспорт котла
• Сертификат, подтверждающий соответствие техническим и санитарно-гигиеническим нормам
• Инструкцию по эксплуатации

Где взять эти документы? Все очень просто: их в обязательном порядке должен предоставить производитель котла при покупке .

Что делать, если проект отклонили? В таком случае организация должна Вам предоставить перечень ошибок, которые были допущены.

Если Вам проект одобрили, то он передается Вам с печатью и подписью ответственного лица. Аллилуйя – Вы получили окончательное разрешение на установку!

Когда запрещено устанавливать газовый котел?

Однако есть ряд случаев и ситуаций, когда газовый котел устанавливать в принципе запрещается.

— если в помещении нет системы вентиляции

— в общежитиях или в комнатах, а не в квартирах

— если стены выполнены из материала, поддерживающего процесс горения

— в комнатах с повышенной влажностью, например, в душевой или ванной

— в смежных комнатах, например, в коридоре

— на лоджии

— в подвале или на цокольном уровне

Важная информация для жителей своих домов: Вам разрешено монтировать газовый котел в подвале или цокольном помещении, если владельцами дома являются члены одной семьи.

Требования к помещению для газового котла
Требования к котельной для газового котла

Согласно требования, агрегат на 30 кВт и более нуждается в отгороженном помещении. Естественно, что к нему предъявляются особые требования:

• Площадь комнаты – от 4 кв.м. и более. Также стоит учесть, что максимальное количество котлов в одной такой котельной – не более 2х.
• Высота от пола до стен – в диапазоне от 2,2м до 2,5м
• Обязательно должно быть окно. Причем его размеры рассчитываются из следующей формулы: 0,3 кв.м. площади окна на каждые 10 кв.м. помещения, однако, в общем его площадь должна быть 0,5 кв.м. и более.
• Ширина дверного проема – минимум 80см
• Расстояние между входной дверью и котлом – минимум 1м, а лучше, если это будет 1,3-1,5 м. С этим параметром согласуется и следующее требование: перед котлом обязательно должно быть минимум 1,3м свободного расстояния. Оно необходимо, что Вам было удобно проводить профилактические работы и ремонт.
• Котел необходимо монтировать очень устойчиво в горизонтальном положении. Тогда будут снижены возможные вибрации и шумы во время работы.
• Идеально ровный пол обеспечит устойчивую установку котла. Кроме того материал пола и стен обязательно должен быть негорючим. Поверхности около котла нужно изолировать термоустойчивыми материалами.
• В котельной необходимо наличие холодной воды, а также системы отвода – канализация. Ее, как Вы сами понимаете, лучше монтировать в полу.
• Лучше, если в котельной будут розетки с контуром заземления. Они понадобятся, так как многие элементы в котлах нужно подключать к электросети.
• Обязательно позаботьтесь о беспроблемном доступе к дымоходу – это необходимо для проверки проходимости каналов, и для профилактических работ по очистке.

Монтаж настенного газового котла Монтаж настенного газового котла

1. Поверхности стен и пола, где будет располагаться котел, выложите негорючим материалом, например, огнеупорным кирпичом. Не забудьте оставить между ним и самой стеной около 4,5-5см.
2. Теперь приступим к подготовке самого котла. Струей воды с высоким напором очистите котел от разного мусора, который остался после сборки.
3. Трубу для подачи воды в оборудование оснастите фильтром для воды, а также установите запорную арматуру – как до фильтра, так и после него.
4. Монтаж дымохода. Более подробно об этой процедуре читайте в нашей статье о том, как самостоятельно, а потом произвести его монтаж.
5. Проверка тяги. Это наиболее важный момент, так как при недостаточной тяге продукты горения могут оставаться в помещении. К счастью, почти все современные модели оснащены датчиками тяги, которые моментально прекращают работу оборудования при каких-либо отклонениях от нормы.
6. Остались финальные штрихи: подключаем аппарат, а также устройство для защиты от перегрузок к электросети.

Монтаж напольного газового котла
Установка напольного газового котла

1. Первое, к чему следует поступить, — к подготовке основания, способного выдержать тяжесть чугунного котла. В отдельном здании оно представляет собой бетонную стяжку, которая готовится предварительно, а в других помещениях можно положить на деревянный пол лист оцинкованного железа.
2. Непосредственно монтаж котла. Обязательно пользуйтесь строительными уровнями, которые помогу добиться идеального результата.
3. Подсоедините котел к дымоходу. Проверьте тягу, если у вас нет принудительной системы вытяжки.
4. Теперь настала очередь подсоединения котла к общей отопительной системе. Не забудьте про фильтры грубой очистки – это исключит засор котла и его дальнейшую поломку. Фильтр размещайте перед входом в котел – на обратной линии.
5. Двухконтурный котел соедините с системой водопровода. Подсоединение выполнять лучше поближе к дому, до начала разветвления.
6. «Газовщики» выполнят врезку в газовую магистраль.

Вентиляция в котельной
Система вентиляции в котельной

Как Вы сами понимаете, в котельной система вентиляции должна быть просто отменной. Как и везде, тут есть несколько нюансов.

• Если Вы живете в многоэтажном доме, то общая вентиляционная система уже предусмотрена – Вам не надо о ней беспокоиться. В помещении, где Вы планируете установить котел, просто организуйте канал вентиляции и отвод от него под потолком.
• Другой вариант приточной вентиляции – всегда можно сделать техническое отверстие в двери. Просто установите в нем вентиляционную решетку – все готово!

Размер вентиляционного отверстия тоже строго регламентирован. Если оно выходит за пределы здания, то его площадь должна быть 8-10 кв.см. на 1 кВт мощности оборудования. Если же окно выходит в соседнее помещение, то 30 кв.см.

Монтаж газового котла: видео

Чтобы Вам было проще проводить процесс установки газового котла, рекомендуем сперва ознакомиться с этим видео. Оно существенно облегчит Вашу работу:

Часто встречающие ошибки при установке котла: видео

Правила установки газовых котлов в Российской Федерации жестко регламентированы. Как, впрочем, и в других странах. Немудрено, ведь небрежность недопустима, газовое оборудование потенциально взрыво- и пожароопасно. Установка газовых котлов должна выполняться с участием специалистов.

Нормы и правила

Установка котла в частном доме должна производиться в строгом соответствии со следующими нормативными документами:

• СНиП «Жилые здания».
• СНиП «Газоснабжение» 2.04.08-87.
• СНиП «Отопление, вентиляция, кондиционирование» 2.04.05-91.

Современная газовая котельная — чистое и аккуратное помещение

Габариты и планировка помещения

Установка газового котла возможна в отдельной топочной цокольного либо первого этажа, на кухне. Не допускается вход в топочную из жилых комнат. Помещение должно удовлетворять следующим условиям:

• Объем топочной должен быть не меньше 7,5 м 3 в существующих домах и свыше 15 м 3 в новых. В последнее время все чаще в частных домах применяют каскадные системы с двумя или более котлами. Для каждого последующего отопительного агрегата объем предписано увеличивать на 6 м 3 .
• Площадь пола для одного котла не менее 4 м 2 .
• Высота потолка от 2 метров и выше.
• Минимальная ширина двери в топочную или кухню — 80 см. Соответственно, строительный проем не уже 90 см. Между полом и дверным потолком должна быть щель не меньше 2,5 см.
• В помещении, где планируется установка котла отопления должно располагаться открывающееся окно, выходящее на улицу. Площадь остекления без учета рамы — 0,3 м 2 на квадратный метр площади пола, минимально 0,8 м 2 .

Топочная частного дома может располагаться в нежилом помещении цокольного либо первого этажа, на кухне

Требуемые инженерные коммуникации

Грамотная установка газовых котлов возможна при наличии в котельной необходимых коммуникаций. Это, не считая подводящей трубы газоснабжения с краном и счетчиком:

• Электроснабжение автоматики котла и насосов (если отопительный агрегат не энергонезависимый). Следует провести для этих целей отдельный кабель сечением не менее 3 х 1,5 мм от счетчика, защитив линию автоматическим выключателем. Процессорные блоки импортных котлов не рассчитаны на нестабильные характеристики отечественных энергосетей. Поэтому подключать котел нужно через стабилизатор. Многие фирмы-поставщики оборудования ставят наличие стабилизатора обязательным условием предоставления гарантии. Оборудование должно быть заземлено, контур заземления соответствовать нормативным требованиям. Электрическая розетка не должна располагаться ближе 10 см от газового оборудования. Плафоны светильников закрытые.
• Холодная вода для подпитки и заполнения системы.
• Канализация . Часто о ней забывают, это неправильно. Конденсационные котлы в процессе работы осаждают водяной пар, образуется конденсат в довольно большом количестве: в сезон до литра воды на один киловатт мощности котла в сутки. Его отводят в общую канализацию либо отдельный приемник. Встречаются утверждения, что эта жидкость представляет собой кислотный раствор и ее нельзя спускать в пластиковые канализационные трубы и биосептики. Это утверждение справедливо лишь для отопительных котлов на жидком топливе, содержание кислот в конденсате при сгорании газа ничтожно. Рекомендуется в полу котельной установить трап: при срабатывании группы безопасности в помещение может попасть довольно большое количество теплоносителя.

Приток воздуха и вентиляция

Топочная и кухня должны иметь работающую естественную вентиляцию. Отверстие располагают в 25 см от потолка, диаметр вентиляционной шахты 10 см или больше.

Во время работы котла для сгорания топлива требуется большое количество кислорода. Соответственно, в помещении необходимо обеспечить приток воздуха, в противном случае котел не будет развивать положенной мощности, либо пламя вообще может потухнуть. Воздух можно забирать непосредственно с улицы, либо из коридора или нежилых смежных помещений. Для обеспечения притока с улицы в наружной стене делают отверстие, его можно закрыть решеткой, более всего удобен стандартный регулируемый клапан ВТК.

Если воздух поступает из дома, приток делают в двери либо перегородке. Площадь его от 20 см 2 . Если производится установка газовых котлов отопления в турбированном исполнении (воздух подается, а газы удаляются с помощью вентилятора), можно применить вместо привычного дымохода коаксиальную (двойную) трубу с выводом ее на улицу через стену. По ней одновременно осуществляется приток и отток. В этом приточные отверстия не нужны, в топочной достаточно предусмотреть лишь естественную вентиляцию.

В случае установки каскада каждый из котлов должен иметь свой дымоход

Дымоход

Конструкция дымохода напрямую зависит от типа котла. Как мы уже отметили, турбированные котлы вообще не нуждаются в дымоходах, достаточно одной коаксиальной или двух отдельных труб небольшого диаметра. Пожарные требования к отопительным агрегатам этого типа (особенно конденсационных), невелики, температура отходящих газов в них ненамного выше комнатной. Для некоторых типов котлов трубы вообще могут быть пластиковыми.

Температура отходящих газов котлов с обычной атмосферной горелкой довольно высока, здесь необходимо учитывать противопожарные требования. Устройства привычного кирпичного дымохода из керамического кирпича по нынешним нормам недостаточно. Как минимум, внутри него должна располагаться огнеупорная и химически стойкая труба-вкладыш. Используется высоколегированная сталь, керамическая либо асбестоцементная труба.

Рациональный вариант — монтаж дымохода газового котла утепленной конструкции. Это может быть труба-сэндвич из нержавеющей стали, теплоизолированная двойная керамическая, керамико-бетонная либо керамико-стальная труба. Применяется также эмалированная сталь. Утепленные дымоходы недешевы, однако, с учетом того, что отпадает необходимость в возведении кирпичной трубы и фундамента под нее, экономически себя оправдывают.

Высота оголовка дымохода над кровлей зависит от расстояния от конька и не должна быть меньше указанной на схеме

Диаметр дымохода не должен быть менее того, что указан в паспорте оборудования. Ориентировочно котлу мощности в 25 кВт потребуется дымоход внутренним диаметром 125 мм; 30 кВт — 150 мм; 40 кВт — 170 мм. Высота дымохода от точки входа до выхода — не менее 5 метров. Оголовок должен быть выше коньком на полметра и более. Если расстояние от трубы до конька больше полутора метров, эта величина рассчитывается. Соответствием диаметра дымохода нельзя пренебрегать. Если он меньше положенного, топливо не будет сгорать полностью. В результате будет образовываться угарный газ, упадет мощность котла, возрастет потребление газа.

Нормы установки газовых котлов требуют наличия прочистки в нижней секции дымохода. Для металлических труб ниже прочистки выводят также трубочку для слива конденсата. Из дымохода котла с атмосферной горелкой за сутки-двое может накапать стакан жидкости.

Если в топочной установлены два либо более отопительных агрегатов, отдельный дымоход должен иметь каждый котел.

Видео по установке газового котла в частном доме

Котел следует располагать максимально близко к дымоходу. Допускается устройство горизонтальной (уклон 2° или более) трубы от котла ко входу в дымоход длиной до 2 метров, но чем меньше этот отрезок, тем лучше тяга. В части расстояния от стен требования к установке газовых котлов зависят от их типа отделки (степени возгораемости).

Монтаж настенного газового котла на перегородку или стену, выполненную из сгораемых материалов запрещается. Соответственно, установка настенного газового котла в роли отопительного оборудования на деревянную стену без дополнительных мероприятий невозможна. На несгораемую стену или перегородку котел навешивают не вплотную, не ближе 2 см. От боковой стены тоже нужно отступить не меньше 2 см, но лучше больше. Как правило, эту дистанцию обеспечивает система крепления самого котла. Допускается монтаж оборудования на конструкции из сгораемых материалов, защищенных штукатуркой, облицовкой керамической плиткой, металлическим листом в сочетании с асбестом. Защита должна выступать в стороны и вниз за габариты отопительной установки на 10 см или более и 70 см вверх.

Деревянные стены необходимо в обязательном порядке защищать. За листом металла должен находиться асбестовый толщиной не менее 3 мм

Монтаж газового котла напольного типа производится с соблюдением тех же расстояний от стен, пол должен быть выполнен из негорючих материалов. Деревянные полы следует защитить сталью по асбестовому листу толщиной от 3 мм. Расстояние от лицевой панели отопительного прибора до стены напротив — не менее метра. Предписанные нормативами значения должны дополняться параметрами, указанными в инструкции к котлу. Так, например, установка настенных газовых котлов зачастую регламентируется производителями в 30-50, гораздо что выше минимальных требований.

Подключение газоснабжения, пробный пуск и настройку сложной автоматики должен осуществлять специалист, имеющий соответствующий допуск

Монтаж отопительного оборудования требует особой тщательности, аккуратности, соблюдения предписаний. Установка своими руками возможна, но только в той части, которая не касается газа. Подключение и проверку газоснабжения должен осуществить лицензированный специалист, который поставит свою подпись на одном из многочисленных документов, необходимых для утверждения газификации дома.

Газовая котельная, это место повышенной опасности. Требования к помещению для установки газового котла в частном доме, предназначены для предотвращения возможных аварийных ситуаций и эксплуатации оборудования в максимально безопасном режиме.

Перед вводом котельной в эксплуатацию, обязательно проводится согласование проекта и технических условий. Установка с учетом существующих строительных норм и порядков, облегчит оформление документов и разрешений.

Нормы площади под котел на газе

Особенности установки и размещения газового оборудования, регламентируют несколько нормативных документов. Подробные указания описаны:Согласно приведенным нормативным документам, установка газового котла возможна при соблюдении следующих технических условий:

• Монтаж допускается в нежилых помещениях частного или многоквартирного дома. Санитарные требования запрещают использовать под установку оборудования гостиные-кухни. Допускается монтаж в помещении, отгороженном от основных комнат и коридора, дверным полотном.
• Основные технические требования для помещения для установки газового котла с закрытой камерой сгорания, предусматривают следующие ограничения. Допускается монтаж в комнате с высотой потолков не менее 2 м и общим объемом не менее 8 м³.
  Правила разрешают монтировать оборудование в кухонную мебель, закрывать съемными декоративными конструкциями. Котлы с закрытыми камерами сгорания, допускается и рекомендуется использовать при поквартирном отоплении.
• Нормативные требования к помещению, в котором предполагается установить газовый котел с открытой камерой сгорания, требуют увеличить размеры котельной. Минимально допустимая площадь, не менее 9 м². При этом, высота потолков должна быть более 2,3 м. Котел устанавливают по диагонали от входной двери, чтобы обеспечить беспрепятственный приток свежего воздуха.
• Технические требования к помещению для установки настенного газового котла в частном доме, указывают на необходимость в соблюдении следующих правил:
  1. Монтаж допускается исключительно на глухую стену, не имеющую оконных и дверных проемов.
  2. Расстояние от потолка до котла, не менее 80 см.
  3. Подвешивать котел на гипсокартонную и любую другую перегородку из легких материалов, запрещается.
• Норма внутреннего объема помещения, рассчитывается в каждом случае индивидуально. Минимальные технические параметры следующие: котлы до 30 кВт – не менее 7,5 м³; до 60 кВт – 13,5 м³.

Общая тепловая мощность всех приборов отопления (радиаторов, котла, бойлеров) в квартире многоэтажного дома, не должна превышать 150 кВт.

Вентиляция в котельной с газовым котлом

В котельной предусматривается искусственная и естественная вентиляция. Параметры воздухозамещения в помещении, рассчитываются исходя из мощности и типа газового котла.

Естественная вентиляция необходима для предотвращения скапливания в помещении угарного газа. Высокая концентрация CO в котельной, угрожает здоровью и жизни жильцов, проживающих в отапливаемых помещениях.

Еще одна причина, по которой требуется спроектировать и установить приточно-вытяжную вентиляцию, это необходимость отводить избыток тепла от трубопроводов и отопительного оборудования.

На этапе изготовления проекта газоснабжения, учитываются следующие требования и рекомендации:

• Естественная приточная вентиляция в помещении с газовым котлом, обеспечивается благодаря расположению котла по диагонали от входной двери. В правилах прописано требование, чтобы у двери не было нижнего порога и после закрытия котельной, внизу проема, оставался просвет для беспрепятственного притока воздуха. Если данную норму выполнить трудно, на расстоянии 30 см от пола, в дверном полотне предусматриваются вентиляционные отверстия.
• В котельной обязательно должны располагаться два вентканала: приточный и вытяжной. Для котла с производительностью до 30 кВт, допускается размещение приточной установки на расстоянии 30 см от поверхности пола с диаметром 100-150 мм. Вытяжка устанавливается рядом с газовым котлом.
  Размер вентиляционного канала, рассчитывается в зависимости от мощности и типа, используемого теплогенератора, но, как правило, предусматривается отверстие более 100 мм в диаметре.
• Если естественного воздухозамещения недостаточно, котельная оснащается принудительной вентиляцией. Эффективность циркуляции воздуха достигается благодаря нескольким нагнетающим вентиляторам, подключенным к датчикам, установленным в помещении. При увеличении концентрации углекислого газа, вентиляторы начинают работать. Простые схемы вентиляции, предусматривают ручное включение и отключение вентиляторов.
• Котлы с коаксиальной трубой (закрытого типа), не нуждаются в принудительной приточной вентиляции. В корпусе котла уже установлен нагнетающий вентилятор, посредством, которого осуществляется забор воздуха с улицы и удаление продуктов сгорания.

Вентиляция в котельных должна соответствовать указаниям, изложенным в СНиП II-35-76. Интенсивность воздухообмена рассчитывается таким образом, чтобы обеспечить полное трехкратное замещение воздушных масс в течение 1 часа.

Требования пожарной безопасности

Пожарные нормы для газовых котлов, отдельно оговаривают требования к промышленным и бытовым котельным. Для уточнения существующих ограничений, помещения, используемые для монтажа отопительного оборудования, классифицируются по типу взрыво и пожароопасности. Класс, присваиваемый газовым котельным, В1-В4.

Действующие требования пожарной безопасности к помещениям частных домов с установленными бытовыми газовыми котлами, включают в себя следующее:

• Допускается монтаж атмосферных котлов на цокольном этаже и на крыше здания, при условии, что помещения будут соответствовать указанным в СНиП нормам. Подключение и эксплуатация котлов с открытой камерой сгорания в подвале, запрещается.
  Теплогенераторы с закрытой камерой сгорания, монтируются в подвальном и любом нежилом помещении в доме. Установка котла на чердаке возможна, при условии наличия хорошей теплоизоляции и соблюдения противопожарных разделок и разрывов.
• Требования к строительным материалам – котельная огораживается со всех сторон огнестойкими перегородками с минимальным пределом сопротивляемости огню, не менее EI45 (0,75 часа).
• Двери должны открываться наружу.
• В бытовых котельных, пожарная сигнализация является не обязательной, но рекомендуемой мерой предотвращения аварийных ситуаций.
• Пол, стены и потолок котельной (в случае установки навесного отопительного оборудования)? облицовывают негорючими материалами – керамической плиткой, гипсокартоном, штукатуркой и т.п.

Для промышленных котельных, действуют подобные нормы за небольшими исключениями:

• Обязательно устанавливается система оповещения об утечке газа и возникновения пожара.
• Система пожарной сигнализации и оповещения о пожаре в котельной, работающей на газе, должна соответствовать требованиям, изложенным в ФЗ №123.
  Если котельная классифицируется классом Г, обязательно оснащение прибором, контролирующим утечку газа. Все датчики подключаются к контроллеру котла, дающему сигнал на отключение отопительного оборудования, в случае, если допустимые нормы содержания угарного газа в воздухе, превысили максимальное значение.

Требования к дверям и окнам в газовой котельной

Высокие требования СНиП предъявляются к окнам и дверям, расположенным в газовой котельной:

• Окна – в котельной предусматривается естественное достаточное освещение. Ширина проема окна, рассчитывается, в зависимости от объема помещения. Обязательно наличие форточки.
• Двери – устанавливается дверное полотно, не меньше 80 см в ширину. Предусматриваются двери, выходящие из помещения котельной прямо на улицу. Все дверные полотна, выходящие в дом и на улицу, должны открываться наружу. Короб устанавливают без нижнего порога.

В бытовых котельных, устанавливается светящийся указатель аварийного выхода, непосредственно над дверью.

Нормы освещенности котельной на газе

Предусматривается искусственное и естественное освещение помещения. Выключатели устанавливаются вне котельной. Для промышленного котельного оборудования, монтируются герметичные светильники с металлической оплеткой.

Расчет ширины оконного проема, высчитывается по формуле – 1 м³ помещения = 0,03 м² оконного проема.
Вычисления не учитывают перегородок и рамы окна. Расчет проводится по оконному проему. Окно обязательно должно иметь форточку.

Правила энергообеспечения котельного помещения

Строительные нормы для установки газового котла в частном доме, предусматривают рекомендуемые и обязательные требования, затрагивающие энергообеспечение котельного оборудования. К ним относятся:

• Энергозависимые котлы, подключаются к сети электроснабжения через стабилизатор напряжения и ИБП. Емкость источника бесперебойного питания, подбирают с тем расчетом, чтобы обеспечить бесперебойную работу котла в течение 12 часов.
• Обязательно устанавливается контур заземления. Во время работы, котел любого типа, вырабатывает низкопотенциальное напряжение. При определенных обстоятельствах, искра статического электричества, становится причиной возгорания и взрыва.
• Котельная подключается напрямую от щитовой.

Чтобы убедиться, что расположение котла и помещение, которое планируется использовать под котельную, соответствует нормам, описанным с СНиП, ФЗ и СП, перед началом проектных работ, следует получить грамотную консультацию представителя газового хозяйства.

Правила установки газового котла в частном доме

Занимаясь решением задачи по обеспечению частного дома индивидуальным отоплением и системой снабжения горячей водой, владельцы недвижимости все чаще отдают предпочтение газовым котлам. Являясь популярным способом обогрева, автономное отопление на газу позволяет поддерживать комфортный микроклимат помещений и экономить денежные средства по сравнению с централизованной подачей тепла. Необходимо знать правила установки газового котла в частном доме, чтобы минимизировать риск проблемных ситуаций и безопасно использовать газ, являющийся взрывоопасным веществом.

Требования к помещению для установки газового котла

Учитывая повышенную взрывоопасность применяемого теплоносителя, выбор помещения для установки отопительного агрегата – серьезная задача, решение которой необходимо осуществлять на проектной стадии. Действующими нормативными документами регламентированы следующие требования к помещению:

• минимальная площадь, которая должна превышать 4 кв. м;
• наличие входной двери шириной более 80 см;
• расстояние до потолка, составляющее более 250 см;
• уровень освещенности из расчета 0,03 м² на квадратный метр площади.

В отличие от расположенной в многоэтажном здании обычной квартиры, частный дом обладает существенным преимуществом, позволяющим выделить для размещения отопительного агрегата отдельное помещение. Строительные нормы и правила обращают внимание на то, что место для котла в доме должно соответствовать специальным требованиям. Главные моменты:

• обеспечение притока воздушных масс за счет эффективной вентиляции. Площадь сечения приточной магистрали, по которой естественным путем поступает воздух, зависит от мощности отопительного агрегата и составляет на каждый киловатт по 8 кв. см. Это обеспечивает трехкратную смену воздуха на протяжении часа;
• пожаробезопасность. Планировка не должна позволять огню распространяться по дому в пожароопасной ситуации, а капитальные стены и внутренние перегородки должны изготавливаться из огнеупорных материалов с повышенным уровнем огнестойкости, составляющим не менее 3/4 часа.
• Нормативы предусматривают зависимость между теплопроизводительностью (мощностью) отопительного устройства и площадью помещения:
• агрегаты мощностью менее 30 кВт монтируются при объеме свободного пространства до 7,5 м куб.;
• устройства теплопроизводительностью до 60 кВт требуют увеличенного до 13,5 м куб. помещения;
• объем котельной для установки мощных агрегатов производительностью более 60 кВт и до 200 кВт регламентирован в паспорте и составляет более 15 м куб.

Планируя отопление помещения газовыми котлами в собственном доме, следует руководствоваться указанными критериями.

Монтаж газового котла в частном доме – настенный агрегат

Вариант крепления на стене помещения, например, кухни, обладает некоторыми преимуществами:

• снижает объем расходов на подключение магистралей водоснабжения;
• позволяет рационально распорядиться полезным объемом.

Производя установку навесного агрегата, предназначенного для отопления и горячего водоснабжения, придерживайтесь следующей очередности операций:

• Обеспечьте защиту контактирующей с корпусом стены с помощью огнеупорного материала толщиной более 3 мм, обеспечив гарантированный зазор.
• Подготовьте устройство к монтажу, руководствуясь указанными в техническом описании рекомендациями изготовителя.
• Проверьте при установке отсутствие перекосов, отрицательно влияющих на функционирование агрегата.
• Смонтируйте на подающей магистрали фильтр и подключите на входе и выходе к нему запорное устройство.
• Подключите газоход, диаметр которого соответствует размером канала в устройстве, а возвышение над коньком здания превышает 50 см.
• Проконтролируйте силу тяги, при уменьшении которой прекращается подача теплоносителя к горелке.
• Произведите подключение к питающим магистралям, пригласив сотрудников газовой службы.
• Подключите электрическое питание через стабилизатор, который также может выполнять функции защитного устройства.

Помните, что правила запрещают осуществлять установку котла, работающего на газу, при повышенной влажности воздуха:

• в ванной комнате;
• в коридоре;
• на балконе.

Если имеются соответствующие навыки, можно своими силами выполнить подключение к внутренним трубам отопительного контура. Подсоединение к трубе, подающей газ, выполняют только уполномоченные представители газовой службы, после проверки правильности подключения согласно требованиям строительных норм.

Установка газового котла в частном доме – напольное размещение

В ряде случаев владельцы частных домов отдают предпочтение напольному размещению. Алгоритм действий по монтажу:

• Подготовьте отдельное помещение, оборудованное системой приточно-вытяжного воздухообмена.
• Соорудите надежный бетонный или металлический постамент, который выдержит массу тяжелого оборудования.
• Зафиксируйте корпус на основании, проверив правильность его расположения с использованием строительного уровня.
• Подключите выходной патрубок к дымовой трубе и, если он не оснащен принудительной вытяжкой, проверьте силу тяги в дымоходе.
• Соедините агрегат с отопительными магистралями, предусмотрев на входе монтаж фильтра.
• Подсоедините устройство к водопроводной линии, выполнив соответствующую врезку в имеющуюся магистраль.
• Обеспечьте подключение газа путем соединения отопительного устройства с магистралью при помощи стальной трубы или специального шланга.
• Проверьте наличие заземления и автоматического устройства, осуществляющего аварийное отключение.

Обратите внимание на следующие моменты:

• наличие в дымоходной магистрали лючка для чистки трубы от сажи;
• удобство доступа к нагревательному устройству для обслуживания ремонта;
• выполнение пола из материалов, не подверженных горению – бетона или камня.
• Специалисты газовой службы не дадут разрешение на установку котла, если он смонтирован с нарушением требований:
• установлен во влажном подвале или прачечной;
• подключен в котельной без вентиляции;
• смонтирован на легковоспламеняющемся основании.

Категорически запрещается выполнять мероприятия по подключению устройств к магистралям газоснабжения своими силами. Работы осуществляются только специалистами, имеющими допуск на выполнение специальных видов работ.

Нормы установки газового котла в частном доме

Требования, указанные в строительных нормах и правилах, направлены в основном на безопасную эксплуатацию взрывоопасного оборудования и предусматривают:

• установку котла на удалении более 0,2 м от легко возгораемых материалов и других отопительных агрегатов;
• соблюдение безопасного расстояния от корпуса до стены, составляющее 0,3–0,5 м;
• размещение крепежных планок, предназначенный для фиксации корпуса, выше уровня пола на 80–160 см.

Электропитание

Безостановочная подача электрической энергии и соответствие питающего напряжения гарантируют стабильную работу оборудования. Для решения поставленной задачи выполните следующие мероприятия:

• подключите питание через стабилизатор питания;
• установите источник бесперебойного энергоснабжения.

Выполнение указанных рекомендаций позволит избежать форс-мажорных ситуаций, продлит срок эксплуатации отопительного устройства и обеспечит стабильный температурный режим.

О газоходе

Дымовыводящая труба является ответственной частью отопительного устройства, к которой предъявляются следующие требования:

• сечение – цилиндрической формы;
• материал – обычная сталь или нержавейка;
• высота – выше уровня конька крыши строения.
• Главные конструктивные особенности газохода:
• наличие специального люка для прочистки магистрали и удаления сажи;
• возможность вывода скопившейся влаги через конденсатосборник;
• длина вертикальной магистрали должна превышать удвоенный диаметр газохода.

Для обеспечения тяги естественным путем и нормального удаления дыма следует предусмотреть восходящий наклонный участок, расположенный за вертикально расположенным отрезком дымохода.

Документы на котел

Даже если место для котла в доме определено, и оно соответствует требованиям нормативных документов не стоит спешить приобретать оборудование. Подготовьте следующие документы, связанные с газоснабжением:

• договор на поставку теплоносителя;
• акт установки счетчика.

Очередность дальнейших мероприятий:

• Внесите соответствующие изменения в имеющийся технический паспорт частного дома, если для установки отопительного агрегата выделено отдельное помещение.
• Подайте заявление в службу газоснабжения на разработку технических условий, являющихся официальным документом, разрешающим выполнение монтажных работ в доме.

Имея на руках технические условия, с целью рационального использования времени до разработки и утверждения проекта, можно выполнить следующие работы:

• Монтаж газового котла в частном доме.
• Обвязку устройства отопительными магистралями.

Одновременно необходимо:

• Обратиться в специализированную организацию с заявлением на разработку проекта прокладки труб и схемы подключению магистралей к частному дому.
• Согласовать разработанный проект газификации в городском управлении газового хозяйства, представить необходимые документы.

Перечень документации, предъявляемой для согласования с контролирующими инстанциями:

• технический паспорт;
• руководство по эксплуатации устройства;
• сертификат соответствия требованиям безопасности;
• заключение о соответствии оборудования санитарно-гигиеническим требованиям.

Одобренный проект заверяется печатью, а если имеются замечания, – выдается на руки перечень вопросов, подлежащих корректировке и уточнению.

Имея на руках все необходимые документы, и выполнив предусмотренные техническими условиями и проектом работы, необходимо:

• Подать заявление в газовую службу на ввод оборудования в эксплуатацию.
• Дождаться визита представителя службы, который составит акт и разрешит эксплуатацию отопительной системы.

Правила эксплуатации газовых котлов

С целью безопасного функционирования агрегатов соблюдайте следующие правила эксплуатации:

• эксплуатируйте оборудование только при нормальной влажности;
• установите фильтр, защищающий теплообменник от грязи;
• контролируйте техническое состояние не реже двух раз в год;
• производите техническое обслуживание только силами специалистов.

Выполнение указанных рекомендаций обеспечит длительный ресурс эксплуатации отопительной системы.

Техническое обслуживание

Регламентные мероприятия по техническому обслуживанию, предусмотренные производителем агрегатов, предусматривают следующие виды работ:

• контроль состояния газохода;
• проверку работы вентиляции;
• промывку фильтровальных элементов;
• чистку магистралей;
• удаление налета на горелке.

Детали, вышедшие из строя в процессе работы, необходимо заменить. После выполнения ремонта, перед пуском отопительного контура в эксплуатацию, следует проконтролировать герметичность всех стыков. Профессиональный подход к выполнению технического обслуживания не только повысит ресурс использования отопительной системы, но и уменьшит объем потребляемого газа.

Итоги

Задавшись целью осуществить монтаж в собственном доме системы автономного отопления, следует тщательно изучить правила установки газового котла в частном доме. Особое внимание необходимо уделить требованиям, которые предъявляются к помещению для монтажа. Нецелесообразно самостоятельно производить установку и подключение оборудования. Это сложные операции, которые должны производить представители специализированной организации. Для обеспечения долговечности оборудования и взрывобезопасности, повышения эффективности работы необходимо соблюдать нормы установки газового котла в частном доме.



Положение о дымоходах котлов 2022: простое руководство

Строительная отрасль подчиняется целому ряду правил и положений. Среди них правила дымохода котлов. Они предназначены для обеспечения безопасной установки и позиционирования дымоходов котла. Благодаря тому, что каждое имущество соответствует правилам, риск последующего вреда и заболеваний, связанных с котлом, значительно снижается.

Что такое дымоход котла?

При работе котла образуются отработанные газы, которые необходимо удалить из системы.Дымоход – это, по сути, труба, по которой эти газы выводятся из котла.

Поскольку газы могут быть потенциально вредными, важно, чтобы дымоход располагался таким образом, чтобы отработанные газы не попадали обратно в помещение. Точно так же размещение дымохода котла должно гарантировать, что выхлопные газы не будут направлены на соседние дома.

Большинство людей когда-либо видели дымоход котла, хотя вы, возможно, не замечали, что это такое. Любое имущество, в котором есть котел, также должно иметь дымоход, поэтому они чрезвычайно распространены в Великобритании.Как правило, дымоходы котлов относительно короткие и выступают за наружную стену. Размеры дымохода предотвращают попадание отработанных газов обратно в помещение, а также предотвращают причинение ими вреда тем, кто может находиться поблизости.

---

Skills Training Group — ведущий в Великобритании поставщик курсов по газовой безопасности. Узнайте больше о том, как стать газовым инженером сегодня.

---

Что такое Правила для котлов?

Правила дымоходов котлов — это всего лишь один из видов строительных норм.Есть много других, которые определяют, как здания могут быть построены или модифицированы безопасно и законно. Поскольку отработанные газы, выбрасываемые котлами, могут быть очень вредными, положения котловых дымоходов обязательно должны быть строгими. Кто их нарушит, может столкнуться с серьезными санкциями. Кроме того, несоблюдение правил дымохода котла может привести к трагическим последствиям.

---

У каждого ли котла есть дымоход?

Обычные, комбинированные и системные котлы оснащены дымоходами.По сути, единственный тип котла, который не имеет дымохода, — это задний котел, который раньше располагался за каминами. Однако в наши дни задние бойлеры становятся все более редкими, и большинство домовладельцев предпочитают их обновлять. Это означает, что на самом деле каждый котел в Великобритании оснащен дымоходом.

Большинство дымоходов устанавливаются горизонтально, хотя на некоторых участках дымоходы могут быть установлены вертикально. Например, если котел не прикреплен к внешней стене, можно использовать вертикальную трубу для отвода отработанных газов через чердачное пространство и из него.Если дымоход вашего котла был установлен в течение последних 15 лет, он будет иметь круглое отверстие, через которое удаляются отработанные газы. Старые стили обычно имеют квадратный конец.

Загрузите бесплатный информационный пакет

Узнайте, как пройти обучение на газового инженера, загрузив бесплатную копию нашего информационного пакета.

Где должен располагаться дымоход котла?

Идеальное расположение дымохода котла зависит от ряда факторов. В соответствии с положениями о дымоходах котлов при определении соответствующего размещения следует учитывать следующие моменты:

Расстояние от окон и дверей

Дымоход котла не должен располагаться близко к любой части вашего дома, которая может открываться, например, к окнам или дверям.Эти правила расстояния дымохода котла помогают гарантировать, что вредные газы полностью удалены из вашего дома. Точное расстояние будет зависеть от размера вашего дома, но, как правило, правила запрещают располагать дымоход котла в пределах 30-60 см от окна или двери. Это необходимо для предотвращения выхода вредных газов из дымохода, а затем их повторного проникновения в помещение через открытую дверь или окно.

Температура

Когда котел работает, он сжигает топливо для выработки тепла.Это означает, что образующиеся газы могут быть очень горячими. В связи с этим дымоход не следует размещать слишком близко к чему-либо, что может повредить горячие газы. Например, если у вас есть пластиковые водосточные желоба, вы не должны размещать дымоход поблизости, так как горячие газы могут расплавить водосточные желоба.



Вертикальные дымоходы





Горизонтальные дымоходы используются в большинстве домов, но время от времени может быть целесообразно установить вертикальные дымоходы.Если это так, владельцы недвижимости часто предпочитают закрывать дымоход. Обшивка дымохода или его сокрытие может быть более эстетичным, поэтому это популярный вариант. Однако вам нужно будет убедиться, что точки доступа остаются доступными, если ваш дымоход каким-либо образом скрыт.

---

Ваш котел соответствует требованиям?

Если вы обеспокоены тем, что ваш котел не соответствует нормам по дымоходам, вам, возможно, придется принять меры. Хотя некоторые правила дымохода котла применяются только к новым установкам, есть случаи, когда вам необходимо изменить установку, чтобы обеспечить ее безопасность.

Однако крайне важно, чтобы вы не выполняли эти модификации в одиночку. Существуют строгие правила относительно того, кто может работать с котлами и дымоходами, поэтому вам необходимо убедиться, что эту работу выполняет квалифицированный и сертифицированный специалист.

Если вы ремонтируете или ремонтируете свой дом, вы можете переместить бойлер. Например, во многих домах бойлеры расположены на кухне, а тенденция к созданию столовых открытой планировки означает, что многие домовладельцы стремятся переместить свой бойлер в менее заметное место.

Если вы наймете квалифицированный персонал для перемещения вашего котла, вполне допустимо сделать это в рамках проекта дизайна интерьера. Например, вы можете использовать правила удлинения дымохода котла, если вы расширяете свою собственность. Однако вам нужно будет убедиться, что новое размещение соответствует правилам дымохода котла, даже если старая установка не соответствовала.

---

Установка нового котла

Согласно правилам, все новые котлы, установленные с 2005 года в Великобритании, должны быть конденсационными. Это означает, что домовладельцы будут вынуждены покупать конденсационный котел при замене или модернизации существующих котлов. Хотя некоторые люди были недовольны этим изменением, повышенная энергоэффективность и безопасность, связанные с конденсационными котлами, обычно делают их хорошим выбором для бытового использования.

Если у вас старый котел, паниковать не стоит. При условии, что он соответствует соответствующим правилам, таким как правила для дымохода газового котла, вам может не понадобиться вносить немедленные изменения.

Прежде чем приступить к поиску нового котла, важно также принять во внимание новые правила. Правила Boiler Plus гласят, что все новые котлы в Англии должны иметь рейтинг ERP не менее 92%. На практике это означает, что домовладельцы в Англии должны будут установить конденсационный котел с рейтингом SEDBUK A или B. Единственным исключением является случай, когда установщик Gas Safe Register определяет, что установка котла с рейтингом A или B SEDBUK нецелесообразна, и в этом случае может быть установлен котел с рейтингом C или D.

Если вы подумываете о покупке нового котла или ремонтируете свой дом и хотите изменить размещение котла, всегда рекомендуется поговорить с квалифицированным инженером с хорошей репутацией. Они смогут помочь вам определить идеальное место для вашего котла и проинформируют вас о любых правилах, которых вам необходимо придерживаться. Кроме того, компетентный инженер может помочь вам выбрать экономичный котел, который удовлетворит ваши потребности.

По завершении установки вам должна быть предоставлена ​​соответствующая документация, подтверждающая, что установка была выполнена инженером Регистра газовой безопасности.Это позволяет вам доказать, что работа была выполнена специалистом, имеющим соответствующую квалификацию и сертификат, если вам когда-либо понадобится это сделать.

---

Что для вас значат правила для котлов?

Как вы могли заметить, существует множество правил, регулирующих размещение и установку котлов и дымоходов. Как ни странно, эти правила не все включены в один и тот же документ. Вместо этого со временем были введены новые правила. Для домовладельцев это означает, что может быть сложно определить все правила, применимые к их собственности, и определить, какие из них являются наиболее актуальными.

Хотя правила, касающиеся дымоходов котлов, могут показаться властными, они созданы с учетом требований безопасности. Газы, выбрасываемые из котлов, обычно содержат угарный газ, представляющий угрозу для жизни. Несмотря на то, что правила являются строгими, они предотвращают ухудшение самочувствия людей или причинение им вреда из-за воздействия этих отработанных газов. При этом они делают дома по всей Великобритании более безопасными и ежегодно предотвращают многочисленные трагедии.

Если вы не можете понять правила дымохода котла или не уверены, нужно ли вам вносить изменения в существующую установку, не стесняйтесь обратиться за профессиональной консультацией.С помощью инженера Регистра газовой безопасности вы можете убедиться, что ваш дом безопасен и соответствует актуальным нормам по дымоходам котлов.

---

Skills Training Group — отмеченный наградами поставщик курсов обучения работе с газами для взрослых. Если вам нужна дополнительная информация о том, как стать газовым инженером, нажмите здесь.

Загрузите бесплатный информационный пакет

Узнайте, как пройти обучение на газового инженера, загрузив бесплатную копию нашего информационного пакета.

Должен ли я устанавливать котел рядом с наружной стеной?

В. В комнате для завтрака/кухне в моем доме газовый котел расположен в прессе в комнате подальше от внешней стены. За последний год отопление работает удовлетворительно, но периодически не греет воду. Сантехник посоветовал мне заменить котел, который стоит 15 лет. Далее он заявил, что мне нужно переместить его внутрь внешней стены.Поскольку эта работа потребует прокладки труб под полом и удаления половой доски и кухонного пресса для ее размещения, я спрашиваю, есть ли какой-либо тип котла, который можно было бы разместить внутри дома вдали от снаружи. стена.

A. С 31 марта 2008 г. все газовые и жидкотопливные котлы, устанавливаемые в качестве замены в существующих домах, должны соответствовать минимальной сезонной эффективности 86 процентов, где это целесообразно.Это требование было введено в рамках пересмотра Строительных норм, часть L, Экономия топлива и энергии , принятого в декабре 2007 года.

В настоящее время единственными котлами, достигающими такого уровня производительности, являются конденсационные котлы. Тем не менее, Департамент окружающей среды в консультации с Управлением по устойчивой энергетике Ирландии подготовил руководство по установке конденсационных котлов в существующих жилищах и изложил процедуру, которой необходимо следовать для оценки конкретных ситуаций, когда установка конденсационных котлов нецелесообразна.

Процедура оценки установки конденсационного котла должна использоваться в тех случаях, когда ожидается, что установка конденсационного котла в качестве замены котла в существующем жилом помещении может оказаться «неосуществимой». Практический следует понимать как «способный выполнить с учетом существующего уровня технологии и экономической целесообразности для соответствующего объекта».

Судя по фотографии, которую вы приложили к своему вопросу, я заметил, что ваш котел в настоящее время находится в центре вашего дома.Это не является чем-то необычным для старых домов, где воздушная система изначально была установлена ​​централизованно, чтобы воздух мог циркулировать в комнаты на первом этаже и спальни на верхнем этаже без использования значительных воздуховодов.

Проблема размещения конденсационного котла в центре дома заключается в том, что конденсационные котлы генерируют конденсат, и поэтому необходима отводная труба.Как правило, это требует размещения котла на внешней стене или рядом с ней. Ограничения по длине и расположению дымохода в плане близости к окнам, дверям и вентиляционным отверстиям также необходимо учитывать при изменении местоположения котла.

Если вы решили сохранить существующее расположение котла, вам следует выяснить, нет ли поблизости сточных труб, обслуживающих туалеты или ванные комнаты, к которым вы могли бы легко подключиться для отвода конденсата.

В противном случае вам, возможно, придется прибегнуть к установке эффективного котла без конденсации. Ваш сантехник должен будет провести оценку, чтобы продемонстрировать, почему требования строительных норм не были соблюдены.

Также может быть возможность переместить котел в другое место в вашем доме, что не требует удаления отделки пола, кухонных прессов и т. д.Большинство котлов герметизированы в помещении и могут быть размещены в любом месте вашего дома при условии, что дымоход соответствует требованиям строительных норм и может быть обеспечен сток конденсата.

Было бы целесообразно, чтобы местный сертифицированный инспектор по строительству осмотрел вашу собственность, чтобы рассмотреть все варианты, которые могут быть доступны для вас.

Ноэль Ларкин — сертифицированный геодезист и член Общества дипломированных геодезистов Ирландии, scsi.т.е.

Где безопасно установить котел? — Правила для котлов

Вы можете безопасно установить котел в большинстве комнат или даже на чердаке. Однако при установке котла необходимо учитывать строительные нормы и правила. Ваш зарегистрированный установщик Gas Safe сможет помочь вам в этом.

• Ваш котел должен быть установлен внутри здания и может быть прикреплен к любой подходящей стене, достаточно прочной, чтобы выдержать его вес, когда он наполнен водой.
• Дымоход котла должен иметь возможность выходить наружу либо через наружную стену, либо через крышу. В руководстве вы найдете минимальные допустимые расстояния от оконечных устройств дымохода до окон, воздуховодов, других зданий и т. д. в соответствии со строительными нормами для установки котла.
• Помимо дымохода, необходимо продумать, где разместить конденсатную трубу, отводящую жидкость, которая конденсируется при остывании газов внутри котла. Мы рекомендуем, чтобы эта труба отводилась внутрь бытовой канализационной системы.Если труба для конденсата установлена ​​снаружи, она может замерзнуть в холодную погоду и привести к отключению котла.
• Наши котлы, работающие только на тепло, не требуют остановки насоса или постоянной работы. Это означает, что вам не нужно беспокоиться о прокладке провода от насоса к котлу или о постоянном электроснабжении котла.
• Если вы решите установить его в гараже или пристройке, мы рекомендуем вам установить дополнительную защиту от замерзания для защиты трубопроводов системы, даже если котел имеет собственную защиту от замерзания.
• При размещении котла необходимо обеспечить достаточные зазоры и доступ для обслуживания. Пожалуйста, ознакомьтесь с инструкциями по установке для получения подробной информации.
• При определенных условиях котел можно установить в шкафу без вентиляционных отверстий. Современные котлы герметичны и обычно достаточно прохладны без вентиляции. Обратитесь к разделу «Расположение котла» в инструкции по установке, чтобы убедиться, что в шкафу достаточно места для правильной установки и обслуживания котла.
• Если котел установлен в ванной или душевой, пожалуйста, ознакомьтесь с действующими Правилами электромонтажа и Строительными нормами, в которых разъясняются различные зоны в ванной комнате, где безопасно устанавливать бойлер, а где это небезопасно. (В Великобритании это действующие Правила электропроводки IEE и Строительные нормы. В Республике Ирландия следует ссылаться на текущую редакцию стандарта IS 813 «Бытовые газовые установки» и действующие правила ETCI).
• Если ваш дом представляет собой здание с деревянным каркасом, см. текущую версию публикации Института инженеров-газовиков IGE/UP/7 (Газовые установки в домах с деревянным каркасом).
• Если ваш котел работает на сжиженном нефтяном газе (LPG), вам не следует устанавливать его в подвале или другом месте под землей. Это связано с тем, что сжиженный газ не поднимается вверх и, следовательно, не будет рассеиваться в случае утечки газа.

Эту информацию следует использовать только для ознакомления.

Зарегистрированный установщик Gas Safe сможет осмотреть ваш дом, обсудить ваши требования к установке и подскажет наиболее удобное и безопасное место, соответствующее Строительным нормам и правилам.

Коды для водонагревателя в шкафу | Домой Руководства

Мишель Майли Обновлено 29 декабря 2018 г.

В домах, где нет подвала или гаража, необходимо установить водонагреватель где-то внутри самого дома. Часто желательно сделать это в шкафу, где его не будет видно. Однако это законно только при определенных обстоятельствах, и при установке, замене или ремонте водонагревателя требуется разрешение.

Типы водонагревателей

В идеале водонагреватели должны располагаться рядом с газовыми или электрическими сетями и там, где можно легко установить водопроводные и распределительные линии. Вентиляцию легче обеспечить, если устройство расположено на внешней стене. Водонагреватели могут быть установлены в туалетах спален или ванных комнат, если это необходимо или предпочтительнее, но только если они электрические, с прямой вентиляцией или с закрытой камерой сгорания. Другие водонагреватели, использующие сжигание топлива, не разрешается устанавливать в спальнях, ванных комнатах или туалетах, выходящих в эти помещения.

Двери шкафа

Шкафы должны иметь двери, если в них установлен водонагреватель, и эти двери нельзя оставлять открытыми.Двери должны открываться и закрываться легко и свободно и должны закрываться и защелкиваться сами по себе, если их оставить без присмотра. Элементы, позволяющие держать дверь шкафа открытой, не допускаются. Под дверью шкафа должен быть порог и уплотнитель.

Циркуляция воздуха

Для правильного и безопасного функционирования водонагреватели должны быть окружены определенным зазором или воздушным пространством. Площадь зазора 12 дюймов требуется со всех сторон водонагревателя. Определенный поток воздуха также требуется для правильного горения и вентиляции.В строительных нормах и правилах указано, что для этих функций должен быть обеспечен надлежащий поток воздуха в соответствии со спецификациями производителя для устанавливаемого устройства. Одно отверстие для воздуха горения должно быть установлено в пределах 12 дюймов от верхнего корпуса водонагревателя, а другое – в пределах 12 дюймов от нижнего. Воздуховоды, необходимые для сжигания, должны быть не менее 3 дюймов в диаметре.

Сейсмостойкие ремни

Во время землетрясения водонагреватель может сместиться, что может привести к утечке воды, утечке газа и повреждению электричества.Чтобы предотвратить это, на водонагреватели в сейсмоопасных районах необходимо установить распорки водонагревателя. Каждый блок должен удерживаться на месте двумя ремнями, один из которых расположен в верхней трети водонагревателя, а другой — в нижней трети. Эти ремни должны быть на расстоянии не менее 4 дюймов от элементов управления водонагревателем. Гибкие соединительные шланги необходимы при подключении агрегатов к газо- и водоснабжению в сейсмоопасных зонах.

Объяснение правил дымохода котла | Направляющая котла

• Руководства и советы

Правила дымохода котлов были введены в действие для новых установок котлов, чтобы защитить вас и ваших соседей от потенциально вредных газов.В этом руководстве мы расскажем о правилах, чтобы вы были уверены, что дымоход вашего котла находится в безопасном месте.

Что такое дымоход котла?

Дымоход котла представляет собой трубу или воздуховод, присоединяемый к газовым котлам, который позволяет отработанным газам, образующимся в процессе отопления, безопасно покидать здание. Вы можете узнать в них черные или белые воздуховоды, торчащие из зданий и выводящие газ.

---



---

Почему существуют правила для котлов?

Газы, выбрасываемые дымоходом котла наружу, потенциально вредны, поэтому нормативные требования к ним ужесточаются.Правила дымохода котла гарантируют, что выбрасываемые газы не попадут обратно в дом, что мгновенно сделает дымоход излишним.

Что говорят правила дымохода котла

В правилах учитывается несколько вещей, от положения дымохода до направления, в котором он может быть обращен. Мы выделили некоторые ключевые моменты из правил, которые необходимо учитывать при установке нового котла.

Местоположение

В соответствии с правилами размещения дымохода котла, дымоход должен располагаться на определенном расстоянии от любых открываемых частей дома, таких как окна и двери.Как далеко это будет зависеть от размера вашего котла, но, как правило, на 30-60 см выше, ниже или сбоку от отверстия.

Эти меры помогают предотвратить попадание вредных газов в дом, ведь дымоход котла в первую очередь гарантирует, что они не попадут в дом.

Температура

Вредные газы образуются, когда котел сжигает топливо, а это означает, что газ, выходящий через дымоход, горячий, что необходимо учитывать при размещении дымохода.Держать его подальше от любых пластиковых желобов, поскольку они могут в конечном итоге расплавиться, является одним из соображений, которые следует учитывать здесь.

Дымоходы, выходящие в общественные места

Правила дымохода действуют не только для обеспечения безопасности вашего дома, но и людей, проходящих мимо вашей собственности. Если дымоход вашего котла должен быть направлен в общественное пространство, установщик должен убедиться, что он установлен на высоте не менее 2,1 метра над уровнем земли, над головой.

Вертикальные дымоходы

Большинство дымоходов котла выходит из стены горизонтально, но если дымоход вашего котла выходит на уровне крыши, то необходимо учитывать некоторые правила. Как правило, это применимо, когда ваш котел работает на твердом топливе.

Вертикальные дымоходы, которые проходят через дом, обычно скрыты, размещены ли они в шкафу или просто заколочены досками. Правила гласят, что через равные промежутки времени должны быть открываемые панели для обеспечения доступа, что поможет при обслуживании и обнаружении неисправностей.

Источники:

---



---

Нужно ли переносить старый котел?

В случае, если ваш текущий дымоход не соответствует ни одному из этих правил, выходит на общественный путь ниже высоты 2.1 метра например, то вам может понадобиться установка нового котла. Однако многие правила применяются только к новым установкам котлов, поэтому стоит проконсультироваться с квалифицированным инженером-теплотехником.

В соответствии с правилами конденсационных котлов все установки в Великобритании теперь должны быть конденсационными котлами. Конденсационные котлы – это высокоэффективные агрегаты, которые имеют 2 внутренних теплообменника, а это означает, что через дымоход уходит меньше тепла. Когда неконденсационный котел заменяется конденсационным котлом, другое расположение дымохода может означать, что существующий дымоход необходимо переместить.

Переместить бойлер?

Возможно, вы подумываете о том, чтобы переместить свой нынешний котел в другую комнату в доме, чтобы освободить место или дать вам больше свободы в дизайне интерьера. При этом необходимо учитывать положение дымохода, чтобы оно соответствовало нормам положения дымохода котла. В среднем перемещение котла может стоить от 800 до 2800 фунтов стерлингов, но могут возникнуть дополнительные расходы, если дымоход необходимо будет переместить или удлинить.

Тип работы	Средняя стоимость
Новый дымоход котла	70–120 фунтов стерлингов
Удлинитель дымохода/отводы дымохода	40 фунтов стерлингов за метр

Требуется ли разрешение на установку нового дымохода?

Дымоход котла, который соответствует правилам, не должен нуждаться в каком-либо разрешении на проектирование, если вы собираетесь установить дымоход котла, не соответствующий правилам, вам, вероятно, потребуется разрешение на проектирование. Опять же, чтобы убедиться, что дымоход вашего котла установлен правильно, вы должны проконсультироваться с квалифицированным установщиком.

---



---

Вам нужен инженер?

Помните, что эти правила были введены для новых установок, поэтому, если ваш текущий дымоход котла им не соответствует, вам не о чем беспокоиться. Они будут применяться только при установке нового котла.

Лучший способ убедиться в том, что дымоход вашего котла соответствует нормам, — обратиться за советом к сертифицированному инженеру по газовой безопасности.Заполните нашу простую форму сегодня и получите БЕСПЛАТНЫЕ предложения от до 3 доверенных инженеров в вашем регионе.

Об авторе

Бекки Маккей

Бекки является одним из наших экспертов по домашнему отоплению и возобновляемым источникам энергии и имеет богатый опыт написания статей о мире отопления.

Что такое дымоход котла и как он работает?

Большинство котлов сжигают газ для нагрева воды, которая, в свою очередь, циркулирует вокруг центрального отопления и водонагревателя или, альтернативно, направляет воду прямо в горячие краны в комбинированном котле.Это создает избыточное тепло и производит некоторые нежелательные побочные продукты, которые необходимо безопасно удалить через дымоход. Здесь мы рассмотрим, что такое дымоход, что он делает и некоторые правила его размещения.

Что такое дымоход котла?

Дымоход котла — это, по сути, дымоход котла, но вместо того, чтобы дым и сажа выводились из дома, в основном выделяется углекислый газ и водяной пар.

Однако есть небольшие следы других, еще менее желанных веществ, вырабатываемых котлом, особенно неэффективно работающим.Наиболее серьезным из них является угарный газ, который представляет собой бесцветный газ без запаха, который может быть смертельным при вдыхании. По этой причине все домохозяйства должны иметь сигнализацию угарного газа, а также дымовую сигнализацию. Другим потенциальным побочным продуктом является закись азота, которая менее опасна, но может вызвать проблемы с дыханием.

При правильном размещении и в соответствии с законодательством дымоход вашего котла безопасно выводит все эти газы наружу в атмосферу, подальше от внутренней части вашего дома и на безопасное расстояние от земли и населения (если ваша стена касается дороги или тротуара). за пределами).

Как работает дымоход?

Дымоход – это просто часть трубопровода или воздуховода, по которому газы и горячий воздух перемещаются из камеры сгорания котла наружу.

В конденсационных котлах дымоход фактически является частью системы отопления, так как именно тепло от сгоревших газов начинает нагревать воду, возвращающуюся из системы. В то время как поступающая вода нагревается, горячие дымовые газы отдают ей часть своей тепловой энергии, поэтому водяной пар в дымовых газах может даже превратиться обратно в жидкую воду, отсюда и название «конденсационные» котлы. Отчасти поэтому конденсационные котлы настолько эффективны.

В большинстве современных котлов дымоход проходит горизонтально через стену, на которой установлен котел. Котлы, расположенные снаружи, имеют другое устройство дымохода, что соответствует нормативным требованиям. У некоторых котлов, особенно на жидком топливе, дымоход обычно проходит вертикально через крышу. Вам, вероятно, также понадобится вертикальный дымоход, если ваш котел размещается не на внешней стене.

Вертикальный дымоход должен иметь крышку сверху, чтобы предотвратить попадание в него дождя, листьев, снега и других потенциальных причин блокировки, но при этом обеспечить безопасный выход газов.Горизонтальные дымоходы, как правило, не нуждаются в крышке, хотя, если они расположены близко к дереву, было бы неплохо установить вокруг них защиту, чтобы предотвратить попадание в них листьев. Засоренный дымоход опасен, так как газам некуда будет выходить, кроме как обратно в дом.

Правила дымохода

Поскольку газы, выходящие из дымохода, являются потенциально токсичными и горячими, существуют некоторые важные правила, касающиеся того, как и где они размещаются. Эти правила предназначены для предотвращения возвращения ядовитых газов в ваш дом или дома ваших соседей, а также для защиты вас, ваших соседей и населения от горячих газов, которые могут легко обжечь кого-либо.Чтобы обеспечить соблюдение минимальных стандартов безопасности, дымоход должен находиться на определенном расстоянии от окон, воздуховодов, проемов, углов и земли. Некоторые примеры таких расстояний:

• 2,1 м над уровнем земли, если стоять лицом к проезжей части или часто используемой дороге
• 300 мм ниже, выше или вдоль открывающегося окна, форточки или другого вентиляционного отверстия
• 75 мм ниже желоба, дренажных труб или канализационных труб
• 200 мм ниже карниза (навес крыши)
• 300 мм над уровнем земли, крыши или балкона
• 2000 мм под окном Velux (для вертикального дымохода)
• 300 мм над скатом крыши или плоской крышей (для вертикального дымохода)

Обратите внимание, что для более мощных котлов может потребоваться большее расстояние между дымоходом и соответствующим объектом; приведенные выше цифры являются минимальными зазорами для типичных бытовых котлов.Также обратите внимание, что эти правила могут быть пересмотрены и изменены.

По большей части домовладельцам не нужно знать особенности этих мер безопасности, так как установщик Gas Safe должен понимать и применять их при установке нового котла. Однако, если вы живете в арендованном жилье и подозреваете, что ваш дымоход не на месте, вам следует связаться с вашим арендодателем, поскольку это может быть небезопасно для жильцов и прохожих, и вы можете даже предположить, что котел был установлен не утвержденным инженером.

Проверка дымохода

Рекомендуется время от времени проверять дымоход, особенно если недавно была ветреная погода, особенно осенью. В них могут застрять листья, и их нужно будет немедленно удалить.

Эффективность вашего дымохода будет одним из самых важных элементов вашего ежегодного обслуживания. Инженер проверит, что дымоход не заблокирован или каким-либо образом ограничен, и что он выполняет свою работу правильно и эффективно.Если вы не проверяли и не обслуживали свой котел в течение последних 12 месяцев, воспользуйтесь нашим поиском установщика, чтобы найти местного монтажника. Убедитесь, что вы знаете марку и модель вашего котла, так как установщик может специализироваться на других марках. Все из нашего каталога одобрены для работы с Ideal Boilers.

Найди мой новый котел

Понимание правил дымохода котлов — Keston Boilers

Соблюдение правил дымохода котла помогает обеспечить безопасность как вам, так и вашим клиентам.Правила введены в действие для предотвращения вреда путем обеспечения правильной установки котлов. Поэтому жизненно важно, чтобы инженеры-газовики имели полное представление о правилах безопасности дымоходов и газов, чтобы убедиться, что они не нарушают закон.

Что такое правила дымохода котла?

Правила установки дымоходов котлов определяют, как безопасно устанавливать дымоходы котлов. Конденсационные газовые котлы производят отработанные газы, которые выводятся из котла и безопасно рассеиваются за пределами дома или собственности через дымоход.

Эти отработанные газы могут быть очень вредными, а небольшая ошибка в расположении или установке дымохода может привести к катастрофе, поэтому были введены в действие строгие правила и законодательство. Зарегистрированные инженеры Gas Safe обязаны по закону следовать инструкции по установке котла.

Большинство людей знакомы с дымоходами котлов. Это часть трубопровода, проложенного через внешнюю стену, которая удаляет отработанные газы. Однако дымоходы котла не могут быть просто установлены где-нибудь на любой старой стене.Он должен быть расположен в соответствии с правилами, чтобы не оказывать негативного влияния на жителей здания, соседние объекты или прохожих.

Правила размещения дымохода газового котла

Когда дело доходит до размещения дымохода котла, монтажники должны учитывать множество соображений. Эти требования гарантируют, что отходящие газы котлов не нарушат безопасность, не причинят неудобств или не нанесут ущерб имуществу.

Некоторые ключевые моменты, которые следует учитывать при установке дымохода с вентиляцией в бытовых котлах:

1. Вывод дымохода котла должен располагаться вдали от дверей, окон или других отверстий.Сверху, снизу или сбоку от любого отверстия должно быть пространство не менее 300 мм. Вредные газы должны быть надлежащим образом удалены из помещения, чтобы они не могли повторно попасть внутрь. Выводы дымохода также должны располагаться на высоте не менее 600 мм над плоской крышей.
2. Дымоходы котлов должны располагаться не менее чем на 75 мм ниже любых материалов, которые могут быть повреждены при нагревании, таких как водосточные желоба. Они также должны находиться на расстоянии не менее 150 мм в сторону от вертикальных дренажных или канализационных труб. Отходящие газы, выбрасываемые из дымохода, могут быть очень горячими, что может привести к внешним повреждениям.
3. Отработанные газы могут быть опасны при вдыхании, а шлейф от конденсационных приборов может причинять неудобства, если терминал расположен неправильно, поэтому по возможности избегайте размещения дымохода котла в местах, где он может выходить на общественные места, такие как тротуары. Держите дымоход на расстоянии не менее 2 м от земли.
4. Если невозможно поднять дымоход на высоте более 2 м от земли, необходимо установить клеммную решетку. Он должен обеспечивать зазор не менее 50 мм от выхода дымохода, чтобы случайно не обжечься прохожих.
5. Дымоход котла не может проходить через другое имущество. Однако его можно направить через зону сообщества, если доступ всегда доступен.
6. Конденсационные котлы производят шлейф из терминала дымохода, и это противоречит правилам, чтобы причинять неудобства. Чтобы избежать проблем, убедитесь, что шлейф не пересекает часто используемую зону, общественный маршрут или соседнюю собственность. Вы также должны убедиться, что вывод дымохода и образующийся шлейф не вызовут срабатывание инфракрасного освещения и не закроют камеры видеонаблюдения.
7. Если дымоход котла расположен горизонтально, слегка наклоните его вверх. Капающий водяной пар может быть вредным, поэтому важно, чтобы он стекал обратно в котел, а не на внешнюю часть здания или, что еще хуже, на любого, кто проходит мимо.
8. Не прячьте дымоход! Обшивка или ограждение дымохода котла, особенно вертикального, может выглядеть немного лучше, но вы всегда должны следить за тем, чтобы не закрывать точки доступа или стыки в дымоходе. Основной задачей дымохода является удаление отработанных газов, поэтому он не должен быть загроможден.
9. Установите смотровые люки, если ваш дымоход расположен так, что к нему нет физического доступа. Инженер должен иметь возможность визуально осмотреть соединения дымохода вашего котла и может классифицировать его как «подверженный риску», если он не может.
10. Технический бюллетень Gas Safe TB008 содержит рекомендации по соблюдению правил, когда речь идет о дымоходах в пустотах. Котлы могут проходить через пустоты в потолке, полу или стенах, если они расположены вдали от наружной стены. Смотровые люки должны быть установлены с интервалом 1,5 м вдоль дымохода, чтобы обеспечить физический доступ и осмотр.Эти люки должны быть размером 300 мм на 300 мм.

В дополнение к более широким нормам и законам важно строго следовать инструкциям по установке отдельных производителей котлов, чтобы обеспечить безопасное обращение с дымоходом котла и его эксплуатацию.

Правила поддержки дымохода

В руководстве указано, что установленные дымоходы должны поддерживаться по всей их длине, чтобы дымоход не прогибался. Это может привести к таким проблемам, как накопление конденсата, что может повлиять на производительность котла.

Убедитесь, что ваш дымоход надежно закреплен с помощью болтов или винтов — в конце концов, никому не нужен болтающийся дымоход. За исключением одобренных производителем вставных или пластиковых компрессионных соединителей, все соединения должны быть выполнены и герметизированы растворяющим клеем, что соответствует нормативу BS 6209.

Квалифицированный сертифицированный инженер по газовой безопасности обеспечит надежную установку дымохода во время обслуживания котла, поэтому вам не нужно беспокоиться о том, что крепления со временем ослабнут.

Распространяются ли правила на дымоходы котлов только на новые установки?

Некоторые из последних правил могут применяться только к новым котельным установкам.Например, если вы хотите заменить старый котел (особенно тот, который был установлен до 2005 года), вероятно, вам также потребуется заменить дымоход котла. Тем не менее, могут быть случаи, когда вам нужно будет изменить существующую настройку дымохода котла, чтобы соответствовать требованиям.

Все вновь устанавливаемые котлы должны быть конденсационными, поэтому, если вы модернизируете или заменяете котел, он должен быть конденсационным, а система дымохода должна подходить для этого типа котла. Чтобы соответствовать Правилам Boiler Plus, любой новый бытовой или коммерческий котел должен иметь номинальную энергоэффективность (ErP) не менее 92%.Эта система делает котлы более эффективными, так как улавливает и повторно использует тепловую энергию.

Строительные нормы (поправка) 2018 г. Обновления вызвали особую проблему у арендодателей или владельцев недвижимости многоэтажных квартир или квартир. Обновление в законодательстве гласит, что любой материал, используемый для наружных стен многоэтажных жилых домов, должен быть огнестойким и не должен содержать горючих материалов, в том числе пластиковых элементов дымохода.

Промежуточное решение предполагает, что эти пластмассовые компоненты дымохода все еще могут рассматриваться в определенных случаях в соответствии с разделом 8 Закона о строительстве, хотя по-прежнему важно, чтобы все установщики, владельцы недвижимости и домовладельцы знали об этих правилах, чтобы гарантировать, что новые установки дымохода котла останутся совместимый.

Различные типы дымоходов котлов

Практически каждый котел оснащен дымоходом, включая тепловые, комбинированные и системные котлы, такие как Keston System S30. Существует два основных типа систем дымохода: концентрические системы и системы дымохода с двумя котлами. Дымоходы для сдвоенных котлов обеспечивают дополнительную гибкость, гарантируя, что монтажники смогут выполнить нормативные требования.

При более сложных установках некоторые котлы не могут быть выведены дымоходом непосредственно через наружную стену и, возможно, потребуется установить их вертикально через крышу.Стоит отметить, что некоторые дымоходы могут проходить только на определенное расстояние, и для каждого изгиба, используемого в дымоходе, длина, которую он может пройти, уменьшается на один метр. №

Если требуется более длинный дымоход, лучшим вариантом может стать котел с двойным дымоходом. В установке с двойным дымоходом дымоходы не ограничены необходимостью параллельного прохождения, поэтому труба для газа для горения может проходить к точке окончания намного дальше, чем ваш воздухозаборник.

В некоторых случаях установка котла с двойным дымоходом гарантирует соблюдение правил дымохода котла.Например, если вы планировали переместить котел в такое место, где наиболее удобная точка подключения была бы слишком близко к окну, вы могли бы решить эту проблему, используя систему двойного дымохода.

Котлы с двойным дымоходом также, возможно, являются наиболее подходящим вариантом для памятников архитектуры. Многие из этих зданий защищены правилами, некоторые из которых влияют на расположение дымохода. Например, дымоходы нельзя располагать перед внесенным в список зданием или какой-либо частью собственности, которую можно увидеть с шоссе.В этих случаях гибкость двойного дымохода может помочь удовлетворить особые требования.

Правила дымохода для бытовых котлов в сравнении с Правилами дымохода коммерческих котлов

В некоторых крупных жилых или коммерческих объектах требуются котлы мощностью более 70 кВт или два или более котла, такие как Keston Heat 2, для адекватного обогрева здания. Использование двух или более котлов в каскадной системе обеспечивает большую гибкость для коммерческих установок, поскольку возможна более высокая мощность при использовании комплектов рамы и коллектора.

Дымоходы как бытовых, так и коммерческих котлов должны соответствовать части J строительных норм и правил, но есть некоторые дополнительные элементы, которые следует учитывать, когда речь идет о коммерческих установках.

Как и дымоходы бытовых котлов, коммерческие дымоходы должны быть сертифицированы СЕ по безопасности и производительности. Коммерческие дымоходы также необходимо правильно поддерживать и надежно закреплять, при необходимости устанавливая смотровой люк.

С точки зрения расположения, коммерческие дымоходы, включая дымоходы в каскадной системе, должны:

• Устанавливаться прямо
• Располагаться вдали от материалов, которые могут быть повреждены при нагревании.
• Иметь соответствующую высоту выброса, рассчитанную таким образом, чтобы выдыхаемые отработанные газы не причиняли вреда населению или близлежащим объектам.
• После установки проверьте давление, чтобы убедиться в отсутствии утечек или проблем с установкой.

Кто может работать с дымоходами котлов?

Как известно большинству людей, только сертифицированные инженеры Gas Safe могут работать с бытовыми котлами и дымоходами котлов. Они обучены понимать и признавать последние правила дымохода котла и то, как это относится к отдельным свойствам.Как и в случае со всеми строительными нормами, правила и требования меняются со временем, и быть в курсе последних изменений является ключевым моментом.

Зарегистрированные инженеры по газовой безопасности должны уведомлять о работе со всеми газовыми приборами через Регистр газовой безопасности, APHC или производителя котла. Это делается для того, чтобы установки были зарегистрированы, а владельцам собственности был предоставлен сертификат соответствия строительным нормам (Англия и Уэльс).

Соблюдение правил по дымоходам котлов

Правила по дымоходам котлов существуют не только для галочки, и их несоблюдение влечет за собой серьезные последствия.Конечно, самым большим последствием несоблюдения правил является причинение серьезного вреда или катастрофы. Однако установщики также могут столкнуться с санкциями за несоблюдение требований, даже если проблема была обнаружена до того, как был причинен какой-либо ущерб.

Помните, что правила дымохода котлов являются типом строительных норм, и поэтому как владельцы недвижимости, так и инженеры-газовики должны соблюдать . Местные власти регулируют и обеспечивают соблюдение строительных норм, но Регистр газовой безопасности также может расследовать проблемы с установкой.Несоблюдение указаний и законодательства может привести к финансовым санкциям или судебному преследованию.

Будьте в курсе Правил дымохода

Строительные нормы регулярно меняются. Они часто обновляются для улучшения безопасности или экологических проблем. Основные документы, с которыми следует ознакомиться, включают: Строительные нормы, часть J, Британские стандарты BS 5440-1:2008 и Руководство по процедуре оценки установки конденсационных котлов для жилых помещений (ODPM 2005).

Основные положения, касающиеся установки коммерческих дымоходов, включают часть J Строительных правил, Закон о чистом воздухе (поправка 1956 г.), издание 4 IGEM/UP/10 и британские стандарты BS 6644:2011 и BS 5440.

Следите за последними нормативными документами по котлам, чтобы знать, что находится в стадии разработки, чтобы иметь возможность планировать заранее и выбрать правильный котел и систему дымохода для работы. Чтобы быть в курсе последних новостей и информации, добавьте в закладки блог Keston.
