Ракетная печь из пропанового баллона: чертежи, фото, видео. Пошаговое изготовление печи из газового баллона своими руками.
В прошлой статье мы рассмотрели процесс сборки ракетной печи походного типа, конструкция печи ракетного типа позволяет получить максимально возможный выход тепловой энергии методом дожигания пиролизных газов, которые образуются при первичном горении древесины.
Ракетную печь можно также использовать для отопления помещений, дач, гаражей, в этой статье мы рассмотрим конструкцию такой печки сделанной из газовых баллонов.
Чтобы печь ракетного типа эффективно обогревала помещение нужно дополнительно сделать камеру для дожигания пиролизных газов, таким способом теплоотдача печки значительно увеличится и расход топлива уменьшится.
В качестве емкости для дожигания пирозизных газов можно использовать обычный газовый баллон из-под пропана, диаметр баллона составляет 300 мм, высота около 900 мм, такая ёмкость лучшим образом подходит для изготовления печки ракетного типа с дожиганием пиролизных газов.
Схема печи ракеты из газового баллона.
На рисунке представлена схема чертёж ракетной печи из баллона.
Принцип работы печки ракетного типа следующий: над топкой установлена вертикальная труба, которая, создаёт реактивный эффект. При горении дров в топке горячие газы вихрем выталкиваются по трубе с характерным гулом, что и послужило названием печки – «Печь ракета». Из трубы пиролизные газы попадают в разогретую камеру где и догорают при этом выделяя дополнительное тепло.
Изготовление ракетной печи.
Чтобы сделать печь понадобятся следующие материалы:
- Труба длиной — 0,8 м (диаметр 158 мм, толщина стенки 4 мм).
- Труба длиной — 1,5 м (диаметр 127 мм, толщина стенки 3,5 мм).
- Профильная труба длиной — 1 м (сечение 120 х 120 мм, толщина стенки 4 мм).
- Пустой газовый пропановый баллон – 2 шт.
- Листовой металл.
- Металлические пруты.
- Перлит.
- Труба для дымохода диаметром 120 мм.
Из профильной трубы вырезаем два куска длиной по 300 мм и один кусок для лежака 350 мм. В лежаке болгаркой выпиливаем отверстия под топку и вертикальную трубу.
Один кусок профильной трубы распиливаем вдоль и привариваем к топке, это будет канал для подачи воздуха в топку.
Свариваем топку с трубой.
Из прутов арматуры делаем колосники, для топки и зольника сделаны дверцы.
Проверка работоспособности печи. Первичная камера горения готова, теперь изготовим камеру вторичного горения для пиролизных газов.
Из нижней части баллона вырезается проём под топку, к баллону приваривается колено трубы диаметром 120 мм под дымоход.
В нижней части трубы сделана дверка для чистки дымохода.
На трубу одевается и приваривается кусок трубы большего диаметра, топку привариваем к баллону.
Пространство между трубами засыпаем перлитом который служит теплоизолятором и завариваем.
У второго баллона нужно отрезать дно и заварить отверстие от вентиля, это будет ёмкость для дожигания пиролизных газов.
Части баллонов стыкуются между собой в паз сделанный из приваренных двух колец, чтобы соединение было более герметичным в сам паз уложен асбестовый шнур.
Печь в собранном виде.
Подробно процесс изготовления ракетной печи можно посмотреть в этом видео, где автор показывает все этапы изготовления и саму печь в работе.
Видео ракетная печь из газового баллона.
Понадобилось сделать отопление в гараже, просмотрев несколько вариантов, решил сделать ракетную печь из газового баллона.
.Конструкция ракетной печи не сложная, показана на рисунке.
Материалы:
- Газовый баллон.
- Угол и труба ф 130.
- Угол и труба ф 150.
- Профтрубв 160 х 200 мм (2 куска размерами под поленья).
- Куски листового металла.
- Петли.
Собственно процесс изготовления печки показан на фото:
Взял пустой баллон, скрутил вентиль, заполнил водой, слил воду и разрезал баллон.
Вырезал боковые отверстия для топки и дымохода.
Сверху приварил лист металла, чтобы можно было на плиту чайник ставить.
Растопка и первые испытания ракетной печи.
Вот окончательный вид самодельной ракетной печи, греет отлично, для отопления гаража, то что надо. Теплоотдача больше, чем у обычной буржуйки, и расход дров меньше.
Печь изготовил: Sergey Northstar.
Популярные самоделки
Сегодня мы предлагаем к рассмотрению одну из наиболее интересных моделей печей. Печь-ракета или реактивная печь принципиально отличается от других высокой степенью нагрева и конвекции корпуса, который сделан либо из кирпичей (каменная печь), либо из толстостенного металла. Этот отопительный прибор обустраивают водяным контуром, подключают к радиаторам и получают практически полноценную экономичную систему отопления.
Принцип работы печи
Печь состоит из топливника, прогреваемой емкости и дымохода. Топливник сделан в форме загнутой трубы, в которой горение дров происходит в нижней его части. Горячий воздух поднимается по вертикальной трубе, расположенной по центру прогреваемой емкости, которая в нашем случае сделана из газового баллона. Поднимаясь вверх, горячий воздух нагревает стенки емкости, а постепенно остывая, выходит низом через дымоход, который и создает конвекцию воздуха и тягу в печи.
Материалы:
- Газовый баллон из-под пропана;
- Квадратная труба, сваренная из парных уголков;
- Металлический уголок 50х50х5 мм;
- Круглая труба для дымохода с поворотными коленами;
- Вспомогательные металлические элементы: пластины, обрезки уголков, заглушки.
Инструменты:
- Для резки металла: инверторный плазменный резак или болгарка с зачистным и отрезным дисками;
- Сварочный аппарат;
- Металлический прямой уголок, рулетка, маркер для разметки;
- Пузырьковый уровень, молоток, щетка по металлу.
Изготовление печки-ракеты
Прежде чем браться за работу необходимо помнить, что газовые баллоны чрезвычайно огне- и взрывоопасны. Их необходимо тщательно промыть водой, отстоянной на время в баллоне, поскольку даже небольшие остатки сжиженного газа при резке могут привести к взрыву емкости.
Готовим баллон

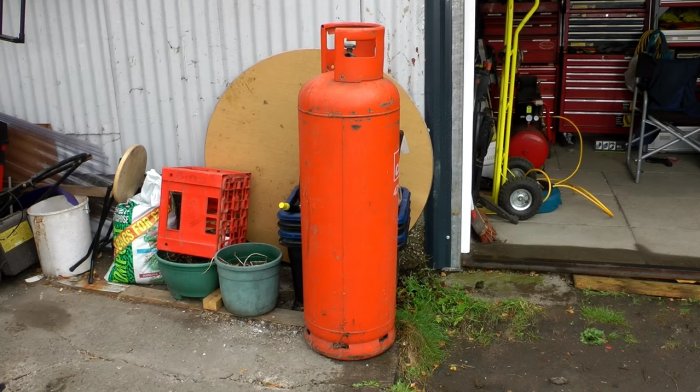

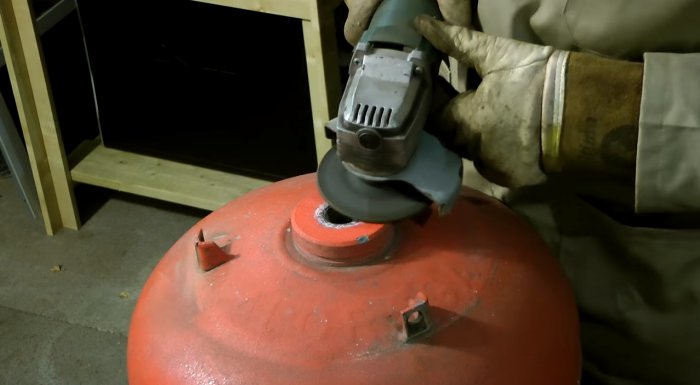

Бытовой баллон из-под пропана состоит из горловины, обечайки и днища. Обычно его располагают вертикально, так что запорная арматура остается на самом видном месте в центре баллона. От нее необходимо избавится, слегка пристукнув молотком.

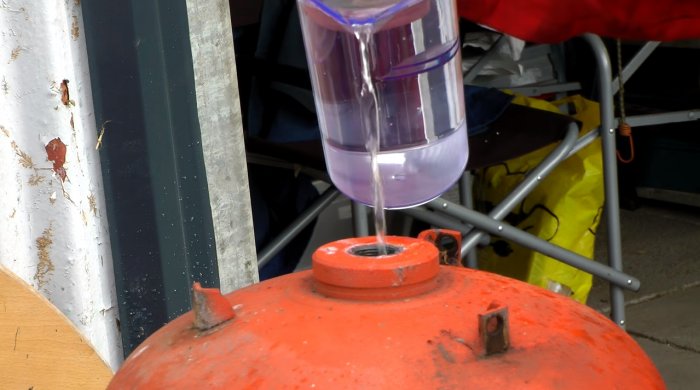

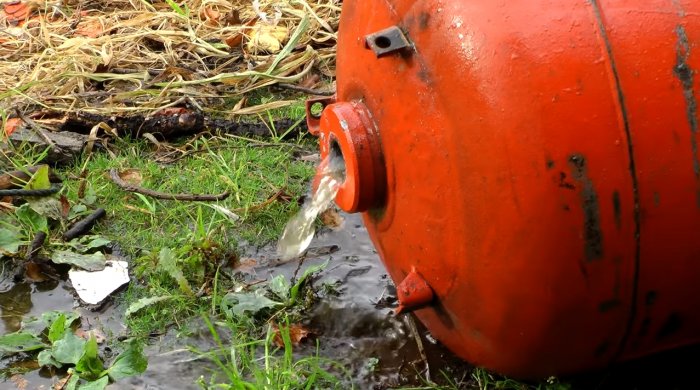

Открутив штуцер рожковым ключом наполняем баллон водой, чтобы смыть остатки сжиженного газа. Оставляем отстоятся воду на некоторое время, и затем аккуратно опрокинув емкость сливаем ее. Даже после таких мер переносим баллон аккуратно на место обработки. Используя плазменный резак, отрезаем днище баллона.

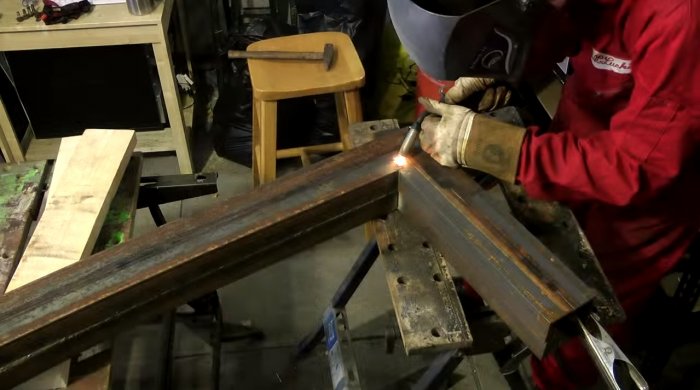

Нарезаем трубы и обвариваем топливник

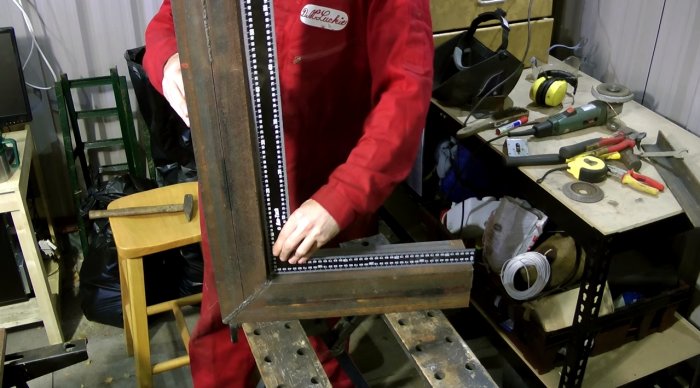

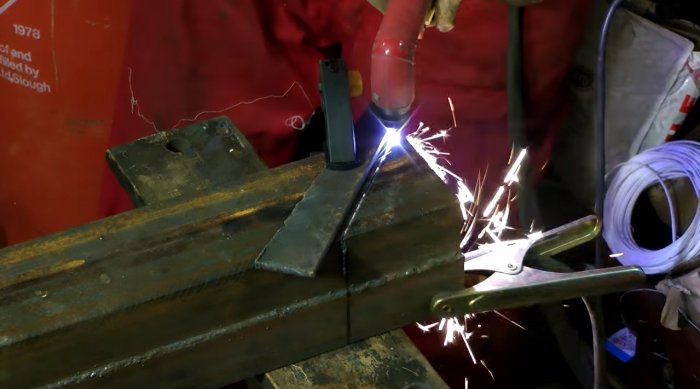

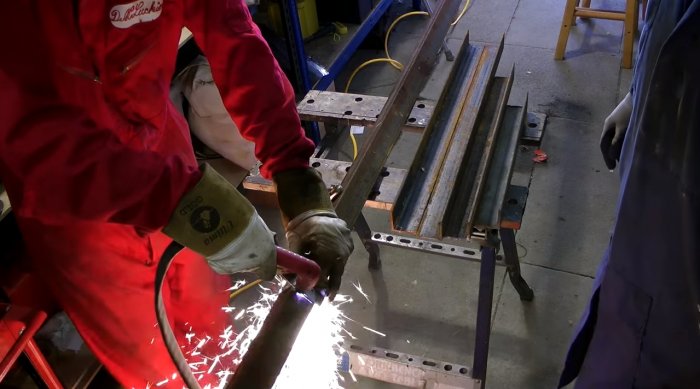

Следующим этапом кроим металлические уголки по размеру загрузочной камеры, топки и воздуховода. Нарезаем их болгаркой или плазменным резаком, и провариваем каждую из них по ребрам.
Соединения будут расположены под разными углами. Размеры этих элементов следующие:
- Вертикальный воздуховод – 900 мм;
- Горизонтальная топка – 500 мм;
- Фидер или загрузочная камера – 400 мм.

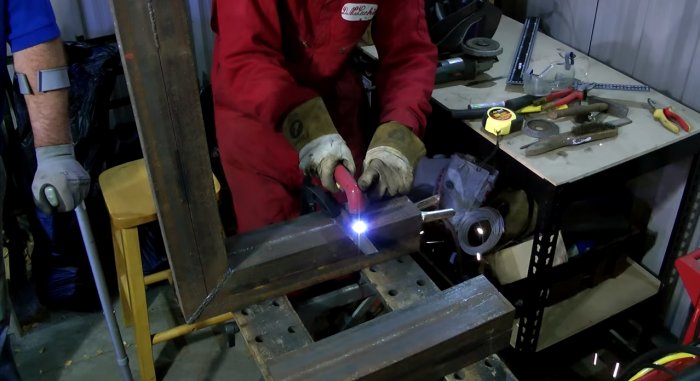

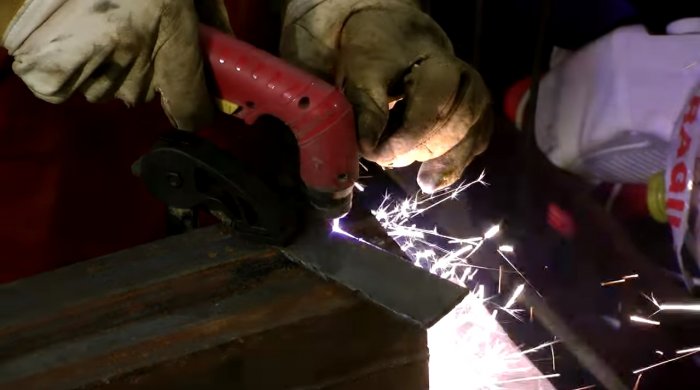

Топка с воздуховодом соединены перпендикулярно. Обрезаем концы этих труб на ус под 45 градусов, и провариваем со всех сторон трубы. Так как металл в процессе сварки нагревается свыше 1500 градусов Цельсия, его может повести. Поэтому не лишним будет проверить точность соединения металлическим уголком.

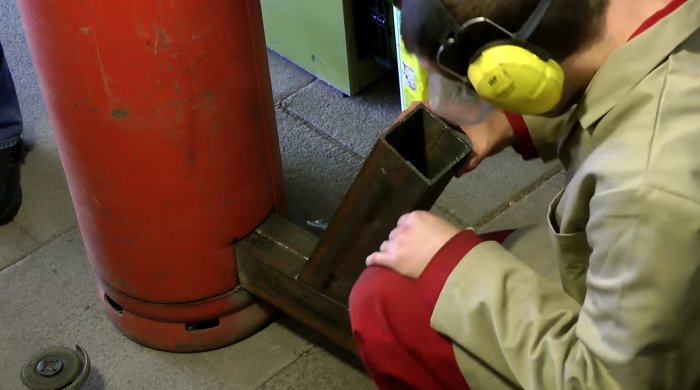

Расположение загрузочной камеры будет наклонным, поэтому патрубок фидера необходимо обрезать под углом меньше 45 градусов. Выставляем его на топливной трубе в нескольких сантиметрах от края топки, где впоследствии будет расположен зольник. По разметке сечения трубы делаем прорезь в месте соединения элементов, и провариваем его по месту.

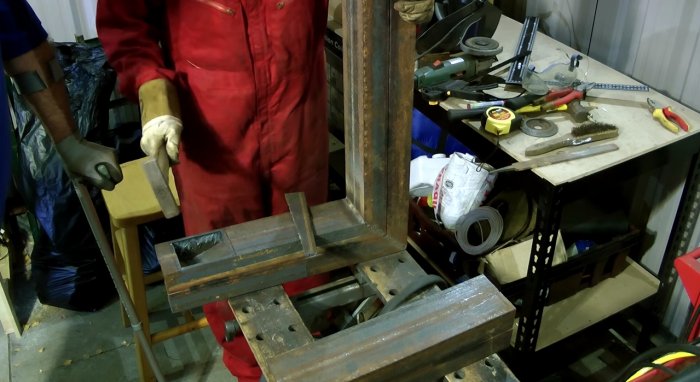

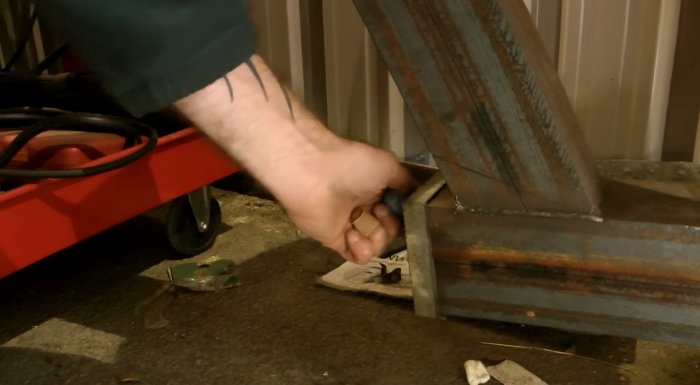

Топливник должен быть выставлен ровно, и надежно закреплен. Подпорой ему будет служить небольшой отрезок уголка, из которого и делались трубы. Обрезаем его точно в размер, и выставляем на днище баллона, проверяя идентичность ровной линии между плоскостями баллона металлическим уголком.

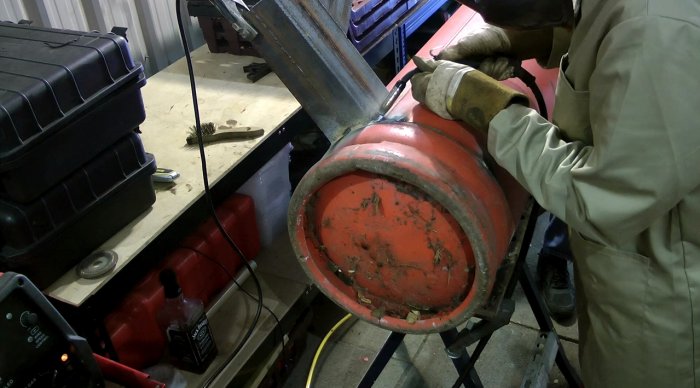

Провариваем топливник, усиливая вертикальную трубу воздуховода металлическими пластинами или уголками. Размечаем посадочное место для него на стенке баллона, и делаем прорезь плазмой или болгаркой. Чем точнее будет вырезанная выемка, тем проще ее затем обваривать.

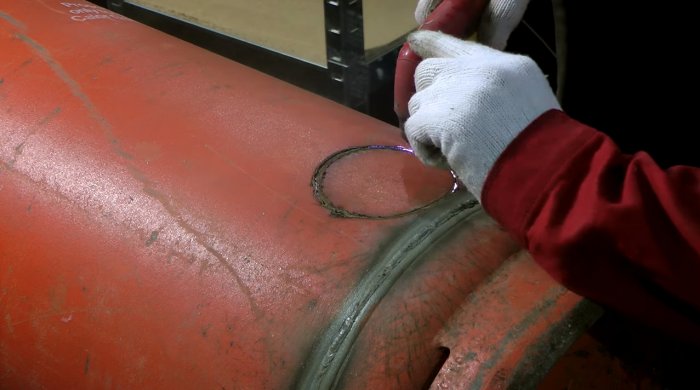

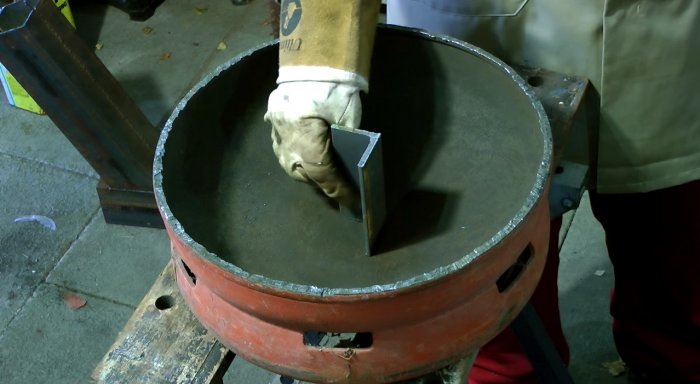

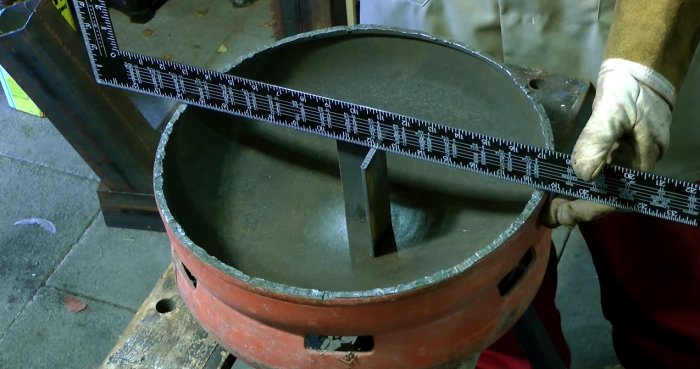

Выставляем топливник так, чтобы вертикальная труба внутри баллона располагалась строго по центру. Обвариваем сварочным аппаратом днище и патрубок топки.

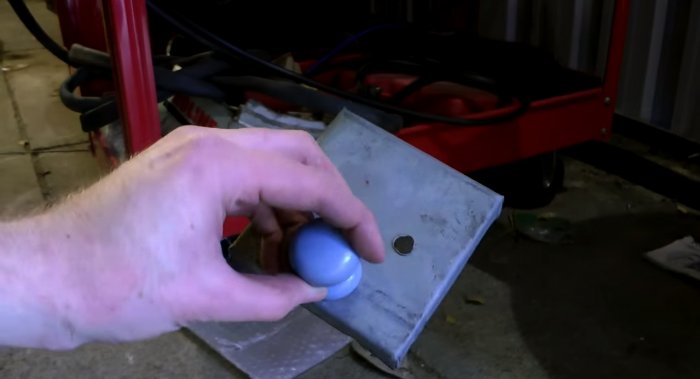

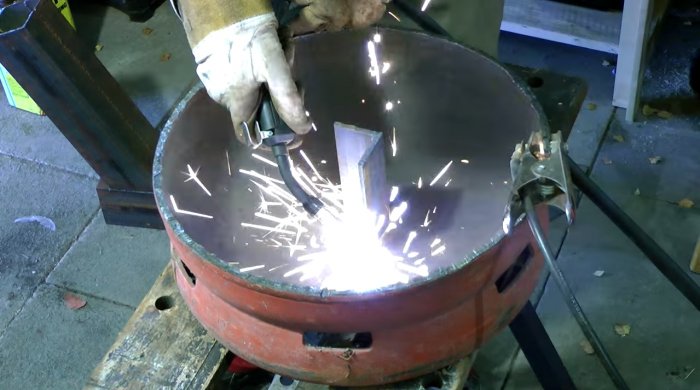

Заглушить отверстие на верхушке баллона поможет обычный болт или подобный кусок металла. Вставляем его в отверстие, и привариваем к баллону. Зачистить шов можно шлифовальным диском и болгаркой.

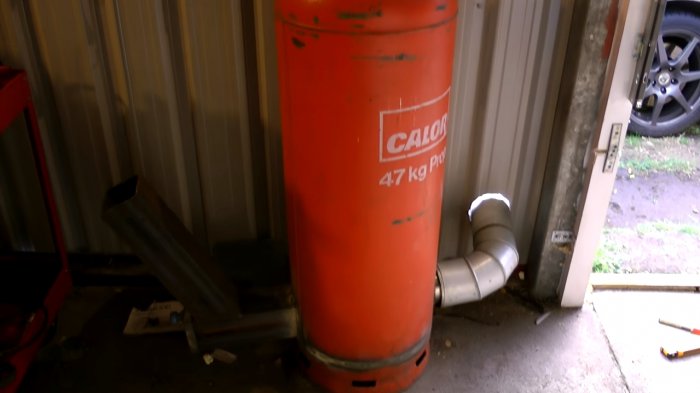

Устанавливаем дымоход

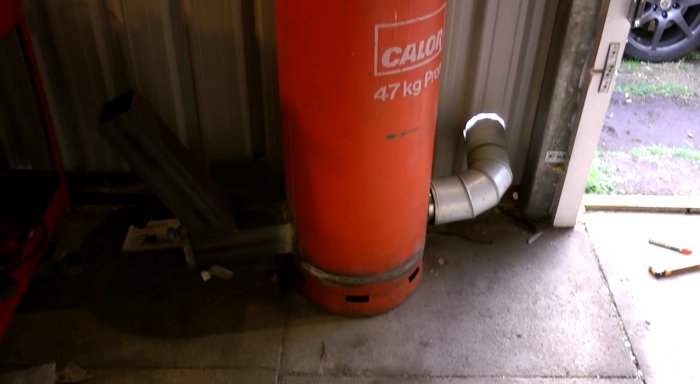

В нижней части баллона, с противоположной стороны от топки, монтируем дымоход. Размечаем маркером посадочное отверстие патрубка, вырезаем окружность в стенке баллона, и обвариваем по контуру.
Поддувало для зольника закрываем съемной крышкой с термоизоляционной ручкой. Для удобства ее можно закрепить на петли. Через это отверстие удобнее всего будет запаливать дрова в печи.

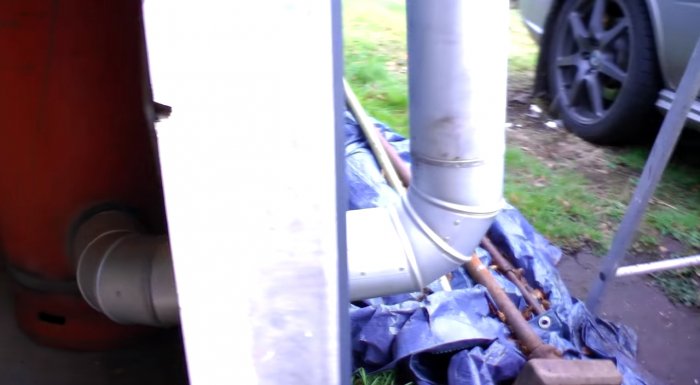

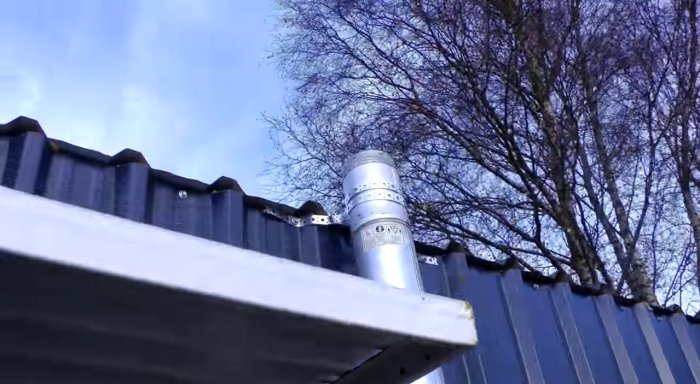

Отвод трубы выводим за пределы мастерской. Чем выше будет труба дымохода, тем лучше будет тяга в печи. Теперь в вашей мастерской всегда будет тепло и уютно круглый год!
Смотрите видео
Ракетная печь из газового баллона, называемая еще реактивной – это максимально простое и до неприличия эффективное средство для
обеспечения помещения отоплением. Дополнительно она предоставляет и варочную поверхность, что очень удобно в условиях проживания на даче. Она популярна в народе благодаря достаточно простой, но одновременно надежной и долговечной конструкции, ее с легкостью сможет смастерить и обычный человек, не имеющий опыта в складывании печей.
Ракетная печь из газового баллона своими руками может быть изготовлена за считанные часы – было бы желание и свободное время. Если использовать чертежи, которые без труда можно найти в интернете, то подобную конструкцию можно собрать и за 30 минут, совершенно не напрягаясь. Еще один немаловажный для наших широт плюс – наличие место для отдыха или попросту лежанки. Кроме того, простой принцип работ позволяет подключить фантазию и попробовать себя еще и как дизайнера, что подтверждают опять же фото, опубликованные в интернете.
Особенности печи – ракеты
Основным источником питания являются обычные дрова, поэтому не следует изобретать специальных средств, чтобы растопить ее, пусть даже
в ее названии и присутствует слово «ракета». Собственно, называется она так по причине того, что топка, производящаяся неправильно, является причиной характерного громкого звука. Следует помнить, что внутри печи не происходит преобразования энергий, потому она не сможет улететь, несмотря на то, что бытует такое мнение среди людей. Особенности конструкции можно и нужно посмотреть наглядно перед тем, как устанавливать ее в собственном доме. Проще всего сделать это, набрав в поисковике «Ракетная печь из газового баллона видео».
В качестве топлива используются:
- дрова;
- кора;
- ветки;
- щепа.
Как видно, чтобы произвести отопление дома можно обойтись не самым качественным топливом по современным меркам. При этом кпд и, соответственно, тепло, будет большим, что создаст комфортные условия для человека. Ракетная печь из газового баллона позволит избавить природу от загрязнения, так как емкость будет пущена в дело. Примечательно, что конструкция печи исключает не только наличие электроники, но и металлических частей в большом количестве. Также важно помнить, что подобная конструкция относится к печам длительного горения и поэтому заставить ее работать можно, как говориться, «на теплую трубу».
Материалы, из которых собирается печка
Здесь нет ничего сложного: подойдет баллон или бочка – для основы и разного размера трубы для создания топки и райзера, а также бункера.
Все это имеется в хозяйстве на каждой даче, поэтому процесс поисков будет недолгим. Баллонная основа требует еще меньших затрат времени на ее производство, чем если бы создавать печь – ракету человек взялся бы из обычной бочки. Лежанка получается ничуть не хуже, кпд также сохраняет высокие показатели, поэтому остается лишь выбрать подходящий чертеж, сделать замеры и начать работу над созданием этого чуда печных технологий.
Ракетная печь из газового баллона окутана тайнами и мифами, о ней складывают легенды и даже приписывают невероятные возможности, но ясно одно – это конструкция позволит людям в любое время года чувствовать себя максимально комфортно и уютно, всегда иметь возможность согреться или приготовить еду. Для того чтобы увеличить накопление тепла, а также чтобы придать печи эстетических качеств можно просто обложить конструкцию кирпичом или специальной огнеупорной плиткой, как это сделать правильно, можно посмотреть в специальных тематических сюжетах, где весь процесс показан максимально доступн
