Простейшая реактивная печь из кирпича своими руками за 10 минут
В этой статье я хочу рассказать о том, как можно своими руками быстро сделать простую реактивную печь из обычного кирпича.
Летом многие жители мегаполисов летом уезжают отдыхать на дачу. Но вот газификация пришла не во все посёлки, а таскать с собой громоздкий баллон по электричкам и автобусам не всегда удобно. Если рядом есть источник дров (лес, посадки и т.п.), то самый простой выход из ситуации простая кирпичная печка. Сложить её может любой, даже самый криворукий человек буквально за 10-15 минут. Главное чтобы под рукой были кирпичи и желательно глина.
Вот так выглядит самая простая реактивная печь (или как её ещё любят называть в народе — «ракетная печь»):
Принцип её работы достаточно простой. В нижней части горит топливо и постепенно оседает под собственным же весом. За счёт разницы температур в камере создаётся тяга, с помощью которой горячий воздух поднимается по дымоходу и значительно его разогревает.
Всё используемое топливо при этом полностью сгорает без остатка, а потому дыма от ракетной печи, когда она вышла в рабочий режим, практически нет. Сложить её очень просто. Вам понадобится всего 21 кирпич, вернее 20 целых кирпичей и 2 половинки.
Уложите их по указанной выше схеме. Результат получится вот таким:
Кирпичи можно просто укладывать друг на друга, а можно и скреплять с помощью глины чтобы потери тепла были меньше. Повторюсь — это самый-самый простейший вариант. А есть вариант посложнее, но и поинтереснее.
Вот схема, на которой представлена сверхэффективная реактивная печь-ракета более продвинутой конструкции:
Здесь используется Г-образная конструкция из трёх отделений. Первое отделение используется для подачи топлива. Второе — это камера горения, где топливо сгорает. А третье — это тепловая шахта или дымоход, где из-за разности температур создаётся сильная тяга.
Чтобы сложить такую печку-ракету на дровах Вам так же понадобится 2-3 десятка кирпичей:
Некоторое количество глины:
Из этих материалов Вам надо сложить вот такую конструкцию, напоминающую ракету на старте:
После этого обмазываем её глиной и оставляем сушится:
В принципе, Ваша простейшая реактивная печь на дровах для дачи готова. Вы сделали её своими руками из кирпича и хорошего настроения! После того, как глина хорошо просохнет — ею можно пользоваться.
Печь ракета из кирпича длительного горения своими руками: чертеж, инструкция, фото
Ракетная печь из кирпича длительного горения, несмотря на простоту конструкции, может решить ряд проблем для владельцев дач и частных домов. В их число входит не только функции отопления и приготовления еды, но и создание оригинального интерьера и уюта в помещении.
Принцип работы
При термическом разложении твёрдого органического топлива происходит выделение газообразных веществ, так же разлагающихся и превращающихся в процессе в древесный газ, обладающей при сгорании высоким уровнем теплоотдачи.
В обычных твёрдотопливных печах древесный газ уходит в трубу вместе с газом, где остывает и оседает на стенах в виде копоти. В печи ракетного типа за счёт горизонтального канала газы перемещаются медленнее, не успевают остывать, а догорают, отдавая большое количество тепла.
В моделях реактивных отопительных устройств сложной конструкции нагретый воздух и газ проходит по ряду внутренних каналов. Затем перемещаются в верхнюю часть корпуса, под варочную плиту, где и сгорает полностью. Для такой ракеты нет необходимости в дополнительном поддуве. Тяга в них создаётся за счёт дымохода, и чем больше его длина, тем восходящий поток интенсивнее.
Принцип работы
На этой схеме принцип работы ракетной печи с лежанкой
Преимущества и недостатки
Ракетные печи длительного сгорания обладают следующими преимуществами:
- высоким коэффициентом полезного действия — не менее 85%,
- большой скоростью нагрева помещения — на 50 м² станет тепло менее чем за 1 час,
- отсутствием сажи — выхлоп при сгорании топлива не образует копоти, а формируется в виде пара и углерода,
- возможностью функционирования на твёрдом топливе любого вида,
- малым расходом — потребление топлива печью ракетой в 4 5 раз меньше, чем обычной печкой при равных условиях: временного промежутка горения и температуре нагрева,
- возможностью устройства теплой лежанки,
- продолжительностью сохранения тепла в хорошо разогретой конструкции без добавления топлива — до 12 часов.
Достоинств у такой печи много, но есть и плохие стороны
К недостаткам относится:
- ручной способ управления отопительным устройством — прогорание топлива происходит быстро, и требуется его регулярная докладывать,
- высокая температура нагрева некоторых элементов конструкции грозит ожогом владельцам при случайном соприкосновении,
- скорость нагрева не позволяет применять ракетную печь для бань,
- эстетическая составляющая такого прибора на любителя и подходит не для всякого интерьера,
- опасность проникновения угарного газа в жилые комнаты.
Материалы
Стройматериал для возведения печи ракеты длительного горения своими руками подбирают в зависимости от теплотворной способности топлива. Для кладки основной части корпуса обычно используют простой красный печной кирпич. Топливник и топочный бункер футеруют шамотным кирпичом.
Если планируется использовать высококалорийное топливо (например, каменный уголь), то огнеупорный кирпич применяют для строительства почти всех частей конструкции. Скрепляют кладочные элементы водным раствором смеси песка и глины.
Независимо от типа конструкции для ракетной печи длительного горения потребуется купить печную фурнитуру:
- поддувало,
- колосниковые решётки,
- дверцы топочной,
- промежуточный колпак,
- труба для дымохода.
Инструменты
Чтобы построить печь ракетного типа своими руками нужно заранее подготовить комплект инструментов для работы, который должен состоять из:
- кельмы для зачерпывания и распределения раствора. Удобнее работать инструментом с несколько сдвинутой вбок рукоятью,
- кирки или молотка — кирки для обтёсывания отдельных частей кирпича,
- болгарки с алмазным диском для распиливания цельных блоков на четверти и половинки,
- киянки с резиновым наконечником для выравнивания кирпича в кладке,
- крученного шнура — причалки,
- строительного уровня,
- угольника и рулетки,
- лопаты.
Запастись нужно также двумя ёмкостями для приготовления раствора, бетона и металлической сеткой для просеивания ингредиентов.
Как сделать своими руками?
Перед тем, как сделать ракетную печь, необходимо определиться с местом её установки, с габаритами будущей конструкции, разработать схему. Технология самой кладки довольно простая, освоить ей может любой начинающий строитель.
Простейшую конструкцию печи ракеты можно соорудить из 20 кирпичей на дачном участке и пользоваться ею для подогрева привезённой из дома пищи.
Выбор места
Перед началом строительства, первым делом, выбирают место. Кирпичные печи ракетного типа рекомендуется размещать ближе к входной двери. В таком случае, золу после чистки не нужно будет нести через всю комнату, что положительно скажется на общей запылённости помещения.
Также желательно, чтобы в месте выхода трубы не было стропил, расположенных к дымоходу ближе 40 см. И ещё, печь не должна примыкать к внешней стене дома, чтобы дорогостоящее тепло не уходило на отопление улицы.
Приготовление раствора
Цементный раствор под воздействием высоких температур быстр растрескается, поэтому для кладки отопительных устройств из кирпича используют только раствор, состоящий из глины и песка.
Их пропорции определяются экспериментальным путём, в зависимости от качества глины. Чаще всего в соотношении 1:2 или 1:3, причём чем выше жирность у глины, тем меньше её добавляют в раствор.
Сначала глину нужно замочить, процедить, а затем вводить песок. Полученный раствор по консистенции должен походить на густую сметану. Проверить уровень её вязкости можно следующим способом:
- поместить в смесь деревянную палку или рукоятку мастерка,
- вынуть инструмент и хорошо стряхнуть,
- проверить толщину налипшего слоя: если менее 2 мм добавить глину, более 3 мм — песок.
К приготовлению раствора нужно подходить со всей ответственностью, так как заполнить все неровности кирпичей и обеспечить их прочное сцепление может только пластичная смесь нужной густоты.
Кладка ракетной печи из 20 кирпичей
Порядовка ракетной печи на 20 кирпичей
Пример кирпичной ракетной печки
Кладка ракетной печи с лежанкой
Кирпичная ракетная печь, даже оборудованная лежанкой, имеет небольшие размеры. Представленная на рисунках порядовка (ниже) позволяет собрать конструкцию без применения металлических изделий. Железными будут только дверки. Впоследствии корпус можно будет обмазать глиной, чтобы придать ей более округлые формы.
№ ряда | Количество кирпичей, шт. | Описание кладки | Рисунок |
1 | 62 | Формирование основания печи |
(нажмите для увеличения) |
2 | 44 | Образование основания каналов для обогрева лежанки вдоль всей конструкции. Крепление закладных для монтажа чугунной дверцы | |
3 | 44 | Повторение контура второго ряда | |
4 | 59 | Полное перекрытие каналов. Начало формирования вертикального дымового канала и топки | |
5 | 60 | Возведение лежанки |
(нажмите для увеличения) |
6 | 17 | Продолжение кладки дымового канала | |
7 | 18 | ||
8 | 14 | ||
9, 10 | 14 | Формирование дымового канала |
(нажмите для увеличения) |
11 | 13 | ||
12 | 11 | Начало кладки дымоходной трубы. Отсюда начинается канал, через который воздух от варочной поверхности опустится вниз, чтобы переместиться к лежанке | |
13 | 10 | Окончание формирования поверхности под варочную панель. Укладка асбестовой прокладки, которая накрывается листовой сталью. |
(нажмите для увеличения) |
14, 15 | 5 | Закрытие дымоходного канала и формирование невысокой стеночки между лежанкой и варочной панелью. |
После завершения кладочных работ самодельную печь ракету надо просушить, осторожно, производя прогрев малой интенсивности. Сначала в топку закладывают не более 20% от нормы дров, и протапливают устройство два раза в сутки в течении 30 — 40 минут.
По такой схеме топят печку до тех пор, пока её наружная поверхность не очистится от сырых пятен. На просушку в зависимости от габаритов прибора может потребоваться от трёх до восьми дней. В течение этого времени помещение должно хорошо проветриваться, особенно в летний период.
Ускорение просушки может привести к растрескиванию кладки, то есть устройство станет непригодным для дальнейшей топки.
Готовый вид
Советы по эксплуатации
Запускать печь ракету из кирпича нужно только при тёплом дымоходе. Для малого устройства это свойство не так существенно, а печь побольше на холодную трубу только зря использует дрова.
Поэтому печь ракету перед загрузкой нормы топлива после большого перерыва в эксплуатации нужно протопить бумагой, сухими стружками, соломой и т. п., поместив их в поддувало с открытой дверцей. Когда гул в печи снизит тональность или затихнет, тогда можно загрузить всё топливо в топку, оно должно воспламениться само собой от уже имеющегося огня.
Ракетная печь с лежанкой не является полностью саморегулирующимся устройствам под внешние условия и энергоэффективность топлива. Поэтому, в начале топки штатным количеством топлива поддувальную дверку оставляют в открытом положении. После того, как печь начнёт сильно гудеть, её прикрывают до положения, когда издаваемый звук будет едва слышен.
Использовать для разогрева печи можно только сухие дрова, влажные не дадут печи прогреться до нужной температуры, что может привести к обратной тяге.
Вывод
Реактивная печь из кирпича становится всё более популярным отопительным прибором для небольших построек как временного, так и постоянного проживания. Объясняется это простотой исполнения, дешевизной материала, длительностью автономной работы и высокой теплоотдачей данной конструкции.
Загрузка…принцип работы, этапы стройки, укладка
За рубежом ракетные печи уже давно стали одним из лучших вариантов отопительной системы частных домов. Конструкция системы проста и понятна людям, которые имеют хотя бы поверхностные знания об азах строительного дела. Тем не менее на родине мало кто знает обо всех преимуществах установки таких печей, которые не только прекрасно обогревают даже самые холодные дома, но и являются неповторимым элементом любого интерьера.
Что собой представляет?
Большинство думает, что кирпичная ракетная печь с лежанкой имеет общие черты с устройствами для полета в космос, а древесина сгорает с огромной скоростью, но на деле это, естественно, не так. Свое название конструкция получила за счет того, что оригинальный вариант железной печи, который состоит из двух сваренных железных труб, отдаленно напоминает детский рисунок ракеты. Поэтому все родство с космическими устройствами сходится именно на этом факте. Изготавливают печь своими руками меньше чем за один день.
Помимо переносного варианта, существует также стационарный вид конструкции. Используя минимум необходимого инвентаря, в домашних условиях можно сделать различные кирпичные варианты печи с длительным горением. Такая конструкция чаще всего располагается вдоль внешней стены комнаты и способна отопить помещение до 50 м². Владельцы дач и частных домов, которые предпочитают отдых на свежем воздухе со всей семьей, закладывают ракетные печи на улице и готовят там различные блюда.
Вернуться к оглавлениюВ чем состоит принцип работы?
Смысл функционирования ракетной печи позаимствован у других разновидностей печей и бывает 2 вариантов:
Конструкция может работать мо методу пиролиза.- Естественная газовая и дымовая циркуляция внутри системы. Подобный принцип применяется в буржуйке. Чаще всего такая схема печи подходит для людей, планирующих приготовление пищи.
- Пиролиз. Принцип работы ракетной печи базируется на естественном догорании несгоревшего газа в условиях ограниченной подачи кислорода в область камеры сгорания. Для приготовления блюд такой вариант не используется, так как создать соответствующие условия невозможно, поэтому считается лучшим выбором в отоплении дома.
Из чего изготовляют?
Материал, для того чтобы соорудить печь ракетного типа, выбирается и используется в зависимости от типа конструкции. Если речь идет о простейшей походной печи, предназначенной для подогрева жидкости или приготовления пищи, то основа закладывается из двух кусков трубы, соединенных перегородкой под углом 90 градусов. Для топки предназначена исключительно горизонтальная часть. К нижней области сооружения приваривается металлическая пластина, днище которой содержит отверстие для дополнительного подсоса воздуха.
Альтернативным вариантом буржуйки или другой железной конструкции является печь ракета из 20 кирпичей, которая выкладывается за 5 минут в любом удобном месте. Для топки такого сооружения подходят любые материалы. Самодельная стационарная печь ракета для дома выкладывается из кирпича, положенного на жаростойкий раствор из глины для усиления нагрева всей конструкции. Подобные кирпичные конструкции дополнительно оборудуют дымоходом, размер которого определяется в соответствии с площадью помещения согласно чертежу и плану строительства.
Вернуться к оглавлениюСвои особенности постройки имеет печь ракета с водяным контуром, особенно хороша в домах, в которых отсутствует возможность подачи горячей воды иными способами.
Этапы стройки ракетных печей из кирпича
Подготовка к работе
Строительство лучше осуществлять из шамотного кирпича.Чтобы обустроить отопительные кирпичные конструкции ракетного типа, первое, что нужно сделать — внимательно изучить строительные чертежи и схемы, согласовать размеры поверхностей. Для работы не подходит обычный красный кирпич, закладывать такие печи лучше шамотным материалом, устойчивым к высоким температурам. На подготовительном этапе в полу вырывается котлован глубиной до 50 см. Это делается с целью исключить риск поднятия общего горизонтального уровня дымохода. В качестве колпака используют стальную бочку, которая предварительно покрывается огнеупорной краской, но после того, как фиксируется фланец для выведения дымохода. Необходимые материалы:
- кирпич красный, шамотный;
- дверца поддувальная и прочистная;
- плита варочная;
- дверца топочная;
- металлическая панель-полка для оформления задней части;
- лист асбеста;
- труба дымоходная;
- глина;
- песок;
- вода.
Укладка фундамента
После подготовительных мероприятий переходят к следующему этапу. Процесс закладки фундамента состоит из следующих моментов:
Для основания постройки нужно сделать опалубку.- Формируется опалубка для основы конструкции.
- Учитывая расчет места для топки, в грунт закладывают несколько кирпичей.
- Дно основания покрывается стальной арматурой.
- По периметру вокруг камеры для топки по одному уровню выстилают кирпичный ряд.
- Вся поверхность заливается бетонной массой.
Строение печи
После того как основной раствор фундамента высыхает, приступают к кладке:
- Первый ярус закладки возводится вверх, предусмотрительно оставляется отверстие для топочной камеры.
- Второй этап подразумевает формирование нижнего печного канала.
- Третий шаг кирпичной порядовки включает перекрытие ряда таким образом, чтобы образовались отверстия для камеры топки и вертикального канала котла.
- На четвертом этапе происходит предварительная подготовка для формирования канала. Для этого понадобится бочка, в которую закладывается фланец для дальнейшего дымохода и котел на 150 литров. Желательно позаботиться об установке тройника, чтобы иметь возможность прочистить дымоход в будущем.
- Восходящая область выкладывается по методу «сапожка», при этом диаметр внутреннего сечения составляет 18 см.
- Пустое пространство между стенками заполняют перлитом, и на восходящий участок устанавливается обрезок водогрея.
- Глиняным раствором отделывается кожух, основа печи обкладывается несколькими мешками с песком.
- Начинается установка дымохода, в верхнюю часть восходящей трубы ставят бочку из металла.
- Можно сделать пробный запуск.
Выведение дымохода
Дымоход выводится в последнюю очередь.Самоделка после закладки основания требует установки дымохода. Дымовая труба обкладывается несколькими мешками, наполненными песком, после чего засыпают внутрь керамзит. Используя шамотную глину, основанию дымохода придают нужную форму. Так как ракетная печь длительного горения требует для корректной работы достаточных объемов кислорода, следует организовать воздуховод с уличной части. На последнем этапе устанавливается барбекю в район горловины топочного места и закрывается крышкой. Все видимые швы аккуратно заделываются глиняным раствором.
Вернуться к оглавлениюПреимущества и недостатки
Эксплуатация ракетной печи имеет ряд положительных и отрицательных моментов:
Плюсы | Минусы |
Дешевый вариант | Автоматика отсутствует |
Интересный элемент интерьера | Частая загрузка дров |
Возможность добавить теплую лежанку | Небезопасна для детей (металлический колпак вызывает ожоги при прикосновении) |
Источник горячей воды | Ревущая система |
Для топки подходят разные материалы | Потери тепла |

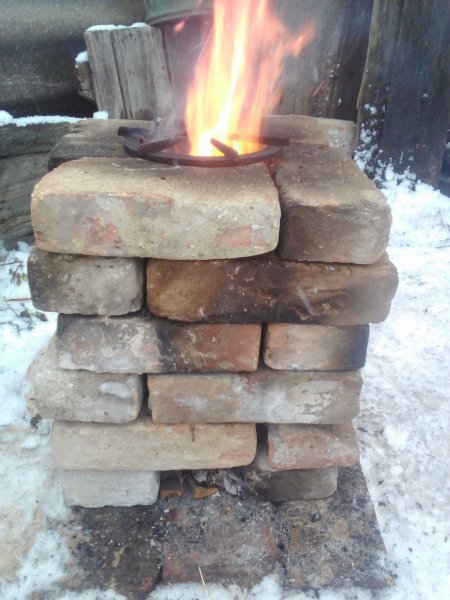

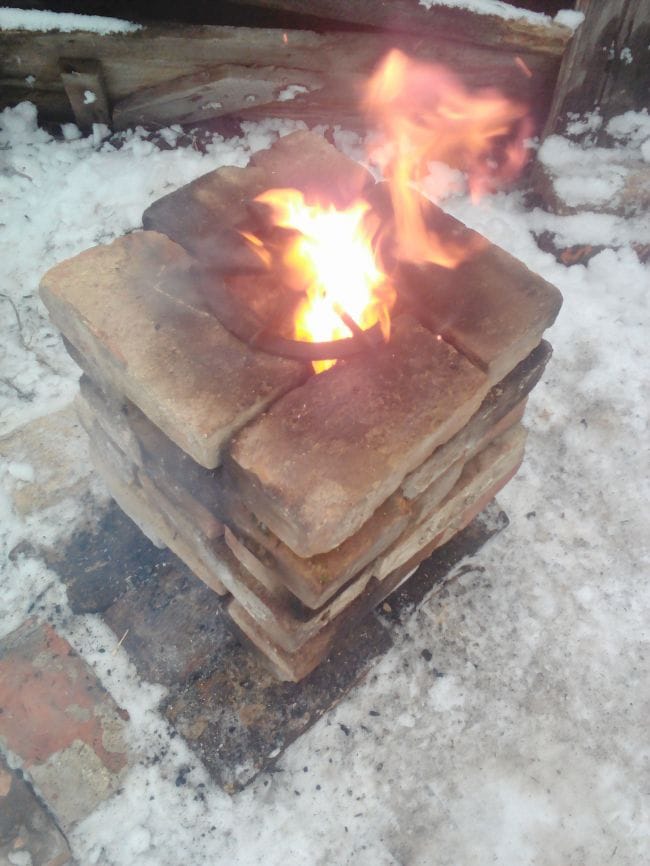

Печь-ракета из кирпича
Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором материала вы узнаете, как самостоятельно собрать или будет правильно «сложить» реактивную печь ракету из кирпича своими руками.Печь простая и не потребует каких то сверх способностей и знаний печного дела) Простенько и для народа! Основная прелесть печи-это конечно же ее бюджетность, ведь у каждого владельца частного дома или же дачи найдется пара десятков б/у кирпича, красного керамического. Второй неоспоримый плюс печки-это её экономность, за счет дожигания дымовых газов, что собственно и повышает ее КПД.
Вначале выкладывается основание на предварительно выравненную площадку, а именно 1 половинка и 4 целых кирпича, вторым рядом формируем топку и укладываем половинку кирпича в левый угол, затем перекладываем кирпичом этот угол, а в лицевой части получаем отверстие для закладки дров и доступа воздуха к очагу горения. Третий и последующие ряды полностью идентичны друг другу, поднимаем трубу и докладываем оставшийся кирпич.
Использовать печь можно для кипячения воды, приготовления пищи, кстати варенье варить на ней классно) так же кто занимается подсобных хозяйством, то можно животным варить кашу или варево какое)
Материал
1. кирпич
Инструменты
1. очумелые ручки))
Инструкция по кладке ракетной печи из кирпича своими руками.

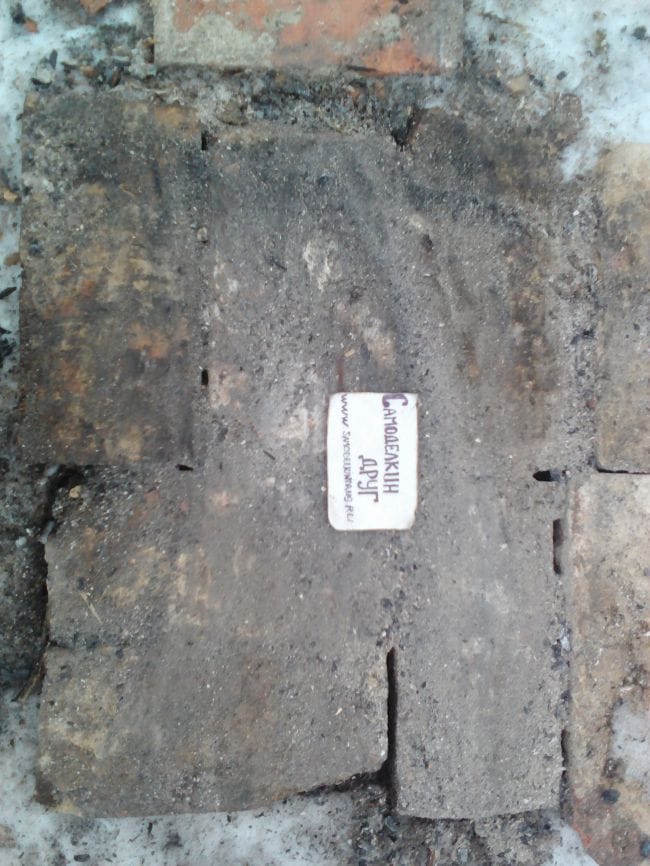

И так, первым делом выравнивается площадка, убираем все лишнее и ненужное с места строительства. Здесь автор предварительно сделал основание из б/у кирпичей и получается кладку уже начал с второго ряда. Первый ряд-это основание.

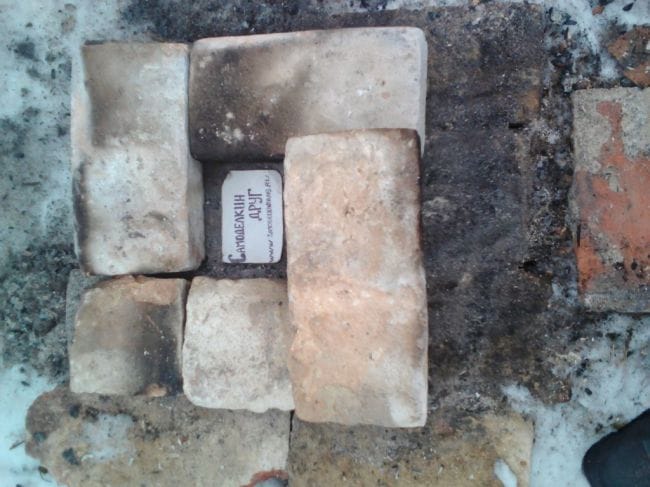

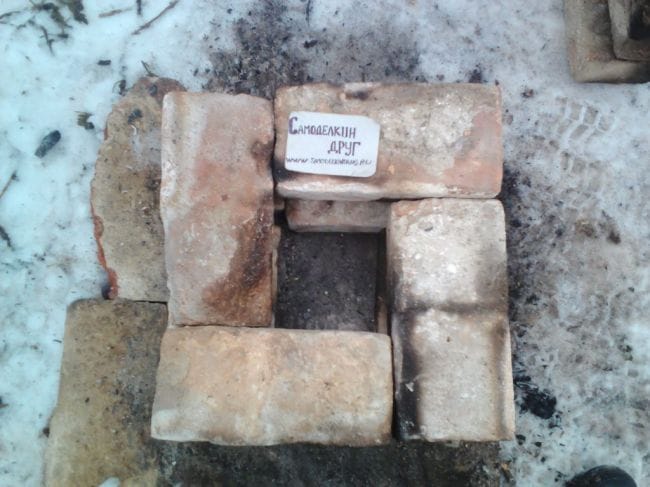

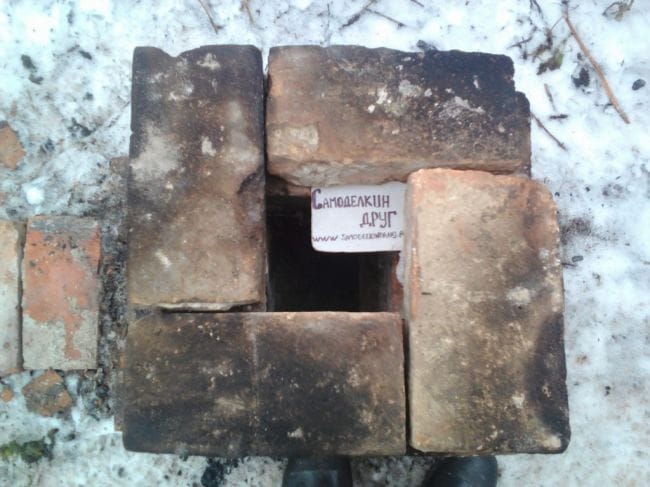

2 ряд берется половинка кирпича и еще 3 целых укладываем как показано на фото ниже. 3 ряд формируется топка.4 и последующие ряды кладутся для поднятия трубы.
Так же можете посмотреть видео отснятое автором по кладке ракетной печи, где более подробно показан весь процесс от начала и до конца. Работа печи, живой огонь, приятного просмотра)
Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Как изготовить ракетную печь из кирпича своими руками?
Ракетная печь — довольно своеобразное сооружение, поскольку ее конструкция отличается от других подобных. Чтобы сделать подобную печь своими руками, совсем не нужно быть профессиональным строителем. Перед началом возведения следует ознакомиться с чертежами такой конструкции, и только после этого можно будет приступить к работе.
Совсем немного людей знает о существовании ракетной печи, поскольку, в нашей стране, технология ее возведения появилась относительно недавно, и многим людям не известен принцип ее работы. Такую печку можно использовать для отопления комнаты в доме, летней кухни или другого помещения небольшого размера.
При конструировании печи-ракеты своими руками, следует обратить внимание на верхнюю часть трубы, а именно на ее футеровку. Данную часть конструкции следует отделать огнеупорным стройматериалом, например, шамотным кирпичом.
Принцип функционирования ракетной печи
Кроме основного предназначения – обогрева помещения, при помощи такой печи можно приготовить пищу или заварить, к примеру, чай или другой горячий напиток. Отметим, что печь с лежанкой издает больше тепла, чем без нее. Именно по этому, лучше конструировать печь-ракету именно с лежанкой.
Особенность конструкции такой печки заключается в наличии специального колпака, в который постоянно поступают дымовые гази, после чего – происходит их конечное сгорание. Температура в колпаке может достигать 1000 градусов по Цельсию. Выхлопы, которые производятся в процессе топки, это всего лишь пар и углерод, так как осадок полностью сгорает в колпаке. Такая пара абсолютно безопасна для организма человека.
Конструирование металлической печи своими руками
Перед тем, как изготовить ракетную печку, в интернете следует найти несколько проектов подобных конструкций. Важно, чтобы в содержании проекта имелись чертежи агрегата и расчеты, требуемых для возведения печи, строительных и других материалов. Если в проекте будет содержаться пошаговое фото изготовления – это лишь будет огромным плюсом. Проект ракетной печки можно разработать самостоятельно, ознакомившись с фото и видео, которые размещены в данной статье.
Существует достаточно много методов конструирования печи-ракеты. Наиболее просто смонтировать печку из газового баллона или бочки, к тому же, изготавливать специальный проект вовсе не потребуется. Изготовленная таким способом печь невероятно проста в эксплуатировании. Конструкция представляет собой загнутую трубу. В нижней части размещена топливная камера, а в верхней – сконструирован зольник, на котором можно готовить пищу и кипятить воду.
Процесс изготовления подобной конструкции не является трудоемким, и справиться с этим можно буквально за несколько минут, не владея специальными навыками и знаниями.
На дно топливной камеры следует приварить металлическую пластину, в которой, предварительно, необходимо прорезать несколько небольших отверстий одинаковых размеров. Из-за этого, огонь в печи не будет утихать довольно долго, поскольку в топливную камеру беспрерывно будет поступать воздух.
Вместо металлической трубы, в принципе, можно использовать любую емкость цилиндрической, или другой подобной, формы. Следует помнить, что стенки печи должны быть достаточно грубыми, так как в процессе длительного эксплуатирования, огонь сможет прожечь металлическую стенку небольшой толщины.
Возведение печи-ракеты из кирпича
Каменка обладает аналогическими техническими свойствами, что и металлическая конструкция, однако, возведение кирпичной ракетной печи – процесс трудоемкий, требующий дополнительных финансовых затрат и времени.
Колпак каменной печи-ракеты следует делать из бочки. Для безопасности и удобства использования, конструкцию печи, кроме колпака, нужно опустить вниз, выкопав яму под полом. Дно необходимо уплотнить и залить бетонным раствором, простыми словами – сделать фундамент. Толщина бетонного покрытия должна быть более, чем 10,0 см. Чтобы фундамент стал прочным, и на нем можно было начать процесс кладки кирпича, потребуется подождать около 3 дней, пока раствор полностью затвердеет. По истечению данного периода, можно начинать возводить стенки ракетной печи.
Для кладки можно использовать лишь огнеупорные строительные материалы, а именно:
- Огнестойкий глиняной раствор;
- Огнеупорные кирпичи.
После завершения укладки, следует дождаться, пока раствор затвердеет, а конструкция станет целостной, прочной и надежной. Железная бочка без дна устанавливается сверху огневого канала, а промежуток между бочкой и кирпичом заливается утеплителем. При обработке торца необходимо использовать тот же огнестойкий глиняный раствор. Сверху надевается самая большая бочка, а к нижней ее части присоединяют дымоходный патрубок.
Какие стройматериалы нужны для возведения
Для создания такой конструкции потребуется приблизительно 20-25 кирпичей. Сконструировать ракетную печь можно буквально за час. Для правильного и качественного возведения понадобятся рисунки и чертежи аналогичных сооружений. Их с легкостью можно найти в сети интернет. Сконструировать ракетную печь из кирпича можно, практически в любом месте внутри помещения.
При топке печи, кирпичи нагреваются до температуры 100, и более, градусов по Цельсию. От поверхности печи издается тепло и, вследствие этого, повышается температура внутри помещения. Основным достоинством ракетной печи является то, что при топке вовсе не выделяется дым, так как все виды топлива сгорают в колпаке.
Для того, чтобы печка отдавала максимальное количество тепла, необходимо сделать «теплую трубу», методом топки опилок, сухой хвои или бумаги внутри печи. Если сразу же начать топить дровами, газ будет застаиваться внутри и, вследствие этого, процесс нагрева кирпичей будет замедляться.
Преимущества и недостатки подобной конструкции
Как говорилось выше, в большинстве случаев ракетную печь используют для приготовления пищи и нагрева воды. Основным недостатком данной отопительной системы является то, что к ней нельзя присоединить отопительные батареи или даже змеевик поэтому, такой печкой можно прогревать лишь отдельные части помещения.
Несмотря на малые размеры и удобность использования печи, ее нельзя эксплуатировать в бане или гараже. Даже при максимальной эффективности, в процессе отопления воздух в бане не сможет разогреться к необходимой для парки температуре. Печь-ракету нельзя эксплуатировать в гараже, поскольку это небезопасно и вовсе запрещено.
Конструирование ракетной печи уместно для обогрева небольшого помещения или любой комнаты жилого дома. Подобные конструкции часто устанавливают на дачах или в небольших загородных домиках.
Основные преимущества ракетной печи:
- Простота конструирования и дальнейшего эксплуатирования;
- При помощи печки можно быстро приготовить пищу или вскипятить воду;
- В процессе отопления не выделяются токсичные вещества поэтому, конструкцию можно устанавливать даже дома;
- Минимальность расходов, поскольку процесс горения достаточно продолжительный, и для его поддержания совсем не требуется много топлива.
Несмотря на вышеуказанные преимущества, ракетная печь из кирпича не может быть полноценным источником отопления всего дома.
На видео ниже изображен один из методов поэтапного конструирования печи-ракеты:
Реактивная печь-ракета из кирпича » Полезные самоделки

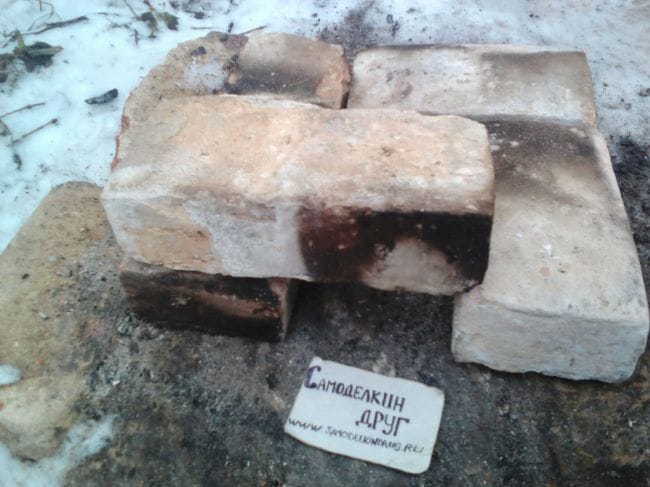

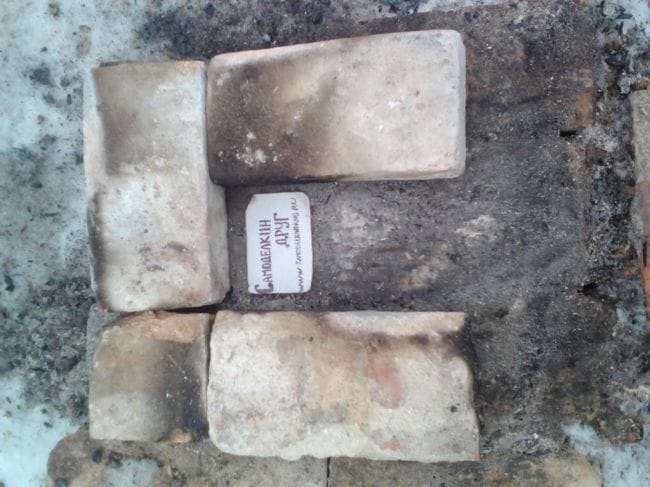

Вначале выкладывается и выравнивается основание под кладку.
Вторым рядком кладем половинку кирпича в левый угол и 3 кирпича в форме буквы «П»
Затем перекладывается угол и формируется топка.
А затем просто кладем трубу.
Разводим огонь и ставим чайничек)
Весь процесс автор заснял на видео, где рассказывает все тонкости кладки и эксплуатации ракетной печи. Приятного просмотра. Статья на сайте автора
приветствовали кирпич корунда для печи Reahting, блок рельса салазок печи повторного нагрева
корундовый кирпич для выпускной площадки печи прокатного стана
корундовый кирпич Преимущества:
Корундовый кирпич широко используется в качестве облицовочного материала в нефтехимическом термическом оборудовании с высокой температурой, высоким давлением, химической эрозией и серьезным механическим износом. С развитием производственных технологий в нефтехимической промышленности многие новые процессы и технологии были использованы в производстве оборудования.Для достижения цели большой нагрузки, длительного цикла, низкого энергопотребления и низкой стоимости, помимо преобразования различного теплового оборудования, он также выдвигает более высокие требования к материалам футеровки различного теплового оборудования. С этой целью был разработан хромокорундовый продукт с улучшенной устойчивостью к высоким температурам и коррозии для удовлетворения потребностей нефтехимической промышленности
1. Очень высокая прочность и очень высокая механическая ударопрочность
2.Низкое загрязнение расплавленного стекла
3.High огнеупорность под нагрузкой
4.Special размеров или формы доступны по запросу
корунд кирпич Физический индекс:
Корунд Применение кирпича:
1) Широко используется в сталеплавильных печах, печах для производства чугуна, цементной промышленности, стекольной промышленности
, керамической и химической промышленности.
2) Также широко применяется в тепловом оборудовании в металлургии, нефтяной промышленности, строительных материалах и оборудовании, в вооруженных силах и т. Д.
3) Широко используется в доменных печах, доменных печах, футеровке стальных ковшей, подогревательных печах, цементных печах, туннельных печах, котлах, коксовых печах, мусоросжигательных установках, углеродных печах, стекловаренных печах, сталеплавильных печах и различных футеровках и термообжигах. техническое оборудование и др.
Мы профессиональная команда по строительству изоляции печей.
У нас есть богатый опыт в строительстве туннельных печей, вагонных печей, шахтных печей, трубчатых печей
, крышки печи для плавления алюминия, дверцы печи и т. Д.
Наши одеяла из керамического волокна, модули из керамического волокна, огнеупорные анкеры и другие огнеупорные материалы для печей
экспортируются в Малайзию, Индонезию, Вьетнам, Таджикистан и так далее.
Что еще более важно, мы можем предоставить вам профессионального инструктора на вашей строительной площадке.
Итак, выбор нас — это наша лучшая возможность обменяться друг с другом международным опытом печного строительства.
Искренне надеемся на приятное сотрудничество в будущем.
Контактное лицо: Jenny Sun
Mobile / Whatsapp / Wechat: + 86-15617631019
Skype: jennysun0807
Zhengzhou Xinke Refractory Material Co., Ltd.
Тел. / Факс: + 86-371 -60990531
Добавить: Группа 2, деревня Литанг, город Лайцзи, город Синми, Чжэнчжоу, провинция Хэнань
Веб-сайт: http://zzxknhcl.en.alibaba.com
— Купить печь для производства кирпича, печь для производства кирпича, печь для производства кирпича на Alibaba.com
- Количество:
0 штук выбрано, всего $ США
Посмотреть детали
- Стоимость доставки:
- Зависит от количества заказа.
- Время выполнения:
- 7 день (дней) после получения оплаты
- Настройка:
-
Индивидуальный логотип (Мин.Заказ: 20 килограммов)
Индивидуальная упаковка (Мин. Заказ: 20 килограммов)Подробнее
Настройка графики (Мин.Заказ: 20 килограммов)
Форма и размер (Мин. Заказ: 20 килограммов) Меньше
тугоплавких кирпичей для электродуговой печи с испытательной кирпичной печью в Китае
Мы являемся опытным поставщиком туннельной печи для обжига глиняного кирпича, включая проектирование, поставку оборудования и ввод в эксплуатацию. Многие проекты были реализованы дома и за рубежом.
Туннельная печь — это тип печи непрерывного действия, которая обычно открыта с обоих концов и обогревается централизованно. Кирпичи, переносимые тележкой для печи, проходят через печь непрерывно, что позволяет обрабатывать большие объемы без отключения печи между партиями.
Туннельная печь для обжига глиняных кирпичей позволяет производить много различных полнотелых и пустотелых кирпичей.
Производственная мощность туннельной печи. Производственная мощность определяется шириной туннельной печи.
туннельная печь | мощность | Оборудование печи | Количество дней производства в году |
2.Ширина 5 метров) | 15 ~ 20 миллионов штук в год | тележка для печи, гидравлический толкатель парома, нагнетатель, загрузочная машина и т. Д. | 330 дней |
3,3 метра ширины) | 20 ~ 25 миллионов шт. В год | тележка для печи, гидравлический паром-толкатель, воздуходувка, загрузочная машина и т. Д. | 330 дней |
3,4 метра шириной | 20 ~ 28 миллионов шт. В год | тележка для печи, гидравлический толкатель парома, воздуходувка, загрузочная машина и т. Д. | 330 дней |
Ширина 4 метра | 25 ~ 30 млн шт. В год | тележка для печи, гидравлический толкатель парома , воздуходувка, погрузочная машина и т. д. | 330 дней |
4.Ширина 6 метров | 25 ~ 38 миллионов штук в год | Тележка для печи, гидравлический толкатель парома, воздуходувка, загрузочная машина и т. Д. | 330 дней |
Ширина 6,9 метра | 35 ~ 40 миллионов штук в год | Печная тележка, гидравлический паромный толкатель, нагнетатель, загрузочная машина и т. Д. | 330 дней |
Технологическая схема линии по производству глиняного кирпича
Весь комплекс оборудования линии по производству глиняного кирпича
No. | Машины | |
1 | Коробчатый питатель | |
2 | Ленточный конвейер | |
4 | Ленточный конвейер | |
5 | Двухвальный смеситель | |
6 | Ленточный конвейер | |
0 | ||
8 | Ленточный конвейер | |
9 | Двухвальный смеситель | |
10 | Ленточный конвейер
03 | Двойной ступенчатый экструдер для удаления воздуха |
12 | Вакуумный насос | |
13 | Воздушный компрессор | |
14 | Автоматическая система резки кирпича | 15 | Ленточный конвейер (возврат кирпича в смеситель) |
16 | Панели управления | |
17 | 180004 V Ремень | Запасные части |
19 | сушилка | |
20 | печь |
Подробная информация о линии по производству кирпича
: 1.Глина загружается в коробчатый питатель. Ленточный конвейер, расположенный под коробчатым питателем, подает глину к первичной валковой дробилке. Размер глины после измельчения 5 мм.
2. Глина еще раз измельчается дробилкой finess до 3 мм. Затем он транспортируется ленточным конвейером в смеситель, где в глину добавляется вода.
3. Глина вводится в экструзионный смеситель, где она перемешивается, и экструдируется для повышения пластичности и получения хорошего кирпича. Машина для производства кирпича выдавила твердую и гладкую грязевую полосу
4.Грязевую полосу нарезают на зеленые кирпичи необходимого размера резаком для колонн и резаком для зеленого кирпича .
5. Зеленый кирпич отправляется в сушилку. Содержание воды после сушки будет ниже 6%.
6. Высушенные кирпичи перемещаются в печь, где кирпичи обжигаются при температуре около 900 ° C. Готовые кирпичи будут производиться после обжига.
Завод по производству глиняного кирпича
Youtube видео:
http: // www.youtube.com/watch?v=0mRA7EEKWIw
Предварительный план линии по производству глиняного кирпича
.Кирпич карбида кремния высокой рабочей температуры
тугоплавкий для Пиццакилн / печи / печи
Высокотемпературный огнеупорный кирпич из карбида кремния
для пиццакилна / печи / печи
Описание продукта
Высокотемпературный огнеупорный кирпич из карбида кремния сочетается с высокочистым карбидом кремния и ультратонкими фракциями, профилированными вибрацией, изготовленной методом спекания. Кирпич SiC представляет собой продукт на основе карбида кремния с оксидной связкой, который используется в мебели для печей.Он отличается высокой прочностью на изгиб при повышенных температурах, хорошей стойкостью к истиранию, стойкостью к тепловым ударам, высокой теплопроводностью и обеспечивает длительный срок службы.
A. Характеристики высоких рабочих температур карбида кремния огнеупорного кирпича:
- Это имеет характеристики сопротивления изделия, тепловое сопротивление ударной, высокотемпературной структурной и высоким удельным сопротивлением к щелочам.
- Превосходная термостойкость и устойчивость к деформации при высоких температурах
- Высокая механическая прочность при высоких температурах
- Превосходная стойкость к тепловому удару
- Высокая теплопроводность
- Превосходная стойкость к окислению
- Превосходная коррозионная стойкость при высоких температурах
- Превосходная коррозионная стойкость к химическим веществам
- Высокая стойкость к истиранию
B.Производственные линии высокой работы карбида кремния температуры огнеупорного кирпич:
- реакции карбида спеченного кремния (RBSiC)
- Перекристаллизованного карбид кремния керамический (RSC)
- Нитрид скрепленного карбид кремния керамический (НСК)
- спеченного карбид кремния (SSiC)
С. Типичный анализ качества высоких рабочих температур карбида кремния огнеупорного кирпича :
| Пункт ПКИ-80 | ПКИ-85 | SIC- 90 | |
SiC,% мин. | 80 | 85 | 90 | |
Насыпная плотность, г / см3 | 2.60-2,70 | 2,60 ~ 2,70 | 2,70-2,75 | |
Кажущаяся пористость,% макс. | 17 | 16 | 16 | 150 | 150 | 150 |
Прочность на разрыв при нормальной температуре, МПа мин Прочность на разрыв при 1200 Смин | 900 30 40 | 45 50 | ||
Теплопроводность, Вт / м.k мин. | 15 (1000C) | 16 | 18 (800C) 14 (1200C) | |
Коэффициент теплового расширения, макс. | 4.7×10 -6 / C | 4.7×10 -6 / C | 4.7×10 -6 / C |
Д. Технические характеристики высоких рабочих температур карбида кремния огнеупорного кирпича :
ДхШ | ДхШ | ДхШ | ДхШ |
7 7 | |||
| 480×400 мм | 400×400 мм | |||||
740×520 мм | 600×550 мм | 550×370 мм | 480×360 мм | 400×380 мм | |||
732×445 мм | 600×520007 000202
| ||||||
730×400 мм | 600×500 мм | 530×530 мм | 460×440 мм | 400×280 мм | |||
730×2800002 | |||||||
730×2800002 400×250 мм | |||||||
720×630 мм | 560×380 мм | 520×500 мм | 460×320 мм | 380×380 мм | 380×380 мм | 2 ||
560×270 мм | 520×490 мм | 450×450 мм | 365×365 мм | ||||
700×550 мм | 550×550 мм 74 | 550×550 мм74 | |||||
700×500 мм | 550×520 мм | 500×450 мм | 450×400 мм | 340×320 мм | |||
700×450000 |
700×450000 |
700×450000 |
700×450000 340×310 мм | ||||
640×600 мм | 550×480 мм | 500×400 мм | 450×340 мм | 320×320 мм | |||
640×500 мм | |||||||
640×500 | 550×450 мм | 500×390 мм | 430×420 мм |
| |||
625×300 мм | 550×430 мм | 500×390 550×430 мм | 500×390 610×400 мм | 550×400 мм | 480×480 мм | 420×380 мм |
|
Толщина 8-25 мм |
Упаковка и доставка Пластиковая бумага внутри, с наполнителем из пенопласта, снаружи деревянный ящик.
— через DHL / FedEx (от двери до двери, доставка на дом) — по воздуху до ближайшего аэропорта — по морю до ближайшего морского порта — через экспедитора продавца Наши услуги
Как профессиональный экспортер, наша цель — обслуживать клиентов по всему миру с помощью высококачественной продукции, высокой надежности,
преданной ответственности, профессиональных услуг и почетного доверия для удовлетворения требований клиентов во всех
аспекта.Предлагая квалифицированное послепродажное обслуживание, специалисты доступны для всех клиентов 7 * 24 часа в неделю.
Что касается оплаты, за исключением (аккредитив, TT и т.д.), наша компания также принимает все виды новых условий оплаты
(например, Western Union, MoneyGram и т.д.), чтобы обеспечить вам удобство .
Если у вас есть вопросы, не стесняйтесь обращаться к нам!
FAQ
Способы заказа карбида кремния: Напишите нам по электронной почте с вашими конкретными требованиями, и они ответят вам, чтобы обсудить детали вашего заказа и ответить на на любые ваши вопросы о ваших требованиях или услугах, которые мы можем предоставить, чтобы помочь вам и вашему бизнесу. Позвоните нам прямо сейчас , и один из наших специалистов поможет вам оформить заказ, а также обсудит любые другие требования, которые могут возникнуть у вас . Нажмите «отправить» сейчас , и службы помогут вам сделать заказ, а также обсудят любые другие требования, которые могут возникнуть у вас . . |
