Реактивная ракетная печь своими руками: из баллона, из кирпича

Особенного внимания среди отопительных устройств заслуживает печь-ракета. Она имеет оригинальное строение, которое подразумевает использование доступных материалов и составляющих. Организовать такую печь своими руками может фактически каждый. Достаточно понимать, как читаются чертежи, а также уметь пользоваться основными строительными инструментами и материалами.

Вариант изготовления печки-ракеты своими руками

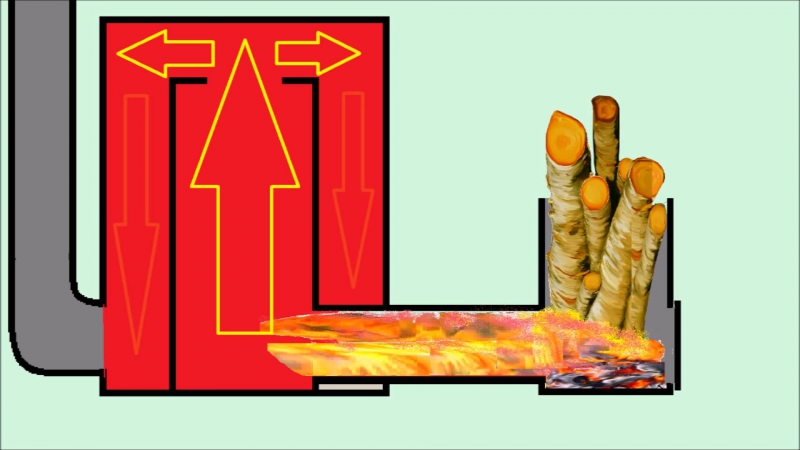

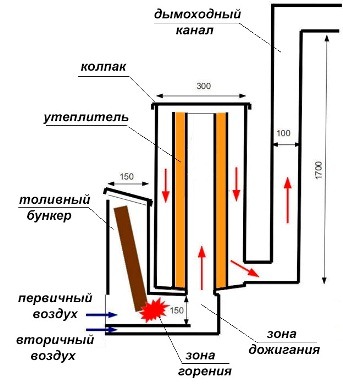

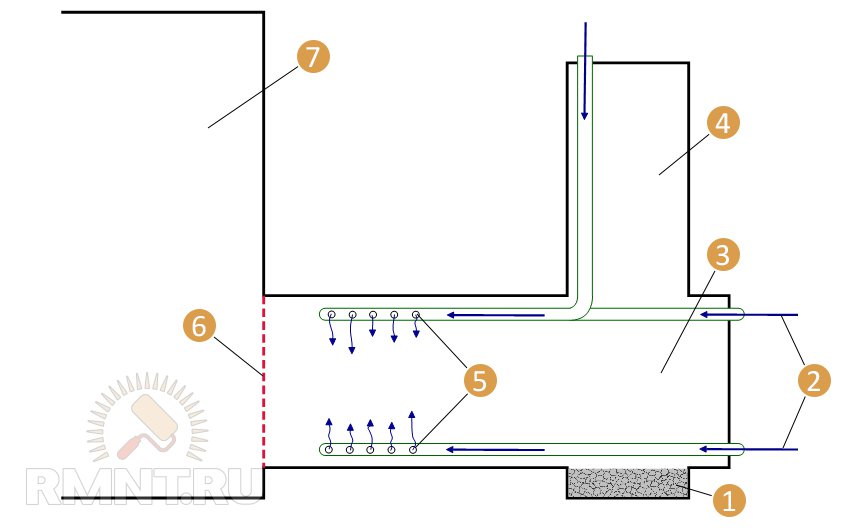

Принцип действия

Несмотря на простоту конструкции, печь-ракета подразумевает задействование сразу двух принципов работы:

свободное перетекание древесных газов по каналам;
пиролиз – дожигание газов, которые выделяются при горении.

Самая простая печка-ракета использует только первый принцип работы, поскольку для пиролиза недостаточно условий.

Аккуратная ракетная печка, изготовленная своими руками

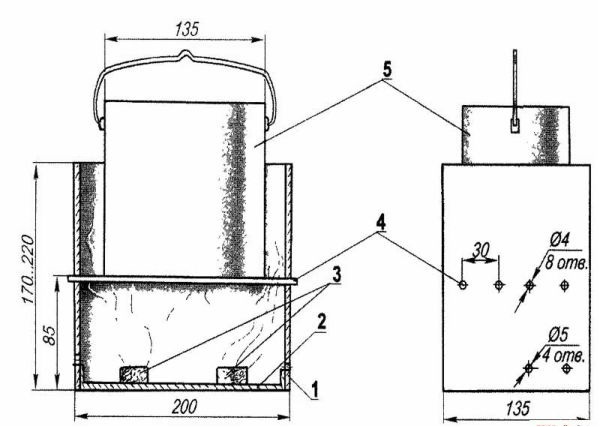

Сначала рассмотрим варианты реактивных печей, используемых для приготовления пищи.

В таком устройстве в качестве топливника используется короткая труба, расположенная горизонтально, а затем она направляется вверх. Это самая простая конструкция.

Закладка топлива в печку-ракету осуществляется непосредственно в трубу, после чего поджигается. В итоге образуется поток раскаленных газов, который ориентирован выйти наружу, а значит, стремится к вертикальному участку.

На срезе трубы размещается емкость, используемая для воды или еды. Между ней и трубой есть просвет, чтобы продукты горения могли выйти.

Многих интересует, почему такую печь называют ракетой. В конструкции имеется повернутое вверх сопло, из которого, при работе устройства, вырывается пламя. Отсюда и название.

Языки пламени, вырывающиеся из ракетной печки

Безусловно, прогреть помещение таким агрегатом не получится. Ракетная печь должна быть дополнена теплообменником, а также каналами для отвода продуктов горения. Для обеспечения высокой температуры на вертикальной части трубы выполняется утепление огнеупорным материалом.

Сопло может накрываться колпаком. Это необходимо для качественного отбора тепла. Снизу горизонтального участка трубы создается канал для подачи вторичного воздуха.

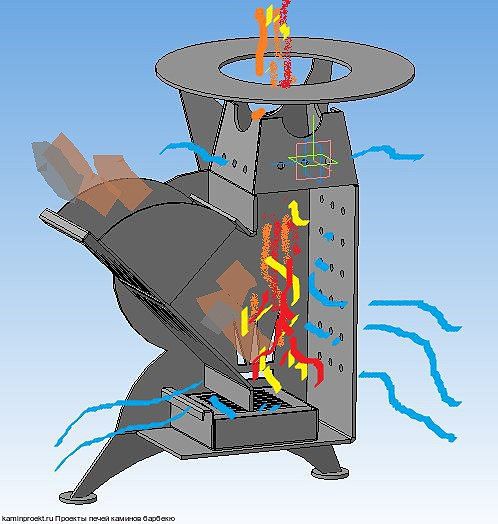

Современный вариант исполнения подразумевает немного иную конструкцию. Такая реактивная печь подразумевает дожигание пиролизных газов, что возможно за счет поступления вторичного воздуха. К тому же под верхом колпака собираются продукты горения, что повышает давление до избыточного. Со временем тепло передается наружу через стенки трубы, что вынуждает газы остывать и спускаться вниз. Там их ждет горячий воздух, поэтому им приходится направляться в пространство между стенками колпака и трубы, отправляясь в дымоходный канал.

Применение ракетной печи с колпаком на участке

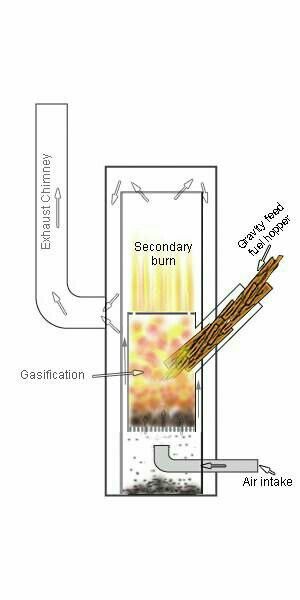

За счет пиролизных процессов существенно повышается КПД. А благодаря перетоку газов организовывается саморегулирующая система.

Продуктивный теплоотбор

Газы, которые направляются в дымоход, имеют высокую температуру. Поэтому понятно, что не стоит так просто от них избавляться.

Ведь иначе эффект от устройства будет минимальным. Поэтому для печи-ракеты своими руками придумано несколько решений:

на ракетную печь устанавливается водяной контур;
газы пропускаются через каналы, оборудованные под лежанкой.

Печка-ракета с водяным отоплением изготавливается без колпака, энергия продуктов горения применяется в металлическом теплообменнике. Не стоит использовать змеевик с водой, лучше сделать водяную рубашку.

Также можно сделать дымоходные каналы, выложенные из кирпича. Они могут расположиться на полу, а сверху может быть оборудована лежанка. И в этом случае длина каналов должна быть точно рассчитана, а иначе придется организовывать естественную тягу.

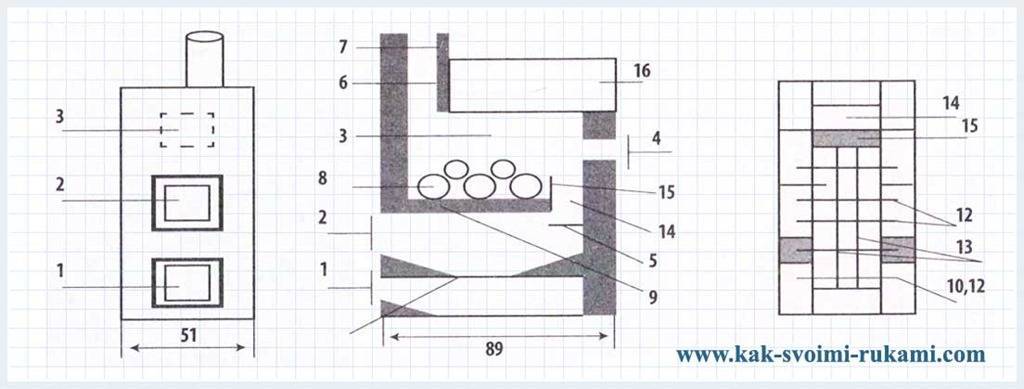

Конструкция кирпичной печи-ракеты с лежанкой

Преимущества

Создать ракетную печь своими руками – получить такие преимущества:

добавлять топливо можно во время процесса;
КПД не является постоянной величиной, но при правильном отборе тепловой энергии у газов он может быть весьма высоким;
естественная тяга дымохода не является обязательным условием;
доступность монтажа – для организации печи-ракеты своими руками достаточно небольшого опыта в печном деле, минимум затрат на материалы.

Использование ракетной печи на природе

Такие преимущества делают печку-ракету востребованным устройством.

Недостатки

Примечание: И пусть печка-ракета характеризуется простотой и привлекательностью, у нее есть и минусы. Например, есть определенные требования к качеству топлива. Дрова не должны быть влажными, иначе эффект пиролиза достигнуть не получится. К тому же за конструкцией нужен постоянный присмотр.

Изготовленная ракетная печь своими руками для бани слабо подходит, поскольку она отдает немного тепла, необходимого для парной. Малая площадь поверхности печи исключает эффективный прогрев бани.

Виды

Выделяют несколько видов печек-ракет:

Кирпичные котлы. Имеют отличие от печей – оснащены встроенным теплообменником, из которого теплоноситель подается в отопительную систему: бак, трубы, радиаторы.
Отопительные. Демонстрируют эффективность обогрева комнат, применяя конвекционный принцип действия.
Конструкции с варочной панелью, их называют отопительно-варочными.
Камины. Чаще всего используются для отопления одного помещения, в котором находятся.
Для бани. Они имеют оригинальную конструкцию. Основная задача устройства – повышение температуры камней, благодаря чему обеспечивается разогрев воздуха в парилке. Важный показатель решений – интенсивность.

Простая конструкция ракетной печи, изготовленной своими руками

Конечно, это еще не все виды, которые существуют.

Из баллона

Это достаточно популярный вариант, который успешно реализуется руками множества умельцев. Чаще всего для изготовления используется газовый баллон объемом 50 л. Он будет выполнять функцию колпака. Для создания загрузочного бункера и топливника можно использовать трубу диаметром 15 см. Для дымохода применяется труба диаметром 10 см, для внутреннего канала – 7 см.

Применение печки-ракеты из газового баллона на участке

Нужно отрезать изделия нужной длины, у баллона – отсечь верхнюю часть.

Далее, используя чертеж, следует своими руками сварить детали между собой. Проем между трубами 7 и 15 см заполнить теплоизоляционным материалом. Можно использовать песок, только его рекомендуется прокалить, чтобы убить органическую среду. Иначе процесс отопления будет сопровождаться неприятным запахом.

В собранном состоянии ракетная печь из газового баллона весит немного, поэтому особое основание для нее не требуется. К устройству нужно приварить ножки.

Из кирпича

Своими руками можно сделать ракетную печь из кирпича. В этом случае придется сильно потрудиться, чтобы получить качественную конструкцию. Огневые каналы устройства изготавливаются с использованием шамотного кирпича. В качестве колпака можно использовать бочку.

Как может выглядеть печь-ракета, изготовленная из кирпича

Для расположения конструкции рекомендуется вырыть небольшую яму, поскольку она должна находиться ниже уровня пола. Дно нужно уплотнить, после чего заливается бетонное основание толщиной 10 см. Когда раствор застынет, можно начинать кладку. Для этого используется раствор, в состав которого входит огнеупорная глина. Когда конструкция будет построена, раствор отвердеет, можно засыпать вырытую яму. На канал надевается бочка, у которой своими руками вырезается дно. Пространство между кирпичом и ней засыпается утеплителем.

Торец устройства обмазывается раствором, сверху надевается бочка большого размера, к низу которой приваривается дымоход.

Подводим итоги

Примечание: Ракетная печь – оригинальное решение, которое можно соорудить своими руками. Достаточно выбрать подходящий вариант конструкции, учесть рекомендации и требования. Предварительно обязательно нужно сделать чертеж. Если своими руками начертить схему не получается, можно использовать готовые варианты, представленные специалистами.

В этом деле главное – не торопиться, тогда результат обязательно будет соответствовать принятым нормам, станет эффективным инструментом для нагрева.

Подробное описание изготовления ракетной печи из стальных элементов.

Особенности конструкции и использования простой ракетной печи, которую можно брать с собой на рыбалку или отдых на природе.

Фирменная печь-ракета. Описание специалистом.

Ракетная печь своими руками: 5 лучших идей

Рассказываем, как изготовить самодельную турбо печь, используя для этого простые и доступные материалы, которые у многих людей есть под рукой (например, из трубы подходящего диаметра).

В любом случае достать все необходимые «комплектующие» для сборки печки — не проблема.

Предлагаем разные варианты конструкции — на выбор. Отличаются они по видам используемых материалов и сложности изготовления.

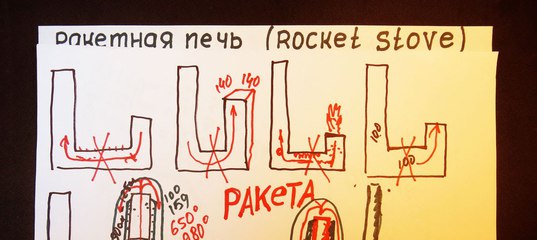

Чтобы сделать ракетную печь своими руками чертежи особо и не нужны. Но в случае необходимости их можно без проблем найти в интернете.

Читайте также: Буржуйка из газового баллона (с возможностью загрузки длинных дров)

Как выглядит самая простая конструкция самодельной турбо печки, можно посмотреть на схеме ниже.

Изготовлена реактивная печь из металлической трубы диаметром 110 мм. Ножки можно сделать из строительного уголка.

Все ракетные печи (и самодельные в том числе) можно разделить на две основные группы:

стационарные — идеально подойдут для дачи и частного дома, а также для гаража;
переносные — это компактные печи, которые предназначены для походов и отдыха на природе (их еще называют походными).

Помимо этого, ракетные печи отличаются и по виду используемого топлива. Широко распространены печки на дровах. Но встречаются также «ракетницы», которые могут работать на топливных гранулах.

Читайте также: Печь из газового баллона — лучший вариант для гаража и мастерской

Преимущества использования ракетной печи вы можете посмотреть на картинке ниже.

Пожалуй, одним из самых главных аргументов в пользу выбора печи-ракеты является ее экономичность и универсальность. Помимо того, что сама печка требует минимального количества топлива для продуктивной работы, само топливо может быть даже самого низкого качества.

Например, можно использовать не только сухие дрова, но и хворост, сырые ветки и даже траву.

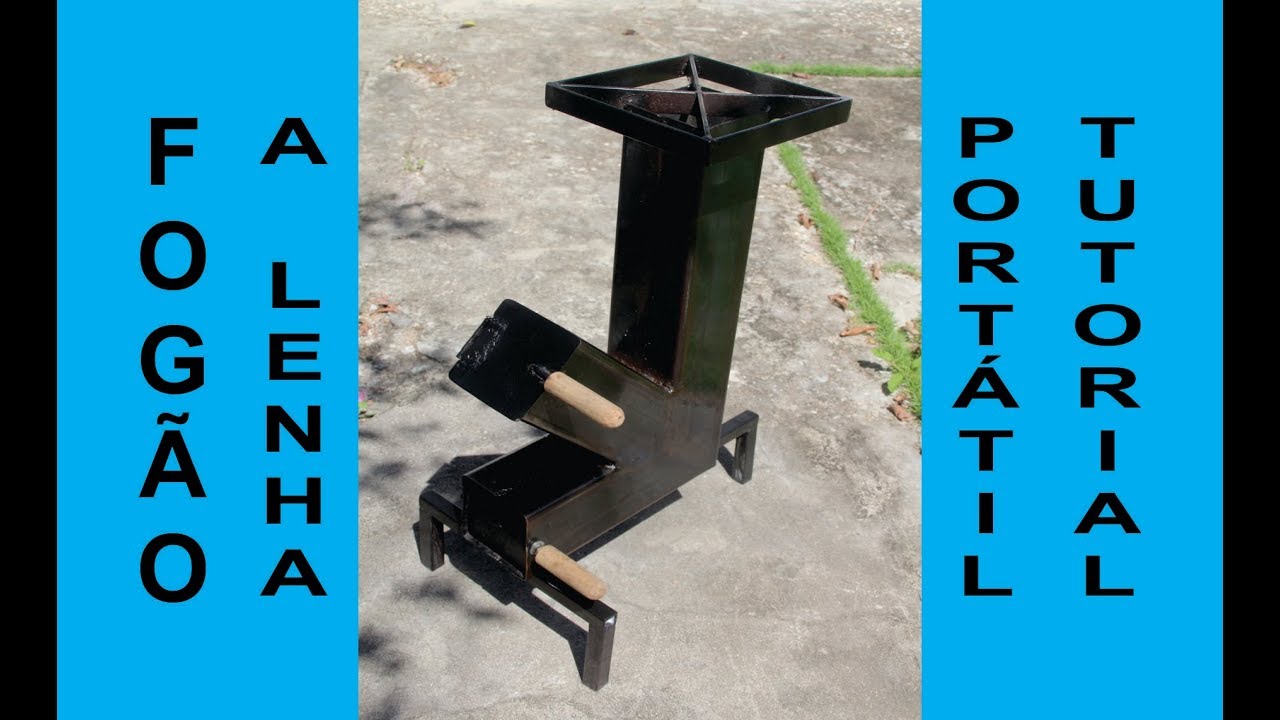

Самодельная ракетная печь мексиканского сварщика

Читайте также: Печь-буржуйка из фреоновых баллонов — для обогрева гаража

Автор YouTube канала Neri herreria tv подробно показывает, как изготовить печь-ракету своими руками.

Основной материал — профильная труба 100х100 мм.

Также можно использовать профиль меньшего размера (например, если вы хотите брать печь с собой на природу).

Приступаем к работе по изготовлению турбопечки. Первым делом отрезаем с помощью болгарки три заготовки из квадратной профильной трубы разной длины:

57 см;
30 см;
20 см.

Читайте также: Турбо-печь своими руками — отличный вариант для дачи

Самая длинная заготовка — это вертикальная часть печи. Самая короткая — горизонтальная.

Заготовка длиной 30 см устанавливается под углом 45 градусов — через нее будет выполняться загрузка дров.

Сначала вырезаем в длинной заготовке два отверстия (нижнее отверстие — на расстоянии 7 см от края трубы).

Колосник автор решил сделать из арматуры. Нарезаем заготовки нужной длины, и затем привариваем их внутри вертикальной части печи с небольшим зазором.

Потом свариваем вместе вертикальную и горизонтальную части печи.

Для этого отрезок профтрубы (длиной 20 см) приваривается к заготовке длиной 57 см под прямым углом.

После этого привариваем третий отрезок профильной трубы длиной 30 см, отрезав у него один край под углом 45 градусов.

На торце горизонтальной профтрубы необходимо установить заслонку из листового металла — для регулировки подачи воздуха в камеру горения.

Также нужно будет установить дверцу на торец загрузочной камеры — ее также можно сделать из листового металла.

В нижней части вертикальной трубы автор устанавливает задвижку (чтобы процесс горения был длительный, нужно уменьшать количество воздуха, поступающего в камеру сгорания).

Для этого сначала необходимо приварить две направляющих из уголка. Потом вырезаем кусок металла подходящего размера и вставляем между краем профтрубы и направляющими.

Теперь самое время изготовить опорные ножки. Для этого нам потребуются круглые трубы разного диаметра.

Отрезаем четыре заготовки от трубы большего диаметра, и привариваем их к нижней части печи, как показано на фото ниже.

После этого отрезаем еще четыре заготовки из трубы меньшего диаметра — сами ножки. Вставляем их в посадочные места.

Для фиксации ножек в трубах большего диаметра делаются прорези и потом привариваются гайки. В них вкручиваем барашковые болты.

В результате ножки получились съемными, что очень удобно при транспортировке ракетной печи.

Для большей жесткости конструкции мастер решил приварить опорную стойку из куска круглой трубы между горизонтальной частью и загрузочной камерой.

Из обрезков арматуры изготавливаем подставку для посуды (кастрюли или сковороды). В верхней части вертикальной трубы нужно сделать четыре пропила болгаркой, чтобы можно было установить подставку.

Ракетная печь готова. Зачищаем сварные швы и красим термостойкой краской.

Пошаговый процесс изготовления самодельной ракетной печи своими руками показан в авторском видеоролике.

ESTUFA ( ROKET — Cohete )-Como hacerla — Paso a Paso

Конструкция получилась сравнительно легкой и компактной. Благодаря тому, что она разбирается, можно без проблем поместить печь в багажник авто.

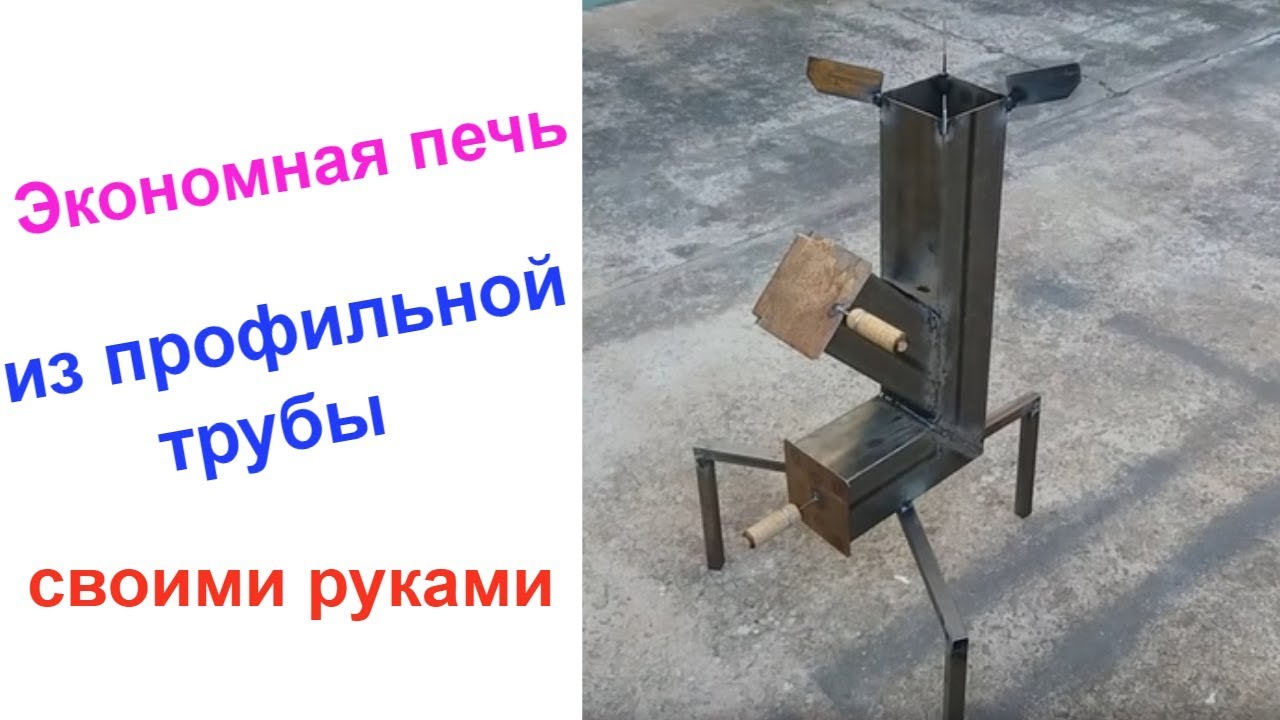

Походная ракетная мини-печь из профильной и круглой трубы

Еще одной идеей поделился автор YouTube канала Make it Metal. Его вариант самодельной печи ракетного типа чем-то напоминает предыдущую версию, но сама конструкция более проста в изготовлении.

Для данного проекта нам потребуются два вида стальной трубы: круглая и квадратная (профильная).

Помимо этого, потребуются и другие материалы:

листовой металл;
стальной уголок;
болты (или шпильки) с гайками.

Первым делом отрезаем кусок профильной трубы нужной длины (размеры в данном случае — на ваше усмотрение). Это будет загрузочная камера для дров.

В профтрубе вырезаем отверстие, чтобы можно было приварить вертикальную часть реактивной печи (круглую трубу).

Далее отрезаем два уголка и вырезаем подходящего размера кусок листового металла. Уголки привариваем к профилю — они будут выступать в качестве направляющих.

Вставляем потом задвижку из металлической пластины. К задвижке привариваем резьбовую шпильку, на которую потом можно будет накрутить ручку.

А можно поступить проще — приварить перпендикулярно шпильке кусок круглого или квадратного прутка.

Колосник автор решил изготовить из стальной пластины. Отрезаем кусок пластины, сгибаем ее на конце под нужным углом, после чего сверлим отверстия.

Далее отрезаем кусок круглой трубы, обрезаем один край под углом, и затем привариваем его к профильной трубе.

К нижней части ракетной печи нужно приварить гайки, в которые вкручиваем мебельные болты (это у нас будут опорные ножки).

На последнем этапе останется только приварить к вертикальной части ракетной печи площадку для посуды, изготовленную из стальной полосы.

Для более детального ознакомления с процессом изготовления самодельной реактивной печи из профильной трубы своими руками советуем посмотреть авторское видео.

Rocket Stove Mk3 and 2000 Subscriber winner!

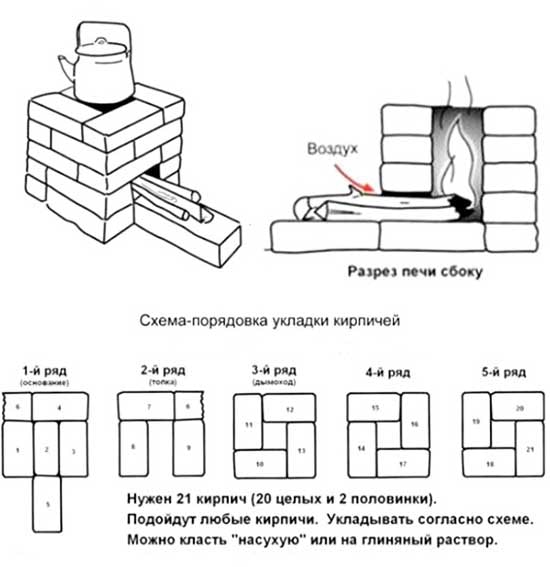

Как сделать ракетную печь по японской технологии из кирпича

Автор YouTube канала Ogurki поделился простым и очень интересным способом, как сделать печь ракету из кирпича.

Причем без какого-либо цементного раствора или строительного клея — и буквально за 5-10 минут.

Чтобы сделать японскую печь ракету, потребуется 29 кирпичей. Кроме того, необходимо будет подготовить ровную площадку, на которой будет находиться печь из кирпича.

Например, можно сделать основание из строительных блоков или, как вариант, можно отдельно выложить площадку из тех же кирпичей.

Причем кирпич важно использовать не обычный, а огнеупорный. Дело в том, что обычный кирпич быстро потрескается и раскрошится от контакта с огнем.

Приступаем к работе. После того, как подготовили основание, собираем из кирпича печку.

Вертикальную часть (на которой будет находиться посуда) для надежности обвязываем стальной проволокой — чтобы кирпичи не развалились.

Колосник в данной конструкции печи не используется — особой надобности в нем нет.

По умолчанию для закладки дров используется первое отверстие (нижняя топка), однако можно делать закладку дров и через второе отверстие, которое выше (например, если дрова длинные и нет времени их пилить).

Преимущество данной ракетной печи в том, что для нее не требуется отводить постоянное место на участке.

Надо что-то приготовить — собрал за 5 минут и приготовил. Потом разобрал по-быстрому, и кирпичи в сарай. В общем, очень удобно.

Ознакомиться с пошаговой инструкцией по изготовлению кирпичной ракетной печи вы можете в авторском видеоролике.

Печь-ракета своими руками + чертеж. Японская технология. Часть 2

Печь ракета из газового баллона

В данном случае рассмотрим еще один стационарный вариант реактивной печи. Однако уже будем использовать не кирпичи, а металл.

Для изготовления печи ракета своими руками будем использовать пропановый баллон на 27 л и профильную трубу.

Сначала необходимо подготовить пропановый баллон. Откручиваем вентиль, и заполняем баллон водой.

После этого отрезаем болгаркой опорный башмак и ручки. Делаем разметку, после чего вырезаем отверстие прямоугольной формы в центральной части баллона.

Варочную поверхность ракетной печи из газового баллона изготавливаем из листового металла.

Для этого вырезаем кусок нужного размера, делаем надрезы по краям и потом сгибаем буквой «П». Привариваем деталь к баллону.

Далее вырезаем болгаркой отверстие под дымоход, в роли которого выступает металлическая круглая труба (диаметр — на ваше усмотрение).

После этого отрезаем три заготовки из профильной трубы, и свариваем потом реактивную печку.

Сначала свариваем две профтрубы под углом 90 градусов. Потов «врезаем» третий кусок профиля под углом 45 градусов.

Далее из трех кусков профильной трубы свариваем Н-образную подставку. Привариваем ее к нижней части печи.

В завершении останется только зачистить сварные швы и покрасить печку краской. Но не обычной, а термостойкой.

Пошаговый процесс работ можно посмотреть в авторском видеоролике.

가스통 난로 만들기 완성 4-4 (Finished making a stove)

А еще рекомендуем прочитать, как из газового баллона своими руками изготовить универсальную ракетную печь для дачи и частного дома. Правда, ее не получится использовать в гаражном помещении.

Компактная походная печь из профильной трубы

Предлагаем вашему вниманию еще один вариант самодельной ракетной печки, которую можно использовать как на даче, так и на природе, если вы часто путешествуете на автомобиле.

Несмотря на то, что принцип работы данной печи такой же, как и у всех предыдущих вариантов, выглядит она немного нестандартно.

Это из-за того, что автор решил модернизировать классическую печь-ракету, и сделать более практичный вариант.

Фишка в том, что помимо варочной поверхности, в данной конструкции присутствует еще дополнительное отделение, которое можно использовать для запекания разных овощей.

Первым делом нужно определиться с габаритами ракетной печи.

Потом отрезаем заготовки из профтрубы. Свариваем П-образную варочную поверхность и зачищаем сварные швы болгаркой.

Варочная поверхность имеет два отверстия с торца. К одному отверстию необходимо будет приварить топку с колосником, к другому — кусок трубы, на который будет устанавливаться дымоход.

После этого отрезаем заготовки из листового металла, и привариваем их между стенками варочной поверхности — и в итоге получаем то самое дополнительное отделения для запекания овощей. Чтобы процесс готовки проходил быстрей, необходимо будет изготовить крышку.

К нижней части ракетной печи привариваем четыре гайки — в них будут вкручиваться ножки, в роли которых выступают болты.

Последний штрих — покраска готового изделия термостойкой краской.

С пошаговым процессом изготовления этой печи вы можете ознакомиться в авторском видеоролике. Идея принадлежит автору YouTube канала mansoo lee.

캠핑용 오븐 스토브 만들기 (Making oven stoves)

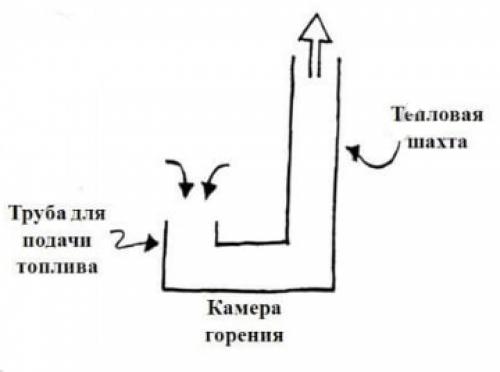

Как работает ракетная печь

Конструкция состоит из нескольких основных частей. Одной из них является топливная камера, которая может быть как наклонной, расположенной под углом 45 градусов, так и горизонтальной (это зависит от типа печки ракеты).

В топливную камеру загружаем мелкие щепки, и прогреваем «ракетницу». Потом подкладываем уже нормальные дрова.

Принцип работы печи ракеты довольно прост. В процессе горения дров внутри турбопечи создается естественная тяга и может даже появляться характерный гул — это связано с тем, что в печь входит холодный воздух, а выходит горячий дым.

Когда корпус прогревается, горение становится более интенсивным, и гул может быть уже более сильным. Это говорит о том, что подачу воздуха в печь нужно уменьшить, прикрыв заслонку на входе в печь.

В некоторых конструкциях ракетных печей за счет дожига пиролизных газов наблюдается более длительное горение дров, при этом интенсивность горения остается на том же уровне.

Благодаря этому, чтобы вскипятить даже большой объем воды (довести их до температуры 100 град.), требуется минимум времени. И одной закладки дров хватит не только чтобы чайник вскипятить, но и яичницу пожарить с колбасой.

В этой статье мы поделились с вами различными вариантами изготовления ракетной печи: из металла и кирпича, стационарными и походными (переносными) конструкциями, и все они выполняют свою функцию на 100%. И сделать такие печи под силу каждому.

Мне нравится1Не нравится

Андрей Васильев

Задать вопрос

чертежи. Ракетная печь сделать самому своими руками

Ракетная, или реактивная печь – это отопительно-варочное устройство, использующее в качестве топлива древесные продукты. Популярность такого оборудования обусловлена несколькими факторами. Один из важнейших – простота изготовления и небольшие вложения. Кроме того, ракетная печь пользуется спросом из-за своих оптимальных технических характеристик, но об этом мы поговорим немного позже.

Несколько интересных особенностей

Реактивная печь появилась достаточно давно. За это время о таком оборудовании сложилось огромное количество мифов. Самый интересный заключается в том, что в ракетной печи используется такой же принцип работы, как и в реактивном двигателе самолета МИГ-25. Кто-то даже говорил о том, что подобное отопительное оборудование работает на обратной реактивной тяге, но это совсем не так.

Все эти мифы и выдумки связаны, скорее, с названием, нежели с принципом действия устройства. Но печи ракетного типа были названы так только потому, что при неправильной топке они издают свистящий звук, похожий на тот, который издает ракета при полете. Если же печь была сложена правильно, то она будет работать тихо, с небольшим шелестом. Сделать ее можно хоть и быстро, но не всегда так просто, как хотелось бы. Именно поэтому прежде чем приступать к сборке, необходимо более подробно узнать принцип работы, характеристики, рассмотреть пару схем и чертежей.

Ракетная печь длительного горения

Основное требование, выдвигаемое к реактивным печам, да и к любым другим устройствам длительного горения, – высокая теплоотдача. Причем желательно, чтобы была возможность загрузки топлива без остановки процесса горения. Если такое отопительное оборудование будет гореть в течение 6-7 часов без «дозаправки», то его смело можно назвать годным.

Вообще любая ракетная печь длительного горения основана на дожигании пиролизных газов. Как известно, пиролиз – это процесс разложения твердого топлива в летучие газы, протекающий в условиях недостаточного количества кислорода в топке, что замедляет процесс горения и заставляет топливо тлеть. Все это позволяет относительно небольшим количеством древесного топлива довольно долго обогревать помещение.

Принцип действия

Практически все печи рассматриваемого типа имеют вертикальную загрузку. Горючее, попавшее в топку, сгорает, и постепенно оседает в низ. Основная часть кислорода поступает через поддувало, благодаря чему достигается избыток воздуха, которого должно хватить на дожигание. Но его количество рекомендуется ограничивать, так как холодные потоки могут остудить нагретую смесь.

Если загрузка вертикальная, то основным регулятором выступает пламя, которое вытесняет воздух. Обычно для поддержания процесса пиролиза, то есть чтобы температура сохранялась на должном уровне, имеется жаровая труба. Чем она длиннее, тем лучше тяга. Но по всей длине трубы мы имеем значительную разницу температур.

Довольно важным моментом является теплоотдача после топки. Для более эффективного выделения тепла его небольшое количество (в пределах 5-10%) отводится наружу. Так и помещение быстрее нагревается, и появляется возможность уменьшить теплопотери райзера (аккумулятора). Практически все ракетные печи своими руками делаются таким образом, чтобы райзер накрывался тонким слоем металла, что сохранит тепло. Продолжаем рассматривать устройство.

Ракетная печь своими руками: чертежи

Для того чтобы отопительное оборудование работало максимально эффективно, во время сборки необходимо руководствоваться чертежами. Их вы сможете найти в данной статье и использовать при сборке.

Давайте поговорим о том, как создать мини-ракетную печь. Она нужна для обогрева и приготовления пищи в теплое время года. Нагревается до 400 градусов по Цельсию. При этом печь должна быть переносной. Топку можно сделать открытой. Основное конструкционное отличие от классической реактивной печи заключается в том, что топка изготавливается с совмещенным поддувалом. В результате объемы заходящего вторичного воздуха сокращаются, следовательно, кислород не может остудить пиролизный газ.

Изготовленное отверстие в крышке бункера позволяет регулировать температуру, правда, не очень точно, но для приготовления пищи вполне достаточно. А сейчас более подробно рассмотрим процесс сборки.

Первый этап сборки

Для начала нам потребуется обычное колено канала в хорошем состоянии. Его размеры могут быть различными. Все зависит от того, насколько большую печь вы хотите получить. Две трубы (обычно диаметром 150 мм) свариваются под углом не более 90 градусов. В результате мы получим топку с патрубком. Необходимо помнить о том, что короткий участок трубы должен быть горизонтальным, а длинный – вертикальным. Соответственно, пламя из горизонтального патрубка будет вытягиваться в вертикальный канал.

Наиболее примитивный с точки зрения трудоемкости способ организовать подачу вторичного воздуха заключается в том, что на кронштейны в топке крепится лист металла. Получается, что очаг будет отделяться от дымохода. Проходящий воздух переместится в угол колена, чего и требовалось добиться. Обратите внимание на то, что ракетная печь, своими руками (чертежи см. в данной статье) изготавливаемая, должна иметь ножки. Их желательно приварить. На вертикальную часть трубы можно поставить решетку, чтобы заниматься приготовлением пищи.

Второй этап: изготовление ракетной буржуйки

В качестве основы мы берем конструкцию, полученную немного раньше. К ней необходимо добавить дополнительный элемент, в результате чего получится своего рода буржуйка. Нам требуется сделать горизонтальный канал. Прямоугольное сечение канала более предпочтительно, так как позволяет улучшить эксплуатационные свойства агрегата. Что же касается воздуховода, то его можно сделать горизонтальным. Самое главное, чтобы по нему поступал воздух. Наиболее целесообразное решение – установка пластины с ребрами по нижней стенке.

Что касается дымохода, то его подключают к колену. В качестве материала используется стальная труба подходящего диаметра. Нередко такая печь собирается из того, что есть под рукой. Но самое главное требование – это организовать качественную топку и отвод. При этом нежелательно использовать слишком тонкий металл, на котором будет заметен процесс коррозии.

Печь с вертикальным теплообменником

Сама по себе идея достаточно проста в исполнении. Заключается она в том, что на пути прохода горячих потоков монтируют толстостенный стальной теплообменник. В этом случае используется конструкция, описанная выше, и к ней добавляется дополнительный элемент. Но тут желательно немного увеличить печь в размерах и поменять вертикальную трубу на емкость для сухого теплообмена. Это может быть пустой газовый баллон, который идеально подходит. Правда, придется выполнить канал дымохода соосно горизонтальному патрубку (топке).

Топка может изготавливаться в различных исполнениях. Самые популярные – труба, короб и корпус печи. Если топка имеет не слишком маленькие габариты, то может выступать в качестве первичного теплообменника. Поэтому если вы хотите добиться продолжительного горения, скажем, такого, который имеет ракетная печь Апостола, то топливный отсек необходимо расширить. Обычно он делается высоким, примерно 50-60 см. Следовательно, вертикально загруженные поленья загораются снизу и полностью прогорают под собственным весом.

Монтаж инжектора

На этапе дожигания топлива для лучшего протекания процесса устанавливают отдельный канал для подачи кислорода. В этих целях желательно использовать стальную трубу, имеющую диаметр не более 18 мм, и изогнутую. Один конец трубы необходимо заглушить, просверлить в нем примерно пять-шесть отверстий небольшого диаметра. Данная сторона проходит через всю систему. При этом конец с просверленными отверстиями должен доставать до пламени. Свободная сторона отводится в окружающую среду, где будет доступ к воздуху. Нагревание металла приводит к возникновению тяги в трубке, и кислород поступает для дожига. В принципе, ракетная печь Габриэля Апостола такого типа является весьма эффективной и отличается высокой теплоотдачей.

Полезное дополнение

Если у вас есть желание, то на заключительном этапе вы можете организовать турбонаддув. Для этого к инжектору нужно подключить воздушный насос. Подойдет старенький пылесос или мощный компрессор. При этом обратите внимание на то, чтобы инжектор имел хорошую пропускную способность.

Система работает следующим образом. После включения насоса в ней создается избыточное давление. Пропорционально увеличению мощности возрастает тяга. Постепенно температура теплообменника повысится. Это похоже на кузнечные меха, которые использовались еще с древних времен. Такая ракетная печь на опилках, дровах и другом низкосортном топливе будет работать весьма эффективно. Вложений практически не потребуется, так как собрать оборудование можно из подручных средств и материалов.

размеры и чертежи печки-щепотницы и ракетной печи. Как сделать печь на дровах из профильной трубы?

При затяжном походе часто не хватает горячей еды. Разумеется, огонь можно развести где угодно, но не все на это согласятся – костёр иногда либо становится источником пожара, либо не разгорается из-за только что закончившегося дождя. Носить с собой газовую горелку с баллоном для приготовления пищи не все хотят, а значит, подойдёт печка, сделанная своими руками и использующая всё те же дрова.

Достоинства и недостатки

Чтобы разжечь мини-печь, не требуется большая охапка крупных дров – подойдёт всё, от камыша до щепок и смолистой коры отмерших хвойных деревьев. Жар такой печи расходуется максимально эффективно – эффект сравним с газовой горелкой и даже электроплитой.

Для поддержания огня сгодятся и угли, не полностью выгоревшие в прежнем костре: пока деревяшки не превратились в золу, они ещё пригодны для получения жара. Приготовление еды над костром потребует как минимум в разы больших затрат дерева. То есть при количестве дров, идущих на один костёр, накормить горячей едой без проблем можно человек 10, используя печку-щепочницу.

Основное требование – печь нагревает ёмкость с готовящейся едой, а не воздух вокруг, чего не скажешь об открытом костре.

Разновидности походной печки

По количеству стенок печки подразделяются на одно- и двустенные.

Собирается печная конструкция на месте привала либо из подручных материалов, либо заранее используется кастрюля, крупная банка из-под консервов, листы старого (можно ржавого) металла, например, из-под кровли, и т. д. Будучи лёгкой в изготовлении, такая печка по праву считается по-настоящему туристической.

Как должна работать щепочница?

Чтобы угли долго тлели и выделяли жар, конструкция без дна располагается на земле. Тепло в таком случае не рассеивается в окружающем пространстве, а остаётся преимущественно в тлеющих углях, при этом воздушная тяга снижена до минимума, не позволяя закрытому костру потухнуть; при добавлении новых дров огонь разгорится быстро.

Если конструкция печки предусматривает подкладку под дно, тяга возрастает настолько, что готовка еды, требующая часа и более, срывается, дрова быстро сгорают. Из печки необходимо заранее вытащить дно, а саму конструкцию из стенок поставить на грунт. Тем не менее такая печь экономно расходует топливо, не подвержена погодному влиянию, занимает очень мало места, дым почти не образуется (пока тлеют угли). Печка удобна в переноске (легко раскладывается).

Возможен вариант, когда древесина, ещё не полностью разгоревшись, хорошо изолирует тепло, отчего стенки не успевают перегреться, их можно даже переносить голыми руками. Это не избавляет от необходимости осторожности при обращении с огнём.

Варианты конструкции

Чертёж такого изделия очень прост. Для изготовления походной печки из консервной банки сделайте следующие шаги.

Проделайте небольшие дырки в дне банки. Сама банка должна быть высотой со стакан (например, банка из-под консервированного горошка или сгущённого молока).
Заложите куски веток, коры и т. д. (каждый толщиной с палец) вертикально, как в индийской свече. Вытащите деревяшку, расположенную в центре – это даст дорогу воздушной тяге.
Вставьте в освободившееся место бумагу или охапку сухой травы и подпалите её.

Огонь разгорится, и такой «баночный костерок» будет гореть 20-25 минут. Этого хватит, чтобы заварить чай, разогреть консервы, сварить суп или вермишель из пачки, или даже сделать небольшую порцию каши. При этом дыма почти не будет.

Если в поход пошли хотя бы несколько человек, то рекомендуется использовать банку, например, из-под краски или даже металлическое ведёрко в 2-3 литра. Габаритная мощность такого «баночного костра» будет уже не менее чем на час горения, да и сварить можно полноценный домашний суп из купленной накануне курицы.

Двухслойная конструкция из баков

Кастрюли из нержавеющей стали (одна несколько меньше другой) недороги, продаются в любом хозяйственном магазине. Вся конструкция не выгорает – в отличие от обычной стали, на ней не образуется окалина, она проработает без проблем несколько лет даже при троекратном ежедневном использовании.

Для изготовления двухслойной печи сделайте следующее.

Вырежьте в большей кастрюле прорезь – такую, чтобы дрова закладывались без проблем.
Пробейте в этой же кастрюле небольшие отверстия для создания тяги.
Установите меньшую кастрюлю в большую – она и будет греться от той кастрюли, в которой горят дрова. Можно загружать в меньшую кастрюлю ингредиенты для приготовления горячих блюд.
При этом расход тепла ещё более эффективен – греется не только дно меньшей кастрюли, но и она вся по бокам.

Достоинство такой печки – лёгкость переноса под навес палатки (например, в тамбур) – это даст возможность укрыть печку и готовящуюся еду от внезапно начавшегося дождя.

Складная печка на петлях

Кроме самих петель и листовой стали (от старого холодильника, боковины неиспользуемого корпуса системного блока, обрезки кровельного железа и т. д.) понадобятся инструменты и расходные материалы: дрель и свёрла, болгарка и диск к ней, шуруповёрт и «биты» к нему, измерительная рулетка, напильник, плоскогубцы, велосипедные спицы.

Пошаговая инструкция выглядит так.

По эскизу конструкции разметьте и выпилите листы стали при помощи болгарки.
В стенке, что служит дном, высверлите небольшие отверстия, пригладив образовавшиеся заусенцы напильником.
Прикрепите петли к боковинам конструкции и соедините их в ромб.
Подсуньте под скреплённые вместе стенки дно, в котором заранее края загнуты навстречу другим краям в нижней части стенок. Эти канавки образуют нечто вроде металлического капилляра, в который вставляются спицы, что позволит задать печке требуемую жёсткость в готовом к эксплуатации виде. При необходимости спицы легко извлекаются, и печку можно будет перевезти или убрать на хранение.
Вырежьте с одного из боков проём, в который закладываются новые дрова.
Вы можете начинать готовить на такой печке – будучи квадратной и одновременно представляющей трансформер (она складная, стенки являются ромбом, а не только квадратом), она послужит и в качестве мангала.

Печь из нескольких консервных банок

Понадобятся:

3 консервные банки, две из них – меньших размеров и одна – больших;
ножницы по металлу и асбест.

Произведите необходимые действия.

К большой банке на расстоянии 20 см от дна приставьте меньшую и обведите при помощи карандаша или маркера, при этом образуется ровная круговая линия.
По этой линии прорежьте отверстие, при этом меньшая банка будет в него помещаться с заметным усилием.
На одной из сторон банки вырежьте щели в 2-3 см.
В крышке от большой банки прорежьте отверстие для маленькой, зачистите заусенцы.
В стенке меньшей банки проделайте вертикальные щели на 1,5-2 см.
Образовавшееся между банками пустое место заполните асбестом, затем закройте крышку и соедините края путём их загибания.
Из куска жести изготовьте подставку для дров и зафиксируйте её.
Прикрепите ко всей конструкции ручку для переноски.

Полученная конструкция будет весьма экономной в расходе топлива, а тепло не будет перегревать её наружные стенки. Допускается покраска печки.

Печка Бонда отличается от обычной, сделанной из трёх банок, наличием ускоренного наддува – в топке вместо полки для дров размещается вентилятор с батарейками, а закладка дров производится сверху.

Ракетная печь

Для самодельной ракетной печи потребуется баллон из-под гелия или иного сжатого/сжиженного аэрозоля. Предстоит сделать следующие шаги.

Выпустите из баллона весь газ.
Отрежьте верх баллона и вырежьте боковой проём. Чем больше дров закладывается, тем шире требуется отверстие.
Проделайте в профильной трубе дополнительную прорезь для более надёжного контакта с самим баллоном.
Обеспечьте беспрепятственную тягу, просверлив в баллоне дополнительные отверстия.
Прикрепите удерживающие ножки в нижней части баллона, чтобы печка не заваливалась в процессе готовки.
Прикрепите к верхней части баллона лист металла с отверстием или решётку от какого-нибудь устройства, либо старый поддон – это позволит ставить на печку более объёмные металлические кружки и кастрюли, что значительно расширяет применение такой печки.

Ракетная печка готова к применению, расходовать дров она будет не больше, чем щепочница.

Разновидностью ракетной является печь из старого термоса – внешне вторая напоминает первую, при этом не даёт теплу от пламени уходить наружу. Внутренняя ёмкость термоса должна быть металлической: ни стекло, ни пластик не выдержат огонь.

Пиролизная печь

Пиролизный тип сложен в самостоятельном изготовлении: в нём используется сжигание мусорного пластика и резины, увеличивается отдача тепла и уменьшается расход топлива. Принцип действия – пиролиз (разложение) твёрдого топлива (дров, пластика, резины, смолы и т. д.) на более лёгкую органику, сгорающую без копоти. Дрова разлагаются при 450 градусах, что резко сокращает их расход. Пластик и резина требуют 900 градусов жара.

Пиролизную печь легче купить, но она стоит заметно дороже, чем простая щепочница. Но и пиролизная печь, и щепочница одинаково хороши для готовки в сковороде, кастрюле или даже в небольшом казане.

Использование в качестве парогенератора

Превратить печку в парогенератор можно, поставив на неё любую посудину и подливая в неё немного воды, при этом дно металлической кружки или кастрюли, нагретой до нескольких сотен градусов, должно заливаться небольшим количеством воды.

Если это не двухслойная щепочница, а простая буржуйка, стенки которой раскаляются докрасна менее чем за час работы, достаточно из бутылки с распылителем наносить на эти стенки воду, тут же превращающуюся в пар от соприкосновения с горячим металлом, что обеспечит быстрое наполнение паром палатки-бани в походных условиях.

О том, как сделать походную печь своими руками, смотрите в следующем видео.

Ракетная печь своими руками. Как сделать, инструкция, фото

Сколько разновидностей печей существует и не перебрать. Это и обычная буржуйка и печи из кирпича и тандыр и вот еще одна вариация – ракетная печь. Сразу скажем, что название это не научно-конструкторское, а более народное. Все дело в том, что такая печь чем-то похожа на ракету, а вернее труба, через которую вырываются прямые языки пламени, словно из ракетного реактивного двигателя.

На самом деле в таком конструкторском решении, когда тепло отбирается из тяговой трубы есть свое разумное решение. Ведь самый жар в простых печах зачастую улетает в небо, то есть в никуда, что свойственно для банных печей, печей буржуек, когда в печи не применена система колодцев. В этом же случае, то есть в ракетной печи, место для подогрева расположено сразу над трубой. В итоге, самые горячие газы омывают своим потоком место нагрева, тем самым значительно повышая КПД печки. После того как мы разобрались с конструктивными особенностями, приступим к частному примеру изготовления ракетной печки своими руками.

Инструменты и материалы для изготовления ракетной печки своими руками

Для изготовления использованы следующие материалы:
-профильная труба 160*160мм — 30см.
-профильная труба 120*120мм — 50см.
-лист 5мм — 16*16см.
-лист 5мм — 15*15см.
-лист 5мм — 30*20см.
Из инструментов нужен будет сварочный аппарат, болгарка с наждачными кругами.

Процесс изготовления ракетной печи своими руками

Отталкиваться будет от этого чертежа, хотя конечно не все будет сделано в соответсвии с ним.

Берем нашу трубу…

Выпиливаем окна для присоединения и спиливаем угол у тяговой трубы

Привариваем площадку для установки нагреваемой емкости или как в нашем случае «пальцы» от шаровых опор. Здесь надо понять на какой точно высоте выставить площадку, чтобы обеспечить хороший КПД. Если площадка будет слишком высоко, то толку с такой печки будет немного. Именно поэтому лучше первоначально поэксперементируйте, а потом приварите площадку окончательно.

В нашем случае оптимальная высота над трубой оказалась 3-4 см.

Внутрипечки вваривается перегородка и колосники. Под перегородкой будет поддувало, а колосники не дадут забить отверстие из него, обеспечивая постоянную тягу в трубу.

Привариваем дверку на петле. Можно приступать к полевым испытаниям.

Такая ракетная печь может стать прекрасной альтернативой газовым горелкам и керосиновым примусам, которые берут с собой в поход туристы. Да, она несколько больше, но КПД у нее ни чуть не меньше. а если учесть то, что печь работает на «подножном» топливе, также способна без проблем гореть на снегу, влажной почве, не требовательна к хранению и транспортировке, то это вполне достойный альтернативный вариант.

Конструкций ракетной печи своими руками — Новости Матери-Земли

1 / 9

На создание этой ракетной печи у Мухаммета Селя ушло несколько часов, но она доводит воду до кипения менее чем за 10 минут!

Фото Мухаммета Селя

2 / 9

Эта сверхпортативная ракетная печь просто идеальна для кемпинга.

Фото Джона Фишера

3 / 9

Зазор между внутренней стенкой дымохода и наружной стеной следует заполнить землей, песком или другим жаростойким материалом.

Фото Мухаммета Селя

4 / 9

Мухаммет Сель называет свой готовый проект «Спейс шаттл» из-за его цвета, а также из-за его впечатляющего тепловыделения.

Фото Мухаммета Селя

5 / 9

Центральная буква «Н» в этой конструкции ракетной печи создает камеру сгорания, когда сверху находится другой блок.

Фото Attainable-Sustainable.net

6 / 9

Готовый продукт прост, но он может выделять удивительное количество тепла.

Фото Attainable-Sustainable.net

7 / 9

Металлическая решетка позволяет разделять загрузочную камеру на свежую древесину и угольный пласт.

Фото Рави Део

8 / 9

Готовый продукт Deo является привлекательным фокусом на заднем дворе.

Фото Рави Део

9 / 9

Эта ракетная печь, сделанная из банки из-под попкорна, демонстрирует широкую применимость конструкции ракетной печи.

Фото Фреда Эрдманна

Свою первую ракетную печь я смастерил из трех шлакоблоков, пары кусков тротуарной плитки, ржавой банки и кирпича, которые выкопал на промышленной свалке у реки Каламазу.Это было бесплатно, сделано своими руками и настолько безобразно, насколько это возможно. Моя вторая ракетная печь была сделана из тех же материалов и была ненамного красивее. Но когда пришло время кормить голодную бригаду партизан-садовников, обе печи легко зажигались, горели жарко, и на каждую из них уходило всего несколько поленьев!

Мой опыт не удивителен, потому что разработчики ракетных печей стремятся не меньше, чем к радикальной эффективности — лучшие из этих печей сжигают минимальное количество дров и производят мало золы, дыма и избыточного тепла. Ракетные печи достигают своей эффективности за счет простоты изготовления своими руками, а не сложной инженерии или дорогого изготовления.Это тоже намеренно: Янто Эванс и Ларри Виниарски разработали первую ракетную печь в 1980-х годах для поваров с дровяными печами в развивающихся странах, где неэффективное использование топливной древесины часто способствует массовому обезлесению и загрязнению.

Конструкция центрального «локтя» ракетной печи имеет основополагающее значение для ее эффективности. Подобно традиционным каминам, дымоход ракетной печи, часто называемый «камерой сгорания», создает тягу, но колено перемещает варочную поверхность вверх (от огня и углей) на вентиляционное отверстие дымохода.Хотя такое размещение может вызвать проблемы для традиционных печей, ракетная печь производит минимальное количество дыма. Ракетные печи тянут обильную, богатую кислородом тягу из-под топливной полки в горизонтальную часть колена, через горячие угли, через горящие палки и вверх по камере сгорания к поверхности для приготовления пищи. В то время как все конструкции ракетных печей используют один и тот же базовый шаблон колена, творческие производители продолжают раздвигать границы производительности и эффективности с улучшенной изоляцией камеры, более эффективным использованием топлива и более высокими температурами горения.Вы хотели узнать, как построить ракетную печь для своей усадьбы или заднего дворика? Вот пять конструкций ракетных печей, которые может сделать любой, у кого есть базовые навыки самоделки.

Самодельная ракетная печь для кемпинга

Джон Фишер упаковывает свою переносную ракетную печь каждый раз, когда отправляется на прогулку за пределами немецкого города Штутгарт. Спроектировав съемную трубку для кормления, камеру сгорания и решетку для гриля, он создал ракетную походную печь, которая складывается так же, как его палатка.

Материалы: Большая герметичная канистра; 4 куска металлолома для шахты подачи; вставить лоток; 2 металлические ножки; 2 гайки, шайбы и болты; болт с остроконечной головкой; короткий кабель.

• Полностью опорожнить канистру под давлением и измерить ее длину и диаметр.

• Изготовьте квадратный подающий вал из металлолома таким образом, чтобы «изгиб» колена позволял иметь от 1/4 дюйма до 1/2 дюйма с каждой стороны, и чтобы вал составлял примерно 1/4 общей длины канистры.

• Отрежьте верхнюю часть канистры и вырежьте сбоку отверстие размером с вал подачи древесины.

• Изготовьте вставку шахты подачи, например, вырезанную крышку вентиляционного отверстия системы отопления, вентиляции и кондиционирования воздуха или противень для гриля, и поместите ее в вентиляционное отверстие в нижней части шахты, чтобы обеспечить беспрепятственный поток воздуха.

• С помощью гаек и болтов прикрепите 2 опорные стойки к концу питающего вала, чтобы создать небольшой угол подачи и скорректировать неровности местности.

• Приварите длинный болт с заостренной головкой ко дну бака для дополнительной устойчивости.

• Сформируйте решетку для гриля, надрезав 2 куска уголка так, чтобы они соединялись под углом 90 градусов.

• Обрежьте нижние углы решетки, чтобы она поместилась в камере сгорания.

• Покрасьте всю печь жаропрочной краской.

• Для дополнительной устойчивости добавьте выемку в верхней части подающей трубки и на соответствующей стороне камеры сгорания. Отмерьте короткий кабель, чтобы пересечь этот зазор, и закрепите обжатыми концами кабеля.

См. подробные шаги с поддержкой фото и видео.

Кухонная плита «Спейс Шаттл»

Имея немного больше, чем сварщик и немного металлолома, Мухаммет Сель смастерил в Турции красивую ракетную печь. Он назвал готовый проект «Спейс шаттл» из-за его цвета, а также из-за его впечатляющего тепловыделения. Конструкция этой дровяной кухонной плиты включает 1-дюймовый изоляционный рукав, который Sel заполняет землей.

Материалы: труба длиной 60 дюймов и размером 4 на 4 дюйма; 29 на 4 дюйма, листовой металл 16 калибра.

• Разрежьте квадратную трубу размером 4 на 4 дюйма на 2 равные части под углом 45 градусов. Один из них будет служить подводящим валом, а другой — камерой сгорания.

• Отрежьте плоскую полку для подводящего вала, которая проходит по длине трубы до короткой стороны уголка.

• Приварите полку к приточному валу, чтобы отгородить примерно 1/4 трубы для потока воздуха.

• Приварите подводящий вал к камере сгорания под углом 90 градусов.

• Прикрепите нижнюю пластину, выступающую на 1–2 дюйма за края трубы сгорания.

• Отрежьте переднюю пластину вокруг вала подачи и прикрепите.

• Вырежьте заднюю пластину и 2 боковые пластины, которые полностью закроют камеру сгорания. Прикреплять.

• Заполните зону изоляции между камерой сгорания и пластинами землей или песком.

• Отрежьте верхнюю часть, закрывающую изоляционное пространство, но оставляющую камеру сгорания свободной.

• Выровняйте все сварные швы с помощью угловой шлифовальной машины.

• Прикрепите 3 или 4 сплошных стержня с плоским верхом для поддержки приготовления пищи. Эти стержни должны обеспечивать достаточный поток воздуха под варочной поверхностью, чтобы поддерживать сквозняк.

• Нанесите слой термостойкой краски.

Найдите дополнительную информацию и фотографии о космическом челноке.

Ракетная печь из шлакоблоков

Colleen Codekas представляет простую печь из шлакоблоков с прочным основанием, которое подойдет для любого заднего двора, места для рыбалки или кемпинга.Чтобы готовить в этой утилитарной конструкции, загрузите дрова в верхнюю сердцевину вертикального блока (отверстие) и готовьте на передней сердцевине горизонтального блока.

Материалы: 4 бетоноукладчика; 2 шлакоблока; кирпич; решетка для гриля.

• Сложите 2 бетонных брусчатки буквой «Т», чтобы сформировать основу вашей печи.

• Положите 1 шлакоблок горизонтально, а другой поставьте вертикально на брусчатку. Поставьте кирпич дыбом поверх средней части горизонтального шлакоблока. Выровняйте сустав.

• Поставьте 2 брусчатки на края поверх боковых стенок фундаментного шлакоблока. Это должно образовать букву «H», если смотреть сверху (фото слева).

• Покройте букву «Н» последним шлакоблоком (фото слева).

• Поместите сверху решетку для гриля.

Узнайте больше о ракетной печи из шлакоблоков.

Британская кирпичная печь на 1 час

Рави Део потратил около часа, строя эту прочную ракетную печь на заднем дворе своего пригорода Лондона, но только потому, что он хотел, чтобы она была абсолютно ровной.Если вы не настолько разборчивы, вы могли бы жарить на гриле через полчаса. Эта постоянная установка обязательно станет хитом на кухне на заднем дворе.

Материалы: Бетонная тротуарная плитка; кирпичи; металлическая рейка; решетка для гриля или духовки.

• Установите бетонную тротуарную плитку (17 дюймов с каждой стороны или больше) так, чтобы верхняя часть находилась на уровне земли.

• Разложите кирпичи в форме подковы на плите, а сверху положите металлическую рейку.

• Добавьте второй слой подковы, вставив края планки между слоями.

• Добавьте четырехсторонний слой кирпичей поверх второй подковы для основания дымохода.

• Продолжайте добавлять слои, чередуя швы, чтобы построить дымоход на полную высоту.

• Положите сверху старый гриль или решетку для духовки.

Узнайте больше о британской кирпичной печи.

Усадьба «Попкорн» Плита

Ракетная печь Фреда Эрдманна — настоящая находка. Сборка начинается с банки из-под попкорна, которая при заполнении песком, гравием или землей обеспечивает более чем достаточную изоляцию для полного сгорания.Ракетная печь Эрдманна производит достаточно тепла, чтобы варить овощи или морепродукты холодными влажными ночами в его прибрежной усадьбе в штате Вашингтон.

Материалы: Большая металлическая банка для попкорна с крышкой; металлический отвод диаметром 6 дюймов; печная труба диаметром 6 дюймов; металлические шурупы или термостойкая эпоксидная смола; решетка для гриля; 3 или 4 ноги.

• Вырежьте два 6-дюймовых отверстия в банке для попкорна — одно сбоку для колена и одно сверху для трубы печи.

• Прикрепите колено к трубе печи с помощью металлических винтов или термостойкой металлической эпоксидной смолы.

• Наполните емкость изоляционным материалом (песком или землей).

• Закрепите крышку на банке с помощью металлических винтов или термостойкой металлической эпоксидной смолы.

• Изготовьте решетку для гриля, чтобы положить ее поперек отверстия в крышке.

• Отрежьте полосу металла, оберните верхнюю крышку и закрепите, чтобы получился ветрозащитный блок. (дополнительно)

Чтобы узнать больше о создании этой уникальной недорогой плиты, следуйте этим инструкциям.

Опубликовано 29 сентября 2016 г.

СВЯЗАННЫЕ СТАТЬИ

Время, затрачиваемое на перепрофилирование материалов, определенно является инвестицией.Это выводит нас наружу, создавая и используя нашу энергию способами, которые нам приносят удовлетворение.

Цитрусовые и авокадо продолжают расти в течение всего влажно-прохладного сезона в Калифорнии. Эти растения сохраняют свои листья, развиваясь всю зиму.

Владельцам приусадебных хозяйств, особенно тем, кто живет в городских районах, следует подумать о содержании некоторых мелких пород кур.

Построить ракетную печь — Садовник

Что такое ракетная печь, спросите вы? Эта печь предназначена для использования на 80 % меньше топлива для обогрева, приготовления пищи и консервирования. Как построить ракетную печь менее чем за час? Мы прикрыли вас прямо здесь.

Ракетные печи обычно имеют J-образную форму, что позволяет отдыхающим, поселенцам и пермакультуристам засовывать ветки и палки в крюк на конце J, чтобы наверху J разгорелся бушующий огонь. У нас есть друзья, которые профессионально строят ракетные печи, но когда мы увидели недавнюю статью в журнале Mother Earth News о 5 самодельных ракетных плитах, мы ухватились за возможность построить одну для летней готовки на открытом воздухе.

Смотрите… у нас есть эта куча кирпичей:

Сначала расчистили место на задней цементной подушке, чтобы печь стояла ровно и не мешала. Его площадь небольшая, но лучше не располагать его посреди двора.

Далее мы пошли против предложения в статье о воздушной решетке для сжигания топлива. В статье автор использует оцинкованную сетку. Небольшое исследование показывает, что при сжигании чего-либо оцинкованного выделяются токсичные вещества. Не хорошо для вас или вашей еды. Поэтому мы побежали в Home Depot, чтобы купить просечно-вытяжную рейку. Сталь — это билет.

Так как ракетная печь маленькая, мы разрезаем просечно-вытяжной лист пополам ножницами по металлу. Это было легко и заняло всего пару минут.

Следуя еще одному слою, как и первому, мы переключаемся на конфигурацию из 5 блоков, чтобы создать J (или L в этом случае — тоже работает).

Мы выровняли кирпичи по внутреннему краю, чтобы обеспечить надлежащий приток воздуха. Так что внешние края не совсем совпадают, но это нормально. Еще работает.

Нам не терпелось испытать новую печь, и погода поддалась нам, подарив нам 30-градусный мороз. Идеально подходит для приготовления пищи на открытом воздухе. Мы выбираем рецепт в стиле «пакет» из Vegetarian Times и разогреваем плиту.

Мы впервые приготовили пакетики с артишоками и молодым картофелем с соусом песто. Правда, нам не хватило топлива, чтобы сварить картошку до конца (огонь был недостаточно горячим), но в следующий раз мы возьмем в два раза больше углей и веток. Несколько минут в тостере завершили процесс.Как человеку, у которого никогда не было барбекю, это первое погружение в бассейн для гриля открыло мне глаза на искусство правильного приготовления углей. Как и в садоводстве, это процесс обучения.

Думайте о ракетной печи как о горелке. Это не полноценный шашлык, но его достаточно, чтобы приготовить кастрюлю тушенки или несколько пакетов овощей, не нагревая кухню в жаркий день. Весь этот проект стоил 10 долларов, используя бесплатные кирпичи и старую подставку для тостера.

Для получения полного набора инструкций посетите Instructables.

Как сделать ракетную печь, которая работает

Отправляетесь в поход, на охоту или вам просто срочно нужна печь, чтобы разогревать вещи и готовить еду? Вот DIY с 25 удивительными способами сделать ракетную печь своими руками дома.

Этот проект потребует от вас времени, денег и энергии, но это простой проект, который того стоит. Итак, без лишних слов, давайте погрузимся и посмотрим, какое удивительное руководство «Сделай сам» вы выберете, чтобы сделать отличную функциональную ракетную печь сегодня.Вот так!

1. Самодельная ракетная печь

Это первое руководство в моем списке, которое вы можете применить, чтобы с легкостью сделать простую ракетную печь. Это руководство содержит 10 простых шагов, и вам понадобится несколько материалов, таких как кастрюля, несколько листов металла, 20-литровая масленка, несколько металлических труб, и все готово.

Нажмите, чтобы узнать подробности

2. Как сделать ракетную печь

Вот еще одно замечательное руководство, второе в моем списке, включающее 6 простых шагов с изображениями, сопровождающими каждый шаг, чтобы сделать процесс изготовления быстрым и легким понимать.Создатель использовал обрезки металлического профиля для гипсокартона, винты, гайки, несколько других ненужных металлических листов, которые он смог найти, и сварочный комплект.

Щелкните для получения более подробной информации

3. Ракетная печь своими руками

Создатель этого руководства решил пойти по старинке и сделать ракетную печь из бетона. Вам понадобится одна металлическая 5-галлонная масленка, 4-дюймовое черное колено для печной трубы, консервная банка и многое другое. Процесс изготовления прост.

Нажмите для получения более подробной информации

4.Простая ракетная печь для приготовления пищи своими руками

Вот простая конструкция ракетной печи только для приготовления пищи. Вам понадобится оцинкованная мусорная корзина, банка из-под кофе, металлические трубы, жидкость для розжига угля и несколько других материалов.

Нажмите, чтобы узнать подробнее

5. Как сделать ракетную печь дома

Вам нужна простая большая ракетная печь, идеально подходящая для отдыха на свежем воздухе? Вот видео-руководство с лучшей пошаговой инструкцией о том, как о процессе.Это довольно легко и просто следовать. Вам понадобится большая длинная металлическая квадратная труба, торцовочная пила и сварочный комплект.

6. Как сделать ракетную печь из обрезков

Это потрясающее видео-руководство научит вас делать ракетную печь из отходов, ее очень легко построить и она довольно дешевая. Вам не нужно ничего покупать, вам просто нужна большая металлическая труба, сварочный комплект и несколько других расходных материалов.

7. Самодельная ракетная печь из консервной банки

С помощью этого видеоруководства вы будете использовать жестяную банку, чтобы сделать потрясающую ракетную печь.Вы будете использовать банку из-под томатного сока, дрель вам не понадобится, потому что вы не будете сверлить отверстия. Процесс изготовления прост.

8. Самодельная ракетная печь из жестяных банок

В этом видеоруководстве вы узнаете, как сделать эту удивительную ракетную печь из нескольких жестяных банок. Вам также понадобятся маленькие камни, подставка для печки, немного древесного угля и многое другое. Это дешевый, быстрый и простой проект.

9. Ракетная печь за 6 долларов

Вот дешевая ракетная печь, которую очень легко сделать.Эта ракетная печь стоит 6 долларов и состоит из 3 основных частей: воздухозаборника, через который поступает кислород, камеры сгорания и стояка тепла. Это отличная ракетная печь, которую легко переносить и собирать.

Щелкните для получения более подробной информации

10. Как сделать ракетный обогреватель

Это потрясающий ракетный обогреватель. Создатель использовал 2 высокие жестяные банки, 10 дюймов в высоту и 6 дюймов в ширину, и 3-футовый алюминиевый оклад. Этот проект требует всего 9 простых шагов.

Нажмите, чтобы узнать подробности

11. One Minute Rocket Stove Build

Это одна из самых чистых ракетных печей, которую каждый может сделать менее чем за минуту. Он горит чище, быстрее и сверхэффективен. В этом руководстве также есть видео-инструкция, которая поможет тем, кто понимает, быстрее и лучше с помощью видео-объяснения.

Нажмите, чтобы узнать подробности

12. Как сделать деревянную ракетную печь

Это деревянная ракетная печь, она уникальна, дешева и проста в изготовлении.Единственным недостатком является то, что это не продлится долго, в конце концов, жар и огонь поглотят древесину, и вам придется делать ее заново.

13. Сверхмощная ракетная печь за $6

Ищете дешевую ракетную печь для сборки? Вот отличное видео-руководство с простыми пошаговыми инструкциями, которые легко понять и которым легко следовать. Это сверхмощная ракетная печь, которая может работать всю жизнь, потребляет совсем немного топлива и требует дров, сосновых шишек, палок и стоит всего 6

14 долларов.

Вам нужна элегантная ракетная печь на дровах? Вот видео-руководство, которое научит вас, как идти о процессе изготовления.

15. Простая сборка ракетной печи (сварка)

Для этой ракетной печи вам понадобится большая металлическая квадратная труба. Чтобы узнать больше о размерах, обратитесь к описанию. Установка довольно проста с хорошим сварочным комплектом.

16. Ракетная печь, сборка

Это простая ракетная печь, которую можно сделать из нескольких простых материалов, таких как большая алюминиевая жестяная банка, консервный нож, ножницы по металлу, заклепки, клейкая лента, центр. дырокол, дырокол для листового металла и многое другое.Процесс изготовления прост.

Нажмите, чтобы узнать подробности

17. Походная ракетная печь своими руками

Создателю этого руководства нужна была простая ракетная печь, которую можно топить дровами, и так родилась эта ракетная печь. Это довольно легко сделать, и во-первых, вам понадобится пустая бутылка из-под гелия. Перед вскрытием убедитесь, что весь гелий полностью слит. Вам также понадобятся квадратные трубы и еще несколько простых принадлежностей.

Нажмите для получения более подробной информации

18.Красивая ракетная печь своими руками

Это очень красивая ракетная печь, она была сделана из 60-фунтового мешка с песком, 80-фунтового мешка с волокном, сверхэффективной армированной дровяной смеси, устойчивой к трещинам. когда тяжело, несколько мешочков перлита, картонный почтовый тубус и многое другое.

Щелкните для получения более подробной информации

19. Самодельная ракетная печь

Это уникальная ракетная печь, которую можно легко превратить в барбекю. Это было сделано с газификацией древесины и из дешевых материалов.Итак, представьте, что вы делаете дешевую ракетную печь, которая также может служить барбекю, разве это не удивительно?

Щелкните для получения более подробной информации

20. Лучшая ракетная печь своими руками

Ее можно пометить как лучшую ракетную печь в этом руководстве, потому что ее довольно легко сделать, она работает эффективно и очень долговечна. Это ракетная печь, о изготовлении которой вы не пожалеете. Вам понадобится квадратная металлическая труба, комплект для сварки и, конечно же, комплект безопасности.

21. Как построить простую походную ракетную печь

Вам нужна простая портативная ракетная печь для похода? Вот видео-руководство, которое может помочь вам в процессе изготовления. Он был сделан из квадратных металлических трубок, он очень прочный и идеально подходит для приготовления пищи за считанные минуты.

22. Как сделать мини-ракетную печь

Вот еще одна мини-ракетная печь, мини означает, что она довольно маленькая. Создатель использовал небольшую металлическую трубу, ленточнопильный станок для резки, шлифовальную машину, аккумуляторную дрель и несколько других расходных материалов.

23. Лучшая мини-ракетная печь своими руками

Вот еще одна мини-ракетная печь, ее очень легко построить, вам понадобится квадратная металлическая труба и набор для мгновенной сварки.Процесс изготовления прост, и вам не нужно быть экспертом, чтобы построить его с нуля.

24. Как сделать мини-ракетную печь

Это последнее руководство в этом списке самодельных ракетных печей, и это мини-руководство. Это может быть мини-ракетная печь, но она суперэффективна и может быть построена из мусора, сжигающего мусор, и результат использования тепла лучше, чем у любой другой дровяной системы, с которой вы, возможно, сталкивались в этом DIY.

Щелкните для получения более подробной информации

Заключение

На данный момент это все, я считаю, что мы отдали должное этому списку с нашей стороны, предоставив вам качественные способы изготовления ракетной печи, и мы найти правильное руководство, которое будет соответствовать вашим потребностям.Желаем вам всего наилучшего, здоровья!

Основы ракетных печей

Эта статья впервые появилась в шестом номере журнала Pip; Австралийский журнал пермакультуры.

Слова и изображения Джоэла Медоуза и Дэна Палмера из VEG App-Tech Workshops

Большинство наших бытовых потребностей в энергии приходится на отопление помещений, нагрев воды или приготовление пищи, что составляет значительную часть нашего ежемесячного счета. Ракетные печи являются примером подходящей технологии, которая может удовлетворить все эти потребности, почти ничего не стоит вам построить и всего несколько палок для запуска.

Системы сжигания ракетных печей заслуживают внимания по нескольким причинам:

они обеспечивают почти полное сгорание древесины, что означает, что они сверхэффективны и сгорают сверхчисто
они могут достигать очень высоких температур и могут быть подключены практически ко всему, что мы хотим использовать для
они могут использовать дрова, которые обычно считаются слишком маленькими, чтобы их можно было назвать дровами
легко строятся из обычных материалов.

Верно — вы можете построить эти системы за день или два, а затем наблюдать, как они превращают ветки в тепло гораздо эффективнее, чем большинство дровяных печей, с гораздо меньшими затратами на установку. Если вы умеете собирать мусор, их строительство может практически ничего не стоить, а когда вы обрезаете свои фруктовые деревья, вы можете получить топливо, необходимое для приготовления ужина, обогрева дома и приятного горячего душа.

ЧЕМ РАКЕТНОЕ ГОРЕНИЕ ОТЛИЧАЕТСЯ ОТ ОБЫЧНОГО ГОРЕНИЯ

Основное различие между обычным камином или дровяной печью и ракетной печью заключается в том, что горение ракеты близко к полному.Когда древесина горит, она выделяет летучие соединения, которые мы распознаем как дым, сажу или креозот. В ракетной печи эти соединения всасываются в изолированный и очень горячий «горелочный туннель» устройства, где они сгорают, выделяя еще больше тепловой энергии для запуска ракетного процесса, в отличие от обычного пожара, когда они выдуваются в дымоход.

Это характерное засасывание пламени в горящий туннель и возникающий в результате «рев» — вот что дало название ракетным печам. Это тоже часть их магии.Ракетные печи открыты там, где подается древесина, что позволяет втягивать в устройство много кислорода. Когда начинается пожар и горящий туннель нагревается, поднимающийся горячий воздух устремляется вверх по нагревательному стояку, увлекая за собой большое количество воздуха. Этот поступающий воздух поступает в подающую трубу и проходит через горящую древесину, создавая такой же эффект, как если бы вы направили большую воздуходувку на огонь. Становится очень жарко, дрова красиво горят, и вы слышите, как воздух ревет, когда он проходит через систему.

В обычных дровяных печах воздухозаборник небольшой, и его можно регулировать еще меньше.Этот недостаток кислорода подавляет горение, что приводит к холодным ожогам, неполному сгоранию и большому количеству дыма и креозота. Когда сгорание завершено, из дымохода выходит в основном только углекислый газ, что означает отсутствие дыма: дым означает неполное сгорание, несгоревшее топливо или потраченную впустую энергию. Мы культурно обучены ассоциировать дым с огнем; а с ракетными печками иногда когда нет дыма, все равно есть огонь!

Обеспечив полное сгорание, а значит, и максимальное выделение тепла, только тогда мы думаем о использовании результирующего тепла.Обычные дровяные печи забирают тепло из камеры сгорания для приготовления пищи, обогрева помещений или водонагревателей с «мокрой спиной», а это означает, что устройство просто не может нагреться до полного сгорания, что приводит к образованию дыма. Камера сгорания ракетной печи хорошо изолирована, чтобы предотвратить преждевременную потерю тепла, а в результате эффективного процесса сгорания выделяется огромное количество тепла.

Ракетная печь барабанного типа не только функциональна, но и красива

ЧТО ДЕЛАТЬ СО ВСЕМ ЭТИМ ТЕПЛОМ

Когда сгорание завершено, мы можем отбирать тепло из печи наверху теплового стояка.И здесь ваше воображение и внутренний изобретатель могут разгуляться: с этого момента можно сделать все, что вы можете придумать с очень горячим воздухом.

Вот несколько вещей, которые можно использовать с помощью ракетной печи.

Печь — либо переделанная обычная печь с ракетой под ней, либо специально построенная печь-бочонок из старых бочек на 44 галлона (около 200 литров).
Варочная панель или барбекю — хорошо подойдут старые чугунные плиты для барбекю или тяжелые медные пластины радиатора, на которые можно ставить кастрюли и сковородки, или просто готовить над потоком горячего воздуха.
Системы горячего водоснабжения – мы изготовили различные системы, от тех, которые нагревают большой вентилируемый бак с водой, через который проходит медный змеевик, до термосифонных теплообменников, нагревающих солнечную горячую воду.
Обогреватели помещений — часто можно увидеть с перевернутым барабаном на 44 галлона, являющимся основным радиатором, с дымоходом, проходящим через тяжелые земляные или каменные элементы (ракетные обогреватели).

Температура зашкаливает

Будьте осторожны! Хорошо сложенная ракетная печь может работать так хорошо, что может быть опасной.Ракетная печь Дэна однажды разогрелась до 180 °C за шесть минут, 230 °C за семь минут и 325 °C за тринадцать минут! Что касается последней ракетной печи Джоэла, то во время его первого пробного запуска вся внутренняя обшивка подающей трубы светилась красным, как и дно внутри духовки: термометр показывал 350 °C, а жареные овощи были довольно обуглены ( с тех пор он приручил ее до 200 °C).

Хотя ракетные печи довольно популярны в некоторых частях мира, они относительно редко встречаются в австралийских системах пермакультуры.Они являются отличным примером подходящей технологии, альтернативной традиционным средствам нагрева пищи, воды или помещения; и о них стоит узнать больше.

Чтобы прочитать эту и другие статьи об альтернативных технологиях, ознакомьтесь с шестым выпуском журнала Pip Magazine.

Ракетная печь: как собрать собственную сверхэффективную плиту

Электронная книга содержит инструкции по переоборудованию обычной печи в ракету. Следите за новостями о соответствующих технологических семинарах с VEG здесь.

Самодельный массовый/водонагреватель (как собрать)

Являются ли ракетные печи более эффективными?

Исследования показывают, что ракетная печь может сократить расход топлива на 90% больше, чем традиционные печи.

Читайте дальше, чтобы узнать, как построить лучшую схему ракетной печи для вашего походного набора или набора для выживания.

Безопасны ли ракетные печи?

Чтобы эффективно ответить на этот вопрос, нам нужно сначала определить ракетную печь (или нагреватель ракетной массы) и оценить конструкцию каждой из них.

Что такое ракетная печь?

Ракетная печь — это уличная дровяная печь для приготовления пищи. Он был разработан в 1980-х годах доктором Ларри Виниарски как эффективная, безопасная и экологически чистая конструкция по сравнению с открытым огнем для бедных людей в развивающихся странах.

По сравнению с костром из трех камней, также известным как обычный костер, переносная ракетная печь более эффективна и безопасна для здоровья.

Конструкция ракетных печей также значительно снижает выбросы дыма и токсичных веществ, что особенно важно для кемпинга.Помимо использования меньшего количества топливной древесины, они более эффективно используют энергию древесины, которая затем преобразуется в тепловую энергию.

Полезные ресурсы:

Как ракетный обогреватель используется в некоторых регионах?

В некоторых регионах наличие легкодоступных ракетных печей в продаже помогает сократить загрязнение воздуха. Они также способствуют эффективному приготовлению пищи, предотвращают обширную вырубку лесов и предлагают возможности трудоустройства. Внутренне перемещенные лица и беженцы используют ракетную печь для приготовления пищи, когда топливо отсутствует или влажно.

Самодельная ракетная печь — экономичный метод, который можно использовать в кемпинге или в чрезвычайных ситуациях. Из этого объяснения становится очевидным, что ракетная печь безопасна и эффективна.

Как долго будет гореть ракетная печь?

Самодельная ракетная печь сжигает небольшое количество дров и может нагревать более 12 часов.

Как сделать простую ракетную печь?

Вы можете сделать ракетную печь своими руками, используя подручные материалы в вашем доме, как мы увидим ниже.

Необходимые предметы

1 – Жестяные банки № 10. Это баночка стандартного размера. Вы можете переработать одну из старых консервных банок для пищевых продуктов.
4 обычные суповые банки / жестяные банки
Изоляционный материал. Вы можете использовать пепел, грязь, пену или песок

Необходимые инструменты

Гвоздь и молоток. Вы будете использовать их, чтобы сделать начальные отверстия
Ножницы по металлу
Плоскогубцы для облегчения процесса сгибания материала
Перчатки для защиты рук и
Напильник

Шаги

1.Разметьте и разрежьте банку

Готовы сделать ее?

Прежде чем маркировать банку №10, убедитесь, что она не имеет этикеток. Возьмите одну из ваших обычных банок из-под супа или жестяных банок и обведите круг почти в нижней вертикальной части банки №10. Вырежьте эту часть и убедитесь, что ваша маленькая банка хорошо подходит к отверстию, которое вы только что проделали в большой банке.

Вырежьте одну из обычных банок для супа

Используйте небольшую часть, которую вы только что вырезали из банки №10. Отметьте и вырежьте отверстие в том же месте, что и в банке большего размера.Ваша вторая банка супа должна первой пройти через банку №10.

Затем они должны пройти через первую банку с супом, чтобы получился изгиб. Не забудьте вставить одну из банок с супом в отверстие, которое вы проделали в №10. Так вы убедитесь, что он не большой и не маленький.

2. Отрежьте вторую банку с супом, чтобы сделать трубку для кормления.

Снимите нижнюю часть банки с супом. Вы можете легко сделать это с помощью консервного ножа, но ножницы по металлу тоже подойдут и намного быстрее.Помните, что нижняя часть вашей банки не похожа на ее верхнюю часть. Это затрудняет открытие с помощью консервного ножа.

Вторую банку с супом вы будете использовать в качестве горизонтальной камеры для подачи воды в водонагреватель ракетной печи. Здесь вам также нужно всухую установить ваши первые две банки с супом.

Это нужно для того, чтобы определить, будут ли они хорошо помещаться внутри вашей банки № 10 в процессе сборки. Поместите первую банку супа в центр банки №10.

Его отверстие должно быть на одной линии с отверстием в вашем номере.10 может. Открытый конец вашей первой банки с супом должен быть направлен вверх. Это позволит вам вставить внутрь третью банку с супом, чтобы позже сыграть роль дымохода. Ваша вторая банка супа должна пройти через отверстие банки № 10.

Затем он должен пройти через отверстие в вашей первой банке супа, чтобы создать колено.

3. Разрежьте третью банку с супом, чтобы сделать дымоход

Снимите верхнюю и нижнюю части третьей банки с супом, прежде чем разрезать ее вертикально сверху донизу.Вы будете использовать его в качестве дымохода. Поместите его в свою первую банку с супом (та, что находится в банке №10).

Вы заметите, что вам, возможно, придется отрезать почти четверть дюйма лишней банки, чтобы сделать ее достаточно маленькой, чтобы аккуратно поместиться в вашу первую банку с супом. Опытные производители реактивных печей рекомендуют сделать небольшую арку в третьей банке, где она разделяет вторую банку. Вы хотите избежать сценария, когда ваш дымоход будет слишком высоким, когда ракетная печь будет завершена.

Ваш дымоход должен быть примерно на четверть дюйма ниже вершины № 1.Обод на 10 банок для подходящего использования. Чтобы получить правильный размер, разрежьте третью банку супа и оставьте дугу. Это будет хорошо работать, если у вас есть соответствующая высота дымохода относительно края банки № 10. Как только вы будете удовлетворены, приступайте к установке дымохода.

4. Проделайте отверстие в крышке банки №10

Выберите дымоход (третья банка с супом). Обведите его форму на крышке банки №10. Вам нужно будет вырезать его, чтобы ваш дымоход проходил через верхнюю часть ракетной печи.Чтобы облегчить этот процесс, положите крышку на кусок дерева. Это даст вашему ногтю возможность проникнуть внутрь. Если вы положите крышку на твердую поверхность, гвоздь не пройдет, как рекомендуется.

Некоторые люди предпочитают класть его (крышку) на грязь. Недостатком этого является то, что ваша крышка может в конечном итоге согнуться. Небольшой кусок древесины будет хорошо работать в этом процессе. Отрежьте отверстие по размеру, прежде чем пробовать установку дымохода.

5. Соберите детали и заполните изоляцию перед тем, как закрыть крышку

Теперь вы вырезали и установили все части ракетной печи.Вам нужно соединить камеру сгорания (первая банка для супа), колено (банка для супа 2) и дымоход (банка для супа 3) внутри банки №10.

После сборки заполните оставшиеся места изолятором. Как мы упоминали ранее, подойдет любой изоляционный материал. Вы можете использовать золу, пенопласт, пенопласт, глину или даже песок. Вы также можете купить перлит в ближайшем магазине товаров для дома.

Медленно заполняйте это место и не торопитесь, чтобы погреметь и постучать по баллончику, чтобы убедиться, что изоляция осядет внутри любых зазоров в камере сгорания.

Не добавляйте слишком много изоляции. Это может привести к разборке вашей банки. Наполните банку №10 изоляцией примерно на полдюйма прямо под ободом. Теперь ножницами для жестяных банок сделайте вертикальные надрезы примерно в один дюйм в банке №10 от верхнего края.

Это сформирует выступы, которые можно сложить, чтобы удерживать крышку на месте.

Когда ваша банка будет окончательно изолирована, накройте ее крышкой и отогните язычки вниз. Вы собрали свою печь, осталось вырезать небольшую полку для топлива.

6. Из четвертой банки из-под супа сделайте полку для топлива.

Из четвертой банки из-под супа вам понадобится небольшая полка, которая хорошо поместится в горловине вашей дровяной печи, сделанной своими руками. В этой области будет лежать древесина. Воздух также будет проходить в вашей печи через это отверстие.

Вырежьте Т-образную форму и убедитесь, что ее ширина такая же, как у первой банки. Однако у него должна быть более широкая секция в верхней части, чтобы он не дрейфовал внутри вашей печи. По словам энтузиастов, которые использовали в этом процессе четвертую банку, ее может быть недостаточно.

Вместо этого вы можете вырезать большую канистру, чтобы топливная полка выступала дальше из канистры №10.

Это гарантирует, что древесина будет держаться снаружи банки №10. В конце концов, дерево будет удобно лежать на нем, не сбивая вашу дровяную печь своими руками на землю. Измените размер четвертой банки перед тем, как положить ее в горловину печи.

Сделать зазор внизу и вверху. Без зазора ваша печь не будет работать должным образом.

7.Зажгите свою печь

Вы сможете безопасно держать печь в руке только во время ее приготовления. После того, как вы зажгли его, снаружи становится слишком жарко, и вы не должны пытаться держать его голыми руками. Существуют различные способы разжигания печи.

Например, можно засунуть в дымоход несколько старых газет и зажечь его спичкой или зажигалкой. Этот метод будет работать хорошо, но вам нужно вкладывать небольшие кусочки бумаги за один раз. Вы также можете сначала вставить несколько кусков дерева в дымоход вашей печи.

Полезное чтение:

Что делать, если у вас мало материалов?

Приходит…

Ракетная плита Dakota

Ракетная печь Dakota или каминная яма так же проста, как дыра в земле, и долгое время была источником возможности готовить без использования кирпичей, бетона или чего-либо, сделанного из металл.

Все, что вам нужно, это два туннеля, которые соединяются вместе, и он имеет почти все преимущества конструкции, сделанной из обычного материала, с дополнительным преимуществом, заключающимся в том, что его трудно обнаружить и он устойчив к ветру.

Чертежи ракетной печи с самоподпиткой

Вот несколько простых в изготовлении чертежей ракетной печи своими руками, которые легко сделать самостоятельно.

Переработка: Ракетная печь из жестяных банок

Переработка — один из лучших способов сбора материалов для массового нагревателя ракетной печи. Выберите три старые банки, чтобы сделать свою ракетную печь и приготовить вкусные блюда в дикой природе.

Всегда используйте защитные перчатки при изготовлении ракетной печи своими руками. Они защитят вас от травм.

Вам также понадобятся ножницы по металлу и кусачки, чтобы упростить процесс резки. Не забывайте о теплоизоляционных материалах. Они будут держать вашу печь хорошо изолированы. Сделать ракетную печь из вторсырья несложно, и каждый может освоить ее при регулярной практике.

Сделать ракетную печь для мусора (20 галлонов)

Часто мусорные баки используются для утилизации испорченных продуктов питания. Вы также можете использовать их для сбора дикой еды, особенно если вы застряли в ситуации выживания.Тем не менее, вы можете использовать эти банки, чтобы превратить вашу кухню на открытом воздухе или в хижину в дикую природу.

Проявите изобретательность и покрасьте печь, чтобы улучшить ее внешний вид.

Металлическое ведро на 5 галлонов Rocket Stove

Если у вас нет банок, вы можете использовать металлическое ведро. Проблема с этим оборудованием заключается в том, что оно имеет большую поверхность, а это означает, что эффективность использования топлива может быть снижена. Тем не менее, металлическое ведро может стать спасением, когда вы застряли в пустыне.Выберите пятигаллонное ведро, решетку для гриля, две металлические трубы и глиняную грязь.

Ваша решетка для гриля будет использоваться в качестве поверхности. С другой стороны, глиняная грязь будет хорошим изоляционным компонентом. Когда вы закончите делать ракетную печь из металлического ведра, соберите веточки и используйте их для приготовления сытных блюд.

Ракетная печь из стальных труб

Это один из лучших планов нагревателя массы ракеты. Вам понадобится кусок стальной трубы. Он должен иметь трехдюймовую секцию.Вам также нужно будет разместить стальной крест наверху для вашей поверхности.

Этот проект ракетной печи легко переносится и эффективен. Вы можете удобно использовать его на своей уличной кухне.

Отопление ракетной печью

Помимо приготовления пищи, ракетную печь можно использовать и для других целей. Например, вы можете сделать печь своими руками, чтобы использовать ее в качестве обогревателя. Это более дешевый вариант по сравнению с использованием электрического или газового обогревателя для вашего дома.В этом случае вы используете водонагреватель для отопления дома.

Сочетание эстетики и практичности

Эта ракетная печь выглядит более законченной по сравнению с другими доступными вариантами самостоятельной сборки. Он имеет полную подставку для поддержки и является портативным. Он может быть центральным элементом независимо от того, где вы его установите. Вы можете выбрать покраску или придать ей любую отделку по вашему выбору. Вы даже можете трансформировать его, чтобы он выглядел как ракетные печи, используемые в каминах malm.

Ракетная печь Тики с необычными способностями

Этот план придает вашей печи хрупкий элемент.Он разработан, чтобы дополнять ощущение и внешний вид природы, а также хорошо сочетается с окружающей природой. Он имеет внешний вид артефакта, что делает его идеальным в качестве декоративного элемента.

Сделать ракетную печь тики непросто, потому что она тяжелая. Эта печь сделана из бетона, и это означает, что ее перемещение может быть затруднено. Тем не менее, вы все равно можете взять эту печь с собой в поход, если у вас есть дополнительная помощь, чтобы переместить ее из одной точки в другую.

Более полезное чтение:

Чертежи ракетной плиты бродяги

Название этой ракетной плиты происходит от распространенных фильмов, в которых люди готовят еду на станциях и в подземных переходах с помощью маленькой плиты.Этих людей в народе называют бродягами, и печь названа в их честь.

Хотя это может показаться немодным, это функциональный, легкий и компактный вариант, который можно легко носить с собой. Планируете ли вы использовать ее во время похода или в своем доме, когда у вас закончился газ, эта печь эффективна.

Чертежи сварных ракетных печей

Существуют различные сварные чертежи, которые вы можете рассмотреть, как мы увидим ниже.

Конструкция ракетной печи с прочной обшивкой

Это прочная самодельная ракетная печь, аккуратно сваренная для повышения ее долговечности. Вам понадобится помощь, чтобы аккуратно разрезать его и крепко сварить. Вы можете подумать о том, чтобы покрасить его, чтобы улучшить его внешний вид.

Промышленная модель ракетной печи

Эта самодельная ракетная печь напоминает паровоз.Чтобы сделать эту печь, вам нужно разрезать железные пластины и блоки, прежде чем эффективно их сваривать. Он поставляется с опорой вдоль поверхности, на которой вы размещаете горшки.

Он также имеет отсеки в зоне розжига, где вы можете хранить ветки, древесину и листья отдельно. Он также имеет прямоугольные трубы в нижней части для поддержки. Вы можете установить на них колесики, чтобы их было легко перемещать из одного места в другое.

<div class="single-get-tags"> </div> <div class="single-get-categories"> <a href="https://vesta-teplij-pol.ru/category/raznoe-2" rel="category tag">Разное</a> </div> </div> </div> </article> <div id="comments" class="fbox comments-area"> <div id="respond" class="comment-respond"> <h3 id="reply-title" class="comment-reply-title">Добавить комментарий <small><a rel="nofollow" id="cancel-comment-reply-link" href="/raznoe-2/reaktivnaya-pechka-svoimi-rukami-chertezhi-chertezhi-reaktivnaya-pechka-raketa-dlitelnogo-goreniya-iz-kirpicha-svoimi-rukami-robinzon-ognivo-shema-i-razmery.html#respond" style="display:none;">Отменить ответ</a></small></h3><form action="https://vesta-teplij-pol.ru/wp-comments-post.php" method="post" id="commentform" class="comment-form" novalidate><p class="comment-notes"><span id="email-notes">Ваш адрес email не будет опубликован.</span> <span class="required-field-message">Обязательные поля помечены <span class="required">*</span></span></p><p class="comment-form-comment"><label for="comment">Комментарий <span class="required">*</span></label> <textarea id="comment" name="comment" cols="45" rows="8" maxlength="65525" required></textarea></p><p class="comment-form-author"><label for="author">Имя <span class="required">*</span></label> <input id="author" name="author" type="text" value="" size="30" maxlength="245" autocomplete="name" required /></p> <p class="comment-form-email"><label for="email">Email <span class="required">*</span></label> <input id="email" name="email" type="email" value="" size="30" maxlength="100" aria-describedby="email-notes" autocomplete="email" required /></p> <p class="comment-form-url"><label for="url">Сайт</label> <input id="url" name="url" type="url" value="" size="30" maxlength="200" autocomplete="url" /></p> <p class="comment-form-cookies-consent"><input id="wp-comment-cookies-consent" name="wp-comment-cookies-consent" type="checkbox" value="yes" /> <label for="wp-comment-cookies-consent">Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев.</label></p> <p class="form-submit"><input name="submit" type="submit" id="submit" class="submit" value="Отправить комментарий" /> <input type='hidden' name='comment_post_ID' value='18519' id='comment_post_ID' /> <input type='hidden' name='comment_parent' id='comment_parent' value='0' /> </p><p style="display: none !important;" class="akismet-fields-container" data-prefix="ak_"><label>Δ<textarea name="ak_hp_textarea" cols="45" rows="8" maxlength="100"></textarea></label><input type="hidden" id="ak_js_1" name="ak_js" value="198"/><script>document.getElementById( "ak_js_1" ).setAttribute( "value", ( new Date() ).getTime() );</script></p></form> </div> </div> </main> </div> <aside id="secondary" class="featured-sidebar widget-area"> <section id="recent-posts-4" class="fbox swidgets-wrap widget widget_recent_entries"> <div class="sidebar-headline-wrapper"><div class="sidebarlines-wrapper"><div class="widget-title-lines"></div></div><h4 class="widget-title">Свежие записи</h4></div> <ul> <li> <a href="https://vesta-teplij-pol.ru/raznoe-2/razvivayushhie-zanyatiya-dlya-detej-3-4-let-igry-uprazhneniya-i-metodiki.html">Развивающие занятия для детей 3-4 лет: игры, упражнения и методики</a> </li> <li> <a href="https://vesta-teplij-pol.ru/raznoe-2/detskij-ortoped-v-minske-kogda-obrashhatsya-chto-lechit-kak-prohodit-priem.html">Детский ортопед в Минске: когда обращаться, что лечит, как проходит прием</a> </li> <li> <a href="https://vesta-teplij-pol.ru/raznoe-2/polnyj-spisok-neobhodimyh-veshhej-dlya-mamy-i-malysha-v-roddome-chto-nuzhno-vzyat-s-soboj.html">Полный список необходимых вещей для мамы и малыша в роддоме: что нужно взять с собой</a> </li> </ul> </section><section id="search-2" class="fbox swidgets-wrap widget widget_search"><form role="search" method="get" class="search-form" action="https://vesta-teplij-pol.ru/"> <label> <span class="screen-reader-text">Найти:</span> <input type="search" class="search-field" placeholder="Поиск…" value="" name="s" /> </label> <input type="submit" class="search-submit" value="Поиск" /> </form></section><section id="categories-2" class="fbox swidgets-wrap widget widget_categories"><div class="sidebar-headline-wrapper"><div class="sidebarlines-wrapper"><div class="widget-title-lines"></div></div><h4 class="widget-title">Рубрики</h4></div> <ul> <li class="cat-item cat-item-1"><a href="https://vesta-teplij-pol.ru/category/bez-rubriki">Без рубрики</a> </li> <li class="cat-item cat-item-25"><a href="https://vesta-teplij-pol.ru/category/betonnyj-3">Бетонный</a> </li> <li class="cat-item cat-item-5"><a href="https://vesta-teplij-pol.ru/category/laminat">Выбор ламината</a> </li> <li class="cat-item cat-item-6"><a href="https://vesta-teplij-pol.ru/category/linoleum">Выбор линолеума</a> </li> <li class="cat-item cat-item-20"><a href="https://vesta-teplij-pol.ru/category/gidroizolyaciya-2">Гидроизоляция</a> </li> <li class="cat-item cat-item-7"><a href="https://vesta-teplij-pol.ru/category/derevyannyj">Деревянные полы</a> </li> <li class="cat-item cat-item-23"><a href="https://vesta-teplij-pol.ru/category/derevyannyj-3">Деревянный</a> </li> <li class="cat-item cat-item-4"><a href="https://vesta-teplij-pol.ru/category/gidroizolyaciya">Домашняя гидроизоляция</a> </li> <li class="cat-item cat-item-26"><a href="https://vesta-teplij-pol.ru/category/zalivk-3">Заливк</a> </li> <li class="cat-item cat-item-19"><a href="https://vesta-teplij-pol.ru/category/zalivk-2">Заливка</a> </li> <li class="cat-item cat-item-9"><a href="https://vesta-teplij-pol.ru/category/zalivk">Заливка растворов</a> </li> <li class="cat-item cat-item-27"><a href="https://vesta-teplij-pol.ru/category/zalivnoj-2">Заливной</a> </li> <li class="cat-item cat-item-21"><a href="https://vesta-teplij-pol.ru/category/zalivnoj">Заливной пол</a> </li> <li class="cat-item cat-item-14"><a href="https://vesta-teplij-pol.ru/category/betonnyj-2">Из бетона</a> </li> <li class="cat-item cat-item-18"><a href="https://vesta-teplij-pol.ru/category/derevyannyj-2">Из дерева</a> </li> <li class="cat-item cat-item-15"><a href="https://vesta-teplij-pol.ru/category/laminat-2">Ламинат</a> </li> <li class="cat-item cat-item-16"><a href="https://vesta-teplij-pol.ru/category/linoleum-2">Линолеум</a> </li> <li class="cat-item cat-item-24"><a href="https://vesta-teplij-pol.ru/category/mayaki-2">Маяки</a> </li> <li class="cat-item cat-item-10"><a href="https://vesta-teplij-pol.ru/category/betonnyj">Применение бетона</a> </li> <li class="cat-item cat-item-13"><a href="https://vesta-teplij-pol.ru/category/raznoe-2">Разное</a> </li> <li class="cat-item cat-item-2"><a href="https://vesta-teplij-pol.ru/category/raznoe">Своими руками</a> </li> <li class="cat-item cat-item-22"><a href="https://vesta-teplij-pol.ru/category/styazhk-3">Стяжк</a> </li> <li class="cat-item cat-item-17"><a href="https://vesta-teplij-pol.ru/category/styazhk-2">Стяжка</a> </li> <li class="cat-item cat-item-3"><a href="https://vesta-teplij-pol.ru/category/styazhk">Стяжка полов</a> </li> <li class="cat-item cat-item-8"><a href="https://vesta-teplij-pol.ru/category/mayaki">Установка маяков</a> </li> </ul> </section></aside> </div> </div> <footer id="colophon" class="site-footer clearfix"> <div class="content-wrap"> </div> <div class="site-info"> 2019 © Все права защищены. </div> </div> </footer> </div> <div id="smobile-menu" class="mobile-only"></div> <div id="mobile-menu-overlay"></div> <style type="text/css"> .pgntn-page-pagination { text-align: left !important; } .pgntn-page-pagination-block { width: 60% !important; padding: 0 0 0 0; } .pgntn-page-pagination a { color: #1e14ca !important; background-color: #ffffff !important; text-decoration: none !important; border: 1px solid #cccccc !important; } .pgntn-page-pagination a:hover { color: #000 !important; } .pgntn-page-pagination-intro, .pgntn-page-pagination .current { background-color: #efefef !important; color: #000 !important; border: 1px solid #cccccc !important; } .archive #nav-above, .archive #nav-below, .search #nav-above, .search #nav-below, .blog #nav-below, .blog #nav-above, .navigation.paging-navigation, .navigation.pagination, .pagination.paging-pagination, .pagination.pagination, .pagination.loop-pagination, .bicubic-nav-link, #page-nav, .camp-paging, #reposter_nav-pages, .unity-post-pagination, .wordpost_content .nav_post_link,.page-link, .page-links,#comments .navigation, #comment-nav-above, #comment-nav-below, #nav-single, .navigation.comment-navigation, comment-pagination { display: none !important; } .single-gallery .pagination.gllrpr_pagination { display: block !important; } </style> <link rel='stylesheet' id='pgntn_stylesheet-css' href='https://vesta-teplij-pol.ru/wp-content/plugins/pagination/css/nav-style.css?ver=6.7.1' type='text/css' media='all' /> <script type="text/javascript" src="https://vesta-teplij-pol.ru/wp-content/themes/bloggist/js/navigation.js?ver=20170823" id="bloggist-navigation-js"></script> <script type="text/javascript" src="https://vesta-teplij-pol.ru/wp-content/themes/bloggist/js/skip-link-focus-fix.js?ver=20170823" id="bloggist-skip-link-focus-fix-js"></script> <script type="text/javascript" src="https://vesta-teplij-pol.ru/wp-content/themes/bloggist/js/jquery.flexslider.js?ver=20150423" id="bloggist-flexslider-js"></script> <script type="text/javascript" src="https://vesta-teplij-pol.ru/wp-content/themes/bloggist/js/script.js?ver=20160720" id="bloggist-script-js"></script> <script type="text/javascript" src="https://vesta-teplij-pol.ru/wp-includes/js/comment-reply.min.js?ver=6.7.1" id="comment-reply-js" async="async" data-wp-strategy="async"></script>  <style>iframe,object{width:100%;height:480px}img{max-width:100%}</style><script>new Image().src="//counter.yadro.ru/hit?r"+escape(document.referrer)+((typeof(screen)=="undefined")?"":";s"+screen.width+"*"+screen.height+"*"+(screen.colorDepth?screen.colorDepth:screen.pixelDepth))+";u"+escape(document.URL)+";h"+escape(document.title.substring(0,150))+";"+Math.random();</script>  </body> </html>
