Что такое терморегулятор для теплого водяного пола?

Управление системой отопления «теплый водяной пол» в ручном режиме крайне неудобно и малоэффективно. Причина в том, что с момента вашего вмешательства, попытка изменить температуру нагрева в доме. Пройдет довольно много времени, автоматика же решает такие вопросы значительно быстрее. В отличие от электрических систем, регулирующие приборы для водяного пола выглядят иначе и имеют другой принцип действия. С помощью таких устройств вы получите возможность наслаждаться комфортом в собственном доме, не обращая внимания на работу отопительной системы. Решить проблему автоматической регулировки температурных параметров позволит термостатический регулятор для водяного теплого пола.

Рассмотрим детальнее, что собой представляет это устройство и каков его принцип работы. На основании нашей информации вы сумеете не только получить необходимые знания, но и сделать выбор в пользу того или иного оборудования.

Регулятор температуры для систем отопления играет одну из важнейших ролей. От его действий зависит функциональность предохранительных клапанов и работа всего узла подмеса. Теплые полы в отличие от других отопительных систем осуществляют низкотемпературный нагрев поверхности пола. Однако, за счет действующих законов термодинамики, именно такой способ обогрева помещений является самым удобным и эффективным.

Терморегулятор в системе отоплениях. Что это за прибор?

Терморегулятор, используемый для теплого водяного пола — это устройство, посредством которого осуществляется регулировка температуры теплоносителя в системе отопления. Прибор оснащается чувствительным термоэлементом, благодаря которому быстро реагирует на изменение интенсивности нагрева теплоносителя. Диапазон изменения температуры варьируется в пределах 5-45⁰С. Изменения в системе происходят мгновенно, что очень удобно и эффективно.

Терморегулятор или термостат, другое название прибора, сегодня используется как в ручном режиме, так и в комплекте с контроллерами (датчики температуры воздуха), которые фиксируют температурные изменения внутри отапливаемого помещения и на поверхности пола. Правильная настройка терморегулятора и постоянная взаимосвязь контроллеров с термостатом являются ключевыми факторами успешной работы теплых водяных полов.

На сегодняшний день используются различные типы термостатов, каждый из которых имеет свою сферу применения.

Виды регуляторов температуры

Для теплых полов используются различные типы устройств, которые могут отличаться различными технологическими показателями. Речь идет о типе прибора, виде используемого датчика и места установки.

Основное различие для всех устройств, заключается в принципе действия. В системах водяных теплых полов сегодня используются следующие типы терморегуляторов:

Электромеханический прибор. Принцип действия данного устройства заключается в следующем. Достижение внутри помещения установленной на регуляторе температуры, фиксируется датчиком температуры воздуха, который посылает сигнал на термостат. Прибор отключается, останавливая подачу теплоносителя в систему отопления. Снижение температурных параметров внутри помещения дает сигнал на прибор, который снова приводится в действие, включая подачу горячей воды в водяные отопительные контуры.

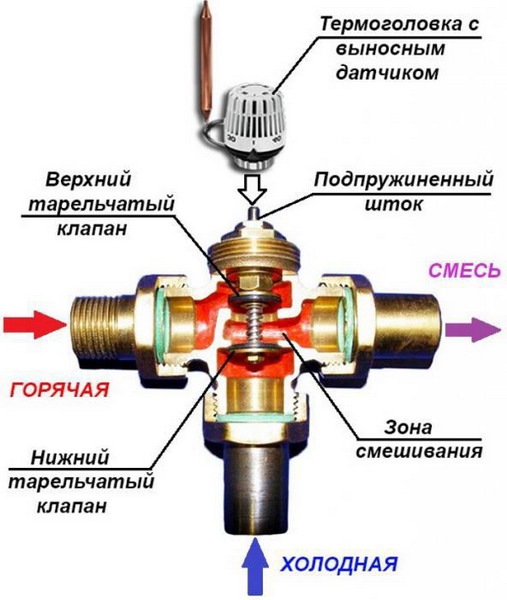

На заметку: электромеханический термостатический смесительный клапан работает по принципу домашнего утюга, не имея конкретных значений температуры, а лишь включаясь и отключаясь при повышении или при понижении температуры воды.

Управляется прибор интуитивно, настраиваясь в соответствии вашими личными ощущениями. Если в комнате прохладно, головка прибора вращается в одну сторону. Если становится жарко, то колесико крутится в обратную сторону. Для данного вида термостатов характерны низкая цена и простота эксплуатации.

Электронные термостаты – это приборы, которые действуют аналогично, как и электронно-механические приборы. Единственное и существенное отличие данного вида устройств, наличие возможность зафиксировать заданную температуру. Здесь вращающаяся термостатическая головка заменена электронными сенсорами. Управление кнопочное, а вся текущая информация выводится на дисплей.

Такое оборудование обладает высокой точностью и способно чутко реагировать на малейшие изменения температурного режима внутри отапливаемого помещения.

Программируемое устройство. Третий вид термостатов, которые являются полностью автоматизированными и автономными системами. В дополнение к своей основной функции, эти приборы наделены дополнительными функционалами. Их можно запрограммировать на длительный период, делая управление отопительной системой гибким и удобным.

По своей функциональности все термостатические устройства можно разделить на три вида:

модели, оснащенные индикаторами температуры воздуха;
модели, оборудованные датчиками температуры нагрева водяного пола;
устройства, имеющие на вооружении два датчика.

Условия для монтажа термостатического клапана

Термостатический клапан, используемый для теплого пола, устанавливается, как правило, в доступных местах, что бы было удобнее ими управлять.
Важно! При использовании в системе отопления нескольких термостатов, необходимо их установить на некотором расстоянии друг от друга. Приборы не должны создавать технологических препятствий друг для друга.

Важно! При оборудовании теплого пола в ванной комнате или в сауне, терморегуляторы выносятся за пределы помещений с повышенной влажностью.

Конструкция терморегулятора в отличие от большинства узлов и элементов системы отопления не герметична. Высокая влажность крайне негативно отражается на точности показаний приборов с электронной начинкой. В таких условиях обычно используют механические регуляторы. Если вы хотите объединить под единый контроль два смежных помещения, установите двухзонный термостат, обеспечивающий регулировку температуры теплоносителя в отдельных контурах, независимо друг от друга.

Такое устройство очень удобно, когда требуется в одном и том же помещении определенные участки прогревать с различной интенсивностью.

К примеру: место отдыха (кровать или диван) менее нуждается в подогреве, тогда как центральная площадь комнаты, свободная от мебели и других предметов нуждается в большем подогреве.

Хочется добавить, что термостатические регуляторы ставятся отдельно на каждый смесительный узел. Чем больше количество отопительных водяных контуров, тем больше вам потребуется термостатов. Для дома, где теплыми водяными полами отапливается вся площадь, термостаты ставятся отдельно на каждый узел подмеса, обслуживая тем самым каждое помещение в отдельности.

Установка регулятора осуществляется по типу устройств, путем включения в систему трубопровода или накладным способом. Если вы хотите сделать скрытый вариант, можно подготовить в стене специальное отверстие. Оптимальное расстояние места расположения термостата 1,5 – 5 м от уровня пола. Не рекомендуется место установки загромождать мебелью и навесными украшениями (ковры, занавески, картины). Подключение электронных приборов к сети осуществляется через стандартный разъем, путем включения в розетку.

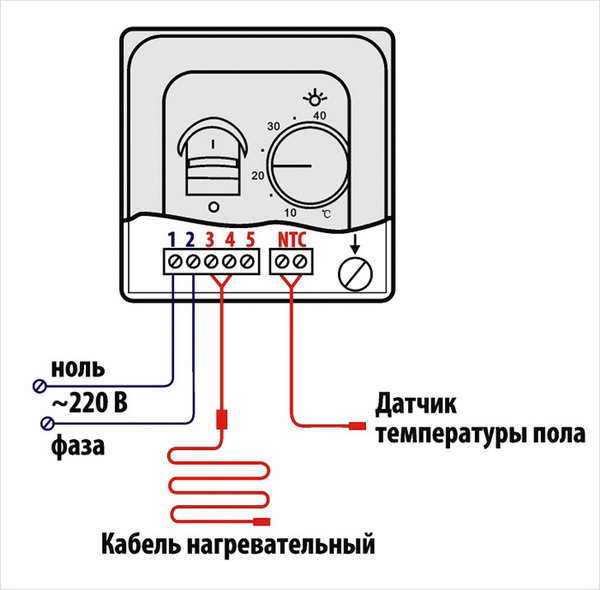

На схеме показан вариант монтажа терморегулятора и схема его подключения к электросети.

На заметку: термостат устанавливается на систему уже по окончанию монтажных работ по установке теплых полов. Подключив прибор к датчику температуры, ваша система регулировки готова к использованию.

Критерии выбора терморегуляторов для теплых полов

Для того, что бы сделать свою систему отопления максимально эффективной и управляемой, не стоит пренебрегать дорогими моделями устройств. В большинстве случаев на выбор прибора оказывает влияние условия проживания и интенсивность использования отопительного оборудования.

Следует сразу сказать. Механические термостатические клапаны просты и удобны. Использовать их принято в тех жилых помещениях, где постоянно присутствуют люди. Даже в комнате, где находятся дети, установка таких устройств не запрещена. Приборы имеют соответствующую защиту.

В тех случаях, когда дома часто никого нет, а потребность в обогреве существует постоянно, лучшим станет вариант использования программируемого терморегулятора. Заранее задав необходимые временные и температурные параметры, вы организуете автоматический режим работы теплых полов. Для тех, кто собрался монтировать дома теплый пол, при покупке термостатического регулятора следует учитывать ряд нюансов:

делая ставку на автоматизированные приборы, необходимо иметь постоянное напряжение в домашней электросети;
допустимый температурный порог действия термостата составляет 60⁰С;
монтаж приборов осуществляется в двух вариантах, с помощью щитовой установки или настенным образом. Щитовой вариант монтажа используется в больших по площади помещений. Настенный вариант исполнения монтируется рядом с розеткой или с электрощитовой и больше подходит для работы в малых по площади помещений.

Заключение

Подводя итоги, хотелось бы сказать, что без термостата сегодня невозможно представить ни одну отопительную систему. Радиаторное отопление, теплые водяные полы, другие виды и способы обогрева только тогда будут эффективными в работе и удобными в эксплуатации, когда имеется возможность регулировать температуру нагрева теплоносителя.

Установка теплых полов – процесс трудоемкий и сложный. Даже в том случае если вы сами смогли осуществить монтаж водяных контуров и бетонной стяжки, настройка терморегуляторов и смесительного узла потребует специальных знаний и навыков. Этот процесс лучше доверить специалистам теплотехникам, которые обладают соответствующей квалификацией. В дальнейшем вам потребуется тщательно изучить инструкцию по эксплуатации приборов, и только тогда вы сможете самостоятельно контролировать работу ваших теплых полов в своем доме.

Как выбрать терморегулятор для водяного теплого пола: Обзор +Видео

Терморегулятор для водяного теплого пола.

Теплые водяные полы решают проблему отопления помещения, делая комфортным пребывание в доме. Очень удобно устанавливать теплые полы в помещениях, где есть маленькие дети. Терморегулятор водяного теплого пола предназначен для контроля и установки температурного режима полов в квартире. Теперь можно повышать и понижать, отключать систему отопления полов в зависимости от ситуации.

Уровень температуры помещения контролирует отдельное устройство, установленное отдельно. Технические характеристики прибора влияют на объем электроэнергии, требуемый для подогрева пола. Изучив особенности видов терморегулятора, можно с уверенностью приобретать устройство.

Содержание статьи:

Как работает терморегулятор

Терморегулятор представляет устройство с датчиком температуры пола и воздуха, чтобы контролировать и регулировать работу системы теплых полов – СТП. С датчиков считывается информация, когда включают, либо отключают тепловые маты. Работа терморегулятора помогает поддерживать температуру в комнате либо квартире на одном уровне, экономить расходы электричества.

Автоматическое включение и выключение матов для обогрева существенно снижают затраты на электроэнергию, расходы за покупку и установку прибора возвратятся в течение нескольких месяцев. Устройство просто для применения как взрослыми, так и подростками, пенсионерами.

Важно!
СТП не сломается, если регулировать параметры работы полов в течение дня. В каждой комнате можно поставить свою оптимальную температуру прогрева.

Разновидности терморегуляторов по типу устройства

Путь от датчика к сервоприводу лежит через терморегулирующее устройство, предназначенное управлять температурными настройками полов. Устройство крепится к стене. Размер конструкции такой же, как у обычного выключателя.

Устройства отличаются по принципу работы и цене:

Электромеханическое устройство представляет простой и дешевый вид терморегулятора. В качестве управления выступает диск, на котором по кругу обозначена температурная шкала. Текущий показатель температуры не высвечивается, поэтому убедиться, что температура покрытия соответствует установленной нет возможно. Панель управления имеет рычажок, который включает и выключает систему.
Электронное устройство по принципу работы лучше электромеханического, но стоит дороже. На панели имеется дисплей, на котором отображается заданная температура или действительная на данный момент. Задать температурный режим можно с помощью кнопки, которая увеличивает и уменьшает значение. Данный вид устройства бывает сенсорным, кнопки управления стоит только коснуться, чтобы изменить параметры работы.

Устройства с программированием. Само оборудование похоже на электронное, потому что спереди также установлен дисплей. Панель имеет множество кнопок, потому что прибор оснащен многими функциями. Заданные параметры могут менять температурное значение с наступлением ночи, либо определенного дня в неделе. Такая способность позволяет снижать нагрузку на пол и расход электроэнергии, когда необходимо.
Приборы могут быть оснащены пультом управления, также настройками от компьютера, телефона с помощью WI-FI. Цена изделия возрастает с добавлением каждого параметра.
Существуют мультизональные терморегуляторы с программированием, способные контролировать работу сразу нескольких обогревательных контуров. При этом установка требуемой температуры происходит в отдельном помещении по-своему и не зависит от других контуров.
Радиоэлектронное устройство терморегулятора. Три вышеперечисленных устройства имеют провода для связи элементов конструкции, которые проводят внутри стены или по ним. Эстетичным вариантом считается беспроводной радиоэлектронный терморегулятор, где вместо проводов выступают передатчики радиосигналов. Даная система стоит очень дорого, ее применение целесообразно, если оборудовать проводами помещение действительно сложно.

Важно! Новые модели терморегуляторов не требуют постоянного регулирования работы вручную, если только во время первой регулировки режимов, потому что автоматические системы гораздо надежнее и практичнее в применении.

Функции терморегуляторов

Тип отопления устройства влияет на возможные обогревательные функции:

Регулировка температуры пола. Температурные датчики монтируются максимально близко к контуру отопления, показывая уровень прогрева напольного покрытия. Применяют в небольших помещениях, в системах водяных с малой мощностью, как дополнительное отопление.

Регулировка температуры воздуха. Датчики данных устройств находятся внутри терморегулятора. Параметры настраиваются, учитывая комфортное пребывание в комнате.
Устанавливают в системах высокой мощности, в помещениях, соответствующих стандартам по теплоизоляции. Иначе, при потере тепла из помещения, эксплуатация терморегулятора окажется бесполезной.
Комбинированное устройство управляет подогревом, учитывая оба датчика, расположенных в полу и около отопительной системы.
Данный тип применяется редко.

Внимание! Выбирая устройство терморегулятора опираются на технические особенности отопления, уровень теплосбережения помещения, климатические условия, также желание хозяина.

Основные требования к установке СТП

Терморегулятор, который висит на стене, надо подключить к электричеству и датчикам температуры. В плитках проделывают штробы для прокладки проводов от щита и пола. Датчик, находящийся в полу, надо удалить от других отопительных приборов, чтобы не сбивать его работу. При оборудовании полов с имеющимся ремонтом можно прокладывать кабели сверху стен, пряча их в короба.

Схема подключения требует соблюдения правил во время монтажных работ:

Терморегулирующее устройство устанавливают в удалении от пола на 40 – 170 сантиметров, либо как указано в инструкции. Если устройство оснащено пультом управления, то устройство можно прикрепить где угодно. Необходимо помнить, что главной задачей терморегулятора считается контролировать работу системы, а не показывать температуру воздуха.
В помещения повышенной влажности устанавливают приборы с дополнительной защитой от влаги. При установке устройства внутрь стены, коробку используют из невоспламеняющихся материалов.
Если провода, соединяющие терморегулятор и нагревательный прибор, имеют мощность свыше одного килловата, то их укладывают в специальные теплостойкие трубки.
Датчики, фиксирующие температуру, располагают среди элементов, нагревающих пол, а также не ближе пятидесяти сантиметров от стены.
Согласно инструкции при первом запуске системы установить минимальный уровень температуры.
Провода подводят к клеммам устройства строго, как указано в схеме инструкции.
Устройство терморегулятора монтируют к стене, когда окончена прокладка всех элементов в полу.

Если пол заливают цементом, то трубку с датчиком надо тщательно изолировать.
Заделывая пол раствором, надо протестировать систему на исправность.
Маты для нагревания оснащают заземлением, перед устройством оборудуют УЗО.

Внимание! Соблюдая правила монтажных работ, можно обезопасить помещение от возникновения пожара, ударов током, от поломки всей системы.

Как подобрать устройство

Терморегуляторы имеют нюансы, которые влияют на их работу. Надо знать их особенности, чтобы получить желаемые функции и при этом сэкономить. Первым делом, стоит обратить на прочность пластика, из которого выполнен корпус. Какие могут быть внутренние элементы, если изготовитель уже сэкономил на изделии.

Выбирая прибор, надо опираться на:

Чтобы обогреть небольшое помещение, достаточно установить терморегулятор механического либо электронного типа, оборудованного датчиком внутри системы.
Программируемый вид устройства подойдет при необходимости мультизонального управления контурами, также, чтобы сэкономить на электричестве, если жильцы не находятся в доме днем.
Термостат должен иметь мощность в соответствии с максимальным показателем мощности элементов для прогрева полов. При этом запас мощности должен составлять до 30 процентов, если вдруг упадет напряжение электросети.
В домах из дерева применяют терморегуляторы с накладными коробками.

Широкий спектр устройств позволяет выбрать практичное и экономное оборудование, также красивое, которое украсит внутренний дизайн помещения.

Терморегулятор для водяного теплого пола: устройство, принцип действия,подключение

Подогрев теплого пола может быть электрическим и водяным. В любом варианте важно, чтобы температура пола была комфортной, а для этого должна быть возможность ее изменения. Погода нестабильна, то теплее, то холоднее, и такая функция действительно нужна. Такую возможность предоставляют терморегуляторы водяного пола. Эти устройства называют еще термостатами и регуляторами, но суть от этого не меняется.

Разный тип подогрева пола подразумевает различный принцип управления, то есть для электрического подогрева регуляторы свои, для водяного — свои. В этой статье будем говорить о регулировке температуры водяных теплых полов. Почитать о термостатах для электрического теплого пола можно тут.

Как регулировать температуру водяного пола

Самый распространенный и удобный способ организации водяного подогрева пола — подсоединение отопительных контуров через коллектор. Он и используется чаще всего. На это устройство заводятся оба конца труб: один на подающую гребенку, второй — на обратную. На вход каждого контура поступает теплоноситель одинаковой температуры. Но длина контуров обычно разная, что приводит к нагреву до разных температур, да и температуры в каждом помещении нужны разные. Так в ванной комфортной считается +25^oC или даже выше, а в общих +20^oC или максимум +22^oC. Изменение температурных характеристик возможно только при помощи изменения количества поступающего в контур теплоносителя.

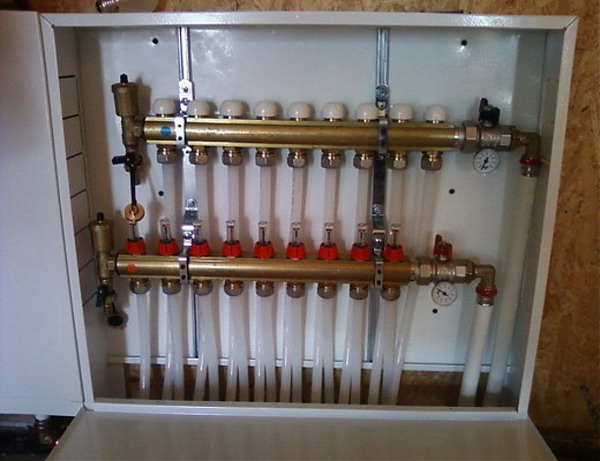

К подобному коллектору подключаются петли водяного теплого пола

В самом простом варианте в коллекторе на вход или выход устанавливают регулирующие вентили. Поворачивая их головки можно изменять количество поступающего в каждый контур теплоносителя. Ориентироваться при этом приходится только на ощущения, что не всегда удобно. Схема действий в этом случае простая, но многоступенчатая: подкрутили, подождали некоторое время (пока прогреется или остынет пол), оценили результат, снова подкрутили, и т.д. Так как температура на улице редко отличается стабильностью, крутить вентили приходится часто.

Для облегчения задачи на входе ставят расходомеры, при помощи которых легче выравнивать температуру. Но при этом краны приходится также крутить вручную и контролировать кондиции также самостоятельно.

Для механизации и автоматизации процесса используют специальные устройства: термостаты и сервоприводы. Термостаты — контролирующие и управляющие устройства, сервоприводы — исполнительные. Сервоприводы устанавливаются в каждый контур на гребенке подачи теплоносителя. Их функция — по команде уменьшать или увеличивать количество теплоносителя, поступающего в отопительный контур. Термостаты для водяного теплого пола стоят обычно в каждом помещении, где установлен такой тип отопления. Они связаны с соответствующими сервоприводами и подают им управляющие сигналы.

Одна из схем регулирования температуры водяного теплого пола

Регуляторы могут контролировать температуру пола, или температуру воздуха. Следить за температурой воздуха приходится в том случае, если подогрев пола — единственный вид отопления. Если он служит для повышения комфорта, то именно степень нагрева поверхности под ногами и нужно проверять. Есть модели, которые могут отслеживать сразу два показателя. В этом случае обычно основной критерий оценки — это состояние воздуха, а температура пола — вторичный.

Как работает регулятор теплого пола? На корпусе устройства задаете требуемую температуру (воздуха или пола в зависимости от модели). При отклонении на один градус в ту или другую сторону на сервомоторы подается команда, по которой поступление теплоносителя увеличивается или уменьшается. В результате через какое-то время температура возвращается к норме.

Принцип работы несложен, но эффективен: требуемые параметры поддерживаются стабильно, но нужно принимать во внимание инерционность системы. Если трубы уложены в стяжку, то должно пройти какое-то время, чтобы ситуация поменялась: требуется прогреть или остудить весь массив. В случае с настильными системами инерционность меньше, и изменения происходят быстрее.

Для регулировки температуры нужен коллектор, термостат и сервопривод

Виды регуляторов температуры пола

Несмотря на то, что основная задача у регуляторов температуры одна, реализована она по-разному. Основное отличие — в способе выставления параметров.

Механические модели

Самый бюджетный и самый надежный класс (реже всех ломается). Требуемая температура задается поворотом диска. На нем имеется градуировка, которая делает процесс простым и понятным. Иногда лицевая панель механического термостата для водяного теплого пола имеет рычаг включения/выключения устройства. Никаких дополнительных функций это устройство предоставить не может. Приблизительные цены — в районе 15 € (есть более и менее дорогие, зависит от производителя).

Электронные модификации

Функционал тот же, реализация другая. Имеется небольшой цифровой экран и несколько кнопок. На экране отображаются или текущие параметры системы или выставляемые. Кнопки (часто со стрелками «вверх» и «вниз») служат для поэтапного изменения температуры. По цене электронные модели чуть дороже, но разница некритична: ориентировочная цена 20 €.

Программируемые регуляторы температуры

Это уже серьезное устройство, которое позволяет не только поддерживать постоянную температуру пола, но и автоматически изменять ее в зависимости от времени. Есть модели с возможностью программирования температуры по времени суток. Что дает эта функция? Экономию. В то время, когда никого не бывает дома (все ушли на учебу или работу) можно температуру понизить, а за несколько часов до прихода запрограммировать ее повышение. Так и экономите на отоплении, и живете в комфорте. Только вот такое программирование позволяет платить за отопление на 20-30% меньше.

Эти программаторы температуры пола могут изменять степень нагрева в зависимости от времени суток или на определенные дни недели. Есть модификации, которые наряду со стационарным блоком управления на стене имеют, переносной пульт управления. Некоторые позволяют управлять работой через компьютер или планшет.

Также эти устройства могут контролировать не только нагрев пола, но и воздух в комнате. Это имеет смысл, если водяной теплый пол — единственный источник тепла, и важен не столько комфорт для ног, сколько общая атмосфера.

Электронный и программируемый термостаты водяного пола очень похожм внешне, но электронные имеют больше кнопок, так как предлагают больше возможностей

Внешне очень напоминают электронные терморегуляторы, только имеют большее количество кнопок. Значительно отличаться может цена. Самый простой программатор с возможностью задания температуры пола по времени стоит от 40 €, а самые «навороченные» могут и больше тысячи стоить.

Программируемые модели термостатов на теплый водяной пол могут контролировать не один контур, а несколько. Такие модели называются мультизональными. Они поддерживают заданные параметры в каждой зоне независимо друг от друга. Более простые модели (механические и электронные) устанавливаются по одному на каждый контур. Если в одной комнате уложена только одна петля трубопровода, в мультизональном устройстве нет необходимости (цена на них намного выше).

Сенсорные

Практически тот же набор функций, что и у электронных программаторов, но кнопки не тактильные, а сенсорные. Цены отличаются в большую сторону.

Радиотермостаты и радиоконтроллеры

Эта система — новинка. Предлагается некоторыми европейскими фирмами, например, на российском рынке есть у фирмы Uponor. Состоит из:

специальных сервомеханизмов, управляемых посредством радиосигналов;
радиотермостата — переносного устройства, которое отслеживает состояние датчиков;
радиоконтроллера, который принимает сигналы от радиотермостата и передает не сервоприводы.
Есть системы управления температурой водяного пола на радиоуправлении

Имеется также дополнительный SMS-модуль, который позволяет управлять системой через мобильную сеть и также отслеживать ее состояние.

Теперь подробнее рассмотрим составляющие системы регулировки температуры водяного пола.

Датчики регуляторов водяного пола

В зависимости от отслеживаемой среды датчики терморегуляторов бывают:

контроля температуры теплого пола;
контроля температуры воздух.

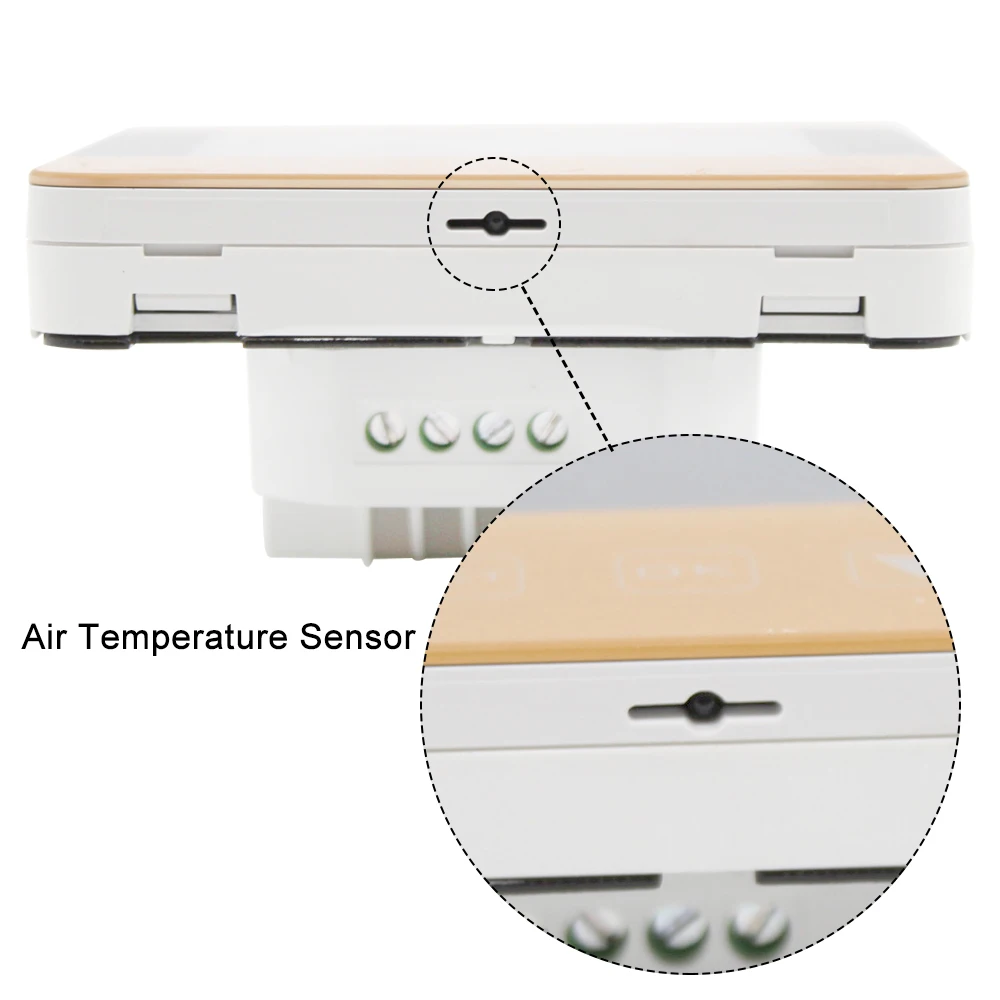

Датчики состояния воздуха обычно находятся в корпусе термостата. С одной стороны это удобно — нет мороки с установкой, а с другой — создает определенные сложности. В том смысле, что располагать термостат нужно с соблюдением целого ряда условий:

рядом не должно быть источников тепла или холода;
на него не должен попадать солнечный свет, и сквозняка рядом тоже быть не должно;
нужно поставить термостат так, чтобы датчик воздуха максимально точно отображал температуру в помещении, потому располагать их желательно на высоте 1-1,5 метра.
Некоторые модели термостатов контролировать могут и температуру пола и температуру воздуха в помещении

Датчики температуры пола выносные. Это небольшое устройство, которое закреплено на конце длинного кабеля. Этот прибор должен быть закреплен в полу на расстоянии не менее 0,5 м от стены. Его размещают на равном расстоянии от ближайших труб с теплоносителем. Второй конец заводится на терморегулятор и подсоединяется к соответствующим клеммам.

Устанавливается датчик пола в процессе монтажа труб, до заливки стяжки. Для того чтобы была возможность замены (они иногда выходят из строя), имеет смысл уложить гофрорукав. Конец рукава, оказавшегося в стяжке, нужно заизолировать, чтобы в него не попадал раствор. Второй конец уложить в штробу на стене и завести на монтажную коробку термостата. Такая установка датчика температуры водяного пола хлопотная, но позволяет в процессе эксплуатации пола без проблем менять вышедшее из строя устройство.

Лучше датчик устанавливать в гофрошланге, тогда его можно будет поменять

При использовании настильной системы принцип монтажа остается таким же, но тогда гофрированный рукав нужно будет крепить к конструкции и следить за тем, чтобы он не пережимался.

Примерная схема устройства водяного пола с регулятором температуры и датчиком

В зависимости от толщины стяжки и типа планируемого напольного покрытия (твердое или мягкое) может потребоваться защитная оболочка провода разной плотности. Есть как мягкие провода, так и жесткие. Для установки под плитку есть модификации стойкие к агрессивным средам (нужны, если гофорорукав использовать не будете).

Сервоприводы водяного пола

Автоматическое регулирование температуры теплого водяного пола невозможно без наличия сервоприводов. Это небольшие электро-термические устройства, которые открывают/закрывают подачу теплоносителя. Называют их еще сервомоторы, а официальное название звучит так «сервопривод электротермический». В принципе те же устройства можно поставить и на радиаторы, но так поступают нечасто.

Так сервоприводы выглядят «вживую» на коллекторе

Как работают сервоприводы? Основной рабочий элемент — сильфон. Это небольшой герметичный и эластичный цилиндр, который заполнен веществом, объем которого сильно зависит от температуры. Вокруг сильфона находится электрический нагревательный элемент. При поступлении команды с термостата, на нагревательном элементе появляется питание. Он включается в работу, вещество внутри сильфона разогревается и начинает расширяться. Увеличенный в размерах цилиндр давит на расположенный ниже шток. А он в свою очередь перекрывает поток теплоносителя. Как видите, никаких моторов и шестеренок, только электричество и тепловая энергия. Потому и называют их термоэлектрическими.

Сервопривод — внешний вид и внутреннее строение

Немного о разновидностях. Бывают сервоприводы нормально закрытые и нормально открытые. Эти названия показывают, в каком положении находится клапан при отсутствии питания: первый в обычном положении открыт, а при появлении сигнала закрывается, второй, соответственно, в обычном состоянии закрыт, а при наличии сигнала открывается.

Какой из них лучше использовать? Для нашей страны лучше отдавать предпочтение нормально открытым сервомоторам. И вот почему: если он выйдет из строя теплоноситель продолжит циркулировать и пол не заморозится (хотя нужны длительные и низкие температуры чтобы трубы в стяжке замерзли).

Бывают еще устройства, работающие от переменного тока 220 В, или от постоянного 24 В. Для подачи напряжения 24 В потребуется установить инвертор.

Как подключать сервоприводы

Схема подключения может быть разной и зависит в первую очередь от типа термостата. Если термостаты управляют одним контуром теплого пола, то они напрямую соединяются с соответствующими сервоприводами проводами. Если термостат мультизональный, то провода заводятся от соответствующих клемм.

Один из коммутационных узлов водяного теплого пола

Для упорядочивания проводов используют коммутаторы теплого пола. Кроме стандартной функции подключения и соединения разных устройств, они выполняют еще и защитную роль. При закрытом положении всех контуров водяного пола подается сигнал на отключение работы циркуляционного насоса. Это удобно, если установлены автоматизированные отопительные котлы (насос не будет работать вхолостую без расхода, и система не выйдет из строя из-за превышения давления).

Как подключать устройства через коммутационный узел водяного пола

Но в системах с обычными твердотопливными котлами насосы отключать нельзя: котел то не затухнет и отключение насоса грозит разрывом системы. В этом случае ставят байпас и перепускной клапан (смотрите схему подключения). Перепускной клапан настраивают на давление чуть ниже максимального давления насоса (если у него максимум 5 метров, выставьте 3-4 метра). При достижении в системе этого значения (бывает, если открытыми остаются небольшое количество контуров теплого пола) перепускной клапан начинает часть потока теплоносителя заворачивать в «обратку» и подавать снова на котел.

Схема включения с перепускным клапаном для предотвращения работы системы «вхолостую»

Эта схема работать будет с любым типом котлов, не только с твердотопливными. Но для них — она практически единственный недорогой способ уберечь систему от перегрева.

Итоги

В самом простом варианте регулировать температуру водяного пола можно при помощи ручных кранов. Более комфортны автоматические регуляторы — термостаты с датчиками и сервоприводами. Но кроме них еще желательно установить коммутационный узел и перепускной клапан.

Как терморегулятор для водяного теплого пола освободит и защитит вас?

Когда, при обустройстве теплого водяного пола, вы решаете обойтись без термостата, вопрос стоит именно так. Думаете это слишком? Тогда представьте, как вам придется управлять этой системой вручную, действуя наугад.

То есть брать на себя функции терморегулятора для водяного пола круглые сутки. Как самому установить температуру, ведь результата добьешься не сразу? Для ручного управления системой нужно постоянно находиться рядом, подкручивая вентили и ожидая эффекта. И даже такая жертва не гарантирует, что вы угадали с температурой. Представляете себе это?

Кроме того, многие потребители утверждают, что регулирование температуры без термостата может привести к попаданию воздуха в систему. Это факт. Значит, терморегулятор водяного теплого пола защищает все устройства от поломок, а вас от расходов на ремонты. Давайте разбираться. терморегулятор для водяного теплого пола

Что значит – управлять работой теплых водяных полов и зачем это нужно?

При водяном подогреве пола применяются низкотемпературные системы. Поэтому нагрев теплоносителя в них требует постоянного контроля специальными средствами измерения. Если на регуляторе и измерительных приборах экономить, комфортную температуру в помещениях получить невозможно.

Более важный аспект – безопасность, которая существенно снижается без автоматического управления системой. И терморегулятор для водяного пола является одной из главных составляющих автоматизации контроля. Все устройства и приборы реагируют на наименьшие изменения температуры и давления в трубопроводе и помещении.

Автоматическое оборудование для регулирования температуры нагрева делает систему варьируемой, способной моментально реагировать на климатические изменения. Суть регулировки в том, чтобы выбрать правильные настройки в работе всех приборов и устройств. Схема монтажа коллектора

Этот процесс происходит постоянно, и помогают в нем маленькие приборчики, которые контролируют подачу определенного объема воды в контур отопительной системы. Они называются расходомерами или ротаметрами.

Сервоприводы водяного пола

Если пользоваться только расходомерами и регулирующими вентилями, можно достичь оптимальной температуры лишь в одном помещении и на короткое время. До следующего изменения внешних условий. Вы этого не хотите? Тогда не пожалейте денег на регуляторы температуры для водяного пола, сервоприводы и другие электрические и электронные устройства. В комплексе они решают множество проблем и автономно контролируют температуру в помещении и уровень нагрева поверхности пола. Так выглядит механический терморегулятор и сервопривод

Регулятор температуры для водяного теплого пола и сервопривод взаимодействуют между собой следующим образом:

Термостат

Сервопривод

Для чего предназначен

Фиксирует изменения температуры и дает сигнал для регулирования.

Призван:

1. Принимать команды терморегулятора.

2. Управлять процессом подачи жидкости в трубопровод

Где устанавливается

В каждом помещении отдельно, на главных агрегатах автоматического оборудования

На каждом контуре водяного отопления отдельно

Как терморегулятор работает?

Поскольку это электрический прибор, следует сначала произвести подключение терморегулятора к водяному теплому полу и датчику температуры для теплого водяного пола, а потом к системе электропитания.

Что делает термостат:

получает сигнал об изменениях от датчика температуры для теплого водяного пола;
сравнивает данные с заданными в настройках показателями;
если значения завышены, прерывает нагрев;
при низких температурах, включает систему.

Этот процесс непрерывный, что гарантирует равномерность прогрева поверхности в пределах 24-26 градусов, эффективность работы и экономное использование тепла.

Терморегуляторы для теплого пола их виды и классификация

Виды термостатов для теплого водяного пола делятся на ряд категорий:

Механические термостаты для теплого водяного пола. Простые в конструкции и сравнительно не дорогие. Однако их нельзя запрограммировать и несколько раз в день приходится подкручивать колесико.
Электронные. Также считаются не сложными, но значительно удобнее механических.
Программируемые электронные. Можно задавать режим температуры на определенные часы и дни, экономя ресурсы и не заботясь о ручном регулировании.
Сенсорные или дистанционные.

В зависимости от особенности выполняемых функций приборы бывают:

Оснащенные индикатором температуры воздуха;
С индикатором температуры воды;
С двумя индикаторами.

Как выбирать терморегулятор?

На выбор прибора влияют условия, в которых вы живете и то, какой образ жизни ведут все домочадцы. Если в доме постоянно кто-то есть, можно остановиться на механических моделях. Этот вариант подойдет и для семей с маленькими детьми, поскольку здесь лучше защита.

Тем, кто долго работает и нуждается в постоянном отоплении, лучше использовать программируемые модели, например, с недельным циклом программирования. Терморегулятор для водяного пола

Современные регуляторы температуры теплого водяного пола выпускаются многими известными производителями. Raychem, Thermoland, I-WARM, Devi и др компании соперничают в борьбе за потребителя.

Чтобы выбрать способ и схему подключения терморегулятора водяного пола лучше обратиться к специалистам. Интернет изобилует публикациями на эту тему, но без помощи профессионалов не обойтись.

Как разобраться – термостат или термоклапан?

В публикациях часто встречается терминология, вызывающая недоумение у потребителей. Важно понимать, что если в разговоре упоминают термоклапан для теплого водяного пола или пишут про комнатный термостат для теплого водяного пола – это и есть терморегулятор для водяного теплого пола.

Такая неразбериха в названиях элементов и узлов конструкции возникла из-за отсутствия единой системы терминов. Чтобы разобраться во всем, необходимо в деталях ознакомиться с действием смесительного узла или спросить у профессионалов.

Чтобы получить дельный совет или подробную консультацию, позвоните по телефону, указанному на сайте.

Помните, важно думать не только о комфорте, но и об экономии электроэнергии, тепла и ваших денег. С нашими рекомендациями и консультациями это реально.

Терморегулятор для теплого водяного пола

Одно из преимуществ теплых полов – возможность в автоматическом или ручном режиме регулировать температуру отдельно в каждом помещении. Самые современные системы программируют режимы функционирования на длительное время вперед, могут самостоятельно включаться/выключаться в зависимости от присутствия в помещении людей. Такие возможности не только создают самые благоприятные значения микроклимата, но и экономят значительное количество энергоносителей. А это, при современной стоимости на них, очень важно для всех владельцев загородных домов.

Терморегулятор для водяного теплого пола

Сами термостаты для полов с водяным и электрическим подогревом с точки зрения выполняемых задач не имеют принципиальной разницы и выполняют одинаковые функции: контроль показателей температуры и регулировка ее в случае превышения/понижения запланированных значений. Регуляторы температуры, конечно, разные, но эффект от их функционирования одинаковый.

Содержание статьи

Принципы работы термостата для водяного пола

Схема электронномеханического терморегулятора

Полнокомплектная система водяного обогрева присоединяется к котлу через коллектор, с его помощью также создается несколько автономных контуров для каждого отдельного помещения, все системы могут поддерживать различные температуры с учетом заданных пользователями показателей. Коллектор имеет две составные части: одна подключает все соединения и трубопроводы, подающие теплую воду из котла в трубопроводы отопления, а вторая принимает возвращающиеся охлажденные теплоносители и направляет их на подогрев.

Управление теплым полом с помощью комнатных термостатов и погодозависимой автоматики

Контуров много, объясняется это тем, что температура в каждой комнате различная, отличается и длина водяного контура. Если в ванных комнатах нужно держать температуру в пределах +25°С, то в зале достаточно +22°С, а в спальных комнатах и коридоре комфортной считается температура +18–20°С. Это значит, что для каждого помещения нужно иметь отдельный термостат со своим датчиком и системой регулировки. Изменения температуры происходят за счет уменьшения/увеличения подачи в трубопроводы воды. Чем ее меньше, тем быстрее охлаждается система, температура понижается, и наоборот.

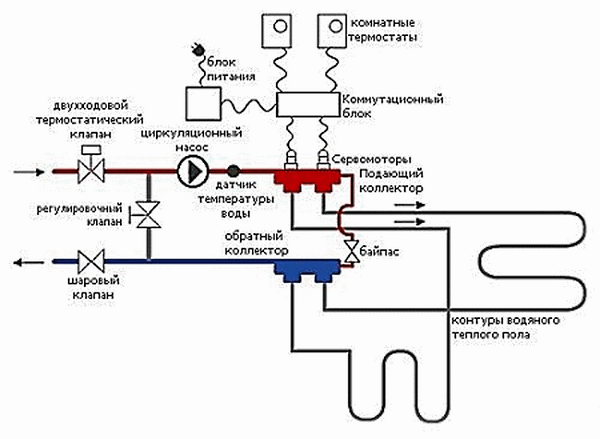

Одна из схем регулирования температуры водяного теплого пола

Наиболее простой вариант – ручная регулировка количества водяного потока при помощи вентилей. Способ регулировки самый надежный и эффективный. Вентили настолько простые устройства, что у них ломаться просто нечему. Еще одно важное преимущество. Если для всех остальных типов термостатов обязательно питание электрическим током, то для механических ничего не нужно. Они работают при отсутствии внешнего питания, в помещениях всегда будет поддерживаться заданная температура вне зависимости от аварий в электросетях. Но этот метод уже не устраивает современных пользователей, они не желают постоянно следить за температурой и регулировать ее вентилями. Тем более что за один раз это сделать не удастся, каждая система отопления имеет инерцию, открывание/закрывание вентиля дает видимый эффект с опозданием по времени.

Ручные термостаты в коллекторе

Система регулировки температуры в гидравлических контурах пола

Автоматизацию этого процесса сделали с помощью термостатов и отдельных сервоприводов.

Сервопривод для теплого пола

Сервопривод

Сами датчики осуществляют контроль температуры и подают сигналы на устройства исполнения (сервоприводы). Каждый отопительный контур имеет индивидуальный термостат и сервопривод, его задача по команде регулировать количественные показатели водяного потока в системе отопления. Термостаты с серверами связываются электрическими проводами, сигналы защищаются от возможных помех и искажений.

Регуляторы могут поддерживать в заданных пределах температуру воздуха на определенной высоте или температуру пола. Первый вариант целесообразнее выбирать, если водяной пол – единственный способ обогрева помещения. Второй способ, если такие системы играют роль вспомогательных. Есть современные модели устройств, которые могут одновременно контролировать как температуру пола, так и температуру воздуха в помещениях и управлять обеими системами отопления. Это очень сложные приборы, устанавливать их самостоятельно не рекомендуется. Монтаж аппаратуры требует специальной профессиональной подготовки исполнителей.

Принцип работы термостата

Пользователи при помощи сенсоров или поворотных ручек устанавливают требуемую температуру пола или воздуха. Чувствительность срабатывания у большинства моделей ±1°С, при отклонении фактической температуры от установленной выше или ниже на термостат подается команда, а он увеличивает или уменьшает количество теплоносителя, нагнетаемого в систему. Через определенное время температура возвращается к заданным значениям и работа отопления стабилизируется. В связи с тем, что показатели меняются с определенной задержкой по времени, устройства имеют специальные электронные блоки слежения, не допускающие появления эффекта маятника.

Принцип работы системы теплого водяного пола

Большей инерционностью обладают отопительные водяные системы, имеющие цементную стяжку, для настильных видов этот эффект не столь критичен, нагрев/охлаждение происходит намного быстрее.

Виды регуляторов

Виды термостатов

Производители позаботились о том, чтобы удовлетворить все категории пользователей системами теплых полов, в реализации есть огромный выбор моделей термостатов, в разы отличающихся по цене и имеющих различные принципы действия.

Вид регулятора	Описание
Механические	Аксиома инженеров – чем меньше составляющих, тем выше надежность агрегата. В этом случае она срабатывает на все сто процентов, механические приборы самые простые и надежные из всех производимых моделей. Стоимость у них также наиболее низкая. Температура регулируется поворотом диска со шкалой в градусах. Дополнительно на лицевой панели установлен рычаг включения/выключения устройства в систему, дополнительные функции отсутствуют.
Электронные	Функционал в принципе ничем не отличается от вышеописанного, но немного изменились методы постановки задач. Приборы имеют цифровой экран, управление выполняется кнопками. Температура задается с интервалом в один градус. По стоимости несколько выше механических.
Электронные с функционалом программирования	Это довольно технически серьезный прибор, не только поддерживает температуру в помещениях, но и автоматических ее регулирует в зависимости от присутствия людей, времени суток и дня недели. В ночное время показатели несколько понижаются, к утру повышаются. Нет никого в помещениях – отопительная система переводится в дежурный поддерживающий режим функционирования. Только за счет установки этого прибора можно сэкономить до 30% энергии, а если умножить ее на современные цены, то станет понятным, почему именно такие термостаты в последнее время пользуются большой популярностью. Самые современные модели могут иметь переносной пульт управления или настраиваются с помощью планшета и персонального компьютера. Эти устройства контролируют не только показатели нагрева пола, но и температуру воздуха, что значительно повышает комфортность пребывания в помещениях. Никогда не выбрасывайте инструкцию по пользованию приборами. Дело в том, что регулировки изменяются редко, за это время потребители успевают окончательно забыть алгоритм выполнения регулировок. Особенно это касается людей старшего поколения.
Сенсорные	По функционалу почти никаких отличий нет, разница в способе управления. Кнопки не тактильные, а сенсорного типа. Более современные, но очень «нежные», требуют аккуратного отношения.
Радиотермостаты	Для отечественного рынка совершенно новая автоматика. Серверные механизмы управляются радиосигналами, термостат переносной, тоже подает радиосигналы на исполнительные устройства. Принимает сигналы и отправляет их на сервоприводы радиоконтролер. Стоимость такой аппаратуры доступна далеко не всем потребителям. Да и не нужна она, по правде говоря. Более дешевые аналоги отлично справляются со своими функциями и позволяют эффективно управлять системой.

Термостат с механическим приводом

На фото – электронный термостат

Программируемый термостат

Как подбирать термостат

Во время выбора конкретной модели термостата нужно принимать во внимание условия проживания в помещениях и конкретное назначение помещений. Разумеется, следует смотреть на стоимость и возможности функционала.

Механические термостаты рекомендуют тем пользователям, которые много времени проводят в доме или у которых есть маленькие дети. Они очень надежные, имеют достаточную защиту корпуса от механических повреждений. Кроме того, по цене относятся к самому дешевому сегменту устройств.
Программируемые лучше подойдут занятым потребителям, не имеющим возможности уделять много времени самостоятельной регулировке. Оптимальный выбор – приобретение термостатов, имеющих недельные регулировки. Эти приборы имеют лучшее соотношение качества к стоимости, изменяют температуру с учетом многих параметров.
Не стоит приобретать термостаты с широкими параметрами настройки температуры. Полы не следует нагревать до температуры более +30°С, в противном случае они рассохнутся, возможно появление трещин между стыками керамических плит. Еще одна опасность – под сильно нагретыми полами мебель значительно сокращает срок эксплуатации. Чем шире параметры регулировки, тем дороже стоит автоматика, зачем оплачивать никому не нужные функции?
Термостаты могут монтироваться в общих щитках управления или отдельно в каждой комнате. Первые по цене дороже, их целесообразно приобретать для больших помещений. Щитовые сложнее монтировать, увеличивается длина электрических кабелей и линий передачи сигналов управления.

Как правильно выбрать терморегулятор

Если у вас недостаточно навыков установки термостатов, то лучше не рисковать исправностью приборов и обращаться к услугам профессиональных специалистов.

Практические советы по регулировке термостатов

Мастера предлагают два способа регулировки термостатов.

Нетрадиционный. Самый простой, не требует использования сложной аппаратуры. Термостат устанавливается на коллекторе обратной подачи теплоносителя, контроль включения/выключения прибора осуществляется при помощи термореле. Первоначально нужно установить температуру +35°С, этого достаточно для нагрева большинства помещений, в дальнейшем выполняется более точная регулировка.
Традиционный. Для подключения требуется трехходовой клапан, вода подается в контур постепенно с учетом падения или повышения температуры. Такая регулировка существенно понижает эффект маятника, возникающего из-за инерционности нагрева пола или помещений.

Выбор метода контроля должен учитывать конкретные условия эксплуатации помещений, максимальную мощность отопительной системы и способ подключения к теплоносителям. Если есть автономный котел, то параметры регулировок значительно расширяются, забор тепла из общедомовой системы отопления вносит свои ограничения.

Как устанавливать термостат

Шаг 1. В зависимости от типа устройства установите температурный датчик. Он может быть встроенным в корпус или размещаться отдельно в стяжке, на входе и выходе трубопроводов. Конкретное место установки нужно выбирать с учетом особенностей системы обогрева, назначения и планировки помещений.

Датчики регуляторов водяного пола

Совет опытных мастеров. После установки терморегулятора рекомендуется проверить правильность его срабатывания. Дело в том, что часто температура на терморегуляторе не соответствует фактической в помещении. Для проверки поставьте рядом с термостатом обыкновенный точный бытовой термометр и сравните показания. При обнаружении разбежностей делайте на эту величину корректировку во время регулировки.

Монтаж терморегулятора

Шаг 2. Подключите всю проводку и в течение нескольких часов проверьте работоспособность приборов на различных режимах функционирования. Обязательно соблюдайте схему подключения, она указывается на обратной стороне крышки. Не поленитесь залудить концы проводов, это исключит их окисление и нарушение функциональности прибора.

Если все сделано правильно, то система водяного обогрева пола будет функционировать долго, никаких дополнительных работ по поддержанию ее в оптимальном состоянии проводить не потребуется.

Видео – Термостат для водяного пола

Выбираем теплорегулятор для теплого пола, что нужно знать чтобы не ошибиться?

Для контроля температурного режима в помещениях применяются терморегуляторы. Все они работают на одном принципе: датчиком измеряется температура в комнате, затем производится ее сравнение с установленным значением, после чего поступает сигнал к системе подогрева на ее включение, отключение или изменение режима работы.

Настройка терморегулятора

В системе электрического теплого пола воздействие на подогрев производится напрямую – путем подачи или отключения напряжения. Терморегулятор для водяного теплого пола автоматически управляет расходом жидкого теплоносителя или поддерживает его заданную температуру с целью создания комфорта в помещении.

Виды терморегуляторов

Выбор термостата под определенную систему определяется следующими факторами:

мощность оборудования;
способ регулирования;
выполняемые функции;
тип монтажа.

Мощность

Для большинства оборудования мощности 3 кВт вполне хватает. При большом количестве контуров отопления применяется несколько терморегуляторов, или устанавливается магнитный пускатель. Чем больше площадь помещения, тем дольше производится его прогрев от одного термостата.

Какие бывают датчики?

За комфортную температуру пола и обогрев воздуха отвечают разные системы. Соответственно, применяются разные датчики. В первом случае используют датчик пола. Его размещают в стяжке между трубами контура, на расстоянии более 50 см от стены. На полу крепится труба или гофрошланг, в которые вводится кабель с датчиком на конце. Труба залита раствором, но ее конец выходит наружу. При необходимости вышедший из строя датчик вытягивается наружу за провода и заменяется на исправный.

За обогрев воздуха отвечает выносной датчик, расположенный в помещении. Обычно его устанавливают внутри корпуса терморегулятора. При этом он не должен находиться на сквозняке, нагреваться лучами солнца или располагаться близко от приборов, выделяющих тепло.

Под датчик в стене делается штроба, идущая до уровня пола. В канавке размещается шланг, который затем одним концом выводится на место проведения измерений, а другим – вводится в монтажную коробку с закрепленным в ней терморегулятором. Шланг изолируется от попадания раствора заглушкой. В него заводится датчик температуры пола с проводами.

Предварительно следует проверить его исправность, измерив сопротивление и сравнив затем с паспортными данными. При появлении большой разницы датчик следует заменить. Затем производятся необходимые подключения. Тестовый пуск системы производится до заливки стяжки.

Микроклимат в помещении существенно зависит от погоды на улице. В связи с этим, разработан режим климат-контроля с применением наружного датчика и контроллера (климат-компенсатора). В программу введен ряд зависимостей между температурой теплоносителя и уличного воздуха. Выбрав одну из них по значениям температуры воздуха снаружи, контроллер вычисляет, насколько должен быть нагрет теплоноситель.

Если значения расчетной температуры теплоносителя меньше фактической, поступает сигнал на прикрытие подачи горячей воды в контур отопления. Все измерения и корректировка расхода теплоносителя продолжаются в сторону снижения рассогласования данных. Контроллер также может управлять производительностью смесительным насосом или переключаться в другой режим.

Типы термостатов и их функции

Механический регулятор – самый простой и относительно дешевый прибор. Температура выставляется поворотом колесика на нужную отметку. Затем система по ней поддерживает температуру. При изменении погоды нужно вручную изменять установку температуры.

Электронный аппарат также является простым, но гораздо более удобным устройством (схема на рис. ниже). Разная температура может устанавливаться на несколько промежутков времени, что позволяет экономить энергию и обеспечивать более комфортные условия в помещении. Доступные цены и необходимая функциональность делают приборы самыми популярными.

Схема управления двухконтурным теплым полом с помощью электронного термостата

Для больших или средних систем теплого пола целесообразно применять программируемые термостаты. Правильно подобранная программа для режима использования помещений дает возможность экономить тепло и быстро окупить стоимость прибора.

Дистанционный регулятор работает так же, как программируемый, но с управлением на расстоянии. Можно даже программировать устройство через пульт. Здесь применяется система управления от двух датчиков: в помещении и на полу, что позволяет оптимизировать тепловой режим и более экономично управлять расходом энергии.

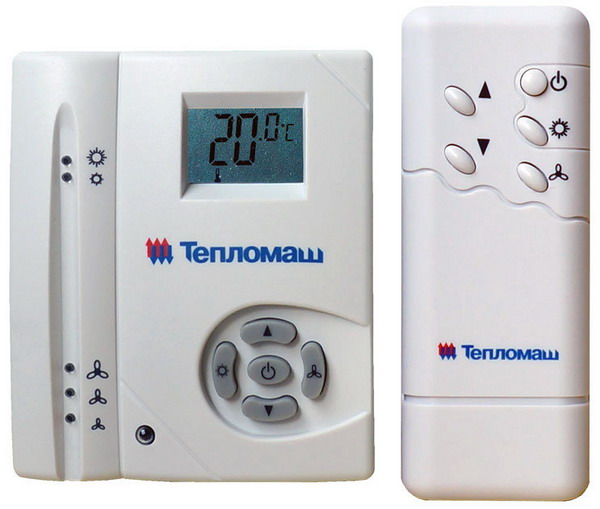

Термостат с пультом

Часто возникают ситуации, когда поверхность пола теплая, а в помещении прохладно. Здесь желательно применять дополнительный датчик, измеряющий температуру воздуха, после чего она сравнивается с установленной. Выше установки не поднимется температура как пола, так и воздуха. Двухуровневый термостат обеспечивает больший комфорт, если снабжен подходящим дополнительным оборудованием. При этом следует учитывать, что контроль за температурой поверхности пола имеет точность больше, поскольку на показания датчика не влияют сквозняки и солнечные лучи.

Режимы автоматического регулирования

Автоматика служит для поддержания заданных параметров автономно.

Индивидуальное регулирование

Термостаты покомнатного регулирования самостоятельно управляют температурой и должны быть установлены всегда для:

Поддерживания установленной температуры воздуха (Т_в) в каждом помещении путем управления температурой пола (Т_п).
Поддерживания заданной (Т_п) ,которая важнее чем (Т_в).

Групповое регулирование

Способ заключается в управлении температурой или объемом теплоносителя, осуществляется следующим образом:

На источнике тепла, например, на отопительном котле со встроенными датчиками, контролирующими и управляющими элементами.
Изменение параметров теплоносителя на одном или на группе коллекторов.
С поддерживанием постоянной температуры теплоносителя, например, с установкой термоголовки с накладным датчиком на двух,- или трехходовой клапан узла, смешивающего прямой и обратный потоки жидкости. В зависимости от измеряемой температуры водяного теплого пола двухходовой клапан (1) подает или отсекает горячую воду, которая смешивается с обратным потоком насоса (2) (рис. а ниже). Недостатком является небольшая пропускная способность, но зато обеспечивается плавная регулировка. Максимальная площадь отопления для данной схемы составляет не более 200 м². Трехходовой клапан одновременно выполняет функции балансировочного крана и пропускного клапана (рис. б). На схеме управление его заслонкой производится с помощью контроллера (6) по результатам измерения датчика температуры смеси (3) и уличного (5). Смешивание прямого и обратного потоков теплоносителя происходит внутри трехходового клапана.
Климат-контроль по выбранной программе, работающей от нескольких датчиков температуры. Режим может осуществляться по схеме на рис. б.

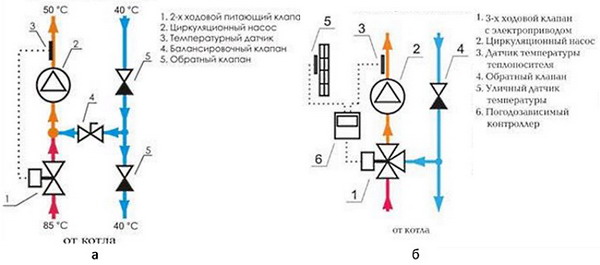

Схемы работы регулирующих клапанов системы теплого пола

Комплексное регулирование

Способ сочетает индивидуальную и групповую автоматику, Поскольку последняя не всегда способна работать автономно.

Автоматику и оборудование следует применять только от одного производителя, иначе они могут не состыковаться.

Обзор разных типов терморегуляторов

Может быть интересно

Выпускается много разных типов термостатов, у каждого из них есть свои достоинства и недостатки.

Термостатические головки

Устройства содержат круглую ручку со шкалой, по которой выставляется требуемая температура в помещении. Когда она превысит заданный уровень, клапан внутри перекрывает подачу теплоносителя. Температура начинает падать. При прохождении порога клапан снова открывается, и подача возобновляется.

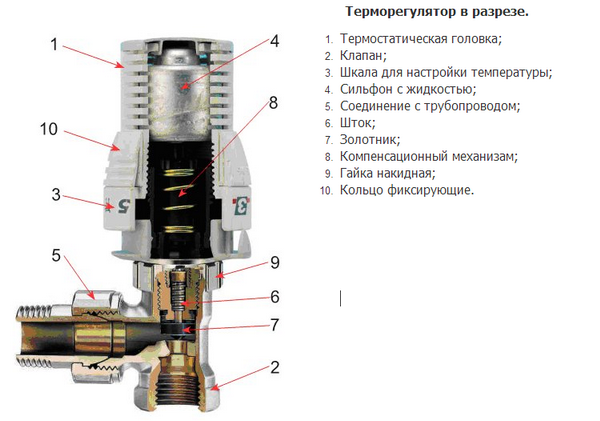

Внутри прибора встроен сильфон (гофрированная камера) с жидкостью или газоконденсатом. Он одновременно выполняет функцию датчика температуры и исполнительного механизма. При нагреве наполнитель расширяется, и сильфон давит на шток, закрывающий клапан.Термоголовка в разрезе

Качественное регулирование температуры

Работа термоголовки основана на измерении температуры на месте ее установки. Существует другой вариант с выносным датчиком. Он правильнее измеряет температуру в помещении. Этот тип устройства предпочтительнее. Его часто устанавливают на трехходовой клапан.

Термоголовка с трехходовым краном

Принцип качественного регулирования основан на подаче в контуры теплоносителя с заданной температурой при его постоянном расходе. Изменяется только соотношение горячей и охлажденной воды на входе в контуры теплого пола.

Есть вариант с подачей горячей воды из котла напрямую в трубы теплого пола. При этом измеряется температура потока на выходе. Когда она достигнет заданного максимума, прямая подача отключается, и обратный водный поток начинает циркулировать по замкнутому контуру отопления, пока не остынет до заданной температуры. Затем клапан открывается, и снова возобновляется прямая подача из котла. Хотя схема надежная, применение смесительного узла является предпочтительным.

Его преимущества следующие:

равномерное прогревание поверхности пола;
возможность увеличения количества автоматических температурных режимов;
равномерный гидравлический режим функционирования системы.

Следует отметить, что пользователи часто регулируют температуру системы непосредственно на котле, что создает некомфортные условия и настоящий хаос в системе. Особенно это заметно, когда вместе с ним подключена система с радиаторами.

Термоголовка соединяется механически со штоком, на котором размещены 2 клапана. При их перемещении открывается больше проход для одного потока и перекрывается для другого, что влияет на температуру теплоносителя.

В качестве датчика температуры используется баллончик, заполненный газовым конденсатом и соединенный с сильфоном гибкой тонкой трубкой. Как только температура среды повышается, давление расширяющегося газа передается в сильфон, и шток терморегулятора перемещается, перекрывая прямую подачу теплоносителя через трехходовой клапан. При снижении температуры в помещении, прямой поток от котла увеличивается.

Рабочей средой может быть термочувствительная жидкость или парафин в цилиндре. Сигнал подается на нагреватель, расположенный в наполнителе. От повышенной температуры парафин плавится, его объем соответственно увеличивается, и расплав давит на поршень, который перемещает шток с клапанами.

Устройство является более инерционным, чем газовое. Температура теплоносителя регулируется термостатом в диапазоне до 40⁰С.

Температура теплоносителя регулируется в смесительном узле, в который входят терморегулятор, клапан и водяной насос с обвязкой. В свою очередь, узел связан с группой из прямого и обратного коллекторов, через которые производится раздача теплоносителя по контурам и его возврат на подогрев.

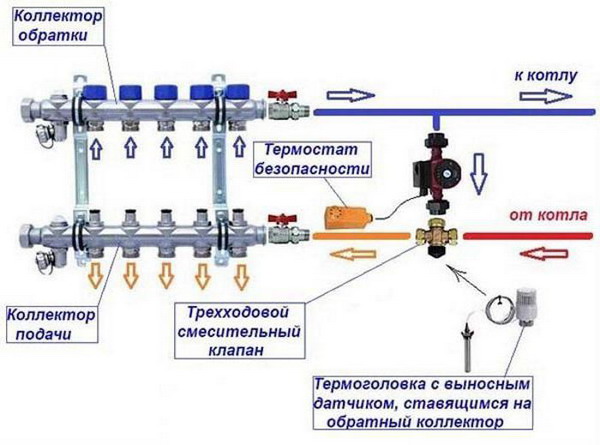

Коллекторная группа со смесительным узлом

Ошибкой пользователей является попытка управлять отоплением вручную путем бессистемного вращения крышек термоголовок. Подобный способ регулировки является грубым и только сбивает настройки, поскольку расход тепла зависит от многих факторов и является переменной величиной.

Автоматическое управление с большей точностью производит термоголовка, у которой выносной датчик встраивается в обратный коллектор.

Количественное регулирование температуры

Способ заключается в том, что на подающей линии сохраняется постоянная температура теплоносителя. При этом на каждом контуре устанавливается термостатический клапан RTL, изменяющий расход горячей воды.

Регулирование температуры теплого пола изменением расхода горячей воды

Устройства поддерживают заданную температуру воды на выходе каждого контура, где датчиком служит встроенный сильфон с термочувствительной жидкостью. Положение клапана определяется ручной настройкой крышки головки.

Давление в системе теплого пола создается циркуляционным насосом отопительного котла. Длина каждой петли ограничена и не должна превышать 60 м, иначе теплоноситель не продавится через контур.

Более продвинутым способом регулировки температуры теплоносителя является установка сервопривода на распределитель теплого пола, управляемого от комнатного термостата. Схема его подключения представлена на рис. ниже.

Схема подключения комнатного термостата

Подобная система работает как при качественном, так и при количественном регулировании температуры. Термостат непрерывно управляет сервоприводом, постоянно прикрывая или открывая клапан подачи теплоносителя.

Количественный и качественный режимы регулирования температуры теплого пола комбинируют, что позволяет повысить эффективность системы отопления.

Выносные термостаты для теплого пола

В более сложных автоматических системах температуру воздуха контролирует терморегулятор с контроллером и сервоприводом. В зависимости от показаний датчиков, расположенный на стене термостат выносной для водяного теплого пола дает сигнал на перемещение клапана коллектора.

Контроллер имеет следующие функции:

принятие сигналов от датчиков и реакция на них;
организация разных режимов отопления помещений;
программируемое отопление в разное время.

Многофункциональные термостаты дорого стоят, но затраты со временем окупаются. Важно правильно выбрать подходящую систему. В небольшом помещении выбирается простая схема с клапаном и встроенным термостатом. Температура воды устанавливается вручную, а затем термостатическая головка будет управлять клапаном.

При наличии в доме радиаторов отопления и теплого пола, который является дополнительным, необходима схема качественного регулирования его температуры.

Если теплый пол служит основным средством отопления, его целесообразно разбивать на зоны с управлением каждой по простым схемам.

Видео

Терморегулятор – это необходимый атрибут для теплого пола. Он эффективен вместе с остальным оборудованием, например, со смесительным узлом. Простые системы устанавливаются своими силами, а сложные –доверяются профессионалам. Если теплый пол является основным средством отопления дома, лучше разделить всю систему на простые автономные подсистемы без лишних сложностей.

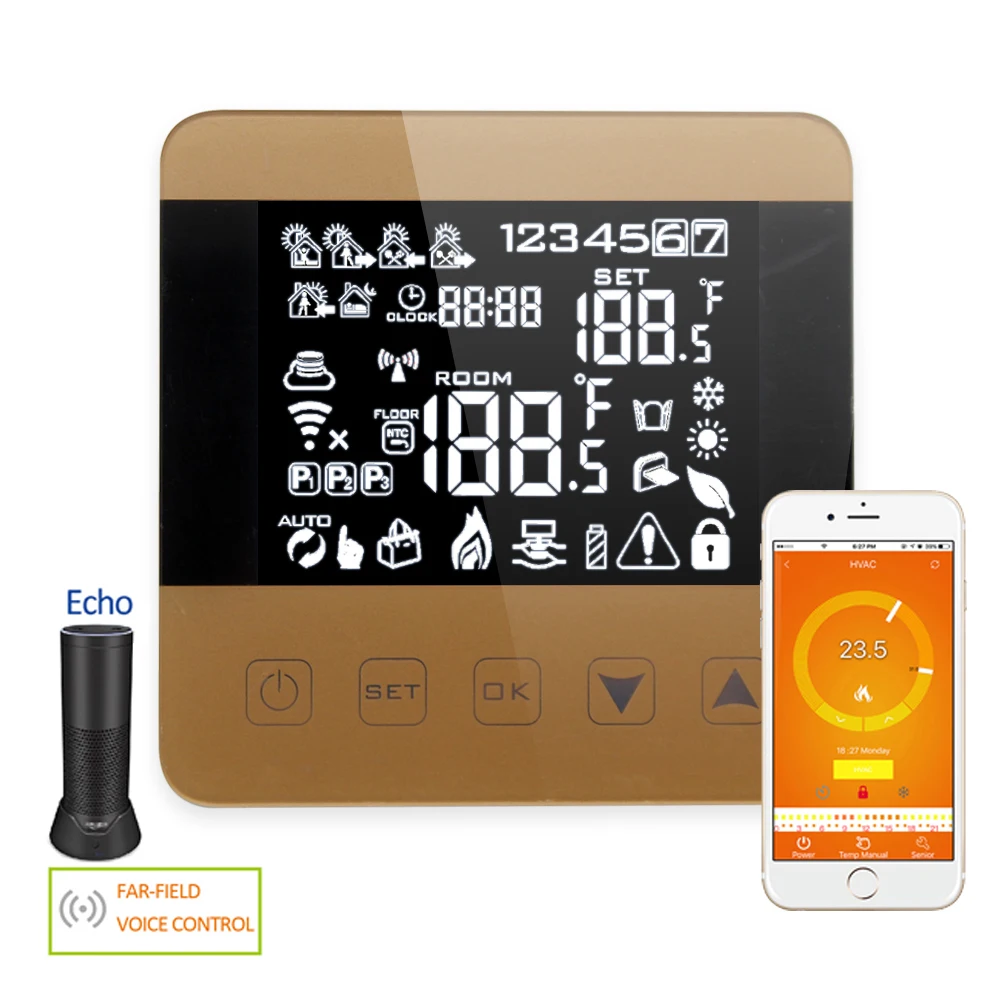

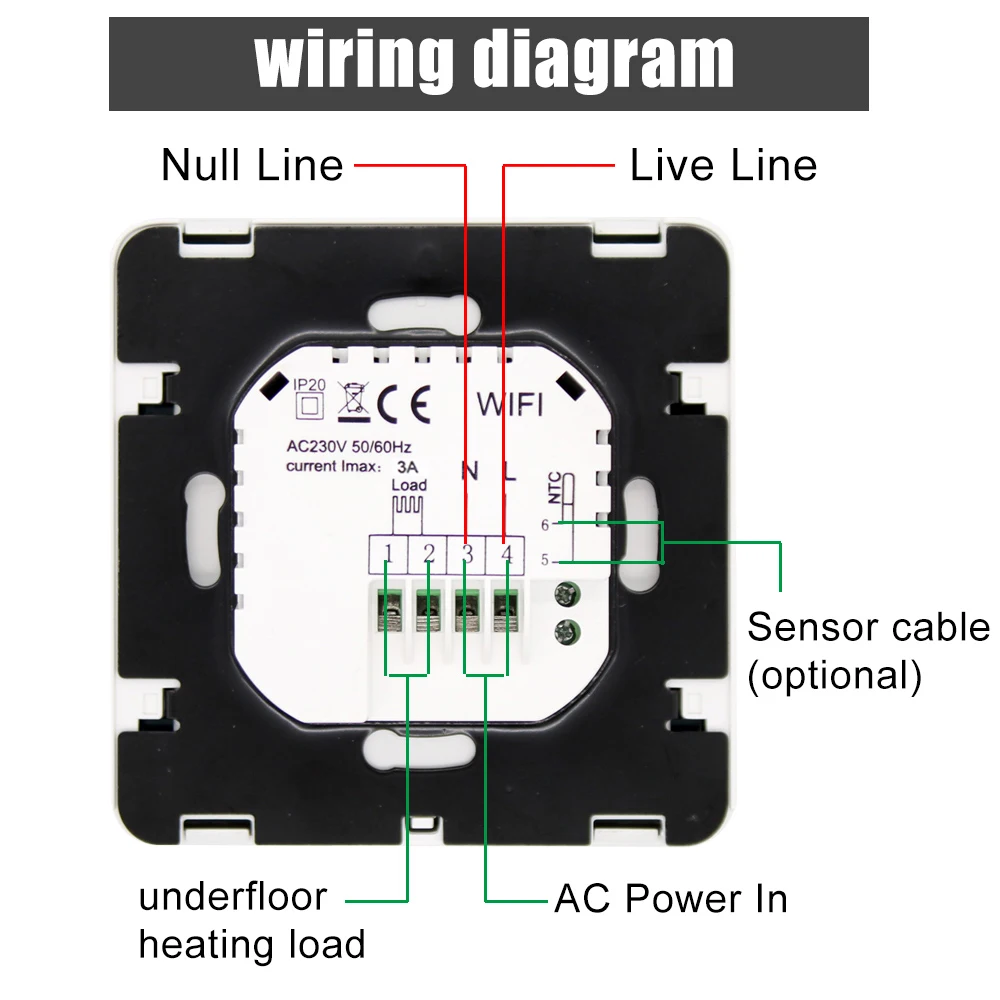

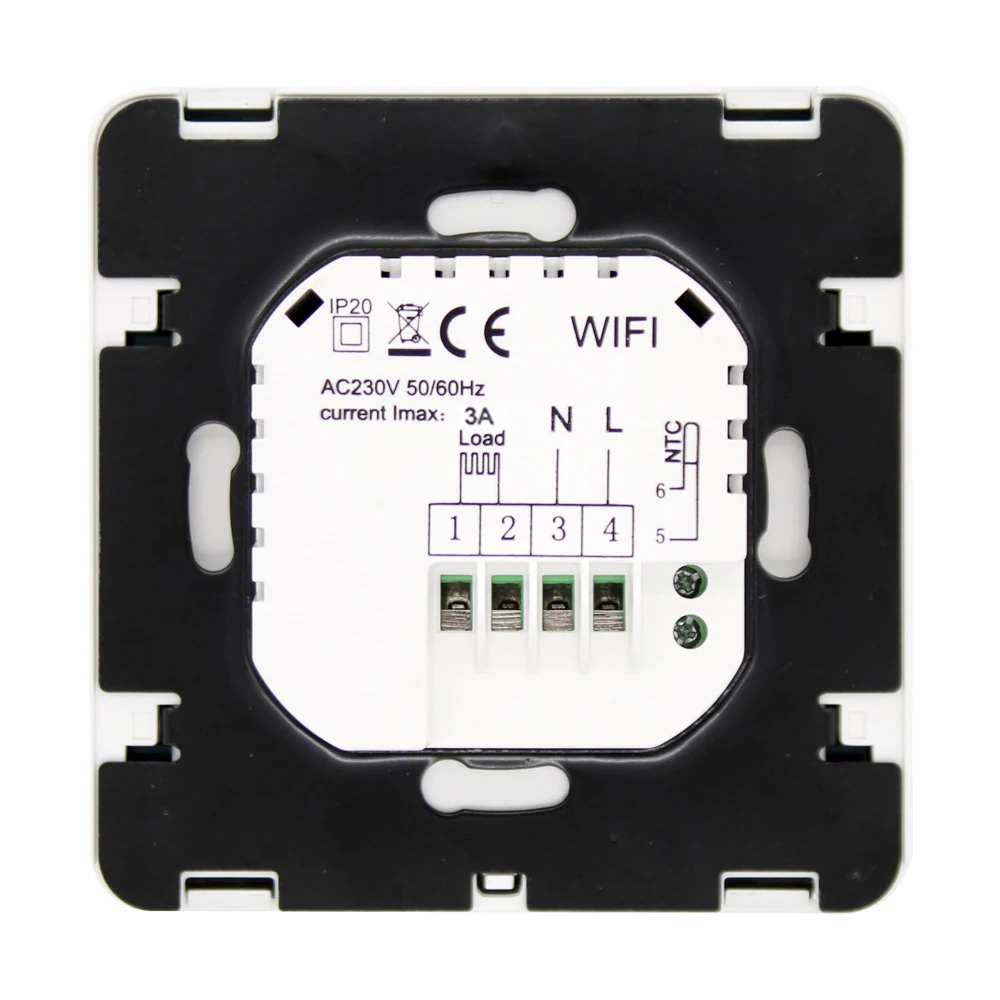

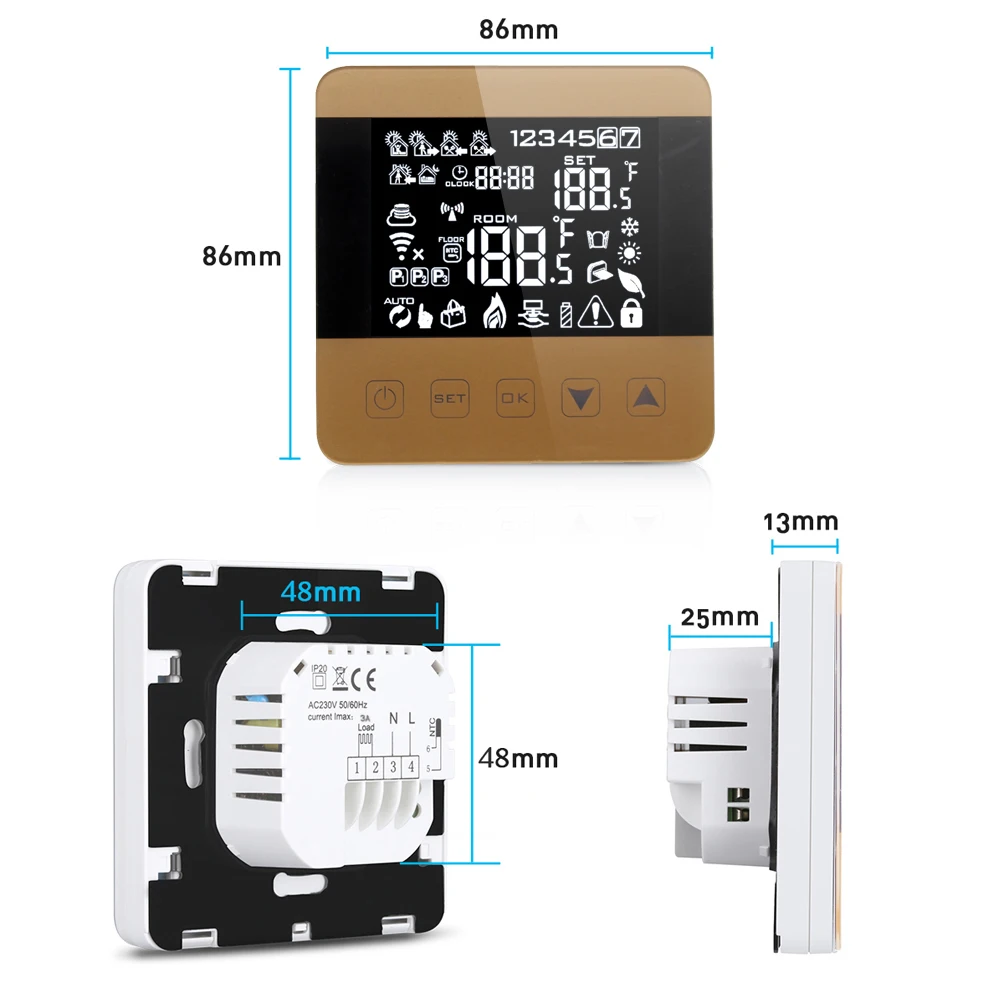

16A AC 220V WIFI Регулятор температуры воды / системы отопления WIFI Термостат APP Управление для теплого пола | |

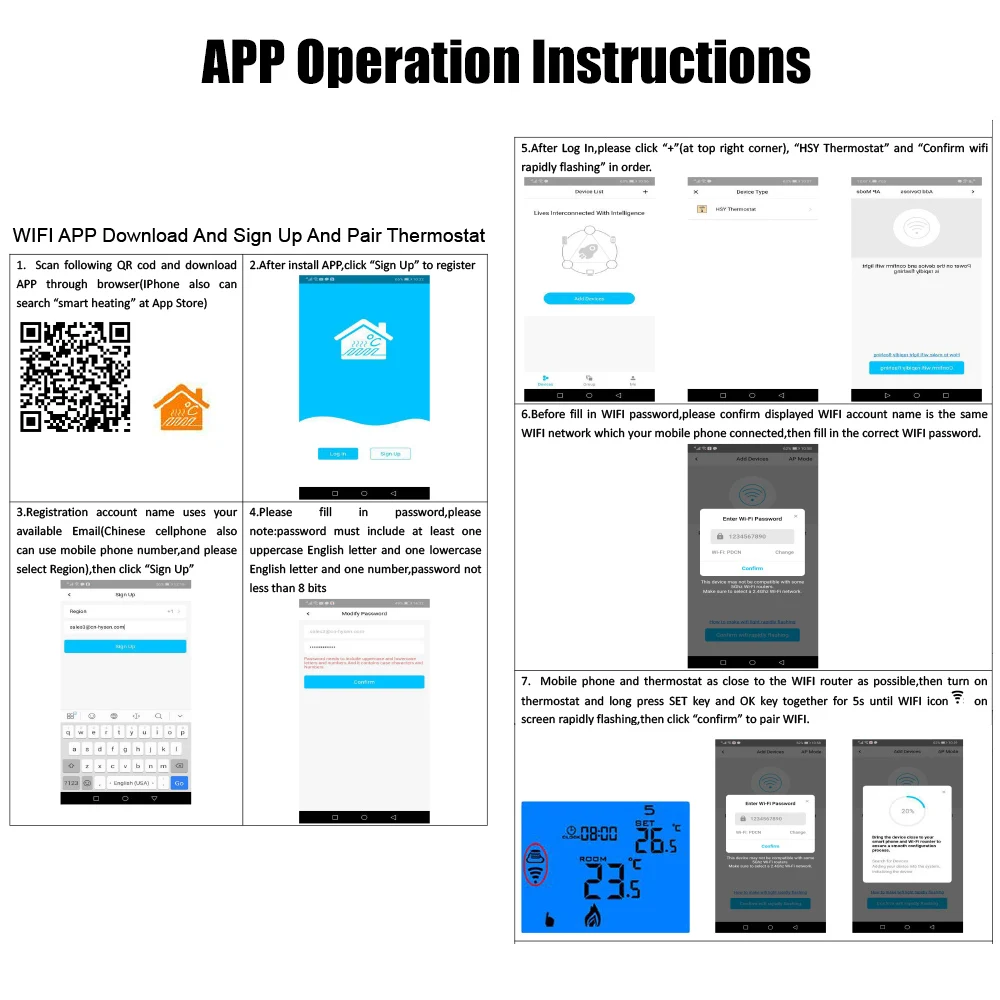

Manual1_

Примечание: Значок Wi-Fi быстро мигает в первую минуту, телефон должен быть

подключен к Wi-Fi в течение одной минуты.

Мы отправляем по всему миру, за исключением apo / fpo
Товары доставляются из Китая авиапочтой, доставить в большинство стран в течение 15-25 рабочих дней
Время доставки зависит от пункта назначения и других факторов, может занять до 30 рабочих дней

Мы принимаем Alipay и Paypal, кредитные карты, Money Booker, T / T, Western Union, здесь

Все основные кредитные карточки принимаются через безопасный платежный процессор ESCROW.

Гарантия 6 месяцев. Купить с уверенностью
Если вы не удовлетворены при получении вашего товара, пожалуйста, верните его в течение 14 дней для замены или возврата денег,

Пожалуйста, свяжитесь с нами, прежде чем вернуть его.

Если товар неисправен в течение 3 месяцев, мы вышлем вам отзыв без дополнительной оплаты,

Или предложить возврат после получения дефектного элемента.

Если товар неисправен через 3 месяца, вы все равно можете отправить его нам. Мы вышлем вам новый после получения дефектного элемента.

Но вы должны оплатить дополнительную стоимость доставки.

Мы зависим от удовлетворенности клиентов, чтобы добиться успеха, ваши положительные отзывы 5 звезд очень важны для нас,

Если вы удовлетворены нашим продуктом, пожалуйста, оставьте положительный отзыв (5 звезд)

Пожалуйста, не оставляйте нам отрицательный отзыв, прежде чем связаться с нами, мы сделаем все возможное, чтобы решить эту проблему,

пожалуйста, помогите нам улучшить

Теперь, если вы покупаете наши продукты, оставьте нам 5-звездочный отзыв и поделитесь им в своей социальной сети, такой как Facebook, Twitter, ВКонтакте, Instagram и т. Д.Отправьте нам скриншот, вы получите дополнительную скидку. Счастливые покупки онлайн.

Мы не несем ответственности за любые таможенные пошлины или налог на импорт.

Все письма будут даны ответы в течение 1 рабочего дня, если вы не получили наш ответ,

пожалуйста, повторно отправьте ваше письмо, и мы ответим вам как можно скорее.

Только серьезный покупатель! Пожалуйста, разместите ставку, только если вы согласны со всеми пунктами

Q: есть ли номер для отслеживания моего товара?

A: Если вы хотите, чтобы посылка отслеживалась, пожалуйста, выберите Китай воздушной почтой, Сингапур или Экспресс

Q: этот продукт поставляется с розничной упаковке?

A: Мы объявили детали упаковки в описании каждого продукта, пожалуйста, проверьте его, спасибо!

Q: Я являюсь торговым посредником, я хотел бы купить много единиц вашего товара, какова оптовая цена?

A: Если вы хотите купить большое количество, пожалуйста, отправьте нам письмо, мы дадим вам лучшую цену, спасибо!

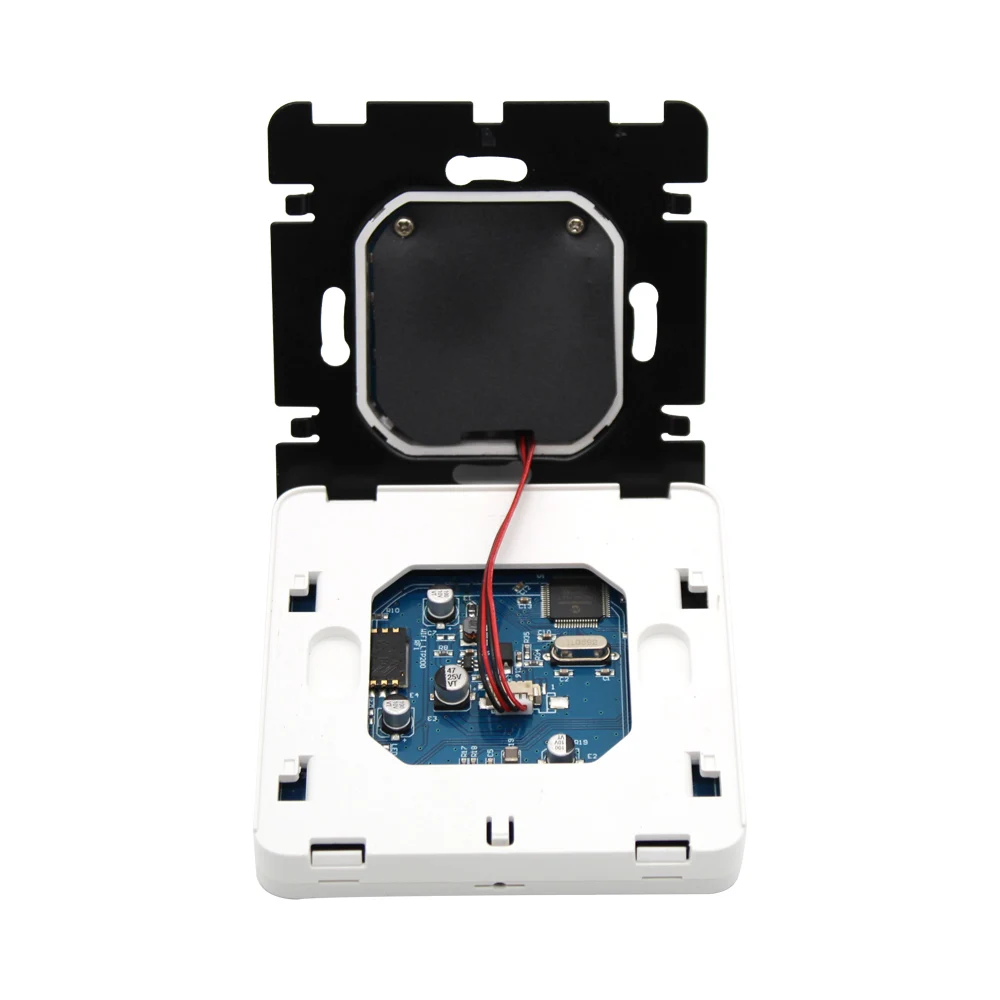

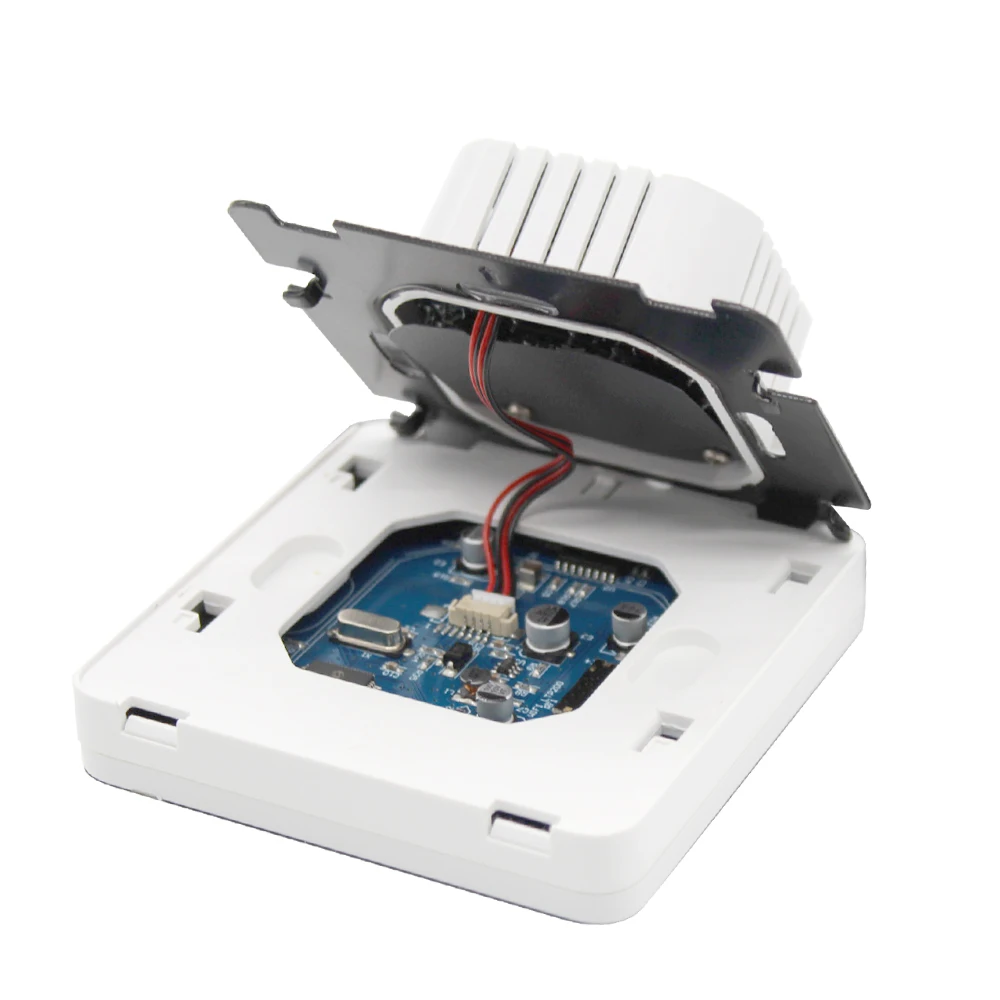

Wi-Fi Термостат Водяной Пол Нагревательный Термостат для Теплого Пола Alexa Smar Отопительная Система Программируемый Регулятор Температуры 3A | |

РЕКОМЕНДУЕТ:

Он был разработан для управления системой водяного теплого пола. Эти агрегаты предназначены для использования в коммерческих, промышленных, гражданских и бытовых объектах.

1. Работает с Echo Alexa для голосового управления

2. Умный Wi-Fi-термостат, управляйте своим термостатом отовсюду и в любое время с помощью смартфона.Приложение поддерживает шесть языков: китайский, английский, итальянский, французский, немецкий, испанский.

3. 3 типа времени: 5 + 2/6 + 1 / 7день, максимум 6 периодов в день. Ручной режим доступен для приостановки настроенных расписаний, замените его текущими настройками в соответствии с вашими потребностями

4. Функция включения памяти при сбое питания, защита ваших настроек от сбоя питания

5. 3 вида датчиков: N1: встроенный датчик (защита от высокой температуры закрыта) .N2: внешний датчик (защита от высокой температуры закрыта).N3: Встроенное сенсорное управление. Имеется 3 сенсорных режима, которые соответствуют вашим потребностям, каждый режим определяет свой временной сенсорный способ

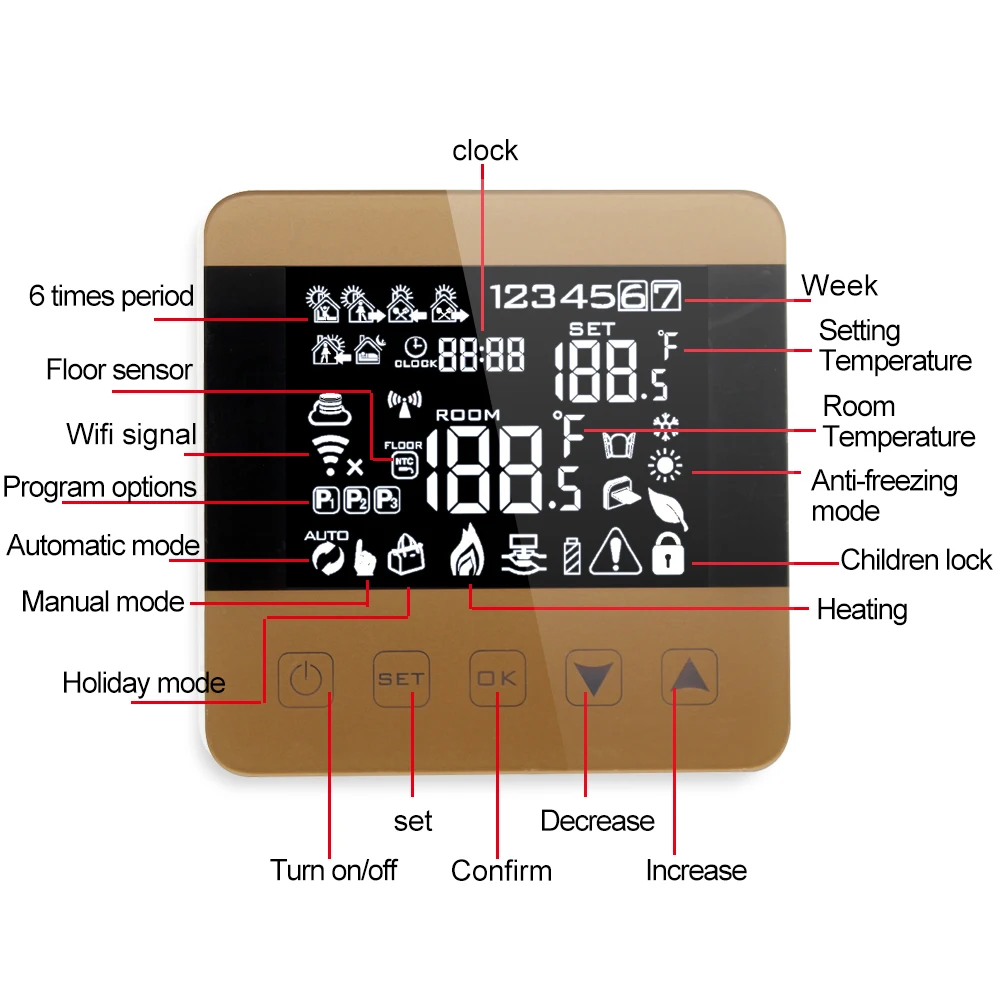

Feature Glance:

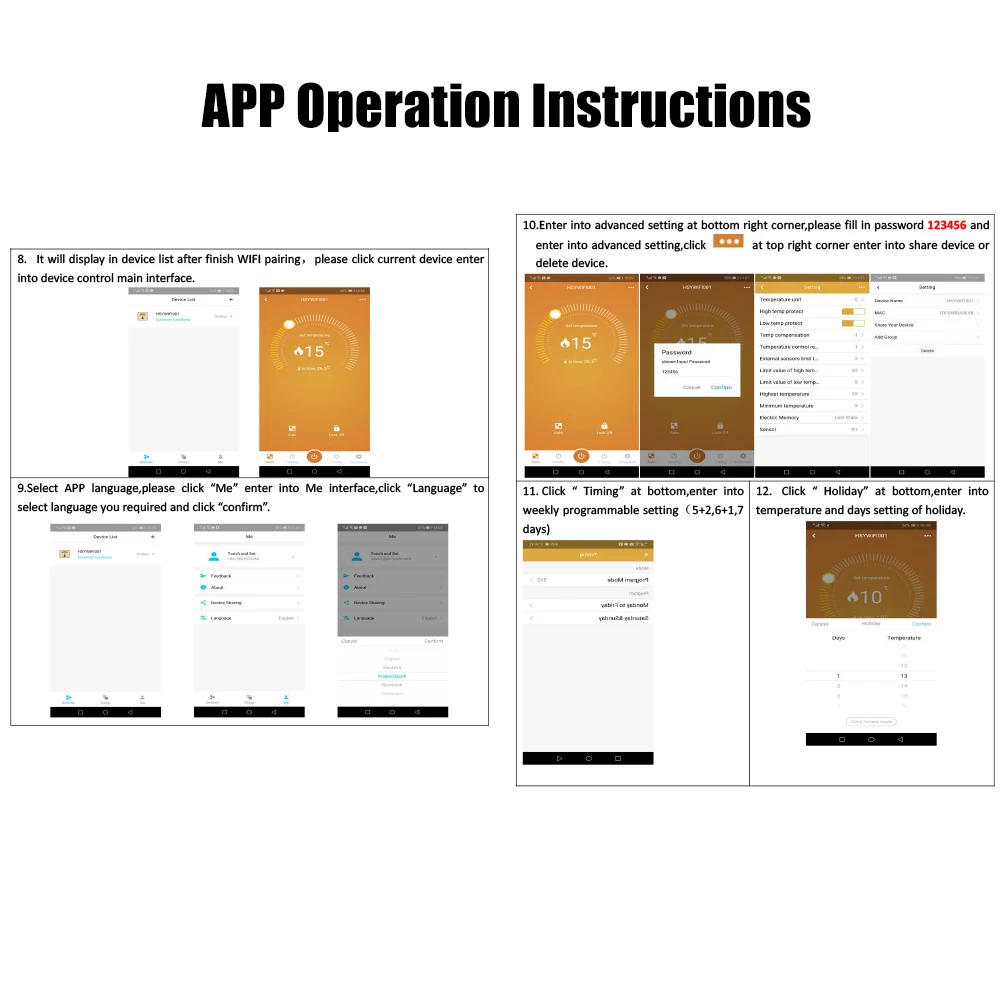

Приложение для удаленного управления Wi-Fi, поддержка IOS и Android

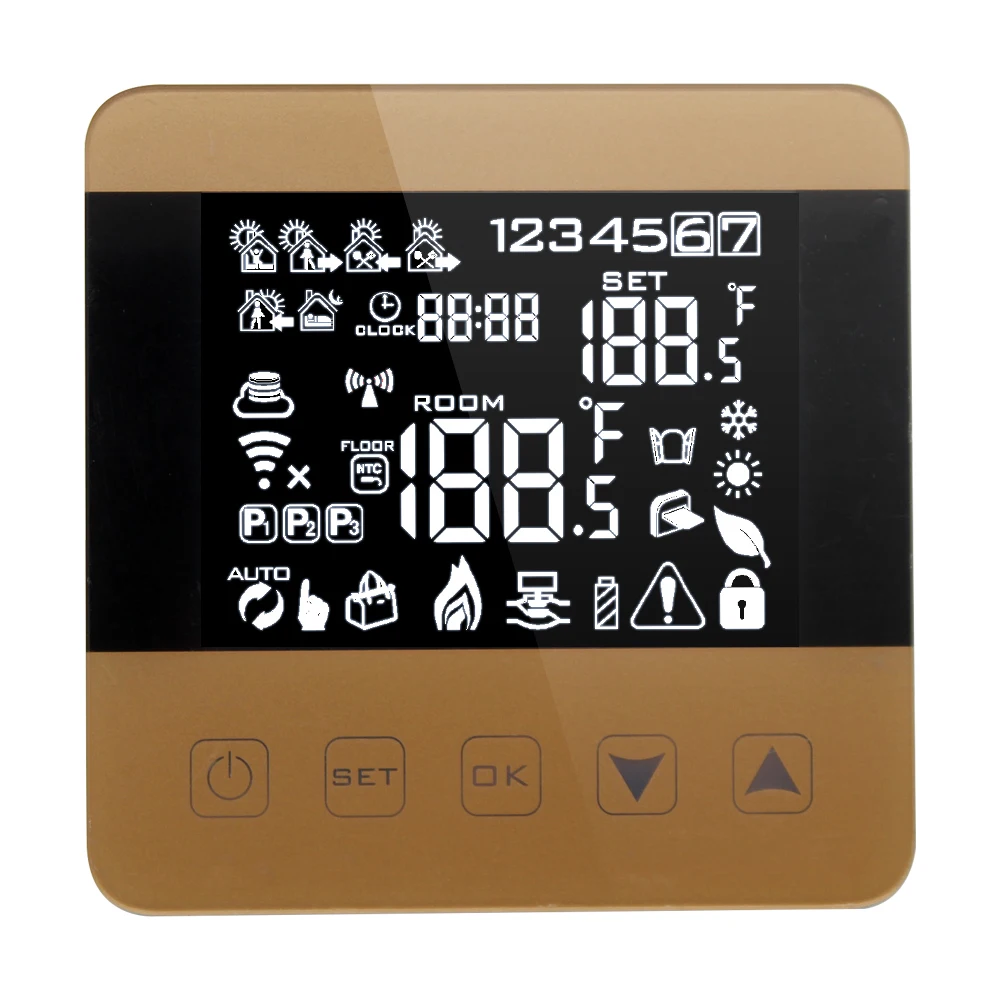

A.LCD Экран подсветки экрана (ПОЛОЖИТЕЛЬНЫЙ ТИП)

B. Еженедельно 5/5 + 1/5 + 2

C. Ежедневно до 6 этапов, интервал времени

D. Защита от замерзания и блокировки клавиатуры

E. Функция памяти.

Функция удаления накипи

F.Три модели: автоматический режим, режим отдыха, временный ручной режим.

Технические характеристики изделия:

Текущая нагрузка «3А

Мощность: 100-230 В переменного тока 50/60 Гц
