Устранение протечки дымохода | «Важный Дом»
Примыкание к дымоходу – проблемный узел для всех типов кровли. В месте прохода трубы через крышу сходятся два материала с разными физическими характеристиками, например, кирпич и металл. Отличается режим работы дымохода и кровли: труба испытывает температурные воздействия, а крыша – деформации от ветровой и снеговой нагрузки. Узел примыкания находится в сложных условиях, примыкание повреждается и течет.
Течет крыша или течет дымоход?
Перед началом работ важно выявить природу протечки:
Протечка на стыке. Причина – похабное исполнение узла- Течет дымоход. Причиной протечки становится разрушение трубы и повреждение флюгарки. Ситуация характерна для кирпичных дымоходов. Требуется восстановление трубы, кладочные и штукатурные работы. Если кладка выполнена из кирпича низкой марки, рекомендуется утеплить и обшить дымоход для защиты от воздействия среды.
Ремонт кровли в месте прохода дымохода
Можно выделить два типа дымоходов:
- одиночные трубы круглого сечения;
- дымоходы и короба прямоугольного сечения.
В зависимости от типа дымохода выбирается способ ремонта. Стык круглой трубы лучше всего уплотнить проходным элементом, например, Master Flash. Проход прямоугольного дымохода оформляется в виде примыкания, устройство которого зависит от материала кровли. Узлы и способы их ремонта будут рассмотрены далее.
Выход круглой трубы. Ремонт при помощи Master Flash
Простой и надежный вариант, как устранить течь крыши возле дымохода – использовать проходной элемент, например, Master Flash. Такой способ применяется для прохода через кровлю труб диаметром от 75 до 1050 мм.
Проходной элемент – это герметизирующая деталь, состоящая из манжеты и упругой основы. Манжета плотно надевается на трубу. Основа принимает профиль кровельного материала, герметизируется и крепится саморезами с уплотнительными шайбами.
Устранение течи при помощи Master FlashПримыкание прямоугольного дымохода. Узлы и способы ремонта для разных кровельных материалов
Перед тем, как устранить течь крыши возле дымохода, нужно понять устройство примыкания.

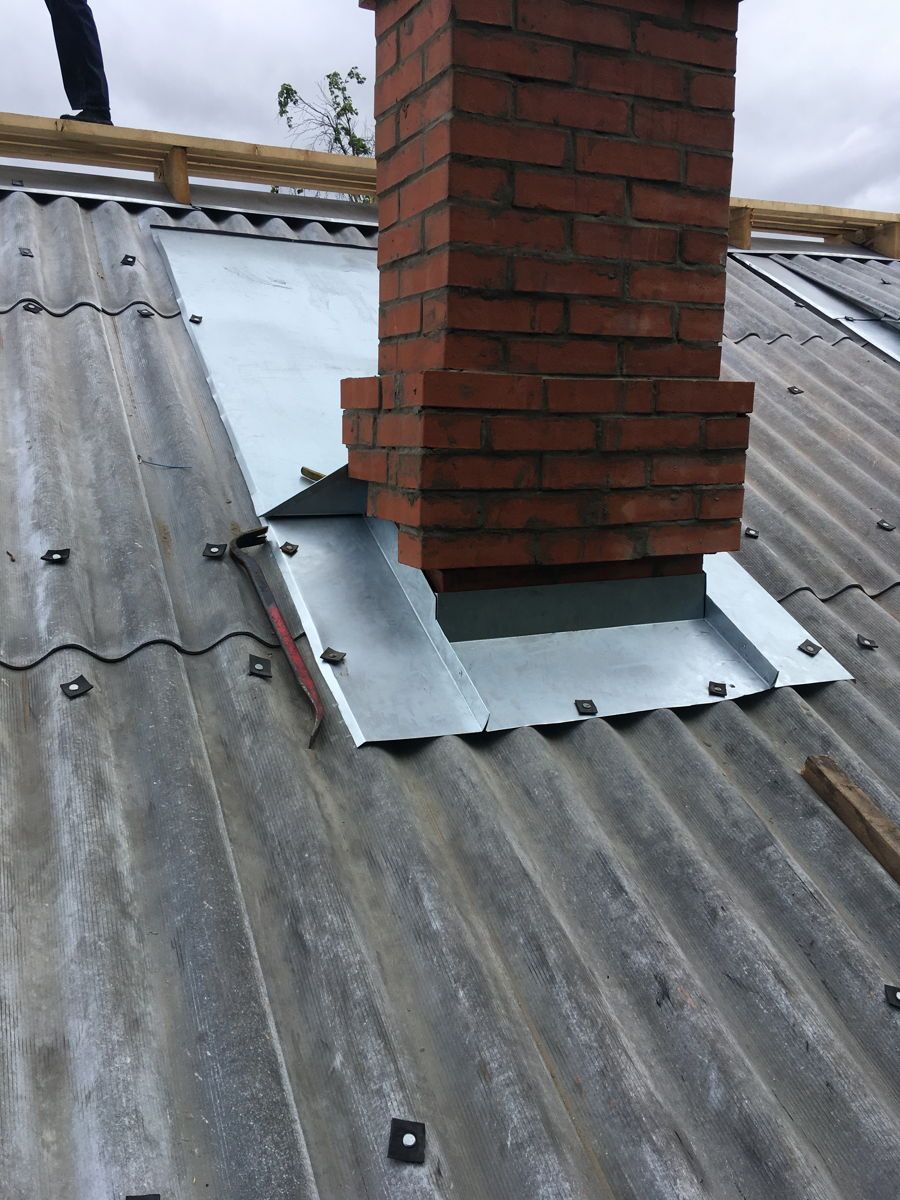

Шифер. Узел примыкания выполнялся «по старинке»: с использованием битума или раствора. Иногда поверх стыка устанавливали фартук из кровельного железа.
Традиционный вариант примыкания на шиферной кровлеЧто делать?
Нужно заделать поврежденные участки, используя традиционные способы – «дешево и сердито».
Ондулин. Производитель предлагает свой вариант примыкания и все необходимые для этого материалы – боковой и покрывающий фартук, герметизирующую ленту.
Как устранить течь?
Если узел имеет незначительные дефекты, следует заделать щели герметиком. Если примыкание сильно повреждено или выполнено неправильно, потребуется переделка узла по инструкции производителя.
Битумная черепица и мягкая кровля. В месте примыкания устанавливается галтель – аналог плинтуса. На стены дымохода заводится подкровельный изол, примыкание проклеивается кусками ендовного ковра с напуском на трубу. Стык усиливается металлическим спецпланками.
Неправильно выполненное примыкание, отсутствует галтель, нарушена герметичность.Что делать?
В случае, который показан на фото, требуется полная переработка узла.
Если примыкание сделано правильно, для устранения течи достаточно произвести герметизацию повреждений.
Металлочерепица и профнастил. Узел примыкания один из самых сложных. Производители предлагают устанавливать специальные оклады и фартуки.
Нередко причиной протечки становится недобросовестный монтаж. В таком случае необходимо полностью перебирать узел.
Фальцевая кровля. Стыки в узле примыкания должны выполняться на двойной замок, либо на одинарный, но тщательно герметизироваться.
Лучше доверить ремонт сложного узла опытным кровельщикам-фальцовщикам.
Черепица. По традиционной технологии примыкание замазывалось раствором. Современные производители черепицы предлагают проклеивать стык герметизирующими лентами.
Причина протечки – повреждение герметизацииВ приведенном случае достаточно заново проклеить стык. Однако встречаются ситуации, когда узел сделан неправильно, и требуется полная переделка примыкания.
Перечислены основные дефекты и способы, как устранить течь крыши возле дымохода.
Для устранения протечки сложного примыкания металлочерепицы, а также узлов дорогих черепичных и фальцевых кровель, лучше обратиться к специалистам. Опытные кровельщики найдут первопричину протечки и произведут квалифицированный ремонт.
Наши специалисты ответят на все вопросы
по протечке Вашей кровли по
Также читайте по теме:
Герметизация печной трубы на крыше. Заделка квадратных и круглых дымоходов
Примыкание кровли к трубе – важный узел, от качества исполнения которого во многом зависит правильное функционирование кровельного пирога, надежность и долговечность всей конструкции.
Особенности монтажа дымохода
Устройство примыкания кровли к трубе может выполняться по различным технологиям, с использованием материалов, соответствующих типу кровельного покрытия. Принцип герметизации стыка финишного настила с вертикальными конструкциями, в том числе дымоходной трубой, определяется в процессе работ над проектом крыши. Требуется учитывать не только вид кровельного покрытия, но и место расположения дымохода, его форму и материал, из которого он изготовлен. В ряде случаев возможно использование готовых конструкций и штатных элементов для гидроизоляции примыканий.
Проще всего гидроизолировать дымоход, установленный в самой высокой точке скатной крыши – в этом случае нет опасности накопления снега за трубой, что может привести к разгерметизации примыкания и проникновения влаги внутрь кровельного пирога. Дымоход прямоугольной формы, проходящий через конек крыши, может монтироваться между стропильными фермами висячего типа, либо с прерыванием конькового бруса в системе с наслонными стропилами и монтажом дополнительных опор.
Без особых проблем можно гидроизолировать примыкание кровли к дымовой трубе, расположенной немного ниже конька. Значительно сложнее обустройство трубы в нижней части ската. В этом случае для защиты дымохода от схода снежных масс и накопления снега позади трубы нередко требуется установить специальную скатную конструкцию с разжелобком.
Не рекомендуется установка дымохода в пересечении с ендовой (внутренним углом, образованным скатами сложной крыши), так как неизбежны серьезные осложнения при герметизации примыканий к кровле.
Выход дымохода через крышу
В процессе строительства нового дома или же реконструкции старого перед владельцем здания возникает логический вопрос, заключающийся в том, как вывести дымоход из сооружения.
Существует несколько вариантов. Первый состоит в том, чтобы вывести трубу через крышу дома. Второй сделать вывод трубы отдельно от здания, около одной из стен дома.
Рассмотрим негативные и положительные стороны каждого варианта. Вывод дымохода непосредственно через потолок и крышу создаст большее количество проблем для владельца дома:
- Дополнительные материальные затраты.
- Более продолжительны срок постройки сооружения.
- Сложный процесс очистки.
Положительные стороны заключаются в том, что дымоход будет отдавать тепло стенам, через которые будет проходить. Тем самым предоставляя дополнительное обогревание помещения, что нивелирует все изложенные выше пункты, ведь хозяин дома будет экономить на обогреве помещения.
Второй вариант, когда труба крепится непосредственно к одной из стен дома. Достоинствами данного метода является то, что средств затраченных, на строительство будет намного меньше, ускорится время возведения дымохода. Однако тепло не будет использоваться рационально, что увеличит затраты на обогрев площади помещения.
Любая постройка регулируется различными нормами, относительно сооружения дымохода существуют различные стандарты. СНиП 41-03-01-2003 дает полный перечень норм, которыми должен руководствоваться человек при строительстве дымохода.
Примыкание профнастила к трубе прямоугольного сечения
Производители профнастила изготавливают множество различных кровельных доборных элементов. Они позволяют обеспечить надежность крыши в местах ендов и примыканий, в том числе помогают загерметизировать выход трубы через профлист кровельного покрытия.
Для этого на профнастил вокруг трубы устанавливают специальный фартук. Выполняют его из металлических деталей, которые называются планками примыкания. Со всех сторон трубы они заводятся под профнастил покрытия на 150-200 мм. В месте соединения с фартуком, профлист вокруг трубы дополнительно уплотняется кровельным герметиком.
Как обойти дымоход профнастилом
Главной задачей такого фартука в верхней части трубы — это собрать и отвести в стороны воду, стекающую по поверхности трубы. Карнизные планки, установленные с нижней, а также с боковых сторон трубы, отводят воду на покрытие ската крыши.
Очень важно правильно выполнить подкровельную изоляцию перед тем, как положить профнастил вокруг трубы. Для этого в гидроизоляционной мембране на месте прохода трубы делают крестообразный разрез. Лишнюю часть мембраны вырезают, оставляя 50-100 мм запаса возле стенок трубы. Затем мембрану приклеивают к стенкам дымохода.
До того, как вывести трубу через профнастил, выбираем способ гидроизоляции примыканий. Проще всего использовать нижние и верхние планки примыканий. Но в этом случае вся вода, которая может проникнуть между трубой и профнастилом кровли, попадет на гидроизоляционную мембрану.
Гораздо надежней защитит обход трубы профнастилом фартук из рулонных гидроизоляционных материалов. Его наклеивают под верхнюю планку примыкания. Выполняют фартук из специальной самоклеящейся ленты. Начинают с нижней части трубы, затем наклеивают ленты с боков и только потом выполняют гидроизоляцию той стороны трубы, которая находится со стороны конька.
Примыкание трубы к кровле с помощью рулонной гидроизоляции
Иногда дымоход устанавливают в здании с уже готовой крышей. В этом случае отверстие под трубу в профнастиле вырезают таким образом, чтобы по его краям осталось приблизительно 1,5-2,0 см запаса. После этого профнастил отгибают, приклеивают к трубе гидроизоляционную мембрану и устанавливают нижнюю планку примыкания. Дальнейшие работы по устройству гидроизоляции выполняют так, как рассказано выше.
Сложность и трудоемкость выполнения гидроизоляции существенно зависит от того, в каком месте ската кровли расположена дымовая или вентиляционная труба.
Наверх ↑
С чего начинать гидроизоляцию
Безопасность работы отопительных приборов во многом определяется правильно проведенной гидроизоляцией при разделке трубы на крыше. Проводя эту операцию учитывают, что:
- каким бы ни было кровельное покрытие, следует добиться сохранения определенного расстояния между стропильной системой и крышей. Если кровля уложена из негорючих материалов – 10-25 см, если из горючих – 15-30 см;
- конструкция сложного кровельного пирога, включающая слои гидроизолята, утеплителя и пароизоляции, не должна нарушаться. Попадание влаги внутрь кровельного пирога приведет к его разрушению. Изолирующие слои, составляющие кровельный пирог, ввиду их горючести, требуется отделить от печной трубы зазором;
Устанавливая дымоход, следует позаботиться о том, чтобы между трубой и крышей оставался зазор, который заполняется изолирующими материалами
- зазор обустраивается посредством монтажа короба, который отделит трубу от крыши.
Расстояние между внутренней стенкой короба и трубой – примерно 15 см. Внутреннее пространство короба заполняется негорючими теплоизоляционными материалами.
Изоляционные пленки в кровельном пироге разрезаются «конвертом», подтягиваются к поперечной балке и стропилам и прикрепляются гвоздями. Гидроизоляция прижимается обрешеткой, пароизоляция фиксируется с помощью специальной рамки. Специальными лентами окантовываются стыки короба и изоляционных слоев кровельного пирога.
Кровельная проходка сэндвич дымохода
Принципиально схема обустройства кровельной проходки трубы типа сэндвич мало чем отличается от вышеописанных случаев. При выполнении отступов и примыканий так же следует соблюдать предписания СНиП 41-01-2003. Разберем стандартный для бани случай с пересечением дымоходом чердачного перекрытия и ската.
Проходку сэндвич трубы через толщу чердачного перекрытия разумнее и легче всего выполнить с помощью ППУ — потолочно-проходного узла заводского изготовления. Стенки и плоскости готового изделия выполнены из минерита или оцинкованной стали. В целях экономии и при желании проявить собственные способности аналогичный металлический ящик можно сделать самим. Задача ППУ заключается в заполнении пространства вокруг трубы, которое надо не только заполнить, но и обеспечить должную теплоизоляцию.
Готовый заводской узел крепят к торцевым срезам проходки. Перед креплением поверхности, которым предстоит контактировать с ящиком, окаймляют сначала базальтовым картоном. Затем по контуру укладывают базальтовую вату или подобный негорючий утеплитель.
О том, что лучше: минвата или базальтовая, расскажет статья
Пространство между дымоходом и развернутой к нему стенкой ящика тоже заполняется базальтовой ватой, а снаружи между этой стенкой и утеплителем оставляют воздушную прослойку для улучшения изоляции. Снизу, со стороны банных помещений, проходку закрывают коробчатым кожухом из оцинкованной либо нержавеющей стали. Для итогового оформления со стороны чердака сначала монтируют стальной лист, потом кожух.
Обустройство прохода через скат со стороны бани производится с помощью металлического подкрышного листа с овальным отверстием. Крепится он саморезами к элементам стропильной системы. Перед установкой листов в вырезанном проеме укладывают базальтовый картон и вату. Свободное пространство заполняется негорючей теплоизоляцией. Сверху устанавливается свинцовая крышная разделка. Ее подгоняют к поверхности кровли путем постукивания киянкой.
Решение проблемы
Существует возможность решить проблемы, которые могут возникнуть во время прохождения трубы через крышу или свести их на нет. Одним из таковых является постройка своей стропильной системы. Выглядит она как стропильные ноги, у которых сверху и снизу поперечные балки. В промежутке между трубой и конструкцией должен находиться негорючий материал. Для набивки можно использовать бальзатовую вату.
Совет! По ширине дымохода важно установить собственную кровлю, которая будет защищать дымоход от погодных условий. Однако, если ширина трубы меньше 800мм, то такой конструкции не потребуется.
Другой способ это привлечь к установке и проходу дымохода металлический комплект. На рынке строительных материалов существует достаточно вариантов таких комплектов. Суть в том, что такое устройство является разделкой. В его составе несколько комплектующих, с помощью которых устраняются многие возможные неполадки. Называется такое устройство модульным дымоходом. Изготавливается он из нержавейки.
Состоит из:
- Дефлектор – усиливает тягу, используя потоки горячего воздуха
- Хомут для растяжки – для высоких труб и их закрепления
- Юбка – защищает место, где дымоход примыкает к кровле от осадков
- Кровельный проход – лист из металла, который укладывается на крышу.
Такую систему очень удобно использовать в новых современных домах, где такой дымоход не выбивается из общей картины фасада. Я выбрал именно модульный дымоход для своей кровли, мне кажется для крыши из профнастила это идеальный вариант. К тому же конструкция юбки надежно защищает мою крышу от протечек от дождя и снега.
Устройство дымохода с круглым сечением
Схема устройства дымохода с круглым сечением.
Нынешние дымоходы с круглым сечением, как правило, представляют собой трехслойные теплоизолированные конструкции, при этом наружная труба дымохода изготовлена из металла. Трубы подобного типа монтируются на крышу с применением уже подготовленных на производстве примыканий. Как правило, они производятся в виде стальных плоских листов, соединяющихся с фартуком-колпаком, через который и проходит труба.
Такая деталь жестко крепится только к конструкции кровли, ведь закрепление к дымоходу, как правило, приводит к повреждению обоих элементов в случае усадки кровли или сжатие-расширение трубы при резком перепаде температуры. При этом следует учесть, что на дымоход нужно надеть специальный хомут из стали с термостойкой эластичной прокладкой. Данный хомут необходим для закрытия места стыка фартука с трубой, тем самым можно предотвратить проникновение воды под фартук.
Неизменным остается устройство трубы на кровле и сооружение прохода. Герметизация фартука выполняется путем оклеивания всего его периметра сегментами из алюминиевой или свинцовой ленты. Для этих целей может быть применена готовая деталь из свинца с овальной формой, профилируемая по материалу кровли. Здесь важным является не только заведение верхнего края фартука под низ листа материала кровли, который выше уложен, но и укладка нижнего края фартука таким образом, чтобы он располагался внахлест кровельного листа, который уложен ниже.
Нюансы отделки трубы дымохода на крыше из металлочерепицы
В большинстве случаев, при использовании стандартных элементов из набора обводов или цельного фартука проблем во время монтажа не возникает. Стандартные размеры позволяют сделать вывод максимально герметичным. А вот в нестандартных случаях, приходится прибегать к некоторым хитростям. Прежде всего, при работе с кирпичной кладкой, особенно если она нестандартного размера, например, когда в кладке используются декоративные, выступающие элементы.
В таком случае стандартный кровельный проход придется заменять штучным изделием. Для изготовления таких элементов рекомендуется использовать металл меньшей толщины. Чем тоньше металл, тем легче придать ему нужную форму. А вот делать развертку детали для сборки лучше делать на бумаге, при этом чтобы получить реальные размеры достаточно нарезать картон или другую бумагу и обернуть вывод трубы, после чего зафиксировать полученный фартук скотчем. После того как все недостатки конструкции будут устранены, бумага аккуратно разрезается, и выкройка переносится на металл.
При использовании в качестве уплотнителя силиконового колпака для овальных и круглых труб делать отверстие для трубы рекомендуется меньшего диаметра. При установке на трубу в таком случае образуется зона плотного прилегания силикона к металлу. Получившийся плотный манжет позволяет потом его зафиксировать при помощи металлического хомута.
Со стороны, которая будет прилегать к плоскости металлочерепицы, по контуру колпака рекомендуется нанести слой силиконового герметика. Такой слой позволит не допустить отрывания силикона от металла. А вот для фиксации стоит поискать не жесткую полосу, а полосу из мягкого металла. Ее намного легче прижать саморезами, придав нужную форму.
При использовании резиновых или силиконовых колпаков не рекомендуется делать зазор между материалом кровли и дымоходом слишком маленьким. Постоянный процесс нагревания и остывания металла, вызванный суточными колебаниями температуры воздуха может привести к тому, что нарушится герметичность соединения. Ведь усадка материала стропил, ветровые нагрузки и расширение, да и сужение под действием температуры наверняка приведут сначала к потере герметичности, а потом к постоянному затеканию воды под покрытие.
Кроме всех перечисленных нюансов при устройстве дымоходов на крыше из металлочерепицы нужно помнить, что с металла снег сходит очень быстро, и это может повредить трубу. Для этого опытные кровельщики рекомендуют установить выше по склону крыши снегозадержатели, чтобы снежная шапка сходила медленно. Второй момент заключается в том, чтобы разместить снегозадержатели под наклоном, если уж снег и сорвется, то часть его была направлена в разные стороны от трубы.
Выбор диаметра
Диаметр дымохода должен быть таким, чтобы обеспечивалась хорошая тяга, осуществлялся выход скопившихся продуктов сгорания. Оптимальная скорость потока газа — 2 метра в секунду.
Если в бане установлена заводская печь, проблем с выбором нужного диаметра не возникает, поскольку он равен размерам выходного патрубка. Если дымоход монтируется на кирпичную печь выбор усложняется.
При известных данных мощности печи, сечения дымохода определить величину диаметра легко:
- При мощности до 3,5 кВт с сечением 19600 мм2 целесообразно выбирать дымоходный канал с диаметром 158 мм.
- Имея начальные данные 3,6–5,2 кВт, 28000 мм2, диаметр дымоотводного элемента должен составлять 189 мм.
- Если мощность более 5,3, но меньше 7,0 кВт, при сечении 37800 мм2, диаметр дымоходного канала должен составлять 220 мм.
Последствия неправильного вывода дымохода через крышу
В большинстве случаев установку дымоходной трубы и вопрос о том, как закрепить трубу дымохода на крыше, домовладельцы выполняют самостоятельно, так как печники и установщики газовых котлов таких услуг не предоставляют. На первый взгляд работа не представляет особой сложности, поэтому домашние мастера отказываются от помощи профессионалов.
Однако стоит учесть, что неправильная организация дымоотвода и продуктов горения может стать причиной серьезных последствий:
Строительные нормативы
Дымоходы проектируются и монтируются в соответствии с СП «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».
Дымовые трубы должны соответствовать следующим требованиям:
- Высота от устья до колосниковой решетки должна быть не менее 5 метров.
- Внутренний канал не должен иметь суженных участков.
- Высота над плоской кровлей – не менее 0, 5 м (лучше 1 м).
- Высота оголовка при скатной кровле:
- При расстоянии менее 1,5 м от конька (парапета) – не ниже, чем на 0,5 м от конька.
- Если расстояние до конька от 1,5-3 м – не ниже уровня конька.
- Если расстояние до конька от более 3 м – высота не должна быть ниже линии, проведенной от конька под углом 10° к горизонтали (вниз от горизонтали).
- При расчетах следует учитывать не только высоту ближайшего к дымоходу конька, но и высоту самого высокого конька здания (или самой высокой части здания).
- Трубы могут иметь наклонные участки под углом не менее 30° к вертикали, величиной сдвига трубы не более 1 м по горизонтали. Площадь сечения наклонных участков не должна быть меньше площади сечения горизонтальных участков.
Требования пожаробезопасности к дымоходам
Расстояние между наружной поверхностью кирпичных или любых других дымоходов (с утеплением) и конструкциями стен, перекрытий кровли должны составлять не менее 130 мм. Расстояние от конструкций до деревянной стены должно составлять не менее 260 мм.
Если дымовая труба в районе свеса кровли проходит близко от стропил, обрешетки и других горючих материалов, место прохода должно быть изолировано негорючими материалами.
Дымоход твердотопливных, дровяных и торфяных отопительных приборов в обязательном порядке должен иметь сетчатый искрогаситель с ячейкой размером не более 5×5 мм, если кровля имеет покрытие из горючих материалов (битумной черепицы, рубероида, ондулина) или на нее попадают листья. При монтаже дымохода в деревянном доме обязательно следует устанавливать искрогаситель.
Сила тяги и высота
Высота борова – основной параметр, определяющий силу тяги.
Другие факторы, влияющие на силу тяги:
- Достаточное утепление трубопровода.
- Гладкость стенок дымоходного канала.
- Толщина слоя сажи на стенках.
- Наличие оголовка или дефлектора (не мешающего свободному выходу дыма).
- Подвод воздуха к топке.
- Перекрытие канала задвижками, намерзшим на устье конденсатом или льдом.
- Правильно подобранная величина внутреннего сечения.
Как выбрать диаметр
Диаметр внутреннего канала дымохода обязательно должен совпадать с диаметром выходного патрубка котла (информация из паспорта теплогенератора).
В СП «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» приводятся размеры сечения внутреннего канала в зависимости от мощности теплогенератора:
- До 3,6 кВт – 140×140 мм (диам.
не менее 158 мм).
- 3,5-5,2кВт – 140×200 мм (диам. не менее 189 мм).
- 5,2-7,0 кВт – 140×270 мм (диам. не менее 219 мм).
Примыкание мягкой кровли к стене
Чтобы крыша надежно защищала дом от непогоды, ее покрытие должно быть полностью герметичным. Узел примыкания кровли к стене и другим конструкциям должен выполняться с использованием материалов и технологий, соответствующих типу кровельного покрытия.
Уязвимость узлов примыкания

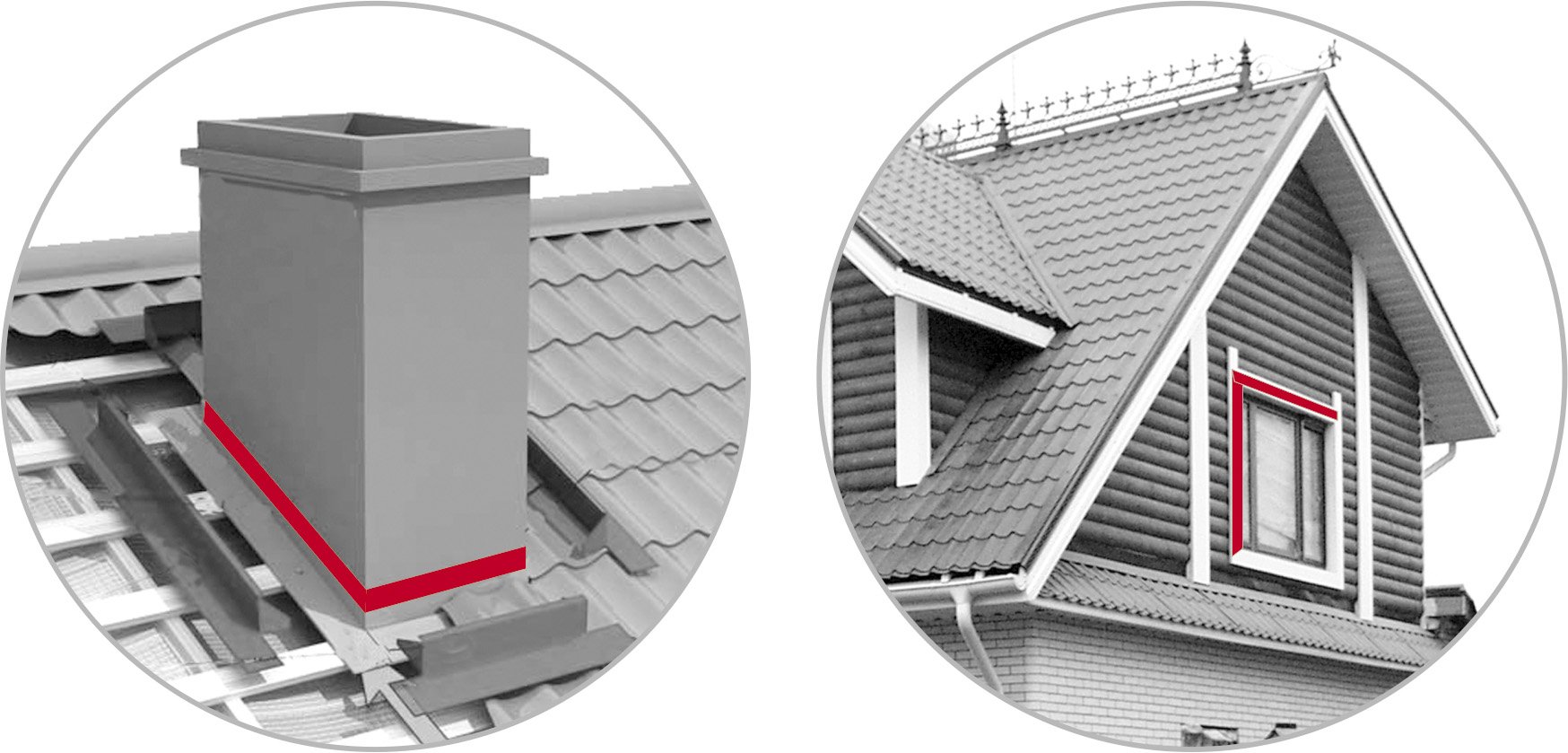

Примыкание кровли к стене является одним из наиболее уязвимых мест крыши – именно в местах сопряжения плоскостей скапливается принесенный ветром мусор.
Он нередко задерживает влагу, которая негативно воздействует на стык и может разрушить кровельный или гидроизоляционный материал в результате многократных замерзаний и оттаиваний при перепадах температур.
У стен в зимнее время скапливаются массивы снега, что также увеличивает риск протечек.
Чтобы обеспечить полную герметизацию кровли, принципы обустройства мест примыканий следует предусмотреть еще на стадии проектирования сооружения. К примеру, если здание возводится из кирпича, может быть предусмотрен козырек в половину кирпича над будущим стыком кровли и стены. Либо при кладке оставляется выемка, в которую впоследствии заводится край кровельного покрытия.
Герметизация мест примыканий может выполняться с использованием различных материалов. Технология работ определяется типом кровли и видом покрытия.
Различаются два основных типа примыканий: верхнее и боковое. В обоих случаях могут применяться стыковые планки ПС-1 и ПС-2.
Примыкание кровли из профилированного металла
При монтаже кровельного покрытия из металлопрофиля необходимо учитывать, что между ним и вертикальными конструкциями должен оставаться зазор, который позволяет обеспечивать необходимую циркуляцию воздуха в кровельном пироге.
Узел примыкания кровли к стене требует использования особых планок или фартуков из листовой стали. Монтаж одинарного фартука требует штробления стены – вдоль линии примыкания на высоте не менее 200 мм выполняется канавка глубиной 20-30 мм.
Края фартука обрабатываются строительным герметиком, после чего верхний край устанавливается в штробу. Нижний край притягивается к кровельному покрытию саморезами, снабженными неопреновыми или резиновыми уплотнителями чтобы исключить попадание влаги в место крепления.
Штроба, в которую вставляется верхний край фартука, может быть заполнена цементным раствором.
Применение двойного фартука позволяет обеспечить высокую надежность герметизации примыкания. В этом случае не требуется штробить стену.
Верхняя деталь монтируется к основанию дюбелями, затем под нее требуется установить нижний элемент, который с помощью замкового соединения защелкивается на верхнем фартуке.
Нижний фартук оснащен кляммерами, которые закрепляются на кровле саморезами. Все места соединения тщательно обрабатываются строительным герметиком.
Кровля из керамической и мягкой черепицы
Если в качестве финишного покрытия крыши выбрана керамическая черепица, примыкание скатной кровли к стене выполняется с использованием гофрированной ленты из алюминия. Лента из мягкого металла при монтаже повторяет профиль покрытия, в шов заливается горячий битум (гидроизоляционная мастика на битумной основе), который надежно защищает стык от проникновения влаги.
При помощи гофрированной алюминиевой ленты и битумной мастики также можно качественно гидроизолировать узлы примыкания кровли, выполненной из мягкой черепицы .
Примыкание рулонной кровли
Примыкание мягкой кровли к стене может выполняться по различным технологиям. Традиционно рулонный материал укладывается с заходом на вертикальную поверхность, где он крепится при помощи рейки. Данный способ монтажа может использоваться при обустройстве не только плоских, но и скатных кровель.
Чтобы обеспечить надежность узла примыкания рубероид должен быть уложен с заходом на стену на высоту в 10-20 см. Деревянная рейка, прижимающая рулонный материал, крепится при помощи дюбелей. Стык рейки со стеной следует качественно обработать силиконовым герметиком.
Слабым местом данной конструкции является полость под рубероидом в углу, образованном плоскостями крыши и стены. Кровельное покрытие может случайно повредиться при выполнении ремонтных работ или при очистке крыши от снега.
Чтобы избежать такой ситуации, угол заполняется треугольным бруском либо дополнительным слоем теплоизоляции .
Может быть использована конструкция, состоящая из листа ватного изолятора и прямоугольного бруска небольшого сечения, установленного в месте примыкания под утеплителем. Получившийся валик предохраняет рубероид от случайного прорыва и позволяет дополнительно утеплить примыкание.
При монтаже утепленной кровли вместе с финишным покрытием на стену заводятся все слои, входящие в состав кровельного пирога, за исключением утеплителя.
Похожие новости
Технология монтажа
К постройкам из горючих материалов предъявляются повышенные требования. При выводе дымохода через стену в деревянном доме нужно учитывать все нормы по пожарной безопасности.
Пошаговая инструкция, как сделать дымоход правильно:
- Для трубы пробивают проход через стену согласно нормам СНИПа.
Расстояние от трубы до стены, возведенной из пожароустойчивых строительных материалов, не менее 25 см. До поверхности, выполненной из материалов, подверженных горению – 45 см. Во втором случае получается, что нужно пробивать достаточно большую дыру. Чтобы сделать дыру для дымохода через деревянную стену меньше, поверхность обшивают металлом или другим пожароустойчивым материалом. Делают отверстие 25 см, так как поверхность изолирована от пожара.
- В отверстие в стене монтируют короб из металла.
- Проводят трубу через металлический короб, закрепляют посередине, выводят наружу. Труба должна быть цельная, стыковать элементы внутри стены нельзя, их проблематично будет обслуживать.
- Все свободное пространство в стене заполняют негорючим теплоизоляционным материалом.
- Дыру с обеих сторон закрывают металлом или другим термоустойчивым сырьем.
- Снаружи монтируют опорную площадку для наружных труб, которую удерживают металлические кронштейны, прикрепленные к стене.
- На выходящий отрезок устанавливают переходник в виде тройника.
- Нижняя часть съемная. Она выполняет функцию стакана для сбора конденсата. Некоторые модели оборудованы штуцером с краном, к которому подсоединяется шланг, через него выливается накопленная внутри вода.
- К верхней части подсоединяют дымоход, который выводят на нужную высоту. Чтобы внутрь трубы не попал мусор, на нее устанавливают колпак.
Выведенную наружу трубу крепят к стене с помощью хомутов из нержавейки.
В каркасном доме рекомендуется вместо опорной площадки выстроить небольшой фундамент, который будет удерживать наружную трубу, чтобы снять нагрузку со стены.
Более подробно, как установить дымоход через стену, можно посмотреть на видео:
Пожаробезопасность
Деревянная стропильная система и некоторые слои кровельного пирога (гидроизоляция, пароизоляция) не выдерживают нагрева и могут воспламениться либо оплавиться. Безопасность элементов системы, не отличающихся огнестойкостью, обеспечивается за счет монтажа специального короба по периметру отверстия в кровле.
Нарушение правил безопасности
Короб монтируют из деревянного бруска, он должен располагаться вровень с обрешеткой, с внешней стороны крыши. По периметру короба с внешней стороны закрепляются края парогидроизоляции – ковра из рубероида или иного гидроизоляционного материала, а также края пароизоляционной мембраны со стороны помещения, если речь идет об утепленной кровле. В обоих случаях делают крестообразный надрез полотнища и подворачивают внутрь треугольные фрагменты материала. Для крепления используются гвозди с широкими шляпками или скобы, а герметик или клеевая лента позволяют добиться герметичности примыкания материалов по периметру деревянного короба.
Проход через крышу печной трубы предусматривает термоизоляцию дымохода базальтовой ватой или другими негорючими материалами. По возможности между слоем утеплителя и самим дымоходом оставляют воздушный зазор шириной 5–7 см.
Изоляция короба базальтовой ватой
Если монтаж дымохода предусматривает использование специального элемента – проходки, при его выборе в первую очередь убедитесь, что элемент выполнен из материала, устойчивого к температурным перепадам.
Обратите внимание: запрещается использовать материалы, не рассчитанные на нагрев до высоких температур, например, трубы и кровельные проходки для вентиляционных каналов.
Кладка дымохода
Принципиальной разницы между кладкой массива печи и дымоходов нет. Она ведется на глинопесчаном растворе с использованием тех же инструментов – печного молотка-кирочки, кельмы и строительного отвеса. Однако такие элементы, как распушка и выдра выкладываются с использованием большого количества частей кирпича размером в 1/8, 1/4, 1/2 и 3/4 от целого.
Чтобы избежать колки и тески, которые сопровождаются облаками кирпичной пыли и редко когда дают желаемый результат, стоит использовать «болгарку» с алмазным кругом для керамики. Это гарантирует точность работы, избавляет от утомительного труда и массы бесполезного кирпичного боя.
Раствор
Для кладки до уровня кровли используется смесь песка и глины, поскольку она имеет сходный с кирпичом коэффициент линейного расширения, что является определенной гарантией от появления трещин.
Чистая глина, используемая в качестве связующего, может быть как жирной, так и тощей. В некоторых местах попадаются месторождения, где пропорциональное отношение количества глины к песку оптимальное от природы: один к трем или четырем.
При увеличении объемной части глины раствор после высыхания трескается, а при уменьшении – крошится. Для определения оптимальности соотношения объемных частей надо готовый раствор размять в пальцах. Он не должен быть ни ощутимо скользким, ни шершавым, как наждачная бумага.
Выкопанная глина замачивается в железной емкости на 3–4 дня. В итоге должна получиться однородная глиняная пульпа без камней, по консистенции схожая с жидкой сметаной.
Глина и песок смешиваются объемными частями в соотношении один к трем или четырем. Вода добавляется постепенно, малыми порциями. Готовый раствор должен оставлять на кельме следы (но не липнуть к ней) и не стекать с неё.
Чтобы избежать ошибок в пропорциях, лучше купить готовую сухую глинопесчаную кладочную смесь. Обратите внимание, что имеющая маркировку «огнеупорная» для кладки непригодна.
Кирпич
Используется полнотелый обожженный кирпич красного цвета.
Его грани должны быть ровными, без трещин, а звук, издаваемый при легком ударе по нему печным молотком, – звонким.
Стандартный размер, используемый для кладки, – длина 250, ширина 125 и высота 75 мм.
Кладка внутреннего дымохода
Его начинают сразу после того, как установлена заслонка и завершена перекрыша печи. Приемы кладки те же – нанесение слоя раствора, укладка кирпича, его «утрясание» рукой и легкое постукивание кирочкой. Вертикальность и горизонтальность проверяют после укладки каждого ряда. Заканчивают его за четыре высоты кирпича до потолочного перекрытия.
Узнайте как сделать септик из бетонных колец своими руками из этой статьи:
Кладка распушки
Расширение толщины стенок дымохода выполняется для соблюдения требования нахождения сгораемых конструкций на расстоянии 250 мм «от дыма». Обычная толщина стенок дымохода 125 мм. Для её увеличения вдвое требуется сложить четыре ряда, каждый из которых сдвигается наружу на 1/8 ширины кирпича относительно нижнего – как раз та величина, которая позволяет кирпичу лежать не перекидываясь. Принцип кладки для всех трех типоразмеров один и тот же:
- Внутренняя поверхность (к дыму) первого ряда выкладывается частями в 1/8. Промежутки между внешними кирпичами заполняются частями в 1/4.
- Во втором ряду части увеличиваются, соответственно, до 1/4 и 1/2.
- На третьем ряду используются 1/2 и 3/4 части.
- Внешний пояс четвертого ряда распушки выкладывается целыми кирпичами.
Дойдя до потолка, ее кладут, соблюдая перевязку швов, еще на два или три ряда выше. Между потолочным перекрытием и нею оставляют зазор в 2–3 см, чтобы исключить давление конструкции на кладку. Он закрывается минераловатными плитами. Кладка до кровли проводится обычным порядком – с перевязкой вертикальных швов и контролем вертикальности.
Кладка выдры
Ее начинают после того, как край кирпича дымохода поднялся над кровлей. Она ведется снаружи, с соблюдением всех мер безопасности при работе на высоте. Можно использовать цементный раствор. Начинают ее с того края, который ниже по скату. Отступ от дыма на каждом ряду равен 1/8 ширины кирпича. Всего в выдре должно быть шесть рядов. После нее кладут шейку – обычное продолжение дымохода. Щели между кровлей и дымоходом закрывают «воротником» из листовой кровельной стали.
Кладка оголовка
Это дефлектор дымохода, исключающий забивание дыма в трубу при воздушных завихрениях.
Его выкладывают за два ряда, сдвигая первый от дыма на 1/8 кирпича, а второй – на 1/2.
За его выступы можно зацепить кляммеры металлического колпака, предотвращающего попадание осадков в трубу.
Устранение протечки дымохода | Все о загородных домах
Примыкание к дымоходу – проблемный узел для всех типов кровли. В месте прохода трубы через крышу сходятся два материала с разными физическими характеристиками, например, кирпич и металл. Отличается режим работы дымохода и кровли: труба испытывает температурные воздействия, а крыша – деформации от ветровой и снеговой нагрузки. Узел примыкания находится в сложных условиях, примыкание повреждается и течет.
Течет крыша или течет дымоход?
Перед началом работ важно выявить природу протечки:
Течет крыша возле трубы. Узел прохода трубы негерметичен, но дымоход не имеет дефектов. Необходим ремонт проблемного участка кровли.
Протечка на стыке. Причина – похабное исполнение узлаПротечка на стыке. Причина – похабное исполнение узла
Течет дымоход. Причиной протечки становится разрушение трубы и повреждение флюгарки. Ситуация характерна для кирпичных дымоходов. Требуется восстановление трубы, кладочные и штукатурные работы. Если кладка выполнена из кирпича низкой марки, рекомендуется утеплить и обшить дымоход для защиты от воздействия среды.
Дымоход практически разрушен. Причина течи – вода просачивается через кладкуДымоход практически разрушен. Причина течи – вода просачивается через кладку
Ремонт кровли в месте прохода дымохода
Можно выделить два типа дымоходов:
· одиночные трубы круглого сечения;
· дымоходы и короба прямоугольного сечения.
Слева круглая труба, выведенная через проходной элемент. Справа прямоугольный дымоход с узлом примыкания.Слева круглая труба, выведенная через проходной элемент. Справа прямоугольный дымоход с узлом примыкания.
В зависимости от типа дымохода выбирается способ ремонта. Стык круглой трубы лучше всего уплотнить проходным элементом, например, Master Flash. Проход прямоугольного дымохода оформляется в виде примыкания, устройство которого зависит от материала кровли. Узлы и способы их ремонта будут рассмотрены далее.
Выход круглой трубы. Ремонт при помощи Master Flash
Простой и надежный вариант, как устранить течь крыши возле дымохода – использовать проходной элемент, например, Master Flash. Такой способ применяется для прохода через кровлю труб диаметром от 75 до 1050 мм.
Проходной элемент – это герметизирующая деталь, состоящая из манжеты и упругой основы. Манжета плотно надевается на трубу. Основа принимает профиль кровельного материала, герметизируется и крепится саморезами с уплотнительными шайбами.
Устранение течи при помощи Master FlashУстранение течи при помощи Master Flash
Примыкание прямоугольного дымохода. Узлы и способы ремонта для разных кровельных материалов
Перед тем, как устранить течь крыши возле дымохода, нужно понять устройство примыкания.
Шифер. Узел примыкания выполнялся «по старинке»: с использованием битума или раствора. Иногда поверх стыка устанавливали фартук из кровельного железа.
Традиционный вариант примыкания на шиферной кровлеТрадиционный вариант примыкания на шиферной кровле
Что делать?
Нужно заделать поврежденные участки, используя традиционные способы – «дешево и сердито».
Однулин. Производитель предлагает свой вариант примыкания и все необходимые для этого материалы – боковой и покрывающий фартук, герметизирующую ленту.
Пример примыкания на ондулиновой кровлеПример примыкания на ондулиновой кровле
Как устранить течь?
Если узел имеет незначительные дефекты, следует заделать щели герметиком. Если примыкание сильно повреждено или выполнено неправильно, потребуется переделка узла по инструкции производителя.
Битумная черепица и мягкая кровля. В месте примыкания устанавливается галтель – аналог плинтуса. На стены дымохода заводится подкровельный изол, примыкание проклеивается кусками ендовного ковра с напуском на трубу. Стык усиливается металлическим спецпланками.
Неправильно выполненное примыкание, отсутствует галтель, нарушена герметичность.Неправильно выполненное примыкание, отсутствует галтель, нарушена герметичность.
Что делать?
В случае, который показан на фото, требуется полная переработка узла.
Если примыкание сделано правильно, для устранения течи достаточно произвести герметизацию повреждений.
Металлочерепица и профнастил. Узел примыкания один из самых сложных. Производители предлагают устанавливать специальные оклады и фартуки.
Нередко причиной протечки становится недобросовестный монтаж. В таком случае необходимо полностью перебирать узел.
Фальцевая кровля. Стыки в узле примыкания должны выполняться на двойной замок, либо на одинарный, но тщательно герметизироваться.
Некачественные стыки, попытка ремонта герметикомНекачественные стыки, попытка ремонта герметиком
Лучше доверить ремонт сложного узла опытным кровельщикам-фальцовщикам.
Чеперепица. По традиционной технологии примыкание замазывалось раствором. Современные производители черепицы предлагают проклеивать стык герметизирующими лентами.
Причина протечки – повреждение герметизации
В приведенном случае достаточно заново проклеить стык. Однако встречаются ситуации, когда узел сделан неправильно, и требуется полная переделка примыкания.
Перечислены основные дефекты и способы, как устранить течь крыши возде дымохода. Во многих случаях устранить протечку можно самостоятельно, загерметизировав щели.
Для устранения протечки сложного примыкания металочерепицы, а также узлов дорогих черепичных и фальцевых кровель, лучше обратиться к специалистам. Опытные кровельщики найдут первопричину протечки и произведут квалифицированный ремонт.
Ставьте лайк, если материал показался вам полезным!
Статья подготовлена специалистами-кровельщиками компании «Важный Дом» на основании 27-летнего опыта работ в Санкт-Петербурге и Ленинградской области. Фотоотчеты о выполненных работах предлагаем посмотреть на нашем сайте.
Подписывайтесь на наш канал в Яндекс и задавайте вопросы нашему ведущему специалисту Смоляк Владимиру Михайловичу.
Как правильно сделать примыкание кровли к трубе дымохода
Кровля самый важный элемент любого дома, именно поэтому необходимо уделять особое внимание именно ей. На современном рынке существует огромное разнообразие кровельных материалов, и все они обладают хорошими качествами, но, не смотря на это нельзя забывать о вероятности возникновении пожара. Поэтому ни в коем случае нельзя забывать о правилах техники безопасности против пожаров. Более подробно погорим о том, как правильно соединить кровельное покрытие с трубой дымохода.
Сложность соединения
- Затруднения со скатом снега в зимнее время года.
- Правильная герметизация промежутка между кровлей и дымоходом.
- Высокие температуры, до которых нагревается труба.
Появляется риск воспламенения деревянного каркаса под крышей.
ВАЖНО. Правильно сделать соединения трубы и кровли для того, чтобы минимизировать риск возникновения пожара.
Примыкание
Галстук:
- необходимо нанести разметку на трубе, до какой высоты будет располагаться защитные строительные материалы;
- убирается весь мусор и все посторонние предметы, поверхность нужно помыть водой;
- начало работы происходит с нижней части. Материал необходимо надрезать;
- после того, как защитный стройматериал установлен снизу, производится установка с остальных сторон;
ВАЖНО. Материал необходимо укладывать внахлест по 15-20 сантиметров. - далее производится герметизация;
- фартук галстука направляется вниз;
- после проделанной работы можно приступать к установке кровельного покрытия.
ВАЖНО. Нельзя забывать про вентиляцию.
Она необходима, чтобы труба не нагревалась до экстремально высоких температур. Так же будет вентилироваться под кровельное пространство и просыхать.
Обход дымохода:
- Нужно оставить гидроизоляционное покрытие на 5 сантиметров, это делается в том случае, если материал термостойкий. Этот стройматериал приклеивается к трубе.
- Затем производится обводка каркасом, для защиты.
- Производится шторбление. Швы должны быть гладкими.
- Делается водоотвод.
ВАЖНО. Если в качестве кровельного материала используется черепица, то обработка дымохода производится после укладки кровли.
Композиционная черепица
- необходим лист с посыпкой. Его нужно изготавливать индивидуально под каждый дымоход;
- производится изгиб листа к верху. Отогнуть нужно 50 миллиметров;
- затем при помощи 2-х брусков закрепляется лист;
- поверх этой конструкции укладывается черепица.
Заключение
Подводя итоги вышесказанному, можно отметить, что установка кровельного материала очень сложна. Еще большие сложности появляются того, когда необходимо установить трубу дымохода и обезопасить крыши от возникновения пожара.
Перед началом строительных работ внимательно изучить все особенности строительных материалов, которые будут использоваться. Перед началом работы необходимо проконсультироваться у специалистов или посмотреть обучающие видеоролики.
Как правильно оформить примыкание кровли Ондулин к печной трубе
Ремонт кровли требует серьезного подхода. На крыше много уязвимых мест, где кровельные материалы примыкают к вертикальным конструкциям и часто возникают протечки. Одним из таких узлов является пересечение покрытия и печной трубы. Специалисты компании Ондулин сняли видеосюжет, который поможет Вам правильно оформить примыкания и надежно загерметизировать выход дымохода на крышу.
Для работы потребуются:
— изоляционная лента Одуфлеш-Супер;
— покрывающий фартук Ондулин;
— фартук бокового примыкания;
— пиломатериалы для дополнительной обрешетки.
Оформление примыкания кровли к печной трубе
1. Вокруг трубы смонтируйте дополнительную обрешетку для крепления доборных элементов. Ширина обрешетки у задней и боковых стенок трубы должна быть не менее 15 см, у передней стенки — 25 см.
2. Примыкание к передней стенке трубы оформляется покрывающим фартуком Ондулин. Обрежьте фартук таким образом, чтобы ширина вертикальной полки была равна ширине дымохода, а горизонтальная (волнистая) полка имела запас по 1 волне с каждой стороны.
Уложите фартук на кровлю вплотную к трубе и прибейте к обрешетке по каждой волне кроме крайних.
Примыкание фартука к углам трубы загерметизируйте лентой Ондуфлеш-Супер.
3. Примыкания кровли к боковым стенкам трубы оформляются фартуками бокового примыкания. Обрежьте вертикальную полку фартука таким образом, чтобы ее ширина была равна ширине боковой стенки трубы.
Уложите фартук бокового примыкания поверх крайней волны покрывающего фартука и прибейте к обрешетке 3-4 гвоздями.
4. Стык кровли и задней стенки печной трубы герметизируется лентой Ондуфлеш-Супер. Отрежьте кусок ленты по ширине стенки с запасом на 2 волны с каждой стороны, уложите на стык и плотно прижмите к трубе и ондулину.
Получившиеся клапаны заведите на боковые стенки и загерметизируйте примыкание фартука на углах трубы.
5. Загерметизируйте примыкание покрывающего фартука к передней стенке трубы. Отрежьте кусок ленты Ондуфлеш-Супер шириной 10-15 см с запасом по длине 2 волны на каждую сторону, уложите на примыкание и плотно прижмите к передней стенке трубы и покрывающему фартуку.
Получившиеся клапаны заведите на боковые стенки под фартуки бокового примыкания.
6. По периметру трубы прижмите верх фартуков бокового примыкания и ленту Ондуфлеш-Супер металлическими планками. Планки устанавливаются немного ниже линии отгиба фартуков примыкания и крепятся к трубе саморезами.
Немного отогните фартуки по линии сгиба, зазоры между фартуками и стенками трубы заполните полиуретановым герметиком.
7. Поверх ленты Ондуфлеш-Супер, лежащей на кровле за задней стенкой трубы, установите и прибейте к обрешетке дополнительный лист ондулина.
Выполнив герметизацию примыкания кровли трубы по предложенной технологии, Вы надежно защитите крышу от протечек даже при значительных изменениях линейных размеров конструкций.
После оформления трубы можно продолжить ремонт крыши — настелить оставшуюся кровлю, установить щипцы и конек.
как загерметизировать, герметизация дымохода, проход вентиляции через кровлю, как закрыть трубу от дождя, как сделать примыкание, проход
Кровля из профнастила является хорошим решением для защиты здания от атмосферных воздействий на много десятилетий вперед.
Правильная герметизация печной трубы на крыше из профнастила является гарантией сохранности всего строения. Работы по гидроизоляции стыка трубы и кровли проводят как на этапе монтажа крыши, так и в ходе ремонта (замены) кровельного покрытия или дымоотвода.
Подготовительные работы:
Первое, что необходимо сделать – это определить максимально удобное для выведения трубы место. Рекомендация специалистов в этом вопросе проста: дымоход должен быть расположен строго по вертикали. Но, как и в любом вопросе, существуют некоторые тонкости:
- Желательно выбрать под место выведения трубы самую высокую точку на каркасе крыши, как можно ближе к коньку. Максимальная удалённость от конька не должна превышать 0,8 м, минимальная – от 0,5 м.
- Дымоход не должен проходить через стропильный каркас.
Потому как изменяя и ослабляя его, велик шанс что с приходом зимы и обильных осадков каркас не выдержит, и крыша рухнет. К тому же, банальный вопрос герметизации также имеет место быть. Чтобы не допустить всего этого, можно воспользоваться методом печников – вывести трубу, используя поворотные детали на 450 и 900.
- Длина каждой составляющей детали трубы рассчитывается так, чтобы не допустить стыков в месте перекрытия или кровельного материала. Лучше стыковые детали располагать ниже или выше мест пересечения, что позволит также избежать вероятности неполной герметизации кровли.
- Возвышаться над коньком дымоход должен обязательно. Вопрос в другом – насколько высота трубы должна превышать конёк? Печники отмечают, что наиболее удачный вариант, если высота конька будет на 1-1,5 м ниже дымохода.
Важно знать! Главное правило, которое следует соблюдать – это выбрать «холодную» зону. Т.е. место, где большую часть времени выход из дымохода находится на затенённом участке крыши.
Последствия некачественно выполненной гидроизоляции трубы
Если место прохода трубы или вентиляционного канала на крыше выполнить некачественно, то в дальнейшем могут появиться следующие проблемы:
- Протечки. При некачественной гидроизоляции дымовой трубы на крыше появляются протечки.
- Стропильная система начинает гнить. Протекающая вода попадает на деревянные элементы каркаса крыши. Эти элементы отсыревают, а затем гниют.
- Коррозия кровельного материала. Внутренняя часть профлистов, в отличие от внешней, не покрыта защитной полимерной пленкой. Поэтому попадание влаги под профлисты вызывает их коррозию.
- Отсыревание слоя утеплителя. При попадании влаги на утеплитель его теплоизоляционные свойства снижаются в два раза.
Кровельное покрытие будет служить долго, если качественно отделать стык между вентиляционной или печной трубой и профнастилом. Для этих целей применяют фартук из оцинкованной стали, силиконовый герметик, каучуковые или силиконовые эластичные проходки и самоклеящиеся гидроизоляционные ленты.
Необходимый для работы инструмент
- Маркер перманентный – для определения зоны под отверстие.
- Болгарка с алмазным диском – понадобится для создания отверстия под выведение трубы.
- Перфоратор.
- Утеплитель – изоляционный слой можно сделать из вспененного полиэтилена, полиуретана или фольгированного изовера.
- Дрель.
- Лобзик.
- Клейкая лента – для фиксации гидро- и пароизоляционного слоя.
- Пена монтажная – надёжная герметизация без монтажной пены в данном случае невозможна.
- Гофрированная ПВХ-труба – используется в качестве втулки.
Заделка с помощью раствора
Для заделки щели между трубой дымохода и крышей с покрытием из шифера или черепицы, используют влагостойкий цементный раствор и декоративный воротник. Это самый доступный способ своими руками изолировать чердак и стропила от влаги. Для этого требуется сухая строительная смесь, вода, емкость для замешивания, стальные уголки и воротник. Монтажные работы выполняют в следующем порядке:
- Щель между кровлей и внешней стенкой трубы обкладывают уголками из нержавейки.
Если дымоход овальной или круглой формой можно использовать резиновый уплотнитель на клейкой основе.
- Через оголовок дымохода надевают декоративный воротник из оцинкованной стали, закрепляют его с помощью саморезов.
- В зазор между воротником и трубой заливают предварительно замешанный вязкий раствор и дают ему застыть в течение 1 дня.
- Через сутки проверяют качество заливки и степень застывания раствора. Из листа листовой стали изготавливают поверхность для отведения жидкости. Для этого в нем вырезают отверстие, диаметр которого соответствует размеру воротника, надевают на оголовок и фиксируют саморезами.
Важно! Чтобы конструкция получилась надежной и не разрушилась при первом же серьезном ливне, используют качественный водостойкий цемент. В противном случае на нем появятся трещины, через которые вода протечет внутрь стропильного каркаса.
Как вывести печную трубу через крышу?
Для того, чтобы избежать осложнений во время работы, следует придерживаться следующего плана:
- После определения места и способа размещения дымохода печной трубы, (лучше, если дымоход будет идти строго вертикально) на кровельном профилированном листе маркером отмечается участок для отвода.
Совет: обычный маркер со временем стирается, поэтому лучше использовать перманентный.
- Далее наступает очередь болгарки. С её помощью вырезается в отмеченном месте отверстие.
Важно! отступить от края намеченного под отверстие контура несколько см во внутрь. Почему именно так? Если будет допущена ошибка и отверстие будет немного уже необходимого, подправить это дело можно. А вот нарастить один-другой сантиметр на профилированном листе вряд ли получится. Конечно, такой вопрос также решаем путём добавления заплаток и дополнительных герметизирующих слоёв, однако говорить о 100% герметизации и прочности установки уже язык не повернётся.
- На получившейся выделенной рамке в углах делаются надрезы до прочерченной линии контура.
- Края профильного листа загибаются наружу – вверх, чтобы после выведения трубы надёжно закрепить на коробе дымоотвода.
- При помощи всё той же болгарки по контуру убирается слой за слоем, а изнутри дома выпиливается входное отверстие под короб.
Если дом располагается в серверных регионах, где толщина теплоизоляционного слоя достигает 15-20 см, печники рекомендуют использовать сэндвич-трубу. Она представляет собой утеплённую конструкцию с зажатым между листами металла теплоизоляционным слоем.
Причины протечек
На крыше из профнастила изготавливается много отверстий, через которые выводится дымоход, вентиляционные каналы, они нарушают целостность гидроизоляционного слоя, приводя к протечкам. Сложнее всего выполняется гидроизоляция стыка трубы и кровельного пирога, если монтаж осуществляется уже после окончания кровельных работ, в таком случае обеспечить плотное прилегание профнастила к стенке дымохода крайне проблематично. Если отделка места прохода трубы на крыше производится некачественно, в конструкции возникают следующие проблемы:
- Протечки. Если дымоход выводится на крыше, а стык между ним и профнастилом должным образом не герметизируется, в конструкции возникают протечки.
- Загнивание стропильного каркаса. Протекание воды через стык между профнастилом и печной трубой приводит к отсыреванию деревянных элементов конструкции, а затем к загниванию и деформации стропил.
- Коррозия кровельного покрытия. При появлении влаги под профнастилом, он начинает корродировать, так как защита на внутренней стороне материала не так надежна, как снаружи, так как наружная сторона профилированного листа покрывается полимерной защитной пленкой, а нижняя только лаком.
- Отсыревание утеплителя. Если не заделать стык на крыше, где выводится дымоход, влага проникает в термоизоляционный материал, вполовину снижая эффективность утепления.
Устройство прохода трубы через крышу
Обратите внимание! Качественная отделка стыка между профнастилом и печной или вентиляционной трубой считается залогом длительной эксплуатации, надежности кровельного покрытия. Чтобы заделать этот шов используют силиконовый герметик, фартук из оцинкованной стали, самоклеящиеся гидроизоляционные ленты, силиконовые или каучуковые эластичные проходки.
Герметизация трубы
Теперь осталось провести дымоход через отверстие в кровле и надёжно закрепить его. Сначала нужно произвести монтаж защитной втулки из гофрированной трубы, тем самым защитив стены. Лучше использовать металлическую гофрированную втулку, но можно и из пластика.
Примечание: использовать пластиковую гофрированную трубу разумно лишь в том случае, если дымоотвод выводится не через крышу, а через стену здания.
После вывода короба дымохода укладывается утеплитель. В качестве утеплителя можно выбрать вспененный полиэтилен, керамзит или минеральную вату. Все эти и указанные в разделе инструментов утеплители не подвержены возгораниям.
Необходимость качественной гидроизоляции прохода на кровле
Профнастил является качественным и долговечным кровельным материалом, который обладает хорошей несущей способностью, а также устойчивостью к коррозии и гниению. Крыша дома может иметь не только отверстия для вентиляции, но и печную трубу. Наличие различных отверстий приводит к нарушению гидроизоляции кровельного материала, поэтому крайне важно провести герметизацию стыков.
Качественная герметизации – надежная защита от протечек
Если провести процесс герметизации неправильно, могут возникнуть такие проблемы:
- Протечки. Если в процессе монтажа кровли остались неизолированные щели, это приводит к проникновению влаги в дом, отсыриванию потолка и стен, возникновению грибка.
- Гниение стропил. При попадании влаги через стыки дерево, из которого изготовлены стропила, гниет и разрушается.
- Коррозия профнастила. Верхний слой профнастила покрыт антикоррозийным веществом. Но его внутренняя сторона может быть повреждена при попадании влаги.
- Снижение теплоизоляции. При попадании влаги снижается способность кровли защищать дом от холода.
Для качественной заделки стыков существуют различные способы и материалы для герметизации.
Установка Мастер Флеш на профнастил
Рекомендуется дополнительно использовать прорезиненный утеплитель-насадку Мастер Флеш, который не допустит попадания влаги в дымоход.
Примечание: для надёжной фиксации влагоизоляционной накладки используется герметик с пометкой «огнестойкий».
Как выглядит устройство?
Проходка отдалённо напоминает пирамиду с закруглёнными краями или вовсе круглую из силиконового материала или синтетических эластомеров.
- Резиновая накладка уместна в том случае, когда рабочие температуры не превышают порог в 1100. Выше этого порога материал начинает плавиться с последующим возгоранием. Не очень хорошо реагирует на химические соединения, в составе которых присутствуют минеральные масла или жир.
- Силиконовые накладки пользуются большей популярностью в виду высоких порогов рабочих температур, т.к. материал способен спокойно переносить даже нагревание до 2000 и выше. Однако у Мастер Флеша из силикона есть один недостаток – слабость к солнечным лучам. Поэтому в южных регионах, где большую часть времени тепло и солнечно, владельцы частных домов отказываются от силиконовых в пользу резиновых утеплителей в виду частой замены кровельного проходника.
В среднем, замена проходника производится раз в 10-15 лет, а на его установку не потратится более получаса:
- труба продевается в проходку;
- Мастер Флеш подгоняется к профилированному кровельному листу;
- фиксируется с помощью огнестойкого герметика;
- закрепляется дополнительно на саморезы.
При подгоне проходника Мастер Флеша под диаметр трубы нередко допускается такая ошибка: с проходки срезается лишний слой, из-за чего утеплитель свободно надевается на трубу или болтается вовсе. Спешить с покупкой нового не нужно. Решить проблему можно с помощью всё того же огнестойкого герметика, которым заполняются зазоры между проходкой и дымоходной печной трубой.
После герметизации дымохода осталось довести его до нужной высоты и выполнить внешнюю отделку фартука.
Оборудование места примыкания прямоугольной трубы
Трубы прямоугольного сечения являются одним из наиболее часто встречающихся, они используются как дымоход или вентиляционный канал, а изготавливаются из термостойкого кирпича или специальных керамических блоков. Отделка места примыкания прямоугольной трубы с профнастилом на крыше выполняется с помощью готового фасонного элемента – фартука. Он изготавливается из оцинкованной стали, а затем окрашивается в цвет кровельного покрытия. Герметизация стыка с помощью фартука выполняется следующим образом:
- Гидроизоляционный и пароизоляционный материал, который разрезался во время выведения дымохода наружу, аккуратно подклеивается к наружным стенкам трубы с помощью строительного скотча.
- По периметру трубы изготавливают неглубокую штробу для установки верхней планки примыкания с помощью угло-шлифовальной машинки.
- Верхний край планки примыкания помещают в штробу, дополнительно фиксируя с помощью термостойкого герметика на силиконовой основе.
- Нижнюю часть фартука размещают с нахлестом 10-15 см, для закрепления используют специальные саморезы для профнастила.
- Под нижнюю часть фартука помещают галстук – элемент, выполненный из гидроизоляционного материала, который предотвращает образование протечек.
Герметизация прямоугольной трубы
Схема сборки фартука
Элементы дл сборки фартука
Опытные кровельные мастера советуют выбирать доборные элементы, с помощью которых осуществляется отделка стыка между профнастилом и стенками печной трубы прямоугольного сечения из того же материала, такого же цвета, что и кровельное покрытие. Проще всего установить фартук, произведенный той же фирмой, что используемый профлист.
Как обойти круглую трубу профнастилом?
С круглой трубой маневр с прямоугольной рамкой в профилированном листе для закрепления дымохода уже не пройдёт. Однако современные дымоотводные конструкции в большинстве случаев имеют округлую форму с тонкими стенками. Решить проблему с гидроизоляцией помогут битумные вставки. В продаже в строительных магазинах есть даже самоклеящиеся ленты на битумной основе с силиконовой плёнкой для создания влагостойкой прослойки. Поверх закреплённой битумной накладки также используется кровельный проходник Мастер Флеш для дополнительной гидроизоляции готовой конструкции.
Замена кирпичной трубы на металлическую
Чем обмотать металлическую трубу дымохода, решить не сложно. Рынок строительных материалов предлагает для этого много товаров.
Лучше изолировать хорошим качественным товаром, который соответствует противопожарным и строительным нормам. Это создаст дополнительные условия безопасности.
Из предлагаемых вариантов чаще всего используют:
- Волокнистый стройматериал;
- Минеральную вату;
- Стекловату.
Металлический вариант, а в частности его утепление, заслуживает отдельного внимания. Дилемму, чем утеплить металлическую трубу дымохода, нужно решать во время составления проекта строительства.
Изолировать уже созданную схему не всегда получается без перестройки кровельного сооружения.
Если возводить современную конструкцию, то можно использовать готовые трубы «сендвич». Такие конструкции выполняются быстро, с небольшими тратами на специалистов.
Но, они стоят не дешево. Впрочем, данную стоимость оправдывает длительное время службы и простота конструирования.
В них минеральная вата располагается между двумя заготовками. Изоляция таким образом выходит на самом высоком уровне.
При помощи утепления останавливают или предотвращают необратимые химреакции, которые проходят под влиянием влаги и веществ распада топлива.
Усиленный действием кислоты конденсат, не спеша, но интенсивно портит стройматериалы. Особенную опасность конденсат приносит в период оттаивания трубы после зимы.
«Чем обмотать трубу дымохода металлического в бане?» — популярный вопрос среди дачников. Ведь существует множество материалов, используемых для этой дачи. Отсутствие горючих веществ в покрытии — первостепенный нюанс, который нужно учитывать. Предпочтительно использовать качественный материал, обладающий всеми необходимыми свойствами. Также он должен быть полностью безопасным для использования.
Самые распространенные материалы:
- Стекловата;
- Волокнистые стройматериалы;
- Минеральная вата.
Утепление печных труб металлического дымохода — отдельная тема для обсуждения. Ведь содержит ряд нюансов, о которых будет сказано далее. Это весьма сложная задача, поэтому выполнять ее рекомендуется ее во время строительства бани. С готовой постройкой работать труднее, ведь может потребоваться перестройка кровли.
Чем изолировать дымоходную трубу, каждый решает сам. Важно помнить то, что такое утепление позволяет защитить дымоход от негативного воздействия продуктов горения, а также влаги. Если вовремя не побеспокоиться об изоляции, то возникает риск разрушения бани. Ведь усиленный действием кислоты конденсат медленно разрушает стройматериалы.
Устройство фартука для дымохода
Вокруг выведенного дымохода устанавливается фартук. Лучше использовать листы оцинкованной стали. Внешнюю сторону фартука можно оставить «голой» или обшить декоративными материалами. Все стыки между кровлей и планками примыкания. В качестве герметика можно использовать битумную мастику вкупе с битумной самоклеящейся лентой, что позволит обустроить дополнительный гидроизоляционный слой. Примыкающая к дымоотводу линия фиксируется оцинкованным профилем, поверх которого наклеивается гидроизолирующая плёнка.
Изготовление коробов
О том, чем утеплить железную трубу дымохода, было сказано ранее. Теперь можно переходить к следующему этапу. Многим кажется, что изготовление короба для дымохода — слишком сложная задача. В действительности это не так. Достаточно подойти к работе ответственно, со знанием дела.
Необходимые инструменты:
- Дрель;
- Ножницы по металлу;
- Циркуль;
- Металлические листы;
- Саморезы.
Этапы работы:
- Подготовка отверстия. По краям необходимо закрепить брусья, которые будут выступать в качестве опоры для корпуса.
- Из металлического листа вырезается две заготовки. Им придается П-образная форма.
Затем готовые детали прикручивают к потолку с помощью саморезов.
- Опять изготавливается две заготовки, но они уже закрепляются на стоящие листы с небольшим заступом. Получается цельное обрамление в потолке.
- Теперь делается днище для короба из металлического листа. В центре заготовки должно находится отверстие для дымохода, тут потребуется циркуль.
- В коробе размещаются четыре крепежа в два сантиметра. Они вырезаются и отгибаются перпендикулярно днищу.
- К днищу приделываются стенки. Теперь в короб вставляют дымоотвод, он дополнительно закрепляется хомутами. Пустоты заполняются изоляционной прослойкой.
Многие люди боятся самостоятельно изготавливать металлический короб на трубу дымохода. Но, это не содержит больших сложностей.
При изготовлении короба нужен следующий инструментарий:
- Ножницы по металлу.
- Лист оцинкованный.
- Саморезы.
- Цыркуль.
- Дрель.
Дальнейшая последовательность действий:
- Подготавливается отверстие.
Его края нужно закрепить брусьями-опорами. Они создадут поддержку для короба.
- Из оцинкованного листа вырезается пара деталей. По их краях, на расстоянии пяти сантиметров, делается сгиб на 90 градусов. Эти п-образные детали саморезами крепят на подготовленные отверстия в потолочном покрытии.
- Аналогично подготавливают еще две п-образные заготовки, и их крепят внахлест на уже стоящие листы. В итоге выходит цельное обрамление проделанного выхода в потолочном покрытии.
- Дальнейшая часть действий – это днище для короба. Из того же оцинкованного листа вырезается элемент, по габаритам отвечающий сделанному проему. В его центре рисуют циркулем окружность для входа дымоотводящей заготовки.
- От центральной части днища короба размещают 4 крепежа (каждое из них имеет двухсантиметровую ширину). Далее они вырезаются и отгибаются под угол в 90 градусов. В итоге образуется основание с отверстием и 4-мя полосками для крепежа.
- Днище крепят к стенкам. Сквозь выход вставляют дымоотвод и крепят его хомутом.
Пустое место наполняют изоляционной прослойкой.
По предложенной инструкции изготовить короб не сложно. Если соблюдать все точно, работа не составит труда даже для малоопытного обывателя.
Выводы
Выбор способа герметизации стыка трубы и профнастила зависит от формы дымохода и особенностей кровельной конструкции. Создать надежное примыкание можно при помощи фартука (для прямоугольных конструкций) и доборных элементов (для изделий круглого сечения).
Выбор места вывода дымохода тоже имеет большое значение. Чем ниже по скату расположена труба, тем больше скапливается воды на стыках. Это повышает риск протечек. Оптимальный вариант расположения дымоходного отверстия – в коньке крыши или недалеко от него.
Следуя технологии заделывания примыкания трубы и профнастила для определенных дымоходов, можно надежно защитить крышу от протекания. Особенно важно сделать это при наличии утепленной веранды.
Кровля из профнастила является хорошим решением для защиты здания от атмосферных воздействий на много десятилетий вперед. Этот экономичный и надежный материал используется при устройстве крыш в индивидуальном, многоквартирном домостроении, при строительстве и ремонте производственных площадей или иных объектов.
Видео-инструкция
Если правильно уложить профнастил на крышу, то это стопроцентная гарантия избежать протечек. А это самый важный критерий надежности кровельного покрытия. Правда, необходимо отметить, что в любой крышной конструкции есть несколько элементов, которые создают примыкание к профилированным листам. Это конек, ендовы, фронтальные планки и так далее. Но, как показывает практика, самый опасный элемент, где могут произойти протечки – это труба, торчащая из крыши. Чаще всего это печные трубы.
Старые печники, зная об этой проблеме, делали специальное утолщение, когда возводилась печная труба из кирпича. В настоящее время об этом уже практически никто не вспоминает тем более современные трубы имеют круглое сечение, и часто изготавливается из металла или других материалов, но только не из кирпича. Потому что последний вариант сложен в исполнении и требует знания определенных нюансов сооружения, о которых молодые мастера и не знают.
Что нужно сделать, чтобы в местах примыкания трубы и профнастила не происходили протечки? Нужна хорошая герметизация стыков. Хотя специалисты отмечают, что и месторасположения печной трубы будет влиять на эту проблему, потому что установка ее ближе к свесу (карнизу) создает условия повышения объема воды, которая стекает по скату крыши. Чем больше воды, тем повышается вероятность протечки.
Но и это еще не все. Специалисты отмечают, что установленная выше по скату печная труба имеет наименьшую длину, которая располагается в зоне холодного воздуха. А это минимальное конденсация влажного воздуха, который является причиной нарастания сажи и пыли на внутренних поверхностях трубной конструкции. Плюс при конденсации выходящих газов образуется на стенках трубы кислота, которая разъедает материал (кирпич, металл и так далее). Кстати, в СНиПе под номером 41-01-2003 под названием «Отопление, вентиляция и кондиционирование» точно указывается высота установки печной трубы, но вот о точном месте установки ничего не говориться.
Давайте по отдельности рассмотрим несколько конструкций печных труб, проходящих через профнастильную кровлю. И определимся, как можно заделать стыки между ними.
Примыкание профнастила к печной трубе с прямоугольным сечением
В настоящее время производители позаботились о том, чтобы места примыкания и стыки между некоторыми элементами кровельной конструкции были надежно защищены от проникновения атмосферных осадков. Для этого выпускаются доборные элементы для ендовы, конька и участков примыкания. Такие же доборные материалы есть и для герметизации зазором труб, проходящих через профнастил. И этот элемент носит название фартук.
Основное предназначение фартука – это собрать всю воду, стекающую по печному дымоходу и по скатам крыши, и отвести ее к карнизу в систему водостока. Но есть в монтажном процессе установки фартука один очень важный момент. Необходимо правильно провести гидроизоляцию. Всем известно, что под профнастил обязательно устанавливается гидроизоляционная пленка, и неважно, крыша будет утепленной или нет. Так вот в месте, где труба проходит через кровельную конструкцию, необходимо сделать разрез под устанавливаемую печную трубу, оставив края разреза шириною 50-100 мм, которые впоследствии будут закреплены на самой трубе.
Но это еще не все. В местах примыкания необходим усиленный гидроизоляционный слой. Поэтому чаще всего под фартук устанавливается специальная гидроизоляционная лента. К тому же она должна располагаться под верхними планками фартука и ложится частично на профнастил. По сути, получится двойная защита. Схема укладки гидроизоляции следующая:
- Сначала она наносится на нижний край дымохода.
- Затем заделываются стыки примыкания по бокам трубной конструкции.
- И последний – это верхняя кромка, ближняя к коньку кровли.
Нередко встречаются такие ситуации, когда появляется необходимость провести печной дымоход через уже возведенную крышу из профнастила. Сделать это сегодня несложно, но есть тут один нюанс. Необходимо отверстие (проход) в профнастиле делать меньше размеров трубы приблизительно на 1,5-2,0 см. Понятно, что дымоход в такой проход не влезет, поэтому кромку по углам отверстия разрезают и выгибают. Эти кромки после установки дымохода плотно прикладывают к нему и закрепляют. Это еще один защитный барьер для протечек. При этом под сам профнастил обязательно укладывают нижнюю планку фартука и поверх нее гидроизоляционную ленту.
Добавим, что сложность сооружения гидроизоляционного барьера зависит в основном от того, в каком месте устанавливается труба.
Место примыкания трубы, проведенной через проход в коньке на крыше из профнастила
Самый простой вариант, как заделать проведенную через профнастил трубу, это когда она торчит из конька крыши. К тому же этот вариант обеспечивает максимум надежности, потому что в такой конструкции не образовываются снеговые карманы. Именно их наличие повышает вероятность образования протечек. Правда, у такого варианта есть и свой достаточно большой минус. Чтобы провести трубу через конек крыши, необходимо последний разделить. А значит, придется под края участков монтировать дополнительно две опорные стойки. Герметизация же примыкания проводится тем же фартуком, только другой конфигурации. Изготавливаются они из гладкого металлического листа.
Внимание! Обычно пространство между фартуком и профнастилом заполняется силиконовым герметиком. Сегодня производители предлагают использовать самоклеящиеся ленты, изготовленные из бутилкаучука.
Верхний участок примыкания между фартуком и самой трубой герметизируется по стандартной технологии. То есть, при помощи верхних планок фартука, которые обязательно поверх закрываются силиконовым герметиком.
Место примыкания трубы, проведенной через проход в скате на крыше
К сожалению, не всегда планировка дома позволяет провести вывод трубы через конек на крыше, а соответственно и сделать проход в нем. Поэтому остается другой вариант – проход через профнастил на скате кровли. И этот вариант, как показывает практика, самый сложный в плане проведения гидроизоляционных и защитных работ.
Начнем с того, что основная задача состоит в том, чтобы правильно установить верхнюю часть фартука. Поэтому основное требование – это установить данный элемент под профнастил.
Внимание! Если верхняя плоскость трубы имеет размер больше 80 см, то на него необходимо установить фасонный фартук, в котором есть такая часть, как разуклонка.
Посмотрите на фото ниже, и вы сразу все поймете. Это похоже на волнорез, который отводит стекающую воду по крыше в две разные стороны от трубы.
Установить такой фартук достаточно сложно. К тому же на участках примыкания его частей и профнастила образуются две ендовы, которые герметизируются точно так же, как и ендовы на самой крыше из профнастила. То есть, установка дополнительных металлических планок и усиленная гидроизоляция.
Примыкание профнастила к печной трубе с круглым сечением
Сегодня современные печи комплектуются дымоходами круглого сечения, которые изготавливаются из металлического листа, уложенного в несколько слоев с прокладкой утеплителей. Вариантов герметизации таких конструкций немало.
Вот только самые часто используемые.
- Проход такой трубы герметизируется с помощью материалов, изготовленных на основе битума. Чаще всего используются для этой операции рулонные виды.
- Установка самоклеящейся фольгированной ленты с битумным нижним слоем. Кстати, фольга является отличным защитным слоем, который противостоит солнечным лучам.
- Монтаж специальных фартуков, которые выпускаются в виде колпаков. Их еще называют кровельный проход. Достаточно простое и надежное приспособление. Его надевают на круглую трубу и края прикрепляют к обрешетке кровли.
Если под кровлей дома располагается отапливаемая мансарда, то проход под трубу обязательно не только герметизируют, но и утепляют. Зазор между трубой и фартуком прокладывают специальной термостойкой прокладкой. Она крепится на плоскость круглой трубы.
Как видите, заделать зазор между трубой печи или вентиляции можно разными способами. Все зависит от формы трубного элемента. Главное – точно следовать технологии установки фартука, потому что именно является важным звеном в герметизации участка примыкания.
- Крыша из профнастила
- Расчет профнастила на крышу
- Какой профнастил выбрать для крыши
- Как правильно стелить профнастил на крышу
В данный момент на строительном рынке представлено множество кровельных материалов, которые используются для качественного и красивого покрытия крыши. Широкую популярность получил профнастил – многослойный защитный стройматериал. При создании кровли следует уделить особое внимание герметизации трубы через крышу.
Неправильный монтаж прохода для дыма и вентиляции ведет к возникновению протечек и разгерметизации крыши. В этой статье читатель узнает, как правильно заделать трубу на крыше.
Примыкание кровли к трубе: 4 метода устройства дымохода
MesterulManole
8960 0 0
MesterulManole 10 октября, 2017Специализация: многолетний опыт отделочных работ жилых и офисных помещений, дач, загородных коттеджей и т.п. Хобби — велосипед во всех проявлениях
Если как следует обустроить периметр дымохода, можно предупредить протечки и подстраховаться от пожара
Нужно обойти трубы дымохода на кровельном скате и не знаете, как это сделать? Я расскажу о четырех простых способах, которые подойдут для решения этой задачи с разными типами дымоходов на разных типах кровельных систем. В итоге, вы сможете выбрать один из предложенных способов и применить его при строительстве своего дома.
Как обойти трубу металлочерепицей?
- При обходе трубы металлочерепицей на крыше, ширина ската которой не превышает 80 сантиметров, предстоит решить две задачи.
- В первом случае нужно перехватить воду со ската над трубой и разогнать ее в разные стороны от трубы, а также пустить воду с нижней части примыкания трубы.
- 2 задача — не пропустить влагу, которая будет спускаться по стенкам трубы в дом.
- Для решения двух задач при монтаже металлочерепицы необходимо вокруг трубы смонтировать металлический фартук, часть которого будет расположена в плоскости крыши и закреплена.
- Другая часть будет подниматься вдоль трубы на 200 миллиметров выше плоскости кровли.
- Поверх фартука монтируют планку примыкания с помощью герметика.
- После монтажа фартука часть трубы под фартуком останется в недоступности.
- Поэтому стоит проверить, чтобы гидроизоляция была тщательно заведена под боковые грани трубы и вне ее должны быть встроены водоотводящие желоба.
- Для такого монтажа необходимо сделать на задней грани трубы дополнительную обрешетку, а примыкающий к трубе лист металлочерепицы отрезать по длине таким методом, чтобы линии резов были расположены над линиями штамповки.
- Расстояние от верхней грани трубы для этих линий должно быть приблизительно 15 сантиметров.
- Обрезки листов металлочерепицы могут быть использованы для дальнейшего монтажа.
- В первую очередь стоит отметить, на боковых гранях трубы прочерчивают линии на 15 сантиметров выше верха кровельного покрытия, также необходимо подготовить нижнюю боковую правую и левую детали фартука.
- Точно сделанные детали должны подниматься на боковую грань трубы на 15 сантиметров, заходить на трубу на 20 сантиметров, боковыми частями заходить за верхний гребень волны металлочерепицы, а нижней частью доходить до низа нижней детали фартука.
- Верхняя часть фартука должна заканчиваться отбортовкой вверх.
- Герметизируют все места соединений фартука.
- В верхней части смонтируйте уплотнитель.
- Верхние листы металлочерепицы разрежьте горизонтально в нижней части штатной резкой.
- Там, где сделаны нижние штатные резки, добавьте по одному длинному листу и доведите уровень стыковки рядом со скатом.
- Поверх закрепите фартук, верхняя деталь которого должна быть зажата между трубой и монтируемыми листами.
- Чтобы предотвратить попадание воды в боковые грани трубы, под фартук закрепите жестко по периметру трубы планку примыкания и тщательно загерметизируйте зазор между боковыми гранями трубы и планкой примыкания.
модератор выбрал этот ответ лучшим
В наше время это не проблема (раньше всё начиналось и заканчивалось на цементно-песчаном растворе, которым и заделывалось это примыкание) специально под металлочерепицу есть устройства примыкания металлочерепицы к трубам дымохода, причём к любым, любого сечения и размеров.
В народе данное устройство называют “фартуком”, причём эти самые “фартуки” есть внутренние (под металлочерепицей) и наружные (на металлочерепице).
Но начинаются работы с монтажа дополнительной обрешётки вокруг трубы дымохода.
Далее гидроизоляция (специальная плёнка) с нахлёстом на трубу дымохода).
Монтаж внутреннего “фартука”.
Затем подрезаем (отрезаем) металлочерепицу по нужным размерам (советую не использовать болгарку, защитный слой загубите) и штатное крепление (обычно это саморезы кровельные).
Если дымоход (труба) кирпичный, то в кирпиче делается штроба (вот тут можно и нужно использовать болгарку, штробу лучше нарезать, а не выдалбливать перфоратором), под монтаж наружного фартука (крепится к планке которая в свою очередь монтируется в штробу), который устанавливается с нахлёстом на трубу дымохода, выше металлочерепицы на 200-и мм (ориентировочная цифра).
Это общее, могут быть нюансы, так как трубы дымохода изготавливаются из разного материала (к примеру металлические трубы обходят металлочерепицей иначе, есть необходимость соблюдения зазоров, применяются иные материалы), сечение и диаметр у них разный.
В целом данная работа требует определённого опыта и сделать её самостоятельно крайне сложно.
1.Намоканию теплоизоляционного слоя и, как следствие, утечку тепла из помещения,
2.Попаданию влаги на деревянные элементы стропильной системы и, как следствие, их гниению,
3.Нарушению вентиляции воздуха в подкровельном пространстве,
Предварительно, перед монтажом фартука нужно завести гидроизоляционный материал на дымоход и покрывать фартуком уже поверх него.
Некоторые мастера заводят верхний край фартука вглубь дымохода, для этого при помощи болгарки проделываются штробы в дымоходе, а верхние края загибаются вовнутрь этих штроб (это отчетливо видно на картинке номер 1).
Герметизация посредством обустройства короба
Существует способ герметизации посредством обустройства короба.
- Между краем обрезанной кровли и трубой оставить расстояние согласно нормативам по пожаробезопасности.
- Произвести обработку примыкаемого края крыши к дымоходу и самого дымохода теплозащитным материалом.
- В этой зоне обустраивают короб из оцинкованной стали или профнастила. Нарезанные полосы до 40 см необходимо обшить по периметру и угла наклона ската.
- Элементы короба (воротник) соединяют способом внахлестку и припаивают.
- При скате крыши под углом более 30 градусов организовывают металлический отвод для стекания дождевых вод вокруг дымохода.
- Заполняют пространство между трубой и коробом теплоизоляционным материалом. Можно использовать базальтовую вату.
Принцип обустройства прохода теплоизоляционными материалами применим для дымохода на скате и коньке с небольшими различиями. Обустройство дымохода по коньку предполагает изменения конструкции стропильной системы.
Накрывают кровельный настил рубероидом в нахлестку на стенки трубы, и производят монтаж фартука с последующим заполнением полимерными герметиками в зазоры между фартуком и стеной.
Устройство наружного фартука в месте примыкания к трубе
Следующий этап — это установка поверх внутреннего фартука и галстука основного покрытия. На обход дымохода монтируется верхний лист металлочерепицы. При этом он должен накрывать планку примыкания и заходить на нижний лист покрытия, захватывая первую волну в верхней части дымохода. Таким образом, смонтированный нижний фартук в обход трубы зажимается между двумя слоями листов металлочерепицы и полностью предотвращает попадание воды в подкровельное пространство.
Установив листы металлочерепицы на обход дымохода, начинают монтаж наружного фартука. Данный элемент практически никакой защитной функции не несет, а считается декоративной отделкой на проход трубы через кровлю. Его установка ведется практически по той же технологии, что и устройство нижнего фартука.
Если кирпичная или другая труба располагается на расстоянии в 1,5 м, то при установке ее высота должна превышать высоту конька не менее, чем на 0,5 м. Когда дистанция до конька находиться в пределах 1,5 – 3 м, то строение размещается на одинаковой высоте с коньком.
В ситуации, когда расстояние от кирпичной или любой другой трубы составляет больше, чем три метра, показатель высоты строения определяет условная линия. Она проходит под углом 100 от побега конька к горизонту.
Принцип устройства гидроизоляции
В месте прохода трубы через кровлю обязательно получаются зазоры, и обычная их гидроизоляция мастиками и герметиками – недостаточная мера для надежной защиты от протечек. Поэтому при укладке кровельного покрытия необходимо выполнить целый ряд мероприятий:
- Располагать трубу нужно как можно ближе к коньку крыши, это поможет избежать скопления снега в месте ее выхода наружу;
- Под кровельное покрытие укладывают систему отведения влаги, защитную мембрану и так называемые «фартуки» и «галстук». Их форма зависит от формы трубы;
- Места выхода трубы необходимо гидроизолировать специальным герметиком, устойчивым к перепадам температур;
- На кровельное покрытие укладывается дополнительный декоративный фартук. Его назначение – отвод потоков дождевой воды от трубы.
Печные трубы, как известно, имеют различную форму, поэтому конструкция гидроизоляционных элементов для них несколько различается.
Как обделать трубу алюминиевым фартуком
Обшивка труб на крыше способом фартука из оцинкованного металла с полимерным покрытием является современным методом герметизации. В целом процесс предполагает монтаж фартука и заполнение полимерным герметиком образовавшихся зазоров.
Еще одним вариантом является обустройство алюминиевого фартука. Алюминиевой лентой обматывают трубу с тем расчетом, чтобы часть ее располагалась в зазоре между трубой и кровельным материалом. Заполняют зазор мастикой на основе битума и дополнительным приклеиванием ленты. По линии примыкания фартука к трубе закрепляют металлический профиль и дополнительно изолируют от попадания влаги.
Обход трубы профнастилом выполняется в процессе обустройстве фартука из примыкающих нижних планок.
Обустройство фартука из алюминиевой ленты
Второй способ герметизации трубы выполняется посредством обустройства фартука из алюминиевой ленты. Следует обойти два слоя алюминиевой ленты по периметру трубы, так чтобы часть ленты утопала в зазоре между стеной трубы и кровельным покрытием. Чем замазать можно? Замазать следует битумной мастикой c последующим проклеиванием ленты. Линии примыкания фартука к трубе фиксируют металлическим профилем и покрывают гидроизолирующей пленкой.
Обход трубы на крыше профнастилом можно сделать посредством обустройства фартука с применением примыкающих нижних планок листов. Принцип укладки сводится к организации первой планки к боковой стене дымохода с фиксированием отметки верхнего уровня. На отметке выполняют штрабу с последующим заполнением герметика. Следующий рабочий процесс – организация металлического галстука c обустройством бортиков по краю для отвода вод. Потом крепится галстук на верхней кромке.
Для качественного покрытия профнастилом вокруг трубы необходимо сделать обрешетку. Она обеспечит надежное крепление нижней планки примыкания и края профнастила вдоль стенок дымохода.
Герметизация прямоугольной трубы
Прямоугольные трубы встречаются наиболее часто. Их применяют в качестве дымохода или вентиляционного канала. Для их изготовления применяют керамические блоки или термостойкие кирпичи. Отделку места примыкания профнастила и трубы прямоугольной формы делают с помощью фартука, который представляет собой готовый фасонный элемент. Для его изготовления применяется оцинкованная сталь, окрашиваемая в тот же цвет, что и кровельное покрытие.
Процесс герметизации стыка посредством фартука состоит из следующих этапов:
- К наружным стенкам прямоугольной трубы подклеивают пароизоляционный и гидроизоляционный материал, разрезанный при выводе дымохода наружу. Для этих целей применяется строительный скотч.
- Делают неглубокую штробу по периметру трубы посредством угло-шлифовальной машинки. Штроба нужна для монтажа верхней планки.
- В сделанную штробу помещают верхний край планки. Для создания дополнительной фиксации применяют термостойкий силиконовый герметик.
- Размещают нижнюю часть фартука с нахлестом от 10 до 15 см. Фиксация осуществляется саморезами для профнастила.
- Под нижней частью фартука размещается галстук, изготавливаемый из гидроизоляционного материала.
Этот элемент предотвращает появление протечек в кровле.
Желательно, чтобы доборные элементы, применяемые для отделки стыка между профлистом и прямоугольной трубой, были сделаны из того же материала и той же расцветки, что и покрытие кровли. Легче всего устанавливать фартук, который изготовила та же фирма, что и используемые профлисты. Тогда герметизация трубы на крыше будет качественной.
Из данного видео вы узнаете, как выполняется герметизация печной трубы на крыше:
Герметизация посредством обустройства короба
Существует способ герметизации посредством обустройства короба.
- Между краем обрезанной кровли и трубой оставить расстояние согласно нормативам по пожаробезопасности.
- Произвести обработку примыкаемого края крыши к дымоходу и самого дымохода теплозащитным материалом.
- В этой зоне обустраивают короб из оцинкованной стали или профнастила. Нарезанные полосы до 40 см необходимо обшить по периметру и угла наклона ската.
- Элементы короба (воротник) соединяют способом внахлестку и припаивают.
- При скате крыши под углом более 30 градусов организовывают металлический отвод для стекания дождевых вод вокруг дымохода.
- Заполняют пространство между трубой и коробом теплоизоляционным материалом. Можно использовать базальтовую вату.
Принцип обустройства прохода теплоизоляционными материалами применим для дымохода на скате и коньке с небольшими различиями. Обустройство дымохода по коньку предполагает изменения конструкции стропильной системы.
Накрывают кровельный настил рубероидом в нахлестку на стенки трубы, и производят монтаж фартука с последующим заполнением полимерными герметиками в зазоры между фартуком и стеной.
Примыкание профнастила к печной трубе с прямоугольным сечением
В настоящее время производители позаботились о том, чтобы места примыкания и стыки между некоторыми элементами кровельной конструкции были надежно защищены от проникновения атмосферных осадков. Для этого выпускаются доборные элементы для ендовы, конька и участков примыкания. Такие же доборные материалы есть и для герметизации зазором труб, проходящих через профнастил. И этот элемент носит название фартук.
Основное предназначение фартука – это собрать всю воду, стекающую по печному дымоходу и по скатам крыши, и отвести ее к карнизу в систему водостока. Но есть в монтажном процессе установки фартука один очень важный момент. Необходимо правильно провести гидроизоляцию
Всем известно, что под профнастил обязательно устанавливается гидроизоляционная пленка, и неважно, крыша будет утепленной или нет. Так вот в месте, где труба проходит через кровельную конструкцию, необходимо сделать разрез под устанавливаемую печную трубу, оставив края разреза шириною 50-100 мм, которые впоследствии будут закреплены на самой трубе
Но это еще не все. В местах примыкания необходим усиленный гидроизоляционный слой. Поэтому чаще всего под фартук устанавливается специальная гидроизоляционная лента. К тому же она должна располагаться под верхними планками фартука и ложится частично на профнастил. По сути, получится двойная защита. Схема укладки гидроизоляции следующая:
- Сначала она наносится на нижний край дымохода.
- Затем заделываются стыки примыкания по бокам трубной конструкции.
- И последний – это верхняя кромка, ближняя к коньку кровли.
Нередко встречаются такие ситуации, когда появляется необходимость провести печной дымоход через уже возведенную крышу из профнастила. Сделать это сегодня несложно, но есть тут один нюанс. Необходимо отверстие (проход) в профнастиле делать меньше размеров трубы приблизительно на 1,5-2,0 см. Понятно, что дымоход в такой проход не влезет, поэтому кромку по углам отверстия разрезают и выгибают. Эти кромки после установки дымохода плотно прикладывают к нему и закрепляют. Это еще один защитный барьер для протечек. При этом под сам профнастил обязательно укладывают нижнюю планку фартука и поверх нее гидроизоляционную ленту.
Добавим, что сложность сооружения гидроизоляционного барьера зависит в основном от того, в каком месте устанавливается труба.
Как вывести трубу через крышу из профнастила
В листе профнастила, который будет окружать дымоход, очерчиваются контуры с параметрами длины и ширины, соответствующими габаритам дымохода. Затем с помощью болгарки необходимо вырезать отверстие с небольшим отступом от контуров.
- Также отверстия проделываются в элементах кровельного пирога, при расчете их ширины нужно учитывать не только собственные размеры трубы, но и габариты защитного короба, который будет отделять дымоход от содержимого пирога. Обрешетка в месте примыкания должна быть сплошной.
- Как сделать проход трубы через крышу из профнастила? Трубу необходимо плотно окружить внешним и внутренним фартуками. Внутренний фартук находится под листами профнастила (за исключением части, облегающей стены трубы), он прикрепляется к обрешетке. От него простилается желобок из нержавеющей стали, который должен обойти дымоход со всех сторон и выходит непосредственно на концы скатов к карнизной планке.
По нему будут стекать осадки и конденсат.
- Если труба сделана из кирпича, то прилегающие к ней грани фартука необходимо загнуть на концах и завести их в штробы. Штробы – это небольшие отверстия в кирпичах (но не в швах между ними), которые проделываются с помощью болгарки.
Под нижним фартуком должен находиться слой гидроизоляции. Гидроизоляция трубы на крыше из профнастила выполняется в следующем порядке:
- Внешний фартук устанавливается на лист профнастила и тоже прикрепляется к обрешетке. По большей части он выполняет декоративную функцию, делая стык дымохода и кровли более плавным, но этот элемент обеспечивает и дополнительную защиту.
- Фартуки можно изготовить самостоятельно из сплошного цинкового листа, а можно приобрести набор готовых окладных планок. Первый вариант более сложный, так как он требует самостоятельного разреза и загибания краев отверстия в листе. Но второй вариант предполагает дополнительные траты денег.
Схема монтажа в разрезе
Части фартука, прилегающие к дымоходу, необходимо уплотнить герметиком.
Под трубы с круглым сечением вырезать отверстия в профнастиле и в кровельном пироге более сложно, чем под прямоугольные дымоходы, но их изоляцию можно осуществить простыми методами. Для этого используются насадки Мастер-Флеш. Это резиновые или силиконовые изделия в форме ступенчатой пирамиды, имеющие круглое сечение. Они плотно облегают дымоход и надежно прикрепляются к листу профнастила.
Основание насадки выполнено из алюминия. Обратная сторона изделия имеет гофрированную поверхность, что увеличивает его герметичность.
Монтаж круглой трубы
Итак, как обшить трубу на крыше профнастилом, если она круглого сечения? Перед установкой насадки необходимо срезать такое количество колец пирамиды, которое обеспечит диаметр отверстия на 20 % меньший, чем диаметр трубы. Затем Мастер-Флеш протягивается по трубе сверху вниз. Основание приклеивается к листу профнастила с помощью силикона и прикрепляется к нему шурупами. Место прилегания колец изделия к трубе герметизируется силиконом.
Также герметизировать круглые трубы можно с помощью самоклеящихся свинцовых лент.
Как обделать трубу алюминиевым фартуком
Обшивка труб на крыше способом фартука из оцинкованного металла с полимерным покрытием является современным методом герметизации. В целом процесс предполагает монтаж фартука и заполнение полимерным герметиком образовавшихся зазоров.
Еще одним вариантом является обустройство алюминиевого фартука. Алюминиевой лентой обматывают трубу с тем расчетом, чтобы часть ее располагалась в зазоре между трубой и кровельным материалом. Заполняют зазор мастикой на основе битума и дополнительным приклеиванием ленты. По линии примыкания фартука к трубе закрепляют металлический профиль и дополнительно изолируют от попадания влаги.
Обход трубы профнастилом выполняется в процессе обустройстве фартука из примыкающих нижних планок.
Герметизация кирпичной дымовой трубы — как обойти и закрыть правильно
После того, как сделано гильзование кирпичного дымохода нержавеющей трубой, нужно выполнить герметизацию. Стыки кровли и дымохода из кирпича герметизировать сложнее, поэтому к процессу следует подходить более ответственно. Дело в том, что труба и продукты горения имеют разную температуру, в результате чего в трубе может образовываться конденсат. Известно, что под воздействием влаги кирпичная труба очень быстро разрушается, следовательно, выступающая часть трубы требует обязательного утепления
При выборе материалов для решения вопроса, как обделать трубу на крыше профнастилом, важно учитывать их внешний вид и устойчивость к определенным условиям.
Непосредственно утепление выполняется следующим образом:
Трубу обкладывают клинкерным кирпичом. Затем обмазывают штукатурным раствором или обшивают подходящим материалом
При этом очень важно использовать материалы, устойчивые к возгоранию. . Помимо этого герметизацию свободного пространства между трубой и кровельным материалом выполняют с помощью цементного воротника, имеющего повышенный коэффициент влагостойкости
Дальнейшее обустройство такого дымохода предполагает использование каркаса из металлических профилей и крепление декоративного воротника ил листовой стали.
Помимо этого герметизацию свободного пространства между трубой и кровельным материалом выполняют с помощью цементного воротника, имеющего повышенный коэффициент влагостойкости. Дальнейшее обустройство такого дымохода предполагает использование каркаса из металлических профилей и крепление декоративного воротника ил листовой стали.
В этой ситуации следует учитывать некоторые особенности:
- Зазор, ширина которого не превышает 0,5 см, заполняют термостойким силиконовым герметиком.
- Зазоры более 1 см заливают цементным раствором и одевают поверх фартук.
Как заделать проход трубы на крыше из профнастила своими руками
При правильной укладке профнастила на крышу дома можно гарантированно избежать протечек во время дождей и весеннего таяния снега. По этому критерию можно судить о надежности кровли. Следует помнить, что любая конструкция крыши состоит из множества элементов. В список входят ендовы, фронтальные планки и конек. Однако, исходя из практики, самым рискованным в плане протечек элементом является печная труба.
Несколько десятилетий назад печники справлялись с этой проблемой при помощи утолщения кирпичного дымохода. Однако такая работа требует определенных знаний и навыков, а современные конструкции все чаще возводят из металла. Обычно дымоходы выполняются с круглым сечением. Разобраться, как заделать трубу на крыше из профнастила, поможет простая инструкция.
Разновидности
Элементы различаются между собой по материалу изготовления:
- Кирпичные дымоходы. Это классический вариант, который отличается надежностью и нетребовательностью к отделке. Для производства изделий применяется красный кирпич. Для укладки кирпича необходимо использовать специальный огнеупорный раствор.
Хорошо подходит известковый раствор.
- Стальные дымоходы. Это бюджетный вариант, для которого характерна простота установки, небольшой вес и большой выбор размеров сечения. Но стальные трубы быстро прогорают, срок их безопасной эксплуатации относительно низок.
- Сэндвичи. Эти дымоходы состоят из нескольких металлических труб разных размеров, помещенных друг в друга. Между ними находятся слои термоизоляции. Сэндвичи сохраняют достоинства простых стальных дымоходов, но лишены их недостатков. Главными минусами таких конструкций являются высокая цена и возможность разгерметизации при резких перепадах температур, которая может привести трубу в полную негодность.
- Модульные дымоходы. Как и сэндвичи, эти дымоходы являются многослойными. Они состоят из слоев металла и огнеупорной глины (шамот). Между ними расположен слой базальтового утеплителя. Корпус трубы выполняется из облегченного бетона.
Если слой глины находится внутри, то дымоходы называются шамотными, если внутри расположена металлическая труба, то конструкция называется модульной.
Примыкание кровли к круглой трубе
В частном секторе также распространен вывод вентиляции или дымохода по средствам трубы круглого сечения. Чаще всего это касается сэндвич (утепленной) трубы отопления. Казалось бы, решение с герметичным примыканием к трубе круглой формы гораздо проще и не требует профессиональных навыков в монтаже. К тому же на любом строительном рынке есть готовые материалы для изоляции стыка дымоходной трубы и кровли. К самым популярным и, чуть ли ни единственным, относятся кровельные проходки Master Flash с большим ассортиментом размеров и цветов. Простота монтажа, универсальность (применим для разных видов кровли) и доступная цена давно сделали этот материал «народным».
Уплотнитель Мастер Флэш состоит из термостойкой гофрированной EPDM-резины и алюминиевого основания. Еще одним плюсом материала является возможность установки на уже смонтированные трубы, что очень удобно в случае быстрого ремонта крыши (например, при устранении протечки или замене кровельного материала).
Монтаж также прост, как и сам материал.
Монтаж Мастер Флеш
Необходимо смазать кровельным герметиком место соединения основания Мастер Флэша с кровлей, а затем закрепить уплотнитель к поверхности при помощи кровельных саморезов. Однако, как показывает практика, по прошествии некоторого времени герметичность примыкания начинает постепенно ухудшаться. В первую очередь это связано с качеством герметика и атмосферными явлениями (перепады температуры, порывистый ветер, дождь или снег могут нарушить герметичность соединения).
Для того, чтобы максимально обезопасить крышу от протекания в узлах кровли с круглой трубой рекомендуется частично «заводить» верхнюю часть проходки под кровельный материал или планку конька.
Установка Master Flash рядом с коньком
Таким образом можно надежно установить узел примыкания трубы и кровли.
Устранение протечек
Основной причиной протечки стыков трубы и кровли является нарушение герметичности конструкций фартуков. Чтобы решить эту проблему, необходимо соорудить дополнительный наружный фартук из битумной ленты.
Перед его монтажом кровлю следует очистить от пыли металлической щеткой.
Лента укладывается в несколько слоев по нижней части трубы и по прилегающему к ней листу профнастила (или по фартуку). Затем ее необходимо разогреть горелкой и придавить деревянной дощечкой.
Такая прокладка может прослужить несколько лет.
Серьезные протечки можно устранить только путем замены фартука.
Влага может попадать под кровлю и по причине излишней выработки конденсата трубой. Чтобы уменьшить его количество, на дымоходе можно соорудить зонт. Зонты производятся из таких металлов, как медь, оцинкованная и нержавеющая сталь. Колпак не только уменьшает объемы конденсации, но и гасит выходящие из дымохода искры, повышая пожаробезопасность конструкции.
Если дымоход находится близко к краям скатов, то протечки могут происходить из-за накопления большого количества снежных масс. Для устранения этой проблемы фартук дополняется треугольной выпуклой конструкцией (с обязательной герметизацией), которая будет разделять снег и упрощать его сход.
Процесс обустройства гидроизоляции
Рассмотрим последовательность технологического процесса обустройства гидроизоляции.
Для дымохода круглой формы из оцинкованной стали пространство между трубой и покрытием кровли герметизировать значительно легче. В этом варианте применяют заводские эластичные проходки, которые максимально примыкают к профлисту.
Прокладки представляют алюминиевый фланец с соединительной частью из силикона или резины EPDM. Они могут быть разных размеров от 3 до 600 мм и в исполнении под разным углом, цельные и разъемные. Срок их эксплуатации большой. Такие приспособления можно использовать для плоских крыш и под углом.
Герметизация такими проходками – простейший способ изоляции в местах стыка крыши и выходного отверстия.
Итак, как же происходит процесс?
- Сначала определяют размер отверстия на крыше и обрезают резиновую гофру соответственно этих параметров.
При организации вывода дымохода на скатных крышах необходимо отверстие 2-5 сантиметров по диаметру.
- Потом одевают прокладку.
- Для фланца выбирают нужную форму.
- Заливают канавки на изнаночной стороне фланца герметиком и плотно прижимают к настилу кровли, и дополнительно крепят саморезами c резиновыми головками, которые расплющиваются в процессе закручивания. Их применяют для кровельных работ, чтобы исключить попадание воды внутрь. В работе с обычными саморезами используют резиновые прокладки.
Важно: поверхность проходки и кровли должны быть сухими и чистыми
Особенности монтажа дымохода на металлочерепице
Устройство узла прохода на профилированной металлической кровле практически ничем не отличается от разделки трубы на других видах кровельных покрытий:
Кирпичная труба на крыше из металлочерепице может устанавливаться в теплоизоляционном кожухе или без такового, но стены дымохода, примыкающие к обрешетке и стропилам, необходимо изолировать металлом и термоизоляцией; Из-за волнистого профиля кровельное покрытие намного лучше собирает и удерживает снег на поверхности крыши, чем шифер или профлист
Это означает, что узел прохода трубы через кровлю из металлочерепицы в зимнее время будет постоянно заливаться талой водой; Особое внимание уделяется выбору места для установки трубы. Чем ближе дымоход к коньку крыши, тем лучше тяга, и меньше проблем с обратным потоком.
Но в этом случае потребуется поднять дымоход на максимальную высоту, а значит, нужно устанавливать крепления и увеличивать жесткость дымохода. Для массивной печной трубы проход через металлочерепицу нужно будет дополнительно фиксировать на балках потолочного перекрытия. Если использовать современные двойные конструкции, то для установки трубы — сэндвича придется использовать растяжки и пояса. Иначе гибкая и неустойчивая труба под ударами ветра быстро разрушит узел прохода, юбку и гидроизоляцию кромки металлочерепицы.
Говоря о креплении ендовы, стоит заметить, что по нормативам саморезы должны быть закручены на расстоянии 25 см от оси ендовы. Форма желоба этого элемента кровли способствует организованному движению воды. Поэтому никаких протечек не бывает.
Никаких прокладок или уплотнителей при входе самореза в фартук не ставят, а значит невозможно гарантировать отсутствие протечек в дальнейшем.
Сегодня многие фирмы производители заняты разработкой технологий по изготовлению фартуков для обхода трубы.
Обратите внимание
Не стоит пренебрегать таким важным элементам кровли, как обход трубы.
Обеспечить хорошее примыкание кровли к трубе можно и другими способами, которые позволяют надежно защищать подкровельное пространство от влаги, да и выполнить их совсем несложно. Обход можно выполнить с помощью металлического фартука, как представлено в инструкции по монтажу металлочерепицы М28 фирмы УНИКМА, так же с помощью фартука по фальцевой технологии, с применением универсальных окладов фирмы FAKRO или лентой из гофрированного алюминия.
Хочу напомнить, что наша бригада всегда готова помочь Вам смонтировать кровлю. Звоните.
Установка дымоходной трубы на крыше, скаты которой располагаются под уклоном, должна выполняться по определенным правилам:
Дымоход может располагаться на расстоянии не больше 150 см от конька и не меньше 50 см возвышаться над ним. Выход важно располагать не ближе 150 см и не дальше 300 см от конька. Линия конька по отношению к верху дымохода, расположенного на расстоянии до 300 см, может иметь наклон не больше 10%.
Как заделать трубу на крыше из профнастила своими руками
Если правильно уложить профнастил на крышу, то это стопроцентная гарантия избежать протечек. А это самый важный критерий надежности кровельного покрытия. Правда, необходимо отметить, что в любой крышной конструкции есть несколько элементов, которые создают примыкание к профилированным листам. Это конек, ендовы, фронтальные планки и так далее. Но, как показывает практика, самый опасный элемент, где могут произойти протечки – это труба, торчащая из крыши. Чаще всего это печные трубы.
Старые печники, зная об этой проблеме, делали специальное утолщение, когда возводилась печная труба из кирпича. В настоящее время об этом уже практически никто не вспоминает тем более современные трубы имеют круглое сечение, и часто изготавливается из металла или других материалов, но только не из кирпича. Потому что последний вариант сложен в исполнении и требует знания определенных нюансов сооружения, о которых молодые мастера и не знают.
Что нужно сделать, чтобы в местах примыкания трубы и профнастила не происходили протечки? Нужна хорошая герметизация стыков. Хотя специалисты отмечают, что и месторасположения печной трубы будет влиять на эту проблему, потому что установка ее ближе к свесу (карнизу) создает условия повышения объема воды, которая стекает по скату крыши. Чем больше воды, тем повышается вероятность протечки.
Но и это еще не все. Специалисты отмечают, что установленная выше по скату печная труба имеет наименьшую длину, которая располагается в зоне холодного воздуха. А это минимальное конденсация влажного воздуха, который является причиной нарастания сажи и пыли на внутренних поверхностях трубной конструкции. Плюс при конденсации выходящих газов образуется на стенках трубы кислота, которая разъедает материал (кирпич, металл и так далее). Кстати, в СНиПе под номером 41-01-2003 под названием «Отопление, вентиляция и кондиционирование» точно указывается высота установки печной трубы, но вот о точном месте установки ничего не говориться.
Давайте по отдельности рассмотрим несколько конструкций печных труб, проходящих через профнастильную кровлю. И определимся, как можно заделать стыки между ними.
Выбор места
Самым оптимальным местом для вывода трубы является пространство возле конька крыши, находящееся на расстоянии 50-80 от его верхней точки. Это обусловлено рядом соображений:
- Чем ближе к свесу крыши находится труба, тем большая на нее ложится снежная нагрузка, а также увеличивается количество стекающей воды.
- Чем выше находится труба, тем меньшая ее часть будет располагаться в зоне холодного воздуха. Это уменьшит количество образуемого конденсата, замедлит процессы накопления сажи и пыли.
Возможна установка трубы непосредственно по верхней линии конька. Это исключит возможность создания снежных карманов, минимизирует конденсацию и протечки. Но такая конструкция нарушает целостность конькового прогона.
Выбор места под трубу
Установка трубы в областях, находящихся близко к краю скатов, не исключена. Но тогда потребуются большие затраты на ее герметизацию.
Место примыкания трубы, проведенной через проход в скате на крыше
К сожалению, не всегда планировка дома позволяет провести вывод трубы через конек на крыше, а соответственно и сделать проход в нем. Поэтому остается другой вариант – проход через профнастил на скате кровли. И этот вариант, как показывает практика, самый сложный в плане проведения гидроизоляционных и защитных работ.
Начнем с того, что основная задача состоит в том, чтобы правильно установить верхнюю часть фартука. Поэтому основное требование – это установить данный элемент под профнастил.
Посмотрите на фото ниже, и вы сразу все поймете. Это похоже на волнорез, который отводит стекающую воду по крыше в две разные стороны от трубы.
Установить такой фартук достаточно сложно. К тому же на участках примыкания его частей и профнастила образуются две ендовы, которые герметизируются точно так же, как и ендовы на самой крыше из профнастила. То есть, установка дополнительных металлических планок и усиленная гидроизоляция.
Способы герметизации труб различной конфигурации
Способ заделки щели между дымоходом и кровлей зависит не только от возможностей, предпочтений мастера, но и от размера отверстия, от формы трубы, от кровельного материала.
Рекомендуем ознакомиться: Латунные фитинги для монтажа ПНД труб
Крышу из профнастила герметизировать на стыке с трубой можно:
- Специальной липкой лентой. Промышленность предлагает готовый изоляционный материал из бутилкаучука с алюминиевым покрытием. Изоляционная лента выпускается разных цветов, что при герметизации позволяет сохранять эстетичность кровли. Обладает исключительной клейкостью к любым материалам. Является лучшим вариантом герметизации печного дымохода при небольших зазорах на пологих крышах.
- Полиуретановым, битумным, силиконовым, или акриловым герметиком. Герметик используют как самостоятельный материал для герметизации или в процессе монтажа гидроизоляционного фартука.
- Оцинкованным (или со специальным покрытием) стальным фартуком.
Фартук имеет разную конфигурацию для круглой и квадратной печной трубы. Его можно изготовить самостоятельно из листового железа или купить готовый.
- Эластичной проходкой. Специальная эластичная насадка на печную трубу круглую или овальную. Предусмотрено использование на разном диаметре. Является наиболее удобным и надежным приспособлением для герметизации печного дымоотвода на крыше из профнастила.
Обратите внимание! Все изоляционные материалы, используемые при герметизации печной трубы, должны быть негорючими!
Поскольку сам профнастил является негорючим материалом, то зазор между ним и печной трубой при монтаже можно сделать минимальным (5 мм). Это облегчит герметизацию, позволив обойтись термостойким герметиком. Если зазор оставлен больше 1 см, то для его заделки используют технологии и материалы в зависимости от формы дымоотвода.
Для закрывания больших отверстий между печной трубой и крышей используют следующие негорючие изоляционные материалы:
- минеральную вату;
- рулонные фильтры;
- асбестовые плиты.
Выбранным материалом заполняют пустоты между кровельным пирогом и стенками печного дымохода.
Изоляция овальной или круглой трубы
Герметизацию печной трубы круглой или овальной формы проводят с использованием либо эластичной проходки, либо металлическим фартуком, который представляет собой усеченный конус.
Работать с эластичной проходкой заводского изготовления удобней, чем монтировать металлическую герметизацию печного дымоотвода круглой формы. Верх ее следует отрезать по диаметру, меньшему, чем диаметр печной трубы.
Рекомендуем ознакомиться: Особенности применения однотрубной системы отопления с принудительной циркуляцией теплоносителя
Гофра в теле проходки для скатной крыши позволяет компенсировать наклон. Гибкое основание легко обтекает формы кровельного профнастила. Проходку крепят к железу саморезами. Верхний стык заливают герметиком.
Важный нюанс герметизации круглой печной трубы эластичной проходкой — нужно подобрать правильный диаметр, это имеет решающее значение. Если диаметр отверстия проходки слишком мал, то при надевании на дымоотвод она может порваться.
Если диаметр отверстия слишком большой, то не обойтись без дополнительного обжимного хомута. Установка жесткого хомута может быть причиной разгерметизации стыка, когда труба будет гулять при нагревании.
Сверху устанавливают декоративный фартук. Его назначение — улучшить эстетику здания и защитить сам изолятор от разрушающих атмосферных и ультрафиолетовых воздействий. В продаже есть эластичные проходки для герметизации скатных и плоских крыш.
Герметизация круглой печной трубы железным защитным конусом состоит из следующих операций:
- металлический лист надевают на дымоход и прикручивают к обрешетке кровли;
- сверху устанавливают усеченный конус, который является защитным, фартуком;
- верхнее соединение дымохода и колпака затягивают металлическим хомутом с огнеупорной эластичной прокладкой.
Обратите внимание! На крыше из профнастила герметизацию круглой печной трубы предпочтительнее проводить с использованием эластичной насадки.
Принципы вывода дымохода
При обустройстве дымохода важно помнить о пожарной безопасности. Для сооружения кровли частного дома используется большое количество материалов, которые могут обладать различной степенью горючести
Например, дерево, используемое для стропил и обрешетки, склонно к возгораниям. Также опасность представляют материалы, используемые для утепления и гидроизоляции. Не стоит забывать, что труба, отводящая горячий дым, довольно сильно нагревается. Именно поэтому все части кровли по возможности должны обладать определенным уровнем пожарной безопасности и располагаться на расстоянии не меньше 13 см от трубы из кирпича, бетона, керамики. Если использовать трубы, не имеющие теплоизоляции, то расстояние придется увеличить до 25 см.
Узел примыкания кровли к стене
Таким образом, в месте прокладки трубы нужно обустроить значительный проем, сквозь который волей-неволей будут происходить потери тепла. И тут будет оборудована своя система стропил, использоваться определенный вид утеплителя. Что касается материалов гидроизоляции, то, если обустройство дымохода происходит в уже готовом доме, эти материалы вырезаются конвертом, а их края затем фиксируются к стропильной системе. Если речь идет о трубах квадратного сечения, то необходимо заняться обустройством как внутренних, так и наружных фартуков, цель изготовления которых – предотвращение протечек.
Расчёт теплопотерь через кровлю
Где расположить дымоход
Форма узла прохождения дымохода будет напрямую зависеть от формы используемой трубы. Она может быть круглой, квадратной или прямоугольной в сечении.
Относительно воды можно выделить две основных проблемы, которые возникают при обустройстве дымохода. Это необходимость отведения (перенаправления) воды, стекающей по крыше, в сторону от трубы, и обеспечение необходимого уровня зашиты от жидкости, стремящейся попасть внутрь дома. То есть влага, стекающая по стенке дымохода, должна также отправляться на крышу, чтобы стечь с нее. Именно поэтому и сооружаются фартуки из металла или же используются специальные заводские разделки-проходки.
Примыкание кровли к дымовой трубе
Вывод через металлочерепицу круглой трубы
Кровельные проходные узлы с круглым сечением обустраиваются при помощи кровельных проходок, что позволяет добиться хорошей герметизации печной трубы на крыше из металлочерепицы. Через кровельные проходки можно также выводить антенны, мачты, вентиляционные каналы и электрические коммуникации. Их применяют на различных кровельных материалах. Фундаментом кровельной проходки выступает стальной лист, герметично соединенный с колпаком. Специальное отверстие в колпаке позволяет вывести через металлочерепицу сэндвич-трубу, вам останется лишь узнать, как собрать дымоход своими руками..
Для изготовления проходки используют силикон или EPDM резину: оба этих материала комфортно переносят температурные колебания от -74 до +260 градусов. Перед установкой трубы проходку оснащают отверстием, диаметр которого должен уступать диаметру трубы на 20%. Процесс натягивания переходника на трубу можно облегчить при помощи мыльного раствора. После стыковки уплотнителя и кровельной поверхности он полностью повторяет фактуру кровельного материала. Участок под фланцем намазывают кровельным герметиком. В качестве крепежа используются кровельные саморезы (шаг установки – 35 мм).
В большинстве случаев вместо кирпичного дымохода рекомендуется использовать сэндвич-трубу. В ее составе имеется два вкладыша с разным диаметром, разделенных слоем теплоизоляции (обычно это – базальтовая вата). Благодаря хорошим эксплуатационным характеристикам, простоте установки и длительному сроку службы дымоход из сэндвич-трубы намного превосходит кирпичные или бетонные элементы. Такой дымоотводный канал не перегревается и не накапливает конденсат.
Самостоятельно обустраивая дымоход и разделку трубы на крыше из металлочерепицы, необходимо строго соблюдать все существующие строительные нормы и правила: их можно найти в соответствующей документации. Лучше всего проводить подобную работу во время строительства дома. Однако иногда это приходится делать на уже построенном здании.
Обычно это бывает в таких случаях:
- Осуществляется капитальный ремонт кровли.
- Заменяется стропильная конструкция.
- Устанавливается или заменяется система отопления дома.
Если уверенности в своих силах нет, лучше пригласить для проведения работы профессиональных кровельщиков.
Герметизация овальной и круглой трубы
Вентиляционные трубы и дымоход на кровле из профлиста могут быть круглой формы и сделаны из оцинкованной стали. Зазор между ними и покрытием кровли заделать значительно легче. Для этих целей применяются эластичные проходки. Они гидроизолируют место примыкания профлиста и трубы. Проходки изготавливают для скатных и плоских крыш.
Герметизация трубы на крыше из профлиста выполняется следующим образом:
- Приобрести эластичную проходку необходимого размера. Затем обрезать ее узкую часть таким образом, чтобы она очень плотно облегала трубу.
- Снять с дымохода защитный зонтик и дефлекторы. Далее нужно натянуть до самого основания дымохода эластичную проходку.
- Основание эластичной проходки крепят к кровле при помощи силиконового герметика, самоклеящейся основы либо кровельных саморезов.
- На завершающем этапе на трубу устанавливается декоративный фартук. Он имеет форму колпака и выполнен под цвет кровельного материала. Этот элемент защищает проходку от механических повреждений и воздействия ультрафиолета.
Для грамотного выполнения герметизации круглой трубы необходимо правильно выбрать размер эластичной проходки. Если изделие неплотно прилегает к печной трубе, то для создания герметичности нужно воспользоваться герметиком и стальным хомутом. Следует отметить, что проходка может порваться при установке, если ее диаметр меньше диаметра трубы.
При выводе трубы через перекрытие, потолок и элементы кровли очень важно помнить о пожарной безопасности. Расстояние между трубой и защищенными от возгорания элементами должно составлять 25 сантиметров. Незащищенные элементы должны находиться на расстоянии 35 сантиметров от трубы.
Из этого видео вы узнаете, как сделать гидроизоляцию трубы на крыше:
Кровля из профнастила является хорошим решением для защиты здания от атмосферных воздействий на много десятилетий вперед. Этот экономичный и надежный материал используется при устройстве крыш в индивидуальном, многоквартирном домостроении, при строительстве и ремонте производственных площадей или иных объектов.
Правильная герметизация печной трубы на крыше из профнастила является гарантией сохранности всего строения. Работы по гидроизоляции стыка трубы и кровли проводят как на этапе монтажа крыши, так и в ходе ремонта (замены) кровельного покрытия или дымоотвода.
Место вывода
Надежность и герметичность кровельного пирога зависит от правильного выбора места вывода дымохода и вентиляционных каналов через крышу. От расположения прохода зависит отделка стыка. Если крыша изготавливается из профилированного листа, трубы выводят в следующих местах:
- На конёк. Наиболее выигрышным местом вывода труб считается конёк конструкции.
Такое расположение исключает образование снежных карманов, конденсата, снижает вероятность протечек, однако, нарушает целостность коньковой балки. Если дымоход или вентиляционный канал выводятся через конек, то стык между ними и кровельным материалом достаточно залить герметиком на силиконовой основе, а затем обшить декоративным фартуком.
- На расстоянии 50-70 см от конька. Такое расположение считается выигрышным, так как сводит к минимуму образование снежных карманов, предотвращает протечки. При выводе дымохода на таком расстоянии от конька не нарушаются стропильные конструкции. Чтобы защитить стык между трубой и кровельным материалом применяют эластичные проходки и доборные элементы для сборки фартука.
Существует простая закономерность: чем ниже по скату крыши располагается трубы, тем больше усилий требует гидроизоляция стыка между ней и кровельным пирогом.
https://youtube.com/watch?v=sq_0rFRMc70
Герметизация трубы на крыше
Герметизация дымоотвода на крыше проводится с учетом формы трубы и рельефности кровельного покрытия:
- Для прямоугольной и квадратной конструкции подойдет металлический фартук;
- Для круглых выходов часто используются эластичные резиновые или полимерные проходки;
- Трубы типа «сэндвич» оснащают металлическим конусом, закрепленным под углом на стальном фартуке;
- Шифер или металлочерепицу оборудуют свинцовыми планками примыкания или системой Мастер Флеш.
Установка трубы на кровлю из металлочерепицы
Места прохода трубы через крышу
Существует закономерность — чем ниже по скату крыши будет размещается труба, тем больше усилий потребуется для гидроизоляция стыка между дымоходом и кровлей.
Крыши, изготовленные из профлиста, оснащают трубами в следующих участках:
- Возле конька. Согласно СНиП 41-01-2003, вывод устройства близ конька снизит вероятность образования снежных карманов и появления конденсата.
- Изоляция печной трубы на скате. Прохождение дымохода на расстоянии 500-700 мм. от конька крыши снижает риск протечки и сохраняет стропильную конструкцию. Защитить стык помогут эластичные проходки или доборные элементы фартука.
Как отремонтировать гидроизоляцию крыши
Советы экспертов о том, как отремонтировать гидроизоляцию крыши и дымохода, предотвратить образование наледи и решить другие проблемы гидроизоляции крыши.
Когда протекает крыша, проблема часто возникает из-за протечек внутри и вокруг металлической кровельной обшивки, которая защищает края крыши, желоба и соединения между кровлей и препятствиями, такими как дымоходы, слуховые окна и вентиляционные трубы.
Здесь мы рассмотрим, как отремонтировать прошивку, которая может привести к протечке.
Различные типы гидроизоляции крыш и световых люков © Don Vandervort, HomeTipsКак отремонтировать гидроизоляцию крыши
Небольшие отверстия или места коррозии в гидроизоляции можно легко отремонтировать.Заткните мелкие отверстия кровельным клеем и залатайте отверстия диаметром примерно до 3/4 дюйма заплаткой из того же материала, что и гидроизоляция.
Сначала придайте шероховатость области вокруг отверстия проволочной щеткой или наждачной бумагой, а затем очистите ее. Вырежьте заплату большего размера, чем отверстие, прикрепите ее кровельным клеем, а затем покройте заплатку еще большим количеством кровельного клея, как показано справа. Заделка гидроизоляции выполняется тем же материалом, что и гидроизоляция, установленная на битумном цементе.
Сильно корродированные оклады необходимо заменить.Для этого вам придется снять несколько рядов черепицы, а также старую планку. Подумайте, есть ли у вас навыки; в противном случае вызовите кровельного подрядчика.
Обновите уплотнители гидроизоляции, удалив старый раствор и загерметизировав края гидроизоляции. Используйте специальный герметик для кладки, чтобы загерметизировать стыки между обшивкой и дымоходом.
Заделайте шов между заглушкой и ступенчатой планкой с помощью уретанового кровельного клея или силиконового герметика, как показано справа. Если вы работаете с ендовой, поднимите края окружающих черепиц и нанесите кровельный цемент на гидроизоляцию примерно в 6 дюймах от края черепицы.Уплотнение ступенчатой планки уретановым герметиком.
Если вы повторно герметизируете кромку капельника, герметизируйте под черепицей, но не герметизируйте кромку капельника вдоль карниза.
Чтобы заменить отлив вокруг вентиляционной трубы, сначала снимите черепицу, закрывающую фланец сзади и по бокам. Подденьте и снимите оклад. Вырвите или отрежьте ногти. Поместите новую вентиляционную трубу над вентиляционным отверстием, вдавите ее на место и прибейте гвоздями туда, где ее будет покрывать черепица. Замените черепицу и покройте шляпки гвоздей кровельным клеем.
Ледяные плотины вызывают утечки?
Утечки из ледяных дамб связаны с проблемами гидроизоляции — при возникновении ледяных дамб гидроизоляция и кровля вдоль карнизов не могут предотвратить попадание воды под материалы кровельного покрытия. Информацию о том, как предотвратить образование ледяных заторов, см. в разделе Как предотвратить образование ледяных заторов.
Как поддерживать гидроизоляцию крыши
Предотвратите протечки крыши в будущем, следуя этим важным советам по обслуживанию гидроизоляции крыши. Также найдите советы по проверке состояния прошивки.
Если ваша крыша течет, велика вероятность, что виновата изношенная металлическая обшивка крыши. Оклад защищает пересечения между плоскостями крыши; стыки, где кровля встречается со слуховыми окнами, световыми люками и дымоходами; и края крыши. Полное обсуждение различных типов гидроизоляции, используемых на крыше, см. в разделе «Как работает гидроизоляция крыши». ржаветь, портиться или просто отрываться от поверхностей, которые они защищают, открывая места для проникновения воды.Поскольку гидроизоляция, как правило, используется там, где есть сильный поток воды, негерметичная гидроизоляция может направить потоки воды в дом.
Проверьте гидроизоляцию и состояние черепицы. Внимательно осмотрите незакрепленные гвозди и отверстия, а также уплотнения по краям гидроизоляции. Кровельный цемент и герметик могут высохнуть, потрескаться и рассыпаться, обнажая швы. Это простое дело, чтобы повторно запечатать оклад и гораздо меньше проблем, чем латать и красить окрашенные водой стены и потолки.
Новый отлив может выглядеть заметно блестящим, поэтому вы можете покрасить его и подправить существующий отлив, чтобы он гармонировал с крышей. Даже оцинкованная металлическая планка подвергается коррозии после длительного воздействия дождя и солнца.
Используйте жесткую щетку и растворитель, чтобы удалить отслаивающуюся краску, коррозию и грязь, но держите растворитель подальше от битумной черепицы, поскольку он растворит их. Используйте грунтовку на основе цинка, а затем нанесите два или более тонких слоя антикоррозионной краски для металлов.
Для обшивки вокруг слуховых окон соскребите старый герметик, если он есть, и почистите обшивку проволочной щеткой.Нанесите уретановый кровельный клей между сайдингом или черепицей и гидроизоляцией. Не забудьте загерметизировать все очевидные швы.
О ремонте крыши своими руками
Если уклон вашей крыши относительно мал, а у вас нет необходимого опыта, инструментов и уверенности в себе для безопасного выполнения работы, будьте осторожны при самостоятельном ремонте крыши — работа на крыше может быть опасной. Возможно, лучше доверить эту работу профессионалу. Если вы решите, что это так, обратитесь к нашему аффилированному партнеру HomeAdvisor, чтобы получить бесплатные предложения от местных профессионалов по ремонту крыш из битумной черепицы.
1-866-342-3263
О Доне Вандерворте
Дон Вандерворт совершенствовал свой опыт более 30 лет, работая редактором-строителем Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по улучшению дома.Как отремонтировать протекающую дымоходную трубу
В доме с газовым отоплением дымоход отводит газы через крышу.Как и во всех установках, которые проходят через крышу, иногда в дымоходе возникают утечки, которые приводят к утечке воды на чердак или подкровельное пространство во время дождя. В дымоходе может выйти из строя несколько точек, но в большинстве случаев их легко обнаружить и исправить. Для более сложных работ вам потребуется нанять кровельщика или лицензированного подрядчика.
Иногда водяной пар от сжигания газа вызывает конденсацию внутри трубы, но это небольшая проблема, которую редко замечают.Чаще всего виной тому неправильный монтаж или коррозия над линией крыши.
Лучший способ найти утечку — это пойти на чердак или крышу во время дождя и посмотреть, откуда течь. Вы, вероятно, обнаружите ручеек, стекающий с одной стороны дымохода, или вы можете обнаружить капли, стекающие с локтевого сустава. В этом случае может иметь место утечка в месте прошивки.
После того, как крыша высохнет, заберитесь на нее и проверьте на наличие ржавчины и коррозии. Это должно быть легко увидеть, если проблема не в мигающем соединении.Тогда проблема часто будет в штормовом воротнике.
Шаг 2. Если проблема связана с штормовым воротникомШтормовой воротник размещается непосредственно над гидроизоляцией крыши. Соскоблите старый герметик канцелярским ножом и поднимите штормовой воротник. Осмотрите место соединения труб на наличие повреждений и соскребите остатки герметика. Иногда удалить этот герметик можно легко, а иногда сложно.
Сдвиньте манжету вниз и снова загерметизируйте герметиком.
Шаг 3. Если проблема связана с дождевиком Если на дождевике видна значительная ржавчина, его необходимо заменить. Снимите дождевик и осмотрите трубу под ним. Если труба заржавела, вы также должны заменить этот участок.
Снимите крышку, разрезав герметик/герметик и разрезав зажимы. Вероятно, вам придется отсоединить трубу в месте стыка на чердаке. Чтобы отсоединить его, сдвиньте кольцо вверх и покачивайте трубку, пока она не освободится.Срежьте герметик на гидроизоляционном и ливневом воротнике и удалите партию. Вам, вероятно, придется тянуть старую трубу вниз, а не вверх.
Установите на место новую дымоходную трубу в противоположном направлении. Не забудьте загерметизировать все стыки.
Шаг 4. Повторная проверка дымоходаПоднимитесь на потолок сразу после дождя, чтобы убедиться, что новая дымоход не протекает.
Если вы обнаружите утечку, причины могут быть разными. Часто виноват уклон трубы.Или дымоход может быть слишком широким, что приводит к конденсации воды и протечке в месте соединения. Ветер может привести к изгибу вентиляционных отверстий и ослаблению соединений, что является еще одним условием, при котором вода может проникнуть внутрь.
Общие проблемы с дымоходами и вентиляционными отверстиями, обнаруженные во время осмотра крыш
Вентиляционные отверстия и дымоходы известны в кровельной промышленности как проходы через крышу, потому что они торчат через крышу, и черепица должна облегать их. Эта характеристика делает их очень восприимчивыми к протечкам, если неправильно обращаться с ними во время замены кровли.
Узнайте о некоторых распространенных проблемах с дымоходами и вентиляционными отверстиями, которые кровельщик будет искать во время проверки.
Слишком много герметика, смолы или мастики
Обшивка дымохода состоит из двух частей: верхняя часть и нижняя часть перекрывают друг друга. Верхнюю часть необходимо установить в раствор дымохода, и для его герметизации используется линия герметика. Но это все, что вам нужно. Если ваш дымоход окружен герметиком или кровельной смолой, или если обнаружены случайные пятна смолы или мастики, это признак проблем.
Избыток кровельной смолы часто является признаком того, что в прошлом дымоход протекал, и кто-то решил пойти быстрым путем, а не делать полный ремонт. К сожалению, этот быстрый ремонт, как правило, носит временный характер, поэтому ваш дымоход может снова начать течь в любое время.
То же самое можно сказать об излишках смолы и герметика вокруг вентиляционных отверстий. А в некоторых крайних случаях вместо правильной прокладки или пыльника при осмотре обнаруживается, что для герметизации стыка между вентиляционной трубой и черепицей использовалась только кровельная смола.
Неправильно установленный герметик
Проблемы с герметиком являются одной из наиболее распространенных причин утечек, особенно утечек из дымохода. Это одна из основных причин, по которой вам нужен опытный профессионал, который сделает за вас любые кровельные работы. Разнорабочий или любитель могут не иметь ни малейшего представления о том, как правильно найти, установить, перекрыть и загерметизировать оклад.
- Некоторые распространенные проблемы при установке оклада с дымоходами и вентиляционными отверстиями включают:
- Установлено недостаточно оклада
- Неправильный тип оклада
- Оклад установлен, но черепица не обрезана должным образом, образуя водоотвод
- Обшивка дымохода неправильно вставлена в раствор для дымохода
Как видите, обшивка легко ошибиться, поэтому вам нужен надежный и проверенный временем подрядчик.
Изношенные или отсутствующие компоненты
Хотите верьте, хотите нет, но некоторые кровельные компании просто повторно используют один и тот же оклад, когда переделывают вашу крышу. Это неоптимально с вашей точки зрения, потому что, даже если она сейчас в хорошей форме, менее вероятно, что ранее использованный оклад прослужит весь срок службы вашей новой крыши, а это означает, что вам, скорее всего, понадобится ремонт.
Если вашей кровле несколько десятков лет, то даже гидроизоляция, которая вначале была новой, может быть изношена. И даже если ваш дымоход сделан из кирпичной кладки, он также может изнашиваться со временем.
Иногда компоненты вентиляции вообще отсутствуют. Например, штормовой воротник и вентиляционная крышка имеют решающее значение для правильной работы вентиляционных отверстий топки. Без штормового воротника вода может просачиваться через крышу, а без вентиляционной крышки вентиляционное отверстие может позволить угарному газу вернуться в здание.
Без сверчка для дымохода
Не для каждого дымохода требуется сверло для дымохода, но только кровельщик, обладающий знаниями и опытом в этой области, может с первого взгляда понять, требуется ли сверчок для вашего дымохода.Крикет может потребоваться по нескольким причинам. Например, если ваш дымоход находится в нижней части длинного склона или особенно широк, ему понадобится сверчок, чтобы слить всю эту воду.
Если на вашей крыше нет сверчка, вода может просто скапливаться за дымоходом. Мертвые листья и другой мусор также могут попасть туда, что усугубит проблему. В конце концов он протечет, и участок крыши за дымоходом начнет гнить. Значительный ущерб вашей крыше может быть нанесен к тому времени, когда вода начнет проявляться внутри вашего дома.
Это лишь некоторые распространенные проблемы с дымоходами и вентиляционными отверстиями; могут встречаться и другие. Другие проходы через крышу, такие как спутниковые тарелки или солнечные батареи, могут испытывать аналогичные проблемы. Если у вас возникли проблемы с крышей или если вы только что выполнили кровельные работы и нуждаетесь в независимой проверке, свяжитесь с Amenity Roofing, Siding & Gutters LLC , чтобы узнать больше.
Дымоходы: потенциально проблемное место для вашей крыши
Одним из наиболее частых мест протечки крыши является шов вокруг дымохода .Если вы подозреваете, что ваша крыша протекает, попросите профессионала осмотреть область вокруг дымохода, чтобы выяснить, не является ли это источником вашей проблемы. Большинство утечек в дымоходе вызваны проблемами с отливами , окружающими дымоход.
Есть несколько различных типов дымоходов. Некоторые из них могут быть из традиционного кирпича, другие могут иметь только круглую трубу дымохода, выходящую прямо из поверхности крыши, а третьи имеют коробки с деревянным каркасом и сайдингом. Все эти дымоходы имеют своего рода гидроизоляционную прокладку для правильного перехода черепицы в дымоход.
Обшивка состоит из двух слоев листового металла, окружающих дымоход , который устанавливается таким образом, чтобы соединение дымохода и крыши было водонепроницаемым. Нижний слой, называемый ступенчатой обшивкой, состоит из кусков листового металла, согнутых под углом 90 градусов, которые располагаются под черепицей и вверх по стороне дымохода. Верхний слой, называемый ответной планкой, иногда заделывают в швы дымохода из раствора, а затем укладывают вдвое на открытую часть ступенчатой планки.
Герметик используется для закрытия щелей в гидроизоляции после ее установки. Со временем герметик может оторваться, поэтому будет разумно следить за этим потенциальным слабым местом на вашей крыше.
Для наплавки можно использовать различные виды металлов. Оцинкованная окрашенная сталь обычно используется для гидроизоляции крыш в Онтарио. Медь является более дорогим вариантом, но она имеет тенденцию служить дольше, а любые зазоры можно закрыть пайкой, что устраняет необходимость в герметизации.
Если у вас есть дымоход, который расположен ниже на скате вашей крыши, возможно, у вас уже есть сверчок или седло. Сверчок — это просто застроенная область крыши на восходящей стороне дымохода, которая предотвращает стекание воды по крыше и удары по восходящей стенке дымохода. Сверчок будет покрыт черепицей или металлическими ендовами и сделан так, чтобы сливаться с вашей крышей, поэтому он не должен быть заметен с земли.Сверчки не нужны на всех дымоходах, и многие маленькие сверчки даже удаляются, чтобы установить цельный стальной «задник», который является полностью водонепроницаемым.
Утечка вокруг дымохода может привести к значительному повреждению настила крыши и интерьера вашего дома. Поручайте профессиональному кровельщику осматривать дымоход каждый год или два, чтобы убедиться, что все в хорошем состоянии.
Если вы заметите признаки воды вокруг вашего камина, вероятной причиной является утечка возле дымохода. Профессионал осмотрит область вокруг вашего дымохода на наличие признаков того, что герметик необходимо заменить, а также на наличие повреждений, таких как трещины и разрывы в металлическом обшивке. Утечки также могут быть вызваны неправильной установкой оклада, поэтому убедитесь, что вся работа выполняется профессионалом, и обязательно спросите о гарантиях на любую работу, выполненную в вашем доме.
Крепление абатментов. Примыкание крыши к стене. Этапы работы с мягкой кровлей
Примыкание кровли к дымоходной трубе — достаточно сложный с технической точки зрения элемент кровли, от правильного выполнения которого во многом зависит не только срок службы стропильной системы, но и комфорт проживания в здании.Если у вас нет личного опыта выполнения кровельных и жестяных работ, то лучше воспользоваться услугами профессионалов – ошибки становятся причиной больших проблем, на их исправление уходит много времени и средств. В самых тяжелых случаях придется делать внеплановый ремонт помещения и стропильной системы.
Вариантов решения проблемы примыкания кровли великое множество, каждый профессиональный мастер вносит изменения с учетом индивидуальных особенностей и собственного мастерства.Но есть несколько факторов, оказывающих решающее влияние на производственную технологию работы.
Проход дымохода через крышу – основные нюансы обустройства
Тип кровли
Для устройства кровли применяют мягкие кровельные материалы, профилированные листы, штучную натуральную или искусственную черепицу, асбестобетонные листы. Каждое покрытие имеет свои нюансы в изготовлении абатментов; для них могут использоваться как стандартные комплектующие, выпускаемые производителями покрытий, так и самодельные комплектующие из листов оцинкованной стали или рулонных мягких материалов.
Кровельный материал | Минимальный уклон ската, град |
---|---|
Гофрокартон | 20 |
Кровельный материал | 3-4 |
Металлочерепица | 25 |
Асбестоцементный шифер | 20-35 |
Керамическая, бетонная черепица | 25 |
Еврошифер (ондулин) | 6 |
Мягкая битумная черепица | 11 |
Кровельные материалы — виды и фото
Цены на металлочерепицу
Металлочерепица
Тип стропильной системы
В зависимости от архитектурных параметров крыша может быть плоской, наклонной, купольной и т. д.В зависимости от типа изменяется уклон стропил, вид основания и обрешетки под кровельные материалы, расположение несущих элементов конструкции. Все эти особенности необходимо учитывать при выборе материалов и технологии примыкания кровли к трубе дымохода.
Параметры дымохода
Дымоходы изготавливаются из кирпича, бетонных блоков, металлических или асбестоцементных труб. Конструктивные отличия сказываются не только на технологии производства стыковочных работ, но и на выборе материалов. Дополнительно при изготовлении примыкания необходимо учитывать и расположение дымохода. … Если близко к коньку, то нужно использовать одну технологию, если ближе к водосточным трубам, то работать надо с учетом этого фактора. Это касается не только способа отвода воды, но и материалов для герметизации.
Есть еще одна особенность. Кирпичные дымоходы могут иметь плоские боковые плоскости или со специальными ступеньками для отвода воды.В зависимости от способа кладки дымохода выбирается определенный алгоритм изготовления примыкания кровли. Некоторые типы кирпичных дымоходов не требуют дымоходов.
Время установки соединения
Работы по гидроизоляции примыканий можно проводить во время монтажа кровли или после. Существуют способы герметизации дымохода без необходимости демонтажа установленных покрытий; все элементы укладываются поверх существующей крыши.
Для примера рассмотрим три варианта изготовления устоев на различных видах кровельных материалов: кирпичные дымоходы под мягкую черепицу и металлочерепицу и круглые под готовое покрытие.Именно такие варианты чаще всего встречаются при строительстве частных домов. Алгоритм производства работ позволяет выполнять их самостоятельно без привлечения дорогостоящих специалистов. Но только при одном условии – у вас есть опыт кровельных работ, необходимые материалы и инструменты.
Важно! Все работы на крышах производить только в хорошую погоду, температура не может быть ниже +5°С.
Пошаговая инструкция по креплению дымохода к мягкой кровле
Для создания места соединения потребуются пассатижи, плоский шпатель среднего размера, монтажный нож, молоток, отвертка, ножницы для резки металла, фен, измерительный инструмент и приспособления. В качестве гидроизоляционного материала используется мастика на основе модифицированного битума; для герметика можно использовать специальную мастику в тюбике или любой другой материал на основе полимеров, устойчивый к внешней среде. Если у вас есть пневматический пистолет, отлично, работа будет проще. Если по каким-то причинам у вас нет специального приспособления, то гвозди можно забить вручную.
Практический совет! Нет необходимости покупать дорогостоящие инструменты для выполнения одного или нескольких соединений.Их используют только профессиональные строители на постоянной основе.
Технология монтажа гибкой черепицы предполагает установку галтеля, плинтуса или бруса 50×50 мм, выложенного по диагонали возле дымохода. Элементы крепятся к обрешетке, плотно прижимаются к плоскостям дымохода и в таком положении прикручиваются. Поверх элементов укладывается гидроизоляция (подкладочный ковер), отдельные куски проклеиваются битумом. Дымоходы из штучных кладочных материалов необходимо оштукатурить, дать высохнуть и загрунтовать любым материалом на битумной основе.Узел примыкания желательно устанавливать одновременно с монтажом мягкой кровли – это не только упрощает работу, но и гарантирует герметичность.
Подкладочный ковер цены
Подкладочный ковер
Этап 1. Уложите черепицу обычным способом до места примыкания с галтелями. Если один край заходит на поверхность элемента, то его необходимо срезать монтажным ножом. Сделайте вертикальный пропил по углу дымохода, а горизонтальный – по нижней линии галтели.Всегда подкладывайте под нож кусок фанеры, чтобы не повредить подложку при резке мягкой плитки. Ведите край ножа точно по линии сгиба крыши. Резать мягкую черепицу сложно, используйте прочные и острые ножи.
Шаг 2. Дополнительно заклеить все углы дымохода заплатками. Как это сделано?
Дымоходный ход рекомендуется уплотнить узорами из оставшихся кусков ендовного ковра. По своим эксплуатационным показателям он лучше соответствует современным требованиям. В крайнем случае допускается использование узоров из подкладочного ковра.
Шаг 3. Положите кусок ковра на дно дымохода и отметьте на нем ширину дымохода. Длина выкройки должна соответствовать сумме показателей высоты заделки на дымоходе и длины материала под мягкой черепицей. Практики рекомендуют брать с запасом, большая длина не будет проблемой для дальнейшей работы, а слишком короткая выкройка может стать причиной протечек.Ставим на место, сгибаем и пальцем находим места соединения галтели с откосом и дымоходом. В этих точках нужно вырезать выкройку.
Высота заведения за вертикалью должна учитывать климатические условия расположения дома и максимальную высоту снежного покрова, но быть не менее 30 см, заведения за горизонтом — не менее 20 см. К этим размерам необходимо добавить длину галтели.Ширина узора зависит от параметров трубы; длина боковых частей конверта не менее 20 см.
Практический совет! Если вам сложно сразу сделать выкройку на материале ендовы, то подготовьте шаблон на плотной бумаге. Это даст возможность получить практический опыт и в будущем избежать досадных ошибок. Вы узнаете, в каких местах нужно сделать загибы, а какие обрезать полностью, увидите оптимальную ширину складок и т.д.
Более аккуратную выкройку можно сделать на ровном участке, перенеся расположение точек линий реза и изгибов с помощью угольника и обычного гвоздя.
Шаг 4. Оборотную сторону каждой выкройки тщательно промажьте специальной мастикой, не оставляйте просветов. Толщина слоя составляет примерно 0,5–1,0 мм. Современная мастика надежно приклеит рисунок к трубе дымохода, позволит выдерживать ветровые нагрузки, исключит попадание воды под защиту.
Цены на плиточную мастику
Плиточная мастика
Шаблоны должны быть наклеены с учетом направления потока воды. Первой устанавливается лицевая, ее нижняя часть должна закрывать верх гонтов черепицы. В дальнейшем вся вода из дымохода будет стекать на этот элемент. Далее фиксируются боковые узоры, в дальнейшем они будут покрыты финишным покрытием. Последним необходимо оклеить тыльную плоскость дымохода.
Важно! Для повышения качества и надежности приклеивания профессиональные кровельщики рекомендуют использовать строительный фен.Все стыки тщательно отгибаются, прогреваются и заново проклеиваются, благодаря этой операции значительно повышается сцепление между поверхностями, мастика герметично покрывает каменные сколы, находящиеся на материале.
Шаг 5. Вставьте верхнюю металлическую планку в паз дымохода, чтобы зафиксировать положение шаблона. Полосы продаются в комплекте с крышей, если у вас их нет, то элементы можно изготовить самостоятельно из любого оцинкованного и окрашенного металлопрофиля с покрытием.Полосы фиксируются дюбелями, они не столько повышают герметичность, сколько исключают вероятность отрыва узоров от поверхности дымохода.
Шаг 6. Тщательно загерметизируйте стык ленты однокомпонентным полиуретановым герметиком. Старайтесь заполнить пробелы на всю глубину, излишки удалите пальцем.
После приклеивания всех деталей к дымоходу можно продолжить укладку черепицы. Черепицу обрезают ровно на расстоянии 5–8 см, не доходя до нижнего края галтели.Боковой срез плитки нужно промазать мастикой, эту же операцию нужно проделать во всех местах, где нет самоклеящегося слоя. Край обрезанной черепицы служит канавкой, направляющей дождевую воду в нужном направлении. Последнюю плитку укладывают на тыльную сторону дымохода, затем продолжают работу по всей кровле.
Обвод трубы дымохода по кровле из металлопрофиля
Исходные данные: дымоход выполнен из неоштукатуренного силикатного кирпича, в работе использована оцинкованная сталь.
Практический совет! Для примыкания лучше купить стандартный листовой профиль под штробу размерами 15×23 см, ширина полки под штробу 2 см, ширина изгиба водоотводных канавок 1,6 см.
Профиль оцинкован, толщина цинка не менее 20 микрон.
Шаг 1. Прикрепите профиль к трубе той стороной, на которой имеется изогнутая полка для входа в штробу.Строительным маркером начертите линии по всему периметру дымохода.
Шаг 2. Болгаркой с алмазным диском вырежьте канавку глубиной не менее 2 см. Работайте аккуратно, старайтесь сделать прорези максимально ровными.
Важно! При работе с круглошлифовальным станком соблюдайте правила техники безопасности. Никогда не снимайте защитный кожух, носите очки. Помните, что диск должен вращаться в сторону рабочего, а не наоборот.При несоблюдении направления вращения инструмент при закусывании отбрасывается на рабочего, что может привести к очень тяжелым травмам.
Шаг 3. Сначала установите оцинкованный лист от нижнего примыкания дымохода и основания металлочерепицы до карниза. Он будет сливать всю воду по периметру трубы. В нижней части дымоход также может быть заглушен; если это сложно сделать, то кладут впритык к кирпичной кладке.
Первый элемент — оцинкованный лист
Шаг 4. Поместите нижний абатмент поверх этого листа. Эту последовательность необходимо соблюдать при любом способе удаления воды из дымохода. При монтаже листов по периметру один лист подгибается под другой, что исключает попадание влаги в места стыка. Как измерить лист и подготовить выкройку?
На этом процесс резки заготовки завершен.
Шаг 5. Установите отрезанную часть на место, отогните ее боковые выступы так, чтобы они были максимально плотно прижаты к поверхности трубы.Для этого нужно разогнуть профильные полки на сгибаемых язычках, которые вставляются в штробу. Обратите внимание, чтобы металл максимально плотно прилегал к поверхности дымохода, не допускайте появления щелей. Причина их возникновения – неправильные измерения. Если зазор не превышает 2-3 мм, то беспокоиться не о чем, просто учтите погрешности в будущем. Если зазор большой, то придется повторить замеры и нарезку профиля.
Шаг 6. Приступайте к формированию латерального абатмента. Совместите его с нижней частью, сделайте такие же отметки для сгиба и обрезки листа. Удалите лишние участки.
Шаг 7. Прикрепите готовую деталь к трубе и закрепите ее дюбелями. Дюбели должны иметь резиновые прокладки для герметизации.
Шаг 8. Аккуратно загните выступающие элементы на нижнюю часть изгиба, как можно сильнее прижмите их друг к другу деревянным или металлическим молотком.
Практический совет! Опытные кровельщики наносят герметик на линию стыка перед изгибом. Эта операция не занимает много времени, а надежность пломбирования значительно повышается. Данную технологию рекомендуем использовать всем новичкам, им еще не хватает практических навыков работы с металлическими листами. В результате стыки получаются неровными, и в щель может затекать вода.
Таким же образом установите упор на противоположной стороне дымохода.
Шаг 9. Приступить к установке закрывающего верхнего опорного элемента. Делается по тому же принципу, что и первый. Отличие только в том, что угол изгиба профиля необходимо уменьшить, а в боковых изгибах под углом наклона кровли срезать не нижнюю часть, а верхнюю.
На этом фиксация металлических опорных элементов закончена, приступаем к заполнению пазов герметиком. Обратите внимание, что складки по краям металлических листов выполняют свою функцию и направляют потоки воды вниз.
Присоединение круглого дымохода к готовой крыше
Мы уже упоминали, что это не лучший вариант строительства, но жизнь часто диктует свои правила, приходится решать проблемы по мере их поступления. Исходные данные: крыша скатная с битумной черепицей, круглый дымоход.
Шаг 1. Найдите точную точку выхода дымохода на крышу. Для этого нужно приложить к настилу отвес, выровнять его по центру печной трубы и сделать отметку. По отметке просверлите сквозное отверстие, с крыши работать намного проще.
Этап 2. Лопаткой аккуратно подденьте черепицу и открутите винты. Если мягкую кровлю закрепить шпильками, то работа несколько усложнится. Демонтируйте крышу тем же методом; размеры очищенного участка крыши должны быть на 30–40 см больше диаметра трубы. Аккуратно сложите мягкую черепицу на свободном месте, все они пригодны для вторичной переработки.
Шаг 3. Приступить к установке проходного элемента на выходе из дымохода, он должен быть пожаробезопасным и герметичным. Элементы продаются в специализированных магазинах, гораздо выгоднее и надежнее использовать фабричные изделия, чем изобретать различные приспособления самостоятельно. В комплект входит проходной элемент из высокопрочного полипропилена, термостойкой резины и металлический хомут.
Шаг 4. Вырежьте отверстие в термостойкой резине по диаметру дымохода. Для облегчения работы на верхнюю поверхность элемента отливают кольца указанных диаметров. Проколите маленькое отверстие ножом, а затем ножницами его можно отрезать.
Этап 5. На проезжей части есть специальные линии, обозначающие разный уклон крыши. Найдите метку с собственным наклоном и вырежьте отверстие. Пластик очень твердый, для резки используйте ножницы по металлу.Благодаря такому размещению дымоход будет находиться в вертикальном положении.
Шаг 6. В основании крыши найдите отверстие, указывающее на центр дымохода, положите проходку на сплошную обрешетку и установите ее так, чтобы центры находились на одной вертикальной линии. Отметьте диаметр вырезаемого отверстия для трубы, с помощью электролобзика вырежьте пластину.
Шаг 7. Установите переходник на место и прикрепите его саморезами к массивной обрешетке.
Шаг 8. Установить дымоход, надеть на него резиновый уплотнительный кожух. Обратите внимание на расположение метки процесса, она должна быть обращена вперед. Наденьте металлическую ленту и затяните. Не нужно прилагать больших усилий, резина легко сжимается, а слишком большие нагрузки могут ее порезать. Соберите дымоход, установите на него все специальные элементы.
Полоска защитного слоя вставляется в прорезь
Шаг 10. Установите черепицу на место, обрежьте лишнее. Для гарантии промажьте стыки качественным составом.
Цены на популярные модели отверток
Отвертки
На этом работа по установке завершена. Для проверки надежности герметизации рекомендуется вылить на крышу несколько ведер воды. … При обнаружении утечек их следует немедленно устранить. Гораздо выгоднее сделать это своевременно, чем потом заниматься внеплановым ремонтом стропильной системы или крыши.
Видео – Соединение гибкой черепицы
Видео — Дымоход. Примыкание
Видео — Обход трубы дымохода на крыше из металлочерепицы
Узлами примыкания кровли являются места ее соприкосновения с другими элементами конструкции здания, например: стенами, шахтами, дымоходными и вентиляционными трубами, частями фасада и др. Одной из самых частых причин протечек является некачественный монтаж стыков в этих местах.Вода, проникая через эти участки внутрь, разрушает покрытие и, как следствие, образуются протечки.
Установку узлов примыкания, как наиболее опасных с точки зрения мест возможных протечек, необходимо производить с высокой ответственностью, соблюдая особые правила. Тем не менее ремонт примыкания кровли остается одним из актуальных вопросов ее содержания и эксплуатации. Причина, как правило, одна – нарушение герметизации. Как и устройство сопряжений с различными поверхностями, так и их ремонт, в зависимости от вида кровельного материала, осуществляется по разным технологиям.
Ремонт примыканий к стене и конструктивным элементам кровли
Метод прошивки
Традиционно для ремонта используют рулонные материалы и горячий битум. Однако сегодня герметичность узлов можно восстановить гораздо более простым способом, с которым вы легко справитесь самостоятельно. Кстати, стоит гораздо меньше.
Принцип проводимых работ заключается в нанесении на эти места пластичной мастики и специального армирования. Ремонт примыкания гидроизоляционного покрытия обеспечивает полное восстановление герметичности, прочности и эластичности стыка на достаточно длительный срок.Данная технология основана на использовании однокомпонентной мастики Hyperdesmo – РВ-1К с битумно-полиуретановым составом. Его неоспоримым преимуществом является возможность использования данной технологии на любых поверхностях самой разнообразной формы. Дело в том, что мастика наносится обычной кистью или валиком, поэтому ее можно укладывать даже в труднодоступных местах.
Можно сказать, что обшивка представляет собой накладку из двух слоев мастики, между которыми проложен слой армирующей ткани.
Для нанесения мастики не требуется специальных знаний и оборудования.К тому же на крыше нет необходимости разводить открытый огонь, что исключает риск возгорания.
Основные этапы ремонта
Перед нанесением мастики поверхность необходимо тщательно подготовить:
- валковое покрытие очищается от пыли, которая не держится прочно, ее можно сметать;
- бетон покрывается грунтовкой; поливинилхлорид
- необходимо обезжирить; Кирпичная кладка
- оштукатурена и тщательно высушена.
Все интерфейсы очищены от грязи и пыли.Сколы и крупные трещины, обнаруженные при осмотре, замазываются.
Теперь все готово к нанесению мастики, которую наносят в два слоя, выждав от трех часов до суток, но не более. Поверх свеженанесенного первого слоя мастики раскатывают армирующий геотекстиль. После полного высыхания на обрабатываемый участок можно наносить мастику нужного цвета.
В местах сопряжения, трещины в которых не превышают 1,5 см, армирующий материал можно не применять.
При сильном разрушении рулонного покрытия его полностью удаляют в месте стыка, а мастику наносят на голую стенку металлоконструкции. В некоторых случаях может потребоваться грунтовка основания для повышения адгезии к мастике.
При ремонте примыкания к парапету мастику наносят высотой выше стандартного снежного покрова, выпадающего зимой.
Ремонт устоев мягкой кровли с помощью ламелей и саморезов
- Рулонное покрытие приподнимают примерно на 15-20 см к стене и фиксируют рейкой саморезами с помощью резиновых шайб.
Стыки со стеной очищаются от мусора, пыли, грунтуются и обрабатываются силиконовым герметиком. В местах стыков может образоваться углубление, которое со временем приведет к повреждению кровли. Поэтому на этих участках устанавливаются бруски с треугольным сечением, которые предварительно пропитываются антисептическим веществом, и укладывается еще один слой теплоизоляции. В результате сформированный в секциях валик не позволит кровельному материалу рваться и пропускать воду, а также дополнительно утеплит стык.
Рекомендации по ремонту некоторых узлов рулонной кровли
Отрыв кровельного покрытия в месте сопряжения с металлическим покрытием карниза карниза
- Отставшие края панели срезаются и зачищаются.
- Металлическая обшивка свеса освобождается от креплений, расправляется для обеспечения плотного прилегания к основанию, затем вновь крепится к деревянным дюбелям, установленным в карнизной плите, с помощью гвоздей.
- Загнутые края повторно приклеиваются к металлическому покрытию карниза.
Швы тщательно шпаклюются мастикой.
- При обнаружении разрыва кровельного покрытия сверху наклеивается заплатка с перекрытием разрыва на 100 мм. Краевые части шпаклюются и окрашиваются.
Повреждение присоединения к воронке внутреннего водостока
Утечки в узлах парапета
- Места расслоения тщательно прогреваются паяльной лампой, листы разделяются, каждый слой просушивается и переклеивается, покрывается мастикой.
- После приклеивания панели сразу накрывают металлическим фартуком, фиксируя верхний край к деревянной рейке, заделанной в стену гвоздями.
Трещины в месте сопряжения с дымоходом
- На очищаемую поверхность вокруг трубы наносится галтель из полимерного раствора: в виде галтели.
- Наносится слой мастики, на который наклеивается стеклохолст, и на него наливается мастика слоем не более 1 мм.
Разрывы кровельного покрытия в местах его прилегания к вентиляционным трубам
Замените поврежденный участок покрытия и надежно соедините восстановленный участок внахлест со старым, а также с трубой или воронкой. Для усиления ковра вокруг трубы (воронки) дополнительно наклеиваются два слоя
.
Чтобы крыша надежно защищала дом от непогоды, ее покрытие должно быть полностью герметичным. Примыкание кровли к стене и другим конструкциям должно выполняться с использованием материалов и технологий, соответствующих типу кровельного покрытия.
Уязвимость узлов смежности
Примыкание кровли к стене — одно из самых уязвимых мест кровли — именно в местах стыка плоскостей скапливается принесенный ветром мусор.Он часто задерживает влагу, что негативно влияет на стык и может разрушить кровельный или гидроизоляционный материал в результате многократного промерзания и оттаивания при перепадах температур. Зимой возле стен скапливается снег, что также увеличивает риск протечек.
Для обеспечения полной герметизации кровли принципы устройства узлов примыкания должны быть предусмотрены еще на этапе проектирования конструкции. Например, если здание строится из кирпича, над будущим стыком крыши и стены может быть предусмотрен козырек в полкирпича. Либо при укладке оставляют углубление, в которое впоследствии вставляется край кровельного покрытия.
Стыки можно герметизировать различными материалами. Технология работ определяется типом кровли и типом покрытия.
Существует два основных типа абатментов: верхний и боковой. В обоих случаях можно использовать стыковые планки ПС-1 и ПС-2.
Профилированный металлический кровельный упор
При устройстве кровельного покрытия из металлопрофиля необходимо учитывать, что между ним и вертикальными конструкциями должен оставаться зазор, позволяющий обеспечить необходимую циркуляцию воздуха в кровельном пироге.
Примыкание кровли к стене требует использования специальных планок или фартуков из листовой стали. Для установки одинарного фартука требуется стеновой паз – по линии примыкания на высоте не менее 200 мм делается паз глубиной 20-30 мм. Края фартука обрабатываются строительным герметиком, после чего верхняя кромка устанавливается в паз. Нижний край притягивается к кровельному покрытию саморезами, оснащенными неопреновыми или резиновыми уплотнителями для предотвращения попадания влаги в место крепления.Штробу, в которую вставляется верхний край фартука, можно залить цементным раствором.
Использование двойного фартука обеспечивает высокую надежность герметизации примыкания … В этом случае не требуется штробление стены. Верхняя часть крепится к основанию дюбелями, затем под нее требуется установить нижний элемент, который защелкивается на верхний фартук с помощью замкового соединения. Нижний фартук оборудован хомутами, которые крепятся к кровле саморезами.Все стыки тщательно обрабатываются строительным герметиком.
Кровля из керамической и мягкой черепицы
Если в качестве финишного покрытия кровли выбрана керамическая черепица, то примыкание скатной кровли к стене выполняется с помощью гофрированной алюминиевой ленты. При монтаже лента из мягкого металла повторяет профиль покрытия, в шов заливается горячий битум (гидроизоляционная мастика на битумной основе), который надежно защищает стык от проникновения влаги.
С помощью гофрированной алюминиевой ленты и битумной мастики также можно качественно гидроизолировать стыковые швы кровли из мягкой черепицы.
Упор для рулонной кровли
Примыкание мягкой кровли к стене может осуществляться по различным технологиям. Традиционно рулонный материал укладывают с заходом на вертикальную поверхность, где он крепится с помощью рейки. Этот способ монтажа можно использовать при обустройстве не только плоских, но и скатных крыш.
Для обеспечения надежности примыкания рубероид следует укладывать с заходом на стену на высоту 10-20 см. Деревянная рейка, прижимающая рулонный материал, фиксируется дюбелями.Стык рейки со стеной нужно хорошенько обработать силиконовым герметиком. Слабое место такой конструкции – полость под рубероидом в углу, образованном плоскостями кровли и стены. Кровельное покрытие может быть случайно повреждено во время ремонтных работ или при уборке снега с крыши. Чтобы избежать такой ситуации, угол заполняют треугольным бруском или дополнительным слоем теплоизоляции.
Можно использовать конструкцию, состоящую из листа хлопчатобумажного утеплителя и прямоугольного стержня малого сечения, устанавливаемого в месте стыка под утеплителем.Получившийся валик предохраняет кровельный материал от случайного прорыва и позволяет дополнительно утеплить примыкание.
При устройстве утепленной кровли вместе с отделочным покрытием на стену устанавливаются все слои, составляющие кровельный пирог, за исключением утеплителя.
Метод вспышки
Приспособление для соединения кровли со стеной методом наплавки — современный, простой в эксплуатации вариант обустройства мягкой кровли.Технология работ предусматривает нанесение эластичной гидрофобной мастики, усиление шва слоем геотекстиля и повторное нанесение слоя мастики.
Интервал времени между нанесением слоев мастики должен быть от 3 до 24 часов, не более.
При правильной установке изготовленный таким образом блок абатмента отличается :
- абсолютная герметичность;
- эластичность;
- устойчивость к внешним воздействиям;
- устойчивость к перепадам температур;
- надежность и долговечность.
Способ накладывания позволяет обустраивать примыкания рулонных крыш всех типов к стенам из различных материалов. Технология работ требует качественной подготовки поверхностей, на которые будет наноситься гидроизоляционный материал. В первую очередь крышу очищают от мусора, грязи и пыли.
Если финишным покрытием кровли является рубероид с минеральной посыпкой, то гранулы следует тщательно зачистить по всей длине примыкания сплошной полосой, на которую будет наноситься мастика.В противном случае невозможно обеспечить максимально качественное сцепление гидроизоляции с кровельным покрытием. Синтетические мембранные материалы следует не только очистить от пыли, но и обезжирить места соприкосновения с мастикой.
В случае, когда крыша примыкает к кирпичной стене, следует обратить внимание на качество кладки. Если поверхность кирпича очень неровная, имеет разрушения, ее рекомендуется оштукатурить. Гидроизоляцию стыка с кровлей можно проводить только после полного высыхания штукатурного слоя. Перед нанесением мастичного материала рекомендуется обработать поверхность соответствующей грунтовкой.
Если плоская крыша примыкает к железобетонной стене, необходимо убедиться в отсутствии на ней трещин и сколов. При их обнаружении требуется заполнить их строительным герметиком. Все выступающие неровности необходимо тщательно удалить. Затем бетонную поверхность обрабатывают грунтовкой (праймером) на битумной основе. Это снизит впитывающую способность материала и повысит сцепление мастики с вертикальной бетонной поверхностью.
Поверх готового стыка можно нанести слой мастики под цвет кровельного покрытия, что сделает внешний вид кровли более эстетичным.
Примыкания кровли к стенам и другим конструкциям считаются потенциально опасными зонами. Неграмотное обустройство, нарушение технологии монтажа неизбежно приводит к разрушению гидроизоляционного слоя и попаданию влаги в подкровельное пространство. Накопление влаги в ватных утеплителях значительно снижает их теплоизоляционные характеристики.Кроме того, влага провоцирует гниение деревянных элементов каркаса крыши, в результате чего в дальнейшем придется тратить значительные средства на ремонт стропильной системы с демонтажем кровельного покрытия.
Кровельная система является одной из важнейших строительных систем. Каждый элемент плоской или скатной крыши, даже если он кажется второстепенным, имеет свое назначение и способствует слаженной работе стропильной конструкции в целом.
Чрезвычайно важную роль в обеспечении надежности и функциональности кровли играют типовые кровельные узлы, которые со временем связаны с примыканием скатов, парапетов, различных технологических коммуникаций и т.п., кровельными и гидроизоляционными.
Отдельно остановимся на некоторых наиболее важных узлах крыши.
Парапет плоской крыши и опора стены в сборе
Конструктивно для устройства примыканий к стене устанавливается стальной фартук или специальная планка.Вертикальная часть последнего крепится к примыкающей стене, а горизонтальная часть перекрывает крышу.
Технология устройства примыкания различных кровельных покрытий отличается только способом заделки стыков, неизбежно возникающих при их монтаже. От качества этой операции во многом зависит герметичность кровли.
Типовые узлы кровли могут выполняться как с устройством дополнительной специальной ниши в стене, паза, так и без него.Для герметизации швов используются герметики. Сегодня популярные в свое время битумсодержащие составы с успехом заменили силиконовые.
- Узлы кровли, крытые профнастилом, в местах примыкания к бетонным или оштукатуренным кирпичным стенам выполняются следующим образом.
- При использовании одинарного стального фартука требуется скалывание стен.
- На высоте 20 см и более делают бороздку глубиной 2-3 см, параллельную линии примыкания.
- Один из краев фартука, верхний, устанавливается в штору, а нижний притягивается к крыше. Их предварительно обрабатывают герметиком.
- В качестве крепежа используются кровельные саморезы с уплотнителями. Неопрен или резина, из которых они изготовлены, эффективно защищают места крепления от влаги.
- Затем штробу заливают цементным раствором.
Если используется специальная планка, то в штробе закрепляется деревянная планка.
- К нему крепится вертикальная часть защитной планки из профилированного металла.
- В другой части он лежит на поверхности крыши.
- Штроба, как и в предыдущем случае, заполняется герметиком или цементным раствором.
- Производители предлагают планки различных цветов и, как правило, проблем с подбором дополнительного элемента под цвет кровли не возникает.
На заметку
Гидроизоляция, если она есть, заводится под брус и приклеивается на герметик, битум или силикон.Полосы примыкания стыкуются по длине с нахлестом не менее 10 см.
Этот тип соединения также можно выполнить с помощью двойного фартука. В отличие от предыдущих вариантов, здесь не требуется стробоскоп.
- Прикрепив верхний фартук к стене, нижний фартук подводят под него и стыкуют с верхним.
- Крепится к кровельному покрытию хомутами.
- Все швы обработаны подходящим герметиком.
- Для крыш из натуральной черепицы примыкание выполняется с помощью специальной ленты из гофрированного алюминия. Он в точности повторяет профиль натуральной черепицы. Стыковые швы заполняются горячим битумом, который надежно герметизирует все стыки, исключая проникновение влаги.
На заметку
Гофрированная лента из алюминия и мастики также используется для качественной влагозащиты стыков кровли, покрытой мягкой черепицей.
- Одной из простых и надежных технологий изготовления такой конструкции мягкой кровли является оклад. Суть этого метода заключается в выполнении следующей работы:
- нанесение эластичной мастики с высокими гидрофобными характеристиками;
- армирование стыковых соединений геотекстильным слоем;
- повторное нанесение слоя мастики.
Крыша с парапетом и его узлами примыкания
Технология декорирования парапетного узла практически такая же.Однако, будучи незащищенной, конструкция очень скоро приходит в негодность. На нем негативно отражается воздействие внешних факторов – осадков, резких перепадов температур и прочего. Кирпичные постройки особенно уязвимы в этом смысле. Другими словами, парапет нуждается в защите. Для этих целей над ним возводится своеобразный стальной козырек, оснащенный специальными капельницами. Именно через них удаляются атмосферные осадки. При этом вероятность попадания воды на парапет ничтожно мала.
Соединения дымохода
Кровельные узлы этого типа характеризуются наличием высоких температур при прогреве дымохода. Именно поэтому требований по герметичности при его возведении недостаточно; необходимы негорючие материалы.
Одним из востребованных на сегодняшний день вариантов является кровельный срез для дымохода, который может иметь разную форму, размеры и угол наклона.
Еще одним способом герметизации является использование кровельного фартука из металла специальной конструкции, защищающего подкровельное пространство от проникновения влаги даже в экстремальных условиях, например, при очень сильных снегопадах или проливных дождях, сопровождающихся сильным ветром.Если вода все же попадет за фартук, она просто испарится. Наилучшие результаты получаются с двойными фартуками.
Отметим некоторые особенности их монтажа к кирпичным дымоходам на металлических кровлях.
- Внутренний фартук. Этот элемент обеспечивает герметичность примыкания кровельного покрытия к дымоходу, расположенному выше ската. Монтаж осуществляется до монтажа металлочерепицы в зоне дымохода.
- Фартук из стального профиля крепится к стенке дымохода и делается отметка по его верхнему краю.По полученной линии на стене протачивают паз, используя для этого строповочную машину.
- Работа начинается с установки внутреннего фартука.
- После очистки паза вставьте в него его нижний элемент и плотно прижмите, точно совместив верхнюю часть с пазом. Закрепите его к элементам кровли из дерева саморезами и уплотните с помощью герметика. Под него подводят плоский лист, из-за формы он называется галстуком, по которому следует отводить воду, и направлять в сторону карниза или ендовы.
- Аналогичным образом вырежьте и установите элементы фартука по бокам и сверху, перекрывая соседние детали с нахлестом не менее 15 см.
- Внешний фартук. К монтажу наружного фартука приступают после укладки кровельного материала. Его установка не отличается от установки внутреннего фартука с той лишь разницей, что верхний край внешнего не утапливают в ворота. Вместо этого стык герметизируется с помощью специальных герметиков.
Упор ската крыши
Внутренние примыкания скатов крыши или, как их еще называют, ендовы, считаются самыми сложными, с технической точки зрения, узлами. Они характерны для крыш, имеющих сложную форму, таких как, скажем, вальмовая крыша. Эти зоны являются наиболее опасными с точки зрения потенциальной опасности утечки. Здесь всегда скапливается много различного мусора, скапливающего влагу, или льда.
Методы гидроизоляции зависят от кровельного покрытия.Общий принцип узлов сводится к установке под обшивку элементов кровельного железа, повторяющих форму угла соединения скатов.
- Для металлических крыш используются стандартные нижние ендовы. Их края загнуты так, что вода не может попасть под покрытие. Стыки обрабатывают герметиком или используют самоклеящийся пористый герметик. Примыкание поверх кровельного покрытия закрывается декоративными планками, соответствующими цвету покрытия.
- Для герметизации кровельных конструкций из гибкой черепицы на ендову укладывают сплошной гидроизоляционный ковер.
Линия сопряжения кровельного покрытия с вертикальной поверхностью стены всегда считается зоной повышенной опасности проникновения дождевых и талых вод. Часто при укладке материала на обрешетку кровли рабочие просто задувают место примыкания кровли к стене монтажной пеной и закрывают декоративным козырьком.И через пару месяцев ветреной погоды появляются первые признаки протечки. И чем больше будет длина линии, по которой крыша примыкает к стене, тем быстрее проявятся несовершенства.
Как правильно герметизировать примыкание кровли к стене
Наиболее проблематичным является торцевая стыковка вертикальной кирпичной кладки и края листа рубероида. Линия стыка подвергается более интенсивному воздействию дождевых и талых вод, чем остальная часть кровли. Даже небольшой дождь чаще всего приводит к тому, что вода стекает по вертикальной стене и попадает на линию примыкания кровли к стене здания.
Чаще всего стык закрывается следующими способами:
- Декоративный накладной козырек с достаточно широкими полями внахлест;
- При использовании мягкого рубероида край заворачивается на стену и герметизируется мастикой;
- Используется специальный гофрированный алюминиевый уплотнитель, этот вариант часто используется для гофрированного шифера или металлопрофиля, если необходимо работать с высокой «волной».
Важно! Основной причиной, по которой обустройство и герметизацию стыка необходимо проводить особенно тщательно, являются тепловые деформации стены и кровли.
В подавляющем большинстве кровельное покрытие и стена выполнены из разных материалов, поэтому даже самый прочный и жесткий шов в месте примыкания кровли к стене неизбежно разрушится из-за термических напряжений.
Варианты уплотнения примыкания кровельного материала к стене
Из-за микроскопических подвижек основным материалом для уплотнения линии примыкания считаются:
- Силиконовые герметики и уплотнители на основе силикона.Обладают отличной адгезией и придают шву высокую эластичность; при отсутствии воздействия ультрафиолета на солнце шов из силикона в районе примыкания кровли может простоять не менее десяти лет;
- Мастики битумные и полиуретановые применяются для приклеивания мягких кровель и стыковочных лент; при правильном использовании дают очень плотное и нежесткое соединение;
- Полимерные и резиновые уплотнители плохо переносят высокие температуры и солнечные лучи, но в ряде случаев незаменимы для герметизации навесов в местах примыкания кровли к стене;
- Композитные алюминиевые или медные ленты, способные выдерживать относительно высокие температуры.Представляют собой специально разработанный материал для герметизации участка стенки дымохода и примыкания кровельного материала.
Заделка стыка в месте примыкания профнастила к стене
Наиболее сложной ситуацией считается схема, при которой кровельный материал имеет примыкание боковой кромкой профнастила или металлочерепицы к вертикальной поверхности со стены. Для герметизации шва используют накладной карниз, закрепляемый на стене одной полкой, а второй полкой прижимая край кровли.Обустройство стыка выполняется в следующем порядке.
На высоте 10-15 см над уровнем кровли в стене вырезается желоб сечением 3х2 см с помощью перфоратора или болгарки с кругом, установленным на камне. Точная разметка линии желоба можно получить, уложив карниз с резиновой прокладкой на крышу в районе, примыкающем к стене. Нижний край желоба должен быть тщательно закруглен или наклонен. Водосток проходит по всей длине установленной крыши.Вырезанный паз потребуется для закрепления верхней кромки углового карниза по всей длине крыши. Этот простой прием позволит скрыть шов между выступом карниза и стеной в толще камня. Вода, стекающая по стене, и даже косой дождь не смогут затекать в пространство между камнем и металлом.
Для крепления карниза потребуется через каждые 30 см пробить отверстия для установки деревянных или пластиковых заглушек с помощью перфоратора.После завершения этой операции необходимо подготовить прилегающую к стене поверхность кровли для монтажа карниза. Проще всего уложить слой цементно-песчаного раствора и тщательно выровнять волнистую поверхность бруском. Если край настила в районе, прилегающем к стене, имеет ровную поверхность, от этой операции можно обойтись.
На поверхность профнастила кладем резиновую прокладку и устанавливаем угловой карниз. В отмеченных местах для дюбелей в стене сверлим отверстие в металлической стене под саморезы.На последнем этапе приклеиваем уплотнитель к краю профнастила герметиком и наносим тонкую полоску силикона на поверхность желоба, после чего устанавливаем карниз в месте стыка и фиксируем саморезами .
Нижняя полка карниза обычно не крепится к резиновой прокладке. Это позволяет избежать обрыва приклеенной прокладки и разгерметизации стыка при деформации кровли; под нагрузкой полка просто скользит по резиновой поверхности.Если монтаж выполнен правильно, прижимной силы металлического уголка достаточно для обеспечения защиты от влаги.
Герметизация примыкания мягкой кровли
Примыкание мягкой кровли к стене можно закрыть и герметизировать с помощью нескольких простых операций. Укладку мягких кровель следует выполнять внахлест на стену. Нахлест приклеивается к стене, по возможности с выносом части кровельного листа на парапет. На поверхность парапета уложенную кровлю крепят рейкой.Приклеивание осуществляется с помощью горячей битумной мастики.
При заделке стыка в случае примыкания мягкой кровли к стене боковой кромкой размер нахлеста панели на стену выбирают таким, чтобы сложенная пополам кромка была равна высоте карниза, которым будет закрываться стык. Использование декоративных накладок размером 10-15 см значительно улучшает внешний вид. Если последнее не имеет особого значения, или герметизацию примыкающей зоны необходимо выполнять на бетонной плите, на кровле, то проще и надежнее проклеить стык геотекстильной штукатуркой, уложенной на битумную мастику или клей.Чаще всего используют 3-4 штукатурки с обязательной процедурой прикатывания наклеенного покрытия резиновым валиком.
Герметизация стыка края кровли в месте примыкания к поверхности дымохода
Проход дымохода через кровлю особенно требует тщательной герметизации из-за колебаний температуры самой трубы и частично соприкасающихся с ней конструкций. Схема заделки выбирается в зависимости от материала трубы, кровли и способа реализации прохода через кровлю.
Если верхний участок трубы выполнен из кирпича, а для покрытия кровли используются негорючие материалы — шифер, профнастил или металлочерепица, то в этом случае проще всего герметизировать стык кровли по к схеме, представленной на рисунке, с небольшими дополнениями. В первую очередь узел прохода через кровлю обязательно дополняется теплоизоляцией в виде пояса на трубе из листового асбеста, толщиной 10-12 мм. Гидроизоляцию в месте контакта с горячей поверхностью кирпича можно заделать высокотемпературным герметиком без использования традиционных битумных или полимерных мастик и пленок.
По нормам пожарной безопасности удаление горючих материалов от элементов дымохода должно быть не менее 35 см. Кроме того, между стенками деревянного короба на стропилах под выходом дымохода устраивается слой утеплителя из базальтового волокна.
Соединение цементно-асбестовой трубы герметизировать проще. В этом случае вокруг трубы делают кольцевую отмостку из куска профнастила, а стык заделывают цементным раствором с добавлением асбестового или базальтового волокна.
Жаростойкие силиконовые насадки также могут применяться для металлических дымоходов, но только в том случае, если температура стенки трубы не превышает 230 °С. Это температура, при которой сухая сосновая щепа начинает обугливаться, если ее нанести на металлическая поверхность.
Более надежным способом герметизации стыка будет специальная металлическая насадка на дымоход. Хороший отвод тепла от металлической поверхности позволяет устанавливать переходник непосредственно на профнастил или металлочерепицу с прокладкой из высокотемпературного силикона.Для крыш из полимерных материалов и мягких рулонных покрытий этот вариант лучше не использовать, даже при наличии теплоизоляции ее может не хватить, и насадка расплавит покрытие.
Отвечая на вопрос, почему и как ремонтировать гидроизоляцию крыши
Вы когда-нибудь действительно смотрели на свою крышу? Мы все знаем цвет черепицы и уклон крыши, но задумывались ли вы когда-нибудь, что направляет поток воды с крыши в желоба? Гидроизоляция крыши тихо сидит в углах и соединениях, играя жизненно важную роль, которая ценится только тогда, когда она не работает должным образом.Сможете ли вы узнать, нужен ли вам ремонт кровли?
Что такое обшивка крыши?
Гидроизоляция крыши размещается на краях крыши, ендовах и стыках, а также между кровлей и любыми препятствиями, такими как дымоходы, слуховые окна, вентиляционные трубы и периметры световых люков. Его основная функция заключается в том, чтобы направить поток тяжелой воды в желоба, защищающие те части крыши и наружных стен, которые подвержены протечкам. Некоторые примеры перепрошивки:
- Облицовка дымохода
- Непрерывный оклад – между вертикальными стенами и наклонной крышей
- Световой люк
- Ступенчатая планка – место соединения крыши с боковыми стенками мансардных окон
- Отлив долины – место соединения двух плоскостей крыши
- Накладка на вентиляционную трубу – подходит для труб и дымоходов
Обычно изготавливаются из оцинкованной стали или меди, иногда они также могут быть изготовлены из пластика, резины или прочного рубероида.Со временем оклад поддается воздействию воды и других элементов, и его необходимо ремонтировать.
Как я узнаю, что прошивка нуждается в ремонте?
Если ваша крыша протекает, велика вероятность того, что гидроизоляция повреждена и нуждается в ремонте. Мигание может со временем испортиться, заржаветь или даже разболтаться, а затем не работать должным образом. Всегда вызывайте профессионального кровельного подрядчика, чтобы оценить ваши утечки.
Что будут делать кровельные подрядчики?
Используя все необходимое защитное оборудование, кровельщики смогут безопасно обследовать всю вашу крышу.Они начнут с удаления мусора из окладов, желобов и водостоков, а затем выполнят любые необходимые ремонтные работы. Они могут устранить любые небольшие признаки коррозии, но заменят оклад, если коррозия сильная. В зависимости от степени повреждения и области, в которой оно было обнаружено, существуют различные методы, которые они будут использовать для устранения повреждений.
- Небольшие отверстия или пятна коррозии можно залатать тем же материалом, что и гидроизоляционный материал, или заделать гидроизоляционным цементом.
- Ступенчатая планка – новая планка укладывается на поврежденный участок и приклеивается цементом для гидроизоляции.
- Мигание будет полностью удалено и заменено, если повреждение окажется серьезным.
- Области, которые необходимо повторно запечатать, будут очищены, а затем повторно запечатаны.
- Обшивка дымохода — при незначительном повреждении она будет заменена, как ступенчатая обшивка. Если растворный шов ухудшается, шов будет переточен.
- При необходимости будет удалена обшивка вокруг мансардных окон и соскоблена старая замазка. Затем его очищают металлической щеткой и повторно наносят с использованием уретанового клея.Затем все очевидные швы будут повторно заделаны.
Почему самостоятельный ремонт мигалки — плохая идея
Любой ремонт кровли, особенно жизненно важных конструкций, таких как гидроизоляция, лучше доверить профессионалам в этой области. Большинство людей, пытающихся сделать что-то своими руками, совершают следующие ошибки:
- Они затягиваются, и в результате получается гнилое дерево, плесень и грибок на потолках и стенах.
- У них нет необходимого защитного снаряжения и ремней безопасности, и они могут пораниться или подвергнуться воздействию вредных паров и растворителей.
- Они не умеют перемещаться по крышам или правильно стоять, чтобы не поскользнуться и не упасть.
- У них ограниченное свободное время, и они могут работать только в плохих погодных условиях или когда крыша мокрая или скользкая.
- Они могут использовать неправильные материалы или торопиться с работой и получить небрежный, неудовлетворительный конечный продукт.
У вас на потолке есть влажные пятна от воды? Есть очень хороший шанс, что ваша крыша требует некоторого внимания. Позвоните в Aabco Roofing и позвольте нам оценить и устранить проблему до того, как следующие дожди нанесут еще один ненужный и дорогостоящий ущерб.
Герметичная облицовка: устранение протечек вокруг дымоходов
Моя фирма получает больше звонков по поводу утечек вокруг дымоходов, чем по любой другой проблеме. И чаще всего, виновником является обшивка — листовой металл, который делает соединение между дымоходом и крышей водонепроницаемым. Когда вода попадает за неисправный оклад, она может нанести большой ущерб обшивке и каркасу крыши, а также потолку под ним, поэтому вам нужно немедленно решить эту проблему.
Надлежащая обшивка вокруг дымохода включает два слоя.Первый называется ступенчатым окладом: секции L-образного листового металла вплетаются в ряды гонтов и накладываются на боковые стороны дымохода. Далее идет ответная планка: второй слой металла закладывается в швы дымохода раствором и загибается вниз, чтобы покрыть верхнюю часть ступенчатой планки.
Углы особенно уязвимы. Разрезаем и загибаем металл за угол. Даже при качественной установке остается одно небольшое пятно, которое следует заделать высококачественным уретановым герметиком.Этот герметик со временем может расшататься. Если оклад выглядит в хорошем состоянии, повторная герметизация должна решить проблему. Тем не менее, герметик не заменяет правильно уложенные внахлест гидроизоляционные материалы.
Тип металла, используемого для отделки, зависит от того, где вы живете. Алюминий и оцинкованная сталь — обычный выбор на юге, где я живу. Медь является самой долговечной, но поскольку она дорогая, мы видим ее здесь только на высококлассных работах. Еще одним преимуществом меди является то, что углы можно спаять для обеспечения герметичности соединения.На северо-востоке каменщики неравнодушны к свинцовому окладу, который мягкий и легко изгибается. Но независимо от того, какой материал используется, он должен быть правильно уложен, чтобы не допустить проникновения воды.
Когда дымоход находится в нижней части ската крыши, мы всегда устанавливаем сверчок, небольшую отводную крышу, которая предотвращает попадание воды в верхнюю часть дымохода. Сверчки обшиваем и обшиваем так же, как и остальную крышу, а затем полностью покрываем их модифицированной битумной мембраной, которая загибается под обшивку дымохода.Мы укладываем битумную черепицу поверх мембраны, чтобы сверчок смешался с остальной частью крыши.
Поскольку дымоходы являются потенциально опасным местом, проверяйте их один или два раза в год на наличие незакрепленных или отсутствующих уплотнителей и трещин в кладке. Небольшие трещины можно заделать герметиком, предназначенным для ремонта кирпичной кладки.
