Ручная трамбовка для уплотнения грунта и песка своими руками

При строительстве оснований для домов, гаражей, загородных дорожек и многого другого огромное внимание уделяется подложке, состоящей из гравия и песка. Чтобы бетонный монолит был уложен ровно и со временем не начал двигаться, важно тщательно выровнять подстилающий слой. Для этих целей можно использовать специализированные вибротрамбовочные машины или оборудование для укатки, однако трамбовка ручная обойдется намного дешевле.

Принцип обработки своими руками заключается в том, что при помощи самодельного инструмента по поверхности наносятся удары, благодаря чему происходит уплотнение песка и щебня. При этом трамбовка выполняется после закладки каждого из этих слоев.

Особенности уплотнения щебня

Любой начинающий строитель искренне недоумевает, зачем трамбовать и без того прочный камень. Однако стоит учитывать несколько важных нюансов:

Так как щебень получают путем дробления, его частицы получаются разного размера с гранями свободной формы. Из-за этого при укладке подстилающего слоя, частицы материала прилегают друг к другу не полностью, образуя большое количество воздушных пустот, появление которых, в конечном счете, приводит к снижению уровня сопротивления нагрузкам. Если фрагменты щебня будут плотно прилегать друг к другу, объем материала сократится, но при этом образуется более прочная основа.

Если щебень укладывается на скалистый грунт, то можно обойтись без трамбования. В этом случае необходимо только разровнять гравий.
После уплотнения гравия, толщина слоя может составлять от 50 до 250 мм в зависимости от нагрузок, которые будут оказываться на основание.

Кроме этого, при обработке щебня, рекомендуется выполнить расклинцовку основания. Для этого нужно разделить гравий по фракциям. Сначала укладывается более крупный материал, который утрамбовывается вручную. Затем выполняется засыпка более мелкого материала, который также уплотняется. Заключительный верхний слой должен состоять из самого мелкофракционного материала, который необходимо тщательно разровнять и повторно утрамбовать.

Благодаря этому готовое основание будет отличаться повышенной прочностью. Если произвести аналогичную ручную трамбовку песка, то эффект будет еще лучше.

Особенности уплотнения песка

Трамбовка песка своими руками отличается некоторыми нюансами, которые следует учитывать при создании прочного основания под бетонную плиту.

В первую очередь стоит определиться с типом песка, который лучше всего подходит для этих целей. Лучше использовать гравелистый материал, однако не рекомендуется засыпать для трамбовки мелкофракционный песок. Чем крупнее будут зерна, тем большей устойчивостью на сжатие будет обладать основание, благодаря чему можно избежать усадки будущего дома или парковочной площадки.

Если вы планируете возвести монолитную конструкцию, то лучше всего отдать предпочтение речному или карьерному песку средней фракции. Однако даже в этом случае на подстилающий слой будут оказывать влияние грунтовые воды. Поэтому, чтобы предотвратить процесс размывания основания, нужно уложить на дно траншеи геотекстиль, и только после этого засыпать песок.

Помимо этого, перед засыпкой песка, его нужно обязательно просеять, так как присутствие посторонних примесей (особенно глины) может сказаться на его свойствах. Следите за уровнем влажности материала, идеальная консистенция будет в том случае, если из песка можно скатать небольшой шарик, который рассыплется не сразу. Соответственно уровень влажности песка должен быть в пределах 8-14%.

Соответственно 50% успешной укладки гравийно-песчаной подушки зависит от самого материала, остальные 50% приходятся на оборудование. Как уже говорилось раннее, для этих целей можно использовать специализированные машины, однако намного дешевле изготовить ручной трамбовщик самостоятельно.

Изготовление ручной трамбовки

Существует множество вариантов изготовления трамбовщика своими руками. Кто-то изготавливает массивные конструкции, полностью состоящие из железа, однако в этом случае потребуется выполнит сварку. Другие предпочитают обойтись подручными материалами. Рассмотрим оптимальный вариант изготовления ручной трамбовки для уплотнения грунта, песка и гравия.

Для этого потребуется стандартный брус квадратного сечения на 100 — 150 мм. Он не должен быть гнилым или расслоившимся.

Полезно! Некоторые используют круглые бревна, но при помощи таких трамбовщиков невозможно полноценно уплотнять основание в углах.

Также нужно будет подготовить:

Стальную пластину толщиной не менее 2 мм.

Круглую палку длиной около 450 мм (она будет выполнять роль ручки будущей трамбовки). Для этого можно использовать ненужный черенок от лопаты.
Шурупы и столярный клей.

Делаем заготовки

Конструкцию будем готовить по чертежу, показанному ниже.

После подготовки всего необходимого, отпилите торцы бруса под прямым ровным углом, согласно размерам. После этого необходимо при помощи рубанка выровнять плоскость нижнего торца бруска и снять с ребер заготовки фаски размером порядка 5 мм.

Чтобы в процессе работы не получить многочисленные занозы, рекомендуется зашкурить и отшлифовать поверхность бруска.

Изготавливаем «башмак»

Следующий этап создания трамбовочного инструмента своими руками — изготовление металлического «башмака» из листа стали. Для раскройки пластины используем следующий шаблон.

Либо, можно просто установить брус нижним торцом на лист металла и обвести его карандашом.

После этого необходимо:

Вырезать заготовку, как на картинке, при помощи специальных ножниц по металлу или используя болгарку.
Снять с «башмака» металлические заусенцы. Для этого удобнее всего зажать заготовку в тисках и удалить лишнее напильником.

Не снимая «башмака» из тисков, высверлить отверстия для шурупов, по ранее отмеченным точкам.
Зачистить поверхность наждачкой.
Согнуть «крылья» заготовки и установить брус в «башмак». Если заготовка оказалась чуть шире, необходимо подбить «крылья» при помощи молотка.
Поместить сверло в отверстия для шурупов и просверлить дерево с небольшим наклоном.
Зафиксировать винты со всех сторон.

Устанавливаем ручку

Отступив 100 мм от верхнего края бруска, необходимо наметить центр будущей ручки. Для этого необходимо сначала замерить диаметр черенка от лопаты. Допустим он составляет 36 мм. Для того чтобы ручка не болталась, нужно использовать сверло, диаметр которого будет на несколько мм меньше диаметра рукоятки. При этом стоит учитывать, что наружная часть отверстия в бруске будет чуть больше внутреннего диаметра, поэтому в процессе работы необходимо периодически вставлять ручку в брус и проверять насколько плотно она садится.

Если рукоятка не входит в отверстие, ни в коем случае не стоит пытаться забить ее молотком. В противном случае брус может треснуть и изготовление трамбовщика для земли, песка и гравия своими руками придется начать заново. Намного проще немного обстругать черенок до требуемого диаметра.

После того, как отверстие будет готово, необходимо нанести на его стенки клей и установить ручку. Излишки клеевого состава можно удалить тряпкой. Для того чтобы ручка держалась плотно, нужно зафиксировать ее при помощи длинного шурупа, который необходимо вкрутить с одной из сторон бруса.

Когда клей наберет прочность, можно начинать использовать трамбовщик. Хранить самодельный инструмент лучше всего в сухом месте, либо можно предварительно покрасить заготовку, чтобы она прослужила дольше. При необходимости стальную насадку можно легко заменить на новую.

В заключении

При помощи ручного инструмента можно утрамбовать песок, гравий или почву. Однако стоит учитывать, что в этом случае используется мышечная сила человека, поэтому применять подобный инструмент для уплотнения больших площадей будет накладно. Такие трамбовщики рекомендуется использовать при возведении фундамента для небольших построек или при обустройстве садовых площадок.

zamesbetona.ru

Ручная трамбовка для уплотнения грунта: чертеж, инструкция + фото

В хозяйстве часто возникает потребность в уплотнении грунта или щебня на небольшой площади. Например, нужно подремонтировать дорожку, поднять пол в сарае или подправить столбики забора. Сколоченная наспех ручная трамбовка служит недолго и обычно отправляется следом за остальным строительным мусором. Не тратьте каждый раз время и силы, выделите два часа и сделайте своими руками добротный инструмент для уплотнения грунта.

Используемые материалы

Подходящий материал для самодельной ручной трамбовки – квадратный брус со стороной 100 или 150 мм. Круглым бревном будет не с руки работать в углах и придется уплотнять со значительным перекрытием предыдущего места удара.

Совсем необязательно брать новый пиломатериал, подойдет использованный брусок. Главное, чтобы древесина была без гнили и расколов. Выбирайте обрезок бруса, который вам под силу поднимать. Высота ручной трамбовки может быть по пояс или до груди – исходите от удобства использования. При отсутствии опыта работы с этим инструментом возьмите брусок подлиннее, опробуйте в деле и при необходимости укоротите.

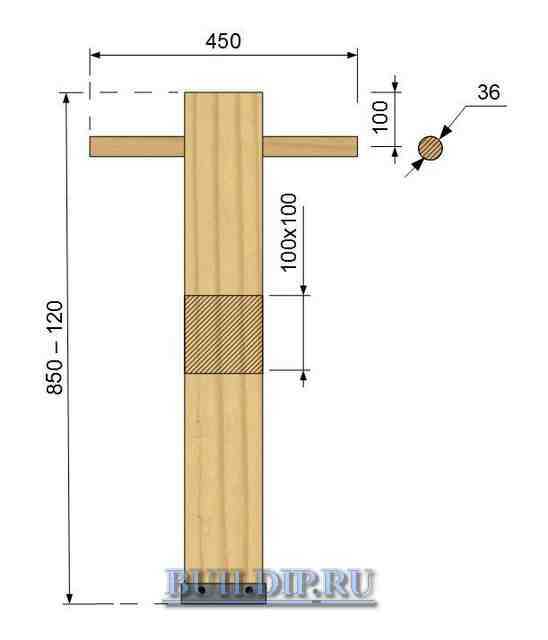

Чертеж ручной трамбовки для уплотнения грунта.

Ещё понадобится:

Кусок 2-миллиметровой стальной пластины.
Круглая березовая палка длиной 450 мм (подойдет старый черенок от лопаты).
Шурупы по дереву.
Клей столярный.

Материалы для изготовления ручной трамбовки грунта.

Подготовьте брус

Отпилите торцы заготовки согласно размерам точно под прямым углом. Подгоните рубанком плоскости нижнего конца бруса под квадрат. Снимите с острых ребер фаски шириной 5 мм.

Готовим брус для трамбовки.

Решите, насколько качественную отделку вы хотите видеть. Под покраску брусок придется острогать и отшлифовать. Когда красивый вид не нужен, достаточно немного очистить поверхность, чтобы не было заноз.

Сделайте башмак

Перенесите размеры заготовки с чертежа на стальной лист.

Раскрой пластины для башмака.

Можно просто выровнять вертикально установленный на металле брус и обвести контур карандашом.

Делаем башмак уплотнителя грунта.

В зависимости от толщины пластины, вырежьте заготовку ножницами по металлу или выпилите лишнее болгаркой. Снимите заусенцы напильником, зажав деталь в тисках.

Разметьте и высверлите отверстия под шурупы, сделайте углубления под шляпки зенковкой или сверлом большего диаметра.

Зачистите наждачной шкуркой поверхности.

Башмак для трамбовки.

Согните крылья заготовки в тисках, что будет просто сделать с первыми двумя противоположными сторонами. При сгибе двух оставшихся сторон губки тисков могут оказаться шире башмака, тогда используйте подготовленный для трамбовки брус.

Закрепите башмак

Проверьте посадку стальной накладки на брусе, при необходимости подбейте металл или подточите древесину. Башмак должен плотно прилегать к торцу всеми плоскостями.
Сделайте в одном крыле дрелью отверстия под шурупы, направляя сверло под небольшим наклоном внутрь древесины, и закрутите винты.

Крепим башмак на подготовленный брус.

Переверните брус противоположной стороной и аналогично закрепите другое крыло. Следите, чтобы башмак не отошел от торца.

Высверливая последующие отверстия, направляйте их мимо уже вкрученных шурупов.

Закрепленный на ручной трамбовки башмак.

Установите ручку

Наметьте центр сверления на расстоянии 100 мм от верхнего торца. Подберите перовое сверло диаметром на 2 мм меньше сечения рукоятки. Сделайте сквозное отверстие, перпендикулярное поверхности бруса.

Делаем отверстие для ручки трамбовки.

Даже при аккуратном сверлении наружные части отверстия окажутся чуть больше внутреннего диаметра. Подточите древесину напильником, периодически пробуя вставить ручку на место.

Заодно исправляйте возможный перекос отверстия относительно плоскости бруса. Добейтесь плотного (но без значительного усилия) захода рукоятки, при необходимости слегка остругайте палку. Не пытайтесь забить ручку молотком – древесина может расколоться. Поместите палку в брусе и поставьте метки.

Установка ручки на трамбовку для грунта.

Нанесите клей на стенки отверстия.

Поставьте ручку по меткам и вытрите излишки клея. Просверлите направляющее отверстие и зафиксируйте рукоятку длинным шурупом.

Фиксация ручки на трамбовке.

После набора клеем прочности (согласно рекомендации изготовителя) ручная трамбовка готова к работе.

Фото самодельной ручной трамбовки для грунта.

После использования очищайте приспособление от пыли и храните в закрытом от дождя и снега месте. Со временем низ трамбовки изнашивается, следите за состоянием металлической накладки и своевременно меняйте её.

buildip.ru

Как сделать виброплиту для уплотнения грунта своими руками

Виброплита может стать полезным инструментом на приусадебном участке. Если не планируется проводить большое количество работ по утрамбовке грунта, то агрегат можно взять в аренду. Однако при частом использовании целесообразно сделать виброплиту своими руками. Она имеет довольно простую конструкцию, и процесс ее изготовления не займет много времени, а также не потребует больших финансовых вложений.

Область применения и принцип работы

Виброплиты активно используются во время проведения строительных и ремонтных работ различной сложности, например, при прокладке дорог или тротуаров и т. д. Агрегат имеет небольшие габариты, что позволяет его использовать в труднодоступных местах, включая траншеи. Конструкция инструмента состоит из четырех основных элементов:

Рабочей плиты, изготовленной из стали или чугуна.
Вибратора.
Рамы.
Силовой установки.

Основой агрегата является массивная плита, в центре которой располагается вибратор. Он соединяется с силовой установкой с помощью клиноременной передачи или муфты. Вибратор необходим для конвертации вращательного движения в колебательное. В качестве силовой установки агрегата могут использоваться двигатели внутреннего сгорания или электромоторы.

Основные технические характеристики

Наиболее важной характеристикой агрегата является масса рабочей плиты. Она определяет около 70% всей производительности самодельной виброплиты, а также соответствие инструмента выполняемым работам. В зависимости от этого показателя принято выделять четыре категории агрегатов:

Легкие — масса не превышает 75 кг.
Универсальные — плита весит 75−140 кг.
Среднетяжелые — масса находится в пределах 90−140 кг.
Тяжелые — масса плиты превышает 140 кг.

Для домашнего использования вполне достаточно изготовить своими руками вибротрамбовку первой категории. Также большое влияние на производительность и качество выполняемых работ оказывает мощность силовой установки. Оптимальным соотношением массы и мощности является 5 л. с. на каждые 100 кг веса.

Среди дополнительных характеристик агрегата следует выделить три:

Вибрационное усилие — показывает мощность вибраций основания.
Габариты рабочей плиты — определяет давление основания на единицу обрабатываемой поверхности и этот показатель не должен быть менее 0,3.
Вид силового агрегата — на виброплиты можно устанавливать электрические, бензиновые и дизельные моторы.

Инструкция по изготовлению

Сделанная своими руками виброплита с электродвигателем позволит хорошо сэкономить, так как промышленные агрегаты обладают достаточно высокой стоимостью. Конструкция инструмента не отличается высокой сложностью, и сделать его самостоятельно можно достаточно быстро. Среди необходимых материалов и запчастей следует отметить:

Силовая установка — выбирается в зависимости от личных предпочтений. Многие владельцы приусадебных участков решают изготовить своими руками виброплиту электрическую 220 В на основе площадочного вибратора модели ИВ-98Е или любого другого.
Швеллер — 2 шт.
Основа для рабочей плиты — листовое железо толщиной не менее 8 мм.
Мягкие подушки — устанавливаются на ручки инструмента и необходимы для гашения вибрации.
Крепежные элементы для мотора.
Колеса — 2 шт.
Труба.

Из всего этого списка необязательными можно считать колеса, но благодаря им транспортировка инструмента станет более простым делом. Также можно изготовить своими руками трамбовку для уплотнения грунта с реверсом, что позволит облегчить работу на узких или небольших участках земли.

На стальном листе болгаркой следует сделать 2 надреза с двух сторон глубиной в 5 мм. Они должны располагаться примерно в 10 мм от края симметрично. Затем края листа следует согнуть, придав ему форму лыж, чтобы избежать зарывания плиты в процессе работы. Места надрезов необходимо сварить, зафиксировав тем самым их положение.

Вибратор монтируется на швеллеры, которые не должны выступать за уровень рабочей плиты. Приваривать швеллеры необходимо надежно, и поэтому линии сварки желательно располагать поперек. Расстояние между ними выбирается в соответствии с расположением крепежных отверстий на силовой установке.

Труба потребуется для изготовления ручек, к которым затем необходимо прикрепить мягкие подушки. Без них работать с инструментом будет крайне неудобно, ведь из-за сильной вибрации плиту будет сложно удерживать. Если на агрегате используется электрическая силовая установка, то особого ухода за ней не требуется.

Этого нельзя сказать о бензиновом двигателе внутреннего сгорания. Перед началом работ всегда необходимо проверить надежность всех соединений. Крайне важно периодически очищать свечи от нагара, чтобы увеличить срок эксплуатации. Между первой и второй заменой масла не должно пройти более 25 рабочих часов. Последующая замена может выполняться через 80 или даже 100 часов.

tokar.guru

из чего можно сделать площадочный вибротрамбовщик земли и песка

Ранней весной, когда температура поднимается выше нулевой отметки, начинают оживать дачные и приусадебные участки. Кто-то занимается садовыми работами и подготовкой к посадкам, а некоторые затеяли ремонт или строительство. Как правило, без земляных работ не обходится: то дорожку утрамбовать под плитку, то в канаве дно укрепить. Здесь на помощь придёт виброплита, изготовленная своими руками и по собственному чертежу.

Назначение виброплит

Применяется подобный механизм для трамбования рассыпчатых участков земли и стройматериалов, а также незастывших поверхностей из асфальта и бетона. Особенно эффективен он на небольших территориях и тротуарах, а также там, куда недоступен въезд тяжёлой техники.

Применение этого приспособления значительно облегчит ручной труд в приусадебном или дачном ландшафтном строительстве. Произвести уплотнение грунта на садовой дорожке или небольшой автомобильной стоянке возле дома легче всего механизированным способом.

Выручит трамбовочный вибродинамик и при земляных работах по прокладке подземных коммуникаций, когда нужно утрамбовать грунт на дне траншеи.

Также рекомендуем прочитать:

Функционирует это устройство за счёт колебаний, возникающих при вращении маховика, закреплённого на эксцентриках:

Смещённым балластом через привод создаваемая вибрация передаётся на железное основание — подошву.
Чем она тяжелее, тем сильнее колебательный процесс и плотнее трамбовка.

Похожее устройство имеют виброплощадки на заводах по изготовлению железобетонных изделий и виброгалтовки для очистки различных предметов от заусенцев, окалины и прочих дефектов.

Критерии выбора устройства

На качество работы влияют несколько условий. Для получения отличного результата необходимо учесть все свойства модели и подбирать площадочный утрамбовщик, ориентируясь на стоящие перед агрегатом задачи.

Характеристика по массе

Это основное качество вибратора для утрамбовки любой поверхности, которое влияет на результативность выполнения поставленной задачи. На это необходимо обратить особое внимание при покупке или изготовлении самодельной виброплиты. Своими руками собранное устройство часто имеет перекос в сторону одной особенности, поэтому необходимо разобраться во всех характеристиках механизма.

По весу устройства для вибротрамбовки распределяются таким образом:

Лёгкие модели массой до 75 килограммов подходят для работы на поверхностях с небольшой (до 15 сантиметров) толщиной слоя грунта: тропинки в саду, придомовая территория для укладки плитки или ковриков.
Средние с толщиной осадки до 25 см достаточно универсальны. Они с одинаковой эффективностью справятся с нетяжелыми работами, помогут при укладке асфальта и тротуарной плитки. Их вес находится в диапазоне 75—90 кг.
На стройке при заливке фундамента и укреплении низа коммуникационных канав, а также укладки нескольких слоёв асфальтового покрытия пригодятся среднетяжёлые вибромашины массой до 140 килограммов и глубиной уплотнения до 60 сантиметров.
Тяжёлые плиты выполняют те же работы, что и предыдущие и весят более 140 кг.

Баланс между массой подошвы и мощностью силовой установки — главное, что влияет на выполнение устройством своих задач. Перекос в сторону тяжести плиты утопит установку в грунте, малый вес при излишней силе давления на основание не достигнет нужной плотности поверхности. Оптимальным считается соотношение массы плиты в 100 килограммов к мощности привода 5 лошадиных сил.

Дополнительные критерии

Кроме основных, имеются ещё характеристики, на которые необходимо обратить внимание. Они оказывают не меньшее влияние на эффективность работы и управление механизмом:

Сила вибрации.
Габариты подошвы.
Мощность двигателя.
Вид топлива.

Уровень колебательных движений, оказывающих давление на металлическую плиту, называется вибрационным усилием. Чем плотнее грунт, тем выше должен быть этот показатель.

Сила давления плиты на единицу площади, подвергаемой обработке, зависит от размера основания.

Топливо, которое потребляют вибротрамбовщики, традиционное — бензин, дизель и электроэнергия. Все профессионалы признают преимущество плиты, работающей с бензиновым двигателем. Они неприхотливы к условиям труда, стоимость их находится посередине, если сравнивать с аналогами. Дизельные агрегаты — самые дорогие и шумные из всех. Единственное преимущество — экономичный двигатель. Электрический инструмент наиболее дешёвый, по производительности он не отстаёт от бензиновых, но привязан к электросети.

Наиболее сбалансирована мощность у лёгких вибраторов. Спектр выполняемых ими работ не предполагает серьёзных характеристик для техники. Мотор с мощностью, соответствующей характеру работы и весу подошвы, поедет сам, а оператору останется только задавать направление.

Полезные функции

Все вибрационные установки имеют добавочные приспособления, облегчающие труд или дающие дополнительную защиту. Для того чтобы переместить аппарат на новое место работы, наличие колёс и складной рукоятки сделает эту задачу выполняемой без лишних усилий.

Различные кожуха защитят машину от попадания частиц утрамбовываемой поверхности. Система смачивания плиты эффективна при укатывании горячего асфальта. Без неё он будет прилипать к верхнему слою.

Работы по укреплению дна в траншеях или утрамбовка грунта в узких местах практически невозможна без обеспечения реверсивного движения.

Самодельная виброплита

Заводские установки для трамбовки стоят немало. Поэтому некоторые мастера предпочитают изготовить виброуплотнитель самостоятельно. Этот процесс потребует навыков владения сваркой и наличия небольшого набора инструментов.

Преимущества самоделки

Стоимость устройства, изготовленного самостоятельно, гораздо ниже, чем у готового оборудования. По внешнему виду оно напоминает мотоблок с вибромоторчиком. Качество и долговечность обеспечиваются простотой конструкции. Эффективность такого вибратора не ниже, чем у покупного, а бывает и выше. Достоинства самодельной виброплиты:

Полное соответствие условиям работы, для которых она изготовлена, позволяет качественно выполнять назначенные функции.
Хозяин выбирает сам, какую сделать виброплиту: с электродвигателем или ДВС.
О собственной безопасности тоже каждый беспокоится самостоятельно. Поэтому все нужные системы защиты будут предусмотрены и установлены.
Наличие собственного устройства позволит выбирать время и место работы по своим обстоятельствам.

Выбор тягового устройства

В первую очередь необходимо решить вопрос, какой вид топлива предпочесть. Это может быть изготовленная своими руками виброплита на 220 В, однако её использование будет ограничено. Дизельный мотор слишком шумный и тяжёлый, поэтому предпочтительнее остановиться на бензиновом двигателе. Такой привод позволит производить уплотнение земли, песка, насыпных строительных материалов, плитки и асфальтных покрытий.

Для обеспечения приемлемого качества уплотнения подойдёт одно — или двухцилиндровый двигатель. На рынке их немало. В более дорогой категории наибольшей популярностью пользуются модели от Honda и Kipor, а также дешёвые Lifan, DDE и Champion.

Материалы и приспособления

Все, что нужно для постройки виброплиты с бензиновым двигателем, обычно имеется рядом или недорого приобретается на рынке. Материалы, которые предполагается использовать:

Бензиновый мотор.
Металлический лист размером 0, 80 на 0, 45 метра и толщиной 8— 0 миллиметров.
Два куска швеллера.
4 болта на 12.
Трубка для рукоятки — подбирается по размеру ладони.
Амортизаторы от автомобильного мотора.
2 колеса.

В крайнем случае имеется такая услуга, как прокат инструментов. Аренда необходимого оборудования обойдётся недорого. Приспособления, нужные для работы:

Аппарат для сварки и электроды.
УШМ и диски к ней.
Сверловочное приспособление (дрель или станок).
Молоток или небольшая кувалда.
Линейка, мел или чертилка, рулетка.
Защитные средства: маска сварщика, очки, перчатки.

Изготовление вибростола

В первую очередь изготавливается рабочая площадка. Края листового металла необходимо загнуть на 30 40 градусов относительно земли. Для этого поверхность пластины нужно надпилить в 10 сантиметрах от края, глубиной не более половины её толщины. Затем согнуть по линии надреза молотком. Швы на местах сгибов необходимо обварить для жёсткой фиксации. Такая конструкция подошвы позволит будущей виброплите скользить по поверхности, а не зарываться в неё.

Наиболее ответственный момент — приваривание швеллеров к подошве. Их нужно вымерять точно по размеру плиты и приварить, ориентируясь на центр — так, чтобы между ними было 70— 00 миллиметров. Чтобы плиту не повело, перегревать свариваемый материал не следует. Для крепления необходимо разметить швеллер по крепёжу мотора. Его можно просто приложить к полозьям из швеллера и нанести точки мелом или маркером. Можно также замерить эти расстояния рулеткой. После просверливания отверстия двигатель ставится на место и крепится болтами.

На последнем этапе изготавливается ручка, которая крепится к основанию через смягчающие пружины и колёса для удобства перемещения.

Правила эксплуатации

Любому человеку хочется, чтобы его оборудование работало как можно дольше и не ломалось. В случае с вибрационным устройством для этого нужно выполнять правила, которые относятся как к самодельному устройству, так и к фирменному:

Каждый раз перед началом работы необходимо придирчиво осмотреть аппарат. При нахождении трещин, ослабленных соединений не начинать использование техники до устранения недостатков.
Бензиновый двигатель больше других компонентов нуждается в уходе. Осмотр и чистка свечей зажигания, контроль уровня масла необходимо осуществлять регулярно.
Виброузел тоже требует к себе внимания. При отсутствии масла из строя выходят эксцентрики и подшипники.
Само устройство необходимо очищать от грязи.
Не транспортировать работающий вибратор.
Использовать оборудование на застывшем асфальте или бетоне запрещено.

Покупка агрегата

Если всё-таки принято решение о приобретении агрегата, нужно учитывать как основные критерии, так и мелкие нюансы, которые облегчат работу или увеличат срок его службы. Однако нельзя не упомянуть о производителях устройств вибротрамбовки.

На особом счету техника европейских производителей. Немецкая техника отличается своей надёжностью и долгим сроком использования. Даже прокатные образцы показывают хорошее качество и темпы работы. Всё оборудование имеет двойной запас прочности. Wacker, Weber, Ammann, Bomag производят профессиональное оснащение.

Израильские Shatal и чешские NTC имеют меньший ресурс, чем немцы, но на стройках и в частных владениях оказываются тоже неплохими работниками.

Южнокорейская техникаach Jeonil Minery не уступает продукции из Чехии или Израиля. На азиатском рынке это лучшее предложение среди всех виброустановок.

Российские изделия от компаний «Сплитстоун», «Мотопром» и «СЗПО» уступают средним европейским образцам по удобству и функциональности. Однако модернизация продолжается, и в продаже появляются новые, более совершенные модели.

Китайцы, как обычно, берут ценой. Их продукция годится только для редкой ненапряжённой работы. Среди массы неизвестных производителей выделяются компании TEKPACK, MASALTA, DYNAMIC, CIMAR.

pochini.guru

Уплотнение щебня своими руками | Строительный портал

Представить любой строительный процесс без применения щебня довольно сложно. Его используют при создании фундамента, замешивании бетонного раствора, формировании садовых дорожек, организации ландшафтного дизайна, прокладке подъездных путей и автотрасс. В статье речь пойдет об основах уплотнения щебня.

Содержание:

Разновидность щебня
Коэффициент уплотнения щебня
Зачем нужно уплотнение щебнем основания
Уплотнение щебня ручной трамбовкой
Уплотнение щебня виброплитой
Альтернативные варианты уплотнения щебня

Продукт дробления горных пород применяют для обустройства так называемой подушки, которая выполняет следующие функции:

выравнивание основы перед дальнейшими работами;
придание твердости слабонесущим грунтам;
защита строений от негативного воздействия влаги;
увеличение стойкости под высокими нагрузками.

В любом случае, качество щебеночного основания напрямую зависит от физико-технических показателей материала. Определить по внешнему виду характеристики не получится, они указываются в сопровождающих документах, сертификатах.

Разновидность щебня

Этот сыпучий материал производится путем прохождения валунов через дробильное оборудование. На выходе получают камень различной фракции от 0*5 до 40*70 мм. Размер определяет сферу применения. Для бытового строительства в основном используют щебень 5*20 и 20*40 мм.

Тип строительного материала бывает:

гранитным. Он характеризуется высокой природной прочностью и способностью выдерживать разнонаправленные нагрузки;
известняковым. По твердости практически не уступает гранитному щебню. Однако стоит гораздо дешевле. Прекрасно подходит для возведения жилья;
шлаковый. Такой материал получают из отходов металлургического производства. Стоимость намного ниже вышеперечисленных типов гравия. Но из-за вредных примесей в его составе, сфера применения довольно ограничена;

вторичным. Щебень производится из отходов строительства (обломков кирпича, асфальта или бетона). Конечно, вторичная переработка материала не отличается высокими показателями, в связи с чем подходит не для всех видов работ.

Перед покупкой, следует обратить на такой параметр как лещадность. Большой процент содержания зерен пластинчатой формы значительно снижает прочность готовой основы при строительстве объектов любого назначения. Поэтому чем ниже этот параметр, тем лучше.

Коэффициент уплотнения щебня

При самостоятельном строительстве каждый сталкивался с такой проблемой, как нехватка или излишек материала. Умение рассчитать необходимое количество – важный аспект любого процесса. Для бытовых нужд зачастую используют средние величины.

Чтобы вычислить объем необходимо знать:

требуемую толщину подушки после трамбовки. Обычно данный показатель равен 0,2 или 0,25 м;
уплотнение щебня трамбовкой коэффициент уплотнения – 1,3. Параметр верен для большинства фракций, уплотненных посредством механизированных средств;
удельный вес насыпного материала, который указывается в сертификате. Для удобства расчета возьмем вес в 1,5 т/м. куб, характерный для обычного щебня.

Итак, зная все составляющие уравнения, производим расчет материала для 1 квадратного метра укладки: 0,25х1,3х1,5=0,4875 т.

Как и в любых вычислениях, полученный результат округляется в большую сторону. Значит для засыпки 1 кв.м. площади слоя щебня толщиной в 25 см понадобится 490 кг. Ну а рассчитать объем для 10-20 кв. м. уже будет намного легче.

Зачем нужно уплотнение щебнем основания

Вопросом об уплотнении задаются все новички в строительном деле. Ведь по идее камень сам по себе прочный материал и вполне достаточно его разровнять и можно переходить к следующему этапу работ. Однако все не так просто.

Щебень получают путем дробления, в процессе которого грани зерен приобретают свободную форму. При засыпке материала между каждым элементом образуются воздушные пустоты, снижающие уровень сопротивления под нагрузками.
Плотное прилегание отдельных фрагментов снижает риск их «хождения». Ведь после уплотнения грунта щебнем пустоты исчезают или значительно сокращаются в объемах. Таким образом, создается дополнительный запас прочности фундамента.

В качестве исключения можно рассмотреть скалистый грунт, служащий основой для строительства. В этом случае вполне достаточно выполнить разравнивание щебеночной насыпи для последующих работ: укладки плитки, заливки бетонной смеси и т.д.
В других условиях гравий должен не просто лежать на грунте, а быть утрамбованным, образуя единую плоскость. Плотное заполнение пространства между зернами частичками почвы придаст необходимую монолитность.
Толщина уплотненного слоя может быть различной от 50 до 250 мм. Коэффициент запаса на уплотнение щебня определяет последующая нагрузка на основание (проезжающий автотранспорт, пешеходы, вес строения и т.д.).
Отдельной строкой можно выделить расклинцовку щебеночного основания. Метод заключается в нескольких этапах – использовании гравия разных фракций. Сначала берут крупный материал и утрамбовывают, затем насыпают щебень меньшего размера и снова уплотняют, последним слоем выступает мелкофракционный материал и проводят окончательную укатку поверхности.

Уплотнение щебня ручной трамбовкой

При отсутствии специального вибрационного оборудования, народные умельцы используют средства изготовленные собственноручно. Конечно, при таком уплотнение необходима хорошая физическая подготовка. Ручная трамбовка актуальна при небольших объемах работ.

Существует масса вариантов как сделать приспособление. Из них самым примитивным выступает брус 100х100 мм. Можно взять древесину и с большим сечением, таким образом, увеличив охватываемую для уплотнения площадь.
Длина бруса подбирается исходя от удобства использования, чаще за основу берется грудь человека. Нижний торец инструмента подбивается оцинкованным листом. В верхней части с двух сторон монтируют ручки из деревянных колышков или металлических прутьев.
Способ работы довольно прост. Брус поднимается за ручки до максимальной высоты и с силой опускается на щебеночное основание. Многократное повторение данных движений в определенном направлении, приведет к желаемому результату.

Если у рачительного хозяина имеется оголовок из металла, то его фиксируют к более тонкой деревянной основе, например бревну. Приспособление станет значительно легче, а значит, и трамбовка пойдет «веселее».
Более прочной конструкцией обладает устройство, изготовленное полностью из металла (стойка и подошва). Правда этот материал создает большую вибрацию, которую дерево отлично гасит. В данном случае выходом послужит использование специальных перчаток.

Уплотнение щебня виброплитой

Использование виброплиты или вибротрамбовки актуально при глобальных объемах. С помощью техники выполнение процесса возможно и в труднодоступных местах, и на участках, расположенных у стен построек.

Оборудование компактное, надежное и мобильное. Простая эксплуатация и высокая оперативность позволяют выполнить работы с максимальным качеством в сжатые сроки. Для бытовых нужд применяют виброплиты весом от 60 до 120 кг.
Принцип действия заключается в вибрации плиты, получаемой за счет вращающихся эксцентриков. Трамбовка происходит путем передачи ударных колебаний и энергии от опорного башмака к щебню.
Наличие амортизаторов позволяет гасить механические колебания, идущие в верхнюю часть оборудования, таким образом, обеспечивая защиту и двигателю, и оператору. Оборудование оснащено рычагом переключения скорости, что дает возможность регулировать мощность хода.

По способу движения различают одноходовые и реверсивные (с возвратно-поступательными движениями) устройства. Последний вариант характеризуется повышенной функциональностью и эффективностью. С их помощью трамбовка проводится без циклического перемещения по обрабатываемой поверхности.
Двигатель может работать как на жидком нефтепродукте (бензин или дизельное топливо) или посредством подключения к электрической сети. Агрегаты с электродвигателем имеет малый вес (до 100 кг). Они широко применяются при работах, где не предъявляются высокие требования к уплотнению материала.
Такое оборудование можно приобрести в специализированных магазинах либо с рук, как говорится б/у. Наиболее выгодным вариантом является аренда техники, которая обойдется гораздо дешевле.
В любом случае, важно соблюдать условия эксплуатации, которые продлят срок службы и предотвратят выход из строя. Перед началом следует внимательно изучить инструкцию по применению, ознакомиться с правилами безопасности.
Регулярно проводимая смазка отдельных элементов, чистка воздушного фильтра, замена масла поможет сохранить все технические показатели оборудования.

Альтернативные варианты уплотнения щебня

Для этих целей можно использовать и самодельные устройства по принципу действия схожие с механизированным оборудованием. Здесь понадобится старое металлическое корыто, труба, песок и сварочный аппарат.

К емкости под наклоном приваривается ручка из отрезка трубы, к верхней части фиксируется перпендикулярно расположенная арматура. Дно корыта желательно дополнительно усилить, приварив к нему лист железа.
Наполнив приспособление песком, в итоге получим универсальное ручное приспособление наподобие асфальтового катка. Устройство передвигают за рукоять в заданном направлении, и вследствие своего немалого веса произойдет уплотнение щебенки. В эксплуатации оно довольно простое, но потребует определенной сноровки и опять же физической силы.
Второй способ актуален для трамбовки насыпного материала на просторной площадке, лишенной зеленых насаждений, беседки, забора или других препятствий. Технология предполагает наличие автомобиля, с помощью которого и осуществляется уплотнение песка щебня.
Слой гравия распределяется по всей поверхности лопатой или граблями. Затем садимся за руль и начинаем методично ездить по подготовленной площадке в различных направлениях (вдоль, поперек и по диагонали) пока не получим требуемый результат.
Если в процессе образуется колея, то на данном участке подсыпается щебенка, поэтому немного материала необходимо оставить под засыпку. Далее трамбовка продолжается вышеуказанным методом. Конечно, такой способ ручным не назовешь, но все же уплотнение производится собственными силами без привлечения строительных бригад или приобретения спецоборудования.
Контроль уплотнения щебня важен при любых строительных работах, осуществлять его для галочки и тем более пренебрегать им не стоит. Это придает надежности и стабильности постройкам или дорожному покрытию, а также обеспечивает безопасность при эксплуатации.
По окончанию работ определение уплотнения щебня производится специальным прибором.

Заранее следует провести анализ грунта, уровень пролегания грунтовых вод. Именно от данной информации зависит качество работ. В противном случае даже при самом эффективно проведенном уплотнении нельзя быть уверенным, что в дальнейшем не произойдет проседание, которое, в свою очередь, повлечет непредсказуемые последствия.

strport.ru

Вибротрамбовка своими руками: изготовление

В последнее время население стало активно покупать земельные участки под строительство частных домов. Очень часто такую землю необходимо трамбовать. Эта процедура требует наличия специальной вибрационной установки, стоимость которой довольно высока. Чтобы сократить финансовые затраты при строительстве, подобное оборудование можно собрать собственными силами. Собирается вибротрамбовка своими руками не сложно, для этого необходимо иметь набор слесарного инструмента и навыки его использования.

Вибротрамбовка — строительный прибор, который оснащен специальной плитой, позволяющей проводить уплотнение сыпучих масс.

Назначение вибротрамбовки

Вибротрамбовка (вибрационный пресс) — прибор, оснащенный специальной плитой, которая позволяет проводить уплотнение сыпучих масс (земля, песок, щебень и др.). Такое уплотнение происходит благодаря высоким вибрациям, производимым установкой. Качественная трамбовка позволяет впоследствии не проседать почве от воздействия на нее различных нагрузок и напряжений.

Устройство вибротрамбовки.

Кроме того, качественное уплотнение грунта позволяет получить максимальную сцепку земли с бетонной заливкой, брусчаткой или тротуарной плиткой. Т.е. на такой почве вероятность того, что произойдет растрескивание или полное разрушение применяемого отделочного материала, крайне мало.

С помощью вибрационной плиты можно выполнить выравнивание земельных участков относительно уровня горизонта или, наоборот, сделать их небольшой уклон. Уклоны могут понадобиться для лучшего стока воды после дождя. Геопланирование грунта с помощью такого оборудования выполняется быстро и качественно.

Также такое уплотнение верхних слоев земли может помочь садоводам в процессе облагораживания приусадебной территории. Вибротрамбовка поможет изготовить хорошие дорожки между грядами, которые не будут размокать даже во время сильного дождя.

Вернуться к оглавлению

Самостоятельное изготовление вибротрамбовки

Проще всего вибрационный пресс изготовить на электропитании. Приступая к самостоятельному изготовлению такого оборудования, нужно знать, из каких основных элементов он состоит. Вибротрамбовка электрическая состоит из таких основных элементов, как:

плита;
рамная часть;
электрический двигатель;
вибратор;
узел управления.

В качестве плиты чаще всего применяется чугунный лист. Качество листа должно быть хорошим, на его поверхности не допускается наличия трещин и сколов. Если использовать низкосортную чугунную заготовку, то при работе с крупной фракцией плита быстро выйдет из строя.

Принцип работы вибротрамбовки.

Важным моментом в подготовке плиты является ее размер, который не должен быть слишком большим. Чем меньше рабочая площадь чугунной заготовки, тем качественнее будет происходить уплотнение земельных масс. Но и слишком мелкой ее делать не стоит, иначе это приведет к ухудшению свойств производимой вибрации.

Выбрав плиту, следует закрепить на ней вибратор. Для этого надо использовать закаленные сорта стали. Если пренебречь качественными креплениями, то в процессе работы они быстро выйдут из строя. Поэтому к их выбору следует подходить наиболее тщательно.

Следующим шагом крепится электродвигатель. Он будет передавать энергию на вибратор. Двигатель должен быть мощным и работать от сети в 220 В, поскольку не у всех владельцев частных домов имеется подключение в 3 фазы.

Чтобы удобнее было выполнять работы, механизм следует снабдить рукояткой. Для этого можно воспользоваться дюймовой трубой, которую нужно изогнуть в форме скобы. Лучше, если эта рукоятка будет иметь возможность поворота в обе стороны.

На рукоятке необходимо поместить модуль управления. Это самое удобное место, поскольку всегда будет находиться под рукой. В состав модуля должны входить кнопки включения и отключения. В случае необходимости можно разместить на ней реверсный переключатель мощности. С его помощью можно будет усиливать или ослаблять уровень вибрации.

Собрав установку, можно приступать к ее эксплуатации.

Такое оборудование будет незаменимым помощником в проведении строительных работ.

Используя вибротрамбовку, нельзя забывать о том, что она должна быть снабжена длинным проводом. Его наличие позволит работать вдали от источника питания и обеспечит удобство перемещения.

moiinstrumenty.ru

Как вручную утрамбовать щебень? Подробная и пошаговая инструкция » Remtra.ru

Надо сказать, что проблема, как вручную утрамбовать щебень, бывает довольно актуальна в частном строительстве. Нет, конечно же, речь не идет о глобальных проектах, таких, как, например, трамбовка щебневой подушки под фундамент дома площадью свыше 100 кв. м. здесь вам уж точно потребуются специальные средства в виде асфальтового катка или строительной виброплиты, так как объемы работ чересчур велики, и это будет напоминать «закат солнца вручную». Поговорим о небольших формах: площадка под стоянку автомобиля на даче, дорожка в саду или тому подобное. Когда действительно можно справиться – и это реально и проверено на опыте многих – собственными силами, не прибегая к помощи дорогостоящих бригад!

Как вручную утрамбовать щебень? Проблема не из легких: в смысле, физически. Техническое же ее разрешение имеет несколько вариантов, придуманных нашим могучим на выдумки и смекалистым народом. О них-то и поговорим в сегодняшней нашей статье, но вначале – о некоторых общих принципах трамбовки.

Зачем нужно трамбовать щебень?

Прямо скажем, проблема довольно интересная и некоторым не совсем понятная. А среди новичков в строительном деле, так и вовсе – наиболее часто встречающийся вопрос. Казалось бы, засыпал поверхности этим прочным и крепким материалом, разровнял и все – можно покрывать финальным покрытием, что же может случиться, ведь камень он и есть камень?
Но не все так просто. Как известно, щебень – камень не простой, природный (как гравий), а дробленый искусственным способом. Он прочен, но имеет острые углы в силу технологии его производства. Таким образом, дополнительная трамбовка материала создает более плотное прилегание отдельных фракционных фрагментов друг к другу, а излишние пустоты между ними исчезают или сокращаются в объемах. Это создает дополнительный запас прочности укладки.

Послушаем мнения профессионалов. Они подтверждают, что трамбовка щебня при строительстве нужна в обязательном порядке.

Исключения могут составлять такие варианты, когда природные почвы, на которых ведутся работы – скалистые. Тогда будет достаточным тщательное разравнивание щебня перед последующей укладкой на него бетона, плитки или асфальта. Во всех остальных случаях идея такова: щебень в качестве основы должен не просто лежать в грунте, а образовывать вместе с ним такую уплотненную путем трамбовки смесь с плотным заполнением щелей между фракционными фрагментами грунтом. Толщина может варьироваться для различных целей от 50 до 250 и более мм (это зависит от того, какую нагрузку будет в дальнейшем испытывать финальное покрытие). Теперь, когда с теорией – почему необходима трамбовка – более или менее все ясно, переходим, так сказать, к практическим занятиям.

Ручная трамбовка

Когда нет под рукой виброплиты и катка, средства для трамбовки можно изготовить собственноручно. Но повторяем, эти механизмы, приводящиеся в движение мышечной силой человека, придуманные народными умельцами, актуальны только для трамбовки не слишком больших фрагментов поверхностей, или тех, которые впоследствии не будут испытывать слишком мощных нагрузок на себя.

Вариантов, как сделать приспособление для ручной трамбовки, существует довольно много. Самый простейший выглядит следующим образом. Берем деревянный брус сечением не менее 100Х100 мм, а лучше – 150х150, тогда получится более широкий захват трамбуемой поверхности. Высота бруса должна быть удобна для работ (обычно – примерно по грудь выполняющего трамбовку).

Из бруса скругленного 50х50 мм делаем ручки, которые прибиваем к основе гвоздями и креплением из железа или оцинкованного листа. Низ приспособления также обшиваем оцинкованным листом для повышения прочности. В принципе, простейшее устройство, известное, наверное, еще во времена фараонов, готово к использованию. Конечно, площадь захвата поверхности для трамбовки у него не слишком большая получилась, но при наличии свободного времени и желания им можно трамбовать даже щебневую подушку под фундамент, к примеру, небольшой хозяйственной пристройки.

Правда сил и времени на это уйдет побольше, чем при использовании бензиновой виброплиты, но как вариант, на самом деле довольно широко применяется. Пользоваться таким ручным механизмом довольно просто, правда, требуется определенная физическая подготовка, потому как реально устаешь. За ручки приподнимаем устройство и с силой опускаем его, к примеру, на засыпанную щебнем садовую дорожку. Многократно повторяем движение, двигаясь в заданном направлении. Таким образом, нужно пройти весь путь по нескольку раз.

Одно примечание: существует множество вариантов такого устройства. Есть более прочные, сделанные из металлической трубы примерно такого же диаметра с металлической же «ногой», приваренной к основанию. Правда такая конструкция создает при применении слишком большую вибрацию (которую, к примеру, деревянное устройство гасит), и тогда работы следует производить в специальных перчатках.

Каток своими руками

То же касается и ручного асфальтового катка, который также вовсю используется для трамбовки мелких фракций щебня (особенно для различных вариантов дорожек). Сделать его, при наличии болгарки и сварочного аппарата, а также – определенных материалов, несложно. Металлическую трубу диаметра не менее 30 см отрезаем на длину в метр. С одной стороны завариваем металлическим листом и обрезаем по кругу болгаркой. Точно в середине листа должно быть отверстие для крепления впоследствии ручки.

Переворачиваем трубу открытым концом кверху и засыпаем внутрь песок. Другой конец также завариваем листом и обрезаем по окружности. Надеваем на приспособление для ручной трамбовки ручку из изогнутой трубы. Получилось универсальное устройство, которое можно, в силу его веса, использовать и для трамбовки мелкого щебня, и для укладки асфальта во дворе, и для песка и грунта, чтобы сделать их плотнее. Пользоваться им довольно легко, но это также потребует от вас определенной сноровки и хорошего физического развития.

Еще варианты

Если вам, к примеру, нужно утрамбовать небольшую площадку для стоянки вашего авто на даче, то можно воспользоваться следующим способом, придуманным в народе и успешно применяющимся, так как ничего особо сложного в технологии нет. Итак, рассыпаем щебень по замеренной заранее и отмеченной колышками территории (некоторое его количество обязательно оставьте на подсыпку).

Разравниваем лопатой, чтобы слой везде был одинаковой толщины. Затем садимся за руль авто и методично начинаем парковаться на будущей стоянке в различных местах – то по центру, то слева, то справа, то боком – стараясь максимально покрыть засыпанное щебнем пространство. Делаем процедуру много раз (20, 30, 50), пока не убедимся, что щебень по всей плоскости утрамбован весом авто. В некоторых местах могут появиться неглубокие колеи. Подсыпаем в них заранее приготовленный щебень и продолжаем. Вот такой нехитрый, но действенный способ, правда, не совсем вручную получается, а с использованием веса вашей машины.

remtra.ru

Разное
