Вакуумный насос своими руками из компрессора

До недавнего времени вообще мало кто задумывался что такое вакуумный насос и для чего он нужен. А ведь это незаменимая штука как в быту, так и при промышленном производстве, мелкосерийном изготовлении разных изделий, для упаковки и для решения многих технологических задач. Как правило, эти приборы изготавливаются только в условиях производства, но при наличии определенных навыков и комплектующих, его можно сделать своими руками.

Содержание:

1. Что такое вакуумный насос
2. Для чего применяют вакуумные насосы
3. Принцип работы и простейший вакуумный насос
4. Используем мембранный компрессор от аквариума
5. Масляные и безмасляные компрессоры высокой производительности

Что такое вакуумный насос

Вакуумный насос, в принципе, довольно простая конструкция. Принцип его действия — откачка воздуха из заданного объема. Для откачки, естественно, потребуется приспособление, которое может быть аналогом насоса или же сам обычный насос. Но для начала стоит рассмотреть сферы применения устройства в быту.

Мощные модели промышленных вакуумных насосов применяются в технологических процессах химической промышленности, для откачки больших объемов неагрессивных газов и жидкостей. Также без вакуумного насоса не обойтись при формовке пластиковых и полиуретановых изделий. Для этого применяют вакуумные контейнеры с насосом разных размеров и разных мощностей.

Для чего применяют вакуумные насосы

Чтобы понимать, для чего нужен вакуумный насос в быту, а не строить исключительно гипотетически полезное устройство, посмотрим на несколько примеров:

1. Вакуумная упаковка. Самый надежный и простой вариант для длительного хранения продуктов питания. Благодаря тому, что кислород не контактирует с поверхностью продукта, пища не пересыхает и надежно защищена от бактерий. Собственно, это и нужно для длительного хранения. Вакуумный насос откачивает воздух из заданного объема, в нашем случае — полиэтиленового пакета, полностью обволакивая продукт.
2.  Упаковка объемных мягких предметов. Вакуумный насос может пригодиться при упаковке одеял, пуховиков, мягких игрушек. Для чего? Очень просто. При транспортировке такие изделия занимают довольно много места. Если использовать вакуумную упаковку, объем, занимаемый предметом, уменьшится в несколько раз.

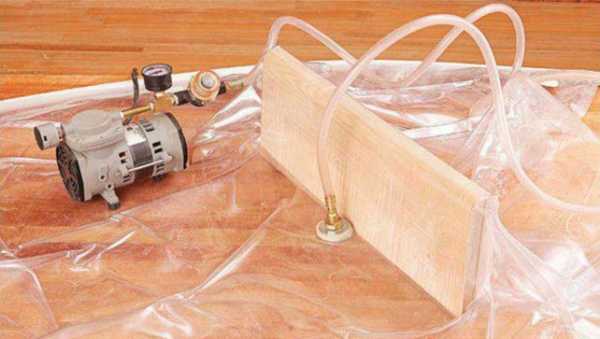

3. Ламинирование древесины, фанеры. Вакуумный насос своими руками из компрессора, конечно, не позволит выполнить ламинирование крупных изделий, но небольшие детали, для моделизма, к примеру, отлично ламинируются с помощью такого устройства.
4.  Изготовление прессованных пластиковых формовых изделий — упаковок, коробок, контейнеров.
5.  Для откачки воздуха, жидкостей и газов не насосом непосредственно, а с применением ресивера.

Принцип работы и простейший вакуумный насос

Простейший вакуумный насос — это медицинский шприц и обратный клапан от компрессора для аквариума. Не нужно объяснять принцип работы устройства — за несколько циклов высасывания шприцем можно откачать воздух из небольшого объема, не более небольшого пакета размером со спичечный коробок.

Для работы с более серьезными объемами необходимо пользоваться либо более производительными насосами с некоторыми переделками, либо компрессором. Мощность компрессора зависит от потребностей в применении вакууматора, а компрессор может быть как миниатюрный, от аквариума, так и более мощный — для накачки автомобильных шин, покрасочных работ. Но суть переделок от этого не меняется.

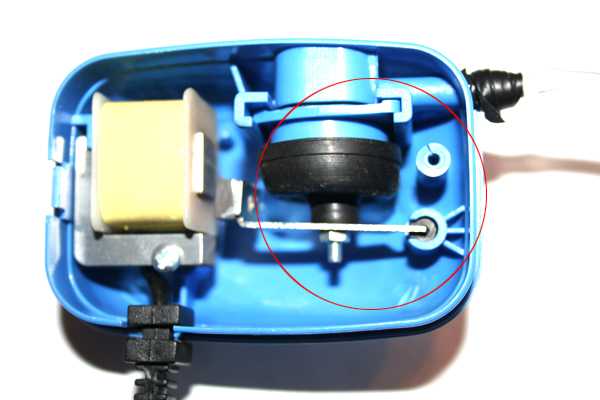

Используем мембранный компрессор от аквариума

К примеру, для использования в качестве вакуумного насоса компрессора от аквариума с минимальной производительностью, достаточно доработать узел, в котором находятся клапана и встроить трубку для отвода конденсата и попавшей влаги.

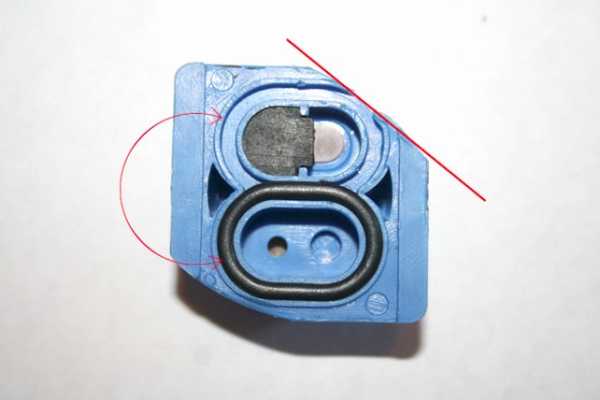

Для этого необходимо поменять местами клапана, тогда мембранный насос будет не нагнетать воздух, а откачивать его из определенного объема. Конструкции мембранных насосов разные, но принцип модернизации один. Пример переделки небольшого аквариумного насоса в вакуумный показан на фото.

Для более серьезных задач нужно использовать компрессор мощнее. К примеру, можно использовать прибор от старого холодильника. Как правило, при помощи такого компрессора масляного типа, можно добиться давления около 5 атм, что вполне достаточно для бытовых нужд. Схема сборки устройства достаточно проста.

Масляные и безмасляные компрессоры высокой производительности

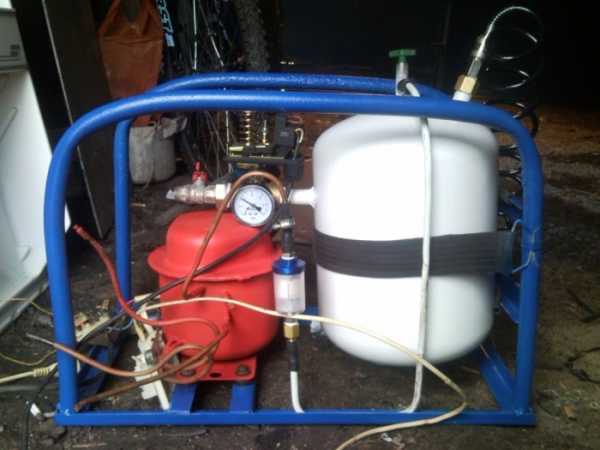

Масляный компрессор подсоединяется к ресиверу, в качестве которого можно использовать любой небольшой газовый баллон или подобный сосуд. Насос имеет три вывода:

• для залива масла;
• для забора воздуха;
• для подачи воздуха.

Дальше все просто — в компрессор заливается обычное моторное масло через соответствующую трубку, к трубке для забора воздуха подключается пылеулавливающий фильтр, а к трубке подачи воздуха подсоединяется ресивер через разветвитель. Теперь устройство можно использовать и как компрессор с ресивером, и как вакуумный насос с довольно высокой производительностью. Для использования в качестве компрессора, достаточно подключить шланг подачи воздуха к разветвителю от ресивера. Если устройство необходимо в качестве вакуумного насоса, тогда шланг подключается к патрубку забора воздуха.

Это далеко не все способы и варианты переделки компрессоров в вакуумные насосы. В случае с безмасляным компрессором, нет необходимости устанавливать маслоотделитель, но фильтр на патрубке подачи воздуха должен быть установлен в обязательном порядке. Экспериментируйте, и для решения любых задач можно собрать вакуумный насос из подручных средств.

nashprorab.com

Портал о насосах. Воздушный насос (для воздуха): ручной, для откачки

Экономные системы для обогрева помещений постепенно вытесняют отопление газом, электричеством и твердым топливом. Воздушный тепловой насос – это одно из альтернативных и экономных решений. Воздушный насос  популярен в системе отопления жилых помещений, которые сделаны по принципу наименьших затрат тепла и введения технологий по сбережению энергии.

Воздушные устройства используют практически во всех отраслях, в том числе в производстве автомобилей. Производители автомашин для снижения пагубного влияния выхлопных газов на экосистему устанавливают насос вторичного воздуха.

Особенности теплового насоса для воздуха

Основное отличие насоса – способ генерации тепла. Большая часть систем отопления используют энергоносители. А воздушные насосы для обогрева и обеспечения горячей воды основную часть энергии берут непосредственно из природных ресурсов. Таким образом, воздушные устройства для отопления  экономно потребляют энергию и наносят меньший вред окружающей среде.

Тепловые воздушные насосы

Устройство включает в себя два блока: один размещен снаружи, другой –  внутри. Много общего такое устройство имеет с кондиционерами и сплит-системами. Даже при такой схожести, можно выделить ряд весьма существенных отличий:

1. Воздушные насосы экономят электричество намного больше, чем кондиционеры инвенторного типа.
2. Система воздух-воздух выигрывает у кондиционеров по нагреву дома, так как он сделан именно для этой цели. Есть устройства, что охлаждают воздух, но тогда они уступают кондиционерам.

Воздушные тепловые насосы требуют выполнения определенных условий, чтобы их использование было экономически оправдано. Для этого потребуются первоначально немалые затраты. Также стоит помнить, что эффективная работа насосов для воздуха зависит от правильного расчета и выбора устройства.

Перед приобретением такого аппарата стоит обратить внимание на такие параметры:

• мощность;
• производитель;
• цена оборудования и последующего монтажа.

При выборе такой установки ознакомьтесь с дополнительными возможностями. Например, устройство не только нагревает, но и охлаждает воздух. Существуют воздушные насосы с емкостями, которые служат для нагрева воды для систем водоснабжения.
к меню ↑

Устройство воздушно-вакуумного насоса

Все вакуумные аппараты можно рассматривать, как подобие компрессоров, что при работе уменьшают давление, а не нагнетают его.

Воздушно-вакуумный насос

Вакуум, который создает насос для откачки воздуха, получается впоследствии принудительного удаления молекул воздуха из герметично закрытой камеры устройства. Особенностью оборудования является то, что ни один аппарат не в состоянии изменить давление ограниченной системы больше, чем на один показатель номинального атмосферного давления.
к меню ↑

Принцип работы вакуумного насоса для воздуха

Основная задача данных устройств – откачивать газ (воздух) из герметично закрытой рабочей емкости (камеры). При откачке воздуха меняется объем полостей замкнутой системы, в результате чего создается вакуум. А каким именно образом откачивают насосы, зависит от типа устройства.

Большинство вакуумников для воздуха работают по принципу вытеснения. А это значит, что от герметичности камеры напрямую зависит качество работы устройства. Для того, чтобы сделать камеру более герметичной, производители используют технологии уплотнения. Обязательным в любом устройстве является механический фильтр, который препятствует попаданию пыли и мелких частиц.

Есть три этапа фильтрации, каждый их которых нуждается в отдельном фильтре:

• масляный;
• воздушный – на воздух, который всасывается;
• выхлопной, который убирает пары масла из выхлопных газов.

к меню ↑

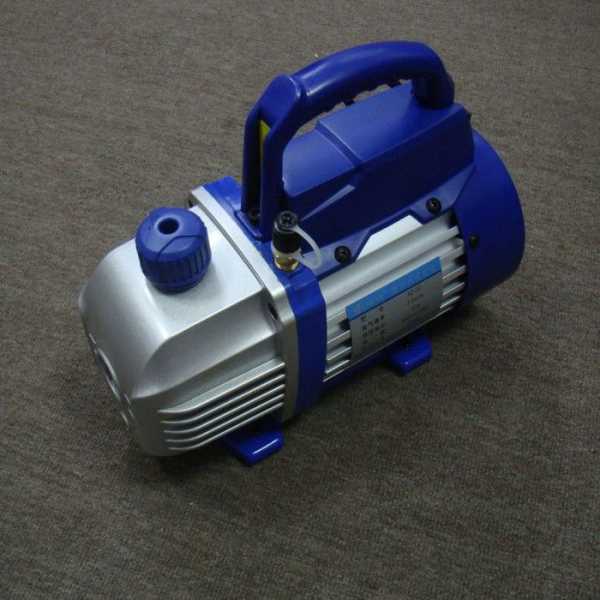

Виды вакуумных насосов для воздуха

Насосы разделяют, исходя из их конструктивных особенностей. Устройства бывают струйные, механические, сорбционные, и магнитозарядные.

Механические насосы для вакуума наиболее популярны в быту и мелкой промышленности. Их разделяют на следующие группы:

1. Пластинчато-роторные.
2. Спиральные.
3. Винтовые.
4. Диафрагменные.

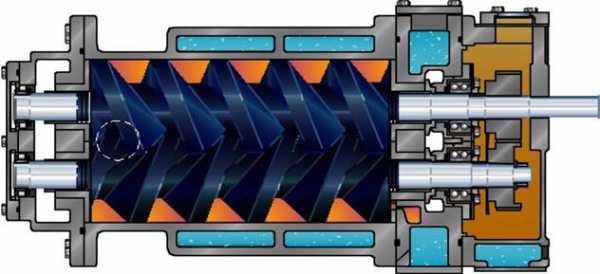

Сухой винтовой вакуумный насос

Каждая группа вакуумных аппаратов имеет свои преимущества, особенности конструкции, тип используемой жидкости и т.д.

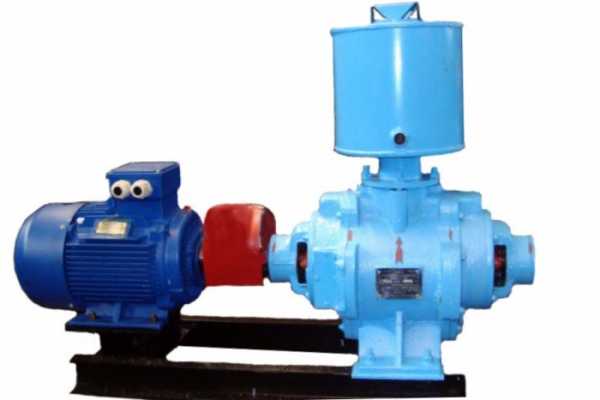

Пластинчато-роторные устройства могут работать при больших температурах, устойчивы к водяному пару. При всем этом, такие аппараты компактны, имеют большую продуктивность откачки воздуха и минимальный расход электрической энергии.

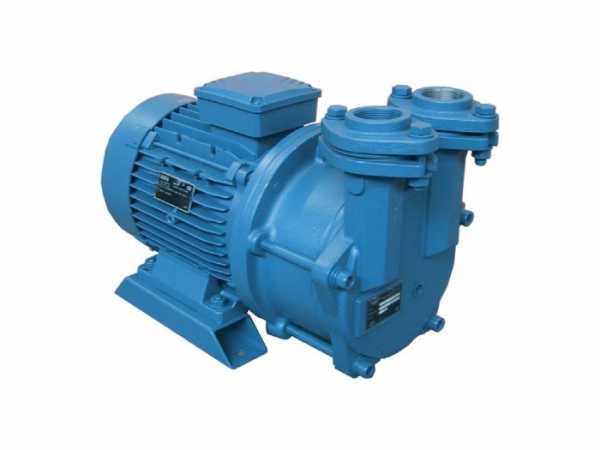

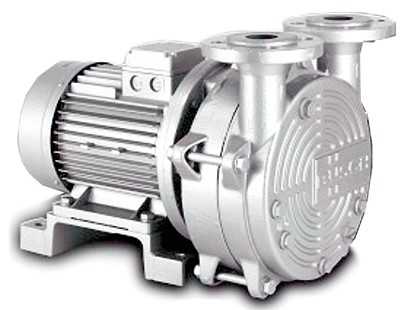

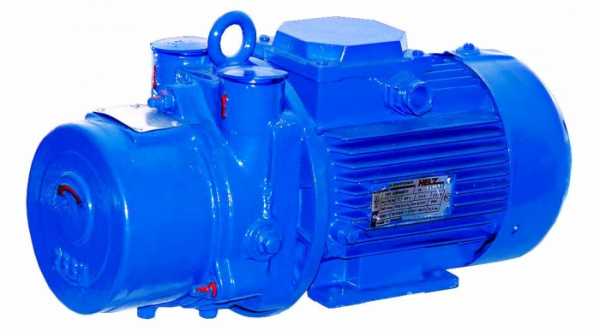

Водокольцевые аппараты работают в самых неблагоприятных условиях и считаются самыми выносливыми. Они перекачивают загрязненный воздух при помощи особого фильтра, который делает грубую очистку воздуха от основных загрязнений.

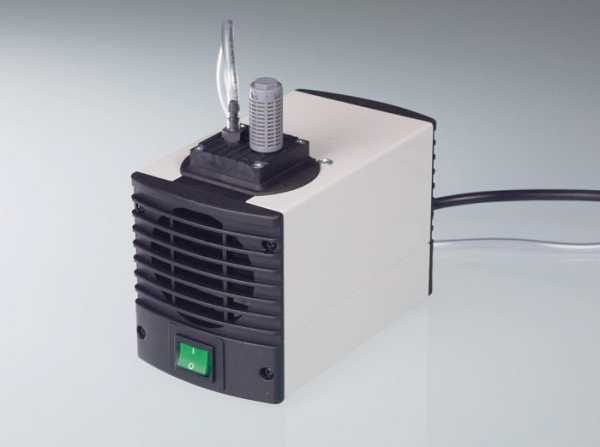

Спиральные и мембранные устройства имеют максимальную эффективность работы, так как создают высокий вакуум. Их конструкция позволяет работать с химическими газами и парами, при условии, если главные части устройства покрыты защитным покрытием.

Винтовые агрегаты обладают наибольшим ресурсом работы, ведь в их составе нет конденсаторов и для нормальной работы им не надо масла.
к меню ↑

Воздушные устройства для велосипеда

Насос для велосипеда – главный аксессуар после велошлема, без которого не стоит выезжать даже с целью обкатки нового «коня».
к меню ↑

Насосы для амортизатора и воздушной вилки

Устройства для вилок (аппараты высокого давления) – это незаменимая вещь для профессиональных велосипедистов. Главным заданием насоса является подкачивание воздушной вилки или амортизатора. Владельцы такой техники утверждают, что при помощи таких устройств можно изменить жесткость  амортизаторов велосипеда для своего стиля езды.

Насосы для амортизатора и воздушной вилки

Большинство видов имеют манометр, по шкале которого весьма удобно рассчитать давление, в итоге вилка накачается до необходимой отметки.

Огромным плюсом устройства является то, что при необходимости его вполне можно использовать для накачивания покрышек.
к меню ↑

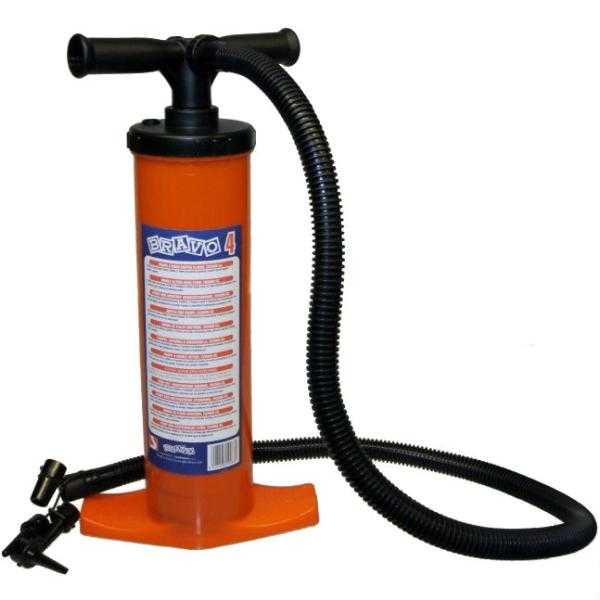

Ручной насос

Ручные устройства делятся на два вида: с интегрированной головкой и со шлангом.

Устройство со шлангом оборудовано отдельной трубкой для соединения с ниппелем камеры. Преимущество насоса – низкая  стоимость, а вот главный недостаток – соединения, которые могут пропускать воздух.

Аппараты с интегрированной головкой оборудованы резиновой вкладкой в боковом отверстии, которая служит уплотнителем ниппеля по кругу. Часто при соединении эта вкладка сжимается рычажком на головке. Так как резинка надежно уплотняет и крепко соединяет, данный тип изделий делает  работу качественно.

Ручной воздушный насос

Простой ручной аппарат состоит из войлочного или пластмассового поршня чашевидной формы. Двигая поршень вперед, воздух прижимает стенки так же, как запорный клапан. Таким устройством воздух толкать можно лишь вперед до противоположного конца.

Эффективными считают устройства двойного действия. Их поршень герметичен с обеих сторон в цилиндре и нагнетает воздух, как помпа, при обоих ходах –  вперед и назад.
к меню ↑

Как сделать мини воздушный компрессор своими руками? (видео)

nasosovnet.ru

Как сделать вакуумный насос своими руками: ручная помпа

Вакуумные насосы предназначены для удаления воздуха и газов из больших объемов и в быту нашли применение сравнительно недавно. С их помощью можно организовать хранение продуктов и вещей в вакуумных упаковках, замариновать мясопродукты, откачивать газ и пар, а также жидкость. Такой интересный механизм можно купить, хотя он достаточно дорого стоит, а можно сделать самому. Рассмотрим второй вариант — как сделать вакуумный насос своими руками.

Применение

Схема устройства ручного вакуумного насоса

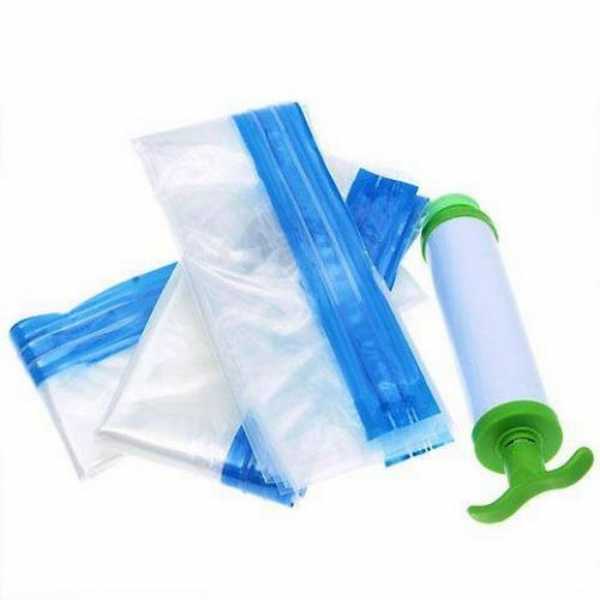

Подобные устройства в быту применяют для создания вакуума в полиэтиленовой упаковке для хранения продуктов и вещей. При отсасывании воздуха, происходит уменьшение объема тары, оболочка плотно облегает продукт. При таком хранении продукты питания долго не портятся, и некоторое время могут храниться без замораживания.

При хранении вещей или других мягких текстильных изделий (одеял, подушек, пледов), происходит заметное уплотнение, вещи становятся компактными, занимают меньше места. При таком способе хранения вещи становятся недоступны для моли или плесени.

С помощью вакуумного насоса можно покрывать ламинирующей пленкой детали из дерева, фанеры и других строительных материалов.

Вакуумный насос используют для бытового отвода газов, пара и жидкостей, для восстановления герметичности бытовых приборов. А также в сплит-системах кондиционеров и при работе тормозных систем в транспортных средствах.

Преобразование манжетного насоса

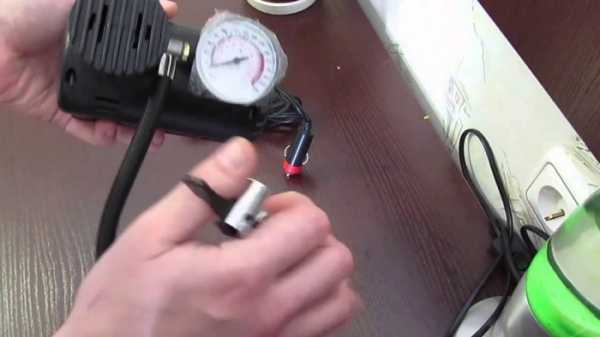

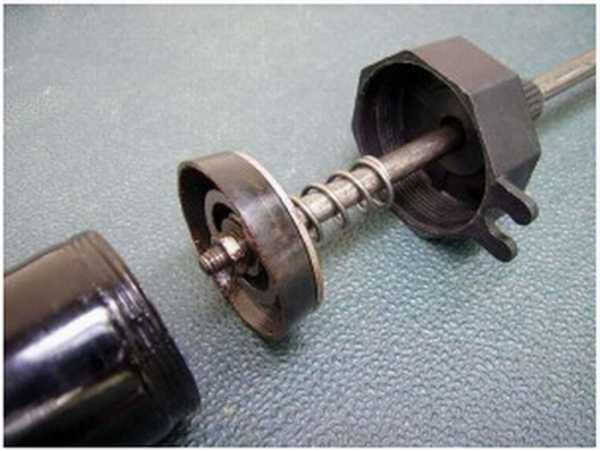

Для переделки пригодится любой манжетный насос, можно взять даже велосипедный

Для переделки пригодится любой манжетный насос, можно взять даже велосипедный. Однако предпочтительнее все же автомобильный, так как с его преобразованием будет меньше хлопот.

Последовательность действий по модернизации своими руками выглядит так:

1. Автомобильный насос раскручивается.
2. Снимается манжет и поворачивается наоборот.
3. Далее прибор собирают, разница лишь в том, что манжет развернут в обратную сторону.
4. На входе в насос, там, где прикручен шланг, через который будет производиться откачка воздуха, прикручивают обратный клапан. Клапан должен работать, пропуская воздух от емкости к прибору, но не обратно. Его можно купить или снять с компрессора для аквариума. Перед установкой подуйте в него. Сторона, которая не пропускает воздух, прикручивается к насосу, другая – к трубке.

Мощности такого механизма не хватит для получения глубоких вакуумных условий, однако, для бытовых нужд будет вполне достаточно.

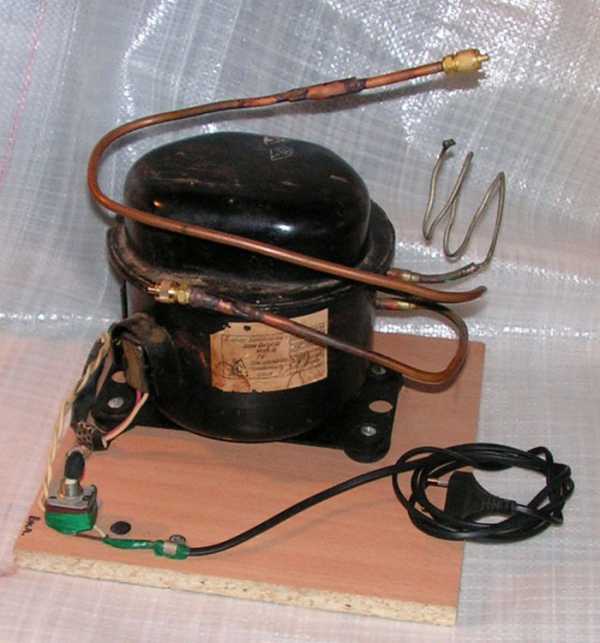

Преобразование компрессора

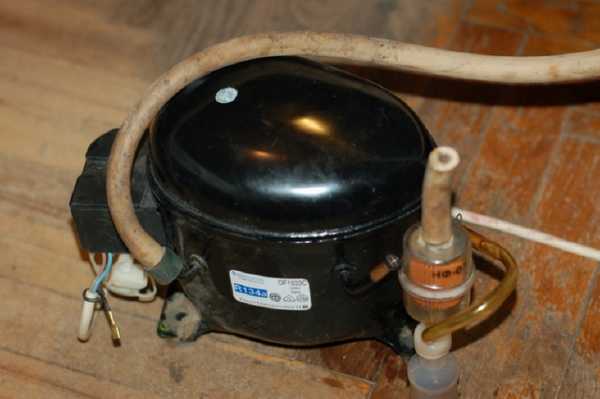

Более масштабный вакуумный насос получается из компрессоров бытовых приборов, например, холодильника или кондиционера

Более масштабный вакуумный насос получается из компрессоров бытовых приборов, например, холодильника или кондиционера. Для правильной сборки аппарата своими руками необходимы такие шаги:

Рекомендуем к прочтению:

1. Компрессор освобождают от конденсатора и испарителя. Для этого необходимо перекусить медные трубки, которые соединяют приборы.
2. Обеспечить компрессору правильное подключение к сети.
3. На входное отверстие компрессора крепится воздухофильтр тонкой очистки, его можно приобрести в автомагазине.
4. Прикрепляем гибкий шланг соответствующего диаметра к входному отверстию прибора.
5. Компрессор подключается в сеть и начинает функционировать как достаточно мощный вакуумный насос.

Нельзя таким насосом откачивать воздух с большим содержание паров воды, это чревато поломкой компрессора. Для таких целей аппарат снабжают дополнительно ресивером и отстойником, которые вместе будут выполнять функции осушительного прибора.

Точно так же своими руками, можно преобразовать простой аквариумный механизм – компрессор, разобрав его и демонтировав обратные клапаны, о которых уже упоминалось в связи с преобразованиями автомобильного насоса. Клапаны поменяйте местами, тогда вместо нагнетания воздуха, компрессор будет откачивать его.

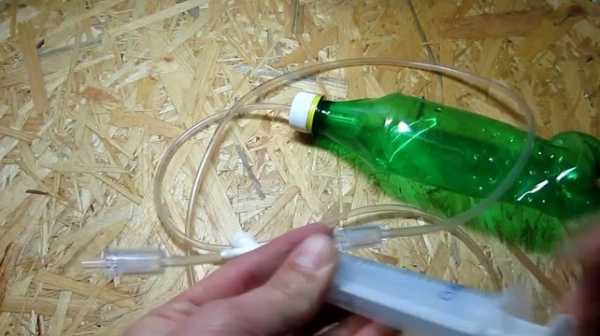

Преобразование медицинского шприца

Для подобного изобретения тоже есть основания – любопытные дети или малые объемы жидкости и газа, которые нужно откачать

Для подобного изобретения тоже есть основания – любопытные дети или малые объемы жидкости и газа, которые нужно откачать. Для изготовления прибора своими руками понадобится следующий набор деталей:

1. Пластиковый тройник.
2. Гибкая пластиковая трубка, по диаметру совпадающая с входным отверстием шприца и отверстиями тройника.
3. Два аквариумных обратных клапана.
4. Медицинский шприц, чем больше будет его объем, тем мощнее будет насос.

Нарезаем пластиковую трубку на отрезки, размером по 10 сантиметров и присоединяем к тройнику. Трубки должны герметично и плотно облегать носик тройника, чтобы не соскочить при работе под давлением. Две противоположные трубки оставляем в покое. К третьей, которая расположена под прямым углом, прикрепляем носик шприца. Таким образом, конструкция представляет собой тройник с двумя отрезками шлангов, отведенными в разные стороны и шприцем, расположенным под прямым углом к отведенным концам.

Следующий шаг – монтаж обратных клапанов. Обычно на них есть маркировка и указательная стрелка. Один из клапанов вставляем так, чтобы стрелка указывала от тройника, второй так. Чтобы стрелка указывала на тройник. В целом система будет напоминать указатель вход-выход.

Ручной насос готов. Им можно отвести воду из одного сосуда в другой, погрузив один клапан в воду, а другой в емкость, куда предполагается перекачать жидкость. При этом указательные стрелки являются направляющими. В жидкость погружается клапан с указателем на тройник. Движениями поршня шприца мы можем заставить систему работать.

Низковакуумный насос

Такой насос работает по центробежному принципу

Такой насос работает по центробежному принципу. Самому его сделать трудно, однако, если у вас есть знакомый сварщик и токарь, вполне возможно. Для его создания нужно иметь цилиндрический корпус, в который вставляется вал с лопастным колесом. При подаче жидкости начинается вращение лопастного колеса и, под влиянием центробежной силы, в центре прибора неизбежно создается вакуум.

Рекомендуем к прочтению:

Механизм приводится в движение электрическим двигателем. Колесо лопастного механизма устанавливается не совсем по центру, чтобы обеспечить нагнетание и проталкивание газа через систему. Недостаток системы, что жидкость, с помощью которой осуществляется процесс (чаще это вода) постоянно нагревается и ее приходится менять.

Такой насос снабжен вводными отверстиями, через которые поступает вода и выводные, через которые выводится газ.

Механизмы, функционирующие подобным образом, используют на больших предприятиях, а также в сельском хозяйстве для отвода газов с большим количеством взвеси в виде пыли и песка. Для непрерывного функционирования обеспечивается отвод газа, постоянная подача воды и система охлаждения мотора.

Простейший вакуумный насос

Так как простейший вакуумный насос может понадобиться в любой момент, сделать его можно самому элементарным образом из пластиковых бутылок разного диаметра

Так как простейший вакуумный насос может понадобиться в любой момент, сделать его можно самому элементарным образом из пластиковых бутылок разного диаметра. Это будет примитивная вакуумная помпа, самодельный ручной механизм.

Для изготовления понадобится:

1. Две бутылки, которые легко входят друг в друга. Одна из них будет поршнем, поэтому нужно подобрать не слишком отличающиеся по диаметру бутылки, иначе на внутренней придется делать серьезный слой уплотнителя.
2. Шланг от велосипедного насоса.

У бутылки большего диаметра срезаем верх. В дне бутылке меньшего диаметра поделываем отверстия. Вставляем бутылки друг в друга, на внутренней бутылке делаем уплотнитель из скотча, если необходимо. В большую бутылку ввинчиваем шланг велосипедного насоса, в обратном направлении. Так он будет откачивать воздух при движении поршня из маленькой бутылки.

Основные типы вакуумных насосов:

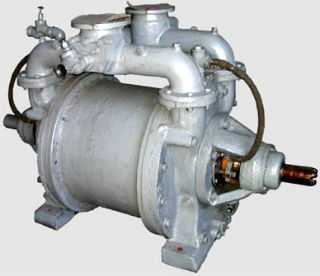

1. Водокольцевые аппараты – работа обеспечивается за счет погружения в жидкость механизма, который вращаясь, создает вакуум в центре камеры лопастного механизма.
2. Пластинчато-роторные вакуумные аппараты обычно двухкамерные, и работают по принципу нагнетания газов из одной камеры в другую, которое обеспечивается работой роторного механизма.
3. Мембранно-поршневые вакуумные аппараты — нагнетание вакуума обеспечивается работой поршневой системы, при сжатии газ выводится за пределы камеры через клапан, что обеспечивает снижение давления в камере и поступление новой порции. Такие поршневые насосы являются одними из самых бесшумных и универсальных.

Вакуумный насос в быту

Вакуумные насосы предназначены для создания разреженного пространства в отдельных объемах

Вакуумные насосы предназначены для создания разреженного пространства в отдельных объемах. Это могут быть как полиэтиленовые пакеты, в которых вы собрались хранить продукты питания или теплые вещи, так и Сплит-системы кондиционеров. Система вакуумного усиления торможения в транспорте значительно увеличивает срок эксплуатации.

На первый взгляд кажется, что острой необходимости в вакуумных системах в быту нет. И это действительно так. Однако попробуйте собрать своими руками простейшую вакуумную помпу и вы будете удивлены, сколько ей найдется способов применения.

vodakanazer.ru

Самодельный вакуумный насос — Мысли и идеи

Кому интересно, кстати, давайте кооперироваться

Я простенькие схемы спрашиваю, чтобы в теме про литье что-то народу посоветовать примитивное для начала.

Самый простой самодельный вакуумный насос, использованный первооткрывателями вакуума был похож на нынешний велосипедный или автомобильный, с перевернутым поршнем и обратным клапаном.

Велосипедным насосом мне удалось получить что-то около 0,5 атм.

Потом перешли на ртутные насосы — очень простые и эффективные, вот только ртуть далеко не у всех есть даже в 21 веке. Надо попробовать вместо нее использовать сплав Вуда, а всю установку поместить в чан с кипятком 🙂

В наше время один астроном сделал вакуумный насос из отработанных жестких дисков. Там ролики пробегают по шлангу и перистальтически гонят воздух.

купить готовый форвакуумный насос. Очень популярный отечественный 2НВР-5Д вместе с мотором стоит 600 уе притом обладает большой мощностью и создает хороший вакуум

Себе как раз такой буду брать в скором времени.

Про все эти дела с нуля есть классная популярная книга «Вакуум для науки и техники» из «Библиотечки Квант» тоже где-то на просторах Сети.

Тут еще одна мыслишка появилась, сделать навов из масляного пресс-шприца, которым солидол в штуцера загоняют. Как раз две штуки притащил из лома, чтобы показать народу, как из такого восковой инжектор сделать. Вот и попробую, а то автомобильного под рукой нету.

———-

Бредовая идея появилась — отшлифовать винт от мясорубки, притереть его к трубке и попробовать — будет воздух высасывать или нет?

—————

А крнструктивно самый простой — водоструйный. Он практически из одной детали.

www.chipmaker.ru

Вакуумный насос: виды и особенности применения

Вакуумный насос – оборудование, которое удаляет (откачивает) воздух, газ, пар или их смесь, создавая при этом вакуум определенного давления.

Навигация:

1. Вакуумный насос для откачки воздуха
2. Ручной вакуумный насос
3. Вакуумный насос своими руками
4. Купить вакуумный насос
5. Цены на вакуумные насосы

Принцип работы вакуумного насоса зависит от его типа.
Вакуумные объемные насосы чаще всего работают по принципу уменьшения объема рабочей камеры различными способами. Это поршневой, водокольцевой, ротационный насос.
Вакуумные молекулярные насосы откачивают воздушную среду по принципу передачи энергии от движущегося элемента молекулам газа. Такими возможностями обладает центробежная, осевая и вихревая конструкция насоса.
Сорбционные вакуумные насосы создают вакуум методом поглощения газов различными способами: физической адсорбцией, химической и прочими.

Примечание. Большим спросом пользуются объемные и молекулярные насосы.

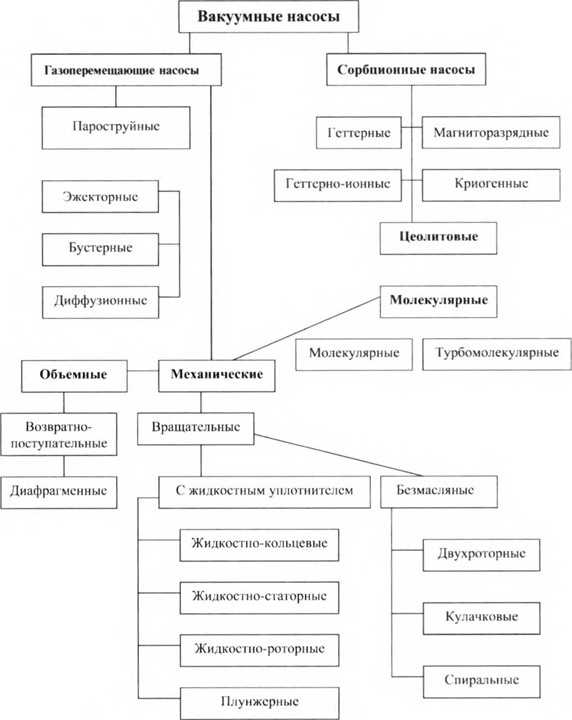

Подробно классификацию вакуумных насосов можно изучить на схеме.

Еще одной важной конструктивной особенностью всех насосов является тот факт, используется ли в них масло для вакуумного насоса.

Масляные насосы часто имеют большой недостаток: из-за постоянных испарений масла во время работы оборудования, загрязняется откачиваемая воздушно-газовая смесь. Но при этом они имеют возможность создавать намного выше вакуум за счет герметизации рабочей камеры масляной смазкой.
Безмасляные насосы откачивают чистый воздух, не загрязненный парами масла. Нет необходимости в постоянном обслуживании его (контроль и замена масла), но безмасляные насосы не создают большого вакуума.

При выборе вакуумного насоса необходимо ориентировать на две важные характеристики: скорость откачки и предельное выпускное давление. Скорость откачки измеряется в объеме газа, который выходит через выпускное отверстие при определенном давлении. Если меняется давление, то меняется и скорость откачки. Предельное давление на выходе не путать с предельным входным давлением или номинальным рабочим давлением. Есть типы вакуумных насосов, которые не имеют возможности выводить откачиваемый воздух наружу. Поэтому у них на выходе устанавливаются другие форвакуумные насосы, которые создают предварительный вакуум, увеличивают давление на выходе и одновременно увеличивают входное.

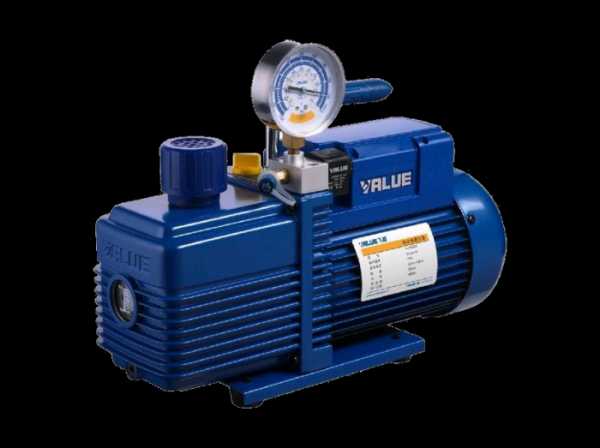

Вакуумный насос для откачки воздуха

Вакуумный насос для откачки воздуха применяется в разных областях промышленности. Широко распространен вакуумный насос для откачки воздуха из емкостей при разливе жидкостей в пищевой промышленности, для обезвоживания и просушивания в фармацевтике и медицине, для просушки материала в текстильной промышленности.

В торговле применяется насос для вакуумных пакетов при упаковке товара. Некоторые процессы изготовления полимерных материалов невозможно осуществить без вакуума. Также устраняет вакуумный насос воздух и газообразные вещества из различных металлов и сплавов в металлургии. Применяется вакуумный насос в нефтегазовой и химической промышленностях, в электротехнике, строительстве. В сельском хозяйстве применяются доильные вакуумные насосы, в которых используется принцип вакуумного насоса поршневого или центробежного типа. В автомобилестроении применяются вакуумные насосы для создания разрежения внутри впускной трубы двигателей с непосредственным впрыском, турбодвигателей и двигателей с переменным клапанным газораспределением, например, вакуумный насос Пежо пластинчатого типа. Откачка воздуха в вакуумном насосе происходит за счет изменения размера рабочей полости в процессе работы. Примером такого насоса является пластинчато-роторный вакуумный насос, поршневой, водокольцевой вакуумный насос, мембранный и другие.

Ручной вакуумный насос

Ручной вакуумный насос предназначен для индивидуального пользования в домашних условиях или при небольшом производстве. Работа вакуумного насоса ручного типа целесообразна для перекачки воды на приусадебных участках, для добычи воды из скважин, в автосервисах для проверки разрежения и давления в автомобильных системах, для хранения вещей и продуктов путем вакуумирования и прочее.

Примечание. Имеются также вакуумные насосы ручного типа, которые могут откачивать или перекачивать вязкие жидкости, вроде масла или смазки. Ручные вакуумные насосы очень удобны в использовании и не зависят от энергоносителей. Что очень важно, например, для частного дома или дачного участка, где необходимо поднять воду из скважины при отключении электроэнергии.

Вакуумный насос своими руками

Купить вакуумный насос для применения в домашних условиях, к сожалению, не у всех есть возможность. Поэтому всегда находятся мастера, которые предлагают различные способы изготовления вакуумного насоса из подручных средств своими руками.

Примечание. Цена на вакуумные насосы начинается от 50 евро.

Одним из востребованных вакуумных насосов для дома является вакуумный насос для кондиционеров. Для того, чтобы сделать вакуумный насос своими руками потребуется насос автомобильный и компрессор для аквариума.

1. Насос разбирается, переворачивается манжета и собирается снова. Теперь насос будет работать не на выпуск воздуха, а будет его откачивать.
2. Внутри компрессора находится обратный клапан, который устанавливается между насосом и шлангой.

Также можно использовать компрессор, который разбирается, клапаны из пластика, наодящиеся внутри, меняются местами. Потом нужно обратно собрать компрессор, но для этого придется отпилить часть корпуса. Просверливается отверстие, чтобы удалять пары воды, туда вставляется трубка для отвода конденсата. Существуют также и другие способы изготовления вакуумных насосов различного применения: от ручных устройств из шприца или ручного насоса до достаточно мощных агрегатов из компрессора и электродвигателя. Все зависит от необходимой мощности и области применения.

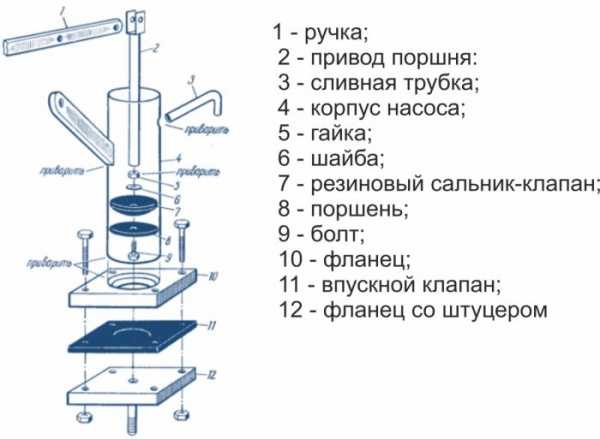

Ручной вакуумный насос можно изготовить своими руками из трубы. Для этого подбирается труба диаметром 15 – 30 см, с одной стороны приваривается пластина вроде фланца – это будет низ изделия. Потом ответным фланцем присоединяется к обсадной трубе.

С боковой стороны вырезается отверстие для отвода воды и приваривается туда труба. При входе в рабочую полость устанавливается обратный клапан из кусочка резины и подключается рычаг из металла с еще одним обратным клапаном. Рычаг обязательно должен располагаться ниже уровня выхода воды, где-то на 15 см.

Последним шагом подключается штанга или рычаг давления. Подробно посмотреть, как изготавливается ручной вакуумный насос из трубы можно на предложенном видео.

Купить вакуумный насос

Вакуумный насос купить в нынешнее время очень просто, в интернете большое множество различных сайтов, интернет- магазинов и разных представителей. Но также просто и попасть на недобросовестного продавца, который может продать не только подделку, но и не качественное оборудование. Поэтому выбирать вакуумный насос необходимо производителя или поставщика, который имеет многолетний опыт и множество положительных отзывов. К таким предприятиям относятся АО «Вакууммаш» (г.Казань), компания «Мегатехника МСК» (г. Москва), компания Интек (г. Санкт-Петербург), «Вакуум-Сервис» (г. Москва), ОАО «Ливгидромаш» (г.Ливны), компания MSH Techno (г. Москва). Группа РОСВАКУУМ объединяет 310 производителей и поставщиков вакуумной техники с России, стран СНГ и зарубежных стран. Компания «ЛБМ-ВАК» производит продажу, как ручных, так и промышленных вакуумных насосов известных производителей разных стран: Италии, Германии, Японии.

При необходимости производители и поставщики вакуумного оборудования предоставляют также услуги по обслуживанию и ремонту своего товара, т.е можно произвести качественный ремонт вакуумного насоса или замену вакуумного насоса специально обученными профессионалами.

Цены на вакуумные насосы

В выборе вакуумного насоса цена имеет не маловажное значение для заказчика. Ведь всегда хочется купить не только недорогое оборудование, но и качественное. Цены на вакуумные насосы зарубежных производителей колеблются в пределах 50-500 евро. Отечественное производство вакуумных предлагает цены немного ниже. Подробнее цены разных производителей выглядят так: VALUE 70 — 350 евро, ZENSEN 50 — 320 евро, BECOOL 60 — 220 евро, CPS 150 — 500 евро, ERRECOM 180 — 250 евро, TELSTAR 350 — 400 евро, Z 50 — 130 евро

tek-prom.ru

Вакуумный насос

Вакуумные насосы могут использоваться в различных сферах и применяются для выкачки воздуха и различных материалов. Раньше такие устройства использовались только в промышленности, но теперь они применяются и в быту. Сделать вакуумный насос своими руками может практически каждый. Для этого необходимо узнать о том, как устроены изделия, из которых можно сделать подобный агрегат.

Общее описание

Вакуумные устройства выбираются по следующим характеристикам:

• номинальная скорость откачивания воздуха;
• давление;
• производительность устройства;
• количество потребляемой изделием энергии.

После подключения насоса к сети объем рабочей камеры изменяется, в результате чего давление значительно увеличивается. Принцип действия многих вакуумных устройств похож на принцип действия шприца во время набора воды, когда жидкость наполняет его

Виды насосов

На рынке представлено множество моделей устройств, которые могут использоваться в домашних условиях. Для совершения правильного выбора стоит рассмотреть несколько видов таких изделий:

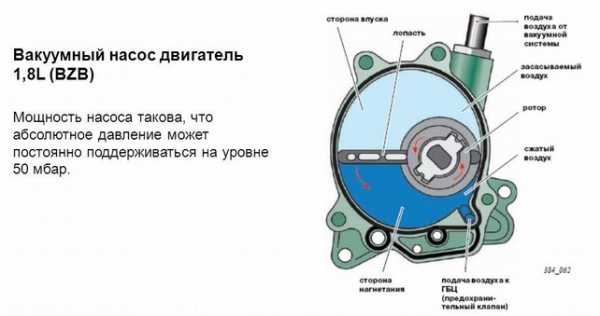

1. Роторные насосы, оснащенные масляным герметиком. Такие устройства имеют несколько преимуществ по сравнению с подобными изделиями. За час роторный насос способен перекачивать до 1600 кубометров воздуха. Основной рабочий механизм– ротор, который необходим для создания вакуума в корпусе насоса. Такие механизмы являются двухступенчатыми.

2. Безмасляные роторные устройства. Такие устройства могут применяться в разных сферах домашнего хозяйства. Часто они устанавливаются в аквариумах и холодильниках. Недостатком таких изделий является небольшое время непрерывного использования. Это связано с тем, что подобные устройства не могут понижать температуру. Из-за этого приходится регулярно заменять рабочие лопасти.

3. Кулачковые. Производительность подобных механизмов составляет около 500 кубометров в час. В приборе установлены 2 кулачка, которые являются основными деталями механизма. Описываемые изделия не требуют добавления масла и могут работать всухую.

4. Водокольцевые. Подобные изделия изобретены раньше остальных видов вакуумных насосов, но часто используются и в настоящее время. Для работы агрегата требуется постоянная подача воды и электроэнергии.

5. Поршневые мини насосы. Они часто используются для установки в аквариумы или холодильники. Стоит отметить, что поршни таких приборов часто требуют замены. Кроме этого, подобные устройства работают с большим уровнем шума. Но несмотря на это многие выбирают именно такие изделия. Так как они имеют высокую производительность.

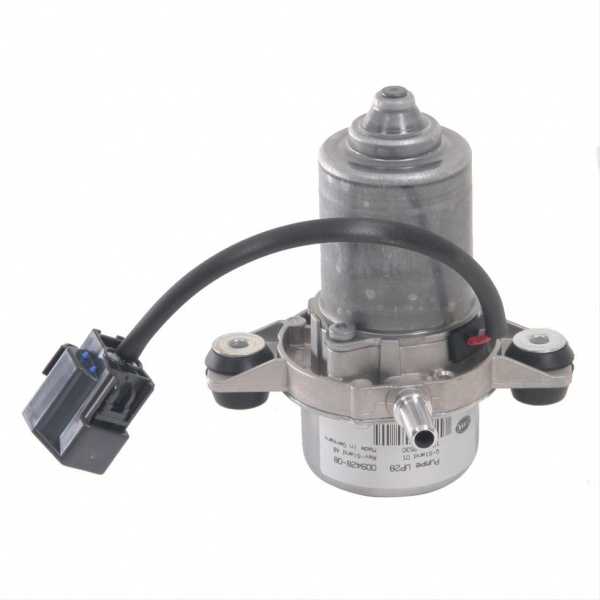

6. Автомобильные изделия вакуумного типа. Они часто используются для накачивания колес и могут работать от машинного аккумулятора. На описываемых изделиях имеется датчик давления, благодаря которому можно контролировать этот показатель.


Выбирать определенный тип устройства стоит исходя из целей его использования.

Где используются насосы

Вакуумные насосы часто используются в текстильной, пищевой и фармацевтической промышленности. Например, при помощи таких устройств происходит откачка воздуха их стеклянной тары во время разлива жидкости.

В металлургии, например, описываемые приборы применяются для устранения газообразных примесей. Также вакуумные изделия используются в следующих отраслях:

• сельское хозяйство;
• производство строительных материалов;
• нефтегазовая промышленность;
• медицина.

Также часто вакуумные устройства используются в быту. В пример можно привести несколько ситуаций:

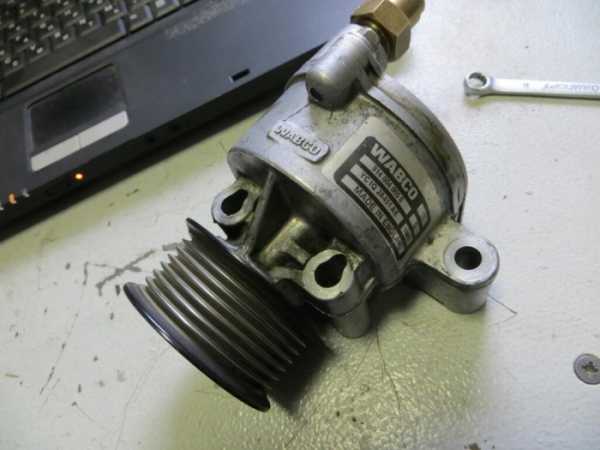

1. Вакуумные насосы способствуют значительному снижению нагрузки на водителя, так как устанавливаются в тормозной системе.
2. Описываемые приборы используются в системах кондиционирования.
3. Вакуумные устройства часто применяются в пищевой промышленности для увеличения срока годности продуктов.
4. Удаление воздуха для уменьшения объемов различных вещей. В пример можно привести удаление воздуха из пакета с вещами. Это позволяет увеличить количество свободного пространства в шкафах с вещами.

Насос из автомобильного компрессора

Для этого нужно произвести следующие действия:

• открутить крышку, расположенную на гильзе насоса, и извлечь шток с манжетой;
• после этого необходимо отсоединить манжету;
• далее необходимо прикрутить деталь обратно, но обратной стороной;
• после этого можно вернуть шток на место;
• на следующем этапе следует к трубке, через которую раньше происходило нагнетание воздуха, присоединить пластиковый обратный клапан.

Такие изделия имеют достаточно низкую стоимость. Чтобы не допустить ошибки и проверить, в каком направлении будет поступать воздух, достаточно подуть в отверстие.

Вакуумный насос своими руками можно сделать из велосипедного компрессора.

Использование мембранного компрессора

В качестве вакуумного насоса можно использовать компрессор от аквариума, отличающийся небольшой производительностью. Для использования в качестве насоса достаточно изменить часть устройства, в которой располагаются клапаны. Также необходимо вставит трубку для отвода конденсата.

Во время доработки необходимо поменять местами клапана. Благодаря этому мембранное устройство начнет не нагнетать воздух, а откачивать его. Мембранные изделия могут иметь разную конструкцию, но их модификация производится одинаково.

Если производительности такого устройства не хватает, стоит использовать компрессор большей мощности. Таким образом, сделать вакуумный насос можно собственными руками из недорогих материалов.

Водокольцевой насос

Если вы готовы потратить время на создание насоса собственными руками, можно сделать конструкцию с жидкостным поршнем. Такой механизм состоит из трубы, в которой установлено рабочее колесо с лопатками. Вал колеса в описываемых устройствах приводится в действие при помощи электродвигателя.

Между кольцом жидкости и ротором образуется полость, которая является рабочей камерой устройства. Лопатки способствуют ее разделению на несколько частей, объем которых постоянно изменяется при вращении колеса. Сначала происходит всасывание откачиваемого газа, а в конце цикла осуществляется его нагнетание. В результате сжатия происходит выделение тепла, которое впоследствии уходит в воду. Из-за того, что жидкость постоянно нагревается, ее нужно постоянно заменять.

Вода в вакуумное устройство поступает через гидравлическое уплотнение. После этого она сбрасывается через нагнетательные отверстия. Для изготовления описываемого устройства используются следующие материалы:

• трубы, необходимые для создания корпуса;
• вал;
• лист из стали, необходимый для создания колеса, бака и лопаток.

Стоит помнить, что рабочее колесо нужно устанавливать так, чтобы оно не взаимодействовало с корпусом. Благодаря этому трение между частями насоса отсутствует, поэтому ни одна деталь не изнашивается при длительной эксплуатации.

Насос из холодильного компрессора

Часто насос вакуумный изготавливается из компрессора, расположенного в холодильнике. Такие изделия представляют собой практически готовые вакуумные насосы. Для преобразования устройства в насос необходимо выполнить следующие действия:

1. Сначала при помощи ножовки необходимо спилить верхушку компрессора.
2. После этого нужно извлечь подвешенный на пружинах мотор, а затем соединить всасывающую и нагнетающие линии при помощи трубок с обрезками медных труб на корпусе.
3. Затем необходимо сделать крышку для корпуса. Применять срезанную верхушку не стоит, так как это приведет к стеканию масла и просачиванию его наружу.

Для контроля уровня масла в приборе стоит установить уровнемер. Эта часть насоса может быть создана из прозрачной шариковой ручки, устанавливаемой в вертикальном положении.

Колпачок ручного насоса необходимо открутить таким образом, чтобы он пропускал небольшое количество воздуха. Для удобства использования уровнемера на нем нужно нацарапать отметки, соответствующие определенному количеству масла. Все элементы насоса следует установить в каркас.

bouw.ru
