Сделайте виброколонку своими руками!
Ранее мы разместили на нашем сайте статью о том, что такое виброколонка, как она работает, и какие у нее возможности. Теперь посмотрите видео о самодельной виброколонке. Из короткого описания и изображения можно сообразить, как ее изготовить, если есть желание поэкспериментировать со звуком. Ведь характеристики магазинных устройств впечатляют. Например диапазон воспроизводимых частот для такой маленькой колонки вполне удовлетворительный – от 18 до 18000 герц. На русскоязычных сайтах пока нет публикаций, которые детально могли бы ответить на вопрос: как сделать виброколонку своими руками. Наша статья будет первым шагом в этом направлении.
Материалы, используемые при сборке самодельного вибродинамика:
Основа – 4-х дюймовый автомобильный динамик.
Винты: 4×50 мм.
два других 3×20 мм.
Нужны также небольшие шайбы.
Небольшая пластина из плексигласа толщиной 3 мм.
Инструменты – нож, ножницы, пилка и другое.
Сначала посмотрите, какие возможности у самодельной вибро-колонки и как она выглядит в собранном виде.
Далее на видео как создается виброколонка в домашних условиях.
Для тех, кто предпочитает готовые решения, проще купить готовую виброколонку.
На любой вкус и цену они в этом китайском интернет-магазине.
Вибродинамик 25 Вт Ватт 4 Ом
Не совсем аудиофильский обзор, скорее даже наоборот!— Как с помощью шума добиться тишины
Совсем случайно наткнулся в ютубе на этот «музыкальный девайс»- удивило сравнительно приличное звучание, при его размерах и конструкции.
Позабавило и «типовое» применение пользователями 🙂Мне подобное пригодиться вряд ли сможет, но все таки решил купить — немного развлечь своих читателей обзором любопытной штуковины 🙂
А все дело в том, что покупают подобные динамики чаще всего именно для борьбы с тараканами с шумными/упертыми соседями! 🙂 Смешно?.. — но не всем!
Так и вижу комментарии типа:
Это же не гуманно!!! Надо ввести мораторий, на продажу подобных устройств!подпись —«благодарные» слушатели. 😉
Если серьезно, считаю все-таки необходимо выяснять отношения более цивилизованными методами!
Но если Вас все таки НИКАК не хотят Услышать!?……..
В любом случае рекомендую сначала поинтересоваться музыкальными пристрастиями «любимых» соседей — воздействие будет узко направленное, случайных пострадавших в других частях дома скорее всего не будет :).
«типовая закладка» 😉 — прижимается через демпфер к стене или потолку. Теннисный мячик используется для уменьшения громкости звука, слышимого самим пользователем.
Ночных гуляк вряд ли удивишь музыкой в ночное время. Запишите на флешку звуки перфоратора или электродрели и включите вибродинамик «убийцу соседей» в 7 утра, уходя на работу. Ведь если можно слушать музыку ночью, то почему нельзя делать ремонт утром?
Представьте: вы уходите на смену, а сатанинское приспособление всё это время буравит мозг «негодяям из 47-й квартиры». Сначала правда необходимо обезопасить свое устройство источником бесперебойного питания, что бы выключения автомата не отключало ваше «оружие», ну и вычислить Вас было сложнее.
Главный плюс (или минус) этого устройства, что при определенном варианте его использования, «дискотеку» слышат в большей части только те, кому она адресована. У самого «диск-жокея» и других соседей звук не слышен совсем, или находится на уровне слышимости
Из рассказов одного борца с неадекватами:
— для «проверки» источника шума спускался сосед, а второй в это время сидел на телефоне в комнате и контролировал наличие раздражителя. Оба были откровенно удивлены, когда после звонка в предполагаемую дверь и собственно открытия квартиры, звук (у соседей) не пропадал, но в тоже время из открытой двери был еле слышен… бедолаги долго ходили по соседним квартирам в поисках «вредителя»…При использовании «оружия возмездия» желательно иметь возможность его дистанционного отключения (вдруг все таки звуки начнут приносить дискомфорт кому-нибудь не по назначению, и Вам позвонят соседи из другой квартиры) — для этого, например, можно использовать любой смартфон в качестве плеера и подключить его на удаленное управление. Тогда несложно будет уменьшить или отключить звук.
… со слов рассказчика он таки их «добил», съехали неугомонные соседи из этой квартиры.Подробности/причины, вынудившие вполне добропорядочного человека встать на «тропу войны» и его способы борьбы, легко найти поиском по фразе «Как отомстить шумным соседям, и как их выселить относительно законными методами», мне попадалось две части лекций 🙂
Ну и наконец рассмотрим само устройство,
а затем расскажу о еще одном интересном, практически мирном, его применении 😉
Внешний вид, на первый взгляд, здорово напоминает блок головок от видеомагнитофона,
а при попадании в руки, ощущаешь его солидный вес (как и у любого оружия), вызывающий к себе невольное уважение.
На почте мне его и выдали в полностью разорванном пакетике — попросили проверить наличие и количество присланного… Так и не понял, то ли кого-то заинтересовало столь тяжелое содержимое, или же просто пакет прорвался от такого веса, на сортировках почты.
При довольно внушительной массе, размеры динамика весьма скромные
Маркировка сзади. Как и заявлено у продавца
Impedance: 4 OhmКерн с вентиляцией (зачем-то, возможно техпроцесс)
Power: 25W
Провод очень мягкий, похож на телефонный, с шелковой обмоткой
Корпус металлический-магниты липнут (любой полярностью, то есть это не воздействие внутреннего магнита).
С боковых сторон и сзади магнитное поле экранировано-линейка совсем не магнитится
Толкатель, вкручиваемый в систему подвеса -алюминий.

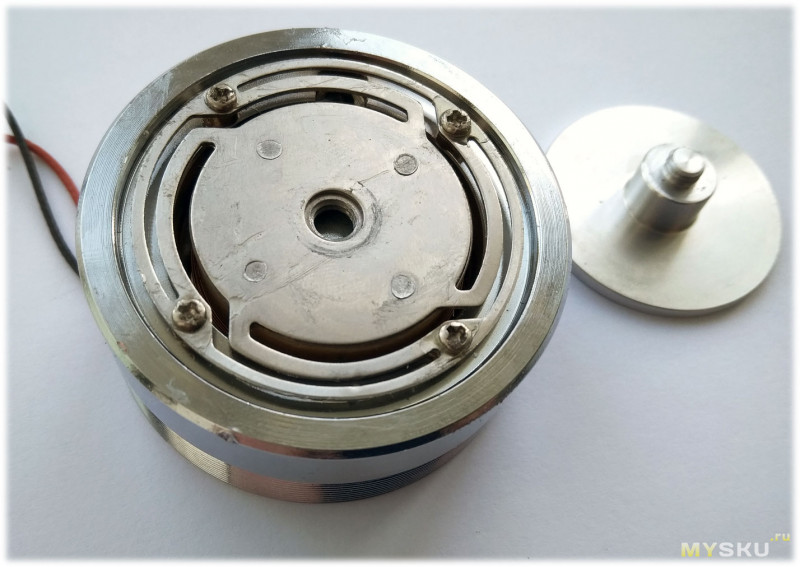

Подвес- упругая металлическая пластина с прорезями.
К подвесу хорошо магнитится металл, возможно поэтому и толкатель алюминиевый.
Раз есть крепеж (на подвесе), значит будем его откручивать —надеюсь никакой последующей юстировки подвеса не понадобится 😉

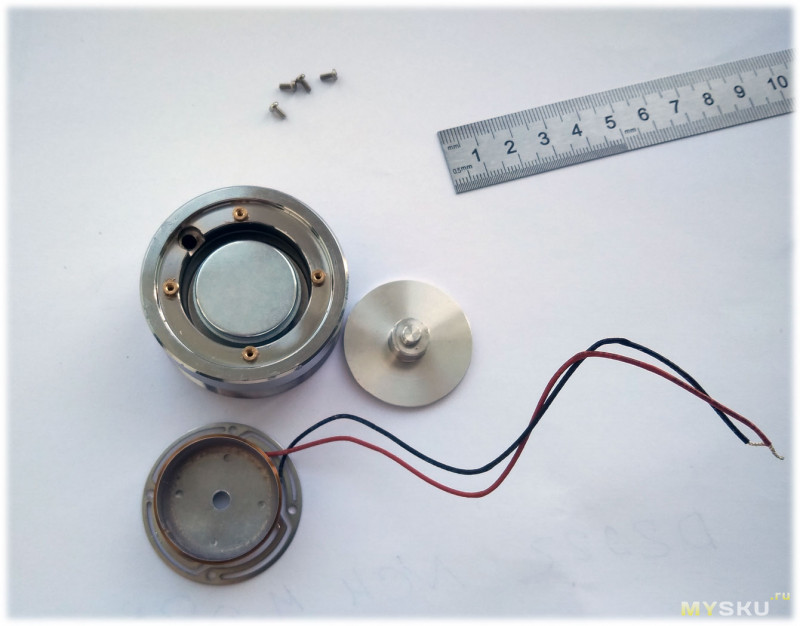

После откручивания четырех болтиков катушка легко вытаскивается… больше разбирать нечего 🙁
Катушку, при желании, можно перемотать под свои запросы — очень легкий доступ
Небольшая презентация работы устройства.
Не ожидайте от вибродинамика подобного 🙂
Очень сложно описать звук без «звука»- что бы хоть как-то, приблизительно, оценить возможности и понять суть работы устройства, прилагаю коротенькое видео.
Однако надо понимать, что реальную громкость и качество понять по видео, прошедшему многократную нормализацию уровней невозможно.
Пока колонка не соприкасается со стеной, столом или другим предметами- ее практически не слышно… так легкое зудение с пародией на звук, но как только мы ею касаемся, например крышки стола — наступает «ВАУ- эффект»!
Я и сам, честно говоря, не ожидал ТАКОГО звука, от такой «хрени»- она звучит соизмеримо, как минимум со всякого рода мобильными колонками. А в зависимости от силы прижима и типа поверхности, к которой прижат динамик, получается звук различного качества, иногда кстати довольно приличного.
Понятно дело, никто тут не говорит о Hi-Fi звуке, но все таки это лучше разок услышать в реале :)…
Ну а теперь, как и обещал- «мирное» применение вибродинамика
Как я понял, подобные устройства разрабатывались для создания дополнительных, тактильно-ощущаемых, эффектов на разного рода симуляторах.
А что собственно говоря мешает нам использовать его по назначению!? 😉
Если этот динамик прикрепить снизу к центру рабочего стола, который Вы используете при игре на компе, и подключить к усилителю (а еще лучше к усилителю сабвуфера) получится некислый «прибамбас» для любителей всякого рода «стрелялок», а так же «танкистов» 🙂
Каждый выстрел будет сопровождаться отдачей в руку (через мышь и клавиатуру), а взрыв необычно реалистично ощущаться физически.
Весь стол будет ходить «ходуном», а Вы получите массу необычных дополнительных ощущений от игрушки.
Имеется правда одно условие: на столе при этом не должно быть свободно разбросанных незакрепленных предметов, иначе они будут давать неприятное дребезжание, а возможно и придется ловить их по крышке стола.
Наверное можно использовать этот вибродинамик для всякого рода экспериментов — для создания вибраций в емкостях с жидкостями, или резонансных явлений со стеклами и другими предметами, можно пофантазировать…Перед покупкой/написанием обзора крутилось много мыслей, что можно было «веселого» сотворить с этой штуковиной, но в результате как-то все идеи испарились, или показались несостоятельными 🙁
Будут предложения- скидывайте, поэкспериментируем (более-менее реальные конечно) -самому интересно 😉
Всем удачи и хорошего настроения! ☕
История успеха с самодельной виброколонкой
если тема дублирующая — смело вытирайте что уж там, эффект достигнут
за более-менее техническими данными крутим в последний абзац а тут и далее художественный свист и моё нытьё.
Сделали намедни мрази сверху ремонт — положили вместо пола барабан из ламината (традиционно, да). слышно как то что у них вместо детей лупитсо головами в стены и пол днями напролёт, чихают, кашляют, пердят в сортире и катают пустую алкотару по пополу. Но хуже всего стирка. Круглосуточная. Может прачечная открылась подпольная у них там… я хз. В общем, не просовывается мячик между шкафом и колонкой там зазор 2 см — алёбаба спешит на помощь со своими упаковками посылок и конвертов! свернул маленький мячик из упаковочной плёнки пористой такой и готово. Полёт нормальный.
суть такова: включаю воспроизведение стирки отжима на пару часов вечером и иду читать книжку/пыриться в планшет/дремать в другую комнату. в соседней комнате слегка слышно потолок. больше стирок по ночам не наблюдал, да и поздним вечером стало
номного реже, но я продолжаю дрессировку — нет предела совершенству.
Да, договариваться (сюрприз-сюрприз!) пытался. Неоднократно. Да больше так не будем говорят они и всё снова опять.
агрегат был сделан по этой технологии https://www.youtube.com/watch?v=4F7EzklPmfQ вместо какого-то клея обычная эпоксидка сохла пару дней. На самом деле это версия 2.0. — первый агрегат от вибрации со шкафа того и всмятку
Динамик очень старый, советский, низкочастотный — резиновый внутри. Номер за давностью лет вытерт/выцвел, на вес ~1кг а то и тяжелее массивный да.
усилитель — какое-то TDA на 25ВТ самое дерьмдешевое похоже. Чем богаты, да. греется, накрутил небольшой радиатор. запитал от лишнего ноутбучного адаптера — получилось такое всё модульное разборное, хоть и колхоз.
нет, напильники никуда не вбиваю потолок у меня антикварный ни одного капремонта! прислоняю просто к потолку плашкой
нет, потолок не треснул. немного сыпется штукатурка. вытаскваю колонку, продумаю и снова в путь.
да, в комнате достаточно шумно от всех этих воздействий, победить не пытался эффект есть и ладно.
Такие дела. ругайте, задавайте ващи ответы.
В большинстве случаев во всем мире музыку воспроизводят электродинамические громкоговорители, или, в обиходе, динамики. Однако конструкции этих устройств уже 122 года и в ней есть свои недостатки.
Динамик состоит из магнита и звуковой катушки, которая колеблется в магнитном поле и передает движение на диффузор. Последний должен быть очень легким и одновременно прочным. Чем легче диффузор — тем быстрее он будет колебаться и отыгрывать быстрые звуки — барабаны будут четче, бас собраннее и т.п. Чем он прочнее, тем меньше будет искажений, поскольку мембрана будет меньше изгибаться при работе.
Но даже самые качественные динамики дают в десятки раз больше искажений, чем современные усилители и звуковые карты. Многолетние эксперименты с различными сплавами и композитными материалами улучшили положение, но не сделали прорыва. «Куда это годится?!» — воскликнули инженеры и создали альтернативные конструкциии для воспроизведения звука.
Электростатические колонки
Самый распространенный тип нестандартных громкоговорителей, фундаментом для создания которых стал принцип электростатического взаимодействия. Между двух решеток-статоров натянута мембрана из сверхлегкого материала с проводящим напылением. Она до 10 раз тоньше человеческого волоса, а ее масса немногим больше массы окружающего ее воздуха. На решетки подается многократно усиленный звуковой сигнал, мембрана колеблется между ними и воспроизводит звук с рекордно низким коэффициентом нелинейных искажений — до 0,05 %! В итоге излучатель отыгрывает очень детальный и прозрачный звук, в котором слышен каждый нюанс.
Сама технология появилась еще в конце позапрошлого столетия. Однако долго не удавалось создать достаточно легкую мембрану для такой акустики. Поэтому первые электростатические колонки для массового рынка — Quad Electrostatic — вышли лишь в 1957 году и произвели маленькую революцию на рынке звукотехники. Они давали настолько честный звук, что стали использоваться даже в студиях. Звукорежиссер Филипп Нюэлл в книге Project-студии пишет:
Мониторы Quad Electrostatic 1957 года всё ещё могут постоять за себя. За последние 40 лет не было создано ничего существенно лучшего.
Однако электростаты не лишены недостатков. Во-первых, они излучают звук в обе стороны. Поэтому вдоль стены их не поставишь — звук от нее будет отражаться и вносить фазовые искажения. Понадобится большое помещение. Но даже в большой комнате будут взаимовычитаться басовые волны, ведь их длина — десятки метров.
Отсюда второй недостаток — мало баса. Дело усугубляется и тем, что излучать басовые волны может лишь очень большая мембрана, производить которую будет уже невыгодно, поэтому амплитудно-частотная характеристика (АЧХ) большинства электростатов имеет спад в районе 60-70 Гц. Для студийных мониторов ближнего поля — в самый раз, а вот для рядового потребителя может быть маловато.
Третий недостаток — узкая направленность излучателя из-за плоской мембраны. То есть, звучат колонки хорошо, но только на участке в 1м2. И, наконец, электростатические колонки требуют мощного и дорогого усилителя для работы.
Производители современных электростатов научились решать некоторые из этих проблем. Излучатели сегодня делают не плоскими, а полукруглыми, чтобы звук распространялся по комнате равномерно. В систему теперь добавляют низкочастотный динамик, который дает глубокий бас.
Однако эти и другие инженерные ухищрения вместе с требуемой при производстве прецизионной точностью и специфическими материалами сделали и без того недешевую конструкцию еще менее доступной для широких масс. АС такого типа стоят десятки тысяч долларов.
Контрапертурные аудиосистемы

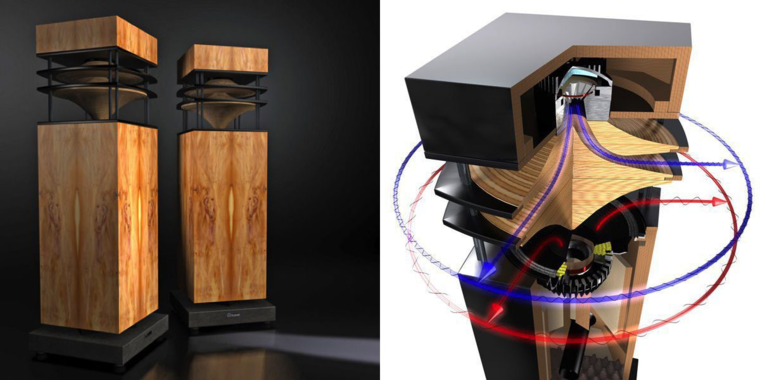

Контрапертурные акустические системы по праву можно назвать одними из самых экзотических. Их конструкция состоит из двух одинаковых динамиков, расположенных вертикально строго друг напротив друга. Звуковые волны сталкиваются абсолютно синхронно и излучают результирующую волну во всех направлениях. Иными словами, получается всенаправленная акустика, которая равномерно заполняет собой звуком все пространство в комнате. Нет необходимости искать оптимальную комфортную зону прослушивания, в любом углу музыка будет звучать одинаково качественно.
Помимо всенаправленности, звук будет лишен доплеровской интермодуляции — это искажения, на слух проявляющиеся как гитарный эффект флэнжера. Они возникают из-за того, что динамик, излучая звук, то приближается к слушателю, то удаляется от него. Контрапертурные АС статичны, поэтому лишены интермодуляций. Многие слушатели отмечают невероятный комфорт от прослушивания такой акустической системы. Дело в том, что мозг воспринимает приближающиеся и удаляющиеся от него звуки как опасные и требующие внимания (а вдруг это хищник?). Соответственно, неподвижный источник звука не воспринимается как опасность и не возбуждает нервную систему.
Разумеется, у такой конструкции есть свои недостатки: сложная система требует высокоточного производства, тщательного подбора комплекта динамиков с абсолютно идентичными характеристиками, точного монтажа излучателей и т.п. Все это увеличивает себестоимость таких устройств до астрономических значений. Тем не менее, у них есть свои фанаты и место на рынке Hi-End аудиотехники.
Вибрационные колонки
Самые доступные необычные колонки для рядового потребителя — вибрационные. Для работы такого девайса нужна большая твердая поверхность. Например, стол или окно, хотя сойдет даже коробка молока. Устройство передает поверхности звуковые колебания, превращая ее в диффузор.
Такие девайсы сделаны больше для развлечения, а не для качественного звука. Некоторые умельцы покупают вибрационный динамик отдельно и делают из него сабвуфер. А устройство, прикрепленное к отопительной батарее, превращается в оружие возмездия шумному соседу. Мощность и звук зависят от размеров и материала поверхности, на которой расположен девайс. Лучше всего будут работать тонкие поверхности, частота собственных колебаний которых меньше.
Но технология таки нашла адекватное применение. Возможность превратить любую поверхность в излучатель звука стала востребована на различных выставках, в музеях, ресторанах и магазинах. Можно, например, прикрепить вибродинамик к витрине из оргстекла, сделав невидимые громкоговорители для аудиорекламы. Или, наоборот, превратить их в арт-объект, излучающий звук непонятно каким образом. Также можно сделать излучатели, защищенные от любой непогоды.
Панели из оргстекла, превращенные в невидимые громкоговорители в музее.
Любопытно, что похожим образом работают наушники с костной проводимостью. Они не втыкаются в уши, а прислоняются к кости, передавая звуковые вибрации прямо в череп.
Борьба за тишину с помощью вибродинамиков.
Опрос:
Как долго вы боретесь с соседями за тишину?
месяц
7% (4 голоса)
пол года
31.6% (18 голосов)
1 год
14% (8 голосов)
2 года
8.8% (5 голосов)
3 года
10.5% (6 голосов)
4-5 лет
10.5% (6 голосов)
6-7лет и более
17.5% (10 голосов)
Решил начать блог, чтобы тут выкладывать свои соображения.
Ситуация стандартная — соседи сверху. Несколько лет назад наши прежние соседи сделали ремонт с переделкой пола, удалив стоявшую изначально конструкцию на лагах с ударо/виброизулирующими ленточными прокладками и настелив просто паркет. Но поскольку они не вели ночного образа жизни и редко «засиживались» до 00:00-1:00 ночи (иногда даже их маленький ребенок бегал до часу ночи), то нас это особо сильно не беспокоило.
Но год назад заехал новый собственник, который ведет ночной образ жизни, примерно раз в неделю собирает компанию друзей и балаганит с ними до 2-3-4 ночи. Мы все слышим, топот, скрежет мебели, падающие предметы. Так же доносится людской гогот, музыка, но это беспокоит не так сильно, как звуки от пола. Этот сосед и без компании друзей, осуществляя свой ночной образ жизни, периодически мешает нам спать своими «половыми» звуками.
Первое, что я сделал, это где-то через 1.5-2 месяца терпения пошел к нему и поговорил с ним по человечески, изложив претензии. Разговор прошел хорошо, в довольно теплой обстановке. Но далее сосед так и не предпринял меры по соблюдению тишины, и до сих пор все так и длится.
Через пару месяцев после разговора с ним, после бесполезных заявлений участковому я начал действовать. Действовал обычными колонками, сабвуфером. Но все безтолку.
Был еще краткий разговор с соседом, когда он мимоходом сказал, что я скорее всего «достаю» и других соседей, и далее выяснилось, что в этом он оказался прав. Думаю, что из-за этого он был в выигрышной позиции и осознавал это, что давало ему основания считать, что я сам вынужден буду прекратить звуковое воздействие и умолкнуть, поэтому ему нужно только перетерпеть некоторое время.
В самом начале я пробовал сделать что-то вроде виброустройства для передачи звуков сквозь потолок из маленького динамика. Но на тот момент я делал его интуитивно сам и моя конструкция быстро выходила из строя, плюс мощность динамика была очень мала, поэтому я решил, что это бесперспективно и бросил эту затею. А примерно месяц назад я снова вернулся к идее сделать вибродинамик, т.к. попались наглядные ролики на ютубе в которых показывалось как это делать.
https://www.youtube.com/watch?v=4F7EzklPmfQ
https://www.youtube.com/watch?v=VIJxPI2jM5k
У меня как раз был под рукой гораздо более мощный динамик, стоящий в купленном за 500р на авито дополнительном сабвуфере, который я изначально планировал пустить в дело как есть. Вибро динамик я сделал не совсем так, как в ролике. Я не делал выступающую центральную ножку, а вместо нее сделал просто более массивный сердечник. Вес сердечника около 300-400гр. Делал сердечник путем заливки эпокчидки в воронку диффузора с наполнением разными металлическими ненужными деталями, болтами и т.п.
Сделав вибродинамик, я не пожалел, это оказалось отличное устройство. С тех пор я перешел исключительно на вибровоздействие. В данный момент стоят два вибродинамика на потолке в оптимальных местах (подальше от боковых соседей) и с оптимальной громкостью. Динамики сильно прижимаю непосредственно магнитами к потолку, крепя их с помощью двух саморезов, ввинченых в пластиковые дюбели, вбитые в просверленные отверстия в потолке.
Некоторые варианты установки вибродинамика я обозначил на рисунке:
https://cloud.mail.ru/public/DBhh/SKLpr3Zbw
Я использую вариант 2.
Хочу заметить, что звук от вибродинамиков так хорошо распространяется только по одной плите перекрытия, на соседних плитах его интенсивность заметно падает и на другие плиты он попадает в ослабленном виде. Чем больше стыков, тем слабее звук после этих этих стыков.
Теперь у моего соседа сверху нету былого преимущества, т.к. других соседей я уже не беспокою. Так же недавно я решил перейти в основном на воздействие речью вместо музыки или прочих звуков. Речью со специально подобранными словами и смыслом, для воздействия на соседа каждый день и целый день (так называемые аффирмации). Эти голосовые записи делаю сам с использованием синтезаторов речи:
www.ivona.com (неплохой женский и мужской голоса)
www.acapela-group.com (красивый женский голос «Алена»)
translate.google.ru (обычный гугл-переводчик женский голос)
Несколько вариантов речи я выложил в облаке:
https://cloud.mail.ru/public/3Ahc/5m6pcSo8q
Всех приветствую, как и обещал, когда приедет вибродинамик с али, подробно о нем рассказать. Собственно
вот он
Сейчас на али нет хороших предложений, по этому вот ссылка на Ebay 2pcs 50MM Full-range Vibration Speaker Resonance Speaker bass 25 Watts 4 Ohms 40$ за пару ценник очень вкусный.
Он небольшой, 50мм в диаметре и 30мм в высоту.
У него выяснилась одна очень интересная особенность, у него можно открутить контактную площадку и прикрутить туда все что угодно, там нарезана стандартная резьба М5.
И узнав эту особенность, родилась идея, как его закрепить, просто и удобно.
Для этого нам понадобиться:
1. Анкерный болт, я использую вот такой 5/13 M5, но подойдет, думаю, любой с резьбой М5.
Анкер
2. 4 гайки М5 и шайба.
Гайки и шайба
3. Стальной пруток с нарезанной резьбой М5, я отрезал 75мм.
Пруток
В итоге мы получаем вот такую конструкцию. При сборке не стоит сильно закручивать пруток в динамик, должен остаться свободный ход, достаточно 2,5-3 оборота. Двумя гайками и шайбой затягиваем анкер для максимального контакта, а еще две используем для ограничения закручивания прутка в динамик и последующей фиксации, данные действи должны уберечь нас от самопроизвольной разборки конструкции из-за длительной вибрации.
Для установки «Изделия» нам потребуются:
1. Перфоратор
2. Бур по бетону на 8 способный сделать отверстие 60мм в глубину.
3. Рожковый ключ на 8 для сборки конструкции и затяжки анкера.
4. Средства безопасности: Очки, перчатки, беруши, пылесос (опционально)
Далее сверлим отверстие в нужном месте (потолок, пол, стена). Я настоятельно рекомендую сверлить отверстие около центра, так будет максимальная эффективность. И также обязательно не забудьте, что часто используются многопустотные бетонные плиты толщиной 220мм, и есть риск что бур попадет в пустоту, при этом по Вы это почувствуете. Такая попытка обречена на провал, контакт не будет максимальным. В данном случае нужно отступить влево или в право, в зависимости от направления расположения плит, пустоты, как правило, располагаются вдоль плиты.
Для запуска я использовал усилитель класса D (TDA7498) на 50 ватт с питание 19 Вольт — примерно 50ватт на 4 ома при полной громкости. В данном режиме, при тестировании в течении 2 часов музыкального сигнала динамик не нагрелся. Еще я бы порекомендовал, при подключении, установить последовательно динамику конденсатор на 220-400 мкф, это позволит срезать часть низкочастотного спектра и увеличить подводимую мощность, а значить повысить громкость.
Думаю инструкция будет полезна многим, в частности тем кто уже приобрел это китайское чудо. Данный способ установки позволит установить динамик в углублении над люстрой, т.к. выступающая часть «Изделия» всего 40мм а полный размер около 90мм, что отлично входит в 220мм плиту.
UPD: Столкнулся с проблемой, если отверстие под анкер, недостаточно вычищена из него может сыпаться пыль и попав в зазор с катушкой, может повредить изоляцию, так что не забудьте одеть манжету на пруток выходящий из анкера, чтобы предотвратить преждевременное повреждение изделия.
UPD2: Обязательно промажьте место входа анкера в плиту герметиком, во избежание попадания частиц бетона в «изделие»

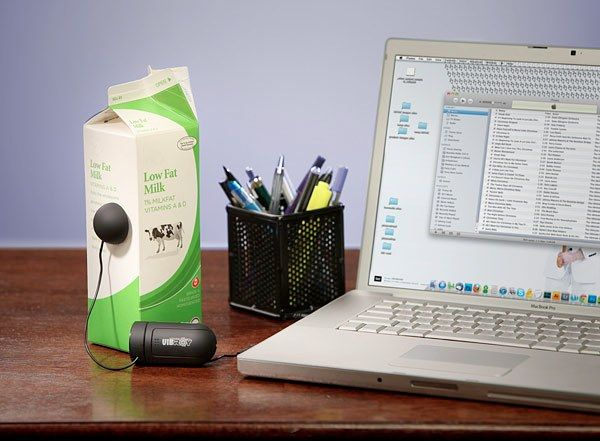

Речь пойдет о портативном резонансном вибро-динамике «плеере».
Устройство оказалось довольно прикольным, хотя, возможно некоторым скептикам оно покажется безделушкой, тем не менее, кому все же интересно прошу под кат для просмотра фото и видео.
Итак, что мы видим, открыв посылку — коробку с полиграфией, внутри которой находится сам девайс в пузырчатом мешочке, шнур USB для питания и инструкция.
В инструкции видим заглавный слоган — «Теперь все может стать вашей колонкой», и описание с фото, показывающее, что данный динамик можно клеить на что угодно.
«Х-Sticker — новая система подачи звука, которая делает из любого предмета колонку (динамик), также сообщается, что звук будет отличатся в зависимости от выбранного предмета.»
Данный девайс питается от гнезда USB (для которого в комплекте и предназначен шнурок). Сам плеер легкий, выполнен из яркого лакированного пластика.
С торца находится гнездо подзарядки, выключатель и зеленый диод.

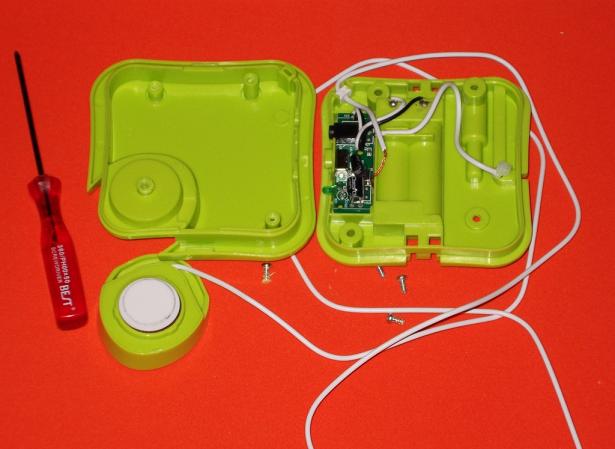

Открываем заднюю крышку и видим гнездо для батареек или аккумуляторов ААА, девайс также может питаться от них.

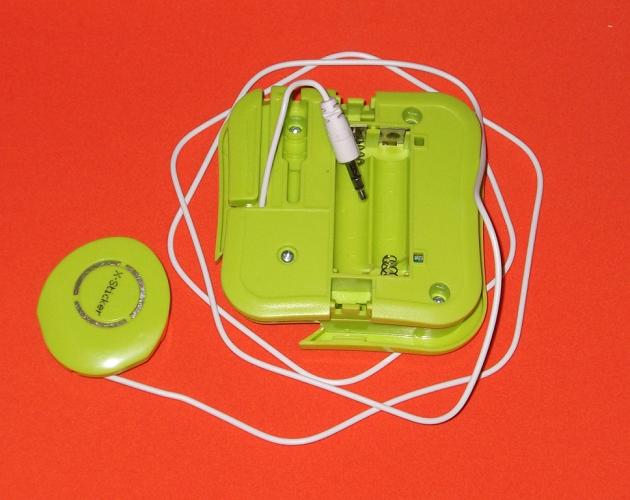

Внутри в гнезде также прячется стандартный аудиоштекер 3,5 мм через который нужно подключаться к аудиоустройствам.
Шнур динамика обмотан по периметру корпуса, разматываем, и вынимаем динамик (он просто вставлен в пазы корпуса.)
Кабель длиной около метра (96 см). После размотки шнура крышку можно поставить на место.

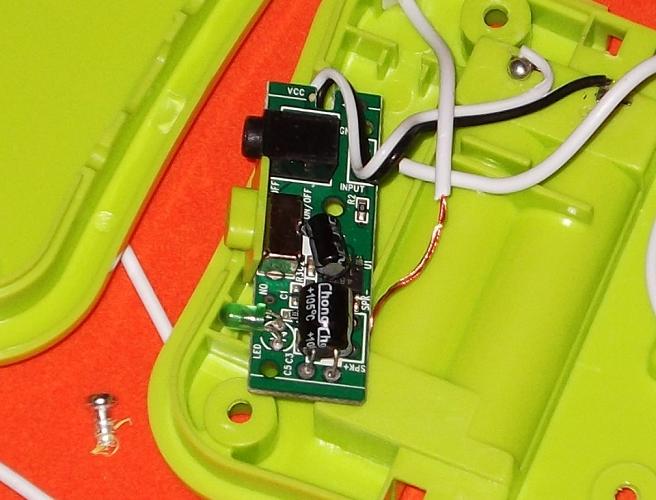

Поскольку в винты были легко доступны, я их тут же отвинтил, чтобы заглянуть внутрь, и увидеть малюсенькую плату.
В общем-то ее размер позволяет её вмонтировать в сам динамик и избавиться от несколько громоздкого, хоть и лёгкого, корпуса. Хотя, все равно для его работы требуется дополнительное питание, так что корпус для батареек все равно нужен.
После этого я стал его испытывать, приклеивая на разные поверхности. Действительно, звук становился громче и отличался от того, куда его клеить.
Лучше всего он воспроизводил звук на стекле и на полых предметах; на системном блоке, на бутылке и на гитаре.
Звук становился не то, чтобы очень уж громким, но достаточным для прослушивания песен или просмотра фильма, и громче, чем, скажем в планшете.
Также появлялась некая объёмность звучания и даже намёк на бас. Мне также показалось, что уши от него не устанут, в отличии от прослушивания маленьких динамиков-пищалок, которые «орут» музыку и выносят мозг.
В общем инновации от китайцев. Вещь довольно оригинальная, по крайней мере я такого не встречал раньше. Ну а уж о полезности или бесполезности этого устройства предлагаю судить вам самим.
Мне показалось, что его удобнее взять куда-нибудь на природу, или на дачу чем портативную колонку вместе с планшетом, если у него, например, тихий звук… Энергии он также должен есть меньше, чем обычный динамик, так что батареек должно хватить надолго. Я его воспринимаю, как нечто среднее между портативной колонкой и игрушкой.
Обзор был бы не полным, если бы я не заснял все это на видео. Звук, конечно искажается при съёмке, но, думаю, все же разницу можно будет услышать.
Благодарю всех за внимание и до новых встреч на страницах mysku!
Видео
25 Вт Параметры продукта:
цвет: бальк

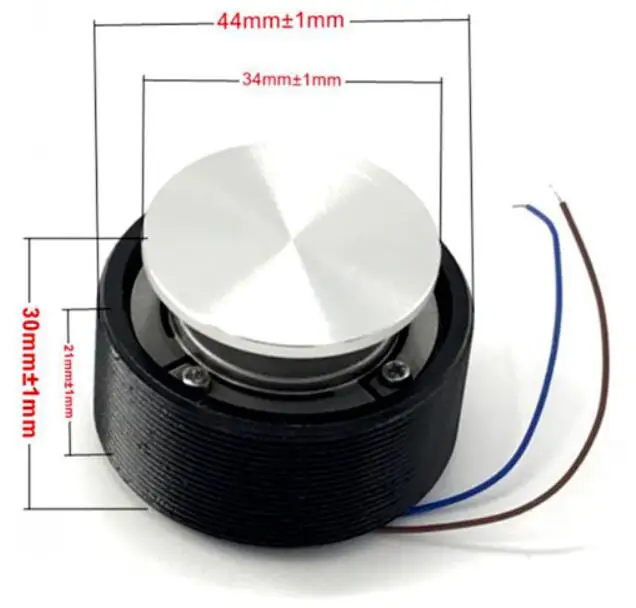

Размеры: диаметр * высокий = 44 мм * 30 мм
Импеданс: 4 Ом
Мощность: 20 Вт
МАКСИМАЛЬНАЯ Мощность: 25 Вт
Вес: 250 г -280 г / 1 шт.
Если не знаю, линия связи, пожалуйста, свяжитесь со мной
SZIE ERROR: — / + 1 -2 мм
2 шт.
,| Тип бизнеса: | Торговая компания |
| Основная продукция: | Динамик , Динамик Шкаф, Динамик Запчасти |
| Mgmt.Сертификация: |
ISO 9001 |
| владение фабрикой: | Общество с ограниченной ответственностью |
| R & D Емкость: | OEM, ODM |
| Расположение: | Шаосин, Чжэцзян |
| Тип бизнеса: | Производитель / Factory |
| Основная продукция: | Вибрация Динамик , Power Bank, Планшетный ПК, EL Lightning Cable, Светодиодный свет |
| Расположение: | Шэньчжэнь, Гуандун |
| Тип бизнеса: | Производитель / Factory , Торговая компания |
| Основная продукция: | Мини Динамик , 2.0 Динамик , Переносной Динамик / Ноутбук Динамик , Динамик для USB / кард-ридер, Профессиональный Мини Динамик |
| Расположение: | Гуанчжоу, Гуандун |
| Тип бизнеса: | Производитель / Factory |
| Основная продукция: | Bluetooth Динамик , Мини Динамик , Vibro Динамик , Вибрация Динамик , USB Динамик |
| Расположение: | Гуанчжоу, Гуандун |
| Тип бизнеса: | Производитель / Factory , Торговая компания |
| Основная продукция: | Вибрация Динамик , Аксессуар для iPhone / iPod / iPad, Зарядное устройство USB, Автомобильное зарядное устройство USB, Резервный аккумулятор |
| Расположение: | Шэньчжэнь, Гуандун |
| Тип бизнеса: | Производитель / Factory |
| Основная продукция: | Вибро Динамик |
| Расположение: | Шэньчжэнь, Гуандун |
| Тип бизнеса: | Производитель / Factory , Торговая компания |
| Основная продукция: | Режущий диск, Режущий диск, Абразивный круг, Шлифовальный круг, Откидной круг |
| Mgmt.Сертификация: |
ISO 9000 |
| владение фабрикой: | Общество с ограниченной ответственностью |
| R & D Емкость: | OEM, собственный бренд |
| Расположение: | Цзиньхуа, Чжэцзян |
| Тип бизнеса: | Производитель / Factory , Другой , Физические лица / SOHO |
| Основная продукция: | Настольный калькулятор, Цифровые часы, Кожаные подарки, Подарки на солнечной энергии, Офисные подарки |
| Расположение: | Гуанчжоу, Гуандун |
| Тип бизнеса: | Производитель / Factory |
| Основная продукция: | Приемник USB-стикера DVB-T, USB Динамик , Портативный Динамик |
| Расположение: | Шэньчжэнь, Гуандун |
| Тип бизнеса: | Производитель / Factory |
| Основная продукция: | Vibro Динамик , Ноутбук Динамик , Портативный Динамик , Мини Динамик , 2.0 Динамик |
| Расположение: | Шэньчжэнь, Гуандун |
| Тип бизнеса: | Торговая компания |
| Основная продукция: | Динамик , Динамик Шкаф, Динамик Запчасти |
| Mgmt.Сертификация: |
ISO 9001 |
| владение фабрикой: | Общество с ограниченной ответственностью |
| R & D Емкость: | OEM, ODM |
| Расположение: | Шаосин, Чжэцзян |
| Тип бизнеса: | Производитель / Factory |
| Основная продукция: | Вибрация Динамик , Power Bank, Планшетный ПК, EL Lightning Cable, Светодиодный свет |
| Расположение: | Шэньчжэнь, Гуандун |
| Тип бизнеса: | Производитель / Factory , Торговая компания |
| Основная продукция: | Мини Динамик , 2.0 Динамик , Переносной Динамик / Ноутбук Динамик , Динамик для USB / кард-ридер, Профессиональный Мини Динамик |
| Расположение: | Гуанчжоу, Гуандун |
| Тип бизнеса: | Производитель / Factory |
| Основная продукция: | Bluetooth Динамик , Мини Динамик , Vibro Динамик , Вибрация Динамик , USB Динамик |
| Расположение: | Гуанчжоу, Гуандун |
| Тип бизнеса: | Производитель / Factory , Торговая компания |
| Основная продукция: | Вибрация Динамик , Аксессуар для iPhone / iPod / iPad, Зарядное устройство USB, Автомобильное зарядное устройство USB, Резервный аккумулятор |
| Расположение: | Шэньчжэнь, Гуандун |
| Тип бизнеса: | Производитель / Factory |
| Основная продукция: | Вибро Динамик |
| Расположение: | Шэньчжэнь, Гуандун |
| Тип бизнеса: | Производитель / Factory , Торговая компания |
| Основная продукция: | Режущий диск, Режущий диск, Абразивный круг, Шлифовальный круг, Откидной круг |
| Mgmt.Сертификация: |
ISO 9000 |
| владение фабрикой: | Общество с ограниченной ответственностью |
| R & D Емкость: | OEM, собственный бренд |
| Расположение: | Цзиньхуа, Чжэцзян |
| Тип бизнеса: | Производитель / Factory , Другой , Физические лица / SOHO |
| Основная продукция: | Настольный калькулятор, Цифровые часы, Кожаные подарки, Подарки на солнечной энергии, Офисные подарки |
| Расположение: | Гуанчжоу, Гуандун |
| Тип бизнеса: | Производитель / Factory |
| Основная продукция: | Приемник USB-стикера DVB-T, USB Динамик , Портативный Динамик |
| Расположение: | Шэньчжэнь, Гуандун |
| Тип бизнеса: | Производитель / Factory |
| Основная продукция: | Vibro Динамик , Ноутбук Динамик , Портативный Динамик , Мини Динамик , 2.0 Динамик |
| Расположение: | Шэньчжэнь, Гуандун |
| Тип бизнеса: | Торговая компания |
| Основная продукция: | Динамик , Динамик Шкаф, Динамик Запчасти |
| Mgmt.Сертификация: |
ISO 9001 |
| владение фабрикой: | Общество с ограниченной ответственностью |
| R & D Емкость: | OEM, ODM |
| Расположение: | Шаосин, Чжэцзян |
| Тип бизнеса: | Производитель / Factory |
| Основная продукция: | Вибрация Динамик , Power Bank, Планшетный ПК, EL Lightning Cable, Светодиодный свет |
| Расположение: | Шэньчжэнь, Гуандун |
| Тип бизнеса: | Производитель / Factory , Торговая компания |
| Основная продукция: | Мини Динамик , 2.0 Динамик , Переносной Динамик / Ноутбук Динамик , Динамик для USB / кард-ридер, Профессиональный Мини Динамик |
| Расположение: | Гуанчжоу, Гуандун |
| Тип бизнеса: | Производитель / Factory |
| Основная продукция: | Bluetooth Динамик , Mini Динамик , Vibro Динамик , Вибрация Динамик , USB Динамик |
| Расположение: | Гуанчжоу, Гуандун |
| Тип бизнеса: | Производитель / Factory , Торговая компания |
| Основная продукция: | Режущий диск, Режущий диск, Абразивный круг, Шлифовальный круг, Откидной круг |
| Mgmt.Сертификация: |
ISO 9000 |
| владение фабрикой: | Общество с ограниченной ответственностью |
| R & D Емкость: | OEM, собственный бренд |
| Расположение: | Цзиньхуа, Чжэцзян |
| Тип бизнеса: | Производитель / Factory , Торговая компания |
| Основная продукция: | Вибрация Динамик , Аксессуар для iPhone / iPod / iPad, Зарядное устройство USB, Автомобильное зарядное устройство USB, Резервный аккумулятор |
| Расположение: | Шэньчжэнь, Гуандун |
| Тип бизнеса: | Производитель / Factory |
| Основная продукция: | Вибро Динамик |
| Расположение: | Шэньчжэнь, Гуандун |
| Тип бизнеса: | Производитель / Factory |
| Основная продукция: | Приемник USB-стикера DVB-T, USB Динамик , Портативный Динамик |
| Расположение: | Шэньчжэнь, Гуандун |
| Тип бизнеса: | Производитель / Factory , Торговая компания |
| Основная продукция: | Active Динамик , Тележка Динамик , Bluetooth Динамик , Аккумуляторная Динамик , 2.1 / 5.1 Мультимедиа Динамик |
| Mgmt. Сертификация: |
ISO 9001 |
| владение фабрикой: | Общество с ограниченной ответственностью |
| R & D Емкость: | OEM, ODM |
| Расположение: | Гуанчжоу, Гуандун |
