ЭПРА (электронный балласт) — принцип работы и схема подключения
Что такое ЭПРА и для чего он нужен
Применение электронной пуско-регулирующей аппаратуры или аппарата (сокращенно ЭПРА) дает существенную прибавку к сроку полезной эксплуатации осветительного оборудования этого вида.
ЭПРА – это очередной виток развития систем зажигания лампы. ЭПРА выпускается в виде отдельного модуля с контактами для подачи напряжения питания и контактами для подключения одной или нескольких ламп. Такой блок пришел на замену простой, но морально устаревшей схемы с дросселем и стартером. Такой конструкцией обычно оснащаются все современные светильники.
Устройство ЭПРА
Электронный пускорегулирующий аппарат (electronic ballast) является сложным электронным устройством. В состав входят:
- Фильтр помех: необходим для нивелирования влияния помех из электросети и в нее;
- Выпрямитель: необходим для преобразования переменного тока в постоянный;
- Опционально: корректор мощности;
- Сглаживающий фильтр: служит для снижения пульсаций;
- Балласт: аналог электро-магнитного дросселя.
В некоторых моделях инвертор может быть дополнен регулятором яркости. Для этого необходим внешний светорегулятор (либо ручной, либо автоматический на базе фоторезистора). Схем разработано очень много. Элементная база ЭПРА для дневных люминесцентных ламп весьма разнообразна: от мощных полевых транзисторов в мостовой схеме при нагрузках в сотни Ватт, до микросхем-драйверов в маломощных светильниках. Но тем не менее алгоритм работы един.
В упрощенном виде для одной лампы дневного света схема выглядит так:
Т.е. схема состоит всего из двух компонентов: люминесцентной лампы и электронного пускателя. С точки зрения электрика это намного проще классической схемы светильника при использовании электромагнитного дросселя и стартера. На клеммы N и L подается сетевое напряжение. Вывод ground – заземление. Для работы ЭПРА подключение заземляющего контакта не является обязательным и служит лишь для безопасной эксплуатации.
Схема подключения для двух ламп – аналогична.
В ней отсутствуют дополнительные элементы, схема дополнена разве что второй лампой, выводы которой подключены напрямую к электронному блоку.
Схемы ЭПРА сложны и состоят из множества электронных компонентов. Человеку без инженерного образования понять схему очень сложно. К тому же не каждый электрик сможет разобраться во внутреннем устройстве.
Один из вариантов принципиальной схемы ЭПРА
Это достаточно простая схема для инженера-электроника. В упрощенном понимании схема работает следующем образом. Выпрямление производится двухполупериодным выпрямителем – диодным мостом. Сглаживание пульсаций выполняется электролитическим конденсатором, рассчитанным на напряжение выше сетевого, так как амплитудное значение синусоиды для сети переменного тока примерно в полтора раза выше сетевого (√2*220В). Остальными процессами управляет микросхема. За подачу напряжения на лампы отвечают полевые транзисторы. Далее преобразователь работает автономно, частота не изменяется.
Знание электроники позволяет создать и схему питания люминесцентной лампы от низковольтных источников. Схема получается достаточно компактна. Самое важно правильно намотать трансформатор.
Принципиальная схема питания люминесцентной лампы от низковольтного источника
Принцип работы пускателя
Какая бы ни была применена схема для пуска люминесцентной лампы. Общий принцип работы остается неизменным. В принципе, сходные процессы происходят при использовании дросселя и стартера. Всего три фазы:
- Первоначальный прогрев электродов. В ЭПРА это происходит достаточно мягким повышением напряжения на вольфрамовые нити.
- Поджиг. В этот момент схема подает высоковольтный импульс (обычно около полутора киловольт). Этого достаточно для электрического пробоя газа и паров ртути. Напряжение поджига у люминесцентных ламп существенно выше напряжения горения.
- Горение. После высоковольтного импульса схема снижает напряжение до необходимого для поддержания тлеющего разряда. Частота переменного тока на электродах может достигать 38 кГц в зависимости от схемы.
В ЭПРА поджигающей импульс обеспечивается электронной схемой. В классической схеме – за счет энергии, накопленной дросселем. Прогрев электродов также обеспечивает ЭПРА. При стартерной схеме включения, электроды прогреваются в момент замыкания контактов стартера. Его можно заменить кнопкой без фиксации.
Схемы подключения
Разработка таких устройств велась для минимизации конструкции светильника и замещения крупногабаритного дросселя и стартера одним единственным модулем, который подключается к сети питания переменного тока и к электродам люминесцентной лампы.
ЭПРА лишены всех минусов классических схем подключения.
Существуют модули, предназначенные для одновременного подключения четырех ламп.
Подключение ЭПРА к четырем лампам
Как в случае с одной или двумя лампами, схема не требует никаких дополнительных элементов. Модуль ЭПРА соединяется напрямую с люминесцентной лампой.
Схема подключения ЭПРА с одной лампой

Схема подключения ЭПРА 4х18 Вт (Пример:Navigator NB-ETL-418-EA3)

Схема подключения ЭПРА 2х36 Вт (Пример:ELECTRONIC BALLAST ETL-236)

Схема подключения ЭПРА 2х18 Вт (Пример:Navigator NB-ETL-218-EA3)
Во всех случаях выключатель рекомендовано ставить именно на фазовый провод. При наличии нуля потенциал может сохраняться. Об этом будет говорить слабое мерцание ламп в выключенном положении. С рабочими, но дешевыми ЭПРА иногда тоже наблюдается такое явление. Возможно, что причина в том, что с электролитического конденсатора не ушел полностью заряд. В этом случая поможет простая доработка: достаточно зашунтировать электролитический конденсатор резистором на сотню килоом.
Ремонт ЭПРА
Если модуль ЭПРА вышел из строя, то для его ремонта потребуются определенные знания электроники и умение пользоваться мультиметром. Если базовых знаний электроники нет, то лучше всего просто произвести замену блока целиком, либо отдать в мастерскую на ремонт. Чтобы рассмотреть подробности ремонта ЭПРА не хватит многотомника.
Поиск неисправности необходимо начинать с осмотра платы. Неисправные электронные элементы имеют характерную черному. Корпуса деталей могут почернеть, а на плате будет заметно темное пятно. Обязательно нужно просмотреть и токоведущие дорожки.
Как и любом ремонте, часто, перегоревший элемент – это не причина, а следствие.
Инструментальную диагностику начинаем с проверки предохранителя. Как правило на плате он обозначается латинской буквой F и цифрой – порядковым номером.
Прозвонка элементов ЭПРА с помощью мультиметра
При ремонте балласта для люминесцентных ламп обратите внимание на электролитические конденсаторы. Если конденсатор деформирован – вздулся, он подлежит замене. Здесь важно использовать конденсатор с напряжением не ниже того, который был установлен. Больше – можно, меньше – нет. Емкость не желательно менять. Обязательно соблюсти полярность. Неправильная полярность – основная причина взрыва конденсатора.
Далее стоит произвести прозвонку полупроводников. Диоды не должны быть в пробое – при любой полярности щупов мультиметра Вы не должны слышать писк. Тоже касается и униполярных транзисторов. Затвор, исток, сток не должны прозваниваться накоротко в любых позициях.

Большинство мастеров сервисных центров предпочитают не браться за ремонт схемы пускателя. Да и потребителю могут выставить счет на сумму большую, чем стоит новый аппарат. Мастера считают, что при выходе более одного компонента на плате, ремонт считается экономически нецелесообразным.
Выбор ЭПРА.
Если Вы решились на модернизацию светильников путем замены дросселя и стартера на современный электронный пускатель для люминесцентных ламп, то сначала стоит выбрать производителя. От неизвестных марок и подозрительно дешевых устройств лучше отказаться. Но и нельзя сразу сказать, что дешево – это плохо и недолговечно. Информация сегодня открыта вся, желательно ознакомиться и с отзывами по конкретной модели в Интернете. Среди производителей внимания заслуживают:
- Helvar,
- Philips,
- Osram,
- Tridonic
Виды ЭПРА
При выборе важно изучить документацию. Наиболее важны следующие характеристики:
- Тип источника света,
- Мощность источников света,
- Условия и режимы эксплуатации.
У некоторых моделей марок Tridonic, Philips, Helvar имеется возможность подключения как переменного напряжения (~220), так и постоянного (=220).
Плюсы и минусы.
Подводя итоги, можно сказать, что, как и любое электронное изделие, электронный пускатель обладает достоинствами и недостатками.
Плюсы
- Больший срок эксплуатации люминесцентной лампы.
- Больший КПД, меньшие потери (как минимум, отсутствует постоянное перемагничивание сердечника дросселя). Экономия до 30 процентов.
- Нет реактивных выбросов в сеть питания. Не создают помехи другой аппаратуре.
- Отсутствие мерцания при пуске и эффекта стробирования при работе.
- Автоматика отключается при выходе лампы из строя.
- Плавный прогрев электродов.
- Стабильный световой поток при скачках напряжения.
- Возможность работы и на постоянном токе (не все модели).
- Имеют защиту от короткого замыкания.
- Отсутствие характерного шума.
- Возможен запуск ламп при низких температурах окружающей среды.
Минусы
- Некачественные, дешевые ЭПРА – недолговечны.
- Главный недостаток – цена (они окупаются со временем).
- Часть моделей не совместимы со светодиодными аналогами люминесцентных ламп.
как работает + схемы подключения
Вас интересует, зачем нужен электронный модуль ЭПРА для люминесцентных ламп и как его следует подключить? Правильный монтаж энергосберегающих светильников позволит многократно продлить их срок эксплуатации, ведь верно? Но вы не знаете, как подключить ЭПРА и нужно ли это делать?
Мы расскажем вам о назначении электронного модуля и его подключении – в статье рассмотрены конструкционные особенности этого аппарата, благодаря которому формируется так называемое стартерное напряжение, а также поддерживается оптимальный рабочий режим светильников.
Приведены принципиальные схемы подключения люминесцентных лампочек с применением электронного пускорегулятора, а также видеорекомендации по применению подобных аппаратов. Которые являются неотъемлемой частью схемы газоразрядных ламп, несмотря на то что конструктивное исполнение таких источников света может значительно отличаться.
Содержание статьи:
Конструкции пускорегулирующих модулей
Конструкции промышленных и бытовых , как правило, оснащаются модулями ЭПРА. Аббревиатура читается вполне доходчиво – электронный пускорегулирующий аппарат.
Электромагнитное устройство старого образца
Рассматривая конструкцию этого устройства из серии электромагнитной классики, сразу можно отметить явный недостаток – громоздкость модуля.
Правда, конструкторы всегда стремились минимизировать габаритные размеры ЭМПРА. В какой-то степени это удалось, судя по современным модификациям уже в виде ЭПРА.


Набор функциональных элементов электромагнитного пускорегулирующего устройства. Его составными частями, как видно, являются всего два компонента – дроссель (так называемый балласт) и стартер (схема формирования разряда)
Громоздкость электромагнитной конструкции обусловлена внедрением в схему крупногабаритного дросселя – обязательного элемента, предназначенного сглаживать сетевое напряжение и выступать в качестве балласта.
Помимо дросселя, в состав схемы ЭМПРА входят (один или два). Очевидна зависимость качества их работы и долговечности лампы, т. к. дефект стартера вызывает фальшивый старт, что означает перегрузку по току на нитях накала.


Так выглядит один из конструктивных вариантов стартера пускорегулирующего электромагнитного модуля люминесцентных ламп. Существует масса других конструкций, где отмечается разница в размерах, материалах корпуса
Наряду с ненадежностью стартерного пуска, люминесцентные лампы страдают от эффекта стробирования. Проявляется он в виде мерцания с определенной частотой, близкой к 50 Гц.
Наконец, пускорегулирующий аппарат обеспечивает значительные энергетические потери, то есть в целом снижает КПД ламп люминесцентного типа.
Усовершенствование конструкции до ЭПРА
Начиная с 1990 годов, схемы люминесцентных ламп все чаще стали дополнять усовершенствованной конструкцией пускорегулирующего модуля.
Основу модернизированного модуля составили полупроводниковые электронные элементы. Соответственно, уменьшились габариты устройства, а качество работы отмечается на более высоком уровне.


Результат модификации электромагнитных регуляторов – электронные полупроводниковые устройства запуска и регулировки свечения люминесцентных ламп. С технической точки зрения, отличаются более высокими эксплуатационными показателями
Внедрение полупроводниковых ЭПРА привело практически к полному исключению недостатков, какие присутствовали в схемах аппаратов устаревшего формата.
Электронные модули показывают качественную стабильную работу и увеличивают долговечность люминесцентных светильников.
Более высокий КПД, плавное регулирование яркости, повышенный коэффициент мощности – все это преимущественные показатели новых модулей ЭПРА.
Из чего состоит приспособление?
Главными составляющими элементами схемы электронного модуля являются:
- выпрямительное устройство;
- фильтр электромагнитного излучения;
- корректор коэффициента мощности;
- фильтр сглаживания напряжения;
- инверторная схема;
- дроссельный элемент.
Схемное построение предусматривает одну из двух вариаций – мостовая либо полумостовая. Конструкции, где используется мостовая схема, как правило, поддерживают работу с лампами высокой мощности.


Примерно на такие приборы света (мощностью от 100 ватт) рассчитаны пускорегулирующие модули, выполненные по мостовой схеме. Которая, кроме поддержки мощности, оказывает положительное влияние на характеристики питающего напряжения
Между тем, преимущественно в составе люминесцентных светильников эксплуатируются модули, построенные на базе полумостовой схемы.
Такие приборы на рынке встречаются чаще по сравнению с мостовыми, т. к. для традиционного применения достаточно светильников мощностью до 50 Вт.
Особенности работы аппарата
Условно функционирование электроники можно разделить на три рабочих этапа. Первым делом включается функция предварительного прогрева нитей накала, что является важным моментом в плане долговечности газовых приборов света.
Особенно необходимой эта функция видится в условиях низкотемпературной окружающей среды.


Вид рабочей электронной платы одной из моделей пускорегулирующего модуля на полупроводниковых элементах. Эта небольшая легкая плата полностью заменяет функционал массивного дросселя и добавляет ряд улучшенных свойств
Затем схемой модуля запускается функция генерации импульса высоковольтного импеданса – уровень напряжения около 1,5 кВ.
Присутствие напряжения такой величины между электродами неизбежно сопровождается пробоем газовой среды баллона люминесцентной лампы – зажиганием лампы.
Наконец, подключается третий этап работы схемы модуля, основная функция которого заключается в создании стабилизированного напряжения горения газа внутри баллона.
Уровень напряжения в этом случае относительно невысок, чем обеспечивается малое потребление энергии.
Принципиальная схема пускорегулятора
Как уже отмечалось, часто используемой конструкцией является модуль ЭПРА, собранный по двухтактной полумостовой схеме.


Принципиальная схема полумостового устройства запуска и регулировки параметров люминесцентных светильников. Однако это далеко не единственное схемное решение, какие применяются для изготовления ЭПРА
Работает такая схема в следующей последовательности:
- Сетевое напряжение в 220В поступает на диодный мост и фильтр.
- На выходе фильтра образуется постоянное напряжение в 300-310В.
- Инверторным модулем наращивается частота напряжения.
- От инвертора напряжение проходит на симметричный трансформатор.
- На трансформаторе за счет управляющих ключей формируется необходимый рабочий потенциал для люминесцентной лампы.
Ключи управления, установленные в цепи двух секций первичной и на вторичной обмотке, регулируют требуемую мощность.
Поэтому на вторичной обмотке формируется свой потенциал для каждого этапа работы лампы. Например, при разогреве нитей накала один, в режиме текущей работы другой.

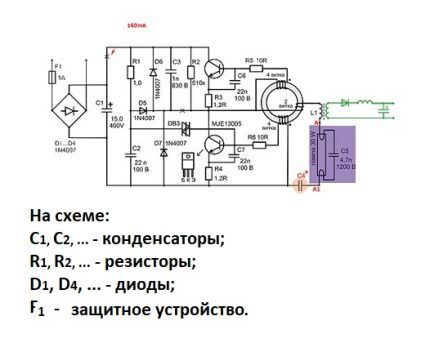

Рассмотрим принципиальную схему полумостового ЭПРА для ламп мощностью до 30 Вт. Здесь сетевое напряжение выпрямляется сборкой из четырех диодов.
Выпрямленное напряжение от диодного моста попадает на конденсатор, где сглаживается по амплитуде, фильтруется от гармоник.


На качество работы схемы оказывает влияние правильный подбор электронных элементов. Нормальная работа характеризуется параметром тока на плюсовом выводе конденсатора С1. Длительность импульса розжига светильника определяется конденсатором С4
Далее посредством инвертирующей части схемы, собранной на двух ключевых транзисторах (полумост), напряжение, поступившее из сети с частотой 50 Гц, преобразуется в потенциал с более высокой частотой – от 20 кГц.
Он подается уже на клеммы люминесцентной лампы для обеспечения рабочего режима.
Примерно по такому же принципу действует мостовая схема. Разница состоит лишь в том, что в ней используются не два инвертора, а четыре ключевых транзистора. Соответственно, схема несколько усложняется, добавляются дополнительные элементы.


Узел схемы инвертора, собранный по мостовой схеме. Здесь в работе узла участвуют не два, а четыре ключевых транзистора. Причем зачастую предпочтение отдается полупроводниковым элементам полевой структуры. На схеме: VT1…VT4 – транзисторы; Tp – трансформатор тока; Uп, Uн – преобразователи
Между тем именно мостовой вариант сборки обеспечивает подключение большого количества ламп (более двух) на одном . Как правило, устройства, собранные по мостовой схеме, рассчитаны на мощность нагрузки от 100 Вт и выше.
Варианты подключения люминесцентных ламп
В зависимости от схемных решений, используемых в конструкции пускорегулирующих аппаратов, варианты подключения могут быть самые разные.
Если одна модель устройства поддерживает, к примеру, подключение одного светильника, другая модель может поддерживать уже одновременную работу четырех ламп.


Простейший вариант питания светильника через электромагнитный пускорегулирующий элемент: 1 – нить накала; 2 – стартер; 3 – стеклянная колба; 4 – дроссель; L – фазная линия питания; N – нулевая линия
Самым простым подключением видится вариант с электромагнитным устройством, где основными элементами схемы являются лишь и стартер.
Здесь от сетевого интерфейса фазная линия соединяется к одной из двух клемм дросселя, а нулевой провод подводится на одну клемму люминесцентной лампы.
Фаза, сглаженная на дросселе, отводится от его второй клеммы и соединяется на вторую (противоположную) клемму.
Остающиеся свободными еще две клеммы лампы подключаются к розетке стартера. Вот, собственно, и вся схема, которая до появления электронных полупроводниковых моделей ЭПРА использовалась повсеместно.


Вариант подключения двух люминесцентных светильников через один дроссель: 1 – фильтрующий конденсатор; 2 – дроссель, по мощности равный мощности двух приборов света; 3, 4 – лампы; 5,6 – стартеры запуска; L – фазная линия питания; N – нулевая линия
На базе этой же схематики реализуется решение с подключением двух люминесцентных ламп, одного дросселя и двух стартеров. Правда в этом случае требуется подбирать дроссель по мощности, исходя из суммарной мощности газовых светильников.
Дроссельный схемный вариант можно доработать с целью устранения дефекта стробирования. Он довольно часто возникает именно на светильниках с электромагнитным ЭПРА.
Доработка сопровождается дополнением схемы диодным мостом, который включается после дросселя.
Подключение к электронным модулям
Варианты подключения люминесцентных ламп на электронных модулях несколько отличаются. Каждый электронный пускорегулирующий аппарат имеет входные клеммы для подачи сетевого напряжения и выходные клеммы под нагрузку.
В зависимости от конфигурации ЭПРА, подключается одна или несколько ламп. Как правило, на корпусе прибора любой мощности, рассчитанного на подключение соответствующего количества светильников, имеется принципиальная схема включения.


Порядок подключения люминесцентных светильников к устройству пуска и регулирования, действующего на полупроводниковых элементах: 1 – интерфейс для сети и заземления; 2 – интерфейс для светильников; 3,4 – светильники; L – фазная линия питания; N – нулевая линия; 1…6 – контакты интерфейса
На схеме выше, к примеру, предусматривается питание максимум двух люминесцентных ламп, так как в схеме используется модель двухлампового балласта.
Два интерфейса прибора рассчитаны так: один для подключения сетевого напряжения и заземляющего провода, второй для подключения ламп. Этот вариант тоже из серии простых решений.
Аналогичный прибор, но рассчитанный уже для работы с четырьмя лампами, отличается наличием увеличенного числа клемм на интерфейсе подключения нагрузки. Сетевой интерфейс и линия подключения заземления остаются без изменений.


Разводка подключения по четырехламповому варианту. В качестве устройства запуска и регулирования также используется электронный полупроводниковый ЭПРА. На схеме 1…10 – контакты интерфейса устройства пуска и регулирования
Однако наряду с простыми устройствами, – одно-, двух-, четырехламповыми – встречаются пускорегулирующие конструкции, схематика которых предусматривает использование функции регулировки свечения люминесцентных ламп с помощью.
Это так называемые управляемые модели регуляторов. Рекомендуем подробнее ознакомиться с принципом работы осветительных приборов.
Чем отличаются подобные приборы от уже рассмотренных устройств? Тем, что в дополнение к сетевому и нагрузочному оснащаются еще интерфейсом для подключения управляющего напряжения, уровень которого обычно составляет 1-10 вольт постоянного тока.


Четырехламповая конфигурация с возможностью плавной регулировки яркости свечения: 1 – переключатель режима; 2 – контакты подвода управляющего напряжения; 3 – заземляющий контакт; 4, 5, 6, 7 – люминесцентные лампы; L – фазная линия питания; N – нулевая линия; 1…20 – контакты интерфейса устройства пуска и регулирования
Таким образом, разнообразие конфигурации электронных пускорегулирующих модулей позволяет организовать системы осветительных приборов разного уровня. Имеется в виду не только уровень мощности и охвата площадей, но также уровень управления.
Выводы и полезное видео по теме
Видеоматериал, сделанный на основе практики электромонтера, рассказывает и показывает — какой прибор из двух должен быть признан конечным пользователем более качественным и практичным.
Этот сюжет лишний раз подтверждает, что простые решения выглядят надёжными и долговечными:
Между тем ЭПРА продолжают совершенствоваться. На рынке периодически появляются новые модели таких приборов. Электронные конструкции тоже не лишены недостатков, но по сравнению с электромагнитными вариантами, явно показывают лучшие технические и эксплуатационные качества.
Вы разбираетесь в вопросах принципа работы и схем подключения ЭПРА и хотите дополнить изложенный выше материал личными наблюдениями? Или хотите поделиться полезными рекомендациями по нюансам ремонта, замены или выбора пускорегулирующего аппарата? Пишите, пожалуйста, свои комментарии к этой записи в блоке ниже.
что это такое, схема подключения к светильникам и лампам, фото, видео
Автор Aluarius На чтение 8 мин. Просмотров 3.4k. Опубликовано
Люминесцентные лампы напрямую от сети в 220 вольт не работают. Им необходим специальный переходник, который будет стабилизировать напряжение и сглаживать пульсацию тока. Этот прибор носит название пускорегулирующая аппаратура (ПРА), состоящая из дросселя, с помощью которого сглаживается пульсация, стартер, используемый как пускатель, и конденсатор для стабилизации напряжения. Правда, ПРА в этом виде – это старый блок, который постепенно выводится из оборота. Все дело в том, что ему на смену пришла новая модель – ЭПРА, то есть, тот же пускорегулирующий аппарат, только электронного типа. Итак, давайте разберемся в ЭПРА – что это такое, его схема и основные составляющие.
Конструкция и принцип работы ЭПРА
По сути, ЭПРА – это электронное плато, небольшого размера, в состав которого входит несколько специальных электронных элемента. Компактность конструкции дает возможность установить плато в светильник вместо дросселя, стартера и конденсатора, которые все вместе занимают больше места, чем ЭПРА. При этом схема подключения достаточно проста. О ней чуть ниже.
Преимущества
- Люминесцентная лампа с ЭПРА включается быстро, но плавно.
- Она не моргает и не шумит.
- Коэффициент мощности – 0,95.
- Новый блок практически не греется по сравнению с устаревшим, а это прямая экономия электрического тока до 22%.
- Новый пусковой блок снабжен несколькими видами защиты лампы, что повышает ее пожарную безопасность, безопасность эксплуатации, а также продлевает в несколько раз срок службы.
- Обеспечение плавного свечения, без мерцания.

Внимание! Современные правила охраны труда предписывают использовать в рабочих помещениях люминесцентные лампы, снабженные именно этой новой аппаратурой.
Схема устройства
Начнем с того, что люминесцентные лампы – это газоразрядные источники света, которые работают по следующей технологии. В стеклянной колбе находятся пары ртути, в которые подается электрический разряд. Он-то и образует ультрафиолетовое свечение. На саму колбу изнутри нанесен слой люминофора, который преобразует ультрафиолетовые лучи в видимый глазами свет. Внутри лампы всегда находится отрицательное сопротивление, вот почему они не могут работать от сети в 220 вольт.
Но тут необходимо выполнить два основных условия:
- Разогреть две нитки накала.
- Создать большое напряжение до 600 вольт.
Внимание! Величина напряжения прямо пропорциональна длине люминесцентной лампы. То есть, для коротких светильников мощностью 18 Вт оно меньше, для длинных мощностью выше 36 Вт больше.
Теперь сама схема ЭПРА.
Начнем с того, что люминесцентные лампы, к примеру, ЛВО 4×18, со старым блоком всегда мерцали и издавали неприятный шум. Чтобы этого избежать, необходимо подать на нее ток частотой колебания более 20 кГц. Для этого придется повысить коэффициент мощности источника света. Поэтому реактивный ток должен возвращаться в специальный накопитель промежуточного типа, а не в сеть. Кстати, накопитель с сетью никак не связан, но именно он питает лампу, если случиться сетевой переход напряжения через ноль.
Как работает
Итак, сетевое напряжение в 220 вольт (оно переменное) преобразуется в постоянное с показателем 260-270 вольт. Сглаживание производится с помощью электролитического конденсатора С1.
После чего постоянное напряжение необходимо перевести в высокочастотное напряжение до 38 кГц. За это отвечает полумостовой преобразователь двухтактного типа. В состав последнего входят два активных элемента, которые собой представляют два высоковольтных транзистора (биполярных). Их обычно называют ключами. Именно возможность перевода постоянного напряжения в высокочастотное дает возможность уменьшить габариты ЭПРА.

В схеме устройства (балласта) также присутствует трансформатор. Он является одновременно и управляющим элементом преобразователя, и нагрузкой для него. Этот трансформатор имеет три обмотки:
- Одна из них рабочая, в которой всего лишь два витка. Через нее происходит нагрузка на цепь.
- Две – управляющие. В каждой по четыре витка.
Особую роль во всей этой электрической схеме играет динистор симметричного типа. В схеме он обозначен, как DB3. Так вот этот элемент отвечает за запуск преобразователя. Как только напряжение в соединениях его подключения превышает допустимый порог, он открывается и подает импульс на транзистор. После чего происходит запуск преобразователя в целом.
Далее происходит следующее:
- С управляющих обмоток трансформатора импульсы поступают на транзисторные ключи. Эти импульсы являются противофазными. Кстати, открытие ключей вызывает наводку на двух обмотках и на рабочей тоже.
- Переменное напряжение с рабочей обмотки подается на люминесцентную лампу через последовательно установленные элементы: первая и вторая нить накала.
Внимание! Емкость и индуктивность в электрической цепи подбираются таким образом, чтобы в ней возникал резонанс напряжений. Но при этом частота преобразователя должна быть неизменной.
Обратите внимание, что на конденсаторе С5 будет происходить самое большое падение напряжения. Именно этот элемент и зажигает люминесцентную лампу. То есть, получается так, что максимальная сила тока разогревает две нити накала, а напряжение на конденсаторе С5 (оно большое) зажигает источник света.
По сути, светящаяся лампа должна снизить свое сопротивление. Так оно и есть, но снижение происходит незначительно, поэтому резонансное напряжение все еще присутствует в цепи. Это и есть причина, по которой лампа продолжает светиться. Хотя дроссель L1 создает ограничения тока на показатель разницы сопротивлений.
Преобразователь продолжает после запуска работать в автоматическом режиме. При этом его частота не меняется, то есть, идентична частоте запуска. Кстати, сам запуск длится меньше одной секунды.
Тестирование
Перед тем как запустить ЭПРА в производство проводились всевозможные тесты, которые показатели, что встроенный люминесцентный светильник может работать в достаточно широком диапазоне подаваемых на него напряжений. Диапазон составил 100-220 вольт. При этом оказалось, что частота преобразователя изменяется в следующей последовательности:
- При 220 вольт она составила 38 кГц.
- При 100 вольтах 56 кГц.
Но необходимо отметить, что при снижении напряжения до 100 вольт яркость свечения источника света явно уменьшилась. И еще один момент. На люминесцентный светильник всегда подается ток переменного типа. Это создает условия его равномерного износа. А точнее сказать, износа его нитей накаливания. То есть, увеличивается срок эксплуатации самой лампы. При тестировании лампы постоянным током, срок ее службы снизился в два раза.
Причины неисправностей
Итак, по каким причинам люминесцентная лампа может не гореть?
- Трещины в местах пайки на плате. Все дело в том, что при включении светильника плата начинает нагреваться. После того как он будет включен, происходит остывание блока ЭПРА. Перепады температуре негативно влияют на места пайки, поэтому появляется вероятность обрыва схемы. Исправить неполадку можно пайкой обрыва или даже обычной его чисткой.
- Если произошел обрыв нити накаливания, то сам блок ЭПРА остается в исправном состоянии. Так что эту проблему можно решить просто – заменить сгоревшую лампу новой.
- Скачки напряжения являются основной причиной выхода из строя элементов электронного ПРА. Чаще всего выходит из строя транзистор. Производители пускорегулирующей аппаратуры не стали усложнять схему, поэтому варисторов в ней нет, который бы и отвечали за скачки. Кстати, и установленный в цепь предохранитель также от скачков напряжения не спасает. Он срабатывает лишь в том случае, если один из элементов схемы будет пробит. Поэтому совет – скачки напряжения обычно присутствуют в непогоду, поэтому не стоит включать люминесцентную лампу, когда за окном сильный дождь или ветер.
- Неправильно проведена схема подключения аппарата к лампам.
Это интересно
В настоящее время ЭПРА устанавливаются не только с газоразрядными источниками света, но и с галогенными и светодиодными лампами. При этом нельзя использовать один аппарат, предназначенный для одного вида ламп, к другой лампе. Во-первых, не подойдут по параметрам. Во-вторых, у них разные схемы.
При выборе ЭПРА необходимо учитывать мощность лампы, в которую он будет устанавливаться.
Оптимальный вариант модели – это аппараты с защитой от нестандартных режимов работы источника света и от деактивации их.
Обязательно обратите внимание на позицию в паспорте или инструкции, где указано, в каких погодных климатических условиях электронный ПРА может работать. Это влияет и на качество эксплуатации, и на срок службы.
Подключение
И последнее – это схема подключения. В принципе, ничего сложного. Обычно производитель прямо на коробке указывает эту самую схему подключения, где точно по клеммам указаны и номера, и контур подключения. Обычно для вводного контура – три клеммы: ноль, фаза и заземление. Для выходного на лампы – по две клеммы, то есть попарно, на каждую лампу.
Электронный пускорегулирующий аппарат. Что нужно знать о ЭПРА?

Здравствуйте, уважаемые читатели и гости сайта Power Coup Electric. В сегодняшней статье мы расскажем вам про ЭПРА (электронный пускорегулирующий аппарат), так же познакомим вас со схемой данного устройства и рассмотрим основные причины его неисправностей.
Итак, потолочные и настенные светильники с люминесцентными лампами давно исправно служат в различных офисных, служебных и бытовых помещениях.
По виду, количеству устанавливаемых ламп и их мощности эти светильники отличаются широким разнообразием. Этим объясняется их широкая популярность. Но до относительно недавнего времени людям приходилось мириться с некоторыми их недостатками.
Дело в том, что люминесцентная лампа не может напрямую подключаться к сети, для работы ей нужны определенные условия подачи напряжения и контроль тока. Проблему эту решает пускорегулирующая аппаратура (ПРА) для люминесцентных ламп.
Прежде это был целый набор: стартер (биметаллический контакт для пуска лампы), дроссель (для сглаживания пульсаций тока) и конденсатор (для стабилизации напряжения). Вся эта аппаратура имела склонность сильно нагреваться, шуметь при работе и частенько выходить из строя, попутно портя лампы.
Люминесцентная лампа включенная с помощью дросселя и стартера
Недостатки эти удалось устранить, когда появился электронный пускорегулирующий аппарат – ЭПРА. Конструктивно ЭПРА представляет собой электронный блок на одной плате, который легко монтируется в составе светильника и не занимает много места. Лампы светильника подключаются к ЭПРА по простой и понятной схеме, прилагаемой к каждому блоку, а дроссель, стартер и конденсатор просто убираются.
Люминесцентные светильники, оснащенные ЭПРА, запускаются плавно и быстро, без неприятных морганий и шума. Кроме того, блок ЭПРА греется намного меньше, чем устаревшая пусковая аппаратура, а это ведет к экономии электроэнергии.

Электронный пускорегулирующий аппарат (ЭПРА)
В каждом блоке ЭПРА реализовано несколько видов защит для лампы, поэтому переживать за ее сохранность и пожарную безопасность уже не придется.
Электронный пускорегулирующий аппарат обеспечивает лампам светильника ровное и приятное глазу свечение. Кто был вынужден долго работать при свете люминесцентных светильников со старой пускорегулирующей аппаратурой, тот знает, насколько быстро устают глаза от их мерцающего света.
ЭПРА полностью устраняет эту проблему, ведь не зря современными требованиями правил охраны труда во всех офисных помещениях люминесцентные светильники предписано оснащать этим надежным электронным устройством.
Схема устройства
Начнем с того, что люминесцентные лампы – это газоразрядные источники света, которые работают по следующей технологии. В стеклянной колбе находятся пары ртути, в которые подается электрический разряд. Он-то и образует ультрафиолетовое свечение. На саму колбу изнутри нанесен слой люминофора, который преобразует ультрафиолетовые лучи в видимый глазами свет. Внутри лампы всегда находится отрицательное сопротивление, вот почему они не могут работать от сети в 220 вольт.
Но тут необходимо выполнить два основных условия:
- Разогреть две нитки накала
- Создать большое напряжение до 600 вольт
Величина напряжения прямо пропорциональна длине люминесцентной лампы. То есть, для коротких светильников мощностью 18 Вт оно меньше, для длинных мощностью выше 36 Вт больше.
Теперь сама схема ЭПРА.
Начнем с того, что люминесцентные лампы со старым блоком ПРА всегда мерцали и издавали неприятный шум. Чтобы этого избежать, необходимо подать на лампу ток частотой колебания более 20 кГц. Для этого придется повысить коэффициент мощности источника света. Поэтому реактивный ток должен возвращаться в специальный накопитель промежуточного типа, а не в сеть. Кстати, накопитель с сетью никак не связан, но именно он питает лампу, если случиться сетевой переход напряжения через ноль.
Как работает электронный пускорегулирующий аппарат
Итак, сетевое напряжение в 220 вольт (оно переменное) преобразуется в постоянное с показателем 260-270 вольт. Сглаживание производится с помощью электролитического конденсатора С1.
После чего постоянное напряжение необходимо перевести в высокочастотное напряжение до 38 кГц. За это отвечает полумостовой преобразователь двухтактного типа. В состав последнего входят два активных элемента, которые собой представляют два высоковольтных транзистора (биполярных). Их обычно называют ключами. Именно возможность перевода постоянного напряжения в высокочастотное дает возможность уменьшить габариты ЭПРА.
В схеме устройства (балласта) также присутствует трансформатор. Он является одновременно и управляющим элементом преобразователя, и нагрузкой для него. Этот трансформатор имеет три обмотки:
- Одна из них рабочая, в которой всего лишь два витка. Через нее происходит нагрузка на цепь
- Две – управляющие. В каждой по четыре витка
Особую роль во всей этой электрической схеме играет динистор симметричного типа. В схеме он обозначен, как DB3. Так вот этот элемент отвечает за запуск преобразователя. Как только напряжение в соединениях его подключения превышает допустимый порог, он открывается и подает импульс на транзистор. После чего происходит запуск преобразователя в целом.
Далее происходит следующее:
- С управляющих обмоток трансформатора импульсы поступают на транзисторные ключи. Эти импульсы являются противофазными. Кстати, открытие ключей вызывает наводку на двух обмотках и на рабочей тоже
- Переменное напряжение с рабочей обмотки подается на люминесцентную лампу через последовательно установленные элементы: первая и вторая нить накала
Емкость и индуктивность в электрической цепи подбираются таким образом, чтобы в ней возникал резонанс напряжений. Но при этом частота преобразователя должна быть неизменной.
Обратите внимание, что на конденсаторе С5 будет происходить самое большое падение напряжения. Именно этот элемент и зажигает люминесцентную лампу. То есть, получается так, что максимальная сила тока разогревает две нити накала, а напряжение на конденсаторе С5 (оно большое) зажигает источник света.
По сути, светящаяся лампа должна снизить свое сопротивление. Так оно и есть, но снижение происходит незначительно, поэтому резонансное напряжение все еще присутствует в цепи. Это и есть причина, по которой лампа продолжает светиться. Хотя дроссель L1 создает ограничения тока на показатель разницы сопротивлений.
Преобразователь продолжает после запуска работать в автоматическом режиме. При этом его частота не меняется, то есть, идентична частоте запуска. Кстати, сам запуск длится меньше одной секунды.
Причины неисправностей
Итак, по каким причинам люминесцентная лампа может не гореть?
- Трещины в местах пайки на плате. Все дело в том, что при включении светильника плата начинает нагреваться. После того как он будет включен, происходит остывание блока ЭПРА. Перепады температуры негативно влияют на места пайки, поэтому появляется вероятность обрыва схемы. Исправить неполадку можно пайкой обрыва или даже обычной его чисткой.
- Если произошел обрыв нити накаливания, то сам блок ЭПРА остается в исправном состоянии. Так что эту проблему можно решить просто – заменить сгоревшую лампу новой.
- Скачки напряжения являются основной причиной выхода из строя элементов электронного ПРА. Чаще всего выходит из строя транзистор. Производители пускорегулирующей аппаратуры не стали усложнять схему, поэтому варисторов в ней нет, который бы и отвечали за скачки. Кстати, и установленный в цепь предохранитель также от скачков напряжения не спасает. Он срабатывает лишь в том случае, если один из элементов схемы будет пробит. Поэтому совет – скачки напряжения обычно присутствуют в непогоду, поэтому не стоит включать люминесцентную лампу, когда за окном сильный дождь или ветер.
- Неправильно проведена схема подключения аппарата к лампам.
Это интересно
В настоящее время ЭПРА устанавливаются не только с газоразрядными источниками света, но и с галогенными и светодиодными лампами. При этом нельзя использовать один аппарат, предназначенный для одного вида ламп, к другой лампе. Во-первых, не подойдут по параметрам. Во-вторых, у них разные схемы.
При выборе ЭПРА необходимо учитывать мощность лампы, в которую он будет устанавливаться.
Оптимальный вариант модели – это аппараты с защитой от нестандартных режимов работы источника света и от деактивации их.
Обязательно обратите внимание на позицию в паспорте или инструкции, где указано, в каких погодных климатических условиях электронный пускорегулирующий аппарат может работать. Это влияет и на качество эксплуатации, и на срок службы.
Подключение ЭПРА
И последнее – это схема подключения. В принципе, ничего сложного. Обычно производитель прямо на коробке указывает эту самую схему подключения, где точно по клеммам указаны и номера, и контур подключения. Обычно для вводного контура – три клеммы: ноль, фаза и заземление. Для выходного на лампы – по две клеммы, то есть попарно, на каждую лампу.
Смотрите также по теме:
Как выбрать блок розжига металлогалогенных ламп?
Уличные светодиодные светильники, их разновидности и отличия.
Будем рады, если подпишетесь на наш Блог!
[wysija_form id=»1″]
Подключение люминесцентных ламп через ЭПРА
Улучшить работу люминесцентного светильника, убрав надоедливое гудение, раздражающее моргание, и повысить яркость свечения вполне реально самому. Достаточно лишь заменить устаревшую схему дроссельного управления на современный электронный пускорегулирующий аппарат — ЭПРА.
Подключение балластной электроники возможно выполнить с любой люминесцентной трубкой, всех типов: Т12, Т8 и Т5, но к лампам Т12 оно будет не так рационально. Производство ламп Т12 сейчас сокращается, ввиду их низкой энергоэкономичности по сравнению с другими Т8 и Т5. За границей устаревшие Т12 фактически уже не выпускаются.
Обычный, купленный в магазине ЭПРА состоит из:
- фильтра низкочастотных помех, работающего на вход и выход устройства;
- выпрямителя переменного тока сетевой частоты;
- инвертора;
- элементов для коррекции коэффициента мощности;
- фильтра постоянного тока;
- дросселя, ограничивающего рабочий ток.
Светильник запускается электронным балластом в три этапа:
- Прогрев спиралей лампы для последующего плавного пуска, продлевающего срок службы.
- Подача импульса повышенного напряжения, необходимого для включения лампы.
- Стабилизация напряжения на рабочем уровне после зажигания светильника.
Подключение люминесцентных ламп через ЭПРА
Первое, что нужно сделать — разобрать светильник и вынуть из него старую начинку: дроссель, стартер, конденсаторы. В конечном итоге внутри должны остаться лампы дневного света, комплект проводов и новоустановленный электронный блок.
Для такой работы вам потребуется:
- индикатор фазы;
- отвертка с минусовым жалом;
- отвертка крестовая;
- кусачки;
- канцелярский нож для зачистки проводов;
- изоляционная лента;
- саморезы, понадобятся для закрепления блока ЭПРА.
Покупать новый электронный блок следует исходя из мощности вашего светильника.
Подключение ЭПРА к люминесцентным лампам несложно сделать, имея минимальные познания в электрических схемах, и небольшой опыт работы с электропроводкой.
Перед тем как собирать схему, следует выбрать внутри светильника место для закрепления коробка ЭПРА, руководствуясь длиной проводов и удобством доступа к клеммам. Электронный блок быстро и надежно закрепляется к корпусу при помощи обычных саморезов в пробитые гвоздем отверстия. Теперь можно соединить пускорегулирующий аппарат с розетками ламп.
Подключая две люминесцентные лампы, без разницы последовательно или параллельно, убедитесь в том, что мощность электронного блока в два раза выше, чем у каждого источника света. Таким же принципом, важно руководствоваться при сборке трёх и более ламп в одном светильнике.
Собрав осветительный прибор, нужно бы его повесить на место. Перед подключением проводов, торчащих из стены, проверьте отсутствие напряжения на них индикатором.
Самый ответственный момент — первое включение прибора с ЭПРА. Если светильник, например, с двумя лампами был собран правильно, тогда: во-первых, лампы засветятся одновременно быстро, без разогрева как было раньше; во-вторых, свет перестанет заметно мерцать, пропадет низкочастотное гудение и повысится яркость света в целом.
Схема ЭПРА для ЛБ-40
на главнуюЛампы дневного света (ЛДС) в виде длинной трубки давно применяются как в быту, так и в офисах. Главное их преимущество, по сравнению с лампами накаливания, – большая светоотдача, долговечность и экономия электроэнергии.
В старых светильниках применяли тяжелые дроссели и стартеры, они долго и с миганием зажигали лампы, работали ненадежно, гудели, а лампы мигали. На смену им пришли электронные балласты. Они легче по весу, мгновенно зажигают лампу, не гудят, работают в широком диапазоне питающих напряжений, не мигают, так как работают на больших частотах, и по стоимости приблизились к светильникам с тяжелыми дросселями.
Фото. Внешний вид светильника |
Внешний вид такого светильника китайского производства типа DL-3011 для ЛДС мощностью 36 Вт показан на фото. Его номинальное питающее напряжение 220…240 В/50 Гц, но при испытаниях показал работоспособность и в диапазоне напряжений 100…240 B. Сам электронный блок питания (балласт) помещается внутри светильника в пластмассовой коробке. Он смонтирован на монтажной плате размерами 107х27 мм (рис.1).
Рис 1. Электронный ПРА |
Принципиальная схема ЭПРА нарисована по монтажной плате и показана на рис.2 Все элементы на ней обозначены так же, как и на монтажной плате.
Рис 2. Принципиальная схема ЭПРА |
Вначале вспомним принцип зажигания люминесцентных ламп, в том числе и при применении электронных балластов. Для этого необходимо выполнить два условия: первое – разогреть обе ее нити накала, второе – приложить большое (около 600 В) напряжение. Величина напряжения зажигания прямо пропорциональна длине стеклянной люминесцентной лампы, т.е. для коротких (18 Вт) ламп оно меньше, а для длинных (36…40 Вт) ламп – больше.
Работа электронного балласта
Вначале сетевое напряжение выпрямляется до постоянного напряжения 260…270 В (измерено на работающем преобразователе при напряжении сети ~220 В) и сглаживается электролитическим конденсатором С1 (15 мкФ/400 В).
Далее двухтактный полумостовой преобразователь, активными элементами которого являются два биполярных высоковольтных транзистора структуры n-p-n (MJE13005), называемыми ключами (рис.2), преобразует постоянное напряжение 260…270 В в высокочастотное напряжение частотой 38 кГц, что позволяет значительно уменьшить габариты и вес балласта. Нагрузкой и одновременно управляющим элементом преобразователя является трансформатор (обозначен на схеме как TU38Q2) со своими тремя обмотками, из них две – управляющие обмотки (каждая по 4 витка) и одна – рабочая, состоящая из двух витков (рис.2 см. прикрепленные данные). Цепь с рабочей обмоткой создает нагрузку на преобразователь.
Первоначальный запуск преобразователя обеспечивает симметричный динистор, обозначенный в схеме DB3. Он открывается, когда после включения электросети напряжение в точках его подключения превысит порог срабатывания. При открытии динистор подает импульс на базу транзистора, после чего преобразователь запускается.
Транзисторные ключи открываются противофазно от импульсов с управляющих обмоток. Для этого обмотки включены в базы транзисторов противофазно (на рис.2 начало обмоток обозначены точками). Открытие каждого ключа вызывает наводку импульсов в двух противоположных обмотках, в том числе и в рабочей обмотке (2 витка). Переменное напряжение с рабочей обмотки L1 подается на люминесцентную лампу через последовательную цепь, состоящую из обмотки L1, первой нити накала лампы, С5 (4700 пФ/1200 В), второй нити накала лампы, С4 (100 нФ/400 В). Величины индуктивностей и емкостей в этой цепи подобраны так, что в ней возникает резонанс напряжений при неизменной частоте преобразователя.
На конденсаторе С5 (470 пФ/1200 В), включенном в резонансную цепь (к лампе), происходит самое большее падение напряжение (так как у С5 самое большое реактивное сопротивление из всех элементов контура), оно зажигает лампу.
Следовательно, максимальный ток в резонансной цепи разогревает обе ее нити накала, а большое резонансное напряжение на конденсаторе С5 зажигает лампу.
Зажженная лампа хотя и уменьшает свое сопротивление, но, как показали измерения, переменное напряжение на ней (и на конденсаторе С5) составляет около 295 В, а на дросселе L1 – около 325 В. Т.е. резонанс напряжений в цепи продолжается, из-за чего уже зажженная лампа и продолжает гореть. Дроссель L1 своей индуктивностью ограничивает ток в зажженной лампе, так как ее сопротивление после зажигания уменьшается. После зажигания лампы преобразователь продолжает работать в автоматическом режиме, не меняя свою частоту с момента запуска. Весь этот процесс зажигания длится менее 1 с.
При испытаниях светильник сохранял работоспособность в диапазоне питающего напряжения переменного тока от 220 В до 100 B, при этом частота преобразования увеличивалась с 38 кГц до 56 кГц, но яркость свечения лампы при напряжении 100 B заметно уменьшилась.
Следует отметить, что на люминесцентную лампу все время подается переменное напряжение, так как это обеспечивает равномерный износ эмиссионных способностей нитей накаливания и этим увеличивает срок службы лампы. При питании лампы постоянным током срок ее службы уменьшается на 50%.
Детали электронного балласта
Типы радиоэлементов указаны в принципиальной схеме (рис.2 см. прикрепленные данные). В состав устройства входят:
- Т1, Т2 – транзисторные ключи MJE13005 китайского производства (аналог КТ8164А), структуры n-p-n, в корпусе TO-220 (400 В/4 A, в импульсе 8 А). Их можно заменить КТ872А (1500 В/8 A, корпус Т26а). Цоколевка MJE13005 показана на рис.2 (см. прикрепленные данные). При установке новых транзисторов всегда определяйте правильность выводов БКЭ, так как в аналогах она может не совпадать.
- Трансформатор TU38Q2 с ферритовым кольцом, размер которого 11х6х4,5, его вероятная магнитная проницаемость около 2000. Трансформатор имеет 3 обмотки, две из них (управляющие) содержат по 4 витка и одна (рабочая) – 2 витка.
- Диоды D1–D7 типа 1N4007 (1000 В/1 А). D1–D4 – выпрямительный мост, D6, D7 – демпферные диоды, а диод D5 разделяет источники питания.
- Цепочка R1C2 обеспечивает задержку пуска преобразователя с целью его «мягкого» пуска и не допущения большого пускового тока.
- Симметричный динистор типа DВ3 (Uзс.max=32 B; Uос=5 В; Uнеотп.и.max=5 B) обеспечивает первоначальный запуск преобразователя.
- R3, R4 – ограничивающие резисторы в цепи эмиттера транзисторов. При экстремальных условиях сгорают, защищая более дорогие транзисторы.
- R5, R6 – гасящие резисторы в цепи базы транзисторов.
- D6, С3, R2 – демпферная цепочка, препятствующая выбросам напряжения на ключе в момент его запирания, демпферную функцию выполняет и диод D7, но на втором ключе. Кроме того, С3 уменьшает частоту преобразования.
- Дроссель L1 состоит из двух склеенных между собой Ш-образных ферритовых половинок. L1 участвует в резонансе напряжений (совместно с С5 и С4) для обеспечения зажигания лампы и поддержки ее в рабочем состоянии, а также ограничивает ток в светящейся лампе.
- С5 (4700 пФ/1200 B), С4 (100 нФ/400 B) – конденсаторы в цепи люминесцентной лампы, участвующие в ее зажигании (через резонанс напряжений), а после зажигания поддерживают ее в рабочем (светящемся) режиме. Максимально допустимое напряжения конденсатора С5=1200 В, такая величина подобрана неслучайно. При зажигании напряжение на С5 может превышать 600…700 В, и конденсатор должен выдержать его.
- Конденсаторы 22 нФ/100 В (на схеме производители их не обозначили) предназначены для уменьшения частоты работы преобразователя. Напомним, что она равна 38 кГц при номинальном питающем напряжении.
- С1 (15 мкФ/400 В) – единственный оксидный конденсатор в балласте, выполняющий функцию сглаживания выпрямленного напряжения питающей электросети.
- F1 – мини-предохранитель в стеклянном корпусе номиналом 1 А.
Ремонт
При ремонте платы под напряжением будьте осторожны, так как ее радиоэлементы находятся под фазным напряжением.
Перегорание (обрыв) накальных спиралей люминесцентной лампы, при этом блок питания остается исправным. Это типичная неисправность. Устраняется она простой заменой стеклянной лампы, которая продается в любом магазине электротоваров и стоит около 1,5 USD. Применять можно лампы мощностью 36 и 40 Вт.
Трещины в пайке монтажной платы
Причины их появления: периодическое нагревание и последующее, после выключения, остывание места пайки, а также низкокачественная пайка платы изготовителем. Нагреваются места пайки от элементов, которые греются, – это транзисторные ключи. Такие трещины могут проявиться после нескольких лет эксплуатации, т.е. после многократного нагревания и остывания места пайки. Устраняется неисправность повторной пайкой трещины. Иногда необходимо предварительно зачистить место пайки.
Повреждение отдельных радиоэлементов
Отдельные радиоэлементы могут повредиться от скачков напряжения в электросети. В первую очередь, это транзисторы MJE13005. Производители не предусмотрели защиты схемы от всплесков напряжений, например, варисторами. Скачки напряжений часто имеют место в сельских электросетях во время сильных ветров и молний, поэтому во время таких атмосферных явлений светильник лучше не включать. Имеющийся в схеме предохранитель (1А) не защитит радиоэлементы от скачков напряжений, а лишь при пробое радиоэлементов.
на главную
.
схемы электронных балластов, как проверить и подобрать для ламп дневного света, а также делаем блок питания из старой КЛЛ
Время на чтение: 7 минут
АА

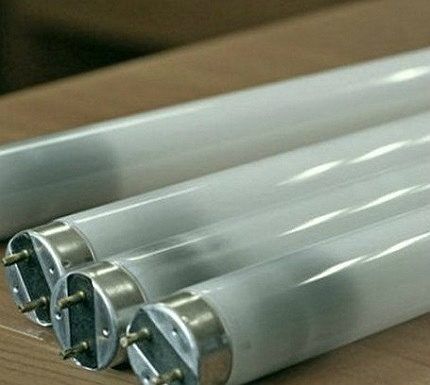

Люминесцентные лампы представляют собой запаянные колбы с заключенным внутри газом. В результате включения на электродах создается заряд, который приводит к резкому лавинообразному возрастанию тока, что, в свою очередь, приводит к резкому снижению сопротивления в конструкции.
Если не будет организован балласт, то лампа перегревается, а электроды в результате перегрузки могут быстро перегорать. Для решения этой проблемы в схему вводится дроссель, который ограничивает до определенного значения ток.
Что такое
Балласт для ламп дневного света – это пускорегулирующий аппарат. Данное устройство подсоединяется между разрядными лампами и сетью. Это делается для ограничения подачи тока и его регулировки до нужного значения. Газоразрядный источник света с отрицательным сопротивлением – отличный пример данной схемы.
Общий принцип работы элемента
По сути, балласт для люминесцентных ламп представляет собой дроссель. Он регулирует силу подачи тока, ограничивая или разделяя разночастотные электрические сигналы. Ликвидирует пульсации постоянного тока. Происходит нагрев катодов люминесцентных ламп.
Далее, на них производится подача необходимого количества напряжения, которое активирует работу осветительного прибора. Напряжение корректируется с помощью особого регулятора, который впаян в инверторную схему. Именно он отлаживает диапазон напряжений. За счет вышеперечисленных особенностей работы балласта мерцание в источнике света полностью исключается.
В схему встроен и стартер. Его функции – трансляция напряжения и зажигание. При включении лампы, на микросхеме балласта происходит снижение силы тока. Данная особенность позволяет выстроить необходимый режим работы осветительного прибора.
Виды
Сегодня на рынке широко представлены такие виды балластных устройств, как:
- электромагнитные;
- электронные;
- балласты для компактных ламп.
Представленные категории отмечены надёжной работой и обеспечивают длительное функционирование и простоту эксплуатации всех люминесцентных ламп. Все эти приборы имеют идентичный принцип действия, однако отличаются по некоторым пунктам.
Электромагнитные
Данные балласты применимы для ламп, подключенных к электросети при помощи стартера. Первично возникающий разряд интенсивно разогревает и замыкает биметаллические электродные элементы. Происходит резкое увеличение рабочего тока.
Мнение эксперта
Виктор Гольштейн
Эксперт по медицинскому оборудованию. Начинающий блогер.
Задать вопрос экспертуОсобенность: сокращение максимального сопротивления дросселя. При остывшем стартере биметаллические электроды размыкаются. После размычки люминесцентной цепи, в индукционную катушку поступает импульс высокого напряжения. В процессе происходит розжиг лампы.
Электромагнитный балласт легко узнать по внешнему виду. Конструкция более массивная, по сравнению с электронным прототипом.
При выходе из строя стартера, в схеме электромагнитного балласта, возникает фальстарт. При поступлении питания лампа начинает мигать, впоследствии идёт ровная подача электроэнергии. Эта особенность значительно снижает рабочий ресурс источника освещения.
Плюсы | Минусы |
---|---|
Высококлассный уровень надежности, доказанный практикой и временем. | Долгий запуск — на первом этапе эксплуатации запуск осуществляется за 2-3 секунды и до 8 секунд к моменту завершения срока службы. |
Простота конструкции. | Повышенный расход электроэнергии. |
Удобство эксплуатации модуля. | Мерцание лампы с частотой 50 Гц (эффект стробирования). Негативно влияет на человека, который длительно находится в помещении с подобным видом освещения. |
Доступная цена для потребителей. | Слышен гул работы дросселя. |
Количество фирм производителей. | Значительный вес конструкции и громоздкость. |
Электронные
Сегодня применяются магнитные и электронные балластники, которые состоят в первом случае из микросхемы, транзисторов, динисторов и диодов, а во втором – из металлических пластин и медного провода. Посредством стартера лампы запускаются, причем в качестве единой функции этого элемента с балластником в одной схеме организовано явление в электронном варианте детали.
Мнение эксперта
Виктор Гольштейн
Эксперт по медицинскому оборудованию. Начинающий блогер.
Задать вопрос экспертуВАЖНО: Балластник представляет собой легкое устройство, которое еще называют электронным пускорегулирующим аппаратом (ЭПРА).
Существуют следующие преимущества применения в качестве детали к люминесцентным лампам блоков ЭПРА:
- малый вес и компактность;
- плавное быстрое включение;
- в отличие от электромагнитных конструкций, которым для работы требуется сеть 50 Гц, высокочастотные магнитные аналоги функционируют без шумов от вибрации и мерцания;
- снижены потери на нагревание;
- коэффициенты мощности в электронных схемах достигают 0,95;
- продленный срок эксплуатации и безопасность применения обеспечиваются несколькими видами защиты.
Достоинства | Недостатки |
---|---|
Автоматическая настройка балласта под различные виды ламп. | Более высокая стоимость, по сравнению с электромагнитными моделями. |
Моментальное включение осветительного прибора, без дополнительной нагрузки на устройство. | |
Экономия потребления электроэнергии до 30%. | |
Исключен нагрев электронного модуля. | |
Ровная световая подача и отсутствие шумовых эффектов в процессе освещения. | |
Увеличение срока службы люминесцентных ламп. | |
Дополнительная защита гарантирует увеличение степени пожаробезопасности. | |
Снижение рисков в процессе эксплуатации. | |
Ровная подача светопотока исключает быструю утомляемость. | |
Отсутствие негативных функций в условиях пониженных температур. | |
Компактность и легкость конструкции. |
Для компактных люминесцентных ламп
Компактные типы ламп дневного света представлены приборами, аналогичным лампой накаливания типов Е27, Е40 и Е14. В таких схемах электронные балласты встраиваются вовнутрь патрона. В данной конструкции исключён ремонт в случае поломки. Дешевле и практичнее будет приобрести новую лампу.
Как подобрать
- При выборе балласта для люминесцентной лампы необходимо обратить внимание на мощность модуля. Она должна совпадать с показателями мощности осветительного прибора. Если не соблюдать эти требования, то прибор не будет функционировать должным образом;
- Стоимость. Электромагнитные элементы уступают в цене электронным. Но, технически они устарели и в эксплуатации уступают дополнительными энергозатратами и громоздкостью;
- Стоимость на электронные балласты выше, но практичность и экономия электроэнергии перекрывает этот недостаток.
Мнение эксперта
Виктор Гольштейн
Эксперт по медицинскому оборудованию. Начинающий блогер.
Задать вопрос экспертуВажно! Низкая цена на данный вид продукции – это неосновной критерий, по которому стоит ориентироваться. Изделие китайского производителя может не только быстро выйти из строя, но и повлечь за собой серьезные неполадки в работе светильника.
Безусловно, лучше ориентироваться на торговые марки, которые себя зарекомендовали среди потребителей.
Брендовые производители включают в комплектацию качественные детали, способствующие корректной работе на протяжении долгого времени. Такие устройства смогут отработать срок гарантии.
Необходимо обратить внимание на наличие маркировки IP2, проставленной на изделиях. Это указывает на то, что прибор имеет нужный уровень защиты, а также защищен от попадания внутрь корпуса мелких элементов. Конструкция исключает прямой контакт пользователя с элементами, подводящими электроэнергию.
Температурный диапазон существенно расширен. Приборы могут функционировать при температуре от -20 °C до + 40 °C.
Лучшие производители электромагнитных аппаратов
По статистике лучшее электромагнитное устройств у известного бренда E.Next. Это неудивительно, данная компания выпускает высококлассные модули, отличающиеся своей надежностью и долговечностью. Продукция выполнена в соответствии со строгими требованиями, которые причисляются к товарам данного класса. На всю линейку товаров компания E.Next предоставляет гарантию, а также предлагает своим клиентам качественное обслуживание. Клиент может обратиться в один из множества call-центров и задать вопрос сотрудникам технической поддержки.
Какого производителя вы предпочитаете?
E.NextPhilips
Европейская компания Philips не уступает своим коллегам по производству электромагнитных балластов. Изделия данной торговой марки считаются одними из самых надежных и эффективных на рынке. Поэтому выбрать необходимую модель для лампы накаливания не составит труда.
Мнение эксперта
Виктор Гольштейн
Эксперт по медицинскому оборудованию. Начинающий блогер.
Задать вопрос экспертуВажно! Балласты фирмы Philips значительно сокращают нагрузку на осветительные приборы и экономят энергопотребление.
Актуальные электронные модули
Первое место данного типа оборудования, достается товарам от компании Osram. Стоимость продукции данной марки, будет значительно выше стоимости аналогов отечественного или китайского производства. Но модули этой фирмы уступают в цене конкурентам Vossloh-Schwabe или Philips.
Более бюджетный вариант,предлагает фирма Horos. Несмотря на низкие финансовые затраты, данные балласты демонстрируют хороший уровень КПД высокую степень рабочей эффективности.
Сравнительно молодая компания Feron уже успела положительно зарекомендовать себя среди множества постоянных потребителей. Важно отметить грамотное соотношение доступной цены и высокого качества изделий. В их комплектацию входит: надежный предохранитель, защищающий от внезапных перепадов напряжения и различных помех, исключается светомерцание и экономия энергозатрат до 30%.
Как проверить
Перед проверкой нужно снять трубку, после этого закоротить нити накала, а после, между ними, подключить к питанию лампу накаливания на 220 В. Специалисты рекомендуют не включать в сеть любую схему без лампочки. Работающая лампочка, после подключения системы к цепи, укажет на исправность балласта.
Более подробно об .
Основные неисправности
Как правило, причиной вышедшего из строя осветительного прибора могут стать разлады в схеме регулирующего запуск аппарата, а также износ деталей и перегорание лампы. Если грамотно определить причины поломки, то можно произвести самостоятельный ремонт прибора освещения.
Ремонт
В первую очередь стоит обратить внимание на состояние предохранителя, так как чаще всего именно его выход из строя является основной причиной неполадок в работе балласта. Однако, это может быть причиной более серьезных поломок пускорегулирующего аппарата.
Проверить диоды и транзисторы, нужно при помощи мультиметра. Специалисты рекомендуют выпаять их из платы, чтобы сопротивление других элементов не искажало показания. Важно! Новые элементы необходимо паять с осторожностью, они довольно чувствительны к перегреву.
Схемы электронного
В зависимости от типа конкретной лампочки элементы ЭПРА могут иметь различную реализацию, как по электронной начинке, так и по встраиваемости. Ниже будут рассмотрены несколько вариантов для приборов с различной мощностью и конструкцией.
Схема ЭПРА для ламп дневного света с мощностью 36 Вт
В зависимости от применяемых электронных деталей по типу и техническим показателям у балластников электрическая схема может существенно отличаться, однако выполняемые ими функции будут такими же.
На приведенном выше рисунке в схеме используются такие элементы:
- диоды VD4–VD7 предназначены для выпрямления тока;
- конденсатор С1 предназначен для фильтрации тока, проходящего через систему диодов 4-7;
- конденсатор С4 начинает зарядку после подачи напряжения;
- динистор CD1 пробивается в момент достижения напряжением показателя 30 В;
- транзистор T2 открывается после пробития 1 динистора;
- трансформатор TR1 и транзисторы T1, T2 запускаются в результате активации на них автогенератора;
- генератор, дроссель L1 и последовательные конденсаторы С2, С3 на частоте примерно 45–50 кГц начинают резонировать;
- конденсатор С3 включает лампу после достижения на нем пусковой величины заряда.
Мнение эксперта
Виктор Гольштейн
Эксперт по медицинскому оборудованию. Начинающий блогер.
Задать вопрос экспертуСПРАВКА: Резонанс нужен для стабильного функционирования схемы, а в результате пуска дросселем ограничивается ток при снижении в генераторе напряжения и регулирующей частоты.
Схема ЭПРА на базе диодного моста для ЛДС с мощностью 36 Вт
В приведенной схеме есть одна особенность – колебательный контур встраивается в конструкцию самого осветительного прибора, что обеспечивает резонанс прибора до момента появления в колбе разряда.
Таким образом, частью контура будет выступать нить накала лампы, что в момент появления разряда в газовой среде сопровождается изменением в колебательном контуре соответствующих параметров. Это выводит его с резонанса, что сопровождается снижением до рабочего уровня напряжения.
Схема ЭПРА для ЛДС с мощностью 18 Вт
Лампы, которые оснащены Е27 и Е14 цоколем сегодня получили наибольшее распространение среди потребителей. В этом приборе балласт встраивается прямо в конструкции устройства. Выше приведена соответствующая схема.
Схема ЭПРА на базе диодного моста для ЛДС с мощностью 18 Вт
Необходимо учитывать особенность строения автогенератора, в основу которого входит пара транзисторов.
Из повышающей обмотки, обозначенной на схеме 1-1 трансформатора Тр, поступает питание. Частями последовательного колебательного контура выступает дроссель L1 и конденсатор С2, резонансная частота которого от генерируемой автогенератором существенно отличается. Приведенная выше схема используется для настольных осветительных приборов бюджетного класса.
Схема ЭПРА в более дорогих устройствах для ЛДС с мощностью 21 Вт
Необходимо отметить, что более простые схемы балласта, которые применяются для осветительных приборов типа ЛДС, не смогут гарантировать длительную эксплуатацию лампы, поскольку подвергаются большим нагрузкам.
У дорогих изделий такой контур обеспечивает стабильное функционирование на протяжении всего эксплуатационного срока, поскольку все используемые элементы соответствуют более серьезным техническим требованиям.
Блок питания из балласта
Переоборудование балласта в блок питания заключается в следующем:
Чтобы грамотно подобрать нужный балласт для люминесцентной лампы, нужно :
- понимать принцип устройства данного элемента и его функции;
- при подборе балласта полагаться на проверенного производителя;
- обратить внимание на стоимость и фирму;
- мощность модуля должна совпадать с мощностью осветительного прибора.
В люминесцентных лампах используются электронные и магнитные балласты разной схемы. По большей части такие устройства определяют стоимость осветительного прибора, поскольку способные длительное время поддерживать работоспособность прибора.
В недорогих изделиях не только применяются упрощенные схемы, но и элементы несоответствующего качества, которые физически не способны выдержать создаваемые током цепи нагрузки. Поэтому выбор ламп должен основываться именно на схеме балласта, гарантийном сроке работы изделия и его качестве.
Рейтинг автора
Автор статьи
Доцент кафедры энергетики. Автор статей по осветительным приборам.
Написано статей
ПредыдущаяЛюминесцентныеХарактеристики компактных люминесцентных ламп
Entity Relationship Diagram (ERD) — Что такое ER-диаграмма?
Что такое диаграмма отношений сущностей (ERD)?
Диаграмма отношений сущностей (ERD) показывает отношения наборов сущностей, хранящихся в базе данных. Сущность в этом контексте — это объект, компонент данных. Набор сущностей — это набор похожих сущностей. Эти объекты могут иметь атрибуты, определяющие его свойства.
За счет определения сущностей, их атрибутов и отображения взаимосвязей между ними диаграмма ER иллюстрирует логическую структуру баз данных.
ДиаграммыER используются для набросков дизайна базы данных.
Документирование существующей базы данных с использованием данных
Есть две причины для создания диаграммы базы данных. Вы либо разрабатываете новую схему, либо вам нужно задокументировать существующую структуру.
Если у вас есть существующая база данных, которую необходимо задокументировать, вы создаете диаграмму базы данных, используя данные непосредственно из вашей базы данных. Вы можете экспортировать структуру своей базы данных в виде файла CSV (здесь есть несколько сценариев, как это сделать), а затем программа автоматически сгенерирует ERD.
Это будет наиболее точный портрет вашей базы данных и не потребует рисования с вашей стороны.
Вот пример очень простой структуры базы данных, созданной из данных.
Если вы хотите создать новый план, вы также можете отредактировать сгенерированную диаграмму и совместно со своей командой внести изменения.
Узнайте больше об автоматическом создании диаграмм ER на основе данных с помощью расширения SmartDraw ERD.
История диаграмм взаимоотношений сущностей
Питер Чен разработал ERD в 1976 году.С тех пор Чарльз Бахман и Джеймс Мартин внесли небольшие уточнения в основные принципы ERD.
Общие символы диаграммы отношений сущностей
ER-диаграмма — это средство визуализации взаимосвязи информации, производимой системой. ERD состоит из пяти основных компонентов:
- Сущности , представленные прямоугольниками. Сущность — это объект или концепция, информацию о которых вы хотите сохранить. Слабый объект — это объект, который должен определяться отношениями внешнего ключа с другим объектом, поскольку он не может быть однозначно идентифицирован только своими собственными атрибутами.
- Действия , которые представлены в виде ромбов, показывают, как два объекта обмениваются информацией в базе данных.
В некоторых случаях объекты могут быть связаны между собой. Например, сотрудники могут контролировать других сотрудников.
- Атрибуты , представленные овалами. Ключевой атрибут — это уникальная отличительная характеристика объекта. Например, номер социального страхования сотрудника может быть ключевым атрибутом сотрудника.
Многозначный атрибут может иметь более одного значения. Например, у организации-сотрудника может быть несколько значений навыков. Производный атрибут основан на другом атрибуте. Например, ежемесячная зарплата сотрудника основана на годовой зарплате сотрудника. - Соединительные линии , сплошные линии, соединяющие атрибуты, чтобы показать отношения сущностей на диаграмме.
- Количество элементов указывает, сколько экземпляров объекта относится к одному экземпляру другого объекта.Ординальность также тесно связана с количеством элементов. В то время как количество элементов определяет вхождения отношения, порядковый номер описывает отношения как обязательные или необязательные. Другими словами, количество элементов определяет максимальное количество отношений, а порядковый номер определяет абсолютное минимальное количество отношений.
Есть много стилей обозначений, которые выражают количество элементов.
Информационный инженерный стиль
Chen Style
Стиль Бахмана
Мартин Стиль
Разъяснение ERD
Посмотрите это короткое видео, чтобы узнать больше о схемах ERD и их компонентах.
Схема ER использует
При документировании системы или процесса, рассмотрение системы с разных сторон улучшает понимание этой системы. Диаграммы ERD обычно используются в сочетании с диаграммой потока данных для отображения содержимого хранилища данных. Они помогают нам визуализировать, как данные связаны в общем виде, и особенно полезны для построения реляционной базы данных.
Учебное пособие по диаграмме отношений между сущностями
Вот несколько практических советов по созданию ERD:
- Определите сущности. Первым шагом в создании ERD является определение всех сущностей, которые вы будете использовать. Сущность — это не что иное, как прямоугольник с описанием того, о чем ваша система хранит информацию. Это может быть клиент, менеджер, счет, график и т. Д. Нарисуйте прямоугольник для каждой сущности, которую вы можете придумать на своей странице. Держите их немного на расстоянии.
- Определите отношения. Посмотрите на две сущности, связаны ли они? Если да, нарисуйте сплошную линию, соединяющую два объекта.
- Опишите взаимосвязь. Как связаны сущности? Нарисуйте ромб действия между двумя объектами на только что добавленной линии. Напишите в ромбе краткое описание того, как они связаны.
- Добавить атрибуты. Любые ключевые атрибуты сущностей следует добавлять с помощью символов овальной формы.
- Заполните схему. Продолжайте соединять объекты линиями и добавлять ромбы для описания каждой связи, пока не будут описаны все связи.Каждая из ваших сущностей может не иметь никаких отношений, у некоторых может быть несколько отношений. Это нормально.
Советы по созданию эффективных диаграмм ER
- Убедитесь, что каждый объект появляется на диаграмме только один раз.
- Назовите каждую сущность, взаимосвязь и атрибут на диаграмме.
- Внимательно изучите отношения между сущностями. Они нужны? Не хватает каких-то отношений? Устраните любые избыточные отношения.Не связывайте отношения друг с другом.
- Используйте цвета, чтобы выделить важные части диаграммы.
Примеры диаграмм отношений сущностей
Просмотрите всю коллекцию примеров и шаблонов ERD SmartDraw
.Учебное пособие по диаграмме последовательности: полное руководство с примерами
Это учебное пособие по диаграммам последовательности поможет вам лучше понять диаграммы последовательности; чтобы объяснить все, что вам нужно знать, от того, как нарисовать диаграмму последовательности до типичных ошибок, которых следует избегать при ее рисовании.
Есть 3 типа диаграмм взаимодействия; Диаграммы последовательностей, диаграммы связи и временные диаграммы. Эти диаграммы используются для иллюстрации взаимодействия между частями системы. Из трех диаграмм последовательности предпочитают как разработчики, так и читатели из-за их простоты.
В этом руководстве по диаграмме последовательности вы узнаете;
Что такое диаграмма последовательности?
Диаграммы последовательностей, обычно используемые разработчиками, моделируют взаимодействия между объектами в одном варианте использования. Они иллюстрируют, как различные части системы взаимодействуют друг с другом для выполнения функции, а также порядок, в котором происходит взаимодействие при выполнении конкретного варианта использования.
Проще говоря, диаграмма последовательности показывает, что различные части системы работают в «последовательности», чтобы что-то сделать.
Обозначения схем последовательностей
Диаграмма последовательности структурирована таким образом, что представляет собой временную шкалу, которая начинается сверху и постепенно спускается, отмечая последовательность взаимодействий. У каждого объекта есть столбец, а сообщения, которыми они обмениваются, представлены стрелками.
Краткий обзор различных частей схемы последовательности
Обозначение линии жизни
Диаграмма последовательности состоит из нескольких таких обозначений линий жизни, которые должны быть расположены горизонтально в верхней части диаграммы.Никакие два обозначения жизненного пути не должны перекрывать друг друга. Они представляют различные объекты или части, которые взаимодействуют друг с другом в системе во время последовательности.
Обозначение линии жизни с символом элемента актера используется, когда конкретная диаграмма последовательности принадлежит варианту использования.
Линия жизни с элементом сущности представляет системные данные. Например, в приложении обслуживания клиентов объект Customer будет управлять всеми данными, связанными с клиентом.
Линия жизни с граничным элементом указывает границу системы / программный элемент в системе; например, экраны пользовательского интерфейса, шлюзы баз данных или меню, с которыми взаимодействуют пользователи, являются границами.
А линия жизни с элементом управления указывает на контролирующую организацию или менеджера. Он организует и планирует взаимодействия между границами и объектами и служит посредником между ними.
Полосы активации
Панель активации — это коробка, расположенная на линии жизни.Он используется, чтобы указать, что объект активен (или создан) во время взаимодействия между двумя объектами. Длина прямоугольника указывает на то, как долго объекты остаются активными.
На диаграмме последовательности взаимодействие между двумя объектами происходит, когда один объект отправляет сообщение другому. Использование панели активации на линиях жизни вызывающего сообщения (объект, который отправляет сообщение) и получателя сообщений (объект, который получает сообщение) указывает на то, что оба активны / создаются во время обмена сообщением.
Стрелки сообщений
Стрелка от вызывающего сообщения к получателю сообщения указывает сообщение на диаграмме последовательности. Сообщение может течь в любом направлении; слева направо, справа налево или назад к самому сообщению. Хотя вы можете описать сообщение, отправляемое от одного объекта к другому, с помощью стрелки, с помощью разных стрелок вы можете указать тип отправляемого или получаемого сообщения.
Стрелка сообщения содержит описание, известное как подпись сообщения.Формат подписи этого сообщения приведен ниже. Все части, кроме message_name, необязательны.
атрибут = имя_сообщения (аргументы): return_type
Как показано в примере панели активации, синхронное сообщение используется, когда отправитель ожидает, пока получатель обработает сообщение и вернется, прежде чем продолжить с другим сообщением. Стрелка, используемая для обозначения этого типа сообщения, сплошная, как показано ниже.
Асинхронное сообщение используется, когда вызывающий сообщение не ждет, пока получатель обработает сообщение и вернется, прежде чем отправлять другие сообщения другим объектам в системе.Стрелка, используемая для отображения этого типа сообщения, представляет собой линейную стрелку, как показано в примере ниже.
Ответное сообщение используется для обозначения того, что получатель сообщения завершил обработку сообщения и возвращает управление вызывающей стороне сообщения. Возвратные сообщения являются необязательными элементами обозначения, поскольку панель активации, которая запускается синхронным сообщением, всегда подразумевает обратное сообщение.
Совет: вы можете избежать загромождения ваших диаграмм, сведя к минимуму использование возвращаемых сообщений, поскольку возвращаемое значение может быть указано в самой стрелке начального сообщения.
- Сообщение о создании участника
Объекты не обязательно живут на протяжении всей последовательности событий. Объекты или участники могут быть созданы в соответствии с отправляемым сообщением.
Обозначение поля отброшенного участника можно использовать, когда необходимо показать, что конкретный участник не существовал до тех пор, пока не был отправлен вызов создания. Если созданный участник что-то делает сразу после своего создания, вы должны добавить поле активации прямо под полем участника.
- Сообщение об уничтожении участника
Аналогичным образом участники, когда они больше не нужны, также могут быть удалены из диаграммы последовательности. Это делается путем добавления символа «X» в конце линии жизни указанного участника.
Когда объект отправляет сообщение самому себе, это называется рефлексивным сообщением. На это указывает стрелка сообщения, которая начинается и заканчивается на той же линии жизни, как показано в примере ниже.
Комментарий
ДиаграммыUML обычно допускают аннотацию комментариев во всех типах диаграмм UML.Объект комментария представляет собой прямоугольник с загнутым углом, как показано ниже. Комментарий можно связать со связанным объектом с помощью пунктирной линии.
Примечание: Просмотрите передовые методы работы с диаграммой последовательности, чтобы узнать о фрагментах последовательности.
Рекомендации по диаграммам
- Управление сложными взаимодействиями с фрагментами последовательностей
Фрагмент последовательности представлен в виде рамки, которая обрамляет раздел взаимодействий между объектами (как показано в примерах ниже) на диаграмме последовательности.
Он используется для более структурированного отображения сложных взаимодействий, таких как альтернативные потоки и циклы. В верхнем левом углу фрагмента сидит оператор. Это — оператор фрагмента — указывает, что это за фрагмент.
Альтернативы
Фрагмент альтернативной комбинации используется, когда необходимо сделать выбор между двумя или более последовательностями сообщений. Он моделирует логику «если бы еще».
Альтернативный фрагмент представлен большим прямоугольником или рамкой; он указывается путем упоминания «alt» внутри поля имени фрейма (a.k.a. оператор фрагмента).
Чтобы показать две или более альтернативы, большой прямоугольник затем делится на так называемые операнды взаимодействия с помощью пунктирной линии, как показано в приведенном выше примере диаграммы последовательности. У каждого операнда есть защита для проверки, и она помещается в верхнем левом углу операнда.
Опции
Фрагмент комбинации опций используется для обозначения последовательности, которая будет иметь место только при определенных условиях, в противном случае последовательность не появится.Он моделирует утверждение «если, то».
Подобно альтернативному фрагменту, фрагмент option также представлен в прямоугольной рамке, где «opt» помещается внутри поля имени.
В отличие от альтернативного фрагмента, фрагмент опции не делится на два или более операндов. Охранник опции находится в верхнем левом углу.
(Найдите пример диаграммы последовательности с фрагментом опции в разделе «Шаблоны и примеры диаграмм последовательности»).
Петли
Фрагмент цикла используется для представления повторяющейся последовательности. Поместите слова «loop» в поле имени и условие защиты в верхнем левом углу рамки.
В дополнение к логическому тесту, для защиты в фрагменте цикла могут быть проверены два других особых условия. Это минимальные итерации (записываются как minint = [число] и максимальные итерации (записываются как maxint = [число]).
Если это защита от минимума итераций, цикл должен выполняться не менее указанного числа, а если это защита от максимального числа итераций, цикл не должен выполняться больше указанного числа.
(Найдите пример фрагмента цикла ниже в шаблонах диаграмм последовательности и в разделе примеров)
Ссылочный фрагмент
Вы можете использовать ref-фрагмент для управления размером больших диаграмм последовательностей. Это позволяет повторно использовать часть одной диаграммы последовательности в другой, или, другими словами, вы можете ссылаться на часть диаграммы на другой диаграмме, используя фрагмент ссылки.
Чтобы указать ссылочный фрагмент, вы должны упомянуть «ref» в поле имени кадра и имя диаграммы последовательности, на которую имеется ссылка внутри кадра.
Для получения дополнительных фрагментов последовательности см. Помимо основ диаграмм последовательностей: Часть 1 , Часть 2 и Часть 3 .
- Нарисуйте более мелкие диаграммы последовательности, отражающие суть варианта использования
Вместо того, чтобы загромождать диаграмму последовательности несколькими объектами и группами сообщений, которые запутают читателя, нарисуйте несколько диаграмм последовательности меньшего размера, которые точно объясняют, что делает ваша система.Убедитесь, что схема умещается на одной странице и оставляет место для пояснительных примечаний.
Также вместо того, чтобы рисовать десятки диаграмм последовательностей, выясните, что общего среди сценариев, и сосредоточьтесь на этом. А если код выразительный и может стоять сам по себе, вообще нет необходимости рисовать диаграмму последовательности.
Как нарисовать схему последовательности
Диаграмма последовательности представляет сценарий или поток событий в одном единственном варианте использования. Поток сообщений на диаграмме последовательности основан на описании конкретного варианта использования.
Затем, прежде чем вы начнете рисовать диаграмму последовательности или решить, какие взаимодействия должны быть включены в нее, вам необходимо нарисовать диаграмму варианта использования и подготовить исчерпывающее описание того, что делает конкретный вариант использования.
Из приведенного выше примера диаграммы варианта использования «Создать новую учетную запись онлайн-библиотеки» мы сосредоточимся на варианте использования под названием «Создать новую учетную запись пользователя», чтобы нарисовать наш пример диаграммы последовательности.
Перед тем, как нарисовать диаграмму последовательности, необходимо определить объекты или действующих лиц, которые будут задействованы в создании новой учетной записи пользователя.Это было бы;
- Библиотекарь
- Система управления онлайн-библиотекой
- База данных учетных данных пользователей
- Электронная почта
После того, как вы идентифицировали объекты, важно написать подробное описание того, что делает вариант использования. Из этого описания вы можете легко определить взаимодействия (которые должны идти на диаграмме последовательности), которые будут происходить между указанными выше объектами после выполнения варианта использования.
Вот шаги, которые выполняются в случае использования под названием «Создать новую учетную запись пользователя библиотеки».
- Библиотекарь запрашивает у системы создание новой учетной записи онлайн-библиотеки
- Затем библиотекарь выбирает тип учетной записи пользователя библиотеки
- Библиотекарь вводит данные пользователя
- Данные пользователя проверяются с помощью базы данных учетных данных пользователя
- Создана новая учетная запись пользователя библиотеки
- Затем пользователю по электронной почте отправляется сводка данных новой учетной записи.
На каждом из этих шагов вы можете легко указать, какими сообщениями следует обмениваться между объектами на диаграмме последовательности.Когда все станет ясно, вы можете приступить к рисованию диаграммы последовательности.
На схеме ниже показано, как объекты в системе управления онлайн-библиотекой взаимодействуют друг с другом для выполнения функции «Создать новую учетную запись пользователя библиотеки».
Распространенные ошибки схемы последовательности операций
При рисовании диаграмм последовательностей дизайнеры часто допускают эти типичные ошибки. Избегая этих ошибок, вы можете гарантировать качество вашей диаграммы.
- Слишком много деталей.Это загромождает диаграмму и затрудняет чтение.
- Устаревшие и устаревшие диаграммы последовательности, которые не имеют отношения к интерфейсам, реальной архитектуре и т. Д. Системы. Не забудьте заменить или изменить их.
- Не оставлять пробелов между текстом варианта использования и стрелкой сообщения; это затрудняет чтение диаграммы.
- Без тщательного рассмотрения происхождения стрелок сообщений.
См. Подробное объяснение этих типичных ошибок в Руководстве по диаграммам последовательностей: общие ошибки, которых следует избегать при построении диаграмм последовательности.
Примеры и шаблоны диаграмм последовательности
Ниже приведены несколько примеров диаграмм последовательности и шаблонов, нарисованных с помощью Creately. Создавайте схемы последовательностей в Интернете с помощью онлайн-инструмента Creately. Щелкните шаблон, чтобы открыть его в редакторе.
Схема последовательности операций в системе онлайн-экзаменов

Щелкните изображение, чтобы редактировать его в Интернете
Пример схемы последовательности системы управления школой
Пример фрагмента комбинации опционов
Пример последовательности цикла
Вот еще несколько шаблонов диаграмм последовательности и примеров , которые вы можете редактировать прямо сейчас.
Учебное пособие по схеме последовательностей— презентация SlideShare
Отзыв об учебном пособии по диаграммам последовательности
Этот учебник по диаграммам последовательности охватывает все, что вам нужно знать о диаграммах последовательности и их рисовании. Если у вас есть какие-либо предложения или вопросы относительно учебника по диаграммам последовательностей, не стесняйтесь оставлять комментарии.
Дополнительные уроки по диаграммам
.Сетевая диаграмма— узнайте, что такое сетевая диаграмма и многое другое
Сетевая диаграмма — это визуальное представление сетевой архитектуры. Он отображает структуру сети с помощью множества различных символов и линейных соединений. Это идеальный способ поделиться макетом сети, поскольку визуальное представление помогает пользователям понять, как элементы связаны.
Символы схемы сети
Сетевая диаграмма может включать сотни различных символов.Они могут варьироваться от ПК до сложной серверной стойки и облачной системы хранения. Символы могут быть специфичными для бренда, универсальными или комбинированными. Инструменты построения сетевых диаграмм в SmartDraw позволяют пользователям изменять существующие символы для создания пользовательской библиотеки символов для своей организации или ее клиентов.
Типы и использование сетевых схем
Сетевая диаграмма показывает, как один компьютер или система связаны с другими. Это особенно полезно при поиске проблем или при разработке новой системы.Часто корень проблемы легче обнаружить, наблюдая и анализируя, как подключены компьютеры и компоненты в системе.
Как нарисовать сетевую диаграмму
Существует много разных способов создания сетевой диаграммы. Хотя они могут быть созданы с помощью ручки и бумаги или белой доски, инструмент построения диаграмм, разработанный для этой цели, является гораздо более эффективным и действенным подходом.
Вы можете перетаскивать фигуры компонентов сети и соединять их линиями, чтобы легко проиллюстрировать соединения.Прочтите руководство по сетевой диаграмме SmartDraw.
Обратите внимание на эти советы:
- Выберите сеть: Выберите сеть для иллюстрации. Схема может быть сосредоточена на персональном компьютере или на всей сети компании. После выбора фокуса установите ограничения на то, какие внешние подключения будут включены, чтобы диаграмма оставалась краткой.
- Добавьте соответствующее оборудование: Начните с размещения всех задействованных компьютеров, серверов и других компонентов на странице.Используйте визуальные представления и добавьте названия компонентов для ясности.
- Добавьте другие важные компоненты: Добавьте другие важные компоненты, такие как подключения к Интернету и брандмауэры. Еще раз, используйте визуальные представления и добавляйте текстовые описания по мере необходимости.
- Наклейка: Обозначьте каждый элемент на странице, чтобы всем было легче понять, на что он смотрит. Либо пронумеруйте элементы и прикрепите легенду с описанием, чтобы диаграмма не загромождалась.
- Нарисуйте соединительные линии: Используйте линии со стрелками направления, чтобы показать, как каждый компонент связан и связан с другим.
Примеры схем сети
Лучший способ понять сетевые диаграммы — это посмотреть на некоторые примеры сетевых диаграмм.
Щелкните любую из этих сетевых диаграмм, включенных в SmartDraw, и отредактируйте их:
Просмотрите всю коллекцию примеров и шаблонов сетевых диаграмм SmartDraw
.Диаграмма активности— символы диаграммы активности, примеры и многое другое
Что такое диаграмма активности?
Диаграмма действий визуально представляет серию действий или поток управления в системе, подобный блок-схеме или диаграмме потока данных. Диаграммы деятельности часто используются при моделировании бизнес-процессов. Они также могут описывать шаги в диаграмме вариантов использования. Смоделированные действия могут быть последовательными и одновременными. В обоих случаях диаграмма активности будет иметь начало (начальное состояние) и конец (конечное состояние).
Между ними есть способы изобразить действия, потоки, решения, охранников, слияние и временные события и многое другое. Узнайте о символах диаграммы активности ниже:Обозначения и символы базовой схемы деятельности
Начальное состояние или начальная точка
Маленький закрашенный кружок, за которым следует стрелка, представляет начальное состояние действия или начальную точку для любой диаграммы деятельности. Для диаграммы активности с использованием дорожек убедитесь, что начальная точка находится в верхнем левом углу первого столбца.
Действие или состояние действия
Состояние действия представляет собой непрерывное действие объектов. Вы можете нарисовать состояние действия в SmartDraw, используя прямоугольник с закругленными углами.
Поток действия
Потоки действий, также называемые ребрами и путями, иллюстрируют переходы из одного состояния действия в другое. Обычно их рисуют линией со стрелками.
Поток объектов
Поток объектов относится к созданию и изменению объектов по действиям.Стрелка перехода от действия к объекту означает, что действие создает объект или влияет на него. Стрелка потока объектов от объекта к действию указывает, что состояние действия использует объект.
Решения и ответвления
Ромб представляет решение с альтернативными путями. Если действие требует принятия решения до перехода к следующему, добавьте ромб между двумя действиями. Исходящие альтернативы должны быть помечены условным или защитным выражением.Вы также можете обозначить один из путей «else».
Охранники
В UML охранники — это заявление, написанное рядом с ромбиком решения, которое должно быть истинным, прежде чем перейти к следующему действию. Это не обязательно, но полезно, когда перед тем, как двигаться дальше, требуется конкретный ответ, например «Да, напечатаны три этикетки».
Синхронизация
Узел ветвления используется для разделения одного входящего потока на несколько параллельных потоков. На диаграмме активности он представлен в виде прямой, немного более толстой линии.
Узел соединения объединяет несколько параллельных потоков обратно в один исходящий поток.
Режим разветвления и соединения, используемые вместе, часто называют синхронизацией.
Временное событие
Это относится к событию, которое останавливает поток на время; это изображает песочные часы.
Событие слияния
Событие слияния объединяет несколько потоков, которые не являются параллельными.
Отправленные и полученные сигналы
Сигналы показывают, как действия могут быть изменены извне системы.Обычно они появляются в парах отправленных и полученных сигналов, потому что состояние не может измениться, пока не будет получен ответ, подобно синхронным сообщениям на диаграмме последовательности. Например, перед выполнением заказа требуется авторизация платежа.
Прерывающаяся кромка
Событие, такое как отмена, которое прерывает поток, обозначенный знаком молнии.
Дорожки
Дорожки объединяют связанные действия в один столбец.
Конечное состояние или конечная точка
Стрелка, указывающая на закрашенный кружок, вложенный в другой кружок, представляет конечное состояние действия.
Примеры диаграмм деятельности
Лучший способ понять диаграммы активности — взглянуть на несколько примеров диаграмм активности.
Щелкните любую из этих диаграмм действий, включенных в SmartDraw, и отредактируйте их:
Просмотрите всю коллекцию примеров и шаблонов диаграмм действий SmartDraw
Учебное пособие по диаграммам действий
Вы можете создать диаграмму активности, соединяя и объединяя различные состояния активности.Начальная точка обычно отмечается темным закрашенным кружком со стрелкой, указывающей на следующее состояние обычно представляет собой прямоугольник со скругленными углами. Все потоки действий представлены стрелками, указывающими переходы из состояния в состояние.
SmartDraw упрощает рисование диаграмм активности с помощью встроенных шаблонов диаграмм активности, в которых уже есть все основные символы, закрепленные и инструменты для подключения всего у вас под рукой.
.
