Схема ГВС накопительного типа Как правило, такая схема применяется для ГВС коттеджей. Разбор горячей воды в доме имеет периодический пиковый характер, т.е. он интенсивней во время завтрака, обеда и ужина. В качестве накопительной емкости используется бойлер. Бойлер — это емкость, предназначенная для приготовления, аккумулирования и хранения ГВС. Наружная теплоизоляция бойлера выполнена из пенополиуретана, внутренняя поверхность бойлера покрыта стеклоэмалью, которая предотвращает образование известковой накипи, упрощает чистку и обеспечивает повышенную гигиеничность производимого ГВС. Внутри бойлера также установлен магниевый анод, он защищает его от блуждающих токов. В тело бойлера вварена гильза для установки терморегулятора. Терморегулятором устанавливают температуру нагрева воды, по нормам температура воды не должна превышать 55–60°С, при более высокой температуре возможно получения ожога кожи. Объем бойлера зависит от количества проживающих людей и точек разбора горячей воды. Нагревательный элемент бойлера может быть электрическим, водяным, а также возможно присутствие обоих типов нагревателей. Это так называемые бойлеры с комбинированными нагревом. Бойлеры с электрическим нагревом применяют там, где нет горячего теплоносителя, нагрев воды осуществляется встроенным электрическим нагревателем, а бойлеры с водяным нагревом применяют там, где есть горячий теплоноситель и нагрев воды осуществляется через встроенный теплообменник в виде змеевика. Комбинированные бойлеры имеют возможность в зимний период времени нагревать воду горячим теплоносителем от котельной, а в летний — электричеством. Такую комбинацию нагрева бойлера используют на Западе, поскольку стоимость энергоносителей там одинакова. В качестве горячего теплоносителя используется котловая вода котельной. Типовая схема подключения бойлера к теплоносителю и холодному водоснабжению (далее ХВС) показана на рис. 1. Работа схемы для приготовления горячей воды, показанной на рис. 1, осуществляется следующим образом. Как было описано выше, в тело бойлера вварена гильза, в которую установлен датчик регулируемого термостата. Этот термостат измеряет температуру воды в бойлере. Если измеренная температура в бойлере ниже установленной уставки термостата, то его контакты переходят в состояние «запроса» на приготовление ГВС. По этому сигналу происходит включение котла и насоса К2 в работу. При достижении температуры воды в бойлере установленной уставки термостата его контакты переходят в состояние «отбой запроса» на приготовление горячей воды, при этом котел и насос К2 переходят в отключенное состояние. Ввод ХВС в бойлер осуществляется через обратный клапан, он предотвращает «уход» ГВС во время исчезновения ХВС. На входе в бойлер до его запорной арматуры установлен аварийный сбросной клапан К4, который защищает бойлер от высокого давления, и установлена расширительная емкость закрытого типа К5, для компенсации температурных расширений воды. Рециркуляция ГВС осуществляется от последнего водоразборного крана. Для нормальной работы линии рециркуляции на ней установлен насос К3. Во время разбора горячей воды проток воды V1 идет от ХВС, когда нет разбора горячей воды, проток воды V2 идет с линии рециркуляции. Если самая дальняя точка разбора ГВС находится на расстоянии не более 7–8 м, то линией рециркуляции ГВС можно пренебречь. При использовании линии рециркуляции ГВС особое внимание надо уделить монтажу труб горячей воды и трубы рециркуляции. Монтаж этих труб должен быть выполнен по правилам монтажа систем отопления, т.е. должен соблюдаться технологический уклон этих труб в сторону последнего водоразборного крана. Если труба горячей воды и рециркуляции проходит через «ворота», т.е. обходит дверной проем, то в верхней части этих «ворот» надо установить автоматические воздухоотводчики, т.е. следует предусмотреть удаление воздуха из труб во всех возможных местах его скопления. В противном случае линия рециркуляции работать не будет или будет работать не должным образом.
Система рециркуляции с бойлером прямого нагрева. Монтаж.
За основу системы рециркуляции, то есть, источник горячей воды, выбираем накопительный бойлер прямого нагрева или, иначе говоря, газо-водяной, где вода для хозяйственных нужд нагревается газом. Этот бойлер наиболее прост в монтаже, гидравлической обвязке и несложен в повседневной работе, но нуждается в отдельной подводке газа. Все гидравлические подключения необходимо выполнить согласно схеме.
У емкости этого водонагревателя четыре выпускных патрубка: два сверху — для входа холодной воды и выхода горячей. Там же, сверху, находится магниевый анодный стержень, который предназначен для умягчения воды:
…один снизу, который предназначен для слива воды из емкости, но его будем использовать для рециркуляции:
…и один сбоку, на котором установлен предохранительный клапан:
Гидравлическую обвязку следует начать с запаковки всех резьбовых комплектующих. Работы, желательно, производить поочередно, от нижнего выпуска к верхним, но можно в любой последовательности.
Из емкости выкручиваем сбросной вентиль и вкручиваем полипропиленовую комбинированную муфту (быстроразъемное соединение) через небольшой резьбовой удлинитель (резьба внутренняя-наружняя ¾», L=5см)
Аналогичным образом, через резьбовой удлинитель запаковываем быстроразъемные соединения на верхние резьбовые выпуски.
Здесь есть один нюанс: так как на этих выпусках нужны монтажные краны, то есть два пути их установки. Первый: использовать комбинированный кран-американку:
Второй: если нет такого крана, то можно использовать обычный, полипропиленовый, дополняя его металлической «американкой» через полипропиленовую резьбовую муфту:
Далее: на кран входа холодной воды запаковываем тройник для возможности присоединения расширительного бачка и обратный клапан:
Комплектуем циркуляционный насос, используя металлические американки ½», обратный клапан и монтажные краны, и устанавливаем его на крепежные хомуты:
Если все резьбовые детали установлены по своим местам, то можно начинать распайку полипропиленовых трубопроводов.
Распаиваем нижнюю часть: на американку припаиваем отводы, диаметром 25 мм, 90 градусов, 45 градусов, переход 25х20 и припаиваем трубу, диаметром 20 мм.
Так как трубопровод предназначен для горячей воды, то следует использовать трубы для высокой температуры: FIBER, FIBER BASALT или STABI.
Есть очень хорошая поговорка: «ничто не вечно под луной», очень хорошо характеризующая работу любого оборудования. Поэтому, при ремонтных работах или смене бойлера, нужно его опорожнить, а для этого необходимо предусмотреть слив воды из емкости.
Есть два пути сброса воды: в канализацию или просто патрубок для присоединения шланга. Но, если в помещении, где установлен бойлер, есть канализационный выпуск, то слив воды лучше предусмотреть в канализацию.
Трубопровод для канализационного сброса можно выполнить из полипропиленовой трубы, диаметром 20мм, установив отсекающий кран:
Далее припаиваем трубопровод подачи горячей воды из полипропиленовой трубы, диаметром 25мм:
…и трубопровод подачи холодной воды:
Так как на бойлере установлен предохранительный клапан, защищающий емкость от превышения давления, то от него тоже делаем слив в канализацию:
Основные магистрали подключены, осталось подключить расширительный бак. Этот бак нужен для компенсации теплового расширения нагреваемой воды.
Монтаж экспанзомата начинаем с разметки крепления кронштейна и, закрепив кронштейн саморезами, навешиваем бачок, фиксируя его зажимной лентой:
На экспанзомат запаковываем американку 25х3/4» и припаиваем монтажный кран, диаметром 25 мм…
…и впаиваем трубопровод от крана до тройника входа холодной воды в бойлер:
Система рециркуляции с бойлером прямого нагрева готова. Подключив газовую магистраль, бойлер прямого нагрева готов к работе.
Рециркуляция горячей воды. Как, зачем и для чего?
В систему горячего водоснабжения частного дома входят: нагреватель для воды, трубопровод, имеющий запорную арматуру и смесители, а так же зачастую насос для рециркуляции горячей воды. Нагреватели воды отличаются по мощности, устройству, источнику питания. Наиболее практичными являются газовые нагреватели воды емкостные, и проточные. Также имеются нагреватели воды косвенного нагрева. Они функционируют благодаря теплу, какое отдает котел отопительный или электрический.
Варианты обеспечения горячего водоснабжения
Чтобы обеспечить наличие горячей воды в кране в частном доме существует несколько возможностей:
Есть возможность выбрать проточный, либо накопительный нагреватель воды, который будет работать от отопительного котла или автономно от него. Можно выбрать газовый, электрический водонагреватель.Проточный водонагреватель, работающий на газу, принято называть газовой колонкой.
Установка системы водоснабжения горячей воды в частном доме либо коттедже, прежде всего, предполагает установку водонагревателя.
Использование двухконтурного газового котла
Когда число водоразборных точек частного дома невелико и предполагается одновременное использование исключительно умывальников, тогда лучше всего выбрать двухконтурный котел с проточным нагревом воды. Подобные котлы способны производить горячей воды до двадцати литров в минуту. Именно этот вариант самый простой и экономичный.
Для того чтобы смонтировать данную систему горячего водоснабжения, нужно сделать подвод трубы с холодной водой и на выходе из котла уже можно будет получать горячую воду. Необходимо учитывать то, что за определенное время горячая вода будет остывать в трубопроводе и поэтому, для того, чтобы с крана полилась горячая вода, надо будет ждать какое-то время.
Газовый котел со встроенным бойлером
По сравнению с вариантом, описанным ранее, этот тип горячего водоснабжения дает возможность получить лучший по стабильности нагрев и он на порядок удобнее для получения горячей воды.
Этот вариант дает возможность постоянно иметь в резерве от сорока до шестидесяти литров горячей воды. Но данная система, кроме преимуществ имеет и свои минусы:
- Крупные габариты и вес.
- Большие затраты топливных ресурсов для того, чтобы поддержать стабильную температуру воды в бойлере.
- Большая цена.
Подобные системы используются довольно нечасто.
Рециркуляция через бойлер косвенного нагрева
Одноконтурный котел с внешним бойлером косвенного нагрева – наиболее оптимальный вариант организации рециркуляции, который достаточно часто используют в условиях довольно интенсивного потребления горячей воды. В такой связке и используют обычно рециркуляцию горячей воды
Такая система дает возможность одновременного использования двух или большего числа душевых, ванной, джакузи. В собственных домах обычно устанавливают бойлер косвенного нагрева, имеющий объем от ста до тысячи литров.
В подобной системе нагрев воды происходит благодаря прохождению через бойлер, бак большого размера, имеющий трубчатую спираль. По спирали бойлера проходит циркуляция теплоносителя отопительной системы, которая таким образом и производит нагревание воды в бойлере. В данной системе, в отличие от вариантов проточного или накопительного водонагревателя, отопительный котел функционирует круглогодично.
У большинства бойлеров косвенного нагрева бак сделан из эмалированной стали. А отдельные модели премиум класса имеют внутренний бак материал, которого – нержавеющая сталь.
Рециркуляция системы горячего водоснабжения ГВС.
Рециркуляция горячей воды устроена следующим образом:
Горячая вода из накопительного бака, бойлера, идет по внутреннему трубопроводу к кранам наряду с холодной водой. Учитывая то, что трубы горячей воды обязательно имеют теплоизоляцию, через восемь, десять часов, если ею не пользоваться, вода в трубах охлаждается.
При условии же, что кран от бойлера находится на большем расстоянии, например на верхнем этаже, то для того, чтобы полилась горячая вода, ее нужно спускать около пяти минут.
Если нет желания все время спускать воду из крана, то следует выбрать систему с рециркуляцией горячей воды. Подобная система имеет трубопроводы подачи и обратки, но система очень удобная и комфортная.
Циркуляция горячей воды в бойлере
Для движения воды от бойлера по трубам и в обратную сторону применяют рециркуляционный насос для горячего водоснабжения, запрещается применять насос для отопительной системы. Насос постоянно подключен к сети и расходует мало электроэнергии.
Работа насоса не оказывает никакого влияния на то, с какой скоростью вытекает из крана вода. Он только обеспечивает ее движение от бойлера и обратно.
В системе с рециркуляцией ГВС, последовательно в цепь трубопровода присоединяют полотенцесушитель. Такое подключение обеспечивает нагрев полотенцесушителя, даже когда отключена система отопления в помещении, но система ГВС включена.
Определенные модели бойлеров укомплектованы электронагревательным тэном. Это очень удобно в случае, когда отключен газ или проводится профилактика котла, поскольку тогда этот бойлер способен функционировать как накопительный электронагреватель воды.
Трубопровод, подающий холодную санитарную воду в бойлерную систему, должен подсоединяться через группу безопасности, которая должна быть оснащена:
- Отсекающим краном.
- Обратным клапаном.
- Предохранительным клапаном.
- Расширительным баком системы горячего водоснабжения, при этом он должен иметь необходимый объем.
В том случае, если летом нет надобности в нагревании полетенцесушителя, то следует произвести отключение циркуляционного насоса от электрической сети, а также перекрыть шаровый кран на циркуляционном трубопроводе. Монтируя систему горячего водоснабжения, нужно иметь ввиду, что все сантехнические приборы, потребляющие горячую воду, должны быть подсоединены к ветке подачи горячего водоснабжения. При этом полотенцесушитель и циркуляционный насос монтируются на трубопроводе обратки. Если систему не смонтировать, таким образом, то при пользовании горячей водой, будет нагреваться полотенцесушитель и воздух в комнате, где он расположен.
Система с циркуляцией горячей воды и бойлером является наиболее удобной и комфортной для пользователей, но при этом она на порядок больше стоит, чем простая система.
Полезные видео по рециркуляции
Читайте так же:
как сделать рециркуляцию горячей воды в доме
Часто мы стараемся облегчить себе задачу, сделать отопление в своей квартире максимально эффективным, потратив при этом минимум средств. Именно эта причина и заставляет нас искать альтернативные варианты подключения отопительных контуров. Идея использовать для теплого водяного пола бойлер является не идеальной, однако, и такой вариант имеет право на жизнь.
В этой статье мы рассмотрим, какой тип нагревателя воды подойдет для подключения к нему контура , как сделать рециркуляцию ГВС в доме.
Выбор бойлера для ТП
Главная проблема заключается в том, что работа электрического бойлера в этом случае будет считаться нецелевым использованием, что естественно может привести к выходу из строя нагревательного прибора раньше времени. Бытовые нагреватели предназначены для обеспечения жильцов дома горячей водой в бытовых целях. Навешивать на электроприбор дополнительную нагрузку, значит принципиально изменить технологичность устройства.
Система отопления, в основе которой лежит электрический подогрев воды, не является чем-то особенным. Бойлер представляет собой устройство, в котором нагрев воды осуществляется за счет работы электричества.
По принципу действия они делятся на два типа:
- накопительные;
- проточные.
Накопительный
Для моделей с накопительным баком основным элементом конструкции является ТЭН, обеспечивающий нагрев воды. Нагревательные элементы обычно устанавливаются в накопительной емкости, куда поступает водопроводная вода. Режим включения и выключения нагревательных элементов обеспечивается автоматикой.
На заметку: С технологической точки зрения, накопительный бойлер больше напоминает термос. Во внутреннем корпусе происходит нагрев воды. Внешний корпус прибора выполняет защитные функции, предохраняя внутренний бак от механических повреждений и снижая объем тепловых потерь. Пространство между корпусами заполняется изоляционным материалом (минеральная вата или пенополистирол).
При нормальной работе прибора, в зависимости от мощности ТЭНов и объема бака, нагрев воды осуществляется в течение 2-3 часов. Вода в баке за счет двойного корпуса сохраняет в течение длительного времени (12-24 часа) заданную температуру.
Внутреннее строение накопительного бойлера, подключенного к теплому полу
Благодаря высоким эксплуатационным параметрам, накопительный тип по своей конструкции лучше всего подходит для обеспечения работы теплых полов в вашей квартире.
Проточный
Если говорить об электрическом бойлере проточного типа, то здесь принципиальная схема совершенно иная. Накопительный бак отсутствует, а весь процесс происходит внутри компактной колбы, которая оснащена ТЭНом. В отличие от накопительных приборов, проточные оснащаются ТЭНами большей мощности (6-20 кВт), способные обеспечить интенсивный нагрев водяного потока за короткий промежуток времени.
Важно! Вода в проточном нагревателе подогревается до необходимой температуры за считанные минуты (30-120 секунд), поэтому стремительно возрастает нагрузка на домашнюю электросеть.

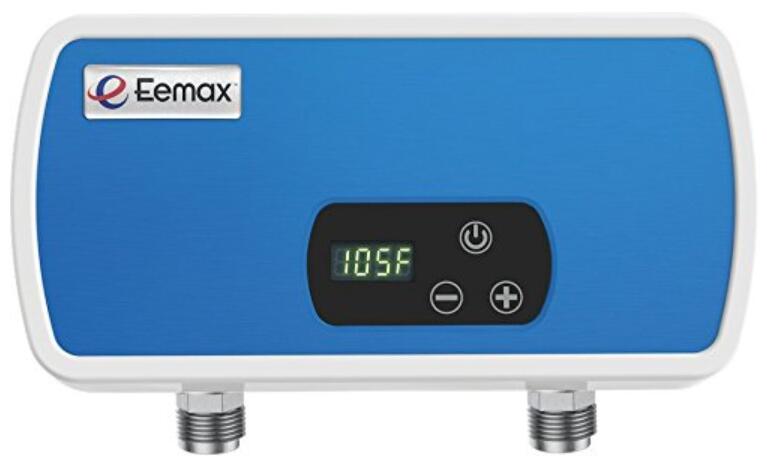

Проточный тип водонагревателя
Для теплых полов бойлер проточного типа можно считать не пригодным. Вдаваться в подробности такого решения не стоит. Налицо один очевидный факт – большой расход электроэнергии!
Технические характеристики нагревателя
Остановимся на бойлерах накопительного типа. При выборе модели следует обращать внимание на её технические характеристики.
Мощность устройства. Именно этот параметр определяет интенсивность и скорость нагрева водопроводной воды. Мощность водонагревателя напрямую связана с объемом потребляемой электроэнергии. Как правило, бытовые бойлеры имеют мощность в 1,5-3 кВт.
На заметку: Есть в продаже электрические бойлеры, мощность которых значительно выше, предлагаемых параметров (6-10 кВт). Такие приборы специально ориентированы на работу в комплексе с отопительными системами. Единственный минус таких моделей, большой расход электроэнергии
Мощность водонагревательного электроприбора определяется в соответствии с традиционными параметрами: 1 кВт – 10 м2 отапливаемой площади. Поэтому бытовые накопительные бойлеры для обогрева жилых помещений малопригодны. Их можно использовать для монтажа теплого пола на ограниченных пространствах (ванная комната).
Объем накопительного бака. Чем больше вы получите горячей воды, тем реже будут периодические включения аппарата для подогрева воды, циркулирующей в водяном контуре. Для бытовых приборов обычно объем баков составляет 50-100 л. Промышленные водонагреватели, используемые для отопительной системы, имеют объем накопительного бака в 250-300 л.
Бойлеры, специально сконструированные для работы с системами отопления, имеют некоторые отличия от бытовых приборов. Основные отличия заключаются в следующем:
- такие аппараты имеют иное расположение входных и выходных патрубков;
- сечение отверстий выхода/входа;
- большой размер накопительного бака.
Расположении патрубков входа и выхода воды. Входное отверстие для подачи холодной воды, расположено внизу, тогда как выходное отверстие для горячей воды, располагается в верхней части бака. Благодаря такому расположению патрубков, достигается максимально возможная циркуляция воды в системе ГВС.
Подключение
При проектировке собственной системы отопления учитываются:
- количество ответвлений и длина трубопровода. Чем больше у вас водяных контуров, чем больше их длина, тем медленней будет циркулировать горячая вода по системе;
- при соответствии мощности бойлера размерам отапливаемой площади по нижнему порогу вы можете столкнуться со временем с падением эффективности нагрева воды. Выход из ситуации — приобрести оборудование с запасом мощности в 20%.
Схема подключения теплого пола к электро.бойлеру
Установка бойлера обычно делается в ванной комнате или рядом с помещением, которое будет отапливаться. Для повышения производительности работы вашей отопительной системы, можно установить циркуляционный насос. Благодаря этому прибору можно добиться бесперебойной подачи теплоносителя в водяной контур.
О читайте в нашей статье.
Необходим постоянный уход за состоянием водонагревательного прибора. Регулярная чистка накопительного бака и ТЭНов от накипи позволит вам сохранить в нормальном состоянии труб водяного теплого пола и увеличить сроки эксплуатации оборудования.
Выводы
Отметит достоинства и недостатки системы отопления «теплый пол от бойлера»
Плюсы:
- Монтаж всей системы отопления достаточно прост. Уложить водяной контур, осуществить подключение к нагревательному прибору и наконец, установить бойлер, вы можете самостоятельно.
- Относительно низкая стоимость. Бойлеры стоят на значительно дешевле, чем электрические котлы отопления.
Минусы:
- Самый главный и ощутимый — высокие расходы электроэнергии. При постоянной работе теплых полов в отопительный сезон, интенсивное потребление горячей воды в бытовых целях, ваши расходы на электроэнергию значительно вырастут. Оптимальный вариант для использования такой системы отопления, обогрев ванной комнаты или дачного дома небольших размеров.
Полезное видео
В видео рассказано, как сделать простую схему нагрева ТП от электро.бойлера.
Надеемся, что статья была вам полезна. Свои вопросы и отзывы оставляйте в комментариях ниже.
СледующаяВопросыСколько электроэнергии потребляет теплый пол?
Вконтакте
Google+
Как выбрать бойлер косвенного нагрева (2019) | Другая бытовая техника | Блог
Бойлеры косвенного нагрева, как и прочие водонагреватели, предназначены для организации систем горячего водоснабжения. Однако долгое время они не пользовались особой популярностью, сильно уступая электрическим бойлерам и газовым колонкам.
Бойлеры косвенного нагрева дороже электрических и газовых аналогов, да и установка их связана с некоторыми сложностями. Однако рост цен на энергоносители, затянувшийся кризис и возрастающая техническая грамотность владельцев загородного жилья потихоньку увеличивают спрос к этому виду водонагревателей, ведь у них есть множество плюсов:
— Экономичность. По сравнению с электрическими бойлерами, греющийся от газового котла «косвенник» дает (в зависимости от местных тарифов на газ и электричество) экономию в 3-10 раз. Если же сравнивать с отдельным газовым бойлером или газовой колонкой, то бойлер косвенного нагрева выгоднее тем, что не требует изменения газового проекта и отдельного дымохода.
— Долговечность. У бойлеров косвенного нагрева отсутствует высокотемпературный нагревательный элемент, прогар которого является самой распространенной причиной поломки водонагревателя. Теплообменник бойлера косвенного нагрева обрастает накипью намного медленнее и это не представляет для него особой опасности.
— Использование бойлера косвенного нагрева является самым простым способом организации ГВС (Горячего ВодоСнабжения) при использовании нестандартных источников тепла – солнечных панелей, тепловых насосов и т.п.
 |
|
Образец устройства системы ГВС на основе солнечного коллектора и бойлера косвенного нагрева. |
— Бойлер косвенного нагрева наиболее удобен при организации системы ГВС с рециркуляцей (о них будет чуть ниже), набирающей все большую популярность в частных домах и коттеджах.
Есть у бойлеров косвенного нагрева и минусы. Кроме высокой цены и внушительных габаритов можно отметить относительно невысокую производительность, связанную с низкой температурой теплоносителя и зависимость от внешнего источника тепла. Последнее обстоятельство может вызвать некоторые затруднения летом при отоплении с помощью газового котла. Котел должен быть подготовлен для использования в паре с бойлером, иметь соответствующие настройки и возможность подключения к датчику температуры в бойлере, иначе эффективность работы системы будет снижена.
Для снижения зависимости от внешнего источника тепла, многие бойлеры комплектуются ТЭНами, позволяющими поддерживать температуру воды в бойлере при прекращении подачи горячего теплоносителя в теплообменник.
Устройство бойлеров косвенного нагрева
Устроен бойлер косвенного нагрева весьма просто – внутри бака проходит спиральный теплообменник, по которому циркулирует теплоноситель от источника тепла (обычно – газового котла). Теплоносителем может быть как дистилированная вода, так и специальные жидкости (этиленгликоль, пропиленгликоль, антифриз и т.д.). Задача теплоносителя — эффективно перенести тепло от его источника (котла) до бойлера.
Теплообменников может быть больше одного – такие бойлеры позволяют использовать несколько источников тепла одновременно. К примеру, солнечных панелей может быть недостаточно для прогрева воды, тогда можно подключить ко второму теплообменнику газовый котел, «добирающий» требуемое тепло.
Кроме патрубков для теплоносителя, для горячей и поступающей холодной воды, могут быть также патрубки для рециркуляции и для установки датчика температуры.

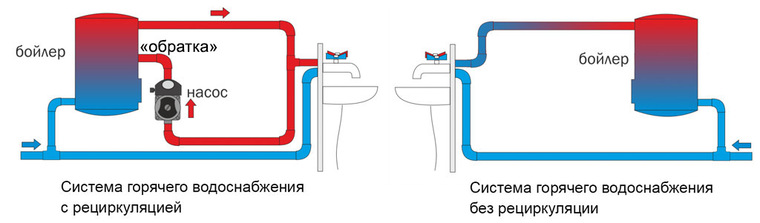

Горячее водоснабжение с рециркуляцией
Случалось ли вам, открыв кран, ждать, когда вода «потеплеет»? Стоящая в трубах вода, разумеется, остывает, и чем водонагреватель расположен дальше от точки разбора, тем дольше приходится ждать горячей воды. При этом литры (а то и десятки литров) воды без пользы утекают в канализацию. Система ГВС с рециркуляцией полностью решает эту проблему – в ней горячая вода движется по трубам постоянно, температура её всегда остается высокой и теплая вода из крана появляется мгновенно. И именно бойлеры косвенного нагрева позволяют организовать такую систему с минимальными затратами и максимальной эффективностью.
При организации системы ГВС с рециркуляцией на основе бойлера косвенного нагрева и газового котла в отопительный период дополнительные затраты будут только на питание циркуляционного насоса. Разумеется, горячие трубы ГВС отдадут некоторое количечтво тепла в дом, но это значит, что отопительным батареям останется меньше работы. Произведенное котлом тепло, в итоге, все равно остается в доме и внедрение рециркуляции горячей воды увеличения расхода газа (чего некоторые опасаются) не вызывает.
Характеристики бойлеров косвенного нагрева
Наличие опции «рециркуляция» говорит о том, что бойлер подготовлен к использованию в системе ГВС с рециркуляцией, проще говоря, имеет патрубок для «обратки». Бойлеры без такого патрубка тоже можно использовать в системе с рециркуляцией, но это потребует усложнения обвязки (трубопровода и запорных устройств) бойлера и немного снизит эффективность системы.
Полезный объем бака является важным параметром для любого накопительного водонагревателя. Чем объем больше, тем больше членов вашей семьи смогут умыться, принять душ или ванну без повторного прогрева бойлера. Температура горячей воды в бойлере косвенного нагрева обычно ниже, чем в накопительных электронагревателях, поэтому и объем его должен быть больше.
С увеличением объема бака увеличивается и время, необходимое для его нагрева. Сколько конкретно времени потребуется – зависит от множества параметров – от объема бойлера, разницы температур нагреваемой воды, температуры теплоносителя, его расхода и т.д. Если в паспортных данных котла не приведено время нагрева, то его можно примерно вычислить по формуле.
где Т – время прогрева в часах, V-объем бака в м3, Δt – перепад температур, W- тепловая мощность бойлера в кВт, 0,00117 – коэффициент для согласования единиц измерения. Однако имейте в виду, что приводимая в параметрах тепловая мощность бойлера зависит от температуры теплоносителя и горячей воды – для расчета паспортной мощности чаще всего берутся значения 80°С и 45°С соответственно. Но могут быть и другие величины и при сомнениях следует обратиться к документации на бойлер. При изменении любой из температур значение тепловой мощности бойлера также меняется. Некоторые производители приводят таблицы со значениями тепловой мощности для различных температур теплоносителя и горячей воды.
 |
|

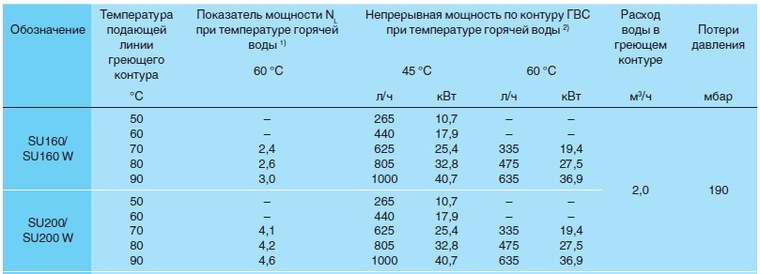

Пример таблицы, отражающей зависимость тепловой мощности от температуры горячей воды, температуры и расхода теплоносителя. Бойлеры косвенного нагрева Buderus Logalux. |
Если же такой таблицы в руководстве нет, время прогрева можно оценить только примерно – чем ниже температура теплоносителя и чем выше температура горячей воды, тем дольше будет прогреваться бойлер.
Способ нагрева определяет, каким образом греется вода в бойлере. Все бойлеры косвенного нагрева используют, как следует из названия – косвенный способ, когда нагрев производится протекающим через бойлер теплоносителем. Однако многие бойлеры снабжены также ТЭНом, осуществляющим электрический нагрев воды в бойлере. Кроме ого, большинство моделей без ТЭНа позволяют его последующую установку в специальный патрубок или в ревизионное отверстие.
ТЭН может быть полезен в следующих случаях:
— Если температура теплоносителя непостоянна, ТЭН позволяет установить и поддерживать точную температуру горячей воды в бойлере.
— Если температуры теплоносителя от основного источника тепла недостаточно для прогрева бойлера, например, при использовании солнечных панелей или теплового насоса. В этом случае ТЭН используется для «догрева» воды до нужной температуры.
— При отключении основного источника тепла на ремонт, профилактические работы или просто на лето. В этом случае ТЭН используется для прогрева всего объема воды. Но имейте в виду, что мощность ТЭНа обычно в разы меньше мощности, обеспечиваемой теплообменником, поэтому скорость прогрева при использовании одного лишь ТЭНа снизится в разы. Чтобы определить время прогрева всего бойлера, можно воспользоваться той же формулой:
где W – мощность ТЭНа. Ну и ни о какой экономии в таком режиме работы говорить, конечно, не приходится. При неработающем теплообменнике бойлер косвенного нагрева с ТЭНом превращается просто в дорогой накопительный электроводонагреватель, поэтому долгое время его так эксплуатировать не стоит.
Площадь теплообменника влияет на его тепловую мощность. Разные производители могут использовать различные значения расхода теплоносителя, температур теплоносителя и горячей воды при подсчете тепловой мощности. Поэтому этот параметр может оказаться полезен при сравнении двух моделей с примерно одинаковым значением тепловой мощности. В одинаковых условиях модель с большей площадью теплообменника обеспечит большую мощность.
Максимальная температура нагрева определяет температуру горячей воды, при которой не происходит повреждения внутреннего покрытия бака. Сама температура нагрева зависит исключительно от температуры теплоносителя. Не рекомендуется греть бойлер теплоносителем с температурой большей, чем максимальная температура нагрева.
Покрытие внутреннего бака необходимо для его защиты от коррозии. Лучше всего защищены от неё баки из нержавеющей стали, но они и стоят дороже остальных. Слабое место таких баков – сварной шов, который часто выполняется металлом, подверженным коррозии.
Баки с эмалевым покрытием и покрытием из биостеклофарфора (стеклокерамикой, являеюшейся разновидностью эмали) уступают «нержавейке» в устойчивости к механическим повреждениям – малейшая деформация бака приводит к появлению трещин в покрытии и, как следствие, быстрому появлению очагов коррозии. Поэтому при покупке бойлера с эмалированным баком надо тщательно осматривать корпус на отсутствие вмятин и впоследствии беречь бойлер от ударов.
Кроме того, качество покрытия может быть разным, и эмали разных моделей могут сильно отличаться по прочности и долговечности.

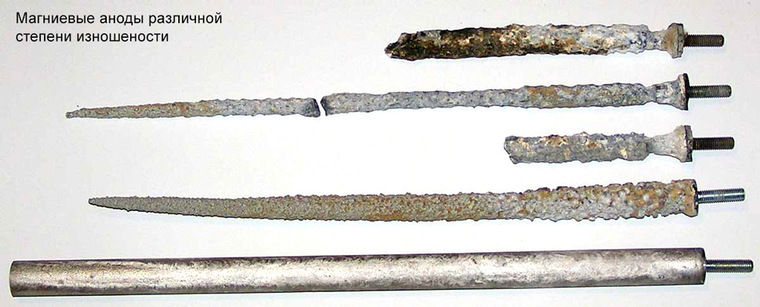

Многие производители для дополнительной защиты бака от коррозии устанавливают в него магниевый анод. Магний взаимодействует с кислородом воды, защищая металл бака от его воздействия. Магниевый анод защитит бак даже при повреждении покрытия, но он требует периодической замены – раза в 1-2 года.
При подборе бойлера обратите внимание на максимальное допустимое давление горячей воды и давление теплоносителя. Допустимое давление горячей воды должно быть с некоторым (1,5…2 кратным) запасом выше максимального давления в магистрали холодной воды. Если в системе ХВС часты гидроудары, рекомендуется поставить на входе в бойлер редуктор давления.
А допустимое давление теплоносителя должно соответствовать параметрам источника тепла. Ни в коем случае значение этого параметра не должно быть ниже уставки (заданного значения давления, при котором происходит срабатывание клапана) предохранительного клапана котла – это может привести к разрыву бойлера.
Варианты выбора бойлеров косвенного нагрева
Для обеспечения горячей водой семьи в 2-3 человека, выбирайте среди бойлеров с полезным объемом 80 – 150 л.
Для семьи в 4-6 человек объем бака потребуется побольше – 200 – 300 л.
Если вы хотите, чтобы вода в кране была горячей сразу после того, как вы его открыли – вам нужна система ГВС с рециркуляцией и бойлер косвенного нагрева с соответствующей опцией.
Наличие ТЭНа в бойлере косвенного нагрева гарантирует наличие горячей воды, даже если основной источник тепла по каким-то причинам будет отключен или окажется неспособен нагреть воду до нужной температуры.
Бойлер с магниевым анодом проработает дольше за счет дополнительной защиты от коррозии – только не забывайте его периодически менять.
Системы рециркуляции бытовой горячей воды Руководство по применению, выбору и установке
Проточные воздушные сепараторы
Воздушные сепараторы с удалением и контролем воздуха на линии Воздухоотделители модели AC обеспечивают все качество и производительность, которые вы ожидаете от продукции Taco.Они рассчитаны на долговечность с корпусом, головками и ANSI
Домашний комфорт: водяное отопление
Домашний комфорт: водяное отопление Использование водяного отопления Горячая вода. Это одна из тех роскошных вещей, о которых мы мало думаем, пока не кончимся. Эта информация предоставлена, чтобы помочь вам получить максимальную отдачу и комфорт
Распространенные причины высоких счетов за воду
Распространенные причины высоких счетов за воду Необычно высокий счет за воду чаще всего вызван утечкой или изменением в использовании воды.Некоторые частые причины высоких счетов за воду включают: протекающий туалет или туалет, который
Клапаны понижения давления воды
F-23QA 23 Вопросы и ответы о клапанах понижения давления воды $ КАК ОНИ экономят ВОДУ Экономят ЭНЕРГИЮ Экономят СТОЧНУЮ ВОДУ Экономят ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Экономят ДЕНЬГИ ЭНЕРГИЯ ВОДА Экономят и то, и другое автоматически с помощью давления воды
ГЛАВА 9: ВОДЯНОЙ НАГРЕВ
Глава 9: Водяное отопление 145 ГЛАВА 9: ВОДЯНОЕ НАГРЕВАНИЕ Затраты на воду для нагрева воды могут быть такими же высокими, как затраты на отопление для энергоэффективного дома в мягком климате.Оценка использования горячей воды
ГЛАВА 2: Сантехническая система
ГЛАВА 2: Сантехническая система РАЗДЕЛ I: ТРЕБОВАНИЯ К РАЗМЕРАМ Определите размеры здания. Высота здания может быть определена либо по архитектурным чертежам, либо по количеству этажей, умноженному на высоту / этаж. (например: 1
СФ15К СФ05КСС, СФ10КСС
Руководство по эксплуатации продукта Speedflow SF05K, SF10K и SF15K SF05KSS, SF10KSS и SF15KSS Невентилируемый водонагреватель с нижней опорой V15.6/6 Версия 3.2, январь 2015 г. Благодарим вас за покупку безвентиляторной системы Hyco Speedflow
РЕГУЛЯТОРЫ серии 175/153
Серия 175/153 175 НАГРЕВ 153 ОХЛАЖДЕНИЕ Watson McDaniel оставляет за собой право изменять конструкцию и / или материалы своей продукции без предварительного уведомления. 2002 Watson McDaniel Company Пересмотрено 7/2002 175/153 Винтовой
Введение.Кухни
Глава 10 Водоснабжение и охрана окружающей среды Введение Ответственное использование пресной воды означает ОБЗОР ВОДЫ, гарантирующий, что все водозаборники Введение в общественных местах работают должным образом,
Что делает отстойник?
Продукты для сточных вод Автоматический погружной чугунный отстойник Идеально подходит для систем удаления больших объемов воды Чугунная конструкция для тяжелых условий эксплуатации Долгие годы службы и надежности Конструкция, устойчивая к засорению
ЗОЛОТО плюс 30/40/60/80
Водонагреватели косвенного нагрева PLUS Line Series 3 Ручная установка Ввод в эксплуатацию Детали для обслуживания PLUS 100/110/119 GOLD Plus 30/40/60/80 Plus 40/60/80 Это руководство должно использоваться только квалифицированным установщиком / сервисным центром системы отопления
Аудит воды в доме своими руками
Аудит домашней воды своими руками Эта страница намеренно оставлена пустой.При печати используйте настройку двустороннего принтера. Ваш новый набор для экономии воды в доме поможет вам провести ремонт
FOXAIR 60/50 ВСЕ МОДЕЛИ
FOXAIR 60/50 ВСЕ МОДЕЛИ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ВЕС УСТРОЙСТВА — ВСЕ МОДЕЛИ ПРИБЛ. 300 ФУНТОВ FOXTRONICS, INC. 38 Д x 28 Ш x 24 В Love Field-Dallas TX СДЕЛАНО В США 3448 West Mockingbird Lane Dallas,
РЕДУКТОРЫ ДАВЛЕНИЯ ВОДЫ
СДЕЛАНО В США. КЛАПАНЫ СНИЖЕНИЯ ДАВЛЕНИЯ ВОДЫ СОДЕРЖАНИЕ СТРАНИЦА ИЗДЕЛИЯ Как работают редукционные клапаны 3 Серия 36 4 Серия 36C 6 АВТОМАТИЧЕСКОЕ СНИЖЕНИЕ ДАВЛЕНИЯ серии 36H
РУКОВОДСТВО ПО БЕЗТАНКОВЫМ ПРОДУКТАМ SOLI
РУКОВОДСТВО ПО БЕЗОПАСНЫМ ПРОДУКТАМ SOLI Экономия энергииЭнергоэффективная, обильная и бесконечная подача горячей воды. ЭКОНОМЬТЕ ПРОСТРАНСТВО. Компактный размер и настенный монтаж для освобождения ценного пространства на полу. ЭКОНОМИТЬ ДЕНЬГИ. Смарт
Водонагреватели косвенного нагрева
Руководство по установке и эксплуатации водонагревателей косвенного нагрева C Модели для США: SST150-40 SST250-65 SST300-80 SST450-119 ВНИМАНИЕ В качестве теплоносителя должна использоваться вода или другая нетоксичная жидкость с токсичностью
Водяное отопление и рекуперация тепла 1
PID 113 (488) Нагрев воды и рекуперация тепла 1 Florida Power Corporation 2 ЭНЕРГОЭФФЕКТИВНОЕ ОТОПЛЕНИЕ ВОДЫ: ЭТО ЛЕГКИЙ СПОСОБ ЭКОНОМИИ ДОЛЛАРОВ ЭНЕРГИИ От 10% до 25% денег, которые вы тратите на
Что такое тепловое расширение?
Что такое тепловое расширение? Когда вода нагревается, она расширяется.Например, вода, нагретая с 90 ° F до температуры 140 ° F в водонагревателе на 40 галлонов, расширится почти на полгаллона. Это
РАЗМЕР СИСТЕМЫ ВОДОПРОВОДА
РАЗМЕР СИСТЕМЫ ВОДОПРОВОДА РАЗДЕЛ E101 ОБЩИЕ ПОЛОЖЕНИЯ E101.1 Объем. E101.1.1 В этом приложении описываются две процедуры определения размеров системы водяных трубопроводов (см. Разделы E103.3 и E201.1). Процедуры проектирования
К сведению> Калифорния Название 24
К сведению> California Title 24 Корпорация Rinnai America («RAC») подготовила нижеприведенное резюме California Title 24, главным образом на основе Стандартов энергоэффективности зданий 2013 года Комиссии по энергетике Калифорнии.
ГИДРОСТАТИЧЕСКИЕ ИСПЫТАТЕЛЬНЫЕ НАСОСЫ
НАСОСЫ ДЛЯ ГИДРОСТАТИЧЕСКИХ ИСПЫТАНИЙ НАСОСЫ ДЛЯ ИСПЫТАНИЙ С РУЧНЫМ УПРАВЛЕНИЕМ Идеально подходят для тестирования бытовых водопроводов. Также для опрессовки небольших напорных резервуаров, спринклерных систем, котлов и солнечных систем. Легкий и легкий
Электронные реле расхода
Отрасли Электронные реле расхода Нефтехимия Нефтехимия Производство нефти Очистка воды Фармацевтика Пищевая промышленность и напитки Целлюлозно-бумажная промышленность Энергетика Производство газа Горнодобывающая промышленность Биотехнология Полупроводники
YUTAKI S. Домашнее отопление — Скачать PDF бесплатно
Природная геотермальная энергия.
Земляной тепловой насос ROTEX Природная геотермальная энергия. ROTEX HPU заземляет грунтовый тепловой насос, который нагревается за счет бесплатной геотермальной энергии. Компактный, экологически чистый и уникально эффективный.
Технические данные. Данфосс DHP-A
Технические характеристики Danfoss DHP-A Воздушный тепловой насос, вырабатывающий как тепло, так и горячую воду Может работать эффективно при температурах до -0 ° C Бак Danfoss TWS дает много горячей воды быстро и с низкими эксплуатационными расходами
Электрический котел
Проточный электрический котел EHC предлагает самый полный ассортимент электрических котлов на рынке, и благодаря нашим обширным знаниям и техническим знаниям мы разработали проточный электрический котел Slim Jim
Естественное сочетание
Естественное сочетание Гибридная система теплового насоса DAikin Altherma Будущее уже сейчас Новая гибридная система Решение теплового насоса для рынка замены газовых котлов Гибридная система Daikin Altherma сочетает в себе технологию теплового насоса
Тепловой насос воздух-вода Versati
Тепловой насос типа «воздух-вода» Versati Многофункциональный тепловой насос «воздух-вода» с инвертором постоянного тока VERSATI В настоящее время люди все больше внимания уделяют затратам на отопление, а также проблемам окружающей среды.Традиционное отопление
Laddomat 21-60 Зарядное устройство
Laddomat 21-60 Зарядное устройство Инструкция по эксплуатации и установке ВНИМАНИЕ! На схемах в этой брошюре описаны только принципы подключения. Каждый монтаж должен быть измерен и выполнен в соответствии с
Гибридный тепловой насос Daikin Altherma
ваш комфорт.наш мир. Гибридный тепловой насос Daikin Altherma Технология интеллектуального отопления — лучшее из обоих миров Отопление Комплексные решения Вентиляция Кондиционирование воздуха Охлаждение Перспективное мышление Около
Описание функций
Описание функций Laddomat 21 разработан, чтобы …… позволить котлу достичь высокой рабочей температуры вскоре после розжига …. для предварительного нагрева холодной воды в баке в нижней части котла, чтобы котел
Гибридный тепловой насос Daikin Altherma
ваш комфорт.наш мир. Гибридный тепловой насос Daikin Altherma Естественная комбинация Отопление Интегрированные решения Вентиляция Кондиционирование воздуха Охлаждение О компании Daikin Перспективное мышление … Daikin имеет всемирную сеть
Гибридный тепловой насос Daikin Altherma
Гибридный тепловой насос Daikin Altherma Интеллектуальная технология — лучшее из обоих миров НАЦИОНАЛЬНЫЙ ТЕПЛОВЫЙ НАСОС 19 ИЮНЯ 2014 ПОБЕДИТЕЛЬ ICC BIRMINGHAM WINNER Прогрессивное мышление Настало время переосмыслить способ обогрева наших домов
TWE + TTA TWE + TWA 6.25-20 т.р.
TWE + TTA TWE + TWA 6.25-20 T.R. Основные характеристики: Внутренний блок TWE: трансформируемый шкаф, вертикальный или горизонтальный. Двигатель центробежного вентилятора с регулируемой скоростью вращения шкив-ремня. Алюминиевый теплообменник с медными трубками.
Технические данные кондиционеров
Кондиционеры Технические данные Наружный блок RX-JV 2-0 0 RX-JV СОДЕРЖАНИЕ RX-JV Характеристики…………………………………………… ………. 2 2 Технические характеристики ………………………………. ………………
Естественное сочетание
Естественное сочетание DAIKIN ALTHERMA HYBRID HEAT PUMP 2 Новая возможность в отоплении жилых помещений! Со стороны домовладельцев растет спрос на замену систем отопления, особенно на замену газовых котлов,
ECOplus Солнечный цилиндр
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ Варианты подключения солнечного баллона Wagner & Co для CONVECTROL II Эффективное конвекционное торможение Технически оптимизированные барьеры разделяют охлаждаемую воду в трубопроводах
Приводы ГЕРЦ-Тепловые
Приводы ГЕРЦ-Термал Лист данных 7708-7990, выпуск 1011 Размеры в мм 1 7710 00 1 7710 01 1 7711 18 1 7710 80 1 7710 81 1 7711 80 1 7711 81 1 7990 00 1 7980 00 1 7708 11 1 7708 10 1 7708 23 1 7709 01
Руководство по тепловому насосу Nordic
Руководство по продукции Nordic Heat Pump О Maritime Geothermal Maritime Geothermal — это частный канадский производитель геотермальных тепловых насосов.Мы начали производство линейки тепловых насосов Nordic
Приложение — Контроллеры 179
Версия: 200703 Приложение — Контроллеры 179 -3- -4- -5- -6- -7- -8- 2. Технические характеристики 2.1 Технические характеристики инверторных блоков Позиция Модель AB182ACERA Функция охлаждение нагрев Мощность кВт 5.01.8-5.8 5.22.0 — 6,2
ЭЛЕКТРИЧЕСКИЙ КОТЛ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ
ЭЛЕКТРИЧЕСКИЙ КОТЛ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ EKCO.T Использованный продукт нельзя утилизировать как бытовые отходы. Разобранный прибор необходимо доставить в пункт сбора электрического и электронного оборудования
Технические данные кондиционеров
Кондиционеры Технические данные C e i l i n g s u s p e n d e d u n i t E E D E N 2-0 0 FHQ-B8 Внутренний блок Потолочный подвесной блок FHQ-B8 СОДЕРЖАНИЕ FHQ-B8 Характеристики ………………………………………………… ….
Отопление, кондиционирование, охлаждение
Описание серии Конструкция Высокоэффективный, одноступенчатый, линейный центробежный насос низкого давления Поставляется с ЕС-двигателем и электронной адаптацией режима работы Доступен в конструкции с сухим ротором, механический вал
ALFEA HYBRID DUO GAZ.Новая модель 2011 года
ALFEA HYBRID DUO GAZ Новая модель 2011 1 Контекст Рынок: рынок ремонта тепловых насосов стагнирует в течение двух лет, в то время как рынок конденсации газа остается динамичным. Интерес Alfea Hybrid Duo Gas: в отношении
РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ PANASONIC
Общее руководство по изделиям в стиле помещения Трубопроводы Размеры и длина труб должны соответствовать соответствующему техническому руководству Обе линии должны быть изолированы. Не допускается установка линейных принадлежностей или маслоуловителей При охлаждении
РЕШЕНИЯ ДЛЯ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА
РЕШЕНИЯ ДЛЯ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА H I G H E N E R G Y E F F I C I E N C Y B A C K E D B Y A 5 Y E A R F U L P A R T S & L A B O U R W A R R A N T Y ДИАПАЗОН ДИАПАЗОНА ПОЧЕМУ FUJITSU? АВСТРАЛИЯ S FAVORITE
Каталог тепловых насосов для горячей воды
Каталог тепловых насосов для горячей воды 1 Содержание Почему выбирают тепловой насос для горячей воды? п.4 При выборе отопления для дома необходимо учитывать множество факторов и множество факторов, которые могут помочь вам принять решение. Тепловые насосы для горячей воды
ТЯЖЕЛЫЙ ХРАНЕНИЕ ГАЗА
Технология дымохода Multi-Fin. Заслонка дымохода экономит энергию. Электронное управление. ТЯЖЕЛЫЕ УСЛОВИЯ ХРАНЕНИЯ НАДЕЖНОСТЬ ГАЗА. Газовая серия Rheem для тяжелых условий эксплуатации — это рабочая лошадка отрасли, зарекомендовавшая себя на протяжении многих
Электрокотел ЛК — 4,5
LK Electric Boiler -, Конструкция LK Electric Boiler, кВт — настенный электрический котел, предназначенный в первую очередь для низкотемпературных систем отопления, т.е.грамм. пол с подогревом. Поставляется электрокотел ЛК, кВт
БЛОКИ ТЕПЛОВОГО ИНТЕРФЕЙСА (модульные)
БЛОКИ ТЕПЛОВОГО ИНТЕРФЕЙСА Rhico T Fire Modular, вероятно, является наиболее универсальным из имеющихся HIU, базовым блоком является модуль только косвенного нагрева, включающий циркуляционный насос во вторичном контуре. (A
Контурное управление гибридной системы CGC
verview Система гибридного теплового насоса CGC Group действительно работает с NT при тех же температурах контура жидкости, что и обычная реверсивная система теплового насоса с водяным источником.Система CGC отличается от системы WSHP
ПОЛНЫЕ СИСТЕМЫ ИНВЕРТОРОВ ПОСТОЯННОГО ТОКА
ПОЛНЫЕ СИСТЕМЫ ИНВЕРТОРОВ ПОСТОЯННОГО ТОКА ИНДИВИДУАЛЬНАЯ И МОДУЛЬНАЯ КОНСТРУКЦИЯ И ГИБКАЯ КОМБИНАЦИЯ коммерческих кондиционеров SDV4 2011/2012 КОНДИЦИОНИРОВАНИЕ ВОЗДУХА 1 ДОБРО ПОЖАЛОВАТЬ В МИР КОНДИЦИОНЕРОВ SINCLAIR AIR CONDITIONERS Работа компании
Руководство по кодам неисправности.содержание
Содержание руководства по кодам неисправности 一 настенная серия AC 2 напольная серия AC. 4 三 переносной серии переменного тока .. 5 四 осушителя 6 五 инвертора постоянного тока с одинарным разделением … 7 инвертора постоянного тока с несколькими сплит-сериями 10 1 一
Расчет объема воды в системах водяного отопления и охлаждения
Часто задаваемые вопросы
Часто задаваемые вопросы Основы системы и клапана: 1. В: Что такое хорошие характеристики охлаждающего змеевика? A: Диапазон температур регулируется в пределах +/- 0.5 F (0,28 C) от охлаждающего змеевика при заданном значении или ниже.
Электрический котел
Проточный электрический котел EHC предлагает самый полный ассортимент электрических котлов на рынке, и благодаря нашим обширным знаниям и техническим знаниям мы разработали проточный электрический котел Slim Jim
КПД конденсационного котла
Эффективность конденсационного котла Дата: 17 июля 2012 г. ДАННЫЙ РЕДАКТОР ДОН Л Е О НА РОДИ ЛЕ О Н А Р Д И И НС.HV AC T RAI N I N G&C ON SU LT IN G Концепции 1 Текущее состояние развития конструкции котлов 2
Laddomat 21-60 Зарядное устройство
Laddomat 21-60 Зарядное устройство Инструкция по эксплуатации и установке ВНИМАНИЕ! На схемах в этой брошюре описаны только принципы подключения. Каждый монтаж должен быть измерен и выполнен в соответствии с
Солнечные водонагреватели
Солнечные водонагреватели Три входа воды под высоким вакуумом Винт из нержавеющей стали Гелевое уплотнение и изоляция Выход воды Пылезащитные уплотнения Модели без давления Детали ASWH-1b (окрашенный в цвет 304) ASWH-1c (нержавеющая сталь
ЗАПОЛНЕНИЕ И ПРОДУВКА СИСТЕМЫ
ИНСТРУКЦИИ ПО ЗАПОЛНЕНИЮ ВОДЯНОГО НАГРЕВАТЕЛЯ ИЛИ КОНДЕНСАТОРНОГО КОТЛА (Городская вода) Совет по безопасности: Перед началом работы отключите питание котла и циркуляционного насоса.ЗАПОЛНЕНИЕ И ПРОДУВКА Этап 1: Закройте изоляцию возвратного коллектора
Процессы HVAC. Лекция 7
Процессы HVAC Лекция 7 Цели лекции Общее понимание систем HVAC: Типовые процессы HVAC Установки кондиционирования воздуха, фанкойлы, вытяжные вентиляторы Типовые водопроводные системы Перекачивающие насосы, отстойник
Проточные воздушные сепараторы
Воздушные сепараторы с удалением и контролем воздуха на линии Воздухоотделители модели AC обеспечивают все качество и производительность, которые вы ожидаете от продукции Taco.Они рассчитаны на долговечность с корпусом, головками и ANSI
БЛОКИ ТЕПЛОВОГО ИНТЕРФЕЙСА (модульные)
БЛОКИ ТЕПЛОВОГО ИНТЕРФЕЙСА Rhico T Fire Modular, вероятно, является наиболее универсальным из имеющихся HIU, базовым блоком является модуль только косвенного нагрева, включающий циркуляционный насос во вторичном контуре. (A
Технические данные.Данфосс DHP-A
Технические характеристики Danfoss DHP-A Воздушный тепловой насос, вырабатывающий как тепло, так и горячую воду Может работать эффективно при температурах до -0 ° C Бак Danfoss TWS дает много горячей воды быстро и с низкими эксплуатационными расходами
Сессия 2: Горячее водоснабжение
Сервисные услуги MEBS6000 http://www.hku.hk/mech/msc-courses/mebs6000/index.html Сессия 2: Горячее водоснабжение Dr.Бенджамин П.Л. Хо Кафедра машиностроения Гонконгского университета E-mail:
Описание функций
Описание функций Laddomat 21 разработан, чтобы …… позволить котлу достичь высокой рабочей температуры вскоре после розжига …. для предварительного нагрева холодной воды в баке в нижней части котла, чтобы котел
Котельные установки большой мощности
Информация о высокопроизводительных котельных системах для методов соединения двойной системы Для использования в Великобритании и Ирландии (Великобритания и Ирландия).Этот прибор был сертифицирован для использования в странах, отличных от
Трансформаторы тока
Tyco Electronics Corporation Crompton Instruments 1610 Cobb International Parkway, Unit # 4 Kennesaw, GA 30152 Тел. 770-425-8903 Факс. 770-423-7194 Трансформаторы тока Трансформаторы тока (ТТ) обеспечивают
1 ОПИСАНИЕ ПРИБОРА
1 ОПИСАНИЕ ПРИБОРА 1.1 ВВЕДЕНИЕ Чугунные котлы SF — хорошее решение нынешних энергетических проблем, так как они могут работать на твердом топливе: древесине и угле. Данная серия котлов
ТЯЖЕЛЫЙ ХРАНЕНИЕ ГАЗА
Технология дымохода Multi-Fin. Заслонка дымохода экономит энергию. Электронное управление. ТЯЖЕЛЫЕ УСЛОВИЯ ХРАНЕНИЯ НАДЕЖНОСТЬ ГАЗА. Газовая серия Rheem для тяжелых условий эксплуатации — это рабочая лошадка отрасли, зарекомендовавшая себя на протяжении многих
ЮТАКИ С.Домашнее отопление
ЭКОЛОГИЯ И КОМФОРТ YUTAKI S НАРУЖНЫЙ БЛОК RAS 3HVRNME-AF МОДУЛЬ YUTAKI-S RWM 2 ~ 10.0HFSN3E Тепловой насос Yutaki S — идеальное решение как при новых установках, так и при ремонте. Его исключительная производительность
Зарядное устройство Laddomat 21
Зарядное устройство Laddomat 21 Дет. № 11 23 78 Руководство по эксплуатации и установке ВНИМАНИЕ! На схемах в этой брошюре описаны только принципы подключения.Каждая установка должна быть измерена и проведена в соответствии с
объяснил ваше давление воды
ваше давление воды объяснил водопроводные сети ваша ответственность низкое давление Наши водопроводные сети спроектированы так, чтобы в типичном доме была обеспечена достаточная подача воды под давлением и потоком. Однако есть
Контурное управление гибридной системы CGC
verview Система гибридного теплового насоса CGC Group действительно работает с NT при тех же температурах контура жидкости, что и обычная реверсивная система теплового насоса с водяным источником.Система CGC отличается от системы WSHP
Тепловой насос воздух-вода Versati
Тепловой насос типа «воздух-вода» Versati Многофункциональный тепловой насос «воздух-вода» с инвертором постоянного тока VERSATI В настоящее время люди все больше внимания уделяют затратам на отопление, а также проблемам окружающей среды. Традиционное отопление
Термосифонные солнечные системы
Солнечные системы Thermo Siphon Солнечные системы Thermo Siphon представляют собой очень экономичный способ производства горячей воды из-за их простоты в конструкции и требованиях к установке.Обычно чаще встречается у более горячего
Laddomat 21 Зарядный комплект
Laddomat 21 Зарядное устройство Арт. 11 23 72 1 Руководство по эксплуатации и установке ВНИМАНИЕ! На схемах в этой брошюре описаны только принципы подключения. Каждая установка должна быть измерена и проведена
Ваш путеводитель по отоплению дома
Ваш путеводитель по отоплению дома В среднем домохозяйство может сэкономить 250, если будет более энергоэффективным.(Источник: Energy Saving Trust) Почему стоит экономить электроэнергию? Совершенно естественно хотеть
Воздушные тепловые насосы Aerona
ДОПОЛНЕНИЕ К ИНСТРУКЦИЯМ ПО МОНТАЖУ тепловых насосов Aerona с воздушным источником питания DOC.87-05 / 05 Ред. 04 март 2013 ВНИМАНИЕ МОНТАЖНИКАМ — ОБНОВЛЕННАЯ ИНФОРМАЦИЯ! Ваш тепловой насос с воздушным источником Grant Aerona имеет номер
Лучшие водонагреватели без резервуара — (пересмотрено в 2020 году)
В этом руководстве / обзоре содержится полная информация для исследования покупки безрезервуарного водонагревателя, независимо от того, не знакомы ли вы с этими продуктами и хотите изучить основы или ищете для получения целевой информации о выборе подходящего водонагревателя по запросу для ваших целей.
Удобное меню ниже позволяет перейти к интересующему вас разделу, если вы не хотите просматривать все руководство.Начнем с того, что мы выбрали лучшие водонагреватели без резервуаров в важных категориях.
Лучшие газовые водонагреватели без резервуаров 2020
Эти агрегаты в основном используются в качестве безрезервуарных водонагревателей для всего дома. Большинство из них также можно соединить с дополнительными водонагревателями для крупномасштабных применений.
Изображение Продукт
Лучший маленький: Takagi T-KJr2 Indoor
Может быть 6.6 галлонов в минуту — это не похоже на небольшой водонагреватель без резервуара, но для газа это примерно так же мало, как и получается. Это лучший водонагреватель без резервуара до 7,0 галлонов в минуту, который сжигает газ.
Плюсы: Отличная цена в сочетании с хорошей оценкой — это соотношение цены и качества. Это внутренний блок, но если ваш климат подходит для наружной установки, есть и внешний блок. Доступны модели на природном газе и пропане.
Минусы: Это устройство средней эффективности.Но именно это снижает стоимость, к тому же многие считают, что модели со средней эффективностью служат дольше, чем высокоэффективные конденсационные водонагреватели, из-за кислотного выхлопа, производимого конденсационными моделями.
Итог: Если у вас большая семья в теплом климате или небольшая и средняя семья в более прохладном климате, этот безрезервуарный водонагреватель Takagi должен удовлетворить ваши потребности в горячей воде.
Лучшее для дома среднего размера: Rinnai V
Мы представляем 7.Наружная модель 5 галлонов в минуту, но в этой серии есть модели от 5,3 до 9,4 галлонов в минуту, пропан и газ, внутренние и внешние блоки.
Плюсы: Наружные блоки имеют сертификат Low-NOx.
Минусы: Средний КПД, без конденсации. В этом есть свои плюсы (более низкая стоимость оборудования, лучшая долговечность) и минусы (более высокие эксплуатационные расходы).
Итог: Это универсальная серия. Вы найдете подходящий размер, топливо и место для установки для вашего дома.
Лучшее для большого дома: Rheem RTGH
Rheem производит водонагреватели без резервуаров столько же, сколько и любой отечественный производитель.Серия RTGH высоко ценится за производительность и надежность.
Плюсы: Конденсационный водонагреватель без резервуара означает более низкие эксплуатационные расходы. Хороший ассортимент моделей в этой серии, а не только представленная модель.
Минусы : компрессорно-конденсаторные агрегаты стоят дороже и могут выйти из строя раньше, если не обслуживаются должным образом.
Итог: Если в вашем доме много горячей воды, и вы хотите снизить счет за электроэнергию, это устройство поможет вам в достижении этой цели.
Лучшая серия премиум-класса: серия Rinnai RUC
Rinnai, вероятно, пользуется наибольшим доверием среди производителей безрезервуарных водонагревателей. Он известен своей надежностью и долговечностью.
Плюсы: Ваш выбор моделей 8,0, 9,0 и 9,8 галлона в минуту. Выпускаются внутренние и наружные модели. Отличная эффективность.
Минусы: Только внутренние модели.
Итог: Если вам нужен водонагреватель большой мощности для большого дома и / или холодного климата, серия Rinnai RUC — лучший вариант.
Лучшая бюджетная серия: Takagi T-KJr2 Outdoor Series
Takagi предлагает хорошее соотношение цены и качества в этой серии — отличное качество плюс доступная цена.
Плюсы: Доступно. Он доступен в наружных и внутренних моделях.
Минусы: Только природный газ. Средний КПД, поэтому эксплуатационные расходы выше, чем у компрессорно-конденсаторных агрегатов.
Итог: Если вам нужны твердые характеристики нагрева воды по разумной цене, то модель Takagi T-KJr2 для использования вне помещений или для помещений предоставит их.
Лучшее соотношение цены и качества — выбор редактора: Rinnai V65
Серия Rinnai V может быть самой высоко оцененной серией во всем этом списке. V65 идеально подходит для домов среднего размера в большинстве климатических условий.
Плюсы: Пропан и природный газ, внутренние и наружные модели. Добавьте функцию Control-R с приложением для удаленного мониторинга и управления.
Минусы : Средняя эффективность, поэтому эксплуатационные расходы будут выше, чем у конденсационных моделей.
Итог: Безрезервуарный водонагреватель V65 Rinnai и вся серия V предлагают надежный нагрев воды и ряд удобных функций.
Best Outdoor Series: Rinnai RU Series
Это прочная и долговечная серия, предназначенная для предотвращения замерзания в самую холодную погоду.
Плюсы: Доступны модели 8,0, 9,0 и 9,8 гал / мин. Высокая эффективность.
Минусы: Только природный газ.
Итог: Если установка на открытом воздухе — правильный выбор для вашего дома, это лучшая из имеющихся на рынке безбаковых серий WH.
Лучшие электрические водонагреватели без резервуара 2019
Электрические водонагреватели обычно являются моделями для точек использования, то есть они обслуживают только одно место. Более крупные электрические водонагреватели без бака могут обслуживать всю квартиру или небольшой дом. Установка электрического безбакерного водонагревателя обычно обходится дешевле, чем установка газовой модели, но эксплуатационные расходы выше. Все плюсы и минусы газовых и электрических бесконтактных водонагревателей можно найти здесь.
Изображение Продукт
Best Small: Ecosmart POU 6 Место использования
Модели EcoSmart POU являются одними из самых популярных среди доступных электрических бесконтактных водонагревателей.
Плюсы: Компактный, качественный дизайн. Доступны модели POU в других размерах.
Минусы: Не подходит для душа — идеальная установка без бака для раковины или специального места, такого как гидромассажная ванна.
Итог: Этот агрегат обеспечивает надежную и непрерывную подачу горячей воды.
Лучший средний размер: Stiebel Eltron 20 Plus Tempra
Это электрический водонагреватель большой мощности с хорошими оценками пользователей.
Плюсы: Серия Stiebel Eltron Plus Tempra включает ряд моделей мощностью от 12 до 36 киловатт.
Минусы: Как и все электрические водонагреватели без резервуаров, убедитесь, что вы выбрали размер, соответствующий вашим потребностям.
Итог: Имея такое множество размеров, вы найдете обогреватели нужного размера для ваших нужд от одной точки использования до трех точек использования одновременно.
Лучший дом в целом: серия Rheem RTEX
Водонагреватели Rheem TREX построены из качественных компонентов. У них хорошие характеристики и надежность.
Плюсы: 5,9 галлона в минуту подходит для большинства домов в любом климате.
Минусы: Электрическое водонагревание дороже газового, но дешевле установка. Если вы строите дом или пристройку, подумайте и о газовой установке.
Итог: Серия RTEX включает модели от 3.От 5 до 36 кВт, так что у вас есть выбор для всех ваших потребностей в горячей воде.
Лучший бюджет: Eemax EEM24006
Это трудолюбивая модель для точки использования.
Плюсы: Очень конкурентоспособная стоимость.
Минусы: Всего 1,0 галлон в минуту, поэтому он лучше всего подходит для мойки с низким расходом.
Итог: Установка этого устройства довольно проста для любого, кто имеет базовые навыки DIY.
Лучшее соотношение цены и качества — выбор редактора: EcoSmart ECO 11
Как уже упоминалось, EcoSmart — это бренд без резервуаров с самым высоким рейтингом, и он предлагает хорошую надежность.
Плюсы: Достаточно горячей воды для квартиры или дома с двумя ванными комнатами, за исключением самого холодного климата.
Минусы: Электрический водонагреватель стоит дороже, чем газовый водонагреватель, поэтому рассмотрите варианты использования газа для всего дома.
Итог: Если вы хотите душевного спокойствия, электрический безрезервуарный водонагреватель высшего класса обеспечивает превосходное качество серии EcoSmart ECO.
Лучшее под раковиной 110 В: Sio Green IR30 POU
Это новый бренд, качество и качество изготовления которого превосходны.
Плюсы: Компактный и эффективный дизайн прекрасно впишется в небольшой туалетный столик или кухонный шкаф.
Минусы: с максимальным расходом менее 1 галлона, его лучше всего использовать с краном с низким расходом.
Итог: Электрических бесконтактных водонагревателей на 110 вольт не так много, и они одни из лучших.
В этом руководстве по безрезервуарным водонагревателям рассматривается множество вариантов — газовые и электрические, для дома и в месте использования, различные размеры, характеристики и уровни эффективности.
Что такое водонагреватель без резервуара
Ответ прост: в этих устройствах нет резервуара для хранения воды, как в традиционных водонагревателях. Они не делают горячую воду и не хранят ее до тех пор, пока она не понадобится. По этой причине их также называют водонагревателями по запросу. Вода не нагревается до тех пор, пока не будет включен кран с горячей водой или прибор, использующий горячую воду, например, посудомоечная машина или стиральная машина.
У вас есть два основных варианта безрезервуарных водонагревателей :
- Целый дом по сравнению с точкой использования (весь дом против точки использования): Бесконтактные водонагреватели для всего дома поставляют все дом или здание, так же, как это делают водонагреватели в резервуарах. Фактически, в больших домах и зданиях несколько блоков могут быть соединены вместе для подачи необходимой горячей воды. Водонагреватели в местах использования устанавливаются для обеспечения водой только одного крана или комнаты, например ванной комнаты.Большинство газовых агрегатов представляют собой модели для всего дома; большинство электрических блоков используются в качестве точки использования.
- Газовые и электрические: Как и в случае с традиционными водонагревателями, безбаковые водонагреватели могут нагреваться с помощью электрического змеевика или газовой горелки, работающей на природном газе (ПГ) или жидком пропане (LP).
См. Плюсы и минусы для всего дома по сравнению с точкой использования и газа по сравнению с электричеством ниже . Но сначала обсудим общие плюсы и минусы безрезервуарных водонагревателей.
Бесконтактные водонагреватели vs.Накопительные водонагреватели
Водонагреватели без резервуаров имеют несколько привлекательных особенностей, но они не лишены недостатков, которые следует учитывать, прежде чем принимать решение. Вот плюсы и минусы водонагревателей по запросу по сравнению с традиционными водонагревателями накопительного резервуара.
Бесконтактный водонагреватель Плюсы:
- Они потребляют меньше энергии, поэтому дешевле в эксплуатации: Бесконтактные водонагреватели более экологичны, потому что нагревают воду только при необходимости.В результате снижаются коммунальные расходы. Сколько можно сэкономить на коммунальных расходах с безбаквальным водонагревателем?
По данным Министерства энергетики США, безбаквальные водонагреватели сокращают потребление энергии примерно на 14–50% в зависимости от того, сколько всего горячей воды использует ваш дом в день.
Эксплуатационные расходы на водонагреватели с баками намного выше, потому что бак, полный 30-50 галлонов в большинстве домов, остается горячим. Если вода не используется, она остывает до точки
