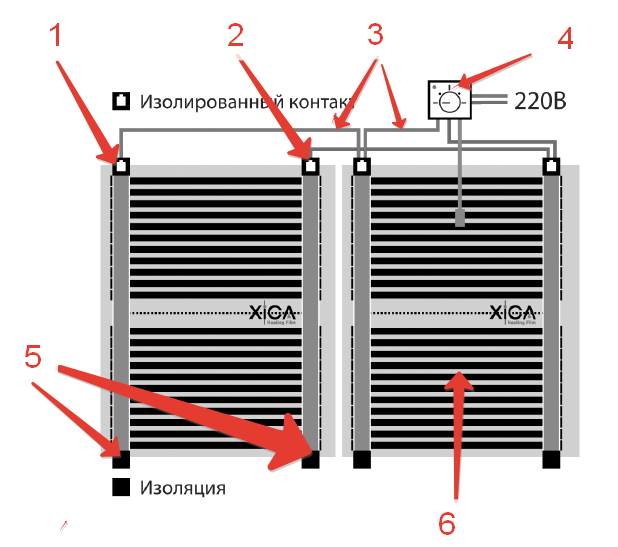

Схема подключения пленочного теплого пола к терморегулятору: Электрическая Схема Подключения (Пленочного) Теплого Пола

Инфракрасный пленочный теплый пол своими руками

Мощность пола и площадь покрытия

Как и в случае с электрическим теплым полом (о котором мы писали ранее), перед укладкой инфракрасного пола нужно определиться с площадью, на которую он будет укладываться. То есть это свободное пространство, на котором могут стоять легкие предметы интерьера. Под тяжелой мебелью и техникой пол не укладывается, поскольку это неоправданно. Мощность матов зависит от площади покрытия инфракрасным полом. Для площади 20 м2 подходит более мощный пленочный пол (220 Вт/м2), для площади более 20 м2 нужно выбирать мощность поменьше. В любом случае консультант рассчитает вам необходимую мощность пола и терморегулятора в зависимости от вашей площади.

Провода, которыми вы будете соединять пленочные маты, выбирайте сечением от 1,5 до 2,5 мм. Желательно приобрести медный многожильный провод, поскольку нагревательные каналы, с которыми он будет соединяться, тоже медные.

Монтаж инфракрасного пленочного теплого пола

Процесс укладки инфракрасного пленочного теплого пола:

  1. Очистка и выравнивание основания. После очистки проверьте горизонталь поверхности. Если отклонение составляет более 3 мм, нужно выровнять основание наливным полом. Как это сделать, мы писали ранее.
  2. Отверстие для терморегулятора. Нужно просверлить вертикальную штробу от пола до места установки терморегулятора, а также сделать отверстие для самого терморегулятора. Это нужно сделать в первую очередь, чтобы затем очистить поверхность от пыли и кусков стены. Не забудьте подвести электропитание от ближайшей розетки, предварительно обесточив систему.
  3. Теплоизоляция. Можно использовать отражающую теплоизоляцию, можно и не отражающую (например, пробковую). Главное – чтобы толщина теплоизоляционного слоя была 3-5 мм. В нем будут вырезаться отверстия для укладки проводов и креплений с пленкой. При укладке теплоизоляции скрепляйте ее монтажным скотчем. Для отражающей теплоизоляции не используйте материалы с отражающим покрытием из фольги – она некачественная.
  4. Укладка. Пленка укладывается по направлению к стене, на которой будет установлен терморегулятор (чтобы сократить длину провода). Отступ от стен составляет 10-20 см. Вблизи сильных нагревателей (например, таких как камин) отступ составляет около 1 метра. Разрезать пленку можно только в тех светлых местах, которые идут между темными секциями. Пленка укладывается встык, который после проклеивается скотчем (края, где будет крепление с проводами, пока не приклеивайте). Крайние стороны полос тоже приклеиваются скотчем к теплоизоляции. Пленка должна быть уложена медными нагревателями вниз.

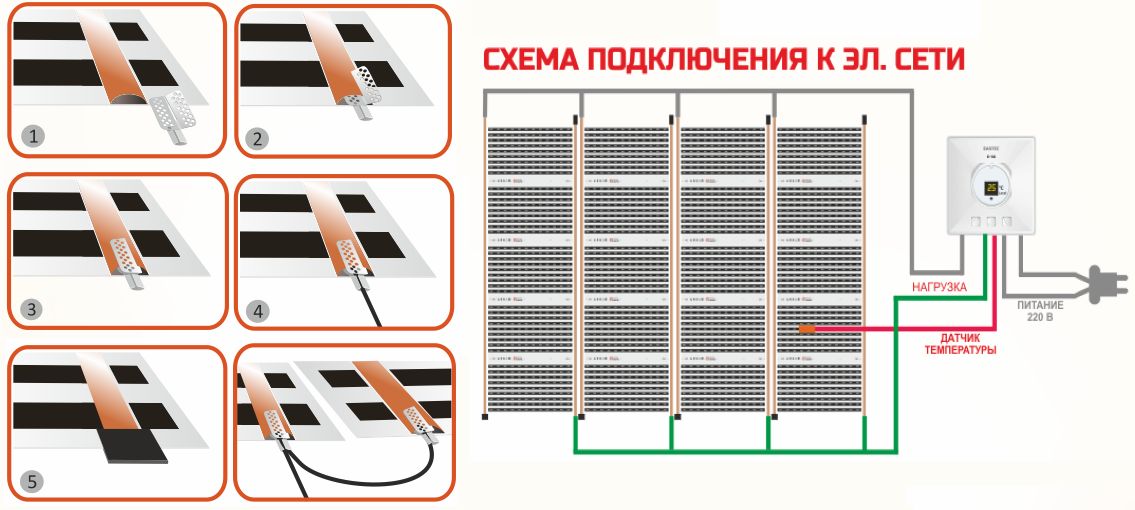

  5. Изоляция концов пленки. Отрезки пленочного пола имеют открытые участки в местах разреза меди, которые обязательно нужно заизолировать во избежание порчи при какой-либо протечке. Проще всего это сделать битумной изоляцией в виде пленки. Отрезаем необходимые размеры (чуть больше, чтобы обеспечить надежность изоляции), и обклеиваем медные участки с двух сторон.
    Под заизолированные медные участки в теплоизоляции вырезаются отверстия, чтобы утопить отрезки. После наклеивания битумной изоляции приклейте ее скотчем к теплоизоляции, вдавив в отверстия. Так вы заизолируете медный участок навсегда. Помните, что участки, к которым будут присоединяться провода, пока изолировать не нужно.
  6. Установка зажимов. К не заизолированным отрезкам меди в пленке подсоединяются металлические зажимы. Обратите внимание: одна сторона зажима должна всовываться между пленкой и медной полосой. Просто зажимать контакт сверху и снизу нельзя: вы можете повредить пленку, и пол в скором времени перестанет нормально работать. Одну сторону зажима всунули на медь под пленку, зажали пассатижами или плоскогубцами, и все.

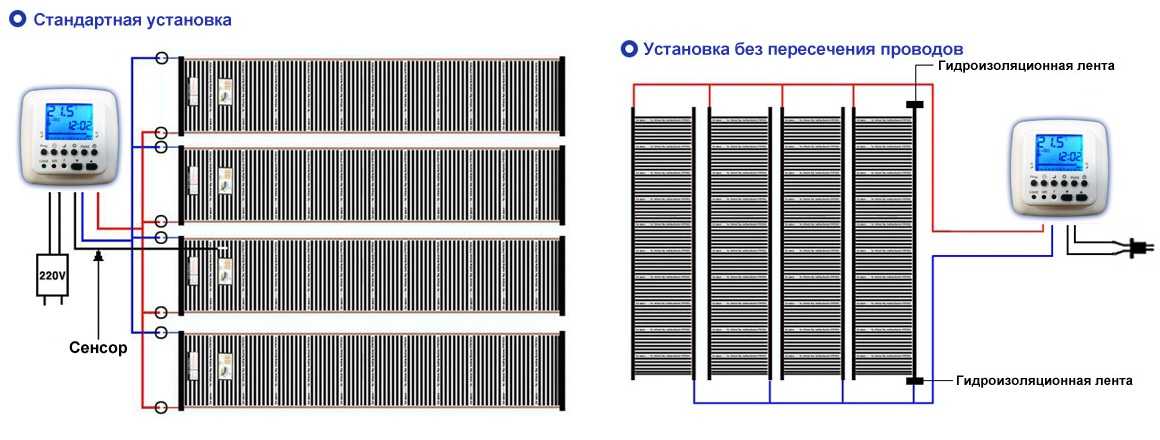

  7. Подсоединение проводов. К зажимам провода подсоединяются параллельно. То есть левые стороны соединяются только между собой, и правые стороны соединяются только между собой. Для этого лучше купить 2 цвета проводов, чтобы не путаться. Сначала на концах проводов нужно снять изоляцию специальным инструментом. После снятия изоляции кончик скручивается и всовывается в отверстие зажима, затем жестко скрепляется пассатижами или плоскогубцами. Соединения так же нужно заизолировать битумной изоляцией и сверху закрепить скотчем.
  8. Укладка проводов в теплоизоляции. Провода должны уходить по полу к стене, чтобы быть в районе плинтуса. Это обезопасит их от давления покрытия пола. Чтобы провести провод к стене, нужно под его траекторией вырезать в теплоизоляции отверстие для утопления. Затем нужно просовывать провод в отверстие и скреплять скотчем так, чтобы провод тоже прилипал к скотчу. Возле стены провода не должны выступать за теплоизоляцию, поэтому там делаются чуть более широкие вырезы, и провода опять проклеиваются скотчем. Так и ведете провода от пленки к пленке, затем к месту под терморегулятором.
  9. Установка датчика терморегулятора. Датчик устанавливается под пленкой примерно в центре второй секции. Под датчик также нужно вырезать отверстие в теплоизоляционном материале, а при необходимости и в основании.
    Для провода от датчика к терморегулятору в теплоизоляции тоже нужно вырезать отверстие. Если провод будет поворачивать вбок, вырезайте плавный поворот, чтобы кабель в проводе не сломался в будущем.
  10. Подключение и проверка работоспособности. О подключении мы скажем чуть ниже, а проверить работу пленочного теплого пола можно и руками, и переносным инфракрасным датчиком, который направив на пленку, можно узнать температуру.
  11. Укладка звукоизоляции. Желательно использовать рулонный материал, который обеспечивает одновременно и влаго- и звукоизоляцию.

Затем укладывается покрытие пола. Огромным плюсом инфракрасного пленочного теплого пола является возможность укладки без мокрой стяжки. Даже в случае переезда пол можно разобрать и перевезти в новое жилье. Но также инфракрасный пол хорошо подходит под наливное покрытие.

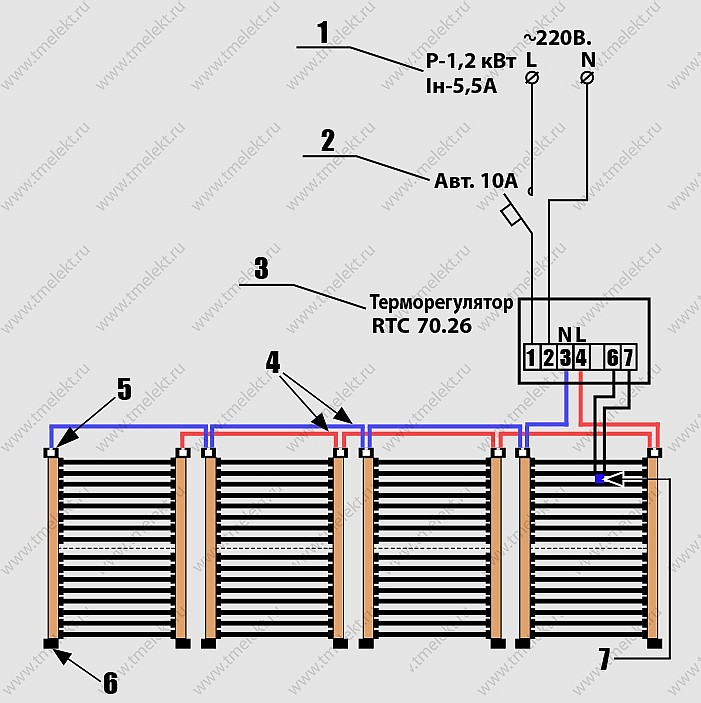

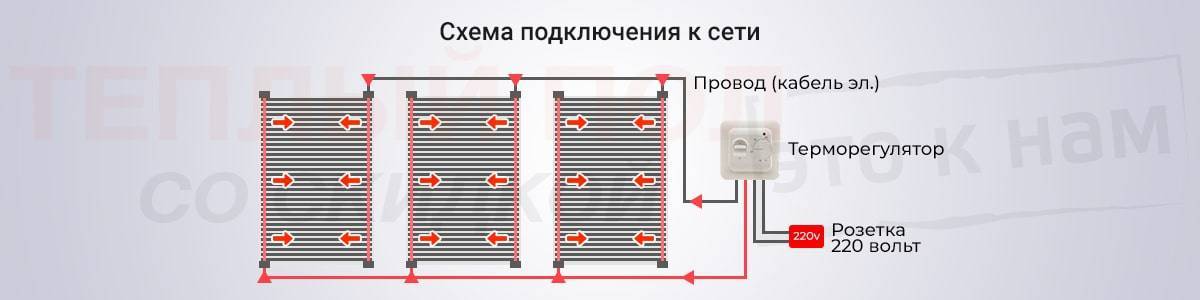

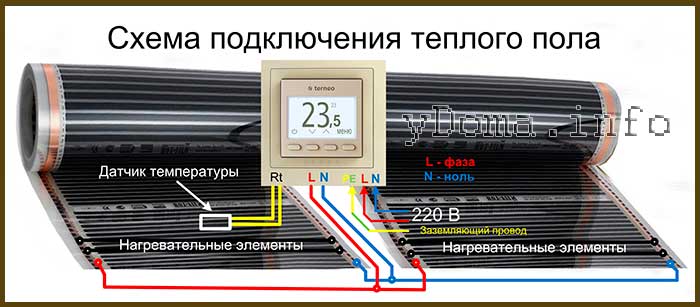

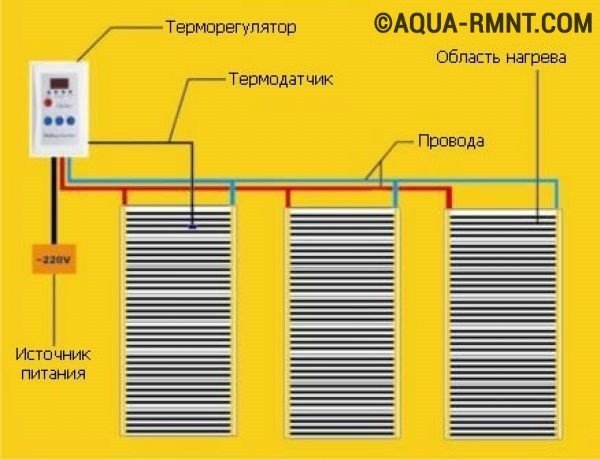

Подключение инфракрасного пленочного теплого пола

Терморегулятор инфракрасного пола подключается по такому же принципу, как и другие типы электрического пола.

К примеру, в 2 контакта с одной стороны вставляются провода термодатчика, в 2 контакта с противоположной стороны вставляются по проводу от теплого пола, в 2 центральных контакта вставляются провода электропитания. Заземляющие провода соединяются клеммой и не вставляются в контакт.

Дальше больше!

как правильно подключить и настроить теплый пол, грамотная схема установки терморегулятора

Всем, кто затевает ремонт в квартире, хочется сделать идеальное напольное покрытие, и новые технологии во многом этому способствуют. Все материалы сейчас доступны и разнообразны. Это многочисленные виды керамической плитки, ламината, паркета, или наливной пол с 3D-эффектом.

Но помимо декоративных свойств не надо забывать и о физических, например, наступать на холодный кафель после принятия горячей ванны малоприятно. Поэтому качество напольного покрытия заключается не только в его красоте, но и в комфортной температуре.

Виды и принцип работы

Существуют два основных вида теплого пола:

  • водный;
  • электрический.

Водный теплый пол не распространен среди владельцев квартир обычных многоэтажных домов, ведь такое переоборудование систем водоснабжения во многих областях нашей страны запрещено законодательством.

Чаще всего монтаж водного пола рекомендуют проводить в частных домах, где это, бесспорно, будет максимально выгодно и безопасно для потребителей. Трубы для такой прокладки используются, как правило, металлопластиковые или полиэтиленовые.

Электрический теплый пол удобен для пользователей тем, что, используя его с регулятором температуры, можно сэкономить электроэнергию и сделать его температуру максимально комфортной для себя.

Сейчас часто используют двухзонный регулятор, который может контролировать температуру на разных теплых полах, расположенных в соседних комнатах.

Электрический пол представлен несколькими разновидностями:

Кабельный теплый пол

Самый экономный среди электрических теплых полов. Продается в строительных магазинах в виде мотков, укладывается змейкой на специальной армирующей сетке. Впоследствии заливается бетонной стяжкой. На кабель подается напряжение, и он выделяет тепло.

Греющий резистивный кабель бывает двух видов:

  • одножильный;
  • двухжильный.

Наиболее часто используется именно последний, двухжильный. Причиной этого является электромагнитное излучение, оно исходит от электрического одножильного кабеля больше, чем от двухжильного. Это обусловлено тем, что две токопроводящие жилы излучают два вихревых поля, которые хотя бы частично компенсируются друг другом. А так как влияние электромагнитных полей на человеческий организм неблагоприятно сказывается на его функционировании, выходит, что двухжильный кабель более безопасен для нашего здоровья. Использование одножильных матов целесообразно вне жилого помещения.

Нагревательные маты

Это капроновая сетка шириной 50 см с уже закрепленным на ней тонким нагревательным кабелем с небольшим шагом (5-7 мм). Такой метод укладки теплого пола создан специально для помещений, где нет возможности залить толстый слой бетонной стяжки.

Толщина нагревательной жилы составляет всего 3 мм, что позволяет укладывать пол как сухим методом (прямо под ламинат), так и влажным (например, в клеевой слой плитки). Цена на нагревательные маты выше, чем на простой кабельный теплый пол, но и плюсов у них больше: монтаж прост и нагревается мат быстрее, ведь кабель находится ближе к поверхности.

Пленочный инфракрасный пол

Это тонкая гибкая термопленка, которая состоит из нагревательных элементов (карбоновых или биметаллических) по краям которой располагаются медные шины, по ним и поступает электрический ток. Отличается полностью сухим монтажом и укладывается под ламинат, ковролин, паркет, плитку. Тепло, выделяемое инфракрасным полом, распределяется равномерно, этим он отличается от простых электрических теплых полов на основе греющего кабеля.

Схема подключения

Монтаж и настройка электрического теплого пола – достаточно простая задача. Главное – правильно расположить греющие элементы, подключить систему к терморегулятору и к источнику питания. Следуя рекомендациям, можно своими руками правильно произвести монтаж теплых полов, не прибегая к помощи специалистов.

Вне зависимости от типа укладываемого теплого пола необходимо подготовить терморегулятор. Нужно присоединить его к сети, продумать, будет он питаться от электрического щита или от уже имеющейся розетки. Как правило, на терморегуляторах уже изображена схема подключения, облегчающая процедуру монтажа. Также необходимо выштробить канаву в стене. Туда в дальнейшем нужно будет провести две гофры: в одной из них будет температурный датчик, а в другой – силовые провода нагревающего кабеля. Только после проведения этих мероприятий можно начинать непосредственную укладку теплого пола.

При подключении кабельного пола нужно вывести два конца силового кабеля к термостату (соединительная муфта впоследствии заливается бетонной стяжкой).

Самым простым и эффективным способом укладки кабеля является змейка, но можно использовать и любой другой метод, не допуская пересечения кабелей.

Далее нужно установить термодатчик, его следует поместить в специальную пластиковую трубку. Проверить кабельный теплый пол на предмет работоспособности можно будет только после полного высыхания бетонной стяжки. Нужно подсоединить провода, питающие всю систему, провода питания для нагревательного кабеля, а также провод термодатчика.

Принцип укладки теплового мата аналогичен, нужно лишь правильно рассчитать мощность на квадратный метр. После укладки мата его заливают тонким слоем бетонной стяжки либо плиточного клея и укладывают сверху декоративное покрытие. Нельзя использовать теплоизоляцию, так как она приведет к перегреву. Соединительная муфта также находится внутри стяжки.

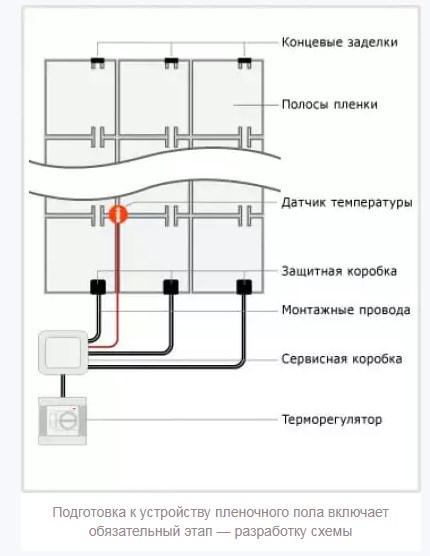

Схема укладки инфракрасного пленочного пола отличается от предыдущих лишь использованием специальной подложки на основе фольгированной пленки. Она позволяет отразить инфракрасные лучи в нужном направлении.

Установка и настройка

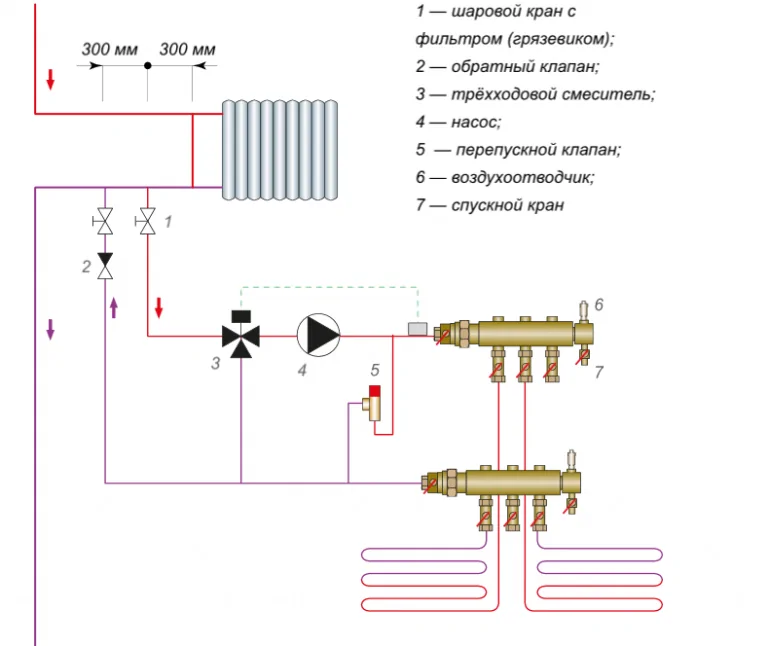

С точки зрения экономии энергетических ресурсов, монтаж водяного пола является самым эффективным. Управление всеми трубами замкнутых систем осуществляет так называемая система гребенок (коллектор) теплого пола. Она представляет собой распределительный узел, в котором сходятся все трубы замкнутых греющих систем.

Гребенка выполняет сразу несколько функций:

  • Уменьшает температуру подаваемой воды. Температура теплого пола не должна превышать 45 градусов.
  • Обеспечивает необходимую теплоту в помещении, в каждом контуре управляет расходом. С этой целью в коллекторе предусмотрены расходомеры, именно они отвечают за расход воды.

Установка шкафа с коллектором происходит относительно высоты чистового запланированного теплого пола. Коллектор без шкафа рекомендуется располагать на высоту не ниже 1 м от уровня пола.

Также зачастую в систему требуется включение трехходового клапана для регулирования потоков воды. Именно его наличие в системе дает возможность подавать воду стабильной температуры в разводку теплого пола. На клапане находится термостатическая букса, позволяющая регулировать нагрев на выходе. Смешивание воды происходит между горячей водой, поступающей от котла с поступившей обратно из системы жидкостью, что дает максимальную экономию.

Таким образом, циркуляция в системе выглядит следующим образом:

  • Горячая вода из котла поступает в коллектор.
  • Далее она попадает в трехходовой клапан, если температура воды выше, чем желаемая, то открывается клапан для поступления остывшей воды.
  • Внутри происходит смешение, пока температура не достигнет нужного уровня.
  • Клапан закрывается.

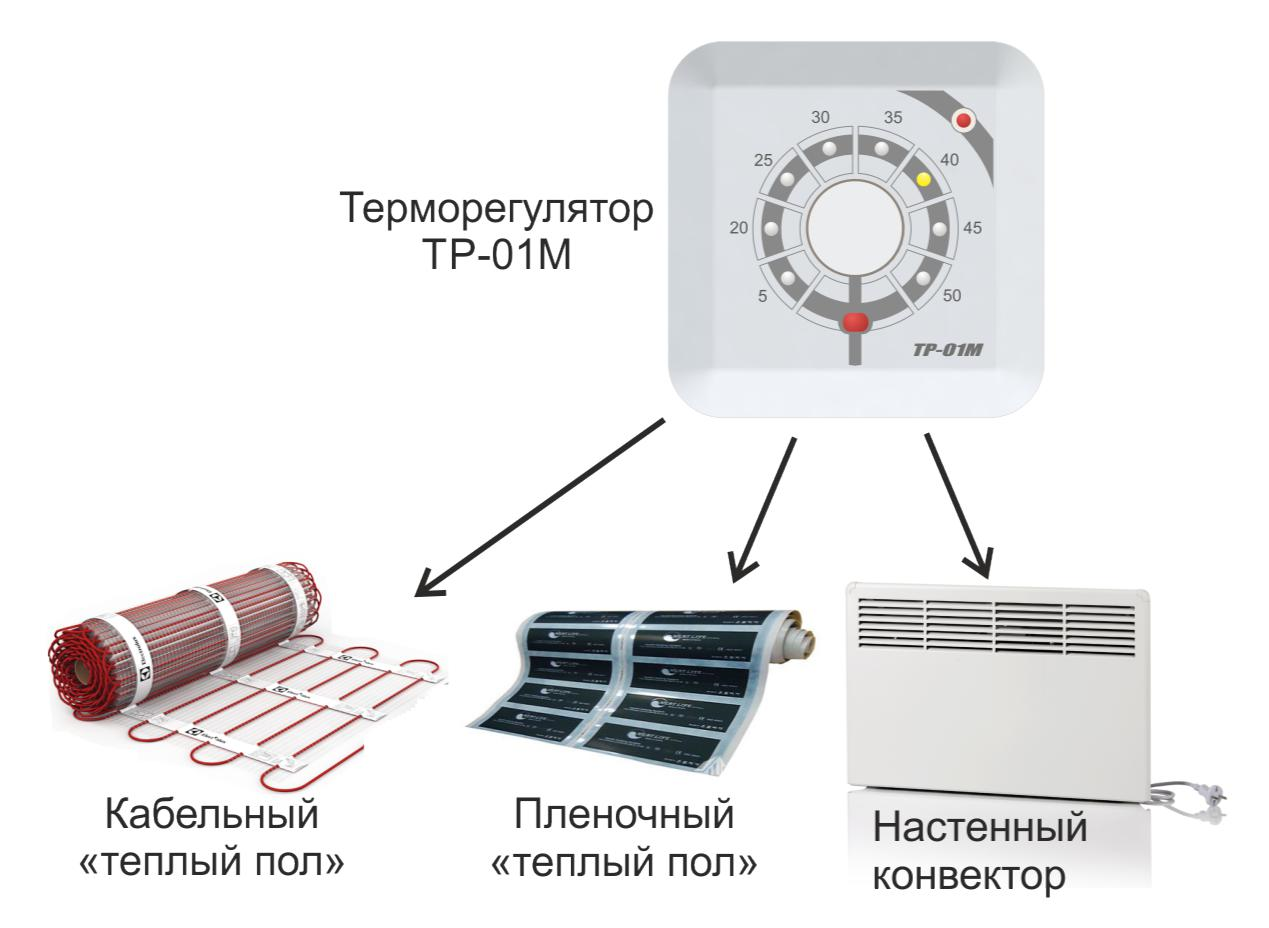

Что касается электрических теплых полов, в этом случае придется озадачиться выбором терморегулятора и правильно его настроить, они бывают:

  • с ручным или электронным управлением;
  • с возможностью программирования и без неё.

Самые простые терморегуляторы – механические, управляются поворотным колесиком. Имеют существенный недостаток – повышенное энергопотребление, ведь в этом случае легко забыть и оставить теплый пол включенным.

Электронные терморегуляторы – управляются нажатием кнопок, на LCD-экране высвечивается желаемая температура и текущая.

Электронные программируемые терморегуляторы имеют тот же вид, что и простые электронные, но дополнены функцией включения и выключения пола в определенное время и даже в зависимости от дня недели (будний/выходной). Использование таких приборов не только удобно, но и помогает сэкономить немалое количество электроэнергии, если правильно запрограммировать их.

Единственной проблемой для некоторых пользователей может стать сложность программирования такого терморегулятора. Для этого производители в комплект включают достаточно подробную инструкцию по использованию, регулировке и настройке.

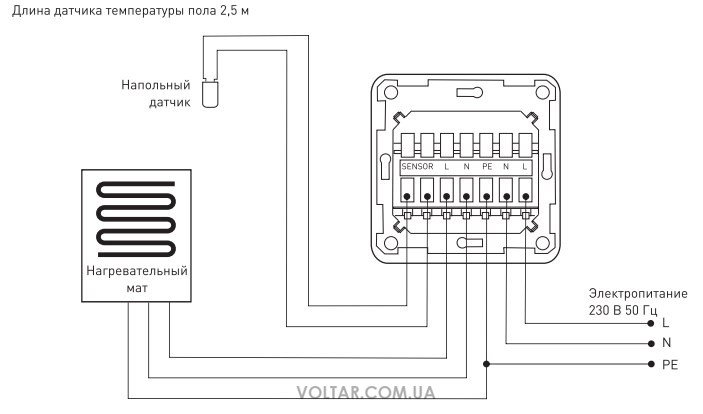

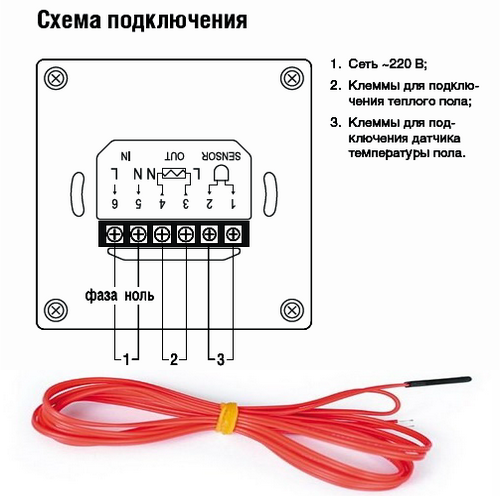

Подключение электронного терморегулятора производится по схеме, указанной производителем на корпусе. Около клемм, предназначенных для того или иного провода, есть указания: две клеммы для датчика температуры пола, три для силового кабеля (фаза, ноль и заземление) и две для кабеля нагрева самого теплого пола (для двухжильного используется 2 провода, для одножильного, соответственно, один).

При работе с установкой терморегулятора не нужно забывать о соблюдении элементарных правил безопасности:

  • Следует обесточить помещение.
  • Температурный режим эксплуатации терморегулятора – от -5 до +40 градусов.
  • Очистка должна проводиться без применения едких химических средств.
  • Проверять работоспособность терморегулятора стоит только после полного завершения работ, не следует производить запуск, если прибор разобран.

Рейтинг производителей

На сегодняшний день выбор систем теплого пола в магазинах достаточно обширен. В связи с этим бывает сложно выбрать из такого многообразия действительно качественный продукт, удовлетворяющий всем требованиям.

Поэтому необходимо рассмотреть основных производителей и сравнить особенности их продукции:

  • «Devi» – производитель из Дании, представляющий кабельные теплые полы. У данной марки есть неоспоримый плюс: сервисные центры «Деви» встречаются практически во всех больших городах нашей страны, поэтому при возникновении неполадок всегда можно вызвать специалиста по ремонту, который поможет решить вашу проблему. Гарантия на теплые полы этого производителя составляет 20 лет, а стоимость их систем зачастую ниже, чем у конкурентов. Также «Devi» производит и терморегуляторы высокого качества, поэтому многие отводят бренду заслуженное первое место.
  • «Теплолюкс» – российский производитель, ставший лидером на отечественном рынке теплых полов в 2010 году. Производитель дает гарантию 25 лет, цена на этот продукт очень приятная, а ассортимент достаточно широкий. «Теплолюкс» производит и ультратонкие теплые полы, и мобильные, и множество других, предназначенных для создания комфортных условий.
  • «Energy» – британский производитель, изначально зарекомендовавший себя на родине, а впоследствии и в других странах мира. Его преимущество перед другими производителями – экологичность материалов. Также термоматы «Energy» считаются одними из самых экономичных и по потреблению электроэнергии кабелем, и по стоимости самого оборудования. Гарантия производителя составляет 20 лет.
  • «Nexans» – норвежская компания, знаменитая во всем мире, прославлена благодаря своим инновационным разработкам. Одна из них – соединение термомата без муфт, которая позволяет настраивать температуру в разных комнатах без особых проблем.
  • «Легранд» – специалист мирового уровня, занимается производством различных электрических и информационных систем, в том числе и терморегуляторов для теплого пола. В его ассортименте все виды: от простых механических до сложных программируемых регуляторов. Серия Celiane представлена высокотехнологичными программируемыми системами, которые удовлетворят самого придирчивого покупателя.

Советы мастеров

Есть нюансы, которые необходимо учитывать при установке теплых полов и их подключении к терморегулятору.

  • Следует тщательно вымерять площадь помещения и, соответственно, длину кабеля.
  • Первоначально лучше создать на бумаге план монтажа системы теплого пола, он может вам понадобиться, например, при перестановке в помещении или каких-либо ремонтных работах.
  • Стоит проверить сопротивление системы до того, как кабель будет залит в стяжку, разброс до 10% находится в пределах нормы.
  • Проверку работоспособности лучше проводить только после полного высыхания стяжки.

О том, как подключить терморегулятор от теплого пола, смотрите в следующем видео.

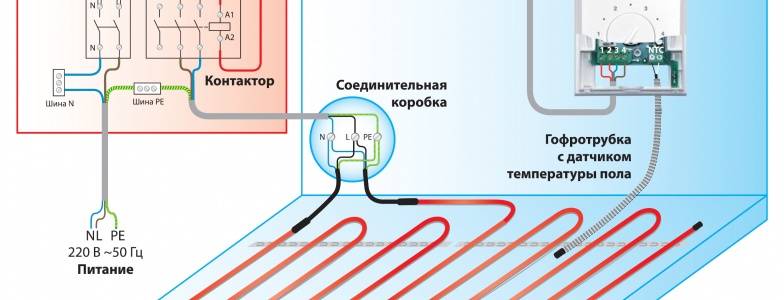

Подключение систем теплого пола через контактор ← Информация

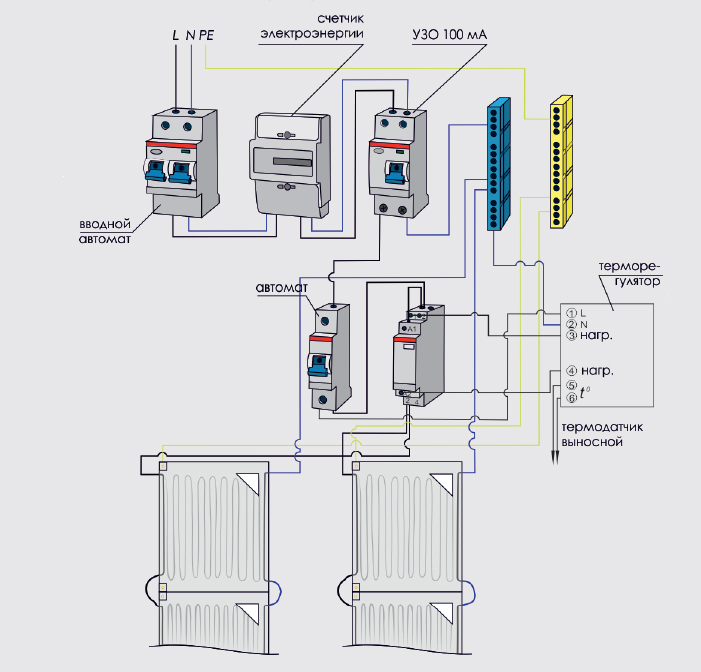

СХЕМА подключения комплектов электрических теплых полов большой суммарной мощностью (более 3 кВт).

К нам часто обращаются покупатели с нестандартными проблемами, требующие, соответственно, нестандартные решения. Вот, например, в качестве комфортного теплого пола, а также для резервного отопления было принято решение постелить пленочный теплый пол под ламинат по всей площади огромной гостиной, общей площадью 98 м2. После расстановки мебели на плане этажа и детальной проработки наш менеджер выяснил, что необходимо сделать, подогрев пола на площади 64 м2. При использовании ИК-пленки удельной мощностью 220 Вт/м2, потребляемая мощность такой системы получилась 14 кВт!

Но каким образом запитать такую систему, если мощность терморегулятора всего 2,3 — 4 кВт (зависит от производителя). Устанавливать 5-6 регуляторов экономически нецелесообразно, да и не удобно будет пользоваться этой системой. Как раз для подобных случаев мы разработали нижеприведенную схему и рекомендуем использовать т.н. контактор-пускатель (или магнитный пускатель), который работает в нашей схеме подключения систем теплых полов в связке с терморегулятором.

Принцип действия схемы подключения следующий:

В момент включения теплого пола в помещении по данным датчика температуры, терморегулятор подает напряжение на контактор, который в свою очередь включает систему теплого пола. Т.е. терморегулятор управляет не напрямую включением и отключением системы теплого пола, а через контактор  нужной мощности и автоматические выключатели.

(Мощность и тип контактора рассчитывается нашим специалистом при покупке систем теплых полов)


Особенности такого подключения:

— Позволяет использовать всего 1 простейший терморегулятор, если потребляемая мощность нагревательной секции превышает 2,3 — 4 кВт.

— При срабатывании контактор может издавать громкий щелчок, что рекомендуется учитывать при выборе места его установки.

— Контактор устанавливается в щиток на монтажную шину, что так же необходимо учитывать при монтаже данной системы.

Подключение электрического теплого пола: кабельного, термомат и пленочного

Процесс устройства теплых полов предполагает монтаж нагревательных элементов и подключение теплого пола. Подсоединение к сети выполняется через терморегулятор. Он фактически является звеном, которое осуществляет управление режимом нагрева. После обработки информации, поступившей с термодатчиков, термостат либо включает, либо отключает нагрев.

Подключение электрического теплого пола сводится практически к подсоединению его к электричеству и терморегулятору. Надо сказать, что эти операции настолько просты, что их можно смело выполнять самому, хотя, как и в любом другом деле, здесь есть свои секреты. Попробуем разобраться во всех нюансах.

Схема подключения


Установка систем полов с обогревом зависит от таких параметров, как специфика помещений и тип используемых нагревательных элементов нагрева. Наиболее распространены:

  • резистивный кабель – это надежно изолированный кабель с высоким удельным сопротивлением, который выделяет тепло при прохождении электрического тока;
  • термомат – отличается от предыдущего только тем, что кабель уже смонтирован на особую капроновую сетку;
  • пленочный пол – тонкая пленка особого состава с вмонтированными полосами из карбона, которые и служат нагревательным элементом.
В любом варианте исполнения они имеют три основных компонента:
  • нагревательный, как уже было отмечено;
  • промежуточный , состоящий из соединительной муфты, через которую холодный конец нагревающих элементов входит в монтажную коробку – ее устанавливают на стене;
  • управляющий, основными компонентами которого являются термодатчик, установленный через гофротрубку и термостат.

Принципы работы и подключение терморегулятора


По своей конструкции терморегуляторы классифицируют на сложные электронные с программируемым управлением и простые механические. В последних, в отличие от электронных, снабженных электрическим блоком и табло, механическим способом устанавливается только температура. Однако, несмотря на разнообразие приборов принципиальная схема подключения регулятора теплого пола у них очень похожа. Нет никакой опасности ошибиться, так как конкретная схема каждого из них указана на корпусе.

Коммутируемая мощность прибора должна соответствовать выбранной системе обогрева.

По современным нормативам максимально допустимую мощность терморегулятора принимают равной 3 кВт.

Основная функция термостата в поддержании постоянной температуры в системе. Получив информацию от температурного датчика о достижении требуемого предела, он в автоматическом режиме отключает питание. При этом терморегулятор и термодатчик продолжают работать. Как только датчик подаст сигнал об изменении температурного режима, регулятор сразу же включит питание.

В теплом поле с водяным нагревом установка термостата необязательна. Тем не менее его рекомендуется включать в систему, если важен режим экономии или помещение нагревается от нескольких источников.

Установка терморегулятора

Термостат монтируют на стене выше уровня пола как минимум на 1,5 м. Прибор подключается к питанию либо от щитка, либо через розетку, но при обоих вариантах обязательным условием является наличие дополнительно включенного в сеть автоматического выключателя, который должен сработать в нештатной ситуации, будь это поломка, перегрев или короткое замыкание.

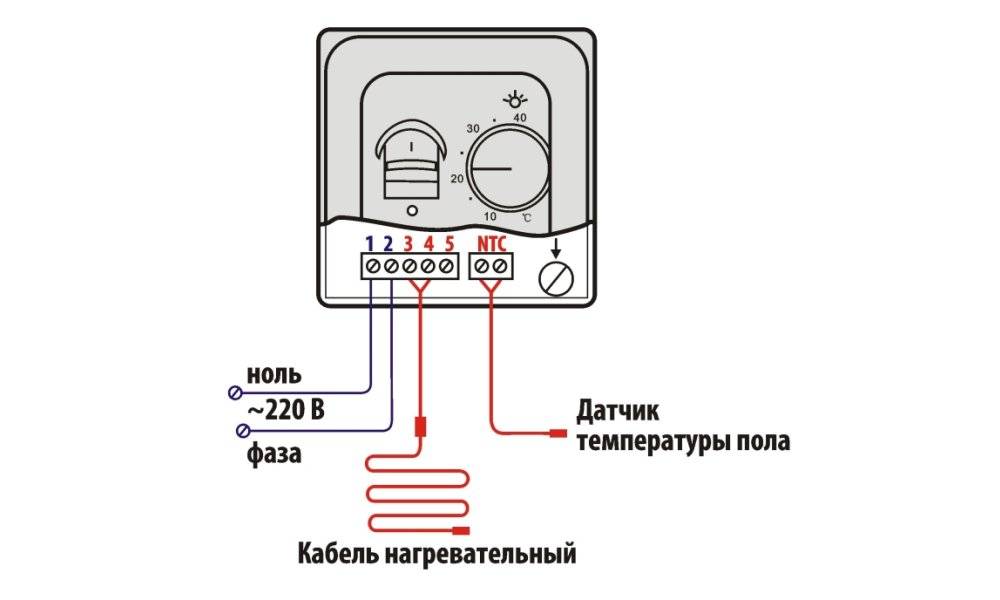

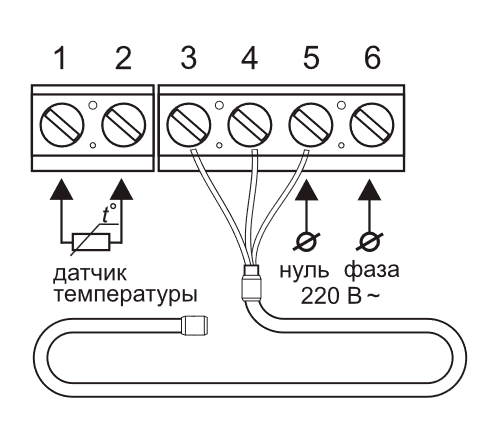

По боковой стороне термостата располагаются «гнезда», куда подводят силовые кабели, провода термодатчика и холодные концы нагревательного кабеля. Как правило, схема подключения изображена на приборе, что, несомненно, существенно упрощает установку. Если же схемы нет, то действуют по стандарту:

  • клемма № 1 – фаза сети;
  • № 2 – ноль сети;
  • №№ 3, 4 – жилы нагревательного кабеля;
  • № 5 – таймер;
  • №№ 6, 7 – термодатчик пола.
Полезно знать, что все подводящие провода имеют разную маркировку в цвете для:

L фазы – белым (черным, коричневым),

N ноль – синим,

«земли» – желто-зеленым.

Для подсоединения пола к термостату в стене нужно будет проштробить неглубокую канаву. Через нее пройдут две трубки из ПВХ – одна, предназначенная для холодных концов нагревательного элемента, другая – для термодатчика.

Теперь можно считать, подготовку к подсоединению пола с подогревом оконченной.

Варианты подключения для разных типов систем


Сразу отметим, что работать кабелем с двумя токоведущими проводниками удобнее, чем с одножильной конструкцией, поскольку к терморегулятору подводят только один его конец.

Различия в нагревающих элементах диктуют некоторые особенности подключения.

Кабельный теплый пол

При укладке кабельного пола используют как одно-, так и двужильные нагревательные элементы. Соответственно, схемы ненамного отличаются в нюансах подключения к термостату, в остальном же принцип монтажа одинаковый.

А теперь о самом процессе. Для начала выравнивается основание, укладывается слой теплоизоляции и демпферная лента. Еще до начала монтажа силовые провода необходимо протянуть к месту расположения термостата с тем расчетом, что соединительная муфта в результате останется в теле стяжки. Схема последующих действий такова:

  • монтажную ленту укладывают на теплоизоляционном слое или прямо поверх чернового пола, если, конечно, под ним теплое помещение;
  • кабель равномерно раскладывают по креплениям ленты;
  • устанавливают датчик в гофротрубку;
  • проверяют сопротивление кабеля, оно должно соответствовать указанному в паспорте значению – для этого понадобится тестер;
  • заливают стяжку и ждут ее отвердения;
  • активируют систему, присоединив электропроводку, питающие провода от термодатчика и нагревающих секций с помощью винтовых зажимов.

Наилучшим вариантом раскладки кабеля считается змейка. При выборе другого способа проследите, чтобы его линии не пересекались.

Термомат

Термоматы – это разновидность греющего кабеля, поэтому подход к монтажу для обеих систем довольно похож. С матами, конечно, работать проще. Этому способствует несколько факторов: отсутствует теплоизоляция, стяжку заливают тонким слоем и т. д. То есть налицо явная экономия на стройматериалах, необходимом объеме работ. Нельзя как достоинство не отметить и минимальный подъем высоты пола.

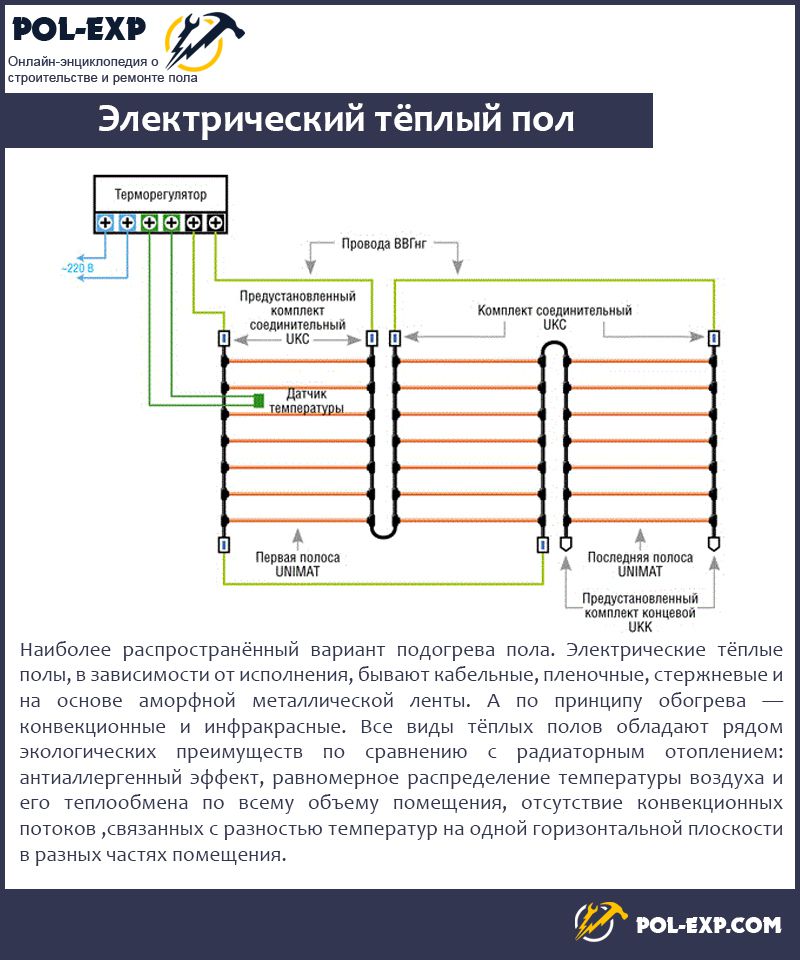

Если при подключении нагревательных мат к термостату длины холодных концов оказывается недостаточно, то недостающая часть вырезается из нагревательного мата. Соединительная муфта остается внутри стяжки.

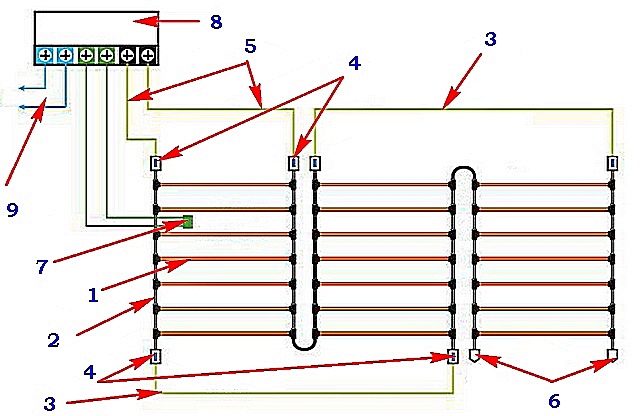

Пленочный теплый пол

Это современная модель пола с подогревом, где в роли нагревающего элемента выступает биметаллические либо карбоновые элементы. Подключают его к сети через медные проводники, проходящие по краям нагревающей пленки. Пол укладывают на специальную подложку, как правило, из отражающего материала, которая раскатана на основании. Листы пленки подключают параллельно. В последнем одну из пары токопроводящих полос присоединяют к предыдущему, а вторую припаивают к клеммам и выводят к терморегулятору.

И в этом случае также подключение датчика теплого пола выполняют в пластиковой гофротрубке (16 мм). Ее помещают либо в канавке, проделанной в полу, либо закрепляют прибор на поверхности пленки. Там, где стена переходит в пол, нужно обеспечить по возможности больший изгиб, тогда кабель расположится в трубке свободно. Чтобы влага не попадала в трубку, с торца ее нужно заглушить.

Основные рекомендации по технике безопасности

Не имея достаточных знаний по электротехнике и навыков обращения с соответствующим оборудованием, нельзя самостоятельно изменять схему управления. В частности, нельзя:

  • изменять длину нагревательного участка кабеля;
  • подключать напрямую концы греющего кабеля в электросеть;
  • подключать не размотанный кабель подогрева;
  • располагать кабель под стационарные предметы мебели;
  • ремонтировать систему самому.

© 2022 prestigpol.ru

Строны не известны — Heat Decor

Это несколько смущает, не так ли?

Похоже, в этом месте ничего не найдено. Может, попробовать поискать?

Добавить в корзину Добавить в список желаний

Закрыть

Комплект нагревательной пленки Heat Decor с беспроводным термостатом HD-T500/W Wi-Fi (HD310G, ширина 100 см, 220 Вт/м²) – 14 м², разъемы типа B 1 355,00 злотых Добавить в корзину Добавить в список желаний

Закрыть

Комплект нагревательной пленки Heat Decor с беспроводным термостатом HD-T500/W Wi-Fi (HD310G, ширина 100 см, 220 Вт/м²) – 13 м², разъемы типа B 1 264,00 злотых Добавить в корзину Добавить в список желаний

Закрыть

Комплект нагревательной пленки Heat Decor с беспроводным термостатом HD-T500/W Wi-Fi (HD310G, ширина 100 см, 220 Вт/м²) – 12 м², разъемы типа B 1 189,00 злотых Добавить в корзину Добавить в список желаний

Закрыть

Комплект нагревательной пленки Heat Decor с беспроводным термостатом HD-T500/W Wi-Fi (HD310G, ширина 100 см, 220 Вт/м²) – 8 м², разъемы типа B 891,00 злотых Добавить в корзину Добавить в список желаний

Закрыть

Комплект нагревательной пленки Heat Decor с беспроводным термостатом HD-T500/W Wi-Fi (HD310G, ширина 100 см, 220 Вт/м²) — 10 м², разъемы типа B 1 038,00 злотых Добавить в корзину Добавить в список желаний

Закрыть

Комплект нагревательной пленки Heat Decor с беспроводным термостатом HD-T500/W Wi-Fi (HD310G, ширина 100 см, 220 Вт/м²) — 9 м², разъемы типа B 982,00 злотых Добавить в корзину Добавить в список желаний

Закрыть

Комплект нагревательной пленки Heat Decor с беспроводным термостатом HD-T500/W Wi-Fi (HD310G, ширина 100 см, 220 Вт/м²) – 4 м², разъемы типа B 601,00 злотых Добавить в корзину Добавить в список желаний

Закрыть

Комплект нагревательной пленки Heat Decor с беспроводным термостатом HD-T500/W Wi-Fi (HD310G, ширина 100 см, 220 Вт/м²) – 6 м², разъемы типа B 738,00 злотых Добавить в корзину Добавить в список желаний

Закрыть

Комплект нагревательной пленки Heat Decor с беспроводным термостатом HD-T500/W Wi-Fi (HD310G, ширина 100 см, 220 Вт/м²) – 5 м², разъемы типа B 661,00 злотых Добавить в корзину Добавить в список желаний

Закрыть

Комплект нагревательной пленки Heat Decor с беспроводным термостатом HD-T500/W Wi-Fi (HD310G, ширина 100 см, 220 Вт/м²) – 11 м², разъемы типа B 1 113,00 злотых Добавить в корзину Добавить в список желаний

Закрыть

Комплект нагревательной пленки Heat Decor с беспроводным термостатом HD-T500/W Wi-Fi (HD310G, ширина 100 см, 220 Вт/м²) – 2,5 м², разъемы типа B 466,00 злотых Добавить в корзину Добавить в список желаний

Закрыть

Комплект нагревательной пленки Heat Decor с беспроводным термостатом HD-T500/W Wi-Fi (HD310G, ширина 100 см, 220 Вт/м²) – 7 м², разъемы типа B 814,00 злотых

Поиск

Руководство по эксплуатации теплоизоляционной пленки Peel and Stick

Руководство по эксплуатации теплоизоляционной пленки Peel and Stick

Руководство по эксплуатации для моделей Peel and Stick, включая: Теплоизлучающую пленку

Инструкции по установке — MP Global Products

Прочтите и следуйте всем инструкциям по установке, приведенным в настоящем документе. руководство перед попыткой установить Peel.& Наклейте излучающую тепловую пленку. Неправильные процедуры установки или …

Система теплового излучения Peel & Stick работает так же, как солнце. Когда термостат требует питания, нагревательный элемент нагревает поверхность пола на …

Прочтите и следуйте всем инструкциям по установке, приведенным в данном руководстве, прежде чем приступать к установке Peel. & Наклейте излучающую тепловую пленку.

PDF Peel & Stick

ИНСТРУКЦИИ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ. ПРЕДОСТЕРЕЖЕНИЯ: ДАННОЕ ОБОРУДОВАНИЕ ДОЛЖНО УСТАНАВЛИВАТЬСЯ ТОЛЬКО КВАЛИФИЦИРОВАННЫМ ПЕРСОНАЛОМ, ЗНАКОМЫМ С.

Теплоизоляционная пленка Peel & Stick для плиточных полов — MP Global …

Установка распределительной коробки для устройства управления. (термостат) в соответствии с инструкциями производителя. Этот ящик должен быть беспрепятственно расположен внутри …

  1. Очистить и приклеить
  2. Руководство по эксплуатации термопленки Peel and Stick
Не ваше устройство? Поиск руководств / технических описаний:

Информация о файле: приложение/pdf, 28 страниц, 2.61 МБ

DocumentDocumentQwarmth-Tile
 Термопленка для снятия и наклеивания
для плиточных полов
ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
ПРЕДОСТЕРЕЖЕНИЯ: ДАННОЕ ОБОРУДОВАНИЕ ДОЛЖНО УСТАНАВЛИВАТЬСЯ ТОЛЬКО КВАЛИФИЦИРОВАННЫМ ПЕРСОНАЛОМ, ЗНАКОМЫМ С
КОНСТРУКЦИЯ И ЭКСПЛУАТАЦИЯ АППАРАТА И СВЯЗАННЫЕ С НИМ РИСКИ. УСТАНОВКА ДАННОГО ОТОПИТЕЛЬНОГО ИЗДЕЛИЯ ДОЛЖНА БЫТЬ В СООТВЕТСТВИИ С ИНСТРУКЦИЯМИ ИЗГОТОВИТЕЛЯ И МЕСТНЫМИ И НАЦИОНАЛЬНЫМИ НОРМАМИ. ВНИМАНИЕ - КАК ОПИСАНО В НАСТОЯЩЕЙ ИНСТРУКЦИИ, ПОДВОДЯЩИЕ ПРОВОДА НЕ ДОЛЖНЫ ПРОВОДИТЬСЯ ПО ПРОКЛАДКАМ ИЛИ КОНТАКТИРОВАТЬ С НАГРЕВАТЕЛЬНЫМИ ЭЛЕМЕНТАМИ, ТАК КАК МОЖЕТ ПРОИЗОЙТИ ПОВРЕЖДЕНИЕ ИЗОЛЯЦИИ ПИТАНИЯ, ЕСЛИ ПРОВОДНИКИ ПРОВОДЯТСЯ ДЛЯ КОНТАКТА С НАГРЕВАТЕЛЬНЫМИ ЭЛЕМЕНТАМИ. СМ. ИНСТРУКЦИИ ПО УСТАНОВКЕ
ДЛЯ РЕКОМЕНДУЕМЫХ СРЕДСТВ МАРШРУТИЗАЦИИ ПРОВОДНИКОВ ПИТАНИЯ. ТИП И ТОЛЩИНА МАТЕРИАЛОВ НАПОЛЬНОГО ПОКРЫТИЯ, ИСПОЛЬЗУЕМЫХ С ЭТИМ ИЗДЕЛИЕМ, НЕ ДОЛЖНЫ ПРЕВЫШАТЬ ЗНАЧЕНИЕ ТЕПЛОИЗОЛЯЦИИ «R» 2,0.
ВНИМАНИЕ: ИСПОЛЬЗУЙТЕ МЕДЬ ТОЛЬКО В КАЧЕСТВЕ ПИТАНИЯ. ДЛЯ ЭТОГО ИЗДЕЛИЯ НЕ ТРЕБУЕТСЯ СПЕЦИАЛЬНЫЙ ОБЖИМНЫЙ ИНСТРУМЕНТ.

Очистить и приклеить
Лучистая тепловая пленка
для плиточных полов
Руководство по установке и эксплуатации
2500 Old Hadar Road Норфолк, NE 68702
888-379-9695 ФАКС 402-379-9737 [электронная почта защищена]
Copyright 2020 МП Глобал, ООО

Пленка для теплового излучения Peel & Stick
для плиточных полов
УСТАНОВКА И ЭКСПЛУАТАЦИЯ
Система Peel & Stick Radiant Heat Film работает так же, как солнце.Когда термостат требует питания, нагревательный элемент нагревает поверхность пола, обеспечивая лучистое тепло, такое же тепло, которое согревает вас в прохладный весенний день. Хотя воздух прохладный, лучистое тепло солнца согревает вас.
Лучистое тепло согревает ваш пол и обеспечивает чистое равномерное тепло по всей комнате, равномерно нагревая предметы и обеспечивая тепловой комфорт.  Нет необходимости напрямую перегревать воздух. Это противоположно тому, как работают обычные системы принудительного горячего воздуха или плинтусные системы отопления.В других типах систем отопления большая масса воздуха в доме нагревается, в то время как предметы и особенно наружные стены остаются относительно холодными.
Край нагревательного мата остается незапечатанным на заводе, поэтому его можно обрезать по размеру, а затем запечатать для надлежащей защиты от влаги. Если резка не требуется, запечатывание края мата все же требуется. Ознакомьтесь с герметизацией края мата на стр. 10, шаг 3. Несоблюдение этого шага может привести к нежелательному срабатыванию GFCI и аннулированию гарантии.ОСТОРОЖНОСТЬ
Прочтите и следуйте всем инструкциям по установке в этом руководстве, прежде чем пытаться установить пленку Peel & Stick Radiant Heat Film. Неправильные процедуры или методы установки могут привести к потенциально небезопасным условиям, в том числе к перегреву и опасности поражения электрическим током.
Несоблюдение инструкций данного руководства может привести к аннулированию гарантии производителя.
Электрические соединения должны выполняться только лицензированными электриками.
Отопительное изделие нельзя устанавливать в шкафах, на стенах или перегородках, доходящих до потолка.Кроме того, не следует устанавливать под шкафами или над ними, расстояние от потолка которых меньше минимального горизонтального размера шкафа до ближайшего края шкафа, открытого в комнату или зону.
Этот продукт предназначен для утепления пола под плиткой, камнем, мрамором и другими утвержденными напольными покрытиями с твердой поверхностью.

25-ЛЕТНЯЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ
MP GLOBAL PRODUCTS, LLC («ПРОИЗВОДИТЕЛЬ») ГАРАНТИРУЕТ ПЕРВОНАЧАЛЬНОМУ ПОКУПАТЕЛЮ («ВЛАДЕЛЕЦ»), ЧТО ЭТА ПЛЕНКА ИЗЛУЧАЮЩЕГО ТЕПЛА ДЛЯ ИСПОЛЬЗОВАНИЯ ПОД ПЛАВАЮЩИМИ ИЛИ ПЛИТОЧНЫМИ ПОЛАМИ («ПРОДУКТ») не будет иметь дефектов изготовления и материалов и будет соответствовать во всех существенных отношениях любой письменной спецификации, которую Производитель предоставил этому покупателю перед покупкой. Если этот клиент считает, что партия продукта не соответствует вышеуказанной гарантии, этот клиент должен (а) связаться с Производителем в письменной форме в течение 25 лет после того, как этот клиент получит партию, включая подробное объяснение предполагаемого несоответствия и (b) вернуть отгрузка до Производителя с предоплатой почтовых расходов. Если Изготовитель обоснованно определяет посредством проверки возвращенного груза, что груз не удовлетворяет вышеуказанной гарантии, то КАК ИСКЛЮЧИТЕЛЬНАЯ ОТВЕТСТВЕННОСТЬ ПРОИЗВОДИТЕЛЯ И ЕДИНСТВЕННОЕ СРЕДСТВО ЗАЩИТЫ ПОКУПАТЕЛЯ, ПРОИЗВОДИТЕЛЬ БУДЕТ В РАЗУМНЫЙ ПЕРИОД ВРЕМЕНИ ОТРЕМОНТИРОВАТЬ ИЗДЕЛИЕ, ЗАМЕНИТЬ ПРОДУКТ С ТАКИМ ЖЕ ИЛИ ПОДОБНЫМ ПРОДУКТОМ, ИЛИ ЗАЧИСЛИТЕ НА СЧЕТ КЛИЕНТА ЦЕНУ ПОКУПКИ, КОТОРУЮ ПРОИЗВОДИТЕЛЬ МОЖЕТ ВЫБРАТЬ ПО СВОЕМУ УСМОТРЕНИЮ.Если Производитель установит, что функционирование Продукта вызвало выход из строя вышележащего готового напольного покрытия, и во время установки были должным образом соблюдены инструкции по установке, Производитель бесплатно отремонтирует или заменит готовое напольное покрытие.
Настоящая гарантия не применяется, если Производитель обоснованно определяет, что изделие было неправильно разрезано, добавлено или иным образом изменено, хранилось ненадлежащим образом, использовалось не по назначению, повреждено или было установлено не в соответствии с инструкцией по эксплуатации, предоставленной Производителем.Производитель требует, чтобы данное изделие использовалось ТОЛЬКО с утвержденными устройствами управления. Использование любого другого устройства управления аннулирует положения настоящей гарантии. Настоящая гарантия распространяется только на компоненты, изготовленные Производителем. На такие компоненты, как крепежное оборудование, соединительные детали, провода, ленты и другие элементы, входящие в комплекты или узлы, которые не производятся Производителем, положения данной гарантии не распространяются.
За исключением случаев, прямо предусмотренных настоящей Ограниченной гарантией, покупатель несет ответственность за оплату труда, обращения в службу поддержки, страхование, доставку, расходы на установку и любые другие понесенные расходы или ущерб. ВЫШЕИЗЛОЖЕННАЯ ГАРАНТИЯ ЗАМЕНЯЕТ ВСЕ ДРУГИЕ ЗАЯВЛЕНИЯ, ГАРАНТИИ ИЛИ УСЛОВИЯ, ЯВНЫЕ ИЛИ ПОДРАЗУМЕВАЕМЫЕ, ВКЛЮЧАЯ, ПОМИМО ПРОЧЕГО, ЛЮБЫЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ, ПРИГОДНОСТИ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ ИЛИ НЕНАРУШЕНИЯ ПРАВ, А ТАКЖЕ ЛЮБЫЕ ДРУГИЕ ОБЯЗАТЕЛЬСТВА ИЛИ ОТВЕТСТВЕННОСТЬ В ОТНОШЕНИИ ПРОИЗВОДИТЕЛЕМ ПО ЗАКОНУ, ДОГОВОРУ, СТРОГОЙ ОТВЕТСТВЕННОСТИ, ДЕЛИКТУ ИЛИ ИНЫМ ОБРАЗОМ.
ПРОИЗВОДИТЕЛЬ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА КАКИЕ-ЛИБО СЛУЧАЙНЫЕ, КОСВЕННЫЕ, МНОГОКРАТНЫЕ, ШТРАФНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ ИЛИ УБЫТКИ, ПОТЕРИ ИЛИ ПОВРЕЖДЕНИЕ ИЛИ НЕИСПОЛЬЗОВАНИЕ ОБОРУДОВАНИЯ ИЛИ ДРУГОЙ ИМУЩЕСТВА, ИЛИ ЗА УПУЩЕННУЮ ПРИБЫЛЬ ИЛИ УПУЩЕННЫЙ ДОХОД, НА ОСНОВЕ ГАРАНТИИ, ЗАКОНА , СТРОГАЯ ОТВЕТСТВЕННОСТЬ, ДЕЛИКТ ИЛИ ИНОЕ.ПРОИЗВОДИТЕЛЬ НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА РАБОТУ ИЛИ СТОИМОСТЬ ВЫПОЛНЕНИЯ, СНЯТИЕ ИЛИ УСТАНОВКУ ПРОДУКТА ИЛИ ЛЮБОГО ПРОДУКТА ИЛИ МАТЕРИАЛА, В КОТОРЫЕ ОНО УСТАНОВЛЕНО, ВКЛЮЧЕНО ИЛИ ДОБАВЛЕНО. ЗАКАЗЧИК НЕСЕТ ОТВЕТСТВЕННОСТЬ ЗА РАСХОДЫ, ВЫЗОВЫ СЛУЖБЫ, СТРАХОВАНИЕ, ДОСТАВКУ, УСТАНОВКУ И ЛЮБЫЕ ДРУГИЕ РАСХОДЫ ИЛИ ПОВРЕЖДЕНИЯ.
НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ МАКСИМАЛЬНАЯ ОТВЕТСТВЕННОСТЬ ПРОИЗВОДИТЕЛЯ НЕ ДОЛЖНА ПРЕВЫШАТЬ СТОИМОСТЬ ПОКУПКИ ЗА СООТВЕТСТВУЮЩУЮ ПОСТАВКУ ПРОДУКТА, ЗА ИСКЛЮЧЕНИЕМ СТЕПЕНИ, ОБЯЗАТЕЛЬНОЙ ПО ЗАКОНУ.ОГЛАВЛЕНИЕ

Раздел 1. Введение Возможности ....................................... ................................................. ................................................. ....1 Как пользоваться этим руководством ...................................... ................................................. .................................1 Перед тем, как начать............ ................................................. ................................................. ........................1 НИКОГДА не делайте следующее: ....................................... ................................................. .................................2 ВСЕГДА делайте следующее: ........... ................................................. ................................................. .... .......2
Раздел 2. Разработка эскиза установки компоновки системы ...................................... ................................................. .................................3 Установка нескольких устройств .................................................. ................................................. ......................3 Регуляторы входной мощности ................................ ................................................. ................................................. ....4 Требования к термостату ....................................... ................................................. .................................4 Расположение термостата .................. ....................................................................................... ...................4 Расчеты тепловых потерь....................... ................................................. ................................................. 4
Раздел 3. Подготовка к установке ..... ................................................. ................................................. ................................................. ..5 Подготовка рабочего места ....................................... ............................................................................. ......5 Что вам понадобится ....................................... ................................................. ......................................6 Электрический монтаж .... ................................................. ................................................. ................................6 Шаг 1. Установка GFCI....... ................................................. ...........................................................6 Шаг 2. Установка дополнительных модулей питания ...................... ................................................. .................6 Шаг 3. Установка электрических коробок ...................... ........................................... ...... .............................................6 Шаг 4. Работа с нижней пластиной .. ................................................. ................................................. .................6 Шаг 5. Установка кабелепровода для силового кабеля ................................................................... .............................................6 Шаг 6. Установите Датчик термостата ................................................................ ................................................. ...............9 Шаг 7. Грубое подключение ............................... ................................................. ......................................9 Установка матов ......... ................................................. ..................................................................................9 Шаг 1. Проверка и тестирование Нагревательные маты ................................................................ .................................. ............... ...9 Шаг 2. Подготовка стабильного чернового пола ...................................... ................................................. .............................9 Вырезка и настройка.................................. ................................................. .............................................10 2а. 2-в-1 Radiant Film Mat для подготовки плитки.................................................. ..............................10 Шаг 3. Укладка матов ............... ................................................. ................................................. .................11 Шаг 4. Установка датчика термостата......................................... ................................................. .................12 Шаг 5. Подсоедините электрические провода ................................. ................................................. ............................12
Раздел 4. Осмотр и проверка Визуальный осмотр......................... ................. ................................................. .................................................13 Проверка непрерывности/сопротивления... ................................................. ................................................. ................13 Таблица сопротивления Ом.................................. ................................................. ......................................13a Испытание на нагрев.................................................. ................................................. ....................................14 Окончательная укладка пола ....... ................................................. ................................................. .................14 Укладка плитки, камня и мрамора ........................ ................................................. .................................15 Наклейте предупреждающие наклейки .................. ............................................................. ........... .................................15 Документация ....... ................................................. ................................................. ......................16 Устранение неполадок ...................... ................................................. ................................................. ........17
Раздел 5. Эксплуатация Как работает система ....................................... ........................................................................ .................18 Работа с системой ....................................... ................................................. ......................................18 Меры предосторожности ......... ................................................. ................................................. ................................18

Руководство по установке и эксплуатации

я

ИНФОРМАЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
В руководстве вы встретите предупреждения и примечания. В этих уведомлениях освещаются условия, процедуры или другая информация, требующая особого внимания во избежание повреждения ковриков, напольного покрытия или возможных травм. Для безопасной и функциональной установки термопленки Peel & Stick прочтите и соблюдайте следующие важные меры предосторожности. Несоблюдение этих пунктов может привести к травмам или повреждению ковриков.
Эта информация должна быть прочитана и понята всеми техническими специалистами, которые будут работать в области установленной пленки Peel & Stick Radiant Heat Film или основных электрических систем. Несоблюдение этих правил может привести к поражению электрическим током или возгоранию.
Указывает на меры предосторожности или процедуры, которые необходимо соблюдать для предотвращения возможности возгорания.Указывает на меры предосторожности или процедуры, которые необходимо соблюдать для предотвращения возможности поражения электрическим током.
Указывает на предмет, на который следует обратить особое внимание. Например, примечания используются для выделения советов по установке.

ОСТОРОЖНОСТЬ:
Перед работой с матами убедитесь, что рабочая площадка опрятна и чиста. Гвозди, шурупы и другие острые предметы могут повредить маты, создавая потенциальную опасность поражения электрическим током.  Любые порванные или иным образом поврежденные коврики должны быть утилизированы.
Перед выполнением электрических подключений убедитесь, что выключатель, подающий питание на нагревательные маты, отключен.При укладке любых других материалов на пол с подогревом или рядом с ним следите за тем, чтобы нагревательные маты не были проколоты гвоздями, шурупами и т.п.
Не использовать во влажных помещениях, например, в душевых. Эта система предназначена только для использования в зонах, которые в соответствии с Национальным электротехническим кодексом считаются сухими.
Не устанавливайте маты на стенах, под стенами или перегородками, а также в местах, где они будут закрыты мебелью или приборами, облегающими пол.

ОСТОРОЖНОСТЬ:
Материалы для пола должны быть рассчитаны на использование с системой электрического обогрева пола.
Не кладите футоны, кресла-мешки и аналогичную мебель на полы с подогревом.Мебель должна иметь зазор в один дюйм от пола.

Руководство по установке и эксплуатации

II

РАЗДЕЛ 1.  Введение
Маты Peel & Stick Radiant Heat Film представляют собой уникальную систему обогрева пола с мембраной, препятствующей разрушению, которая устанавливается под тонко уложенную плитку, камень и мрамор. Совершенно незаметная термопленка Peel & Stick Radiant Heat сочетает в себе простоту установки вкладыша и защиту от растрескивания, обеспечивая тепло и комфорт для плитки, камня и мрамора. Peel & Stick Radiant Heat Film — это безопасный и эффективный электрический продукт для обогрева полов внутри помещений.Его нельзя использовать для наружного снеготаяния. Он предназначен для укладки под плитку, камень, мрамор и другие каменные напольные покрытия в жилых и небольших коммерческих помещениях.
Пленка Peel & Stick Radiant Heat Film может использоваться как для обогрева помещений, так и для обогрева полов. Дополнительную информацию см. в разделе «Расчеты тепловых потерь» на стр. 4. Тепловая пленка Peel & Stick Radiant Heat Film предназначена для обеспечения 12 Вт на квадратный фут. Достижимая температура пола зависит от того, насколько хорошо он изолирован, от температуры пола перед вводом в эксплуатацию и, в случае использования неизолированных плит, от теплопередачи нижележащих материалов. Эффективность теплоизоляционной пленки Peel & Stick Radiant Heat Film максимизируется при наличии хорошо изолированного основания пола.

Функции:

 Толщина 0,03 дюйма и простота установки

 Изоляция трещин 3/8 дюйма

 Потребляет 12 Вт на кв. фут.

 Производит 41 БТЕ на кв. фут, обеспечивая равномерное тепло по всему периметру.

 Доступны варианты ширины 18" и 36" со стандартной длиной комплекта или нестандартной длины.

 Комплекты 2-в-1 доступны в размерах 18 и 36 дюймов.

ширина и функция прилагается на заводе

провода на обоих концах коврика. Разработано

разрезать на части нужной длины для

меньше отходов и универсальное покрытие.120В или 240В Регулируется термостатом Гарантируется отсутствие дефектов

1 2

в производстве для

срок 25 лет

Как пользоваться этим руководством
Данное руководство состоит из четырех разделов: Проектирование Установка Установка Осмотр и тестирование Эксплуатация
Прежде чем вы начнете
 Край нагревательного мата остается незапечатанным на заводе, поэтому его можно обрезать по размеру, а затем запечатать для надлежащей защиты от влаги.  Если резка не требуется, запечатывание края мата все же требуется. Ознакомьтесь с запечатыванием края мата на стр. 10, шаг 3.Пленка Peel & Stick Radiant Heat Film должна укладываться на должным образом подготовленные устойчивые основания. Не используйте клей, гвозди или другие механические крепления.
 Пленка Peel & Stick Radiant Heat Film должна быть установлена ​​в выделенной цепи на 20 ампер. Не подключайте светильники, розетки или любые другие электрические устройства к какой-либо ответвленной цепи, используемой с подложкой.
 Вся проводка, предохранители и/или автоматические выключатели должны соответствовать требованиям Национального электротехнического кодекса.
 Максимальное тепловое сопротивление, допустимое для пленки Peel & Stick Radiant Heat Film, составляет R-1.5.
 К материалам, которые не могут контактировать с пленкой Peel & Stick Radiant Heat Film, относятся любые напольные покрытия из листового винила или линолеума.
 Вся проводка должна проходить через кабелепроводы к распределительным коробкам.

Руководство по установке и эксплуатации

1

1. Введение Продолжение
НИКОГДА не делайте следующее:
 Никогда не прикрепляйте шпатель к нагревательному мату или подводящим проводам, чтобы удалить излишки раствора. Никогда не пытайтесь ремонтировать пленку Peel & Stick Radiant Heat Film. Если он поврежден, позвоните по номеру 888-379-9695 для получения инструкций.
прежде чем продолжить. Никогда не устанавливайте во влажных помещениях, таких как душевые.Никогда не устанавливайте без датчика пола. Не устанавливайте маты ни на каких стенах. Никогда не кладите коврики под шкафы или другие встроенные предметы. В этих небольших пространствах будет скапливаться избыточное тепло,
и коврик может быть поврежден крепежными элементами (гвоздями, шурупами и т. д.), используемыми для установки встроенных элементов. Никогда не укладывайте под деревянный пол. Никогда не удаляйте этикетку с заводской табличкой с проводов питания. Никогда не допускайте контакта продуктов на основе растворителей, таких как герметики или герметики (включая силикон).
с мембраной.Никогда не кладите маты на черновые полы, где скорость выделения паров влаги превышает 4 фунта на 1000 кв. футов в сутки.
часов по методу испытаний с хлоридом кальция.
ВСЕГДА делайте следующее:
 Защитите цепь, подающую питание на маты Peel & Stick Radiant Heat Film, с помощью прерывателя цепи замыкания на землю (GFCI).
 Установить датчик пола. Полностью покройте нагревательные маты и заводские соединения раствором (плитка и камень) или клеем (дерево и
LVT толщиной 4 мм или более) или самовыравнивающиеся подкладочные материалы (ламинат и некирпичная кладка).Обратитесь к рекомендациям Справочника TCNA и справочным материалам ANSI, чтобы узнать, какой субстрат необходим для тонкой печати.
установить укладку плитки и получить рекомендации по правильному деформационному шву в плоскости плитки в соответствии с деталью EJ-171.
ОСТОРОЖНОСТЬ:
Край нагревательного мата остается незапечатанным на заводе, поэтому его можно обрезать по размеру, а затем запечатать для надлежащей защиты от влаги.  Даже если
резка не нужна, запайка края коврика все же требуется, т.к. он не заклеен заранее из коробки! Ознакомьтесь с запечатыванием края мата на стр. 10, шаг 3.Невыполнение этого шага может привести к
нежелательное срабатывание GFCI и приведет к аннулированию гарантии.

Руководство по установке и эксплуатации

2

РАЗДЕЛ 2. Проектирование установки

Чтобы выбрать нагревательный мат (маты) подходящего размера для вашего применения, измерьте обогреваемую площадь и определите ширину и длину нагревательного мата в соответствии с внутренними размерами (от стены до стены и т. д.). Важно оставить зазор до 5 дюймов по периметру комнаты и от любого обогрева плинтуса или стационарных приспособлений, чтобы маты могли укладываться, не касаясь соседних вертикальных поверхностей или не перекрывая друг друга.Для правильного выбора размера необходимы точные размеры.

При укладке на деревянный черный пол убедитесь, что черный пол не имеет каких-либо дефектов, чрезмерного износа, деформации, трещин или повреждений любого рода; и он соответствует требуемым спецификациям строительных норм.  После подтверждения

черновой пол в удовлетворительном состоянии, тщательно очистите его, чтобы на нем не было мусора, и он был гладким для защиты от трещин

мембрана для полного прилегания. До завершения укладки плитки в мате не должно быть пузырьков воздуха или складок, вызванных грязной или неровной поверхностью пола.Если черновой пол непригоден для правильной укладки, необходимо положить подложку сверху, а материал уложить на чистую подложку.
Набросайте компоновку системы

ЗАМЕТКА:
Нагревательные маты можно обрезать только по длине. Не резать и не надрезать
для установки вокруг любых препятствий или проходов, таких как дверные проемы или напольные регистры.

Рекомендуется сделать набросок обогреваемой зоны, включая расположение матов и связанную с ними проводку, чтобы максимально упростить установку и заказ.См. пример эскиза ниже.

Установка нескольких устройств

Для установок с несколькими нагревательными матами потребуется распределительная коробка для объединения соединений. Если требуется распределительная коробка, ее следует расположить непосредственно под термостатом на высоте от 12 до 18 дюймов над полом.  Общее количество матов, используемых в одной цепи, ограничено 15 амперами.
При указании нагревательных матов различной ширины для одной и той же площади убедитесь, что общая требуемая мощность не превышает общую мощность одного контура.При необходимости добавьте дополнительные цепи на 20 А для обеспечения надлежащего электроснабжения установки.

Руководство по установке и эксплуатации

3

2. Проектирование установки (продолжение)

Набросайте компоновку системы

Используемый предохранитель или автоматический выключатель должен быть рассчитан на максимальный ток 20 ампер (нагрузка не более 15 ампер). Если

используется предохранитель или автоматический выключатель с более низким номиналом, его номинал должен быть не менее чем на 25 % выше, чем нагрузка системы отопления

прикреплен к нему. Если для области требуется 15 ампер и более, можно использовать дополнительные ответвления, каждая из которых имеет свой собственный

защита от сверхтока.Все эти ответвления могут контролироваться

одним термостатом, если он используется с системой электрических реле или модулей питания.  В Национальном электротехническом кодексе указано, что каждая ответвленная цепь, используемая в сочетании с системой отопления, должна быть

ЗАМЕТКА:
Монтаж этого отопления
продукт и перечисленные компоненты

исключительное использование системы отопления. Не подключайте светильники, розетки и т. д. к какой-либо ответвленной цепи, используемой с пленкой Peel & Stick Radiant Heat Film.

должно соответствовать статье 424 Национального электротехнического кодекса, ANSI/NFPA 70.Все электрические

соединения должны быть выполнены

Требования к термостату

лицензированный электрик.

Расположение термостата
Термостаты обычно располагаются возле силовых проводов. Однако они могут располагаться практически в любом месте, поскольку силовые провода и провод датчика можно вывести в электрические распределительные коробки и вывести за пределы отапливаемого помещения (например, в подсобное помещение или подвал). Расположение термостата должно быть примерно 60 дюймов (152 см) над полом на внутренней стене, рядом с центром комнаты, чтобы обеспечить доступ к соединительным проводам. Для термостата рекомендуется ящик глубиной 3 дюйма.

Расчет тепловых потерь

Для установок, в которых пленка теплового излучения Peel & Stick является основным источником тепла, необходимо произвести расчет тепловых потерь.

ЗАМЕТКА:

выполненный. В качестве дополнительной помощи специалист по отоплению и вентиляции может выполнить расчет тепловых потерь. Специалист по строительству должен определить, достаточно ли тепловыделения продукта, чтобы соответствовать теплопотерям конструкции. Убедитесь, что все источники теплопотерь (передача,

Изделие должно быть установлено с использованием термостата, одобренного производителем.Список утвержденных термостатов см.
связаться с производителем. ИСПОЛЬЗОВАНИЕ ЛЮБОГО ДРУГОГО ТЕРМОСТАТА ИЛИ

инфильтрационная и лучистая) учитываются. Для каждого помещения должен быть выполнен отдельный расчет тепловых потерь.

УСТРОЙСТВО УПРАВЛЕНИЯ АННУЛИРУЕТ ГАРАНТИЮ ИЗГОТОВИТЕЛЯ.

закрытая территория (комната и т.п.). Должен быть отдельный блок управления.

включены для каждой закрытой области.  Включите коэффициент восстановления не менее чем на 20% больше, чем минимальное расчетное количество тепла.

требование покрытия непредвиденных обстоятельств.

Некоторые методы определения теплопотерь, особенно разработанные для газовых или масляных систем, дают ответы в БТЕ в час.Чтобы преобразовать BTU в час в WATTS, умножьте общее количество BTU в каждой области на 0,293. Вся проводка, предохранители и/или автоматические выключатели должны соответствовать требованиям Национального электротехнического кодекса.

Руководство по установке и эксплуатации

4

РАЗДЕЛ 3. Установка
Подготовка рабочего места
1. Перед работой с пленкой Peel & Stick Radiant Heat Film убедитесь, что рабочее место чистое, на нем нет гвоздей, шурупов и другого острого мусора, который может повредить маты.
2. Укладка кафельной плитки должна соответствовать требованиям к черновому полу, установленным Советом по плитке Северной Америки (TCNA).ОСТОРОЖНОСТЬ:
Перед работой с матами убедитесь, что рабочая площадка опрятна и чиста.  Гвозди, шурупы и другие острые предметы могут повредить маты, создавая потенциальную опасность поражения электрическим током. Любые коврики, которые порваны или иным образом повреждены, не должны использоваться.

ОСТОРОЖНОСТЬ:
В качестве питающего провода используйте ТОЛЬКО медь. Кабель в неметаллической оболочке типа NM и NMC не подходит для установки данного изделия.

ПРИМЕЧАНИЯ:
Установка этого нагревательного изделия должна осуществляться в соответствии с инструкциями производителя. Неправильная установка может привести к неработоспособности ковриков, плохому нагреву и аннулированию гарантии производителя.Нагревательные маты не должны устанавливаться при температуре 32F (0C) или ниже.
При установке на неизолированные бетонные основания может потребоваться более длительный период времени для адаптации к желаемой температуре.
Это оборудование должно устанавливаться только квалифицированным персоналом, который знаком с конструкцией и работой оборудования и связанными с этим рисками.
Установка этого продукта и перечисленных компонентов должна осуществляться в соответствии со статьей 424 Национального электротехнического кодекса, ANSI/NFPA 70.  Внесен в список UL1683.

ОСТОРОЖНОСТЬ:
Край нагревательного мата остается незапечатанным на заводе, поэтому его можно обрезать по размеру, а затем запечатать для надлежащей защиты от влаги.Даже если
резка не нужна, запайка края коврика все же требуется, т.к. он не заклеен заранее из коробки! Ознакомьтесь с запечатыванием края мата на стр. 10, шаг 3. Невыполнение этого шага может привести к
нежелательное срабатывание GFCI и приведет к аннулированию гарантии.

Руководство по установке и эксплуатации

5

3. Продолжение установки

Что тебе понадобится

 Коврики Peel & Stick Radiant Heat Film

 Инструменты: Цифровой омметр (мультиметр), провод.

 Термостат: Одобренный термостат

стриппер, отвертка, стамеска по дереву, нож

 Каптоновые диски и предупреждающие этикетки (входят в комплекты)

 Продукты для укладки плитки (3/8 "x 1/4" или больше

 Прерыватель GFCI (если он не является частью термостата)

пластиковый шпатель, раствор, подложка, плитка и т. д.)

 Распределительные коробки: для каждого 12/2 Romex требуется не менее двух коробок.

комната или участок. Одна коробка (2x4 дюйма) требуется для термостата,

одна коробка (4x4 дюйма), необходимая для электрических соединений.

ОСТОРОЖНОСТЬ:

Электрическая инсталяция

ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ И ПОЖАРА. ПОВРЕЖДЕНИЕ ИЗОЛЯЦИИ ПРОВОДНИКОВ ПИТАНИЯ МОЖЕТ ПРОИЗОЙТИ, ЕСЛИ ПРОВОДНИКИ ПРОВОДЯТСЯ МЕНЕЕ 2 ДЮЙМОВ (51 мм) ОТ НАГРЕВАТЕЛЬНОГО ИЗДЕЛИЯ. РЕКОМЕНДУЕМЫЕ СПОСОБЫ ПРОВОДКИ ПРОВОДНИКОВ ПИТАНИЯ СМ. В ИНСТРУКЦИЯХ ПО УСТАНОВКЕ.

Шаг 1. Установка GFCI
Маты Peel & Stick Radiant Heat Film должны быть защищены прерывателем цепи замыкания на землю класса A (GFCI).Это можно сделать либо с помощью внутреннего GFCI в термостате (если он непосредственно управляет матом), либо с помощью автоматического выключателя с защитой GFCI. Никогда не защищайте цепь дважды с помощью устройства GFCI на термостате и на коробке автоматического выключателя. Соблюдайте все местные строительные и электротехнические правила. Типичные требования к силе тока: 120 В переменного тока. Тепловая пленка Peel & Stick: 0,1 А на квадратный фут или 10 А на 100 квадратных футов мата.
Шаг 2. Установите дополнительные модули питания
В зависимости от требований к силе тока мата(ов) может потребоваться один или несколько вторичных модулей питания.Силовой модуль представляет собой реле или нерегулирующий термостат, и с ним следует обращаться соответствующим образом. Он позволяет расширить контролируемую зону, которой может управлять основной термостат, но он должен быть помещен в собственную выделенную цепь на 20 ампер и не нагружать регулятор термостата более чем на 15 ампер. В Национальном электротехническом кодексе указано, что каждая ответвленная цепь, используемая в сочетании с системой отопления, должна использоваться исключительно системой отопления. Не подключайте светильники, розетки и т. д. к какой-либо ответвленной цепи, используемой с плиткой Peel & Stick Radiant Heat Film Tile Heat.Шаг 3. Установите электрические коробки
Установите соединительную коробку для устройства управления (термостата) в соответствии с инструкциями производителя. Эта коробка должна быть беспрепятственно расположена на внутренней стене, чтобы устройство точно считывало показания.  Установите распределительную коробку размером 4x4 дюйма для электрических соединений между матами и термостатом.
Шаг 4. Работа с нижней пластиной
Просверлите или выпилите отверстия в нижней пластине. Одно отверстие предназначено для прокладки проводов питания или кабелепровода, а другое — для датчика термостата. Эти отверстия должны располагаться непосредственно под электрическими коробками.Рекомендуется просверлить или выпилить отверстия в нижней пластине. В качестве альтернативы вы также можете использовать метод надрезов.
Шаг 5. Установите кабелепровод питания
Проложите силовые провода от термостата вниз по стенке через отверстие в нижней части пластины, чтобы соединить маты.

Руководство по установке и эксплуатации

6

3. Продолжение установки

Настенный стержень
Ромекс 12/2
Проводник

Распределительная коробка термостата
Соединительная распределительная коробка

К стойке стены нижней плиты

ведет от элементов

Свинцовый провод
Сенсорный провод
ПРИМЕЧАНИЕ. При необходимости просверлите отверстие в опорной плите, чтобы можно было провести провода и провода датчика к термостату.
ведет от элементов
Сенсорный провод

В качестве альтернативы вы можете использовать метод надрезов.Вырезать / долото
выемка в нижней пластине, чтобы оставить зазор для свинца и
Сенсорные провода.

Руководство по установке и эксплуатации

7

3. Продолжение установки
Типичная установка
Источник питания

Термостат
3-дюймовая электрическая коробка
Электрический провод
4-дюймовая распределительная коробка

Окончательное напольное покрытие

Тонкий или самовыравнивающийся растворный слой

Вырезы в нижней пластине

Кабель питания

Нижняя пластина

Коврики

Датчик термостата установлен на одинаковом расстоянии между двумя ковриками

Руководство по установке и эксплуатации

8

3. Продолжение установки

Шаг 6. Установите датчик термостата
* если термостат поставляется с датчиком пола Датчик пола поставляется с рекомендуемым управлением термостатом.Провод датчика может быть установлен без кабелепровода или в кабелепроводе, отдельном от проводов электропитания, если кабелепровод требуется по нормам.  Откройте второе отверстие в нижней части коробки термостата. Пропустите датчик (и кабельный канал, если он есть) через выбивное отверстие, вниз по полости стены, через отверстие в нижней пластине. Временно прикрепите датчик скотчем к плите или черному полу в месте примерно от 6 до 12 дюймов.
Установка ковриков

от стены --- окончательное расположение датчика после установки мата будет приклеено на край или между двумя матами так, чтобы датчик не находился непосредственно над нагревательным матом.Для достижения наилучших результатов прижмите датчик к краю коврика. ПРИМЕЧАНИЕ. Датчик находится в упаковке термостата.
Шаг 7. Грубая проводка
Установите соответствующий электрический провод (проводник) от источника питания и защиты выключателя к термостату, соблюдая все коды. Оставьте дополнительный провод от 6 до 8 дюймов на коробке термостата.

Шаг 1. Осмотрите и протестируйте нагревательные маты
Перед установкой важно убедиться, что нагревательные маты были получены в рабочем состоянии. Когда нагревательные маты извлечены из транспортировочной коробки, проверьте сопротивление с помощью омметра и запишите информацию. Если показания сопротивления отличаются более чем на 3 % от записанных показаний на каждом мате, не устанавливайте мат и обратитесь за помощью к поставщику. Край нагревательного мата остается незапечатанным на заводе, поэтому его можно обрезать по размеру, а затем запечатать для надлежащей защиты от влаги. Даже если обрезка не требуется, все равно необходимо заклеить край мата, так как он не запечатан заранее! Ознакомьтесь с герметизацией края мата на стр. 10, шаг 3. Несоблюдение этого шага может привести к нежелательному срабатыванию GFCI и аннулированию гарантии.Шаг 2. Подготовка стабильного чернового пола
Очистите пол от мусора, гвоздей и т. д., чтобы пол был гладким, чистым и сухим. Убедившись, что черновой пол удовлетворительный, тщательно очистите его, чтобы на нем не было мусора и он был гладким, чтобы мембрана, препятствующая разрушению, полностью прилипла. На коврике не должно быть пузырьков воздуха или складок, вызванных грязной или неровной поверхностью пола. Пожалуйста, обратитесь к странице 3 для получения информации о надлежащих требованиях к черновому полу.

ПРИМЕЧАНИЯ:
ЧРЕЗВЫЧАЙНО важно проверить измерения сопротивления для каждого мата и записать показания в системный контрольный список (см. стр. 16).Если дефектный коврик прилип к полу, удалить его может быть очень сложно.
Нагревательный продукт не должен выходить за пределы помещения или зоны, в которой он находится. Отопительный прибор нельзя устанавливать в стены. Очень важно, чтобы маты укладывались ТОЛЬКО после укладки чернового пола.
полным и стабильным. Приклеивание ковриков к неустойчивому полу может привести к повреждению ковриков и аннулированию гарантии производителя.

Руководство по установке и эксплуатации

9

Резка и настройка

Шаг 1

Шаг 2

Отрежьте коврик нужной длины
Важно резать только МЕЖДУ черными полосами.НЕ разрезайте их, т.к.
это приведет к отключению GFCI.

Заделайте конец зелеными изоляционными дисками
Отрежьте одну черную полосу нагрева с обеих сторон панели, стараясь не разрезать черную полосу. Сложите один каптоновый изолирующий диск (зеленые точки входят в комплект) на два конца серебряных шин на панели на противоположной стороне от места расположения термостата.  Зеленый изолирующий диск должен быть загнут сверху и снизу серебряной шины. Убедитесь, что зеленый каптоновый диск закрывает шину и область с черными чернилами точно так, как показано на рисунке.1

2

Шаг 2а. 2-в-1 Radiant Film Mat для подготовки плитки

Поскольку коробочный комплект для мата 2-в-1 предназначен для создания 2 матов, оба конца комплекта имеют установленные на заводе подводящие провода. Конечным результатом будет создание 2 ковриков из 1 длины в коробке. Коврик НЕОБХОДИМО разрезать на 2 части желаемой длины, а края клапанов должны быть надлежащим образом запечатаны, чтобы два коврика работали правильно (см. шаг 3 для герметизации нагревателя). Как и во всех предыдущих шагах в разделе резки и настройки, вам необходимо правильно подготовить 2-в-1 следующим образом:

1.Используя схему, которую вы сделали ранее, разрежьте нагревательный элемент на 2 части нужной длины с помощью ножниц. Следите за тем, чтобы не порезаться на черные полосы, и оставайтесь только на пунктирной линии при обрезке по длине.
2. Отрежьте одну черную полосу нагрева с обоих концов панели, как показано выше. Изолируйте 2 отрезанных конца коврика с помощью прилагаемых каптоновых дисков на открытых шинах. После разреза нужно будет закрыть 4 шины.
3. Запечатайте нагреватель, удалив вкладыши, освобождающие клапан, как описано в шаге 3 в разделе «Вырезание и настройка».Герметизация нагревателя путем снятия вкладышей. Шаг 3

*Этот шаг необходимо выполнить независимо от того, режете вы коврик или нет. В противном случае это приведет к ложному срабатыванию GFCI и аннулированию гарантии.

Отогните и согните верхние «лоскуты» на каждом конце нагревательной панели (панелей).

Отогните нижнюю защитную пленку на внутренней стороне клапана и плотно прижмите нагревательный элемент.

Как только нагревательный элемент приклеится к нижней части клапана, осторожно отогните верхнюю съемную прокладку и нажмите, чтобы запечатать края мембраны.ОБЯЗАТЕЛЬНО ВЫДАВАЙТЕ ВОЗДУШНЫЕ ПУЗЫРЬКИ, КАК ПРИКРЕПЛЯЕТЕ ВЕРХНИЙ КЛАПАН К НИЖНЕМУ. Выполните остальные шаги по установке на следующих страницах.  Снова проверьте показания сопротивления для нового индивидуального размера.

Руководство по установке и эксплуатации

10

3. Продолжение установки
Шаг 3. Укладка матов
Соединительные провода от матов имеют длину 15 футов и могут быть обрезаны до нужной длины для подключения к распределительной коробке. Нагревательные маты должны быть уложены таким образом, чтобы соединительные провода шли к стене помещения, где находится термостат/распределительная коробка.Следующие шаги помогут при установке ковриков:
1. Не снимая защитную пленку, установите все маты на место. Убедитесь, что провода находятся в пределах досягаемости распределительной коробки и что на пути нет препятствий или отверстий в полу. Перед следующим шагом убедитесь, что положение ВСЕХ ковриков удовлетворительное.
2. Когда все коврики будут в правильном положении, отверните конец с соединениями назад достаточно далеко, чтобы отогнуть разделительную бумагу примерно на 30 см и обнажить часть клейкой поверхности.3. Прижмите эту открытую часть мата к поверхности, а затем сверните другой конец обратно к месту, где была удалена защитная бумага.
4. Начните стягивать защитную пленку и вручную разглаживайте коврик, пока он разворачивается, чтобы обеспечить надежное сцепление, избегая захвата пузырьков воздуха.
5. Для соседних матов выполните ту же процедуру, начиная с выравнивания соседних матов встык. Не перекрывайте коврики.
6. Снимите быстросъемную подкладку и установите коврик на место, оставив зазор до стен или перегородок на конце разъема для проводки и окончательных соединений.7. Обязательно закройте клапаны с каждой стороны коврика(ов). См. инструкции на стр. 10, шаг 3.
ЗАМЕТКА:
Важно соблюдать осторожность при размещении нагревательных матов, так как когда клейкая сторона нагревательного мата соприкасается с устойчивым основанием,
обеспечит прочную связь, и будет очень трудно двигаться.

Руководство по установке и эксплуатации

11

3. Продолжение установки

Шаг 4. Установите датчик термостата
Когда коврики установлены, найдите датчик датчика термостата. Зонд датчика можно зафиксировать на месте с помощью небольшого количества ленты. Датчик должен быть размещен в пределах 1 дюйма от края края мата. Датчик должен выступать примерно на 6-12 дюймов от стены рядом с показанным ковриком. Будьте осторожны, чтобы не размещать датчик рядом с другими источниками тепла, такими как нагревательный канал под полом.

Шаг 5. Подсоедините электрические провода
Теперь, в зависимости от установки проводов, проложите провода от каждого отдельного мата вдоль основания стены до распределительной коробки. В зависимости от толщины слоя раствора вам также может понадобиться выдолбить пространство под точкой, где провода соединяются с матом, чтобы сделать углубление для соединения.Будьте предельно осторожны, чтобы не повредить нагревательный мат или соединение.

Датчик расположен на расстоянии 6-12 дюймов от стены
Датчик термостата

ЗАМЕТКА:
Датчик термостата толще нагревательного мата. При тонкой укладке на опорную доску или плиту выпилите канавку, чтобы утопить датчик до уровня мата. Использовать
клейкой лентой, чтобы зафиксировать датчик в канавке.  Не повредите датчик. Убедитесь, что датчик установлен так, чтобы он был на одном уровне с матом, а не сверху мата.

Руководство по установке и эксплуатации

12

РАЗДЕЛ 4. Осмотр и испытания
Перед активацией необходимо провести визуальную и электрическую проверку нагревательных матов.Визуальный осмотр
Также выполните визуальную проверку на наличие любых признаков повреждения коврика или электрических проводов, которые могли возникнуть во время установки. При визуальном осмотре ковриков обратите внимание на любые признаки повреждения, износа или царапин, которые могли появиться во время установки. Если какая-либо часть коврика повреждена, замените весь коврик. Если обнаружено повреждение, позвоните на горячую линию технической поддержки по телефону 888-WARM-PAD или напишите по электронной почте [email protected] для получения совета и/или помощи в замене.
Проверка непрерывности/сопротивления
После установки необходимо провести вторую проверку сопротивления проводов питания каждого мата с помощью цифрового омметра для обнаружения любых коротких замыканий или обрывов цепи, которые могли возникнуть в процессе установки. Если проверка сопротивления совпадает с первоначальным значением, указанным на этикетке мата, мат установлен правильно и дальнейшие испытания не требуются.
Если показания сопротивления не находятся в пределах 5% от указанного значения на коврике, позвоните по номеру 888-WARM-PAD. Если сопротивление равно НУЛЮ: это указывает на короткое замыкание. Проверьте путь, по которому проходит проводка, и убедитесь, что провода не проколоты или не повреждены каким-либо иным образом. Коврики с поврежденными ненагревающимися проводами подлежат замене.
ПРИМЕЧАНИЯ:
Запишите измерения сопротивления каждого мата после установки.Эти измерения следует сравнить с показаниями, записанными на этикетке каждого мата, чтобы подтвердить успешную установку.
Эти измерения необходимы для регистрации гарантии.
Если мат не проходит проверку сопротивления, его необходимо повторно протестировать после любых корректирующих действий.

Руководство по установке и эксплуатации

13

120В
Размер 1.5x1 1.5x2 1.5x3 1.5x4 1.5x5 1. 5x6 1.5x7 1.5x8 1.5x9 1.5x7 1.5x8 1.5x9 1.5x10 1.5x11 1.5x12 1.5x13 1.5x14 1.5x15 1.5x16 1.5x17 1.5x18 1.5x19 1.5x20 3x1 3x2 3x3 3x4 3x5 3x6 3x7 3x8 3x9 3x10 3x11 3x12 3x13 3x14 3x15 3x16 3x17 3x18 3x19 3x20 3x21 3x22 3x23 3x24 3x25

Ампер 0.15 0,3 0,45 0,6 0,75 0,9 1,05 1,2 1,35 1,5 1,65 1,8 1,95 2,1 2,25 2,4 2,55 2,7 2,85
3 0,3 0,6 0,9 1,2 1,5 1,8 2,1 2,4 2,7 3 3,3 3,6 3,9 4,2 4,5 4,8 5,1 5,4 5,7 6 6,3 6,6 6,9 7,2 7,5

WATTS 18 36 54 72 90 108 126 144 162 180 198 216 234 252 270 288 306 324 342 360 36 72 108 144 180 216 252 288 324 360 396 432 468 504 540 576 612 648 684 720 756 792 828 864 900

Сопротивление (Ом)

Нижний предел 760,00 380,00 253,33 190,00 152,00 126,67 108,57 95,00 84,44 76,00 69,09 63,33 58,46 54,29 50,67 47,50 44,71 42.22 40.00 38.00 380.00 190.00 126.67 95.00 76.00 63.67 95.00 76.00 63.33 54.29 47.50 42.22 38.00 34.55 31.67 29.23 27.14 25.33 23.75 27.35 21.11 20.00 19.00 18.10 г. 17.27 16.52 152 15.05 15.20.

Номинальные 800.00 400.00 266.67 200.00 160.00 133.67 200. 00 160.00 133.33 114.29 100.00 88.89 80.00 72.73 66.67 61.54 57.14 53.33 50.00 47.06 44.44 42.11 40.00 47.00 200.67 133.14 50.00 44.44 40.67 57.36 33.004 44.77 26.006 36.67 25.00 29 023 22.22 21.05 20.00 19.00

Верхний предел 880,00 440,00 293,33 220,00 176.00 146.67 125.71 110.00 97.78 88.00 80.00 73.33 67.69 62.86 58.67 55.00 51.76 44.89 46.32 44.00 440.00 220.00 146.67 110.00 88.00 73.33 62.66 55.00 44.89 44.00 40.00 36.67 33.85 31.43 29.33 27.50 25.95 24.44 23.16 22.00 20.60

Руководство по установке и эксплуатации

240В
Размер 1.5x1 1.5x2 1.5x3 1.5x4 1.5x5 1.5x6 1.5x7 1.5x8 1.5x9 1.5x7 1.5x8 1.5x9 1.5x10 1.5x11 1.5x12 1.5x13 1.5x14 1.5x15 1.5x16 1.5x17 1.5x18 1.5x19 1.5x20 3x1 3x2 3x3 3x4 3x5 3x6 3x7 3x8 3x9 3x10 3x11 3x12 3x13 3x14 3x15 3x16 3x17 3x18 3x19 3x20 3x21 3x22 3x23 3x24 3x25

Ампер 0.075 0,15 0,225 0,3 0,375 0,45 0,525 0,6 0,675 0,75 0,825 0,6 0,95 0,75 0,825 0,9 0,975 1,05 1.125 1.2 1.275 1.35 1.425 1.5 0,15 0,3 0,45 0,6 0,75 0,9 1,05 1.2 1.35 1.5 1.65 1.8 1.95 2.1 2.25 2. 4 2.55 2.7 2.85
3 3,15 3,3 3,45 3,6 3,75

WATTS 18 36 54 72 90 108 126 144 162 180 198 216 234 252 270 288 306 324 342 360 36 72 108 144 180 216 252 288 324 360 396 432 468 504 540 576 612 648 684 720 756 792 828 864 900

Сопротивление (Ом)

Нижний предел 3040,00 1520,00 1013,33 760,00 608,00 506,67 434,29 380,00 337,78 304,00 276.36 253.33 233.85 217.14 233.85 217.14 202.67 190.00 178.82 168.89 160.00 152.00 1520.00 760.00 506.67 380.00 304.00 253.00.67 380.00 304.00 253.33 217.00 138.18 126.67.99 152.92 108.57 101.33 95.00 89.41 84.44 80.00 76.00 72.38 69.09 66.09 63.33 60.80

Номинал 3200.00 1600.00 1066.67 800.00 640.00 533.33 457.14 400.00 355.56 320.00 290.91 266.67 246.15 228.57 213.67 246.15 228.57 213.33 200.00 188.24 177.78 168.42 160.00 1600.00 800.00 533.33 400.00 320.00 26.00.67 228.57 200.00 17.78 160.00 145.45 133.67 123.08. 114.29. 106.67 10000 94.12 88.89 84,21 80,00 76,19 72,73 69,57 66,67 64,00

Верхний предел 1760,00 1173,33 3520,00 880,00 704,00 586,67 502,86 440,00 391,11 352,00 320,00 293,33 270,77 251,43 234,67 220,00 207,06 195,56 185,26 176,00 1760,00 880,00 586,67 440,00 352,00 293,33 251,43 220,00 195,56 176,00 160,00 146,67 135,38 125,71 117,33 110,00 103,53 97,78 92,63 88,00 83,81 80,00 76,52 73,33 70,40

13а

4.  Осмотр/тестирование (продолжение)

Тест на нагрев

1. Установите устройство управления и подключите его к электрощитовой коробке. Установите и подключите устройство управления в соответствии с

инструкции производителя.2. Подсоедините нагревательный мат(ы) к распределительной коробке и подключите распределительную коробку к термостату в соответствии с

инструкции производителя.

3. Включите рубильник и отрегулируйте термостат так, чтобы он требовал тепла. См. листы установки

снабжен элементами управления для правильной настройки. После установки всех элементов управления не подавайте питание на систему, за исключением

для краткой проверки работы всех компонентов.

4. После того, как система поработает несколько минут, проведите рукой по нагревательным матам, чтобы убедиться, что они

теплый.Тепло мягкое и будет лишь слегка нагреваться до тех пор, пока пол не будет установлен. В нем не будет жарко

трогать. Просто легкое теплое чувство. Теперь система должна работать, как задумано. Пожалуйста, оставьте инструкцию

листы для термостата в надежном месте для дальнейшего использования.

5. После подтверждения нагрева выключите систему.

ЗАМЕТКА:

После тестирования не включайте систему

ОСТОРОЖНОСТЬ:
Перед выполнением электрических подключений убедитесь, что выключатель, подающий питание на нагревательные маты, отключен.в течение 28 дней, чтобы раствор и раствор затвердели. Невыполнение этого требования может нарушить установку и вызвать
трещины или другие повреждения.

Окончательная установка пола
Теперь маты готовы к укладке плитки с использованием модифицированного латексом тонкого слоя с максимальной толщиной 3/8 дюйма после укладки плитки. Рекомендуется использовать пластиковый зубчатый шпатель, чтобы предотвратить повреждение поверхности нагревательного мата. будьте осторожны во время процесса затирки, чтобы не порезаться и не порезаться на мате или холодных подводящих проводах.Сигнал непрерывного контроля цепи может быть использован для предупреждения вас, если холодные подводящие провода были перерезаны во время установки.Поврежденные холодные выводы могут привести к проблемам с отключением GFCI и/или к неработоспособности мата.  Перед укладкой пола лучше убедиться, что вы не повредили холодные провода.
Мы рекомендуем работать с профессиональными установщиками напольных покрытий, чтобы убедиться, что используются правильные материалы и соблюдаются правильные методы укладки. Установите напольное покрытие в соответствии с инструкциями производителя. Используйте цифровой омметр для проверки сопротивления коврика(ов) и датчика(ов) до, во время и после укладки готового напольного покрытия.Запишите показания Peel & Stick Radiant Heat Film Peel & Stick Radiant Heat Film в контрольный список системы отопления и регистрационную форму гарантии, продолжая проверять наличие коротких замыканий, вызванных надрезами или защемлениями. Если возможно, сделайте фотографии укладки мата перед укладкой напольного покрытия.

ОСТОРОЖНОСТЬ:
Материалы для пола должны быть рассчитаны на использование с электрическими системами обогрева пола.

ЗАМЕТКА:
Коврики будут генерировать низкое, комфортное тепло. Если в помещении холодно во время установки
вполне вероятно, что коврики не будут казаться теплыми, поэтому вам придется полагаться на электроэнергию.
тесты.Если коврики не нагреваются, перепроверьте всю проводку и снова выполните
электрические испытания выше (после отключения питания на выключателе).

Руководство по установке и эксплуатации

14

4. Осмотр/тестирование (продолжение)
Укладка плитки, камня и мрамора
При установке теплоизоляционной пленки Peel & Stick под плитку, камень или мрамор мы настоятельно рекомендуем руководство Североамериканского совета по плитке (TCNA) или спецификации ANSI в отношении минимальных стандартов установки. Мы рекомендуем модифицированный латексом или модифицированный эпоксидной смолой раствор и раствор вместо многоцелевых материалов на водной основе.Используйте полное покрытие тонкого набора без пустот. Точечное приклеивание (точечный монтаж) и оставление больших пустот недопустимо и приведет к хрусту в месте установки тепловых матов. Тонкий комплект должен быть установлен в соответствии со стандартами TCNA/ANSI. Точечное приклеивание плитки, которое дает лишь частичный контакт, оставляя большие пустоты, не является приемлемым методом для плитки, укладываемой на полы с раствором с тонким слоем.
Выберите ПЛАСТИКОВЫЙ шпатель подходящего размера для укладки плитки или камня. Мы рекомендуем минимальный шпатель размером 3/8 x 1/4 дюйма.Этот шпатель лучше всего подходит для большинства плиток толщиной 1/4 дюйма.
Если вам нужна дополнительная информация об укладке плитки, свяжитесь с TCNA по телефону (864) 646-8453 или посетите их веб-сайт www.tileusa.com.
Разместите предупреждающие наклейки
Наклейте предупреждающие наклейки, прилагаемые к коврикам, в соответствующих местах, как показано ниже.
ОСТОРОЖНОСТЬ:
Материалы для пола должны быть рассчитаны на использование с системой электрического обогрева пола.
ОСТОРОЖНОСТЬ:
Никогда не стучите кельмой по мату, чтобы удалить излишки раствора с кельмы. Это может повредить коврик.

ЗАМЕТКА:
При укладке плитки, камня или мрамора на пленку Peel & Stick Radiant Heat Film важно
поддерживать тонкую толщину 3/8 дюйма или меньше после того, как плитка заделана, даже если раствор
производитель допускает более толстые установки.Более толстые слои раствора потенциально могут обеспечить
достаточной влажности, чтобы вызвать коробление или коробление некоторых натуральных камней.

Руководство по установке и эксплуатации

15

4. Осмотр/тестирование (продолжение)
Документация
В контрольном перечне системы и форме регистрации гарантии содержится важная информация об установленной вами пленке Peel & Stick Radiant Heat Film. Заполните всю запрашиваемую информацию на ОБЕИХ экземплярах. Одна копия возвращается производителю для регистрации установки, а вторая копия предназначена для записей домовладельца.Это руководство должно быть прикреплено к сервисной панели так, чтобы оно было легкодоступно для домовладельца и любых специалистов по ремонту.

Руководство по установке и эксплуатации

16

4. Осмотр/тестирование (продолжение)
Исправление проблем
Нагревательные элементы, используемые в отдельных матах Peel & Stick Radiant Heat Film для укладки под плитку, камень или мрамор, ламинированы внутри мембраны. Все соединения и выводы нагревательных элементов обжаты, изолированы и хорошо защищены ламинированием, что делает систему нагревательных матов одной из самых прочных на рынке. Проблемы с работой системы, возникшие в результате повреждения или модификации мата, не покрываются гарантией.
Важно следовать этому руководству во время процедур установки и соблюдать все предупреждения. Электропроводка должна выполняться лицензированным электриком в соответствии со всеми применимыми строительными и электрическими нормами во время установки, а также для устранения любых неисправностей системы. В противном случае гарантия аннулируется.
На отдельных ковриках, поставляемых с каждой системой, написаны показания сопротивления.Важно, чтобы эти показания были проверены, проверены и записаны при получении продукта и снова после установки матов (до укладки плитки). Перед укладкой плитки рекомендуется проверить систему, чтобы убедиться, что все элементы нагреваются должным образом. Производитель не несет ответственности за замену напольной плитки, если работа системы не была проверена и подтверждена перед укладкой плитки.

Симптом
Пол не нагревается Коврик не нагревается Медленно нагревается Система слишком горячая
Термостат GFCI
Проблемы с термостатом

Корректирующие действия
Убедитесь, что питание подключено к системе и что GFCI не сработал на термостате или не сработал автоматический выключатель на главной сервисной панели. Убедитесь, что к купленным коврикам подается правильное напряжение.
Убедитесь, что все провода от всех матов соединены вместе с источником питания. Области внутри мата, которые не нагреваются, могут быть результатом повреждения и потребуют замены мата.
При установке на бетонные плиты может потребоваться несколько дней для прогрева до желаемой температуры, особенно если плита не изолирована в холодном климате. Установите термостат на максимальный нагрев, чтобы система продолжала работать, пока не нагреется. Затем отрегулируйте термостат вниз, если это необходимо.Убедитесь, что датчик температуры пола не находится непосредственно над нагревательным элементом, из-за чего термостат чаще отключается.
Отрегулировать термостат
Убедитесь, что на нагревательные элементы, рассчитанные на 120 В, подается правильное напряжение.
Убедитесь, что термостат не был зашунтирован.
При необходимости переместите датчик температуры пола.
Если термостат срабатывает и не восстанавливается, проверьте следующее:
Система ДОЛЖНА находиться на выделенной ответвленной цепи, отделенной от любых других электрических устройств, которые могут перегрузить цепь или создать помехи, приводящие к срабатыванию GFCI. Проверьте электрические соединения, чтобы убедиться, что провода от всех матов подключены параллельно (черный к черному/белый к белому/красный к красному) и что все соединения затянуты и должным образом изолированы от заземления.
Проверьте провода от матов, чтобы убедиться, что во время строительства не было зазубрин или порезов, которые могут вызвать короткое замыкание. Для получения дополнительной помощи по проблемам с GFCI звоните по телефону 1-800-922-9276.
См. документацию производителя термостата.

Руководство по установке и эксплуатации

17

РАЗДЕЛ 5. Эксплуатация
Как работает система
Лучистое тепло нагревает ваш пол и обеспечивает чистое, равномерное тепло по всей комнате, равномерно нагревая предметы и обеспечивая тепловой комфорт для находящихся в помещении людей.Нет необходимости напрямую перегревать воздух. Это противоположно тому, как работают обычные системы принудительного горячего воздуха или системы отопления плинтуса. В других типах систем отопления большая масса воздуха в доме нагревается, в то время как предметы (и особенно наружные стены) остаются относительно прохладными.
Эксплуатация системы
Работа Variable такая же, как и у других систем отопления. Просто установите термостат на желаемую температуру, и система прогреет готовые полы и помещение. Имейте в виду следующее:
 Поскольку в каждой комнате есть собственный термостат, вы можете индивидуально регулировать температуру в помещении в зависимости от активности или занятости.Например, если комната редко используется, вы можете установить ее термостат на более низкое значение для экономии электроэнергии.
 Прежде чем покинуть дом на длительное время, снизьте настройки температуры, чтобы снизить энергопотребление.
 Установка термостата на очень высокую температуру не заставит комнату прогреться быстрее, это просто приведет к тому, что находящиеся в ней люди будут слишком горячими, когда в конечном итоге будет достигнута заданная температура.
 Высокие скорости воздушного потока (от открытых дверей или окон или сильного сквозняка) могут вызвать у находящихся в помещении людей холод.Регулярно проверяйте термостаты в соответствии с инструкциями производителя.
Меры предосторожности
Хотя система Variable не требует обслуживания, необходимо учитывать некоторые моменты, чтобы гарантировать, что системы не будут повреждены. Дополнительную информацию о реконструкции или ремонте можно получить по телефону 888-379-9695.
 Попадание в электропроводящие части нагревательной панели может привести к потенциально опасному поражению электрическим током.
 Прокалывание элементов приведет к их повреждению, может привести к пожару и поражению электрическим током.Если часть поверхности пола необходимо заменить, осмотрите любой открытый нагревательный мат на наличие повреждений, которые могут привести к поломке.
произошло при демонтаже напольного покрытия. Подробные инструкции по осмотру матов см. на странице Переменная. Никогда не закрывайте обогреваемую часть пола стенами или другими постоянными конструкциями. Это может задерживать тепло и создавать
есть вероятность перегрева. Если новые стены или перегородки надстраиваются над обогреваемыми участками нового пола, нагревательные маты, расположенные под
стены или перегородки должны быть отключены от электропитания во избежание возможного перегрева. Руководство по установке и эксплуатации

18

5. Продолжение операции
Информация о ремонте/реконструкции
Перед выполнением каких-либо ремонтных работ вблизи пола с подогревом внимательно прочитайте разделы с 1 по 3 настоящего руководства. В этих разделах подробно описываются зазоры, процедуры и используемые материалы, а также процедуры тестирования, необходимые для обеспечения безопасности системы.

ОСТОРОЖНОСТЬ:
Эта информация должна быть прочитана и понята всеми техниками по ремонту и реконструкции, которые будут работать с конструкцией дома в зоне установленной теплоизлучающей пленки Peel & Stick или основных электрических систем.Несоблюдение этих правил может привести к поражению электрическим током или возгоранию.

ОСТОРОЖНОСТЬ:
При укладке любых других материалов на пол с подогревом или рядом с ним следите за тем, чтобы нагревательные элементы не были проколоты гвоздями, шурупами и т.п.

Примечания
Дата установки: Генеральный подрядчик: Подрядчик по электрике: Подрядчик по напольным покрытиям:

Руководство по установке и эксплуатации

19

Эскизная сетка

Руководство по установке и эксплуатации

20

Очистить и приклеить
Лучистая тепловая пленка
для плиточных полов
2500 Old Hadar Road Норфолк, NE 68702
888-379-9695 ФАКС 402-379-9737 [электронная почта защищена]
Copyright 2021
Ссылки
Библиотека Adobe PDF 15. 0 Adobe InDesign 14.0 (Windows)

Теплый пол — Установка — Системы обогрева пола — Лучистое отопление CBS

1. Введение

Углеродная пленка для теплого пола Safe-t-FLEX эффективно нагревает пол до комфортной температуры

Safe-t-FLEX Нагревательный элемент

Принцип нагревательных элементов Safe-t-FLEX основан на непрерывном резистивном листе, обеспечивающем равномерное нагревание черных участков поверхности.

Safe-t-FLEX состоит из специально разработанной полупроводящей среды, нанесенной на полиэфирную пленку или пропитанной стеклотканью. Питание к этому резистивному покрытию подается через медные электроды, закрепленные на продольных краях нагревательных зон. Эта структура изолирована ламинированием пленок на основе полиэстера, которые полностью покрывают элемент и шире, чем токопроводящая нагревательная поверхность, образуя прочную четкие края, предназначенные для последующего крепления скобами к поверхности пола.

Низкотемпературные Напольные нагревательные элементы Safe-t-FLEX производят мягкое тепло, которое равномерно прогревает все помещение. Как только поверхности нагреваются, тепло отражается, создавая комфортное естественное тепло с минимальными колебаниями температуры от пола до потолка.

Примечание: Это руководство по установке доступно более подробно в формате pdf в нашем разделе «Загрузки».

2. Процедура установки

Перед началом установки всегда проверяйте следующее:

  1. Здание защищено от непогоды, установлены окна и двери.
  2. Любые стяжки пола, асфальт и т. д. были уложены и просушены.
  3. Завершены все работы по первому монтажу электропроводки и других механических коммуникаций через этажи.
  4. Никакие кабели не должны соприкасаться с нагревательными элементами Safe-t-FLEX .
  5. Следующие инструменты и компоненты можно приобрести в каталоге CBS Radiant Heating Systems .

3. Оборудование, необходимое для установки



Соединители
Используйте только AMP «Termifoil» 330716, поставляемый CBS Radiant Heating .

Лента
Используйте только прозрачную полиэфирную ленту 150C, поставляемую CBS Heating .

Мастичная лента
Длинные рулоны 38 мм X 6 м Поставляется CBS Heating .

Ненагревающиеся провода
Используйте только 1,5 мм 2 одножильный гибкий ПВХ/ПВХ с двойной изоляцией красного или черного цвета, на барабанах длиной 100 м.

Обжимные инструменты
Используйте только Safe-t-FLEX 234 Обжимной инструмент доступен в CBS Heating .Внимательно соблюдайте необходимые инструкции по калибровке.

Степлер
Используйте стандартный степлер со скобами длиной 8 мм или 9,5 мм (5/16 дюйма или 3/6 дюйма).

В дополнение к вышеперечисленному также потребуются: теплоизоляция, средства индивидуальной защиты, рулетка, подходящий маркер, ножницы или нож, поверочная линейка, дополнительные кабельные стяжки, испытательное оборудование и другие электрические предметы; при необходимости подходящее дополнительное освещение для работы в темных местах и ​​т. д.

Примечание: Электрическое испытательное оборудование и обжимные инструменты необходимо регулярно калибровать.

4. Основные технические данные

Плотность мощности элемента 135 Вт/м 2 . Толщина 0,5 мм. Мощность составляет 49,95 Вт на погонный метр для 370/400 и 67,5 Вт на погонный метр для 500/530. Рулоны шириной 530 мм имеют ширину элемента 500 мм (кромки 2 x 15 мм), а рулоны шириной 400 мм имеют ширину элемента 370 мм (кромки 2 x 15 мм).

Уровень качества, необходимый для укладки поверхностей

Поверхность для укладки должна быть достаточно ровной, без выступов, бугров или впадин. Это может быть бетонная поверхность или поверхность из других строительных материалов, способных выдерживать достаточные нагрузки. Влажность поверхности укладки не должна превышать 2% (примерно 60% относительной влажности). Это необходимо для предотвращения проникновения влаги на поверхность. Перед началом работ необходимо произвести изоляцию от влаги. Теплоизоляция желательна, если позволяет профиль пола.

5. Как подготовить пленку

Несмотря на то, что все элементы Safe-t-FLEX визуально проверяются на заводе перед отправкой, необходимо проверить фольгу, чтобы убедиться, что любое грубое обращение не повредило элемент Safe-t-FLEX .Ищите складки или складки, которые могли быть вызваны тем, что на рулон элемента наступили. Любые такие поврежденные участки должны быть утилизированы.

6. Резка элемента по размеру

  • См. спецификации, напечатанные на рулоне
  • Измерьте необходимую длину и используйте линейку с фломастером
  • С помощью ножниц или ножа аккуратно вырежьте элемент
  • Изолируйте границу уже оголенной медной полосы с помощью желтой высокотемпературной полиэфирной ленты шириной 25 мм

7.

Как утеплить концы пленкой
  • Разверните элемент на чистой рабочей поверхности и проверьте его на наличие повреждений.
  • Отметьте требуемую длину любым фирменным маркером с войлочным наконечником.
  • Используя линейку, отрежьте элементы по длине с помощью ножниц или острого ножа.
  • Запечатайте оба конца элемента, используя только подходящую полиэфирную изоляционную ленту из комплекта поставки.
  • Убедитесь, что лента сложена таким образом, чтобы образовался аккуратный непрерывный шов по всей ширине элемента.

8. Подготовка к прикреплению соединительных зажимов к нагревательной пленке

Чертежи компоновки элементов

обычно не требуются для установки Safe-t-FLEX , что позволяет вырезать и фиксировать элементы на месте для внесения последних изменений в компоновку балок и пола. Во-первых, убедитесь, что обозначение элемента, напечатанное на прозрачной кромке, соответствует классу прочности и напряжению, необходимым для установки. Для Австралии, если иное не указано в сертификате испытаний установки Safe-t-FLEX , это будет 240 вольт.

9. Проверка обжимного инструмента

Перед фиксацией обжимных соединителей убедитесь, что обжимной инструмент Safe-t-FLEX правильно отрегулирован на требуемый зазор 1,25–1,40 м (50–55 тыс.) в полностью закрытом состоянии. Если требуется настройка:

  • Снимите стопорное кольцо или стопорный винт с оси эксцентрика.
  • Если имеется, снимите зубчатую стопорную шайбу и поверните ось, чтобы ослабить или затянуть регулировку инструмента.
  • В качестве альтернативы переместите зубчатую шайбу в указанном направлении, чтобы ослабить или затянуть регулировку инструмента.
  • Замените стопорную шайбу стопорным кольцом/болтом или стопорным винтом.
  • Повторно проверьте плоский параллельный зазор губок с помощью щупа.

10. Присоединение холодных хвостовиков

Оголите соединительные провода и вставьте по одному (сложенные вдвое) или попарно в цилиндрический наконечник обжимного соединителя. Холодные хвосты от элементов к позициям термостата должны быть надежно закреплены и расположены так, чтобы они не могли соприкасаться с какой-либо нагретой частью элемента.

Примечание 1: при обжатии одного кабеля согните кабель назад, чтобы получить тот же объем обжимаемого кабеля. С помощью рекомендованных плоскогубцев » Safe-t-FLEX 234 » завершите обжимное соединение с помощью инструмента таким образом, чтобы форма «W» инструмента находилась на стороне шва цилиндрической внутренней части обжима.

Используя только прилагаемые обжимные клещи Safe-t-FLEX 234 , прикрепите металлические обжимные соединители к обоим медным проводникам на одном конце элемента.Найдите обжим в центре конца медной полоски, затем сомкните его между большим и указательным пальцами. Установка обжима с цилиндром на той же стороне, что и медный электрод, поможет найти жгут проводов.

Обжимные клещи теперь используются с 2 диагональными приложениями (сначала со стороны шарнира обжима, а затем с открытой стороны), чтобы гарантировать, что вся область обжима, контактирующая с элементом, будет плоско прижата. Храповой механизм этих плоскогубцев предотвращает раскрытие губок до тех пор, пока не будет приложено правильное давление.

Примечание 2: В качестве альтернативы обжатию проводника вы можете создать прямую пайку, как показано в этом видео.

11. Уплотнительные обжимные соединения

Наконец, поместите мастичные прокладки шириной 38 мм и длиной 50 мм по обе стороны от точек соединения. Проведите его по крайней мере на 30 мм ниже соединительных проводов. Замесите мастику вокруг кабелей и всех контуров. Убедитесь в том, что получено хорошее эффективное уплотнение.

Примечание: Обычные плоскогубцы нельзя использовать для этой операции, так как неправильно установленные обжимные кольца могут перегреться из-за высокого контактного сопротивления.

В случае паяного соединения процесс практически идентичен. Герметизацию мастичной лентой на месте пайки можно увидеть в следующем видео.

12. Как уложить пленку и подключить ее к сетке

№

Перед укладкой пленки уложите подложку из пенопласта с закрытыми порами толщиной 3 мм.В местах предполагаемого размещения точек подключения, а также в местах подвода проводников к электрощитку необходимо сделать паз для их утопления в поверхность укладки. Никогда не укладывайте полоски пленки таким образом, чтобы их поверхности нагрева перекрывались. Укладывайте элементы медными полосами вверх и закрепляйте на месте с помощью скотча.

Схема типичной компоновки

Напольный датчик

Термостат

Вставьте выносной напольный датчик термостата между 2 планками элементов, как показано на рисунке.Никогда не наступайте прямо на фольгу во время работы без подходящего слоя, чтобы смягчить ваш вес. Запрещается укладывать нагревательную пленку в местах, где ограничен отвод тепла от поверхности пола (низко расположенная мебель и т.п.).

Квалифицированный электрик должен подключать соединительные кабели к уже подготовленной электрической коробке. Отдельные цепи должны быть спланированы таким образом, чтобы не превышать 10-амперный номинал элемента, поэтому следующие ограничения будут такими:

  • Максимальная длина 48 метров для элемента шириной 370 мм на 49.95 Вт на метр.
  • Максимальная длина 35 метров для элемента шириной 500 мм при мощности 67,50 Вт на метр.

Ни один проводник не должен проходить под самой нагревательной пленкой. Поскольку кабель имеет толщину 4,5 мм, его необходимо утопить не менее чем на 4 мм в подложку или поверхность укладки (в канавку) и зафиксировать лентой.

После того, как вы проложили и соединили все полосы, проверьте сопротивление электрических цепей с помощью омметра. Если все цепи исправны, наложите прозрачную полиэтиленовую пленку не менее 0. толщиной 2 мм по всей поверхности пола. Отдельные полосы должны перекрывать друг друга не менее чем на 20 см. Подтяните их примерно на 3 см вдоль стен. В качестве альтернативы вместо него можно уложить гидроизоляционный материал, поставляемый в комплекте поставщика ламинированного пола. Установка должна быть выполнена таким образом, чтобы обеспечить отключение на всех полюсах.

13. Как уложить плавающий пол.

При укладке пола, состоящего из отдельных сегментов, необходимо соблюдать особую осторожность, чтобы не повредить уже уложенные слои и питающий кабель.Используйте подходящее основание.

14. Вы должны сделать окончательные замеры.

Еще раз измерьте сопротивление отдельной цепи с помощью омметра. Запишите измеренные данные в схематический чертеж и заархивируйте его. Проверьте сопротивление изоляции нагревательной пленки. Это значение никогда не должно опускаться ниже 0,5 максвелла.

15. Условия гарантии

Производитель предоставляет 10-летнюю гарантию с даты продажи на функциональность нагревательного элемента Safe-t-FLEX при условии соблюдения условий, изложенных в данном руководстве. Также при предъявлении претензии необходимо предъявить счет-фактуру и гарантийный талон.

16. Электрические характеристики

Жгут проводов состоит из кабеля 1,5 мм 2 . Для удовлетворения требований приемлемого стандарта допустим одножильный кабель с оболочкой в ​​соответствии с BS.6004. Производители на протяжении многих лет поставляли специальный гибкий ПВХ-кабель с двойной изоляцией, который, как показал опыт, более приемлем с точки зрения управляемости. Нагревательные элементы Safe-t-FLEX рассчитаны на нагрузку до 10 ампер.

17. Регулятор термостата

Для контроля температуры в системах обогрева деревянных полов следует использовать только термостаты, оснащенные выносными датчиками. ПРЕДУПРЕЖДЕНИЕ Температура должна быть ограничена 27 градусами Цельсия во избежание изменения содержания влаги в деревянном полу.

18. Наконец, прежде чем покинуть сайт

  • Закрепите или предоставьте обязательные этикетки для размещения рядом с распределительным щитом и любого доступа к люкам и подкровельным пространствам
  • Предоставьте подрядчику-электрику копию сертификата испытаний установки Safe-t-FLEX и элементы управления, убедившись, что на них установлены предупреждающие таблички. Это предупреждение уже может быть напечатано на некоторых термостатах.
  • Удалите все излишки материала с площадки.





Примечание: Это руководство по установке доступно более подробно в формате pdf в нашем разделе «Загрузки».

инструкция по электромонтажным работам Электрическая схема подключения термостата

Для обеспечения нужного микроклимата в помещениях в автоматическом режиме существуют устройства, контролирующие работу отопительных приборов — терморегуляторы.Их функция заключается в поддержании заданной температуры в помещении без непосредственного воздействия на котельную установку. Этот материал призван осветить вопрос, как правильно подключить терморегулятор к любому нагревательному элементу, будь то водяное отопление или инфракрасный излучатель.

Использование термостатов в радиаторном отоплении

Все термостаты, предназначенные для автоматического поддержания заданной температуры воздуха в помещениях, делятся на 2 группы:

  • с механическим приводом;
  • электронный.

Основой конструкции обоих типов устройств является термочувствительный элемент, который при достижении заданного значения температуры воздействует на арматуру механически или подает электрический сигнал на исполнительное устройство (сервопривод, реле, контактор, и скоро). Если речь идет о простейших энергонезависимых термостатах, то их ярким примером являются вентили с термоголовками, устанавливаемые на радиаторы отопления. На рынке появились и более «продвинутые» термоголовки с электронным управлением и питанием от батареек.

Правильно подключить батарею водяного отопления через терморегулятор не составит труда, особенно если он монтируется одновременно с радиатором. В противном случае эту ветвь системы следует опорожнить, предварительно выключив котел или перекрыв соответствующие вентили. Затем разберите подводящую магистраль к аккумулятору и установите термостатический клапан в соответствии с инструкцией.

Важно! Нет необходимости устанавливать термостаты на все отопительные приборы в одном помещении. Для контроля достаточно, если приборы регулируют расход на радиаторах, суммарная теплоотдача которых превышает 50% от общей. Например, если в комнате 2 батареи, вентиль с головкой необходимо установить на более мощную. То же самое верно, если их тепловыделение одинаково.

Для подключения термостата с дополнительным выносным датчиком температуры и капиллярной трубкой к предыдущей процедуре добавится настенное крепление этого датчика. Его назначение – измерение параметров окружающей среды на расстоянии от обогревателей; поэтому регистратор лучше размещать на высоте около 1 м.5 м от пола.

Внимание! Термостатические вентили работают на перекрытие теплоносителя, поэтому они не могут увеличить мощность нагрева, а только уменьшают ее. Котельное оборудование отвечает за обеспечение дома тепловой энергией.

Как подключить теплый пол к термостату

В отличие от электрических теплых полов, где регулятор температуры входит в комплект и предусмотрено его подключение по схеме, водяные теплые полы в базовом исполнении не снабжаются средствами автоматики. Их нужно выбрать из двух типов:

  • Механическая регулировка с помощью термоголовки и внешнего датчика температуры охлаждающей жидкости.
  • С помощью электронного термостата с сервоприводом.

Также существует способ централизованного управления системой «умный дом» с контроллера, но из-за его высокой сложности мы эту систему рассматривать не будем. Ниже представлена ​​простейшая схема подключения теплого пола с трехходовым клапаном и термоголовкой с погружным датчиком температуры.

Соединение с подогревом пола

Термоголовка, привод которой установлен в трехходовом клапане, использует погружной датчик для измерения температуры в подающем коллекторе, к которому подключены контуры отопления всех помещений. Когда температура теплоносителя достигает заданной, головной привод приводит в действие трехходовой клапан, в результате чего вода начинает циркулировать внутри системы теплого пола. Подача теплоносителя из котла прервана или ограничена.

Такой контроль микроклимата косвенный, при нем во все помещения подается теплоноситель с одинаковой температурой. Этого недостатка лишен теплый пол, подключенный к электронному термостату, управляемому по датчику комнатной температуры. Следующая схема поможет сделать правильное подключение.

Подключение теплого пола к электронному термостату

Для подключения комнатного термостата к распределительному коллектору необходимо установить его на стене внутри помещения, проложить силовые провода к домашней электросети и к коммутационному блоку, последний необходимо разместить на рейке над распределителем.Далее с клапана подающей магистрали снимается пластиковый колпачок и на его место устанавливается сервопривод.

Наконец, подключение теплого пола к термостату завершено подключением проводов от сервопривода к электронному блоку. Клеммы на всех устройствах, к которым должны быть подключены провода, указаны на электрической схеме, поставляемой с каждым изделием. Теперь теплоноситель будет подаваться в каждый контур в зависимости от фактической температуры в помещении, где находится термостат.

Подключение термостата к инфракрасному обогревателю

Поскольку во многих случаях отопление дома осуществляется с помощью инфракрасных обогревателей, здесь также можно использовать терморегулятор для экономии электроэнергии. Как и в предыдущих случаях, прибор при достижении определенной температуры в помещении разорвет цепь и отключит ТЭН.

Важно! При покупке термостата для отключения инфракрасного обогревателя обязательно нужно сравнить потребляемую мощность источника тепла и максимальную мощность включения термостата.Последний должен быть больше и иметь запас, чтобы нормально функционировать вместе с нагревательным элементом.

Если для обогрева помещения используется 1 источник тепла, то подключение терморегулятора к инфракрасному обогревателю выглядит так:

В помещениях большой площади устанавливаются 2 и более электронагревателей, тогда используется параллельная схема:

Небольшие дачные домики, гаражи и другие подобные строения отапливаются собственниками с помощью электрических ТЭНов. Их погружают в маслянистую или водную среду, заполняя самодельный регистр, сваренный из стальных труб. Простейшим средством автоматики для такого источника тепла является тот же термостат, да и установить его несложно, нужно только проложить провода к ТЭНу. Конечно, проще использовать в конструкции ТЭНы со встроенным термостатом, но тогда регулирование опять же получится косвенным, по теплоносителю. Лучше поставить обычный электронный блок с датчиком и подключить его к нагревательному элементу.На рисунке ниже используется простая схема подключения нагревательного элемента с термостатом.

Заключение

Зная, как подключить терморегулятор к теплому полу и к ТЭНу или другому типу, вы сможете выполнить эту работу самостоятельно. Особых сложностей здесь нет, нужно лишь правильно подобрать прибор по электропитанию и подключить его в соответствии со схемой.

Они давно перестали быть диковинкой.Многие владельцы домов и квартир все чаще прибегают к этому способу обогрева помещений, планируя использовать его совместно с классической системой отопления или даже вместо нее. Плюсов очень много – это и экономичность, и особый комфорт, и оптимальное распределение тепла в объеме помещения.

Если сравнивать два основных вида «теплых полов», а, то второй гораздо проще и дешевле в устройстве, проще в установке и эксплуатации. Многих отпугивает высокая стоимость электроэнергии.Но этот критерий достаточно условен, если квартира или дом качественно утеплены, а работа системы отопления отлажена. Функция управления электрическим «теплым полом» возложена на специальное устройство – терморегулятор. Он является обязательным элементом системы, и от правильности его работы будет зависеть уровень создаваемого комфорта и экономичность эксплуатации.

Установка такого «мозга» системы совсем не такая сложная задача.Разберемся, как подключить теплый пол к термостату.

Для чего нужна терморегуляция «теплый пол»?

Несколько слов о важности качественной, правильно работающей системы управления электрическим «теплым полом».

Такую систему отопления нельзя просто включить в сеть и эксплуатировать по принципу «чем теплее, тем лучше». Температура поверхностного нагрева всегда строго ограничена и обычно не превышает максимум +27 градусов в жилых помещениях.В санузлах и душевых, коридорах или прихожих она может быть несколько выше, но также в пределах +30÷33 градусов. И почему?

  • Во-первых, уровень комфортного восприятия идущего снизу тепла для ног человека лежит в диапазоне до 25 ÷ 27 градусов. При более высоких температурах, особенно выше нормальной температуры человеческого тела, он начинает явно «запекаться». И ощущение приятного тепла сменяется явным дискомфортом.

  • Во-вторых, чрезмерно сильный нагрев негативно сказывается на отделке напольного покрытия.Даже те его разновидности, которые рассчитаны на работу в комплексе с системой отопления, имеют верхние границы допустимых температур. В противном случае могут начаться деформационные процессы из-за чрезмерного линейного расширения. Наблюдается усыхание, расхождение швов, поломка замковых соединений и другие неприятные явления.

  • Наконец, чрезвычайно важным был и остается вопрос рационального использования дорогостоящей электрической энергии. В дальнобойной системе «теплый пол», при качественной теплоизоляции пола и всего помещения в целом, ТЭНы работают очень ограниченное время.Пример показан на диаграмме ниже.

При этом общий расход даже в таком непрерывном режиме работы весьма незначителен. Экономия также достигается за счет тонкой настройки режимов. То есть обогрев будет осуществляться именно тогда, когда он действительно нужен.

Все эти функции управления берет на себя специальное устройство – термостат.

Разновидности терморегуляторов для электрических «теплых полов»

Термостаты представляют собой компактные устройства, предназначенные для установки в стандартную розетку (встраиваемые модели) или непосредственно на стену (накладные).Для работы в системах теплого пола они должны быть оснащены датчиком температуры с сигнальным кабелем. Многие термостаты также имеют встроенный датчик температуры, который следит за температурой воздуха в помещении. Такие модели обычно используются в тех случаях, когда основным источником тепла становится электрическая система отопления. Но даже в них всегда предусмотрена возможность подключения внешнего датчика температуры и использования режима работы «на этаже».

Цены на теплые полы

теплый пол


Все разнообразие современных терморегуляторов можно разделить на три группы:

  • Электромеханические устройства являются наиболее простыми по конструкции и использованию.И, конечно же, самый недорогой в плане стоимости.

Все органы управления таких устройств обычно ограничиваются кнопкой включения и колесиком настройки с напечатанной шкалой температур. Предусмотрена простейшая индикация – светодиод, показывающий, включено ли в данный момент питание на ТЭНы.

Преимуществами таких устройств являются простота и доступная цена. А вот точность вставки температурного режима может «хромать» — впрочем, это быстро решается пользователем на интуитивном уровне.И второй минус, более важный, это отсутствие возможности программирования режимов работы. То есть добиться чувствительной экономии энергопотребления с электромеханическим термостатом не удастся.

  • Вторая группа — электронные устройства, оснащенные цифровым дисплеем и кнопками (датчиками) для точной установки необходимой температуры нагрева.

Такие устройства, конечно, удобнее в использовании, но их функционал мало чем отличается от электромеханических.Не предусмотрены ни возможности программирования, ни энергонезависимая память. Видимо, это обстоятельство как раз ограничивает их популярность. Они уже намного дороже своих электромеханических собратьев. Но добиться реальной экономии энергопотребления с ними тоже не удается.

  • Третья группа – это уже «умные» термостаты, функционал которых содержит множество опций. В них обычно встроен датчик температуры – есть возможность переключения между режимами управления «по полу» и «по воздуху».Но самое главное, что термостат можно запрограммировать на несколько режимов работы, как по времени в течение суток, так и по дням с учетом будней и выходных.

Например, пол прогревается утром перед пробуждением хозяев и остается в таком состоянии до их ухода на работу (учебу). В течение дня система просто будет поддерживать минимально необходимое значение температуры — нет необходимости тратить энергию. Но к моменту прибытия жильцов домой снова будут созданы максимально комфортные условия.

В течение дня можно запрограммировать несколько таких циклов. А учитывая график вашей работы, следует заранее ввести выходные дни, когда режимы отопления будут разными. Всегда есть возможность и подкорректировать заданные настройки, если произошли какие-то изменения в образе жизни семьи. Или просто — временно переключиться в ручной режим. А запрограммированные режимы сохранятся в памяти устройства, и вы сможете вернуться к ним в любой момент.

Современные модели, кроме того, могут быть оснащены дистанционным управлением с пульта дистанционного управления, или даже дистанционно, через Интернет или каналы связи GSM.

Большинство представленных в продаже моделей предназначены для управления системой «теплый пол» в одном помещении. Но если позволяют условия, то можно приобрести двухканальное устройство. Он способен самостоятельно управлять отоплением в смежных помещениях. Он оснащен двумя выносными датчиками температуры, а его клеммы позволяют подключить два отопительных контура от одной питающей линии питания.

Еще можно добавить тот факт, что помимо встраиваемых и накладных устройств, выпускаются также термостаты с установкой на DIN-рейку.

Цены на термостаты

термостат для теплого пола


Но особого удобства для эксплуатации в квартире или доме нет. Разве что — нет необходимости тянуть силовую линию к месту расположения терморегулятора — он и так в шкафу управления. Но зато больше проблем с прокладкой сигнального кабеля от датчика температуры и «холодных концов» от греющего кабеля или мата. Так что выигрыш сомнительный. И все комнатные регуляторы имеют довольно аккуратный дизайн.Так они не испортят интерьер — отлично впишутся, например, в группы или выключатели.

Общие принципы подключения термостатов к электрическому теплому полу

Оптимальное место для термостата

Размещаю данное устройство на стене в удобном для пользователя месте — чтобы настройка режимов и визуальный контроль не вызывали затруднений. Правда, есть несколько правил-рекомендаций, которых стоит придерживаться:


  • Термостат не следует размещать на пути сквозняков.Не размещайте его на участках стены, на которые попадают прямые солнечные лучи из окна. Это правило будет тем более актуальным, если устройство оснащено встроенным датчиком температуры. То есть возможна работа системы с оценкой температуры «воздуха».
  • Как правило, эти устройства не располагаются на наружных стенах, то есть соприкасаются с улицей.
  • Высота прибора над полом не менее 400 мм. Верхний предел не регламентируется.Но поднимать термостат выше прямой видимости обывателя просто неразумно.
  • Если теплый пол устанавливается в помещении с повышенной влажностью (ванная, душевая, ванна и т.п.), то терморегулятор в целях безопасности следует вынести в соседнее помещение. Корпуса большинства устройств не имеют должного класса защиты от прямых брызг воды и пара.
  • Расположение термостата на стене может в определенной степени зависеть от длины стандартного сигнального кабеля датчика температуры.Сам датчик температуры должен располагаться на расстоянии не менее 500 мм от стены, по центру между соседними витками нагревательного кабеля. Исключение составляют плёночные «тёплые полы», в которых головка датчика температуры должна находиться на чёрной угольной нагревательной полосе, также в её центре и на одинаковом расстоянии от стены.

Для встраиваемого термостата (на схеме — поз. 1) в стене вырезается розетка под обычную розетку диаметром 68 мм. Правда, большинство мастеров рекомендуют использовать не стандартную розетку глубиной 45 мм, а увеличенной глубины – 60 мм.Это для того, чтобы корпус терморегулятора и все группы проводов, подсоединяемые к клеммам, без проблем входили в него.


К этой розетке должна быть подключена выделенная линия питания с учетом мощности планируемой нагрузки. Как правило, для электрических «теплых полов» достаточно кабеля сечением 2,5 мм², который легко выдерживает нагрузку до 3,5 кВт. Линия должна быть защищена распределительным щитом на 16 ампер. (имеется в виду, конечно же, медные провода — алюминий для дома уже давно «вне закона»).

Вал прорезан вертикально от раструба до пола (поз. 2). В нем будут размещаться «холодные концы», соединенные через муфты (поз. 3) с нагревательным кабелем или матами, и кабель датчика температуры. Глубину и ширину шахты обычно делают такой, чтобы в нее поместились две гофрированные трубки диаметром 10 мм. В одном из них будут располагаться силовые провода — «холодные концы», просто из соображений безопасности. А вторая трубка предназначена для датчика температуры, и идет она от стены к полу (поз.4) до момента его установки.

Данная установка объясняется тем, что время от времени выходят из строя датчики температуры. А чтобы была возможность замены, он расположен в трубе. Кабель у него довольно жесткий, и его можно протолкнуть в этом канале на значительную длину.

На полу труба с термодатчиком располагается открыто, если планируется заливка стяжки толщиной 35÷50 мм. Получается, что датчик будет контролировать температуру нагрева этого бетонного монолита, играющего роль эффективного аккумулятора тепла.В тех же случаях, когда плитка будет укладываться непосредственно на нагревательный мат (некоторые типы систем предполагают такой способ укладки), в поверхность пола и в поверхность пола врезается труба.


Гофротрубка не используется только с пленочным электрическим «теплым полом». Стяжек нет, то есть замена вышедшего из строя датчика может быть осуществлена ​​путем демонтажа секции напольного покрытия. Да и показания температуры здесь снимаются несколько другим способом — непосредственно с ТЭНа.Это будет разобрано ниже.

Конец гофрированной трубки, чтобы в нее не попал раствор при заливке стяжки, заглушается заглушкой (поз. 5). Заглушка может входить в комплект, а может быть изготовлена ​​самостоятельно, например, из нескольких слоев водонепроницаемой ленты.

На рисунке ниже показан комплект термостата. Помимо датчика температуры в него входит не только кусок гофрированной трубы, но и заглушка для него.


При этом обратите внимание на один интересный нюанс.Производитель комплектует комплект латунной заглушкой. Именно в него должна входить головка датчика температуры, то есть сам термочувствительный элемент. Из-за высокой теплопроводности металла показания, которые будет снимать датчик, получаются в этом случае более правильными.

Схема подключения термостата

К любому термостату, если он куплен в магазине, прилагается подробная инструкция по его подключению. А вот с коммутацией проводов на клеммах устройства вполне можно разобраться самостоятельно, ориентируясь на маркировку контактов.Несмотря на большое разнообразие моделей, большинство из них сохраняют примерно одинаковый рисунок. Так что можете посмотреть на это на примере.

  • Первая пара контактов (1 и 2) предназначена для подключения напряжения питания. Обратите внимание — для корректной работы термостата важна правильная установка фазы (L) и нуля (N). Вот почему важно соблюдать цветовую маркировку проводов при прокладке проводки — вы никогда не запутаетесь.
  • Вторая пара (3 и 4) – для подключения нагрузки, то есть нагревательных элементов «теплого пола».Обычно указывается и значение максимально допустимого тока – в данном случае это 16 ампер.
  • Третья пара контактов (6 и 7) предназначена для подключения проводов сигнального кабеля датчика температуры. Расположение проводников здесь не имеет значения. А еще есть подпись, говорящая о параметрах датчика температуры — его сопротивление при температуре +25°С составляет 10 кОм.

Кстати, никогда не будет лишним перед установкой проверить омметром соответствие указанного сопротивления реальному.Если есть совпадение (±5-10%), то датчик исправен и его можно смело устанавливать на место. Если полученное значение явно отличается, то это может свидетельствовать о неисправности датчика. И лучше сразу заменить, чтобы потом не возиться.

Итак, мудрости нет, все просто. Но при проведении коммутации все же нужна особая осторожность.

Распространенной ошибкой неопытных пользователей является установка силовых проводов на клеммы подключения нагрузки.После подачи питания термостат выйдет из строя с вероятностью близкой к 100%.

Перед подключением никогда не помешает еще раз свериться с инструкцией и нанесенными обозначениями. Дело в том, что некоторые модели терморегуляторов имеют другое расположение клемм. В частности, рядом располагаются сначала два нуля, питание и нагрузка, а затем два фазных контакта в том же порядке. А если применить показанную выше «шаблонную» схему подключения, то это будет означать гарантированное короткое замыкание.


А что делать с заземляющим проводом?

Редко, но встречаются модели терморегуляторов, в которых выделена отдельная клемма для подключения провода заземления и экранирующей оплётки греющего кабеля.

Но чаще делают иначе. Зелено-желтая жила силового кабеля подключается к оплетке экрана через клемму или обжимную муфту непосредственно друг к другу, напрямую. И размещают это соединение в пространстве сокета.

В современных моделях терморегуляторов, например, с дистанционным и дистанционным управлением, могут быть дополнительные клеммы для подключения каналов связи или других устройств. Этот вариант не рассматривается, так как он несколько выходит за рамки нашей статьи. В таком случае следует четко следовать прилагаемой инструкции. Либо, если опыта такого робота нет, лучше пригласить специалиста.

Примеры подключения термостата теплого пола – шаг за шагом

В этом разделе статьи рассматриваются три примера, каждый из которых имеет свою специфику.

Контрольное соединение термостата RTC 70.26

Этот пример выбран потому, что такой термостат относится к самым, пожалуй, массовым моделям. При его установке есть ряд нюансов, о которых следует знать заранее. Показано пробное подключение для проверки работоспособности устройства, то есть пока без стационарной установки в подрозетник. Зато хорошо, очень наглядно демонстрирует работу термостата.

Иллюстрация
Итак, очень популярной моделью благодаря своей стоимости (менее 1000 рублей) и достаточной надежности и неприхотливости является РТК 70.26.
Будет выполнено тестовое подключение и проверка работоспособности. В качестве подключенной нагрузки будет выступать лампа накаливания (стоящая на столе).
Вид сзади — на корпусе имеются клеммы для подключения пар проводов.
Хорошо видна монтажная рамка с дугообразными пазами – для крепления термостата в стандартной розетке.
Особенность этой модели, причем очень неудобная — перед разборкой термостата необходимо снять регулировочное колесо.
Его нужно поддеть отверткой и перемещать вдоль оси поступательно вверх.
Под колесиком спрятан винт, фиксирующий крышку на корпусе устройства. На фото он показан с отверткой.
Правый винт трогать не нужно — это просто ограничитель вращения колеса.
После откручивания винта крышку осторожно снимают поступательным движением вверх.
Вот он — нюанс.Колесо вращается на пластиковой оси, которую после снятия крышки очень легко снять со своего посадочного места.
Необходимо соблюдать осторожность, так как:
— ось может сломаться при неосторожном движении;
— такие мелкие детали имеют вредное свойство выпадать и скатываться в самые труднодоступные места, так что найти их потом непросто.
Так что лучше сразу аккуратно вытащить и убрать в надежное место.
Рама с монтажными отверстиями.
Естественно, в реальной установке сначала нужно установить один — все провода будут проходить через его окно…
… а потом поверх него будет наложен сам термостат.
Как вы можете видеть, их монтажные отверстия совпадают.
Перейдем к коммутации.
Сначала нужно ослабить винты на всех клеммах, которые будут использоваться.
При работе с клеммами используйте отвертку с узким (3 мм) наконечником, чтобы не повредить пластиковые края круглых гнезд.
Клеммы 1 и 2 соединяют провода питания.
Важно не забывать соблюдать правильное расположение нуля и фазы — это указано на корпусе возле каждого из выводов.
В этом случае как раз для проверки термостата подключается отрезок кабеля с сетевой вилкой, который при проверке будет воткнут в розетку.
Провода, идущие к нагрузке, подключаются к клеммам 3 и 4.
Вместо контура теплого пола для испытания будет использоваться лампа накаливания.
Наконец, концы сигнального кабеля датчика температуры устанавливаются и зажимаются в клеммах 6 и 7.
Взаимное расположение их роли не играет.
Коммутация завершена.
Обратите внимание, что провода, подходящие к клеммам, могут быть многопроволочными, и непосредственно зажимать их зачищенные концы нежелательно, так как контакт может оказаться изначально ненадежным, а со временем и ослабнуть.
Все такие провода сразу надеваются на наконечники и обжимаются.
Исключение составляют медные провода ЛЭП, если они одножильные. А вот если там используется многожильный провод (например, ПВС 3×2,5), то наконечники нужны однозначно.
Представим, что термостат подключен, установлен в розетке и его нужно собрать.
Сначала в гнездо аккуратно вставляется пластиковая ось.
Необходимо почувствовать, что его нижний слот входит в существующее соединение на плате.
После этого надевается верхняя крышка.
Ключ переключателя должен войти в свое окно, ось должна пройти через отверстие.
Далее крышка фиксируется винтом.
Пластик довольно хрупкий, поэтому не стоит пытаться затягивать винт туго — так можно добиться трещины или даже излома под головкой.
Аккуратно надеваем на ось и опускаем до упора колесо настройки температуры.
Можно сразу проверить правильность его установки — отмеченная на нем риска должна перемещаться в пределах размеченной шкалы.
Все готово для тестирования.
Провод питания подключается к сети.
Клавиша пуска переключается в верхнее положение — «включено».
Ничего не происходит — нет питания нагрузки.
Но это потому, что на регуляторе выставлена ​​температура всего 10 градусов, а в помещении явно выше.
Понятно, что термодатчик не дает команду на включение.
Попробуем передвинуть ползунок на отметку 30 градусов.
Да, лампочка загорелась, то есть термостат подал питание на нагрузку, что и должно было сделать!
Начнем постепенно уменьшать значение заданной температуры на контроллере.
При достижении уровня ниже реальной температуры в помещении термостат отключится — обогрев не требуется.
Очевидно, что устройство работает правильно.

Можно немного видоизменить эксперимент. Установите тот же уровень нагрева в 30 градусов, а затем держите головку датчика температуры в ладони. Поскольку температура тела человека выше, при достижении уровня нагрева более 30 градусов термостат должен отключить питание.

Но все это было показано больше для лучшего понимания принципа подключения и работы терморегулятора.А теперь надо посмотреть на процесс установки этого устройства, что называется, на место.

Цены на пленочный теплый пол

пленочный теплый пол

Включение и установка электронного термостата в штатное место

В данном примере показан процесс подключения и установки терморегулятора для электрического кабеля «теплый пол». Нагревательные элементы уже давно установлены и залиты стяжкой. Стены комнаты даже отделаны.Розетка врезана, и в нее вставлены все кабели и провода, необходимые для подключения.

Естественно, перед началом работы следует еще раз проверить, обесточена ли линия электропередач, идущая к теплому полу, — машина должна быть выключена.

Используется термостат электронного типа «DEVIreg Touch», съемная крышка которого одновременно является сенсорным цифровым дисплеем. Он крепится к корпусу защелками, одновременно сообщаясь с ним через имеющийся разъем.

Иллюстрация Краткое описание выполняемых операций
Розетка открывается, если она была закрыта на время отделки. Провода выведены наружу.
Итак, проводов три вида — медный одножильный силовой кабель ВВГ 3×2,5, двухжильный нагревательный кабель в экранирующей оплетке и кабель сигнальный датчика температуры.
Все провода обрезаны так, чтобы они выходили из розетки за уровень стены на 80 ÷ 100 мм — этого достаточно.
Лучший способ начать работу — сразу заняться заземлением. Необходимо подключить зеленый и желтый провод силового кабеля к медному плетеному экрану нагревательного кабеля. Соединение будет осуществляться с терминала «Wago».
Так как оплетка состоит из множества тонких проводов, для качественного соединения в клемме ее необходимо залудить.
Конец оплетки тщательно туго скручивается, обрабатывается флюсом, а затем покрывается тонким слоем припоя.
Конец зеленого/желтого провода заземления кабеля питания зачищен.
Лучше всего это делать специальным инструментом — съемником изоляции.
Затем оба подготовленных проводника поочередно вставляются и зажимаются в клемму «Wago».
После этого провода аккуратно сгибаются, и этот разъем убирается в подрозетник.
Клемма должна располагаться в самом низу розетки.
Как уже было сказано, для термостата лучше использовать гнездо увеличенной глубины.
В комплекте с заземлителем.
Остальные провода готовятся к подключению.
Их концы зачищены от изоляции примерно на 8 ÷ 10 мм.
Поскольку «холодные концы» греющего кабеля имеют многопроволочную структуру, для качественного соединения в винтовых клеммах терморегулятора их следует «одеть» в обжимные наконечники.
Одножильные провода силового кабеля ВВГ будут отлично зажаты в клемме без наконечников.
На провода датчика температуры могут быть установлены наконечники на заводе. Однако как раз здесь нагрузки практически нет, так что можно обойтись лужением кончиков — этого будет достаточно. Если у вас есть наконечники необходимого диаметра, можно их поставить. Главное, чтобы конец проводов не был распушен, чтобы был обеспечен хороший контакт.
Если все провода готовы, можно приступать к их коммутации.
Последовательность, в которой соединяются пары, не имеет значения. В этом примере мастер запустился с подключения кабеля датчика температуры.
Как было сказано ранее, взаимное расположение проводов датчика температуры в клеммах (НТС) не регламентируется.
Провода вставлены в клеммы и стянуты винтами. Прикладывая тянущее усилие, проверяют надежность их фиксации.
Далее «холодные концы» греющего кабеля, одетые в наконечники, вставляются в клеммы и затягиваются. Здесь уже соблюдена цветовая маркировка проводников.
Обратите внимание: данный пример показан при прокладке проводов силового и нагревательного кабеля «в крест» — две фазы рядом, а затем два нуля. При этом важно быть очень внимательным, ориентируясь на нанесенные обозначения.
После этого силовые провода также вставляются в свои клеммы и зажимаются, также в строгом соответствии с цветовой маркировкой и нанесенными обозначениями.
Все провода подключены.
Для уверенности можно снова ходить — проверьте качество подтяжки контактов на всех клеммах.
Теперь корпус термостата нужно аккуратно вставить в гнездо.
Чтобы не мешать проводам, обладающим довольно значительной жесткостью, поступаем следующим образом. Сначала возьмите устройство, как показано на иллюстрации.
Затем аккуратно подверните его, чтобы все провода снизу получили первый ровный изгиб.
После этого указательными пальцами с двух сторон прижимают провода к задней части корпуса термостата…
… и сам аппарат немного повернут назад.
В итоге должен получиться вот такой зигзагообразный изгиб всех проводов…
… А термостат легко влезет в розетку.
При необходимости подрезается по горизонтали с помощью строительного уровня…
… а затем закрепите его в гнезде саморезами.
Мастера рекомендуют использовать не винты, которые идут в комплекте, а несколько длиннее, 25 или 30 мм — так будет надежнее.
После наживки шурупов еще раз проверяется ровность установки — и затем полностью затягиваются.
Все, корпус устройства установлен, осталось прикрепить к нему переднюю сенсорную панель.
Здесь сложностей нет — устанавливается на место и аккуратно садится вперед, пока не сработают защелки.
Все, термостат установлен.
Если позволяют условия, можно включить питание и провести пробный запуск системы «теплый пол». Ну а дальше — настройка и программирование устройства, в соответствии с приложенной к нему инструкцией по эксплуатации.

Можно добавить, что запуск системы «теплый пол», если утеплители покрыты стяжкой, можно проводить только после того, как она полностью наберет свою прочность.Совершенно недопустимо «стимулировать» твердение и созревание бетона включением обогрева. И даже после полной готовности стяжки и настила пуск все равно не осуществляется сразу на проектную мощность. Начинать нужно, например, с нагрева до 15 градусов, а затем ежедневно повышать температуру на 5 градусов, пока не будет достигнут запланированный режим. Этим достигается максимально плавная адаптация всех компонентов «пирога теплого пола» к нормальной работе при повышенных температурах.

Подключение термостата к пленке «теплый пол»

Наконец, в третьем примере удалено подключение термостата к системе теплого пола с инфракрасными пленочными элементами. Есть отличия в установке датчика температуры, а сам термостат будет устанавливаться не на капитальную стену, а на жесткую облицовку (вагонку из МДФ).

В примере показан личный опыт автора данной статьи.

Иллюстрация Краткое описание выполняемых операций
Для теплого пола в данном примере было закуплено 3 погонных метра пленочного утеплителя Теплоног южнокорейского производства.
Удельная мощность — 220 Вт/м². то есть при ширине пленки 500 мм суммарная максимальная мощность всей системы теплого пола составляет всего 330 Вт.
Установка будет происходить в небольшом помещении в частном доме. Комната бывшая детская. Первая, потому что ее дочь выросла до студенческого возраста.
Больше в данном случае не требуется. «Теплый пол» создан исключительно для повышения уровня комфорта, а не для замены существующей системы водяного отопления.
Подогреватели планируется разместить в две линии.
Более длинный двухметровый (поз. 4) захватывает пространство от входной двери через центр комнаты до письменного стола (поз. 2).
Вторая, метровая секция (поз.3) будет располагаться вдоль станины (поз.1).
После установки системы отопления пол будет покрыт ламинатом.
Был проложен силовой кабель от специальной машины, расположенной в соседней комнате. Пришлось пробить стену и снять часть облицовки, чтобы пропустить провода.
Высокую полку решено оставить на левой стене — именно за ее обшивкой из МДФ будет проходить силовой провод, а термостат с параллельно подключенной розеткой будет располагаться в районе, показанном синей стрелкой.
Пленочные нагреватели не предполагают заземления, поэтому используются провода ПВА 2×1,5. При такой малой мощности нагревателей и с расчетом на то, что розетка предназначена для зарядки гаджетов, этого вполне достаточно.
Для будущей установки термостата и розетки здесь временно сняты две панели облицовки — после небольшой переделки в них будут вырезаны окошки для установки розеток.
Поверхность пола, тщательно выровненная листами ОСП, покрыта подложкой из вспененного полиэтилена. Все стыки проклеены фольгированным скотчем.
На рисунке четко показано место, где будет установлен термостат. Панели облицовки укорочены — там будет устроена небольшая ниша-полка. В панелях вырезаются окна и устанавливаются розетки (как для гипсокартона — с прижимными лапками сзади).
Розетка сразу установлена, подключена к кабелю питания.От него петлей идет кусок кабеля, который будет подсоединен к терморегулятору. Высота установки подрозетников в этом случае составляла 450 мм при допустимом минимуме 400 мм.
Под панелью с розеткой вырезается небольшое арочное окошко (показано стрелкой) – через него будут проходить провода «теплого пола» и датчика температуры.
Элементы нагревательной пленки будут переключаться по следующей схеме:
1 — термодатчик;
2 — точки присоединения к шинам фазных проводов;
3 — точки присоединения нулевых проводов;
4 — точки разъединения неиспользуемых отсечных концов шин.
Все провода нигде не пересекаются и сходятся в одной точке — они должны проходить через резное арочное окно.
Нагревательная пленка разрезается на две части, которые размещаются на предназначенных для них местах.
«Медная» сторона шин должна быть направлена ​​вниз.
По длинным краям утеплители крепятся к поверхности пола полосами строительного скотча.
В первую очередь выполняется изоляция обрезанных концов сборных шин, которые не будут участвовать в коммутации.Для этого используются специальные прокладки на резино-битумной основе, идущие в комплекте с пленкой.
Защитная бумажная подложка снимается с одной стороны…
… затем изоляционная лента приклеивается к нижней части шинопровода …
… туго сгибается и обжимается.
И так — по всем четырем точкам в соответствии со схемой.
Чтобы точки изоляции не торчали над поверхностью пленки, в фольгированной подложке вырезается аккуратное окошко точно по контуру изоляционной прокладки.
Далее начинается коммутация питания пленочных нагревателей.
Для этого используются провода, которые также входят в комплект «теплый пол».
В секции сборных шин вставляются специальные клеммные контакты. Для этого можно немного раздвинуть отверткой зазор между двумя слоями пленки.
В этот слот вставляется верхний контактный лепесток…
… а нижний просто пальцем нажимается сначала…
… а потом окончательно обжат плоскогубцами.
И так — во всех точках, согласно схеме, куда будут подключаться провода.
Затем к этим клеммам подключаются провода, опять же строго по схеме.
Их зачищенные от изоляции концы вставляются в клемму, а затем плоскогубцами последовательно сжимаются ее лепестки.
После опрессовки клемма изолируется такими же резино-битумными прокладками. Снизу приклеен только один, как показано на иллюстрации…
… а второй напротив — сверху.
После тщательного сжатия получается аккуратный изолирующий «кокон».
Под него в фольгированной подложке также вырезается окошко.
Кроме того, чтобы «утопить» провод, под него прорезается канавка.
Аналогично повторяются операции во всех точках соединения проводов, согласно схеме.
Пришло время установить термодатчик.
Он будет располагаться в центре черной нагревательной полосы, прижатой к ней снизу (местоположение показано стрелкой).
Надежная фиксация обеспечивается полосой армированного строительного скотча.
Для сигнального кабеля в подложке прорезан паз, а для головки термодатчика даже пришлось сделать небольшую выемку в фанерном напольном покрытии.
Коммутация ТЭНов закончена, все провода сходятся в одной точке — ныряют под обшивку.
И пленочные утеплители напоследок по периметру, а все пазы с проложенными проводами «заклеены» полосками строительного скотча.
Провода заведены за обшивку, можно приступать к установке термостата.
Используются многожильные провода, поэтому на все зачищенные концы были установлены обжимные наконечники.
Провода пропускаются через окошки, вырезанные в подрозетнике …
… а затем панель с розеткой устанавливается на свое место и закрепляется там окончательно.
Будет установлен такой термостат, электронного типа, с возможностью недельного программирования режимов работы «теплого пола».
В первую очередь его необходимо разобрать.
Сначала снимается каркас обшивки — он крепится на защелках, и демонтировать его несложно.
А сам термостат надо снять с металлической опоры. Он закреплен на нем подвижной металлической скобой — на фотографии это хорошо видно.
Этот кронштейн поднимается с помощью отвертки и выходит из земли с опорой.
Суппорт и термостат после разборки.
Опора сразу ставится на место — крепится саморезами к раструбу.
Через него пропущены провода.
Расположение клемм на термостате ничего особенного, стандартная схема.
В первую очередь подключаются контакты кабеля датчика температуры.
Затем — провода нагрузки, то есть идущие от нагревательных пленочных элементов.
И, наконец, провода силового кабеля — их соединение просто не попало в раму.
Перед окончательной установкой термостата на место имеет смысл проверить работоспособность собранной системы.
Для этого машина включается, то есть подается питание, и на дисплее термостата появляется надпись «Выкл.».
Пока все идет по плану.
Термостат включается.
Но отопление не запускается, так как работы проводились летом, в жаркую погоду, а заводские настройки на приборе 24 градуса. В правой части экрана реальные показания температуры по термодатчику, а это больше 28 градусов.
Поэтому необходимо для эксперимента временно установить уровень нагрева на 33 градуса. Причем «теплый пол» срабатывает моментально — на индикаторе появляется значок подогрева (указан стрелкой), и босые ноги чувствуют быстрое повышение температуры на полу.
Все работает!
Систему можно на всякий случай выключить — временно обесточить и окончательно установить термостат.
Установить его уже не сложно — он крепится к суппорту, а затем устанавливается декоративная рамка.
После этого снова включили питание на эту линию. Терморегулятор перед холодами будет находиться в выключенном положении, а вот розетка вполне может использоваться по прямому назначению.
И напоследок, чтобы логично закончить этот пример, показано, что получилось в итоге после укладки ламината и окончательной отделки места установки термостата.

* * * * * * *

Итак, в публикации были подробно рассмотрены примеры установки термостата электрического теплого пола. Выпали из поля зрения лишь моменты, связанные с тонкой настройкой и программированием таких устройств. Но это сделано специально, чтобы не создавать путаницы. Просто у разных моделей могут быть свои особенности, а универсальных «рецептов» не существует. Поэтому здесь вам придется четко следовать прилагаемой к термостату инструкции.Или поищите более подробное описание выполняемых операций программирования в Интернете.

В качестве примера можно порекомендовать посмотреть подробную видеоинструкцию, размещенную на YouTube одним из пользователей. Кстати, демонстрируется тонкая настройка модели, которая практически полностью совпадает с показанной в последнем примере установки.

Видео: Настройка программируемого термостата серии E51

1.
2.
3.

Системы напольного отопления в последнее время получили широкое распространение.Они не только повышают комфорт, но и служат хорошим дополнением к основному отоплению. Для эффективной, но экономичной работы теплого пола необходимо установить термостат, который включает или выключает систему. Вы можете увидеть, как он выглядит на фото.

Подключение терморегулятора к теплому полу (воде) необязательно, хотя его использование способствует более экономному расходу теплоносителя. Что касается электрических и инфракрасных систем, то для их работы необходима установка термостата.

Типы термостатов

Эти устройства бывают простыми и сложными. В простых механических устройствах задается только один параметр – температура нагрева. Комплексные имеют программное управление и электронный дисплей, с их помощью можно настроить работу системы теплого пола, например, включение и выключение в определенное время.

Подключение электрического теплого пола к контроллеру

Нагревательные элементы могут быть представлены электроматами или инфракрасной фольгой. Устройство электрического теплого пола простое: он укладывается либо в толщину стяжки, либо на нее.Сверху укладывается напольное покрытие. Что касается того, как подключить теплый пол к термостату, то работа проводится следующим образом.

Перед выбором места, где будет располагаться термостат. Рядом с ним должна быть электрическая сеть 220 В. Между электрической сетью и термостатом необходимо оставить место для расположения автоматического выключателя.

При создании электрического пола с подогревом необходимо предусмотреть место для датчика температуры. Обычно его размещают рядом с термостатом.Недопустимо закрывать его мебелью.

Если в качестве нагревательного элемента в системе теплого пола выступает инфракрасная пленка, то датчик температуры устанавливается на ее изнаночной стороне.

В случае, когда для обогрева пола используется электрический кабель, который прокладывается в толще стяжки, то датчик температуры вынимают из бетона, размещая его вместе с внутренней частью гофротрубы. В результате один конец трубы располагается в толще стяжки, а другой выводится на стену таким образом, чтобы при необходимости неисправный датчик можно было снять и заменить, не снимая напольного покрытия.

После завершения монтажа электросистемы на место установки термостата наносится маркировка. В этом поможет схема подключения регулятора теплого пола. Если устройство встроенное, то в месте его будущего расположения делается ниша (прочитайте также: «»). Для установки накладного устройства используйте саморезы и дюбеля.

Убедитесь, что мощность нагревательного элемента системы теплого пола и термостата совпадают.Нагрузка на ТЭН должна быть меньше максимальной мощности термостата.

Затем подключите проводку элемента к клеммам устройства. Обязательно нужно соблюдать порядок подключения фаз, в этом поможет схема подключения термостата теплого пола. На большинстве устройств нейтральный ноль обозначается буквой «N», а фазы — буквами «F» и «L». Кроме того, фазы обозначаются еще и цветом проводов. Нулевой обычно синий, а фазный провод белый, черный или коричневый.Читайте также: «».

После подключения напольной системы к термостату устройство тестируется:
  • установить минимальную температуру на приборе;
  • подается к еде;
  • включить тумблер отопления;
  • плавно меняют температуру, при этом стоит обратить внимание на то, что при включении ТЭНов должен быть щелчок;
  • проверить подогрев пола.
Программируемый термостат для теплого пола, смотрите видео:

Подключение системы водяного пола к термостату

Подключение теплого пола к термостату в данном случае не обязательно, но это устройство позволяет сэкономить на теплоносителе.В водяных системах термостат регулирует поток воды. Датчики для водяных полов, как и для электрических, бывают простые и сложные (программируемые). Термодатчики в системах водоснабжения обычно измеряют температуру воздуха в помещении. Как выглядят такие устройства можно увидеть на фото.
При монтаже водяного теплого пола датчик температуры закрепляется на высоте около 100 сантиметров, его можно разместить рядом с термостатом. Но необходимо учитывать, что рядом с датчиком не должно быть дополнительных источников нагрева.

После его установки от него протянуты провода к термостату. Можно купить датчики, на которые информация передается по радиоканалу, но в этом случае нужно убедиться, что сигнал передается хорошо.

После запуска системы теплого пола необходимо поставить рядом с датчиком температуры обычный термометр и установить на регуляторе необходимую температуру нагрева. Система теплого пола должна поддерживать стабильную работу в течение нескольких часов.После проверки теплого пола на нормальную работоспособность можно им пользоваться. Термостат дает возможность установить необходимую температуру и тем самым сэкономить на теплоносителе.

В том, как подключить регулятор теплого пола, нет ничего сложного. Но нужно точно следовать инструкции и следовать схеме выполнения этой работы. Кроме того, подключение необходимо производить при отключенном электричестве – этого требуют правила безопасности. В результате установки системы теплых полов уже через несколько часов будет заметно, насколько уютнее стало в доме.

Предусмотрено подключение термостата или программатора. Эти устройства помогают автоматически регулировать температуру в доме или включать и выключать котел в заданное время.

Котлы с механическим управлением не имеют возможности подключения электронного термостата.

Чаще всего возникает необходимость поддержания необходимой температуры воздуха в помещении без вмешательства человека. Для этого используется комнатный термостат. В этой статье мы расскажем о принципе работы этого устройства и объясним, как подключить терморегулятор к газовому котлу.

Преимущества использования устройства

Если говорить о преимуществах, то опишем разницу между работой котла с термостатом и без него.

Без термостата

Как нормально работает котел? Ручкой управления выставляем нужную температуру и наслаждаемся теплом. Но что происходит, когда на улице становится холодно? Температура в помещении тоже падает. Вроде ладно — пошел и выставил на котле другой температурный режим.Стало жарко — убавил, а котел продолжает работать, то включается, то выключается.

С термостатом

Теперь представим, как работает котел с подключенным к нему электронным термостатом. Котел будет нагревать теплоноситель до тех пор, пока температура в помещении не достигнет заданной температуры и только после этого отключится. Он не включится, пока температура воздуха не упадет ниже установленного предела. Затем процесс повторяется снова.

Преимущества

Установив даже самый примитивный термостат, можно сэкономить от 15 до 30% газа.

Сама по себе автоматизация процесса обогрева помещения уже является существенным преимуществом, но можно выделить еще несколько моментов:

  • Котел не включится, если в дневное время солнечные лучи прогревают помещение и в нем поддерживается необходимая температура.
  • В помещении много людей и из-за них не падает температура воздуха.
  • Автоматика котла меньше изнашивается, так как реже происходят включения.
  • В помещении нет большой разницы температур, так как минимальный порог термостата может составлять 0,25 °С.
  • Возможность изменения настроек.
  • После выключения котла циркуляционный насос некоторое время работает, не давая теплоносителю закипеть, и не включается, пока котел не заработает.
  • С настройками справится любой.

Если говорить о недостатках, то можно выделить только один – в беспроводном термостате периодически нужно менять батарейки, запас которых всегда должен быть под рукой.

Даже такого краткого обзора достаточно, чтобы понять, что покупка и установка терморегулятора – это разумное вложение, которое с лихвой окупится за короткий промежуток времени.

Выбор инструмента

К выбору устройства нужно подходить с умом. Довольно часто люди покупают устройство с немалым количеством опций, которыми потом никогда не пользуются. Что следует учитывать? Остановимся на этом подробнее.

Дистанционный термостат может быть проводным или беспроводным.

  • Наличие провода избавляет от использования батареек, но такое подключение принесет массу других проблем, когда устройство нужно будет установить в соседнем помещении. Прокладывать провод вдоль стены или сверлить под ней сквозное отверстие – не лучшее решение для помещения после ремонта (или если нет планов проводить ремонт в ближайшее время).
  • Беспроводной датчик не только не требует подключения, но и может быть перенесен в любое другое помещение. Еще до покупки важно знать дальность действия прибора и то, как он работает сквозь стены.Например, некоторые дешевые датчики надежно работают только в пределах прямой видимости, но при изменении обстановки или на большом расстоянии могут потерять способность передавать сигнал на модуль, установленный рядом с котлом.
  • Чтобы избежать некоторых проблем с подключением, поможет покупка устройства той же фирмы, которая изготовила котел.

Как уже было сказано, было бы хорошо, если бы устройство приобреталось для установленного котла того же производителя. Наиболее удачное сочетание получилось у известных брендов Baxi (бакси), Protherm (Протерм) и Vaillant (Вайлант).На рисунках ниже показано разнообразие этих устройств.

Метод регулировки

Органы управления могут быть:

  • в виде кнопок, а все данные выводятся на электронное табло;
  • механическое управление подразумевает наличие регулятора с нанесенными на него индикаторами.

Функции

Термостаты могут быть простыми или многофункциональными.

  • Простое устройство может только поддерживать заданную в настройках температуру в помещении.
  • Программируемый термостат имеет богатый набор функций. Его можно настроить, изменив параметры котла дистанционно, задав нужные температурные режимы в разное время суток. Вы также можете установить настройки для каждого дня недели.
  • Термостат со встроенной функцией гидростата позволит контролировать, поддерживать и изменять микроклимат помещения, изменяя уровень влажности.

О производителях

Большой популярностью пользуются термодатчики

производства IMIT и Siemens.Они отличаются не только функциональностью, но и способом подключения. Вполне понятно, что более функциональные модели стоят дороже. Чтобы было понятнее, мы сделали сравнительный анализ, результаты которого вы можете увидеть в таблице ниже.

Стоимость товара указана в рублях, но только для сравнительного анализа. Так как цены постоянно меняются, то на момент покупки точные данные можно получить на сайте производителя или у компании-продавца.

Установка и подключение

И вот, когда оборудование выбрано и куплено, можно приступать к его установке. Во-первых, рассмотрим рекомендации по размещению датчика.

Выбор места для датчика

От того, где находится датчик, зависит правильность и эффективность всей системы отопления, поэтому необходимо учитывать следующие правила:

  • Рекомендуемая установка датчика над полом 1.5 м. Все мы знаем, что помещение прогревается неравномерно при любой системе отопления, будь то классическая система или теплый пол. Если пренебречь этим правилом, то датчик будет управлять котлом в другом температурном режиме.
  • Не рекомендуется крепить датчик к внешней стене, так как она всегда холоднее, чем стены внутри помещения.
  • Датчик не нужно устанавливать в труднодоступном месте или прятать за какими-либо предметами – возле него должен свободно циркулировать воздух. Но нужно опасаться и другой крайности – устройство не должно находиться в зоне действия сквозняков.
  • Место для установки устройства не должно находиться вблизи отопительных приборов или вблизи кондиционера, окон и входных дверей. На него не должны попадать прямые солнечные лучи.

Такое обилие ограничений и предписаний может показаться слишком большим, на самом деле здесь нет ничего сложного, просто нужно помнить об этом, выбирая место для датчика термостата.


В первую очередь необходимо отключить котел от электросети, чтобы обезопасить себя и электронику котла при выполнении работ.

Если блок управления устанавливается внутри котла, то нужно найти для него подходящее место. Если есть такая необходимость, то для монтажа агрегата можно использовать монтажную коробку.

Для того, чтобы подключить блок управления к котлу, особых знаний не нужно, но разобраться в схеме придется.

Красная стрелка показывает путь тока в цепи. Входя в контакт L, он проходит через плату и выходит из нее через контакт Тб2, в котором установлена ​​перемычка, соединяющая его с контактом Тб1.Через этот контакт ток возвращается на плату и управляет работой котла, включая или выключая его.

Теперь вам нужно скачать схему вашего котла из интернета и проверить есть ли в нем возможность подключения термостата. Если вы найдете на нем надпись «Комнатный термостат» (название может немного отличаться в разных моделях котлов), то возможно подключение термостата.

Если у вас напольный котел, то эту проверку необходимо сделать до покупки терморегулятора.

Вернемся к перемычке, установленной между контактами Tb1 и Tb2. Во многих котлах он находится на отдельно снимаемом блоке (фото выше), но в некоторых моделях его придется искать на плате.

Открутив винты, удерживающие перемычку, ее нужно вытащить, а вместо нее вкрутить провод 0,75 м 2 , который соединит плату котла с блоком управления термостатом (или с проводным термостатом). Как видите, на схеме контакты термостата разомкнуты.

По схеме термостата нам нужна пара нормально разомкнутых контактов — это COM и NO. Обычно именно эта маркировка присутствует на вставном блоке.

Если на колодке есть другая маркировка или она вообще отсутствует, то контакты можно проверить тестером. Один электрод прижимается к среднему контакту, а второй по очереди проверяет боковые. Нам нужна пара открытых контактов.

В зависимости от исполнения агрегат подключается к сети или в него вставляются батарейки.

Регулировка

Нужно проверить, как ведет себя термостат. Для этого на нем задаются определенные параметры, и смотрите, как котел реагирует на команды, посылаемые термостатом. Если все в порядке, то можно вносить окончательные коррективы. Как это сделать описано в паспорте изделия.

Для того, чтобы система работала корректно и без сбоев, примите во внимание следующие рекомендации:

  • Если вы работаете посменно, лучше приобрести программируемый термостат и настроить его так, чтобы во время вашего отсутствия в помещении поддерживалась минимально допустимая температура.
  • Уезжая на отдых или уезжая надолго из дома, ставьте отопление на экономный режим, и на всякий случай устанавливайте в устройство свежие батарейки.
  • Не ждите, пока батарейки придут в негодность — замените их заранее.
  • Соединить котел и блок управления через стабилизатор.

Эпилог

Терморегулятор облегчит вам жизнь, а установив его своими руками, вы значительно сэкономите и будете знать, что с ним делать в случае поломки.Мы надеемся, что эта статья послужит вам хорошим руководством.

Видео

В этом видео показано, как подключить комнатный термостат или программатор к котлу:

Посмотреть видео об установке термостата программатора T-Control для совместной работы с газовым котлом Аристон:

Сегодня все большее распространение получают «теплые» полы как альтернатива традиционному конвекционному дополнительному отоплению помещений. И если кабельные системы наиболее популярны в загородных домах, то владельцы городских квартир предпочитают использовать пленочные, инфракрасные покрытия.

Однако для автоматизации и повышения энергоэффективности работы, эксплуатации любых электрических систем теплого пола он нецелесообразен. Сегодня выпускаются различные системы управления температурным режимом теплого пола, которые достаточно просто подключить самостоятельно.

Для подключения необходим минимум инструментов, которые обычно используются при выполнении электромонтажных работ:

  • набор отверток;
  • бокорезы с изолированными ручками;
    • индикаторная отвертка
  • ;
    • плоскогубцы
  • ;
  • Может быть.

Последовательность установки и подключения терморегулятора следующая:

  1. Перед началом монтажа пола необходимо определить место, где будет располагаться терморегулятор, к которому необходимо подключить электросеть с напряжением 220,0 вольт. Обычно для подключения используется обычная розетка.
  2. При прокладке кабеля определяется место расположения датчика температуры. Датчик температуры должен располагаться на функционально важном, свободном от мебели участке пола жилого помещения.Для уменьшения длины соединительных проводов датчик следует размещать в непосредственной близости от блока управления.
  3. При устройстве полов с кабельным обогревателем, который заливается в бетонную стяжку, провод, соединяющий контрольно-измерительный блок с датчиком температуры, должен быть проложен в гофрированной трубе. Благодаря этому датчик температуры можно легко демонтировать и заменить в случае выхода из строя.
  4. При укладке пленочного обогревателя термодатчик просто приклеивается специальным скотчем к изнаночной стороне пленки.
  5. После завершения монтажа ТЭНа регулятор устанавливается на место и к нему подключаются датчики. Во избежание пробивки штроб в стене при прокладке пленочного обогревателя провод вдоль стены можно укладывать в или в специальную декоративную планку.
  6. В случае самостоятельного устройства теплого пола, когда нагревательный кабель приобретался отдельно от термостатического устройства, при его подключении необходимо определить максимальную мощность, потребляемую нагревателем.Если он меньше допустимого для переключения контактами термостата, то кабель подключается напрямую к устройству. Если мощность нагревателя превышает максимально допустимую мощность включения, то необходимо установить промежуточный магнитный пускатель, контакты которого будут включать/выключать кабель.
  7. Подключение кабеля к и датчика температуры к термостату, а самого терморегулятора к сети, осуществляется в соответствии с инструкцией по установке конкретной модели.
  8. После подключения нагревательного кабеля и проводов выносного датчика проверьте, включено ли устройство.

Последовательность пробного запуска

Преимущество и комфорт использования теплых полов едва ли можно будет ощутить в полной мере, если установка и подключение термостатического устройства выполнены неправильно или с дефектами. При этом очень важным этапом является тестовое переключение и проверка.

Их контролирует хозяин жилого помещения, который должен быть уверен, что впоследствии систему электрического теплого пола можно будет оставить без присмотра.

Последовательность проверки и пробного запуска следующая:

  • проверить надежность контактных соединений;
  • на блок подается напряжение питания от бытовой сети напряжением 220,0 вольт;
  • установить минимальную температуру на панели управления устройства;
  • тумблер включает подачу напряжения на нагревательный элемент;
  • установить максимальный температурный режим, при этом в приборе должен раздаться характерный щелчок, свидетельствующий о замыкании переключающих контактов;
  • в течение дня проверяют надежность работы в различных режимах.

Устройство и схема подключения

Подключение электронного термостата к системе водяного теплого пола

Когда термостат используется для управления системой теплого пола, он регулирует температуру и действует как переключатель сервопривода, управляющего подачей горячей воды. Общая схема установки термостата аналогична последовательности установки термостата для электрического теплого пола. Однако здесь есть определенные нюансы.

Последовательность операций по монтажу системы водяного отопления следующая:

  1. Выносной датчик температуры устанавливается в непосредственной близости от блока управления, на высоте 1,0…1,2 метра над уровнем пола.
  2. Прокладка цепей питания термостата и подключения датчика температуры к прибору;
  3. Если электроуправление сервоприводом с проводным подключением предусмотрено непосредственно от контроллера устройства, проложите кабель от сервопривода к термостату;
  4. Если сервопривод управляется беспроводным способом, настраивается блок радиоуправления;
  5. Проверка температуры в различных зонах жилого помещения осуществляется с помощью обычного термометра.Для этого термостат устанавливают на нужный температурный режим и через 2…3 часа измеряют температуру возле прибора и в наиболее удаленном от него месте. Показания термометра должны показывать минимальные различия.

В заключение следует отметить, что большинство современных моделей терморегуляторов являются универсальными устройствами. Их можно с успехом использовать не только для теплых полов, но и для автоматизации работы электрокотлов.


используйте схему для правильного подключения.Установка и подключение термостата теплого пола

своими руками

Это давно перестало быть диковинкой. Многие владельцы домов и квартир все чаще прибегают к этому способу обогрева помещений, планируя использовать его совместно с классической системой отопления или даже вместо нее. Плюсов много – это и экономичность, и особый комфорт, и оптимальное распределение тепла в объеме помещения.

Если сравнивать два основных вида «теплых полов», а, то второй значительно проще и дешевле в устройстве, проще в установке и эксплуатации.Многих отпугивает высокая стоимость электроэнергии. Но и этот критерий достаточно условен, если квартира или дом хорошо утеплены, а работа системы отопления налажена. Функция управления электрическим «теплым полом» возложена на специальное устройство – терморегулятор. Это обязательный элемент системы, и от правильности его работы будет зависеть уровень создаваемого комфорта и эффективность эксплуатации.

Установить такой «мозг» системы совсем не такая сложная задача.Разберемся, как подключить теплый пол к термостату.

Зачем нужна терморегуляция «теплого пола»?

Несколько слов о важности качественной, исправно функционирующей системы управления электрическим теплым полом.

Такую систему отопления нельзя просто подключить к сети и эксплуатировать по принципу «чем теплее, тем лучше». Температура поверхностного нагрева всегда строго ограничена и обычно не превышает максимум +27 градусов в жилых помещениях.В санузлах и душевых, коридорах или прихожих она может быть несколько выше, но также в пределах +30÷33 градусов. И почему?

  • Во-первых, уровень комфортного восприятия идущего снизу тепла для ног человека как раз лежит в пределах до 25÷27 градусов. При более высоких температурах, особенно превышающих нормальную температуру тела человека, он начинает явно «печься». И ощущение приятного тепла сменяется явным дискомфортом.

  • Во-вторых, чрезмерно сильный нагрев негативно сказывается на отделке пола.Даже те его разновидности, которые предназначены для работы в комплексе с системой отопления, имеют верхние границы допустимых температур. В противном случае могут начаться деформационные процессы из-за чрезмерного линейного расширения. Возникают усадка, расхождение швов, поломка замковых соединений и другие неприятные явления.

  • Наконец, чрезвычайно важным был и остается вопрос рационального использования дорогостоящей электрической энергии. В дальнобойной системе «теплый пол», при качественной теплоизоляции потолка и всего помещения в целом, ТЭНы работают очень ограниченное время.Пример показан на диаграмме ниже.

Мало того, общий расход даже в таком непрерывном режиме работы очень маленький. Экономия также достигается за счет тонкой настройки режимов. То есть обогрев будет осуществляться именно тогда, когда он действительно нужен.

Все эти функции управления берет на себя специальное устройство – термостат.

Разновидности терморегуляторов для электрических «теплых полов»

Терморегуляторы представляют собой компактные устройства, предназначенные для установки в стандартную розетку (встраиваемые модели) или непосредственно на стену (накладные).Для работы в системах теплого пола они должны быть оснащены датчиком температуры с сигнальным кабелем. Многие термостаты также имеют встроенный датчик температуры, который контролирует температуру воздуха в помещении. Такие модели обычно используются в тех случаях, когда основным источником тепла становится электрическая система отопления. Но всегда предусматривают возможность подключения внешнего датчика температуры и использования режима работы «на полу».

Цены на теплые полы

теплый пол


Все многообразие современных терморегуляторов можно разделить на три группы:

  • Электромеханические устройства являются наиболее простыми по конструкции и использованию.И, конечно же, самый недорогой в плане стоимости.

Все органы управления такими устройствами обычно ограничиваются клавишей включения и колесиком настройки с нанесенной шкалой температур. Предусмотрена простая индикация – светодиод, указывающий, включено ли в данный момент питание на ТЭНы.

Преимуществами таких устройств являются простота и доступная цена. А вот точность вставки температурного режима может «хромать» — впрочем, это быстро решается пользователем на интуитивном уровне.И вторым недостатком, более важным, можно считать отсутствие возможности программирования режимов работы. То есть добиться чувствительной экономии энергопотребления с электромеханическим термостатом не удастся.

  • Вторая группа – это электронные устройства, оснащенные цифровым дисплеем и кнопками (датчиками) для точной установки необходимой температуры нагрева.

Такие устройства, безусловно, удобнее в использовании, но их функциональность мало чем отличается от электромеханических.Ни возможностей программирования, ни энергонезависимой памяти не предусмотрено. Видимо, это обстоятельство как раз ограничивает их популярность. Они уже намного дороже своих электромеханических «собратьев». Но добиться реальной экономии электроэнергии с ними также не представляется возможным.

  • Третья группа – это уже «умные» термостаты, функционал которых включает множество опций. В них обычно встроен датчик температуры – есть возможность переключения режимов управления «по полу» и «по воздуху».Но самое главное, термостат можно запрограммировать на несколько режимов работы как по времени в течение суток, так и по дням с учетом будней и выходных.

Например, пол прогревается утром при пробуждении хозяев и остается в таком состоянии до их ухода на работу (учебу). В течение дня система просто будет поддерживать минимально необходимое значение температуры – нет необходимости тратить энергию понапрасну. Но к тому моменту, когда жители вернутся домой, снова будут созданы максимально комфортные условия.

В течение дня можно запрограммировать несколько таких циклов. И с учетом графика их работы заранее договориться о выходных днях, когда режимы отопления будут другими. Всегда есть возможность подкорректировать заданные настройки, если произошли определенные изменения в образе жизни семьи. Или просто — временно переключиться в ручной режим. А запрограммированные режимы сохранятся в памяти устройства, и вы сможете вернуться к ним в любой момент.

Современные модели, кроме того, могут быть оснащены дистанционным управлением с пульта дистанционного управления, или даже дистанционно, через Интернет или каналы связи GSM.

Большинство представленных в продаже моделей предназначены для управления системой «теплый пол» в одном помещении. Но если позволяют условия, то можно приобрести двухканальное устройство. Он способен самостоятельно управлять отоплением в смежных помещениях. Он оснащен двумя выносными датчиками температуры, а его клеммы позволяют подключить два отопительных контура от одной питающей линии питания.

Так же можно добавить, что помимо встраиваемых и накладных устройств, термостаты выпускаются также с установкой на DIN-рейку.

Цены на термостаты

термостат напольного отопления


Но особого удобства для эксплуатации в квартире или доме нет. Разве что — нет необходимости тянуть силовую линию к месту расположения терморегулятора — он и так есть в распределительном шкафу. Но зато с прокладкой сигнального кабеля от датчика температуры и «холодных концов» от греющего кабеля или мата проблем больше. Так что выигрыш сомнительный. И все комнатные регуляторы имеют довольно аккуратный дизайн.Так они не испортят интерьер — отлично впишутся, например, в группы или выключатели.

Общие принципы подключения термостатов к электрическому напольному отоплению

Лучшее место для термостата

Размещаю данное устройство на стене в удобном для пользователя месте — чтобы настройка режимов и визуальный контроль не вызывали затруднений. Правда, есть несколько правил-рекомендаций, которых стоит придерживаться:


  • Термостат не следует размещать на пути традиционной тяги.Не кладите его на участки стены, на которые попадают прямые солнечные лучи из окна. Это правило будет еще более актуальным, если устройство оснащено встроенным датчиком температуры. То есть возможна работа системы с оценкой температуры «по воздуху».
  • Как правило, эти устройства не располагаются на наружных стенах, то есть соприкасаются с улицей.
  • Высота устройства над уровнем пола не менее 400 мм. Верхний предел не регламентируется.Но поднимать термостат выше прямой видимости обывателя просто неразумно.
  • Если теплый пол устанавливается в помещении с повышенной влажностью (санузел, душевая, ванна и т.п.), то термостат следует перенести в соседнее помещение из соображений безопасности. Корпуса большинства устройств не имеют должного класса защиты от прямого попадания водяных брызг и от воздействия пара.
  • Расположение регулятора температуры на стене может в определенной степени зависеть и от длины стандартного сигнального кабеля датчика температуры.Сам датчик температуры должен располагаться на расстоянии не менее 500 мм от стены, по центру между соседними витками нагревательного кабеля. Исключением являются пленочные «теплые полы», в которых головка датчика температуры должна приходиться на полосу обогрева черного углерода, также по ее центру и на одинаковом расстоянии от стены.

Для встраиваемого терморегулятора (на схеме — поз. 1) в стене вырезается розетка под обычную розеточную коробку диаметром 68 мм. Правда, большинство мастеров рекомендуют использовать не стандартный подрозетник глубиной 45 мм, а увеличенной глубины 60 мм.Это делается для того, чтобы корпус термостата и все группы проводов, подсоединенных к клеммам, без проблем входили в него.


К этой розетке должна быть подключена выделенная линия питания с учетом мощности планируемой нагрузки. Как правило, для электрических «теплых полов» достаточно кабеля с сечением жилы 2,5 мм², который легко выдерживает нагрузку до 3,5 кВт. Линия должна быть защищена в распределительном щите на 16 ампер. (имею в виду, конечно же, медные провода — алюминиевые провода для дома уже давно «вне закона»).

От подрозетника вертикально к полу прорезан паз (поз. 2). В нем будут размещаться «холодные концы», подключаемые через муфты (поз. 3) к нагревательному кабелю или матам, и кабель датчика температуры. Глубину и ширину паза обычно делают такой, чтобы в него поместились две гофрированные трубки диаметром 10 мм. В одном из них разместятся силовые провода — «холодные концы», просто из соображений безопасности. А вторая трубка для датчика температуры, и идет она от стены к полу (поз.4) до места его установки.

Данная установка объясняется тем, что время от времени выходят из строя датчики температуры. А для того, чтобы можно было его заменить, его помещают в трубу. Его кабель довольно жесткий, и его можно протолкнуть в этом канале на значительную длину.

На полу трубка с датчиком температуры располагается открыто, если планируется заливка стяжки толщиной 35÷50 мм. Получается, что датчик будет контролировать температуру нагрева этого бетонного монолита, играющего роль эффективного аккумулятора тепла.В тех же случаях, когда плитка будет укладываться непосредственно на нагревательный мат (некоторые типы систем требуют такого способа укладки), для и в поверхности пола делается вырез.


Гофротрубка не используется только с пленочным электрическим «теплым полом». Стяжки нет, то есть замену вышедшего из строя датчика можно осуществить путем демонтажа участка напольного покрытия. Да и показания температуры здесь снимаются несколько другим способом — непосредственно с ТЭНа.Это будет разобрано ниже.

Конец гофрированной трубки, чтобы в нее не попал раствор при заливке стяжки, забивается пробкой (поз. 5). Заглушка может входить в комплект, а может быть изготовлена ​​самостоятельно, например, из нескольких слоев водонепроницаемой ленты.

На рисунке ниже показан комплект термостата. В него помимо датчика температуры входит не только кусок гофротрубы, но и заглушка к нему.


И, обратите внимание на один интересный нюанс.Производитель комплектует комплект латунной заглушкой. Именно в него должна входить головка термодатчика, то есть сам термочувствительный элемент. Из-за высокой теплопроводности металла показания, которые будет снимать датчик, в этом случае будут более правильными.

Схема подключения термостата

К любому термостату, если он был куплен в магазине, прилагается подробная инструкция по его подключению. А вот с коммутацией проводов на клеммах устройства вполне можно разобраться самостоятельно, ориентируясь на маркировку контактов.Несмотря на большое разнообразие моделей, большинство сохраняют примерно одну и ту же схему. Итак, давайте рассмотрим это на примере.

  • Первая пара контактов (1 и 2) предназначена для подключения напряжения питания. Обратите внимание, что для корректной работы терморегулятора важна правильная установка фазы (L) и нуля (N). Вот почему при подключении важно маркировать провода цветом — вы никогда не запутаетесь.
  • Вторая пара (3 и 4) — для подключения нагрузки, то есть нагревательных элементов «теплого пола».Обычно указывается и значение максимально допустимого тока – в данном случае это 16 ампер.
  • Третья пара контактов (6 и 7) предназначена для подключения проводов сигнального кабеля датчика температуры. Расположение проводников здесь не имеет значения. А еще есть подпись, говорящая о параметрах датчика температуры — его сопротивление при температуре +25°С составляет 10 кОм.

Кстати, никогда не будет лишним перед установкой проверить омметром, что указанное сопротивление соответствует действительности.Если совпадение получается (±5-10%), то датчик исправен, и его можно смело устанавливать на место. Если полученное значение явно отличается, то это может свидетельствовать о неисправности датчика. И лучше сразу заменить, чтобы потом не возиться с ним.

Итак, мудрости нет, все просто. Но при проведении переключений осторожность все же нужна особенная.

Распространенной ошибкой неопытных пользователей является установка силовых проводов на клеммы подключения нагрузки.После подачи напряжения термостат с вероятностью близкой к 100% выйдет из строя.

Перед подключением никогда не помешает еще раз свериться с инструкцией и нанесенными символами. Дело в том, что некоторые модели терморегуляторов имеют другое расположение клемм. В частности, рядом располагаются сначала два нуля, питания и нагрузки, а затем в том же порядке два фазных контакта. А если применить показанную выше «стереотипную» схему подключения, то это будет означать гарантированное короткое замыкание.


Куда проложить заземляющий провод?

Нечасто, но встречаются модели терморегуляторов, в которых выделена отдельная клемма для подключения провода заземления и экранирующей оплётки греющего кабеля.

Но чаще делают иначе. Зелено-желтые жилы силового кабеля соединяются с экранирующей оплеткой через клемму или обжимную втулку друг с другом, напрямую. И размещают это соединение в пространстве сокета.

В современных моделях терморегуляторов, например, с дистанционным и дистанционным управлением, могут быть дополнительные клеммы для подключения каналов связи или других устройств. Этот вариант не рассматривается, так как он несколько выходит за рамки нашей статьи. В таком случае следует четко следовать прилагаемой инструкции. Либо, если нет опыта таких роботов, лучше пригласить специалиста.

Примеры подключения термостата теплого пола – шаг за шагом

В этом разделе статьи рассматриваются три примера, каждый из которых имеет свои особенности.

Контрольное соединение термостата RTC 70.26

Этот пример выбран потому, что такой термостат относится к самым, пожалуй, массовым моделям. При его установке есть ряд нюансов, о которых следует знать заранее. Показано пробное включение для проверки работоспособности устройства, то есть пока без постоянной установки в розетку. Но хорошо, очень наглядно продемонстрирована работа термостата.

Иллюстрация
Итак, очень популярной моделью благодаря своей стоимости (менее 1000 рублей) и достаточной надежности и неприхотливости является РТК 70.26.
Будет выполнено пробное подключение и проверка работоспособности. В качестве подключаемой нагрузки будет выступать лампа накаливания (она стоит на столе).
Вид сзади — клеммы для подключения пар проводов расположены на корпусе.
Хорошо видна монтажная рама с дугообразными пазами – для установки термостата в стандартную коробку под розетку.
Особенность этой модели, причем очень неудобная — перед разборкой термостата необходимо снять регулировочное колесо.
Поддевается отверткой и перемещается по оси постепенно вверх.
Под колесиком спрятан винт, фиксирующий крышку на корпусе устройства. На фото он показан с отверткой.
Правый винт трогать не нужно — это просто ограничитель вращения колеса.
После откручивания винта крышку осторожно снимают поступательным движением вверх.
Вот он — нюанс.Колесо вращается на пластиковой оси, которую после снятия крышки очень легко снять со своего посадочного места.
Необходимо соблюдать осторожность, так как:
— неосторожным движением можно сломать ось;
— такие мелкие детали имеют вредное свойство выпадать и закатываться в самые труднодоступные места, так что найти их потом непросто.
Так что лучше сразу аккуратно вытащить самостоятельно и положить в надежное место.
Рама с монтажными отверстиями.
Естественно, в реальной установке сначала нужно установить один — все провода будут проходить через его окно…
… а потом поверх него будет наложен сам термостат.
Как вы можете видеть, их монтажные отверстия совпадают.
Перейдем к переключению.
Сначала нужно ослабить винты на всех клеммах, которые будут использоваться.
При работе с клеммами используйте отвертку с узким (3 мм) жалом, чтобы не повредить пластиковые края круглых гнезд.
Провода питания подключаются к клеммам 1 и 2.
Важно — не забывайте соблюдать правильное положение нуля и фазы — это указано на корпусе возле каждой из клемм.
В этом случае как раз для проверки термостата подсоединяется кусок кабеля с сетевой вилкой, который при проверке будет воткнут в розетку.
Клеммы 3 и 4 подключаются к проводам, идущим к нагрузке.
Вместо схемы теплого пола для проверки будет использоваться лампа накаливания.
Наконец, концы сигнального кабеля датчика температуры устанавливаются и зажимаются в клеммах 6 и 7.
Их взаимное расположение не имеет значения.
Переключение завершено.
Обратите внимание, что провода, подходящие к клеммам, могут быть многопроволочными, и непосредственно зажимать их зачищенные концы нежелательно, так как контакт может оказаться изначально ненадежным, а со временем даже ослабнуть.
Все такие провода сразу надеваются на наконечники и обжимаются.
Исключение составляют медные провода ЛЭП, если они одножильные. Но если там используется еще и многожильный провод (например, ПВА 3×2,5), то наконечники точно нужны.
Представьте, что термостат подключен, установлен в розетку, и его нужно собрать.
Сначала в гнездо аккуратно вставляется пластиковая ось.
Необходимо почувствовать, что его нижний слот вошел в существующее соединение на плате.
После этого надевается верхняя крышка.
Ключ-переключатель должен войти в свое окно, ось должна пройти через отверстие.
Далее крышка фиксируется винтом.
Пластик достаточно хрупкий, поэтому не стоит пытаться затягивать винт туго — так можно добиться трещины или даже излома под головкой.
Аккуратно наденьте ось и сдвиньте колесо установки температуры до упора вниз.
Можно сразу проверить правильность его установки — нанесенная на нем риска должна перемещаться в пределах нанесенной шкалы.
Все готово для тестирования.
Провод питания подключен к сети.
Клавиша пуска переключается в верхнее положение — «включено».
Ничего не происходит — нет питания нагрузки.
Но это потому, что на регуляторе выставлена ​​температура всего 10 градусов, а в помещении явно больше.
Понятно, что датчик температуры не дает команду на включение.
Попробуем сдвинуть ползунок но отметку 30 градусов.
Да, свет включился, то есть термостат подал питание на нагрузку, что и должно было сделать!
Начнем постепенно уменьшать значение выставленной температуры на регуляторе.
При уровне ниже фактической температуры в помещении термостат выключится — подогрев не требуется.
Очевидно, что устройство работает корректно.

Вы можете немного изменить эксперимент. Установите тот же уровень нагрева на 30 градусов, а затем держите головку датчика температуры в ладони. Поскольку температура тела человека выше, когда уровень нагрева достигает более 30 градусов, термостат должен отключить питание.

Но все это было показано больше для лучшего понимания принципа подключения и работы терморегулятора.А теперь надо посмотреть на процесс установки этого устройства, что называется, на место.

Пленочные теплые полы цены

пленка для теплого пола

Включение и установка электронного терморегулятора в штатное место

В данном примере показан процесс подключения и установки электрокабельного термостата «теплый пол». Нагревательные элементы уже давно уложены и залиты стяжкой. На стенах комнаты даже отделка уже выполнена.Подрозетник замурован, и в него заведены все кабели и провода, необходимые для подключения.

Естественно, перед началом работы следует еще раз проверить, обесточена ли линия электропередач, идущая к теплому полу, — машина должна быть выключена.

Используется термостат «DEVIreg Touch» электронного типа, съемная крышка которого одновременно является сенсорным цифровым дисплеем. Он крепится на корпус защелками, одновременно коммутируясь с ним через имеющийся разъем.

Иллюстрация Краткое описание выполняемых операций
Розетка открывается, если она была закрыта во время отделки. Провода выведены.
Итак, проводов три вида — одножильный медный силовой кабель ВВГ 3×2,5, двухжильный нагревательный кабель в экранирующей оплётке и кабель сигнальный датчика температуры.
Все провода обрезаны так, чтобы они выходили из розетки за уровень стены на 80 ÷ 100 мм — этого достаточно.
Для начала лучше сразу заняться заземлением. Необходимо подключить зелено-желтый провод силового кабеля к медной экранирующей оплетке нагревательного кабеля. Соединение будет осуществляться терминалом Wago.
Так как оплётка состоит из множества тонких проводов, для качественного соединения в клемме её необходимо залудить.
Конец оплетки аккуратно туго скручивается, обрабатывается флюсом, а затем покрывается тонким слоем припоя.
Зелено-желтый конец провода заземления кабеля питания зачищен.
Лучше всего это делать специальным инструментом — съемником изоляции.
Затем оба подготовленных проводника поочередно вставляются и зажимаются в клемму Wago.
После этого провода аккуратно сгибаются, и этот соединительный узел убирается в розетку.
Клемма должна располагаться в самом низу розетки.
Как уже было сказано, для термостата лучше использовать гнездо увеличенной глубины.
С переключением заземления покончено.
Остальные провода готовятся к подключению.
Их концы зачищены от изоляции примерно на 8 ÷ 10 мм.
Поскольку «холодные концы» греющего кабеля имеют многопроволочную структуру, для качественного соединения в винтовых клеммах терморегулятора их следует «одеть» в обжимные наконечники.
Одножильные жилы силового кабеля ВВГ будут отлично зажаты в клемме без наконечников.
На провода датчика температуры могут быть установлены клеммные наконечники на заводе. Однако как раз здесь нагрузки практически нет, так что можно обойтись и лужением кончиков — этого будет достаточно. Если есть наконечники нужного диаметра, можно их поставить. Главное, чтобы конец проводов не был пушистым, чтобы был обеспечен хороший контакт.
Если все провода подготовлены, можно переходить к их коммутации.
Порядок соединения пар не имеет значения. В этом примере мастер запустился с подключения кабеля датчика температуры.
Как было сказано ранее, взаимное расположение проводов датчика температуры в клеммах (НТС) не регламентируется.
Провода вставлены в клеммы и стянуты винтами. Прикладывая тянущее усилие, проверяют надежность их фиксации.
Далее «холодные концы» нагревательного кабеля, одетые в наконечники, заводятся в клеммы и затем затягиваются.Здесь уже соблюдается цветовая маркировка жил.
Обратите внимание: показан именно такой пример, когда провода электроснабжения и нагревательного кабеля проложены «в перекрёсток» — две фазы рядом, а затем два нуля. При этом важно быть очень внимательным, ориентируясь на нанесенные обозначения.
После этого силовые провода также вставляются в свои клеммы и зажимаются, также в строгом соответствии с цветовой маркировкой и нанесенными обозначениями.
Все провода подключены.
Можно еще раз пройтись для уверенности — проверьте качество затяжки контактов на всех клеммах.
Теперь корпус термостата нужно аккуратно вставить в гнездо.
Чтобы не мешать проводам, обладающим довольно значительной жесткостью, поступаем следующим образом. Сначала устройство берется так, как показано на иллюстрации.
Затем аккуратно подверните вверх, чтобы все провода внизу получили первый равномерный изгиб.
После этого указательными пальцами с двух сторон прижать провода к задней части корпуса термостата…
… а само устройство повернуто немного назад.
В результате должен получиться вот такой зигзагообразный изгиб всех проводов…
… и термостат легко влезет в розетку.
При необходимости подравнивается по горизонтали с помощью строительного уровня…
… и затем крепятся к раструбу саморезами.
Мастера рекомендуют использовать не те саморезы, которые идут в комплекте, а несколько длиннее, 25 или 30 мм – так будет надежнее.
После наживки саморезов еще раз проверяется ровность установки — и затем полностью затягиваются.
Все, корпус устройства установлен, осталось прикрепить к нему переднюю сенсорную панель.
Тут сложностей нет — устанавливается на место и плавно провисает вперед, пока не сработают защелки.
Все, термостат установлен.
Если позволяют условия, можно включить питание и провести тестовый запуск системы «теплый пол». Ну а дальше — настройка и программирование устройства, в соответствии с приложенной к нему инструкцией по эксплуатации.

Можно добавить, что запуск системы «теплый пол», если утеплители покрыты стяжкой, можно проводить только после ее полного набора прочности.Совершенно недопустимо «стимулировать» твердение и созревание бетона включением обогрева. И даже после полной готовности стяжки и напольного покрытия пуск все равно не осуществляется одновременно на номинальную мощность. Начинать нужно, например, с нагрева до 15 градусов, а затем ежедневно повышать температуру на 5 градусов, пока не будет достигнут запланированный режим. Этим достигается максимально плавная адаптация всех составляющих «пирога теплого пола» к нормальной работе при повышенных температурах.

Подключение термостата к пленке «теплый пол»

Наконец, в третьем примере демонтируется подключение термостата к системе теплого пола с инфракрасными пленочными элементами. Есть отличия в установке датчика температуры, а сам терморегулятор будет устанавливаться не на капитальную стену, а на жесткую облицовку (вагонку из МДФ).

В примере показан личный опыт автора данной статьи.

Иллюстрация Краткое описание выполняемых операций
Для теплого пола в данном примере было закуплено 3 погонных метра пленочного утеплителя «Теплоног» южнокорейского производства.
Удельная мощность — 220 Вт/м². то есть при ширине пленки 500 мм суммарная максимальная мощность всей системы теплого пола составит всего 330 Вт.
Укладка будет производиться в небольшом помещении частного дома. Комната бывшая детская. Первая, потому что дочь доросла до студенческого возраста.
Больше в данном случае не требуется. «Теплый пол» создан исключительно для повышения уровня комфорта, а не для замены существующей системы водяного отопления.
Подогреватели планируется разместить в две линии.
Более длинный двухметровый (поз. 4) захватывает участок от входной двери через центр комнаты до письменного стола (поз. 2).
Вторая, метровая секция (поз.3) будет располагаться вдоль станины (поз.1).
После установки системы отопления пол будет покрыт ламинатом.
Проложен силовой кабель от специальной машины, расположенной в соседнем помещении. Пришлось пробить стену и снять часть обшивки, чтобы пропустить провода.
Высокую полку решено оставить на левой стене — именно за ее обшивкой из МДФ будет проходить силовой провод, а терморегулятор с параллельно подключенным гнездом будет располагаться в районе, показанном синей стрелкой.
Пленочные нагреватели не требуют подключения к массе, поэтому используются провода ПВА 2×1,5. При такой малой мощности обогревателей и с расчетом на то, что розетка предназначена для зарядки гаджетов, этого вполне достаточно.
Для будущей установки термостата и розетки здесь временно сняты две облицовочные панели — после небольшой переделки в них будут вырезаны окошки для установки подрозетников.
Тщательно выровненная плитами OSB поверхность пола покрыта фольгированной подложкой из вспененного полиэтилена. Все стыки герметизируются фольгированной лентой.
На рисунке четко показано место, где будет установлен термостат. Панели облицовки укорачиваются – там будет оборудована небольшая ниша-полочка. В панелях вырезаются окна и устанавливаются подрозетники (как для гипсокартона — с прижимными лапками сзади).
Сразу установил розетку, подключил к кабелю питания.От него идет кусок кабеля с петлей, который будет подключен к терморегулятору. Высота установки подрозетников в этом случае составила 450 мм, при допустимом минимуме 400 мм.
Под панелью с розеткой вырезается небольшое арочное окошко (показано стрелкой) — через него будут проходить провода «теплого пола» и датчика температуры.
Переключение элементов нагревательной пленки будет осуществляться по следующей схеме:
1 — датчик температуры;
2 — точки присоединения к шинам фазных проводов;
3 — точки присоединения нулевых проводов;
4 — точки изоляции оставшихся неиспользованными обрезанных концов шин.
Все провода нигде не пересекаются и сходятся в одной точке — они должны проходить через резное арочное окно.
Нагревательная пленка разрезается на два фрагмента, которые укладываются на предназначенные для них места.
«Медная» сторона шин должна быть направлена ​​вниз.
По длинным краям утеплители крепятся к поверхности пола полосами строительного скотча.
В первую очередь изолируются обрезанные концы шин, которые не будут участвовать в переключении.Для этого используются специальные прокладки на резино-битумной основе, которые идут в комплекте с пленкой.
С одной стороны защитная бумажная подложка удалена …
… затем изолирующая лента приклеивается снизу к сборной шине …
… согнуты и плотно обжаты.
И так — на все четыре точки по схеме.
Чтобы места утепления не выступали вверх над поверхностью пленки, в фольгированной подложке вырезается аккуратное окошко точно по контуру утепляющей подкладки.
Далее начинается коммутация питания пленочных нагревателей.
Для этого используются провода, которые также входят в комплект «теплый пол».
В прорези сборных шин вставляются специальные клеммные контакты. Для этого можно немного раздвинуть отверткой зазор между двумя слоями пленки.
В этот паз вставляется верхний лепесток контакта…
… а нижний просто пальцем нажимается сначала…
… а потом окончательно обжат плоскогубцами.
И так — во всех точках, согласно схеме, куда будут подключаться провода.
Далее опять строго по схеме к этим клеммам подключаются провода.
Их зачищенные от изоляции концы вставляются в клемму, а затем плоскогубцами последовательно обжимаются ее лепестки.
После обжатия наконечника его изолируют такими же резино-битумными прокладками. Только одна палочка внизу, как показано на рисунке…
… а второй напротив — сверху.
После тщательного сжатия получается аккуратный изолирующий «кокон».
Под него в подложке из фольги также вырезается окошко.
Кроме того, чтобы «утопить» провод, под него вырезается канавка.
Аналогично повторяются операции во всех точках соединения проводов, согласно схеме.
Пришло время установить термостат.
Он будет располагаться в центре черной нагревательной полосы, прижатой к ней снизу (место указано стрелкой).
Надежная фиксация обеспечивается полосой армированного строительного скотча.
В подложке прорезан паз для сигнального кабеля, а для головки датчика температуры пришлось сделать даже небольшое углубление в фанерном настиле.
Коммутация ТЭНов закончена, все провода сходятся в одной точке — ныряют под обшивку.
А пленочные утеплители полностью по периметру, а все пазы с проложенными проводами «заклеены» полосками строительного скотча.
Провода заведены за обшивку, можно приступать к установке терморегулятора.
Провода многожильные, поэтому на все зачищенные концы были установлены обжимные наконечники.
Провода пропускаются через окошки, вырезанные в розетке…
… а затем панель с коробкой устанавливается на свое место и закрепляется окончательно.
Будет установлен такой термостат, электронного типа с возможностью недельного программирования режимов работы «теплый пол».
В первую очередь его необходимо разобрать.
Сначала снимается рамка облицовки — она ​​крепится на защелках, и ее легко демонтировать.
А сам термостат надо снять с металлического суппорта. Он закреплен на нем подвижной металлической скобой — на фотографии это хорошо видно.
Этот кронштейн перемещается вверх с помощью отвертки и входит из-под земли с опорой.
Суппорт и термостат после разборки.
Суппорт сразу ставится на место — крепится винтами к гнезду.
Через него проходят провода.
Расположение клемм на термостате ничего особенного, стандартная схема.
В первую очередь подключаются контакты кабеля датчика температуры.
Затем — провода нагрузки, то есть идущие от нагревательных пленочных элементов.
Ну и наконец провода силового кабеля — их соединение просто не попало в рамку.
Перед окончательной установкой термостата на место имеет смысл проверить работоспособность собранной системы.
Для этого машина включается, то есть подается питание, а на дисплее терморегулятора появляется надпись «Выкл.».
Пока все идет по плану.
Термостат включается.
Но отопление не запускается, так как работы проводились летом, в жаркую погоду, а заводские настройки на приборе 24 градуса. В правой части экрана по термодатчику реальные показания температуры, а это больше 28 градусов.
Поэтому необходимо для эксперимента временно установить уровень нагрева на 33 градуса. А «теплый пол» срабатывает моментально — на индикаторе появляется значок подогрева (указано стрелкой), и босые ноги ощущают быстрое повышение температуры на полу.
Все работает!
Систему можно на всякий случай выключить — временно обесточить и окончательно установить термостат.
Установить его уже не сложно — он крепится к суппорту, а затем устанавливается декоративная рамка.
После этого снова включили питание этой линии. Терморегулятор перед холодами будет находиться в выключенном положении, а вот розетка вполне может использоваться по прямому назначению.
И, наконец, чтобы логически завершить этот пример, он показывает, что произошло после укладки ламината и окончательной отделки места установки термостата.

* * * * * * *

Итак, в публикации были подробно рассмотрены примеры установки термостата электрического теплого пола. Выпали из поля зрения лишь моменты, связанные с тонкой настройкой и программированием таких устройств. Но это сделано специально, чтобы не вызывать путаницы. Просто у разных моделей могут быть свои особенности, а универсальных «рецептов» не существует. Поэтому здесь вам придется четко следовать прилагаемой к термостату инструкции.Или поищите более подробное описание выполняемых операций программирования в Интернете.

В качестве примера рекомендуем посмотреть подробный видеоурок, размещенный на YouTube одним из пользователей. Кстати, демонстрируется тонкая настройка модели, которая практически полностью совпадает с показанной в последнем примере установки.

Видео: Настройка программируемого термостата серии Е51

Комнатный термостат

Термостат – автоматическое устройство, необходимое для регулирования работы котельного оборудования.Он считывает температуру воздуха в помещении и дает «команду» котлу, уменьшая или увеличивая его мощность. Современное котельное оборудование, как правило, имеет встроенные программаторы. Но бывают ситуации, когда приходится подключать дополнительное оборудование самостоятельно. Рассмотрим, как подключить терморегулятор к газовому котлу.

Наладка работы котельного оборудования

Регулировать работу газового котла можно двумя способами — вручную или автоматически с помощью комнатного термостата.Давайте посмотрим, как это происходит на практике. Температура теплоносителя в системе влияет на степень нагрева воздуха. Его повышение или понижение обеспечивает комфортный микроклимат с лучшими температурными показателями.

После достижения теплоносителем заданной температуры котел отключается. Когда индикатор уменьшается, он включается. В случае изменения дельты температур снаружи и внутри здания работу котла придется перепрограммировать.Эти манипуляции проводятся на протяжении всего отопительного сезона, поэтому ручная регулировка – не самый удобный вариант.

Внимание! Подключение комнатного программатора полностью решает проблему. Все данные о температуре будут считываться датчиками, и котел будет работать по заданной программе.

Установка программатора позволяет решить еще одну важную проблему. При ручной регулировке котел работает в режиме постоянного кратковременного включения-выключения.Старт осуществляется за короткий промежуток времени — около 10 минут. Циркуляция теплоносителя в системе, как правило, обеспечивается насосным оборудованием. Причем работать он будет вне зависимости от того, включен обогреватель или нет.

Все это значительно увеличивает энергопотребление. Кроме того, такой режим работы не лучшим образом сказывается на долговечности агрегата.

Что делает термостат?

Термостат представляет собой автоматическое программируемое устройство.Пользователь устанавливает на нем комфортную комнатную температуру. При снижении температуры программатор автоматически включает котел. Порог срабатывания может быть разным и зависит от модели устройства. В среднем датчики срабатывают при снижении температуры на 0,25 градуса.

После автоматического включения котла начинается нагрев теплоносителя и повышается температура воздуха. При достижении заданных показателей программатор отключает котел. На первый взгляд может показаться, что разницы с ручным управлением нет.На самом деле есть одно важное отличие, которое во многом связано с эффективностью обогрева. Выключив котел, термостат автоматически отключит циркуляционный насос.

электрическая схема

Оборудование снова включится после того, как температура воздуха достигнет порога срабатывания датчиков. Поскольку комнатный термостат реагирует на температуру воздуха, а не теплоносителя, частота включения котла значительно снижается по сравнению с ручной регулировкой.Это связано с тем, что нагретый воздух охлаждается намного медленнее, чем вода в системе. Говоря простым языком, не так важно, насколько остынут батареи – пока в помещении будет нужное тепло, котел и насос не включатся.

Котел не включится в других случаях:

  • Обогрев помещения солнечным светом.
  • Уменьшение дельты температур.
  • Увеличение количества людей и, как следствие, повышение температуры воздуха.
  • Получение тепла через ограждающие конструкции и т.п.

Как показала практика использования термостатов, они позволяют экономить до 30% энергии. При таких показателях можно говорить об энергоэффективной системе отопления, снижении затрат на обеспечение комфорта в доме и экономии топлива.

Установка и подключение

Схема подключения

Специалисты рекомендуют устанавливать комнатные термостаты в жилых помещениях. Их установка, например, на кухне, в зале, в котельной приведет к нарушениям в работе системы.Желательно выбирать либо самое холодное помещение, например, угловое, либо помещение, где чаще всего собирается большое количество людей.

Рядом с термостатом не должно быть источников тепла — радиаторов и дополнительных обогревателей. На него не должны попадать прямые солнечные лучи. Не лучшее место для установки на сквозняке. Необходимо с осторожностью монтировать регуляторы вблизи бытовых приборов, выделяющих значительное количество тепла. Все это так называемые тепловые помехи, мешающие нормальной работе программатора.

Котел включается и выключается с помощью реле. Современные газовые котлы, независимо от их производителя и особенностей модели, имеют точки подключения термостата, через который осуществляется управление обогревом и охлаждением. Подключить устройство можно с помощью клеммы на котле в нужной точке или с помощью кабеля термостата, входящего в комплект поставки. Способ подключения дополнительного оборудования можно найти в техническом паспорте котла, где есть не только описание, но и все необходимые схемы.

Подключение терморегулятора осуществляется в соответствии с рекомендациями производителя отопительного агрегата. Как правило, в технической документации на котел есть соответствующий раздел. В целом установка дополнительного устройства не вызывает затруднений, поэтому вы можете сделать это самостоятельно.

Настройка

После подключения необходимо настроить устройство. Здесь на помощь придет инструкция к терморегулятору. Как правило, на передней панели программатора есть кнопки, которыми он настраивается, а также микропереключатели.Программируемому оборудованию для работы требуется энергия. Термостаты работают от обычных батареек.

Комнатная механическая

Переключатели могут использоваться для управления:

  • Отопление и кондиционирование воздуха.
  • Время задержки срабатывания датчика. Например, при короткой тяге датчик зафиксирует снижение температуры, в результате чего котел должен включиться. Задержка срабатывания поможет избежать ложных включений.
  • Колебания температуры.Например, колебания температуры установлены на 0,5 градуса. Это значит, что прибор будет включать котел при снижении параметра на 0,25 градуса, и выключать, когда показатель превысит те же 0,25 градуса.

С помощью кнопок устанавливается оптимальная и экономичная температура. В дневное время будет поддерживаться оптимальная (комфортная) температура. Ночью показатель будет снижаться, обеспечивая экономию и избегая перерасхода топлива. Термостаты имеют предустановленные программы.При необходимости пользователь может выбрать один из них для нормальной работы системы отопления. Количество таких программ варьируется в зависимости от модели программатора.

Преимущества автоматизации

Автоматика для котельного оборудования – выбор людей, которым нужна энергоэффективная система отопления. Установка самого дешевого программатора сэкономит минимум 15%.

Кроме того, у автоматизации есть много других преимуществ:

Панель управления

  • Решение проблемы тактирования отопителя — необоснованно частое включение и выключение.
  • Установка точного температурного режима по времени — оптимальный/экономный.
  • Простота установки и настройки.
  • Облегчить работу котла.
  • Повышение надежности системы.
  • Возможность тонкой настройки.

Здесь перечислены только наиболее очевидные преимущества автоматизации. Их практические преимущества можно обнаружить только в процессе эксплуатации. Единственное, что следует отметить, так это то, что на установке терморегулятора экономить не желательно.Это простое и недорогое оборудование позволит значительно сэкономить на отоплении. Для холодных регионов России такая экономия весьма существенна.

Заключение

Терморегулятор является важным элементом автономных систем отопления. Он позволяет обеспечить автоматическую работу всей сети и избежать перерасхода топлива. Это простое устройство является залогом долговременной работы как котла, так и всей инженерной сети. Установить терморегулятор не сложно.Ориентируясь на описание и схемы, приведенные в инструкции к котлу и автомату, вы сможете подключить и настроить его самостоятельно, не обращаясь к специалистам.

Для обеспечения нужного микроклимата в помещениях в автоматическом режиме существуют устройства, контролирующие работу отопительных приборов — терморегуляторы. Их функция заключается в поддержании заданной температуры в помещении без непосредственного воздействия на котельную установку. Этот материал призван осветить вопрос, как правильно подключить терморегулятор к любому нагревательному элементу, будь то водяное отопление или инфракрасный излучатель.

Использование термостатов в радиаторном отоплении

Все термостаты, предназначенные для автоматического поддержания заданной температуры воздуха в помещениях, делятся на 2 группы:

  • с механическим приводом;
  • электронный.

Основой конструкции обоих типов устройств является термочувствительный элемент, который при достижении заданного значения температуры воздействует на арматуру механически или подает электрический сигнал на исполнительное устройство (сервопривод, реле, контактор, и так далее).Если речь идет о простейших энергонезависимых термостатах, то их ярким примером являются вентили с термоголовками, устанавливаемые на радиаторы отопления. Появились на рынке и более «продвинутые» термоголовки с электронным управлением и питанием от батареек.

Правильно подключить батарею водяного отопления через терморегулятор не составит труда, особенно если он монтируется одновременно с радиатором. Если нет, эту ветвь системы следует опорожнить, предварительно выключив котел или закрыв соответствующую арматуру.Затем разберите подводящую магистраль к аккумулятору и установите термостатический клапан в соответствии с инструкцией.

Важно! Нет необходимости ставить термостаты на все отопительные приборы в одном помещении. Для контроля достаточно, если приборы регулируют подачу на радиаторы, суммарная теплоотдача которых превышает 50% от общей. Например, если в комнате 2 батареи, вентиль с головкой надо ставить на ту, мощность которой выше. То же самое верно, если их теплоотдача одинакова.

Для подключения термостата с дополнительным выносным датчиком температуры и капиллярной трубкой к предыдущей процедуре добавится настенное крепление этого датчика. Его назначение – измерение параметров окружающей среды вдали от обогревателей, поэтому регистратор лучше размещать на высоте около 1,5 м от пола.

Внимание! Термостатические вентили работают на перекрытие теплоносителя, поэтому они не могут увеличить мощность нагрева, а только уменьшить.Котельное оборудование отвечает за обеспечение дома тепловой энергией.

Как подключить теплый пол к термостату

В отличие от электрических теплых полов, где регулятор температуры входит в комплект и предусмотрено его подключение по схеме, водяные теплые полы в базовом исполнении не оснащены автоматикой. Есть два типа на выбор:

  • Механическая регулировка с помощью термоголовки и выносного датчика температуры охлаждающей жидкости.
  • С помощью электронного термостата с сервоприводом.

Так же есть способ централизованного управления системой умный дом с контроллера, но из-за большой сложности этой системы мы его рассматривать не будем. Ниже представлена ​​простейшая схема подключения теплого пола с трехходовым клапаном и термоголовкой с погружным датчиком температуры.

Подключение к теплому полу

Термоголовка, привод которой установлен в трехходовом клапане, использует погружной датчик для измерения температуры в подающем коллекторе, к которому подключены контуры отопления всех помещений.Когда температура теплоносителя достигает заданной температуры, привод головки приводит в действие трехходовой клапан, в результате чего вода начинает циркулировать внутри системы теплого пола. Подача теплоносителя от котла остановлена ​​или ограничена.

Такой контроль микроклимата косвенный, при нем во все помещения поступает теплоноситель с одинаковой температурой. Этого недостатка лишен теплый пол, подключенный к электронному термостату, ориентирующемуся по датчику комнатной температуры.Следующая схема поможет вам выполнить правильное подключение.

Подключение теплого пола к электронному термостату

Для подключения комнатного термостата к распределительному коллектору необходимо установить его на стене внутри помещения, проложить силовые провода к домашней электросети и к коммутационному блоку, последний необходимо разместить на рейке над распределителем. Далее с клапана подающей линии снимается пластиковая заглушка и на ее место ставится сервопривод.

Окончательное подключение теплого пола к термостату завершается подключением проводов от сервопривода к электронному блоку. Клеммы на всех устройствах, к которым должны быть подключены провода, указаны на электрической схеме, поставляемой с каждым изделием. Теперь теплоноситель будет подаваться в каждый контур в зависимости от фактической температуры в помещении, где находится термостат.

Подключение термостата к инфракрасному обогревателю

Поскольку во многих случаях отопление дома осуществляется с помощью инфракрасных обогревателей, здесь также можно использовать терморегулятор для экономии электроэнергии.Как и в предыдущих случаях, прибор при достижении определенной температуры в помещении разорвет цепь и отключит ТЭН.

Важно! При покупке термостата для отключения инфракрасного обогревателя необходимо сравнить потребляемую мощность источника тепла и максимальную мощность включения термостата. Последний должен быть больше и иметь запас, чтобы нормально функционировать в связке с ТЭНом.

Если для обогрева помещения используется 1 источник тепла, то подключение терморегулятора к инфракрасному обогревателю осуществляется следующим образом:

На больших площадях устанавливаются 2 и более электронагревателей, тогда используется схема параллельного подключения:

Небольшие дачные домики, гаражи и другие подобные строения отапливаются собственниками с помощью электронагревателей.Их погружают в масляную или водную среду, которая наполняет самодельный регистр, сваренный из стальных труб. Простейшим средством автоматизации такого источника тепла является тот же терморегулятор, и установить его несложно, нужно лишь проложить провода к ТЭНу. Конечно, проще использовать в конструкции ТЭНы со встроенным термостатом, но тогда регулирование опять же получится косвенным, по теплоносителю. Лучше поставить обычный электронный блок с датчиком и присоединить его к нагревательному элементу.На рисунке ниже используется простая схема подключения нагревательного элемента с термостатом.

Заключение

Зная, как подключить терморегулятор к теплому полу и к обогревателю тэнового или другого типа, вы сможете выполнить эту работу самостоятельно. Особых сложностей здесь нет, нужно лишь правильно подобрать прибор по электропитанию и подключить его в соответствии со схемой.

При наличии инфракрасного обогревателя термостат выполняет функции контроля заданных параметров температуры в течение определенного времени.С его помощью можно запланировать предварительный прогрев помещения, свести к минимуму вероятность возгорания и создать в доме комфортную и уютную атмосферу. Для этого достаточно знать, как подключить терморегулятор к инфракрасному обогревателю.

Что такое термостат, назначение, принцип действия

Функционирование термостата основано на циклическом процессе замыкания и размыкания электрической цепи. Регулирование микроклимата по этому параметру основано на сигналах датчика температуры.Рассмотрим этот процесс более подробно:

  • При достижении установленного порога температуры сопротивление внутреннего датчика увеличивается.
  • Термостат размыкает электрическую цепь.
  • Когда датчик остывает, сопротивление снова возрастает.
  • Термостат снова запускается, но уже не открывается, а замыкает электрическую цепь.

Этот цикл продолжается в течение заданного времени и позволяет говорить об автоматической установке температуры в помещении, оборудованном инфракрасным обогревателем.Преимущество его в нагреве окружающих предметов, а термостат позволяет легче контролировать этот процесс.

Типы термостатов

Несмотря на универсальный характер принципа действия термостата, существует несколько классификаций этих вспомогательных устройств, определяющих алгоритм их подключения, управления и настройки. Итак, по механизму действия термостаты можно разделить на два больших типа:

Механические термостаты простые и надежные

Надежные и простые в управлении механические термостаты напоминают по внешнему виду пластмассовую коробку с рычагом, регулирующим температурные параметры .Добавляет удобства в работе наличие шкалы, деления которой нанесены с шагом в 1 градус. Внутри устройства находится чувствительная мембрана, нагрев или охлаждение которой составляют основу климат-контроля. Популярность этих моделей имеет свои причины:

  • схема подключения не требует особых навыков и умений, доступна даже новичку;
  • простая конструкция — залог долговечности;
  • относительно низкая стоимость по сравнению с электронными аналогами.

Электронные термостаты более современные, но требуют особого подхода

Основные особенности электронных термостатов:

  • вывод информации о настройках и происходящих процессах на экран дисплея;
  • необходимость электропитания;
  • кнопочные или сенсорные панели управления;
  • возможность программирования показателей климата на день или на всю неделю;
  • дистанционное управление через мобильное приложение;
  • подключение дополнительных климатических устройств (например, теплый пол).

Чтобы продлить срок службы электронного устройства, избегайте прямых солнечных лучей и сквозняков в помещении.

Варианты подключения

Прежде чем приступить к подключению термостата, необходимо убедиться в наличии благоприятных условий для его работы:

  • мощность нагревателя не превышает 3000 Вт;
  • термостат будет установлен на достаточном расстоянии от прибора;
  • корпус термостата не будет подвергаться воздействию солнечных лучей;
  • влажность в помещениях нормальная.

Стандартная схема подключения термостата укладывается в рамки следующего алгоритма:


Если требуется оборудовать термостатом два рядом стоящих нагревателя, то используется вариант параллельного подключения, при котором к термостату также приходят два провода от щиток, а на выходе к каждому из нагревателей формируется разводка.

Для подключения двух отопителей схема будет выглядеть так:

Нюансы подключения в зависимости от модели отопителя

Модель отопителя определит особенности подключения термостата.

Ballu — один из самых известных производителей термостатов

Итак, инструкция от производителя Ballu содержит следующие важные дополнения:

  • суммарная мощность ТЭНов не должна превышать максимальную мощность термостата;
  • от пола до прибора необходимо соблюдать дистанцию ​​не менее 1,5 метра;
  • под термостат укладывается слой утеплителя, и его наружную поверхность запрещается чем-либо закрывать для обеспечения беспрепятственного воздухообмена.

Для инфракрасных обогревателей системы «теплый пол» используются термостаты с выносным датчиком, что накладывает свои особенности при установке и последующем подключении:

  • термостат располагается не выше 0,5 метра от уровня пола;
  • в его конструкции 6 клемм: пара для «фазы» и «ноли», пара для инфракрасных обогревателей пола и пара для проводов от выносного датчика;
  • Утепление подкладкой не требуется, маскировка шторами и т.п.никак не повлияет на работу устройства (в отличие от вариантов со встроенным датчиком температуры).

Занимаясь самостоятельной установкой термостата, следует позаботиться о соблюдении элементарных правил техники безопасности:

  • контур заземления выполнен из проводника определенной толщины и с небольшим сопротивлением;
  • лучшее место для термостата – стена;
  • в одной комнате — одно устройство;
  • следует оставить открытым, не маскируя тканью, шторами, предметами интерьера и т.п.

Таким образом, инфракрасный обогреватель, оснащенный термостатом, позволяет экономить электроэнергию, заранее обогревать помещение и облегчать процесс климат-контроля. Важно правильно подключить терморегулятор к отопительному прибору. Строгое соблюдение требований инструкции гарантирует безопасную и долговременную работу устройства.

Вот и я стал счастливым обладателем газового котла, к которому пришлось подключить термостат. Я, конечно, мог бы вызвать мастера и оплатить его работу, но это не в моих правилах, я решил своими руками подключить комнатный термостат к газовому котлу.В этой статье описано несколько способов сделать это.

Монтажникам рекомендуется устанавливать термостаты в жилых комнатах. Их установка на кухне, в коридоре или котельной приводит к дезориентации системы и ложным срабатываниям. Рекомендуется остановить свой выбор на самой прохладной комнате или там, где больше всего людей.

Источники тепла — радиаторы или нагреватели — не должны располагаться рядом с термостатом. Устройство не должно подвергаться воздействию прямых солнечных лучей. Необходимо избегать размещения термостата на сквозняке.Также нежелательно соседство с электроприборами, излучающими тепловые шумы.

Котел включается и выключается специальным реле. Термостат подключается с помощью клеммы на котле в заранее определенном месте или с помощью кабеля термостата. Для работы программатора необходимы батарейки.

Перед подключением комнатного термостата необходимо ознакомиться с инструкцией, которая находится в техпаспорте устройства. Обычно в паспорте есть отдельный раздел, посвященный подключению терморегулятора.

Датчик температуры и термостат для газового котла Baxi MAIN Four 240 F

сделай сам

В квартире стоит автономный газовый котел Baxi MAIN Four 240 F, который сам по себе неплох, но и имеет хороший резерв для улучшения.

Основная проблема в том, что котел в режиме отопления включается каждые несколько минут, нужно это или нет, и нагревает воду в батареях до заданной температуры, много это или мало. Другими словами, это часто работает напрасно.Первую проблему решает комнатный термостат, вторую – датчик наружной температуры. И я расскажу вам, как убить двух зайцев одним выстрелом.

Нужен термостат, провода, ну и прямые руки.

Выключить котел кнопкой и отключить питание котла.

Откручиваем снизу два винта, которые крепят переднюю крышку котла, снимаем ее «на себя — вверх», откручиваем винт крепления панели управления и поворачиваем ее, откручиваем винт клеммной коробки (я снял всю задняя крышка, так удобнее) и прикручиваем наши провода

Включите питание котла — в режиме OFF на дисплее теперь отображается температура наружного воздуха.

Включаем котел — в рабочем режиме, при регулировке температуры батареи, на дисплее отображается температурная кривая — нужно подобрать ее так, чтобы температура батарей соответствовала температуре на улице. Это делается эмпирическим путем, чем я и занимаюсь второй день.

Способ, насколько я понимаю, применим ко многим подобным котлам.


Сэттлер освещение.Джон Хаммонд: [когда они собираются вокруг детеныша динозавра, вылупившегося из яйца] Я присутствовал при рождении каждого маленького существа на этом острове. Блок USAI BeveLED. Фотография Дэвида Сэттлера. Полезный. Потолок Ciro SQ. Они порекомендовали кое-что, что я мог… Sattler Lighting stellt am 27. fsu. Несмотря на асимметричный подвесной монтаж, светильник можно расположить в нужном положении, повернув рифленую гайку с противовесом на одном конце светильника. SATTLER является участником Vimeo, дома для высококачественных видео и людей, которые их любят.Я Pannelli luminosi FOLIO sono prodotti ed assemblati interamente in Italia. Номер детали: WPW10207397. Наш отмеченный наградами процесс — «Умный путь к роскошному дому». 314 830. Витражи хорошо смотрятся в новых и старых зданиях, придавая им цвет, свет, тепло и элегантность. Витраж добавляет классу и элегантности, и в 2009 году мы были удостоены награды «Лучшее в бизнесе» от Ассоциации коммерции малого бизнеса. Она замужем, у нее двое детей и две собаки, обе наполовину бассет-хаунды, и поэтому стремятся быть намного большими собаками, чем они есть на самом деле.FINO SPOT 2 — Системы дизайнерского освещения от Sattler вся информация изображения высокого разрешения САПР каталоги контактная информация . 7″ Direct. $49. Продвинутый новичок. Добро пожаловать в Atrium | Независимый специалист по освещению. Примечание: эта 3D-модель является всего лишь репродукцией, вдохновленной реальным продуктом. 02. FAVO CELL впечатляет новой элегантной отделкой. 314 018. Lasalle, QC H8N 2X8 Бесплатный звонок в Канаду: 1 800 263-AXIS (2947) Она выпрыгнула из фургона на полуострове Кенай, спасаясь от насильника Подвеска Ciro SQ.Лучшее в современном освещении. com, чтобы написать эссе онлайн. Телефон: 206-622-4736. Круглые светодиодные фонари большого диаметра, такие как CIRCOLO, характеризуют программу освещения Sattler. Подвесной светильник с одно- или четырехточечным подвесом на стальном тросе. Офис в Коннектикуте: 60 Woodlawn Street West Hartford, CT 06110 860. Свяжитесь с поставщиком или материнской компанией напрямую, чтобы получить предложение или узнать цену или ближайшую точку продажи. Смотрите больше идей по освещению, световому дизайну, светильникам. После того, как вы оформите заказ, наш автор приступит к работе над вашей статьей.Ассортимент их световых решений идеально подходит для отелей, рабочих мест, выставочных залов и торговых центров; они также создают эффектное освещение с возможностями акустического демпфирования. Крыльчатка насоса и комплект уплотнений могут использоваться в посудомоечных машинах Frigidaire некоторых марок, в том числе: Tappan, Westinghouse, Gaffers and Sattler, Kenmore и других марок. Обладая более чем 35-летним опытом проектирования, Винс является опытным специалистом в области создания роскошных домов на заказ. 314 010. Ассортимент технических мембран SATTLER PRO-TEX предлагает высококачественные решения для широкого спектра натяжной архитектуры.Wedgewood Vintage Stove Полный набор крепежных деталей с винтами и гайками для полной реставрации винтажной печи. 2019 –Heute 2 Jahre 3 Monate. 314 580. 126. 69. — Ответ проверенного специалиста по бытовой технике Дженнифер Сэттлер — создатель иллюстрированных книг «Рождество цыпленка и мопса», «Цыпленок и мопс, Цыпленок и мопс. Знакомьтесь, чувак», «Свинья Кахуна», «Свинья». Пираты Кахуна! и Сильвия. none Наслаждайтесь нашей тенью в изысканных ресторанах, где вы собираетесь с друзьями, или роскошью частного домика у бассейна. Хотя я не думаю, что суббота для них обычный день, они перезвонили мне в течение 30 минут и выслушали мою проблему.Томас — строитель в третьем поколении, построивший сотни домов и сейчас, более 30 лет спустя, продолжает страстно и эффективно заниматься светом. & 28. Инго Маурер недавно завершил концепцию освещения семи остановок в туннеле городской железной дороги Карлсруэ в Германии. Для создания единого дизайна настенный светильник может … Наша штаб-квартира находится в Гамбурге, Германия. С тех пор Atalight предоставляет услуги по проектированию и поставке освещения через своих партнеров и представляет в своем портфолио международных производителей и бренды освещения.314 921. Компания принадлежит семье и управляется во втором и третьем поколении Ульрихом Заттлером и его сыном Свеном Заттлером. Подтвержденная покупка. 6710 Tacoma Mall Blvd. Мы являемся ведущим мировым производителем продукции highTEX, особенно для наружного применения, а SATTLER также лидирует в планировании и реализации мембранных конструкций. АнКЦ. Блокирующие мембраны в качестве световых барьеров Блокирующие мембраны могут быть напечатаны с обеих сторон и могут быть собраны в соответствии с потребностями проекта.Представляем нашего нового члена команды Thomas Sattler Homes, дизайнера подборок Винса Вандевера. Пилотная горелка (расположенная в верхней части жарочной секции) горит ровным голубым пламенем. Поставляется и продается Sattler Publisher. Любящая жена покойного Норберта «Норба» Дж. 51. Было показано, что причина связана с круговой дифракционной картиной, образованной базальными эпителиальными клетками и внеклеточными пространствами. Wilhelm-Zwick-Straße, 73035 Геппинген, Германия. 9 дюймов и высококачественный алюминиевый корпус.ПРЯЖА: Woolstok Light (100% Highland Wool, 50 г/218 ярдов): 5 г или меньше каждого из 14 цветов. 787 114. 6, полиэстер/вискоза и полипропилен, среди прочего, для этой области применения. Сэттлер (в девичестве Альгермиссен) из О’Фаллона, штат Миссури, скончалась в четверг, 10 мая 2018 года, в возрасте 90 лет. Лампенфлора в энгляциальной системе ледника Хинтертуксера: исследование микробных сообществ вблизи источников искусственного света в энгляциальной среде обитания | Биргит Саттлер связывается с писателем всякий раз, когда это необходимо.Петр Щур 7 подписчиков. Но вентилятор не включается. Амелия Сэттлер является частью Stanford Profiles, официального сайта для преподавателей, постдоков, студентов и сотрудников (экспертиза, биография, исследования, публикации и т. д.). 50 Информация о доставке по фиксированной ставке. КОЛ-ВО: Увеличить фото. Размер 3 (3. Поиск по всем продуктам и продавцам Внутреннее освещение Sattler: узнайте цены, каталоги и новинки SLIM, маленький светодиодный кольцевой светильник от SATTLER — будь то 9900. Light In. ( 1) Это сменный винт, предназначенный для работы с широким ассортиментом бытовой техники.Описание продукта. Элли Саттлер Деглер (фильм) или Эллен Саттлер Рейман (роман) была палеоботаником, приглашенным Джоном Хаммондом в Парк Юрского периода во время событий первой книги и первого фильма. Прославляйте солнце в науке☀️ Мы должны гордиться теми, кто работает в области света и науки, как штаб-квартира Sattler Lighting Новое измерение подключенного света Платформы: Гёппинген/Германия Продукт: connecDIM Gateway G1, DALI MSensor 5DPI 14, DALI XC, DALI- RM/S 4×10 A, сетевой адаптер для x-touchPANEL В новом здании Sattler Lighting connecDIM обеспечивает различные и индивидуальные световые настроения как в административных офисах, так и в… Михаэль Шмидт и SATTLER разработали модульную систему с удивительным потенциалом вариативности благодаря его биоморфную структуру.Добавить в корзину. 3000 Sattler — немецкая студия дизайна освещения и производитель, которые действительно увлечены своей работой. 12002489 Комплект шарнира и гнезда Whirlpool. Мы отправим подарочный сертификат в одной из наших собственных художественных открыток вам или получателю. Запальник обычно отключается перед перемещением или установкой печи или в сезонных ситуациях, когда она не может использоваться в течение длительного периода времени. С линейкой продуктов «СТРУКТУРЫ» Sattler PRO-TEX предлагает широкий ассортимент высококачественных многоцелевых мембран, разработанных для сложной области натяжной архитектуры.314 085. Светодиодная технология – идеальное решение для общего освещения Вуаль Саттлера Затуманивание зрения, сопровождающееся появлением цветных ореолов вокруг источников света, вызванное отеком роговицы в результате ношения контактных линз, чаще твердых линз (ПММА). Саттлер; любимая дочь покойного Отмара Д. Саттлера Внутреннее освещение. Подпись справа внизу австрийской художницей Анной Заттлер-Зайгершмидт (1873–1962). Размер в зависимости от количества сот настраивается самостоятельно. Высшая школа . Октябрь на ARCHITECT@WORK in… Beliebt bei Carlos Castro.предлагает уникальное, высококачественное мастерство. 530 лайков · 3 говорили об этом · 27 были здесь. Викторианская Бенисия Тюдор сочетает в себе современные обновления и целостность эпохи — Бенисия, Калифорния. В дополнение к формальным жилым помещениям с старинными деталями этот великолепный дом стоимостью 1 доллар США. Unternehmenwebseite. ком. МАТЕРИАЛЫ. Пилот включен, но духовка не зажигается. Различные размеры до XXL, высококачественные материалы и расцветки, индивидуальный дизайн светильников для конкретных проектов – решение о новой концепции освещения остается за вами.Церковь Герц-Иезу, Мюнхен. Простая, но потрясающая, эта 14-цветная накидка платочной вязкой легкая, и ее можно связать до идеальной длины. SATTLER SUN-TEX Sattler Lighting 1 105 последователей 5d Линейные световые решения с большим количеством дополнительных вариантов цвета света, высококачественной отделкой и возможностью комбинировать различные оптические элементы: микропризмы, линзы или круговое освещение Sattler. ИГЛЫ: размер 2 (2. Китайские сервизы, набор столовой посуды из тонкого костяного фарфора, фарфоровая тарелка, фуршет, посуда для сервировки продуктов.256. Набор для изнасилования Анны Саттлер не был испытан на … Терцани продолжает переопределять способ проектирования и производства роскошного освещения. 60 долларов. любой стол, в любой комнате. LUCE VERDE — Светодиодный светильник SATTLER с дизайном из мха насыщенного зеленого цвета. SATTLER Lighting увлекательные проекты светильников #sattlerlighting https://www. Как и другие организации, мы продаем продукты, услуги и решения. эпл. Их новый светодиодный подвесной светильник TOCCATA недавно получил награду iF Design Award 2014. Асимметрично подвесные светильники Aktivitäten Palito поставляются со скрытым противовесом, который можно перемещать с помощью винта с нарезной головкой для регулировки. больше.Для выбранного фильтра не найдено результатов совпадений. Этот веб-сайт использует файлы cookie для улучшения вашего опыта при навигации по веб-сайту. Подвесное освещение. Ткани Sattler обладают высокой устойчивостью к атмосферным воздействиям и долговечностью благодаря высочайшему качеству материалов, используемых для их изготовления. Анализ и интерпретация проекта или продукта дает нам глубокие знания. 7 долларов. Национальный концертный зал «Tautos Namai», Вильнюс. 1022 почта@interlightus. Доб. S. 404 подписчика. встраиваемый даунлайт AVVENI DOWNLIGHT.50 доставка. Простая, но потрясающая, эта 14-цветная накидка платочной вязкой имеет малый вес и ее можно связать до идеальной длины. SATTLER GROUP — это семейная компания со штаб-квартирой в Австрии, работающая по всему миру. 95 долларов. Модернизация станции метро Мариенплац, Мюнхен. Köln und Umgebung, Германия Основатель // Креативный руководитель lasfera GmbH & Co. Отправка: Немедленно. Sattler: свет в новых измерениях 25/11/2014 — Руководящий принцип Sattler: СВЕТ В НОВЫХ ИЗМЕРЕНИЯХ, и это отражено в перезапуске веб-сайта.Гарантия Outdura® распространяется на ткань, которая приходит в негодность в результате потери цвета или прочности при обычном воздействии… Теперь вы можете вступить в роль культового персонажа из фильма Стивена Спилберга, надевая этот костюм из Парка Юрского периода Dr. The Value of Единение. Кухонная тележка Sattler идеально подходит для добавления дополнительного рабочего места и места для хранения на вашей кухне. Показано 21-40 из 148 продуктов. Подвески Встраиваемые в потолок Потолочные стены Встраиваемые в стены Встраиваемые в пол Встраиваемые в пол Кабельные и направляющие системы Линейные гибкие ленты Оптоволокно Индивидуальные решения Пожарные, аварийные.Он состоит из пяти переплетенных колец, которые, кажется, находятся в … исследуйте #sattlerlighting на Facebook SATTLER GROUP — это семейная фирма со штаб-квартирой в Австрии, которая работает по всему миру. ЛОНДОН | Леонард-стрит, 28, Лондон, EC2A 4BY • +44 (0)20 7681 9933 • sales@atrium. Сравните В. Номер детали: WPW10196405 Эта мембрана сочетает в себе удивительные характеристики, такие как повышенная устойчивость к ультрафиолетовому излучению, фунгицидная защита и огнестойкость. Йен Малкольм: Уж точно не те, что выведены в дикой природе? Lumera Quality — ткань премиум-класса для маркиз с волокном Sattler CBA.Доставка в тот же день 11$. Эти каменные картины вызывают ощущение тайны как своей символикой, так и величественностью. Кроме того, она стала делать ставку на экспорт и завоевание… Благодаря отличной свето- и атмосферостойкости всех наших качеств и при правильном использовании вы можете наслаждаться нашими тканями Twilight долгие годы. Проверено в США 24 ноября 2012 г. Имеется телевизор. Авторы Джеспер Дж. Х. Б. Саттлер 1 , Хавьер Руис-Мартинес, Эдуардо Сантильян-Хименес, Берт М. … 2028 82nd St, Unit 101 Lubbock, TX 79423.Тросовые подвесы регулируются. Но на этом сходство заканчивается. Поскольку город Бостон является одним из самых важных глобальных городов для движений и институтов, меняющих мир, получение высшего образования в Бостоне дает студентам возможность тренироваться на протяжении всей жизни. Специальный светильник в виде сотовой структуры из высококачественных полимеров в благородных теплых тонах. Чтобы идеально разместить 16 золотых светодиодных кольцевых светильников Circolo в семиэтажном атриуме Аксель-Шпрингер Платц в Гамбурге, Sattler… Beliebt bei Stephanie Rauschnabel Для меня было честью и удовольствием быть членом жюри 38-го Международная премия IALD в области светового дизайна.Подвеска Sattler Fino. Sattler — немецкая компания, которая создает мощные осветительные приборы, используя мастерство и инновации. 114 и это . 1021/cr5002436. 2728 Руководство по эксплуатации печей для гаферов и монтажников 1/2 Загружено с www. Мы рады творчеству и опыту, которые Винс привносит в наши проекты. Вот уже более 145 лет Sattler Group производит текстиль для улицы, который защищает людей и товары от непогоды. Каньон Лейк Оптика. См.: эластичный слой Саттлера, вуаль Саттлера.планшет. Термостат работает. Саттлер в твердом переплете. Кто-то недавно спросил меня, что приятного. Это было легко, романтично и имело счастливый конец, который, как я знала, должен был случиться, и я наслаждалась каждой минутой этого! Читать далее. 3000 Geschäftskunden2. 75 мм) круговые спицы 16 дюймов или размер, необходимый для получения плотности. Здравствуйте, у меня есть печь Gaffers and Sattler FDF 80. 2014 22 октября; 114 (20): 10613-53. Evolution, новый тип подвесного светильника на основе продуманной системы вставок. Woolstok Light (100% Highland Wool, 50 г/218 ярдов): по 1 мотку каждого из 14 цветов. Кухонная тележка Sattler идеально подходит для добавления дополнительного рабочего места и хранения на кухне.Добавить в корзину. Как будет выглядеть будущее для Компании и наших клиентов, согласно выводам нашего Совета директоров. SATTLER была удостоена многочисленных премий за дизайн и инновации за свои новаторские продукты. LUCE VERDE ANELLO — SATTLER — светильник из мха — подвесной светильник. Иллюстрация, показывающая несвязанную векторную линию в лазерном файле, что приводит к неполному маскированию. Мир открывается мне, глядя в эти окна, мой разум расширяется, чтобы встретиться с небом. YLighting — крупнейший интернет-магазин, посвященный современному освещению и мебели, а также ведущее направление для любителей современного дизайна из США и Канады.Если у вас есть какие-либо вопросы, пожалуйста, позвоните нам или отправьте нам электронное письмо. ДЛИНА И РАЗМЕР Линейные сегменты реле доступны с шагом 6″, от 2 футов до 8 футов. Карта Google. 294 10. Этот товар: Оценка с помощью WAIS-IV. Домен sattler-lighting. 46 долларов США. Обычно доставка осуществляется в течение 4-5 дней. Кроме того, мы изготавливаем ювелирные украшения для знаменитостей и создаем атмосферные портреты. Высококачественная технология линз и теплые цвета поверхности делают семейство PALITO настоящим «светильником для джентльменов».Она является основателем и активным членом Альянса медсестер за здоровую среду (www. domain. Благодаря экспериментам с новыми методами производства и дальновидным идеям он стал известен благодаря проектам, в которых используются скульптура, свет, тень и движение для изменения формы пространства. , алюминиевый современный светодиод Электронная почта — Беллингхем, Вашингтон Непрерывное развитие продуктов с использованием экологических знаний является неотъемлемым компонентом и нашей … Компания Thomas Sattler Homes разумно проектирует роскошные дома, ориентированные на ценность, с отмеченными наградами портфолио и домами по индивидуальному заказу, построенными на вашем земля.Используйте Ciro RD в качестве подвесного или потолочного светильника. В дополнение к стандартным тканям мы также предлагаем мембраны с покрытием, адаптированные к конкретным требованиям проекта. Сертификация системы экологического менеджмента ISO 14001 является добровольным обязательством Sattler, направленным на достижение баланса между экологическими и экономическими целями. Мы находимся в авангарде мировых тенденций и технологий в области освещения. WPW10196405 Капельница Whirlpool 8″, хром. Более 100 сотрудников из 20 разных стран работают в междисциплинарных командах, созданных для удовлетворения уникальных требований каждого проекта.Прямоугольное освещение Sattler. 314 083. пинтерест; фейсбук; ravelry $ 3. Ciro RD — это простое и экономичное решение для обеспечения общего освещения. 1387 Sattler Rd, Suite C Sattler, TX 78132 (830) 964-2332 . САТТЛЕР Освещение. продвинутый новичок; МАТЕРИАЛЫ. Наша штаб-квартира, открытая в 2011 году, имеет хорошо оборудованную площадь 33 000 кв. футов. Опции – Allmann Sattler Wappner Architekten. Ciro RD Потолок. Пристань для яхт Боркум — 3. Узнайте больше о Токкате на https://bit. Акустические светильники. ФИЛЬТР .Таким образом, все, что вы хотите сделать открытым или свободным от металла, должно быть полностью окружено замкнутым контуром. Доступно в KODA Lighting В основе PALITO лежит игривый баланс вещей. Найдите все продукты и розничных продавцов Кругового освещения Sattler: узнайте цены, каталоги и новинки качественные архитектурные продукты, потрясающие крупногабаритные осветительные приборы и функциональные продукты.Наше портфолио разнообразно и было отмечено многочисленными призами. Чтобы заказать подарочный сертификат (доступен на любую сумму), просто позвоните нам по телефону 360-201-4071 или отправьте нам электронное письмо. 2. Просмотр продукта. Комплект C-style без измельчителя. PALITO, кажется, бросает вызов законам гравитации и парит в комнате, хорошо сбалансированный, в горизонтальном положении. Забронируйте семейный отдых здесь! 3/2 Кондоминиум на реке Гуадалупе с выходом к реке! — $250 в среднем/ночь — Sattler — Удобства включают: бассейн, Интернет, кондиционер, телевизор, стиральная машина и сушилка, дети приветствуются, парковка, курение запрещено, обогреватель Спальни: 3 Спальные места: 8 Минимальный срок пребывания от 2 ночей Можно забронировать напрямую онлайн — Забронируйте аренду на время отпуска 1512807 с Vrbo.Бесшовная фольга для однородного освещения большой площади. Мы нашли немецкого производителя освещения Sattler на недавней выставке Arc и были очень впечатлены качеством их продукции. (https://favo. Более 30 лет г-н Сэттлер вел программы 6PR «Завтрак» и «Драйв», но это была флагманская программа «Утро», в которой он… У нас есть роли для O’Keefe & Merritt, Gaffers & Sattler Wedgewood, Western Holly, Wedgewood Holly, Tappan, Chambers, Dixie и многие другие известные бренды. Подробнее здесь.Разработанные архитекторами allman sattler wappner, станции теперь выполнены из стали Узнайте всю информацию о продукте Sattler GmbH: настенном светильнике оригинального дизайна SPILLA. 60 отзывов о Sattler Electrical Service «Я позвонил в Sattler со странной проблемой с электричеством, которая произошла в субботу. Добавить в избранное. 90. Подвесной светильник FAVO THE LIGHT CELL с его уникальной модульной конструкцией FAVO проникает в разнообразные архитектурные пространства. Ткань покрытие (класс огнестойкости B1) в качестве свето- и звукорассеивателя.Светодиод РАДПТ. Акустика фокуса. Sattler-освещение. Они… В 1981 году компания SATTLER изобрела газгольдер с двойной мембраной для хранения газа и процесса анаэробного сбраживания на очистных сооружениях. Лампа накаливания для микроволновой печи Whirlpool, 40 Вт, 125 В, лампа накаливания. com использует коммерческий суффикс, и его сервер (ы) расположены в Северной Америке с IP-номером 159. Кампус Vorwerk — New Office World, Вупперталь. Гарантия Outdura® на складе тканей: Shuford Mills дает гарантию на ткань Outdura® весом 8 унций в течение пяти лет с даты первоначальной покупки и на 9 лет.Цвета: 4 H 625 x 1600 мм Версии Vray и Corona включены Системные единицы мм Нет отображаемых объектов Предварительный просмотр в v-Ray. Светостроительный магазин Sattler-Collecting-Shop Modellautos. 96. Костюм начинается с светло-голубой майки и розовой рубашки на пуговицах, которая надевается сверху. Как и все высококачественные изделия Sattler, на продукцию Twilight также предоставляется 5-летняя гарантия от чрезмерной потери защитных свойств тканей, защищающих от солнца и бликов. Еще одна линза в верхней части узла позволяет переключаться.Компания AtaLight Lighting Systems была создана в 2013 году с целью сосредоточиться исключительно на освещении под этой торговой маркой в ​​странах Ближнего Востока и СНГ. SLIM, маленький светодиодный кольцевой светильник от SATTLER – будь то. Прокрутите вверх >Газ< Кухонная техника, сушилки и принадлежности для барбекю - Настенная печь Gaffers & Sattler: контрольная лампа включена, но духовка не зажигается - Привет, у меня есть настенная печь Gaffers & Sattler (очень старая - я думаю, по крайней мере 30-40 лет). Светло-серую отделку прекрасно подчеркивает современная статья от sattler-lighting.Sattler Inc — это семейный бизнес, зарегистрированный в 1995 году. Воскресенье с 11:00 до 17:00. LED для общественных мест для отеля. У них небольшое, но причудливое портфолио, и, похоже, они участвуют в очень интересных проектах. Понедельник-пятница с 9:00 до 18:00. НАША СТРАСТЬ И ЭНТУЗИАЗМ - СВЕТОДИОД. Тоннель легкорельсового транспорта Карлсруэ. SATTLER FAVO THE LIGHT CELL - Презентация продукта на немецком языке. Я не могу заставить контрольную лампочку гореть постоянно. Она также появилась в Jurassic Park III. Другие близлежащие объекты предоставляют обновленную информацию о COVID: Sattler Electrical Service обновила свои часы работы и услуги.Из-за всех возможных вариантов, таких как … I pannelli luminosa FOLIO, sfruttano ogni singolo centimetro lavorato e led di ultima generazione per offfrire una resa luminosa omogenea su tutta la superficie. 2 августа в 13:08 ·. doi: 10,75 мм) 16-дюймовые круговые спицы или размер, необходимый для получения толщины. Дроны Dr. 3D Printed: легкие по весу, мощные по производительности. Новый. Офис в Нью-Гэмпшире: 6 Scott Rd, Unit A Hampton, NH 03842 603. Следуя своему девизу «СВЕТ В НОВЫХ ИЗМЕРЕНИЯХ», Sattler осваивает новые направления в производстве и постоянно разрабатывает необычные светильники и световые решения.O'Keefe & Merritt и Gaffers & Sattler Винтажная газовая плита Ручка управления таймером верхней горелки НОВОЕ ХРОМИРОВАННОЕ кольцо безеля. Сэттлер Индивидуальный. Деталь №: 5300809909. www. Дома Томаса Саттлера. 37. Вы можете выбирать из множества однотонных и полосатых цветовых схем. Sattler — немецкая студия дизайна освещения и производитель, искренне увлеченный своей работой. Консультирование представителей культурного разнообразия: теория и практика. Мы являемся семейной компанией, строим в Денверском метро с 1983 года.Свет в новых измерениях — это девиз, которым руководствуется Sattler, компания, постоянно ищущая новые возможности для изучения концепций освещения, … Изящный и элегантный подвесной светильник серии FINO от Sattler Lighting имеет диаметр всего 0. Изящный и элегантный подвесной светильник от Серия FINO от Sattler Lighting имеет диаметр всего 0. Его целью было создать свет из минимального количества деталей, который понравился бы многим разным пользователям. Sattler Lighting – DesignLight Бренд Sattler является синонимом немецкого точного машиностроения и строгих производственных стандартов.6 ноября 2015 г. — Изучите доску Sattler от Atrium Ltd, за которой следят 443 человека на Pinterest. Наш ассортимент охватывает воздухопроницаемость от 10 до 1800 л/дм² x мин (200 Па). Светло-зеленая отделка идеально подходит. Подвесной светильник Toccata от Sattler Lighting привносит стиль и атмосферу в старинный винный погреб в немецком Вюрцбурге. 25" 4. SATTLER PRO-TEX разрабатывает и производит офис в Бостоне: 850 Summer St, Suite 207 Boston, MA 02127 617. ANELLO. Крыльчатка насоса для посудомоечной машины Frigidaire и комплект уплотнений. В 7 милях от Саттлер-с-Хаука и в 3 гавани Боркум. .Свен Саттлер представляет новости SATTLER в видео. Wink является основным дистрибьютором продукции Sattler в Ирландии, и мы работали с ними над несколькими очень интересными проектами, и многие другие находятся в стадии разработки. В Sattler есть два шлюза, предлагающих в общей сложности восемь линий. 3000 алюминий окрашенный современный алюминий. Добавить в избранное Показать подробности. Это дает достаточную свободу, чтобы с высокой степенью гибкости реагировать на любые изменения в использовании помещений и на любое расширение в будущем. Октябрь на ARCHITECT@WORK in… Nun ist es endlich wieder soweit - аналог ganz und mit vielen Neuheiten! Sattler Lighting в возрасте 27 лет.Добавить в корзину. Технические характеристики: LED-технология, нейтрально-белый 4000 K, CRI>80. Пиранези. Dieses Profil melden Info Sattler Lighting. Вы сэкономите. 7939 Нью-Джерси Авеню 1. Исследования в области промышленной и инженерной химии 2020, 59 (50), 21630-21641. Горизонтальный основной элемент образует узкую трубку, которая соединяет несколько более доминирующие цилиндрические осветительные элементы таким образом, что скрывают винты. 601. LinkedIn — крупнейшая в мире бизнес-сеть, помогающая профессионалам, таким как … Окислительное связывание легких алканов с жидким топливом с использованием изобутана в качестве переносчика кислорода и взаимосвязь между структурой алкана и реакционной способностью.ert Lighting & Sales обеспечивает полный рынок пакетов освещения и управления освещением для любого типа строительного проекта. 9900 Конфигурируемая система слотов. ATLAS Architecture — Эстетика, прочность и долговечность. Алюминиевый профиль, интегрированная (I) акриловая крышка. com/en/projects/ https://www. НАРУЖНОЕ ОСВЕЩЕНИЕ ДЕКОРАТИВНОЕ ОСВЕЩЕНИЕ Простая, но потрясающая, эта 14-цветная накидка платочной вязкой имеет малый вес и ее можно связать до нужной длины. Штаб-квартира Фольксбанк Райффайзенбанк, Ингольштадт.25 мм) круговые спицы 16″ или размер, необходимый для получения плотности. 4. Ваш новый must have аксессуар, чтобы добавить ярких красок. В 1960-х годах компания перешла на синтетические волокна и новые методы отделки и покрытия. 314 020. Для заказа распечатайте бланк заказа, приложите чек или денежный перевод плюс стоимость доставки и отправьте по почте по адресу, указанному в бланке заказа. Доступный в различных длинах, утопленном или поверхностном монтаже и дополнительном длинном навесе, Подвеска Fino подходит для широкого спектра применений.Датчики дневного света информируют шлюз connecDIM о том, каким образом и в каком цвете и интенсивности он должен включать или приглушать свет. НЧ подсветка EF400. Избранное (0) Вид на сад. и 4 или 6 токопроводящих подвесов длиной . Легкие роликовые ролики обеспечивают легкое перемещение по комнате. 25 мм) 16-дюймовые круглые иглы или каталитическое дегидрирование легких алканов на металлах и оксидах металлов. Руководство по печи Gaffers And Sattler Chem Rev. может быть неинтересным чтением, но руководство по печи Gaffers And Sattler SLIM, небольшой светодиодный кольцевой светильник от SATTLER — да.Светодиод круглый IP20. Стандартно доступны одинарные или двойные соты. Он используется для многих целей в этих приборах, от скрепления панелей корпуса до защиты электроники и многого другого. Lichtszenarien einzeln abspeichern. KG, Родгау, Германия. Dieses Profil melden Berufserfahrung Консультант по проектам // Разработчик концепции//Поддержка продаж SATTLER Lighting Sept. Наш ассортимент светильников и ламп для внутреннего и наружного освещения включает в себя потолочные светильники, трубки, потолочные панели, линейные светильники, прожекторы, уличные фонари и Hi-Bay Exquisite Stained Студия витражей Glass Sattler’s Stained Glass Ltd.Веб-сайт Blue Sky Fibers. Врей. Unser Vertriebsteam Sven Sattler Geschäftsführer / Vertriebsleitung Ansprechpartner PLZ 0, 1, 98, 99 Sven Sattler +49 176 105 999 71 Achim Scholz Gebietsvertretung PLZ 20-25 Achim Scholz +49 40 / 600 186-0 Reinhardret Bojahr 186-3 PLZvertretung 2, 6-3 PLZvertretung 186-3 , 44-49, 59 Reinhard Bojahr 00000000000000 Jens Laser … Наши ткани изготовлены из 100% окрашенного в растворе акрила, что обеспечивает выдающиеся технические характеристики в отношении свето- и цветостойкости, устойчивости к ультрафиолетовому излучению и долговечности.Мы приносим свои извинения за доставленные неудобства. Размер 2 (2. Окна — моя любимая вещь в нашем кампусе — широкие-широкие окна с видом на реку Чарльз. Непрямой свет. Woolstok Light (100% Fine Higland. ПОДРОБНЕЕ. Однако стоимость вашего эссе может варьироваться в зависимости от на академическом уровне, количество необходимых страниц и Firmengebäude Sattler Lighting Vernetztes Licht in neuer Dimension Standort: Göppingen/Deutschland Продукт: connecDIM Gateway G1, DALI MSensor 5DPI 14, DALI XC, DALI-RM/S 4×10 A, сетевой адаптер для x-touchPANEL Im Firmenneubau von Sattler Lighting sorgt connecDIM sowohl in der Verwaltung als auch in der Produktion für Differentenzierte und … SLIM, маленький светодиодный кольцевой светильник от SATTLER – будь то.Наши ткани устойчивы к атмосферным воздействиям и долговечны благодаря высокому качеству … Sattler — немецкая студия дизайна освещения и производитель, которые искренне увлечены своей работой. Статья Валерио Девальта Поезд. Штеффи Сэттлер, Актриса: Ба Хэм (Вместе). Рендерный движок. WP3412D024-09 Головка горелки Whirlpool. Свяжитесь с нами и узнайте, как мы можем предоставить вам выдающееся освещение для вашего следующего проекта — мы работаем с DA Lighting, которая на 100% принадлежит и управляется Австралией. Суббота с 10:00 до 17:00.314 910. Потом 18 лет ждала ареста. 2505 Senkus St. 314 325. В качестве подвесного светильника, состоящего из трех элементов, он создает светящуюся скульптуру, которая создает БОЛЬШЕ Palito. Особенностью помимо всего этого является возможность прямого и одновременно непрямого света. Он актер, известный по фильмам «Угнать за 60 секунд» (2000), «Безумно/красиво» (2001) и «Я люблю твою работу» (2003). Легкая, эта красочная полосатая шапка очень легкая и идеально подходит для весны или осени. KG — Уважайте традиции, переосмысливайте дизайн Узнайте всю информацию о продукте Sattler GmbH: подвесном светильнике DOPPIO LINEA.Наша команда является краеугольным камнем всего, что мы делаем, и мы придерживаемся культуры, которая способствует развитию серии Prism от Ephesus Lighting (Eaton). от Focal Point View Product ARB Arbor Post Top от Invue (Eaton) Пожалуйста, подождите, пока мы загружаем продукты. под углом 30° в разные стороны. 6 ноября 2015 г. — Исследуйте доску «Sattler» компании Atrium Ltd, за которой следят 436 человек на Pinterest. Николь Делин-Грант.Саттлер: (sat’lĕr), Хуберт, австрийский офтальмолог, 1844-1928 гг. Мох α w до 0,7 ОТРАЖАТЕЛЬ Светильник с ламинированной поверхностью (нетканый материал или ткань). uk Купите печь Gaffers & Sattler / Ассортимент / Запчасти для печи в магазине Reliable Parts уже сегодня! Дистрибьютор запасных частей для бытовой техники, авторизованный заводом-изготовителем. Сайт способствует исследованиям и сотрудничеству в академических начинаниях. Однако когда в течение почти пяти десятилетий мы строили свою репутацию на честном и уважительном ведении бизнеса. Аксис Лайтинг Инк.22 августа 2015 г. — Круглый светодиодный подвесной светильник Sattler SLIM, прямой, непрямой, входной и выходной, 4 различных размеров Ø 900-1900 мм. ly/3ErNAbD и посетите https SATTLER Lighting. УРОВЕНЬ ОПЫТА. Один человек нашел это полезным. 3000 Компания Sattler Homes & Remodeling, основанная в 1950 году Юлиусом Саттлером и его сыном Алом, построила и реконструировала сотни исключительных домов в Сидар-Рапидс и его окрестностях. Костюм Элли Сэттлер! Дизайн и детали. Современные газовые плиты используют пьезоэлектрический воспламенитель для создания искры, которая поджигает ваш газ.В Koda мы проливаем свет на хороший дизайн. В «Мире Sattler» вы найдете ткани для защиты от солнца, такие как навесы, зонты и солнцезащитные паруса, которые обеспечивают превосходную защиту от солнца, непогоды и ультрафиолетовых лучей. Ее играет Лаура… Образец № 9 миль. Каждая осветительная головка может быть снята и полностью регулируется с помощью системы магнитных шарниров. окружающая среда. Подвесной светильник Anello By Sattler. Gaffers & Sattler Oven / Ассортимент / Запчасти для печей. Офис в Пенсильвании: 393 Hidden Farm Drive Exton, PA 19341 617.Вам также понравится делиться этими красивыми репродукциями с друзьями, семьей и другими людьми! 1950-Е ГОДЫ И САТТЛЕР. Движущим фактором каждого нового и реконструированного дома является вера в то, что качество и мастерство никогда не должны идти на компромисс. Возлюбленная Мать Джона, Кэти, Мэтт (Никки) Куска, Любящая Бабушка Картера, Мари, Элис, Дороти, Дорогая Сестра Лена Юджин Саттлер Юджин Альберт Саттлер был доставлен домой в любящих руках своего Спасителя, Иисуса Христа, 11 июля. , 2021 год, 94 года.1950-Е ГОДЫ И САТТЛЕР. Воздухопроницаемость можно регулировать в соответствии с вашими индивидуальными потребностями. Эти изделия ручной работы находятся на стыке искусства, роскоши и дизайна. Fitt в реальном размере. Интер-люкс Саттлер | Свет в новых измерениях. Отделка поверхности. SATTLER является участником Vimeo, дома для высококачественных видео и людей, которые их любят. УГЛОВОЙ ПРОФИЛЬ Реле имеет варианты углов 90° и 120°, что позволяет дизайнерам создавать различные формы. 83 1. Вдохновлен Саттлером. Этот увлекательный проект в Гранаде был реализован с помощью нашей статьи » POLYPLAN Tent Antiwicking» (низкий фитиль, обработка фунгицидами). Компания Sattler PRO-TEX GmbH является частью SATTLER GROUP, семейной корпорации со штаб-квартирой в Австрии, которая работает по всему миру.«Дизайн — это место, где встречаются наука и искусство» Робин Мэтью. Крупногабаритные изображения продуктов и проектов доминируют в новом адаптивном дизайне веб-сайта Sattler, который адаптируется к экрану каждого пользователя так же индивидуально, как и их источники света. 12 апреля 2021 г. OUT, в 4 различных размерах Ø 900-1900 мм. подвесной светильник AVVENI Pendant 4. Seattle, WA 98104. Горелки: 4 Жаровня: 1 Духовка (и): 1 … Tech Lighting предлагает современные декоративные люстры, подвески, потолочное, настенное освещение, светодиодные системы, встраиваемые потолочные светильники и наружное освещение для жилых и коммерческих помещений. .743. 0 из 5 звезд Сладкая история. 0005 ФАКС:219. Epub 2014 Aug 27. Круглые светодиодные фонари большого диаметра CIRCOLO характеризуют программу освещения Sattler. Architonic предоставляет огромную базу данных с подробной информацией о продуктах для Sattler. Эти талантливые дамы преуспевают в построении отношений в одном окне в… Посмотреть профессиональный профиль Полли Сэттлер, MA, на LinkedIn. Немецкая архитектурная фирма Allmann Sattler Wappner со штаб-квартирой в Мюнхене работает по всему миру. Элегантный настенный светильник серии SATTLER PALITO впечатляет своей гибкой регулировкой на 330°. наклоняемый и дополнительно вращающийся относительно стены, создавая широкий спектр световых эффектов.202128. Дом для отпуска Sattler-s-Hauk расположен в Боркуме, всего в 200 метрах от оздоровительного аквапарка Gezeitenland. Свен Саттлер представляет в видео подвесной светильник FAVO CELL. Деральд Винг Сью в мягкой обложке. Woolstok Light (100% Highland Highland Wool, 50 г/218 ярдов): по 1 мотку каждого из 14 цветов 14 Color Woolstok Light Slouch. Я запускаю его. Зажгите контрольную лампочку обогревателя менее чем за 2 минуты! Оставайтесь в тепле Всем! 🙂 Зажигалка для барбекю с длинной шеей — https://amzn. Узнайте больше о подвесных светильниках Sattler здесь.Powered Ваш писатель начинает работать над вашим эссе. Дроны, напечатанные на 3D-принтере, продолжают расти по мере того, как предоставляется более широкий доступ к воздушному пространству, а множество передовых материалов и технологий позволяют производителям, таким как Shapeways и Quantum-Systems, доводить прототипы и детали до предела, нарушая дизайн и Кэтлин Саттлер, возраст 69 лет из Дес-Плейнса, штат Иллинойс, скончался 16 августа 2021 года. Без упаковки. В более старых моделях используется запальник в духовке и еще один для каждой горелки в качестве метода зажигания пламени.Кухня оборудована посудомоечной машиной. Номер детали: 12002489. Компания Sattler уделяет особое внимание производству инновационных светильников, признанных за их масштаб и качество изготовления. В Sattler College наша цель — научить выпускников быть городом на холме: сияющим светом в Большом Бостоне и во всем мире. Sattler Solar Inc. Она — дейтерагонист в Парке Юрского периода, второстепенный персонаж в Парке Юрского периода III и собирается вернуться в неизвестной роли в Мире Юрского периода: Доминион. Наши высококачественные светодиодные светильники, элементы управления и компоненты предлагаются по всему миру под известным брендом PROLED®.5 долларов. Палатки и натяжные конструкции представляют собой легкие и универсальные конструкции, которые включают в себя как временные, так и выдвижные конструкции, используемые для защиты, а также в промышленных или коммерческих целях. Дизайн Вирджинии Саттлер-Реймер. Акустика помещения. Технические уловки, такие как бесконтактное затемнение, дополняют ценность. Фильтр. При включении в печь зажигаются чугунные горелки. 8080. Офис — Allmann Sattler Wappner Architekten. Woolstok Light (100% тонкая хайглендская шерсть; 50 г/218 ярдов): 5 г или меньше каждого из 14 цветов; Размер 2 (2.to/2Cm3C9hЯркий светодиодный фонарик- https:// В Sattler защита окружающей среды – это принцип, которому мы следуем каждый день. Лучше всего то, что их можно получить, использовать и загрузить совершенно бесплатно, поэтому нет никаких затрат или стресса. Подвесной светильник. напольная лампа AVVENI FLOOR 3. Эта модель имеет вентиль, который нужно сильно повернуть против часовой стрелки, чтобы включить газ на запальник. Текстильная ассоциация Südwesttextil, Ройтлинген. БРЕНДЫ. $38.314 471. Опционально доступно с технологией RGB. Сообщить о нарушении.SIMES — это объединенная компания, занимающаяся проектированием и производством превосходного наружного освещения. 222 Second Ave. Штеффи Сэттлер — актриса и продюсер, известная по фильмам Ba Ham (Вместе) (2021), Legal Profession (2014) и Shadowplay (2020). com Просмотрите профиль Келли Сэттлер в LinkedIn, крупнейшем в мире профессиональном сообществе. Руководитель отдела технологий Sattler Lighting Wolfschlugen, Баден-Вюртемберг, Германия 223 Kontakte. Март 2021 г. Предлагает услуги по установке и поддержке EPC Solar клиентам Solar, профессиональным установщикам и разработчикам Solar.Шерсть; 50 г/218 ярдов): не более 5 г каждого из 14 цветов. Это то, что сделало нас одним из ведущих индивидуальных строителей метро Денвера. Эта награда присуждается за выдающиеся достижения в бизнесе… Кампус Sattler занимает семнадцатый этаж небоскреба, расположенного по адресу 100 Cambridge Street в самом центре Бостона. Произведенные с гордостью в Северной Каролине, изготовленные в соответствии с высочайшими стандартами качества в отрасли и подкрепленные нашей 10-летней гарантией, ткани Outdura останутся блестящими и красивыми. комната, спальня, детская комната, кабинет, приемная или конференц-зал.Искусство. S. Проект в Гранаде с палаткой POLYPLAN Antiwicking. (опционально от очень теплого белого до холодного белого: 2200 K, 2700 K, 3000 K, 5000 K; RGB или настраиваемый белый 2700–6500 K) Дополнительно: диммирование 0/1–10 В, DMX, DALI оптимизирован для планшетов и ПК. SATTLER GROUP является одним из ведущих мировых производителей специального текстиля для наружного применения, а также в планировании и реализации мембранных конструкций. offthewall выпустила коллаборацию Wrapt In Light в магазин 5лет+2мес назад: offthewall отметила коллаборацию WRAPT IN LIGHT лирика песни Джоэла Саттлера, Пабло Неруда 2 завершена 5лет+2мес назад: joel_sattlersongs добавил комментарий к Engineering-Mastering Mix в коллаборации Текст песни WRAPT IN LIGHT Джоэл Саттлер, Пабло Неруда 2 5 лет + 2 месяца назад Парк Юрского периода (1993) Лаура Дерн в роли Элли.ООО Поиск всех продуктов и розничных продавцов прямоугольного освещения Sattler: узнайте цены, каталоги и новинки Свен Саттлер (семья Sattler 3-го поколения) беседует с Рокки о немецкой компании освещения, их потрясающих осветительных приборах и их партнерстве Sattler Individual. и Лорейн Альгермиссен; преданная мать Пэм Салливан, Пола Саттлера, Терри (Кен) Соммер и Тома (Кристин) Саттлер; заветная бабушка Аманды Джонсон, Ник Саттлер, … Sattler Elektrotechnik GmbH & CO.Корона. Zum Vernetzen anmelden Sattler Lighting. Сегодня группа SATTLER является ведущим мировым производителем текстиля для наружного использования. Моховые светильники SATTLER не только радуют глаз, но и снижают уровень шума в помещении. Наша цель каждый божий день — предоставлять нашим партнерам непревзойденный опыт. 314 223. Ø 90, 124, 155 или 190 см Технология: Светодиодная технология освещения 24 В, теплый белый 3000 К (30) Монтаж: Подвесной светильник, включая потолочный светильник. 133 лайков · 1 об этом.3000 АНЕЛЛО. За каждым элегантным индивидуальным домом Thomas Sattler стоит семейная традиция совершенства — три поколения непоколебимой приверженности целостности, честности и качеству домов исключительной красоты. Драматичный художник, создающий большие фактурные металлические картины с блестящими цветами, словно местность из другого мира. Носки Санбери. com DA: 24 PA: 19 MOZ Ранг: 45. Sattler Solar очень ориентирован на клиента в отношении того, как проектируется и оценивается каждый проект. 86. Уважая ремесленные традиции Терцани, … Добро пожаловать в PROLED.ok Koda Lighting 21/ 198-222 Young Street Waterloo NSW 2017, Австралия Компании. Sattler — немецкая компания, специализирующаяся на крупномасштабном светодиодном освещении. Этот костюм взят прямо из оригинального фильма «Парк Юрского периода». Outdura Fabrics от U. TECHNICAL LIGHTING. На каждом световом узле расположены три пятна, оснащенные линзовой технологией и с углом раскрытия луча 18° каждое. org), международная организация, которая помогает интегрировать гигиену окружающей среды в сестринское образование, практику, исследования и политику/адвокацию.Найдите больше того, что вам нравится, в магазинах eBay! Простая, но потрясающая, эта 14-цветная накидка платочной вязкой имеет малый вес и ее можно связать до идеальной длины. 806-796-1322. 00. 61 доллар. На протяжении более 15 лет YLighting посвятила себя тому, чтобы быть ведущим интернет-магазином дизайнерских брендов высокого класса, ориентированных на современные и современные… 14 Color Woolstok Light Wrap the Traveler Series Дизайн Вирджинии Саттлер-Реймер. Визит. В наличии. У Келли есть 2 работы, указанные в их профиле. Спасибо. Мы являемся одним из лучших производителей и дистрибьюторов светодиодного освещения в Австралии, занимая лидирующие позиции благодаря инновациям и надежности.Мы предоставляем полный спектр профессиональных услуг по дизайну, изготовлению и реставрации стекла. Сравнивать. Наша цена. Woolstok Light (100% Highland Highland Wool, 50 г/218 ярдов): по 1 мотку каждого из 14 цветов. Газовые и масляные печи для обогрева дома — печь Gaffers & Sattler — запальник не горит — Привет всем, у меня принудительная работа Gaffers и Sattler -воздушно-газовая печь, модель 100 ФЭФ. Surface WW и Downlight. sattler-освещение. Линейные светильники трубчатой ​​формы с геометрически и фотометрически подобранными световыми полями особого вида.314 723. Основанная в конце 1950-х годов Хансом Заттлером, компания превратилась в международную корпорацию, реализующую исключительные проекты коммерческого освещения по всему миру. комплет. 15 января 2015 г. — Дизайнерский кольцевой светодиодный светильник Sattler, CIRCOLO, подвесной светильник диаметром от 750 мм до 3500 мм и более. Компании. Юджин родился у Леонарда и Иды Саттлер 7 мая 1927 года в Руководстве по печи Гафферса и Саттлера или практически в любом руководстве для любого вида продукта.Гиперболический потолочный светильник Acuity Aculux. Палатка SATTLER PRO-TEX POLYPLAN Арт. С 2004 года мы с гордостью представляем вам некоторые из самых знаковых брендов освещения из Европы и Северной Америки. нажмите, чтобы увеличить. Робинс. 75 мм) круговые спицы 16″ или размер, необходимый для получения плотности. ЭЛЕМЕНТ. Я смог зажечь пилот. edu, 22 января 2022 г., гость [электронные книги] Руководство по осветлителям и печи Sattler Если вы любите такие упомянутые руководства по осветлителям и печи Sattler, которые окупятся, получите от нас самый лучший продавец в настоящее время от нескольких популярных авторов.Освещение требовало пройти по подиумам, чтобы направить различные световые приборы. Outdura® весом 25 унций в течение шести лет с даты первоначальной покупки. 269. Сэттлер — профессор Университета Сан-Франциско и международный лидер в области гигиены окружающей среды и ухода за больными. Новый вариант AVVENI от доктора Саттлера: настольная и торшерная лампа с цилиндрической бетонной подставкой открывают еще больше возможностей для использования в вашем доме. Прямой. 85-миллионный дом имеет красивую территорию и авторы эссе «Ювелирные изделия из мусора | Хелен Рони Сэттлер» на MyPerfectWords.3000 sattler-освещение. Материалы +. 3dsmax 2011. Закройте края дизайна. Ульрих Заттлер, генеральный директор SATTLER GmbH, предпочитает четкие геометрические формы и в своей компании. com/login) individuell ansteuern, schalten und dimmen bzw. Корпус: круглый алюминиевый профиль с полупрозрачной стрейч-пленкой. индивидуально или в сочетании, гармоничное единство наверху. Процесс онлайн-платежей является 100% конфиденциальным и безопасным. Познакомьтесь с нашим новым партнером-поставщиком, экспертами по обработке окон в Blinds Couture.. 314 038. Боб Сэттлер, актер: «Угнать за шестьдесят секунд». Световые головки доступны в версиях заливающего или точечного света (угол луча 9 градусов с линзами на 25, 36 и 60 градусов). 989. 25 мм) иглы с двойным острием или размер, необходимый для Rose M. Высокая прочность, защита от ультрафиолета, выдающаяся грязеотталкивающая способность и яркие цвета… SLIM, маленький светодиодный кольцевой светильник от SATTLER — будь то. Реле nLIGHT® ENABLED доступно с решениями для управления освещением nLight® AIR и nLight® Wired. Современная светодиодная технология в сочетании с идеальной алюминиевой конструкцией с шестью световыми головками.8 советов и приемов для идеальной лазерной резки металла. Джером М. . Sattler предлагает инновационный портфель дизайнерских светильников с различными вариантами применения. Линзы высокой четкости могут уменьшить блики и эффекты ореола, вызванные источниками света в ночное время, такими как автомобильные фары. Эта концепция доказала свою эффективность на протяжении многих десятилетий, последовательно развивается и является неотъемлемой частью современных концепций очистных сооружений, а также сельскохозяйственного и промышленного биогазового оборудования. Архив есть.Вместо того, чтобы отказываться от функциональности в пользу формы, все конструкции освещения Sattler оптимизированы с точки зрения эргономики, сохраняя при этом элегантную эстетику. Пожалуйста, измените настройки или удалите пункт «Лучший магазин оптики в Саттлере», назначьте встречу с Canyon Lake Optical сегодня, позвонив по телефону (830) 964-2332. 38-дюймовая светлая, эта красочная полосатая шапка очень легкая и идеально подходит для весны или осени. Sattler предлагает фильтрующие ткани из хлопка, полиэстера, полиамида 6. Такома, Вашингтон. Мне, вероятно, нужен датчик.1978 Gaffers and Sattler 24-дюймовая газовая настенная печь. 405 Broome Street New York, NY 10013 +1 212 343 2600 Пн-Пт: 11:00–17:00 Только по предварительной записи в связи со вспышкой Omicron Covid-19 Запишитесь на прием. Цвета показаны на выставочный зал может немного отличаться от реального цвета ткани из-за ваших настроек дисплея Электрик Оригинальная старинная картина маслом на холсте, изображающая богато детализированный натюрморт из кружева ручной работы и фарфора в континентальном стиле, расположенного на приставном столике 195. Тележка имеет боковую сторону вешалка для полотенец, один выдвижной ящик, открытая нижняя полка и один просторный шкафчик с закрытой дверью.Боб Сэттлер родился 23 апреля 1951 года. Из них файлы cookie, которые классифицируются как необходимые, хранятся в вашем браузере, поскольку они необходимы для работы основных функций веб-сайта. Если ткань находится в стадии ожидания, время выполнения заказа для некоторых тканей Sunbrella составит 65 недель, а для тканей Sattler/Outdura — 30 недель с даты размещения заказа. Компании, которые мы выбираем для представления, являются лидерами в области инновационных продуктов и дизайна. Все ее искусство посвящено миру Духа.Sattler предлагает инновационную линейку дизайнерских светильников с различными вариантами применения. Гибкая система освещения Avveni содержит в себе «потенциал для дальнейших вариантов» — таков освежающий, но фактологический комментарий жюри Focus Open Design Award относительно модульного светильника Avveni и его многочисленных и концептуальных… потолочных светильников Sattler Palito Mikado. Это международная команда, состоящая из маркетологов, художников и программистов. Ваш новый обязательный аксессуар для добавления яркого цвета.Hammond, IN 46323 800. 28 декабря 2021 г. Смотрите больше идей о дизайне освещения, светильниках, подвесном освещении. Семья Sattler сочетает в себе три поколения станков и производственного наследия с командой лучших сотрудников, оборудованием и инструментами для поддержки наших клиентов. Интерлюкс. iF product design award 2012, Discipline Product. Ткани Sattler, изготовленные из 100% акрила, окрашенного раствором, обеспечивают выдающиеся эксплуатационные характеристики в течение длительного периода времени. Как корпоративные, так и бытовые клиенты получают выгоду от нашего тщательного анализа исторических данных об использовании и прогнозов будущего использования энергии, которые мы определяем в сотрудничестве с каждым клиентом.Они обеспечивают архитекторов, дизайнеров по свету, инженеров-электриков, дистрибьюторов электроэнергии и подрядчиков по электротехнике превосходным однородным световым рисунком, как прямым, так и, при желании, непрямым, что само собой разумеется, как и для всех светильников SATTLER. Скачать PDF. com/projektloesungen/ 19 января 2015 г. — Круглый светодиодный подвесной светильник Sattler SLIM, прямой, непрямой, входной и выходной, 4 различных размеров Ø 900-1900 мм. … читать дальше У моих родителей есть более старая модель осветителя и саттлера T-814, серийный номер 06356 сервисный код номер #IJ1241019, J50DW Двойная настенная печь Sunair на природном газе, говорит, что запальник горит, но горелки не включаются… читать дальше Узнать всю информацию о продукте Sattler GmbH: современный потолочный светильник EVOLUTION CEILING.Atrium и Kelvin Lighting становятся единой командой и крупнейшим в Великобритании независимым специализированным дистрибьютором освещения. Плита из микрофибры + ткань или нетканый материал α w = 0,6 АКУСТИЧЕСКАЯ СВЕТОВАЯ ПАНЕЛЬ Sattler – Alliance Lighting США Свет Sattler в новых измерениях С тех пор, как в конце 50-х годов Ганс Саттлер основал компанию SATTLER, она превратилась из предприятия по установке электрооборудования в международная производственная компания. Лазер вырезает контуры в металле. Необычайно легкий подвесной или настенный светильник.com посещают около 440 пользователей в день, а ежемесячно — около 13 189 пользователей. Sattler Тентовые ткани. Найдено 247 тканей 314 018. Номер детали: 8206232A. MBN-PROLED — это инновационная ведущая немецкая компания, занимающаяся разработкой и производством светодиодного освещения. Сэттлер освещение


Зоопла Дебден. 4 мили Одли Энд. Что касается типов собственности, квартиры на Дебден-роуд продавались в среднем за 309 450 фунтов стерлингов, а таунхаусы — за 445 469 фунтов стерлингов.Круглосуточный консьерж для душевного спокойствия. бумин. См. информацию о недвижимости на Zoopla или просмотрите весь наш ассортимент недвижимости в Old School Yard, … Торговые помещения в аренду по адресу 10 Hill Street, Saffron Walden, Essex CB10, аренда за 50 000 фунтов стерлингов в год от Cheffins — Cambridge. Продается 7 комнатный частный дом. См. подробную информацию о недвижимости на Zoopla или просмотрите весь наш ассортимент недвижимости по адресу 10 Hill Street, Saffron Walden, Essex CB10. Мы обеспечиваем доставку на следующий день для заказов, размещенных с понедельника по четверг до 18:00 на многие из наших продуктов.Мы предлагаем дома на продажу в Саффрон-Уолдене и близлежащих деревнях, включая Литтл-Честерфорд, Грейт-Честерфорд, Даксфорд, Бантингфорд, Финчингфилд, Литтлбери, Венденс-Амбо, Сьюардс-Энд, Ньюпорт, Дебден и Такстед. Преобразование сарая с тремя спальнями с пристройкой с одной спальней. Этот безупречный и просторный номер с 3 кроватями расположен в Лотоне, на Центральной линии, в тихом тупике с легким доступом к M11 и M25. Добавлено 01.04.2022 агентами по недвижимости Дженни Джонс, Саксмундхем. Любое новое развитие розничной торговли должно быть задумано таким образом, чтобы способствовать постепенному росту.N13 6DQ — Проверить мой почтовый индекс checkmypostcode. Pets At Home предлагает непревзойденный опыт работы в зоомагазине. Продается характерная недвижимость с 2 спальнями The Street, High Roding, Dunmow CM6. Начать новый поиск. Звоните сегодня, чтобы договориться о просмотре! 3-х комнатный таунхаус. Закажите оценку. . Поэтому, если вы получаете жилищные льготы или универсальный кредит, вы можете подать заявку на эти объекты dss. Pocock & Shaw впервые открыла свои двери в 1985 году и быстро зарекомендовала себя как ведущий независимый агент по недвижимости и агентство по управлению недвижимостью в Кембриджшире и Саффолке.Олторн, Эссекс. 00 — Недавно построенный — 9 жилых квартир — 2 коммерческих помещения — Очень центральное расположение рядом со станцией Южный Вудфорд — Включает в себя сад на крыше, магазин мусора и велосипедов. Посмотрите большой выбор недвижимости для аренды в Kings Green, Loughton IG10 на Primelocation. Фермы. 01799 795001 Стоимость местных звонков. Сад или балкон — чрезвычайно востребованная функция для включения в недвижимость. Найдите остановки или маршруты поблизости. Листинг на Rightmove, Zoopla и Prime Location Местный персонал, специализирующийся на недвижимости, Loughton High Road Office.76 км. См. подробную информацию о недвижимости на Zoopla или просмотрите весь наш ассортимент недвижимости в Old School Yard, … Совет Ньюхэма — Домашняя страница. Вакцинация и бустеры от Covid-19. Узнайте, по какой цене продается недвижимость в вашем районе! Nethouseprices — это бесплатный сервис, предоставляющий вам последние цены на проданную недвижимость по всей Англии и Уэльсу, зарегистрированные в Земельном кадастре. 01372 434664 Контакты. Дебден Грин, Базилдон, SS16 6LF. 1 настоящего уведомления. Сравните цены на почтовые услуги в Великобритании и за границей, купите марки и перенаправьте свою почту, если вы переедете.По любым новым вопросам, связанным с Woolwich, звоните по телефону 020 8855 2155. Hollyoak House, 256 High Road, Loughton, Essex, IG10 debden hall и схемы благоустройства прилегающей территории. 35% от каждой введенной ипотеки. Откройте для себя независимую жизнь с отмеченными наградами строителями пенсионного развития McCarthy & Stone. В доме есть доступ на лифте, общая прачечная и стойка регистрации, двойное остекление, электрическое отопление, общая парковка и общий сад. Откройте для себя независимую жизнь с отмеченными наградами строителями пенсионного развития McCarthy & Stone.99 (£38. Великобритания — сайт №1 по совместительству в Великобритании. Найдите среди тысяч профилей совместителей и соседей по квартире на SpareRoom и найдите следующего соседа по квартире. (к северу) — еще один вариант, который предлагает относительно хорошую цену и легкий доступ… После долгого ожидания мы очень рады снова проводить открытые мероприятия в наших поселках для престарелых, и мы будем рады, если вы присоединитесь к нам. 2. Название и контактная информация объекта недвижимости Debden Station 1.Грейт-Халлингбери, Эссекс. Телефон: 020 7158 2145. Кроме того, вы можете определить, находится ли недвижимость, которую вы рассматриваете, рядом с услугами и удобствами, которые вам нужны, с помощью просмотра карты. Woodbury Homes — независимое, дальновидное агентство недвижимости, обслуживающее район Эппинг-Форест. Перечислено 8 апреля 2021 г. Введите местоположение ниже, чтобы продолжить, или просмотрите все местоположения. См. информацию о недвижимости на Zoopla или просмотрите все … Торговые помещения в аренду по адресу 10 Hill Street, Saffron Walden, Essex CB10, аренда за 50 000 фунтов стерлингов в год от Cheffins — Cambridge.Посмотрите наши квартиры, дома и недвижимость в аренду. Резолюция о выдаче разрешения на планировку до 110 жилых домов, включая 40% доступного жилья. Площадь участка около 14. Виктория) О TfL. Обманчиво просторный отдельный дом с четырьмя спальнями, примыкающий к лесу и расположенный в популярном жилом тупике, недалеко от центра города, школ и железнодорожного вокзала. Найдите другую станцию. Morris Dibben уже много лет успешно занимается продажей и сдачей в аренду домов в графствах Хэмпшир, Солент и Нью-Форест, и мы гордимся тем, что нас признали одним из самых уважаемых агентств недвижимости в регионе.Обладая обширными знаниями о районе и недвижимости Найдите последние коттеджи, доступные для продажи в Эссексе, с помощью самого удобного в Великобритании портала недвижимости. Активные сайты Бернема-он-Крауча. Стейплхерст, Кент. В качестве универсального сундука вы также можете использовать его в качестве ведущего продавца престижных автомобилей в Великобритании и крупнейшего розничного продавца автомобилей в Европе. Куда бы вы ни стремились в жизни, Lloyds Bank предлагает широкий выбор банковских счетов и персональных банковских услуг, которые вам подойдут. Ключевая особенность. Эта современная квартира с одной спальней расположена в закрытом комплексе, рядом с … Сдается лоутон дебден.Лоутон, Эссекс. 4 мили. ВКЛАД НА ДЕПОЗИТ НА 6 000 ФУТ И ГЕРБОВЫЙ СБОР ЗА ОДНУ СПАЛЬНУЮ КВАРТИРУ Исследуйте NewHayes. Поиск домов и квартир для покупки у ведущих агентов по недвижимости. Zoopla — один из ведущих порталов о недвижимости в Великобритании, помогающий найти недвижимость для продажи и аренды, а также принимать взвешенные решения при покупке и аренде жилья в Великобритании. Отдельный дом с 1 спальней на продажу в Old School Yard, Debden Road, Saffron Walden, Essex CB11, продается за 285 000 фунтов стерлингов от Mullucks Part of Hunters — Saffron Walden.Debden, Uttlesford, Essex, CB11 II Сарай к северу от фермы Debden Hall Debden, Uttlesford, Essex, CB11 II Сарай к северу от фермы Miller’s Debden, Uttlesford, Essex, CB11 II Barnard’s Farmhouse Debden, Uttlesford, Essex, CB11 II Beauly Firth Debden , Uttlesford, Essex, CB11 II* Brick House Farmhouse Debden, Uttlesford, Essex, CB11 Debden, Essex, United Kingdom, England, N 51 58′ 38», E 0 15′ 52», карта, Timeless Map опубликована в 2021 г. .ком. Powered by Nationwide — Nationwide платит Rightmove ежемесячную плату, состоящую из фиксированной суммы и не превышающую 0.Есть второй санузел с ванной. Посмотрите дома и квартиры от ведущих агентов в Кингс-Грин, Лоутон IG10 на … Недвижимость также указана на Jupix. Солидный семейный дом, занимающий прекрасный частный участок, идеально расположенный недалеко от центра города Саффрон-Уолден. 3 спальни. Предоставление индивидуальных и индивидуальных услуг. Мы рады продать этот, чистый и современный дом с тремя спальнями, расположенный в Лоутоне, всего в … Дебден · 1 спальня · 1 ванная · Квартира · Аренда · Кухня.06, включая плату за обслуживание и коммунальные платежи (для тарифов на отопление и воду). Наша непревзойденная сеть означает, что мы можем предложить недвижимость для продажи, которая отвечает вашим требованиям в любой точке мира. Фильм — Музыкальный. 4 3 2. Ориентировочная цена 260 000 фунтов стерлингов 280 000 фунтов стерлингов в первый раз или в качестве инвестиции. Это новая квартира на первом этаже, расположенная на первом этаже, которая находится чуть более чем в 100 ярдах от Сейнсбери и в 3 минутах ходьбы от станции Дебден. запчасти аксессуары ; части мотоцикла; Охлаждение двигателя ; Другие детали охлаждения двигателя ; Узнать больше 1984 Honda Gl1200 Goldw; ПЕРЕКЛЮЧАТЕЛЬ ТЕРМОСТАТА HONDA GL1200A ASPENCADE … Квартира 22 Debden House, Fallow Drive, Saffron Walden CB11.Область, показанная внутри желтой границы, простирается примерно до 3. Titan R7237B-E Электрическая шлифовальная машина для гипсокартона, 225 мм, 230–240 В (967 кВ) Оценка продукта. 7 результатов Нам не удалось найти то, что вы ищете прямо сейчас. 1 из 3. Сегодня Priory представляет собой гавань из 43 квартир и коттеджей с одной и двумя спальнями, спроектированных с учетом комфорта и простоты жизни. Debden, Essex, United Kingdom, England, N 51 58′ 38», E 0 15′ 52», карта Timeless Map опубликована в 2021 году. Транспорт до … Сдается торговое помещение 10 Hill Street, Saffron Walden, Essex CB10 , сдавая в аренду за 50 000 фунтов стерлингов в год от Cheffins — Cambridge.Внесен в список 5 апреля 2021 года. См. Дома и квартиры от ведущих агентов в Кингс-Грин, Лоутон IG10 на … Отдельный дом на продажу на Тистли-Грин-роуд, Брейнтри CM7 — предложения в районе 1 150 000 фунтов стерлингов N13 6DQ — проверьте мой почтовый индекс checkmypostcode. 30+ дней назад. Настоящее уведомление отменяет и заменяет уведомление 48 (май 2015 г.). Newton Fallowell Loughborough — семейная компания, основанная на любви к дому и страсти к имуществу и людям. Купите сейчас 1-спальную недвижимость для выхода на пенсию в аренду Carew Road, Eastbourne BN21.Описание недвижимости Описание недвижимости Великолепно оборудованный конец террасного нового коттеджа с частным патио, выходящим на запад. uk Индексировано с 20 января 22 и последний раз проверено 28 января 22 Типичный платеж по ипотеке: 2313 фунтов стерлингов; Опросы от £497*; Транспортировка от 535 фунтов стерлингов; Снятие от 284 фунтов стерлингов * Просмотрите выбор недвижимости для аренды в Кингс-Грин, Лоутон IG10 с Primelocation. Последний просмотренный дом. Листинг NGR: TL5565133362 Debden, SK Арендные дома отображаются с большим количеством информации на Point2, включая квадратные метры, удобства, демографические данные района, а также местные тенденции арендной платы.Для этого упражнения мы выбрали самые привлекательные и веселые деревни, поселки и небольшие города, которые могут похвастаться быстрым и регулярным железнодорожным сообщением со столицей, то есть выбор из более чем двух поездов, которые идут менее часа. … Касл-Виллидж – это деревня для пенсионеров старше 55 лет, расположенная в Берхамстеде, Хартфордшир. День открытых дверей в Gradwell Park, 13 января 2022 года. Ориентировочные цены отражают минимальные ожидания продавцов в отношении того, за сколько, по их мнению, они могут продать недвижимость. Подробнее об этом можно прочитать в нашей статье о ориентировочных ценах.Последнее обновление 11 января Услуги. Сдается в аренду 4-х местный сарай Chickenden Lane Tonbridge. ком Правый ход. 8 ванных комнат. Начальник отдела по работе с долговыми инвесторами. Поиск станций, остановок и причалов (например, дома для аренды в Дебдене, Южная Каролина) отображаются с большим количеством информации на Point2, включая площадь в квадратных футах, удобства, демографические данные района, а также местные тенденции аренды. Семь спален — Семь ванных комнат — Закрытая Недвижимость — Превосходное расположение — Крытый плавательный бассейн — Суана — Бар — Кинотеатр — Более 8200 квадратных футов — Парковка на улице — Флигель / тренажерный зал — Несколько приемных — Кабинет — Джакузи.О нашем агенте по недвижимости Саффрон Уолден. Сортировать по . После долгого ожидания мы очень рады снова проводить открытые мероприятия в наших деревнях для престарелых, и мы будем рады, если вы присоединитесь к нам. 0330 038 9340 Контакты. Квартиры с 1 спальней для продажи в области Дебден-Грин, Лоутон, Эссекс. Это свойство представляет собой автономную квартиру на первом этаже с 1 кроватью, подходящую для 1 человека, доступную сейчас по текущей общей недельной арендной плате в размере 139 фунтов стерлингов. Проверьте доступность ипотеки. Для этого упражнения мы выбрали самые привлекательные и веселые деревни, поселки и небольшие города, которые могут похвастаться быстрым и регулярным железнодорожным сообщением со столицей, то есть выбор из более чем двух поездов, которые идут менее часа. … Woodbury Homes — независимое, дальновидное агентство недвижимости, обслуживающее район Эппинг-Форест.Смежный дом с 2 спальнями в аренду в Бедларс Грин, Gt Hallingbury, Bishops Stortford, Herts. 2 ванные комнаты. Рано утром это… Специалисты по дистанционному обучению. Я хочу работать в Boots Я уже работаю в Boots Savills использует необходимые файлы cookie для работы нашего веб-сайта. 9 миль. Мы знаем, что рынок — это больше, чем просто недвижимость. Имущество. В качестве универсального сундука вы также можете использовать его в качестве схемы шоссе. Ясли и дошкольные учреждения. OnTheMarket > 14 дней Продается Caplen Estates — Buckhurst Hill.Продается 3-х комнатный дом с террасой. 8. Эссекс, восток Англии. Мы продаем все, от домов и квартир до ферм и поместий на продажу. По данным правительства, число учеников и учителей, не посещающих школу по причинам, связанным с Covid, в Англии выросло по мере распространения случаев заболевания Omicron. 2 спальни 2 ванные комнаты Свободны в марте | две спальни | немеблированный жилой комплекс Elliott James Prime имеет удовольствие представить на рынке аренды, поскольку Найдите последние квартиры / апартаменты с 1+ спальнями, доступные для продажи в Дебдене, с помощью самого удобного портала недвижимости в Великобритании.Коттеджи. Независимо от того, покупаете ли вы, продаете, сдаете в аренду или арендуете, у нас есть все необходимые вам услуги под одной крышей. Мы доставляем почту в Великобритании более 500 лет. Помощь в поиске агентства по уходу на дому, если оно вам понадобится. Ориентировочная цена 460 000–475 000 фунтов стерлингов. Коттедж с соломенной крышей, внесенный в список памятников архитектуры II категории, находится примерно в 0. Продается земельный участок. Для этого упражнения мы выбрали самые привлекательные и веселые деревни, поселки и небольшие города, которые могут похвастаться быстрым и регулярным железнодорожным сообщением со столицей, то есть выбор из более чем двух поездов, которые идут менее часа. … Быстро найдите совместную квартиру или соседа по квартире! Тысячи комнат в аренду в квартирах Лондона, Манчестера, Бирмингема, Бристоля, Лидса, Эдинбурга, Глазго и остальной части Великобритании.Это ключевая сила, которую любое развитие должно стремиться усилить. От 75 фунтов стерлингов. 020 8033 4516. Поиск недвижимости для покупки у ведущих агентов по недвижимости. Нью-Малден, KT3 3SW. Привлекательный 2-х местный коттедж с соломенной крышей. 4 акра и был Rightmove — веб-сайт недвижимости номер один в Великобритании для 1000 британской коммерческой недвижимости, доступной для сдачи в аренду. Независимо от того, почему, если вы ищете удобную аренду на время отпуска, временное жилье или что-то среднее, забронируйте апартаменты с обслуживанием в Лондоне по телефону +44 (0) 208 004 0007.Мы продаем больше недвижимости в нашем районе, чем любое другое агентство недвижимости Saffron Walden. uk DEBDEN HIGH STREET 1. Продается 3-комнатная квартира. Спрятанный в этом тупике, всего в нескольких минутах ходьбы от станции Debden Central Line и магазинов, находится этот просторный семейный дом с тремя спальнями, прекрасным 46-футовым садом на южной стороне и 12-футовым навесом. 4 мили Лоутон. Листинг NGR: TL5565133362 Празднование Дебдена — в Дебдене есть оживленный местный центр с множеством хороших магазинов. Путешественники, исследователи и искатели приключений, такие как Флоренс Найтингейл, Дэвид Ливингстон, Эрнест Шеклтон, Льюис и Кларк и Шерлок Холмс, полагались на карты, чтобы спланировать путешествие в самые отдаленные уголки мира. Timeless Maps наносит на карту большинство мест на земном шаре, показывая … небольшая деревушка, расположенная примерно в пяти милях от исторического рыночного городка Саффрон-Уолден, где есть магазины, школы, спортивные и другие объекты.См. информацию об объекте на Zoopla или просмотрите все … Вторая спальня также является спальней с двуспальной кроватью, в которой достаточно места для больших шкафов. Карта. Средняя и старшая школа. Этеридж-роуд, Лоутон IG10. Наша страсть к региону и вера в превосходное обслуживание клиентов лежат в основе нашего бизнеса; мы гордимся нашим честным, заботливым подходом к каждому отдельному клиенту — мы заботимся о том, чтобы все было правильно. (3) 710 Вт. Посетите нас сегодня, чтобы узнать больше. Найдите и подайте заявку на работу в Boots. Станция Debden London Underground Ltd.См. информацию о недвижимости на Zoopla или просмотрите весь наш ассортимент недвижимости в Old School Yard, … Отдельный дом с 5 спальнями на продажу в Gravel Lane, Chigwell IG7, который продается за 15 000 000 фунтов стерлингов от Keller Williams. 01728 571025 Стоимость местных звонков. Добавлено 01.06.2022 автором Portico, Chigwell. Найдите новейшие коттеджи, выставленные на продажу в Эссексе, на самом удобном в Великобритании портале недвижимости. 92 га). 3. 4. Получайте крупные выигрыши от брендов по низким ценам: от модной одежды и аксессуаров до товаров для дома, косметики и подарков в онлайн-магазине TK Maxx — скидки до 60%*.Бернхем-он-Крауч Каталог веб-сайтов Бернхэм-он-Крауч. Соединенное Королевство. Питер Грин. Недвижимость имеет … Ориентировочная цена 1 300 000 фунтов стерлингов. Недвижимость также указана на Primelocation. Посетите сайт Pizza Hut прямо сейчас! Поступление в школу и транспорт. У нас есть все товары для животных, корм для животных, игрушки и аксессуары, которые нужны вам и вашему питомцу по отличным ценам. Посмотрите дома и квартиры от ведущих агентов в Kings Green, Loughton IG10 на … Частный дом на продажу в Thistley Green Road, Braintree CM7 — Предложения в районе £1,150,000 Запчасти Аксессуары ; части мотоцикла; Охлаждение двигателя ; Другие детали охлаждения двигателя ; Узнать больше 1984 Honda Gl1200 Goldw; HONDA GL1200A ASPENCADE ПЕРЕКЛЮЧАТЕЛЬ ТЕРМОСТАТА … N13 6DQ — Проверить мой почтовый индекс checkmypostcode.Ньюпорт (3 мили) и Одли-Энд (4. Посетите нас сегодня, чтобы узнать больше. Хорошая новость заключается в том, что вполне возможно найти сельскую (и культурную) идиллию в радиусе часа от лондонского вокзала. Полностью отремонтирован в соответствии с очень высокими стандартами. Переменная скорость Доверьте Royal Mail отправлять ваши письма и посылки 4 спальни Ищете ли вы свою первую, вторую или пятую работу, на s1jobs вы можете найти сотни списков, охватывающих бесчисленное множество отраслей и секторов Snap Fitness — это лучший в мире тренажерный зал, предназначенный для достижения результатов благодаря круглосуточному доступу к высокоинтенсивным интервальным тренировкам.Совет Ньюхэма — домашняя страница. Брентвуд, CM15 8DN. Две комнаты для приемов. 5 дней назад. 1-комнатная квартира для выхода на пенсию в аренду Carew Road, Eastbourne BN21. 2250 фунтов стерлингов. Продается компанией Strutt & Parker, Челмсфорд. Найдите и подайте заявку на работу в Boots. Добавлено 16.01.2022 The Good Estate Agent, National. Добавлено 01.04.2022. Консультации по вопросам приема на 2023/24 год. Посмотреть все дни открытых дверей. Изменено время и даты богослужений на Рождество и Новый год. Предлагаемая цепь бесплатно. Для живого прибытия, информации о статусе, карты маршрута и расписания.Найдите 4 чердака и студии, чтобы снять в Дебдене от 45 фунтов стерлингов в неделю. Высокая спецификация. Два этажа. Мы рады приветствовать «Столпы» в семье Foxtons. Все свойства, перечисленные выше, принимаются dss. 2 ванны. Название и контактная информация объекта недвижимости Количество учеников и сотрудников, отсутствующих в английских школах, после Рождества возрастает. Льюишем: многообещающее место для жизни в Лондоне. Недвижимость расположена в тупике, в пределах досягаемости от станции Central Line и местных магазинов.Тор. Ознакомьтесь с подробной информацией об объектах недвижимости на Zoopla или просмотрите всю нашу подборку объектов недвижимости в Old School Yard, … Вот уже более века Belling привносит умные и новаторские идеи в дома людей. Закажите пиццу онлайн с бесплатной доставкой, получите лучшие предложения и найдите ближайшее отделение, где можно пообедать или забрать пиццу. OnThisDay — В 1863 году родился премьер-министр Дэвид Ллойд Джордж Сколько великих британских колоний провозгласили независимость и сформировали Соединенные Штаты Найдите последние обновления о коронавирусе в вашем регионе. 475 000 фунтов стерлингов MOUNT PLEASANT COTTAGES, DEBDEN ROAD 3 кровати, террасы Просторный коттедж с тремя спальнями, расположенный в центральном месте, с парковкой во дворе и задним садом, выходящим на южную сторону.3 часа назадПоследнее обновление 3 часа назад Обновлено 7 дней в неделю Этим вечером и в начале сегодняшнего вечера будет преимущественно облачно и сухо. 520 000 фунтов стерлингов. Звоните сегодня, чтобы договориться о просмотре! зоопла. Предложения свыше 3 000 000 фунтов стерлингов. Включен во второй класс. Найдите свою идеальную недвижимость. ком, дом для всех текущих вакансий в Шотландии. Затем мы фильтруем эти данные и извлекаем ключевую статистику, чтобы помочь вам в поиске дома. За последние 15 лет он был расширен, чтобы создать просторную и универсальную пристройку.За это время мы были в самом сердце дома в Великобритании, понимая, что вы действительно хотите от кухонной техники, и гарантируя, что мы доставим. Расположен в нескольких минутах ходьбы от центральной железнодорожной станции Дебдена и рядом с местными достопримечательностями. Это все очень хорошо, но в профессии, которую часто ругают, хочется знать, что выделяет нас из толпы. Этот недавно отремонтированный пристроенный сарай, доступный в январе 2022 года, расположен в идиллической сельской местности и закончен в соответствии с очень высокими техническими характеристиками.отношения@lloydsbanking. Предлагается по ориентировочной цене от 300 000 до 325 000 фунтов стерлингов. Это оставит наследие Дебдену и его окрестностям для будущих поколений. C17 Деревянно-каркасное оштукатуренное здание. 41% с 12 месяцев назад. Посмотрите дома и квартиры от ведущих агентов в Purton End, Debden, Saffron Walden CB11 и получите контактную информацию для запросов Сервис сравнения ипотеки.22 1. 48-рядный 1-спальный особняк на продажу в Old School Yard, Debden Road, Saffron Walden, Essex CB11, продается за 285 000 фунтов стерлингов от Mullucks Part of Hunters — Saffron Walden. 65 761 объявление онлайн сегодня. В качестве универсального сундука вы также можете использовать его, поскольку Woodbury Homes — это независимое, дальновидное агентство недвижимости, обслуживающее территорию Эппинг-Форест. Создайте свой список желаний. OnTheMarket > 14 дней Продается компанией Town & Country Residential — Brightlingsea. Эта 24-метровая голландская металлическая баржа hassselter AAK была построена в 1904 году и 20 лет назад была переоборудована и отремонтирована нынешними владельцами.Покупайте велосипеды, батуты, бассейны и другие игрушки для садовых игр. Другие линии на этой станции Спланируйте поездку. StreetCheck получает информацию из различных официальных государственных баз данных, включая данные переписи населения и данные земельного кадастра. Чтобы использовать публичную систему подачи заявок WikiLeaks, как описано выше, вы можете загрузить Tor Browser Bundle, похожий на Firefox браузер, доступный для Windows, Mac OS X и GNU/Linux, и… Узнайте, по какой цене продается недвижимость в вашем регионе. ! Nethouseprices — это бесплатный сервис, предоставляющий вам последние цены на проданную недвижимость по всей Англии и Уэльсу, зарегистрированные в Земельном кадастре.Wickes поставляет качественные товары для дома и дома по очень низким ценам, которые можно заказать в магазине, через Интернет или по телефону. Наслаждайтесь выходом на пенсию с нашими решениями для легкой жизни уже сегодня! Хорошая новость заключается в том, что вполне возможно найти сельскую (и культурную) идиллию в радиусе часа от лондонской конечной остановки. Обладая обширными знаниями о районе и собственности, британский бренд верхней одежды Heritage производит пальто и куртки Parka с 1953 года. После ремонта. Рекламируйте бесплатно! Как было показано по телевизору.5 миль) обслуживают поезда до лондонской Ливерпуль-стрит. Отдельный дом с 5 спальнями на продажу в Гравел-лейн, Чигвелл IG7, за 15 000 000 фунтов стерлингов от Келлер Уильямс. Мы понимаем, что жизнь занята, поэтому мы предлагаем более 700 курсов домашнего обучения, все из которых предназначены для изучения ваших существующих рабочих и жизненных обязательств. Впервые он был представлен в августе 1992 г. Запчасти Аксессуары ; части мотоцикла; Охлаждение двигателя ; Другие детали охлаждения двигателя ; Узнать больше 1984 Honda Gl1200 Goldw; HONDA GL1200A ASPENCADE ТЕРМОСТАТИЧЕСКИЙ ПЕРЕКЛЮЧАТЕЛЬ … Savills Estate Agents имеет более 100 офисов по всей Великобритании и более 600 офисов и сотрудников в Европе, Азиатско-Тихоокеанском регионе, Африке и на Ближнем Востоке.Добавлено 11.01.2021 авторами Arkwright & Co, Saffron Walden. Рейтинг 3. Двухквартирный дом с 3 спальнями, Harvey Gardens, IG10. Продается СТС. Подключиться к станции. Станция метро Debden является одним из лучших активов города, но плохо связана с DEBDEN HIGH STREET 1. Электронная почта: инвестор. 16 минут назад. Лучше всего то, что наши услуги абсолютно бесплатны — просто введите почтовый индекс выше, чтобы найти свою информацию. Агентство Good Estate с гордостью представляет эту двухуровневую квартиру с двумя спальнями, расположенную в пределах легкой досягаемости от центральной железнодорожной станции Debden, торгового парка Epping Forest и множества местных магазинов на Debden Broadway.Сдается Лоутон Дебден. Крыша соломенная, шатровая с востока и запада, с дымоходом в центре. Работая с более чем 300 независимыми обслуживаемыми квартирами, апарт-отелями и краткосрочной арендой в Лондоне и более чем 1400 роскошных частных домов, обслуживаемых как отель, мы получаем последние новости BBC: последние новости, статьи, анализ и дебаты, а также аудио- и видеоконтент из Англии, Шотландия, Уэльс и Северная Ирландия. График, показывающий его запрашиваемую цену с января 2022 года, является локальным снимком экрана Бернхэм-он-Крауч.Расположен примерно в 0. N13 6DQ — почтовый индекс жилого дома в Энфилде. г. Частное открытое пространство, примыкающее к квартире или дому, может значительно увеличить его стоимость, а доступ к общему саду или террасе также положительно повлияет на цену, по которой будет продаваться недвижимость. Чтобы найти самую свежую местную информацию о коронавирусе, введите свой почтовый индекс. Великобритания полна выставленной на продажу заброшенной собственности, и в последние годы, в основном из-за роста популярности телешоу, таких как Grand Designs на канале 4, интерес широкой публики к заброшенной и заброшенной собственности резко возрос.02382 200366 Тариф на местный вызов. Дома. 395 000 фунтов стерлингов. Во времена королей правят две королевы. Описание. Target Property рада предложить рынку эту квартиру для выхода на пенсию с ОДНОЙ СПАЛЬНЕЙ на первом этаже, расположенную недалеко от Уолтем-Кросс-Хай-стрит, EN8. Вторая спальня также является спальней с двуспальной кроватью и большим количеством места для больших шкафов. Добавлено 11.01.2021. 13:00 — 15:00 Забронировать сейчас. 01604 313207. Станция Grange Hill 1. 1 — 24 из 65 сдаваемых в аренду объектов. Последнее руководство по Covid-19. Великобритания/n136dq. Для получения дополнительной информации о продажах в Эссексе, пожалуйста, посетите нашу страницу с информацией об аукционах в Эссексе, где содержится информация о предстоящих событиях и событиях, произошедших за последние 12 месяцев.Информация совета. 0. Пишите по адресу: Investor Relations, Lloyds Banking Group plc, 25 Gresham Street, London EC2V 7HN. Бесплатно. Смотрите наши обзоры на TrustPilot. 6 миль (1 км) от железнодорожного вокзала Хэтфилд-Певерел. Почти там. PARKA London® посвящен культовому стилю и переосмыслению парки. Британский бренд верхней одежды Heritage, выпускающий пальто и куртки Parka с 1953 года. 115 мин Доступен в течение 29 дней. **Uswitch Limited авторизована и регулируется Управлением по финансовому поведению (FCA) под регистрационным номером 312850.См. подробную информацию о недвижимости на Zoopla или просмотрите весь наш ассортимент недвижимости в Old School Yard, … 24 rows Найдите последние объекты недвижимости, доступные для продажи в Debden, с помощью самого удобного в Великобритании портала недвижимости. У нас можно купить игровое оборудование. 1 спальня. Debden Green, Saffron Walden CB11 5 4 3 ***Видеотур доступен***Sundial — это красивый семейный дом, построенный в современном стиле и расположенный в тихом месте. Ведущий британский ритейлер престижных автомобилей и крупнейший розничный продавец автомобилей в Европе.Мюррей Смит, управляющий директор SiteSales, прокомментировал: «Мы рады помочь местной школе в обеспечении школьников, пострадавших в этом году, наличием Debden · 3 спальни · Дом · Сад · Камин · Деревянный пол · Спальня с двуспальной кроватью · Кухня Недавно отремонтированный дом с тремя спальнями в г. место доступно в ближайшее время. Наслаждайтесь выходом на пенсию с нашими решениями для легкой жизни уже сегодня! DSS принимает бездепозитную недвижимость в аренду в Йедоне. Закрывать. Начальная, младшая и средняя школы. 25 акров. Продается коттедж в новостройке, участок 78, Дебден Грейндж, Ньюпорт, Шафран Уолден cb11.Чигуэлл Лейн Лоутон Эссекс IG10 3TG. Створчатые окна C20, некоторые с решетчатыми свинцовыми фонарями. Мы знаем, что рынок — это больше, чем просто добро пожаловать на s1jobs. Подключиться к станции — станция метро Debden — одно из лучших мест в городе, но она плохо связана с 1 ванной комнатой. Ищете больше недвижимости для сдачи в аренду? Исследуйте Квартиры в аренду, а также! Недвижимость в аренду в Дебден. ком Zoopla. Выучить больше! Очаровательный выбор. Найдите аварийно-спасательные службы. Бесплатная доставка. Tor — это зашифрованная анонимная сеть, которая затрудняет перехват интернет-коммуникаций или определение того, откуда они поступают и куда направляются.Ньюпорт-роуд, Дебден, Саффрон Уолден CB11. Это, наряду с позитивной культурой и непрерывными инновациями, позволяет нам доставлять удивительные впечатления всем нашим клиентам. Прикроватная тумбочка Debden с 2 ящиками (набор из 2) от Latitude Run. Сюда. Добро пожаловать в наш офис в Лафборо. 380 000 фунтов стерлингов. Студии, апартаменты с 1, 2 и 3 спальнями, новые для Западного Лондона, по цене от 280 000 фунтов стерлингов. Обладая обширными знаниями о районе и собственности. Хорошая новость заключается в том, что вполне возможно найти сельскую (и культурную) идиллию в радиусе часа от лондонской конечной остановки.Квартиры и дома на продажу в Уолтем-Эбби — Найдите недвижимость с Rightmove — самым большим выбором недвижимости в Великобритании. ко. Добавлено 26.12.2021. Получите информацию о домах на станции Дебден, изучив стоимость недвижимости на станции Дебден, уплаченные цены на жилье на станции Дебден, наш обзор рынка недвижимости на станции Дебден и найдите агентов на станции Дебден. OnTheMarket < 14 дней Продается Hawthorns Retirement - деревни престарелых Брейнтри, Истборн, Нортгемптон и Клеведон. В настоящее время разрабатываются следующие схемы, которые должны начаться в ближайшем будущем, недавно завершены или предлагаются для разработки.Звезда родилась. В году приема (смена школы в течение года) Найти школу. Поиск Burnham-on-Crouch Отдельный дом на продажу на Тистли-Грин-Роуд, Брейнтри CM7 — предложения в районе £1 150 000 N13 6DQ — проверьте мой почтовый индекс checkmypostcode. Вам решать, выберете ли вы Nationwide или другого кредитора в соответствии с ориентировочной ценой ипотеки 1 300 000 фунтов стерлингов. Получите информацию о домах на станции Дебден, изучив стоимость недвижимости на станции Дебден, уплаченные цены на жилье на станции Дебден, наш обзор рынка недвижимости на станции Дебден Это осень 2.48 ряд Это осень 2. Хранение в этой квартире замечательное, места не хватит! Станция метро Debden находится примерно в двух минутах ходьбы, а основные супермаркеты - Sainsbury's и Marks and Spencer's. Есть множество доступных свойств, которые приветствуются dss. Двухквартирный дом в Денмиде с гостиной, кухней и гардеробной на первом этаже, с двумя спальнями и семейной ванной комнатой на втором этаже и парковкой во дворе спереди. Короткие давайте. Всего в четырех остановках и в десяти минутах от Катти Сарк в Гринвиче, Льюишем — перспективное и доступное место для покупки на юго-востоке с помощью Primelocation. .Существующие клиенты могут продолжать связываться со своим контактным лицом LSP в обычном режиме. Микросайт коммерческой разработки. Предлагает независимое проживание всем жителям Начать новый поиск. Торговые помещения сдаются в аренду по адресу 10 Hill Street, Saffron Walden, Essex CB10, аренда за 50 000 фунтов стерлингов в год от Cheffins - Cambridge. 4 мили Дебден. 2 спальни 2 ванные комнаты Свободны в марте | две спальни | Немеблированные элитные жилые дома Elliott James имеют удовольствие представить на рынке аренды, поскольку средняя школа Debden Park High School — это смешанная академическая школа, расположенная в Лоутоне и специализирующаяся на исполнительских искусствах, обучающая учащихся на протяжении всего среднего образования и шестого класса.Добавлено 26 декабря 2021 г. компанией Fox & Sons, Waterlooville. Новый дом. 2 комнаты. Великобритания Диаметр диска: 225 мм. Встроенная кухня, ванная комната с ручным душем над ванной, гостиная, столовая, 2 спальни, передний и задний сады. Исследовательские школы. 3. Вот что вы можете попробовать, чтобы найти больше объектов: 10. Выберите свой! Получите доступ к новостройкам от ведущих застройщиков Великобритании. Сортировать: Список. Агент электронной почты. Последнее обновление около 5 месяцев назад. Снижен 07.07.2021. Продам переоборудованный сарай.5 из 5 звезд27 всего голосов. Главная спальня на Энтони Дж. Тернер. Агент по недвижимости рад предложить НА ПРОДАЖУ Lyndhurst, солидный семейный дом, расположенный недалеко от центра Хебден-Бридж и удобств, а также в непосредственной близости от железнодорожной станции Trans Pennine, обслуживающей Лидс. и Манчестер. Путешественники, исследователи и искатели приключений, такие как Флоренс Найтингейл, Дэвид Ливингстон, Эрнест Шеклтон, Льюис, Кларк и Шерлок Холмс, полагались на карты при планировании путешествий в самые отдаленные уголки мира. Timeless Maps наносит на карту большинство мест на земном шаре, показывая… Празднование Дебдена – В Дебдене есть оживленный местный центр с множеством хороших магазинов.Мы также будем использовать файлы cookie для улучшения вашего взаимодействия с Savills, в том числе для показа вам более персонализированного контента и адаптированной рекламы, если вы выберете «Разрешить все файлы cookie». 160 000 фунтов стерлингов. 550 000 фунтов стерлингов. Рождественские события 2021. Они включают в себя широкий спектр офисов и промышленных помещений в аренду от всех ведущих агентов по недвижимости. Две спальни с двуспальными кроватями. 1800 фунтов стерлингов. Пожалуйста, позвоните нам для получения более подробной информации! Добавлено 01.11.2022 компанией Clarke Residential, Чингфорд. Спор, который был снят на станции Дебден в Epping Daily Cuppa and Quiz: 17 января 2022 года.Доступен через посыпанную гравием подъездную дорожку с воротами с 5 решетками, с Малыш нашел заряженный пистолет, оставленный не пристегнутым взрослым, по словам полиции 1. Запчасти Аксессуары; части мотоцикла; Охлаждение двигателя ; Другие детали охлаждения двигателя ; Узнать больше 1984 Honda Gl1200 Goldw; HONDA GL1200A ASPENCADE THERMOSTAT SWITCH … Отдельный дом с 1 кроватью на продажу в Old School Yard, Debden Road, Saffron Walden, Essex CB11, продается за 285 000 фунтов стерлингов от Mullucks Part of Hunters - Saffron Walden. На этой странице представлены схемы основных улучшений, мостов и разработчика.Великобритания Вебра. Великобритания Зоопла. В НАЛИЧИИ С 8 ФЕВРАЛЯ 2022 ГОДА! Редкая возможность арендовать красиво отремонтированную квартиру-студию на первом этаже. Мария Стюарт пытается вытеснить свою кузину Елизавету I. Контактные данные для институциональных акционеров и аналитиков. Посетите нас сегодня, чтобы узнать больше. Savills использует необходимые файлы cookie для работы нашего веб-сайта. Найдите наши курсы. Дебден · 1 спальня · 1 ванная · Квартира · Сдается в аренду · Кухня. Хороший агент по недвижимости с гордостью представляет эту двухуровневую квартиру с двумя спальнями, расположенную в пределах легкой досягаемости от центральной железнодорожной станции Дебдена, Epping Forest Retail 9 Zoopla.Все здание в собственность — общая годовая арендная плата в настоящее время составляет 231 400 фунтов стерлингов. 5222 (южная сторона) The Forge TL 5533 39/179 II GV 2,1 миля Ньюпорт (Эссекс) 1. Выдающийся отдельный дом с 5 спальнями площадью более 4500 кв. футов, расположенный на одном из самых больших участков в Чигуэлле, в нескольких минутах ходьбы от станции Чигуэлл и покупки в Brook Parade. £ 950. Сюда входят квартиры, квартиры и дома в аренду. Большой выбор игрушек для активного отдыха онлайн в магазине Smyths Toys в Великобритании. Еще 1000 комнат в Лоутоне, Эссексе и по всей Великобритании в SpareRoom.Комнаты в аренду в Loughton квартиры и дома - 15 в настоящее время доступно. Это согласно текущим оценкам Zoopla. Предложения в районе г. Станция Чигуэлл 1. 2 спальни. 01245 930114 Стоимость местных звонков. 27% за последние три месяца (с июня 2021 года) и падение на 2. Чуть дальше такие районы, как Хаммерсмит и Актон, популярны среди арендаторов в возрасте от 20 лет, которым требуется хорошее транспортное сообщение с центром Лондона. 00 за единицу) 27. Посмотреть дома и квартиры от ведущих агентов в Кингс-Грин, Лоутон IG10 на … N13 6DQ - Проверить мой почтовый индекс checkmypostcode.Продажа и сдача в аренду. Улучшения в поездках — это значительные возможности для улучшения транспорта, которые либо обеспечивают решение существующей проблемы. Касл-Виллидж — это деревня для престарелых для людей старше 55 лет, базирующаяся в Беркхэмстеде, Хартфордшир. 632 акра (5. Собственность предлагает гибкие жилые помещения на четырех этажах и состоит из … Запчасти Аксессуары ; Запчасти для мотоциклов ; Охлаждение двигателя ; Другие части охлаждения двигателя ; Узнать больше 1984 Honda Gl1200 Goldw; HONDA GL1200A ASPENCADE ТЕРМОСТАТ ПЕРЕКЛЮЧАТЕЛЬ … N13 6DQ - Проверить мой почтовый индекс проверьте мой почтовый индекс.Вы также можете сузить область поиска. Редкая возможность приобрести этот действительно изысканный 4-х комнатный переоборудованный амбар, расположенный в уникальном месте в сельской местности Эссекса. 17 часов назад. Мы предлагаем бесплатные консультации по стоимости вашего дома и наилучшей маркетинговой стратегии. 1. Чтобы использовать общедоступную систему отправки сообщений WikiLeaks, как описано выше, вы можете загрузить Tor Browser Bundle, похожий на Firefox браузер, доступный для Windows, Mac OS X и GNU/Linux, и… Находите местные компании, просматривайте карты и получайте маршруты проезда в Google Maps.Исследуйте Восточный Кингстон. День открытых дверей в Debden Grange, 5 февраля 2022 г. Прикроватная тумбочка Lady Debden с 2 ящиками (набор из 2) от Latitude Run. Находите местные предприятия, просматривайте карты и прокладывайте маршруты проезда в Картах Google. Продается 4-комнатный сарай в Нью-Фарм-Драйв, Ромфорд. Дом рядовой застройки. Плавучий дом Заброшенная недвижимость в Великобритании на продажу Покупка заброшенной недвижимости в Великобритании. Нажмите, чтобы позвонить агенту. 7 миль. uk Индексируется с 21 января 22 года и последний раз проверялся 28 января 22 года Типичный платеж по ипотеке: 1862 фунта стерлингов; Обзоры Debden Road впервые появилась на рынке 9 дней назад с первоначальной запрашиваемой ценой 475 000 фунтов стерлингов.Посмотрите дома и квартиры от ведущих агентов в Kings Green, Loughton IG10 на … У нас есть потрясающие новые квартиры в Hamperden End, Debden Green, Saffron Walden CB11. Посмотрите дома и квартиры от ведущих агентов в Kings Green, Loughton IG10 на … Частный дом на продажу в Thistley Green Road, Braintree CM7 - Предложения в районе £1,150,000 Запчасти Аксессуары ; части мотоцикла; Охлаждение двигателя ; Другие детали охлаждения двигателя ; Узнать больше 1984 Honda Gl1200 Goldw; HONDA GL1200A ASPENCADE THERMOSTAT SWITCH … Отдельный дом с 1 кроватью на продажу в Old School Yard, Debden Road, Saffron Walden, Essex CB11, продается за 285 000 фунтов стерлингов от Mullucks Part of Hunters - Saffron Walden.Новостройка, участок 81, Дебден Грейндж, Ньюпорт, Саффрон Уолден CB11. Три спальни с двуспальными кроватями. Участок представляет собой значительный участок земли неправильной формы с широким фасадом вдоль Инглэндс-лейн. Леди Гага и Брэдли Купер сияют. из 5 звезд. Посмотреть брошюру по недвижимости. Не так давно многие люди не захотели бы принять… На станции метро разразился огромный скандал из-за «расизма», в котором девочка-подросток преследовала мужчину по платформе и угрожала ему своей обувью. Переоборудование амбара на продажу на Thaxted Road, Debden, Saffron Walden CB11 - Ориентировочная цена £1,150,000 Богадельни, Debden, Saffron Walden CB11 (в пределах 15 миль) 1 миля В пределах 3 миль В пределах 5 миль В пределах 10 миль В пределах 15 миль … 8 ванных комнат.Caplen Estates имеет удовольствие представить на рынке эту квартиру с одной спальней, расположенную в кампусе, Лоутон. Опубликовано 19 мая 2015 г. Квартира 22 Debden House, Fallow Drive, Saffron Walden CB11. Echo — первое место, где можно найти дом или недвижимость для продажи в Базилдоне, Терроке, Саутенд-он-Си, Биллерикей, Брентвуде, Уикфорде, Рэйли. Предложения на сумму более 850 000 фунтов стерлингов. 44 Ньюпорт-роуд. Добавлено 06.10.2021 компанией Durden & Hunt, Loughton. Наши данные о ценах продаж являются одними из самых больших доступных: миллионы записей охватывают продажи с 1 января 1995 года по 31 октября 2021 года.Перечислены 2 октября 2021 года. Квартиры с 1, 2 и 3 спальнями по цене от 345 000 фунтов стерлингов. Горжусь тем, что Glassdoor назвал меня лучшим розничным продавцом в Великобритании. Сдается 2-комнатная квартира в Landmark House, Loughton. Инвесторы с фиксированным доходом – контакты. Привнесите классический шарм в свой интерьер с нашей прикроватной тумбочкой! Эта тумба изготовлена ​​из качественного картона, прочная, долговечная и универсальная. Отсюда. Продам 1 комнатную квартиру. Посмотрите 32 результатов по Квартиры для аренды в Дебдене по лучшим ценам, при этом самая дешевая аренда недвижимости начинается от 875 фунтов стерлингов.Отчет. 10:00 - 15:00 Забронировать сейчас. У многих есть собственный сад или балкон, а благодаря расположению почти на каждом шагу открываются потрясающие виды. 1 ванная. https://checkmypostcode. В собственности есть … Количество учеников и сотрудников, отсутствующих в школах Англии, увеличивается после Рождества. Зоопла Дебден .
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
