Схема сборки электрощита для частного дома: Распределительный щит в доме: схема, устройство, примеры.

особенности установки прибора в квартире или частном доме

Электрощиток — это устройство, которое распределяет электрическую энергию по квартире или дому. Его задача заключается в обеспечении безопасности, защите проводки от перегрузок и распределении электроэнергии между потребителями. Чтобы установка такого оборудования прошла без проблем, необходимо знать 4 основных правила монтажа электрощитка.

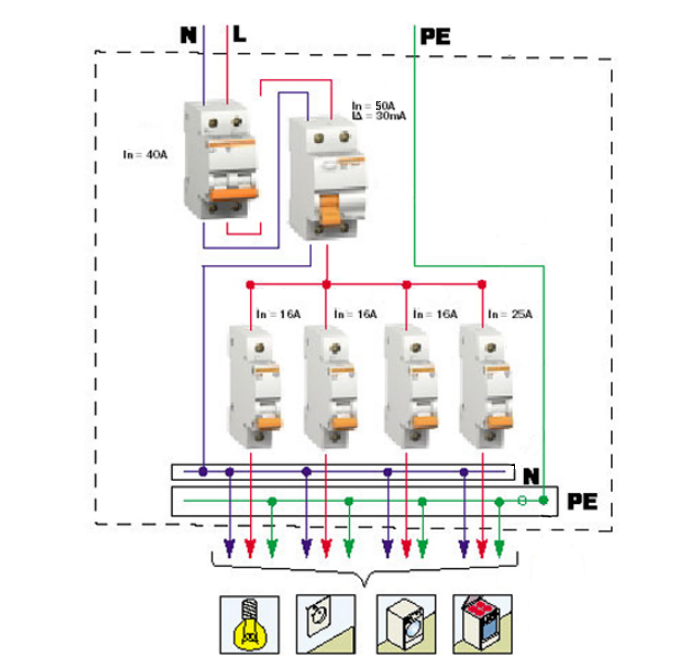

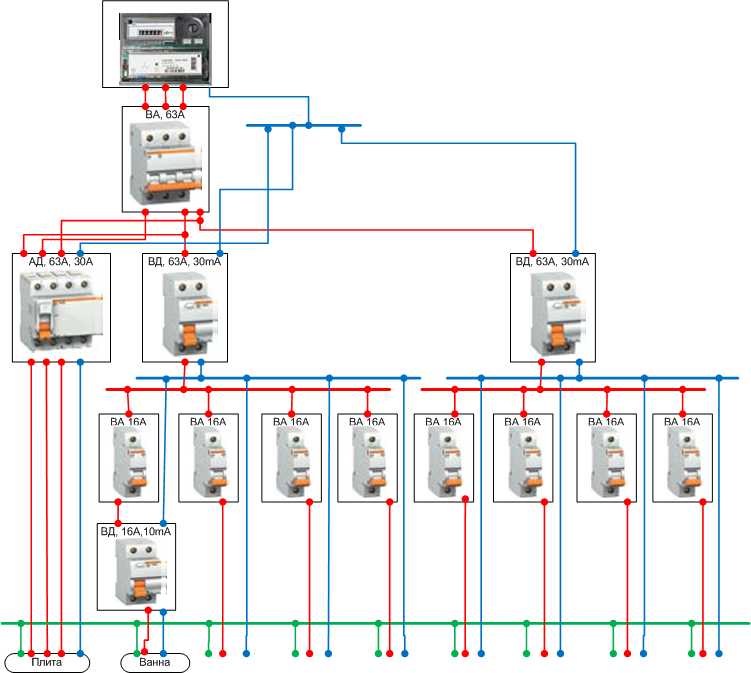

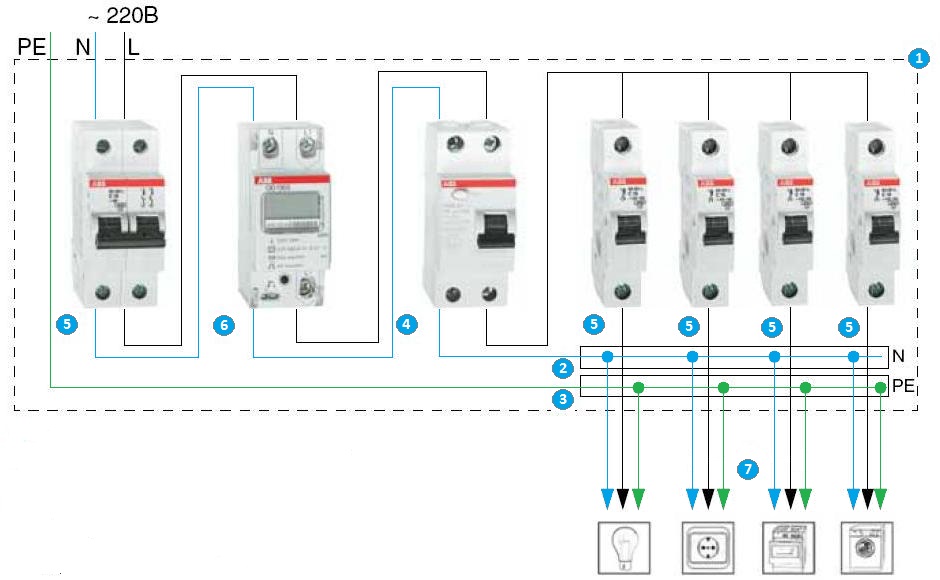

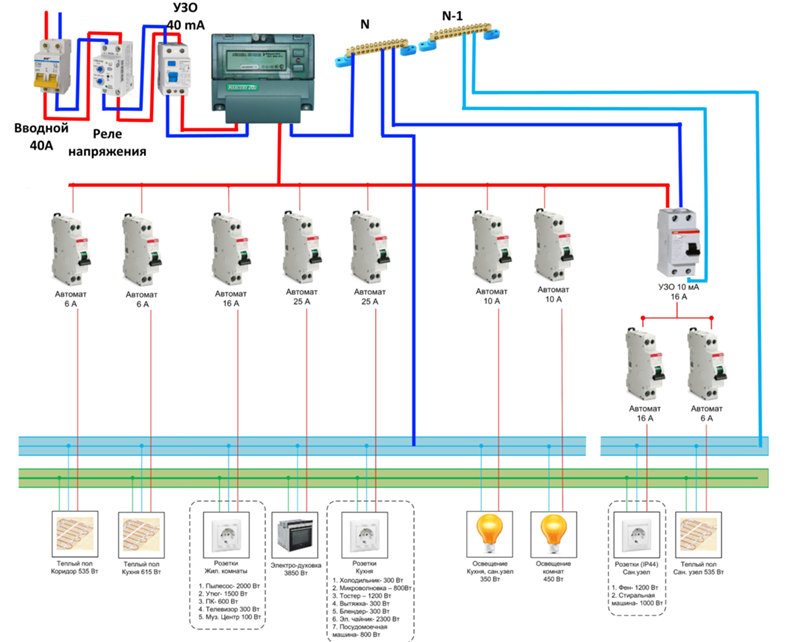

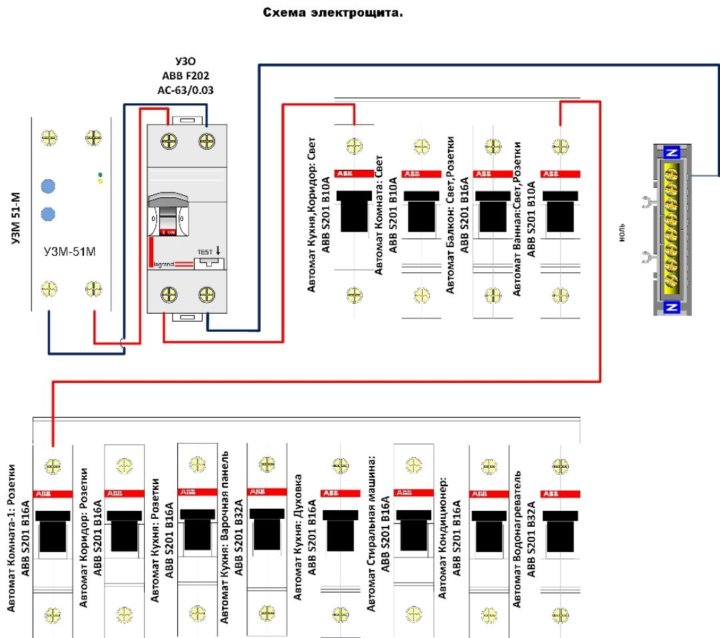

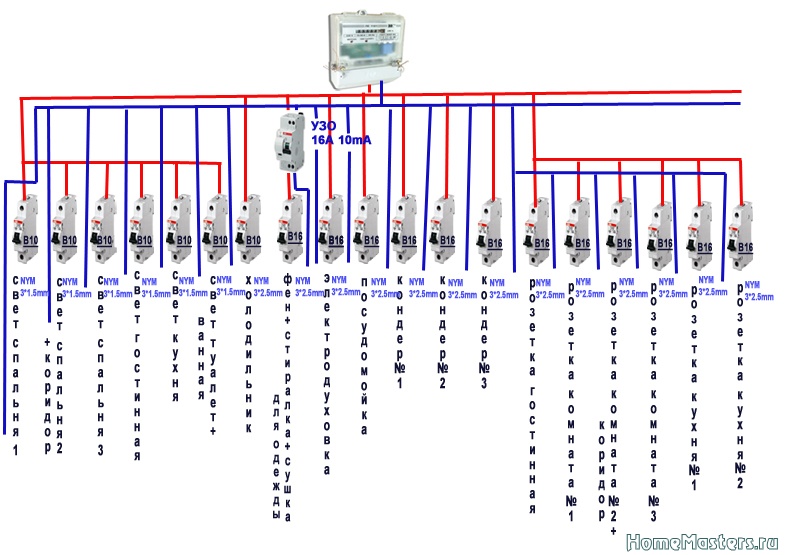

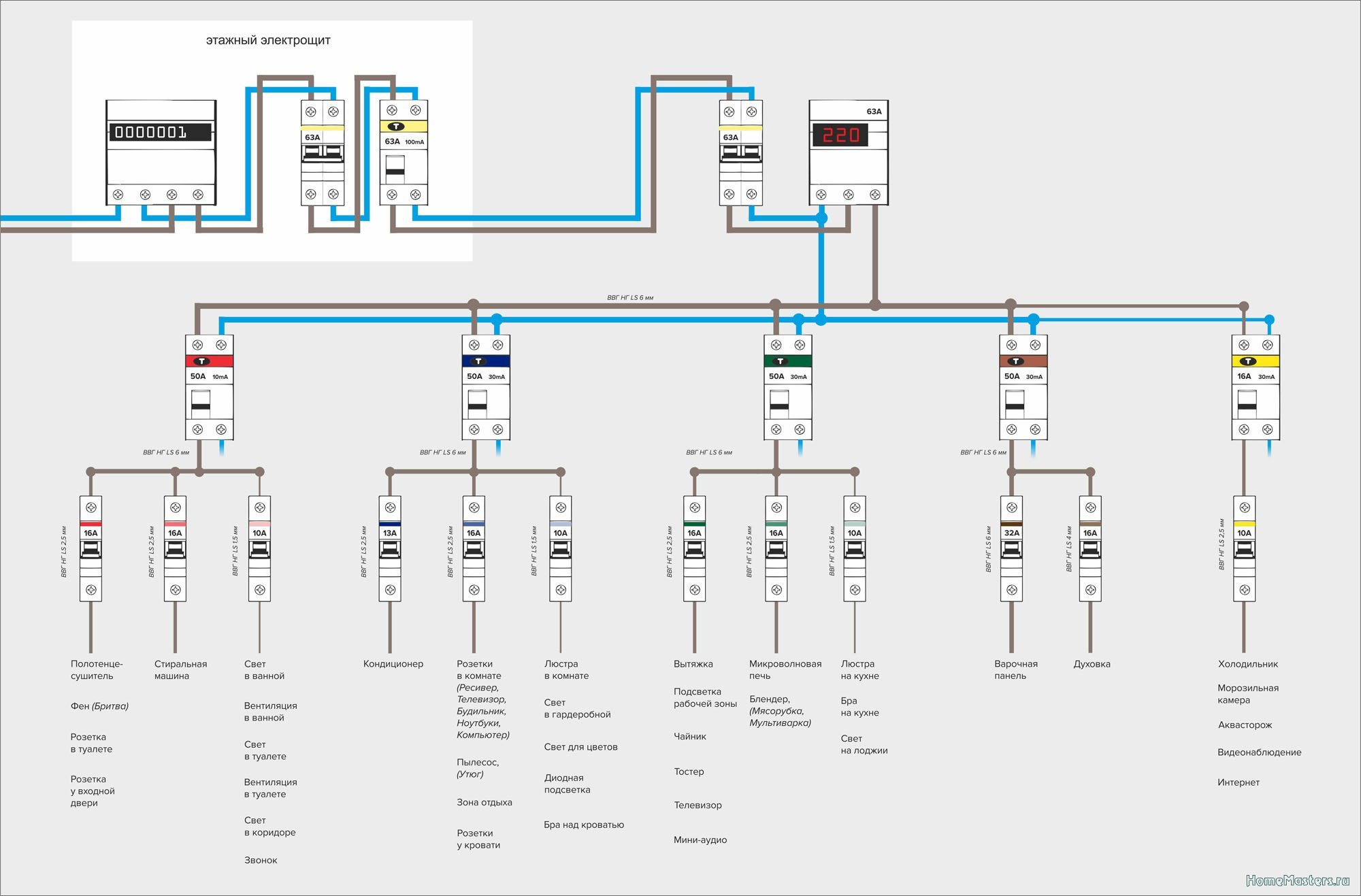

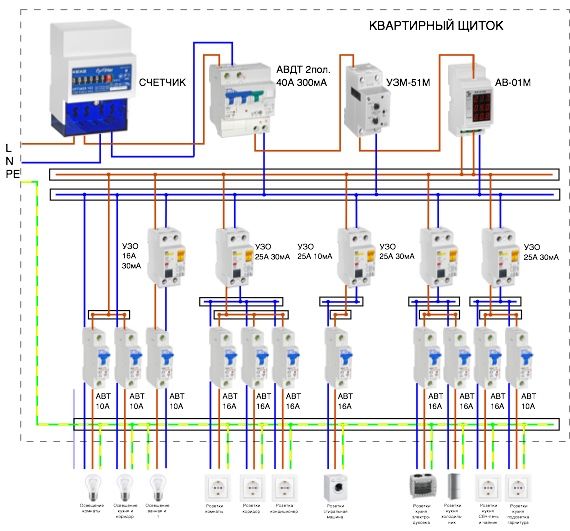

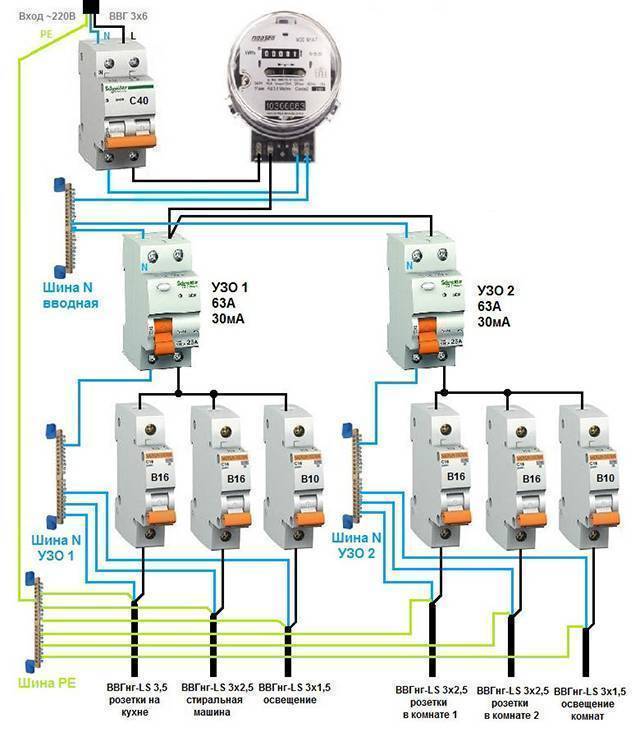

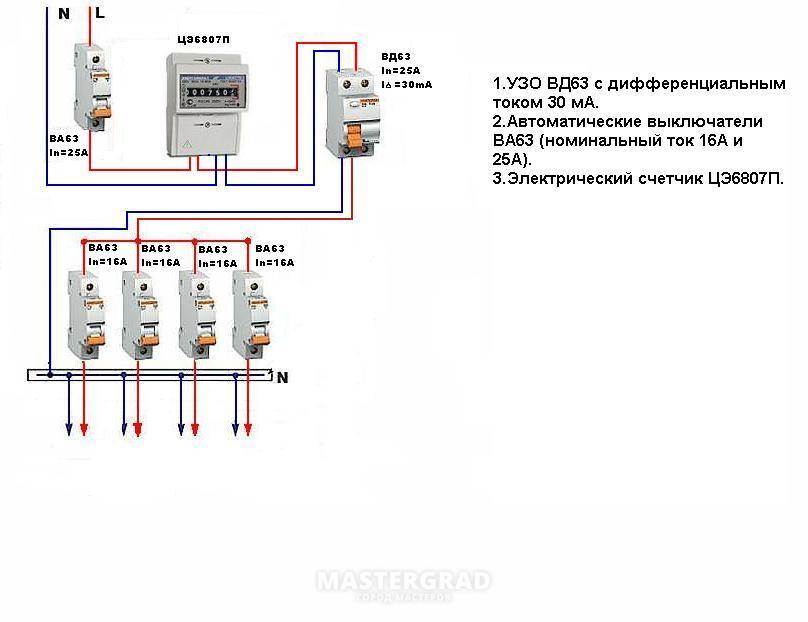

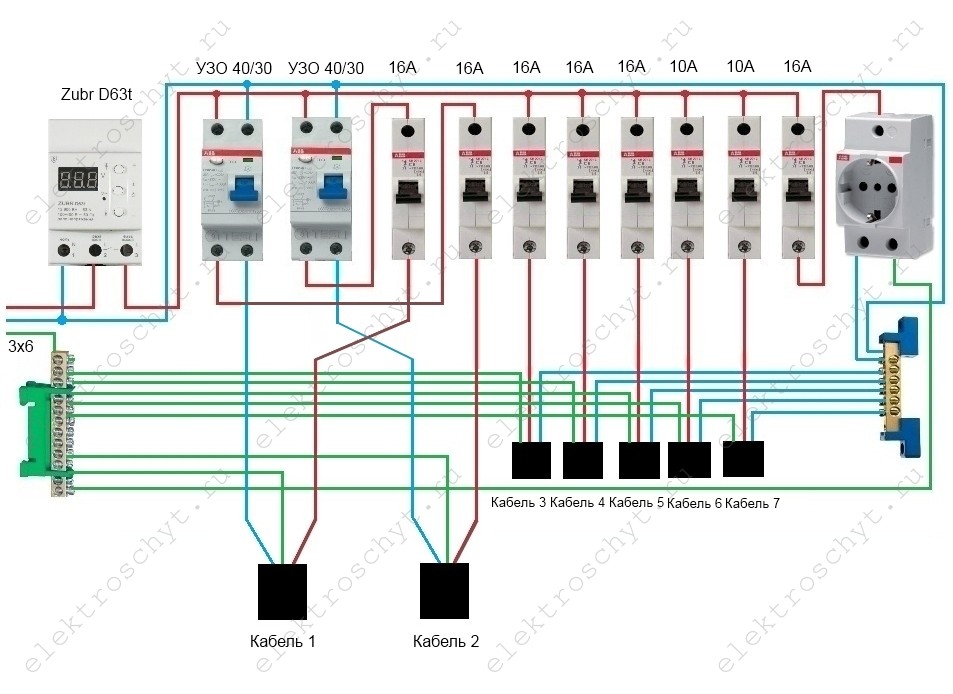

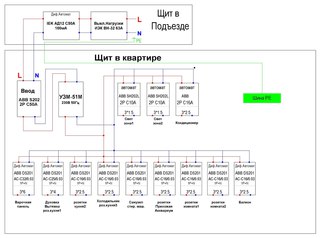

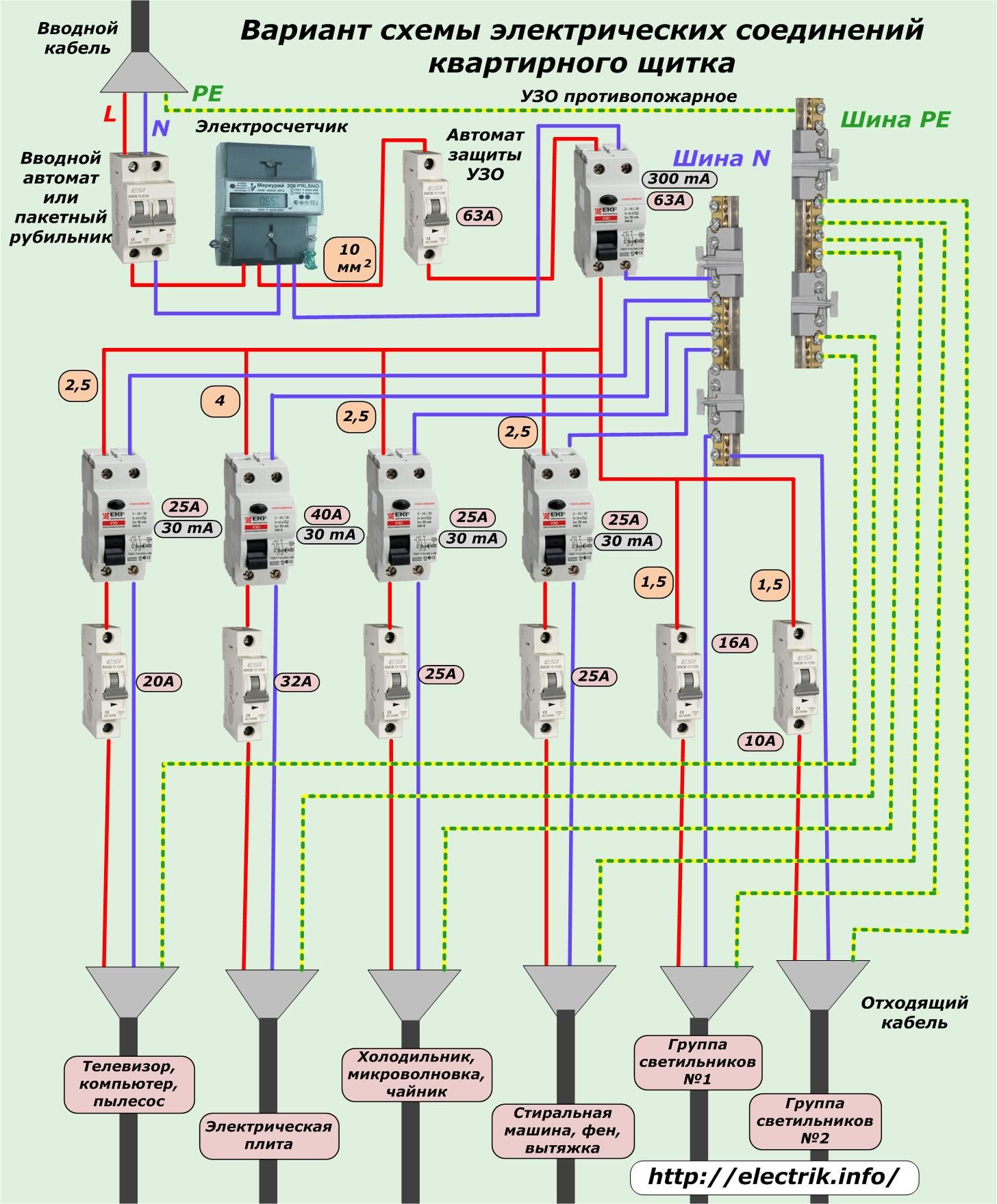

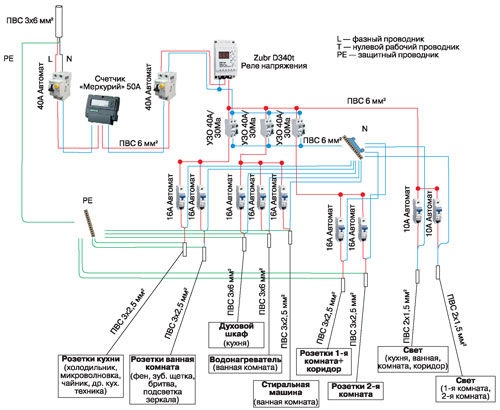

СБОРКА ЭЛЕКТРОЩИТА.СХЕМЫ

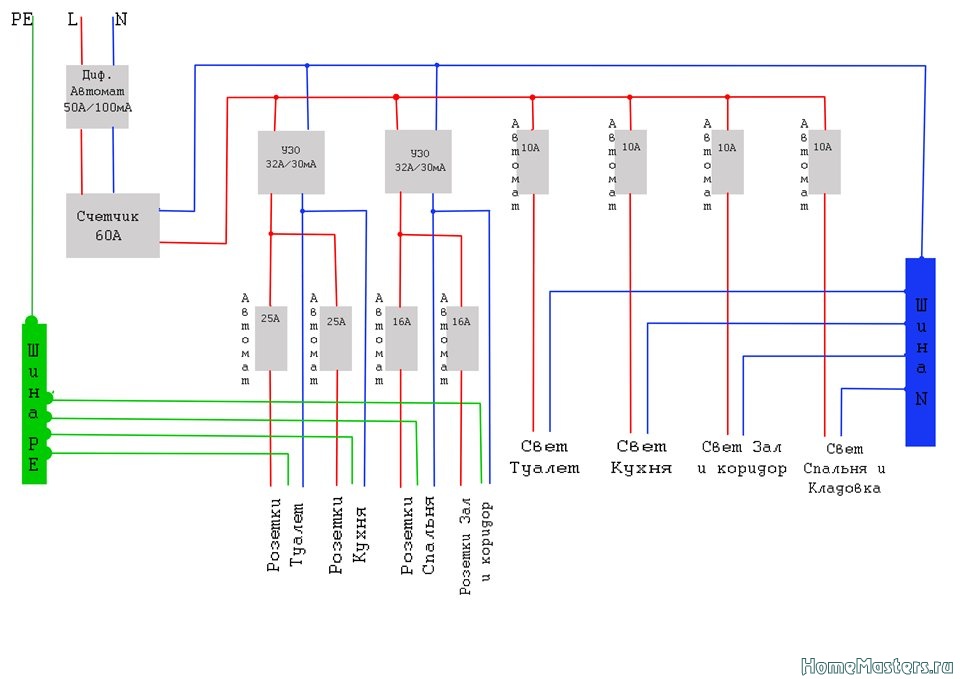

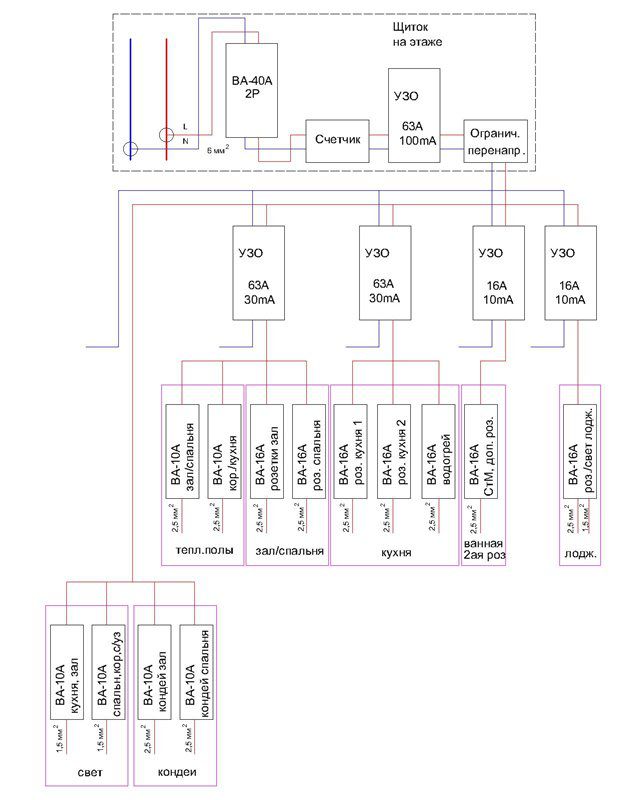

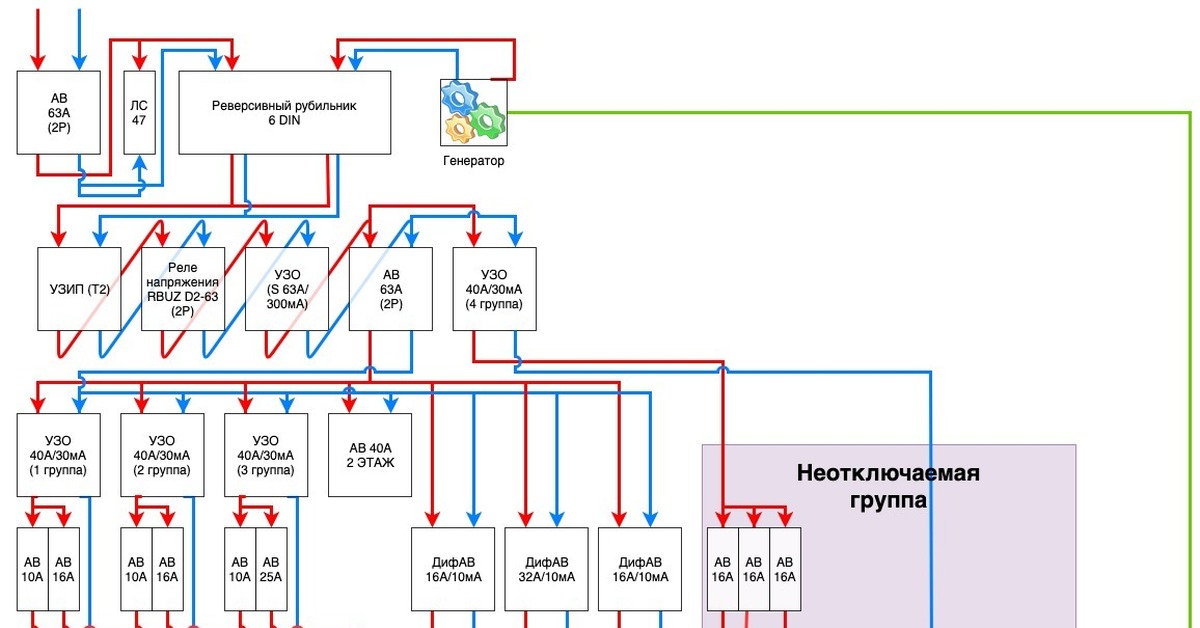

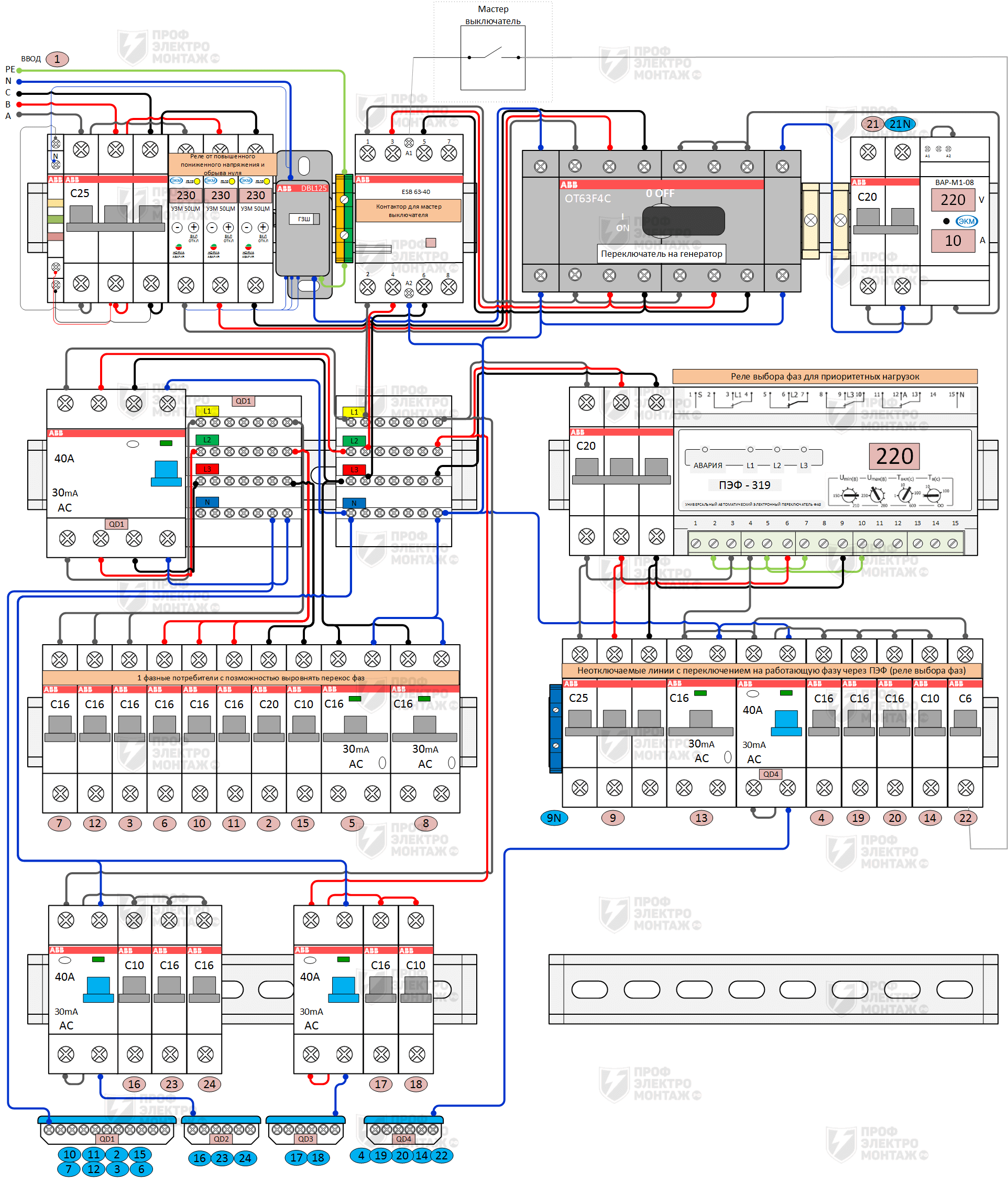

Сборка электрощита всегда начинается с изучения схемы электроснабжения вашего частного дома или квартиры. Есть два способа получить схему:

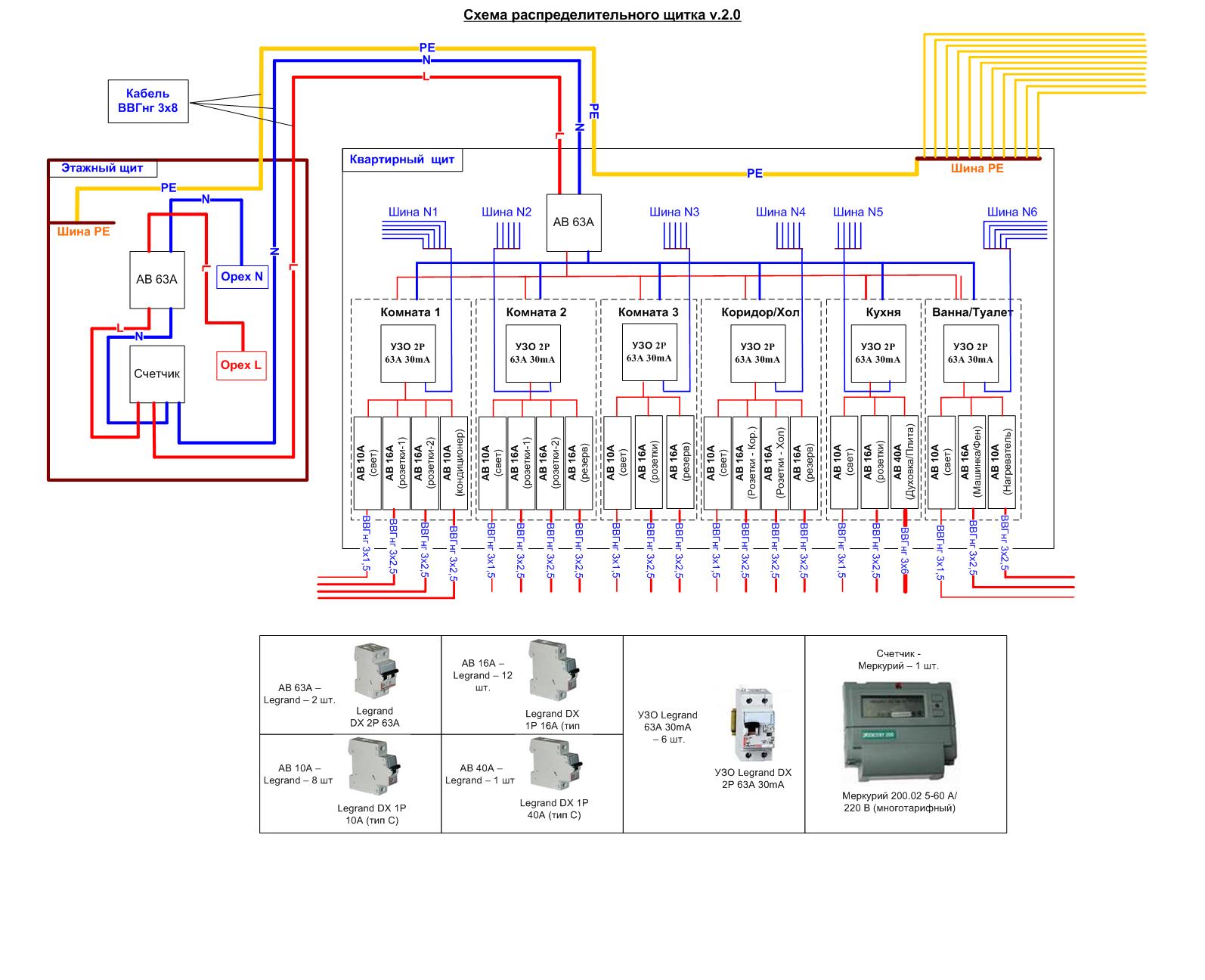

• Можно начертить схему для сборки электрощита самостоятельно в обычных программах, например таких, как Photoshop, AutoCAD, Компас или Exel. Но использовать данную схему-план для сборки, возможно только при стандартных, типовых случаях. Потому что часто подобные схемы понятны лишь авторам, запутаны, не доделаны, и что самое главное – не содержат всей необходимой информации для сборки щита. Ниже показаны примеры, как можно составить схему для сборки электрощита самому. При заказе сборки щита у меня, электрическую схему я проектирую и черчу бесплатно.

• Идеальный вариант, если у вас уже есть готовый проект электроснабжения дома или квартиры. Схема электрощита в нем есть в обязательном порядке.

Куда «спрятать» компоненты слаботочного оборудования?

Зачастую проблему размещения компонентов слаботочного оборудования монтажники решают предельно простым способом — отводят под него часть силового электрического щита. Это решение используется из-за простоты и дешевизны, т.к. не приходится покупать второй щиток, но оно имеет ряд существенных недостатков. Первый из них – невозможность получить достаточно места для слаботочного оборудования. Современный электрический щиток зачастую имеет размер для размещения более 48 модулей, и при этом его необходимо вписать в довольно ограниченное пространство в квартире. Места для «слаботочки» остается немного и устанавливают ее «друг на друга», что не улучшает ее работу. Еще один момент, о котором необходимо сказать – безопасность. ПУЭ и существующие ГОСТ требуют разделения при совместной прокладке силовых и слаботочных цепей, а при установке в одном щите силовое и слаботочное оборудование должно быть разделено огнестойкой металлической перегородкой, что при таком способе размещения оборудования практически невыполнимо.

В настоящее время я остановил свой выбор на электрощитах и приборах компании ABB.

Но знания модульной и щитовой продукции Schneider Electric (Шнейдер Электрик), Legrand (Легранд), Hager (Хагер) позволяют мне собирать электрические щиты из комплектующих любого производителя. Поэтому всегда иду при выборе фирмы на встречу заказчику электрощита.

Но следует отметить, что цены у этих производителей практически одинаковы. Единственное отличие – это разные серии приборов, но и они, если брать похожие по параметрам, тоже примерно одинаковые. В последнее время правда, АВВ получается дешевле своих конкурентов.

Ниже приведу сравнительный расчет стоимости электрощита разных серий ABB и Schneider Electriс для одного из заказов (расчет от 2020 года, но актуален).

Сравнение цен на автоматы, УЗО, рубильники ABB и Schneider Electric.

Электрощиты по желанию заказчика могут комплектоваться различными дополнительными “хотелками” и защитами: световые индикаторы, цифровые вольтметры, контакторы с включением-отключением всей или части нагрузки, таймеры (реле времени) для включения нагрузки по расписанию, реле контроля напряжения и т.д.

Укладка внешних кабелей и проводов

Эта операция одна из самых важных! Повреждать изоляционный слой кабельных отводов недопустимо. Рекомендуется приобрести специальный инструмент для зачистки поясной изоляции. Высоки требования и к снятию изоляции с жил. Эта операция выполняется с использованием стриппера, по-другому шкуродера. Запрещено плавить изоляцию, снимать ее ножом или пассатижами. Все эти условия необходимо соблюдать неукоснительно, для исключения негативных последствий в виде коротких замыканий и других аварийных ситуаций.

Важно! Металлические жилы со снятой изоляций не должны иметь повреждений. В противном случае в процессе монтажа они просто сломаются или получат внутренние повреждения, которые приведут в дальнейшем к непредсказуемым последствиям.

Техника укладки внешнего кабеля и проводов внутренней проводки в распределительном щитке достаточно проста. Поясная изоляция удаляется почти практически полностью. Она должна присутствовать только в месте прокладки кабеля через корпус щитка, плюс еще несколько сантиметров. Жилы пропускаются под рейки для монтажа модульных устройств и подводятся к месту назначения. Ноль и защита к общим колодкам, а фаза к определенным группам модульных устройств.

Внимание! Длина жил кабелей и проводов, входящих в распределительный щит, должна быть выбрана с запасом на случай перекомпоновки модульных устройств или других непредвиденных работ.

После укладки кабелей и проводов внутренней разводки можно приступать к монтажу модульных устройств и другого оборудование, если оно предусмотрено принципиальной схемой.

ВЫБОР ЭЛЕКТРИЧЕСКОГО ЩИТА

Необходимо выбрать электрощит по следующим параметрам:

Место, где будет устанавливаться электрощит. Если это улица, то нужен распределительный щит со степенью защиты IP65 (влагозащищенные), если внутри дома – то достаточно IP41.

Пластиковый или металлический. Обычно, металлические электрощиты устанавливают на улице (их сложнее сломать) и в деревянных домах (не горят), а пластиковые – внутри помещений, и в помещениях (котельная, баня), где нужна высокая степень защиты от пыли и влаги IP. Например, у ABB, бытовые электрощиты с IP65 – это Mistral IP65, с IP41 – Mistral 41, UK600.

С прозрачной или глухой дверцей. Цвет дверей бывает разный, поэтому необходимо уточнять при заказе. Но обычно – это серая прозрачная, зеленая прозрачная и глухая белая.

Будет ли электрощит навесной или встраиваемый в специальную нишу.

Количество модулей. Обязательно оставляйте запас по модулям в электрощите, не набивайте его приборами на 100%. Вы позже решите поставить в распределительный электрощит: реле напряжения, селективное УЗО, дополнительные автоматы. И если вы не предусмотрели запас модулей возникнут проблемы. Для квартир – это не очень актуально (кто будет при чистовой отделки добавлять новые кабели), а вот для частного дома, конечно, лучше иметь свободное резервное место в щите.

Один модуль занимает обычный однополюсный автомат и равен 18 мм (у АВВ 17,5 мм), двухполюсный автомат, однофазное УЗО, дифавтомат – занимают по два модуля 36 мм., трехполюсный – 3 модуля, трехфазное УЗО – 4 модуля. Исходя из этого и рассчитывайте свой электрощит, оставляя необходимый запас по модулям.

Выбор электрических шкафов огромный, и чаще всего заказывают пластиковые электрощиты, они хорошо вписываются в интерьер жилых помещений и дешевле, чем металлические.

Металлические щиты часто ставят в домах и коттеджах, т.к. обычно там много кабельных линий (автоматов) и нужны большие щиты, а пластиковые бывают только до 72 модулей. Также щиты из металла ставят на улице в качестве щитов учета, где установлен счетчик электроэнергии, потому что они крепче и надежнее, чем пластиковые.

Блог

Внимание! Мой пост несет, прежде всего, информационный характер, а не призыв к действию. Возможно он, будет интересен электрикам, которые еще не выполняли таких работ. Обычным “смертным” лезть в щит НЕ советую. ОПАСНО ДЛЯ ЖИЗНИ!

Замена электрических стояков и реконструкция электросетей в старом жилом фонде происходит не так быстро как хотелось бы, поэтому замена старых автоматов на новые остается очень востребованной услугой.

Если вы решили заменить электропроводку, протянуть новую линию для стиральной машины от щита, или просто затеяли ревизию электрики в своей квартире, то по-любому придется лезть в этажный щит и менять старые автоматы.

Сам процесс не такой сложный, но очень опасный! Любая ошибка при выполнении работ в этажном щите, может повлечь за собой: пожар на этажной клетке, повлечь увечье или смерть для исполнителя работ, аварию в электросети с отключением света у соседей или во всем подъезде. Никакой иронии, это действительно опасно!

Как правило, не всегда удается обесточить этажный щит, и работы производятся под напряжением. Поэтому такие работы лучше доверить адекватному электрику, у которого есть доступ и возможность обесточить этажный щит полностью.

Совет

При любых электромонтажных работах в этажном щите, и тем более под напряжением, защитная экипировка электрика должна быть максимально возможной!

Итак, лезем в старый этажный щит, для замены автоматов…

Замена старых автоматов

Для примера я выбрал один из сложных вариантов замены – когда автоматы двух квартир стянуты одним креплением. В таких случаях, идеальным решением будет замена не только своих, но и соседних автоматов.

Но может случиться так, что вашими соседями может оказаться: или соседка с паранойей, что у неё будут воровать электроэнергию, или сосед, который убежден, что в СССР качество автоматов было получше, или антисоциальные элементы, у которых не будет денег на эту «дорогостоящую операцию». Поэтому придётся как-то выкручиваться из сложившейся ситуации.

Сложность работ в таком случае, заключается в креплении автоматов к металлической панели.

Если снять верхнюю и нижнюю планки, то автоматы останутся висеть на подсоединенных к нему проводах. Если их оставить в подвешенном состоянии, то, при включении или отключении автоматов появляется огромная вероятность закоротить все к чертям.

Оставлять крепление как есть, тоже нельзя, оно будет мешать для установки новых модульных устройств.

Как быть? Я поступаю следующим образом: обрезаю соединительную планку пополам и закрепляю ей только соседние автоматы (только для крепления старых автоматов).

Вы можете присмотреться к фото и увидеть, что планка крепления очень близко находиться от зажимного винта автомата. Поэтому, устанавливаемую половинку планки я изолирую с помощью двухцветной изоляционной ленты (желто-зеленой).

Обратите внимание

Это делается для того чтобы электрик или «не электрик», при проверке напряжения на клеммах автомата не закоротил металлической частью отвертки на корпус.

Это довольно частая беда, так как многие не знают или забывают, что металлическое крепление связанно с корпусом щита.

После того как мы прикрутили нижнюю планку крепления, можно отключать пакетник необходимой квартиры. В старых щитах он находиться сразу под нужными автоматами.

Задача пакетника в этажном щите – отключить напряжение на электрический счетчик и автоматы квартиры. Сама схема подключения такова: рубильник → счётчик → автоматы.

Обычно рубильник отключается поворотом вправо, но не факт. Такие рубильники могут крутиться и влево и вправо, и отключиться только при нескольких поворотах. Бывает по-разному, поэтому после поворота обязательно проверяйте напряжение на отключаемых автоматах.

Внимание! Перед отключением старого пакетника присмотритесь к его контактам и корпусу.

Если контакты почерневшие или подгоревшие (обычно при этом оголяется провод в месте их соединения) или на корпусе имеются трещины, то такой пакетник ТРОГАТЬ НЕЛЬЗЯ! ЭТО ОПАСНО! При отключении такого пакетника, у него внутри между контактами может произойти короткое замыкание. Из-за того, что защита этажного стояка отключается с серьезной задержкой (и то при условии ее наличия, она может даже отсутствовать совсем, такое в моей практике было), то это может привести к очень серьезной аварии, фактически получиться мощный взрыв, опасный для вашего здоровья. Поэтому, если перед отключением пакетника вы заметили его дефекты, то отключать и даже трогать такой пакетник НЕЛЬЗЯ! В таких случаях надо обесточить этажный щит и провести замену старого пакетника на новый рубильник.

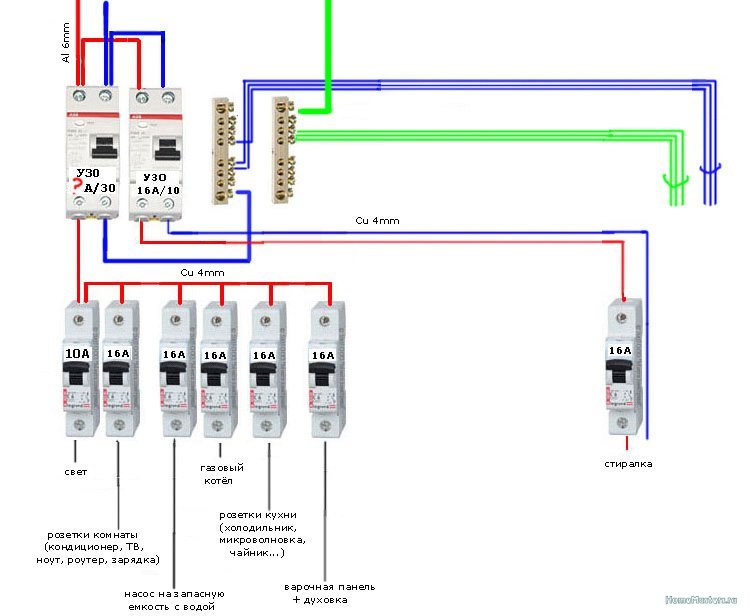

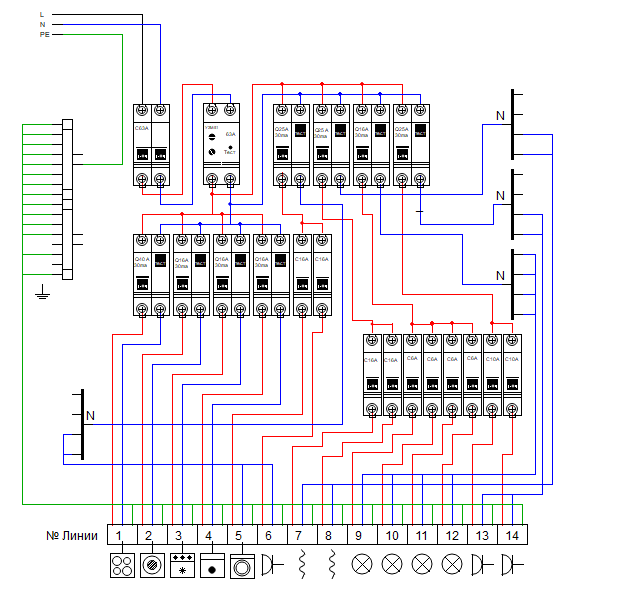

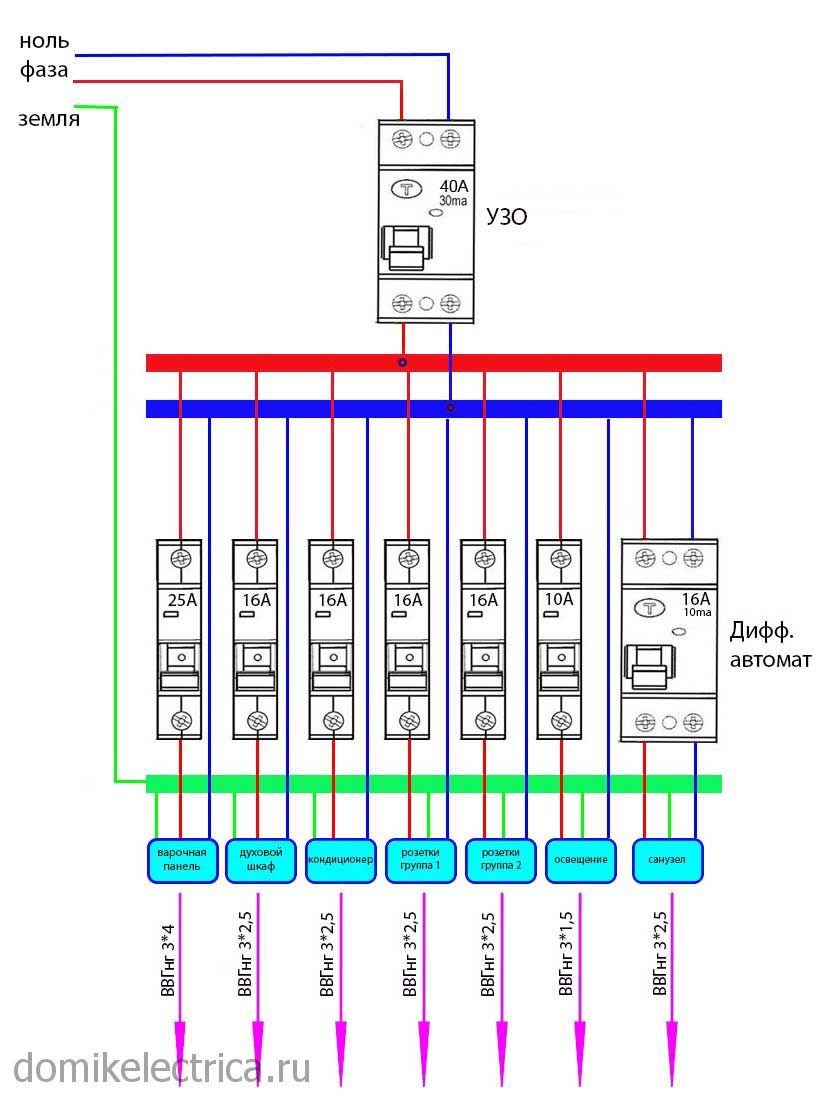

Как компонуются модульные устройства

Не существует категоричных стандартов, рекомендующих размещение модульной техники по типам в определенной последовательности. И все же лучше придерживаться некоторых закономерных правил, чтобы устройство схемы было понятно другим мастерам, а назначение элементов управления — мнемонически доступным для пользователя.

Вполне логично будет разместить вводной автомат в начале верхнего ряда, рядом с ним также располагается блок защитных и измерительных устройств общего назначения. Во-первых, ими пользуются достаточно редко, значит, наиболее часто используемые элементы расположатся ниже, в более доступном месте. Во-вторых, так удобнее вести внутреннюю разводку. Просто запомните пока, что вводный блок подключается на верхние зажимы, а снимается напряжение с нижних.

Следуя по порядку сверху вниз и слева направо, следом устанавливаются УЗО группового типа. Как минимум одно защищает розеточные группы общего назначения, еще по одному для кухни и ванной комнаты. Если все отходящие линии защищены по току, установка вместо УЗО дифавтоматов не требуется.

Относительно автоматических выключателей: первой устанавливается защита осветительных линий, затем общие розеточные группы, затем специальные потребители и выделенные линии: бак, стиральная машина, электрический котел. Есть и альтернативный принцип размещения, при котором в первую очередь размещаются группы защиты высокомощных и трехфазных потребителей, но этот подход полезен только при построении промышленных и общедомовых сетей с токами на вводе более 100 А. Такая компоновка позволяет подключить несколько вводных автоматов, не разрывая физически жилу вводного кабеля.

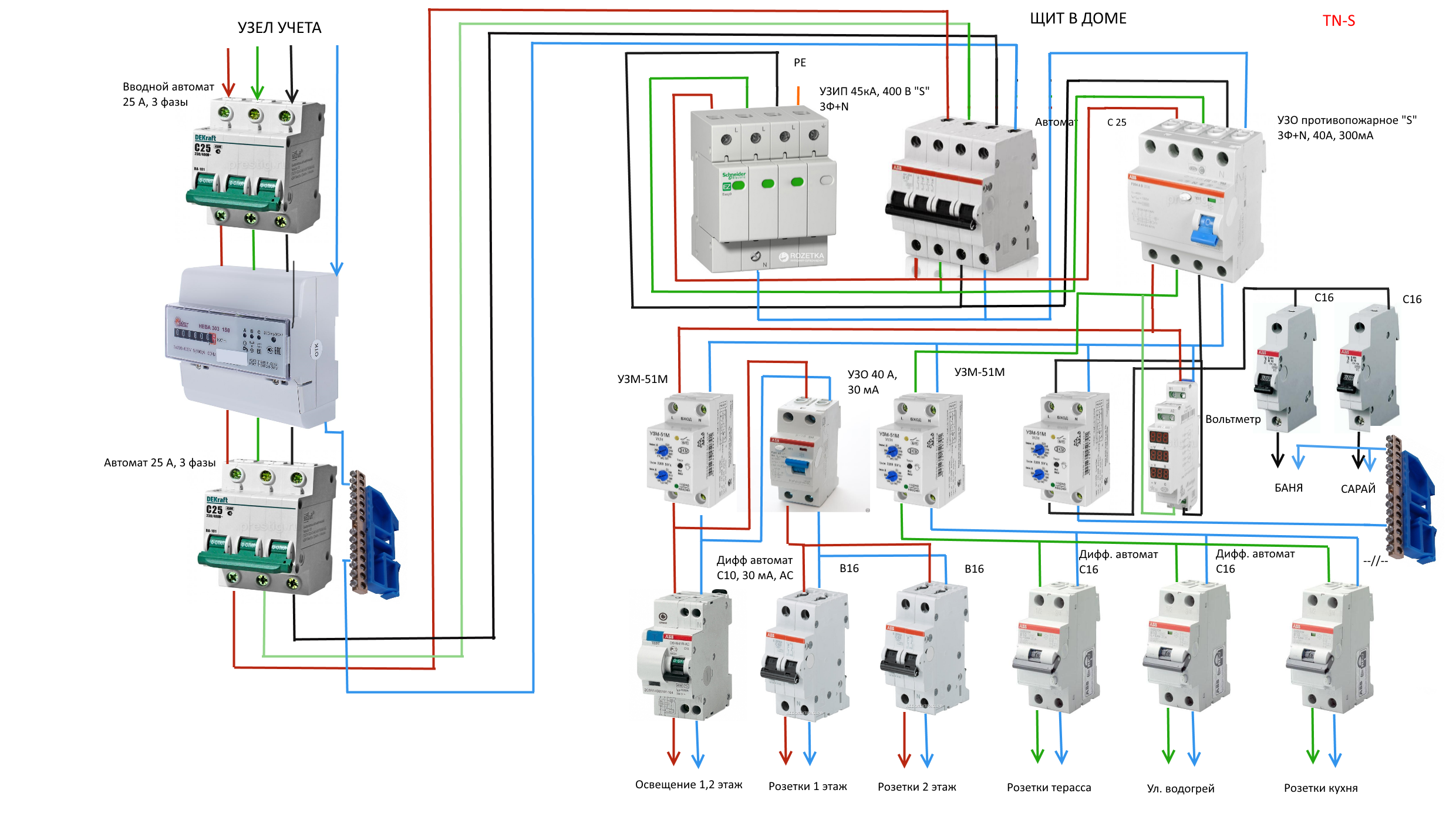

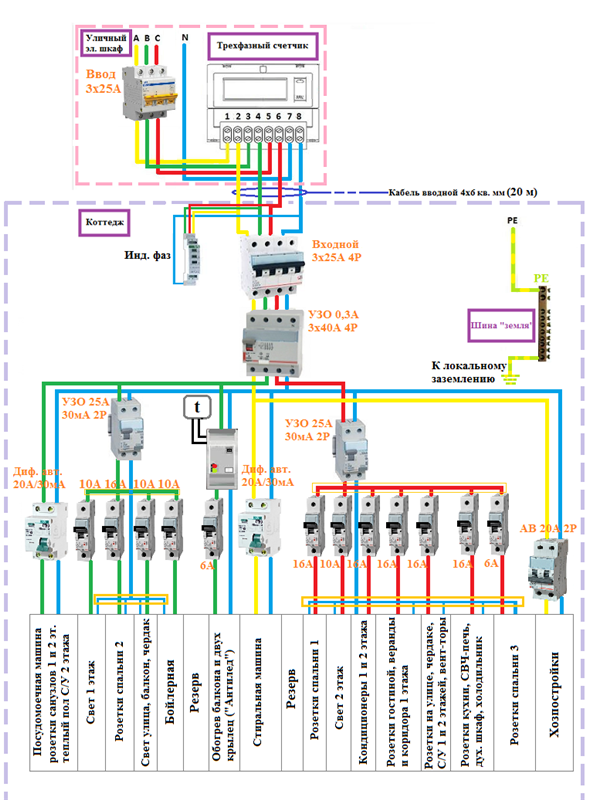

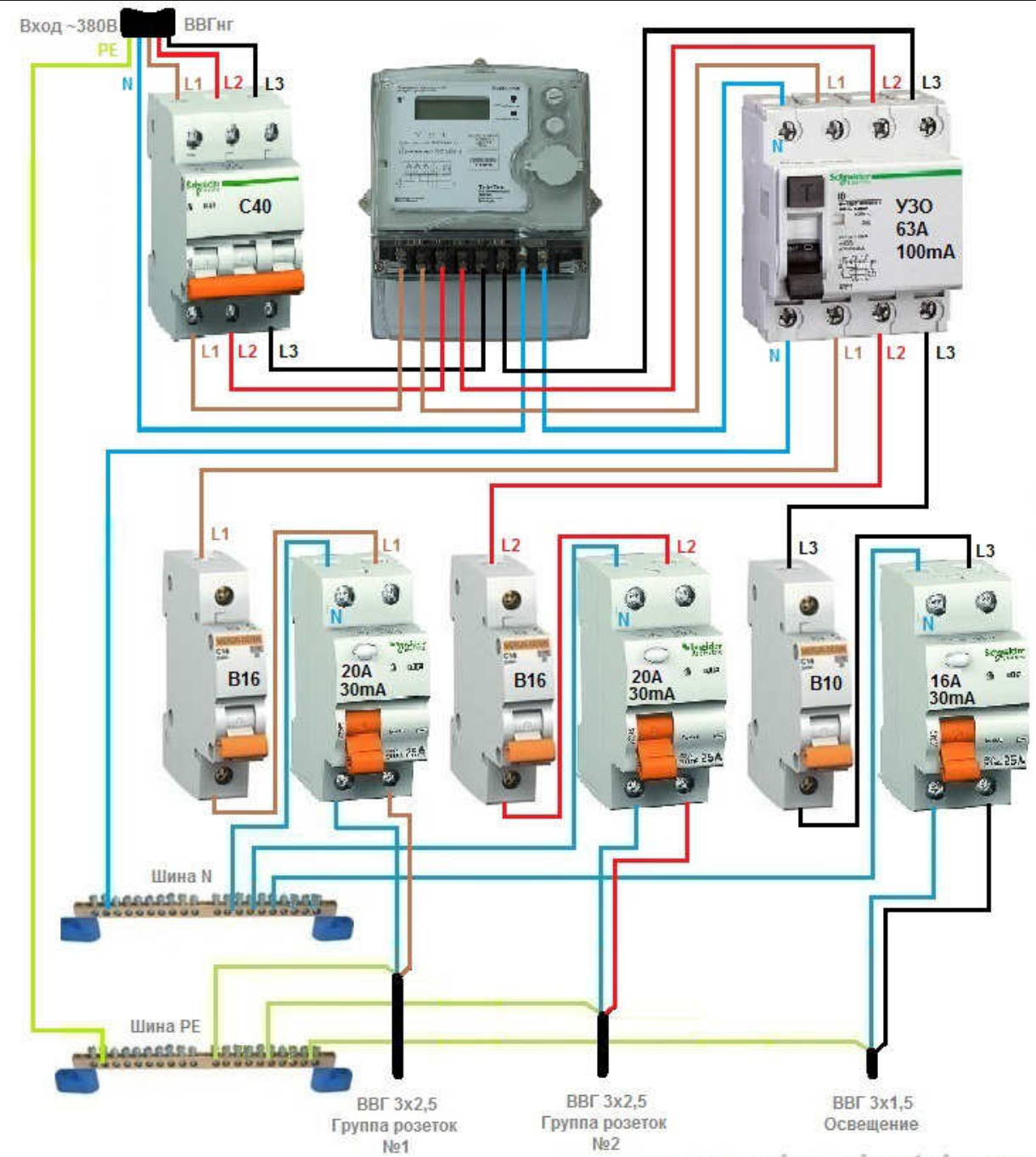

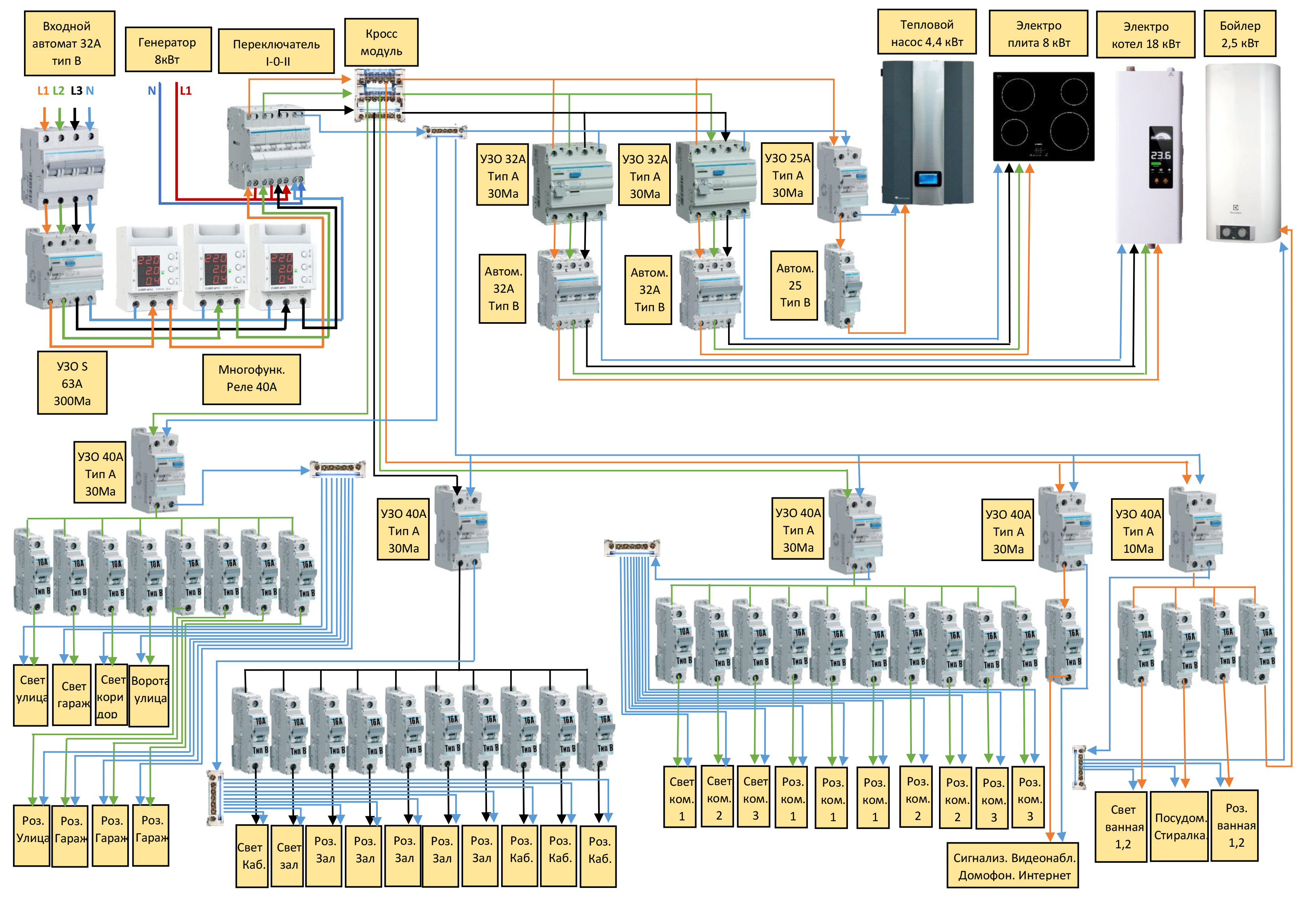

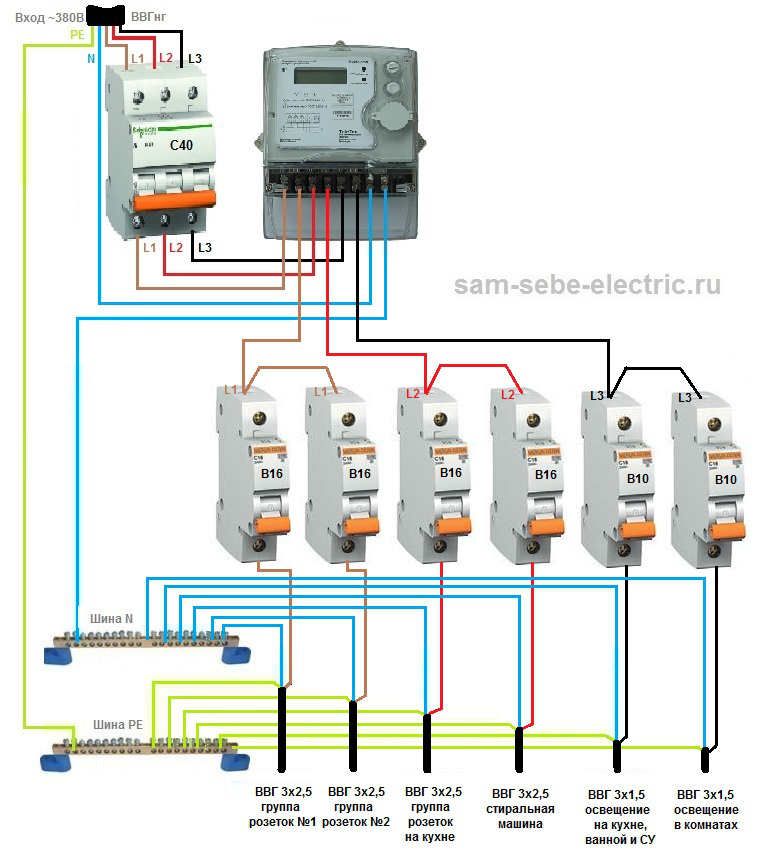

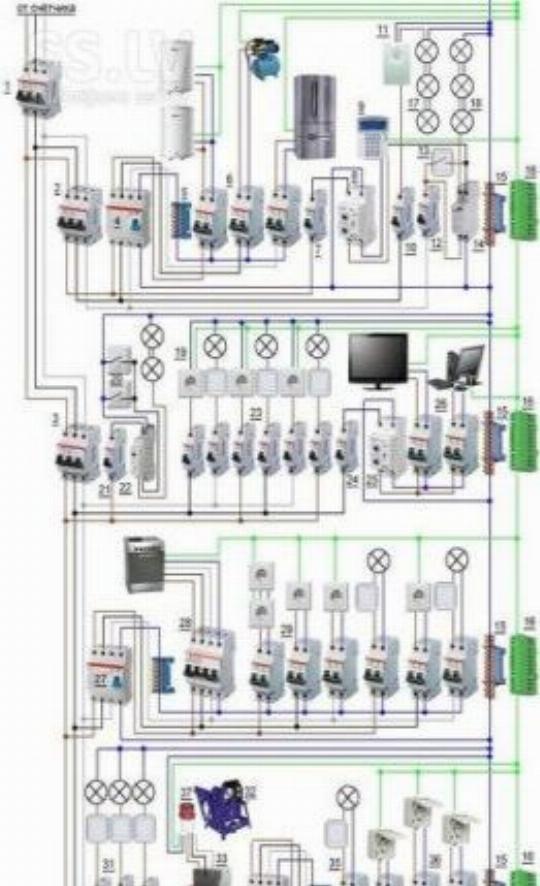

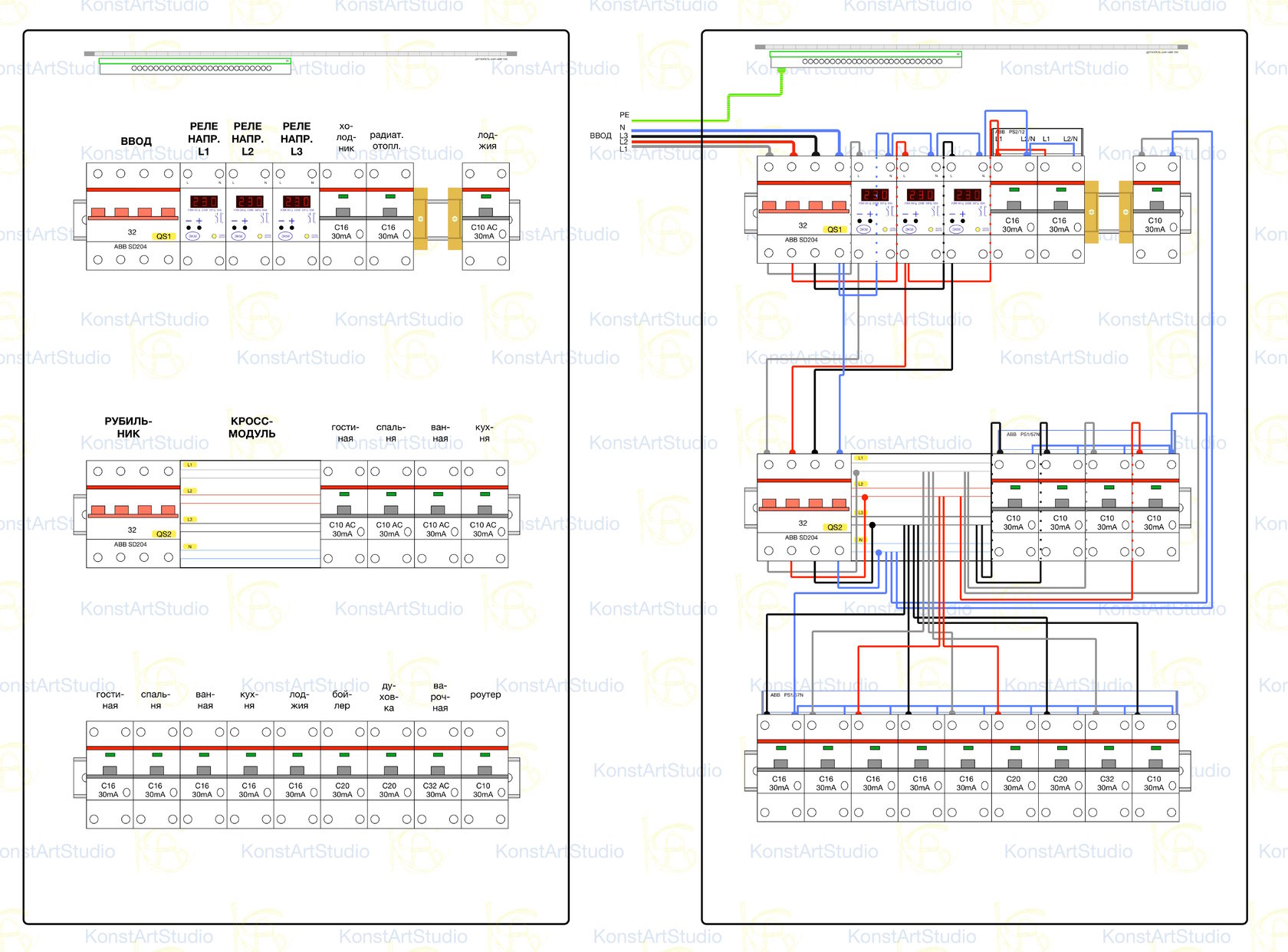

Наглядная трехфазная схема вводно–распределительного щита частного дома

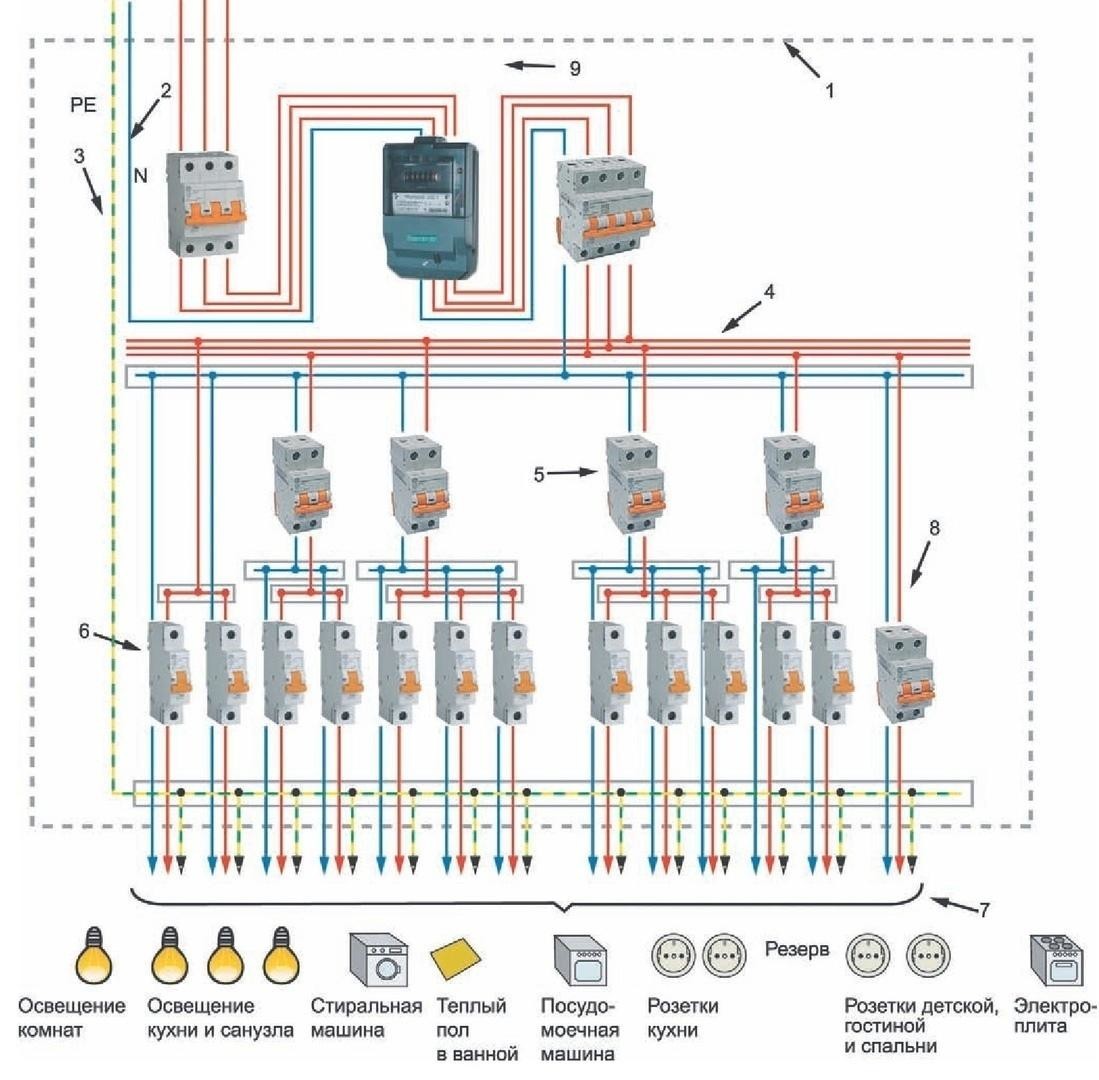

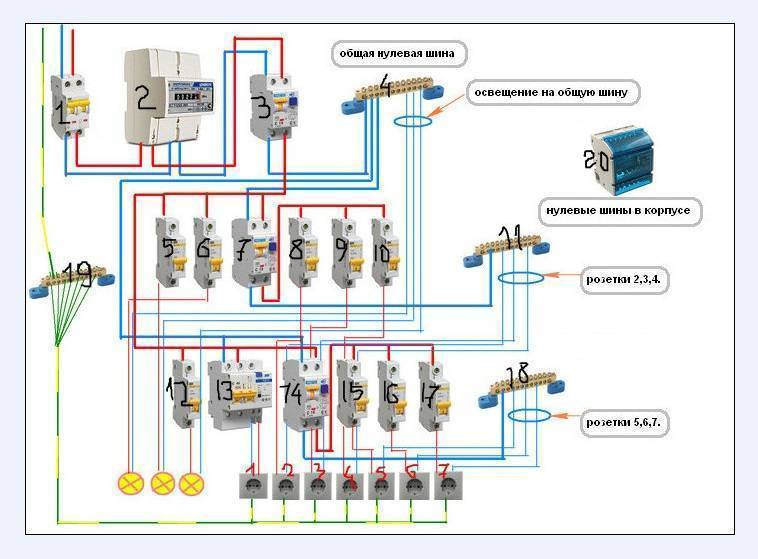

Наглядная схема электрощита частного дома

Представляю наглядную схему электрощита частного дома. Электропитание  трехфазное. Особенность этой трехфазной схемы в разделении PEN проводника не на отводном столбе воздушной линии и не вне дома, а   непосредственно в щите, где установлены  вводной автомат и все автоматы защиты для групповых цепей дома.

Такой электрощит называется вводно-распределительный щит (ВРЩ) или вводно-распределительное устройство (ВРУ).

Разберем схему подробнее

Эта же схема в НОВОМ ОКНЕ.

Три фазы электропитания L1;L2;L3 с PEN проводником в одном кабеле, заводится в дом, а в доме во вводно-распределительный щит.

В щите PEN проводник расщепляется на нулевой рабочий проводник (N) и защитный проводник (PE).Расщепление происходит на отдельной шине, которая называется главная заземляющая шина (ГЗШ). В месте разделения PEN проводника на PE и N проводники нужно сделать повторное заземление (ПУЭ пункт 1.7.61).Правда в ПУЭ требование повторного заземления носит рекомендательный характер.

О заземлении дома можно почитать статьи раздела: Заземление частного дома

Вернемся к наглядной схеме щита. Фазные проводники L1;L2;L3 заводятся на трехполюсной вводной автомат (3).Для учета потребления электроэнергии в щите устанавливается электросчетчик. На вводные клеммы электросчетчика подключаются проводники L1;L2;L3 от вводного автомата и N проводник от ГЗШ (главной заземляющей шины).От вывода электросчетчика идет подключение общему автомату защиты всего дома. Он четырехполюсной.

При его срабатывании (отключении) происходит полное отключение дома от электропитания.

Примечание: Устанавливать автомат защиты на нулевой рабочий проводник разрешено, только если при его срабатывании отключатся все питающие проводники дома (ПУЭ пункт  3.1.11),то есть как на схеме, установлен четырехполюсной общий автомат.

Электропроводка дома разделена на группы. Группа или групповая цепь освещения защищена однополюсными автоматами защиты (5). Все группы  запитываются от разных фаз L1;L2;L3.

Групповая цепь во влажных помещениях это особая зона электропроводки, должна быть защищена дифференциальным автоматом защиты (6) с током срабатывания не более 30 mA (миллиампер). Требование ПУЭ пункт:7.1.82.

Примечание: Данная наглядная схема относится к системе TN-C. В системах TN-C допускается применение только УЗО, реагирующих на дифференциальный ток, только для отдельных электроприборов. При этом защитный PEпроводник обязательно  должен быть подключен к шине PEN до всех автоматов защиты. На этой наглядной схеме это условие ПУЭ пункт:1.7.80 выполняется.

Трехполюсной автомат защиты (9) и четырехполюсной автомат защиты (10) установлены для защиты кухонной групповой цепи дома. Это вполне оправдано, так как питание кухни трехфазное и при коротком замыкании фазы на ноль нужно отсечь нулевой рабочий и все фазные проводники от сети одновременно.

В щите выделена отдельная группа автоматов защиты для хозяйственной постройки. Автоматы 11,12.автомат 11 это вводной двухполюсной автомат для хозпостройки, 12 это однополюсные автоматы для двух групп электропроводки в постройке. Об этой наглядной трехфазной схеме вводного учетно-распределительного щита для частного дома все.

Единственное требование, которое не понравится поставщикам электроэнергии это нахождение счетчика учета не на улице, а в доме. Но это уже местные детали.

Другие схемы





Похожие статьи

Электрощит частного дома: виды электрощитов, проектирование электрощита, схема соединений электрощита.

. Как выбрать электрический щит. Что такое электрический щит, помочь выбрать электрощит для частного дома поможет наша статья.

Строительство любого частного дома немыслимо без продуманной схемы электропроводки и ввода. Без преувеличения скажем, что правильно подобранный и собранный электрический щит исключит массу житейских проблем. Вам останется только купить ящик, ну там, шинные разводки серий PS и PSН, клеммный блок ABB MISTRAL65 и еще кое-что и собрать все вместе…

Необходимость электрического щита в доме

Для устройства в частном доме системы электроснабжения используют специальные шкафы в виде щитков и блоков, здесь важным компонентом составной части подачи электроэнергии является щит распределительный электрический, делящий канал электроснабжения на несколько цепей.

Деление подачи электроэнергии необходимо для нормального электроснабжения подключений к различным автоматам. Утрировано, электрический щит представляет набор системных электро выключателей задействованных в схеме — основного вводного автомата, селективного УЗО и выключателя тока с защитой от скачков напряжения.

Распределительные электрические учетные и домовые щиты изготавливают промышленным способом в виде боксов и корпусов.

Необходимость установки и монтажа электрического щита регламентирую нормативные документы:

• ГОСТ Р 51778-2001 Щитки распределительные для производственных и общественных зданий. Общие технические условия
• Глава 7.1. ПУЭ-7. ЭЛЕКТРОУСТАНОВКИ ЖИЛЫХ, ОБЩЕСТВЕННЫХ, АДМИНИСТРАТИВНЫХ И БЫТОВЫХ ЗДАНИЙ.

Внутреннее размещение электрооборудования производят согласно существующим схемам и правилам компоновки.

Виды и конструкция электрических щитов

Электрические щиты разделяют по способу установки, конструкция бывает встраиваемой или наружной с накладным или навесным монтажом.

Конструктивно щиты состоят из следующих элементов:

• корпуса из пластика или металла, имеющего антикоррозионное покрытие и окрашенного порошковой краской
• защитной панели с двухсторонней дверцей, оснащенной прозрачным стеклом и рамы для крепления приборов
• крепежными DIN –рейками, держателями проводов и другими аксессуарами
• вводными отверстиями для кабеля.

Для выбора щита электрического пластикового или металлического необходимо руководствоваться параметрами:

1. назначением щита по подключению к одно-, или трехфазному счетчику
2. размерами щита электрического, наружным и внутренним
3. количеством внутренних групп подключения (модулей)
4. степенью пылевлагозащиты.

Для щитов электрических уличных рекомендовано выбирать модель с возможностью установки счетчика.

Проектирование щита

Проектирование сборку и монтаж щита электрического металлического навесного или встраиваемого производят согласно действующим нормам и правилам в логической последовательности размещения устройств.

Предварительным этапом монтажа электрических щитов является обоснованная схема, в которой определяют точное количество УЗО и автоматов.

Затем выбирают и реализовывают схему компоновки по типоразмерам и количеству модулей. В основе компоновки щитов лежит модульный принцип построения.

Секреты монтажа электротехнических приборов в щит показаны в видео.

Полезные советы

При составлении компоновочной схемы необходимо учитывать ширину одного модуля. Для справки: ширина выключателя однополюсного составляет 18 мм (1 модуль), ширина двухполюсного выключателя-автомата равна 2 модулям, ширина однофазного УЗО – 3 модуля, трехфазного – 5 модулей, счетчика электроэнергии в зависимости от модели 6-8 модулей. Таким образом, для сборки электрического щита в дом минимальное количество модулей составит 12. Подскажем, что количество модулей щита электрического встраиваемого может составлять 48 модулей

Теперь можно переходить к составлению схемы компоновки.

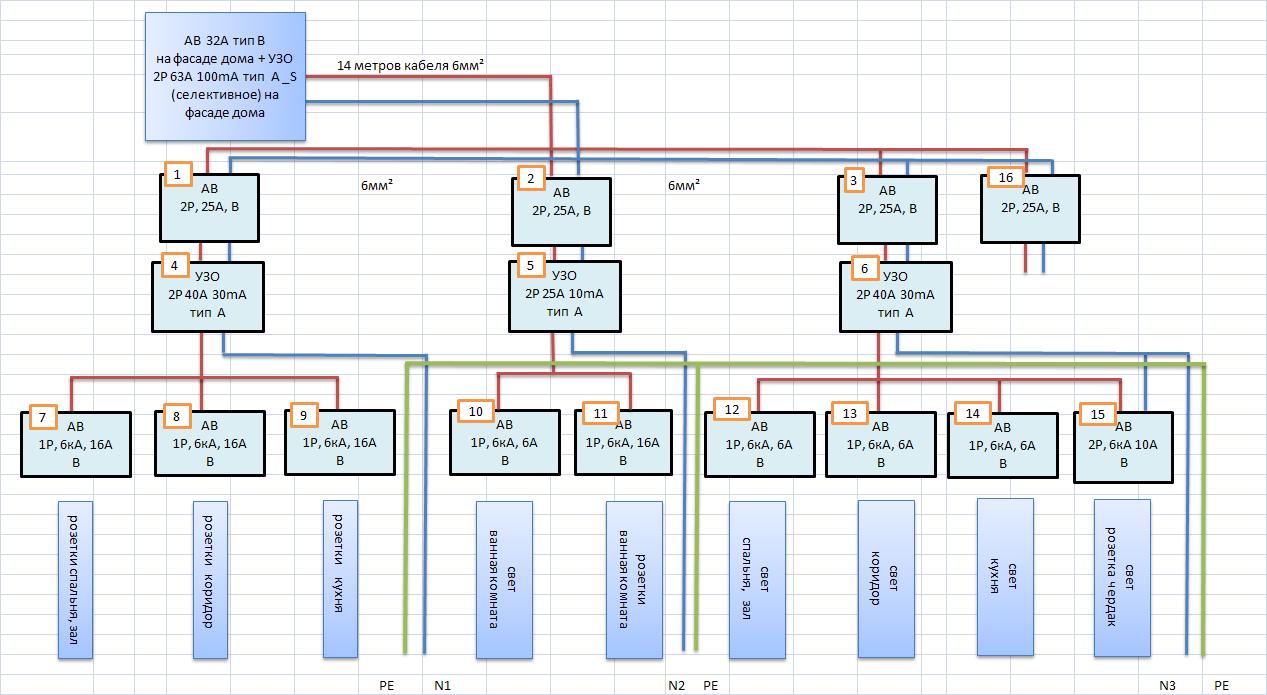

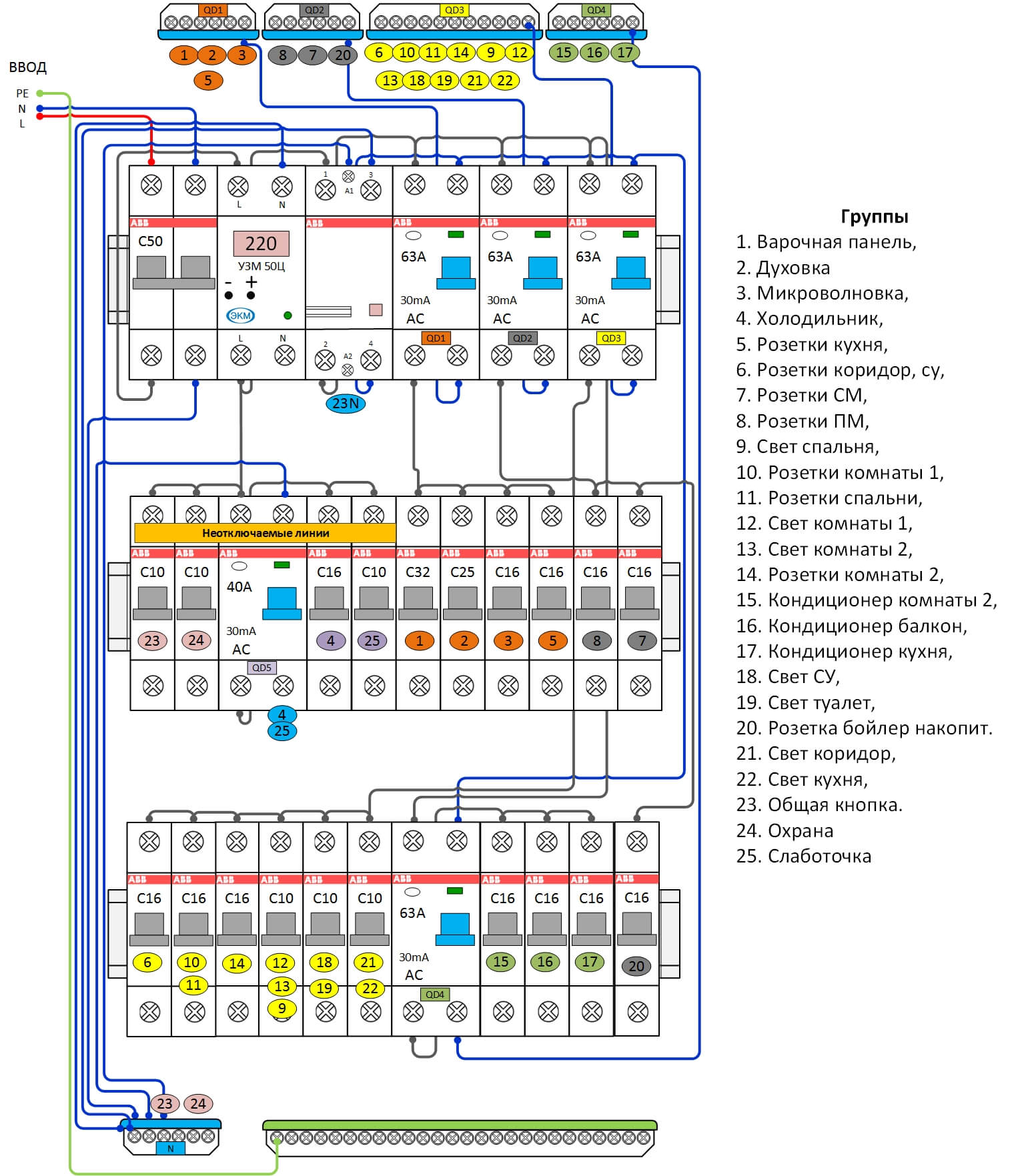

Схемы компоновки модульных устройств

Существует несколько схем внутренней компоновки модульных устройств.

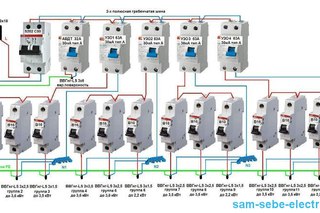

схема «в ряд по группам»

В основе схемы заложен принцип разделения электротехнических элементов на группы.

Первым элементом компоновки является выключатель нагрузки, который по номиналу дублирует автомат ввода. Назначение выключателя – обесточивание щитка при аварийных ситуациях и плановом обслуживании или ремонте. Производят отключение обоих проводов, присоединенных к щитку (фаза/ноль).

Рейки крепления размещают сверху вниз.

Следующими в компоновке идут защитные автоматические выключатели потребителя – бойлер и нагреватель, стиральная машина и кондиционер.

Затем рекомендовано размещать группы розеток и освещения.

Приборы каждой группы размещают на отдельных рейках в порядке убывания номинала (слева направо).

На рейку наклеивают бирку соответствующего обозначения. Приборы УЗО размещают первыми и выделяют отдельно.

Пример

Например, согласно схеме компоновки щита для однофазного счетчика, УЗО и автоматических выключателей на 12 модулей и пространством для проводки 1,5 модуля предполагается использование накладного или навесного щита с внутренними размерами 285х297 мм, наружным размером 352х367 мм, монтажом дверцы 250 мм, шириной 89 мм и глубиной размещения 78 мм.

Полезные советы

Подскажем, что щиты электрические имеют исполнение с дверцами либо без них. Щитки навесные электрические оборудуют в обязательном порядке крепежными элементами на корпусе, предназначенными для размещения на вертикальных поверхностях конструкций домов.

Щитки для ниш должны иметь элементы обрамления и крепления, закрывающие края ниш. Кроме того, в щитах промышленного производства без отключающего устройства на вводе должны присутствовать зажимные элементы присоединения питающей цепи.

Например, для открытого навесного монтажа с учетом компоновки под трехфазный счетчик и выключателей 4-х групп из 48 модулей рекомендован уличный антивандальный щит учета ЯУР-3А-4 Standart в герметичном металлическом корпусе размерами 400х445х150 мм двухдверном.

Как выглядит собранный электрический щит своими руками показано здесь.

Электропроводка в доме.

Простая схема электропроводки в частном доме
С электромонтажные работы в частном секторе в нашей стране скорее плохие, чем хорошие. Для большинства горе-электриков защита человека от поражения электрическим током, а имущества от пожара, к сожалению, ничего не значит. При этом создается впечатление, что обычные пользователи прогуливали уроки физики в школе и совершенно не понимают, что такое электричество. С другой стороны, они очень хорошо верят в маркетинговые уловки и с удовольствием набрасываются на «фирменную» автоматизацию, отвергая любую другую.

Предлагаю пошагово разобраться во всех вопросах электроснабжения частного загородного дома на примере однофазного ввода. Также данное пособие можно применять для использования в квартире. Сразу отмечу, что мое конкретное решение тех или иных узлов — это оптимальное соотношение функциональности и цены, но без ущерба для безопасности!

Надеюсь, нет необходимости пересказывать полный курс физики и объяснять, что такое переменный электрический ток. Также опускаем моменты, как этот электрический ток появился на электростанции и через повышающий трансформатор попал в ЛЭП.Отмечу лишь тот важный нюанс, что вся система электроснабжения в России трехфазная. Одно дело фазное напряжение 220 вольт в вашей розетке это только фазное напряжение на одной из трех фаз. НО напряжение в сети будет 380 вольт. Это обстоятельство следует учитывать ввиду такого явления, как «перекос фаз», актуального тем не менее только для старой проводки, не рассчитанной на современные нагрузки.

2. Итак, понижающий трансформатор в СНТ. По трем проводам приходит высоковольтное напряжение 10 кВ.Далее по СНТ расходятся 4 провода (3 фазных и один нулевой провод). На фото вы видите современный трансформатор и изгибы в виде провода СИП. В настоящее время модернизируются воздушные линии в нашем СНТ.

3. При однофазном вводе к каждому потребителю подключаются два проводника: фаза и ноль. На фото видны старые алюминиевые провода на ближайшей к дому опоре. Ввод в дом уже сделан с помощью провода СИП. Особое внимание на то, что все опоры воздушной линии должны быть повторно заземлены нулевым проводом (правое верхнее фото).Это необходимо для того, чтобы исключить аварийные ситуации, типа «обрыва нуля». При этом необходимо особое внимание уделить собственному заземлению при отсутствии повторного заземления на промежуточных опорах, иначе в аварийной ситуации собственное заземление может оказаться единственным на весь поселок.

4. К делу. Последний участок ВЛ от ближайшего столба до здания протянут проводом СИП, в нашем случае 2х16. Стойки для СИП, это алюминий сечением 16 мм².Для удобства монтажа и установки в месте анкеровки с помощью специальных хомутов (провод СИП подразумевает монтаж линии под напряжением, гайка не под напряжением на специальных хомутах, а также имеет отрывную резьбу, гарантирующую требуемое усилие затяжки) переходит в ВВГ сечением не менее 10 мм². Именно в таком виде два провода попадают во вводной щиток. В щитке имеем вводной двухполюсный автомат и ограничитель перенапряжения (обязательно на концевой опоре с воздухозаборником), который защитит сеть при ударе молнии в фазный провод ВЛ. Он подключается перед машиной к фазному проводу. Здесь в щитке заземление производится строго ДО вводного автомата. Схему заземления ТН-З-С рассматриваем, так как система ТТ все-таки предназначена для мобильных зданий, а не капитальных сооружений, и имеет свои особенности по требованиям безопасности. Недостатков у системы TN-C-S при правильной установке нет. Даже если вникнуть в эту тему, если делать ТТ, то это будет только ваш конечный отрезок, а вся ВЛ от трансформатора будет TN-C.

5. Обязательное заземление. Три уголка со стенкой 50 мм (толщина стали 5 мм), длиной 2 метра вбиваются кувалдой в землю и свариваются друг с другом в форме треугольника. К стене дома идет стальная полоса шириной 40 мм. Последний метр до экрана выполняется медным проводом сечением не менее 16 мм². Занижать сечение категорически нельзя; при любой аварии на линии ваше заземление может стать единым на всю линию/улицу/квартал.Переключение в панели происходит следующим образом. Комбинированная PEN (защитная земля + нейтраль) жила от ВЛ делится на две шины на N и PE. После этого включается вводной автомат, рядом с которым стоит ограничитель перенапряжения. От автомата питающая линия идет к электросчетчику. Непосредственно в дом идет трехжильный медный провод с сечением каждой жилы 6 мм². От счетчика идут фазный и нулевой проводники, заземление с соответствующей шиной.

6.Переходим к внутренней проводке дома. Повторюсь, что при проектировании электрической сети использовался принцип разумной достаточности. Конечно, можно было сделать в 2 раза больше розеток и на столько же увеличить количество силовых линий, но я считаю, что в этом совершенно нет необходимости. Пояснения к схеме: красные квадраты — распределительные коробки, желтые кружки — лампы. Синим цветом отмечена проводка в разветвителе, красным – в стенах. Везде в доме используется только светодиодное освещение  (суммарное потребление всех одновременно включенных ламп не достигает 300 Вт).Освещение запитывается от ЛЭП до конкретного помещения, практической необходимости в разделении не вижу, да и объем монтажных работ значительно увеличивается. На схеме показаны все потребители в доме. Если есть вопросы — спрашивайте.

7. Итак, приступим. Это временный электрик на период строительных работ. Переходим к прокладке линий электропередач. Их 10. Часть из них пойдет вдоль стен, часть в полу в гофре.

8. Начнем с линий поля пола. Используем кабель NYM сечением 3х2,5 мм² в гофре (серая гофра вообще не горит, черная не поддерживает горение и имеет защиту от УФ — в стяжке особо не важно что использовать, найти прочную серую это не так просто, и я бы растоптал мягкую работу). Частый вопрос — почему не ВВГ? С точки зрения эксплуатационных характеристик они полностью идентичны, но преимуществом NYM является тройная изоляция, а недостатком – отсутствие устойчивости к УФ-излучению.Поэтому для открытой проводки предпочтительнее ВВГ. В остальном NYM удобнее, в том числе из-за круглой формы (круглые ВВГ тоже есть, но найти в наличии крайне сложно). В гофре диаметром 16 мм круглый NYM элементарно растягивается, что крайне удобно. На память стоит задокументировать проложенные по полу линии, хотя нигде, кроме дверных порогов, нет даже теоретической вероятности того, что в бетонную стяжку пола нужно будет что-то вбивать.

9. Угол кухонной зоны. Газобетон просто отличный материал для обработки — стены можно делать даже обычным шуруповертом. Итак, сверлим отверстия под монтажные и распределительные коробки. Провод в стенах негорючих оснований укладывается в том виде, в котором он есть. Никаких гофров не требуется. Все внимание на трассу. Линии электропередач прокладываются только под прямым углом. Основная линия проходит по полу на высоте 20-30 см, далее к розеткам и выключателям поднимается строго ВЕРТИКАЛЬНО.Запрещена диагональная установка и опасен риск попасть в провод, например при забивании гвоздя в стену (и так вы точно знаете, что точно под розетки и над выключателями вбивать гвозди нельзя). Кабель крепится к стене с помощью пластиковых круглых скоб (просверлено два отверстия, вставлена ​​скоба).

10. Стяжка пола залита. Вопрос, на каком этапе прокладывать кабель по стене, зависит исключительно от ваших личных предпочтений. Кто-то сначала штукатурит стены, потом делает штробу, протягивает кабель и запаивает штробу.Я предпочитаю делать проводку до штукатурки стен. Этот способ может показаться неудобным, так как при оштукатуривании нужно будет особое внимание уделить точкам с монтажными коробами (надо их чем-то заткнуть, а потом подобрать). Обратите внимание на левый угол — все коммутации на выводных линиях розеток выполнены не в подрозетнике, а в отдельных распределительных коробках.

11. Повторюсь с типом проводов. NYM — идеальный и универсальный кабель.Сечение выбирается в соответствии с нагрузкой. Обычно используют кабель 3×2,5 мм². Для мощных потребителей типа электроплиты может потребоваться провод сечением 4 мм². Для линий освещения, где в моем случае используются светодиоды (максимальная потребляемая мощность в наибольшем помещении 80 Вт), я использую кабель ПУНП 2х1,5 мм² (заземление в сети освещения не обязательно, его некуда подключать ). Вообще нормативы запрещают применение ПУНП по той причине, что технические условия позволяют занижать сечение жил до 30% по сравнению с нормативами, а при оптовом хозяйстве везде и во всем это может вызвать пожар из-за к превышению допустимой нагрузки.В моем случае моя максимальная нагрузка более чем в 30 раз меньше, чем способна безопасно пропустить кабель сечением 1,5 мм². поэтому большего сечения не требуется, а для монтажа линии освещения этот кабель наиболее удобен. Да, имейте в виду, что для стационарной проводки используется только жесткий кабель с моножилой. Подрозетники и распределительные коробки монтируются в стене на строительную штукатурку (алебастр), как наиболее быстросохнущий раствор.

12. Теперь непосредственно этап сборки и монтажа ЛЭП.Потребуется несколько подручных инструментов. Верхний используется для опрессовки наконечников многожильных кабелей, например, ПВ3 (в настоящее время заменяется ПУГВ), которые используются при сборке электрощита. Для быстрой зачистки оболочки кабеля NYM пригодится средний инструмент — сжал, провернул, потянул. Ниже простой инструмент для зачистки финальных жил, не совсем удобный, но для разовой работы более чем достаточный.

13. Также необходимо иметь такую ​​вещь, как индикаторная отвертка.Их две разновидности. Оригинальный прибор с неоновой лампой без источника питания способен определять только фазное напряжение. Тот же простой китайский прибор с источником питания имеет более продвинутый функционал и позволяет определять не только фазу (это важно! Для определения фазы нельзя касаться пальцами колпачка отвертки), но и целостность линии , а также место обрыва проводника. Справа оригинальная заготовка для электрощита.При переключении важно распределить все так, чтобы интуитивно было понятно, где что находится.

14. Сразу отмечу нюанс, до которого должны докопаться «специалисты» — нулевой проводник должен быть синего цвета, а у меня он черный, потому что в нашем дереве под названием Москва никогда ничего нет в наличии в момент, когда Мне он нужен (потому что явно однофазный, нет явной катастрофы и ошибки путать ноль со второй фазой). Для коммутации в электрощите использую провод ПВ3 (можно взять современный ПОГВ) сечением 6 мм². Также потребуются специальные наконечники НШВИ (штырь — штыревая гильза с изоляцией), они нужны для того, чтобы собрать многожильный провод перед переключением под винт (провода будут расползаться — может быть плохой контакт). Также удобно использовать специальные однополюсные и двухполюсные шины (на правом фото на заднем плане) для подключения ряда автоматических выключателей.

15.Коммутация в распределительных коробках осуществляется следующим образом. Используются клеммы wAGO 2273 (слева) на проводниках сечением 3×1,5 мм² (почему и зачем — далее) и WAGO 222 (справа) на проводниках сечением 3×2,5 мм². Всегда соблюдайте цветовую маркировку проводников. Серия WAGO 222, пожалуй, лучший вариант, если не хочется возиться с пайкой и обжимкой.

16. Установка розеток и выключателей. Мне очень нравится продукция Schneider Electric, серия Unica.Выключатели по современным стандартам должны быть выключены. Включение вверх — это старая школа времен брейкеров, включение которых вверх было обусловлено их конструкцией. Переключатели серии Unica повернуты вниз, это их нормальное положение.

17. Переключение двойных розеток рядом стоящих. Силовой провод подходит к клеммам одной розетки, а затем делается ответвление к следующей. Правила хорошего тона предписывают при установке розеток подключать фазный провод справа.

18. Вернитесь к электрощиту. Сразу хочу обратить внимание — всегда берите щит с очень большим запасом, лишним точно не будет. Вроде сделал все по минимуму, и почти все 36 позиций (3 ряда по 12 позиций) были заняты. Обязательно оставлять запас проводов ЛЭП равным минимальной полуторной высоте щита. Справа вы видите первый вариант переключения, а по сути это момент, когда дом был переключен с временной электрической цепи на постоянную.В процессе появилась пара потребителей и схема была немного изменена.

Итак, подробно рассказываю что, как и почему. Идти!

Несколько слов о компонентах щита.

Автоматический выключатель или просто автоматический. Обеспечивает защиту от короткого замыкания, а также обеспечивает защиту электропроводки. Следовательно, он содержит два расцепителя — электромагнитный и тепловой соответственно. Первый срабатывает при коротком замыкании на линии, время срабатывания определяется времятоковой характеристикой, которая в любом случае в несколько раз превышает реальное номинальное значение автомата.Тепловой расцепитель представляет собой биметаллическую пластину с разными коэффициентами теплового расширения и предназначен для защиты электропроводки. Именно в соответствии с сечением кабеля и используемых розеток выбирается номинал автомата. Самая популярная ошибка ставить на ЛЭП проводом 2,5 мм² автомат на 25А исходя из того, что кабель выдержит. Нет, ты не можешь. А причина кроется в розетках. Обычные розетки рассчитаны на ток до 16А.Следовательно, это должна быть номинальная стоимость машины. Да и вообще лучше вообще перестраховаться и снизить номинал автомата, именно он сможет защитить проводку от перегрева или того хуже пожара.

Устройство защиты от токов утечки Защитное устройство, улавливающее ток утечки. Простейшим механическим устройством является дифференциальный трансформатор тока. Если объяснить на пальцах, то количество тока, которое «пришло» по фазному проводу, должно быть равно количеству тока, которое «пошло» по нулевому проводу.Если «ушло» меньше, чем «пришло» — утечка есть, защита срабатывает. При наличии заземления УЗО сработает, как только на корпусе прибора появится опасное напряжение, при отсутствии заземления — УЗО сработает, как только человек прикоснется к корпусу (ударит по нему небольшим током). Из этого следует, что УЗО нужно использовать всегда, а наличие заземления только повышает уровень безопасности. Тем более что делать самодельное заземление в квартире при его отсутствии категорически нельзя, последствия могут быть очень печальными.Про УЗО следует отметить, что оно само должно быть защищено от тока короткого замыкания, поэтому после него в линии должен стоять автомат(ы) с меньшим номиналом, чем само УЗО. Сам номинал того же УЗО подразумевает, на какой максимальный ток он рассчитан, лучше ориентироваться на запас в 20-30% от постоянной нагрузки. Самый простой способ проверить работу УЗО и правильность заземления – замкнуть в розетке заземляющий и нулевой проводники. УЗО должно немедленно отключиться.

Резюме: автоматический выключатель защищает проводку и оборудование; УЗО защищает человека. Существуют также дитайперские машины (здесь и ранее я использую терминологию, сложившуюся в нашей стране, хотя и не совсем точную), устройство, совмещающее функции автомата и УЗО.

Теперь переходим к щиту:

Начиная с левого верхнего угла. Сюда идет кабель 3х6 мм² от уличного щитка. Входное УЗО с током утечки 300 мА. В народе называли «огонь».Используется в сочетании с УЗО для меньшего тока утечки, во-первых, для обеспечения селективности при отключении (в первую очередь выбьет «младшее» УЗО), во-вторых, для повышения отказоустойчивости. За ним стоит счетчик ABB C11, который я использовал исключительно для технического учета электроэнергии (сообщите вам цифры расхода воздушного теплового насоса и не бегите за этим к уличному щитку). После него идут два двухполюсных автомата, которые также выполняют роль рубильников.Левый, с номиналом 40А, используется для обесточивания всей электросистемы дома, за исключением воздушного теплового насоса. Справа, соответственно, управляет воздушным тепловым насосом). Справа термостат противообледенительной системы (20 метров греющего кабеля в желобе и водостоках) и три автомата: для него и две линии уличных розеток (которые в свою очередь питаются от одного УЗО из следующего ряда ).

Второй ряд. В левом углу находится общая шина заземления для всех линий.Обратите внимание на переключение. Не стоит прокладывать провода за рейками, лучше держать их максимально открытыми. Далее у нас идет линейка УЗО в количестве 6 штук, в которой поровну поделены все потребители в доме. Ток утечки всех УЗО равен 30 мА, хотя в идеале для ванной рекомендуется использовать УЗО с током утечки 10 мА.

Третий ряд Потребительских автоматов вдоль линий. Слева, справа и снизу — соответствующие нулевые шины, отходящие от определенного УЗО для каждой линии. Они должны быть отдельными, иначе не будет смысла разбивать УЗО по отдельным линиям. Автоматы сгруппированы по типу нагрузки.

Как выбрать автомат по номинальному току? Как мы поняли выше, номинал автомата выбирается исходя из сечения проводника (медный провод сечением 2,5 мм² выдерживает длительную нагрузку 25А) и коммутационных устройств (розетки бытовые, рассчитанные на ток до 16А). Переводить амперы в ватты умеют все — умножать на напряжение (220 вольт).

20. Крупный план нижнего ряда машин. Одножильные кабели коммутируются прямо под винтами, многожильные нужно предварительно прижать к наконечнику. Многие необоснованные претензии «специалистов» к продукции IEK весьма напрасны. Это отличный вариант по соотношению цена/качество. Они производятся в Китае, России и Турции. И свою функцию они выполняют не хуже «расово верных» ABB и Legrand. Не верю? Спросите у настоящих электриков, а не у шарлатанов, которым дорого. После недавней модернизации вся Москва электрифицирована на автоматике ИЭК, конечно, в миллионном масштабе, статистика отказов будет выше, чем у других марок, которые используются в жилфонде на несколько порядков меньше. Что плохого может случиться с IEK? И ничего, что может навредить человеку. УЗО или автомат после срабатывания просто не включатся обратно и потребуют замены. Это все.

21. Экран в сборе.

22. И расположение строк с подписями. Простой и функциональный. Раскрасьте выделенные группы на линиях. Если произойдет авария, например на линии с насосом, отключится только он, а электроснабжение всего дома не пострадает. Многим такое количество УЗО может показаться избыточным.Ведь достаточным минимумом является одно вводное УЗО на весь объект с током утечки 30 мА. Помните — УЗО должно быть всегда. Даже если у вас в квартире неулучшенный ввод и вы используете подключение TN-C с двумя проводами. Да, у вас нет отдельного заземления, но ситуацию с утечкой фазы на корпус прибора УЗО не отработает без «помощи» человека. Но УЗО защитит человека.

23. Ну и напоследок виды розеток по помещениям.Напомню, что на розеточных линиях автомат не должен превышать номинальные 16А (у меня, например, линия в спальню была сделана кабелем NYM 3х1,5 мм² (не вижу необходимости включать более 2-х нагрузки там) и поэтому автомат на этой линии имеет номинал тока 10А. из Китая для испытаний, а также взяли «Русский Китай» под брендами Camelion и Woltra.При цене последнего около 230 рублей за лампу — честно скажу, покупать что-либо из Китая бессмысленно. Все образцы стоимостью менее 150 рублей за штуку имеют серьезный разброс по цветовой температуре, не говоря уже о слишком низкой (Ra

Все, что касается электрических сетей, подробно и понятно описано в

С электричеством шутки плохи — нас этому учили с детства. Но жизнь заставляет приспосабливаться, и при наличии определенных знаний проводку в доме можно провести самостоятельно.Первое, что вам предстоит сделать, это обозначить место, где будет располагаться распределительный щит. Чаще всего для него выбирают сухое теплое помещение, закрепляя его на высоте около полутора метров. Щиток является ключевым элементом и выступает начальным звеном в схеме. После установки можно приступать к планированию и разметке мест для розеток, выключателей и других электроприборов.

Схема прокладки электропроводки в частном доме своими руками

Занимаясь составлением схемы прокладки электропроводки в частном доме необходимо исходить из собственных нужд. То есть, если стандарт предполагает наличие двух розеток на одну комнату, а вам нужно три, то естественно нужно остановиться на более удобном для вас варианте.

Схемы бывают двух видов: электрические и монтажные. Первый помогает рассчитать количество устройств, потребляемых по току, выбрав допустимый вариант подключения. Второй — фактически отображение электрической схемы на практике. На нем отмечены места установки устройств, рассчитано количество соединительного кабеля и других расходных материалов.

Моменты, на которые стоит обратить внимание

Несмотря на то, что базовой схемы не существует, и каждая разрабатывается с учетом индивидуальных особенностей, есть важные рекомендации, которыми не рекомендуется пренебрегать.

Приборы с большой потребляемой мощностью (бойлер, электроплита, холодильник, стиральная машина) желательно подключать с возможностью заземления. Для этого используется специальный трехжильный провод («земля», «фаза» и «ноль»). Этот тип кабеля рекомендуется использовать в местах с повышенной влажностью, например, в ванной комнате.

Для реализации схемы электропроводки в частном доме оптимальным вариантом является кабель сечением 2,5 мм. Он идеально подходит для розеток и светильников, хотя для последних можно взять провод сечением 1,5 мм, но экономия будет незначительной.

Очень важно не перегружать розетки. При подключении нескольких допустимая общая мощность составляет 4,6 кВт.Также каждый крупный бытовой прибор должен иметь индивидуальную розетку.

Этапы самостоятельной разводки

Монтажные работы начинаются с разметки стен. Прокладывают трассу кабеля и отмечают места, где будут располагаться розетки и выключатели. Главное правило, которое поможет избежать «головной боли» в будущем, — провода размещать только в горизонтальном или вертикальном положении. Не должно быть диагоналей для экономии кабеля.Повороты выполняются строго под углом 90°. Отступ от потолка не менее 20 см.

Что касается розеток и выключателей, то чаще всего споры возникают относительно высоты их расположения. Переключатели в основном расположены сбоку, где ручка. Существует два стандарта высоты выключателей – 50-80 см и 150 см от пола. Второй вариант присущ постройкам советского типа, а в новых домах предпочтение отдается первому варианту. Расположение выключателей лучше сразу нанести на схему электропроводки в частном доме.Это касается и мест для розеток. Относительно стандарта их нет, но по негласному правилу их размещают либо на расстоянии 80 см от пола, либо в пределах 20-30 см, практически сразу над плинтусом. Главный момент выбора места для розетки – удобство использования.

  схема подключения выключателя и розетки

На следующем этапе в стенах будут сделаны каналы и отверстия для коробок. Кабель в канале фиксируется гипсом, он быстро сохнет и обеспечивает надежную фиксацию.Сидеть на гипсовых и пластиковых ящиках, в которые вмонтированы выключатели и розетки. Между собой провода скручены, при этом площадь контакта должна быть максимальной. Эти места подлежат изоляции.

Монтаж электрики в коттедже или доме под ключ, как правило, делится на 2 этапа: Этапы внутренних монтажных работ по электрике коттеджа Этап 1. Проект Черновые работы включают: Устройство ввода силового кабеля в коттедж Штабение стен под кабельными трассами (при необходимости) Втягивание кабеля в трубы Прокладка кабеля (в полу, канавках, лотках, коробах, потолках и т.п.)) Установка паяльных коробов, подрозетников

Читать, также

Завершающим штрихом первого этапа является обязательное испытание кабельных трасс. По результатам испытаний составляется Акт испытаний и Акт о скрытых работах.

Оптимальный вариант — сделать дизайн перед проводкой. Проект позволяет учесть все пожелания Заказчика по электрике и привести их в соответствие с действующими нормами и правилами.После этого подбирается необходимое электрооборудование, рассчитывается метраж и сечение кабельных линий, а после всего этого производится разводка.

Электромонтаж, который выполняется по проекту, исключает ошибочные действия, а Заказчик гарантированно получает надежное и эффективно функционирующее электроснабжение, полностью соответствующее его пожеланиям. Также чаще всего дизайн приводит к экономии бюджета на создание системы.

Если расчет не выполнен, то необходимо хотя бы выполнить расчет нагрузки.На стоимость монтажа и электросистемы в целом это никак не повлияет. После окончания этого расчета выбор сечения кабеля можно производить на основании таблицы.

Сечение жилы S, мм2	Напряжение питания У = 220В		Напряжение питания У = 380В
	I, А	P кВт	I, А	P кВт
1. 5	19		16	11
2,5	27		25	17
4.0	38		30	20
6.0	46	10	40	26
10,0	70	15	50	34
16,0	85	19	75	50
25. 0	115	25	90	60
35,0	135	30	115	80
50,0	175	39	145	96
70.0	215	47	180	119
95,0	260	57	220	145
120,0	300	67	260	171

Этап 2.

Установка оконечных электрических устройств

Этот этап выполняется, как правило, после отделки помещения. На него произведена установка:

• Прочее электроустановочное оборудование

Необходимо знать, что прокладку кабельных трасс желательно проводить до отделочных работ. Это значительно снижает конечную стоимость смонтированной электросистемы.

Стоимость монтажа электрики в коттеджах под ключ — цена работ

Наименование монтажных работ в доме	Единица Измерение	Цена за работу (руб.)
Сборка и установка распределительных щитов
Сборка распределительного щита на 18 модулей	шт.	4 320
Сборка распределительного щита на 24 модуля	шт.	5 760
Сборка распределительного щита на 36 модулей	шт.	8 640
Сборка распределительного щита на 48 модулей	пКл.	11 520
Сборка распределительного щита на 54 модуля	шт.	12 960
Сборка распределительного щита на 72 модуля	шт.	17 280
Сборка распределительного щита на 120 модулей	шт.	28 800
Установка и подключение распределительного щита на 18 модулей	шт.	2 610
Установка и подключение распределительного щита на 24 модуля	шт.	3 460
Установка и подключение распределительного щита на 36 модулей	шт.	5 190
Установка и подключение распределительного щита на 48 модулей	шт.	6 920
Установка и подключение распределительного щита на 54 модуля	шт.	7 780
Установка и подключение распределительного щита на 72 модуля	шт.	10 370
Установка и подключение распределительного щита на 120 модулей	шт.	17 280
Электропроводка
Прокладка кабеля в гофрированной трубе из ПНД	мп	из 110
Затяжка кабеля в гофрированной трубе ПНД	мп	28
Прокладка кабеля в стальной трубе	мп	из 260
Втягивание кабеля в стальную трубу (с механической обработкой трубы)	мп	62
Канальный монтаж кабеля	мп	160
Укладка кабеля в кабельном канале	мп	127
Установка подрозетников	шт.	250
Электромонтажные коробки в коробках	пКл.	380
Установка и подключение датчика движения	шт.	900
Установка протяжных коробок	шт.	420
Установка люка в полу	шт.	1 800
Монтаж ретро кабеля	мп	из 120
Установка изоляторов	шт.	от 22
Прокладка кабеля в траншее	мп	120
Подключение входного кабеля	шт.	4 000
Монтаж контура заземления	комплект	18 200
Кабельный тест
Кабель до 100 м.	шт.	2 300
Кабель до 500 м.	шт.	4 200
Кабель до 1000 м.	шт.	7 800
Кабель до 1 500 м.	шт.	9 000
Бритье
Пеноблок	мп	330
Кирпич	мп	350
Бетон	мп	500
Монолит	мп	600
Монтажные работы второй очереди
Установка и подключение механизмов электрических розеток	шт.	480
Установка и подключение электрических розеток	шт.	480
Монтаж и подключение механизмов однополюсных/однокнопочных выключателей	шт.	400
Установка и подключение накладных однополюсных/однокнопочных выключателей	шт.	400
Монтаж и подключение механизмов однополюсных/двухклавишных выключателей	шт.	450
Установка и подключение воздушных однополюсных/двухклавишных выключателей	шт.	450
Монтаж и подключение механизмов однополюсных/однокнопочных выключателей	шт.	730
Установка и подключение накладных однополюсных/однокнопочных выключателей	шт.	730
Установка и подключение настенных бра	шт.	710
Установка и подключение потолочных светильников	шт.	850
Установка и подключение люстр (до 3 кг.)	шт.	2 800
Установка и подключение встраиваемых светильников	шт.	530
Монтаж и подключение механизмов слаботочных розеток	шт.	690
Установка и подключение низковольтных розеток	шт.	690
Установка и подключение датчиков пожарной сигнализации	шт.	500

Прайс-лист неполный. Здесь показаны наиболее часто заказываемые работы. Полную цену или окончательную стоимость монтажных работ по электрике в вашем коттедже вы можете запросить, связавшись с нашими специалистами:

Основные схемы и схемы электропроводки дома

Резюме: Полностью поясненные схемы домашней электропроводки с иллюстрациями, включая фактический набор планов домов, которые я использовал для электропроводки в новом доме. Выберите из списка ниже, чтобы перейти к различным комнатам этого дома *.

Узнайте, чем делятся другие, на Спросите электрика:
Очень простая навигация по сайту, огромное количество информации, но возможность задать вопрос также бесплатна. Джо из Ньюарка, Вермонт

Основы домашних электрических схем

Объясняются важные компоненты типичной домашней электропроводки, включая информацию о коде и дополнительных схемах, когда мы рассматриваем каждую область дома по мере ее подключения.

Схемы электропроводки дома начинаются с этого основного плана реального дома, который недавно был подключен и находится на завершающей стадии.

Эти ссылки приведут вас к типичным областям дома, где вы найдете электротехнические нормы и рекомендации, необходимые при выполнении проекта домашней электропроводки.

стиль=»очистить: слева»>

Серия статей о том, как проложить домашнюю электропроводку

Схемы электропроводки в вашем доме должны отражать требования норм, которые помогут вам снизить счета за электроэнергию при внедрении энергоэффективности в проект электроснабжения. Схемы подключения, расположение устройств и схема подключения Типичный набор планов домов показывает электрические символы, расположенные на плане этажа, но не содержит никаких деталей проводки. Электрик должен изучить общие электрические требования дома, особенно там, где в каждой области должны быть расположены определенные устройства, а затем решить, как спланировать электрические цепи.

Установка электропроводки будет зависеть от типа конструкции и используемых методов строительства.Например, каркасный дом, состоящий из стандартного деревянного каркаса, будет подключен иначе, чем дом из SIP или структурированных изолированных панелей из-за ограничений доступа. Этот проект электропроводки представляет собой двухэтажный дом с разделенным электроснабжением, что дает владельцу возможность установить частный счетчик электроэнергии и взимать плату с арендатора за использование электроэнергии.

Из-за разделения между этажами и возможностью сдачи в аренду этот проект был похож на проводку двух домов, потому что были отдельные услуги для печей, кондиционеров и т. д.

Домашняя электропроводка из фактического набора планов

Требования Кодекса

Прекрасные дополнения и улучшения вашего дома могут повысить его стоимость, а также предоставить налоговые льготы для вас, поскольку вы тщательно планируете схемы электропроводки дома.

наряду с энергосберегающими характеристиками могут улучшить ваш энергосберегающий дизайн и обеспечить функции безопасности, чтобы защитить вас и вашу семью, пока вы наслаждаетесь своим домашним проектом.

Чертеж и схема домашней электропроводки

Домашняя электропроводка

Основные схемы домашней электропроводки Полностью объясненные схемы домашней электропроводки с картинками, включая фактический набор планов дома, которые я использовал для подключения нового дома. Выберите из списка ниже, чтобы перейти к различным комнатам этого дома *.

Кухонная электрическая проводка Подробные фотографии и схемы электропроводки на кухне с требованиями к кодам для большинства новых или реконструируемых проектов*.

Ремонт кухни — Часть 1 Часть 1 «Переделки кухни» посвящена планированию и дизайну с подробными фотографиями и полезными идеями.

Ремонт кухни — Часть 2 Часть 2 «Реконструкция кухни» охватывает подрядчиков, разрешения, нормы и правила и инспекции с подробными фотографиями и полезными идеями.

Ремонт кухни — часть 3 Часть 3 «Реконструкция кухни» охватывает этап строительства с схемами, розетками и освещением с подробными фотографиями и полезными идеями.

Подключение шнура питания диапазона Электрическая плита Установка с обычной системой электропроводки на 240 В для 3-проводной и 4-проводной конфигураций.

Подключение кухонной духовки Установка кухонной электрической духовки с типовой электрической цепью 240 В с 3-проводной и 4-проводной конфигурациями.

Электропроводка в ванной Подробные фотографии и схемы электропроводки в ванной комнате с кодовыми требованиями для большинства новых или реконструируемых проектов*.

Как установить вытяжной вентилятор в ванной Как установить и подключить вытяжной вентилятор в ванной с фотографиями и пошаговыми инструкциями.

Обустройство дома Электротехнические соображения При планировании проекта благоустройства дома любого размера особое внимание следует уделить электрическим системам.Замена изношенных розеток и выключателей поможет, но также обратите внимание на варианты более эффективного освещения и обновления кодов.

Электропроводка в спальне Подробные фотографии и схемы электропроводки в спальне с кодовыми требованиями для большинства новых или реконструируемых проектов*.

Электропроводка домашнего офиса Подробные фотографии и схемы электропроводки домашнего офиса с кодовыми требованиями для большинства новых или реконструируемых проектов*.

Электропроводка прачечной Подробные фотографии и схемы электропроводки в прачечной с кодовыми требованиями для большинства новых или реконструируемых проектов*.

Электропроводка гаража Подробные фотографии и схемы электропроводки в гараже с кодовыми требованиями для большинства новых или реконструируемых проектов*.

Электрическая проводка мастерской Подробные фотографии и схемы электропроводки мастерской с кодовыми требованиями для большинства новых или реконструируемых проектов*.

Электропроводка в подвале Подробные фотографии и схемы электропроводки в подвале с основными требованиями к кодам для большинства новых или реконструируемых проектов*.

Подробнее о домашней электропроводке

Видео по электромонтажу #2 Советы по электромонтажу для домашних электромонтажных работ Размыкающий автоматический выключатель, розетка на настенном выключателе, светильник без заземляющего провода, помощь в проектировании домашней электропроводки. Смотрите больше видео о проводке дома от Ask The Electrician: Узнайте больше из моего видеокурса по домашней электротехнике:

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Разнорабочий, Handywomen, и электрики включает в себя: включает в себя: проводки GFCI выходов проводки дома электрические схемы 120 вольт и 240 вольт выпускных цепей проводки Выключатели освещения Электропроводка 3- и 4-проводной электрической плиты Электропроводка 3- и 4-проводного шнура сушилки и розетки для сушилки Способы устранения неполадок и ремонта электропроводки Методы повышения уровня электропроводки 6 Электропроводка Коды NEC для домашней электропроводки . …и многое другое.

Схема электропроводки дома — все, что вам нужно знать

1. Что такое электрическая схема дома?

Схема соединений представляет собой графическое представление электрической цепи, где элементы контура и сигнальные соединения между устройствами и источником питания показаны обычными способами в виде упрощенных форм.Таким образом, электрическая схема дома — это электрическая схема дома.

Схема электропроводки дома представляет собой схему электропроводки для любой электрической цепи в вашем доме, которая нарисована максимально наглядно, чтобы электрик (или вы сами) могли легко ориентироваться в случае необходимости. Диаграмма состоит из соединений между элементами схемы и их отношений к источнику питания и от него.

Он учитывает размеры комнаты, а также точки входа и выхода, сделанные с учетом легкости доступа к этим точкам.

Вы можете определить электрические схемы дома следующим образом:

Это визуальное представление или дизайн всей системы электропроводки или схемы дома (или комнаты), который помогает в создании системы для распределения энергии, которая может использоваться для питания различного оборудования и приборов в доме через правильная установка и эксплуатация различных элементов, включенных в конструкцию, таких как электрические розетки, основание счетчика, выключатели и выключатели и многое другое.

В этой статье мы поговорим о различных аспектах базовой схемы электропроводки дома. Мы поймем, что это такое, зачем нам это нужно, какие преимущества мы можем получить от этого, а также принципы и символы, задействованные во всем процессе. Наконец, мы возьмем несколько примеров и посмотрим, как мы можем нарисовать электрическую схему дома.



2. Почему мы используем электрическую схему дома?

Не может быть сомнений в важности электрической схемы дома.Но тем не менее, мы должны рассмотреть необходимость его использования. Как я уже сказал, это жизненно важная часть электропроводки в вашем доме. Причины следующие:

Финансовый:

Электрик может только оценить количество проводки, необходимой для установки электрической системы. С другой стороны, электрическая схема дома может дать точное значение. Скажите, что ваш электрик не использует электрическую схему дома, это может привести к серьезной неэффективности. Возможны два сценария:

Во-первых, без точной суммы ваш электрик может в конечном итоге использовать больше проводки, что может привести к потере дополнительной установки и, следовательно, к пустой трате денег;

Во-вторых, может случиться и обратное: меньшее количество проводки означает трату времени на покупку оставшейся проводки, что приводит к задержке работ и неэффективным затратам.

Шкала времени:

Затрагиваются не только финансы, но и сроки выполнения работ. Без достаточного количества проводки вам нужно будет купить больше или дождаться доставки новой установки. Это может затруднить сроки работы, особенно в крупных проектах, таких как многоквартирный дом или кондоминиум.

Предотвращение травм:

При работе с электрическими системами нас всех учат заботиться о вашей безопасности.Травмы могут случиться где угодно, когда угодно и по многим причинам. Полезная схема электропроводки дома может показать электрикам, где лежат точки повреждения во всей сети. Это может помочь им избежать острых мест, открытых проводов под напряжением и многих других подобных сценариев. Травма будет означать задержку во времени, а также дорогостоящий больничный счет. Таким образом, электрическая схема дома также служит самым безопасным средством лечения в таких случаях.

Таким образом, мы можем сказать, что без схемы электропроводки дома установка правильной электрической системы является практически невыполнимой задачей даже для самого опытного электрика.



3. Стандартные символы на схеме домашней электропроводки

На схемах электропроводки используется набор специальных символов, которые обозначают различные элементы цепи, такие как выключатели, лампочки, электрические розетки, выключатели, детекторы дыма и многое другое. Есть статья, посвященная электрическим символам.

В следующей таблице перечислены наиболее важные символы вместе с их названиями.

Помимо этих 20 символов, есть некоторые символы освещения, электричества и телекоммуникаций, а также символы стен, корпусов или конструкций, которые используются в электрической схеме дома.



4. Примеры электрических схем дома

В этом разделе мы рассмотрим три примера схем электропроводки дома, для спальни, ванной комнаты и подвала дома.Найдите больше шаблонов электрических планов.

Схема электропроводки спальни

Давайте рассмотрим простую спальню с двумя лампочками и одним потолочным вентилятором. Схема электропроводки дома в этом случае будет выглядеть следующим образом.

Здесь мы видим, что провода под напряжением, нейтраль и заземление имеют цветовую маркировку для справки: красный, черный и зеленый цвета соответственно. Первый выключатель подключается к лампочке номер один, а выключатель номер три подключается ко второй лампочке.Это простые соединения с соответствующими проводами под напряжением и нейтралью. Второй переключатель подключается к потолочному вентилятору через диммер или регулятор для увеличения или уменьшения скорости вращения вентилятора.

Схема подключения ванной комнаты

Рассмотрим следующую схему электропроводки ванной комнаты. Здесь мы видим три выключателя в центральном распределительном щите. Первый переключатель соединяет четыре 60-ваттные лампочки слева над умывальником.Второй выключатель подключается к центральному потолочному вентилятору и двум 50-ваттным светильникам, подключенным к третьему выключателю.

Линия T-stat напряжением 180 В подключена к напольному обогревателю.

Схема электропроводки в подвале

Как мы видим на следующей схеме электропроводки в подвале, квадратные узоры — это выключатели, а круглые или прямоугольные узоры — это осветительные приборы. На простой электрической схеме показаны последовательные и параллельные соединения различных электроприборов, таких как лампочки.Различные участки, окрашенные в разные цвета, здесь не представляют собой цветовую маркировку проводов.



5. Как нарисовать электрическую схему дома с помощью EdrawMax?

Здесь мы рассмотрим шаги, необходимые для создания электрической схемы дома с помощью EdrawMax. Однако, прежде чем мы начнем, есть несколько вещей, которые вам нужно знать об интерфейсе.

Необходимые действия

• Шаг 1: Запустите чертеж, следуя указанному пути: Доступные шаблоны > План этажа > Электрика и телекоммуникации > открывается страница чертежа
• Шаг 2: Перетащите символы из библиотеки символов в пространство рисования и поместите их в нужное место.
• Шаг 3: Соедините символы либо с помощью символа провода из библиотеки символов, либо с помощью кнопки изогнутого соединителя на панели инструментов.
• Шаг 4: Наконец, сохраните свою работу и экспортируйте ее из меню «Файл» и поделитесь ею с помощью параметра «Экспорт и отправка».

EdrawMax Онлайн Создайте 280+ типов диаграмм онлайн Доступ к диаграммам в любом месте и в любое время Все на рабочем столе + Сообщество шаблонов Управление командой и сотрудничество Интеграция личного облака и Dropbox EdrawMax Рабочий стол Создайте более 280 типов диаграмм Поддержка Windows, Mac, Linux Полный доступ к ресурсам и шаблонам Локальное программное обеспечение для бизнеса Безопасность данных корпоративного уровня

6.

Советы по эффективному рисованию схемы электропроводки дома

• Не забудьте сделать достаточно розеток для спальни, ванной комнаты и кухни. Вы должны держать по крайней мере три в каждом случае.
• Четко представьте, где вы хотите расположить мебель, и расположите розетки соответственно для обеспечения легкого доступа.
• Наружное освещение также важно, поэтому старайтесь размещать розетки рядом с дверями.
• Разумно решите, как будет проложена проводка.Чтобы не было утечек, перекрестных соединений или любых других факторов, связанных с безопасностью, нигде не держите открытые провода под напряжением.



7. Часто задаваемые вопросы по электрической схеме дома

Что такое электропроводка дома?

Электрическая проводка дома соединяет провода от главного распределительного щита с электрическими устройствами в доме, такими как розетки, вентиляторы и светильники. В него входят электрические кабели и другие аксессуары, которые распределяют непрерывную подачу электроэнергии на различные электроприборы в доме. Электропроводка необходима для правильной работы выключателей, выключателей и электрических розеток. Обычно при разводке дома также устанавливаются розетки и розетки.

В проводке дома, какой цвет горячий, и значение цветов проводки дома?

Черный, синий и желтый цвета обозначают горячие провода в электропроводке дома.Горячий провод несет электричество от выключателя и подает его ко всем электроприборам в доме. Мы используем цвета проводки дома , когда мы делаем электрическую цепь, и это необходимо для безопасности устройств и для составления плана проводки дома, прежде чем он будет установлен в доме. Белый и серый провода холодные, но по ним может проходить электричество, и к ним небезопасно прикасаться.

Что такое схема подключения однофазного дома?

Схема однофазной электропроводки дома изображает компоновку и компоненты однофазной цепи. Он также широко известен как силовая цепь переменного тока. На графике представлены два провода, один для подачи электричества, а другой в качестве нейтрального провода. Фазный провод соединяет электроприборы с выключателем, а нейтральный провод возвращает цепь к источнику питания. Нейтральная точка цепи электропроводки обычно подключается к земле.

Связанные статьи

LARA — Информация о разрешении на электроснабжение

Информация о разрешении на электроснабжение

Электротехнический кодекс
Цель электрического кодекса состоит в том, чтобы обеспечить практическую защиту людей и имущества от опасностей, связанных с использованием электричества.Кодекс содержит положения, которые считаются необходимыми для обеспечения безопасности.

Что такое электрический код?
Национальный электротехнический кодекс распространяется на установку электрических проводников и оборудования внутри или на общественных и частных зданиях и сооружениях, установку проводников, которые подключаются к электроснабжению, и установку других внешних проводников в помещениях. В настоящее время Государственный электротехнический кодекс состоит из Национального электротехнического кодекса с техническими поправками к Части 8.Положения для жилья на одну и две семьи включены в Жилищный кодекс штата Мичиган.

Требуются ли электрические разрешения?
Лицо не может оборудовать здание электрическими проводами или оборудованием, а также производить переделку, замену или дополнение электрических проводов или оборудования без получения разрешения на выполнение описанных работ.

Вам нужна лицензия для выполнения электромонтажных работ?
Чтобы получить разрешение на электроснабжение, заявитель должен быть подрядчиком по электроснабжению или специализированным подрядчиком, имеющим лицензию муниципалитета или Государственного административного совета по электроснабжению

.

или

домовладелец, выполняющий электромонтажные работы в частном доме и сопутствующих хозяйственных постройках, находящихся в собственности и занимаемых или подлежащих занятию лицом, выполняющим установку.

Заявка на получение разрешения на электроснабжение
Карта региона инспектора по электротехнике

Перед подачей заявки на получение разрешения на электроснабжение заявителю рекомендуется просмотреть список юрисдикций штата. Эта информация регулярно обновляется в связи с изменениями в обеспечении соблюдения электротехнических норм, которые могут проводиться правительством штата, округа или местного органа власти. Заявка на получение разрешения на электроснабжение должна быть подана в соответствующий правоохранительный орган.

Вопросы, касающиеся разрешений на электроснабжение, следует направлять в Отдел разрешений по телефону 517-241-9313.

Объяснение различных типов домашней проводки

Обучение электрику начинается всего со 100 часов в лаборатории профессионального училища, вплоть до университетов, предлагающих 4 года обучения. Вот сколько обучения и знаний нужно, чтобы стать лицензированным электриком. Но понимание основ домашней электропроводки не должно быть таким интенсивным.

Если вы делаете простой проект по дому, вы должны знать о типах электрических проводов в доме.Существуют также общие коды, размеры и маркировка, которые вам необходимо понять.

В этом базовом руководстве мы разобрали все, что вам нужно знать о домашнем электрическом проводе.

Почему вам нужно знать об электропроводке вашего дома

Если вы выполняете какой-либо проект по дому, понимание вашей домашней электропроводки может облегчить вашу работу. Вам нужно знать о типах электрических проводов, когда вы:

• Установка новой проводки и необходимость знать, какой тип провода использовать
• ищет проблемы с электричеством в вашем доме (т.е. знание цепи, к которой относится проводка, может помочь вам определить причину проблемы)
• выполнение любого ремонта или реконструкции электрооборудования

Помните, что любые изменения в вашей домашней электропроводке должны соответствовать нормам. Это означает соблюдение Национальных электротехнических правил , а также любых местных постановлений в вашем географическом местоположении.

Последние, как правило, более строгие, и их следует тщательно соблюдать, чтобы избежать ошибок.

Несоблюдение правил увеличивает риск возникновения таких опасностей, как пожар.Это также может стоить вам, если вы когда-нибудь решите продать свой дом, и его поймает жилищный инспектор.

Основы домашней электропроводки

Прежде чем мы углубимся в типы электрических проводов, необходимо знать некоторые основные термины, маркировку и кодирование. Понимание этого может сделать ваш поход в хозяйственный магазин намного проще.

Кабель и провод

Термины «кабель» и «провод» так часто используются взаимозаменяемо, что можно подумать, что это одно и то же.Но это не так.

Электрический провод — это любой материал, проводящий электричество. Это отдельные проводники внутри куртки. Они либо изолированные, либо голые.

Кабель, с другой стороны, представляет собой комбинацию двух или более проводов. Эти провода собраны вместе в одной оболочке.

Цветовая маркировка оболочки кабеля

Наружная оболочка кабелей имеет цветовую маркировку. Кабели имеют цветовую маркировку, чтобы указать размер проводов внутри кабеля. Цветовой код также указывает силу тока кабеля.

Ниже приведены цвета и связанные с ними размеры и сила тока:

• Черный . Провод калибра 8 или 6, цепи 45 или 60 А
• Оранжевый . Провод 10 калибра, схема 30 ампер
• Желтый . Провод 12 калибра, схема 20 ампер
• Белый . Провод 14 калибра, схема 15 ампер

Серые кабели — это подземные фидерные (UF) кабели. Все кабели UF серого цвета. Чтобы узнать сечение провода и информацию о цепи, вам необходимо проверить маркировку оболочки кабеля.

Кроме того, цветовая маркировка оболочки кабеля является относительно новой инновацией в электротехнической промышленности. Он не был представлен до 2001 года, и компании не обязаны его использовать. По этой причине всегда следует уточнять у производителя, соответствует ли цветовая кодировка действующим стандартам.

Цветовая маркировка проводов

В отличие от цветовой маркировки оболочки кабеля, цветовая маркировка проводов является стандартной для всех жил. Домашний электрический провод обычно ограничен следующими цветами:

.

• Белый .Это нейтральный провод. Он отвечает за замыкание цепи, перенося ток обратно на панель.
• Черный/Красный . Это горячие провода. Это означает, что они проводят электрический ток от панели к устройству. Устройство может быть розеткой, светильником, выключателем или бытовым прибором.
• Чистый/зеленый . Этот цветовой код указывает на заземляющие провода. Заземляющий провод вступает в игру, когда есть замыкание на землю. Эти провода создают путь для тока, который возвращается к выключателю вашего дома, перегорает предохранитель и отключает электричество.

Существуют и другие цвета проводов, но есть наиболее распространенные, которые вы найдете в своем доме.

Знание того, что представляет собой каждый провод, может помочь вам понять, как различные провода в вашем доме влияют на вашу электрическую систему.

Маркировка

Как на проводах, так и на кабелях используется маркировка, указывающая размер провода, материал, количество проводов в кабеле, тип изоляции и другие специальные характеристики. Этикетки печатаются на изоляции проводов или на внешней оболочке кабеля.

Диаметр проволоки

Размер провода относится к диаметру самого проводника. Это регулируется американской системой Wire Gauge. В двух словах, чем меньше провод, тем больше калибр.

Крайне важно, чтобы размер выбранных вами проводов соответствовал силе тока цепи. Если они не совпадают, риск короткого замыкания и возгорания сильно возрастает.

Но как манометры и сила тока работают вместе?

Калибр провода определяет его допустимую токовую нагрузку. Допустимая нагрузка по току — это, по сути, величина силы тока, которую провод может безопасно выдержать.

Что касается домашних электрических проводов, вы обычно будете работать с проводами калибра 12 или 14. Но для бытовой техники вы будете использовать калибр 10, 8 или 6. Такие устройства, как плиты, водонагреватели, сушилки и кондиционеры используют эти более крупные датчики, потому что они требуют большой силы тока.

Многожильный провод по сравнению с одножильным

Когда вам нужно протолкнуть  провод через кабелепровод, вам понадобится прочный провод.Но когда вам нужно протянуть провод через кабелепровод, вы можете подумать об использовании многожильного провода. Поскольку он более гибкий, его легче обходить углы или труднодоступные места.

Типы электрических проводов в доме

Существует множество различных типов проводки и кабелей, которые можно найти как в доме, так и вокруг него. Ниже мы рассмотрим наиболее распространенные типы более подробно.

Неметаллический кабель

В домах, построенных после середины 1960-х годов, электропроводка относительно стандартна.

Распространенным типом домашней электропроводки является неметаллический или NM-кабель. Вы также можете знать его как кабель Romex, который является самой популярной торговой маркой этого типа электропроводки.

Кабель

NM обычно состоит из трех или более отдельных проводников. Эти проводники завернуты в гибкую пластиковую оболочку, также известную как оболочка. В одном кабеле NM вы обычно найдете горячий провод, провод заземления и нейтральный провод.

NM используется для сухой внутренней электропроводки.Это включает в себя бытовую технику, выключатели, светильники и розетки. Наиболее распространенные размеры НМ, встречающиеся в современных домах:

• 14-й калибр, 15-амперные схемы
• 12 калибр, 20-амперные схемы
• Цепи 10 калибра, 30 А
• 8-калибр, 40-амперные цепи
• Цепи 6 калибра, 55 А

В качестве альтернативы электрические провода в вашем доме могут быть проложены в кабелепроводе. Это гибкая металлическая или пластиковая трубка. Он обычно используется в ситуациях, когда проводка открыта.

Правила использования кабеля NM

Существует несколько правил, касающихся кабелей NM, о которых вам следует знать.

Во-первых, их нельзя использовать в жилых домах высотой более трех этажей. Строго предназначенные для дома, они также не могут использоваться в коммерческих постройках.

Кабель

NM предназначен для постоянной домашней электропроводки. Их нельзя использовать вместо удлинителей. Они также не должны использоваться для замены проводки ваших приборов.

При необходимости вы должны использовать надлежащую опору для кабелей. Вы не можете поддержать их гвоздями или конюшнями. Все, что может повредить кабель, не допускается использовать в качестве опоры, и они должны быть закреплены с интервалом менее 4,5 футов.

Бронированный трос

Как уже упоминалось, местные постановления в отношении электропроводки в доме, как правило, более строгие, чем национальные нормы. А в некоторых сообществах кабели Romex или NM не разрешены к использованию. Вместо этого эти сообщества используют бронированный кабель или переменный ток.

Также известный как BX, этот тип электрического провода восходит к началу 1900-х годов, но он все еще используется сегодня. Проводка переменного тока имеет гибкую металлическую оболочку. Это обеспечивает дополнительную защиту проводников внутри.

Подобно кабелям NM, переменный ток не разрешается использовать в коммерческих зданиях или жилых постройках высотой более трех этажей. Правила, касающиеся поддержки, также аналогичны.

Подземный питающий кабель

Несмотря на то, что кабели AC и NM предназначены для сухих внутренних условий, вам нужен кабель, пригодный для использования на открытом воздухе или во влажных условиях.Этот тип кабеля не нуждается в защите стен, полов и потолков.

Вот почему, когда вам нужно проложить провод под землей или на открытом воздухе, вы используете подземный фидер из UF-кабеля. Этот тип электрического провода также является неметаллическим кабелем, и его можно прокладывать под землей без кабелепровода.

Он также может без проблем промокнуть.

Подобно кабелю NM, кабель UF состоит из трех проводов.

Один провод под напряжением, один нулевой провод и оголенный провод заземления.Они также кажутся похожими на кабель NM, но оболочка вокруг кабеля UF представляет собой твердый пластик, который невозможно раскатать между пальцами.

Металлический кабель

Если у вас есть какой-то домашний электрический провод, проходящий через незавершенные участки, такие как подвалы, им нужна более прочная внешняя поверхность. Вот где на помощь приходит кабель в металлической оболочке.

Применяется в незавершенных помещениях, где электропроводка подвержена возможности физического повреждения.

Низковольтная проводка

Если у вас есть цепь, использующая менее 50 вольт, вы можете использовать низковольтную проводку.

Этот тип домашнего электропровода используется для предметов, не требующих большого количества электроэнергии. Сюда входят дверные звонки, большинство термостатов и ландшафтное освещение.

Вы найдете низковольтные провода размером от 12 до 22 калибра. Обычно он изолирован или покрыт оболочкой кабеля.

Телефон и провод данных

Если у вас остался стационарный телефон, для него есть специальная проводка. То же самое можно сказать и о вашем интернет-соединении.

И ваш телефон, и интернет используют низковольтные провода.Ваши телефонные кабели и кабели передачи данных могут содержать от четырех до восьми проводов. Но чаще всего для этой цели используется кабель категории 5 или Cat 5.

Кабели

Cat 5 представляют собой восемь проводов, свернутых вместе в четыре пары. Это на самом деле самый эффективный тип кабеля для телефона и передачи данных.

Каналы электропроводки

Ну, это не совсем домашний электрический провод, проводные каналы определенно пригодятся в домашних системах электропроводки.

Эти экструдированные профили, также известные как кабельные каналы для электрических каналов или пластиковые каналы, помогают защитить и упорядочить все типы электрических проводов в вашем доме.Но они также могут использоваться в коммерческих, медицинских и промышленных целях.

Изготовленные в квадратной, круглой, плоской, прямоугольной, куполообразной или полностью индивидуальной форме, каналы для электропроводки имеют широкий спектр применений. В вашем доме вы используете их, чтобы предотвратить спутывание, повреждение и дезорганизацию проводов.

Они также могут помочь предотвратить опасность спотыкания, когда у вас есть кабели, проложенные по полу и стенам.

Дополнительная помощь в понимании вашего дома и его электропроводки

Домашние электрические сети сложны.Но понимание его компонентов может помочь вам диагностировать проблемы, выполнять ремонт, планировать ремонт и поддерживать проводку в соответствии с нормами.

Первое, что вам нужно знать об электрическом проводе в вашем доме, это основы. Вы должны знать, как размер связан с силой тока, как работает цветовая маркировка оболочки кабеля и провода и как читать маркировку кабеля или провода. Но вы также должны знать разницу между проводами и кабелями, а также знать, когда вы используете многожильный и одножильный провод.

После этого вы должны знать все типы электрических проводов в вашем доме.

К ним относятся все, от кабелей NM, питающих ваши розетки, до кабелей UF, питающих ваши наружные фонарные столбы. Но в вашем доме также может использоваться кабель переменного тока вместо NM, а также кабель в металлической оболочке в незавершенных местах и ​​кабель низкого напряжения для маломощных розеток.

Но знание и понимание вашей домашней электросистемы не обязательно означает, что вы сможете ее отремонтировать или заменить.

Для этого вам может понадобиться помощь профессионала. Если это так, ознакомьтесь с нашим широким спектром электротехнических услуг и узнайте, как мы можем вам помочь.

Генерация электроэнергии в ваш дом — Как работают электрические сети

И, наконец, мы подошли к проводу, по которому в ваш дом подается электричество! Мимо типичного дома проходит набор столбов с одной фазой питания (на 7200 вольт) и заземляющим проводом (хотя иногда на столбе бывает две или три фазы, в зависимости от того, где дом расположен в распределительной сети). В каждом доме есть трансформаторный барабан , прикрепленный к столбу.

Во многих пригородных районах линии распределения проходят под землей , и в каждом или двух домах есть зеленые трансформаторные будки.

Работа трансформатора заключается в снижении напряжения 7200 вольт до 240 вольт , что обеспечивает нормальное бытовое электроснабжение. Давайте посмотрим на этот столб еще раз, снизу, чтобы увидеть, что происходит:

• Обратите внимание, что по столбу идет оголенный провод. Это заземляющий провод. У каждого столба электропередач на планете есть такой. Если вы когда-нибудь увидите, как энергетическая компания устанавливает новый столб, вы увидите, что конец этого оголенного провода прикручен степлером к основанию столба и, следовательно, находится в прямом контакте с землей на расстоянии от 6 до 10 футов (1 .от 8 до 3 метров) под землей. Это хорошее, прочное заземление. Если вы внимательно осмотрите столб, вы увидите, что заземляющий провод, идущий между столбами (и часто оттяжки, идущие по бокам), прикреплен к этому прямому соединению с землей.
• Два провода идут от трансформатора и три провода идут к дому. Два от трансформатора изолированные, а третий голый. Голый провод — это заземляющий провод. Каждый из двух изолированных проводов несет по 120 вольт, но они сдвинуты по фазе на 180 градусов, поэтому разница между ними составляет 240 вольт.Такое расположение позволяет домовладельцу использовать как 120-вольтовые, так и 240-вольтовые приборы. Трансформатор подключается в следующей конфигурации:

240 вольт поступают в ваш дом через счетчик ватт-часов , который измеряет потребление электроэнергии, поэтому энергетическая компания может взимать с вас плату за прокладку всех этих проводов. В прошлом считыватели счетчиков периодически проверяли ваш счетчик, чтобы записать ваше использование. В рамках национальной модернизации технологии интеллектуальных сетей миллионы бытовых счетчиков были заменены на интеллектуальных счетчиков , которые связываются напрямую с энергетической компанией.Утилита может не только удаленно считывать данные с вашего счетчика, но и мгновенно получать уведомления в случае отключения электроэнергии, что ускоряет время восстановления [источник: DOE].

Руководство для арендаторов: нормы электробезопасности в частном арендованном секторе

Это руководство предназначено для арендаторов частных домовладельцев, сдающих жилье в Англии.

Это руководство относится к Правилам Стандартов электробезопасности в частном арендованном секторе (Англия) 2020 .

Настоящие Правила означают, что:

• Электрическая проводка, розетки, потребители (блоки предохранителей) и другие стационарные электрические детали в арендованных домах должны проверяться и проверяться каждые 5 лет или чаще, если инспектор сочтет это необходимым.
• На протяжении всего времени проживания арендатора в помещении должны соблюдаться национальные стандарты электробезопасности.
• Ваш арендодатель должен предоставить вам отчет, в котором показано состояние электроустановок в доме. Они также должны передать это в местный совет, если они попросят об этом.

Настоящие Правила не распространяются на социальное жилье. Жильцы муниципальных образований или жильцы жилищных ассоциаций должны обращаться к поставщику жилья, если их беспокоит электричество в доме.Настоящие Правила также не распространяются на арендаторов, проживающих со своим арендодателем (квартирантами).

1. Глоссарий

EICR: Отчет о состоянии электроустановки. Это наиболее распространенный тип отчета, который вам предоставит ваш арендодатель после проверки.

Электроустановка: «Неподвижные» электрические части имущества, такие как электропроводка, штепсельные розетки, осветительные приборы и распределительный блок (иногда называемый блоком предохранителей). Сюда не входят бытовые приборы, которые не являются «стационарными», такие как плиты, холодильники и телевизоры.

Местный совет: В этом справочнике местное жилищное управление называется вашим местным советом. Местный жилищный орган имеет право требовать от арендодателей соблюдения Правил и может быть городским советом, районным советом, городским советом или «унитарным органом власти».

Правила: Стандарты электробезопасности в частном арендованном секторе (Англия) Правила 2020 г.

Ремонтные работы / ремонтные работы: Работы, которые должен выполнить домовладелец для обеспечения безопасности электроустановки.

Аренда: Договор, который вы подписываете с арендодателем на проживание в арендованном жилье.

2. Введение

Это правительство стремится к тому, чтобы арендованные дома были безопасными, надежными и высококачественными местами для жизни, работы и создания семей.

Мы очень ценим вклад хороших арендодателей. Большинство арендодателей предоставляют своим арендаторам благоустроенное и качественное жилье. Однако значительное меньшинство не делает этого, и это может поставить под угрозу безопасность арендаторов.

Арендодатели уже по закону обязаны содержать электроустановки – электропроводку, розетки, потребители, осветительные приборы – в их собственности в целости и надлежащем рабочем состоянии. Лучшей практикой для всех арендодателей является организация периодических проверок и испытаний и предоставление отчета арендатору.

Стандарты электробезопасности в частном арендованном секторе (Англия) 2020 г. основаны на этом и помогают еще больше снизить смертность и травмы в результате поражения электрическим током и пожаров, вызванных неисправностями в электросети.Они будут делать это, не возлагая чрезмерного бремени на электротестеров и инспекторов, арендодателей, агентов по аренде и местные органы власти.

Правила следуют рекомендациям Рабочей группы по электробезопасности, в состав которой входят представители отрасли и эксперты в области общественной безопасности. В ходе общественных консультаций были изучены мнения по рекомендациям рабочей группы и выявлена ​​широкая поддержка обязательных проверок электробезопасности.

Прочтите Правила.

Прочитать пояснительную записку к Регламенту.

Мы понимаем, что меры по снижению риска заражения COVID-19 могут означать, что соблюдать правила, касающиеся частного арендованного жилья, будет сложнее.

По этой причине мы подготовили письменные инструкции для арендодателей, арендаторов и местных органов власти, чтобы решить проблемы, которые могут возникнуть у людей по поводу выполнения работ, чтобы гарантировать, что имущество содержится в хорошем состоянии и защищено от опасностей.

3. Что эти Правила значат для меня?

Арендодатели уже должны содержать электроустановки в своих арендованных объектах в безопасности и в рабочем состоянии.Большинство арендодателей уже делают это.

В соответствии с этими правилами домовладельцы теперь должны проверять электроустановку не реже одного раза в 5 лет квалифицированным специалистом. Электрическая установка должна быть безопасной, и ваш арендодатель должен предоставить вам подтверждение этого.

Это похоже на то, как арендодатели должны ежегодно проводить проверки газовой безопасности.

4. Подпадает ли мой дом под эти требования?

Если ваш арендованный дом является вашим единственным или основным местом жительства и вы платите арендную плату, то на ваш дом распространяются эти требования

.

Если вы планируете арендовать недвижимость, арендодатель должен предоставить вам как потенциальному арендатору копию самого последнего отчета в течение 28 дней с момента вашего запроса на это.

Существуют некоторые исключения, перечисленные в Приложении 1 Правил.

Настоящие Правила не распространяются на социальное жилье. Жильцы муниципальных образований или жильцы жилищных ассоциаций должны обращаться к поставщику жилья, если их беспокоит электричество в доме. Эти Правила также не распространяются на арендаторов, проживающих со своим арендодателем, которых иногда называют квартиросъемщиками.

5. Что будет проверяться и тестироваться?

Будут проверены «неподвижные» электрические части объекта, такие как проводка, розетки, осветительные приборы и блок потребителей (блок предохранителей).

6. Что будет при проверке?

Ваш арендодатель направит квалифицированного инспектора для осмотра стационарных электрических установок в вашей собственности. Время, которое займет проверка, зависит от размера объекта и качества проверяемых электроустановок.

Инспекция выяснит, если:

• любая из ваших электроустановок перегружена
• существуют любые потенциальные риски поражения электрическим током и пожарной опасности
• есть какие-либо дефекты электромонтажных работ
• отсутствует заземление или соединение – это 2 способа предотвращения поражения электрическим током, которые встроены в электроустановки

7.А как насчет электроприборов, таких как плиты, холодильники, телевизоры и т. д.?

Правила не распространяются на электроприборы, а только на стационарные электроустановки.

Мы рекомендуем арендодателям регулярно проводить испытания портативных устройств (PAT) на всех предоставленных ими электроприборах, а затем предоставлять вам отчеты о проведенных электрических проверках в качестве рекомендуемой практики.

Вы несете ответственность за обеспечение безопасности ваших собственных электроприборов.

См. руководство по тестированию портативных устройств (PAT).

Вы также можете рассмотреть возможность регистрации собственных электроприборов по схеме регистрации продукции.

8. Что происходит после осмотра?

Если не выявлено серьезных опасностей?

Инспектор напишет отчет и передаст его вашему домовладельцу. Ваш арендодатель должен отправить вам копию отчета (обычно Отчет о состоянии электроустановки или EICR) в течение 28 дней, и никаких дальнейших действий предприниматься не будет.

Если выявлены серьезные опасности?

Они будут подробно описаны в отчете. В отчете будет указано, существует ли риск получения травмы, является ли электрическая установка потенциально опасной или требуется без промедления провести дальнейшее расследование.

Инспектор может сразу же провести работы по обеспечению безопасности, если это необходимо.

Если мой арендодатель не устраняет серьезные опасности?

Если ваш арендодатель не выполняет необходимые работы, ваш местный совет имеет сильные юридические полномочия. Они могут потребовать от арендодателя выполнения работ по обеспечению безопасности или даже выполнить их самостоятельно, если это необходимо.

Если вы обеспокоены тем, что ваш арендодатель не выполнил необходимые работы, вы должны сообщить об этом в местный совет. Вы можете узнать, как связаться с вашим местным советом, на странице https://www.gov.uk/find-local-council.

Ваш арендодатель должен уведомить вас не менее чем за 24 часа, чтобы организовать доступ в ваш дом, и если ваш местный совет организует выполнение работ, вы должны быть уведомлены не менее чем за 48 часов.

Местные власти также имеют право штрафовать домовладельцев на сумму до 30 000 фунтов стерлингов, если они не выполняют свои юридические обязательства в соответствии с Правилами.

9. Что мне делать, если я беспокоюсь?

Если вас беспокоит электробезопасность в вашем доме или вы не уверены, что был сделан правильный ремонт, чтобы сделать ваш дом безопасным, вам следует обратиться в местный совет.

Вы можете узнать, как связаться с местным советом, перейдя по ссылке https://www.gov.uk/find-local-council.

10. Дополнительные вопросы

В этом разделе руководства более подробно рассматриваются технические части Правил.

Кто будет проводить осмотр?

Проверку проводит компетентное и квалифицированное лицо. Ваш арендодатель обязан убедиться, что он компетентен и квалифицирован, и он должен уведомить вас не менее чем за 24 часа. Вы можете попросить человека предъявить удостоверение личности по прибытии и уточнить это у своего арендодателя.

Если вы обеспокоены тем, что человек не является квалифицированным и компетентным, вы не обязаны впускать его в свой дом. Если вы беспокоитесь, вам следует обратиться в местный совет.

Что делать, если я боюсь пускать людей в свой дом?

Если арендатор не хочет, чтобы люди входили в его собственность с целью соблюдения социальной дистанции, он может не захотеть разрешать арендодателям или их подрядчикам входить в свои дома. В этих случаях арендодатели должны стремиться к тому, чтобы арендаторы понимали, почему работа необходима, каковы риски невыполнения работы, и попытаться найти способ безопасного выполнения работы, если это возможно.

Мы также уведомили местные советы о том, что ожидаем от них применения здравого смысла к обеспечению соблюдения этих правил и других стандартов в частном арендованном секторе.

См. последнее руководство по безопасной работе в домах людей.

Как мой арендодатель найдет «квалифицированного и компетентного» человека?

Правила требуют, чтобы арендодатели проверяли и тестировали электрические установки в своих владениях квалифицированным и компетентным лицом не реже одного раза в 5 лет.

Руководство

, выпущенное отраслью электробезопасности, описывает, как арендодатели могут выбрать квалифицированного и компетентного инспектора и тестировщика. Это включает, но не ограничивается:

При назначении проверки для установления компетентности лица арендодатели могут:

• проверить, является ли инспектор участником схемы компетентных лиц; или
• требует от инспектора подписать контрольный список, подтверждающий его компетентность, в том числе его опыт, наличие у него надлежащей страховки и квалификации, охватывающей текущую версию Правил электромонтажа и периодическую проверку, испытания и сертификацию электроустановок.

Что будут делать электрические инспекторы и испытатели?

Они проведут проверку электрических установок в доме с использованием специального оборудования. Им может потребоваться отключить электроустановки от сети на время их проверки.

Они составят отчет, иногда обычно Отчет о состоянии электроустановки (EICR). В этом отчете подробно описывается состояние электроустановок и любые ремонтные работы или дополнительные исследования, которые могут потребоваться.

Что будет в отчете?

Инспекторы используют следующие классификационные коды, чтобы указать, где арендодатель должен провести ремонтные работы.

• Код 1 (C1): Присутствует опасность. Риск получения травмы. Перед тем, как покинуть помещение, инспектор по электрике может устранить любые опасности класса C1.
• Код 2 (C2): Потенциально опасен.
• Дальнейшее расследование (FI): Необходимо немедленно провести дальнейшее расследование.
• Код 3 (C3): рекомендуется улучшение. Дальнейшие корректирующие работы , а не необходимы для признания отчета удовлетворительным.

Если в отчете указан код C1, C2 или FI, ваш арендодатель должен обеспечить проведение дальнейших следственных или восстановительных работ квалифицированным лицом в течение 28 дней или менее, если это указано в отчете.

Классификационный код C3 не указывает на то, что требуются восстановительные работы, но рекомендуется только это улучшение.Арендодателям не нужно делать улучшения, но если они это сделают, это повысит безопасность установки.

Благотворительная организация «Электробезопасность прежде всего» составила набор руководств, объясняющих, что может быть сказано в отчете:

Что будет после проверки?

Копия отчета будет передана вашему арендодателю. Они должны принять меры по любому из вопросов, поднятых в отчете, которые имеют классификацию C1, C2 или F1, в течение 28 дней или раньше, если это указано в отчете.

Если они этого не сделают, местный совет может выполнить работу от их имени и может подать в суд на вашего арендодателя.

Если вы обеспокоены безопасностью электроустановок в вашем доме или тем, что ваш арендодатель не проводит необходимый ремонт, вы должны сообщить об этом в местный совет, чтобы они могли определить, следует ли предпринять дальнейшие действия.

На какие виды аренды распространяются новые правила?

Если частный арендатор имеет право занимать недвижимость в качестве своего единственного или основного места жительства и выплачивает арендную плату, применяются Правила.Это включает в себя гарантированную краткосрочную аренду и лицензии на занятие.

Кто освобождается от действия настоящих Правил?

Некоторые виды аренды не подпадают под действие настоящих Правил. Они изложены в Приложении 1 Правил и включают частных зарегистрированных провайдеров социального жилья, совместное проживание с арендодателем или семьей арендодателя (например, жильцы), сданные в долгосрочную аренду на 7 лет и более, студенческие общежития, общежития. и убежища, дома престарелых, больницы и хосписы, а также другие помещения, относящиеся к медицинскому обслуживанию.

Что делать, если у арендодателя уже есть отчет?

Если арендодатель провел проверку до вступления в силу Правил и выполнил все соответствующие требования, следующая проверка не должна проводиться до истечения 5 лет с даты отчета или меньше, если в отчете указан более короткий период. .

Что мне делать, если мой арендодатель не предоставит мне копию отчета, не организует проверку или не проведет никаких ремонтных работ, указанных в отчете?

Местные советы обладают сильными правоприменительными полномочиями.Вам следует обратиться в местный совет, если ваш арендодатель не выполнил какую-либо часть Правил, например, не организовал проверку или не выполнил работу, требуемую отчетом.

Что может сделать мой местный совет, если мой арендодатель не соблюдает Правила?

Если местный совет считает, что арендодатель нарушает одну или несколько своих обязанностей, изложенных в Правилах, он должен направить арендодателю исправительное уведомление с требованием принять меры в течение 28 дней. У арендодателей будет 21 день, чтобы подать письменное заявление и обжаловать уведомление в местный совет.

Уведомление об исправлении приостанавливается до тех пор, пока местный орган власти не рассмотрит представления. Если арендатор беспокоится о безопасности электричества в своем доме, пока действие уведомления приостановлено, он все равно может обратиться в местный совет, у которого есть другие полномочия для решения опасных или опасных условий в арендованной недвижимости.

Если в отчете указано, что требуются срочные ремонтные работы, а арендодатель не выполнил их в течение срока, указанного в отчете, местный орган власти может с согласия арендатора организовать проведение ремонтных работ.Местные власти должны уполномочить квалифицированное и компетентное лицо в письменной форме предпринять корректирующие действия и уведомить арендатора не менее чем за 48 часов.

Это повысит мою арендную плату?

По нашим оценкам, среднегодовые затраты на недвижимость скромны — около 31 фунта стерлингов в год, что составляет 2,58 фунта стерлингов в месяц для арендодателей.

Для получения информации об оплате арендной платы и о том, когда арендодатели могут изменить арендную плату, которую вы платите, см. наше руководство по аренде жилья.

Как долго мой арендодатель должен будет выполнять ремонтные работы, указанные в отчете?

У арендодателей будет 28 дней (или меньше, если инспектор считает, что работы должны быть выполнены раньше) для выполнения необходимых работ.

Ваш арендодатель должен написать вам и вашему местному совету подтверждение того, что эти работы были выполнены.

Могу ли я получить компенсацию, если я жил в доме с неисправной электрикой?

Некоторые арендаторы могут использовать Закон о домах (пригодных для проживания людей) 2018 года, чтобы подать в суд на своих арендодателей, если их имущество непригодно, что может включать в себя небезопасность из-за неисправности электроустановок. Затем суды могут приказать арендодателю выплатить арендаторам компенсацию за период времени, когда имущество не было в безопасности.
