Схема соединения люминесцентных ламп: с дросселем, стартером, без них

Стартерная схема включения люминесцентных ламп

Пуск без стартеров

Лампы дневного света владеют рядом преимуществ по сопоставлению с лампами накаливания. К их числу относятся большой срок службы, экономичность, отменная освещаемость. Ко всем плюсам, им присущи также и недостатки.

Это ненадежность осветительных приборов, долгий процесс зажигания (в особенности при пониженных температурах) и перегорание ламп, а конкретно нити накала. Но люди умельцы находят методы решения этих заморочек, и есть несколько схем, при помощи которых, можно обходиться для пуска ламп не только лишь без стартеров, но и с обрывами в нити накала.Приведенная схема устраняет ЛДС от ряда недостатков. Она быстро и надежно зажигает лампы мощностью 20 и 40 Вт (в том числе и лампы со спаленными нитями накала).

Без стартерная схема включения ламп дневного света

C1,C2 – 0.5 mkF 400 B C3,C4 – 0.

1 mkF 1000 B VD1…VD6– Любые на ток 0,1 А для ЛДС-20 и 0,2 А для ЛДС-40 и оборотное напряжение более 600 В (по последней мере для VD5, VD6).L1 – Дроссель, соответственный типу лампы. Если вы переделываете осветительный прибор промышленного производства – оставьте имеющийся. Если же вы собираете осветительный прибор с нуля, то дроссель можно поменять лампой накаливания 75…150 Вт (зависимо от мощности ЛДС).

Внимание:При зажигании лампы напряжение на выходе схемы добивается 1200 В. Будьте аккуратны при наладке схемы.Выбор сечения провода по нагреву и потерям напряжения.

Категория:Электричество на даче

Схемы включения ламп накаливания. Управление двумя лампами, присоединенными к сети, осуществляется одним однополюсным выключателем, пятью лампами —двумя выключателями, расположенными рядом (одним выключателем включают две лампы, другим — три, тремя лампами)— с помощью люстрового переключателя для попеременного изменения числа включаемых ламп.

Рис. 1.

Схемы присоединения группы ламп накаливания к осветительной сети:а — двух ламп одним выключателем; б — пяти ламп двумя выключателями; в — с помощью люстрового переключателя; г — с двух мест двумя переключателями, соединенными перемычками; д — ламп к сети, питаемой от трехпроводной системы с изолированной нейтралью; е — ламп к сети, питаемой от четырехпроводной системы с заземленной нейтральюПри первом повороте переключателя включается одна из трех ламп, при втором остальные две, но выключается первая лампа, при третьем — выключаются все лампы, при четвертом — выключаются все лампы люстры.

Для независимого управления одной или несколькими лампами с двух мест применяют схему, в которой используют два переключателя, соединенных двумя перемычками. Эту схему применяют при освещении коридоров и лестничных клеток жилых домов и предприятий, а также туннелей с двумя или несколькими выходами (рис. 1).Схемы включения люминесцентных ламп.Люминесцентные лампы могут включаться в электрическую сеть по стартерной (рис.

2) или бесстартерной схемам (рис. 3) зажигания.При включении ламп по стартерной схеме зажигания в качестве стартера применяют газоразрядную неоновую лампу с двумя (подвижным и неподвижным) электродами. Включают люминесцентную лампу в электрическую сеть только последовательно с балластным резистором, ограничивающим рост тока в лампе и таким образом предохраняющим ее от разрушения.

В сетях переменного тока в качестве балластного резистора применяют конденсатор или катушку с большим индуктивным сопротивлением — дроссель.Зажигание люминесцентной лампы происходит следующим образом.

При ее включении между электродами возникает тлеющий разряд, теплота которого нагревает подвижный биметаллический электрод. При нагреве до определенной температуры подвижный электрод стартера, изгибаясь, замыкается с неподвижным, образуя электрическую цепь, по которой проходит ток, необходимый для предварительного подогрева электродов лампы.

Рис. 2. Стартерное зажигание люминесцентной лампы: а — схема; б — общий вид стартера; 1 — дроссель; 2 — лампа; 3 — стартер

Рис. 3.

Схема бесстартерного зажигания двухлампового люминесцентного светильникаПри прохождении тока в цепи электродов лампы разряд в стартере прекращается, в результате чего подвижный электрод стартера остывает и, разгибаясь, возвращается в исходное положение, разрывая электрическую цепь лампы.При разрыве к напряжению сети добавляется ЭДС самоиндукции дросселя, и возникший в дросселе импульс повышенного напряжения вызывает дуговой разряд в лампе, зажигая ее. С возникновением дугового разряда напряжение на электродах лампы и параллельно соединенных с ними электродах стартера снижается настолько, что оказывается недостаточным для возникновения тлеющего разряда между электродами стартера.Если лампа не зажжется, на электродах стартера появится полное напряжение сети и весь процесс повторится.Для включения люминесцентных ламп применяют стартерные и бесстартерные пускорегулирующие аппараты (ПРА), которые представляют собой комплектные устройства, обеспечивающие надежное зажигание и нормальную работу ламп, а также повышение коэффициента мощности.Электричество на даче- Схемы включения источников светаКатегория:Электромонтажные работыСхемы включения ламп накаливания. Управление двумя лампами, присоединенными к сети, осуществляется одним однополюсным выключателем (рис.1, а), пятью лампами — двумя выключателями (рис.

1, б), расположенными рядом (одним выключателем включают две лампы, другим — три лампы), тремя лампами — с помощью люстрового переключателя (рис. 1, в) для попеременного изменения числа включаемых ламп.При первом повороте переключателя включается одна из трех ламп, при втором — остальные две, но выключается первая лампа, при третьем — выключаются все лампы, при четвертом — выключаются все лампы люстры. Для независимого управления одной или несколькими лампами с двух мест применяют схему (рис.

1, г), в которой используют два переключателя, соединенных двумя перемычками.Эту схему применяют при освещении коридоров и лестничных клеток жилых домов и предприятий, а также туннелей с двумя или несколькими выходами. Схема питания сети, питаемой от четырехпроводной системы с заземленной нейтралью ламп от трехпроводной и четырехпроводной сети показана на рис. 1, д, е.

Рис.

1. Схемы присоединения группы ламп накаливания к осветительной сети: а — двух ламп одним выключателем, 6 — пяти ламп двумя выключателями, в — с помощью люстрового переключателя, г — с двух мест двумя переключателями, соединенными перемычками, д — ламп к сети, питаемой от трехпроводной системы с изолированной нейтралью, е — лампСхемы включения люминесцентных ламп.

Люминесцентные лампы могут включаться в электрическую сеть по стартерной или бесстартерной схемам зажигания.При включении ламп по стартерной схеме зажигания (рис.

2, а) в качестве стартера (рис.2, б) применяют газоразрядную неоновую лампу с двумя (подвижным и неподвижным) электродами. Включают люминесцентную лампу в электрическую сеть только последовательно с балластным резистором, ограничивающим рост тока в лампе и таким образом предохраняющим ее от разрушения. В сетях переменного тока в качестве балластного резистора применяют конденсатор или катушку с большим индуктивным сопротивлением — дроссель.

Рис. 2.

Стартерное зажигание люминесцентной лампы: а — схема, б — общий вид стартера; 1 — дроссель, 2 — лампа, 3 — стартерЗажигание люминесцентной лампы происходит следующим образом. При включении лампы между электродами возникает тлеющий разряд, теплота которого нагревает подвижный биметаллический электрод.При нагреве до определенной температуры подвижный электрод стартера, изгибаясь, замыкается с неподвижным, образуя электрическую цепь, по которой проходит ток, необходимый для предварительного подогрева электродов лампы.

Подогреваясь, электроды начинают испускать электроны.

При прохождении тока в цепи электродов лампы разряд в стартере прекращается, в результате чего подвижный электрод стартера остывает и, разгибаясь, возвращается в исходное положение, разрывая электрическую цепь лампы.При разрыве к напряжению сети добавляется эдс самоиндукции дросселя и возникший в дросселе импульс повышенного напряжения вызывает дуговой разряд в лампе, зажигая ее. С возникновением дугового разряда напряжение на электродах лампы и параллельно соединенных с ними электродах стартера снижается настолько, что оказывается недостаточным для возникновения тлеющего разряда между электродами стартера. Если лампа не зажжется, на электродах стартера появится полное напряжение сети и весь процесс повторится.

Рис. 3. Схема бесстартерного зажигания двухлампового люминесцентного светильника:ООДр — основная обмотка дросселя, ДОДр — дополнительная обмотка дросселя, С — конденсатор, НТр — нахальный трансформатор, Л — люминесцентная лампаДля включения люминесцентных ламп применяют стартерные и бесстартерные пускорегулирующие аппараты ПРА, которые представляют собой комплектные устройства, обеспечивающие надежное зажигание и нормальную работу ламп, а также повышение коэффициента мощности.

Схема включения бесстартерных ПРА двухлампового люминесцентного светильника показана на рис. 3.Схемы включения ламп ДРЛ. Двухэлектродные лампы включают в электрическую сеть переменного тока напряжением 220 В через поджигающее устройство, с помощью которого (импульсом высокого напряжения) зажигается лампа (рис.

4).Для защиты выпря-напряжения служит конденсатор С1.Конденсатор СЗ необходим для устранения помех радиоприему, создаваемых поджигающим устройством при зажигании лампы. Четырехэлектродная лампа в отличие от приведенной выше схемы включения двухэлектродной лампы включается в сеть по упрощенной схеме, в которой отсутствует поджигающее устройство. Зажигание четырехэлектродной лампы происходит от питающей сети напряжением 220 В.В схеме включения в сеть четырехэлектродной лампы имеются дроссель и конденсатор, которые выполняют те же функции, что и в схеме включения двухэлектродной лампы ДРЛ.

Рис.4. Схема включения двух-электродной лампы ДРЛ: ООДр — основная обмотка дросселя, ДОДр — дополнительная обмотка дросселя, С1 — конденсатор защиты выпрямителя, С2 – зарядный конденсатор, СЗ — помехоподавляющий конденсатор, СВ – селеновый выпрямитель, R — зарядный резистор, Л — двухэлектродная лампа ДРЛ. Р – разрядникПоджигающее устройство состоит из разрядника Р, селенового выпрямителя (диода) СВ, зарядного резистора R и конденсаторов С1 и С2.

Основная обмотка дросселя в схеме служит для предотвращения резкого возрастания тока в лампе, а также стабилизации ее режима горения.Электромонтажные работы- Схемы включения электрических источников светаЛюминесцентная лампа (ЛЛ) представляет собой источник света, создаваемый электрическим разрядом в среде паров ртути и инертного газа. При этом возникает невидимое ультрафиолетовое свечение, действующее на слой люминофора, нанесенный изнутри на стеклянную колбу. Типовая схема включения люминесцентной лампы представляет собой пускорегулирующее устройство с электромагнитным балластом (ЭмПРА).

Устройство и описание ЛЛ

Колба большинства ламп всегда имела цилиндрическую форму, но сейчас она может быть в виде сложной фигуры. На торцах в нее вмонтированы электроды, конструктивно похожие на некоторые спирали ламп накаливания, изготовленные из вольфрама. Они подпаяны к расположенным снаружи штырькам, на которые подается напряжение.

Газовая электропроводная среда внутри ЛЛ имеет отрицательное сопротивление. Оно проявляется в снижении напряжения между противоположными электродами при росте тока, который необходимо ограничивать.

Схема включения люминесцентной лампы содержит балластник (дроссель), основное назначение которого – создание большого импульса напряжения для ее зажигания. Кроме него в ЭмПРА входит стартер – лампа тлеющего разряда с размещенными внутри нее двумя электродами в среде инертного газа. Один из них изготовлен из биметаллической пластины.В исходном состоянии электроды разомкнуты.

Принцип работы ЛЛ

Стартерная схема включения люминесцентных ламп работает следующим образом.

На схему подается напряжение, но сначала через ЛЛ ток не идет из-за большого сопротивления среды. По спиралям катодов ток проходит и разогревает их. Кроме того, он поступает также на стартер, для которого подаваемого напряжения достаточно, чтобы внутри возник тлеющий разряд. При разогреве контактов пускателя от проходящего тока биметаллическая пластина замыкается.

После этого проводником становится металл, и разряд прекращается.Биметаллический электрод остывает и размыкает контакт. При этом дроссель выдает импульс высокого напряжения из-за самоиндукции, и ЛЛ зажигается.Через лампу идет ток, который затем в 2 раза уменьшается, поскольку напряжение на дросселе падает. Его недостаточно для повторного запуска стартера, контакты которого остаются разомкнутыми при горении ЛЛ.

Схема включения двух ламп люминесцентных, установленных в одном светильнике, предусматривает использование для них одного общего дросселя. Они подключаются последовательно, но на каждой лампе установлено по одному параллельному стартеру.

Недостатком светильника является отключение второй лампы, если одна из них вышла из строя.

Важно! С люминесцентными лампами необходимо использовать специальные выключатели. У бюджетных устройств стартовые токи большие, и контакты могут залипать.

Бездроссельное включение люминесцентных ламп: схемы

Несмотря на дешевизну, электромагнитные балласты имеют недостатки. Они и явились причиной создания электронных схем зажигания (ЭПРА).

Как запускается ЛЛ с ЭПРА

Бездроссельное включение люминесцентных ламп производится через электронный блок, в котором формируется последовательное изменение напряжения при их зажигании.

Достоинства электронной схемы запуска:

    возможность пуска с любой временной задержкой;не нужны массивный электромагнитный дроссель и стартер;отсутствие гудения и моргания ламп;высокая светоотдача;легкость и компактность устройства;больший срок эксплуатации.

Современные электронные балласты обладают компактными размерами и низким потреблением энергии. Их называют драйверами, помещая в цоколь малогабаритной лампы. Бездроссельное включение люминесцентных ламп позволяет использовать обычные стандартные патроны.

Система ЭПРА преобразует сетевое переменное напряжение 220 Вв высокочастотное. Сначала разогреваются электроды ЛЛ, а затем подается высокое напряжение.

При высокой частоте повышается КПД и полностью исключается мерцание. Схема включения люминесцентной лампыможет обеспечивать холодный запускили с плавным увеличением яркости. В первом случае срок эксплуатации электродов существенно сокращается.

Повышенное напряжение в электронной схеме создается через колебательный контур, приводящий к резонансу и зажиганию лампы. Запуск совершается намного легче, чем в классической схеме с электромагнитным дросселем. Затем также снижается напряжение до необходимого значения удерживания разряда.

Выпрямление напряжения осуществляется диодным мостом,после чего оно сглаживается параллельно подключенным конденсатором С1. После подключения к сети сразу заряжается конденсатор С4и пробивается динистор.Запускается полумостовой генератор на трансформаторе TR1и транзисторах Т1и Т2. При достижении частоты 45-50 кГц создается резонанс c помощью последовательного контура С2, С3, L1, подключенного к электродам, и лампа зажигается.

В этой схеме также есть дроссель, но с очень малыми габаритами, позволяющими поместить его в цоколь лампы.ЭПРА имеет автоматическую подстройку под ЛЛ по мере изменения характеристик. Через некоторое время для изношенной лампы требуется повышение напряжения для зажигания. В схеме ЭмПРА она просто не запустится, а электронный балласт подстраивается под изменение характеристик и тем самым позволяет эксплуатировать устройство в благоприятных режимах.Преимущества современных ЭПРА следующие:плавное включение;экономичность работы;сохранение электродов;исключение мерцания;работоспособность при низкой температуре;компактность;долговечность.Недостатками являются более высокая стоимость и сложная схема зажигания.

Применение умножителей напряжения

Способ дает возможность включать ЛЛ без электромагнитного балласта, но применяется преимущественно для продления жизни лампам.

Схема включения сгоревших люминесцентных ламп позволяет им проработать еще некоторое время, если мощность не превышает 20-40 Вт. При этом нити накала могут быть как целыми, так и перегоревшими. В обоих случаях выводы каждой нити накала нужно закоротить.

После выпрямления напряжение удваивается, и лампа загорается моментально.Конденсаторы С1, С2выбираются под рабочее напряжение 600 В. Их недостаток заключается в больших габаритах.

Конденсаторы С3, С4устанавливают слюдяные на 1000 В.ЛЛ не предназначена для питания постоянным током.Со временем ртуть скапливается около одного из электродов, и свечение ослабевает. Для его восстановления изменяют полярность, перевернув лампу. Можно установить переключатель, чтобы ее не снимать.

Бесстартерная схема включения люминесцентных ламп

Схема со стартером требует долгого разогрева лампы. Кроме того, его иногда приходится менять. В связи с этим существует другая схема с подогревом электродов через вторичные обмотки трансформатора, который также выполняет функцию балласта.

Источники:

  • elektrica.info
  • gardenweb.ru
  • gardenweb.ru
  • fb.ru

Схема подключения люминесцентной лампы

Люминисце́нтный светильник был изобретен в 1930-е годы, как источник света, получил известность и распространение с конца 1950-х.

Его преимущества неоспоримы:

  • Долговечность.
  • Ремонтопригодност.
  • Экономичность.
  • Теплый, холодный и цветной оттенок свечения.

Длительный срок службы обеспечивает правильно спроектированное разработчиками устройство пуска и регулировки работы.

Люминисцентный светильник промышленного производства

ЛДС (ла́мпа дневного света) намного экономичнее, чем привычная лампочка накаливания, впрочем, аналогичное по мощности светодиодное устройство превосходит по этому показателю люминесцентное.

С течением времени светильник перестает запускаться, мигает, «гудит», одним словом, не выходит в нормальный режим. Нахождение и работа в помещении становятся опасными для зрения человека.

Для исправления ситуации пробуют включить заведомо исправную ЛДС.

Если простая замена не дала положительных результатов, человек, не знающий как устроен люминесце́нтный светильник, заходит в тупик: «Что делать дальше?» Какие запчасти покупать рассмотрим в статье.

Кратко об особенностях работы лампы

ЛДС относится к газоразрядным источникам света низкого внутреннего давления.

Принцип работы заключается в следующем: герметичный стеклянный корпус устройства заполнен инертным газом и парами ртути, давление которых невелико. Внутренние стенки колбы, покрыты люминофором. Под воздействием электрического разряда, возникающего между электродами, ртутный состав газа начинает светиться, генерируя невидимое глазу ультрафиолетовое излучение. Оно, оказывая действие на люминофор, вызывает свечение в видимом диапазоне. Меняя активный состав люминофора, получают холодный или теплый белый и цветной свет.

Принцип работы ЛДС

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Бактерицидные приборы устроены также как ЛДС, но внутренняя поверхность колбы, изготовленной из кварцевого песка, люминофором не покрыта. Ультрафиолет беспрепятственно излучается в окружающее пространство.

к содержанию ↑

Подключение с применением электромагнитного балласта или ЭПРА

Особенности строения  не позволяют подключить ЛДС непосредственно в сеть 220 В – работа от такого уровня напряжения невозможна. Для запуска требуется напряжение не ниже 600В.

С помощью электронных схем необходимо последовательно друг за другом обеспечить нужные режимы работы, каждый из которых требует определенного уровня напряжений.

Режимы работы:

  • розжиг;
  • свечение.

Запуск заключается в подаче импульсов высокого напряжения (до 1 кВ) на электроды, в результате чего между ними возникает разряд.

Отдельные виды пускорегулирующей аппаратуры, перед тем как произвести пуск, нагревают спираль электродов. Накаливание помогает легче запустить разряд, нить при этом меньше перегревается и дольше служит.

После того как светильник загорелся, питание производится переменным напряжением, включается энергосберегающий режим.

Подключение с применением ЭПРАсхема подключения

В устройствах, выпускаемых промышленностью, используются два вида пускорегулирующей аппаратуры (ПРА):

  • электромагнитный пускорегулирующий аппарат ЭмПРА;
  • электронный пускорегулирующий аппарат – ЭПРА.

Схемы предусматривают различное подключение, оно представлено ниже.

Схема с ЭмПРА

Подключение с применением ЭмПРА

В состав электрической схемы светильника с электромагнитной пускорегулирующей аппаратурой (ЭмПРА) входят элементы:

  • дроссель;
  • стартер;
  • компенсирующий конденсатор;
  • люминесцентная лампа.
схема включения

В момент подачи питания через цепь: дроссель – электроды ЛДС, на контактах стартера появляется напряжения.

Биметаллические контакты стартера, находящиеся в газовой среде, нагреваясь, замыкаются. Из-за этого в цепи светильника создается замкнутый контур: контакт 220 В – дроссель – электроды стартера – электроды лампы – контакт 220 В.

Нити электродов, разогреваясь, испускают электроны, которые создают тлеющий разряд. Часть тока начинает течь по цепи: 220В – дроссель – 1-й электрод – 2-й электрод – 220 В. Ток в стартере падает, биметаллические контакты размыкаются. По законам физики в этот момент возникает ЭДС самоиндукции на контактах дросселя, что приводит к возникновению высоковольтного импульса на электродах. Происходит пробой газовой среды, возникает электрическая дуга между противоположными электродами. ЛДС начинает светиться ровным светом.

В дальнейшем подсоединенный в линию дроссель обеспечивает низкий уровень силы тока, протекающего через электроды.

Дроссель, подключенный в цепь переменного тока, работает как индуктивное сопротивление, снижая до 30 % коэффициент полезного действия светильника.

Внимание! С целью уменьшения потерь энергии в схему включают компенсирующий конденсатор, без него светильник будет работать, но электропотребление увеличится.

Схема с ЭПРА

Внимание! В рознице ЭПРА часто встречаются под наименованием электронный балласт. Название драйвер продавцы применяют для обозначения блоков питания для светодиодных лент.

Внешний вид и устройство ЭПРА

Внешний вид и устройство электронного балласта, предназначенного для включения двух ламп, мощностью 36 ватт каждая.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Запрещено включать ЭПРА без нагрузки в виде люминесцентных ламп. Если устройство предназначено для подключения двух ЛДС, нельзя использовать его в схеме с одной.

В схемах с ЭПРА физические процессы остаются прежними. В некоторых моделях предусмотрено предварительное нагревание электродов, что увеличивает срок службы лампы.

Вид ЭПРА

На рисунке показан внешний вид ЭПРА для различных по мощности устройств.

Размеры позволяют разместить ЭПРА даже в цоколе Е27.

ЭПРА в цоколе энергосберегающей лампы

Компактные ЭСЛ – один из видов люминесцентных могут иметь цоколь g23.

Настольная лампа с цоколем G23



Функциональная схема ЭПРА

На рисунке представлена упрощенная функциональная схема ЭПРА.

к содержанию ↑

Схема для последовательного подключения двух ламп

Существуют светильники, конструктивно предусматривающие подключение двух ламп.

В случае замены деталей сборка осуществляется по схемам, различным для ЭмПРА и ЭПРА.

Внимание! Принципиальные схемы ПРА рассчитаны на работу с определенной мощностью нагрузки. Этот показатель всегда имеется в паспортах изделий. Если подсоединить лампы большего номинала, дроссель или балласт могут перегореть.

Схема включения двух ламп с одним дросселем

Если на корпусе прибора есть надпись 2Х18 – балласт предназначен для подключения двух ламп мощностью по 18 ватт каждая. 1Х36 – такой дроссель или балласт способен включать одну ЛДС мощностью 36 Вт.

В случаях, когда используется дроссель, лампы должны подключаться последовательно.

Запускать их свечение будут два стартера. Подсоединение этих деталей осуществляется параллельно с ЛДС.

к содержанию ↑

Подключение без стартера

Схема ЭПРА в своем составе стартера не имеет изначально.

Кнопка вместо стартера

Однако и в схемах с дросселем можно обойтись без него. Собрать рабочую схему поможет включенный последовательно подпружиненный выключатель – проще говоря, кнопка. Кратковременное включение и отпускание кнопки обеспечит соединение похожее по действию на стартерный пуск.

Важно! Включаться такой безстартерный вариант будет, только при целых нитях накаливания.

Бездроссельный вариант, в котором также отсутствует стартер, может быть осуществлен разными способами. Один из них показан ниже.

Схема без стартера

На схеме представлен двухполупериодный диодный умножитель напряжения.

Электроды закорачиваются, к ним подключается однопроводная линия. Напряжение будет около 600 В, чего достаточно, чтобы между ними в газовой среде протекал постоянный ток.

Собранный по таким схемам бесстартерный блок питания способен заставлять светиться даже устройства с перегоревшими спиралями электродов.

к содержанию ↑

Видео – Схема подключения люминесцентных ламп

Предыдущая

ЛюминесцентныеЧто делать если разбилась люминесцентная лампа

Следующая

ЛюминесцентныеОсобенности и отличия люминесцентных ламп от светодиодных

Схема подключения люминесцентных ламп и принцип их работы

На сегодняшний день люминесцентные лампы являются одним из самых распространенных источников искусственного освещения. Это объясняется тем, что светильники данного типа в несколько раз более экономичнее, чем привычные нам стандартные приборы накаливания и на порядок дешевле светодиодных.

Люминесцентный вид на сегодняшний день встречаются чуть ли не на каждом шагу: в офисах, больницах, школах и домах.

Как работает

Люминесцентная лампа представляет собой газоразрядный прибор, внутри которого и образуется этот разряд среди пары спиралей. Данные спирали есть не что иное, как анод и катод, расположены они с обеих сторон. Видимый свет появляется при ультрафиолетовом излучении парами ртути. Этому способствует нанесенный на внутреннюю поверхность лампы люминофор – вещество, в составе которого имеется фосфор и другие элементы.

Люминесцентные лампы работают благодаря специальному устройству –пускорегулирующему аппарату, который по-другому называется дроссель. Многие модели импортного производства функционируют как со стандартным дросселем, так и с устройством автоматической работы. Последние распространены как электронные пускорегулирующие автоматы.

Преимущества приборов, работающих на ЭПРА

Среди положительных качеств данных моделей можно выделить следующие:

  • отсутствие мерцания;
  • отсутствие шума;
  • относительно малый вес;
  • лучшее зажигание;
  • экономия электроэнергии.

Каждая люминесцентная лампа имеет ряд преимуществ перед стандартной лампой накаливания:

  • долговечность;
  • экономичность;
  • большая светопередача.

Однако у данной технологии есть и существенный недостаток – если температура в помещении не больше, чем пять градусов, зажигание такой лампы происходит медленно, а свет от нее более тусклый.

Схема подключения

Существует несколько схем подключения люминесцентных светильников.

Если используется электронная пускорегулирующая аппаратура, схема подключения выглядит следующим образом:

  • С – компенсационный конденсатор;
  • LL– дроссель;
  • EL– лампа люминесцентная;
  • SF– стартёр.

Как правило, на практике наиболее распространены светильники, в которых используются два прибора, подключенные последовательно. При этом схема их подключения имеет вид:

А – для люминесцентных моделей мощностью 20 (18) ВТ

В – для люминесцентных моделей мощностью 40 (36) ВТ



Когда применяются именно две лампы, появляется возможность уменьшения пульсации суммарного светового потока. Это происходит из-за того, что пульсация отдельно взятой лампы неодновременная, то есть имеется небольшой сдвиг по времени. В связи с этим никогда не станет равным нулю значение суммарного светового потока. Другое название схемы, когда применяется сразу два светильника – это схема с расщепленной фазой. Важным ее преимуществом является то, что при ней не требуется дополнительных мер с целью повышения коэффициента мощности. Еще одним преимуществом является то, что при снижении напряжения в сети, суммарный световой поток остается стабильным.

При подключении обязательно следует учитывать, что мощности дросселя и лампы должны быть идентичными. Если же мощность второй велика, то возможно стоит использовать сразу два дросселя.

Однако, несмотря на все явные достоинства, следует указать еще один существенный недостаток таких моделей. Все они содержат такое небезопасное вещество, как ртуть в жидком виде. На сегодняшний день существует проблема утилизации подобных устройств, вышедших из строя, поэтому использование люминесцентных ламп представляет угрозу окружающей среде.

Если при монтаже светильник нечаянно выскальзывает из рук и разбивается вдребезги, можно увидеть мелкие шарики ртути, которые раскатываются по земле.

Далее описана подробная схема подключения в комплекте с электромагнитным балластом.

  • Подается питающее напряжение на схему. Затем оно проходит через дроссель и нити накала, а следом – к выводам стартера;
  • стартер – есть не что иное, как неоновая лампочка, имеющая два контакта. На один из данных контактов приваривается биметаллическая пластина;
  • возникающее напряжение начинает ионизировать неон. Сквозь стартер начинает течь ток значительно силы, разогревающий газ и пластину из биметалла;
  • пластина при этом начинает изгибаться и замыкать выводы стартера;
  • электрический ток проходит по замкнутой цепи, благодаря чему нити накала разогреваются;
  • этот разогрев и дает толчок для возникновения в лампах свечения в условиях более низкого напряжения;
  • в момент, когда лампа начинает светиться, на стартере начинает падать напряжение. Падает оно до такого уровня, когда ион уже не способен ионизироваться. Стартер при этом автоматически отключается, а нити накала перестают быть под влиянием тока.

С целью обеспечить функционирование светильников, устанавливают дроссель. Данный прибор используется с целью ограничивать ток до необходимой величины, в зависимости от мощности. Благодаря самоиндукции обеспечивается надежный пуск ламп.

Плюсы и минусы ламп, имеющих электромагнитный балласт

Конструкция и схема данных светильников достаточно проста. Однако, несмотря на это их отличает высокая надежность и сравнительно небольшая стоимость, но у них имеются и недостатки.

Среди них:

  • нет гарантии запуска при пониженной температуре;
  • мерцание;
  • вероятность низкочастотного гула;
  • повышенное потребление электроэнергии;
  • достаточно большой вес и габариты.

Люминесцентные светильники компактного типа

Многие современные лампы люминесцентного типа подходят для освещения промышленных помещений. Однако для домашнего использования они неудобны вследствие больших габаритов и неподходящего дизайна. Технологии не стоят на месте и сегодня созданы такие приборы, которые имеют малогабаритный электронный балласт. Патент на компактную люминесцентную лампу был получен в 80-х годах прошлого века, однако использоваться они стали в быту не так давно. Сегодня по размеру компактные люминесцентные модели не превышают привычных стандартных. Что касается принципа работы, то он остался прежним. На концах лампы есть две нити накала. Именно между ними и появляется дуговой разряд, который производит ультрафиолетовые волны. Под воздействием данных волн происходит свечение люминофора.

Сколько служит компактная лампа

Компактная лампа по заявлениям производителя, должна служить около десяти тысяч часов. Однако из-за постоянной нестабильности напряжения в сети,срок службы устройств значительно сокращен. На уменьшение срока службы влияет и частота включения и выключения в схеме, а также функционирование в условиях повышенных либо, наоборот, слишком низких температур. По статистике самой частой причиной выхода таких устройств из строя является перегорание нитей канала.

Схемы включения люминесцентных ламп с электромагнитными ПРА

Разместить публикацию Мои публикации Написать
9 июля 2012 в 10:00

Для поддержания и стабилизации процесса разряда последовательно с люминесцентной лампой включается балластное сопротивление в сети переменного тока в виде дросселя или дросселя и конденсатора. Эти устройства называют пускорегулирующими аппаратами (ПРА).

Напряжение сети, при котором работает люминесцентная лампа в установившемся режиме, недостаточно для ее зажигания. Для образования газового разряда, т. е. пробоя газового пространства, необходимо повысить эмиссию электронов путем их предварительного разогрева или подачи на электроды импульса повышенного напряжения. То и другое обеспечивается с помощью стартера, включенного параллельно лампе.

Рассмотрим как происходит процесс зажигания люминесцентной лампы.

Стартер представляет собой миниатюрную лампочку тлеющего разряда с неоновым наполнением, имеющую два биметаллических электрода, которые в нормальном положении разомкнуты.

При подаче напряжения в стартере возникает разряд и биметаллические электроды, изгибаясь, замыкаются накоротко. После их замыкания ток в цепи стартера и электродов, ограниченный только сопротивлением дросселя, возрастает до двухтрехкратного значения рабочего тока лампы и происходит быстрый разогрев электродов люминесцентной лампы. В это же время биметаллические электроды стартера, остывая, размыкают его цепь.

В момент разрыва цепи стартером в дросселе возникает импульс повышенного напряжения, вследствие которого происходят разряд в газовой среде люминесцентной лампы и ее зажигание. После того как лампа зажглась, напряжение на ней составляет около половины сетевого. Такое напряжение будет и на стартере, однако этого оказывается недостаточно для его повторного замыкания. Поэтому при горящей лампе стартер разомкнут и в работе схемы не участвует.

Конденсатор, включенный параллельно стартеру, и конденсаторы на входе схемы предназначены для снижения уровня радиопомех. Конденсатор, включенный параллельно стартеру, кроме того, способствует увеличению срока службы стартера и влияет на процесс зажигания лампы, способствуя значительному снижению импульса напряжения в стартере (с 8000 -12 000 В до 600 — 1500 В) при одновременном увеличении энергии импульса (за счет увеличения его продолжительности).

Недостатком описанной стартерной схемы является низкий cos фи, не превышающий 0,5. Повышение cos фи достигается либо включением конденсатора на вводе, либо применением индуктивно-емкостной схемы. Однако и в этом случае cos фи 0,9 — 0,92 в результате наличия высших гармонических составляющих в кривой тока, определяемых спецификой газового разряда и пускорегулирующей аппаратурой.

В двухламповых светильниках компенсация реактивной мощности достигается при включении одной лампы с индуктивным, а другой с индуктивно-емкостным балластом. В этом случае cos фи = 0,95. Кроме того, такая схема ПРА позволяет сгладить в значительной степени пульсации светового потока люминесценых ламп.

Схема включения люминесцентных ламп с ПРА с расщепленной фазой

Наибольшее распространение для включения люминесцентных ламп мощностью 40 и 80 Вт получила у нас двухламповая импульсная схема стартерного зажигания с применением балластных компенсированных устройств 2УБК-40/220 и 2УБК-80/220, работающих по схеме «расщепленной фазы». Они представляют собой комплектные электрические аппараты с дросселями, конденсаторами и разрядными сопротивлениями.

Последовательно с одной из ламп включается только дроссель-индуктивное сопротивление, что создает отставание тока по фазе от приложенного напряжения. Последовательно со второй лампой, помимо дросселя, включается конденсатор, емкостное сопротивление которого больше индуктивного сопротивления дросселя примерно в 2 раза, создающий опережение тока, в результате чего суммарный коэффициент мощности комплекта получается порядка 0,9 -0,95.

Кроме того, включение последовательно с дросселем одной из двух ламп специально подобранного конденсатора обеспечивает такой сдвиг фаз между токами первой и второй ламп, при котором глубина колебаний суммарного светового потока двух ламп будет существенно уменьшена.

Для увеличения тока подогрева электродов последовательно с емкостью включается компенсирующая катушка, которая отключается стартером.

Бесстартерные схемы включения люминесцентных ламп

Недостатки стартерных схем включения (значительный шум, создаваемый ПРА при работе, возгораемость при аварийных режимах и др. ), а также низкое качество выпускаемых стартеров привели к настойчивым поискам бесстартерных экономически целесообразных рациональных ПРА с тем, чтобы в первую очередь применить их в установках, где достаточно просты и дешевы.

Для надежной работы бесстартерных схем которых рекомендуется применять лампы с нанесенной на колбы токопроводящей полосой.

Наибольшее распространение получили трансформаторные схемы быстрого пуска люминесцентных ламп в которых в качестве балластного сопротивления используется дроссель, а предварительный подогрев катодов осуществляется накальным трансформатором либо авт отрансформатором.

В настоящее время расчетами установлено, что стартерные схемы для внутреннего освещения более экономичны, и поэтому они имеют преимущественное распространение. В стартерных схемах потери энергии составляют примерно 20 — 25%, в бесстартерных — 35%

В последнее время схемы включения люминесцентных ламп с электромагнитными ПРА постепенно вытесняются схемами с более функциональными и экономичными электронными пускорегулирующими аппаратами (ЭПРА).

4 июня 2012 в 11:00 180316

12 июля 2011 в 08:56 40435

28 ноября 2011 в 10:00 29642

21 июля 2011 в 10:00 18438

16 августа 2012 в 16:00 17449

29 февраля 2012 в 10:00 16785

24 мая 2017 в 10:00 15001

14 ноября 2012 в 10:00 13712

25 декабря 2012 в 10:00 11590

31 января 2012 в 10:00 10498

Схема подключения люминесцентной лампы

Подключение люминесцентной лампы, известной также как лампа дневного света требует нескольких дополнительных устройств, определяемых принципом ее действия.

Существует два основных варианта:

  1. подключение при помощи стартера и дросселя, называемого еще электромагнитным балансом,
  2. подключение с использованием электронного баланса.

Схема подключения по первому варианту приведена на рисунках 1- для одной лампы, 2- для двух ламп.

Здесь:

  • C — конденсатор, номинал которого определяется типом лампы,
  • LL — дроссель,
  • EL — собственно сама люминесцентная лампа,
  • SF — стартер.

Следует учесть, что мощности лампы и дросселя должны быть соизмеримы, а для схемы рис.2 мощность баланса должна быть не менее суммарной мощности ламп. Если мощность каждой из них превышает 20 Вт, то следует использовать два дросселя.

Для этого существует отдельная схема, но я смысла ее приводить не вижу, так как можно просто подключить каждую лампу по схеме 1, запараллелив цепь питания. Так будет, на мой взгляд, проще.

О стартерах стоит сказать, что они бывают рассчитаны на напряжение 220 В (используется для первого случая) и 127 В (для второго). Действительно, если внимательно посмотреть схему подключения для двух ламп, то станет ясно, что они соединены последовательно, значит на каждый стартер приходится только половина напряжения питания.

Кстати, такое подключение имеет существенный недостаток — при выходе из строя одной лампы вторая работать не будет.

Что еще можно сказать про минусы стартерной схемы подключения. Это мерцание лампы в рабочем режиме, обусловленное частотой сети, моргание при запуске, кроме того выход из строя одного из элементов схемы может повлечь поломку других.

В определенной степени это нивелируется применением электронного баланса (ЭПРА), которых автоматически управляет всеми режимами люминесцентной лампы, начиная с пуска. Схема подключения для этого варианта приведена на рисунке 3.

Собственно, схемой ее можно назвать с большой натяжкой, поскольку моделей ЭПРА достаточно много, приводить конкретную схему смысла нет, поскольку она указывается на корпусе изделия (см. справа).

И, последнее, хороший баланс этого типа стоит сравнительно дорого, а плохой, думаю, никому не нужен.

© 2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов


Схема подключения люминесцентных ламп

Как известно, люминесцентные лампы уже давно получили широкое распространение в самых различных областях применения.

Прогресс зашел настолько далеко, что даже в быту стало возможным использование этого осветительного элемента, хотя люминесцентные лампы, начавшие свою историю в нашей стране в 30-е гг ХХ века, ранее использовались исключительно в целях освещения зданий какого-либо специализированного назначения, в которых требовалось круглосуточное снабжение светом.

Естественно, что и на рынке осветительных элементов люминесцентные лампы представлены в великом множестве, разнообразие моделей способно удовлетворить практически любые эксплуатационные назначения.

Вместе с этим появились и самые разнообразные схемы подключения этого устройства, каждый из которых отличается своей спецификой и подходит для определенного типа ламп.



Стоит сразу отметить тот факт, что работы по подключению люминесцентных ламп требуют куда большего внимания и знаний, чем аналогичные манипуляции с теми же привычными нам лампами накаливания.



Этот процесс отличается куда большим числом нюансов и тонкостей, соответственно, и уровень сложности возрастает в разы.

И, что немало важно, от правильности подключения зависит то, насколько эффективной и долговечной будет ее работа. И конечно, необходимо предварительно ознакомиться с устройством этого светильника.

Особенности и тонкости при подключении люминесцентных ламп

Как известно, люминесцентные лампы относятся к числу газозарядных устройств. А любая лампа такого типа отличается, пожалуй, самым важным для внимания качеством: напрямую подключить такое изделие в сеть никак нельзя.

На вопрос, почему нельзя этого сделать, ответ имеется в двух вариантах:

  • в состоянии, так сказать, «покоя» лампы имеют довольно высокий показатель сопротивления, для запуска ее механизма в работу нужен импульс, который будет отличаться высоким показателем напряжения;
  • люминесцентная лампа, получив импульс и образовав в себе разряд, получает довольно высокий показатель дифференциального сопротивления, соответственно, при таких условиях нельзя обойтись без сопротивления, иначе лампа просто сгорит.

Для решения этой проблемы был введен в систему элемент – балласт.



Балласт – это специализированный пускорегулирующий механизм, обеспечивающий происхождения правильного алгоритма процессов в люминесцентной лампе и обеспечивающий необходимые условия для ее работы.



На сегодняшний момент существуют две разновидности балластов. ЭмПРА и ЭПРА. Подключение с использованием каждого из вышеназванных элементов отличается своими тонкостями в работе.

К содержанию

Подключение люминесцентной лампы с использованием ЭмПРА: при помощи электронного дросселя

Аббревиатура ЭмПРА не слишком понятна пользователю, не отличающемуся широким диапазоном знаний в области электроники и электротехники. Тем не менее, расшифровывается она довольно просто.

ЭмПРА – это электромагнитный пускорегулирующий аппарат.

Он представляет собой катушку индуктивности, также известную как дроссель, обладающий индуктивным сопротивление. Сопротивление это должно быть в определенном размере.

Дроссель подключается с люминесцентной лампой последовательно, однако лампы тоже должны обладать определенной мощностью.

Далее требуется подключить стартер, делать это нужно тоже строго определенным способом: последовательно нитям накаливания.

Кстати, говоря о стартере, необходимо разъяснить, что именно представляет собой это устройство. Стартером называется неоновая лампа, оснащенная биметаллическими электродами, в сочетании с конденсатором.



Важно учесть тот факт, что подключены эти два устройства параллельно.



После того, как все вышеуказанные элементы подключены, происходит определенный процесс: дроссель подвергается самоиндукции. В результате этого он формирует импульс, который отвечает за запуск, причем, величина его, как правило, не превышает 1 кВ.

Помимо этой функции дроссель еще и ограничивает ток, опираясь при этом на индуктивное сопротивление.

Если говорить о качественных характеристиках ЭмПРА, то здесь, пожалуй, можно выделить значительно число негативных сторон в то время, как положительных моментов наберется довольно мало.

ЭмПРА отличается довольно низким ценовым показателем, да и сама конструкция его довольно проста.

В перевес этому представлен ряд негативных сторон приобретения и использования этого балласта:

  • запуск осуществляется довольно долго;
  • дроссель, обязательно входящий в структуру ЭмПРА, потребляет сравнительно много электроэнергии;
  • коэффициент мощности очень низок, и для увеличения его требуется применение компенсирующих конденсаторов;
  • пластины воспроизводят гудение, отличающиеся низкой частотой, и что самое неприятное, оно в последствие возрастает;
  • конструкция обеспечивает мерцание люминесцентной лампы, а это очень негативно влияет на восприятие света глазом и практически гарантирует возможные проблемы со зрением у потребителей;
  • габариты устройства слишком велики и неудобны;
  • отрицательные температурные показатели оказывают настолько сильное влияние на ЭмПРА, что при них он просто не осуществляет запуск, а значит, люминесцентные лампы на такой системе просто напросто не включатся.

Схема подключение люминесцентной лампы с использование ЭПРА

Помимо электромагнитного пускорегулирующего аппарата, который, как можно сделать вывод из вышесказанного, осуществляет свою работу не слишком качественно, существует и другой способ запустить все необходимые процессы в люминесцентной лампе.

Это ЭПРА, то есть, электронный пускорегулирующий аппарат.По сравнению с ЭмПРА такой балласт намного безопаснее и оптимальнее для использования его потребителем.

К ряду достоинств такого устройства можно отнести, например, то, что люминесцентная лампа исключает мигание, которое отрицательно влияет на состояние сетчатки глаз пользователей.

Обеспечивается это следующей особенностью ЭПРА: лампы от него питаются не сетевым током, а обладающим высокой частотой.

Разница в показателях весьма значительна, соответственно, неприятное мигание удается нивелировать.





К числу достоинств ЭПРА можно отнести и следующие:

  • снижается потребление электроэнергии, что позволяет сэкономить на ее оплате;
  • электронные балласты представляют в своем ряду и устройства, позволяющие регулировать яркость освещения;
  • затраты на производство и ликвидацию отходов от такого устройства значительно ниже;
  • отлично подходят для централизованного освещения, оснащенных автоматической регулировкой, экономя электроэнергию;
  • при монтаже и установке ЭПРА не требуется специальный стартер, подключенный отдельно, система сама способна создать необходимые условия для совершения работы.

В настоящее время электронный балласт может быть представлен в двух моделях.

Основное их различие заключается в том, что каждая из их осуществляет запуск отличным от другого способом. Одним из них является холодный запуск, а другим – горячий.

Холодный запуск обуславливает свою работу следующей особенностью: лампа зажигается сразу, как только ее включают.

Правда, в этом случае есть и некоторый нюанс: этот способ хорошо подойдет только тем лампам, которые редко проходя процесс включения/выключения. При соблюдении такого условия сохраняется рабочее состояние электродов лампы, а значит, она не выйдет из строя раньше времени.

Горячий запуск
не зря получил такое название. Он сначала прогревает электроды, а потом уже дает пуск включению лампы. Интервал между этими действиями не слишком значителен – не более 1 секунды.

Состояние лампы при этом сохраняется идеальное даже при частом включении/выключении, а значит, она честно прослужит весь отведенный ей срок.

К содержанию

Подключение люминесцентной лампы: описание работы и схема

Работа с ЭмПРА подразумевает свой процесс подключения люминесцентной лампы, соответственно, ЭПРА тоже отличается своими особенностями установки.

Дроссель можно назвать пережитком советского периода, сейчас он используется довольно редко, поскольку со временем перестает отвечать всем возложенным на него требованиям.

Однако, так как они все же имеют место быть в нашей жизни, рассмотрим в данной статье и их. Выше мы упоминали некоторые этапы работы этого устройства, теперь рассмотрим их подробно.

ЭмПРА осуществляет свою работу по стартерной схеме.



После того как мы подключаем электрическое питание, в стартере происходит процесс замыкания. Распространяется он на биметаллические электроды и отличается коротким исполнением. Ток поступает внутрь цепи, образованной электродом и стартером.



Там его ничто не ограничивает, кроме дросселя, создающего внутреннее сопротивление, и он возрастает в несколько раз, преобразуясь в рабочую форму.

Благодаря этому процессу электроды в люминесцентной лампе разогреваются очень быстро, а биметаллические контакты наоборот, остывают, при этом, происходит процесс размыкания всей цепи.

Дроссель, тем временем, запускает импульс, который и обеспечивает свет, излучаемый лампой. Пока лампа дает свет, стартер не участвует в работе, а значит, контакты его останутся разомкнутыми до тех пор, пока лампа не будет выключена.

Учтите некоторую особенность: если вы подключаете последовательно две лампы, не планируемые к работе в одноламповой схеме, то стартеры следует брать более высокой мощности, например, на 220 Вольт. Без соблюдения этого условия ваша установка не будет работать.

ЭПРА имеет в своем составе трансформатор и  выходной каскад, работающий на транзисторном снабжении.

Схем подключения его довольно много, но приятно отметить тот факт, что они наносятся производителем непосредственно на саму поверхность корпуса.

Схемы довольно понятны и работа с ними не принесет особых сложностей. Все нюансы указываются, как правило, там же. Кроме того, в интернете можно найти видеоуроки по подключению практически всех схем ЭПРА, а значит, успех предприятия обеспечен.

Важно только не упускать из внимания некоторый нюанс: схему подключения необходимо соблюсти на каждую лампу с обеих сторон.

Механизм действия может происходить по-разному, опять же, это зависит от специфики схемы.

К примеру, балласт осуществляет подогрев катодов лампы, прикладывая далее напряжение, которого достаточно, чтобы зажечь лампу. Напряжение выше, чем в сети. Могут встретиться и комбинированные варианты запуска.

Опытные пользователи люминесцентных ламп советуют обратить свое внимание в пользу именно ЭПРА. Ознакомившись с перечнем положительных сторон, не трудно догадаться, почему выбор большинства обращен именно в его пользу.

Вывод

В данной статье мы постарались собрать всю необходимую информацию о принципах подключения люминесцентных ламп.



Внимательно отнеситесь к рекомендациям производителей ламп, которые вы решите купить. Ведь именно это обеспечит наиболее эффективную работу всей установки.



И, все же, если вы сомневаетесь в своих силах и знаниях принципов физики и электроники, лучше доверьте подключение люминесцентной лампы профессионалам. Так вы сможете гарантировать, что установка не сгорит и прослужит вам долго, а цена на данную услугу окупается в несколько раз.

А ведь именно ради долговременной службы и выбираются люминесцентные лампы.

К содержанию

Расскажите друзьям!

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Twitter или Google Plus.

Подписывайтесь на обновления по E-Mail:

Если вы нашли неточность или у вас есть вопрос, напишите в форме комментария ниже:

Схема подключения и принципы работы люминесцентных ламп.

Среди всех источников искусственного света самыми распространенными сегодня являются люминесцентные лампы. Благодаря тому что они в 5-7 раз экономичнее ламп накаливания и гораздо дешевле самых сверхэффективных на сегодня- светодиодных.

Люминесцентные лампы сегодня можно встретить на каждом шагу. Они используются преимущественно для освещения в магазинах, супермаркетах, учебных заведениях, общественных зданиях, а после появления компактных вариантов, подходящих под обычные патроны E27 и E14 домашних светильников и люстр, люминесцентные лампы стали широко применяться для освещения в многоквартирных квартирах и частных домах.

Принцип работы.

Люминесцентная лампа — это газоразрядный источник света, внутри стрелянной трубы протекает электрический разряд между двумя спиралями (катодом и анодом), расположенными  с обоих сторон. Пары ртути под воздействием электрического разряда излучают невидимое для наших глаз ультрафиолетовое излучение, которое затем преобразовывается в видимый свет при помощи нанесенного по внутренней поверхности лампы люминофора, состоящего из смеси фосфора с другими элементами.

Схема подключения с применением электромагнитный балласта или  ЭмПРА.

ЭмПРА — это сокращенная аббревиатура- Электромагнитный Пускорегулирующий Аппарат. Часто называемый, как дроссель. Его мощность должна соответствовать общей мощности подключаемым к нему лампам.
Это довольно старая (активно применяемая еще в советское время) простая стартерная схема подключения к электросети  люминесцентной лампы дневного света.

Стартер — это миниатюрная лампочка с неоновым наполнением с  двумя биметаллическими электродами внутри, которые разомкнуты в нормальном положении.

Принцип работы: при включении электропитания в стартере возникает разряд и замыкаются накоротко биметаллические электроды, после чего ток в цепи электродов и стартера ограничивается только внутренним сопротивлением дросселя, в результате чего возрастает почти в три раза больше  рабочий ток в лампе и моментально разогреваются  электроды люминесцентной лампы. Одновременно с этим остывают биметаллические контакты стартера и цепь размыкается.
В этот момент разрыва дроссель, благодаря самоиндукции создает запускающий высоковольтный импульс (до 1 кВольта), который приводит к разряду в газовой среде и зажигается лампа. После этого напряжение на ней будет равняться половине от сетевого, которого будет недостаточно  для повторного замыкания электродов стартера.
Если лампа светит стартер не будет участвовать в схеме работы и его контакты всегда будут разомкнуты.

Часто встречается последовательная схема включения  2 ламп, для работы в которой применяются стартеры на 127 Вольт,  но они не будут работать в одноламповой схеме, для которой понадобятся стартеры на 220 Вольт!



Недостатки  схемы ПРА:

  1. По сравнению со схемой с электронным балластом на 10-15 % больший расход электроэнергии.
  2. Долгий запуск  не менее 1 до 3  секунд (зависимость от износа лампы).
  3. Звук от гудения пластин дросселя, возрастающий со временем.
  4. Стробоскопический эффект мерцания лампы, что негативно влияет на зрение, при чем  детали станков, вращающихся синхронно с частотой сети-  кажутся неподвижными.
  5. Неработоспособность при низких температурах окружающей среды. Например, зимой в неотапливаемом гараже.

Схема подключения с применением электронного балласта или ЭПРА.

Электронный Пускорегулирующий Аппарат (сокращенно-  ЭПРА) в отличии от электромагнитного-  подает на лампы  напряжение не сетевой частоты, а высокочастотное от 25 до 133 кГц. А это полностью исключает возможность появления заметного для глаз мигания ламп. В ЭПРА используется автогенераторная схема, включающая трансформатор и выходной каскад на транзисторах.

Схемы подключений бывают разные, как правило они наносятся сверху на блоке и не вызывают трудности в подключении. Давайте рассмотрим пример.


Слева, L – фаза и N- ноль от электропитания. Один провод общий на контакты с левой стороны и два — раздельные.
Справа, 4 контакта. По два на каждую нить накала. Только соблюдайте схему подключения на каждую лампу с обоих сторон.

Преимущества схем с ЭПРА:

  • Увеличение срока службы люминесцентных ламп, благодаря специальному режиму работы и запуска.
  • По сравнению с ПРА до 20% экономия электроэнергии.
  • Отсутствие в процессе работы шума и мерцания.
  • Отсутствует в схеме  стартер, который часто ломается.
  • Специальные модели выпускаются с возможностью диммирования  или регулирования яркости свечения.

Как Вы уже поняли у ЭПРА  много преимуществ,  именно поэтому Мы только и рекомендуем их использовать.
Дополнительно прочитайте по этом теме нашу статью  ”Характеристики люминесцентных ламп и светильников”.

Электропроводка балласта — электрическая 101

Для работы люминесцентных ламп требуется балласт. Схема люминесцентной лампы включает балласт, провода, патроны и лампы.

Лампа против лампы

Электрики обычно называют лампочку лампой. Производители лампочек используют термин «лампа», когда относятся к люминесцентным лампам. На этой странице мы будем называть люминесцентную лампу лампой или трубкой.

Отдельные и общие провода балласта

Каждый провод балласта подключается к патрону на одной стороне каждой трубки. Общий провод (а) подключается ко всем патронам на другой стороне трубок.

Цвета проводов балласта

Цвета проводов для отдельных и общих соединений на люминесцентных балластах будут различаться в зависимости от типа балласта, марки и количества поддерживаемых ламп. Балласты имеют определенные цвета для отдельных проводов к патронам и другие цвета для общих проводов к патронам.

Магнитные балласты и электронные балласты

Старые магнитно-люминесцентные балласты обычно быстро запускаются и подключаются последовательно. Более новые электронные балласты — это мгновенный запуск (подключенные параллельно), быстрый запуск (подключенные последовательно), запрограммированный запуск (подключенные последовательно — параллельные, регулируемые балласты и балласты CFL.

Быстрый запуск против балластов мгновенного запуска

Когда балласт быстрого запуска (соединенный последовательно) работает с несколькими лампами и одна лампа выходит из строя, цепь размыкается, и другие лампы не загораются.

Когда пусковой балласт (включенный параллельно) управляет несколькими лампами в цепи, лампы работают независимо друг от друга. Если одна лампа выходит из строя, другие могут продолжать работать, так как цепь между ними и балластом остается неразрывной.

При использовании некоторых пусковых балластов с 3 и 4 лампами (подключенных последовательно — параллельно), если одна лампа в одной ветви выходит из строя, лампы в параллельной ветви продолжают работать.

  • Балласты для быстрого пуска можно подключать только последовательно в соответствии со схемой на балласте.
  • ПРА для мгновенного пуска можно подключать параллельно только в соответствии со схемой на пускорегулирующем устройстве.
  • Замена проводки люминесцентного светильника с быстрого запуска на мгновенный включает в себя изменение проводки с последовательной на параллельную.

1 Схема балласта для быстрого запуска лампы

1 Схема балласта для быстрого запуска 1 лампы

Заземление балласта

Заземление балласта очень важно.Заземление обычно происходит автоматически, если светильник заземлен должным образом.

Заземляющий провод от источника питания должен быть подключен к осветительной арматуре. Металлический балласт, установленный на металлической осветительной арматуре, автоматически заземляет балласт.

Если балласт имеет клемму заземления, к ней должен быть подключен заземляющий провод.

Схема подключения

для люминесцентного светильника

Электропроводка фотоэлемента для электротехнического светильника.Используйте раскрывающееся меню здесь, чтобы найти любую электрическую схему продукта, созданную lutron.


Чтобы добавить выключатель, вы воспользуетесь одной из двух схем подключения выключателя света в зависимости от того, сначала подается питание на выключатель света, что является наиболее распространенной ситуацией, или сначала на осветительную арматуру.



Схема подключения люминесцентного светильника . По шкале домашнего ремонта от 1 до 10 10 самый сложный ремонт люминесцентного светильника — это 3 или 4. Он показывает компоненты схемы в виде упрощенных форм, а также силовые и сигнальные соединения между устройствами.Следует проявлять осторожность при выборе переключателя диммера. Схемы проводки скрытого балласта Схемы подключения балласта для комплектов скрытого балласта, включая металлогалогенные и натриевые балласты высокого давления. Гарольд, которому не терпится вернуть свои фары, мне кажется, я неправильно прочитал вашу схему. Большинство скрытых магнитных балластов имеют несколько ответвлений, что означает, что они могут быть подключены к разным напряжениям. Инструкции по самостоятельному подключению трехпозиционного переключателя света. Этот электрический вопрос пришел из. Как подключить фотоэлемент к осветительной арматуре без ключа?В люминесцентных лампах используется балласт, который преобразует сетевое напряжение в напряжение для запуска и работы ламп. Довольно простой, но необходимы некоторые базовые электрические навыки, такие как умение идентифицировать провода, сняв цветную изоляцию с концов отрезанных проводов, установив гайки для проводов и прочитав инструкции. Джимми студент из корпуса кристи, штат Техас, США. Схема подключения — это упрощенное условное графическое изображение электрической цепи. Электрический ток в газе возбуждает пары ртути, которые создают коротковолновый ультрафиолетовый свет, который затем вызывает свечение люминофорного покрытия внутри лампы.Большинство диммеров рассчитаны на 600 ватт потребляемой мощности, поэтому, если у вас есть несколько осветительных приборов, которые будут управляться трехходовым переключателем диммера, вам нужно будет подсчитать количество светильников, количество ламп на приспособление и ватт на лампу.


Новые люминесцентные балласты обычно рассчитаны как на 120 вольт, так и на 277 вольт. Входящая мощность — 2 провода, но затем мне нужно использовать 3 провода от света до переключателя и переключить питание с красного на второй свет, а также на второй переключатель.Люминесцентная лампа или люминесцентная лампа представляет собой газоразрядную лампу низкого давления на основе паров ртути, в которой флуоресценция используется для получения видимого света.


Схема люминесцентной лампы.

Контекст 1

… люминесцентные лампы больше, их цвет иногда может быть холоднее и менее приятным, чем теплый цвет лампы накаливания, а их удлиненная форма может создавать неоптимальные схемы освещения. 7 Хотя многие из этих проблем были решены с помощью новых моделей, генерация высших гармоник балластом люминесцентных ламп остается лишь частично изученной и, следовательно, требует дальнейшего изучения.Лампы с чрезмерно высокими гармоническими искажениями демонстрируют пониженную интенсивность света, дополнительное мерцание лампы и проблемы совместимости с другими устройствами, подключенными к электрической сети или работающими поблизости. Кроме того, возможность неблагоприятных воздействий в здании зависит от величины нагрузки, создаваемой лампами, генерирующими гармоники, как доли от общей нагрузки на здание. Несмотря на то, что системы электроснабжения предназначены для обеспечения пользователей чистыми и стабильными синусоидальными напряжениями, уровни гармонических искажений формы сигналов напряжения и тока в энергосистемах неуклонно возрастают из-за постоянно растущего спроса на электроэнергию.7 Гармонические искажения влияют на чувствительное оборудование, подключенное к электросетям, и особенно проблематичны для компактных люминесцентных ламп. Недавние испытания показывают, что гармонические искажения из-за энергосистем усугубляются генерацией высших гармоник люминесцентными лампами. Далее мы обращаемся к высшим гармоникам, генерируемым в этих лампах. Эти гармоники в значительной степени зависят от типа используемого балласта or электромагнитного или электронного и напрямую влияют на светоотдачу лампы.7,9 Температура также влияет на светоотдачу лампы, особенно на время достижения светового равновесия. Краткая аналогия между люминесцентными лампами и акустическими инструментами показывает, как более высокие гармоники синусоидального входного напряжения могут генерировать более высокие гармоники в лампах. Типичные частотные спектры кларнета и люминесцентной лампы показаны на рис. 1 и 2. На рис. 1 зависимость ͑ от основной интенсивности звука для кларнета представлена ​​в зависимости от соответствующих гармоник; 10 первая и 25-я гармоники соответствуют 148.5 Гц (примечание D 3 и 3712,5 Гц, соответственно. На рис. 2 отношение к основной интенсивности напряжения люминесцентной лампы отложено относительно соответствующих гармоник; первая и 50-я гармоники соответствуют 60 Гц и 3000 Гц соответственно. Несмотря на заметные различия в частотных спектрах, люминесцентные лампы и кларнеты имеют некоторые связанные физические характеристики. Например, и балласт люминесцентной лампы, и язычок кларнета предназначены для запуска, управления и уменьшить генерацию гармоник в соответствующих устройствах.Они также разработаны как механизмы связи для правильного согласования импеданса. Когда простой звонок добавляется к обычной звуковой трубке, генерация более высоких частот в звуковом спектре значительно сокращается. Добавление колокола сжимает резонансные пики ближе друг к другу и позволяет более эффективно выводить звук на более высоких частотах. Аналогия с проблемой передачи электроэнергии от источника к люминесцентной лампе с максимальной эффективностью очевидна, и правильное согласование импеданса имеет огромное практическое значение.Соответственно, тот факт, что рис. 2 содержит большее количество высших гармоник, чем рис. 1, указывает на то, что улучшение балластных сопротивлений имеет первостепенное значение. Кроме того, нелинейные явления в лампе и кларнете также способствуют возникновению и затуханию колебаний, амплитуде установившегося состояния и содержанию гармоник в соответствующих устройствах. Из-за своей относительной простоты кларнет изучен более широко, чем любые другие деревянные духовые инструменты. 10 Кларнет — это, по сути, инструмент с цилиндрическим отверстием и одной тростью ͑ см. Рис.3 ͒. Тон кларнета, как и люминесцентных ламп, богат гармониками. Трость кларнета генерирует звук в широком диапазоне частот. Эта генерация сложных колебаний в воздушном столбе достигается за счет вихрей, образующихся вдоль потока воздуха в устройстве. В случае люминесцентных ламп электрический ток аналогичен потоку воздуха, а балласт — язычку, который аналогичным образом генерирует широкий спектр нелинейных колебаний. В общем, эти нелинейности и множественные резонансы в устройстве резко изменяют выходной сигнал.Канал кларнета, хотя и имеет цилиндрическую форму на большей части своей длины, значительно отличается формой мундштука и расширяющимся раструбом у его основания. Неравномерность потока воздуха через колокол оказывает значительное влияние на частотный спектр, особенно для низких нот, и, конечно же, вариации формы около язычка влияют на относительную частоту всех нот и гармоник. Точно так же длина и форма трубки, а также конструкция электродов оказывают поразительное влияние на частотный спектр люминесцентных ламп ͑ см. Рис.4 ͒. Поведение балласта в условиях различных высших гармоник напряжения влияет на гармоники, производимые в лампе, особенно в высокочастотном диапазоне, и, следовательно, на характеристики лампы. 7,8 Одним из наиболее важных аспектов язычков и балластов является то, что они нелинейны, и почти для всех нелинейных систем амплитуда n-й гармоники зависит от амплитуды основной гармоники. Таким образом, увеличение громкости связано с увеличением гармонического развития. В случае люминесцентных ламп гармонические искажения постоянно измерялись до 50-й гармоники.7 Еще одно важное сходство между язычком и балластом заключается в аналогичных соотношениях между давлением P и акустическим потоком U (P ϭ ZU) и напряжением V в зависимости от тока I (V ϭ ZI), где Z представляет сопротивление язычка относительно отверстие кларнета и сопротивление балласта к лампе люминесцентной лампы. В обоих случаях импеданс может существенно зависеть от амплитуды и частоты срабатывания. Когда частота приближается к резонансной, поведение устройства становится более сложным, так как могут генерироваться более высокие гармоники.Существование верхнего и нижнего пороговых значений давления и напряжения, при превышении которых язычок и балласт неэффективны, представляет собой еще одну важную особенность, которую объединяет два устройства. Мы рассмотрели некоторые важные сходства между люминесцентными лампами и кларнетами. Хотя технические документы представляют собой обширный сравнительный анализ различных люминесцентных ламп в различных условиях, эти статьи не касаются фундаментальной физики высших гармоник, генерируемых самими лампами.Кроме того, в литературе редко встречаются дискуссии об этих лампах на вводном уровне физики. Проблема гармоник впервые возникла в 1980-х годах, когда крупные коммунальные компании потребовали, чтобы электронные балласты имели полное гармоническое искажение менее 20% от основной гармоники, чтобы претендовать на программу скидок коммунального предприятия. Однако уровни гармонических искажений формы волн напряжения и тока в энергосистемах неуклонно увеличиваются из-за растущего спроса на электроэнергию в последние годы.Ток должен регулироваться балластом, чтобы подавать нужное количество энергии, необходимое для генерации дуги в лампе. Большинство результатов испытаний показали, что электрические характеристики люминесцентных ламп в этих условиях во многом зависят от типа используемого балласта ͑ электромагнитного или электронного ͒. 7–9 Проведенная в этой статье аналогия между акустикой и электричеством предназначена для того, чтобы пролить свет на проблемы высших гармоник, генерируемых люминесцентными лампами, и предложить дальнейшее изучение этого явления для минимизации потенциала…

Схема подключения люминесцентных ламп и принцип их работы

Сегодня люминесцентные лампы — один из самых распространенных источников искусственного освещения. Это связано с тем, что лампы этого типа в несколько раз экономичнее привычных нам стандартных приборов лампы накаливания и дешевле светодиодных.

Флуоресцентные частицы сегодня встречаются почти на каждом шагу: в офисах, больницах, школах и домах.

Люминесцентная лампа представляет собой газоразрядное устройство, внутри которого формируется разряд между парами спиралей.Информационная спираль не имеет ничего общего с анодом и катодом, они расположены с двух сторон. Видимый свет появляется при ультрафиолетовом излучении паров ртути. Этому способствует осаждение на внутренней поверхности лампы люминофора — вещества, в состав которого входят фосфор и другие элементы.

Люминесцентные лампы работают через специальное устройство — балластный аппарат, другое название дросселя. Многие модели импортного производства функционируют как штатный штуцер, так и с устройством для автоматической работы.Последние распространены как электронно-балластные машины.

Преимущества устройств на ЭПРА

Среди положительных качеств этих моделей можно выделить следующие:

  • отсутствие мерцания;
  • без шума;
  • относительно легкий вес;
  • лучшее зажигание;
  • экономия электроэнергии.

Каждая люминесцентная лампа имеет ряд преимуществ перед стандартной лампой накаливания:

  • долговечность;
  • КПД
  • ;
  • большая светоотдача.

Однако у этой технологии есть существенный недостаток — если температура в помещении не более пяти градусов, зажигание такой лампы происходит медленно, а свет от нее более тусклый.

Есть несколько схем подключения люминесцентных ламп.

При использовании электронных балластов схема подключения выглядит следующим образом:

  • С компенсационным конденсатором;
  • LL– дроссель;
  • EL– люминесцентная лампа;
  • SF– стартер.

Как правило, на практике наиболее распространены лампы, в которых используются два последовательно соединенных преобразователя. В этой схеме они подключаются так:

A — для люминесцентных моделей 20 (18) Вт

Для светящихся моделей мощностью 40 (36) Вт

При использовании двух ламп можно уменьшить пульсации общего светового потока. Это связано с тем, что пульсации отдельных ламп не синхронные, то есть небольшой сдвиг во времени.В связи с этим никогда не будет равным нулю значение полного светового потока. Другое название схемы при применении от двух ламп — это схема с разделением фаз. Важным преимуществом является то, что не требуется дополнительных мер по повышению коэффициента мощности. Еще одно преимущество состоит в том, что при более низком напряжении общий световой поток остается стабильным.

При подключении обязательно учитывать, что мощности дросселя и лампы должны быть одинаковыми. Если емкость вторая большая, то можно использовать два дросселя.

Однако, несмотря на все очевидные достоинства, необходимо указать на один недостаток таких моделей. Все они содержат это опасное вещество, поскольку ртуть находится в жидкой форме. На сегодняшний день существует проблема утилизации таких вышедших из строя устройств, поэтому использование люминесцентных ламп представляет угрозу для окружающей среды.

Если при установке лампа случайно выскользнула из руки и разлетелась, можно увидеть маленькие шарики ртути, которые катятся по земле.

Ниже описана подробная электрическая схема с электромагнитным балластом.

  • Включение цепи. Затем он проходит через дроссель и нити, а затем к клеммам стартера;
  • Стартер
  • — нет ничего лучше неоновой лампочки с двумя контактами. Один из этих контактов — сварная биметаллическая пластина;
  • напряжение начинает ионизировать неон. Через стартер начинает течь ток большой мощности, греющий газ и пластину биметалла;
  • пластина начинает гнуться и замыкать выводы стартера;
  • электрический ток проходит по замкнутой цепи, в результате чего нить накаливания нагревается;
  • это прогрев и дает толчок появлению свечения ламп в условиях пониженной нагрузки;
  • В момент, когда лампа начинает гореть, на стартере начинает падать напряжение.Он падает до такого уровня, когда ион больше не может ионизироваться. Стартер автоматически отключается, и нити перестают находиться под действием тока.

Для обеспечения работы ламп установите дроссель. Это устройство используется для ограничения тока до необходимого значения в зависимости от мощности. Благодаря самоиндукции дает возможность надежно запускать лампы.

Конструкция и схема этих светильников довольно просты. Однако, несмотря на это, они отличаются высокой надежностью и относительно невысокой стоимостью, но имеют недостатки.

Среди них:

  • нет гарантии запуска при низкой температуре;
  • мерцание;
  • вероятность появления низкочастотного гула;
  • повышенное потребление электроэнергии;
  • довольно много по весу и габаритам.

Многие современные люминесцентные лампы такого типа подходят для освещения производственных помещений. Однако для домашнего использования они неудобны из-за большого размера и неподходящего дизайна. Технология не стоит на месте и сегодня созданы такие устройства, которые имеют малогабаритный электронный балласт.Запатентованная компактная люминесцентная лампа была получена в 80-х годах прошлого века, однако в быту они стали применяться не так давно. Сегодня размеры компактных люминесцентных моделей не превышают привычный стандарт. Что касается принципа работы, то все осталось прежним. На концах колбы есть две нити накала. Это между ними, и вы получаете дуговый разряд, который производит ультрафиолетовые волны. Под действием этих волн находится люминофор.

Компактная лампа производителя, должно быть около десяти тысяч часов.Однако из-за постоянной нестабильности сетевого напряжения срок службы устройств значительно сокращается. Для сокращения срока службы и частоты включения и выключения в цепи, а также работы в условиях высоких или, наоборот, слишком низких температур. По статистике, наиболее частая причина выхода из строя этих устройств — перегоревший канал накала.

Связанные с контентом

Управление небольшой люминесцентной лампой с постоянным током

Управление небольшой люминесцентной лампой с постоянным током

Я представляю здесь необычную схему для управления небольшой люминесцентной лампой с постоянным током.Его использование очень ограничено и определенно не так хорошо, как у традиционного переменного тока. схемы «стартера и балласта», но в дидактических целях я все еще нахожу это интересным альтернативным и необычным способом соединения этих лампы.

Люминесцентные лампы состоят из двух электродов в атмосфере низкого давления. состоит из смеси газов; обычно пары аргона и ртути. Когда трубка выключена, она ведет себя как изолятор, пока напряжение между его электроды поднимаются выше порогового значения, называемого напряжением удара (или пусковое напряжение или ионизирующее напряжение ).Фактическое значение зависит от многих факторов, таких как состав газа, давление газа, материал электрода, температура электрода и т. д. Без предварительного нагрева электродов оно может составлять всего несколько сотен вольт. для небольших трубок и до нескольких десятков киловольт для длинных трубок. Обычно электроды предварительно нагревают, чтобы снизить пусковое напряжение на примерно в десять раз, но это не то, что здесь делается.

При достижении пускового напряжения газ ионизируется, запускается ток. течет и создается свет.Напряжение между электродами падает до низкого значения, где-то между 30 и 100 В, в зависимости от длины трубки и состава газ внутри. Ток должен быть ограничен цепью балласта, чтобы лампа оставалась в рабочем состоянии. номинальная мощность и предотвратить его перегрузку.


Принципиальная схема драйвера лампы.

Люминесцентные лампы почти всегда питаются от переменного тока, но в этой схеме используются ОКРУГ КОЛУМБИЯ.По сути, эта схема представляет собой удвоитель напряжения, состоящий из двух диодов 1N4007. и два высоковольтных электролитических конденсатора по 10 мкФ 350 В. Такие конденсаторы легко утилизировать из компактных люминесцентных ламп.

Когда лампа выключена, диоды выпрямляются и удваивают 230 В AC сеть, вырабатывающая около 650 В DC на электроды лампы. Это напряжение достаточно высокое, чтобы напрямую запустить люминесцентную лампу малой мощности. без предварительного нагрева электродов.Он отлично работает и с лампами на 4 Вт, и со многими лампами на 8 Вт, но с 12 Вт. лампы сложны и не всегда запускаются надежно. Я пытался соединить оба вывода каждого электрода вместе или только по одному на каждый электрод без заметной разницы.

Даже если бы не пробовал, сомневаюсь, что эта схема будет работать с 120 В AC сеть, так как простого удвоителя, вероятно, недостаточно для генерировать высокое напряжение, чтобы ударить по трубке.

Как только лампа загорится и ток начнет течь, два 470 нФ конденсаторы действуют как балласт: они ограничивают ток и понижают напряжение, поэтому что трубка может работать безопасно.Когда он включен, напряжение между электродами трубки 4 Вт составляет около 30 В. Почему два конденсатора по 470 нФ параллельно? Просто потому, что у меня под рукой не было 1 мкФ.

Резистор 1 МОм и два резистора 470 кОм действуют как стравливающие резисторы для разряда конденсаторов при переключении цепи выключенный. Имейте в виду, что энергия, запасенная в этих конденсаторах, может быть смертельный; , даже с установленными дренажными отверстиями, будьте предельно осторожны с этим цепь, так как резистор может быть сломан.Поскольку лампа напрямую подключена к электросети, прикасаться к любой части необходимо. следует избегать, и нужно быть очень осторожным. Как обычно, попробуйте эту схему, только если вы знаете, что делаете, и на ваш на свой страх и риск . Не забудьте прочитать мой отказ от ответственности.

Резистор 82 Ом используется для уменьшения скачка пускового тока при цепь сначала включается, и все конденсаторы все еще разряжены.

Поскольку эта схема не нагревает электроды, запуск трубки может быть трудно, если лампа старая или слишком длинная.Удивительно, но прикосновение к трубке одной рукой может помочь, и я могу начать Трубка 22 Вт, коснувшись стекла одним концом и потянув за руку трубка. Но будьте особенно осторожны и просто дотроньтесь до стеклянной части трубки: все части находятся под высоким напряжением и напрямую подключены к электросети: делайте это самостоятельно риск.

Заметив, что прикосновение к трубке рукой помогло начать долгую работу. трубки, я играл с металлической пластиной вдоль трубки, которую я подключил к земле.Это немного помогает (не знаю почему), но чудес не творит.


Фотографии лампы. (нажмите, чтобы увеличить).

Когда лампа горит, можно заметить, что отрицательный электрод (в рисунок слева) темнее положительного: это связано с Темная зона Фарадея , типичная для газовых разрядов низкого давления, то есть Виден только при питании трубки постоянным током.

Как я уже сказал, это красивая, необычная, забавная и опасная трасса. Определенно поучительно, чтобы узнать, как работают люминесцентные лампы, но недостаточно, чтобы замените обычную цепь балласта переменного тока.



Все, что вам нужно знать о светодиодных лампах

Замена люминесцентных ламп на светодиодные может быть запутанным и пугающим процессом. Мы составили это руководство, чтобы прояснить все тонкости замены люминесцентных ламп на светодиодные ламповые.

1) Преимущества светодиодных трубок перед люминесцентными

Многие преимущества светодиодных трубок перед люминесцентными лампами описаны достаточно подробно, поэтому мы не будем углубляться в подробности, но три основных преимущества:


  • Более высокая эффективность , экономия энергии (до 30-50%)

  • Более длительный срок службы (обычно 50 тыс. часов)

  • Без ртути



2) Размеры люминесцентных ламп и модернизация светодиодных ламп

Поскольку люминесцентные светильники устанавливаются часто в потолок и подключены непосредственно к электросети, они относительно дороги и их сложно заменить полностью.

В результате часто бывает наиболее экономичным просто использовать тот же люминесцентный светильник, но заменить люминесцентную лампу на светодиодную лампу.

Таким образом, важно понимать, какие типы люминесцентных ламп были разработаны, чтобы правильно установить светодиодную лампу на место.

За прошедшие годы производители люминесцентных ламп разработали множество различных размеров и типов.


  • T8 4 фута: 4-футовые люминесцентные лампы T8 сегодня являются наиболее часто используемым типом.Их длина составляет 48 дюймов, а диаметр лампы — 1 дюйм.

  • T12 4 фута: четырехфутовые люминесцентные лампы T12 менее эффективны по сравнению с лампами T8. Они такой же длины, как лампы T8, но имеют больший диаметр лампы на 1,5 дюйма.

  • T5 4 фута: 4-футовые люминесцентные лампы T5, как правило, являются наиболее эффективными, а также одними из новейших типов ламп, представленных в 2000-х годах в США. Обычно они обозначаются T5HO (высокая мощность) и обеспечивают большую яркость, чем их аналоги T8.Они немного короче четырех футов (45,8 дюйма). Лампы T5 бывают различной длины, например, 1 фут, 2 фута и 3 фута, и обычно используются в непотолочных светильниках, таких как настольные лампы.



Трубки T8 и T12 также доступны с другой длиной, например, 8-футовые трубы, но 4-футовые трубы остаются наиболее распространенными типами. Светодиодные трубчатые лампы

повторяют механические размеры, чтобы гарантировать, что они могут быть настоящей заменой при модернизации, и имеют те же названия форм-факторов (например,грамм. 4-футовый светодиодный трубчатый светильник T8).

Крепления T8 и T12 обычно имеют одинаковую длину и используют одни и те же штыри, поэтому механически они обычно перекрестно совместимы.

Светильники T5 НЕ совместимы с лампами T8 и T12 из-за их различных размеров штырей и фактической длины.

3) Люминесцентные балласты и модернизация светодиодных ламп

Во всех люминесцентных лампах используется устройство, называемое балластом, для регулирования яркости лампы по мере ее нагрева. Эти устройства необходимы для люминесцентных ламп и отличаются от ламп накаливания, которые можно подключать непосредственно к электросетям.

В светильниках люминесцентных ламп обычно балласт находится внутри светильника, и доступ к нему без снятия светильника с потолка невозможен. Переделку балласта люминесцентных ламп должны производить только те, кто хорошо разбирается в электромонтажных работах.


Source

Люминесцентные лампы T5, T8 и T12 работают немного по-разному и, следовательно, имеют разные типы люминесцентных балластов.

Светодиодные лампы, с другой стороны, работают иначе, чем люминесцентные лампы, и не используют балласт (но используют электронные компоненты, составляющие драйвер светодиода).

Ранние светодиодные ламповые лампы требовали удаления или обхода люминесцентного балласта. Теперь многие светодиодные ламповые лампы совместимы с люминесцентными балластами, что позволяет легко заменить люминесцентную лампу без повторного подключения проводки. Ниже мы обсудим общие термины, используемые для каждой из этих конфигураций.

3A) Светодиодный трубчатый светильник UL типа A — совместим с балластом


Обычно конструкция «UL Type A» — эти светодиодные трубчатые лампы совместимы с люминесцентными балластами.Они наиболее просты в использовании, поскольку не требуют переналадки люминесцентного светильника.

Светодиодная трубка UL типа A по существу ведет себя так же, как люминесцентная лампа, и ее легко заменить.

Идеально подходит для: Потребители, которые не чувствуют себя комфортно или предпочитают избегать электромонтажных работ, осветительных установок, где затраты на оплату труда электриков высоки.

Недостатки : люминесцентные балласты могут выйти из строя, требуя постоянного обслуживания и возможной замены или обхода балласта; потенциальные проблемы с совместимостью люминесцентных балластов; более низкий общий электрический КПД из-за балласта.

3B) Светодиодные трубчатые лампы UL типа B — байпас балласта

Светодиодные трубчатые лампы со спецификацией «UL типа B» несовместимы с люминесцентными балластами. Они не могут использоваться с люминесцентным балластом и должны быть подключены непосредственно к электросети. Однако светодиодный драйвер встроен в саму светодиодную трубку.

Светодиодные лампы UL типа B можно разделить на одно- и двухсторонние.

В несимметричной конфигурации используются только два контакта на одном конце трубки (один контакт = ток, один контакт = нейтраль), а два контакта на другом конце электрически не работают и используются только для удерживая лампу на месте.


Для несимметричных конфигураций важно направление установки лампы — неправильная конфигурация может привести к тому, что лампа не загорится, или к потенциально опасному риску возгорания. В односторонних конфигурациях на одном конце трубки обычно имеется наклейка с надписью «AC INPUT» или аналогичной. Некоторые несимметричные конфигурации могут принимать питание с любого конца.

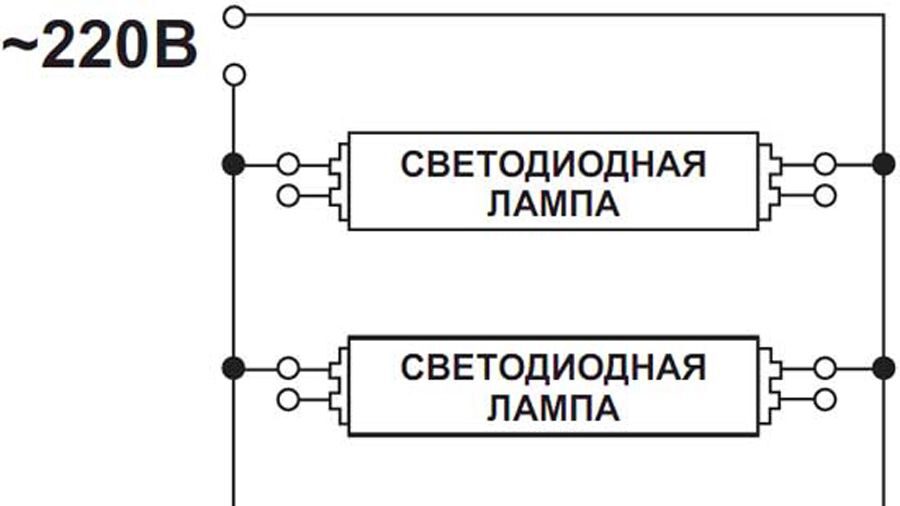

В двусторонней конфигурации два контакта на каждой стороне трубки имеют одинаковую полярность.Следовательно, патроны на одном конце трубки должны быть подключены к [нейтрали], а другой — к [плюсу].


Идеально подходит для: инсталляций, в которых возможно изменение электропроводки; более высокая эффективность и более низкие затраты на обслуживание.

Недостатки : требуется комфорт и знания в области электропроводки и электробезопасности.

3C) Светодиодная трубка UL типа C — дистанционный драйвер

Светодиодные трубки UL типа C относительно редки, но обеспечивают наибольшую гибкость и эффективность для системы освещения.В отличие от светодиодных трубок UL типа B, в них отсутствует светодиодный драйвер, интегрированный в светодиодную трубку, и поэтому требуется отдельное устройство светодиодного драйвера, которое должно быть подключено между светодиодной трубкой и электросетью.

Идеально для: минимальных затрат на обслуживание, поскольку драйверы светодиодов можно заменить без замены всей светодиодной трубки; дополнительные параметры драйвера светодиодов, такие как регулировка яркости 0-10 В и другие возможности подключения к Интернету вещей.

Недостатки : Требуется больше всего электромонтажных работ, так как люминесцентный балласт необходимо удалить, а затем заменить драйвером светодиода.

3D) Шунтированные и нешунтированные надгробия

Надгробия — это «розетки» или патроны, в которые будут устанавливаться светодиодные ламповые лампы, обеспечивающие как механическую поддержку, так и электрический ток.

Надгробные плиты имеют два электрических контакта, соответствующих двум контактам люминесцентной / светодиодной лампы. Два электрических контакта могут быть:

i) не подключены к какому-либо источнику электроэнергии

ii) один подключен к току, другой подключен к нейтрали

iii) оба подключены к фазе или нейтрали

Сценарий ii) называется без -shunted, в то время как сценарий iii) называется shunted.«Шунтирование» относится к объединению двух отдельных цепей в одну. В результате шунтирования оба контакта надгробного камня имеют одинаковую электрическую полярность.


В общем, люминесцентные светильники, которые никогда не заменялись светодиодами или балластами с мгновенным запуском , имеют нешунтированные надгробные плиты , в то время как те, которые были заменены на светодиоды или балласты с мгновенным запуском , могут иметь шунтированные надгробные плиты .

Иногда надгробные плиты шунтируются снаружи, как показано на фотографии выше, где вводы проводов открыты только с одной стороны.Однако в некоторых случаях надгробные плиты можно шунтировать изнутри, когда вводы проводов с обеих сторон открыты, но соединены внутри надгробия.

Поскольку некоторые надгробные плиты внутренне шунтируются, визуальная проверка надгробий не дает окончательного результата. Мы настоятельно рекомендуем проверить два контакта надгробия с помощью вольтметра, чтобы определить, существует ли замкнутая или разомкнутая цепь. Замкнутая цепь укажет на шунтированные надгробные плиты.

3E) Определите, совместим ли ваш светодиодный трубчатый светильник с шунтированной или нешунтированной конфигурацией надгробных плит.

Если ваш светодиодный трубчатый светильник является односторонним, он НЕ совместим с шунтированными надгробиями.Это связано с тем, что каждый из двух контактов в надгробной плите должен иметь противоположную полярность, чтобы однотактный светодиодный ламповый светильник работал. Однако в случае шунтированного надгробия это невозможно из-за внутреннего короткого замыкания.

Если у вас шунтированные надгробные плиты, вам нужно будет перемонтировать или заменить их и соединить в соответствии со схемой проводки производителей односторонних светодиодных ламп.

Если ваш светодиодный ламповый светильник двусторонний, он, вероятно, совместим как с шунтированными, так и с шунтированными надгробиями.Причина в том, что два контакта на каждом конце светодиодной трубки имеют одинаковую полярность, поэтому, шунтируются они или нет, не должно влиять на окончательную результирующую схему.


Имейте в виду, что в этом разделе обсуждается, является ли само надгробие шунтированным или не шунтируемым — обязательно правильно подключите провода к надгробной плите, чтобы они соответствовали электрической схеме производителя, чтобы обеспечить безопасную установку.

3F) Что делать, если вы не хотите обо всем этом беспокоиться?

Установка светодиодной трубки неправильного типа может привести к преждевременным выходам из строя, потенциально опасным коротким замыканиям и пожару.

Мы рекомендуем искать светодиодные лампы, которые совместимы с любой из потенциальных электрических конфигураций люминесцентного светильника — например, светодиодные лампы 3-в-1 Waveform Lighting T8.

Обычно называемые совместимыми 3-в-1, эти светодиодные трубки совместимы с любой из следующих конфигураций:

i) Без снятия люминесцентного балласта (UL типа A / совместимость с балластом)

ii) С удалением или обходом люминесцентного балласт (UL тип B / байпас балласта) и шунтированные или нешунтированные надгробные плиты (двусторонние)

iii) с удалением или обходом флуоресцентного балласта (UL тип B / байпас балласта) и нешунтированные надгробные плиты (односторонние)

4) Фотометрические характеристики светодиодных ламп — цветовая температура (CCT), люмены и индекс цветопередачи (CRI)

Обычно называемые основными фотоэлектрическими характеристиками, также важно, чтобы качество излучаемого света было таким же или превышало качество вашего текущего освещения люминесцентными лампами.

Коррелированная цветовая температура (CCT)

Большинство люминесцентных ламп имеют коррелированную цветовую температуру (CCT) 4000K или 5000K, поскольку они считаются наиболее подходящими для розничной торговли и офисных помещений соответственно. Однако за последние годы многие разработки люминесцентных ламп позволили использовать широкий диапазон цветовых температур.

Точно так же доступны светодиодные трубчатые лампы с широким диапазоном цветовых температур. Как правило, внешний вид светодиодных ламп и люминесцентных ламп с одинаковым рейтингом цветовой температуры будет одинаковым.

Световой поток

Световой поток, измеряемый в люменах, измеряет общее количество света, излучаемого лампой, и является лучшим показателем для определения яркости лампы.

Лучший способ сравнить яблоки с яблоками — это сравнить значение светового потока люминесцентной лампы со светодиодной трубкой. Обычно люминесцентная лампа T8 мощностью 35 Вт излучает около 2500 люмен.

Одна вещь, которую следует отметить в светодиодных ламповых лампах, заключается в том, что они имеют тенденцию направлять свет вниз, а не на полные 360 градусов в люминесцентных лампах.Следовательно, при установке в потолочный светильник светодиодный трубчатый светильник может обеспечить более полезный световой поток, поскольку свет направлен вниз, а не обратно в светильник, как в люминесцентной лампе.

Индекс цветопередачи (CRI)

Индекс цветопередачи (CRI) измеряет степень, в которой цвета объектов выглядят точными и точными под источником света. Большинство люминесцентных ламп имеют индекс цветопередачи около 80, и большинство светодиодных ламп также имеют индекс цветопередачи около 80. 80 CRI приемлем для большинства приложений, но для улучшенного качества цвета и сред, где цветовое восприятие важно, ищите более высокий рейтинг CRI в светодиодной трубке.

5) Стоимость и финансирование светодиодных трубок

Наконец, мы немного поговорим о соображениях стоимости при покупке светодиодных трубок. В последние годы цена на светодиодные ламповые лампы снизилась до уровня, позволяющего конкурировать с люминесцентными лампами, поэтому закупочная цена ламп делает светодиодные ламповые лампы очень привлекательным вариантом.

Если, однако, выбранная вами светодиодная трубка не является лампой UL типа A, вы понесете затраты на ремонт электрической проводки. Для крупной или коммерческой установки эти затраты могут быть значительными в зависимости от сложности изменения проводки, необходимой для люминесцентного светильника.Как правило, на каждый 4-ламповый люминесцентный светильник у квалифицированного электрика может уйти 15-25 минут.

Если предположить, что электрику, заряжающему 100 долларов в час, требуется час, чтобы завершить перемонтаж трех люминесцентных светильников с 4 лампами, мы можем рассчитать затраты на рабочую силу более 8 долларов на лампу. Вы можете увидеть, как затраты на рабочую силу быстро увеличивают первоначальную стоимость проекта, добавляя привлекательности светодиодных ламповых светильников, совместимых с UL типа A.

Подсчитайте, сколько затрат на электроэнергию и техническое обслуживание сэкономят светодиодные ламповые лампы, и определите период окупаемости.Как правило, чем короче, тем лучше!

Также следует учитывать гарантийные условия производителя. В идеале период окупаемости короче гарантии, так как таким образом вы застрахованы от любых преждевременных отказов продукта, которые ставят под угрозу экономию затрат при использовании светодиодных ламп.

Цепь одно- и двухтрубного люминесцентного освещения

. Простой векторной иллюстрации. Клипарты, векторы, и Набор Иллюстраций Без Оплаты Отчислений. Изображение 68864844.

Схема одинарного и двухтрубного люминесцентного освещения. Простой векторной иллюстрации. Клипарты, векторы, и Набор Иллюстраций Без Оплаты Отчислений. Изображение 68864844.

Схема одинарного и двойного люминесцентного освещения. Простая векторная диаграмма

M L XL EPS

Таблица размеров

Размер изображения Идеально подходит для
S Интернет и блоги, социальные сети и мобильные приложения.
M Брошюры и каталоги, журналы и открытки.
л Плакаты и баннеры для дома и улицы.
XL Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

4916 x 4916 пикселей | 41.6 см x 41,6 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

4916 x 4916 пикселей | 41,6 см x 41,6 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

  • Попробовать 1 месяц на 2209 pyб
  • Загрузите 10 фотографий или векторов.
  • Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие векторы

Нужна помощь? Свяжитесь со своим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.

Разное

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Свежие записи

  • Развивающие занятия для детей 3-4 лет: игры, упражнения и методики
  • Детский ортопед в Минске: когда обращаться, что лечит, как проходит прием
  • Полный список необходимых вещей для мамы и малыша в роддоме: что нужно взять с собой

Рубрики

  • Без рубрики
  • Бетонный
  • Выбор ламината
  • Выбор линолеума
  • Гидроизоляция
  • Деревянные полы
  • Деревянный
  • Домашняя гидроизоляция
  • Заливк
  • Заливка
  • Заливка растворов
  • Заливной
  • Заливной пол
  • Из бетона
  • Из дерева
  • Ламинат
  • Линолеум
  • Маяки
  • Применение бетона
  • Разное
  • Своими руками
  • Стяжк
  • Стяжка
  • Стяжка полов
  • Установка маяков
2019 © Все права защищены.
