Схема подключения теплого водяного пола к системе отопления, котлу, батарее: однотрубная и двухтрубная
Перед непосредственным подключением тёплого пола важно обратить внимание на многие параметры.
Например, площадь помещения, его способ отопления, высота потолков, количество стен и определённые выделенные зоны комнаты в частном доме.
Особенности подключения тёплого пола к центральному отоплению
У такого вида дополнительного отопления помещения есть положительные и отрицательные стороны.
Плюсы:
- полноценное распределение нагретых воздушных масс по высоте в помещениях с высокими потолками;
- равномерный прогрев поверхности комнаты во всех её зонах;
- циркуляция воздуха и отсутствие сквозняков сокращают количество образования пыли;
- исключается вероятность развития аллергии и дыхательных болезней у хозяев дома;
- возможность регулирования расхода электроэнергии;
- является самостоятельной системой обогрева комнат.
Минусы:
- цена работ по установке такой системы обогрева достаточно высока;
- исключена возможность монтажа в зданиях большой этажности с однотрубным видом центральной отопительной системы;
- формирование цементной стяжки и изоляции увеличивают отметку пола до 15 см.
Возможные проблемы
При вводе в работу отопление помещения в виде тёплых полов могут возникнуть определённые сложные ситуации.
Неравномерный нагрев поверхности
Неприятность может скрываться в перемещении теплоносителя по контурам.
Так как у них различная протяжённость, то и для скорости подачи жидкости на прохождение длинных участков контуров потребуется больший период времени. Поэтому в таких контурах быстрее происходит остывание воды.
Повреждение трубопровода
Протечка труб или резкое падение давления в них приводит к прорыву системы напольного обогрева.
Так происходит снижение количества теплоносителя, и, как следствие, разрушение пола.
При низкой степени обогрева и появлении протечки требуется тщательный осмотр поверхности с помощью тепловизора.
Проверять необходимо каждый контур тёплого пола. При обнаружении повреждения участка трубы проводится его замена на новый.
Причину неполного прогрева можно установить путём проверки каждого контура тёплого пола отдельно.
Дефект электрооборудования
При отсутствии протечки пол может не греть вследствие сбоя в работе циркуляционного насоса и термостата, функционирующих от электросети.
С помощью мультиметра или индикаторной отвёрткой проводят проверку на наличие в них напряжения.
А также нужно обратить внимание на проверку датчиков температур на термостате.
Схемы подключения
Существует несколько способов введения в эксплуатацию системы обогрева помещения такого типа.
В каждой из схем необходимо предусмотреть отсутствие частиц в трубах, иначе это приведёт к засорению элементов конструкции напольного отопления.
Через отдельный ввод
При таком способе не допускается работа циркуляционного насоса всухую. Для этого производится монтаж реле, регулирующее давление или силу потока.
А также допустимо использование накладного термостата, позволяющего блокировать работу насоса при пересечении им отметки нижнего температурного порога.
Самый эффективный вариант — установка регулятора, корректирующего температурный режим обогрева комнаты в соответствии с внешней температурой комнаты.
Через вертикальную разводку
Основная цель такой схемы — процесс восстановления существующей радиаторной системы.
Фиксируя трубы тёплого пола непосредственно к стояку, можно вдвое увеличить количество получаемого тепла. Это объясняется тем, что при одном и том же значении температуры в подающей трубе и обратке в момент перепада в трубах пола с подогревом она будет выше, чем в радиаторе.
При наличии в жилом помещении 4-х стояков теплоноситель из двух идёт транзитом, а из оставшихся — используется тёплая вода из системы центрального отопления.
Фото 1. Схема подключения водяного теплого пола к отопительной системе посредством вертикальной разводки.
Последовательность действий по данной схеме:
- установка новых обменников теплом на место ранее используемых радиаторов;
- параллельная фиксация вторичного контура от пола с подогревом.
Важно! При проведении процесса обязательно применение ПВХ труб одной длины.
Вам также будет интересно:
Однотрубная система
Такая схема не предусматривает регулирование расхода теплоносителя и опускание его температуры.
Водяной пол с подогревом при помощи стояка подсоединяется к центральной системе отопления.
Осуществить это возможно путём замены радиатора на контур тёплого пола.
Разница тепловых нагрузок системы центрального отопления и напольного обогрева не должен быть больше 5–10 градусов.
Управление комнатной температурой в этом случае можно с помощью циркуляционного насоса и термостата.
При отсутствии теплоносителя в стояке работа насоса автоматически прекращается.
Для поддержания комфортной температуры зимой можно применять в использованной схеме пиковый электрокотел. Этот элемент сможет выполнять данную функцию с помощью термостата, при условии его соединения с центральным отоплением с одной стороны, и к полу с подогревом — с другой.
Как подключить к индивидуальному отоплению
Схемы подключения к индивидуальному отоплению бывают четырех типов: однотрубные, двухтрубные, гравитационные, комбинированные.
Однотрубная
Другое её название — «Ленинградка».
Она одна из самых простых и не требует больших финансовых вложений.
Для реализации этой схемы нужна одна магистраль для горячей воды, а контур повышает её общую протяжённость. Весь процесс производится благодаря циркуляционному насосу.
Он устанавливается в центре магистрали. Контур водяного напольного обогрева монтируется после насоса, а обратки — перед ним.
На открытые участки трубы фиксируются регуляторы для управления и смеситель для напольного обогрева.
Внимание! Длина контура, используемая в данной схеме, не должна быть выше 20–30 м.
Двухтрубная
Она считается самой эффективной для полноценного функционирования полов с подогревом.
В отличие от предыдущей, эта схема подразумевает присутствие отдельных труб, присоединённых к котлу — для подачи горячей воды и обратки.
Благодаря использованию шаровых кранов и смесителя на открытом участке становится возможным ввод в действие системы напольного обогрева.
Контур, применяемый в данной схеме, не должен быть больше 50 м.
Фото 2. Двухтрубная схема подключения теплого пола с применением шаровых кранов, циркуляционных насосов.
Гравитационная
Через трубопроводную магистраль естественным путём циркулирует вода. Соединение контура к данной схеме напольного обогрева производится в соответствии с магистральным наклоном. Подключение делается в начале помещения, а обратка — в конце.
Параметр трубы магистрали должен начинаться от 3,2 см.
Трубопровод может проходить в виде змейки либо спирали.

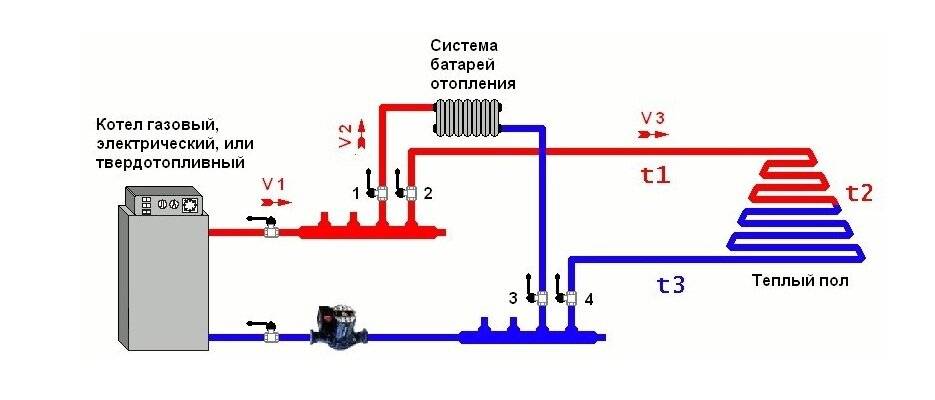

Комбинированная: водяной пол и батареи
Отличают такую систему два свойства: циркуляционная и герметичная.
Оба составляющих схемы фиксируются к общему стояку. Теплоноситель идёт в напольный контур через смесительный узел. Там, для поддержания комфортной температуры пола, к нему из обратной линии может добавляться холодная вода.
После этого происходит разделение теплоносителя по отдельным веткам с помощью гребёнок коллектора. Тёплые полы снабжаются собственным циркуляционным насосом.
Фото 3. Комбинированная схема подключения пола с обогревом: с котлом, батареями, коллекторной системой, смесительным узлом.
Нюансы комбинированной схемы:
- обязательная организация наличия в системе напольного обогрева и у радиаторов независимых температурных режимов;
- необходимость использования большого количества дополнительных составляющих процесса;
- управление комбинированной системой подразумевает наличие смесительных узлов с термостатическими клапанами, погодозависимого регулирования внешним контроллером, комнатных датчиков и т. д.
К котлу
Схемы встречаются коллекторные, последовательные, параллельные, с двухходовым и трехходовым клапаном.
Коллекторная
Суть в том, что производится соединение коллекторной группы (сливного крана, циркуляционного насоса, воздухоотводчика, смесителя и запорных вентилей, расположенных на трубах) и труб, а сами коллекторы фиксируются с котловыми трубками.
Происходит процесс установки шкафа для коллекторов и формирования пола.
Иногда термовентили монтируются вместо обычных запорных. В них указывается пропускная способность благодаря использованию термического баллона с парафином.
Как и в комбинированной схеме, в коллекторной производится подмешивание холодной воды при необходимости. Между коллектором и подающей магистралью фиксируется насос смесителя. Его третий выход позволяет проходить жидкости перед трубкой отдачи.
Благодаря опорной втулке, зажимному кольцу и гайке производится соединение с трубными коллекторами.
Фитинги требуются для фиксации коллектора, трубы и клапана.
С двухходовым клапаном
Этот составляющий системы представляет собой термоголовку с датчиком жидкости. Такой клапан ещё называют питающий кран, потому что он позволяет подмешивать воду только в случае его открытия.
Эта схема предусматривает обязательную установку байпаса с предохранительным клапаном. Он необходим для ситуаций с чрезмерным уровнем давления: при повышении этого показателя, в обратку сбрасывается часть жидкости.
Справка! Такая схема применима для площади помещения не превышающей 200 кв. м.
Со смесительным трехходовым клапаном
Этот способ считается оптимальным. Главные составляющие: термоголовки и отдельный датчик температуры. Перемещение теплоносителя обеспечивает циркуляционный насос. Трёхходовый клапан добавляет необходимое количество жидкости в подающую трубку. Его монтаж производится на коллекторной ветке выхода на обратке.
Без использования циркуляционного насоса протяжённость труб в контурах не должна превышать 40 м. При его наличии — ограничений по длине нет.
Параллельная и последовательная
Первая предусматривает установку байпаса вместо пропускного крана. Это требуется для прохождения через него теплоносителя.
То есть, при работе контуров жидкость не будет идти без остановки, а в ином случае — задействуется пропускной кран для разгрузки насоса. Такой кран устанавливается вручную.
Температура выходящей жидкости должна совпадать с её же входным показателем.
Последовательная схема отличается от параллельной не только методом соединения, но и тем фактом, что выходной поток уходит в котёл, а температура совпадает с показателем водяного тёплого пола.
Полезное видео
Видео, в котором представлена схема обвязки котла для подключения пола с обогревом с обязательной установкой смесительного узла.
Установка своими руками
Если учесть все особенности различных схем и внимательно изучить инструкции, возможно самостоятельно подключить тёплый пол, не обращаясь к профессионалам.
Теплый пол как единственный источник обогрева дома
Часто задают вопрос можно ли одним теплым полом обогреть дом. И, как это обычно бывает, однозначного ответа на этот вопрос нет. Почему? Да потому, что ставить вопрос таким образом нельзя. Или, точнее, на вопрос, поставленный таким образом невозможно дать корректный ответ.
Без сведений о том: в каком регионе вы хотите иметь такой источник отопления, как у вас утеплен дом, какова площадь остекления, каковы размеры помещений, наконец, какой смысл вы вкладываете в понятие «теплый пол», что вы хотите получить от этого источника тепла. Ведь теплый пол чаще всего, это не способ отопить дом, а источник повышенного комфорта в доме.
Не зря специалисты разделяют режимы работы теплого пола на «режим комфорт» и «режим обогрев».
Если теплый пол у нас единственный источник тепла в доме, то о режиме комфорт можно забыть. Когда больше нечем компенсировать теплопотери, уже не до комфорта было бы тепло, а остальные потребности отступают на второй план. В режиме обогрев теплый пол может стать горячим полом, и это через некоторое время начинает сильно тяготить пользователя, особенно неприятно иметь перегретый теплый пол в спальных помещениях.
Так можно или нельзя использовать теплый пол как единственный источник тепла в доме.
Правильный ответ будет такой – можно, но не всегда и не во всех помещения.
Где можно? Рассмотрим примеры для домов в средней полосе с холодной пятидневкой 25-28°С ниже нуля. Обычный дом, теряющий не более 30 Вт с квадрата наружной поверхности стен и 130 Вт с квадрата остекления. В сумме не более 50 Вт с квадратного метра ограждающих конструкций.
Можно – в помещениях большой площади, не спальных (гостиная, кухня) с покрытием пола из керамики, полимера (линолеум), ламината, коврового покрытия.
В помещениях небольшой площади с небольшими площадями наружных стен – тамбур, кладовка, санузел. В первых двух нам не нужна высокая температура, в последнем мы можем поддерживать температуру поверхности пола в более высоких пределах – 31°С
Нельзя
Нежелательно – в помещениях с панорамными окнами. Если не остановить движение воздуха, интенсивно остывающего на большой поверхности окна установкой радиатора или польного конвектора, вы получите ветер на поверхности пола. В этом случае вам придется располагать кресла, диваны, обеденные столы как можно дальше от окон, а это не всегда возможно. И если в спальнях вы еще можете пренебречь ветром на полу, то там, где вы сидите в кресле или на диване не заметить эту неприятность вам будет сложно.
Вывод: набрать достаточное количество тепла для обогрева одним только теплым полом в средней полосе не сложно. Поэтому в большем числе случаев отапливаться одним только теплым полом можно. Особенно если речь идет о помещениях достаточной площади пола и малой поверхности наружных стен.
При этом не надо забывать, что в случае одного источника тепла вы становитесь заложником этого источника – вы не можете его выключить, а практика показала, что большинство пользователей через непродолжительное время эксплуатации переводят теплый пол в режим комфорт (когда он греет еле-еле).
Если теплый пол единственный источник тепла, в режим комфорт его перевести не удастся – он будет горячим во все время морозов. И если от чрезмерно нагретого радиатора вы сможете отодвинуться, то от горячего теплого пола вам деваться будет некуда. Кроме этого большая инерционность теплого пола затрудняет поддержание комфортной температуры в доме при изменении температуры на улице.
Стоит ли ограничивать себя в возможности жить в комфортных условиях? Прежде чем отказаться от радиаторов тщательно взвесьте все «за» и «против»
Устройство водяного тёплого пола: состав системы отопления
Теперь разберём устройство водяного тёплого пола: что вообще входит в систему отопления тёплыми полами и как работает такая отопительная система.
Из чего состоит система отопления тёплым полом?
Устройство водяного тёплого пола обязательно включает в себя:
— коллектор,
— смесительный узел с циркуляционным насосом;
— «петли» или «ветки» тёплого пола.
А также то, без чего не работает никакая система отопления: котёл, трубы и некоторое вспомогательное оборудование.
— котёл (газовый, электрический, дизельный, пеллетный… настенный или напольный — не важно, лишь бы он был автоматический),
— вспомогательное оборудование (расширительный бак, блоки безопасности, расходомеры, автоматические воздухоотводчики и т. д.),
— трубы для участка «котёл — коллектор», которые могут быть из другого материала, чем петли самого тёплого пола.
Рассмотрим устройство водяного тёплого пола более детально на схеме.
Схема системы отопления тёплым водяным полом
1 — котёл; 2 — блок безопасности; 3 — запорные вентили; 4 — смесительный узел; 5 — коллекторы; 6 — петли тёплого пола; 7 — фильтр; 8 — циркуляционный насос; 9 — расширительный бак; 10 — подающая труба; 11 — обратка
Данная схема иллюстрирует устройство водяного тёплого пола одноэтажного дома.
Если дом имеет два этажа, то просто на подающем трубопроводе ставим отвод (тройник), ведём трубу на второй этаж, где всё делаем точно так же: смесительный узел, коллектор, петли тёплого пола.
«Сердце» всей системы – отопительный котёл (1). Какой он будет у вас, настенный или напольный, газовый или нет, выбирать вам. Главное условие — котёл для тёплого пола должен быть автоматическим! (Есть несколько статей о выборе котла для тёплого пола).
Красным на схеме обозначена подающая труба, синим – обратка.
Чтобы распределить теплоноситель по «петлям» тёплого пола («петель» больше чем одна), устанавливают коллекторы (5; подающий и обратный) (в простонародии «гребёнки»). Коллектор – это, просто говоря, труба с определённым числом выводов по количеству петель. Один коллектор ставится для подачи и один для обратки.
Как работает система водяного тёплого пола?
Котёл (1) нагревает воду. По подающему трубопроводу вода идёт к коллектору (5). Коллектор распределяет теплоноситель в каждую петлю тёплого пола (6).
После прохождения по трубам-петлям тёплого пола теплоноситель собирается в соответствующий коллектор и далее по обратке (11) возвращается в котёл, где снова нагревается.
Большинство напольных котлов не имеет встроенного вспомогательного оборудования (насоса, блока безопасности, расширительного бака), особенно отечественные («Дон», «Сигнал» и т. п.), поэтому нужно отдельно приобрести все перечисленные устройства.
На схеме показаны циркуляционный насос (8), блок безопасности (2) (манометр, предохранительный клапан, автоматический воздухоотводчик), расширительный бачок (9). Автоматический воздухоотводчик может быть также на подающем коллекторе.
Ещё на схеме показан смесительный узел (4) – своего рода «перемычка», соединяющая подающую трубу и обратку. Это сделано для предотвращения перегрева тёплого водяного пола. То есть, при очень высокой температуре теплоносителя в подающей трубе, всегда есть возможность подмешать к нему более холодный теплоноситель из обратки.
Подводим итоги. Вот что нужно для устройства водяного тёплого пола:
- котёл,
- смесительный узел,
- трубопровод «котёл — коллектор»,
- коллектор,
- петли водяного тёплого пола.
Дальше, в цикле статей рассматривается устройство водяного тёплого пола с бетонной стяжкой, на деревянном основании и т. д.
устройство водяного тёплого пола
типов систем | | Теплый пол своими руками
Наши системы производятся в США!!
Мы предлагаем неограниченную техническую поддержку ~ бесплатный номер 866-теплые пальцы ног (927-6863)
*Мы отправляем по всему миру ~ все 50 штатов, Мексика и каждая провинция Канады*
В этом разделе описаны многие типы систем лучистого отопления, а также многочисленные фотографии и схемы из реальной жизни. Каждая система представляет собой качественную, недорогую, высокоэффективную конструкцию, которая дешевле в обслуживании и эксплуатации.
КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И ПРЕДНАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «обычными» водонагревателями, так что не позволяйте компактным размерам обмануть вас! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.
Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как ваш Radiant (отопление помещений), так и горячую воду для бытовых нужд.
Независимо от того, какую систему лучистого отопления вы выберете, будь то открытый, закрытый или теплообменник, или тип требуемого источника топлива, пропан, природный газ, электричество или масло,… Компания Radiant Floor поможет вам!!!
Подача тепла в ваш дом представляет собой обзор системы лучистого обогрева пола, включая зоны, источники тепла и механические компоненты.
Открытая система использует один источник тепла, ваш бытовой водонагреватель, для обогрева пола и горячего водоснабжения.
Закрытая система использует специальный источник тепла для лучистого теплого пола.
Система теплообменника использует эффективный теплообменник для отделения питьевой воды для бытовых нужд от незамерзающей смеси пола.
Нагрев воды с помощью солнечной энергии – Растущие цены на топливо и современные технологии делают солнечные системы нагрева воды очень привлекательными для многих применений лучистого отопления, стремящихся как сэкономить, так и быть экологичными.
Теплая зона
Компоненты низковольтной системы FloorHeat STEP
Блок питания
Блок питания вместе с понижающим трансформатор, преобразующий линейное напряжение в низковольтное.Усовершенствованная схемотехника в блоке питания регулирует систему, обеспечивая безопасную, точную и оптимальную работу.
Поскольку FloorHeat STEP работает от
он не требует переключателя замыкания на землю. Для типичных приложений система обычно
подключен к 24-вольтовому трансформатору, но FloorHeat также может питаться от солнечной или ветровой энергии
источники.
Система теплого пола FloorHeat STEP не требует технического обслуживания, легко зонируется и
чрезвычайно энергоэффективен.
Устройство активации
Термостаты для теплого пола Warmzone 100 процент автоматизирован, что позволяет экономить энергию, а также иметь теплый пол система активируется и выключается по желанию. Вы можете запрограммировать прогрев полов непосредственно перед вставайте каждое утро, а затем выключайте, уходя на работу. Затем система может снова активироваться, непосредственно перед тем, как вы вернетесь домой с работы.
Термостаты с напольным датчиком (для измерения температура пола) и термостаты с датчиками температуры окружающей среды (которые определяют температуру в помещении). доступны из Warmzone.
STEP Touch от Warmzone ® Термостат экономит
энергии и позволяет поддерживать систему лучистого теплого пола до желаемой температуры
уровень. FloorHeat STEP саморегулирующийся и не может перегреваться; поэтому это как если бы у вас был
датчик по всей поверхности пола.
Хотя система отопления не требует управления
блока, за исключением выключателя, идеальным решением для обогрева пола является установка термостата
и внешний датчик.
Сенсорный термостат можно использовать в совместно с регулятором на источнике питания STEP, с контроллером переменного тока STEP или с контроллер постоянного тока.
Нагревательный элемент
Произведено в США (ISO 9001
сертифицированный производитель), напольный нагревательный элемент FloorHeat STEP представляет собой уникальный низковольтный,
гибкий полимерный нагревательный элемент разной ширины. Элемент имеет
тонкий профиль и его можно разрезать на месте; и поскольку нагревательный элемент является саморегулирующимся, он
очень эффективно.При повышении температуры окружающей среды электрическое сопротивление в
нагревательный элемент увеличивается, снижая потребление электроэнергии. По мере того, как элемент получает
теплее, через него проходит меньше электричества, гарантируя, что система FloorHeat не будет
перегреваться, что делает эту систему одной из самых безопасных и энергоэффективных на рынке.
Гибкий полимерный нагревательный элемент также не подвергается воздействию весовых нагрузок или людей, идущих по нему во время установки.Универсальный панель обогрева пола обычно используется для ремонта, а также новых строительных проектов, и из-за его тонкого профиля нет необходимости в наращивании пола. ЭТАП FloorHeat система может быть установлена для эффективного утепления всех типов полов, в том числе плитки, камня, паркета, ламинат, эластичный ковролин и т. д. Низковольтный излучающий нагревательный элемент делает FloorHeat STEP отличный выбор лучистого отопления для безопасного обогрева деревянных полов.Это же полимерный нагревательный элемент также используется для защиты от обледенения крыш и является одним из немногих — и лучшие — решения для обогрева металлических крыш.
Низковольтная установка FloorHeat STEP Советы и информация по установке
ProLine Radiant Heat — Оптовые скидки на напольное отопление
Являясь признанным лидером в области систем лучистого обогрева полов, ProLine предлагает широкий выбор
проверенных систем лучистого отопления, которые могут быть установлены практически под любым типом напольного покрытия.
От небольших пользовательских проектов до крупных коммерческих приложений, ProLine предлагает продукты и
профессиональные возможности проектирования, чтобы предоставить вам лучшее, наиболее полное решение на
магазин.
ProLine TileHeat
Системы теплого пола ProLine TileHeat являются лучшими системами лучистого теплого пола на рынке. рынок. В дополнение к премиальному качеству и низким ценам, ProLine также предлагает комплексные услуги по системному проектированию и проектированию.
Наши теплые полы с подогревом также имеют лучшую в отрасли гарантию и могут быть эффективно устанавливается практически под все напольные покрытия, включая плитку, мрамор, сланец, ламинат и твердую древесину.
Полы с подогревом — это просто умный и эффективный способ обогреть ваш дом. Как следует из названия,
Полы с подогревом излучают тепло от пола вверх, сохраняя тепло и комфорт с головы до ног.
пальца ноги в холодные зимние месяцы. Теплые полы – экономичный способ отопления
дома и увеличить капитал.
Электрическое лучистое тепло обеспечивается электрическим теплым кабелем для пола. Система опирается на сеть кабелей, проложенных под поверхностью пола, контролируемая термостат, который взаимодействует с датчиками для поддержания оптимальной температуры полов. Каждый Комната или зона может управляться отдельно собственным термостатом, благодаря чему пол становится теплее. системы отопления очень эффективный и настраиваемый способ поддерживать тепло в вашем доме.
Как правило, электрические системы обогрева полов являются наиболее практичными и гибкими выбор для большинства проектов с подогревом пола.Электрические системы лучистого теплого пола – это относительно недорогой в установке, легко настраиваемый и не требующий обслуживания.
Как работают системы обогрева пола?
Водяной и электрический теплый пол состоит из трех основных компонентов.
общие системы: нагревательный элемент (кабель электрического сопротивления или кабель PEX для гидравлического
системы), контактор/центр управления и активирующее устройство (термостат, таймер и т.
д.).
Благодаря нагревательным кабелям электрического сопротивления электрические системы лучистого обогрева могут нагревать поверхности через 30-60 минут.Для того, чтобы обогреть тот же пол, водяное лучистое отопление системы используют бойлер, чтобы сначала нагреть воду, а затем прокачать ее по кабелю PEX, нагрев одной и той же площади за 4-7 часов, значительная разница в производительности.
Зачем устанавливать полы с подогревом?
Теплые ноги – весомый повод для установки полов с подогревом, особенно если у вас много из дерева или керамической плитки в вашем доме. Отопление снизу вверх – отличный способ контролировать холодные сквозняки на уровне пола. Эффективность – еще одна веская причина установить теплый пол. В отличие от систем с принудительной подачей воздуха,
Системы лучистого теплого пола зависят от помещения. С помощью датчиков и программируемого
термостат, вы можете обогреть одну комнату или несколько, в зависимости от ваших потребностей, и реализовать
значительная экономия на ежемесячном счете за газ.
Мембрана для напольного отопления ProLine Prodeso®
ProLine Системы напольного отопления Prodeso отличаются инновационным разъединением и гидроизоляцией. мембранная система для обогрева полов и других поверхностей без деформационных и компенсационных швов в стяжка.Мембрана укладывается непосредственно на черновой пол, после чего укладывается термокабель. в каналах мембраны. Плитку или другое напольное покрытие можно затем уложить непосредственно поверх мембрана.
Мембрана позволяет значительно сократить время монтажа. А мембрана Prodeso безопасна под любых условиях и погоде (для наружного применения) и может использоваться для обогрева самых разнообразных напольные поверхности. Даже гидроизолирует основание в случае наложения на треснутые или несовершенно вылеченные полы с риском парообразования.
Особенности и преимущества
- Простая установка в развернутом виде
- Тонкий профиль обеспечивает минимальную толщину пола (5,5 мм)
- Не требует разбавления.
- Легкая конструкция делает Prodeso идеальным решением, когда несущая способность пола ограничена
- Изоляция трещин разъединения
- Гидроизоляция
- Позволяет отказаться от некоторых необходимых компенсаторов
- Низкая тепловая инерция.Плитка укладывается непосредственно поверх нагревательного кабеля.
ProLine FoilHeat
Системы напольного отопления ProLine FoilHeat имеют уникальную высокоэффективную конструкцию. Поворотный нагревательный мат FoilHeat предназначен для использования под ковром, ламинатом, инженерная древесина и другие плавающие полы.
Маты FoilHeat можно разрезать и придать им форму на месте в соответствии со специфическими требованиями
проект.( ПРИМЕЧАНИЕ: Разрежьте только фольгу мата. Не обрезайте и не повреждайте нагревательный кабель в мате.)
Эффективная система напольного отопления может использоваться для обогрева помещения любого размера и формы, от
от подвалов до спален, офисов и т.
д.
Особенности и преимущества
- Простая установка в развернутом виде
- Устанавливается между изоляционной прокладкой и полом.
- Практически не налипает на пол и не требует разбавления.
- Полностью заземлен и безопасен. Алюминиевая конструкция
- легкая и быстро и равномерно распределяет тепло.
- Водонепроницаемый. Полы с подогревом можно чистить паром.
- Одобрен UL.
- 12 Вт на квадратный фут (или 41 БТЕ на квадратный фут).
- Гарантия производителя 5 лет.
FoilHeat — это сверхтонкая электрическая система обогрева пола, предназначенная в первую очередь для
использовать под ламинат, инженерную древесину, клееную древесину и другие плавающие полы.К основным преимуществам использования FoilHeat относятся простота монтажа, быстрота
время отклика и равномерный нагрев ламината. Специальный
используемые материалы избавляют от проблем с «горячими точками» или локализованным нагревом.
Электрические системы обогрева полов, такие как TileHeat и FoilHeat, обычно являются наиболее практичный и гибкий выбор для большинства проектов обогрева полов в жилых помещениях. Электрический Системы лучистого теплого пола относительно недороги в установке, легко настраиваются и не требуют обслуживания.
Строительство
Система FoilHeat изготовлена из нагревательных кабелей с фторполимерной изоляцией,
зажат между двумя слоями специально армированной алюминиевой фольги. Униформа
расстояние между нагревательными элементами, дополнительно защищенное алюминиевой фольгой, обеспечивает
равномерное распределение тепла. Нагревательный элемент подключается к источнику питания.
кабель, выходящий из ламината с одного угла. Провод питания плоский
тонкий двухжильный гибкий шнур, состоящий из двух изолированных жил с
металлическая оболочка и внешняя оболочка.В зависимости от потребности в отоплении,
FoilHeat доступен в версиях на 120 и 240 вольт с мощностью 12 ватт на квадратный фут.
Доступны маты заданной длины с холодным задником – сборные
и протестированы в тщательно контролируемой заводской среде.
Системы плавления теплых полов хороши настолько, насколько хороша их установка. Когда вы работаете с
ProLine, вы можете быть уверены, что получите проект системы и техническую поддержку, необходимые для
удачная установка.Вы также можете пройти бесплатное обучение по установке от ProLine.
Позвоните сегодня специалисту по лучистому теплу ProLine по телефону
866.676.9276
Узнать больше.
Установка и ремонт систем лучистого обогрева пола в Маконе, штат Джорджия, район
Если вы рассматриваете системы лучистого отопления и охлаждения пола в качестве своей следующей домашней системы управления воздухом в Macon, Джорджия, наши специалисты могут предоставить информацию и установку, которая будет надежной и экономичной.В системе лучистого обогрева пола используются нагревательные змеевики, установленные под полом , для обогрева вашего дома.
Наши специалисты могут помочь вам определить, подходит ли система лучистого пола для вашего дома, проведя вас через решающих факторов, таких как размер, расположение и планировка вашего дома, а также материал вашего пола . Если вы хотите узнать больше о системах теплого пола в Мейконе, штат Джорджия, позвоните нашим опытным специалистам сегодня по телефону 478-781-9107.
обеспечивают непревзойденный комфорт и минимальные требования к обслуживанию.
Опытный монтаж теплых полов
Установка системы лучистого пола сильно отличается от установки традиционной системы отопления, поскольку она размещается под землей. Наши специалисты начнут установку с полного осмотра вашего дома и места установки, чтобы выявить любые слабые места или повреждения, которые могут потребовать ремонта. Мы объясним каждый шаг процесса установки, чтобы вы всегда были в курсе своего проекта HVAC. Наши специалисты выполнят установку быстро, удобно и по доступной цене.
Позвоните нашим специалистам сегодня по телефону 478-781-9107, чтобы узнать больше о системах обогрева полов в Мейконе, штат Джорджия, или запланировать установку.
Профессиональный ремонт системы теплого пола
Как и традиционные системы, системы лучистого теплого пола время от времени нуждаются в ремонте. Если ваша система не работает должным образом, наши специалисты могут предложить жизнеспособные решения практически для любого бюджета . Мы завершаем полную проверку вашей системы , чтобы определить необходимый ремонт и обсудить реалистичные варианты восстановления вашей системы на должном уровне.Мы работаем только с лучшими местными поставщиками, чтобы гарантировать, что мы предоставляем вам самые лучшие материалы и продукты, и нанимаем обученных, опытных специалистов , чтобы гарантировать исключительное качество выполнения каждого проекта . Узнайте больше о системах теплого пола в Мейконе, штат Джорджия, или запишитесь на ремонт, позвонив по телефону 478-781-9107.
Получите непревзойденную мощность обогрева и охлаждения с минимальными требованиями к техническому обслуживанию и ремонту с нашими системами обогрева и охлаждения полов, предлагаемыми в Мейконе, Джорджия.Позвоните нашим специалистам сегодня по телефону 478-781-9107, чтобы узнать, как ваш дом может извлечь выгоду из этой современной системы.
Стоимость установки теплого пола в доме | Справочники для дома
Система лучистого обогрева пола состоит либо из пластиковых труб, наполненных горячей водой, либо из нагревающихся электрических проводов, установленных под полом вашего дома. Излучаемое тепло системы нагревает пол и, в конечном счете, всю комнату. Излучающие системы обеспечивают мягкое тепло, а в некоторых случаях они более энергоэффективны, чем системы с принудительной подачей воздуха.Однако их установка недешева, и затраты на установку сократят любую экономию, которую вы можете увидеть в счете за отопление.
Типы установки
Стоимость установки новой системы теплого пола варьируется в зависимости от типа устанавливаемой системы, типа пола, на который устанавливается система, и от того, устанавливаете ли вы ее в новостройке.
или переделывать. Система водяного отопления, называемая водяной системой, является наиболее распространенным типом лучистого теплого пола.Как правило, установка гидравлической системы будет стоить от 6 до 16 долларов за квадратный фут. Установка системы в новостройке, как правило, дешевле, чем установка во время реконструкции, потому что в новом строительстве нет работ по сносу. В дополнение к подпольным компонентам вам понадобится бойлер для подачи горячей воды в систему. Котел обычно стоит от 4500 до 7000 долларов; высокоэффективный блок может быть даже больше.
Использование существующего нагревателя
Если ваш существующий бойлер способен подавать нагретую воду, необходимую для работы водяной системы, вы сэкономите значительную сумму денег во время установки.В некоторых случаях вашего водонагревателя может быть достаточно для питания системы. Котел может производить больше тепла, чем вам нужно, а некоторые высокоэффективные водонагреватели могут обеспечить как горячую воду для бытовых нужд, так и воду для системы отопления.
Ваш подрядчик сможет сказать вам, соответствует ли ваше существующее оборудование поставленной задаче.
Электрическое лучистое тепло
В системе электрического лучистого отопления используются либо электрические кабели, либо коврик из проводящего пластика, уложенный под полом. Стоимость установки электрической системы сопоставима со стоимостью установки гидравлической системы; электрические системы обычно стоят от 8 до 12 долларов за квадратный фут.Электрические системы не требуют котла, но из-за относительно высокой стоимости электроэнергии они значительно дороже в эксплуатации, чем гидравлические системы.
Материал для пола
Самый старый метод укладки водяного лучистого пола заключается в заделке труб в слой бетона. Этот метод потенциально более дорогой, потому что может потребоваться усиление вашего пола, чтобы выдержать дополнительный вес бетона. Оба типа систем — гидравлические и электрические — могут быть установлены под традиционным напольным покрытием.
Керамическая плитка обеспечивает наилучшие тепловые характеристики среди традиционных материалов для обоих типов систем; рассчитывайте заплатить от 2 до 4 долларов за квадратный фут за керамогранит и дополнительно от 5 до 10 долларов за квадратный фут за их укладку.
Что скрывает: теплые полы в новых домах
Винс Фонт
Лучистый пол — это технология обогрева, которая включает в себя излучение тепла из-под пола вместо традиционных печных методов.
План этажа дома имеет решающее значение для его общей привлекательности.Но то, что расположено непосредственно под этим полом, может иметь еще большую привлекательность, особенно если у него есть дополнительный потенциал обеспечения комфорта и экономии энергии.
Лучистое отопление пола — это одна из технологий отопления, которая становится все более популярной и входит в списки пожеланий многих потенциальных и существующих домовладельцев. Причины его популярности выходят далеко за рамки того факта, что он звучит довольно высокотехнологично и удовлетворяет домашнему «вау-фактору».
Что такое теплый пол?
Лучистое отопление пола — это энергоэффективная технология обогрева, которая может использоваться как внутри, так и снаружи помещений для обогрева поверхности.Возможно, вы слышали о том, что она используется в практическом смысле для растапливания снега и льда с подъездных дорог людей в районах страны, где наблюдается значительный снегопад, но эту технологию можно использовать и для обогрева внутренних помещений дома.
Принцип лучистого теплого пола прост. Вместо того, чтобы использовать воздуховоды для прокачки теплого воздуха через ваш дом, который может легко выйти через открытые окна, двери или плохо изолированные стены и потолки, поверхность вашего пола нагревается. Это излучает тепло вверх.При лучистом отоплении нет горячего воздуха — только теплая поверхность.
Типы лучистого отопления пола
Существует два основных типа лучистого отопления: электрический и водяной. Оба используют один и тот же подход к излучению тепла вверх от земли, но используют разные методы его получения.
- Электрическое лучистое отопление включает в себя тонкий сетчатый рулон, который помещается под пол, и использует электрические катушки для выработки тепла вверх. Он обычно используется для обогрева одной комнаты, например, ванной или кухни, дополняя уже установленную в доме систему отопления.
- Водяные системы немного сложнее, они используют воду, а не электричество для обогрева всего дома. Водяное лучистое отопление, обычно реализуемое в новых домах с самого начала (в отличие от реконструкции), использует сеть пластиковых труб под вашим полом, которые излучают тепло, когда через них проходит горячая вода. Вода нагревается за счет использования бойлера.
Плюсы и минусы
Как отмечает Министерство энергетики США, лучистое отопление имеет ряд преимуществ, в том числе более энергоэффективное.Хотя как водяные, так и электрические методы лучистого отопления предлагают уникальные преимущества, как и все остальное, они имеют аналогичные недостатки.
Вот несколько фактов, цифр и ядер информации о каждом из них.
- Включение системы лучистого обогрева пола в ваш новый дизайн дома может быть дорогостоящим, но потенциал долгосрочной экономии значителен. Статистика показывает, что использование системы лучистого отопления может сократить потребление энергии на 20-40 процентов, что приводит к снижению ежемесячных счетов.
- Водяное лучистое отопление является гораздо более универсальным вариантом, поскольку оно может работать на газе, нефти или солнечной энергии. Электрические излучающие системы имеют только один вариант — электричество.
- Несмотря на сложность установки и эксплуатации, водяное лучистое отопление имеет встроенный потенциал возможного преобразования в солнечную энергию. Ваши варианты открыты, если вы решите перевести свой дом на полную солнечную энергию.
- Известно, что системы лучистого обогрева пола оказывают значительное положительное влияние на здоровье жителей дома.
Хотя это звучит почти как нереалистичная реклама, чтобы сказать, что есть преимущества для здоровья, связанные с лучистыми системами отопления, они есть. В отличие от традиционного метода перемещения теплого воздуха по дому, системы лучистого отопления не поднимают пыль, микробы и грязь во время работы. Результат? Снижение восприимчивости к воздушно-капельным инфекциям и аллергенам.
Если вы заинтересованы в поиске альтернативы традиционному методу отопления вашего дома, спросите у строителя дома о различных технологиях отопления, которые могут значительно повлиять на сумму денег, которую вы ежегодно тратите на счета за электроэнергию.
Винс Фонт — независимый писатель NewHomeSource.com .
Системы лучистого обогрева пола | Long Refrigeration
Каждый день ваш дом использует энергию для отопления и охлаждения, освещения и горячего водоснабжения, а также бытовой техники и электроники. По данным Министерства энергетики США, «отопление вашего дома требует больше энергии и стоит больше денег, чем любая другая система в вашем доме — обычно это составляет около 42% вашего счета за коммунальные услуги».
Но правильное техническое обслуживание и модернизация вашей системы отопления может сэкономить вам деньги и повысить ваш комфорт.Для отопления вашего дома доступны различные технологии. Тем не менее, системы лучистого теплого пола часто предпочитают, потому что они незаметны, эффективны и долговечны.
Как это работает?
Системы лучистого обогрева пола подают тепло непосредственно через пол. Они во многом зависят от лучистого теплообмена, когда тепло передается от более теплого объекта (пола) к более холодному объекту (вашему дому) без прямого контакта. Если вы когда-либо чувствовали тепло от костра, не касаясь пламени, вы испытали один пример лучистого нагрева.
При использовании в вашем доме трубы с горячей водой или электрические провода устанавливаются под полом, чтобы создать излучающую установку. Эти трубы или провода генерируют невидимые волны теплового излучения, которые поднимаются вверх, чтобы естественным образом согреть ваш дом.
Системы лучистого теплого пола производят равномерное и мягкое тепло, мало шумят и не разносят пыль и аллергены, как другие системы отопления.
Преимущества систем лучистого обогрева пола
Лучистое отопление может использовать ряд источников энергии, включая электричество, бойлеры, солнечную энергию и отопление на дровах и пеллетах.А при надлежащем уходе он может прослужить три десятилетия и более. Radiant Professionals Alliance заявляет, что обновление вашего дома до этой системы отопления может привести к экономии энергии от 10 до 30 процентов для большинства жилых помещений. Напольное отопление является привлекательным вариантом для наших клиентов из-за следующих преимуществ:
- Устраняет потери в воздуховоде
- Не распространяет аллергены
- Обеспечивает равномерный нагрев, сохраняя тепло на уровне пола
- Потребляет меньше энергии, чем другие системы отопления, что экономит ваши деньги
- Бесшумно отдает тепло
- Прочный, надежный и эффективный
- Его установка может дать вам право на получение налоговых льгот, скидок и сбережений в штате Миссури
Напольные покрытия и лучистое тепло
Наиболее распространенным и эффективным напольным покрытием для системы лучистого теплого пола является керамическая плитка.[1].jpg)
Это связано с тем, что керамическая плитка хорошо проводит тепло и накапливает тепло. Также можно использовать другие распространенные напольные покрытия, такие как винил, линолеум, ковер и дерево. Однако любое покрытие, изолирующее пол от комнаты (например, ковровое покрытие), снизит эффективность системы (источник). Выберите совместимое напольное покрытие для вашей системы с помощью этих четырех советов:
- Уложите как можно меньше коврового покрытия
- Если вам необходимо использовать ковровое покрытие, выберите тонкий ковер с плотной набивкой
- Убедитесь, что деревянные полы ламинированные, а не цельные, чтобы уменьшить усадку и растрескивание
- Убедитесь, что в комнатах с напольным покрытием установлена отдельная трубная петля для улучшения теплопередачи
Компания Long Refrigeration примет во внимание имеющиеся у вас напольные покрытия при анализе ваших потребностей в отоплении.
Выберите правильный установщик
Многое нужно для установки системы отопления.
Вот почему важно выбрать установщика, который имеет опыт и соответствующую подготовку. В компании Long Refrigeration перед установкой мы проведем анализ потерь тепла в каждом помещении вашего дома. Мы также будем работать с вами, чтобы правильно спланировать и установить вашу систему теплого пола. Кроме того, мы можем помочь вам с системами управления энергопотреблением и прямыми цифровыми системами управления после их установки.
Long Refrigeration работает в сфере отопления и охлаждения более 35 лет. Мы считаем, что наш бесценный опыт помогает нам на каждом этапе процесса установки и дает нам преимущество перед конкурентами. Мы обслуживаем Спрингфилд, Брэнсон, Озарк и многие близлежащие общины штата Миссури. Позвоните нам сегодня по телефону 417-581-8138 или запишитесь на обслуживание онлайн. Мы сделаем вам бесплатный замер!
.
