Мощность теплого пола на 1 м2: порядок расчета
При устройстве системы полового обогрева любого вида важным пунктом становится мощность теплого пола на 1 м2. Изначально это влияет на выбор материала, площадь покрытия и тип нагревательного элемента.
В конечном итоге, эффективность отопления скажется на семейном бюджете в виде ежемесячных плат за электроэнергию. Рассмотрим специфику расчета эффективности отопления полом в зависимости от индивидуальных особенностей.
Необходимые данные
Для начала рассчитайте площадь домаДля расчета требуемой эффективности элементов необходимо определиться с некоторыми факторами, имеющими непосредственное влияние на этот показатель:
- отапливаемая площадь;
- качество теплоизоляции стен и перекрытий;
- теплопроводность финишного покрытия пола.
Кроме этих данных, важно понимать, в качестве какого элемента будут использоваться полы: основного или дополнительного?
Для беспроблемной работы и гарантированного долгого срока службы отопления она должна работать в режиме, не превышающим 80% от максимальной мощности.
Расчет мощности теплого пола во много зависит от правильности заданной полезной площади.
В качестве основного отопления укладка электрических полов может использоваться только при условии, что покрытие составляет не менее 70% от общей площади помещения.
Для определения эффективности отопления используем формулу P = S*k, где:
P – мощность элемента обогрева;
S – полезная площадь;
k – удельная мощность.
Удельные мощности электрического теплого пола для помещений различного типа:
| № | Тип помещения | Удельная мощность системы теплого пола на 1 м2 (Вт/м2) |
|---|---|---|
| 1 | Жилые комнаты, кухня (1 этаж) | 140-150 |
| 2 | Жилые комнаты, кухня (2 этаж и выше) | 110-120 |
| 3 | Застекленные и утепленные балконы и лоджии | 140-180 |
| 4 | Санузлы (1 этаж) | 120-150 |
| 5 | Санузлы (2 этаж и выше) | 110-130 |
| 6 | Основное отопление | не менее 180 |
| 7 | Дополнительное создание комфортных условий | 110-120 |
Расход электроэнергии при этом весьма приблизительный. Многое зависит от уровня теплоизоляции в целом: уровень теряемого тепла через окна, стены, перекрытия.
Расчет необходимой мощности комфортных полов для санузла общей площадью 10 м2 на втором этаже в качестве основной системы отопления:
Полезная площадь составит: 10/100*70= 7 м2. Удельная сила для санузлов второго этажа 130 Вт/м2, но при этом использование полов как основного элемента системы отопления предполагает мощность не менее 180 Вт/м2.
Принимаем большее значение. Получаем: Р=7*180=1260 Вт (1,26 кВт) – общая теплоотдача пола в санузле.
Не всегда планировка комнаты может позволить использовать половую систему в качестве основного источника отопления. Между нагревательным элементом и мебелью должно быть расстояние не менее 10 см.
В небольших комнатах с широкой мебелью (диван, кровать) использовать систему теплого пола в качестве основной не целесообразно.
Расчет потребления электроэнергии
При проектировании системы обогрева, как правило, составляется чертеж расположения её элементов. Исходя из данных плана, легко высчитать площадь теплого пола. Если чертеж не сохранился, то приблизительно принимаем площадь отапливаемых полов 70% от общей площади.
Условно время работы теплых полов берут из расчета 6 ч в деньДля жилого помещения первого этажа площадью 20 м2, обогревать в качестве основного источника необходимо 14 м2.
Удельная мощность теплого пола для данного типа помещения составляет 150 Вт/м2. Соответственно потребление электроэнергии на систему напольного обогрева составит: 150*14=2100 Вт.
Условно в день полы включены в течение 6 часов, тогда ежемесячная норма составит 6*2,1*30=378 кВт/час. Умножьте полученное число на стоимость 1 кВт в регионе и получите стоимость затрат на электроэнергию в данной комнате.
При условии включения в систему отопления терморегулятора и установки работы в экономичный режим расход на электроэнергию, затрачиваемую полами, можно сократить на 40%.
Мощность системы водяного теплого пола вычислить сложнее, в данных расчетах лучше довериться онлайн — калькулятору или проконсультироваться со специалистом. О том, как рассчитать мощность для пленочных полов, смотрите в этом видео:
Типы нагревательных элементов
Существует несколько видов электрического теплого пола, мощность которых напрямую зависит от типа нагревательного элемента. Электрополы работают на:
| Нагревающий элемент | Мощность (Вт/м2) | Тип финишного покрытия |
|---|---|---|
| Инфракрасная пленка | 150 — 400 | Любое |
| Электрокабель | 120 — 150 | Керамическая плитка, керамогранит |
| Термомат | Керамическая плитка |
Данные приняты среднестатистические, у конкретного бренда показатели могут незначительно отличаться. Таким образом, видно, что устройство любой системы обогрева в помещение любого типа возможно всеми вариантами электрических теплых полов.
Сокращаем затраты
Благодаря применению терморегулятора вы сможете сэкономить до 40 % электроэнергииУдобство и комфорт, создаваемые отапливаемыми полами, омрачает только один фактор – счет за электроэнергию. Как, не лишая себя удобств, снизить расходы на электроэнергию? Несколько советов по умному потреблению:
- Обязательно смонтируйте терморегулятор. Расположить его лучше на максимальном удалении от основной отопительной системы. Регуляторы позволяют сэкономить до 40% электроэнергии за счет необходимого включения.
- Максимально снизьте потерю тепла. При необходимости проведите работы по теплоизоляции стен. Согласно опытных статистических исследований, улучшение теплоизоляции снижает расходы на электроэнергию почти в 2 раза.
- Установите многотарифную систему оплаты электроэнергии. При этом отопление полами в ночное время обойдется в зависимости от региона в 1,5 – 2 раза дешевле.
- Начните экономить ещё на этапе монтажа. Не заводите элементы отопления в места расположения мебели, делайте необходимые отступы от стен и приборов отопления.
- И простая математика: понизив температуру всего на 10С, потребление электроэнергии сокращается на 5%.
Подойдите к вопросу укладки теплых полов ответственно. Заранее просчитайте необходимую мощность приборов. Эти данные помогут правильно подобрать элементы нагрева и пользоваться системой без значительного ущерба для семейного бюджета.
сколько потребляет электричества в месяц, в год
Наверх Перепланировки- Каталог домов
- Квартира
- Спальня
- Кухня
- Столовая
- Гостиная
- Ванная комната, санузел
- Прихожая
- Мансарда
- Маленькие комнаты
- Рабочее место
- Гардеробная
- Библиотека
- Декорирование
- Мебель
- Аксессуары
- Загородный дом
- Ландшафт
- Системы хранения
- Коридор
- Уборка
- Фундамент
- Кровля
- Стены
- Окна
- Двери и перегородки
Перед тем, как Вы решите осуществлять укладку такой системы отопления в доме, желательно просчитать выгодность ее использования, по сравнению с альтернативными ‘ вариантами подогрева.
Украинский он-лайн журнал о строительстве ProfiDom.com.ua в данной публикации расскажет, как самостоятельно рассчитать расход электроэнергии теплого пола, и сколько потребляют пленочное покрытие, термомат и греющий кабель.
Мощность нагревательных элементов
Основными видами электрического теплого пола являются: пленка, термомат и нагревательный кабель.
Что касается пленочного покрытия, его принято использовать при укладке системы под ламинат и линолиум, А маты и кабель используются при подогрева пола из керамической плитки. У каждой этих нагревательных систем — свои характеристики: мощность, толщина, температура нагрева и т.д.
Сейчас, мы рассмотрим, сколько потребляет теплый пол каждого вида.
Итак, расход энергии у нагревательных элементов, примерно, следующий:
— пленочное покрытие — от 150 до 400 Вт/м2;
— нагревательный кабель — кабель — от 10 до 60 Вт/метр (в среднем 30 Ватт). Обычно, на 1 квадратный метр поверхности укладывается около 5 витков материала, чтобы суммарная мощность составляла 120-150 Вт/м2;
— термомат – от 120 до 200 Вт/м2
Таким образом, мощность электрического теплого пола в среднем от 120 до 200 Вт/м2 , что позволяет сделать систему, как для полного отопления помещения, так и для вспомогательного.
Как подсчитать расход электроэнергии
Чтобы самостоятельно определить, сколько энергии потребляет электрический теплый пол, необходимо воспользоваться следующей формулой:
W=S*P*0,4, где
S – площадь помещения;
Р — мощность системы;
0,4 — коэффициент, учитывающий, сколько поверхности пола в комнате застелено кабелем/пленкой. Другими словами, 0,4*S — полезная площадь обогрева.
Допустим, к примеру, нам нужно рассчитать расход электроэнергии электрического теплого пола мощностью 150 Вт/м2 в гостиной, площадью 25 м2.
Тогда, наша формула примет следующий вид:
W=25*150*0,4=1500 Вт, что означает потребление 1,5 кВт в час.
Значит, нам известно почасовое потребление известно, но это еще, далеко, не все.
Как правило, система подогрева работает 8-9 часов в сутки, когда все жители находятся дома. Итого, в день затраты электроэнергии будут примерно 12-13,5 киловатт. Получается, что месячный расход электроэнергии «теплого пола» составит около 360-400 кВт.
Примем, во внимание, что приведенные расчеты – очень грубые, и фактический расход в 2 раза меньше. Связано это с тем, что следует установить терморегуляторы, которые экономят электроэнергию, примерно, на 40 %.
Далее, умножаем мощность, которую расходует система в месяц на стоимость одного киловатта энергии на момент расчета. Итого, получиться готовое энергопотребление системы, на основании которого можно делать анализ, выгодно такое отопление или нет.
Формула расчета довольно простая. По данной технологии можно запросто подсчитать энергопотребление теплого пола в любой комнате: спальне, кухне, ванной и даже на балконе, главное — иметь под рукой калькулятор!
Мы увидели, сколько электроэнергии потребляет теплый пол. Если произвести расчет для всех комнат, то выйдет приличная сумма «за свет». Конечно же, при оплате первой же квитанции, вы задумаетесь, как можно сократить затраты и сделать систему отопления экономичной.
Однако, мы приведем несколько советов, которые позволят заметно снизить потребление электричества теплым полом в доме:
1. Позаботьтесь о качественном утеплении дома. Экспериментальным путем было определено, что хорошая теплоизоляция сокращает расход электроэнергии на 35-40%.
2. Обязательно установите терморегулятор на стену в самой холодной точке комнаты. Таким образом, отопление будет включаться при понижении температуры ниже установленной, и, наоборот, выключаться при достаточном нагреве помещения. Регуляторы температуры, как мы уже говорили, позволяют сократить до 40% потребляемого электричества.
3. Установите в доме многотарифный счетчик электроэнергии, при котором тариф на электричество в ночное время меньше в 1,5-2 раза (в зависимости от региона). Все равно, электрический теплый пол будет работать при Вашем присутствии, а это как раз в вечернее время, когда Вы приходите с работы. Так зачем платить больше?
4. Осуществляйте укладку материала только по полезной площади. Не стоит производить монтаж под мебелью и бытовой техникой, это не целесообразно с точки зрения сокращения расхода и к тому же запрещается самими производителями нагревательных материалов.
5. Можете немного пожертвовать отоплением, понизив температуру в помещении всего лишь на 1 градус. Незначительное пожертвование позволяет сократить расход электроэнергии электрического теплого пола на целых 5%!
Смотрим видео-ролик на эту тему:
Теплый пол появился сравнительно недавно и быстро стал популярным. Его основным показателем является потребление энергии, которое зависит прежде всего от назначения. Если теплый пол является основным обогревателем, мощность составит 180-200 Вт/м2, если дополнительным — 100-160 Вт/м2.
При любом отоплении, в том числе когда применяется теплый пол, мощность больше всего расходуется на разогрев. В стационарный режим отопления параметры энергии только поддерживаются и ее требуется меньше. При благоприятных условиях теплый пол может включаться только на 15 мин за часовой период. За сутки это составит всего 6 часов.
Энергопотребление в доме
На потребления энергии влияют следующие факторы:
- чем выше теплоизоляция помещений, тем меньше расходуется энергии на отопление;
- в холодное время электрический пол включается намного чаще;
- мощность нагревателей требуется больше с увеличением толщины стяжки;
- каждый человек по-разному воспринимает температуру: для одних требуется больше обогрева, для других — меньше;
- наличие программируемых терморегуляторов снижает расход энергии при их правильной настройке.
Типы нагревателей
Для обогрева помещений применяются:
- греющий кабель;
- термоматы;
- инфракрасные устройства (пленка или стержни).
Кабель закладывается в стяжку или клеевую прослойку керамической кладки. Пленка может размещаться в клеевом слое, под ламинатом или линолеумом. Как правило, она применяется для тонкого напольного покрытия. Каждый способ обогрева имеет особенности, но общим для всех является обогрев снизу, на что требуется на 15 % меньше затрат энергии. Радиаторы не греют нижнюю часть помещения. Чтобы там было тепло, следует подавать на них теплоноситель с большей температурой подогрева.
Какой выбрать пол?
Теплый пол может быть водяным или электрическим на усмотрение хозяина. Первый вариант разрешается применять в частных домах, поскольку его подключение к централизованной системе отопления запрещено. Для своего дома водяной пол предпочтительней, поскольку применение электричества для отопления обходится дороже.
В квартирах многоэтажек предпочтительно применять электрический теплый пол. Мощность можно выбирать небольшую, поскольку напольное отопление является дополнительным, а радиаторное — основным. Выбор типа нагревателя зависит от того, какое применяется покрытие.

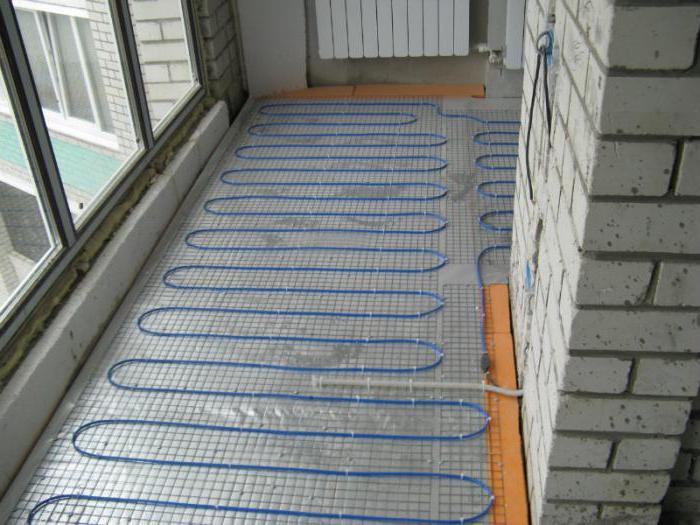

Греющий кабель
По причине небольшой стоимости кабеля, укладываемого в стяжке, многие предпочитают применять его. Толщина бетона составляет около 5 см. С ее увеличением потери тепла увеличиваются. Чтобы сделать стяжку тоньше, применяют армирование или наливные полы.
Самый простой и дешевый кабель — резистивный. Он выпускается одножильным и двухжильным. Последний удобней применять, поскольку обратный конец не нужно заводить обратно на терморегулятор. При этом встречное протекание электрического тока в соседних жилах взаимно компенсирует помехи.
Мощность у кабеля небольшая, но ее можно увеличить до 200 Вт/м2 при плотной укладке витками на каждом квадратном метре.
Тепло по всей поверхности провода выделяется равномерно. Если в определенном месте сверху поставить мебель или постелить ковер, там может возникнуть перегрев из-за ухудшения теплообмена. Этого недостатка лишен саморегулирующийся кабель, у которого сопротивление зависит от температуры. Ток течет в поперечном направлении через электропроводный слой от одного проводника к другому, проходящему с ним параллельно.
Однако, прокладка теплого пола под бытовыми приборами или мебелью является нерациональным решением. Обогрев помещения зависит от того, какая мощность теплого пола в нем заложена. При наличии препятствий в отдаче тепла его может оказаться недостаточно.
Теплый пол обычно прокладывают в местах, где не предполагается установка мебели и бытовых приборов. В качестве основного обогрева он эффективен, если занимает не менее 70 % площади помещения. Когда комната сильно заставлена, целесообразно применять радиаторное отопление. Под дополнительный обогрев достаточно использовать не ниже 30 %. Применяют также комфортный режим, когда важно, чтобы пол не был холодным.
Кабельные маты
Тонкий греющий кабель производят закрепленным на гибкой сетке. Преимущество заключается в небольшой толщине кабельного мата. Кроме того, нет необходимости в его прокладке по полу змейкой. Достаточно расстелить мат по полу и подключить к нему питание. Кабельный мат помещается даже в слое плиточного клея. Стяжка с покрытием нагревается быстрее, благодаря ее малой толщине.
Конструкция кабельного мата совершенствуется. Сейчас стали выпускаться изделия с теплоизолирующим слоем и прочным покрытием. Теплый пол расстилается на ровной поверхности и сверху без стяжки укладывается доска или ламинат.

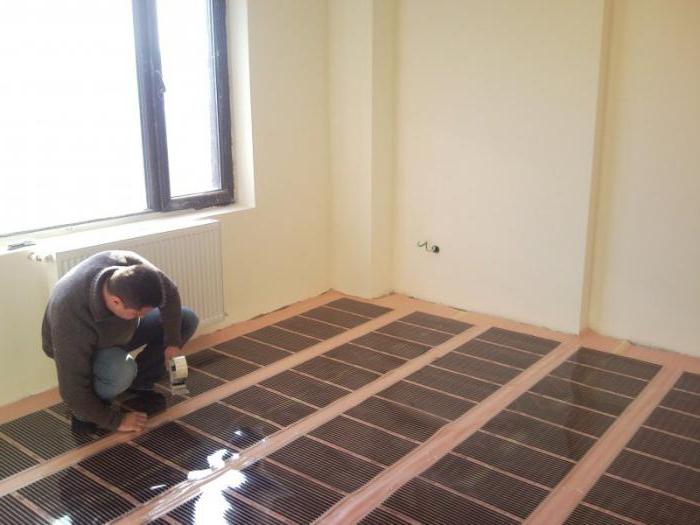

Инфракрасная пленка
Рулонный пленочный нагреватель на основе углерода — это инновационное решение. Толщина пленки не превышает 3 мм. Нагрев происходит инфракрасным излучением, что дает возможность повысить КПД до 95 %. Поэтому мощность инфракрасного теплого пола расходуется более экономично. Такой подогреватель подходит под любые покрытия.
Кроме пленки, производятся термоматы с карбооновыми нагревательными стержнями, работающие по тому же принципу. Его укладывают под напольное покрытие. Если используется стяжка, термомат защищают полиэтиленовой пленкой.
Мощность пленочного теплого пола составляет 110-220 Вт/м2, стержневого — 70-160 Вт/м2.
Электро-водяное отопление
Разработана новая система, которая не нуждается в бойлерах, насосах и системе коллекторов. В полиэтиленовую трубку, залитую антифризом вставлен по всей длине нагревательный кабель. При включении теплоноситель нагревается и кипит. В результате повышается эффективность отопления.
Электро-водяной пол можно оставлять в квартире без присмотра, благодаря высокой надежности и безопасности. Большая инерционность стяжки позволяет переключаться на другое помещение, когда одна комната нагрета.
Расчет потребления энергии в одном помещении
Для площади комнаты среднего размера 14 м2 обогревать достаточно 70 % поверхности, что составляет 10 м2. Средняя мощность теплого пола составляет 150 Вт/м2. Тогда расход энергии на весь пол составит 150∙10=1500 Вт. При оптимальном суточном энергопотреблении в течение 6 часов месячный расход электроэнергии составит 6∙1,5∙30= 270 кВт∙час. При стоимости киловатт-часа 2,5 р. затраты составят 270∙2,5=675 р. Эта сумма тратится при постоянной круглосуточной эксплуатации теплого пола. При установке терморегулятора на программируемый экономичный режим со снижением интенсивности отопления при отсутствии в доме хозяев, расход энергии можно уменьшить на 30-40 %.
Свой расчет можно проверить с помощью онлайн-калькулятора.
Расчет мощности теплого пола делается с небольшим запасом. Кроме того, она зависит от типа помещения. Реальный среднегодовой расчет будет меньше, поскольку отопление выключается в теплое время (в конце весны, летом и в начале осени).
Проверить реальное потребление энергии можно с помощью счетчика, когда остальные электроприборы будут отключены.

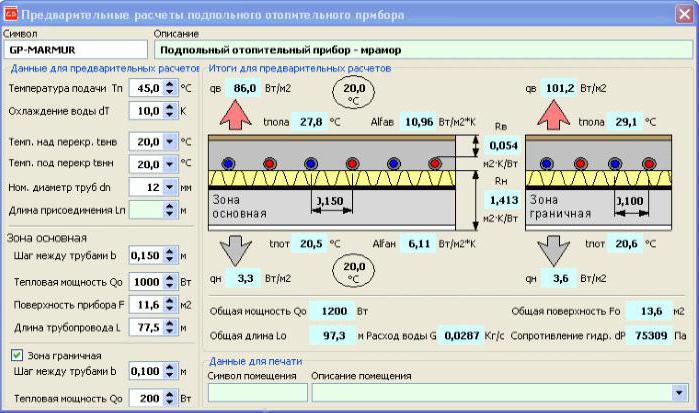

Мощность водяных теплых полов рассчитать сложней. Здесь лучше воспользоваться оннлайн-калькулятором Audytor CO.
Мощность обогрева в разных помещениях
Когда устанавливается в разных помещениях теплый пол, мощность в каждом из них должна отличаться в зависимости от функционального назначения. Максимальный обогрев нужен для балконов и застекленных лоджий. Комфортные условия достигаются при мощности 180 Вт/м2. При этом помещения должны быть тщательно утеплены и в них заделаны все щели. Потребляемая мощность теплого пола на балконе или лоджии будет небольшой, так как в постоянном включении нет необходимости.
Спальня, кухня, гостиная требуют небольшого уровня — 120 Вт/м2. В детской, ванной и комнатах, где снизу отсутствуют отапливаемые помещения, мощность теплого пола должна быть порядка 140 Вт/м2.
Для разных покрытий требуются свои условия обогрева. Линолеум и ламинат могут подогреваться теплым полом, мощность которого не должна превышать 100-130 Вт/м2. При его применении как дополнительного обогревателя, рекомендуемая мощность составляет 110-140 Вт/м2.
С учетом требований всех жильцов и влияния погодных условий напольное отопление следует взять с запасом. Кроме того, почти в каждом помещении устанавливаются теплорегуляторы, с помощью которых можно устанавливать желаемый режим обогрева. Отопление работает эффективно и без аварий, когда оно загружено не более чем на 70 % от максимальной мощности.
Заключение
При правильном проектировании система теплого пола обеспечивает экономное использование электроэнергии, создавая при этом комфортные условия в доме. Для получения эффекта нужно правильно сделать расчеты нагревателей и подобрать элементы управления. Энергозатраты также зависят от правильной эксплуатации системы отопления. Следует устанавливать программируемый регулятор на теплый пол, мощность которого определяется временем включения, типом помещения и другими факторами.
Сегодня современную жизнь трудно представить без электроэнергии. Свое применение она находит везде, особенно в быту, обеспечивая комфортное проживание. Большие всего электроэнергии уходит на отопление помещений. Чтобы снизить затраты средств на ее потребления владельцам квартир и частных домом предлагают монтировать теплый пол, эффективность которого доказана практически. Но перед этим следует ознакомиться с тем, сколько потребляет теплый пол, что позволит определить его рациональность.
Базовое определение электропотребления
Главным показателем теплового комфорта в помещении является температура, которая зависит от нормативного электропотребления. Стандартным показателем для помещения считается t 19-20°C. За основу берется электроэнергия, потраченная на отопление здания, ограждающие конструкции. Такой норматив показывающий, текущее потребление энергии тепла, сегодня считается завышенным.
Для современной жизни рациональное использование тепла стало одной из главных задач. Применение энергосберегающих технологий, современное оборудование, потребляющее минимальное количество энергии стали чрезвычайно востребованными. Новые разработки систем отопления от различных источников энергии позволяют снизить расход киловатт на 12 процентов. Такой обогрев помещения дает возможность владельцам не только сделать свой дом теплым, уютным, но и сэкономить средства при их эксплуатации.
Потребление электроэнергии во многом зависит от основных источников, которыми являются газ, уголь, торф, солнечная энергия, электричество. Грамотное распределение электрических бытовых приборов и разделение систем отопления теплых полов на зоны с индивидуальным управлением значительно сокращает потребление электроэнергии.
Тепловая мощность нагревательных элементов
Система обогрева дает, возможность усовершенствовать обогрев помещений, подавая максимальное количество тепла, с учетом температуры воздуха. Особенно широкой популярностью пользуются новые виды теплых полов на основе нагревательных кабелей, матов, стержневых и пленочных систем. Мощность их зависит от характера и особенности здания, его электрической проводки.
Что касается различных нагревательных элементов для теплого пола, то у них имеется индивидуальный расход энергии:
- пленочное покрытие – от 150 до 400 Ватт/м2;
- нагревательный кабель – от 10 до 60 Вт/м. Зачастую для укладки на 1 м2 используют 5 витков материала;
- термомат – от 120 до 200 Вт/м2.
Виды электрических теплых полов
Перед установкой нагревательных элементов необходимо оценить размер помещений, какой тип напольного материала будет использован, чем будет утеплено здание, какие строительные технологии будут использованы. Это даст возможность правильно выбрать систему теплых полов по мощности, точно подсчитать расход электроэнергии затраченной на обогрев.
Если площадь помещения не превышает 20 м², то лучше использовать электрические полы. На больших площадях рентабельней устанавливать водную половую отопительную систему.
У отопительных систем есть определенный предел мощности, который касается нагрева поверхности и оговорен в нормативной документации, это:
- степень теплоты поверхности пола для помещений с постоянным пребыванием людей составляет 26°C;
- для комнат с временным пребыванием 31°C;
- накал покрытия по оси нагревательного элемента в жилых, общественных зданиях не должен превышать 35°C;
- перепады температуры на отдельных участках пола допускается от 5°C до 10°C;
- по международным стандартам нагрев поверхности должен находиться в диапазоне 19 − 29°C.
Полезная площадь обогрева
Энергоэффективность теплых полов заключается в температуре носителя, который проходит по трубам системы и составляет 30−45 °C, что кардинально снижает затраты на нагрев. Благодаря равномерному, вертикальному распределению тепла в помещении, температура воздуха падает на 2°C без изменения ощущения тепла, что приводит к снижению расхода электроэнергии на 20 процентов. Запатентованные нагревательные элементы от известных марок, опробованные на практике не имеют тепловых потерь, гарантируют безотказную подачу тепла на долгие годы.
Точный расчет расхода электроэнергии
Электроэнергетическая система отопления это не только производство, передача и потребление, но и экономия. Чтобы узнать, какое количество энергии потребляет теплый пол стоит точно определить тепловые потери в данной комнате при основном обогреве, мощность нагревательного устройства. Для этого квадратные метры обогреваемой площади умножаются на киловатты мощности выбранной модели и на время работы обогревательного устройства.
Чтобы самостоятельно произвести расчет сколько энергии потребляет теплый пол, следует воспользоваться формулой: W=S*P*0,4, где S – площадь отапливаемого помещения, P – мощность системы, 0,4 – коэффициент для учета площади пола, покрытой кабелем или пленкой. От мощности отопительных приборов зависит не только температура в помещении, но и эффективная работа всей системы обогрева. Так, инфракрасный источник тепла потребляет максимальное количество электроэнергии при 150 Вт/м². Саморегулируемые нагревательные кабели, маты обеспечивают высокое качество подачи тепла при 150 – 200 Вт/м². Расчетная мощность всех электрических элементов зависит не только от размеров комнат, но и того какое напольное покрытие будет использовано.
При подборе напольного материала необходимо обращать внимание на их пиктограммы, которые указывают на их совместимость с теплыми полами. При отсутствии знаков необходимо внимательно изучить технические характеристики покрытий. Чаще всего для электрических полов используют керамическую плитку, ламинат, линолеум, паркет, доску пола.
Электрическая напольная система отопления возможна к использованию в качестве дополнительного обогрева. Обеспечивая, равномерное тепло по всему периметру комнаты не зависит от сезонных, аварийных отключений горячей воды.
Потребление электроэнергии инфракрасным теплым полом
Таблица потребления электроэнергии теплым полом
Как можно сократить затраты на электроэнергию
Напольная отопительная система устанавливается как в процессе строительства нового дома, так и при капитальном ремонте в старом здании. Потому насколько правильно будет, спланировано отопление, зависит расход средств за электричество. Для этого необходимо сделать не только точный расчет материала и необходимых элементов, но и определить характер комнат, их размер, форму, диапазон температуры.
При подключении обогревательных элементов необходимо строго придерживать рекомендаций от производителей электрических полов и строительных материалов. Зная, сколько теплые полы потребляют электроэнергии, при их установке необходимо соблюдать основные требования, это:
- правильно определить и рассчитать зону обогрева;
- нагревательные кабели и пленку не размещать под предметами мебели, не обрезать и не укорачивать;
- следить за тем, чтобы основание перед монтажом было гладким, прямым и сухим.
Потребление электроэнергии теплым полом в день
Важным элементом для большей экономии электричества является установка терморегулятора, который поддерживает заданную температуру во всех комнатах, контролируя уровень подачи энергии на нагревательную секцию с помощью реле времени. Программное оборудование во время пиковых нагрузок имеет автоматическое отключение. Для большей экономии электроэнергии используют двухтарифные счетчики.
Размещение терморегулятора и подключение его к электрической сети нужно проводить с помощью квалифицированного электромонтажника. Большой процент неисправностей теплого пола происходит из-за допущенных ошибок при установке нагревательного кабеля и электрической проводки в стенах. Поломка датчика температуры происходит при нарушении правил укладки.
Система отопления с хорошим внешним утеплением не только принесет экономию, но и надолго сохранит свою эффективность, надежность, безопасность и бесшумность.
Установка терморегуляторов
Правильно выберите мощность
Видео
Напряжение 24/36 В и толщина 1,2 мм для теплого пола
1. Что входит в систему теплого пола?
Система обогрева теплого пола содержит нагревательные элементы для пола, термостат Wi-Fi, трансформатор (выключатель питания), теплоизоляционную панель, обжимные зажимы и другие мелкие принадлежности для монтажа.
2. Из какого материала сделаны нагревательные элементы теплого пола?
Нагревательные элементы теплого пола изготовлены из обогащенного углеродом ПТК-полимера, заполнены углеродными нанотрубками, с медной проволокой, встроенной по обоим краям, что обеспечивает саморегулирующийся эффект ПТК.
3. Что такое саморегулируемый пол с подогревом PTC?
Положительный температурный коэффициент, при повышении температуры сопротивление увеличивается, ток уменьшается. Когда температура нагревательных элементов достигает около 60 60, ток уменьшается до 0 ℃, питание отключается автоматически. Когда температура нагревательного элемента падает, структура внутри восстанавливается в зависимости от температуры. Это способ экономии электроэнергии и саморегуляции.
4. Какой пол можно укладывать поверх нагревательных элементов?
Нагревательные элементы теплого пола можно устанавливать под мрамор, кварцевый камень, керамическую плитку, деревянный пол, цементную плиту, ковер и т. Д.
5. Можем ли мы нанести гвозди на нагревательные элементы? Это сработает или нет?
С помощью гвоздей можно закрепить нагревательные элементы, медная оплетка встроена по обоим краям нагревательных элементов для пола, вы можете ударить гвоздями по середине нагревательных элементов.
6. Какова потребляемая мощность на метр в ваттах?
Потребляемая мощность напольного нагревательного элемента составляет 80 Вт / м2.
7. Каков размер каждого «рулона» или «секции» корпуса элемента? Каков вес каждого рулона?
Ширина нагревательного элемента составляет 34 см, толщина — 1,2 мм, один рулон — 30 метров, вес брутто — 13 кг. Нагревательные элементы можно разрезать на нужную нам длину.
8. Каковы основные конкурентные преимущества системы теплого пола?
Теплая система отопления с сейфом; сохранение энергии; здоровый; нет электромагнитного излучения; Не вредит окружающей среде; длительный срок службы; экономичный, который вы можете найти в нашей брошюре.
В отличие от других аналогичных отопительных приборов 220 В, система обогрева теплого пола добавляет трансформатор для преобразования 110/220 переменного тока в низкое напряжение 24-36 В постоянного тока, это безопаснее.
Работая непрерывно 24 часа, энергопотребление составляет 44,90 киловатт-часов, в отличие от других электрических пленок 220В, энергопотребление составляет 87,70, потребление тепла в два раза больше, чем у нас.
И мы можем предоставить профессиональное руководство по установке.
9. Можно ли работать на стенке бассейна для обогрева?
Да, его можно использовать для обогрева стен бассейна.
10.Чтобы проложить 1 квадратный метр, сколько метров понадобится?
2,5 метра может проложить 1 квадратный метр.
11. Есть ли у вас сертификат для Маркета?
Имеются сертификаты CE и ETL.
12. Какова максимальная температура для этого продукта?
Максимальная температура нагревающего элемента составляет 39 ℃.
13.Когда два нагревательных элемента соединены вместе, это параллельное соединение или последовательное соединение?
Нагревательные элементы теплого пола соединены параллельно.
14. Какова гарантия и ожидаемый срок службы каждого компонента?
Гарантийный срок без каких-либо искусственных повреждений
Элементы напольного отопления: 30 лет
Трансформатор и термостат: 2 года
15.Какое напряжение требуется до или для питания трансформатора, а также усилители, необходимые для питания трансформатора?
Требуемое напряжение для питания трансформатора составляет 110/220 В переменного тока, выходное напряжение трансформатора составляет 80 А.
16. Сколько нагревательных зон / термостатов можно подключить к одному трансформатору?
Мощность обогрева 80 Вт / м2, трансформаторы пяти типов: 500 Вт, 1500 Вт, 2000 Вт, 3000 Вт и 5000 Вт, они соответствуют нагревательным пленкам 6, 18, 25, 30 м2 и 60 м2 по отдельности. ,
17. Какова оптимальная длина каждого штучного напольного нагревательного элемента?
Наилучшая длина составляет 6-8,5 м на штуку.
18. Какие вопросы следует учитывать при установке?
Расстояние между деталями составляет 3-6 см.
Подходит для установки термостата и трансформатора в сухих и проветриваемых условиях.
19.Какова точность термостата?
Точность термостата составляет ± 0,5 ° C
20. Можно ли использовать термостат для Фаренгейта?
Да, он может отображать Фаренгейт.
21. Что такое ’ обычно используемая толщина теплоизоляционной плиты и как насчет материала?
Наиболее часто используемым материалом для теплоизоляции является EPE или XPS, толщина: 3-20 мм.
22. Сложно ли установить AN WARM Система напольного отопления
Система теплого пола очень проста в установке. Это было разработано с простотой и установщиком в памяти. Разрежьте элементы ножницами по длине, соедините провода и закрепите их на полу.
лошадиных сил (л.с.) в киловатты (кВт) Преобразование мощности: калькулятор и как конвертировать.
Выберите тип единицы мощности, введите мощность в лошадиных силах и нажмите кнопку Convert :
* Электрическая мощность используется для электрических двигателей и кондиционеров
ПреобразованиекВт в л.с. ►
Как перевести лошадиные силы в киловатты
Механическая / Гидравлическая мощность в киловатты
Одна механическая или гидравлическая лошадиная сила равна 0.745699872 киловатт:
1 л.с. (I) = 745,699872 Вт = 0,745699872 кВт
Таким образом, мощность в лошадиных силах в киловаттах определяется как:
P (кВт) = 0,745699872 ⋅ P (л.с.)
Пример
Преобразование 10 л.с. в кВт:
P (кВт) = 0,745699872 ⋅ 10 л.с. = 7,45699872 кВт
Электрическая мощность в киловаттах
Одна электрическая мощность равна 0.746 киловатт:
1 л.с. (E) = 746 Вт = 0,746 кВт
Таким образом, мощность в лошадиных силах в киловаттах определяется как:
P (кВт) = 0,746 ⋅ P (л.с.)
Пример
Преобразование 10 л.с. в кВт:
P (кВт) = 0,746 ⋅ 10 л.с. = 7,460 кВт
Метрическая мощность в киловаттах
Одна метрическая мощность равна 0,73549875 кВт:
1 л.с. (М) = 735.49875 Вт = 0,73549875 кВт
Таким образом, мощность в лошадиных силах в киловаттах определяется как:
P (кВт) = 0,73549875 ⋅ P (л.с.)
Пример
Преобразование 10 л.с. в кВт:
P (кВт) = 0,73549875 ⋅ 10 л.с. = 7,3549875 кВт
Киловатт в пересчет лошадиных сил
| Кило- Вт (кВт) |
Механическая мощность (л.с. (I) ) |
Электрическая мощность (л.с. (E) ) |
Метрическая мощность (л.с. (М) ) |
|---|---|---|---|
| 0.001 кВт | 0,001341 л.с. | 0,001340 л.с. | 0,001360 л.с. |
| 0,002 кВт | 0,002682 л.с. | 0,002681 л.с. | 0,002719 л.с. |
| 0,003 кВт | 0,004023 л.с. | 0,004021 л.с. | 0,004079 л.с. |
| 0,004 кВт | 0.005364 л.с. | 0,005362 л.с. | 0,005438 л.с. |
| 0,005 кВт | 0,006705 л.с. | 0,006702 л.с. | 0,006798 л.с. |
| 0,006 кВт | 0,008046 л.с. | 0,008043 л.с. | 0,008158 л.с. |
| 0,007 кВт | 0,009387 л.с. | 0.009383 л.с. | 0,009517 л.с. |
| 0,008 кВт | 0,010728 л.с. | 0,010724 л.с. | 0,010877 л.с. |
| 0,009 кВт | 0,012069 л.с. | 0,012064 л.с. | 0,012237 л.с. |
| 0,01 кВт | 0,013410 л.с. | 0,013405 л.с. | 0.013596 л.с. |
| 0,02 кВт | 0,026820 л.с. | 0,026810 л.с. | 0,027192 л.с. |
| 0,03 кВт | 0,040231 л.с. | 0,040214 л.с. | 0,040789 л.с. |
| 0,04 кВт | 0,053641 л.с. | 0,053619 л.с. | 0,054385 л.с. |
| 0.05 кВт | 0,067051 л.с. | 0,067024 л.с. | 0,067981 л.с. |
| 0,06 кВт | 0,080461 л.с. | 0,080429 л.с. | 0,081577 л.с. |
| 0,07 кВт | 0,093871 л.с. | 0,093834 л.с. | 0,095174 л.с. |
| 0,08 кВт | 0.107282 л.с. | 0,107239 л.с. | 0,108770 л.с. |
| 0,09 кВт | 0,120692 л.с. | 0,120643 л.с. | 0,122366 л.с. |
| 0,1 кВт | 0,134022 л.с. | 0,134048 л.с. | 0,135962 л.с. |
| 0,2 кВт | 0,268204 л.с. | 0.268097 л.с. | 0,271924 л.с. |
| 0,3 кВт | 0,402307 л.с. | 0,402145 л.с. | 0,407886 л.с. |
| 0,4 кВт | 0,536409 л.с. | 0,536193 л.с. | 0,543849 л.с. |
| 0,5 кВт | 0,670511 л.с. | 0,670241 л.с. | 0.679811 л.с. |
| 0,6 кВт | 0,804613 л.с. | 0,804290 л.с. | 0,815773 л.с. |
| 0,7 кВт | 0,938715 л.с. | 0,938338 л.с. | 0,951735 л.с. |
| 0,8 кВт | 1,072817 л.с. | 1,072386 л.с. | 1,087697 л.с. |
| 0.9 кВт | 1,206920 л.с. | 1,206434 л.с. | 1,223659 л.с. |
| 1 кВт | 1,341022 л.с. | 1,340483 л.с. | 1,359622 л.с. |
| 2 кВт | 2,682044 л.с. | 2,680965 л.с. | 2,719243 л.с. |
| 3 кВт | 4.023066 л.с. | 4,021448 л.с. | 4.078865 л.с. |
| 4 кВт | 5.364088 л.с. | 5.361930 л.с. | 5,438486 л.с. |
| 5 кВт | 6,705110 л.с. | 6,702413 л.с. | 6,798108 л.с. |
Преобразование
кВт в л.с. ►
См. Также
,Как перевести вольты в киловатты (кВт)
Как конвертировать электрическое напряжение в вольт (В) до электроэнергия в киловатт (кВт).
Вы можете рассчитать киловатты от вольт и усилители, но вы не можете конвертировать в вольтах на киловатты, так как киловатты и вольтные единицы не измеряют одно и то же количество.
Вольт постоянного тока в киловатты по формуле расчета
Мощность P в киловаттах (кВт) равна напряжению В в вольт (V), раз ток I в амперах (A) делится на 1000:
P (кВт) = В (В) × I (А) / 1000
Таким образом, киловатты равны вольтам и амперам, деленным на 1000:
киловатт = вольт × ампер / 1000
или
кВт = V × A / 1000
Пример
Что такое энергопотребление в киловаттах при токе 3А и Напряжение питания составляет 15В?
Мощность P равна току в 3 А, умноженному на напряжение 15 вольт делится на 1000.
P = 15 В × 3 А / 1000 = 0,045 кВт
AC однофазный вольт в киловатт формула расчета
Реальная мощность P в киловаттах (кВт) равна коэффициент мощности пф раз фазный ток I в амперах (А), умноженный на Среднеквадратичное напряжение В вольт (В):
P (кВт) = PF × I (A) × V (V) / 1000
Таким образом, киловатты равны коэффициенту мощности, умноженному на ампер, вольт:
киловатт = PF × ампер × вольт / 1000
или
кВт = PF × A × V / 1000
Пример
Что такое энергопотребление в киловаттах, когда коэффициент мощности равен 0.8 и фазный ток 3А и Среднеквадратичное напряжение питания составляет 110 В?
Мощность P равна коэффициенту мощности в 0,8 раза, току в 3 Амперного раза напряжение 110 вольт делится на 1000.
P = 0,8 × 3A × 110 В / 1000 = 0,264 кВт
AC трехфазный вольт в киловатт формула расчета
Реальная мощность P в киловаттах (кВт) равна квадратному корню в 3 раза коэффициент мощности PF в раз превышает фазный ток I в амперах (A), умножить среднеквадратичное напряжение на линию на линию В L-L в вольт (В), деленное на 1000:
P (кВт) = √ 3 × PF × I (A) × V L-L (V) / 1000
≈ 1.732 × PF × I (A) × V L-L (V) / 1000
Таким образом, киловатты равны квадратному корню из 3-кратного коэффициента мощности PF раз в амперах вольт вольт делится на 1000:
киловатт = √ 3 × PF × ампер × вольт / 1000
или
кВт = √ 3 × PF × A × V / 1000
Пример
Что такое энергопотребление в киловаттах, когда коэффициент мощности равен 0.8 и фазовый ток составляет 3А и Напряжение питания составляет 110В?
Мощность P равна коэффициенту мощности, в 0,8 раза превышающему ток, 3 ампер, умноженному на напряжение 110 вольт делится на 1000.
P (кВт) = √ 3 0,8 × 3A × 110 В / 1000 = 0,457 кВт
Как преобразовать кВт в вольт ►
См. Также
,
киловатт-кВт против киловатт-часов кВтч
Быть осторожным и последовательным при работе с киловаттами кВт и киловатт-часами кВтч — основа для всех специалистов в области энергетики. Кто-то, кто злоупотребляет этим, показывает либо отсутствие заботы, либо отсутствие понимания — и то, и другое может быть фатальным.
Понимание разницы между киловаттами кВт и киловатт-часами кВтч является основой для профессионалов энергетической отрасли.Ключом к пониманию разницы является понимание того, как они связаны со временем.
Аналогия с расстоянием и скоростью может помочь понять концепции кВт и кВтч . Мы измеряем расстояние в фиксированных количествах — например, 50 километров. Энергия измеряется аналогичным образом с использованием устройства кВтч . 50 кВтч — это фиксированное количество энергии.
Скорость — это скорость, с которой мы преодолеваем расстояние, например, 50 км / ч. Скорость производства или потребления энергии измеряется в единицах кВт.Этот показатель известен как мощность. кВт — это измерение кДж / с ( кДж — это другая единица измерения энергии. Для справки 3600 кДж = 1 кВтч ).
| Таблица 1 — Аналогия со скоростью и расстоянием | |||
|---|---|---|---|
| Сумма | Рейтинг | ||
| Расстояние | км | Скорость | км / ч |
| Энергия | кВтч | Мощность | кВт |
Если вы когда-нибудь увидите кВт / ч — это почти наверняка ошибка.Технически это эквивалентно ускорению — скорости, с которой мы меняем свою силу. Люди часто ошибочно используют кВт / ч , когда они должны использовать кВт / ч — не будьте одним из этих людей!
Как тогда соотнести кВт с кВтч ? Нам нужна еще одна часть информации — период времени, в течение которого мы производим или потребляем энергию.
Если мы ехали на машине с определенной скоростью, чтобы знать, как далеко мы ехали, нам нужно знать, как долго мы ехали.Точно так же, если мы потребляем энергию с определенной скоростью, чтобы знать, сколько энергии мы потребляли, нам нужно знать, как долго мы работали.
Например, если бы мы потребляли 50 кВт в течение 1 часа, мы бы потребляли 50 кВтч. Два часа приведут к потреблению 100 кВтч, полчаса — 25 кВтч.
Таблица 2 — Соотношение между скоростью, продолжительностью и потреблением
Как изменение скорости (скорости или мощности) влияет на потребление
| Время | Скорость | Расстояние | рейтинг | Сумма |
|---|---|---|---|---|
| 1 час | 50 км / час | 50 км | 0.5 кВт | 0,5 кВтч |
| 1 час | 75 км / час | 75 км | 1 кВт | 1 кВтч |
| 1 час | 100 км / час | 100 км | 2 кВт | 2 кВтч |
Как изменение продолжительности влияет на потребление
| Время | Скорость | Расстояние | рейтинг | Сумма |
|---|---|---|---|---|
| 0.5 часов | 100 км / час | 50 км | 1 кВт | 0,5 кВтч |
| 1 час | 100 км / час | 100 км | 1 кВт | 1 кВтч |
| 2 часа | 100 км / час | 200 км | 1 кВт | 2 кВтч |
Эти понятия нужно понимать вперед, назад и из стороны в сторону.Вы должны быть комфортно с от:
кВт * час = кВтч
кВтч / час = кВт
кВтч / кВт = час
Теперь мы можем использовать эти концепции для анализа энергетических данных.
Предположим, у вас есть следующие данные для схемы CHP. Это схема ТЭЦ с возможностью сброса тепла (не все выделяемое тепло обязательно восстанавливается).
| Таблица 3 — Пример данных | ||
|---|---|---|
| Двигатель электрический размер | кВт 9009 | 400 |
| Тепловая мощность двигателя | кВт | 400 |
| Годовая рекуперация тепла | кВтч | 1 809 798 |
| Годовая выработка электроэнергии | МВтч | 2,571 |
| Ежегодные часы работы | час | 5638 |
Какие идеи мы можем извлечь из этого? Я бы посмотрел на следующее:
Годовая рекуперация тепла
Рассчитайте максимальное количество тепла, которое наш двигатель может произвести за год (т.е.е. при условии полной загрузки на весь год).
максимальное тепловыделение = тепловая мощность двигателя * годовая наработка
22,55,200 кВтч тепла = 400 кВт * 5638 часов
Это подтверждает, что годовая рекуперация тепла является разумной на уровне 80% от максимально доступного тепла.
Рассчитать среднюю рекуперацию тепла
средняя рекуперация тепла = годовая рекуперация тепла / годовая продолжительность работы
321 кВт = 1 809 798 кВтч / 5638 ч
Мы не знаем, почему это число мало.Это может быть связано с частичной загрузкой ТЭЦ или с отводом тепла.
Годовая выработка электроэнергии
Опять мы измеряем выработку электроэнергии, используя часы работы. Обратите внимание на деление для перевода из кВтч в МВтч.
Максимальная вырабатываемая мощность = электрическая мощность двигателя * Годовая наработка
2255 МВтч = 400 кВт * 5638 часов / 1000
Это сигнализирует об ошибке с годовым значением вырабатываемой мощности 2,571 МВтч , так как оно превышает наш максимум!
Мы могли бы также обнаружить эту ошибку, рассчитав
средняя электрическая мощность = годовая выработка электроэнергии / годовой объем работы
456 кВт = 2571 МВтч / 5638 ч * 1000
Это дает нам среднюю электрическую мощность двигателя 456 кВтe — что больше, чем размер нашего двигателя.
Резюме
Два понятия количества энергии (кВт-ч) и скорости потребления / производства энергии (кВт) связаны друг с другом в течение некоторого времени.
Понимание этого позволяет специалистам энергетической отрасли проверять достоверность данных, а также вычислять новые данные для оценки производительности. Оба навыка ценны как для инженеров, так и для не инженеров.
Спасибо за чтение!
,
