Как сделать слив в бане своими руками – фотоотчет и пошаговый монтаж
В этом материале от Владимира Солопина из Саратова, он рассказывает нам, как сделать слив в бане своими руками с наименьшими затратами времени и средств. Чтобы было лучше понятно, как сделать слив в бане своими руками, фотоотчет от Владимира представлен вместе с этим материалом.
Весь материал разбит на несколько частей. Кому-то будет интересно ознакомиться с теоретической частью, кого-то заинтересуют лишь практические аспекты монтажа и эксплуатации банной канализации.
Если у вас появятся вопросы к автору, вы можете задавать их через форму внизу статьи либо через форму контактов на сайте.

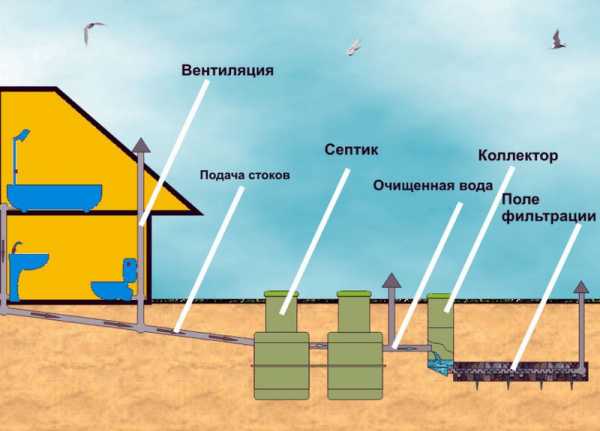

Теория банной канализации
Итак, вы решили построить баню. С чего начать? Конечно же, с планирования. Ибо без планирования в итоге получается совсем не то, чего вы хотели в самом начале.
Чтобы ваша баня радовала вас своими характеристиками, нужно перед тем, как начать ее строить, прописать все важные моменты:
- На сколько человек должна быть рассчитана парилка и моечное отделение?
- Как быстро должна прогреваться парная и как долго должна держать температуру?
- В какие сезоны должна эксплуатироваться баня или она должна быть готова к круглогодичному использованию?
Вот лишь несколько вопросов из большого списка, на который вы должны ответить до начала банного строительства.
Точно также каждый из вопросов разбивается на несколько частных подвопросов. Это касается фундамента бани, утепления, возведения стен и кровли, оформления и так далее. Это же касается и банной канализации.
Итак, какой должна быть банная канализация, как она должна быть обустроена – вот небольшой список вопросов, на которые вам стоить ответить до того, как вы начнете монтаж:
- Будете ли вы делать санузел в бане или у вас будет только моечное отделение?
- Будет ли баня обогреваться круглогодично, будет ли в банных помещениях плюсовая температура?
- Какие материалы будут использованы при строительстве бани, из чего будут изготовлены стены, черновой и чистовой пол, какие гидроизоляционные материалы пойдут в ход?
- Как далеко от будущего пятна застройки находится дом, как далеко находится септик, на каком расстоянии от будущей бани находится сточная канава?
- Как далеко от будущего банного комплекса располагается колодец, скважина, любой другой источник питьевой воды?
- Есть ли рядом с местом постройки открытый водоем – река, озеро или пруд?
- Будет ли рядом с баней устанавливаться купель или обустраиваться бассейн?
Ответив на указанные выше вопросы, вы сможете самостоятельно залить пол с трапом или сделать проливную конструкцию, а также смонтировать слив воды в бане своими руками.
Как производится монтаж банной канализации, и какие теоретические аспекты тут важны?
Во-первых, на момент начала реализации системы отвода сточных банных вод, у вас должны быть закончены все фундаментные работы. В ленточных и плитных фундаментах заранее подготавливаются отверстия под будущие канализационные трубы. Столбчатые фундаменты в такой подготовке не нуждаются.
Во-вторых, должно быть выбрано место под яму с щебеночным фильтром под банные воды. Многие хозяева обустраивают яму прямо под баней, но это неверное решение. В этом случае нижние венцы банного сруба и черновой пол будут постоянно испытывать на себе влияние сточных вод, даже если цоколь сделан высоким и не забыта гидроизоляционная подготовка.
В-третьих, необходимо до начала реализации проекта выбрать, какой тип пола будет использоваться – сплошной или проливной. От этого зависит, как будет реализована силовая конструкция нижнего перекрытия бани, как будет реализован черновой пол и, самое главное, как будет собираться сточная вода из моечного отделения.
Практика в реализации банной канализации
Чтобы подсказать вам, как сделать слив в бане своими руками, фотоотчет укажет на некоторые особенности обустройства банного пола и банной канализации. Посмотрите на фото и отметьте для себя, какие вопросы у вас возникнут при монтаже.
Если вы делаете устройство слива в бане своими руками, то вам стоить помнить о следующих практических моментах:
- Не используйте при изготовлении сливной плоскости, если вы выбрали вариант с проливным полом, материалы, содержащие битум. Лучше использовать вариант изготовления сборного корыта и плоскости из оцинкованного железа, нержавеющей стали или меди.
- Не используйте в составе щебеночного фильтра слишком мелкий или слишком крупный щебень. Оптимальным будет использование щебня фракции 30-50. Если вы возьмете фракцию мельче, то получите слишком быстрое заиливание щебеночного фильтра водами из моечного отделения. Если вы возьмете фракцию крупнее, то ваши сточные воды будут недостаточно очищены.
- В случае, если вы объединяете два канализационных трубопровода от моечного отделения и от туалета, врезайте фановую трубу от туалета после трубы от мойки.
Плюсы и минусы в ходе эксплуатации
Какие минусы и плюсы в процессе эксплуатации выявляются, когда использование банной канализации осуществляется круглогодично?
Во-первых, основной минус банной канализации с использованием фановых труб состоит в том, что приемную емкость в этом случае приходится греть в зимний период в моменты сильных морозов. То есть, емкость с щебеночным фильтром должна быть утеплена и иметь приток теплого воздуха из банного строения или собственный подогрев. В противном случае образуется такая наледь, что полностью закупоривает входной трубопровод.
Во-вторых, даже при правильной реализации сливной плоскости в случае с проливным полом часть воды все равно не попадает в трап. Приходится резервировать дополнительную высоту над трапом, между сливной плоскостью и чистовым банным полом.
В-третьих, в случае дальнего расположения общедомового септика в холодный период достаточно затруднен отвод грязных стоков из банного туалета. Перед реализацией схемы с туалетом в бане, стоит подумать, как будут отводиться фекальные стоки.
Вот такие небольшие замечания относительно реализации банной канализационной системы, которая содержит в себе слив из моечного отделения бани и / или стоки из банного туалета.
Владимир Солопин, г. Саратов, 2015 год.
dnevnik-stroika.ru
Как сделать слив в бане? Слив воды из бани: схемы, чертежи :: SYL.ru
Возводя баню, обязательно нужно устроить качественный слив. В этом случае в помещение в последующем не будет поступать запах от застоявшейся воды. Полы же прослужат гораздо дольше. Существует несколько вариантов устройства системы отвода воды из моечной и парилки. О них и расскажем далее.
Простейший слив в бане
Для начала давайте посмотрим, как сделать слив в бане простейшей конструкции. В том случае, если грунт под зданием песчаный и легко впитывает воду, можно не «заморачиваться» и устроить приемник прямо в нем. При этом под моечной выкапывается яма, а полы делаются слегка наклонными в ее сторону. Для того чтобы в баню не проникал неприятный запах, в фундаменте делают отверстия-отдушины. Однако чаще слив имеет более сложную конструкцию. В этом случае при заливке фундамента, если он ленточный, в нем оставляется отверстие под водоотводящую трубу.
Траншея и труба под слив
Под трубу, по которой будет сливаться вода, конечно, нужно будет выкопать траншею. Не стоит устраивать слишком длинный слив.
Очень близко к фундаменту выкапывать водосборный колодец или устанавливать септик также не следует. Оптимальное расстояние от стен бани до приемника — 1-3 м. На дно траншеи насыпается щебень. Вопрос о том, как сделать слив в бане, сводится в том числе и к тому, трубы из какого материала и какого диаметра стоит использовать. Обычно для устройства отвода воды берут пластиковые. Стальной водоотвод быстро заржавеет. Диаметр трубы зависит от того, сколько человек будет купаться в моечной одновременно. Минимально допустимый – 50 мм. Траншея должна быть выкопана под углом. Чем круче будет наклонена труба, тем лучше.
Приемник-колодец
Как сделать слив в бане, мы выяснили. Куда же будет уходить использованная вода? В качестве приемника чаще всего устраивается обычный колодец. Глубина его должна составлять не менее 1.5 метра. Диаметр зависит от количества принимаемой воды. Один человек тратит в бане порядка 20 литров воды за одно посещение. Пять человек, таким образом, истратят 100 литров. На такое количество воды вполне хватит диаметра колодца в один метр. Далее приемник нужно засыпать керамзитом или щебнем наполовину. Стенки обмазываются глиной. Сверху колодец накрывается досками и засыпается землей. Труба в него должна входить на расстоянии примерно в 60-70 см от верхней границы грунта. Это предотвратит замерзание сточных вод зимой.
Приемник-септик
При желании можно устроить около бани (фото ниже) не колодец, а простейший приемник-септик. Делается он из обычной стандартной пластиковой бочки. Предварительно также выкапывается яма. Копать нужно до песчаного слоя грунта. Обычно он располагается на глубине в 1-1.5 метра. Далее, как и в первом случае, на дно насыпается слой щебня. Его нужно обязательно утрамбовать.
В боку бочки высверливается отверстие под патрубок, который впоследствии будет присоединен к сливной трубе. В любом септике должно быть предусмотрено сообщение с открытым атмосферным воздухом. Чтобы обеспечить воздухообмен, в дне бочки посередине высверливается отверстие под выхлопную трубу небольшого диаметра. Если этого не сделать, при повышении давления воздуха в бочке во время поступления воды он просто будет выдавливаться по сливной трубе в помещение бани вместе с неприятным запахом.
Далее в боковое отверстие вставляют патрубок, а в вырезанное в дне монтируют выхлопную трубу. Затем бочку устанавливают в яму дном вверх. Затем раструб патрубка надевают на выходящую из земли трубу, через которую производится слив воды из бани. Даже в том случае, если щебень на дне ямы будет утрамбован очень тщательно, бочка со временем все равно может просесть. Чтобы исключить соскальзывание патрубка с трубы, его по бокам присверливают к ней двумя саморезами. После установки пространство между стенками бочки и стенками ямы засыпают щебнем. Далее конструкцию присыпают землей.
Поскольку септик находится на улице, на него сверху кто-нибудь может наступить. Поэтому, чтобы предотвратить продавливание дна бочки, перед засыпкой его стоит прикрыть досками или куском толстой жести.
Устройство слива в самой бане
Слив в полу бани может быть устроен несколькими способами. Грунт под полом в любом случае бетонируют с уклоном к трубе. Вокруг нее устраивается небольшой принимающий приямок-лоток. Это нужно для того, чтобы вода уходила из бани быстрее. Полы укладывают на лаги. Последние ставят на бетонные или кирпичные квадратные столбики, возведенные на этом бетонном основании. Сверху лаги обязательно должны быть гидроизолированы мастикой или рубероидом. Далее монтируют доски пола. Иногда их не прибивают, а просто укладывают с расстоянием в 5 мм друг от друга. В эти щели и утекает вода. Время от времени доски снимают и просушивают на открытом воздухе. Такие полы называют протекающими.
Конечно, подобное устройство пола не слишком удобно. Во-первых, при ходьбе доски будут сдвигаться, а во-вторых, зимой из щелей будет поступать холодный воздух. Поэтому полы в бане чаще делают капитальными.
Плиточный пол в бане
Иногда может применяться и плиточное устройство пола. В бани ходят в том числе и для того, чтобы расслабиться и отдохнуть. А так как керамика – материал скользкий, да, к тому же, еще и разогревается при высоких температурах, обычно для удобства передвижения его дополнительно накрывают деревянными щитами. Снизу, чтобы поверхность последних располагалась горизонтально, набивают бруски разной толщины. Как и протекающие деревянные полы, эти щиты время от времени просушивают.
Глиняный пол в бане
Глиняный вариант покрытия – также довольно-таки интересное устройство пола. В бани с такой отделкой ходить достаточно приятно, так как материал этот имеет очень низкую степень теплопроводности. В этом случае вместо бетонного раствора просто используется глиняная смесь. Однако у таких полов есть один существенный недостаток. При намокании глина заметно разбухает. После высыхания же принимает первоначальные размеры, сильно при этом растрескиваясь. В последующем в трещинах начинает застаиваться вода. В результате в бане появляется неприятный запах.
Устройство гидрозатвора
Вот таким образом и выполняется устройство пола. В бани с любым из этих вариантов покрытия ходить мыться приятно только при наличии так называемого гидрозатвора. Без него в помещение может начать поступать холодный и плохо пахнущий воздух из принимающей трубы. Гидрозатвор можно сделать, просто установив на выходящую в лоток трубу специальный пластиковый стаканчик на ножках. Поступая в приемник, вода будет приподнимать его и уходить в слив. Воздух же в баню из трубы попадать не будет. Принимающий лоток стоит закрыть решеткой. Это предотвратит попадание в слив листьев от веников и другого мусора.
Утепленный пол в бане
Если предполагается использование бани в зимний период времени, стоит устроить в ней утепленные полы. В этом случае сначала набивается черновой пол, на который насыпают керамзит или укладывают пенополистирол. Посередине при этом проводится принимающий желоб. Далее на лаги разной высоты набивается чистовой пол. Он должен быть с уклоном досок от стен к желобу. Перед засыпкой керамзита черновой пол простилают пароизолятором. Поверх утеплителя же укладывают гидроизоляцию. Щели между досками чистового пола герметизируют. Керамзит для утепления подойдет только смешанный — хотя бы из двух фракций разного размера.
Утепление по стяжке
Таким образом, как сделать слив в бане и какими должны быть при этом полы, мы с вами выяснили. Теперь рассмотрим, как правильно сделать бетонное основание под покрытие. Перед его заливкой грунт тщательно утрамбовывают, устроив небольшой уклон в сторону приемника-лотка. После этого на него насыпают слой щебня около 10-15 см. Фундамент при этом стоит защитить, проложив около него слой глины. Далее все заливается бетоном. При желании утепление пола можно устроить и на этой стадии. В этом случае по щебню заливается тонкая стяжка. На нее насыпается слой керамзита. Далее заливается основной бетонный пол. Этот слой обязательно нужно армировать. Проще всего использовать для такой цели обычную сетку рабицу. После заливки бетонную поверхность нужно как можно тщательнее выровнять при помощи доски.
Как правильно приготовить бетонный раствор
Конечно же, бетонный пол бани должен быть максимально надежным. Поэтому раствор следует готовить, строго придерживаясь положенной технологии. Песок нужно брать крупный и обязательно просеянный. Цемент для устройства бетонного банного пола используется только самых высоких марок. Лучше всего подойдет М400. Замес делают в пропорции 1:3. Перемешивать ингредиенты нужно как можно тщательнее. Лучше всего делать это с использованием специального оборудования. Вручную однородный состав приготовить очень сложно. Наличие же непромешанных частей заметно ослабляет залитую конструкцию.
Душ в бане
Душ в бане устраивают достаточно редко. Простейшим его вариантом является обычное ведро, подвешенное над входом в парилку. Однако можно использовать и другие, простые конструктивно, но несколько более «продвинутые» варианты. Ведь контрастные водные процедуры на самом деле очень полезны. Можно, к примеру, установить бак на перекрытие и вывести в баню с потолка патрубок. Далее к нему подсоединяется обычная лейка. Воду в бак можно качать насосом из колодца по шлангу. Душевой слив в этом случае может быть устроен по тому же принципу, что и основной банный. Чаще всего использованная вода просто уходит из бани через общий приемник.
Схемы устройства бани
Слив – не единственная особенность такого необычного здания, как баня. Удобной она будет только в случае правильной планировки расположения ее помещений. Поэтому напоследок давайте рассмотрим, какой должна быть схема бани. Вариантов расположения парилки, моечной и раздевалки существует множество. При желании можно разработать и свой проект. Однако при этом стоит соблюдать некоторые основные правила:
- Печь лучше всего располагать посередине здания, так, чтобы была возможность обогрева не только парной и моечной, но и раздевалки. В противном случае одеваться зимой после посещения бани будет холодно. Если здание большое, стоит устроить две печи.
- Даже в очень небольшой бане желательно оборудовать тамбур площадью хотя бы в метр квадратный. Если входная дверь будет расположена слишком близко к улице, зимой она начнет примерзать к раме из-за конденсата.
- Если в бане в будущем предполагается устраивать посиделки с пивом, стоит выделить немного площади под туалет.
Размеры помещений бани
Схема бани, разумеется, должна включать в себя и такую информацию, как размеры ее помещений. Составляя проект, стоит учитывать минимально допустимую их площадь в расчете на человека:
- Для раздевалки – 2-4 м2.
- Для моечной – 2.7 м2.
- Для парилки – 2-3 м2.
Ориентируясь на эти цифры и зная, сколько человек будет мыться одновременно, необходимую площадь здания будет вычислить несложно.
Как рационально расположить помещения
Чаще всего в тамбуре устраивают два входа: один в моечную, за которой находится парилка, второй – в раздевалку. Это действительно самая удобная схема. В небольших баньках тамбур обычно служит и раздевалкой. Чтобы окончательно определиться с тем, каким должно быть здание, можно просмотреть разные чертежи бани. Один из них представлен вашему вниманию на этой странице чуть выше. А вот так строят сауны в Европе:
Таким образом, правильно проведя планировку, устроив хороший слив, а также выполнив все остальные работы со строгим соблюдением положенных технологий, можно соорудить удобную и долговечную баню на загородном участке. Если же возводить что-то самостоятельно особого желания нет, можно заказать в строительной организации такую услугу, как баня под ключ. В этом случае наши рекомендации помогут вам проконтролировать работу нанятой бригады.
www.syl.ru
Как сделать слив воды в бане с деревянными полами
Содержание статьи
Основной проблемой бани с моечной комнатой является отведение из нее стоков. Поэтому варианты технологий, как сделать слив воды в бане с деревянными полами из протекающего или сплошного настила, актуальны для каждого индивидуального застройщика.
Сразу определимся с терминами, под деревянными полами в статье имеется ввиду — деревянный настил (трапы), т.е. финишное покрытие пола в бане. Перекрытие же под ними может быть как деревянное (по балкам), так и бетонное (по грунту).
Особенности эксплуатации
Основными нюансами возведения и использования бани являются:
- отапливается постройка обычно дровяными печами, не предназначенными для подключения контуров теплого водяного пола;
- канализация необходима в моечной комнате, реже в парилке;
- при периодическом обогреве дерево на полах нагревается быстрее, чем бетонная стяжка или плита;
- максимальные теплопотери традиционно присутствуют в полах нижнего этажа, поэтому их необходимо утеплить;
- бюджетным вариантом для бани на МЗЛФ, столбчатом или свайном ростверке является пол по грунту без перекрытия;
- чуть дороже обходится перекрытие по балкам, обладающее меньшим ресурсом в сравнении с бетонной конструкцией.
Важно! Для бани остается актуальным регламент СП 29.13330 (Полы), согласно которому чистовое покрытие в моечной должно быть на 1,5 – 2 см ниже облицовки в остальных помещениях.
Разновидности деревянного пола в бане
Напольное покрытие из древесины обладает при хождении по нему босиком приятными тактильными ощущениями в отличие от других облицовок. Существуют 2 категории деревянного пола бани:
- протекающий – каждая половица уложена с зазором 5 – 10 мм или используются съемные решетчатые поддоны из бруска;
Пол в бане протекающий.
- сплошной – классическая доска шпунтованная, но уложенная по лагам, имеющим общий уклон в сторону трапа канализации;
Пол в бане из шпунтованной доски.
В зависимости от конструкции фундамента, перекрытие пола бани может иметь конструкцию:
- пол по грунту из бетонной плиты – внутри ленточного фундамента и низкого ростверка;
Пол по грунту с вмурованным трапом.
- деревянное перекрытие по балкам – чаще внутри висячего ростверка.
Деревянное перекрытие бани.
На обоих типах перекрытий делают как сплошные, так и протекающие деревянные полы.
Организация слива
Несмотря на периодический эксплуатационный режим, стоки запрещено сбрасывать на грунт под баней. Необходимо собирать и отводить их в отдельный септик или централизованную систему водоотведения.
В зависимости от конструкции деревянного пола слив можно организовать следующими способами:
- сплошной пол – уклоны задаются при монтаже лаг (именно лаг, а не балок), трап устраивается в низшей точке комнаты, стоки отводятся по трубам, утеплитель укладывается между лагами;
- протекающий настил – под напольным покрытием необходимо изготовить крупноформатную воронку из тяжелой EPDM мембраны, оцинковки, ЦСП облицованного водонепроницаемой плиткой или из бетона (в случае полов по грунту), в низшей точке которой будет закреплен канализационный трап.
Воронка слива из оцинковки под протекающим полом бани.
Теплоизолировать протекающий пол невозможно физически, поэтому утеплитель закладывается ниже крупноформатной воронки из рассмотренных выше материалов.
Важно! Максимальные теплопотери в полах наблюдаются при наличии в здании подполья, то есть в висячих ростверках. Поэтому пол и канализацию свайного или столбчатого высокого ростверка утеплять следует в обязательном порядке.
Запрещено сливать банные стоки непосредственно на грунт под этой постройкой по причинам:
- моющие средства приводят к постепенному заражению, не только своего участка, но и обеспечивают подобные неприятности соседям;
- влага неизбежно скапливается в пазухах обратных засыпок и разрушает фундамент;
- даже при частичной замене грунта щебнем/песком резко повышаются силы пучения из-за набухания глины во влажной среде.
Септик необходимо размещать на участке в соответствии с требованиями нормативов СП, СанПиН на расстоянии минимум 4 м от фундамента бани, а не под ее полом. Это повысит качество обслуживания камер водоочистки, инфильтрационного колодца или поля, через которое осветленная вода сбрасывается в грунт для естественной доочистки.
Расположение септика для бани на участке.
Протекающий пол
Этот вариант обеспечивает быстрое высыхание древесины и увеличение ресурса напольного покрытия. В зависимости от конструкции перекрытия бани протекающий пол может сооружаться разными способами:
- настил из разряженных досок со щелями между ними, жестко зафиксированных саморезами к лагам для постоянного использования;
Традиционный протекающий пол.
- поддоны из бруска, укладывающиеся на основание в момент эксплуатации бани, затем убирающиеся на просушку;
Деревянный трап для бани.
Воронка под протекающим полом, собирающая жидкость, сооружается из материалов:
- мембрана – вариант чаще применяется для бани с подпольем на свайном или столбчатом ростверке, пленка крепится к стенам с небольшим провисанием, в нижней точке, соприкасающейся с черновым полом конструкции, в нее врезается сифон или трап;
Воронка сливная из мембраны.
- воронка из жести – аналогично предыдущему варианту, только вместо эластичной мембраны используется жесткая листовая сталь с фальцевыми креплениями;
Воронка сливная из жести.
- керамогранит или кафель – этими материалами облицовывают воронку, изготовленную ЦСП или асбестовых листов, уложенных на черновой пол по балкам, методика более пригодна для съемных поддонов с большим шагом обрешетки, так как под разряженными досками капитального пола эти дорогостоящие отделочные материалы практически незаметны.
Сливная воронка из плитки.
- бетон – внутри классической стяжки на этапе изготовления создаются уклоны, водоотталкивающие добавки вводятся в бетон при замешивании или конструкционный материал обрабатывается пенетрирующими составами после отвердевания. Можно изготовить на деревянном полу (поверх листов ЦСП) либо на полу по грунту.
Бетонная воронка банного слива.
Совет! Лаги протекающего пола обрабатываются антисептиками или пенетрирующими составами для повышения эксплуатационного ресурса во влажной среде.
Протекающий пол неудобен с позиций гигиеничности – в широкие щели неизбежно проникает в воронку крупный мусор (например, листья веника, принесенные на теле из парной), поэтому доски лучше сделать съемными. Компромиссом становятся решетчатые поддоны или крепление досок в специальные гнезда.
Еще одним вариантом становятся гибкие дощатые трапы для бани. Доска соединяется в этих конструкциях шнуром или тросом, после укладки на лаги такие деревянные коврики сохраняют пространственную жесткость. После помывки их можно скатать и убрать на просушку.
Гибкие деревянные трапы для бани.
Шпунтованная доска
Этот вариант удобнее в использовании, но влага испаряется дольше, доски коробятся при высыхании. Не протекающий пол может делаться по лагам, уложенным на плиту перекрытия или пол по грунту, или балкам деревянного перекрытия. Поэтому конструкция сливного узла отличается:
- пол по грунту – инженерные системы разводят до бетонирования стяжки, лаги монтируются под уклоном в едином направлении, чтобы поставить там трап/сифон канализации, утеплитель размещается либо между лагами, либо внутри стяжки;
- плитное перекрытие – аналогично предыдущему случаю, только теплоизоляционный материал всегда укладывается между лагами;
- перекрытие по балкам – утеплитель между черновым и чистовым полом, коммуникации защищаются пенополистирольными скорлупами и греющим кабелем внутри подполья.
Теплоизоляция пола в бане.
В бане отсутствует постоянный обогрев, поэтому утеплитель под полом необходим исключительно для снижения времени выхода в режим пара и повышения комфорта эксплуатации.
Выбор узла слива
Периодический эксплуатационный режим бани вызывает пересыхание гидрозатвора внутри классического бутылочного или U-образного сифона. Поэтому в этих надворных постройках чаще используют сухие трапы нескольких типов:
- поплавковые – внутри чашеобразного корпуса имеется колпак, перекрывающий под своим весом канализационное отверстие, всплывающий при наполнении чаши жидкостью;
Трап с сухим поплавковым затвором.
- маятниковые – использован принцип обратного клапана с односторонним направлением потока;
Трап с сухим маятниковым затвором.
- с резиновыми манжетами – внутри корпуса установлена тонкостенная эластичная лента, не пропускающая воздух в нормальном положении, превращающаяся в шланг под напором воды.
Сухой затвор с резиновой лентой.
При установке сухого трапа вредные газы не смогут проникнуть из септика по трубам наружной канализации в баню, избавляя пользователей от запаха сероводорода и метана.
Внимание: Естественная вентиляция под деревянным напольным покрытием обеспечивается декоративными люками (достаточно 2 шт. на комнату) и пропилами в лагах. Лючки располагаются по диагонали, декорируются решетками, обычно располагаются под полками, скамейками.
Таким образом, в деревянных полах можно оборудовать канализационный слив собственными силами. Для большинства проектов этих надворных построек существует минимум два варианта, что позволяет выбрать самый экономичный. Наилучшим вариантом будет пол по грунту с уложенным на лаги протекающим полом.
Совет! Если вам нужны мастера по ремонту, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от строительных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает.
Хорошая реклама
Самое читаемое
masterskayapola.ru
Отвод воды из бани своими руками
Одним из условий нормального функционирования современной бани является наличие в ее душевой грамотно смонтированного сборника использованной воды или отвода, от качества которого напрямую зависит долговечность отдельных элементов строения. Самым простым и дешевым способом организации такого отвода является обустройство так называемого естественного стока.
При реализации этого варианта пол в бане делается с уклоном в сторону сборного отверстия, связанного с канализационной трубой, выводящей отработанные воды наружу. Перед тем как сделать отвод воды из бани своими руками желательно ознакомиться с основными принципами его организации, а также с наиболее распространенными видами сливных конструкций.
Требования к водоотводам
Схема слива
Подобное знакомство предполагает (помимо всего прочего) исследование требований к обустройству водяного затвора, который в просторечье называется сифоном. Согласно строительным нормативам конструкции этого типа должны соответствовать следующим требованиям:
- препятствовать попаданию в помещение неприятных запахов из сливного отверстия;
- располагаться как можно ближе к сборной горловине, находящейся на полу душевой, что позволяет сократить длину участка стока, незащищенного действием затвора;
- обеспечивать возможность свободного доступа к сифонному устройству с целью его обслуживания (профилактического осмотра, замены, ремонта и т. п.).
Монтаж канализационных труб в земле
Помимо указанных требований, для вывода стоков за пределы строящейся бани еще на стадии земляных работ необходимо продумать вопрос подготовки траншеи под сливную канализацию с учетом требуемого угла наклона в сторону стока отходов.
Для предотвращения деформации трубной конструкции перед ее укладкой в траншее делается песчаная подсыпка толщиной порядка 50–100 мм. Для обустройства типового сточного канала, как правило, пластиковые трубы с муфтовыми соединениями. При этом чаще всего применяются съемные муфты на резиновых уплотнителях.
Обратите внимание! Для отвода воды из бани также можно использовать и асбоцементные трубы.
Конструкции сливов
Установлен трап
Наиболее подходящим местом для установки стока является, конечно же, самая низкая точка полового основания, которая может быть выбрана либо по центру помещения, либо в его углу. В качестве одного из возможных исполнений может рассматриваться так называемый трап с расположенным в нем сливным отверстием, закрытым специальной сетчатой решеткой. Количество таких устройств, устанавливаемых в душевой или парилке, определяется, в конечном счете, предполагаемой интенсивностью помывочных процедур.
Обратите внимание! В процессе эксплуатации такого сборника рекомендуется использовать дополнительный трап, выполненный в виде деревянной обрешетки, защищающей слив от его случайного перекрытия ступнями ног и возможного скольжения по нему.
Воронка в бетонном полу
Наиболее простым и дешевым способом обустройства слива в моечной или парной считается установка в заранее подготовленном отверстии в цементном или деревянном полу обыкновенной воронки, располагающейся в самой низкой точке полового покрытия. В этом случае очень важно, чтобы пол не имел каких-либо заметных неровностей, в которых могла бы задерживаться вода.
Края такого сливного отверстия, обустраиваемого в бетонном (цементном) основании, при желании могут быть обработаны жидким стеклом, а сам пол – выложен кафельной плиткой. Аналогично предыдущему варианту, слив в виде воронки оборудуется специальной сеткой, защищающей его от засоров. Помимо этого, возможно использование небольшой деревянной пайолы, обработанной специальной пропиткой и исключающей непосредственный контакт с воронкой.
Сборная яма
Что касается самого сборника отработанных вод, то для этих целей обычно используется имеющуюся на участке выгребную яму, входящую в общую для всего хозяйства систему сбора стоков.
В частном случае, когда сточные трубы не удается интегрировать в общую для загородного хозяйства систему очистных сооружений, сборник стоков может быть выполнен в виде обыкновенной накопительной ямы, отстоящей от бани на расстоянии не менее пяти метров.
Герметичная и не герметичная яма для бани
Для обустройства такой ямы необходимо будет вырыть котлован глубиной не менее 2-х метров, стены которого обкладываются впоследствии кирпичом или шлакоблоками. Также можно сделать типовой железобетонный колодец, не имеющий дна. Дно такого колодца (независимо от варианта исполнения сливной ямы) засыпаться слоем щебенки, обеспечивающей фильтрацию поступающих в него стоков.
Видео
В этом видео на основании схем и рисунков оченб доходчиво объясняется, как сделать отвод воды из бани:
Посмотрите, как сделать слив воды в бане с системой гидрозатвора:
Фото
Слив с поддона в яму
Сливной котлован с вкопанной бочкой
Из бетонных колец и покрышек
Простейший слив с бани
Протечный пол
Биосептик для бани
Последняя редакция: 06.11.2015 Автор: Вадим Андреевич
kaksdelatbanyu.ru
11+ рекомендаций как сделать слив для бани [+8 ФОТО]
Как построить эффективную систему отведения воды из бани? Этот вопрос, рано или поздно, приходится решать большинству соотечественников, решивших построить собственную парилку с моечным отделением.
Итак, попробуем разобраться с тем, как прокладываются сливы для бани своими руками и какие способы наиболее простые и экономные в реализации.
Трап с сухим затвором
Наиболее простые способы отведения воды
Правильно подобранное и профессионально установленное устройство слива для бани — это гарантия комфорта и отсутствия посторонних запахов.
Самым простым способом является устройство сливной трубы, которая закладывается еще на этапе постройки фундамента. Труба закладывается в фундамент под наклоном примерно в 20% в направлении сливной ямы. Такой способ позволяет обеспечить оптимальный сток с минимальной вероятностью засорения и без необходимости в теплоизоляции.
На фото сливная яма
Технология реализации данного метода следующая:
- В 5-10 метрах от предполагаемого места строительства бани выкапываем сливную яму. Глубина ямы должны составлять не менее 3 метров при ширине сторон в 1 метр. В обязательном порядке дно каркаса сделайте своими руками так, чтобы грунт был рыхлым и хорошо впитывал влагу.
Выкопанная яма с укрепленными стенами и краями
Важно: Края и стены ямы следует укрепить для того чтобы предотвратить возможность обвалов.
Оптимальным способом укрепления являются бетонные кольца или применение залитого бетоном каркаса.
- Дальше выкапываем траншею под трубу. Убедиться в том, что траншея имеет необходимый уклон, можно используя водяной уровень.
- Прокладывая систему отведения воды целесообразно применять полипропиленовые трубы с диаметром сечения 50 мм. Чтобы труба долгое время не засорялась, целесообразно прокладывать ее прямо без каких-либо ответвлений.
Важно: Утепление наклонного отвода не является обязательным, но, если баня строится в северных регионах обложить водоотвод керамзитом или пенополистиролом не помешает.
- Далее, делаем в моечном помещении цементную стяжку, в которую монтируются труба. Смысл в том, чтобы пол в горизонтальной плоскости имел очень небольшой уклон в сторону трубы, чтобы вода в бане уходила самотёком в слив.
- На конец трубы, заведённый внутрь помещения, устанавливаем сливной трап для бани. Трап представляет собой видоизменённую модификацию водопроводного сифона.
Трап в действии
Это простое устройство исключит проникновение посторонних запахов в моечное помещение.
- Эффективность работы системы можно будет проверить шариком для подшипника. Снимаем внутренности сливного трапа. Шарики ставим на готовую стяжку в разных участках комнаты и в любом случае они должны оказаться в сливной яме.
- На завершающем этапе на цементную стяжку укладываем плитку и вновь проверяем эффективность работы слива.
Схема с ямой под моечным отделением
Есть более простая и бюджетная в плане реализации инструкция:
- На этапе закладки фундамента, посредине предполагаемого моечного помещения выкапываем яму шириной в 1-1.5 м и в глубину 3 метра или более.
- Яму укрепляем бетонным каркасом для того чтобы предотвратить обрушение стен.
- Внутрь ямы укладываем гравий разного размера.
- Далее обустраиваем цементную стяжку с тем расчетом, чтобы сливной трап оказался прямо над гравийной ямой.
Важно: Такой способ обустройства водоотведения хорош в тех местах, где почва не промерзает глубже метра.
Опять же, такая система нежелательна в банях, построенных на склоне.
Не рекомендуется строить такую систему водоотведения в непосредственной близости от действующих колодцев.
Сливная яма под баней или за ее пределами
Отведение сточных вод на даче
Есть разные мнения по поводу того выводить воду за пределы бани или как в более бюджетном методе направлять ее вниз посредством несложной системы дренажа.
Некоторые специалисты уверены в том, что воду следует отводить за пределы постройки и чем дальше, тем лучше. Аргументом является то, что песок и гравий даже летом долго сохнет. Следовательно, вода, ушедшая под фундамент, превратится в лед – и о теплом поле в парной можно даже не мечтать вплоть до наступления весны.
Другие строители уверены в том, что 1-3 человека расходуют не так уж и много воды, а потому влага успевает уходить в грунт без остатка даже зимой. В крайнем случае, вместо песка при обустройстве дренажа необходимо использовать гравий или уплотненный щебень.
Какой вывод можно сделать из вышесказанного?
Оба мнения не лишены смысла. Поэтому, если вы заинтересованы в качественном круглогодичном водоотведении, цена которого будет невысока, перед строительством бани ознакомьтесь с параметрами промерзания почвы и с глубиной залегания водоносного слоя.
Обустройство сливной ямы
Грамотно обустроить сливную яму бани своими руками не менее важно, чем правильно установить водоотводную трубу. Чтобы использованная вода не пропадала зря, можно применить септик-отстойник. Такой способ утилизации воды позволит не только отвести воду, но и реализовать полив дачного участка.
Колодец с очисткой сточных вод посредством биологического фильтра
Сложная, но менее дорогая в реализации технология, это очистка воды в колодце с биологическим фильтром. Колодец заполняется шлаком, кирпичным боем и щебнем. По мере попадания в колодец сточных вод происходит заиливание стен и наполнителя. Микроорганизмы, находящиеся в иле, перерабатывают отходы, тем самым очищая воду до состояния пригодного для полива.
Как вариант септик на дачном участке
Для расположения колодца или септика выбирается самое низкое место на участке. Если участок ровный, выкапывается углубление, с тем расчётом чтобы точка приема стоков на септике или колодце располагалась ниже уровня сливного трапа.
Вывод
Теперь вы получили общее представление о том, как построить слив для отведения сточных вод из бани. Перечисленные методы наверняка подойдут для обустройства бани в загородном доме или на даче, при условии, что посещение моечного помещения ограниченно 2-3 посетителями в день.
Если строительство бани планируется под большее число посетителей, изготовление системы отведения воды целесообразно доверить профессионалам. Возникли вопросы по поводу обустройства слива? Больше полезной информации вы сможете найти, посмотрев видео в этой статье.
9ban.ru
Слив в бане: самостоятельное изготовление
Читайте в этой публикации:
Слив в бане: о целесообразности сливной ямы или септика
Когда нужна яма или септик: предпосылки для их строительства
Как в бане сделать слив воды: варианты точки сброса нечистот
Устройство слива в бане: ключевые особенности
Ни для кого не секрет, что баня потребляет огромное количество воды, причем чем больше людей ею пользуются, тем выше ее водопотребление. Как ни крути, а использованную жидкость удалять из бани придется, и чем эффективнее вы сможете организовать этот процесс, тем чище окажется ваша баня. О том, как это сделать правильно, пойдет разговор в данной статье – вместе с сайтом moyadacha.org мы разберемся с вопросом, как правильно организовать слив в бане? Мы рассмотрим различные варианты системы водоотведения бани, среди которых вы сможете выбрать наиболее оптимальный вариант.
Слив в бане: о целесообразности сливной ямы или септика
Традиционно как на даче, так и в обычном частном доме все нечистоты сливаются в такое бесхитростное приспособление, как септик или сливная яма. Никто не запретит вам соорудить аналогичное устройство и сливать в него использованную воду из бани. По большому счету, так будет даже правильно, но если речь идет о бане, которая используется час от часу, исключительно в летний период года, то строительство септика или сливной ямы может оказаться нерациональным. В таких ситуациях слив воды в бане лучше организовать другими способами.
- Если на даче существует дренажная канава, предназначенная для осушения земельного участка, то сточные воды можно направить в нее. Фактически нечистоты как таковые с бани не сливаются, а удаляется только вода вперемешку с телесной грязью. Со всем этим мелким мусором канава справится отлично.
Слив в бане фото
- Некоторое подобие дренажной канавы можно выкопать и специально в самом невостребованном уголке дачного участка. Это небольшой ров глубиной в пару штыков лопаты и шириной порядка 30-40см – длина рва напрямую зависит от способности почвы впитывать воду и количества сливаемой воды. Минимально придется выкопать метр траншеи – впоследствии (при необходимости) ее всегда можно увеличить. Такой подход к делу слива стоков из бани отлично подойдет для летнего использования парилки небольшим количеством людей, парящихся иногда.
- Как вариант, слив можно организовать просто в близлежащий овраг или водоем – в последнем случае следует понимать, что речь идет о загрязнении окружающей среды, а этого делать крайне не рекомендуется.
О том, как правильно организовать слив воды в бане, смотрите в этом видео.
И вариант для счастливчиков, у которых поблизости с дачным участком или баней проходит канализационный коллектор – не воспользоваться благами цивилизации и не врезаться в него как минимум неразумно. Естественно, такое возможно только в черте города.
Когда нужна яма или септик: предпосылки для их строительства
По большому счету, редко когда получается обойтись без системы автономной канализации – сливной ямы или септика. Хорошо, когда он имеется и не приходится ломать голову, куда девать сточную воду из бани. А когда он отсутствует? Да еще и банькой планируется пользоваться с друзьями, товарищами и делать это интенсивно. В таких ситуациях без подобных приспособлений не обойтись. Верным признаком этого может послужить следующее.
- Первое – это впитываемость почвы. Если у вас под ногами слой плодородной земли всего в несколько десятков сантиметров, а дальше глина, то без сливной ямы или септика не обойтись однозначно – воде трудно впитываться в такой грунт, и поэтому ей необходимо предоставить большую площадь для этого.
- Сезонность эксплуатации. Если использование парной планируется на протяжении всего года, то яма необходима тоже однозначно. Она может понадобиться и в случае летнего варианта, если пользоваться баней вы будете несколько раз в неделю всей семьей.
- Интенсивность эксплуатации – количество людей, которые будут париться. В принципе, строя баню и организовывая слив воды из нее исходя исключительно из количества людей в своей семье, вы можете прогадать, так как у вас есть друзья, у супруги подруги. Ровно столько же товарищей может оказаться и у ваших детей – ведь не думаете же вы, что банные процедуры проводятся в кругу семьи или вообще в одиночку. Это настоящая церемония, в которой обычно принимает участие много людей за один раз.
Как сделать слив в бане своими руками фото
Естественно, не стоит забывать и о таком факторе, как глубина залегания грунтовых вод. Этот момент на наличие или отсутствие септика или сливной ямы не влияет, зато оказывает влияние на выбор того или иного сливного приспособления. К слову говоря, близко расположенные к поверхности грунтовые воды не дадут возможности использовать стандартную сливную яму – здесь понадобится специальный септик для дачного участка с низким уровнем грунтовых вод.
Как в бане сделать слив воды: варианты точки сброса нечистот
Это только на первый взгляд кажется, что для слива использованной жидкости может применяться исключительно септик или сливная яма. Все гораздо сложнее, и ту же сливную яму (в принципе, и септик тоже) можно изготовить различными способами, используя при этом материалы разного типа. Среди наиболее распространенных вариантов таких изделий можно выделить следующие типы конструкций.
- Сливная яма из старых автомобильных шин. Для дачи это оптимальный вариант – отработавшие свое покрышки практически ничего не стоят, и найти их можно на любом шиномонтаже. Под них роется круглая яма, в которую и укладываются скаты один на другой. Большого объема от такой ямы ждать не следует – она отлично подойдет для бани со средней интенсивностью эксплуатации. Есть, правда, такое понятие, как размер скатов – если использовать покрышки от трактора «Белорус», то такая яма подойдет и для бани с интенсивной эксплуатацией.
Слив в бане своими руками фото
- Септик из стальных бочек. Тоже весьма недорогой вариант изготовления и септика, и сливной ямы – единственным недостатком подобной конструкции является малый срок эксплуатации. Бочка быстро ржавеет, после чего яма начинает осыпаться – в принципе, на 3-5 дачных сезонов можно рассчитывать.
- Яма из бетонных колец. Это долговечная конструкция, для изготовления которой применяются колодезные кольца – чтобы вода впитывалась в грунт более интенсивно, и яма работала дольше, в кольцах по диаметру пробивают отверстия. Такие кольца можно купить и в готовом виде. Устанавливаются они практически точно так же, как и скаты, за исключением того, что яму копают внутри кольца – по мере изъятия грунта кольцо просаживается под своим весом, опускаясь все ниже и ниже.
- Кирпичная сливная яма. Тоже весьма простой для самостоятельного строительства вариант – роется квадратная или прямоугольная яма, борта которой обкладываются кирпичом в шахматном порядке так, чтобы в кладке образовывались просветы. Они нужны для увеличения площади впитывания воды. Такая яма работает очень долго, а ее размеры могут быть огромными.
Устройство слива в бане фото
По большому счету, поняв принцип работы этого устройства, построить своими руками слив в бане можно и из других более или менее подходящих материалов. Например, его можно обустроить из бетона, если речь идет о небольшом резервуаре, то соорудить его из толстой обработанной антисептиком доски. Как вариант, яму вообще можно забросать крупными ветками и даже листвой – естественно, на очень долгий срок службы такого слива рассчитывать не приходится, но лет пять он проработает.
Устройство слива в бане: ключевые особенности
По большому счету, сливная система в бане мало чем отличается от канализации в вашем доме или квартире – можно даже сказать, что это одно и то же, изготовленное из таких же материалов. Естественно, имеются некоторые нюансы, которые нужно учесть. Их не много.
- Самое главное – это то, что канализационные трубы прокладываются на начальной стадии строительства бани. Даже не тогда, когда уже готов фундамент, а когда он только размечен – потом долбить основание,
moyadacha.org
Как сделать слив и отвод воды из бани своими руками – фото , схемы и пример строительства септика | Своими руками
О том как провести воду в баню мы говорили в предыдущей статье – здесь. Теперь же речь поведём об оборудовании участка и устройством на нем устройства для отвода воды из бани.
Прежде чем приступать к строительству септика и канализации для отвода воды из бани пришлось изучить большой объем литературы, а также навестить друзей и знакомых, которые с устройством слива были уже знакомы. Из всех этих походов за опытом я вынес то, что для отвода воды используется три вида локальной канализации для участка.
1. Грунтовая фильтрация – принцип ее таков: это система труб для очистки, отводимой в канализацию воды, которая под землей распределяется по все площади участка. Она снабжена септиком выполняющим функцию отстойника, трубой для отвода воды, и распределительным колодцем из которого очищенная сточная вода расходится под землей по всему участку по дренажным трубам ,одновременно выполняя функцию его полива. Дренажные трубы должны быть уложены на глубине от 50 сантиметров до полутора метров выше уровня грунтовых вод.
Вариант мне этот не подошел несмотря на свои бесчисленные плюсы – экономия на воде для полива, очистка происходит без концентрации грязной воды в одном месте , а следовательно нет запаха, и т.п. А не подошел, потому что участок у меня давно благоустроен, разбиты цветники и клумбы, огород и беседки – и, закладывая трубы для такой местной канализации, все это пришлось бы перерыть и испортить. Да к тому же и стоит это все не так и дешево. А вот для нового участка, на котором только строится дачный домик, этот вариант прекрасный и подходит как нельзя лучше – сделал один раз и пользуйся сколько нужно. В общем молодежи о таком варианте слива сточной воды стоит задуматься.
2. Второй способ отвода воды и ее утилизации заключается в устройстве и монтаже своими руками большой емкости, куда происходит слив использованной воды – так называемого септика. При наполнении резервуара сточными водами (как из бани, так и из дома вообще) вода из септика выкачивается и вывозится специальной машиной, которая имеет прозаическое название, которое многие знают.
Минусы этого варианта в том, что септик надо строить на самом низком месте дачи, Вашего участка и т.п. (чтобы вода спокойно стекала в него). Также к минусам этого варианта можно отнести то, что Вам придется постоянно вызывать ассенизаторов для откачки воды из него, а это не дешево. К тому же Вам придется предусмотреть возможность проезда ассенизаторской машины к септику по участку – а это не всегда возможно (у меня, например их машина не проходила сквозь ворота по ширине – постоянно приходилось снимать своими руками одну из секций забора).
3. Третий способ отвода сточной воды из бани – колодец наполненный материалом для фильтрации сточных вод (это может быть и щебень, и печной шлак, обломки кирпича или шлакоблоков – словом все, что есть в наличии из подобного материала). Принцип его действия прост: отведенная в местную канализацию сточная вода проходит сквозь фильтрующий материал, он заиливается, и те бактерии и другие микроорганизмы, которые поселяются в этом иле они то и очищают отведенную использованную воду. Далее вода дополнительно очистится в почвенном слое (ее также можно использовать для полива или орошения газона, например). Минус тут один – заключается он в том что материал который фильтрует утилизированную воду засоряется (не очень быстро, но при интенсивном потреблении воды фильтрующий материал необходимо заменять довольно таки часто).
На моем участке уже был септик, построенный своими руками еще в 90х годах. От него я постепенно отказался из-за того, что количество дачников очень выросло в последнее время, а дачники это не те, что 70-80 годах 20 века – строят дворцы, перегораживают дороги, ставят шлагбаумы – в общем проезд ассенизационной машины стал очень затруднителен.
Поэтому хорошо поразмыслив я решил прийти к строительству и осуществлению своими руками именно третьего варианта, как наиболее локального и требующего наименьшее количество затрат и объема проведенных строительных работ по его устройству и монтажу.
Этот вариант отвода воды из бани основывается на монтаже системы из двух пластиковых емкостей (в моем случае бочек) одна из которых выполняет роль отстойника для твердых частиц , вторая ,с проделанными отверстиями, будет выполнять роль последнего фильтра очистки прежде чем осуществить слив воды в почву (в оборудованном заранее пространстве между бочками и грунтом).
Для начала стоит определиться с местом, где будем строить септик для стока воды из бани и дома, учитывая трудности и варианты которые были описаны выше. В моем случае выбирать долго не пришлось, уклон участка у меня небольшой, баня построена недалеко от летнего душа (см. подробнее: Строим летний душа на даче своими руками) – поэтому я решил совместить слив воды из бани и летнего душа в один септик с двумя емкостями, который мы рассматривали выше.
Немного о построенной бане (подробнее в этой статье) – упомяну об этом только потому чтобы Вы заранее отталкиваясь от существующей конструкции могли подобрать под себя какие либо нюансы в строительстве и определиться с общим устройством.
Общий план бани (Рисунок 1-3).
Рисунок 1 – цифрами обозначены:
Насосная станция с баком для воды
Душевая кабина
Каменка
Сливная труба
Фильтрующий колодец
Рисунок 2: Баня в разрезе и устройство слива
Рисунок 2 – цифрами обозначены:
Песчаная засыпка
Фундамент
Цоколь
Лаги пола
Сливная труба
Песчано-гравийная засыпка
Гидроизоляция
Фильтрующий колодец
Рисунок 3: Баня в разрезе и устройство стока воды (2)
Рисунок 3 – цифрами обозначены:
Сливная труба
Приемная воронка для стока воды
Гидроизоляция
Бетонная стяжка
Теплоизоляция
Бетонный пол
Деревянный пол
Фундамент каменки
Печь-каменка
Туннель каменки
Баня как вы видите на рисунках, состоит из 4 помещений различающихся по своим функциям. Это:
- Моечная-душевая
- Парилка
- Комната для отдыха после парилки
- Предбанник
Устройство полов самое простое из всех тех, что можно сделать одному и своими руками , без найма дорогостоящей строительной бригады: на слой рубероида засыпан слой песка, следом сделана стяжка (как правильно сделать стяжку читайте здесь), далее расположен слой утеплителя и поверх оборудован бетонный пол с уклоном в центр приблизительно 0,03. По центру пола, в месте схождения горизонтального уклона от всех стен, расположен слив для воды. Сделан он из фитинга (углового) в виде воронки диаметром 50 миллиметров. К фитингу крепится труба, которая уходит под предбанник. Система трубопроводов из моечной и парилки соединены под полами тройником.
Эта труба выводится через заранее вмонтированную в фундамент бани асбестовую трубу на участок, откуда ужу в свою очередь она направлена в септик для слива воды.
На чистовом бетонном полу в моечной и парилке уложены щитовые полы, с заранее предусмотренными для просушки зазорами. Щиты съемные – опять же таки по этой причине – просушка.
Для доступа к системе труб слива воды из бани можно оборудовать небольшой люк (так, в частности, рекомендует делать журнал Советы профессионалов).
Я этого делать не стал, поскольку систему отвода воды утеплил хорошо, а железные трубы для монтажа не использую уже достаточно давно.
Да и в моем случае к некоторой части устройства конструкции доступ можно получить из подвала.
Парилка бани оборудована для топки печкой-каменкой. Топится она из комнаты-предбанника. Убиваете Вы этим двух зайцев – и подтапливаете комнату отдыха и избегаете многих минусов, которые несет в себе топка, расположенная непосредственно в парилке (мусор, периодическое выпускание тепла из парилки при открывании дверей, угара).
Комнаты в бане расположены последовательно, что позволяет быстро просушить и проветрить банные помещения.
На фото 4 Вы можете увидеть само устройство и конструкцию септика для постройки своими руками – пошаговое, поэтапное же строительство на фото от 1 до 8. Схему его устройства на рисунке 4 (ниже).
Рисунок 4: Устройство септика для слива воды из бани
Бочка с перфорацией (попросту говоря с высверленными небольшими отверстиями) расположена на фото 1. Отверстия делайте небольшими – чтобы фильтрующий материал (щебень, гравий или фракция) не запирал отверстия и не проникал внутрь.
Крышку оборудованного на участке септика для отвода воды из бани, пропитывайте биозащитным составом как можно больше. Фото 7-8 – это теплоизоляция септика на зиму, в холодных регионах очень нужная вещь – не поленитесь сделать ее.
Такая система отвода и слива воды из бани не требует особого ухода, легка в монтаже своими силами, и не очень дорога по сумме затраченных на нее денег. Желаем Вам удачного строительства.
Как сделать септик для отвода воды из бани – пошаговая инструкция в фото
ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ — ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.
Реклама
Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
Подпишитесь на обновления в наших группах.
Будем друзьями!
Своими руками › Баня › Как сделать слив и отвод воды из бани своими руками – фото , схемы и пример строительства септика
kak-svoimi-rukami.com
