Пол со сливом: устройство, установка сливного трапа

В последние десятилетия понятие «хороший ремонт» очень быстро меняется. Например, некоторое время тому назад очень популярны были душевые кабины. Теперь набирают популярность встроенные душевые без поддона. Для их обустройства требуется пол со сливом, а для его организации требуется установка трапа — специального устройства для сбора воды с пола.

Виды сливных трапов

Содержание статьи

Трапы для слива воды отливаются по типу установки. Есть они трех видов:

  • Точечные. Обычно приемное отверстие имеет небольшой размер, решетка — квадратная, реже — прямоугольная. Устанавливается в любом месте.

    Точечный слив в полу делают чаще всего. Для небольших душевых кабин без поддона — он лучший выбор

  • Линейные. Форма приемной камеры — прямоугольная, длинная и узкая. Устанавливается в основном вдоль стен, отступив от них некоторое расстояние.

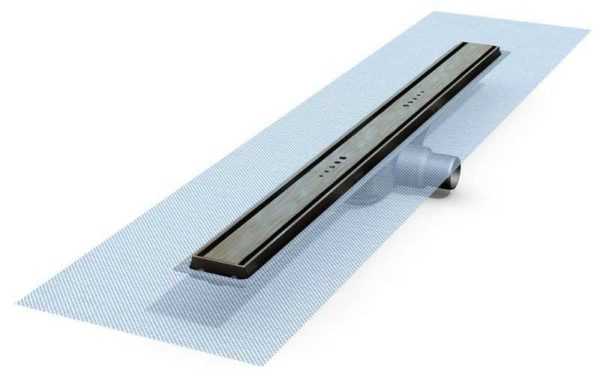

    Линейный водяной трап отличается формой приемной камеры, само устройство и установка аналогичны

  • Пристенный трап. Отверстие для слива тоже длинное и узкое, но эта конструкция отличается тем, что монтируется не только в пол, но и в стену. В стену замуровывается инсталляция, там же, за стеной находятся канализационные трубы, а само сливное отверстие располагается точно возле стены.

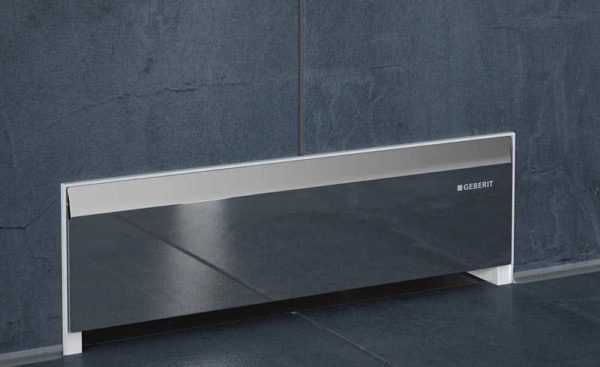

    Пристенный трап для слива воды имеет другую конструкцию

Чаще всего, чтобы сделать пол со сливом, используют точечные трапы, намного реже — линейные. Установка пристенных трапов — вообще довольно редкое явление, так как монтаж возможен только на этапе капитального ремонта, причем не только пола, но и стен. К тому же такие устройства намного дороже.

Типы затворов

Кроме разных конструкционных решений трап слива воды в пол (точечный или линейный) имеет затворы разного типа. Затвор — это устройство, которое предотвращает попадание в помещение запахов из канализации.

Самый простой затвор — гидрозатвор. В данных устройствах на отводящей трубе имеется изгиб, в котором остается вода. Она блокирует запахи. Недостаток такой системы — возможность пересыхания. Это происходит, если воду давно не сливали. Также причиной пересыхания может стать неправильная установка (неверно выбран уклон) или наличие подогрева пола — теплый пол в ванной «высушивает» воду в гидрозатворе.

Более надежны в этом плане сухие затворы для трапов. Они есть нескольких видов:

  • Мембранный. Установлена подвижная подпружиненная мембрана, которая под напором воды опускается вниз, а при ее отсутствии перекрывает сливное отверстие, закрывая доступ газам из канализации в помещение.

    Принцип действия сухого затвора в сливном трапе

  • Мембрана из материала, имеющего » молекулярную память». Принцип работы схожий с мембранным, но надежность выше — пружины могут ломаться, а просто стремящийся вернуться в исходное состояние материал более долговечен.
  • Поплавковые. В данной системе имеется поплавок. При наличии воды он поднимается вверх, а когда вода сошла, опускается вниз и перекрывает вход в канализацию.

    Принцип работы «сухого» затвора

  • Мятниковые. Слив в канализацию перекрывает устройство, которое под действием силы тяжести стремиться занять положение над стоком.

Сухие трапы делают в основном из пластика, решетки — из нержавеющей стали или тоже пластиковые. Есть модели со встроенным обратным клапаном. Он предотвращает подъем воды при переполнении сточной ямы. Устраивая пол со сливом в неотапливаемой бане, ищите модели, которые могут эксплуатироваться в морозы (есть и такие).

Как поднять пол в ванной под установку трапа

Самый маленький по размерам сливной трап, монтируемый в пол, имеет высоту 6-7 см. При этом для того чтобы вода нормально стекала в него, необходимо обеспечить уклон в сторону сливного отверстия не менее чем 1 см на метр. Это значит, что делая пол со сливом, к стенам высоту пола увеличивают. Нулевая точка при этом — верхняя часть установленного трапа. Насколько точно поднимается пол зависит от размеров душевой кабины или ванной полностью, если воду планируете собирать со всей площади ванной.

Схема расположения трапа для слива воды в полу

Поднять пол в ванной или в душе можно несколькими способами. При выборе способа необходимо учитывать несущую способность перекрытия, иначе можно нанести вред всему строению.

Стяжка разных видов

Наиболее очевидный способ сделать уклон пол слив в полу — залить стяжку. Но вариант не всегда лучший. Во-первых, обычная цементно-песчаная смесь имеет большой вес, во-вторых она долго «зреет». Но есть несколько неплохих вариантов.

  • ЦПС. Обычная цементно-песчаная стяжка. Вариант понятный, но очень тяжелый — 15-16 кг на 1 кв. метре при толщине слоя в 1 см.  Не всякое перекрытие может вынести такую нагрузку. Особенно надо быть осторожными в домах старой постройки.
  • Насыпать сначала слой керамзита, сверху залить цементно-песчаной смесью (толщина не менее 3 см). Неплохой вариант, но надо считать по несущей способности перекрытия — выдержит или нет.

    Подготовлены направляющие для заливки стяжки

  • Сделать утепленную плавающую стяжку. Вниз укладываются плиты эуструдрованного пенополистирола (не пенопласта, он под весом стяжки сомнется), сверху залить ЦСП (минимальная толщина тоже не менее 3 см). Хороший вариант — пол будет не таким холодным, и общая масса относительно невелика. В данный вариант легко встраивается система подогрева пола. Более рациональный — электрический, с водяным много мороки при установке.
  • Полистиролбетон или другие виды легкого бетона. Вариант очень неплохой, заодно решается еще и проблема «холодного пола» — так как данные материалы имеют неплохие теплоизоляционные свойства. Тут надо будет искать компромиссное решение — между массой стяжки и прочностными характеристиками.

Наиболее распространенный способ сделать пол со сливом — с использованием стяжки. Просто стяжка может быть разной, тем более, что толщина «пирога» обычно бывает значительной — редко менее 12 см — что позволяет сделать ее комбинированной. Это позволяет обеспечить требуемую надежность, но снизить вес. Чаще всего пол со сливом делают утепленным. Но толщина утеплителя и стяжки по-максимуму — это 10 см, чего явно недостаточно для установки большинства трапов. Оставшиеся сантиметры «добирают» укладывая черновую стяжку, а вот ее имеет смысл сделать из легкого бетона — чтобы снизить нагрузку на перекрытие.

На лагах

Чтобы не перегружать перекрытия, можно сделать подиум в душе или ванной на лагах. Вариант спорный, так как высокая влажность и древесина не очень хорошо сочетаются, но иногда это — единственный выход. При выборе такого устройства слива в полу, использовать надо хорошо просушенную древесину. Перед использованием ее обрабатывают защитными составами (по инструкции, но не менее двух раз). Выбирать желательно из тех пропиток, которые предназначены для наружных работ или для прямого контакта с грунтом — степень защиты у них выше. После высыхания состава можно приступать к работе.

  • Сделать полна деревянных лагах. Лаги устанавливаются «конвертом» с центром в месте расположения сливного трапа. В общих чертах технология такая: в стяжке пола сверлятся отверстия под установку шпилек (М14-М16), шаг установки — около 30 см. На шпильки крепятся лаги (40*60 мм или 45*90 см — от размеров возводимого подиума). Лаги укладываются (можно подтесать) с учетом создания требуемого уклона. На них — влагостойкая фанера 12 мм или толще, затем ГВЛ, гидроизоляция, на нее — плитка.

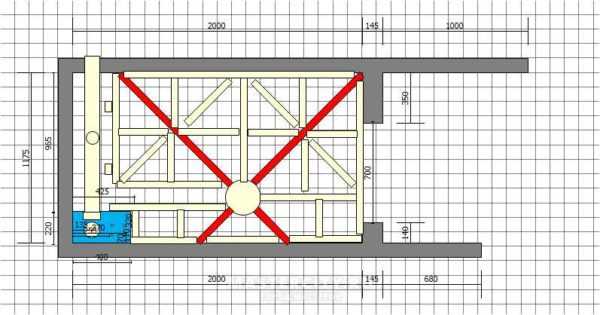

    Примерная схема расположения лаг «конвертом»

  • Сделать плоский деревянный пол на лагах, а с уклоном уложить плитку за счет разной толщины клея. Этот вариант хорош на маленьких площадях — если слив делаете исключительно в душевой кабинке небольшого размера.

    Можно сделать пол прямым, а уклон задать толщиной клея

Достоинства этих способов — минимальный вес, недостатки — сложность исполнения, так как требуется внимание к мелочам, высокое качество гидроизоляции.

Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий.

Критерии выбора

Кроме выбора конструкции затвора, желательно подобрать размер сетки так, чтобы удобно было класть плитку на пол: желательно чтобы размер слива был кратен размерам плитки (в том числе и мозаики). Обратите внимание и на материал корпуса. Для душевой кабины в квартире или доме вполне подойдет пластик. Это наиболее демократичные по цене варианты. Более дороги трапы в пол из полипропилена, еще дороже — из нержавеющей стали.

Есть даже угловые модели

Выбирать стоит и высоту трапа. Минимальное значение — порядка 6-7 см, максимальное — до 20 см. Из технических характеристик данное оборудование имеет только максимальную пропускную способность — сколько литров оно в состоянии отвести в минуту времени. Подбираете в зависимости от максимального напора, который может выдать ваш душ: пропускная способность сливного трапа не должна быть меньше чем максимальное количество выдаваемой воды. Оба параметра измеряются в литрах в минуту (л/мин), так что проблем быть не должно.

Пол со сливом: порядок работ

Хоть конструкции трапов разные, все модели монтируемые в пол, устанавливаются по одному принципу — последовательность работ одинаковая.

Намного приятнее в душе стоять на теплом полу, потому пол со сливом чаще всего делают со слоем теплоизоляции. Лучший теплоизоляционный материал для этого — экструдированный пенополистирол большой плотности. Он не впитывает воду, не гниет, имеет отличные теплоизоляционные характеристики, нормально переносит нагрузки (вес стяжки и плитки выдержит без проблем).

Сделать пол со сливом в душевой можно своими руками

Работать удобнее с нивелиром (лазерным уровнем), имеющим функцию построителя плоскостей. Он намного облегчит работу.

Подготовительные работы

Первым делом выводят от канализационного стояка отвод, куда будет стекать вода. Канализационную трубу кладут с требуемым уклоном (2 см на 1 метр), раструб располагают в предполагаемом месте подключения трапа. После того как канализационный выход установлен, берут трап, делают предварительную разметку — надо на стенах душевой кабины отметить высоту стяжки:

  • Устанавливаем нивелир так чтобы он отмечал ось выведенной канализационной трубы.
  • Выставляем трап так, чтобы его ось была примерно на 1,5 см выше оси канализационной трубы (смотрите фото).

    Ось трапа должна быть чуть выше оси канализационной трубы

  • После этого поднимаем луч нивелира на высоту установки решетки трапа (с учетом того, что будет устанавливаться еще решетка — добавьте ее толщину).
  • Так как для нормального стока воды требуется уклон. Его делают 1-2 см на метр длинны. От имеющейся линии решетки трапа вверх откладываем требуемое расстояние расстояние.

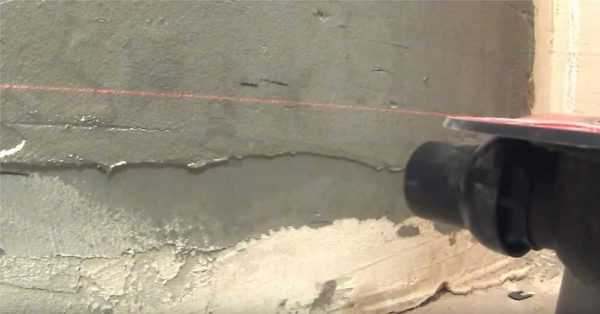

    Отмечаем линию укладки стяжки на стенах

  • По найденной отметке выставляем луч нивелира. Это и будет уровень стяжки, который надо выдержать вдоль стен. Можно эту линию очертить карандашом или маркером.

Теперь можно измерить высоту, на которую надо будет поднять пол в душевой кабине. Во многом она зависит от параметров трапа (его высоты). Исходя из полученной цифры, надо будет планировать слои стяжки и их толщину.

Определение толщины слоев стяжки

Обычно исходят из того, что укладывают в стяжку пенополистирол толщиной 5 см. Минимальная толщина стяжки — 3 см (больше можно, меньше — нет). Это в центре возле слива, к краям она становится толще (создается требуемый уклон). От имеющейся линии высоты стяжки откладываем вниз полученную цифру (складываем толщину пенополистирола и стяжки). На этот уровень надо будет вывести черновую стяжку.

От имеющейся высоты стяжки откладываем вниз толщину утеплителя и ЦПС

Черновую стяжку для снижения нагрузки делают из легкого бетона. Это может быть пенобетон или керамзитобетон. Можно минимизировать мокрые работы. Для этого на недостающую высоту можно выложить пеноблоки, скрепить их армирующей сеткой. Поверх можно залить ЦПС слоем в 3 см.

При устройстве такого основания, вдоль стен необходима демпферная лента. Так как при наличии пенополистирола или любого другого утеплителя, пол может немного проседать, его надо делать несвязным со стенами. Для этого и нужна демпферная лента. Она выставляется по периметру основания. По высоте она должна быть на 1-2 см выше всех слоев.

Можно использовать специальную демпферную ленту, можно тонкий пенопласт (толщиной 1 см или меньше). Подойдет даже гофрокартон. Остатки ленты затем срезаются вровень со стяжкой. Свою работу она выполнила — у нас получилась плавающая плита.

Залитая стяжка должны выстоятся минимум неделю — бетон должен набрать не менее 50% прочности. После этого можно продолжать работы.

Гидроизоляция

Чтобы пол со сливом не протек, в душевой кабине необходима хорошая гидроизоляция. Ее лучше сделать многослойной. Один из слоев можно сделать на этом этапе.

Используют обычно обмазочную гидроизоляцию. Это может быть битумная мастика или специальная гидроизоляция для бассейнов. Она наносится кистью в несколько слоев, с заходом на стены не менее 30 см. Данные мастики образуют на поверхности эластичную водонепроницаемую пленку без швов и стыков. Такой вид гидроизоляции отличается высокой надежностью.

Особое внимание стоит обратить на обработку углов. Их даже можно проклеить полосой из рулонной гидроизоляции (типа Гидроизола и т.п.). Первый слой обмазочной гидроизоляции нанести на стены, затем проклеить стык стены и пола рулонной гидроизоляцией (посадить на тот же состав), а сверху — еще один слой нанести.

Более надежна многослойная гидроизоляция

Для тех, кто любит делать все с запасом прочности, первый слой гидроизоляции можно уложить даже под первую корректирующую стяжку. Все правила остаются такими же, как описаны выше.

Вместо обмазочной гидроизоляции можно использовать рулонную. Но укладывать ее все равно придется на битумную мастику, хорошо промазывая и прижимая швы. Заход на стены примерно такой же — около 30 см. Если ширины одного рулона не хватает, полотнища укладывают с перехлестом в 15 см, их хорошо промазывают мастикой.

Выбор места для установки сливного трапа

Чтобы плитка на полу душевой кабины выглядела, как минимум, нормально, сливную решетку лучше расположить симметрично относительно плитки. Потому предварительно, на сухую, раскладываем плитку на полу (с учетом швов). При раскладке на забудьте отступить немного от стен — на толщину плитки и клея.

Совсем не обязательно делать слив по центру — его запросто можно сместить к любой стене. В данном случае выбрана дальняя стена от входа, чтобы меньше была возможность того, что вода выльется из кабинки

Далее выбираем положение трапа так, чтобы все смотрелось и, при этом, надо было делать минимум подрезок. Они мало того что отнимают время, так еще и портят вид.

Установка трапа и утеплителя

Следующий этап — установка трапа и укладка теплоизоляции. На выбранное место ставится трап, он подключается трубой к выводу канализации (при монтаже не забывайте про уклон). После этого укладываются плиты утеплителя. Он подрезается так, чтобы можно было обложить установленный трап. По периметру также необходима демпферная лента. На этот раз ее лучше сделать тоже из пенополистирола, но толщину взять меньше -2-3 см достаточно. На этом уровне пенополистирол еще будет предотвращать отвод тепла в стены.

Установка трапа

Стыки пенополистирола проклеиваются скотчем (чтобы влага из бетона не вытекала). Если есть большие щели, их можно плотно забить обрезками, а потом заклеить.

Заливка стяжки

На уложенный утеплитель укладывают армирующую металлическую сетку. Достаточно готовой сетки из стальной проволоки диаметром 3 мм и шагом 10 см. Ее вырезают по размеру, укладывают на пенополистирол. Далее приступают к установке маяков.

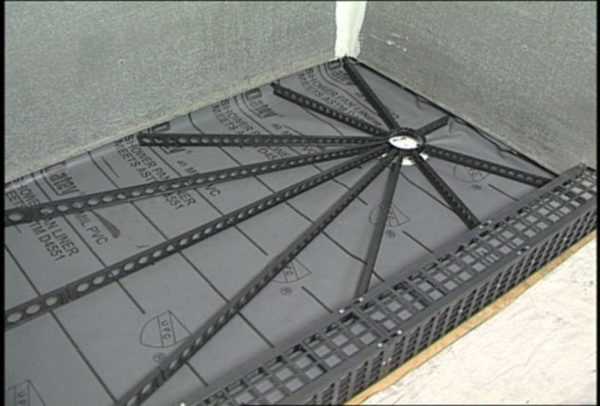

Пол со сливом надо делать с уклоном в сторону слива. Для этого надо выставить планки-маяки. Можно использовать стандартные маяки (в строительном магазине) или деревянные планки. Их устанавливают так, чтобы их поверхность задавала требуемый уклон.

Когда подготовительные работы закончены, чашу трапа ориентируют вдоль стен. Сделать это можно при помощи угольника. Заодно необходимо выровнять замеры так, как вы определялись при примерке.

Заливают пол со сливом и установленным трапом обычным цементно-песчаным раствором (на 1 часть цемента марки не ниже М400), 3-4 части крупнозернистого песка. Чтобы придать покрытию водоотталкивающие свойства, можно добавить соответствующие присадки.

Залитый раствор оставляют «дозревать». На этой уходит обычно 28 дней. При этом надо за стяжкой ухаживать: поддерживать стабильную влажность, из бегать понижения температуры (оптимально — в районе +20°C), попадания прямых солнечных лучей. Проще всего накрыть кусок рогожей (старым мешком) и/или пленкой. Первые 4-5 дней поверхность надо ежедневно смачивать. Делать это удобнее на рогожу — не остается следов от капель. По прошествии 28 дней, можно завершать отделку — укладывать плитку.

stroychik.ru

Как сделать душ со сливом в полу

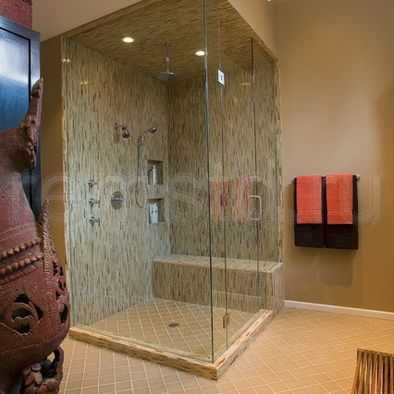

Душ со сливом в полу

Во многих странах душ со сливным трапом в полу популярен уже на протяжении нескольких десятков лет, у нас же это новая тенденция для ванных комнат: душевые кабины без поддона (вровень с полом). Желающие модернизировать ванную комнату получат шанс комфортно принимать душ и в пожилом возрасте.





Жители стран Европы и Америки уже несколько десятилетий показывают нам, как делается такой душ со сливным трапом в полу: небольшой уклон в полу, водосток, душевая штанга и штора — все, душ готов. С недавнего времени такие душевые стали популярны и у нас.

Душ вровень с полом разрабатываются еще на стадии общего проекта постройки, согласно которому прокладывается канализационный трубопровод и укладывается монолитный пол. Но есть возможность построить такой душ и во время обычного ремонта. Из ванной комнаты, находящейся над подвалом, водосток проводится в подвал к канализационному трубопроводу через потолок. Сложнее обстоит дело с ванными, расположенными над жилыми комнатами. В этом случае водосток должен прокладываться в полу, что, однако, возможно не при всех межэтажных перекрытиях.

Душ со сливом в полу



Водосток по центру

Классический вариант: душевая кабина вровень с полом с уклоном к центру, где расположен водосток с решеткой размером приблизительно 10×10 см Элементы из жесткого пенопласта, уложенные с наклоном, и канализационный сифонный затвор в комплекте упрощают монтаж



Водосток с краю

Сточные желоба, которые прокладываются в полу, пока еще не очень распространенные, но зато и не дорогие по цене. Почти все модели должны встраиваться в монолитный пол, благодаря чему они невидимы и могут быть установлены на входе или по центру

Большинство систем водослива (будь они выполнены на основе жесткого пенопласта со сливом по центру или же душевого желоба) продаются только в специализированных магазинах. Называться он может также сливным трапом или душевым трапом.

Монтаж душа со сливом в полу

Каждый, кто решил сделать душ со сливом в полу, должен сначала проверить, достаточно ли в полу места, чтобы можно было утопить слив. Домашним умельцам решившим самостоятельно установить такой душ, следует помнить, что все стыки между стеной, полом и водостоком должны быть водонепроницаемы.

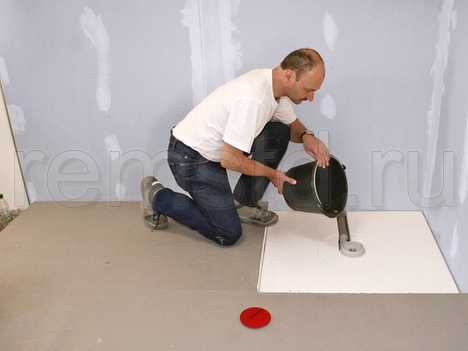

Монтаж душа со сливом в полу

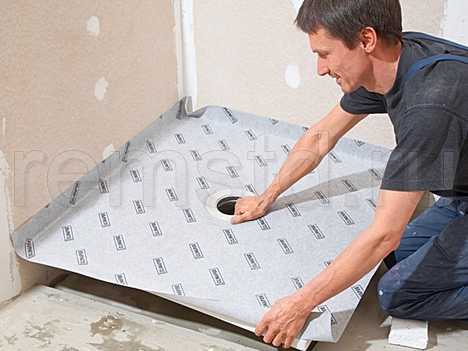

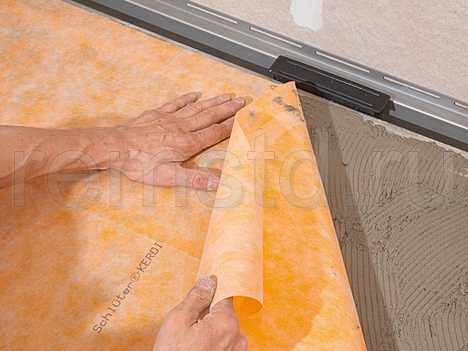

Быстро и чисто можно провести работу с помощью специального гидроизоляционного холста из стекловолокна, укладываемого на слой обычного клея для плитки. Затем поверху пол и стены можно облицевать плиткой. Но здесь у каждого изготовителя свои инструкции по монтажу.

1. Часть заделываемого в пол водостока возвышается над основанием, так как на пол нужно будет уложить пластину из жесткого пенопласта толщиной около 4 см. Она закроется бетонной стяжкой (готовая смесь продается).

2. Слив должен быть герметичным. Поэтому стык сливной горловины с монолитным полом тщательно заделывается.

3. Наклон уже предусмотрен в перекрывающей плите, которая устанавливается на небольшое количество монтажного клея, нанесенного на нижнюю сторону.

4. Уплотнение из стекловолокна между душевым элементом и монолитным полом заделывается в обычный плиточный клей.

5. Сгиб в углу обеспечивает водонепроницаемое присоединение к стене. Разрезать холст здесь нельзя. Складка аккуратно приклеивается к стене.

6. Температурные расширения компенсируются посредством планки для плиточного шва, установленной между душевым элементом и монолитным полом. Это предотвращает растрескивание шва.

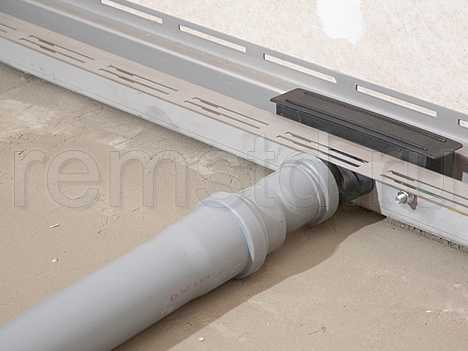

Монтаж сливного желоба

1. Душевой желоб выверяется и фиксируется с помощью уровня. Настенная модель просто крепится двумя винтами.

2. Сток должен иметь такой размер, чтобы он мог принять достаточное количество воды. Обычно используются трубы с условным проходом 50 мм. Если подсоединенный сифон меньше, то между ними вставляется переходник. Диаметр трубы уменьшать нельзя!

3. Водонепроницаемый пол должен быть у каждого душа. Самый надежный способ — флиз по всей поверхности. Затем подсоединяется желоб в соответствии с рекомендациями производителя.







С чем можно столкнуться при переоборудовании душа

Если душ оборудуется не сразу при строительстве дома, могут возникнуть конструкционные проблемы. В домах с подвалом проблем обычно не возникает, а в старых строениях неизбежен вопрос: где расположить слив? Однако существует аварийное решение: плоские душевые поверхности поднять на 10-15 см, чтобы не трогать существующий пол.

Слишком тонкий слой монолитного пола

Для встраивания элемента из жесткого пенопласта или душевого желоба в монолитном полу необходимо выдолбить штробу. Часто приходится немного прорубить и бетонную панель. В этом случае следует предварительно проконсультироваться с архитектором или специалистом по строительным конструкциям.

Балочные перекрытия

При балочных перекрытиях монтировать душ с плоским полом можно лишь в том случае, если слив проходит параллельно с несущей балкой и если пол над балкой имеет достаточную толщину.

Замена поддона для душа

Кто меняет старый поддон на душ с плоским полом, тому придется заменить отсутствующие плитки и облицевать место подсоединения в полу. Как правило, запасных плиток нет. Возможный вариант: сделать по краю мозаичный рисунок.



Большие и маленькие сливные поглотители

При выборе душа внимательно изучите сифон и диаметр сливного присоединения. Например, если при модернизации устанавливается большая душевая головка, то потребуется слив, который сможет пропустить от 40 до 50 литров в минуту. Во-первых, необходим уклон 2% (что соответствует 2 см/м). Во-вторых, понадобится присоединительный штуцер для сифона диаметром 50 мм. Он справится с объемом 0,8 л/с, что равно 48 л/мин. Пропускная способность трубы диаметром 40 мм — всего 36 л/мин.

Большие и маленькие сливные поглотители

Аналогичный проект по установке сливного трапа для душа вы можете посмотреть тут.











Что бы еще почитать?
  К записи оставлено комментариев — 9

  Поделитесь ссылкой на статью в социальных сетях

  Подпишитесь на e-mail рассылку о новых статьях

  Вы можете оставить свой комментарий
Поделитесь своим мнением, что Вы думаете о прочитанном?
Если Вам не понравилась статья, напишите в комментариях причину.
Возможно, Вы заметили ошибку или у Вас появились вопросы, напишите об этом.
Только зная Ваше мнение, можно будет улучшить и дополнить статью.

remstd.ru

Слив дождевой воды с крыши

Стекающая с крыши дождевая вода обладает колоссальной разрушающей силой. Во-первых, намокают стены и фундамент дома, что приводит к их быстрому износу. Во-вторых, вода, падающая с высоты на отмостку, за короткое время выбивает и вымывает на ней ложбинки. Бетонная отмостка может довольно быстро разрушиться, как и тротуарная плитка. В-третьих, вся стекающая с крыши вода впитывается в грунт прямо рядом с домом, что приводит к подтоплениям подвалов и цокольных этажей. Можно еще долго перечислять последствия, но уже и так понятно, что необходим отвод воды с крыши. Для этого под свесом кровли обязательно монтируется водосточная система, которая собирает воду, стекающую с крыши, и направляет ее в предназначенное для этого место на участке. Чтобы все сделать правильно, стоит ознакомиться с тем, какие понадобятся элементы водосточной системы, из каких материалов они могут быть, а также с технологией их монтажа.

  1. Система слива воды с крыши – элементы
  2. Виды желобов и водосточных труб
  3. Виды кронштейнов для крепления желобов
  4. Монтаж системы слива дождевой воды с крыши

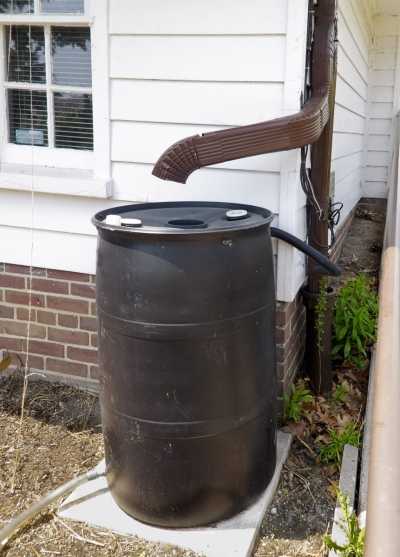

  5. Куда отвести воду с крыши

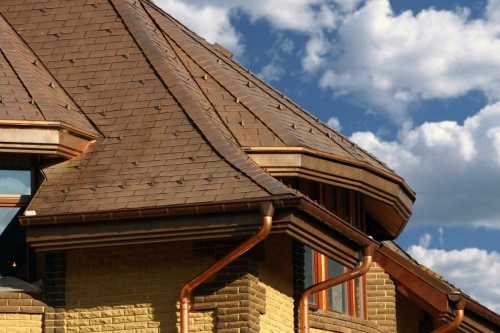

Система слива воды с крыши – элементы



Существует два вида водосточных систем – внешняя и внутренняя.

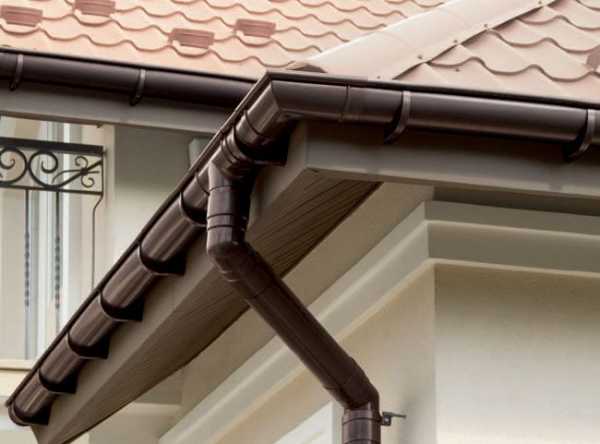

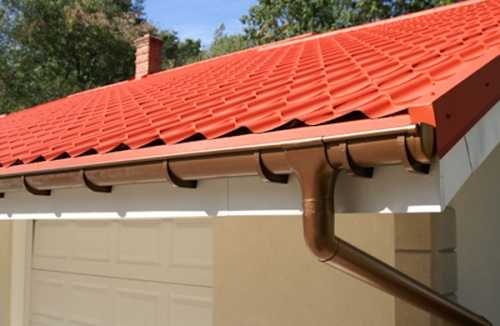

Внешняя водосточная система устанавливается на кровельных свесах в том случае, если крыша является скатной (односкатной, двухскатной, вальмовой и т.д.). Этот вид системы применяется на большинстве загородных домов, поэтому именно ее мы и будем рассматривать более подробно.

Внутренняя водосточная система обустраивается на плоских крышах, где кровельный материал имеет специальный уклон, ведущий к воронке – приемнику дождевой воды, которая затем поступает в водосточную трубу внутри строения или в технических полостях.

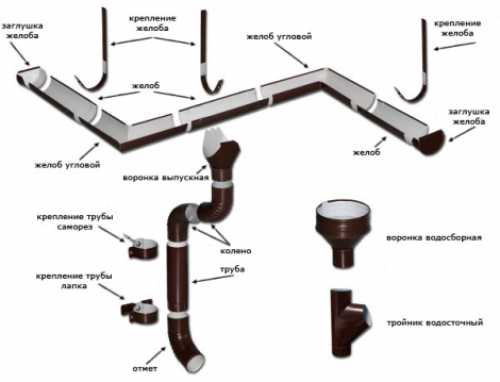

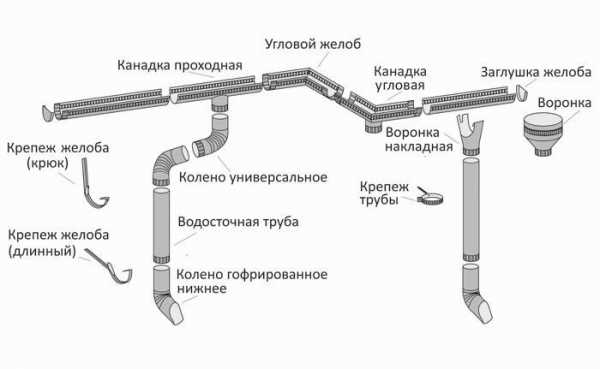

Элементы внешней водосточной системы:

  • Желоб водосточный. Служит для сбора воды, стекающей с кровли дома. Может иметь различную форму и размеры, изготавливается из различных материалов. Далее по желобу вода направляется в водосточную трубу, которая направляет воду в слив для воды с крыши.

  • Соединители для желобов. Обычно желоба водосточной системы не бывают длиннее 2,5 м, поэтому для монтажа водостока на крыше, длина которой больше, необходимо соединять желоба между собой. Соединители оснащены резиновыми уплотнителями, которые обеспечивают герметичность соединения, а также служат для компенсации температурного расширения материала желобов.
  • Угол желоба. Различные угловые элементы для обвода внутренних углов дома. Обеспечивает отличную гидродинамику.
  • Кронштейны. Различного рода элементы, которые необходимы для закрепления желобов к крыше. Это могут быть крюк длинный для подвешивания желобов, крюк короткий, крюк компактный. Все они имеют различную конструкцию и используются в разных ситуациях.

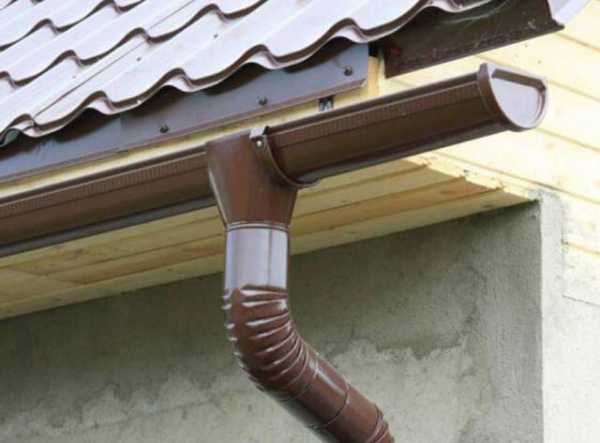

  • Воронка желоба. С помощью нее вода из желобов собирается в водосточную трубу. Обязательный элемент для монтажа водостока, при правильном монтаже дополнительная герметизация не требуется.
  • Заглушки водосточного желоба устанавливаются по краям желоба, чтобы не стекала вода.
  • Труба. В нее сливается вода из желобов. Далее по трубе вода сливается в предназначенное для этого место. Устанавливается под воронкой и надежно к ней закрепляется.
  • Колено трубы и колено стока используется для отвода воды подальше от цоколя и отмостки строения. Колено трубы служит для изменения направления водосточной трубы. Колено стока устанавливается внизу таким образом, чтобы вода попадала прямиком в ливневую канализацию.
  • Кронштейны для крепления трубы. Служат для закрепления водосточной трубы к стене дома, дабы ее положение не могли нарушить порывы ветра.

В дополнение к вышеперечисленным элементам иногда используется защитный колпак-сетка на желоб, чтобы в него не попадал мусор, например, листья. Ведь засоренный водосток начинает плохо выполнять свои функции. Также вместо водосточной трубы могут использоваться декоративные водосточные цепи, по которым вода стекает в емкость или на клумбу, расположенную сразу под воронкой. Такая цепь может быть настоящим украшением дома, если ее правильно обыграть другими предметами экстерьера и подобрать желоба, органично сочетающиеся с цепью.




Виды желобов и водосточных труб

Желоба и трубы являются главными элементами системы, обеспечивающей отвод дождевой воды с крыши. На рынке можно приобрести готовые комплекты водосточных систем, состоящие из различных элементов, после соединения и монтажа которых можно быть уверенным, что сбор и сток дождевой воды обеспечен. Главное – правильно подобрать размеры. Обычно диаметр желоба варьируется от 90 мм до 150 мм, а диаметр водосточной трубы от 75 мм до 120 мм.

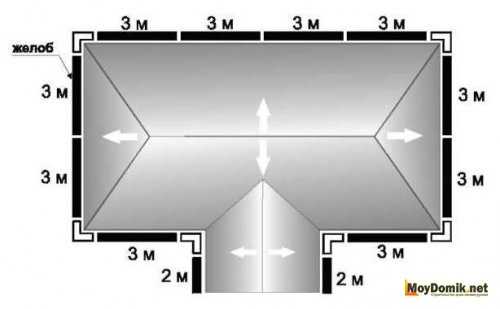

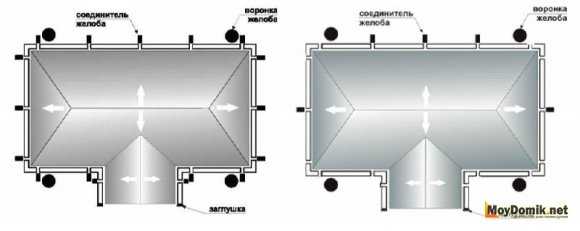

Какого диаметра желоб и водосточную трубу выбрать, зависит от размеров кровли дома. Для крыш с небольшим скатом от 10 до 70 м2 подойдут желоба диаметром 90 мм, а трубы – 75 мм. Для крыш с площадью ската больше 100 м2 используются желоба диаметром 100, 120, 130 и 150 мм, а трубы – 90 мм, 100 и 120 мм.

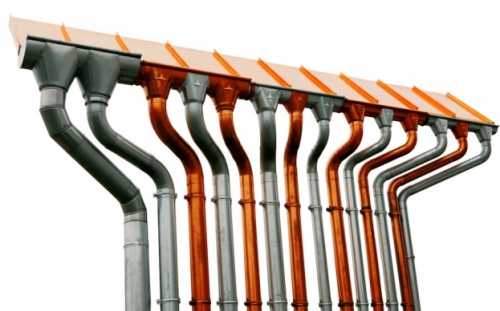

Помимо размеров элементы водосточной системы отличаются материалом изготовления и даже формой.



Материал желобов водостоков



Водосточные системы, в том числе и желоба, могут быть либо металлическими, либо пластиковыми. К металлическим относятся желоба из оцинкованной стали, алюминия, меди, титан-цинка и пурала (оцинкованная сталь, покрытая с двух сторон полимером).

Желоба из оцинкованной стали хоть и более устойчивы к влиянию воды, чем желоба из жести, которые использовались ранее, тем не менее, быстро выходят из строя под влиянием кислотных дождей. Поэтому в последнее время их используют все реже и реже, и то только потому, что они самые дешевые. А вот изделия, покрытые полимерами, например, пуралом, устойчивы к коррозии, выцветанию материала, а также механическим воздействиям. Такие желоба выпускаются в широкой цветовой гамме, так что можно подобрать изделие, наилучшим образом сочетающееся с фасадом здания. Соединение желобов из оцинкованной стали, покрытой полимером, производится с помощью специальных соединительных элементов с уплотнительными резинками, замками и скобами. А кронштейны имеют защелкивающуюся конструкцию. Недостатком подобных изделий является хрупкость покрытия, которое можно повредить при транспортировке или монтаже, и тогда на месте скола полимерного покрытия будет образовываться ржавчина.

Желоба из алюминия покрываются лаком или окрашиваются в различные цвета, поэтому служат длительный срок. Изделия покупаются в готовом виде и соединяются заклепками и клеем для алюминия, также для уплотнения может быть использована специальная паста или силикон. Помимо готовых изделий существует возможность изготовить сток для воды с крыши из листового алюминия непосредственно на стройплощадке, разрезав полотно и выгнув определенным образом.

Медные желоба считаются самыми долговечными. Они изготавливаются из чистой меди без дополнительных покрытий. Соединяются между собой фальцем или пайкой. Чаще всего монтируются на фальцевых медных кровлях. Со временем медь окисляется, приобретая зеленоватый оттенок, а позже – почти малахитовый. Это так называемая патина – оксид меди. Она придает всей кровле некую изысканность. На общем фоне такой кровли желоба и водосток не будут выделяться вовсе, как бы являя собой одно целое с крышей.

При монтаже медных водостоков необходимо помнить о том, что они не должны соприкасаться с другими металлами – алюминием или сталью, и кровля дома тоже не должна быть изготовлена из этих материалов, иначе стекающая с них вода приведет к коррозии меди.

Желоб из титан-цинка может иметь естественный серебристый цвет, а может быть специально покрыт патиной. Кстати, титан-цинком называется материал, который на 99,5 % состоит из цинка, а остальную часть составляют добавки меди, алюминия и титана. Титан в данном случае придает определенную прочность изделию, так как сам по себе цинк очень хрупкий. Желоба из титан-цинка соединяются пайкой, в процессе которой используются специальные пасты. Данный вид желобов является самым дорогим из существующих на данный момент, поэтому используется крайне редко. Зато прослужить может до 150 лет.

Желоба из ПВХ – самые распространенные. Пластмасса, из которой они изготовлены, прокрашивается в своей массе, поэтому цвет изделия получается однородным и даже если поверхность будет повреждена, этого не будет заметно, как если бы материал был окрашен только снаружи. Чтобы сделать ПВХ более устойчивым к воздействию ультрафиолетовых лучей и химической агрессии, поверхность желобов покрывается акрилом или диоксидом титана. Между собой желоба из ПВХ соединяются с помощью соединительных муфт с резиновыми уплотнителями, защелок и клеевых соединений. Срок службы водостока из ПВХ может достигать 50 лет, а все за счет того, что ПВХ не боится коррозии, выдерживает перепады температур (-50 °С – +70 °С), а также большие снеговые и ветровые нагрузки. В процессе схода снега с крыши ПВХ желоба не повреждаются за счет того, что не имеют уязвимого покрытия. Например, если лед с крыши оцарапает пурал, прослужит такой желоб уже не долго.


Форма желобов водостоков

Помимо того, что желоба изготавливаются из различных материалов, они еще могут иметь различную форму. Сечения желобов бывают такие: полукруглые, трапециевидные, полуэллиптические, квадратные и прямоугольные, а также имитирующие форму карниза.

Полукруглые желоба – самые распространенные и подходят к любой конструкции крыши. Их отвернутые внутрь и наружу края являются ребрами жесткости, которые повышают устойчивость желобов к механическим нагрузкам. Полуэллиптические желоба способны вместить и переместить больший объем воды, поэтому используются для отвода воды с крыши дома с большой площадью ската. Квадратные и прямоугольные желоба подбираются под определенный дизайн, поэтому используются не везде. К тому же подобная конструкция может легко повредиться во время схода снега с крыши, поэтому монтируется особым образом, а на кровле устанавливаются снегозадержатели.

Какой бы формы желоба не были выбраны, трубы к ним должны соответствовать: для полукруглых и полуэллиптических желобов – круглые трубы, а для коробочных (квадратных, прямоугольных и трапециевидных) – квадратные.



Виды кронштейнов для крепления желобов



Кронштейны – крюки для крепления желобов отличаются размерами и формой, а также местом крепежа. Именно от места крепежа и зависит форма:

  • Кронштейны, закрепляющиеся к ветровой доске, которая прибита вдоль кровельного ската. Такие крюки называют фронтальными кронштейнами, они прикручиваются шурупами к ветровой доске и имеют механизм регулировки.
  • Плоские выгнутые кронштейны закрепляются к стропильной ноге, если шаг между стропилами не превышает допустимое расстояние между кронштейнами для желоба, а также могут закрепляться к крайней рейке обрешетки или к сплошному дощатому настилу.
  • Плоские выгнутые кронштейны можно крепить к боковой части стропил, только предварительно их необходимо выгнуть.
  • Универсальные кронштейны можно крепить куда угодно: к ветровой доске, к последней рейке обрешетки, к стропилам во фронтальной части или сбоку, а также к сплошному дощатому настилу.

Обычно кронштейны идут в комплекте с желобами и всей водосточной системой, поэтому они точно соответствуют форме и цвету желоба. Например, для трапециевидных желобов используют кронштейны специальной трапециевидной формы. То же самое касается и остальных видов.

Материал кронштейнов зависит от материала желобов. Для медных изделий используются медные или стальные кронштейны. Для титан-цинковых желобов только титан-цинковые крепежи. А вот для желобов из ПВХ или оцинкованной стали, покрытой полимером, используют металлические кронштейны, которые покрыты композитной оболочкой или окрашены под цвет водостока.

Размеры держателей и кронштейнов должны соответствовать размерам желобов. Хотя есть универсальные модели, которые можно регулировать, поэтому они подойдут для желобов и труб любого диаметра.

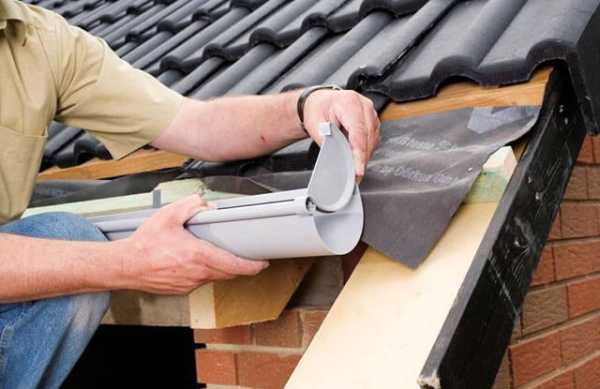

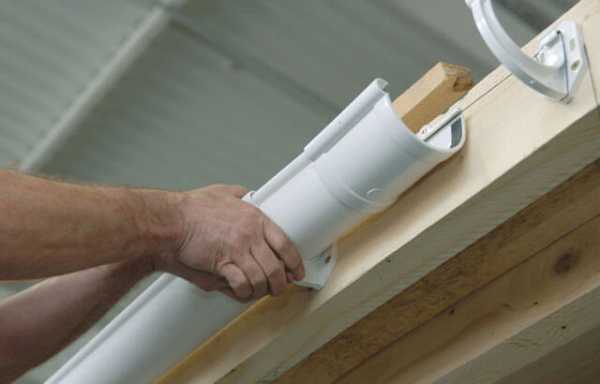

Монтаж системы слива дождевой воды с крыши



Установка водосточной системы на скатной крыше – дело достаточно легкое, чтобы его мог выполнить один человек с напарником. Хотя в самой технологии монтажа есть некоторые важные нюансы и мелочи, которые определяют надежность всей системы. Если Вы сомневаетесь в своих силах, то лучше доверьте монтаж специалистам. Дело в том, что производители водосточных систем в большинстве своем дают гарантию на изделие. Если в процессе транспортировки или монтажа элементы системы будут повреждены, то гарантия аннулируется. Если обратитесь за помощью к профессионалам, у вас будет гарантия не только на изделия, но и на выполненные работы.

Если же Вы решили устанавливать сток для воды с крыши самостоятельно, то Вам пригодится инструкция ниже.

Первым делом необходимо определиться, из какого материала водосток Вам необходим, какой формы и цвета. Затем выполняется расчет, сколько каких элементов требуется. После покупки всего необходимого можно приступать к самим работам.

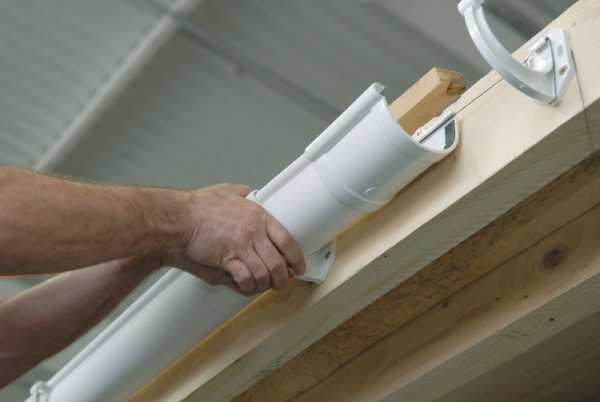

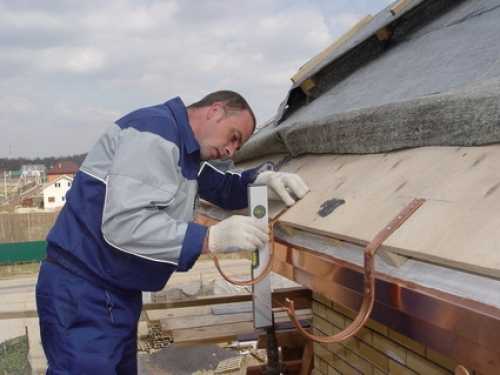

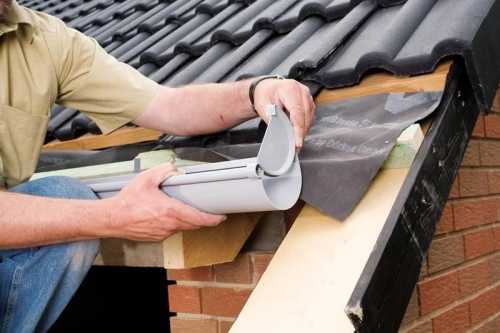

Закрепление кронштейнов

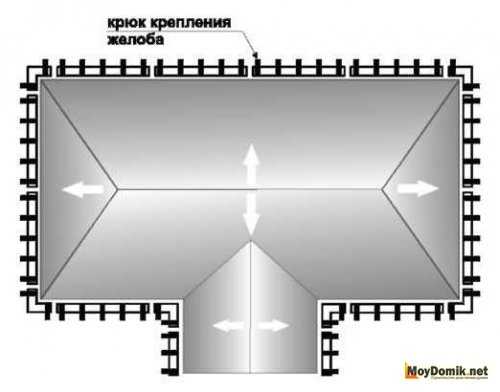

Крайне важно правильно определить, к чему лучше крепить кронштейны конкретно в Вашем случае. Помните, расстояние от желоба до стены не должно быть меньше 6 – 8 см. Иначе стена будет намокать, если не от сточных вод, то от конденсата.

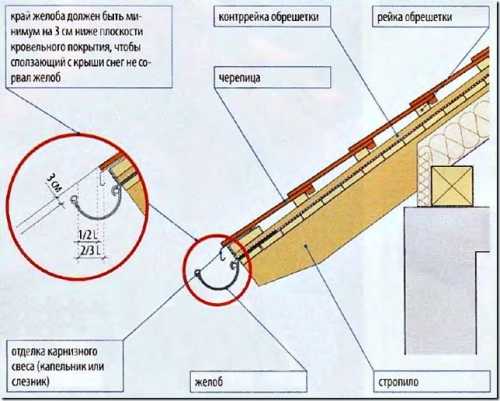

Следующее правило – желоб должен располагаться с уклоном 5 – 20 мм на 1 м погонный, чтобы вода не скапливать в нем, а самотеком устремлялась в воронку и трубу. Поэтому кронштейны необходимо крепить не на одной горизонтальной линии, а со смещением. Перед тем как начать устанавливать кронштейны, необходимо выверить требуемый уклон и наметить его. Только затем можно начинать монтаж.

Как собрать воду с крыши и правильно рассчитать уклон? Берем длину ската, например, 8 м. Уклон должен составлять 10 мм на 1 м. Получается, что разница по высоте между верхним и нижним кронштейном должна быть 80 мм. Если длина ската больше 12 м, то необходимо обустроить две сливные трубы, а желоб выполнить с уклоном в две стороны. Начиная от середины ската, левая часть желоба должна иметь уклон влево и вниз, а правая часть – вправо и вниз.

Первым крепится самый верхний кронштейн. Он должен располагаться с противоположной стороны от сливной водосточной трубы. Установить его необходимо таким образом, чтобы стекающая с кровли вода попадала в него, но он не находился на пути сходящего лавинообразного снега, иначе система не выдержит. Расстояние от края крыши до первого верхнего кронштейна должно быть 10 – 15 см. Закрепляется он с помощью саморезов.

Вторым крепится последний самый нижний кронштейн. Его необходимо закрепить на саморезы, не закручивая до конца. Затем между кронштейнами натягивается строительная нить и по ней отмечаются места для крепления промежуточных кронштейнов. Расстояние между кронштейнами должно быть 40 – 70 см в зависимости от системы, самый распространенный шаг – 50 см. Закрепляются все промежуточные кронштейны.

Важно! Во время монтажа кронштейнов важно помнить, что желоба будут соединяться между собой, и кронштейн не должен приходиться на место под соединительным элементом. Также он не должен быть под приемной воронкой, а на расстоянии 10 – 20 см от нее.

Кстати, приемная воронка устанавливается не в углу ската, а на 40 – 70 см ближе к середине, на уровне стен дома.

Поэтому последний нижний кронштейн необходимо переставить чуть выше того положения, на котором его крепили сначала, чтобы вода могла стекать в воронку.



Установка желобов

Далее собирается желоб и устанавливается на кронштейны. Обычно желоба выпускаются длиной 1 м, 2 м и 2,5 м. Поэтому элементы необходимо предварительно соединить. Для этого используют элементы с уплотнительной резинкой.

По краям желоба устанавливаются заглушки, а в положенное место – приемная воронка/ливнеприемник. Ось лейки воронки должна совпадать с осью отверстия, вырезанного в желобе.

Желоб должен иметь уклон не только в сторону приемной трубы, но и в сторону «от дома». Это обеспечит безопасность и снизит возможность повреждения желоба при сходе лавины снега.



Монтаж водосточных труб и держателей

Последними устанавливаются водосточные трубы. Сливная труба должна точно располагаться под воронкой/ливнеприемником. К стенам труба закрепляется специальными держателями или хомутами. Крепление хомутов зависит от материала стен, это могут быть шурупы, гвозди, саморезы или дюбеля.

Держатели труб необходимо расположить в местах соединения труб – под каждым раструбом. Максимальное расстояние между держателями 1,8 – 2 м. Последний элемент трубы – сливное колено – должен располагаться так, чтобы отводить воду в предназначенное для этого место.



Куда отвести воду с крыши



Ну что ж, водосточная система установлена на крышу, осталось решить, куда будет отводиться вся собранная вода. А вариантов несколько:

  • Слив дождевой воды с крыши в емкость. Бочку или бак для дождевой воды можно расположить на удалении от дома (около 0,5 – 5 м) сверху, а можно закопать в землю. Стекающая с крыши вода будет накапливаться в емкости, а затем ее можно использовать для полива огорода или сада.

  • Слив дождевой воды в фильтрационный колодец. Если дождевая вода не нужна, и поливать Вы ничего не собираетесь, то ее можно отвести в сборный фильтрационный колодец. В грунте выкапывается котлован, на дно которого засыпается слой щебня. Затем сверху обустраиваться бетонный колодец, который до половины также засыпается щебнем вперемежку с песком, а сверху песком. Данная подсыпка служит абсорбирующим элементом. Просачиваясь сквозь песок и щебень, вода очищается. Такой колодец должен располагаться на удалении от дома минимум на 2 м, иначе может подняться уровень грунтовых вод вокруг дома.

  • Слив дождевой воды в канализацию. Если частный дом подключен к центральной канализации, то дождевые воды можно отводить в нее, но только по согласованию и за отдельную плату.

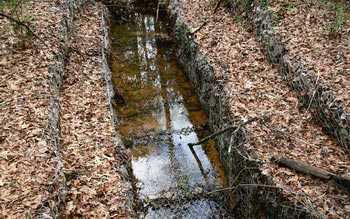

  • Слив дождевой воды в дренажную канаву или водоем. Дождевая вода достаточно чистая, чтобы не нанести вреда экосистеме, если выливать ее в дренажную канаву или водоем (озеро, реку, искусственную копанку). Главное – просчитать, чтобы уровень воды в дренажной канаве не поднимался слишком высоко в случае обильных дождей.

Отвод воды с крыши дома обязателен, чтобы она не подмывала фундамент и не разрушала его. Поэтому если есть возможность, то необходимо обустроить полноценную систему водостока. Если же такой возможности нет, например, такое бывает, если крыша покатая и выполнена из натуральных материалов – камыша или соломы, то ее свесы должны выступать за пределы дома как минимум на 50 см. Внизу желательно, чтобы вода стекала непосредственно на землю.

strport.ru

трубы для слива, сливной желоб, установка системы стока дождевой воды

Содержание:

Срок эксплуатации любой крыши зависит от самых разных факторов – качества используемых материалов, подхода к расчетам, технологии монтажа и внешних воздействий. Одним из таких факторов является слив воды с крыши, при неправильном обустройстве которого конструкция регулярно подвергается влиянию влаги.

Грамотно спроектированная и правильно собранная система слива воды с крыши – это важный элемент конструкции крыши, и ему требуется немало внимания. В данной статье пойдет речь о том, как правильно обустроить слив воды с кровли.


Устройство и виды водосточных систем

Конструктивно любая водосточная система состоит из трубы, желобов и водосборных воронок. Попадая в эти элементы, вода с поверхности крыши отправляется в ливневку, где ее воздействие уже никак не навредит зданию.

Существует три принципиальных схемы водосточной системы:

  1. Неорганизованный слив дождевой воды с крыши. Такая конструкция, которую также называют стихийной, в соответствии со своим названием обеспечивает самостоятельный слив воды с крыши. Отличительной особенностью стихийного слива является простота – для обеспечения водостока не нужно устанавливать ничего. Проблема заключается в том, что стекающая вода подмывает здание, повреждает отделку стен и негативно влияет на слой гидроизоляции.
  2. Организованный внешний сток воды с крыши. Это классическая конструкция, состоящая из трубы водостока, желоба и нескольких воронок, которые подведены к ливневой канализации. В результате установки организованного внешнего слива вода собирается со всех скатов и отводится с поверхности кровли. Внешний слив достаточно прост в обустройстве и обслуживании.
  3. Организованный внутренний дождевой сток с крыши. Главное отличие внутреннего слива от внешнего водостока заключается в монтаже элементов конструкции в самом здании таким образом, чтобы они не были заметны. Как правило, такой слив обустраивается в случае с плоскими крышами. Монтаж внутреннего слива сложен, да и обслуживать его будет очень непросто, особенно если при обустройстве были допущены ошибки.

Материалы изготовления систем слива воды с крыши

Для обустройства водосточной системы используются различные материалы, выбор которых напрямую влияет на стоимость конструкции и ее долговечность. Чтобы комплектующие могли хорошо выполнять возложенные на них обязанности, им нужна достаточная влагостойкость, устойчивость к температурным перепадам и длительный срок службы.


В большинстве случаев слив воды с крыши обустраивается при помощи следующих материалов:

  1. Оцинкованная сталь. Сталь используется для слива воды чаще всего. В немалой степени высокая популярность обусловлена тем, что можно подбирать не только готовые элементы конструкции, но и изготавливать их самостоятельно, используя листовой металл. Оцинкованная сталь соответствует всем требованиям: отлично сопротивляется коррозии, спокойно выдерживает воздействие внешних факторов и спокойно может прослужить более 15 лет. Единственный недостаток стальных изделий – большой вес, усложняющий монтаж и создающий большие нагрузки на каркас крыши.
  2. Пластик. Полимерные элементы очень хорошо подходят для обустройства водосточной системы. Обладая большинством достоинств стальных деталей, пластик отличается меньшей стоимостью, гораздо меньшим весом и широкой цветовой гаммой, что позволяет подобрать нужную расцветку, подходящую к кровле. Установить пластиковый слив для крыши очень просто – монтаж не доставит проблем, а все необходимые элементы идут в комплекте. Самым большим недостатком полимерных изделий является слабая устойчивость к существенным температурным перепадам.
  3. Медь. Медные комплектующие для водостока отличаются в первую очередь высокой стоимостью, поэтому их применяют нечасто. Впрочем, высокая стоимость вполне оправдана – медь совершенно не поддается воздействию влаги и может без малейших нареканий проработать более сотни лет. Основным недостатком медных деталей является свойственный всем металлическим изделиям большой вес, поэтому стропильный каркас и обрешетку придется усиливать.


При выборе материалов для обустройства водосточной системы нужно отталкиваться от кровельного покрытия. Фальцевую кровлю, а также крыши из металлочерепицы и профильного листа лучше всего оборудовать стальным сливом, имеющим пластиковое покрытие. В случае с мягкими рулонными покрытиями актуальными будут пластиковые трубы для слива воды с крыши, а для медного покрытия подойдут медные же комплектующие для водостока.

Перед тем, как выбрать сливные трубы для крыши, нужно рассчитать их размеры, отталкиваясь от климатических условий и параметров крыши. Как показывает практика, для небольших построек вполне подойдет труба диаметром 50-70 мм и желоб диаметром 70-120 мм.

Установка труб и сливного желоба

Чтобы слив воды с крыши был осуществим, нужно следить за соблюдением двух факторов:

  • Наличие уклона к водосборным воронкам;
  • Герметичность.

Если эти факторы имеют место быть, то при правильном монтаже всех компонентов системы водосбора будет работать правильно.


При монтаже необходимо учитывать следующие правила и следовать им:

  1. Если слив имеет большой вес, то необходимо усилить каркас в точках крепления элементов водостока. Пластиковый слив можно крепить к карнизам, а вот металлические изделия крепятся к стропилам.
  2. В зазоре между желобом водостока и стропилами нужно уложить слой гидроизоляции. Материал подбирается индивидуально: в качестве гидроизоляции может выступать как полиэтиленовая пленка, так и различные битумные мастики.
  3. Элементы водостока устанавливаются по всему периметру кровли. Сливной желоб крепится с небольшим уклоном в сторону водосборных воронок.
  4. Крепление самого желоба осуществляется при помощи специальных кронштейнов. Желоб должен одной половиной находиться под свесом кровли, а другой – выходить наружу. Такая установка позволит обеспечить эффективный сбор жидкости и предотвратить разрушение конструкции из-за обвалившихся снежных масс.
  5. Вертикальные стояки водостока крепятся на углах здания. К этим точкам подводится ливневка (если ее нет, то под водостоками устанавливаются емкости или обустраивается песчано-гравийная подушка). Между краем водосточной трубы и землей должно быть расстояния, не превышающее 50 см.
  6. Крепежные кронштейны устанавливаются с шагом около 50-60 см. При большом весе конструкции шаг между креплениями стоит уменьшить еще больше.


Чтобы водосточная система могла нормально функционировать, за ней нужно следить и регулярно обслуживать. Если установка сливов на крышу была выполнена правильно, то ее придется чистить всего один раз в сезон. В процессе обслуживания нужно убедиться в отсутствии протечек, а при их обнаружении принять меры по устранению.

Заключение

Слив воды с крыши осуществляется посредством водосточной системы. Грамотный подбор материалов и качественно проведенный монтаж позволят создать надежную систему, способную эффективно выполнять все свои задачи.



kryshadoma.com

Делаем слив с крыши своими руками правильно

Одна из важных частей при постройке дома – это водоотвод. Он выполняет 3 функции:

  1. Защита от влаги. За счет правильно оборудованного слива с крыши своими руками, осадки не стекают по стенам на отмостку, ступени и фундамент. Защитная функция является основным критерием правильно смонтированного слива, потому как до его изобретения весь цоколь мог разрушиться всего за 8 лет после постройки.
  2. Декоративная функция. На стенах не будут оставаться пятна, здесь декоративная функция пересекается с защитной, ведь стены влага разрушает не хуже, чем фундамент. Сами по себе красиво выполненные сливы для крыши также придают общей картине дома завершенный вид.
  3. Сбор воды. Особенно значимым для людей, занимающихся садом и огородом, является то, что слив помогает собирать влагу от осадков. При доработке можно сделать отвод в бочку, или другую емкость в непосредственной близости от самого огорода.

Подготовительные работы

Расчёт материала

2 основные группы материала для любой подобной конструкции – это металл и полимеры.

Металлические конструкции дороже, но прочнее пластиковых. Кроме того, нужно подобрать устойчивый к коррозии материал. При желании можно обработать нержавеющим средством любой состав, после чего покрыть декоративным напылением, при необходимости.

Слив из металла может быть медным, алюминиевым, либо из оцинкованной стали (изготавливается из листов толщиной 1мм). Каждый вид имеет свое преимущество. Так, медный слив не нуждается в дополнительной обработке, является наиболее качественным и долговечным, но алюминиевый – будет самым легким, а стальной – наиболее дешевым.

Пластиковые элементы обойдутся по цене еще более низкой, чем любой металл, но они имеют существенный недостаток: при переходе температурой границы -10оС, пластик становится хрупким.

Составление системы водоотвода. Элементы системы

Перед монтажом и сбором сливной системы для крыши необходимо определить количество и размещение её элементов:

  • Труба. Крепится к стене, либо усилительным столбам вертикально и отводит воду в емкость для сбора, либо дренажную систему.
  • Желоб. Главный элемент, водосборник. Бывает квадратных, либо круглых форм-факторов, крепится к крыше (в нижней её части). Изготавливаемый размер желоба подбирается исходя из угла и длины склона крыши, т.е. от давления воды на желоб.
  • Воронка. Водоприемник соединяет трубу и желоб.
  • Заглушки. Для мест, где установка трубы и воронки не предусмотрена, ставится заглушка.
  • Соединения и крепежи. Стена большой длины не позволяет разместить желоб без чрезмерного увеличения на него давления. Для укрепления и соединений желобов используют специальные элементы. С целью повышения прочности конструкции используют крепежи, которые фиксируют желоб к стене «намертво».
  • Углы. Конструктивной деталью, стыкующей два желоба на поворотах, являются углы. Некоторые формы углов позволяют совместить его с трубой и ливнеприемником.



Рекомендации по монтажу

В ходе работ стоит обратить внимание на некоторые вещи:

  • Используйте холодную сварку и резиновые уплотнители. Для более четкого стыка и надежной герметизации эти материалы подойдут лучше всего.
  • Соблюдайте уклон в сторону воронки. Даже при монтаже системы из металла образуются некоторые прогибы, возникающие под длительным воздействием природных условий. Изменение наклона желоба в ворончатую сторону устранит возможность скопления излишков жидкости.
  • Допускайте минимальную щель между желобом и стеной. При превышении расстояния между сливом и стеной более 50-ти мм, возникают протекания влаги на стену. Во избежание этого, плотность прилегания желоба к козырьку крыши должна быть максимально возможной.

Подготовка инструмента

Для нормальной работы без прерываний и попыток приспособить подручные средства потребуются:

  1. Рулетка
  2. Отвертка/шуруповерт и комплект саморезов
  3. Болгарская пила
  4. Нитка, либо разметочный шнур
  5. Отвес, уровень
  6. Маркер
  7. Силиконовый герметик и резиновые уплотнители (либо холодная сварка)
  8. Стремянка, лестница, или леса
  9. Наждачная бумага

Установка труб

Кронштейны с креплениями

То, на чем держится система, устанавливается первоочередно. Отлично, если схема креплений и всего слива была предварительно отрисована на бумаге. Для начала, делается разметка с учетом текущего уклона крыши. В этот момент нужно рассчитать градус наклона желоба и пометить начальную/конечную точки на карнизе. Теперь все соединяется по линии и устанавливаются оставшиеся крепления.

При использовании металла в конструкции желобов, кронштейны расставляются с шагом 1 метр, если же сливы на крышу выбраны пластиковые – 60-80 см.

Желоба

При помощи саморезов желоба закрепляются к кронштейнам. Также для устранения возможности скручивания слива из-за солнечных лучей, на креплениях есть дополнительные держатели. При их отсутствии, можно решить вопрос несколькими саморезами, либо заглушками.

Установка желобов осуществляется на кровлю, либо край системы стропил. Лучше всего проводить систему слива прежде обивки крыши кровельным материалом, если это невозможно – используется первый вариант. Для облегчения ловли потока воды, при монтаже желобов добавляется отступ на 1/3 от сечения трубы. Это позволяет выступать большей части желоба.

На каждый метр длины сливной системы должен приходиться свой уклон. В целом, он составляет 3-4 мм для обеспечения беспрепятственного пути стекания для воды в воронку.

Чтобы предотвратить срыв конструкции снегом, или льдом нужно соблюсти отступ. Он составляет 30 мм от края крыши до верхней части желоба.

Трубы

После фиксации основных сливных элементов устанавливаются вертикальные трубы. Между самой трубой и воронкой при этом остается промежуток, который можно заполнить с помощью крепления от фитинга колена до расположения трубы. Это создает плавность перехода и эстетичный внешний вид конструкции.

Чтобы предотвратить просачивание воды, нужно плотно закрепить элементы. Подойдут круглые резинки, герметизирующий клей, либо холодная сварка, если система планируется из стальных элементов. В этом деле круглая резинка имеет преимущество в виде обеспечения подвижности системы за счет теплового зазора.

Хомута

Чтобы разместить их ровно, можно отметить по линии несколько черт при помощи отвеса: на метр трубы используется 2 хомута. В среднем на стену уходит 2-3 держателя с дополнительным креплением посередине.

Направляющее колено

Монтируется с конца трубы с целью устранения разбрызгиваний, а также корректировки нужного направления. Идеальным вариантом будет исполнение выступа около 25-35 сантиметров от стены.

Ловушка для листьев

Если возле дома растут деревья, листья которых в сезон падают на крышу, то для удобства можно сделать защиту от них. Ею может служить простая строительная решетка. При сгибании она должна образовать выпуклость на 1/2 выше уровня желоба спокойно умещаясь в нём.

Пути водоотвода

Система водоотвода установлена, осталось решить, как наиболее выгодно использовать собранную воду.

  • Слив с крыши в бочку можно расположить в непосредственной близости, либо на удалении до пяти метров от дома. Можно закопать в землю. Собранная вода используется для поливки растений в саду, или огороде.
  • Слив в колодец с целью фильтрации подойдет, если поливать ничего не нужно, но есть немного щебня. Для этого нужно выкопать котлован в грунте, высыпать на дно слой щебня примерно в 2-3 метра и обустроить сверху бетонный колодец. Сверху нужно засыпать щебень вперемешку с песком, добавив слой чистого песка в завершение. Вся подсыпка образует отличный абсорбирующий элемент, который очистит воду, но нужно иметь ввиду дальность расположения от дома. Когда дожди сливаются колодец ближе 2-х метров от дома, существует риск поднятия грунтовых вод. Данное явление может привести к аварийным нагрузкам на стены, разрушению фундамента и другим малоприятным вещам.
  • Слив в водоем. Самый простой вариант, если никаких дополнительных использований воды не требуется. Дренажная канава, или водоем примут дождевую воду без вреда для экосистемы.
  • Слив в канализацию. По согласованию с жилищными службами можно организовать слив воды с крыши в общую канализацию, если дом к ней подключен. За это взимается определенная плата, которая уточняется непосредственно в ЖЭУ, или ЖКХ.

Заключение

По завершению всех работ и настройке конечного отвода воды, не лишним будет пригласить специалиста. Возможно, какой-нибудь знакомый, который со стороны увидит то, чего не разглядели вы. Оценка посторонних нужна для устранения незамеченных недостатков, чтобы избежать их развития в дальнейшем.

Когда вы убедились в надежности, надо не забывать об уходе за элементами. Если конструкция из металла, проверьте и обновите антикоррозийное покрытие примерно раз в год. Это не сложно и благодаря такому уходу, слив прослужит долгое время.

stroicod.ru

Правильный монтаж водосточной системы: инструкция

Любое частное строение, например, в виде дачного домика, должно быть оснащено водосточной системой, которая необходима для отвода излишек воды как результат дождя или таяния снега при наличии скатной крыши. Если монтаж водосточной системы будет произведен неправильно, что нередко случается при самостоятельной ее установке, или она будет отсутствовать как таковая, то следствием этого станет постепенное разрушение здания.

Осадки являются основной причиной того, что происходит размытие фундамента. Именно это заставляет устанавливать систему водостока, которую можно смонтировать собственными силами. Но как установить водосток самостоятельно? Монтаж водосточной системы предполагает ряд рекомендаций, с помощью которых можно создать функциональный водосток, обеспечивающий полноценный отвод излишков воды.

Порядок действий при монтаже водостока

Инструкция по монтажу водосточной системы обычно включает в себя один и тот же набор действий: выполнение необходимых расчетов, закупка материалов и осуществление непосредственного проведения того или иного вида работ. При этом возведение водостока происходит примерно в том же порядке. Изначально следует определиться с типом требуемой системы, а затем, основываюсь на расчетах, произвести закупку материла и осуществить установку водостоков на крыше.

Водосточные системы отличаются вариативностью изготовления, что зависит от требуемой пропускной способности. В частности, водостоки на крыше могут маркироваться следующим образом: 125/100. Данная маркировка дает понять, как диаметр трубы соотносится с диаметром желоба, что более наглядно видно на рисунке ниже.

Внимание! Практически каждый производитель выпускает собственные варианты систем водостока, отличающиеся размерами труб и желобов. В связи с этим не стоит пытаться объединить элементы водостоков, выпущенных разными производителями.

Наличие на рынке такого разнообразия водосточных систем объясняется тем, что предпринимаются попытки удовлетворить весь спектр потребностей покупателей этой продукции.

Как правильно определиться с системой водостока?

Качественная установка водостоков не может быть реализована без правильно подобранной системы. Оптимальный выбор рассматриваемого вида системы должен основываться на следующей информации:

  • уровень осадков в своем максимуме применительно к тому региону, где находится строение, в отношении которого предполагается проведение работ по монтажу водостоков;
  • параметр площади самого большого ската крыши, необходимый в целях определения подходящего желоба.

Существует формула, которая дает возможность рассчитать площадь ската:

S = (A + B/2) x C

При этом стоит учитывать один момент – для плоской крыши, характеризуемой уклоном в пределах 10 градусов, используется несколько другая формула расчета:

S = A x C

Посредством приведенной ниже таблицы можно выбрать водосточную систему в соответствии с полученными замерами.

Когда с определением вида системы будет закончено, следует перейти к подсчету того, сколько материала потребуется. Для упрощения этого процесса надо подготовить чертежи плоскостей.

Расчет водосточной системы

Приведенный рисунок дает возможность легко понять, как производится расчет требуемого количества материалов, необходимых для организации системы водостока.

Расчет желобов

Выделяют два типа желобов, где один имеет полукруглое сечение, а другой – прямоугольное. Предназначение этого элемента системы заключается в сборе осадков, попадающих на крышу строения. Обычно можно приобрести водосточные желоба двух типоразмеров: 3 и 4 метра. Его монтаж производится посредством использования крепежных элементов в виде кронштейнов и крюков, устанавливаемых через каждые 60–90 см с обязательным созданием уклона в 1 см на каждые 3–4 м длины желоба.

Рассматриваемое в нашем случае строение, как пример установки системы водостока, позволяет сделать вывод о том, что понадобится 10 трехметровых желобов и 1 четырехметровый.

Внимание! Производите округление получаемых значений до целой длины желоба. Надежность системы будет выше, а ее стоимость – ниже, если удастся минимизировать количество соединений.

Расчет угловых желобов

Функциональность углового желоба определяется необходимостью изменения направления движения потоков воды, что и делается посредством этого элемента системы. Фиксация угловых желобов производится в точках внешних и внутренних углов кровельной конструкции. В результате получается, что количество наружных углов составляет 4, а внутренних – 2.

Внимание! Применение пластикового желоба расширяет возможности создания угловых вариантов. Это доступно за счет вырезания определенных частей желоба и их соединения под конкретным углом с помощью холодной сварки.

Расчет воронок, заглушек и соединителей

Возвращаясь к нашему примеру, делаем вывод, что применительно к характеристикам нашего дома следует подготовить 4 воронки, 2 заглушки и около 17 соединителей, что зависит от нюансов монтажа. Так, в одних системах крепление углов осуществляется непосредственно к желобу, а в других это процесс реализуется посредством соединителей.

Монтаж систем, доступный с помощью клея, следует проводить с установкой стандартных соединителей и таких, как компенсационные. В случае с последними их применение оправданно, когда длина крыши превышает 8 м.п. Компенсационные соединители – это возможность избежать негативного влияния на целостность системы от линейного расширения желобов под воздействием температур окружающей среды. Применительно к нашему примеру необходимо было бы установить 4 стандартных соединителя и 1 компенсационный.

Внимание! Одна воронка гарантирует беспроблемный прием воды с 10 м.п. желоба. Если же длина стены превышает упомянутый параметр, то необходимо установить 2 воронки на удалении друг от друга в пределах 20 м.п.

Крепление желоба

При монтаже желоба применяют крепежные элементы в виде крюков разной длины. Использование коротких крюков – крепление желоба на крыше. Что касается длинных крюков, то они применяются для монтажа желоба на стропилах до того момента, как будет произведена установка кровельного покрытия.

Установка крюков должна производиться с обязательным соблюдением расстояния между ними в 60 см. Также необходимо придерживаться правила обязательной установки данного вида крепежных элементов в местах соединения желоба, на углах конструкции и там, где находятся воронки и заглушки. В нашем случае потребуется установка крюков в количестве 68.

Крепление труб водостока

Водосточная труба обеспечивает вертикальное стекание воды. При этом она может иметь сечение в виде круга или прямоугольника. К стене такие трубы крепятся посредством кронштейнов с учетом того или иного способа монтажа:

  • «на камень» – крепление осуществляется на стену из камня, кирпича или бетона;
  • «на дерево» – в качестве плоскости крепления имеются в виду деревянные стены из бруса, бревна или ОСБ.

Подсчет количества необходимых труб должен соотноситься с количеством воронок. У нас их 4, поэтому труб должно быть столько же. Что касается длины труб, то она должна соотноситься с суммой длин тех стен, которые будут служить местом их монтажа. В продаже данного вида трубы реализуются в виде изделий длиной 3 и 4 м.п. Так как необходимо избегать излишнего количества стыков на трубе, то следует подбирать требуемую длину этой продукции с округлением в сторону большего значения. Например, при высоте вашего дома в 3,5 м надо покупать 4-метровую трубу. Монтаж водосточных труб производится с шагом 1 метр с обязательной точкой крепления возле колена.

Колено и слив

Если ваш дом соответствует тому строению, которое представлено на нашем фото, то потребуется оборудовать каждый стояк 2 коленами. В нашем случае получится 4 стояка, 8 колен и 4 слива.

L – расстояние, замер которого следует производить так же, как это отображено на рисунке.

Внимание! Возведение мансарды несколько меняет расчеты. Понадобится другое количество желобов и иной монтаж, так как придется учитывать высоту аттиковой стены. Схемы ниже помогут понять, как произвести расчет по-новому.

Этапы монтажа

Этап 1: установка элементов крепления для желобов

Рынок предлагает множество решений в плане крепежных элементов, которые можно использовать для монтажа желобов. При этом установка данных компонентов системы водостока производится как на стене, так и непосредственно на кровле. В то же время следует соблюдать следующее условие: желоба должны устанавливаться таким образом, чтобы наличествовал уклон около 5 см на 10 метров длины этого изделия в направлении водосточной трубы. Такое положение обеспечивает свободное стекание воды без ее переливания через края желоба. Если длина дома превышает 20 метров, необходимо устроить 2 уклона для полноценного отведения воды, отталкиваясь от середины здания.

Надежное крепление желобов обеспечивается кронштейнами, устанавливаемыми с шагом полметра. При этом стоит позаботиться о том, чтобы этот параметр был соблюден вне зависимости от расстояния между стропилами, например, можно задействовать обрешетку для монтажа данных элементов крепежа.

Этап 2: установка воронок

Обычно воронки устанавливают там, где находятся трубы водостока. Но при определенных условиях эти элементы водосточной системы находят свое применение в плане соединения желобов. Если это так, то следует осуществлять монтаж именно с них. Что касается стандартной установки водоприемных воронок, то она должна начинаться с того, что сначала необходимо сделать соответствующее отверстие в желобе, используя, например, ножовку. Затем края такого отверстия следует зачистить и после этого можно приступать к непосредственному монтажу с помощью соответствующих фиксаторов, если воронка металлическая. Если же это изделие выполнено из пластика, то его установка производится с помощью клея.

Этап 3: монтаж желоба водостока

Установка желобов осуществляется в соответствии с простой инструкцией:

  • уложить желоб на кронштейны внешним пазом вниз;
  • произвести крепление желоба за счет наличия специальных фиксаторов.

Этап 4: монтаж заглушек

Наиболее эффективны заглушки, оснащенные резиновыми уплотнителями, которые располагаются на нижней дуге этого изделия. Если такого вида заглушек у вас не окажется под рукой, то следует соблюсти некоторые условия установки стандартных заглушек:

  • использовать уплотнитель, который должен быть уложен в заглушку ребристой стороной вверх;
  • осуществить стыковку заглушки с желобом.

Этап 5: стыковка желобов

Чтобы соединить желоба, надо использовать специально предназначенные для этого соединители, оснащенные уплотнителями. На практике два соединяемых желоба требуется расположить на небольшом расстоянии друг от друга, а затем правильно установить между ними соединитель и завершить монтаж посредством закрепления места стыковки замком.

Этап 6: установка колена

Процесс установки колена предполагает его монтаж на воронку по направлению выходным отверстием к стене с целью обеспечения более близкого расположения к зданию трубы водостока. На следующем шаге к установленному колену добавляется еще одно, обеспечивающее направление вниз.

Этап 7: установка водосточных труб

Производится установка трубы в колено с дальнейшим закреплением соединения хомутом. Для увеличения длины водостока дополнительная труба вдевается в уже установленную.

Этап 8: хомуты

В зависимости от материала несущих элементов (кирпич, дерево) применяют различные виды хомутов. Преимущественно хомуты по своему строению представляют собой 2 дуги, одеваемые на трубу и фиксирующиеся посредством болтов.

Этап 9: слив

Слив, напоминающий собой колено, предназначен для отвода воды от основания здания. Обычно он монтируется так, чтобы от отмостки до края слива было от 30 до 40 см.

Водосточная система должна быть прочной – это главное требование. Также установка водосточной системы должна быть произведена правильно, чтобы она могла справляться с любыми потоками воды. После того как монтаж водостоков завершен, необходимо промыть систему для очистки от стружки, которая может повредить элементы из пластика.

Похожие статьи:

vseprotruby.ru

наружный и внутренний способы устройства


Warning: Use of undefined constant callback_thumbing_img — assumed ‘callback_thumbing_img’ (this will throw an Error in a future version of PHP) in /var/www/vas_yura/data/www/krovgid.com/wp-content/themes/krovgid/kama_thumbnail.php on line 337

Без грамотной организации водосточной системы плоской крыше быстро потребуется внеплановый ремонт. Застои дождевой и талой воды на поверхности постепенно размоют защитный внешний слой покрытия. В результате оголенная основа станет стремительно разрушаться от рьяно атакующих солнечных лучей. При замерзании кристаллы воды запросто разорвут материал.

Предупредить и предотвратить негативные воздействия сможет правильно сооруженный водосток плоской кровли. Правила и принципы устройства столь важной системы водоотведения стоит внимательно изучить хозяину, заботящемуся об эффективной и долгой службе загородной собственности.

Цель сооружения водосточной системы плоской кровли заключается в полноценной организации отвода дождевых и талых вод с чувствительной к их действию поверхности. Эффективно действовать она обязана круглый год без образования пыльных засоров, ледяных и лиственных пробок.

Невзирая на показания термометров и объем осадков, водосток должен принять и оперативно препроводить жидкую субстанцию в канализацию, в емкость для сбора дождевой воды или банально в грунт.

Классификация систем отвода осадков

Чтобы транспортировка воды происходила без помех и препятствий, следует точно знать, какой тип системы выбрать для обустройства загородной собственности:

  • Наружный неорганизованный. Предполагающий самопроизвольное стекание атмосферной воды. Применяют для обустройства небольших хозяйственных построек высотой не более двух этажей.
  • Наружный организованный. Предполагающий сбор воды с помощью желобов или желобов вкупе с воронками с последующей передачей в водосточный трубопровод. Система прокладывается по карнизным свесам и наружной стороне несущих стен. Используется в обустройстве жилых и нежилых строений, в основном малоэтажных, но схема допустима для организации стока с крыш домов высотностью до пяти этажей.
  • Внутренний. Согласно чему прием воды производится созданными специально для плоской кровли водосточными воронками, вмонтированными в кровельную систему. Отвод воды осуществляется по стоякам, расположенным внутри обрабатываемого здания.

Водосточные системы наружного типа отлично работают в южных регионах, где вода в трубах замерзает крайне редко или не замерзает вовсе в течение всего холодного периода. Для районов отечественной умеренной климатической полосы наружные водостоки рекомендованы исключительно для чердачных конструкций.

На крышах без чердака снег подтаивать будет практически без перерыва всю зиму, потому что перекрытие постоянно подогревается поступающим изнутри теплом. Попадая в холодные трубопроводы, талая вода будет формировать ледяные заторы.

Если у плоской крыши есть чердак, то процесс снеготаяния можно регулировать. Путем открывания слуховых окон температуру на кровле можно существенно снизить, благодаря чему снег будет таять гораздо медленнее или совсем перестанет.

В северных областях существует угроза разрыва покрытия при резком похолодании. В трубах может сформироваться пробка, препятствующая току оставшейся на крыше воды. Кристаллизующаяся жидкость ощутимо увеличивается в объеме, что и приводит к повреждению впитавшей ее кровли. Потому в северных и умеренных отечественных широтах наружными водостоками оснащают только нежилые, т.е. неотапливаемые постройки и здания с запроектированной пониженной температурой.

Холодные складские сооружения, например, оборудуют выносной ж/б плитой с бортиком и водосточным стояком. Внушительная площадь подобного сооружения способствует уравниванию температур системы и окружающей среды, благодаря чему не образуются ледяные пробки.

Жилые дома с плоскими крышами, построенные в районах северной и умеренной полосы, обустраивают водостоками внутреннего типа. Сооружение обходится дороже, но безотказно действует круглый год. Расположенные внутри зданий стояки постоянно обогреваются внутренним теплом, что препятствует возникновению в трубопроводах ледяных заторов. В южных широтах лидируют водостоки наружной разновидности.

Конструктивные компоненты водостоков

В устройстве водостоков наружного и внутреннего типа много общего. Каждая система, сооружаемая для плоских крыш, включает схожие по назначению и конструкции элементы, это:

  • Водоприемные воронки и желоба, предназначенные для приема стоков и передачи их в водосточную магистраль.
  • Стояки, обеспечивающие в точках приема максимальную скорость тока воды за счет сил гравитации.
  • Водосточные трубопроводы, требующиеся для отвода атмосферных осадков к объектам разгрузки.

Основной ориентир проектирования водосточной системы – минимальная протяженность магистрали от точек приема воды до точек разгрузки системы. Самый короткий и дешевый наружный вариант включает стояк с воронкой или желобом в вершине и коротким выпуском у основания.

Выпуск располагают под незначительным углом на расстоянии 20 – 45см от поверхности над ливневой канализацией или просто над защищенной от размыва отмосткой. Однако оснастить дом водостоком подобной схемы зачастую мешают непреодолимые обстоятельства: отсутствие дренажной системы, слабые грунты, старый фундамент, соседство которого с водой нежелательно.

Если проложить наименьшую магистраль невозможно, ищут иные пути для отвода воды: от стояка отводят наземный или подземный трубопровод, ведущий к наиболее удобному месту разгрузки.

Схема с трубопроводом безоговорочно используется в сооружении плоских кровель с внутренним водостоком, ведь определенно система обязана транспортировать воду за пределы здания.

Специфика формирования уклона

Для стимуляции самостоятельного тока воды в требующемся направлении на плоских крышах формируют уклоны в 1-2%:

  • Для организации наружного типа водостока вся плоскость должна быть наклонена к участку установки водосборного желоба. Чаще всего это задняя стенка постройки.
  • Для организации тока воды по внутренней схеме уклон создается к месту установки водоприемной воронки. Формируется он по конвертному принципу так, чтобы вокруг каждой водоприемной точки было понижение в радиусе 50см.

Водоприемные воронки внутренних водосточных систем могут устанавливаться не только в центральной зоне крыши, но и возле наружной стены, на расстоянии не меньше 60см от нее. Поэтому у конвертной схемы устройства наклонов довольно много разнообразных вариантов.

В любом случае наклонная плоскость должна быть направлена в сторону водоприемника. А если на крыше установлено несколько воронок, между ними должен быть создан своеобразный «водораздел» – миниатюрное подобие горной гряды, склоны которой направляют ток воды в направлении ближайшей воронки.

Для решения задачи формирования уклонов есть несколько проверенных на практике способов:

  • Устройство наклона в процессе строительства посредством установки перекрытия под требующимся углом.
  • Засыпка керамзита в форме клиновидного слоя с последующей заливкой цементно-песчаной стяжки.
  • Организация уклона путем укладки клиновидных плит минераловатного утеплителя.

Уклон крупногабаритных плоскостей выполняется с помощью специальных, формирующих угол металлоконструкций. В частном строительстве их применяют редко.

Как положено любому сооружаемому объекту, водосточная система частного дома должна быть заранее рассчитана и запроектирована. Необходимо заранее выбрать кратчайший из возможных путь прокладки трубопровода и предусмотреть наиболее удобное место подключения его к ливневой канализации.

Организации внутренних водостоков подлежат разнообразные плоские кровельные конструкции. Их устраивают на крышах с чердаками и без, эксплуатируемой и неэксплуатируемой категории. С учетом планировочной специфики дома самостоятельному проектировщику нужно учесть, что:

  • Водосточные стояки принято располагать в районе лестничных клеток возле стен, колонн, перегородок. Желательно вблизи жилых помещений для самопроизвольного обогрева в холодные периоды года. Замоноличивание стояков в стены категорически воспрещается. Можно устанавливать в штробах, шахтах, коробах. Рекомендовано располагать их в чуланах или подобных подсобных отсеках.
  • При организации водосточной системы неотапливаемой постройки необходимо предусмотреть способы искусственного обогрева воронок и стояков. Для повышения температуры наружных элементов плоской крыши устанавливают электрический греющий кабель или монтируют стояки рядом с паровым отоплением.
  • Плоскую крышу с чердаком лучше всего оборудовать трубопроводом, проходящим в пределах чердачного пространства. Он выполняется в виде подвесной сети. Для обеспечения стока горизонтальные участки труб подвесной системы устанавливают под наклоном 0,005. Т.е. на каждый погонный метр трубы должно приходиться 5мм понижения в сторону водосброса.
  • При прокладке подвесных трубопроводов участок водостока в зоне чердака требуется утеплить.
  • Если устройства подвесной системы невозможно, проводится подземная прокладка трубопровода. Регламентов по углу наклона подземных веток нет. Главное, чтобы было обеспечено подключение к ливневой канализации. Правда, подземная схема значительно дороже, существенно неудобней в плане контроля и производства ремонтных работ. К тому же ее реализации может помешать слишком мощный фундамент.
  • При проектировании по возможности следует избегать изгибов.
  • Стояк на расстоянии около метра от поверхности земли следует оборудовать ревизией для прочистки.

По сути, водосток с плоской крыши должен быть организован как стандартная водосливная система: со смотровыми колодцами, ревизиями и т.д. В сооружении подвесного водосточного трубопровода используются керамические, пластиковые, чугунные, асбестоцементные трубы, выдерживающие напор при засорах.

Для прокладки подземных частей трубы из тех же материалов, но без требований к гидростатическому режиму. Стальной длинномерный трубопрокат применяется только на производственных объектах с характерными проявлениями вибрации.

Согласно технологическим предписаниям одна водосборная воронка может принимать атмосферные стоки с крыши площадью до 1200м², расстояние между соседними водоприемниками должно быть не меньше 60м. Согласитесь, обозначенные масштабы для малоэтажного строительства не слишком свойственны. Короче, на крыше небольшого частного дома должна быть хотя бы одна воронка.

Увеличить число водоприемных приспособлений потребуется если:

  • Площадь кровли превышает указанные ГОСТом пределы.
  • Дом поделен на секции. Тогда каждый отсек следует оснастить собственной воронкой.
  • В пределах одной кровельной конструкции есть элементы, разделенные парапетами, температурными или деформационными швами. Каждый сектор такой крыши должен иметь по два водоприемника.

Водосборные воронки выпускают для эксплуатируемых и неэксплуатируемых плоских крыш, для совмещенных конструкций и систем с чердачным пространством. Есть модели, применяемые в обустройстве бетонных перекрытий с битумным покрытием и деревянных аналогов, покрытых профнастилом. Для всех применяемых в строительстве вариантов производятся водоприемники из чугуна, керамики, оцинкованной стали, полимеров.

Водоприемные устройства производятся разнообразных типоразмеров. Стандартная конструкция состоит из непосредственно самой воронки с широкими бортами и съемного колпака с отверстиями, обеспечивающими ток воды.

Более сложные представители класса кровельных воронок оснащаются в дополнение зонтом, защищающим сток от засорения, съемным стаканом и прижимным кольцом, предназначенным для зажима краев мягкого покрытия в устройстве. Все модели должны допускать возможность обслуживания и прочистки.

Независимо от модели воронки и назначения здания ко всем водоприемникам предъявляются равные требования:

  • Чаши водосборников жестко прикрепляются к покрытиям или несущим настилам. Для фиксации используются хомуты в количестве не менее двух штук.
  • После монтажа воронка обязана обеспечивать герметичность кровли на участке установки.
  • Патрубки воронок соединяются со стояками с помощью компенсаторов, позволяющих сохранить герметичность соединений при усадке строительных конструкций.
  • К подвесным системам воронки присоединяются фасонными отводами.
  • Чаша водоприемника устанавливается ниже уровня финишной кровли, чтобы исключить вероятность застоя воды. Колпаки водоприемников на неэксплуатируемых крышах в плане имеют округлую форму, обычно они возвышаются над покрытием. Колпаки воронок для эксплуатируемых крыш устанавливаются вровень с покрытием, в плане они чаще всего квадратные, чтобы проще было укладывать плитку вокруг устройства.

Для повышения герметизации и надежности в области пересечения воронкой кровельной конструкции допускается использование теплоизоляции. Кровельные системы обычного типа оснащают одноуровневыми воронками.

Инверсионные системы и крыши, сооружаемые с помощью механического крепежа, оборудуют двухуровневыми водоприемниками, обеспечивающими сбор воды над гидроизоляцией и над парозащитой.

Кровельные конструкции с полимерным мембранным покрытием принято обустраивать водоприемниками с полимерным прижимным фланцем, который приклеивается или приваривается к кровле.

Таким методом достигается максимально возможная гидроизоляция в районе установки водоприемного устройства. Участки приклейки фланцев водоприемников необходимо усиливать дополнительными слоями гидроизоляционного наплавляемого материала. Заменить его можно приклеенным на мастику стеклохолстом.

Сооружение наружных разновидностей водостоков с плоской кровли производится в южных регионах. Их устройство в жилых и офисных зданиях рекомендовано в областях с незначительным выпадением осадков, объем которых не превышает 300мм за год.

Класс наружных систем водоотведения дождевой и талой воды включает:

  • Неорганизованные водостоки, рекомендованные для устройства в засушливых районах. Согласно указанной схеме вода отводится самотеком по карнизным свесам.
  • Организованный водосток, рекомендованный для оборудования нежилых построек в северных и умеренных широтах, жилых домов в южных регионах с незначительными показателями выпадения осадков. Принцип работы заключается в систематизированном сборе осадков в наружную водосточную воронку с примыкающими к ней направляющими бортиками или в желоб с последующим отводом стоков в ливневую канализацию или в грунт.

Остроумное решение системы наружного типа предложено рачительными народными умельцами. Идея заключается во включении в водопроводную сеть песчаного фильтра для очистки дождевой воды, который устанавливается после водоприемника.

Для разгрузки водостока и приема очищенной воды установлены емкости. Значит, благодаря чему упраздняется участок подключения системы к канализации. Интересная схема позволяет выгодно решать сразу две проблемы: получать воду питьевого качества и защищать плоскую крышу от застоев воды.

Неорганизованный тип водосточной системы требует усиления карнизных свесов. Их необходимо оббить оцинкованной кровельной сталью, а затем сверху оклеить двумя слоями рулонного кровельного покрытия. Дополнительные слои укладываются с нахлестом.

Ширина усиления 60см, что равняется рекомендованной ширине самого свеса плоской крыши с неорганизованным водостоком. Хотя в технической литературе встречаются более мягкие требования: не меньше 30см.

Усиление  свеса мастичной плоской кровли усиливают по аналогии. Только вместо наклеиваемых слоев битумного или битумно-полимерного материала наносят слои мастики, чередуя их с армирующими прослойками из стеклоткани или геотекстиля. Основной слой усиления с армированием обязан перекрывать край металлической обивки карниза.

Фиксация наружного водостока на карнизе плоской крыши производится по традиционной схеме. В продаже масса готовых наборов с подробным инструктажем по сборке систем. Сначала к лобовой доске прикрепляются кронштейны, в которые просто укладывается желоб, собранный из пластиковых или металлических модулей.

В удобном для дальнейшей транспортировки воды месте устанавливается водоприемная воронка желоба с патрубком, к которому подводится стояк. Труба фиксируется на стене с помощью кронштейнов. Края системы закрывают заглушками, и завершают ее установкой фигурного выпуска.

Подробно с принципами устройства систем внутреннего водостока и спецификой их установки на плоской кровле ознакомят видео.

Сборка и монтаж системы наружного водостока:

Устройство уклонов на плоской крыше:

Установка водоприемной воронки внутреннего водостока

Сведения об ориентирах выбора оптимальной системы водостока помогут грамотно обустроить крышу надежной защитой от разрушающего действия воды.

Знать технологические принципы устройства полезно самостоятельным мастерам и владельцам загородной недвижимости, желающим обратиться к услугам сторонних исполнителей. Грамотно сооруженный водосток предотвратит порчу покрытия и разрушение стройматериалов, служить будет долго, не создавая проблем.

krovgid.com

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
