Софиты монтаж инструкция: Монтаж софитов на карниз крыши своими руками: пошаговая инструкция

все о подшивке карнизов софитами

Сегодня производители софитов в один голос утверждают, что установка их продуктов – занятие легкое и простое. Ведь на таких изделиях уже есть все необходимые замки, отверстия и приспособления, а сопутствующая техническая документация подробно освещает каждый шаг.

И правда, есть ли в этом процессе тонкости и нюансы, о которых лучше знать заранее? Скажем вам так: грамотный монтаж софитов действительно доступен любому мастеру, но, чтобы подшивка кровли служила долго и выглядела презентабельно, важно быть подкованным также теоретически.

Поэтому мы постарались составить для вас понятную и подробную инструкцию с иллюстрациями, которая поможет быть уверенным в каждом шаге.

Начнем с самого начала. Так, подшивать свес крыши нужно до начала настила кровельного материала. Также предварительно следует теплоизолировать стены, чтобы между стенами и крышей не было незащищенных участков.

И в первую очередь рассчитывают и монтируют обрешетку.

Самый простой и наиболее распространенный способ подшивки крыши софитами – горизонтальный. Для этой задачи к стропилам или их продолжению в виде кобылок предварительно крепят бруски, формирующие каркас короба.

На этом этапе крайне важно контролировать при помощи уровня и отвеса будущую плоскость подшивки. Вот несколько вариантов, как именно располагать брусья обрешетки на свесе стандартной крыши:

Нельзя сказать, что горизонтальное или диагональное расположение обрешетки лучше. Здесь скорее все зависит от того, какой свес вам кажется более эстетичным и планируете ли вы располагать в софитах кабеля коммуникаций и встраивать светильники. Тогда горизонтальный вариант более целесообразен, конечно.

Укладывать обрешетку нужно по периметру свеса, параллельно стене, и в качестве материала подходит оцинкованный профиль или деревянные рейки. Если отдаете предпочтение древесине, то следите за тем, чтобы бруски были достаточно сухими, с влажностью не более 15-18%, без сучков и изгибов, а если металлу, то выбирайте либо алюминий, либо антикоррозийную сталь.

Между рейками должно быть расстояние не больше 30-40 см. Если так получится, что свес все-таки превышает 40 см, нужно будет установить дополнительную рейку – между внутренней и внешней.

Со стороны лобовой доски и стены прибейте две доски, на которые потом вы будете фиксировать планки софитов и доборные элементы. При длине свеса более 80 см возьмите три точки крепления. При этом доски должны быть достаточной ширины для монтажа софитов и доборных элементов более 100 мм шириной.

Теперь давайте позаботимся о том, чтобы не испортить сами панели до начала их монтажа. Так, только что приобретенные софиты необходимо укладывать на ровную, плоскую поверхность. Хранят упаковки с ними в стопках из пачек, но не более 15 вместе в одной стопке.

Если площадка открытая, то упаковки лучше вскрыть. Если к таким советам не прислушаться, то на исходе есть риск получить не совсем ровные детали, которые потом попросту не получится вставить в пазы. Представьте, насколько неприятно будет обнаружить этот дефект уже в процессе монтажа.

Далее, панели софитов нужно подготовить так, чтобы длина их была на 50 мм меньше, чем свес от стены до лобовой доски. Сами софиты подрезать не сложно, только обязательно используйте защитные очки.

Для циркулярной пилы используйте полотно с тонкими зубьями в обратную сторону или другие подходящие инструменты:

Небольшой совет: если вам удобнее работать с ножницами по металлу, то попробуйте сделать так: не режьте сразу по всей длине ножниц, а используйте их лезвие только на ¾. Для резки также подходит нож. Проведите им небольшую борозду в нужном месте, а затем согните и разогните софит несколько раз, пока панель не сломается. Сразу прорезать насквозь не нужно.

Помните, что резать панели можно только начиная с крепежной части. Вот какими инструментами удобнее регулировать длину виниловых софитов:

Вот процесс работы с популярными алюминиевыми софитами:

К сожалению, не все знают, что в работе с металлическими софитами есть свои особенности. Так, их нельзя резать абразивным кругом, т.

е. болгаркой. Это приводит к повреждению полимерного покрытия и быстрой коррозии металла.

Вплоть до того, что даже производители не дают гарантии на софиты, которые подрезались при помощи болгарки. Для этой задачи куда более подходят вырубные ножницы, мультифункциональные резаки или специальные насадки на дрель.

Теперь переходим непосредственно к монтажу софитов. Давайте рассмотрим, для каких задач нужны специальные профили и фаски, которые всегда идут в комплекте:

J-профиль – это основной подвесной элемент. Им обрамляют карнизный свес и стыкуют две панели софитов по длине.
L-образная панель нужна для лобовой планки. Выпускается размерами 15, 20 или 25 см, реже – 45 см. Такая планка позволяет подшить кровлю под углом.

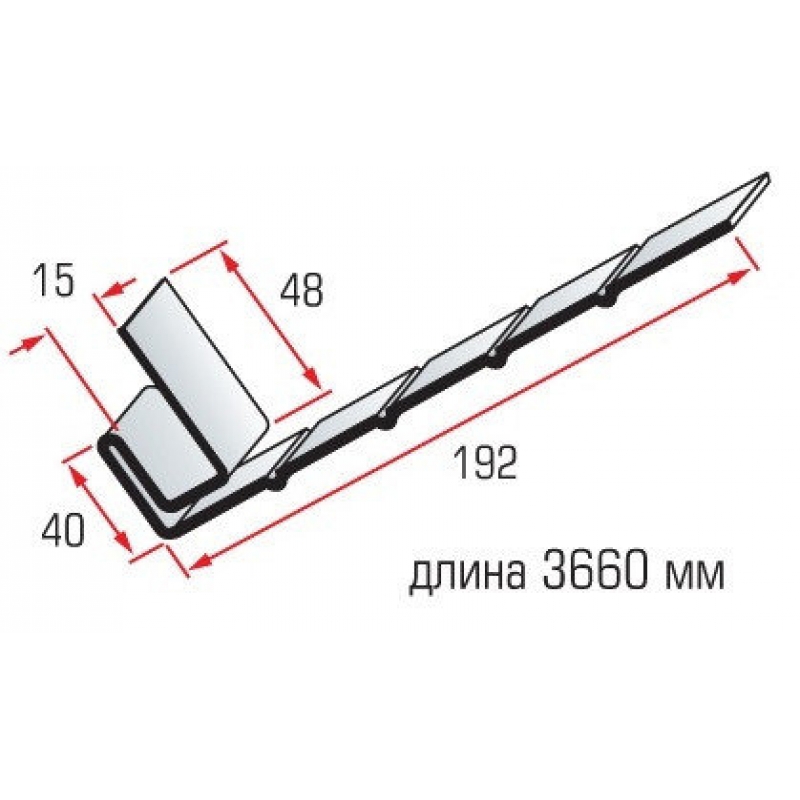

J-фаска – это ветровая планка с J-профилем. Она позволяет подшивать свес перпендикулярно стене, и выпускается в размерах 15, 20 и 25 см, иногда 40 см.

Вот как работать с J-планкой. Устанавливать ее нужно параллельно стене дома, а для этого измерьте расстояние между этими планками и отнимите 6 мм для температурного изменения размеров панелей. Далее установите отрезанную панель в пазы и прибейте планку так, чтобы потом крепеж не мешал свободному расширению материала. Соедините панели между собой в замке.

Укладывайте панели в горизонтальном или наклонном положении. Сохраните расстояние между точками крепления в 30 см. А на углах поворота с 45° установите две J-планки, которые будут соединены задними стенками и Н-профилями.

Вот где конкретно фиксируют все эти элементы:

Способ с J-фаской более эстетичный, ведь так хорошо скрывается весь крепеж. Вот как с ней работать:

Шаг 1. Со стороны стены установите J-профиль, прямо на доску, при помощи саморезов с шагом 50-60 см.
Шаг 2. Далее, по верхней линии лобовой доски зафиксируйте финишную планку. Если нужно, обрежьте лишнее, подогнав длину плоской части.
Шаг 3. Затем J-фаску нужно вставить в финишную планку и закрепить. Это позволит избежать волнистости самой фаски.

Что касается финишной планки, без нее можно обойтись, если вы будете использовать коротки крюки водостока. Такие крюки крепят прямо в лобовую доску, а J-фаску фиксируют саморезами. Если же торцевая или лобовая доска будут оставаться открытыми ради декоративности, тогда применяйте два J-профиля.

Также, если J-фаску нужно будет повернуть, то следуйте такой инструкции:

Шаг 1. Начинайте монтаж софитов на карниз крыши с угла, и для этого заранее отметьте линию сгиба там, где планка будет согнута на повороте там, где остается 150 мм от края.

Шаг 2. Теперь паз срежьте до сгиба и оставьте только завальцовку у нижней полки.
Шаг 3. На нижней полке проделайте вырез под 45°. Теперь фаску согните так, чтобы край нижней полки оказался снаружи. Сейчас короткий край планки не нужно крепить к обрешетке, т.к. он будет прижат к лобовой доске уже следующей планкой.

Если вы дополнительно будет потом проводить держатели или кабели, тогда в такой обшивке нужно оставлять отверстие на 5 мм больше, чем нужно для сверла. Это также необходимо для сжимания и расширения.

Отметим еще несколько важных моментов. Чтобы самостоятельно установить софит, вам нужно будет вооружиться шуруповертом, кровельными клещами, рулеткой, уровнем и лобзиком с пилкой по металлу.

Не забудьте также приобрести специальный корректор для устранения царапин для металлических панелей (если вы устанавливаете именно такие), ведь все равно где-нибудь поверхность будет повреждена, и нужно будет защитить покрытие в этом месте.

Сами панели вставьте в J-профили с небольшим зазором:

Закрепите софиты саморезами и специальной заклепкой. Желательно применять крепеж с окрашенной головкой. Также панели разрешено фиксировать при помощи саморезов с прессшайбой.

Для открытых свесов нужно использовать F-профиль:

Шаг 1. Сделайте при помощи уровня отметку параллельно поясу крыши у края стены и прибейте профиль к задней стене дома.
Шаг 2. От этих вертикальных отметок отступите 2 см вверх и проведите меловую линию.
Шаг 3. Вот вдоль этой линии установите F-профиль так, чтобы на линии оказалась верхняя кромка. Здесь очень важно сделать все правильно, ведь именно этот профиль образует заднюю поддержку софитов.

А вот для закрытого свеса дополнительно еще нужен J-профиль:

Шаг 1. Измерьте расстояние между J-профилем и F-профилем, от переднего до заднего края.

Шаг 2. Отрежьте панели по вымеренному отрезку и отнимите 3-5 см, чтобы учитывать возможное расширение. Для этой цели лучше использовать сплошные панели, кроме тех мест, где будет обустроена вентиляция – там подойдет и перфорированный софит.
Шаг 3. Отрежьте панели по длине и вставьте их одним концом в ту поддержку на стене, которую вы установили – F-профиль или J-профиль. Выровняйте профиль и зафиксируйте его.
Шаг 4. Как только установите первую панель, закрепите замок второй. Закройте край с прорезями.
Шаг 5. Подгоните вручную панели друг к другу. Если ширина не менее 45 см, дополнительные промежуточные поддержки не нужны.

Углы делают при помощи J-профиля или H-профиля. Сложите оба профиля задними гранями друг к друга, чтобы создать дополнительную поддержку для софитов.

Далее, внимательно следите за тем, чтобы панели софитов не были натянуты слишком сильно, иначе их форму может «повести». Поэтому старайтесь не натягивать горизонтальные панели обшивки при монтаже, лучше просто нажимайте на низ и тяните их вверх до полного сцепления.

На практике вы сразу поймете, что да как, а подготовиться к процессу вам поможет этот видео-ролик:

Если все получилось, прибитые панели будут висеть без натяжения. Если же панели окажутся все-таки натянутыми, в замках возникнет трение, а профиль рискует изменить форму, деформироваться, одним словом.

Давайте рассмотрим, какое крепление лучше всего подходит для этой задачи. Так, для монтажа софитов нужны антикоррозийные шурупы или гвозди (но только антикоррозийные). Дело в том, что софиты будут все 365 дней в году иметь прямой контакт с открытой атмосферой. А в особо дождливые дни влажность воздуха достаточно высока.

Шляпка у гвоздей и шурупов в диаметре должна быть не уже 8 мм, а ножка – 3 мм. Движение панели в процессе монтажа обязано быть свободным Правильно ли вы все сделали, поможет проверить обычная копеечная монета, которая, если все сделано правильно, поместится между шляпкой и панелью. А между крепежом и поверхностью панели оставляют не менее 1 мм:

Гвоздь старайтесь не забивать глубоко – необходимо оставить 1 мм между сайдингом и низом шляпки гвоздя. Прибивать гвозди лучше на расстоянии 40-60 см друг от друга – так, чтобы панели смогли свободно двигаться.

Забивайте их прямо в центре прорези, и ни в коем случае не на конце, иначе испортите панель обшивки. На всех стыках и ограничителях на конце профилей обязательно оставляйте минимальный зазор в 5 мм, а если работаете в холодную погоду – то все 6 мм.

Завершает весь процесс монтажа софитов оформление углов. Поворот реализуют как прямым углом, так и по диагонали. Диагональная стыковка смотрится более эффектно, но в выполнении более сложная.

На стыках панелей для обхода углов используется либо Н-профиль, либо два J-профиля. Так, в диагональном варианте применяется J-профиль, а сами панели софитов обрезают, чтобы углы подходили друг другу.

Если вам вообще не нужно будет скрывать крепеж, установите простую стыковочную планку:

Шаг 1. Сделайте разметку: приложите планку к месту так, чтобы остались минимальные зазоры между доборными элементами. Все лишнее отрежьте.
Шаг 2. Закрепите планку саморезами к обрешетке и разметьте панели, которые примыкают к Н-профилю так, чтобы стык в итоге выглядел симметричным.
Шаг 3. Удалите с подшивки строительный мусор и оставшуюся защитную пленку, подкрасьте все потертости и царапины.

Сами профили нужно монтировать на обрешетку, чтобы создать дополнительную опору. Вот как выглядит прямое и диагональное оформление углов в подшивка карнизов софитами:

Если при установке софитов были соблюдены все правила, вся свес крыши будет выглядеть аккуратно, органично и целостно. Кроме того, у софитов есть важная функция, которую те будут выполнять только при качественном монтаже. А благодаря нашим мастер-классам и иллюстрациям вы сможете разбираться в тонкостях такого процесса, и быть уверенным в результате.

Справились? Покажите, как получилось!

Инструкция по монтажу металлосайдинга и софитов ☛ СТэП

Предлагаемая инструкция по монтажу металлического сайдинга и софитов подготовлена на основе многолетнего опыта, накопленного за время работы ООО «СТэП».

Доборные элементы для монтажа металлического сайдинга и софитов

Обшивка дома металлосайдингом и софитами.

Металлосайдинг применяется для декоративной отделки зданий и для защиты стен от разрушающего воздействия внешней среды. Сайдинг прост в монтаже и особенно удобен при необходимости утепления здания, так как скрывает утеплитель прикрепляемый на фасад. Очень долго сохраняет внешний вид, устойчив к механическим воздействиям.

Подготовительные работы. Монтаж крепежных кронштейнов. Монтаж утеплителя. Монтаж ветрозащитной пленки.	Монтаж угловых профилей. Планка стартовая СТэП. Монтаж панелей металлического сайдинга СТэП.

Для монтажа необходима подфасадная система из кронштейнов и «Г» — образных или шляпных направляющих профилей, к которой крепятся панели сайдинга. Кронштейны позволяют регулировать расстояние между сайдингом и стеной. Они изготавливаются разной конструкции и разного размера. Такая система поможет выравнить плоскость стен до обшивки сайдингом как по вертикали, так и по горизонтали, даже при больших неровностях. Фасад здания предварительно очищается от отслоившейся штукатурки и т. п., демонтируются водостоки и прочие, мешающие монтажу, конструкции. Кронштейны крепятся к стене анкерными болтами или глухарями с дюбелями. При утеплении здания, под кронштейны устанавливаются терморазрывные прокладки. Кронштейны размещаются на стене с расчётом, чтобы расстояние между направляющими профилями было около 600 мм, а между кронштейнами, вдоль направляющих, около 800 мм. Затем к ним (в зависимости от того, как вы будете монтировать панели облицовочного материала — горизонтально или вертикально) крепятся направляющие профили, соответственно, вертикально или горизонтально. Направляющие крепятся к кронштейнам саморезами 4,2х16. Между концами направляющих, в местах их стыка, оставляется зазор около 10 мм. По периметру всех оконных и дверных проёмов монтируются дополнительные направляющие. По углам здания должны быть установлены профиля так, чтобы к ним можно было прикрепить угловые планки. При дополнительном утеплении здания плиты утеплителя устанавливаются вплотную друг к другу без зазоров. При применении двух слоёв утеплителя он укладывается со стыками вразбежку. С внешней стороны прокладывается ветрозащитная паропроницаемая мембранная плёнка. Всё это крепится к стене тарельчатыми пластиковыми дюбелями. Между утеплителем и сайдингом должен быть зазор не менее 30 мм. После того, как все направляющие выставлены по плоскости, начинается монтаж облицовки.

Оформление наружных углов. Установка соединительной планки СТэП.	Оформление внутренних углов СТэП.

Рассмотрим для примера вариант горизонтальной облицовки сайдингом «корабельная доска». Монтаж ведётся снизу вверх и начинается с установки цокольного отлива (при наличии цоколя), затем над ним строго горизонтально монтируется стартовая планка. Затем вертикально устанавливаются по одному (в высоту) необходимые доборные элементы: объёмные соединительные, торцевые и угловые планки. Панели сайдинга вставляются сверху в пазы планок и опускаются вниз. Первая, нижняя панель крепится после того, как она плотно фиксируется стартовой планкой. Крепление делается по верхней кромке саморезами с прессшайбой 4,2х16 в вертикальные направляющие. И далее панель за панелью, проверяя зацеп листов между собой и горизонтальность установки, до верха закреплённых планок, добавляя следующие планки и так до необходимой высоты. Длина панелей сайдинга должна быть такой, чтобы торцы не доходили до упора в вертикальных планках (угол наружный, угол внутренний, околооконная планка) на 5-10 мм. При наличии окон, дойдя до оконного проёма, закрепляем последнюю панель. Если верх последней панели выше низа оконного проёма, то верх панели вырезается на ширину окна плюс по 5-10 мм с каждой стороны и на глубину, обеспечивающую уклон оконного отлива. Затем монтируем обрамление оконного проёма. В первую очередь устанавливаем оконный отлив с уклоном от окна. Он должен выступать за оконный проём на 50 мм с каждого конца. Концы оконного отлива на ширину от наружной стороны сайдинга до окна, загибаются вертикально вверх. Затем монтируются боковые откосные планки, потом верхняя. Надо обратить внимание, чтобы вода, стекающая по облицовке над окном, не попадала за обшивку. Так же и дверные проёмы, исключая отлив. Монтаж заканчивается обрамлением верхнего края облицовки. Его можно выполнить внутренним угол-ком или в зависимости от ситуации другими комплектующими. Все, выше приведённые, приёмы применяются и при вертикальном размещении панелей.

Обрамление оконного проема	Подготовка оконного сливного профиля СТэП к установке

Подготовка верхней околооконной планки СТэП к установке	Порядок установки элементов обрамления оконного проема

Скачать инструкцию по монтажу металлоcайдинга и софитов

Скачать инструкцию по монтажу

Файл загрузится автоматически после заполнения данных

Номер телефона Получить код в SMS

Данные нужны для подтверждения того, что вы реальный человек

Софит для крыши.

Обзор

Софит – декоративная панель из металла с полимерным покрытием или ПВХ или металла, которая применяется для подшивки карнизов, козырьков и фронтонов. Стандартный размер панели софита 3000х305мм. Размер может варьироваться в зависимости от производителя.

Для каких целей используется софит

Основное назначение софитов – защита кровельных и торцевых свесов кровли и придание ей завершенного и эстетичного внешнего вида. Если кровельный свес оставить открытым он будет подвержен воздействию влаги. Из-за этого стропила и обрешетка будут намокать, дерево начнет гнить и крошиться, уменьшится жесткость конструкции. Если кровля утепленная, то и на теплоизоляцию неизбежно попадет влага. Утеплитель придет в негодность и перестанет выполнять свои функции. Чтобы этого избежать, рекомендуем купить софиты для подшивки кровли и сделать облицовку кровельных свесов.

Из чего производят софиты?

Виниловый софит

Изготовлены из ПВХ (поливинилхлорида) с добавлением стабилизаторов, пластификаторов и красящего пигмента. Как правило выпускаются в виде трехполосных панелей в двух цветах: белый и коричневый. Редко встречается красный и зеленый и варианты под дерево.

Без перфорации — профилированная панель из пластика без специальных отверстий. Применяется для подшивки кровель без утепления.

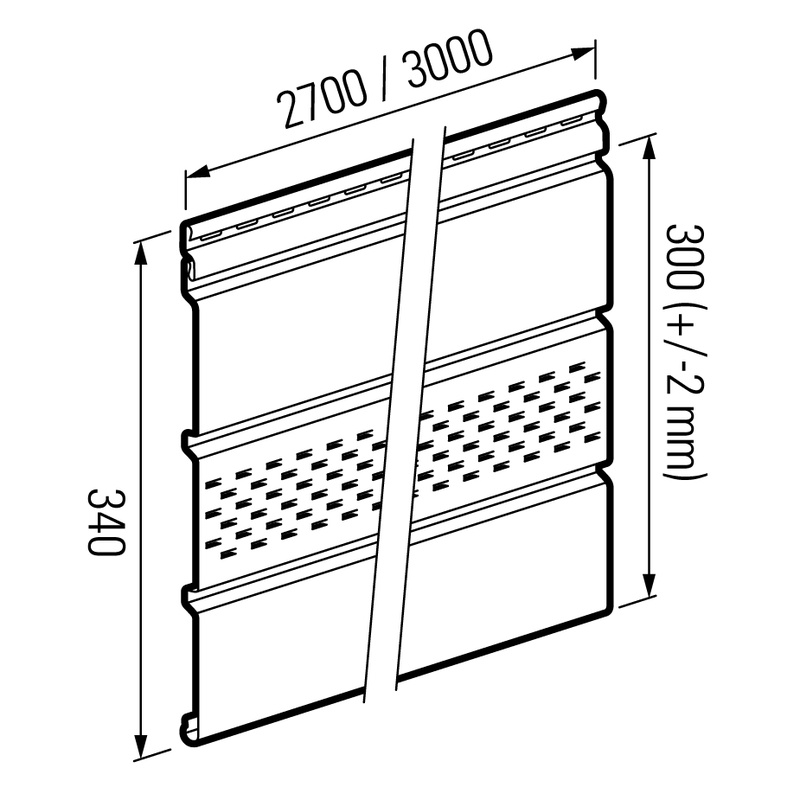

С перфорацией — панель с небольшими отверстиями по всей плоскости. Отверстия обеспечивают постоянный приток воздуха в подкровельное пространство. Необходимы для утепленных кровель для проветривания утеплителя.

Плюсы винила

Не подвержен гниению и коррозии, не требует окраски и дополнительной обработки.
Прост в раскрое – для резки достаточно обычной ножовки или болгарки.
Легкий монтаж по инструкции – инструкция по монтажу есть у всех производителей.

Минусы винила

Ограниченный выбор цвета – виниловый софит представлен в двух цветах – белом и коричневом.
Коричневый цвет имеет повышенную чувствительность к солнечному свету и часто выгорает.
Коричневый софит может выгореть за 1-2 сезона вплоть до полной потери цвета.

Металлический софит

Софиты изготавливаются из тонколистовой оцинкованной стали с полимерным покрытием, которое защищает металл от коррозии и придает ему цвет или определенный эффект (например: под дерево). 2 популярных вида полимерных покрытий

Полиэстер — полимерное покрытие на основе полиэфира. Обладает хорошей стойкостью цвета и отсутствием микротрещин при профилировании. Цветовая гамма от 10-ти до 24 цветов в зависимости от производителя.

Ecosteel — полимерное покрытие в состав которого входит сплав алюминия (55%) и цинка (45%). Имитирует вид натурального дерева с природным рисунком.

Без перфорации — профилированная панель без специальных отверстий. Применяется для подшивки кровель без утепления.

Плюсы металла

Широкий выбор цветов — кратно больше чем у винила, 24 цвета. Как правило 4-5 цветов есть в наличии в готовых изделиях.
Есть возможность сделать подшивку кровли в одном цвете с металлочерепицей или профнастилом.
Возможность заказать нарезку в размер.
В отличии от винила металлический софит можно заказать необходимого размера. Т.е. если у вас вылет 70см то на заводе вам нарежут панели длиной по 70см в требуемом количестве.
С виниловыми панелями это невозможно, так как они производятся в стандартных размерах. Придется нарезать их самостоятельно и обязательно останутся обрезки.
Темные цвета (коричневый, зеленый, красный) не выгорают. Цвет со временем незначительно теряет яркость, что не портит эстетичность внешнего вида дома.
Легкий монтаж по инструкции – готовые нарезанные в размер софиты быстро монтируются по инструкции.

Минусы металла

Сложнее в обработке, чем винил – если вы не закажете нарезку панелей на заводе, вам потребуются, помимо софитов для кровли, купить специальные инструменты для резки: ножницы по металлу или насадку на дрель.
Нельзя использовать для резки «болгарку», она повредит полимерное покрытие и оставит неровный край, что приведет к появлению ржавчины.
Требуется следить за царапинами, во избежание коррозии – если во время нарезки или монтажа вы случайно поцарапаете поверхность софитов, или обнаружите царапину после установки, нужно незамедлительно закрасить ее полимерной эмалью (можно купить 1 баллон вместе с софитами).

Итоговая таблица Винил / Металл

Параметр	Винил	Металл
Возможность коррозии	-	+
Стойкость цвета	средняя	длительная
Количество цветов	2/3	более 24
Сложность обработки	простая	средняя
Простота монтажа	+	+
Возможность заказать нарезку в размер	-	+
Заметность царапин	+	нет, если закрасить

Комплектация софита

Виниловый

J профиль — доборный элемент, который герметично закрывает стыки софитов. После установки на виду останется мало заметная полоска в цвет панели.

Ветровая доска — или J фаска. Г образный профиль, закрывает лобовую доску, обеспечивает защиту от влаги.

Финишная планка — доборный элемент фиксирующий ветровую доску.

Наружный угол — используется в том случае, если подшивка свеса и облицовка лобовой доски делается софитом. Закрывает стык софитов.

Металлический

Угол наружный 50х50мм — используется для закрытия стыка софитов, при облицовке подшивы и лобовой доски софитом.

Угол внутренний 50х50мм — используется для закрытия стыка софита и стены.

J профиль — универсальный профиль, используется для закрытия торцов софита.

Варианты применения софита + доборка

Основное назначение софитов – подшивка карниза, однако их могут использовать по-иному. Например, софиты без перфорации применяют для отделки беседок, веранд, потолка на веранде и в гараже, так как эти постройки не утепляются и вентиляция им не требуется.

Что предлагает МП

Софит «Lбрус-15х240» перфорированный

Двухпереломная сайдинг панель шириной 240мм. Доступна для заказа в одном из 12-ти видов полимерных покрытий: Полиэстер, VikingMP, NormanMP, Ecosteel, Ecosteel matt, Ecosteel текстурированный, Puretan, Пластизол, Cloudy, VikingMP, Purman, Prisma.

Доборные элементы

Планка завершающая сложная (ПЗС-30х25х300) — крепится к стене дома, в нее устанавливается софит.
Планка стыковочная сложная (ПСТС-75х3000) — закрывает стык софитов на углах кровельного свеса.
Планка угла внутреннего (ПУВ-30х30х3000) — устанавливается в месте примыкания софита к стене.
Планка угла наружного (ПУН-30х30х3000) — устанавливается на стыке лобовой доски и нижней части свеса кровли.

Инструкция по монтажу

ИНСТРУКЦИЯ ПО МОНТАЖУ ВИНИЛОВОГО САЙДИНГА ТЕКОС И АКСЕССУАРОВ

Скачать печатный вариант инструкции в формате PDF можно по ссылке (~4,5 Мб).

Виниловый сайдинг ТЕКОС уже хорошо известен на российском рынке. С каждым годом он все больше и больше используется строителями, конструкторами и домовладельцами.

Сайдинг ТЕКОС привлекателен своей богатой цветовой гаммой, глубокой текстурой, имитирующей натуральные сорта дерева, и большим разнообразием форм и цветов панелей и аксессуаров.

Виниловый сайдинг прочен, доступен, красив и легок в монтаже.

Оттенок и степень глянца сайдинга могут незначительно отличаться в зависимости от партии.

Монтаж винилового сайдинга можно произвести самостоятельно, однако необходимо соблюдать основные правила, изложенные в данной инструкции.

ПРИБЛИЗИТЕЛЬНЫЙ РАСЧЕТ КОЛИЧЕСТВА САЙДИНГА

Для более точного расчета сайдинга и аксессуаров рекомендуем обратиться к специалистам.

Используются два варианта

1. Рассчитывается площадь стен дома, из которой вычитаются площади всех проемов. Полученное значение нужно разделить на площадь одной панели сайдинга.

2. Делается чертеж дома и поштучно вычисляется требуемое количество планок. Такой способ более экономный, так как сразу видно, куда пойдет установка обрезков.

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ

Циркулярная пила или болгарка с регулировкой мощности
Резаки, ножницы по металлу
Пружинный кернер (пробойник) и кернер для перфорации
Шуруповерт
Рулетка
Уровень
Угольник (для разметки прямых углов)
Нить
Мел (строительный карандаш)

При нарезке сайдинга болгаркой необходимо учитывать, что диск болгарки на большой скорости сильно разогревается и может оплавить панель винилового сайдинга, поэтому допускается резка болгаркой только на маленькой скорости.

ПРИЕМЫ МОНТАЖА, НА КОТОРЫЕ НЕОБХОДИМО ОБРАТИТЬ ОСОБОЕ ВНИМАНИЕ

Сайдинг виниловый (корабельный и оцилиндрованный брус), изготовленный на производстве ООО «Текос», имеет плотный замок-защелку, который способствует оптимальному монтажу панелей и прочности всей конструкции в целом. При монтаже продукции необходимо соблюдать следующие правила.

Перед началом монтажа панели необходимо выдержать 2–3 часа при температуре окружающей среды для акклиматизации.
При повышении температуры окружающей среды панели имеют свойство линейного расширения на 6–10 мм на длину 3,66 м, поэтому между торцами панелей и соединительными планками (углами, J-профилем и т.п.) должен быть зазор не менее 6–10 мм.
Панель вводить в замок до прочного соединения и не натягивать панель для крепежа. Исключить вертикальное натягивание панелей.
Исключить дополнительную принудительную деформацию панелей (вогнутости, выпуклости и т. п.).
Панели монтировать от середины к краям. Нельзя монтировать панели с двух сторон, одновременно двигаясь навстречу. Это приведет к образованию волны на панели.
Крепеж (саморезы) устанавливать под прямым углом, посередине перфорационных отверстий, с зазором между панелью и шляпкой крепежа не менее 1–1,5 мм. Строго соблюдать зазор.
При монтаже винилового сайдинга рекомендуется использовать крепежи из нержавеющей стали. Диаметр шляпки самореза не меньше 8 мм.
Монтаж сайдинга можно осуществлять при температуре окружающей среды от –10 °С до +40 °С (оптимально комфортная температура, при которой рекомендуется производить монтаж, – от 0 °С до +25 °С). Обращаем ваше внимание, что при уличной температуре –5 °С и ниже сайдинг ножовкой резать нельзя. В минусовые температуры рекомендуется пользоваться болгаркой с регулировкой скоростей и использовать самую минимальную скорость.

ОБЩИЕ ПРАВИЛА УСТАНОВКИ ВИНИЛОВОГО САЙДИНГА КОЛЛЕКЦИИ «TECOS-ARDENNES»

Виниловый сайдинг при больших перепадах температур имеет линейное расширение (способен изменяться в длине), это необходимо учитывать при монтаже. Оставляйте зазор между торцами панелей от 6 до 10 мм на случай естественного расширения (см. таблицу 1).
Сайдинг-панель должна свободно двигаться в пределах перфорационных отверстий.
Не вкручивайте саморезы слишком плотно. Оставляйте зазор не менее 1–1,5 мм между поверхностью панели и шляпкой самореза во избежание ее деформации при изменениях температуры.
Начинайте фиксировать сайдинг-панель из центра и продолжайте к ее краям.
Размещайте крепежи в центре перфорационных отверстий.
Фиксируйте крепеж строго перпендикулярно к поверхности панели.
Проверяйте выравнивание панелей каждого 5–6-го ряда.
При подгонке сайдинга вокруг арматуры всегда начинайте новый ряд сайдинг-панелей около выступа арматуры, чтобы избежать излишков перекрытия.
Сделайте разрез на 0,6 мм больше, чем размер арматуры.
При резке виниловых панелей повторяйте форму выступающих деталей.
Перед установкой последнего ряда сайдинга должны быть закреплены софитные аксессуары.
При облицовке зданий не применяйте сырую древесину. Поверхность сайдинга остается ровной, если обрешетка под ним не подвергается деформации по каким-либо причинам.

Таблица 1

Температурные зазоры при монтаже винилового сайдинга и аксессуаров
для учета изменения их размера

Температура при монтаже, °С
-10	0	+10	+20	+30	+40
10 мм	9–8 мм	8–7 мм	7–6 мм	6–5 мм	5–4 мм

Внимание! Не рекомендуется монтировать продукцию «ТЕКОС» с металлическими аксессуарами (металлические отливы, металлические водостоки и прочее). Под воздействием солнечных лучей при экстремальном повышении температуры металл нагревается намного сильнее, нежели поверхность пластика, и в местах соприкосновения металла и пластика может произойти деформация винилового сайдинга. Во избежание деформации крепление саморезов должно производиться только в местах технологического отверстия (перфорации).

1. ПОДГОТОВКА СТЕН (обрешетка)

Виниловый сайдинг повторяет все геометрические неровности поверхности стены. Для правильной установки винилового сайдинга необходима плоская, ровная поверхность стены. Для этого как на новых, так и на реконструируемых зданиях устанавливается обрешетка.

В качестве материала для установки обрешетки для сайдинга чаще всего используют нержавеющий металлический профиль повышенной жесткости. В качестве бюджетного варианта может выступать сухой (камерной сушки) деревянный брусок, предварительно обработанный специальными антибактерицидными пропитками.

Согласно технологии допускается применение обоих материалов, но срок службы и качество смонтированной обрешетки могут быть разными и это необходимо учесть на стадии планирования. В большинстве случаев для того чтобы сделать качественную обрешетку под сайдинг, рекомендуем применять жесткий металлический перфорированный профиль.

Монтаж обрешетки под сайдинг из металлопрофиля

Плюсы

Легко транспортировать и хранить.
Материал достаточно легко обрабатывается.
Ровная поверхность по всей длине – залог качественно смонтированной обрешетки и, как следствие, грамотно выполненной облицовки.
Материал не гниет и не ржавеет.
Материал не подвластен нападкам насекомых и грызунов.
Обрешетку из металлопрофиля легко установить согласно технологии и инструкции.

Минусы
Сравнительно высокая цена (которая в большинстве случаев себя полностью оправдывает).

Монтаж обрешетки под сайдинг из деревянного бруска

Деревянный брусок обязательно должен быть сухим (камерной сушки) и ровным по всей длине — 1-го сорта, не иметь сучков и явных следов гниения. Брусок должен иметь размер 40х50 мм или 50х50 мм.

Плюсы
Достаточно низкая цена по сравнению с металлопрофилем.

Минусы

Дерево необходимо обрабатывать пропиткой, а это затраты как финансовые, так и временные;
Дерево, как ни крути, подвластно усадочным процессам, а это может негативным образом сказаться на всей площади облицованного фасада дома.
Брусок необходимо хранить в сухом проветриваемом помещении. Для предотвращения деформации укладку деревянного бруска необходимо произвести штабелями.

Обрешетка изготавливается по следующему принципу

При горизонтальной укладке сайдинга деревянный или алюминиевый профиль набивается вертикально.
Расстояние между профилем (брусками) должно равняться 30–40 см. Выставляются они под уровень.
Сначала набивается направляющая на левый угол стены, потом несущая горизонтальная снизу, следующая вертикальная в правом углу. Дополнительно обвязываются все проемы.
При изготовлении обрешетки берется в расчет местонахождение водостоков, светильников и других коммуникаций. Для этого монтируются дополнительные направляющие на обрешетку.
Каркас крепится к стене с помощью дюбелей (если стены из кирпича, ракушника), саморезов (деревянные поверхности).
Смонтируйте отливы на поверхности стены прежде, чем устанавливать сайдинг-панели.

2. УСТАНОВКА ВСПОМОГАТЕЛЬНЫХ ПЛАНОК (аксессуаров)

При разработке аксессуаров для сайдинга учитывались геометрические параметры профиля, характеристики материала (линейное расширение и пр.), поэтому мы настоятельно рекомендуем использовать как аксессуары Tecos с сайдингом Tecos, так и сайдинг Tecos исключительно с аксессуарами Tecos. Сайдинг и аксессуары сторонних производителей могут не соответствовать вышеперечисленным показателям, что приведет к некорректному монтажу и к деформации панелей и аксессуаров.

2.1. Сливная и стартовая планки

Сливная планка устанавливается на цоколь (фундамент), начиная от угла дома, по всему периметру.
Монтаж сайдинг-панелей всегда происходит с применением стартовой планки.
Стартовая планка задает тон всей работе. Лучше потратить больше времени на ее выравнивание по уровню, чем пытаться исправить даже минимальный уклон по ходу выполнения.
Прежде чем начать ее крепить, нужно обозначить место будущего крепления. Для этого следует вкрутить саморез на самом нижнем уровне стены. Расстояние от самореза до земли должно быть равным ширине стартовой планки.
Между саморезами натяните нить. Проконтролируйте правильность натяжения нити с помощью строительного уровня. Используя мел (строительный карандаш), нарисуйте по нитке линию между саморезами. Она и будет обозначать линию крепления стартовой полосы.
Двигаясь по линии, оставляйте горизонтальный отступ 6 мм от границы угловых профилей, прикрепите стартовую планку.
При желании вместо отступа 6 мм можно подрезать перфорационные отверстия на наружном угле ножницами по металлу, чтобы они не упирались в стартовый профиль при перепадах температуры.
Зафиксируйте стартовые панели саморезами.

2.2. Наружный и внутренний углы

Внимание! Перед установкой наружных и внутренних углов-стоек следует установить софит и сливную панель.

Перед началом установки углов-стоек с каждой стороны внутреннего или наружного угла следует установить водонепроницаемые материалы (не менее 250 мм с каждой стороны).
Наружный и внутренний углы крепятся ниже софита на 6 мм и ниже стартовой планки на 10 мм.
Проверьте пару раз вертикальность и, если все в порядке, закрепите низ, а затем и остальные крепежи. Рекомендуем не слишком часто располагать крепеж в угловом профиле (расстояние между саморезами должно быть около 40 см).
Если высота монтируемого здания больше, чем длина планки, часто возникает необходимость в состыковке угловых панелей.
В этом случае перекройте угловые панели между собой, отрезав от одного из них около 9 мм перфорационного слоя. Нахлест должен составлять 20 мм, а остальные 5 мм отведены под возможное растяжение панелей. Подобный метод позволяет создать целостность стояков, исключающую возможность просачивания воды.
Проконтролируйте, чтобы угловая стойка располагалась строго вертикально.
На внутренних углах профили монтируются точно так же, как и на наружных углах – оставляете отступ 3 мм до софита вверху, а нижний конец делаете ниже стартовой планки на 6 мм.
Отступ 6 мм должен остаться до выступающего элемента внизу, если он есть (например, выступающий цоколь).
В случае выступающего элемента внизу, внутренний угловой профиль не должен в него упираться – должен остаться зазор 6 мм.
Возможны три варианта выполнения внутренних углов:
В случае необходимости в состыковке внутренних углов, профили стыкуются абсолютно идентично наружным – это очень просто сделать своими руками.

2. 3. Отделка (окантовка) оконных и дверных проемов

В зависимости от глубины проемов существует несколько способов оформления:

1. При помощи околооконной и финишной планки (глубина проема не более 115 мм)
Для того чтобы углы смотрелись красиво и стыковались между собой герметично, верхнюю часть околооконной планки необходимо подрезать следующим образом:

угол отрезается под углом 45°;
от края отрезать около 10 см перфорационных отверстий.

Финишная планка крепится вплотную к оконному проему, в которую впоследствии будет вставляться свободный край околооконной планки.
Если глубина оконного проема меньше, чем ширина околооконной планки, то ее свободный край можно отрезать под нужный размер.

2. При помощи ветровой J-фаски и финишной планки (глубина проема 115–120 мм).
У верхней планки углы обрезаются также под углом 45°.
Финишная планка крепится вплотную к оконному проему, в которую впоследствии будет вставляться свободный край ветровой J-фаски.

Если глубина оконного проема меньше, чем ширина ветровой J-фаски, то ее свободный край можно отрезать под нужный размер.

3. При помощи наружного угла, J-профиля и доборных элементов (глубина оконного проема более 120 мм).
У верхней планки углы обрезаются также под углом 45°. J-профиль крепится вплотную к оконному проему.
Между J-профилем и наружным углом вставляются порезанные на нужный размер кусочки сайдинга.

4. При помощи широкого J-профиля (наличника).
Используется в основном для оформления дверных проемов или в том случае, если оконный проем не углублен в стену.
Принцип нарезки планок такой же, как в вышеперечисленных вариантах.

2.4. Установка соединительной планки (Н-профиль)

Соединение сайдинга по длине производится с помощью Н-профиля.
Монтаж аналогичен установке внутренних и наружных углов.
Состыковка планок Н-профиля в длину производится аналогично наружному и внутреннему углам.

2.5. Установка финишной планки

Зафиксируйте финишную планку на стене вплотную к карнизу дома.
Верхнюю часть последней панели вставьте в финишную планку.

3. УСТАНОВКА ПАНЕЛЕЙ

Установка панелей производится после установки всех отделочных планок.

При установке ВАЖНО следить за температурным зазором (сайдинг НЕ ДОЛЖЕН доходить вплотную к планкам).

При монтаже пользуйтесь таблицей температурных зазоров (табл. 1).

Установите первую панель посредством ее соединения снизу вверх, от середины к краям до прочного соединения замка со стартовой планкой, после чего закрепите панель саморезом. Крепеж производится всегда по центру перфорационного отверстия.
Последующие панели соединяйте с предыдущими также до прочного соединения замка.
Начинайте фиксировать панель из центра и продолжайте к ее краям.
Проверяйте уровнем выравнивание панелей каждого 5–6-го ряда.

4. УСТАНОВКА СОФИТОВ

Используя уровень, сделайте на стене метки, параллельные нижнему краю фронтона, далее вдоль меток прикрепите планку J-профиль (или внутренний угол). Также прикрепите J-фаску к краю фронтона, завершив ее финишной планкой. Отмерьте расстояние между планками, вычтите 6 мм для возможного расширения/сжатия. Нарежьте софиты по этой длине и установите их в J-профиль (или внутренний угол) и J-фаску.

Соедините панели софитов между собой.

Внимание! Требование к вентиляции — соответствующая вентиляция чердака важна для любых зданий.

ОСОБЕННОСТИ МОНТАЖА ФАСАДНЫХ ПАНЕЛЕЙ «НАТУРАЛЬНЫЙ КАМЕНЬ»

Подготовка и технология монтажа фасадных панелей «Натуральный камень» преимущественно такая же, как и для обычного винилового сайдинга ТЕКОС, однако имеются следующие особенности.

Система крепления. По вертикали: панели «Натуральный камень» имеют особую, отличную от обычного сайдинга систему крепления шип-паз. Эта замковая система позволяет легко и быстро осуществить процесс установки панелей и надежно закрепить их между собой. По горизонтали: через соединительную планку (Н-профиль) или внахлест.
Все аксессуары, используемые для монтажа винилового сайдинга ТЕКОС, кроме стартовой планки, подходят для монтажа фасадных панелей «Натуральный камень». Важной особенностью является то, что финишная планка ТЕКОС при монтаже фасадных панелей «Натуральный камень» используется как планка старт-финиш. Обращаем ваше внимание, что при использовании данной планки как стартовой, необходимо немного подрезать (около 7 мм) выступающие части замка панелей (шипы) таким образом, чтобы они полностью были закрыты планкой.
При монтаже панелей в наружный угол необходимо обрезать край панели ровной линией и продвинуть ее обрезанным краем в наружный угол при соблюдении температурных зазоров.
Монтаж без использования соединительных планок (Н-профиля) дает возможность смещать панели друг относительно друга (по горизонтали в шахматном порядке), что позволяет получить эффект неповторимости кладки.
Фасадные панели «Натуральный камень» можно использовать на всем фасаде здания или только в нижней его части, в области фундамента, а также в качестве декоративной отделки сочетать с другими сериями винилового сайдинга ТЕКОС.

ДЛЯ ЧЕГО НЕОБХОДИМО ИСПОЛЬЗОВАТЬ АКСЕССУАРЫ

Стартовая планка служит для закрепления первых панелей сайдинга, так как она полностью закрывается панелью и может быть любого цвета.

Наружный и внутренний углы устанавливаются для стыковки панелей сайдинга на углах. Наружный угол можно использовать при обрамлении окон и торца крыши. Внутренний угол также можно применять на стыке нижней части выступающей крыши с вертикальной стеной.

Н-профиль применяется для стыковки панелей сайдинга.

Околооконная планка используется для закрытия откосов углубленных оконных и дверных проемов.

J-фаска (ветровая доска) используется для закрытия торцов крыши.

J-профиль и широкий J-профиль (наличник) применяются для окантовки неуглубленных дверных и оконных проемов. J-профиль помимо этого используется для завершения обшивки сайдингом фронтона дома (на стыке с крышей) и установки софитов.

Финишная планка используется для завершения установки панелей сайдинга в горизонтальной плоскости и некоторых аксессуаров (околооконной планки и J-фаски).

Софиты используются для подшивки карнизов и горизонтальной обшивки потолка. Софиты нельзя использовать как вертикальный сайдинг!

Внимание! Использование аксессуаров ТЕКОС обязательно, так как аксессуары сторонних производителей могут не соответствовать ряду характеристик, таких как линейное расширение, геометрия профиля и прочее, что приведет к некорректному монтажу и деформации панелей. При рассмотрении претензий, если будет установлен факт применения сторонних аксессуаров, производитель вправе признать случай негарантийным!

РАСПРОСТРАНЕННЫЕ ОШИБКИ ПРИ МОНТАЖЕ САЙДИНГА

Рассмотрим самые распространенные ошибки, которые допускаются при монтаже.

1. Использование некачественного бруска для обрешетки

При выборе деревянной обрешетки необходимо учитывать, что если брусок будет естественной влажности, то по прошествии времени он высохнет и поменяет свою геометрию, что, в свою очередь, приведет и к деформации сайдинга, который на нем закреплен.

Также при выборе бруска необходимо обратить внимание на то, чтобы бруски были отсортированы по геометрии – бруски должны быть прямыми!
Кривой брусок не использовать!

2. Неправильное крепление саморезов

При установке вспомогательных планок на обрешетку необходимо следить за тем, чтобы саморезы были вкручены по середине перфорационных отверстий, чтобы в процессе эксплуатации у планки была возможность расширяться.

Также многие считают, что для более надежной фиксации необходимо вкрутить саморез до упора либо не в перфорационное отверстие.

Это категорически запрещено! У планки также не будет возможности к естественному расширению
и впоследствии это также приведет к ее деформации. Необходимо оставлять зазор между поверхностью панели и шляпкой самореза не менее 1–1,5 мм.

3. Несоблюдение температурных зазоров

Одна из наиболее распространенных ошибок при монтаже сайдинга – несоблюдение температурных зазоров. Виниловый сайдинг при перепадах температур склонен к линейному расширению. Это необходимо учитывать при монтаже и оставлять зазор между торцами панелей и планками не менее 6–10 мм на случай естественной растяжки (см. таблицу температурных зазоров).

Если хотя бы одно из вышеперечисленных условий будет нарушено, то со временем это неизбежно приведет к деформации панелей.

Внимание! При рассмотрении претензий, если будет установлен факт неправильного монтажа, производитель вправе признать случай негарантийным!

Скачать печатный вариант инструкции в формате PDF можно по ссылке (~4,5 Мб).

Как установить софиты Grand Line самому?

После того, как строительство будет завершено, обязательно нужно обратить внимание на подшивку кровли вашего дома, то есть установить специальные софиты. Софиты – это своего рода карнизы, которые защищают пирог кровли от любых внешних воздействий, а также позволяют создать вентиляцию подкровельного пространства. Более того, благодаря софитам внешняя отделка дома защищается, да и само здание смотрится эстетичнее.

Софиты для крыши могут отличатся по внешнему виду, что позволяет подобрать вариант, который будет гармонично смотреться с кровлей, да и вообще со всем внешним видом дома. И хотя результат установки софитов потрясающий, и работа эта продвигается достаточно быстро, но все же какое-то время потратить на монтаж придется.

Для подшивки крыши существует несколько видов софитов, и при выборе нужно учитывать, что каждый из видов подходит под разные условия использования.

Для зашивки свесов фронтона используются сплошные софиты, которые вообще не имеют перфорации. Лист такого софита – целостная профилированная панель, которая и подшивается к карнизу.

Для выступающих деталей как коньки, козырьки, свесы и карнизы, используется перфорированная подшивка. Перфорированные софиты так же подходят и для крыльца, веранды или беседки. Установка такого типа софитов дает возможность воздуху без препятствий проникать внутрь кровельного пирога.

Существует еще один тип софитов, смежный, – частично перфорированный. У таких софитов по центру панели идет перфорация, благодаря чему подкровельное пространство отлично вентилируется, но в то же время осуществляется и отвод влаги, поэтому использование таких софитов гарантирует отсутствие плесени. Использовать частично перфорированные софиты можно на любом участке.

Как можно догадаться, к выбору софитов нужно подходить с ответственностью, необходимо брать во внимание и особенности эксплуатации, и требования строения. Как показывает практика, чаще всего для отделки используются панели с частичной перфорацией, ведь они намного функциональнее, а монтаж не составляет огромной проблемы.

Несколько слов нужно сказать о самом материале, ведь виниловые софиты – это весьма жесткие пластиковые конструкции, которые проявили высокую стойкость не только к атмосферным явлениям, но и различным механическим воздействиям. Особый состав делает изделие устойчивым к коррозии и гниению, а также не поддаваемым солнечным лучам, поэтому даже через много лет использования подшивка не поблекнет и не сменит цвет.

Виниловые софиты для крыши имеют некоторые преимущества, такие, например, как универсальность, ведь нигде не сказано, что они исключительно для наружного применения, и, благодаря тому, что панели имеют приятный вид, дизайнеры активно используют виниловые софиты для создания самых разных и необычных конструкций. Более того, после подшивки нет необходимости проводить дополнительные работы, ведь свесы уже покрыты цветными прочными составами. В эксплуатации такие панели очень удобные, ведь весь уход состоит лишь в том, чтобы при необходимости мыть их, обычной мокрой тряпкой.

Устанавливать софиты нужно после того, как стены и крыша будут готовы, но до того, как будут поставлены сливные конструкции и громоотводы.

Монтаж

Любая работа начинается с замеров и покупки материала, поэтому для начала нужно выбрать тип софитов, а также определится с шириной, поскольку виниловые софиты могут быть от 20-30 сантиметров. Необходимо посчитать, сколько материала вам понадобится, кроме того, нужно помнить о необходимости соединительных планок, а также металлических и деревянных реек, которые будут каркасом конструкции. Точные замеры позволят упростить работу, влияют они и на конечный результат. Нужно принять во внимание и тот факт, что работа происходит под самой крышей, поэтому страховка, помощники и, конечно же, леса вам не помешают.

Первый этап работы, как можно было догадаться, — создание каркаса, для которого необходимы рейки. Рейки нужно крепить параллельно скосам, а фиксируются они с помощью шурупов, длинна которых зависит от толщины утеплителя и слоя штукатурки.Таким образом, по всему периметру в ширину отвеса на равном расстоянии фиксируются планки, с учетом того, что к ним будут прибиты продольные рейки для софитов, и они не должны находится ниже высоты отвеса.

Когда полностью весь каркас будет готов, основные планки усиливаются, а по всему периметру прикручиваются планки, в которые и будут монтироваться софиты.Количество реек вдоль здания зависит от ширины отвеса, если она небольшая, то двух вполне хватит, но все же рекомендуется три. Так, первая рейка будет под стеной, вторая посредине отвеса, третья возле желобного пояса.

Только после этого можно переходить к монтажу самых софитов. Для удобства в работе софиты лучше нарезать заранее. Так, длинна каждой отрезанной части панели должна соответствовать ширине отвеса. Панель можно обрезать ножницами, лобзиком, ножовкой или болгаркой. Когда листы будут подготовлены, можно приступать к работе. Так, в пазы, между планкой и краем отвеса устанавливается кусок софита, полосы которого перпендикулярно к стене, который фиксируется шурупами к деревянной планке. Шуруп вкручивается в крайнюю узкую полосу софита, которая прилегает к самой планке. Следующий отрезок стравляется в паз предыдущей планки, а свободный край, опять же, фиксируется шурупами. По такому принципу один за одним софиты устанавливаются на ровных участках.

Угловые части более трудоемкие. В таких участках необходимо планкой софита соединить угол крыши и стены. Чтобы вырезать точный угол на планке, можно использовать уровень. Когда планка будет установлена, софиты крепятся елочкой, для этого вырезается из листа треугольник нужного размера, который и будет вставлен в угловую часть.

Как видите, процесс монтажа не такой уж и сложный, займет всего несколько часов, более того, с работой справится даже один человек, но наличие помощника ускорит процесс. Если же всю работу выполнять поэтапно и правильно, то в конечном результате получится красивая и аккуратная подшивка, которая будет служить вам много лет, не создавая никаких хлопот.

Подшивка карниза софитом: монтаж металлических, пластиковых инструкция

Отделка карнизов крыши софитом несет не только декоративную нагрузку, они играют важную роль в вентиляции подкровельного пространства. Существует несколько типов этого инновационного строительного материала, что позволяет подобрать их соответственно специфике того или иного помещения. Отделка софитом крыши защищает пространство чердака от холода и ветра, маскирует воздухоотводные и вентиляционные трубы, проведенные кабели и другие коммуникации под кровлей.

Характеристики и разновидности материала

Подшивка карнизов (свесов) крыши софитом уже успела завоевать немалую популярность. Софиты имеют вид отдельных панелей, которые используются при обшивке всевозможных горизонтальных поверхностей. Дословно слово «софит» на итальянском означает потолок. Собственно говоря, это и есть полное соответствие прямому назначению материала – помимо крыш подобные панели устанавливают на любую поверхность, обращенную вниз лицом: свес, карниз, потолок в открытых помещениях и других.

Из чего изготовлены?

Как правило, их изготавливают из четырех основных материалов: алюминий, ПВХ, металл и медь. Причем каждый из них может иметь различную цветовую гамму. Панели независимо от сырья изготовления имеет полимерное покрытие, что позволяет легко крепить их к любой поверхности. Отдельные плитки этих кровельных элементов соединяются между собой замковым способом.

Софиты для крыши алюминиевые, виниловые, металлические и медные

Алюминиевые софиты считаются самыми популярными. Его используют для декорирования карнизов и свес. Подшивка крыши софитом из алюминия отличается прочностью, устойчивостью к горению, коррозии и резким температурным изменениям.

В основе производства виниловых софитов лежит ПВХ, что делает эти изделия очень экономичными и что не менее важно, практичными. Подшивка кровли софитами из ПВХ имеет много преимуществ:

стойкость к плесени и грибкам,
отсутствие необходимости в постоянном окрашивании плиток,
стойкость к самым значительным температурным перепадам (-50 –60°),
легкость материала (плотность – 1,16 кг/м2) и многие другие достоинства , которые имеют пластиковые софиты для крыши. Цена их находится в достаточно приемлемом диапазоне.

Металлические панели производят из оцинкованной стали. При этом их поверхность обрабатывается при помощи специальной защитной грунтовки. Подшив свесов кровли софитом из этого материала, как и предыдущим, удачно совмещает эффективность и доступность в цене.

Что же касается медных, то они бьют все рекорды экологической безопасности и долговечности. Срок службы софитов из меди примерно 150 лет. При этом они абсолютно неприхотливы и не требуют постоянного ухода.

Характеристики — плюсы применения

Эти кровельные элементы прежде всего отличает механическая прочность – стойкость к механическим ударам и воздействию неблагоприятных атмосферных условий. Плитки не реагируют также на УФ-лучи и не выгорают – отчасти этим объясняется немалый срок службы всех типов софитов.

Еще одним важным качеством является их универсальность, они подходят для внутренних и наружных работ – как для отделки свесов, так и для внутреннего помещения в доме. Более того, обширная цветовая палитра позволяет выполнять монтаж софитов для крыши с самыми разными кровельными материалами.

Для софитов, которые предназначены для подшивки карниза, характерны легкость в монтаже и использовании, стойкость к биологическим факторам. Экологическая чистота, пожарная безопасность – вот чем еще отличается подшивка крыши софитом. Фото всего этого передать не сможет, но даст возможность оценить практически идеальный внешний вид подшивки.

Сплошная или перфорированная панель – современная подшивка крыши софитом

Панели бывают двойными и тройными. Они, в свою очередь, подразделяются на сплошные и полностью или частично перфорированные.

Сплошные идеально подходят для декорирования карнизов, козырьков, фронтов, коньков и свесов, то есть выступающих участков крыши.

Перфорированные имеют специальные отверстия, благодаря которым дом оказывается защищенным от нежелательного воздействия атмосферы и обеспечена правильная вентиляция (естественная циркуляция воздуха). Панели, которые состоят из трех планок, перфорируют только в центральной ее части.

Материал, использованный для изготовления панелей, очень легок и настолько удобен, что монтаж можно осуществить самостоятельно. Единственное — понадобится выбрать самые оптимальные в каждом конкретном случае софиты для крыши, размерых, тип и цвет.

Как установить и правильно подшить – некоторые особенности

Устройство софита крыши предполагает выполнение следующих этапов. По всей длине к фронтонному или карнизному свесу монтируют две планки. С нижней стороны первой планки, которая находится у стены, вплотную к ней, прикручивают J- или F-профиль. Панели нарезают по длине, равной ширине фронтонного или карнизного свеса. Один из краев софитной панели вставляют в паз, а другой — прикручивают ко второй планке. Торцевой край соединения софита и вторую планку закрывают при помощи специального профиля – лобовой планки (или фаской), придавая конструкции законченный вид.

Как подшить крышу софитом на открытом и закрытом свесе

Открытый свес
Самое важное установить профили, которые должны держать панель. Два профиля располагают строго друг против друга, на стене дома и на нижнем крае фронтона (карниза). Вариант установки софитов зависит от конфигурации свеса, комплектующих и методов строительства.

Закрытый свес
Чтобы обеспечить нормальную вентиляцию, используют перфорированные софиты. Для установки выбирают J-профиль. Если понадобится выровнять поверхность, скажем, снимают существующий молдинг или деревянный софит, на обрешетку устанавливают 1-профиль. В остальном монтажные работы практически не отличаются от варианта с открытым свесом кровли.

Залогом успешной подшивки карниза или свесов крыши являются правильные замеры. Во всем остальном процедура не требует каких-либо особых навыков и проделывается без труда.

Монтаж софитов на карниз крыши

Крыша является важной деталью дома, ее главная задача – защита дома, отвод дождевой воды, а также других осадков. Опять же, вне зависимости от функционального назначения крыши ее внешний вид существенно влияет на привлекательность дома в целом. Поэтому даже самое дорогое покрытие дома, построенного из самых дорогих и привлекательных материалов, не будет смотреться идеально, законченно, если не сделать финишные работы с карнизом крыши, со свесом.

Что же такое софиты

Что же такое софиты? Объяснить это достаточно просто. Когда крыша над домом установлена, между ее краем и домом есть расстояние, куда могут проникать птицы и насекомые, чтобы этого не было, брешь следует заделать. Заделывается она именно софитами. По сути дела, софиты могут изготавливаться из самых разных материалов.

Из чего делаются софиты

Софиты – это подшивка нижних частей крыши. Материалами для производства выступают строганные доски, вагонка, очень популярен винил или даже металл. Совсем недавно появился на прилавках и новый товар – софитные потолочные панели, которые могут быть перфорированными полностью или частично, а также полностью гладкими. К их преимуществам стоит отнести и долговечность, необходимость минимального ухода, практичность и надежность материала. Тем более, такой материал не поддается износу, с ним можно не бояться грибков и плесени. С точки зрения практичности интересен простотой монтажа. С точки зрения эстетичности – здесь покупатель найдет широчайший ассортимент самых разных цветовых исполнений и оттенков. Вы с легкостью сможете подобрать вариант, вписывающийся под стены дома или крыши.

Существуют и деревянные софиты. Их возможности, плюсы и минусы стоит рассмотреть отдельными пунктами:

они достаточно дешевые, позволят вам существенно сэкономить;
к минусам стоит отнести необходимость делать самостоятельно вентиляционные отверстия;
существует необходимость покрывать дерево лаком, шлифовать.

Но все же деревянные софиты будут очень неплохо смотреться. Увидеть это можно на рисунке, предложенном ниже.

Деревянные софиты

Что касается винила, то его виды можно увидеть на рисунке ниже. Там же вы найдете и разницу во внешнем виде. Этот материал способен прослужить достаточно долго, он будет выглядеть идеально как на момент монтажа, так и спустя несколько лет.

Виды виниловых софитов

Обязательно стоит назвать и софиты, изготовляемые из металла. Производят их из профнастила или оцинкованной стали. По части эстетики стоит назвать, что очень часто встречаются модели с рисунком, текстурой. Подобная покупка очень легкая по весу, ее легко монтировать, с ней легко работать, обрабатывать ее. Опять же, такие софиты отлично справляются со своей задачей, и вам не нужно прилагать свои силы для работы над вентиляцией: отверстия для этого предусмотрены и имеются, обеспечивая пространство под крышей циркуляцией воздуха.

Что именно выбирать и какому материалу отдать предпочтение – решать только вам. Подбирать материал следует по своему вкусу, ориентируясь по цвету крыши и стен. Главное – чтобы выбранные софиты наилучшим образом вписывались в стиль и расцветку новостройки.

На что следует обращать внимание при покупке софитов

Покупая данный материал, нужно уделить особое внимание на цветовое исполнение, а также на ширину предлагаемых панелей. Обращайте внимание на внешний вид: если вам попался неперфорированный софит (на панели нет отверстий), то он оптимален для монтажа на верандах, для крыши над крыльцом, для внутреннего пространства. Частично перфорированные изделия можно комбинировать с гладкими, но лишь для отделки внутренних помещений.

Пример такой отделки можно найти ниже на изображении.

Комбинированные софиты

Перфорированные модули применяются в той части, где нужна будет постоянная циркуляция воздуха. Подобное исполнение будет идеальным для крыши, покрытой, к примеру, черепицей.

Еще несколько плюсов данного строительного материала можно изложить так:

софиты очень прочные и легкие, сложность их монтажа минимальна, с ним способен справиться любой, даже новичок в строительстве;
выполнять монтаж можно в любое время года, это не отнимет много времени, зато сможет защитить ваш дом от непогоды на долгие годы;
как уже говорилось, софиты долговечны, они не подвержены коррозии, ржавлению, другим видам порчи, поэтому их реставрация не потребуется, как и постоянный уход.

Главное, что потребуется от начинающего строителя – подобрать необходимые размеры, количество, тип и цвет софитов.

Как происходит монтаж

Существует несколько методов монтажа софитов. Один из них описан ниже. Его принцип заключается в установке 2-х панелей параллельно. Одну мы соединяем и крепим к стене дома, вторую – к крыше, если говорить точно, к нижней плоскости ветровой доски или так называемой фаски.

Изначально мы ставим специальные профили, куда в дальнейшем будут монтироваться сами софиты. Сами профили следует фиксировать гвоздями через каждые 30 или 40 см.

На изображении, предложенном ниже, в разрезе можно увидеть, как правильно ставить софиты по данной методике.

Монтаж и его особенности

Особенности работы с виниловыми софитами

К особенностям работы с таким типом софитов нужно сразу же отнести тот факт, что при сильных перепадах температуры размеры могут меняться в пределах 5мм. Это следует учитывать при монтаже, установке. Также следует придерживаться некоторых правил:

следует создать свободу движения в горизонтальном направлении;
с данным материалом не следует применять силу;
гвозди для фиксации нужно вбивать строго в центр отверстия;
гвозди не следует вбивать в софит по самую шляпку, нужно оставить расстояние хотя бы в 1-2 мм между шляпкой и поверхностью софита;
не рекомендуется нанесение герметика как между самими панелями, так и между профилями, углами и т.д.;
сильные удары в процессе работы с гвоздями могут создать трещины – это следует учитывать в работе.

Как вы можете увидеть, существуют некоторые особенности работы, соблюдение которых поможет вам качественно выполнить монтаж софитов на карниз крыши.

Может показаться, что виниловые софиты очень прихотливы, но это не так. Тем более, если бы у них и были существенные недостатки, то они легко перечеркиваются одним важным преимуществом – широчайшим ассортиментом цветов, от ярко-белого до черного. Также можно найти перфорированные и неперфорированные варианты в разных оттенках, например, как на рисунке ниже.

Виниловые софиты

Несколько дельных советов, способных помочь в монтаже

Существует несколько вариантов крыши. На изображении ниже вы можете увидеть эти варианты.

Варианты крыш

Как видите, оба этих карнизных свеса существенно отличаются друг от друга, соответственно, и монтаж софитов будет совершенно разный.

Простой треугольник наиболее простой в плане работы и установки панелей. Второй несколько сложнее, в случае некоторых просчетов в ветреную погоду под крышей может гудеть.

Софиты обладают и еще одним важным преимуществом – они защищены от солнечного света, не выцветают и не портятся. Тем не менее, их стоит беречь от высоких температур, скажем, свыше 60 градусов. Обычно подобная температура не может быть достигнута софитами, уже смонтированными под крышей, чего не скажешь о материалах, лишь дожидающихся своей очереди. Соответственно, когда вы только приобрели софиты, собираетесь их монтировать, старайтесь не оставлять их под солнцем, чтобы они не нагрелись.

Видео — монтаж софитов на карниз крыши

На представленном видео можно воочию увидеть процесс монтажа со всеми тонкостями и особенностями.

Инструкции по установке комплекта прожектора

| Светодиоды высочайшего качества для пинбола

Прожекторы для пинбола значительно улучшают вашу игру, освещая центральную зону игрового поля. Большинство игр не предназначены для игры при слабом освещении. GI освещает игровое поле, но даже лампа накаливания GI плохо освещает центр игрового поля. Прожекторы для пинбола решают эту проблему. Наши комплекты прожекторов для пинбола не требуют пайки для людей, которые не могут подключить свои прожекторы к системе GI.

ПРИМЕЧАНИЕ: Все наши комплекты прожекторов для пинбола теперь являются универсальными комплектами прожекторов. Вы получите комплект прожекторов для пинбола 6-32 с дополнительным набором стоек 8-32 и гайкой. Если ваша игра требует прожекторов для пинбола 8-32, просто удалите стойки 6-32 и прикрепите стойки 8-2. Это обеспечивает максимальную гибкость, если вы решите переместить пятно из рекомендуемого нами положения в инструкциях к набору.

Мы также используем черные купола более высокого качества. Это все в одной части купола и гнезда более надежны и лучше прячутся в вашей игре.

Установка (щелкните изображение, чтобы увеличить):

Ваш комплект должен выглядеть примерно так.
Этот прожектор мы установим на нашу рогатку. Места прожекторов в наших комплектах часто указываются, например, «6-32 двойная, левая подвеска, нижний болт» или «8-32 двойная, правая подвеска, верхний болт». В общем 6-32 подходит на гайку 5/16, 8-32 подходит на гайку 11-32. В большинстве игр Williams используются гайки 8-32 11/32 дюйма. Многие используют гайки 5/16 дюйма на нижнем болте стропы. В большинстве кормовых строп используются гайки 5/16 дюйма. Наши комплекты должны учитывать это, и мы должны отправить вам правильные посты для вашей машины.

В этом случае мы установим двойную 6-32 на левую стропу, нижний болт.
Снимите пластик. Во многих случаях вы можете просто ослабить его и убрать с дороги. В случае с этой игрой пластиковая стропа соединена с нижней перекладиной, поэтому мы должны ее полностью удалить.
Проденьте вилку прожектора через листовой переключатель типа «рогатка» на задней стороне переключателя. В некоторых случаях вам может потребоваться выкрутить винты в нижней части игрового поля и опустить листовой переключатель, если отверстие слишком тугое.На сегодняшний день я не сталкивался ни с одним, через который мы не смогли бы пройти, не сняв переключатель, так что, надеюсь, в этом нет необходимости.
Пройдя, поднимите игровое поле и найдите разъем, торчащий из листового переключателя.

Мы хотим схватить это, возможно плоскогубцами, и вытащить.
Теперь вернемся к верхней части игрового поля. Нам нужно прикрепить пластик обратно на стропу

И прикрепить шестигранник к болту.Вы, вероятно, захотите ослабить гайку сверху прожекторов, чтобы можно было поворачивать шестигранные стойки, не поворачивая гнезда прожекторов и не скручивая провода. После этого снова затяните гайку и направьте свет, как показано.
Аккуратно потяните провисание провода под игровым полем, чтобы не было провисания в верхней части, и привяжите провод к шестигранной стойке.
Установка лампочек. Это может показаться очевидным, но для наших новых больших 8-светодиодных ламп их действительно трудно вставить.После того, как они вставлены, они останутся внутри и не выпадут во время игры. Вы должны убедиться, что штыри согнуты правильно, иначе лампочка не загорится. Кроме того, вам нужно аккуратно вставлять их, иначе штыри розетки просто согнутся, и вам придется выгибать их обратно. Лампам нужны штыри, согнутые у основания пластика по направлению к краю лампочки. Я рекомендую использовать ваш ноготь и заставить металл к краю. Если ваша лампочка не загорается, значит, она не контактирует с патроном, и вам нужно снова согнуть штыри.Неважно, как вставлена лампочка, она не поляризована.
Теперь поднимите игровое поле, чтобы мы могли подключить питание. Найдите провод, который вы протянули, и найдите его пару с зажимами типа «крокодил».

Провода не поляризованы. На самом деле не имеет значения между красным и черным, кто куда идет. Но они имеют цветовую маркировку для простоты установки.
Наконец, найдите ближайшую розетку GI и подключитесь к ней. (для скрепленных GI, таких как данные восток, перейдите к шагу 11 ниже).

Убедитесь, что зажимы типа «крокодил» не касаются друг друга или основания патрона. Если вы умеете паять, то можете припаять и эту часть.
В наших новых разъемах белого цвета белый разъем может оторваться от проводов прожектора. Если это так, просто вставьте их обратно. Когда вы подключаете провода, держите провода, а не пластик, чтобы вставить провода прямо в разъем. Если ваш разъем ослаблен, как это:

Вставьте вот так и держите провод вот так:

Американское руководство по установке освещения — Руководство по эксплуатации +

Главная »Американское освещение» Американское руководство по установке освещения

American Lighting

Инструкции по установке

Предупреждение: Включение отключения на предохранителях или автоматическом выключателе.

МОНТАЖ ПРИСПОСОБЛЕНИЯ (Рис.1)

Отключите питание в блоке предохранителей или блоке автоматического выключателя и снимите старое приспособление вместе с крепежными элементами.
Осторожно распакуйте новый прибор и разложите все детали на чистом месте. Будьте осторожны, чтобы не перепутать любые мелкие детали, необходимые для установки.
Прикрепите монтажную пластину (A) к выходной коробке с помощью винтов (C) (размер: #8-32N*L0,5 дюйма). Затем отрегулируйте длину крепежных винтов (В) и затяните их шестигранными гайками.Сторона монтажной пластины (A) с маркировкой «GND» должна быть обращена наружу.
ПОДСОЕДИНЕНИЕ ПРОВОДОВ (Рис. 2) Примечание: Иллюстрация (Рис. 1) в данном руководстве предназначена только для целей установки. Он может быть, а может и не быть идентичным купленному светильнику.
На этом этапе подключите электрические провода, как показано на рис. 2, убедившись, что все разъемы проводов (W) закреплены. Если в вашей розетке есть заземляющий провод (зеленый или медный), подключите к нему заземляющий провод прибора. В противном случае подсоедините заземляющий провод прибора непосредственно к монтажной пластине (A) с помощью прилагаемого зеленого винта.После подключения проводов аккуратно спрячьте их внутрь распределительной коробки.
ЗАВЕРШЕНИЕ УСТАНОВКИ (Рис. 1)
Совместите потолочную панель (E) с монтажной пластиной (A), а затем поднимите ее до потолка и закрепите с помощью фиксаторов (I).
Установите (2) две лампы со средним цоколем (E26) (F) мощностью до 60 Вт каждая или эквивалентные КЛЛ или светодиоды (не входят в комплект) в соответствии со спецификацией светильника — НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНУЮ НОМИНАЛЬНУЮ МОЩНОСТЬ! (NE PAS DEPASSER LA PUISSANCE NOMINALE MAXIMALE!)
Прикрутите резьбовой стержень (H) к соединителю (G) и затяните шестигранной гайкой (N) на резьбовом стержне (H).
Вставьте стеклянную форму (L), пластиковую шайбу (J) и металлическую шайбу (K) через резьбовой стержень (H) по очереди и зафиксируйте их гайкой (M). Проденьте чашку (O) через резьбовой стержень (H) и плотно зафиксируйте ее наконечником (P).

Теперь установка завершена. Верните питание и проверьте прибор.

Documents / Resources

СУБЪЕКТИИ СЛУЖИВАНИЯ

Освещение

Armacost Lighting: Руководство по установке

Беспроводная сеннарная панель для 2-в-1 LED DIMMER

Модель Dim14Rem

Операция и сопряжение

Армакота Освещение беспроводной диммер (модель DIM2IN1-

RF-WR) должен быть запрограммирован или сопряжен для распознавания радиочастотного сигнала

беспроводной сенсорной панели.

1. Следуя инструкциям

, прилагаемым к

беспроводному диммеру,

подключите диммер к источнику питания

и светодиодному освещению.

Убедитесь, что диммер и светодиод

работают правильно. Держите

беспроводную сенсорную панель на близком расстоянии

от приемника, 10 футов

или ближе для сопряжения.

2. Отключите питание диммера

, отсоединив или

отключив питание

.Оставьте не менее чем на

5 секунд. Вы также можете

отключить питание, потянув

из разъема зеленого блока

на диммере.

3. Для сопряжения восстановите питание блока питания и диммера и

в течение 2 секунд одновременно нажмите клавиши увеличения яркости и уменьшения яркости

Для проверки нажмите кнопку включения/выключения беспроводной сенсорной панели, чтобы подтвердить

, что она может управлять приемником. Если нет, повторите процесс.

В зависимости от схемы освещения

и для уменьшения потребности в дополнительной проводке

может быть выгоднее иметь

один сенсорный пульт управления или

«спарить» несколько поворотных

ручных диммерных приемников

(только модели с поддержкой беспроводной связи).

Чтобы добавить или соединить больше приемников

, повторите тот же процесс

с дополнительными приемниками

. Беспроводная сенсорная панель

передаст свой уникальный код

нескольким приемникам

Для синхронизации нескольких

приемников, чтобы все

одновременно включались/выключались и приглушались на одной сенсорной панели,

просто вручную

выключать все приемники с помощью каждой поворотной ручки

. Затем нажмите кнопку включения питания

беспроводной сенсорной панели

. Все огни должны

включиться одновременно.

Примечание: вы также можете «разъединить» диммеры, выполнив описанный выше процесс

, но вместо этого нажмите клавиши включения и увеличения яркости.

ВАЖНО: Не нажимайте никакие клавиши на беспроводной сенсорной панели

повторно или слишком быстро, иначе приемники потеряют

синхронизацию или не смогут работать в унисон. Кроме того, для эффективной синхронизации

все приемники должны находиться в пределах досягаемости одной беспроводной сенсорной панели

В случае отключения электроэнергии, после восстановления питания светодиодного освещения

яркость будет на уровне последней установки поворотной ручки

на приемнике, а не последней настройки на

беспроводная сенсорная панель.Это также верно, если свет выключается

при отключении питания.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Беспроводная сенсорная панель не работает.

Убедитесь, что беспроводная сенсорная панель находится в зоне действия приемника. Попробуйте

переместить тачпад ближе к приемнику. Диммер

является радиочастотным (РЧ) устройством, поэтому дальность действия беспроводного пульта дистанционного управления

зависит от многих факторов. Фактическое

рабочее расстояние зависит от стен и препятствий в прямой видимости

, а также от других находящихся поблизости электронных устройств.

Убедитесь, что батарея заряжена. Чтобы проверить аккумулятор, нажмите кнопку включения/выключения

в темной комнате/месте. При нажатии вы должны увидеть

красный светодиодный индикатор, светящийся из-за поверхности тачпада

. Если вы не видите этот светящийся красный индикатор, замените батарею

(щелочная, 27 А, 12 В). Срок службы батареи от 6 месяцев до

до 3 лет, в зависимости от использования.

Возможно, потребуется повторное сопряжение приемника с передатчиком.

Если приемник диммера работает нормально, а батарея сенсорной панели

свежая, но сенсорная панель не управляет освещением,

повторите инструкции по сопряжению.

Если вы хотите приобрести дополнительные диммерные передатчики

или приемники, посетите магазин, у которого вы сделали покупку

, или посетите сайт armacostlighting.com.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочая температура …………………. от 40 до 130°F (от 4 до 55°C)

Беспроводная связь рабочая частота. ………………………………433,92 МГц

Аккумулятор передатчика …….. ……………… Щелочные 27 А 12 В

Идентификатор FCC ………. …………………………………………. NWKHF10008

Страна происхождения …………………………………………. …………….. Китай

Ограниченная гарантия сроком 1 год. Этот продукт предназначен только для использования в сухих помещениях

. Неправильная установка, неправильное

питание, неправильное использование или неиспользование этого устройства по

назначению приведет к аннулированию гарантии.Для всех возвратов требуется подтверждение покупки

. Вопросы?

Электронная почта [email protected].

Этот элемент является радиочастотным устройством (RF), поэтому диапазон

пульта дистанционного управления зависит от многих факторов. Фактическое

рабочее расстояние зависит от стен и препятствий в прямой видимости

, а также от других находящихся поблизости электронных устройств.

Это устройство соответствует части 15 правил FCC. Эксплуатация

осуществляется при соблюдении следующих двух условий: (1) это устройство может

не создавать вредных помех, и (2) это устройство должно принимать

любые получаемые помехи, включая помехи, которые могут

вызвать нежелательную работу.

Изменения или модификации данного устройства, не одобренные в явной форме стороной, ответственной за соответствие требованиям, могут привести к аннулированию права пользователя на эксплуатацию оборудования.

светодиодные ленты Light

светодиодные огни

12 или

240002 DC

12 или

24 В пост. тока

БЕСПРОВОДНАЯ

ПЕРЕДАТЧИК

Эта беспроводная сенсорная панель предназначена для использования только со светодиодным диммером Armacost Lighting

2-в-1 с поддержкой беспроводной связи (модель DIM2IN1-RF-WR).

Обеспечивает дистанционное включение и диммирование низковольтного светодиодного

освещения и работает через стены и двери на расстоянии до 100 футов.

Использование радиочастотной (РЧ) технологии устраняет необходимость

прокладки проводов от светодиодного освещения до удаленного выключателя, а

полезен в проектах, где установка новых кабелей может быть затруднена.

Клавиша включения/выключения

(нажмите и удерживайте,

не нажимайте)

Нажмите и удерживайте

, чтобы увеличить

яркость

Нажмите и удерживайте

, чтобы приглушить освещение

2 многозонное

управление освещением.Эта удаленная беспроводная сенсорная панель может быть сопряжена с

для управления и синхронизации нескольких диммерных приемников в одной и той же области

, или несколько комплектов сенсорной панели/приемника могут управлять различными зонами освещения

в одной и той же области без перекрестных помех.

Включает дизайнерскую беспроводную сенсорную панель и все необходимые крепежные винты

и анкеры для гипсокартона. Также включает одну щелочную батарею 12 В

(27 А) (обязательно).

Беспроводная сенсорная панель

совместима только с диммером Armacost Lighting

с поддержкой беспроводной связи (модель DIM2IN1-RF-WR).

Блоки предназначены только для сухих помещений. Если используется

на открытом воздухе, храните его в сухом месте.

Функция беспроводной связи может перестать работать

должным образом в условиях замерзания или близких к нему

условий.

Убедитесь, что диммер имеет маркировку «Wireless

ready» под ручкой диммера.

УСТАНОВКА БЕСПРОВОДНОГО ПЕРЕДАТЧИКА С СЕНСОРНОЙ ПАНЕЛЬЮ

Передатчик с сенсорной панелью для поверхностного монтажа или установки в стену.

Легко крепится к

любой стене или плоской

поверхности (винты и анкеры

входят в комплект).

Может быть установлен на стене

в некоторых электрических коробках

или с помощью низковольтной настенной пластины

монтажного кронштейна.

Стена в дизайнерском стиле

пластина и винты

включены.

вкладки разбиты

съемные для некоторых

Установки

Минимальный беспрепятственный

Коробка или кронштейн Открытие:

/8 «(47 мм) x 2

/8″ (72 мм)

Сенсорная панель может не подходить к некоторым электрическим коробкам меньшего размера.

См. минимальные размеры и выберите соответствующую электрическую коробку

или монтажный кронштейн.

В некоторых случаях может потребоваться удаление выступов

, как показано на рисунке, просто отломите кусачками.

Примечание. Совместим с некоторыми, но не со всеми, переключателями

пластин других производителей.

Типовое низкое напряжение

Настенная пластина

Монтажный кронштейн

ЗАЯВЛЕН НА ПАТЕНТ

140 Baltic Avenue, Baltimore, MD 21225

141203

Сохраните эти инструкции!

Руководство по установке освещения в ванной комнате

Время чтения: 2 минуты

Не секрет, что ванная комната может быть одним из самых расслабляющих мест в вашем доме. Тип освещения в вашей ванной комнате может создать или разрушить комнату. Если вы решили обновить свою ванную комнату, есть несколько важных соображений по электричеству, которые необходимо учитывать при установке освещения.Простые вещи, такие как тип светильников, где они должны быть размещены, а также тип арматуры.

Тип освещения

Освещением в ванной комнате нельзя пренебрегать. Подобрать идеальное освещение для ванной комнаты может быть непростой задачей. Вы должны учитывать внешний вид, который вы хотите создать для своей ванной комнаты, поскольку освещение будет определять, как вы и другие люди будете видеть пространство.

Хотя может показаться хорошей идеей купить все, что работает, и установить его, плохое освещение в вашей ванной комнате может иметь некоторые последствия.Вы не хотите выходить на улицу с неоднородными пятнами, которые вы пропустили во время бритья, или выходить из дома с макияжем, который выглядит странно при дневном свете. Освещение в вашей ванной комнате повлияет на то, как вы себя видите, и разница между освещением в ванной и наружным освещением может быть совершенно разной.

При выборе типа освещения существует множество типов:

Task
Ambient
Акцент
Декоративный

Где разместить освещение?

Это сводится к двум различным факторам.Во-первых, вы бы хотели установить освещение, а во-вторых, если оно соответствует Национальному электротехническому кодексу (NEC). В соответствии с нормами NEC должен быть как минимум один потолочный светильник, правила вашего штата и местные правила могут отличаться.

Если вы не знаете, где разместить свет, не стесняйтесь обращаться к одному из лицензированных электриков из Art Plumbing, Air Conditioning & Electric, чтобы получить совет. Наши электрики позаботятся о том, чтобы освещение в вашей ванной комнате было размещено не только так, как вы этого хотите, но мы также позаботимся о том, чтобы оно соответствовало местным нормам.

Прислушиваясь к советам опытного и надежного электрика, вы обеспечите долговечность выбранного вами освещения. Вы не хотите, чтобы ваше освещение подвергалось воздействию влаги, которая может повредить светильник, а также вызвать проблемы с электропроводкой в ванной комнате.

Какие светильники можно использовать в ванной?

Помните, что электричество и вода никогда не должны смешиваться. Если на арматуру вашей ванной комнаты попала влага, есть большая вероятность, что электрическая проводка вашей ванной комнаты сгорит.При поиске светильников обязательно уточняйте у консультантов магазина, что светильники будут установлены в вашей ванной комнате.

В отличие от вашей гостиной, ваша ванная комната представляет собой влажную и влажную среду. Вам нужно получить фитинги, которые являются влагостойкими и не будут ржаветь под воздействием влаги.

Код Требования

Не забывайте, что в ванных комнатах действуют свои особые требования к электрическим нормам. В Art Plumbing, Air Conditioning & Electric мы предлагаем различные услуги по освещению. Мы также следим за тем, чтобы не только строго следовать Национальному электротехническому кодексу (NEC), когда речь идет о требованиях к электрическим нормам, но и государственным и местным нормам.

В некоторых случаях ваша ванная комната может быть убежищем, но если вы пользуетесь услугами компании, которая не соблюдает государственные, местные правила и правила NEC, есть большая вероятность, что вместо этого ваше убежище может стать смертельной ловушкой. В каждом штате могут быть свои правила и положения, касающиеся электрических требований к оборудованию ванных комнат, и они всегда будут иметь приоритет над NEC.Если вы не уверены в соответствии коду, поговорите с одним из наших надежных и лицензированных электриков сегодня.

Как установить прожекторы на свой автомобиль: 15 шагов

Об этой статье

В соавторстве:

Штатный корреспондент wikiHow

Эта статья была написана в соавторстве с wikiHow Staff. Наша обученная команда редакторов и исследователей проверяет статьи на точность и полноту.

Команда управления контентом wikiHow тщательно следит за работой нашей редакции, чтобы гарантировать, что каждая статья подкреплена надежными исследованиями и соответствует нашим высоким стандартам качества. Эта статья была просмотрена 267 156 раз.

Соавторы: 24

Обновлено: 13 мая 2021 г.

Резюме статьиX

Чтобы установить прожекторы на свой автомобиль, начните с отключения автомобильного аккумулятора от отрицательной клеммы.Закрепите реле внутри моторного отсека с помощью прочного двухстороннего скотча или просверлив отверстия в металле. Затем проложите один провод от реле к болту на кузове автомобиля для его заземления, а второй провод от реле к встроенному предохранителю. Надежно подключите предохранитель к плюсовой клемме аккумулятора третьим проводом, чтобы обеспечить питание реле и самого прожектора. Затем проложите четвертый провод от реле к положительному выводу прожектора и припаяйте на место. Пятый провод должен соединять последний разомкнутый контакт реле с выключателем.

Разное
