Электрический теплый пол своими руками: особенности монтажа, виды, устройство

Теплые полы с электрическим и водным обогревом становятся все более популярными. Последние чаще служат в качестве основной системы отопления частных домов, а электрополы широко применяют для дополнительного обогрева комнат. Этот фактор, а также ряд других причин, сделал электроподогрев более востребованным. Предлагаем рассмотреть конструкцию, принцип действия, а также возможность самостоятельного обустройства электрических теплых полов.

Виды и устройство, а также особенности нагревательных элементов

В качестве нагревательного элемента электрического пола чаще используется одножильный провод или двухжильный кабель. Первый вариант отличается невысокой стоимостью, но повышенный фон ЭМИ вносит ограничения на его применение в жилых помещениях. Греющий кабель имеет две жилы, одна из которых играет роль обычного проводника, а вторая – нагревательного элемента. Такое исполнение позволяет существенно снизить электромагнитное излучение, но увеличивает стоимость изделия.

Конструкция нагревательного провода (А) и греющего кабеля Теплолюкс (Б)

Более подробную информацию об приведенных выше нагревательных элементах можно найти на страницах нашего сайта.

Монтаж можно существенно упростить, если использовать нагревательный мат. Эта конструкция представляет собой не что иное, как обычный термокабель, уложенный с определенной шириной шага на армирующую сетку. Как правило, ширина матов составляет около 0,45-0,5 м, а длина может варьироваться в пределах от 0,5 до 12,0 м (соответственно, максимальная площадь нагрева для одного сегмента ограничена). Стандарта на размеры матов нет, поэтому они могут незначительно отличаться у разных производителей. Электромат, как и термокабель представляет собой цельную конструкцию, метраж которой недопустимо изменять произвольно.

Нагревательный мат Devi

Стержневые конструкции считаются подвидом электрических матов. В качестве нагревательных элементов в них используются специальные карбоновые стержни с добавкой меди и серебра. Нагревательные элементы подключаются параллельно с определенным шагом. Основное достоинство такой конструкции – саморегуляция. То есть, если на каком либо стержне повысилась температура вследствие плохой теплоотдачи (например, поставили мебель), то выделение тепла снижается. Благодаря такому свойству можно укладывать мат на всю площадь комнаты.

Стержневой электрический мат Energy Mat

Инфракрасная пленка. Этот нагревательный элемент в широком доступе относительно недавно, буквально в начале века. Используемый в названии термин «инфракрасная» — маркетинговый ход, направленный на выделение данной продукции из ряда других нагревательных элементов. Как известно из школьного курса физики, инфракрасные излучатели также называются тепловыми, следовательно, к этой категории можно отнести любой нагревательный прибор. Конструкция пленочного инфракрасного нагревательного элемента теплого пола отображена на рисунке ниже.

Устройство пленочного нагревателя Heat Plus

Обозначения:

А – покрытие из пленки на основе полиэтилентерефталата, этот материал хороший проводник тепла.

В – медная шина.
С – серебряная шина.
D – покрытие из карбоновых полос.
Е – теплоизоляция на основе полиэстера.

Типовые технологии укладки электрического теплого пола

Прежде, чем привести несколько схем укладки, необходимо объяснить, что влияет на конструктивное исполнение. К таким факторам относятся:

расположение, это может быть не только пол, а потолок и стены;
тип помещения (жилое или нет), электрический пол может быть положен в туалете, ванной, кухне, комнате, лоджии, балконе и т.д;
влажность помещений;
тип теплоизоляции;
расчет шага и мощности;
материал основания, на который будет производиться укладка;
тип нагревательного элемента и его мощность.

Следует принять во внимание, что минимальную толщину теплового покрытия подбирают исходя из критериев прочности. При этом технология монтажа не допускает необоснованно увеличивать толщину стяжки, поскольку это отражается на инертности (времени) нагрева (пол долго нагревается). Соответственно, датчик такой системы может не успевать реагировать на перепад суточной температуры.

С другой стороны, 60-100 мм покрытие в такой ситуации может аккумулировать тепло. При таком варианте можно делать запас тепла, включая теплые полы ночью, когда действует льготный тариф.

Разобравшись с условиями, рассмотрим способы укладки греющего кабеля, разберем 6 вариантов:

Схема монтажа теплого пола на старом основании.
Укладка штробированием.
Технология промежуточной стяжки.
Укладка на теплоизоляцию.
Использование монтажной сетки.
Технология сухой стяжки.

Начнем по порядку.

Инструкция по укладке электрического пола на старом основании

Если производить крепеж на бетон, то потеря тепла в процентном соотношении составит порядка 30-35%. При условии, что ось термокабеля будет находиться от основания на расстоянии 10,0 мм, а шаг составит 70,0-75,0 мм. В этом случае следует остановить выбор на кабеле с номиналом 10,0 ватт на метр. Крепление кабеля к основанию производится на монтажную ленту (предварительно нужно постелить на основание утеплитель).

Укладка на монтажную ленту

Сверху наносится ровным слоем покрытие из плиточного клея. Когда он высохнет, можно укладывать плитку без стяжки или другое покрытие с соблюдением технологии его монтажа, например, предварительно стелется положка под ламинат, перед его установкой.

Укладка в штробы

Если условия не позволяют поднять пол до необходимого уровня, допускается замуровать термокабель в штробы. Следует учесть, что такая технология недопустима для ракушняка, пенобетона или другого материала, у которого малая теплопроводность.

Данный способ не приемлем для утепления несущих перекрытий, поскольку нарушает их прочность. Как правило, его применяют для прогрева открытых площадок.

Пазы под термокабель в ступенях на входе в здание

Технические характеристики термокабеля в таких случаях подбираются исходя из глубины штроб. Если они не более 10,0 мм, то можно использовать маломощный нагревательный элемент для теплого пола. Когда глубина превышает 20, 0 мм, мощность потребления может быть повышена до 17,0-18,0 ватт на метр.

Правильная укладка промежуточной стяжки

Данный способ позволяет существенно сократить потерю тепла. Ниже приведена таблица теплопотерь.

Таблица 1. Потеря тепла полами при различной толщине теплоизоляции.

Теплоизоляционный слой (мм)	Теплопотери (%)
0	35-38
10,0	20-22
20,0	До 10
30,0 и более

Исходя из приведенной выше таблицы, можно констатировать, что максимальная толщина стяжки может не превышать 20,0 мм. Если основание находится над необогреваемым участком (например, балкон, лоджия и т.д.) теплоизолирующий слой желательно увеличить до 40,0-50,0 мм. Самое лучше решение — армировать промежуточную стяжку полипропиленовой фиброй. Дальнейший порядок действий такой же, как и для пункта 1 (монтаж на старое основание).

Применение теплоизоляции

Нагревательные элементы электрического пола крепятся на утепленную поверхность (ГВЛ, полистирольные или ПВХ плиты и т.д.). Желательно, чтобы изолятор был с фольгированной поверхностью. Он должен располагаться в приграничной зоне, между цементным основанием и наливной стяжкой.

Следует заметить, что такой вариант укладки не отличается долговечностью и надежностью, но, тем не менее, его популярность довольно велика, поскольку отличается простотой монтажа.

Применение монтажной сетки

Наиболее правильно укладывать проводной нагревательный элемент теплого пола именно таким способом. В этом случае крепить кабель к сетке нужно пластиковыми хомутами, так как показано ниже.

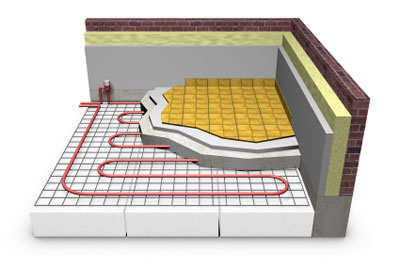

Пример как нужно правильно монтировать ТК на армированную сетку

После того, как выполнен term монтаж, собранная конструкция несколько приподнимается над основанием (нужно поставить ее на какую-нибудь опору соответствующего размера), после чего производится заливка. По итогу у нас получается тонкий слой армированного бетона, внутри которого находится обогревательная проводка. Данный способ termo установки позволяет создать экономичный и надежный теплый пол с минимальной инертностью температуры нагрева.

Технология сухой стяжки

Этот вариант не менее надежен описанного выше. Он называется сухим, поскольку в процессе изготовления его не нужно заливать бетонно-песчаным раствором. Ниже приведем краткую пошаговую инструкцию для монтажа и укладки своими руками электрического пола в доме или квартире:

Укладываем теплоизоляцию на старую основу, допускается использовать вместо нее сухую засыпку.
Сверху стелется ГВП (не менее 2-х слоев), крепление осуществляется саморезами, в качестве альтернативы можно использовать клей.
Швы в местах между листами следует зачистить от заусенец, после чего зашпаклевать.
Далее установка производится так же, как в случае со старым основанием.

Правильная укладка «сухого» электропола (в разрезе)

Правильная укладка «сухого» электрического теплого пола (в разрезе)

Завершая тему укладки электропола, следует опровергнуть ложное утверждение о невозможности его применения в деревянном доме (или из бруса). Ниже приведен пример схемы для такой установки.

Как правильно класть НК по деревянному перекрытию

Обозначения:

А – Укладка НК через пазы в лагах.
В – Регулятор температуры.
С – Датчик (работает в качестве измерителя температуры).
D – Теплоизоляционное покрытие деревянного основания (может использоваться любой негорючий материал, включая сип панели).
Е – Армированная сетка.
F – Отделка пола, например, ламинат, плитка и т.д., технология не имеет значения.
G – фольгированное покрытие.
H — Нагревательный элемент (НК) теплого пола.

Укладка инфракрасной термопленки.

Завершая раздел по укладке имеет электрического пола смысл подробно расписать этот процесс для пленочного покрытия ввиду его популярности. Из материалов нам понадобятся:

Термопленка, при расчете ее площади учитывайте, что она не должна стоять под мебелью, поэтому необходимо оставить под нее место. Как показывает практика, площадь инфракрасного нагревательного элемента составляет 70-80% от общей.
Расходники: демпферная, монтажная лента и изоляционная лента.
Термостат, тепловой датчик и соединительные провода (как правило это все идет в комплекте).

Когда все готово, приступаем к монтажу, при условии, что горизонталь пола выровнена, алгоритм действий будет следующий:

Подготавливаем плоскость. Пол очищаем от мусора (для этой цели удобно использовать промышленный пылесос).
Стелим слой термоотражающей подложки, обратите внимание, что фольгированная поверхность должна быть обращена к потолку.
Закрепляем застеленную подложку монтажным скотчем.
Производим укладку ИК-пленки в согласно составленному плану, при этом необходимо следить, чтобы медные полосы были обращены к полу. Процесс требует аккуратности, нельзя допускать наслоение (перехлест) нагревательных элементов электрических полов. Важно, чтобы медные полосы смотрели на пол
Фиксируем уложенную ИК-пленку строительным скотчем.
Устанавливаем заклепки для соединительных проводов, инструмент для этого идет в комплекте с лентой.
Изолируем места подключения изолентой, после чего наклеиваем сверху еще одну ее полоску.
Производим соединения и изолируем их изоляционной лентой. Надеваем изоляторы на места соединений, если их нет, используем изоленту
Производим подключение термостата и термодатчика согласно прилагаемой к руководству схемой.
Подключаем термостат к бытовой электросети и проверяем работу теплого пола.
На заключительном этапе производится укладка финишного покрытия.

Закрываем пленку финишным покрытием.

На этом процесс считается завершенным. Обратите внимание, что данный вариант электрического теплого пола делает возможным его ремонт (замену нагревательных элементов). Для этого достаточно снять покрытие.

Сферы применения электропола

В силу своей специфики теплый пол используется совместно с централизованным отоплением в домах и квартирах. Приведем несколько примеров его эффективного применения:

Обогрев кухни и комнат. Данный тип обогрева помещений способствует нормализации влажности и температуры. Равномерный нагрев поверхности пола не позволяет возникнуть конвекционным потокам, а электронный термостат автоматически поддерживает заданные параметры.

Теплообмен в комнате с центральным отоплением (А) и теплым полом (В)

Применение во влажных помещениях. Если правильно подключить систему (через УЗО или дифференциальный автомат), а также обеспечить надежное заземление электрического пола и установить гидроизоляцию, то можно принимать душ без поддона или резинового коврика.

Пример, как правильно уложить теплый пол

Пример, как правильно уложить и подключить теплый пол, а также покрыть его керамогранитной плиткой

Балконы и лоджии. Даже на застекленном балконе или лоджии можно получить простуду в зимнее время, исправить ситуацию можно снабдив их электрическими полами. Это разумней, чем там сделать батарею отопления.

Преимущества и особенности теплого пола

Если сравнивать данную технологию с ее водяным аналогом, например, XL – PIPE, то первое, что бросается в глаза это уровень цен. Водяные системы стоят значительно дороже электрических аналогов. Это связано с тем, что необходимо устанавливать дорогостоящее оборудование, жидкостный терморегулятор управления системой, котел или бойлер и т.д., За все это придется заплатить немалые средства.

Стоит также упомянуть о настройке параметров терморегуляторов водяных систем, использовать для этого пульт не получится, потребуется помощь специалиста. Электрическая концепция дает возможность произвести настройку регулятора самостоятельно. Инструкция по эксплуатации термитом подробно описывает, как это делать.

Терморегулятор Grand Meyer, обладает массой функций, например, установкой времени нагрева

На пульте можно установить время прогрева, задать максимальную температуру, проверить исправность основных узлов и т.д.

Помимо стоимости у теплого пола есть и другие преимущества, а именно:

Низка инертность, время прогрева и выход на рабочую мощность значительно выше, чем у водяного аналога.
Равномерный нагрев помещения, в водяные системы греют неравномерно, в чем легко убедиться, если подключить к полу инфракрасные датчики или посмотреть на него с помощью тепловизора.
Простота монтажа, позволяющая произвести установку самостоятельно.
Обрыв соединения приведет к тому,

Особенности.

Есть мнение, что электрический пол вреден из-за высокого уровня ЭМИ. Это не совсем верно, хороший европейский производитель никогда не выпустит на рынок товар, не отвечающий принятым нормам. Собственно это и ест ответ на вопрос, какие фирмы производители лучше.

Система практически не подлежит ремонту, можно проверить исправность, произвести поиск обрыва, но устройство кабельного нагревателя таково, что его ремонт не предполагается. С другой стороны технология рассчитана на эксплуатацию системы в течение 15-20 лет. Это период, который предполагает, что будет производиться новый ремонт. Следовательно, если система еле греет или тепло распространяется местами, производится демонтаж до основания (снимается плитка, клеевое покрытие), после чего делается новый монтаж теплого пола.

Демонтаж теплого пола

Следует заметить, что эта особенность характерна и для водяных систем.

Обратим внимание, что в некоторых вариантах для сухого электрического теплого пола есть возможность произвести демонтаж покрытия, следовательно, и ремонт (если быть точным, замену) нагревательного элемента.

Недостаток.

Собственно, единственный серьезный недостаток теплого пола – высокое энергопотребление. Эксплуатация водяной системы на порядок дешевле.

как подключить своими руками, укладка и схема подключения к электричеству

Система «теплый пол» активно используется жильцами квартир и частных домов. Данное новшество позволяет оснастить жилище комфортным микроклиматом и сделать пребывание дома еще более приятным. По этой причине многие люди изучают монтаж теплого электрического пола, виды и правила укладки своими руками.

Особенности

Выбирая такие полы, учтите особенности этого товара:

Электрический теплый пол способен работать только на основе электричества. Поэтому такой способ относится к категории дорогих, ведь альтернативы в выборе источника питания нет;
Монтаж подразумевает точное распределение участков, на которых будет расположена мебель или сантехника. При монтаже системы потребуется обходить подобные участки;
Специалисты не советуют двигать предметы мебели после того, как полы будут установлены;

Провод способен работать только при температуре, которая не превышает 100 градусов. В противном случае вы рискуете столкнуться с перегревом, за счет которого кабель перегорит и начнет выделять токсичные вещества;
Если произойдет механическое повреждение пола, вы можете получить удар током;

При осуществлении ремонта следует обнаружить пораженное место и поставить на него муфту. Если обнаружить источник неполадки не выйдет, придется менять весь участок, который не работает;
При нагревании ЭТП образует электромагнитное излучение, которое оказывает неблагоприятное воздействие на проживающих в доме людей и питомцев (касается только кабельного типа).

Разновидности

Электрический теплый пол можно разделить на три типа, которые подразумевают под собой разные способы монтажа:

Техника с применением греющего провода. В данном типе присутствует термостат, температурный датчик наряду с длинным проводом, который обеспечен двойным слоем изоляции. За счет такого провода производится нагрев системы. Этот ЭТП считается самым дешевым, а также наиболее трудным в вопросе монтажа;

Кабельный теплый пол. В этой системе присутствуют нагревательные резистивные кабели, в основе которых есть греющие маты. Подобный вид отличается удобным монтажом, экономией во времени наряду с сокращением возможных ошибок при укладке;
Технология ЭТП, в основе которого лежит инфракрасная пленка. Такая система сильно отличается от других вариантов, потому что здесь нагрев осуществляется за счет инфракрасного излучения, которое создает углеродное сырье, нанесенное на пленку. Подобному полу не требуется стяжка, а финишное покрытие вы можете положить прямо на пленку.

Конструкции

Комната, в которой вы планируете установку теплого пола, должна надежно защищаться от образования сквозняков и прочих вариантов потери тепла. Поэтому все нагревательные комплектующие следует устанавливать исключительно на теплоизоляционном слое, который не допускает траты энергии на нагревание плит перекрытия, наряду с уходом тепла в атмосферу.

Если говорить о конструкции пола с подогревом, то нагревательный кабель необходимо размещать на теплоизоляционном слое и закреплять при помощи монтажной ленты. Внутри кабеля присутствует змейка, в которой на одинаковой дистанции между витков выложена труба из гофры. В данную трубу помещен температурный датчик, который отвечает за уровень нагрева всей системы в доме.

Когда все нагревательные компоненты уложены, поверх можно заливать стяжку. Толщину слоя определяют на основе строения кабеля. Важно, чтобы слой отличался ровной поверхностью без пустот. Поверх стяжки укладывается плитка или иное покрытие для пола.

Терморегулятор находится на стене. Место должно быть выбрано с учетом его комфортной работы. От него зависит автоматизированная работа пола с электроподогревом.

Чтобы защитить электрическую схему от утечки, нужно подключить к автоматическому выключателю УЗО.

Температурный датчик при помощи кабеля соединяется с термостатом, который уже с помощью УЗО подключается к цепи питания. Также данный компонент управляет контактором за счет отдельного кабеля. Выходные цепи следует соединять с нагревательными компонентами за счет распредкоробки.

Где используется?

Электрический теплый пол вы сможете устанавливать в многоквартирных домах и загородных коттеджах. Такая система отличается универсальностью, поэтому находит применение в любых помещениях. Большинство людей осуществляют монтаж ЭТП в ванной, на балконе и на кухне. Подобный способ может выступать в роли единственного источника отопления, если вы готовы к большим затратам на электроэнергию.

Расчет мощности

Перед тем, как укладывать теплый пол, потребуется рассчитать необходимую мощность. Для этой цели следует сразу определить, будет ли ЭТП выступать как главная схема отопления или же являться лишь вспомогательным средством. В технической документации каждого ЭТП указываются требования для каждого случая.

Если вы выбираете систему, в основе которой лежит обогревающие маты или кабель, выбирайте показатель в 120-140 Ватт на квадратный метр. При условии обогрева лишь с помощью данной системы следует выбирать мощность 160-180 Ватт. Для ЭТП, в основе которого лежит инфракрасная пленка, следует устанавливать значение в 150 Ватт на квадратный метр или для обогрева только с помощью ЭТП 220 Ватт.

Если вы выбрали греющий мат либо инфракрасную пленку, то уровень мощности будет известен сразу и потребуется только сделать выбор нужного варианта. Если вами выбран греющий кабель, показатель уровня мощности будет зависим от дистанции, которая присутствует между витками. От вас потребуется уточнение информации о площадке и форме поверхности, которую нужно обогревать и дальнейшее сравнение с параметрами, которые изложены в прилагаемой инструкции. Как правило, отрезок будет составлять около 10-30 см исходя от уровня мощности самого кабеля.

При расчетах следует принимать во внимание максимальные нагрузки на электрическую сеть вашего жилища и использовать коммутаторы, которые рассчитываются на требуемый ток нагрузки.

Варианты распределения тепловых секций

При разработке проекта своего будущего электрического пола обратите внимание на то, что есть несколько вариантов установки системы, которые отличаются по методу укладки проводов:

монтирование в саму стяжку;
можно положить провода на стяжку под напольным покрытием;
монтаж поверх стяжки под чистовую поверхность. К нему можно отнести пленочные или инфракрасные теплые полы.

После того, как вы выбрали удобный для вас метод укладки, следующий шаг будет заключаться в разработке плана:

расчеты ЭТП;
обозначение места для регулятора обогрева и подведение питания;
обозначение места, где будет установлен нагревательный кабель.

При разработке плана учитывайте, что провод нельзя размещать на участках, где будет стоять крупногабаритная мебель и прочие предметы.

Также не рекомендовано его монтировать в той части помещения, где уже присутствуют источники тепла.

Подготовка основания к работе

Перед тем, как делать основную работу, требуется убрать старые полы, если они есть. Уберите из помещения всю мебель, а также мусор. Для подготовки основания достаточно сделать поверхность ровной и убрать с нее любые загрязнения. Если вы заметили, что на полу есть углубления или трещины, заделайте их.

Если же основание обладает значительными повреждениями, потребуется заливать стяжку. Если вы желаете сократить срок проведения ремонта, в данной ситуации поможет заливка специальной быстросохнущей смеси.

Вы можете работать по бетону, а также использовать в качестве основания керамогранит. В случае, если ЭТП будет устанавливаться на деревянном полу, не забудьте про слой алюминиевой фольги в целях безопасности. В роли теплоизоляции вы можете приобрести пеноплекс.

Утепление поверхности

Перед установкой рекомендуется произвести разметку пола. Определите участки поверхности, которые обогревать не следует. Помните о том, что между стеной и крупногабаритными предметами мебели следует соблюдать минимальное расстояние 0,5 м. Отрезок до греющих приборов не должен быть меньше 0,3 м.

Если вы устанавливаете ЭТП, где в качестве основы применяется греющий провод, изначально лучше положить монтажную ленту. Она будет отвечать за фиксацию витков проводов, что не позволит им в дальнейшем сместиться. Под лентой, которая крепится дюбелями, должна располагаться теплоизоляция.

Аккуратно размотайте греющий кабель и положите его поверх слоя теплоизоляции и монтажной ленты. Следует соблюдать правило, согласно которому все витки и промежутки должны быть параллельны. Каждый из витков должен фиксироваться специальными усиками прямо на монтажной ленте без перехлестов. После того, как вы завершили укладку, произведите замер изоляционного сопротивления. Его значение не должно превышать нормативное значение более чем на 10%.

Если вы работаете с греющими матами, лучше постелить их по всей площадке полов, которую нужно обогревать. Соединение матов производится при помощи схемы, которая присутствует в техническом паспорте устройства. После завершения укладки проверьте сопротивление изоляции.

При работе с инфракрасной пленкой следует производить аккуратное разматывание по основанию. Пленка между собой должна соединяться параллельно.

Как установить своими руками?

Установить самому электрический пол также можно. Для этого следует соблюдать определенные правила.

Пошаговая инструкция установки ЭТП:

выровняйте черновую поверхность и ликвидируйте все ее дефекты;
постелите теплоизолирующий слой. Фольгированная сторона должна смотреть на потолок;

уложите сам ЭТП, который состоит из провода, греющих матов либо инфракрасной пленки;
для кабеля используется крепеж в виде стяжки, для тепловых матов потребуется клеевое средство, а на пленку можно сразу установить финишную поверхность;
после укладки теплого пола можно осуществлять подключение к термостату и проверять на все работоспособность.

Установка терморегулятора

Место под терморегулятор необходимо определить еще до установки теплого пола, потому что он является началом всей системы. Работа термостата заключается в отслеживании температуры комнаты и в ее поддержке на нужном уровне. Также данный компонент вам потребуется, чтобы произвести подключение к электричеству всего контура.

Если вы выбрали терморегулятор со встроенным фиксатором температуры воздуха, для него достаточно расстояния от ЭТП в 1,5 м. При выборе места следите за тем, чтобы на термостат не попадали солнечные лучи. В противном случае он не сможет настроить нужные данные для функционирования.

Существует два типа термостатов:

механические;
программные.

Программным доступно автоматическое управление, они способны самостоятельно следить за температурой не только пола, но и воздуха, включая в необходимый момент обогрев.

В каждом терморегуляторе есть своя схема подключения. На некоторых моделях данная информация указывается прямо на корпусе.

Как установить терморегулятор:

определившись с местом установки, необходимо создать отверстие и проделать от него канавку к полу;
подведите кабели от ЭТП, сетевые и провода термостата к сделанному углублению;
когда термостат будет установлен, к нему требуется подвести заземление, фазу и ноль;
если в комплекте вашего термостата нет температурного датчика, его следует купить самостоятельно. Приобретайте датчик, максимальный ток которого идентичен току теплого пола.

Выбор и подключение кабеля

Нагревательные кабели различаются по своей работе. На сегодняшний день существует два вида:

саморегулирующиеся;
резистивные.

Сама система ЭТП составлена из силовых кабелей, которые предназначены для присоединения системы и проводов, за счет которых осуществляется сам процесс нагревания. Чтобы уменьшить сопротивление между греющими и силовыми проводами, требуются использование определенной муфты, которая изготавливается специально для данной цели.

Резистивный

В роли ключевого греющего компонента, который присутствует в кабеле, выступает жила с увеличенным уровнем сопротивления. Когда электрический ток поступает в данную жилу, он превращается в тепловую энергию. Чтобы исключить вероятность удара током, нагревательную жилу покрывают изоляцией, поверх которой располагается оплетка из металла.

Данная оплетка будет выступать в роли заземления, а также станет экранизирующей защитой против воздействия электромагнитных полей. Каждый слой следует покрыть наружной изоляцией. В резистивном проводе может присутствовать как одна, так и пара жил.

Системы, в которых присутствует одножильный кабель, являются упрощенным вариантом ЭТП. Установка подобной системы основана на прокладке кабеля по всей площади ЭТП. Чтобы произвести данную манипуляцию, вам потребуется продумать способ, с помощью которого вы сможете подключить оба конца кабеля к электросети. Таким образом провод будет расположен на поверхности пола в виде петли. Несмотря на всю простоту, подобная система обладает значительным минусом, который заключен в протекании электричества по кабельной жиле, из-за чего происходит образование электромагнитного поля. С помощью оплетки можно сгладить подобную реакцию, но не всегда итог будет положительным.

В двухжильном кабеле присутствует жила, которая отвечает за проведение тока. Она находится между парой греющих кабелей. Электрический ток движется в противоположных направлениях, поэтому электромагнитное поле, которое образуется в разных проводах, компенсирует друг друга. При установке такого кабеля нужно хорошо заделывать его в стяжку, чтобы предотвратить перегрев. При пренебрежении данным правилом вы рискуете столкнуться с неисправностью провода.

Саморегулирующийся

У данных проводов нет отрицательных качеств, которые присутствуют в резистивных кабелях. Данные недочеты устранены за счет полимерной матрицы, которая является нагревательным элементом. Она помогает создать ситуацию, когда при перегреве одного из участков сила тока в той области снижается. Такая реакция способствует уменьшению подачи тепла и температура на перегретом участке понижается. Остальная система при этом работает без изменений. Цена таких проводов гораздо выше, по сравнению с резистивными, но такая покупка будет служить гораздо дольше.

Многие начинающие мастера задаются вопросом о том, как можно укоротить греющий провод. Такой вопрос может образоваться только в той ситуации, если вы неправильно рассчитали метраж и вам некуда девать излишки. Продажа кабелей осуществляется в бухтах, в которых присутствует определенный уровень сопротивления. На конце провода находится муфта. В каждой из секций образуется некоторое сопротивление. Если вы решите обрезать провод, произойдет нарушение баланса, в ходе которого будет уменьшаться сопротивление наряду с увеличением силы тока.

Данные действия приводят к перегоранию кабеля. По этой причине следует использовать весь купленный метраж. Если же у вас нет такой возможности, обратитесь за помощью к специалисту, который сумеет рассчитать число потерянного сопротивления и поставит токоограничительный резистор.

Как подключить нагревательные маты?

Есть два варианта, с помощью которых вы сможете произвести укладку нагревательного мата:

Расположение нагревательных кабелей вверху, наряду с помещением сетки вниз. Перед тем, как приступать к работе, произведите разметку пола, на которой будет отображаться схема расположения матов. На данные участки наносится клеящий материал, который поможет соединить маты;
Расположение нагревающих кабелей внизу. Вам потребуется нарисовать на нагревательной сетке схему, после чего ее нужно аккуратно раскроить. Следите за тем, чтобы не повредить провода. Когда вы закончите выкройку, сверните мат в рулон и нанесите на основание клей. После этого можно раскатывать рулон, вдавливая провода в клей. При выборе такого способа следите за тем, чтобы между отрезками мата соблюдалось минимальное расстояние в пять сантиметров.

Правила укладки инфракрасной пленки

Работа с инфракрасным полом предполагает терпение мастера. Это связано с тем, что из каждой секции, которая присутствует в пленке, выходит одна пара проводов. Если секций много, то количество проводов также увеличивается. Все эти провода требуется правильно присоединить к термостату.

Чтобы упростить задачу, специалисты советуют монтировать распаечный короб и произвести пометку каждого провода. Уже в коробе производится соединение проводов фаза к фазе, ноль к нолю при помощи спайки. Следите за тем, чтобы у вас в конечном итоге получилось два провода. Данные провода уже присоединяются к термостату.

Каждая теплопроводящая полоса должна изолироваться с одной стороны, а с другой стороны подключается силовой кабель. Чтобы не допустить ошибку, нужно уложить листы параллельно друг к другу.

Установка терморегулятора, а также штроба осуществляется уже привычным способом, который актуален для остальных систем. При этом термодатчик следует упаковать в гофру и зафиксировать на полу. После этого его уже можно присоединить к термостату.

Советы и возможные ошибки

Перед установкой ЭТП нужно изучить все распространенные ошибки:

Основной ошибкой, с которой сталкивается большинство людей, считается неверно составленная схема размещения системы отопления. Работая над ней, тщательно соблюдайте размещение крупной мебели и бытовой техники. Если вы поставите тяжелый диван на обогревающийся участок, это приведет к перегреванию проводки и дальнейшим выходом из строя системы;
Перед подключением проводов либо обогревающих матов к электричеству, дождитесь полного высыхания стяжки. В противном случае нагреватель сломается либо целиком перегорит. Чтобы осуществить проверку целостности кабеля, нужно проводить подключение с помощью сопротивления. Инфракрасный мат можно сразу подключать к сети;

Перед тем, как устанавливать стяжку, тщательно проверьте изоляцию системы. Настройка сопротивления конструкции должна совпадать с рекомендованными производителями величинами. Допускается максимальная поддержка в 10%;
Поместите термодатчик в специальную гофру, после чего заливайте в стяжку. Данное правило существует для того, чтобы в случае поломки вы смогли без проблем его заменить.

Соблюдение данных рекомендаций поможет сделать процесс установки ЭТП легким и избежать многих ошибок, которые способны доставить множество хлопот и вовсе вывести всю систему из строя.

О том, как делать монтаж теплого электрического пола, смотретите в следующем видео.

расчёты и ошибки, инструкция по обустройству, виды систем, домашняя конструкция

Одной из распространенных систем отопления являются электрополы на теплой основе. Их размещают в различных помещениях вплоть до строений промышленной отрасли. Правильно выполненная укладка электрического теплого пола сможет стать гарантией надежного и безвредного использования длительное время. Раскладка теплых полов начинается с предварительных работ.

Их проводят лишь для того, чтобы рассчитать, сколько необходимо материала, а также элементов. Основным заданием перед монтажом электрополов является вычисление той мощности конструкций нагрева, которая потребуется вашей комнате.

Как правильно провести установку тепло-пола

Если вы для себя выбрали отопительную установку «теплый пол» с типом кабельных нагревающих элементов, то для начала необходимо рассчитать шаг укладки электрического теплого пола. Для этого используется следующая формула:

H = S × 100 / L,

здесь: H – это шаг укладывания в сантиметрах;

S – это та площадь поверхностей, которая будет использоваться под монтаж;

L – это размер длины нагревающего провода.

Монтаж обогрева пола

Длина электро-кабеля зависит от той мощности, которая понадобится для того, чтобы обогреть комнату.

Определившись с тем, сколько потребуется такого электрического провода, и какая площадь будет укрыта системой обогрева, можно приступать к монтажу.

Технология укладки состоит из нескольких стадий. Для начала потребуется в поверхности основания проделать небольшие углубления для размещения температурного датчика, а также расположения проводов, чтобы подключить термостат.

Чтобы улучшить контакт основы с залитой бетонной стяжкой, сухая и очищенная поверхность должна быть покрыта грунтовкой глубокого проникновения.

Подготовленное основание необходимо устелить рубероидом или пленкой из полиэтилена, а сверху разложить какое-либо теплоизолирующее волокно нужной толщины с защитной пленкой. Она необходима для защиты материала теплоизоляции от влияния щелочных компонентов бетонной смеси.

Чтобы закрепить кабель, используют монтажную ленту, укладывая ее, согласно с рассчитанным размером шага. Для надежного соединения ее с основой выбирают дюбеля или же другие приспособления.

Ошибки при монтаже

Всем известно, что любая работа, выполненная не качественно, приводит к дополнительным тратам времени и денег. Чтобы избежать этого, нужно знать, какие чаще всего совершаются ошибки при монтаже электро-термопола.

Пожалуй, самой распространенной и главной является обрезка слишком длинного кабеля. Делать это категорически запрещено, поскольку провод, который используется для изготовления «теплого пола», экранирован и имеет сопротивление, зависящее от его длины.

Тёплый пол под плитку

Неправильно рассчитанная площадь под устройство также может вывести его впоследствии из строя.

Некоторые люди, переживая за исправность конструкции, включают ее, не дожидаясь высыхания стяжки, чего делать нельзя!

Приборы теплого пола – весьма хрупкая вещь и наступать на них следует очень осторожно, избегая передавливания кабеля. Поэтому позаботьтесь о том, чтобы снять тяжелую обувь при укладке обогревательных элементов.

Температурный датчик размещать нужно строго в трубке из гофры, чтобы туда не попала смесь бетона.

Не следует экономить и оставлять пустоты между элементами электрических полов, это приведет только к их перегреву и поломке.

Потрудитесь после монтирования сделать приблизительный план расположения устройства, поскольку в дальнейшем забывчивость может сыграть с вами злую шутку и, ремонтируя что-то, вы выведете из строя весь отопительный комплекс.

Установка термодатчика и регулятора

Перед монтированием теплого пола нужно произвести подключение термодатчика и размещение регулятора температур. Последний из них – монтируется на поверхность стен в каком-либо удобном для вас месте, но не выше чем на 30-ти сантиметровом расстоянии от полов.

Измеритель для температуры нагрева (термодатчик) располагается в толще элементов электро-пола на дистанции около 70 сантиметров от стены. Управлять процессом обогрева можно при помощи температурного регулятора.

Схема подключения электрического обогрева полов

Схема укладки электрических полов с теплой основой предполагает подведение термодатчика в гофрированной трубке, кабеля от центральной электрической сети и электро-кабелей от нагревающих элементов к регулятору температур. Включая устройство «теплый пол», на передней панели регулятора можно будет увидеть загоревшийся указатель, а элементы нагрева пола будут излучать тепло.

Какие известные разновидности электрических полов существуют

Современный рынок материалов для строительства представляет своим потребителям три различных электро-пола:

Пленочные.
Нагревательные кабели.
Нагревательные маты.

Пленочные электрические полы еще называют инфракрасными. С их помощью можно за считанные часы провести раскладку обогрева и не уменьшить объем комнаты. Такой вид пола станет обеспечением быстрого роста температур в любой комнате.

Традиционно установка пленочного пола начинается с планирования раскладки инфракрасных пластин в помещении. Не забывайте убрать из общей площади, площадь занятую мебелью. А теплоотражающий материал должен располагаться по периметру всего помещения.

Если такой пол будет использоваться как главная система обогрева, то размер покрытия обязан составлять не меньше чем 70 %. В виде дополнительного – будет достаточно 45%, от общей площади.

Нужно запомнить, что размер полос пленочных полов обязан быть не более 7 метров – если ширина в 1 метр; 10 метров – 0,8 метра; 13 метров – ширина 0,5 метра.

Разрезаются полосы пленочного пола строго по указанному месту разреза, и укладываются медными элементами вниз. Нужно обязательно избегать перекрытий соседних участков, а по окончанию раскладки скрепить полосы между собой специальным скотчем, применяемым в строительстве.

После выполнения основных работ по монтажу, подключите конструкцию к электропитанию и проверьте ее работоспособность. Инфракрасный теплый пол готов к эксплуатации.

Нагревательные кабели отличаются от других видов своей большой линейной мощностью. Именно из-за этого он обязан быть расположен в слое цементной стяжки толщиной около 5 сантиметров. Для укладки таких электрических полов требуется определенная степень квалификации, а сама система пригодна к использованию не менее чем через месяц.

Маты для обогрева имеют маленькую мощность, поэтому их можно размещать в слоях плиточного клея прямо под плиткой из керамики. Поскольку электро-кабель закреплен на сетке из пластика, установка такого вида теплого пола не представит большого труда, и ее можно выполнить самостоятельно. Необходимо для этого просто разложить нагревательные маты на напольной поверхности, придавая им необходимую форму, разрезая сетку, но не сам кабель.

Смонтированная конструкция готова к использованию уже через пару дней после абсолютного высыхания клея. Расположение матов непосредственно под плитами даст возможность достичь эффекта «теплых полов» за очень короткий промежуток времени.

Как в домашних условиях установить конструкцию «теплый пол»

Указанная инструкция подойдет для самостоятельного размещения электро-пола в домашних условиях. При этом существует несколько методов:

можно вмонтировать электро-пол прямо в стяжку, а сверху уложить плитку;
вариант расположения отопительной системы на бетонную поверхность под керамическое покрытие;
Система Тёплый пол
способ расположения электро-пола прямо под покрытие на пол. Для этого подготавливают основу для пола, а на вычищенную и выровненную поверхность кладут слой гидроизоляции.

Приступая к монтированию теплых полов своими руками, необходимо провести тщательную подготовку поверхности. Очень важно, устанавливая систему обогрева, делать отступы от стен на 5 сантиметров, а от элементов нагрева иного вида (трубы центральной отопительной системы, батареи) такой отступ должен составлять не меньше 10 сантиметров.

В стяжке нужно сделать углубление размером 20 х 20 сантиметров, в ней будут расположены конечные проводы обогревательной системы, которые выведутся к распределительной коробке.

Не следует забывать о проверке сопротивляемости проводков нагревательных матов и температурного датчика. Они не должны превышать размеры тех, которые указаны производителем в технических характеристиках.

Контроль температуры будет осуществляться специальным датчиком, размещенным в трубке и закрытым заглушкой. После укладки термодатчика в канаву ее заполняют плиточным клеем.

У стен изгиб труб должен быть радиусом не больше 5 сантиметров. Концы проводков нужно зачистить и прикрепить к термостату. Проделав это, можно произвести краткосрочный пробный запуск установленного обогрева.

Оформление завершающего этапа монтажа

В конце работ пол с электрической основой заливается тонким слоем раствора, не больше 1 сантиметра. После его полного высыхания проводится повторная проверка работоспособности механизма. Если все работает, то можно приступать к поклейке плитки или же облицовке другим напольным покрытием.

Не забывайте о том, что при укладке термо-пола помещение не должно подвергаться сквознякам, а включение пола проводится лишь после абсолютного высыхания бетонной стяжки.

Укладка электрического теплого пола имеет несколько преимуществ. Такой пол создаст в комнате мягкую и равномерно распределенную теплоту, не нарушит обычную влажность, и не будет сушить воздух. Помимо этого теплые электрические полы гармонично впишутся в какой-либо интерьер, поскольку не займут в комнате много места и дадут возможность убрать радиаторы. Ни для кого не секрет, что конвективная система отопления менее комфортна и экономична, чем электрические обогревающие полы.

Так что для тех, кто любит уют и приятные ощущения, станет отличным решением установка такого вида конструкции. Теплая поверхность ламината или плиток принесет вам массу позитивных эмоций, а скрытая система не испортит внешний вид комнаты, обеспечивая ее теплом.

Укладка электрического теплого пола

Загрузка…

В основном электрические теплые полы наиболее часто используют в прихожей и ванных комнатах, для быстрого нагрева помещения. Так же их можно применять на балконах, на веранде и в банях. Электрические теплые полы отлично подойдут и как дополнение к основному центральному отоплению. Теплые электро-полы превосходно подходят для квартир, так как их установка не требует специальных навыков и, каждый сможет это сделать сам, но конечно необходимо придерживаться нескольких правил, которые я опишу в данном материале. Установка теплых электрополов по силам каждому.

Если вы не определились с типом теплых полов, то читайте материал: «Как выбрать теплый пол. Особенности и рекомендации».

Способы монтажа электрических теплых полов

Существует несколько вариантов установки электро-полов:

В первом варианте электрические теплые полы наиболее подходят для обогрева таких помещений как кухня (рекомендуем советы специалиста о том какой линолеум лучше для кухни), ванная, балкон или лоджия. Данный вид теплых полов называется «Кабельные полы». Вся технология по укладке кабельных теплых полов будет заключаться в следующем: сначала необходимо уложить слой гидроизоляции, потом слой утеплителя, далее укладываем кабельный электрический пол и сверху формируем стяжку.

Важно! Прочитайте про основные ошибки при укладке электрического теплого пола.

Если под вами так же имеется теплое помещение, то электрический тёплый пол можно укладывать прямо под керамическую плитку, не укладывая слой утеплителя. Сама плитка и плиточный клей будут достаточно хорошо защищать ваш электрический теплый пол и его нагревательные элементы. Однако внимательно изучайте инструкцию к теплому полу, будет ли она располагать способом такой укладки.

Загрузка …

Если у вас возникла необходимость положить теплые полы под ламинат или всеми любимый линолеум и вам не хочется возиться со стяжками, то для вас подойдут такие теплые полы как «Пленочные», или их называют инфракрасными. Сама технология здесь боле простая: укладываем слой фольгированного полиэтилен, если есть необходимость, то слой гидроизоляции и поверх монтируем наши элементы инфракрасного теплого пола. Наверх укладывается напольное покрытие и пол готов.

2-Виды электрических полов

ВАЖНО!!! Инфракрасный теплый пол запрещено монтировать в стяжку и сверху укладывать керамическую плитку.

Как распределить нагревательные узлы и элементы в помещении

Перед тем как приступить к монтажу электрических теплых полов, вам необходимо набросать небольшой план распределения элементов на бумаге. Необходимо учесть и те места, где будет стоять ваша массивная мебель или бытовые приборы, так как теплые полы под ними не укладываются. Так же элементы теплых полов не стоит укладывать там, где у вас идут трубы от центрального отопления и близ радиаторов. В отличие от водяных теплых полов, все элементы в одном контуре будут одинаково нагреваться. И если на элементах будут стоять мебель или бытовая техника, то данные элементы будут постоянно перегреваться и очень быстро выйдут из строя. Так же от перегрева может пострадать и ваша мебель.
Важно учесть, что именно грамотно расставленная мебель или ее перестановка может сыграть огромную роль в работоспособности всей системы.

3-Montazh-jelektricheskogo-teplogo-pola

Если вы предполагаете разместить электрические теплые полы в двух комнатах, то лучше всего сделать два контура с отдельными регуляторами теплого пола и отдельным подводом электропитания. Если вы решили заливать стяжку, то необходимо будет проложить демпферную ленту.

Когда на бумаге расчерчена и полностью продумана вся схема теплого пола, то можно все перенести на пол и стены.
Отмечаем в удобном для вас месте расположение регулятора и проделываем отверстие для монтажа коробки и пробиваем штробу от нее до самого пола. После планировки и подготовительных работ, необходимо рассчитать точное количество необходимого материала.

4-Infrakrasnyj-teplyj-pol

Расчёт всех необходимых материалов

Обычно все используют расчетные таблицы, которые предлагает нам завод изготовитель электрических теплых полов. Если используете инфракрасные полы, то элементов необходимо столько, сколько будет состоять ваша площадь, которую вы хотите утеплить. Не забывайте включить в расчеты и соединительные провода.

ВАЖНО!!! Запрещено электрический пол подключать непосредственно к розетке.

Так же исходя из масштабов электро-пола, рассчитайте необходимую потребляемую мощность. Если ваш ввод в квартиру меньшей мощности, то его необходимо заменить и установить дополнительные автоматы и предохранители.

Здесь вы можете рассчитать энергопотребление теплого пола на онлайн калькуляторе.

Как правильно утеплить основание и подготовить поверхность

Если возникла необходимость, то старая стяжка ремонтируется или полностью демонтируется и укладывается новая.
Укладываем слой гидроизоляции с заворотом на стену около десяти сантиметров. На полу по всему периметру в комнате укладываем демпферную ленту, которая будет компенсировать расширение основания при нагреве. Излишки ленты и гидроизоляции обрезаем.

Чтобы все ваши старания по обогреву не уходили вниз, необходимо утеплить основание. Утеплитель выбирается исходя из того где находится ваш пол: или это первый этаж и под низом холодный и сырой подвал, или это пятый этаж и под низом теплые помещения.

Если электрические теплые полы являются дополнением к центральной отопительной системе, то можно в качестве утеплителя использовать обычный вспененный полиэтилен, который имеет отражающее фольгированное покрытие.
Также для отапливаемых помещений подойдут листы пенополистирола. Используйте толщину не менее двадцати сантиметров.
Если вы планируете произвести монтаж теплого электрического пола в помещении, которое не отапливается, то необходимо подойти к утеплению более ответственно, иначе все тепло будет уходить в бетонные перекрытия. Здесь укладывается более толстый слой утеплителя – начиная от 10 сантиметров. Используется минеральная вата и листы пенополистирола. На утеплитель укладывается армирующая сетка и заливается тонкий слой стяжки не менее трех сантиметров. Почитайте белее подробно как утеплить полы в доме и квартире. Выбор материала, теплообмен, технология выполнения.

Монтируем электрический теплый пол своими руками

Перед тем как совершить укладку всех элементов, необходимо проверить сопротивление теплого пола, которое должно совпадать с тех-паспортом. Допустимая разбежка – это максимум 10 процентов от данных в паспорте. Все элементы можно монтировать с закреплением к сетке можно без. Если вы используете в качестве креплений стяжки, то не затягивайте их туго, иначе при нагреве они просто все лопнут от расширения нагревательных элементов.

ВАЖНО!!! Если вы собрались произвести монтаж электрических полов в ванной или бане, то обязательно необходимо произвести заземление с помощью луженого медного кабеля. Заземление производится от армирующей сетки к регулятору.

Инфракрасные теплые полы просто расстилаем наверх, на утеплитель. Так же есть две технологии – это закрепление на полу элементов с помощью скотча или за предусмотренные специальные ушки. Смотрим инструкции и указания от производителя. 6-ukladka-infrfkrasnogo-pola-pod-laminat

Если в тех местах, где проходит соединительный провод, имеются стыки плит перекрытия, то над ними провод лучше ложить в гофрированной трубке пример

Устройство и установка электрического теплого пола: технология укладки + схемы

Устройство и установка электрического теплого пола — кабельного, на основании и инфракрасного

Теплый пол, который еще сравнительно недавно был чем-то недостижимым, являясь эксклюзивным элементом обустройства жилья, сейчас стал достаточно обыденной вещью, доступной по цене, дружественной в эксплуатации, легкой в монтаже. Усовершенствованные технологии производства электрических теплых полов позволяют получить не только эффективную энергосберегающую систему обогрева помещений, но и оборудовать ее без особых проблем.

Сравнительная характеристика электрических теплых полов

Электрический теплый пол для обогрева жилья рекомендуется подбирать таким образом, исходя из особенностей конкретной квартиры или индивидуального дома, чтобы выбранная система генерировала необходимое количество тепла, была экономичной по расходу электроэнергии и не представляла особой сложности при установке.

Простота укладки особенно важна, если вы решили обустраивать электрический теплый пол своими руками.

Система обогрева «теплый пол» может применяться в любом помещении и под любое напольное покрытие, кроме того, ее можно использовать для наружных работ

Типы теплых полов, представленные в данный момент на рынке строительных материалов, обладают различной конфигурацией и широким диапазоном показателей мощности, что упрощает момент выбора и позволяет приобрести систему обогрева, наиболее полно соответствующую потребностям вашего жилья. Разновидности электрических теплых полов:

кабельный
кабельный на основании
пленочный инфракрасный

Предлагаем рассмотреть каждый вид поподробнее.

Самый простой кабельный вариант

Основным функциональным элементом устройства кабельного теплого пола является нагревательный элемент в виде провода, который трансформирует электроэнергию в тепло.

Нагревательный кабель теплого пола состоит из двух токопроводящих жил, стекловолокнистого армирования, полиэфирной пленки, проводника из меди, экрана из алюминия и защитного слоя из ПВХ

Из всех видов электрических полов, кабельная система обогрева — самая сложная и трудоемкая для установки, так как требует тщательной укладки кабеля с заданным шагом и обязательного финишного этапа — заливки стяжки. Дополнительный слой стяжки толщиной порядка 5 см приводит к ощутимой потере высоты помещения, что выступает принципиальным моментом при закладке данного вида обогрева в квартирах высотных домов. Еще один существенный недостаток кабельного теплого пола — это невозможность его укладки под мебелью и сантехническими приборами. Однако, данный вид электрического пола обладает неоспоримыми преимуществами — нагревательный кабель можно применять для установки в помещениях со сложным периметром, а также для обогрева наружных элементов частного дома — крыши, отливов, стоков.

Кабельный пол на основании

Кабельный теплый пол на основании обладает небольшой толщиной и представляет собой сетчатый мат, на котором закреплен нагревательный кабель с сечением порядка 2.8 мм. По сравнению с кабельным, данный вид теплого пола более прост в монтаже, так как нагревающий провод уложен и зафиксирован на основании, поэтому процесс укладки заключается в раскладке и фиксации матов.

Удобным вариантом для установки является теплый пол в виде нагревательных матов, состоящих из сетчатого основания и закрепленного кабеля

Кабельный пол на сетке — это наиболее подходящий вариант для установки под плитку, так как толщины слоя клеевого раствора вполне достаточно, чтобы маты теплого пола оказались в его толще. В случае, если данный вид электрического пола устанавливается под ламинат, ковролин или линолеум, то заливка стяжки потребуется, но толщина ее будет невелика — около 3 см. Следует учесть, что кабельный теплый пол на основании не рекомендуется укладывать в тех зонах помещения, где предполагается размещение мебели или сантехнического оборудования.

Нередко при ремонте бывают нестандартные ситуации. Например, укладка новой плитки поверх старого кафеля, но и это ещё не всё, в этом случае предусмотрена система тёплого пола. Более подробно об особенностях монтажа читайте тут: https://aqua-rmnt.com/voprosy/ustanovka-tyoplogo-pola-na-kafel-mozhno-li.html.

Инфракрасная пленка

Инфракрасный теплый пол производится в виде двухслойной пленки с углеродными нагревательными элементами и обладает толщиной около 0.5 мм, что позволяет сохранить высоту помещения в неизменном виде, в отличие от других теплых полов.

Инфракрасный пол состоит из двух слоев электротехнического полиэстра, между которыми размещены угольные нагревательные элементы и токопроводящая медная фольга

Мало того, инфракрасный пол является самым энергосберегающим среди прочих систем обогрева — при его эксплуатации экономится порядка 60% электроэнергии. Укладка электрического теплого пола с инфракрасными нагревательными элементами наиболее проста из всех возможных — полосы пленки расстилаются на основании пола без учета расстановки мебели, а напольное покрытие устанавливается сразу же, без трудоемкого процесса заливки стяжки.

Важно знать: Пленочные инфракрасные теплые полы можно устанавливать на любую поверхность — горизонтальную, вертикальную, наклонную за счет, так называемого, «сухого монтажа».

Как сделать электрический теплый пол самостоятельно с наименьшими финансовыми вложениями и трудовыми затратами, получив при этом качественную систему обогрева? Ответ прост — нужно выбрать оптимальный вариант теплого пола, который по техническим характеристикам будет соответствовать потребностям вашего дома, а его монтаж не составит особого труда в случае установки собственными силами.

Пошаговый инструктаж для монтажа

Электрический теплый пол в виде нагревательных матов оптимально подходит для укладки под плитку

Подготовка основания пола

Поскольку установка электрических теплых полов относится к разряду «чистовых» строительных работ, данный процесс производится после того, как оштукатурены стены и потолки, залиты стяжки — то есть окончены «черновые» этапы строительства. Характерно то, что по окончанию этих этапов, основание пола, как правило, покрыто слоем пыли и грязи, на нем присутствуют фрагменты застывшего штукатурного и цементного раствора. Чтобы очистить поверхность основания под установку теплого электрического пола, необходимо снять отвердевшие куски раствора шпателем или использовать специальный растворитель, затем, увлажнить пол водой и смести остатки строительных смесей, мусора, пыли при помощи щетки.

Важно знать: Чтобы теплый пол исправно функционировал, без перегрева и коротких замыканий, базовая поверхность — бетонное основание, должно быть ровным, без значительных перепадов по уровню.

Укладка напольной теплоизоляции

Укладка теплоизоляции по теплый пол необходима для сокращения теплопотерь и создания направленных потоков тепла

Обратите внимание на такую особенность системы теплого пола, что ее функционирование сопровождается распространением тепла во всех направлениях, следовательно, будет нагреваться не только поверхность пола обогреваемого помещения, но и бетонное основание, с которым соприкасаются нагревательные элементы.

Для того, чтобы минимизировать потери тепла и воспрепятствовать обогреву плит перекрытия, под теплый пол монтируется теплоизоляционный материал. Теплоизоляция экранирует тепловые потоки, отражает их и направляет внутрь обогреваемой зоны. Исходя из того, какое помещение — обогреваемое или не обогреваемое, находится ниже уровнем относительно помещения, в котором устанавливается теплый пол, подбирается тип и толщина теплоизоляции.

Важная стадия обустройства напольной системы обогрева — монтаж теплоизоляции, на которую укладываются нагревательные элементы теплого пола

При обустройстве электрического теплого пола в квартире многоэтажного дома, где ниже этажом расположены отапливаемые помещения, применяется фольгированный рулонный теплоизоляционный материал небольшой толщины порядка 3-4 мм. Полосы изоляции раскладываются, тщательно состыковываются и фиксируются при помощи стэплера к базовому основанию, чтобы предотвратить сдвиг материала относительно поверхности пола. Дополнительно можно проклеить стыки полос теплоизоляции монтажным скотчем.

Обустройство теплого пола в помещениях, соседствующих с неотапливаемыми зонами, требует установки теплоизоляции толщиной около 10 см

В случае, когда теплый пол закладывается в частном доме, где отапливаемое помещение может находится над неотапливаемым, в качестве теплоизоляции применяется пенопласт или другой плитный изолирующий материал толщиной 5-10 см в комбинации с теплоотражающим слоем из фольги.

Подключение терморегулятора и датчика температуры

Перед тем, как начинать монтаж нагревательных элементов теплого пола, необходимо установить терморегулятор и подключить к нему датчик температуры. Терморегулятор, при помощи которого варьируется температурный режим работы теплого пола, монтируется на стене в удобном месте, на высоте не менее 30 см от поверхности пола. Прибор, измеряющий текущую температуру нагрева, — температурный датчик, закладывается в толщу теплого пола на расстоянии 50-70 см от стены, на которой размещен терморегулятор.

Управление нагревом теплого пола осуществляется при помощи терморегулятора, к которому подключаются нагревательные элементы и датчик температуры

Схема подключения электрического теплого пола предполагает подводку к терморегулятору кабеля, идущего от нагревательных элементов теплого пола, гофрированной трубки с температурным датчиком внутри и провода от центральной электросети. При включении теплого пола в режим нагрева, на лицевой панели терморегулятора должен загореться индикатор, при этом нагревательные элементы теплого пола начнут генерировать тепло.

Укладка нагревательных элементов теплого пола

Укладка нагревательного кабеля выполняется с фиксированным шагом, чтобы плоскость пола равномерно прогревалась

Технология укладки электрического теплого пола предусматривает раскладку нагревательных элементов с отступами от стен порядка 5 см, от нагревательных приборов — около 10 см. Исходя из того, какой вариант теплого пола выбран — кабельный, кабельный на основании или инфракрасный, укладка электрического теплого пола выполняется по всей площади комнаты или только в той ее части, где не предполагается расстановка мебели, сантехнических приборов или других предметов интерьера. Необходимо помнить, что кабельный теплый пол не закладывается под мебель и сантехнику. Более тонкий по толщине — пленочный инфракрасный пол, можно монтировать в любой зоне, вне зависимости от размещения напольных элементов обустройства помещения.

Пленочный инфракрасный теплый пол характеризуется самой простой схемой укладки и монтируется под любое напольное покрытие

В процессе монтажа инфракрасного или кабельного теплого пола на сетке, крепление полос с нагревательными элементами к основанию пола выполняется при помощи двухстороннего скотча, между собой маты соединяются с использованием монтажного скотча. При укладке кабельного теплого пола, к базовой поверхности крепятся отрезки монтажной ленты с шагом от 0.5 до 1 метра с применением дюбелей или саморезов, после чего нагревательный кабель выкладывается с заданным шагом и закрепляется на ленте.

Электрический теплый пол можно устанавливать даже под такое «капризное» напольное покрытие, как паркет

Раскладка нагревательного кабеля выполняется в виде «змейки», где шаг между витками устанавливается не менее 8 см, но чтобы точно определиться с данным расстоянием, можно рассчитать его таким образом: 100 умножить на площадь помещения и разделить на длину кабеля теплого пола.

Важно знать: При монтаже нагревательного провода кабельного теплого пола, необходимо следить, чтобы кабель не натягивался, его перегибы были плавными, без изломов и внутреннего напряжения.

На завершающей стадии обустройства кабельного теплого пола, в обязательном порядке заливается слой цементной стяжки около 5 см

Окончательный этап укладки кабельного теплого пола — заливка стяжки, которая должна отстояться на протяжении 30 дней, после чего монтируется напольное покрытие.

Устройство электрического теплого пола на базе инфракрасных нагревательных элементов удобно тем, что не требует формирования стяжки — финишное напольное покрытие устанавливается непосредственно на теплый пол.

Одна из разновидностей инфракрасного тёплого пола — карбоновые полы. Об их плюсах и минусах, а также об особенностях монтажа читайте в нашей статье: https://aqua-rmnt.com/otoplenie/teplyj-pol/karbonovyj-teplyj-pol.html.

Видео — установка кабельного электрического пола

Видео — установка пола «кабель на основании»

Видео — установка инфракрасного пола

Оцените статью: Поделитесь с друзьями!

Электрический теплый пол принцип работы и секреты монтажа электрического пола

Электрический теплый пол принцип работы и секреты монтажа электрического пола

Хотя водяное отопление популярно в России, в некоторых случаях лучшим выбором может быть пол с подогревом с помощью электрических нагревательных кабелей. Вы можете включить электрическое отопление в любое время, не запуская всю установку, в отличие от воды, когда она не работает, она не подвержена повреждениям из-за замерзания. Посмотрите, как это работает и как это сделать.

Отопительные устройства подбираются таким образом, чтобы они обеспечивали комфорт в помещениях при экстремальных погодных условиях.
Наибольшая тепловая мощность (130-200 Вт / м2 для жилых помещений) необходима, когда снаружи около -20 C (в соответствии с российскими стандартами, так называемая расчетная температура составляет от -16 до -24 C в зависимости от страны). Это происходит очень редко, гораздо чаще колеблется около нуля, а затем мощность необходимая для обогревав два раза меньше.

Установка должна быть выполнена таким образом, чтобы не было чрезмерного повышения температуры в помещениях, поскольку это означало бы не только дискомфорт, но и ненужные потери энергии (в случае электрического отопления — очень дорого).

Для электрического подогрева пола обычно используются твердотельные проводники, то есть работающие при постоянной мощности, поэтому для контроля температуры в помещении необходимы регуляторы температуры. Когда датчик обнаруживает, что достиг значения, установленного на контроллере, он отключает питание до тех пор, пока температура не уменьшится на определенное значение (в зависимости от параметров контроллера). Затем включается питание.
Место установки определяется целью установки — если нагревательный кабель должен поддерживать оптимальную температуру в помещении, на стене должен быть установлен воздушный датчик (реагирующий на изменения температуры воздуха).

«Терморегулятор с датчиком температуры воздуха»
Но электрическое отопление можно использовать только для того, чтобы избежать эффекта «холодного пола» в ванной комнате или на кухне с терракотовым полом. Система центрального отопления со своим собственным управлением отвечает за поддержание температуры в помещении, а задача контроллера подогрева пола состоит в том, чтобы не допустить, чтобы поверхность пола достигла температуры, превышающей заданную температуру, например, 22 C — независимо от тепла в помещении. Датчики пола, расположенные под полом — между нагревательными кабелями — затем необходимы для управления подогревом пола.

Датчики пола также следует использовать, когда воздушный датчик управляет нагревателем, поскольку он сам по себе не защитит пол от чрезмерного повышения температуры, что может привести к дискомфорту или даже повреждению пола. Благодаря датчику пола мощность нагрева кабеля может быть намного выше, чем в результате ограничения температуры (до 29 C в комнате при 20 C) 99 Вт / м 2. А большая мощность сокращает время нагрева пола.

Как сделать напольную стяжку?

Подогрев пола обычно выполняется по мокрой технологии, помещая нагревательные элементы в подстилающий слой (стяжка). Также можно использовать сухую технологию, то есть специальные доски с вырезами, в которые помещаются провода. Время установки намного короче.
В случае деревянных полов на балках нагревательные кабели могут быть размещены на решетке, прикрепленной к балкам так, чтобы они находились как минимум на 3 см под досками. Балки должны быть защищены от прямого контакта с кабелями, например алюминиевой фольгой. Мощность обогрева не должна быть слишком высокой (рекомендуется 10 Вт / м).

При использовании мокрого метода следует помнить, что нагревательный кабель не следует размещать непосредственно на теплоизоляции, поскольку тепло, которое не поглощается из него, приведет к чрезмерному повышению его температуры и его повреждению. По этой причине провода укладываются на специальную металлическую сетку, благодаря которой они плавают над изоляцией. Они прикреплены к сетке с помощью жгутов или проволоки.

Чуть менее трудоемким является выполнение так называемой предварительной стяжки — тонкого слоя подложки пола на изоляционных плитах — и прокладка проводов только на нем. Затем они крепятся с помощью самоклеящейся ленты или специального клея. Затем стяжка укладывается толщиной, соответствующей рекомендациям производителя.

Как работает система подогрева пола?

Установка напольного отопления относительно проста. Начинается монтаж с монтажной коробки в стене. Он ведет вниз от борозды в стене для защитных трубок (трубопроводов), к которым впоследствии будет подключен шнур питания и кабель датчика пола.

Прокладка проволоки начинается с банки через защитную трубку, затем она направляется на пол, параллельно самой длинной стене помещения. Примерно через каждые 50 см его необходимо прикрепить к земле.
Следующие ряды следует укладывать на заданном расстоянии, следя за тем, чтобы диаметр изгиба воздуховода не менее чем в шесть раз превышал диаметр его поперечного сечения.

Нагревательные кабели не следует прокладывать при температуре ниже -5 C, поскольку они становятся жесткими. Затем они могут быть расширены и подключены к источнику питания, чтобы восстановить свою гибкость. После упругости кабель следует немедленно отсоединить и приступить к прокладке.

После прокладки всего провода шнур питания должен быть вставлен в кабелепровод (так называемый холодный) и соединен в монтажной коробке с проводом, соединенным с автоматическим выключателем в блоке предохранителей. Это должен сделать квалифицированный электрик.
Осталось вставить датчик температуры в кабелепровод и подключить его к термостату, установленному на стене.

Когда собирать нагревательные маты?

Нагревательные маты, как правило, изготавливаются из стекловолокна с прочным прикрепленным к ним нагревательным кабелем. Это облегчает сборку системы (маты могут быть самоклеящимися), не нужно беспокоиться о поддержании правильного расстояния между проводами, поскольку оно уже установлено производителем. Осталось только выбрать коврик с удельной мощностью нагрева (от 100 до 230 Вт / м 2) и длиной. Ширина обычно 0,5 м.

Кабели, прикрепленные к мату, имеют небольшой диаметр (2,5 мм), поэтому это решение особенно рекомендуется для использования во время ремонта — вы можете разместить мат на старом полу без значительного увеличения уровня нового.

Основой может быть дерево, г-к, ДСП, терракота и, конечно же, бетон. Коврик можно поместить в слой клеевого раствора, фиксирующего новую облицовку.

Сборка начинается, как и в случае с проводами, с подготовки банки в стене и кабелепровода для шнура питания и датчика температуры. Коврик разлагается, начиная с места возле распределительной коробки. Когда коврик расширяется, всю комнату обрезают ножницами (стараясь не разрезать нагревательный кабель), и рулон поворачивают, чтобы распределить следующий ремень вдоль уже уложенного — до тех пор, пока он не покроет весь пол. Коврики (а точнее проволоку) нельзя укоротить, поэтому перед покупкой нужно посчитать сколько нам нужно.

Следующим этапом является нанесение клеевого раствора. Он должен тщательно покрывать коврик. В раствор кладут терракоту или керамогранит. Если пол должен быть изготовлен из другого материала, вместо клеящего раствора используется самовыравнивающаяся бетонная смесь.

Электрический теплый пол является оптимальным вариантом для монтажа в многоквартирных домах, т.к. подключение водяного пола к центральному отоплению запрещено у нас на уровне законодательства и к тому же теплый пол в этом случае работает только в сезон центрального отопления.

Закажите просчет вашего теплого пола у наших менеджеров по телефону 8-800-511-65-10 или в «форме обратной связи».

Компания «СибирьТеплоКабель Групп» (ONКлимат) является дилером всех представленных у нас брендов и готова поставить необходимые вам позиции в любой город по лучшей цене.

ПОЛЕЗНОЕ ВИДЕО ПО МОНТАЖУ И ОШИБКАМ ПРИ УКЛАДКЕ ЭЛЕКТРИЧЕСКОГО ТЕПЛОГО ПОЛА:

Укладка электрического теплого пола своими руками

Теплый пол сегодня используется практически повсеместно. Чаще всего его оборудуют в ванных и детских комнатах, на балконах. Достаточно популярным является теплый пол на основе электрического кабеля или инфракрасной пленки. Монтаж электрического теплого пола можно произвести самостоятельно. Однако сделать это нужно правильно. В противном случае система не будет эффективной.

Разновидности электрических полов

Виды систем и рекомендации по выбору напольных покрытий

Существуют такие виды систем:

Кабельный пол. Главным элементом этой системы считается кабель, который трансформирует электроэнергию в тепло. Состоит он из двух жил, проводящих ток, армирующего стекловолокна, полиэфирной пленки. Кроме того, в состав кабеля входит медный проводник, защитный экран из алюминия и слой ПВХ. Установка такой системы является самой сложной и трудоемкой. Дело в том, что во время монтажа нужно учитывать шаг между витками провода, а также то, что кабель впоследствии будет заливаться стяжкой. Такой теплый пол может существенно снизить высоту комнаты. Кроме того, во время монтажа нужно следить за изоляцией всех соединений. Используется представленная система преимущественно в тех помещениях, которые имеют сложный периметр. Хотя кабель нельзя укладывать под мебель или сантехнические приборы.
Нагревательные маты. Такой пол имеет маленькую толщину. В устройство изделия входит сетчатый мат, на котором и фиксируется кабель. Сечение нагревательного элемента составляет около 2,8 мм. Установка такой системы является более простой и быстрой. То есть мастеру нужно просто разложить полотна на основании и закрепить их. Этот вариант является самым оптимальным для последующего монтажа плитки, ламината или ковролина. В процессе настила матов необходимость в стяжке отпадает, т. к. система может укладываться в слой плиточного клея.
1 — Кабельный пол, 2 — Нагревательные маты, 3 — Инфракрасный пленочный пол
Инфракрасная пленка. В его составе содержится 2 слоя пленки ПВХ, между которыми крепятся карбоновые нагревательные элементы. Толщина такой системы составляет всего полсантиметра. Преимуществом изделия является то, что его можно монтировать посуху под напольное покрытие без заливки стяжки. Кроме того, данная система считается самой экономичной. А еще ее укладка является самой простой.

Небольшое видео, расскажет о выборе электрических систем напольного обогрева:

Что необходимо для монтажа?

Для того чтобы уложить теплый пол на основе электрического кабеля, мата или инфракрасной пленки, необходимо тщательно подготовиться к работе. Для начала следует правильно выбрать составляющие элементы системы. Например, нужно обратить внимание на тип кабеля. Он может быть саморегулирующийся или резистивный. Оба этих вида с успехом используются в монтаже нагревательных систем. Но второй вариант должен иметь хороший контакт со стяжкой, и на него нельзя ставить мебель. Что касается саморегулирующегося кабеля, то его единственным недостатком является высокая стоимость.

Терморегулятор — важный элемент экономичной и надежной работы теплого пола

Еще одним важным элементом системы является терморегулятор. Это специальное устройство, при помощи которого в системе поддерживается заданная температура. Чтобы выбрать его правильно, нужно учитывать такие параметры:

Тип изделия. Термостат бывает механическим или электронным. Более новые модели оснащены жидкокристаллическим экраном. Лучше всего применить устройство с возможностью программирования.
Особенности монтажа.
Дополнительные функции. Некоторые модели обладают встроенными датчиками температуры воздуха, функцией самодиагностики.
Предел мощности.
Производитель и стоимость устройства. Естественно, на рынке можно приобрести изделия и отечественных, и зарубежных изготовителей. Преимущество нужно отдавать только популярным маркам с хорошей репутацией. Стоимость изделия колеблется в пределах 50-200 дол.

Особенности монтажа кабельного пола

Монтажа кабельного пола

Монтаж электрического теплого пола, в основе которого лежит обычный кабель, предусматривает такую технологию проведения работ:

Определение плана укладки кабеля. Для того чтобы установить систему правильно, нужна схема. Нарисовать ее нужно с учетом расположения нагревательных элементов и особенностей конструкции помещения.
Определение места крепления терморегулятора. На этом этапе необходимо выбить отверстие в стене и проштробить канал для провода. Термостат можно установить в специальную пластиковую коробку. Учтите, что он должен находиться на высоте 0,5–1 м.
Установка пластиковых трубок для силовых проводов нагревательного элемента и термодатчика.
Подготовка черновой поверхности. Она должна быть ровной и чистой. Кроме того, приветствуется дополнительный монтаж демпферной ленты по периметру комнаты. Желательно на основании расстелить теплоизолятор, оснащенный отражающим слоем. Максимальная толщина теплоизоляции – 2 см.
Фиксация монтажной ленты. Именно к ней будет крепиться кабель. Учтите, что монтировать ее нужно строго по нарисованной ранее схеме. При этом не стоит забывать, что удобнее всего фиксировать кабель в виде змейки. Шаг крепления ленты составляет 50 см.
Монтаж кабеля. Перед этим силовые провода протягиваются к термостату. Части кабеля не должны пересекаться между собой.
Заливка стяжки. Она состоит из песка и цемента. Толщина стяжки колеблется от 3 до 5 см.
Подключение кабеля. Делать это следует после того, как бетон затвердеет. На этом этапе система подсоединяется к питанию. Можно осуществить пробный пуск теплого пола. Это действие нужно также сделать перед заливкой.

Как правильно монтировать нагревательные маты?

Технология укладки такой системы предусматривает осуществление следующих действий:

Подготовка помещения. Естественно, поверхность основания нужно тщательно выровнять и пропылесосить.
Установка термостата. Этот процесс производится так же, как и в предыдущем случае.

Настил тепловых матов. При этом используется заранее подготовленная схема. Она должна учитывать то, что мат не следует укладывать под мебелью. Лучше всего стелить его именно в той области напольного покрытия, которая будет использоваться для ходьбы. В этом случае не следует использовать теплоизолирующие материалы. Дело в том, что они могут привести к перегреву системы. Кабельный пол на основании нужно сначала расстелить, учитывая шаг между полосами и расстояние до стен. Естественно, части мата не должны соприкасаться или перекрещиваться. Монтируются полотна «змейкой». Чтобы развернуть части мата, их следует разрезать в заданных местах. Учтите, что разрезать нужно только сетку под кабелем.

Технология укладки нагревательных матов

Фиксация мата. Для этого нужно скатать изделие обратно в рулон, снять защитную пленку с клейкой ленты и раскатать сетку по намеченной схеме. При этом не забывайте, что пол должен быть обязательно очищен от пыли. В противном случае мат не зафиксируется на основании так, как надо.
Заливка изделия тонкой стяжкой или плиточным клеем.

Подробное видео по укладке:

Перед тем как заливать систему полностью, нужно проверить ее работоспособность и, при надобности, устранить неполадки.

Как правильно укладывать инфракрасный пол?

Технология монтажа этой системы достаточно проста, поэтому осуществить все работы можно самостоятельно. Нужно только быть очень внимательным во время подключения пленки к сети питания. Итак, укладка электрического теплого пола такого типа предусматривает такую последовательность действий:

Выравнивание основания.
Монтаж теплоизоляционной подложки. Она стелется по всей поверхности основания. Лучше всего выбирать такую подложку, которая оснащена фольгированным слоем. Он будет отражать инфракрасные лучи в нужном направлении.
Раскладка пленки по поверхности чернового пола. Если тепловые маты только подрезаются в необходимых местах, то инфракрасная пленка разрезается полностью по намеченной линии. В этом случае нужно быть очень осторожным, чтобы не повредить нагревательные элементы.
Пошаговая технология укладки ИК пленки
Изоляция медных токопроводящих полос. Она наносится только с одной стороны, ведь к другой будут подключены силовые провода. Во время укладки полотен не нужно соблюдать шаг между ними, но перекрещивать их запрещено.
Соединение полотен между собой. При этом используется параллельный способ подключения. Все соединения желательно заизолировать специальной лентой.
Проверка системы и монтаж финишной облицовки. Укладывать плитку или ламинат можно прямо на инфракрасную пленку. После того как клей высохнет, можно еще раз проверить эффективность и работоспособность системы.

Как видите, технология монтажа электрической системы нагрева не очень сложная. Главное, подключить все правильно, соблюсти шаг укладки, заизолировать контакты и подсоединить к сети питания. Оставляйте ваши комментарии, дополнения и мнения!

Материалы По Теме:

Методы лучистого теплого пола — Электрические или водные системы

Два наиболее распространенных метода обеспечения лучистой теплоты пола:

Электрически через нагретые кабели, сетки, предварительно отформованные маты или элементы, встроенные в пластиковые пленки
Гидравлически, через трубопровод, который циркулирует вода, нагреваемая бойлером или водонагревателем

Ваш выбор часто будет зависеть от затрат на электроэнергию в вашем регионе и размера проекта. Согласно данным Radiant Panel Association, электрические системы, как правило, стоят дешевле, чем гидравлические, потому что они проще в конструкции.Если вы живете в районе, где электричество является более доступным, чем другие варианты электропитания, вам подойдет электрическое электричество. Большинство систем работают на 120 или 240 вольт и требуют отдельного автоматического выключателя. Тем не менее, существуют низковольтные системы, которые могут работать на напряжении всего 24 В, используя трансформатор для снижения напряжения в сети, согласно RPA (см. Сияющее нагревание с помощью электричества). Некоторые электроизлучающие системы предназначены только для утепления полов в определенных помещениях; другие предназначены для использования в качестве основного отопления дома.

Благодаря гидравлическим системам у вас больше гибкости в выборе источника питания. Котел, который нагревает воду, может работать на электричестве и практически на любом топливе (включая природный газ, пропан, нефть и древесину). Вы также можете использовать экологически чистые альтернативные источники тепла, которые не потребляют ископаемое топливо, такие как геотермальный тепловой насос или солнечная энергия. Однако вам не всегда нужно покупать отдельный котел. Вы можете сэкономить деньги и использовать тот же водонагреватель, который используете для горячей воды, и получить двойную нагрузку.Доступны новые высокоэффективные водонагреватели, которые достаточно мощны, чтобы обеспечить как отопление помещений, так и горячее водоснабжение.

Трубы PEX по сравнению с металлическими трубами: Гидравлический нагрев бетонных полов не является новой технологией. В 1930-х годах архитектор Фрэнк Ллойд Райт пропустил горячую воду через бетонные полы многих своих сооружений. В 1950-х годах в тысячах жилых домов, построенных в Левиттауне на Лонг-Айленде и в районе залива Сан-Франциско, также использовалась система циркуляции нагретой воды через стальные или медные трубы, встроенные в бетонные перекрытия.К сожалению, многие из этих старых систем вышли из строя, потому что металлические трубы химически реагировали с бетоном и в конечном итоге подвергались коррозии и протекали.

В настоящее время большинство гидравлических систем циркулируют воду через трубки PEX — прочный, гибкий пластик из сшитого полиэтилена. PEX обладает свойствами, которые делают его идеальным для лучистого напольного отопления и сантехники. В отличие от медных труб, PEX является гибким и может легко укладываться в змеевидные петли и изгибаться вокруг углов и препятствий. Он также противостоит коррозии и образованию отложений, устраняет шум от ударов, приглушает звук струи воды и обеспечивает плотные уплотнения без необходимости пайки.(Прочитайте, что исследовательский центр NAHB говорит о преимуществах PEX).

Компоненты системы отопления пола

Вот компоненты, необходимые для системы теплого пола:

Источник тепла — это может быть электричество, солнечная энергия, природный газ, пропан, нефть, древесина или любой другой источник тепла.
Котел — содержит воду для подогрева
— для циркуляции воды через трубки, расположенные под полом.
Трубопровод — вода будет циркулировать в трубопроводах, проходящих под полом в бетоне, под деревянными полами или на нижнем этаже из дерева, сборного железобетона или бетонной плиты.

Квалифицированный системный установщик — Компания, которая проектирует систему теплого пола, также может установить систему. Ищите послужной список довольного клиента. Смотрите найма подрядчика.
Квалифицированный конструктор систем — как и любая механическая система, квалифицированный, опытный конструктор должен проектировать системы лучистого теплого пола.

Разработчик будет знать, какие компоненты хорошо работают вместе, мощности различных систем, особые соображения относительно установки в вашем регионе, а также гарантии и надежность производителей.

Проектировщик должен провести анализ потерь тепла по комнате в вашем доме или здании, а также пошаговый процесс определения размера системы.

Найдите Установку Сияющего Теплого Пола

Электрическое отопление пола — Concord Carpenter

Электрический теплый пол с подогревом

Роберт Робиллард по электрике, ремонту и ремонту дома

Электрическая лучистая жара

По утрам в Новой Англии могут соблазниться одни из самых сложных режимов, выключить будильник и снова заснуть.

Схема лучистого тепла

Если вы встанете с кровати и ступите на холодный деревянный пол или кафельный пол, то это может вызвать озноб и уравновесить настроение на весь день.

Исследования показывают, что все больше и больше людей перестраивают свои дома вместо того, чтобы переезжать или строить новые. Кроме того, 60% домовладельцев в возрасте 50 лет и старше намерены остаться в своих домах в результате выхода на пенсию, что также будет означать реконструкцию на месте старения.

Использование электрического радиатора в качестве решения для реконструкции пришло мне в голову несколько месяцев назад, когда я работал над ванной комнатой, которая находилась над гаражом моего клиента.

Был февраль, и пол в ванной комнате был холодным.

В этих ситуациях использование электрического лучистого тепла в дополнение к существующей системе отопления не составляет труда и создает постоянный дополнительный теплый источник тепла в любой комнате, особенно в ванных комнатах.

Warmly Yours Tempzone radiant heat install

Закрепление коврика WarmlyYours Tempzone на основании

Почему лучистый обогрев?

Поскольку технология продолжает развиваться, так же как и концепция подогрева пола. Хотя пол с подогревом восходит к древнеримским баням, где рабы вели огонь, направляя горячий воздух по каналам под повышенными этажами, до недавнего времени он не стал популярным в домашних хозяйствах.

Многие люди знакомы с гидравлическими системами подогрева пола, для которых требуется, чтобы трубки пропускали горячую жидкость под полом, вдоль нагревателей базовой платы или через радиаторы для отопления вашего дома. Тем не менее, альтернативой гидравлическому отоплению, которое легче и экономичнее, является электрический подогрев пола.

Что делает электрические системы подогрева пола такими удобными?

Наука, стоящая за электрическими лучистыми полами с подогревом, довольно проста: вся поверхность пола эффективно превращается в низкотемпературный радиатор.

Установка WarmlyYours Tempzone Radiant Heat

Эти электрические тепловые системы передают тепло посредством теплопередачи: передача тепла непосредственно от источника тепла на поверхность пола и объектов в комнате с помощью инфракрасного излучения снизу, которое, в свою очередь, согревает людей и предметы в комнате.

Обогрев пола намного эффективнее и удобнее, чем нагрев воздуха, который не удерживает это тепло очень долго. В отличие от систем принудительного воздушного отопления, пол с подогревом согревает ваше тело и окружающие вас предметы, а не нагревает воздух, что в конечном итоге устраняет непостоянную температуру в помещении и снижает процент пылевых клещей до 80%.

Лучистое тепло предлагает интеллектуальные технологии. Когда вы покупаете электрический пол

Thinset, нанесенный поверх матов WarmlyYours Tempzone

отопление, вы хотите убедиться, что оно максимально «горячее» — для этого обратите особое внимание на соотношение ватт на квадратный фут.

Оптимальная мощность составляет 15 Вт на квадратный фут.

Суть в том, что чем горячее, тем лучше! С 15 Вт на квадратный фут вы сможете использовать технологию полного нагрева для более быстрого нагрева и более теплого пола, что особенно ценно при установке в ванной комнате, где время и ночь тратятся на наши ежедневные будни.

Где можно использовать электрическое излучение тепла?

Электрический пол с подогревом — это система отопления, которая может использоваться в помещении или на улице, и устанавливается под многими типами напольных покрытий, такими как ламинат, лиственные породы и плитка. Эта система отопления состоит из электрических кабелей, встроенных в пол, или из мата из электропроводящего пластика, который монтируется на основании. Система может быть установлена на слой раствора или гипсокартон с тонким слоем цемента с тонким слоем между ним и плиткой для пола.

Установка радиационного мата Nuheat

Модернизация во время реконструкции проста и обычно не значительно увеличивает высоту пола.

Электрические системы подогрева пола бывают нескольких различных форм, таких как коврик или кабель, чтобы приспособиться к различным размерам и форме области. Для сложных участков под полом используется один нагревательный кабель . Нагреватели Коврики чаще устанавливаются в более простых и больших помещениях.

Использование этих матов позволяет переоборудовать существующие плиты без значительного увеличения высоты пола.

Программируемые термостаты управляют этими системами и могут быть настроены в соответствии с занятым образом жизни. Например, вы можете установить температуру: включить за час до того, как вы встанете с постели; выключать или выключать, когда уходишь на работу; и включить обратно перед тем, как приехать домой или лечь спать. Таким образом, вы используете электричество только тогда, когда вам это нужно.

Разглаживающий сияющий мат Nuheat в тонкие

Холодных Этажей Ушли:

Если учесть простоту монтажа, низкую стоимость и несуществующие платежи за техническое обслуживание, связанные с электрическим тепловым излучением, это не только экономически эффективное решение, но и реалистичное решение по реконструкции для добавления тепла для пола.

Как плотник и моделер, я всегда ищу более простые и эффективные способы улучшения существующего пространства. Принцип использования современных аксессуаров для улучшения ситуации является важным инструментом в моем наборе инструментов. Концепция электрического лучистого тепла является одним из таких инструментов: он прост в установке, энергоэффективен и может быть легко запрограммирован.

Установка электроизлучающего тепла : [Общие указания ]

Ниже приведены основные рекомендации по заказу и установке электрообогрева.В любом случае вы должны ссылаться и следовать рекомендациям производителя для конкретных материалов и приложений. Лицензированный электрик должен выполнить все электрические подключения .

Типы напольных покрытий:

1. Керамическая плитка:

Керамическая плитка является наиболее распространенным и эффективным напольным покрытием для лучистого обогрева пола, поскольку она хорошо отводит тепло от пола и увеличивает теплоаккумуляцию благодаря высокой теплоемкости. Nuheat floor radiant floor heat

2. Винил:

Также можно использовать винил, линолеум, ковровое покрытие или дерево, но любое покрытие, предназначенное для изоляции пола от помещения, снизит эффективность системы.

3. Древесина:

Рекомендуем использовать паркетные доски с четвертью пиломатериалов, потому что они всегда более устойчивы в условиях сильной влажности или тепла и всегда являются лучшим выбором, когда они находятся над лучистым теплом. Следует избегать пиломатериалов, потому что они будут расширяться и сокращаться.

4. Ковер:

Если вы решили использовать ковер, выберите тонкий ковер с плотной набивкой и установите как можно меньше коврового покрытия. Если в некоторых, но не во всех комнатах ковровое покрытие, то в этих комнатах должна быть отдельная петля термостата, чтобы система обогревала эти помещения более эффективно.

Планирование вашего электрообогрева:

Есть много великих компаний, занимающихся электрическим отоплением, на выбор. Я предлагаю вам взглянуть на компании, которые предоставляют помощь в разработке нестандартных конструкций и предлагают качественное обслуживание клиентов.

Самоделки и профессионалы могут столкнуться с некоторыми трудностями при установке системы лучистого отопления, поэтому вы хотите убедиться, что компания, которую вы приобретаете у, предлагает круглосуточную установку и техническую поддержку.

Будьте осторожны, потому что некоторые могут сказать, что предлагают круглосуточную поддержку, но очень немногие на самом деле предлагают поддержку от реального человека, нанятого компанией, часто это просто запись или колл-центр. Вы хотите, чтобы живой человек, который знает свои вещи, был на другом конце телефона, когда вы работаете над своим проектом — днем или ночью.

Также выберите компанию, которая предлагает качественный продукт с оптимальной мощностью 15 Вт на квадратный фут. Суть в следующем: чем горячее, тем лучше! С 15 Вт на квадратный фут вы сможете использовать технологию полного нагрева для более быстрого нагрева и более теплого пола, что особенно ценно при установке в ванной комнате, где время и ночь тратятся на наши ежедневные будни.

WarmlyYours имеет один из самых горячих электрических нагревательных матов на рынке.

Измерьте свою площадь:

Качественный производитель лучистого отопления поможет вам в проектировании вашей системы и, при необходимости, предоставит вам подробную печатную схему к следующему рабочему дню.

Измерьте свою комнату, как правило, к стенам. Используйте миллиметровку, чтобы нарисовать план здания с вашими измерениями.

При измерении убедитесь, что вы точно указали расположение туалетных столиков, напольных вентилей, ванн и унитазов на своем чертеже. Нагревательные маты или провода не следует размещать ниже постоянных приспособлений или мебели с нулевым зазором.

Включите в чертеж расположение вашего термостата, чтобы гарантировать, что, когда система пола прибудет, провода холодного провода достигнут вашего местоположения термостата.

Заказать ваши материалы:

Определите, можете ли вы использовать нагревательные маты стандартного размера (т.е. с полки) или вам нужен нестандартный дизайн. Индивидуальные проекты всегда лучше покрывают площадь пола, но многие маленькие квадратные или прямоугольные комнаты могут быть достаточно хорошо покрыты стандартными ковриками.

Компании, производящие теплые полы лучшего качества, отправят в тот же день, когда вы разместите заказ

Подготовка нижнего этажа:

Убедитесь, что нижний пол чистый и на нем нет мусора.При наличии существующего основания вы можете захотеть установить винты в балках пола, чтобы предотвратить скрипы и убедиться, что они надежно закреплены.

Я обычно устанавливаю опорную плиту в качестве подложки при установке плитки. Следуйте инструкциям производителя по этой установке.

Необходимые инструменты: [Под укладку плитки]

Тонкий набор из акрила или латекса, модифицированный
клейкая лента
1 ⁄ 4 ”квадратный зубчатый шпатель
Маленькая пластиковая щетинная щетка
Затирка для швов
Цифровой ом / мультиметр
Губка
Ведро воды

Закрепление нагревательного коврика на полу:

Избегайте соблазна порвать коробку и начать установку коврика без предварительного чтения инструкций и сухого монтажа электронагревательного коврика, чтобы обеспечить его посадку.

Все производители имеют конкретные рекомендации для своих систем, которые необходимо соблюдать. Чтение ваших инструкций сэкономит вам время, ошибки, лишние шаги и деньги.

При сухом монтаже внимательно изучите силовые кабели термомата и сориентируйте их в месте расположения термостата, убедившись, что у вас достаточно провода, чтобы добраться до места расположения термостата.

Существует три (3) метода подготовки пола:

1. Метод самовыравнивания: рекомендуется и может использоваться для всех типов напольных покрытий

2.Раствор тонкого схватывания: и может использоваться для всех типов напольных покрытий

3. Прямой метод: используется только для плиточного и каменного пола

Способ самовыравнивания:

1. Подготовьте самовыравнивающийся состав в соответствии с инструкциями производителя. Грунтовка основания может быть рекомендована производителем.

2. Используя скребок или плоский шпатель, распределите слой самовыравнивающегося состава, пока кабель и направляющие не будут полностью покрыты.

3.Разрешить самовыравнивающийся состав для установки в соответствии с инструкциями производителя.

4. Провести испытания изоляции и сопротивления.

5. Продолжайте укладку напольного покрытия в соответствии с инструкциями производителя.

Раствор с тонким составом:

В зависимости от продукта, который вы выбираете, вам, возможно, придется сначала установить тонкий набор, а затем установить «твердый мат» в тонкий набор. Если продукт представляет собой «сетчатый коврик», вы можете прикрепить сетчатый коврик к основанию, а затем нанести тонкий слой поверх тепловых кабелей с помощью плоского края шпателя.

Сетчатые маты могут быть сшиты, приклеены горячим способом или приклеены к полу. В установках, которые я сделал, я использовал комбинацию из трех, чтобы выполнить установку.

Примечание: сплошные маты приклеиваются к основанию с помощью тонкого слоя, и пол можно сразу же установить поверх.

Примечание: НИКОГДА не сшивайте — или на нагревательных проводов или провода датчика пола.

1. Подготовьте тонкий раствор в соответствии с инструкциями производителя.

2. Используя плоский шпатель, потяните шпатель под углом 45 градусов (в том же направлении, что и кабель) и нанесите тонкий слой тонкого раствора на кабель. Кабель должен быть полностью покрыт, и должна быть видна только самая верхняя часть направляющих.

3. Разрешить схватывание тонкослойного раствора в соответствии с инструкциями производителя.

4. Провести испытания изоляции и сопротивления.

5. Продолжайте укладку напольного покрытия в соответствии с инструкциями производителя.

При использовании матов без сетки нанесите тонкий слой на основание, а затем с помощью резинового поплавка прижмите всю поверхность мата, чтобы надежно создать 100% контакт между нагревательным матом, тонким слоем и основанием.

Прямой метод:

1. Подготовьте тонкий раствор в соответствии с инструкциями производителя.

2. С помощью шпателя с квадратной насечкой размером не менее 3/8 ”x 3/8” нанесите тонкий слой тонкоизмельченного раствора на нагревательный кабель, затирая его в том же направлении, что и кабель.

3. Провести испытания изоляции и сопротивления.

4. Чтобы убедиться, что каждая плитка имеет достаточную адгезию к основанию, нанесите слой тонкоизмельченного раствора на заднюю сторону плитки (обратная смазка). Положите плитку прямо на тонкий раствор и крепко надавите на плитку. Эта техника имеет высокий уровень сложности и не рекомендуется для неопытных монтажников плитки.

Подготовка к плитке:

Используя по крайней мере 1 × 4 ”x 1 × 4” квадратный зубчатый шпатель, нанесите слой свежего акрила / латекса, модифицированного тонким слоем, на область, покрываемую матом.
Провести испытания изоляции и сопротивления.
Электрические системы лучистого отопления поставляются с термостатом, чувствительным к полу, с GFCI. Датчик пола должен быть также установлен в тонком корпусе в соответствии с рекомендациями производителя.
Большинство производителей требуют, чтобы этот датчик устанавливался сверху мата как минимум на расстоянии 6-12 дюймов от края зоны нагрева и между двумя нагревательными проводами.
¼ ”и подводящие провода, используя плоскую сторону шпателя, убедитесь, что тонкий слой ровный и гладкий.

Установка плитки

:

Позвольте первому слою тонкого схватывания отвердеть перед установкой плитки со вторым слоем тонкого схватывания. Этот слой наносится square ”квадратным зубчатым шпателем.
СОВЕТ: Опытные установщики могут пожелать установить плитку и покрыть систему тонким слоем за один шаг. Для одношаговой установки рекомендуется использовать шпатель с квадратными зубцами 3/8 ”.
СОВЕТ: При укладке плитки очистите тонкий слой от швов цементного раствора влажной тряпкой.Никогда не используйте универсальный нож для удаления затвердевшего тонкого набора с швов.
На протяжении всего этого процесса вы должны неоднократно выполнять тест Ома.

Электрические соединения:

Перед включением электрической системы лучистого отопления дайте надлежащее время отверждения в тонких условиях, как рекомендовано производителем (обычно 7-10 дней).
Затем система может быть подключена к автоматическому прерывателю замыкания на землю класса «A» (GFCI) или к автоматическому выключателю GFCI, а также к термостату, установленному в настенной коробке с двумя шлейфами с одним кольцом для грязи, с помощью лицензированного сертифицированного электрика.

Соединения термостата:

Обратитесь к инструкции по установке термостата (входит в комплект термостата) для получения инструкций по правильному подключению. Термостаты должны быть установлены на соответствующей высоте и в доступном месте в том же помещении, которым управляет термостат.

Установка деревянного пола:

Установить деревянные шпалы. Подходят полосы из слоеного дерева шириной 1 ”-2 ″, высотой X 3/8 ″ -1/2 ″, расположенные на расстоянии 19 дюймов по всему фанерному основанию.Оставьте место для любых запланированных сокращений и поворотов.
Шпалы установлены для создания дорожек, в которые будет помещен рулон системы отопления.
Установите нагревательные ролики между шпалами.
Установите систему подогрева пола в соответствии с рекомендациями на дорожки, созданные шпалами, приклеивая сетку каждые 6-8 дюймов горячим клеем или скобами (только зеленая сетка) — никогда не скрепляйте провода.
Осторожно проложите кабели питания вдоль системы в пределах полосы движения и обратно к источнику питания, убедившись, что провода не проходят через шпалы или нагревательный провод.
Установите датчик датчика термостата (если применимо) 6 ”в нагревательный мат, отцентрированный непосредственно между нагревательными проводами. Провод датчика не должен пересекать нагревательные провода.
Выполнить тест Ом.
Накрыть нагревательные ролики или кабели самонивелирующимся цементом 3/8 ”до верхних деревянных шпал и даже на них. Используйте шпатель, чтобы распределить самовыравнивающийся цемент.
Следуйте рекомендациям производителя по самовыравнивающемуся цементу и подождите, пока не отойдёт время, чтобы перейти к следующему шагу.
Установить паркет / паркет после отверждения.
Наносить уретановый клей непосредственно на отвержденные самовыравнивающиеся шпалы из цемента и дерева в соответствии с рекомендациями производителя.
Прибить деревянные полы к деревянным шпалам в соответствии с рекомендациями производителя напольных покрытий (минимум каждые 4 дюйма для широких половиц / более короткие интервалы для более узких половиц). Будьте осторожны, чтобы не положить гвозди или скобы рядом с нагревательным кабелем системы или проводами питания.
Выполнить тест Ом.

Преимущества лучистого теплого пола

Постоянная и простая в управлении температура
Эффективность: лучистый пол с подогревом является наиболее эффективным способом доставки тепла
Комфорт может быть достигнут при более низких настройках температуры
Экономия 20-40% по сравнению с системами принудительной вентиляции
Чистота и здоровье: лучистый пол с подогревом не зависит от циркуляции воздуха, поэтому частицы пыли и аллергены с меньшей вероятностью будут распространяться по всему дому
Тихо: обогрев пола работает бесшумно
Экономия места: нет громоздких радиаторов или плинтусов
Увлажнение не является необходимым, поскольку лучистое тепло не изменяет влажность воздуха в жилых помещениях.

Ac220v электрическая пленка для обогрева пола, инфракрасная пленка, используемая для потолочного отопления в системе обогрева пола

AC220V электрическая пленка для обогрева пола, инфракрасная пленка для обогрева потолка в системе теплого пола

5018

9005

100 ч / м

№ модели.	Ширина	Потребляемая мощность	Калорийность	Упаковочная единица
SD050-100W220V	86 ккал / ч	150 м / рулон
SD080-160W220V	80 см	160 ч / м	138 ккал / ч 9 0005 / Рулон
SD100-200W220V	100 см	200 ч / м	172 ккал / ч	100 м / рулон

000000Оптовая углеродная пленка для подогрева пола Benifit

1) Энергия может быть сэкономлена более чем на 65%. (На регулярной основе)

2) Нет необходимости в месте для котла

3) Дальнее инфракрасное излучение (90,3%) и анионы (250 куб.см) ) выбрасываются для улучшения здоровья.

4) Не беспокойтесь о дыме, шуме, заправке, замерзании.

5) Удобное управление, такое как секционное отопление, центральное отопление и секционное управление.

6) Однодневный монтаж и возможность немедленного использования

7) Свободный выбор отделочных материалов

8) Быстрый монтаж без снятия существующего пола

9) Он может снизить высоту потолка и вес здания.

2. Оптовая углеродная пленка для обогрева пола

1). Хорошая безопасность

2). Устойчивость к высоким температурам

3). Против старения

4). Высокая прочность

3. Приложения

1. Дом: татами, электрическая покраска, электрическая подушка, кровать, комнатная температура

2. Строительство: жилые кварталы, отели, офисы, офисные здания, школы, больницы, торговые центры, детские парки , церквей и т. д.,

3. Промышленность: помещение для выращивания культур, овощные теплицы, фермы, промышленная изоляция, казначейство

4.Осторожность
Поскольку пленочный нагрев является сухим способом, отделка цементного раствора (влажная) может вызвать дефект.
Используйте защитную пленку от сжатия при нанесении текстиля или монолеума.

5. Нагревательная пленка Подходит для укладки грунта

Композитные деревянные полы, напольная плитка, мрамор, ковры, микрокристаллический камень и другой грунт

Пожалуйста, проверьте, есть ли у вас какие-либо интересно в нашей инфракрасной пленке для подогрева пола, пожалуйста, свяжитесь со мной напрямую.

XinLe ShunDe Trading Co., Ltd.

Add: 1-75 улица Mucun Changan, городок Mucun, город Xinle, провинция Хэбэй, Китай.

Сообщите: 0086-.311-88500163

WhatsApp / Skype: +008615232189095, WeChat: 420378704

Веб-сайт: www.xinleshunde.en.alibaba.com

Электрическое отопление пола Лучистое отопление пола Инфракрасная нагревательная пленка
