Сваи как посчитать объем: Как правильно раcсчитать объем бетона

Калькулятор расчета раствора для бетонирования сваи

При строительстве и жилых частных домов, и хозяйственных пристроек нередко прибегают к созданию для них свайного фундамента. К такому решению нередко приводят особенности участка под строительство: малая несущая способность грунтов в верхних слоях, склонность их к зимнему морозному вспучиванию, выраженно большая глубина промерзания, значительный перепад площадки по высоте. Впрочем, иногда свайный фундамент выбирается и из чисто экономических соображений, как наиболее рентабельный и простой в возведении для конкретного строения.

Калькулятор расчета раствора для бетонирования сваи

Сваи в таких фундаментах бывает разные. Чаще они имеют круглое сечение, и тогда в роли опалубки для их бетонирования выступают металлические асбестоцементные или пластиковые трубы или даже просто свернутые из рубероида «тубусы». Практикуется применение и прямоугольных в сечении свай – для их формирования могут применяться деревянные или пластиковые многоразовые опалубки, кирпичная «колодезная» кладка. Но общее у них одно – после установки армирующего каркаса, полость сваи заполняется доверху бетонным раствором.

А сколько потребуется подготовить бетона для заливки? На глаз определить бывает непросто – легко можно ошибиться, так как объёмы – «штука обманчивая». Предлагаем применить калькулятор расчета раствора для бетонирования сваи – он не только покажет необходимый объем бетона, но и подсчитает количество ингредиентов для его самостоятельного замешивания.

Ниже будет дано несколько кратких пояснений.

Калькулятор расчета раствора для бетонирования сваи

Перейти к расчётам

Пояснения по проведению расчетов

• Для начала пользователю предлагается выбрать тип сечения сваи – прямоугольное или круглое. В зависимости от этого откроются соответствующие окна ввода данных.
• Если выбрана прямоугольная свая, то необходимо будет указать размеры сечения –длину и ширину. После этого вводится высота сваи. Понятно, что под высотой подразумевается ее общий размер, включающий и заглубленную часть, и выступающую над поверхностью грунта на проектный уровень. Все значения вводятся в метрах.
• При расчете раствора для круглой в сечении сваи будет предложено указать ее диаметр. Если в качестве внешней оболочки сваи используется толстостенная труба, то указывается ее внутренний диаметр. Высота указывается по аналогии со сваями прямоугольного сечения.
• При возведении свайных фундаментов на грунтах с невысокой несущей способностью нередко делают уширение сваи в области ее пятки (так называемая «технология ТИСЭ»). С помощью специальных насадок на бур в грунте выбирается полусферическая полость, которая после заполнения бетоном и его полного созревания резко увеличивает способность опоры выдерживать вертикальные нагрузки. Естественно, расход бетона при такой технологии увеличивается, и весьма значимо.

Цены на винтовые сваи

винтовые сваи

Принцип создания сваи по технологии ТИСЭ

Поэтому для круглых в сечении свай будет предложено два пути расчета:

— Первый: свая без уширения, и никаких дополнительных данных указывать не надо.

— Второй: свая с уширением в области подошвы. Откроется дополнительное поле ввода данных, где необходимо указать диаметр этого уширения. Как правило, для свай используются насадки, создающие «полусферы» диаметром 400, 500 или 600 мм.

• Итоговое значение будет показано «с учетом 10% запаса):

— объемом бетонного раствора, необходимого для заливки сваи;

-— количеством исходных ингредиентов для самостоятельного изготовления этого количества бетона марочной прочности М200.

Как провести самостоятельные расчеты свайно-винтового фундамента?

Одной из разновидностей свайных фундаментов является свайно-винтовой вариант. Кстати, при его строительстве также настоятельно рекомендуется полностью заполнять трубы бетоном. Об особенностях проектирования свайно-винтовых фундаментов – читайте в специальной публикации нашего портала.

Свайный фундамент, расчет количества свай

Одной из основных задач, возникающих во время проектирования строительства будущего здания, является расчет нагрузки основной конструкции на фундамент. От полученных результатов зависит выбор типа фундамента и его конфигурация. Эта статья посвящена особенностям свайного фундамента дома и его преимуществам. Будут рассмотрены условия, при которых свайная конструкция наиболее предпочтительна, а также продемонстрированы примеры того, как рассчитать количество свай с учетом потенциальных нагрузок на фундамент и характеристик грунта.

Что такое свайный фундамент и из чего он состоит

Основой для этого типа фундамента служат полые стальные сваи, равномерно распределяемые по периметру будущих несущих стен дома. Внешняя поверхность покрывается защитным антикоррозионным слоем на основе цинка или полимерного материала, а внутренняя поверхность защищается бетоном, заливаемой в установленную сваю. Верхняя часть свай для фундамента соединяется посредством сварки с оголовком, который в свою очередь будет поддерживать ростверк – конструкцию, объединяющую отдельные сваи в единую основу. Чаще всего для изготовления ростверка используется бетон, стальные швеллеры и двутавры, реже – деревянный брус.

В отличие от ленточного или монолитного фундамента, также нагруженного по всему периметру здания, для монтажа не потребуется значительный объем земляных работ. Фундамент на сваях рекомендуется использовать в следующих случаях:

• Грунты, находящиеся под стройплощадкой, характеризуются неустойчивостью, высокой влажностью, усадкой под воздействием сезонных факторов;
• Застройка проводится на территории со сложным рельефом, на котором крайне сложно или невозможно установить обычные фундаменты;
• Климатические условия в местности, а также уровень грунтовых вод, согласно действующим правилам СНиП, вынуждают сооружать массивный бетонный фундамент, требующий значительных денежных вложений;
• При сооружении каркасного здания, как правило, используется именно свайный фундамент.

Виды свай для фундамента

Различают две основные категории, отличающиеся по способу противодействия осадкам свайных фундаментов: стоечные и висячие.

Устойчивость висячей сваи обеспечивается за счет силы трения между внешней поверхностью и окружающим ее после погружения грунтом. Стоечные оснащены упором возле своих оснований, который удерживает конструкцию, основываясь на плотных слоях грунта под ним. А также упором служат лопасти винтовых свай, дополнительно трамбующие грунт во время монтажа.

Разделение свай по способу строительства:

По названию понятно, что данные сваи забиваются в грунт с помощью специальных механизмов (строительные пневмомолоты). Их особенностью является тот факт, что при забивании сила, воздействующая на нее, берется из расчета свайного фундамента. Таким образом, она погружается до глубины, на которой находится довольно прочный слой грунта, способный выдержать расчетную массу дома. Данный тип считается очень устойчивым, при забивании грунт вокруг нее и под ней дополнительно уплотняется. Монтаж забивных свай практически не используется при строительстве небольших домиков и частных коттеджей, так как требует применения сложной спецтехники.

Изделия состоят из стальной трубы и приваренных в нижней части лопастей либо это цельнолитая конструкция (что предпочтительнее в плане долговечности). Лопасти способствуют проникновению в грунт при ее закручивании, а после установки они удерживают на себе нагрузку на свайный фундамент и не дают ей проворачиваться. В верхней части изделия находятся специальные отверстия, с помощью которых свая ввинчивается в землю. При этом этот процесс вполне можно осуществить вручную, контролируя вертикальное положение во время работы. Внутренний объем заполняется бетоном для увеличения массы и защиты от коррозии.

Порядок установки буронабивных свай не предусматривает использование готовых металлоконструкций. Роль сваи в данном случае выполняет бетон, залитый в предварительно пробуренную скважину. Если грунт недостаточно плотный также потребуется опалубка. Этот способ достаточно прост в применении и подходит для индивидуального строительства. Единственный нюанс: расчетная нагрузка на сваю может оказаться слишком высокой для избранного в качестве основания слоя грунта.

В дальнейших примерах статьи, иллюстрирующих как точно рассчитать свайный фундамент, будут использоваться параметры предельной нагрузки винтовых свай. В следующей таблице вкратце перечислим наиболее распространенные марки данных изделий.

Таблица 1

Подробно о свайном фундаменте с ростверком

С одной стороны, ростверк выполняет функцию связного элемента для отдельных свай, с другой – это основа для остальной конструкции здания. Ростверк и сваи условного фундамента объединяются попарно (ленточный тип связки) либо объединяются все оголовки (плиточный тип). Ростверк для дома может изготавливаться из таких материалов:

• Армированный бетон. Бетонная лента укладывается на оголовки свай, расположенные на уровне земли. Во время проектирования также указываются места прокладывания неглубоких траншей, проходящих вглубь ростверка.
• Бетонный ростверк подвесного типа. Аналогичный способ, при котором между грунтом и ростверком оставляется зазор. Этот промежуток позволяет компенсировать возможные колебания грунта (в рамках нормы).
• Ростверк из железобетона. Основой служит двутавр и швеллер (для монтажа под несущие стены СНиП рекомендует) швеллер 30.
• Деревянные брусья. В последнее время практически не применяются.

Как рассчитать количество свай для фундамента

Правильный расчет количества используемых свай нуждается в предварительной геодезической разведке. Прежде всего, необходимо рассчитать уровень промерзания грунта в зимний период, учитывая, что данный показатель отличается в разных регионах. Для прочной установки сваи ее нижний конец должен находиться ниже этого уровня.

А также необходимо выяснить степень плотности слоев грунта. Чем выше плотность, тем меньшую глубину сваи следует закладывать на этапе проектирования. К примеру, для полускальных и крупноблочных пород она будет минимальной (но не меньше 0,5 метра), а для песчаных и глинистых грунтов придется углубляться по максимуму.

Чтобы посчитать количество и тип используемых свай необходимо учитывать множество параметров. Для упрощения задачи можно использовать специальный онлайн калькулятор, но для общего понимания процесса лучше пройтись по всем этапам расчета самостоятельно.

1. Вычисление потенциальной предельной нагрузки на сваи

Перед началом расчета количества свай для фундамента следует выяснить несущую способность отдельной сваи. Общий вид формулы выглядит следующим образом:

В этом случае W является искомой фактической несущей силой, Q – расчетное значение несущей силы, рассчитанное для отдельной сваи по материалу, размерам и характеристикам грунта; k – дополнительный «коэффициент надежности», расширяющий эксплуатационный запас фундамента.

2. Вычисление расчетной нагрузки на сваи

Далее нам необходимо найти параметр Q, без которого расчет свайного фундамента невозможен. Расчетная нагрузка определяется по формуле:

Где S равно площади поперечного сечения лопастей сваи, а Ro – это показатель грунтового сопротивления на глубине размещения лопастей. Сопротивление грунта можно брать из готовой таблицы:

Таблица 2

Что касается «коэффициента надежности» условного фундамента, его величина может варьироваться в пределах 1,2-1,7. Логично, что чем меньше коэффициент, тем ниже себестоимость фундамента на этапе проектирования, поскольку для достижения заданного значения несущей силы не потребуется использования большого количества свай. Чтобы уменьшить коэффициент следует провести качественный и достоверный анализ грунта на стройплощадке, привлекая специалистов.

А также для данных целей используется методика ввинчивания эталонной скважины. Ее применение зачастую требуется для расчета осадка свайных фундаментов на промышленных стройплощадках и при строительстве многоквартирных зданий, как того требует СНиП. Но при желании эталонная скважина может буриться и при индивидуальном строительстве.

3. Расчет нагрузки от конструкции здания

На завершающем этапе проектирования свайного фундамента проводится расчет количества свай. Для этого потребуется просуммировать все элементы конструкции здания: от капитальных стен и перекрытий, до стропильной системы и кровли. Провести точное вычисление всех компонентов довольно сложно, поэтому рекомендуем воспользоваться одним из специализированных калькуляторов. И также в калькулятор расчета вносятся эксплуатационные нагрузки, включающие предметы интерьера, мебель, бытовую технику и даже проживающих в доме людей.

4. Подсчет требуемого количества свай

Перед тем как рассчитать количество задействованных свай нам нужно получить на предыдущих этапах две величины: совокупную массу здания (M) и несущую способность сваи (W) умноженную на «коэффициент надежности». Значение несущей способности можно взять из Таблицы 1. Итак, если масса равна 58 тонн, а скорректированная несущая способность сваи СВС-108 равна 3,9 тонн, то:

Как показал пример расчета, для дома весом в 58 тонн потребуется 15 свай марки СВС-180. Следует отметить, что это значение приблизительно и не учитывает правила точного распределения свай согласно СНиП:

• Первые должны быть установлены в точках пересечения несущих конструкций;
• Остальные монтируются равномерно между обозначенными углами;
• Минимальное расстояние между отдельными сваями 3 метра;

Как правило, в процессе проектирования выясняется, что для соблюдения вышеперечисленных правил потребуется немного больше свай, чем показали расчеты.

5. Глубина установки свай и расстояние между ними

Базовое значение глубины установки сваи рассчитывается исходя из глубины промерзания грунта в конкретно регионе, плюс 25 сантиметров. И также перед тем как рассчитать свайный фундамент, необходимо выяснить:

• Уровень прочности сваи по материалу и конструкции;
• Несущую способность грунта;
• Провести расчет осадки свайного фундамента, со временем возникающей под нагрузкой здания;
• Дополнительные параметры (температурный режим в течение года, объем осадков, нагрузки от ветра и др.).

Заключение

С помощью свайного фундамента можно достаточно быстро и за небольшие деньги соорудить прочное основание для жилой или нежилой постройки. В ряде случаев это единственный вариант, поскольку такому фундаменту не страшны осадки грунта, он легко возводится на сложном рельефе. Кроме того, по сравнению с традиционным ленточным или монолитным фундаментом, для монтажа свайной основы не потребуется большой объем земляных работ. Если провести правильный расчет свайного фундамента, он прослужит в течение десятилетий, не теряя функциональности.



онлайн калькулятор, какое количество свай нужно, необходимая несущая способностьи подробный монтаж

Фундамент выполняет важную и ответственную функцию, не допускающую никаких сомнений в возможностях или надежности основания.

В этом отношении свайные опорные конструкции позволяют получить полноценный вариант решения проблемы без опасности просадок или деформаций, которые возможны у традиционных видов фундамента.

Особенно ярко эта способность проявляется в сложных условиях, на слабонесущих или обводненных грунтах, торфяниках.

Если традиционные основания базируются на верхних, неустойчивых слоях грунта, то сваи опираются на плотные горизонты, расположенные на значительном расстоянии от поверхности.

Единственной задачей, встающей перед проектировщиком, является грамотный и корректный расчет опорной конструкции.

Содержание статьи

Какие параметры нужно рассчитать для правильного выбора свайного фундамента

Параметры, необходимые для обоснованного выбора свайного фундамента, можно разделить на две группы:

• Измеряемые.
• Расчетные.

К измеряемым могут быть причислены все свойства грунта на данном участке:

• Состав слоев.
• Уровень залегания грунтовых вод.
• Особенности гидрогеологии, возможность сезонного подтопления, подъемы и понижения водоносных горизонтов.
• Глубина залегания и состав плотных слоев.

К расчетным параметрам относятся:

• Величина нагрузки на основание.
• Несущая способность опоры.
• Схема расположения стволов.
• Параметры свай и ростверка.

Указаны только самые общие параметры, в ходе создания проекта нередко приходится рассчитывать большое количество дополнительных позиций.

ВАЖНО!

Расчет фундамента — ответственная и очень сложная задача. Ее решение можно поручить только грамотному и опытному специалисту, имеющему соответствующую профессиональную подготовку и квалификацию. Кроме того, заказ на выполнение расчета должен быть оформлен официальным порядком, чтобы проектировщик нес полную ответственность за результат своих действий. Проект, составленный неформальным порядком, может стать приговором как самой постройке, так и людям, проживающим в ней.

Расчет с помощью онлайн-калькулятора

Тип грунта определяется по результатам бурения пробной скважины. Она имеет глубину до появления контакта с плотными слоями, или до момента погружения на достаточную глубину для установки висячих свай.

Некоторую информацию можно получить в местном геологоразведочном управлении, но она будет усредненной и не сможет дать максимально полные данные о качестве и параметрах грунта на данном участке.

Участок способен иметь специфические инженерно-геологические условия, не свойственные данному региону в целом, поэтому всегда следует производить специализированный геологический анализ.

Глубина промерзания грунта — табличное значение, которое находят в приложениях СНиП.

Существует специальная карта, на которой все регионы России разделены на специальные зоны, обладающие соответствующей глубиной промерзания.

Тем не менее, в действующем ныне СП 22.13330.2011 «Основания зданий и сооружений» имеется методика специализированного расчета глубины промерзания, производимого по теплотехническим показателям грунта и самого здания.

Как найти нагрузку на основание

Нагрузка на фундамент определяется как суммарный вес постройки и всех дополнительных элементов:

• Стены дома.
• Перекрытия.
• Стропильная система и кровля.
• Наружная обшивка, утеплитель.
• Эксплуатационная нагрузка (вес мебели, бытовой техники, прочего имущества).
• Вес людей и животных.
• Снеговая и ветровая нагрузка.

Производится последовательный подсчет всех слагаемых, после чего вычисляется общая сумма. Затем необходимо увеличить ее на величину коэффициента прочности.

Необходимо решить, возможны ли какие-либо дополнительные пристройки или дополнения, увеличивающие вес дома и изменяющие величину нагрузки на основание. Если подобные изменения входят в планы, лучше сразу заложить их в несущую способность фундамента, чтобы упростить себе задачу в будущем.

От каких факторов зависит шаг?

Минимальным расстоянием между двумя соседними винтовыми сваями является двойной диаметр лопасти.

Максимум ограничивается несущей способностью опор и жесткостью ростверка, испытывающего нагрузку от веса дома.

Каждый пролет между опорами можно рассматривать как балку, жестко закрепленную с двух концов.

Тогда величину нагрузки необходимо рассчитать таким образом, чтобы балка не была деформирована или разрушена, а прогиб в центральной точке не превышал допустимых значений.

На практике обычно поступают проще — на основании многочисленных расчетов и эксплуатационных наблюдений выведено максимальное расстояние между соседними сваями, равное 3 (иногда — 3,5) м.

Эту величину считают критической, если по несущей способности опор получаются пролеты больше 3 м, то добавляют 1 или несколько свай для уменьшения шага.

Пример вычисления необходимого количества опор

Для простоты примем общий вес дома со всеми нагрузками равным 30 т. Это приблизительно соответствует весу одноэтажного брусового дома 6 : 4 м, расположенного в средней полосе со снеговой нагрузкой до 180 кг/м2.

Определяется несущая способность одной сваи. Площадь опоры (лопасти) при диаметре 0,3 м составит 0,7 м2. (700 см2). Несущая способность грунта обычно принимается равной среднему арифметическому от значений всех слоев, встречающихся на участке. Допустим, она выражается в 3-4 кг/см2. Тогда каждая свая сможет нести 2,1-2,8 т.

Получается, что для дома в 30 т надо использовать 11-15 свай. Помня о необходимости иметь запас прочности, принимаем максимальное значение. Схему размещения можно принять как свайное поле из 3 рядов по 5 свай в каждом.

Глубину погружения и, соответственно, длину свай принимаем равной глубине залегания плотных грунтовых слоев.

Она определяется практически, методом пробного погружения сваи или бурением скважины.

Пример расчета буронабивной основы

Прежде всего следует вычислить несущую способность одной сваи. Для примера возьмем наиболее распространенный вариант — диаметр скважины 30 см, несущая способность грунта составляет 4 кг/см2. По таблицам СНиП определяем, что несущая способность на песках средней плотности составит около 2,5 т.

Затем производится подсчет общего веса дома. Он делается по обычной методике, но к нему понадобится прибавить вес ростверка, для чего следует вычислить объем ленты и умножить его на удельный вес бетона.

После этого нагрузку на сваи делят на несущую способность единицы и округляют до большего целого значения. Это — количество буронабивных свай, необходимое для дома заданного веса, выстроенного в заданных условиях.

Даже состав грунта редко соответствует лабораторным показателям из-за различных примесей, включений или прочих напластований, изменяющих все параметры.

Поэтому в любом случае надо делать запас прочности, превышающий обычные коэффициенты, заложенные в формулы. Рекомендуется увеличивать его на 10-15%.

ОБРАТИТЕ ВНИМАНИЕ!

Необходимо помнить, что все расчеты производятся по формулам, не учитывающим реальной обстановки на участке.

Основные схемы размещения

Существует несколько разновидностей схем расположения свай:

• Свайное поле.
• Свайный куст.
• Свайная полоса.

Свайное поле представляет собой участок с равномерно распределенными по всей площади опорами.

Используется для жилых или вспомогательных построек, обладающих подходящим весом, этажностью и материалом для использования винтовых свай. Свайные кусты применяются для создания опорной конструкции под точечные объекты — вышки электропередач или мобильной связи, колонны, трубы котельных и т.п.

Свайные полосы служат фундаментом для линейных сооружений — ограждений, заборов, набережных и т.п.

При проектировании схемы расстановки опор учитывается конфигурация, геометрические и функциональные особенности всех элементов сооружения. Нередко используются смешанные, или комбинированные схемы расположения свай, когда совместно со свайным полем наблюдаются участки с кустами и полосами.

Необходимо учитывать, что минимальное расстояние между соседними сваями не должно превышать 2 диаметра, а между соседними рядами — 3 диаметра режущих лопастей. Это важно, так как при погружении грунт теряет свою плотность, на восстановление которой уходит большое количество времени.

Как правильно рассчитать шаг

Расчет шага производится в зависимости от схемы размещения свай и от конфигурации постройки.

Если известно общее количество, опоры расставляются по выбранной схеме — сначала по углам, затем заполняются наиболее нагруженные линии, расположенные под несущими стенами, после чего расставляют оставшиеся сваи по площади комнат для поддержки лаг перекрытий.

Задаче проектировщика является обеспечение максимальной жесткости ростверка, установка опор в точках максимальных нагрузок и равномерное распределение веса дома между остальными стволами.

Для построек обычного типа распределение свай проблемы не вызывает, намного сложнее расстановка опор на сооружениях сложной конфигурации с неравномерным распределением массы элементов.

В таких ситуациях сначала размещают кусты свай под наиболее нагруженными точками, после чего размещают остальные опоры.

ВАЖНО!

В любом случае, необходимо соблюдать минимальные расстояния между соседними опорами, чтобы не снизить удельное сопротивление грунта. В противном случае несущая способность фундамента в данных точках окажется значительно ниже расчетной, что приведет к деформациям или разрушению ростверка и стен постройки.

Оптимальное расстояние

Оптимальное расстояние между сваями — это абстрактное понятие, не имеющее реального числового выражения.

Некоторые источники приводят вполне конкретные значения, но они вызывают больше сомнений, чем полезной информации.

Прежде всего, необходимо учесть нагрузку на каждую опору, которая должна быть меньше предельно допустимых величин.

Кроме этого, необходимо обеспечить такую длину пролетов между сваями, чтобы балки ростверка сохраняли неподвижность и не прогибались.

В этом отношении оптимальное расстояние определяется материалом и размерами ростверка, величиной нагрузки и прочими факторами воздействия.

Поэтому общего оптимального значения расстояния между сваями нет и не может быть. Это величина расчетная, зависит от многих факторов и в каждом конкретном случае имеет собственное значение.

Пример нахождения размеров ростверка

Рассмотрим порядок расчета железобетонного ростверка. Ширина ленты должна быть равна толщине стен.

Если стены дома в 1,5 кирпича, то ширина стен составит 38 см. Такой же будет и ширина ростверка.

Высота ленты при такой ширине должна составить 50 см — это обеспечит необходимую жесткость на прогиб.

Арматурный каркас Будет состоять из двух горизонтальных решеток по 2 стержня 12 мм.

Общий объем бетона, необходимого для отливки, составит 0,5 · 0,38 · 30 м (общая длина ростверка) = 5,7 м3.

Учитывая возможность непроизводительных потерь, лучше заказывать 6 м3 готового бетона марки М200 и выше, или изготовить его самостоятельно прямо на площадке.

Полезное видео

В данном разделе вы сможете ознакомиться с пособием по расчету свайно-ростверкового, плитно-свайного, а также свайно-ленточного фундамента:

Заключение

Большинство пользователей не производит расчет фундамента, так как это слишком сложная и ответственная задача.

Чаще всего для этого привлекают опытных специалистов.

Как минимум, используются онлайн-калькуляторы, позволяющие получить нужные данные быстро и совершенно бесплатно.

Кроме того, такие ресурсы позволяют найти необходимое количество всех материалов и нередко даже рассчитывают их стоимость для монтажа.

Следует учитывать, что всецело полагаться на качество подсчета при помощи неизвестного алгоритма опасно, надо хотя бы продублировать расчет на другом, подобном ресурсе.

В целом, самостоятельный расчет можно производить только для вспомогательных или хозяйственных построек, чтобы не слишком рисковать своим имуществом, здоровьем и жизнью людей.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Как выполнить расчет количества свай для свайно-винтового фундамента

Чтобы понять, как сделать расчет количества винтовых свай для дома, можно использовать калькулятор расчета свайного фундамента или рассмотреть пример, приведенный для каркасного дома. Характеристики здания:

• Один этаж с мансардой. Крыша, крытая металлочерепицей, вальмового типа, стены без фронтонов имеют одинаковую высоту;
• Межкомнатные перегородки толщиной 8 см выполнены из гипсокартона без шумоизоляции.
• Наружные стены с утеплителем толщиной 15 см, перекрытия деревянные.
• Высота фасада первого этажа 3 м, высота потолков 2,6 м.
• Высота стен мансарды 1,5 м.
• Размеры дома в плане 6×8 м.
• Общая длина межкомнатных перегородок 25 м

Для подсчета того, сколько свай нужно для дома, требуются данные о типе почвы и особенностях ландшафта. В приведенном примере расчета количества свай для дома строительство ведется на ровном участке с глинистым грунтом, несущий пласт залегает на глубине 3 м от поверхности. Средняя снеговая нагрузка составляет 170 кг/м².

Для фундамента понадобятся сваи диаметром 108 мм и длиной 3,5 м. Свайные конструкции берут с запасом по длине — 3,8-4,0 м. Для расчета нагрузок принимается примерное количество опор, равное 10. Чтобы понять, как рассчитать свайный фундамент, сбор нагрузок лучше выполнить в форме таблицы. Все полученные значения округляются в большую сторону до целого числа.

Таблица 3. Сбор нагрузок.

Тип нагрузки	Коэффициент надежности	Расчет
наружные стены	1,1	Площадь стен умножить на массу 1 м2. ((2 шт x 6 м) + (2 шт x 8 м)) x 4,5 м x 50 кг x 1,1 = 6930
внутренние стены	1,1	2 шт (на двух этажах) х 3 м (высота стен первого этажа) х 8 м (длина) х 50 кг x 1,1 = 2640
межкомнатные перегородки	1,2	25 м х 2,6 м (высота потолков) x 32 кг x 1,2 = 2496
перекрытия	1,1	2 шт (пол первого этажа и пол мансарды) x 6 м x 8 м x 170 кг x 1,1 = 17952
кровля	1,2	(6 м x 8 м х 65 кг x 1,2) / cos45ᵒ (угол наклона) = 5317
фундамент (предварительно)	1,05	10 шт x 48 кг (вес 1 сваи длиной 4 м) х 1,05 = 504
полезная	1,2	2 этажа х (160 кг x 6 м x 8 м) x 1,2 = 18432
снеговая	1,4	170 кг/м2 х 48 м (площадь кровли) x 1,4 =11424

По предварительным подсчетам сумма всех нагрузок на основание равна 65695 кг. В расчет принимается округленное значение 65,7 тонн. Далее проводится подсчет количества свай. Средняя несущая способность одной опоры составляет 6 тонн. Общий вес конструкции нужно разделить на это число: 65,7 т / 6 т = 10,95 шт. Округляем до целого, получаем 11 свай. Значение окончательно принимается, хотя и отличается от предварительного. Свайные конструкции будут установлены по углам и серединам наружных стен, а также в точках пересечения внутренних стен. Проектирование фундамента позволяет обеспечить устойчивое и прочное основание для постройки дома, избежать перерасхода материалов.

сбор информации и количество конструкций

Содержание статьи:

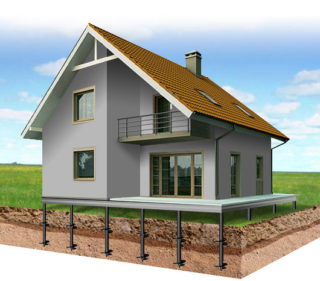

Фундаменты, изготовленные с использованием винтовых свай, применяются для постройки частных домов и мостовых конструкций, при возведении мелкоразмерных строений, таких как беседки и теплицы. Лопастные элементы, уплотняющие находящуюся под ними почву, способствуют большей прочности основания. Чтобы конструкция была долговечной, нужно правильно произвести подготовительные работы и расчет винтовых свай.

Изучение характеристик грунта

Для расчета количества винтовых свай необходимо определить тип грунта

Чтобы рассчитать количество винтовых свай, нужно определить тип грунта, на котором планируются строительные работы. Чтобы узнать его прочность, можно бурить его вручную на полметра глубже, чем будет располагаться основание. Расчет свайного фундамента требует знания характеристик и коэффициентов, влияющих на прочность постройки. Необходимо выяснить:

1. Тип почвы: суглинок, супесь, песчаный грунт и т.д.
2. Коэффициент, показывающий соотношение частиц почвы и пустот.
3. Тип консистенции и соответствующий ей прочностной коэффициент. Для глинистых грунтов используют 2 значения, одно из которых характеризует область вдоль протяженности сваи, другой – в районе ее подошвы. Почва может быть твердой, полутвердой либо пластичной (легко или туго разминающейся).

Для определения вида почвы нужно воспользоваться информацией из приложения к госстандарту «Грунты. Классификация». В этом документе приводятся характеристики, на которые надлежит опираться. Также нужны таблицы, в которых приводятся значения прочности грунтов, имеющих те или иные состав и консистенцию. Коэффициент зависит от твердости и состава почвы. При рассмотрении показателя для глинистых грунтов по длине сваи можно заметить: чем больше глубина, тем выше значение.  Прочность мелкопесчаных почв, и без того небольшая, понижается при увлажнении.

Нельзя строить дом на пылеватом грунте: нужно заменить его на крупнопесчаный либо выбрать более подходящее место.

Сбор нагрузок свайного фундамента

Для определения нагрузки рассчитывают вес строительных материалов

При расчете свайно-винтового фундамента требуется найти сумму воздействующих на него нагрузок в единицах массы (для крупных зданий это тонны). Их можно разделить на константные и временные. В последнюю категорию входят:

• Длительные – стационарное оборудование с его наполнением, временные ограждения.
• Кратковременные – факторы климата (снег и т.д.), передвижное оборудование, транспорт, воздействия живых существ.
• Специфические – действие пожаров, взрывов, повреждений фундамента (влияющие на внутреннее строение грунта), сейсмического фактора. Их значение может быть отрицательным.

Подсчет общей нагрузки на фундамент реализуется посредством простого суммирования значений нагрузок по всем приведенным категориям. Чтобы узнать сумму константных воздействий, нужно определить удельный вес затрачиваемых на строительные работы материалов. Требуемую информацию может предоставить их поставщик. Зная материал, его толщину и тип конструкции, можно воспользоваться табличным значением параметра. Наибольший удельный вес на каждый квадратный метр имеет железобетон. Это относится к стеновым конструкциям и к перекрытиям. Обязательно учитывается вес кровли.

Когда расчет свай и фундамента производится собственноручно, нужно брать во внимание, что показатель нагрузки определяется как нормативный параметр, перемноженный на коэффициент надежности γf. Последнее значение зависит от материала конструкции и его плотности и обычно находится в границах 1,05-1,3.

К примеру, периметр P внутренних и внешних стен деревянного дома равен 50 м, высота h – 5 м, а удельный показатель сырья – 70 кг/м2. Тогда нагрузка будет рассчитываться по формуле P*h*удельный вес=50 м*5 м*70 кг/м² = 17500 кг = 17,5 т. Аналогичные показатели вычисляют для крыши и перекрытий. В первом случае удельный вес материала умножают на площадь. Во втором добавляют еще один множитель – количество перекрывающих элементов. Эти три значения – для каркасных конструкций, крыши и перекрытий – суммируют. Результат, перемноженный на коэффициент надежности (для постройки из дерева он равен 1,1), будет являть собой значение константной нагрузки.

Примерная нагрузка на квадратный метр составляет 150 кг

Поскольку на стадии проектирования нельзя точно узнать общую массу мебели, техники и живых существ, воздействующих на перекрытия, для расчетов используют принятый в нормативах показатель равномерно распределенной нагрузки на квадратный метр (Pt). В жилищах его значение считают равным 150 кг/м². Формула расчета имеет такой вид: S*Pt*n, где n – число использованных перекрытий.

Также при строительстве учитывается снеговая нагрузка на здание, свойственная данному региону. В центральной части ЕТР расчетный показатель считают равным 180 кгс/м². В ряде мест это число значительно выше – в некоторых сибирских регионах оно может достигать 400 кгс/м². Узнать искомое значение можно по карте снеговых районов. Формула для нагрузки состоит из трех множителей: площади крыши, расчетного показателя и коэффициента наклона. Последний параметр для самых типичных покрытий с наклоном в 30-45 градусов считают равным 0,7.

Ветровой нагрузочный показатель часто выражается отрицательным числом (что означает снижение общей массы). Из-за этого при постройке массивных сооружений им часто пренебрегают. Для небольших парусных конструкций, напротив, он очень важен, так как при их возведении нужно представлять влияние на сваи выдергивающих и иных действий. Определяют ветровое давление по формуле: W=0,7* k(z)*c*g, где k(z) – коэффициент для высоты z (находится по таблице для типов местности), с – аэродинамический показатель (зависит от наклона крыши и от того, куда чаще дует ветер – во фронтон или в скат), g – коэффициент надежности, равный 1,4. Чтобы рассчитать общую нагрузку на кровлю, получившееся число W умножают на площадь крыши.

Размеры ростверка и его армирование

Размеры ростверка обычно варьируются в пределах 30 – 40 см

Прежде чем проводить для свайного фундамента расчет количества свай, нужно выяснить, какие размеры будет иметь ростверк. Согласно СНиП 52-01, глубина заделки сваи должна соответствовать габариту арматурной анкеровки. Таким образом, при расчете ростверка наименьшая высота подбирается сообразно уровню заделки выпуска устанавливаемых арматурных элементов. Как стандартный показатель в малоэтажных постройках применяется значение 30-40 см. Но нередко можно встретить отклонения в одну или другую сторону.

На показатель высоты оказывают влияние несколько факторов:

• масса постройки – определяет уровень нагрузки на грунт;
• материал и устройство фундамента, метод монтажа свай;
• особенности почвы, зависящие от региона и климата.

Если приходится работать в требовательном грунте или специфичном климате, учитываются все вышеприведенные факторы. В целом принято считать, что высота плиточной части равна Н + 25 см, где Н – глубина установки свайного элемента в ростверк. При проведении вычислений учитывают нормы СНиП.

Расчет армирования ростверка не столь сложен, как в случае ленточного фундамента, из-за предсказуемости появляющихся напряжений. Преимущество в данной ситуации – надежные несущие качества свай, что особенно важно для нестабильных почв (насыпных, болотистых и т.д.), снижающие в таких случаях затраты в несколько раз. Арматурная конфигурация помогает компенсировать растяжения. Устраивать ее надлежит из стержней и прутков из стали. Первые имеют периодическое сечение, вторые – гладкое.

Использовать для бетонных построек композитные арматуры не рекомендуется из-за их высокой склонности к растяжению, влекущему за собой раскрытие трещин.

Как и в ленточных конструкциях, для продольного армирования используют хомуты для организации пространственной геометрии. Помимо них устанавливаются и вертикальные стержневые элементы для областей растяжения и иных требовательных участков. Если арматура маркирована литерой С, стыковые места соединяются свариванием, в прочих случаях выполняется обвязка проволокой. Если нет возможности пригласить для расчетов специалистов, их можно провести в программе Scad Office (инструмент «Арбат»). Сформированный каркас выкладывают в опалубку на низовые бетонные подкладки и монтируют вертикальные усилительные стержни.

Рекомендации по правильному армированию стыков можно изучить в СП 63. 13330.

Расчет количества винтовых свай

Количество свай рассчитывают из несущей способности 1 сваи и общей нагрузки

Расчет количества свай для фундамента требует знания двух параметров: общей нагрузки на фундамент, полученной из суммации постоянного и временного показателей, и несущей способности одной сваи. Разделив первое число на второе и округлив результат в большую сторону, можно получить искомое количество. К примеру, если нагрузочная сумма постройки равна 60 тонн, а несущая способность одного элемента – 3,8 тонны, потребуется 60/3,8=15,8 → 16 свай. Однако часто бывает, что на практике их нужно на несколько штук больше, особенно на «неудобных» грунтах.

Важно правильно провести расчет свай для фундамента и расставить их по периметру. По одному элементу ставят на каждом внутреннем и наружном углу, а также во всех местах пересечения и соединения ограждающих частей. Остальные сваи равномерно расставляют на прямолинейных участках. Дистанция между соседними опорами должна быть не более 3 м.

Для расчета несущей способности единичного элемента формулу можно представить так: W=(S*R)/k, где W – несущая способность, S – площадь поперечного среза лопасти, R – расчетное сопротивление почвы в области углубления (табличное значение), k – коэффициент для эксплуатационного запаса. Последний параметр зависит от точности выявления структуры почвы. Поскольку ее профессиональное изучение в лабораториях является дорогостоящим процессом и редко применяется при возведении частных домах, коэффициент обычно берут большим, равным 1,5-1,7 (тогда как при подключении услуг специалистов – 1,2-1,3). Таким образом, за экономию на данном аспекте платят увеличением количества задействованных свай.

Часто встречающиеся ошибки при проектировании свайного фундамента

Пристройки имеют меньшую нагрузку, поэтому рассчитываются по-другому

Распространенная ошибка – проведение общего расчета для жилища и связанных с ним построек (сараев, веранд и т.п.). Так делать нельзя, поскольку у этих легких помещений совершенно другой уровень нагрузок. Для них проект составляют отдельно. То же самое относится к массивным внутренним объектам – чугунным котлам, печкам. В этом случае также подготавливается отдельный проект и выполняется дополнительное укрепление участка.

Также нельзя вывинчивать свайный элемент обратно. Иногда с помощью такой манипуляции пытаются отрегулировать высоту. Действие вредно тем, что почва при этом разрыхляется, несущая способность понижается и возникает опасность оседания опоры.

При гибочных работах на ростверке нельзя нагревать арматуру. Для соединения элементов друг с другом используют оправки, трубогибы и подобный инвентарь. Углы армируются по специально подготовленным схемам. Нельзя пренебрегать защитной прослойкой и допускать соприкосновения арматурных компонентов с опалубкой.

Сваи должны стоять строго вертикально. Если в процессе заглубления она хоть немного отклонилась, уперевшись в жесткую породу, закручивать ее дальше нельзя. Это приводит к потере опорных свойств. В месте установки не нужно заранее копать яму. Чтобы свая сохраняла функциональные характеристики, ее нужно именно ввинчивать в почву. Опасно монтировать опору недостаточно глубоко. Также к распространенным оплошностям относятся пренебрежение антикоррозионной обработкой и геологическим анализом грунта.

Перед монтажными работами нужно правильно рассчитать общую нагрузку на фундамент. Оплошности при проектировании и монтаже приводят к необходимости ремонта, обходящегося дороже, чем корректная установка фундамента.

Как посчитать объем фундамента в м3 калькулятор

Как посчитать кубатуру фундамента под дом.

Как посчитать кубатуру фундамента? –здесь поможет алгебра и геометрия школьного курса. В основном объем бетонной смеси рассчитывается по кубатуре внутренней вместимости опалубки, которая определяется на расчетном этапе либо по чертежам, либо еще точнее по данным, которые снимают с готовой конструкции.

Как посчитать объем раствора для фундамента.

Наиболее простое решение – использование специальной программы-калькулятора, в которую вводят предполагаемые длину, ширину, высоту и толщину стенок фундамента. В результате получается точный объем необходимого раствора и даются рекомендации по его приготовлению из песка, цемента и щебня.

Как посчитать объем опалубки фундамента калькулятор.

Фундамент – основа всей несущей конструкции. От правильности произведенных расчетов и его закладки зависят технические и эксплуатационные качества строения. Поэтому этап подсчета строительных затрат и составление соответствующей сметы очень важен.

Грамотно рассчитанная кубатура – возможность избежать лишних денежных затрат на стройматериалы и не нарушить технологию процесса заливки.

Бетон измеряется его объемом, а не массой из-за разности в весовых значениях для 1 кубометра смеси разных марок. При наличии сложной геометрии фундамента процесс вычислений облегчается разбиением конструкции на более простые ее составляющие.

Как посчитать объем фундамента.

Чтобы посчитать кубатуру для разных типов фундамента в ход идут различные методы.

Важность почвенного состава.

Для качественного обустройства базиса необходимо определить тип почвы под возводимым строением. Почвы песчаного типа могут проседать, поэтому закладка основания осуществляется на глубину 4-8 дм.

Почвы глинистого типа могут промерзать, поэтому траншея под обустройство фундамента роется на всю ее глубину залегания. Глубина заливки базиса зависит и от уровня промерзания субстрата, на которую влияет географическое положение.

Посчитать сколько кубов бетона нужно на фундамент.

Если глубина обустройства основания зависит от почвенного состава и расположения подземных вод, а длина будет зависеть от размеров сооружения, то ширина – от толщины возводимых стен – от 20 до 40 см. Поэтому рассчитать куб базиса не сложно, важно лишь определить его тип.

Монолитная плита.

Это монолит, представляющий собой прямоугольный параллелепипед, расчет граней которого производится по уже сооруженной конструкции опалубки или по чертежам. Плита располагается под всей площадью строения.

Ее давление на грунт минимально при выдерживании значительных несущих нагрузок. Вычисление объема данной конструкции производится путем перемножения площади подошвы базиса и высоты опалубного сооружения.

Как посчитать объем фундамента в м3.

Площадь подошвы вычисляется умножением ширины и длины ростверка.

Например, для вычисления куба основания с параметрами ростверка 10×12 м и высотой плиты в 0,4 м нужно все значения перемножить и получить в результате 48 куб. м (10×12х0,4=48 м3). Для точности из этого результата вычисляется кубатура слоя армирования.

Ленточный фундамент.

Это аналогичный полый изнутри прямоугольный параллелепипед, с возможным расположением внутри него поддерживающих элементов для межкомнатных стеновых панелей.

Как посчитать объем фундамента дома.

Для малоэтажного строительства ленточное основание популярно благодаря высокой несущей способности, небольшим габаритам и простой укладке. Как посчитать кубатуру фундамента в этом случае?

Для этого вычисляется разность, где в качестве уменьшаемого выступает объем параллелепипеда из внешних опалубных стенок, а в качестве вычитаемого – объем параллелепипеда из уже внутренних стенок.

Далее к итогу прибавляются объемы внутренних лент, предназначенных для поддержания межкомнатных перегородок. Поперечные и внутренние представляют 1 параллелепипед, а продольные идут за 2 параллелепипеда.

Посчитать объем бетона для заливки ленточного фундамента.

Например, при объеме базиса 10×12 м с шириной ленточной основы в 0,4 м и глубиной 2 м, с дополнительной 1-ой внутренней лентой, 0,5 м в толщину:

• Внешний параллелепипед будет 10×12х 2=240 м3;
• Внутренний – (10-0,4-0,4)х(12-0,4-0,4)х2=206,08 м3;
• Объем ленточной основы под несущими конструкциями 240–206,08=33,92 м3;
• Внутренняя ленточная основа (10-0,4-0,4)х0,5×2=9,2 м3;
• Требуемый куб заливки 33,92+9,2=43,12 м3.

Пример расчета фундамента посмотрите на видео:

Базис на сваях.

Свайное основание – ориентированная группа опор, которые заглубляют в грунт. Простой и экономичный базис. При его возведении методом бурения бетон заливается в заранее пробуренные круглые скважины.

В этом случае кубатура – это сумма 2-ух геометрических фигур. Первая фигура – подошва, в виде широкого и низкого параллелепипеда. Вторая фигура – столб, в виде высокого и узкого параллелепипеда.

Рассчитывание свайной первоосновы.

Производится умножение данного значения на число столбовых опор в базисе, которые располагаются вдоль периметра через каждые 2 м.

Например, для строения 6×6 м с числом столбовых опор 20 (4 в углах и 16 промежуточных), базис которого 0,5×0,5×0,2 м, а столбовые опоры 0,3×0,3×0,8 м, объем базиса будет 20×0,5×0,5×0,2 = 1м3. Для столбовых опор это значение 20×0,3×0,3×0,8=1,44 м3. Соответственно, кубатура заливки 1+1,44=2,44 м3.

Пример расчета свайно-ленточного основания посмотрите на видео:

Буронабивной базис с монолитным ростверком.

Объем базиса в этом случае, – это сумма кубатур опорных элементов и ростверковой плиты. Сложная конструкция разбивается на многочисленные простые фигуры, для которых по отдельности вычисляется объем.

Объем опорных элементов – это произведение площади ее основы на высоту от подошвы до нижнего края монолитного ростверка. А площадь круглой основы – это ¼ от произведения удвоенного диаметра и числа π (3,14).

Как посчитать объем фундамента в м3 калькулятор.

Пример для 20 опор сечением 0,4 м, углубленных на 2,5 м и ростверкового элемента 10×12х0,3 м:

Объем опор производится, как 20х(¼х 3,14×0,4×0,4)х2,5=6,28 м3;

Кубатура ростверкового элемента производится, как 10×12х0,3=36 м3;
В общем будет 36+6,28=42,28 м3.

Возведение базиса – сложный и многоэтапный процесс. Полный ход расчета расходных стройматериалов – это множество нюансов, которые под силу опытному инженеру.

Как посчитать объем фундамента дома в м3.

Здесь представлены упрощенные модели калькуляции основания в помощь домовладельцу, который должен адекватно затрачивать свои денежные средства на строительные процессы.

Как рассчитывается кубатура фундамента.

Рассчитать кубатуру фундамента дома.

Расчет кубатуры фундамента (таблица).

Практически любой существующий фундамент нуждается в грамотном расчете необходимого для его возведения количества бетона, арматуры, древесины для опалубки, прочих материалов.

Но, без грамотного расчета кубатуры будущего фундамента спрогнозировать расходы на возведение основания практически не реально, тем более, что существует большое количество различных типов оснований.

Соответственно, приходится вспоминать школьный курс математики, поднимать формулы объема конструкций, и уже потом все суммировать, умножать и делить.

Но без подробного расчета кубатуры будущего фундамента в любом случае не обойтись, ведь именно эта величина уже ведет за собой расчет количества цемента, песка, арматуры и прочих материалов.

Зачем нужны такие сложные математические манипуляции?

• Когда известны габаритные размеры основания, легко просчитать финансовые расходы на земляные работы;
• Кубатура котлована в некоторых типах фундаментов отвечает необходимому количеству бетонного раствора;
• Когда есть кубатура, тогда быстро просчитывается необходимое количество цемента, песка и щебня, особенно в частном строительстве;
• Если правильно рассчитать кубатуру фундамента, тогда не произойдет перерасход строительных материалов.

Основание монолитной плиты.

Как посчитать объем фундамента дома в м3 калькулятор.

Определение объема материалов на плитное основание.

Монолитное основание – это большая прямоугольная плита, погруженная на конкретную глубину в почву.

А это значит, что расчет объема плиты займет минимум времени, ведь уже по готовым чертежам несущих стен можно просчитать длину, ширину и толщину конструкции.

Для примера: длина фундамента 12 метров, ширина 7 метров, толщина 0,6 метра. В результате объем плиты будет следующим: 12*7*0,6=50,4 м 3 .

Но этот объем не совсем отвечает действительности, ведь в любой монолитной плите есть армирующая сетка. Можно также посчитать суммарный объем всех прутьев и обвязки и отнять ее от суммарного объема фундамента.

Но в частном строительстве таких подробных расчетов никто не делает, ведь суммарный объем арматуры редко когда составляет более 1 кубометра.

Ленточный фундамент с блоков или камня.

Посчитать объем котлована под фундамент.

Готовая траншея для ленточного фундамента

Расчет ленточной конструкции напоминает монолитную, только тут уже есть ряд особенностей. Для начала, бетонного раствора тут идет всегда меньше, ведь ленточное основание имеет несущие боковые и промежуточные грани, а внутренняя поверхность пустая. Итак, какие величины нужны для точного расчета ленточной конструкции:

• Длина всех несущих стен и промежуточных несущих перегородок;
• Ширина котлована основания с учетом толщины стен и надбавки на опалубку;
• Глубина залегания фундамента;
• Тип основания: монолитный бетонный или сборный с блоков, бутового натурального или искусственного камня.

В самом простом расчете, можно просто посчитать суммарный объем готового параллелепипеда по принципу монолитной конструкции и отнять от нее объем пустот.

Таким образом, типичный расчет ленточной конструкции с габаритными размерами 10×12 метров, шириной ленты 0,4 метра и глубиной залегания в 2 метра, а также одной продольной лентой для межкомнатной перегородки толщиной 0,5 метра, можно рассчитать следующим способом:

• Полнотелый параллелепипед с учетом пустот: 10 х 12 х 2 = 240 м 3 .
• Пустые секции внутри конструкции: (10-0,4-0,4)*(12-0,4-0,4)*2 = 206,08 м 3 .
• Разница объемов, которая пойдет на все внешние и внутренние стены, составляет: 240-206,08 = 33,92 м 3. Сразу нужно округлить это значение до целого большего числа, ведь есть также толщина пространства под опалубку.
• Межкомнатная лента (10-0,4-0,4)*0,5*2 = 9,2 м 3 .
• Итого. Суммарная кубатура ленточного фундамента с заданными параметрами составляет 33,92+9,2 = 43,12 м 3 (44,0 м 3 ).

Столбчатый фундамент.

Посчитать объем бетона для фундамента калькулятор.

Рабочие формулы расчета объема фундаментов, в частности столбчатого

Столбчатые основания считаются одними из самых простых и удобных в расчете, ведь это сумма двух геометрических фигур – параллелепипедов столба и подошвы.

Полученный объем умножается на количество столбов, устанавливаемых под ростверком с интервалом в 2 метра.

Если брать расчет более практичный, тогда для сооружения размерами 6*6 метра нужно использовать 20 столбов с размерами основания 0,5*0,5*0,2 метра и столбчатой частью 0,3*0,3*0,8 метра.

В результате простых вычислений можно получить следующие параметры столбчатой конструкции:

• Основание: 20×0,5×0,5×0,2 = 1 м 3 .
• Столбы: 20*0,3*0,3*0,8 =1,44 м 3 .
• Суммарный объем столбчатого фундамента: 1+1,44 = 2,44 м 3 .

Свайно-ростверковый и винтовой фундамент.

Как посчитать объем цемента на фундамент.

Схема свайного бетонного фундамента.

Общая кубатура таких оснований – это суммирование объемов столбов и плит ростверка.

Иными словами, это комбинированный вариант расчета ленточного фундамента и столбчатого.

Только тут в расчете учитывается кубатура цилиндра столба.

Внимание, если используются заводские буронабивные сваи или винтовые металлические конструкции, тогда проводится расчет только ленточной части ростверка, а параметры столбов не применяют.

Их можно использовать разве при расчете необходимого количества земляных работ.

Как рассчитать кубатуру фундамента — калькулятор, расчет своими руками: инструкция, фото и -уроки, цена.

Как рассчитать кубатуру фундамента самостоятельно или при помощи онлайн-калькулятора

Монолитные конструкции из железобетона имеют самое широкое применение в строительстве, как бытовом, так и гражданском, а также промышленном. Перед началом работ по возведению фундамента, необходимо точно знать, сколько стройматериала на него понадобится. Без этих данных спланировать финансовые затраты и сам процесс строительства невозможно.

Как посчитать объем фундамента.

Перед его сооружением, надо вычислить объем фундамента.

Разновидности бетонных конструкций.

Как посчитать объем бетона на фундамент.

Фундамент представляет собой основу любого сооружения. Исходя из этого, необходимо озаботиться тем, чтоб она была достаточно надежной и прочной.

С самого начала нужно определиться с видом фундамента. Это зависит:

• от массивности и площади здания;
• стройматериалов, из которых оно будет возведено;
• типа почвы на участке;
• климатических условий;
• уровня замерзания грунта;
• наличия подпочвенных вод.

Лишь после этого можно осуществлять своими руками расчет объема фундамента. На данный момент существует три наиболее распространенных вида бетонных фундаментов: ленточный (монолитный). плитный, а также из бетонных столбов.

Обратите внимание! В ходе вычислительных работ, следует тщательно измерять все необходимые параметры. Даже небольшая неточность способна сказаться очень печальным образом на итоге ваших усилий.

Специальные программы для расчетов.

Посчитать объем бетона для фундамента калькулятор.

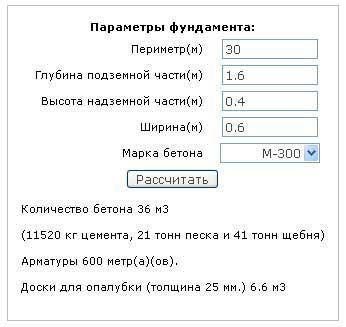

На фото программа для расчета основания.

На большинстве строительных сайтов предоставляется специальная услуга – калькулятор-расчет кубатуры фундамента. Данная программа значительно облегчает проектирование основы здания. Она поможет вам подсчитать нужное количество бетонного раствора, а также арматуры и опалубки для обустройства конструкции.

В зависимости от уровня сложности программы, вы сможете узнать нижеследующее.

1. Площадь основания. Это нужно чтобы определить необходимое количество гидроизоляции для готового фундамента.
2. Объем бетонного раствора. а также песчано-гравийной подушки для сооружения.
3. Общее количество арматуры для каркаса. ее вес, исходя из диаметра и длины.
4. Площадь нужной опалубки. а также количество лесоматериала в штуках и кубических метрах.
5. Стоимость всех стройматериалов для будущей основы дома.
6. Продвинутые программы предоставляют также чертеж предполагаемой конструкции.

Если вы будете использовать такой калькулятор – как посчитать кубатуру фундамента вас не будет волновать. Такие сервисы очень просты и понятны интуитивно.

Как осуществляются самостоятельные расчеты.

Посчитать объем ленточного фундамента.

Для вычислений надо знать размеры фундамента.

Если вы, по каким-либо причинам не можете использовать описанную онлайн-услугу, все расчеты придется осуществлять своими силами.

Кубатура плитного основания.

Такой фундамент – наиболее простой вариант для вычислений. Чтобы их произвести, достаточно будет умножить длину плиты на ее ширину и толщину.

• Например, данные параметры равны 10, 10 и 0.4 метра.
• Следовательно, объем нужного бетона: 10×10×0.4= 40 кубических метров.
• Обратите внимание! Однако нередко, чтобы повысить прочность фундамента, его плита оснащается ребрами жесткости. Если проект основания именно таков, для расчета количества нужного материала, надо подсчитать отдельно объем ребер и плиты, затем сложить полученные результаты.

Цифру, касающуюся плиты мы уже знаем. Подсчитаем кубатуру усилительных элементов.

• Пусть наше основание будет иметь их четыре. Предположим, длина ребра 10 м, высота 0.25 м, ширина 0.3 м. Значит объем одного элемента: 10×0.25×0.3=0.75 куба.
• Общее значение для всех ребер: 0.75×4= 3 кубометра.
• Теперь нам осталось сложить цифры, для получения количества раствора, нужного для фундамента: 40+3=43 кубические метра.

Посчитать объем фундамента калькулятор.

Компьютерная программа расчета.

Первоначально, надо определить сечение такого фундамента. Когда оно равное, все просто. Нужно периметр данного сооружения умножить на его ширину и толщину. Далее инструкция по расчету.

Приведем в пример то же сооружение со сторонами 10×10 метров. Пусть ширина основания равна 0.4 м, а толщина 0.7 м.

• Его периметр составляет: 10×4=40 метров.
• Умножаем величины и получаем 40×0.4×0.7=11.2 кубометра. Но это лишь объем основания для наружных стен.

Обратите внимание! Сечение фундаментной ленты под внешние стены и перегородки, как правило, неодинаково. Простенки значительно легче и тоньше, поэтому нет необходимости сооружать под них участки основания, имеющие ту же ширину, что и под наружные стены.

• Пусть дом будет иметь две перегородки, одна длиной 10 м, а перпендикулярная ей – 5 м. Их ширина будет равна 0.3 м, толщина та же – 0.7 м.
• Кубатура первого участка: 10×0.3×0.7= 2.1.
• Параметры второго простенка: 5×0.3×0.7=1.05.
• Складываем все величины и получаем окончательный объем нужного бетона для ленточного основания: 11.2+2.1+1.05=14.35 куба.

Расчет столбчатой конструкции.

Объем бетона для ленточного фундамента посчитать.

Для расчета столбчатой конструкции, надо учесть форму опор.

Фундамент столбчатого типа представляет собой сооружение, которое состоит из опор, имеющих круглое либо прямоугольное сечение.

Нередко столбы связываются меж собой ростверком.

1. Сначала нужно рассчитать объем каждой железобетонной опоры. Для этого надо ее стороны перемножить на высоту элемента основания.
2. Если столбики имеют круглого сечение, надо умножить произведение их квадрата радиуса на число .
3. Полученную величину необходимо умножить на высоту опоры.
4. Далее результат перемножается на число столбов, нужных для сооружения фундамента. Конечный итог и будет общим объемом бетона.
5. Когда элементы основания связываются бетонным ростверком, воспользуйтесь формулой параллелепипеда и определите его кубический объем, по аналогии с ленточным фундаментом.

Все приведенные вычисления объема нужного стройматериала для вашего фундамента, не так уж сложны. Их достаточно просто осуществить самостоятельно. Они позволят вам узнать, не только, сколько бетона надо для работы, но и какова будет цена основания дома.



Рекомендация: Хорошая обзорная статья. Раскрывает вопрос как посчитать объем фундамента в м3. Изучив статью вы разберетесь как посчитать объем фундамента в м3, однако будьте осторожны, не ошибитесь, иначе во время строительства, вы потеряете свои деньги.

Как сделать расчет количества свай для фундамента

• Монтаж фундамента
  • Выбор типа
  • Из блоков
  • Ленточный
  • Плитный
  • Свайный
  • Столбчатый
• Устройство
  • Армирование
  • Гидроизоляция
  • После установки
  • Ремонт
  • Смеси и материалы
  • Устройство
  • Устройство опалубки
  • Утепление
• Цоколь
  • Какой выбрать
  • Отделка
  • Устройство
• Сваи
  • Виды
  • Инструмент
  • Работы
  • Устройство
• Расчет

Поиск

Фундаменты от А до Я.

• Монтаж фундамента
  • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

    Фундамент под металлообрабатывающий станок

    Устройство фундамента из блоков ФБС

    Заливка фундамента под дом

    Характеристики ленточного фундамента

• Устройство
  • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

    Устранение трещин в стенах фундамента

    Как армировать ростверк

    Необходимость устройства опалубки

    Как сделать гидроизоляцию цоколя

• Цоколь

Как рассчитать объем

Что такое объем?

Объем измеряет, сколько места занимает объект. Иногда вы можете услышать такие вопросы, как «какова вместимость коробки?» или «сколько может вместить коробка?» Вы можете предположить, что для расчета этих вопросов потребуется объем.
Примечание. Чтобы быть полностью умным, объем и емкость не всегда одинаковы — подумайте о коробке с действительно толстыми сторонами!

Расчет объема

Объем измеряется в кубах (или кубических единицах).

Сколько кубиков в этой прямоугольной призме (кубоиде)?

Мы можем подсчитать кубики, хотя быстрее вычислить длину, ширину и высоту и использовать умножение. Прямоугольная призма выше имеет объем 48 кубических единиц.

Объем прямоугольной призмы равен длине x ширине x высоте

Примеры вычисления площади прямоугольника

Нам нужно выполнить два умножения, чтобы вычислить объем. Мы вычисляем площадь одной грани (или стороны) и умножаем ее на ее высоту.Примеры ниже показывают, как это можно сделать тремя способами.

Обратите внимание, как мы получаем один и тот же ответ независимо от того, какой стороной мы ищем область.

Когда ваш ребенок начинает работать с площадью и периметром, он или она обычно работает с двумя измерениями — квадратами, прямоугольниками, треугольниками и т. Д., Которые показаны на бумаге плоскими — нет глубины или третьего измерения. Работа с объемом действительно включает 3 измерения. Убедитесь, что ваш ребенок знает об этом и не думает о кубах и других трехмерных фигурах, показанных на бумаге, просто как о еще одной «фигуре на странице».Покажите им настоящие коробки и покажите, как их можно нарисовать (или изобразить) на двухмерном листе бумаги. Другими словами, убедитесь, что связь между тем, что написано на бумаге, и тем, что она представляет в реальном мире, установлена.

Убедитесь, что вашего ребенка не смущает использование громкости , когда речь идет о громкости.

Единицы измерения объема

Есть очень большие различия между единицами измерения объема. Например, в 1 метре 100 сантиметров, а в кубическом метре 1000000 (да, 1 миллион) кубических сантиметров.

Почему большая разница? Потому что по объему у нас есть не только длина; у нас есть длина, ширина и высота. Пример кубика сахара ниже показывает это.

Сколько сахара? 1 м ³ или 1000000 см ³

Подумайте о заполнении очень большой коробки (шириной 1 метр, длиной 1 метр и высотой 1 метр) кубиками сахара (с каждой стороной 1 сантиметр).

	Шаг 1: один ряд вдоль дна коробки — , что составит 100 кубиков сахара
	Шаг 2: закройте остальную часть основания коробки — , что даст всего 100 рядов по 100 кубиков сахара.100 x 100 = 10000 сахара кубиков на дне большой коробки.
	Шаг 3: Повторите это 99 раз, пока не будет слоев из 10 000 кубов, уложенных стопкой на 100 глубин. 10 000 x 100 = 1 000 000 кубиков сахара

1 000 000 см ³ в 1 м ³ — будьте осторожны, чтобы не было слишком много сахара!

Есть другие единицы измерения объема; кубические дюймы, кубические футы, кубические ярды — все это единицы измерения объема.Миллилитры, литры, галлоны также используются, особенно при измерении жидкостей.

Не забудьте про крошечный 3

Мы пишем кубические размеры, используя маленькую 3 рядом с единицей. Мы пишем mm 3 , cm 3 , m 3 , km 3 , cm 3 Мы можем сказать «85 сантиметров в кубе» или «85 кубических сантиметров»

Примеры Расчет объема прямоугольных призм

	Объем = длина x ширина x высота Объем = 12 см x 8 см x 6 см = 576 см 3
	Объем = длина x ширина x Высота Объем = 20 м x 2 м x 2 м = 80 м 3
	Объем = длина x ширина x высота Объем = 10 м x 4 м x 5 м = 200 м 3

Объем цилиндра

Для вычисления объема цилиндра необходимо умножить площадь основания на высоту цилиндра.Основание цилиндра круглое, а формула для вычисления площади круга: площадь круга = πr ² . Здесь больше о площади круга.

Объем = Площадь основания x Высота Объем = πr 2 xh Объем = πr 2 h

Примечание: в приведенных ниже примерах мы будем использовать 3,14 в качестве приблизительное значение для π (Pi).

Пример расчета объема цилиндра

Размеры указаны в см.

Объем = πr 2 ч Объем = 3,14 x 3 x 3 x 8 Объем = 226,08 см 3

Объем конуса

Объем конуса равен одному- в-третьих, объем цилиндра с соответствующей высотой и площадью основания. Это дает формулу для объема конуса, как показано ниже.

Объем = 1/3 πr 2 h

Пример расчета объема конуса

Размеры указаны в см.

Объем = 1/3 πr 2 ч Объем = 1/3 x 3,14 x 2 x 2 x 7 Объем = 29,31 см 3

Объем сферы

Формула для объем шара показан ниже.

Объем = 4/3 πr 3

Пример расчета объема сферы

Размеры указаны в см.

Объем = 4/3 πr 3 Объем = 4/3 x 3,14 x 4 x 4 x 4 Объем = 267,95 см 3

Рабочие листы для печати

Используйте рабочий лист ниже, чтобы потренироваться в подсчете объемов.

Здесь вы получите другие рабочие листы геометрии по периметру, площади и т. Д.

.

Volumetrics Tool — Простота создания дронов

Прецизионное измерение объема в веб-браузере

Все задания, обработанные Maps Made Easy после 15 февраля 2016 г., имеют возможность измерения трехмерных объемов.

Этот образец был измерен вручную с помощью RTK и составляет примерно 10 000 кубических метров. Попробуйте сами, чтобы увидеть, как работает инструмент. Это рассчитанное значение находится в пределах 1% от измеренного вручную и рассчитанного значения.

---

Maps Made Easy позволяет пользователям загружать изображения, снятые с их дрона, для создания ортофотопланов высокого разрешения и 3D-моделей.

Эти модели могут использоваться для измерения объема скоплений грязи, количества грязи, удаленной из отверстия, или проверки ровности участка.

Каждое задание с GSD менее 2 дюймов / пиксель, которое выполняется через Maps Made Easy, будет иметь возможность измерять объемы запасов, такие как указанные выше, прямо в веб-браузере. Карты, созданные с GSD более 2 дюймов / пиксель, не обладают достаточной точностью для точных трехмерных измерений.

Инструмент полностью основан на сети , и нет программного обеспечения для покупки или загрузки.

Это всплывающее окно немного объясняет, как мы вычисляли объем:

Используя инструмент Polygon Select Tool (второй инструмент внизу), пользователь выбирает периметр площади, для которой он хотел бы произвести измерение объема. Это вызывает несколько разных событий за кулисами.

Сначала загружаются поисковые изображения высот, которые были созданы во время обработки. Затем мы определяем динамическую базовую поверхность внутри заданного многоугольника.Каждый пиксель в нашем поисковом изображении имеет размер 4 x 4 дюйма. Для каждого образца размером 4 x 4 дюйма мы получаем высоту и вычитаем высоту динамической базовой поверхности, чтобы получить объем этого образца. Это повторяется для каждой выборки, попадающей в многоугольник, и их сумма составляет « Расчетный объем ».

Тот же процесс повторяется для воздушного пространства в этом объеме или « Объем пустоты » и используется для измерения объема воздуха в отверстии или яме. « Объем пустоты » измеряется вниз от « максимальной высоты ».Сумма « Расчетный объем » и « Объем пустоты » примерно равна « Площадь измерения », умноженная на разницу между « Максимальная высота » и « Базовая плоскость ». .

Когда вы рисуете многоугольник, представьте себе растянутую поверхность, которая проходит между всеми этими точками поверхности. Это наш динамический базовый расчет. Объем, который присутствует над этой воображаемой поверхностью, считается объемом. Для расчета объема пустот или объема котлована мы используем воображаемую плоскость в самой высокой выбранной точке многоугольника и вычисляем объем воздуха до поверхности земли.Он предназначен для рисования по периметру ровной ямы с поверхностью.

.

python — Как рассчитать объем файла vtk

Переполнение стека

1. Около
2. Товары
3. Для команд

1. Переполнение стека Общественные вопросы и ответы
2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
5. Реклама Обратитесь к разработчикам и технологам со всего мира
6. О компании

.

Калькулятор объема обелиска

[1] 2020/05/26 20:24 Мужчина / 30-летний уровень / Средняя школа / Университет / Аспирант / Очень /

Цель использования

Расчет объема заполнения бункера

Комментарий / запрос

было бы неплохо иметь формулу для расчета объема на высоте внутри обелиска / паразоида. поэтому, если вы хотите иметь промежуточный уровень, где вы не знаете точные размеры верха / основания, откуда вы знаете это только для всего бункера

[2] 2019/01/02 09:19 Мужской / Уровень 50 / Инженер / Немного /

Цель использования

Расчет объема вагона-хоппера

Комментарий / запрос

Я нашел другую формулу, которая дает другой результат.
V = h / 3 (AB + ab + sqrt (AB x ab)

[3] 01.10.2018 05:42 Мужской / 40-летний уровень / Другое / Очень /

Цель использования

Расчет штабеля щепы

[4] 2018.03.15 12:55 Мужчина / Уровень 40 лет / Инженер / Полезно /

Назначение

Объем бункера конвейера

[ 5] 2018/03/09 06:39 Мужской / Уровень 20 лет / Средняя школа / Университет / Аспирант / Очень /

Цель использования

Расчет объема наклонного пруда с рыбками

[6] 2018/01/27 02:50 — / Уровень 50 лет / Средняя школа / Университет / Аспирант / Полезно /

Цель использования

Просто хобби

Комментарий / Запрос

Я доказал / вывел формулу.

Я использую формулу:
V = h / 4 x (A-a) x (B-b) + h / 12 x (A-a) x (B-b)

Эти формулы дают тот же результат, и их легко понять.

[7] 2017/12/09 06:09 Мужчина / 60 лет и старше / Инженер / Очень /

Цель использования

Определите объем песочного дома, необходимый для содержания 2000 тонн золы.

Комментарий / запрос

Было бы удобно, если бы можно было ввести угол естественного откоса для определения a и b с учетом h, A, B и угла естественного откоса.Очень полезный сайт. Спасибо

[8] 13.10.2017 19:12 Мужчина / 60 лет и старше / Пенсионеры / Очень /

Цель использования

Объем бака для изготовления топливных баков нестандартной формы по индивидуальному заказу.

[9] 26.08.2017 09:26 Мужчина / Уровень 40 лет / Инженер / Очень /

Цель использования

Расчет объема карьера

[10] 2017 / 06/06 21:34 Женщина / Уровень 30 лет / Инженер / Немного /

Цель использования

Расчет объема надстройки над стеной

.

Разное
