Одним из наиболее экономичных и в то же время эффективных вариантов обогрева помещений в наше время является пленочный теплый пол. В условиях постоянного подорожания теплоносителей, а также электрической энергии использование нагревательных элементов, имеющих небольшую мощность, является полностью оправданным решением.
Преимущества теплого пола
Главными достоинствами такого теплого пола являются:
- Экологическая безопасность. Тепловое излучение с длиной волны 5-20 мкм, которое испускается элементами такого пола, абсолютно безвредно для людей, животных и растений.
- Снижение затрат на энергоносители за счет более эффективного обогрева помещения и небольшой потребляемой мощности.
- Как укладывать? Смонтировать пленочный теплый пол своими руками вполне реально, достаточно следовать нашей инструкции по монтажу. Нет необходимости привлекать для этого специалистов.
- Применение инфракрасных лучей для обогрева помещения не приводит к снижению влажности воздуха, что положительно сказывается на здоровье и самочувствии людей.
- Благодаря небольшой толщине пленки, она может быть смонтирована под облицовочными материалами стен и потолка, что дает возможность еще более эффективного обогрева помещений.
- В отличие от прочих вариантов, при укладке пленочного покрытия, пленка может быть демонтирована и уложена повторно, например, при переезде. Конечно, ее демонтаж возможен только в случае использования таких напольных покрытий, как линолеум, ламинат или ковролин.
- Отопительная пленка отличается длительным сроком службы – до 30 лет и более.
Конструкция
Для монтажа пленочного теплого пола необходимо использовать следующие элементы:
- Пленка, которая состоит из полиэстерной основы. В качестве нагревательного элемента используются полосы карбоновой пасты, соединенные между собой медными перемычками. Перед началом работ убедитесь, можно ли обрезать полотно под ваши размеры.
- Для определения температуры поверхности пола используется термодатчик.
- Управление работой всей нагревательной системы осуществляется при помощи терморегулятора.
- Для подключения электрических проводов к нагревательным элементам теплого пола в его комплект поставки входят контактные клеммы.
Важно! Нельзя выполнять подсоединение с помощью паек оловом! Производители запрещают паять любое сечение провода к ленточной структуре пола. Когда выполняется пайка, происходит чрезмерный нагрев токопроводящей шины, что может нарушить контакт в нагревательной системе и привести к её выходу из строя. Производитель настаивает на использовании обжимных соединителей.
- Изоляция мест электрических соединений выполняется при помощи битумных изоляторов (смотри инструкцию по монтажу).
Принцип действия этой конструкции чрезвычайно прост. При подаче напряжения на выводы термопленки через карбоновые элементы начинает протекать электрический ток, который и вызывает появление инфракрасного излучения. Схема подключения пленочного теплого пола тоже очень проста: полосы карбоновой плёнки укладываются на основание, подключаются проводами и можно стелить чистовое напольное покрытие. Но об этом немного позднее.
Технические характеристики нагревательной пленки
К основным техническим характеристикам представленных на рынке пленочных теплых полов относятся:
- Мощность, потребляемая погонным метром пленки. В настоящее время для большинства ее моделей этот показатель лежит в пределах 45-67 Вт.
- Температура плавления (130 С). Стоит заметить, что в процессе работы поверхность пленки нагревается до температуры, не превышающей 55 С.
- Процентное содержание инфракрасного излучения в общем частотном спектре должно составлять не менее 95 %.
- Длина и ширина одной полосы термопленки (как правило – 8 Х 0,5 м).
- Толщина пленки составляет 0,4 мм. Это дает возможность класть теплый пол под любым напольным покрытием – ламинатом, паркетом, керамической плиткой, а также линолеумом или ковролином. Главное четко следовать инструкции по монтажу и плёночные теплые полы долгие годы будут радовать вас комфортом и теплом.
Порядок монтажа
Монтаж пленочного теплого пола своими руками выполняется в следующем порядке:
- Составление плана размещения элементов мебели и бытовой техники. При этом учитывается площадь помещения и общая мощность всей нагревательной системы.
- Разметка площади комнаты, в которой планируется устанавливать нагревательные элементы.
- Укладка теплоизоляционной подложки, которая препятствует расходованию тепла на нагрев межетажных перекрытий или бетонного основания пола. В качестве подложки используется вспененный полипропилен, одна сторона которого покрыта светоотражающим материалом. Укладка подложки должна выполняться только на ровную, сухую и чистую поверхность чернового пола.
- В строгом соответствии с предварительно составленным планом выполняется монтаж теплого пленочного пола. Его полосы режутся под необходимый размер и укладываются без перехлестов, для скрепления полос между собой используется термостойкий скотч. Укладка теплого пола ближе 10 см к стенам не допускается.
- Установка терморегулятора. Высота монтажа этого устройства определяется из соображений удобства эксплуатации, а также общего дизайна комнаты. Провода, соединяющие терморегулятор с нагревательными элементами, а также с электрической сетью квартиры, укладываются в предварительно подготовленные штробы. Установленный термосенсор должен в обязательном порядке комплектоваться гофрой, и иметь возможность беспрепятственной замены в случае необходимости. Как подключить регулятор к сети и куда подключать термодатчик и кабели от теплого пола указано в инстркуции по монтажу устройства.
- Подключение теплого пола к электричеству. Для этого используются провода сечением не менее 1,5 мм2, которые зажимаются плоскогубцами в клеммах контактов. Теплый пол через датчик температуры подключается к терморегулятору согласно приведенной схеме. Установка термодатчика выполняется между нагревательной пленкой и теплоизоляционной подложкой недалеко от места расположения терморегулятора. Все соединительные провода утапливаются в заранее прорезанные в подложке канавки.
- Проверка работоспособности.
- Укладка пленочного слоя защитного полиэтилена поверх инфракрасной пленки.
- Можно монтировать напольное покрытие.
Внимание! Перед укладкой теплого пола следует тщательно спланировать обстановку комнаты. Его укладка на площадях, которые будут заняты мебелью, приведет к перегреву карбоновых элементов и выходу их из строя.
Схема подключения
Следует обратить внимание, что подключение всех элементов теплого пола выполняется параллельно. Это чрезвычайно важно для обеспечения надежной работы системы обогрева в целом, поскольку при выходе из строя одного из ее элементов остальные продолжат работать.
Внимание! Разрезать пленку можно только в специально предназначенных для этого местах. На каждом рулоне они обозначены пунктирной линией. В противном случае можно нарушить целостность электрической цепи.
Укладка пленки под различные типы напольного покрытия
Пленочный теплый пол под ламинат должен укладываться на идеально ровную поверхность согласно инструкции по укладке. Максимально допустимая величина перепада уровня пола не может превышать 1 мм на 2 погонных метра.
Важно! Пленочный теплый пол под линолеум или ковролин укладывается с использованием подложки из фанеры или ДВП между инфракрасной пленкой и напольным покрытием.
Монтаж теплого пола под керамическую плитку выполняется непосредственно под бетонную стяжку.
Чтобы обеспечить нормальный обогрев помещений, площадь теплого пола должна занимать не менее 70 % общей площади комнаты. При использовании теплого пола в качестве дополнительной системы обогрева помещения его площадь может занимать 30 % помещения.
Недостатки пленочного теплого пола
К недостаткам таких систем обогрева помещений относятся:
- Сложность ремонта термических элементов, в случае выхода их из строя. Особенно ремонт осложняется в случае укладки его под керамической плиткой.
- Существенно сужается возможность перестановки предметов мебели и бытовой техники при смене интерьера помещений.
Таким образом, инфракрасную пленку можно назвать одним из наиболее удачных вариантов конструкции теплых полов. Имея сравнительно небольшую мощность, она сочетает в себе высокую эффективность, надежность, а также простоту монтажа и эксплуатации.
Видеоинструкция
Подробная инструкция по монтажу пленочного теплого пола своими руками, видео:
Руководитель и главный редактор сайта, автор статей.
Опыт работы 5 лет.
Обычно пленочное покрытие используют для укладки под ламинат, паркетную доску и линолеум. Постелить его на поверхности совсем несложно, нужно всего лишь разместить листы стык встык. Единственное, что может вызвать сложности – подсоединение системы к электросети 220 Вольт. Чтобы у Вас не возникло вопросов при монтажных работах, советуем просмотреть 2 простых схемы подключения инфракрасного теплого пола через терморегулятор.
Сразу же обращаем Ваше внимание на то, что производить подключение без терморегулятора неразумно. Данное устройство делает систему подогрева автоматической и к тому же позволяет сэкономить до 40% электроэнергии, а это довольно высокий показатель при расчете потребления электричества теплым полом.
Итак, типовая схема подключения инфракрасной пленки через терморегулятор выглядит следующим образом:
Как Вы видите, все довольно просто – вводные фаза и ноль подсоединяются к соответствующим клеммным колодкам на регуляторе температуры. Из остальных четырех разъемов выходят жилы на термодатчик и непосредственно инфракрасные обогреватели. Небольшой недостаток такой схемы заключается в том, что провода будут пересекаться между собой и путаться. Чтобы такого не произошло, рекомендуем использовать альтернативную схему подключения инфракрасного теплого пола своими руками:
В этом случае соединение проводов не такое запутанное. Все фазные проводники заводятся сверху, а нули – снизу. На работоспособность системы это никак не повлияет, но в то же время такой вариант электромонтажа обезопасит электрика-новичка от перепутывания фазы и нуля. Очень важное требование – будьте внимательными и соединяйте только одноименные разъемы, как показано на схеме.
Вот и все, что хотелось рассказать Вам по поводу данного вопроса. Надеемся, что предоставленные электрические схемы подключения пленочного теплого пола через терморегулятор были для Вас понятными и полезными. Рекомендуем также ознакомиться с технологией укладки материала на видео примере, предоставленном ниже.
Видео инструкция по монтажу инфракрасной пленки от фирмы Caleo
Похожие материалы:
Видео инструкция по монтажу инфракрасной пленки от фирмы Caleo
В настоящий момент многие люди ищут нетрадиционные системы отопления, для установки как в частном доме, так и квартире. Существует множество вариантов отопления, которые сокращают потребление электричества, при этом эффективно отапливают помещение. С целью экономии семейного бюджета и получения качественного тепла в доме, оптимальным решением становится подключение инфракрасного теплого пола, который воплощает все требования и пожелания владельца жилья.
Существует несколько этапов монтажа теплого электрического пола, однако наиболее трудоемким считается подключение системы к централизованному электропитанию. Процедура укладки и подключения инфракрасных полов не является слишком сложной и ее можно выполнить без привлечения специалистов. Если подключение инфракрасного теплого пола выполнено не правильно, то вскоре оборудование может выйти из строя или давать сбой в работе.
В конструкции теплых полов предусмотрено использование термостата, который поддерживает определенную температуру нагрева помещения. Термостат применяется в конструкции теплых полов для включения и отключения питания в зависимости от показаний датчика тепла установленного непосредственно на ИК пленке. Этот материал расскажет особенности подключения электрического инфракрасного пола.
Нужен ли термостат (терморегулятор)?
По теории подключить ИК теплый пол без применения термостата возможно, однако если учитывать тот факт, что для поддержания температуры в доме придется постоянно включать и отключать отопление самостоятельно, резона в этом нет. Если в системе управления отсутствует термостат, то потребление электричества существенно возрастет, что приведет к лишним растратам. Также стоит учитывать, что, не используя в системе отопления термостат, возникнут сложности с подключением к основному узлу питания.
Когда речь заходит о выборе подходящего термостата, то важно правильно подобрать мощность прибора. В большинстве случаев, предпочтение отдают устройствам, имеющим мощность в три киловатта этого вполне достаточно для качественной и надежной работы теплого пола. Подключать термостат можно как к розетке, так и непосредственно от
Что касается установки термостата, то особых требований к этому нет. Он может устанавливаться в любое доступное место, где удобно, единственное, что стоит учитывать – это расположение инфракрасной пленки. Контакты для подключения должны располагаться с одной стороны в непосредственной близости к регулятору.
Правильное расположение прибора позволяет не только максимально сократить количество используемых проводов, но и обеспечить в случае необходимости свободный доступ к регулятору системы управления. На сегодняшний день применяются два варианта монтажа: наружного и скрытого типа.
Наружный вариант монтажа предусматривает закрепление устройства непосредственно на стене. Главным преимуществом такого способа является простота работы, однако, с эстетической точки зрения второй вариант более подходящий. Скрытый вариант монтажа требует изготовления специального углубления в стенке, чтобы расположить прибор максимально аккуратно. В ходе такой укладки делаются штробы в стене для проводки, после чего все выравнивается до первоначального вида.
В большинстве случаев термостат расположен на уровне 1.2 или 1.5 метров, однако есть модели которые устанавливаются не выше 30 см. от поверхности пола. Такие приборы оборудованы сверхчувствительными датчиками, которые гарантируют качественную и надежную работу всей отопительной системы.
Сечение провода на теплый пол
Первое что хочу отметить все провода ОБЯЗАТЕЛЬНО должны быть медными. В матах используется медная шина, а при соединении меди с алюминием происходит окисление и выгорание контакта. Поэтому если в будущем не хотите проблем – используем только медные провода.
Выбирая проводку для инфракрасных теплых полов, важно учитывать квадратуру и мощность отапливаемой пленки. Важно правильно выполнить расчет суммарного потребления каждым метром материала. На сегодняшний день на рынке есть разные виды ИК пленок, их мощность может варьировать от 150 до 500 ватт на квадратный метр.
Например в доме инфракрасной пленкой застелена комната площадью 18 м2. Пленка мощностью 150 Вт/м2. Получаем общую мощность теплого пола — 2.7 кВт (150 Вт * 18 м2). Для такой мощности подойдет провод сечением 1.5 мм2. В этом можно убедиться, взглянув на расчетные таблицы ГОСТ. Но я все же рекомендую брать сечение питающего кабеля не менее 2.5 мм2. Так как производители часто занижают сечение, так сказать с запасом.
Какой марки провод лучше использовать? Подключать электрические полосы теплого пола
Клеммы для подключения
В каждом комплекте пленочного теплого пола имеются специальные клеммы, которые подключаются к системе питания. Конструкция клемм достаточно проста и сложностей с их монтажом не возникнет. Провод питания вставляется в зажим и укладывается непосредственно на медный элемент пленочного материала, после чего обжимается пассатижами.
Также в комплекте ИК пленки имеется битумная изоляция, которая служит дополнительным фиксирующим элементом и защищает соединительные составляющие от попадания влаги и мусора.
Установка датчика температуры пола
Монтируется тепловой датчик непосредственно под отопительную пленку в нижней части полосы нагревающего элемента при помощи битумной ленты. Стоит учитывать, что для идеально ровного напольного полотна необходимо сделать углубление в районе расположения датчика.
Устанавливать датчик тепла под мягкие напольные покрытия лучше в том месте, где будет минимальная нагрузка, чтобы в ходе эксплуатации прибор не повредился. Хорошим вариантом будет расположение в том месте, где не будут ходить. Правильная установка датчика сможет гарантировать вашим полам гладкую и ровную поверхность.
Схема подключения инфракрасного теплого пола
От каждой секции инфракрасной пленки должно выходить по два провода и подключаться к контактам терморегулятора. Есть два способа как выполнить подключение проводов к инфракрасному теплому полу. В обеих вариантах применяется схема параллельного подключения секций между собой.
Первый способ от каждого куска пленки питающие провода (фаза и ноль) выводятся в подрозетник или распредкоробку, там провода соединяются параллельно между собой. После чего их выводы подключаются к терморегулятору.
Недостаток такого подключения — большое количество подключаемых проводов. К тому же для соединения провода нужно сводить в какую-то коробку. А где ее взять, если ремонт уже завершен?
Второй способ более простой. Подключение выполнить методом шлейфования. Например, фазный провод подходит к шине одного куска пленки, соединяется в клемме и дальше идет на клемму другого куска пленки. И так далее. Причем подключение делать цельным проводом (разрезать его возле клемм не нужно).
Нулевой провод подключается аналогично. В результате мы получим параллельное подключение без распайки.
Подключение клемм к пленке
Изначально подключение инфракрасного теплого пола производится в определенной правильной последовательности. Нагревательная пленка при монтаже должна быть правильно расположена. Оптимальным вариантом будет, если все контакты подключения будут находиться возле стены в непосредственной близости к терморегулятору.
Благодаря такому расположению нагревательных полос вы минимизируете затраты провода, что поможет несколько сэкономить на монтаже. Укладываются полосы инфракрасной нагревательной пленки медным проводником вниз, чтобы матовая часть материала оставался сверху.
Для подключения клеммы, необходимо отделить ламинацию на 8 – 10 миллиметров, чтобы расслоить медную и серебряную шину, только в этом случае можно получить надежную и качественную фиксацию и проводимость питания.
Контакты к шине устанавливают исключительно по центру, чтобы одна часть соприкасалась с медным проводником, а другая находилась с внутренней стороны пленки. Когда все выставлено, можно обжимать плоскогубцами, при этом важно, чтобы клеммы не искрили, а фиксация была надежной.
Если в ходе монтажа необходимо обрезать часть нагревательного полотна, то все участки медных шин должны быть хорошо заизолированы. Медный и серебряный элементы изолируются полностью битумной пленкой, которая идет в комплекте.
При укладке теплых полов важно изначально побеспокоиться о расположении проводов в теплоотражающем материала. Нужно сделать углубление или вырез, чтобы по окончанию всех работ поверхность напольного покрытия была идеально ровной. Можно расположить провода вдоль швов теплоотражающей пленки, таким образом, можно сэкономить время монтажа.
Для того чтобы подключить провода к контактному зажиму, изначально их стоит очистить от изоляции. Специально для такой очистки применяется соответствующий инструмент, который имеется на вооружении у любого электрика. Осуществить подключение теплого пола к электричеству необходимо со знанием дела, так как от профессионализма мастера зависит и срок эксплуатации.
Очищенный от изоляции провод заводится непосредственно в контактный зажим, после чего обжимается пассатижами или другим инструментом. После обжатия обязательно стоит проверить фиксацию провода и зажима.
Изоляция всех мест подключения производится битумной лентой, которая идет в комплекте. На одно соединение уходит два куска ленты, один снаружи, а другой изнутри, где провод соединяется с медной полоской.
Подключение теплого пола к терморегулятору
Параллельно с расчетом места расположения нагревательной пленки нужно определиться, где будет установлен термостат. Процедура подключения терморегулятора не сложная, и она должна производиться в соответствии со схемой, которая прилагается к прибору. В комплекте каждого терморегулятора имеется инструкция и схема, описывающая правильное подключение и эксплуатацию устройства.
Если не иметь специального образования, то подключение терморегулятора к электрической сети лучше доверить квалифицированному специалисту.
Важно учитывать мощность отопительного оборудования и дополнительных электрических приборов, которые будут питаться от сети. Если суммарное количество мощности превышает 2 кВт, то лучше установить отдельный автомат, тем самым обеспечив надежную работу электропроводки в доме.
Подключение от соседней розетки
Данный вариант заключается в запитывании термостата от ближайшей розетки. Розетка при этом должна быть подключена проводом не менее 2.5 мм2. Монтаж производится в обычный подрозетник. Для этого необходимо в стене сделать отверстие под коробку и штробы для проводов. Удобно если стена выполнена из гипсокартона. Тогда никаких штроб делать не нужно.
Например, Вы решили установить терморегулятор возле розетки. К месту его установки подводится фаза и ноль от соседней розетки. В штробу укладываем питающие провода теплого пола и провод от температурного датчика.
После этого все провода подключаются к терморегулятору согласно инструкции, которая прилагается вместе со схемой. Фаза и ноль от розетки подключаются к соответствующим клеммам регулятора температуры (крайние клеммы). Две клеммы с противоположной стороны для подключения датчика. К оставшимся двум клемма подключается фаза и ноль от инфракрасной пленки. С обратной стороны все довольно понятно: 220 Вольт – Нагрузка – Датчик.
Нужно учитывать, что если в розетку будут подключены мощные приборы и одновременно с этим, будет работать теплый пол розеточная линия, возможно, будет перегружена что приведет к отключению автоматического выключателя в щите. Все зависит от того какой мощности пол и подключенный прибор.
Подключение от щитка отдельным кабелем
Если пленочный теплый пол устанавливается на больших площадях (20 м2 и более) рекомендуется выполнять подключение инфракрасного теплого пола отдельной линией. От электрического щита прокладывается отдельная кабельная линия к месту расположения терморегулятора. Эта линия подключается через свой автоматический выключатель.
Для безопасности я рекомендую на линию термостата устанавливать УЗО (устройство защитного отключения) или дифференциальный автомат.
Понравилась статья — поделись с друзьями!
Теплый пленочный пол относится к инфракрасным электрическим отопительным системам с высокими техническими характеристиками. Монтаж такого типа устройства достаточно прост, но сложность может составить его подсоединение к электрической сети. Поэтому самостоятельно установить оборудование сможет не каждый. Как правильно произвести подключение пленочного теплого пола и что следует учитывать во время монтажных работ?
Устройство и принцип работы
Теплый пленочный пол представляет собой довольно простую конструкцию. В качестве нагревательного элемента в устройстве выступает карбоновая смесь, которая расположена в виде полос между спаянной термостойкой пленкой. Поступление электрического тока происходит с помощью медных проводов. Каждый проводник, соединяющий карбоновые ленты покрыт защитной оболочкой.
Особенностью пленочной системы обогрева полового покрытия является подключение параллельного типа. Благодаря этому вышедший из строя отдельный элемент нагрева конструкции никак не влияет на рабочий процесс всего оборудования.
Устройство теплого пленочного пола
Выпускают пленочные рулоны длинной 50 метров, при этом ширина изделия для обогрева пола может быть в пределах от 50 сантиметров до 1 метра. Углеродная смесь, выделяющие в инфракрасное излучение, может располагаться между слоями пленки в виде полос, а в более дорогих моделях карбоновый нагреватель представляет собой сплошное полотно.
Пленка, составляющая основу инфракрасного теплого пола, изготавливается из крепкого полипропилена, который не меняет формы при нагревании до 120 градусов. При этом толщина материала в зависимости от модели может составлять от 0,23 до 0,47 миллиметров.
Выпускают пленочные рулоны длинной 50 метров, при этом ширина их может быть в пределах от 50 сантиметров до 1 метра
Отопительную систему пленочного типа используют для всех финишных половых покрытий. Монтаж проводится на черновую основу. Стяжку после укладки не требуется. Облицовочный материал укладывается сразу на пленку.
Немаловажным моментом установки такого типа теплых полов является небольшой расход электроэнергии. В среднем пленочная система обогрева потребляет от 25 до 35 ватт за час.
Критерии выбора
Модели выпускаемых теплых инфракрасных пленочных полов имею отличительные технические показатели. При выборе системы следует учитывать некоторые факторы:
- Качество и размер пленки. В характеристиках к изделию указывается характеристика и материал изготовления теплого пола. Чем плотней и больше имеет слоев пленочное покрытие, тем выше устойчивость к механическим повреждениям. Ширина рулона подбирается в зависимости от конструктивных особенностей помещения и его площади.
- Мощность. На величину такого параметра влияет размер отапливаемой комнаты и предназначение самой системы теплого пола. Для оборудования, которое устанавливается как основной обогрев, требуется достаточно высокий показатель мощности.
- Целостность и комплектация системы. При покупке теплого пленочного пола необходимо визуально осмотреть изделие, чтобы исключить наличия повреждений. Также проверятся наличие всех элементов входящих в комплектацию отопительного устройства.
Качественную систему инфракрасную систему теплого рекомендуется приобретать в специализированных магазинах, где предоставляется сертификат качества на продукцию и гарантия ее использования.
Сфера применения
Пленочное оборудование широко используется для обогрева различного типа помещений. Система может выступать в качестве:
- дополнительного отопительного устройства;
- основного источника тепла.
Также теплый пол может устанавливаться для поддержки температуры отдельных участков помещения. Пленочный пол чаще всего применяют для обогрева;
- жилых комнат;
- санузлов;
- подсобных помещений;
- лоджий;
- санузлов;
- зимних садов;
- общественных зданий;
- спортивных залов.
Нередко пленочную систему обогрева используют в детских садах или игровых залах. Такую популярность устройство приобрело благодаря многочисленным положительным характеристикам, которые включают безопасность применения.
Преимущества и недостатки
Теплый инфракрасный пол пленочного типа считается одной из лучших систем обогрева половых покрытий. К его основным преимуществам использования относят:
- возможность установки без особой нагрузки на перекрытие за счет небольшого веса отопительного изделия;
- обеспечение в процессе работы равномерного прогрева всей поверхности полового покрытия;
- способность полноценно функционировать при повреждении отдельных элементов устройства;
- отсутствие электромагнитных излучений;
- длительный срок использования;
- экономичность применения благодаря невысокому расходу электрической электроэнергии, если не учитывать установку системы в качестве основного отопления;
- легкость монтажных работ.
Для укладки пленки не требуется стяжка, а финишное покрытие можно использовать независимо от его типа. Система довольно быстро прогревается, не пересушивая воздух.
Среди недостатков теплого пленочного пола иногда выделяют невысокую устойчивость к механическим воздействиям и сравнительно высокую стоимость на качественные изделия.
Особенности монтажа
Укладка пленки для обогрева половых покрытий не составляет особой сложности, но подключение устройства требует точности и определенных навыков. Неправильное подсоединение оборудования может стать причиной быстрого выхода из строя всей системы. Поэтому если монтаж пленочного теплого пола предусматривается проводить самостоятельно, то все действия следует осуществлять строго по рекомендованной схеме, учитывая все указанные в инструкции технологические особенности отопительного изделия.
Схема и особенности укладки
Перед тем как расстилать пленку следует рассчитать параметры комнаты. Укладка может выполняться как продольно, так и поперек помещения. Располагать материал, выделяющий инфракрасное излучение необходимо исходя из особенностей планировки комнаты.
Схема стандартного монтажа
Если система обогрева будет применяться как основное отопление, то плена покрывать более 60 процентов площади пола. При установке оборудования в качестве дополнительного обогрева можно раскладку производить на отдельных участках. Также нужно взять во внимание, что минимальный отступ от стен должен равняться 20 сантиметров.
Во избежание перегрева системы рекомендуется исключить укладку под габаритной техникой и большого размера предметами мебели. При этом нельзя допускать расположение полос пленки внахлест, а нарезку материала выполнять только по намеченным на нем линиям.
Расстилать пленку необходимо так чтобы элементы нагрева были направлены вверх, а медные полосы к основанию. Чтобы правильно произвести монтаж устройства следует выполнять все рекомендации по укладке указанные производителем в прилагаемой инструкции.
Подготовка основания
Установка теплого пола пленочного типа осуществляется на черновую стяжку из бетона. Основным условием монтажа оборудования является чистое и ровное основание. Если старое покрытие имеет существенные дефекты, то его следует убрать. На рабочей поверхности пола не должно быть грязи и пыли.
Укладка фольгированной теплоотражающей подложки
Укладка подложки
Монтаж теплого инфракрасного пола требует использование специальной подложки. Теплоотражающий материал расстилается по всей площади заранее подготовленного основания.
Подложка должна плотно прилегать к стенам. Для соединения ее полос используется скотч. Также фиксируются края теплоотражающего материала. Можно для этих целей использовать степлер.
Пленку разрезают по намеченным линиям на куски нужной длины
Монтаж пленки
Укладывать пленку необходимо по намеченной заранее схеме. Полосы из полипропиленового материала разрезаются на необходимые части по указанным разметкам. При этом располагаться пленка должна от стены к стене сплошным слоем.
После размещения полос проводится их фиксация к подложке скотчем. Все участки разрезов с выходящими наружу медными проводниками обязательно изолируются.
Укладка пленки на подложку
Подключение
Для подсоединения контактов необходимо:
- полосы из меди закрепляется специальный зажим;
- одна сторона клеммы должна находиться внутри пленки, а вторая снаружи;
- для плотного сцепления контактов зажимы следует хорошо прижать с каждой стороны пленочного материала;
- к правильно установленным клеммам подключаются провода – чередуя «фазу» и «ноль»;
- места соединения контактов полностью изолируются специальным скотчем из битума.
Все участки, где находятся контакты, рекомендуется укладывать в заранее вырезанные в подложке углубления. Такое их размещение позволит избежать образования выступов и обеспечит ровную поверхность.
Подключение проводов к полотнищам пленки
Установка терморегулятора и датчика
Место на стене для регулятора определяется перед укладкой системы. Располагать необходимо его возле действующей электрической проводки. При этом мебель или другие предметы в комнате не должны заграждать прибор.
Все провода, идущие от установленного терморегулятора, помещаются в штробу. Контакты, подсоединенные к пленке, должны находиться со стороны регулирующего устройства.
Датчик закрепляется скотчем под пленочным покрытием. Располагать его следует недалеко от терморегулятора. Чтобы прибор не выступал над поверхностью пленки, рекомендуется его углубить в подложку.
После завершения монтажа и подключения всего оборудование теплого пленочного пола требуется пробный запуск системы.
Схема подключения терморегулятора
Укладка финишного покрытия
Облицовку пола можно выполнять только после полной проверки рабочего процесса системы обогрева.
Мягкие финишные покрытия, такие как линолеум или ковролин, рекомендуется укладывать на слой ДВП или использовать другой древесный материал небольшой толщины. Такая защита позволит избежать в дальнейшем механических повреждений отопительного оборудования.
Для других более крепких половых покрытий достаточно пленку прикрыть полиэтиленовой тонкой подложкой.
Возможные ошибки монтажа
Для правильного функционирования пленочной системы обогрева требуется совершенная точность укладки и подключения всего устройства. В процессе выполнения самостоятельных монтажных работ часто допускаются ошибки. Поэтому следует знать, что нельзя делать при установке такого оборудования:
- укладывать пленку внахлест;
- устанавливать один терморегулятор на два отдельных контура;
- крепить пленку к основанию с помощью гвоздей или других острых крепежных деталей;
- устанавливать оборудование вблизи других отопительных приборов;
- производить подключение устройства без изолирования контактов к электрической сети;
- использовать в качестве подложки материал вмещающий фольгу;
- покрывать систему цементным раствором;
- устанавливать в местах прохождения пленки габаритные предметы мебели;
- перегибать материал с карбоновой смесью под прямым углом.
Чтобы избежать повреждений пленки во время ремонтных работ в помещении рекомендуется сохранять точные схемы ее укладки.
В сравнении со многими другими системами обогрева пола установка пленочного отопительного оборудования осуществляется намного проще. Следуя схемам и инструкциям указанным производителем монтаж устройства можно произвести своими руками. Но для подключения системы к сети требуются определенные профессиональные навыки. Поэтому процесс подсоединения всех приборов должен выполняться квалифицированным электриком.
Схемы подключения пленочного теплого пола к сети
Типовые схемы соединения пленочного пола с терморегулятором. Узнайте, как правильно подключить теплый пол к сети 220 Вольт!
Обычно пленочное покрытие используют для укладки под ламинат, паркетную доску и линолеум. Постелить его на поверхности совсем несложно, нужно всего лишь разместить листы стык встык. Единственное, что может вызвать сложности – подсоединение системы к электросети 220 Вольт. Чтобы у Вас не возникло вопросов при монтажных работах, советуем просмотреть 2 простых схемы подключения инфракрасного теплого пола через терморегулятор.
Сразу же обращаем Ваше внимание на то, что производить подключение без терморегулятора неразумно. Данное устройство делает систему подогрева автоматической и к тому же позволяет сэкономить до 40% электроэнергии, а это довольно высокий показатель при расчете потребления электричества теплым полом.
Итак, типовая схема подключения инфракрасной пленки через терморегулятор выглядит следующим образом:
Как Вы видите, все довольно просто – вводные фаза и ноль подсоединяются к соответствующим клеммным колодкам на регуляторе температуры. Из остальных четырех разъемов выходят жилы на термодатчик и непосредственно инфракрасные обогреватели. Небольшой недостаток такой схемы заключается в том, что провода будут пересекаться между собой и путаться. Чтобы такого не произошло, рекомендуем использовать альтернативную схему подключения инфракрасного теплого пола своими руками:
В этом случае соединение проводов не такое запутанное. Все фазные проводники заводятся сверху, а нули – снизу. На работоспособность системы это никак не повлияет, но в то же время такой вариант электромонтажа обезопасит электрика-новичка от перепутывания фазы и нуля. Очень важное требование – будьте внимательными и соединяйте только одноименные разъемы, как показано на схеме.
Вот и все, что хотелось рассказать Вам по поводу данного вопроса. Надеемся, что предоставленные электрические схемы подключения пленочного теплого пола через терморегулятор были для Вас понятными и полезными. Рекомендуем также ознакомиться с технологией укладки материала на видео примере, предоставленном ниже.
Видео инструкция по монтажу инфракрасной пленки от фирмы Caleo
Похожие материалы:
- Порядок укладки теплого пола под линолеум
- Соединение электрических проводов — 8 лучших способов
- Как сделать автономное отопление квартиры электричеством
Видео инструкция по монтажу инфракрасной пленки от фирмы Caleo
Нравится
0)Не нравится
0)
Тепловая отдача в квартире определяется разницей температуры напольного покрытия и воздушных масс. Для удобства осуществления контроля за нагревом помещений, при выполнении монтажных работ осуществляется подключение теплого пола к терморегулятору.
Необходимость терморегуляции пола
Терморегуляция в отопительной системе «теплый пол» выполняет основную роль. С помощью терморегулятора поддерживается стабильный температурный режим в системе, выполняется включение и отключение нагревательных элементов. Прибор распознает показания температурного датчика и в автоматическом режиме обесточивает систему, когда она прогреется до нужного предела. Одновременно с этим устройство продолжает сохранять рабочий режим, контролируя ситуацию.
Как только с датчика поступит сигнал о понижении температуры, терморегулятор снова активирует работоспособность системы, подав электричество. Напольное покрытие снова начнет прогреваться. Наибольшей популярностью пользуются надежные механические и простые электронные устройства. Более сложными считаются электронные программируемые термостаты. Но различия в конструктивных особенностях не оказывают особого влияния на схему подключения теплого пола к терморегулятору и электросети.
Разновидности терморегуляторов для теплого пола
Итак, чтобы система отопления пола функционировала эффективно и с хорошим экономическим показателем, ей следует правильно управлять. С этой целью специалисты советуют в обязательном порядке выполнять подключение теплого пола не только к электросети, но и к терморегулятору, используя любой тип устройства.
Электромеханические
Считаются наиболее простыми, по своим функциональным возможностям напоминают регулятор простого утюга, помогают обеспечить требуемый температурный режим в комнате.
Электронные
Их второе название – цифровые. Данный тип устройств предоставляет возможность на имеющемся дисплее отслеживать температуру напольного покрытия.
Электронный терморегулятор для теплого пола
Программируемые
С их помощью можно закладывать разные режимы обогрева в определенное время. Ежедневно по утрам пол будет подогреваться, во время рабочего дня система автоматически отключится, но к вашему возвращению домой вновь активируется.
Общие принципы подключения
Монтируя систему теплого пола любой электрической разновидности, следует предварительно определиться, в каком месте установить термостат. Он будет управлять всей системой, поддерживать нужную температуру и соединять нагревательные устройства с электросетью. Приборы, имеющие встроенные датчики, регистрирующие температуру в комнате, монтируют на стену на высоте не менее полутора метров от пола. Место для прибора должно быть удалено или защищено от тепловых источников.
До момента подключения терморегулятора и последующего за этим монтажа электрического теплого пола, необходимо определиться, каким способом это будет выполнено. Есть возможность стационарного подсоединения от электрического щита, либо используется для включения обычная розетка.
Многие модели терморегуляторных устройств на своих корпусах имеют схемы, помощью которых выполняется подключение теплого пола к терморегулятору. С их наличием процесс монтажа упрощается, все работы можно выполнить своими силами, не привлекая для этого электриков.
Схема подключения теплого пола к терморегулятору
После установки термостата на распределительную коробку выводятся фаза, ноль и заземление. В стене штробится канавка, в которую помещаются пластиковые трубки. В одной размещается силовой провод нагревательного кабеля, в другой – проводка датчика, расположенного под напольным покрытием. Как только все работы будут завершены, разрешается переходить к монтажу отопления, действуя в соответствии со схемой подключения теплого пола к терморегулятору.
Кстати, видео с последовательностью подключения термостата сегодня легко можно найти в интернете.
Схема подключения
Рассмотрим наиболее распространенные варианты подключения электрического теплого пола к терморегулятору.
Кабельный пол
Для начала выравнивается поверхность, после этого вдоль стен укрепляется демпферная лента, прокладывается теплоизоляционный слой. Кабель разрешается монтировать и по черновому полу, но только в том случае, если помещение, расположенное этажом ниже, является отапливаемым. До укладки кабеля протягивается силовая проводка к термостатной коробке. В результате соединительная муфта должна оказаться внутри бетонной стяжки.
Кабельный пол
Монтируется тепловой пол, который подключается по определенной схеме: по черновому полу или теплоизоляционному слою располагается монтажная лента. Необходима она для фиксации кабеля. Самый удобный способ устройства – «змейка». Здесь следует соблюдать одно немаловажное условие – линия прокладывается таким образом, чтобы исключить пересечение кабелей.
Крепежные элементы монтажной ленты позволят разместить проводник равномерно. Как только укладка кабеля будет завершена, монтируется датчик, помещенный в трубку из пластикового материала. Заключительный этап всех работ – проверка качества их исполнения. При помощи тестера необходимо удостовериться, что показатель сопротивления кабеля полностью соответствует значениям, заявленным в паспорте. Все готово, можно переходить к устройству стяжки.
До того, как подключите систему теплого пола к электричеству, убедитесь, что стяжка окончательно затвердела. Как только покрытие пола наберет достаточную твердость, провода нагревательных элементов и датчика подсоединяются к электрической проводке, запитывающей всю систему, все выводится на термостат и фиксируется винтовыми зажимами. Этот этап считают наиболее сложным, и его рекомендуется доверить профессиональным мастерам. В противном случае, будет лучше, если перед выполнением этого рабочего этапа вы найдете в интернете видео с сюжетом подключения теплого пола к терморегулятору.
Тепловые маты
Схема подключения такой системы электрического теплового пола к терморегулятору ничего сложного не представляет. Принцип монтажа аналогичен укладке кабельного обогрева. Так что просто поговорим об отличиях, которые возникнут в момент выполнения работ.
Как известно, тепловые маты представлены тонкими нагревательными кабелями, зафиксированными по термоустойчивой пленке. Так как шаг укладки уже определен, остается уточнить площадь, по которой следует разместить систему, предварительно рассчитав показатель ее удельной мощности.
До момента подключения пленочного теплого пола, пленку с укрепленным на ней кабелем раскладывают по бетонной поверхности, заливают тонкую стяжку или наносят слой плиточного клея, укрывают материалом, выбранным для чистовой отделки поверхности. Теплоизоляционный слой в этом случае не применяется, потому что способен вызвать перегрев всей системы.
Толщина всей конструкции не превысит полутора сантиметров, так что под размещение датчика придется предусмотреть выемку в полу.
Если в процессе подключения пленочного теплого пола к терморегулятору холодных концов окажется недостаточно, разрешается из мата вырезать часть кабеля. Соединительная муфта размещается в стяжке.
Так как тепловой мат представляет собой разновидность нагревательного кабеля, монтирование этих двух систем практически аналогично. Отличие состоит в том, что маты монтируются легко и быстро. Отсутствие необходимости монтажа теплоизоляционного слоя и тонкая стяжка создают определенную выгоду. Стоимость такого пола окажется ниже за счет снижения потребности в материалах и рабочих объемах. Еще один плюс – система лучше подходит для комнат, имеющих ограничения по увеличению толщины пола.
Пленочные полы
Это относительно новая разновидность теплого пола, для изготовления которой используется нагревательная пленка. Перед подключением такой системы рекомендуется изучить ее устройство. В состав входят нагревательные элементы, запаянные в тонкий термоустойчивый материал. По краю пленочного материала проходит проводник из меди, который необходимо подключить к электросети.
Подключают пленочный пол по типовой схеме подсоединения теплых матов. Отличие состоит в том, что применяется специальная подложка, разложенная по всей поверхности. Роль ее выполняет материал, имеющий фольгированную поверхность, способный отражать инфракрасное излучение, направляя его в обогреваемую комнату.
Пленочный теплый пол
Датчик размещается в пластиковой трубке в специально подготовленном углублении. Есть вариант крепления этого прибора на поверхности самой пленки.
При выполнении подключения инфракрасного теплого пола к терморегулятору, пленку разрешается разрезать на части. Выполняются разрезы по специальным линиям, отмеченным изготовителем. Нанесены они с шагом в 20 – 30 см. Полосы, проводящие ток, имеют изоляцию только с одного края, второй остается в открытом состоянии, потому что в этом месте выполняется подключение напольной ИК системы к силовой проводке.
Пленочные листы раскладываются, подсоединяются друг к другу параллельным методом. В завершение один проводок из пары подсоединяют к соседнему листу, а с помощью второго осуществляют подключение инфракрасного теплового пола к терморегулятору.
Особенность такого теплого пола заключается в том, что он подходит почти ко всем типам покрытий, среди которых популярностью пользуется ламинат. Не рекомендуется сверху стелить ковролин, так как возрастает вероятность повреждения пленочного материала от создаваемого на пол давления.
Распространенные ошибки при подключении
Типовые схемы могут немного отличаться, в зависимости от модели и вида термостата. Чтобы не допустить ошибку в процессе монтажа, на корпусной части прибора прописан каждый контакт.
Небольшие отличия в подключении могут диктоваться особенностями кабелей нагревательной системы. По строению и числу жил они бывают одножильными и двужильными, что и создает нюансы при подключении.
Кабель на две жилы под своей оболочкой имеет пару токоведущих проводников. Такой вид считается более удобным, чем с одной жилой, потому что к терморегулятору он подсоединяется с одного конца.
Схема подключения выглядит так: в двужильном кабеле имеется три провода. По коричневому и синему проводам проходит ток, желто-зеленый выполняет роль заземления. К контакту подводят провода коричневого и синего оттенков, зеленый пускают на «землю».
Посмотрим, как выполняется подключение одножильного кабеля системы теплого пола к терморегулятору. В этом случае проводником тока считается белый провод. Второй (зеленый) используется для устройства заземления.
Схема подключения одножильного кабеля теплого пола к терморегулятору следующая: на два соседних контакта термостата подводятся проводки белого цвета – два кончика одножильного кабеля. На третий выводится заземляющий провод зеленого цвета.
Вы убедились, что подключить терморегулятор легко. Схемы простейшие, особых навыков не требуют. Следует точно действовать по рекомендациям изготовителя и соблюдать во время работы требования правил безопасности в работе с электрооборудованием. Основное условие, которое должно строго соблюдаться – отключение перед подсоединением автоматического выключателя.
Краткое содержание
Инфракрасный пленочный теплый пол используется под разные типы декоративного покрытия – плитку, паркетную доску, линолеум и другие. Схема его укладки своими руками достаточно проста. Получить готовое напольное отопление можно за несколько часов.
Инфракрасный пленочный теплый пол под декоративные покрытия
Что представляет собой инфракрасный теплый пол?
Данный вид напольного отопления формируется из нагревательных элементов пленочного типа. Их изготовляют из полиэтилена. Внутри пленочный пол заполнен карбоновой пастой.
Устройство пленочного пола
Отдельные нагревательные участки соединены между собой медными шинами, которые также впаяны в конструкцию. Когда пленочный пол подключают к сети, карбоновые элементы начинают выделять тепло. Образовавшееся инфракрасное излучение характеризуется длиной волны от 5 до 20 мкм.
Особенностью данной отопительной системы считается то, что она не пересушивает воздух, что наблюдается при использовании традиционных радиаторов. Создаваемая среда является максимально комфортной для человека.
Теплый воздух концентрируется на уровне до 1,5 м. Сверху температура немного ниже. Такие параметры воздуха считаются идеальными для пребывания человека.
Инфракрасный теплый пол под плитку
Также преимуществом данной системы является то, что произведенное ею инфракрасное излучение нагревает все окружающие предметы. Таким простым способом в несколько раз повышается ее эффективность. При этом полностью отсутствует негативное влияние на человека или домашних животных.
Укладка и подключение напольного отопления пленочного типа
Установить теплый пленочный пол своими руками не составит труда, если знать несколько секретов и следовать инструкции от производителей.
Пошаговая инструкция подключения пленочного теплого пола своими руками
Подготовка основания
Пленочный пол можно укладывать на старое покрытие. В этом случае существуют лишь ограничения к качеству основания. Оно должно быть ровным, а перепады – не больше 3 мм. Если основание не соответствует стандартам, заливается тонкая стяжка.
Монтаж инфракрасного пленочного теплого пола DAEWOO
На следующем этапе готовится место для установки терморегулятора. В стене на высоте 20-25 см от поверхности пола при помощи дрели со специальной насадкой проделывается отверстие глубиной 1-2 см (размер зависит от модели терморегулятора). От углубления прорезывается штроба, которая должна доходить до пола. В дальнейшем в образовавшуюся канавку будут укладываться кабели для подключения напольного отопления к сети и терморегулятору.
Как выглядит один из вариантов пирога инфракрасного подогрева пола
Также для получения эффективной системы под нагревательные элементы необходимо укладывать гидроизоляцию. Можно использовать обычную полиэтиленовую пленку толщиной не меньше 50 мкм. Во время укладки все стыки надежно герметизируют клейкой лентой.
После установки полиэтиленовой пленки производится монтаж теплоизоляции своими руками. Основой данного материала должна быть металлизированная лавсановая или полипропиленовая пленка. Использовать теплоизоляцию с покрытием из алюминиевой фольги недопустимо.
Расчет напольного отопления
Схема укладки своими руками инфракрасного отопления подразумевает:
- нежелательно устанавливать пленочный теплый пол под массивную мебель, бытовые приборы;
Правильное подключение инфракрасного теплого пола в комнате с мебелью
- площадь, которую будут занимать нагревательные элементы, должна составлять не меньше 70%. При меньшем значении эффективность отопления будет небольшой;
- перед монтажом термопленки составляют план размещения всех элементов. Ее разрезают своими руками по размеченным линиям, чтобы получить куски оптимального размера. Делать это в другом месте запрещено, поскольку можно повредить нагревательные элементы;
- первая полоса термопленки должна размещаться на расстоянии 10 см от стены.
Устройство напольного отопления
Схема укладки и подключения нагревательных элементов своими руками выглядит следующим образом:
- Монтаж термопленки происходит по направлению к стене, где будет размещаться терморегулятор. Какой стороной ее укладывать – не зависит от производителя или мощности нагревательных элементов. Любая термопленка устанавливается медной полосой вниз. Отдельные полосы не должны находить друг на друга.

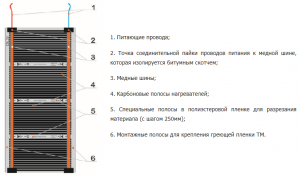

Устройство греющей плёнки
- Токоведущий провод зачищают на конце (8-10 мм). Подготовленный хвостик устанавливают внутрь контактного зажима.
- Зажим вместе с проводами устанавливается на пленочный нагревательный элемент. Один его конец должен располагаться на медной шине, а второй – внутри конструкции. Для надежной фиксации используют плоскогубцы.
- Изоляцию места обреза медной шины и место подключение электропровода проводят при помощи винил-мастичного скотча.
- Количество мест соединения должно быть минимально, но для эффективной работы максимальная длина одной полосы – 8 м. Все элементы соединяются между собой параллельно.
В месте подключения проводов к зажимам приклеивается квадратик битумной изоляции с запасом сверху и снизу
- Перед подключением системы к терморегулятору производят ее испытание. Важно выяснить, какая нагрузка будет приходиться на прибор. Если она как минимум на 20% меньше, чем значение, которое указано в паспорте терморегулятора, можно продолжать монтаж напольного отопления.
- Установка датчика температуры осуществляется под пленкой ближе к середине второй секции. Для его монтажа необходимо вырезать отверстие в теплоизоляционном материале и основании соответствующего размера. Для прокладки кабеля к терморегулятору также нужно сделать небольшую канавку.
- Провода, через которые происходит подключение инфракрасного теплого пола к терморегулятору и сети, отводят к плинтусу. Это уменьшит уровень давления на них от напольного покрытия. Для их отвода в теплоизоляционной подложке делают неглубокую канавку. После укладки проводов их фиксируют скотчем. Около стены кабели не должны выступать за теплоизоляцию. Для этого на данном участке делают более глубокий желобок для их установки.

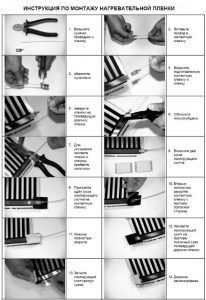

Инструкция по монтажу нагревательной пленки
- Нагревательные элементы подключаются к терморегулятору по тому же принципу, что и другие системы напольного отопления. Схема монтажа указывается производителем на корпусе прибора. Чаще всего к 1, 2 гнезду подключается кабель от сети, к 3, 4 – теплый пол, 6, 7 – датчик температуры. Заземляющие провода соединяются между собой клеммой.
- После подключения всех элементов системы к терморегулятору запускают в работу теплый пол. Для тестирования отопления задают максимальную температуру, которая будет обеспечивать оптимальные условия в помещении. При таком режиме не должно происходить перегрева или искрения в местах установки контактов. Теплый пол должен иметь стабильную температуру по всей поверхности.
Если монтаж теплого пола своими руками прошла успешно, переходят к установке выбранного напольного покрытия. Под него обязательно укладывают полиэтиленовую пленку, чтобы защитить систему от влаги.
Видео: Подробная инструкция по установке инфракрасного пленочного теплого пола калео
5,00 долларов США — 20,00 долларов США / Кусок | 1.0 шт. (Мин. Заказ)
- Материал:
- Противовоспламеняющийся ПК + ABS
Описание продукта
Описание продукта
Детальные изображения
000000
Технические данные
| Электропитание | AC220-240VAC 50/60 Гц |
| Точность | ± 0.5ºC |
| Датчик датчика | NTC |
| Потребляемая мощность | <0,3 Вт |
| Ток нагрузки | 3А (нагрев воды), 16А (электрообогрев) |
| Диапазон регулировки температуры | 5 ºC — 35 ° C |
| Предел температурного диапазона | 5-99 ° C |
| Выход | Реле переключения |
| Условия изоляции | Нормальная среда |
| Действующая программа | Набор в 1 неделю как цикл |
| Монтаж | Настенный |
| Применение | Электрическая напольная отопительная пленка |
| Электрическая напольная нагревательная кабельная подставка | |
| Электрическая напольная нагревательная фольга | |
| Инфракрасный обогреватель Настенная панель | |
| Сертификат | CE, RoHS |
Схема подключения
Сильная команда R & D.
Отличное послепродажное обслуживание.
Наша цель — 100% удовлетворение потребностей клиентов
Широкий круг клиентов — предприятий, школ, социальных домовладельцев и домовладельцев
Гибкий ассортимент продукции в соответствии с вашими потребностями
Наша продукция отличается инновационным дизайном и контролем
Все наши продукты просты в эксплуатации и на 100% эффективность
Все наши продукты поставляются со встроенными гарантиями и расширенными вариантами гарантии для вашего спокойствия.
Наши услуги
1.Fast Response
Мы ответим на любые ваши вопросы в течение 24 часов, поможем решить проблемы.
2. Обучающие программы и пояснения
Мы напишем или возьмем видеоматериалы, чтобы вы поняли наши продукты и использовали их. Позвольте вам легко представить вашего клиента. Сделай все просто.
3. Доставка
Мы сделаем все возможное, чтобы гарантировать своевременную доставку каждого заказа, и предоставим уведомление об отслеживании, а также фотографии на упаковке.Заставить вас чувствовать себя более комфортно.
4. Сертификаты, патент и гарантия
Все наши продукты имеют сертификаты CE, RoHS и т. Д., Некоторые из них имеют собственный патент. Мы также предлагаем 2 года гарантийного срока. Придаю тебе больше уверенности.
5. Послепродажное обслуживание
Мы ценим каждый комментарий и жалобу от вас и вашего клиента, постараемся сделать все возможное для совместного решения проблем.
FAQ
1.Вопрос: могу ли я заказать образцы?
A: Абсолютно да. Наше MOQ является одним куском.
2. В: У вас есть собственный бренд и патент?
A: Да, Hysen — это бренд, и, поскольку у нас есть собственная команда разработчиков, мы подаем заявку на получение собственного патента на какой-либо дизайн или программу внешнего вида. Вы увидите знаки в нашей информации о продукте.
3. Вопрос: Можете ли вы настроить в соответствии с нашими требованиями?
A: Абсолютно да. MOQ более 2000 штук, мы можем настроить как ваш дизайн.ODM / OEM доступен.
4. Q: Как разместить заказ?
A: 1. разместить заказ непосредственно на Alibaba, но все же не забудьте связаться с нами. Напишите нам о
ваш заказ, мы свяжемся с вами в ближайшее время.
5. Вопрос: Как вы отправляете мой заказ?
A: Для небольших заказов мы обычно отправляем Express, Ex. DHL, UPS, FedEx и т. Д. Другие будут
доставка по морю или по воздуху.
6. В: Как долго я получу свой заказ?
A: Обычно образцы заказов доставляются в течение 7 дней, более крупные заказы могут занимать около 15 ~ 25 дней, индивидуальные заказы могут занять больше времени, чем вы можете обратиться к нам.
Если вам нужна дополнительная помощь, пожалуйста, не стесняйтесь связаться с RachaelEmail: sales1 @ cn-hysen.com
Whatsapp / Wechat: O086 15859209132
.
О OEM
Кроме нашего бренда «Beok», мы также можем предоставить OEM-услуги нашим клиентам. Чтобы удовлетворить ваши потребности, мы можем напечатать вашу Логотип или дизайн на термостате.
Для заказа большого количества, обслуживания OEM, руководства пользователя, внутренней упаковочной коробки бесплатно
О пробах
1. Для нашего собственного бренда «Beok»
Мы доставим товар в течение 2 дней после подтверждения оплата, и обычно от 4 до 7 дней прибудет к вам.
2. Для образцов вашего собственного логотипа или дизайна / OEM
Для заказа большого количества OEM, мы предоставим вам образцы в соответствии с вашими требованиями. После подтверждения образцов мы начнем серийное производство. Образцы и стоимость доставки оплачиваются нами !!!
О MOQ
1. Для термостатов наше MOQ составляет 50 шт. Потому что 50шт термостаты упакованы в одну корзину.
2. Для приводов, наше MOQ составляет 100 шт. Потому что 100шт приводы упакованы в одну коробку.
Розничная продажа также доступна, потому что у нас есть розничный интернет-магазин. Ali-express, Amazon ..
Если вы хотите заказать маршрут, а количество меньше, чем MOQ, вы можете связаться с нами, мы организуем обслуживание.
Об оплате
T / T является распространенным способом оплаты. Если вам нравится, Paypal, Western Union и MoneyGram также доступны.
О времени выполнения заказа
Для обычного заказа:
Если количество меньше 1000 шт., Время выполнения заказа составляет около 10-12 рабочих дней после оплаты;
Если количество составляет более 1000 шт., Время выполнения составляет около 15-25 рабочих дней после оплаты.
Для заказа OEM:
Время выполнения заказа составляет около 15-25 рабочих дней после оплаты.
О Shippment
Для образцов / Trail заказ менее 100 шт., Мы предлагаем вам выбрать экспресс-доставки. DHL, FedEx, TNT, UPS, EMS, ePacket доступны.
Для крупных заказов мы предлагаем вам выбрать доставку по морю или по воздуху.
Если у вас есть особые требования к пересылке, просто сообщите нам.
О гарантии
1.Мы предлагаем гарантию 24 месяца со дня продажи.
2. Срочно предоставьте гарантию, если проблема качества, мы исправим или заменим их для вас бесплатно после проверки. Если проблема заключается не в качестве или после истечения гарантийного срока, мы будем взимать плату за послепродажное обслуживание.
В коплект входит: Нагревательная пленка 4м2
Технические характеристики:
Рабочее напряжение: AC200 ~ 240 В 50/60 Гц.
Номинальная мощность: 220 Вт / м2 (может поставлять нагревательную пленку с большей мощностью, 280 Вт / м2 и 400 Вт / м2).
Ширина: 50 см по умолчанию (может поставлять ширину 80 см и 100 см).
Толщина: 0.Стандартная толщина 338 мм (толщина пленки 0,25 мм не подходит для обогреваемых полов).
Максимум. температура поверхности: 52 ° С.
Сертифицировано: CE, ROHS, EAC.
Превосходство нагревательной пленки Система отопления:
Инфракрасное отопление — это один из самых здоровых и современных методов обогрева, в котором используются те же тепловые свойства, что и у самого солнца.Инфракрасные лучи непосредственно нагревают людей, стены и предметы, а затем воздух нагревается от них. В традиционном радиаторном отоплении это приводит к нагреву и осушению воздуха. Теплый воздух поднимается вверх и сначала нагревает верхнюю часть комнаты, а затем низко лежащие предметы, людей и так далее.
— Инфрапанели имеют эффективность 98%, средняя экономия энергии — 30%.
— Инфракрасный обогрев не вызывает рассеивания пыли
— Создает здоровую окружающую среду, уничтожает бактерии
— Обеспечивает равномерную температуру во всей комнате
— Чистая, бесшумная, не требующая обслуживания операция и экономия места
— Простое управление и работа с термостатами
— Простая установка, нет необходимости переделки пола или стен
При использовании инфракрасного обогрева температура воздуха обычно ниже на 3-4 ° C, как в помещении с традиционным обогревом, чтобы достичь сопоставимого ощущения тепла.Снижение температуры воздуха на 1 ° C позволяет сэкономить до 5-6% энергии.
реальные фотографии продуктов:
Примечание. Вновь выпущенный ярлык на пленке теперь называется «HEATINGBRO», старый ярлык «WORLD ELECTRON» и новый ярлык «HEATINGBRO» будут отправлены на доску объявлений. Характеристики пленки точно такие же, разница только в этикетке. Спасибо за вашу заботу:)
Схема подключения нагревательной пленки
1.Нагревательная пленка
2. Мощность нагревательной пленки
3. Датчик температуры пола
4. Термостат
5. Мощность всей установки
сделать подключения
Основные этапы установки
>>> Напоминание: 1. При установке не перекрывайте каждую пленку. Всегда держите расстояние 1 ~ 3 см между пленками.
2. Максимальная длина пленки для одного ряда.
Модель 50см: 12 ~ 13м; Модель 80см: 7 ~ 8м; Модель 100см: 5 ~ 6м.
>>> Установка деталей (нажмите на картинку, чтобы купить)
1) Принадлежности для установки нагревательной пленки:
2) Комнатные термостаты:
,
