Сейчас мало кто делает ремонт ванной своими руками, гораздо удобнее нанять профессионала. Но еще остались любители обустраивать свое жилище самостоятельно, а кроме того, некоторые работы, такие как установка полотенцесушителя для ванной, вполне можно сделать без посторонней помощи. Посмотрев на все многообразие сушилок для полотенец, можно подумать, что для их подключения необходимы особые знания, но все сводится к довольно простым шагам, которые может выполнить любой, кто хоть раз держал разводной ключ.
Виды полотенцесушителей
Существует несколько видов устройств для сушки полотенец. Электрические устройства, которые, по сути, являются обычными обогревателями в форме полотенцесушителя и водяные, нагревающиеся водой из системы отопления или горячего водоснабжения. Существуют также и комбинированные устройства, которые работают по принципу водяных, но имеют внутри электронагревательный элемент, способный просушивать полотенца летом, когда отключено отопление.

На сегодня в магазинах огромный выбор различных сушилок для полотенец
Также различается форма нагревателей для сушки полотенец:
- полотенцесушитель типа лесенка,
- змеевик.
Совет:
Выбор формы устройства зависит от количества вещей, которые на нем будут развешиваться и размеров ванной комнаты.
Например, полотенцесушители типа «лесенка» сушат вещи по всей длине, на них можно разместить больше белья, но для их монтажа необходимо переделывать стояк.
Особенности электрических полотенцесушителей и их монтажа
Электрические приборы могут работать круглый год, но при этом потребляют дополнительную электроэнергию. Есть модели, которые необходимо укреплять на стене, а есть варианты, позволяющие поставить полотенцесушитель в ванной либо любой другой комнате и не задумываться, когда это делать — до или после укладки плитки.
Для установки устройства лучше выбирать наиболее удаленной от источников воды (душа, раковины, ванны) место. Схема установки полотенцесушителей, работающих на электричестве, предусматривает расстояние не менее 60 см от источников влаги, и это требование нужно обязательно выполнять.
Видео по теме
Монтаж полотенцесушителя
Кликните Play для просмотра
После того, как место выбрано, следует наметить места крепления. Просверлить отверстия, вставить в них дюбеля и прикрепить устройство для сушки полотенец. Есть напольные модели, в этом случае можно поставить устройство при необходимости на кухне или спальне, а не только использовать его в ванной в панельном доме или другом жилище.
Отдельного внимание требует подключение прибора к сети. Лучше всего вывести место подключения из ванной комнаты. Если это невозможно, то необходимо использовать влагозащищенную розетку.
Выбор подключения водяных полотенцесушителей
В схемах подключения полотенцесушителей предусмотрены два варианта подключения: врезка в систему отопления и в горячее водоснабжение. Если есть возможность, то лучше выбрать второй способ, при котором полотенца будут сохнуть не только в отопительный сезон, но и летом. Кроме того, при установке полотенцесушителя на горячую воду легче провести монтаж, так как не надо вмешиваться в работу системы отопления.

Схемы подключения устройства для сушки полотенец
Подготовка к установке
Когда проводится установка полотенцесушителя на старых трубах, может понадобиться демонтаж уже установленного устройства. Чтобы его произвести, необходимо перекрыть воду, а если внутри квартиры нет соответствующего крана, следует обратиться к сотрудникам коммунального предприятия, которое обслуживает дом.
Для демонтажа старого устройства необходимо открутить резьбовое соединение, а если оно прикипело, то провести обрезку, оставив отрезок трубы достаточный для новой резьбы, которая понадобиться при установке полотенцесушителя на старых трубах. После того, как старое крепление отсоединено, прибор для сушки полотенец можно снять с кронштейнов.
После демонтажа старого приспособления для сушки вещей стоит установить на трубах ввода и вывода запорную арматуру (кран), если ее нет. Это поможет при необходимости починить или заменить полотенцесушитель в будущем без перекрывания воды всему подъезду, и беготни сверху вниз, особенно, если требуется установка устройств на верхнем этаже.
Особенности подключения к системе горячего водоснабжения
Если для сушилки полотенец используется отдельный отвод (последовательное подключение к системе горячего водоснабжения), а вода из него выводится через источники внутри квартиры, то установка полотенцесушителя на горячую воду проводится без дополнительных работ. Но при таком подключении сушки для полотенец снижается температура горячей воды. Его обычно используют в небольших домах.

Цены на сушилки разного типа в магазине
Чаще устройство подключается к водопроводу, заменяя часть стояка, такое можно увидеть в ванной в панельном доме. При установке полотенцесушителя на стояк горячего водоснабжения необходима дополнительная страховка в виде байпаса.
Как устроен байпас и для чего он нужен?
Это небольшая труба-перемычка с вентилем, расположенная между водопроводом или системой отопления и запорными кранами. При необходимости отключить полотенцесушитель в будущем, краны по его бокам закрываются, а тот, что находится на перемычке, открывается. Вода в сушилку полотенец перестает поступать, но при этом ремонтные работы в отдельной квартире не мешают жить соседям и купаться в ванне в панельном доме.
Если есть возможность установить байпас, его надо устанавливать, даже при установке полотенцесушителя на горячую воду с последовательным подключением. В этом случае можно отключить сушилку, если станет слишком жарко.

Байпас — удобное устройство, если вы хотите отключить полотенцесушитель
Монтаж полотенцесушителя от стояка отопления
Полотенцесушители, запитанные от стояка отопления, можно увидеть в старых домах сталинских времен. В таком случае после демонтажа старого устройства для сушки обязательно устанавливаются краны, и если сушилка полотенец заменяет часть стояка, то устанавливается байпас, так же, как и в случае с горячим водоснабжением.
При подключении к системе отопления проводится монтаж полотенцесушителя на «американку», а прибор всегда устанавливается параллельно системе отопления. Одна ее часть крепится на устанавливаемом изделии, а вторая к патрубкам, отходящим от отсекающих кранов. Чтобы соединение не текло в последующем, резьбу обматывают паклей и смазывают специальной пастой.
Видео по теме
Установка полотенцесушителя
Кликните Play для просмотра
Затем устройство присоединяют к патрубкам и делают разметку под крепеж, а после все демонтируется, и устанавливаются крепления. Для этого в стене при помощи перфоратора делаются отверстия.
В просверленные отверстия вставляются пластиковые пробки, на них крепятся декоративные чашечки, после чего все накрепко фиксируется саморезами. Самое сложное — поставить полотенцесушитель на его законное место, при этом понадобятся некоторые усилия, так как соединять разъемы и надевать все на крепежные элементы нужно одновременно. После чего необходимо закрутить полотенцесушитель на «американку», без пакли или ленты, достаточно просто правильно установить резиновый уплотнитель.

Основные узлы при установке сушки для полотенец
Заканчивается самостоятельный монтаж полотенцесушителя в ванной креплением самого устройства к стене, для этого затягивается расположенный на нем шестигранный винт.
Важно!
Перед тем, как открыть воду, особенно если проводилась установка полотенцесушителя на верхнем этаже, следует проверить, не протекают ли соединения.
Для этого сначала открывается вентиль на обратке (снизу), а когда устройство для сушки полотенец наполнится водой, открывается вентиль подачи. Чтобы сбросить накопившийся воздух можно немного ослабить гайки верхней «американки», когда появятся первые капли воды ее нужно затянуть обратно.
Иногда встает вопрос, когда лучше устанавливать полотенцесушитель — до или после укладки плитки. Если стена уже облицована, все работы нужно проводить очень осторожно, если полотенцесушитель установлен, то укладка плитки сильно усложняется. Как правило, проще производить монтаж устройства в ванной с особенной аккуратностью, чем потом восстанавливать плитку.

Вариант подключения сушки для полотенец
Немного об установке комбинированного полотенцесушителя
Так как комбинированная сушилка для полотенец представляет собой водяное и электрическое устройство, совмещенные вместе, то подключать его надо учитывая требования к обоим видам полотенцесушителей. Сначала осуществляется подключения к системе водоснабжения или отопления, а затем к электросети, при этом необходимо выполнять все меры предосторожности, необходимые при подключении электроприборов.
Семь раз отмерь
Как видно, чаще всего полотенцесушители присоединяются к трубам, которые нельзя передвинуть по своему желанию. Поэтому при выборе устройства стоит проверить станет ли оно в нужном месте. И, наверно, это самое сложное в установке полотенцесушителя для ванной.

Электрический полотенцесушитель в ванной
Как подключить электрический полотенцесушитель так, чтобы потом не переживать за безопасность жильцов вашей квартиры и не обходить это устройство стороной? Ответ на этот вопрос прост.
Для этого следует соблюдать нормы ПУЭ, а также элементарные нормы безопасности при монтаже. И дабы у вас не возникло с этим проблем, в нашей статье мы подробно опишем не только сам процесс подключения, но и раскроем все сопутствующие вопросы.
Различия полотенцесушителей
Но прежде чем приступать непосредственно к вопросу монтажа, давайте разберем те особенности, которые есть у различных моделей, и какое влияние они окажут на процесс монтажа.
![]() Мощность электрических полотенцесушителей |
Одним из основных таких параметров является мощность. Знание этого параметра нам необходимо для выбора электроустановочных устройств, таких как: розетка, автомат УЗО, групповой автомат, для определения требуемого сечения провода, а также для определения возможности подключения данного устройства в уже действующую сеть (см. Как выбрать электрический полотенцесушитель). |
![]() Передвижной полотенцесушитель |
Следующим важным фактором является тип полотенцесушителя. Это может быть стационарная установка, а может быть устройство, отличающееся от передвижного масленого радиатора только визуально. |
![]() Полотенцесушитель со скрытой проводкой |
Так же сразу стоит определиться с типом подключения. Существуют полотенцесушители электрические со скрытой проводкой и с выведенным для подключения проводом и вилкой. Первые подключаются скрытым способом непосредственно к электрической сети, а вторые подключаются к любой ближайшей розетке. |
Общие правила подключения полотенцесушителей
Определившись с основными параметрами важными для правильного подключения, переходим к подбору материалов и выбору места установки полотенцесушителя. Эти правила едины для всех типов, поэтому мы их объединили в этом разделе.
- Прежде всего нам необходимо знать можем ли новую электроустановку подключить к уже действующей сети. Для этого нам необходимо знать ее мощность, которую потом легко можно перевести в номинальный ток.

Закон Ома
- Для этого пользуемся законом Ома. Согласно которого ток равен мощности деленной на напряжение. Мощность у нас известна, допустим 1500Вт, а напряжение в нашей розетке равно 220В. То есть для данного полотенцесушителя номинальный ток будет примерно равен 7А.

Однополюсный групповой автомат на 16А
- Групповые автоматы в вашей квартире обычно имеют номинальный ток в 16 или 25А. И дополнительных 7А будет существенной прибавкой. Поэтому нам необходимо просчитать выдержит ли наша сеть такую прибавку. Для этого необходимо просчитать и суммировать номинальный ток всех электроприборов, в данной групповой сети, которые могут одновременно работать. И если полученное значение будет выше номинальных параметров групповых автоматов, то лучше создать еще одну групповую сеть, к которой будет подключён только наш полотенцесушитель.

Выбираем сечение провода
- Следующим важным параметром является выбор провода. Как говорит инструкция — это обязательно должен быть медный провод с сечением не ниже 1,0 мм2. Именно такое значение устанавливает ПУЭ для проводов групповой сети.
- В нашем случае этого достаточно. Но если вы монтируете более мощный полотенцесушитель, то вам следует произвести выбор согласно табл. 2.3.2 ПУЭ.

Таблица для выбора сечения проводов
- Теперь, что касается места установки полотенцесушителя. Согласно норм ПУЭ вся ванная комната разделена на 4 зоны и установка электроприборов с IPх5 разрешена только в зоне 2 и 3. Эта зона располагается на расстоянии более 60 см от края раковины, ванной или душевой кабинки.

На фото зоны по электробезопасности в ванной комнате
Обратите внимание! Это же правило касается и розеток. Поэтому если вам необходимо будет разместить розетку в ванной комнате, то она так же должна располагаться на расстоянии не ближе 60 см от указанных выше мест.
Монтаж электрических полотенцесушителей
Теперь можно перейти непосредственно к монтажу. Так как электрические полотенцесушители со скрытой проводкой имеют некоторые особенности монтажа, в отличие от их собратьев с проводом и вилкой, то рассмотрим мы их отдельно (см. Подключение электрических полотенцесушителей).
Из этого видео Вы узнаете о монтаже электрических полотенцесушителей.
Монтаж полотенцесушителей с вилкой
Начнем с более простого с точки зрения подключения монтажа полотенцесушитля с выведенной вилкой и розеткой. Такие модели достаточно распространены, но висящие провода, конечно, портят их внешний вид.
Поэтому в большинстве случаев розетку для них стараются установить рядом с полотенцесушителем. Но давайте обо всем по порядку.

Полотенцесушитель с вилкой
- Такой полотенцесушитель можно смело крепить к стене уже на самом первом этапе. Перемещать или снимать нам его не придётся. Поэтому используя крепления, имеющиеся в комплекте, крепим сушилку.

Розетка на 16А
- Теперь нам необходимо установить розетку. Но прежде, чем устанавливать ее, розетку следует выбрать. На рынке представлены модели в 6, 10, 16 и 25А. Нам понятное дело нужна розетка на 10А, а вам следует выбрать, в зависимости от номинального тока вашего полотенцесушителя. При выборе розетки сразу определитесь, какой она будет — скрытой или наружной. Если наружной, то выбрать следует изделие с IP45 или выше.

Автомат УЗО на ток утечки в 30мА
- Важным моментом при выборе розетки является наличие встроенных защит. Дело в том, что согласно норм ПУЭ любые розетки, подключаемые в ванной комнате должны быть защищены автоматом УЗО. Если автомат УЗО уже установлен после группового автомата данной группы, то выбираем обычную розетку, если же его там нет, то нам обязательно необходима розетка со встроенным УЗО.

Розетка с УЗО на ток утечки до 30мА
Обратите внимание! Автоматы УЗО могут быть на разный номинальный ток и на разный ток утечки. Номинальный ток автомата выбираем, исходя из номинального тока группового автомата (он должен быть не меньше, но желательно такой же). А вот ток утечки, согласно норм ПУЭ, должен быть не более 30мА. Для большей безопасности можно выбрать меньше, но не больше. Цена у устройств, реагирующих на разные токи утечки, практически не отличается.
- Теперь устанавливаем розетку. Здесь нет никаких особенностей, и более детально на этом вопросе мы останавливаться не будем, так как уже не раз разбирали его в других статьях на нашем сайте. Единственное что хотелось бы отметить, что распределительная коробка, к которой будет подключаться наша розетка, обязательно должна находиться вне ванной комнаты. Это обусловлено тем, что обустраивать в ванных комнатах любые распределительные коробки запрещено согласно ПУЭ.
- После того как розетка подключена, просто вставляем нашу вилку от полотенцесушителя в новенькую розетку, и наслаждаемся теплом и сухими полотенцами в ванной.
Монтаж полотенцесушителей со скрытой проводкой
Электрический полотенцесушитель со скрытым подключением имеет свои нюансы. Но подключить его к электрической сети зачастую даже проще, чем изделие с вилкой.

Полотенцесушитель со скрытой проводкой
- Прежде всего собираем сушилку и примеряем ее на стене. Здесь действуют те же правила по месту расположения. Поэтому смотрим, чтобы расстояние между сушилкой и водой было не меньше 60 см.
- Этап примерки нам необходим, дабы определиться с тем местом, где у нас будут выходить провода. Обычно провода подключаются к правой нижней ножке, но возможны и другие варианты. Отмечаем это место и откладываем полотенцесушитель.

Штробим стены в ванной комнате или смежном помещении
- Теперь нам необходимо в эту точку вывести провод. Сделать это можно двумя способами. Штроблением стены в ванной или в смежном помещении. Последний вариант зачастую более предпочтительный, так как в ванной обычно лежит плитка. Поэтому сверлим в отмеченном месте сквозное отверстие, и от него выполняем штробление стены своими руками к необходимой нам распределительной коробке.
- Теперь нам осталось лишь прокинуть провод от распределительной коробки к сушилке и выполнить подключение. В полотенцесушителях обычно имеется обычный клеммник, который иногда закрывается дополнительной коробкой. Подключение выполняем там.

Подключение полотенцесушителя с тремя выводами
- Отдельно остановимся на самом процессе подключения. В идеале из сушилки должно выходить три провода – фаза, нуль и жила заземления. Но иногда производители не предусматривают отдельной точки заземления. В этом случае провода всего два, как на видео. Прокидывать следует провод с тем же количеством жил, которое имеется на выводе из полотенцесушителя.

Принципиальная схема подключения полотенцесушителя
- Какой провод, с каким подходящим соединять, не имеет значения. Но если у вас имеется синий провод, то его лучше подключить к нулю, а второй к фазе. Но даже если вы перепутаете, это никак не отразится на работе сушилки.
- На последнем этапе электрический полотенцесушитель со скрытой проводкой крепим к стене. После подачи напряжения и включения выключателя он обеспечит вас теплом и уютом.
Вывод
Теперь вы знаете, как подключать электрический полотенцесушитель, и можете самостоятельно оценить всю простоту данной операции. Здесь главное все правильно продумать и знать нормы подключения. Сам же процесс не так трудоемок, и вполне может быть выполнен даже без соответствующих навыков.
Содержание статьи:


Варианты схем подключения полотенцесушителей Лесенка
Полотенцесушителями оборудованы все городские квартиры и практически каждый частный дом. Самым эффективным благодаря своей конструкции, является изделие типа Лесенка, так как обладает высокой теплоотдачей на единицу площади. Спрос на данную продукцию постоянно растет, а вместе с тем возникает вопрос: «Как сделать подключение полотенцесушителя в ванной?».
Варианты подключения сушек для полотенец типа Лесенка
Особенностью функционирования изделия типа Лесенка, есть то, что оно обычно присоединяется к контуру горячего водоснабжения. Включение осуществляется в контур рециркуляции. Если устройство присоединено к разборной системе, то оно будет отдавать тепло только при открытии крана с горячей водой. Больше вариантов схем подключения полотенцесушителя в частном доме, чем в строении многоквартирном.
Самым оптимальным и правильным подключением полотенцесушителя Лесенка к системе горячего водоснабжения (ГВС) является нижнее горизонтальное. Это дает сто процентную циркуляцию тепла во всех перекладинах оборудования даже при слабом водяном напоре.
Немного хуже, с учетом высоты изделия от 80 см., функционирует диагональное присоединение изделия к системе ГВС.
Схема подключения полотенцесушителя Лесенка бокового вида, с высотой более 100 см, хуже всего будет отдавать тепло, так как пару нижних перекладин могут не прогреваться.
Установка сушки для полотенец в многоквартирном доме
Технология присоединения изделия в систему ГВС довольно не замысловата, но предварительно нужно выбрать способ подключения. Схема подключения полотенцесушителя в многоквартирном доме осуществляется двумя способами:
- Последовательное подключение оборудования в систему ГВС. Труба от ввода в квартиру до смесителя разрезается, в это место присоединяется устройство. Недостаток способа: снижается температура воды в кране.
- Параллельное подсоединение подразумевает наличие ответвлений в горячем трубопроводе для подключения полотенцесушителя Лесенки.
В некоторых случаях, указанных производителем в инструкции к устройству, изделие следует заземлить. Обычно заземление необходимо тогда, когда подключение полотенцесушителя Лесенка проводится к металлопластиковой трубе. При применении стальных труб такая потребность отпадает. Провести заземление можно на магистраль системы ГВС. Опытный сантехник справится с этой задачей.


Боковая схема подключения полотенцесушителя к системе ГВС
Схема подключения полотенцесушителя в многоквартирном доме должна проводиться с учетом особенностей первоначальной прокладки системы трубопровода, чтобы не создавать преград нормальному току воды в магистрали. Учитывая особенности конструкции систем ГВС в многоквартирных домах, более подходящим является подключение полотенцесушителя в ванной по боковому типу, где нужно предусмотреть следующие моменты:
- монтаж резьбового соединения должен производиться с применением уплотнительного материала;
- путь прохождения водяного потока сверху вниз;
- поскольку температура в системе ГВС не стабильна, то нельзя жестко крепить ее элементы, в том числе и само изделие;
- открывать и перекрывать запорные устройства нужно плавно и в несколько подходов.
Особенности подключения полотенцесушителя в частном доме
Подключение полотенцесушителя в частном доме предполагает выбор типа соединения. Ведь современные устройства вида Лесенка сконструированы таким образом, чтобы их элементы можно было легко заменить. То есть изделие адаптируется под любое соединение: боковое, стандартное нижнее или диагональное. Например, для получения боковой схемы подключения полотенцесушителя в частном доме достаточно выкрутить нижний угол и вкрутить его вверху с правой или левой стороны. А верхний элемент соответственно переустановить на место нижнего угла.
Подключение полотенцесушителя в частном доме можно проводить, как на отдельном контуре отопления, так и на основном. Первый вариант подразумевает дополнительный монтаж закрытой отопительной ветки с насосом. Такой способ организации сушки для полотенец является довольно затратным, так как схема подключения полотенцесушителя Лесенка потребует установки дополнительного оборудования, увеличивается также стоимость работ и эксплуатационные затраты.
Второй вариант не требует лишних затрат, но работать он будет только зимой при включении отопления.
Так, что наиболее правильным подключением полотенцесушителя Лесенка служит присоединение к контуру ГВС, который работает круглый год и является самым экономным вариантом.
Видео инструкция по монтажу сушки для полотенец Лесенка:
Виды подключения полотенцесушителей
Говоря о видах подключения полотенцесушителей, мы, прежде всего, будем иметь ввиду водяные сушители, т.к. подключение электрополотенцесушителя – это повесить его на стену там, где вы хотите и там, где есть источник электро энергии и включить вилку в розетку.
С водными моделями немного сложнее.
Наверное у каждого, кто впервые покупает водяной полотенцесушитель, появляется вопрос: а какие вообще бывают виды подключений полотенцесушителей. От этого зависит выбор модели, а она, в свою очередь, будет во многом определять интерьер и комфорт в ванной комнате.
Какие же есть варианты подключения водяных полотенцесушителей?

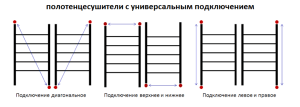

По большому счету, НЕЗАВИСИМО от модели, таких вариантов три: нижнее, боковое и диагональное подключение.
Модели, имеющие ИМЕННО и ТОЛЬКО боковое подсоединение, это:
— классические М и П – образные модели;;
— модели «Фокстроты»;
— лесенки с боковым подключением
Второй тип полотенцесушителей – это все виды моделей-лесенок с Универсальным подключением
Что значит с » универсальным? Это значит, что они могут быть подключены нижним, боковым и диагональным способом, путем перемены местами верхних узлов сушителя и нижних подсоединительных фитингов. Более подробно об этом можно прочесть ЗДЕСЬ.
Выбор модели и типа подсоединения п/сушителя будет зависеть, прежде всего, от того, делается ли ремонт в старой квартире или же все коммуникации прокладываются заново.
В первом случае п/ сушитель нужно будет подбирать по размерам к уже имеющимся старым трубам. Просто меняем сушитель старый на новый.
В этом случае подойдет модель с боковым подключением: из серии М, П или Фокстротов.
Полотенцесушитель «фокстрот»
Самый лучший вариант — лесенка с боковым подключением
Полотенцесушитель лесенка с боковым подключением
Можно сделать и нестандартные размеры боковых выходов. Примеры- ЗДЕСЬ
Если же вы перепланируете или делаете ремонт в новой квартире и все коммуникации прокладываются заново, тогда лучшим вариантом будет полотенце сушитель-лесенка с нижним или диагональным подключением.
Полотенцесушитель лесенка универсальная. Нижнее подключение
Полотенцесушитель лесенка универсальная. Диагональное подключение
Полотенцесушитель лесенка универсальная. Боковое подключение
Содержание статьи
Нюансы выбора сушилки
Длительность эксплуатации полотенцесушителя зависит не только от способа установки, но и от характеристик устройства. Поэтому, при выборе того или иного варианта следует обращать внимание на различные нюансы, в том числе на форму изделия, материал изготовления, особенность функционирования.
Технические характеристики
Существует три типа устройств, которые отличаются между собой по принципу функционирования. Каждое из них имеет определенные преимущества и недостатки, с которыми следует ознакомиться перед покупкой.
Таблица 1. Разновидности сушилок по принципу работы
Вид, иллюстрация | Описание |
---|---|
![]() Водяные | Эти устройства работают благодаря движению внутри горячего теплового носителя. Подключают агрегат через отопительную систему или водоснабжение. Главным преимуществом подобных изделий считают экономичность. Из недостатков оборудования можно отметить сложность установки, если конечно, оно уже не встроено в общую систему. При выборе водяного полотенцесушителя необходимо учитывать напор воды, ведь не каждое устройство способно выдержать внушительное давление. В многоквартирных домах современной постройки давление в системе водоснабжение составляет около десяти атмосфер. Если речь идет о квартире старых годов постройки, то среднее давление составляет – 6 атмосфер. При этом большая часть устройств иностранного производства отличаются минимальным давлением, потому что имеют небольшую толщину стенок. Поэтому и срок эксплуатации такого оборудования составляет не больше 24 месяцев. Соответственно, это оборудование подходит при наличии частной постройки, где, как правило, имеется минимальное давление. |
![]() Электрический | Устройство такого типа отличается автономным функционированием, а значит, не зависит от общего водоснабжения. Но, для того, чтобы оно работало, требуется электричество. Такое устройство используют в следующих ситуациях: Чтобы снизить расход электроэнергии, необходимо выбирать изделие, которое будет соответствовать габаритам помещения. На каждый квадратный метр требуется 145 Вт. Если требуется выбрать летний вариант сушилки, то достаточно приобрести устройство мощностью 90 Вт на квадратный метр. |
![]() Комбинированные | Это универсальное устройство, которое работает как от системы водоснабжения, так и от электричества. Единственное, что вызывает сомнение у покупателей – это дороговизна агрегатов. |
Материал изготовления полотенцесушителей
Существует всего три металла, которые используются при изготовлении сушилок. Для того, чтобы определиться с выбором, следует рассмотреть их подробнее.
Таблица 2. Разновидности сушилок по типу металла
Вид, иллюстрация | Описание |
---|---|
![]() Нержавеющая сталь | Изделия отличаются устойчивостью к влажности и не подвергаются коррозии. Тем не менее, металл обладает восприимчивостью к веществам, которые содержатся в водопроводной воде. Так, через некоторое время с внутренней части змеевика нарастает накипь, которая препятствует прохождению воды. При выборе конструкций из нержавейки рекомендуется отдать предпочтение вариантам с гальваническим покрытием и толщиной около двух миллиметров. |
![]() Латунь или медь | Конструкции имеют высокую тепловую отдачу, но используют их только ограниченный период – износостойкость у латунных и медных сушилок низкая, поэтому они приходят в негодность через несколько лет использования. К тому же, при покупке необходимо внимательно ознакомится с информацией в паспорте к изделию. Там должно быть указано, что трубы, хромированные внутри, что позволит выполнить подключение к водоснабжению без опасений. |
![]() Черная сталь | Конструкции из такого материала восприимчивы к перепадам температуры, поэтому не рекомендуется подключать их к водоснабжению. Тем не менее, они отлично подходят для монтажа к автономной системе. |
Размеры и формы изделий
Габариты и форму изделия необходимо выбирать в соответствии с размерами ванной комнаты и индивидуальными предпочтениями. Так, стандартные М-образные и П-образные конструкции подходят для замены устаревших вариантов производства СССР. Тем не менее, сейчас можно найти в продаже изделия более интересные и удобные – «лесенку», «модерн» и прочие. По сравнению с предыдущими разновидностями они отличаются значительной вместительностью.

Различные конфигурации сушилок для полотенец
Обратите внимание! Сушилка для полотенца – это полноценный предмет интерьера ванной комнаты, поэтому конструкция должна сочетаться с общим стилем.
Видео – Какую сушилку выбрать?
Цены на водяной полотенцесушитель
водяной полотенцесушитель
Подключение оборудования: горячее водоснабжение или отопление
Перед тем, как приступить к монтажу полотенцесушителя водяного или комбинированного типа, необходимо определиться с методом подключения.
Существуют следующие варианты подключения устройства:
- Монтаж в систему горячего водоснабжения. При выборе такого способа вы сможете получить сушилку, которая будет функционировать независимо от периода года. Нагревание прибора происходит при использовании горячей воды, после чего сушилка становится холодной за ночь.
- Монтаж в систему отопления. Этот вариант подходит только при отсутствии централизованного снабжения воды. Поскольку происходит постоянная циркуляция воды, конструкция становится теплой. Тем не менее, работать сушилка будет только в холодное время года.
Обратите внимание! При необходимости замены сушилки для полотенец в многоквартирной постройке с изменением метода подсоединения, потребуется составить новый проект и утвердить его в ЖКХ. В среднем, на оформление документации понадобится около 30 дней.

Места крепления змеевика к стояку часто закрывают декоративной панелью из гипсокартона
Основные требования к установке полотенцесушителя
При установке водяных и комбинированных сушилок необходимо придерживаться некоторых принципов:
- Размер трубы устройства должен соответствовать размеру тубы стояка, поэтому не следует допускать сужений после установленных переходников.
- Между отводами устройства располагается перемычка (байпас), которая выполняет следующие задачи: поддерживает скорость движения воды по стояку и разделяет потоки воды, чтобы сохранить тепло. Преимуществом установки перемычки является еще то, что получится отключить сушилку во время ремонта без отключения системы.
Что представляет собой байпас?
- Не допускается установка арматуры с целью запора трубы до перемычки и на ней. В противном случае будет наблюдаться медленное движение воды по системе, что влечет за собой потерю тепла. Кроме того, снизится давление воды в других квартирах, которые идут выше по направлению воды.
- По правилам, участки замыкания оборудуются шаровыми кранами или другими устройствами, которые будут направлять потоки воды в перемычку или радиатор.

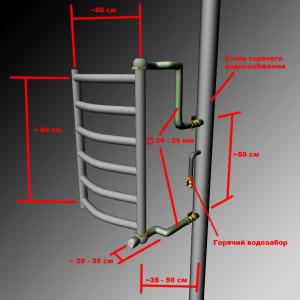

- Располагают полотенцесушитель на расстоянии 1,2 метров от пола.
- Следует соблюдать расстояние между устройством и поверхностью стены: при диаметре трубы до 40 миллиметров – 25 миллиметров, при сечении змеевика 50-70 миллиметров – более 25 миллиметров.
- Если в системе установлена перемычка, то на входе и выходе прибора монтируют краны отсечки.

Наличие перемычки в общей схеме поможет правильно разделить потоки воды, что позволяет каждому радиатору получать воду одной и той же температуры
Правильные и неправильные схемы монтажа
Работоспособность змеевика осуществляется по принципу гравитационной циркуляции воды. Соответственно, выполнение сушилкой своих функций становится возможным только при условии правильного монтажа конструкции. В каждом отдельно случае составляется схема установки, которая отличается в зависимости от характеристик изделия и расположения трубы в помещении.
Боковое или диагональное подключение
Сначала следует рассмотреть наиболее популярную схему, которую принято считать универсальной.

Простая схема монтажа сушилки с боковым и диагональным подключением
Эта схема подходит практически для любых конструкций, в том числе и для устройства «лесенка». Такая установка не предполагает смещения или сужения перемычки, кроме того, не требуется удаление от трубы. Если правила монтажа были соблюдены, то не придется стравливать воздух после отключения системы.
Для того, чтобы добиться работоспособности устройства, следует придерживаться определенных правил:
- Нижняя точка должна находиться ниже нижнего штуцера подсоединения устройства, поэтому верхняя точка тоже должна быть выше. При этом требуется сделать уклон 25 миллиметров на погонный метр. Тем не менее, это не обязательно, если оборудование располагается на расстоянии больше 200 сантиметров от трубы, а диаметр змеевика составляет 35 миллиметров – тогда здесь нужна только горизонтальная подводка.
- На местах подводки не должно присутствовать изгибов, иначе в них будет собираться лишний воздух, который придется вытравливать.
- Рекомендуется использовать для монтажа стальные трубы диаметром 19 миллиметров и 30 миллиметров металлопластиковые.
- Желательно обеспечить для трубопровода тепловую изоляцию. Такое условие требуется соблюсти при условии скрытой установки.

Между подводками к сушилке устанавливается сужающаяся перемычка — этот вариант подходит исключительно при движении воды сверху вниз
При наличии такого типа врезки допускается зауженный байпас. Подобный вариант монтажа выбирается сантехниками тогда, когда на этом месте уже был установлен агрегат, а менять конструкцию стояка нецелесообразно.
Смещение перемычки оправдывается при стремлении оставить прежние подводки к трубе. Тогда не следует использовать зауженный байпас. Главным требованием здесь является подача горячей воды сверху.

Требования по установке при наличии смещенной перемычки, а также при подключении с ровным байпасом
Нижнее подключение
Некоторые изделия предполагают возможность нижнего подключения. Тогда врезать их придется по готовым схемам.
Эти схемы подходят независимо от направления воды. При отключении воды, в систему попадает воздух, поэтому целесообразно расположение крана на коллекторе — по правилам, он должен входить в комплектацию к оборудованию.
Схема нижнего подключения должна соответствовать таким критериям:
- Независимо от выбранного варианта, нижняя отводка от трубы должна находиться ниже устройства.
- Верхняя отводка при использовании зауженной или смещенной перемычки тоже должна располагаться ниже агрегата – это позволит добиться максимальной функциональности. Значит, устройство будет работать независимо от потока теплового носителя. При наличии ровной перемычки все равно рекомендуется предусмотреть наличие минимального уклона от трубы к устройству. Расположение подводки без какого-либо уклона целесообразно только при минимальном расстоянии от трубы.
- Подводки должны быть без выпуклых частей, иначе там будет собираться воздух.
- При нижнем монтаже, подводы часто утапливают в стену, поэтому их потребуется обернуть материалом для теплоизоляции.

Схема нижнего подключения полотенцесушителя в форме лесенки, со смещением байпаса
Вынужденные варианты монтажа
В случае бокового подсоединения допускается наличие незначительных отклонений от стандартных схем.

Способ нестандартного расположения подводок — здесь способ движения воды не будет влиять на работоспособность устройства
При этом главные принципы монтажа остаются без изменений — отличие будет в точках соединения агрегата с трубой. Кроме того, на входе и выходке сушилки потребуется установить отрезки.
Существует еще один допустимый вариант боковой врезки полотнцесушителя. Верхняя часть устройства здесь располагается над отводом сверху. После отключения подачи воды понадобится стравить воздух из конструкции.

Схема монтажа предполагает установку отвода для воздуха на устройстве — из-за наличия характерной ступени происходит скопление лишнего воздуха
При необходимости получится немного скорректировать и нижнюю врезку — это требуется тогда, когда имеется минимальное расстояние расположения труб от стояка к полу. В этой ситуации следует удлинить восходящие подводы. В остальном, при соблюдении остальных правил подключения, не должно возникнуть проблем с работоспособностью устройства.

При выборе схемы нижнего подключения с удлиненными подводами требуется полное соблюдение остальных правил монтажа
Ошибочные схемы подключения
Неквалифицированные специалисты иногда пренебрегают рекомендованными схемами подключения. Это приводит к тому, что устройство не функционирует даже при наличии подсоединения к системе горячего водоснабжения.

Неправильный боковой или нижний монтаж приводит к тому, что вода перестает двигаться по конструкции
В этих двух случаях наблюдается расположение ниже нижнего штуцера от трубы. Получается, что при движении вниз, вода остывает и остается на месте, а тепловой носитель не выталкивается верх из-за давления.

Так монтировать сушилку нельзя
Боковой монтаж с образованием изгиба в верхней части. Такой способ часто выбирают мастера, задачей которых является замаскировать подводы за натяжным потолком. Из-за такого подключения, в изгибе постепенно собирается воздух, препятствующий движению воды по трубам.
Ниже представлена схема, где имеются две ошибки, поэтому такой вариант тоже не следует считать рабочим.

Ошибочная схема подключения подводок при наличии двух изгибов снизу и сверху
Монтаж водяной сушилки
Независимо от выбранной схемы, имеются общие принципы проведения монтажных работ при необходимости установить сушилку.
Подготовка материалов и приспособлений
Комплект приспособлений, который понадобится в процессе установки, будет отличаться в зависимости от труб водопроводной системы. Если это пластиковые трубы, то потребуется подготовить: краны шаровые, крепежи, дополнительные трубки, резак, паяльное оборудование.
Как правило, по стандарту к сушилке прилагается следующее:
- переходники;
- прокладки из силикона;
- запоры;
- выдвижные кронштейны;
- кран.
Желательно при монтаже использовать детали из одного металла, иначе разные по свойствам металлы начнут окисляться, что приведет к образованию ржавчины.

Необходимо подготовить дополнительные элементы, которые идут в комплектации к оборудованию
Монтаж сушилки для полотенец: пошаговая инструкция
Шаг первый: необходимо демонтировать старое оборудование. Только делать это следует после получения разрешения от ЖКХ. Демонтировать устройство получится следующими способами:
- Если оборудование не является частью основной магистрали, то необходимо открутить соединения.
- Если для соединения использовалась сварка, то останется разрезать трубу электролобзиком.

Необходимо точно рассчитать размер участка для демонтажа
Шаг второй: следует сделать монтаж перемычки и кранов. Конечно, допускается возможность исключить байпас, но лучше его установить. На концах агрегата фиксируются краны, чтобы при необходимости перекрывать подачу теплового носителя в систему.

Привариваем перемычку
Цены на популярные модели сварочных аппаратов
Сварочные аппараты
Шаг третий: теперь останется закрепить змеевик. Монтаж имеет такую последовательность:
- Разметка на перекрытиях под кронштейны.
- Сверление отверстий.
- Фиксация кронштейнов к агрегату с помощью винтов.
- Соединение частей устройства с вентилями на байпасе.

По завершению установки останется убедиться в прочности соединений
Видео – Установка сушилки для полотенец
Электрические модели: особенности установки
Цены на электрические полотенцесушители
Электрические полотенцесушители
Эти приборы в отличие от предыдущих вариантов можно установить в любом помещении, а не только в ванной комнате, ведь они функционируют от электросети. В первую очередь, при монтаже внимание уделяется надежности проводки.
Требования к установке эклектических сушилок:
- Место должно быть защищено от воды, поэтому конструкцию монтируют на расстоянии 70 сантиметров от сантехники.
- Расстояние до пола должно быть – 25 сантиметров, до вертикальных перекрытий – 40 сантиметров, до мебели – 80 сантиметров.
- Прибор следует располагать вблизи с розеткой.

В данной схеме для установки прибора подходит зона — 3
Проводку следует монтировать по такому же принципу, как и в других помещениях с высоким уровнем влажности:
- подсоединение через кабель с тремя жилами;
- наличие скрытой проводки в стене;
- наличие защиты для розетки;
- использование устройства защитного отключения.
Подробнее о пользе электрического полотенцесушителя для ванной с терморегулятором, какой из полотенцесушителей выбрать, где его лучше установить и на что при этом обратить внимание при установке, расскажем в специальной статье.
Цены на защитную автоматику
Защитная автоматика
Подводим итоги
Способ установки сушильного оборудования будет зависеть не только от желания мастера, но и от типа выбранной модели. Как правило, в комплектации идет инструкция, которая позволит облегчить монтаж. Рекомендуем вам следовать советам производителя, и тогда работа пройдет удачно!
В многоквартирных домах, особенно возведенных в советское время, ежегодно возникает проблема во время наступления осенних и зимних холодов. Отопление, подаваемое централизованно в таких постройках, включается только при достижении постоянной холодной температуры за окном в течение длительного времени.
Квартиры остывают после лета, в них некомфортно и прохладно, что чревато частыми простудами для их владельцев. Статистика утверждает, что до 80% жилых многоквартирных домов имеет централизованное отопление. Наличие в квартире радиаторов не гарантирует достаточного тепла, поэтому хозяевами принимается решение об обустройстве автономного теплого пола.
В многоэтажках, где проживает большинство населения, высокий уровень теплопотерь за счет перекрытий и конструктивных особенностей. Прогреть обычный дом радиаторами представляется очень сложным, поэтому теплый пол от полотенцесушителя в квартире способствует повышению уровня тепла и комфорта.
Читайте в статье:
Что такое полотенцесушитель?
Полотенцесушитель нужен в ванной для просушки полотенец, а также для осушения воздуха ванной, поддержания оптимальной температуры. Они могут быть водяными или электрическими в зависимости от циркулирующего внутри теплоносителя.
В городе в домах с большим количеством этажей водяной полотенцесушитель подключается к сетям ГВС, если их нет – то к центральному отоплению.
Какими бывают полотенцесушители?
Полотенцесушители встречаются двух основных видов:
- Змеевики с подключением к центральному отоплению;
- Змеевики с подключением к центральному горячему водоснабжению.
Когда устройство подключено к центральному отоплению, то при начале отопительного сезона вода появляется в змеевике и через него заполняет контур тёплого пола, после чего поверхность начинает прогреваться.
Как только отопительный сезон заканчивается, подогрев напольного покрытия прекращается. Тёплый пол работать не будет до следующего сезона.
Если змеевик подключался к горячему водоснабжению, то система будет более производительной и работать дольше. Полы в ванной будут постоянно обеспечивать оптимальный микроклимат, поддерживая покрытие теплым.
Как подключается теплый пол к полотенцесушителю?
Использование централизованного отопления в качестве главного обогревателя для дополнительных систем стало нормой, поскольку профессионалы научились выполнять все работы правильно.
Применять традиционные нагреватели (газовые, электрические котлы), чтобы нагреть квартиру до комфортной температуры, слишком затратно.
Теплоэффективность в квартирах невысока, поэтому расходы на дополнительный нагрев становятся для владельца слишком высоки. Теплые полы – отличный альтернативный способ нагревателям, при этом в частных домах сделать их гораздо проще и дешевле, чем в квартирах, где ещё нужно учитывать законность проведения новой инженерной сети.
Запрет на подключение к централизованной сети объясняется легко – врезка негативно сказывается на эффективности отопления во всем доме.
Централизованное отопление в домах отличается от режимов работы теплого пола по нормам рабочего давления. Температура горячей воды внутри контура нагрева полов – не выше 45 градусов тепла, а в радиаторах она нагревается до 75 градусов.
Такая несовместимость вызывает сложности совмещения работы центрального отопления с теплыми полами, поэтому теплотехники обычно не рекомендуют подключать систему к теплоцентрали.
Теплоноситель в многоквартирных домах используется очень низкого качества, поскольку это отопление, а не потребление воды.
Также высока вероятность возникновения гидроудара, что вызывает ряд проблем при монтаже контура на всю квартиру. Но для подогрева части жилья контур подойдет, особенно если подключить его собственноручно к полотенцесушителю.
Принцип работы нагрева пола от полотенцесушителя
Подключение не сложно с технической точки зрения, поскольку сушилка для полотенец – обычный отопительный прибор, который есть во всех квартирах. По своему устройству полотенцесушитель представляет собой внешнюю часть коммуникации, по которой проходит горячая вода или другой теплоноситель.
Эти элементы ставят как компенсирующую петлю в систему отопления, а в местах с высокой влажностью используют как дополнительный источник отдачи тепла. Полотенцесушитель обладает змеевидной конструкцией, что позволяет максимально эффективно использовать этот контур для нагрева.
Чтобы устройство выглядело привлекательно, его делают из нержавейки или оснащают покрытием из никеля. Конструкция и схема подключения ее к центральному отоплению дают возможность подсоединить к ней ещё и тёплый пол водяного типа.
Для трубопровода используют небольшие диаметры труб, а длина контура в ванной будет максимум 20 метров (при среднем размере помещения в 5 кв. метров).
Схема подключения теплого пола к полотенцесушителю
То, как подключен полотенцесушитель в ванной, определяет последовательность и вид подключения системы теплого пола с водяным контуром. Иногда змеевик подключается к обратке – это считается самым технологичным способом.
Теплоноситель имеет приемлемый градус тепла, что обеспечивает максимальную эффективность нагрева полов. Но как только отопительный сезон пройдет, змеевик останется холодным, поэтому контур тёплых полов будет бесполезен до следующей зимы.
Схема подключения теплых полов через полотенцесушитель к сети ГВС зависит от правильности выбора диаметра труб в контуре. Также важно вычислить максимальную длину контура в ванной исходя из площади помещения, выполнить правильный монтаж.
Оптимальным вариантом признаны трубы из металлопластика в 16 мм диаметром.
Монтаж очень прост – в основную трубу стояка врезается контур обогрева полов. Новый трубопровод находится внутри пола, возвращаясь снова в змеевик. В месте, где делается врезка, ставят пусковой кран, регулирующий мощность подачи воды, а также выключение и включение водяного теплого пола. Этот вариант прост в исполнении и недорог для владельца, но необходимо убедиться, что в трубах нормальное давление.
Контур укладывают с точным шагом, при этом изгибы должны быть минимальными для правильной циркуляции теплоносителя в системе.
Когда нужен не один контур, придется установить коллектор, регулирующий градус нагрева полов и напор подачи воды. Циркуляционный насос с этим справится так же эффективно, но для маленького помещения его использование нецелесообразно.
Заключение
Использование системы горячего водоснабжения и центрального отопления при монтаже теплых полов в квартире – редкое явление, выбивающееся из правил. От работы коммуникаций централизованной системы зависит работоспособность и производительность обогрева напольного покрытия.
Если в системе упадет давление или будет подана вода плохого качества, то циркуляция в контуре нарушится и может произойти авария. При разрывах трубы греющего контура по причине гидроудара может возникнуть течь, устранение которой должно происходить незамедлительно. Это влечет за собой демонтаж покрытия и стяжки, соседи снизу также пострадают.
Полотенцесушитель со слишком горячей водой внутри будет для владельца проблемой – если нет регулятора, то выставить в ванной температуру теплового комфорта не получится. Если пол будет слишком горячим, то воздух будет излишне осушен.
Горячая вода в многоквартирных домах подается с перебоями, поэтому нагрев напольного покрытия будет работать неправильно. Решить некоторые проблемы может установка коллектора, а также смонтированный датчик автоматического контроля тепла в ванной.
Для жильцов многоквартирных домов, особенно старой постройки, из года в год, с наступлением холодного периода возникает одна и та же проблема. Речь идет о качестве отопления жилых помещений. Централизованная подача тепла, несмотря на всю свою архаичность, остается на сегодняшний день основным вариантом обогрева жилищного фонда практически во всех населенных пунктах и городах нашей страны.
Для справки: по данным Госкомстата сегодня до 75% объектов жилищного фонда в наших городах отапливается за счет централизованной системы отопления.
Горячие батареи в доме, еще не признак того, что внутри квартиры будет тепло и комфортно. Автономное отопление, теплый пол в квартире, способы обогрева, которые могут только сниться большинству наших граждан. Многоквартирным домам, в особенности «хрущевкам» и панельным многоэтажным домам, в силу конструктивных особенностей свойственны огромные тепловые потери. Нормально прогреть жилой дом обычными радиаторами в суровые морозы — задача проблематичная.
По этой причине и по ряду других, жильцы вынуждены искать пути вспомогательные способы решения проблемы. Одним из эффективных, относительно недорогих и наиболее практичных вариантов дополнительного обогрева, является теплый пол от полотенцесушителя.
Подключение теплого пола к полотенцесушителю
Идея использовать централизованное отопление в качестве основного источника тепла для работы других систем отопления в квартире, не нова. Использовать массово электрические бытовые нагреватели для создания в квартире комфортной температуры затратное занятие. Недостаточная теплоэффективность жилых помещений становится причиной больших расходов на дополнительный обогрев. Теплый пол в этом плане является наиболее эффективным способом обогрева. Для частных домов эта схема отопления реальна и осуществима, а вот для городских квартир на первое место выходит законность этого инженерно-технологического решения.
Основная причина запрета заключается в том, что врезка в централизованное отопление дополнительных нагревательных приборов может негативно сказаться на качестве отопления в соседних квартирах.
Для справки: в системе централизованного отопления рабочее давление существенно отличается от оптимальных параметров, которые имеют трубы контура теплого пола. Не стоит забывать и про температуру теплоносителя. Для теплого пола оптимальная температура нагрева составляет 35-450С, тогда как в радиаторах центральной системы отопления теплоноситель имеет температуру в 65-750С.
Несовместимость рабочих параметров ставит под сомнение совмещение централизованной системы подачи тепла с греющей трубой, уложенной в пол. Если опустить в данной ситуации законность этого инженерно-технического решения, специалисты теплотехники негативно отзываются об идее использовать теплоцентраль для работы теплого пола. Плохое качество теплоносителя и высокая вероятность гидроударов делает такое техническое решение проблемной зоной в квартире. Совсем другое дело, когда речь идет об обогреве ограниченной площади в вашей квартире.
К примеру: ванная комната, туалет и другие помещения остро нуждаются в дополнительном обогреве. Установить теплый пол в ванной, который будет подключен к полотенцесушителю, задача с которой можно справиться своими силами. Расчеты и расходы в данном случае не играют ключевой роли. Небольшая площадь и незначительные объемы работ позволяют такой способ отопления использовать в городской квартире без ущерба для соседей.
Принципы действия отопительной системы
Технической сложности такой вариант подключения не представляет. Полотенцесушитель представляет собой отопительный прибор, устанавливаемый практически в каждой городской квартире. С конструктивной точки зрения – это внешний элемент коммуникаций, через который циркулирует горячий теплоноситель или горячая вода системы ГВС. Такие элементы часто ставятся в качестве компенсирующей петли системы отопления, играет роль дополнительного источника тепла в помещениях с повышенной влажностью. Название элемента говорит само за себя, отсюда и змеевидная форма, благодаря которой можно эффективно использовать нагретый контур.
Для эстетики обычно полотенцесушители изготавливают из нержавеющей стали или покрывают никелированным покрытием. Сама конструкция и способ подключения полотенцесушителя к централизованной коммуникации позволяют без особой сложности подсоединить к нему трубу водяного пола. Как правило, для теплых полов используются трубы небольшого диаметра. Для ванной комнаты, площадь которой редко когда в городской квартире превышает 4-5 м2, потребуется всего 15-20 метров трубы.
Существует два вида полотенцесушителей:
- змеевик, который подключен к централизованной системе отопления;
- змеевик, который подключен к централизованному ГВС.
В первом случае, с наступлением отопительного сезона, вода заполняет полотенцесушитель и соответственно попадает в контур теплого пола, нагревая поверхность пола.
Первый вариант работает только в период действия отопительного сезона. Все остальное время ваш теплый пол будет бездействовать. Подключенный к системе ГВС змеевик выглядит предпочтительнее. Такой пол в ванной будет работать всегда, обеспечивая хороший микроклимат и комфортную температуру.
Как выглядит схема подключения
Вариант подключения полотенцесушителя в квартире определяет и способ монтажа теплого водяного пола.
На заметку: в некоторых домах змеевик, установленный в ванной, питается теплоносителем, идущим в обратном направлении. Это вариант наиболее подходящий с точки зрения технологичности.
Приемлемая температура теплоносителя позволяет работать теплому полу с максимальной эффективностью. Однако есть одно но! По окончанию отопительного сезона ваш змеевик будет холодным и от теплого пола никакого проку. Данная схема подключения не является идеальной.
Лучше работает теплый пол, подключенный к полотенцесушителю, подключенному к горячему водоснабжению ванной комнаты. Здесь требуется подобрать трубу для водяного контура правильного диаметра, точно рассчитать длину трубопровода, отапливаемую площадь и выбрать правильный способ подключения. Трубы для теплого пола лучше брать металлопластиковые, диаметром 16 мм.
Сам процесс монтажа достаточно прост и понятен. Вся работа заключается в подключении (врезка) к основной трубе (стояку) контура водяного пола. Новая труба будет уходить в пол, и возвращаться обратно в змеевик. Обязательно в месте врезки устанавливается пусковой кран, с помощью которого можно регулировать интенсивность потока, включение и выключение вашего дополнительного отопления. Такой вариант является самым простым и дешевым, но при условии, что давление в трубах находится в пределах нормы.
Устройство теплого пола как обычно, мало чем отличается от традиционной практики. Труба водяного контура укладывается в подложку с определенным шагом. Радиусы изгибы трубы должны быть минимальны, что бы обеспечить нормальную проходимость теплоносителя по всей системе. Если у вас одним контуром в ванной комнате не обойтись, придется использовать коллектор. С помощью этого прибора можно не только подсоединить большее число водяных контуров, но и достаточно точно регулировать подачу воды и температуру нагрева греющего пола. Можно для надежности установить циркуляционный насос, однако рентабельность вашей миниатюрной системы отопления будет минимальной.
Заключение. С какими проблемами можно столкнуться
Использовать централизованное отопление и систему ГВС для монтажа теплого пола — явление редко и скорее есть исключением из правил. От того, как работают централизованные системы коммуникаций, напрямую зависит эффективность работы вашей конструкции. Падение давления в системе, ухудшения качества теплоносителя влияет на проходимость водяного контура.
Следует помнить и о возможных аварийных ситуациях. В результате разрыва трубы отопительного контура из-за гидроудара возникшую течь, придется устранять немедленно. Для этого потребуется снимать не только кафельную плитку, но и демонтировать участок стяжки. Высока вероятность того, что при нарушении цельности водяного контура вы зальете своих соседей снизу.
Следует помнить! Горячий полотенцесушитель станет проблемой для вас. Отсутствие регулятора нагрева в данном случае станет для вас препятствием устанавливать в ванной комнате комфортную температуру. Чересчур разогретый пол будет сильно высушивать небольшое помещение ванной комнаты. Перебои с горячей водой в многоквартирных домах явление достаточно частое, поэтому надеться на постоянную нормальную работу теплого пола не приходится.
Частично решить проблемы поможет коллектор и датчик контроля температуры, однако тогда ваша система отопления выйдет за рамки планируемого бюджета.
Вы недавно купили новую сушилку, и шнур питания с 3 штырями не подходит к 4-штырьковой розетке питания в вашей стене. Как мне поменять шнур?
В современных современных домах обычно есть новая четырехконтактная розетка на стене для подключения сушилки. В настоящее время это стандарт в Соединенных Штатах, и он безопаснее, чем старый 3 зубец. Таким образом, если вы покупаете немного более старую сушилку, в которой все еще используется шнур питания с 3 контактами, вы можете столкнуться с этим затруднительным положением. Что ты делаешь? У вас есть 2 варианта…
Вариант 1 — Вы можете нанять профессионального электрика для установки нового 4-контактного шнура питания на сушилку. Электрик обычно берет около 80 долларов за установку нового шнура питания в сушилку. Профессиональная установка обычно не включает в себя стоимость нового 4-х контактного сушильного шнура. 4-х контактный шнур питания на 30 ампер на 250 В обычно стоит от 15 до 25 долларов, если вы покупаете его самостоятельно.Если вы будете звонить электрику для установки шнура, вам может быть дешевле купить 4-контактный сушильный шнур заранее. Это может сэкономить вам около 40 долларов в зависимости от того, что электрик будет взимать плату за новый шнур питания.
Вариант 2 — Другое решение заключается в том, чтобы купить новый 4-контактный шнур питания сушилки и установить его самостоятельно . Если у вас есть опыт работы с электрикой, эта работа займет около 30 минут. Однако мы рекомендуем нанять электрика, когда имеешь дело с такой ситуацией.Если использование профессионального электрика невозможно, тогда читайте дальше. Если вам необходимо самостоятельно установить новый шнур питания сушилки, обязательно используйте заменяемый 4-контактный шнур питания сушилки UL, указанный в перечне, с фланцевыми лопастными клеммами для простого и быстрого подключения.
Для поменяйте шнур питания самостоятельно , сначала посмотрите это видео, чтобы понять, что происходит. Всегда отключайте питание при любом ремонте прибора!
- Приобретите правильный шнур питания сушилки.
- ДЛЯ БЕЗОПАСНОСТИ: Зайдите на сайт производителя сушилки и найдите схему подключения для правильного подключения шнура. На приобретенном вами запасном шнуре также может быть схема «Как подключить» . Сушилка может также сказать на спине, какого цвета и где соединяются провода.
- Выключите выключатель в сушилке.
- Отсоедините шнур сушилки от электросети.
- Получите доступ к сушилке, осторожно выдвинув ее.
- Заходите за сушилкой и снимите панель доступа к клеммной колодке (небольшая панель, обычно крепящаяся одним винтом).
- Ослабьте винты, удерживающие провода шнура на клеммной колодке.
- Отсоедините старые провода шнура.
- Ослабьте винты на разгрузке натяжения шнура.
- Вытащите старый шнур питания и полностью удалите его.
- Вставьте новый шнур питания на место.
- Подключите и затяните новые провода шнура питания на клеммной колодке правильно и в соответствии с рекомендациями производителя.
- Затяните винты на разгрузке от натяжения шнура (если новый шнур имеет более новую разгрузку от натяжения, используйте этот вместо старого).
- Установите на место панель доступа к клеммной колодке.
- Вставьте шнур сушилки в настенную розетку сушилки.
- Включите выключатель в сушилке.
- Проверьте сушилку, чтобы убедиться, что она работает и нагревается.
Установка 3–4-контактного шнура питания на электрическую сушилку
Пожалуйста, поделитесь своими проектами помощи по ремонту своими руками:
ALLEN VETTER — помощник по ремонту DIY
Аллен — специалист по техническому обслуживанию и ремонту дома Технология и автор / создатель этого сайта.Он имеет 33-летний опыт устранения неисправностей и ремонта всех видов техники. Свяжитесь здесьПодробнее Сделай сам Советы, хитрости, идеи, ремонт:
Метки: 3 зубца, 4 зубца, адаптер, не подключается, сушилка для белья, сушилка, вилка не подходит, шнур питания , розетка, проводка
.Схема подключения— все, что нужно знать о схеме подключения
Что такое схема подключения?
Электрическая схема — это простое визуальное представление физических соединений и физической схемы электрической системы или цепи. Он показывает, как электрические провода связаны между собой, а также показывает, где устройства и компоненты могут быть подключены к системе.
Когда и как использовать схему соединений
Используйте монтажные схемы, чтобы помочь в создании или изготовлении схемы или электронного устройства.Они также полезны для ремонта.
DIY энтузиасты используют электрические схемы, но они также распространены в домашнем строительстве и ремонте автомобилей.
Например, домашний строитель захочет подтвердить физическое расположение электрических розеток и осветительных приборов, используя схему электрических соединений, чтобы избежать дорогостоящих ошибок и нарушений строительных норм и правил.
Как нарисовать принципиальную схему
SmartDraw поставляется с готовыми шаблонами электрических схем. Настройте сотни электрических символов и быстро добавьте их в свою электрическую схему.Специальные ручки управления вокруг каждого символа позволяют быстро изменять их размер или поворачивать их по мере необходимости.
Чтобы нарисовать провод, просто нажмите на опцию Draw Lines в левой части области рисования. Если вы щелкнете правой кнопкой мыши по линии, вы можете изменить цвет или толщину линии и добавить или удалить стрелки по мере необходимости. Перетащите символ на линию, и он вставится и встанет на место. После подключения он останется подключенным, даже если вы перемещаете провод.
Если вам нужны дополнительные символы, щелкните стрелку рядом с видимой библиотекой, чтобы открыть раскрывающееся меню, и выберите Еще .Вы сможете искать дополнительные символы и открывать любые соответствующие библиотеки.
Нажмите на Установите переходы линии в SmartPanel, чтобы показать или скрыть переходы линии в точках пересечения. Вы также можете изменить размер и форму ваших линий хмеля. Выберите Показать размеры , чтобы показать длину ваших проводов или размер вашего компонента.
Нажмите здесь, чтобы прочитать полное руководство SmartDraw о том, как рисовать принципиальные схемы и другие электрические схемы.
Чем схема подключения отличается от схемы?
Схема показывает план и функцию для электрической цепи, но не касается физической схемы проводов.Электрические схемы показывают, как соединяются провода и где они должны находиться в реальном устройстве, а также физические соединения между всеми компонентами.
Чем электрическая схема отличается от графической?
В отличие от графической схемы, схема соединений использует абстрактные или упрощенные формы и линии для отображения компонентов. Наглядные диаграммы часто представляют собой фотографии с этикетками или подробные чертежи физических компонентов.
Стандартные символы монтажной схемы
Если линия, касающаяся другой линии, имеет черную точку, это означает, что линии соединены.Когда несвязанные линии показаны пересекающимися, вы увидите переход строки.
Большинство символов, используемых на электрической схеме, выглядят как абстрактные версии реальных объектов, которые они представляют. Например, переключатель будет разрывом в линии с линией под углом к проводу, как выключатель света, который можно включать и выключать. Резистор будет представлен серией заглушек, символизирующих ограничение тока. Антенна — это прямая линия с тремя маленькими линиями, разветвляющимися на ее конце, очень похожая на настоящую антенну.
- Провод, токопроводящий
- Предохранитель, отключите, когда ток превышает определенное значение
- Конденсатор, используемый для хранения электрического заряда
- Тумблер, останавливает ток при открытии
- Кнопочный переключатель, мгновенно пропускает ток при нажатии кнопки, прерывает ток при отпускании
- Батарея, накапливает электрический заряд и генерирует постоянное напряжение
- Резистор, ограничивающий ток
- Провод заземления, используемый для защиты
- Автоматический выключатель, используемый для защиты цепи от перегрузки по току
- Индуктор, катушка, которая генерирует магнитное поле
- Антенна, передает и принимает радиоволны
- Сетевой фильтр, используемый для защиты цепи от скачка напряжения Лампа
- , генерирует свет при прохождении тока через
- Диод, позволяет току течь в одном направлении, указанном стрелкой или треугольником на проводе
- Микрофон, преобразует звук в электрический сигнал
- Электродвигатель
- Трансформатор, изменяет переменное напряжение с высокого на низкое или наоборот
- Наушники
- Термостат
- Электрическая розетка
- Распределительная коробка
Примеры электрических соединений
Лучший способ понять электрические схемы — взглянуть на некоторые примеры электрических схем.
Нажмите на любую из этих электрических схем, включенных в SmartDraw, и отредактируйте их:
Просмотрите всю коллекцию примеров и шаблонов электрических соединений SmartDraw
,Переносная сушилка для полотенец Ванная комната
Информация о продукте |
|||
Бренд: |
ТАРРИУ |
Мощность: |
12 Вт |
модель: |
YS-22Y |
Напряжение: |
230В ~ 240В, 50Гц |
Размер: |
22 * 600 * 100 мм |
IP Рейтинг: |
IP54 |
Материал: |
Нержавеющая сталь 201/304 |
Способ отопления: |
Электрический подогрев |
Готовая поверхность: |
полированный |
Рабочая температура: |
50-55 ℃ |
Опция проводки : |
Жесткая проволока |
Установка: |
Настенный |
сертификат: |
CE, ROHS |
OEM Сервис: |
Приемлемо |
Характеристика продукта:
* Хорошее качество сырья, отличная отделка поверхности.
* Высокий рейтинг IP, сертифицированный нагревательный элемент, безопасный и долговечный.
* Низкое энергопотребление, энергосбережение. * Простой дизайн, простая установка.* 3-5 лет гарантийного обслуживания.
(ВНИМАНИЕ: размер, напряжение, вилка, выключатель, этикетка, упаковка могут быть настроены в соответствии с вашим запросом)
,
