Схема смесительного узла теплого пола: Смесительный узел для теплого пола своими руками

Схема смесительного узла тёплого пола

Функция температурного смесительного узла для теплого пола состоит в обеспечении необходимой температуры в системе методом смешивания теплоносителя, который идет от котла и из трубы. Его можно смастерить своими руками, но при условии соблюдения конкретных требований.

Схема смесительного узла теплого пола

Читайте в статье:

Зачем необходим смеситель и как он функционирует?

Прежде всего, вам нужно понять метод функционирования смесительного узла теплого пола. Областью его применения считается только система водного напольного обогрева. Схема смесительного узла теплого пола состоит из котла, нагревательной жидкости, отопительных контуров и радиаторов.

Устройство обычно прогревает теплоноситель до 96 градусов. При этом идеальной температура является не выше 30 градусов, так как для комфортного перемещения по поверхности пола она не должна быть горячей или холодной.

Также нужно делать акцент на:

  • вид и толщину пола;
  • высоту стяжки, в которой заложены трубы.

С учетом этого становится ясно, что для нагревательных элементов больше всего подходит температура рабочего пространства в промежутке от 35 до 55 градусов. Но вода в котле очень горячая. Поэтому для снижения уровня обогрева применяется узел подмеса, в котором выполняется смешивание жидкости, обладающей низкой и высокой температурой. Уже в прохладном состоянии теплоноситель идет в трубопровод пола.

Схема смесительного узла теплого полаСхема коллектора теплого пола

Теплообеспечивающая система, благодаря присутствию смесителя, работает правильно и без проблем. Кстати, есть такие полы с подогревом, которые функционируют и без этого устройства.

Но их обеспечивают смесительным узлом для котла, и тогда рабочее пространство прогревается до заданного температурного значения.

Схема подключения термосмесительного узла

Чтобы конструкцию полового покрытия с отоплением подключить к котлу, мероприятия выполняют в соответствии со схемой смесительного узла теплого пола, которая зависит от системы отопления, которая может быть однотрубной и двухтрубной.

Для первого типа нужно постоянно держать резервный путь открытым, а для второго – нет. Проект может быть как простым, так и включать в себя перечень вспомогательных устройств.

В любой ситуации для коллекторной группы необходимо монтировать термостаты, вентили и устройства, которые контролируют затраты среды. Смешивание теплоносителя можно выполнять или на всех водах от водопровода, или перед ними.

Сборка узла самостоятельно

Так как это устройство стоит дорого, то многие собирают смесительный узел для теплого пола своими руками. Кроме этого, иногда не представляет возможным найти регулятор, который имеет нужное количество входов. В этом случае необходимо купить гребенки и монтировать их самостоятельно.

Схема смесительного узла теплого полаСмесительный узел Овентроп

Чтобы собрать узел, нужно подготовить:

  • вентиль двух-или трехходовой;
  • механический воздухоотводчик;
  • гайки;
  • зажимы;
  • вентиль трубы;
  • шаровой кран;
  • фитинги;
  • циркуляционное насосное устройство;
  • аппараты для измерения температуры.

Выполняется работа пошагово:

  1. Создание коллектора. Собирать его можно методом спайки фитингов из полипропилена или сворачиванием фитингов, при этом их диаметр должен равнять три четверти дюйма. При использовании метода спайки цена коллектора будет выше, так как на все ответвления гребенки нужно устанавливать МРН, а это очень дорого. Идеальным выбором является применение фитингов – их необходимо грамотно выбрать. Для гребенки прекрасно подойдут элементы с одним внутренним наконечником и несколькими наружными. Их скручивают между собой паклей.
  2. Изготовление гидрострелки. Ее можно создать и без трехходового крана. Для этого нужно использовать регулировочный кран, используемый для отопительных радиаторов. Также нужно взять 2 фитинга, 2 соединительных зажима, которые имеют внешнюю и внутреннюю резьбу. Сборка осуществляется на волокне: с обеих сторон крана вставляют зажимы, потом к ним подключают по одному фитингу.
  3. Установка насоса. Самостоятельно изготовить насосный узел для теплого пола нельзя – его можно только купить. Насос устанавливают внизу гидрострелки методом применения разъемных соединений, входящих в комплект. Его также можно использовать вместо гидрострелки.
  4. Подключение к гребенкам гидрострелки. Лучше использовать разъемные соединения. Если насос считается отдельным узлом, тогда необходим патрубок. Его длина должна быть подобна этому же показателю у насоса. Патрубок располагают на подаче, а к нему подключают коллектор – именно ввиду этого применять насосную установку вместо гидрострелки выгоднее. Затем гребенки оборудуют кранами, настраиваемыми клапанами и автоматической системой для сброса воздуха.
  5. Потом самодельный смесительный узел для теплого пола погружают в специальный шкаф и подсоединяют к системе отопления. Подключают его с помощью отсекающих кранов. Точно также выполняется скрепление узла и напольной системы. Чтобы ничего не перепутать, необходимо соблюдать раскладку – подачу и оградку каждой детали нужно подсоединять пошагово. Также необходимо подключить к насосу электрообеспечение.

Схема смесительного узла теплого пола

Настройка узла подмеси

Когда окончена установка смесителя, можно начинать проверять его работу. Обычно это занимает больше времени, чем сам монтаж.

Поэтапность действий следующая:

  1. Сначала ремонтируется сервопривод. Это нужно делать для того, чтобы в момент настройки исключить его воздействие на узел смешивания для теплого пола. Монтируют перепускной вентиль на последнее деление, чтобы он внезапно не среагировал при настройке и был в полном бездействии.
  2. Потом начинать балансировать контуры. Сначала закрывают радиаторный контур. С клапана устраняют крышку и закручивают его шестигранником по часовой стрелке. При настройке смесительного узла контуры теплого пола уравновешивают с применением особых вентилей. При наличии одной линии балансировку делать не нужно. В момент настройки регуляторы открывают максимально. Вентиль закрывают в контуре до лучшего размера, стараясь получить наибольшее уклонение от расхода.
  3. С учетом этой схемы выполняется регулировка линий нагрева в общем. Когда расходные показатели при уравнивании путаются, их снова настраивают. Если при открытых клапанах не получается настроить расход, тогда нужно поднять рабочую скорость насоса.
  4. Затем нужно соединить насосно-смесительную группу для водного теплого пола с иными деталями системы. Для этого нужно чуть приоткрыть радиаторный запорный вентиль, который был закрыт до начала регулировки. Его раскрывают на значение, соответствующее подходящему расходу теплоносителя. Для контроля за ним применяются расходомеры. Более того, настройка осуществляется методом возвратного хода в системе. Затем на перепускном вентиле монтируют клапанное давление. Оно должно быть не больше 10% от высокого давления в насосе. Вентиль активизируется, когда устройство начинает поглощать давление при минимальном расходе жидкости.

Особенности обустройства смесительной группы

Обычный смесительный узел в базовой комплектации состоит из следующих деталей:

  • вентилей – температурных и регулировочных;
  • температурной головки;
  • устройства контроля за температурой;
  • насоса.

Схема смесительного узла теплого пола

Оба типа смесителей с двух-и трехгодовыми вентилями перемешивают холодный и горячий теплоноситель, создавая постоянный круговорот. Двухходовой вентиль оснащают термической головкой, которая имеет датчик, который в настоящем времени проверяет температуру и при необходимости останавливает подачу жидкости от котла.

Нагретая вода начинает идти, если остужается при комбинировании с потоком трубы.

Этот тип вентиля используют в помещениях площадью не больше 200 кв.м. Трехходовой вентиль отличается высокой пропускной способностью. Его применяют для больших и просторных комнат, где система отопления имеет немало контуров, а также используют контроллеры внешнего пространства.

Внешние датчики температуры теплого пола

Такие устройства применяют для систем отопления для получения автоматической регулировки уровня обогрева теплоносителя, все зависит от погоды. К примеру, когда на улице становится холодно, то поступает уведомление о повышении температуры обогрева жидкости.

Если на улице тепло, то датчик уведомляет о потеплении и о том, что нужно снизить температурные показатели. Конструкционное решение предусматривает возможность поворота на 90 градусов. Контроллер имеет 20 зон и сканирует погоду на улице.

Если температура воды не соответствует ей, то клапан разворачивается на необходимое количество делений. Это можно соорудить своими руками, но с метеодатчиком следить за уличной температурой удобнее.

Достоинства нагрева пола с подмесом

При наличии узла подмеса для теплого пола система обогрева имеет множество преимуществ:

  1. Комфортное проживание.
  2. Денежная выгода.
  3. Безопасное использование.
  4. Гигиеничность.
  5. Комфорт.

Схема смесительного узла теплого пола

Узел подмеса нужно выбирать в персональном порядке так, чтобы максимально получить комфорт использования конструкции обогрева пола. Можно выбрать схему подключения своими руками или купить готовую конструкцию.

Устройство и работа смесительного узла для теплого пола

Предназначение смесительного узла — готовить теплоноситель с температурой +30 — +50 градусов для подачи на обогрев пола. Температура в системе отопления — +60 — +80 градусов. Чтобы ее уменьшить, сделать теплоноситель достаточно холодным для подачи в теплый пол необходим смесительный узел.

Надобность отпадает, если котлом, солнечным коллектором… будет готовится теплоноситель низкой температуры. Причем источник тепла должен оперативно менять температуру нагреваемой жидкости.

Также устройство не нужно, если удается применить схему регулировки теплого пола регуляторами потока. Подробней далее…

Как работает смесительный узел для теплого пола

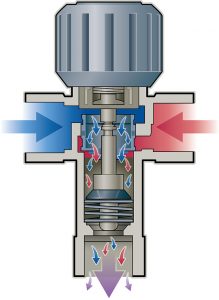

Основа узла — трехходовой клапан, который подключается по следующей схеме. На вход поступает горяча подача +80 град, для смешения подключена обратка с теплых полов +30 град. Клапан открывается так, чтобы жидкости смешивались в определенной пропорции, с выходом температуры +45 град (например). Но эта температура может регулироваться.

Типовая схема подключения смесительного узла.

Работой клапана управляет термоголовка, она двигает шток этого устройства. Ее датчик обычно устанавливают на обратке коллектора теплого пола.

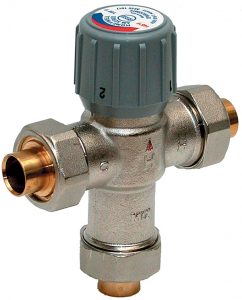

Трехходовой клапан:

Термоголовка с выносным датчиком:

Схемы смесительных узлов от производителей могут быть более сложными и «не очевидными» на первый взгляд, например:

Циркуляционный насос и другое оборудование

Насос в котле или в радиаторной системе не сможет обеспечить работу смесительного узла теплого пола.

Чтобы узел работал, должен устанавливаться дополнительный насос по схеме «за клапаном», перегоняющий теплоноситель по контуру коллектора.

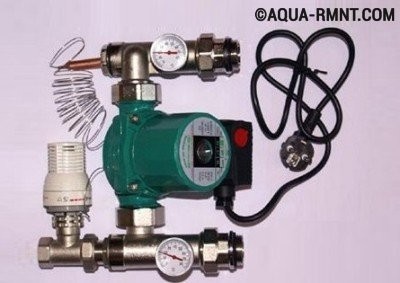

Смесительный узел обычно снабжается следующим оборудованием:

  • байпасом (тонкой соединительной трубкой) между подачей и обраткой. Байпас нужен на тот случай, если все контуры теплого пола окажутся перекрытыми на коллекторе, чтобы не перегрузить насос.
  • аварийным температурным клапаном. Если регулирующая термоголовка выйдет со строя и откроет подачу, то для защиты стяжки и напольного покрытия от температуры 80 град, за смесительным узлом по схеме ставят аварийный клапан. Или же термореле на подаче, прерывающее работу насоса при критическом повышении температуры.

Дополнительное возможное оборудование:

  • воздухоотводчик удаляет воздух перед коллектором теплого пола, который может идти из радиаторной системы;
  • очистительный фильтр никогда не бывает лишним;
  • манометр, указывает на давление после насоса;
  • термометр для визуального контроля работы смесительного узла (термометры могут быть установлены на подаче и на обратке самого коллектора) Какой должен быть коллектор для теплого пола

Варианты конструкции

Производители предлагают готовые смесительные узлы, причем зачастую уже в сборе с коллектором, и даже со шкафом. Такой комплект потянет на округлившуюся сумму денег, но зато оборудование будет (должно) хорошо работать совместно, отпадает надобность в подборе, наладке, монтаже.

Насос может быть установлен как на подаче, так и на обратке теплого пола, или же на байпасе подающем обратку на клапан, — роли не играет.

Трехходовой клапан может быть установлен как на подаче, так и на обратке. Но выбор его местонахождения зависит от его конструкции — смешивает или разделяет? — точнее, трехходовой клапан подбирается в соответствии с проектом.

При выборе клапана смотрите на стрелки на корпусе, указывающие движение жидкости, соотносите с принятыми решениями.

Смесительные узлы в сборе от производителей могут также снабжаться расширительным баком, что весьма полезно, если такой бак не предусмотрен в котле, а радиаторная система отсутствует. Подробней о расширительном баке для отопления

Возможен вариант конструкции с теплообменником, тогда теплоноситель в теплом полу свой, а в системе, которая отдает тепло, — свой (тогда нужен и расширительный бак!). Подобная система позволяет забирать энергию у централизованных систем отопления. И в некоторых случаях делать теплые полы в квартирах без непосредственного забора коммунального теплоносителя.

В основном производители предлагают комплект для теплых полов — смесительный узел сгруппированный с коллектором.

Можно ли сделать смесительный узел своими руками

Можно сэкономить средства, если смесительный узел сделать своими руками. При этом, как правило, используются более дешевые аналоги оборудования, обычно производства России или из Азии.

Важно подобрать оборудование по производительности. В основном в частных домах используются два типоразмера трехходового клапана.

На фото клапан с пропускной способностью до 2 м куб. в час, а это, как правило, площадь теплого пола до 80 м квадратных.

В большинстве случаев понадобиться вариант с производительностью 4 м куб в час, и соответственно для обогреваемой площади пола в 100 — 200 м квадратных.

Также и при выборе готового смесительного узла обращают внимание на его производительность.

Схема подключения

Как правило смесительный узел непосредственно пристыковывается к коллектору теплого пола и располагается в специальном шкафу.

Но между смесительным узлом и коллектором можно установить трубы разумной длины, т.е. расположить смесительный узел в одной комнате, например, у котла, а коллектор в другой, если это выгодней по свободному пространству.

В радиаторную систему смесительный узел подключается точно так же, как и один радиатор или группа радиаторов.

Но подключение желательно делать ближе к котлу, чтобы исключить влияние (включение/выключение, гидравлическое сопротивление, остывание) в радиаторной сети.

Смесительный узел теплого пола может быть подключен и в устаревшую однотрубную систему, — так же, как и радиатор, по схеме «на одну трубу». Но можно включить и последовательно, обеспечив байпас для перетока жидкости к следующим радиаторам мимо узла.

В самотечную систему отопления, как правило, теплые полы подключаться не могут, так как не обеспечивается дополнительный расход теплоносителя в 2 — 5 м куб в час и повышенное давление. Для подключения смесительного узла, эту систему нужно преобразовывать в закрытую, принудительную.

Чем можно заменить

Если котел сам нагревает теплоноситель до 30 — 50 градусов, то смесительный узел не нужен вовсе. Современные суперэкономичные конденсационные котлы, которые даже принудительно заставляют устанавливать в Европе, как раз и рассчитаны на примерно такую температуру.
Конденсационные котлы — в чем преимущество

Отопление с использованием конденсационного котла и с упором на обогрев теплыми полами, при использовании низкотемпературной радиаторной сети, является наиболее экономичным и прогрессивным.
Может ли теплый пол работать без радиаторов

В коротких контурах (45м и меньше) возможна регулировка температуры теплых полов RTL кранами, без смесительного узла вовсе.
Как регулируется температура теплого пола RTL-головками

Также «в народе говорят», что заменить дорогие RTL-головки можно дешевеньким термореле, поставить его на коллектор обратки и заставить отключать насос, как только температура превысит заданные 35 град. Но похоже, что при этом возникает большой риск разрушить стяжку и напольное покрытие высокой температурой в случае некорректной работы и «затянувшегося пуска». Тем не менее, такое решение, — «самая дешевая, самая бюджетная гидравлика для теплых полов.»

монтаж коллектора + схемы подключения

Смесительный узел для теплого пола: что такое коллектор и как правильно его подключить?

Удачной альтернативой радиаторному обогреванию дома является система теплых полов, рассчитанная как на одно помещение (ванную, детскую), так и на все здание. Она, будучи неотъемлемой частью общей системы теплоснабжения, тем не менее, является автономной, так как необходима специальная подготовка теплоносителя перед поступлением в обогревательный контур – комплект труб, вмонтированных в пол. Роль подготовительной станции выполняет тандем — смесительный узел для теплого пола (коллектор) плюс насосная группа. Предлагаем вам разобрать поподробнее, что это такое, как это работает и как правильно подключать коллектор.

Назначение смесителя для теплого пола

Визуально смесительный узел выглядит как группа или цепь трубопроводов, собранных в определенном порядке и имеющих единственную цель – соединить два разных потока теплоносителя в один общий.

Можно выделить три типа смешивания:

  • параллельный;
  • последовательный;
  • комбинированный.

Наиболее приемлемым считается последовательное смешивание, преимущественно из-за повышенной производительности: практически весь расход поступает к потребителю.

Типы смешивания

При последовательном типе смешивания теплоноситель насосом перекачивается от источника тепла к потребителю, при параллельном — линии теплоносителя разделены, из-за чего теряется часть энергии

Иногда используют и параллельный тип. Расход, поступающий к потребителю, непостоянный, зато можно установить двухходовой клапан с возможностью регулировки.

Комбинированный тип

При комбинированном типе есть возможность использовать одновременно последовательное и параллельное смешивание или переключать процесс отдельно на один из них

Схема сборки коллекторной группы может быть различной, рассмотрим один из вариантов:

  • трубопроводы-тройники;
  • клапаны (смесительный, трехходовой, регулирующий) на обеих ветках – подающей и обратной;
  • насос циркулярного типа;
  • оборудование регулировки и автоматизации.

Циркуляционный насос качает воду, пока температура не достигнет заданного значения. Дальше срабатывает автоматика, клапаны закрывают доступ теплоносителя и процесс останавливается. Следует помнить, особенно при самостоятельной установке, что коллектор для водяного теплого пола должен быть оборудован дренажом и системой воздухоотвода.

Смесительный узел

В сложных обогревательных системах кроме коллекторного оборудования используют смесительный узел, которые соединяет систему теплого пола с радиаторным отоплением

Выбор и подключение коллектора

Модель коллектора полностью зависит от того, где и каким образом расположен теплый пол. Это в итоге влияет и на его стоимость, а также степень безопасности оборудования. Смесительный узел коллектора – главная и достаточно уязвимая его часть, так как в нем сосредоточен теплоноситель, различный по температуре. В процессе смешивания вода достигает определенной температуры, которая должна сохраняться в заданных параметрах. От выбранных материалов и качества сборки зависит дальнейшая работа системы, поэтому к таким деталям, как смесительный узел, насос или терморегулятор нужно отнестись с особым вниманием.

Коллекторный шкаф

Коллекторный шкаф — весьма условное обозначение. Он может выглядеть как специальный металлический ящик или просто стенд для удобного монтажа оборудования

На что обращаем внимание при покупке?

На стоимость распределительных коллекторов для теплого пола оказывает влияние материал изготовления: некоторые модели состоят в основном из латуни, другие из нержавеющей стали. Также цена зависит от сложности оборудования — среди различных типов коллекторов есть простейшие, с минимальным набором элементов, а есть полностью укомплектованные дополнительными устройствами защиты (кранами Маевского), сливными кранами, датчиками регулировки и контроля расхода теплоносителя.

Популярностью пользуется оборудование, снабженное узлом терморегуляции, в состав которого входит комплект датчиков температуры и других измерительных приборов. Автоматика регулирует процесс распределения, а в нужный момент включает клапаны спуска воздуха или закрывает поток теплоносителя. Стандартная модель имеет в составе пару термометров, которые дают возможность экономить теплопотери.

Коллектор Фонтерра

Образцом коллектора из нержавеющей стали является изделие «Фонтерра», которое имеет возможность подключения трубопроводов с обеих сторон и установку сервопривода

Термометры

Оптимальное расположение термометров для учета температуры воды — на обеих трубах, подачи и обратного хода; такое расположение позволяет контролировать нагревание воды до определенного показателя

Если отопительных контуров несколько, то рекомендуют каждый из них оборудовать специальным устройством терморегуляции, состоящим из гребенок (стальных или латунных) и датчиков расхода. В комплект подобного коллектора входит отводчик воздуха, смесительный вентиль, чехол для термометра и непосредственно термоголовка с зондом для погружения в теплоноситель. С помощью вентиля в контур поступает определенное количество горячей воды, а термоголовка контролирует процесс и предотвращает появление неисправностей.

Контуры теплого пола

Иногда один распределительный коллекторный узел обслуживает несколько контуров теплого пола. В этом случае длина каждой петли не должна превышать 120 м

Стоимость имеет для некоторых первостепенное значение – выше выделенного бюджета не прыгнуть, тем не менее, не забываем про такие важные нюансы, как площадь помещения и цели его использования. Например, для небольшого помещения (санузла, ванной) подойдет простой коллектор из пластика без сложной системы регулировки температуры. Если все же требуются расходомеры, их можно приобрести дополнительно за небольшую стоимость. В объемном помещении лучше использовать более надежную группу смесителей, имеющую точечную регулировку температуры, за счет которой достигается оптимальная балансировка контура.

Расположение коллекторов

Схема расположения двух коллекторов в большом помещении. Конструкция здания такова, что требует монтажа нескольких контуров теплого пола, соответственно, количество распределительных узлов увеличивается

Расположение коллекторного узла

Перед монтажом коллектора теплого пола необходимо установить металлический защитный шкаф — открытый или закрытый. Иногда коллекторный узел оставляют полностью открытым – доступ к нему легче, но страдает защита деталей и соединений. Место для шкафа выбирают, оценив расположение контуров водяного пола. Если веток несколько, то шкаф устанавливают посередине, в одинаковом удалении от рабочих контуров и в непосредственной близости к магистральным трубам. Такое серединное расположение гарантирует максимальную производительность гидравлического процесса.

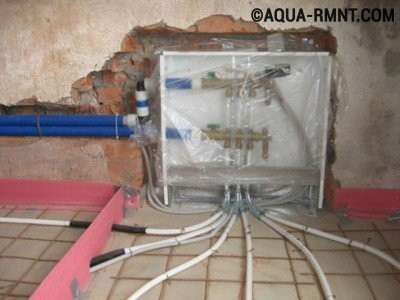

Расположение коллектора в стене

Место расположения коллекторного узла рассчитывается еще на этапе проектирования. Если создать в стене специальную нишу, оборудование можно разместить в коридоре, на кухне или в любой жилой комнате

Идеальный вариант для размещения оборудования – защищенная с двух сторон стенная ниша, позволяющая аккуратно расположить детали коллектора и подвести трубопровод. Если теплые полы монтируются по всему дому, то для относительно больших помещений требуются отдельные распределительные узлы.

Особенности установки оборудования

В сети интернет можно найти множество инструкций по монтажу и наладке оборудования, вот одна из схем подключения коллектора теплого пола. Она позволяет полноценно собрать систему своими руками, последовательно соединив важнейшие части – трубопровод, распределительный узел и котел.

Схема работы коллектора

При установке коллектора следует обратить внимание на такие «мелочи», как место крепления термодатчиков и дополнительный источник электроэнергии для блока питания

Начинать лучше с монтажа термометра и запорных кранов, которые устанавливаются на всех контурных выходах. Как правило, данные детали, регулирующие работу подачи и обратки, входят в комплект коллекторного набора. Пользуясь схемой, можно быстро и грамотно произвести монтаж самого распределительного узла, выполнить подключение труб для подачи и отвода теплоносителя, а также создать возможность отключения по необходимости одного или нескольких обогревательных контуров.

Соединение частей производится при помощи компрессорных фитингов. Для фиксации некоторых соединений используют стандартный комплект из гайки, втулки и кольцевого зажима. Если диаметр деталей не совпадает, применяют переходники.

Примерная схема-инструкция

Элементарный схематический пример – простой коллектор с комплектом запорных вентилей.

Инструкция-схема

Простая схема монтажа коллекторного оборудования хороша для небольших помещений, в которых нагрев воздуха производится непостоянно, например, для ванных комнат

Процесс установки выглядит следующим образом. Первоначально к распределительному узлу подключают две трубы – для подачи и обратки, затем присоединяют элементы обогревательного контура – ветки-теплоносители для теплого пола. Данная система полностью зависит от работы отопительного котла: любое понижение температуры в котле или ограничение подачи теплоносителя сказывается на снижении температуры пола в помещении.

Чтобы простейшая схема стала более функциональной, следует добавить насос циркулярного типа, отводчик воздуха, сливной кран, трехходовой смеситель. Такая подборка позволит контролировать обогревательный процесс в полном объеме.

Оцените статью: Поделитесь с друзьями!
Схема отопления с теплыми полами: от простого к сложному Содержание:

1. Схема коллекторного подключения
2. Насосно-смесительный узел
3. Трехходовой смеситель
4. Воздухоотводчик и сливной кран
5. Циркулярный насос
6. Типы смешивания: последовательный и параллельный

Обычно теплые водяные полы устанавливают в частных домовладениях, оборудованных отопительными котлами. В этом случае схема отопления с теплыми полами предусматривает подключение труб с теплоносителем через коллектор для теплого пола своими руками. Прежде необходимо уложить систему трубопровода и установить коллекторный шкаф (как он выглядит видно на фото).

Схема коллекторного подключения


Порядок выполнения работ следующий:
  1. Коллекторный ящик монтируют в месте, удобном для доступа и одновременно так, чтобы он не мешал. К шкафу подключают трубы, подающие подогретую воду, и обратку. Но до этого на коллектор следует поставить запорные вентили.
  2. С целью осуществления контроля над температурой и давлением в системе в непосредственной близости от вентилей помещают термометр и манометр.
  3. Для соединения труб, подведенных к коллектору, используют компрессионные фитинги, применяя резьбовое соединение.
  4. Если необходимо объединить трубы с разным диаметром, применяют переходники или универсальные фитинги, учитывая схему подключения теплого пола.

схема гребенки теплого пола

Наиболее простая схема соединения теплого пола выглядит следующим образом: один из коллекторов объединяет трубы, подающие воду, а второй – обратный ход уже остывшего теплоносителя (прочитайте также: «Коллектор отопления своими руками»). Подобная схема гребенки теплого пола не является оптимальной, поскольку в ней практически невозможно обеспечить регулировку температуры воды, поступающей от котла (прочитайте: «Распределительная гребенка системы отопления»). Максимально, что можно сделать при необходимости – это закрыть запорный клапан, но так проблему не решить. При этом не следует забывать, что напольные покрытия не желательно нагревать выше 30 градусов, поэтому регулировка подачи тепла требуется в обязательном порядке.

Полноценная схема отопления с теплыми полами имеет такие дополнительные элементы:

  • циркулярный насос;
  • смеситель трехходовой или насосно-смесительный узел;
  • кран, чтобы сливать воду;
  • воздухоотвод.

Насосно-смесительный узел


Запорные клапаны можно заменить термостатическими смесителями, которые регулируют пропускную способность в результате изменения объема парафинового стержня, расположенного внутри. Установка насосно-смесительного узла нужна для понижения температуры воды, которая не должна быть выше допустимой нормы (читайте также: «Как сделать отопление в гараже: варианты устройства»).

схема соединения теплого пола

Схема смесительного узла теплого пола наглядно показывает, что насос следует монтировать между трубой подвода и коллектором подачи. Третий выход от него будет направлен на вывод воды из отдающего коллектора. В результате смесительный насос станет подмешивать холодную воду в подачу.


Трехходовой смеситель


Часто вместо насоса ставят трехходовой смеситель, работающий аналогично. Обычно его используют, когда для обеспечения циркуляции воды не требуется дополнительный насос. Трехходовой смеситель устанавливают около подачи горячего теплоносителя, а третью сторону подключают через байпас к выводу.

Воздухоотводчик и сливной кран


Воздухоотводчик — элемент необходимый для удаления из воды пузырьков воздуха перед входом ее в систему, монтируют на коллектор подачи. На обратный смесительный узел устанавливают сливной кран, чтобы при проведении ремонта сливать воду (прочитайте также: «Схема водяного теплого пола — технология укладки»).

схема разводки теплого пола

Циркулярный насос


Когда температурный режим в системе оптимален и нет необходимости в использовании смесителя, для увеличения напора теплоносителя можно применить циркулярный насос (читайте также: «Как подключить насос к отоплению: монтаж и врезка»).
При подключении его к центральному отоплению желательно это делать к обратке. Когда схема установки теплых полов предполагает установку насоса на трубу подачи, тогда радиаторы будут хуже нагреваться (прочитайте также: «Как сделать водяные теплые полы своими руками»).

Водяной теплый пол своими руками, видео инструкция:


Типы смешивания: последовательный и параллельный


  1. Последовательная схема обвязки теплого пола к котлу имеет неоспоримое преимущество – данный способ считается наиболее правильным и производительным, исходя из законов теплотехники (прочитайте также: «Схема обвязки котла отопления: основные правила»). Он предусматривает, что выходной поток, направляемый в сторону котла, не только станет пониженным, но его температура будет аналогичной той, что и у пола (прочитайте: «Схема подключения электрического котла отопления: полезные нюансы»).
  2. При параллельном смешивании байпас можно заменить пропускным клапаном, который востребован для спуска воды через себя, когда достигнут нужный напор. Подобное устройство позволяет не гонять через байпас воду в постоянном режиме, когда задействованы контуры (прочитайте также: «Теплый пол – почему не работает, как устранить неполадки»). После достижения в комнате оптимальной температуры для комфортного пребывания при наличии в доме климат контроля могут быть недоступны отдельные контуры. Тогда открывается пропускной клапан и пропускает через себя поток, чтобы насос не функционировал под нагрузкой, и тем самым экономилось электричество.

схема обвязки теплого пола пример

При перекрытии всех контуров, байпас с перепускным клапаном помогает подавать насосу расход. Пропускной клапан в механическом режиме регулируется на требуемый напор, под воздействием которого он начнет функционировать. У данного варианта имеется существенный недостаток – температура теплоносителя на выходе будет аналогична той, что есть у воды на входе в систему (прочитайте также: «Ленинградская система отопления: схема, устройство, монтаж»).

Какая схема разводки теплого пола лучше? Ответ на данный вопрос однозначен: в последовательной системе насос будет работать на подачу в контур пола, а в параллельном типе смешивания насос функционировать будет не настолько эффективно по причине наличия входной циркуляции.

Максимальную отдачу на контуры от работы насоса способен обеспечить последовательный способ подключения. Также иногда используют узел подпитки отопления. Еще одно преимущество такого варианта заключается в том, что он позволяет подключить большее количество контуров.

При отсутствии опыта в правильном устройстве циркуляции теплоносителя специалисты рекомендуют приобрести уже готовый, в собранном виде смесительный узел. Его стоимость аналогична цене комплектующих элементов, входящих в него.

До заливки стяжки после сборки системы необходимо протестировать ее герметичность.
Практические советы по настройке систем напольного отопления. Настройка насосно-смесительного узла
  • Техподдержка
  • Статьи
  • Практические советы по настройке систем напольного отопления. Настройка насосно-смесительного узла

Настройка насосно-смесительного узла не так сложна, как может показаться на первый взгляд, достаточно лишь понять, как какое-либо действие влияет на работу всей системы. Можно вычислить его настройку теоретически (этому посвящена статья «Насосно-смесительный узел VALTEC COMBI. Идеология основных регулировок»). Однако теория не всегда сходится с практикой, да и точнее всё-таки провести настройку на месте по показаниям термометров. Для того, чтобы правильно осуществить настройку без расчетов, необходимо иметь включенным котел и хотя бы минимальный теплосъёмом в помещениях. Желательно, чтобы на улице была температура ниже +5 ºС. В помещениях не должно быть открытых окон или каких-либо крупных тепловыделений (работающего камина и пр.).

Начнём с того, что опишем работу насосно-смесительного узла (рис. 1, 2).

Горячая вода из патрубка A поступает в насосно-смесительный узел, после чего через насос поступает в патрубок С, который подключается к подающему коллектору системы напольного отопления. Вода, проходя петли систем напольного отопления, делится на два потока. Часть воды идёт на смешение через байпас и клапан байпаса 3. Там она смешивается с новой порцией горячей воды из котла в такой пропорции, чтобы на входе в коллектор получилась необходимая температура воды.

Часть потока воды из патрубка B отводится обратно в котел через настроечный клапан первичного контура 5 в патрубок D. На термоэлементе термостатического клапана 1 либо на контроллере задается требуемая температура воды на входе в систему напольного отопления, при этом термоэлемент либо контроллер, отслеживая температуру в точке 4, приоткрывает или прикрывает термостатический клапан 1, увеличивая или уменьшая количество горячей воды из котла, подмешиваемой к общему потоку.

В большинстве случаев для настройки узла достаточно задать на термоэлементе либо контроллере требуемую температуру теплоносителя, которую необходимо подавать в теплый пол, и требуемую скорость насоса. Мощность, расход воды и разница температур между подающим и обратным трубопроводом взаимосвязаны между собой. К тому же, разница температур между подающим и обратным трубопроводом, как и температура настройки узла, влияют на среднюю температуру пола и его теплоотдачу.

В целом, мощность любой системы напольного отопления зависит от разницы между температурой воздуха и средней температурой на поверхности пола. Повышая эту среднюю температуру, мы повышаем мощность петли.

Теперь на примере рассмотрим – от чего зависит эта самая средняя температура пола. Предположим, что у нас имеется петля напольного отопления уложенная «змейкой», в которую подаётся вода с температурой 40 ˚С, при этом из петли возвращается вода с температурой 30 ˚С (рис. 3). Допустим при этом, что температуры в точках А и Б будут 30 и 25 ˚С соответственно. Средняя температура такого пола будет около 27,5 ˚С, что соответствует мощности 80 Вт/м².

Но такая работа пола, возможно, не будет устраивать владельца, так как разница температуры поверхности в точке А и в точке Б будет велика. И пользователь, стоя в точке А, будет ощущать перегретый пол, а в точке Б будет считать пол холодным. Данную проблему можно решить, увеличив расход воды. Допустим, мы увеличим расход воды в два раза. В этом случае температура в обратном трубопроводе будет увеличиваться. Причем при увеличении расхода в два раза разница температур между подающим трубопроводом и обратным снизится тоже в два раза и составит 40 ˚С на подаче и 35 ˚С на обратном трубопроводе. В точке А и Б температуры установятся приблизительно на уровне 30 ˚С и 27,5˚С а средняя температура пола вырастет примерно до 29,5 ˚С (рис. 4).

Чтобы снизить среднюю температуру пола до начального уровня и не допустить перегрева, достаточно снизить температуру воды, подаваемой в теплый пол. Если установить термостат на 38 ˚С, то температура в обратном трубопроводе установится примерно на уровне 32 ˚С, температуры в точках А и Б будут 29 ˚С и 26,5 ˚С. При этом средняя температура пола будет равна около 27,5 ˚С, то есть такая же, как и в первом примере, но разница температур между точкой А и Б на поверхности пола будет не столь значительна.

Чтобы выровнять температуру пола, можно применять схему «улитка», но ее надо предусмотреть ещё на стадии монтажа.

    Исходя из вышеописанных примеров, можно дать следующие рекомендации по настройке расходов и температур пола:
  • чем больше расход воды через контуры теплого пола, тем меньше разница температур на поверхности пола во всех помещениях. Мощность насоса (и соответственно расход) выставляется в зависимости от разницы температур на подающем и обратном коллекторе. Для петель, уложенных «змейкой», эта разница должна составлять 3–5 ˚С. Для петель, уложенных «улиткой», разница может быть увеличена до 3–10 ˚С.
    Таким образом, чтобы определить наиболее подходящую настройку насоса, необходимо задаться определенной скоростью насоса, и через полчаса замерить разницу температур между подающим и обратным коллектором. Если разница окажется слишком высокой, то скорость насоса необходимо увеличить, либо установить более мощный насос. Нет ничего страшного в том, что разница температур окажется маленькой, в этом случае нагрев помещения будет более равномерным по всей площади.
  • температура воды, подаваемой в коллектор системы напольного отопления, напрямую влияет на среднюю температуру пола, которая в свою очередь влияет на мощность. Чем выше температура, тем выше мощность. Но необходимо выбирать эту температуру так, чтобы максимальная температура пола не превысила 29 ˚С, иначе перегретый пол будет доставлять дискомфорт.

Но зачем же нужны остальные вентили и клапаны на узле, если достаточно выставить настройки насоса и термоэлемента? Дело в том, что насосно-смесительный узел VT.COMBI за счёт своей конструкции является очень универсальным устройством, способным успешно работать в различных системах. Универсальным его делает наличие дополнительных органов регулирования, которые позволяют расширить зону его работы и увеличить максимальную мощность.

Если требуется внедрить узел в систему со специфическими параметрами теплоносителя или «выжать» из узла максимум возможной мощности, то помимо установки термоэлемента в требуемое положение необходимо так же осуществить несколько простых операций по настройке.

Настройка балансировочного клапана байпаса (рис. 5)

    Для того чтобы лучше понять, на что влияет настройка этого клапана, рассмотрим две гипотетические ситуации:
  1. Из котла к насосно-смесительному узлу поступает теплоноситель с температурой 90 ˚С, при этом термостатический клапан настроен на поддержание температуры теплоносителя на входе в систему напольного отопления 30 ˚С, а из обратного коллектора возвращается теплоноситель с температурой 25 ˚С.
    Термостатический клапан должен принять такое положение, при котором соотношение расходов теплоносителя с температурой 90 ˚С и 25 ˚С обеспечило температуру на выходе 30 ˚С (рис. 3).
    Не сложно догадаться, что такая задача решается обычной пропорцией, и соотношение расходов воды из котла к воде из обратки должно быть 1 : 12. Иными словами, на каждый литр воды из котла должно приходиться 12 л воды из «обратки».
    Если настроечный клапан байпаса настроен в положение близкое к минимуму, то через него и будет проходить минимальное количество теплоносителя. Предположим, что клапан байпаса «3» открыт в такой позиции, что через него в данной системе проходит 12 л/мин. воды. Тогда термостатический клапан должен закрываться до тех пор, пока расход воды через него не будет равен 1 л/мин. В этом случае на выходе мы получим необходимые нам 30 ˚С с расходом 13 л/мин. (12 л/мин. холодной воды и 1 л/мин. горячей).
    А если начать открывать клапан байпаса? В этом случае расход теплоносителя через него начнет увеличиться. Предположим, что, открыв клапан до конца, мы получим расход 60 л/мин, при этом термостатический клапан займет такую позицию, чтобы пропускать в 12 раз меньше воды, т.е. 5 л/мин. В итоге мы получим те же 30 ˚С, но с расходом 65 л/мин. (60 л/мин. холодной воды и 6 л/мин. горячей).
    Таким образом, мы видим, что при минимальном и максимальном положении клапана байпаса узел поддерживает необходимый расход теплоносителя, но чем ниже настройка клапана, тем меньше расход будет обеспечивать такой узел, а как было сказано выше увеличение расхода через петли обеспечивает более равномерный прогрев помещения.
    Отсюда возникает вопрос – а зачем вообще закрывать клапан байпаса, если его закрытие приводит лишь к уменьшению расхода теплоносителя и как следствие уменьшение мощности системы? Чтобы ответить на этот вопрос представим себе другую гипотетическую ситуацию.
  2. Допустим, что котел настроен на 60 ˚С, при этом на входе в систему напольного отопления нам необходимо поддерживать 45 ˚С. Температура воды, возвращаемой из обратного коллектора составляет 35 ˚С (рис. 7).
    Как мы видим, пропорция горячей и холодной воды в этом случае должна измениться. Пропорция воды из котла и из обратки при этих температурах составит 1 : 1,5. На каждый литр воды из котла должно приходится 1,5 л воды из «обратки».
    Если настроечный клапан байпаса открыт в максимальное положение, то через него идет максимальный расход. Примем расход такой же, как и в предыдущем примере — 60 л/мин. В этом случае термостатический клапан должен открываться до тех пор, пока расход не будет равен 40 л/мин. Но клапан не может открываться бесконечно, и в какой-то момент он откроется до максимального своего положения.
    Если насос, установленный в этой системе, сможет обеспечить максимальный расход через термостатический клапан только 20 л/мин., то узел даже при полностью открытом клапане сможет обеспечить только 41 ˚С на выходе.
    Для того, чтобы узел смог обеспечить необходимую температуру 45 ˚С на входе в теплый пол, необходимо закрывать клапан байпаса до тех пор, пока пропорция воды не будет достаточной для того, чтобы обеспечить необходимую температуру теплоносителя на выходе из узла.

Исходя из вышесказанного, можно дать общие рекомендации по настройке этого клапана. В случае, если разница температур между температурой теплоносителя, поступающего из котла и температурой настройки узла велика, клапан необходимо открывать. Если температура теплоносителя из котла близка к требуемой температуре после смесительного узла, то клапан следует прикрывать. Но как же настроить точно узел в каждом конкретном случае, если температура теплоносителя, поступающая из котла и температура, которую необходимо поддерживать на входе в систему напольного отопления, не постоянны в течение года? Неужели придётся постоянно его подстраивать? Конечно же, нет! Задача монтажника – сделать так, чтобы узел смог обеспечить требуемую температуру в любой ситуации, которая может возникнуть во время эксплуатации, обеспечивая при этом максимальный расход теплоносителя. В остальные периоды узел будет поддерживать требуемую температуру теплоносителя за счёт термостатического клапана. По большому счету, монтажник задает максимальный диапазон температур, которые насосно-смесительный узел будет поддерживать. Если монтажник задаст слишком низкий диапазон, то узел не сможет обеспечить требуемую температуру в те моменты, когда из котла идёт теплоноситель с низкой температурой. Если монтажник задаст слишком высокий диапазон, то узел будет работать не на полную свою мощность.

Как уже было сказано выше, золотую середину можно найти, используя расчетные формулы, но можно и следующим образом – надо выставить на котле минимальную температуру, которую он будет поддерживать в течение года. Если котел в течение года будет настроен на одну и ту же температуру, то выставляется именно она. Далее с термостического клапана снимается термоголовка или сервопривод. Система в таком режиме должна проработать несколько часов, пока температура на входе в теплый пол не стабилизируется. Именно такой и будет максимальная температура, которую узел сможет поддерживать. Если эта температура намного выше той, которая необходима на входе в теплый пол, то клапан байпаса приоткрывается. В большинстве случаев желательно его открыть на позицию 3 и подождать от получаса до часа, после чего опять проверить температуру на входе в систему напольного отопления. Если она опять будет велика, то продолжать открывать клапан. Если температура будет на 2–5 ºС выше, то настройку можно считать оконченной. Если же температура после узла оказалась ниже требуемой, то балансировочный клапан байпаса следует зарывать. После окончания настройки на термостатический клапан обратно монтируется термоэлемент или сервопривод. Далее узел будет регулировать требуемую температуру самостоятельно.

Внимательный читатель, возможно, скажет: «А зачем эти сложности, если можно поставить трёхходовой клапан, у которого не надо настраивать клапан байпаса?». В какой-то степени читатель будет прав – узлы с трёхходовым клапаном устроены таким образом, что при увеличении потока воды из котла одновременно уменьшается поток воды через байпас, что позволяет обойтись без упомянутого выше балансировочного клапана байпаса. Но, к сожалению, на сегодняшний день не существует идеального узла, который бы без настроек и регулировок вписывался бы в любую систему отопления. И насосно-смесительные узлы с трёхходовым клапаном тоже не лишены недостатков, и тем более, их нельзя рассматривать как узлы, не требующие настройки.

На рис. 8 представлена схема насосно-смесительного узла собранная на базе трёхходового клапана VT.MR03 (рис. 9). Требуемая температура теплоносителя в таком узле достигается за счёт все той же пропорции воды, поступающей из котла и воды, поступающей из «обратки».

Рассмотрим работу такого узла на тех же примерах, что и в предыдущих случаях.

Из котла к насосно-смесительному узлу поступает теплоноситель с температурой 90 ˚С, при этом термостатический клапан настроен на поддержание температуры теплоносителя на входе в систему напольного отопления 30 ˚С, а из обратного коллектора возвращается теплоноситель с температурой 25 ˚С. Как уже было сказано выше, пропорция воды должна быть 1 : 12. Иными словами, на каждый литр воды из котла должно приходиться 12 л воды из «обратки».

Трёхходовой клапан за счёт термоэлемента займет такое положение, при котором из котла будет поступать 1 литр воды, а из байпаса будет поступать 12 литров. При этом, если температура воды на выходе из котла, допустим, снизится, то клапан займет новое положение, увеличив расход воды из котла и одновременно с этим уменьшив расход воды из обратного коллектора, таким образом, поддерживая необходимую температуру воды на входе в теплый пол.

К сожалению, в таком совершенном режиме узел работает только в теории. На практике часто встречаются ситуации, когда такой узел подает воду в систему напольного отопления почти без смешения. Из-за чего это происходит? Предположим, что в доме, отапливаемом напольной системой отопления, днем стало тепло (солнечная теплая погода) и все петли тёплых полов по сигналам термостатов закрылись. Узел стоит долгое время без расхода, так как все петли отключены. Вечером похолодало, и автоматика запустила работу петель напольного отопления. В течение дня вода, находящаяся в трубе между котлом и насосно-смесительным узлом, неизбежно остынет. Трёхходовой клапан в начальный момент времени будет находиться в полностью открытом положении (проход воды из котла будет максимально открыт, проход воды из байпаса будет закрыт). Далее, как только горячая вода из котла достигнет трёхходового клапана, он начнет закрываться, но приводы у клапана, как правило, имеют задержку минимум 2–3 минуты. Всё это время в петли теплого пола будет поступать теплоноситель с температурой близкой к 90 ºС. Скорость воды в петлях в основном составляет около 0,5 м/с. Таким образом, за 2 мин. до температуры 90 ºС прогреется по 60 м всех открытых петель, что, конечно же, не понравится жильцам такого дома.

Кроме описанного выше случая, такая ситуация часто возникает из-за гистерезиса котла при поддержании им определенной температуры. Гистерезис, это разница температуры воды, при которой котел отключается и включается. У некоторых котлов это значение может достигать 20–30 градусов. Получается, что котел, находясь в выключенном состоянии, не греет воду, и она потихоньку остывает до 60–70 ºС, затем, когда котел резко включится, может произойти такой же эффект резкого перегрева петель за счёт задержки трёхходового клапана.

Такие узлы, как VT.COMBI и VT.VALMIX (рис. 14) лишены такого недостатка, так у них смешение происходит постоянно, даже при полностью открытом термостатическом клапане. За счёт этого в этих узлах невозможно резкое увеличение температуры в петлях.

Узлы с трёхходовым клапаном, несмотря на вышеописанный недостаток все же имеют право на существование. Такие узлы хорошо себя зарекомендовали в системах с гидравлической стрелкой. Гидравлическая стрелка выравнивает колебания температур во вторичных контурах.

Установка перепускного клапана в насосно-смесительный узел с трёхходовым клапаном позволяет так же снять негативный момент, возникающий при остывании воды в трубе между котлом и узлом при длительном простое. Специально для таких случаев VALTEC выпустил готовый узел с трёхходовым клапаном MINIMIX, объединяющий в себе компактность и простоту настройки (рис. 10).

Настройка балансировочного клапана первичного контура (рис. 11)

Порой встречается такая ситуация, что при открытии балансировочного клапана байпаса до максимальной позиции (Кv = 5), температура на выходе из узла все равно остается слишком большой. Можно конечно оставить все как есть, ведь термостатический клапан во время своей работы уменьшит её до необходимого значения. Однако в таком режиме узел будет обладать недостатками узла с трёхходовым клапаном описанным выше. А именно, при резких колебаниях температур в первичном контуре узел может не успеть среагировать и подать в теплый пол теплоноситель с завышенной температурой.

Происходит это, как правило, из-за котлового насоса с чрезмерной мощностью. За счёт большого напора котлового насоса при открытом термостатическом клапане в узел поступает слишком большой расход котловой воды, для разбавления которой, не хватает расхода обратки даже с открытым балансировочным клапаном на байпасе.

Конечно же, эту проблему с точки зрения энергосбережения лучше решать, уменьшая мощность котлового насоса, но если его мощность выбрана, исходя из обеспечения необходимым расходом удаленных радиаторов, а на насосно-смесительном узле напор оказался большим из-за близкого расположения к насосу, то на выручку приходит как раз балансировочный клапан первичного контура. При помощи него можно ограничить максимальный расход котловой воды.

Его настройка схожа с настройкой балансировочного клапана байпаса. Если при настройке балансировочного клапана байпаса оказалось так, что он дошёл до максимального значения, при этом температура после узла все ещё слишком велика, то тогда приступаем к закрытию балансировочного клапана первичного контура. Его желательно закрывать постепенно по 0,5–1,0 оборотов, после чего следить за изменением температуры воды после узла. Как только температура после узла станет на 2–5 ºС выше требуемой, то настройку можно считать оконченной.

Настройка перепускного клапана (рис. 12)

К сожалению, на сегодняшний день многие производители насосно-смесительных узлов пренебрегают данным устройством, более того, многие даже не понимают, зачем перепускной клапан нужен, и вводят в заблуждение коллег сомнениями о его необходимости. На самом деле, у него несколько функций, он нужен для защиты насоса от работы на «закрытую задвижку», для предотвращения влияния петель теплого пола друг на друга во время регулировки и для поддержания узла в рабочем режиме в течение длительных простоев.


Перепускной клапан предотвращает работу на закрытую задвижку следующим образом: как только происходит закрытие сервоприводов, расход воды в контуре напольного отопления снижается. При снижении расхода воды через насос увеличивается напор. Перепускной клапан устроен так, что при достижении определенного перепада давлений он открывается. Таким образом, как только напор насоса достигнет определенной точки, это будет свидетельствовать о том, что насос работает при расходе близким к нулю. Максимальный напор, развиваемый насосом, указывается непосредственно на корпусе насоса и, как правило, выбирается из ряда 2, 4, 6, 8 метров водяного столба. Если поставить перепускной клапан на давление чуть меньшее максимального напора насоса, то он откроется, как только расход в системе упадет до минимума и предохранит его от перегрева. Конечно же, подобную защиту от работы «на закрытую задвижку» можно осуществить при помощи средств автоматики.

Например, коммуникатор VT.ZC6 отслеживает сигналы от всех термостатов, и, если все термостаты дали команду на закрытие, то он отключает насос и включает его только тогда, когда хотя бы один термостат даст команду на открытие сервопривода. Но данный коммуникатор не решает остальных проблем, которые решает перепускной клапан.

Вторая проблема — это выравнивание потоков теплоносителя и исключение влияния петель друг на друга. Данная проблема заключается в том, что при работе системы автоматики петли будут закрываться сервоприводами независимо друг от друга. При закрытии одних петель, расход воды на оставшихся петлях будет увеличиваться. Увеличение расхода воды происходит за счёт того, что стандартный трёхскоростной насос устроен таким образом, что при уменьшении расхода, он самостоятельно увеличивает напор, а в петлях теплого пола при увеличении напора создаваемого насосом увеличивается расход. Приведем конкретный пример:

Предположим, что у нас имеется насосно-смесительный узел с насосом 25/4, настроенным на скорость «2». К нему подключен коллекторный блок с пятью выходами. Так же предположим, что длина всех петель одинаковая, и при этом все петли настроены на одинаковый расход 2 л/мин (0,12 м³/ч). По графику (оранжевые линии на рис. 13) можно увидеть, что все петли при таком расходе (суммарный расход составит 0,6 м³/ч) будут иметь потерю давления 3 м вод.ст. (или 30 кПа).

Но что произойдет, если 4 из 5 петель закроют сервоприводы. В этом случае расход воды будет стремиться к расходу через одну петлю, т.е. 0,12 м³/ч. Но при этом такой расход будет идти и через насос. Насос же в свою очередь при изменении расхода, увеличит напор до 4 м вод ст. (зеленые линии на рис. 13). В свою очередь расход по единственной оставшейся петле увеличится. Данная задача выходит за рамки этой статьи и более подробно описана в статье «Особенности расчёта систем отопления с термостатическими клапанами». Стоит отметить, что в результате совместной работы оставшейся петли и насоса в итоге расход и напор установятся в среднем положении. Т.е. расход будет равен примерно 0,3 м³/ч. Отсюда мы видим, что расход воды в оставшейся петле увеличится с 2 до 5 л/мин.

Подобное увеличение расхода повлечет за собой увеличение температуры теплоносителя на выходе из этой петли, что в свою очередь увеличит среднюю температуру пола. Возможно, подобные колебания средней температуры пола для многих пользователей не являются проблемой, однако в грамотной системе отопления недопустимо, чтобы тепловой режим соседних помещений каким либо образом влиял друг на друга.

В этом случае перепускной клапан работает тем же образом, что и для защиты насоса. При закрытии петель напор насоса начинает расти. Перепускной клапан при увеличении напора открывается и перепускает часть теплоносителя в обратный коллектор. За счёт этого напор и расход теплоносителя остается практически неизменным во всех петлях. Для того чтобы перепускной клапан работал в этом режиме, необходимо его настроить на перепад чуть меньший, чем в первом случае. Если коллекторный блок оснащен расходомерами, то определить настройку достаточно просто. Для этого сначала во всех петлях настраивается требуемый расход теплоносителя. Затем выбирается самая короткая петля либо петля с наименьшим расходом. Как правило, это одна и та же петля. Далее при помощи регулирующих клапанов закрываются все петли кроме выбранной, при этом отслеживается изменение расхода в выбранной петле. Как только все петли будут закрыты, необходимо начать открывать перепускной клапан (уменьшать давление открытия). Клапан открывается до тех пор, пока расход воды в оставшейся петле не вернется к изначальному значению. На этом настройка перепускного клапана считается оконченной. Если после насосно-смесительного узла установлен коллекторный блок без расходомеров, то единственный известный автору статьи способ настройки перепускного – это рассчитать потерю давления в самой длинной петле и выставить это значение на клапане.


Как и ранее, данную функцию может взять на себя система автоматики. А именно – насос с частотным управлением типа VT.VRS25/4EA. У такого насоса есть режим, при котором он автоматически изменяет скорость вращения рабочего колеса при изменении расхода, поддерживая постоянный напор. Но подобные насосы, как правило, дороже обычных трёхскоростных наcосов, и их установка требует технико-экономического обоснования.

И наконец, функция поддержания узла в рабочем режиме в течении длительных простоев. Бывают ситуации, особенно в осенне-весенний период, когда средняя температура днём на улице достаточно высокая, и отопление большую часть дня не работает. Ночью температура на улице опускается, и в этот момент отопление включается. Вода в трубах в период простоя днём без циркуляции остывает, и когда автоматика вечером дает команду на запуск системы, требуется некоторое время, пока остывшая вода сменится горячей водой из котла.

Если система достаточно объёмная, то нагрев займет некоторое время. В случае же использования перепускного клапана насосно-смесительный узел будет работать и поддерживать температуру воды на заданном уровне в течении всего дня. При этом, если вода в самом узле остынет, то за счёт термостатического клапана узел подаст небольшое количество горячего теплоносителя в контур и оставит температуру на заданном уровне. Узел в любой момент будет готов подать воду с требуемой температурой в контур системы напольного отопления.

Как уже было сказано выше, функции перепускного клапана не всегда нужны, и при желании их могут на себя взять другие элементы, такие как коммуникаторы или насосы с частотным преобразователем.

Именно поэтому в 2016 году специалистами компании VALTEC был разработан насосно-смесительный узел VT.VALMIX (рис. 14). Данный узел оптимизирован и имеет более компактный корпус и, в отличие от узла VT.COMBI, не имеет встроенного перепускного клапана. Однако в этом узле, так же как и в узле VT.COMBI, имеется балансировочный клапан байпаса, балансировочный клапан первичного контура, которые позволяют осуществить его настройку практически для любой системы.

В конце статьи приведу наиболее часто встречающиеся вопросы, не освещенные выше и ответы на них:

Вопрос 1. Почему регулировка температуры воздуха в комнате, отапливаемой теплым полом, осуществляется только в режиме «открыто/закрыто»? Почему нельзя отрегулировать температуру, как на радиаторе — постепенным уменьшением расхода?

Действительно, можно осуществить регулировку систем напольного отопления «вентилем» и снижать мощность теплого пола, снижая расход через петли. Однако к теплому полу, в отличие от радиаторов, предъявляются дополнительные требования. Одно из таких требований — это распределение температур на поверхности пола. В случае, если разница температур по поверхности пола будет слишком высока, она будет явственно ощущаться человеком, что будет доставлять дискомфорт. Разница температур на поверхности пола зависит от шага укладки трубопроводов и разности температур воды на входе и выходе из петли теплого пола. И если шаг трубы во время эксплуатации вряд ли поменяется, то разность температур — это величина не постоянная, и зависит она в основном от расхода. Уменьшение расхода в два раза приведет к тому, что разница температур теплоносителя увеличиться в два раза.

Вопрос 2. У меня установлен насосно-смесительный узел и контроллер VT.K200. По графику регулирования контроллер должен поддерживать на входе в систему напольного отопления температуру 30 ºС. А у меня по факту термометр на самом контроллере показывает температуру 35 ºС. Почему так происходит?

В этом случае ситуация с завышенной температурой связана с тем, что балансировочный клапан байпаса закрыт сильнее, чем это требуется. Проверить это легко – если в тот момент, когда после узла завышена температура, сервопривод полностью закрыт (цилиндр сервопривода находится в нижнем положении) (рис. 15, 16), то это значит, что контроллер и так уже полностью перекрыл подачу горячей воды в насосно-смесительный узел и в данный момент просто находится в режиме ожидания пока температура в контуре теплого пола опять не опустится до необходимого уровня.


Это произошло из за того, что перед узлом резко выросла температура воды из-за запуска системы после простоя, либо из- за резкого пуска котла. Клапан не смог молниеносно среагировать на подобные изменения, и узел «зачерпнул» слишком много горячей воды.

Данная проблема решается увеличением позиции настройки балансировочного клапана байпаса и, если он и так настроен в максимальное положение, то балансировочным клапаном первичного контура.

Автор: Жигалов Д.В.

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

Термостатические смесительные клапаны: Применения в водопроводе и гидравлическом отоплении

Жилой термостатический смесительный клапан

Являются ли термостатические смесительные клапаны для сантехники или гидравлического отопления? Ну, оказывается, они для обоих. Такой же клапан можно найти в системе горячего водоснабжения, а также в регулирующем клапане для применения в системе отопления. Это делает эти важные элементы оборудования настоящими рабочими лошадками механической промышленности, кроссовером, который одинаково важен для обоих секторов.

Термостатические смесительные клапаны используются в жилых, коммерческих и общественных помещениях как для водопровода, так и для гидравлического отопления. Основная функция этих клапанов состоит в том, чтобы контролировать температуру воды на выходе в систему горячего водоснабжения или обеспечивать низкотемпературную подачу в систему теплого пола. Часто один и тот же физический клапан может использоваться для обоих применений.

Однако существует много различных типов, размеров и конфигураций клапанов, которые предназначены для конкретных применений.Что касается сантехники, существует множество уникальных применений, которые требуют очень специфических термостатических клапанов. Для большинства гидравлических применений термостатические клапаны обычно представляют собой трехходовые клапаны, используемые для малых и средних проектов.

Изменения в сантехническом кодексе, принятые в большинстве юрисдикций по всей Канаде, теперь требуют контроля температуры горячей воды с помощью термостатических смесительных клапанов. Температура воды не должна превышать 49C (120F), подаваемой на все приборы. Для этого необходимо, чтобы смесительный клапан, сертифицированный по стандарту CSA CAN / CSA B125-01, был установлен на распределительной линии горячей воды как можно ближе к верхней части бака водонагревателя и на заводе был установлен 49C.

В тех случаях, когда из-за таких условий на месте, как протяженность трубопроводов, температура воды, подаваемой к крану, может быть значительно ниже 49 ° C, вместо клапана, установленного в месте установки, должен быть установлен смесительный клапан, соответствующий требованиям стандарта CSA B125-01. танк.

Чтобы понять эти требования кода, важно понять, почему контроль температуры так важен в системе горячего водоснабжения. Термостатический смесительный клапан обеспечивает важные преимущества безопасности и комфорта для жителей здания.Бытовая горячая вода потенциально подвергает обитателей здания двум весьма специфическим опасностям: угроза ожогов от чрезмерно горячей воды и потенциал для роста бактерий Legionella.

Ошпаривание от воздействия очень горячей воды включает в себя разрушение клеток кожи и иногда основных структур мышц. Ошпаривание может вызвать ожоги, столь же разрушительные, как ожог от огня. Исследования показали, что ожоги от горячей воды могут произойти за считанные секунды, а у маленьких детей с тонкой нежной кожей — даже меньше.Кроме того, медленное время реакции пожилых людей и инвалидов делает их особенно уязвимыми для серьезных ожогов горячей водой.

Температура воды 60C (140F) может вызвать ожог третьей степени у взрослых через пять секунд, а у детей от 0 до 5 лет — через три секунды. Чтобы избежать ожогов, необходимо поддерживать температуру воды ниже 49 ° C.

Болезнь легионера — это вид пневмонии, вызываемой распространенной бактерией легионеллы. И болезнь, и бактерия были впервые обнаружены в 1976 году, когда вспышка на съезде Американского легиона привела к 29 смертельным случаям.

Когда Legionella вводится в водопроводную систему, эти бактерии могут быстро размножаться. Температура воды от 20 ° C (68 ° F) до 49 ° C (115 ° F) в бытовых системах водоснабжения обеспечивает идеальные условия для роста бактерий. Бактерия существует внутри труб и часто встречается в отложениях и осадках резервуаров водонагревателей. Наиболее широко распространенным и предпочтительным методом предотвращения Legionella является поддержание температуры хранения в системе горячей воды постоянно на уровне или выше 60 ° C (140 ° F) и не ниже 55 ° C (131 ° F).

Так что же делать? Отключите водонагреватель до более низкой температуры, чтобы предотвратить ожоги, но риск роста бактерий? Повысьте температуру, чтобы предотвратить рост бактерий Legionella, но риск ожогов? Ни один не является хорошим выбором.

Система смесительного клапана, установленного на выходе из бака

Теперь легко понять, почему сантехнический код требует использования термостатического смесительного клапана. Это идеальный способ справиться с обоими этими серьезными проблемами и предоставить конечному пользователю комфортное и безопасное горячее водоснабжение.

Термостатический смесительный клапан нейтрализует обе угрозы, позволяя водонагревателю установить достаточно высокую температуру, чтобы снизить угрозу роста бактерий, однако перемешивающее действие поддерживает соответствующие температуры воды на выходе для приборов и позволяет пассажирам использовать раковины, душ или ванна с меньшим страхом ошпаривания.

При использовании смесительного клапана дополнительное преимущество для конечного пользователя заключается в большей полезной емкости горячей воды. С водой, хранящейся при более высокой температуре 60 ° C, а затем смешиванием ее до 49 ° C на выходе, в результате увеличивается полезная подача горячей воды примерно на 50% по сравнению с тем, что резервуар остается установленным на 49 ° C.Это приводит к превращению емкости 40-литрового резервуара в эквивалент 60-литрового резервуара. Это более высокое количество горячей воды, поставляемой из резервуара, означает, что конечный пользователь с меньшей вероятностью исчерпает горячую воду.

Существует два основных типа термостатических смесительных клапанов, используемых в сантехнических системах. Системное устройство предназначено для ограничения температуры воды в источнике горячей воды для подачи в систему водоснабжения и установлено рядом с выходом водонагревателя. Системные клапаны доступны в широком разнообразии размеров для жилых и коммерческих применений от ¾ дюймов до 3 дюймов.

Некоторые производители изготавливают комплекты бытовых резервуаров, которые включают смесительный клапан, соединительные фитинги и гибкую обводную линию холодной воды. Эти комплекты упрощают подключение к верхней части обычного водонагревателя резервуарного типа.

Устройство для точечного использования предназначено для ограничения температуры воды одним или несколькими приборами. Обычно он крепится непосредственно к душевой кабине или под раковиной для контроля температуры воды и защиты от ожогов.

Существует специальный тип аварийного термостатического смесительного клапана, который специально разработан для подачи прохладной воды для аварийных промывок глаз или душа.Нынешний стандарт ANSI требует, чтобы экстренные средства для промывки глаз и душа доставляли прохладную воду в течение 15 минут. Это гарантирует, что пользователь не будет подвергаться воздействию очень холодной воды и, возможно, переохлаждения или очень горячей обжигающей воды.

Комплект смесительных клапанов для бытовых резервуаров с датчиком температуры

В применениях с гидравлическим отоплением термостатический смесительный клапан представляет собой простое решение для обеспечения более низких температур приточной воды для системы теплого пола в жилых и небольших коммерческих помещениях.Всякий раз, когда лучистый обогрев пола комбинируется в одной системе с системами распределения более высокой температуры, такими как фанкойлы или радиаторы плинтуса, необходим смесительный клапан.

Смесительный клапан обеспечивает возможность установки источника тепла (бойлера или водонагревателя) на более высокую температуру для удовлетворения высокотемпературных нагрузок, а затем подачу в радиационный контур более низкой температуры воды через смесительный клапан.

Примером может служить очень распространенная гибридная система с лучистым подогревом пола в подвале и фанкойлом для обогрева верхних этажей.Это двухтемпературная система с излучающим полом с высокой массой, для которой обычно требуется температура приточной воды от 35 до 45 ° С, а для фанкойла требуется гораздо более высокая температура от 65 до 75 ° С. Если вы попытаетесь поставить только одну температуру в обе области, вы создадите большие проблемы. При высокой температуре подачи вы резко перегреете пол, что может привести к потенциальному повреждению или затруднению контроля тепловыделения. При низкой температуре подачи вы не получите достаточно тепла от фанкойла.

Решение состоит в том, чтобы разделить систему на два контура с двумя насосами и одним термостатическим смесительным клапаном (см. Схему трубопроводов). Фанкойл будет получать воду с высокой температурой непосредственно от источника тепла, а излучающий пол будет получать воду с более низкой температурой, поступающую из термостатического клапана.

Очень важно убедиться, что циркуляционный насос для радиационного контура установлен ниже по потоку от смесительного клапана, иначе вы не получите достаточного потока через контуры радианта.Помните, что вода всегда будет идти по пути наименьшего сопротивления, и если насос находится выше по потоку от термостатического клапана, он будет течь прямо через клапан, а не проходить через петли.

Термостатический смесительный клапан для теплого пола

Также важно никогда не пытаться заставить эту систему работать только с одним насосом для обеих нагрузок. Держите нагрузки раздельно, чтобы оба потока получали нужный поток. Используйте пружинные обратные клапаны на обеих линиях подачи, чтобы предотвратить термосифонирование в зонах над механическим помещением.Чтобы обеспечить точность настройки температуры, убедитесь, что температура подачи горячей воды в смесительный клапан как минимум на 5C (10F) выше требуемой температуры смешанной воды.

Добавление системы обогрева пола в подвале к водонагревателю — очень популярный вариант для многих домов. Что не любить в теплом уютном лучезарном обогреваемом подвале? Даже с использованием только этого однотемпературного контура отопления пола, все еще очень важно иметь термостатический клапан.С кодом, требующим, чтобы водонагреватель поддерживался при 60 ° C, температура воды должна быть понижена до того, как она попадет на пол. Поэтому очень важно установить термостатический клапан перед насосом отопления пола.

Основная функция термостатического смесительного клапана в отопительном приложении — регулирование температуры воды на стороне подачи распределительной системы, но во многих системах это не единственная функция смесительного устройства. В системах, использующих «обычные» неконденсационные котлы, термостатический смесительный клапан также может гарантировать, что температура возврата котла остается достаточно высокой, чтобы предотвратить устойчивую конденсацию дымовых газов.

При использовании смесительного клапана для этой цели часть горячей воды смешивается с более холодной водой, поступающей из системы распределения, и смесь направляется обратно в котел. Цель состоит в том, чтобы повысить температуру на входе в котел достаточно высоко, чтобы предотвратить конденсацию дымовых газов, что обычно означает температуру выше 55 ° C (131 ° F). Такое усиление возвратной воды никогда не требуется для конденсационного котла, и с учетом того, что сегодня устанавливается все больше и больше конденсационных котлов, это уже не так часто встречается.

Двухтемпературная гидравлическая система с термостатическим смесительным клапаном

Для термостатических смесительных клапанов используются три основные технологии: технология восковых элементов, биметаллическая полоса и технология заполнения жидкостью. Наиболее распространенным типом, применяемым в жилых и небольших коммерческих помещениях, как для водопровода, так и для отопления, является технология восковых элементов. Воск элемент обеспечивает высокую точность, быструю реакцию и чрезвычайно долгий срок службы, с небольшим количеством движущихся частей.

Термостатический смесительный клапан использует для своей работы три основных компонента: своего рода шпиндель или вал, тепловой элемент и возвратную пружину.Возвратная пружина обеспечивает возвратное усилие возврата к тепловому элементу. Тепловой элемент действует как подвижный элемент, который реагирует на изменения температуры, открывая порты для изменения воды, протекающей между входами горячей и холодной воды.

Когда используется закаленная вода, тепловой элемент измеряет температуру на выходе и устанавливает сиденье в сборе, которое контролирует поток горячей и холодной воды, подаваемой в порт смешанной воды. Если температура смешанного выпускного отверстия увеличивается, термостат расширится, перемещая узел седла, чтобы позволить большему количеству холодной воды поступать и в то же время ограничивать входное отверстие для горячей воды.

И наоборот, если температура смешанной воды на выходе снижается, термостат сжимается, позволяя пропускать больше горячей воды и ограничивая входное отверстие для холодной воды. В обоих случаях температура смешанной воды на выходе автоматически и постоянно поддерживается на заданной температуре. Большинство клапанов будет иметь функцию безопасности, которая отключает горячий или холодный впускной порт в случае сбоя холодной или горячей воды. Клапан будет иметь механическую регулировку в виде циферблата или установочного винта в верхней части, что позволяет пользователю выбирать желаемую температуру воды на выходе в пределах диапазона действия клапана.

Это нужно будет настроить во время ввода в эксплуатацию системы, и это гораздо проще сделать, если датчик температуры установлен в линии смешанной воды ниже по потоку от клапана. Некоторые клапаны на рынке доступны со встроенным термометром, что упрощает настройку.

Внутренний вид термостатического смесительного клапана

Таким образом, ответ ясен: термостатические смесительные клапаны необходимы как для водопровода, так и для гидравлического отопления. Убедитесь, что вы используете их правильно, чтобы защитить своих клиентов и защитить их системы пола, обеспечивая при этом оптимальную производительность от системы горячего водоснабжения и системы отопления.<>

,

PEX, Сантехника, Отопление, климатическая техника

Перед прокладкой и установкой трубок PEX для контуров необходимо выполнить тщательный план и проектирование системы, чтобы выполнить установку быстрее, точнее и избежать дорогостоящих ошибок. Схема системы будет полезна и в будущем, если возникнет необходимость в ремонте системы и во избежание повреждений во время полной реконструкции или реконструкции дома. План должен содержать точное местоположение, где должны быть установлены трубки, схема расположения и длина цепей, количество и расположение коллекторов , расположение термостатов и других элементов управления и датчиков.

При разработке плана размещения трубопровода лучистого отопления необходимо учитывать десятки факторов и деталей. Ниже перечислены наиболее важные аспекты, которые необходимо учитывать:

  • Равное расстояние между трубками в контуре — Расстояние между трубами в области влияет на температуру, а также даже на распределение тепла. Трубы PEX обычно устанавливаются на расстоянии 8 дюймов. Более близкое расстояние (обычно не менее 4 дюймов) может быть применено к областям с более высокими потерями тепла или к полам с более низкой теплопроводностью.
  • Длина каждой насосно-компрессорной трубы — Длина насосно-компрессорной трубы напрямую связана с расходом и теплопроизводительностью. Длинные петли уменьшают расход, который может быть получен, тем самым уменьшая выход тепла. Кроме того, более длинные петли создают неравномерную температуру поверхности, поскольку существует большая разница между температурами в начале петли и в конце, где температура значительно ниже. Следование общепринятым отраслевым стандартам обеспечит оптимальную длину петли, которая варьируется в зависимости от диаметра трубки (от 30 футов для 1/2 «трубки до 700 футов для 1» трубки).
  • Эффективное положение коллекторов — Чтобы свести к минимуму потери тепла при перемещении горячей воды из коллектора в контур, лучше всего расположить коллектор как можно ближе к контуру. Два или более коллектора могут быть использованы для больших площадей. Коллекторы также должны быть расположены в месте, где они могут быть легко доступны, если это необходимо.
  • Увеличение тепловыделения в областях с более высокой скоростью потери тепла — Как правило, существует два способа увеличения тепловыделения в определенных областях.Один из способов сделать это — использовать Serpantine Pattern, где самая теплая часть петли устанавливается ближе к области с наибольшими потерями тепла (окна, двери, наружные стены). Второй метод требует более близкого расстояния между трубами, чтобы больше тепла излучалось в конкретную зону.
  • Поддержание равномерной температуры в зоне — Самый простой способ поддержания равномерной температуры — это держать трубки на одинаковом расстоянии (при условии одинаковой скорости потери тепла в контуре).Чтобы еще больше снизить колебания температуры, можно установить теплообменные пластины. Поскольку алюминий является отличным проводником тепла, тепло равномерно распределяется по большей площади поверхности.

Документы по теме:

Проектирование эффективной системы лучистого теплого пола
Система лучистого отопления объяснила: нагреватели и циркуляторы
Система лучистого отопления объяснила: инжекционное смешивание
Лучистый нагрев объяснил: методы теплообмена
Наружные деревянные печи с изоляцией PEX
Использование геотермального теплового насоса для системы обогрева пола
Зональные клапаны в системе лучистого отопления ,
Системы подогрева пола Детали Системы смешивания воды Центр контроля температуры

5,00 долларов США — 38,00 долларов США / Ед. изм | 100 единиц / единиц (мин.Порядок)

Время выполнения:
Количество (штук) 1 — 1000 > 1000
Est.Время (дни) 10 Торг
Настройки:

Индивидуальный логотип (Мин.Заказ: 100 единиц)

Индивидуальная упаковка (Мин. Заказ: 100 единиц)

Подробнее

Настройка графики (Мин.Заказ: 100 единиц) Меньше

,
Что такое насосно-смесительный агрегат для подогрева пола, принцип работы и самое главное, что нужно знать при покупке и установке

Большинство устройств подогрева воды, включая подогрев пола, оснащены насосом и узлами смешения. Они позволяют, смешивая обратный поток в основном стволе охлаждающей жидкости, регулировать и поддерживать желаемую температуру в помещении. Обратите внимание: Вы можете купить ссылку http://prostory-ukraine.com.ua/teplyiy-pol-vodyanoy/s-uzel/valtec.

Устройство и общая информация

В зависимости от производительности одного такого узла, который является полностью автономным, с распределительными трубами может обслуживаться несколько циркуляционных контуров (контуров).Связка смесителя и коллектора смонтирована в отдельном замкнутом блоке. В состав дозатора входят регулировочные устройства и расходомеры, количество его подключений-выходов может составлять от 3 до 12. Стандартные насосные смесители создают давление до 10 бар, выдерживают температуру до 120 ° С и диапазон его регулирования в диапазон 20-70 градусов.

Основные элементы смесителя:

  • Циркуляционный насос.
  • Комплексный запорный регулирующий клапан и предохранительный клапан системы.
  • Погружной термостатический датчик.
  • Обход байпаса.

В состав насосно-смесительного агрегата также входят сервисные элементы. Например: для сброса воздуха, поступающего в систему, установите поплавковый клапан и сливной клапан, чтобы облегчить ремонт термометра с помощью четкой шкалы, позволяющей визуально контролировать нагрев.

Принцип действия

Высокотемпературная среда, подаваемая из подающего трубопровода, смешивается в смесителе с контуром возврата охлажденной воды.Далее заданная температура потока через рабочее колесо насоса поступает во впускной коллектор и распределяется по контурам подогрева пола. Пройдя через трубопровод, вода остывает, передавая тепло полу и комнате. Охлажденный, так что поток должен находиться во вторичном контуре коллектора, где он снова поступает в смеситель, в нем реализован циклический процесс.

Регулировка тепловой мощности и, следовательно, температуры производится вручную и зависит от площади помещения.Для этого перед установкой насоса используйте балансировочный клапан, установленный на вторичной трубе. Минимальная позиция определяет более интенсивный нагрев петель, максимальная низкая температура.

Заданный температурный режим охлаждающей жидкости также можно выполнить вручную. Это осуществляется с помощью регулировочного винта механизма блокировки, расположенного на входе в смеситель. Термоголовка, получая сигнал от погружного датчика температуры на обезжиренном, через этот клапан контролирует и поддерживает постоянный поток.При превышении заданных значений основной ствол отопительной системы от насосно-смесительного агрегата полностью незаметен. Поток продолжает циркулировать в контурах подогрева пола, пока его температура не упадет до заданного значения и клапан не откроется снова.

В конструкции насосно-смесительного агрегата предусмотрена перемычка-обход. Это позволяет в случае полного перекрытия клапанов перепускными клапанами продолжать циркуляцию охлаждающей жидкости в контурах подогрева пола по небольшому кругу, тем самым защищая насос от перегрузки.

Нюансы выбора и установки насосно-смесительных узлов

Выбор конкретной модели насосно-смесительного узла, включая жатку, напрямую связан с объемом помещения и планируемой компоновкой систем лучистого отопления.

Следует отметить, что для помещений площадью менее 10 квадратных метров, как правило, смесители не используются, подключаются только через термоклапан. Но эта схема не защищает контурные контуры подогрева пола от перегрева, а распределение тепла неравномерно.

При покупке смесительных установок следует учитывать, что:

  • Для обогрева жилых помещений площадью более 200 квадратных метров требуются смесители, состоящие исключительно из трехходового клапана. Такая конструкция предпочтительна при монтаже более трех независимых контуров системы подогрева пола.
  • Если клапанный коллектор имеет сервоприводы, то в байпасе должен присутствовать циркуляционный насос смесительного блока, в противном случае двигатель быстро выходит из строя.
  • Также желательно оборудовать насос датчиками отключения температуры, что практически исключает аварийный разрыв контура.Это касается дорогих напольных покрытий с жесткими ограничениями в эксплуатации.

* перевод с русского, услуга «translate.yandex.ru»

,
Разное

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Свежие записи

  • Развивающие занятия для детей 3-4 лет: игры, упражнения и методики
  • Детский ортопед в Минске: когда обращаться, что лечит, как проходит прием
  • Полный список необходимых вещей для мамы и малыша в роддоме: что нужно взять с собой

Рубрики

  • Без рубрики
  • Бетонный
  • Выбор ламината
  • Выбор линолеума
  • Гидроизоляция
  • Деревянные полы
  • Деревянный
  • Домашняя гидроизоляция
  • Заливк
  • Заливка
  • Заливка растворов
  • Заливной
  • Заливной пол
  • Из бетона
  • Из дерева
  • Ламинат
  • Линолеум
  • Маяки
  • Применение бетона
  • Разное
  • Своими руками
  • Стяжк
  • Стяжка
  • Стяжка полов
  • Установка маяков
2019 © Все права защищены.
