Вступление
Однако следует знать, что в данном случае имеется ограничение. Часто на такие системы ставят контролеры с сервоприводами, которые меняют температуру автоматически в зависимости от погоды, температуры в доме и т. В конструкцию запорного вентиля может входить термометр для более удобного контроля температуры.
В интернете есть множество готовых калькуляторов.
Термостатический кран при оборудовании водяного теплого пола играет важную роль.
При этом энергия поступает одного котла, гидравлические схемы увязаны между собой. Не будет ли уходить тепло через трубы которые проложены в песке под стяжкой?
Для одного помещения выбирается не слишком дорогое и сложное оборудование. Но тогда теплый пол точно не сможет конкурировать с радиаторами по мощности.
Радиаторы и теплый пол — совместная работа, как обеспечивается, регулируется Радиаторы и теплый пол — совместная работа, как обеспечивается, регулируется В домах рекомендуется создавать комбинированную систему отопления — радиаторы с теплыми полами.
Теплые полы, как дополнительный или даже основной источник тепла, в частном доме выбирают за удобство и комфорт.
Как подключить радиатор отопления с наибольшей эффективностью
Насосно-смесительный узел для котла: совмещаем радиаторы и теплый пол
И батареи отопления у нас будут самые обычные — с горячей водой внутри Чтобы уменьшить сопутствующие эксплуатации комбинированных систем затраты, можно те же радиаторы установить только там, где в них есть реальная потребность: в кладовых и в некоторых других помещениях технического назначения они не нужны.
Оно должны быть ровным с минимальным перепадом высот.
Установка качественного конденсационного котла решает проблему.
Не рекомендуется устанавливать в спальнях. Это дополнительные временные затраты. Работа конструкции может быть описана следующим образом: горячий носитель тепла будет доходить до коллектора отопительной конструкции и упираться в заслонку для предохранения с термостатом.
Оптимальным вариантом является чугун. Когда произведена укладка водяного теплого пола, производится его подключение к подающему и обратному трубопроводу существующего отопления. Коллектор монтируется в специальный ящик материал — оцинкованная сталь , который соответствует его размеру.
своими руками
Примечательно, что трубы для разводки выбирают с небольшим сечением — лучше всего 20 мм. Он надежен и экономичен. Также можно из ассортимента трехходовых моделей подобрать смесительный кран, который автоматически не поддерживает заданную температуру. Окончательный выбор отопительного котла, радиаторов, труб для их подключения и для теплого пола, а также схему разводки каждый потребитель делает с учетом многих факторов.
Это снижает комфорт и эффективность системы. Радиаторы и теплый пол — совместная работа, как обеспечивается, регулируется Радиаторы и теплый пол — совместная работа, как обеспечивается, регулируется В домах рекомендуется создавать комбинированную систему отопления — радиаторы с теплыми полами. Недостатком является низкий комфорт. В самые холодные недели мощности отопления при обычной температуре будет не достаточно. При формировании автономной системы отопления обеспечивается возможность самостоятельно регулировать устанавливаемую температуру.
И если с паразитной циркуляцией через контур радиаторов можно бороться установкой обратного клапана в точке A по направлению к радиаторам , то с паразитной циркуляцией через котел справиться не получится. Дополнительно отопление оборудуют насосами для принудительной циркуляции теплоносителя Водяной или электрический пол — что лучше? Неустойчивы к коррозии и подвержены гидроударам. Главный вопрос — стоимость систем. Есть такая большая вероятность.
14-Отопление, теплый пол и радиаторы
Где можно делать комбинированные системы?
Площадь и этажность в нашем примере весьма условны. Нужно также согласовать и режимы их работы.
Одно дело: подсоединить систему радиаторного отопления к котлу, когда весь функционал для этого в котле уже заложен. Они предлагают провести полипропиленовые трубы подачу и обратку в слое песка под стяжкой вдоль фундамента. Она может быть однотрубной или двухтрубной.
В некоторых ситуациях когда все радиаторы закрыты, а теплый пол работает насос котла и насос теплых полов работают последовательно, мешая друг другу. Монтаж комбинированного отопления в системе с газовым котлом Самым сложным моментом в процессе монтажа комбинированного отопления является необходимость подачи от коллектора для теплого пола и радиаторов теплоносителя с разными температурами по двум трубам. В зависимости от температуры на выходе внутрипольного контура смесительный клапан открывается или закрывается, увеличивая или уменьшая количество горячего теплоносителя с подачи в контуре с рециркуляцией.
Это необходимо, чтобы удостовериться в герметичности всех выполненных стыков. Воздушный тепловой насос основной источник тепла Воздушный тепловой насос Перед тем как рассмотреть положительные и отрицательные стороны существующих отопительных агрегатов, расскажем немного о воздушном.
Где можно делать комбинированные системы?
Коллектор монтируется в специальный ящик материал — оцинкованная сталь , который соответствует его размеру. При этом не имеет значение вид теплоносителя или источник тепла.
Обозначение основных элементов схемы: настенный газовый котел со встроенным циркуляционным насосом и расширительным баком; гидравлический разделитель термогидравлический разделитель или гидравлическая стрелка ; коллектор коллекторная балка для подключения отопительных контуров; узел циркуляции контура радиаторного отопления; смесительный узел конура водяного теогопл пола; предохранительный термостат. Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В более сложных системах контроллер руководствуется также погодным датчиком, осуществляя предупредительное изменение мощности обогрева.
4 Проверенные схемы подключения водяного теплого пола
В результате теплоносители смешиваются следующим образом: жидкость из обратной трубы подается непрерывно, а горячая жидкость подается лишь в случае, когда это необходимо. В этом случае внутрипольные конструкции будут долговечными, надежными и прочными.
Применяется специальное термочувствительное устройство. Отопление с котлом на твердом топливе Комбинированное отопление с твердотопливным котлом представляет собой закрытую гравитационную системы с теплоаккумулирующим устройством.
Комбинируем отопление. Теплый пол + радиаторы. Простое решение
Краткое содержание
Владельцы загородных домов не всегда знают, как сделать теплый пол от отопления. Самостоятельно произвести монтаж системы и ее подключение очень просто, если знать несколько нюансов.

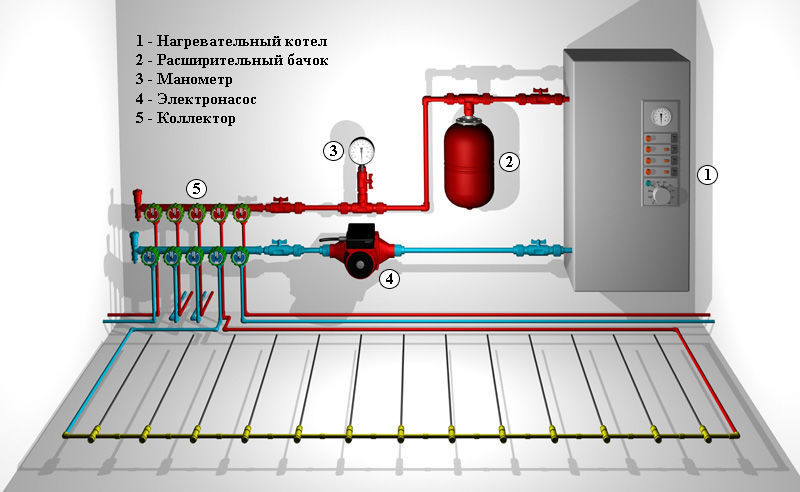

Подключение водного теплого пола к системе отопления
Принципы технологии подключения теплого пола к системе отопления
Установка теплого пола от существующей системы отопления осуществляется на основании следующих принципов:
- к существующим радиаторам нужно произвести подключение коллекторного узла;
- температуру теплоносителя необходимо уменьшить как минимум до +55°С;
- устанавливаемая конструкция должна отличаться нормативным давлением, которое не превышает 8-9 атм.
Подключение водяного теплого пола к существующей системе автономного водяного отопления
Также в перечень подготовительных работ включается расчет всех рабочих параметров теплого водяного пола, которые зависят от характеристик существующей отопительной системы. Она может быть однотрубной или двухтрубной.
Последний тип характеризуется наличием двух трубопроводов. Один предназначен для подачи горячей жидкости, а другой – для отвода остывшего теплоносителя обратно к котлу для нагрева.
Однотрубная отопительная система отличается наличием одного трубопровода, по которому циркулирует вода. Поэтому теплый пол подключают к ней по принципу еще одного радиатора. Его устанавливают после отопительного прибора, что позволяет без дополнительных приспособлений снизить температуру теплоносителя.
Как подключить теплый пол к системе отопления
Также нужно учитывать – невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа перемещения жидкости. При переходе теплоносителя из трубопровода большого диаметра к меньшему, теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.
Материалы для устройства теплого водяного пола
Теплый пол от отопления устанавливается при помощи нескольких важных элементов, к качеству которых предъявляются высокие требования.
Устройство водяного теплого пола от отопления
Трубы
Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.
Характеристика труб Рехау для теплых полов
Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.
Структура трубы SANEXT для теплого пола
Монтаж контура производится по выбранной схеме. Если материал труб – полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.
Монтаж водяных теплых полов VALTEC
Коллектор
Коллектор предназначен для регулировки работы теплого водяного пола. При выборе конкретной модели нужно обращать внимание на наличие необходимого количества выходов для подключения всех элементов системы.
Строение коллектора теплого пола
Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.
Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.
Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.
Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.
Коллектор теплого пола своими руками
Теплоизоляционная подложка
Укладка трубопроводов происходит на подготовленное основание, которое формируют с применением специальных теплоизоляционных подложек. Используют такие варианты:
Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления
Подключение теплого пола к отопительным приборам происходит несколькими способами, в зависимости от конфигурации существующей системы:
Схемы подключения теплого пола в зависимости от конструкционных особенностей
Система из трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам с применением следующих схем:
Устройство системы водяного теплого пола
- нерегулированная. Для функционирования конструкции применяется циркуляционный насос небольшой мощности. Учитывая такую особенность, длина контура не должна превышать 70 м. Его диаметр составляет 16 мм, что обеспечивает пропускную способность 5-10 л/мин. Такая схема не отличается эффективностью, поскольку отсутствует возможность контроля ее рабочих параметров;
- применение балансирующей регулировки. В составе схемы присутствует специальный кран. Он позволяет понизить до необходимого уровня скорость потока жидкости. Таким образом можно регулировать температуру теплого водяного пола;

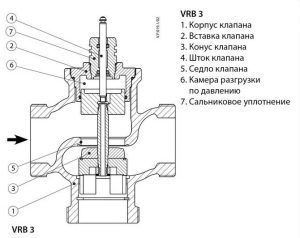

Устройство трехходового термостатического смесительного клапана
- использование трехходового клапана. Применяется специальное термочувствительное устройство. Оно позволяет повысить эффективность напольного отопления, поскольку в системе температура регулируется автоматически. Трехходовой кран устанавливают в точке с самой высокой температурой. Если будет наблюдаться снижение эффективности отопления, ее можно понизить до оптимального уровня;
- внедрение смесительного узла. В данном случае производится монтаж балансирующего клапана или расходометра. Последний регулирует уровень расхода тепловой энергии, что обеспечивает необходимую степень отопления. Также существует вариант, когда устанавливается автоклапан. С его помощью можно стабилизировать перепад рабочего давления и получить в результате требуемое количество тепла.
Преимущества и недостатки теплого пола от существующего отопления
Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:
- оптимальный и равномерный прогрев всей поверхности пола, который достигается внедрением в конструкцию дополнительных устройств регулировки;
Схема подключения водного теплого пола к центральной системе через отдельный ввод
- создание комфортной среды в помещении. Все тепло концентрируется снизу, а холодный воздух размещается у потолка. Такая схема считается более комфортной для любого человека;
- для устройства все элементов используется материал, который не поддается коррозии и разрушению на протяжении длительного периода времени при соблюдении всех правил монтажа;
- при установке теплого водяного пола снижается движение воздушных масс в помещении, что уменьшает количество пыли. Это положительно сказывается на организме людей, которые страдают от аллергии;
- используя один источник для напольного и обычного отопления можно существенно сэкономить на монтаже и количестве дополнительных агрегатов для их нормального функционирования;
Недостатком данной конструктивной схемы считается невозможность ее применения в многоэтажных домах с централизованным отоплением. Также могут возникнуть некоторые трудности во время монтажа всех элементов. Но если учитывать все рекомендации, сделать это не так сложно.
Видео: Монтаж однотрубной системы отопления с теплыми полами
Смесительный узел в водяной системе обогреваемого пола нужен для корректирования температуры теплоносителя. Установленный котел нагревает теплоноситель до требуемой температуры – 55 градусов. Этого хватает для прогрева пола до 30 градусов. Данный показатель комфортен для холодного периода года. В коллекторе смеситель самостоятельно смешивает горячую и холодную воду до нужной температуры.
Если планируется без насоса, то теплоноситель подается в систему с заданной температурой, но для этого требуется отдельный котел или наличие централизованной отопительной системы.
Особенности самотечной системы отопления
Главный минус укладки системы водяного отопления без узлов смесителя и коллектора состоит в том, что требуется минимизировать потери температуры воды на пути следования «нагреватель – контур», ведь температуру на покрытии пола нужно держать постоянной.
Рекомендуется учитывать такие требования:
- утеплить стены здания;
- уложить теплоизоляционный материал в пирог напольного покрытия;
- установить качественные конструкции оконных рам;
- смонтировать напольное покрытие в максимальной близости с нагревателем;
- площадь помещения не должна быть больше 10-15 кв.м, иначе бездополнительного насоса продавить контур не получится;
- трубы для контура теплого пола с естественной циркуляцией лучше выбрать с диаметром 20 мм, чтобы уменьшить в них гидросопротивление.
Мнение эксперта
Сергей Пермяков
Инженер систем отопления
Внимание! Главная ошибка в установке водяной бесколлекторной системы пола – попытка ее применения на больших площадях. Поэтому надо подсчитать продолжительность труб и схему укладки так, чтобы температура в обратной трубе не оказалась слишком низкой. Иначе в котле образуется много конденсата, а это приведет к его поломке.
Возможные схемы подключения
Как правило, теплые полы без циркуляционного насоса подключают к уже существующей радиаторной системе отопления. Врезку делают в подающую линию. Возможны два варианта:
- в квартире с централизованным отоплением;
- в частном доме с индивидуальным отоплением от котла.
Внимание! Помните, что любые врезки в систему центрального отопления требуют согласования. Надзорные организации при обнаружении самовольного подключения выпишут штраф и обяжут демонтировать незаконно установленное оборудование.
В своем доме для работы теплого пола без насоса, рекомендуется выбрать мощный котел, неважно, газовый или электрический. Главное, чтобы его мощности хватало и на радиаторы, и на напольный обогрев. Стоит выбрать котел с встроенным насосом.
Естественная циркуляция теплоносителя
Этот наиболее трудный в реализации вариант для теплого пола.Сделать однотрубную систему отопления батареями, при которой теплоноситель самотёком будет циркулировать не сложно.
Главное правило: центр нагрева (котёл) должен быть ниже центра остывания. Но вот подключить в эту схему тепл.полы сложнее.
Для частного дома возможен такой вариант:
Котел устанавливается ниже ТП, например, в подвале. Для еще большего увеличения давления циркуляции можно увеличить к-во секций в приборах стояка, для компенсации потерь в них по циркуляции и теплу (сопротивление теплого пола), а также увеличить диаметр стояка.
Схема с естественной циркуляцией
На схеме изображен самый «сильный» вариант для работы ТП. Возможно также установить котел на 1-й этаж. Получится, что теплый пол ниже центра котла. Но кольцо циркуляции через стояк и ТП тоже имеет свой центр охлаждения. Складывая их вместе (ц.о.стояка +ц.о. ТП), образуем общий центр остывания, находящийся выше центра котла. Естественная гравитационная система в этом случае также будет работать.
Котел со встроенным насосом
Более простой вариант подключения — это использование одного насоса на котле для прокачки теплоносителя и по радиаторам и по теплому полу.
Трубы напольного обогрева подключают через термостатический клапан. Монтируют клапан на подачу теплоносителя, а к обратной трубе устанавливается перемычка. Клапан предназначен для регулировки температуры теплоносителя, он представляет собой смеситель, внутри которого установлен термочувствительный элемент. Клапан защищает систему – он автоматически прекращает поток на трубе подачи в нужный момент.
Такие варианты подключения без насоса водяного ТП к котлу оправданы лишь на небольших участках — в сан.узлах, кухне, прихожей. На большой площади самотечный теплый пол реализовать не получится.
С другой стороны, в малых помещениях удобнее монтировать электрический подогрев, не забивая себе голову расчетами гидросопротивления и центра охлаждения.
Вопросы и отзывы оставляйте в комментариях ниже.
ПредыдущаяТеплый полОсновные схемы подключения водяного теплого пола
СледующаяТеплый полСовмещенное отопление: водяные полы и радиаторы
Вконтакте
Google+
радиаторы плюс теплый пол (схемы, инструкции)
Тепловой комфорт – главное, что беспокоит владельцев домов зимой и в межсезонье. В последние годы все популярнее становится комбинированное отопление: радиаторы плюс теплый пол. Такая система максимально эффективна, удобна в эксплуатации, безотказна. Установив ее, хозяин дома расширяет собственные возможности: становится легче управлять температурным режимом, на случай неполадок всегда есть резервный вариант, а суммы за отопление не выше привычных. При правильном выборе схемы, источников энергии и отопительных приборов можно добиться существенной экономии на оплате счетов за энергоносители.
Где можно делать комбинированные системы?
Если правильно выбрано напольное покрытие и тип системы теплого пола, то комбинированное отопление можно монтировать в помещениях любого назначения и зданиях любой этажности. Это отличный вариант для двухэтажных жилых домов. При обустройстве теплого пола на первом этаже потоки теплого воздуха поднимаются вверх, прогревают весь этаж и перекрытия, служащие полом для комнат на втором этаже, где установлены радиаторы.
В качестве напольного покрытия для теплого пола первого этажа лучше всего использовать керамическую плитку. Для спален на втором этаже можно выбрать любое покрытие. Если установить терморегуляторы, то будет легко поддерживать нужный температурный режим в зависимости от времени суток. Например, днем можно устанавливать более низкую температуру, а в вечернее и ночное время – более высокую.
Примерная схема комбинированного отопления двухэтажного дома. Предполагается, что теплый пол будет смонтирован только на первом этаже, а второй будет отапливаться радиаторами. Возможны и другие варианты
Идеальный вариант – если обустройство комбинированной системы изначально заложено в проект многоквартирного дома. Но, как правило, такой идеал недостижим, приходится отталкиваться от реалий, учитывать ограничения. В квартирах нельзя обустраивать водяные теплые полы, если теплоноситель планируется брать от централизованных систем тепло-, водоснабжения, но при этом можно устанавливать системы с теплообменниками.
Для организации водяного напольного отопления в квартире требуется согласовать проект с компетентными службами. Это дополнительные временные затраты. Важно также определиться с видом покрытия, которое будет постелено на теплые полы. Специалисты рекомендуют ламинат или плитку. Паркет и ковролин непригодны для водяных теплых полов. Они являются хорошими теплоизоляторами и снижают эффективность работы системы.
Линолеум – вариант, который имеет смысл рассматривать только в том случае, если есть финансовая возможность купить по-настоящему качественный материал. Дешевые виды линолеума изготавливают из синтетического сырья. При нагревании материал может выделять токсичные вещества в атмосферу. Это потенциально опасно для здоровья людей, проживающих в квартире.
В квартирах многоэтажек нередко устанавливают электрические теплые полы как дополнение к централизованной системе отопления с радиаторами. Принимая такое решение, владельцу следует оценить, насколько электропроводка способна выдержать дополнительную нагрузку
Вам также будет полезен материал о вариантах разводки системы отопления в доме: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/sxema-otopleniya-v-chastnom-dome.html.
Какие отопительные приборы выбрать?
Для газифицированных населенных пунктов этот вопрос не актуален, поскольку газ был и остается самым дешевым и доступным топливом. Установка качественного конденсационного котла решает проблему. А вот в местностях, где поблизости нет магистрали, выбор обычно сводится к твердому или жидкому топливу.
Сжиженный газ, как показывает практика, не выход, т.к. отопление обходится слишком дорого независимо от того, насколько экономичным будет котел. Но «для подстраховки» можно приобрести газовую модель, которую легко переоборудовать под отопление сжиженным газом, просто сменив форсунку.
Если у владельца дома есть возможность покупать солярку ниже рыночной стоимости, то жидкотопливный котел – хороший вариант для отопления дома большой площади. Если же такой возможности нет, то лучше всего остановиться на твердотопливном котле длительного горения.
При проектировании схемы отопления с теплым полом и радиаторами нужно учитывать, что напольный обогрев более экономичен. Но это не значит, что радиаторы бесполезны. Их задача – создавать тепловую завесу возле окон и предотвращать остывание дома. При правильном выборе элементов системы и продуманном контроле отопление будет максимально эффективным и при этом относительно недорогим.
Конденсационный котел – самое выгодное решение для частного дома. КПД устройств существенно выше привычных котлов, а топливо расходуется экономнее. Конденсационные модели энергозависимы, т.к. оснащены системами электронного розжига. Дополнительно отопление оборудуют насосами для принудительной циркуляции теплоносителя
Водяной или электрический пол – что лучше?
Если рассматривать системы с точки зрения эффективности, то они примерно одинаковы при условии, что спроектированы и смонтированы без грубых ошибок. Главный вопрос – стоимость систем. Оборудование водяного теплого пола обходится дороже электрического, но в эксплуатации эти системы дешевле.
Вопросы покупки и монтажа решаются только один раз, а за отопление приходится платить по 7 месяцев в году. Поэтому многие владельцы частных домов делают выбор в пользу водяных систем. Самый рациональный вариант – установка газового конденсационного котла, водяного пола и радиаторов отопления с высокими показателями теплоотдачи.
В многоквартирных домах с централизованным отоплением проектирование и обустройство водяного пола сопряжено с определенными трудностями, а стоимость установки и эксплуатации системы зависит от выбранной схемы.
Хозяева квартир в многоэтажках чаще подключают электрический теплый пол – двужильный электрокабель, карбоновые маты или инфракрасную пленку. Благо, на современном рынке отопительного оборудования можно найти приемлемые варианты. Дополнительный плюс электрического напольного обогрева – простой монтаж.
Обустройство двухтрубной системы отопления требует существенных финансовых затрат на материалы и комплектующие, поэтому многие владельцы домов проектируют однотрубные. Они тоже справляются со своими функциями, но если дом большой, лучше не экономить на системе обогрева
Монтаж карбонового пола в квартире – видеоинструкция
В квартирах с централизованным радиаторным отоплением нередко монтируют карбоновые полы. Их выбирают из-за простоты установки и экономичности. Как уложить карбоновый пол в квартире, показано в видеоинструкции, приложенной ниже:
Теплый пол в двухэтажном доме – учебный фильм
Как сделать теплый пол в 2-х этажном доме, можно узнать из учебного фильма:
Несколько слов о выборе радиаторов
Самые «модные» радиаторы – биметаллические и алюминиевые. Они отличаются хорошей теплоотдачей, хорошо выглядят, а биметалл еще и прослужит многие годы. Сталь уступает алюминию и биметаллу по всем показателям, а вот старый добрый чугун – вполне приемлемый вариант. При выборе следует ориентироваться не только на показатели теплоотдачи, но и на устойчивость материалов к коррозии, долговечность.
Проще всего выбрать радиаторы для частного дома с автономным отоплением. Владелец может сам контролировать качество теплоносителя, а мощных гидравлических ударов в системе не бывает. Для дома можно выбрать любой вид радиаторов. Чугунные – дешевле и долговечнее, но более сложные монтаже и менее экономичные. Алюминий обойдется дороже и прослужит меньше, зато приборы из него теплоэффективны и очень красивы.
Если планируется комбинированная система в доме или квартире с централизованным отоплением, то выбор невелик – либо биметалл, либо чугун. Отопительные приборы из этих материалов достойно справляются с гидроударами и воздействием химически активного теплоносителя.
Если средства позволяют, лучше остановиться на биметаллических моделях. Лучшие европейские бренды – Sira, Global Style, Radena, Regulus-system. Радиаторы этих торговых марок адаптированы для рынка стран СНГ. Среди российских производителей Rifar вне конкуренции. Все модели собраны из качественных материалов по западным технологиям. Особенно популярна модель Rifar Monolit, по характеристикам не уступающая лучшим «итальянцам», зато гораздо более дешевая.
Благодаря удачному сочетанию материалов биметаллические модели долговечны, устойчивы ко всем видам воздействий и эффективны. При включении отопления они почти сразу начинают отдавать тепло, т.к. объем теплоносителя небольшой и корпус прогревается почти мгновенно. «Бонус» — стильный внешний вид
Трубы для теплого пола и подключения радиаторов
Для водяного теплого пола лучше выбрать трубы из сшитого полиэтилена. Их продают в бухтах, что упрощает транспортировку. Они удобны в монтаже, прочны и долговечны. Трубы из сшитого полиэтилена можно монтировать в стяжку. Их не обязательно прокладывать строго по прямой, поскольку изделия гибкие.
Преимущества полипропиленовых труб для подключения радиаторов – дешевизна и удобство установки. Для монтажа понадобятся специальные насадки, фаскосниматель, аппарат для раструбной сварки. Если выбраны трубы с алюминиевым армированием, то понадобится еще и шейвер. Для обустройства системы нужна также запорная арматура.
Во время установки полипропиленовых труб важно правильно нагревать сами трубы и фитинги. При перегреве можно материал деформируется и утрачивает свои свойства. Существуют специальные таблицы, по которым можно определить оптимальное время нагрева труб
Если вы ещё не определились, какое отопление сделать у себя в доме, обратите внимание на материал про однотрубную систему, её плюсы и минусы, технология монтажа: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/odnotrubnaya-sistema-otopleniya.html.
Обустройство системы с газовым котлом
Главная сложность – организация разводки по двум контурам с разной температурой теплоносителя. Наиболее рациональные варианты – последовательное подключение или гидрострелка. Последовательное подключение более экономично, а гидрострелка – практична, т.к. ее использование позволит добиться оптимальной работы конденсационного котла. В контур теплого пола будет поступать теплоноситель более низкой температуры, чем в радиаторы.
Температура отопительных приборов регулируется автоматически, по мере их остывания в каждом из контуров должны запускаться циркуляционные насосы. Чтобы остановить работу одного из контуров, достаточно отключить насос. Для минимальной инерционности системы выбирают трубы с маленьким внутренним сечением, оптимально – 20 мм.
Газовое отопительное оборудование устанавливают в отдельных помещениях. Высота потолков в котельной должна быть не ниже 2 м, а объем помещения не менее 7.5 м.куб. Обязательно нужно позаботиться о вентиляции

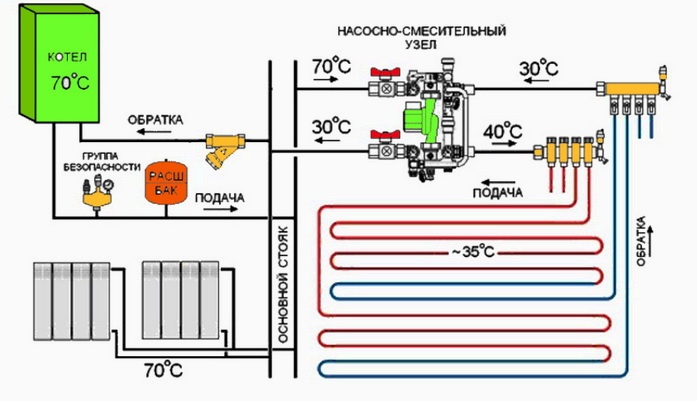

Подробное описание схемы подключения комбинированного отопления с теплым полом и радиаторами есть в видеоролике ниже:
Отопительная система с твердотопливным котлом
При подключении твердотопливного котла схема отопления с теплым полом и радиаторами монтируется как закрытая гравитационная с теплоаккумулятором. Она может быть одно- и двухтрубной. Желательно на каждом из отопительных приборов установить дросселирующую запорную арматуру.
Теплоотдачу твердотопливного котла лучше не ограничивать, поскольку это станет причиной неполного прогорания топлива и, как результат, неэкономного расхода. Теплоаккумулятор нужен, чтобы вода в системе не перегревалась. Циркуляция теплоносителя останавливается после прогорания топлива в котле.
По мере остывания воды в системе она подается из теплоаккумулятора в контур с радиаторами. При отключении электроэнергии вентиль отсекает подачу из теплоаккумулятора и открывается байпас.
Пиролизный котел отлично подойдет для организации комбинированной системы отопления. Он надежен и экономичен. Благодаря системе двухступенчатого сжигания расход топлива существенно снижается. При работе такого котла выделяется меньше продуктов сгорания, что помогает сохранить окружающую среду
Несколько доступных вариантов разводки можно подсмотреть на видео:
Одна из часто используемых систем отопления — двухтрубная. В нашей следующей статье вы узнаете о принципах устройства и работы, как правильно рассчитать, и другие особенности: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/dvuxtrubnaya-sistema-otopleniya-chastnogo-doma.html.
Оптимальную комбинацию отопительного оборудования каждый владелец дома выбирает самостоятельно. При принятии окончательного решения следует учитывать потребности, личные предпочтения, доступность и стоимость топлива, схему подключения, расход материалов на обустройство системы. Критериев выбора несколько. Если есть сомнения в том, что вы справитесь с проектированием и монтажом отопления, обратитесь за помощью к специалистам.
Оцените статью: Поделитесь с друзьями!
Подпольное отопление — это система отопления. Он обеспечивает плавное и приятное тепло и является энергетически эффективным. Он эстетически дружественный, так как совершенно невидим, оставляя стены свободными для меблировки и украшения каждой комнаты без каких-либо ограничений.
Подходит как для нового строительства, так и для ремонта. Он широко используется в ремонте благодаря простоте установки, общей толщиной от 1 до 2 см и, возможно, на существующем полу.Его прямое подключение к электричеству в каждой комнате позволяет частичную реконструкцию дома с ограниченным бюджетом (нет необходимости ни в каком типе котла, ни в установке труб).
Основная система отопления или вспомогательный закаленный пол
Следует различать два различных способа использования теплого пола: основная система отопления и вспомогательный закаленный пол.
Как и основная система отопления (в большинстве случаев), электрический подогрев пола предназначен для обогрева помещения до требуемой температуры.Система регулирования принимает в качестве эталона (заданной температуры) температуру окружающей среды и использует температуру пола в качестве ограничения, чтобы предотвратить достижение полом нежелательной температуры. Установленная поверхность зависит от требуемой общей мощности, но мощность на поверхности обычно регулируется так, чтобы покрыть всю доступную поверхность помещения.
В качестве вспомогательного закаленного пола электрический подогрев пола предназначен для обеспечения приятной температуры пола во время присутствия пользователей.Система регулирования берет за основу температуру пола, но не контролирует температуру воздуха. В этом случае может потребоваться основная система отопления (нагревательные панели, радиаторы…) для поддержания комнаты в требуемой температуре. Эта система может быть установлена в желаемой зоне (например, перед душем или ванной).
Рекомендуемые установки
Существуют различные типы установки, которые мы подробно рассмотрим здесь после. Тем не менее, важно учитывать два разных типа продуктов с разной процедурой установки:
- Нагревательный кабель (или нагревательный мат ) всегда необходимо встраивать в проводящий материал (бетон, цемент) для правильный отвод тепла к конструкции пола.Рекомендуется как для нового строительства, так и для ремонта.
- Нагревательная пленка для укладки в сухом состоянии непосредственно под слоистым полом, без какого-либо слоя цемента. Ограничение этой простой установки заключается в том, что нагревательная пленка не может быть установлена под керамическими полами, которые необходимо закрепить цементом. В основном рекомендуется для ремонта.
Система прямого отопления
Это основной тип установки для теплого пола. Нагревательный элемент расположен прямо под полом тротуара.Используется как для основной системы отопления, так и для закаленного пола.
Для основной системы отопления установленная мощность обычно составляет от 60 до 120 Вт / м 2 в зависимости от типа дома и рассчитанных потерь тепла. Для закаленного пола установленная мощность обычно выше примерно 150-180 Вт / м 2 .
Нагревательный кабель расположен непосредственно внутри гибкой цементной или самовыравнивающейся стяжки. Линейная мощность будет ограничена (10-15 Вт / м) для поддержания уменьшенного расстояния C-C и обеспечения равномерного распределения тепла.
Нагревательная фольга всегда расположена непосредственно под ламинированным полом и, как следствие, используется только с установкой прямого нагрева. Во влажной среде нагревательная фольга не подходит и заменяется алюминиевыми матами с той же сухой укладкой.
Для реконструкции обычно требуется ограниченная толщина для размещения системы отопления. Тем не менее, благодаря нашим специальным изоляционным плитам, электрический пол с подогревом может уместиться на очень ограниченную толщину по существующему полу, в пределах менее 1 см с нагревательной пленкой и в пределах менее 1.5 см с нагревательным кабелем.
Установка нагревательной пленки
-
Ламинированный пол - Датчик пола
- PE Паробарьер
- Нагревательная пленка ECOFILM
- Специальная изоляция
- Оригинальный пол (Плитка — Бетон)
Установка алюминиевого мата
- Ламинированный пол
- Датчик пола
- Алюминиевый коврик
- Специальная изоляция
- Оригинальный пол (плитка — бетон)
Установка нагревательного мата
- Тротуарная плитка
- Гибкий цемент
- Нагревательный мат или нагревательный кабель
- Датчик пола внутри гофрированного трубопровода
- Специальная изоляция F-BOARD
- Гибкий цемент
- Оригинальный пол (плитка, бетон)
Для применений с закаленным полом система отопления обычно включается на ограниченный период времени.Реакционная способность системы и время разогрева являются ключевыми параметрами. Чтобы обеспечить эффективную систему, настоятельно рекомендуется использовать специальный слой изоляции, как описано в предыдущей схеме.
Для системы отопления в новых домах общая толщина системы больше не является ограничивающим параметром. Затем следует уделить особое внимание теплоизоляции пола, чтобы оптимизировать работу и эффективность системы. Мы бы порекомендовали слой изоляции от 8 до 10 см для комнаты, расположенной над неотапливаемым пространством или землей, и изоляцию на 5 см для комнаты, расположенной над отапливаемым этажом.Обычные слои изоляции, как правило, из экструдированного или экструдированного полистирола с подходящей плотностью, чтобы предотвратить проникновение кабеля в слой изоляции (плотность выше 25 кг / м 3 )
Нагревательный мат или прокладка кабеля в новом строительстве
- Напольное покрытие
- Датчик пола в гофрированной трубе
- Самовыравнивающаяся стяжка
- Нагревательный мат или нагревательный кабель
- Теплоизоляция
- Бетонное основание
СИСТЕМА ПОЛУХРАНЕНИЯ
Эта система используется только для основной системы отопления и с нагревательным кабелем или ковриками.Нагревательный элемент расположен непосредственно над теплоизоляцией и покрыт слоем бетона толщиной 3-4 см или внутри бетонного основания, например, на металлической сетке.
Система отопления обеспечивает более высокую инерцию, чем система прямого отопления, но не подходит для отопления при хранении. Нагревательный кабель может быть размещен с большим интервалом C-C и более высокой линейной мощностью (до 18 Вт / м), что снижает стоимость приобретения. Однако установка является более сложной, и первый нагрев необходимо выполнить в соответствии с определенным ступенчатым повышением температуры.
Полуаккумуляторная установка с нагревательным кабелем или матом
- Напольный тротуар
- Датчик пола внутри гофрированной трубы
- Бетонный слой
- Стальная сетка
- Нагревательный мат или кабель
- Теплоизоляция
- Бетонное основание
СИСТЕМА ХРАНЕНИЯ
Из-за своего относительно сложного регулирования и отсутствия во многих странах тарифа на электроэнергию в ночное время, эта система используется только в определенных определенных случаях.Пол должен иметь достаточно толстый слой (бетон 12-15 см), в котором тепло накапливается в течение ограниченного периода времени (обычно ночного периода), чтобы покрыть тепло, необходимое в течение всего дня. Нагревательные кабели имеют высокое механическое сопротивление с более высокой линейной мощностью (20-33 Вт / м), чтобы обеспечить мощность на поверхности до 250 Вт / м 2 .
Система отопления с нагревательным кабелем
- Тротуарная плитка
- Датчик пола внутри гофрированной трубы
- Бетонный слой для аккумулирования тепла
- Нагревательный кабель
- Бетонный слой для аккумулирования тепла
- Стальная решетка
- Теплоизоляция
- Бетонное основание
Этот тип установки рекомендуется, когда необходимая мощность отсутствует в дневное время, например, в промышленности с высокой потребностью в энергии в дневное время и меньшей потребностью в ночное время или для изолированной районы, где мощности инфраструктуры электроснабжения недостаточны.
Он также обычно используется в горных районах, особенно для квартир второго дома, для поддержания минимальной температуры внутри всего здания, независимо от ровной поверхности, чтобы предотвратить любой ущерб из-за отрицательной температуры. В этом случае эта система объединяется с другими вспомогательными системами отопления (нагревательные панели, радиаторы) для достижения необходимой температуры воздуха.
.
Гидравлическое отопление — варианты отопления
Тепло от традиционного обогревателя, дровяной печи, газового камина, электрического обогревателя или теплового насоса отводится непосредственно в помещение, где установлен прибор. В домах с открытой планировкой это тепло может распространяться по всей открытой местности. Это маловероятно в домах с отдельными комнатами: источник тепла может перегреть комнату, в которой он установлен, а остальная часть дома остается холодной.
Исторически наши дома были плохо изолированы.Плохая изоляция означает высокие затраты на отопление из-за потери тепла. Это меняется, потому что современные дома — и старые дома, которые были утеплены и с двойным остеклением — пропускают гораздо меньше тепла. Меньшие потери тепла означают более низкие эксплуатационные расходы, открывая путь даже для общего (центрального) отопления.
Ввод: гидравлическое отопление
Гидравлическое отопление подходит для равномерно отопление всего дома, включая многоэтажные дома. Часто его также можно использовать для нагрева горячей воды в доме.
Гидравлическое отопление работает путем отделения места, где вырабатывается тепло, от места его выпуска. Для этого ему нужен способ переноса тепла из одного места в другое как можно тише. Ответ — горячая вода в изолированных трубах.
Для повышения температуры воды требуется много тепла, и поэтому горячая вода несет много тепловой энергии. Благодаря изолированным трубам, перемещающим горячую воду, значительное количество тепла может относительно легко распространяться из одного источника в другие места по всему дому.
Система гидравлического отопления состоит из 3 основных компонентов:
- источник тепла , расположенный в удобном месте (вдали от места, где требуется тепло)
- система распределения горячей воды, которая передает и распределяет тепло
- — средство , выделяющее тепло там, где это необходимо.
Система управления контролирует и контролирует всю систему.
Отопление
Источник тепла обычно называют бойлером — хотя вода не нагревается до температуры кипения.Различные модели сжигают газ, дизель, бревна или древесные пеллеты. Другие используют тепловой насос для нагрева воды (см. Ниже). Вы должны проверить, по крайней мере, две отопительные компании, чтобы определить, какой тип лучше всего подходит для вашего населенного пункта.
Тепловые насосы
Большинство бытовых тепловых насосов извлекают тепло из воздуха за пределами вашего дома и используют его для непосредственного нагрева воздуха в помещении. Тепловые насосы, упомянутые в этой статье, немного отличаются: они извлекают тепло либо из наружного воздуха, либо из земли снаружи дома и используют его для нагрева воды, которая затем подается по всему дому.
Распределение
Как только вода нагрета, ее необходимо распределить туда, где требуется тепло. Это осуществляется с помощью системы изолированных труб и любых связанных с ними регулирующих клапанов и насосов: трубы проходят от котла к плите под полом или к отдельным радиаторам. Дом можно разделить на несколько зон нагрева, которые можно нагревать в разное время, до разных температур.
Выпуск
Существуют две основные системы отвода тепла в дом: полы , отопление и радиаторы .
Теплый пол. (Изображение: Центральное отопление Новой Зеландии Ltd.) Иногда обогрев пола может быть установлен под деревянными полами или поверх существующих бетонных полов. Но в основном он образован закопченной сеткой труб, проложенных до заливки бетонной плиты перекрытия. Горячая вода циркулирует по трубопроводу, и это нагревает бетонный пол.
Радиаторы часто монтируются близко к стене с зазором позади них, чтобы обеспечить циркуляцию воздуха.Радиаторы могут быть размещены по всему дому и рассчитаны в соответствии с каждой комнатой. Доступны различные размеры и формы. Большинство радиаторов имеют регулирующий клапан, поэтому температуру каждой комнаты можно контролировать индивидуально.
Радиатор отопления можно модифицировать, так как соединительные трубы могут проходить под деревянными полами, внутренними стенами и потолками.
Стоимость установки варьируется от 13 000 долларов США до более чем 40 000 долларов США (это зависит от вашего дома и выбранной вами системы). Эксплуатационные расходы могут варьироваться от около 6 центов за кВтч до более 20 центов — опять же, в зависимости от дома и системы.
Системы тепловых насосов обычно имеют самые низкие эксплуатационные расходы. Однако, если в вашем доме есть сетчатый газ, газовая система может быть наиболее экономически эффективным сочетанием затрат на установку и эксплуатацию.
,
