Тактильная плитка что это такое – описание что это такое, виды и функции (фото)

описание что это такое, виды и функции (фото)

Тактильная плитка интересное решения для людей с ограниченными возможностями. Мы подготовили описание и обзор данной плитки.

Содержание статьи

• 1 Функции
• 2 Как правильно организовать пространство
• 3 Видео инструкция укладки
• 4 Виды

Функции

На самом деле тактильная плитка играет огромную роль, поскольку делает объекты заметными для тех людей, у которых слабое зрение, или кто совершенно не может видеть. За счет таких плиток они способны самостоятельно ориентироваться в пространстве.

Увы, пока такие технологии не внедряются активно в массы, то есть тактильная плитка не укладывается на дорогах, тротуарах, в торговых центрах. Но почему бы не начать со своей квартиры, собственного дома? Этот материал сослужит огромную службу при обустройстве сантехнического узла, а также для организации дорожки, ведущей к нему.

Отсюда можно сделать вывод, что тактильная плитка выполняет две основные функции:

• Предупреждает людей, имеющих проблем со зрением, о пути их направления, подсказывает правильный маршрут;
• Сигнализирует о наличии на пути из следования определенных препятствий.

Как правильно организовать пространство

Разумеется, нельзя просто взять несколько блоков плит и уложить их на пол, тем самым сделав передвижение человека безопасным по дому без помощи посторонних. К организации пространства и укладке тактильной плитки имеются определенные требования, которые обязательно следует соблюдать.

1. Перед лестницами в обязательном порядке следует разместить специальную тактильную полосу, которая даст понять, что впереди преграда. Аналогичные полосы следует монтировать перед ступенью в ванную, на бортик душевой кабины или ванной.
2. Крайние ступеньки лестницы необходимо оформить в ярких красках, либо задействовать контрастные полосы.
3. Специальная тактильная плитка с продольными рифлениями монтируется для того, чтобы сообщить о направлении движения.
4. Конусообразный указатель на плитке говорит о том, что человек приближается к крайним ступенькам лестницы.
5. Плиты с квадратными рифлениями устанавливают в местах перед препятствиями.
6. Диагональное рифление по направлению влево или вправо указывает на соответствующий поворот.

Существует три основных рисунка на тактильных плитах

Как видите, не все так просто, как может показаться на первый взгляд. Каждый вид плитки и тактильного материала выполняет свои особенные функции.

Зато тактильная плитка предоставляет очень полезные возможности, облегчающие жизнь человеку, который страдает проблемами со зрением. С помощью данного материала вы сможете организовать удобный и безопасный маршрут к сантехническому узлу внутри дома, либо помочь добраться до летнего душа, если речь идет о наружном применении тактильных плит.

На самом деле применяют их далеко не только для разметки дороги к ванной комнате или туалету. Плиты служат для организации пространства в метро, наземных пешеходных переходов, общественных заведений. Да, встретить их пока можно не так часто, но ведь с чего-то начинать нужно.

Видео инструкция укладки

Виды

Как мы уже говорили, тактильная плитка применяется довольно активно и повсеместно. От условий ее эксплуатации зависит вид, который оптимально подходит для того или иного случая.

Фото схема каждого вида тактильных плит

Хотя говорят, что плиты используются в общественных зданиях и на улицах, это не должно заставлять вас отказаться от идеи организации разметки своему близкому человеку, страдающему проблемами со зрением, внутри собственного дома, на территории собственного участка.

Делится тактильная плитка на виды в зависимости от материалов, из которых она изготавливается.

1. Полимеры. В качестве полимеров для производства плитки могут выступать полиуретаны, поливинилхлориды и так далее. Как правило, материал выпускается с самоклеящейся основой и отличается широким разнообразием цветовой гаммы.
2. Керамогранит. Данная тактильная плитка характеризуется повышенной прочностью и износостойкостью, а потому отлично подходит для использования на местах с повышенной нагрузкой.
3. Керамическая плитка. Особенностью такого материала является наличие четко выраженных рифов, что позволяет добавить к тактильным ощущениям еще и акустическое восприятие происходящего. Это, в свою очередь, дает дополнительный комфорт для определения пути следования.
4. Бетон. Из бетона выпускают плиты повышенной прочности. По сути, они способны выдерживать нагрузки многотонных машин. Разумеется, подходят плитки для применения в условиях пешеходных переходов. Для дома в них потребности как таковой нет. Недостатком является скудная цветовая вариация.
5. Гранит. Отличная альтернатива бетону, лишенная его недостатков. Такая плитка имеет повышенную устойчивость к износу, не боится даже резких перепадов температуры, изготавливается в разнообразных цветах, выглядит очень красиво и респектабельно.

Такая плитка действительно играет большую роль в помощи тем людям, у которых имеются проблемы со зрением. Им тяжело ориентироваться в пространстве, а потому для них следует создавать дополнительные условия, обеспечивающие независимость от других людей.

Будем надеяться, что подобные материалы начнут активнее использовать, применять их при организации пространства общественных заведений, метро, торговых центров, пешеходных переходов. Вы же, как близкий человек инвалида по зрению, можете начать с собственного дома. Для этого есть множество материалов, включая тактильную плитку. Все они направлены на две главные цели — помогают ориентироваться в пространстве, а также предупреждают о препятствиях, потенциальных опасных зонах и так далее. Как результат, меньше травм, больше уверенности в движениях.

tavannaya.ru

Что такое тактильная плитка — где использовать и как выбрать тактильную плитку

Основная задача федеральной программы «Доступная среда» — адаптировать важные объекты и здания для всех людей с ограничениями (больница, почта, учебное заведение, учреждения культуры и спорта, парк, остановка и т.д.). Одно из таких направлений – монтаж наземных тактильных указателей на пути движения людей с ограничениями зрения. Они помогают незрячему и слабовидящему человеку адаптироваться в городской среде.

Кратко о тактильной плитке

Один из самых популярных видов напольных наземных указателей – тактильная плитка. Имея большую площадь тактильного пространства, это отличный вариант для организации пешего пути незрячего на протяженной территории. За счет рисунка рельефной поверхности (конусы и полосы) плитка помогает незрячему «увидеть» свой путь движения и возникающие препятствия. Тактильные указатели информируют человека с ограничениями зрения о расположенных впереди специальных стендах:

• Тактильных мнемосхемах,
• Информационных табличках,
• Терминалах.

Поэтому для создания действительно качественной доступной среды, социально значимые объекты должны быть адаптированы специализированной тактильной плиткой. При этом пространство должно быть адаптировано правильно!

Типы рефления тактильно-контрастных указателей для различных видов технологий

Рифы продольные

Рифы диагональные

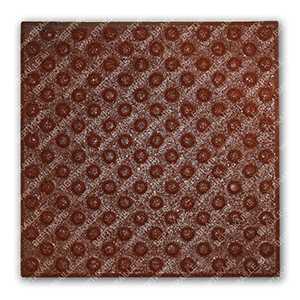

Рифы типа усеченных конусов (куполов), расположенные в линейном порядке

Рифы типа усеченных конусов (куполов), расположенные в шахматном порядке

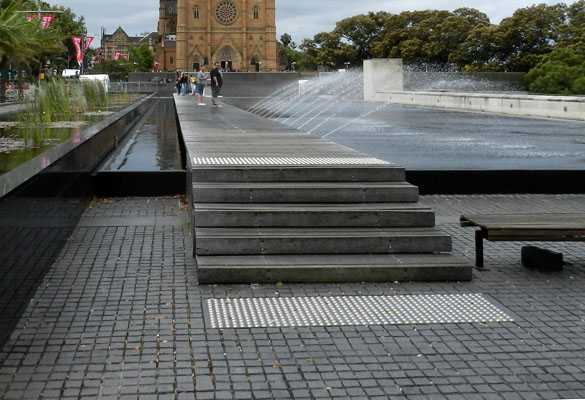

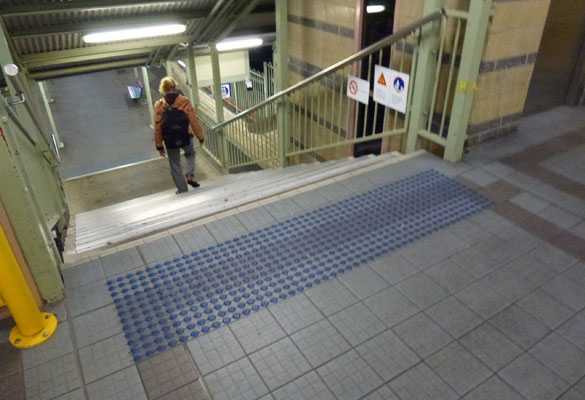

Тактильное покрытие перед лестницей

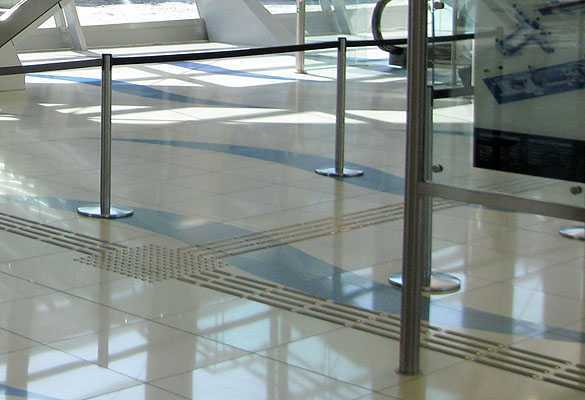

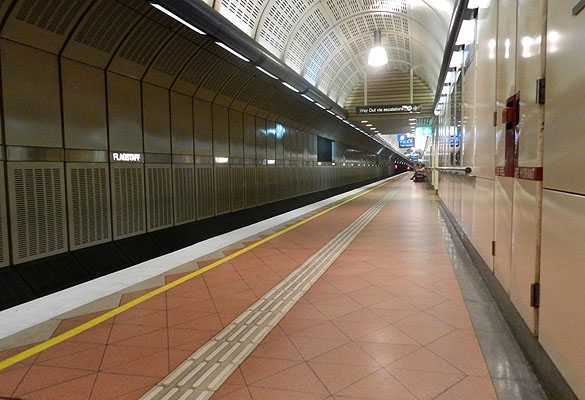

Тактильное покрытие на путях движения

Правила организации безбарьерного пространства

Если Вы возьмете и просто положите несколько тактильных плит на пол, адаптированное пространство не получится. К монтажу и расположению относительно друг друга тактильных указателей предъявляются определенные требования, учитывая особенности людей с ограничениями зрения.

• Перед лестничным маршем обязательно размещают тактильную контрастную полосу, обозначающую препятствие на пути незрячего. Такие же полосы монтируют перед бортиком или ступенью в ванную (душевую).
• Помимо разметки, необходимо выделять контрастом и крайние ступеньки лестничного марша.

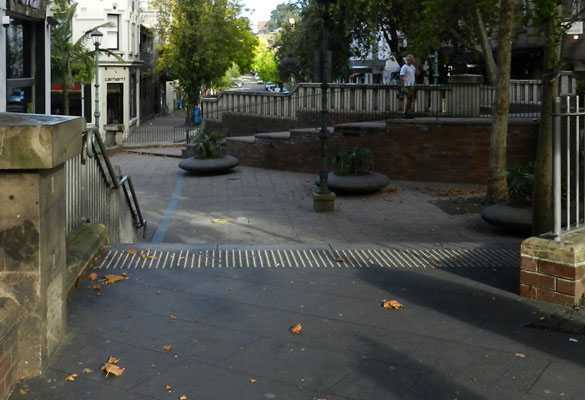

• Тактильная плитка с рельефными полосами устанавливается для обозначения безопасного направления движения.
• Конусообразные рифы на тактильных указателях предупреждают незрячего о преодолимой (линейный порядок) или непреодолимой (шахматный порядок) преграде на пути. Это может быть приближение к лестнице, фонарный столб, лифт и т.д.
• В свою очередь, диагональные рифы на тактильной плитке (влево или вправо) обозначают смену движения: поворот, пешеходный переход.

ВЫВОД! Как можно заметить, наличие тактильной плитки в местах общественного пользования значительно облегчает жизнь человеку с ограничениями зрения: добраться до санузла, пройти лестницу, войти в здания, перейти пешеходный переход и т.д.

Монтаж тактильной плитки на улице

Основных особенностях монтажа и последовательности установки полимерной тактильной плитки.

Монтаж тактильной плитки в помещении

Особенности монтажа и последовательности установки тактильной плитки на самоклеющейся основе для временной разметки.

Виды тактильной плитки

Как было упомянуто ранее, тактильная плитка используется как внутри помещений, так и на улице. От условий ее эксплуатации зависит вариант плитки, который оптимально подходит для того или иного случая. В зависимости от материала, из которого она состоит, тактильная плитка имеет несколько видов.

В зависимости от материала, из которого она состоит, тактильная плитка имеет несколько видов.

1. Полимерная (ПУ и ПВХ). В качестве основного материала для производства тактильной плитки выступают полиуретан, поливинилхлорид и т.д. Такая плитка может выпускаться с самоклеящимся основанием и нет. При этом нужно знать, что полиуретан более износостойкий, чем поливинилхлорид. Поэтому плитку из полиуретана можно использовать и на открытом пространстве.
2. Керамогранитная. Тактильная плитка из керамогранита обладает высокой прочностью и износостойкостью. Поэтому ее можно монтировать в местах с повышенной проходимостью: остановки, вокзалы, входная группа.
3. Керамическая. Имеет четко выраженные рифы, добавляющие к тактильным ощущениям еще и акустическое восприятие происходящего. Это, в свою очередь, дает дополнительный комфорт для определения пути следования.
4. Бетонная. Из бетона выпускается самая прочная тактильная плитка, способная выдерживать нагрузку многотонных машин. Поэтому такой вид тактильной плитки подходит для применения на пешеходных переходах. Внутри помещений такая тяжелая и трудная для монтажа плитка ни к чему.
5. Металлическая. Отличная, но дорогая альтернатива бетонной плитке. При этом она не такая тяжелая, но также обладает повышенной прочностью стойкостью к перепадам температур. Чаще всего ее используют в банках и других офисных зданиях для сохранения эстетичного внешнего вида.

Ознакомиться с особенностями каждого из существующих видов тактильной плитки подробнее, узнать о ее достоинствах и недостатках вы можете через нисходящее меню «Тактильная плитка».

Рейтинг применения тактильной плитки на улице (диаграмма)

Надеемся, что наш сайт помог сделать Вам правильный выбор!

Первое место среди используемых на улице типов тактильной плитки с большим отрывом занимаетя бетоненая плитка. Она обладает самими высокоми прочностными характеристиками, а также самой низкой ценой. Эти два фактора являются привлекательными для покупателя. При этом бетонная плитка имеет один существенный недостаток – она устанавливается только путем демонтажа поверхности. На втором месте используемой на улице тактильной плитки располагается ТПУ плитка. Она является универсальной как для помещений, так и для улицы. Как мы уже говорили ранее, ее единственный недостаток – высокая стоимость. При этом на улицу потребуется значительно больше полиуретановых плит. Удивительно, но третье место звнимается ПВХ плитка. Ее активно используют в южных районах, где нет сильных морозов и осадки немногочисленны. Далее идет металлическая плитка. Большие коммерческие компании используют плитку из нержавеющей стали на входных группах, чтобы не портить фасад здания. На пятой строчке располагается не очень популярный вид тактильных указателей, пришедший к нам из Европы – холодный пластик. Особую популярность данный материал приобрел в качестве разметки дорожных путей. Однако при использовании его в качестве тактильных указателей, со временем холодный пластик отваливается и теряет форму.

Основная доля тактильной плитки в помещениях приходится на ПВХ плитку. Она простая в монтаже, обладает хорошей износостойкостью, а также дешевле многих аналогов. Второе место заслуженно занимает ПУ плитка. Причем по прочностным характеристикам она более стойкая нежели ПВХ. Именно благодаря ее эксплуатационным качествам, в том числе стойкости к перепадам температур, ее можно укладывать и на улицу. ПВХ плитке она проигрывает только в цене, поэтому и второе место. На третьем почетном месте расположилась металлическая плитка. Обладая высокими прочностными характеристиками, а главное – эстетичным внешним видом, она получила широкое применения в коммерческих компаниях. Далее с небольшим отрывом идет керамика. Ее часто используют в социально-общественных местах с большой проходимостью: аэропорты и вокзалы. Являясь недорогочстоящей, данная плитка не обладает ярким контрастом. Более того, цвет плитки со временем тускнеет. Оставшиеся типы тактильной плитки используются не так часто из-за своих более низких эксплутационных свойств.

В результате развития федеральной программы «Доступная среда» число адаптированных объектов для инвалидов с каждым годом увеличивается. Причем динамика роста безбарьерного пространства прогнозируется вплоть до 2020 года.

На данной странице представлен рейтинг (оценка от 1 до 3) существующих на данный момент в стране видов тактильных плиток по критериям их износостойкости, простоте монтажа (на клей или при помощи просверливания отверстий), перепадам температур, контрастности и, конечно, цене изделия. Данный рейтинг поможет определиться с выбором наиболее подходящего вида тактильной плитки.

Тактильная плитка ПВХ							Помещение
Тактильная плитка ПУ							Помещение/Улица
Тактильная плитка Сталь							Помещение/Улица
Тактильная плитка Бетон							Улица
Тактильная плитка Керамогранит							Помещение
Тактильная плитка полимерно-песчаная

xn—-7sbaba3anergfqi8bwck5o8b.xn--p1ai

Тактильная плитка — что это такое

Способность свободно ориентироваться в пространстве – невероятно важный навык, которым к сожалению, обладают далеко не все. Люди со слабым зрением или совершенно слепые вынуждены передвигаться на ощупь, и если в домашних условиях еще хоть как-то можно свести риски к минимуму, то в многолюдных местах, таких как метро, отсутствие этого навыка является смертельно опасным.

Компенсировать физический недостаток помогает тактильная плитка. Ее шероховатая и рифленая поверхность, легко распознаваемая на ощупь, позволяет свободно передвигаться не только слабовидящим людям, но и особам, имеющим опорно-двигательные проблемы, ведь она же является еще и не скользкой.

Заказать тактильную плитку вы можете на сайте http://www.fabrika-gotika.ru/catalog/trotuarnaya_plitka/kvadrat_taktilnyy/, а более подробно узнать о ее предназначении – в этой статье.

Значимость тактильной плитки

Тактильная плитка призвана выполнять две основные функции:

1. Указывать слабовидящим людям путь их направления, подсказывая таким образом правильную дорогу.
2. Предупреждать о наличии на пути определенных преград и препятствий.

Она отличается рифлеными рисунками, которые распознаются слепыми людьми по следующим признакам:

1. Вертикальные рифы свидетельствуют о том, что нужно двигаться вперед.
2. Диагональные — указывают направление вправо или влево.
3. Конусообразные рифы предупреждают об опасности.
4. Квадратные являются указателем, запрещающим дальнейшее передвижение.

Естественно, данная плитка укладывается с учетом определенных требований, о которых пойдет речь далее.

Места размещения

Тактильная плитка может быть установлена как дома, так и в общественных местах, но всегда по следующим правилам.

1. Перед ступеньками размещается тактильная полоса, указывающая на препятствие. Такая же лента устанавливается на бортике душевой кабины или ванной.
2. На первую и последнюю ступеньку лестницы, кладутся плитки с конусообразным рифлением, а также контрастные ленточки.
3. Плиты с квадратным рифлением устанавливаются в местах с препятствиями (перед светофором и т.д.), а конусообразным – в метро.
4. Плиты с продольным рифлением монтируют на наземных дорожках.

Примечательно, что тактильная плитка изготавливается преимущественно ярко-желтого цвета, так как именно этот оттенок распознается слабовидящими людьми.

О тактильной плитке и ее установке можно узнать из этого видео:

Твитнуть

archivis.ru

Тактильная плитка, тактильные указатели

Что такое тактильная плитка и зачем она нужна?

Тактильная плитка — это тактильный указатель для слепых людей, предназначенный для указания направления движения или наличия препятствий.

Известно, что зрячий человек более 90% информации об окружающей среде получает посредством зрения. Как же быть слепым людям, которые лишены этой возможности? Как ориентироваться в пространстве? Как найти нужный объект, не потерявшись, не получив травму, не создавая аварийных ситуаций при переходе дорог?

Зрительное восприятие у слепых людей заменяется слуховым и тактильным восприятием, то есть то, что незрячий человек не в состоянии увидеть, он старается услышать или ощутить посредством тактильного контакта ног, рук, специальной тактильной трости для слепых. Чтобы освоить маршрут к нужному объекту, слепой человек тщательно исследует путь, отыскивая мельчайшие характерные особенности, способные стать ориентирами. К таким особенностям относятся выбоины, бордюры, ступени, характерные шумы или даже запахи в определённых местах, всё, что способно стать тактильными или звуковыми указателями и ориентирами.

До 90-х годов прошлого столетия тактильная плитка и другие подобные указатели почти не применялись. Незрячих людей старались поселить и трудоустроить в определённом месте локального проживания для таких людей, оборудовав дорожку от дома к магазину и предприятию слепых турникетом – перилами, по которым слепой человек мог сориентироваться и без приключений и травм пройти весь путь. С 2000 годов, когда роль специализированных предприятий для слепых тотально упала, государство было не в состоянии обеспечивать слепых людей жильём и работой в требуемых объёмах, сегрегация, изолированное проживание слепых людей также серьёзно снизилась. Теперь многие из незрячих стремились получить высшее или специальное образование, повышая свою конкурентоспособность на рынке труда. Жить инвалиды стали в различных местах, работать – тоже, серьёзно встал вопрос о необходимости адаптации пространства для слепых людей с учётом их потребностей и ограничений. Способствовала этому и Конвенция о правах инвалидов, ратифицированная Украиной в 2006 году, принятие специальных строительных норм по обеспечению доступности. Одним из наиболее эффективных путей обеспечения доступности маршрутов, а также зданий и сооружений для слепых, являются наземные тактильные указатели – тактильная плитка, полосы, ленты, маркеры. Данные тактильные указатели указывают направление пути незрячему человеку или предупреждают его об опасности, препятствии, изменении характера пути – ступени, дорожное полотно, и прочее.

Требования к тактильной плитке и тактильным указателям

Типы тактильных рисунков плитки, их назначение.

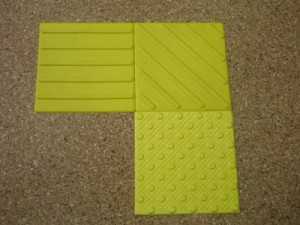

Существует три основных рисунка тактильной плитки – полоса, диагональная полоса, рифы или конусы. Тактильная плитка с прямой полосой применяется для обозначения направления пути для слепых людей. Такая плитка укладывается в виде дорожки, начало и конец дорожки должно обозначаться предупреждающими об изменении характера маршрута указателями, к примеру – плиткой с конусами. Ощутив изменения тактильного рисунка с полосы на конус, незрячий человек замедлит передвижение, приготовившись к переходу проезжей части или ступеней. Тактильная плитка с диагональной полосой служит сигналом об изменении направления движения и, обычно, укладывается как связующее звено между плиткой с прямой полосой на поворотах.

Какой должна быть тактильная плитка?

При укладывании плитки необходимо учитывать, что длина шага пешехода, в том числе и с нарушениями зрения, обычно превышает 50 см. Это означает, что для того, чтобы слепой человек гарантированно ощутил изменение тактильного рисунка плитки, длина такого рисунка не должна быть меньше 60 см. В противном случае человек может просто перешагнуть такой указатель, не заметив.

Что касается высоты тактильного рисунка, он должен быть не менее 5 мм от подложки. В случае с тактильной лентой, которая также может применяться для указания направления маршрута, её рисунок может быть менее выражен, но суммарная высота ленты с рисунком будет отличаться от напольного покрытия не менее чем на 5-10 мм по высоте.

Сосредоточившись на тактильном рисунке плитки, мы должны иметь в виду, что обычно такая плитка окрашивается в яркие контрастные цвета, чаще всего в жёлтый. Это не случайно – предупредительные и направляющие знаки для слепых людей, кроме тактильности восприятия, должны контрастным ярким цветом подавать сигнал и слабовидящим людям. Жёлтый же цвет используется как наиболее контрастирующий с обычными дорожными покрытиями и полами, этот спектр света лучше воспринимается при большинстве поражений органов зрения.

Способы укладки тактильной плитки

Тактильная плитка, в зависимости от толщины основы, может укладываться на готовую поверхность покрытия или встраиваться в него таким образом, чтобы над поверхностью покрытия возвышался только тактильный рисунок, а сама плитка была утоплена на уровень с поверхностью. Если основа плитки более 10 мм и не имеет скоса по краю – её целесообразно «утопить» до уровня поверхности. Плитка, основа которой возвышается над покрытием на несколько сантиметров, сама по себе может служить источником опасности для пешеходов, препятствием для колясок, тачек, санок. Кроме того, постоянные удары в основу сбоку от подошв обуви и колёс рано или поздно обязательно приведут к сколам кромки или выворачиванию всей плитки из дорожного покрытия. Плитка с основанием до 5 мм может укладываться на готовую поверхность без её демонтажа. Качественная «накладная» тактильная плитка имеет скосы по кромке, даже если толщина основы небольшая. Потребителю – незрячему человеку, для которого тактильная плитка является указателем, всё равно каким способом она уложена, если её края не выступают над поверхностью тротуара более чем на 3-4 мм. Проектанты, строители и, естественно, заказчики реконструкции сами должны сделать выбор в пользу накладного или встраиваемого способа укладки плитки, учитывая также стоимость первичного демонтажа и монтажа, замены тактильной плитки при её повреждении.

Температурные режимы и физическая нагрузка при эксплуатации тактильной плитки

В зависимости от условий эксплуатации, необходимо правильно подбирать материал, из которого изготовлена тактильная плитка. Если камень, гранит, полиуретан более устойчивы к температурным перепадам и механической нагрузке, то полихлорвинилы, резина, бетон, гипс, керамика – не могут гарантировать длительность эксплуатации тактильной плитки как вследствие разрушения или изменения эксплуатационных свойств при пониженной или повышенной температуре или значительных температурных колебаниях, так и из-за невысокой механической и химической устойчивости. Также нужно взять во внимание, что тактильная плитка, которая применяется на улице, должна обладать противоскользящим эффектом, её структура и рисунок не должны способствовать заледенению и забиванию рисунка снегом и грязью.

Материалы для изготовления тактильной плитки

В данный момент, когда тема обеспечения доступности незрячих людей стала достаточно популярной, многие производители железобетонных конструкций, керамической или даже гипсовой плитки считают необходимым выпускать и тактильную плитку, при этом часто совершенно не учитывая ни её эксплуатационные качества, ни прочие параметры. К сожалению, проектные и строительные организации также не всегда ориентируются в ситуации или идут по простейшему пути экономии бюджета, укладывая самую доступную по цене тактильную плитку, не вдаваясь в подробности и не задумываясь, как долго и насколько эффективно она прослужит. Тем временем качественная тактильная плитка не может быть дешёвой априори, так как она обязана выдерживать повышенную механическую нагрузку, быть невосприимчивой к агрессивной химической и температурной среде, быть правильно окрашена по всей толщине рисунка и основы, чтобы длительное время выполнять не только функцию тактильного указателя для слепых, но и контрастировать по отношению к общей поверхности, являясь дополнительным цветовым сигналом для людей с плохим зрением.

Перечислим наиболее популярные материалы для изготовления тактильной плитки и их сильные и слабые стороны:

Тактильная плитка из гранита или камня.

Бесспорными преимуществами природного камня или гранита является долговечность и прочность этого материала, его антискользящие свойства. Однако нужно понимать, что изготовление рисунков рельефа на природном материале – достаточно дорогое удовольствие, не говоря уж о стоимости самого материала. С учётом толщины такой плитки в 50-80 мм, данные материалы укладываются только с заглублением основы. Такая тактильная плитка способна служить десятилетиями, однако нужно понимать, что если вам предлагают тактильную плитку из цельного гранита по цене $20 за метр квадратный – видимо вы имеете дело с некой благотворительной организацией или организацией мошенников и в данной плитке от гранита может быть максимум горсточка пыли. Если же речь идёт действительно о плитке, изготовленной с применением отходов добычи и производства гранита, её качества и свойства в значительной мере будут зависеть от технологии изготовления и в любом случае будут уступать по всем параметрам, кроме цены, природным материалам. В полной мере это касается керамогранита. Контрастность тактильной плитки из гранита или камня обычно не может находиться на достаточном уровне. Целесообразность применения данного вида тактильной плитки может быть оправдана лишь там, где применение других материалов значительно вредит общему виду и не гармонирует с основным покрытием. Ввиду неэластичности камня и гранита, тактильная плитка из указанных материалов не препятствует образованию наледи.

Тактильная плитка из армированного бетона

Тактильная плитка из армированного бетона применяется на улицах, укладываясь с углублением основы на уровень дорожного покрытия. Данная тактильная плитка, благодаря армированию, сохраняет целостность при достаточно сильных нагрузках продолжительный период времени. Однако практика показывает, что армирование не спасает рисунок плитки от постепенного разрушения. Окраска такой тактильной плитки должна быть по всей толщине, что при частичном разрушении рисунка плитки сохранит ей хоть какой-то вид и функции цветового индикатора. Противоскользящие свойства могут быть обеспечены специальной пористой структурой, однако на такой плитке легко образуется наледь.

Специальная керамическая и керамогранитная тактильная плитка

Керамическая и керамогранитная тактильная плитка не очень хорошо переносит низкие температуры или температурные перепады, часто бывает скользкой при таянье снега или наледи. Такая тактильная плитка может укладываться в зданиях и сооружениях, там, где ей не грозит обледенение или попадание воды на поверхность. Обратите внимание, что высота тактильного рисунка плитки должна быть не менее 5 мм. Часто рельефную, фактурную плитку с чуть шероховатым выпуклым рисунком производители и продавцы пытаются выдать за тактильную, что совершенно неправомерно.

Резиновая тактильная плитка

Резиновая тактильная плитка наряду с плиткой из резиновой крошки на полиуретановой связке некоторое время применялась на улицах, благодаря своим отменным противоскользящим свойствам и противостояния обледенению. Минусом этих материалов была повышенная толщина плитки, равная нескольким сантиметрам, что не позволяло без ущерба удобству и безопасности пешеходов укладывать её внакладку на поверхность тротуара. Также резиновая тактильная плитка не выдерживала повышенных механических нагрузок, частично повреждалась, имела неприглядный вид и теряла все свои функции. Несколько последних лет тактильная плитка из резины практически не применяется на улицах.

Тактильная плитка из полихлорвинилов ПВХ

Тактильная плитка из полихлорвинилов – это современный вид тактильной плитки, пришедший на смену резине и керамике. Благодаря тонкой основе, такая плитка может быть уложена на готовое напольное покрытие, благодаря чему облегчается её монтаж и замена в случае необходимости. Плитка достаточно устойчива к нагрузкам, химической среде, однако, при пониженных температурах, теряет качества эластичности, становится ломкой. Данная плитка – лучший выбор по соотношению цена-качество для помещений с небольшим и умеренным потоком людей.

Тактильная плитка из полиуретана

Тактильная плитка из полиуретана на данный момент находится на вершине эволюции тактильной плитки. Эластичность, противоскользящий эффект и сопротивление обледенению, возможность укладывать на готовую поверхность без демонтажа покрытия, высочайшие показатели износоустойчивости и химической инертности, возможности работать в широчайшем спектре температур без изменения свойств. Плитка отлично подходит как для помещений, так и для улиц, пожалуй, единственным её недостатком является цена. Именно поэтому данная плитка редко используется в помещениях, за исключением мест с повышенными нагрузками пассажиропотоков, такими как вокзалы, станции метро, аэропорты, супермаркеты. На улицах плитка может применяться без каких-либо ограничений, при правильном монтаже такая тактильная полиуретановая плитка способна прослужить десятилетия без ухудшений тактильных функций и цвета.

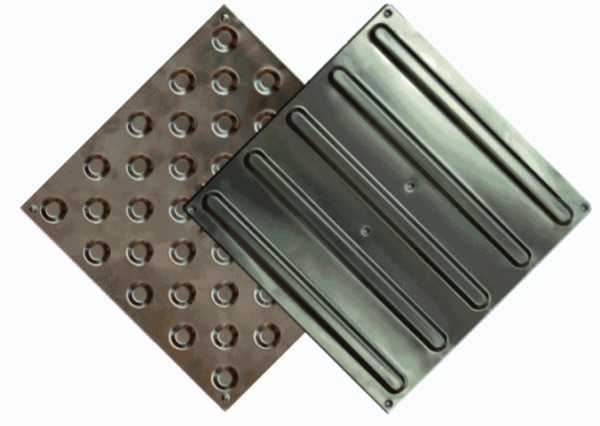

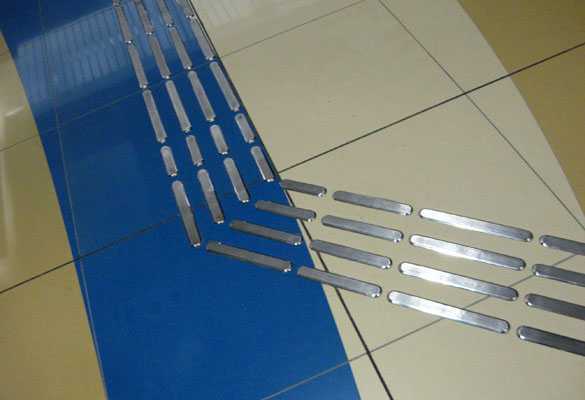

Тактильная плитка из стали

Тактильная плитка из нержавеющей стали не получила широкого распространения из-за высокой цены и невысоким противоскользящим качествам, обледенению. Такая плитка не может иметь окраску по всей толщине, потому в ходе эксплуатации тактильной плитки её нужно будет подкрашивать. Можно применять неокрашенную тактильную плитку из стали, однако, ввиду указанных недостатков, такая плитка применяется только в помещениях. В последнее время некоторые объекты адаптировались стальными конусами, размещёнными рядами, вместо укладывания тактильной плитки. Это вполне действенно, тем более что есть комбинированные конусы с яркой полиуретановой серединкой и корпусом из стали. Если дизайн помещения требует применения именно таких предупреждающих знаков – ни слепые люди, ни заказчик не будут в обиде. Однако стоимость стальных конструкций значительно превышает даже полиуретан, не говоря уж о полихлорвиниле.

Итоги и выводы

Подытожим вышесказанное в таблице, обозначив сильные и слабые стороны различных материалов для изготовления тактильной плитки.

Материал плитки	Стоимость плитки	Стоимость монтажа	Долговечность, прочность	Показатели окраски и контрастности	Наледь и скольжение
Гранит, камень	Очень высокая	Высокая	Высокая	Низкие	Образование наледи
Армированный бетон	Невысокая	Высокая	Средняя	Высокие	Образование наледи
Керамика, керамогранит	Средняя	Высокая	Средняя (в помещении)	Средняя	Образование наледи
Резина, резинополеуретан	Средняя	Средняя	Низкая	Средняя	Отличные показатели
Полихлорвинил (ПВХ)	Невысокая	Низкая	Средняя (в помещении)	Высокие	Высокие для помещений
Полеуретан	Высокая	Низкая	Высокая	Высокие	Высокие показатели
Нержавеющая сталь	Очень высокая	Низкая	Высокая	Средние	Возможна наледь

Таким образом, если присвоить каждому параметру плитки соответствующую оценку, наилучшим выбором для улицы будет тактильная плитка из полиуретана. Для помещений с большой проходимостью также наилучшим выбором будет полиуретановая тактильная плитка, а вот при отсутствии серьёзной нагрузки — можно предпочестьб ПВХ плитку из-за её меньшей стоимости.



Средняя оценка магазина

4,8

Всего оценок: 96

www.trosti.com.ua

Что такое тактильная плитка и для чего она нужна

Тактильная плитка, тактильные указатели

Тактильная плитка — это тактильный указатель для слепых людей, предназначенный для указания направления движения или наличия препятствий.

Известно, что зрячий человек более 90% информации об окружающей среде получает посредством зрения. Как же быть слепым людям, которые лишены этой возможности? Как ориентироваться в пространстве? Как найти нужный объект, не потерявшись, не получив травму, не создавая аварийных ситуаций при переходе дорог?

Зрительное восприятие у слепых людей заменяется слуховым и тактильным восприятием, то есть то, что незрячий человек не в состоянии увидеть, он старается услышать или ощутить посредством тактильного контакта ног, рук, специальной тактильной трости для слепых. Чтобы освоить маршрут к нужному объекту, слепой человек тщательно исследует путь, отыскивая мельчайшие характерные особенности, способные стать ориентирами. К таким особенностям относятся выбоины, бордюры, ступени, характерные шумы или даже запахи в определённых местах, всё, что способно стать тактильными или звуковыми указателями и ориентирами.

До 90-х годов прошлого столетия тактильная плитка и другие подобные указатели почти не применялись. Незрячих людей старались поселить и трудоустроить в определённом месте локального проживания для таких людей, оборудовав дорожку от дома к магазину и предприятию слепых турникетом – перилами, по которым слепой человек мог сориентироваться и без приключений и травм пройти весь путь. С 2000 годов, когда роль специализированных предприятий для слепых тотально упала, государство было не в состоянии обеспечивать слепых людей жильём и работой в требуемых объёмах, сегрегация, изолированное проживание слепых людей также серьёзно снизилась. Теперь многие из незрячих стремились получить высшее или специальное образование, повышая свою конкурентоспособность на рынке труда. Жить инвалиды стали в различных местах, работать – тоже, серьёзно встал вопрос о необходимости адаптации пространства для слепых людей с учётом их потребностей и ограничений. Способствовала этому и Конвенция о правах инвалидов, ратифицированная Украиной в 2006 году, принятие специальных строительных норм по обеспечению доступности. Одним из наиболее эффективных путей обеспечения доступности маршрутов, а также зданий и сооружений для слепых, являются наземные тактильные указатели – тактильная плитка, полосы, ленты, маркеры. Данные тактильные указатели указывают направление пути незрячему человеку или предупреждают его об опасности, препятствии, изменении характера пути – ступени, дорожное полотно, и прочее.

Требования к тактильной плитке и тактильным указателям

Типы тактильных рисунков плитки, их назначение.

Существует три основных рисунка тактильной плитки – полоса, диагональная полоса, рифы или конусы. Тактильная плитка с прямой полосой применяется для обозначения направления пути для слепых людей. Такая плитка укладывается в виде дорожки, начало и конец дорожки должно обозначаться предупреждающими об изменении характера маршрута указателями, к примеру – плиткой с конусами. Ощутив изменения тактильного рисунка с полосы на конус, незрячий человек замедлит передвижение, приготовившись к переходу проезжей части или ступеней. Тактильная плитка с диагональной полосой служит сигналом об изменении направления движения и, обычно, укладывается как связующее звено между плиткой с прямой полосой на поворотах.

Какой должна быть тактильная плитка?

При укладывании плитки необходимо учитывать, что длина шага пешехода, в том числе и с нарушениями зрения, обычно превышает 50 см. Это означает, что для того, чтобы слепой человек гарантированно ощутил изменение тактильного рисунка плитки, длина такого рисунка не должна быть меньше 60 см. В противном случае человек может просто перешагнуть такой указатель, не заметив.

Что касается высоты тактильного рисунка, он должен быть не менее 5 мм от подложки. В случае с тактильной лентой, которая также может применяться для указания направления маршрута, её рисунок может быть менее выражен, но суммарная высота ленты с рисунком будет отличаться от напольного покрытия не менее чем на 5-10 мм по высоте.

Сосредоточившись на тактильном рисунке плитки, мы должны иметь в виду, что обычно такая плитка окрашивается в яркие контрастные цвета, чаще всего в жёлтый. Это не случайно – предупредительные и направляющие знаки для слепых людей, кроме тактильности восприятия, должны контрастным ярким цветом подавать сигнал и слабовидящим людям. Жёлтый же цвет используется как наиболее контрастирующий с обычными дорожными покрытиями и полами, этот спектр света лучше воспринимается при большинстве поражений органов зрения.

Способы укладки тактильной плитки

Тактильная плитка, в зависимости от толщины основы, может укладываться на готовую поверхность покрытия или встраиваться в него таким образом, чтобы над поверхностью покрытия возвышался только тактильный рисунок, а сама плитка была утоплена на уровень с поверхностью. Если основа плитки более 10 мм и не имеет скоса по краю – её целесообразно «утопить» до уровня поверхности. Плитка, основа которой возвышается над покрытием на несколько сантиметров, сама по себе может служить источником опасности для пешеходов, препятствием для колясок, тачек, санок. Кроме того, постоянные удары в основу сбоку от подошв обуви и колёс рано или поздно обязательно приведут к сколам кромки или выворачиванию всей плитки из дорожного покрытия. Плитка с основанием до 5 мм может укладываться на готовую поверхность без её демонтажа. Качественная «накладная» тактильная плитка имеет скосы по кромке, даже если толщина основы небольшая. Потребителю – незрячему человеку, для которого тактильная плитка является указателем, всё равно каким способом она уложена, если её края не выступают над поверхностью тротуара более чем на 3-4 мм. Проектанты, строители и, естественно, заказчики реконструкции сами должны сделать выбор в пользу накладного или встраиваемого способа укладки плитки, учитывая также стоимость первичного демонтажа и монтажа, замены тактильной плитки при её повреждении.

Температурные режимы и физическая нагрузка при эксплуатации тактильной плитки

В зависимости от условий эксплуатации, необходимо правильно подбирать материал, из которого изготовлена тактильная плитка. Если камень, гранит, полиуретан более устойчивы к температурным перепадам и механической нагрузке, то полихлорвинилы, резина, бетон, гипс, керамика – не могут гарантировать длительность эксплуатации тактильной плитки как вследствие разрушения или изменения эксплуатационных свойств при пониженной или повышенной температуре или значительных температурных колебаниях, так и из-за невысокой механической и химической устойчивости. Также нужно взять во внимание, что тактильная плитка, которая применяется на улице, должна обладать противоскользящим эффектом, её структура и рисунок не должны способствовать заледенению и забиванию рисунка снегом и грязью.

Материалы для изготовления тактильной плитки

В данный момент, когда тема обеспечения доступности незрячих людей стала достаточно популярной, многие производители железобетонных конструкций, керамической или даже гипсовой плитки считают необходимым выпускать и тактильную плитку, при этом часто совершенно не учитывая ни её эксплуатационные качества, ни прочие параметры. К сожалению, проектные и строительные организации также не всегда ориентируются в ситуации или идут по простейшему пути экономии бюджета, укладывая самую доступную по цене тактильную плитку, не вдаваясь в подробности и не задумываясь, как долго и насколько эффективно она прослужит. Тем временем качественная тактильная плитка не может быть дешёвой априори, так как она обяза

www.kapremlo.ru

Тактильная плитка что это такое

Правила установки тактильной плитки

Вместо того, чтобы создавать единый проект доступности слабовидящих людей для целой улицы, площади, парка, администрация города обязывает предпринимателей устанавливать тактильную плитку (или наносить объемные элементы на уже существующую поверхность) перед своим объектом самостоятельно. Делается это не только разрозненно, но и неправильно. В итоге, вместо облегчения перемещения слабовидящих в городе создаются препятствия и для всех остальных. Тактильной плитки внутри административных зданий пока и вовсе не было замечено.

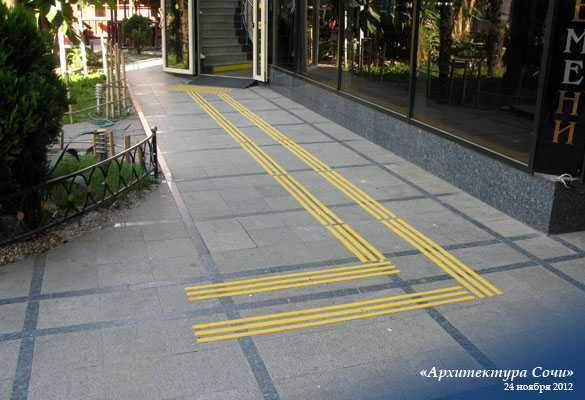

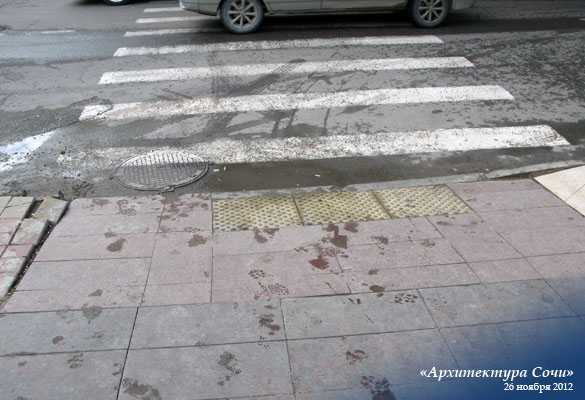

Приведем примеры, как это делается на улицах Сочи.

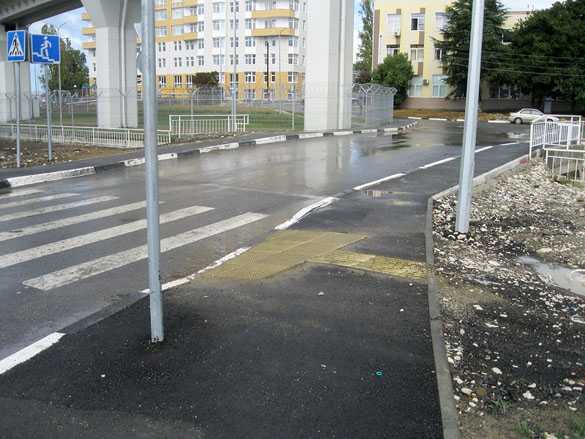

Наиболее частая ошибка — расположение тактильной плитки не по всей ширине препятствия.

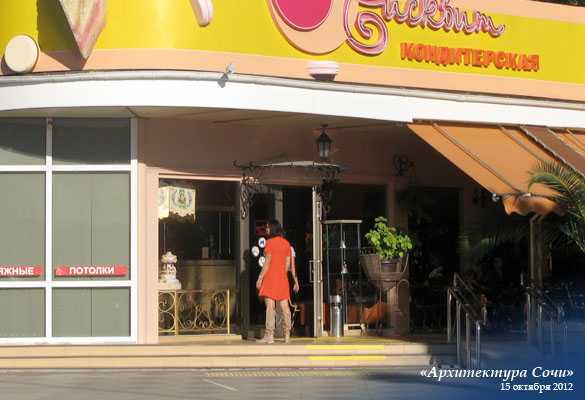

ул. Воровского ул. Парковая. Кондитерская «Бисквит» на Приморской набережной. Перед пешеходным переходом на ул. Островского. Здесь к тому же применена не та плитка, которую требует ГОСТ

Некоторые торговые комплексы подходят более системно к решению задачи, но то же с ошибками.

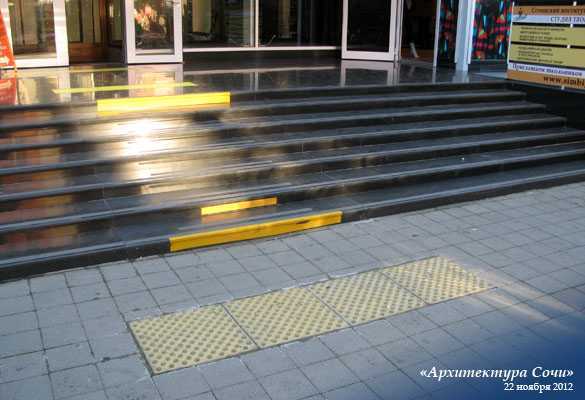

ТЦ «Белый лебедь» по ул. Московской. Лестница отмечена не по всех ширине и не понятно зачем делается двойная направляющая движения. ТЦ «Одиссея» на Платановой аллее. Тактильная поверхность начинается на середине и учтено только одно направление движения.

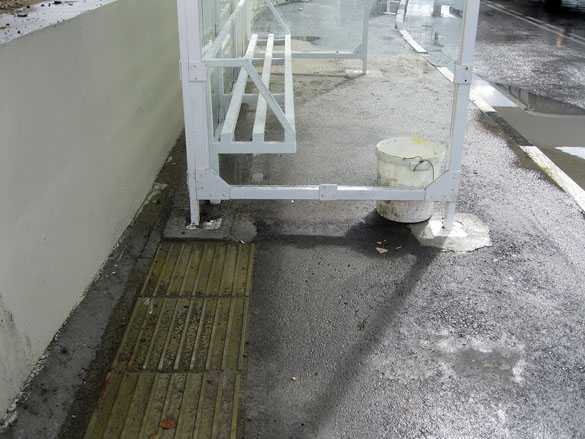

В наиболее чудовищной форме тактильная плитка была использована при благоустройстве Адлерского кольца.

© bescker.ru

А между тем, разработаны специальные правила установки тактильной плитки в зависимости от места расположения, которые изложены в ГОСТ Р 52875-2007 «Указатели тактильные наземные для инвалидов по зрению. Технические требования».

К сожалению, российские производители реализуют только три типа тактильной плитки, вместо четырёх, прописанных в ГОСТе. Размеры тоже у всех производителей разные и чаще всего далеки от стандарта.

Государственный стандарт разделяет требования к тактильным дорожным указателям, применяемым на улице, и к тактильным напольным указателям, используемых в зданиях.

Назначение, размеры, форма рифления и место расположения тактильных дорожных указателей

Назначение	Размеры	Форма рифления	Расположение
Внимание, подземный переход	Полоса шириной 500 или 600 мм и длинной, равной ширине перехода, выложенная на тротуаре перед началом перехода	С конусообразными рифами	На расстоянии 800 мм от кромки первой ступени лестницы
Внимание, наземный переход	Полоса шириной 500 или 600 мм и длинной, равной ширине перехода, выложенная на тротуаре перед началом перехода	С продольными рифами	На расстоянии 800 мм от кромки проезжей части
Внимание, наземный переход под углом 90 градусов	Две полосы шириной 500 или 600мм и длинной, равной ширине перехода, выложенные на тротуаре с двух сторон перед поворотом на переход	С диагональными рифами	На расстоянии 800мм. от линий, являющихся продолжением кромки перехода
Внимание, светофор	Квадрат, выложенный вокруг мачты светофора и состоящий из 4-х плит со стороной плитки, равной 500×500 мм	С квадратными рифами	Вокруг мачты светофора в обхват
Внимание, препятствие	Полоса, выложенная по контуру препятствия, шириной 500 мм	С квадратными рифами	На расстоянии 800 мм от препятствия
Внимание, поворот налево (направо)	Плита со стороной квадрата, равной 500×500 мм	С рифами, расположенными по диагонали	На месте поворота

Назначение, размеры, форма рифления и место расположения тактильных напольных указателей

Назначение	Размеры	Форма рифления	Расположение
Внимание, крайняя ступенька лестничного марша	Полоса по ширине и длине ступеньки	С конусообразными рифами	На расстоянии 600 мм от кромки крайней ступеньки
Направляющие дорожки	Полоса шириной не менее 500 мм	С продольными рифами	Вдоль стены на расстоянии не более 1000 мм от стены
Внимание, препятствие	Полоса, выложенная по контуру препятствия шириной 300 мм	С квадратными рифами	На расстоянии 600 мм от препятствия
Внимание, поворот налево (направо)	Плита со стороной квадрата, равной 500×500 мм	С рифами, расположенными по диагонали	На месте поворота

Нагляднее принцип установки виден на примерах, реализованных в Сиднее, столице летних олимпийских игр 2000 года.

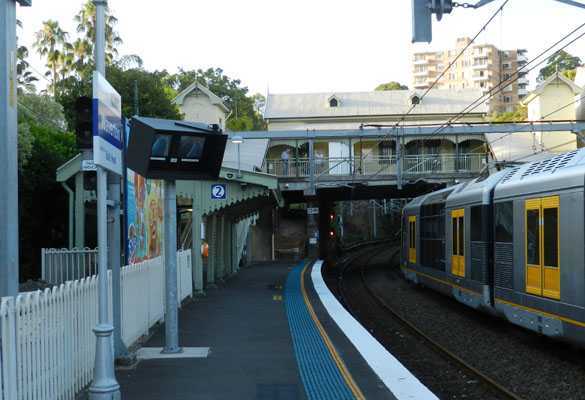

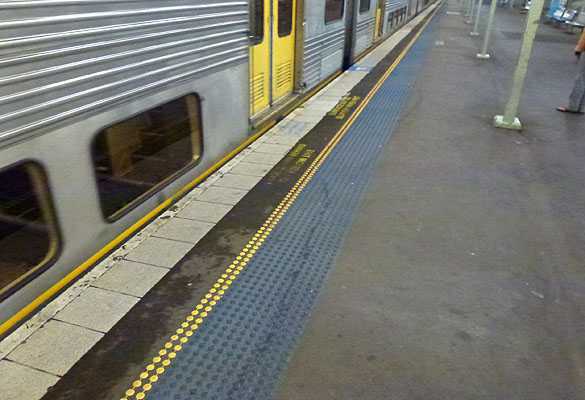

Наибольшее внимание слабовидящим уделяется на остановках общественного транспорта и в метро.

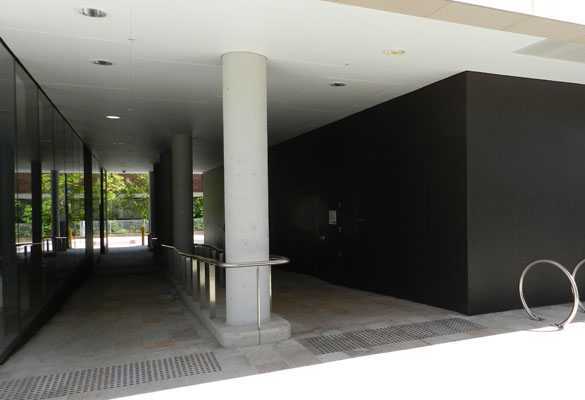

Не стоит думать, что тактильная плитка была установлена только в Сиднее к олимпиаде. На сегодняшний день это уже норма при организации общественных пространств.

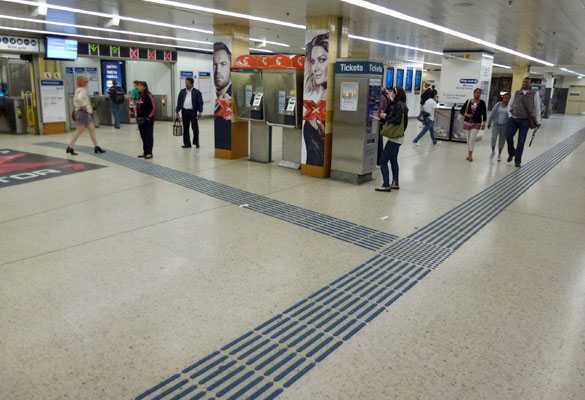

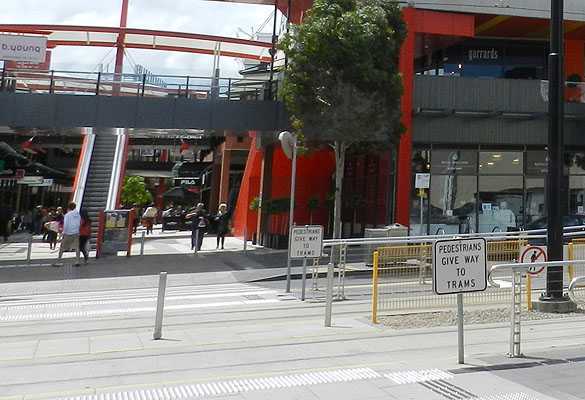

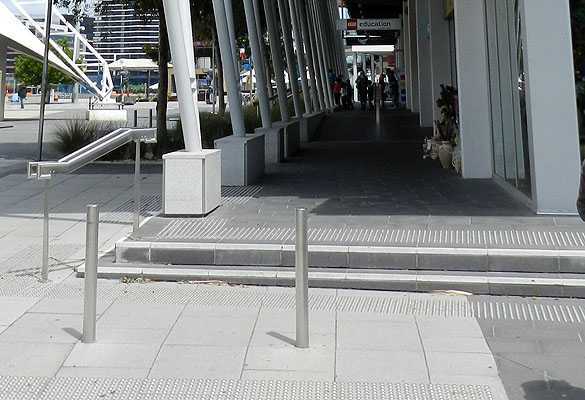

Пешеходный бульвар в Канберре. Перед пересечением с проезжей частью установлена предупреждающая тактильная плитка Берег озера в парке Канберры. Вдоль всей кромки воды установлена предупреждающая тактильная плитка Новый район Мельбурна. Предупреждающей тактильной плиткой обозначаются даже перепады в несколько ступеней Новый район Мельбурна. Тактильная плитка на остановке трамвая Организация движения слабовидящих в метро Мельбурна

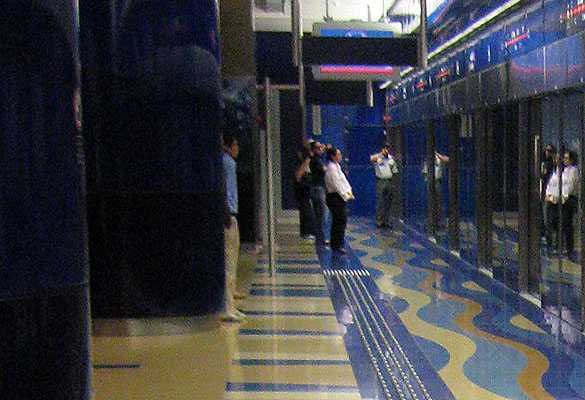

И ещё несколько примеров обустройства метро Дубая

Как видно из примеров, способы реализации тактильных указателей могут быть различны, однако, везде виден комплексный подход к проблеме.

Скачать ГОСТ Р 52875-2007 «Указатели тактильные наземные для инвалидов по зрению. Технические требования».

«Архитектура Сочи»

arch-sochi.ru

Особенности применения тактильной плитка для незрячих людей

Обычный человек достаточно легко ориентируется в окружающем пространстве. Ему помогает в этом зрение. Слепой человек его лишен, поэтому для облегчения процесса передвижения незрячих людей довольно часто применяется тактильная плитка. Это своеобразный дорожный указатель для инвалидов по зрению. Существует несколько разновидностей описываемого материала, у каждой – своя сфера применения, свои особенности укладки. Поэтому есть смысл поговорить о выборе тактильной плитки более подробно.

Что такое тактильная плитка?

Специалисты, отвечая на вопрос, что такое тактильная плитка, обращают внимание на некоторые ее конструктивные особенности. На самом деле это обычный модульный материал, у которого лицевая поверхность имеет крупные выпуклые элементы. Из форма и расположение несл

www.kapremlo.ru

Что такое тактильная плитка

Обзор тактильной плитки с видео инструкцией укладки и основными видами

Тактильная плитка интересное решения для людей с ограниченными возможностями. Мы подготовили описание и обзор данной плитки.

Функции

На самом деле тактильная плитка играет огромную роль, поскольку делает объекты заметными для тех людей, у которых слабое зрение, или кто совершенно не может видеть. За счет таких плиток они способны самостоятельно ориентироваться в пространстве.

Увы, пока такие технологии не внедряются активно в массы, то есть тактильная плитка не укладывается на дорогах, тротуарах, в торговых центрах. Но почему бы не начать со своей квартиры, собственного дома? Этот материал сослужит огромную службу при обустройстве сантехнического узла, а также для организации дорожки, ведущей к нему.

Отсюда можно сделать вывод, что тактильная плитка выполняет две основные функции:

• Предупреждает людей, имеющих проблем со зрением, о пути их направления, подсказывает правильный маршрут;
• Сигнализирует о наличии на пути из следования определенных препятствий.

Как правильно организовать пространство

Разумеется, нельзя просто взять несколько блоков плит и уложить их на пол, тем самым сделав передвижение человека безопасным по дому без помощи посторонних. К организации пространства и укладке тактильной плитки имеются определенные требования, которые обязательно следует соблюдать.

1. Перед лестницами в обязательном порядке следует разместить специальную тактильную полосу, которая даст понять, что впереди преграда. Аналогичные полосы следует монтировать перед ступенью в ванную, на бортик душевой кабины или ванной.
2. Крайние ступеньки лестницы необходимо оформить в ярких красках, либо задействовать контрастные полосы.
3. Специальная тактильная плитка с продольными рифлениями монтируется для того, чтобы сообщить о направлении движения.
4. Конусообразный указатель на плитке говорит о том, что человек приближается к крайним ступенькам лестницы.
5. Плиты с квадратными рифлениями устанавливают в местах перед препятствиями.
6. Диагональное рифление по направлению влево или вправо указывает на соответствующий поворот.

Существует три основных рисунка на тактильных плитах

Как видите, не все так просто, как может показаться на первый взгляд. Каждый вид плитки и тактильного материала выполняет свои особенные функции.

Зато тактильная плитка предоставляет очень полезные возможности, облегчающие жизнь человеку, который страдает проблемами со зрением. С помощью данного материала вы сможете организовать удобный и безопасный маршрут к сантехническому узлу внутри дома, либо помочь добраться до летнего душа, если речь идет о наружном применении тактильных плит.

На самом деле применяют их далеко не только для разметки дороги к ванной комнате или туалету. Плиты служат для организации пространства в метро, наземных пешеходных переходов, общественных заведений. Да, встретить их пока можно не так часто, но ведь с чего-то начинать нужно.

Видео инструкция укладки

Виды

Как мы уже говорили, тактильная плитка применяется довольно активно и повсеместно. От условий ее эксплуатации зависит вид, который оптимально подходит для того или иного случая.

Фото схема каждого вида тактильных плит

Хотя говорят, что плиты используются в общественных зданиях и на улицах, это не должно заставлять вас отказаться от идеи организации разметки своему близкому человеку, страдающему проблемами со зрением, внутри собственного дома, на территории собственного участка.

Делится тактильная плитка на виды в зависимости от материалов, из которых она изготавливается.

1. Полимеры. В качестве полимеров для производства плитки могут выступать полиуретаны, поливинилхлориды и так далее. Как правило, материал выпускается с самоклеящейся основой и отличается широким разнообразием цветовой гаммы.
2. Керамогранит. Данная тактильная плитка характеризуется повышенной прочностью и износостойкостью, а потому отлично подходит для использования на местах с повышенной нагрузкой.
3. Керамическая плитка. Особенностью такого материала является наличие четко выраженных рифов, что позволяет добавить к тактильным ощущениям еще и акустическое восприятие происходящего. Это, в свою очередь, дает дополнительный комфорт для определения пути следования.
4. Бетон. Из бетона выпускают плиты повышенной прочности. По сути, они способны выдерживать нагрузки многотонных машин. Разумеется, подходят плитки для применения в условиях пешеходных переходов. Для дома в них потребности как таковой нет. Недостатком является скудная цветовая вариация.
5. Гранит. Отличная альтернатива бетону, лишенная его недостатков. Такая плитка имеет повышенную устойчивость к износу, не боится даже резких перепадов температуры, изготавливается в разнообразных цветах, выглядит очень красиво и респектабельно.

Такая плитка действительно играет большую роль в помощи тем людям, у которых имеются проблемы со зрением. Им тяжело ориентироваться в пространстве, а потому для них следует создавать дополнительные условия, обеспечивающие независимость от других людей.

Будем надеяться, что подобные материалы начнут активнее использовать, применять их при организации пространства общественных заведений, метро, торговых центров, пешеходных переходов. Вы же, как близкий человек инвалида по зрению, можете начать с собственного дома. Для этого есть множество материалов, включая тактильную плитку. Все они направлены на две главные цели — помогают ориентироваться в пространстве, а также предупреждают о препятствиях, потенциальных опасных зонах и так далее. Как результат, меньше травм, больше уверенности в движениях.

tavannaya.ru

Выбираем вместе качественную тактильную плитку

Современному человеку необходимо уметь хорошо ориентироваться в окружающем мире. Вырабатывается этот навык еще с детских лет и особого таланта не требует. Передвигаясь по городу с родителями, малыш постепенно знакомится с его улицами.

Со временем он уже сам сможет находить дорогу в школу и различные кружки, а потом в институт и на предприятие. Но то, что легко сделать здоровому человеку представляет массу сложностей для тех, у кого плохое зрение.

Как правило, такие люди весьма ограничены в возможностях, им очень сложно ориентироваться в пространстве. Многие из них вынуждены полагаться на окружающих или собаку-поводыря. Именно для них была придумана тактильная плитка. Это напольное покрытие может использоваться на улице и в помещении. Оно позволяет незрячему человеку сориентироваться. Ступив на такую плитку, он сможет добраться до нужного ему места. Ведь она является в своем роде дорожным указателем для инвалидов по зрению.

Содержание:

Сфера применения данного покрытия

Слабовидящим людям очень сложно передвигаться по улице и в незнакомых помещениях. Для них опасность может таиться даже в таких обыденных местах, как лестница, углы строений, столбы и конструкции. Преодолеть их без каких-либо последствий п

www.kapremlo.ru

Разное
