Тактильная плитка это что: Виды и особенности укладки тактильной тротуарной плитки

Тактильная плитка. Что это такое?

Тактильная плитка помогает ориентироваться в пространстве плохо видящим людям. Она показывает пути передвижения в зданиях и на улице, предупреждает о препятствиях, которые возникают на пути движения.

Наше государство в последние годы начало уделять инвалидам должное внимание — в стране регулярно проводятся разнообразные программы, посвященные социальной защите людей с ограниченными возможностями. В сфере строительных материалов подобная программа касается «тактильной плитки». Тактильная плитка — плитка нового поколения, осуществляющая передачу инвалидам информации о направлениях и путях их движения инвалидам. Тактильная плитка может располагаться как на городских улицах, так и в офисных и административных зданиях.

Уникальность данной плитки состоит том, что она позволяет инвалиду передвигаться в необходимом направлении без сопровождающих лиц. Инвалиды могут перемещаться как внутри конкретного здания, так и использовать особо приспособленные пешеходные маршруты, имеющиеся на территории того или иного населенного пункта.

Именно тактильная плитка позволяет ориентироваться плохо видящим людям в пространстве. На плитке есть различные рифы, имеющие собственное назначение. Конусообразный риф демонстрирует наличие ступеньки; продольные рифы – показатель необходимого направления движения; квадратный риф — на близкое препятствие; диагональный риф сигнализируют о необходимости поворота. Тактильная плитка, которая уложена верно, помогает инвалидам передвигаться без посторонней помощи, ориентируясь в пространстве. Как правило, тактильная плитка укладывается в больницах, поликлиниках, вокзалах, различных административных зданиях, международных аэропортах, современных оздоровительных комплексах и т.п.

Тактильные индикаторы и плитки должны соответствовать ГОСТам, обладать особой шероховатой рифленой поверхностью с уникальными противоскользящими свойствами, отличаться по цвету и структуре от покрытия пола или дороги неподалеку. Во входных группах сооружения и на путях перемещения в зданиях, как правило, применяются керамогранитные тактильные плитки. В рамках уличного пространства на путях следования применяются плитки, выполненные из прессованного бетона. Особняком стоит универсальная тактильная плитка (тактильный индикатор), выполняемая из особого полимерного материала, используемая как внутри помещений, так и вне их.

Немаловажным преимуществом тактильных индикаторов является возможность их установки на бетонные и керамические плитки, на текущее напольное и дорожное покрытие. При помощи подобных индикаторов можно создавать самые разные конфигурации зон безопасности, которые не просто обозначат наличие опасных зон, но и будут соответствовать эстетическим дизайнерским конфигурациям.

Вы можете ознакомиться с нашим ассортиментом в разделе Тактильная плитка.

👁️Тактильная плитка — Нормативы

Усеченные конусы в линейном порядке ГОСТ Р 52875-2018, СП 59.13330.2016	ТЗ на тактильную плитку «РЕТАЙЛ» из ПВХ (линейные конусы) ТЗ на тактильную плитку «РЕТАЙЛ» из ПУ (линейные конусы)	Разрешено движение с осторожностью (вариант 1) «Поле внимания» (вариант 2) Объясняем: Предупреждает о преодолимых препятствиях на пути следования: как дверные проемы и лестницы, а также обозначает поля внимания (перед началом и в конце тактильного пути, в местах пересечения изменения направления движения)	Перед подземными и надземными пешеходными переходами Перед лестницами и открытыми выходами на лестничную площадку Перед дверьми В качестве «Поля внимания» в начале или конце движения, примыкания или ответвления направляющих указателей.	Как надо монтировать: По глубине от 500 до 600 мм, по ширине лестничного марша или ширине дверного проёма Для поля внимания нужно укладывать плитку в форме квадрата со стороной 600 мм (4 плитки 300х300 мм) Где надо монтировать: На тротуаре за 300 мм до кромки приподнятой площадки надземного или подземного пешеходного перехода или от кромки проступи первой ступени лестницы На расстоянии 300 мм от кромки проступи первой ступени лестницы или начала открытой лестничной площадки Если дверь открывается на себя — на расстоянии, равном ширине полотна двери. Для раздвижных дверей, а также если дверь открывается от себя — на расстоянии 300 мм от положения двери в закрытом состоянии. Если дверь открывается на себя — на расстоянии, равном ширине полотна двери. Для раздвижных дверей, а также если дверь открывается от себя — на расстоянии 300 мм от положения двери в закрытом состоянии В качестве «Поля внимания» перед началом и в конце движения, в местах примыкания и поворота
Усеченные конусы в шахматном порядке ГОСТ Р 52875-2007 (применялся до 01.07.2019) ГОСТ Р 52875-2018 СП 59.13330.2016	ТЗ на тактильную плитку «РЕТАЙЛ» из ПВХ (шахматные конусы) ТЗ на тактильную плитку «РЕТАЙЛ» из ПУ (шахматные конусы)	Дальнейшее движение запрещено Объясняем: Предупреждает о непреодолимых препятствиях на путях следования, таких как отдельно стоящие опоры и колонны.	Перед отдельно стоящими опорами (светофорами, столбами, несущими конструкциями) Перед деревьями Перед зонами, закрытыми для движения Перед другими видами непреодолимых препятствий	Как надо монтировать: По глубине от 500 до 600 мм и по всей ширине препятствия. Перед одиночным вертикальным препятствием монтируется вокруг него и должен иметь ширину не менее 600 мм Где надо монтировать: Перед опорами, колоннами и другими препятствиями на расстоянии 300 мм от их внешней границы. Тактильный указатель должен выступать за пределы препятствия со стороны основного потока движения на 300 мм
Три параллельных продольных полосы ГОСТ Р 52875-2018 СП 59.13330.2016	ТЗ на тактильную плитку «РЕТАЙЛ» из ПВХ (3 полосы) ТЗ на тактильную плитку «РЕТАЙЛ» из ПУ (3 полосы)	Направление движения Объясняем: Обозначает зону для безопасного движения. Укладывается вдоль путей движения.	Как направляющий указатель в местах прямолинейного одностороннего и двухстороннего движения Как направляющий указатель, задающий направление движения от указателя «Поле внимания» в сторону какого-либо значимого объекта Для обозначения остановочного павильона	Как надо монтировать: В один ряд для движения в двух направлениях В два ряда для движения в одном направлении: В 2 ряда (6 параллельных полос) для обозначения остановочного павильона полосы Где надо монтировать: Полоса для движения в двух направлениях укладывается там, где обеспечено безопасное движение по обе стороны от неё шириной не менее 0,9 м и на высоту не менее 2,1 м Начинают укладку полос от центра «Поля внимания» в направлении значимого объекта Полосы для движения в одном направлении укладываются на расстоянии 300 мм друг от друга. Передвижение в таком случае осуществляется внутри полос в одном направлении Для обозначения остановочного павильона полосы укладываются на расстоянии 300 мм от стенок павильона. В таком случае движение разрешается только вдоль полос с одной стороны и запрещается их пересечение
Девять параллельных продольных полос ГОСТ Р 52875-2007 (применялся до 01.07.2019) ГОСТ Р 52875-2018	ТЗ на тактильную плитку «РЕТАЙЛ» из ПВХ (9 полос) ТЗ на тактильную плитку «РЕТАЙЛ» из ПУ (9 полос)	Впереди наземный пешеходный переход или пересечение местного проезда (вариант 1) «Поле ожидания и/или получения услуги» (вариант 2) Объясняем: Обозначает зоны перед пешеходными переходами, задаёт направление движения через проезжую часть, а также информирует о местах получения услуг	Перед регулируемыми и нерегулируемыми наземными пешеходными переходами Перед пересечением второстепенного проезда или выезда с дворовой территории В местах посадки в маршрутные транспортные средства Перед местами предоставления услуг Перед тактильными мнемосхемами	Как надо монтировать: По глубине от 500 до 600 мм и по ширине перехода, на тротуаре перед началом перехода или выходом на проезжую часть. Рифы должны быть направлены на противоположную сторону перехода (перпендикулярно проезжей части) В 3 ряда (9 параллельных полос) для обозначения места посадки в транспортные средства шириной не менее 2 м или по ширине павильона (навеса) В 3 ряда (9 параллельных полос) по ширине места предоставления услуг, перед тактильными мнемосхемами Где надо монтировать: На расстоянии 300 мм от кромки тротуара перед выходом на пешеходный переход или выходом на проезжую часть Для обозначения места посадки в транспортные средства полосы монтируются вплотную к бортовому камню Перед местом предоставления услуги и перед тактильными мнемосхемами на расстоянии 300 мм
Пять параллельных продольных полос ГОСТ Р 52875-2007 (применялся до 01.07.2019)	ТЗ на тактильную плитку «РЕТАЙЛ» из ПВХ (5 полос) ТЗ на тактильную плитку «РЕТАЙЛ» из ПУ (3 полос)	Впереди наземный пешеходный переход (вариант 1) Направление движения (вариант 2) Объясняем: Обозначает начала наземного перехода. Обозначает зону для безопасного движения. Укладывается вдоль путей движения.	Перед наземными пешеходными переходами На путях движения в качестве направляющих дорожек	Как надо монтировать: По глубине от 500 до 600 мм и по ширине перехода, выкладывается на тротуаре перед началом перехода В качестве направляющих дорожек ширина должна быть не менее 500 мм. Где надо монтировать: На расстоянии 800 мм от кромки проезжей части Направляющие дорожки укладываются вдоль стены на расстоянии не более 1000 мм от стены
Диагональные полосы ГОСТ Р 52875-2007 (применялся до 01.07.2019)	Внимание: В соответствии с новым ГОСТ Р 52875-2018 не применяются! ТЗ на тактильную плитку «РЕТАЙЛ» из ПВХ (диагонали) ТЗ на тактильную плитку «РЕТАЙЛ» из ПУ (диагонали)	Внимание, наземный переход под углом 90° (вариант 1) Внимание, поворот налево (направо) (вариант 2) Объясняем: Обозначает повороты	Перед наземными переходами На поворотах	Как надо монтировать: Две полосы шириной от 500 до 600 мм и длиной, равной ширине перехода. На поворотах плита со стороной квадрата, равной 500х500 мм Где надо монтировать: На расстоянии 800 мм от линий, являющихся продолжением кромки перехода, выкладываются на тротуаре с двух сторон перед поворотом на переход На месте поворота

Тактильная плитка. Характеристики, назначение, виды, способы монтажа

Оглавление:

1. Материалы, из которых изготавливают тактильные указатели
2. Назначение и характеристики тактильных указателей
3. Какими должны быть направляющие и предупреждающие тактильные указатели
4. Способы монтажа тактильной плитки

Напольное покрытие, используемое для своевременного информирования людей с ограниченными возможностями по зрению, классифицируется в соответствии с типом материала, из которого оно изготовлено. В настоящее время производятся следующие виды ТП для мощения на улицах и укладки внутри помещений:

Полимерные – материал, который обладает высокими эксплуатационными свойствами за счет прочной и эластичной структуры. Изделия производятся с самоклеящейся основой, что делает их монтаж максимально простым. В качестве полимеров обычно используются поливинилхлориды и полиуретан. Допускается изготовление из других полимерных материалов

Керамогранитные – обычно применятся на участках пешеходных зон с высокой нагрузкой. Отличительная особенность данного вида плит – прочность и износостойкость. Выпускается в широком разнообразии цветовых решений и форм, поэтому допускается его монтаж не только в общественных местах, но и на территориях частных домов

Керамические – изготавливаются по специальной технологии, благодаря которой конечный продукт обработки керамогранита имеет ярко выраженные рифы, обеспечивающие не только распознавание наощупь, но и звуковое восприятие окружающей обстановки

Бетонные – в настоящее время считаются наиболее практичным и надежным материалом, прочность которого позволяет выдерживать многотонные нагрузки. По этой причине они в основном укладываются для обозначения пешеходных переходов

Стальные – изделия, изготовленные из нержавеющей стали, не являются распространенными из-за высокой стоимости и низких эксплуатационных свойств. Единственным неоспоримым достоинством является прочность и износостойкость при соблюдении рекомендаций к изготовлению и монтажу.

Стальные с полиуретановой вставкой – стальные конусы с полиуретановой вставкой являются альтернативным вариантом для оснащения тротуаров и пешеходных зон. Единственное, в процессе эксплуатации стальные части необходимо будет подкрашивать и обрабатывать антикоррозийными составами

Гранитные – в отличие от бетонного покрытия, гран прекрасно подходит для обустройства частных территорий. Материал лишен всех недостатков выше описанных материалов, а потому является наиболее популярным на современном рынке

Тактильное напольное покрытие производится с учетом климатических особенностей регионов, где они будут использоваться. В большинстве своем они имеют повышенную износостойкость, устойчивость к воздействию влаги, высоких и низких температур, а также изготавливаются в большом многообразии цветовых и дизайнерских решений. Исключением являются бетонные изделия, которые производятся в ограниченной цветовой гамме.

Поскольку ТУПП предназначены для монтажа на внешних пешеходных зонах и внутри зданий, требования к установке полос различны.

Назначение, формы и размеры уличных ТУ следующие:

«Будьте осторожны, подземный переход» — покрытие укладывается ровной полосой шириной пятьсот или шестьсот миллиметров. Длина ленты или маркера должны соответствовать размерам препятствия. Имеют конусообразную форму с рифленым рисунком. Укладываются на пешеходной зоне перед подземным переходом на расстоянии восемьсот миллиметров от первой ступени

«Будьте осторожны, наземный переход» — имеют рифленый рисунок (продольные или диагональные рифы). Укладываются лентами шириной пятьсот или шестьсот миллиметров на расстоянии восемьсот миллиметров от начала проезжей части

«Будьте осторожны, светофор» — укладываются квадратом вокруг основы светофора. Имеют рифленую поверхность. Предупреждающий указатель выкладывается по контуру на расстоянии восемьдесят сантиметров от столба

«Будьте осторожны, поворот» — укладываются непосредственно на месте поворота. Имеют квадратную форму и рифленый рисунок. Рифы диагональные. Размер предупреждающего знака пятьдесят на пятьдесят сантиметров

Назначение и характеристики напольных указателей, которые монтируются внутри помещений, следующие:

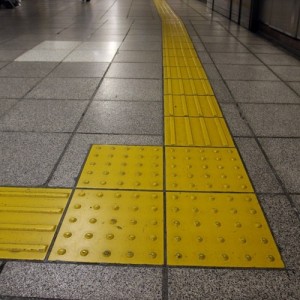

«Направляющие дорожки» — укладываются из плит с продольными рифами на расстоянии сто сантиметров от преграды. Размер дорожки должен быть не менее пятидесяти сантиметров в ширину. Длина дорожки должна соответствовать длине препятствия

«Будьте осторожны, поворот» — знак монтируется непосредственно на месте поворота. Ширина дорожки должна быть не менее пятидесяти сантиметров. Используются обычно изделия размером пятьдесят на пятьдесят сантиметров

«Будьте осторожны, ступенька» — лента, которая монтируется параллельно первой ступеньке лестничного марша на расстоянии шестьдесят сантиметров. Поверхность конусообразная, рифленая

«Будьте осторожны, препятствие» — ширина знака должны быть не менее тридцати сантиметров. Укладывается на расстоянии шестьдесят сантиметров от препятствия

Требования к монтажу предупреждающих указателей для слепых и слабовидящих, а также для маломобильных групп населения, рекомендуется соблюдать в соответствии с их назначением. Нарушение норм, требований и рекомендаций к укладке покрытия может стать серьезной угрозой здоровью и жизни граждан с ограниченными возможностями.

Различие предупреждающих и направляющих на пешеходных зонах заключается в том, что первые помогают людям с ограниченными возможностями распознать препятствие, а вторые – выбрать правильное направление движения. Именно поэтому требования к монтажу этих двух видов указателей различны. При монтаже знаков соблюдаются следующие рекомендации:

• Минимальная эффективная длина не менее пятисот миллиметров;
• При указании на источник опасности, находящийся на пути передвижения, длина полосы должны соответствовать размерам препятствия;
• При указании на источник опасности с многосторонним доступом знак разносится на всю его ширину с направлением со всех сторон, откуда он могут быть достигнут;
• Минимальное расстояние от источника опасности составляет не менее трехсот миллиметров.



Если указатель для инвалидов по зрению устанавливается для предупреждения источника опасности, отступ от которого невозможно обеспечить, полосы нужно укладывать таким образом, чтобы предоставить максимально возможную дистанцию для остановки.

В отличие от предупреждающих, направляющие ленты монтируются в соответствии со следующими рекомендациями:

• Ширина полосы, указывающей направление движения, двадцать пять сантиметров;
• Ширина ленты, указывающей на поворот, пятьдесят сантиметров;
• Ширина свободного пути передвижения по бокам от указателя составляет не менее шестидесяти сантиметров.



При соблюдении перечисленных выше рекомендация обеспечивается свободное и безопасное передвижение людей с ограниченными возможностями в малознакомых или незнакомых местах, а также возможность независимой ориентации в окружающем пространстве.

Существует несколько способов монтажа плит, которые используются в качестве указателей на препятствия, объекты опасности или для направления движения. Специалисты обычно используют монтаж на готовую поверхность, либо укладывают плиты непосредственно в материал, из которого вымощены пешеходные зоны таким образом, чтобы над поверхностью возвышался только рельефный рисунок.

Если изделие имеет основу не больше одного сантиметра и абсолютно ровные края без скосов, то его гораздо проще и практичнее «утопить». Специалисты предупреждают, что плиты, которые выступают над тротуаром или над отделкой пола могут представлять собой опасность для людей с ограниченными возможностями, а также служить препятствием для свободного передвижения пешеходов с колясками или санками. Кроме того, если ее край будет выступать над поверхностью, то на него будет очень высокая нагрузка. Постоянные удары по краю приведут к преждевременному износу предупреждающих полос.

Укладывать на готовую поверхность рекомендуется конструкции, основание которых не превышает полсантиметра. Такой материал называют накладным. Отличительная его особенность заключается в возможности монтажа на неподготовленную основу. Как правило, изделия для такого монтажа имеют скосы по краям и толщину не более четырех сантиметров. Такие размеры считаются оптимальными для беспрепятственного передвижения инвалидов по зрению и маломобильных групп населения.

Тактильная плитка и ее применение

Дата публикации: 15/06/2018

Для удобства передвижения людей с ограниченными возможностями, а именно, для инвалидов по зрению, на улицах в местах особой опасности и в зданиях различной направленности рекомендована установка тактильных указателей в виде специальной тактильной плитки тут.

Виды рифления тактильной плитки

Она представляет собой особое покрытие, чаще бетонное, с шероховатой рифленой поверхностью. По цвету отличается от прилегающей поверхности и имеет бежевый или желтый оттенок. Формы рифленой плитки обусловлены ее функциями.

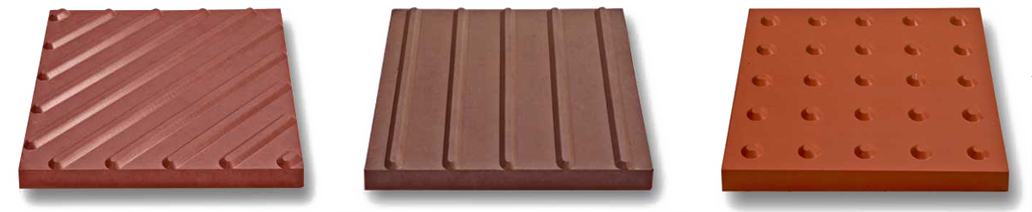

Выпускается плитка:

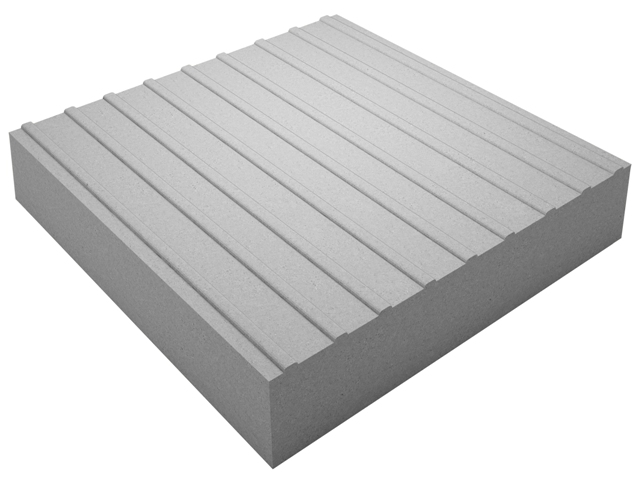

— с продольными (вертикальными) рифами в качестве направляющего указателя «вперед»;

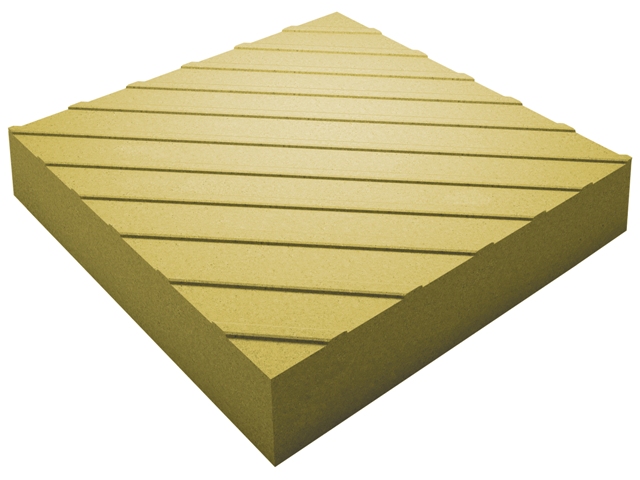

— с диагональными рифами в качестве направляющего указателя «направо», «налево»;

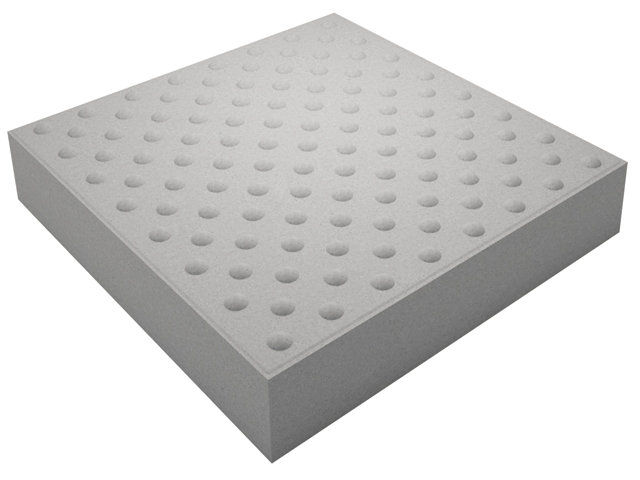

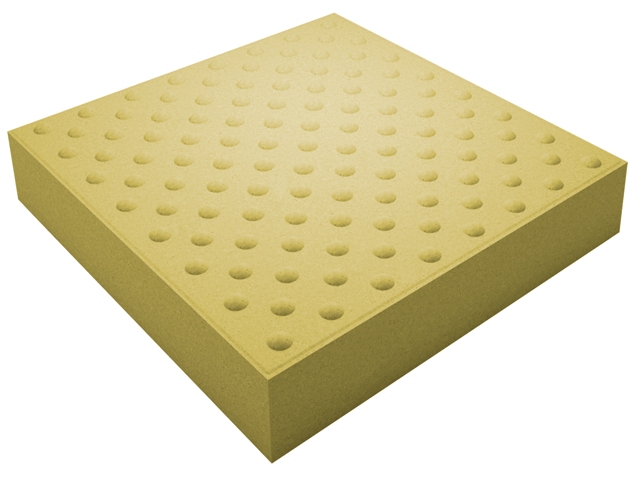

— с конусообразными и квадратными рифами в качестве предупреждающего и запрещающего указателя.

Преимущественно купить тактильную плитку можно двух размеров. Это тактильные указатели габаритных размеров 300Х300 (мм) и и 500Х500 (мм), армированные фиброволокном, а при необходимости, выполняется дополнительное армирование кладочной сеткой. Плитка, изготовленная из высокопрочного армированного бетона, обладает высокой прочностью, противоскользящими свойствами, а также морозостойкостью и стойкостью к влиянию химических средств.

Места применения тактильной плитки

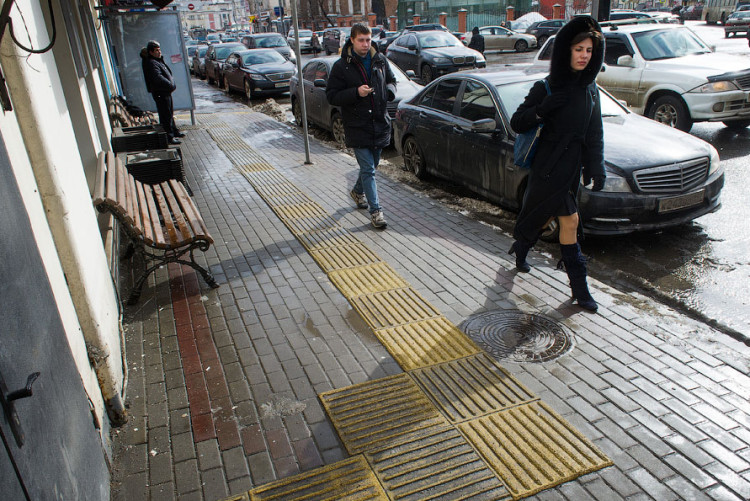

Служа инвалидам по зрению информационным указателем о путях передвижения, такая плитка зачастую применяется в качестве уличного дорожного покрытия в местах особой опасности на пешеходных маршрутах (на тротуарах, близ проезжих частей). Кроме того, она может укладываться на территории разных общественных заведений, возможных для посещения инвалидами по зрению, и по пути движения к ним.

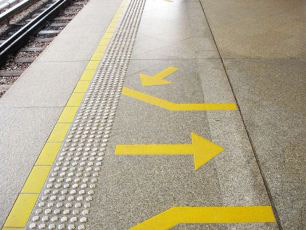

В качестве напольного покрытия плитка применяется внутри зданий. Это могут быть помещения административных и медицинских учреждений, специализированных центров для инвалидов, жилых зданий, а также магазинов, офисных зданий.

Главная особенность указателей – это их цветовое и структурное отличие от поверхности прилегающих покрытий. Преимущественно используется желтый цвет, но допускаются использования и других цветов, например, красного. На улице бетонная тактильная плитка с диагональными и продольными рифами служит для обозначения возможного направления движения на поворотах и перед наземным переходом.

Конусообразные, либо квадратные рифы – предупреждение о приближении к перекрестку, подземному переходу, а также информирование о светофорах и препятствиях. В помещении особенно важен предупреждающий фактор. Перед препятствиями (дверь, лестница, лифт) располагается рельефная полоса с конусообразными рифами. Крайние ступени лестниц имеют контрастную окраску. В рамках действующих сегодня программ по защите и социальной интеграции инвалидов места, посещаемые людьми с ограниченными возможностями, надлежит оснащать средствами навигации для их перемещения.

Итог

До недавнего времени тактильная плитка активно использовалась только в Астане, в других городах Казахстана ее применение только начинает набирать обороты. С июля 2015 года начал свою работу пилотный проект для отработки формирования доступной среды в  субъектах Казахстана. И один из пунктов этой программы говорит о необходимости оборудования пешеходных коммуникаций, остановок и переходов пандусами, контрастными и тактильными поверхностями.

Для чего нужна странная рельефная плитка на тротуарах

Уметь с легкостью ориентироваться в городе — тоже своего рода искусство, которым человек овладевает с самого детства. Гуляя с родителями, он знакомится с улицами, которые вскоре становятся для него родными, а вот для незрячих людей улицы представляют самое настоящее испытание.

Уверены, что ты неоднократно замечал на тротуаре странную рельефную плитку. Особенно ее много у пешеходных переходов или в парках, и с каждым днем ее становится всё больше. Она называется тактильная плитка, и это суперудобное изобретение помогает людям с проблемами со зрением ориентироваться в городе.

Тактильную плитку придумал в 1967 году японец Мияки Сэйити, он часто наблюдал в родном городе, с какими проблемами вынуждены сталкиваться незрячие люди. А однажды ему в голову пришла идея, как совместить городскую инфраструктуру и шрифт Брайля.

На сегодняшний день тактильная плитка стала неотъемлемой частью многих городов, но, увы, у нас она только-только становится популярной. У нас используют самый дешевый вариант — блоки из бетона, они же и самые прочные. Также тактильную плитку делают из полиуретана, керамики, кермогранита и металла.

Чтобы сделать тактильную среду в городе правильно и качественно, принято использовать четыре вида: плитка с продольными рифами указывает направление движения, диагональные — поворот или смену направления, конусы в линейном порядке предупреждают о преодолимой преграде, а конусы в шахматном порядке — о непреодолимой.

Такую плитку, кстати, можно устанавливать не только на тротуарах, многие учреждения или заведения могут озаботиться комфортом своих клиентов и проложить тактильную плитку из любого полимерного материала. Кроме того, так же можно оборудовать частный дом или прилегающую к нему территорию.

Одной из самых дорогих, но самых эффективных считается керамическая тактильная плитка. Во-первых, на ней рифы получаются более выразительными, а во-вторых, керамика имеет четко выраженный акустический эффект.

Рельеф тактильной плитки создан с таким условием, чтобы она не создавала препятствий для пешеходов, но при этом легко читалась незрячими людьми. Потому обычно высота рифов не превышает 5 мм, плюс, если покрытие напольное, то его высота не должна превышать 10 мм.

В местах, где применение тактильной плитки невозможно или нерационально, используют тактильные индикаторы — металлические полосы или конусы. Однако бетонная плитка может быть кстати при любых условиях, ее главный минус — для установки необходимо демонтировать саму поверхность.

Вполне возможно, что уже скоро тактильная плитка будет в каждом городе, чтобы люди с проблемами со зрением могли так же смело, как и другие, передвигаться по родному городу, не чувствуя себя брошенными.

Тебе понравился пост? Поставь нам «Нравится» в Фейсбуке и обязательно поделись статьей с друзьями!

Применение тактильной тротуарной плитки для инвалидов

Разместите заявку

[contact-form-7 title=»Оставьте свой телефон и менеджер с вами свяжется»]

[contact-form-7 title=»Оставьте свой телефон и менеджер с вами свяжется»]

Производители тротуарной плитки в целях заботы о людях с ограниченными возможностями стали выпускать тактильную продукцию, которая позволяет инвалидам зрения свободно передвигаться по улицам города.

Во многих городах можно встретить на тротуарах дорожку, выложенную из рифленой плитки, а также пороги перед пешеходным переходом. Слепые люди могут передвигаться по ней без посторонней помощи, оберегая себя от опасных участков на тротуарах и проезжей части.

Тактильная тротуарная плитка для инвалидов давно зарекомендовала себя, как необходимый атрибут в медицинских и санаторных заведениях.

Особенности и виды

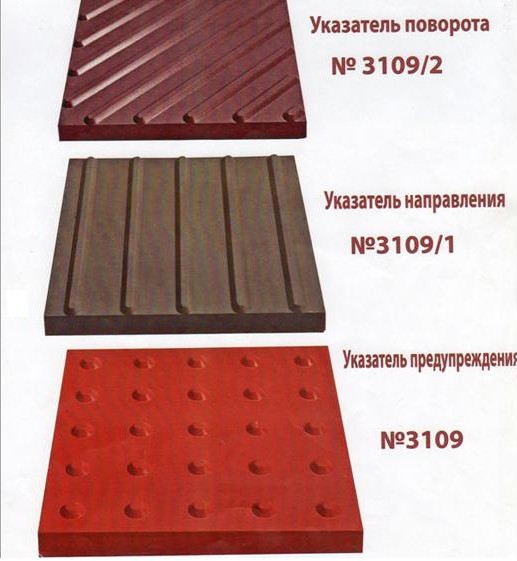

Тактильная тротуарная плитка для слепых с виду выглядит как обычная, только на ее поверхности имеются выпуклые продольные линии или конусообразные рифы.

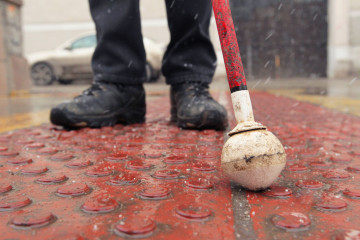

С помощью палки можно нащупать направление полос, если они расположены вдоль, значит, путь открыт, а поперечные указывают на поворот вправо или влево. Такие обозначения, как конусообразные рифы на тактильной плитке для инвалидов, заставляют остановиться, чаще всего перед дорогой или другой опасной зоной (смотрите на фото ниже).

Помимо этого, плитка производится ярких цветов, чтобы ее можно было увидеть среди основного покрытия. Такое удобство придумано для людей, которые еще не совсем лишены зрения и способны различать цвета.

Изготавливается такая плитка из разных материалов, в зависимости от места ее расположения. В помещениях или во дворах используется в основном резиновая или полиуретановая плитка, которая крепится с помощью специального клея. По улицам города укладываются бетонные изделия, они аккуратно встраиваются между обычной брусчаткой.

Дорожки, выложенные тактильной продукцией, заставляют привлекать внимание и зрячих людей. В большом потоке пешеходов не всегда заостряется внимание на прохожих и нечаянно толкнуть слепого – обычное дело.

Яркая полоса из плиток позволит сконцентрировать внимание на идущем по ней человеке. В зимний период она должна подвергаться обязательному очищению от снега и наледи, чтобы инвалиды могли нащупать рельеф.

Технология производства

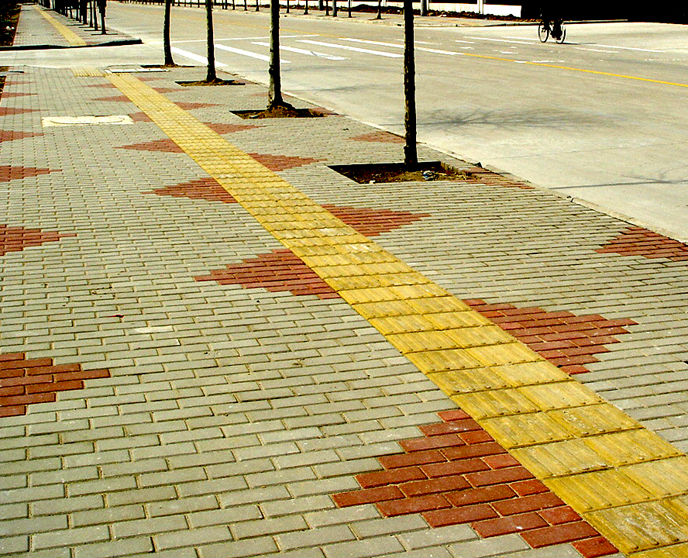

Тактильная плитка ФЭМ имеет квадратную форму, она изготавливается путем полусухого вибропрессования.

В состав смеси входят натуральные безвредные компоненты: цемент, шлак или мелкий щебень, песок и вода. Все эти составляющие придают изделию высокую прочность и надежность, делают его экологически чистым и не производят вредных выбросов в атмосферу.

Тактильное покрытие обладает морозостойкостью и не разрушается под воздействием солнечных лучей.

Плитка способна выдерживать высокие нагрузки и большое движение людей ежедневно. И также с легкостью переносит дневные и ночные перепады температур. Поверхность плитки обеспечивает противоскольжение, не скапливает влагу, предостерегая пешеходов от падения и промокания.

В отличие от других тротуарных покрытий, плитка ФЭМ не поддается воздействиям химических средств и хорошо противостоит механическим ударам на тот случай, если слабо зрячий человек ударит по ней своей палкой, хотя в любом случае ее можно без проблем заменить, не трогая покрытие.

Плитку ФЭМ удобно демонтировать, не нарушая всей конструкции, после чего ее можно обратно уложить на место. Это позволит сократить затраты и сэкономить рабочее время на повторную организацию укладки тротуарного покрытия.

Процесс укладки

Тактильная плитка укладывается двумя способами: на бетонный раствор или сухую смесь из песка и щебня.

Использование бетона при монтаже тротуарной плитки не рационально. Во-первых, увеличиваются сроки работ, во-вторых, ее тяжело будет демонтировать, повреждения не исключены.

Лучше за основу брать песок, который насыпается на слой щебня, выровненный по плоскости с помощью специальных маяков.

Пласты, уложенные встык друг к другу, подбиваются резиновым молотком или киянкой, чтобы покрытие было абсолютно ровным. Для проверки используют строительный инструмент – уровень.

Такой способ укладки позволит не задерживать влагу на поверхности, она будет стекать в пазы между плитками. Это обеспечит постоянную чистоту на тротуарах, исключая появление грязи и луж.

Правильная укладка должна быть с небольшим уклоном в сторону стока для воды, это необходимо на случай большого выпада осадков, иначе избыток влаги при морозе станет причиной разрушения тротуарной плитки. В лучшем случае, швы можно заделать цементным раствором, он предотвратит проникновение влаги.

Если тактильная плитка укладывается по краю тротуара, то необходимо наличие бордюр. Они позволят закрепить край всего покрытия, иначе основной слой под плиткой со временем станет вымываться, освобождая некоторые участки от плотного сжатия, а это грозит разрушению тактильных дорожек. Тем более, бордюр придаст тротуару завершенный вид и станет барьером от проникновения грязи и пыли со стороны дороги.

[contact-form-7 title=»Обратный звонок»]

Тактильная плитка для инвалидов, предупреждающая, направляющая тактильные плитки

Оснащение территорий тактильными наземными указателями – это важный этап адаптации объектов по программе «Доступная среда». Тактильные указатели и специальные тротуарные покрытия делают более комфортным и безопасным  перемещение людей с ограниченными возможностями.

Наш успешный многолетний опыт в адаптации объектов для инвалидов по зрению позволил нам разработать и запустить производство несколько видов тактильных указателей. Они сочетают в себе лучшие качества аналогичной продукции зарубежных производителей:

1. превосходный  тактильный эффект;
2. высокая долговечность;
3. эстетичность внешнего облика;
4. легкость применения в любых помещениях, даже с  готовым ремонтом;
5. максимально доступные цены;
6. высокая универсальность;
7. пожаробезопасность.

Тротуарная тактильная плитка

Тактильная плитка — эффективное решение для того, чтобы помочь инвалидам по зрению чувствовать себя безопасно и спокойно ориентироваться на сложных участках тротуара.

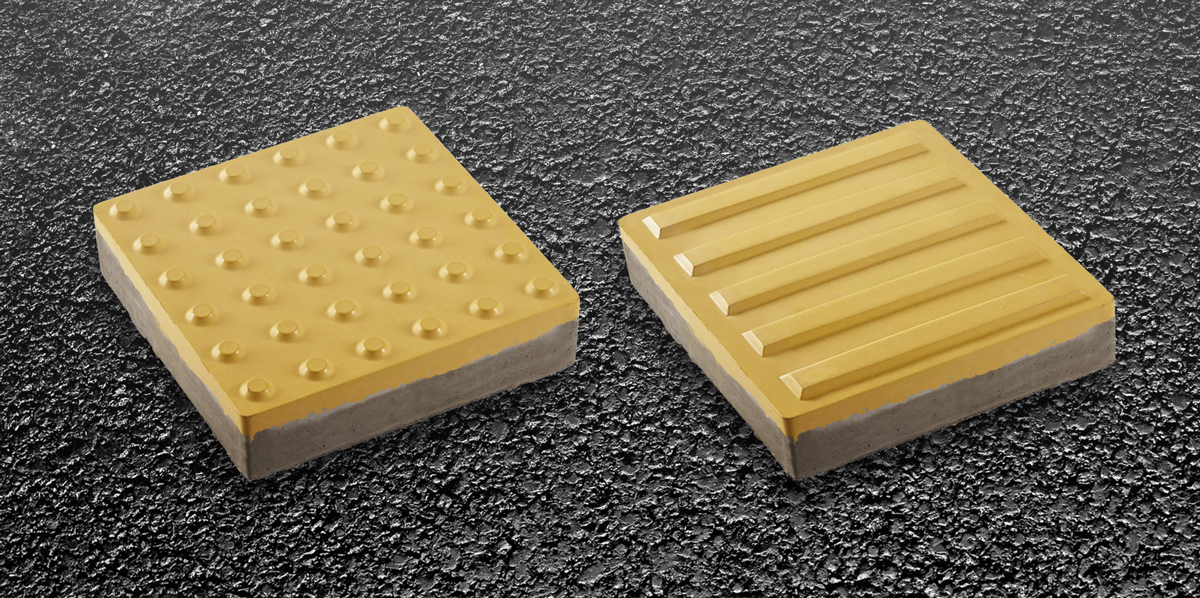

Есть 2 вида тактильных указателей для слепых и слабовидящих:
1. Предупреждающая тактильная плитка — имеет конусообразные и квадратные рифы.
2. Направляющая тактильная плитка – имеет вертикальные и диагональные рифы.

Наша плитка проходит процедуру тонирования в массе, поэтому ее цветовой окрас не ухудшается со временем.

Наша компания предлагает изготовление тактильной плитки по Вашей заявке

Тактильная плитка, цвет красный:
300х300х50
500х500х50

Тактильная плитка, цвет желтый:

300х300х50
500х500х50

Тактильная плитка, цвет серый:

300х300х50
500х500х50

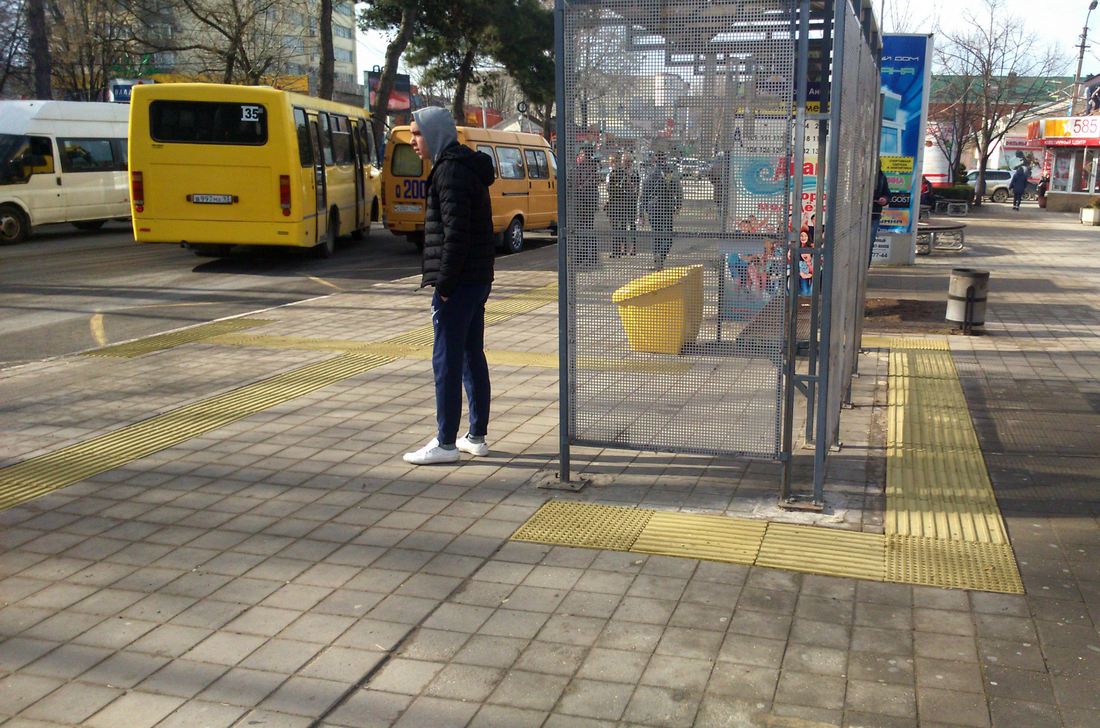

Примеры укладки тактильной плитки на остановках общественного транспорта

Цены на тактильную плитку

Узнать стоимость тактильной плитки можно в разделе «Цены». Если хотите узнать стоимость при определенном количестве воспользуйтес кнопкой «Получить коммерческое предложение» что бы наши специалисты подробнее вас проконсультировали. Некоторые производители тактильной плитки экономят на составляющих и срок эксплуатации такой плитки сильно сокращается. Мы используем продукцию только качественных производителей уличной тактильной плитки.

Цены на тактильную плитку (для улиц и для помещений)

Цены на тактильную ленту, ленту для порогов

Требования к тактильным дорожным указателям (ГОСТ Р52875-2007)

4.2.1 Тактильные дорожные указатели размещают на тротуарах, проезжей части дорог, на территориях предприятий Всероссийского общества слепых, жилых районов и микрорайонов населенных пунктов. Глубина рифов для тактильных дорожных указателей должна быть 7 мм.

4.2.2 Назначение, размеры, форма рифления и место расположения тактильных дорожных указателей:

1 Внимание, подземный переход
Полоса шириной 500 мм или 600 мм и длиной, равной ширине перехода, выложенная на тротуаре перед началом перехода
С конусообразными рифами на расстоянии 800 мм от кромки первой ступени лестницы

2 Внимание, наземный переход
Полоса шириной 500 мм или 600 мм и длиной, равной ширине перехода, выложенная на тротуаре перед началом перехода
С продольными рифами на расстоянии 800 мм от кромки проезжей части

3 Внимание, наземный переход под углом 90°
Две полосы шириной 500 мм или 600 мм и длиной, равной ширине перехода, выложенные на тротуаре с двух сторон перед поворотом на переход
С рифами, расположенными по диагонали на расстоянии 800 мм от линий, являющихся продолжением кромки перехода

4 Внимание, светофор
Квадрат, выложенный вокруг мачты светофора и состоящий из 4-х плит со стороной плитки, равной 500х500 мм
С квадратными рифами вокруг мачты светофора в обхват

5 Внимание, препятствие
Полоса, выложенная по контуру препятствия, шириной 500 мм
С квадратными рифами на расстоянии 800 мм от препятствия

6 Внимание, поворот налево (направо)
Плита со стороной квадрата, равной 500х500 мм
С рифами, расположенными по диагонали на месте поворота

Там где применение тактильной плитки нерационально или невозможно применяются тактильные индикаторы — стальные полосы и конусы.

География нашей работы охватывает всю Россию — мы поставляем и укладываем тактильную плитку для слепых и слабовидящих в Москве, Санкт-Петербурге, Анапе, Мурманске, Нижнем Новгороде и во многих других городах.

Также предлагаем тактильную плитку для помещений — полиуретановую, резиновую, керамическую.



Наши клиенты

Завод тактильных плиток

, производственная компания OEM / ODM по изготовлению тактильных плиток

Всего найдено 96 фабрик и компаний по производству тактильной плитки с 288 продуктами. Получите высококачественную тактильную плитку из нашего огромного выбора надежных заводов по производству тактильной плитки. Бриллиантовый член

Тип бизнеса:	Производитель / Factory , Торговая компания
Основные продукты:	Резина Плитка , Резиновые рулоны, Гранулы EPDM, Резиновые коврики EPDM / SBR, Резиновые полы
Mgmt.Сертификация:	ISO 14001, BSCI
Собственность завода:	Частный собственник
Объем НИОКР:	OEM, ODM, собственный бренд
Расположение:	Ханчжоу, Чжэцзян

Золотой член

Тип бизнеса:	Производитель / Factory , Торговая компания
Основные продукты:	Поручень, глухие кирпичи, выступ для ступенек, поручень, больничный занавес и карниз
Mgmt.Сертификация:	LEED
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	OEM
Расположение:	Цзинань, Шаньдун

Бриллиантовый член

Тип бизнеса:	Производитель / Factory , Group Corporation
Основные продукты:	Резиновый пол, резиновый коврик, тренажерный зал , плитка , резина, , плитка, , тренажерный зал,
Mgmt.Сертификация:	ISO 9001, ISO 14001, BSCI
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	OEM, собственный бренд
Расположение:	Циндао, Шаньдун

• Рекомендуемый продукт

  Цена за единицу: US $ 2-6 / шт.

  МинимумЗаказ: 500 Лотов

• Цена за единицу: US $ 2-6 / шт.

  МинимумЗаказ: 500 Лотов

• Цена за единицу: US $ 4-6 / шт.

  МинимумЗаказ: 500 Лотов

Золотой член

Тип бизнеса:	Производитель / Factory , Торговая компания
Основные продукты:	Поручень, поручень, Tactile Плитка , угловой защитный кожух, выступ для ступенек
Mgmt.Сертификация:	ISO9001: 2015
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	Собственный бренд, ODM, OEM
Расположение:	Цзинань, Шаньдун

Золотой член

Тип бизнеса:	Производитель / Factory , Торговая компания
Основные продукты:	Резиновый пол, Резиновый коврик для спортзала, Резиновый пол для лошадей и лошадей, Резиновый пол для детских площадок, Резиновый асфальтоукладчик для сада
Mgmt.Сертификация:	ISO 9001
Объем НИОКР:	OEM, ODM, собственный бренд
Расположение:	Циндао, Шаньдун

Золотой член

Тип бизнеса:	Производитель / Factory , Торговая компания
Основные продукты:	Подставка для домкрата, Тактильный индикатор , Обнаруживаемое предупреждение, Тактильное предупреждение , Тактильное Укладка
Mgmt.Сертификация:	ISO9001: 2008, ISO14001: 2004
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	ODM, OEM
Расположение:	Цзиньхуа, Чжэцзян

,

Pu Ada Tactile Tile — Купить тактильную плитку, пешеходную тактильную плитку, слепую плитку на Alibaba.com

PU ADA тактильная плитка

1. Фотографии продукта тактильной плитки

2.Описание продукта тактильной плитки

Наши услуги

О нашей тактильной плитке

A) Тактильная плитка SMC из стекловолокна

Материалы: из стекловолокна SMC.

Конструкции: 1) Стандарт США;

2) Европейский стандарт.

Размер: 1) Рынок США: 2×3 фута, 2×4 фута, 2×5 футов, 3×3 фута или в соответствии с вашим собственным дизайном.

2) Европейский рынок: 400×400 мм, 400×1200 мм

Верх: 1) Рынок США: верх диска.

2) Европейский рынок: верхняя часть с алмазным зерном (диск или вельвет).

Цвет: желтый, красный, серый, черный, белый или по вашему выбору.

Технические данные:

Недвижимость	Значение	Стандартный	Замечание
Водопоглощение	Макс 0.09%	ASTM D570
Сопротивление скольжению	Мин. 0,08	ASTM C1028	влажный или сухой, неолит
Предел прочности	Мин. 7000 фунтов на кв. Дюйм	ASTM D836
Прочность на изгиб	мин. 18000 фунтов на кв. Дюйм	ASTM C293
Прочность на сжатие	мин. 18000 фунтов на кв. Дюйм	ASTM D695
Ударопрочность	Без трещин	ASTM D3029
Химическая стойкость	Нет реакции	ASTM D543
Ускоренное выветривание	Без порчи	ASTM G26	2000 часов
Ускоренное старение	Без порчи	ASTM D1037	6 циклов
Замораживание / оттаивание / нагрев	Без распада	ASTM C1026	5 циклов
Солевой спрей	Без порчи	ASTM B117	100 часов

B) Тактильная плитка PU

Материалы: из ПУ (полиуретан).

Конструкции: 1) Диск верхний

2) верх вельветовый

Размер: 300x300x5 мм (7 мм, включая асфальтовый клей)

Оборотная сторона: с асфальтовым клеем.

Цвет: желтый, красный, серый, черный, белый или по вашему выбору.

Упаковка: в картонной коробке, 25 шт. В картонной коробке (32x32x20 см), (вес нетто: 410 грамм / шт.)

О нашем заводе.

Основанная в 1995 году, большая часть продукции экспортируется в США, Европу, Австралию, Ближний Восток.ISO9001: 2000.

Наша фабрика имеет около 40000 кв.м мастерских и много машин. У нас самый большой опыт производства и экспорта. Качество — №1 в Китае. И Scale тоже №1 в Китае.

О сервисе: Профессиональные услуги по экспорту от менеджера по продажам инженера-химика (степень магистра) в Шанхае и инженера-проектировщика, работающего на вас. И инженеры по контролю качества.

3.Больше продуктов на ваш выбор

1. О нас

2.Почему выбирают

Занимал лидирующие позиции с точки зрения размера, технологий, рынков и прибыльности.

приглашаем Вас посетить завод в любое время.Мы стараемся поддерживать конкурентоспособность наших цен в соответствии с рыночными тенденциями. (заводская цена)

, мы уверены, что вы останетесь довольны нашими разнообразными услугами и широким ассортиментом продукции хорошего качества.

Мы верим в удовлетворенность клиентов, поэтому мы часто предлагаем скидки и поощрения нашим уважаемым клиентам в течение года.

3. Сертификаты

QA / QC Введение

Сертификат АБС, ежегодно АБС проверяет и подтверждает его

Испытательное оборудование и оборудование

Сертификат ISO

Наша фабрика имеет сертификат ISO9001.

Сертификат АБС

4. Наши рынки

5. Связаться с

,Плитка цены плитки пола керамической плитки

тактильная для слепого наведения с картиной направления и осторожности 300кс300

Дисплей продукта

JIANQIU

Мы являемся одной из ведущих и быстрорастущих компаний, так как мы отделились от ГОСУДАРСТВЕННЫХ ПРЕДПРИЯТИЙ , Global Ceramic Group. Производственная линия: 5 Общие активы: 100 миллионов Годовой объем продаж: 150 миллионов Научно-исследовательский персонал: 20 Инженер: 10 Основные продукты: Плитка для наружных стен, напольная плитка, керамическая мозаика, стеклянная мозаика, бассейн Плитка, глухая плитка, туннель Плитка

Поверхность плитки представляет собой выступы полосы, что указывает на прямое направление; или поверхность представляет собой гранулированные выступы полусферы, указание на остановку, поворот, предупреждение.Объедините две тактильные плитки, чтобы люди с ослабленным зрением могли определять самостоятельное направление и ходьбу.

Название позиции	Тактильная плитка
Номер позиции	DT8991D-62, DT8994D-62, DT2991D-62
			900 Фарфор
Цвет	Желтый, черный и серый
Размер	300 * 300 мм
Толщина	(10 + 5) мм
Обработка поверхности	Плитка неглазурованная
Степень водопоглощения	0.5%
Тип	Наружная плитка
Узор	Полоса, большая и маленькая точка
Применение	Слепое наведение
Страна происхождения	Фошань, Китай
QMS	ISO9001: 2008
Stardard	Международный стандарт FIMITIC
Класс	Высший сорт
Упаковка	11pcs / M2,6pcs / Ctn

В муниципальном строительстве, используется на площади / стоянке, внутри метро за пределами тротуара, и слепой направляющий канал проекта общественных услуг.

Инструкции по установке:

1. Во время строительства метод установки также очень прост и удобен, набитый клей в порядке.

2. Новая прокладка Штора темно-желтого цвета, с клеем прямо на тротуаре, поэтому нет необходимости разрушать оригинальную дорогу.

Горячие продажи

Упаковка и доставка

Свяжитесь с нами

,

Tactile For The Blind / Направляющая плитка

тактильный для слепых / направляющая Плитка

Материал: фарфор

Размер: 300×300 мм

Толщина: (10 + 5) мм

Точечный дизайн с высотой конуса 5 мм (конус) Предупреждение

Конструкция ЛИНИИ высотой 5 мм (коническая кромка) для направленного движения

водопоглощение : E <0,5%

Применение : школа, больница, общественный транспорт, автобусные остановки, трамваи, железные дороги, советы, перекрестки дорог, порты, аэропорты, торговые центры.

Плитка с предупреждением об особенностях:

1, Противоскользящая, Кислотостойкая, Щелочная, Защита от теплового удара, Защита от замерзания, Износостойкость, Огнеупорный кирпич

2, низкое водопоглощение (E < 0,5%)

3, добавка корунда для твердости по шкале Мооса> 7

4, прочная, без трещин

5, высокая химическая стойкость и устойчивость к пятнам

6, одобренный профильный тактильный дизайн

7, отличное сопротивление скольжению

8, очень плотный, прочный и устойчивый к истиранию

9, однотонный, устойчивый к выцветанию

Специально разработан для слабовидящих — «Foot Braille».

Специальные текстуры и цвета для использования в качестве «предупреждающей напольной плитки» в зонах риска.

Революционный дизайн гарантирует, что Guardian Tactile может быть установлен и доступен немедленно. Это дает мгновенную экономию затрат с точки зрения значительной экономии времени, рабочей силы и материалов

Использование тактильных индикаторов поверхности земли:

1, Помощь людям с нарушениями зрения на автобусных остановках

2, Пассажирские пристани

3 , Переходы для парковки

4, Пандусы для инвалидных колясок

5, Бордюры, ступеньки и пандусы для перекрестков

6, Доступ к лестницам

7, Важные элементы безопасности на железнодорожных платформах

8, Доступ к эскалатору

9, Важная безопасность особенности на железнодорожном переезде

10, Смена направления

Предлагается OEM-сервис.Изделия доступны в другом цвете и стиле. Если вас интересуют наши продукты, свяжитесь с нами по любым вопросам.

,

Разное
