Теплый пол из полипропилена: достоинства и недостатки
Еще недавно систему подогрева пола с помощью водяного отопления могли себе позволить единицы. Теперь же обустройство теплых полов стало намного доступнее, так как на рынке стройматериалов стали появляться более доступные комплектующие, что используются для сборки трубной внутрипольной системы отопления. Сейчас для этих целей применяют трубы из нескольких видов материалов.
Далее мы проанализируем достоинства и недостатки разных типов труб, какие можно использовать для обустройства внутрипольного подогрева, что даст вам возможность выбрать те, что больше подходят именно в вашем случае.
Общие требования к материалам для теплого пола
Учитывая необычные эксплуатационные условия, к материалам, что используются для монтажа системы теплого водяного пола, предъявляются определенные, достаточно строгие требования. Ведь в случае поломок или течей, придется полностью снимать напольное покрытие, проводить демонтаж стяжки и самой системы подогрева, после чего делать все заново.
- долговечность и надежность, то есть срок службы изделий не должен быть меньше 40-50 лет;
- эластичность, то есть способность изгибаться и при этом в местах сгибов не терять герметичности;
- прочность, позволяющая переносить механическое давление;
- невысокая стоимость, с учетом того факта, что протяженность тепловых водяных коммуникаций в полу достаточно большая;
- достаточный коэффициент теплопроводности, чтобы передача тепла от циркулирующей горячей жидкости быстрее передавалась к поверхности пола;
- непроницаемость для молекул кислорода, что способны в определенных концентрациях в теплоносителе негативно влиять на металлические элементы системы, вызывая коррозию.
А теперь давайте рассмотрим, трубы из каких материалов полностью или частично отвечают этим требованиям.
Теплый пол полипропиленовый
Трубы из этого полимерного материала достаточно часто применяются для обустройства внутрипольного отопления. Такие изделия по многим параметрам идеально подходят для теплого пола.
Они обладают достаточной прочностью, что необходима в этих условиях эксплуатации. Однако, прочность характерна только армированным трубам из полипропилена, которые используются в этих целях. Причем армирующий слой должен быть представлен слоем сплошной фольги, которая, кроме прочности, делает барьер для молекулярного кислорода.
К тому же полипропилен относится к химически неактивным веществам, что, во-первых, исключает коррозию, во-вторых, делает систему пригодной для использования любого типа теплоносителя.
При этом полипропилен обладает хорошим коэффициентом теплопроводности, что благоприятствует быстрому прогреву пола.
Недостатком полипропиленовых труб является то, что они с трудом поддаются изгибанию.
Для того, чтобы их изогнуть, приходится прибегать к нагреванию материала с помощью потока горячего воздуха, например строительным феном. Но даже при этом радиус изгиба достаточно большой и его не хватает, чтобы уложить петли теплого пола достаточно плотно.
Поэтому, для того, чтобы сформировать систему с достаточно небольшим шагом нагревательных элементов, применяются угловые фитинги, что соединяют отдельные полипропиленовые участки.
Для герметичного соединения применяется метод спайки полипропиленовых элементов с помощью специального сварочного аппарата.
Места таких соединений при качественной спайке стыков должны быть абсолютно герметичны. Однако, после полного монтажа полипропиленового теплого пола необходимо протестировать систему. Для этого на 1-2 дня ей нужно дать поработать при повышенном в 1,5-2 раза давлении по сравнению с нормальным. Если при этом нигде не обнаружится течи или хотя бы незначительных прокапываний, можно закрывать полипропиленовый подогрев пола стяжкой и продолжать последующие работы.
Несмотря на некоторые недостатки, связанные в основном с длительностью и относительной сложностью монтажа, подогрев пола из полипропиленовых компонентов все равно очень популярен благодаря низкой стоимости, как труб, так и соединительных элементов к ним.
Металлопластик для водяного теплого пола
Металлопластиковые трубы очень часто применяют для описываемых целей. И тому есть причины. Материал прекрасно гнется, причем нагревать его для этого не обязательно. Это дает возможность без лишних усилий, а также применения фитинговых соединений укладывать элементы из металлопластика любых конфигураций и плотности витков. К тому же металлопластиковые трубы продаются в бухтах, где их длина составляет до 50 м, что позволяет в небольших и средних по площади комнатах прокладывать систему без соединений. Кстати, под заказ можно приобрести бухту металлопластика 80-90 метров, чего будет достаточно и для довольно большой площади.
Трубные конструкции из металлопластика хороши еще и тем, что абсолютно не пропускают разрушающий металлические элементы системы кислород, что положительно сказывается на долговечности эксплуатации внутрипольного подогрева и водяного отопления в целом.
Кроме того, металлопластик имеет неплохой коэффициент теплопроводности, что способствует быстрому нагреву напольной поверхности.
Для описываемых целей применяются изделия из металлопластика, что имеют диаметр 16 мм (полдюйма) и 20 мм (три четверти). Дюймовую металлопластиковую трубу использовать не целесообразно по нескольким причинам. Во-первых, это достаточно дорого, особенно если покупать качественное изделие из металлопластика. Во-вторых, намного увеличивается радиус изгиба, который напрямую зависит от трубного диаметра. В-третьих, приходится заливать достаточно толстую стяжку, что также влечет дополнительные расходы.
Металлопластиковый теплый пол по стоимости материала и работ, наверное, один из самых доступных.
Сами трубы, особенно если металлопластик качественный, сравнительно дороги. Однако, с учетом того, что не нужно применять соединяющие элементы в полу, вся система выходит достаточно экономной.
Внутрипольный подогрев с применением полиэтиленовых материалов
Для водяного подогрева пола используются трубы из так называемого сшитого полиэтилена. «Сшитый», вовсе не означает, что он сделан из отдельных фрагментов и потому низкого качества. Наоборот, такой полиэтилен обладает отличными показателями прочности и при этом достаточно гибкий. А сшитый он на молекулярном уровне при воздействии на вещество определенных химических или физических факторов.
Сшитый полиэтилен все чаще сейчас применяется для обустройства внутрипольного обогрева. Сам материал, конечно же, достаточно дорог. Однако сшитый полиэтилен очень удобен в работе и отвечает всем обозначенным выше требованиям, в том числе долговечности эксплуатации и высокой теплопроводности.
В заключение стоит заметить, что рынок стройматериалов постоянно пополняется новинками от производителей.
Какая пошаговая технология монтажа теплого пола из полипропиленовых труб?
Какая правильная последовательность выполнения работ по монтажу теплого пола
В первую очередь конечно нужен расчёты, сколько труб, количество, диаметр полипропиленовых труб, где именно будут находиться трубы тёплого пола, а где они не нужны (к примеру под мебелью) определяемся с шагом укладки труб и так далее.
А в целом все работы по монтажу тёплого водяного пола должны быть выполнены с соблюдением правильной последовательности.
Первое, это подготовка пола.
То есть поверхность должна быть ровная, если есть проблемы, то занимаемся ими, частичный ремонт, или новая стяжка.
Следующий шаг, это гидроизоляция.
Вариантов масса, но самый распространённый ПВХ плёнка с нахлёстом на стены, естественно внахлёст с проклейкой стыков.
Не забываем и о демпферной ленте по периметру помещения.
Следующий слой утеплитель (теплоизоляция), как правило это экструдированный пенополистирол.
Утеплитель есть, но этого мало, что бы тепло не уходило в пол, необходим отражающий слой.
Тут можно использовать пенофол (можно только пенофол, без экструдированого пенополистирола, смотрите уже сами).
Под стяжку идёт Пенофол AIR и никакой другой.
Пенофол укладывается встык, стыки проклеиваются фольгированной лентой.
Дальше армирующая сетка.
К сетки крепим полипропиленовые трубы.
Подключаем полы к коллектору.
Проводим испытание.
Всё нормально, заливаем стяжку.
Стяжка высохла, кладём финишное покрытие.
Это вкратце, а мелочей в этой работе множество, я бы не советовал делать тёплые полы из пропиленовых труб самостоятельно.
и как правильно паять полипропиленоые трубы
Нужен специальный инструмент для соединения полипропиленовых труб (паяльник).
В продаже есть различные фитинги под полипропиленовые трубы.
Разогревается фитинг (в случае с полами это уголок 90-о градусов), разогревается труба, затем соединяются.
Теплый пол из полипропиленовых труб. Выбор диаметров труб, монтаж системы
Чтобы теплый пол смог выполнять свои функции в полном объеме, следует его правильно рассчитать. При расчете нужно учитывать такие параметры, как величина отапливаемой площади, давление теплоносителя в трубах и прочие. Оперируя этими данными, вычисляется необходимые диаметры полипропиленовых труб, которые чаще всего колеблются в пределах от 16 до 25 мм (16, 20, 25 мм).
Способы укладки пропиленовых труб в системе «теплый пол»
Проектируя теплый пол из полипропиленовых труб, следует остановиться на одном из двух распространенных способов их укладки: спиралью или «змейкой».
В наших домах чаще можно встретить спиральную конструкцию («ракушку»), несмотря на более сложное проектирование и монтаж этой системы.
Но это себя вполне оправдывает тем, что при таком расположении труб тепло по полу распределяется более равномерно, поскольку более горячие подающие и чуть остывшие возвратные трубы чередуются в витках спирали. Это приводит к усреднению температуры в любом участке пола.
Теплый пол из полипропиленовых труб, уложенный «змейкой», чаще встречается в домах Европы. Установка и расчеты тут попроще, но полной равномерности распределения тепла здесь не добиться. Как результат, в зоне первых витков температура пола будет существенно выше нормы, что приводит к дополнительным теплопотерям, снижая в то же время уровень комфорта в помещении. «Змейку» стоит использовать лишь в тех случаях, когда разница температур между выходом и входом не будет превышать пяти градусов.
Монтаж пропиленовых труб
Согласно нормам, учитывающимся при проектировании, трубы следует располагать примерно в 20 см от стен, а расстояние между витками выдерживать на уровне 40 см. Для работы лучше использовать бухты материала, а не отдельные куски, чтобы по возможности избежать стыков, сэкономить средства и усилия.
Длина нагревательного элемента в контуре не должна быть больше 100 м. В верхней точке системы ставится кран против завоздушивания. При укладке полипропиленового теплого пола соблюдаются принципы прокладки трубопроводов – необходимо следить, чтобы не повредить трубу металлическим крепежом.
Собранную систему проверяют на половинной мощности, ведь перед установкой нового слоя трубки должны принять окончательную форму.
Ударопрочный лист полистирола | Пластиковая экструзия | Пленка для бедер
Пол с подогревом — мечта многих покупателей жилья в эти холодные зимние ночи, но эта мечта стала еще на один шаг ближе с помощью термоформованного пластика. Лотки с подогревом пола являются популярным методом установки водяного теплого пола в новых домах или пристройках, они могут сэкономить много времени и денег на установке и могут обеспечить более равномерный нагрев по всему помещению.
Теплые полы — это отличный способ равномерно и эффективно обогреть дом.Радиаторы являются преобладающей технологией отопления, используемой в настоящее время в Великобритании, но они чрезвычайно неэффективны и, следовательно, дороги в эксплуатации.
Радиаторы работают, нагревая воздух вокруг себя, который затем поднимается и опускается после охлаждения. В результате очень теплые потолки и холодные полы. Системы напольного отопления работают за счет нагрева подложки, известной как стяжка, которая окружает их, а затем действует как большой радиатор на полу. Заполняющий помещение характер напольного отопления позволяет использовать более низкие температуры и меньше тратить тепла.Это также позволяет удобно использовать для пола традиционно «холодные» материалы, такие как камень или плитка.

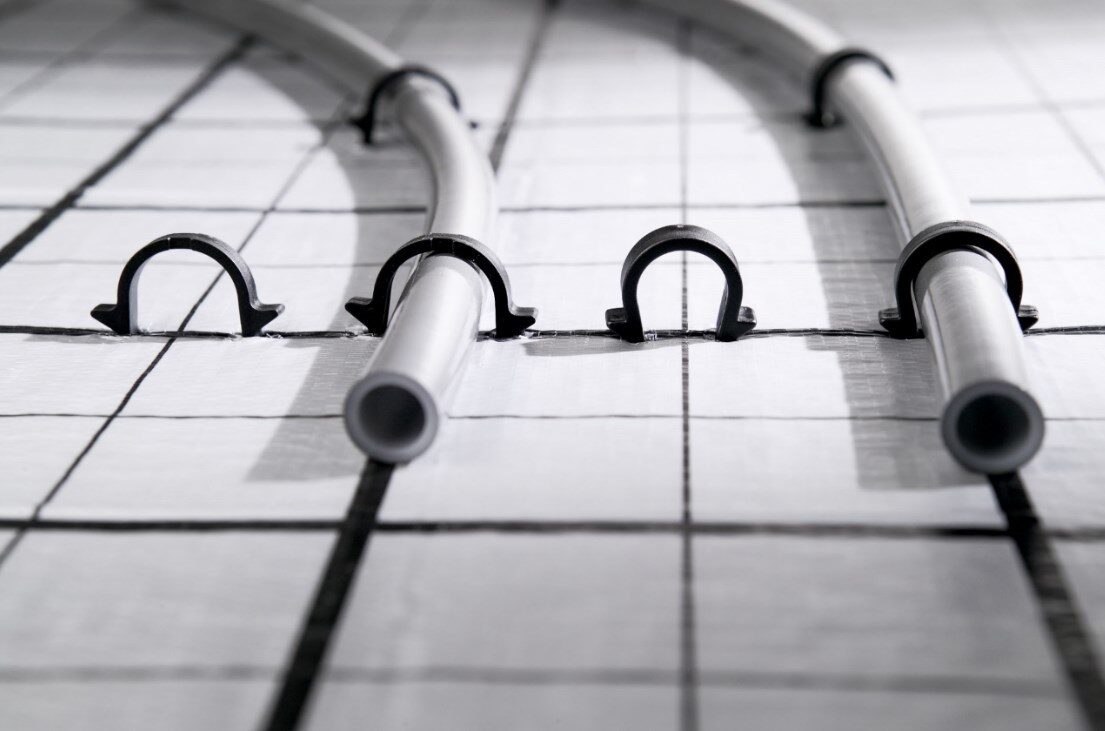

Традиционно трубы теплого пола крепятся скобами непосредственно к изоляционной плите поверх бетонного основания пола. Это может привести к образованию горячих и холодных точек на полу из-за того, что стяжка не сможет полностью проникнуть под трубопровод. Традиционное скрепление скобами также позволяет укладывать отопление вдвоем, так как один человек должен направлять трубу, а другой скреплять ее скобами.
Термоформованные лотки — идеальное решение проблем сшивания труб отопления.
Системы «пластиковых ящиков для яиц» позволяют одиноким рабочим легко укладывать трубы отопления, просто помещая трубу в нужное положение, а затем проталкивая ее между пластиковыми выступами. Это можно сделать руками без каких-либо специальных инструментов, а можно даже стоя, ногами.
Когда труба правильно уложена в лоток, она слегка приподнята над полом, что позволяет стяжке полностью покрыть трубу, устраняя любой физический контакт с изоляционными плитами, обеспечивая более быстрое время прогрева и меньшие потери тепла.Разметка желаемого пласта также упрощается благодаря регулярным интервалам между каналами, что устраняет необходимость постоянно останавливаться и измерять укладку трубы. Отдельные лотки можно комбинировать, просто вставляя их друг в друга. Это обеспечивает легкое комбинирование и прочную и надежную посадку.
Поддоны для теплого пола чрезвычайно универсальны — они подходят для использования с сухими или мокрыми стяжками, что делает их подходящими для подавляющего большинства систем напольного отопления.
Лотки в основном производятся из HIP, как первичных, так и переработанных.Это идеальное приложение для использования переработанного HIPS, так как он не виден, когда он покрыт, труба противостоит черному материалу при укладке, а жесткость HIP обеспечивает хорошее защелкивание и фиксацию трубы, готовой для ее стяжки. /покрытый.
Euro Extrusions Ltd является лидером на рынке пластиковых экструдеров, поставляющих как термопластичные пленки, так и листы. Благодаря многолетнему опыту команда Euro Extrusions создала прочную базу знаний, обеспечивающую своевременную поставку высококачественных продуктов и услуг с внедрением систем качества в соответствии с ISO 9001.
Базирующаяся в Ланкашире компания Euro Extrusions имеет возможность производить листовой и рулонный полистирол, ударопрочный полистирол и ряд других пластиковых пленок и листов. Euro Extrusions Ltd производит как переработанные, так и первичные пластиковые пленки и листы, и, всегда осознавая свое воздействие на окружающую среду, они также предлагают клиентам возможность перерабатывать свои собственные пластиковые отходы.
Если вы хотите узнать больше о продуктах и услугах Euro Extrusions, позвоните в команду по телефону 01254 886 662 или свяжитесь с нами по телефону здесь.
DN 20 мм Система напольного и напольного отопления Пластиковая труба Pexa – Китай Труба Pex, Труба Pex-a
DN 20 мм Система напольного и напольного отопления Пластиковая труба PexaТруба PEX производится из сшитого полиэтилена. Сшивание достигается химическим процессом, который увеличивает связи между макромолекулами, образуя более сложную структуру, чем обычный полиэтилен. Благодаря сшиванию характеристики полиэтилена значительно улучшаются, сохраняя при этом превосходные свойства термопластов.Труба HEWAI PEX
— идеальное решение для системы напольного отопления. Она обеспечивает превосходную, эффективную и чистую систему отопления за счет распределения нагретой воды из сердечного источника по сети трубопроводов. Нагревательная труба PEX обладает отличными механическими характеристиками и способностью выдерживать высокие температуры до 110ºC.
В то же время трубы HEWAI PEX могут быть изготовлены в бухтах до 500 метров с эффективной и простой установкой.
Труба HEWAI PEX-a
Пластиковые трубы для водопровода и отопления
Труба для систем с высоким давлением — 10 бар
Трубы из сшитого полиэтилена Pex-a
С и без кислородного барьера EVOH, 3 и 5 слоев
Максимальная гибкость
Максимальное давление и термостойкость
Простая и быстрая установка
С тепловой памятью, светостойкостью и морозостойкостью
| Технические характеристики | Теплопроводность | 0.35-0.46W / M * K | |
| CEX-A | 0,2 мм / м * к | ||
| RADIUS изгиба | > = 5D (D означает наружный диаметр) | ||
| Рабочая температура (° C) | -40 ° C — 95 ° C | ||
| Кислород-проницаемость | 0 | ||
| Разрывное давление при 25 ° C | 16 мм = 6,2 МПа 20 мм = 4,8 МПа | ||
Макс. Рабочее давление | 16 мм-PN 14.20 мм, 25 мм-32 мм pn 12.5 | ||
| Другое | STATATATION, 50 лет Life |
| S5 серии | Размер трубы | S5 Series | ||||
| Диаметр (мм) | толщина стен (мм) | диаметр (мм) | диаметр (мм) | толщина стен (мм) | ||
| 16 | 2,0 | 16 | 2.2 | |||
| 17 | 2,0 | |||||
| 20 | 2,0 | 20 | 2,8 | |||
| 25 | 2,3 | 25 | 3,5 | |||
| 32 | 22 | 2,9 | 32 | 44 | 44 | |
| 40 | 3,6 | 40 | 5. 5 | |||
| 50 | 4.6 | 50 | 6.9 |
Системы отопления | ТЮФ Рейнланд
На протяжении многих лет проектировщики и монтажники в стране и за рубежом полагаются на Сертификация DIN для пластиковых трубопроводов и многослойных трубопроводных систем (системы трубопроводов отопления) и знаком «DIN-Geprüft». В частности, кислородонепроницаемость в соответствии с DIN 4726 означает на международном уровне длительную и бесперебойную работу встроенных систем отопления и охлаждения в соответствии с DIN EN 1264 и поэтому была принята в качестве словесного знака.Будь то в Европе или Азии, сертификат DIN открывает для вас доступ к местным рынкам по всему миру.
Но даже хорошее может стать лучше. Ответственный комитет по стандартам
НА 041-01-16 АА
в рамках DIN Deutsches Institut für Normung e. V. пересмотрел DIN 4726. Действующая версия была опубликована в октябре 2017 года. Это привело к следующим основным изменениям по сравнению с предыдущей версией 2008-10 в дополнение к редакционной редакции.
Обзор основных изменений
- Утверждение требований по термической стойкости материалов кислородного барьерного слоя, а также принятие соответствующей методики испытаний
- Утверждение требований к толщине кислородного барьерного слоя, а также утверждение соответствующей методики испытаний
- Пересмотр требований по кислородонепроницаемости, а также пересмотр методики испытаний по кислородонепроницаемости путем дополнения факультативным испытанием на трубах с наружным диаметром > 32 мм
- Пересмотр требований по добавкам для отопительной воды — совместимость с пластиковыми трубами в соответствии с настоящим стандартом
- Пересмотр процедуры испытаний на однородность
- Пересмотр требований к маркировке и информации (на сегодняшний день упаковочный листок)
Мы внесли эти изменения вместе с нашей группой по обмену опытом из испытаний лаборатории, признанные нами в к схеме сертификации DIN «Системы пластиковых трубопроводов и многослойных трубопроводов для систем водяного теплого пола и подключения радиаторов» (редакция: 2019-03).
Доступ к этому документу в формате PDF можно получить на нашем веб-сайте по адресу www.dincertco.de. Вы также найдете текущие документы заявки на сертификацию, включая действующий график сборов, а также всех действующих владельцев сертификатов.
Обзор основных изменений. 1
Какие конкретные изменения вас ждут?
- Новая схема сертификации должна обязательно применяться ко всем новым трубопроводным системам, подлежащим испытаниям, на которые наносится маркировка DIN.
- Все существующие сертификаты DIN, основанные на действующей схеме сертификации (по состоянию на: 2015-01), должны быть преобразованы в новую схему сертификации не позднее 2020-06.
Однако по заявке это можно сделать и заранее. - Проверка, модификация или расширение продуктов, сертифицированных по DIN, должны выполняться в соответствии с новой схемой сертификации.
- Все продукты должны подтверждать соответствие действующим стандартам в виде текущего отчета об испытаниях и проверках, проведенного одобренной нами испытательной лабораторией.Сюда входят следующие элементы:
- испытание труб, вкл. испытание на герметичность в соответствии с DIN 4726:2017-10
- испытание фитингов
- испытание системы (например, при первоначальной сертификации)
- заводской контроль производства (FPC) производителя
- отчет об инспекции также относится к действующей схеме сертификации, в т.ч. Дата выпуска.
- Кроме того, чтобы минимизировать время обработки, испытательная лаборатория должна отправить вам и нам все необходимые отчеты непосредственно в виде файла PDF.
Мы готовы. Наши специалисты знают изменения в деталях и с удовольствием ответят на ваши конкретные вопросы.
Полы с подогревом Белые пластиковые трубы PE-RT Производители и поставщики Китай — Индивидуальные продукты оптом
Упаковка и доставка y
Детали доставки: 15-25 дней после подтверждения депозита
Детали упаковки: размер кортона: 90 * 53 * 25 = 1.20CBM
900CBM
Описание продукта
Белый пластиковый PE-RT Pipe Pife Plowfloor Отопление PE-RT Pipe
Сырье Полиэтилен средней плотности (MDPE) и октилен сополимер
система отопления, горячего водоснабжения, подача газа, сантехника и так на
сертификата
ISO9001, ISO10805, ISO14001, CE
Диаметр 9000 3
DN20-32 мм
Толщина
2.
0mm-3.6mm
-40C ~ + 110 C
название продукта
наружный диаметр (мм)
Pn1.6 (белый)
20 × 2.0
25 × 2.3
32 × 2.9
PN2.0 (белый)
20 × 2 .3
25 × 2.8
25 × 2.8
PN1.6 (желтый)
20 × 2.0
25 × 2.3
32 × 2.9
PN2.0 (желтый)
20 × 2.3
25 × 2.8
32 × 3.
6
Упаковка:
Смотать трубу или по требованию заказчика.
Использование продукта
Труба PE-RT может быть соединена горячим расплавом, проста в установке и обслуживании.
1. легкое качество, простота транспортировки, монтажа, сборки.
2., химическая стойкость, хорошая, без ржавчины, длительный срок службы.
3., ударопрочность в 5 раз выше, чем у труб из НПВХ.
4. может быть соединением горячего расплава и механическим соединением, надежным, без утечек. А PE-X можно соединить только механически.
5. высокая термостойкость, при подходящих условиях давления может использоваться в течение 50 лет;
6., низкая температура, хорошая производительность при морозе и отличная ударопрочность, подходит для зимнего строительства;
7. хорошая химическая стойкость и длительный срок службы;
8. нетоксичные, безвкусные, хорошие санитарно-технические характеристики;
9.
Легкий вес, хорошая гибкость, подача рулона;
10. термоплавкий материал Пригоден для вторичной переработки, имеет преимущества для окружающей среды;
Компания Shandong Kangyu Pipe Industry Co., Ltd.,
Основанная в 2003 году, это современное предприятие, занимающееся исследованиями, разработками, производством и продажей всех видов труб, сантехники, сантехники.
Особое внимание уделяется водопроводной трубе PP-R, алюминиево-пластиковой композитной трубе, газовой трубе, алюминиево-пластиковой трубе PP-R, трубам теплого пола PE-RT,
стекловолоконной трубе FR-PPR, водопроводному шлангу, медным фитингам, кранам и соответствующие фитинги. На основе интеллектуального управления компания
прошла сертификацию CE и получила сертификат ISO9001-2008 на основе международного стандарта. Поскольку компания крупнее
и сильнее, компания придерживается концепции высоких технологий, уделяет внимание технологическим исследованиям и разработке продуктов,
стремится производить трубы высшего качества.
Наша компания привлекает экспертов и старших инженеров к новаторским технологиям труб
и исследованиям и исследованиям новых продуктов, позволяя компании долгосрочное развитие
Часто задаваемые вопросы:
Q: Вы торговая компания или производитель?
О: мы фабрика.
Q: Как долго ваш срок поставки?
A: Обычно это 15 дней, если товар есть на складе, или 15-20 дней, если товара нет на складе, это зависит от количества.
В: Предоставляете ли вы образцы? Это бесплатно или за дополнительную плату?
О: Да, мы можем предложить образец бесплатно, но не оплачиваем стоимость перевозки.
В: Каковы ваши условия оплаты?
A: LC по предъявлении, 30% T/T заранее, остаток перед отправкой.
Теплый пол – общая информация
Подпольное отопление становится очень популярным в мире в результате разработки труб с поперечной связью PE-Xb.
С производством современных труб Fıratpex с кислородным барьером в нашей стране разработана беспроблемная система обогрева грунта.Это наиболее подходящее решение для обогрева зданий, особенно с широкими и высокими потолками, таких как бизнес-центры, спортивные залы, школы, лаборатории, храмы и театры и т. д.
В системах напольного отопления, где при правильном проектировании достигается однородное распределение тепла, поддерживается высокий тепловой комфорт при низкой степени нагрева, и, следовательно, достигается экономия топлива в размере 25%, а в жилых помещениях поддерживается эстетичная и комфортная атмосфера. .
Кроме того, трубопроводные системы FIRATPEX обладают многими преимуществами, такими как минимальный срок службы 50 лет, малый вес, быстрое применение и отсутствие потерь.Грунтовые системы отопления – это здорово, удобно и экономично. Трубные системы Fıratpex, обеспечивающие высокую эффективность передачи тепла и температуры, обладают всеми конструктивными свойствами, необходимыми для систем обогрева грунта.
Грунтовые системы отопления – это здорово, удобно и экономично. Трубные системы Fıratpex, обеспечивающие высокую эффективность передачи тепла и температуры, обладают всеми конструктивными свойствами, необходимыми для систем обогрева грунта.
Распределение температуры в окружающей среде плавное и однородное в системах обогрева пола.
В напольном отоплении способ установки труб должен обеспечивать правильное распределение температуры окружающей среды.
ТрубыFıratpex имеют эластичную структуру, что позволяет устанавливать их в виде одинарной, двойной, тройной и спиральной труб в соответствии со свойствами области применения
.Распределение температуры в окружающей среде плавное и однородное в системах обогрева пола.
В напольном отоплении способ установки труб должен обеспечивать правильное распределение температуры окружающей среды.
Трубы Fıratpex имеют эластичную структуру, что позволяет устанавливать их в виде одинарной, двойной, тройной и спиральной труб в зависимости от области применения.
Решения для обогрева полов | Доу Инк
Начинайте каждый выходной день правильно
После спокойного, уютного ночного сна разве не приятно ступить на красивую теплую поверхность? Мы так думаем. При водяном лучистом напольном отоплении специально разработанные трубы циркулируют по комнате (и зданию) в соответствии с требованиями заказчика, поддерживая постоянную комфортную температуру пола и ваших ног.
Как мы можем помочь повысить эффективность с нуля?
Эти высокогибкие многослойные трубы изготавливаются путем надежного соединения внутреннего слоя материала с наружным слоем полиэтилена повышенной термостойкости (PE-RT).
Смола DOWLEX™ 2344 PE-RT, используемая в трех- или пятислойных трубах напольного отопления, опирается на традиционные сильные стороны полиэтилена, чтобы придать немного больше:
- Длительная гидростатическая прочность при высоких температурах без необходимости сшивки
- Превосходная прочность и гибкость (даже при низких температурах) для долговечности и исключительной герметичности
- Исключительно гладкая поверхность для улучшения потока при снижении потерь давления и образования отложений/отложений
- Устойчивость к коррозии и образованию накипи в жесткой воде для дополнительной защиты слоев алюминия или EVOH
- Потенциальная экономия при установке в режиме реального времени
Это проверенное и зарекомендовавшее себя решение также соответствует ключевым стандартам производительности или превосходит их:
- Северная Америка
- Институт пластиковых труб (PPI) Перечень TR-4 HDB с давлением 630 фунтов на кв.
дюйм при 180 °F (82 °C) - ASTM F2623 и ISO 10508 (классы 1, 2, 4 и 5) требования к непитьевым отопительным трубам
- Институт пластиковых труб (PPI) Перечень TR-4 HDB с давлением 630 фунтов на кв.
- Европа
- ISO 9080 для долговременной гидростатической прочности
- ISO 10508 для систем горячего водоснабжения (все классы)
- ISO 2578 для длительного воздействия тепла
- Протоколы ASTM F2023 и NSF P171 для устойчивости к хлору
Кроме того, существующее оборудование для труб из сшитого полиэтилена (PEX) можно легко переоборудовать для производства труб из смолы DOWLEX™ 2344 PE-RT.
Как мы можем помочь сохранить поток комфорта?
По мере совершенствования систем напольного отопления жидкость, используемая для распространения тепла в них, эволюционировала от простой воды до оптимизированных составов воды и гликоля.
Жидкий теплоноситель DOWFROST™ HD на основе пропиленгликоля решает уникальные проблемы лучистого обогрева пола, помогая предотвратить:
- Замерзание и/или растрескивание, вызванное длительной потерей мощности и воздействием низких температур
- Коррозия, накипь и отложения, которые могут
- Вызывать утечку и/или отказ системы
- Уменьшить эффективность/ограничить поток
- Повреждение труб, насосов и других компонентов
- Увеличение затрат на энергию
- Уменьшить срок службы
Жидкость DOWFROST™ HD обеспечивает превосходные характеристики нагрева, а также спокойствие для проектировщиков систем, монтажников, предприятий и домовладельцев с:
- Защита от низких температур до
- -60°F (-51°C) от замерзания
(в зависимости от концентрации)
- -60°F (-51°C) от замерзания
- Ингибиторы коррозии, стабилизаторы pH и другие добавки, предназначенные для повышения производительности и срока службы системы
- Нетоксичный пропиленгликоль для предотвращения случайного загрязнения питьевой воды
К другим продуктам, используемым в системах водяного/теплого пола, относятся:
- Адгезивные смолы BYNEL™ (клей для полиэтилена и алюминия)
- Жидкие теплоносители DOWTHERM™
- Жидкости/охлаждающие жидкости DOWFROST™, ингибированные гликолем
- Жидкости/охлаждающие жидкости DOWCAL™, ингибированные гликолем
Вы излучаете идеи? Обращайтесь – мы хотим их услышать.
Uponor помогает транспортировать воду для Stora Enso в Иматре
Заводы Stora Enso в Иматре, расположенные на южном берегу озера Сайма в Финляндии, ежегодно производят около миллиона тонн упаковочной бумаги и картона. Заводы в районах Каукопяя и Тайнионкоски в Иматре производят сырье для картонных коробок, которые используются для упаковки таких продуктов, как сок и молоко. Из картона изготавливают также стаканчики и упаковку для табачных изделий и кондитерских изделий.
Картон, пригодный для полиграфической промышленности, используется для изготовления открыток, обложек и роскошной упаковки. До сих пор технологическая вода, необходимая для производства картона и бумаги, перед сбросом в озеро Сайма проходила по бетонным каналам в процесс водоподготовки. Горячая вода, содержащая химические вещества, изнашивала и корродировала бетонные конструкции до такой степени, что пришлось искать новое решение для транспортировки технической воды. Выполнение проекта было поручено Efora Oy, совместному предприятию Stora Enso и ABB.
Компания специализируется на предоставлении промышленного технического обслуживания и других услуг для обеспечения бесперебойной работы заводов.
Три варианта
По словам руководителя проекта Паси Тииликайнена, было три варианта модернизации бетонных каналов. «Мы рассматривали облицовку бетонных каналов кислотоупорной сталью толщиной четыре или шесть миллиметров. Мы также могли использовать армированную пластиковую трубу, но после завершения расчетов остановили свой выбор на трубах Weholite, изготовленных из полипропилена», — говорит Тииликайнен.
Полипропиленовые трубыранее устанавливались на заводах Stora Enso, и компания осталась ими довольна. Кислотостойкая сталь была бы самым дорогим решением. По словам Тииликайнена, решения для пластиковых труб стоили примерно одинаково, но решающим фактором стал график работы Uponor Infra.
«Время — это то, чем мы живем. Для Stora Enso лучшее решение — это то, которое приводит к кратчайшему перерыву в работе завода», — заявляет Тииликайнен.
Когда была установлена труба Weholite, практически не было никаких перерывов в работе, так как монтажные работы проводились во время ежегодной недельной остановки завода в сентябре.
Третий критерий отбора касался методов работы. По сравнению с армированной пластиковой трубой преимущество Weholite заключается в том, что ее можно проложить в бетонном канале. Прокладка не подходит для армированных пластиковых труб — для установки необходимо было открыть бетонные каналы.
Работа растянулась на два года
Проект будет осуществляться в два этапа, так как Stora Enso хотела разделить расходы, связанные с работой, на два года. Однако более важной причиной был график завода: при проведении монтажных работ во время ежегодного останова на техническое обслуживание перерывы в работе минимальны. Первая часть проекта была сделана чуть более чем за две недели в сентябре.
«Первая неделя ушла на подготовительные работы, а вторая неделя — на установку», — говорит Тииликайнен.
На первом этапе на заводе было установлено 70 метров трубопровода диаметром 1,6 метра. Труба была проложена в существующем бетонном канале. Кроме того, были установлены две угловые детали в преддверии следующего этапа проекта, который будет завершен в сентябре следующего года.
На втором этапе к системе будут подключены дополнительные 120 метров труб, которые будут проложены под землей. Поскольку линия содержит изгибы, во время установки также потребуются пять или шесть угловых элементов.Подготовительные работы и установка, выполненные на первом этапе, контролировались Киммо Шёманом в Иматре. «Двое из нас участвовали в подготовительных работах в течение первой недели, а на следующей неделе к нам присоединились еще двое. У нас также было два экскаватора, погрузчик и грузовик с лебедкой», — говорит Сьёман.
Полипропиленовые трубы
выдерживают высокие температуры
Трубы Weholite изготавливаются из ПЭ или ПП профилей со спиральным швом. Полипропиленовые трубы подходят для применений, в которых трубы должны выдерживать высокие температуры.
Менеджер по продукции Андерс Андтбака объясняет, что полипропиленовые трубы могут выдерживать температуры до 80 °C. Температура технологической воды на заводах в Иматре может достигать 60 °C. «По своим механическим свойствам и химической стойкости полиэтиленовые и полипропиленовые трубы не уступают друг другу», — говорит Андтбака.
немного жестче полиэтиленовых, что иногда может быть преимуществом, а иногда недостатком. То же самое было и в Иматре: «Мы специально хотели жесткие трубы для участков в Иматре, потому что в некоторых местах труба проходит близко к уровню земли, поэтому она будет подвергаться транспортным нагрузкам», — говорит Андтбака.
По словам Сьомана, вставить более жесткую трубу в квадратный туннель было немного сложно, потому что пространство было ограничено, и труба не могла легко сгибаться. Внешний диаметр трубы составлял 1,8 метра. Труба была проложена в туннель квадратного сечения размером 2 х 2 метра. По словам Шёмана, необходимо было сделать больше проемов, чем планировалось изначально, но в остальном работа шла по плану.
«Это было тяжело, но мы справились», — говорит Сьёман.
В процессе прокладки к одному концу трубы была прикреплена проволока, которая использовалась для протягивания трубы, в то время как экскаваторы протолкнули другой конец трубы в бетонный канал. По словам Шёмана и Тииликайнена, установка прошла очень хорошо и была завершена в срок. Однако на этапе ввода в эксплуатацию произошла небольшая неудача, когда в смотровых камерах была обнаружена небольшая утечка. Причина течи была устранена путем заделки сварочных швов. Теперь все готово для следующего этапа.
.
