Как подключить тёплый пол к твердотопливному котлу, схема подключения

Содержание статьи:

В этой статье мы разберём вопрос, как подключить тёплый пол к твердотопливному котлу, который волнует многих владельцев частных и загородных домов.

Проблема подключения тёплого пола к твердотопливному котлу

Многих отпугивает идея устройства тёплого водяного пола в своем частном доме из-за отсутствия газоснабжения. Бывают такие ситуации, когда в районе новостроек отсутствует пока ещё подведение газа к новым домам, а заселяться как бы надо.

При этом нужно пережить 1-2 холодных сезона, прежде чем дождаться голубого топлива в дом. Отопление электричеством это очень дорогой вид энергии, по отношению к другим. Поэтому хочется, как то сократить расходы на отопление в эти холодные зимы без газа. Либо другая ситуация, связанная с дачным домом. Когда зачастую в дачных поселках отсутствует тот же самый газ и вряд ли он появится в ближайшие годы там. При этом так хочется иметь у себя под ногами комфортный тёплый пол. Поэтому самым оптимальным способом в данных ситуациях является отопление при помощи твердотопливного котла. Кстати способ подключения тёплого пола, который сейчас мы рассмотрим относится не только к твердотопливный котлам, но и применим к печному отоплению с водяным контуром. Ведь котёл из магазина это по сути уменьшенная копия печи, сложенная из кирпича.

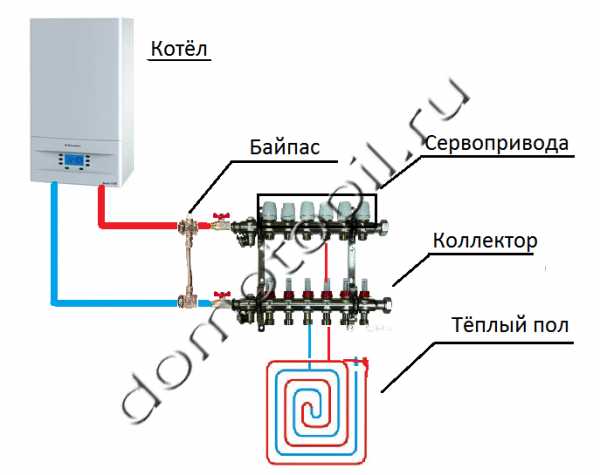

Теперь давайте рассмотрим такую ситуацию, когда пол с подогревом подключен к твердотопливному котлу по схеме, которую мы рассматривали в статье по подключении тёплого пола к газовому и электрическому котлу. Впрочем схема была такая:

Представьте что в место газового котла стоит твердотопливный котел, либо печь. В него заложены уголь или дрова. Они горят, весело с шумом. Котёл нагревает теплоносителя, насос гонит его в пол. Тут неожиданно отключают электричество, насос останавливается, теплоноситель уже не подается в пол, соответственно приток холодного (остывшего) теплоносителя не меняет горячий, находящийся в котле и он закипает, что неизвестно чем может закончиться. Даже если твердотопливный котел автоматически регулирует интенсивность горения с помощью заслонки, это не спасет от закипания, так как для того, чтобы котёл «задушил» горение нужно определённый промежуток времени. Если систему отопления снабдить бесперебойным питанием, на случай отключения электроэнергии это конечно спасёт ситуацию в конкретном случае, но существует ещё одна проблема, по причине которой подключать данный вид котлов по такой схеме не представляется возможным.

Так как наличие трехходового клапана или сервоприводов на коллекторе, регулирующие температуру подачи теплоносителя в пол, могут «разыграть» следующий «сценарий». Как только полы прогреются до определенной температуры, трехходовой клапан, оснащенный термостатической головкой перекроет вход подачи горячей воды или выставит баланс больше в сторону холодной (обратного коллектора) воды или сервопривода закроются полностью, или практически полностью, температура в котле начнет резко повышаться и закипит.

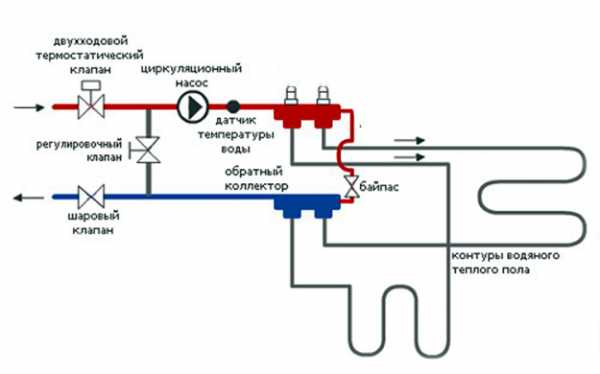

Подключение тёплого пола напрямую к котлу, минуя трехходового клапана и сервоприводов по такой схеме:

Эту схему мы рассматривали в той же статье, что и первую представленную здесь.

Она не является правильной в данном случае, так как при этом будет сильный перегрев тёплого пола потому, что в отличии от газовых и электрических котлов, твердотопливные котлы не имеют такой автоматики.

Способ подключение тёплого пола к твердотопливному котлу

Для подключения водяного теплого пола к твердотопливному котлу и предотвращения закипания теплоносителя в системе по причинам описанным выше, необходимо в систему включить так называемый тепловой аккумулятор.

Теплоаккумулятор создает инертность всей системы, не позволяя вскипать теплоносителю даже в случае отключения циркуляционных насосов. По своей сути тепловой накопитель это емкость достаточно большого размера, заполненная водой или другой жидкостью, имеет несколько входов и выходов, который накапливает излишки энергии и потом постепенно способен отдавать её в тёплый пол или радиатор. Корпус теплонакопителя теплоизолирован для предотвращения потерь тепла не по назначению.

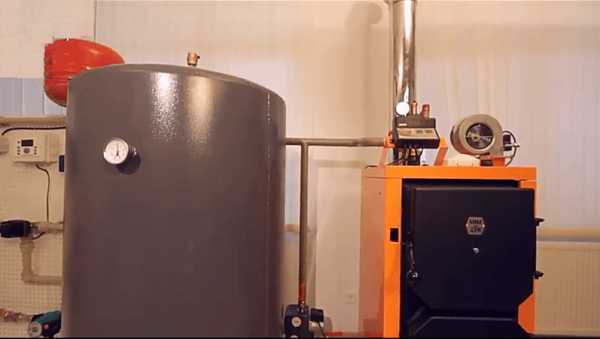

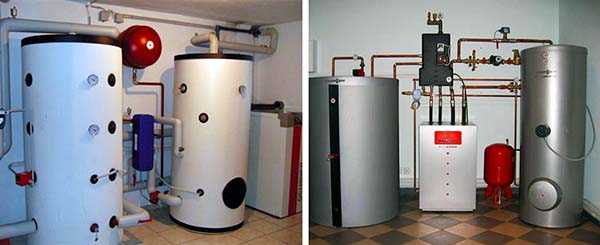

Тепловой аккумулятор может быть как заводского производства, так и самодельного. Любой специалист, умеющий работать газо-электросваркой способен изготовить его.

Выбор теплового накопителя осуществляется из расчета от 20 до 40 литров на 1 КВ/ч мощности котла.

Если вы, где-то в интернете встретите схему подключения тёплого пола, где в место теплоаккумулятора используется один радиатор отопления, то лучше не следуйте этим инструкциям, так как объёма радиатора может быть недостаточно для предотвращения вскипания воды.

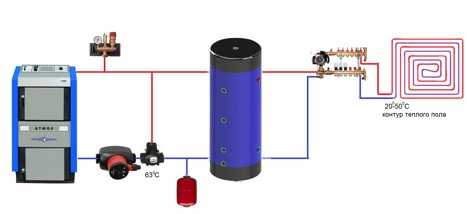

Схема подключения по такому способу представлена на следующем изображении.

Как видно на схеме, подача от котла внедряется в верхнюю часть теплового накопителя, обратка к котлу идет из нижней части накопителя. В ней монтируется насос. На магистрали подачи между котлом и накопителем идет отвод через трехходовой клапан с термостатической головкой к обратке. Этот узел нужен для того, что бы разница температуры между подачей и обраткой была не сильно большая, для предотвращения образования конденсата на теплообменнике котла. Термоголовка выставляется примерно на 55 °C . Подающая труба к емкости обязательно делается стальная.

Наклон трубы нужно обеспечить такой, что бы в случае отключения электроэнергии между котлом и емкостью продолжалась естественная циркуляция теплоносителя, что предотвратит закипания воды. Не забывайте в районе котла поставить группу безопасности.

На самом накопителе вверху так же установлен воздухоудалитель, как видно на одном из изображений выше. Подающая труба к коллектору тёплого пола идёт так же с верхней части накопителя через насосно-смесительный узел тёплого пола. Более подробно о насосно-смесительном узле, а так же коллекторе тёплого пола читайте в статье «монтаж коллектора тёплого пола своими руками«. Там мы уже подробно описали что это и как его собрать своими руками, если решили сэкономить на заводском.

С коллектора обратки труба заходит в нижнюю часть накопителя. Не забудьте на обратке установить расширительный бачок.

Как уже упоминалось теплообменник не дает закипеть воде в нештатных ситуациях, а так же способствует накоплению значительной энергии, которая выделяется в котле, но которая не нужна вся сразу теплым полам, да и вообще всей системе отопления, а будет расходоваться постепенно столько, сколько нужно.

Тепловой аккумулятор так же способствует экономии затрат на твердом топливе, так как КПД твердотопливного котла зависит от режима работы последнего. И может варьироваться до 10% . Чем сильнее интенсивность горения, тем КПД выше.

Считается, что минусом использования теплового накопителя является его большая инертность, то есть для того что бы такой объем воды нагреть, на это необходимо порядка 2-3 часов времени. Но если посмотреть с другой стороны, то получается «палка о двух концах». Система отопления способна будет отапливать помещение ещё продолжительное время после прогорания топлива в котле.

Что бы остудить 1000 литров воды с 70 °C до 40 °C, нужно извлечь из неё порядка 32 КВ энергии. При не сильном морозе на улице, дом в 100 кв. м. с хорошим утеплением будет отапливаться практически весь день на этой энергии.

Как видите отсутствие газа ещё не приговор для осуществления идеи устроить подогреваемый пол. Зная как подключить тёплый пол к твердотопливному котлу вы осуществите свою мечту в реальность.

domotopil.ru

Твердотопливный котел водяного пола — установка и эксплуатация

В коттеджных и дачных поселках, где еще нет магистрального газового снабжения, для подогрева воды в водяных системах “теплые полы” используют напольные твердотопливные котлы. По сравнению с газовым и электронным оборудованием, такой агрегат обладает целым рядом недостатков. Поэтому не рекомендуется приобретать подобные котлы, если есть выбор между ними и другими видами. Но при условии соблюдения правил установки и эксплуатации твердотопливный котел для теплого пола способен эффективно решить задачу обогрева дома с помощью водяной системы.

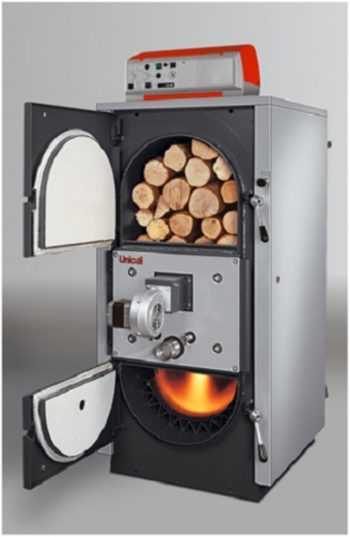

Твердотопливный напольный котел

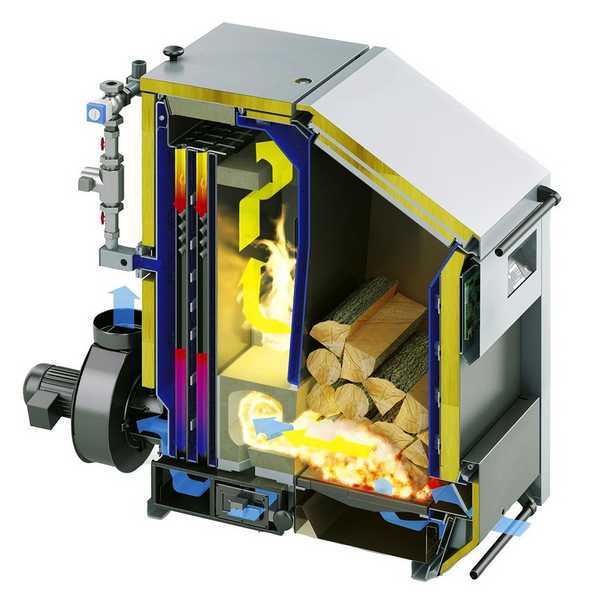

Недостатки и достоинства напольного твердотопливного котла

Перечень недостатков использования твердотопливных котлов для теплого водяного пола:

• Котлы, работающие на твердом топливе, отличаются инерционностью, которая вызывает сложности при регулировке температуры. При выключении они долго не остывают, что позволяет поддерживать тепло в доме некоторое время, даже при возникновении проблем с подачей топлива, но при этом невозможно быстро изменить температуру теплоносителя (воды).
• По эффективности нагрева твердотопливные агрегаты незначительно, но все же уступают газовым.
• Котлы на твердом топливе требуют постоянного присутствия человека. Это связано с тем, что часто нужно подкладывать дрова или уголь (примерно 1 раз в сутки), необходимо регулярно вручную выгребать золу и шлак. Проблему необходимости частой подачи топлива можно решить с помощью пиролизного котла или агрегата длительного горения. Они требуют дозаправки намного реже (до 1 раза в 7 суток), но такое оборудование стоит намного дороже, капризно по отношению к качеству дров или угля. Еще один вариант решения проблемы — котел с автоматизированной подачей топлива. Он имеет бункер, как пеллетный, и шнековую подачу. Последний способ — использование комбинированных твердотопливных котлов со встроенным ТЭН.
• Еще один серьезный минус — необходимость запаса топлива рядом с котлом.

Преимущество использования для нагрева воды в водяной системе “тёплый пол” твердотопливных котлов — автономность. Агрегаты, работающие на твердом топливе, не зависят от газового снабжения и электричества. Подключение к электросети требуется лишь для насоса, обеспечивающего движение воды в системе подогрева.

Установка

Подключение твердотопливного котла обязательно требует установки трехходовых клапанов. Их количество должно соответствовать числу контуров. Смесительный узел, образованный этими клапанами, обеспечивает охлаждение нагретой воды, а значит, регулирует температуру в системе.

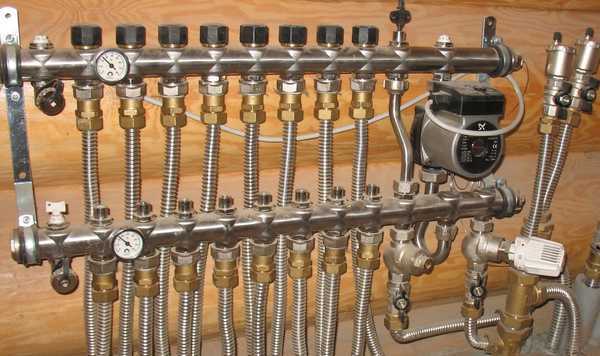

Трехходовой смесительный клапан

При подключении твердотопливного котла к водяному теплому полу нужно учесть следующее. Вода в трубы подается под действием насоса, работающего от электросети. В случае отключения электричества теплоноситель перестанет перемещаться, но так как котел будет продолжать работу, вода постепенно нагреется до температуры 100 градусов С и выше. Это связано с отсутствием у твердотопливного котла автоматики.

Решить проблему перегрева воды можно установкой термоаккумулятора. Это большая емкость, которую можно приобрести или сварить самостоятельно. Ее объем рассчитывают, исходя из мощности котла — на 1 кВт 40 л. Термоаккумулятор подсоединяют к системе обогрева пола. Нагретая вода поступает сначала в этот бак, а уже из него, остыв, попадает в трубы водяного теплого пола. При такой схеме, даже если движение воды прекратится из-за сбоев в работе насоса, теплоноситель долго не перегреется, так как будет постепенно остывать в емкости.

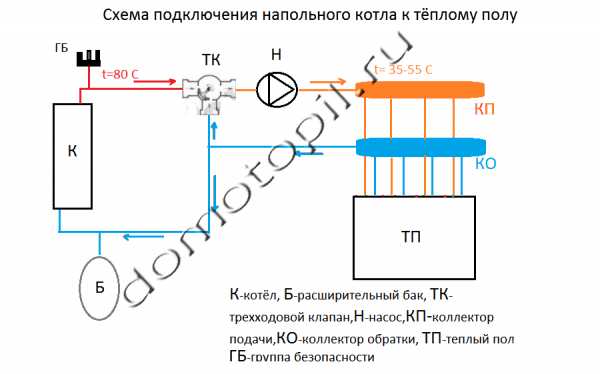

Примерная схема подключения твердотопливного котла к теплому полу

Эффективный расход топлива

В качестве топлива для твердотопливных котлов для водяного теплого пола используют:

• дрова;
• уголь;
• топливные брикеты.

Важно! Запрещено использовать для розжига твердотопливного котла легковоспламеняющиеся вещества — бензин, солярку и т. п.

Разница в ценах на дрова и уголь зависит от региона. Где-то дешевле дрова, а где-то выгоднее покупать уголь, но разброс цен несущественный.

Дрова обязательно должны быть сухими. Мокрая древесина горит, но с трудом. Во время ее горения влага оседает на стенках камеры, выделяются угарный газ, большое количество дегтя. Использование мокрых дров наполовину снижает мощность агрегата, а значит значительно понижает эффективность обогрева помещения системой. Пиролизный котел вообще не будет работать на мокром топливе.

Рекомендуется выбирать дрова из березы. Сосновые или еловые поленья быстро прогорают, что способствует перерасходу топлива. Дрова из ольхи хорошо горят, выделяют большое количество антисептических веществ. Закладывать дрова можно любым способом, но в пиролизном или котле длительного горения они должны быть уложены предельно плотно, без просветов.

Пример закладки дров

Важно! Нельзя пользоваться дровяным топливом из разных пород дерева, иначе работа агрегата будет нестабильной. Это связано с тем, что различные виды древесины отличаются количеством теплоты, выделяемом при сгорании.

Виды угля, подходящие для твердотопливного котла: антрацит и каменный. Наибольшую теплоотдачу обеспечивает антрацит. Еще один хороший вариант — угольные брикеты. Их проще уложить, они быстро воспламеняются, выделяют столько же тепла, сколько и антрацит, брикеты удобно хранить. Лигнит использовать для отопления частных домов нельзя. Бурый уголь тоже не подходит для бытовых котлов, так как быстро засоряются дымоход и теплообменник.

Угольные брикеты

Самый экономный вариант для сжигания в котле — топливные брикеты. Они дают большое количество тепла, содержат мало несгораемого остатка. Хвойные брикеты быстро разгораются и прогорают. Их выгоднее использовать только для растопки. Топить котел лучше лиственными брикетами. Они медленно горят. Их расход около 10 кг на 6—7 часов, количество золы менее 1 % при теплоотдаче в 2-3 раза выше, чем у березовых дров.

Топливные брикеты

Перед началом работы необходимо проверить наличие тяги. Спичка или бумага должны гореть желтым пламенем. Белый цвет — показатель чрезмерной тяги, красный — недостаточной.

Правила техники безопасности для твердотопливного котла

Перечень правил безопасной эксплуатации твердотопливных котлов:

• Установку, подсоединение к дымовой трубе, пуск в эксплуатацию, техническое обслуживание, ремонт могут осуществлять только специалисты.
• Котел должен принять местный орган надзора.
• Перед началом эксплуатации необходимо внимательно прочесть инструкцию.
• В зависимости от интенсивности использования, необходимо проводить регулярную чистку. Выявленные недостатки, поломки нужно устранять сразу.
• Обязательно проводить техническое обслуживание агрегата перед началом отопительного периода. Рекомендуется заключить договор о проведении технического обслуживания и контрольных осмотров с уполномоченным специализированным предприятием.
• Доступ к котлу должны иметь только те лица, которые умеют им правильно пользоваться.
• Запрещено изменять элементы системы отвода дымовых газов.
• Запрещено эксплуатировать котел без достаточного количества воды.
• Все отверстия (загрузочные, двери, люки и т. п.) во время работы системы должны быть закрыты.
• Допускается использовать только топливо, указанное в документах.
• Запрещено закрывать или уменьшать отверстия приточной и вытяжной вентиляции в дверях, окнах, стенах.
• Пользователь котла несет ответственность за экологическую безопасность.

Важно! Несоблюдение перечисленных правил может привести к тяжёлым травмам, смертельному исходу, серьезным повреждениям оборудования и загрязнению окружающей среды.

Чистка

Правильное техобслуживание котла позволяет поддерживать высокий КПД оборудования, гарантирует безопасность эксплуатации и экологически безвредное сжигание топлива. Нерегулярная чистка может привести к загрязнению окружающей среды. Периодичность зависит от количества сжигаемого топлива. Нерегулярная чистка передней решётки ведёт к ухудшению горения из-за уменьшения поступления кислорода.

Важно! В процессе чистки и обслуживания котла высока опасность получения травм от остатков сгоревшего топлива и острых кромок. Поэтому рекомендуется надевать защитные перчатки.

Правила, по которым необходимо осуществлять чистку:

• Запрещено мыть котел внутри водой. Это может привести к неплотностям в системе отвода дымовых газов.
• Выполнять чистку можно только перед началом топки, при остывшей топочной камере. Исключение — необходимость удаления отложений смолы. В этом случае котел нужно будет нагреть. Смолы легко удалятся.
• Периодичность чистки зависит от вида топлива, температуры и навыков в топке. Зольную камеру необходимо чистить ежедневно. Газоотводящие каналы, дверцу топочной камеры и саму камеру нужно очищать щеткой не реже одного раз в неделю. Коллектор дымовых газов и соединительный участок трубы чистят каждые 3 месяца. Дымовую трубу необходимо очищать по мере загрязнения и в соответствии с местными инструкциями.

Заключение

Твердотопливный котел для теплого водяного пола — единственный возможный вариант для нагрева теплоносителя в помещениях, не подключенных к магистральному газоснабжению. При условии верного выбора оборудования и вида топлива, строгом соблюдении всех правил установки и эксплуатации это вполне разумное решение проблемы.

Вконтакте

Facebook

Twitter

Google+

laminatepol.ru

Подключение теплого пола к твердотопливному котлу: схемы обвязки

Достоинства теплых полов

Теплые полы по сравнению с другими способами обогрева дома обеспечивают самое равномерное распределение отдаваемого тепла по площади помещения, которое они отапливают. Потоки теплого воздуха от пола поднимаются вертикально, вытесняя от потолка более холодный воздух. В результате в помещении формируются постоянные естественные конвекционные потоки. Конвекция обеспечивает эффективный обогрев всего помещения – при минимальной температуре теплоносителя комната получает максимум тепла.

Температура носителя тепла в водяных теплых полах должна поддерживаться на уровне 35-40⁰С. Для радиаторного отопления в системе должна быть подача теплоносителя температурой 55-65 градусов. Таким образом для нагрева системы теплого пола требуется меньшее количество тепловой энергии, а, следовательно, затраты на производство тепла ниже. Именно за счет сокращения расходов на производство тепла достигается экономия средств без потери качества обогрева. К тому же, весь пирог теплого пола аккумулирует выделенное тепло и при остановке циркуляции будет еще некоторое время отдавать тепловую энергию в помещение.

Варианты источников тепла для теплого пола

1. Электрические – наиболее подходящий вариант. Их можно подключать напрямую.
2. Газовые
3. Твердотопливные или на жидком топливе

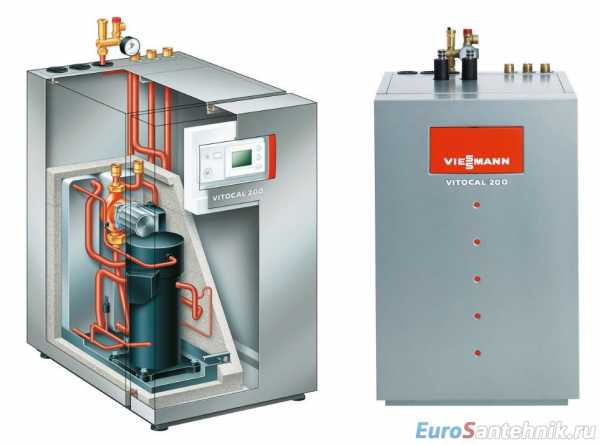

4. Тепловые насосы

Подключение теплого пола к твердотопливному котлу

Условия правильной работы системы

Как мы уже отметили выше, водяной теплый пол является низкотемпературной системой. Нагрев поверхности полового покрытия в помещении рекомендуется на уровне 29-30⁰С. Исключение – до 33 градусов – допускается там, где должно быть немного теплее, а пол покрыт кафелем или керамическим материалом – в санузлах и в ванных.

Основное требование к системе «теплый пол­ плюс твердотопливный котел» – возможность непрерывно и без скачков поддерживать нагрев теплоносителя в контуре отопления от +35⁰ до 40⁰С при постоянно высоком расходе.

Возможные проблемы подключения теплых полов к твердотопливным котлам

Твердотоп очень инертен, выставить и зафиксировать постоянный уровень нагрева котла на твердом топливе, достаточно сложно. В моделях котлов с полуавтоматической или ручной регулировкой тяги не станешь ведь постоянно прикрывать или увеличивать подачу воздуха в топку. Поэтому, в агрегатах на твердом топливе без автоматики, которая устанавливается в электрических котлах или газовых установках, обеспечивать постоянную температуру подачи в систему вообще невозможно.

А теперь предположим случай, когда циркуляционный насос остановился (например, при поломке или отсутствии подачи электричества). Вода в котле закипает, если процесс горения в топочной камере продолжается. Водяной пар повышает давление в трубах системы. Подобная ситуация может привести к аварии. Если же котел выдерживает повышенное давление и высокую температуру, а циркуляция возобновляется, то в систему теплого пола поступает кипяток температурой свыше 100⁰С, который плавит пластиковую трубу и происходит разрыв со всеми вытекающими последствиями (в прямом и переносном смысле).

Таким образом, задача безопасности системы твердотопливного котла с водяным теплым полом сводится к необходимости обеспечения непрерывной отдачи тепла.

Возможные способы подключения водяных теплых полов и котлов на твердом топливе

Вариант 1: подключение теплоаккумулирующего бака

Для обеспечения работоспособности системы водяных теплых полов, подключенных к твердотопливному котлу, в схему обвязки включают бак теплоаккумулятора. Для компенсирования расширения теплоносителя, как и в любой закрытой системе ставится расширительный бачок. Трехходовой смесительный клапан, циркуляционный насос и группа безопасности устанавливается как в обычной схеме подключения. Для разводки и регулировки раздачи теплоносителя по контурам отопления ставится распределительная гребенка с и отдельный циркуляционный насос.
Такой вариант обвязки является наиболее надежным и распространенным. Аккумулирующая емкость не только выполняет функцию сбора излишков тепла, но еще и служит регулятором температуры подачи в контуры теплого пола, защищая при этом систему от повышенных температур. А кроме этого, теплоаккумулятор позволяет сократить расход топлива и количество загрузок котла топливом, что снижает расходы на отопление в целом. Поэтому для подключения теплых полов аккумулирующий бак применяют чаще всего.

Ограничения данного варианта:

1. Дополнительные расходы на закупку и установку теплоаккумулирующей ёмкости – от 600 до 1000 у.е. в зависимости от размеров бака.
2. Для установки, подключения и обслуживания теплового аккумулятора необходимо дополнительное пространство.

Вариант 2: включение в схему разводки радиатора отопления

Как мы поняли, не всегда есть возможность применить описанный выше вариант: ограниченные финансовые возможности или отсутствие свободного для установки бака места в помещении.

В этом случае можно применить другой способ подключения – установить чугунный радиатор отопления перед подачей теплоносителя в основной отопительный контур.

Главная идея варианта с дополнительным радиатором – удалить из системы избыточное тепло, которое поступает от теплового генератора.

Температура на выходе из котла и перед подачей в радиатор может быть до +75⁰С. Чтобы снизить её до необходимого уровня – +40⁰С, пропускаем теплоноситель через батарею с большой площадью теплоотдачи. Для этой задачи больше всего подходит чугунный радиатор.

Чтобы рационально использовать отдаваемое через батарею тепло, желательно продумать место установки, чтобы тепло не уходило на «обогрев улицы».

Второй способ подключения твердотопливного котла к теплому полу требует постоянного контроля за температурой в системе, поэтому он применяется значительно реже, чем первый вариант, и только в исключительных случаях.

Мы имеем опыт подключения водяных теплых полов в частных домах в обоих вариантах, поэтому при анализе подобной задачи помогаем своим клиентам делать осознанный выбор оптимального варианта.

ese-dp.com.ua

Котел для теплого пола — как правильно выбрать и подключить

Хозяев частных домов, предпочитающих системы напольного обогрева, нередко заботит вопрос, как выбрать котел для теплого пола. В действительности выбор не проблема, для теплоснабжения водяных греющих контуров подойдет любой отопительный агрегат, работающий на каком угодно виде топлива. Загвоздка заключается в другом – как правильно выполнить подключение того или иного теплогенератора. Тут следует учесть множество нюансов, о чем и пойдет речь далее.

 Как выбирать котел?

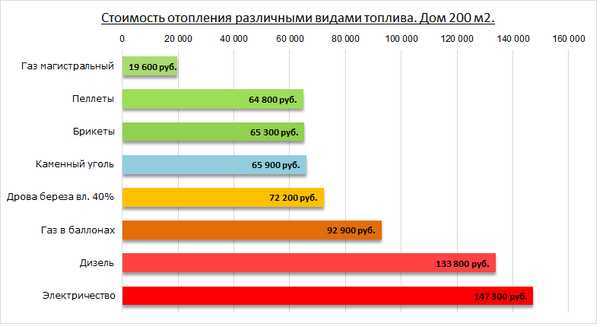

Отопительный агрегат для частного дома хозяева обычно подбирают по выгоде от использования какого-либо энергоносителя из тех, что есть в наличии. Этот подход – правильный, его и надо исповедовать при выборе источника тепла для напольного отопления. То есть, подбирая подходящий отопитель, нужно учитывать следующие факторы:

• какой энергоноситель наиболее выгоден;
• какая необходима тепловая мощность;
• как в регионе проживания поставляется электричество, часты ли отключения;
• комфорт при эксплуатации, в том числе простота обслуживания;
• насколько легко будущий источник тепла стыкуется с контурами напольного обогрева.

В контексте данной статьи особый интерес представляет последний пункт. Дело в том, что ни один производитель не выпускает специальные котлы для теплого пола. В некоторых моделях газовых теплогенераторов можно встретить лишь функцию работы с водяными теплыми полами и не более того.

Основное отличие радиаторной системы отопления от напольных греющих контуров заключается в температуре теплоносителя. Для подачи в радиаторы вода греется максимум до 85 °С, в то время как в трубах водяных полов она не должна превышать 55 °С.

Оптимальный температурный график в системе обогрева полов составляет 35—45 °С на подаче и 25—35 °С в обратном трубопроводе. Если в отоплении дома участвует теплый пол и радиаторы, снабжаемые нагретой водой от одного котла, то на выбор теплогенератора это не влияет. Другой вопрос, когда батареи не предусматриваются, а котельная установка должна обслуживать только низкотемпературную напольную систему отопления.

Не всякий источник тепла способен поддерживать температуру теплоносителя 30—40 °С. Вопрос решается с помощью различных способов обвязки отопительного агрегата. Сложность стыковки зависит от разновидности применяемого котла для теплого водяного пола:

• газовый настенный или напольный;
• электрический;
• твердотопливный;
• автоматический пеллетный или угольный.

Насколько совместимы эти котлы с теплыми полами и как их правильно подключить, рассмотрим по отдельности для каждой из разновидностей.

Теплый пол от газового котла

Если ваше жилище газифицировано, то логичным будет выбор источника тепла, работающего на природном газе. Нужно лишь правильно подобрать его по мощности и сопоставить выбранную модель с условиями эксплуатации. При частых перебоях электроснабжения проще поставить напольный энергонезависимый отопитель с открытой камерой сгорания, чем покупать и эксплуатировать бензиновые либо дизельные электрогенераторы.

В Российской Федерации и Беларуси использование природного газа для обогрева жилища – один из самых выгодных вариантов в плане оплаты энергоносителей. В Украине ситуация иная, там цена газа настолько велика, что первое место по выгоде занимают твердые виды топлива – дрова, уголь и пеллеты.

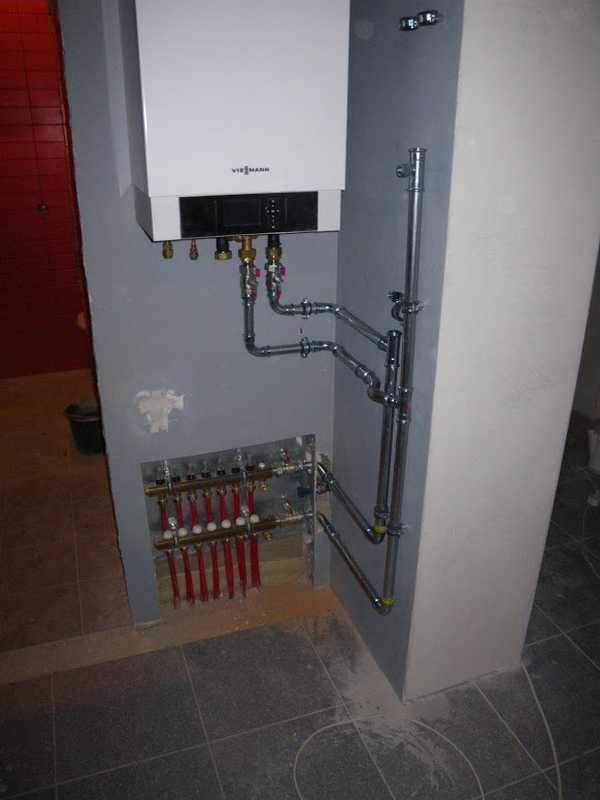

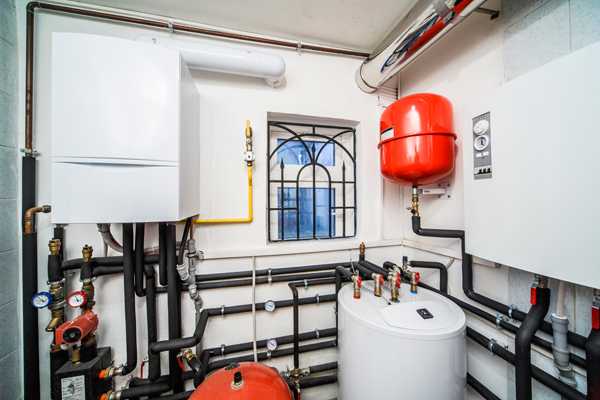

Когда с подачей электричества все в порядке, то проще всего установить и подключить настенный газовый котел для теплого пола. Он хорош тем, что имеет собственный циркуляционный насос, расширительный бак, предохранительный клапан и сетчатый фильтр. В этом случае схема подключения тёплого пола очень проста: отопитель соединяется с распределительной гребенкой трубами напрямую, но с учетом таких нюансов:

1. На входе и выходе теплогенератора должны стоять отсекающие шаровые краны.
2. Вместительности встроенного расширительного бачка (обычно не более 10 л) должно хватать на обслуживание системы отопления. Произведите подсчет объема воды в трубах и сопоставьте с емкостью бачка. Если последняя меньше 1/10 части общего количества теплоносителя, то поставьте дополнительную расширительную емкость на обратном трубопроводе перед входом в котел.
3. Если конструкцией настенного отопительного агрегата не предусматривается встроенный расширительный бак, поставьте его отдельно на трубопроводе обратки, как сказано выше.

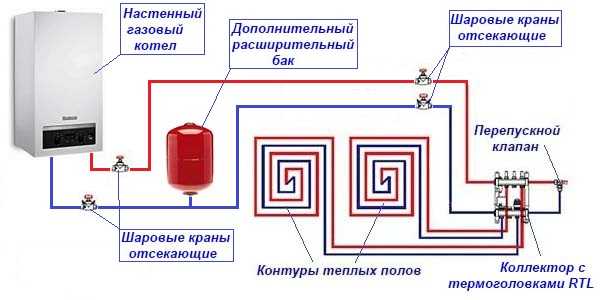

Ниже на схеме показано, как подключить теплый пол к настенному газовому котлу. Как видите, циркуляционный насос в системе отсутствует, поскольку задействован котловой агрегат. Распределительный коллектор без смесительного узла оснащен термоголовками типа RTL, подробнее о данном виде подключения водяных контуров рассказано в этой статье.

Расширительный бачок ставится, когда котловой слишком мал или отсутствует

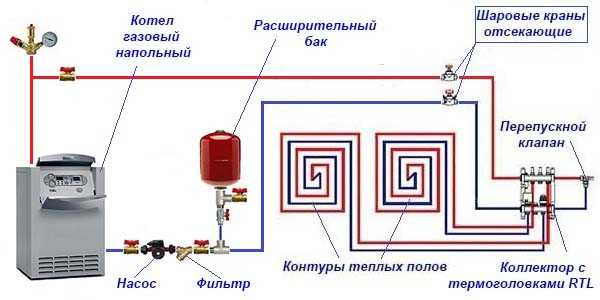

Напольные газовые теплогенераторы, за редким исключением, не оснащаются насосами и расширительными баками. Поэтому его подключение осуществляется по аналогичной схеме, но с недостающими элементами в обвязке:

В закрытых системах, куда относятся и теплые полы, обязательно нужна группа безопасности

Когда необходимо произвести монтаж традиционной схемы, где теплый пол и радиаторы получают тепло от одного котла, подключение производится следующим образом:

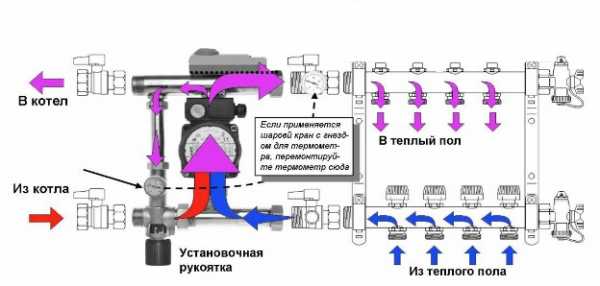

Примечание. На схеме представлен способ обвязки с применением сервоприводов, действующих совместно с комнатными терморегуляторами. Отопитель можно подключить и без автоматики по такой же схеме.

Особенности работы напольного отопления без радиаторов

Начнем с того, что специалисты – практики не рекомендуют задействовать обогрев теплыми полами без поддержки радиаторной системы и вот почему:

1. Чтобы сообщить помещению достаточное количество тепла, придется поднимать температуру поверхности пола до 30 °С и выше, что уже некомфортно для проживающих в доме.
2. Батареи, оборудованные термостатическими вентилями, быстрее реагируют на изменения температуры в комнате, чем нагретые полы. Последние более инертны из-за массивности и теплоемкости стяжки.
3. Любые водяные котлы, кроме электрических, не могут работать эффективно в режиме минимального горения, когда нужно поддерживать низкую температуру теплоносителя. Представьте, что КПД газовых и твердотопливных агрегатов при этом падает на 5—20%, и подумайте, сколько топлива вы сожжете впустую.

Если газовый теплогенератор перевести в режим нормальной работы, выставив температуру нагрева воды хотя бы 60 °С, то горелка станет часто разжигаться и отключаться (появится так называемое тактование), поскольку системе напольного обогрева не требуется большое количество теплоты. Для отопителя такой режим непригоден, он может быстро выйти из строя.

Для нормальной совместной работы газовых и других котлов с отоплением теплыми полами, но без радиаторов, существует оптимальный выход – установка буферной емкости. Даже резервуар небольших размеров позволит избежать «тактования» агрегата, сжигающего природный газ.

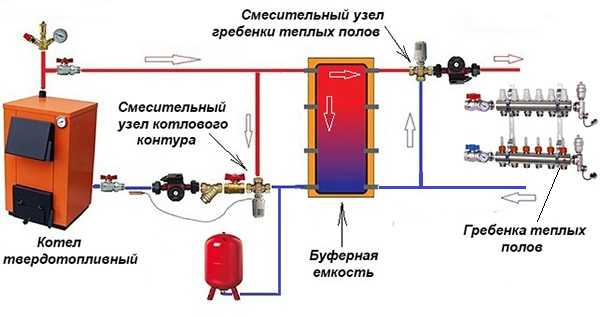

Пример монтажа буферной емкости рассмотрим совместно с твердотопливным котлом, который при теплоснабжении напольного отопления без нее обойтись не может.

Подключение твердотопливного агрегата

Вы выбрали отопление своего дома дровами посредством теплых полов без подключения радиаторов? Приготовьтесь к значительным вложениям средств в обвязку твердотопливного котла, поскольку при таком раскладе без буферной емкости не обойтись. Причина в том, что дровяным отопителям необходимо куда-то сбрасывать тепло, иначе водяная рубашка агрегата может закипеть.

Более того, теплогенератор на твердом топливе не в состоянии нагревать теплоноситель всего до 40 °С, его минимальная рабочая температура составляет 55 °С. Если она будет ниже, в камере сгорания образуется конденсат, пагубно влияющий на металлические стенки. Даже в чугунном котле, не подверженном коррозии, из-за конденсата образуется слой налета, препятствующий эффективному сжиганию топлива.

Чтобы твердотопливный котел функционировал с максимальным КПД, а вы сжигали дрова с наибольшей выгодой, нужно поддерживать температуру теплоносителя на уровне 80—90 °С, что абсолютно не совместимо с теплыми полами. Значит, нужна буферная емкость — теплоаккумулятор.

Во время максимального горения дров излишек теплоты будет накапливаться в теплоаккумуляторе, а система напольного обогрева станет постепенно отбирать нужное количество с помощью смесительного узла, как это изображено на схеме:

На схеме условно не показаны отсекающие краны для теплоаккумулятора

По предлагаемой схеме можно подключать любой твердотопливный или газовый котел, это лучший из существующих вариантов, хотя и не самый дешевый. Таким же способом рекомендуется присоединять пеллетные и угольные автоматизированные теплогенераторы. Расчет и подбор объема используемого теплоаккумулятора – это отдельная тема, рассмотренная здесь.

Напольный обогрев с электрокотлом

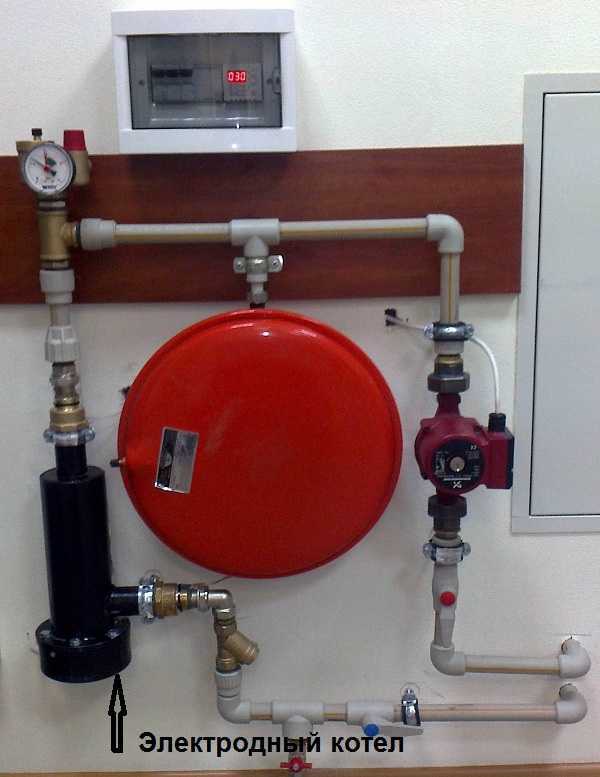

Для работы с водяными контурами напольного отопления прекрасно подойдет любая разновидность электрических теплогенераторов:

• ТЭНовые;

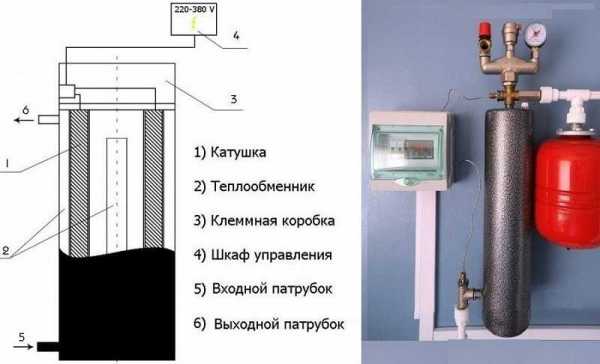

• электродные;
• индукционные.

Бытовой электрокотел для теплого пола – самый простой и удобный вариант. Независимо от вида и конструкции эти отопители способны поддерживать в тепловой сети любую температуру без потерь эффективности. Поэтому им не нужны буферные емкости и сложные схемы подключения. Чтобы присоединить электроотопительный агрегат к гребенке греющих контуров, можно воспользоваться схемами, приведенными выше для газовых котлов.

Как правило, ТЭНовые электрокотлы производятся в настенном исполнении и комплектуются собственными насосами и расширительными баками. Более простые модели, а также индукционные и электродные генераторы тепла подключаются по аналогии с напольными газовыми котлами. В схему добавляются недостающие рабочие элементы, только вдобавок устанавливается электрический шкаф управления.

Пошаговая инструкция по установке и подсоединению электрокотла к водяному отоплению представлена в отдельной публикации.

Выводы и рекомендации

Для успешной и продолжительной работы системы теплых полов допускается использовать любой котел из ныне существующих. Играет роль не тип отопительного агрегата, а правильное его подключение к распределительному коллектору напольного обогрева. Другие критерии выбора, такие как мощность, функциональность и разновидность энергоносителя подбираются по стандартному алгоритму.

Выбирая источник тепла и зная, чем чревата его стыковка с теплыми полами, вы сможете заранее подобрать оборудование и элементы обвязки. Это даст вам будущую картину финансовых затрат на монтаж, откуда рассчитывается окупаемость конкретной системы отопления.

Дважды подумайте, прежде чем внедрять напольное отопление без радиаторного. Если у вас высокие требования к дизайну интерьера комнат и вы не желаете видеть под окнами отопительные приборы, примените более современное решение – плинтусные конвекторы или встраиваемые в пол воздушные обогреватели.

otivent.com

Какой котел для водяного теплого пола будет эффективнее?



Водяные теплые полы стали любимы очень многими застройщиками. Чуть ли не каждый, кто рассматривает строительство дома, хочет себе в качестве обогрева теплые полы. При таком раскладе всегда остается открытым вопрос выбора котла для обогрева водяных теплых полов.

Безусловно, каждый котел способен прогреть теплые полы, но не каждый способен сделать это с максимальной эффективностью. Поэтому в этой статье давайте поговорим о котлах, которые идеально подходят для водяного теплого пола.

Главный козырь теплого пола

Водяные полы — это в первую очередь низкотемпературная система отопления. Работает эффективно при нагреве теплоносителя всего в 45 С. Многие возносят данный факт чуть ли не в главное преимущество, делая упор на то, что такая «низкотемпературность» позволяет экономить. С одной стороны это действительно так. С другой, вы наоборот можете начать переплачивать, не зная об особенностях некоторых котлов.

Но если выбрать котел для водяного теплого пола, который заточен под низкотемпературную работу, то только в этом случае можно начать действительно экономить.

А теперь об этих представителях по порядку.

Эффективность теплого пола от газового котла

Так как газ у нас с вами является самым популярным видом топлива, с него у начнем. Многие покупают газовые котлы для водяного теплого пола, не задумаясь о том, как потом придется переплачивать.

Как делают многие:

• Ставят котел
• Выставляют на нем температуру 45-55 градусов
• Радуются

Как итог, не замечают, что переплачивают лишние деньги. Из-за чего? Да все просто — обычные газовые котлы достигают максимальной эффективности на максимальных температурах работы. А они равны 70-90 градусам.

Если вы видите гордую цифру от производителя «КПД нашего котла составляет 94%», то имейте в виду, что в паспорте он обязательно укажет, что это относится только к высоким температурам работы. В режиме низкой температуры производительность падает до 80-85%.

Так же низкотемпературная работа газового котла влечет за собой образование конденсата. А это негативно сказывается на сроке службы котла.

Само собой такие котлы можно адаптировать для эффективной работы водяных теплых полов. Для этого конечно придется немного усложнить систему.

В случае, если у Вас комбинированная система теплый пол+радиаторы, то путем подмешивающего модуля, КПД котла можно вывести сразу на максимальный уровень.

И что теперь делать? Не покупать газовые котлы для теплого пола? На самом деле существует вид газовых котлов, которые заточены под работу теплого пола. Зовутся такие котлы конденсационные. Такие котлы получают дополнительную энергию как раз с образующегося конденсата. При низких температурах работы эффективность котла близка к 100%.

Конденсационный котел в разрезе

Тепловой насос. Платим много, экономим еще больше

тепловой насос

Тепловой насос — это тоже идеальный «котел» для водяного теплого пола. Стоит непомерных денег и окупается неприлично долго. Но способен на низких температурах работы выдавать коэффициент преобразования 1 к 6. То есть из 1 КВт затрачиваемой энергии выдавать 6 КВт тепловой энергии.

Про принцип работы мы писали отдельную статью. Там Вы найдете все секреты работы теплого насоса и почему происходит такое преобразование. Но если коротко, то это устройство способно преобразовывать энергию Земли в тепловую энергию.

Стоит перед покупкой просчитать актуальную окупаемость. Возможно, во время чтения этого материала покупка уже окажется целесообразной.

Нагрев теплых полов электричеством

Следующий котел для водяного теплого пола, который мы рассмотрим, будет электрический. Изучены эти модели вдоль и поперек. Особо гениального тоже ничего не придумали. Подводных камней, как в газовых котлах, нет.

Поэтому берете, что по душе, выставляете желаемую температуру нагрева и радуетесь.

В некоторых моделях электрических котлов есть особые режимы работы для системы водяного теплого пола. Дают ли такие функции какие-нибудь преимущества или нет — вопрос открытый. Поэтому модель котла берите на свое усмотрение.

Самый главный недостаток таких котлов — кушают много электричества и требуют отдельной проводки. Ну и чаще всего быстрей выходят из строя, по сравнению с газовыми и твердотопливными котлами.

Что с остальными котлами?

Как было сказано в начале статьи, любыми котлами можно обогреть водяной теплый пол, но лишь немногие способы делать это максимально эффективно. Что касается остальных моделей, давайте разберем их кратко.

Твердотопливные котлы

Делайте упор все таки на модели длительного горения. Так по крайней мере вы лишите себя внеплановой прописки в котельной. Так же обеспечьте себя буферной емкостью, чтобы избежать лишних проблем при обогреве твердотопливным котлом водяного теплого пола.

Дизельные котлы

Дорого и нецелесообразно в большинстве случаев. Но если хотите, то почему бы и нет?

Пеллетные котлы

Про них так же был написан отдельный материал. Рекомендуем почитать. Если хотите себе такой котел и есть поблизости доступное сырье, то пеллетный котел будет неплохим устройством для водяного теплого пола.



eurosantehnik.ru

Выбор котла для водяного пола

При устройстве водяного теплого пола важно не только правильно рассчитать и уложить трубы, но и грамотно подобрать котел. Ведь от того, насколько хорошо он будет справляться со своими функциями, будет зависеть самочувствие и качество жизни обитателей дома/квартиры.

Выбор котла для теплого пола нужно проводить по нескольким параметрам:

• удобство при эксплуатации;
• стоимость отопления;
• степень адаптации к низкотемпературным режимам и необходимое дополнительное оборудование.

По совокупности этих параметров, а также того, основное у вас это будет отопление или дополнительное, какой из типов топлива для вас предпочтительнее и нужно выбирать тепловой агрегат.

Выбор котла для теплого водяного пола — непростая задача

Степень автономности

Требования по комфортности отопительного оборудования — это не капризы избалованных потребителей: далеко не у всех есть возможность постоянно контролировать работу системы отопления и подбрасывать топливо. Потому и рассматриваем этот параметр первым.

Самая высокая степень автономности у электрических котлов. Есть электричество — работают они без вмешательства человека. Причем после пропадания электропитания они включаются в работу самостоятельно, многие из них имеют «память» и сохраняют настройки. Но электрические колы — это целых три разновидности:

• на ТЭНах;
• электродные;
• индукционные.

Электрокотел для теплого пола на ТЭНах — традиционное решение. Вот только есть у них одна «болезнь» — горят нагреватели, причем довольно часто. Зато стоимость у них средняя, и технологии проверены и отработаны, заменить перегоревший ТЭН по силам даже не очень хорошо общающемуся с техникой человеку. В общем, неплохой (но и не самый хороший) вариант.

Электродные котлы для теплого пола настолько миниатюрны, что их не сразу и заметишь в обвязке

Одна из новинок — электродные котлы. Они менее инерционны, чем ТЭНовые, но капризны в эксплуатации. В том смысле, что предъявляют довольно жесткие требования к качеству теплоносителя. Просто их работа основана на токопроводимости теплоносителя, отсюда и такие особенности. Принцип их работы таков: в жидкость опущены два электрода, на которые подается переменное напряжение 50Гц. Находящиеся между электродами частицы в зависимости от полярности начинают движение к одному из электродов, выделяя во время передвижения значительное количество тепла. Так как полярность меняется с частотой 50 раз в секунду, то движение ионов непрерывно. Потому греется теплоноситель быстро. Эти агрегаты сгореть не могут в принципе: нет теплоносителя, нет нагрева. Так что с этой точки зрения все хорошо. Но техническое обслуживание все-таки требуется: периодически нужно менять электроды, да и при запуске системы придется или заливать готовую жидкость (она есть у продавцов отопительного оборудования), или подготовить  по правилам питьевую воду (раз за сезон добавить по норме соли). Так что электродные котлы для теплого пола — неплохой вариант.

Одна из разновидностей электрокотлов — индукционный котел. Занимает очень мало места и просто устанавливается, работать может в низкотемпературном режиме

Еще один тип электрических агрегатов, который можно применять для подогрева пола, это индукционные модели. Их работа основана на том, что проводник, опущенный в магнитное поле, нагревается. В индукционных котлах корпус выполняет роль сердечника, на него по определенным правилам намотана катушка индуктивности. Корпус сделан в виде толстостенного лабиринта. Вода, протекая по лабиринту, охлаждает его. Этот вид отопительного оборудования  надежен в эксплуатации. Сгореть может только в том случае, если отсутствует движение теплоносителя или сам теплоноситель: корпус быстро перегревается и может оплавиться. Но такие  случаи очень редки. Это, скорее, теоретическая возможность. Всем хорош индукционный котел: и теплый пол будет быстро греться, и экономия электроэнергии присутствует, вот только стоит такое оборудование прилично дороже ТЭНовых агрегатов.

Еще одним общим плюсом использования любых электрических нагревателей является то, что для них не нужны дымоходы, для многих важна также экологическая чистота такого отопления.

Второе и третье место по степени автономности делят пеллетные и газовые котлы. Но тут нужно оговориться, что газовые агрегаты должны быть с  электронным управлением. Многие автоматизированное управление считают недостатком: ведь если нет электричества, то нет и тепла. Но в случае с водяным теплым полом это неактуально: без насоса он все равно работать не будет. Зато автоматика сама регулирует и подстраивает температуру, контролирует параметры системы, ее безопасность. А чтобы уменьшить зависимость от наличия электричества сделать можно резервированное электропитание. Для обеспечения работоспособности котла и циркуляционного насоса в течение нескольких часов достаточно поставить источник бесперебойного питания и пару автомобильных аккумуляторов. Если вам нужен «запас прочности» на пару дней, тогда потребуется дизель-генератор.

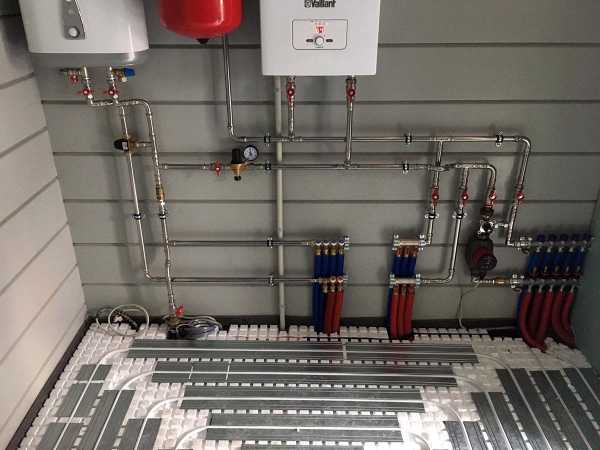

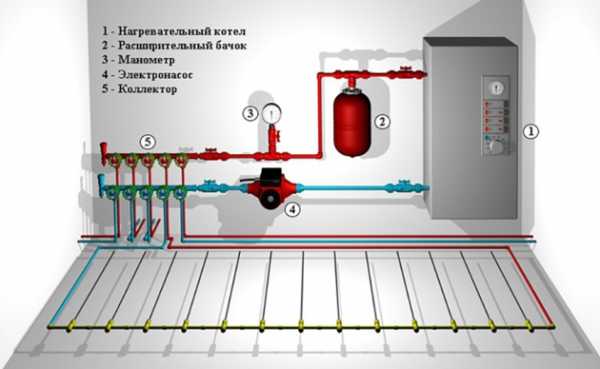

Так подключается настенный агрегат к системе водяного теплого пола

Почему второе и третье место? Потому что кроме наличия электричества для работы необходимо еще и топливо: газовые котлы работают, пока есть приемлемое давление в магистрали, а пеллетные — пока есть в бункере пеллеты. Бункер при этом может быть сколь угодно большим. Есть место — засыпайте хоть запас на месяц, хоть на весь сезон. Все техническое обслуживание пеллетного котла сводится к уборке золы раз в месяц, автоматизированные газовые никакого обслуживания не требуют вообще — был бы газ да электричество, ну и нормальная тяга.

На предпоследнем месте находятся отопители, работающие на жидком топливе. Они требуют достаточно частой проверки, а все потому, что качество нашей солярки не самое лучшее. К тому же при температуре +5^оС это топливо начинает густеть и забивать форсунку. Борьба с засоренными фильтрами и решение вопроса подогрева  — вот две заботы, которые вас ждут при использовании котлов на солярке.

Самые «несамостоятельные» — это твердотопливные установки. Топливо в них подкидывать нужно часто, регулярно выгребать золу и шлак, регулировать интенсивность горения. Есть, конечно, пиролизные технологии и котлы длительного горения. Самые лучшие модели на одной закладке угля могут работать несколько суток (до 7 суток у некоторых моделей фирмы Stropuva). Но есть и тут сложности: они требовательны к топливу (нужны сухие дрова или уголь определенной кондиции), а также отпугнуть может цена.

Твердотопливный котел для водяного теплого пола требует постоянного присутствия человека. В два-три раза реже требуется «заправка» пиролизным агрегатам и установкам длительного горения

Обычный твердотопливный котел для водяного теплого пола использовать можно, но вам придется много времени проводить возле печки. Хотя есть уже и агрегаты на твердом топливе с автоматизированной подачей. К ним делают бункера по типу пеллетных и шнековую подачу. Только требования по размерам и качеству топлива в них не менее жесткие, чем у тех, которые работают на пеллетах. Зато вы на несколько дней можете оставить свой дом и не бояться, что система размерзнется.

Есть еще один вариант — комбинированные твердотопливные котлы. Это такие агрегаты, в которые встроен ТЭН. Он включается после того, как прогорит закладка топлива и теплоноситель остынет до определенной температуры (задаете ее вы). Электрический подогрев не может выдавать полную мощность агрегата, но температуру поддержит, и пол ваш останется теплым даже после затухания.

Стоимость отопления

Пока самый дешевый вид отопления — газ. Но возможно вскоре ситуация измениться: он стремительно дорожает. Пока же при установке газового котла для теплого водяного пола, за использованные ежемесячно энергоносители платить вы будете меньше всего.

Второе место за непривычным для нашей страны топливом — пелетами и топливными брикетами. Если сравнивать стоимость тонны дров и пеллет, то пеллеты стоят дороже, но вот в пересчете на стоимость киловатта тепла более дешевым получается использование гранул/брикетов. Эти небольшие гранулы производят из отходов деревоперерабатывающей промышленности или растениеводства. При этом теплотворная способность у них выше, чем у самых хороших дров, а у самых качественных пеллет она сравнима даже с количеством тепла, выделяемым некоторыми марками угля. И при этом отходов (золы) в десятки раз меньше. К этой же категории можно отнести и топливные брикеты. Просто пеллеты используются обычно в специальных установках, а брикетами можно топить обычные твердотопливные котлы.

Пелеты и топливные брикеты пока не имеют широкого распространения в нашей стране, но отопление с ними получается экономным. Также радует высокая степень автономности работы агрегатов на этом топливе

Третье и четвертое место оспаривают дрова и уголь.  В одних регионах более выгодно топить дровами, в других — углем.

Пятое место за жидким топливом — недешевое оно. К эксплуатационным расходам нужно отнести также и необходимость подогрева топливного резервуара, или установку бака в обогреваемом помещении. К тому же установки на солярке требуют наличия котельной. Причем котельную лучше строить на приличном удалении от дома: шум  вовремя работы горелки стоит приличный, да и запах сильный, и проникает он везде.

Принято считать, что самое дорогое отопление — электричеством. Но при использовании автоматизированных современных устройств платить приходится лишь чуть дороже, чем при использовании угля или дров. Так что и электрические котлы для теплого пола не сбрасывайте со счетов. Просто для более экономного отопления вам желательно брать тепловой агрегат с возможностью регулировки мощности. В некоторых традиционных электрокотлах ТЭНы собраны группами, и автоматика, включая/выключая группы, регулирует мощность работы и экономит электроэнергию. Для теплого пола желательно взять трехступенчатый, или, в крайнем случае, двухступенчатый агрегат. Индукционные и электродные котлы сами по себе экономичны (если управляются электроникой) и малоинерционны, то есть впустую энергоносители не расходуют.

Стоимость отопления в зависимости от используемого вида топлива

Адаптированность к работе с теплым полом

Большая часть котлов разрабатывается для традиционных систем отопления, то есть они выдают теплоноситель с температурой 60-95^оС. Особенность водяного подогрева пола в том, что требуются гораздо более низкие температуры: порядка 35-50^оС. Только при таких условиях пол обжигать не будет, а будет приятно теплым.

Есть два решения: найти установку, которая может выдавать теплую, а не горячую воду, или к горячей подмешивать холодную, и только потом выдавать в трубы. Второе решение требует дополнительного оборудования — коллекторного узла, в котором и происходит смешивание. Это не самая дешевая технология, так как требуется измерять температуру горячей воды и обратки, смешивать их до тех пор, пока температура не понизится до нужного уровня. Конечно, коллекторные узлы бывают разные, более или менее дорогие, но все равно их нужно покупать и устанавливать.

Начнем с котлов для водяного пола, которые могут сами выдавать теплоноситель нужной температуры. Тут на первом месте — электрические тепловые агрегаты. Вы сами можете выставлять температуру от 25^оС и выше. То есть никаких дополнительных затрат и комфортная работа с теплыми полами. К тому же индукционные и электродные (ионные) котлы имеют совсем небольшие габариты, что облегчает их установку. Если контур у вас один, можно подключать его напрямую к выходу. Если контуров несколько, гребенка теплого пола понадобится,  но самая простая, без подмеса и температурных контролеров. В принципе, можно ее сделать своими руками из труб и фитингов. Из другого оборудования может понадобиться (или нет,  в зависимости от комплектации) расширительный бачек, спускной клапан и циркуляционный насос.

Есть еще один вариант, который показывает просто отличную эффективность при работе с низкотемпературными сетями — это конденсационные газовые котлы. Наиболее эффективны они при температуре теплоносителя в обратном трубопроводе не выше 35^оС. То есть — это отличный вариант для водяного пола.

Лучший выбор — конденсационный газовый котел для теплого пола

Газовые котлы, использующие традиционную технологию отбора тепла, требуют установки смесительного узла с наличием контролирующих элементов. Если вы решите использовать такое оборудование, старайтесь подобрать модель, которая может одновременно работать с двумя и более контурами. Обычно один из них высокотемпературный под радиаторы, а остальные — для низкотемпературных систем типа теплого пола. В этом случае отслеживанием температуры и смешиванием теплоносителя занимается автоматика и все происходит внутри установки. Так что если водяной теплый пол у вас работает одновременно с радиаторным отоплением, такое оборудование — отличное решение.

Сложнее дело обстоит с котлами на пеллетах и жидком топливе: для них коллекторный (смесительный) узел обязателен. Причем со всей начинкой: термометрами, контролерами и термоголовками.

Обвязка высокотемпературных котлов для теплого пола — не самая простая задача

Но тяжелее всего приспособить для теплого пола, пожалуй, твердотопливные котлы: принцип действия у них цикличный. То выдают очень горячую воду, то совсем затухают. Не самый комфортный вариант, требующий качественной автоматики и контроля температур в каждом контуре. Снизить эти колебания позволит теплоаккумулятор, но он тоже стоит приличных денег, да и места  занимает много. К тому же усложняется обвязка и в несколько раз возрастает инерционность системы: пока разогреется весь теплоноситель пройдет много времени. Правда, инерционность действует  в обратную сторону: пока теплоноситель остынет, в доме тепло, а это  — большая свобода, так как нет необходимости регулярно подкладывать топливо. И все-таки, несмотря на популярность дров и угля, твердотопливный котел для водяного теплого пола — не самое лучшее решение.

Итоги

Итак, на чем остановить свой выбор?  Самый оптимальный вариант — газовый котел для теплого пола с конденсационной технологией отбора тепла. По всем трем параметрам он занимает неплохие позиции. Чуть хуже дело обстоит, если поставить  газовую установку с функцией «теплый пол».  Но, к сожалению, магистральный газ есть возможность подключить не у всех. И тогда проще всего реализуется водяной теплый пол с электрическим котлом. Небольшой электрокотел можно поставить для обогрева теплых полов в подсобных помещениях, например, в гараже или на даче: очень уж просто он устанавливается.  Следующий по «качеству» — это пеллетный агрегат, за ним идет — на жидком топливе. Самая сложная задача и большие затраты ждут при использовании твердотопливных котлов для водяного подогрев пола.

teplowood.ru

схема подключения и выбор мощности

Проработав все возможные варианты, вы решили задействовать для обогрева дома водяные теплые полы. Остается выбрать и приобрести водогрейную установку для работы с этими полами, и тут возникает вопрос – как правильно подбираются котлы для теплого пола. Цель данной статьи – помочь с решением вопросов, связанных с выбором котла, обслуживающего систему напольного обогрева.

Критерии подбора котла

Специальных водогрейных установок, предназначенных для теплого пола, не существует. Правда, некоторые производители газовых агрегатов предлагают модели с режимом работы «теплый пол», но это лишь встроенная функция ограничения температуры воды. Дело в том, что в радиаторных схемах и напольном отоплении разная температура теплоносителя. В первом случае она достигает 95 ºС, а во втором – максимум 55 ºС, средняя же температура в контурах пола составляет 35—40 ºС. При режиме «теплый пол» автоматика теплогенератора ограничивает ее на уровне 45 ºС и получается, что котлы определенной мощностью работают совместно с напольным отоплением вполсилы, а это нерационально.

Обслуживать водяные теплые полы может котел любого вида, все дело в правильной его обвязке и подключении к отопительным контурам, чтобы тепловая мощность котла использовалась как можно эффективнее. Для начала определимся с критериями, по которым необходимо осуществлять подбор котельной установки, обслуживающей водяной обогрев пола:

• совместимость с системами напольного отопления;
• эффективность работы;
• удобство в эксплуатации и обслуживании;
• сложность монтажа.

В этот перечень не включена стоимость отопления, ведь каждый домовладелец стремится использовать для обогрева наиболее доступный по цене энергоноситель. Для кого-то это природный газ, кто-то подвозит дешевые дрова, а кому-то выгодно топить электричеством из-за того, что в доме установлен многотарифный счетчик электроэнергии. Поэтому наша задача – рассмотреть все возможные варианты, чтобы каждый мог сделать для себя разумный выбор котла для теплого водяного пола.

Степень совместимости отопительного оборудования с контурами напольного обогрева – это способность котла поддерживать невысокую температуру теплоносителя при достаточно большом его расходе. Если же это невозможно, то надо предусмотреть дополнительное оборудование, позволяющее снижать температуру воды и одновременно обеспечить расход с учетом мощности теплого пола.

Эффективность работы теплогенератора влияет на потребление энергоносителей, а удобство эксплуатации определяется временем, что уделяется домовладельцем отопительному оборудованию. Вот почему эти критерии нужно учитывать при подборе источника тепла, как и сложность монтажных работ и обвязки, влияющие на изначальные вложения денежных средств.

Рекомендации по подбору котла

Сначала перечислим, а потом подробно рассмотрим все виды котлов для теплого водяного пола:

• электрические;
• газовые;
• твердотопливные;
• на жидком топливе.

Идеальным вариантом во всех отношениях является электрический котел независимо от его типа (ТЭНовый, электродный или индукционный). Затрачивая 1 кВт электроэнергии для производства 1 кВт теплоты, агрегат абсолютно спокойно поддерживает температуру теплоносителя на заданном уровне, ничуть не теряя в эффективности. При устройстве напольного обогрева в небольших домах теплогенератор можно подключать к контурам напрямую, установив на нем требуемую температуру.

Что касается больших коттеджей, то в этом случае электрические котлы для теплого пола присоединяются к системе через распределительно – смесительный узел, о нем будет сказано ниже. Агрегаты полностью автоматизированы и не требуют вмешательства в свою работу, а также частого обслуживания или чистки. Опять же, им не нужны дымоходы, что очень упрощает монтаж. Единственный недостаток – наличие необходимой электрической мощности сети, в остальном же электрокотел – это лучшее, что можно предложить для напольного обогрева.

Совет. Поскольку сама система подключения водяного теплого пола предполагает наличие электроэнергии для функционирования циркуляционного насоса, то при выборе источника тепла не стоит заострять внимание на его энергонезависимости. Без электричества здесь все равно не обойтись.

Газовые котлы

Теоретически теплогенераторы на природном газе могут поддерживать температуру воды на уровне 40—45 ºС, но теряют свою эффективность. Почему? Все просто: теплообменник установки рассчитывается исходя из нормального рабочего режима с температурой теплоносителя 80—90 ºС и разницей между подающим и обратным трубопроводом в 20—25 ºС. Тогда отопитель выдает декларируемую тепловую мощность. В нашем случае газовый котел для теплого пола должен обеспечивать среднюю температуру 40 ºС при разнице между подачей и обраткой 10 ºС. КПД агрегата неизбежно упадет на 10—15%, поэтому подключать газовый котел напрямую к теплым полам не рекомендуется.

Чтобы совместить газовое отопительное оборудование с контурами напольного обогрева без потери эффективности, нужно использовать смесительный узел с циркуляционным насосом и распределителем по помещениям. Как это сделать, отображает схема теплых полов с газовым котлом:

В главном контуре с котлом вода циркулирует с температурным графиком 80 / 60 ºС, побуждаемая насосом в котельной. Внутри всех контуров напольного отопления теплоноситель с графиком 40 / 30 ºС перемещает другой насос, а трехходовой клапан подмешивает в них горячую воду из внешней сети по мере необходимости. Такое подключение водяного теплого пола к газовому котлу позволяет надежно и экономично функционировать всей системе. При этом вмешательство в ее работу не требуется, что же касается монтажа, то здесь затраты будут выше, чем в ситуации с электрическим нагревателем.

Все сказанное выше в равной степени относится и к дизельным (жидкотопливным) агрегатам. По техническим характеристикам и степени автоматизации они близки к газовым, поэтому подключение теплого пола к котлу на солярке также осуществляется через смесительный узел, выполняющий функции распределения.

Твердотопливные котлы

Данный вид теплогенераторов требует постоянного внимания и обслуживания, а по совместимости с теплым полом они наиболее проблематичны. Исключение – котлы на пеллетах, но и к ним нужно наведываться чаще, чем к газовым или электрическим. Чтобы удерживать температуру теплоносителя во время горения дров хотя бы на уровне 60 ºС, автоматике приходится постоянно «душить» топку, ограничивая поступление воздуха, поэтому твердотопливный котел для теплых полов также будет терять в эффективности.

Чтобы этого избежать, правильнее всего задействовать в схеме буферную емкость большой вместительности или гидроаккумулятор. Тогда агрегат сможет целиком использовать теплоту сгорания дров, передавая ее воде в емкости, а напольное отопление возьмет из нее столько, сколько требуется. Тем самым можно увеличить и паузу между загрузками топлива. Ниже представлена схема подключения теплого пола к котлу, сжигающему разные виды биомассы:

Как видно из схемы, монтаж системы отопления от твердотопливного котла будет самым сложным и дорогостоящим, что нужно учитывать при выборе источника тепла.

Заключение

Из всего сказанного выше можно сделать вывод, что удобнее и дешевле всего поставить электрический отопитель, немного сложнее и дороже – газовый, а самый дорогостоящий и неудобный – это твердотопливный котел. Не стоит забывать и об устройстве «пирога» и основания теплого пола, что также стоит немалых денег. Как это окупится впоследствии – каждый домовладелец решает в своей жизненной ситуации.

cotlix.com

Разное
