Как сделать теплый пол от отопления в частном доме

Как правило, полы делают из бетона. Поэтому они достаточно холодные. Это ощущается утром или после принятия ванной. Поэтому многие люди ищут различные способы, чтобы в их доме полы были утеплённые. Выход из данной ситуации достаточно простой. Гармонично впишутся в частный дом водяные полы, которые подключаются от отопления.

Почему стоит выбирать такой вид отопления?

Полы, сделанные таким способом, считают самыми тёплыми в частном дом, и являются полноценным его отоплением. Особенность заключается в непривычном месте нахождения обогревательных элементов. Их скрывают под полом, а они, в свою очередь, его и нагревают.
Выбирая такой обогрев частного дома, человек во многом выигрывает. От радиаторов и батарей тёплый воздух поднимается, поэтому внизу комнаты будет холодно. Вследствие этого, энергия будет расходоваться впустую. В доме, где установлен тёплый пол, обогревается вся комната.
Ещё один плюс в том, что благодаря инфракрасному излучению и естественной конвекции комфортная температура будет находиться на уровне роста человека. Вместе с этим и ноги будут в тепле, что создаёт комфортные ощущения.

Итак, главными положительными моментами можно считать:

комфортность;
высокую температуру в помещении;
отсутствие аллергических реакций;
плесени и грибка не будет, даже если полы деревянные;
нормальный уровень влажности;
отсутствует риск получить ожоги, так как на стенах нет батарей;
температуру в помещении возможно регулировать автоматически, независимо от погодных условий на улице;
экономный расход топлива;
менять интерьер в комнате можно постоянно.

Как устроен водяной тёплый пол

Отопление с помощью водяного пола обеспечит теплом помещение любой площади. Проектируют и делают монтаж такого отопления в частном доме с использованием горячей воды. Поэтому, такой вид пола считают самым доступным способом отопления.

Образуют систему отопления трубы, которые укладывают под напольное покрытие. По ним идёт горячая вода. Покрытие нагревается и воздух в комнате тоже становится тёплым. Прежде, чем заниматься укладкой труб, делают технический расчёт. Во внимание берут несколько решающих факторов.

Значение имеет материал стен, учитывается и их толщина.

Какой мощности стоит котёл.
Из какого материала сделаны трубы.
Какое основание пола.
Какая площадь у отапливаемой комнаты.
Высота комнаты.
Имеет значение и климат в регионе, где проживают люди.

Для установки водяного пола в частном доме подойдут трубы из пластика или металлопластика. У них не высокая стоимость, а срок службы может длиться десятками лет. Трубы нужно присоединить к котлу, с помощью которого происходит отопление в комнате. Чтобы устройство пола правильно функционировало, устанавливается распределительный узел. В нём будут находиться вход и выход труб, автоматика, устройства, с помощью которых можно выставлять нужную температуру помещения, а самого носителя регулировать.

Если на фундаменте дома нет перекрытия, то нужно сделать цементную стяжку. Затем укладывают трубы с гидроизоляцией и теплоизоляцией. И заливают полы бетоном. На него впоследствии будет укладываться выбранный материал: ламинат, плитка или паркет.

Эффективная работа водяного пола

Чтобы водяной пол работал эффективно, нужно, проводить установку с помощью профессионалов. Они знают устройство такой системы отопления.

Чтобы повысить температуру в комнате, трубы нужно укладывать чаще, тогда и полы будут более тёплыми.
В середине комнаты трубы расположены не так плотно, как по краям.
Между трубами должно быть определённое расстояние не менее 10 и не более 20 см.

Тёплые полы не рекомендуется делать в маленьких помещениях, например, на лестнице.

С чего нужно начинать

Прежде, чем заниматься монтированием тёплого пола от отопления, нужно обратить внимание на то, насколько ровное основание. В комнате уже должны находиться окна и двери, быть подготовленными стены, размечены места для канализации и трубопровода.

Как подготовить плиту перекрытия

В том случае, когда плита перекрытия — это основание для водяного пола, сначала кладут слой гидроизоляции. Обмазочной или оклеечной, которые содержат битум. Края этого материала прикрепляют к стенам с помощью клея. Это делают для того, чтобы предохранить утеплитель от влаги. Так как плита тёплая, земля холодная.

Готовим грунтовое основание

Песчано цементная стяжка

Многие люди в частном доме не делают подвал, поэтому и плиты перекрытия тоже не будет. Тогда делают несколько слоёв высотой не менее 10 см попеременно из песка и щебня. Каждый слой должен быть влажным и утрамбованным. После этого нужно сделать заливку из бетонной смеси. Поверхность проверяют на ровность строительным уровнем. Для большей надёжности можно укрепить полы арматурной сеткой.

Чтобы заняться непосредственной установкой водяного отопления, нужно сделать полы ровными. Сначала отремонтировать их от трещин и выбоин. По всей комнате наклеивают демпферную ленту. Она поможет стяжке оставаться в том же размере, не расширяясь. А также сохранит тепло по бокам стен. Определить перепад высот. Так как для стяжки он должен быть не более 7 см. По уровню выставить металлические профили и зафиксировать их. Можно делать стяжку.

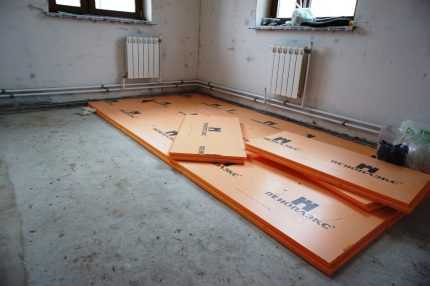

Зачем нужен утеплитель

Важным элементом в системе водяного тёплого пола является сохранение тепла с помощью специального покрытия. С его помощью перекрывают доступ поступления тёплого воздуха в подвал, и направляют тепло в помещение. Отопление будет более экономичным, если правильно подобрать толщину материала. Его выбор зависит от нескольких данных.

По технологии толщина теплоизоляционного слоя должна составлять не менее 30 мм

Какой материал стен.
Климат в регионе проживания.
Если нет плиты перекрытия, то нужно учитывать уровень грунтовых вод.
Объём помещения, где будет тёплый пол.

Слой утеплителя будет не менее 50 мм, если стяжку делают над подвалом. А над плитой перекрытия эта цифра будет значительно меньше.

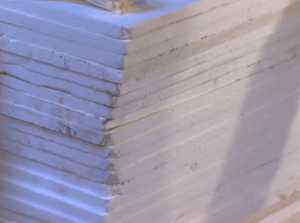

Утеплителем, как правило, служит пенополистирол. При огромном выборе строительных материалов можно приобрести такой утеплитель хорошего качества. Он быстро укладывается и надёжно закрепляется с помощью замков. И получается прочное и ровное основание. Также по краю плит проходит линейная разметка, что значительно облегчает их укладку. Распределяют их по всему периметру пола. Это способствует тому, что стяжка будет прочной, а вся отопительная система надёжной.

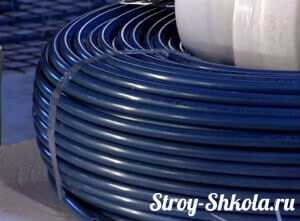

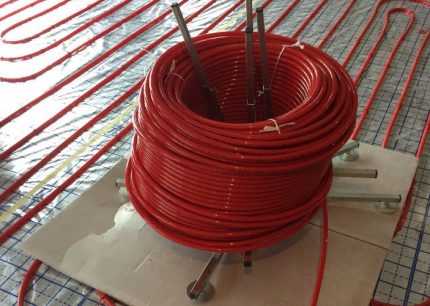

Трубы для отопления

Чтобы правильно сделать тёплый пол от отопления в частном доме, нужно выбирать диаметр трубы от 10 до 32 мм. В зависимости от типа укладки, спиралью, зигзагом или змейкой, их укладывают на расстоянии от 150 до 300 мм. Затем производят их закрепление к арматурной сетке. Для этого используют пластиковые хомуты. В трубопроводе ни в коем случае не должно быть изломов.

Вторая стяжка

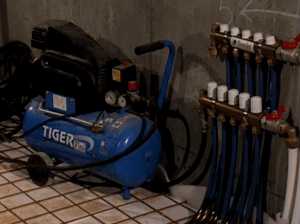

Как только будут установлены трубы, систему нужно проверить. Для этого её оставляют включённой на несколько дней. Заодно оценивается и качество сборки. Если никаких проблем не возникло, можно делать вторую стяжку.

Её толщина составляет 5 мм. После того, как он просохнет, система должна поработать при более низкой температуре в 25 ºС. И только через месяц можно использовать водяной тёплый пол от отопления на полную мощность.

Вот таким образом делают полы в частном доме. Люди, которые уже пользуются их комфортностью и теплом, могут позволить себе в холодный зимний вечер ходить по полу босиком. А семьям, где есть дети, такой вид отопления точно придётся по душе. Малыши свободно могут находиться на полу и не болеть. А это является большим преимуществом.

profpoly.ru

Как сделать теплые полы в частном доме

Как сделать теплые полы в частном доме от отопления

При проектировании автономного отопления частного дома теплые полы выбирают по нескольким причинам:

Использование теплых полов, как самостоятельного вида отопления, позволяет расширить возможности дизайна: отсутствие громоздких радиаторов позволит проектировать, например, высокие французские окна.
Теплый пол является наиболее экономичным видом отопления. Экономия на отоплении при использовании теплого пола достигается за счет возможности отключения ненужных отопительных контуров в комнатах, которые не используются.

Материалы для устройства теплого пола

Для монтажа теплого пола понадобятся:

Пенополистирольные плиты для теплоизоляции пола.
Трубы водяного отопления в качестве теплоносителя.
Демпферная лента для предупреждения разрушений пола при линейных деформациях от нагревания.
Полиэтилен плотный для гидроизоляции основания.
Гофротруба.
Арматурная сетка для усиления стяжки и крепления труб отопления теплого пола.

Порядок выполнения работ

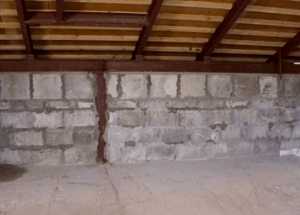

Подготовка основания. Старую стяжку демонтируют и делают новую стяжку толщиной 25 — 80 мм. Перепад высот не должен превышать 10 мм. Слой выше 30 мм лучше делать из бетона с мелкозернистым заполнителем. Если в основании грунт, то делается песчаная или керамзитовая подушка толщиной не менее 10 см (керамзит затем также покрывается песком). Слои для лучшей усадки смачиваются водой. На песчаном основании делается цементная стяжка.
Устройство гидроизоляции. На подготовленное основание внахлест 10 -15 см расстилают плотную полиэтиленовую пленку. Заход на стены гидроизоляции должен составлять не менее 10 см.

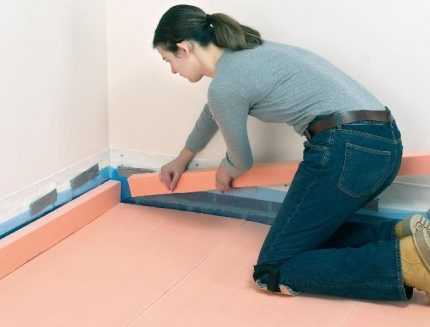

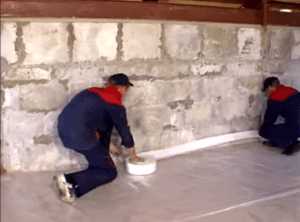

Крепление демпферной ленты. По периметру помещения снизу к стене крепится демпферная лента. Способ крепления зависит от выбранной ленты: «самоклейка», саморезы с широкой шляпкой, «жидкие гвозди» и т.д.;

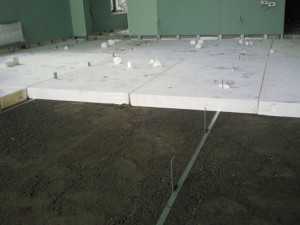

Теплоизоляция. На полиэтиленовую пенку плотно укладывают листы утеплителя — пенополистирола.
Устройство арматурной сетки. На утеплитель укладывается арматурная сетка.

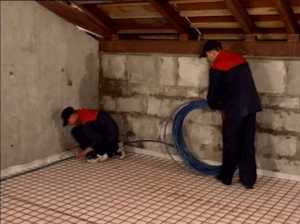

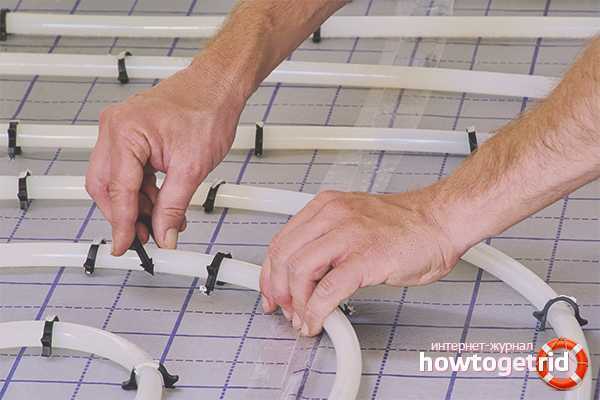

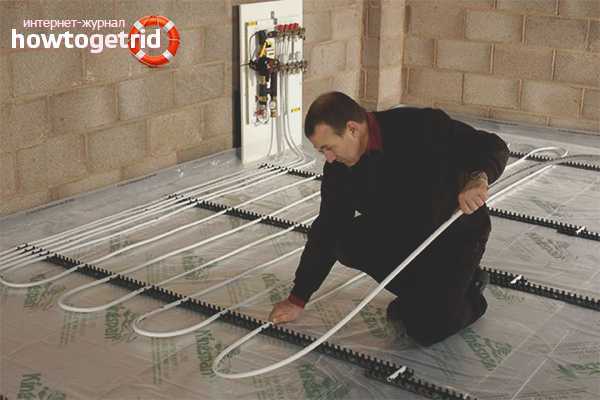

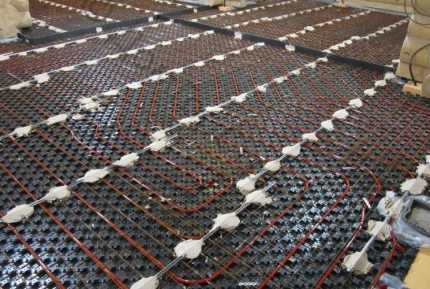

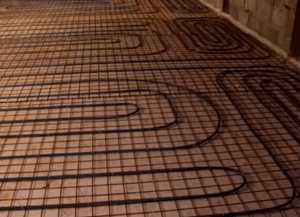

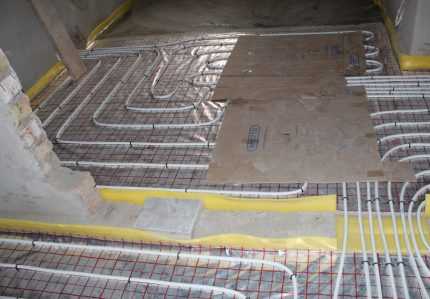

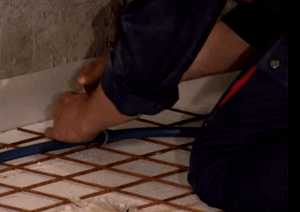

Укладка и крепление труб отопления. Трубы теплоносителя согласно выбранной схеме раскладки укладываются на арматурную сетку и крепятся к ней пластиковыми хомутами. Расстояние между хомутами 30- 40 см.

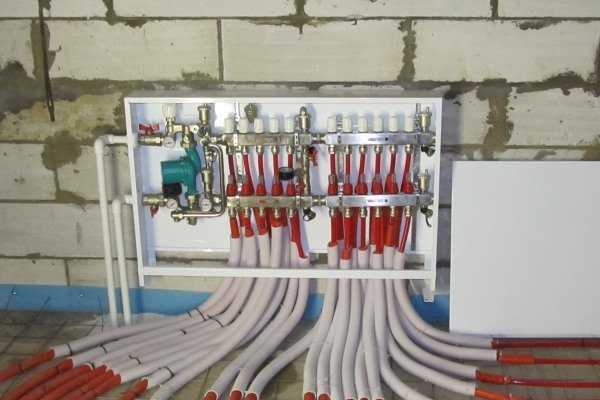

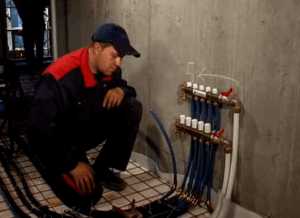

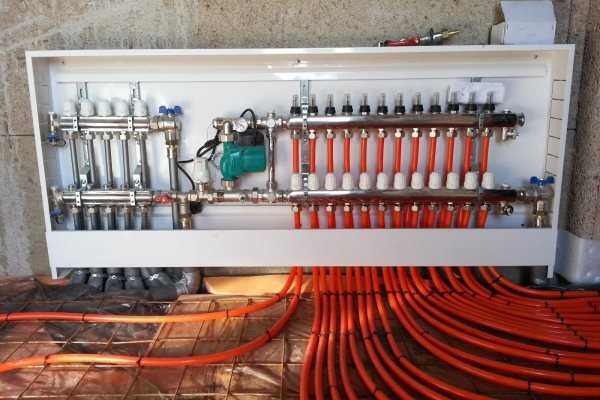

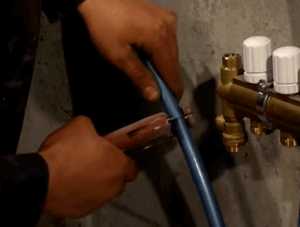

Подключение контура отопления. Места выход труб отопления из бетонной стяжки защищают гофрированной трубой или уголком. Контуры водяного пода подключают к водяному распределительному коллектору. На окончание трубы устанавливается разборный фитинг, а с коллектором труба соединяется накидной гайкой.

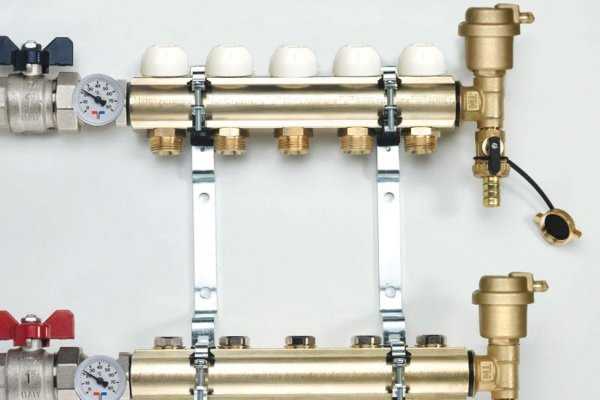

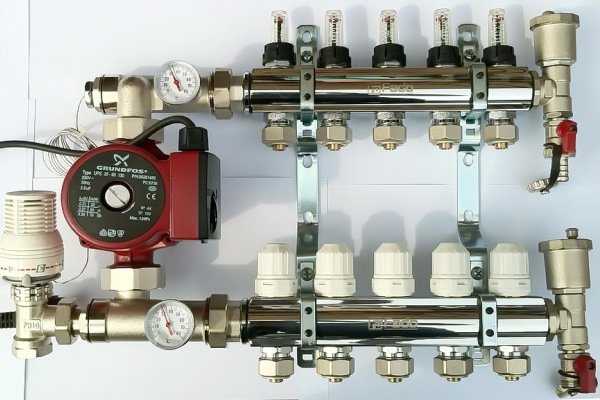

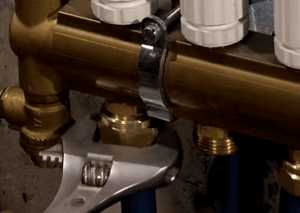

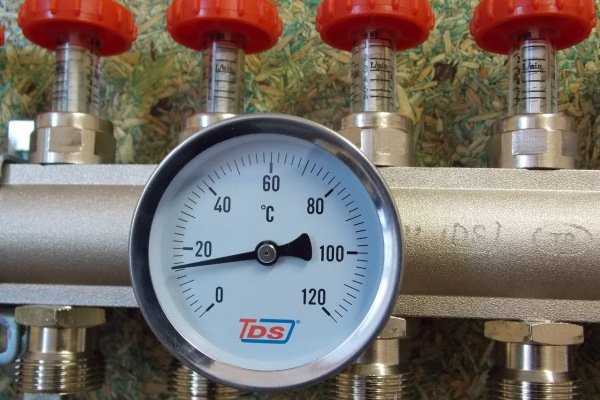

Балансировка коллектора. Из-за неодинаковой длины контуров давление воды в системе водяного пола подбирается индивидуально. Для этого на коллекторе снимаются защитные колпачки и делается регулировка давления.
Проверка герметичности водяного пола. Герметичность пола проверяется перед заливкой бетонной стяжки. Испытания можно проводить водой или сжатым воздухом. Во время заливки пола контур должен оставаться под рабочим давлением.

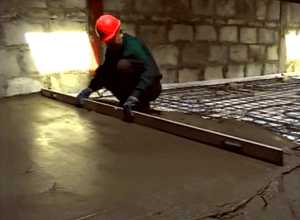

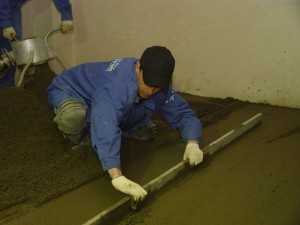

Бетонирование теплого пола. Уложенной контур теплого пола закрывается бетонной или цементно-песчаной стяжкой толщиной не менее 50 мм. Бетонирование ведется с использованием маячных реек. Залитую поверхность следует закрыть полиэтиленовой пленкой и оставить на 12 часов. В помещении не допускаются сквозняки. В жарком помещении два раза в сутки поверхность стяжки нужно смачивать водой. На видео показана последовательность работ по заливке теплого пола: https://www.youtube.com/watch?v=MYPQOuBppnU

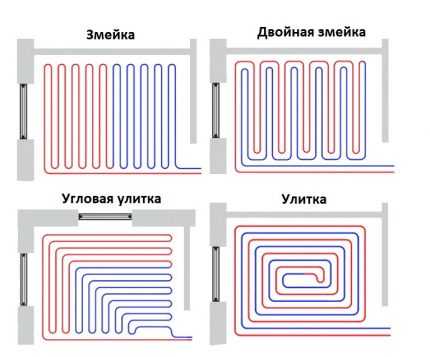

Схемы укладки контуров теплого пола

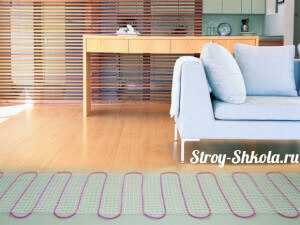

Как сделать теплые полы от электричества

Электрический (кабельный) пол может быть в виде:

электрического кабеля;

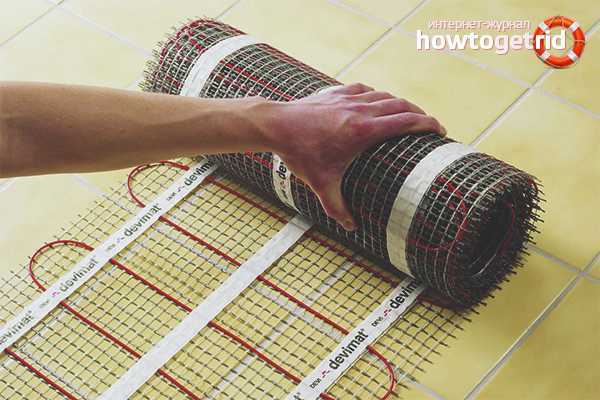

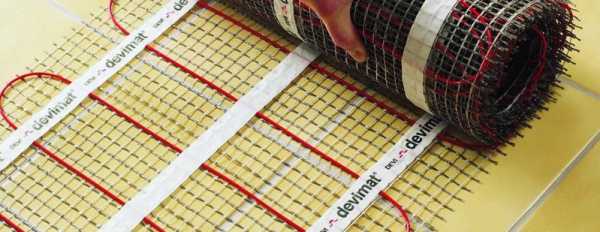

нагревательных матов, т.е. сетки с уложенным «змейкой» и закрепленным кабелем.

Рекомендую покупать электрические полы в виде нагревательных матов — это позволит значительно упростить монтаж.

Последовательность монтажа электрического теплого пола

Устройство основания. Удаление пыли и мусора с основания, выравнивание ровняющими смесями или устройство стяжки.
Устройство отражающей теплоизоляции. Укладка делается отражающий слоем вверх. Стыки проклеиваются скотчем.
Гидроизоляция. Укладка полиэтиленовой пленки с заходом на стены на толщину пола.
Крепление демпферной ленты. Лента крепится к стене по всему периметру помещения.
Испытания электрического теплого пола. Проверить кабель следует обязательно до монтажа.
Установка терморегулятора и датчика. Подробно производство работ можно посмотреть на видео монтажа электрического пола.

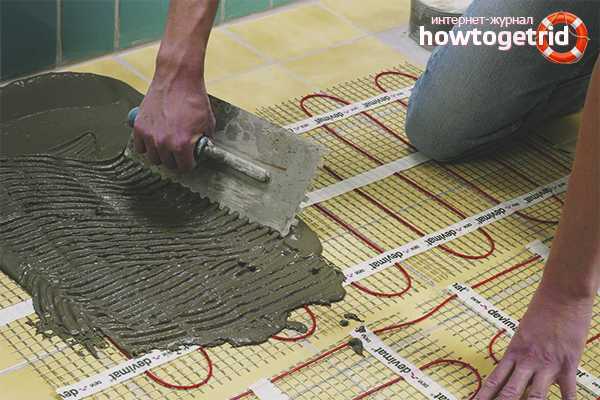

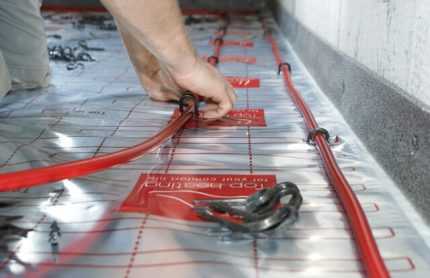

Укладка нагревательных матов. Маты крепят к утеплителю скотчем с нижней стороны. От стен до матов должно быть не менее 20 см, между матами 5 — 10 см. Монтаж кабеля делается с расстоянием между рядами 10- 15 см.
Устройство стяжки пола. Стяжка пола делается обычным способом высотой над кабелем не менее 3 см. Можно сделать наливной пол. Если планируется укладка плитки, то вместо стяжки используют плиточный клей. В этом случае тщательно проверяется горизонтальность поверхности.
При укладке на теплый пол паркета, ламината, ковролина на стяжку укладывают звукоизоляцию. Видео, в котором показана укладка электрического пола: https://www.youtube.com/watch?v=LNXQlA62VRU

Как сделать теплые полы под ламинат

Существует три разновидности электрического теплого пола: кабельный, инфракрасный и пленочный. Для устройства теплого пола под все виды ламината больше остальных подходит инфракрасный теплый пол. Это наиболее экологичный, безопасный и эффективный по теплоотдаче вид теплого пола.

Устройство пола под ламинат

Подготовительные работы. Из помещения убираются все старые трубы и радиаторы. Старое напольное покрытие демонтируется, делается выравнивание основания.
Устройство теплоизоляции. Выбранный вид теплоизоляции готовится по размеру помещения и укладывается металлизированной стороной наверх. Куски листов следует склеить скотчем.
Укладка пленки отопления. Пленка укладывается не по всей поверхности помещения. Расстояние от стен до края пленки 10 см. Нельзя укладывать пленку внахлест. Терморегулятор должен быть расположен рядом с проводкой и иметь максимальную площадь регуляции 15 квадратных метров. Подробно правила укладки термопленки показаны в видео: https://www.youtube.com/watch?v=_SOC6-qzcko
Укладка защитной полиэтиленовой пленки. Пленка укладывается для дополнительной защиты теплого пола.
Укладка ламината. Ламинат укладывается на полиэтиленовую пленку. При укладке следует быть особо осторожным, чтобы не повредить теплый пол.

Как сделать теплые полы в доме без отопления

Теплые полы, как единственный источник отопления, могут быть выбраны по следующим соображениям:

Теплые полы позволяет высвободить полезную площадь, т.е. устроить отопления без использования радиаторов;
Равномерное распределение тепла в помещении способствует уменьшению пыли в воздухе;
Невысокая температура теплоносителя теплых полов (+25-45°С) позволяет значительно сэкономить тепло.

Определение типа отопления (водяное или электрическое) делается индивидуально, исходя их конкретных условий. Как правило, в загородных домах устраиваются водяные теплые полы. В устройстве они дороже электрических, но эксплуатировать их, особенно, при больших площадях, удобнее и дешевле.

На видео рассказывается о том, как определить, справится ли теплый пол с отоплением дома: https://www.youtube.com/watch?v=t_81cBNY41U

Как подключить теплый пол к системе отопления в частном доме

Нередко возникает проблема подключения вновь уложенных одного или нескольких контуров теплого пола к существующей системе отопления. Система отопления с собственным циркуляционным насосом может быть:

Подключение к двухтрубной отопительной системе

Наиболее простой и удобный способ подключения. Смонтированный контур теплого пола подключается к подающему и обратному трубопроводу двухтрубного радиаторного отопления. Соединение может быть через модуль подключения или с использованием двух обычных шаровых кранов.

Схема подключения к двухтрубной системе отопления

Подключение к однотрубной системе «Ленинградка»

Подача контура теплого пола при такой системе подключается после циркуляционного насоса, а обратка контура теплого пола подключается перед насосом. Регулировка температуры в помещении в этом случае может производиться при помощи модуля подключения или шаровыми кранами.

Подключение теплого пола к гравитационной системе

Такой вариант подключения предусматривает работу системы без циркуляционного насоса, т.е. под естественным уклоном. Подача контура в этом случае, например, подключается в начале комнаты, а обратка контура — в конце. Подключение теплого пола к гравитационным системам — дело очень трудоемкое. Обычно проблема решается принципиально: в систему врезается циркуляционный насос, и подключение делается по второму типу.

Необходимые условия подключения

Для подключения и эффективной работы теплого пола к радиаторной системе последняя должна иметь определенные возможности, а мощности подключаемого теплого пола должны быть иметь ограничения.

К условиям подключения и успешной работы теплого пола отнесем:

трубы радиаторной системы отопления должны иметь диаметр 32 мм и более;
общая длина контура теплого пола не должна быть более 50 м при двухтрубной системе;
длина контура для «Ленинградки» не должна превышать 30 м, а, если она больше, то ее следует делить на равные части;
трубу для контура рекомендуется использовать из металлопластика диаметром 16-18 мм, для гравитационной системы — 20 мм;
при выборе труб для контура нужно учитывать температуру теплоносителя в радиаторной системе, которая составляет не менее 70 °С.

Выводы

Теплые полы — один из наиболее перспективных методов отопления частного дома. Для принятия окончательного решения по устройству теплых полов необходимо расчитать их необходимую тепловую мощность, воможности установленного котла и радиаторного отопления (при существующей отопительной системе). Выбор типа теплого пола (водяной или электрический) зависит от конкретных условий: размера комнат, мощности, необходимых условий подключения и т.д.

otlad.ru

Теплый пол, как основное отопление частного дома. Мифы и особенности

В поиске более эффективной системы отопления люди пробовали много вариантов, из которых более удачным отопление теплым полом. Теплый пол обычно устанавливают во время непосредственно стройки жилья или его ремонта, так как его для его установки требуется полностью менять отопительную систему и конструкцию пола. Преимуществом данного вида отопительной системы является большая площадь теплоотдающей поверхности. Это означает то, что скорость нагрева помещения будет быстрее. Также тепло распределяется равномерно. Поговорим детально, что к чему

3 вида теплого пола

На самом деле не все виды теплого пола являются эффективными. А точнее выделяется в этом плане только один из них. Остальные используется в основном, как приятное дополнение к основной системе отопления. Давайте поговорим о каждом виде подробно.

Электрический теплый пол

Монтаж электрических теплых полов можно начинать в любое время ремонтных работ. По типу отопления электрические теплые полы подразделяют на кабельные, термоматы (нагревательные маты) и пленочные. Нагревание происходит при помощи кабеля или любого другого нагревательного прибора путем подачи электричества.

При определенных обстоятельствах данный вид теплого пола можно рассматривать в качестве основной системы отопления. Но виду дороговизны электричества, его чаще всего используют на небольших площадях (ванна, коридор), где он выполняет функцию основного отопления.

Инфракрасный теплый пол

Представляет собой карбоновые полосы толщина которых не превышает 0,5 мм. Инфракрасная пленка укладывается под любое напольное покрытие и выполняет только функцию комфортного догрева. По такой пленке довольно приятно ходить, но по сути в остальном пользы от нее мало. Можно использовать в межсезонье в качестве основной системы отопления.

Водяной теплый пол

Самый основательный вид из всех разновидностей теплого пола. Это пол, который можно оборудовать при помощи автономного водяного котла или центрального отопления (при помощи специального теплообменника). Не работает без насоса и требует обязательное его наличие.

Данный вид теплого пола помимо труб включает в себя: теплоизоляцию (пенополистирол), демпферную ленту, элементы крепежа, специальные аксессуары для выполнения компенсационных швов, а также необходимые для подключения системы напольного обогрева к системе отопления коллекторы с фитингами.

Благодаря своей водной составляющей может работать от любого котла и не зависит строго от электричества. Не считая работы самих насосов. Отличная основательная система отопления для вашего дома

Мифы о теплых полах.

Теплый пол вреден для здоровья? Самый часто задаваемый вопрос. Особенность отопления теплым полом состоит в том, что он довольно таки придирчива к технологии монтажа. Несоблюдение технологии значительно влияет на работоспособность системы. Отсюда и рождаются мифы относительно вреда теплого пола.

Если смонтировать полы правильно, то ни за какие последствия можно не переживать.

Касаемо электромагнитного излучения при установке электрического теплого пола.Про него так же рождено немало мифов. Да, действительно, как и у любого электрического прибора, осуществляется излучение, но интенсивность настолько маленькая, что даже насекомые не заметят ваш теплый пол.

Отопление дома теплым водяным полом

Обсуждая особенности отопления дома водяным полом, многих застройщиков интересуют факторы, на которые мы дадим пояснение ниже.

Срок службы системы

Производители любят упоминать, что отопление полами способно прослужить не менее 50 лет. Именно на такой срок рассчитаны трубы теплого пола. Что касаемо наружных деталей: коллектора, кранов и прочего, то скорей всего из строя они выйдут раньше. Но поменять их так же не будет большой проблемой.

Наш опыт говорит о том, что объекты с 1996 года по сей день вполне неплохо себя чувствуют и система теплого пола работает без абсолютных проблем.

Экономичность системы

Часто производители любят упоминать о том, что отопление теплым полом экономичнее многих других систем отопления. Как показывает практика, в большинстве случаев существенной экономии вы не получаете. Но к теплым полам можно подключать конденсационные котлы, тепловые насосы и солнечные коллекторы (для догрева). В этих случаях полы правда могут быть значительно экономичнее.

Комфорт

Многих застройщиков смущает то, что по полу будет ходить некомфортно. Так же некомфортно будет спать ночью. Первое — это тоже что-то из разряда мифов. Температура поверхности теплого пола составляет всего лишь 28 градусов. Вы практически не будете этого ощущать

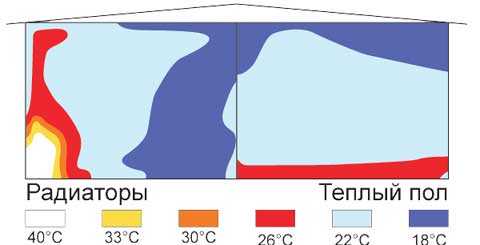

Теплый пол или батареи. Что лучше?

Радиаторное отопление также имеет ряд достоинств и недостатков. Плюсами радиаторов является доступная для всех слоев населения цена, большой выбор, повсеместная доступность.

К минусам радиаторного отопления можно отнести строго горизонтально установка батарей, что способствует нерациональному распределению тепла. Проще говоря, теплые полы прогревают дом значительно равномернее радиаторов.

По расходу обе системы будут плюс-минус одинаковы. Поэтому в обоих случаях ваш выбор будет абсолютно верным. Но при этом теплые полы дороже в установке. Это нужно так же учитывать при выборе системы отопления

Проанализировав достоинства и недостатки обеих систем отопления можно сделать вывод о том, что оптимальным вариантом отопления помещения является совмещение радиаторного отопления с системой теплый пол. В этом случае достоинства обеих систем объединяются, а их недостатки исключаются. А главным достоинством пользования обеими системами отопления это то, что они работают автономно друг от друга, и в случае поломки одной из систем, можно пользоваться второй. Но вот только дорого все это…

Схема отопления теплым полом.

Существует три основных вида укладки водяного пола.

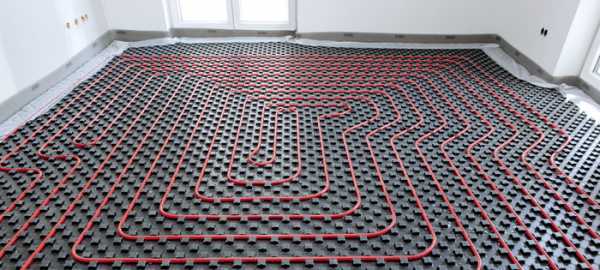

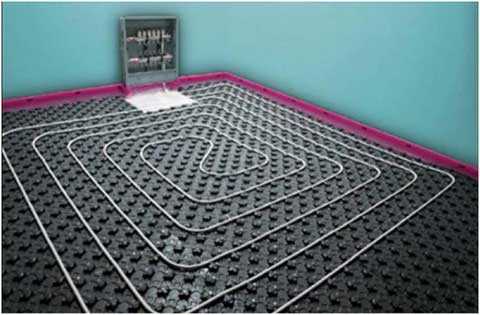

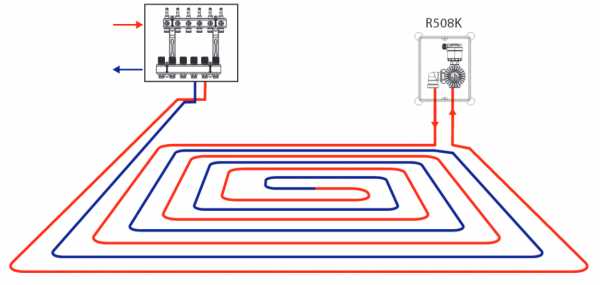

Улитка или спираль

Самый популярный, экономичный и эффективный с точки зрения энергопередачи способ укладки труб водяного теплого пола. Схема укладки труб в виде улитки сначало описывается периметр комнаты, начиная с края, и стремится к центру комнаты, постоянно сокращая радиус, и дальше в обратную сторону.

Одно из плюсов данного способа в том, что тепло равномерно распределяется по носителю, без возникновения так называемых тепловых ям. Еще одним преимуществом данного способа является длина шага — улитку можно монтировать с шагом от 10 мм и до любого удобного размера. Также стоит отметить, что этот способ укладки трубы водяного теплого пола наименее трудоемкий за счет несильного изгиба трубы. При очень большом желании с укладкой, в принципе, может справиться даже один строитель и не придется тратиться на дополнительные рабочие руки. Более того, улитка универсальна в схеме укладки. Способ укладки труб в виде улитки позволяет встроить систему обогрева в помещениях любых площадей и различных форм.

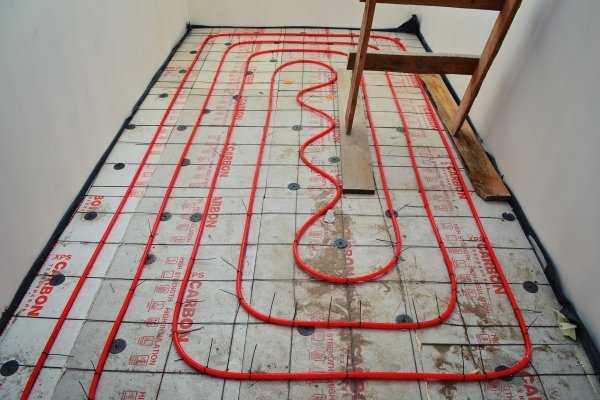

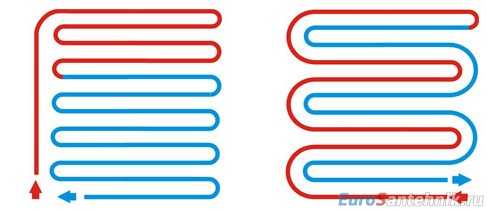

Способ укладки труб в виде змейки

Эта схема укладки труб водяного теплого пола имеет большие тепловые потери за счет того, что подача горячей воды осуществляется лишь с одной стороны и теряет всю энергию, доходя до конца схемы. Таким образом, получаем теплый пол в одном конце комнаты и постепенное снижение температуры по мере удаления от узла смешивания теплоносителя. Также к еще одному минусу укладки змейкой можно отнести трудность монтажа. Изгиб трубы происходит на 180 градусов. Очень часто приходится делать шаг в 200 мм против 10 у улитки.

Для того чтобы сократить температурный перепад в системе змейка, можно сделать двойную змейку. Однако, это не совсем решит проблему трудоемкости укладки труб водяного теплого пола.

Самым оптимальным вариантом использования змейки является комбинирование одного способа со вторым. Или, например, сначала нужно отсекать наружные стены, потом укладывать змейку в середину комнаты. При этом получается оптимальное распределение температуры. Комбинированная схема подразумевает смешение способов укладки теплого пола или их дублирование. Например, два витка улитки или несколько змеек подряд. Если планировка комнаты позволяет, то можно смешивать способы укладки теплого водяного пола. Например, при входе, где подогрев особо не нужен, положить змейку, а в центре помещения, дабы сконцентрировать полезную энергию, расстелить улитку. Лучше перед самим началом работы, лучше всего начертить схему водяного теплого пола на плане. Благодаря этому в дальнейшей работе по установке водяного теплого пола станет намного проще.

eurosantehnik.ru

Как сделать теплый пол от отопления в частном доме

Как правильно сделать теплый пол в частном доме

Согласитесь, что безумно приятно просыпаться с утра и вставать босыми ногами на теплый пол. Особенно когда за окном в это время разошелся снегопад. Вы идете заваривать себе чашечку ароматного кофе, усаживаетесь перед окном и смотрите на белоснежные пейзажи. Хотите также? Тогда читайте статью далее и узнаете, как сделать теплый пол в своем частном доме.

Вида теплых полов

Если система для обогрева полов у вас уже куплена, пропускайте этот раздел и переходите к следующему. Остальным же написанная здесь информация будет кстати. Различают два основных вида теплых полов:

У обоих достаточно своих преимуществ и недостатков. Поэтому стоит отдельно остановиться на каждом из них.

Водяной теплый пол По названию можно догадаться, что пол обогревается с помощью воды. Действительно, под напольным покрытием прокладываются трубы, по которым циркулирует горячая вода. Стоит отметить, что для частных домов, эта система является более популярной электрического аналога. Однако давайте разберем почему.

Итак, преимуществами водяного пола над электрическим аналогом и обычным радиатором являются:

Комфорт. Водяной пол нисколько не пересушивает воздух, а тепло распределяется равномерно от пола до потолка.
Частичная независимость от электроэнергии. При внезапном отключении электричества, пол продолжит издавать тепло еще на протяжении одного–двух дней. Несмотря на то, что циркуляция воды останавливается, а нагревательные элементы отключаются, жидкость очень долго остывает.
Радиаторы травмоопасны и способны оставить серьезный ожог. С системой теплых полов это абсолютно исключено.
Свобода пространства. Все обогревающие компоненты находятся под напольным покрытием. Соответственно радиатор можно отправить на помойку (или в чулан, если вы слишком экономны) и освободить дополнительное пространство.
Совместимость с другими обогревателями. Мерзлякам этот пункт особенно понравится. Использовать теплый пол можно совместно с другими методами отопления. Стоит отметить, что это касается и электрических полов.

как сделать теплый пол на балконе своими руками

Внушительный список, не правда ли? Однако, как и все, что нас окружает, водяной теплый пол имеет свои недостатки, которые следует знать в лицо.

Выше уже говорилось, что полы долго остывают. Однако тут есть и обратная сторона медали. Они также долго нагреваются. Чтобы набрать оптимальную температуру, им потребуется не менее суток. Соответственно устанавливать систему в загородном доме, в котором постоянно никто не живет, нет никакого смысла.
Следующий недостаток немного не в тему. Но если статью читают владельцы квартир в многоэтажном доме, следующая информация пригодится. Итак, устанавливать водяной пол в подобном жилье запрещено. Связано это с тем, что при этом повышается уровень гидравлического сопротивления.
Сложный монтаж, по сравнению с электронными аналогами. Более подробно об этом немного позже.
Если образуется отверстие в нагревательной трубе, выявить конкретное место вряд ли удастся. Поэтому придется разбирать все напольное покрытие.

После этого можно делать какие-либо выводы. Однако окончательный выбор стоит делать после описания электрических полов.

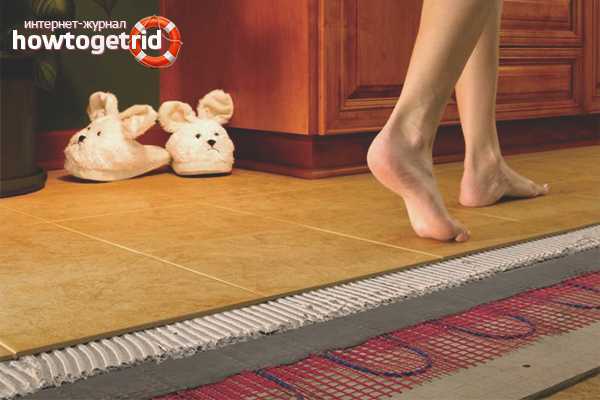

Преимущества и недостатки электрических полов В отличие, от вышеописанной системы, электрических теплых полов есть 3 вида:

Нагревательный кабель. Простая система, но требуется устанавливать стяжку поверх нее.
Специальные маты. Тот же кабель, только на специальной решетке. Стоит дороже, но нет необходимости проводить полный ремонт и делать стяжку.

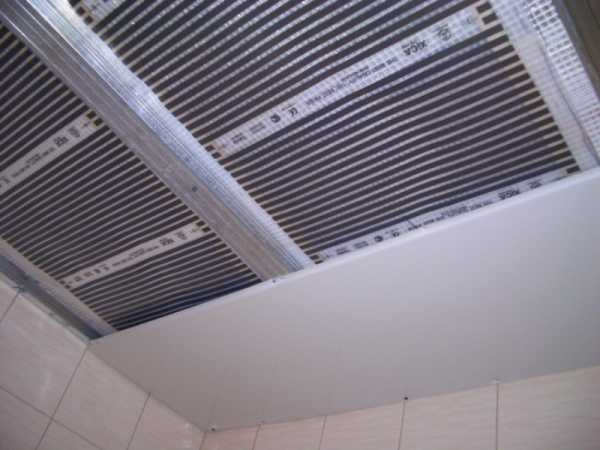

Нагревательная пленка (инфракрасный обогрев). Устанавливается прямо под напольным покрытием и потребляет меньше электроэнергии. Однако в комнатах с большой площадью подобная система менее эффективна.

Теперь рассмотрим основные достоинства таких полов:

Подобная обогревательная система не сушит воздух и создает благоприятный микроклимат даже для людей с болезнью легких.
Комната начинает обогреваться в считанные минуты после включения.
Поддерживать и менять температуру достаточно легко. Для этого есть специальный термостат. В случае с водяными полами, он также присутствует, однако, чтобы сменить температуру потребуется значительно больший отрезок времени, чем тут.

Теперь недостатки, а точнее недостаток. Да, он всего один, но для некоторых весьма весомый. Заключается он в повышенном энергопотреблении. На 1 кв.м. расходуется примерно 110–150 Вт. Однако с помощью температурных регуляторов этот показатель можно сократить до 70–100 Вт.

Пожалуй, из настоящих минусов – это все. Безусловно, можно отметить, что многие рассказывают о вредном излучении от нагревательных матов. Однако на деле это ничем не подкреплено.

Итак, все «за» и «против» каждой системы раскрыты. Теперь можно делать выбор, отправляться в магазин и читать следующие разделы.

как правильно утеплить пол в квартире на первом этаже

Монтаж водяного пола

Выбрали водяной пол? Прекрасно. Однако стоит помнить, что для его монтажа потребуется сделать бетонную стяжку. Можно ли ее делать в деревянном доме? Категорически нет. Однако выход есть и описан он будет чуть позже.

Монтаж в кирпичном и бетонном доме Для начала рассмотрим классический вариант монтажа. Итак, прежде чем укладывать трубы, следует провести дополнительный ряд мер.

Сначала основная поверхность пола выравнивается и очищается от мусора. Далее покрытие застилается слоем гидроизоляции. Для этого подойдет плотный полиэтилен, швы которого склеены двухсторонним скотчем.
Наверное, все желают, чтобы система имела высокую теплоотдачу и направлялась только вверх, то есть на обогрев комнаты. Для этого на полиэтилен выкладывается слой теплоизоляции (фольгированной стороной вверх). Для более удобной укладки рекомендуется остановиться на более жестких материалах.
Затем по всему периметру комнаты наклеивается демпферная лента. Она максимально убережет будущую стяжку от сжимания во время высыхания.
После этого можно уже начинать выкладывать трубы. Делать это следует строго по инструкции, чтобы в будущем не возникли неожиданные неприятности.
Затем следует подключение к распределителю. Перед заливанием стяжкой, система обязательно должна провериться на возможные неполадки и отверстия в трубах.
И наконец, заключительный этап. Пол заливается бетонной стяжкой, тщательно выравнивается и оставляется до полного высыхания.

Монтаж в деревянном доме В принципе, отличий немного. Главное заключается в том, что вместо стяжки используются специальные модульные системы, на которые крепятся трубы. А сверху идет тонкий защитный слой и выкладывается напольное покрытие.

как самостоятельно положить ламинат

Установка электрического пола

Монтаж этой системы проводится после окончательного выравнивания основы пола и тщательной ее очистки от пыли и мусора. Далее все довольно схоже с предыдущим вариантом. Основание застилается слоем тепло- и гидроизоляции. В качестве теплоизоляции отлично подойдет пенопласт толщиной 5-10 см с дополнением теплоотражающего фольгированного слоя.

После этого устанавливаются нагревательные элементы. У каждого вида, особенности установки несколько отличаются, посмотреть их можно на приложенной к товару инструкции. Не стоит забывать, что устанавливать систему желательно только в тех местах комнаты, где не будет стоять мебель.

Затем выкладывается армированная стяжка, а

www.teplo-ltd.ru

технология устройства, схемы + руководство по монтажу

Отлаженная система отопления – залог комфортного проживания в доме без оглядки на погодные условия. Наряду с традиционной радиаторной технологией устройства отопительного контура активно применяют теплый водяной пол в частном доме, при этом зачастую монтируют его своими руками.

Он дорогой, отнимает много времени, требует мастерства и опыта, однако через 5 лет полностью окупается.

Содержание статьи:

Условия монтажа водяного пола

Устройство дополнительного обогревательного контура рекомендуют включать в проект еще до начала строительства – так проще производить расчеты.

В готовом новом доме или здании, где давно функционирует радиаторная система, монтаж водяного пола также возможен, но при определенных условиях.

Преимущества водяного подогрева давно оценили жители Европы и России: он эффективно обогревает помещения, экономит дорогие энергоносители, создает максимально комфортную обстановку в спальнях, ванных и детских комнатах

Если желание утеплить пол возникло после возведения дома, следует установить, подходит ли здание для этого. Одно из главных условий – заранее выполненная теплоизоляция дома, так как теплопотери выше 100 Вт/м² сделают монтаж пола бесполезным.

Обратите внимание на высоту потолков: монтажный «пирог» с трубами отнимает около 15 см, а то и больше от общей высоты комнаты. После внедрения системы должны сохраняться габариты дверных проемов, высота от 210 см и более.

Особые требования предъявляются к основанию. Оно должно быть прочным, ровным, чистым. Неустойчивое основание приведет к неровностям, а те – к деформации труб с теплоносителем

Если дом новый, то перед началом монтажа необходимо полностью закончить строительство – возвести стены и потолок, вставить окна, произвести оштукатуривание.

Правила проектирования и сборки

Решение выбрать именно водяной пол, а не требующий скрупулезного монтажа электрический аналог, оптимально для систем отопления на газовых котлах.

Такие схемы признаны наименее энергозатратными, максимально эффективными и недорогими в эксплуатации. Варианты с твердотопливными котлами также допустимы.

Безупречная работа системы возможна только при двух условиях: профессионально выполненных проектных расчетах и грамотно проведенном монтаже.

Следовательно, первыми шагами на пути к устройству водяного теплого пола на даче или в частном доме являются разбор конструкции, выбор материалов, составление проекта.

Нюансы устройства теплого пола

Конструкция возведения водяного пола сложна и проста одновременно. Она многокомпонентна по составу, поэтому главное – соблюсти порядок укладки всех слоев.

Универсальной признана схема «мокрого» типа, при которой контуры водяного пола укладываются на теплоизолирующий слой, а сверху заливаются цементной стяжкой

Каждый элемент «пирога» выполняет особую функцию. Основанием для конструкции служит грунт или бетонная плита. На него укладывают тонкую пленку (но не менее 0,1 мм толщиной) – обычный полиэтилен или более дорогой аналог.

Затем покрывают пол теплоизоляционным материалом. Один из лучших вариантов – экструдированный пенополистирол – прочный, относительно недорогой, с низкой теплопроводностью.

Минимальные требования:

плотность – от 40 кг/м³;
толщина – от 300 мм.

Главный слой – цементная заливка, внутри которой будут располагаться трубы с теплоносителем. В раствор добавляют пластификаторы, чтобы сделать его более подвижным и удобным для укладки.

Для прочности стяжку усиливают армирующей сеткой с ячейкой 50*50 мм или более крупной 100*100 мм и толщиной стержня 3-5 мм.

Финишный слой – термостойкое напольное покрытие. Лучшим материалом признана керамическая плитка, которая отлично проводит тепло. При покупке линолеума или ламината следует выбирать продукцию со специальной маркировкой «теплый пол»

От выбора финишного покрытия будет зависеть тепловой режим, который можно регулировать автоматически или вручную посредством смесительных узлов – коллекторов.

Каких принципов укладки придерживаться?

Сначала требуется произвести расчеты. Это отдельная и сложная тема, однако для самостоятельных быстрых подсчетов можно воспользоваться онлайн-калькулятором, забив в нужные графы индивидуальные параметры.

Если теплыми полами занимается строительная компания, то и расчетные операции производят ее специалисты.

В качестве расчетной основы берутся стандартные проверенные цифры, которых необходимо придерживаться вне зависимости от способа укладки и конкретных условий монтажа.

Галерея изображений

Фото из

Температура ТВП на кухне должна быть в пределах 22-27 °С, в коридоре или холле – 30 °С, в гостиной, детской или спальне – 29 °С, в ванных комнатах или бассейнах самая высокая – 32-33 °С

Если в отопительные приборы теплоноситель подается с температурой 85-90 °С, то для теплых полов достаточно нагрева воды до 60 °С, причем на обратке температура падает до 30-45 °С

На разницу между параметрами температуры на входе/выходе влияет длина контуров. Общепринятые значения зависят от диаметра труб: Ø 16 мм – длина петли до 90 м, Ø 17 мм – до 100 м, Ø 20 мм – 120 м, хотя контуры более 80 м делать не рекомендуют

Расстояние между изогнутыми трубами зависит от зоны укладки: в центре комнаты – 20-30 см, в краевых зонах, у стен и порогов – 10-15 см, в банях, санузлах, ванных, бассейна – везде 15 см

Теплые полы в детской комнате

Трубы с теплоносителем в комнате

Водяные контуры на полу

Шаг раскладки между трубами

Обычно для монтажа применяют PEX трубы, которые укладывать ближе, чем 10-15 см друг от друга не получится, так как велик риск заломов. Если тепловая нагрузка на пол небольшая, например, многие любят отдыхать в прохладных спальнях, то допускается шаг раскладки до 60 см.

Еще несколько полезных советов:

один контур не распределяют на два помещения;
для помещения 35-40 м² недостаточно 1 контура, минимум – 2;
одна сторона контура – не более 8 м;
демпферная лента компенсирует деформацию при тепловом расширении.

Бывают и исключения. Например, если туалет и ванная невелики по площади и находятся по соседству, то для их обогрева достаточно одного водяного контура.

Способы монтажа водяных контуров

Давно придуманы наиболее эффективные виды монтажа труб – «улитка» и «змейка», поэтому экспериментировать с устройством контуров не придется.

Существует множество разновидностей двух популярных способов, выбор зависит от конфигурации помещения, длины контура и температурного режима. Иногда оптимальны комбинированные схемы

Самый простой для воплощения вариант – «змейка». Минус его – большая разница температур теплоносителя на входе/выходе. Следует учитывать, что вторая половина контура будет отдавать меньше тепла.

«Улитка» равномерно распределяет тепло по всему помещению, но она сложнее в исполнении. Если владельцы не желают делить комнату на теплую и прохладную зоны, то лучше использовать именно этот способ.

Для экономии труб и повышения энергоэффективности часто используют комбинацию двух вариантов: в центре укладывают «улитку», вдоль стен – «змейку». Если правильно расположить петли и рассчитать шаг укладки, то температура пола будет максимально комфортной для жильцов.

Грамотно выбираем материалы

Теплые водяные полы заливаются стяжкой, а это значит, что их планируется эксплуатировать не годами, а десятилетиями.

С учетом длительного срока использования к выбору материалов следует подходить ответственно: исключить дешевую и неликвидную продукцию, отобрать качественные трубы, утеплитель, крепежи с максимальным сроком службы.

№1 — подбираем оптимальный вариант труб

Сейчас используются два вида труб — PE-X и PERT, оба изготовлены из сшитого полиэтилена. Преимущество у изделий PE-Xa, так как благодаря 85-процентной плотности сшивки они обладают эффектом памяти.

Полезный эффект заключается в том, что растянутые теплоносителем с высокой температурой или деформированные трубы всегда возвращаются в изначальное положение.

PE-Xa трубы вместе с аксиальными фитингами можно смело замуровывать в цемент, тогда как альтернативные изделия PERT с цанговыми фитингами следует оставлять в открытом доступе

Применение труб PERT оправдано, если в стяжке будут находиться цельные отрезки, а фитинги установлены только для крепления к коллектору.

Опытные строители не рекомендуют применять композитные трубы с алюминиевой фольгой – всегда существует риск отслоения металлизированного слоя. Если нужна максимальная надежность и изолированность, то лучше использовать продукцию с усилением из поливинилэтилена, расположенным внутри изделий.

Для водяных полов применяют три стандартных типоразмера изделий: Ø 16 мм, 17 и 20 мм с толщиной стенки 2 мм. Диаметр указан на маркировке, нанесенной по всей длине трубы

Строительные компании обычно работают с проверенными производителями, отвечающими за эксплуатационные качества своей продукции. Хорошо себя зарекомендовала продукция раскрученных марок Rehau и Valtec, а также менее известных Tece, KAN, Uponor.

№2 — определяемся с утеплителем

Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю. Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.

Сейчас применяют два вида утеплителя, так как остальные проигрывают им по всем показателям. Это экструдированный пенополистирол в виде плит и профильные маты из пенополистирола с монтажными выступами.

Экструдированный полистирол популярен благодаря механической прочности и низкой теплопроводности. Он практически не пропускает влагу, что важно для бассейнов, санузлов, бань

Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры.

Профильные маты значительно облегчают укладку труб, однако многие отказываются от их покупки по причине высокой стоимости, особенно известных брендов. Толщина листов меньше, чем у ЭППС – 1-3 мм

Как определить необходимую толщину утеплителя? Все зависит от условий укладки в конкретном частном доме: на грунт кладут 10-сантиметровые плиты, над подвалом или цоколем достаточно 5 см, а если внизу расположено отапливаемое помещение, то достаточно 3-сантиметровой теплоизоляции.

Для крепления плит к полу используют тарельчатые дюбели, а для фиксации труб – гарпун-скобы. Расстояние между соседними скобами – от 30 см до полуметра, в местах поворотов трубы – 10 см.

№3 — покупаем комплектующие для коллектора

Коллекторно-смесительный узел – это центр распределения теплоносителя и пункт контроля функционирования теплого пола. С его помощью направляют горячую воду из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.

В сборе коллекторы не продаются, так как каждая система имеет свои особенности. Покупку комплектующих лучше поручить специалистам, а для самостоятельного приобретения следует помнить обо всех необходимых элементах:

Галерея изображений

Фото из

Основу конструкции составляют сами распределительные узлы, которые для удобства регулировки оснащены вентилями, термостатическими и балансировочными клапанами

Фитинги выбирают, ориентируясь на трубы для нагревательных контуров: важен как материал изготовления, так и размеры

Автоматический воздухоотводчик входит в группу безопасности и служит для удаления воздуха из контура. При его отсутствии могут возникнуть воздушные пробки, парализующие работу системы

Обычно коллекторно-смесительный узел монтируют в коридоре или нише, закрепляют его на стене болтами или кронштейнами. Возможна установка на полу

Если воду из контуров потребуется слить, используют дренажный сливной кран. С помощью него также удаляют воздух из труб при заполнении их теплоносителем

Чтобы обслуживать ВТП было удобно, а открытые элементы системы были защищены и выглядели аккуратно, коллектор заключают в специальный металлический шкаф

Дополнительный узел необходим, если для ВТП не выделен отдельный стояк. В узле должны присутствовать такие элементы, как байпас, насос и термостатический вентиль

Контролировать температуру в контурах можно с помощью термометра. Если вода в магистрали горячее, чем нужно, то рекомендуется установить ограничитель

Коллекторы с клапанами

Фитинги для соединения труб

Автоматические воздухоотводчики на коллекторе

Кронштейны для фиксации на стену

Дренажные краны для слива

Металлический коллекторный шкаф

Смесительный узел с насосом

Термометр или ограничитель температуры

Место установки часто зависит от нюансов обслуживания: одним удобнее выполнять регулировку ВТП в котельной, вместе с котлом, другим – из коридора. Теоретически коллекторный шкаф можно установить в любой комнате дома, но желательно, чтобы длина всех контуров была примерно одинаковой.

Руководство по монтажу ТВП

Перед укладкой конструкции теплого пола следует произвести подготовительные работы: закупить комплектующие, наметить место установки шкафа, продолбить в стенах отверстия для коммуникаций. Затем можно приступать к первому этапу.

Шаг #1 — устройство чернового пола

Если теплый пол планируется оборудовать прямо по грунту, рекомендуется выбрать один вариант из двух:

сделать «черновую» стяжку из цементной заливки;
вместо стяжки насыпать, уплотнить и разровнять слой песка.

Слой песка потребуется в любом случае, так как он служит основанием и для стяжки. На него кладут слой гидроизоляции, самый элементарный вариант – толстая полиэтиленовая пленка.

Уплотнение и выравнивание песчаного слоя очень важны. Допускаются небольшие впадины глубиной до 5 см, но для монтажа труб лучше, если он будет идеально гладким

При расчетах следует помнить, что теплопотери при устройстве системы по грунту выше, следовательно, температура теплоносителя в трубах должна быть больше обычной.

Шаг #2 — укладка теплоизолирующего слоя

Утеплитель укладывают на чистый, ровный пол. Перед началом работ на стенах отбивают полосу – уровень чистого пола, небольшие впадины, если они образовались в процессе строительных работ, засыпают чистым сухим песком.

Монтажная инструкция:

Расстелить гидроизоляцию – листы пленки плотностью 150-200 мкм уложить с нахлестом не менее 10 см и завернуть на стены.
Уложить плиты экструдированного пенополистирола маркировкой вверх, стыкуя пазами между собой. Начинать лучше с дальнего угла.
При необходимости вырезать фрагменты строительным ножом.
Закрепить плиты тарельчатыми дюбелями на углах, по средней части стыков и по центру плит.
Заклеить швы строительным скотчем.

Если потребуется укладка второго слоя, то направление верхних плит лучше изменить, то есть класть их перпендикулярно нижним.

При укладке следует избегать больших зазоров и щелей. Если они все же образовались, пустоты можно задуть пеной или закрыть обрезками пенополистирола

Для передвижения по плитам во время монтажа рекомендуют подкладывать тонкие доски или куски фанеры – структура плит, несмотря на плотность, может деформироваться.

Шаг #3 — разметка и размещение труб

На поверхность плит наносят разметку, используя маркер или малярный шнур. Если вместо ЭППС применяются профильные маты, разметка не потребуется.

Существует риск залома и закручивания трубы при размотке, поэтому лучше использовать специально устройство для раскручивания бухты. Вручную разматывать придется дольше

Перед началом монтажа труб также советуют установить коллекторы и подготовить места для соединений.

Монтажная инструкция:

Отмотать от трубы 15-20 м, надеть на конец теплоизолирующий рукав и фитинг для присоединения.
Подключить к коллектору.
Аккуратно уложить трубу согласно разметке.
Закрепить контур гарпун-скобами.
Подвести трубу к коллектору, присоединить второй конец.

Длину каждой петли необходимо зафиксировать, и не просто запомнить, а записать около фитинга на стене.

По краям укладывают демпферную ленту или какой-либо ее заменитель – например, кусочки пенопласта 1,5-2 см в толщину. Они хорошо держатся на жидких гвоздях

Транзитные трубы, проходящие через стены или переходные зоны, максимально утепляют рукавами. Вместо дорогих импортных изделий можно использовать обыкновенный утеплитель – вспененный полиэтилен.

Шаг #4 — монтаж армирующей сетки

Правильно уложенная арматура должна находиться над трубами, а не под ними и не между ними. Приемлемый вариант – металлическая сетка с ячейкой 10*10 см из 3-миллиметровой проволоки.

Неправильно и фиксировать контуры к металлической сетке, она в таком случае будет выполнять функцию подставки, а не армирования. Грамотная укладка – когда сетка над трубами

Сейчас многие вместо проволочной сетки используют пластиковую. Такой вариант также подходит, так как полимер создает необходимую жесткость.

Шаг #5 — тестирование системы

Пока не проведены гидравлические испытания для проверки герметичности системы, стяжку заливать нельзя. Обычно контуры проверяют по очереди.

Сначала к трубе подключают магистраль и насос, подают воду. Для отвода используют шланг, подключенный к сливному патрубку коллектора.

Опрессовочный насос – лучшее приспособление для проверки системы. Его можно взять в аренду. Также для испытаний можно нанять специалиста, у которого обычно есть необходимый инструмент

Во время проверки могут отлетать скобы, так как труба под давлением стремится к выпрямлению. Отлетевшие гарпуны крепят в 5 см от прежнего места, после заливки стяжки он уже не отлетят.

Шаг #6 — укладка цементной стяжки

Трубы оставляют под давлением 5 бар и начинают производить укладку стяжки. Обычно применяют традиционный маячковый способ. В качестве маячков можно использовать металлический профиль для гипсокартона.

Обычный раствор для стяжки не подходит, в цемент необходимо добавить пластификаторы и фибру, так как нагрузка будет не только механическая, но и температурная

Укладку выполняют частями, начиная с дальнего угла. Каждый фрагмент сразу после заливки необходимо выровнять, устранить провалы и наплывы.

По истечении 2 суток проводят зачистку поверхности, обрезают демпферную ленту, опрыскивают стяжку водой и накрывают пленкой (последнее два действия повторяют 10 дней).

Ввод в эксплуатацию

Полное созревание цементной стяжки происходит через месяц, именно тогда и нужно производить балансировку с помощью коллекторных расходомеров.

С помощью балансировочных вентилей регулируют расход теплоносителя, во всех контурах он должен стать одинаковым. Если опыта самостоятельной балансировки нет, лучше пригласить специалиста

После манипуляций с холодной водой, если система работает правильно, можно провести испытания с нагретым теплоносителем. На этом монтаж теплого пола считается законченным.

Выводы и полезное видео по теме

Общие правила монтажа для экономных хозяев:

Практические рекомендации опытных строителей:

Каких ошибок следует избегать:

При устройстве теплого пола существуют десятки решений, благодаря которым можно сэкономить на комплектующих или выбрать оптимально подходящую схему. Если вы не будете спешить и больше времени уделите проектированию, тщательно отберете трубы и коллектор, то теплый пол на 100% выполнит свои функции, не будет нуждаться в ремонте на протяжении долгих лет.

sovet-ingenera.com

вместо батарей, комплектующие, материалы, выбор котла

Перед любым домовладельцем, так или иначе, будь при строительстве дома или капремонте старого встает вопрос организации отопления. Другое дело, как подойти к решению этой проблемы – что предпочесть: теплый пол как основное отопление или батареи. Тем более что отопление частного дома теплыми полами принципиально отличается от второго варианта по выбору источника тепла.

Какая система лучше

В основе любого выбора должны лежать знания, поэтому проведем небольшое сравнение.

Батарейные секции практически не вписываются интерьер.
Они греют стены, в то время как теплый пол – исключительно воздух в помещении.
Устройство полов с обогревом требует существенных затрат как трудовых, так и финансовых.
В помещениях, обогреваемых полами с нагревом, можно понизить температуру на пару градусов без снижения уровня комфорта.
Эти полы отличает повышенная тепловая инерция. На их разогрев требуется от пары до 24 часов, однако, цикл остывания занимает никак не меньше времени.
Эксплуатирование полов с обогревом суммарно обходится дешевле, чем эксплуатация радиаторов.

На заметку

Таким образом, напрашивается вывод – в будущем в большинстве случаев будут устанавливать теплый пол вместо батарей. И пусть не пугают первоначальные затраты – они обязательно со временем окупятся.

Какой тип пола с обогревом выбрать

Итак, выбор пал на теплый пол как основное отопление, однако окончательного решения мы пока не получили. Каким же он будет: электрическим или водяным?
В настоящее время существует 3 основных вида:
Электрический кабельный . Повышение температуры происходит за счет электрического сопротивления стальной жилы. Применяется для малых и средних площадей.
ИК маты. При прохождении тока через карбоновое напыление поверхность излучает тепловые волны в ИК диапазоне. Также целесообразно для малых и средних помещений – до 30-40 м².
Водяной. Подключается к автономной системе отопления, либо имеет собственный источник горячего теплоносителя. Это может быть электрический котел для теплого пола или газовое оборудование. Горячая вода, проходя по трубам, передает свою энергию воздуху в помещении.
Прежде отметим их плюсы и минусы.
Высота стяжки в кабельных –3–6 см, а в водяных, соответственно, до 16 см.
Электрические системы обогрева, как правило, используют в относительно небольших помещениях. Иначе расход электроэнергии и затраты на нее будут слишком велики, особенно, если учесть ее стоимость и тенденцию к постоянному росту. Сегодня очень востребованы термоматы, к примеру, arnold rak, ceilhit и другие. Они более экономичны и крайне просты в установке. Маты можно встраивать в плиточный клей, сохраняя без изменения высоту помещения.
Если исходить из экономических показателей, то водяные системы менее затратные при работе, хотя первоначально обходятся довольно дорого. При этом, как правило, устанавливают собственный электрический котел для теплого пола, который служит источником тепловой энергии. Хотя такой котел и не очень экономичен, но, зато, достаточно удобен в эксплуатации. В местностях, где к домам подведен газ и есть место под котельную, можно использовать газовые.
Одна
prestigpol.ru
Как сделать теплый пол в частном доме: Инструкция + Видео!
При проектировании и строительстве частного дома вы можете самостоятельно выбрать схему отопления своего дома. Одним из наиболее популярных в последнее время способом создания отопления в частном жилище является теплый пол. Он может выступать как самостоятельное отопление и может дать возможность избавиться от громоздких отопительных радиаторов.
Как сделать теплый пол в частном доме
Кроме того, использование теплых полов, как самостоятельного вида отопления может значительно изменить дизайн вашего дома. Так, теплый пол может позволить создавать высокие окна во французском стиле.
Создание теплого водяного пола в частном жилище позволяет также существенно сэкономить на отоплении. Дело в том, что система водяного теплого отопления пола позволяет отдельно включать каждый контур отопления. То есть неиспользуемые помещения у вас просто не будут отапливаться.
Водяной теплый пол является наиболее экономичным видом отопления, поэтому рассмотрим вопрос, как сделать его в частном жилище.
Перед началом работ по монтажу теплого водяного пола вам необходимо составить план, на котором вы должны обозначить все элементы будущей отопительной системы.
Используемые материалы
Для монтажа теплого водяного пола в частном доме вам понадобятся следующие материалы:
Теплоизоляция – обычно пенополистироловые плиты.
Пенополистироловые плиты — фото
Также вам понадобиться труба для водяного отопления.
Трубы для водяного отопления — фото
Также запаситесь демпферной лентой.
Демпферная лента для стяжки пола — фото
Также вам понадобиться плотный полиэтилен и гофротруба.
Гофротруба — фото
Труба будет крепиться к арматурной сетке.
Арматурная сетка для стяжки пола — фото
Подготовка поверхности
Нужно проследить, чтобы на поверхности вашего жилища не было резкого перепада высот и строительного мусора.
Подготавливаем поверхность пола в доме
Для того, чтобы начать монтаж системы теплого водяного пола в частном жилище вам необходимо сначала подготовить поверхность. На ней необходимо провести работы по гидроизоляции, а затем разместить на ней монтажную сетку.
В качестве гидроизоляции можно использовать плотный полиэтилен, накладывая его полосы внахлест.
Укладываем плотный полиэтилен в качестве гидроизоляции
По краям помещений необходимо расположить демпферную ленту. Она изготавливается из вспененного полимера и предотвращает разрушения от линейной деформации.
Размещаем демпферную ленту — фото
К стене лента прикрепляется саморезами с широкими шляпками.
Крепление демпферной ленты с помощью саморезов со шляпками — фото
Затем на слой гидроизляции укладывается теплоизоляционный слой.
Обычно в таких целях используется вспененный полимерный материал.
Укладка на слой гидроизоляции теплоизоляционного материала
Поверх слоя тепловой изоляции укладывается арматурная сетка. Она служит для фиксации труб с теплоносителем, а также для армирования бетонной стяжки.
Укладка арматурной сетки
Монтаж греющих контуров
Трубы теплоносителя прикрепляются к монтажной сетке при помощи пластиковых хомутов, согласно выбранной схеме раскладки. Между крепежными хомутами соблюдается дистанция в 30-40 сантиметров.
Укладка труб теплого пола — фото
Трубы для теплого пола поставляются в бухтах и вы при монтаже можете постепенно выбирать любую потребную вам длину.
Укладка труб для водяного теплого пола
Контуры теплого водяного пола укладываются согласно выбранной схеме раскладки.
Схема укладки труб методом — улитки
Подключаем контура отопления
В том месте, где трубы теплого водяного пола будут выходить из бетонной стяжки их необходимо защитить при помощи специальных уголков или гофрированной трубки.
Закрепляем с помощью уголков трубы теплого пола
Вот таким образом выглядят контуры теплого водяного пола, подключенные к водяному распределительному коллектору.
Подвод труб теплого пола к коллектору
Перед подключением трубы ее обрезают перпендикулярно, после чего соединяют с коллектором.
Соединение трубы с коллектором
На окончание трубы надевается соединительный разборный фитинг.
На конец трубы надеваем фитинги
К коллектору труба фиксируется накидной гайкой. Которая затягивается гаечным ключом.
Накладная гайка для коллектора
Балансировка коллектора
Рабочие контуры системы теплого водяного пола могут иметь неодинаковую длину. Вследствии этого в каждый контур теплоноситель – то есть горячая вода должна подбираться с индивидуальным подобранным давлением. Необходимое давление задается посредством системы балансировки водяного коллектора. Для этого на коллекторе снимаются защитные колпачки и проводится регулировка рабочего давления.
Тестирование системы водяного теплого пола
Перед тем, как приступить к устройству бетонной стяжки – систему теплого водяного пола необходимо проверить на герметичность.
Проверяем систему водяного теплого пола на герметичность
Если вы проводите монтаж теплого водяного пола в частном доме в зимнее время, то герметичность системы можно проверить при помощи компрессора и сжатого воздуха.
После того, как вы будете удовлетворены герметичностью вашей системы – можете приступать к укладке бетонной стяжки. При этом водяной пол должен оставаться под рабочим давлением.
Устройство бетонной стяжки
Поверх уложенной системы теплого водяного отопления размещается бетонная стяжка или цементно — песчаная стяжка, которая после укладки разравнивается по выставленным маякам длинным правилом.
Делаем бетонную стяжку — фото
При этом минимальная толщина бетонной стяжки не может быть меньше 50 миллиметров.
Видео — теплый пол в частном доме

stroyvopros.net

Разное
