Теплый пол Валтек и его преимущества

Проблема отопления всегда была актуальна в России. Причем в зимний период это не просто вопрос комфорта, но выживания. Еще совсем недавно, чуть более ста лет назад, системы парового отопления казались пределом совершенного комфорта. Действительно — по сравнению с громоздкой печью радиатор водяного или парового отопления представлялся чудом техники. Несмотря на активное наступление электрических систем обогрева, особенно теплого пола, водяное отопление не собирается сдавать свои лидирующие позиции. Под влиянием моды оно претерпевает изменения, по-прежнему оставаясь одним из наиболее экономичных и безопасных, а потому и востребованных. Ярким примером гибкого подхода к вопросу парового отопления является система теплого пола Валтек.

Причины популярности

Почему же появившаяся сравнительно недавно технология «теплый пол» так быстро завоевывает популярность? Ответ прост, как и закон физики, его объясняющий.

Все знают, что теплый воздух легче холодного. Не случайно батареи всегда располагались не под потолком, а на минимальном расстоянии от пола. Но и это, оказывается, слишком высоко. Нагреваемый воздух, не встречая сопротивления, беспрепятственно поднимается под потолок, вытесняя оттуда холодный.

В результате наибольшую температуру радиаторное отопление обеспечивает под потолком, где никого нет. А в местах, где находятся люди, то есть непосредственно над полом, наоборот, скапливается самый холодный воздух. В итоге ногам часто бывает холодно, когда голове жарко. Такое распределение тепла не только не очень комфортно, но и не слишком эффективно, так как для прогрева пола до приемлемого состояния необходимо очень жарко протопить потолок.

Решение напрашивается само собой — расположить систему отопления под полом, чтобы прогрев начинался именно с него, и именно внизу температура достигала своего максимума.

Что есть на рынке

Современный рынок строительных технологий предлагает различные способы организации этой отопительной системы. Не вдаваясь в подробности, все их можно разделить на электрический и водяной теплый пол. Первые более компактны и просты в установке. К достоинствам второго относят низкую стоимость эксплуатации, безопасность, а также возможность использования как в качестве индивидуальной системы отопления, так и в виде сегмента централизованной.

Традиционно слабой стороной водяных теплых полов считается возможность протечки, свойственная всем водяным коммуникациям. Но необходимо понимать, что вероятность возникновения такого рода неприятностей напрямую зависит от качества комплектующих и монтажа конструкции. Компания Valtec заслужила репутацию производителя и поставщика качественного и надежного сантехнического оборудования. Новое направление их деятельности — комплексное обеспечение материалами, комплектующими изделиями и оборудованием, а также проектирование, сборка и установка систем напольного отопления.

Преимущества Valtec

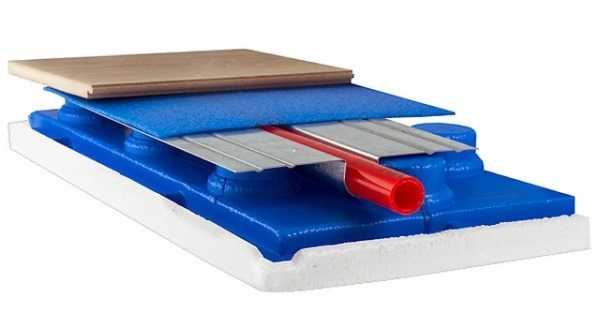

Теплораспределительные пластины

Теплые водяные полы Valtec полностью исключают возможность неисправности. Высокое качество материалов, крепежных элементов, гидроизоляции, а также узлов распределения и управления гарантирует безотказную и эффективную работу без протечек. Готовые блоки и модули Valtec предлагают проверенные решения для обеспечения отопительных систем необходимым оборудованием, исключая возможность ошибок проектирования и расчета.

Широкий спектр продукции собственного производства способен полностью удовлетворить все потребности в деталях и материалах, возникающие обычно при организации систем отопления. Фирма производит и поставляет все необходимое для установки теплого пола и его совмещения с различными видами базового пола и декоративного покрытия. Сопутствующие гидро- и теплоизоляция, а также системы распределения тепла позволяют добиться максимальной энергоэффективности использования отопительной системы.

Единые стандарты предприятия-производителя гарантируют абсолютную совместимость различных узлов и материалов. В результате теплый пол Valtec способен прослужить долгие годы, радуя своих владельцев бесперебойной работой.

Автор: Руслан Васильев

Поделиться материалом:

Комментарии и отзывы к материалу

polmechty.ru

Водяной теплый пол Valtec | Мастер по дому

Проблематика отопления всегда была важна в нашей стране. Притом во время зимы это не просто вопрос удобства, но выживания.

Еще совершенно недавно, чуточку более ста лет тому назад, конструкции парового отопления казались пределом совершенного удобства. На самом деле — если сравнивать с большой печью теплообменник водяного или парового отопления представлялся чудом техники. Не обращая внимания на энергичное наступление электрических конструкций обогревания, в специфики полы с подогревом, водяная система отопления не планирует сдавать собственные первые позиции. Под действием моды оно испытывает изменения, также оставаясь одним из очень экономичных и надежных, а поэтому и распространенных. прекрасным примером эластичного подхода к вопросам парового отопления считается конструкция полы с подогревом Валтек.

Причины известности

Чего же появившаяся относительно недавно технология «пол с подогревом» так моментально завоевывает известность? Ответ простой, как и закон физики, его поясняющий.

Все знают, что тёплый воздух легче прохладного. Не просто так батареи постоянно располагались не под поверхностью потолка, а на минимальном расстоянии от пола. Но и это, оказуется, через чур высоко. Обогреваемый воздух, без сопротивления свободно подымается под потолок, вытесняя оттуда прохладный.

Как результат наибольшую температуру отопление радиаторное гарантирует под поверхностью потолка, где нет никого. А в месте, где есть люди, другими словами напрямую над полом, напротив, собирается самый прохладный воздух. В конце концов ногам часто бывает прохладно, когда голове жарко. Такое распределение тепла не только совсем не удобно, но и не очень прекрасно, потому что для прогревания пола до приемлемого состояния нужно через чур жарко прогреть потолок.

Решение набивается конечно — разместить отопительную систему под полом, чтоб прогрев начинался собственно с него, и собственно внизу температура достигала собственного предела.

Что есть на рынке

Нынешний рынок технологий строительства предлагает разные варианты организации этой системы для обогрева. Не вдаваясь в детали, все можно их поделить на электрический и водяной пол с подогревом. Первые более компактны и в установке очень просты. К плюсам второго относят небольшую цену эксплуатации, не опасность, и также возможность применения как в виде индивидуальной отопительной системы, так и в виде сегмента централизованной.

По традиции слабой стороной водяных тёплых полов считается возможность протечки, характерная всем водяным коммуникациям. Но нужно понять, что возможность появления подобного рода проблем находится в зависимости от качества деталей и монтажа системы.

Компания Valtec заслужила репутацию изготовителя и поставщика хорошего и хорошего сантех.оборудования. Авангардное направление их деятельности — системное снабжение материалами, комплектующими изделиями и оборудованием, и также проектирование, монтаж и установка конструкций отопления пола.

Превосходства Valtec

Теплораспределительные пластины

Тёплые полы с подогревом Valtec целиком вычёркивают возможность поломки. Высокий уровень качества материалов, элементов крепежа, гидро-изоляции, и также узлов распределения и управления гарантирует стабильную и эффективную работу без протечки. модули и Готовые блоки Valtec рекомендуют выверенные решения для снабжения систем отопления важным оборудованием, исключив вероятность оплошностей проектирования и расчета.

Большой спектр продукции своего производства может окончательно утолить все требования детально и материалах, возникающие в большинстве случаев при организации отопительных систем. Компания создает и поставляет все что необходимо для установки полы с подогревом и его соединения с разными видами базисного пола и декоративного покрытия. Сопутствующие гидро- и тепло-изоляция, и также конструкции распределения тепла дают возможность достигнуть самой большой энергоэффективности применения системы для обогрева.

Общие нормы предприятия-изготовителя обеспечивают полную совместимость самых разных узлов и материалов. Как результат пол с подогревом Valtec прослужит долгое время, радуя собственных хозяев безотказной работой.

Содержание статьи

masterdom35.ru

VALTEC | Водяной теплый пол

Уважаемые читатели! С момента публикации этой статьи в ассортименте нашей компании, практике применения оборудования, нормативных документах могли произойти изменения. Предлагаемая вам информация полезна, однако носит исключительно ознакомительный характер.

Графики распределения температуры по высоте помещения

Водяные теплые полы прочно вошли в арсенал инженерного оборудования дома, благодаря созданию ими максимально комфортного для человека и домашних животных температурного режима в помещениях. Основным фактором, который обеспечивает надежность и эффективность системы теплого пола, является использование комплексной системы, поставляемой одним производителем. Это гарантирует полную совместимость всех элементов и возможность точного расчета температурных режимов. Практика показывает, что устройство теплых полов «на глазок» обходится заказчику в 1,5-2,3 раза дороже, чем грамотно спроектированная и налаженная система. Для возможности выполнения системы напольного отопления необходимо, чтобы помещение имело резерв по высоте для размещения «порога» теплого пола. Минимально требуемая высота конструкции теплого пола составляет 85 мм (без учета покрытия пола).

Схема тёплого пола

Способы раскладки петель теплого пола по помещению

1. змейка в комнатах неправильной формы, или имеющих особое предназначение. При такой конфигурации необходимо укладывать подающую трубу у наружных стен, чтобы не увеличивать в значительной мере разницу температур поверхности пола и окружающей среды , что характерно для этого типа укладки
2. улитка, применяемой в большинстве случаев, так как при этом достигается более равномерное распределение температур (подающая труба укладывается рядом с возвратной), что упрощает работу по укладке, так как при этом требуется сделать только два поворота на 180°: благодаря параллельной укладке труб

Теплый пол по сравнению с радиаторным отоплением имеет следующие преимущества

1. при напольном отоплении распределение тепла в комнате с точки зрения физиологии близко к идеальному. «Держи голову в холоде, а ноги в тепле». Впрочем, эта старая поговорка не совсем корректно описывает график распределения температуры по высоте помещения
2. бoльшая часть тепла (до 70%) передается излучением, благодаря чему воспринимается более комфортно;
3. экономия тепловой энергии — в жилых зданиях 20-30%, в помещениях с высокими потолками (высотой от трех метров) до 50% и выше;
4. отсутствие традиционных отопительных приборов позволяет более эффективно использовать жилую площадь;
5. отсутствие конвективных потоков приводит к уменьшению количества пыли в воздухе обогреваемого помещения;
6. из-за низкой температуры теплоносителя, это примерно 25-50°С, теплые полы являются низкотемпературной системой, исключающей возникновение положительной ионизации воздуха.

На практике применяются следующие способы подключения систем теплых полов
1. непосредственно от теплогенератора (котла) через смесительно=регулировочный узел;
2. от системы радиаторного отопления через теплообменник с созданием собственного контура;
3. от контура горячего водоснабжения через термостатический узел;
4. от обратного трубопровода системы радиаторного отопления через термостатический узел ( данный способ пока не утвержден российскими строительными нормами).

По сравнению с раскладкой «змейкой» второй вариант дает 10=15% экономии в количестве трубы и значительно выигрывает по гидравлическим характеристикам из-за малого количества «калачей».

Конструирование систем водяных теплых полов не представляет особой трудности, если применяются комплексные решения.

Компания “VALTEC” предлагает простое комплексное решение для распределения теплоносителя, регулирования теплоотдачи и управления степени нагрева элементов, находящихся в полу помещений. Важнейшим элементом комплексного решения являются распределительные системы VT.DUAL (DUALMIX) и VT.COMBI (COMBIMIX) . Системы VT.DUAL (DUALMIX) и VT.COMBI (COMBIMIX) решат для проектировщика, монтажника и пользователя все проблемы, связанные с отоплением помещений, как радиаторами так и “теплым полом”.

Распределительная система на базе узла VT.COMBI (COMBIMIX)

Распределительная система на базе узла VT.DUAL (DUALMIX)

Основные части комплексного решения для систем теплый пол

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

valtec.ru

Теплый пол Валтек

Фирма Valtec специализируется на выпуске широкого ассортимента сантехнической продукции и всех необходимых деталей для монтажа системы теплого пола. Теплый пол Валтек включает в себя распределительные коллекторы, трубы, смесительные узлы, узлы управления и регулирования, набор соединительных фитингов. Такой комплект может использоваться для создания комфортного отопления в любых помещения, начиная от маленьких комнат и заканчивая огромными спортивными или торговыми комплексами.

Преимущества

Очень часто систему обогрева пола монтируют в современных коттеджах. Теплые полы отапливаются не только кухни, ванные и залы, но и полностью этажи. Очень часто системы водяного напольного отопления применяются даже без привычных радиаторов. Теплый пол Valtec прекрасно подойдет в каждом из этих случаев и поможет реализовать любые идеи и требования хозяина дома.

Отопление теплыми полами, в первую очередь привлекательно тем, что все тепло сосредотачивается на уровне человека, поскольку температура воздуха в нижней части помещения выше, чем в верхней. При этом создается комфорт для хозяев, благодаря обеспечению оптимальной температуры: на уровне головы 18-20 С, на уровне ног 25-30 С. Еще одним достоинством данного отопления можно считать его экономность, по сравнению с радиаторным обогревом напольное отопление способно сэкономить примерно 15% электроэнергии.

Поддержание температуры

Основой теплого водяного пола является сеть из труб в стяжке пола, по которым течет горячий теплоноситель. Компания Valtec выпускает трубы в бухтах по 200 и 100 метров, за счет чего обеспечиваются минимальные расходы во время монтажа. Трубы Valtec из металлопластика тоже имеют высокую теплоотдачу, благодаря чему система быстро реагирует на понижение и повышение температуры теплоносителя. Поддерживает заданную температуру система автоматики, которая входит в комплект теплого пола Valtec.

Схема работы водяного теплого пола Valtec на видео ниже.

Напольные покрытия

Срок годности теплых полов выпускаемых компанией Valtec фактически неограниченно. Исключения составляют помещения, где уложены теплые толстые ковры. Температура теплоносителя регулируется в смесительных узлах, что позволяет поддерживать ее оптимальный уровень с высокой точностью. Самую высокую теплоотдачу обеспечивают такие напольные покрытия как керамическая плитка, в то время как паркет и ковер требуют повышения уровня температуры на поверхности пола.



polgid.ru

Теплый пол Valtec: особенности продукции

С каждым днем популярность полов с обогревом возрастает, в то время как радиаторы отопления, используемые некогда в зимнее время для поддержания комфорта в доме, постепенно отходят в сторону. Несмотря на то, что потребители по большей части обращают внимание на изделия, работающие от электричества, устройства с водяным подогревом, в частности теплый пол Valtec, не менее востребованы на современном рынке.

Такие типы продукции не только совершенствуются производителями на основании потребительских требований, но и по-прежнему остаются одними из самых безопасных и экономичных изделий для обогрева.

Достоинства продукции Валтек

Теплые полы Valtec обладают массой преимуществ, что делает их идеальным вариантом для эффективного обогрева дома.

Общий вид

Достоинства продукции заключаются в:

1. Исключительной надежности, которая достигается за счет применения на производстве высококачественных материалов и крепежных компонентов. Вся комплектация изготавливается непосредственно самим производителем целыми модулями и блоками, поэтому вероятность совершения ошибок при проектировании и расчете практически полностью исключена. Это свидетельствует об эффективной и стабильной работе без риска возникновения протечек.
2. Полноценной и обширной линейкой изделий, куда входят компоненты, необходимые для проведения установочных работ, сопутствующие монтажу материалы, элементы, предназначенные для организации тепловой и гидроизоляции, а также для совмещения с финишным напольным покрытием. Благодаря этому при установке продукции Валтек обеспечивается максимальная эффективность эксплуатации.
3. Применении единой системы стандартов, обеспечивающих полноценную совместимость всех имеющихся в наличие узловых компонентов системы и всех материалов.

Выполнение предварительных расчетов

Перед тем как браться за обустройство системы полов в доме обязательно необходимо выполнять предварительные расчеты. Именно они лягут в основу подбора продукции и составления схемы для монтажа. Изделия производства компании Валтек в этом вопросе также имеют преимущество, поскольку потребителям предлагается вариантная комплектация.

Вид в разрезе

Для начала выполняется расчет оптимального показателя мощности, которая зависит от диаметра труб, используемого теплового режима в процессе эксплуатации и множества других факторов. Также на конечный результат расчетов может повлиять наличие или наоборот отсутствие отопления основного типа.

Сама схема подсчета очень непроста, поэтому для облегчения данного процесса можно просто взять общие параметры.

Например, уровень номинальной мощности помещений с хорошим утеплением находится в диапазоне от 90 ватт/м2 до 150. Жилые помещения требуют более низких значений, а такие типы комнат, в которых наблюдается повышенный уровень влажности, например, ванные, кухни и санузлы нуждаются в более высоких.

Показатель удельной мощности находится в прямой зависимости от шага, с которым укладываются трубы системы. Чаще всего в качестве искомого расстояния берется диапазон в 15-30 см.

Трубопровод

При увеличении шага размещения труб показатель удельной мощности уменьшается.

Большой диаметр труб увеличивает площадь обогрева. Это происходит за счет того, что через сечение проходит большее количество теплового носителя. Самый оптимальный диаметр трубопровода 1-2 см.

Особенности комплектации

Теплые полы Valtec включают такие компоненты:

1. Трубы, выполненные из металлополимера или сшитого ПЭ с повышенным уровнем давления.
2. Детали, необходимые для установки – пластины, предназначенные для распределения тепла, маты для фиксации, а также подложки для обустройства теплоизоляционной прослойки.
3. Модуль для смешивания и регулятор температуры, которые смонтированы вместе в коллекторном блоке.
4. Температурные режимы могут управляться дистанционным образом, что обеспечивается автоматикой.

Каждый из этих компонентов входит в список основной комплектации продукции Валтек.

Сшитый ПЭ с повышенным давлением, который используется для производства трубопровода, рекомендован специалистами для обустройства системы теплых полов. Сегодня потребителям доступны изделия с диаметром 1,6 см и 2 см. В качестве соединительных элементов выступают системы пресс-фитингов из латуни.

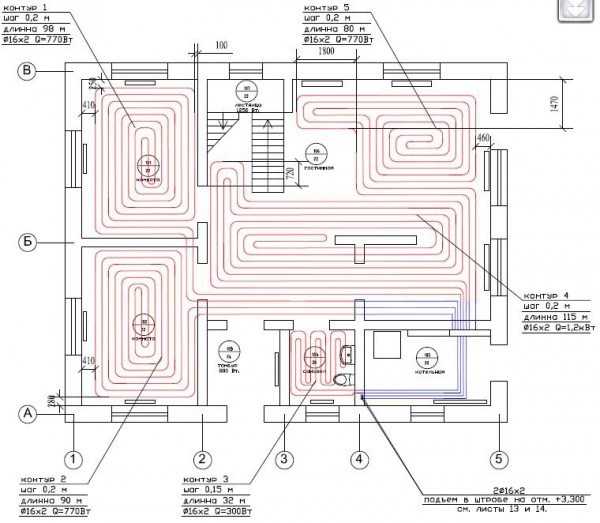

Схема размещения трубопровода

Сшитый ПЭ можно также повстречать в саду в виде шланга для полива газона. Однако в отличие от обычного шланга система полимерного трубопровода Валтек покрыта защитным слоем поливинилэтилена (EVOH), который обладает антидиффузионными свойствами. Благодаря этому изделия не пропускают кислород, что препятствует формированию коррозийного повреждения стали.

Существует несколько методов монтажа, которые можно использовать при укладке системы водяных полов.

Самая популярная схема выглядит следующим образом:

• теплоизоляционный материал, который помещается на основание из бетона;
• элементы для нагревания.

Теплоизоляционная подложка, которая имеется в комплектации продукции, состоит из вспененного полиэтилена, покрытого слоем металлизированного материала.

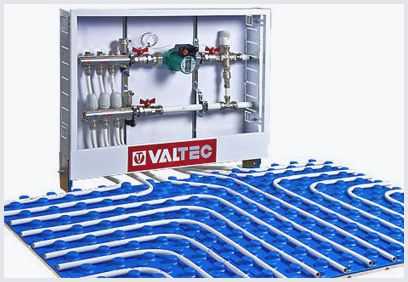

Гребень со смесительным узлом

Пенополиэтилен обладает такими преимуществами, как:

• химическая нейтральность;
• слабый уровень горения;
• экологичность;
• высокий уровень тепловой изоляции;
• звуковая изоляция;
• устойчивость к воздействию влаги.

Для удобства монтажа на поверхность подложки нанесена клетчатая разметка, что упрощает саму процедуру. За счет небольшой толщины изделия не придают большой высоты всей конструкции.

Коллекторы, с помощью которых подключается отопительная система и трубопровод, состоят из пару гребенок. Они служат для ввода теплоносителя в систему и его вывода. А клапан для запирания (сервоприводный или механического типа) и расходометр, управляющие системой, устанавливаются на патрубках.

Помимо этого устройство имеет смесительный узел, который является клапаном трех- или двухходовой. Один из патрубков конструкции присоединяется к подводящей трубе отопления. Второй крепится к выводящей трубе. За счет подмешивания в тепловой носитель холодной воды, опираясь на показания термического датчика можно без труда выполнять коррекцию температуры во всей системе.

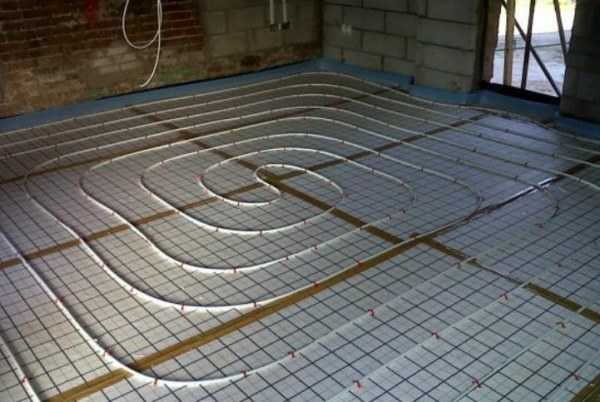

Один из вариантов укладки

В качестве автоматики в комплектации предусмотрен сервопривод – прибор, работа которого основана на электронике. На основании показателей с термостата это устройство регулирует расположение штока на клапане, за счет чего контролируется мощность нагрева.

Кроме этого в комплекте имеется регулятор температуры, который используется для управления системой теплых полов. Такое многофункциональное устройство имеет простую систему пользования. Все показатели отражаются на ЖК-дисплее, а регуляция осуществляется кнопочным способом.

Вконтакте

Facebook

Twitter

Google+

tepliyepoly.ru

Водяной теплый пол valtec: от проектирования до управления

Продукция совместной российско-итальянской компании Valtec давно известна российскому потребителю. Главная область деятельности фирмы – разработка и создание отопительных коммуникаций, а еще производство деталей к ним. Но особенную популярность завоевал теплый гидравлический пол Valtec, для которого компания выпускает все обязательные элементы.

Плюсы системы Валтек

• Исключительно надежны. Очень качественные материалы и элементы крепежа, комплектация системы изготовленными самим изготовителем блоками и модулями почти что исключают вероятность ошибок при расчетах и планировании, что уже говорит о гарантированной постоянности и рабочей эффективности без риска протечек.
• В линейке продукции компании продемонстрировано все, что нужно для установки системы обогрева, включая необходимые материалы, для его сочетания с будущим завершальным покрытием, организации гидро– и тепловой изоляции. Говоря по другому, всего того, что даст возможность обеспечить самую большую энергетическая эффективность применяемого теплого пола.
• Предприятие-изготовитель использует в изготовлении единые нормы, которые дают полную совместимость самых разных узлов конструкции, а еще материалов.

Этапы проектирования

Для создания водяной нагревательной системы напольные поверхности нужно сделать ориентировочные расчеты. Исключительно на основе обретенных данных выбирается материал и разрабатывается инновационная схема их процесса установки. Благодаря профессиональному подходу компании, теплые гидравлические полы Валтек могут иметь пару вариантов комплектации.

На начальной стадии нужно высчитать хорошую теплопроизводительность системы. Она зависит от диаметра труб, режима работы температур и наличия главного отопления. Также принимается во внимание материал изготовления верхнего слоя для защиты (стяжка на основе бетона) и потери тепла помещения.

В действительности расчет теплого гидравлического пола собой представляет очень непростую операцию. Благодаря этому с целью облегчить данный этап проектирования принято пользоваться следующими параметрами:

• При хорошей тепловой изоляции помещения требуемая номинальная мощность нагрева может составлять от 90 до 150 Вт/м?. Для «мокрых» помещений (ванная, кухня) она будет выше, для жилых помещений – в районе 100 Вт/м?.
• Расстояние между трубами (шаг укладки) изменяет мощность системы. В большинстве случаев он может составлять от 150 до 300мм. Чем больше дистанция между магистралями, тем ниже удельная мощность нагрева.
• Трубный диаметр. Приличная площадь сечения за собой влечет повышение отопительные площади. Но одновременно с этим кол-во теплового носителя также увеличивается. Благодаря этому принято использовать трубы диаметра от 14 до 20 мм.

Зная такие требования можно составить хороший чертеж, на основании которого будет укомплектован теплый гидравлический пол. Схема собой представляет план помещения, на котором указываются срок прокладки магистралей, место процесса установки управляющих и сортировочных компонентов и подключение к системе отопления.

Комплектация

Теплый гидравлический пол Валтек состоит из таких деталей:

1. Трубы. Можно использовать металлополимерные изделия или магистрали из полиэтилена сшитого типа большого давления.
2. Компоненты монтажа. К ним можно отнести теплораспределительные пластины, маты с фиксаторами и подложки из теплоизоляционного материала.
3. Управление работой системы выполняется при помощи термостатов, узла смешивания и термостатических клапанов. Они все ставятся на коллекторном блоке, он является основным узлом управления.
4. Автоматика. Нужна для дистанционного регулирования режима температур с учетом показаний нагрева пола воздуха в помещении.

Все перечисленные выше комплектующие есть в ассортименте товаров компании. Для правильности подбора следует рассмотреть каждую группу по отдельности.

 Трубы PEX-EVOH

Во многих случаях профессионалы компании советуют применять PEX-трубы большого давления. Сейчас в ассортименте есть 2 модели с диаметрами 16 и 20 мм. В качестве элементов для профилей применяется система соединителей, сделанных из сплава латуни.

Так как полиэтилен сшитый способен пропускать молекулы кислорода, поверхность трубопроводов покрывается слоем защиты из поливинилэтилена. Если же установить обычные садовые шланги, которые снаружи очень похожи с PEX-EVOH, то изобилие кислородом воды приводит к быстрому ржавлению стальных элементов.

Монтажные системы

Есть разные варианты укладки теплого гидравлического пола. Очень часто на основу из бетона устанавливают материал для теплоизоляции, сверху которого устанавливают ТЕНЫ. Рулонная подложка VT.HS.FP делается из 2х материалов – полиэтилена вспененного типа и металлизированного слоя, находящегося на лицевой части изделия.

Благодаря способности отражения верхнего покрытия увеличивается КПД теплого гидравлического пола. Для упрощения процесса установки на поверхности материала нанесена разметка, по которой можно просто поставить трубы. Маленькая толщина подложки не отобразится на повышении общей высоты пола. Но ее характеристики помогают большей отдаче тепла нагрева.

Коллектор и смесительный блок

Для подсоединения труб к системе обогрева нужно применять коллекторы распределительного типа. Они собой представляют 2 гребенки, предназначающиеся для ввода и вывода теплового носителя в систему.

На патрубках устанавливаются детали управления – расходометры и отсечные клапаны. Последние могут иметь механическую регулировку, либо укомплектовываться сервоприводами. Это комфортно для создания системы автоматического управления температурного регулирования напольные поверхности. Отсечные клапаны подсоединяются к внешнему водяному термостату, который корректирует положение их штоков в зависимости от температуры нагрева пола или воздуха в помещении.

Внимание
Правильно спроектированная конструкция должна содержать смесительный блок. Это трехходовой (двухходовой) клапан, один из патрубков которого подсоединяется к входной отопительной трубе, а второй – к обратной с остывшим тепловым носителем.

Двухходовой клапан выполняет подмес холодной воды, дабы улучшить режим температур в системе до требуемого уровня. Температурный датчик воды ставится во входной гребенке и согласно его показаниям изменяется объем охладившейся жидкости.

Для добавочного контроля работы на устройстве установлены термометры, указывающие фактические температурные показатели теплового носителя в гребенках.

Автоматика

Монтаж автоматизированных приборов управления существенно облегчает регулировку мощности водяного тёплого пола. В действительности это реализовывается путем установки таких элементов.

• Сервоприводы для термостатов. Это электронное приспособление, устанавливаемое на клапан входного коллектора. Оно подсоединяется к внешнему водяному термостату и при получении сигнала от него снижает или повышает степень выдвижения штока в клапане. Этим самым изменяется мощность нагрева индивидуальных контуров и всей системы в общем.

• Выносной термостат. Необходим для управления элементами работы системы нагрева без ручного регулирования элементов коллектора. Будет лучше приобрести универсальное электронное приспособление с хорошим управлением. Текущие показания будут отображаться на ЖК дисплее, а температурную регулировку можно будет сделать нажатием соответствующих кнопок.

Внимание
Какой бы ни была установочная схема важные правила укладки, например минимальный шаг между нитками трубопровода, отсутствие мебели и стационарного оборудования в участках нагрева и прочие, остаются постоянными.

Стоит отметить, что теплый гидравлический пол Валтек – многофункциональный, другими словами на него можно ложить как завершальное покрытие из плитки, так и из паркета. Постоянным требованием остается лишь лицевой слой стяжки толщиной, как минимум, в 2 см, что обеспечит одинаковое теплораспределение по напольные поверхности.

Коллекторный блок VALTEC для водяного теплого пола и горизонтальной разводки радиаторов отопления

pos-art.ru

Валтек теплый пол расчет. Водяной теплый пол Valtec: комплектующие и способы укладки

В ней теплотехнический расчет увязывается с потребной мощностью отопительной системы — напольного отопления. Легкая в освоении и приятная в работе программа. Замечен глюк — после ввода данных не следует нажимать Enter. Взято с Форума АВОК.

Чтобы продуктивно работать за компьютером и чувствовать себя в интернете комфортно, нужно иметь на своём ПК немало приложений и утилит, каждая из которой служит для определённой цели.

Для етого нужно скачивать программы из соответствующего раздела на нашем сайте, с помощью которых можно без труда изменять документы, слушать музыку, выполнять чертежи и расчеты, производить нужные действия с файловой системой, редактировать исполняемые файлы и т.д. Кроме этого, скачивая файлы с нашего саита, вы сможете общаться с друзьями, скачивать музыку и видео из социальных сетей, скачивать файлы с докачкой и производить запись данных на различные носители.

Если вы желаете скачать программы бесплатно и без СМСок, то, для какой бы цели они ни служили, вы, скорей всего найдёте их на сайте. Мы предлагаем вам, нашим посетителям программы для всех устройств, а также на все случаи жизни совершенно даром.

Здесь вы сможете отыскать свой софт для компов и телефонов, мы предлагаем офисы и программы для бизнеса, антивирусные приложения, также вы увидите тут инструменты работы со звуком и видиороликами.

Сайт — это место, где можно скачивать русские программы, ведь у нас представленые множественные утилиты, созданные российскими разработчиками софта. В ихнем числе системные приложения которых больше всех, конвертеры файлов из одного вида формата в другой, антивирусные приложения и файерволы.

Благодаря этому порталу вам будет нисколько несложно раздобыть софт любой тематики, без капиталовложений и без каких-либо ваших усилий. Кто желает получать через всемирную паутину легкий доступ к любым фильмам и mp3 альбомам, вы сможете беспрепятственно скачивать их. Поистине множество безграничных возможностей открываются перед пользователями соц. сети в контакте.

Если вы пожелаете максимально удобно использовать возможности вконтакте, скачайте бесплатные программы для работы в этой социальной сети. Таким образом, скачивать софт на данном сайте могут быстро и по прямым ссылкам или с сайта разработчика все желающие..

Так же сдесь Вы отыщите операционные системы Windows xp sp3, Windows 7 и Windows 8, а также программы к ним.
Если у Вас получилось скачать программу пожалуйста поделитесь с друзьями в социальных сетях.

Популярность полов с обогревом неуклонно растет, хотя когда-то невозможно было представить лучшего варианта решить вопрос комфорта в холодный период года, чем радиаторы отопления. Многие сегодня отдают предпочтение электрическим системам, и на это есть объективные основания, однако, водяные полы с подогревом, в свою очередь, своих позиций не сдают. Они претерпевают изменения в соответствии с новыми веяниями, сохраняя экономичность и безопасность. Одним из лучших примеров современного решения отопления помещений любой площади является водяной теплый пол Valtec.

Преимущества системы Валтек

• Исключительно надежны. Высококачественные материалы и крепежные элементы, комплектация системы изготовленными самим производителем блоками и модулями практически исключают вероятность ошибок при выполнении расчетов и проектировании, что уже говорит о гарантированной стабильности и эффективности работы без риска протечек.
• В линейке продукции компании представлено все, что необходимо для установки , включая сопутствующие материалы, для его совмещения с будущим финишным покрытием, организации гидро– и теплоизоляции. Иначе говоря,
