Термоэлементы теплого пола не контактируют с обогреваемым ими воздухом, поэтому контроль температуры в помещении осуществляет внешнее устройство – терморегулятор. От его функционала зависит размер расходов электроэнергии. Согласитесь, для взвешенной покупки стоит разобраться в характеристиках и возможностях прибора.
Мы расскажем о том, как купить наиболее подходящий вам терморегулятор для теплого пола. В представленной нами статье описаны его разновидности, различающиеся типом управления, вариантом фиксирующего температуру устройства и способом монтажа. Приведены советы, облегчающие выбор оптимальной модели.
Содержание статьи:
Принцип работы терморегулятора
Терморегулятор предназначен для контроля работы системы теплого пола (СТП). Он состоит из регулировочного устройства и одного или нескольких датчиков. Информация от них учитывается при включении и отключении тепловых матов.
Благодаря работе прибора в помещениях поддерживается ровная температура и минимизируется расход электроэнергии.

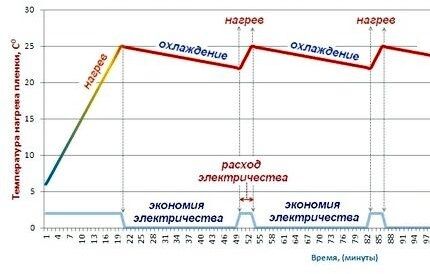

Ритмичность включения нагревательных матов теплого пола позволяет сэкономить половину электроэнергии, что окупает стоимость терморегулятора за несколько месяцев
Терморегуляторы просты в использовании, ими могут пользоваться даже подростки. Режим работы СТП при этом можно изменять несколько раз в день, не боясь поломки или преждевременного выхода оборудования из строя.
Минимальную температуру можно настраивать отдельно для каждой комнаты. Кроме того, некоторые модели допускают программирование режима работы прибора в течение дня.
Виды устройств по типу управления
Регуляция работы СТП осуществляется специальным устройством, которое обычно навешивается на стену. Оно имеет размеры стандартного клавишного выключателя и может оснащаться механическим, электронным или программируемым интерфейсом.
Механические без электроники
Механический терморегулятор не предусматривает наличия в своей конструкции электронных компонентов. Электрические провода к СТП идут непосредственно через прибор, что добавляет проблем при его монтаже.
Механически терморегулятор обычно имеет концевой выключатель. Он позволяет быстро включать/отключать устройство без необходимости изменения настроек температуры
Функцию термодатчика в механическом регуляторе выполняет обычно биметаллическая пластина, которая в холодном состоянии замыкает контакты нагревательных матов. При увеличении температуры в помещении она выгибается и рассоединяет электрический контур, в результате теплогенерация прекращается.
Интерфейс регуляции представлен колесиком, вращая которое можно настраивать температуру в помещении.
Такое устройство прибора имеет свои преимущества:
- Низкая цена.
- Простота эксплуатации.
- Возможность работы при низких температурах.
- Надёжность.
- Независимость от перепадов напряжения.
- Длительный срок службы.
- Автоматическое включение после отключения электроэнергии.
Простота механического терморегулятора обусловливает и его недостатки, которые могут быть критичными:
- Минимальная функциональность.
- Отсутствие возможности дистанционного управления.
- Большая погрешность.
- Наличие щелчков при изгибах биметаллической пластины.
Несмотря на простоту, механические терморегуляторы прочно держатся на потребительском рынке благодаря высокой надежности, простоте и взаимозаменяемости.
С электронным механизмом
Внешний вид электронных терморегуляторов для может и не отличаться от механических устройств. Основная разница заключена во внутренней начинке прибора.
Мобильные блоки терморегулятора обычно работают от батареек, поэтому их дисплеи не имеют подсветки. Настройка таких приборов в темном помещении затруднена
Электронные регуляторы теплого пола состоят из таких компонентов:
- Корпус.
- Контролирующая микросхема.
- Встроенный или внешний температурный датчик.
- Электронный ключ для включения и отключения подачи электроэнергии к нагревательным матам.
Настройка температуры в электронных терморегуляторах может производиться с помощью сенсорного дисплея, кнопок, регулировочного колеса или комбинации этих способов.
Некоторые модели поддерживают мультизональное регулирование температуры, при котором к контролирующей микросхеме независимо подключаются несколько изолированных зон теплого пола со своими датчиками.
К преимуществам электронных приборов относят:
- Возможность установки выносного термодатчика в произвольном месте помещения.
- Наличие дисплея, отображающего текущую и заданную температуру.
- Возможность мультизонального управления нагревом.
- Точность термодатчика до долей градуса.
- Индикация в случае ошибки или поломки.
- Возможность комплектования выносным блоком дистанционного управления.
Недостатки электронного терморегулятора обусловлены в основном наличием у него микросхемы.
Модели терморегуляторов не привязаны к определенным производителям. При монтаже приборы можно комбинировать с нагревательными матами и датчиками различных фирм
К минусам относят такие характеристики:
- Зависимость стабильности работы контролирующей микросхемы от перепадов напряжения.
- Сбои в настройках при кратковременном отключении электроэнергии.
- Более высокая цена, чем на механические приборы.
Механические терморегуляторы стоят всего лишь на 15-25% дешевле своих электронных аналогов, поэтому при отсутствии перепадов напряжения в сети выбор между этими двумя типами устройств определяется преимущественно их внешним видом.
Эффектно выглядящие светящиеся дисплеи часто являются основным мотивирующим фактором при покупке конкретной модели термостата.
Программируемые электронные приборы
Основным отличием программируемых терморегуляторов от обычных электронных устройств является расширенный функционал контролирующей микросхемы. Этот вид приборов позволяет настраивать различную температуру в комнатах в зависимости от времени суток.
В результате пользователи получают огромное преимущество в виде экономии электроэнергии за счет снижения нагрева воздуха в пустующем доме
Стоимость программируемого терморегулятора напрямую зависит от качества дисплея и количества параметров, которыми оперирует прибор в своей работе
В программируемых терморегуляторах также может быть предусмотрена функция удаленного управления со смартфона через Wi-Fi.
К недостаткам таких устройств можно отнести дороговизну и сложность настройки при отсутствии навыков обращения с техникой. В остальном плюсы и минусы программируемых терморегуляторов такие же, как и обычных электронных.

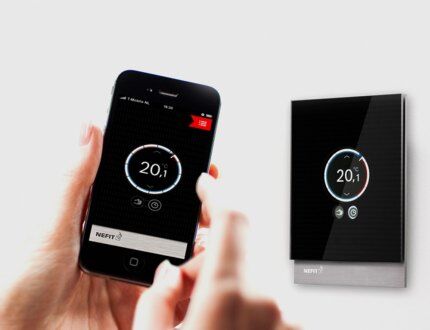

С дистанционным блоком управления
В электронных и программируемых терморегуляторах внутренние компоненты могут быть разнесены в два блока: основной и мобильный. К основной коробке подходят электрические кабели и подключаются проводные термодатчики. Она может быть расположена в любом удалённом месте комнаты, что облегчает проведение монтажных работ.
Некоторые производители программируемых терморегуляторов выпускают собственные приложения для смартфонов, установив которые, можно настраивать оборудование со своего гаджета
А питающийся от батареек мобильный блок используется в качестве пульта управления. Он может лежать на столике или навешиваться на стену. Дополнительно в пультах могут устанавливаться внешние термодатчики, измеряющие температуру окружающего воздуха. Такие устройства удобны тем, что позволяют прятать регулировочный механизм от маленьких детей.
Виды термодатчиков для систем теплого пола
Режим работы нагревательных элементов СТП напрямую зависит от правильности измерения температуры термодатчиками. Они могут быть встроенными в корпус регуляторной коробки или размещены на удалении.
Термодатчики бывают четырех типов:
- Для определения температуры воздуха.
- Инфракрасные, измеряющие нагрев поверхности пола на расстоянии.
- Для определения температуры поверхности пола контактным способом.
- Комбинированные.
Датчик нагрева воздуха обычно встроен в терморегулятор или его мобильный блок. Применяется он, когда теплый пол является главной отопительной системой. Основное требование к его расположению – наличие вокруг прибора естественной циркуляции воздуха.
Наконечники датчиков температуры должны быть изготовлены из хорошо проводящих тепло материалов, тогда скорость реакции терморегулятора на избыточный нагрев будет выше
Инфракрасные измерители температуры пола могут быть встроены в корпус терморегулятора или размещены отдельным блоком. Основное требование их установке – отсутствие между датчиком и полом препятствий. Расстояние между прибором и анализируемой поверхностью должно составлять не менее 30 см.
Термодатчики контактного типа имеют вид длинного провода с утолщением на конце. С одной стороны они подсоединяются к блоку терморегулятора, а с другой – размещаются в специальной длинной гофрированной трубе под полом. Такая особенность монтажа позволяет легко заменить поломавшийся датчик на новый.
Преимуществом подпольного размещения является возможность мультизонального контроля температуры пола в рамках одного помещения. Обычно такие датчики устанавливаются при как дополнительной системы отопления.
К терморегулятору может подключаться и несколько датчиков, но такая схема применяется преимущественно в рамках цельного комплекта оборудования.

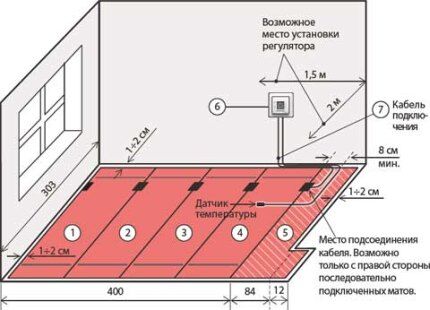

Правила монтажа терморегулятора
К подвешенному на стене терморегулятору необходимо подвести электрические кабели и проводку от датчиков температуры. Для этого в плите делаются соответствующие канавки – штробы. В них провода прокладываются к электрическому щиту и к полу.
Датчик температуры пола должен быть максимально взаимоудален от соседних нагревательных элементов, иначе при их включении он будет сразу срабатывать и разъединять электрическую цепь
Если оборудование ставится в помещении с качественной внутренней отделкой, то можно использовать накладные приборы и вести кабели поверх стен в коробах.
Далее представлены основные правила, соблюдение которых необходимо при монтаже терморегуляторов:
- Размещать регулировочный прибор лучше на расстоянии 40-170 см от пола, если иное не предусмотрено инструкцией. При наличии мобильного пульта управления основную коробку можно устанавливать в любом удобном месте.
- Главные функции датчика температуры пола – предупреждение перегревания напольного покрытия и комфорт ног, но не термоконтроль воздуха в помещении.
- Во влажных комнатах допускается использовать терморегуляторы с соответствующей защитой от попадания воды.
- При встраивании прибора в стену используется монтажная коробка из негорючих материалов.
- Провода от регулятора к нагревателям теплого пола мощностью более 1 кВт необходимо вести в полых теплостойких трубках.
- Датчик температуры пола должен быть расположен между нагревательными элементами и минимум в 50 см от стен.
- При первоначальном включении прибора необходимо учитывать минимальную рабочую температуру, указанную в инструкции.
- Подключения проводов к клеммам терморегулятора необходимо проводить исключительно по схеме, указанной в руководстве.
- Установку терморегулятора начинают только после окончательной укладки нагревательных элементов на пол, чтобы правильно рассчитать длину проводов.
- При заливке пола раствором необходимо хорошо изолировать конец трубки с температурным датчиком.
- Перед заливкой раствора на пол необходимо проверить работоспособность всех элементов системы.
- Нагревательные маты обязательно заземляются, а перед терморегулятором устанавливается УЗО.
Соблюдение указанных правил позволит обезопасить жильцов от удара током, дом от пожара, а оборудование от преждевременного выхода из строя.

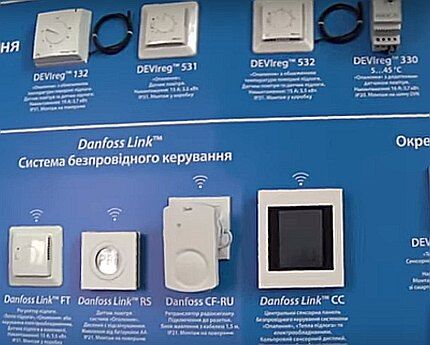

Советы по выбору приборов
При покупке терморегулятора необходимо знать определенные нюансы, чтобы заплатить только за нужные функции и обеспечить долговечность работы и самого прибора.
При выборе терморегулятора стоит обратить внимание на качество пластикового корпуса. Если производитель экономит на этом, то стоит задуматься над надежностью внутренних компонентов
К таким особенностям выбора относят следующие правила:
- Для обогрева маленьких помещений подойдет недорогой механический или электронный терморегулятор с внутренним датчиком температуры воздуха.
- Программируемый термостат рационально покупать при необходимости мультизонального контроля температуры, а также для экономии электроэнергии при ежедневном отсутствии жильцов дома в дневное время.
- Терморегулятор должен соответствовать максимальной мощности нагревательных элементов с запасом 25-30% на случай работы при сниженном напряжении.
- Для домов с деревянной внутренней отделкой подходят только накладные коробки терморегуляторов.
Также при выборе прибора необходимо учитывать его дизайнерское исполнение.
Существующий модельный ряд позволяет купить не только надежное оборудование, но и терморегулятор, который идеально впишется в интерьер комнаты.
Выводы и полезное видео по теме
Видеоролики с обзорами видов и примерами установки терморегуляторов позволят лучше разобраться в их принципе работы и критериях выбора.
Видео #1. Классификация и принцип действия терморегуляторов:
Видео #2. Подробная настройка программируемого терморегулятора:
Видео #3. Монтаж датчика температуры в полу:
Анализ различных терморегуляторов позволяет сказать, что их максимальная функциональность не всегда оправдана как с финансовой, так и эксплуатационной точки зрения. Поэтому это оборудование необходимо подбирать под каждую СТП отдельно.
А как вы выбирали, крепили и подключали терморегулятор для системы напольного обогрева? Поделитесь, что для вас стало решающим ориентиром? Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, публикуйте полезные рекомендации и фото по теме статьи.
Обустройство отопления дома теплыми полами, в условиях нашего климата становится все более популярным. В данной системе обязательно должен присутствовать терморегулятор для управления водяного теплого пола, поскольку данная отопительная система очень требовательна к степени нагрева.
Независимо от того, является обогрев с помощью водяного пола основным или вспомогательным способом поддержания приемлемых температурных условий в помещении, к нему предъявляются специфические требования.
Дело в том, что у него должна быть ограничена максимальная температура. В любом помещении всегда присутствует пыль и располагается она, в соответствии с законами физики, на полу. Установлено, что при нагревании поверхности теплого пола, образуются конвекционные потоки подогретого воздуха.
Если нагрев превысит 30 градусов по Цельсию, то потоки воздуха поднимают пыль, и нам приходится этим дышать. Данное обстоятельство не благоприятно сказывается на общее состояние организма человека, вследствие чего стали применяться терморегуляторы для поддержания нужной температуры.
Для контроля температурного режима, осуществляется подключение терморегулятора для водяного пола, который относится к управляющим приборам.
Устройство и принцип действия
Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.
Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.
Смотреть видео – процесс настройки
Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.
Что такое разводка отопления
Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.
Греющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.
Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.
Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.
И вот здесь и устанавливается терморегулятор, реагирующий на величину нагрева обратного потока и дающий команду на выполнение того или иного действия.
В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.
Как работает принцип регулирования температурного режима
- Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
- При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
- Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.
Параметры регулировки
Смотреть видео – регулировка мощности блока термодатчика
Терморегуляторы в системе отопления могут регулировать следующие параметры:- Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
- Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
- Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.
Виды терморегуляторов
Смотреть видео – обзор датчиков для водяного пола
Для создания этих приборов применяются различные принципы и конструктивные решения. Давайте рассмотрим их.
-
Механический терморегулятор для водяного теплого пола представляет собой наиболее простой, надежный и долговечный прибор. Регулировка прогрева воздуха осуществляется поворотной рукояткой, шкала температур наносится на прочный пластиковый корпус.
Некоторые производители устанавливают на терморегулятор клапан открыто – закрыто. Недостатком этого аппарата является необходимость постоянного контроля – он работает только в режиме ручной регулировки.
Отдельные производители допускают серьезные неточности в градуировке шкалы температур, поэтому необходимо производить дополнительную проверку прибора с использованием точного поверенного термометра.
- У сенсорного дистанционного регулятора температуры теплого пола управление и регулировки выполняются (узнайте более подробно) с соответствующей панели или дистанционного пульта. Эти модели обеспечивают более точный и надежный контроль нагрева, но в ряде случаи эти показатели зависят от производителя. Не стоит основным параметром выбора рассматривать цену на прибор, в ряде случаев этот подход не оправдывается.
- Электронные терморегуляторы по функционалу мало чем отличимы от сенсорных приборов, но выделяются более удобным дисплеем.
-
Программируемые терморегуляторы удобны возможностью самостоятельно составлять программы управления режимом отопления.
На таком приборе возможны настройки на сутки, на неделю, а также возможность работы в автоматическом режиме с поддержкой экономичного режима на время отсутствия людей в доме. Это позволяет экономить на энергоресурсах до трети расходов.
Такие устройства позволяют в автоматическом режиме поддерживать температуру в отдельных контурах сложно разветвленной системы отопления с водяным теплым полом. К недостаткам прибора можно отнести высокую стоимость и сложность регулировок. Перед вводом в действие нужно тщательно изучить инструкции по подсоединению, монтажу и настройкам, ошибки влекут за собой выход из строя сложной дорогостоящей системы.
- Датчики с радиоуправлением можно считать эксклюзивом из-за их высокой стоимости. При их использовании низковольтные управляющие схемы отсутствуют, поскольку регулировки производятся по радиосигналу. Каждый прибор оснащается радиопередатчиком и радиоприемником сигналов, управляющих работой сервоприводов. Такие приспособления, возможно, уместны в элитных коттеджах для регулировки температуры теплого водяного пола, если владельцы не хотят иметь пучки проводов цепей управления.
Как отрегулировать температуру в доме – 3 способа и определение оптимального режима
Основная задача поддержания температурного режима – создание комфортных условий для проживания при условии оптимального расходования ресурсов. Этого можно добиться несколькими способами.
Первый из них заключается в установке оптимальной степени нагрева теплоносителя в контурах теплых полов. Второй – в полном прекращении его поступления в него.
Самый простой способ заключается в использовании для греющего контура труб с максимальной рабочей температурой 90-95 градусов. Это позволяет установить в систему циркулярный насос с терморегулятором, а также клапан обратного хода.
Место установки насоса – труба-обратка, а температура теплоносителя в этом месте составляет не более 70-80 градусов по Цельсию. Если разогрев теплоносителя достигает критичных значений, термостатом отключается насос и отопление переходит в режим ожидания.
По мере остывания пола, циркулярный насос снова включается, подавая в трубопровод контура новую дозу горячей воды. Практика показывает, что такой способ наиболее эффективен и надежен для устойчивой работы отопления с теплым полом.
Второй способ регулировки степени нагрева предполагает включение в систему трехходового вентиля или смесительного клапана. При таком подходе через трехходовой вентиль производится подмешивание охлажденной воды из обратки к горячей подаче. То есть, максимальная температура горячей воды из котла, понижается добавлением охлажденной.
Если используется 3-х ходовой вентиль, регулировку можно производить вручную или через сервопривод. Клапан смешивающий регулирует температуру носителя тепла по заранее введенной величине контрольного показателя.
Третий способ регулировки нагрева носителя тепла в системе обогрева жилья
состоит в использовании узла подмеса. Такое устройство можно изготовить из следующих компонентов:
- вентиль 3-х ходовой;
- насос циркуляционный;
- перемычка байпаса;
- градусник;
- термостатическая головка ;
- реле контроля максимальной температуры.
Учитывая состав применяемых компонентов, узел регулировки степени нагрева в системе обогрева получается довольно не дешевым.
Но изменение температуры в нем происходит очень быстро, потому, что оно производится подмешиванием к основному потоку теплоносителя воды из трубы-обратки. При этом происходит автоматическое уменьшение интенсивности горения в котле.
В соответствии с установленными регулировками режим потребления топлива всегда является оптимальным.
Количество узлов в объединенной системе может быть любым, и каждый будет работать автономно в соответствии с установленными настройками.
Таким образом, можно поддерживать более высокую температуру воздуха, например, в детской комнате и одновременно более низкую в спальне взрослых представителей семейства. Особенно эффективен такой узел для управления температурой в устройстве водяных полов.
Для применения такого способа регулировки есть только одно требование – вся отопительная схема должна быть устроена по европейским требованиям. Температура горячей воды из котла должна быть не выше 67 градусов.
И в теперь рассмотрим методику регулировки теплового и гидравлического режима с использованием термостата. Его устанавливают в помещении, и настройка производится путем установки на этом приборе нужной температуры для данной конкретной точки. Управление нагревом производится сервоприводом на конкретном контуре.
Смотреть видео
Такое устройство успешно работает в соединении и с самодельным коллектором и с вентилем трехходовым и с узлом подмешивания. Его популярность обусловлена простотой регулировки режима отопления и относительной дешевизной устройства.Узнайте как работает водяной теплый пол в зависимости от вида подключения.
Схема подключения терморегулятора для водяного теплого пола
В условиях многоквартирного дома в городе устройство теплых полов представляет собой практически невыполнимую задачу. Дело в том, что низкотемпературный контур теплого пола может быть включен только в трубу – обратку и часто приводит к критичному снижению температуры в общедомовой отопительной сети.
Это и становится причиной отказа в согласовании изменения в конструкции систем отопления. Гораздо проще решается этот вопрос для индивидуальных застройщиков, который являются полными хозяевами собственной отопительной системы.
Смотреть видео – функции и отличия терморегуляторов для контуров под стяжку
В них горячий теплоноситель из котла попадает в коллектор и оттуда распределяется по помещениям отдельными трубами. Отдав тепло в радиаторах, теплоноситель вновь попадает в коллектор, завершая полный цикл.
Регулирующая аппаратура в таких устройствах устанавливается непосредственно на коллекторе. Она управляет сервоприводами, получающими сигнал на срабатывание от терморегуляторов.
Применяется также способ управления температурой с использованием сигнала от датчика, расположенного непосредственно в том помещении, где контролируется температура.
Такой способ, безусловно, более точен, но он сопряжен с большими затратами при прокладке управляющих низковольтных систем. Для этого понадобится большой объем штробления стен, ведь такие провода предстоит протянуть из каждого отапливаемого помещения.
А из некоторых и по два, когда в комнате устанавливается комбинированная схема отопления с радиаторной частью и системой теплого пола. При установке терморегулятора на коллекторе необходимость в этом отпадает, а конечный итог тот же.
Трубопровод водяного теплого пола достаточно сложен в исполнении, а ошибки при проектировании и монтаже обходятся дорого. Поэтому такую работу лучше доверить опытным специалистам.
Перед тем, как подключить терморегулятор водяного теплого пола, нужно определиться с местом его расположения в системе обогрева.
Как выбирать терморегуляторы для водяного теплого пола
Управление современными отопительными устройствами производится с использованием специальных терморегуляторов. Будучи совмещенным с вынесенным измерителем температуры, этот прибор контролирует не только температуру поверхности пола, но и степень нагрева воздуха в самом помещении.
Ведь в конечном итоге, все усилия по созданию надежной отопительной системы направлены на создание комфортных условий для проживания.
Нормальное пользование теплым полом практически невозможно, если не использовать регулирующую аппаратуру. Схема терморегулятора для водяного теплого пола позволяет эффективно удерживать его температуру в необходимом интервале, позволяющем вести здоровый образ жизни.
На рынке присутствуют множество моделей этих приборов, которые специалистами условно разбиты на такие категории:
- Устройства, помогающие экономить энергоресурсы путем временного отключения отопительной системы и теплого пола в отсутствие хозяев.
- Приборы с программируемыми таймерами, которые позволяют настраивать «умный режим» работы отопительной системы в зависимости от состояния влияющих факторов. Все регулировки с таймера передаются на терморегулятор, устанавливающий температуру.
Выбор терморегулятора напрямую зависит от размеров обогреваемого помещения. Для комнаты небольших размеров вполне достаточно недорого механического прибора с простой и доступной регулировкой.
Но наиболее часто используются электронные терморегуляторы с возможностью программирования. При этом точность регулировки составляет 0,5 градуса.
Жидкокристаллический дисплей этого прибора отражает настроенную температуру поверхности, и ее фактическое значение на момент времени. Кроме того, показывается специальный символ во время работы системы отопления. Имеется также указатель неполадок при сбое в работе терморегулятора или системы с теплым полом в целом.
Управление работой отопления производится посредством воздействия на три клавиши, расположенные на лицевой панели дисплея.
Смотреть видео – автоматизации водяного пола
Водное отопление продолжает оставаться самым популярным способом обогрева жилья, в том числе частного. Поэтому продолжают развиваться и совершенствоваться и системы его управления.
Это позволяет в значительной степени экономить энергоресурсы на отопление. Устанавливать и подсоединять датчик терморегулятора в системе с теплым полом следует при обесточенном электропитании.
Терморегулятор для водяного теплого пола
Теплые водяные полы из категории экзотического отопления переходят в ранг известного для многих пользователей вида обогрева внутренних помещений различного назначения. Если утепление здания отвечает современным жестким требованиям, а помещение небольших размеров, то оно может быть основным. Во всех других случаях теплый водяной пол используется в качестве дополнительного отопления.
Управление водяным теплым полом
На характер применения влияет и климатическая зона расположения здания, в теплых регионах водяные полы в большинстве случаев монтируются как основное отопление. В регионах с холодными и длинными зимами такой вариант не применяется, эффективная мощность для создания комфортных температур недостаточная. А нагревать пол до очень высоких температур по многим причинам невозможно.
Конструкция теплого пола
Комфортность пребывания в помещениях, длительность и безопасность эксплуатации систем во многом зависит от режимов работы водяного отопления. Для контроля и регулирования параметров эксплуатации используются терморегуляторы для водяного теплого пола. Существует их огромное множество, но по принципу действия устройства делятся всего на несколько больших групп. Перед тем как приступить к рассмотрению принципа действия терморегуляторов, нужно познакомиться со способами и параметрами регулировки температуры обогрева. Эти знания дадут возможность лучше понять особенности функционирования различных типов терморегуляторов.
Терморегуляторы теплого пола
Содержание статьи
Как регулируется температура водяной системы подогрева пола
Водяное отопление дома имеет несколько систем для каждой комнаты, иногда в одном помещении может быть два и более контура.
Контуры теплого пола
Каждая система и каждый контур должны регулироваться автономно. Осуществляется процесс через коллектор – устройство, к которому присоединяются входы и выходы всех контуров.
Коллектор теплого пола
Для подачи воды смонтирован насос, количество подаваемого теплоносителя регулируется различными вентилями. Для контроля показателей температуры имеются датчики, вентилями могут управлять сервоприводы.
В системе обязательно присутствует насос
Если датчик показывает уменьшение температуры пола, то количество теплой воды увеличивается и наоборот, при повышении температуры выше установленных параметров расходный объем воды уменьшается. Сервоприводы должны монтироваться на каждый контур отдельно и управляться датчиками. Термостаты выбора показателей нагрева устанавливаются в помещениях или в специальном общем щитке управления (если комнат много и требуется единый пульт управления).
Терморегулятор и сервопривод для водяного подогрева
Для регулировки температуры нужен коллектор, термостат и сервопривод
Применение термостатов и сервоприводов в терморегуляторах дает возможность полностью автоматизировать функционирование системы, отопление легко обслуживать, терморегуляторы в состоянии не только поддерживать значения температуры в заданных режимах, но и самостоятельно включать/выключать отопление в случае длительного отсутствия людей. Автоматика экономит до 30% энергоносителей без ухудшения условий пребывания в помещениях людей.
Что могут контролировать терморегуляторы
Термостат для теплого пола водяного
В зависимости от вида отопления терморегуляторы могут регулировать следующие параметры:
- температуру пола. Датчики устанавливаются в непосредственной близости к отопительному контуру и показывают степень нагрева финишного полового покрытия. Применяются в небольших по дине контурах и маломощных водяных системах, используемых лишь в качестве дополнительного отопления;
- температуру воздуха в комнате. Для этих терморегуляторов датчики монтируются непосредственно в корпусе терморегулятора. Настройка параметров выполняется с учетом комфортной температуры в помещении. Используются на мощных системах и только в домах, имеющих соответствующую требованиям стандартов теплоизоляцию. В противном случае большие потери теплоносителей делают ее эксплуатацию нерентабельной;
- комбинированные. Управление параметрами отопления выполняется с учетом показаний двух датчиков: в помещении и рядом с отопительной системой. Применяются редко только для наиболее современных систем. При желании управление может производиться на основании показаний одного из установленных датчиков.
Теплый пол водяной — распределение температуры
Выбор конкретного терморегулятора учитывает максимальное количество технических характеристик отопительной системы, показателей теплосбережения здания, климатической зоны расположения и пожеланий заказчика.
Виды и краткие характеристики терморегуляторов
Промышленные компании освоили производство широкого спектра различных терморегуляторов, что позволяет управлять в атомном режиме всеми системами водяного обогрева пола.
- Механические терморегуляторы.
Терморегулятор для теплого пола механический
Самые простые, дешевые и надежные устройства. Имеют защитный кожух из прочных пластиков. Температура регулируется поворотом термостатической головки, приборы не требуют больших затрат на обслуживание. Температура подбирается поворотом специального диска со шкалой градации.
Механические терморегуляторы с выносным датчиком температуры
На некоторых моделях установлен кран полного включения/отключения работы системы. Недостаток – требуется постоянный контроль температуры, изменение показателей производится только в ручном режиме. Недобросовестные производители могут выпускать устройства, некорректно показывающие температуру. Практики советуют во всех случаях проверить их показания с установленным точным термометром. Если данные существенно отличаются, то регулировку нужно выполнять с учетом разбежностей.
Механический терморегулятор
- Дистанционными сенсорными. Настройка параметров выполняется с помощью сенсорной панели, могут управляться дистанционными пультами. Более современные модели, значительно облегчают контроль температуры. Имеют несколько параметров регулировки. Надежность и безопасность эксплуатации во многом зависят от производителя. Не стоит экономить, реальные потери могут намного превышать разницу в цене.
Сенсорный тип терморегулятора
- Обыкновенные электронные. Функциональные возможности почти не отличаются от сенсорных. На корпусе есть небольшой экран и набор кнопок для создания программы функционирования теплого пола.
Электронные терморегуляторы теплого пола
- Электронные программируемые. Одни из самых сложных, позволяют создавать программу работы отопительной системы на неделю и по времени суток.
Беспроводной программируемый терморегулятор
Это позволяет поддерживать комфортную температуру в помещениях только во время присутствия людей, в остальной период отопление переводится в режим дежурного пользования. За счет таких возможностей существенно уменьшаются финансовые потери на содержание помещений в отопительный период. Устройства при желании можно подключать к системе «умный дом», экономия тепла достигает 30%. Кроме того, пользователи могут увеличивать температуру в комнатах ко времени своего прихода, пребывание в помещениях становится более комфортным.
Терморегулятор для теплого пола программируемый
Программируемые терморегуляторы могут одновременно контролировать несколько отдельных систем водяного обогрева пола. Недостатки: высокая стоимость и сложность регулировок, работы по монтажу, регулировке и пуску должен выполнять только специально обученный мастер. Перед началом эксплуатации необходимо внимательно изучить прилагаемую инструкцию, грубые нарушения правил пользования могут вывести дорогостоящую аппаратуру из строя.
- Радиоуправляемые. Используются редко из-за неоправданно высокой стоимости. По своим техническим возможностям ничем не отличаются от вышеописанных, а цена может возрастать в разы. Отличие – управление сервомеханизмами выполняется не через кабели низкого напряжения, а при помощи радиосигналов. Радиотермостат принимает показатели датчиков и передает их на радиоконтроллер. Последний после обработки данных направляет радиосигналы на механизмы привода подачи теплой воды. Каждый аппарат имеет собственный приемник и передатчик, что значительно увеличивает цену. Кроме того, это усложняет проведения ремонтных работ, большинство деталей приходится полностью заменять новыми. Монтировать такие терморегуляторы целесообразно в элитных помещениях, в которых наличие внешних токопроводящих кабелей не приветствуется владельцами.
Как работают терморегуляторы
Функционирование приборов возможно только в комплекте с дополнительной аппаратурой и датчиками, каждый элемент выполняет свои функции. Аппаратура устанавливается на стене или в отдельном щитке и на центре коммутации.
- Датчики. Монтируются рядом с отопительной системой или в корпусе терморегулятора, показывают фактическую температуру в местах установки. Сигналы передаются по проводам или радио.
- Терморегуляторы обрабатывают полученную информацию и подают сигналы реагирования на сервоприводы.
- Модуль управления насосом. Срабатывает только тогда, когда открыта хотя бы одна отопительная система или отдельный контур.
- Сервоприводы открывают/закрывают краны подачи горячей воды, имеют прямые связи с терморегуляторами.
Принцип работы
Для повышения безопасности функционирования устанавливаются предохранительные клапаны и арматура защиты электрического оборудования от перегрева и сверхвысоких токов короткого замыкания.
Советы по выбору терморегуляторов
Выбор конкретной модели терморегулятора для водяного пола зависит от многих условий: назначения и размера помещения, способа подключения теплоносителя, материалов финишного покрытия пола, климатической зоны проживания, наличия основных или дополнительных отопительных систем.
Выбор терморегулятора
По каким критериям подбирать устройства?
- Цена. Самые дешевые механические. Они надежны в работе, универсального использования. Кроме того, такие аппараты очень надежные, их почти невозможно вывести из строя по неосторожности. Отлично подходят тем пользователям, у кого есть маленькие дети.
- Электронные. Имеют несколько расширенный функционал, могут контролировать температуру на уровне пола или в помещении. По стоимости относятся к среднему сегменту товаров.
- Программируемые. Дорогие устройства, требуют внимательного отношения, позволяют создавать самые благоприятные условия пребывания в комнатах. Могут иметь различные модификации и технические возможности, по стоимости относятся к наиболее высокой категории. Рекомендуется использовать во время монтажа отопления в элитных зданиях. Цена может достигать 500 долларов и больше.
По месту монтажа бывают настенными или щитовыми. Первые устанавливаются в каждой комнате, применяются для небольших квартир. Вторые используются в больших зданиях, позволяют с одного места контролировать параметры обогрева во всех комнатах. Монтаж и обслуживание таких терморегуляторов обходится дорого.
Щитовые регуляторы
Какая модель лучше
Как пользоваться механическим терморегулятором
Механический регулятор
На каждый контур нужно устанавливать отдельный механический прибор, его технические параметры не позволяют управлять температурой одновременно нескольких помещений.
Термоконтроллер для теплых полов
Для того чтобы управлять температурой нагрева в зависимости от температуры в помещении, нужно приобрести комнатный термостат и при помощи вращения головки задать необходимую температуру. К некоторым моделям возможно подключение хронометров, что позволяет не только поддерживать комфортную температуру в различные периоды времени, но и экономить существенные деньги.
На коллекторе нужно поставить электрический сервопривод, на основании полученных сигналов он будет увеличивать или уменьшать количество подаваемой в контур горячей воды. Перед подключением устройств к питанию нужно изучить схему, она имеется с обратной стороны крышки корпуса.
Электрический сервопривод
Сервопривод в разрезе
Важно. Несоблюдение рекомендованной схемы не только станет причиной некорректной работы оборудования, но и может полностью вывести его из строя.
Сервопривод имеет двигатель с двухсторонним вращением. В зависимости от фазности подаваемого термостатом сигнала ротор вращается за или против часовой стрелки. Соответственно, клапан увеличивает или уменьшает условный просвет трубопроводов. Все работы нужно выполнять с соблюдением ПУЭ, оборудование работает от напряжения 220 В.
Видео – Терморегулятор для водяного пола
Содержание:
О теплых полах теперь можно не только мечтать. В настоящее время их монтаж не требует больших трудозатрат и денежных средств. Теплые полы решили множество проблем, связанных с отоплением помещения. Особенно они радуют семьи, у которых есть маленькие дети и внуки, а так же тех, кто любит ходить босиком по голому полу. Ещё лучше, если уровень температуры в доме или квартире можно регулировать.
Понизить температуру обогрева в отопительной системе в зимний период требуется во многих ситуациях: днём, когда солнце активно проникает сквозь окна, ночью, чтобы не было жарко спать. В дневные часы, пока домочадцы на работе и в школе, можно сэкономить, и не топить сильно. В морозные вечера, наоборот, нужно поднимать уровень температуры теплоносителей в системе отопления, чтобы помещение прогрелось. Помогают сделать это легко и быстро, даже без участия человека, терморегуляторы для водяного отопления.
Как происходит регулировка обогрева теплого пола
Если дом или квартира не большие, регион проживания — южный, теплые полы можно оставлять основным источником отопления. В других случаях его делают как приятное дополнение, которое сделает жизнь более комфортной. Например, в детской комнате, в ванной или на кухне, в рабочей зоне. Всё дело в том, что делать пол очень горячим по понятной причине нельзя. Если за окном минус 40 градусов, отопительная система должна быть более мощной.
Очень удобно иметь полы, уровень нагрева которых контролируется. Есть множество устройств для регулировки температуры теплого пола. Их работа основана на едином принципе.
Отопительные контуры контролируются индивидуально, через обустройство специальных коллекторов, которые собирают вместе входы и выходы системы отопления:
Термодатчик для водяного теплого пола сигнализирует терморегулятору о том, что температура в помещении (или на поверхности пола) повысилась. В цепочку включается сервопривод, управляющий вентилями. Получив соответствующий сигнал от термостата, он впускает в систему новую партию горячей воды. Или, наоборот, перекроет её движение, если терморегулятор даст сигнал, что в комнате стало жарко. Помогает регулировать поток теплоносителя термоклапан для водяного теплого пола. Подобный термостатический клапан для теплого пола позволяет эффективно регулировать температуру подачи теплоносителя. Для подкачки воды обязательно устанавливается насос.
Итак, для контроля показателей температуры теплых полов нужны:
- коллектор, куда сводятся все контуры;
- терморегулятор;
- термодатчик;
- сервопривод, управляющий вентилями;
- насос для подкачки воды.
Всё это вместе даёт возможность сделать систему отопления автоматизированной. Это не простое удобство, а экономия энергоресурсов. Терморегуляторы можно выставить так, что в отсутствие людей обогрев помещения будет снижен. Автоматы позволяют сэкономить от 30 до 40 процентов объёма энергоносителей. Причём на условиях проживания людей это не отразится, наоборот, сделает более комфортным пребывание в квартире или доме.
Для того, чтоб повысить безопасность эксплуатации приборов, предусмотрена установка предохранительных клапанов и защитной арматуры от скачков напряжения в электрической сети и перегрева электрооборудования.
Что могут контролировать термостаты
Современные терморегуляторы для водяного теплого пола могут контролировать следующие показатели:
- температуру воздуха в помещении;
- уровень прогрева пола;
- совмещать контроль температуры воздуха и поверхности пола.
Чтобы проконтролировать температуру воздуха в комнате, датчики встраивают в корпус термостата. Настраивают его специально для учёта уровня показателей в контролируемом помещении. Такой контроль эффективен только внутри зданий, которые имеют хорошую теплоизоляцию, а потери тепла сведены к минимуму. Если это условие не выдержано, датчик контроля температуры в помещении ставить не рентабельно.
Если надо проконтролировать прогрев поверхности напольного покрытия, датчик температуры водяного теплого пола устанавливают как можно ближе к отопительному контуру. Такая система эффективна, когда теплый пол выполняет функцию дополнительного обогрева помещения. Температурный режим воздуха устанавливают основные источники тепла.
Термостат для водяного теплого пола с комбинированной системой контроля применяется редко, в отдельных современных отопительных контурах. Он может одновременно контролировать уровень прогрева пола и воздуха, или, по выбору, что-то одно.
Типы терморегуляторов по конструкции и способу монтажа
Когда встаёт вопрос о том, как регулировать температуру водяного теплого пола, в многообразии различных видов термостатов нужно правильно сориентироваться. Несмотря на то, что они выполняют одну и ту же функцию, дополнительные возможности разные, и, соответственно, цена.
Устройства, которые выпускают производители, можно по сложности конструкции распределить на пять групп:
- механические;
- дистанционные сенсорные;
- обычные электронные;
- программируемые терморегуляторы;
- радиоуправляемые.
Надёжность моделей зависит не от конструкции, а от добросовестности производителя и условий эксплуатации.
По способу монтажа терморегуляторы бывают:
- обычными настенными, которые крепятся в каждой комнате и подходят для небольших квартир;
- щитовыми, позволяющими из одной точки контролировать процесс в большом здании.
Каждый из этих способов позволяет удобно эксплуатировать систему регулировки температурного режима.
Механический тип
Механические терморегуляторы для водяного теплого пола — самые простейшие модели, напоминающие устройства для регулировки холода в холодильниках. Стоят недорого, лёгкие в обслуживании. Температурный режим выбирается путём поворота термометрической головки. Специальная метка совмещается с нужной цифрой на шкале градации. Если что-то выставлено неправильно, всё можно без труда исправить. Есть модели, где установлен тумблер полного выключения/включения работы системы. Бывают механические терморегуляторы с таймером. Он позволяет выставить определённый промежуток времени, на время которого будут включены теплые полы.
Единственный минус — это необходимость постоянного контроля температуры, изменение показателей возможно только вручную. Никакой электроники, которая сможет распределить уровень температурного режима во времени, в них нет.
Следует знать, что встречаются некачественные экземпляры, не совсем точно отображающие температуру. Это, в принципе, не так страшно. Рекомендуется сразу после пуска устройства сверить его показания с комнатным термометром. Затем контроль осуществлять с учётом разницы.
Сенсорные термоклапаны с пультом управления
Регулировка температуры водяных теплых полов может осуществляться с помощью сенсорных моделей, которыми управляют дистанционно, с помощью пульта.
Устройства имеют современную легко управляемую сенсорную панель. На неё выводится вся текущая информация о температурном режиме, в том числе, и предупреждение о наличии какого-то сбоя в системе.
Привлекательность таких конструкций не только в их «дистанционном» обслуживании, но и в том, что они могут регулировать сразу несколько контуров. Именно для таких сложных систем применяют чаще всего сенсорные модели, управляемые с помощью пульта. Термостат от надёжного производителя прослужит долго.
Обычные электронные термостаты для водяного теплого пола
Некоторые потребители предпочитают установить в своём доме обычные электронные терморегуляторы. Они практически не отличаются от сенсорных с дистанционным управлением. На пластиковой панели расположены электронное табло и кнопки. С их помощью задаётся необходимый температурный режим, который может меняться за сутки несколько раз.
Разобраться самостоятельно в настройках такого устройства несложно. Конструкция на порядок выше, чем у термостата для теплого водяного пола механического типа.
«Умные» программируемые терморегуляторы
Устройства, которые сами могут менять уровень температуры в помещении в отсутствие людей, гораздо более сложные, но экономия от их использования огромная. Затраты на их покупку и установку окупятся в первый же зимний сезон. Речь идёт о программируемых терморегуляторах. Они могут обслуживать одновременно несколько контуров. Есть возможность подключения к системе «умного дома».
Программируемый терморегулятор решает множество проблем с отоплением, обеспечивает комфортное пребывание в помещении. Позволяет настроить определённые дни, часы и недели на заданную температуру. Поэтому даже в отсутствие хозяев он сам переведёт отопительную систему в экономный режим. Вся информация о его работе отображается на дисплее.
Устанавливать их может только специально обученный мастер. Аппаратура эта дорогостоящая, требует бережного к себе отношения, но вполне оправдывает себя.
Беспроводные радиоуправляемые термостаты
Еще более дорогостоящие, чем электронные программируемые, радио термостаты устанавливают редко. Используют в домах, где принято решение не использовать электрические кабели.
Команды сервоприводам подаются с помощью радиосигналов. Происходит это следующим образом. Сигнал от датчиков для водяного теплого пола поступает на радио термостат. Он перенаправляет их радио контролёру. Цепочка радиосигналов приводит к механизму подачи горячей воды. Цена такой аппаратуры высокая из-за того, что приёмники и передатчики установлены на каждом этапе передачи радиосигналов.
Ремонт такой системы, если она выйдет из строя, дорогостоящий.
Как определиться с выбором термостата для регулировки
Первое, на что обращают внимание, когда речь заходит об комфортном пребывании квартире или доме, это температура воздуха в помещении. Каким ни был интерьер, а способ отопления, и все связанные с этим последствия оказываются более важными. Если помещение равномерно прогрето, нет сырых полов, углов и закоулков с холодными сквозняками, в помещении находиться приятно. Терморегулятор для теплого пола с выносным датчиком позволяет добиться комфортного уровня температуры в каждом помещении отдельно. Однако механический термостат для таких целей покупать не целесообразно. У него нет возможности контролировать температурный режим одновременно в нескольких помещениях.
Перед покупкой терморегулятора нужно подумать, какие проблемы по контролю за температурным режимом решит это устройство. Если есть необходимость отрегулировать тепло в отсутствие хозяев, с этой задачей прекрасно справится программируемый термостат.
Когда члены семьи не могут определиться с общим температурным режимом в доме, поможет многоканальный электронный термостат, который с помощью датчиков, установленных в разных комнатах, будет регулировать уровень тепла.
Самый недорогой и простой в использовании механический терморегулятор поможет поддерживать нужный уровень температуры в небольшой квартире.
При выборе терморегулятора нужно обязательно знать его мощность. Она должна соответствовать мощности системы отопления теплого пола.
Разные виды комнатных термостатов для водяного теплого пола предназначены для отопительных систем с определёнными техническими характеристиками и теплосберегающими показателями зданий, климатом данного региона. Учитываются пожелания потребителя. Так, например, у разных моделей и производителей отличаются интерфейсы, с помощью которых удобно следить за работой прибора.
Советы по установке терморегуляторов
Перед тем, как выполнять монтаж, нужно познакомиться с инструкцией и схемой подключения, чтобы установка датчика теплого пола была выполнена правильно. Она изображена на обратной стороне корпуса. Если порядок подключения будет нарушен, аппарат выйдет из строя. Поэтому на этом этапе очень важно правильное подключение, от которого зависит, насколько эффективно будет работать вся саморегулирующая система. Конечно, немаловажно и то, насколько грамотно был сделан монтаж контуров теплого пола.
Следует учесть, что у сервопривода двигатель с двусторонним вращением. Он вращается по часовой стрелке или в обратную сторону в зависимости от сигнала, который подаёт ему термостат. При этом клапан увеличивает или делает меньше просвет в трубе, по которой идёт теплоноситель.
Термостаты нужно располагать поближе к электрическим розеткам, на высоте от пола от 0,5 до 1 метра. Если в семье маленький ребёнок, то прибор нужно крепить повыше. Особенно это касается программируемых электронных моделей, которые легко вывести из строя неумелым обращением.
Оборудование работает от сети напряжением 220 В (кроме радиоуправляемых).
Подсоединение к электросети всех приборов нужно выполнять в соответствии с правилами устройства электроустановок.
90000 230V AC 50 / 60Hz Mechanical Manual Heating Thermostat For Underfloor Electric Heating System 16Amp Room | thermostat plug | thermostat egothermostat underfloor heating 90001 90002 230V AC 50 / 60Hz Mechanical Manual Heating Thermostat For Underfloor Electric Heating System 16Amp Room 90003 90002 90003 The manual heating thermostat is designed for electronic floor heating and other electrical heating elements. The thermostat gets the room temperature through its floor sensor, and the heating contact will close when the room temperature rises above the set point, and vice versa.It fits into the standard single switch back box well, and is worldwide suitable. 90002 Features: 90003 90008 90009 1.Mounted on the surface of the wall indoors. 90010 90009 2.Temperature control range + 5 / + 40degree 90010 90009 3.Applied in the auto-control system of space heating. 90010 90009 4.LED turned on while heating. 90010 90009 5.Satisfying the requirements of safety, energy saving and comfort. 90010 90019 90002 90021 Specifications: 90003 90008 90009 1.Voltage: 230V AC 50 / 60Hz 90010 90009 2. Max. Load: 16A 3600W 90010 90009 3.Power consumption: 5VA 90010 90009 4.Temperature control range: 5 ~ 40degree 90010 90009 5.Temperature limit range: 25 ~ 55 degree 90010 90009 6.Power save mode temperature: 5degree 90010 90009 7.Temperature deviation: + -0.5K 90010 90009 8.Ambient temperature: -5 ~ 50degree 90010 90009 9.Degree of protection provided by enclosure: IP20 90010 90009 10.Outer sensor: length of cable 300cm 90010 90009 11.Size: 86x86x50mm 90010 90009 12.Certification: CE 90010 90019 90002 Package Included: 90003 90008 90009 -1X Heating thermostat 90010 90009 -1X 300cm sensor cable 90010 90009 -2 X Mounting screws 90010 90009 -1x English user manual 90010 90019 90002 90003 90002 90003 90002 90003 90002 90003 90002 90003 90071 90003 90071 1. KTO011 (red button), is used with heaters. When environment temperature below set target temperature, it starts heater, until reaching set target temperature.90003 90071 2. KTS011 (blue button), is used with cooling fan. When environment temperature over set target temperature, it starts cooling fan, until environment temperature drop back to target. 90003 90071 90021 90003 90071 90081 90003 90071 90003 90071 90003 90071 90088 90003 90071 90003 90071 90093 90003 .90000 Easy Control Underfloor Heating Mechanical Thermostat From Oem Factory 90001 90002 90003 90004 90003 90004 90007 Easy control underfloor heating thermostat from OEM factory 90008 90003 90002 Product Description 90003 90004 90003 90002 90007 2.General Information of Easy control underfloor heating thermostat from OEM factory 90008 90003 90002 This type electronic thermostat for mounting in standard wall box , 90003 90002 the thermostat is adjustable to required temperature from + 5 / + 40C, the LED shows that the heat is On, the thermostat is recommended for control of electric heating devices or on / off valve actuator used in water-based heating systems.90003 90002 Selection Table: 90003 90024 90025 90026 90027 90028 Model 90003 90030 90027 90028 Current 90003 90030 90027 90028 Application 90003 90030 90039 90026 90041 90028 MT26 90003 90030 90041 90028 16A 90003 90030 90041 90028 For control of electric heating devices 90003 90030 90039 90054 90055 90002 90003 90002 Parameter: 90003 90002 Voltage: AC230V (AC110 / AC24V available) 90003 90002 Power comsuption: 5W 90003 90002 Setting range: 5 ℃ ~ 40 ℃ 90003 90002 Switch differential: ± 0.5K 90003 90002 Ambient temperature: -5 ℃ ~ 50 ℃ 90003 90002 Protective housing: IP20 90003 90002 Housing material: anti-flammable PC 90003 90002 Floor sensor: rubber-thermoplastic NTC sensor, cable length is 3m 90003 90002 90003 90002 Operation manual: 90003 90002 90003 90002 90003 90002 90007 3. More Products for You to Choose 90008 90003 90002 90007 90008 90003 90002 90003 90002 Company Information 90003 90002 90007 1. About us 90008 90003 90100 90025 90026 90103 90002 WuHu Jiahong New Material Co.Ltd is the largest heating cable manufacturer in Asia-pacific. We are always dedicated to research, develop and produce both constant wattage and self-regulating heating cables since 1993. Till now, Jiahong has obtained more than 30 national patents. We are one of the few members of China self-regulating heating cable national standard GB / T 19835-2005. 90003 90002 90107 Most of WuHu Jiahong products passed UL, CSA, ETL, TUV, CE, ATEX etc. We export to many regions, especially North America, Europe, Australia and Asia.High quality combines with professional services earned us a good reputation. 90003 90030 90039 90054 90055 90002 90003 90002 90003 90002 90007 2. Why Choose us 90008 90003 90002 90007 Advantages 90008 90003 90002 90003 90002 90003 90002 90007 Our Services 90008 90003 90002 We help our customer develop heating cable, floor heating, snow melting for their application and OEM offered. 90003 90002 90003 90002 90003 90002 90007 3. Company Certificates 90008 90003 90002 90007 90008 90003 90002 FAQ 90003 90002 90007 1.How long will it take for the underfloor heating system to warm up? 90008 90003 90100 90025 90026 90103 The warm up time of an electric underfloor heating system will be dictated by the insulation used beneath it and the output of the system. In general, the better insulated the sub-floor the faster the system will warm up, with Underfloor Insulation boards? Facilitating a very speedy warm up time of as little as 15 minutes, and un-insulated concrete floors causing the slowest warm up time. Using a? 200W system? Beneath ceramic / stone tiles provides a faster warm up time than 150W system.90030 90039 90054 90055 90002 90003 90002 90007 2. Can I turn my heating on the day it is fitted? 90008 90003 90100 90025 90026 90103 If you have installed your heating beneath tile adhesive, levelling compound or a screed you must allow this to dry out before turning on your system for the first time. If the system is turned on too early it will force the moisture out of the covering which may lead it to crack. We would recommend speaking to the manufacturer of your flexible tile adhesive, grout or screed to confirm the drying time required.90030 90039 90054 90055 90002 90003 90002 90007 3. Does each room require its own thermostat? 90008 90003 90100 90025 90026 90103 90002 We would recommend that each room has its own heating system controlled by its own thermostat. This will allow for simpler and more accurate temperature control of each room and will avoid heating rooms which do not require it. 90003 90030 90039 90054 90055 90002 90003 90002 90003 .90000 230V AC 50 / 60Hz Mechanical Manual Heating Thermostat For Underfloor Electric Heating System 16Amp Room | thermostats | thermostat fanheating cooling thermostat 90001 90002 230V AC 50 / 60Hz Mechanical Manual Heating Thermostat For Underfloor Electric Heating System 16Amp Room 90003 90002 90003 The manual heating thermostat is designed for electronic floor heating and other electrical heating elements. 90006 The thermostat gets the room temperature through its floor sensor, and the heating contact will close when the 90006 room temperature rises above the set point, and vice versa.It fits into the standard single switch back box well, 90006 and is worldwide suitable. 90002 Features: 90003 90011 90012 1.Mounted on the surface of the wall indoors. 90013 90012 2.Temperature control range + 5 / + 40 ℃ 90013 90012 3.Applied in the auto-control system of space heating. 90013 90012 4.LED turned on while heating. 90013 90012 5.Satisfying the requirements of safety, energy saving and comfort. 90013 90022 90002 90006 Specifications: 90003 90011 90012 1.Voltage: 230V AC 50 / 60Hz 90013 90012 2. Max. Load: 16A 3600W 90013 90012 3.Power consumption: 5VA 90013 90012 4.Temperature control range: 5 ℃ ~ 40 ℃ 90013 90012 5.Temperature limit range: 25 ~ 55 ℃ 90013 90012 6.Power save mode temperature: 5 ℃ 90013 90012 7.Temperature deviation: + -0.5K 90013 90012 8.Ambient temperature: -5 ~ 50 ℃ 90013 90012 9.Degree of protection provided by enclosure: IP20 90013 90012 10.Outer sensor: length of cable 300cm 90013 90012 11.Size: 86x86x50mm 90013 90012 12.Certification: CE 90013 90022 90002 Package Included: 90003 90011 90012 -1X Heating thermostat 90013 90012 -1X 300cm sensor cable 90013 90012 -2 X Mounting screws 90013 90012 -1x English user manual 90013 90022 90064 90003 90002 90003 90002 90003 90002 90003 90002 90003 90064 90003 90064 1. KTO011 (red button), is used with heaters. When environment temperature below set target temperature, it starts heater, until reaching set target temperature.90003 90064 2. KTS011 (blue button), is used with cooling fan. When environment temperature over set target temperature, it starts cooling fan, until environment temperature drop back to target. 90003 90064 90006 90003 90064 90084 90003 90064 90003 90064 90003 90064 90091 90003 90064 90003 90064 90096 90003 .90000 Floor Heating Thermostat 16A Digital Room Termostat 230VAC 50 / 60Hz Mechanical Underfloor Heating Temperature Controller | | 90001 90002 Floor Heating Thermostat 16A Digital Room Termostat 230VAC 50 / 60Hz Mechanical Underfloor Heating Temperature Controller 90003 90002 90003 90002 Specifications: 90003 90002 -The thermostat is the international universal heating electronic thermostat. 90003 90002 -It use installation of direct wall and have a wide range of controlling temperature.Fool type control interface is easy to use. 90003 90002 -LED indicates the working state and it is easy for users to understand operation of the thermostat. 90003 90002 -It is applicable to the heating system of the temperature automatic controlling and provides users with a comfortable, safe, energy-saving and high standard heating environment. 90003 90002 -Access to external sensors can realize double temperature double controlling (Built-in sensor measures temperature and external sensor makes the over-temperature protection).90003 90002 90003 90002 Feature: 90003 90002 Voltage: 230VAC 50 / 60Hz 90003 90002 Power waste: <2VA 90003 90002 Relay: MAX 16A 90003 90002 Range of temperature: 5 ° C-40 ° C 90003 90002 Ambient temperature: -5 ° C-50 ° C 90003 90002 Protective casing: IP20 90003 90002 External sensor: B = 3380 10K @ 25 ° C Lead length: 3M Temperature protection (Optional) 90003 90002 Shell material: Flame-retardant PC 90003 90002 Installation height: 1.2M 90003 90002 Installation location: To be fitted in the surrounding air to flow freely on the wall, shall not be 90003 90002 affected by other heat effect (Such as sunlight, windows and doors airflow and wall temperature).90003 90002 90003 90002 Package include: 90003 90002 1 * 230VAC 50 / 60Hz Temperature Controller 90003 90002 90003 90002 Description 90003 90002 Works with a wide range of different thermostats. Please check the resistance values of your current sensor against the table 90003 90002 Cable has high rigidity, allowing it to be easily passed through existing flexible conduit. 90003 90002 Suitable for use in wet areas - IP68 90003 90002 No polarity, simply connect the two wires either way round to the sensor outlet on the thermostat 90003 90002 Thermoplastic protective housing for NTC sensor 90003 90002 90003 90002 Specification 90003 90002 Condition: 100% Brand New 90003 90002 Color: White 90003 90002 Resistance: 10KΩ 90003 90002 Cable Length: 3 meter 90003 90002 Sensor dimensions: 20mm x 5mm 90003 90002 Quantity: 1 Pc 90003 90002 Note: 90003 90002 Please allow 1-3mm error due to manual measurement.pls make sure you do not mind before you bid 90003 90002 Due to the difference between different monitors, the picture may not reflect the actual color of the item. Thank you! 90003 90002 90003 90002 Package Contents: 90003 90002 1 x Temperature Warming Sensor Probe 90003 90002 90003 90002 90003 90002 90003 90002 90003.
