Труба valtec для теплого пола – Труба для теплого пола Valtec

Труба для теплого пола Valtec

Российско-итальянская компания «VALTEC» известна как производитель инженерной сантехники, оборудования для водоснабжения и для систем отопления. Для напольного обогрева рекомендуют приобрести трубу «валтек».

Это металлопластиковое изделие, которое обладает привлекательными характеристиками. Труба многослойная, с защитной оболочкой, которая предохраняет материал от воздействия ультрафиолетового излучения. Каковы характеристики труб «VALTEC»? Как проводить соединение отдельных участков?

Характеристика «Валтек»

Для напольного обогрева, горячего и холодного водоснабжения компания «VALTEC» производит трубы из сшитого полиэтилена «РЕХ-b» Для изготовления материала необходим полиэтилен средней плотности. Его часто используют для гидроизоляции фундамента и пола.

При температуре 60 0С. он становится мягким. При 102 0С материал плавится. Низкие температуры полиэтилен не выдерживает. На небольшом морозе он рассыпается. Отмечается его неустойчивость к УФ-лучам.

Для улучшения качеств полиэтилена проводят сшивку материала. Для этого используются различные технологии, с добавлением пероксидов, химических веществ, с использованием лазерных систем. Изделие «РЕХ-b» производят в присутствии силана.

Сшивка проводится после экструзии; получения изделия путём вдавливания расплавленной массы через формовочное устройство. Степень сшивки 65%. При производстве материала «РЕХ-а» сшивка достигает 85%. Структура модифицированного полиэтилена при силановой технологии не такая однородная, как у «РЕХ-а» при пероксидной методике исполнения.

Специалистами отмечается высокая скорость производства и низкая себестоимость изделия. Трубы «валтек» для тёплого пола отличаются демократичными ценами. Структура материала указана на внешней поверхности изделия, в техническом паспорте и на упаковке:

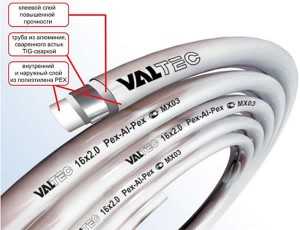

  • обозначение VALTEC PEX-AL-PEX указывает на то, что труба «валтек» для тёплого пола выполнена из сшитого полиэтилена с алюминиевой вкладкой; все слои соединены клеевой прослойкой;

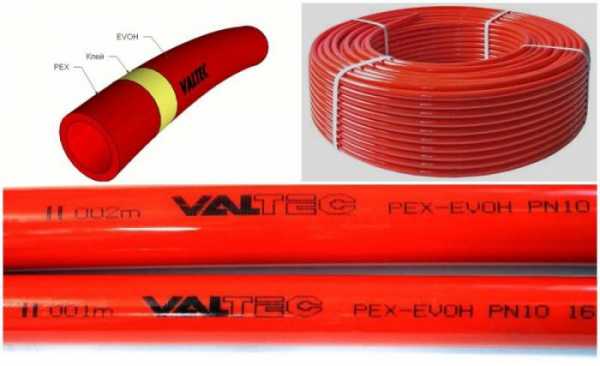

  • VALTEC PEX-EVOH – изделие выполнена из сшитого полиэтилена с защитным слоем EVOH; покрытие повышает устойчивость материала к ультрафиолету, к воздействию кислорода;
  • на поверхности изделия указывают диаметр и толщину стенки; для напольного обогрева рекомендуют выбирать трубы диаметром 16 мм, 20 мм; толщина стенки 2 мм.

Изделия производятся в бухтах; длина 40-100 м. Бухты закрыты материалом, который предохраняет пластик от солнечных лучей. Если перевозка труб производилась в зимнее время, то их необходимо выдержать при комнатной температуре 24 ч для акклиматизации полиэтилена. Укладку магистрали производят минимум через сутки. Приобрести трубу можно в Москве.

Отмечаются следующие характеристики изделия:

  • устойчивость к высоким температурам; рабочий режим 80-90 0С; материал не деформируется и не разрушается при перепадах температур; допустимо кратковременное использование магистрали при температуре 130 0С;
  • в системах отопления трубы практически не расширяются; при воздействии на изделия режима в 130 0С расширение полиэтилена происходит в течение 60 мин. на 0,8%;
  • рабочее давление 6 бар; выдерживает нагрезку более 25 бар, резкие перепады, гидроудар;
  • трубы с покрытием «EVOH» не пропускают кислород к теплоносителю;
  • изделия имеют гладкую поверхность; на ней не откладываются соли, не появляется плесень и грибок;
  • полиэтилен «РЕХ-b» не вступает в реакцию с химическими веществами строительных растворов и теплоносителя;
  • материал обладает «памятью формы».

Среди недостатков «валтек» отмечается жёсткость пластика. Монтаж производят осторожно, не допуская заломов. Максимальный изгиб трубы диаметром 16 мм составляет 80 мм. При использовании контура допускается радиус изгиба 45 мм. Сшитый полиэтилен РЕХ-b не выдерживает низких температур. Не рекомендуют использовать изделия при режиме ниже -10 0С.

Сшитый полиэтилен относят к классу горючести Г4 (сильно горючие материалы). Группа воспламеняемости В3 (легко воспламеняется). Токсичность продуктов сгорания Т3 (обладают высокой токсичностью). Осуществлять монтаж магистрали вблизи легковоспламеняющихся предметов или материалов не рекомендуют.

Методы соединения труб

Полиэтилен всех видов сшивки обладает «памятью формы». Это означает, что при расширении или сжатии материал восстанавливает свою первоначальную форму. Для соединения участков магистрали используют метод пайки и напрессовки: методика предполагает использование фитингов из сшитого полиэтилена. Метод нарезки не применяют. Труба может не вынести механической нагрузки. Как проводят пайку?

  1. Для того чтобы соединить пластиковые трубы необходимо приготовить паяльник с насадками, фитинги и секатор.
  2. На паяльник надевают насадку соответствующего диаметра. Край с меньшим диаметром предназначен для трубы, с большим диаметром – для фитинга.
  3. Разогревают паяльник до 260 0С.
  4. Надевают на насадку трубу и фитинг. Для трубы «валтек» под высокой температурой необходимо выдержать 6 сек.
  5. Снимают пластиковые элементы и соединяют их между собой. Выдерживают 4 мин. Проводят проверку на герметичность.
  6. При перегреве края трубы расплавляются. Соединение будет не герметичным.
  7. Если сделано всё верно, то разъединить место пайки не представляется возможным. Его вырезают секатором под прямым углом. Выполняют повторное соединение.

При методе напрессовки используют расширитель с насадками и клещи. Перед тем как приступить к соединению магистрали, необходимо выровнять края трубы секатором. Далее используют расширитель.

  • На инструмент надевают насадку. Вставляют её в изделие.
  • Поворачивают трубу на 1200. Выжидают 4 мин. Край расширится.
  • Вставляют фитинг. Выжидают 6 мин. Пластик примет первоначальную форму. Соединение происходит на молекулярном уровне. Разъединить его будет невозможно. Шва не видно. Узел соединения выдерживает такие же нагрузки, как и общая магистраль.
  • Проверяют узел соединения на герметичность.

Методы соединения труб

Труба для тёплого пола «VALTEC» укладывается на ровную поверхность под неглубокую стяжку 25 мм. При монтаже рекомендуют закрыть край трубы, чтобы в неё не попал строительный мусор. В магистрали должен находиться теплоноситель под давлением 0,3 МПа. При тестировании системы жидкость подаётся с давлением 6 бар.

Компания «VALTEC» уверена в качестве своей продукции и даёт гарантию 10 лет на металлопластиковые трубы. Прослужит магистраль более 50 лет. Производитель предлагает для напольного обогрева контурный утеплитель, крепления для водяного контура, соединительные элементы для магистрали.

Водяной теплый пол VALTEC. Видеосеминар.

Загрузка…

otoplenieblog.ru

Тёплый водяной пол Valtec – советы по выбору и поэтапному монтажу систем Валтек


    Содержимое:
  1. Историческая справка о марке Valtec
  2. Трубы для водяных полов Valtec
  3. Коллекторы для тёплого пола Валтек
  4. Подложка для теплого пола Valtec
  5. Чем продукция Valtec лучше конкурентов рынка

По сравнению с европейскими гигантами Rehau или Nexans, производитель Valtec является относительно молодым, развивающимся предприятием. Но как показывает статистика, отопительные системы, запорная и регулирующая арматура, производимая компанией Валтек, имеет повышенный спрос у отечественного потребителя. Почему тёплый водяной пол Valtec пользуется такой популярностью?

Историческая справка о марке Valtec


Хотя в большом количестве источников можно найти информацию, что компания Валтек является итальянской, это не совсем так. Идея создания предприятия наравне принадлежит российским и итальянским специалистам.

Изначально, основным направлением компании является производство запорной и регулирующей арматуры, систем водоснабжения и отопления, оптимально соответствующих отечественным условиям эксплуатации.

На сегодняшний день, оборудование Valtec для систем водяного напольного отопления, а также большинство комплектующих, попадающих на рынок отопительного оборудования, изготавливаются в Китае. Представители компании тщательно следят за качеством продукции, проверяя её на соответствие европейским и российским нормам и стандартам.

Трубы для водяных полов Valtec


Труба для теплого пола Валтек изготавливается в двух базовых вариантах:
  • Металлопластиковая труба для тёплого пола Valtec – предназначена для монтажа и использования в питьевом, радиаторном, потолочном отоплении. Монтируется обжимным методом. Наружный диаметр от 16 до 40 мм. Легко гнется без потери целостности защитного слоя.

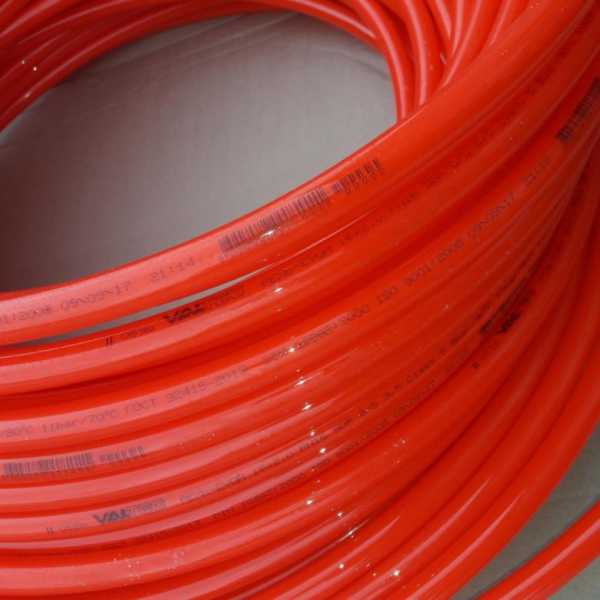

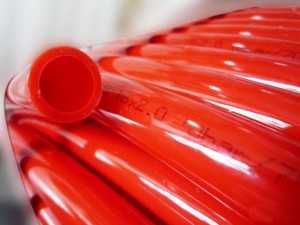

  • Сшитая красная полиэтиленовая труба Valtec для укладки теплого водяного пола. Внутренний просвет не зарастает. Трубы не подвержены коррозии, устойчивы к изменению температуры и механическим повреждениям, хорошо держат форму. Главное достоинство сшитого ПВХ состоит в том, что оболочка трубопровода устойчива к агрессивному воздействию цементного раствора. Срок эксплуатации не менее 50 лет.

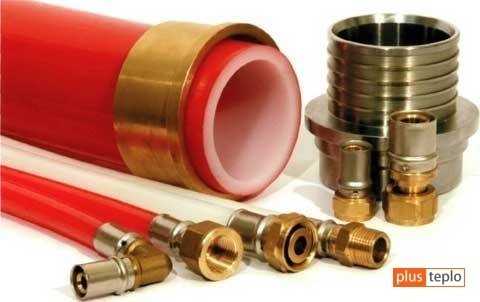

Монтаж труб выполняется с помощью пресс – фитингов, разработанных на базе компании Валтек. Уникальный метод соединения облегчает укладку и обеспечивает высокие прочностные характеристики соединений.

Коллекторы для тёплого пола Валтек

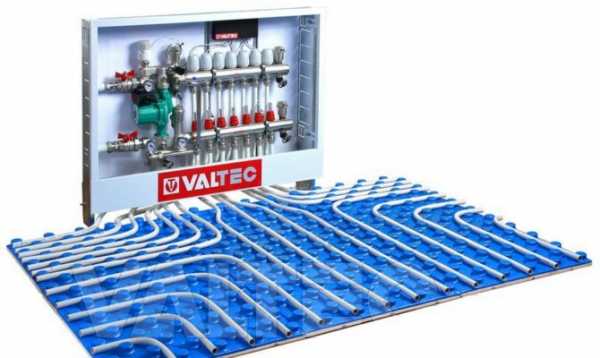

Насосно-смесительный узел для теплого пола Valtec состоит из нескольких важных узлов, к которым относится:
  1. Насосно-коллекторный блок.
  2. Регулировочные краны.
  3. Запорные клапаны.
  4. Кронштейны для крепления.
  5. Дополнительные резьбовые гнезда, дающие возможность при необходимости подключить клапан удаления воздуха из системы, байпас и т.д.

Подключение водяного теплого пола через коллектор Valtec позволяет отапливать помещение, используя в качестве теплоносителя воду и гликолевый антифриз.

Какие технические особенности отличают Валтек?
  • Принцип работы узла смешения. Температура теплоносителя, циркулирующего в традиционных системах отопления радиаторного типа, колеблется в пределах 60-80°С. Для теплых полов необходимо, чтобы жидкость в системе прогревалась до 35-40°С, следовательно, необходимо снизить температуру нагрева.
    Смесительный узел подмешивает к нагретому уже остывший теплоноситель. От точной настройки смесительного узла зависит длительность эксплуатации теплых полов и используемого напольного покрытия.
  • Коллекторная группа. Максимальная длина используемой трубы для теплых полов 70 п.м. Поэтому чаще всего отапливаемое помещение делят на зоны и для каждой укладывают водяной контур. Чтобы обеспечить равномерную подачу теплоносителя, используется гребенка.
    Правильная настройка коллекторной группы позволит обеспечить равномерное давление в каждом уложенном водяном контуре. Системы Валтек предлагают покупателю гребенки с 2-12 отводами для подключения.
  • Расходомеры – механическая регулирующая арматура, основной задачей которой является обеспечения равномерного поступления теплоносителя в водяной контур отопления. Регулировка расходомеров Валтек осуществляется вручную. Выставляется необходимое давление, в зависимости от длины уложенной трубы.

Обвязка коллектора выполняется согласно приложенной инструкции производителя. Особенно важно соблюдать указания относительно расположения циркуляционного насоса, установки сервопривода и т.д.



Подложка для теплого пола Valtec


Эффективность, высокие теплоизоляционные и эксплуатационные характеристики подложки для пола Valtec обеспечивает использование мультифольги. Толщина материала всего 3 мм. Вместе с тем, уникальное устройство подложки обеспечивает надежную тепло и пароизоляцию.

Труба фиксируется соединениями гарпунного типа. Вспененная теплоизоляция Валтек имеет нанесенную на фольгированный слой разметку, что облегчает монтаж и раскладку трубопровода.

При использовании сухого метода укладки, широко применяются стальные тепло распределительные панели Valtec. Пластины равномерно распределяют тепло и обеспечивают лучший прогрев напольного покрытия.

Чем продукция Valtec лучше конкурентов рынка


Изначально компания была создана, чтобы удовлетворить запросы отечественного потребителя. В результате были разработаны системы отопления, оптимально соответствующие техническим параметрам и особенностям эксплуатации на территории РФ и близлежащих стран. Полы могут работать на антифризе, что позволяет их использование в автосервисах, гаражах и т.д.

Автоматика Valtec дает возможность свести участие человека в процессе отопления к минимуму. Запорная арматура и труба устойчива к воздействию агрессивной среды, что позволяет ее длительную эксплуатацию даже при использовании «жесткой» воды. Стоимость системы отопления намного ниже, чем у других производителей, что также добавляет популярности.

Продукция компании Валтек оптимально подходит для частного дома, помещений с повышенной влажностью и большой вероятностью промерзания пола.

avtonomnoeteplo.ru

Водяной тёплый пол Valtec: комплектующие, инструкция по монтажу

Валтек считается довольно молодой развивающейся компанией. Однако, как подтверждают статистические данные, системы отопления, запорная и регулирующая арматура, которая изготавливается на фирменных заводах, характеризуется повышенным спросом у отечественного потребителя. В статье разберёмся, почему водяной тёплый пол Valtec настолько востребован.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Теплый водяной пол Валтек

Из истории компании

Многие интернет-источники пишут, что родина бренда Валтек – Италия, но это далеко не так. Идея разработки и выпуска этой марки принадлежит в равной степени как российским, так и итальянским специалистам.

Вначале компания поставляла на рынок лишь запорную и регулирующую арматуру, водоснабжающие и отапливающие системы, которые максимально соответствовали российским условиям эксплуатации.

В настоящее время техника и почти все комплектующие Валтек для систем водяного напольного обогрева, поставляемые на рынок, изготавливаются на китайской территории. Специалисты компании внимательно следят за качеством производимого оборудования, проверяют её на соответствие отечественным и европейским нормам и стандартам качества.

Плюсы системы Valtec

Продукция бренда отличается:

  1. Высокой надёжностью. Материалы высокого качества и крепёжные элементы, комплектация системы фирменными блоками и модулями сводят к нулю вероятность ошибок при выполнении расчётов и проектировании, что уже может свидетельствовать о стабильности и эффективности работы без риска протечек.
  2. Ассортиментный ряд производителя включает всё, что требуется для монтажа отопительной системы, в том числе сопутствующие материалы, для его совмещения с будущим финальным покрытием, наладки тепловой и гидроизоляции. То есть всего того, что даёт возможность обеспечить наибольшую энергоэффективность применяемого обогревательного пола.
  3. Валтек ориентируется в производстве на единые стандарты, обеспечивающие полную совместимость различных узлов техники, а также материалов.

Принцип работы напольного обогрева

Отопительная система Valtec состоит из двух секций. Первая выглядит как уложенные особым образом на полу трубы, произведённые по уникальной технологии. Отопление данных труб происходит за счёт второй секции, которая состоит из насосно-смесительного узла.

На рисунке вы можете увидеть схему универсального подключения водяного тёплого пола Валтек через котёл.

Схема подключения теплого пола Валтек через котел

Трубы, которые предлагает производитель, представлены базовыми моделями:

  1. Металлопластиковой трубой. Она предназначена специально для организации питьевого, потолочного и радиаторного отопления. Труба в диаметре равна 16-40 мм. Её легко можно согнуть, причём верхний слой защиты не будет повреждён. Крепёж производится зажимами.
  2. Красной трубой из сшитого полиэтилена. Выпускается для организации тёплого пола и обогрева помещения. Поверхность изнутри гладкая, а это исключает риск образования пробок из грязи. Трубам не страшны температурные перепады, они не подвержены коррозии, механическим воздействиям, их нельзя смять или сплющить. Наружная оболочка является отличной защитой от цементного воздействия. Исправно прослужит более полувека.

Чтобы соединить трубы используют пресс-фитинги – тоже уникальная разработка фирмы Valtec. Трубы укладывают либо по спирали, либо по кругу. Насосно-смесительный узел включает в себя насосно-коллекторный блок, регулировочные и запорные краны, а также специальные настенные крепления и гнёзда для установки вспомогательной техники. Тепловой носитель приготавливается из воды и гликолевого антифриза.

Комплектация

Комплектуется тёплый водяной пол Валтек:

  • трубами: возможно использовать металлополимерные изделия либо каналы из сшитого полиэтилена высокого давления;
  • элементами для монтажа: сюда входят распределяющие тепло пластины, маты с фиксаторами и изолирующие подложки;
  • системой управляется при помощи термостатов и смесительных узлов. Все элементы монтируются на коллекторном блоке, являющимся основным управляющим узлом;
  • автоматикой: нужна для регулировки температуры на расстоянии с учётом данных нагрева пола воздуха в комнате.

Все вышеперечисленные компоненты присутствуют в ассортиментном ряде фирмы.

Установка обогревательного пола Валтек

Сразу стоит сказать, что вся работа по монтажу такого водяного пола обязана осуществляться квалифицированными мастерами. Лишь в таком случае есть гарантия качественной и правильной сборки и, как следствие, успешное завершение укладки.

Инструкция по монтажу тёплого водяного пола Валтек:

  1. Вначале монтируется коллекторный шкаф.
  2. В нём устанавливается насосно-смесительный узел и коллекторный блок.
  3. Выравнивают в комнате поверхность пола.
  4. Раскладывают демпферную ленту по краям помещения.
  5. Делают паро- и гидроизоляцию.
  6. Настилают утеплитель.

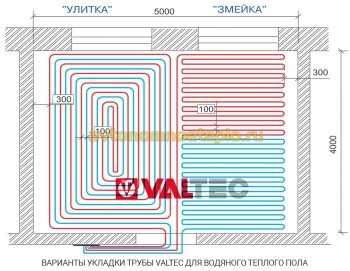

  7. Укладывают трубы, применяя какой-либо из вариантов.
  8. Подключают трубы к коллектору. Проводят гидравлические испытания.
  9. Подсоединяют всю автоматику.
  10. После всего заливают пол стяжкой из бетона.

Нужно сказать, что водяной тёплый пол Valtec – универсальный, т.е. на него можно укладывать и финишное плиточное покрытие, и паркетное. Единственным важным условием остаётся лишь верхний слой стяжки толщиной, как минимум в 2 см, что обеспечивает равномерное тепловое распределение по поверхности пола.

teplofan.ru

Труба Валтек – для теплого пола идеальное решение

Компания Валтек в первую очередь специализируется на производстве трубопровода для создания надежных и эффективных конструкций напольного обогрева. Большую популярность металлопластиковая труба Валтек для теплого пола, сшитая из полиэтилена завоевала не напрасно. О ее особенностях и преимуществах и пойдет речь далее.

Трубы Валтек

Особенности труб Валтек

Компания Valtec разработала специальные многослойные изделия, основным материалом для производства которых стал полиэтилен, сшитый с применением технологии PEX-b. Всю продукцию можно разделить на два вида:

  • металлопластиковые трубы;

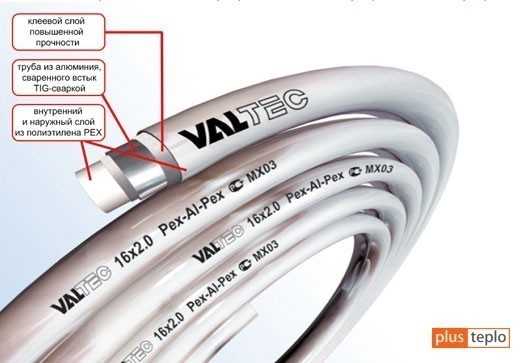

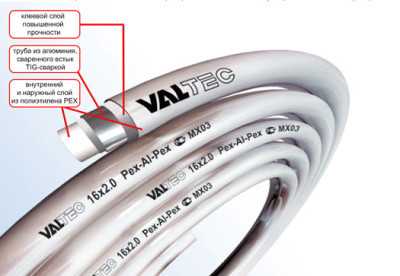

Металлопластиковая труба

Труба PEX-EVOH

Конструкция трубы представляет три слоя: внутренний и внешний прослойки полиэтилена соединенные между собой путем сшивки высокой степени (около 72%). Между ними находится алюминиевая фольга.

Важно! Технология сварки предполагает проведение процесса в среде с инертным газом. Таким образом, шов не нарушает геометрию готового изделия и обеспечивает надежность сшивки.

Сшивка Валтек труб

Клеевое соединение значительно выше по прочности, нежели указано в нормативных параметрах. Таким образом, есть высокая гарантия того, что даже при резких и частых перепадах температур труба не расслоится. Трубы нашли применение в системах напольного отопления не только жилых, но и в коммерческих и промышленных помещениях.

Продукция VALTEC имеет сертификаты качества от НИИсантехники. Граничные показатели давления и температуры составляют 10 бар и 95°С соответственно. Допускается кратковременный нагрев теплоносителя в трубопроводе до 130°С. При этом трубы прослужат трубы более 50 лет.

Преимущества труб от Валтек

Внутренняя поверхность трубы Валтек гладкая, изделие электрически инертно. Благодаря созданию при производстве изделий объемных связей между молекулами материала трубы устойчивы к зарастанию, абразивному воздействию, коррозии, механическим ударам. Материал выдерживает резкие скачки температуры, обладает упругостью и не допускает проникновение кислорода внутрь системы обогрева.

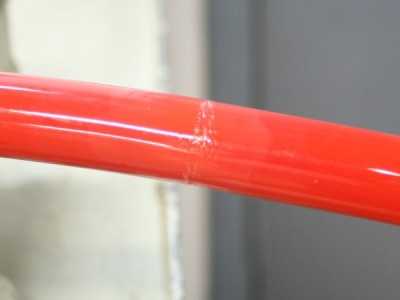

Деформированные участки можно подправить при помощи строительного фена. Металлопластиковые трубы имеют хороший уровень теплопроводности, практически не подвержены линейному расширению материала, а для их укладки понадобится значительно меньше крепежных деталей.

Вконтакте

Facebook

Twitter

Google+

tepliyepoly.ru

Теплый пол (водяной теплый пол)

  • VALTEC
  • Теплый пол (водяной теплый пол)

Водяное напольное отопление становится все более популярным, поскольку обладает рядом преимуществ и является более энергоэффективными, по сравнению с традиционными радиаторными системами. Поскольку тепло в данном случае передается излучением от нагретой поверхности, практически отсутствуют конвективные потоки. Вертикальное распределение тепла от пола к потолку не позволяет перегреваться верхним областям помещения, что существенно снижает теплопотери через кровлю, верхние части стен и создает оптимально комфортные температурные условия для находящихся в помещении людей. Экономия от применения водяных теплых полов может достигать 10–30 %. Это возможно благодаря снижению средней температуры воздуха в помещении на 2 °С и температуры нагрева теплоносителя до 30–45 °С. Кроме того, низкотемпературные системы отопления (теплый пол) обладают ярко выраженным эффектом саморегулирования, то есть теплоотдача с поверхности пола прекращается, когда температура в комнате, в результате внешних воздействий (выглянуло солнце) достигает температуры поверхности пола. В то же время, теплоотдача возрастает, когда снижается температура в помещении. Радиаторы работают по тому же принципу, но разница температур между воздухом в комнате и поверхностью радиаторов так велика, что эффект саморегулирования практически пропадает.

VALTEC поставляет на российский рынок широкий ассортимент качественной продукции, позволяющий реализовать систему напольного отопления любой сложности. Это металлополимерная труба, надежные обжимные и пресс-фитинги, коллекторные блоки, насосно-смесительные узлы, а также автоматика, обеспечивающая заданный уровень комфорта в помещениях. Для специалистов разработаны Альбом типовых схем водяного отопления для жилых домов, где собраны различные варианты организации одно- и многоконтурных систем, а также программный комплекс для расчета элементов инженерных систем VALTEC. Программа VALTEC.PRG дает возможность определить теплопотребность помещений и грамотно определить теплотехнические и гидравлические параметры напольного отопления.

Кроме того, инженеры VALTEC продумали готовые решения для монтажа водяного теплого пола с различным уровнем автоматизации («Эконом», «Комфорт», «Премиум») в помещениях площадью 20, 40, 60, 80 и 120 м2. Воспользовавшись этими спецификациями, можно самостоятельно укомплектовать систему напольного отопления своего дома или при выполнении монтажных работ на объекте заказчика.

В помощь специалистам и владельцам жилья разработан также «Типовой комплект водяного теплого пола для помещений площадью до 60 м2».

Комплексный подход VALTEC к системам напольного отопления гарантирует их экономичность, оптимальную стоимость и длительную безаварийную работу.

Задай свой вопрос по водяным теплым полам



Интервью



Водяной теплый пол valtec: есть ответы на все вопросы


Каждый, кто начинал строительство нового дома, сталкивался с проблемой выбора. Сначала это выбор проекта, дизайна, строительной организации, затем – материалов, технологий и т.д. Желая помочь читателям в выборе системы отопления, мы пообщались с руководителем направления «Водяной теплый пол» VALTEC Сергеем Пискаревым.

Прежде всего, VALTEC известен как производитель труб и арматуры для внутренних инженерных систем. Почему с 2010 года одним из приоритетных направлений ее развития стали системы для напольного отопления?
– Любому бизнесу необходимо развитие. Малейший простой на месте – это шаг назад. Но и двигаться необходимо в перспективном и востребованном направлении. Проанализировав ситуацию на рынке и оценив свои возможности, мы пришли к решению, что водяной теплый пол – это именно то, что нужно. Специалисты VALTEC давно занимаются подобными системами. Большинство необходимого для их монтажа оборудования у нас уже было. А изучение рынка показало, что в перспективе данная технология может быть очень востребованной. Хотя многие пользователи до сих пор не знают о преимуществах напольного отопления и по старинке применяют только радиаторы.

В чем же заключаются эти преимущества?
– Их достаточно много. В первую очередь – комфорт. В отличие от традиционных отопительных приборов конвективного типа (радиаторов), напольное отопление передает тепло главным образом излучением, и оно распределяется по всему помещению равномерно, отсутствуют зоны локального перегрева или недостаточно прогреваемые участки. При этом температура воздуха постепенно понижается от пола до потолка, а для организма человека такие условия наиболее близки к оптимальным. Необходимо отметить и такие преимущества «теплого пола», как энергоэффективность, эстетика, гигиеничность.

Вы сказали, что водяное напольное отопление – это энергоэффективная система. А чем это обеспечивается?
– Экономия энергии при использовании системы «водяной теплый пол» может быть очень существенной. Дело в том, что температура теплоносителя, поступающего в трубы теплого пола, составляет всего 35–50 °С, что позволяет снизить энергозатраты на нагрев. При этом можно использовать низкотемпературный конденсационный котел с увеличенным КПД. Вертикальное распределение тепла от пола к потолку не позволяет перегреваться верхним областям помещения, поэтому уменьшаются теплопотери через кровлю и верхние части стен.
Поскольку тепло распределяется в помещении равномерно, средняя температура в комнате может быть понижена на 2 °С без изменений в ощущениях тепла человеком, что обеспечивает экономию энергии на 10–20 %. И это при стандартной высоте потолка в 3 м. В том случае, если мы используем теплый пол в помещении с высокими потолками, где нет необходимости прогрева верхних слоев воздуха, экономия составляет 30 % и более.
Вместе с тем, немаловажную роль в экономии играет эффект саморегулирования водяного теплого пола, то есть система сама реагирует на перепады температуры в помещении, изменяя мощность теплового потока. Например, представим себе, что выглянуло солнце, и воздух в комнате нагрелся на 2–4°С. При этом теплоотдача теплого пола самопроизвольно уменьшается на 36–70 %.

А в чем проявляются эстетика и гигиеничность «теплого пола»?
– Все элементы системы надежно скрыты под напольным покрытием, что, согласитесь, лучше подойдет для современных интерьеров, чем торчащие из пола и стен трубы. Это становится особенно важным при использовании в строительстве панорамных окон – от пола до потолка. Да и в ретро-интерьер радиаторы вписываются не очень органично.
Так как тепло передается не конвекцией, а излучением, в воздухе помещения практически отсутствует циркуляция пыли и микроорганизмов. Эта особенность напольного отопления как нельзя кстати для аллергиков. Кроме того, в отличие от электрического теплого пола, водяной не создает электромагнитных полей.
Плюс ко всему, напольное отопление исключает возможность детского травматизма, а в некоторых случаях, как например, при устройстве спортивного зала, оно является самым безопасным решением.

Скажите, какие «подводные камни» могут ожидать владельца коттеджа, если он примет решение использовать систему водяного напольного отопления?
– Главное сделать правильный выбор в пользу того или иного производителя и не ошибиться с монтажной организацией, а точнее – с квалификацией ее специалистов. Неграмотный монтаж способен свести на нет преимущества даже самого передового оборудования. Вот почему мы много внимания уделяем обучению монтажников. Ежемесячно наши специалиста посещают партнеров в различных регионах России и других стран СНГ, проводят семинары, отвечают на вопросы практиков. На семинары, которые каждую пятницу проводятся в офисе VALTEC, может записаться любой желающий. Кроме того, VALTEC издано большое количество технической литературы, разработана компьютерная программа для точного расчета системы.
Как и другая продукция VALTEC, компоненты для напольного отопления имеют 7-летнюю гарантию от производителя.

Водяной теплый пол: вопросы и ответы — проектирование, монтаж, эксплуатация

valtec.ru

Труба для теплого пола (водяного): какая лучше?

Выбор трубы для водяных теплых полов достаточно сложная задача. Качественный и доступный материал — это идеальный вариант, однако далеко не каждая компания-производитель сможет предложить такие условия. На стоимость изделия, как правило, влияют технология производства, его диаметр и страна-производитель.

Трубы и комплектующие для водяных систем теплого пола

Труба для водяного теплого пола выпускается нескольких типов:

  • металлопластиковая;
  • медная;
  • полимерная (из сшитого полиэтилена).

Медная трубка для теплого пола используется крайне редко, поскольку она имеет низкий уровень гибкости и не может укладываться на соответственном расстоянии от соседнего витка изделия для равномерного нагрева помещения.

Труба из сшитого полиэтилена (PEX) — это почти монолитная конструкция, в основе которой находится материал из молекулярно-соединенного полиэтилена. Такой материал, в отличие от стандартного полиэтилена, содержит поперечные контакты между углеродными молекулярными цепочками, что придает сшитому полиэтилену более высокую жесткость, прочность и высокую степень термостойкости. Именно такие качества позволяют использовать этот материал для водяных систем отопления.

Металлопластиковый трубопровод имеет большое количество разновидностей и классов. Основной отличительной чертой металлопластиковых от обычных труб является наличие в них армирующей прослойки, сделанной из прослойки алюминиевой фольги между внешним и внутренним шаром полимера. Слои полимера могут быть при этом из разных материалов, таких как полипропилен (PP-R), полиэтилен (PEHD, PE), сшитый полиэтилен, полиэтилен увеличенной термостойкости (PERT).

Металлопластиковые трубы имеют лучшие характеристики чем традиционные медные или пластиковые, однако они сильно зависят от качества клеевого компонента, на чем нередко экономит производитель.

В случае с PEX трубами, здесь их характеристики напрямую зависят от толщины стенки материала, уровня сшивки полиэтилена и способа обработки непроницаемых для кислорода слоев.

На рынке труб для водяного теплого пола самыми популярными и проверенными являются следующие производители: VALTEC, Rehau и Giacomini.

Трубы VALTEC

Производитель материалов для водяного отопления VALTEC делает многослойные металлопластиковые трубы, которые создаются на основе технологии сшитого полиэтилена средней степени сшивки (PEX-b). Особенная технология сшивания придает материалу повышенную термостойкость и стойкость к механическим повреждениям. Кроме того, трубы VALTEC (PEX) имеют низкую степень гидравлического сопротивления, не подвержены коррозийным процессам, устойчивы к накипи и негативному воздействию строительных сред, а также электрически инертны.

Труба VALTEC металлопластиковая

Металлопластиковые трубы VALTEC (PEX) обладают способностью удерживать форму, приданную в процессе монтажа, имеют высокую прочность с низким коэффициентом линейного термального удлинения, поэтому их чаще всего используют для монтажа в цементную или бетонную стяжку.

Прослойка алюминия в металлопластиковых трубах VALTEC (PEX) не пропускает в систему молекулы кислорода, что очень существенно для оборудования отопления. Изделия валтек PEX имеют антидиффузионный защитный шар из поливенилэтилена (EVOH). Они также содержат прочные клеевые соединения слоев в сшитых полиэтиленовых и металлопластиковых PEX трубах. Это гарантирует отсутствие расслоений в материалах VALTEC во время многократных перепадов температур.

Зачастую срок службы таких изделий длится более 50 лет. Трубы валтек имеют стандартный диаметр 1,6 см и широко используются для систем встроенного водяного теплого пола в коммерческих или жилых помещениях, а также на открытых площадках.

Материалы Rehau

Компания Rehau (Рехау) занимает ведущее место на рынке среди труб для водяных систем обогрева из полипропилена и сшитого полиэтилена. Это связано с тем, что изделия Rehau (Рехау) обладают некоторыми уникальными свойствами и высокими стандартами качества. К таким характеристикам относятся следующие преимущества материалов Rehau (Рехау):

  • высокая прочность;
  • стойкость к накипи и коррозии;
  • устойчивость к термальным перепадам;
  • безопасность для человека;
  • обладают «эффектом памяти», то есть способностью восстановления формы и всех других параметров после деформаций;
  • диаметр изделий 1,6 см.

Все эти качества труб Rehau (Рехау) из полипропилена или сшитого полиэтилена особенно ценны при обустройстве водяного теплого пола, поскольку придают конструкции надежность, защиту от протечек и неравномерности нагрева поверхности.

Для водяных систем теплых полов компанией Rehau (Рехау) целенаправленно выпускается красная труба Rautitan. Это усовершенствованный материал, который не боится заломов или перегибов и обладает особой гибкостью, высоким уровнем теплоотдачи и быстротой укладки при обустройстве водяного теплого пола.

Изделия Rehau (Рехау)

Делая свой выбор в пользу труб компании Rehau (Рехау) можно получить высокое качество и надежность эксплуатации ключевых элементов водяной системы обогрева.

Трубы Giacomini

Трубы для водяного теплого пола итальянской фирмы Giacomini выпускаются из сшитого полиэтилена за технологией PEX-b с применением силана и процентом соединения полимера более 70%. Фирма использует именно PEX-b сшивание, поскольку при увеличении степени сшивки до 100% гибкость изделия уменьшится до такой степени, что материал становится хрупким как стекло и непригодным для укладки вдоль схемы теплых полов.

Благодаря использованию специализированного сырья в производстве материалов для теплых полов, трубы Giacomini имеют высокую степень гибкости, которая исключает перенапряжение элементов системы обогрева при монтаже и после заливки стяжки.

Еще одной особенностью труб компании Giacomini является гладкость внутренней поверхности, благодаря чему снижается вероятность возникновения наростов и накипи.

Труба Giacomini

Все материалы Giacomini изготавливаются по методу экструзии с использованием внешнего EVOH-защитного слоя, который предотвращает проникновение кислорода, что не допускает возникновения коррозии.

Трубы Giacomini имеют диаметр 1,6 см и пакуются в специальные бухты продолжительностью до 240 м для удобства монтажа водяной системы в больших помещениях. Трубопровод можно уложить одной линией и без разрывов, что ликвидирует вероятность протечек.

Срок исправного функционирования систем Giacomini в условиях правильной укладки длится более 50 лет.

Расчет трубопровода для водяных систем обогрева

Для надежности и экономности монтажа водяной системы необходимо заблаговременно произвести расчет количества нужных элементов и длины труб, а также тщательно спланировать порядок работ.

Расчет необходимой длины труб нужно проводить зависимо от схемы конструкции теплого пола (спиралью, двойной змейкой, одинарной змейкой или спиралью с центральным смещением) и величины шага укладки. Чем большее количество тепла должно выделятся, тем меньшим нужно делать расстояние между соседними трубками. При этом расстояние между ними должно быть менее 30 см, чтобы равномерно распределить тепло вдоль поверхности пола.

В расчет длины трубопровода не нужно включать пространство под габаритной мебелью или бытовой техникой, под ними монтаж водяной системы проводить нельзя. При укладке труб нужно отступать более 0,2 м от стен, поэтому эта площадь также в расчет не берется.

Итак, чтобы подсчитать количество труб для водяной системы, нужно на каждый м2 площади брать по 5 м изделия при условии, что между трубами будет расстояние в 20 см.

Расчет и монтаж труб водяного теплого пола важно проводить четко по схеме, а продолжительность каждого контура должна быть менее 70 м. В случае, если нужно превысить эту границу, необходимо монтировать следующий контур. Это обеспечит защиту от протечек в процессе эксплуатации теплых полов.

Таким образом правильный выбор труб и расчет их количества позволит сэкономить средства и смонтировать надежную водяную систему теплых полов, которая прослужит долгий период времени без необходимости ремонта.

plusteplo.ru

Трубы для теплого пола: какие лучше выбрать?

Теплый пол обеспечивает комфорт в вашем доме и является отличным дополнением для общей системы отопления. Смонтировать его можно самостоятельно. Однако перед началом работы необходимо собрать все инструменты и материалы. А еще надо узнать, какая труба для теплого пола лучше.

Какие теплые полы бывают?

Существует несколько типов конструкций:

  1. Электрические. Они изготавливаются из стержней, кабелей или на основе инфракрасной пленки. Такие изделия укладываются достаточно быстро и не требуют серьезных навыков.
  2. Водяные. Они производятся из пластиковых или металлических (в основном медных) труб, которые заполняются теплоносителем (водой). Укладываются такие конструкции под бетонную стяжку. Эта система может равномерно нагреть помещение и стоит она дешевле.

Особенности выбора труб по типу материала

Современный рынок строительных материалов представляет вашему вниманию такие материалы:

  • Медные. Этот тип изделий обладает самым высоким коэффициентом теплопроводности. А еще медь хорошо поддается сгибанию, хотя для этого необходимы специальные приспособления. Но сконструировать такой теплый пол самостоятельно достаточно сложно. Кроме того, металл способен окисляться, поэтому через некоторое время может случиться утечка воды.
  • Полиэтиленовые трубы «Pert». Сшиты на молекулярном уровне. Эти трубы отличаются устойчивостью к перепаду температур, что позволяет повысить температуру теплоносителя и снизить его расход. Но тут все зависит от типа напольного покрытия. Стоимость труб «Pert» из полиэтилена немаленькая. А еще их очень сложно согнуть, ведь изделие обладает высокой степенью упругости. Чтобы положить такой теплый пол, необходимы дополнительные крепления. В некоторых случаях для соединения элементов применяются фитинги, но такое крепление является не очень надежным. Продукция «Pert» пользуется большим спросом, так как система может выдерживать повышенное давление и температуру воды. При этом работает она бесшумно. Трубы «Pert» пятислойные.

  • Полипропиленовые. Такие изделия считаются качественными и приемлемыми по стоимости. Однако температура монтажа не должна быть ниже +15 градусов Цельсия. Согнуть это изделие достаточно трудно. Радиус изгиба существенно ограничен. Кроме того, элементы нужно сваривать, а для этого используется специальный инструмент.
  • Металлопластиковые. Чаще всего пользователи покупают именно этот вариант. Такие изделия хорошо сгибаются, но при этом не теряют своей прочности. Естественно, покупать первые попавшиеся трубы не стоит, несмотря на то, что они могут быть более дешевыми. Металлопластиковый шланг очень гибкий, поэтому его укладка не представляет особого труда. Достоинством материала является форма выпуска. Шланг продается бухтами по 25 или 50 м.

Для организации отопления нужно использовать только те материалы, которые предназначены для монтажа систем отопления. Естественно, во время покупки нужно обратить внимание на их экологическую безопасность. Следует также учесть гарантийный срок использования, который не должен быть меньше 15 лет.

Диаметр и длина трубы: как рассчитать?

Начиная монтаж теплого пола, вы, наверное, уже задумались над тем, какую по диаметру трубу нужно приобрести. Тут все зависит от площади помещения, давления теплоносителя, возможности установки насоса. Чаще всего диаметр составляет около 1,6-2,5 см. Если толщина водопровода слишком большая, то вам придется обеспечить соответствующее давление.

Что касается расчета длины изделий, то лучше сделать это заранее:

  • На миллиметровой бумаге нарисуйте свою комнату вместе с мебелью.
  • Выберите тип укладки труб: «змейка» или «спираль». Первый вариант лучше, если вам нужно, чтобы некоторые участки пола прогревались больше, а другие были менее теплыми.
  • Теперь определитесь с шагом установки, который составляет 15-30 см. Этот параметр зависит от того, какие трубы вы выберите.
  • На плане намечается рамка, в которой нужно учитывать расстояние до стен (15-20 см).
  • Теперь на этом плане можно разместить все необходимые контуры. Их суммарную длину нужно умножить на тот масштаб, в котором вы рисовали карту. Полученный результат – это и есть необходимая длина трубы.

Особенности труб «Валтек»

«Валтек» — это изделия европейского качества, так как производятся они в Италии. Эти трубы отличаются высоким уровнем энергетической эффективности. Продукция компании «Valtec» очень разнообразна. Достоинством материала является возможность равномерного нагрева помещения. При этом энергозатраты снижаются. Температура теплоносителя, который находится в трубах «Валтек», составляет 30-50 градусов.

Указанный материал обладает меньшим коэффициентом линейного расширения. Изделия фирмы «Валтек» обладают высокой прочностью, поэтому повреждение алюминиевого внутреннего слоя исключается. При изгибании труб они сохраняют свою форму, поэтому монтаж производится легко и быстро.

Еще одним достоинством труб «Valtec» является продолжительность службы. Производитель закладывает срок эксплуатации изделий не менее 50 лет. Внутренняя поверхность элементов отличается гладкостью и электрической инертностью. Изделия «Valtec» устойчивы к коррозии, воздействию абразивных примесей, механическим повреждениям. Главным преимуществом труб является их защита от проникновения кислорода внутрь.

Если труба «Valtec» имеет деформированные участки, то их можно легко исправить при помощи обычного строительного фена.

Особенности монтажа теплого пола

Правильно выбранные трубы для теплого водяного пола – это только половина успеха. Их нужно грамотно использовать. Итак, перед укладкой старое напольное покрытие нужно демонтировать, а все дефекты исправить. Для заделки можно применить цементно-песчаный раствор. Далее на полу крепится демпферная лента, которая изготавливается из вспененного полиэтилена. Она должна присутствовать обязательно. Независимо от того, какие трубы вы будете использовать («Pert» или «Valtec») температурные расширения стяжки должны быть сбалансированы.

Для отражения тепла на основание укладывается полипропиленовая подложка с фольгой. Соединяются листы при помощи скотча. Сверху на подложке крепится армированная сетка. Она соединяется специальной вязальной проволокой.

Теперь можно использовать трубы. Каждый контур укладывается на сетку, при этом нужно соблюдать схему. Шланг нужно крепить к основанию при помощи хомутов, при этом между ними нужно соблюдать расстояние в 30-50 см. Шаг монтажа составляет 15-30 см.

Далее шланг подключают к горячему водоснабжению и коллектору. После осуществления всех работ следует провести проверку системы. Если все в порядке, то можно заливать пол бетонной стяжкой. При этом учтите, что она может растрескиваться под воздействием перепада температур. Устранить этот недостаток можно при помощи добавления пластификаторов в раствор.

Независимо от того, трубы «Pert» вы выберите или изделия от фирмы «Valtec», их нужно монтировать правильно. Удачного ремонта!

Материалы По Теме:

polprofy.ru

Разное

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Свежие записи

  • Развивающие занятия для детей 3-4 лет: игры, упражнения и методики
  • Детский ортопед в Минске: когда обращаться, что лечит, как проходит прием
  • Полный список необходимых вещей для мамы и малыша в роддоме: что нужно взять с собой

Рубрики

  • Без рубрики
  • Бетонный
  • Выбор ламината
  • Выбор линолеума
  • Гидроизоляция
  • Деревянные полы
  • Деревянный
  • Домашняя гидроизоляция
  • Заливк
  • Заливка
  • Заливка растворов
  • Заливной
  • Заливной пол
  • Из бетона
  • Из дерева
  • Ламинат
  • Линолеум
  • Маяки
  • Применение бетона
  • Разное
  • Своими руками
  • Стяжк
  • Стяжка
  • Стяжка полов
  • Установка маяков
2019 © Все права защищены.
