Устройство лаг на полы. Варианты крепежей лаг
Устройство лаг на полы. Варианты крепежей лаг
Устанавливая пол на лагах в квартире, обязательно возникает вопрос: «Как крепить лаги к бетонному полу?».
Действительно, существует ряд вариантов установки лаг, которые стоит рассмотреть подробнее.
Нередко возникают споры между сторонниками жесткого крепежа лаг и поклонниками установки лаг без крепления к стяжке.
Последние постоянно указывают на то, что крепежи разрушают бетонное основание и увеличивают проводимость звука.
Не стоит забывать, что визуально, покупая брус или доску под лаги, определить сырой или сухой лес достаточно тяжело.
Рекомендуется установить под лаги подкладки, приглушающие звук
Довольно ярким противовесом на все утверждения есть достоверный факт, выкручивание древесины со временем (если она не закреплена), это говорит о том, что лес был сырой и не просушен, как следует.
Даже если доска или брус находятся под нагрузкой (но давление на настил осуществляется разное), все равно происходят видоизменения в материале.
Вопрос по проведению звука жестко установленными предметами остается открытым, так как нередко между лагами укладывается утеплитель (часто с повышенными звукопоглощающими свойствами).
Поскольку дерево достаточно хорошо передает звук, многие строители считают, что нужно установить под каждую лагу звукоизоляционную прокладку, которая будет дополнительной звукоизоляцией непосредственно для лаг.
Альтернативой жесткому креплению и установке без соединительных элементов является возможность крепежа лаг пола плавающим способом. Подробнее о том, как уложить пол по лагам, смотрите в этом
Плавающий пол — это решетка из лаг, установленная на подставках и выполненная четко по размеру комнаты. Деревянная сетка также заполняется утеплителем, а поверх нее укладываются фанера и финишный настил. Такой пол имеет право на существование, при правильном выполнении конструкции он способен прослужить длительное время.
Следует помнить, что незакрепленные лаги к основанию будут издавать характерный для дерева скрип.
Как положить лаги на землю. Что стелить на лаги
Если задача сделать в доме деревянный пол, вопросов нет. На лаги кладут шпунтованную доску, чтобы покрытие было без щелей и крепеж можно было устанавливать впотай. Можно сделать чистовой настил и из обрезной доски, но сорт нужен повыше. Обычно стараются выбирать с минимальным количеством сучков, но это на любителя. Кому-то наличие особенностей древесины, наоборот, нравится. Просто сучки не должны быть сухими, потрескавшимися и черными. Тогда это действительно «изюминка», а не бракованный материал.
Лаги установлены, можно делать черновой настил
Перечень материалов для настила
Если делать пол в деревянном доме планируете из ламината или линолеума, можно не класть доску. Листовой материал для пола может быть следующий:
Лаги для пола в деревянном доме. Устройство деревянного пола на лагах по деревянным основаниям
Такие полы могут делаться как в деревянных, так и в кирпичных строениях, могут иметь несколько разновидностей. Продумать особенности половых покрытий нужно еще на стадии проектирования здания. Учитывается не только назначение каждого помещения и его размеры, но и климатическая зона проживания, требования к микроклимату и финансовые возможности застройщика. Ниже даны пошаговые рекомендации строительства такого вида полов.
Укладка деревянного пола на лаги в деревянном доме
Деревянный пол — фото
В зависимости от конкретных условий алгоритм можно несколько изменять, но все главные строительные операции обязательны к выполнению. Основанием могут служить влагостойкие плиты ОСП или листы клееной фанеры. Конструкция половых покрытий предусматривает возможность укладки утеплителей, допускается использование рулонной и прессованной стекловаты или пенопласта. Если есть утеплители, то обязательно следует положить гидро- и пароизоляцию.
Шаг 1. Снимите размеры помещения и рассчитайте количество лаг с учетом вышеизложенных рекомендаций. Подготовьте материалы и инструменты, сделайте разметку.
Шаг 2 . Начинайте устанавливать лаги с крайних пристенных. Если в помещении есть черные полы, то лаги можно фиксировать прямо к ним. Для облегчения работ лучше использовать металлические угольники с перфорацией, такие элементы значительно ускоряют работы и повышают устойчивость лаг. По метке на стене с учетом толщины половых досок выставьте один конец лаги, зафиксируйте его положение.
Установка лаг пола
Практический совет. Во время установки крайних лаг не фиксируйте их сразу, вначале саморезы следует только наживлять. Это даст возможность выполнять окончательные точные регулировки.
Такие же действия сделайте и у второго конца лаги, постоянно контролируйте его положение по уровню. Кода лага легла нормально, можно концы прочно закрепить и приступить к установке промежуточных креплений. Расстояние между ними зависит от толщины досок, которые используются под лаги, оно примерно 70 сантиметров.
Шаг 3. Между крайними лагами нужно натянуть веревки, по этой линии выставляйте все оставшиеся лаги. Постоянно проверяйте уровнем, точность установки должна быть ±1–2 мм. Больше нет смысла, это отнимает очень много лишнего времени. Небольшой перепад по высоте уберется во время чистовой обработки лицевой поверхности половых досок.
Шаг 4. Если полы будут теплыми, то нужно между лагами уложить теплоизоляцию, для предупреждения попадания влаги используется гидроизоляция и пароизоляция. Расстояния между лагами нужно корректировать с учетом длины и ширины утеплителей. Это может быть как минеральная вата или пенопласт, так и насыпные виды утеплителей. Если все подготовительные работы выполнены, то можно начинать укладку половых досок.
Закладка теплоизоляции между лагами
Теплоизоляция пола минватой
Есть варианты монтажа лаг по балкам перекрытия. Это так называемые вентилируемые полы, используются чаще всего для нежилых помещений. Особой точности соблюдать не нужно, выравнивание размеров делается лагами. Лаги к балкам крепятся гвоздями или саморезами с боковой стороны. Алгоритм работ такой же. Вначале ставятся крайние, между ними натягивается веревка и по ней фиксируются все остальные.
Укладка лаг на балки нижней обвязки
Вентиляция выполняется через специальные продухи в фундаментах, расстояние между землей и полом должно быть не менее пятидесяти сантиметров. В противном случае кратность воздухообмена не отвечает требуемым показателям, а это становится причиной порчи деревянных конструкций.
Лаги для пола в квартире. Выбор материала и подготовка основания
Как сделать деревянный пол? Очень важно выбрать правильный материал, обращая внимание на качество, вид и возможные дефекты. Перед покупкой лучше осмотреть дерево со всех сторон. Древесина должна быть сухой, правильной длины и отшлифованной. Хороший материал легче укладывать, он более прочный и прослужит в доме гораздо дольше древесины низких сортов.
Предварительно помещение, где будет лежать дощатый пол, необходимо измерить и рассчитать нужное количество древесины с 15-процентным запасом.
Укладывая дощатый пол, чаще всего выбирают хвойные породы. Это может быть сосна, кедр, пихта и др. У хвойных деревьев много преимуществ: красивый рисунок на срезе, прочность и оптимальная цена. Самым прочным считается дуб, но его стоимость очень высока, тем самым понижается доступность для потребителя.
На фото процесс монтажа дощатого пола по лагам
Помимо самого дерева потребуются инструменты и дополнительный расходный материал:
Прежде чем приступить к их использованию, нужно подготовить поверхность к укладке деревянного пола в зависимости от способа настила. В первую очередь следует определить степень неровности пола, используя уровень, шнур и отвес.
Схема устройства деревянного пола в квартире
Если разница между самой низкой впадиной и самым высоким бугорком менее 2 см, то можно применить смесь для самовыравнивания. В случае неровности с большей погрешностью делается стяжка .
В частном доме лучше демонтировать старый пол, делая стяжку на земляной поверхности. Подготовка чернового основания довольно сложна из-за того, что укладка деревянного пола осуществляется или на перекрытиях между этажами, или над почвой.
В частных домах устройство деревянного пола обычно выглядит так: снимается верхний слой почвы и заливается бетонная смесь. На этой смеси, толщина которой 20 см, фиксируются столбики из кирпича в метре друг от друга. Вокруг столбиков устанавливается гидроизоляция, вверху нужно настелить материал, на котором будут расположены лаги.
Схема обустройства деревянного пола в частном доме
В подвале дома можно сделать столбчатые фундаменты, предварительно вырыв ямы, присыпать их песком и застелить арматурой. Залить ямы бетоном, после высыхания выложить кладку из кирпича, и на нее уже установить лаги.
В квартире гидроизоляция закладывается на бетонной плите. Потом на полу и стенах делаются пометки в местах, где будут установлены лаги. Расстояние отметок составляет около 50 см. В роли лаг может выступать сосновый брус, толщина которого 45 мм и более.
Как выставить лаги по уровню. Установка лаг на первом этаже частного дома «по грунту »
Термин «по грунту» встречается достаточно часто, но при этом необходимо понимать, что, конечно, в подавляющем числе случаем лаги никоим образом с поверхностью грунта не контактируют. Они могут крепиться к брусу нижнего венца, с помощью соединительных металлических деталей или же врубкой.
Крепление лаг к балкам обвязки уголками
Другой вариант – лаги укладываются концами на фундаментную ленту или ростверк. При этом обязательно прокладывается слой гидроизоляции. Обычно в этих целях применяют рубероид. Если он толщиной менее 3 мм, то следует его уложить в два слоя.
С каждой из сторон лага должна находить на горизонтальную плоскость ростверка, ленты или бруса обвязки как минимум на 100 мм.
Возможный вариант установки лаг
1 – фундаментная лента.
2 – стена здания.
3 – слой гидроизоляционного материала – рубероида.
4 – брус нижней обвязки.
5 – лаги.
6 – обязательный зазор между концами лаг и стенами – не менее 20 мм.
7 – уголки для фиксации лаг к брусу обвязки.
Такой вариа нт вп олне возможен, если пролет лаги не слишком большой. При значительных же размерах потребуется брус соответствующего сечения , но и он, возможно, не даст гарантии того, что со временем лага не начнет слегка прогибаться. Поэтому , оптимальным вариантом станет установка опорных столбиков.
Их располагают по осям размещения лаг. Отступ от стены первого столбика выбирают примерно 500 мм, а остальные устанавливают на равных промежутках с шагом не менее 1 метра (см. таблицу выше).
Столбики также нуждаются в фундаменте. Он может быть под каждую опору индивидуальным…
Отдельно стоящие опоры-столбики
…или же под целый ряд опор заливается общая лента.
Столбики выложены на общей фундаментной ленте
1 – лента фундамента здания.
2 – малозаглубленный фундамент под опору.
2а – ленточный фундамент под ряд опор.
3 – сложенные из кирпича столбики.
4 – лаги.
В вертикальной проекции это будет выглядеть примерно так:
Схема столбика — вид сбоку
1 – уплотненный грунт под домом. Иногда практикуют очистку от грунта и заливку грубым бетонным раствором, с утеплителем (керамзит или пенополистирольная крошка) или без него. Однако, заливку лучше проводить, когда опоры уже будут возведены.
2 – «замок» из утрамбованной глины или слой гидроизоляции (рубероида).
3 – песчаная подушка.
4 – утрамбованная гравийная засыпка.
5 – бетонный фундамент под столбик.
6 – слой гидроизоляции ( рубероида )
7 – сложенный из кирпича столбик-опора требуемой высоты.
8 – лага.
Работу по возведению подобной конструкции проводят в следующем порядке.
- Для начала срезают плодородный слой почвы по всей площади внутри фундамента (если она не была срезана раньше). Поверхность необходимо максимально уплотнить, засыпать щебенкой и плотно «запечатать» глиной или бетоном. Смысл в том, что под зданием не должна разводиться сырость и грязь, должна быть исключена вероятность прорастания растений .
- По намеченным на фундаментной ленте (ростверке, брусе обвязки) точкам протягиваются разметочные шнуры – они определяют место будущего расположения лаг.
- Натянутыми перпендикулярно к первым шнурами намечают центры расположения столбиков опор с выбранным шагом между ними. В этих местах роются кубические ямы для точечного фундамента, со сторонами 400 × 400 мм, и такой же глубиной. На дно засыпается слой песка (порядка 50 мм), а затем – гравия. Обе подушки последовательно утрамбовываются.
- По стенам простилается гидроизоляция. Если гру нт сл ишком рыхлый, то можно сделать опалубку из тонких досок или фанеры.
Обычно фундаментный «пятак» заливают так, чтобы он выступал выше поверхности грунта минимум на 100 мм.
Как положить лаги на неровный бетонный пол. Крепление лаг к полу: за и против
По заверениям противников крепления данные действия могут разрушить стяжку, а там, где соединяются брусья и основание, нарушается звукоизоляция, и образуются звуковые мостики, которым соседи снизу не обрадуются. А те, кто считают, что фиксация необходима, делятся своим опытом: вся проделанная работа по ремонту пола была напрасной из-за деформации лаг.
А действительно ли все так, как рассказывают? По поводу разрушения стяжки, если стяжка довольно прочная, то разбить ее дрелью, при сверлении отверстия не удастся. А делать ремонт пола можно только при наличии прочного основания. Если прежняя стяжка стала разрушаться, то ее обязательно нужно убрать.
Проблема нарушения звукоизоляции остается спорной. Жесткие конструкции на самом деле могут передавать звук. Однако в пространство между лагами помещается утеплительный материал, который обладает звукоизолирующими характеристиками. Под лаги кладется прокладка, обладающая амортизирующими свойствами, что также предотвращает распространение звука.
Звуковой мостик, который образуется в месте крепления, передает колебания в бетон, а он является достаточно плотным материалом и в отличие от дерева плохо проводит звук. Следовательно, для соседей снизу не будут заметны изменения в уровне шума до проведения ремонта и после.
Пол на лагах сооружается из брусьев, крепежей, чернового настила. При смещении всех составляющих относительно друг друга возникает скрип, который вряд ли обрадует соседей. Предотвратить появление неприятного звука можно, если жестко закрепить лаги к полу.
В пользу крепления говорит еще один довод – фиксация лаг. В вопросе степени просушки дерева покупатели вынуждены верить словам продавца, так как выяснить это простым осмотром невозможно. Со временем плохо высушенные брусья могут покоробиться, в итоге покрытие сдвинется, и вся сложная конструкция пола будет перекошенной.
Тем, кто остерегается выполнять крепление лаги к бетонному основанию можно организовать плавающий пол. В этом случае настил не крепится к несущим конструкциям. Это обеспечит прекрасную звукоизоляцию, но необходимо использовать хорошо высушенные лаги. Они через время не перекосятся.
Брусья скрепляются друг с другом таким образом, чтобы получилась решетка. Такая конструкция сделает плавающий пол более устойчивым. В промежуток между брусьями укладывается утеплитель, сверху сооружается черновой пол. В итоге вся конструкция под своим весом прижимается к полу. Со временем такой пол не изменит своей формы и будет служить долгое время.
В большинстве случаев установка лаг на бетонное основание производится с их закреплением к полу, так как доводов в пользу этого намного больше, чем вероятных минусов.
Укладка лаг по кирпичным столбикам. Пол по лагам (без кирпичных столбиков)
Здравствуйте уважаемые читатели. Сегодня будет рассказ о том, как я полы сделал в доме. Конечно, сейчас в моде стали теплые полы, но так как я строюсь на скромную зарплату бюджетника, об этом я даже и мечтать не мог. Поэтому выбор был один-делать деревянный пол по лагам. Так как дом первоначально был совсем маленький, всего 55 кв.м., то я захотел, чтобы у меня было подпол, естественно он располагаться должен был под большой комнатой. Поэтому стал вопрос о том, как и на что опирать лаги.
И тут один знакомый посоветовал вместо кирпичных столбиков использовать профильные трубы в качестве опоры для лаг.
По периметру подпола заливаем небольшой фундамент, он как раз подойдет для обкладки стен кирпичом, в него бетонируем вот такие пятки
опоры под под профильную трубу
опалубка в подполе
После того как минифундамент был готов, ставим профильные трубы и привариваем к пятакам. По центру комнаты был пущен швеллер, по бокам профильная труба 40*40. Лаги выравнивались, после чего таким образом прикручивались к опорам
Вот так.
Вот так выглядит весь конструктив сверху
В процессе так сказать
В комнатах было сделано аналогично, по центру комнаты пускался швеллер, который опирался на металлические столбики, они в свою очередь были забетонированы
Привариваем швеллер
В целом, такое решение мне понравилось, все монтируется достаточно быстро. Все лаги и черновой пол были впоследствии пропитаны огнебиозащитой. К тому же высота под полом позволила трубы отопления убрать под пол, выглядит это так
Благодарю что дочитали статью до конца. Обязательно прочитайте небольшую заметку о новичке на строительном форуме.
Видео как выровнять лаги под деревянный пол

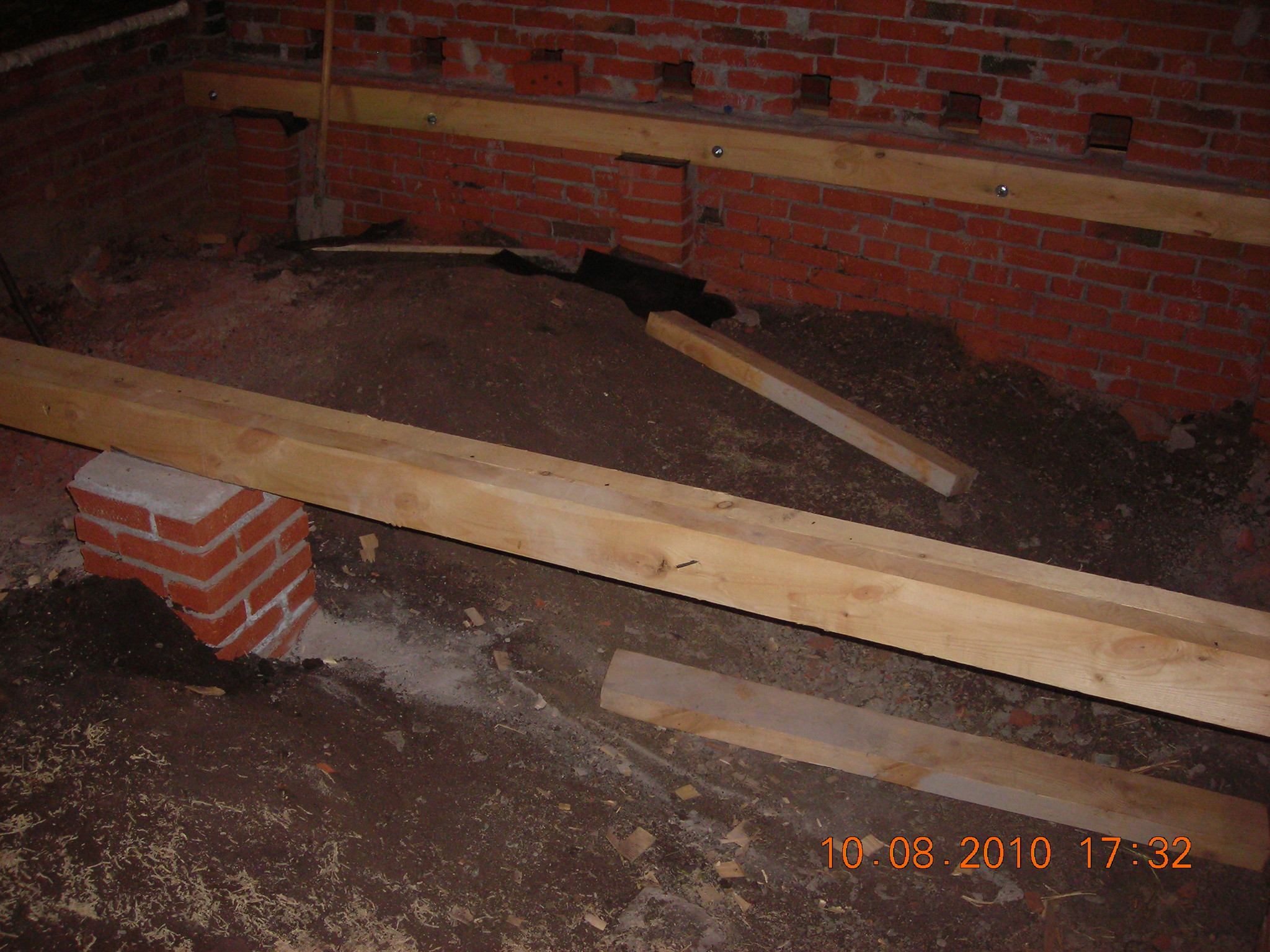

Укладка лаг по кирпичным столбикам
Как выполнить укладку лаг по кирпичным столбикам в деревянном доме
Хотя у дерева и сделанных из него конструкций не такой уж продолжительный эксплуатационный срок, все равно многие потребители отдают собственный голос в выгоду данного материала из-за его многих положительных качеств: экологичности, легкого веса, надёжности и низкой цены.
Древесину используют для создания поперечных балок, которые играют важную роль в устройстве пола. От их правильной укладки зависит рабочий срок покрытия пола в доме из дерева. В данной статье мы расскажем про то, как укладывать поперечные балки пола собственными руками, чтобы после они прослужили верой и правдой не один год. Кстати, если вас интересует строительство кирпичного дома в компании Истра, обращайтесь на сайт skistra.ru.
Общие сведения про укладку
Итак, если вас волнует вопрос, как крепить поперечные балки на кирпичные столбы, значит, вы серьезно подумали о создании надёжного и долговечного пола. Но при подобном способе монтажа понадобится обратиться к фундаментному устройству, а основное, его необходимо делать таким образом, чтобы он свободно выдерживал каждую установленную опору из кирпича. Можно залить фундамент для установки в отдельности либо же сделать его в виде неширокой ленты. Определить высоту опоры можно при помощи высоты, на которую будет помещён брус.
Столбы
Чтобы выяснить потребление материалов на приспособление столбиков под поперечной балки, необходимо сделать расчёт и потом разработать план, на котором будет указана схема укладки подпола, какие материалы понадобятся и их кол-во. Сюда понадобится включить такие материалы: брус, хороший цемент и кирпичи.
Кладка
Чтобы кладка поперечных балок столбиком была сделана качественно, рекомендуется руководствоваться следующим правилом: там, где нагрузка в помещении будет маленькой, между брусками из древесины можно выдерживать большее расстояние. Если для настилания применяется тонкий материал, тогда рекомендуется разместить поперечной балки на близком расстоянии друг к другу.
Отсюда напрашивается следующий вывод: чем меньше расстояние между брусками из древесины, тем выше параметры прочности конструкции.
Однако подобное решение ведет к чрезмерным расходам материалов, стало быть, и повышению финансовых затрат. Зато итоговый результат выйдет хорошим, и уложенный пол отслужит длительное время.
Размещение
Если толщина доски составляет не меньше 50 мм, в данном варианте поперечной балки кладут на расстоянии 1 метра один от одного. Однако в приватном домостроительстве чаще используют доски в 40 мм, в данном варианте поперечной балки устанавливают с шажком в 70 см. Многие задают вопрос, как выполнить, чтобы конструкция вышла надёжной, а нагрузки были точно распределены? Тут главное исполнять точное расстояние между брусками из древесины. Первую доску кладут не дальше 25-35 см от поверхности стены.
Расстояние
Основное правило, которое необходимо исполнять, по желанию выполнить квалифицированный монтаж, это размещение. Поперечной балки кладут перпендикулярно к доскам пола. Если для создания конструкции применяют доски в 2 слоя, тогда верхний кладут «в крест» нижнему.
Процесс установки поперечных балок в самых разнообразных помещениях выполняется по-разному. Если кладка делается в гостевой, тогда доски пола устанавливают в направлении солнца. В данном варианте сами поперечной балки устанавливают в поперечном положении. А вот для помещений, где встречается высокая проходимость, укладку половых досок исполняют в направлении движения.
Таблица расстояний
Как крепить
Есть несколько вариантов крепления поперечной балки. Это выполняют при помощи уголков из металла или гвоздей. Но специалисты говорят, что гвозди для крепежа поперечных балок малоэффективны, и спустя конкретное время понадобится их ремонт.
Лучше зафиксировать брусья шурупами, которые попадают вглубь на расстояние от 3 до пяти сантиметров. Если опора под поперечной балки сделана из кирпича, тогда тут необходимо в первую очередь покрывать её слоем гидроизоляции, крепление делается дюбелями.
Если длины бруса не хватит для укладывания поперечной балки необходимой длины, рекомендуется сделать наращивание способом вырубки, его ещё называют «в половину дерева» и затем зафиксировать это место гвоздками. При укладывании поперечных балок прямиком на землю сначала устанавливают черепные бруски.
Не считая брусков из дерева, сегодня применяют пластиковые конструкции, они свободно могут выдержать большие нагрузки и саморегулируются. Использование пластиковых поперечных балок полноценно решает задачу их выравнивания. Если вопрос стоит в том, как крепить тумбочки, то подобная работа не представляет высокой сложности, основное, что необходимо сделать, так это держаться монтажной технологии.
Главное! Между брусками из древесины выполняют слой гидроизоляции, после кладут утеплитель. Между досками во время монтажа оставляют не очень большой просвет.
Укладка опор и крепление поперечных балок
Для устройства опор под брус кирпичи кладут в 2 ряда. Кладку ряда сверху исполняют таким образом, чтобы после лаги из дерева пребывали к кирпичам перпендикулярно. Для укладывания столбиков лучше применять кирпич маркой не ниже М100, данные изделия свободно могут выдержать высокие нагрузки.
Для производства раствора используют цемент и песок по соотношению 1 к 3. Дальше их разводят при помощи воды и размешивают. Как только столбы возведены, на следующий день исполняют гидрозащиту под лаги из дерева. Для её устройства применяют рулонный кровельный материал.
Схема устройства
Когда на столбы положены брусья, необходимо обратить свое внимание на ровность основы, она обязана быть прекрасной. Дальше можно проводить монтаж досок. Тут рекомендуется привинтить уголок к столбу из кирпича дюбель-гвоздями. Для этого при помощи дрели в кирпиче высверливают отверстия.
Напольное утепление
Утепление – это тоже важнейший этап. Внизу с одной и оборотной стороны лаг из дерева прибивают опорные бруски 50 ? 50 или 30 ? 50 мм.
Дальше на брусок кладут накат, в качестве которого выступает необрезная низкосортная доска, её толщина должна составлять 25 мм. Перед укладыванием такую доску обрабатывают специализированным дезинфицирующим составом, чтобы обезопасить пол от грызунов и насекомых. Для крепежа наката к брускам применяют шурупы.
Утепление
Дальше на созданный накат кладут ветрозащитную пленку с пропускной способностью не более 800 г/м. Она убережет утеплитель от влияния на него влаги. После на уложенный слой гидроизоляции устанавливают утеплитель. Если учесть, что на рынке в наше время представлен широкий ассортимент материалов для утеплительных работ, с подбором не будет проблем, но необходимо понимать, что вовсе не каждый из них разрешается применять для утепления пола из дерева.
Тут лучше подбирать минвату с плотностью от 35 до 55 кг/м?. При укладывании между досками и изолятором тепла оставляют просвет в 2-4 см для проветривания.
Крепление досок
Любая древесина под влиянием температур и влаги подвергается деформации, благодаря этому крайнюю доску кладут таким образом, чтобы между ней и стеной оставался просвет в 1-2 см, это сберечь целость древесного настила, даже при крепких температурных перепадах и влаге.
Как только кладка половых досок закончена, просвет закрывают плинтусом. Для фиксирования досок можно применять гвозди, однако они могут ржаветь и по прошествии времени приподниматься над поверхностью доски. Благодаря этому для крепежа лучше применять шурупы длиной 60 мм и диаметром до 4,5 мм.
Как смотрятся поперечной балки на столбиках, демонстрируется в видео:
offthevylc.ru
Как выполнить укладку лаг по кирпичным столбикам в деревянном доме
Хотя у дерева и изготовленных из него конструкций не такой уж долгий срок эксплуатации, всё равно подавляющее большинство потребителей отдает свой голос в пользу этого материала из-за его многочисленных преимуществ: экологичности, незначительного веса, надёжности и невысокой цены.
Древесину применяют для создания лаг, которые играют огромную роль в устройстве пола. От их правильной укладки зависит срок службы напольного покрытия в деревянном доме. В этой статье мы поговорим о том, как укладывать лаги пола своими руками, чтобы потом они прослужили верой и правдой не один десяток лет.
Общие сведения об укладке
Итак, если вас интересует вопрос, как крепить лаги на кирпичные столбики, значит, вы всерьёз задумались о создании надёжного и долговечного пола. Однако при таком способе монтажа потребуется прибегнуть к устройству фундамента, а главное, его нужно делать так, чтобы он свободно выдерживал каждую установленную опору из кирпича. Можно залить фундамент для монтажа по отдельности или же выполнить его в виде неширокой ленты. Определить высоту опоры можно с помощью высоты, на которую будет помещён брус.
СтолбикиЧтобы узнать расход материалов на устройство столбиков под лаги, нужно выполнить расчёт и затем составить план, на котором будет указана схема укладки подпола, какие материалы потребуются и их количество. Сюда потребуется включить следующие материалы: брус, качественный цемент и кирпичи.
УкладкаЧтобы укладка лаг столбиком была выполнена качественно, рекомендуется руководствоваться следующим правилом: там, где нагрузка в помещении будет незначительной, между лагами можно выдержать большее расстояние. Если для настила используется тонкий материал, тогда рекомендуется размещать лаги на близком расстоянии друг к другу.
Отсюда напрашивается следующий вывод: чем меньше расстояние между лагами, тем выше прочностные характеристики конструкции.
Однако такое решение приводит к большим расходам материалов, следовательно, и увеличению денежных затрат. Но зато конечный результат получится качественным, и уложенный пол прослужит долгое время.
Расположение
Если толщина доски составляет не меньше 50 мм, в этом случае лаги укладывают на расстоянии одного метра друг от друга. Однако в частном домостроении чаще применяют доски в 40 мм, в этом случае лаги размещают с шагом в 70 см. Многих интересует вопрос, как сделать, чтобы конструкция получилась надёжной, а нагрузки были точно распределены? Здесь важно соблюдать точное расстояние между лагами. Первую доску укладывают не дальше 25-35 см от стены.
РасстояниеГлавное правило, которое нужно соблюдать, если хотите выполнить правильный монтаж, это расположение. Лаги укладывают перпендикулярно к доскам пола. Если для создания конструкции используют доски в два слоя, тогда верхний укладывают «в крест» нижнему.
Монтаж лаг в разных помещениях осуществляется по-разному. Если укладка выполняется в гостиной, тогда доски пола монтируют по направлению солнечного света. В этом случае сами лаги монтируют в поперечном положении. А вот для помещений, где наблюдается большая проходимость, укладку досок пола выполняют по направлению движения.
Таблица расстоянийКак крепить
Есть несколько способов крепления лаги. Это делают с помощью металлических уголков или гвоздей. Однако профессионалы утверждают, что гвозди для крепления лаг малоэффективны, и спустя определённое время потребуется их ремонт.
Лучше закрепить брусья саморезами, которые проникают вглубь на расстояние от 3 до 5 см. Если опора под лаги изготовлена из кирпича, тогда здесь нужно первым делом покрыть её гидроизолирующим слоем, крепление выполняется дюбелями.
Если длины бруса не хватит для укладки лаги нужной длины, рекомендуется выполнить наращивание методом вырубки, его ещё называют «в полдерева» и потом закрепить это место гвоздями. При укладке лаг прямо на землю сначала монтируют черепные бруски.
Кроме деревянных брусков, сегодня используют конструкции из пластика, они свободно выдерживают значительные нагрузки и саморегулируются. Применение пластиковых лаг полностью решает задачу их выравнивания. Если вопрос стоит в том, как крепить тумбы, то такая работа не представляет большой сложности, главное, что нужно сделать, так это придерживаться технологии установки.
Важно! Между лагами делают гидроизоляционный слой, потом укладывают теплоизолятор. Между досками при монтаже оставляют небольшой зазор.
Кладка опор и крепление лаг
Для устройства опор под брус кирпичи укладывают в два ряда. Кладку верхнего ряда выполняют так, чтобы потом деревянные лаги находились к кирпичам перпендикулярно. Для укладки столбиков лучше использовать кирпич маркой не ниже М100, такие изделия свободно выдерживают большие нагрузки.
Для изготовления раствора применяют цемент и песок в соотношении 1 к 3. Далее их разводят водой и размешивают. Как только столбики возведены, на второй день выполняют гидроизоляцию под деревянные лаги. Для её устройства используют рубероид.
Схема устройстваКогда на столбики уложены брусья, обратите внимание на ровность основы, она должна быть идеальной. Дальше можно выполнять монтаж досок. Здесь рекомендуется прикрутить уголок к кирпичному столбу дюбель-гвоздями. Для этого с помощью дрели в кирпиче высверливают отверстия.
Утепление пола
Утепление – это тоже очень важный этап. Внизу с одной и другой стороны деревянных лаг прибивают опорные бруски 50 × 50 или 30 × 50 мм.
Далее на брусок укладывают накат, в качестве которого выступает необрезная низкосортная доска, её толщина должна составлять 25 мм. Перед укладкой такую доску обрабатывают специальным антисептическим составом, чтобы защитить пол от грызунов и насекомых. Для крепления наката к брускам используют саморезы.
УтеплениеДалее на созданный накат укладывают гидроизоляционную мембрану с пропускной способностью не больше 800 г/м. Она защитит теплоизолятор от воздействия на него влаги. После на уложенный гидроизоляционный слой монтируют теплоизолятор. Учитывая, что сегодня на рынке представлен большой ассортимент утеплительных материалов, с выбором проблем не будет, однако стоит понимать, что далеко не каждый из них допускается использовать для утепления деревянного пола.
Здесь рекомендуется выбирать минеральную вату с плотностью от 35 до 55 кг/м². При укладке между досками и теплоизолятором оставляют зазор в 2-4 см для вентиляции.
Крепление досок
Любая древесина под воздействием влаги и температурных перепадов подвергается деформации, поэтому крайнюю доску укладывают так, чтобы между ней и стеной оставался зазор в 1-2 см, это сохранить целостность деревянного настила, даже при сильных перепадах температуры и влажности.
После того как укладка досок пола завершена, зазор закрывают плинтусом. Для фиксации досок можно использовать гвозди, однако они способны ржаветь и со временем приподниматься над поверхностью доски. Поэтому для крепления лучше использовать саморезы длиной 60 мм и диаметром до 4,5 мм.
Как выглядят лаги на столбиках, показывается в видео:
laminatepol.ru
Кирпичные столбики под лаги
Деревянный пол на даче или загородном доме своими руками можно сделать, изучив несколько технологических нюансов. Кирпичные столбики под лаги необходимы для правильного и ровного настила полов. Чтобы устройство прослужило долго, важно изолировать дерево от сырости, различного рода грибков и вредителей. Для этого используют антисептики и гидроизоляционные материалы. Отшлифованная и вскрытая бесцветным лаком половая доска, придаст полу естественную неповторимость и красоту.
Что это такое?
Столбы под лаги из кирпича представляют собой конструкцию из кладки с сечением в один кирпич. Их возводят на подготовленную бетонную подушку, усиленную арматурой диаметром 5—8 мм. Они обеспечивают отсутствие проседания полов при длительном использовании и при значительных весовых нагрузках. Для удобства крепления лаг при укладке в центре сооружения должен быть вмонтирован кронштейн с резьбой в верхней части, к основанию которого приварена металлическая пластина толщиной 3—5 см и размером 15×15 см. Важно, чтобы кронштейны были отцентрированы и выведены в ноль по горизонтали. Обложив их кирпичом с 4 сторон, получится опора под лаги.
Вернуться к оглавлениюТребования
Для полов первого этажа дома при возведении фундамента оставляют подполье. Глубина его зависит от высоты построенного фундамента или можно дополнительно углубляться за счет удаления лишнего грунта. Обязательно производят трамбовку, так как рыхлый грунт сохраняет больше влаги. При возведении столбиков используют влагостойкий глиняный кирпич. Силикатные виды имеют высокое водопоглощение и использовать их для этих целей категорически не рекомендуется, так как от влаги грунта подполья они быстро разрушаются.
Для бетонных работ нужно взять цемент М 500.Тумбы под лаги выкладывают на бетонную подушку, при бетонировании которой используют цемент марки М500. Возведенные столбики обязательно подлежат гидроизоляции. Построенные конструкции контролируются при помощи уровня в продольном и поперечном направлениях. Высоту выбирают с учетом толщины лаг, которые будут основой для пола.
Столбики под лаги — важный технологический этап настила полов. Эта конструкция позволит избежать прогибов и проседаний, защитит от сырости, плесени и грибка половую доску, тем самым продлит ее долговечность.
Вернуться к оглавлениюРасчет материалов и подготовка
Работы по постройке опор для укладки лаг начинают с подготовки подполья:
- С помощью рулетки определяют местоположение будущих кирпичных тумб и вбивают контрольные колышки.
- Если длина половых досок превышает 4 метра, изготавливают армированную бетонную подложку.
- Режут арматуру диаметром 5—8 мм на отрезки по длине бетонного основания. Грунт подполья тщательно трамбуют. Заранее готовят крепежные кронштейны.
- Лаги для пола 10×15 или 15×15 см пропитывают антисептиком и просушивают.
- По уровню и под углом 90 градусов делают сетку из шпагата с ячейкой 1,5*1,5 метра для визуального контроля высоты возводимых опор, и закрепляют ее на верхней кромке фундамента.
- Материалы рассчитывают в зависимости от количества и высоты стоек. Как правило, 1 ряд опоры состоит из 4 кирпичей, а шаг подпорок под лаги составляет 1,5—2 метра. Кирпич считают поштучно, а затем определяют необходимый для кладки объем цемента и песка, исходя из пропорции 1:2.
- Для улучшения гидроизоляции лаг и полов используют керамзит фракции 1,5—2 см. Его количество определяют из расчета высоты слоя 10—12 см на площадь подполья.
Как делают?
Одним из этапов работ считается заливка фундамента под столбики.- Копают небольшие котлованы для бетонных подушек площадью 40×40 см и глубиной 30 см на месте вбитых контрольных колышков в подполье.
- Укладывают, в качестве подложки, песок слоем 10—12 см, тщательно утрамбовывают.
- Устанавливают подготовленную опалубку из досок.
- Связывают нарезанную арматуру при помощи стальной проволоки и делают решетку с ячейкой 10 см. Укладывают ее в котлован с просветом от дна 10—15 см.
- Готовят бетонный раствор из цемента, песка и мелкого щебня в пропорциях 1:2:3 и заливают фундаменты для столбиков. После полного отвердения, убирают опалубку и подсыпав грунт, плотно трамбуют вокруг оснований.
- Устанавливают кронштейны и обкладывают их кирпичом при этом соблюдают нормы по перевязке, начиная со второго ряда. Крепежный стержень должен быть надежно зафиксирован. Для этого при кладке каждого ряда полностью заливают раствором проемы.
- Примыкающие к фундаменту крайние опоры необходимо выложить с учетом проемов, куда лягут лаги. В эти конструкции кронштейны не закладывают.
- Проверяют качество работы уровнем продольно и поперечно. Важно, чтобы кронштейны располагались на одной линии для каждой лаги.
- Выведя кладку на необходимый уровень, оставляют на 4—5 дней для полного застывания.
Укладка лаг на столбики из кирпича
Правильность фиксации балок нужно проверить уровнем.Гидроизоляцию столбиков делают перед тем как положить лаги, используя рубероид и битумную мастику. Особое внимание уделяют местам крепления балок к опорам. Затем накладывают лагу на кронштейны, центрируют и отмечают место отверстия. Просверлив дыры, фиксируют балки при помощи гаек, предварительно заложив под них шайбы диаметром 2—2,5 см. Края балок должны плотно лечь в проемы крайних, примыкающих к фундаменту опор. Последовательно выкладывают лаги, а затем проверяют горизонтальность двухметровым уровнем и нивелируют подкладками на опоры.
Если площадь помещения с деревянным полом меньше 6 кв. метров, а весовая нагрузка небольшая, то возможна укладка лаг по кирпичным подкладкам. Подполье засыпают слоем керамзитом средней фракции толщиной 10—12 см, который защитит пол от влаги и утеплит его. При необходимости производят дополнительное утепление, используя рулонную минеральную вату.
etokirpichi.ru
Столбики из кирпича под лаги — подготовка, как делают, инструкция Апрель 2019, советы каменщиков
Деревянный пол на даче или загородном доме своими руками можно сделать, изучив несколько технологических нюансов. Кирпичные столбики под лаги необходимы для правильного и ровного настила полов. Чтобы устройство прослужило долго, важно изолировать дерево от сырости, различного рода грибков и вредителей. Для этого используют антисептики и гидроизоляционные материалы. Отшлифованная и вскрытая бесцветным лаком половая доска, придаст полу естественную неповторимость и красоту.
Что это такое?
Столбы под лаги из кирпича представляют собой конструкцию из кладки с сечением в один кирпич. Их возводят на подготовленную бетонную подушку, усиленную арматурой диаметром 5—8 мм. Они обеспечивают отсутствие проседания полов при длительном использовании и при значительных весовых нагрузках. Для удобства крепления лаг при укладке в центре сооружения должен быть вмонтирован кронштейн с резьбой в верхней части, к основанию которого приварена металлическая пластина толщиной 3—5 см и размером 15×15 см. Важно, чтобы кронштейны были отцентрированы и выведены в ноль по горизонтали. Обложив их кирпичом с 4 сторон, получится опора под лаги.
Требования
Для полов первого этажа дома при возведении фундамента оставляют подполье. Глубина его зависит от высоты построенного фундамента или можно дополнительно углубляться за счет удаления лишнего грунта. Обязательно производят трамбовку, так как рыхлый грунт сохраняет больше влаги. При возведении столбиков используют влагостойкий глиняный кирпич. Силикатные виды имеют высокое водопоглощение и использовать их для этих целей категорически не рекомендуется, так как от влаги грунта подполья они быстро разрушаются.
Для бетонных работ нужно взять цемент М 500.Тумбы под лаги выкладывают на бетонную подушку, при бетонировании которой используют цемент марки М500. Возведенные столбики обязательно подлежат гидроизоляции. Построенные конструкции контролируются при помощи уровня в продольном и поперечном направлениях. Высоту выбирают с учетом толщины лаг, которые будут основой для пола.
Столбики под лаги — важный технологический этап настила полов. Эта конструкция позволит избежать прогибов и проседаний, защитит от сырости, плесени и грибка половую доску, тем самым продлит ее долговечность.
Расчет материалов и подготовка
Работы по постройке опор для укладки лаг начинают с подготовки подполья:
- С помощью рулетки определяют местоположение будущих кирпичных тумб и вбивают контрольные колышки.
- Если длина половых досок превышает 4 метра, изготавливают армированную бетонную подложку.
- Режут арматуру диаметром 5—8 мм на отрезки по длине бетонного основания. Грунт подполья тщательно трамбуют. Заранее готовят крепежные кронштейны.
- Лаги для пола 10×15 или 15×15 см пропитывают антисептиком и просушивают.
- По уровню и под углом 90 градусов делают сетку из шпагата с ячейкой 1,5*1,5 метра для визуального контроля высоты возводимых опор, и закрепляют ее на верхней кромке фундамента.
- Материалы рассчитывают в зависимости от количества и высоты стоек. Как правило, 1 ряд опоры состоит из 4 кирпичей, а шаг подпорок под лаги составляет 1,5—2 метра. Кирпич считают поштучно, а затем определяют необходимый для кладки объем цемента и песка, исходя из пропорции 1:2.
- Для улучшения гидроизоляции лаг и полов используют керамзит фракции 1,5—2 см. Его количество определяют из расчета высоты слоя 10—12 см на площадь подполья.
Как делают?
Одним из этапов работ считается заливка фундамента под столбики.- Копают небольшие котлованы для бетонных подушек площадью 40×40 см и глубиной 30 см на месте вбитых контрольных колышков в подполье.
- Укладывают, в качестве подложки, песок слоем 10—12 см, тщательно утрамбовывают.
- Устанавливают подготовленную опалубку из досок.
- Связывают нарезанную арматуру при помощи стальной проволоки и делают решетку с ячейкой 10 см. Укладывают ее в котлован с просветом от дна 10—15 см.
- Готовят бетонный раствор из цемента, песка и мелкого щебня в пропорциях 1:2:3 и заливают фундаменты для столбиков. После полного отвердения, убирают опалубку и подсыпав грунт, плотно трамбуют вокруг оснований.
- Устанавливают кронштейны и обкладывают их кирпичом при этом соблюдают нормы по перевязке, начиная со второго ряда. Крепежный стержень должен быть надежно зафиксирован. Для этого при кладке каждого ряда полностью заливают раствором проемы.
- Примыкающие к фундаменту крайние опоры необходимо выложить с учетом проемов, куда лягут лаги. В эти конструкции кронштейны не закладывают.
- Проверяют качество работы уровнем продольно и поперечно. Важно, чтобы кронштейны располагались на одной линии для каждой лаги.
- Выведя кладку на необходимый уровень, оставляют на 4—5 дней для полного застывания.
Укладка лаг на столбики из кирпича
Правильность фиксации балок нужно проверить уровнем.Гидроизоляцию столбиков делают перед тем как положить лаги, используя рубероид и битумную мастику. Особое внимание уделяют местам крепления балок к опорам. Затем накладывают лагу на кронштейны, центрируют и отмечают место отверстия. Просверлив дыры, фиксируют балки при помощи гаек, предварительно заложив под них шайбы диаметром 2—2,5 см. Края балок должны плотно лечь в проемы крайних, примыкающих к фундаменту опор. Последовательно выкладывают лаги, а затем проверяют горизонтальность двухметровым уровнем и нивелируют подкладками на опоры.
Если площадь помещения с деревянным полом меньше 6 кв. метров, а весовая нагрузка небольшая, то возможна укладка лаг по кирпичным подкладкам. Подполье засыпают слоем керамзитом средней фракции толщиной 10—12 см, который защитит пол от влаги и утеплит его. При необходимости производят дополнительное утепление, используя рулонную минеральную вату.
По теме:
stroycata1og.ru
Укладка лаг по кирпичным столбикам
Опорные столбики под лаги
Так как планировался дощатый пол на лагах, то естественно следующим этапом стали столбики под лаги.
Тут стоит заметить, что столбики из кирпича уже как-то не в моде. Например, на этапе знакомства с шабашниками нам дважды предлагали эти столбики сделать бетонными. Цена за каждое такое изделие варьировались от шести до семи долларов. Ставились бы они прямо на утрамбованный грунт.
Вариант этот дешевле кирпичного. В нашем случае на каждый столб уходило 14 кирпичей и при цене каждого керамического полнотелого в 50 центов вышло бы в те же 7 баксов. В моём расчете в бетонном варианте не учитывается материал (цемент и песок), а в кирпичном работа (делал сам).
Выбор в пользу столбиков именно из кирпича был сделан по двум причинам: после разбора печек его осталось много и у кирпичного столба больше площадь опоры.
По этой площади была ещё одна причина: я боялся, что столбики под тяжестью лаг и пола смогут продавить стяжку и гидроизоляцию. Поэтому площадь опоры хотел сделать как можно большей. С этой же целью в подошву столбика закладывался квадрат сетки-арматуры, изображённый на первом фото справа. В результате столбики были сделаны примерно такими, как на следующей фотографии.
Тип кирпича выбирался не совсем случайно: под столбики лаг рекомендуется использовать керамический полнотелый кирпич, а белый силикатный используется только в случае отсутствия сырости. Из-за того, что красных и белых кирпичей у меня было поровну, то в нижние ряды, как наиболее сырые закладывались б/у печные, а в верхние — силикатные.
Расстояние между столбиками
Расстояние между устанавливаемыми опорами лаг выбиралось по нескольким критериям.
ГЭСН 11-01-012-01
Продольно будущим лагам расстояние берётся из допустимого прогиба бруса. Я рассчитывал этот прогиб программкой «Калькулятор для расчёта несущей способности однопролётных деревянных балок» → (скачать) и у меня для бруса 150х75 вышло 2,4 метра. Так как ширина подвальной части в моём строении 6,2 метра, то по ширине пришлось ставить по два столбика на лагу, с расстоянием в 2 метра.
Поперечное расстояние выбиралось исходя из толщины половой доски и необходимости прокладки между лагами утеплителя. Половая доска у нас планировалась толщиной в 35 мм, но расстояние между лагами выбиралось от половины ширины рулона минеральной ваты минус два сантиметра, то есть 58 сантиметров
Дополнение темы на странице → Книжное расстояние между столбиками под лаги пола
Очерёдность монтажа и высота установки столбиков
Увы, практически делалось всё не совсем так, как изображено на следующей анимированной картинке. К подобной схеме выравнивания столбиков по высоте я пришёл когда половина их уже стояла.
По картинке.
1. Находим опорную точку высоты столбиков. В нашем случае это высота старого порога минус высота лаги, минус толщина половой доски, минус толщина подкладки «кирпич-лага».
2. Водяным или лазерным уровнем устанавливаем высоту и монтируем угловые столбики (водяной уровень голубая кривая). В нашем случае они маленькие и установлены на фундаменте
3. Между угловыми столбами натягивается нитка и под неё выстраиваются кирпичи на фундаменте (жёлтая линия это натянутая нитка, тоже можно использовать лазерный уровень)
4. То же по другой стороне
5. Нитка натягивается уже между противоположными столбиками и под неё монтируются столбы внутри.
На этой анимированной схеме всё ровненько, но в моём случае кривизны добавил фундамент печки. При расстановке столбов пришлось его учитывать: часть опорных столбиков примазана к нему, а часть смещена в середину пролётов. То что получилось на следующих фотографиях.
Увеличить фото
Часть столбиков смещена из-за фундамента печки
Увеличить фото
Столбики примазанные к печному фундаменту
Увеличить фото
Опорные столбики на фундаменте
Дополнение темы на странице → Книжное расстояние между столбиками под лаги пола
Дальше на ⇒
Подготовка бруса для лаг
Подготовка бруса для лаг
Подготовка бруса для лаг
⇐ Назад на
Гидроизоляция и стяжка подполья с подвалом
Покупка лаг
Основание для деревянного пола на лагах
Устройство деревянного пола на лагах по деревянному основанию
Строительство на бетонном основании
Укладка деревянных лаг по грунту
Деревянный пол на лагах – одно из самых популярных решений при строительстве жилого или хозяйственного помещения. Такой пол особенно часто используется в северной части нашей страны, ведь он прочен и отлично сохраняет тепло. Относительная простота монтажа пола на лаги, которая достигается благодаря современным технологиям, всегда привлекала строителей, кроме того, новейшие материалы также увеличивают срок службы и качество такого пола.
Лаги для пола своими руками
Покупка лаг
Перед тем как покупать лаги, вы должны рассчитать нужное их количество. Помните, что чем толще половые доски, тем меньше лаг вам потребуется, однако излишние лаги не помешают и придадут полу дополнительную прочность. Максимальное расстояние между лагами составляет 80 см, если уложенные на них доски будут толщиной в 45 мм. Отталкиваясь от этого примера, рассчитайте нужное количество лаг для своего пола.
Говоря о выборе лаг, первым делом стоит отметить, что они должны быть из хвойных пород древесины, например, сосны или лиственницы. Хвойная древесина обладает высокой влагостойкостью, а также антисептическими свойствами, которые предотвращают образование плесени и грибка.
Помните, что при строительстве зачастую необходимо прибегнуть к альтернативам, поэтому и здесь вы можете заменить брус на сдвоенные хвойные доски. Такой способ укладки пола почти не уступает по прочности полу на брусках, однако выбирайте доски с большим сечением без каких-либо дефектов.
Покупая брус для строительства лаг, внимательно осматривайте его. Нельзя применять материал с множеством больших сучков, однако, используя опорные столбики под лаги, вы можете допустить большой сквозной сучок, помня, что он должен быть строго над опорой. На поверхности лаг также не должно быть трещин и гнили. Лучше купить более дорогой материал, который прослужит долгое время, чем несколько раз менять пол, используя дешёвую древесину.
Не забудьте также купить антисептик, которым дополнительно следует обработать лаги перед установкой (подробнее: «Чем обработать лаги от гниения – выбор пропитки и антисептика»). Он защитит древесину от грибка и большинства вредителей.
Основание для деревянного пола на лагах
Лаги можно укладывать на различные основания, выполненные из дерева или бетона, также их можно крепить к стенам, дополнительно устанавливая опорные столбы под лаги, чтобы придать большую прочность полу. Каждый из вариантов имеет технологические особенности, о которых мы поговорим ниже. При выборе одного из этих способов стоит обращать внимание на эксплуатационное назначение помещения, в котором вы строите пол, например, если на пол в этом помещении будут приходиться большие нагрузки, то лучше использовать бетонное основание для деревянного пола.
Устройство деревянного пола на лагах по деревянному основанию
Такой способ строительства деревянного пола имеет также множество различный вариантов, которые имеют незначительные различия, однако даже мелочи нужно продумывать задолго до строительства здания. Думая о строительстве пола, учитывайте не только назначение помещения, но и местный климат, а также свои финансовые возможности.
Алгоритм строительства пола может несколько отличаться от нижеописанного, однако он всегда схож. Деревянным основанием для пола на лагах могут служить плиты ОСП либо влагостойкая фанера (подробнее: «Устройство деревянного пола на лагах – технология укладки»). При строительстве такого пола вы можете укладывать утеплитель – стекловату или пенопласт, однако не забывайте, что под утеплитель обязательно нужно уложить паро- и гидроизоляцию.
Процесс строительства:
- Подготовительный этап. Рассчитайте необходимое количество лаг, приобретите их. Далее приступайте к самому ответственному моменту – разметке. Если выполнить её неверно, то позже вы можете столкнуться со множеством трудностей.
- Установка крайних лаг. Крайние лаги будут служить ориентирами, по которым вы будете укладывать остальной брус, поэтому на этом этапе важно постоянно контролировать горизонталь строительным уровнем. Если вы устанавливаете лаги над черновым полом, то можете крепить их к нему железными угольниками, что повысит надёжность будущего пола. Крепить лагу начинайте с одного из её концов, ориентируясь на метки и контролируя расстояние от стены. Не спешите сразу закручивать саморез до конца, сначала его лучше просто наживить, чтобы выполнить контрольные регулировки.
Закрепив один конец, подгоните противоположную часть лаги, контролируя её горизонталь, после чего, надёжно закрепите оба конца.
Таким же образом закрепите крайнюю лагу у противоположной стены.
- Установка оставшихся лаг. Чтобы не подгонять каждую лагу отдельно, натяните верёвки или проволоку между крайними лагами. Ориентируясь на верёвку, уложите оставшиеся лаги. Будьте внимательны и контролируйте строительным уровнем перепад высот, который не должен превышать 2 мм. Более точно выравнивать лаги не имеет смысла, ведь это займёт кучу времени, а перепад в 2 мм легко исправляется при монтаже чистового покрытия.
- Утепление пола. Если вы решили утеплять пол, то сначала вам стоит уложить гидроизоляционный материал на лаги и основание. Выбирая утеплитель, следите за тем, чтобы его толщина была меньше высоты лаг на 5 см. Далее разрежьте утеплитель так, чтобы его ширина превышала расстояние между лагами на 2 см. Уложите утеплитель и приступайте к укладке половых досок.
Деревянным основанием для укладки лаг также могут служить балки перекрытия. Такой пол зачастую используется в нежилых помещениях. Алгоритм его постройки схож, однако лаги крепятся к балкам с боковой стороны гвоздями.
Вентиляция такого пола обеспечивается благодаря продухам в фундаменте, кроме того, вы должны проследить, чтобы расстояние между полом и землёй составляло не менее полуметра.
Строительство на бетонном основании
Бетонный пол – сложная и дорогая конструкция, однако её прочность и продолжительный срок эксплуатации делают бетон самым популярным основанием для деревянного пола.
При укладке лаг на бетон, вам не понадобятся тумбы под лаги, однако их придётся изолировать друг от друга, иначе это приведёт к образованию влаги, что повлечёт за собой порчу древесины.
Изоляция выполняется несколькими способами:
- Укладка изоляционных материалов. Не несёт в себе никаких недостатков и отлично сохраняет древесину от гниения.
- Лаги можно пропитать специальными растворами, которые предотвращают процессы гниения. Такой способ действительно хорош, а дорогая пропитка не будете уступать предыдущему способу, однако есть один минус – такая обработка сводит на нет экологическую составляющую вашего пола.
- Зазор между лагами и полом предотвратит гниение древесины, благодаря хорошей вентиляции. Строительство с сохранением зазора выполняется значительно сложнее, однако результат стоит затраченных усилий. Если вы решили сохранить зазор, то можете использовать для этого металлические уголки. Используя такой способ, вы немного снизите несущие характеристики пола.
Алгоритм постройки на бетонной стяжке:
- Разметка. Чтобы сделать разметку на бетонной стяжке, вы можете использовать специальную верёвку, которую окунают в краску, однако также можно воспользоваться подручными средствами. Вымоченная в краске верёвка крепиться к бетону двумя концами, после чего, оттягивается и резко отпускается. Это «пробьёт» ровную линию на бетоне.
- Далее вам нужно просверлить отверстия для крепёжных уголков. Сделать это можно победитовым сверлом и дрелью.
- Как и в случае лаг на деревянном основании, закрепите две лаги у противоположных стен, прикрутив их к уголкам, после чего, можно натянуть нить, и регулируя горизонталь, установить все лаги.
Установка лаг с использованием уголков – одно из самых распространённых решений. Несмотря на то, что такой способ несколько снижает прочность пола, строители рекомендуют укладывать лаги на бетонную стяжку именно таким способом, ведь он имеет кучу плюсов:
- Вы полностью предотвращаете процессы гниения, вызываемые контактом бетона и древесины.
- Чтобы закрепить лаги таким способом, вам не потребуется заливать чистовую бетонную стяжку, ведь все неровности черновой стяжки (вплоть до нескольких сантиметров) скроются благодаря металлическим крепёжным уголкам. Не делая чистовую стяжку, вы экономите большое количество времени, ведь на её просушку потребуется немало времени, кроме того, вам не придётся тратить деньги на раствор.
Если вы решили укладывать лаги прямо на бетон, используя гидроизоляционные материалы, то крепить их стоит анкерами либо также крепёжными уголками.
Укладка деревянных лаг по грунту
Данный способ укладки лаг вы можете использовать в том случае, если решили возвести хозяйственную, нежилую постройку, например, баню, беседку или сарай. Укладываемые лаги обязательно должны быть обработаны антисептиками, иначе долго они не прослужат. Данный способ укладки лаг предполагает, что вы должны использовать кирпичные столбики под лаги, которые будут служить фундаментом. Если нагрузка на пол внутри помещения будет высокой, то стоит использовать ленточный фундамент, однако не забудьте сделать в фундаменте специальные продухи для вентиляции, чтобы не сгноить дерево.
Порядок выполнения работ:
- Подготовка площади. Сначала вы должны снять весь плодородный слой почвы внутри помещения. Снятую землю вы можете использовать для выравнивания участка.
- Ямы для опоры под лаги. Начните с разметки: рассчитайте необходимое количество столбиков, учитывая нагрузку на пол и размеры лаг. Далее выкопайте ямы в отмеченных местах. Размеры ямы должны быть равны кладке в 2 кирпича (примерно 40×40), а её глубина равняться 40 см. Далее нужно создать слой песка внутри ямы. Засыпьте песок, полейте и тщательно утрамбуйте до 10 см. После этого, нужно засыпать щебень толщиной в 15 см. Чтобы измерить слой, можно использовать тонкую рейку, которую нужно вынуть после завершения работы.
- Заливка бетона начинается с приготовления раствора. Для того, чтобы сделать столбики под лаги пола, используют раствор из цемента, песка и щебня в пропорциях: 1/3/2.
Далее нужно рассказать о том, как сделать столбики под лаги. Опалубку для будущих столбиков не нужно делать в земле, но выше её стоит делать в любом случае. Высота деревянной опалубки зависит от вашего дальнейшего решения. Если вы будете строить столбики из кирпича под лаги, то высота опалубки должна быть небольшой, примерно в 5 см над уровнем земли. Делая столбики целиком из бетона, опалубку стоит делать прямо под лаги, вымеряя горизонталь строительным уровнем. Внутрь опалубки залейте бетонный раствор и подождите сутки, после чего, можно приступать к укладке лаг, либо кирпича. Если вы сделали бетонное основание для столбиков из кирпича, то самое время приступать к кладке. Проще всего будет сделать это вдвоём, чтобы один человек раскладывал кирпич и носил раствор, а другой выполнял кладку с однорядной перевязкой. Уложив все столбы под лаги пола, дополнительно измерьте их строительным уровнем, чтобы избежать трудностей, укладывая лаги. Заботясь о том, как сделать тумбы под лаги более прочными, вы можете армировать их, используя каркас из проволоки. - Укладка лаг. Перед тем, как уложить лаги, обязательно укройте тумбы под полы двумя слоями рубероида, который защитит древесину от влаги. Укладывать лаги нужно также начиная от краёв. Чтобы устранить большие перепады высот, используйте специальные подкладки между столбиками и лагами. Не используйте деревянные клинья, ведь они могут высохнуть и потерять свою форму, что вызовет неприятный скрип пола.
- Уложите все оставшиеся лаги, протянув ориентир между крайними брусками. Чтобы закрепить лаги на столбиках, лучше всего использовать железные уголки, которые крепятся к столбикам дюбелями. Чтобы придать дополнительную прочность полу, а также избежать неприятного скрипа, рекомендуется закреплять уголки с двух сторон лаг. Далее вы можете укладывать половые доски прямо на лаги, либо уложить сначала черновое покрытие, например, фанеру. Читайте также: «Какая мастика для деревянного пола подойдёт лучше – виды и правила использования».
Укладка лаг для пола в деревянном доме. Что такое лаги, их предназначение
Укладка лаг для пола в деревянном доме. Что такое лаги, их предназначение
Лаги – это балки, используемые в качестве основы под настил деревянного пола или другого покрытия. Лаги укладывают параллельно стенам, и на них поперечно монтируют деревянные доски, фанеру или ламинированные ДСП.
Деревянные полы на лагах – надежная конструкция, которая используется в строительстве:
- новых деревянных домов;
- кирпичных построек;
- зданий из бетонных плит и других материалов.
Обычно для лаг применяют деревянный брус, поскольку это общедоступный материал. Он подходит для укладки:
- на стяжку;
- грунтовое основание;
- старые деревянные полы и другие покрытия.
Полы на лагах практически незаменимы в тех случаях, когда нет другой возможности грамотно обустроить настил на неподготовленное для финишной отделки основание. Основные функциональные преимущества лаг:
- выравнивание поверхности;
- обеспечение достаточной шумоизоляции;
- увеличение теплоизоляции полов;
- возможность скрыть коммуникации;
- распределение нагрузки на нижний слой;
- обеспечение циркуляции воздуха под полом;
- создание подходящей обрешетки под настила досок;
- возможность замены нескольких элементов конструкции при их повреждения без замены всего пола;
- обеспечение прочности пола при установке лаг в деревянном доме.
Деревянные доски нельзя стелить на земляное основание без укладки лаг в деревянном доме, каким бы сухим и хорошо подготовленным это основание ни было. Без решетки из бруса деревянные полы быстро придут в негодность. Всем известно, что наличие качественных деревянных полов – это и особый микроклимат в доме, и благотворное влияние на здоровье древесины.
Современный рынок стройматериалов предлагает готовые лаги или брус и балки, используемый для этих целей. Подойдет длинный деревянный брус стандартных размеров – 40х60 мм или 50х50 мм. Стелить полы из современных материалов, используя электроинструмент и новейшие технологии – одно удовольствие. Поэтому сделать лаги и самостоятельно постелить полы выгоднее своими руками, не оплачивая работу целой строительной бригады.
Совет: Доска для укладки пола должна примерно вдвое тоньше, чем деревянные лаги, тогда нагрузка будет меньше.
Как положить лаги на землю. Деревянный пол на столбиках по лагам
На рисунке представлен вариант конструкции деревянного пола на лагах в частном доме с подпольным пространством.
Пространство под полом образуется за счет того, что лаги уложены на довольно высокие столбики из кирпича или бетонных блоков. Такая конструкция позволяет поднять уровень пола первого этажа при минимальном объеме засыпки грунтом цокольного пространства.
Здесь цоколь и цокольное пространство под полом находятся снаружи, за пределами теплозащитной оболочки дома, и будут холодными.
Для вентиляции подпольного пространства в противоположных наружных стенах, выше уровня земли, делаются продухи – сквозные отверстия закрытые металлической сеткой для защиты от грызунов. Такие же отверстия должны быть и во внутренних несущих стенах.
Движение воздуха под полом происходит в основном за счет давления ветра.
Зимой существует опасность промерзания грунта в подпольном пространстве, что может привести на пучинистых грунтах к перемещению пола относительно стен.
Для предотвращения промерзания продухи на зиму рекомендуют закрывать, а цоколь утеплять.
Однако, ухудшение вентиляции в результате закрытия продухов, ведет к накоплению влаги в утеплителе и деревянных деталях — к снижению термического сопротивления и долговечности этих элементов.
Надо сказать, что такое устройство подпольного пространства применяется в частном строительстве с давних времен. Конструкция не была изначально рассчитана на применение эффективной теплоизоляции пола.
В домах со слабой теплоизоляцией пола зимой часть тепла из помещения проникала в подпольное пространство и обогревала его, предотвращая промерзание, но увеличивая теплопотери.
Современная теплоизоляция пола практически перекрывает поступление тепла в подпол из помещений. Предотвратить промерзание подпола можно только за счет экономии тепла земли.
При современных требованиях к энергосбережению вентилируемое через продухи холодное подполье — это не лучший вариант. Его все еще используют скорее по инерции.
Укладка лаг по кирпичным столбикам. Пол по лагам (без кирпичных столбиков)
Здравствуйте уважаемые читатели. Сегодня будет рассказ о том, как я полы сделал в доме. Конечно, сейчас в моде стали теплые полы, но так как я строюсь на скромную зарплату бюджетника, об этом я даже и мечтать не мог. Поэтому выбор был один-делать деревянный пол по лагам. Так как дом первоначально был совсем маленький, всего 55 кв.м., то я захотел, чтобы у меня было подпол, естественно он располагаться должен был под большой комнатой. Поэтому стал вопрос о том, как и на что опирать лаги.
И тут один знакомый посоветовал вместо кирпичных столбиков использовать профильные трубы в качестве опоры для лаг.
По периметру подпола заливаем небольшой фундамент, он как раз подойдет для обкладки стен кирпичом, в него бетонируем вот такие пятки
опоры под под профильную трубу
опалубка в подполе
После того как минифундамент был готов, ставим профильные трубы и привариваем к пятакам. По центру комнаты был пущен швеллер, по бокам профильная труба 40*40. Лаги выравнивались, после чего таким образом прикручивались к опорам
Вот так.
Вот так выглядит весь конструктив сверху
В процессе так сказать
В комнатах было сделано аналогично, по центру комнаты пускался швеллер, который опирался на металлические столбики, они в свою очередь были забетонированы
Привариваем швеллер
В целом, такое решение мне понравилось, все монтируется достаточно быстро. Все лаги и черновой пол были впоследствии пропитаны огнебиозащитой. К тому же высота под полом позволила трубы отопления убрать под пол, выглядит это так
Благодарю что дочитали статью до конца. Обязательно прочитайте небольшую заметку о новичке на строительном форуме.
Устройство полов в частном доме. Полы в частном доме: устройство современных полов и укладка напольных покрытий
В процессе постройки частного дома хозяева в первую очередь выбирают вид фундамента, во вторую очередь – возвышение стен и крышу, в третью – пол.
Существует несколько видов:
- Бетонный пол.
- Сухая стяжка.
- Деревянный по цементной стяжке.
- Деревянный на опорных тумбах.
- Деревянный на лагах по грунту.
«Чемпионом» является деревянный пол. Просмотрев фото пола в частном доме, можно понять, что он экологичный, теплый, требует внимания в области гидроизоляции. В противном случае самые твердые из сортов потребуют неотложной замены.
Самым прочным есть бетон. Пол обладает качеством долговечности, «консервирует» от ползучих насекомых. Достаточно холодный, нужно хорошее утепление.
Сухая стяжка – новшество в строительном мире. Обладает отличной теплоизоляцией, по верху можно класть любое покрытие.
На сегодняшний день эти пункты самые современные варианты полов для дома.
Деревянный пол на лагах
Такой вид пола предпочитают любители древесины. Монтаж такого пола вовсе не трудоемкий.
Делать это нужно по следующим пунктам:
- Подготовка основы – верхние шары грунта снимают (около 7 сантиметров), засыпают сухой песчанкой.
- Песок покрывают щебенкой (15 сантиметров).
- Шаг третий – слой изоляции. В преимуществе рубероидный лист.
- Кладка лаг. Оптимальная ширина 70 сантиметров, около стен фундамента нужно оставить зазор в 3 см, это делается для свободного расширения материала.
- Фиксация лаг специальными пластинами. Регулировку высоты можно делать с помощью стоек, для них потребуются проемы в деревянных латах.
- Для капитального теплого пола рекомендуется между лагами проложить теплоизоляционный материал (применяют минеральную вату, керамзит, пенополистирол).
- Поверх брусьев опоры ложем доски черного полу, или дополняющую решетку, в будущем на нее прикрепят основное покрытие.
На заметку! Стыки материала рекомендуется скреплять скотчем, края материала должны быть немного наложены на края фундамента.
Деревянный на опорных тумбах
Данный способ применяется в помещения с большой площадью. Направляющие пластины могут не справится с нагрузкой.
Подготовка основы заключается в выкапывании ямок для опорных столбиков с интервалом 110 сантиметров. Оптимальная глубина – 45 сантиметров, далее засыпать песком (15 см), уплотнить.
Далее очередь щебенки – тоже разровняв и хорошенько уплотнив, накрываем рубероидным листом. Вставив прутики, заполняем бетоном (30 см). С опалубкой раствор не будит растекаться. После полного высыхания ложиться кирпичная кладка нужной высоты.
Деревянный пол на стяжку
По принципу весь этап работы немного легче чем первый. Здесь по бетону нужно сделать ровные разметки, покрыть изолирующим материалом, крепить деревянные брусья основы с интервалом в 70 сантиметров, его рекомендуют заполнять утеплителем на усмотрение.
Верх заполняют шлифованной доской высшего сорта, или другое желаемое покрытие.
Бетонный пол
Такой вариант подходит для кирпичных или блочных домов. Верхний шар земли снимают (около 5 сантиметров), поливают обычной водой, засыпают песчанкой, оставляют для самостоятельного высыхания. Далее делают замес бетонного раствора на гравии вместо песка, заливают нужную область, выравнивая правилом.
Застывает такой пол около 3 дней, после чего накрывают изолирующей пленкой. Так как данный вид не теплый, обязательным есть пункт утепления. Далее выкладывается армированная сетка, по которой и заливается финишная стяжка. Срок высыхания – около месяца.
Новейший вид, может применяться в любой комнате, даже в кухне. В составе имеет керамзит мелкий, шлаки, перлитовую песчанку. Отмечается долговечностью, теплоизоляцией.
Инструкция, как сделать пол своими руками: на застеленную поверхность пленкой устанавливаются доски, как в предыдущих способах, далее засыпают сухой смесью, выровняв правилом.
Сверху укладывают листы фанеры по типу кирпичной кладки. Для повышения прочности материал укладывают в два слоя, причем верх укладки делают на клей и стягиваются само резами. Стык со стеной заполняют герметическим средством. Далее укладывают любое верхнее покрытие.
Какой пол лучше делать в частном доме зависит от предпочтения жильцов, финансовой возможности, наличие времени на монтаж.
Видео как выровнять лаги под деревянный пол
Как сделать тумбы под лаги на грунте
Тумбы под лаги
Существуют таблицы примерных расстояний между лагами в зависимости от их размеров и толщины половой доски. Этих рекомендаций нужно придерживаться во время монтажа пола.
Но, тем не менее, лучше перестраховаться и поставить под лаги дополнительные опоры, так называемые тумбы. Делают их из бетона, заливая опалубку, или из кирпича . Строить тумбы лучше до укладки лаг. Их ставят на одном уровне и уже на них кладут лаги. Расстояние между тумбами делают от 2 до 3 метров, в зависимости от размера лаг. В этом случае возможность услышать скрип половиц стремительно уменьшается до нуля.
Но бывают случаи, когда лаги уже уложены, а тумб под ними нет. Такие варианты при строительстве дома тоже бывают, например, когда работы проводятся в зимний период. Здесь приходится ждать тёплой погоды и ставить тумбы уже под деревянные бруски. Происходит это так.
Сначала делаем разметку, определяя места установки тумб, как отмечалось выше, устанавливая между ними расстояние от 2 до 3 метров. Копаем ямы глубиной, равной 1 штыку лопаты.
Для каждой тумбы изготовим небольшую опалубку из деревянных брусков, размером 25 на 25 см, равной длине строительного кирпича. Высоту опалубки сделаем не меньше 3 см, чтобы кирпич не контактировал с землёй.
На дно ямок укладываем листы старого рубероида.
Чтобы не тратить много цемента, яму заложим бутовым камнем до уровня земли.
Приготовим цементный раствор, сделаем его жидким, добавив побольше воды, и зальём ямки с бутовым камнем.
Сразу же, пока раствор ещё не засох, установим сверху опалубку , песком засыплем щели между ней и землёй, чтобы раствор не вытек, и зальём её. Выровняем смесь мастерком и оставим на несколько дней сохнуть.
Когда раствор высохнет, снимем опалубку и смахнём с постамента пыль и песок. Вырежем по размеру кусок рубероида и положим сверху.
Подберём несколько кирпичей, уложим их на фундамент и определим, какое количество нужно, чтобы хватило до бруска. Кирпичи можно укладывать и плашмя, и ставить на ребро. Подобрав кирпичи, наведём цементный раствор и выложим их столбиком, перекрывая швы, до лаги. На верхний кирпич цемент укладывать не надо, всё равно там образуется щель.
Расстояние до бруса должно быть как можно меньше. Регулировать его можно раствором – где-то подложить побольше, где-то поменьше. Кирпич лучше использовать красный, он хорошо переносит влажную среду, но и силикатный для этих целей тоже подойдёт, так как подпольное пространство должно проветриваться.
Выложив все тумбы, займёмся поисками автомобильного домкрата. Он нам понадобится для поднятия лаг. Подставим домкрат под брусок, немного приподнимем им лагу и в образовавшуюся щель подложим сложенные куски рубероида.
Опустив домкрат убедимся, что лага прочно сидит на тумбах и рубероид не двигается. Вот теперь половая доска, уложенная согласно вышеуказанной таблице размеров, не будет скрипеть, а лаги не будут прогибаться. Если статья понравилась, поделитесь ей в соцсетях.
Как используются столбики под лаги пола
Деревянный пол на лагах – одно из самых популярных решений при строительстве жилого или хозяйственного помещения. Такой пол особенно часто используется в северной части нашей страны, ведь он прочен и отлично сохраняет тепло. Относительная простота монтажа пола на лаги, которая достигается благодаря современным технологиям, всегда привлекала строителей, кроме того, новейшие материалы также увеличивают срок службы и качество такого пола.
Покупка лаг
Перед тем как покупать лаги, вы должны рассчитать нужное их количество. Помните, что чем толще половые доски, тем меньше лаг вам потребуется, однако излишние лаги не помешают и придадут полу дополнительную прочность. Максимальное расстояние между лагами составляет 80 см, если уложенные на них доски будут толщиной в 45 мм. Отталкиваясь от этого примера, рассчитайте нужное количество лаг для своего пола.
Говоря о выборе лаг, первым делом стоит отметить, что они должны быть из хвойных пород древесины, например, сосны или лиственницы. Хвойная древесина обладает высокой влагостойкостью, а также антисептическими свойствами, которые предотвращают образование плесени и грибка.
Помните, что при строительстве зачастую необходимо прибегнуть к альтернативам, поэтому и здесь вы можете заменить брус на сдвоенные хвойные доски. Такой способ укладки пола почти не уступает по прочности полу на брусках, однако выбирайте доски с большим сечением без каких-либо дефектов.
Покупая брус для строительства лаг, внимательно осматривайте его. Нельзя применять материал с множеством больших сучков, однако, используя опорные столбики под лаги, вы можете допустить большой сквозной сучок, помня, что он должен быть строго над опорой. На поверхности лаг также не должно быть трещин и гнили. Лучше купить более дорогой материал, который прослужит долгое время, чем несколько раз менять пол, используя дешёвую древесину.
Не забудьте также купить антисептик, которым дополнительно следует обработать лаги перед установкой (подробнее: “Чем обработать лаги от гниения – выбор пропитки и антисептика”). Он защитит древесину от грибка и большинства вредителей.
Основание для деревянного пола на лагах
Лаги можно укладывать на различные основания, выполненные из дерева или бетона, также их можно крепить к стенам, дополнительно устанавливая опорные столбы под лаги, чтобы придать большую прочность полу. Каждый из вариантов имеет технологические особенности, о которых мы поговорим ниже. При выборе одного из этих способов стоит обращать внимание на эксплуатационное назначение помещения, в котором вы строите пол, например, если на пол в этом помещении будут приходиться большие нагрузки, то лучше использовать бетонное основание для деревянного пола.
Устройство деревянного пола на лагах по деревянному основанию
Такой способ строительства деревянного пола имеет также множество различный вариантов, которые имеют незначительные различия, однако даже мелочи нужно продумывать задолго до строительства здания. Думая о строительстве пола, учитывайте не только назначение помещения, но и местный климат, а также свои финансовые возможности.
Алгоритм строительства пола может несколько отличаться от нижеописанного, однако он всегда схож. Деревянным основанием для пола на лагах могут служить плиты ОСП либо влагостойкая фанера (подробнее: “Устройство деревянного пола на лагах – технология укладки”). При строительстве такого пола вы можете укладывать утеплитель – стекловату или пенопласт, однако не забывайте, что под утеплитель обязательно нужно уложить паро- и гидроизоляцию.
- Подготовительный этап. Рассчитайте необходимое количество лаг, приобретите их. Далее приступайте к самому ответственному моменту – разметке. Если выполнить её неверно, то позже вы можете столкнуться со множеством трудностей.
- Установка крайних лаг. Крайние лаги будут служить ориентирами, по которым вы будете укладывать остальной брус, поэтому на этом этапе важно постоянно контролировать горизонталь строительным уровнем. Если вы устанавливаете лаги над черновым полом, то можете крепить их к нему железными угольниками, что повысит надёжность будущего пола. Крепить лагу начинайте с одного из её концов, ориентируясь на метки и контролируя расстояние от стены. Не спешите сразу закручивать саморез до конца, сначала его лучше просто наживить, чтобы выполнить контрольные регулировки.
Закрепив один конец, подгоните противоположную часть лаги, контролируя её горизонталь, после чего, надёжно закрепите оба конца.
Таким же образом закрепите крайнюю лагу у противоположной стены.
- Установка оставшихся лаг. Чтобы не подгонять каждую лагу отдельно, натяните верёвки или проволоку между крайними лагами. Ориентируясь на верёвку, уложите оставшиеся лаги. Будьте внимательны и контролируйте строительным уровнем перепад высот, который не должен превышать 2 мм. Более точно выравнивать лаги не имеет смысла, ведь это займёт кучу времени, а перепад в 2 мм легко исправляется при монтаже чистового покрытия.
- Утепление пола. Если вы решили утеплять пол, то сначала вам стоит уложить гидроизоляционный материал на лаги и основание. Выбирая утеплитель, следите за тем, чтобы его толщина была меньше высоты лаг на 5 см. Далее разрежьте утеплитель так, чтобы его ширина превышала расстояние между лагами на 2 см. Уложите утеплитель и приступайте к укладке половых досок.
Деревянным основанием для укладки лаг также могут служить балки перекрытия. Такой пол зачастую используется в нежилых помещениях. Алгоритм его постройки схож, однако лаги крепятся к балкам с боковой стороны гвоздями.
Вентиляция такого пола обеспечивается благодаря продухам в фундаменте, кроме того, вы должны проследить, чтобы расстояние между полом и землёй составляло не менее полуметра.
Строительство на бетонном основании
Бетонный пол – сложная и дорогая конструкция, однако её прочность и продолжительный срок эксплуатации делают бетон самым популярным основанием для деревянного пола. При укладке лаг на бетон, вам не понадобятся тумбы под лаги, однако их придётся изолировать друг от друга, иначе это приведёт к образованию влаги, что повлечёт за собой порчу древесины.
Изоляция выполняется несколькими способами:
- Укладка изоляционных материалов. Не несёт в себе никаких недостатков и отлично сохраняет древесину от гниения.
- Лаги можно пропитать специальными растворами, которые предотвращают процессы гниения. Такой способ действительно хорош, а дорогая пропитка не будете уступать предыдущему способу, однако есть один минус – такая обработка сводит на нет экологическую составляющую вашего пола.
- Зазор между лагами и полом предотвратит гниение древесины, благодаря хорошей вентиляции. Строительство с сохранением зазора выполняется значительно сложнее, однако результат стоит затраченных усилий. Если вы решили сохранить зазор, то можете использовать для этого металлические уголки. Используя такой способ, вы немного снизите несущие характеристики пола.
Алгоритм постройки на бетонной стяжке:
- Разметка. Чтобы сделать разметку на бетонной стяжке, вы можете использовать специальную верёвку, которую окунают в краску, однако также можно воспользоваться подручными средствами. Вымоченная в краске верёвка крепиться к бетону двумя концами, после чего, оттягивается и резко отпускается. Это «пробьёт» ровную линию на бетоне.
- Далее вам нужно просверлить отверстия для крепёжных уголков. Сделать это можно победитовым сверлом и дрелью.
- Как и в случае лаг на деревянном основании, закрепите две лаги у противоположных стен, прикрутив их к уголкам, после чего, можно натянуть нить, и регулируя горизонталь, установить все лаги.
Установка лаг с использованием уголков – одно из самых распространённых решений. Несмотря на то, что такой способ несколько снижает прочность пола, строители рекомендуют укладывать лаги на бетонную стяжку именно таким способом, ведь он имеет кучу плюсов:
- Вы полностью предотвращаете процессы гниения, вызываемые контактом бетона и древесины.
- Чтобы закрепить лаги таким способом, вам не потребуется заливать чистовую бетонную стяжку, ведь все неровности черновой стяжки (вплоть до нескольких сантиметров) скроются благодаря металлическим крепёжным уголкам. Не делая чистовую стяжку, вы экономите большое количество времени, ведь на её просушку потребуется немало времени, кроме того, вам не придётся тратить деньги на раствор.
Если вы решили укладывать лаги прямо на бетон, используя гидроизоляционные материалы, то крепить их стоит анкерами либо также крепёжными уголками.
Укладка деревянных лаг по грунту
Данный способ укладки лаг вы можете использовать в том случае, если решили возвести хозяйственную, нежилую постройку, например, баню, беседку или сарай. Укладываемые лаги обязательно должны быть обработаны антисептиками, иначе долго они не прослужат. Данный способ укладки лаг предполагает, что вы должны использовать кирпичные столбики под лаги, которые будут служить фундаментом. Если нагрузка на пол внутри помещения будет высокой, то стоит использовать ленточный фундамент, однако не забудьте сделать в фундаменте специальные продухи для вентиляции, чтобы не сгноить дерево.
Порядок выполнения работ:
- Подготовка площади. Сначала вы должны снять весь плодородный слой почвы внутри помещения. Снятую землю вы можете использовать для выравнивания участка.
- Ямы для опоры под лаги. Начните с разметки: рассчитайте необходимое количество столбиков, учитывая нагрузку на пол и размер лаг для пола. Далее выкопайте ямы в отмеченных местах. Размеры ямы должны быть равны кладке в 2 кирпича (примерно 40×40), а её глубина равняться 40 см. Далее нужно создать слой песка внутри ямы. Засыпьте песок, полейте и тщательно утрамбуйте до 10 см. После этого, нужно засыпать щебень толщиной в 15 см. Чтобы измерить слой, можно использовать тонкую рейку, которую нужно вынуть после завершения работы.
- Заливка бетона начинается с приготовления раствора. Для того, чтобы сделать столбики под лаги пола, используют раствор из цемента, песка и щебня в пропорциях: 1/3/2.
Далее нужно рассказать о том, как сделать столбики под лаги. Опалубку для будущих столбиков не нужно делать в земле, но выше её стоит делать в любом случае. Высота деревянной опалубки зависит от вашего дальнейшего решения. Если вы будете строить столбики из кирпича под лаги, то высота опалубки должна быть небольшой, примерно в 5 см над уровнем земли. Делая столбики целиком из бетона, опалубку стоит делать прямо под лаги, вымеряя горизонталь строительным уровнем. Внутрь опалубки залейте бетонный раствор и подождите сутки, после чего, можно приступать к укладке лаг, либо кирпича. Если вы сделали бетонное основание для столбиков из кирпича, то самое время приступать к кладке. Проще всего будет сделать это вдвоём, чтобы один человек раскладывал кирпич и носил раствор, а другой выполнял кладку с однорядной перевязкой. Уложив все столбы под лаги пола, дополнительно измерьте их строительным уровнем, чтобы избежать трудностей, укладывая лаги. Заботясь о том, как сделать тумбы под лаги более прочными, вы можете армировать их, используя каркас из проволоки. - Укладка лаг. Перед тем, как уложить лаги, обязательно укройте тумбы под полы двумя слоями рубероида, который защитит древесину от влаги. Укладывать лаги нужно также начиная от краёв. Чтобы устранить большие перепады высот, используйте специальные подкладки между столбиками и лагами. Не используйте деревянные клинья, ведь они могут высохнуть и потерять свою форму, что вызовет неприятный скрип пола.
- Уложите все оставшиеся лаги, протянув ориентир между крайними брусками. Чтобы закрепить лаги на столбиках, лучше всего использовать железные уголки, которые крепятся к столбикам дюбелями. Чтобы придать дополнительную прочность полу, а также избежать неприятного скрипа, рекомендуется закреплять уголки с двух сторон лаг. Далее вы можете укладывать половые доски прямо на лаги, либо уложить сначала черновое покрытие, например, фанеру. Читайте также: “Какая мастика для деревянного пола подойдёт лучше – виды и правила использования”.
Кирпичные столбики под лаги
Деревянный пол на даче или загородном доме своими руками можно сделать, изучив несколько технологических нюансов. Кирпичные столбики под лаги необходимы для правильного и ровного настила полов. Чтобы устройство прослужило долго, важно изолировать дерево от сырости, различного рода грибков и вредителей. Для этого используют антисептики и гидроизоляционные материалы. Отшлифованная и вскрытая бесцветным лаком половая доска, придаст полу естественную неповторимость и красоту.
Что это такое?
Столбы под лаги из кирпича представляют собой конструкцию из кладки с сечением в один кирпич. Их возводят на подготовленную бетонную подушку, усиленную арматурой диаметром 5—8 мм. Они обеспечивают отсутствие проседания полов при длительном использовании и при значительных весовых нагрузках. Для удобства крепления лаг при укладке в центре сооружения должен быть вмонтирован кронштейн с резьбой в верхней части, к основанию которого приварена металлическая пластина толщиной 3—5 см и размером 15×15 см. Важно, чтобы кронштейны были отцентрированы и выведены в ноль по горизонтали. Обложив их кирпичом с 4 сторон, получится опора под лаги.
Требования
Для полов первого этажа дома при возведении фундамента оставляют подполье. Глубина его зависит от высоты построенного фундамента или можно дополнительно углубляться за счет удаления лишнего грунта. Обязательно производят трамбовку, так как рыхлый грунт сохраняет больше влаги. При возведении столбиков используют влагостойкий глиняный кирпич. Силикатные виды имеют высокое водопоглощение и использовать их для этих целей категорически не рекомендуется, так как от влаги грунта подполья они быстро разрушаются.
Тумбы под лаги выкладывают на бетонную подушку, при бетонировании которой используют цемент марки М500. Возведенные столбики обязательно подлежат гидроизоляции. Построенные конструкции контролируются при помощи уровня в продольном и поперечном направлениях. Высоту выбирают с учетом толщины лаг, которые будут основой для пола.
Столбики под лаги — важный технологический этап настила полов. Эта конструкция позволит избежать прогибов и проседаний, защитит от сырости, плесени и грибка половую доску, тем самым продлит ее долговечность.
Расчет материалов и подготовка
Работы по постройке опор для укладки лаг начинают с подготовки подполья:
- С помощью рулетки определяют местоположение будущих кирпичных тумб и вбивают контрольные колышки.
- Если длина половых досок превышает 4 метра, изготавливают армированную бетонную подложку.
- Режут арматуру диаметром 5—8 мм на отрезки по длине бетонного основания. Грунт подполья тщательно трамбуют. Заранее готовят крепежные кронштейны.
- Лаги для пола 10×15 или 15×15 см пропитывают антисептиком и просушивают.
- По уровню и под углом 90 градусов делают сетку из шпагата с ячейкой 1,5*1,5 метра для визуального контроля высоты возводимых опор, и закрепляют ее на верхней кромке фундамента.
- Материалы рассчитывают в зависимости от количества и высоты стоек. Как правило, 1 ряд опоры состоит из 4 кирпичей, а шаг подпорок под лаги составляет 1,5—2 метра. Кирпич считают поштучно, а затем определяют необходимый для кладки объем цемента и песка, исходя из пропорции 1:2.
- Для улучшения гидроизоляции лаг и полов используют керамзит фракции 1,5—2 см. Его количество определяют из расчета высоты слоя 10—12 см на площадь подполья.
Вернуться к оглавлению
Как делают?
Укладка лаг на столбики из кирпича
Гидроизоляцию столбиков делают перед тем как положить лаги, используя рубероид и битумную мастику. Особое внимание уделяют местам крепления балок к опорам. Затем накладывают лагу на кронштейны, центрируют и отмечают место отверстия. Просверлив дыры, фиксируют балки при помощи гаек, предварительно заложив под них шайбы диаметром 2—2,5 см. Края балок должны плотно лечь в проемы крайних, примыкающих к фундаменту опор. Последовательно выкладывают лаги, а затем проверяют горизонтальность двухметровым уровнем и нивелируют подкладками на опоры.
Если площадь помещения с деревянным полом меньше 6 кв. метров, а весовая нагрузка небольшая, то возможна укладка лаг по кирпичным подкладкам. Подполье засыпают слоем керамзитом средней фракции толщиной 10—12 см, который защитит пол от влаги и утеплит его. При необходимости производят дополнительное утепление, используя рулонную минеральную вату.
Как сделать тумбы под лаги на грунте
Так как планировался дощатый пол на лагах, то естественно следующим этапом стали столбики под лаги.
Тут стоит заметить, что столбики из кирпича уже как-то не в моде. Например, на этапе знакомства с шабашниками нам дважды предлагали эти столбики сделать бетонными. Цена за каждое такое изделие варьировались от шести до семи долларов. Ставились бы они прямо на утрамбованный грунт.
Вариант этот дешевле кирпичного. В нашем случае на каждый столб уходило 14 кирпичей и при цене каждого керамического полнотелого в 50 центов вышло бы в те же 7 баксов. В моём расчете в бетонном варианте не учитывается материал (цемент и песок), а в кирпичном работа (делал сам).
Выбор в пользу столбиков именно из кирпича был сделан по двум причинам: после разбора печек его осталось много и у кирпичного столба больше площадь опоры.
По этой площади была ещё одна причина: я боялся, что столбики под тяжестью лаг и пола смогут продавить стяжку и гидроизоляцию. Поэтому площадь опоры хотел сделать как можно большей. С этой же целью в подошву столбика закладывался квадрат сетки-арматуры, изображённый на первом фото справа. В результате столбики были сделаны примерно такими, как на следующей фотографии.
Тип кирпича выбирался не совсем случайно: под столбики лаг рекомендуется использовать керамический полнотелый кирпич, а белый силикатный используется только в случае отсутствия сырости. Из-за того, что красных и белых кирпичей у меня было поровну, то в нижние ряды, как наиболее сырые закладывались б/у печные, а в верхние – силикатные.
Расстояние между столбиками
Расстояние между устанавливаемыми опорами лаг выбиралось по нескольким критериям. Продольно будущим лагам расстояние берётся из допустимого прогиба бруса. Я рассчитывал этот прогиб программкой “Калькулятор для расчёта несущей способности однопролётных деревянных балок” → (скачать) и у меня для бруса 150х75 вышло 2,4 метра. Так как ширина подвальной части в моём строении 6,2 метра, то по ширине пришлось ставить по два столбика на лагу, с расстоянием в 2 метра.
Поперечное расстояние выбиралось исходя из толщины половой доски и необходимости прокладки между лагами утеплителя. Половая доска у нас планировалась толщиной в 35 мм, но расстояние между лагами выбиралось от половины ширины рулона минеральной ваты минус два сантиметра, то есть 58 сантиметров
Очерёдность монтажа и высота установки столбиков
Увы, практически делалось всё не совсем так, как изображено на следующей анимированной картинке. К подобной схеме выравнивания столбиков по высоте я пришёл когда половина их уже стояла.
1. Находим опорную точку высоты столбиков. В нашем случае это высота старого порога минус высота лаги, минус толщина половой доски, минус толщина подкладки “кирпич-лага”.
2. Водяным или лазерным уровнем устанавливаем высоту и монтируем угловые столбики (водяной уровень голубая кривая). В нашем случае они маленькие и установлены на фундаменте
3. Между угловыми столбами натягивается нитка и под неё выстраиваются кирпичи на фундаменте (жёлтая линия это натянутая нитка, тоже можно использовать лазерный уровень)
4. То же по другой стороне
5. Нитка натягивается уже между противоположными столбиками и под неё монтируются столбы внутри.
На этой анимированной схеме всё ровненько, но в моём случае кривизны добавил фундамент печки. При расстановке столбов пришлось его учитывать: часть опорных столбиков примазана к нему, а часть смещена в середину пролётов. То что получилось на следующих фотографиях.
Увеличить фото
Часть столбиков смещена из-за фундамента печки
Увеличить фото
Столбики примазанные к печному фундаменту
Увеличить фото
Опорные столбики на фундаменте
Какие кирпичи нужны под лагу
Первое, с чем сталкиваются при укладке деревянного пола цокольного этажа здания, — монтаж опорных столбиков под лаги. Столбики могут быть выполнены из бетона, блоков или дерева. Однако самый надежный и распространенный вариант исполнения — из кирпича. Преимуществом использования кирпича является то, что благодаря небольшим размерам он позволяет упростить выравнивание столбов в общий уровень горизонта.
Какой надо взять кирпич
Для выкладки опорных столбов над уровнем грунта используют красные кирпичи, которые еще называют керамическими. Выбирают тип полнотелый строительный, обладающий повышенной прочностью и долговечностью. Плотность полнотелого кирпича достигает 1900 кг/м³, в то время как пустотелого всего 1500 кг/м³. Такой материал не боится сырости, незаменим для нагруженных конструкций. Прочность кирпича допустима М 100. Отдают предпочтение типу одинарному с параметрами 25x12x6,5 см.
Итак, кирпичи под лагу выбирают:
- керамические;
- полнотелые;
- прочность М100;
- одинарные.
Какими должны быть кирпичные столбики под лаги
Лаги деревянного пола укладывают на кирпичные опоры. Эти опорные столбы создают между грунтом и финишным настилом подпол, предохраняющий будущий пол от влажности и сырости. Свободное пространство подвала можно эффективно использовать для разводки электричества и коммуникаций.
Высота кирпичных столбиков под лаги не должна превышать 3 рядов кладки. Опоры сооружают в плане из двух кирпичей, получая после кладки размер сечения 25×25 см. В качестве связки используют цементно-песчаный раствор в пропорциях от 1:2 до 1:5. Все сыпучие компоненты раствора просеивают через сито с мелкими ячейками до перемешивания. Это гарантирует получение прочного цементного раствора, а в результате долговечных опор под лаги.
Помимо долговечности и прочности к опорным столбам предъявляют требование горизонтальности. Опорные поверхности столбов должны располагаться на одном уровне. Отклонение от горизонта не должно превышать ±1 см. От соблюдения этого требования будет зависеть ровность будущего пола.
Как выкладывают столбики под лаги
Работы по кладке опор под лаги рекомендуется выполнять вдвоем.
Для выкладки потребуются следующие инструменты:
- лопата;
- гидравлический уровень;
- рулетка;
- веревка-шпагат;
- мастерок;
- сито с ячейкой 3х3 мм;
- корыто;
- молоток.
Сначала выполняют разметку под столбы, определяя их высоту, шаг и количество. Высоту рассчитывают как уровень чистого пола минус толщина напольного покрытия, минус толщина лаги, минус 1 см на гидроизоляцию. От фундамента помещения столбы расставляют на расстоянии 40 см. Шаг между центральными опорами закладывают 100 см. Размечают расстановку с помощью веревки, где место перекрестия — центр будущей опоры.
В местах разметки выкапывают грунт под столбики глубиной 30 см, формируя квадратные углубления 40×40 см. Делают в них опалубку, выступающую над землей на 5 см. На дно засыпают подушку из песка, сверху заливают бетон. Дают бетону высохнуть сутки. Получают фундамент опоры, которая возвышается над землей как столбики красного кирпича под лаги, однако, чтобы соорудить такую опору укладывают (кладут выложить класть) несколько слоев материалов.
На бетонный фундамент стелют гидроизоляцию. Выкладывают кирпичные столбики нужной высоты, регулируя ее толщиной смеси. Важно каждый кирпич выравнивать, используя уровень. Горизонтальность столбиков проверяют с помощью рейки и уровня во всех направлениях. Дают высохнуть кирпичной кладке неделю. Покрывают верх столбиков гидроизоляцией.
Укладка лаг по кирпичным столбикам в деревянном доме
Хотя у дерева и изготовленных из него конструкций не такой уж долгий срок эксплуатации, всё равно подавляющее большинство потребителей отдает свой голос в пользу этого материала из-за его многочисленных преимуществ: экологичности, незначительного веса, надёжности и невысокой цены.
Древесину применяют для создания лаг, которые играют огромную роль в устройстве пола. От их правильной укладки зависит срок службы напольного покрытия в деревянном доме. В этой статье мы поговорим о том, как укладывать лаги пола своими руками, чтобы потом они прослужили верой и правдой не один десяток лет.
Общие сведения об укладке
Итак, если вас интересует вопрос, как крепить лаги на кирпичные столбики, значит, вы всерьёз задумались о создании надёжного и долговечного пола. Однако при таком способе монтажа потребуется прибегнуть к устройству фундамента, а главное, его нужно делать так, чтобы он свободно выдерживал каждую установленную опору из кирпича. Можно залить фундамент для монтажа по отдельности или же выполнить его в виде неширокой ленты. Определить высоту опоры можно с помощью высоты, на которую будет помещён брус.
Столбики
Чтобы узнать расход материалов на устройство столбиков под лаги, нужно выполнить расчёт и затем составить план, на котором будет указана схема укладки подпола, какие материалы потребуются и их количество. Сюда потребуется включить следующие материалы: брус, качественный цемент и кирпичи.
Укладка
Чтобы укладка лаг столбиком была выполнена качественно, рекомендуется руководствоваться следующим правилом: там, где нагрузка в помещении будет незначительной, между лагами можно выдержать большее расстояние. Если для настила используется тонкий материал, тогда рекомендуется размещать лаги на близком расстоянии друг к другу.
Отсюда напрашивается следующий вывод: чем меньше расстояние между лагами, тем выше прочностные характеристики конструкции.
Однако такое решение приводит к большим расходам материалов, следовательно, и увеличению денежных затрат. Но зато конечный результат получится качественным, и уложенный пол прослужит долгое время.
Расположение
Если толщина доски составляет не меньше 50 мм, в этом случае лаги укладывают на расстоянии одного метра друг от друга. Однако в частном домостроении чаще применяют доски в 40 мм, в этом случае лаги размещают с шагом в 70 см. Многих интересует вопрос, как сделать, чтобы конструкция получилась надёжной, а нагрузки были точно распределены? Здесь важно соблюдать точное расстояние между лагами. Первую доску укладывают не дальше 25-35 см от стены.
Расстояние
Главное правило, которое нужно соблюдать, если хотите выполнить правильный монтаж, это расположение. Лаги укладывают перпендикулярно к доскам пола. Если для создания конструкции используют доски в два слоя, тогда верхний укладывают «в крест» нижнему.
Монтаж лаг в разных помещениях осуществляется по-разному. Если укладка выполняется в гостиной, тогда доски пола монтируют по направлению солнечного света. В этом случае сами лаги монтируют в поперечном положении. А вот для помещений, где наблюдается большая проходимость, укладку досок пола выполняют по направлению движения.
Таблица расстояний
Как крепить
Есть несколько способов крепления лаги. Это делают с помощью металлических уголков или гвоздей. Однако профессионалы утверждают, что гвозди для крепления лаг малоэффективны, и спустя определённое время потребуется их ремонт.
Лучше закрепить брусья саморезами, которые проникают вглубь на расстояние от 3 до 5 см. Если опора под лаги изготовлена из кирпича, тогда здесь нужно первым делом покрыть её гидроизолирующим слоем, крепление выполняется дюбелями.
Если длины бруса не хватит для укладки лаги нужной длины, рекомендуется выполнить наращивание методом вырубки, его ещё называют «в полдерева» и потом закрепить это место гвоздями. При укладке лаг прямо на землю сначала монтируют черепные бруски.
Кроме деревянных брусков, сегодня используют конструкции из пластика, они свободно выдерживают значительные нагрузки и саморегулируются. Применение пластиковых лаг полностью решает задачу их выравнивания. Если вопрос стоит в том, как крепить тумбы, то такая работа не представляет большой сложности, главное, что нужно сделать, так это придерживаться технологии установки.
Важно! Между лагами делают гидроизоляционный слой, потом укладывают теплоизолятор. Между досками при монтаже оставляют небольшой зазор.
Кладка опор и крепление лаг
Для устройства опор под брус кирпичи укладывают в два ряда. Кладку верхнего ряда выполняют так, чтобы потом деревянные лаги находились к кирпичам перпендикулярно. Для укладки столбиков лучше использовать кирпич маркой не ниже М100, такие изделия свободно выдерживают большие нагрузки.
Для изготовления раствора применяют цемент и песок в соотношении 1 к 3. Далее их разводят водой и размешивают. Как только столбики возведены, на второй день выполняют гидроизоляцию под деревянные лаги. Для её устройства используют рубероид.
Схема устройства
Когда на столбики уложены брусья, обратите внимание на ровность основы, она должна быть идеальной. Дальше можно выполнять монтаж досок. Здесь рекомендуется прикрутить уголок к кирпичному столбу дюбель-гвоздями. Для этого с помощью дрели в кирпиче высверливают отверстия.
Утепление пола
Утепление – это тоже очень важный этап. Внизу с одной и другой стороны деревянных лаг прибивают опорные бруски 50 × 50 или 30 × 50 мм.
Далее на брусок укладывают накат, в качестве которого выступает необрезная низкосортная доска, её толщина должна составлять 25 мм. Перед укладкой такую доску обрабатывают специальным антисептическим составом, чтобы защитить пол от грызунов и насекомых. Для крепления наката к брускам используют саморезы.
Утепление
Далее на созданный накат укладывают гидроизоляционную мембрану с пропускной способностью не больше 800 г/м. Она защитит теплоизолятор от воздействия на него влаги. После на уложенный гидроизоляционный слой монтируют теплоизолятор. Учитывая, что сегодня на рынке представлен большой ассортимент утеплительных материалов, с выбором проблем не будет, однако стоит понимать, что далеко не каждый из них допускается использовать для утепления деревянного пола.
Здесь рекомендуется выбирать минеральную вату с плотностью от 35 до 55 кг/м². При укладке между досками и теплоизолятором оставляют зазор в 2-4 см для вентиляции.
Крепление досок
Любая древесина под воздействием влаги и температурных перепадов подвергается деформации, поэтому крайнюю доску укладывают так, чтобы между ней и стеной оставался зазор в 1-2 см, это сохранить целостность деревянного настила, даже при сильных перепадах температуры и влажности.
После того как укладка досок пола завершена, зазор закрывают плинтусом. Для фиксации досок можно использовать гвозди, однако они способны ржаветь и со временем приподниматься над поверхностью доски. Поэтому для крепления лучше использовать саморезы длиной 60 мм и диаметром до 4,5 мм.
Как выглядят лаги на столбиках, показывается в видео:
Прайс на изготовление и ремонт полов.
Прайс лист 2021
Строительство и ремонт.
На этой странице вы можете узнать стоимость следующих видов ремонтно-отделочных работ:
- Стяжка пола цементно-песчанным раствором;
- Устройство полов из керамзитобетона;
- Настил фанеры;
- Заливка пола нивелирующим составом;
- Наливной пол;
- Кладка кирпичных столбиков под лаги;
- Укладка лаг и настил полов;
- Теплый пол под ключ.
Смотреть прайс листы на другие строительные и ремонтно-отделочные работы Прайс лист на ремонтно-отделочные работы.
В прайсе указаны цены на ремонтно отделочные работы имеющие отношение к изготовлению и ремонту полов: устройство столбиков под лаги, укладка лаг, настил полов, выполнение стяжки пола, устройство наливных полов и демонтажные работы.
Наименование работ. | Стоимость. |
Прайс на монтажные работы по обустройству полов. | |
Стяжка пола цементно-песчанным раствором толщиной до 50 мм | 350 р/м2 |
Устройство полов из керамзитобетона толщиной до 120 мм | 500 р/м2 |
Устройство насыпного «плавающего» пола с подсыпкой керамзита на толщину 50 мм, укладкой пароизоляции и ГВЛ в один слой | 550 р/м2 |
Устройство наливных полов слоем до 10 мм | 250 р/м2 |
Заливка коммуникаций тёплого пола нивелирующим составом толщиной до 15 мм | 300 р/м2 |
Обмазочная гидроизоляция полов цементными составами толщиной 3 мм в два слоя | 200 р/м2 |
Гидроизоляция пола рулонными материалами на мастике | 300 р/м2 |
Кладка кирпичных столбиков под лаги | 200 р. шт. |
Укладка лаг из бруса 100*100 мм | 150 р/м2 |
Устройство дощатых полов из шпунтованной доски по готовым лагам | 350 р/м2 |
Настил фанеры на деревянные основания с резкой листа на 4 части | 200 р/м2 |
Настил фанеры на бетонный пол, на мастике и дюбелях с резкой листа на 4 части | 300 р/м2 |
Устройство шумоизоляции стекломатами толщиной 20 мм | 150 р/м2 |
Устройство шумоизоляции тонкослойным рулонным материалом насухо с проклейкой швов скотчем | 90 р/м2 |
Демонтаж деревянных полов (с лагами) | 320 р/м2 |
Демонтаж бетонной стяжки до 3-х см | 310 р/м2 |
Демонтаж бетонной стяжки от 3-х до 10 см | 350 р/м2 |
Демонтаж бетонной стяжки свыше 10 см | от 550 р/м2 |
Снятие фанеры (слой) | 100 р/м2 |
Снятие фанеры (слой) на клею | 200 р/м2 |
Снятие оргалита (слой) | 160 р/м2 |
Демонтаж керамогранита (пол) | 200 р/м2 |
Снятие паркета (паркетной доски) | 160 р/м2 |
Снятие ламината | 80 р/м2 |
Демонтаж плинтусов (деревянных, пластиковых) | 60 р/м2 |
Снятие линолеума (снятие ковролина) | 60 р/м2 |
Демонтаж плинтусов керамических | 120 р/м2 |
Армирование стяжки пола | 180 р/м2 |
Укладка ламината по-диагонали | 340 р/м2 |
Укладка пробкового покрытия | 320 р/м2 |
Укладка теплого пола (кабель) | 530 р/м2 |
Укладка теплого пола (маты) | 400 р/м2 |
Монтаж терморегулятора по кирпичу | 620 р. шт. |
Монтаж терморегулятора по бетону | 940 р. шт. |
Монтаж терморегулятора по ГКЛ | 650 р. шт. |
12.04.2021
Таблица 11-01-012 укладка лаг государственные элементные сметные нормы на строительные работы- сборник 11- полы- ГЭСН-2001-11 (утв- Госстроем РФ 01-01-2002) (2021). Актуально в 2019 году
размер шрифта
ГОСУДАРСТВЕННЫЕ ЭЛЕМЕНТНЫЕ СМЕТНЫЕ НОРМЫ НА СТРОИТЕЛЬНЫЕ РАБОТЫ- СБОРНИК 11- ПОЛЫ- ГЭСН-2001-11 (утв- Госстроем РФ 01-01-2002)… Актуально в 2018 году
Состав работ
01. Кладка кирпичных столбиков и подкладок из кирпича (нормы 1, 2).
02. Антисептирование деревянных подкладок (нормы 1, 2).
03. Укладка деревянных подкладок и толевых прокладок (нормы 1,2).
04. Укладка лаг.
Измеритель: 100 м2 пола
Укладка лаг:
11-01-012-01 | по кирпичным столбикам |
11-01-012-02 | по кирпичным подкладкам |
11-01-012-03 | по плитам перекрытий |
Шифр ресурса | Наименование элемента затрат | Ед. измер. | 11-01-012-01 | 11-01-012-02 | 11-01-012-03 |
1 | Затраты труда рабочих-строителей | чел.-ч | 44.70 | 42.96 | 35.74 |
1.1 | Средний разряд работы | 3 | 3 | 3 | |
2 | Затраты труда машинистов | чел.-ч | 0.62 | 0.98 | 0.44 |
3 МАШИНЫ И МЕХАНИЗМЫ | |||||
400001 | Автомобили бортовые грузоподъемностью до 5 т | маш.-ч | 0.48 | 0.46 | 0.26 |
030101 | Автопогрузчики 5 т | маш.-ч | 0.14 | 0.12 | — |
331531 | Пилы дисковые электрические | маш.-ч | 0.45 | 0.45 | 0.32 |
031121 | Подъемники мачтовые строительные 0.5 т | маш.-ч | — | 0.40 | 0.18 |
4 МАТЕРИАЛЫ | |||||
203 0399 | Лаги половые антисептированные, применяемые в строительстве жилых, общественных и производственных зданий при производстве деревянных полов тип II, сечением 100х40; 100х60; 120х60; 100-150х40-60 мм | м3 | 1.18 | 1.18 | 0.82 |
102 0113 | Пиломатериалы хвойных пород. Доски обрезные длиной 2-3.75 м, шириной 75-150 мм, толщиной 25 мм III сорта | м3 | 0.24 | 0.24 | — |
404 9029 | Кирпич керамический одинарный | 1000 шт. | 0.51 | 0.26 | — |
402 9071 | Раствор готовый кладочный тяжелый цементный | м3 | 0.28 | 0.14 | — |
101 1742 | Толь с крупнозернистой посыпкой гидроизоляционный марки ТГ-350 | м2 | 23 | 23 | 21 |
101 0181 | Гвозди строительные с плоской головкой 1.8х60 мм | т | 0.0016 | 0.0016 | — |
113 0107 | Натрий фтористый технический, марка А, сорт I | т | 0.0034 | 0.0034 | — |
411 0001 | Вода | м3 | 0.07 | 0.07 | — |
Cordwood Masonry Building для начинающих
Раскрытие информации: Иногда я зарабатываю продукты или комиссионные от партнерских ссылок или партнерств в моем блоге. Я рекомендую только те продукты и услуги, которые я доверяю вам. Учить больше.
Кладка из кордной древесины отлично подходит для строителей своими руками, но для ее успешной работы требуются знания и практика. Здесь мы предоставим вам ценные ресурсы, которые мы использовали, чтобы построить наше здание, и покажем вам некоторые приемы, которым мы научились на этом пути.
Что такое кордовая кладка?
Cordwood Masonry — это когда бревна разрезаются на желаемую длину и укладываются так, чтобы волокна были обращены наружу, а не продольно, как в традиционных бревенчатых домах. Бревна кладут в слой раствора с утеплителем посередине.
Чем это отличается от стандартной бревенчатой конструкции?
В стандартной конструкции из бревен боковые волокна выходят наружу.В конструкции из дровяной древесины вместо этого обнажается торцевая текстура. Например:
Каковы основные строительные блоки стены из бревна?
LOGS: Деревья вырезаются, очищаются от кожуры и разрезаются до одинаковой длины, чтобы соответствовать желаемой толщине стены (у нас 16 дюймов). Идеальные бревна получаются из хвойных пород, хотя можно использовать и твердые, если это единственное, что есть в наличии.
ИЗОЛЯЦИЯ: Типичная изоляция для кирпичной кладки — это опилки, смешанные с сухой кладочной известью.Известь предотвращает гниение / вредителей, а использование опилок хвойных пород (обычно кедра, хотя подойдут и любые хвойные породы) обеспечивает эффективную и зеленую изоляцию.
РАСТВОР: Существует несколько рецептов строительных смесей. Его можно сделать из портландцемента, но мы решили сделать наш из LIME PUTTY , чтобы не усложнять.
Наш рецепт раствора — это просто 2,5 части песка: 1 часть гидратированной кладочной извести типа S.
Почему мы выбрали известковый раствор для замазки
Известковая шпатлевка имеет для нас три преимущества:
- Рецепт смеси прост.
- Он может «самостоятельно залечивать» небольшие трещинки, в то время как смесь Portland — нет.
- Требуется гораздо больше времени для схватывания, что дает нам больше времени, чтобы сгладить (он же «точечный») раствор и исправить любые ошибки в стене. Это хорошо для тех дней, когда наш график не позволяет нам сразу указать. Даже в жаркие и засушливые дни мы можем вернуться на следующее утро и все еще без проблем навести и разгладить раствор.
- Раствор более яркого и белого цвета, чем смесь Portland, имеющая более сероватый оттенок.
Все о минометах можно узнать здесь!
Журналы в ступке? Разве это не сгниет?
Нет! Кладка из дровяной древесины по своей природе устойчива к гниению. Посмотрите этот очень подробный пост о том, как предотвратить гниение деревянной стены.
[Very] Основные этапы строительства стены
- Проведите двумя полосками раствора по краям стены.
- Заполните середину изоляцией.
- Положите бревна поверх строительного раствора.
- Нанесите больше раствора на верхушки новых бревен и заполните середину большим количеством изоляционного материала.
- Промойте и повторяйте, пока не дойдете до верха.
- По мере высыхания раствора разгладить комки гладким ножом.
Основные инструменты
Ваши потребности могут отличаться, но вы получите максимальную прибыль, если будете иметь:
- Хорошая тачка
- Лопатки и / или совки (для смешивания и измерения ингредиентов для раствора и изоляции)
- Ведра (для смешивания, хранения и распределения извести, опилок и т. Д.))
- Ножи без зубьев, которые были согнуты на конце для наведения / разглаживания раствора (например, нож для масла или разбрасыватель — наши мы купили в антикварном магазине)
- Скребок для дерева (для очистки концов бревен — у нас есть два из них, изображенные ниже)
- Мыло, губки / чистящие средства и доступ к воде для мытья рук и инструментов
Приятно иметь
Это больше «роскошь», чем требования, но мы обнаружили, что для нас, чтобы сэкономить время (особенно перед началом школы), это была находка:
Бетономешалка — большинство экспертов по дровам скажут вам, что вам не нужно , и это правда, что это не так! Мы смешали раствор на первую панель вручную с помощью садовой мотыги в нашей тачке… и это заняло целую вечность.Настолько долго, что на создание панели ушло три дня. Может быть, это была наша неопытность, может быть, наше нетерпение… что бы это ни было, для нас лучше всего было потратить немного денег на микшер, подобный этому. Это электрический миксер, поэтому мы запускаем его вместе с генератором. Мы можем работать с одной партией раствора, смешивая другую, так что мы можем поддерживать стену в непрерывном состоянии.
Металлические сковороды — Это самая большая вещь, наряду со смесителем, которая значительно ускорила нас при установке раствора.Идея состоит в том, чтобы заполнить вашу кастрюлю строительным раствором, чтобы вы могли быстро и легко взять пригоршни, чтобы положить их на бревна, без необходимости постоянно ходить туда-сюда к тачке.
Мы используем ванночки для краски, потому что это то, к чему у нас был доступ, но формы для торта были тем, чем изначально был Марк. Особенно когда мы были наверху стены, нам приходилось брать раствор, подниматься по лестнице, установить миномет, спуститься вниз, вернуться к тачке, взять еще пригоршню и т. д. и т. д.
Имея с собой ступку в кастрюле, я могу схватить ее и уйти.Даже если тачка находится всего в паре футов … сделайте себе одолжение и воспользуйтесь сковородой. Подойдет даже прочная миска!
Советы и приемы для начинающих строителей бордовых пород
Совет 1: сходите в мастерскую!
В прошлом году у Марка появилась возможность пойти в мастерскую Роба и Джаки Роя по каменной кладке из дров, чтобы узнать тонкости строительства из дров от настоящих экспертов. Если у вас есть возможность поехать или вы можете сэкономить, это того стоит. Если бы мы с ним просто отошли от того, что прочитали, мы, вероятно, все еще боролись бы за то, как начать первую серию журналов! Ничто не сравнится с получением реальных советов от опытных экспертов во время работы над реальным проектом.
Мне все еще очень грустно, что я не мог пойти, но в школе, где я преподаю, был выпускной в те выходные, поэтому Марк сделал для меня много заметок и фотографий. У него была возможность по-настоящему запачкать руки и изучить тонкости строительства из дров, но как насчет меня? До сих пор мне удавалось читать об этом только в книгах!
Совет 2: читайте книги — это лучшее, с чего можно начать (и держать на стройплощадке):
«Essential Cordwood Building», «Cordwood Building — 2-е изд.»И« Кордвуд и Кодекс »- Роб Рой
«Лучшие практики строительства бордюров» — Ричард Флэтэу
«Экологичное строительство» I тонна стоит одной цены на книги, чтобы просто полюбоваться на все великолепные фотографии внутри!
Совет 3: Практика!
Один из лучших способов попрактиковаться в искусстве строительства из бревна — построить пробную стену или небольшой проект, например курятник, домик для игр или сарай. Вы можете даже присоединиться к кому-нибудь на их постройке из дров, если знаете кого-то.Но что делать, если вы не можете этого сделать?
Наше решение: построить тестовые «колонны», которые будут использоваться в качестве стыков для больших стен.
Стены нашего главного дома имеют толщину 16 дюймов. Однако стойки в каркасе нашего дома имеют ширину всего 6 дюймов, а это значит, что у нас есть разница в 10 дюймов в месте стыка деревянных стен со стойками. Отметьте смонтированные стойки, сделанные из некоторого дополнительного бревна 4 × 6, которое у нас было, и оставьте зазор в 6 дюймов между основной стойкой и «фальшивой» стойкой 4 × 6.
В результате получилась колонка размером 6 × 16 дюймов, которую мы затем заполнили тестовой древесиной.Ниже вы видите наш реальный структурный столб 6 × 6 слева и поддельный столб 4 × 6 справа. Марк начинает первый слой раствора внизу.
Затем мы залили небольшими 6-дюймовыми бревнами по высоте колонны, убедившись, что бревна смещаются по мере продвижения. Важно сместить бревна, чтобы избежать прямых линий раствора, потому что прямые линии раствора ослабляют конструкцию.
Совет 4: Сделайте это коллективными усилиями!
Строительство Cordwood — это не быстрый процесс, в отличие от традиционного каркаса из гвоздей.Обычно вы просто соединяете несколько плиток 2 × 6 вместе и добавляете какую-либо изоляцию и оболочку, но в данном случае это не так. Хотелось бы, чтобы на этих стенах работала армия, чтобы она шла быстрее, но это не всегда практично.
Хотя минимум два человека, всегда есть кто-то, кто будет смешивать / наводить строительный раствор или заливать изоляцию, пока другой устанавливает бревна в стену или что-то в этом роде.
Готовы окунуться в еще больше добра?
Наш полный обзор проекта Cordwood и технические характеристики
Прочтите все наши отчеты о ходе строительства здесь
Cordwood Building FAQ: все об основах
Как подготовить кедровые деревья для постройки из кордового дерева
Как предотвратить гниение деревянных стен
Фундаменты из кордного дерева: варианты строительства (и как мы их строили)
Сколько может стоить строительство деревянного дома с нуля?
Дома из брусчатки зимой: чем они отличаются от обычной постройки?
Полное руководство по использованию бутылок в стенах из кордового дерева
Наша фотогалерея Cordwood Building
Подпишитесь ниже, чтобы получить бесплатный PDF-файл с подробным описанием всего, что было вложено в строительство нашего деревянного дома с нуля, а также получите доступ к нашей бесплатной библиотеке ресурсов только для членов:
И, конечно же, обязательно присоединяйтесь к вечеринке в Facebook, Twitter, Instagram и Pinterest! Мы будем рады, если вы присоединитесь к нам.
Спасибо за чтение!
Строительство укрытия из обрезков бревен — Сделай сам
Всего несколько лет назад я обнаружил, что может быть наиболее удобной техникой строительства бревен из существующих, — работая в региональной комиссии по отдыху в Британской Колумбии. Тот факт, что я не был первым, кто открыл его (канадские поселенцы, Компания Гудзонова залива и Королевская канадская конная полиция широко применяли его на протяжении трех столетий), подчеркивает, насколько адаптируемым и функциональным является этот метод, чтобы выжить, сохранив душу. , более 300 лет.
Франко-канадцы называют технику кусок на кусок (кусок на кусок), но я предпочитаю термин строительство из короткого бревна , потому что он более наглядный. Этот метод бревенчатого строительства не требует ровных по стрелке цельных бревен длиной 20 или 30 футов, как в традиционной бревенчатой хижине; вместо этого бревна длиной 6 и 8 футов используются для создания того, что по сути представляет собой стоечно-балочный каркас, заполненный одинаково короткими кусками, уложенными горизонтально между столбами.
Для любого, особенно потенциального застройщика с творческими наклонностями и ограниченным бюджетом, у этой техники есть много преимуществ. Во-первых, большинство бревен короткие, и ими могут управлять один или два человека и пикап — обычно только для частей крыши требуются бревна длиннее, чем для стандартной кузова автомобиля. С другой стороны, куски такого размера могут быть меньше по диаметру, чем полные бревна, что значительно упрощает процесс выбора. Кроме того, деревья, которые не могут дать хороший 25-футовый бег, вполне могут обеспечить две совершенно хорошие 8-футовые секции.
А короткие бревна значительно дешевле длинных, если вы покупаете срубленную древесину, особенно в регионах, где заготовка целлюлозы является крупным бизнесом. С эстетической точки зрения, поштучный метод также предлагает гибкость, которой нет во многих других репертуарах бревенчатого строительства: можно использовать круглые, квадратные бревна или их комбинацию; внешние углы могут быть перекрыты и надрезаны, соединены «ласточкин хвост» или вставлены в стойки; отсеки могут быть широко расставлены или сужены по ширине дверей и окон; и заполняющий материал между столбами не обязательно должен быть строго деревянным или даже горизонтальным — камень, кладка или предварительно изолированные панели — все подходящие кандидаты, независимо от того, является ли конструкция домиком, сараем или хозяйственной постройкой.
Наконец, эта техника очень снисходительна к строителю, занятому неполный рабочий день, особенно новичку, который может совмещать требования оплачиваемой работы и все еще незнакомые навыки. Здравый смысл, хорошая спина и немного больше, чем цепная пила, широкий топор, пятно и некоторые измерительные инструменты — все вместе — справедливая замена опыта в этой игре. Кроме того, строительство из коротких бревен не из тех, от которых нужно отказываться до конца; работа на стене или секции может продолжаться независимо от других усилий.Бревна для заполнения могут быть предварительно обрезаны, и в одном из вариантов крышу можно закончить еще до того, как заливы будут засыпаны.
Я не имею в виду, что строительство короткой бревенчатой хижины — это летний пикник. В моем случае проект начался как самый разочаровывающий опыт, который у меня был за долгое время. Я был одним из трех человек в комиссии по отдыху, и нашей задачей было построить небольшой приют для беговых лыж. Как команда, у нас был небольшой опыт строительства, и уж точно не по специальности бревенчатое строительство.Во всяком случае, у нас был бесплатный источник устойчивого к гниению красного кедра, и мы начали с того, что сняли кору с бревен, которые соответствовали нашим критериям: выдержанные, прямые и не менее 8 дюймов в диаметре. Мы придумали несколько твердых 10-дюймовых бревен длиной около 12 футов, так что они стали нашими столбами, которые нужно было погрузить на 3 1/2 фута в землю, оставив 7 1/2 футов или более над землей, чтобы обеспечить как минимум 6 дюймы для верхней обрезки. Бывает, что именно так мы решили закрепить нашу структуру.
Несомненно, другие методы — опоры по периметру для кодовых опор или разнесенные каменные опоры ради традиции — будут работать так же хорошо и, возможно, даже лучше в некоторых ситуациях.Чтобы подготовить стойки, мы с помощью цепной пилы и топора вырезали две плоские стороны на противоположных гранях для всех столбов, кроме угловых, которые были сплющены с соседних сторон.
Важно, чтобы эти пропилы были параллельны центральной линии каждого бревна, а не следовали его конусу. Как только это было сделано, мы вырезали канал размером 1 1/2 на 1 1/2 дюйма или паз в середине каждой квартиры, используя цепную пилу для грубой работы и подрезая с помощью зубила для обрамления. Размещение постов было всего лишь вопросом планирования.Необходимо было точно выровнять их и временно закрепить по диагонали. Расстояние между стойками поддерживали на одинаковом расстоянии 7 футов за счет размещения досок, обрезанных до той же длины, что и бревна для заполнения, между каждой стойкой.
Струна, натянутая между досками для теста, обеспечивала точность вырытия ям для столбов; закрепив шнур на 1 фут за пределами центральной линии каждого ряда, было несложно измерить внутрь такое же расстояние, чтобы выровнять отмеченный центр каждой стойки.
Установив стойки и закрепив их снаружи конструкции, уложили формы для бетонной плиты. Чтобы предотвратить растрескивание, мы разделили пол на секции, чтобы они совпадали с опорами, разместив отрезки 2 на 4 между стойками и по периметру, поместив два отрезка арматуры 3/8 дюйма по краю, чтобы скрепить юбку. Это позволяло залить одну заливку, которую можно было залить по верху досок, а затем просто оставить на месте.
Поскольку пол не выдерживает никакого реального веса, единственная угроза, с которой он сталкивается, — это морозное пучение, которое еще не было проблемой даже при температуре 30 градусов по Фаренгейту.Все идет нормально. Но затем мы взяли на себя то, что должно было быть raison d etre строительства короткого бревна: заполнение горизонтальных частей. Эта часть работы больше не была легкой — это была буря. Оглядываясь назад, я могу обвинить нашу путаницу в плохом совете и некомпетентном руководстве, но суть в том, что мы использовали столярную технику в два раза труднее, чем требовалось, чтобы получить результаты, которые заняли в четыре раза больше времени. Я все еще съеживаюсь от мысли, что мы действительно боролись с безнадежно шаткими (или окончательно застрявшими) шлицами 2 на 6, чтобы присоединить зазубренные горизонтальные бревна к врезанным стойкам.
Разочарование от всего этого взяло свое: в считанные дни двое моих товарищей уволились. Я был так подавлен, что почти пошел по их стопам. Но потом мне дали двух новых рабочих и должность мастера, что пролило новый свет на вещи. Мы установили разумные стандарты и с удовольствием принялись за работу. Не потребовалось много времени, чтобы обнаружить, что мы должны были нарезать язычки или шипы на концах горизонтальных бревен и просто бросить их в ожидающие пазы. Обрезав их немного короче, чем фактическое расстояние между канавками, можно начать один конец, а другой поднять достаточно, чтобы очистить верхнюю часть стойки.Оседание должно происходить со временем, чтобы бревна не скреплялись.
Наш первый курс лежал на полосе толя, уложенной поверх бетона. С другими типами фундамента аккуратно обрезанные бревна подоконника были бы уместны для поддержки балки и перекрытий пола, но в нашем простом убежище в этом не было необходимости. Каждый последующий ряд чередовался встык с соседом внизу, чтобы минимизировать естественную конусность бревен.
Чтобы облегчить нашу работу по обрезке, мы постарались выбрать прямые стороны любых изогнутых бревен в качестве верхней и нижней; По мере того как время истекало, мы просто выровняли эти грани, вместо того, чтобы прорезать и вырезать боковые V-образные канавки в нижней части каждой древесины.Естественно, это оставляло зазоры до 1/2 дюйма между рядами, и, вероятно, в некоторых местах возникла бы стоячая вода, если бы эти пространства не были позже заполнены герметиком для скважин — этап технического обслуживания, который регулярно проводится с бревенчатыми зданиями.
Окна и двери могут быть либо спланированы, либо, как в нашем методе, обработаны второстепенно. Теперь, исходя из собственного опыта, могу предложить несколько предложений. Дверные коробки проще всего изготовить, разместив стойки по обе стороны от проема, одна из которых может быть угловой или элементом рамы.Лица не нужно врезать.
Оконные проемы, если они маленькие, можно вырезать в сплошной стене или поставить напротив столба. В случае больших окон стойки должны быть установлены по обе стороны от обсадной колонны, а верхняя балка или рама должны использоваться выше, чтобы соответствовать верхней плите бревна. Обязательно заделайте герметик между обшивкой и бревнами или каркасом вокруг них.
Передняя пластина
Назначение пластинчатых бревен — связать вместе вершины столбов и обеспечить опорную балку для стропил крыши.В дополнение к коньку это могут быть единственные необходимые длинные бревна. В крайнем случае, короткие бревна, прикрепленные встык встык внахлест, срезанные так, чтобы опираться на стойки, подойдут так же, как бревна в полный рост; Фактически, именно так мы соединили бревна по углам, закрепив их, забив отрезанные отрезки арматуры длиной 1/2 дюйма в отверстия диаметром 3/8 дюйма, просверленные в стыках и в нижних стойках.
Используя элементарную математику, мы пришли к выводу, что стойки можно обрезать на 3 дюйма выше, чем верх самого верхнего горизонтального ряда, что позволяет заполнить этот зазор пластинчатыми бревнами, когда на их нижней стороне будут вырезаны 3-дюймовые плоские выемки.Учитывая бревна диаметром 10 дюймов и более, оставалось достаточно мяса для поддержки груза, даже если речь шла о соединении внахлест. Чтобы равномерно распределить значительный вес крыши по конструкции (и чтобы нашей скромной команде было легче поднимать более длинные и громоздкие стропила), мы использовали коньковый столб — бревно во всю длину, поддерживаемое вертикальными стойками и парой диагональных опор. стойки. Временные распорки, использовавшиеся для удержания королей, удвоились как уклон, когда пришло время тащить гребень к вершине столбов с помощью нашей наспех сделанной веревки.
Чтобы прикрепить гребень к стойкам, мы снова использовали метод насечки и арматуры. Признаюсь, мы не использовали никаких специальных столярных изделий для крепления стропил к стойке или плитам. Чтобы выровнять верхние поверхности всех стропил, мы просто удалили достаточно дерева с их нижней стороны, чтобы вершины стали более или менее ровными. Временные шипы удерживали противоположные концы стропил рядом друг с другом на вершине, в то время как мы проносились через стыки с помощью цепной пилы, чтобы обрезать эти стыки под нужным углом.Прикрепив торцы стропил к пластинам, мы просто выровняли соответствующие наконечники, просверлили гнезда и также забили верхние шипы арматуры. Чтобы поддержать кровлю из гофрированного листа, мы сделали черновую резку прогонов размером 1 на 4, которые стоили меньше и обладали большей прочностью, чем обрезанные пиломатериалы. Поскольку стропила не находились в идеальной плоскости, нам пришлось срезать высокие точки и наращивать низкие.
Тем не менее, крыша все еще несколько волнистая, но с земли ее не видно.Полагаю, нам повезло: у нас был инспектор по строительству, который полагался на свой здравый смысл и опыт, а не настаивал на благословении архитектора или инженера-строителя.
Было очевидно, что мы не были намеренно небрежны в нашей работе с деталями; он все бодро одобрял! Теперь, когда все позади, я рад полученному опыту. В конце концов, мы чему-то научились, достигли большего и фактически превратили катастрофу в триумф за несколько недель. Даже сейчас у меня остались приятные воспоминания о том, как я полностью наслаждался работой к тому времени, когда она была закончена.
Примечание редактора: Дополнительная информация о строительстве из коротких бревен из столбов и балок доступна в книге The Short Log & Timber Building Book Джеймса Митчелла, проектировщика-строителя, хорошо разбирающегося в технике. В 240-страничную книгу в мягком переплете включены детали фундамента, полов и кровли, варианты дизайна и несколько сотен иллюстраций. Его можно купить за 12,95 долларов (14,95 долларов в Канаде) от Hartley & Marks Publishers, Point Roberts, WA.
Разбивка бревна
1.КВАДРАТНАЯ ОБРЕЗКА КОНЦА
Разрежьте кусок плотной бумаги или строительного фетра на полоску размером 18 на 72 дюйма. Оберните его на 1 1/2 оборота вокруг бревна, совместите края бумаги и проведите линию по внешнему краю несмываемым карандашом.
2. ПОИСК ЦЕНТРАЛЬНОЙ ЛИНИИ
Визируйте вниз по длине бревна, в то время как помощник направляет ваш глаз с помощью отвеса. Отметьте центральную точку, затем повторите процедуру на противоположном конце бревна. Проведите мелом линию между этими двумя точками, затем используйте плотницкий уровень и карандаш, чтобы провести вертикальные центральные линии вниз от меловой линии на каждом конце.
3. УСТАНОВКА СТОЙК
Используя столб с наименьшим диаметром, установите конечную ширину (противоположные стороны сплющены), которую вы будете использовать для всех столбов. Проведите центральную линию; на изогнутом бревне спланируйте линию таким образом, чтобы при распиловке исключалась кривизна и таким образом выпрямлялась стойка. Отмерьте половину готовой ширины с каждой стороны центральной линии на обоих концах, отметьте вертикали и сделайте линии мелом. Затем проведите горизонтальную линию через центр каждого конца с помощью квадрата или уровня.После того, как стороны будут плоско обтесаны (сначала продеть до глубины, а затем закончить топором), сделайте линии мелом между концами горизонтальных линий, чтобы установить центры пазов. Отмерьте от этих линий, как указано выше, чтобы отметить границы пазов для вырезания. Если стойки должны быть вставлены в отверстия, нет необходимости вырезать боковые стороны или пазы дальше уровня пола. У угловых стоек плоские стороны должны прилегать друг к другу, а не напротив друг друга.
Связывание журналов
1.МАРКИРОВКА ТЕНОНОВ
Сделайте шаблон, как показано, из куска тонкого листового металла. Поместите его на конец бревна так, чтобы центральная линия совпадала с визирными отверстиями. Проведите карандашом по краям шаблона, затем отметьте изгибы плеч, используя метод квадратной резки, описанный выше. Повторите это с противоположным концом журнала.
2. СОЕДИНЕНИЕ ВРЕЗНОЙ И ШИННОЙ СТОЙКИ
Короткие горизонтальные бревна для заполнения вставляются в пазы, прорезанные в плоских сторонах стоек.Шипы на концах каждого бревна обрезаются, чтобы их можно было поставить на место и дать им со временем осесть.
3. ВЫРАВНИВАНИЕ СТОЙК
Стойки рамы выравниваются с помощью направляющей струны, натянутой между досками для теста, как показано в углу. Между стойками помещаются временные опоры 2 на 6, которые также по диагонали упираются в стойки.
4. ЗАПОЛНЕНИЕ
Бревна-заполнитель вставляются в пазы, как показано на рисунке, с чередованием сужающихся концов.Пластинчатые бревна можно подогнать после того, как будет уложен последний ряд, или работу можно будет выполнять по частям.
Глоссарий терминов
ВРЕЗ: Паз, вырезанный в элементе каркаса.
REBAR: Стальной арматурный стержень, используемый в бетонном строительстве.
TENON: Шпунт, вырезанный на конце деревянного элемента, чтобы соответствовать пазу.
НАПОРНАЯ БАЛКА: Горизонтальная опора над дверным или оконным проемом.
ДОПОЛНИТЕЛЬНЫЙ Бревно: Горизонтальное бревно, расположенное поперек верхних частей стоек, которое поддерживает стропила.
RIDGEPOLE: Стропильная опора во всю длину на пике крыши.
KING POST: Вертикальная опора между бревном и стойкой конька.
PARBUCKLE: Простая лебедка, в которой используется сдвоенный трос для продевания шкива на бревно вверх по склону.
PURLIN: Горизонтальная доска, размещаемая поперек стропил для поддержки кровли.
Первоначально опубликовано: ноябрь / декабрь 1988 г.
выемок для бревенчатых домиков для начинающих… Какая система выемок в углах лучше?
Если вы начали читать о методах строительства бревенчатых домов, вы знаете, что варианты огромны, это верно и для выемок в бревенчатых домиках.
Из-за большого выбора выемок в бревенчатых домиках может возникнуть путаница при выборе выемки и почему.
Выбор правильного угла (т. Е. Типа паза и надреза) для бревенчатой хижины очень важен, так как это повлияет на эстетику, стоимость, продолжительность строительства и защиту от атмосферных воздействий.
Если вы еще не читали о различных методах строительства бревенчатых хижин, начните с прочтения сначала этой статьи, а затем продолжайте читать эту статью о выемках в бревенчатых хижинах.
Почему важны насечки?
Если вы новичок в строительстве бревенчатого дома, то разметка — это метод, используемый для создания выемки.
Когда вы строите свою бревенчатую хижину, где каждые две бревенчатые стены пересекаются, делается надрез, чтобы можно было заблокировать стены; паза используются для соединения углов вашей бревенчатой хижины.
Как правило, каждая выемка вырезается вручную или с помощью шаблона / изгиба, чтобы создать герметичное уплотнение, предотвращающее проникновение воздуха и защищающее вашу бревенчатую хижину от атмосферных воздействий.
Дизайн выемки (то есть угла) бревенчатой хижины должен сделать бревенчатый дом структурно прочным и водонепроницаемым. Существует четыре распространенных дизайна, которые мастера использовали на протяжении веков для строительства хижин:
- Скандинавская выемка для седла (традиционная выемка с полной разметкой)
- Полная выемка под ласточкин хвост
- Стыковая выемка
- Паз угловой стойки
Ниже вы можете увидеть изображения всех четырех типов выемок, чтобы вы могли лучше понять их.
В дополнение к углам с надрезами, указанным выше, есть еще; V-образные, ромбовидные, полусферические и квадратные насечки. Однако мы не рекомендуем новичкам изучать эти методы разметки и сосредоточились на четырех наиболее распространенных конструкциях, используемых для традиционных бревенчатых домиков.
В этой статье вы познакомитесь с четырьмя наиболее распространенными техниками надреза:
- Все о типе выемки
- Почему вы выбрали эту выемку?
- Как нарисовать выемку (с видеоуроками)
- Преимущества и недостатки выемки
Прочитав эту статью, вы поймете, какая выемка в бревенчатой хижине лучше всего подходит для вашего дома.
Если вы торопитесь и у вас нет времени, чтобы прочитать всю статью, мы собрали все четыре метода надреза в удобной таблице.
Full Scribe / Scandinavian Saddle Notch
Самая традиционная из всех выемок… полная надрезная выемка под седло.
Седловая выемка — это не просто одна конкретная выемка; это семейство выемок, которые могут различаться по размеру и форме. Он используется для соединения двух бревен перпендикулярно для образования угла кабины.
Седельный вырез имеет изогнутые полукруглые бороздки на каждом конце бревна, что позволяет ему идеально прилегать к бревну внизу и формировать угол.
Самая популярная выемка для седла — это выемка для седла с компрессионной посадкой. Эта особая выемка пришла в Северную Америку из Скандинавии. Дель Радомске, канадский строитель и изобретатель бревенчатых домов, заново изобрел раннюю скандинавскую технику, позволяющую бревнам становиться более плотными по мере их усадки и оседания.
Верхний наконечник
Многие люди, которые используют седельные выемки, перекрашивают их при строительстве своего бревенчатого дома (т.е. сделайте писец слишком большим), чтобы не допустить зазоров.
Это означает, что в течение первых нескольких лет будет небольшой промежуток, который можно заполнить изоляцией, но когда бревна осядут, промежуток закроется, создав идеальный воздухонепроницаемый бревенчатый дом.
Альтернативные седельные пазы
Метод полной надрезки может также иметь вырезанный вручную паз вдоль нижней стороны бревна по всей длине; параллельно. Это позволяет бревну идеально подходить к нижнему бревну, так как это гладкая отделка, а не изгиб натурального бревна.
Это не обязательно, и вы все равно можете создавать седельные выемки, не прибегая к методу полной разметки. Если вы решите сделать это, вы можете использовать уплотнение, чтобы заполнить любые пробелы, где бревна не полностью совпадают.
Зачем нужна скандинавская выемка для седла?
Хотя это не самый простой и быстрый способ построить бревенчатую хижину, он создаст герметичный, красивый дом в традиционном стиле — если все будет сделано правильно.
Этот тип паза также требует минимального обслуживания (особенно, если вы выбираете полную разметку), поскольку он не требует герметизации.
Итак, если вы ищете традиционную отделку для своего бревенчатого дома, которая требует минимального обслуживания, то эта выемка — правильный выбор для вашего бревенчатого дома.
Строительная техника (Как правильно укладывать бревенчатый дом)
Как уже говорилось выше, техника Scandinavian Saddle Notch сложна, но ее определенно может освоить кто-то без предварительного опыта мастера… вам просто понадобится несколько запасных поленьев и терпение!
Этот метод требует много времени из-за необходимости долбления для получения разметки.Ниже приведены основные этапы конструкции для получения седловой выемки. Я бы порекомендовал вам посмотреть видеоурок ниже, если вы собираетесь попробовать этого писца.
Этапы строительства:
- Положите журнал параллельно поверх существующих журналов
- Очевидно, между бревнами будет промежуток. Это потому, что последнее положенное бревно будет удерживаться с обоих концов двумя перпендикулярными бревнами.
- Закрепите журнал на месте
- Вы можете сделать это, используя либо планки для бревен, либо собачку для бревен.
- Выровняйте бревно
- Вы можете использовать спиртовой уровень, чтобы убедиться, что бревно идеально расположено параллельно бревну под ним.
- Начертить журнал
- Измерьте самый большой зазор в полости между недавно уложенным бревном и бревном под ним. Для этого измерения возьмите разметочный циркуль и отметьте на обоих концах бревна, где вам нужно разметить.
- Возьмите долото и начертите бревно там, где оно было помечено. После этого вы также можете использовать бензопилу, чтобы удалить более глубокие части писца.
Это видео является хорошим примером того, как добиться точной подгонки по разметке и сделать идеальную выемку для седла.
Оборудование, необходимое для этой выемки:
- Две собачки для бревен или планки для бревен
- Уровень
- Рулетка
- Компас или разметочный компас
- Долото и молоток
- Бензопила
- Защитное оборудование
Преимущества и недостатки:
- Это создает очень прочную конструкцию, которая может выдерживать практически любые погодные условия.
- Бревна обеспечивают внешний вид, интерьер, структурный элемент и изоляцию за один раз. Если все сделано правильно, дополнительная изоляция не требуется.
- Эта выемка позволит создать герметичный, красивый дом в традиционном стиле.
- Этот метод отнимает много времени и требует опыта или терпения.
- Сантехника, электричество и другие коммуникации не могут быть спрятаны за стеной, как в обычных кирпичных и минометных домах, поэтому требуются особые процедуры.
Паз полностью ласточкин хвост
«Ласточкин хвост» — это столярная техника, позволяющая создать соединение, которое сцепляется с соответствующим соединением.
В вырезе «ласточкин хвост» используется та же техника «ласточкин хвост» для бревенчатых домиков. На бревна вырезают ряд трапециевидных форм, чтобы они могли «сцепляться» вместе.
Паз «ласточкин хвост» используется для бревенчатых домиков в стиле Аппалачи. Эта метка возникла еще до письменной истории и использовалась в Европе на протяжении веков.
Паз «ласточкин хвост» менее распространен в современном строительстве бревенчатых домов, но представляет собой очень сложный и красивый дизайн, который, когда он закончен, демонстрирует истинное мастерство.
Поэтому вы можете подумать, что эту выемку создать сложно, хотя раньше она была очень сложной и предоставлялась только самым опытным плотникам, теперь вы можете достичь этого стиля, используя приспособление, которое позволяет любому создать его. выемка.
Эта выемка универсальна, так как она может быть сделана из круглых бревен, квадратных бревен или бревен D-образной формы, что дает вам множество вариантов в зависимости от того, какой стиль бревенчатого дома вы хотите.
Зачем нужна выемка «ласточкин хвост»?
Паз «ласточкин хвост» — отличный вариант, если вы хотите воспроизвести бревенчатую хижину в стиле Аппалачей.
В дополнение к своей превосходной эстетической привлекательности, выемка со временем станет более прочной, так как мастера во всем мире славятся своей высокой прочностью на разрыв (т.е. сопротивление разделению).
Подобно скандинавской выемке под седло, однажды построенной, эта выемка в бревенчатой хижине требует очень ограниченного обслуживания стыков, но ее все равно необходимо заделать по бревнам. Кроме того, меньше вероятность того, что вода будет оседать между надрезами этого типа.
Итак, если вы ищете прочный и долговечный бревенчатый дом в стиле Аппалачи, то эта выемка для вас.
Строительная техника (Как правильно подобрать паз в форме ласточкина хвоста)
Метод изготовления выемки типа «ласточкин хвост» может варьироваться в зависимости от двух элементов:
- Тип выемки типа «ласточкин хвост» (полностью «ласточкин хвост» или «полу-ласточкин хвост»)
- Традиционный или джиг-финиш
Паз может быть полностью «ласточкин хвост» (выемка имеет два наклона) или половинным (выемка имеет наклон только в одном направлении).Кроме того, насечки можно вырезать традиционным способом или с помощью готового приспособления.
Традиционный метод
Традиционный метод создания выемки типа «ласточкин хвост» включает измерение и маркировку каждой отдельной выемки, а также обеспечение соответствия каждой выемки другой. Это требует значительных столярных и столярных навыков.
Кондукторная обработка
В качестве альтернативы, вы можете построить собственное приспособление для создания выемок «ласточкин хвост». Зажимное приспособление действует как шаблон, чтобы гарантировать, что каждая выемка одинакова, и, следовательно, устраняет риск несоответствия.
Наконечник Pro-Tip
Изготовление приспособления займет от 2 до 3 часов, но это значительно ускорит весь процесс, поскольку вам не нужно измерять каждую отдельную бревно.
При использовании зажимного приспособления выемки «ласточкин хвост» не так отнимают столько времени, как выемка седла с полной разметкой. Важно ознакомиться с процессом строительства:
Этапы строительства (с использованием зажимного приспособления):
- Создание зажимного приспособления «ласточкин хвост»
- Есть много способов сделать собственное приспособление. Это калькулятор, в котором вы можете ввести свои измерения, и он создаст шаблон, который вы можете распечатать и использовать в качестве приспособления.
- Прикрепите приспособление к бревну
- Возьмите джиг и прикрепите его к концу следующего бревна.
- Scribe the Log (Т.е. видел выемки в виде ласточкина хвоста)
- После того, как зажимное приспособление будет надежно закреплено, возьмите бензопилу или зубило и прорисуйте открытые элементы бревна.
- Защитите журнал
- Приложите бревно к предыдущему бревну в стене бревенчатой хижины и вставьте его в предыдущую выемку «ласточкин хвост».
Если вы действительно хотите использовать выемку в бревенчатой хижине «Ласточкин хвост», обязательно ознакомьтесь с этим методом, используя эту статью и это видео.
Оборудование, необходимое для изготовления бревенчатой рубки «ласточкин хвост»:
- Мел для создания центральной линии
- Рулетка
- Гибкая линейка и карандаш
- Набор квадратный
- Линия уровня
- Ручная пила / бензопила
- Долото и топор
- Приспособление (необязательно, но настоятельно рекомендуется!)
- Защитное оборудование
Преимущества и недостатки
- Эта техника надреза очень быстрая и точная, при использовании с джигом она должна занимать около 5 минут на надрез.
- Эта выемка универсальна, так как она может быть сделана из круглых бревен, квадратных бревен или бревен D-образной формы, что дает вам множество вариантов в зависимости от того, какой стиль бревенчатого дома вы хотите.
- В каютах, построенных с выемками в виде ласточкина хвоста, меньше вероятность того, что вода будет оседать между выемками (из-за углов, под которыми выемки выполнены).
- Стены могут быть плоскими внутри (при использовании D-образных или квадратных бревен), поэтому можно легко добавить изоляцию или просто использовать сразу, чтобы повесить картины и т. Д.
- Паз самозатягивающийся — его нельзя развести из-за формы.
- Требуется значительный опыт в плотницких и столярных работах, чтобы избежать несоответствий в стыках, из-за которых отделка выглядит грязной и не защищенной от атмосферных воздействий, если все сделано правильно.
Стыковая выемка
Добро пожаловать в выемку «Butt and Pass», с момента ее создания Скипом Элсвортом она была самой популярной выемкой для бревенчатой хижины, которую вы наверняка видели раньше!
Это очень популярный выбор для новичков… потому что для него не требуется выемка.
Эта техника надреза была изобретена с целью помочь быстро и легко построить бревенчатый дом.
Паз «встык и проход» на самом деле не является выемкой, это скорее строительный метод, позволяющий соединить два бревна вместе без образования выемки. Это исключает необходимость в разметке и, таким образом, сокращает время сборки.
Он просто требует, чтобы бревна были уложены одно на другое, а арматура (металлический стержень, который проходит через бревна) соединяла их вместе.
Бревна чередуются между длинными и короткими. Длинное бревно (A) опирается на перпендикулярное длинное бревно (B) внизу, а короткое бревно (C) встречается с перпендикулярным длинным бревном (B).
Этот метод применим для круглых, тесаных вручную и D-образных бревен.
МИФ
Возможно, вы слышали, что метод «встряхни и пройди» имеет множество преимуществ, в том числе «они являются самым прочным бревенчатым домом», «не оседают», «не требуют обслуживания» и т. Д.
- Важно воспринимать эти утверждения с недоверием.Нет никаких доказательств того, что они самые сильные, однако они создают прочную структуру, как и другие выемки.
- Учитывая характер бревен, все бревна оседают и сжимаются по мере адаптации к окружающему климату, и все бревенчатые дома требуют определенного ухода.
Зачем нужна стыковая выемка
Первая причина, по которой стоит обратить внимание, — это быстрый и простой метод строительства, который делает его очень дешевым в строительстве и отлично подходит для новичков.
Хотя эстетически стыковая выемка будет выглядеть как традиционная скандинавская седельная выемка, к сожалению, она не будет работать так же хорошо с точки зрения защиты от атмосферных воздействий или изоляции.
Если вы хотите быстро и легко построить бревенчатый дом, то ступенчатая выемка идеально подойдет для вашего бревенчатого дома. Однако, если у вас есть достаточно времени и усилий, мы рекомендуем вам подумать о традиционной скандинавской седельной выемке.
Строительная техника (как установить стык и прорезь)
Поскольку выемка встык и проход не требует предыдущего опыта, вам не потребуются какие-либо специальные навыки или инструменты для строительства стены бревенчатой хижины.
Бревна скрепляются арматурой, которую они забивают, а затем прибивают гвоздями от одного бревна к другому.
Эта техника очень быстрая…
Этапы строительства:
- Заложите фундамент с арматурой в каждом углу
- Арматурный стержень используется в качестве центральной точки для всех укладываемых бревен.
- Исправить журнал
- Возьмите бревно и проденьте каждый конец через соответствующий стержень. С помощью кувалды протолкните бревно через закрепленные части арматуры.
- Закрепите журнал
- Забейте только что закрепленное бревно в бревно под ним в каждом углу и через каждые три фута.Поскольку каждое бревно на стене упирается в другое, результат для вашей бревенчатой хижины будет похож на кирпичи внахлест в каждом углу.
Оборудование, необходимое для стыковой и проходной выемки бревенчатой хижины:
- Сверло и сверла
- Молоток
- Арматура
- Фреза для арматуры
Преимущества и недостатки
- Так как не многие люди обладают требуемым мастерством и навыками для более ранних типов надрезов, стык и пас просты для новичков, что делает его идеальным решением.
- Низкая стоимость строительства за счет отсутствия необходимой оснастки и скорости сборки.
- Никакого мастерства, поэтому создать традиционный бревенчатый домик очень сложно.
- Не использует элегантный исторический дизайн углов с выемками, поэтому может выдержать испытание временем.
Паз угловой стойки
Это, возможно, наименее распространенный метод надрезания бревен в домах, который предполагает наличие вертикальных угловых стоек для соединения каждого из углов бревен вместе.Эта техника также известна как вертикальная канавка и угол шипа.
Этот дизайн очень отличается от всех других бревенчатых домов и сразу узнаваем.
Бревна не пересекаются друг с другом, а соединяются с вертикальной угловой стойкой.
Соединение обычно представляет собой паз с шипом или шпоночным пазом. Паз — это отверстие в бревне (обычно угловое бревно), шип — это кусок, который в него поместится. Врезные и шипованные соединения используются мастерами по дереву на протяжении тысячелетий.
Этот процесс занимает очень много времени для тех, кто строит бревенчатый дом вручную, но для крупных компаний, производящих комплекты, это намного проще и быстрее.
Зачем использовать угловую стойку вместо выемки?
Этот метод является наиболее трудоемким в работе над вырезом в бревенчатой хижине, поскольку требует точности, аккуратности и высокого мастерства.
По этой причине мы бы порекомендовали угловую стойку только в том случае, если с эстетической точки зрения вы предпочитаете ее далеко за пределами любой из трех других отметок, о которых вы читали сегодня.Окончательный дизайн будет аккуратным домом в форме коробки.
Если вы хотите быстро и легко построить бревенчатый дом, то эта строительная техника точно не для вас!
Строительная техника (как вырезать выемку в угловой стойке)
Паз и шип в сочетании с угловой стойкой, безусловно, являются наиболее сложной выемкой в бревенчатой хижине. Новички не должны пытаться это делать, и их следует выбирать только в том случае, если у вас есть значительный опыт работы в плотницких и столярных работах.
На этом видео показано, как строится бревенчатый домик с угловыми стойками и другими вертикальными стойками — это даст вам хорошее представление о задействованном процессе.
Оборудование, необходимое для вырезки бревенчатой рубки на угловой стойке:
- Мел для создания центральной линии
- Рулетка
- Гибкая линейка и карандаш
- Набор квадратный
- Линия уровня
- Ручная пила / бензопила
- Долото и топор
- Защитное оборудование
- Деревянная доска для справки
- Шаблон
- Разметчики
Преимущества и недостатки
- Все стыки скрыты, что предотвращает выветривание выемок и возможное гниение выемок.
- Обеспечивает плотные стыки, если все сделано правильно, и позволяет дереву естественным образом расширяться и сжиматься
- Очень много времени (так как требует большого количества измерений и резки), и их сложно разметить.
- Это требует огромной точности без места для ошибок и может привести к ослаблению соединений, если не будет достаточно точным.
- Проблемы с усадкой из-за оседания горизонтальных бревен при неправильной укладке.
- Сложная техника для новичков, которой следует избегать, если вы не предпочитаете стиль, выходящий далеко за рамки любой из трех других отметок в этой статье.
Подведем итоги…
Хотя это правда, что некоторые зазубрины легче писать, чем другие, а некоторые вообще не требуют разметки; Все четыре рассмотренные прорези для бревенчатой хижины обеспечивают герметичность и подходят для вашей бревенчатой хижины.
Это может оставить решение на ваше усмотрение с точки зрения эстетики и предыдущего опыта столярных и столярных работ.
Заключительное примечание — Важно, чтобы какой бы метод вы ни выбрали, если вы используете очищенные вручную бревна, вам необходимо чередовать концы и торцы бревен.Это гарантирует, что ваша бревенчатая хижина сохранит постоянную высоту и будет выровнена по всей высоте.
Есть четыре основных метода строительства бревенчатых хижин, которые вы можете выбрать, в порядке их сложности (от самого простого к самому сложному); метод стыковой и проходной, седловой паз, паз «ласточкин хвост» и угловая стойка.
Если вы предпочитаете использовать очень мало инструментов и быстро и легко построить бревенчатый дом, я бы посоветовал выбрать метод встык и проход.
Если у вас немного больше времени и вы хотите создать более традиционный вид и качественный дом, выберите выемку для седла.
Паз «ласточкин хвост», хотя его немного сложнее создать, его можно упростить с помощью приспособления, поэтому он также является очень жизнеспособным вариантом для новичков.
Метод угловой стойки создает совершенно другой вид, и его следует использовать только в том случае, если вы уверены в своих столярных и столярных способностях.
Паз для бревенчатой хижины | Почему |
---|---|
Скандинавская выемка для седла | Если вы ищете традиционную отделку для бревенчатого дома, требующую минимального ухода, то эта выемка — правильный выбор для бревенчатого дома. |
Паз полностью ласточкин хвост | Если вы ищете прочный и долговечный бревенчатый дом в стиле Аппалачи, то эта выемка для вас. |
Паз для стыка и прохода | Если вы хотите быстро и легко построить бревенчатый дом, то выемка встык идеально подойдет для вашего бревенчатого дома. |
Паз угловой стойки | Мы бы порекомендовали угловую стойку только в том случае, если с эстетической точки зрения вы предпочитаете ее намного выше любой из трех других отметок, о которых вы читали сегодня. |
Я уверен, что эта статья дала вам много поводов для размышлений. Вы думали о каком-то методе вырезания, прежде чем прочитать эту статью? Вы будете придерживаться этого метода или выберете новый? Дайте нам знать в комментариях ниже.
Как построить кирпичную стену (шаги с изображениями)
Перед тем, как приступить к проекту, вам нужно определить необходимое количество кирпичей. Стандартные типы: 215 мм x 102.5 мм x 65 мм .
Чтобы получить точное представление о необходимом количестве кирпичей, вам также необходимо учесть 10-миллиметровый слой раствора. Поэтому, чтобы произвести правильные расчеты, введите размер кирпича как 225 мм x 102,5 мм x 75 мм для стандартных продуктов.
Затем вы хотите добавить припуск на порезы и отходы. Как правило, вы можете увеличить заказ на 5% для стены дома или гаража, где будут структурные проемы (например, окна).Вы можете сэкономить на простой садовой стене.
Руководство по проекту: Пошаговая инструкция по кирпичной стене
Вам понадобится
|
|
В этом руководстве 11 шагов по строительству кирпичной стены.
Шаг 1. Начните кирпичную стену с углов
Во-первых, выложите кирпичи с обоих концов стены, где будут начинаться столбы. Это следует делать после того, как будут подготовлены все необходимые основания. Используя струну, проведите прямую линию на высоте кирпича между двумя внешними кирпичами.
Шаг 2: Смешайте строительный раствор
После этого насыпьте пять лопат с песком и одну лопату цемента на старую доску.Поверните лопату, чтобы перемешать до однородного цвета. Сформируйте центральную выемку, влейте воду и перемешайте. Повторите эти действия для получения гладкой кремовой текстуры, которая будет влажной, но не слишком рыхлой.
Шаг 3: Укладка первого слоя строительного раствора
Далее следует уложить по линии струны слой раствора толщиной 1-2 см. Начиная с одного конца, положите первый кирпич и слегка постучите по нему, чтобы «прижаться». «Замазать маслом» один конец следующего кирпича раствором и прижать его к первому. Повторите, используя веревочную линию в качестве ориентира.
Шаг 4. Создание кирпичных столбов
В том месте, где вы хотите, чтобы ваши колонны начинались, положите кирпич стороной к концу стены.При возведении стены каждый следующий ряд столбовых кирпичей необходимо укладывать в противоположном направлении.
Шаг 5: Резка кирпичей
При строительстве столбов на определенных участках необходимо класть полукирпичи. Чтобы сделать разрез, положите кирпич набок, поместите валик в точку разделения и сильно ударьте по голове дубинкой. Он должен аккуратно расколоться с первого раза.
Шаг 6: Держите столбы на один курс впереди
Всегда стройте, по крайней мере, выступ на столбах выше, чем остальная часть стены.По мере сборки перемещайте линию веревки вверх, втыкая ее в раствор на столбах. Для скрепления подрамником конец каждого кирпича должен находиться над центром нижележащего кирпича.
Строительные кирпичные арки — Домостроение
Сводка: Мейсон Джон Кэрролл рассказывает о процессе строительства четырех полукруглых кирпичных арок для опорной конструкции под пристройкой. На фотографиях шаг за шагом изображено строительство и установка форм, укладка первого и последующих рядов, выявление внутренней арки и отделка стыков.Кэрролл объясняет, как рассчитать расстояние между кирпичами для каждого ряда и какие инструменты лучше всего заполнять, упаковывать и формовать раствор для получения вогнутого профиля.
Я выполнял работы по каменной кладке на протяжении десятилетий, и подавляющее большинство этих работ связано с построением прямоугольных форм по прямым линиям. Но время от времени мне приходится работать за пределами прямых линий и строить кирпичные арки, что требует более высокого уровня планирования и планировки. Недавно я построил серию кирпичных арок для опорной конструкции под пристройкой.
Хотя арка является очень прочным и проверенным временем архитектурным элементом, арки в этом проекте были в основном эстетичными. Фактической опорой для пристройки послужили шесть литых бетонных столбов, которые были установлены до моего приезда. Моя работа заключалась в том, чтобы добавить кирпичную облицовку вокруг колонн, а затем соединить колонны с арками: четыре полукруглые арки (то, что я называю римскими арками) по бокам и сегментная арка с одного конца. В этой статье я расскажу о моем подходе к общему процессу выкладки и строительства римских арок.
Уровень под этой пристройкой имел уклон вниз, и на более высокой стороне подрядчик соединил колонны с бетонными секциями на высоте уступа, а на нижней стороне он оставил эти пространства пустыми, чтобы обеспечить доступ для пешеходов. Первой задачей было уложить кирпичную облицовку вокруг бетонных колонн до того места, где должны были начинаться арки. Я прошел 18 трасс в высоту, и при некотором тщательном планировании все верхние площадки оказались шириной в три кирпича, что дало мне очень важную и последовательную отправную точку для построения арок.
Разместите кирпичи
Я планировал уложить кирпичи для арки со смещением (в шахматном порядке) «бегущей связкой». Чтобы арка пересекалась с колоннами с обеих сторон по одинаковому рисунку, необходимо нечетное количество рядов. Чтобы выложить нечетное количество рядов на арке, каменщики начинают с «замкового камня», который располагается точно по центру арки.
От Fine Homebuilding # 298
Чтобы прочитать всю статью, нажмите кнопку Просмотреть PDF ниже.
Ссылки по теме:
Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.
Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик
× Посмотреть PDFИдеи фундамента бревенчатой хижины | Комплекты бревенчатых хижин и бревенчатые дома
Выбор типа фундамента бревенчатой хижины — одно из наиболее важных решений, которые вы примете в процессе строительства.Размещение бревенчатой хижины на прочном фундаменте имеет решающее значение для ее долгосрочной поддержки и долговечности. Знание того, какие типы фундаментов доступны, а также точное знание того, что нужно для строительства фундамента бревенчатой хижины, критически важно для вашего успеха и удовлетворения как владельца бревенчатой хижины.
Строительство фундамента бревенчатой хижины аналогично устройству фундамента для большинства других легких конструкций. Под «светом» подразумеваются жилые дома или здания для отдыха, к которым относится ваш бревенчатый домик.Это независимо от того, будет ли это небольшой домик с одной спальней или двухэтажный дом с тремя спальнями для постоянного проживания. Принципы проектирования и строительства применяются повсеместно.
Различаются индивидуальные факторы, связанные с вашим личным проектом бревенчатой хижины. К ним относятся конкретная строительная площадка, общее предполагаемое использование, а также постоянные бюджетные ограничения. Сортировка по этим параметрам — это то, с чем сталкивается каждый владелец проекта бревенчатого дома. Как и все остальное в строительстве, полезны небольшие знания, но много информации может оказаться бесценной.
Хотя Conestoga Log Cabins не предоставляет фундаменты с нашими комплектами бревенчатых домиков, мы продали более 3000 бревенчатых домов и гордимся тем, что у нас есть хотя бы один в каждом штате, а также в семи зарубежных странах. Каждая бревенчатая хижина стоит на фундаменте, и поэтому мы многое узнали о фундаменте. Теперь мы хотели бы поделиться основами того, что мы знаем о строительстве прочного фундамента для бревенчатой хижины.
Согласно Международной ассоциации сертифицированных домашних инспекторов (InterNACHI), цель фундамента — «передавать нагрузку конструкции на землю и противостоять нагрузкам, создаваемым землей.«Многие факторы влияют на ваше решение об основании, включая климат, географию, уровень грунтовых вод, топографию, свойства почвы, требования местных норм и личные предпочтения. Бюджет также оказывает большое влияние на ваш выбор.
Независимо от типа фундамента, большинство фундаментов американских бревенчатых коттеджей строится из бетона той или иной формы — заливного, блочного или сборного. Некоторые типы фундаментов, используемых для домов из бревенчатых домиков, включают перекрытие на уровне пола, опоры, подвальные помещения и цокольный этаж.У каждого есть свои преимущества и недостатки. Давайте кратко рассмотрим каждый тип, прежде чем подробно остановиться на том, что нужно для хорошего фундамента бревенчатой хижины.
Фундамент на уровне грунта
Бетонная «плита» — это толстая, плоская, горизонтальная масса залитого бетона, которая находится на уровне его верхней поверхности. Как правило, бетонная плита имеет тот же размер, что и внешние размеры бревенчатой хижины, и равномерно выдерживает вес кабины, включая передачу сосредоточенных нагрузок сверху вниз, где она распространяется на опорную землю.
Думайте о фундаменте из бетонных плит, как о цокольном этаже, который поднимается на поверхность и действует как основной пол вашей бревенчатой хижины, а также как фундаментные стены по внешнему периметру. Фундамент «плита на грунте» — это комплексный процесс, который включает в себя независимые традиционные компоненты фундамента, такие как опоры, стены и пол.
Фундаменты типа «плита на грунте» лучше всего подходят для небольших и легких конструкций, которые расположены на плоских участках, где отвод поверхностных и грунтовых вод не представляет проблем.К тому же их строить дешевле всего. Они требуют минимальных земляных работ и материалов, и их можно быстро построить, что снижает затраты на рабочую силу.
Давайте рассмотрим некоторые преимущества и недостатки использования бетонной плиты для фундамента бревенчатой хижины.
Преимущества бетонных плит
• Требуется меньше труда и земляных работ, что означает более быстрое завершение работ и меньшую стоимость
• Предотвращает гнездование грызунов под вашей бревенчатой хижиной
• Обеспечивает доступный вход с шагом или двумя, что может быть важно для пассажиров испытывают трудности с подъемом по лестнице.
Недостатки бетонных плит
• Ограничивает доступ к любым системам, установленным под полом, таким как водопровод, отопление и электричество.
• При плохой конструкции приводит к неровному полу, проблемам с дренажем и проникновению влаги через трещины.
• Обеспечивает непредсказуемую производительность в районах с длительным морозом.
Фундаменты опор
Строители обычно используют опоры для фундаментов бревенчатых домиков. Они состоят из бетонных цилиндров или «опор», которые залиты на месте и переносят вес кабины от элементов каркаса вниз через землю к опорам, расположенным на твердой опорной поверхности.Это может быть естественный грунт, не нарушенный выемкой грунта, коренная порода или искусственно созданная зернистая насыпь, достаточно уплотненная, чтобы выдержать вес и предотвратить оседание.
Бетонные опоры возвышаются над землей и пропускают воздух под вашими каютами ниже деревянной конструкции балок и балок перекрытий. Здесь нет бетонного пола или боковых стен, с которыми нужно было бы бороться, и, как правило, нет системы дренажных труб или контроля грунтовых вод. Опоры размещаются в стратегических точках, где нагрузки на каркас наиболее высоки, например, на концах и середине балок или в местах концентрации точек нагрузки от крыш.
Строители используют опоры для фундаментов с неровным грунтом. Нижняя поверхность, на которой опоры соприкасаются с твердым грунтом, может быть очень неровной, поскольку все опоры закрыты сверху на одной и той же высоте. Пирсы — это простое решение для постройки коттеджа на пересеченной местности с ровным ровным полом.
Опоры также используются вместе с другими типами фундаментов для поддержки второстепенных и более легких компонентов бревенчатой хижины. Это могут быть бетонные опоры и опоры для опор крыльца или для поддержки поднятого деревянного настила.Обычны причалы и для хозяйственных построек.
Вот несколько преимуществ и недостатков использования опор для фундамента бревенчатых домиков.
Преимущества фундаментов пирса
- Обеспечивает доступ к электрическим и водопроводным системам
- Нет проблем с термитами
- Экономит деньги, так как это дешевле, чем ползунок
- Требуется меньше теплоизоляции, поскольку под зданием нет воздуха
- Обеспечивает подходящее решение для участков с уклоном
Недостатки фундаментов пирсов
- Обеспечивает более легкий доступ для грызунов
Фундаменты ползунков
Ползания подобны фундаментам пирсов, где они поднимают деревянный пол вашей кабины конструкция
находится над землей, что дает вам достаточно места, чтобы под ней пролезть, но недостаточно высоты, чтобы встать, как если бы у вас был цельный фундамент подвала.Промежутки для прогулок обычно имеют высоту от двух до трех футов, а полы покрыты бетонным «скользким слоем».Основное отличие подполья от простенков состоит в том, что периметр подполья имеет твердые бетонные стены. Эти стены похожи на цельный подвал, где они поглощают вес внешней стены кабины и переносят его на бетонное основание на твердой земле. Внутренние грузы кабины, опирающиеся на стойки и балки, поддерживаются в пространстве для подполья внутренними бордюрами, опорами или иногда регулируемыми металлическими телепостами.
Построение бетонного люка для вашей бревенчатой хижины может быть идеальным компромиссом между простой плитой или фундаментом с несколькими опорами и там, где полноразмерный подземный подвал не требуется или не может соответствовать вашему бюджету. Многие владельцы бревенчатых хижин находят очень полезными пространства для лазания. Они идеально подходят для хранения, а также обеспечивают отличную защиту от атмосферных воздействий и теплоизоляцию.
Подходящие помещения можно отапливать или оставлять без обогрева при условии, что ваш деревянный пол изолирован. Доступ к пространству для сканирования имеет множество вариантов.Если есть достаточная высота, доступ может быть через дверной проем, образованный во внешней бетонной стене. Некоторые входы в пространство для ползания выполнены в виде люков в деревянном полу и расположены в труднодоступных местах, таких как туалеты или механические помещения.
При выборе лучшего фундамента для бревенчатой хижины учитывайте эти преимущества и недостатки в обходных пространствах.
Преимущества подвесных пространств
- Вмещает системы отопления, вентиляции и кондиционирования воздуха и водопроводные системы, делая их доступными для обслуживания
- Добавляет привлекательность бордюру за счет стены по периметру, которая может быть построена из материала, такого как камень или кирпич. подвал с меньшими затратами на земляные работы, материалы и рабочую силу
- Сохраняет наших грызунов
Недостатки ползунков
- Создает потенциальную проблему, при которой скопившаяся влага может не отводиться должным образом
- Приводит к нежелательным материалам (пыль, влага ) циркулирует через вашу вентиляцию, когда воздуховоды плохо установлены или не герметизированы
- Сложно маневрировать при обслуживании механических систем или хранении предметов
Фундаменты полного подвала
Полные или полностью подземные подвалы обычно используются, когда земляные работы требуют, чтобы ваш бетонные опоры кабины га ve быть размещенным ниже линии замерзания.Затем необходимо построить бетонные стены по периметру достаточной высоты, чтобы конструкция деревянного пола в вашей каюте не соприкасалась с естественным грунтом.
В холодных климатических условиях, например на северо-востоке, во многих районах действуют строительные нормы и правила, согласно которым опоры должны располагаться на 4–6 футов ниже линии земли, чтобы предотвратить промерзание, которое может заморозить основание для опор и вызвать его разбухание или деформацию. В этом случае экономически выгоднее копать немного глубже или строить стены подвала выше над поверхностью, чтобы полноценный подвал можно было использовать в качестве обычного жилого или подсобного помещения.Обычно полная высота стен подвала составляет восемь футов.
Решение о том, стоит ли строить полноценный цокольный этаж под бревенчатой хижиной, в основном зависит от специфики участка. Это включает в себя нормы по морозу, условия площадки, такие как простота земляных работ по сравнению с дорогостоящей подготовкой, такой как взрывание горных пород, а также предполагаемое использование, когда вам нужны дополнительные квадратные метры по смешанной цене за счет использования подвала как большего, чем механическое и складское пространство. Также это сильно зависит от ваших средств.
Вот некоторые преимущества и недостатки использования полноценного подвала под бревенчатой хижиной.
Преимущества подвальных помещений
- Предоставляет дополнительное пространство для хранения, мастерские или места для отдыха
- Предлагает дополнительное жилое пространство без увеличения площади бревенчатого домика
- Может использоваться как гараж
- Обеспечивает более прохладное пространство в теплую погоду
- Создает место для механического оборудования с легким доступом для обслуживания и ремонта
Недостатки подвалов
- Увеличивает бюджет из-за более дорогих требований, связанных с земляными работами, затратами на материалы и рабочую силу
- Представляет потенциально влажную и грязную зону, если не должным образом герметичный, изолированный и обогреваемый
- Ограничивает варианты в областях с высоким уровнем грунтовых вод или неустойчивой почвой
- Создает обстановку, похожую на пещеру, если не добавлены какие-либо окна для дневного света в
Это четыре основных типа фундамента, которые следует учитывать при планировании и строительстве вашего бревенчатого дома.Выбор типа фундамента имеет решающее значение после того, как вы выбрали план этажа. Прочность и устойчивость вашей бревенчатой хижины Conestoga опирается на фундамент, который вы строите, и у вас есть только одна возможность построить его правильно.
Все комплекты бревенчатых домиков Conestoga могут быть построены на одном из этих четырех типов фундаментов. Какой из них вам подходит, зависит от комбинации этих основных факторов или «влияний».
Влияние на выбор фундамента бревенчатой хижины
Фундамент бревенчатой хижины переносит нагрузку или вес с крыши, стен, пола и людей вашей хижины на твердую поверхность, где они безопасно распределяются, чтобы предотвратить провисание или поломку вашего деревянного каркаса в сборе.На ваш выбор того, как это сделать, влияют:
- Почва вашего участка или грунтовые условия, такие как камни, глина, гравий, песок или органическая земля
- Дренаж вашего участка и уровень грунтовых вод
- Ваши местные климатические условия, особенно мороз глубина
- Размер бревенчатой хижины, которую вы выбрали
- Контуры грунта вокруг вашей строительной площадки
- Сколько дополнительного пространства вы хотите
- Механические требования вашей хижины
- Бюджет вашего проекта строительства бревенчатой хижины
Бюджет важный фактор практически во всех проектах бревенчатых домиков.Как правило, чем больше и сложнее вы делаете фундамент, тем дороже он будет стоить. Существуют рекомендации по стоимости фундамента, так же как и по стоимости комплекта бревенчатой хижины. Не стесняйтесь обращаться к знающему представителю Conestoga Log Cabins, чтобы обсудить конкретные условия вашего участка и получить совет о том, какой тип фундамента лучше всего подходит для вас.
Хотя Conestoga не участвует в создании фундамента вашего проекта, наши сотрудники имеют значительный опыт на всех этапах строительства и будут рады помочь вам в правильном направлении.Вместе с этим мы предоставим вам более полезную информацию о этапах строительства четырех типов фундаментов бревенчатых хижин. Вот основная информация о выемке грунта, грунте, бетоне, дренаже, изоляции и засыпке.
Выкапывание бревенчатой хижины и состояние почвы
То, что находится под участком, который вы выбрали для своей бревенчатой хижины, будет самым важным фактором при выборе типа фундамента. Почвенные условия были созданы там природой, и разумно работать с естественными почвенными условиями, а не изменять их.
На фундамент вашего бревенчатого коттеджа действуют две естественные силы:
- Проседание
Это место, где почва со временем перемещается или соскальзывает с фундамента. Это может оставить ваш фундамент голым или, в худшем случае, может скользить вместе с ним. Это может быть вся ваша бревенчатая хижина.
- Поселение
Это более распространенная проблема, которая возникает, когда фундамент был помещен на неустойчивый или неправильно уплотненный грунт, который затем уплотняется или сжимается.Оседание может повлиять на одну часть фундамента, в результате чего ваша кабина станет однобокой, или может произойти по всей площади основания фундамента.
Предотвращение проседания и оседания происходит на основе понимания ваших природных условий почвы и подготовки участка к работе с ними, а не против них. Основные почвенные условия, с которыми вы столкнетесь, будут следующими:
- Органические поверхностные материалы, такие как верхний слой почвы и разлагающийся растительный материал. Они не обладают структурной стабильностью и должны быть удалены перед строительством.Органику можно использовать в качестве подкормки при засыпке фундамента и добавлении его в окончательный ландшафт.
- Гранулированные минеральные материалы, такие как песок, гравий и сыпучие камни. Это отличные поверхности, обеспечивающие отличный отвод воды. Они также хорошо уплотняются для обеспечения положительной стабильности.
- Минеральные материалы на основе глины. Глина распространена на большей части территории страны и часто встречается с аналогичным материалом, называемым ледниковым тиллом. Они остались от древних процессов и полностью инертны или устойчивы к органическому разрушению.Однако у глины и тилла есть недостатки. У них почти нет дренажной способности, и они совершенно нестабильны, если их потревожить и намочить.
- Коренная порода — самая устойчивая поверхность фундамента из имеющихся. Фундаменты можно укладывать на скале без опор, так как твердая порода намного плотнее и легче, чем большинство бетонных смесей. Однако недостатком камня является то, что его удаление при необходимости может быть дорогостоящим.
- Заполнитель структурный импортный. Часто стройплощадки выкапываются, а нижние поверхности неровные.Обычно импортируют гранулированный наполнитель с определенными структурными характеристиками, например, щебень, и механически уплотняют его на месте для получения прочного, ровного основания. Предупреждение: для импорта и уплотнения насыпи может потребоваться разрешение инженера-геолога вашего строительного отдела.
Бетон для фундамента вашей бревенчатой хижины
Независимо от того, выберете ли вы плиту, опору, пространство для подполья или цельный фундамент подвала, в какой-то момент вы собираетесь заливать бетон. Существуют разновидности фундаментов из консервированной древесины (PWF), но мы рекомендуем избегать их в большинстве случаев и использовать вневременной продукт.Это настоящая ценность бетона — он там навсегда.
Бетон — лучший доступный натуральный строительный материал. Он начинается в пластичном и податливом состоянии, которому можно придать практически любую форму и размер. После затвердевания бетон приобретает невероятную структурную прочность и водонепроницаемость.
Вы услышите два термина, которые часто путают. «Бетон» представляет собой смесь воздуха, воды, пасты и заполнителей или гранул. «Цемент» — это порошок, который используется для изготовления пасты, и его обычно называют «порошком портландцемента».Следовательно, правильная терминология — это «бетонный фундамент», а не «цементный фундамент».
Также полезно знать, что бетон не затвердевает при высыхании. Он подвергается химической реакции из-за точного смешивания ингредиентов. Этот процесс называется «гидратацией» и зависит от многих факторов, таких как соотношение воздуха, воды, порошка и заполнителей. Бетон отверждения также очень чувствителен к температуре. Если бетон замерзнет в период гидратации, он может рассыпаться и разрушиться.И наоборот, если бетон чрезмерно высыхает или обезвоживается во время отверждения, он может потерять прочность, а затем начать отслаиваться, отслаиваться или полностью разрушаться.
По данным Portland Cement Association, правильная смесь обеспечивает наилучшую обрабатываемость свежего бетона, а также необходимую долговечность и прочность затвердевшего бетона. Как правило, хорошая бетонная смесь будет содержать:
- 6 процентов воздуха
- 11 процентов порошка портландцемента
- 41 процент крупного заполнителя, такого как гравий или щебень
- 26 процентов мелкого заполнителя, такого как песок
- 16 процентов воды на желаемая оптимальная температура
Бетонные смеси позволяют достичь высокой степени инженерной науки.Следует знать о добавках: пластификаторы для разглаживания, сетчатые волокна для прочности, цветные добавки для эстетики и различные соотношения для прочности.
Еще одна важная проблема, которую следует знать о бетоне для фундамента, заключается в том, что он поставляется в виде готовой смеси с заводов по производству бетона с различной прочностью. Они рассчитаны на способность выдерживать или выдерживать давление и нагрузки, выраженные в фунтах на квадратный дюйм или PSI. Они также имеют рейтинг в мегапаскалях (MPA) для некоторых приложений, в которых используется метрическая система.Стандартные значения прочности:
- 2000 фунтов на квадратный дюйм или 20 МПа
- 2500 фунтов на квадратный дюйм или 25 МПа
- 3000 фунтов на квадратный дюйм или 30 МПа
- 3200 фунтов на квадратный дюйм или 32 МПа
Повышение прочности бетона достигается за счет изменения соотношения порошка портландцемента в отношение к совокупному содержанию. Также необходимо соответствующим образом отрегулировать вовлечение воды и воздуха.
Важный совет относительно заливки бетона — будьте предельно осторожны, добавляя дополнительную воду в бетон после того, как он был должным образом перемешан.Это может полностью изменить процесс гидратации и привести к сбою заливки. Добавление воды — это последнее средство, которое следует использовать только в том случае, если ваш бетон слишком быстро схватывается и его необходимо уменьшить, чтобы сохранить его.Дренаж, изоляция и засыпка фундамента для бревенчатой хижины
После того, как вы построили экскурсионную плиту, пирс, подвальное пространство или бетонный фундамент подвала на твердом несущем грунте, который не может осесть или осесть, у вас все еще есть важные задачи Сделайте это до того, как он будет готов принять ваш комплект для бревенчатой хижины Conestoga.Это обеспечивает надлежащий дренаж, изоляцию, если необходимо, и размещение засыпки со свободным дренажом у внешних стен и под плитой.
Во всех странах, кроме самого засушливого, грунтовые воды будут проблемой, по крайней мере, в течение части года. Это часть естественного климата, но ее легко контролировать, если соблюдать несколько принципов. Вода должна иметь свободный проход от источника к месту назначения. Убедитесь, что ваш фундамент не действует как плотина. Захваченная вода накапливается и найдет путь наименьшего сопротивления внутри вашего фундамента — и это может быть на вашем подвальном этаже.
Грунтовые воды также подвергаются воздействию силы, называемой гидростатическим давлением, когда вода создает свой объем давления и пробивается сквозь трещины или трещины в бетонных стенах. Самый простой способ предотвратить гидростатическое давление — это обеспечить свободный дренаж по периметру фундамента. В первую очередь это делается с помощью сыпучей засыпки, такой как гравий, дренажная порода или щебень. Это также достигается с помощью таких материалов, как доска с ямками, которая размещается у вашей фундаментной стены и создает искусственные каналы для выхода воды под давлением.
Самыми простыми и основными формами контроля воды в обнесенных стенами фундаментах являются гидроизоляция или «обмазывание» стен и установка перфорированных дренажных труб по периметру для пассивного отвода воды в яму или ливневую канализацию. Гибкие трубы все еще используются в некоторых областях, но стоит вложить средства в установку жестких склеенных труб, которые могут выдерживать давление обратной засыпки.
Если вы планируете обогрев подвального помещения или полного подвала, подумайте об использовании внешней жесткой пенополистирольной изоляции на внешних стенах, которые простираются ниже линии замерзания.Если ваш бюджет может с этим справиться, существуют различные марки изолированных бетонных форм или «ICF», которые включают бетонные стены, отливаемые внутри жестких пенопластов. Они отличаются исключительной энергоэффективностью и прочностью, но требуют специальных знаний, значительного армирования и точной бетонной смеси. Создание основ ICF лучше всего доверить профессионалу, имеющему опыт работы с этой сложной техникой.
Общие проблемы с фундаментом Почти все проблемы с фундаментом возникают из-за неправильной практики строительства, когда они были впервые построены.Вы можете легко предотвратить проблемы в будущем, обратив внимание на эти основы, которые мы изложили. Наиболее проблемные проблемы с фундаментом:
Чрезмерная осадка в результате строительства на неустойчивом грунте. Внести исправления можно, подняв фундамент или домкратом плиты.
Отслоение бетона в результате неправильного смешивания, добавления избыточной воды или прерывания процесса заливки. Исправление производится путем заполнения пустот шпателем.
Попадание воды из-за гидростатического давления или неправильного дренажа.Исправление заключается в снижении давления обратной засыпки и установке пористого материала с дренажами по периметру, которые отводят воду от стен и фундаментов.
Построение прочного фундамента для бревенчатой хижины Conestoga имеет решающее значение для успеха вашего проекта и долгих лет безотказной работы. Выбор правильного типа тонального крема, который наилучшим образом соответствует вашим потребностям, — это начало, и мы в Conestoga готовы помочь вам в этом процессе.
Свяжитесь с Conestoga сегодня, чтобы узнать больше о наших прочных, доступных и красивых комплектах для бревенчатых домиков.
Как это:
Нравится Загрузка …
Сопутствующие
Словарь архитектурных терминов | PHMC> Полевой справочник по архитектуре Пенсильвании
Примечание: щелкните эскизы для увеличения изображений.
- Бухты
- Количество отсеков относится к ширине здания путем подсчета количества проемов, включая двери и окна. В доме с центральной дверью и окнами по обе стороны 3 ОТСЕКА.
- Колокольня
- Небольшая квадратная колокольня на крыше для колокола, часто встречающаяся в церквях и школах.
- Доска и рейка
- Метод строительства дверей или стен, при котором древесина укладывается в вертикальные доски и удерживается на месте с помощью горизонтальной доски, называемой обрешеткой.
- Кронштейны
- Декоративные опоры, обычно из дерева или штампованного металла, которые появляются на линии карниза здания.Они могут быть вырезаны в виде закрученного рисунка или быть более простым образом сформированы и являются общими для всех зданий в итальянском стиле, но часто появляются и с другими стилями.
- Переборка
- Перегородка — это комплект металлических дверей, обеспечивающих выход в подвал с улицы.
- Контрфорс
- Стеновая опора, обычно из камня или кирпича, размещаемая по бокам здания, обычно встречается в некоторых церквях в стиле готического возрождения.
- Рейка для кресла
- Поручень для стула — это декоративная деревянная планка, прикрепленная горизонтально на уровне спинки прямого стула.
- Дымоходы
- Дымоходы обычно строятся из камня или кирпича (более современные дымоходы могут быть из шлакоблоков) и располагаются либо на внешних боковых стенах здания, либо в центре или внутри здания. Некоторые народные строительные образцы размещают дымоход в центре дома или в углу.
- вагонка
- Узкая деревянная доска, у которой один край тоньше, чем у другого, прикладываемая горизонтально к наружным стенам зданий для образования водонепроницаемой поверхности стены.
- Столбец
- Опорный столб, обычно круглый, на крыльцах и как декоративная деталь.
- Столбцы
- Капители — это верхушки круглых колонн, которые могут быть нескольких различных типов или порядков.Греческие дорические капители рифленые и простые, римские дорические капители гладкие и простые, ионические капители имеют бараньи рога на всех четырех углах, а коринфская капитель очень декоративна с вьющимися листьями аканта.
- Копинг
- Накладка наверху стены для защиты от атмосферных воздействий.
- Корбель
- Декоративное использование кирпича на окнах, стенах или дымоходе или для создания формы кронштейна или зубца наверху здания под карнизом.
- Карниз
- Карниз — это законченный край крыши, где он встречается с внешней стеной, различных размеров, иногда простой, но часто декоративный и отмеченный скобками, зубцами, медальонами или другими декоративными элементами.
- Зубчатый парапет
- Низкая подпорная стена на краю крыши или крыльца с равномерным рисунком проемов, образующих зубчатую стену.В средневековье отверстия использовались для защиты крепостей, отсюда и термин «бойница».
- Крестинг
- Гребень крыши — это ажурное декоративное ограждение из кованого железа, обрамляющее край или козырёк крыши, часто встречающееся в зданиях в стиле Второй Империи (мансарде).
- Купол
- Купол — это небольшая декоративная выступающая башня в верхней части крыши здания, часто квадратная, круглая или окатагональной формы.
- Дормер
- Оконный проем на уровне крыши, увенчанный фронтальной или односкатной крышей.
- Карниз
- Край крыши, выступающий над наружными стенами, иногда с открытыми стропилами.
- Дормер для век
- Декоративное окно полуэллиптической формы, расположенное на поверхности крыши, по форме напоминающее глаз.
- Фасад
- Фасад здания, обычно относящийся к фасаду.
- Фанлай
- Полукруглое (веерообразное) окно, расположенное над дверью, обычно встречается в зданиях в стиле федерального и колониального возрождения.
- Узор с отверстиями
- Расположение окон на фасаде здания.
- Окончание
- Декоративный элемент на шпиле, куполе, фронтоне или стойке ворот.
- Фламандский фронт
- Декоративный фронтон, часто встречающийся во Фландрии и Нидерландах, стороны которого падают каскадом прямых углов, также называемый фронтоном с вороной ступенькой. Используется как декоративное украшение в стилях викторианской эпохи в США.
- План этажа
- План различных уровней здания с указанием расположения комнат, внутренних стен, дымоходов, подъездов и лестниц.
- Рифленая
- Рифтинг — это декоративная отделка деревянных колонн или отделки, в которой на поверхности вертикально вырезаны параллельные канавки.
- Frieze
- Фриз — это панель под карнизом наверху внешней стены здания, которая часто украшена скобами, зубцами или модальонами.
- Перемычка
- Плоский горизонтальный элемент в верхней части окна.
- Каменная кладка
- Тип строительства из камня, кирпича, плитки или бетонных блоков с использованием раствора.
- Багет
- Декоративная приподнятая поверхность по краю архитектурного элемента, такого как окно, колонна, дверь или стена.
- Миномет
- Смесь песка, воды, извести и цемента, используемая для укладки кирпича, камня, плитки или бетонных блоков.
- миллионов
- Деревянные перегородки между стеклами окон.
- Ogee Arch
- Центральная заостренная арка с обратными изогнутыми сторонами, часто встречающаяся на зданиях в стиле экзотического мавританского возрождения.
- Ориэл Окно
- Выступающий эркер, поддерживаемый скобами или треугольной опорой.
- Палладианское окно
- Окно с круглой аркой, состоящее из трех частей, названное в честь итальянского архитектора XV века Андреаса Палладино, также известное как Венецианское окно и распространенное в стилях грузинского и колониального возрождения.
- Парапет
- Парапет — это невысокая каменная или кирпичная стена наверху здания. Зубчатый парапет имеет ритмичные перерывы в стене, чтобы создать узор зубцов.
- Фронтон
- Треугольное пространство, образованное фронтальной двускатной крышей, часто встречается в зданиях в стиле классического возрождения.
- Кулон
- Элемент декора из дерева или металла, свисающий с крыльца, карниза или кронштейна.
- Односкатная крыша
- Узкая односкатная крыша, расположенная над первым этажом здания для защиты дверей, окон и нижних стен, часто покрывающая все четыре стороны здания.
- Пилар
- Опорный столб без классической деталировки.
- Пилястра
- Пилястра — это узко выступающая колонна, прикрепленная к стене, создающая иллюзию настоящей отдельно стоящей опорной колонны.
- Остроконечная арка
- Арка с сильной центральной точкой, обычно встречающаяся в зданиях в стиле готического возрождения.
- крыльцо
- Крытое пространство за пределами опорных стен здания.
- Портик
- Небольшая входная веранда.
- Ценники
- Quoin — это декоративные прямоугольники или квадраты из камня, кирпича, дерева или бетона, размещаемые по углам зданий для придания архитектурного интереса.
- Стропила
- Деревянные опорные балки для крыши, иногда видимые снаружи для определенных типов и стилей зданий.
- Крыша
- Крыши могут быть крутыми, плоскими или пологими и иметь разные формы: двускатные, двускатные, шатровые, ступенчатые, односкатные, двускатные или мансардные. Тип крыши — важный ключ к определению стиля здания.
- Круглая арка
- Полукруглая арка над окном или дверью.
- Сегментная дуга
- Слегка закругленная арка над окном или дверью.
- Полуэллиптическая арка
- Вытянутая круглая арка над окном или дверью.
- Порог
- Плоский горизонтальный нижний элемент окна или двери, часто из дерева, но иногда из камня.
- Ступ
- Открытая широкая ступенька, ведущая к парадной или парадной двери здания.
- Рассказы
- Количество этажей в здании отражает его высоту при подсчете количества этажей, уложенных друг на друга. Если в крыше здания есть слуховые окна, верхняя часть здания называется 1/2 этажа.
- Штукатурка
- Тонкий слой штукатурки, нанесенный на внешние стены.
- Турель
- Небольшая башня, часто отделанная ригелем.
- Башня
- Высокое строение квадратной или круглой формы, возвышающееся над остальной частью здания.
- Ажурное окно
- Окно с остроконечной аркой, заполненное изогнутыми каменными столпами, которые часто можно увидеть в зданиях в стиле неоготики.
- Фонарь транец
- Плоская стеклянная панель над дверью, обычно многослойная.
- Тюдоровская арка
- Уплощенная арка с центральной точкой над дверью или окном, обычно встречающаяся в зданиях в стиле эпохи Тюдоров (также называемая четырехцентровой аркой).
- Башня
- Маленькая башня на углу здания.
- Wainscot
- Обшивка — это обшитая деревом нижняя часть внутренней стены, обычно увенчанная перилами для стульев.Деревянная обшивка может быть однотонной или обшитой рисунком рельефной деревянной отделки.
- Стены
- Историческая конструкция наружных стен может быть из бревна, камня, кирпича, каркаса или штукатурки. В более современную эпоху материалом для стен мог быть бетон, стекло или металл. Стекло Carrera было инновацией начала 20-го века, создавая гладкую гладкую цветную стеклянную отделку, часто применяемую для стен первого этажа коммерческих зданий.
