Укладка шифера с подрезкой углов – Технология монтажа шифера с обрезкой углов и рекомендации + Видео

Чтобы узнать, как правильно положить шифер на крышу, нужно ознакомиться с некоторыми правилами. По мнению специалистов в первую очередь закрывают шифером сторону, противоположную преобладающему направлению ветра. Следовательно, если ветра чаще дуют с севера, то начинают укладку шифера с южной стороны и наоборот. В этом случае снег и дождь не будут попадать в места, где листы уложены друг на друга.

Параллельно карнизу натягивают строительный шнур или прибивают деревянную рейку. Это необходимо для ровной укладки нижнего горизонтального ряда. Уровень должен проходить на расстоянии, равном длине карнизного свеса.

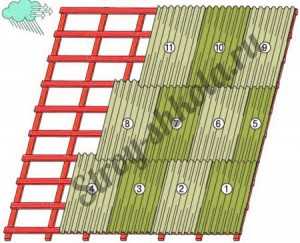

Укладка листов способом «вразбежку» выполняется по следующей схеме:

• Используя целые листы шифера, формируют первый горизонтальный ряд. При этом каждый следующий лист накрывает 1-2 волны предыдущего листа. Для крепления используют гвозди для шифера или саморезы, имеющие мягкие резиновые прокладки.
• Перед укладкой второго ряда у первого листа обрезают несколько волн, количество зависит от желаемой величины смещения, остальные листы ряда укладывают целыми. В процессе монтажа нужно следить, чтобы каждый следующий ряд перекрывал предыдущий ряд на 15-20 см в зависимости от угла наклона ската. С увеличением уклона величина перекрытия уменьшается.
• Первый лист третьего и каждого последующего ряда обрезают на удвоенное количество волн листа предыдущего ряда. Можно укладывать материал со смещением в пол-листа. В этом случае режут листы только четных рядов, остальные устанавливают без изменения.
• Завершает работу по укладке шиферных листов коньковый ряд. Он собирается из листов разрезанных поперек.

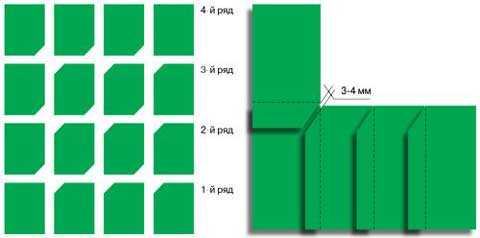

Раскладка асбестоцементных листов без смещения выполняется следующим образом:

• Укладывают целый первый лист, выравнивают его и фиксируют с помощью гвоздей или саморезов. У каждого следующего листа срезают верхний правый угол (при монтаже в направлении справа налево).
• Угол первого листа второго ряда также обрезают, но уже внизу слева. При укладке срезанные углы листов первого и второго ряда совмещают, и после этого фиксируют лист. Остальные листы в этом ряду срезают в двух местах — правый верхний угол и левый нижний. Последний лист режут вверху справа.
• Коньковый ряд формируется из листов с подрезанным нижним левым углом, при этом угол последнего листа не обрезают.
• Если укладка шифера с подрезкой выполняется слева направо, то срезают противоположные углы, меняя правые на левые.

Этап 5. Установка доборных элементов

Завершением работ по перекрытию кровли шифером можно назвать установку доборных элементов.

В частности. перекрывать конек можно специальными коньковыми элементами, которые сделаны из асбестоцемента. Такие детали состоят из двух частей на шарнирах. Если есть возможность, то можно своими руками согнуть по форме конька оцинкованный стальной лист.

Кроме того необходимо знать, как класть шифер на крышу вокруг дымовых труб, слуховых окон и в местах примыкания к стенам здания. В этом случае используют угловые детали из асбоцемента или оцинковки. Эти элементы укладывают на шиферный лист и фиксируют саморезом, прокалывая гребень волны. Верхняя часть углового элемента плотно крепится к вертикальной поверхности и промазывается герметиком. Нижняя часть в обязательном порядке должна перекрывать не меньше 1 волны кровельного материала.

В ендовах укладывают оцинкованные или асбестоцементные лотки, в направлении снизу вверх. В процессе укладки нужно следить за тем, чтобы продольные стенки лотка были перекрыты шифером на 15 см.

После установки доборных элементов можно считать, что вопрос, как правильно укладывать шифер на крышу, получил решение.

Как правильно укладывать — некоторые нюансы

Одной из особенностей укладки шифера на крышу является выбор крепежных элементов.

Крепить асбестоцементные листы можно следующим образом:

• С помощью шиферных гвоздей. Эти крепежи изготовлены из стали прочных марок, их главное отличие — шляпка диаметром 14 мм, выполненная из оцинковки. Выбирая гвозди для шифера, следует обратить внимание, что их длина должна немного превышать высоту волны.

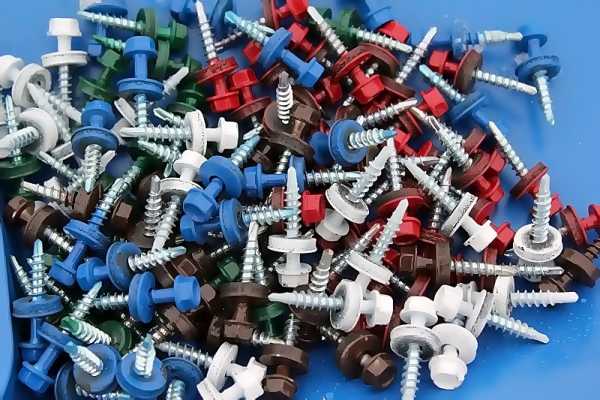

• Пользуясь саморезами для шифера. В этом случае затраты на крепеж будут значительно выше, но пользоваться такими элементами намного удобнее. Головка самореза может иметь три формы: шестигранник, с прямой и с крестообразной прорезью. Каждый элемент имеет уплотнительную шайбу с резиновой прокладкой.

Крепление шиферных листов может выполняться двумя способами:

• В шиферных листах предварительно высверливают отверстия диаметром чуть больше крепежного элемента. В этом случае крепежные элементы должны обязательно иметь резиновую прокладку.
• Гвозди вбивают непосредственно в кровельный материал, осторожно постукивая молотком по шляпке.

Количество крепежных элементов подбирается в зависимости от размеров шиферного листа.

Укладка шифера на крышу — это достаточно простая работа, не требующая приложения лишних усилий и больших материальных затрат.

kryshadoma.com

Укладка шифера своими руками — инструкция и мастер класс, по укладке!

Шифер – популярный кровельный материал. Листы шифера бывают как плоские, так и с волнообразным профилем – они более популярны, так как обеспечивают лучший отвод воды с крыш и имеют большую прочность.  Срок службы шифера напрямую зависит от правильной укладки.

Укладка шифера своими руками

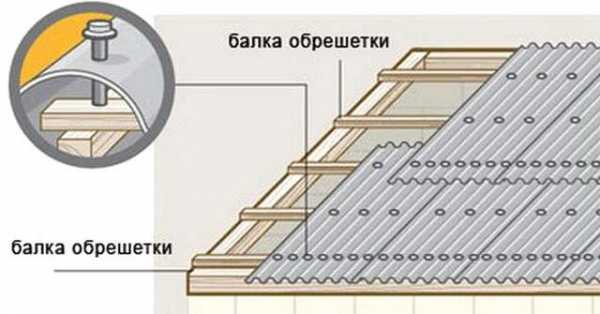

Подготовка обрешетки крыши

Для выполнения обрешетки необходим брусок квадратного сечения 60 мм. Его крепят на стропила с шагом около 50 см. Для обрешетки нужна хорошо высушенная древесина, иначе при высыхании брусок уменьшится в размерах, и крепление шифера ослабнет. Выпуски обрешетки за край крыши нужно рассчитать так, чтобы избежать обрезки листов шифера – резаные края выглядят не эстетично.

Подготовка обрешетки крыши

Способы укладки шифера

Шифер кладут двумя способами: вразбежку или с подрезкой углов. Укладка шифера вразбежку менее трудоемка. Для этого способа укладки лучше покупать восьмиволновый шифер, так как его укладывают со сдвигом на половину  листа, и от семиволнового будет много неиспользованных обрезков. Способ укладки с подрезкой углов требует больше времени, так как приходится подрезать каждый лист шифера.

Укладку шифера начинают с нижнего края ската с наиболее ветреной стороны. Первый лист обязательно выравнивают с помощью отвеса, так как исправить перекос будет сложно. Каждый последующий ряд кладут внахлест, размер его зависит от угла наклона ската. Для кровли с углом наклона 20-45 градусов достаточно нахлеста 10 см.

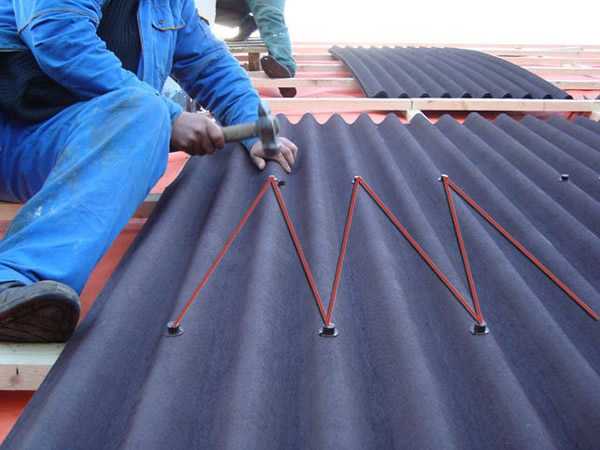

Крепят шифер к обрешетке с помощью оцинкованных кровельных гвоздей для шифера, забивая их в гребень волны.

1 – брусок обрешетки; 2 – шифер; 3 – гвоздь; 4 – шайба; 5 – резиновая прокладка.

Нельзя забивать гвоздь слишком глубоко – это может создать перенапряжение материала, и при первой же нагрузке или температурном перепаде он даст трещину. Гвозди забивают до легкого касания шляпкой шифера и ни в коем случае не загибают со стороны чердака – это также может послужить причиной раскола листов. Отверстия под крепеж лучше просверлить дрелью с диаметром сверла на 1-2 мм больше диаметра гвоздей.

Технология укладки шифера вразбежку

Технология укладки шифера вразбежку

1. Необходимо начертить план раскладки и определить  количество листов, которые необходимо разрезать пополам. Произвести нарезку листов с помощью ножовки или болгарки. Шифер перед нарезкой можно смочить по линии разреза – это облегчит работу.
2. Подготовленные листы необходимо осмотреть на наличие сколов и трещин. Даже незначительные повреждения впоследствии могут дать течь, поэтому такие листы лучше сразу отбраковать.
3. Начинают укладку шифера с нижнего ряда со стороны ската, противоположной направлению господствующих ветров. Нижний ряд выполняют из цельных листов. Лист прикладывают к обрешетке, крепят за верхний угол и выравнивают относительно края крыши и карниза, после чего закрепляют еще на 2-3 гвоздя по краю листа.
4. Следующий лист горизонтального ряда кладут с перекрытием в одну-две волны. Продолжают укладку шифера до противоположного края крыши. Каждый лист крепят не менее чем в четырех местах с помощью шиферных гвоздей с большой шляпкой и резиновой прокладкой. Гвозди забивают в верхнюю волну – этот прием исключает случайное повреждение листа при ударе. Кроме того, при эксплуатации крыши потоки воды побегут не по волне, а по желобу, следовательно, забивание гвоздя в верхнюю волну убережет крышу от протекания.
5. Следующий ряд начинают с половинки листа – этим достигается сдвиг рядов. Места стыков полностью перекрываются последующим рядом, и зазор между листами остается минимальным. Срезанный край по возможности прячут под волну следующего листа.
6. Продолжают укладку рядов в шахматном порядке. Последний горизонтальный ряд укладывают так, чтобы оставалось вентиляционное отверстие под коньком. Аналогично производят укладку второго ската крыши.
7. Конек изготавливают из листового металла. Можно приобрести готовый конек в магазинах, торгующих металлопрокатом. Крепят конек к шиферу и обрешетке по верхней волне шифера.

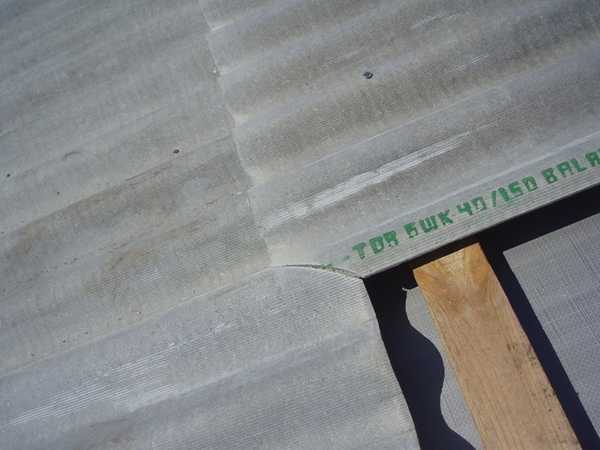

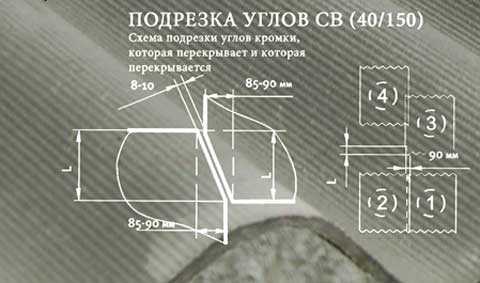

Технология укладки шифера с обрезкой углов

В целом технология похожа на укладку вразбежку, но листы укладываются ровными рядами без сдвига, при этом для исключения двойного нахлеста и больших зазоров углы листов подрезаются встык в соответствии со схемой.

Укладка шифера с обрезкой углов

Эта технология более трудоемка, но готовое кровельное покрытие получается ровнее, зазоры меньше, а срок службы крыши – дольше.

1. Первый лист кладут не обрезая, выравнивают по нижнему левому краю крыши и закрепляют. У последующих листов в первом ряду обрезают верхний левый угол.
2. Первый лист второго ряда обрезают по нижнему правому углу и стыкуют со вторым листом первого ряда с небольшим зазором, как показано на схеме. У средних листов второго ряда обрезают уже два угла – верхний левый и нижний правый. У крайнего правого – только верхний левый.
3. Верхний ряд подрезают только по нижним углам.

При такой укладке и соблюдении зазоров все срезанные углы перекрываются верхними листами, и кровля надежно защищает строение от осадков и талых вод.

Для защиты от лишайников шиферную кровлю можно покрыть антисептиком. Также при желании ее можно окрасить краской для шифера. Таким образом, вы получите надежное, долговечное и притом недорогое кровельное покрытие.

В заключении советуем почитать, как покрыть крышу ондулином, а также про монтаж мягкой черепицы.

stroyvopros.net

Технология монтажа шифера с обрезкой углов и рекомендации

Несмотря на то, что сейчас появилось много новых кровельных покрытий, асбестоцементный шифер пока не собирается сдавать своих позиций. Многие не знают, как правильно укладывать шифер. Рассмотрим способы и технологию укладки шифера с обрезкой углов своими руками.

Виды шифера

Прежде чем говорить о методах, коротко остановимся на видах этого материала. В настоящее время производители выпускают волнистые и плоские листы асбестоцементного шифера. Каждый из них предназначается для определенного типа работ. Как правило, плоские листы укладывают на крышу, если ее уклон не менее 35°. Это объясняется тем, что при таком уклоне нагрузка от снега будет меньшей, ведь у плоских листов нет ребер жесткости, как у волнового шифера, они легче ломаются.  Но и волнистые листы не следует монтировать на крышу, где угол наклона ската меньше 20°,чтобы вода на стыках не проникала в подкровельное пространство.

Если уклон кровли небольшой, то для лучшей защиты от дождя перед укладкой шифера нужно настелить гидроизоляционный ковер из обычного рубероида или другого гидроизоляционного материала. Размеры асбестоцементных листов также играют большую роль, так как от этого зависит шаг обрешетки и сечение ее элементов. Ведь вес шифера с усиленным профилем или, например, шестиволнового, различный, поэтому и обрешетка должна быть разного сечения.

Подготовка к укладке шифера

Перед тем как класть шифер необходимо подготовить основание, куда он будет монтироваться. Для этого на выставленные стропила набивается обрешетка из доски или брусков. Если используется доска, то ее размеры обычно составляют 15–20 см по ширине и 2–2,5 см по толщине. Пиломатериал можно использовать не обрезной, если возможности купить обрезную доску нет. Главное ошкурить кромки и произвести пропитку антисептиками и антипиренами для исключения риска гниения и возгорания. Если же используются бруски, то их сечение должно быть примерно 5×5 см.

При покупке пиломатериала нужно внимательно осматривать каждую доску или брусок и сразу отбраковывать кривые, со следами жука-древоточца, с большим количеством сучков или синеватых мест (они говорят о начале гниения). Древесина должна быть сухой, в противном случае она просто покоробится на крыше и горизонтальность укладываемых листов шифера будет под вопросом.

Перед тем как укладывать шифер, важно усилить свесы крыши и конек досками в два ряда, без просвета между ними. Бруски обрешетки располагают вдоль конька перпендикулярно стропилам с таким шагом, чтобы лист шифера опирался и крепился, как минимум, на три точки по своей длине. Для асбоцементных листов стандартного размера расстояние между брусками обрешетки или центром доски должно составлять примерно 55-60 см. Если кратное количество листов уложить не получается и требуется обрезка, то можно уменьшить или увеличить длину свеса кровли.

После устройства обрешетки, по правилам укладки шифера необходимо сделать гидроизоляцию рубероидом. Полосы этого материала можно укладывать как поперек, так и вдоль ската крыши. Все зависит от величины уклона конструкции. Но в обязательном порядке края полос должны заходить друг на друга на величину 10-15 см. Чем меньше угол уклона крыши, тем больший нахлест делается при настилке рубероида или другого изоляционного материала. Конек крыши также накрывается рубероидом.

До начала монтажа асбоцементных листов рекомендуется сделать крепления для горизонтальных водосточных желобов.

Способы укладки шифера

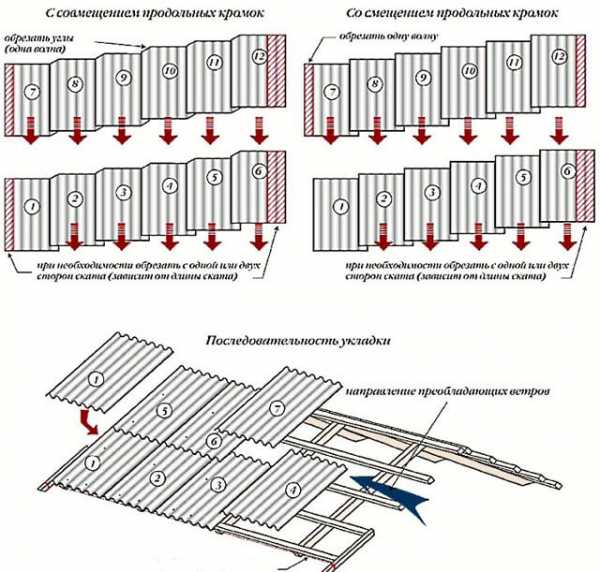

Сделать шиферную кровлю возможно двумя методами – со смещением листов, называемым иначе «вразбежку», или с обрезкой углов. Способ смещения листов шифера относительно друг друга более простой и чаще всего применяется при устройстве кровли из асбестоцементных листов. Недостаток – большой расход материала вследствие того, что требуется обрезка по длине крайних листов.

Кроме этого, нужно соблюдать горизонтальность уложенного материала относительно конька и нижнего свеса крыши. Укладка шифера вразбежку рекомендуется в том случае, когда скат крыши имеет большие размеры по горизонтали и маленькие по вертикали. При этом лист смещается на одну волну, а карнизный свес отсутствует.

Второй метод заключается в том, что производится обрезка углов каждого укладываемого листа. Это более трудоемкий процесс, но расход кровельного материала существенно снижается. Этот способ применяется в том случае, если скат крыши по горизонтали небольших размеров, а вертикальный размер значительный. Необходимо следить за тем, чтобы в одном месте не образовывался стык четырех смежных листов шифера. Инструкция монтажа шифера своими руками указывает на правильность подрезки углов. Когда укладка кровельного материала осуществляется слева направо, то подрезается левый угол листа, при укладке листов справа налево обрезается правый уголок.

Рекомендации по укладке

Чтобы правильно класть шифер, нужно знать некоторые нюансы при работе с этим материалом. В первую очередь подготавливают листы к монтажу – осматривают их на целостность, просверливают отверстия для дальнейшего крепления гвоздями. При этом необходимо помнить, что просверленные отверстия должны быть больше диаметра крепежных гвоздей или саморезов на 2-3 мм. Лучше самостоятельно не крыть крышу сложной формы с большим количеством разжелобков и ендов.

При небольшом уклоне ската, меньше 20°, укладка шифера на крышу осуществляется с креплением листов во вторую волну от края. Не рекомендуется пробивать шифер гвоздями, чтобы не допустить его раскалывания в месте крепления. Нужно сверлить отверстия электродрелью или вручную. Обрезку углов лучше производить углошлифовальной машинкой, называемой в просторечии «болгаркой», или ножовкой по металлу. При использовании «болгарки» рез получается более ровным и не выкрашивается, да и времени затрачивается гораздо меньше, нежели при работе с ручным инструментом.

Гвозди должны использоваться специальные, с металлической шайбой, которая помешает воде попасть в подкровельное пространство в месте крепления. Если используются саморезы, то они должны быть со специальными термошайбами.

Сейчас есть возможность сделать крышу из шиферных листов любого цвета, и саморезы лучше подобрать в тон кровельному материалу. В местах стыковки листов рекомендуется прокладывать уплотнительный герметичный шнур или применять специальную мастику, силиконовые герметики. Перед укладкой первого ряда шифера на свесе крыши необходимо натянуть горизонтальный шнур, это облегчит работу. С какой стороны начинать укладку подскажет преобладающее направление ветров в данной местности.

Не рекомендуется слишком плотно крепить листы шифера к обрешетке, между листом и деревянным элементом должен существовать небольшой зазор. А вот количество гвоздей на один лист определяется состоянием древесины стропильной системы, в частности, обрешетки. Древесина, прослужившая достаточное время, потребует большего количества гвоздей или саморезов. Крепление асбестоцементного листа осуществляется в верхнюю волну листа. Использование саморезов при монтаже шифера сделает крепление прочнее. Это особенно актуально для тех регионов, где дуют сильные ветра.

komfortnyeokna.com

технология, основные способы и правила

Покрытие крыши асбоцементными листами – достаточно известный и хорошо зарекомендовавший себя вариант покрытия кровли. Технология простая, однако, если не придавать значения некоторым нюансам, то может пострадать качество кровли.

Укладка шифера довольно простая и для его монтажа не требуется профессиональная подготовка. Однако, нужно знать, правила — как правильно укладывать.

Технологический процесс ↑

Оптимальный угол наклона кровли под асбоцементный шифер составляет самое меньшее 27⁰. При слишком маленьких значениях уклона на крыше будут накапливаться снежные массы, под весом которых листы могут разрушиться. При больших – увеличивается ветровая нагрузка, что также может привести к разрушению кровли.

Правильная укладка предполагает последовательное выполнение этапов технологического цикла – помимо подготовительного он включает еще пять.

Подготовительный этап ↑

Суть подготовительного этапа заключается в подготовке материала, но прежде его необходимо приобрести в нужном количестве.

Как выполнить расчет по размерам крыши

Порядок выполнения данной процедуры примерно следующий.

Сначала замеряют длину дома. Далее, чтобы получить искомое число АЦЛ, необходимых для покрытия данной кровли, находят частное от деления полученного значения длины на ширину выбранного профиля. Учитывая, что этот материал укладывают с нахлестом добавляют еще 10%.

Следующим шагом замеряется — на каком расстоянии расположены друг от друга конек и свес крыши. Полученное значение делится на длину профиля. Чтобы обеспечить продольное наложение, к частному прибавляют 13%. Таким образом подсчитывают, сколько в покрытии имеется рядов.

Осталось подсчитать, из какого количества асбоцементных листов можно полностью покрыть рассчитываемую крышу. Для этого перемножают два полученных до этого результата: число рядов на количество листов.

Для перекрытия шиферной крыши материал приобретают с запасом, если вдруг среди листов окажутся бракованные или в процессе монтажа попортится некоторое количество материала.

Защитные мероприятия

АЦЛ с обеих сторон покрывают акриловой краской, которая заполняет все микротрещины в материале, то есть вероятность проникновения влаги в профиль через трещины существенно снижается. Такое покрытие продлевает эксплуатационный срок кровли примерно наполовину. Более того, разнообразная расцветка придает кровле эстетичный вид.

Устройство обрешетки ↑

Правильная укладка шифера возможна только при условии грамотно подобранной конструкции обрешетки.

В качестве основания под АЦЛ используют обрешетку из деревянных брусков либо досок. Первые в сечении должны быть не меньше, чем 6х6 см, а вторые – уже 140 мм. Материал подбирают сухой и качественный, минимум второго сорта, поскольку сырой после высыхания не удерживает крепления, а сучковатый – возможно не выдержит снеговой нагрузки. Обрешетку начинают укладывать от карниза к коньку. Нормативный шаг конструкции составляет 53 см. В любом случае ее размеры должны позволить закрепить целое число профилированного материала как поперек, так и вдоль.

Если по той или иной причине организовать это не получается, то предпоследние профили, примыкающие к фронтонному свесу поперечного ряда, обрезают.

Подготовка профильных листов

После устройства обрешетки замеряется длина и ширина АЦЛ и просверливаются отверстия под крепежные элементы. В зависимости от выбранного способа монтажа может появиться необходимость обрезки либо продольных полос, оказавшихся лишними, либо углов АЦЛ.

Технология: способы и основные этапы ↑

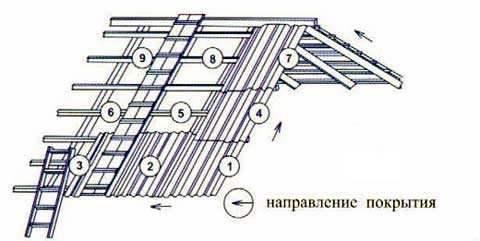

Монтаж такой кровли начинают только снизу, а вот с какой стороны, слева или справа, выбирает сам мастер, исходя в основном от преобладающего направления ветра в данной местности.

Укладка шифера выполняется в соответствии с определенными правилами. Прежде всего важно, чтобы углы четырех листов одновременно не сходились на одном участке, так как вследствие этого материал может искривляться или неплотно прилегать. В первом случае повышается риск появления трещин, а во втором – под неплотное сопряжение будет поддувать ветер.

Способы размещения  ↑

Схема укладки шифера на крышу в основном бывает двух видов. Выбор их зависит от ряда факторов, в частности, от конфигурации крыши. Для конструкций с широкими горизонтальными

Варианты монтажа:

Укладка со смещением (листы вразбежку) на одну волну. В этом варианте карнизный свес не устраивают.

В местностях с частыми сильными ветрами листы можно укладывать с нахлестом в две волны.

Асбоцементные листы укладывают в такой последовательности:

к карнизному бруску фиксируют уравнительные рейки (толщин 6 мм, ширина до 50 мм). Что первые листы расположились строго по прямой, отступив от бруска на 7 см, по свесу фиксируют рейку или заменяют ее натянутым строительным шнуром. При укладке первого профиля с торцевой части его напускают на одну волну за основу и фиксируют гвоздями.

Важно предусмотреть компенсационный зазор между поверхностью листа и шляпкой крепежного элемента порядка 2 мм.

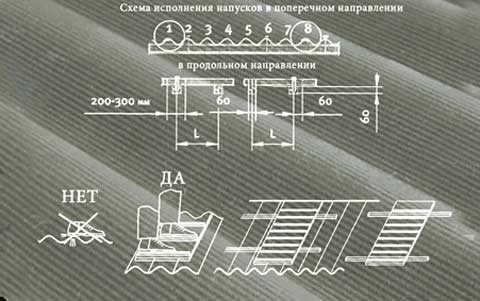

Наложение верхнего ряда на нижний может изменяться в пределах между 12 и 15 см.

Вдоль нижней кромки укладываемых листов наносится слой мастики на основе битума, толщиной порядка 5-7 мм, которая защищает кровлю от проникновения влаги в зазоры. Мастику может заменить прорезиненный жгут.

Образовавшиеся зазоры заполняют строительной пеной. Необходимо четко следовать технологическим характеристикам пены, так как излишне увеличившийся объем может нарушить целостность покрытия или поломать шифер.

Со срезом углов. Это оптимальный вариант для устройства кровель с длинным по вертикали скатом, который при этом не очень широк по горизонтали. Вариант монтажа не предусматривает смещения. Вместо этого у определенных листов срезают углы. Прямолинейность установки первого ряда обеспечивается так же, как и в первом варианте. При укладке покрытия слева направо у листа срезается угол слева, при противоположном направлении монтажа – правый. Таким образом в каждой точке накладываются только два угла.

Укладка со срезом углов обходится дешевле, однако, по исполнению этот способ довольно трудоемкий.

В заключение, посмотрите, видео.

© 2019 stylekrov.ru

stylekrov.ru

Как укладывать шифер правильно: технология со смещением, схемы

Многие владельцы частных домов предпочитают покрывать кровлю волновым шифером. И этому есть убедительная причина, так как этот материал – из группы самых демократичных по стоимости. Современные технологии позволили расширить ассортимент листового шифера по размерам и цветовой гамме.
Чтобы крыша с покрытием из асбоцементных листов была надежной и прочной, нужно хорошо представлять как укладывать шифер, тонкости укладки. В интернете есть немало материалов, описывающих технологию укладки шифера, видео-инструкции.

Подготовительные работы ↑

Сразу заметим, что перед укладкой такой кровли необходимо позаботиться об устройстве водостока, поскольку после того, как укладка шифера на крышу будет завершена крепить его будет крайне неудобно.

Обязательное условие качественного монтажа – устройство обрешетки. Поскольку совсем необязательно, чтобы под этот материал она была сплошной, то это дает дополнительную возможность экономии. При установке обрешетки нужно правильно выбрать шаг ее брусков. Так как стандартная ширина листа равна 53 см, поэтому расстояние между брусками никак не может быть меньше этой величины.
Для стандартных профилей сторона сечения брусков обрешетки равна 5 см, для усиленных – 7,5. Ее шаг при этом может колебаться в пределах 50–80 см.
Укладку желательно проводить на обрешетку, покрытую слоем рубероида. Это мера поможет не только гидроизолировать кровлю, но и повысить уровень теплоизоляции.

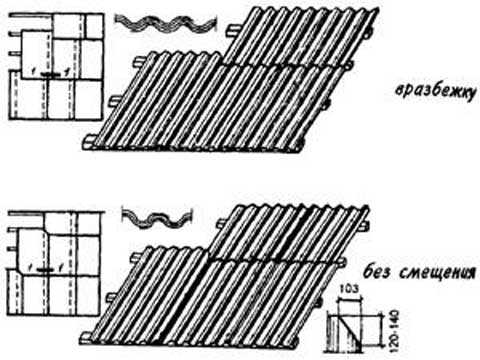

Возможные схемы укладки ↑

Крепеж асбоцементных листов выполняют на обрешетку, фиксируя их в трех точках: в двух по краям крыши и одну по центру. Прежде того, как укладывать шифер, нужно решить, какой способ более целесообразен в данном случае. Существует два особо распространенных метода, с помощью которых монтируют:

• укладка со смещением;
• без смещения.
