Электрический тёплый пол – техническое решение, которое позволяет обеспечить желаемый комфорт в доме и при этом избежать проблем, связанных с водяными системами: необходимостью прокладки труб, вмешательства в систему отопления и подключения к котлу, получения специальных разрешений на проведение работ, разработки проекта.

К тому же достаточно важной особенностью водяной системы является то, что монтаж электрического теплого пола в сравнении с ней обойдётся в 3-4 раза дешевле. К тому же потребление электроэнергии при использовании такой отопительной системы минимально и может быть подключено к сети стандартного исполнения и не требует дополнительного оформления разрешительных документов.

Укладка теплого электрического пола: доступные варианты

Сравнение различных систем на основе их работы

Для того чтобы правильно определиться с типом используемой системы, базовыми данными, которые позволят принять взвешенное решение станет:

площадь помещения (полная и полезная),
наличие системы центрального отопления, его вид,
возможность установки электрического теплого пола со стяжкой,
состояние несущей поверхности.

В большинстве случаев устройство эл. теплого пола кабельного типа или укладка нагревательных матов – оптимальный вариант, так как выравнивающая стяжка в любом случае будет заливаться. Если же нет желания или возможности для того, чтобы демонтировать старое покрытие, инфракрасные плёночные материалы позволят быстро и с минимальными усилиями уложить покрытие на базовую поверхность. С точки зрения затрат обе системы в целом потребуют примерно одинаковых вложений.

Всё что нужно для выбора и установки электрического теплого пола, видео

Кабельные системы

При использовании кабельного нагревательного элемента монтаж теплых электрополов выполняется только в цементной стяжке. Только после этого возможна укладка финишного напольного покрытия. Принцип работы такой системы заключается в прохождении через проводник тока заданной величины.

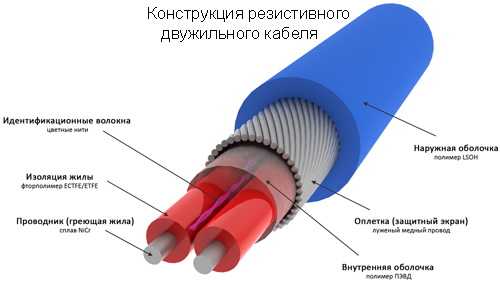

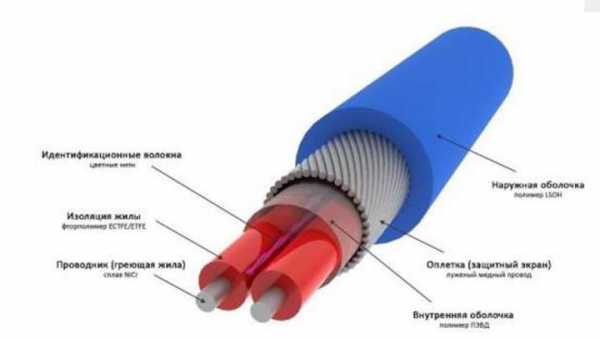

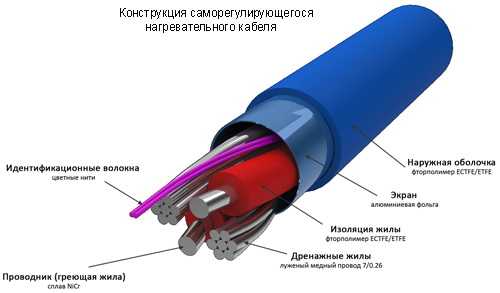

Конструкция резистентного кабеля

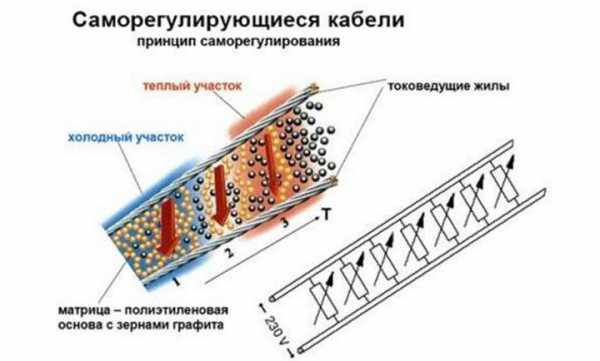

За счёт использования кабеля резистентного или саморегулируемого типа происходит его нагрев, при котором тепло будет передаваться в стяжку. Причём первый вариант наиболее популярен, так как существенно отличается по своей стоимости. К тому же выполняют они одну и ту же функцию.

Расчёт мощности – обязательный этап в технологии устройства электрического теплого пола. Чаще всего для этого используются специальные таблицы, в которых приведены усреднённые значения по данным оборудования разных производителей. Итоговая разница между расчётными и фактическими данными составляет около 4 %, что для подобной установки не существенно.

При устройстве теплого электрического пола кабельного типа среднее потребление составляет

для коридора и кухни – 150 Вт,
санузлов – 180 Вт,
балконов – 200 Вт,
гостиных, спален – 150 Вт.

Монтаж электрических теплых полов всегда начинается с определения места, в котором будет установлен терморегулятор системы. В случае необходимости в этом месте проделывается штроба для установки коробки, самого датчика, а также прокладки кабеля.

Для того чтобы датчик был способен давать показания достаточно высокой точности, он должен быть установлен на расстоянии 1 м от стены под нагревательным кабелем в пластиковой трубе. С использованием такого решения обеспечивается возможность лёгкого доступа к элементу для замены или обслуживания

Инфракрасные плёночные полы

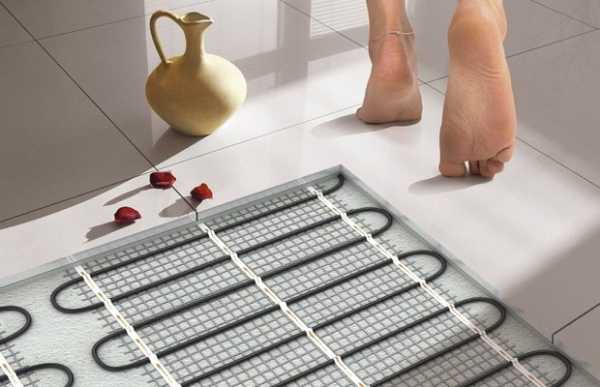

Плёночный материал представляет собой нагревательный элемент, который представляет собой тонкую плёнку. Её толщина составляет 0,4 мм. Внутри запаиваются карбоновые полосы, при нагревании которых контактные шины, выполненные из меди, служат источником инфракрасных волн с диапазоном 5-20 мкм.

Важно учитывать! Инфракрасное излучение абсолютно безопасно для человеческого организма в отличие от электромагнитного

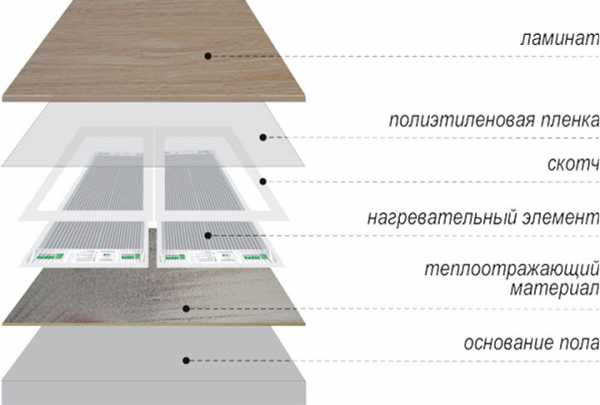

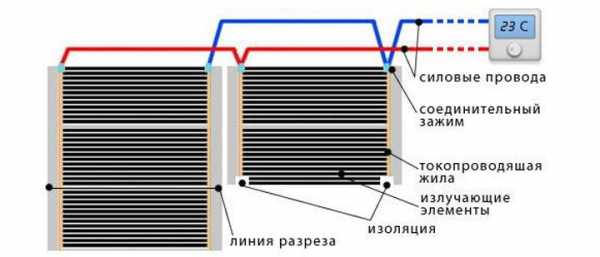

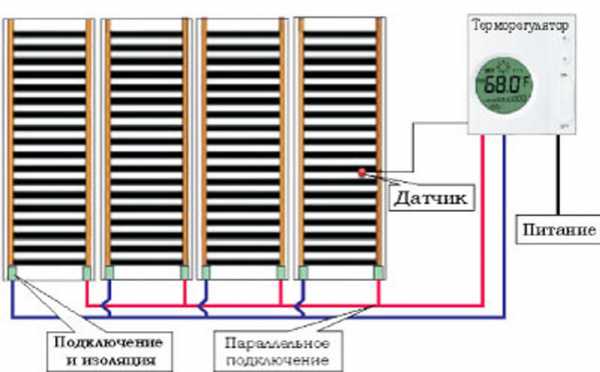

Плёночный электрический теплый пол, схема подключения

При укладке теплого электрического пола плёночного типа не происходит нагрев самого напольного покрытия. Нагреваются окружающие источник тепла конструкции и предметы (это может быть мебель, потолок, стены). Это позволяет сохранить уровень влажности неизменным.

При выполнении расчётов мощности важно учитывать, что если планируется укладка ламината, паркета или паркетной доски, мощность нагрева не должна превышать 150 Вт на 1 м2. Применение керамической плитки в качестве напольного покрытия позволяет увеличить мощность системы в помещении до 200 Вт

При выполнении расчётов и монтажа электрического теплого пола также рекомендуется учитывать, что расстояние между стенами и мебелью до плёнки должно составлять минимум 10 см, а комната должна быть покрыта полотном более чем на 70 % своей площади.

Инструкция по монтажу теплого электрического пола

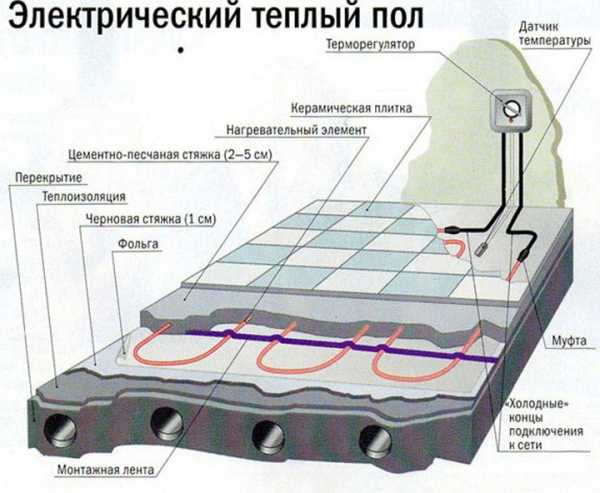

Из чего состоит схема теплого пола электрического

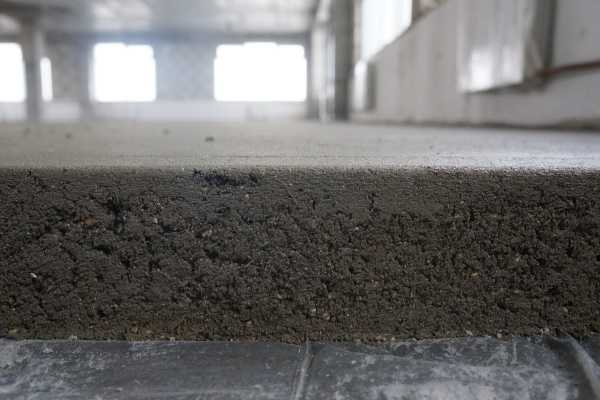

Основа – черновой пол, который представляет собой ровную плиту или стяжку. Оба варианта смогут обеспечить достаточно высокий уровень защиты от тепловых потерь.
Термоизоляционный материал необходим для того, чтобы система отапливала именно вашу квартиру, а не соседей. Теплоизоляцию монтируют под нагревательными элементами.

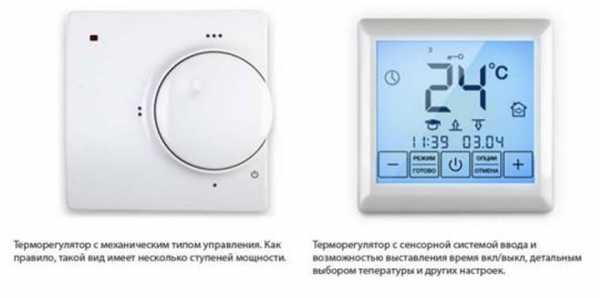

Терморегуляторы для теплого электрического пола

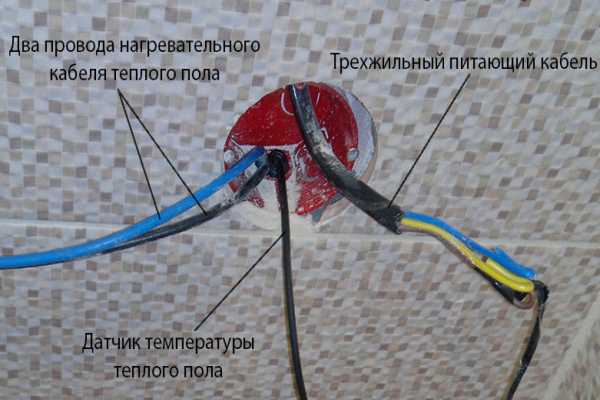

Кабель или плёнка соединяется с блоком управления при помощи проводов. Для регулирования работы системы используются датчики и терморегулятор.

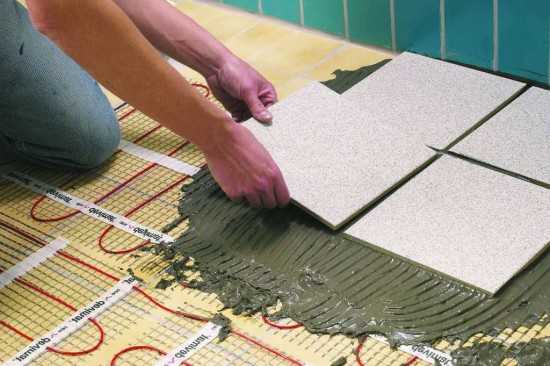

Финишное покрытие.

Теплые электрические полы, технология укладки

Выравнивание базовой поверхности

В большинстве случаев вне зависимости от того, кабель будет укладываться или плёнка, потребуется предварительная подготовка помещения.

Освобождение помещения от мебели.
Демонтаж старого напольного покрытия.
Выравнивание бетона при помощи шлифмашины, удаление всех наплывов, выступов.
Устранение всех имеющихся трещин, щелей с использованием ремонтного состава на основе эпоксидной смолы и цемента.

Наличие неровностей пола более 20 мм – повод к заливке выравнивающей стяжки. Для этого необходимо:

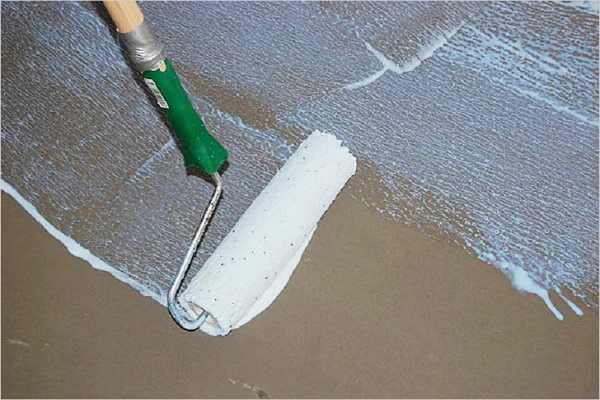

прогрунтовать поверхность,
подготовить самовыравнивающуюся смесь,

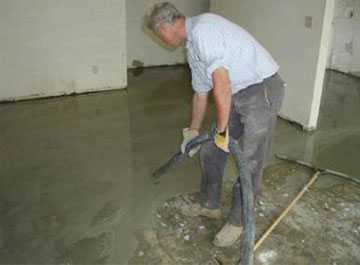

залить её, равномерно распределяя по поверхности в соответствии с инструкцией,
прокатыванием игольчатого валика удаляется весь воздух из залитой массы.

Приступать к дальнейшим работам можно будет не ранее, чем через несколько дней.

Изготовление электрического теплого пола, технология выравнивания бетонного основания.

Важно знать! Для того чтобы не допустить образования трещин и разрушения пола или деформации стяжки при её нагреве, по периметру помещения на стены рекомендуется наклеить демпферную ленту.

Как укладывать теплоизоляцию под электрический пол

После полного высыхания стяжки приступают к укладке подложки под электрический теплый пол – рулонных фольгированных утеплителей (это могут быть Тепофол, Пенофол или их аналоги). С их использованием обеспечивается отражение теплового излучения внутрь помещения.

как укладывать теплоизолятор

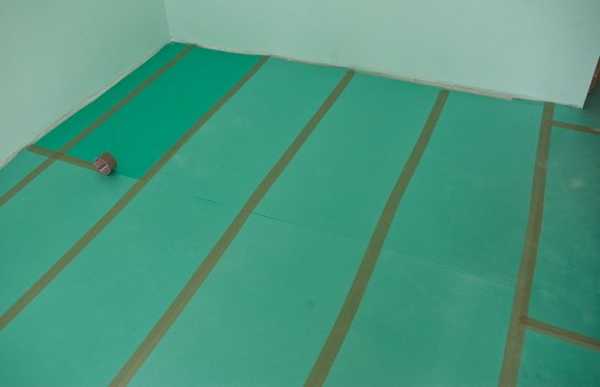

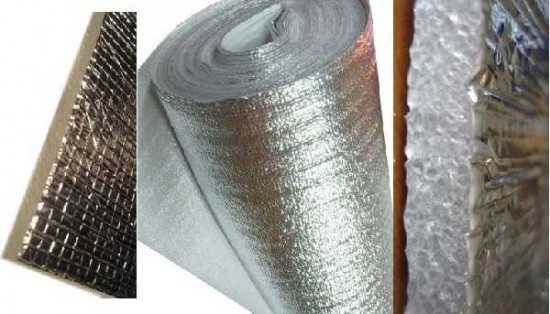

При монтаже теплого электро пола укладка теплоизоляции выполняется по следующей схеме:

материал раскладывается на полу,

выполняется его укладка по всей площади помещения так, чтобы полосы лежали без зазоров вплотную к стенам,

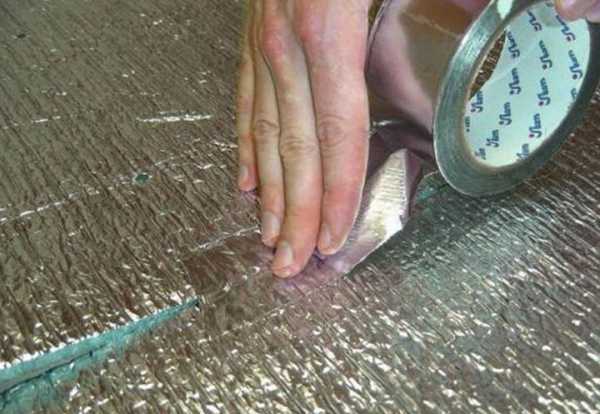

по стыкам материал соединяется фольгированным скотчем.

Как уложить электрический теплый пол кабельного типа

Электрический монтаж плёночных полов ввиду высокой готовности самого материала к укладке обычно никаких проблем не вызывает, но с кабельными возникает множество вопросов. Одним из первых возникает вопрос о количестве необходимого кабеля. Для того чтобы определиться с длиной, удобнее всего воспользоваться специальными таблицами, которые имеются на сайтах производителей кабелей.

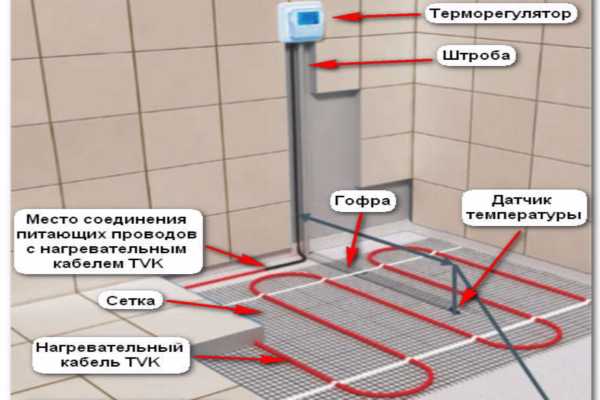

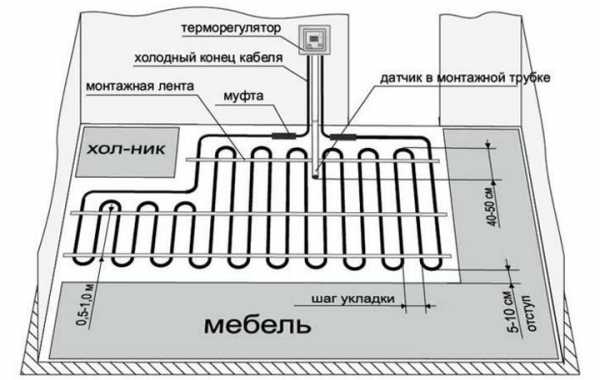

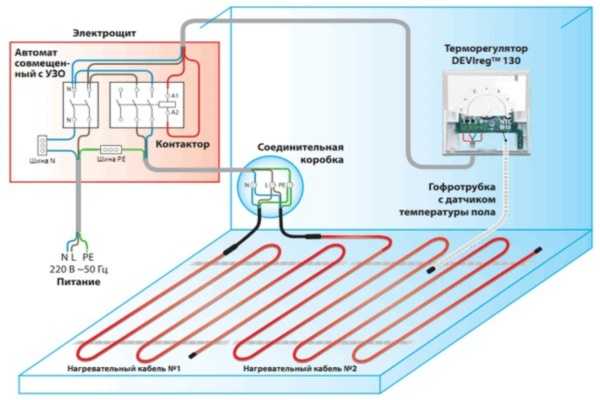

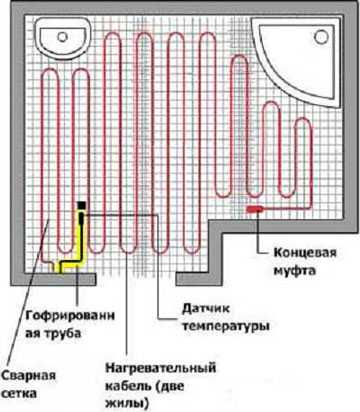

Схема монтажа теплого пола электрического: укладка кабеля

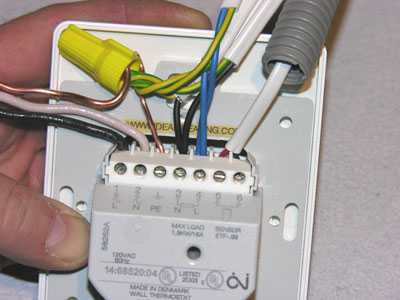

Электро теплый пол, монтаж термостата

Термостат устанавливается на высоте 50-100 см от уровня пола. Возможна установка монтажного короба с его поверхностным или внутренним креплением. В первом случае, если нет желания нарушать отделку стены, рекомендуется использовать специальный кабель-канал для подключения линии.

Далее сам термостат крепится в подготовленном углублении, по стене прокладывается кабель, который соединяет устройство с нагревательными элементами. Температурные датчики при монтаже электрического теплого пола крепятся к полу и соединяются проводами, проложенными в штробе, с термостатом. Датчики рекомендуется укладывать в пластиковых трубках.

Монтаж электрического теплого пола, схема с одножильным кабелем

На приведенной схеме укладки электрического теплого пола предлагается один из способов соединения кабеля с терморегулятором. При использовании такого способа подключения одножильный нагревательный кабель должен быть двумя концами подключен к терморегулятору. Использование такой схемы оптимально для компактных помещений, при большой площади комнаты необходимость подключения холодного и горячего конца кабеля к терморегулятору может быть проблематичным.

При использовании двухжильного кабеля электрическая схема теплого пола существенно меняется. В этом случае на концевых окончаниях будут соединены два провода. Для того чтобы получить питание от терморегулятора, потребуется подключение сразу 2-х жил. Конструкция отличается большей сложностью в сравнении с одножильными моделями, но в то же время с использованием двухжильного нагревательного кабеля появляется возможность отопления комнаты большой площади за счёт увеличения энергоёмкости проводника.

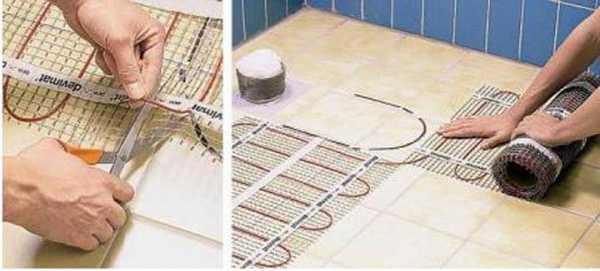

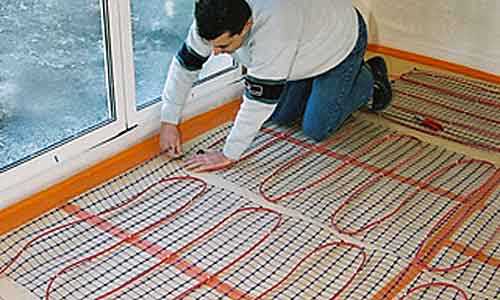

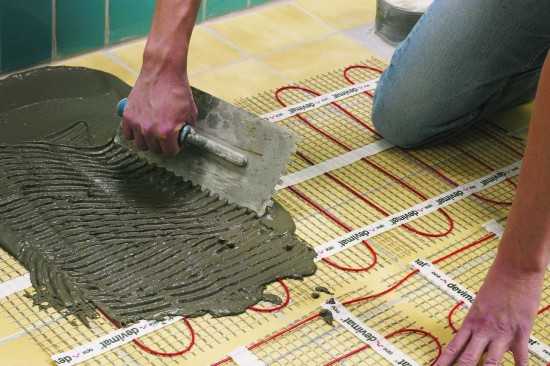

При укладке кабельных систем с использованием напольного мата достаточно будет просто раскатать на подготовленном основании и подключить его к терморегулятору. При необходимости обвода места установки сантехнического оборудования или крупной мебели достаточно будет разрезать сетчатое полотно, не допуская при этом повреждений проводника.

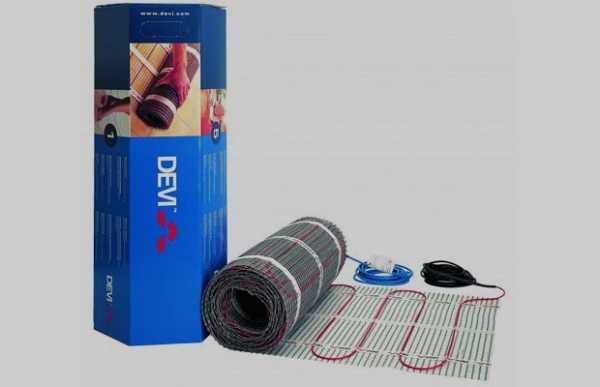

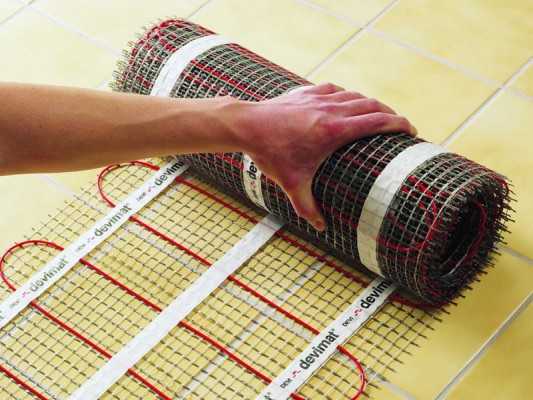

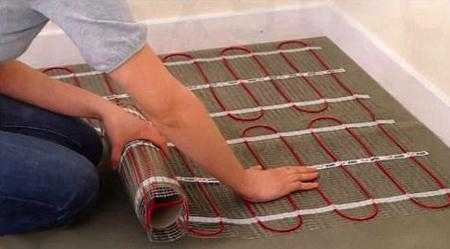

Укладка кабельных систем с использованием напольного мата

В большинстве случаев производители предлагают маты, оснащённые специальными креплениями. При их отсутствии правила укладки теплого электрического пола допускают использование дюбелей для фиксации. Если выбран нагревающий кабель в бухте, необходимы специальные направляющие, которые позволят уложить проводник зигзагами с одинаковым шагом укладки электрического теплого пола.

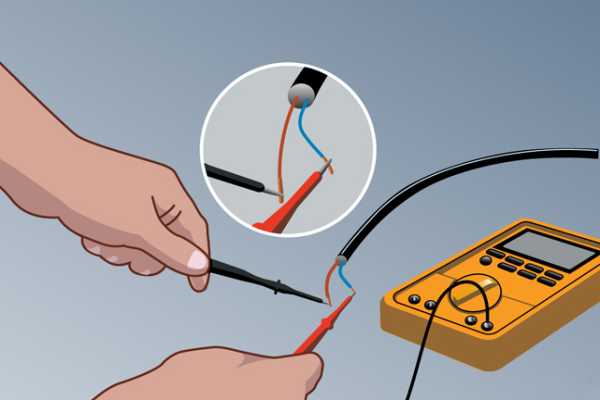

Также необходимо проверить при помощи тестера сопротивление кабеля (должно соответствовать паспортным значениям), качество изоляции в местах соединения. При этом стоит учитывать, что оптимальной работа терморегулятора будет, только если он будет расположен между витками кабеля.

В зонах прохождения провода над разделительной линией он должен быть спрятан в гофротрубу длиной 12-15 см. Таким образом удаётся существенно снизить риск обрыва кабеля при тепловом расширении плит. Место соединения питающих проводов с нагревательным кабелем должно располагаться в 10-15 см от штробы. В результате соединительные клипсы утапливаются в стяжку.

Стоит отметить местоположение места соединения на плане квартиры, чтобы легко найти его в случае ремонта тёплого пола

Обязательна проверка сопротивления провода, его значение должно быть в пределах, прописанных в паспортных данных на нагревательные элементы. Только после этого возможно проведение испытаний с включением тёплого пола.

Для того чтобы регулировать температуру тёплого пола, термодатчик должен быть подведен между ближайшими полосами в гофрированной трубе. За счёт этого обеспечивается не только его эффективная работа, но и возможность легкой замены. Если все компоненты при тестировании работают штатно, регулятор снимается для того, чтобы выполнить все необходимые отделочные работы.

Видео, как правильно укладывать электрический теплый пол (кабельный)

При монтаже кабельного электрического пола в помещениях с высокой влажностью (в банях, ванных комнатах) армирующая сетка и регулятор обязательно должны быть заземлены. Оптимальным вариантом для этого станет лужёный медный провод

Теплые электрические полы, технология укладки инфракрасных систем

Технология монтажа электрического теплого пола плёночного материала заключается в его расстилании поверх теплоизоляционного слоя. Зону раскладки желательно предварительно разметить. Плёнка нарезается, раскладывается по линиям. При этом не допускается наложение полотен друг на друга.

Технология укладки инфракрасных систем

Для закрепления полос удобнее всего использовать двусторонний скотч. После этого проводится подключение: провода крепятся к плёнке специальными зажимами, все соединения изолируются. Провода должны быть выведены к стене и протянуты под плинтусом. Электрический монтаж выполняется по параллельной схеме. Тестовый запуск выполняется после того, как все полосы будут подключены.

Так как в случае монтажа электрических тёплых полов из плёночных материалов стяжка не потребуется, поэтому можно сразу приступать к укладке напольного покрытия (линолеума или ламината).

Видео монтажа теплого электрического пола плёночного типа

10 важных советов по укладке электрического пола

Нельзя резать двужильные кабели. При этом они полностью выходят из строя. Поэтому при выборе длины материала необходимо учитывать, что уменьшить её впоследствии будет уже невозможно.
При выборе кабеля необходимо ориентироваться не на общую площадь помещения, а на поверхность, на которой будет укладываться тёплый пол, исключая зоны, в которых установлена сантехника, стационарная бытовая техника, мебель.
Нельзя включать кабель до того, как полностью высохнет клеевой раствор и стяжка, это может вывести его из строя.
Не допускается укладка кабеля на необеспыленную поверхность. Для очистки лучше всего подойдёт промышленный пылесос.
Не рекомендуется ходить в обуви с твёрдой подошвой по нагревательным элементам, это может привести к повреждению изоляционного слоя.
Не стоит замуровывать термодатчик в раствор. Его поломка иногда случается, поэтому при монтаже в гофротрубе извлечь устройство можно будет легко и без каких-либо сложностей.
Перед укладкой стяжки поверх кабелей и напольного покрытия полезно будет зарисовать схему укладки электрического теплого пола с указанием расстояний до стен, мебели, других ориентиров. Если в будущем, к примеру, потребуется просверлить пол для установки сантехники, такая схема всегда пригодится.
Не стоит пренебрегать процедурой измерения сопротивления, его соответствие паспортным данным позволит судить об исправности нагревательного элемента.
Воздушные карманы, расположенные вокруг греющего кабеля, могут привести к локальному перегреву проводника и существенному сокращению срока его службы.
Сразу после окончания процесса монтажа нельзя включать тёплый пол даже для проверки его работы (а особенно для скорейшего высыхания стяжки). Практически всегда при этом происходит повреждение греющего кабеля.

teplyiypol.ru

Советы монтажников электрического теплого пола и видео дополнения

Монтаж и установка электрического теплого пола с видео примерами.

Теплый пол является предпочтительным выбором при решении вопроса об обогреве загородного дома. Несомненными его преимуществами являются простота укладки и обслуживания, надежность в эксплуатации. Смотрите более подробную инструкцию где наглядно мы разобрали монтаж электрического теплого пола своими руками с фото в видео примерами. Начинать работы необходимо с разметки пола. Теплый пол не укладывается в местах установки мебели или сантехники. Также определяется место под термодатчик, при этом учитывается, что он должен находиться между петлями нагревательного кабеля.

Затем производится штробление стен под монтажную коробку. От нее прорубывается перфоратором канавка, в которую будет уложена гофрированная трубка, содержащая в себе термодатчик и его кабель. Трубка фиксируется алебастром или цементно-песчаной смесью. Конец ее тщательно герметизируется липкой лентой.

На стену внизу приклеивается теплоизолирующая лента толщиной 10мм. Теперь на пол укладываются листы теплоизолирующего материала – полистирола или пеноплекса. Так как при нагревании под кабелем может скапливаться конденсат, то с целью гидроизоляции сверху внахлест кладется слой полиэтилена. Швы склеиваются монтажным скотчем или спаиваются строительным феном, либо паяльной лампой.

Теперь необходимо создать основание для монтажа нагревательного кабеля электрического теплого пола. Для этого нужно сделать стяжку. Далее следует уложить монтажную ленту, закрепляя ее гвоздями или саморезами. Расстояние между рядами монтажной ленты составляет порядка 1 м. Перед укладкой нагревательного кабеля надо проверить его сопротивление. Оно обязано соответствовать паспортным данным. Нагревательный кабель укладываем в зажимы монтажной ленты и фиксируем их. Участки кабеля ни в коем случае не должны перекрещиваться или соприкасаться. Оптимальным расстоянием между двумя отрезками кабеля считается 25 — 35 см. Величина петли кабеля не должна быть менее 5 см. Также фиксируем гофрированную трубку с термодатчиком. Заводим в монтажную коробку концы нагревательного кабеля.

Монтаж электрического теплого пола подошел к завершению, смотрим видео пример. Теперь следует сделать цементную стяжку толщиной до 4-х см. После того, как стяжка сможет выдержать вес человека (обычно 3 — 4 дня), приступаем к работе с электропроводкой. В монтажную коробку устанавливаем терморегулятор. При этом заводим в специальные гнезда кабель термодатчика, концы нагревательного кабеля, провода электропитания. Также стоит предусмотреть в цепи устройство защитного отключения. После окончательного высыхания стяжки кладем финишное покрытие. Ремонт квартиры с нами будет быстрей и дешевле!

Монтаж электрического теплого пола видео

Видео инструкция по установке теплого пола теплолюкс. Смотреть обязательно.

sdelalremont.ru

Монтаж электрических теплых полов — Видео смотреть онлайн бесплатно

Видео Монтаж теплых электрических полов под плитку инструкция по монтажу

Видео Технология укладки теплого электрического пола

Прежде чем начать монтажные работы необходимо подготовить основание. Если теплый пол будет устанавливаться в жилом помещении, т.е. уже эксплуатируемом, потребуется снять отделочные материалы с пола. Если же объект вновь возводимый, то нужно будет удалить весь строительный мусор и обеспечить соответствующее качество поверхности. Следующим этапом по укладке теплого пола идет теплоизоляция перекрытия.
В качестве материалов можно использовать минеральную вату, пробку, пенополистерол. Их укладывают на бетонное основание с применением специального клея. После теплоизоляции необходимо закрепить металлические полосы, которые будут крепить кабель теплого пола к основанию. Для этого в соответствующих местах в утеплителе делаются отверстия. Через них будет выполняться крепеж пластин, для чего используют дюбели либо саморезы.
При креплении полос возникает вопрос – с каким шагом их располагать? В основном шаг подбирают таким образом, чтобы нагревающий кабель в необходимом положении можно было зафиксировать. Как правило, он составляет порядка 50-70 см. Среди дополнительных действий, о которых при укладке теплого пола нужно знать является штробление стен.
Данная процедура необходима для прокладывания кабеля к управляющему модулю. Следующий момент – прокладывается и крепится нагревающий кабель. Для этого его раскладывают в виде змейки по полу, при этом начинают от силового модуля, после чего фиксируют пластинами.
Чтобы на вопрос как правильно уложить теплые электрические полы ответить в полной мере, нужно учесть следующие особенности: расположение кабеля должно выполняться с шагом, который четко задается; кабель должен размещать на удалении от ограждающих конструкций минимум на 100 мм; в местах расположения тяжелой бытовой техники и мебели теплый электрической пол устанавливать не рекомендуется; чтобы избежать нежелательных перегибов радиус изгиба кабеля должен составлять минимум 50 мм; не должно быть пересечений между датчиком терморегулятора и между кабелем; подключение отдельных нагревающих элементов в случае оснащения нескольких комнат теплым полом выполняется параллельно; в местах примыкания плит перекрытия кабель не прокладывают
На данном этапе укладывают терморегулирующий датчик. Для этого его продевают в пластиковую трубку и фиксируют с помощью металлических пластин, собственно как и кабель. Важным моментом при монтаже теплого пола является проверка работоспособности и определение электрических параметров системы. Выполнить ее необходимо до того, как основание будет забетонировано. Определяется сопротивление электронагревателя и сверяется с паспортным значением. Допускаемые отклонения от паспортных 5-10%.
После выполнения всех вышеописанных мероприятий теплый электрический пол покрывают цементно-песчаным раствором. Минимальная толщина должна составлять 30 мм. После того, как раствор застынет, поверхность покрывают отделочными материалами. Например, это может быть линолеум. Об укладке линолеума своими руками вы можете узнать из этой статьи. На чем следовало заострить внимание – использовать теплый электрический пол следует не ранее чем через месяц после его монтажа. Включать систему отопления для более быстрого процесса схватывания запрещено.
И последнее что хотелось сказать о рассматриваемой системе отопления – подключение теплого пола к источнику питания. Работы по подключению должны проводиться согласно схеме, при этом желательно использовать отдельный провод для питания сечением 2,5 мм², который будет оснащен УЗО (устройством защитного отключения). Если вы будете укладывать теплый электрический пол в соответствии с приведенными выше рекомендациями, то его эксплуатация будет длительной, надежной и не доставит никаких хлопот. Надеюсь, теперь вы будете знать, как уложить теплый электрический пол.

Установка теплого пола, нагревательные маты, система подогрева пола, как правильно уложить мат, монтаж нагревательного кабеля, ремонт теплого пола укладка теплого пола.

stimvideo.ru

Поэтапноый монтаж тёплого электрического пола

Бороться с холодом в квартире можно с помощью разных систем отопления. Немалую успешность в этой борьбе показала система теплого электрического пола. Она также привлекательна потому, что ее стоимость не является большой. Поэтому каждому следует провести монтаж электрического теплого пола. И именно об осуществлении такого процесса своими руками пойдет речь в этой статье.

Чтобы система электрического пола была установлена правильно, следует рассмотреть ее устройство.

Устройство электрического пола

Оно представлено:

Терморегулятором;
Датчиком тепла;
Кабелем или нагревательными секциями.

Содержание статьи

Размещаем терморегулятор

Все работы по установке теплого электрического пола своими руками начинаются с приготовления места, в котором будет размещаться терморегулятор. Это место должно находиться на стене.

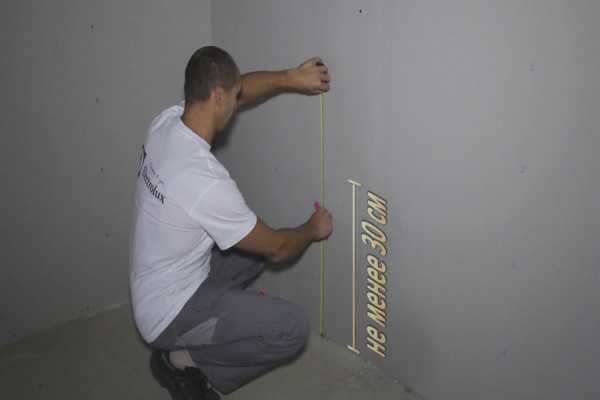

Высота размещения

Высота размещения должна превышать 30 сантиметров.

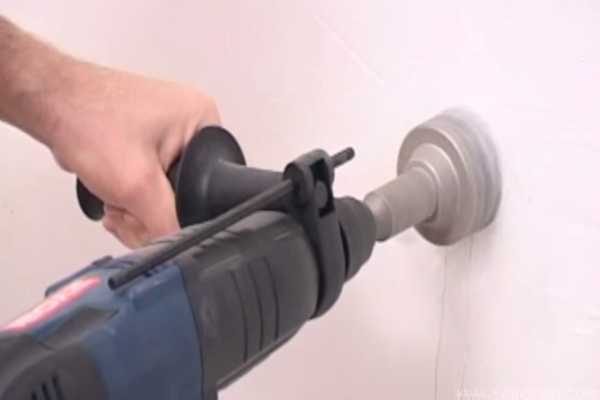

Поэтому сначала на стене делают отверстие, которое вместить подрозетник для терморегулятора.

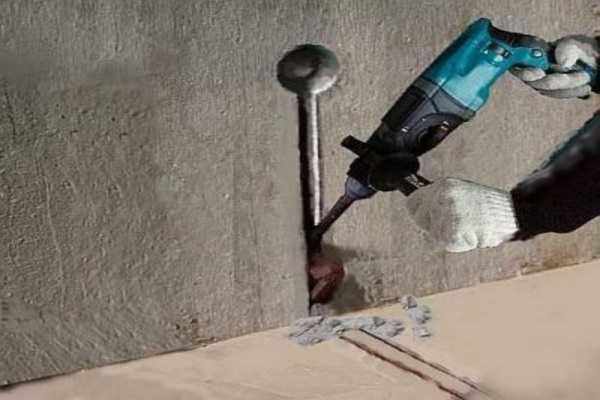

Делают отверстие

Лучше всего делать такую дырку тогда, когда дом еще строится, или когда происходит общий ремонт.

От места размещения терморегулятора нужно вырезать штробу, которая ведет к полу. Она должна быть перпендикулярной полу.

Вырезают штробу

Также нужно позаботиться о способе подведения кабеля, по которому будет подаваться ток до терморегулятора. Часто для этого нужно делать канавку, которая должна вести к распределительной коробке. Особенности этого процесса часто показывают познавательных видео.

В сделанное отверстие вставляют подрозетник.

Вставляют подрозетник

На этом маленький ремонт стены приостанавливается, ведь хозяину нужно подготовить поверхность и провести монтаж электрического теплого пола своими руками. После этого ремонт стены продолжится.

Готовим поверхность пола

Укладка электрического теплого пола требует наличия чистого, ровного пола. Конечно, сначала такого основания нет. Поэтому владельцу нужно своими руками провести ремонт основания. Он начинается с очистки бетонной поверхности от всякой грязи и тех частей, которые начали отслаиваться.

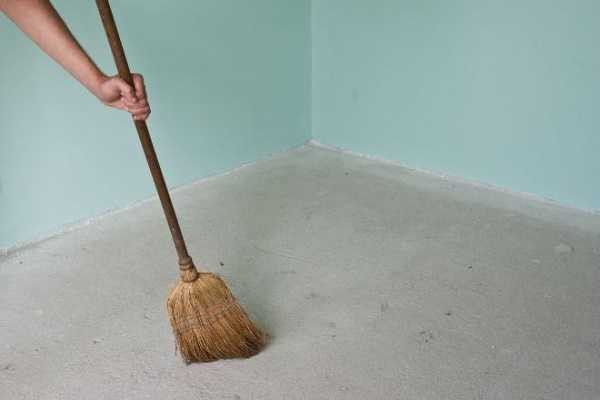

Очистка бетонной поверхности

Каждую трещину, ямку или впадину заполняют бетонным раствором. Если эти действия не позволяют получить ровный без 10-миллиметровых перепадов на 1 м² пол, нужно заливать бетонную стяжку. Ее оптимальная толщина 3-7 см. Если она будет тоньше, то она укроется трещинами.

Чтобы ремонт своими руками был выполнен качественно, перед заливкой стяжки поверхность обрабатывают грунтующим раствором.

Обрабатывают грунтующим раствором

Далее заливают цемент и ждут, пока он высохнет. Параллельно стоит заняться планированием размещения нагревательного кабеля. Во время этого процесса определяют места, где будет стоять мебель (пол под ней отапливать не нужно).

Кроме этого, учитывают 5-сантиметровые отступы от стен. Также рассчитывают нужную длину кабеля и шаг его размещения. Этот процесс часто демонстрируют разные видео.

Укладываем теплоизоляцию; закрепляем монтажную ленту

Теплоизоляция необходима, для того чтобы система не грела бетонное перекрытие и чтобы созданное тепло поднималось только вверх. Благодаря ей можно уменьшить потери тепла на 30 процентов. Конечно, вместе с этим меньшей становится стоимость отопления.

Изоляция тепла должна быть как на полу, так и на стенах. В первом случае владельцы выставляют своими руками пенополистирольные, полипропиленовые, волокнисто-минеральные плиты или пробковый агломерат.

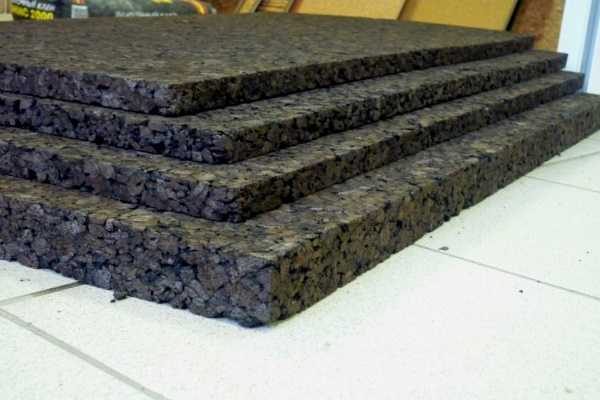

Плиты изоляционного материала

Любой из этих материалов должен иметь высокую плотность (не менее 35 кг/м³), а также надлежащую толщину.

Первое свойство является необходимым, для того чтобы материал выдержал бетонную стяжку, напольное покрытие, вес мебели и человека. Второе — для обеспечения правильной теплоизоляции.

Система греет нормально тогда, когда толщина утеплителя превышает 20 мм. Теплый электрический пол должен иметь теплоизоляционный материал с такой толщиной тогда, когда происходит его устройство на перекрытии с отапливаемыми ниже помещениями. Если этим помещением является отапливаемый подвал, то минимальной толщиной является 30 мм.

На балконах и полу комнаты с неотапливаемым подвалом снизу ставят 50-миллиметровый утеплитель. Если под основой, на которой проводили ремонт, находится грунт, толщина плит должна превышать 100 мм.

Устройство вертикальной изоляции предусматривает размещение вдоль стен обычных полистирольных плит или демпферной ленты.

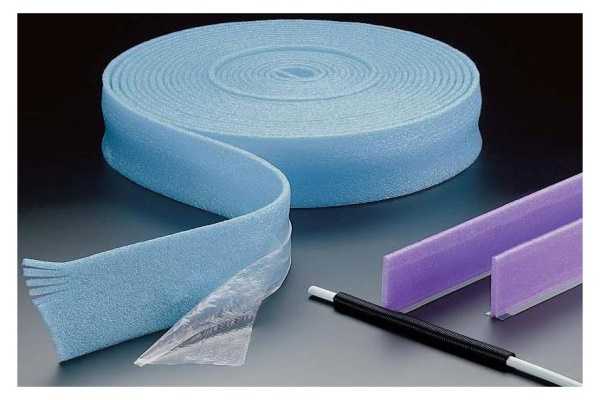

Демпферной ленты

Ширина и толщина первых должна достигать 20 и 1 см. Об этом отмечают в видео. Такая теплоизоляция не позволит теплу выходить через наружные стены, а также уменьшит стоимость отопления.

В тех случаях, когда нужно проводить монтаж электрического пола в помещениях с высоким уровнем влажности, сверху теплоизоляции размещают слой гидроизоляционного материала.

Дальнейшие монтажные действия могут происходить двумя способами:

Первый предполагает заливку первичной стяжки. Благодаря ей электрический кабель работает без перегревов. Также она является прочной основой для закрепления нагревательного элемента. Второй вариант не требует создания такой стяжки.

Он не является хорошим, однако, подходит для тех случаев, когда собственники сделали ремонт и устанавливают теплый пол в помещении с низким потолком. Он предусматривает размещение металлической сетки на теплоизоляцию, покрытую фольгированным пенофолом, закреплении на сетке нагревательного кабеля и заливке стяжки. Эти процессы демонстрирует видео.

Согласно первому варианту на подсохшую стяжку ставят фольгированный пенофол. Благодаря ему система греет лучше, поскольку тепло отражается вверх. Этим материалом покрывают всю поверхность. Его полосы ставят внахлест. Кроме этого, стыки склеивают фольгированным скотчем. Такая хитрость не позволит фольге закручиваться во время укладки кабеля своими руками.

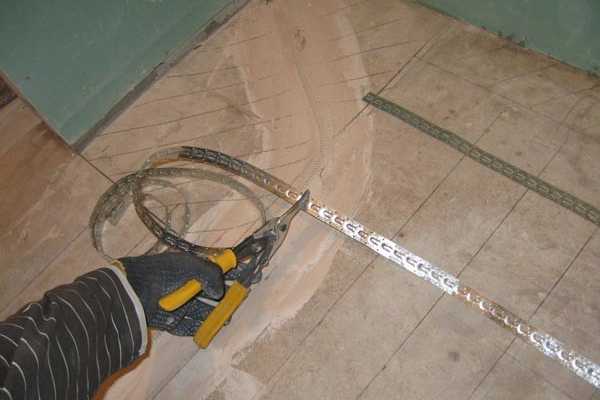

Следующий этап — закрепление монтажной ленты.

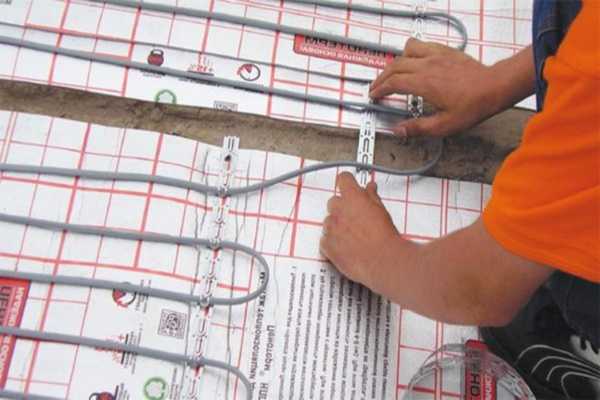

Закрепить монтажную ленту

Ее устанавливают вдоль комнаты на расстоянии 50 см друг от друга. Ее нужно прибить гвоздями или саморезами к еще недостаточно прочной стяжке. Устройство этой ленты предполагает наличие большого количества специальных скоб. Как правило, их разделяет 25-миллиметровое расстояние. Особенности использования этих скоб можно узнать благодаря видео.

Монтируем нагревательные секции

Монтаж кабеля своими руками проводят согласно плану, в котором уже определен шаг кабеля и порядок его размещения.

Монтаж кабеля

Перед укладкой проверяют провод на сопротивление.

Проверяют провод на сопротивление

Полученные результаты должны соответствовать цифре, указанной в гарантийном талоне.

Возможны отклонения на 10% в обе стороны.

Соответствие цифр означает, что кабель греет хорошо, и система порадует теплом.

Нагревательный элемент бывает одно- и двухжильным. В первом случае оба конца нужно подключать к терморегулятору.

Подключить к терморегулятору

Во втором только один. Холодный конец заводят в сделанную штробу. Увидеть подключение обоих типов проводов можно в видео.

Начало кабеля и соединительную муфту ставят на монтажную ленту. После их закрепляют. Муфту размещают так, чтобы она не торчала из будущей бетонной стяжки. Ее наличие на поверхности бетона является недопустимым.

Нагревательный элемент выкладывают по плану. При этом соблюдают нужный шаг, а также определенную последовательность. Важно, чтобы кабель не имел очень резких сгибов. Если они будут, система будет работать плохо. Согласно словам экспертов, минимальная величина радиуса изгиба должна равняться 5 сантиметрам.

В дальнейшем монтируют своими руками термодатчик. Для этого устанавливают гофр от терморегулятора к полу. Этот гофр должен также размещаться на полу между витками кабеля. Его ставят посередине шага и заводят между провода более чем на 40 сантиметров. Конец гофра заглушают. Далее в него вставляют термодатчик и вытягивают. Согласно некоторым видео процедуру надо повторить, чтобы убедиться в легкости его замены.

Чтобы добиться наиболее точного соответствия между температурой поверхности пола и выставленным режимом работы терморегулятора, заглушенный конец ставят на подложку, поднимая как можно ближе к поверхности стяжки.

Далее своими руками вставляют термодатчик в гофр, снова проверяют сопротивление уложенного кабеля и проводят подключение терморегулятора.

Монтируют термодатчик

Этот процесс зависит от особенностей устройства. Также к нему подключают кабель питания и проверяют то, как работает система, а также как она греет. Если все хорошо, отключают терморегулятор. Далее его снимают. Такой шаг позволит провести конечный ремонт без шансов повреждения устройства. Кроме этого, фотографируют или рисуют размещения кабелей. Некоторые снимают видео.

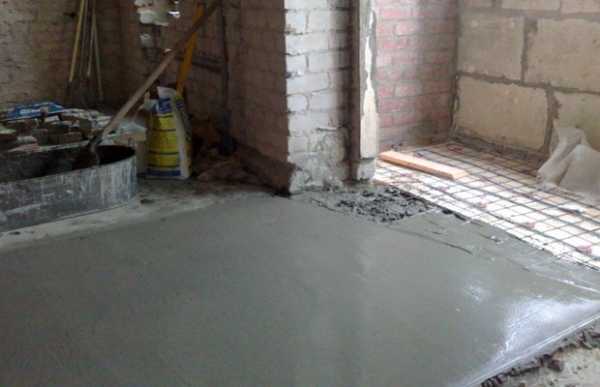

Монтируем стяжку

Все работы по созданию теплого электрического пола, который очень хорошо греет и имеет невысокую стоимость, завершаются заливкой финишной бетонной стяжки.

Финишная бетонная стяжка

Для этого используют песчано-цементный раствор с пластификатором или специальный раствор для теплого пола. Как отмечается в разных видео, такие смеси после высыхания не трескаются во время нагрева.

Заливку стяжки проводят осторожно, чтобы не повредить изоляцию нагревательного элемента. Иначе придется делать незапланированный ремонт пола. А его стоимость немалая.

Цементную смесь заливают слоем, толщиной равной 3-5 сантиметрам.

Заливка стяжки

При этом стараются избежать появления воздушных карманов. Они ухудшают теплоотдачу. Из-за них пол греет гораздо хуже, что повышает стоимость чека на оплату электроэнергии. Стяжку оставляют сохнуть на 28 суток. Последующий ремонт предусматривает штукатурку штроб в стене, повторном подключении терморегулятора, а также установке покрытия пола.

Видео

В сегодняшнем видео вы узнаете как правильно подключить к электросети и уложить электрический теплый пол в квартире или доме.
Благодаря данному материалу вы получите много полезной информации.

Источник фотографий: electricadom.com; rozetkaonline.ru

delo-pol.ru

Теплый пол электрический своими руками – правила монтажа, видео

Главная/Статьи/Теплый пол электрический своими руками – правила монтажа, видео

Иногда, чтобы чувствовать себя комфортно и уютно в своей квартире, основного отопления не хватает, а ходить по холодному полу и вовсе неприятно. В этом случае подходящим выбором станет теплый пол электрический, который можно смонтировать своими руками без особых затруднений. Особенно актуальным этот вариант является для подогрева плитки в ванной, обогрева бани, веранды или лоджии. Благодаря доступной стоимости материала сделать в своей квартире теплые полы может каждый.

Методы установки электрического пола

Существует три основных способа того, как можно установить теплый электрический пол своими руками:

монтаж под бетонную стяжку;
укладка под плитку на стяжку;
установка под линолеум, ламинат и другие напольные покрытия.

Первый способ чаще всего используется для жилых и ванных комнат, кухни или лоджии. Он заключается в монтаже кабельных полов. Под системой размещается утеплитель и слой гидроизоляции. На нагревательные элементы укладывается стяжка, но только небольшим слоем.

Стоит отметить, что если помещение, размещенное ниже, отапливаемое, то в укладке слоя теплоизоляции нет необходимости, так как с такой задачей отлично справится клей и сама плитка. Но прежде чем принимать такие решения рекомендуется внимательно изучить инструкцию производителя, чтобы выяснить возможность тех или иных действий.

Если у вас имеется готовый пол с ламинатом или линолеумом, и вы не хотите рушить старую стяжку, можно воспользоваться пленочным электрическим теплым полом. Этот вариант монтажа будет наиболее простым для выполнения своими руками. Но укладка утеплителя в этом случае обязательна. Лучше всего использовать для этого вспененный полиэтилен и фольгу. Размещать такой материал нужно непосредственно на стяжку. После этого происходит установка электрических элементов, при необходимости можно добавить гидроизоляционный слой. После этого следует возвращать ламинат или линолеум обратно.

Сами же теплые полы разделяют на следующие виды:

кабельные;
кабельные с армирующей сеткой;
пленочные или инфракрасные.

Важно учесть, что последний вариант нельзя ни укладывать под плитку, ни монтировать в стяжку.

Необходимые материалы

В процессе укладки теплого электрического пола своими руками потребуются следующие материалы:

теплые полы;
провода для соединений;
крепления;
термодатчик;
регулятор температуры;
защитная система;
медный кабель.

Перед покупкой всех материалов следует рассчитать, сколько их понадобиться для монтажа теплого электрического пола.

Создание схемы

Прежде чем приступить к расчету количества необходимых компонентов, нужно составить план на бумаге, по которому будет укладываться теплый электрический пол. Это очень важно, если вы собираетесь выполнять работу своими руками. При создании плана нужно учитывать, что нагревательные элементы не должны располагаться там, где будут размещены бытовые приборы и тяжелая мебель. Вблизи прохождения труб отопления и прочих источников тепла необходимо оставить буферную зону и исключить в ней размещение нагревательного провода или пленки.

Вызваны эти нюансы особенностями теплого пола. В отличие от гидравлических систем, все элементы греются одинаково, не зависимо от наличия на поверхности мебели или других тяжелых предметов. Поэтому при наличии ограничения на выход тепла, полы с подогревом могут перегреваться в определенных местах и выходить из строя.

После того как все вышеперечисленные рекомендации были соблюдены, на схеме должна получить неправильная фигура. Именно по ней вы и будете своими руками проводить укладку теплого электрического пола.

Если работы проводятся в соседних комнатах, которые даже не имеют разграничения, лучше все-таки создавать контуры теплого пола отдельно. При этом каждый из них будет иметь собственный регулятор и источник питания. Если между ними заливается стяжка, нужно по ней проложить демпферную ленту.

После окончательного утверждения схемы на бумаге можем переносить ее на пол. Начинать это нужно с отметки на стене места для регулятора теплого электрического пола. Сразу же можно проделать отверстия под монтажную коробку и опустить к полу штроб. После того как разметка была завершена, необходимо начать подсчет материала для монтажа.

Расчет материалов

Очень часто производители теплого пола предоставляют в комплекте специальные таблицы, по которым можно с легкостью определить нужное количество по установленному шагу укладки. Чтобы рассчитать пленочный теплый пол, достаточно просто измерить площадь помещения и подобрать нужное количество элементов. Также нужно учитывать провод, которым будут соединять все элементы системы между собой. Помните, что подключать теплый пол напрямую к розетке категорически запрещается.

После подведения итогов по объемам материала проверьте, каким окажется общая потребляемая мощность, и будет ли выдерживаться такая нагрузка. При отрицательном результате следует провести замену предохранителей-автоматов на более мощные.

Подготовка основания

Если есть необходимость снятия старой стяжки, делаем это до самого основания и тщательно чистим поверхность от мусора. Теперь проводим укладку слоя гидроизоляции с захватом на стену около 10 см. Для компенсации теплового расширения во время нагрева закрепляем на стену дампферную ленту. После укладки теплого электрического пола будет возможность обрезать остатки.

Для предотвращения ухода тепла вниз делаем своими руками теплоизоляцию основания. Утеплитель нужно выбирать, учитывая тип поверхности, размещение комнаты и цель установки. Возможны следующие варианты.

Если теплый электрический пол будет использоваться в качестве дополнительного источника тепла, можно применить вспененный полиэтилен со слоем фольги для отражения тепла.
При монтаже теплого пола над отапливаемым помещением лучше всего применять пенополистирол. Его толщина должна быть в диапазоне от 20 до 50 мм.
Для лоджий и веранд следует сформировать слой утеплителя из минеральной ваты или пенополистирола толщиной до 100мм.

На утеплитель следует положить армирующую сетку, но этот шаг можно заменить добавлением в раствор микрофибры или пластификатора.

Монтаж электрического пола

Для начала нужно проверить сопротивление провода. Продолжать работу разрешается, если расхождение с паспортными данными не превышает 10%. Проводить монтаж можно при помощи закрепления нагревательных элементов в армирующей сетке затяжками или же специальными крепежными лентами. Инфракрасный теплый пол нужно просто расстелить на утеплитель. Максимальные действия, которые могут понадобиться в этом случае — это его закрепление скотчем.

Там, где провод идет поверх разделительной линии соседних плит перекрытия, его нужно уложить в гофрированную трубу длиной до 15 см. При тепловом расширении плит это спасет кабель от обрыва. Соединять нагревательный кабель с проводом нужно в 10–15 см от штробы с расчетом того, что в итоге клипсы будут утоплены в стяжку.

После размещения всех элементов нужно еще раз проверить сопротивление кабеля. При незначительных отклонениях от предыдущих замеров можно перейти к тестированию теплого электрического пола.

Размещаем гофрированную трубу между регулятором и ближайшей полосой нагревательного кабеля. Через нее просовываем термодатчик. Убедитесь, чтобы его было просто извлечь, если появится необходимость замены.

После окончательной проверки обесточиваем систему и снимаем регулятор. Теперь можем сделать своими руками стяжку. После того как она полностью высохнет, снова проверяем устройство. При положительном результате можем класть плитку или другое напольное покрытие.

Чтобы увидеть устройство монтажа теплого электрического пола, рекомендуем посмотреть обучающее видео.

ciscoexpo.ru

Монтаж теплого электрического пола – виды и правила укладки + Видео

Теплый электрический пол считается хорошей альтернативой водяному. Рассмотрим его виды и особенности работы, популярные системы на современном рынке и, конечно, монтаж – постараемся предупредить некоторые трудности, а самые сложные шаги продублируем видеоматериалами.

Разновидности теплого пола

Если кто-то уверен, что понятие «теплый» (точнее – обогреваемый) пол появилось в последнее время, то пусть приготовится удивиться: системы подобных покрытий были известны еще в доисторические времена. Так, к примеру, одно из первых упоминаний относится к Древнему Риму. Известные с 5 класса средней школы знаменитые термы были оборудованы подобным каменным покрытием, в котором с помощью каналов циркулировал горячий воздух. Подобными изобретениями могут также похвастаться известные всему миру русские и турецкие бани. Но у нас не древность, а время новых технологий, а поэтому и способы обогрева полов в нынешних квартирах ушли далеко вперед.

Система покрытия для обогрева

Сегодня никто не будет уже тянуть трубы под паркетом и наполнять их паром. Идея, поданная древними, видоизменилась и существует в качестве теплых полов с циркулирующей водой или нагревательным кабелем. Если вкратце, то система водяного отопления представляет собой систему гибких труб, проложенных под верхним слоем напольного покрытия, а принцип действия тот же, что и у обыкновенных чугунных радиаторных батарей, установленных под окнами. Кстати, подключение к центральному отоплению – один из способов функционирования подобного пола. Второй способ повышения температуры под ногами – с помощью нагревательного электрического кабеля. На его описании мы и остановимся, разберем, как проходит установка, не обойдемся и без многочисленных видеороликов.

Какой бывает технология нагрева кабельного пола?

Подсознательная боязнь того, что, несмотря на все гарантии надежности, полы с водяным подогревом могут затопить если не вас, то соседей снизу, заставляет отдать предпочтение именно второму варианту. Самое сложное – укладка, которая связана с протяжкой электрического нагревательного кабеля. Здесь необходимо точно выдержать расстояние между «шагами» провода и обращаться с ним довольно осторожно, не допуская повреждений изоляционной оплетки и центрального провода. После укладки нагревательного элемента в соответствии с инструкцией производится его заливка бетоном (толщина слоя 3–5 см). Мощность электрического кабеля может достигать 18 Вт на 1 м. Вот и все. Монтаж на словах кажется элементарным и понятным.

Полы с водяным подогревом

Провод также возможно применять и с деревянным полом. В этом случае максимальная мощность обогревающей системы должна давать максимум 10 Вт на 1 м.

Более современные технологии позволяют уже не устраивать танцы с бубнами при укладке одиночного нагревательного элемента, замеряя линейкой сантиметры между витками. Значительным прогрессом стал монтаж теплого пола с армированной сеткой. Он представляет собой широкую ленту из ячеистого материала, внутри которого змейкой уложен кабель. Удобство состоит в том, что не надо мучиться, разматывая бухту с проводом, выписывая им зигзаги. Вы просто разматываете рулон, отрезаете куски ленты нужной длины, а потом соединяете между собой концы электрического кабеля, расположенные под сеткой. Этот вид теплого пола еще носит название «матовый», потому что покрытие скрепленных друг с другом армированных частей действительно создают этакий слой, похожий на циновку.

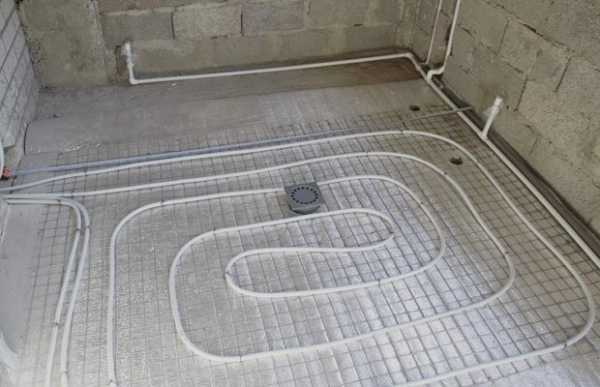

Монтаж теплого пола с армированной сеткой

И, наконец, более позднее и, можно сказать, совершенное изобретение – инфракрасный пол. Он состоит из двух слоев полиэстера, между которыми находятся нагревательные электрические полоски из углерода. По виду пленка напоминает солнечные элементы. Толщина ее всего 0,5 мм, то есть немногим больше, чем лист бумаги. Фиксируется она как обыкновенная наклейка, на любой ровной поверхности. Это самый простой способ монтажа, его по силам сделать каждому из нас, причем не надо ждать, когда застынет стяжка. Напольное покрытие стелется, и на него сразу же можно ставить мебель. Еще преимущество инфракрасного электрического теплого пола в том, что он является самой экономичной и энергосберегающей альтернативой другим вариантам.

Особенности укладки теплого пола на электричестве

Если с последним видом теплых электрических полов особых проблем в области установки не предвидится, то укладка первого и второго потребуют сноровки. Разберем общую последовательность монтажа кабельного подогрева.

Как сделать укладку теплого электрического пола — пошаговая схема

Шаг 1: Подготовка

Начнем с того, что все манипуляции с полом принято проводить только после того, как будет закончен ремонт потолка и стен. Монтаж следует проводить на чистом основании и лучше, чтобы оно было как можно ровнее. Поэтому все выметаем, протираем, а если придется, то и равняем, хоть мы и будем делать стяжку. Ее качество важно для будущего напольного покрытия, а вот для укладки кабеля тоже очень желательна поверхность без перепадов. После этого нужно по контуру пройтись теплоизоляционной лентой толщиной не более 1 мм. Можно использовать любой искусственный материал. Так мы изолируем стены от нагреваемой в будущем стяжки. Принцип нанесения ленты можно увидеть на нашем видео. Естественно, вам не должны мешать плинтуса, но к этому моменту вряд ли вы их успели поставить.

Шаг 2: Изоляция

После гигиенических и уравнительных процедур приступаем к укладке подложки из теплоизоляционного материала. Это нужно для того, чтобы тепло от кабеля шло вверх, ровным потоком и ни в коем случае не обогревало потолок соседа снизу. В качестве такой основы используется специальный материал с отражающим серебристым покрытием. Для квартир, расположенных в многоэтажных домах, толщина подобной изоляции в 3–4 мм будет вполне достаточной. Закрепляется материал с помощью степлера и монтажного скотча. Главное – чтобы стыки между листами были минимальными, а сами они не перекосились во время укладки. Кстати, если вы задумали монтаж теплых полов с кабельным нагревателем в частном доме, теплоизоляцию можно брать и толще.

Укладка подложки из теплоизоляционного материала

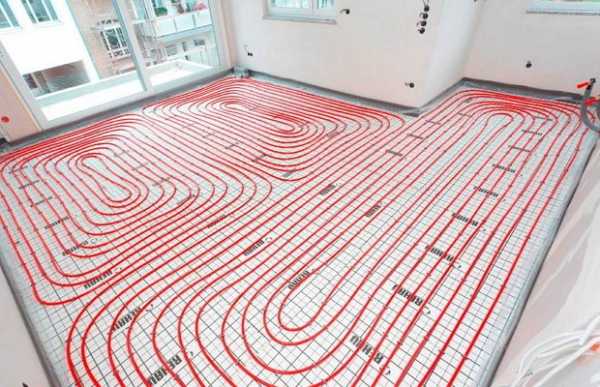

Шаг 3: Растяжка кабеля

Затем происходит укладка кабеля, который фиксируется на поверхности теплоизолятора специальными зажимами. Здесь могут быть и вариации. Так, к примеру, одна технология предусматривает этап укладки гидроизоляционного слоя поверх теплоотражающего материала, по другой – нагревательный кабель располагают на слой пластика, а сверху закрепляют полиэтиленовыми полосами. Вполне возможны и иные разновидности работ, поэтому здесь можно сказать только одно: внимательно читайте инструкцию. И, естественно, такой этап работы не остался без демонстрационного видеоролика, ознакомьтесь.

Важно отметить, что если решено производить монтаж армированного кабеля, то проблем никаких возникать не должно, а вот при использовании одиночного нагревательного провода необходимо учесть следующие параметры:

шаг электрического кабеля для теплого пола при укладке должен составлять 80–150 мм;
расстояние от стены до провода – 50–100 мм, от водопроводных и газовых труб – 100–150 мм;
изгиб кабеля при монтаже не допускается меньше, чем 50 мм;
соединения проводов обязательно находятся в зоне, где залита стяжка.

Шаг 4: Стяжка

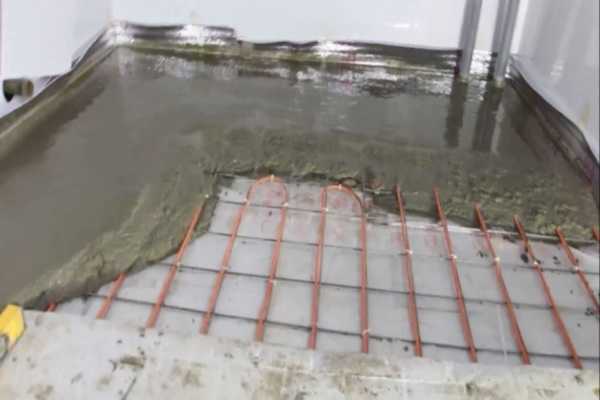

Дальше следует заливка кабельного нагревателя слоем стяжки, сразу напольное покрытие или влагоизолирующий слой. Тут надо смотреть на множество факторов: диаметр провода, характеристика помещения, этажность, материал пола и так далее. По большому счету, на этом основная работа по монтажу кабельного пола заканчивается. Далее следует установка термостата и системы управления. Там есть свои тонкости, которые также указаны в технической документации, а как это будет происходить в общих чертах, посмотрите на прикрепленном видео. Одно только правило неизменно: проверка работоспособности теплого пола длится около суток. Если все функционирует нормально, можно приступать к заключительной части.

Заливка кабельного нагревателя слоем стяжки

Следует также заметить, что при заливке стяжки может поджидать маленький, но весьма неприятный подвох: частички воздуха при нарушении пропорции веществ для приготовления раствора, могут образовать «поры», которые способны оказать негативное воздействие на кабель, и тот вполне может перегреться. Чтобы такого не произошло, некоторые хитрые строители при монтаже применяют добавку в виде клея ПВА в пропорции 1 кг вещества на 1 мешок цемента. Благодаря такому «компоту», слой становится практически монолитным, и тепло, исходящее от нагревательного элемента, направляется строго по назначению.

Шаг 5: Отделка

Теперь остается окончательная отделка. Если полы готовились под плитку, то предстоит финишная заливка бетонной стяжки. Потом остается дождаться, когда она окончательно высохнет. Тут есть один неприятный момент: в зависимости от сорта материала, применявшегося для заливки, придется очень долго ждать, когда он затвердеет. Иной раз на это уходит от 20 до 30 дней! Но не ужасайтесь сразу, а просто просчитайте все варианты. Промышленность не стоит на месте, и, вполне возможно, скоро появятся материалы, благодаря которым стяжка сохнет гораздо быстрее. Наконец наступает момент, когда уже можно делать окончательное покрытие. Будет это плитка, линолеум, ламинат или ковролин – уже дело ваше.

Самые популярные системы теплых электрических полов

Если каких-то семь-восемь лет тому назад российский рынок был представлен тремя системами («Теплолюкс», «Теплодор», «Кейлит»), то в наше время список фирм, чья продукция устанавливается домах и квартирах, значительно пополнился. Конечно, обо всех рассказать не получится, но о некоторых упомянуть все-таки лишним не будет.

Электрическая нагревательная система «Теплолюкс»

Три буквы AEG уже многие из вас наверняка видели, когда посещали магазины бытовой техники. Да-да, это именно те ребята, которые в начале ХХ века изобрели холодильник, а спустя еще 50 лет – первую автоматическую стиральную машину! Теперь, помимо умных приборов, их фирма освоила выпуск оборудования для утепления полов, у которого есть свои особенности:

необязательна установка бетонной стяжки;
не требуется настил влагозащитного слоя;
толщина устанавливаемого слоя армированного мата всего 3 мм;
самоклеящаяся основа, исключающая применение дополнительного крепежа;
тефлоновое покрытие проводников, увеличивающее срок гарантийной эксплуатации.

Армированные маты для утепления полов

Legrand – знаменитый французский производитель, специализирующийся на выпуске электробытовых приборов. Загляните в ближайший к вам магазин Leroy Merlin, и вас поразит обилие розеток, фонариков и принадлежностей с этой маркировкой. Как оказалось, в их каталоге тоже есть покрытия для подогрева полов, и у них имеются свои достоинства – эстетичность, простота, надежность.

Не отстают от европейских производителей и корейцы. Так, фирма RHE/GT представляет в России систему обогрева напольных покрытий под названием Excel. Несмотря на»эксклюзивное» название, продукцию можно назвать уникальной, и вот почему:

основа – карбоновые стержни, что позволяет значительно экономить электроэнергию;
автоматически регулирует нагрев;
технология укладки не предъявляет жестких требований к покрытию, которое будет находиться над теплыми электрическими полами в дальнейшем;
ионизирует воздух;
идеален для системы «умный дом».

remoskop.ru

Электрический теплый пол своими руками: монтаж с ВИДЕО

Сделать электрический теплый пол своими руками — вполне осуществимая задача практически для любого домашнего мастера. В этой статье вы найдете подробную инструкцию по выбору, расчету и самостоятельному монтажу с видео материалами.

О том, что теплый пол улучшает комфорт в доме, многие знают не понаслышке. Но мало кто знает о том, как правильно его сделать своими руками. В этой статье мы поговорим о кабельном теплом поле, вы узнаете не только, как его выбрать, но и секреты мастеров, касающиеся расчетов, монтажа и выбора дополнительного оборудования. Мы поможем вам произвести монтаж теплого пола в ванной самостоятельно!

Содержание статьи:

Виды кабельного теплого пола

Производители предлагают несколько вариантов кабельного пола. Это может быть кабель на катушке, маты или секции. При этом маты можно класть на старый пол, без стяжки и под любое покрытие. Если же подогрев выполнен в виде секций, то такой вариант лучше использовать в стяжке. Идеальным половым покрытием для этой системы является кафель, керамогранит. Какой лучше подойдет именно вам – зависит еще и от знаний в области электротехники. Наиболее удачным решением станут маты или секции. В этом случае производитель сам рассчитывает максимальную длину кабеля, его шаг и мощность. Если же говорить о катушечном варианте, то тут потребуется знание формул и навыки электрика.

Кроме вариантов выполнения, кабельный пол можно разделить на резистивный и саморегулирующийся. Чем они друг от друга отличаются – рассмотрим ниже.

Резистивный кабель

Состоит из жил, которые имеют высокое сопротивление (нихром, латунь, медь). Количество жил обычно одна или две. Основной недостаток этой системы в том, что теплоотдача постоянная. Иногда происходит перегрев отдельных участков, что отрицательно сказывается как на сроке службы кабеля, так и на надежности обогрева.

Саморегулирующийся кабель

В народе эту систему называют «умный кабель». Такое название вполне понятно, если рассмотреть принцип действия. Кабель реагирует на температуру окружающей среды. Например, при понижении температуры, происходит сжатие жил посередине, как следствие – повышается сила тока и выделяется дополнительное тепло. При повышении температуры реакция обратная. Стоит такой кабель намного дороже резистивного, но и срок службы у него гораздо выше.

Мощность кабельного пола

Производители поставляют на рынок материал различной мощности, от 100 Вт, до 250-300 Вт. Для различных помещений целесообразно приобретать кабель следующей мощности:

жилые комнаты, кухня, прихожая – 100 Вт;
ванная комната и туалет – 150 Вт;
балкон или лоджия – 200 Вт.

Как можно видеть, в жилых комнатах, потребление электроэнергии на 1 кв.м. сопоставимо с включенной лампочкой.

Как рассчитать длину кабеля и его мощность?

Перед тем как идти в магазин, нужно составить подробный план помещения, на котором указать встраиваемую или корпусную мебель, сантехнику и бытовую технику (все то, что не будет переставляться в дальнейшем). Дело в том, что большинство систем обогрева пола требуют наличия свободной площади пола, чтобы не затруднять теплоотдачу. Кроме того, обогрев ненужной площади (например, под ванной), приведет к ненужному перерасходу электроэнергии.

Теперь нужно рассчитать площадь пола, которая будет обогреваться. Для этого нужно длину помещения умножить на ширину и от полученного результата отнять ту площадь, которую займут мебель и бытовые приборы.

Площадь обогреваемого пола нам известна, можно вычислить нужную нам общую мощность кабеля. Умножаем площадь на мощность 1 кв. м. кабельного пола. Например, площадь комнаты 20 м2, а мощность электрического мата – 150 Вт. Выполнив умножение – получаем результат 3 КВт. Кстати, это же значение нужно учитывать и при покупке терморегулятора.

Если речь идет о катушечном кабеле, то расчеты гораздо сложнее. Дело в том, что нужно учитывать длину кабеля, его удельную мощность, шаг витков и другие показатели. Лучше довериться специалисту, например, консультанту в магазине.

Что потребуется для монтажа кабеля?

Как правило, в комплект электрического теплого пола входит сам кабель, армирующая сетка и гофрированная трубка для прокладки электропроводки. Некоторые производители к комплектации добавляют и регулятор температуры, но чаще всего его нужно покупать отдельно, в соответствии с вашей квадратурой и мощностью пола. Дополнительно потребуется:

Изоляция. Лучше всего приобретать не из ПВХ материала, а тканевую;
Подложка или теплоизоляция;
Электропровод, с сечением жилы от 1,5 до 2 мм, в зависимости от мощности пола.

Выбор теплоизоляции

На сегодняшний день вопрос о том, нужен ли утеплитель под электрический теплый пол, является самым актуальным. Есть как сторонники, так и противники утеплителя. В самом деле, кабельный пол может функционировать и без утеплителя. Кроме того, это позволит избежать снижения высоты помещения. С другой стороны, независимо от материала основания пола, он будет поглощать тепло. Наглядный пример: теплопотери при отсутствии подложки составляют около 30%, если же используется теплоизоляция толщиной 40 мм, то потери тепла значительно меньше, всего 9%. Необходимость в использовании утеплителя очевидна. Какой лучше выбрать? Обозначим основные требования к этому материалу:

Толщина зависит от помещения. Для комнат, которые расположены в подвальных помещениях, нужен материал толщиной 4 см. В квартире, начиная от второго этажа, а также в частном доме, достаточно 2 см толщины;
Термостойкость. Материал должен выдерживать температуру до 100⁰С;
Способность отражать тепло. Для этого нужна металлизированная поверхность. Важно: фольгу лучше не использовать, она быстро разрушается. Можно использовать и обычный утеплитель, но сверху постелить отражающую пленку.

Что касается вида теплоизоляции, то подойдут как рулоны, так и плиты. Главное, чтобы вышеизложенные условия соблюдались.

Монтаж электрического теплого пола

Чтобы подогрев пола служил как можно дольше, а монтаж проходил без ошибок, соблюдайте следующую пошаговую инструкцию:

Установка монтажной ленты. Расстояние между полосами около метра. Такое приспособление облегчит фиксацию кабеля. Если используются секции или маты, то этот пункт можно пропустить. Смотрите видео чтобы более наглядно понимать о чем речь.

Предварительное тестирование кабеля. Для этого нужно измерить мультиметром сопротивление кабеля и сравнить данные с теми, которые указаны в сопроводительной документации. Допускается разница в значениях, но не более 10%.

Монтаж системы отопления. Укладку кабеля нужно проводить на расстоянии 5-10 см от стен. Длина шага (расстояние между кабелем) вычисляется следующим образом: площадь обогреваемого пола умножается на 100, полученное число нужно разделить на длину кабеля. Как правило, длина шага варьируется от 8 до 15 см. На этом этапе важно не перегибать кабель, для этого нужно соблюдать радиус изгиба (не менее 5 см). Важно: если кабель имеет одну жилу, то его конец должен быть максимально близок к началу (подключается и начало, и конец к одной линии). Двужильный кабель подключается к сети с одного конца.

Закрепить сенсорный датчик температуры. Его устанавливают на равном расстоянии от секций, и не ближе, чем полметра от закругления кабеля. Подключение датчика, как и он сам, лучше расположить в гофрированной трубке (так будет легче его заменить, в случае выхода из строя). На этом же этапе проводится монтаж коробки для регулятора температуры в стену, штробление каналов для укладки электропроводки, подключение обогрева к сети.

Контрольный замер сопротивления системы обогрева. Если значения не изменились, можно проводить пробное включение теплого пола, минимум на 12 часов. Это позволит убедиться в работоспособности и отсутствии дефектов монтажа.

Если тестирование прошло успешно, можно приступать к заливке бетонной стяжки. Для нее используется цемент марки от М-300, в пропорции с песком 1:3. Толщина стяжки примерно 15-20 см. Если больше – снизится температура поверхности пола, а при меньшем значении появляется риск разрушения стяжки от нагревания.

Время полного застывания и высыхания бетона около 4х недель. Раньше этого срока включать подогрев категорически запрещено.

Монтаж кабеля под деревянным полом

По своей сути, устройство такого обогрева почти не отличается от укладки кабеля под бетонную стяжку. Однако, есть некоторые нюансы:

места пересечения кабеля и деревянных лаг нужно защитить от чрезмерного перегрева. Для этого можно воспользоваться фольгой;
толщина досок для пола не должна превышать 3 см;
для обеспечения безопасности необходимо подключить дополнительно УЗО (устройство защитного отключения). В случае значительного перегрева жилы или короткого замыкания, оно обесточит проблемный участок.

Укладка кабеля без стяжки

Такое решение приемлемо в помещениях с низким потолком и в случае, если сверху будет укладываться кафельная плитка или керамогранит. Для этого варианта устройства теплого пола идеально подходят секции или маты. А вот кабель в катушках использоваться не рекомендуется. Технология монтажа не отличается от устройства кабельного пола с бетонной стяжкой. Единственное исключение – монтажную сетку можно не использовать.

Время между окончанием укладки плитки и первым запуском системы электрического теплого пола не должно быть меньше месяца.

Дополнительное оборудование

Информацию о том, как выбрать терморегулятор по мощности, можно найти соответствующей статье нашего сайта. На всякий случай напомним: нужно умножить мощность кабеля на отапливаемую площадь пола. А вот если говорить о виде этого устройства, то предпочтительнее покупать электронное, с возможностью программирования. В этом случае можно значительно сэкономить на электроэнергии, выставив отключение теплого пола в то время, когда вас нет дома.

Нужно подключить все провода к терморегулятору согласно инструкции

Помимо регулятора температуры, нелишним будет приобрести и УЗО. А в случае, если используется несколько секций кабеля (в помещениях со сложной планировкой), то для каждого терморегулятора установить отдельный автоматический выключатель.

Не допускайте распространенных ошибок!

Категорически запрещено подключать кабельный пол непосредственно к розетке.
Резистивный кабель нельзя укорачивать или пытаться нарастить.
Подключение дополнительного оборудования должен проводить специалист.
Если кабель расположен на металлической сетке, то ее необходимо заземлить.
Любые работы по укладке кабеля должны быть выполнены в строгом соответствии с прилагаемой инструкцией от производителя.

При соблюдении наших рекомендаций, а также требований производителя, электрический кабельный пол будет служить длительное время, и радовать вас теплом.

Полезная статья? Добавь к себе в закладки!

Вам также будет интересно:

comfortpola.ru

Разное
